comment remplacer le bloc écran sur 12T

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 11/20
12T | Temps estimé : 45 min | Difficulté : 3/5

Vous possédez un Xiaomi 12T dont l'écran est cassé ? Les bords de votre appareil sont déformés ? Si la réponse à une de ces questions est oui, vous êtes au bon endroit. Nous savons à quel point il peut être difficile d'utiliser un smartphone endommagé, c'est pourquoi nous avons créé ce guide détaillé pour vous montrer étape par étape comment remplacer l'écran cassé de votre Xiaomi 12T.

Que vous soyez un amateur de réparation expérimenté ou que vous tentiez de réparer votre téléphone pour la première fois, ce tutoriel vous guidera à travers toute la réparation de manière claire et compréhensible. Nous vous fournirons des instructions détaillées, des conseils pratiques et des informations importantes à prendre en compte. Chaque étape est illustrée avec une image et vous disposez d'une vidéo complète reprenant toutes les manipulations.

Avant de commencer, assurez-vous d'avoir tous les outils nécessaires à portée de main et de suivre attentivement chaque étape. La réparation de votre Xiaomi 12T peut vous faire économiser du temps et de l'argent par rapport à l'achat d'un nouveau téléphone, et cela peut être une expérience gratifiante pour ceux qui aiment bricoler. Alors, sans plus tarder, plongeons dans ce tutoriel et réparons ensemble l'écran cassé de votre Xiaomi 12T. Suivez nos instructions à la lettre, et bientôt vous pourrez profiter de votre téléphone comme si de rien n'était. Prêt à commencer ? C'est parti !

Diagnostic

›  Châssis déformé.
›  Le tactile ne fonctionne plus.
›  La vitre avant est brisée, rayée...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran AMOLED pour Xiaomi 12T - Noir
99,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

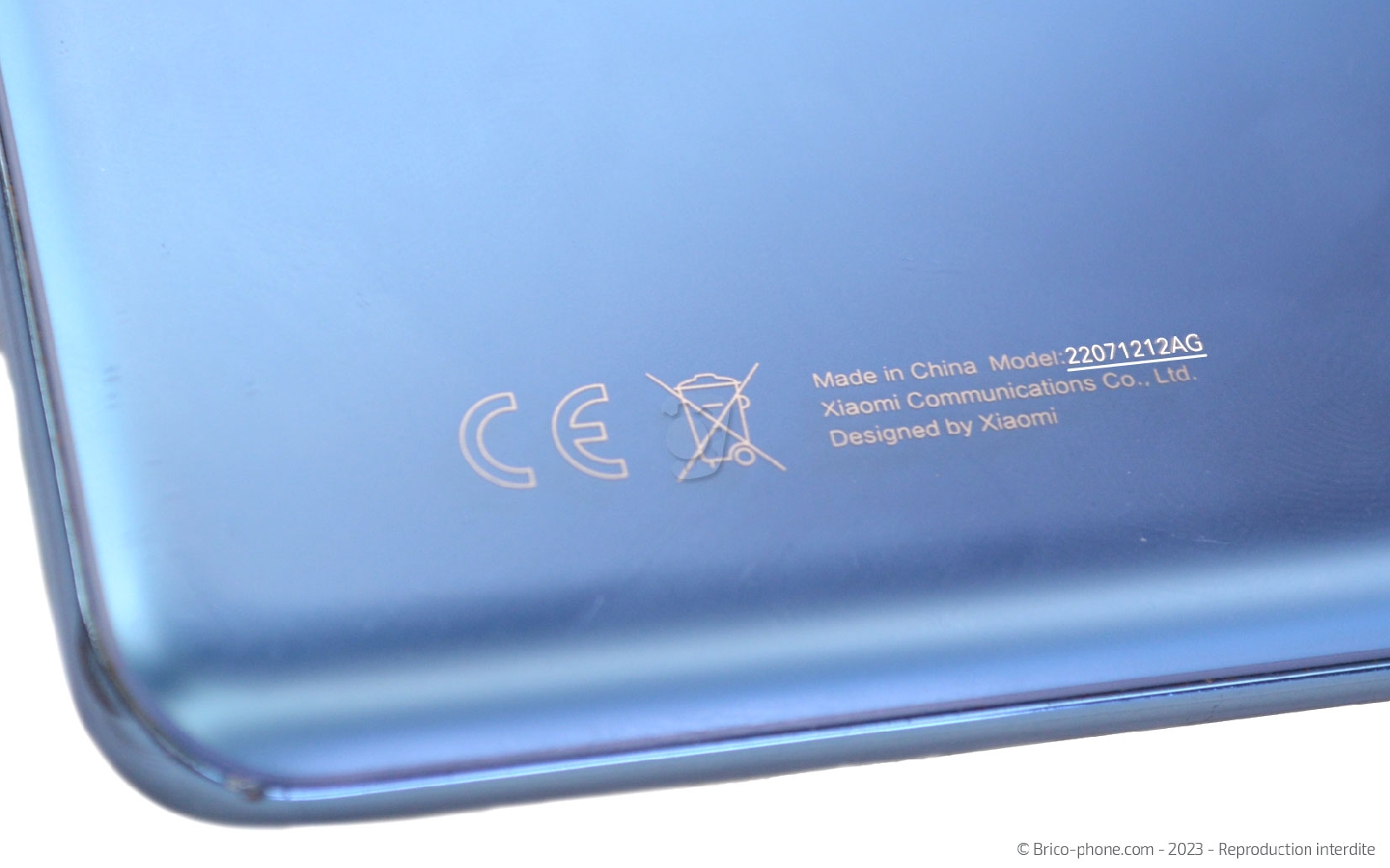

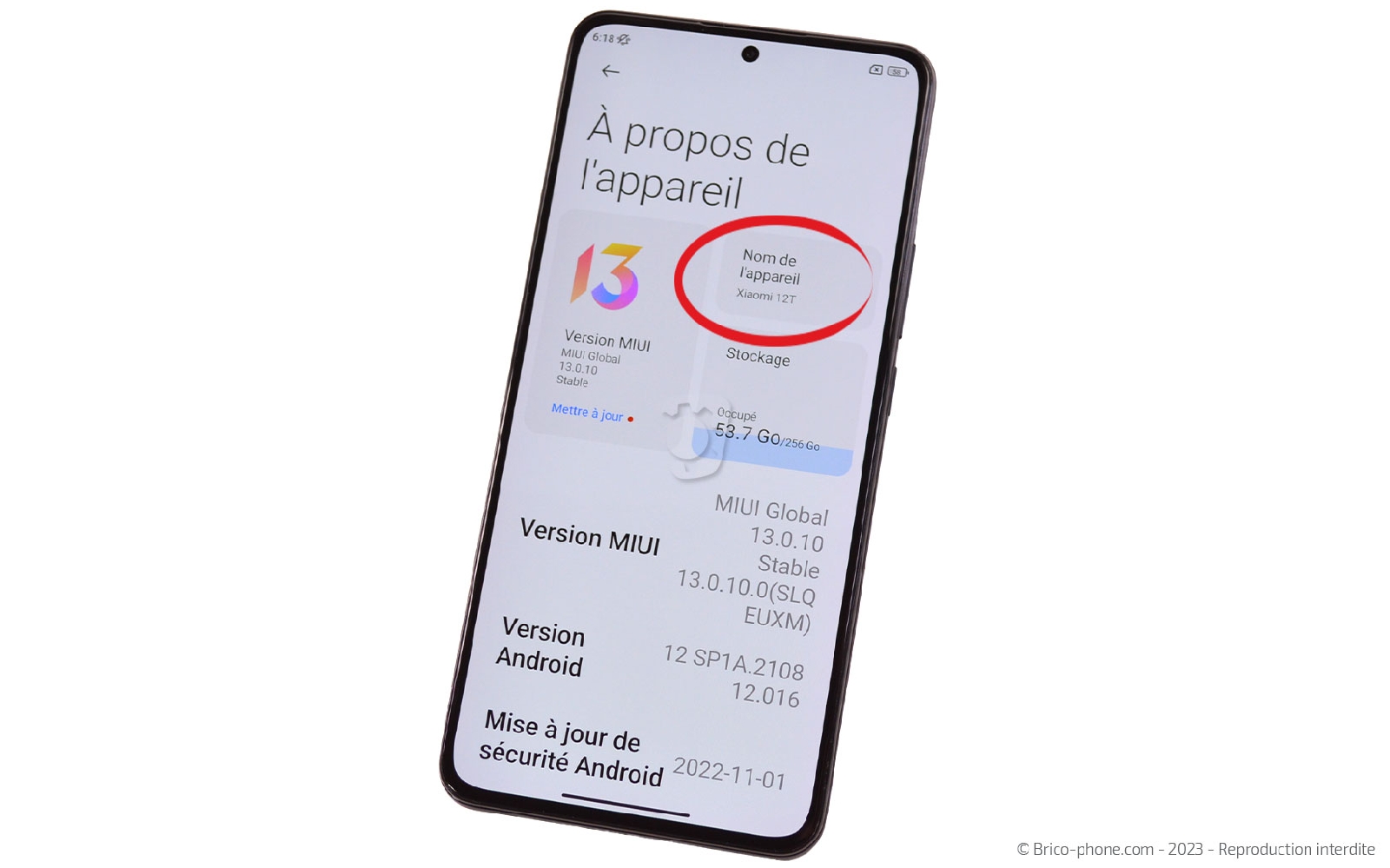

Dans un premier temps, nous vous conseillons de vérifier la compatibilité des pièces à commander et votre mobile. Pour cela, assurez vous d'avoir le bon modèle de téléphone en vous rendant dans les paramètre de votre smartphone ou en regardant l'inscription gravée à l'arrière de votre appareil. Si la référence inscrite est 22071212AG, cela signifie que vous êtes l'heureux propriétaire d'un Xiaomi 12T.

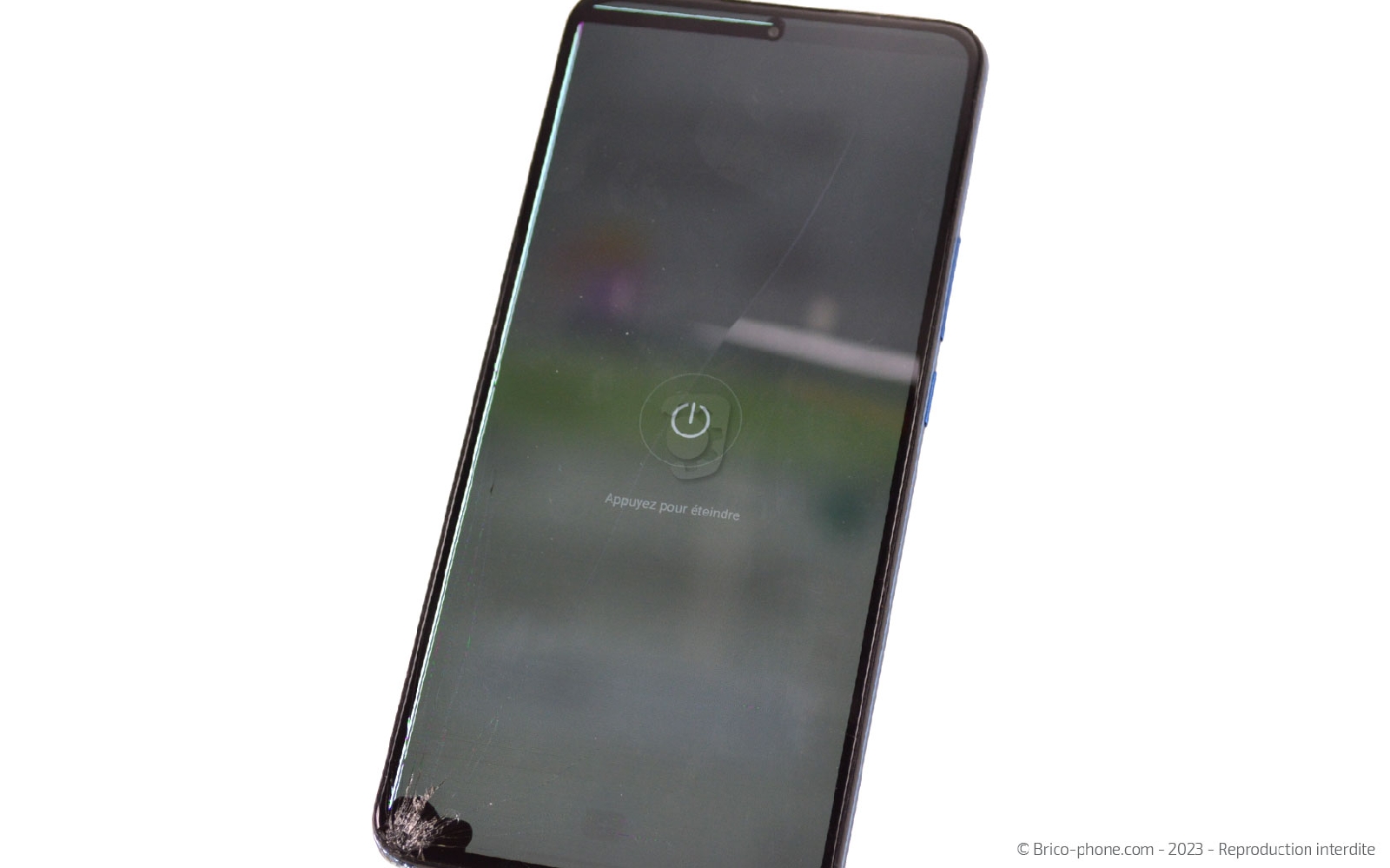

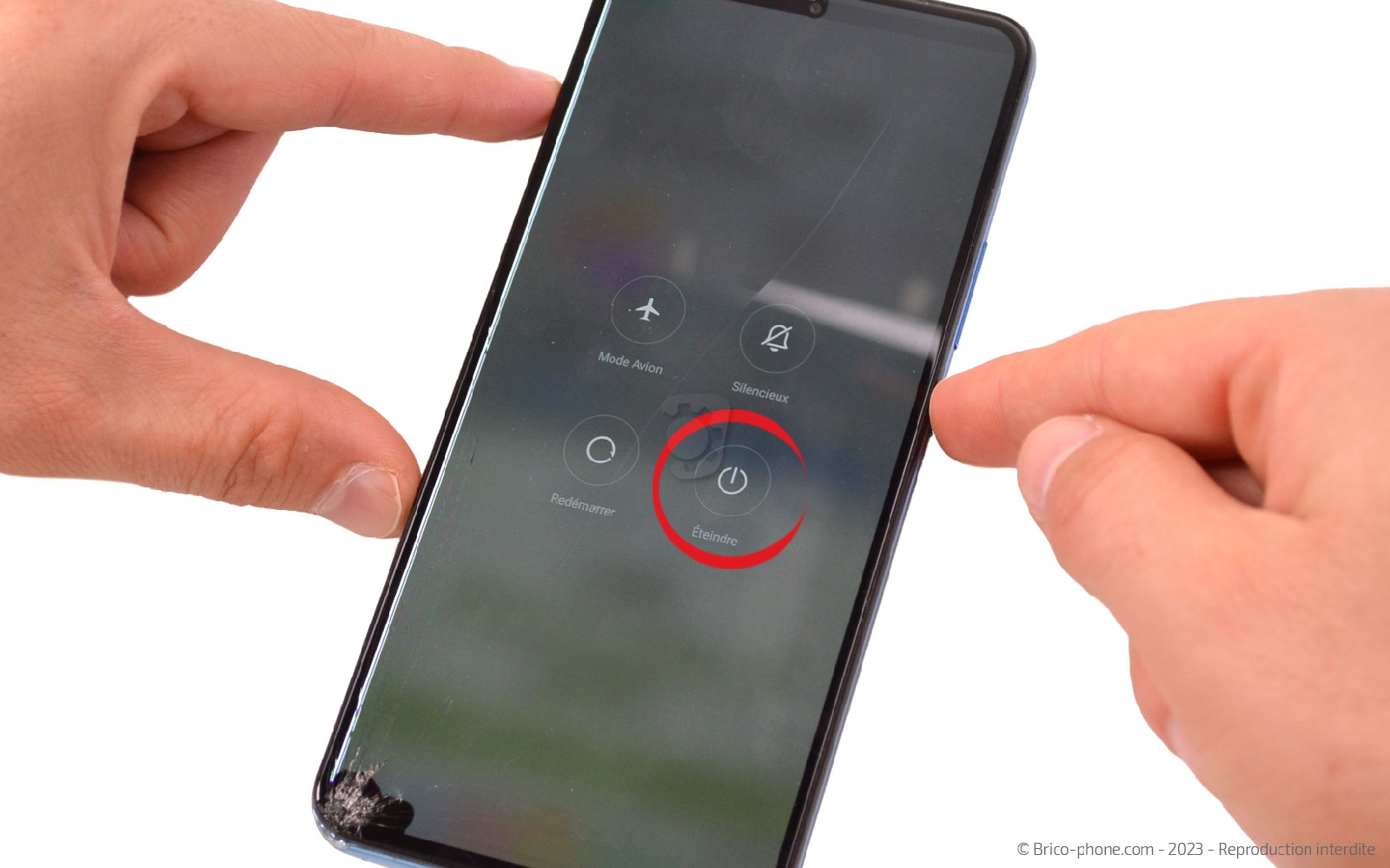

Commencez la réparation par éteindre votre téléphone.

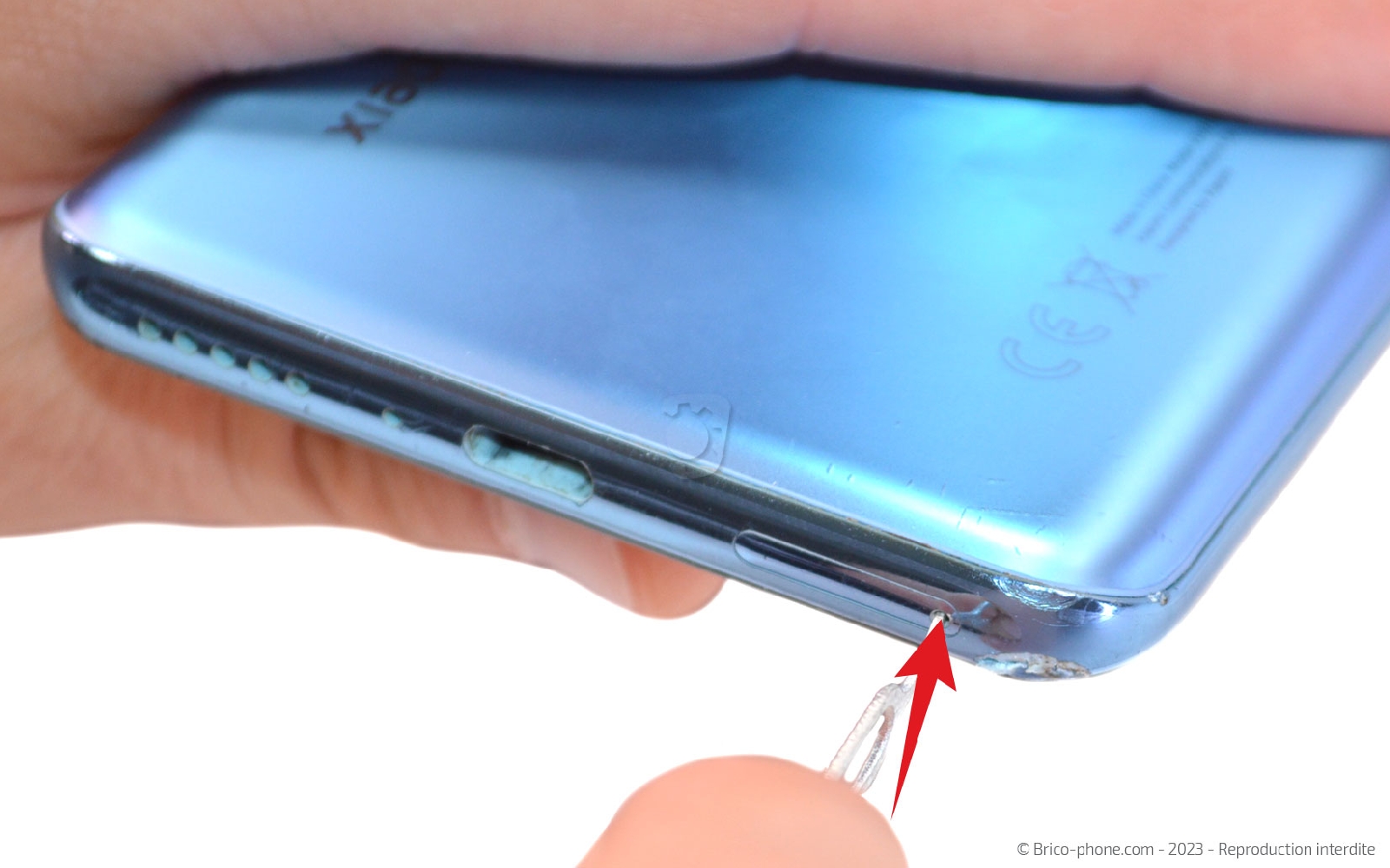

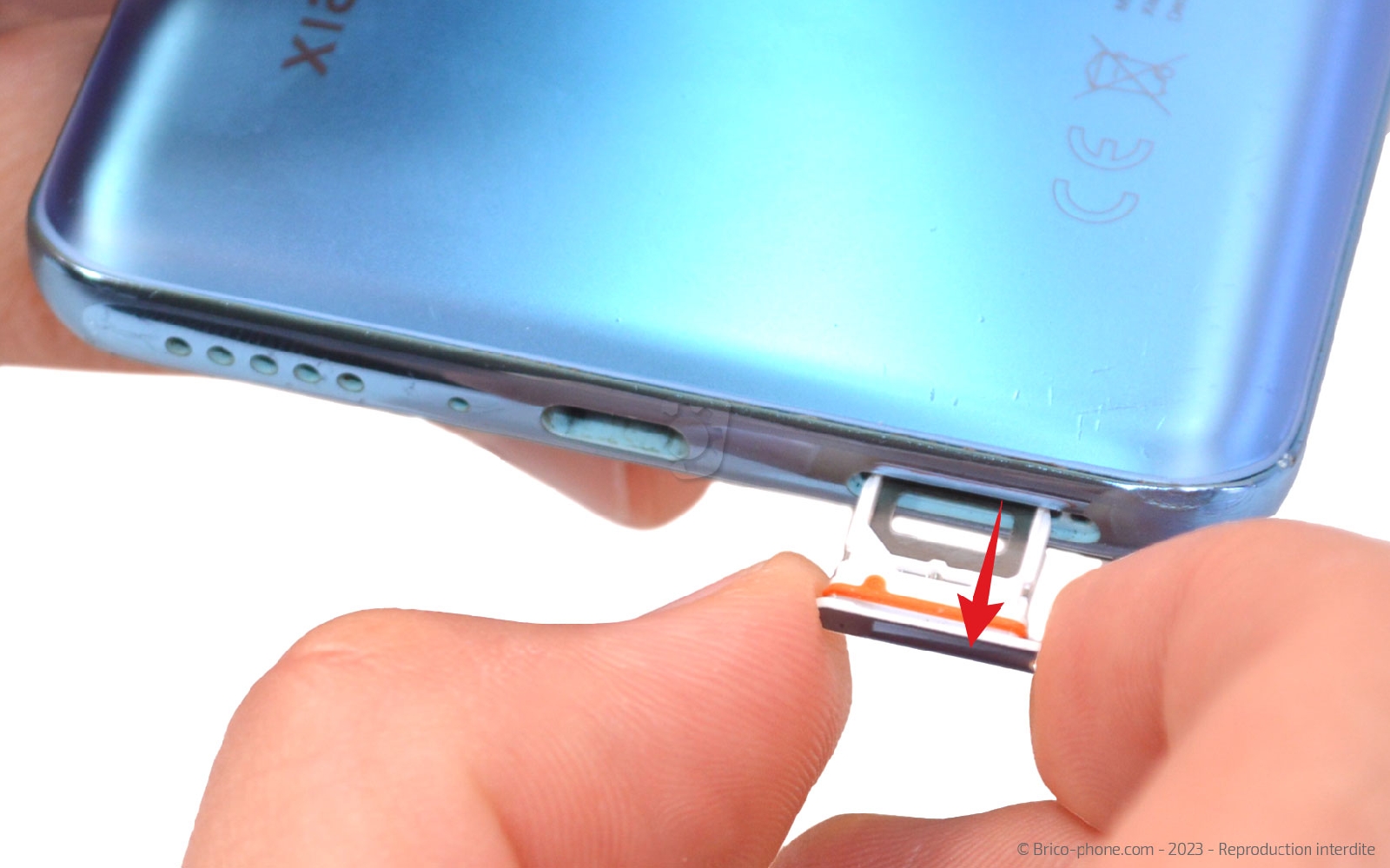

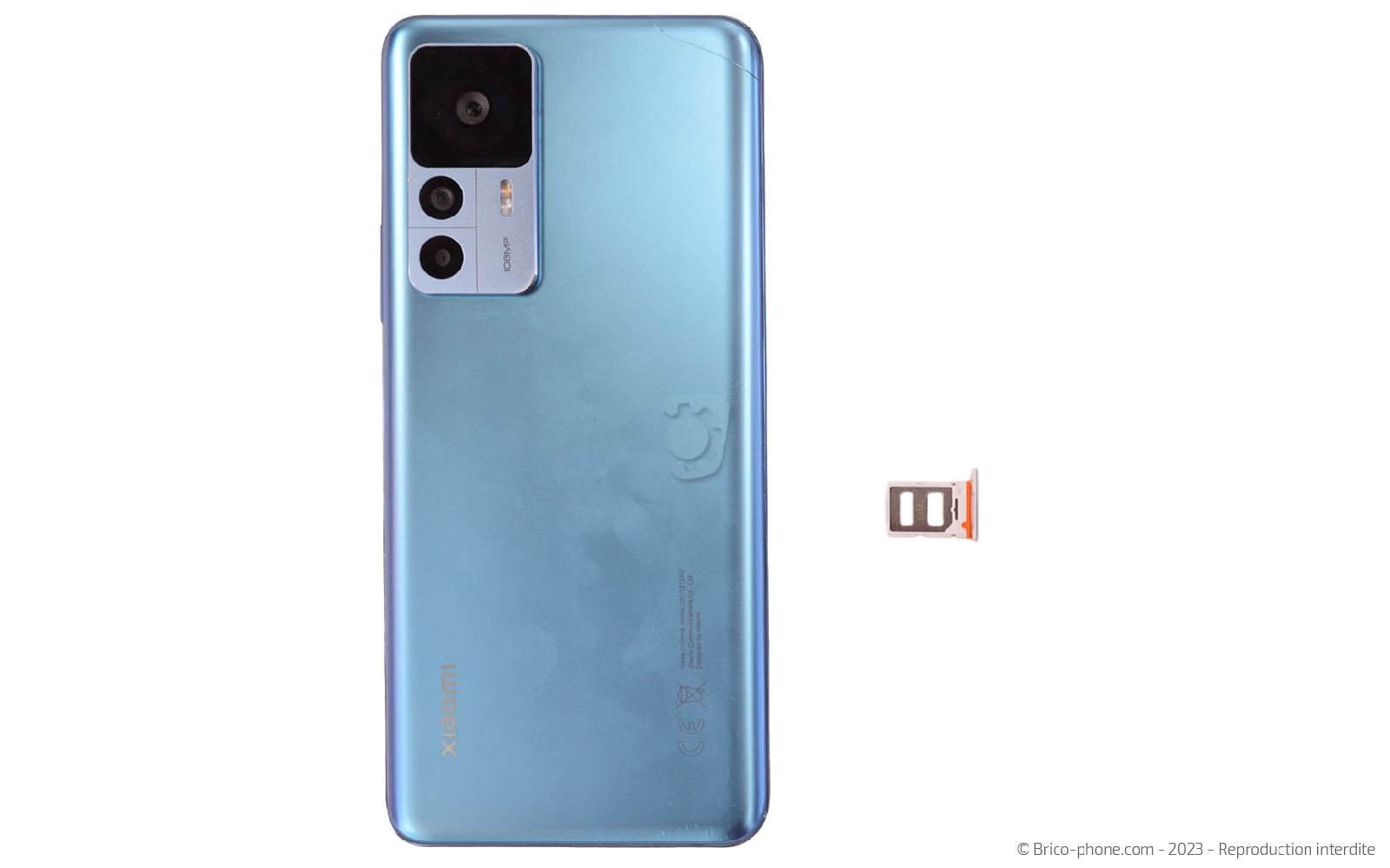

Etape 1 : Ejecter le rack SIM
Insérez l'outil SIM pour éjecter le tiroir de la carte SIM.
Outils du kit utilisés
Outils du kit utilisés

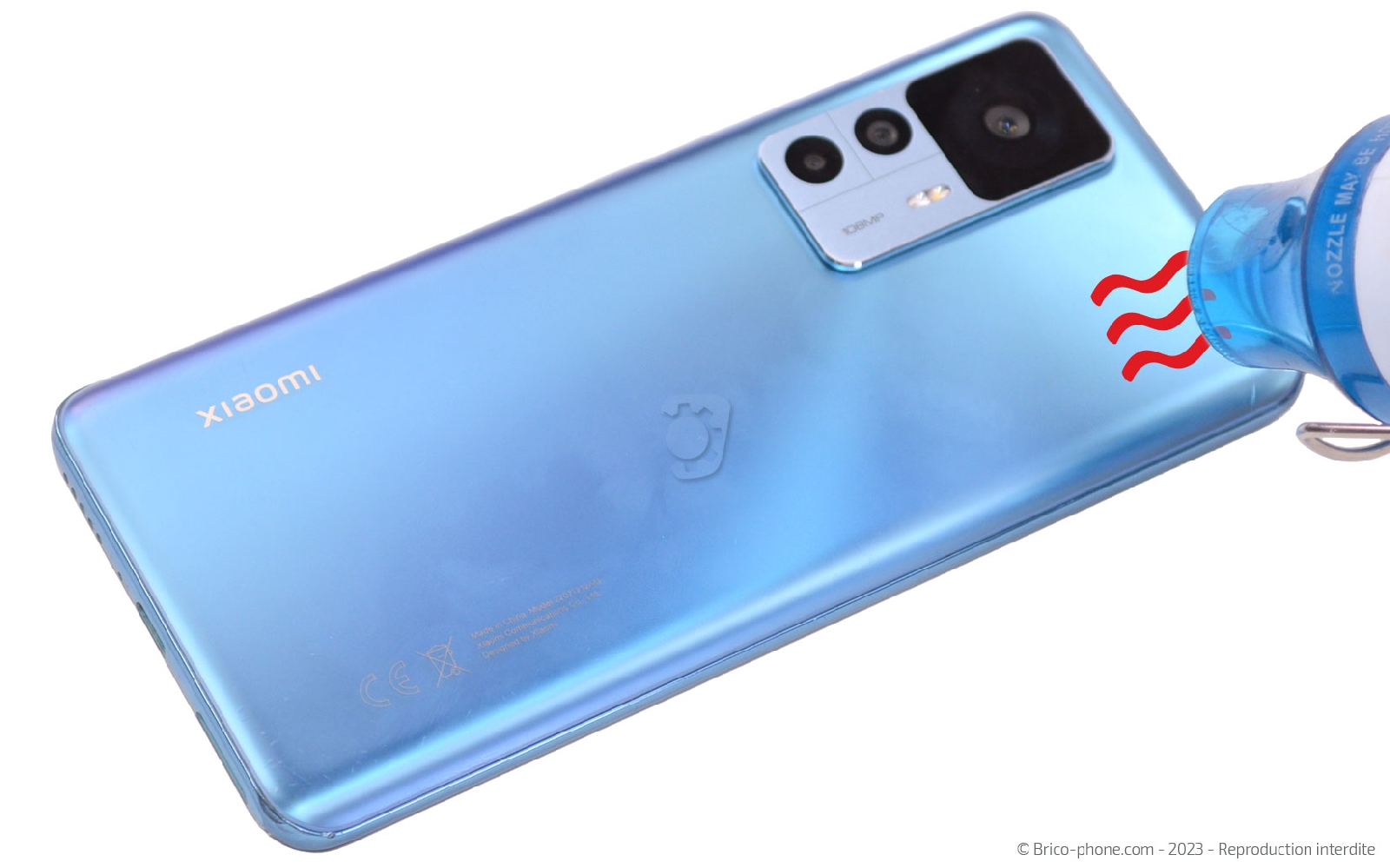

Etape 2 : Décoller la vitre arrière
Pour ouvrir le Xiaomi 12T, il est nécessaire de ramollir les stickers qui permettent de souder la vitre arrière au châssis. C'est pourquoi, nous allons utiliser un décapeur thermique, un sèche-cheveux ou encore un coussin chauffant également vendu sur Brico-phone.
Si vous avez opté pour le coussin chauffant , il vous faut le passer au micro-ondes environ 2 minutes avant de le déposer 30 secondes sur la façade arrière de votre appareil. Pour le décapeur, il vous suffit de chauffer les bords du téléphone.

Collez la ventouse, puis tout en tirant cet outils, glissez le médiator en métal trouvé entre la vitre arrière et le châssis.

Une fois l'espace suffisant, introduisez les médiators en plastique pour terminer sur le retrait de celui en métal.
Outils du kit utilisés
Outils du kit utilisés

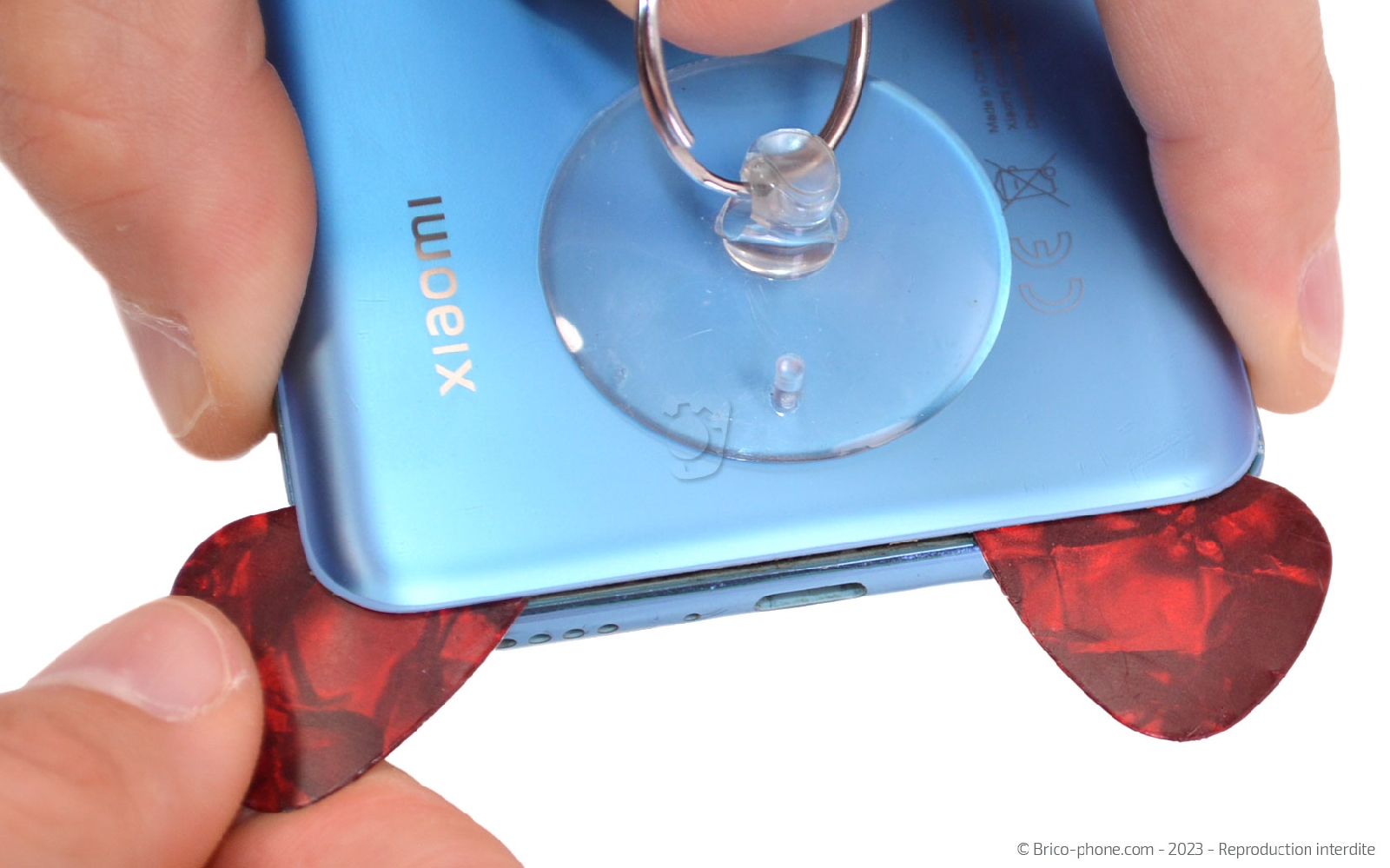

Etape 3 : Ouvrir le téléphone
Faites circuler les médiators en plastique le long de la vitre arrière pour terminer le décollage de cette dernière.

Si des résistances se font sentir , n'hésitez pas à réchauffer légèrement la bordure pour ramollir le sticker et faciliter le décollage de la façade.
Outils du kit utilisés
Outils du kit utilisés

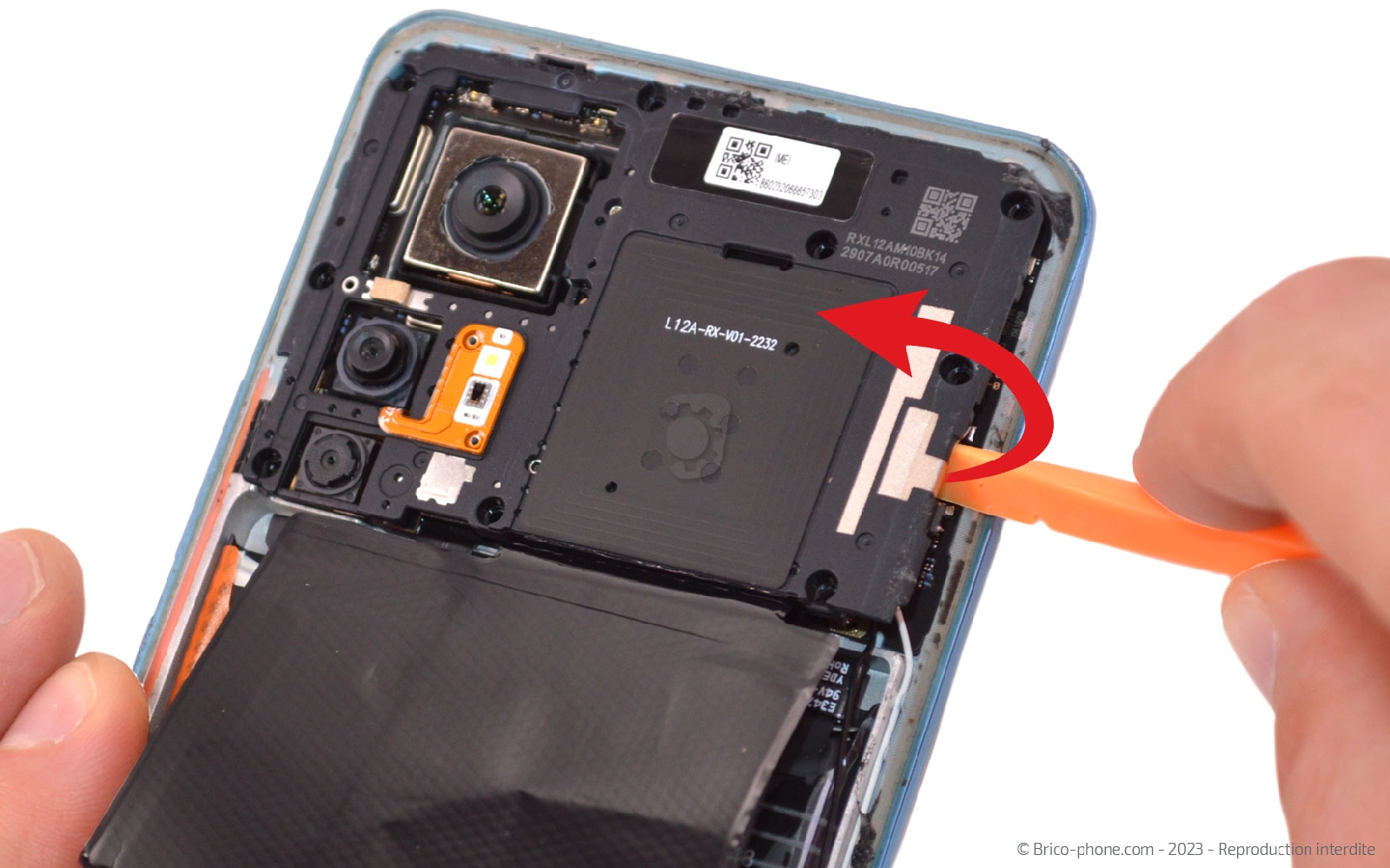

Etape 4 : Sortir la plaquette NFC
Ôtez les 10 vis à l'aide du tournevis cruciforme. Ensuite, glissez le levier à droite de la plaquette entre cette dernière et le châssis pour la déclipser et pouvoir la mettre de coté.

Vous pouvez maintenant accéder aux connectiques de la batterie.
Outils du kit utilisés
Outils du kit utilisés

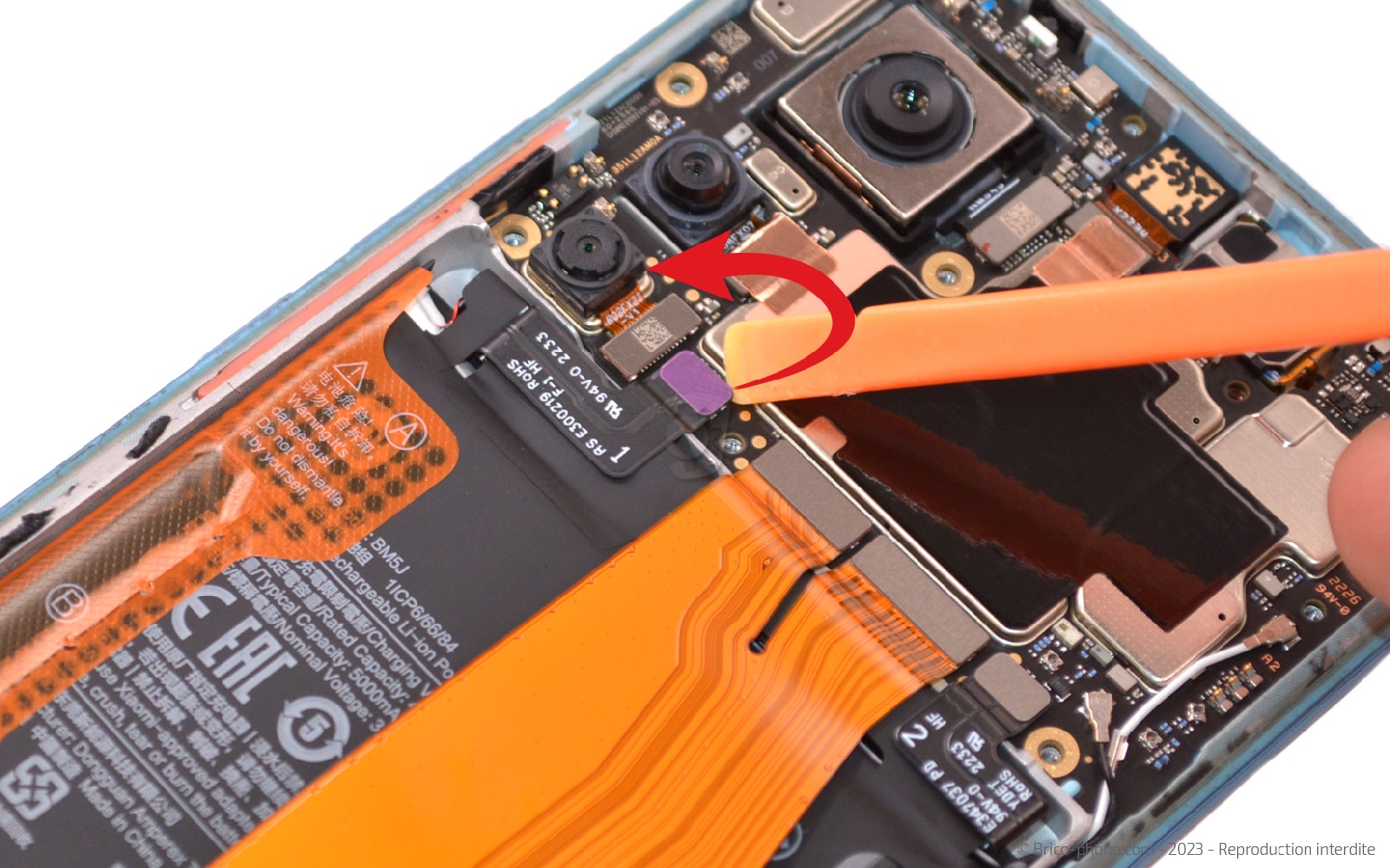

Etape 5 : Déconnecter la batterie
Utilisez le levier en nylon pour débrancher les deux nappes de la batterie.

N'oubliez pas de disposer les vis et les petits composants sur votre patron d'aide au montage afin de ne perdre aucun élément lors de cette réparation.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Ôter le haut-parleur externe et son support
Dévissez les 7 vis cruciforme pour libérer le support du HP.

Introduisez le levier en nylon sous le composant pour pouvoir l'extraire du châssis sans difficulté.
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Mettre de coté la rallonge d'interconnexion
Débranchez les quatre nappes de la rallonge d'interconnexion afin de pouvoir par la suite la mettre de coté.
Outils du kit utilisés
Outils du kit utilisés

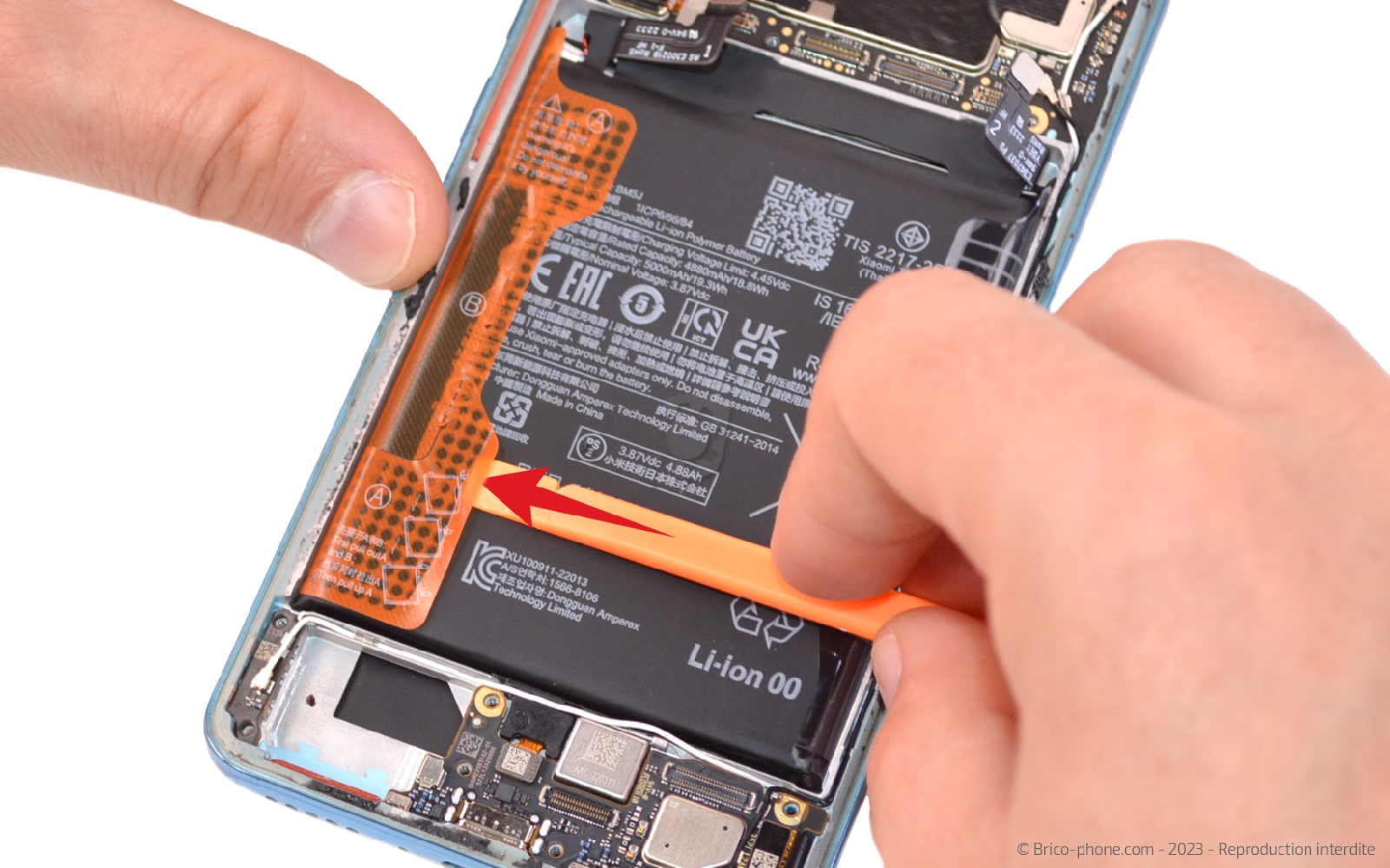

Etape 8 : Séparer les adhésifs de la batterie
Aidez-vous du spudger pour décoller les languettes orange de la batterie ainsi que l'adhésif transparent situé à droite du composant.
Outils du kit utilisés
Outils du kit utilisés

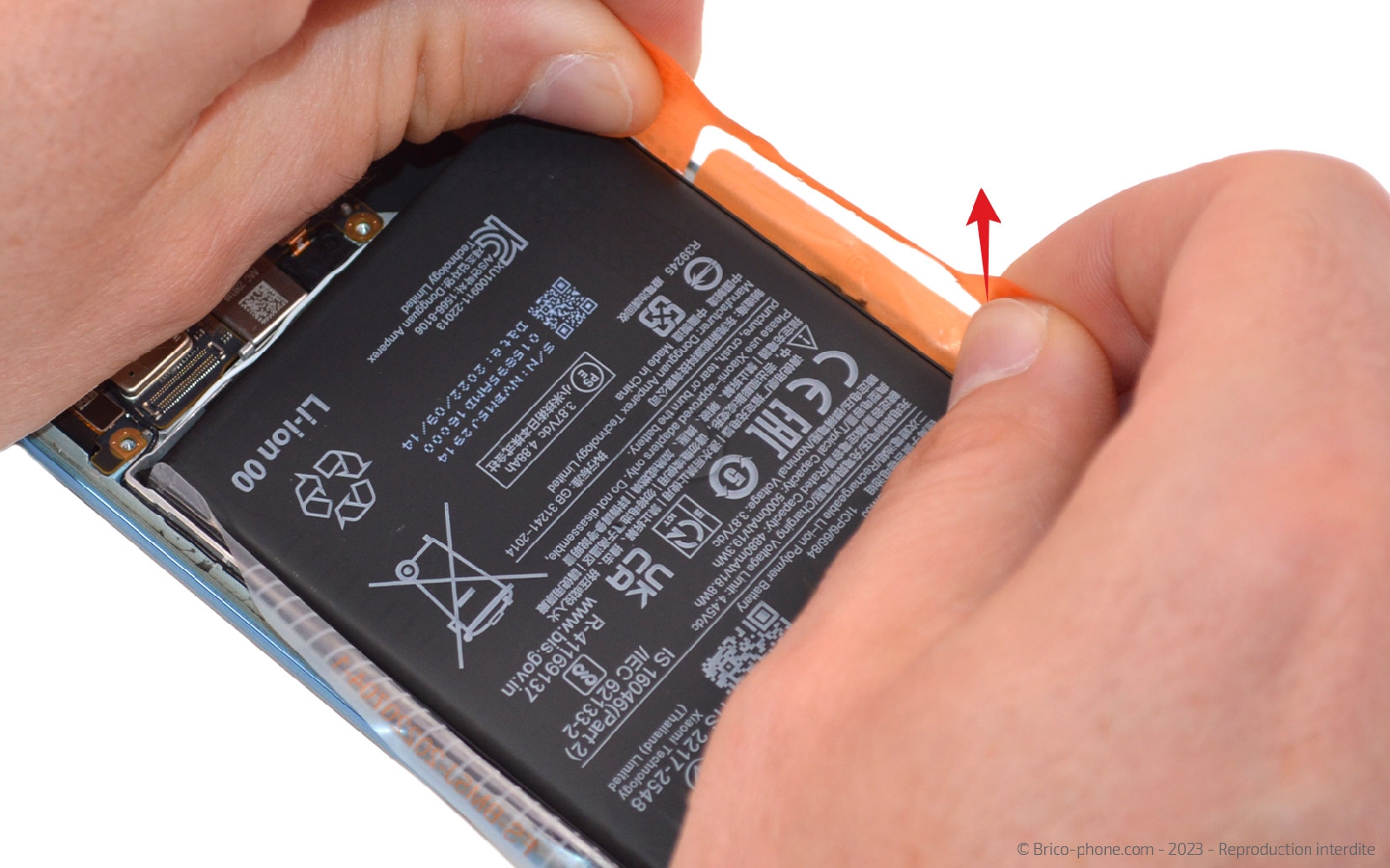

Etape 9 : Retirer la batterie
Tirez sur la languette nommée A afin de pouvoir soulever la batterie et la faire basculer en dehors du téléphone.

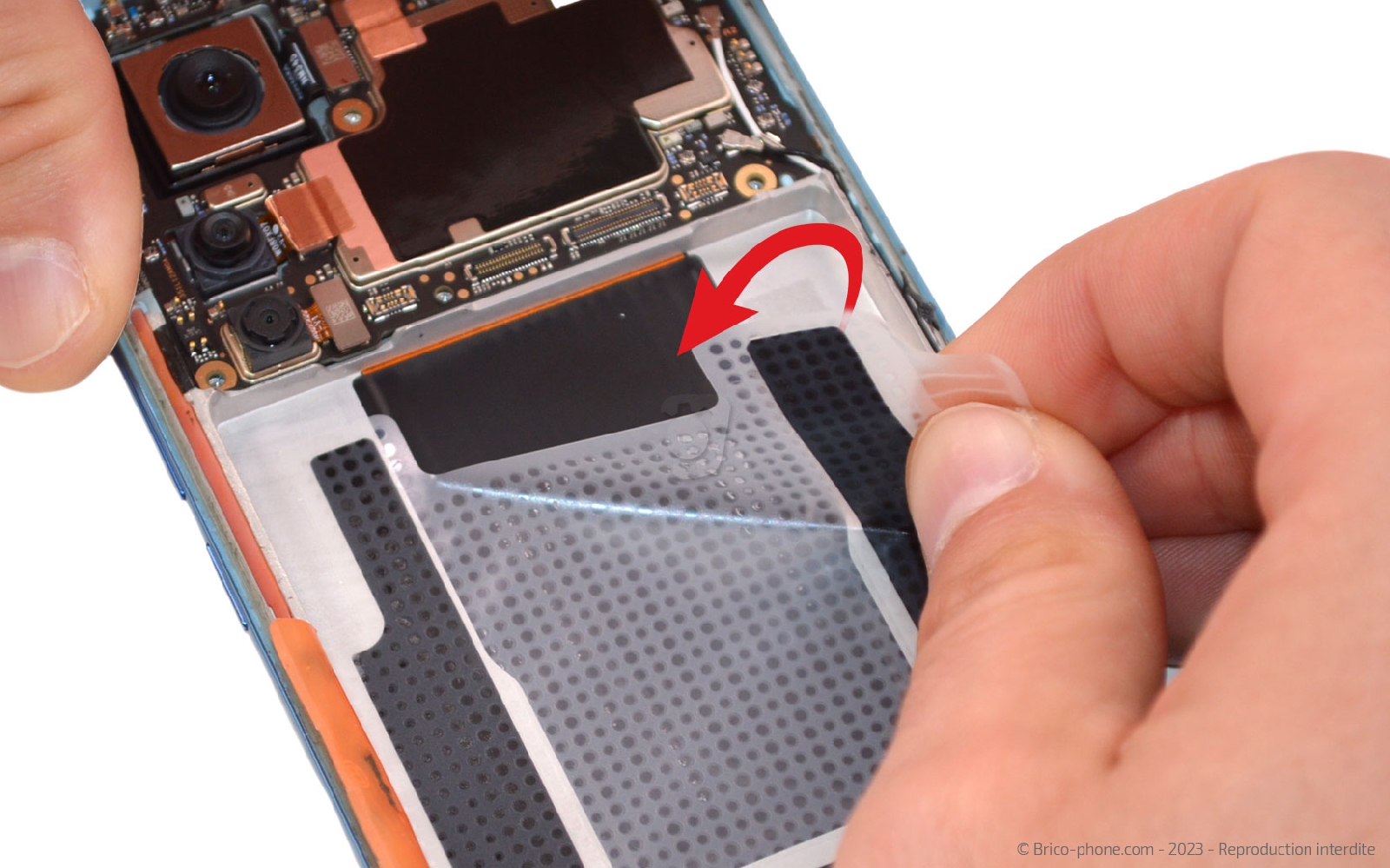

Etape 10 : Récupérer le film transparent
Retirez le film transparent du fond du châssis puis replacez-le au dos de la batterie;

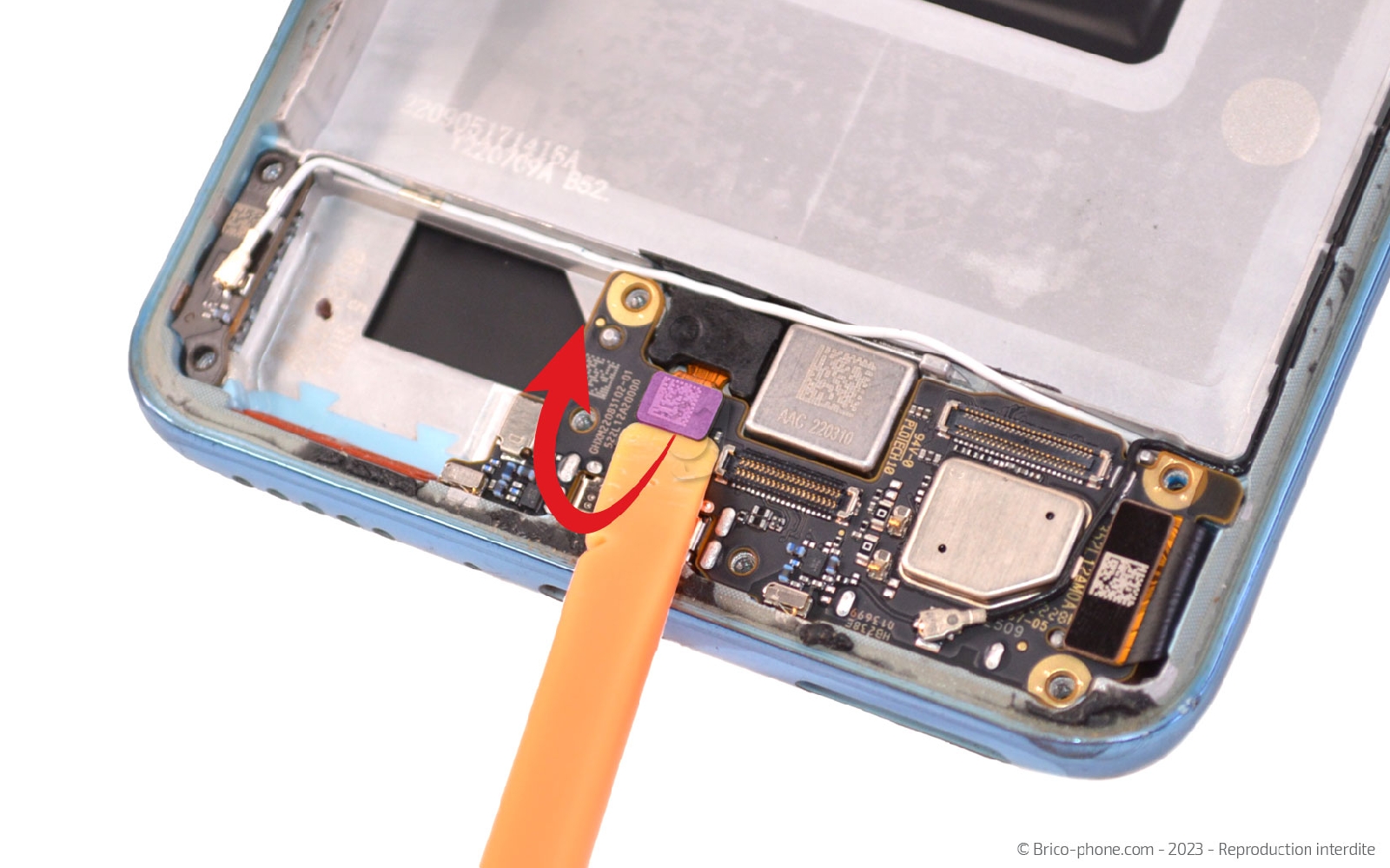

Etape 11 : Libérer le connecteur de charge
A l'aide du levier en nylon ,déconnectez la nappe du lecteur d'empreintes et celle de l'écran.

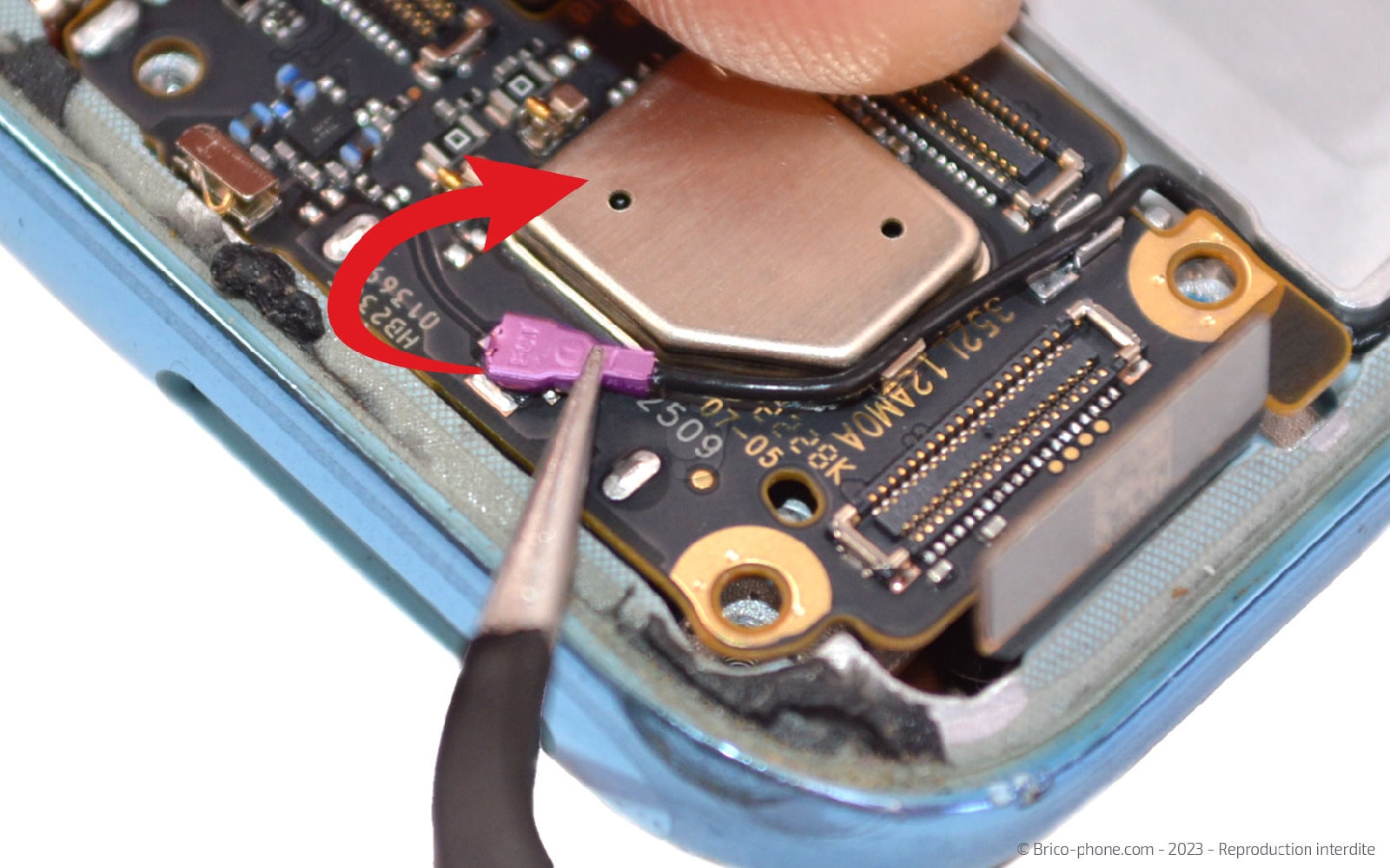

Ensuite, déclipsez le câble coax noir du dock.
Outils du kit utilisés
Outils du kit utilisés

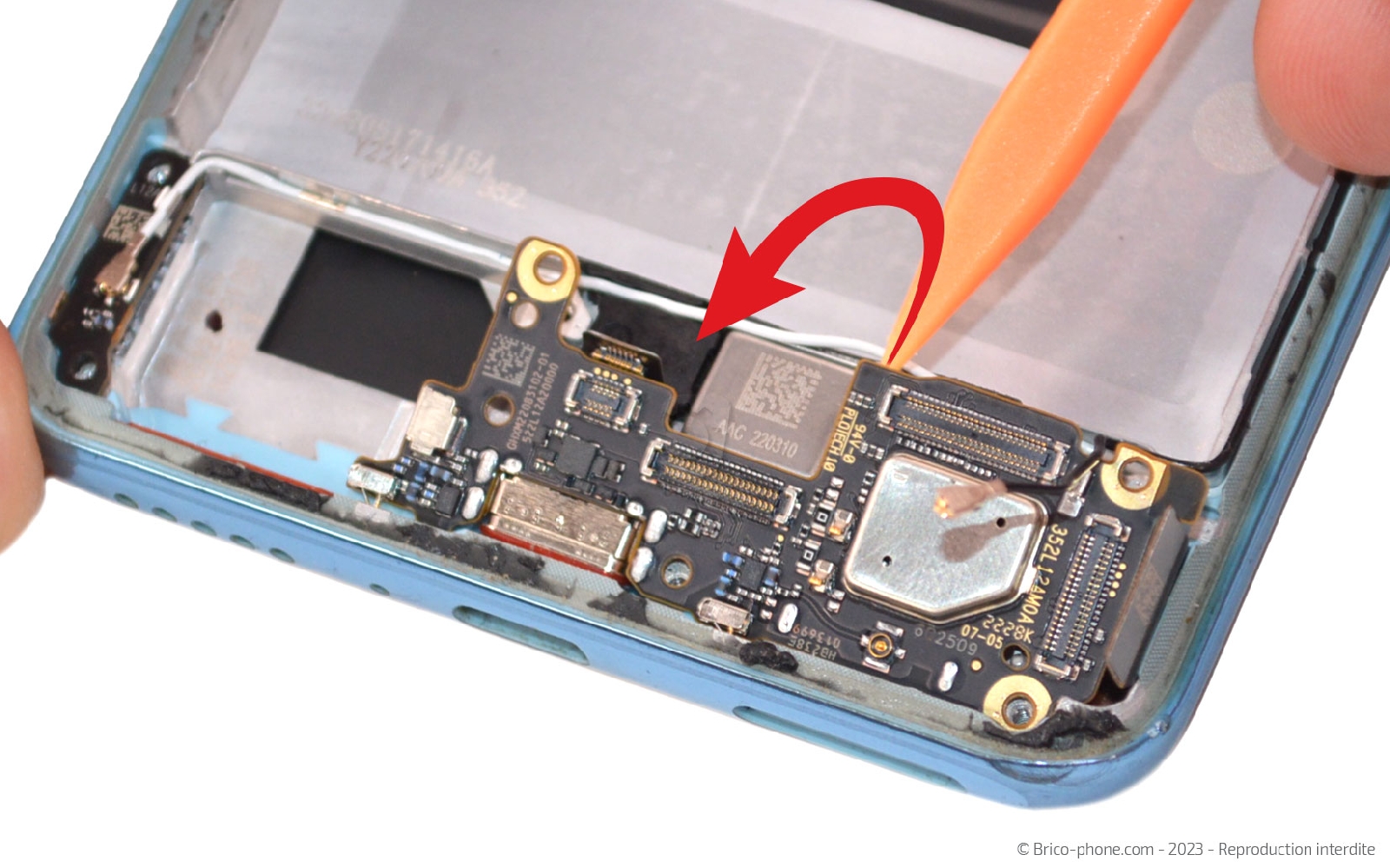

Etape 12 : Mettre de coté le connecteur de charge
Sortez le connecteur de charge du châssis puis délogez la carte fille située au bout du câble coaxial blanc, du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Connecteur de charge compatible pour Xiaomi 12T
14,90 €

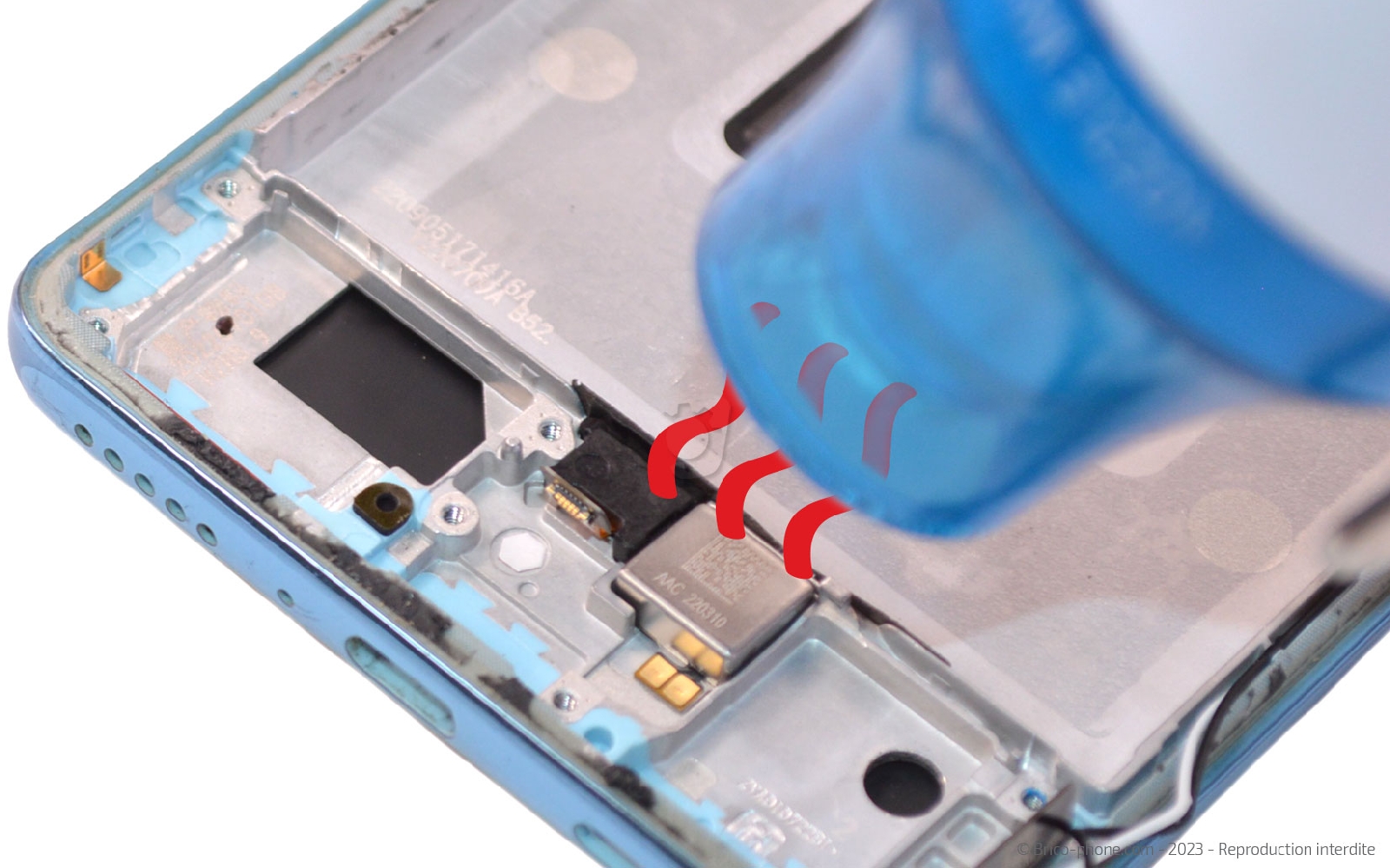

Etape 13 : Enlever le vibreur et le lecteur d'empreintes
Reprenez le décapeur thermique ou le sèche-cheveux pour chauffer un petit peu les deux composants encore présents sur la partie basse du téléphone.

Glissez la pointe de la pince en métal sous le vibreur pour le décoller du châssis. Faites la même chose avec le capteur d'empreintes digital.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 14 : Sortir la carte mère
Sortez légèrement la caméra de son emplacement puis glissez le spudger sous la carte mère pour l'extraire du châssis. Il es possible que le support de l'objectif principal se dissocie de sa caméra.
Outils du kit utilisés
Outils du kit utilisés

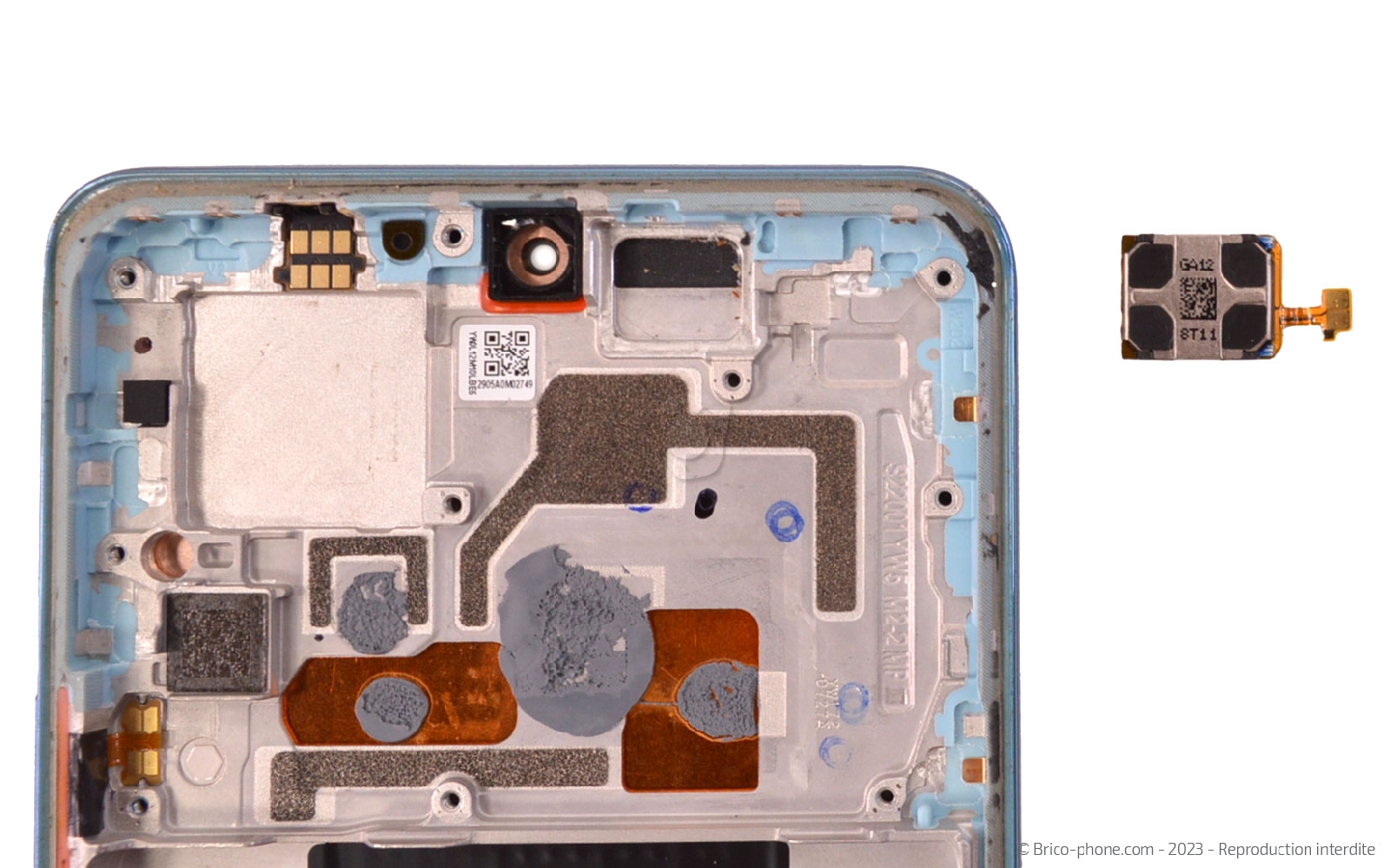

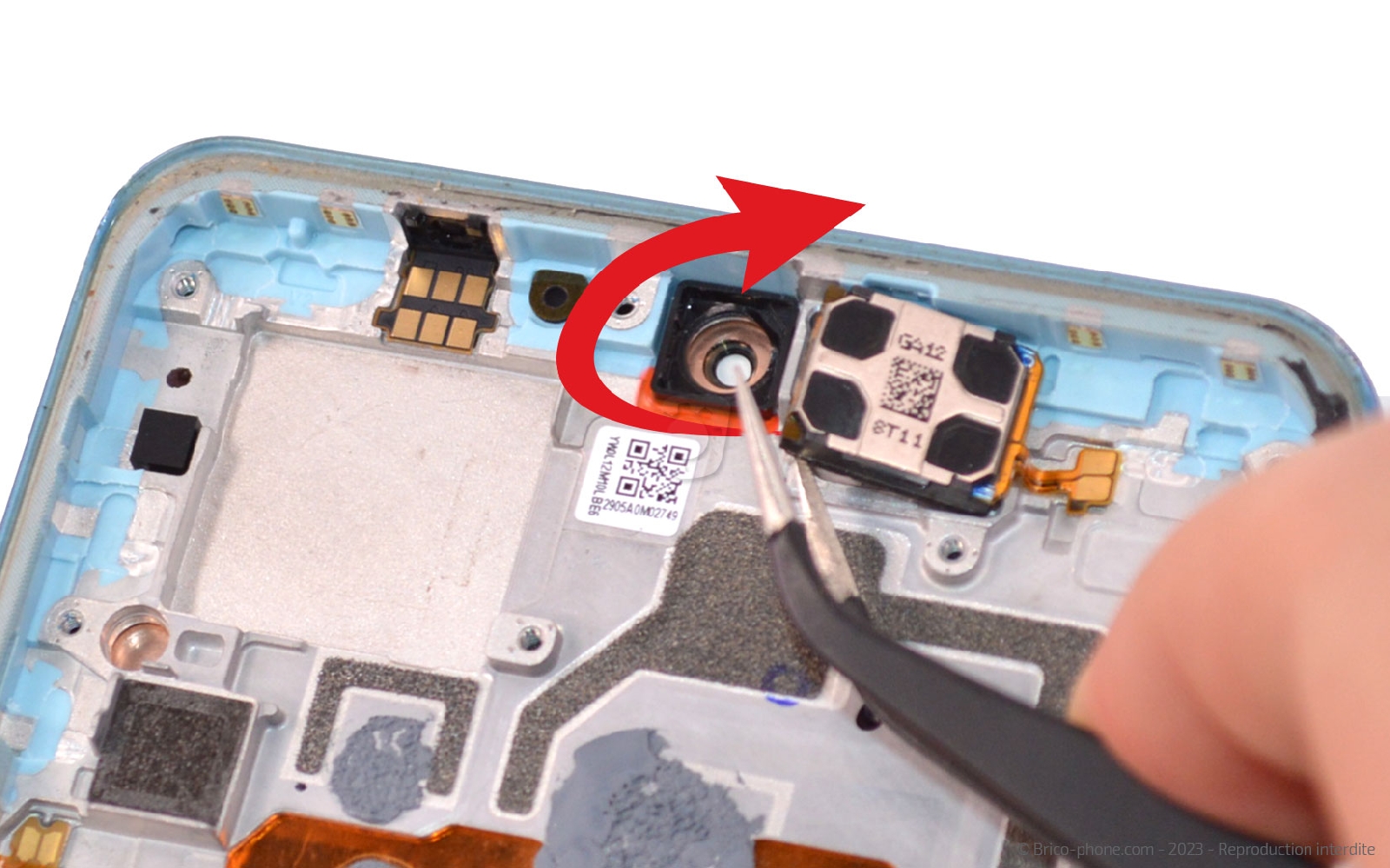

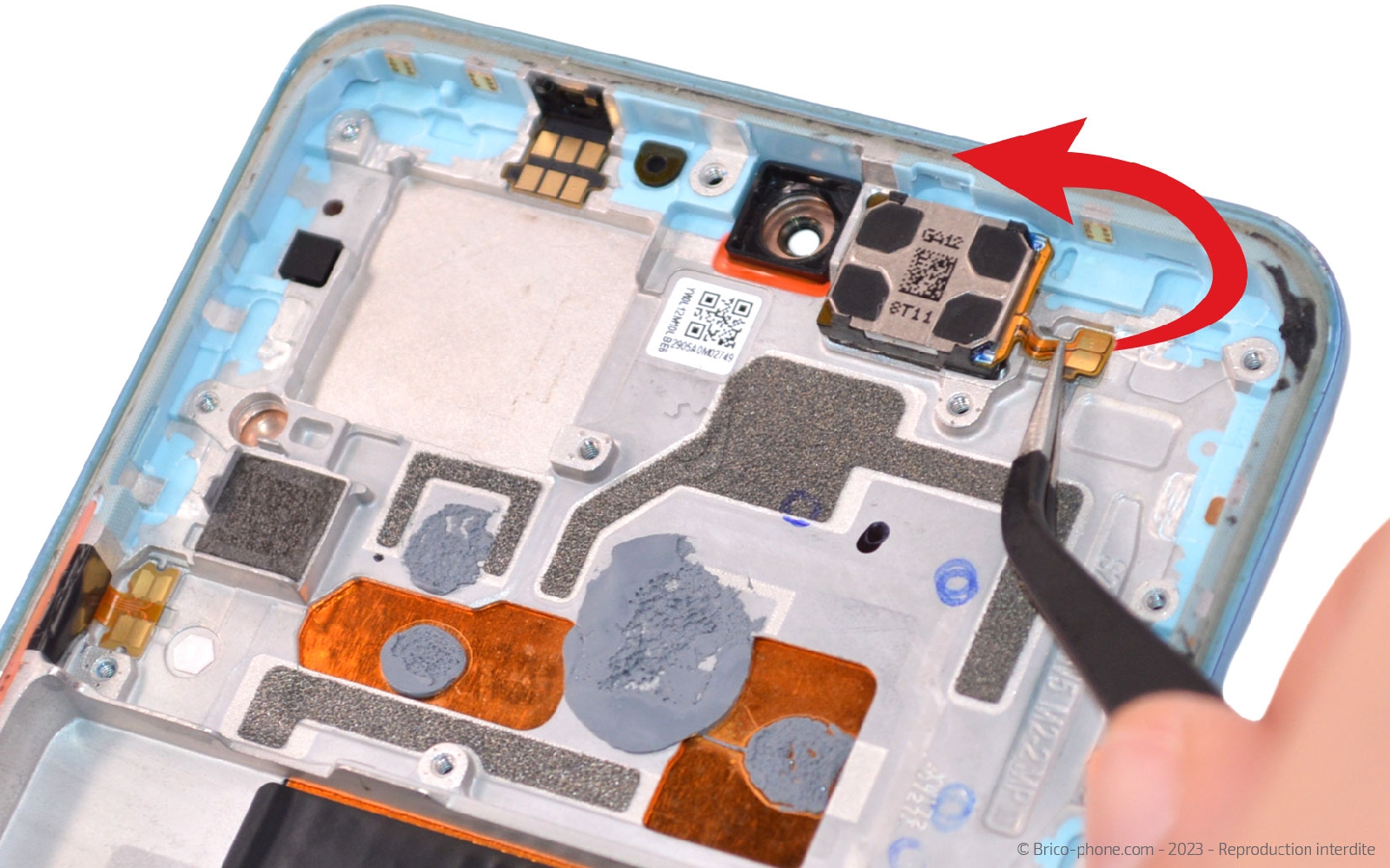

Etape 15 : Ôter l'écouteur de l'oreille
Soulevez la nappe puis décollez le composant entier en glissant la pointe de la pincette sous le haut-parleur interne pour le sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

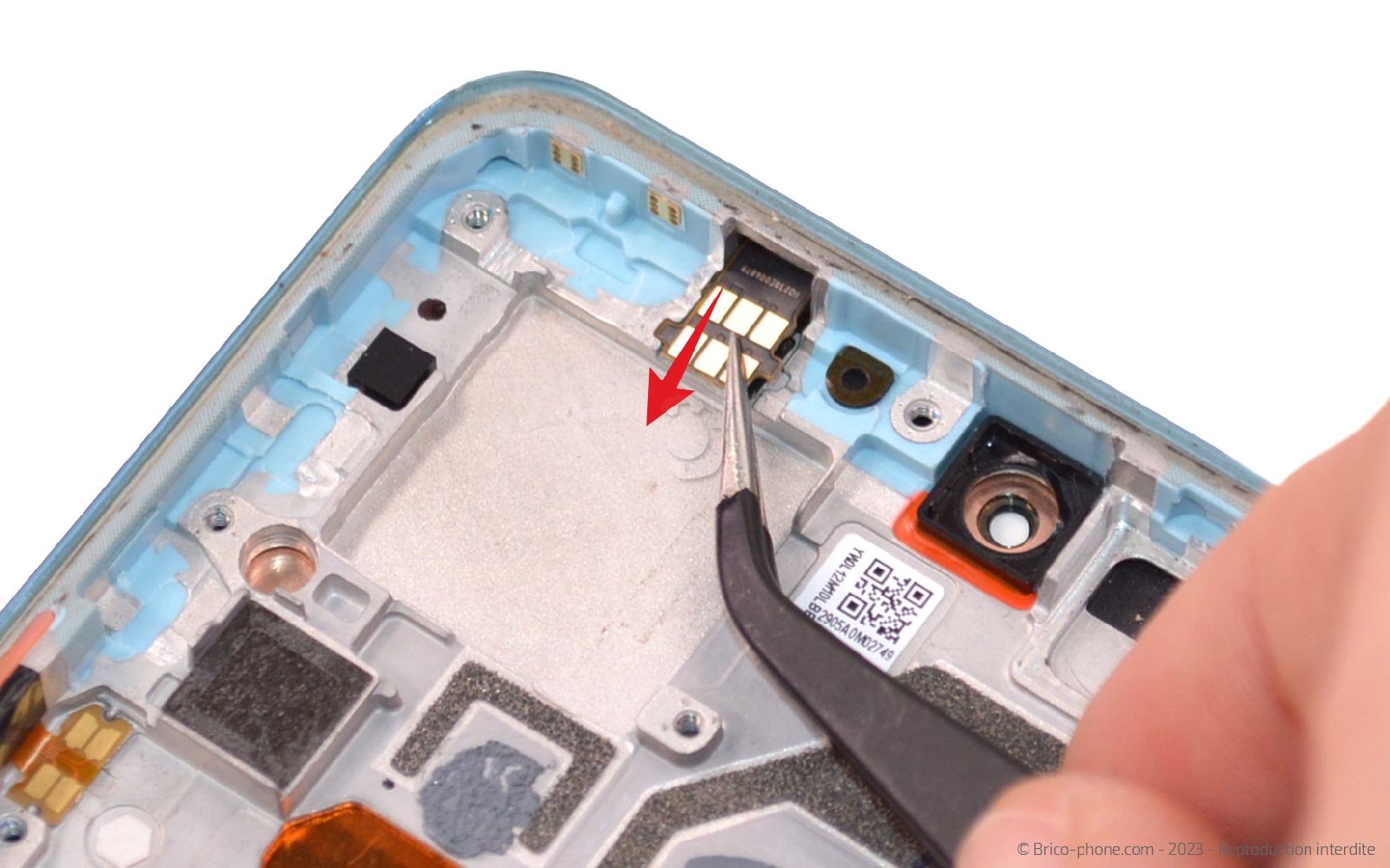

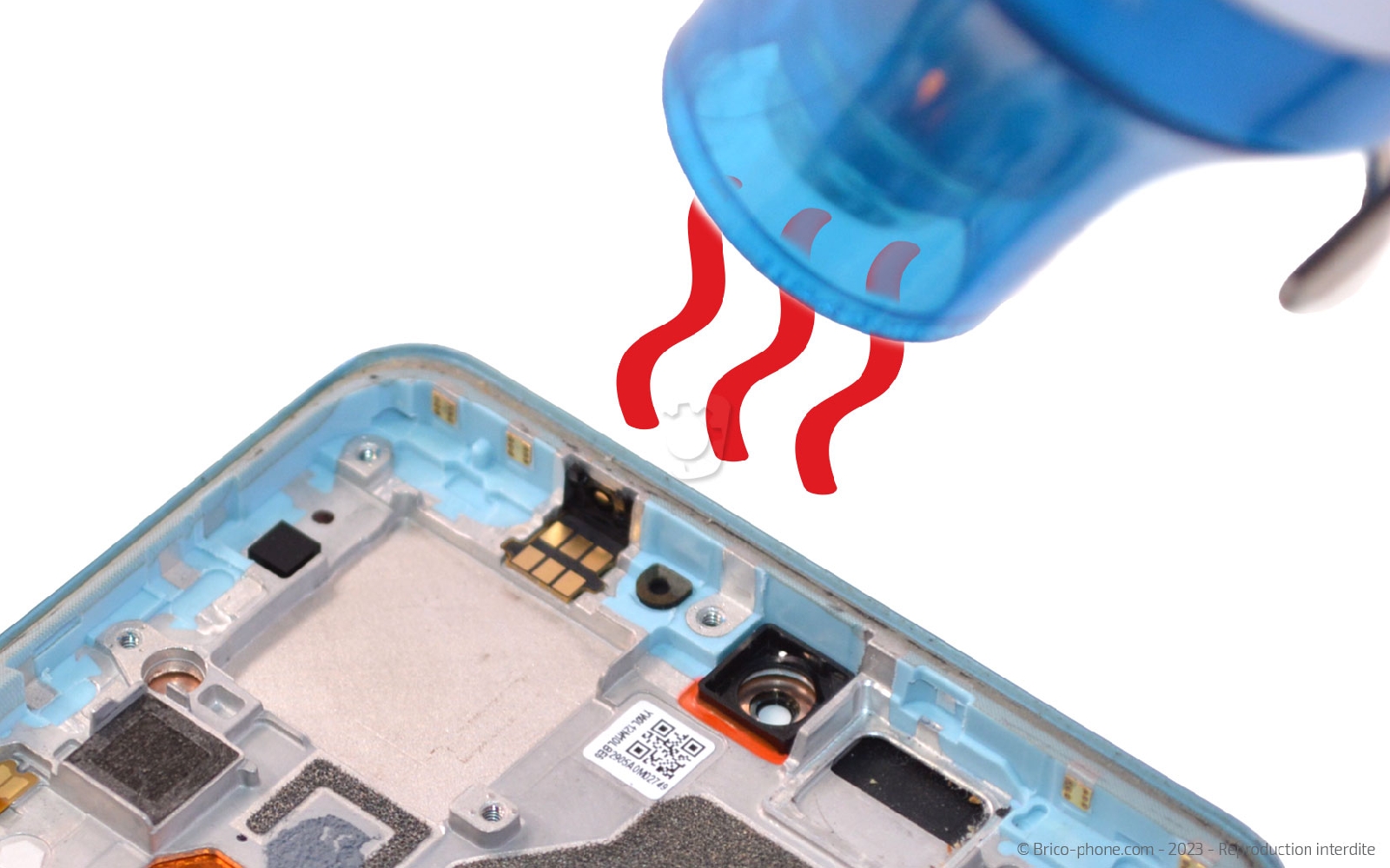

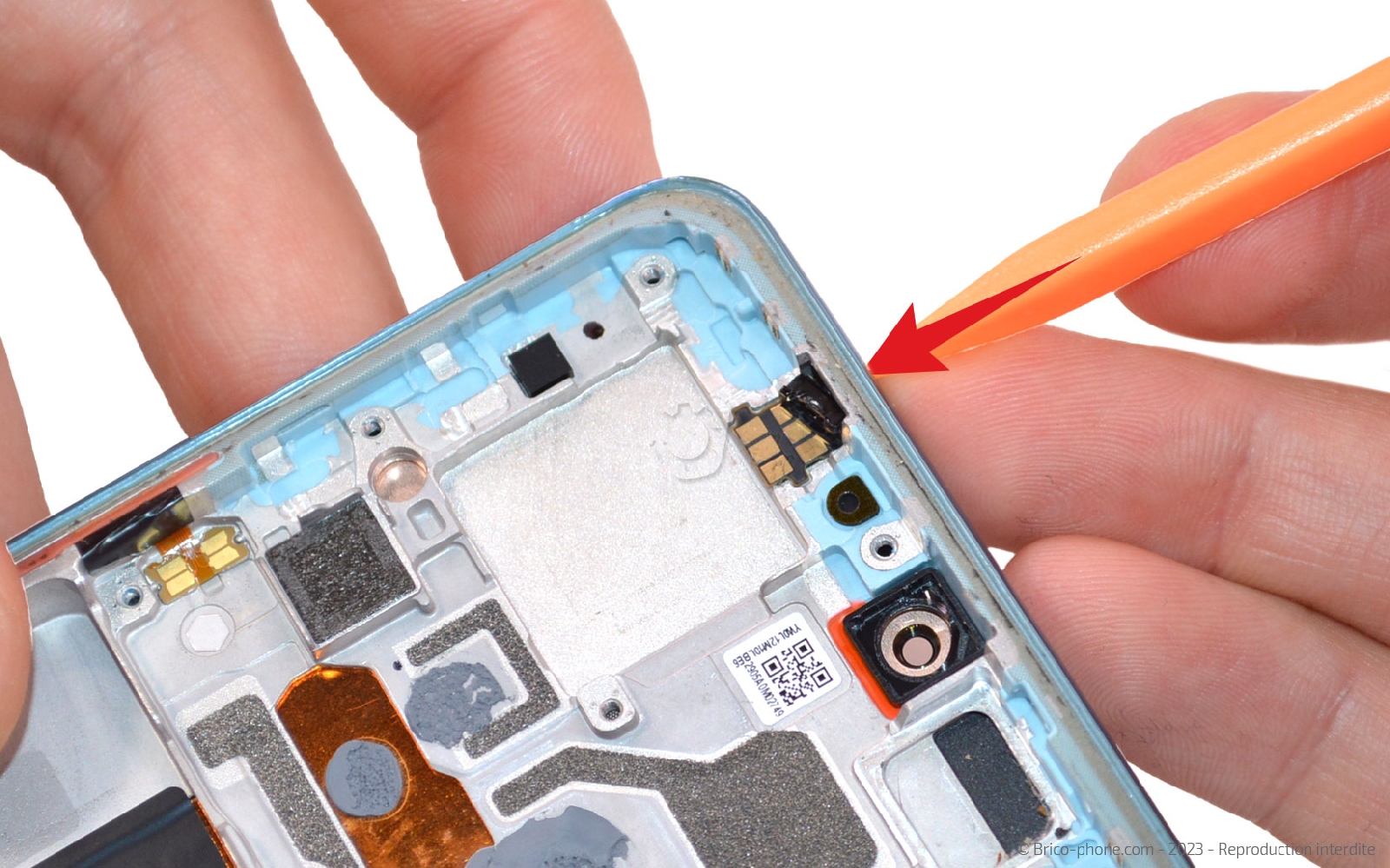

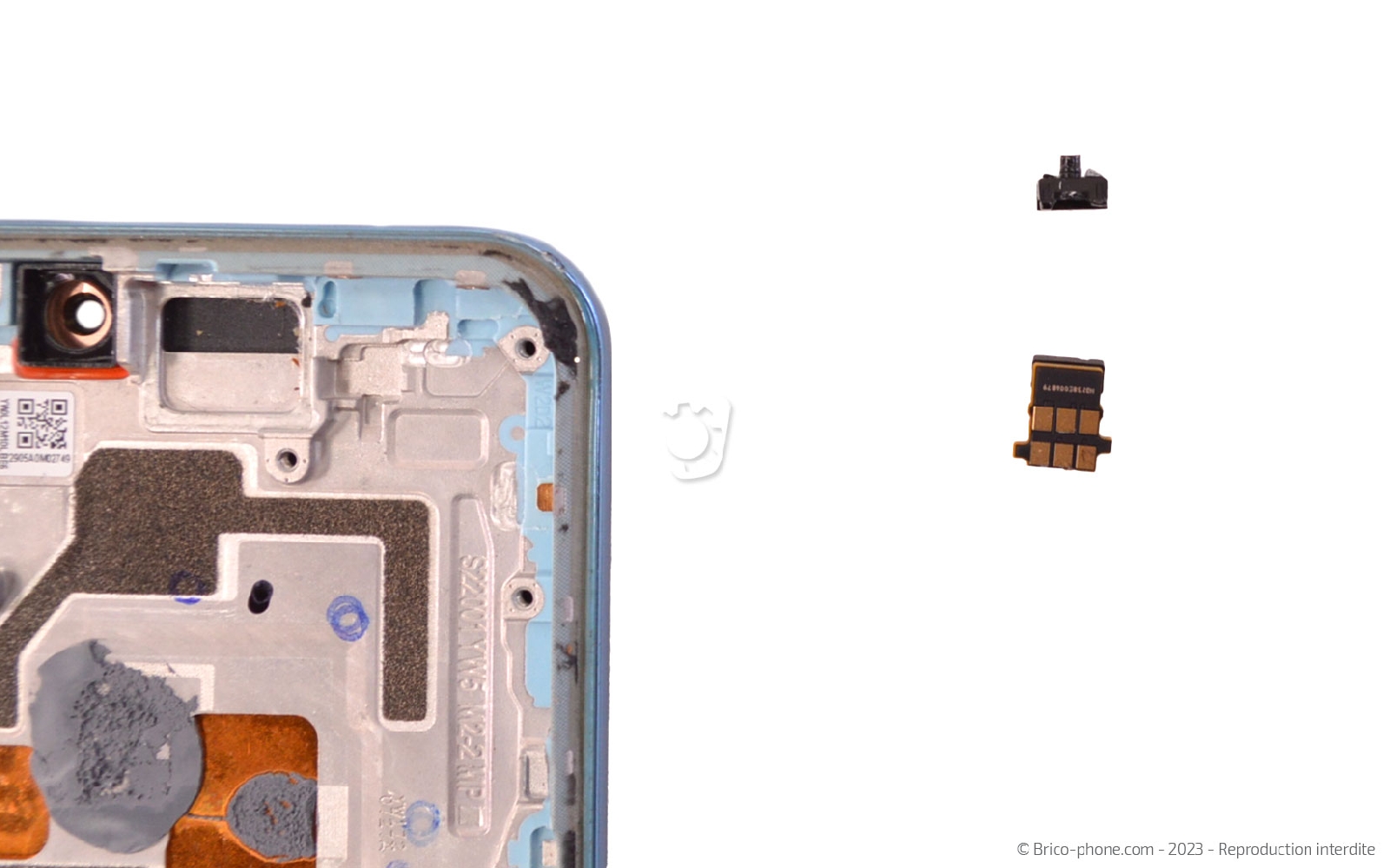

Etape 16 : Récupérer le capteur
Chauffez la partie où se trouve le capteur. Avec le levier, poussez le support noir puis saisissez la plaquette avec la brucelles.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

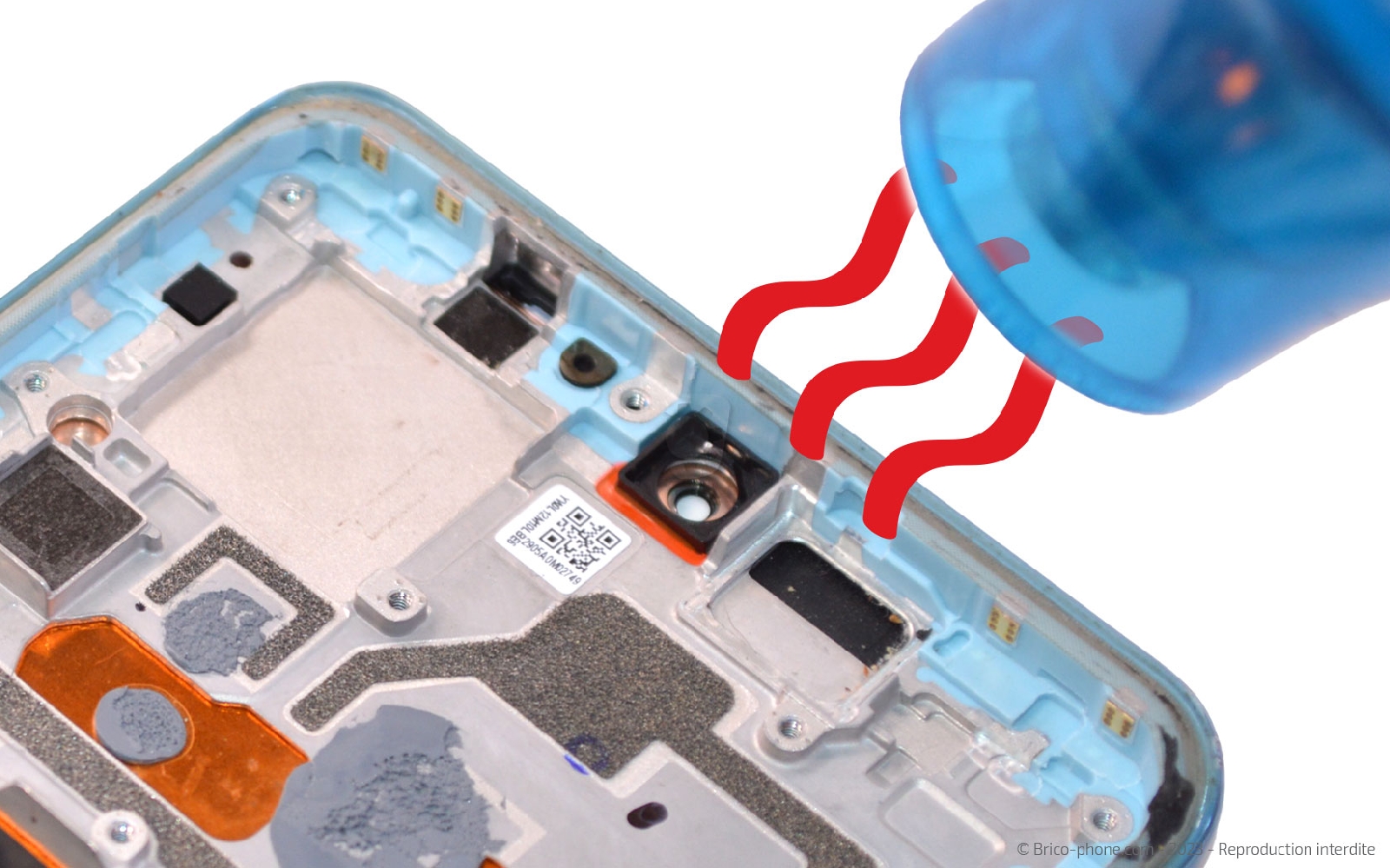

Etape 17 : Retirer le support de la caméra avant
Comme pour les étapes précédentes, chauffez légèrement l'élément pour réussir à le décoller à l'aide de la pince en métal.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

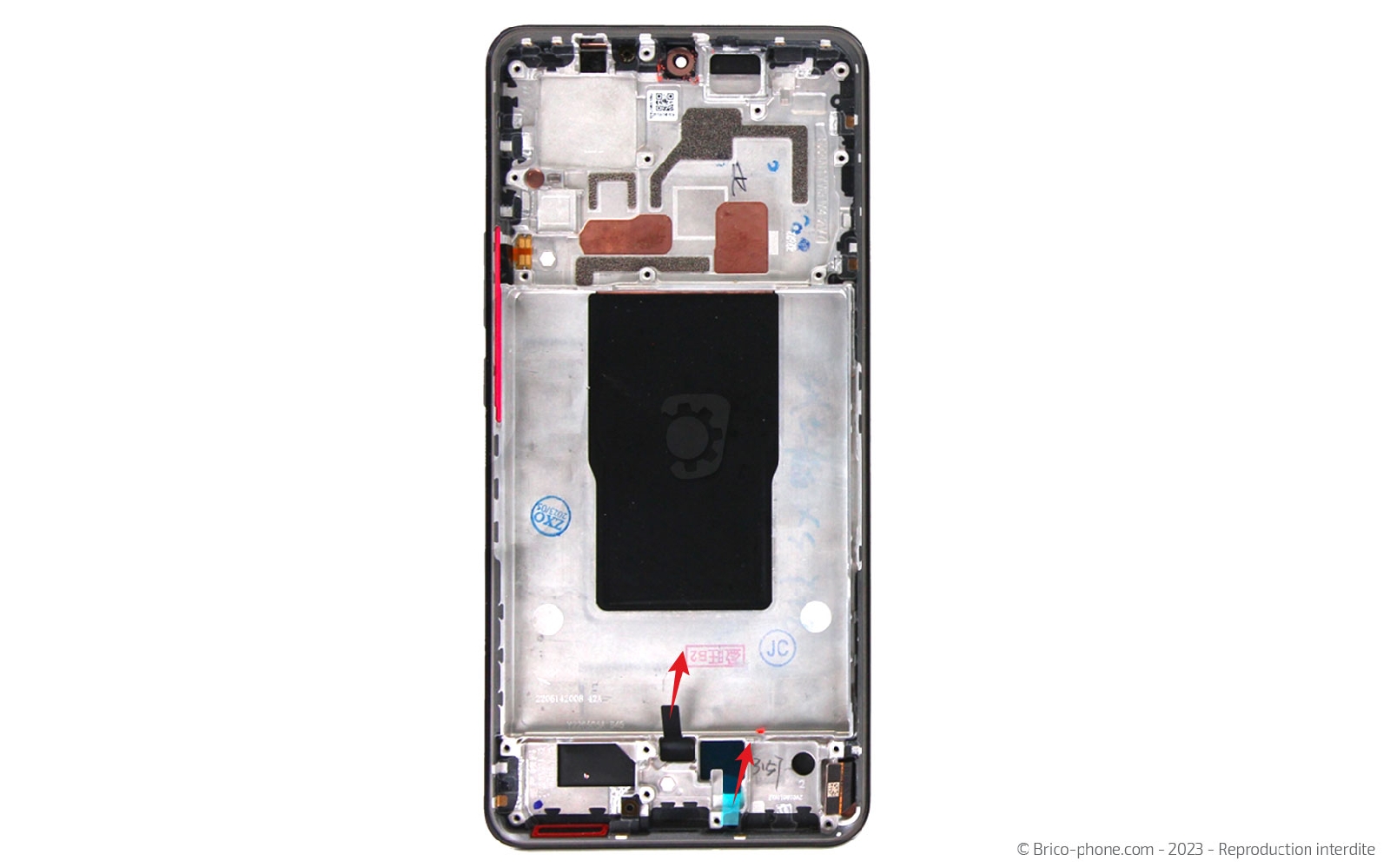

Conseils pour le remontage - 1
Retirez si nécessaire les films de protection du nouveau bloc écran.

Nous vous conseillons d'appliquer un goute de pâte thermique sur le bloc écran à l'emplacement de la carte mère (photo 2).

Replacez chaque élément de votre appareil dans le nouveau bloc écran en suivant les étapes dans le sens contraire. Avant de refermer votre smartphone, pensez à tester le nouvel écran en allumant votre Xiaomi 12T avant le recollage de la vitre arrière.

Une fois que tout est bon, nettoyez la vitre arrière des résidus de stickers afin de continuer sur une surface lisse.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Pâte Thermique MX-4 Haute Performance
7,90 €

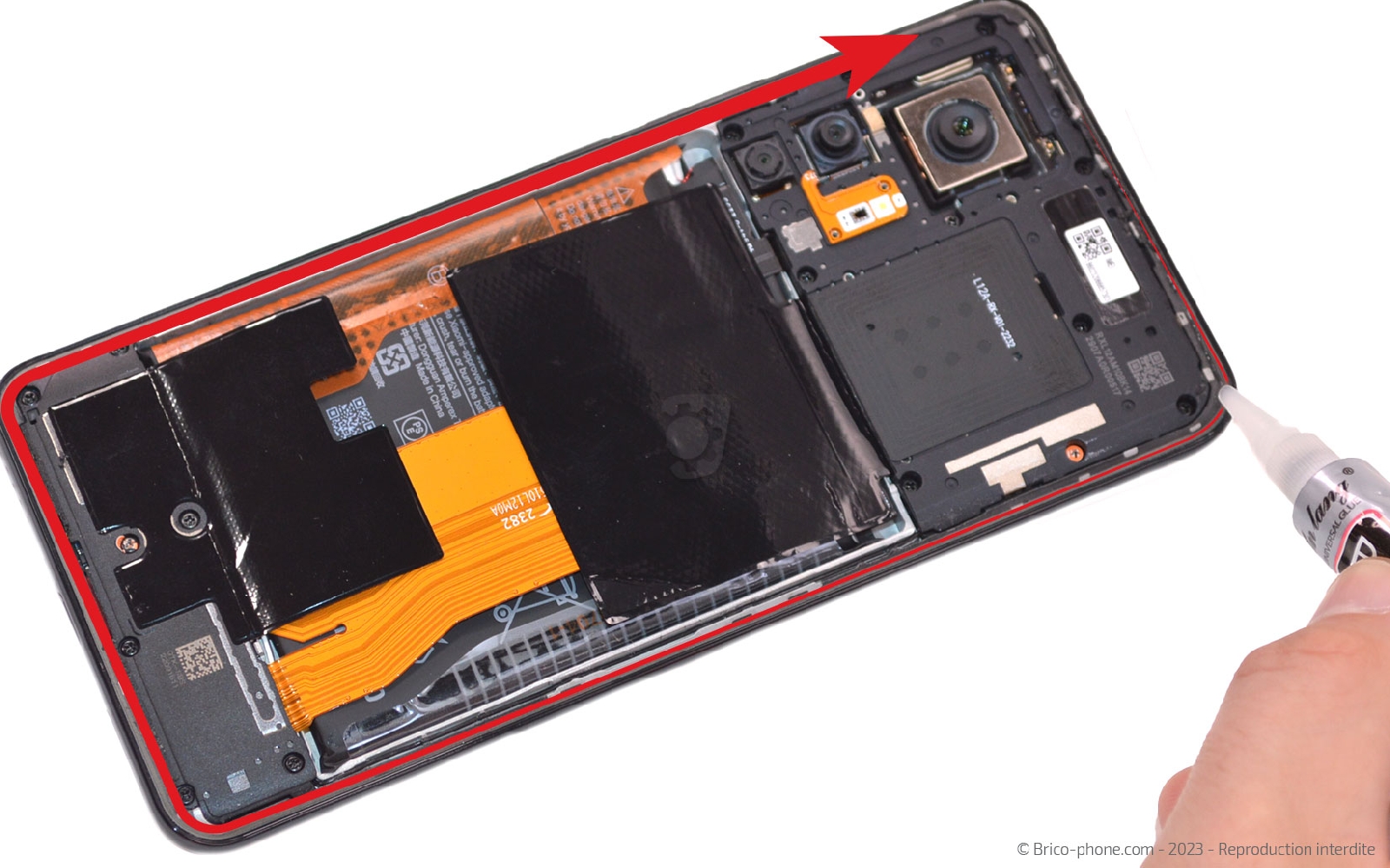

Conseils pour le remontage - 2
Appliquez la colle B-7000 sur toute le tour du châssis avant de placer la vitre arrière pour refermer votre Xiaomi 12T.

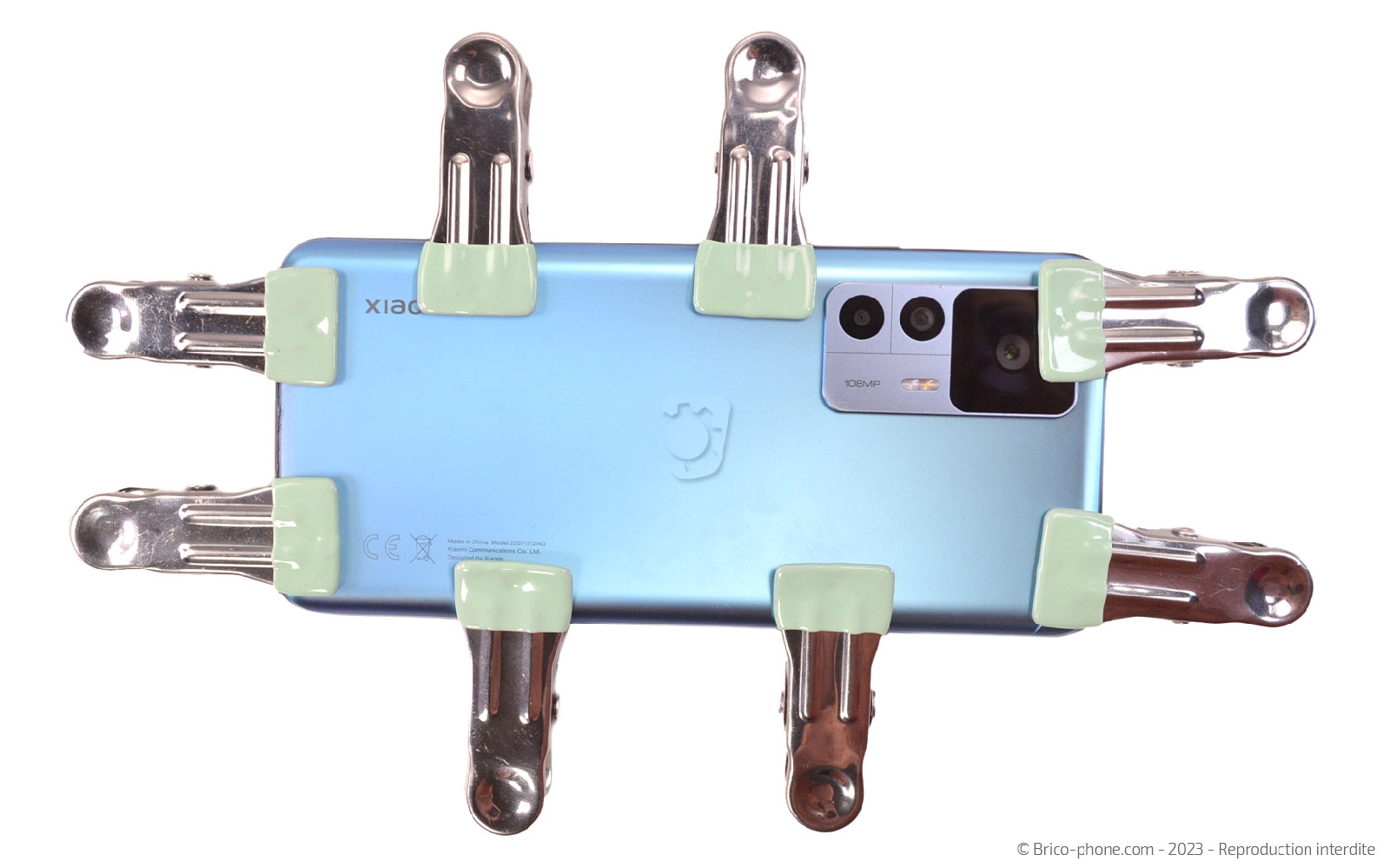

Ensuite, placez votre smartphone sous presse environ 1 heure le temps que la colle sèche. Pour cela, utilisez des petites pinces ou de gros livres type dictionnaire.

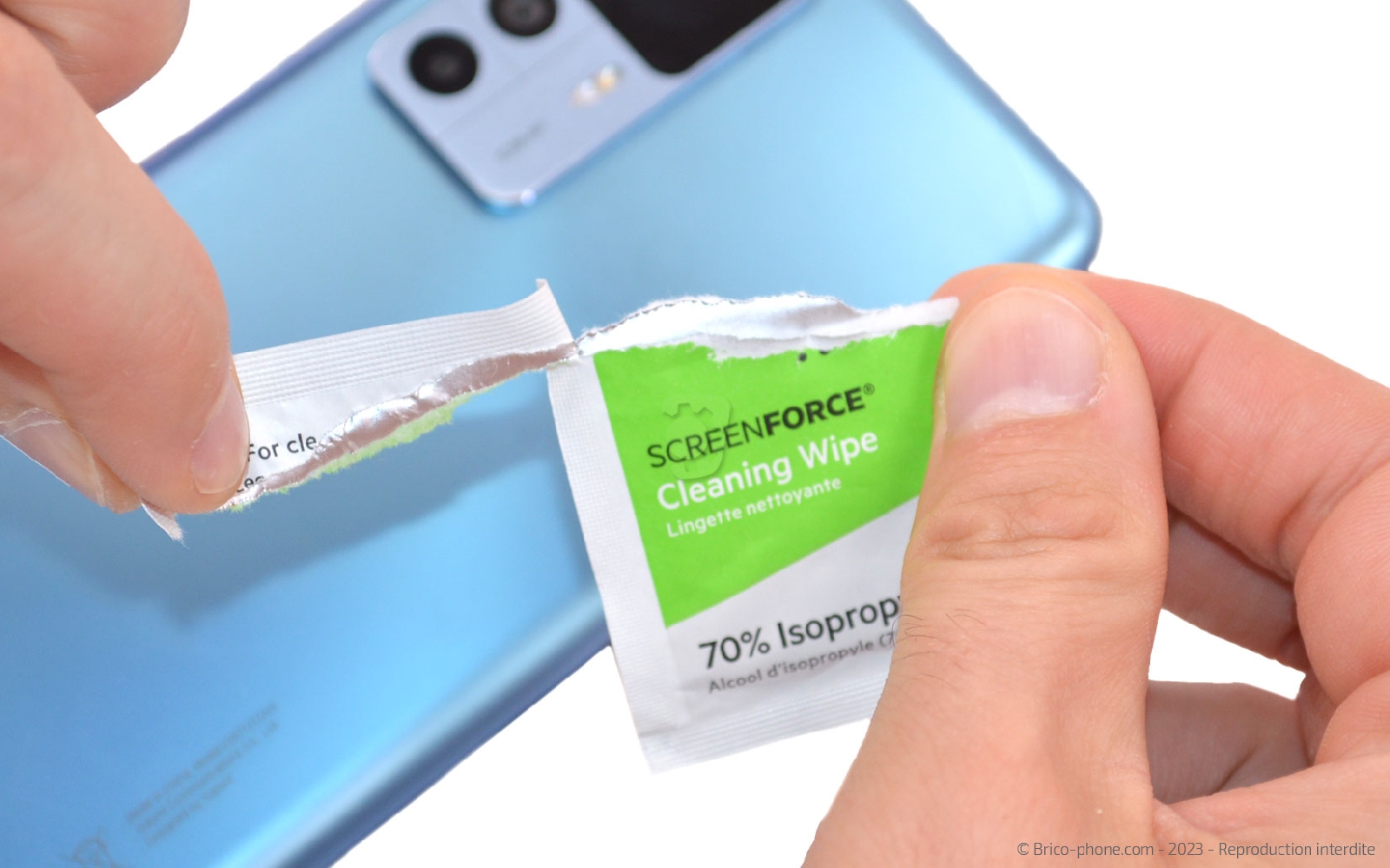

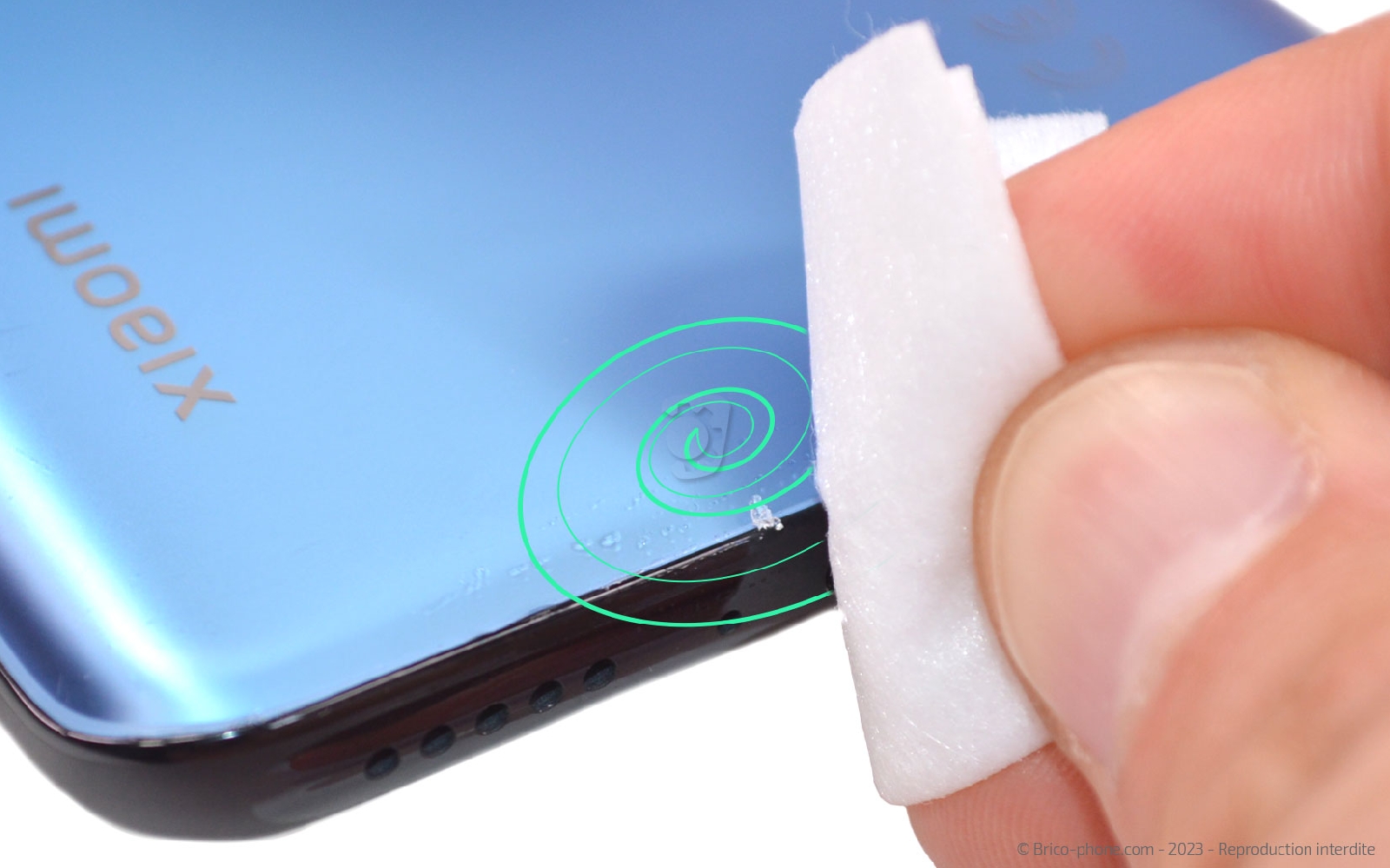

Pour finir, nettoyez l'arrière de votre appareil avec une lingette imbibée pour retirer le surplus de colle.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort en métal
5,90 €
Lingettes nettoyantes - 2 lingettes (une sèche et une imbibée)
0,49 €
