Comment changer le connecteur de charge sur 12T

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 13/20
12T | Temps estimé : 20 min | Difficulté : 2/5

Remplacer le connecteur de charge de votre Xiaomi 12T peut s'avérer nécessaire pour plusieurs raisons importantes. Tout d'abord, un connecteur de charge défectueux peut entraîner des problèmes de charge lente, voire une usure prématurée de la batterie de votre téléphone, ce qui peut affecter son autonomie à long terme.

C'est là que le tutoriel créé par Brico-phone entre en jeu. Notre guide détaillé vous aidera à comprendre les étapes nécessaires pour changer le dock de votre Xiaomi 12T. Que vous soyez un novice ou un habitué de la réparation, notre tutoriel vous offre des instructions claires, des conseils pratiques et des astuces pour mener à bien cette réparation.

En suivant notre tutoriel à la lettre, vous économiserez non seulement de l'argent en évitant de recourir à un service de réparation professionnel, mais également du temps puisqu'il ne vous faudra que 30 minutes pour donner un coup de jus à votre Xiaomi 12T. Ne laissez pas un connecteur de charge défectueux vous empêcher de profiter pleinement de votre téléphone.
Prêt à commencer ? Suivez nos instructions pour remédier à ce problème de manière efficace et économique.

Diagnostic

›  Pride de charge abîmée.
›  Problème de connexion avec un périphérique externe.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge compatible pour Xiaomi 12T
14,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

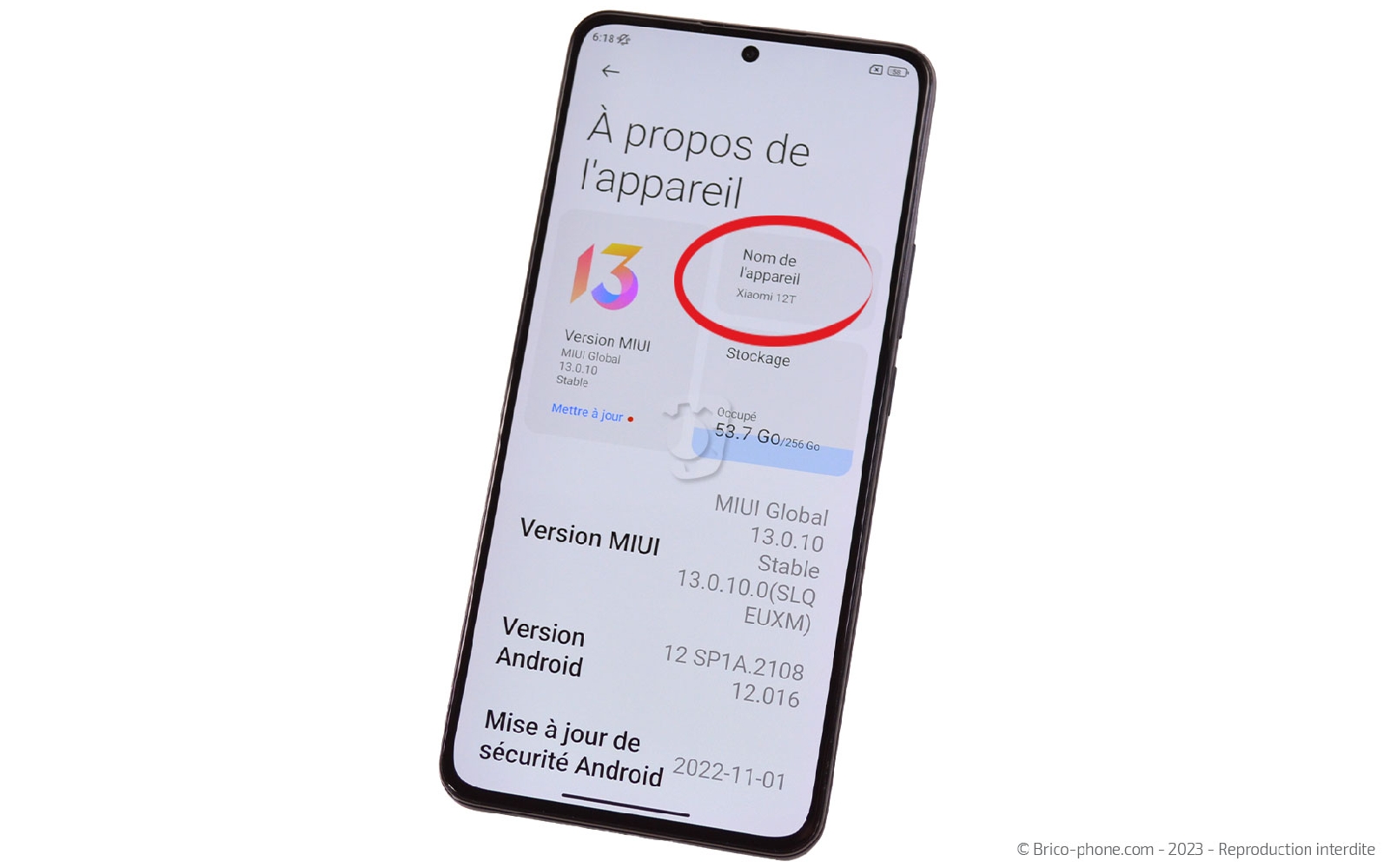

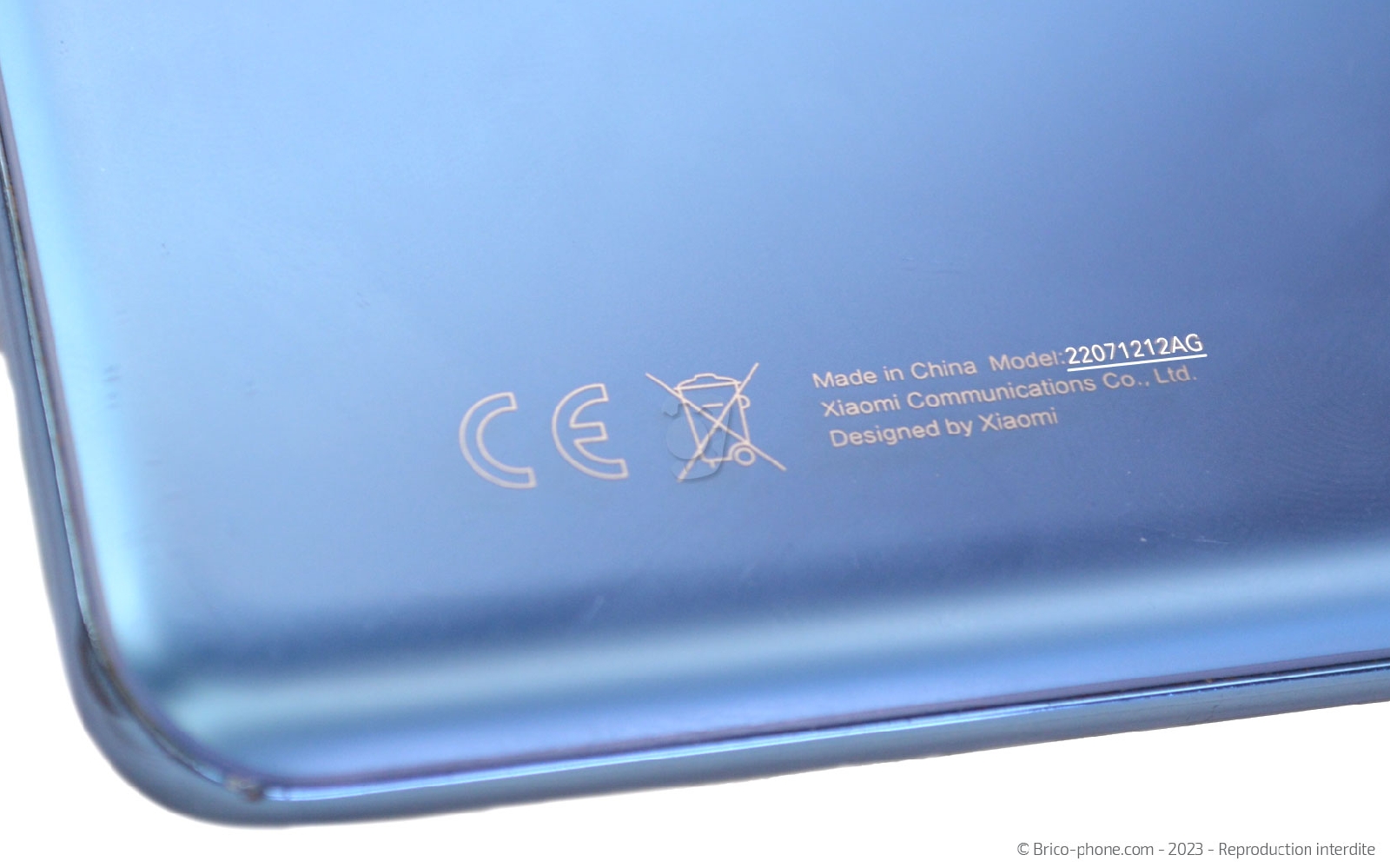

Dans un premier temps, nous vous conseillons de vérifier la compatibilité des pièces à commander et votre mobile. Pour cela, assurez vous d'avoir le bon modèle de téléphone en vous rendant dans les paramètre de votre smartphone ou en regardant l'inscription gravée à l'arrière de votre appareil. Si la référence inscrite est 22071212AG, cela signifie que vous êtes l'heureux propriétaire d'un Xiaomi 12T.

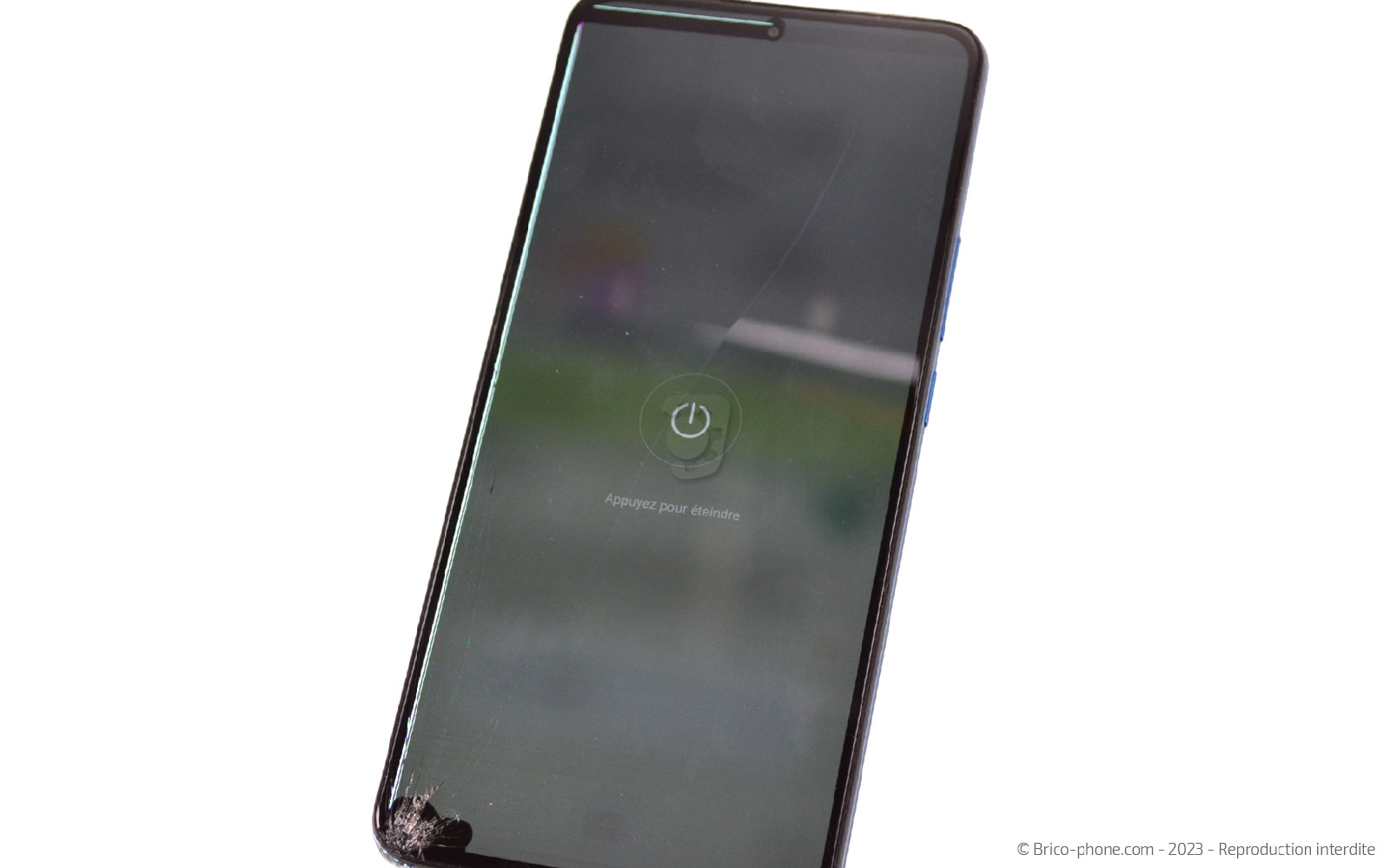

Commencez la réparation par éteindre votre téléphone.

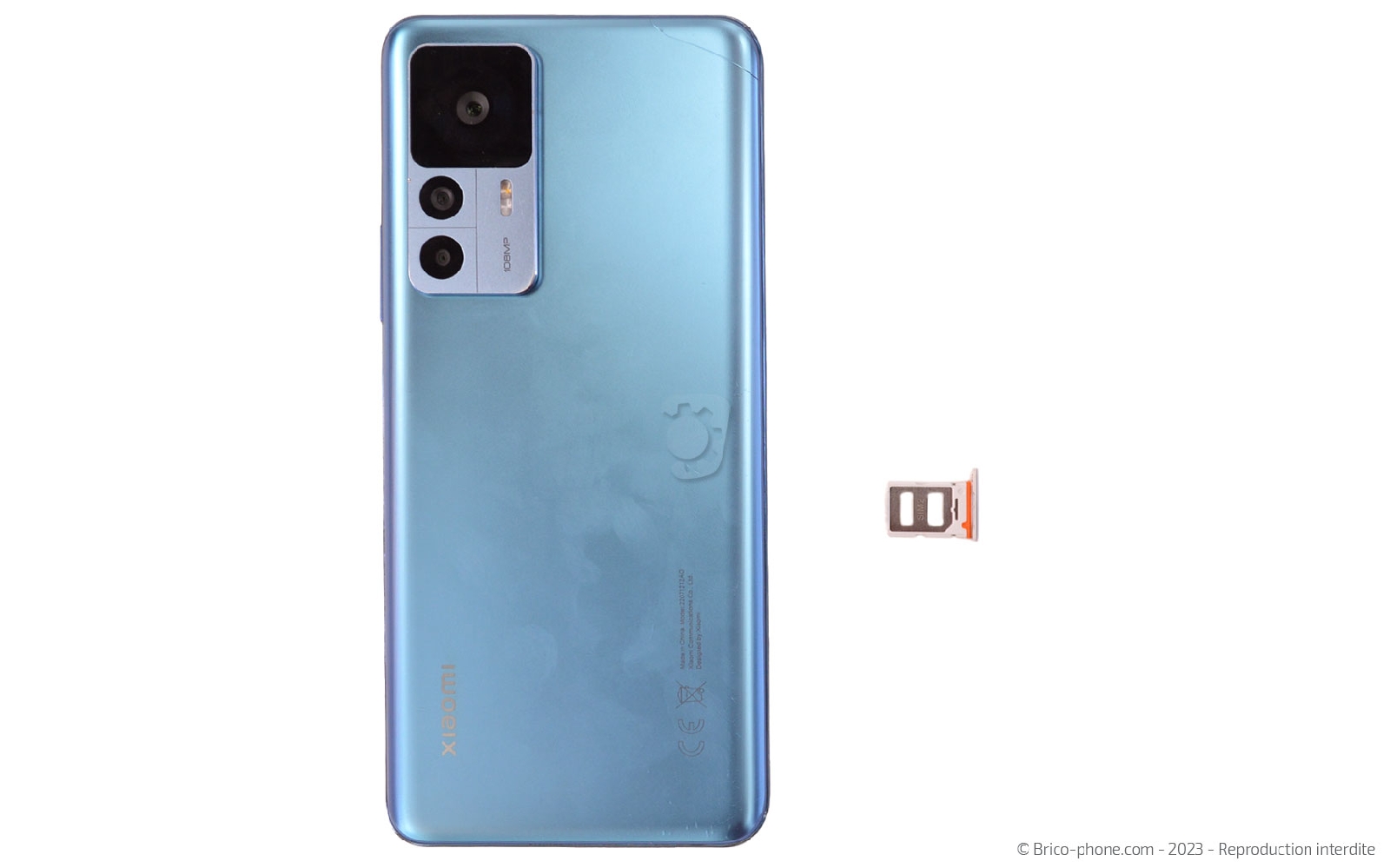

Etape 1 : Ejecter le rack SIM

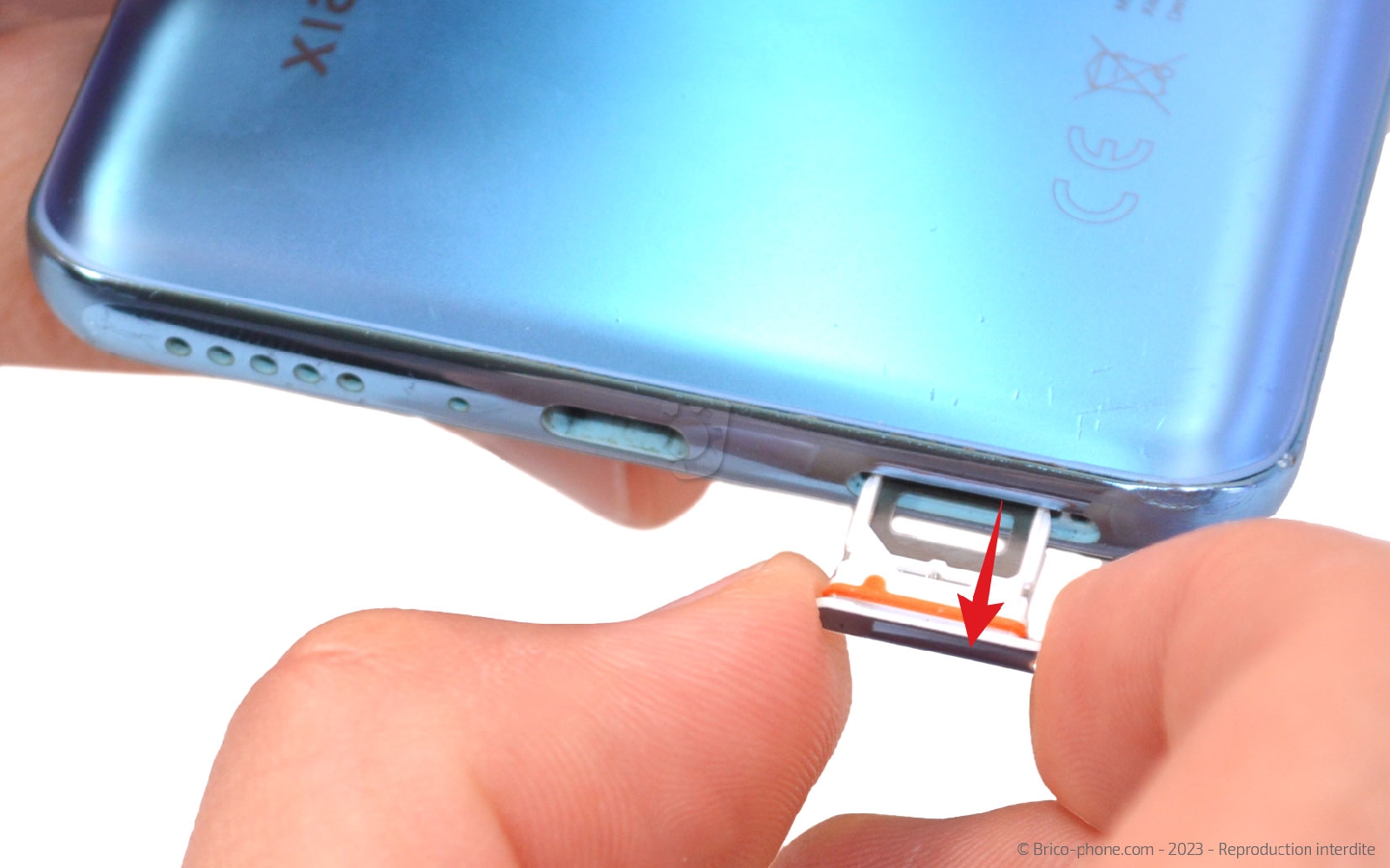

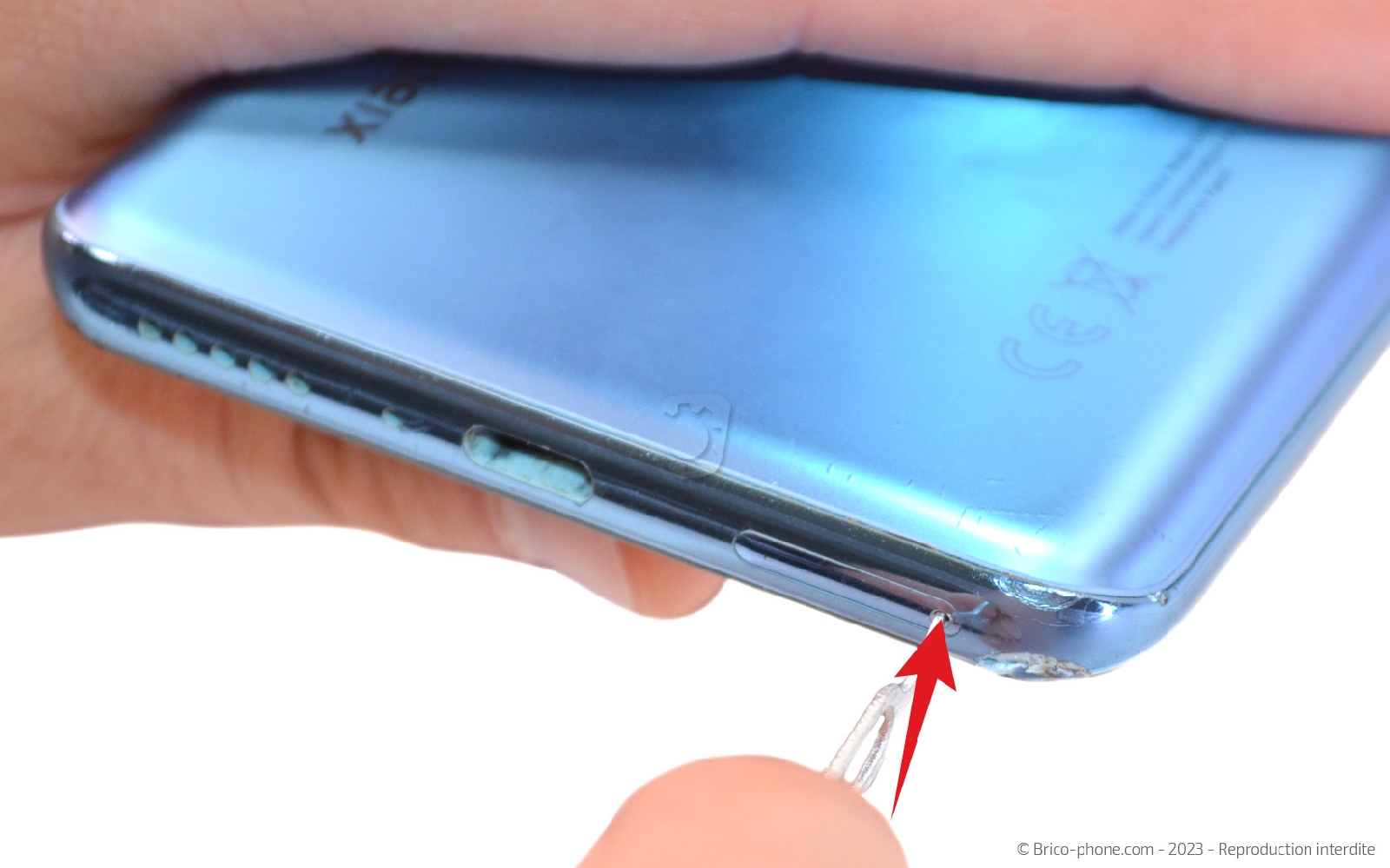

Insérez l'outil SIM pour éjecter le tiroir de la carte SIM.
Outils du kit utilisés
Outils du kit utilisés

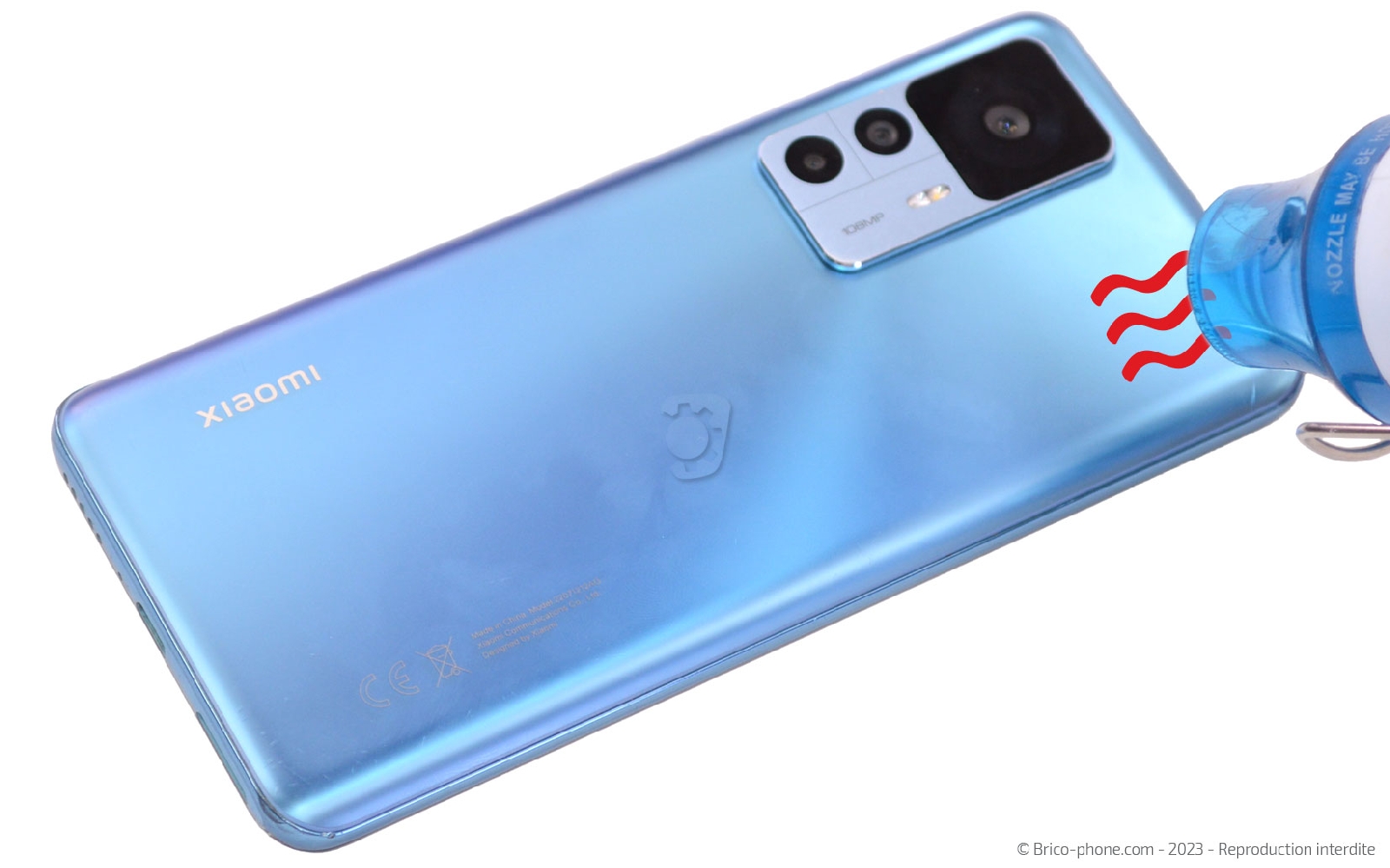

Etape 2 : Décoller la vitre arrière
Pour ouvrir le Xiaomi 12T, il est nécessaire de ramollir les stickers qui permettent de souder la vitre arrière au châssis. C'est pourquoi, nous allons utiliser un décapeur thermique, un sèche-cheveux ou encore un coussin chauffant également vendu sur Brico-phone.
Si vous avez opté pour le coussin chauffant , il vous faut le passer au micro-ondes environ 2 minutes avant de le déposer 30 secondes sur la façade arrière de votre appareil. Pour le décapeur, il vous suffit de chauffer les bords du téléphone.

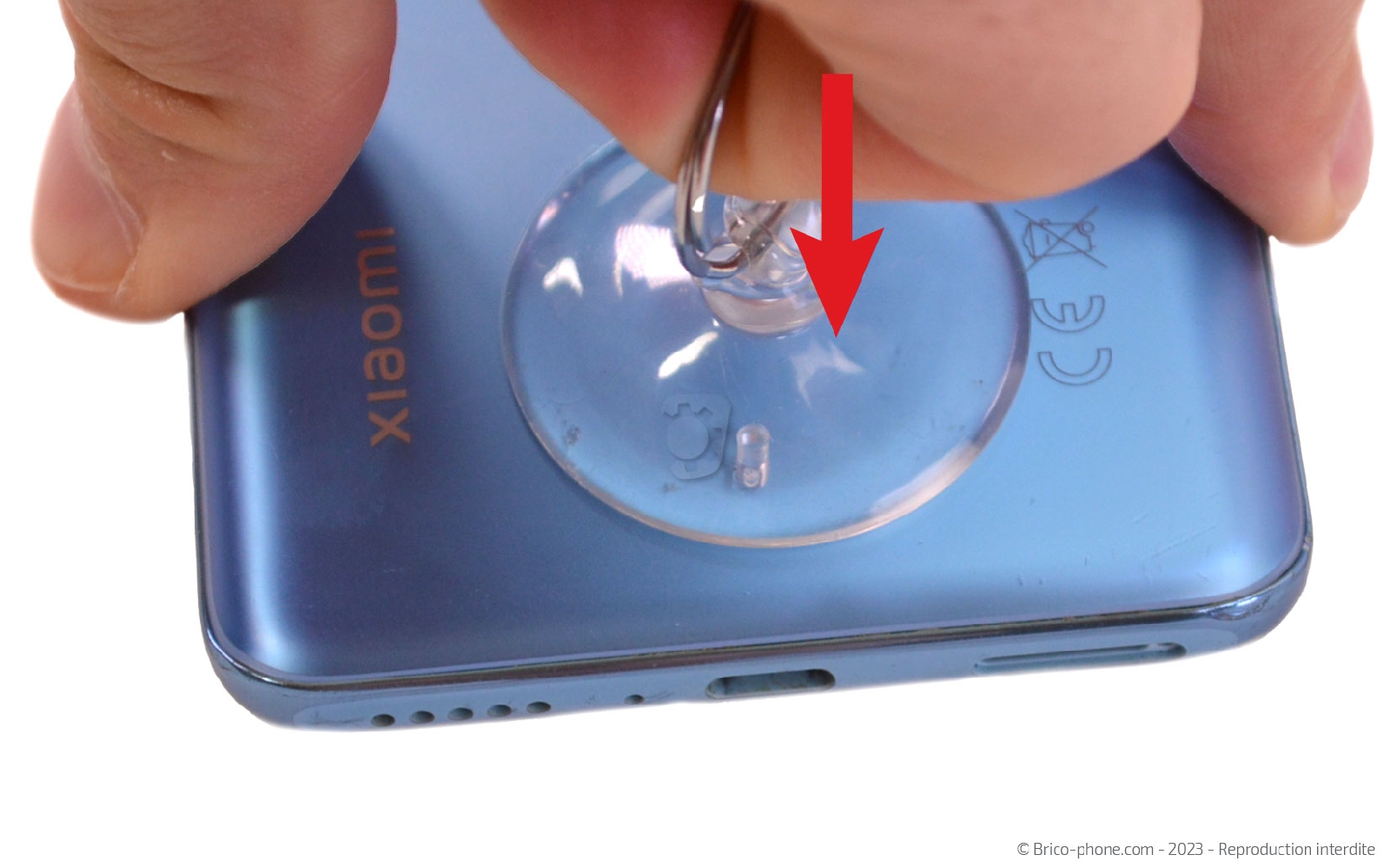

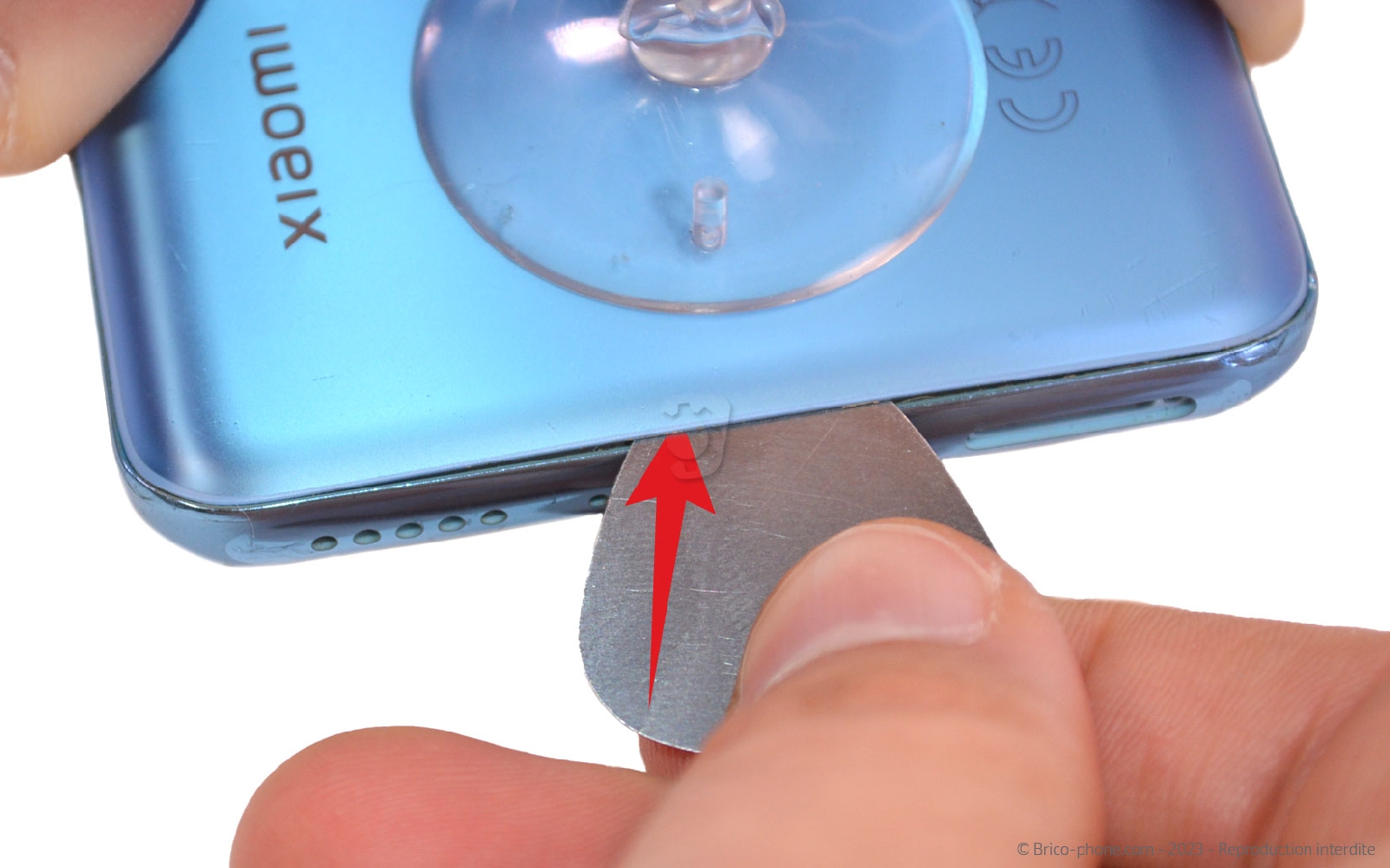

Collez la ventouse, puis tout en tirant cet outils, glissez le médiator en métal trouvé entre la vitre arrière et le châssis.

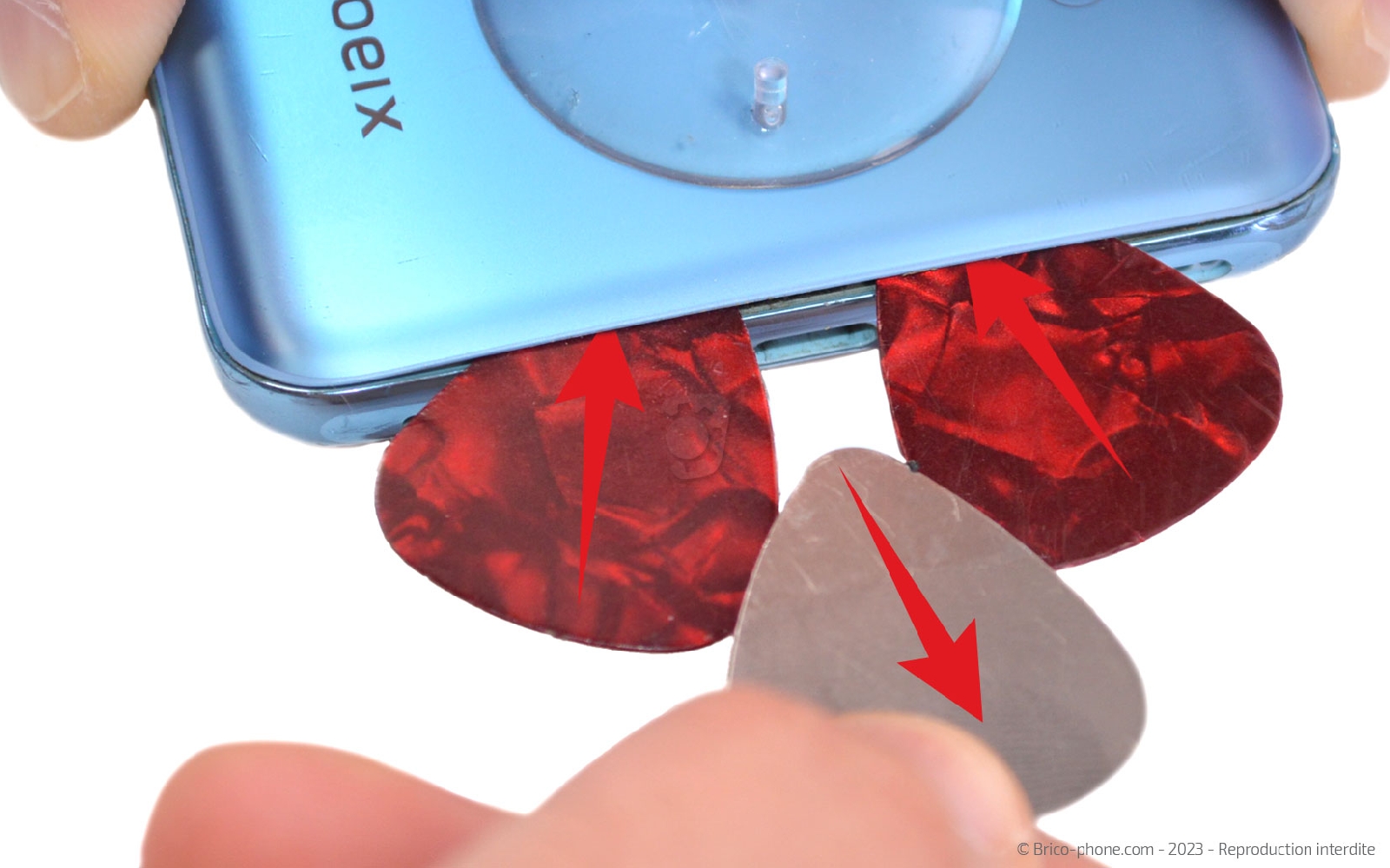

Une fois l'espace suffisant, introduisez les médiators en plastique pour terminer sur le retrait de celui en métal.
Outils du kit utilisés
Outils du kit utilisés

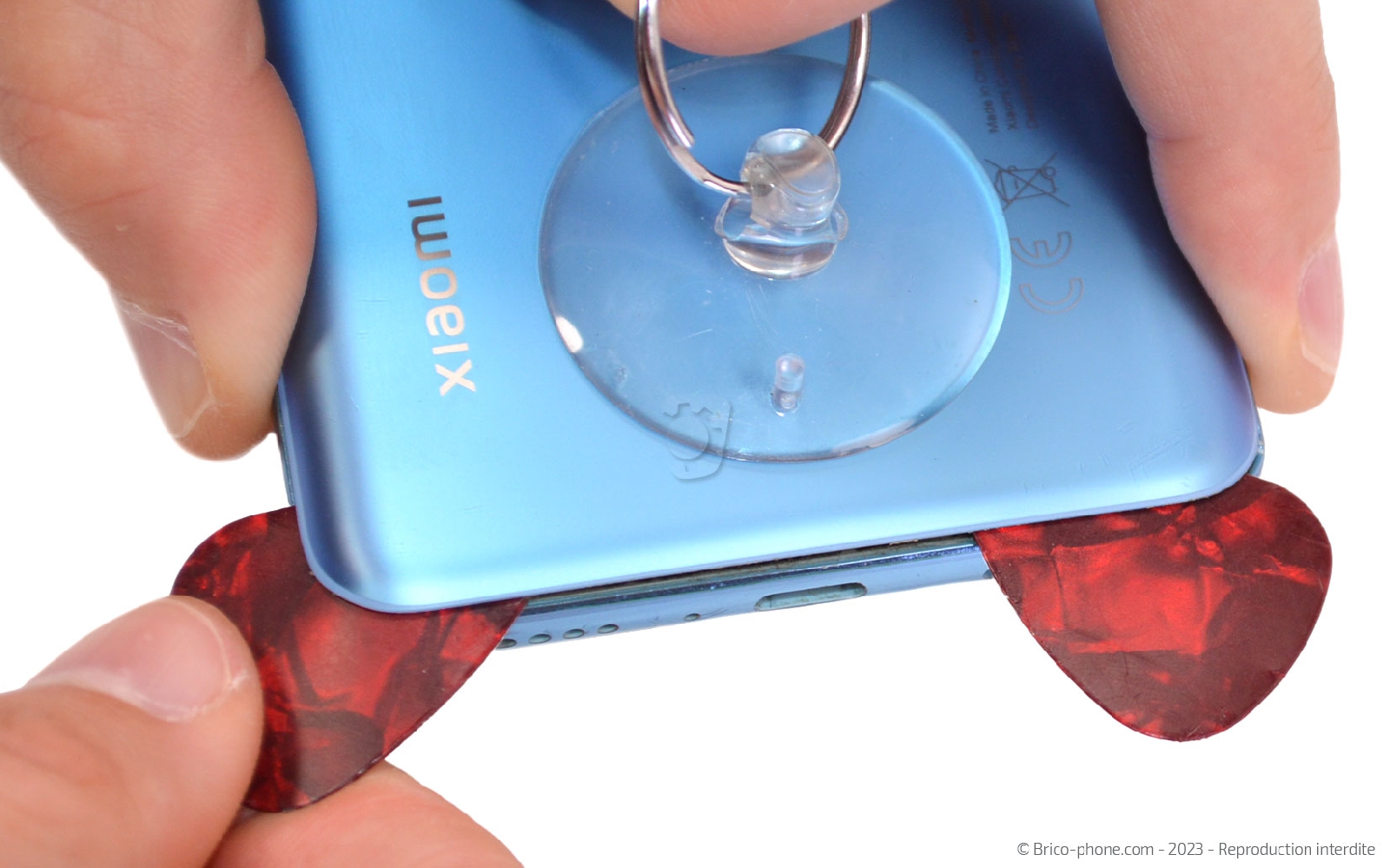

Etape 3 : Ouvrir le téléphone

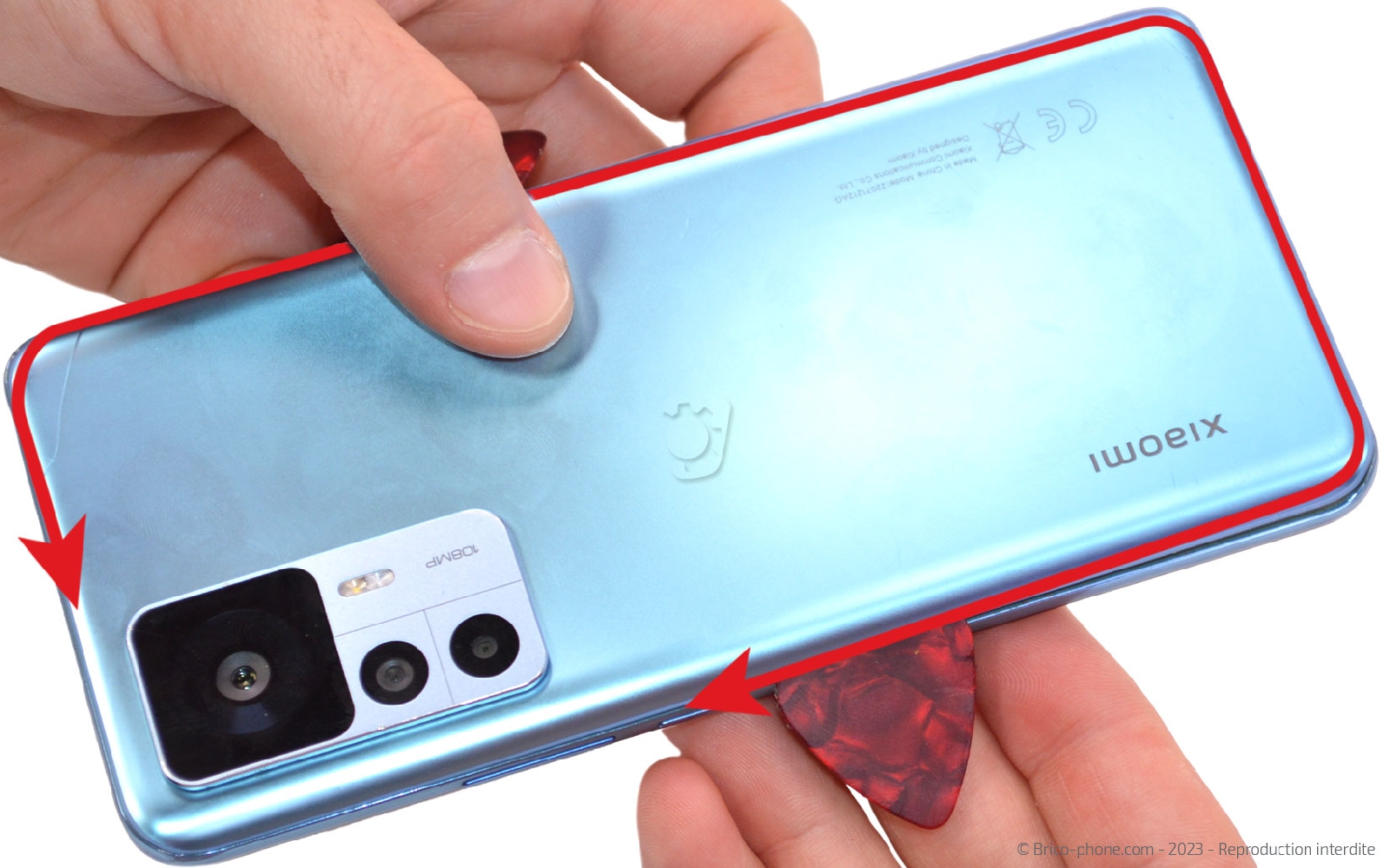

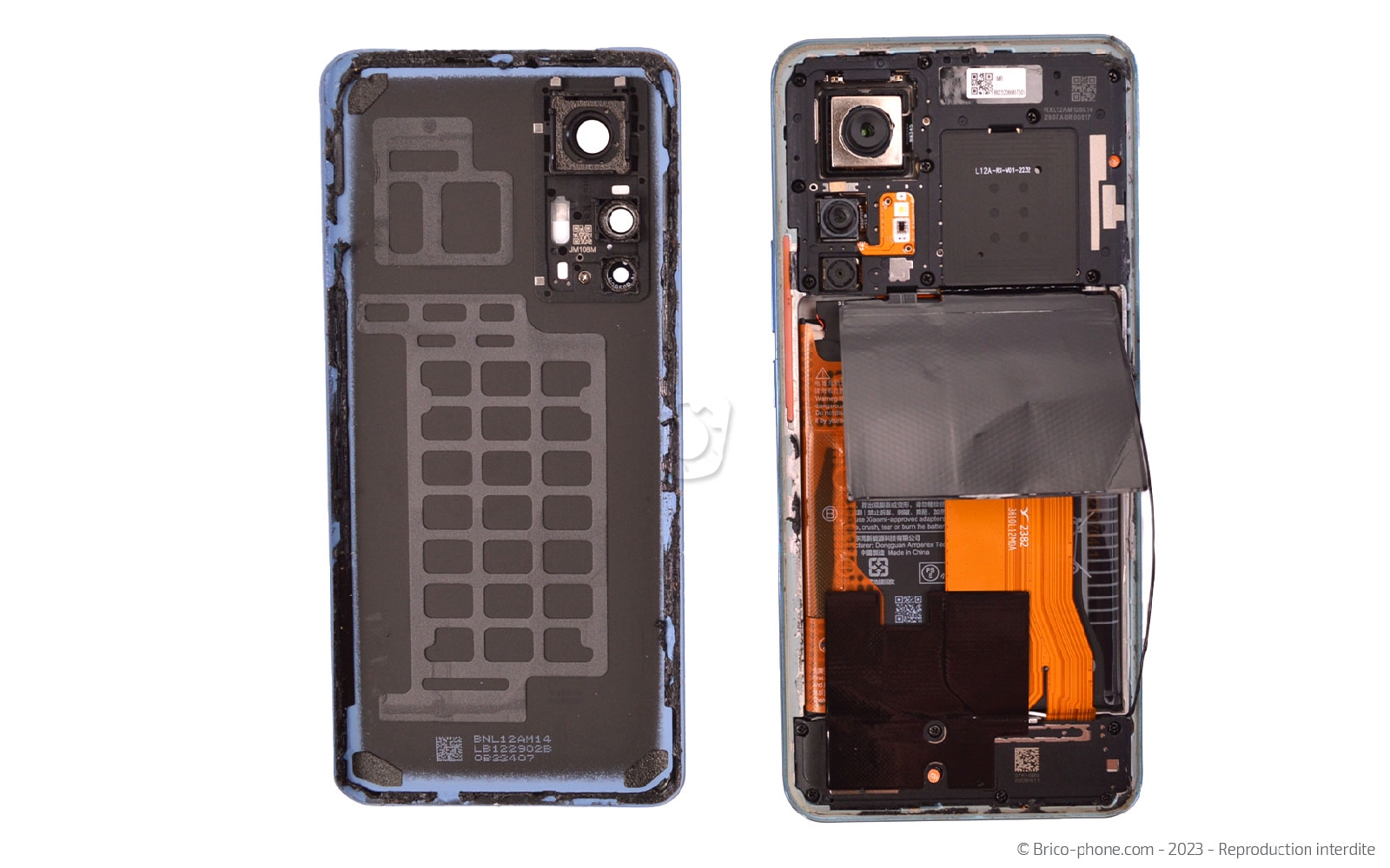

Faites circuler les médiators en plastique le long de la vitre arrière pour terminer le décollage de cette dernière.

Si des résistances se font sentir , n'hésitez pas à réchauffer légèrement la bordure pour ramollir le sticker et faciliter le décollage de la façade.
Outils du kit utilisés
Outils du kit utilisés

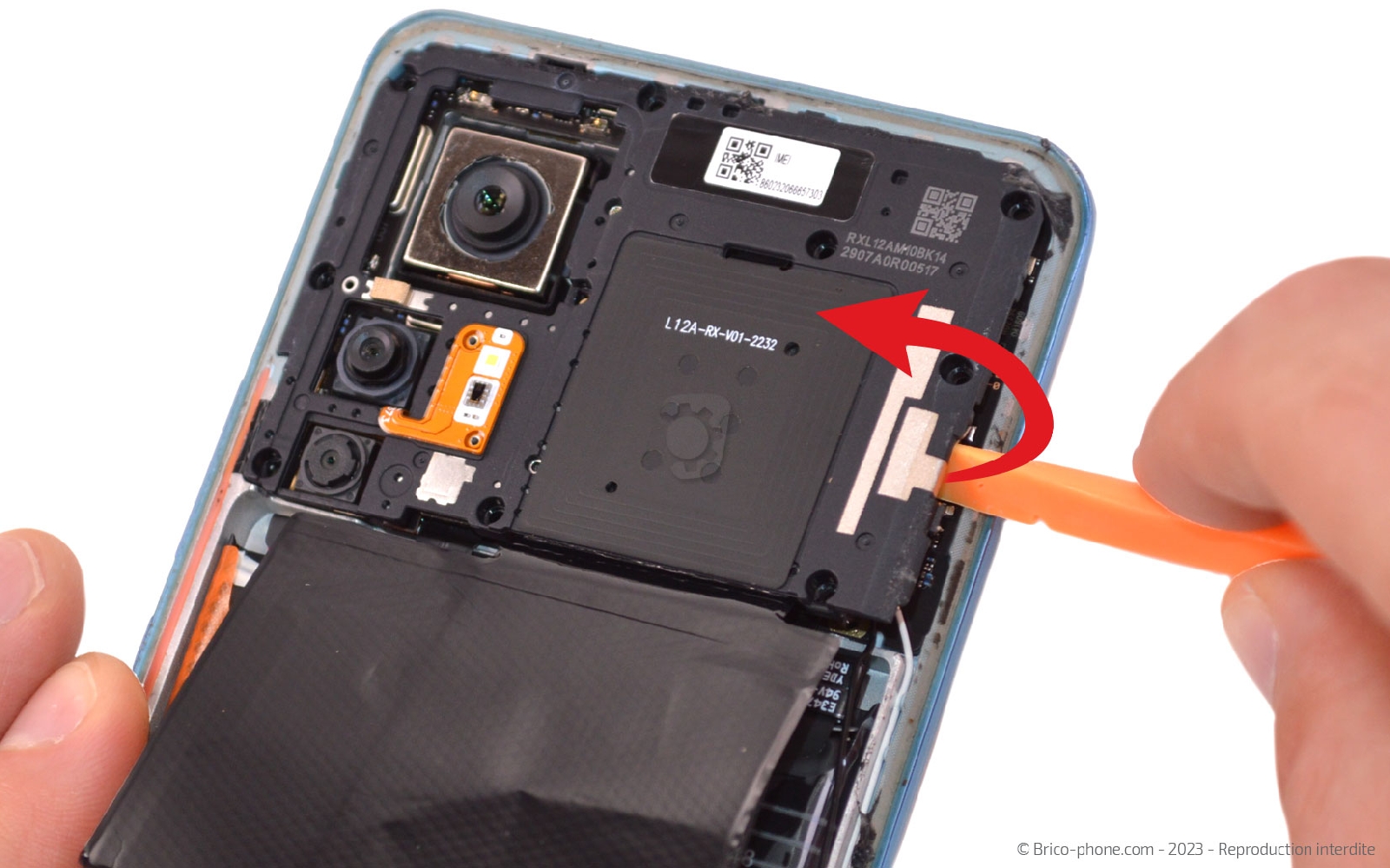

Etape 4 : Sortir la plaquette NFC

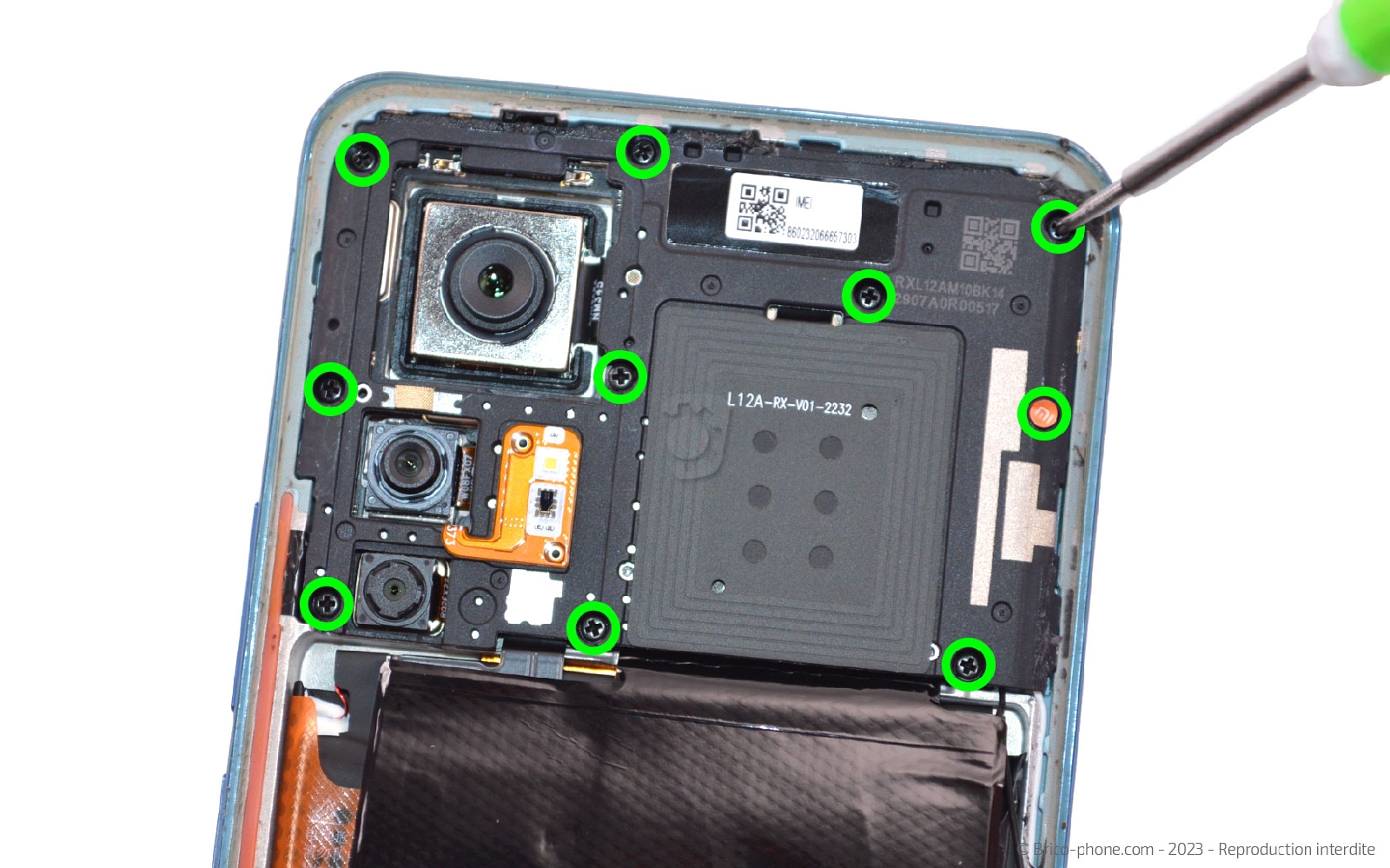

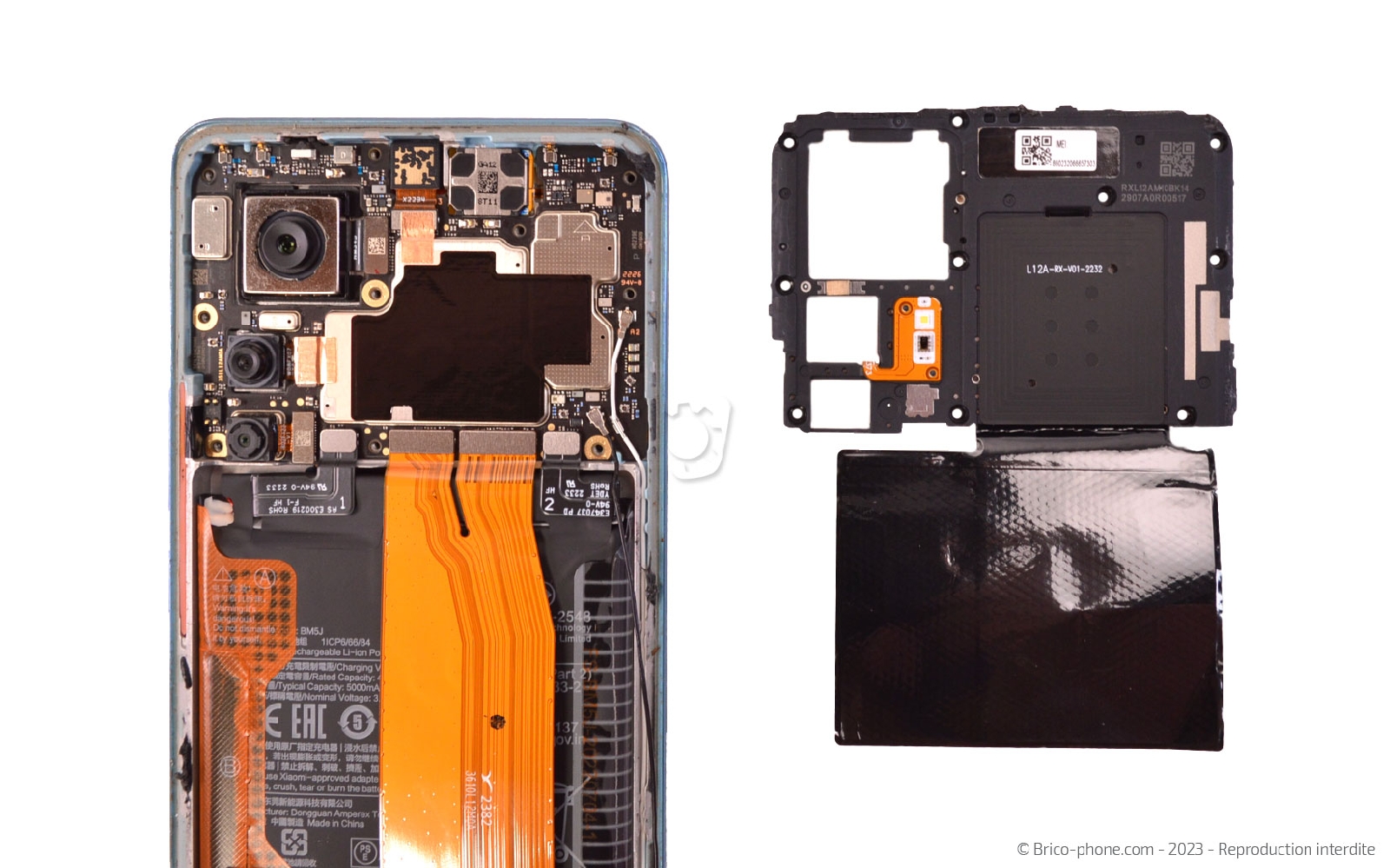

Ôtez les 10 vis à l'aide du tournevis cruciforme. Ensuite, glissez le levier à droite de la plaquette entre cette dernière et le châssis pour la déclipser et pouvoir la mettre de coté.

Vous pouvez maintenant accéder aux connectiques de la batterie.
Outils du kit utilisés
Outils du kit utilisés

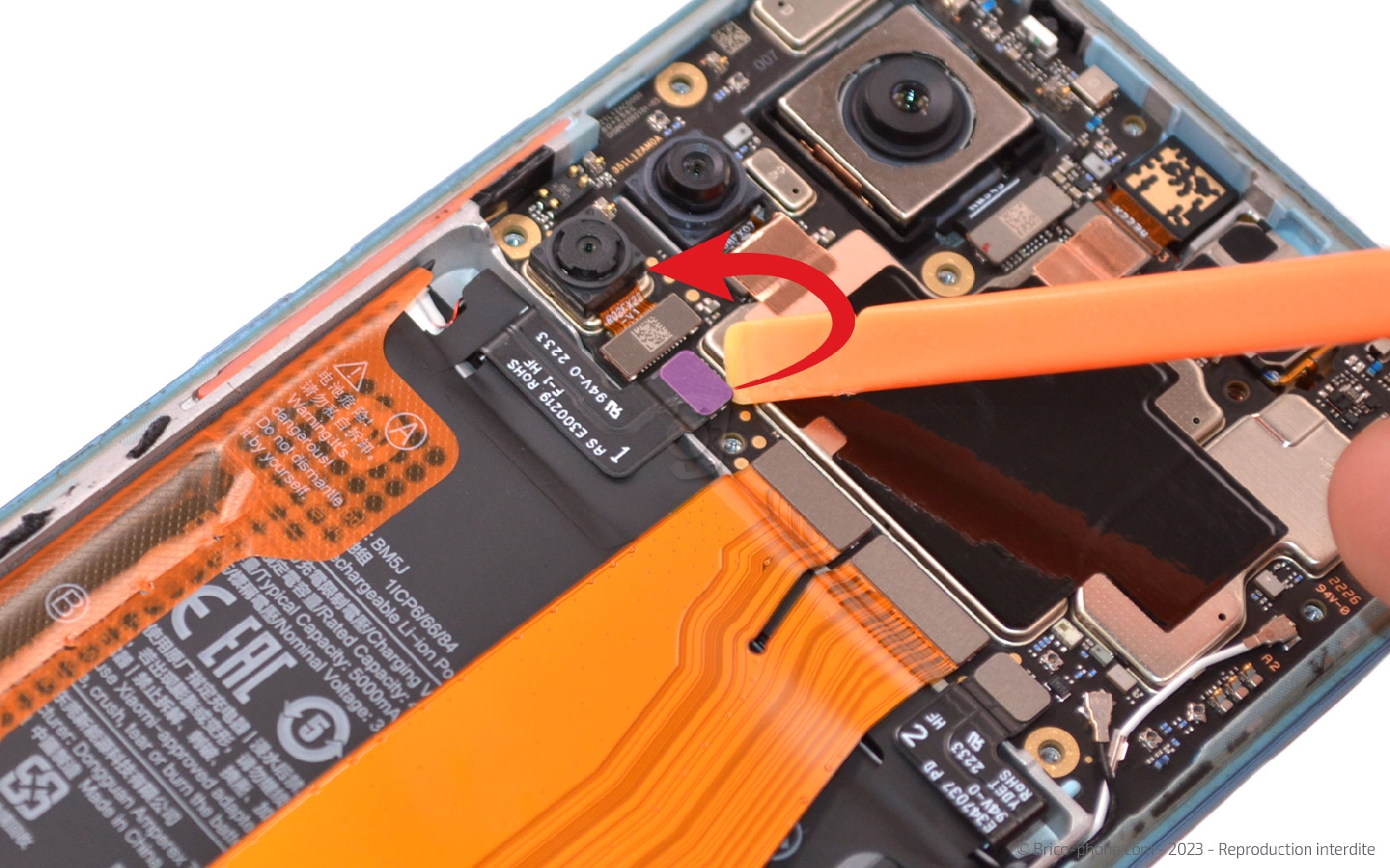

Etape 5 : Déconnecter la batterie

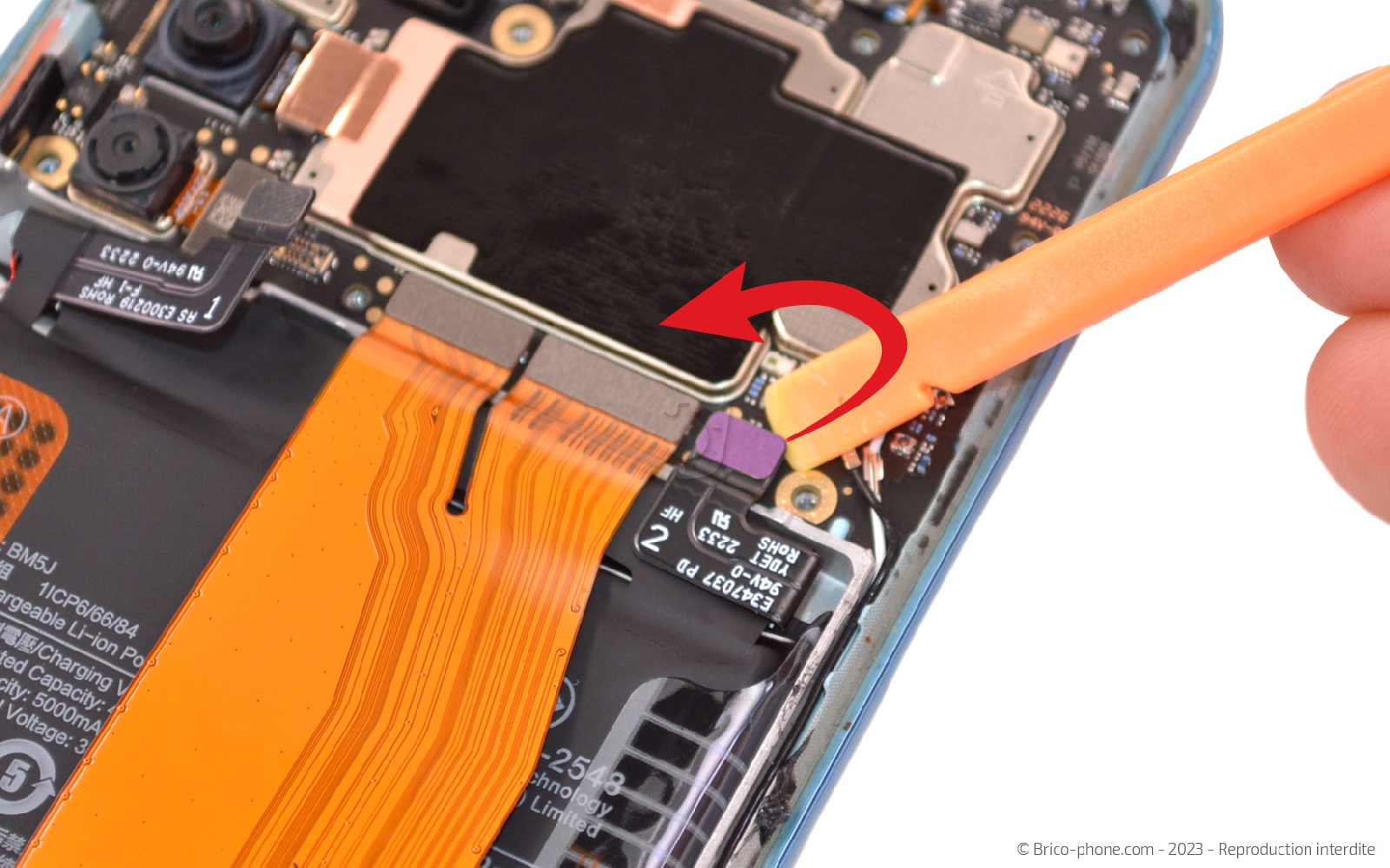

Utilisez le levier en nylon pour débrancher les deux nappes de la batterie.

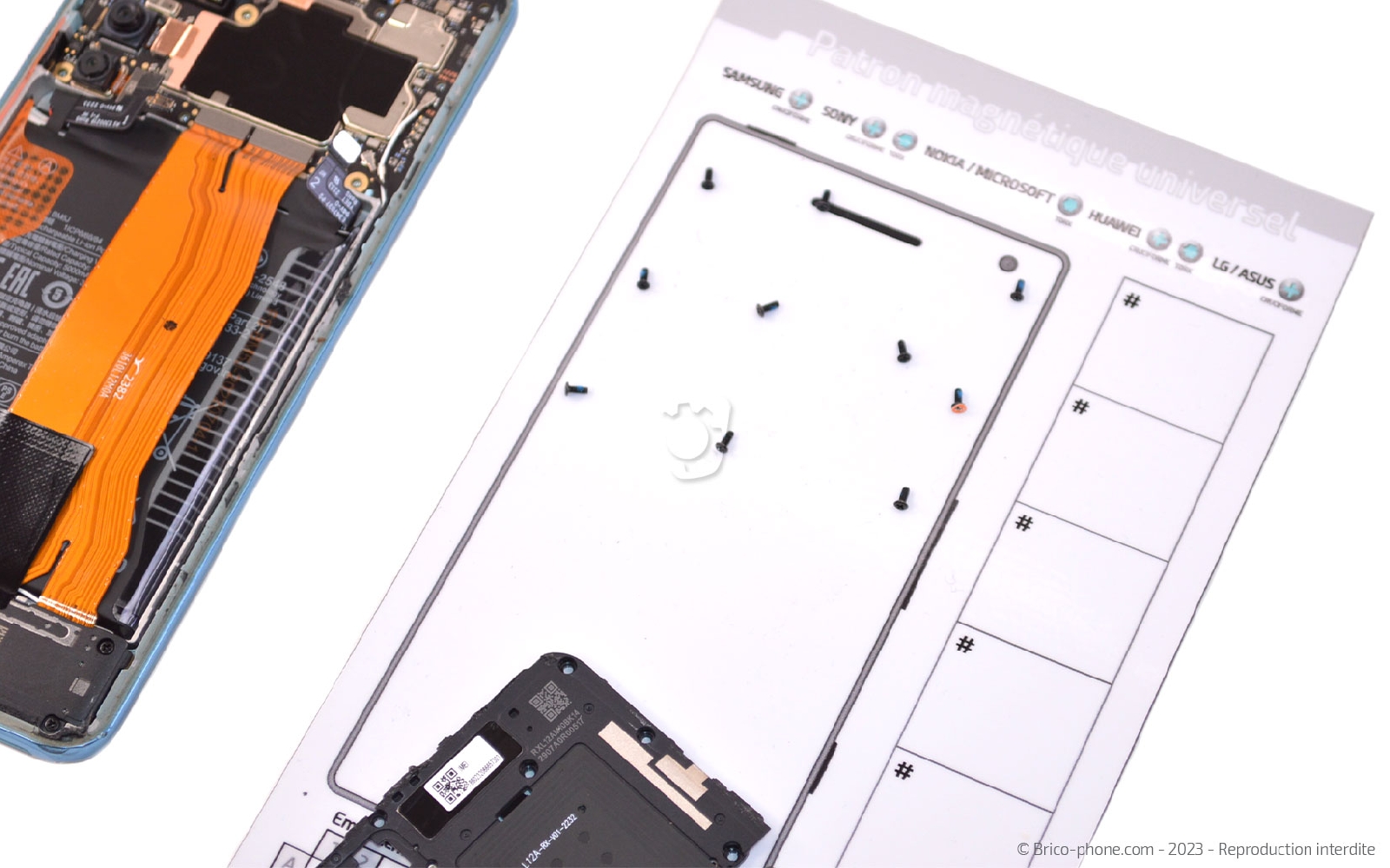

N'oubliez pas de disposer les vis et les petits composants sur votre patron d'aide au montage afin de ne perdre aucun élément lors de cette réparation.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Ôter le haut-parleur externe et son support

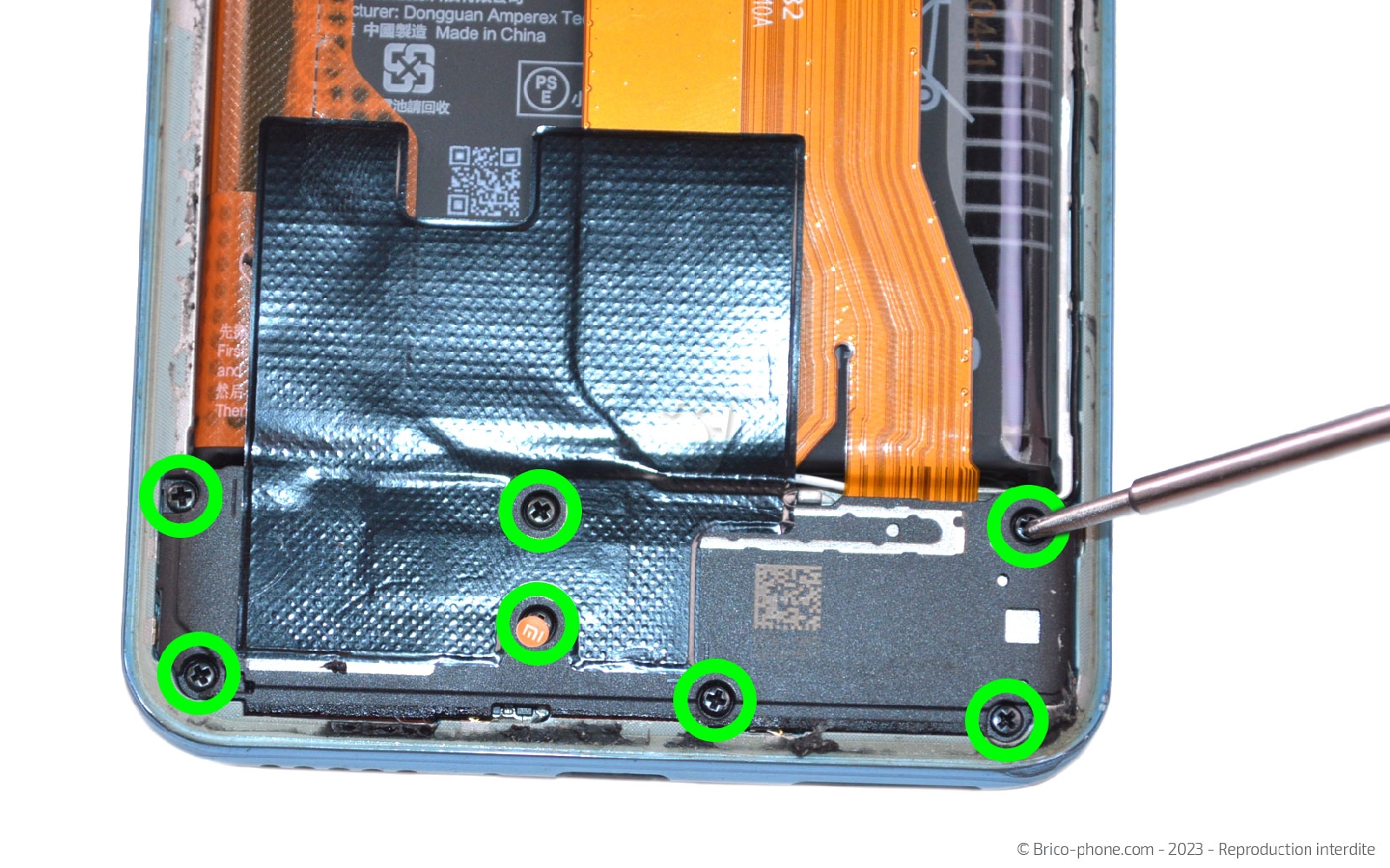

Dévissez les 7 vis cruciforme pour libérer le support du HP.

Introduisez le levier en nylon sous le composant pour pouvoir l'extraire du châssis sans difficulté.
Outils du kit utilisés
Outils du kit utilisés

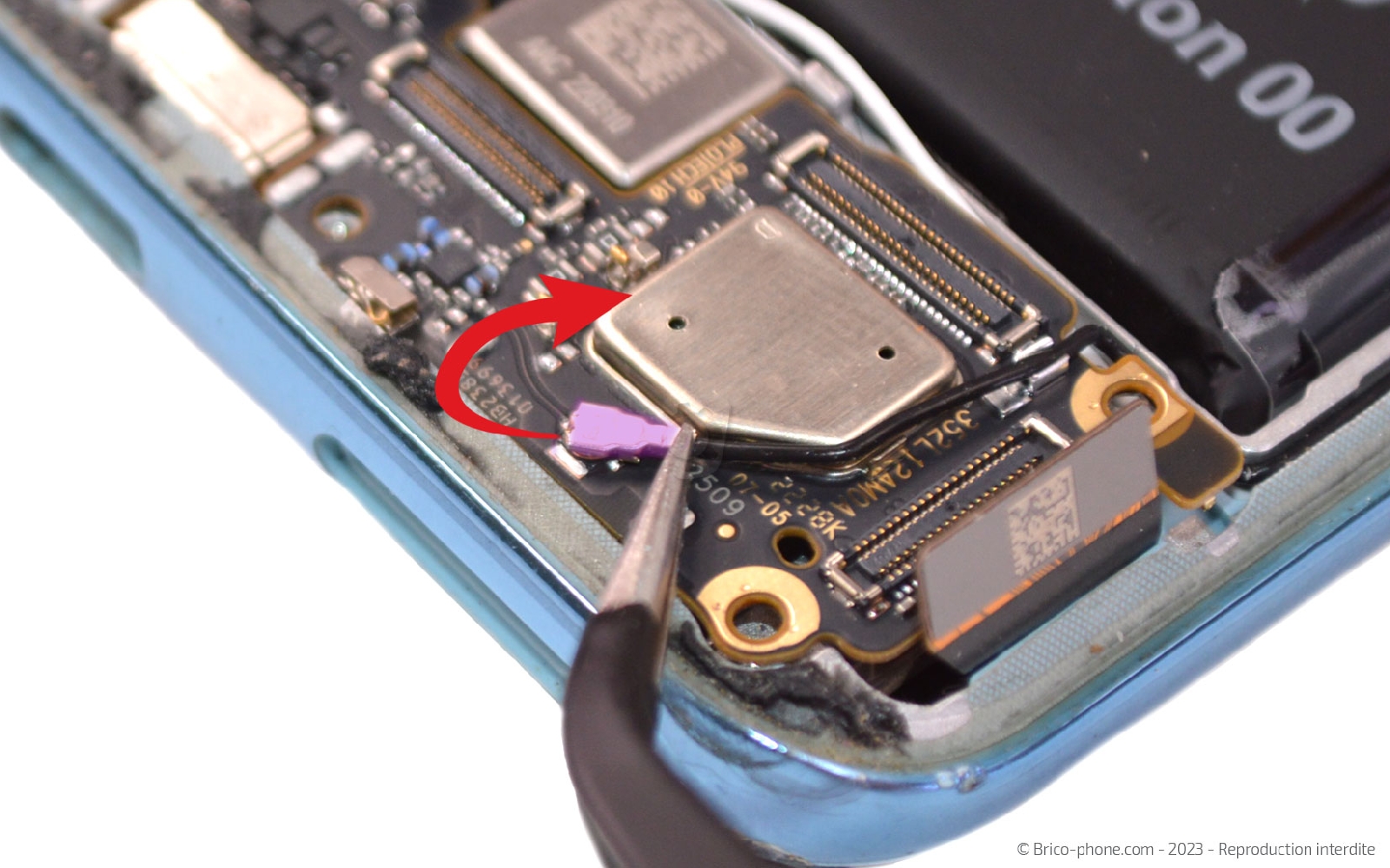

Etape 7 : Libérer le connecteur de charge

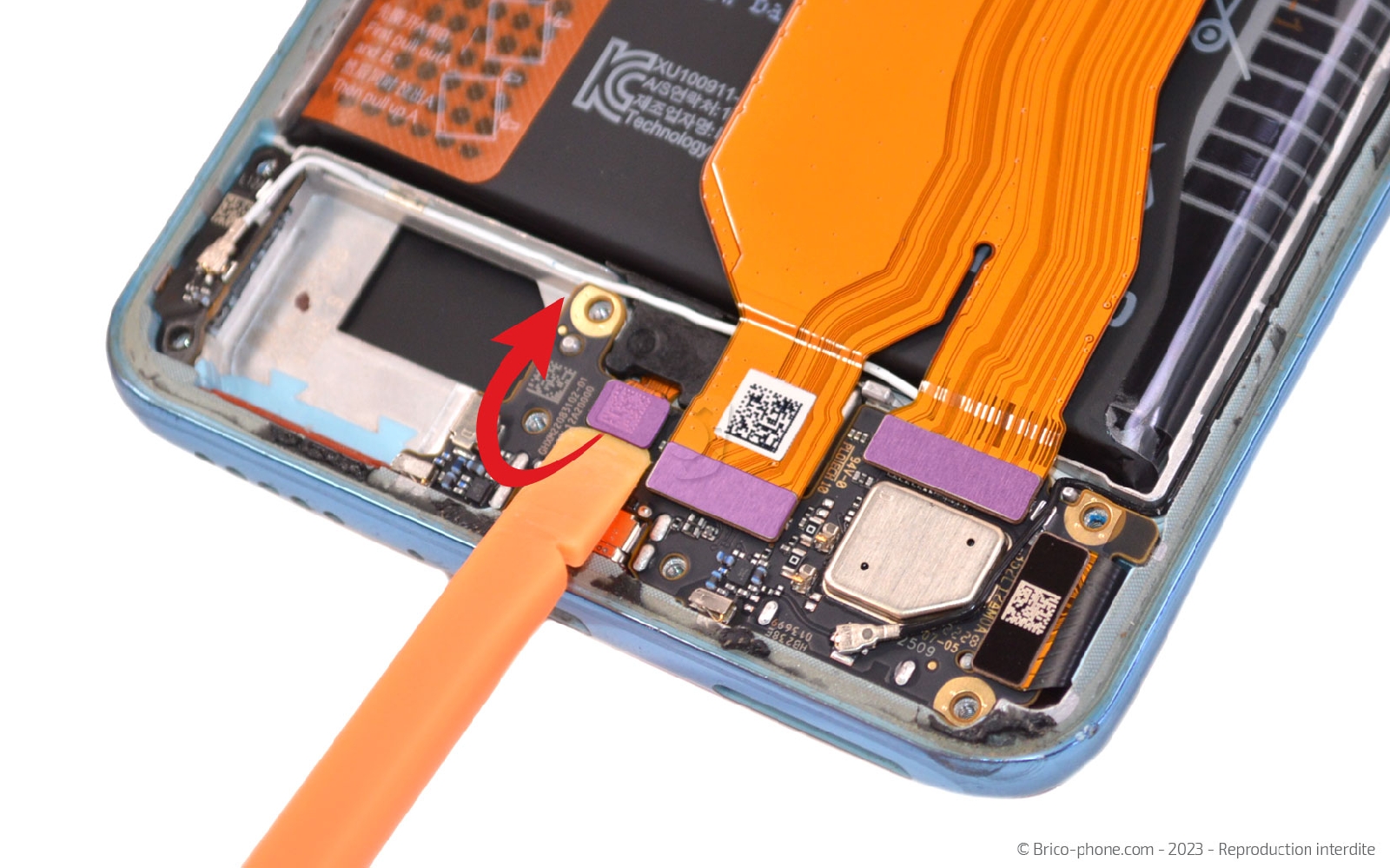

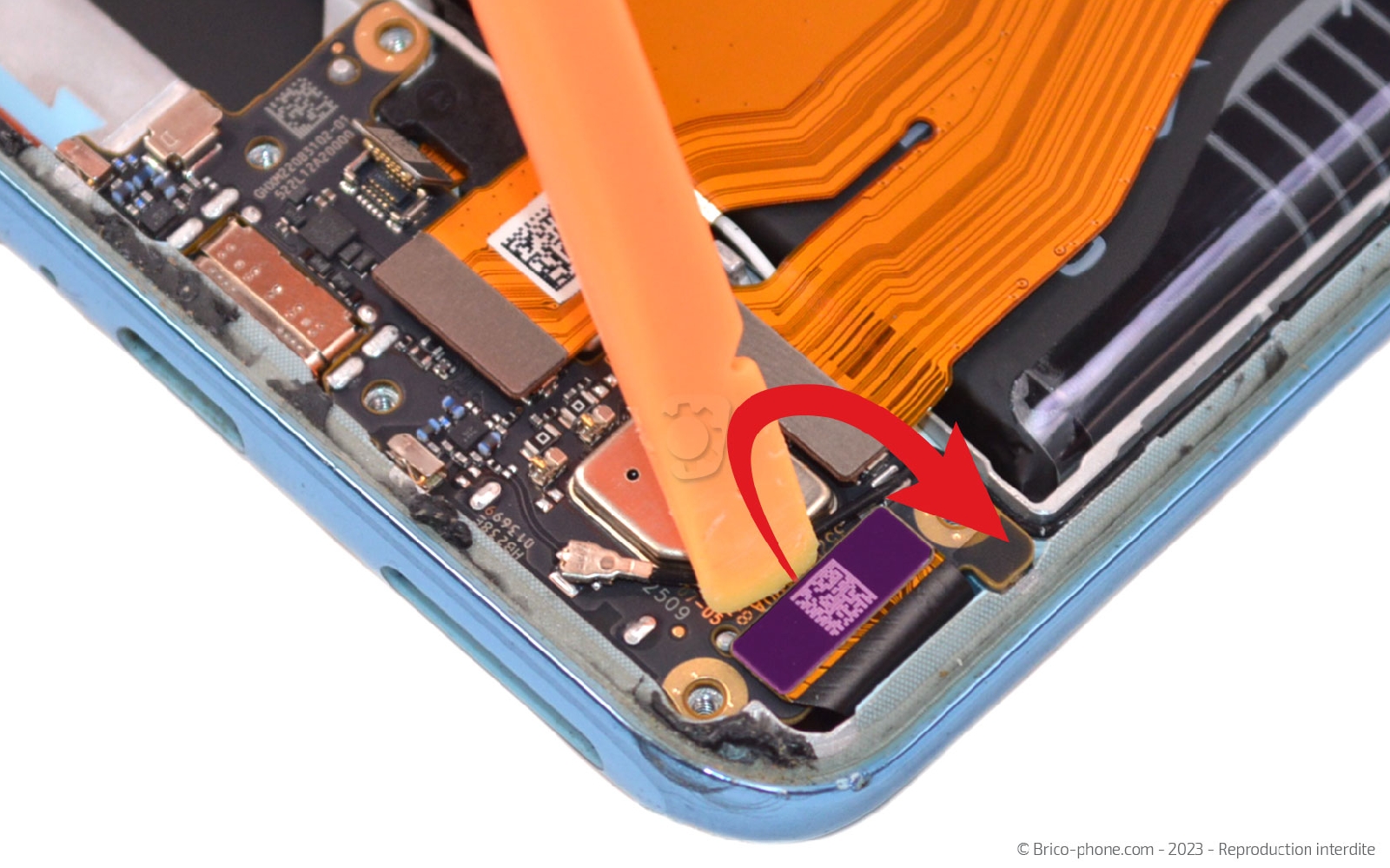

A l'aide du levier en nylon ,déconnectez la nappe du lecteur d'empreintes, celles de la rallonge d'interconnexion puis celle de l'écran.

Ensuite, déclipsez le câble coax noir du dock.
Outils du kit utilisés
Outils du kit utilisés

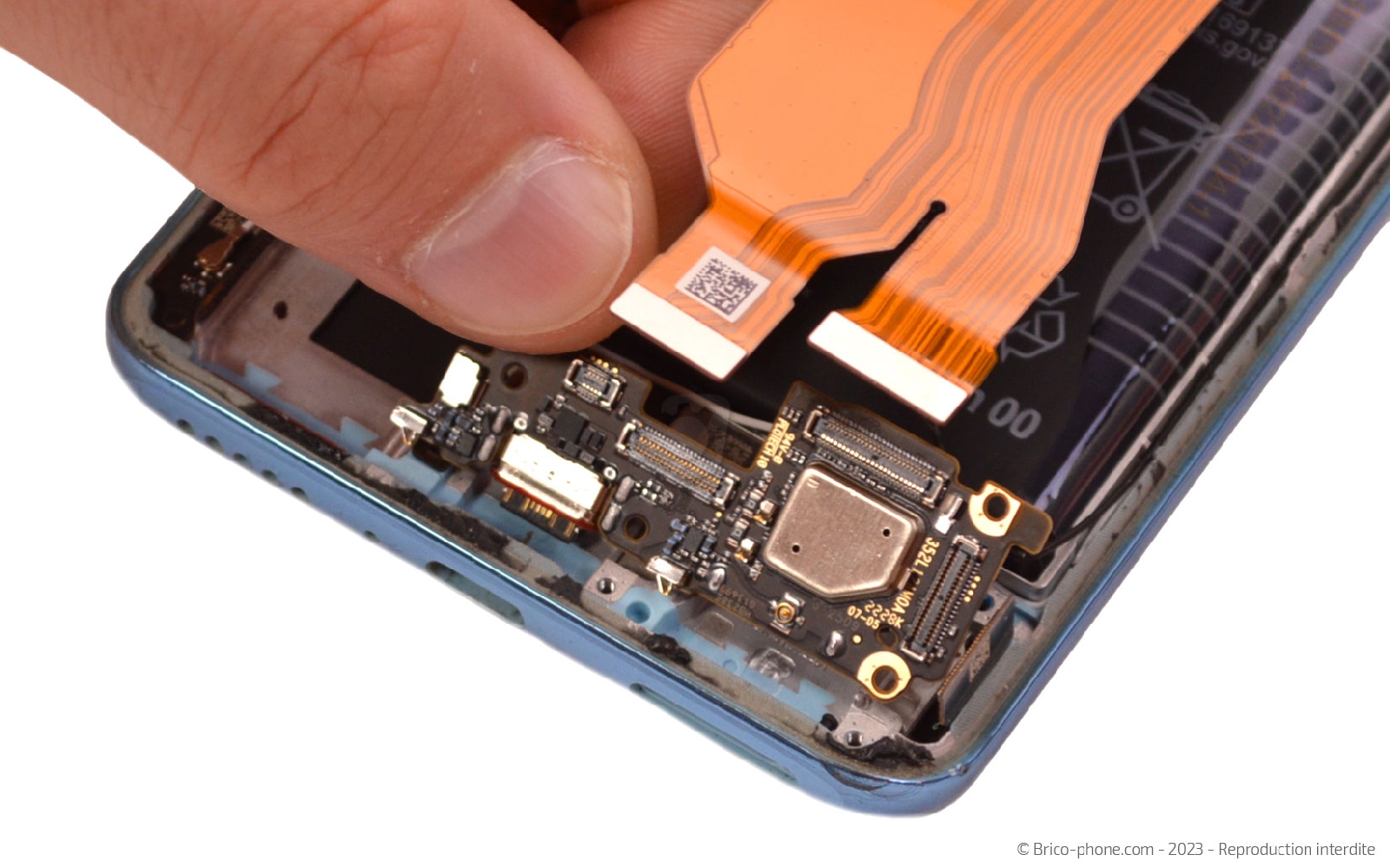

Etape 8 : Mettre de coté le connecteur de charge

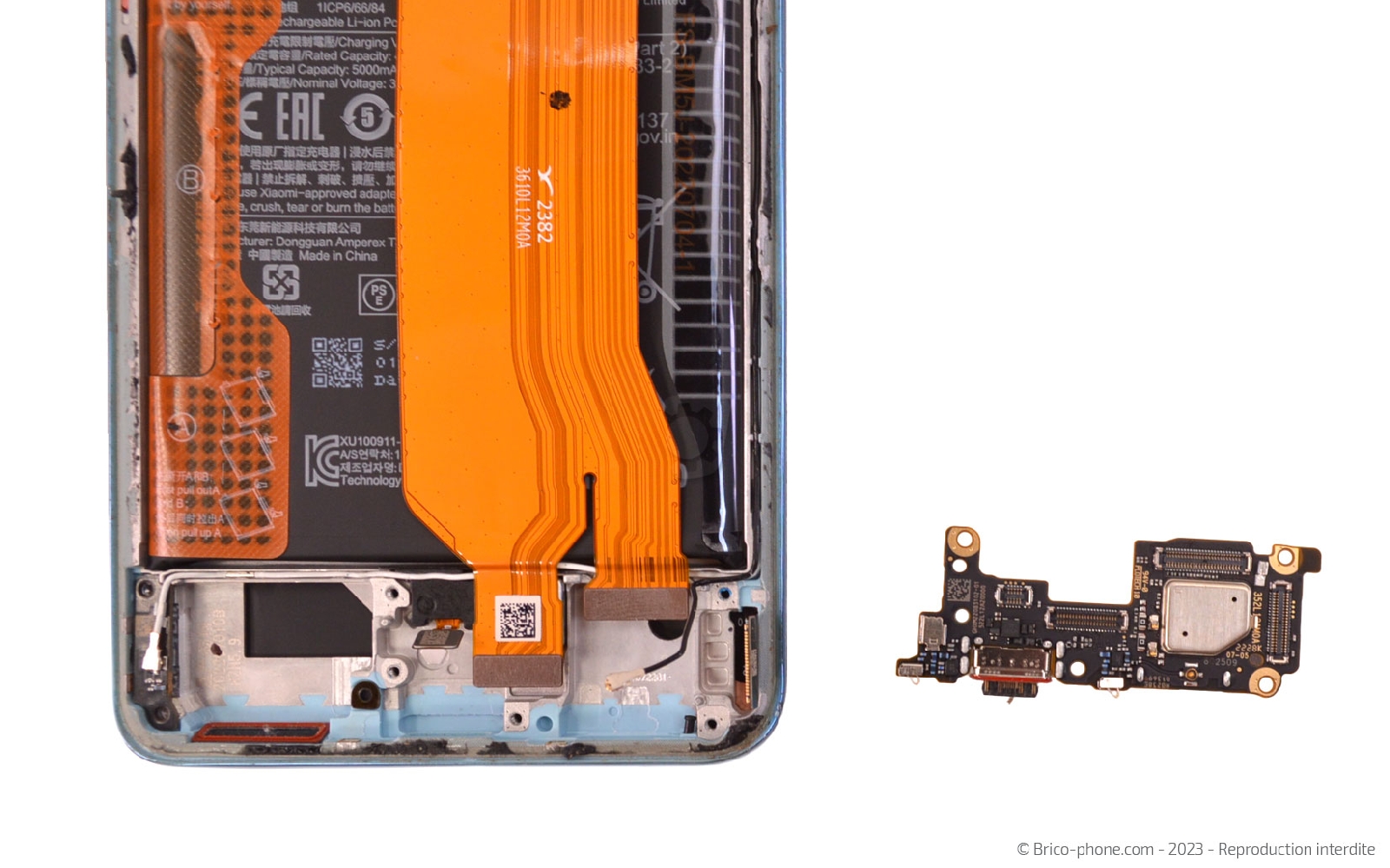

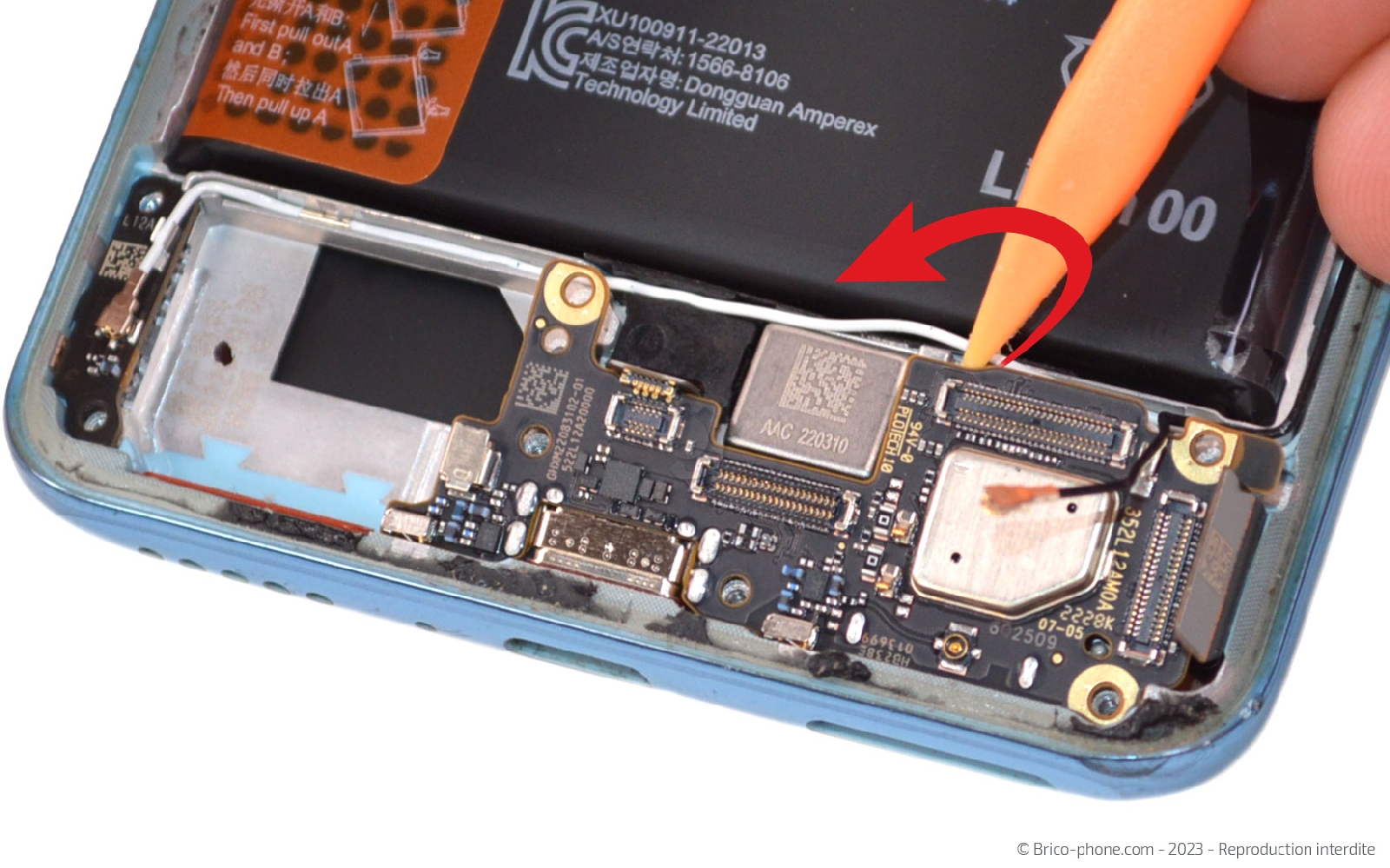

Sortez le connecteur de charge du châssis puis délogez la carte fille située au bout du câble coaxial blanc, du châssis.
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage - 1
Installez le nouveau connecteur de charge puis replacez chaque élément de votre appareil en suivant les étapes dans le sens contraire.

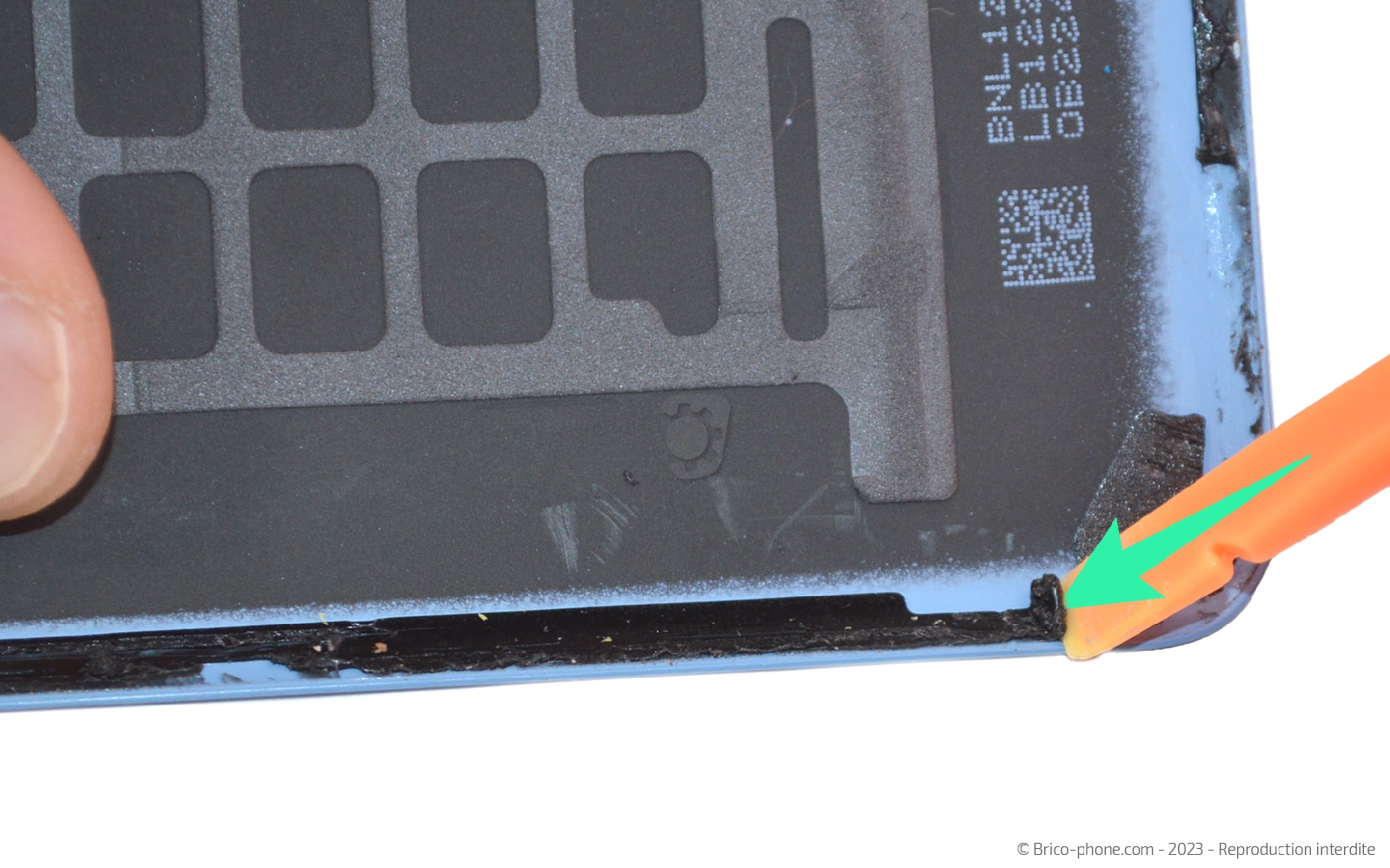

Avant de passer à l'étape suivante, nettoyez la vitre arrière des résidus de stickers afin de continuer sur une surface lisse.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Pâte Thermique MX-4 Haute Performance
7,90 €
Conseils pour le remontage - 2

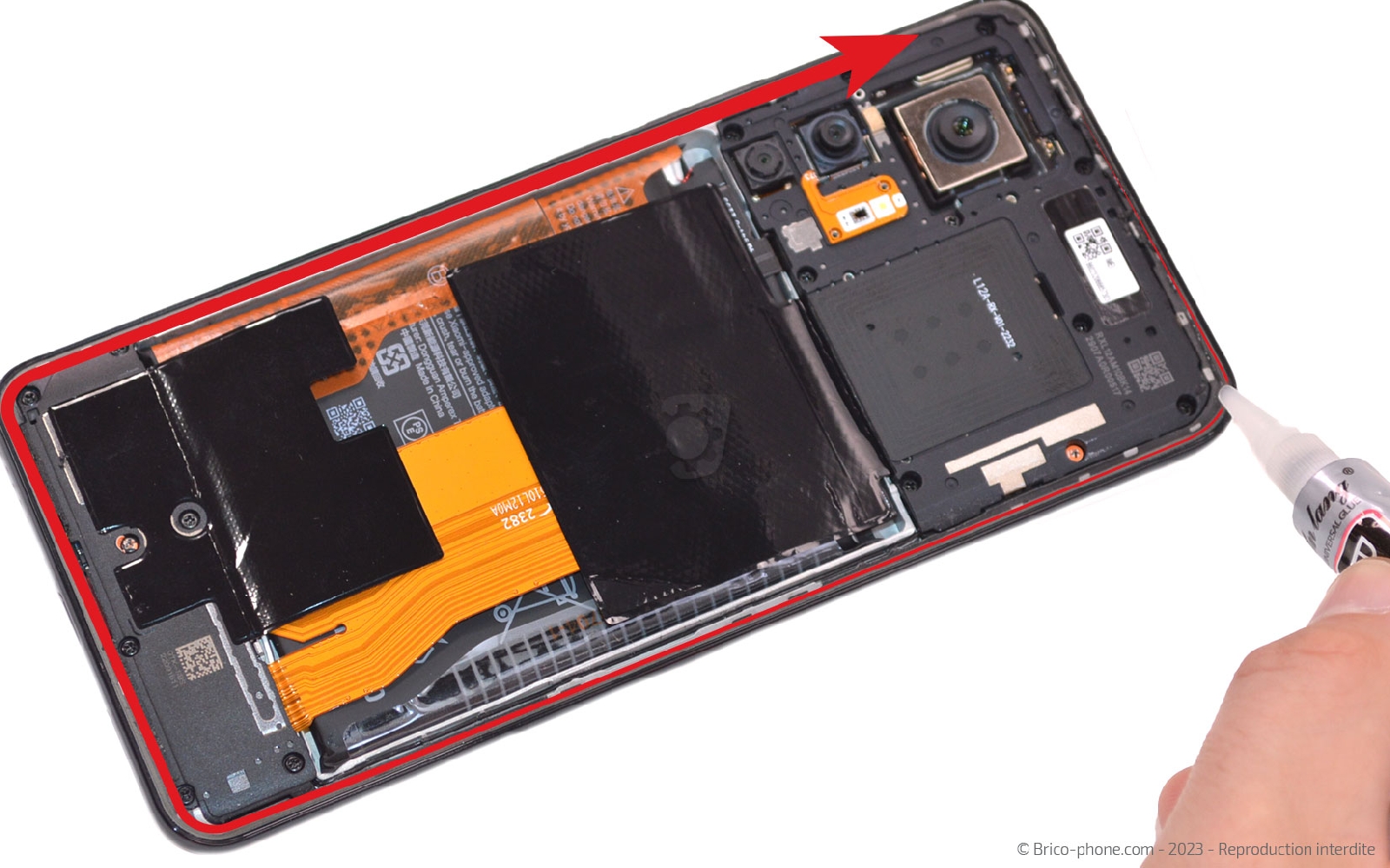

Appliquez la colle B-7000 sur toute le tour du châssis avant de placer la vitre arrière pour refermer votre Xiaomi 12T.

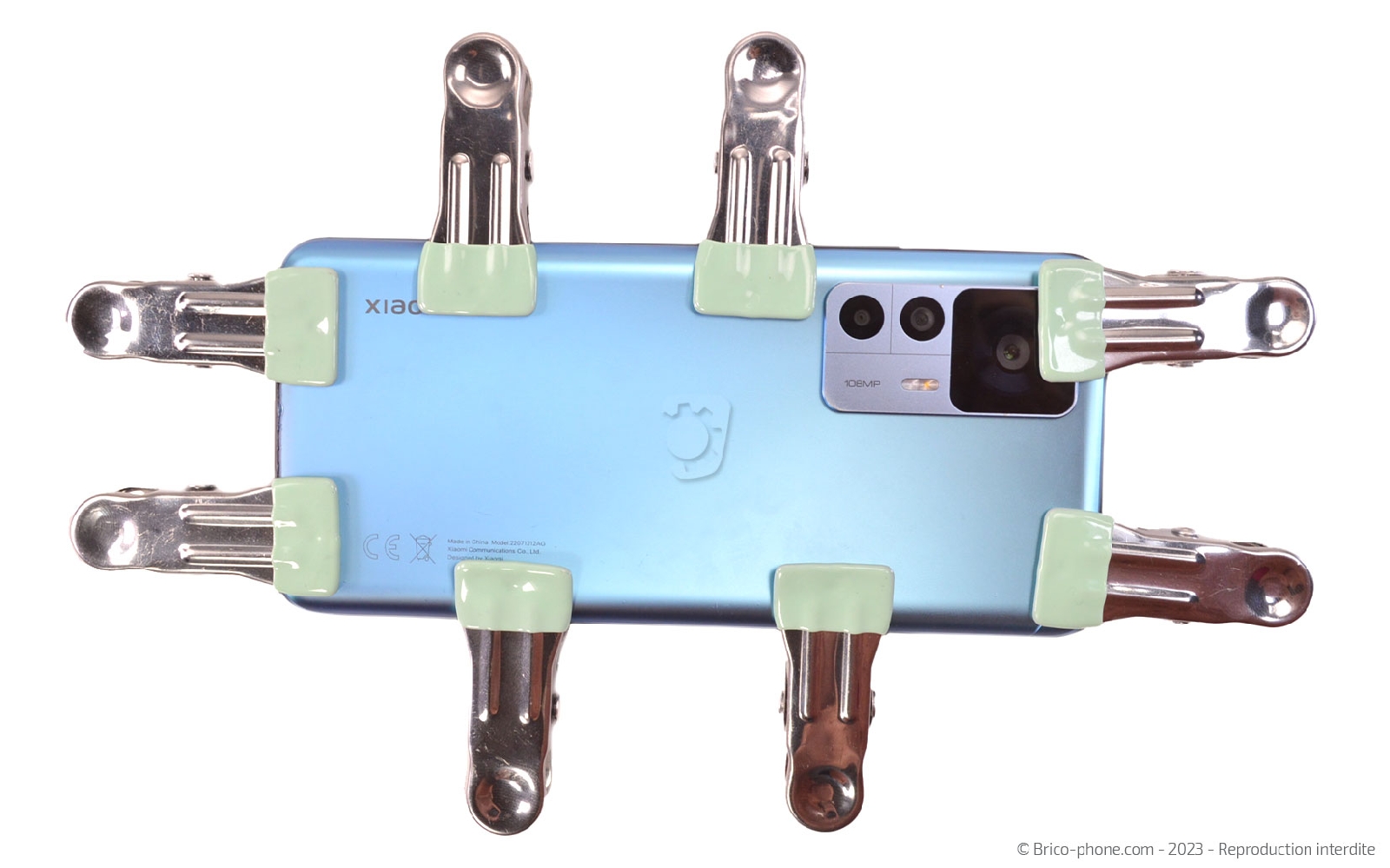

Ensuite, placez votre smartphone sous presse environ 1 heure le temps que la colle sèche. Pour cela, utilisez des petites pinces ou de gros livres type dictionnaire.

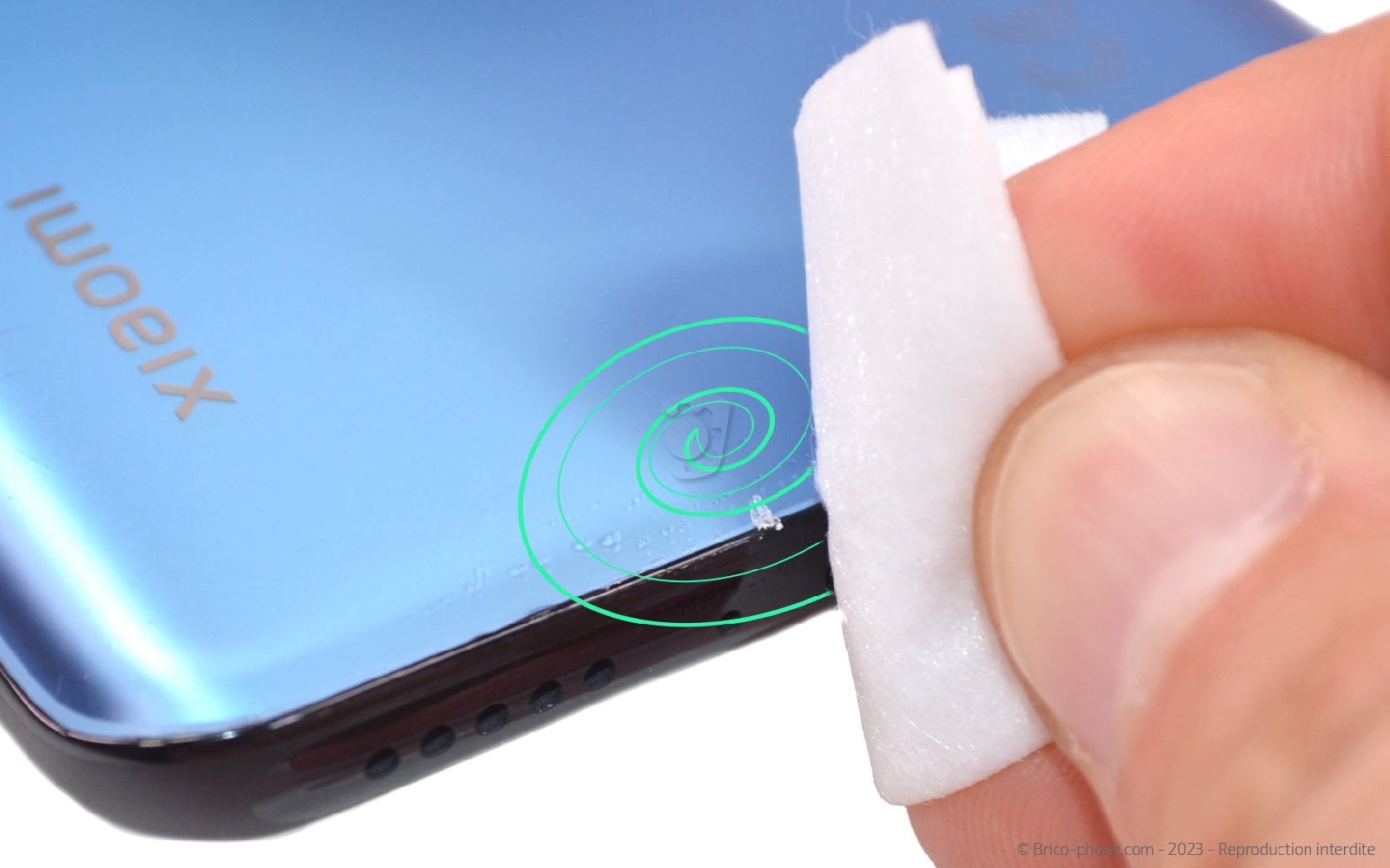

Pour finir, nettoyez l'arrière de votre appareil avec une lingette imbibée pour retirer le surplus de colle.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort en métal
5,90 €
Lingettes nettoyantes - 2 lingettes (une sèche et une imbibée)
0,49 €
