Comment changer le bloc écran sur Xperia 1

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 10/20
Xperia 1 | Temps estimé : 50 min | Difficulté : 3/5

Si vous avez malheureusement brisé l'écran de votre Xperia 1, ne désespérez pas. Avec un peu de patience et nos instructions détaillées, vous pouvez redonner à votre smartphone son apparence d'origine.
Le remplacement du bloc écran est une opération qui peut vous faire économiser considérablement par rapport à l'achat d'un nouveau téléphone. De plus, cela permet de réduire l'impact environnemental en prolongeant la durée de vie de votre appareil.

Notre tutoriel vous guidera à travers chaque étape du processus de réparation, en vous fournissant des conseils pratiques et des astuces pour éviter les erreurs courantes. Que vous soyez un bricoleur chevronné ou un débutant, notre guide est conçu pour être accessible à tous. En suivant nos instructions, vous serez en mesure de remplacer la vitre tactile, le LCD et le châssis de votre Sony Xperia 1 avec confiance et précision. Donnez une seconde vie à votre téléphone et économisez de l'argent grâce à Brico-phone.

Prêt à relever le défi de la réparation ? Suivez notre tutoriel et redonnez vie à votre Sony Xperia 1 dès aujourd'hui !

Diagnostic

›  Ecran cassé, rayé...
›  Châssis endommagé.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran OLED pré-monté sur châssis pour Sony Xperia 1 Violet
339,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

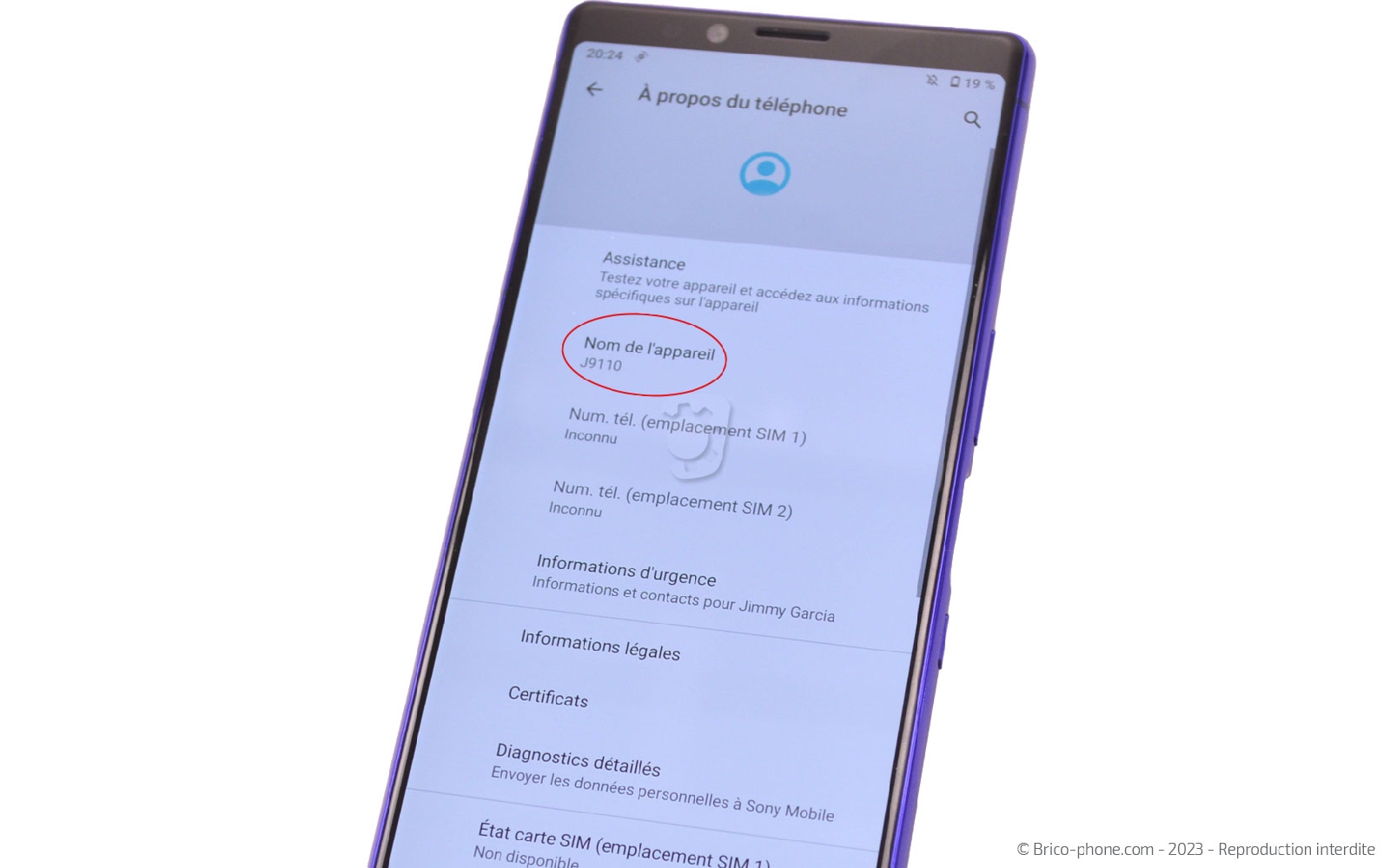

Dans un premier temps, nous vous conseillons de vérifier que le numéro de modèle de votre appareil se trouve bien dans la liste des appareils compatibles avec la nouvelle pièce détachée. Pour trouver le numéro de modèle vous pouvez vous rendre dans les paramètres de votre smartphone ou jeter un oeil à l'étape suivante.

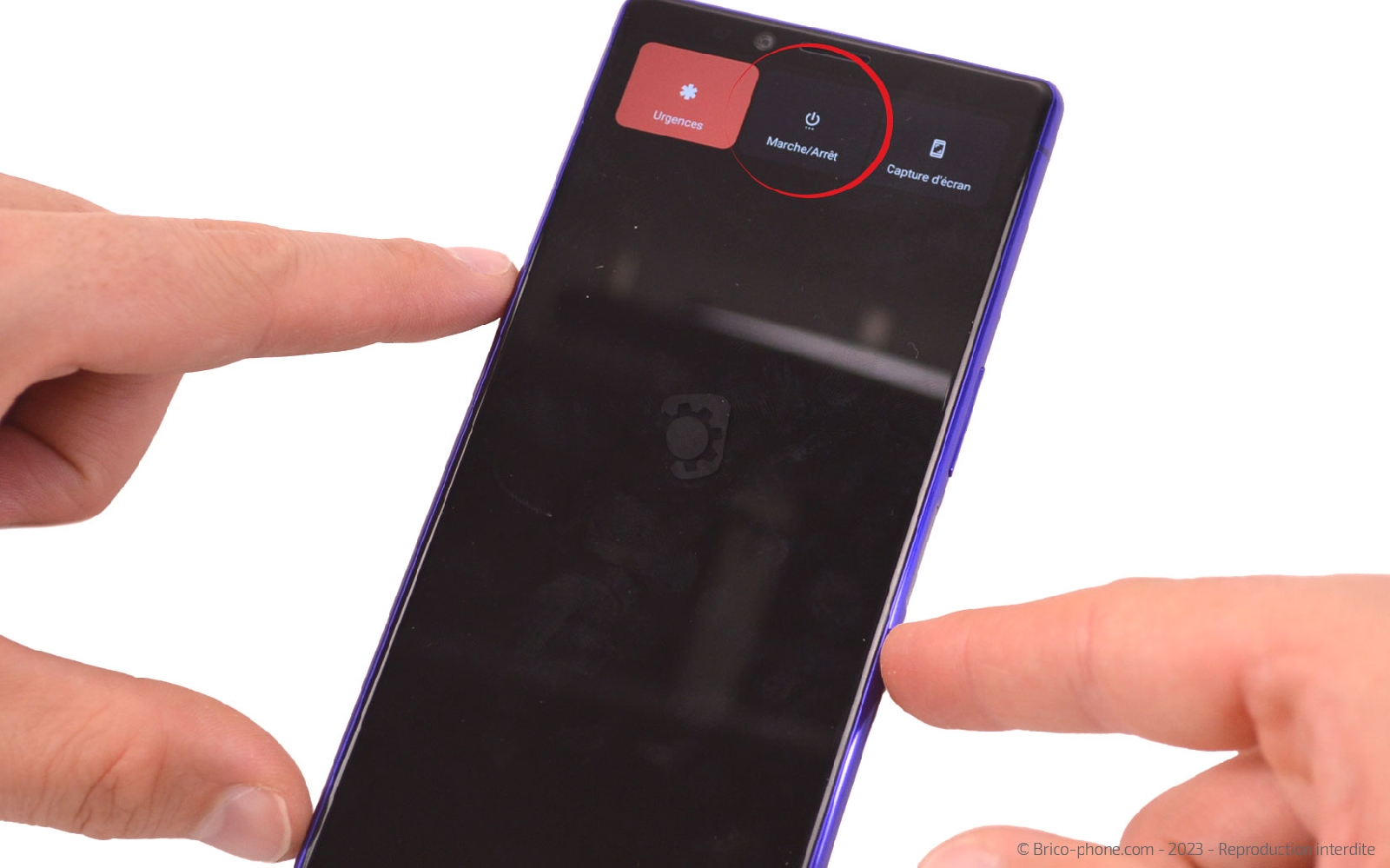

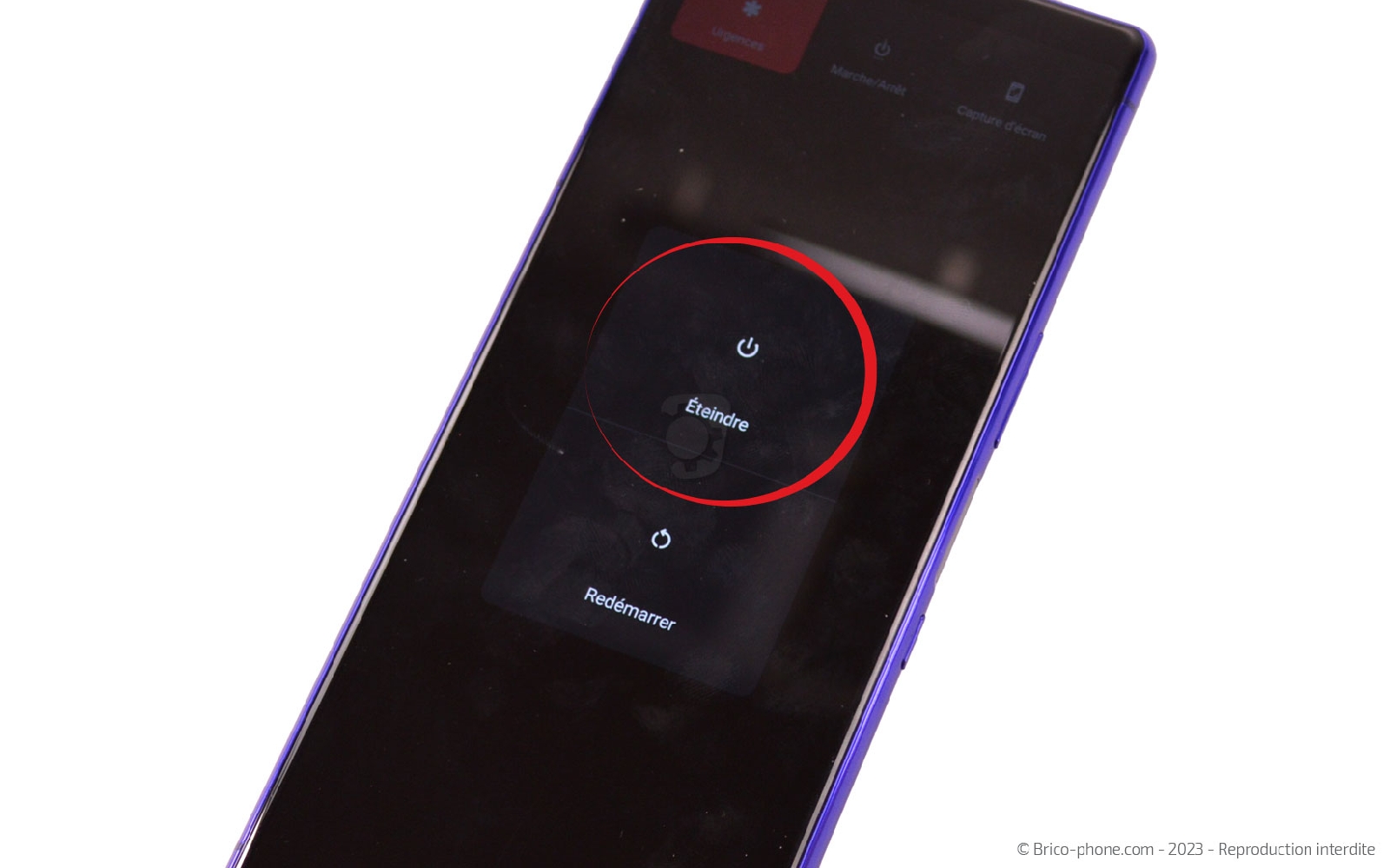

Une fois que tout est bon, installez-vous dans un espace propre et dégagé avec tous les ustensiles à disposition. Vous pouvez ensuite commencer par éteindre votre Sony Xperia 1.

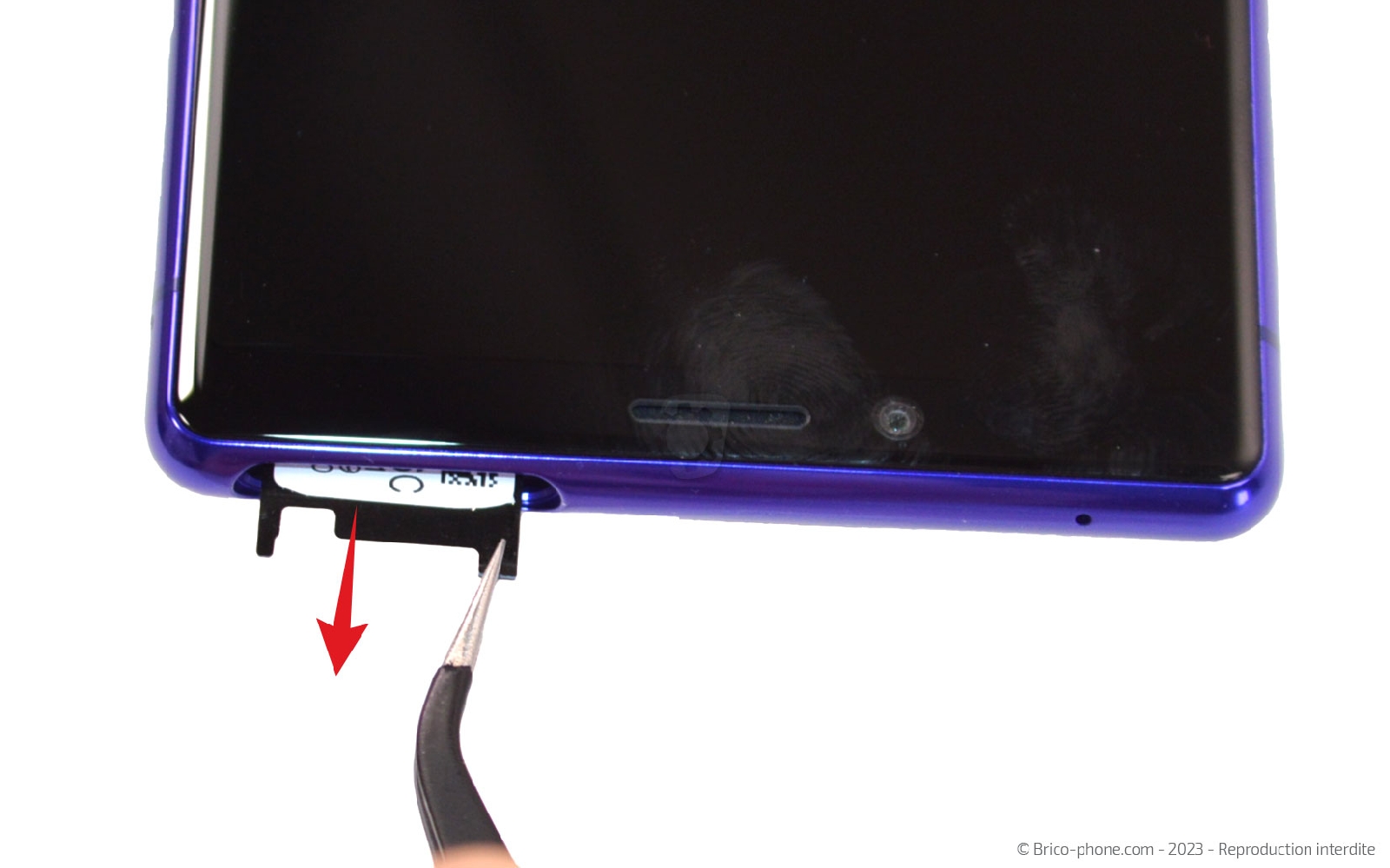

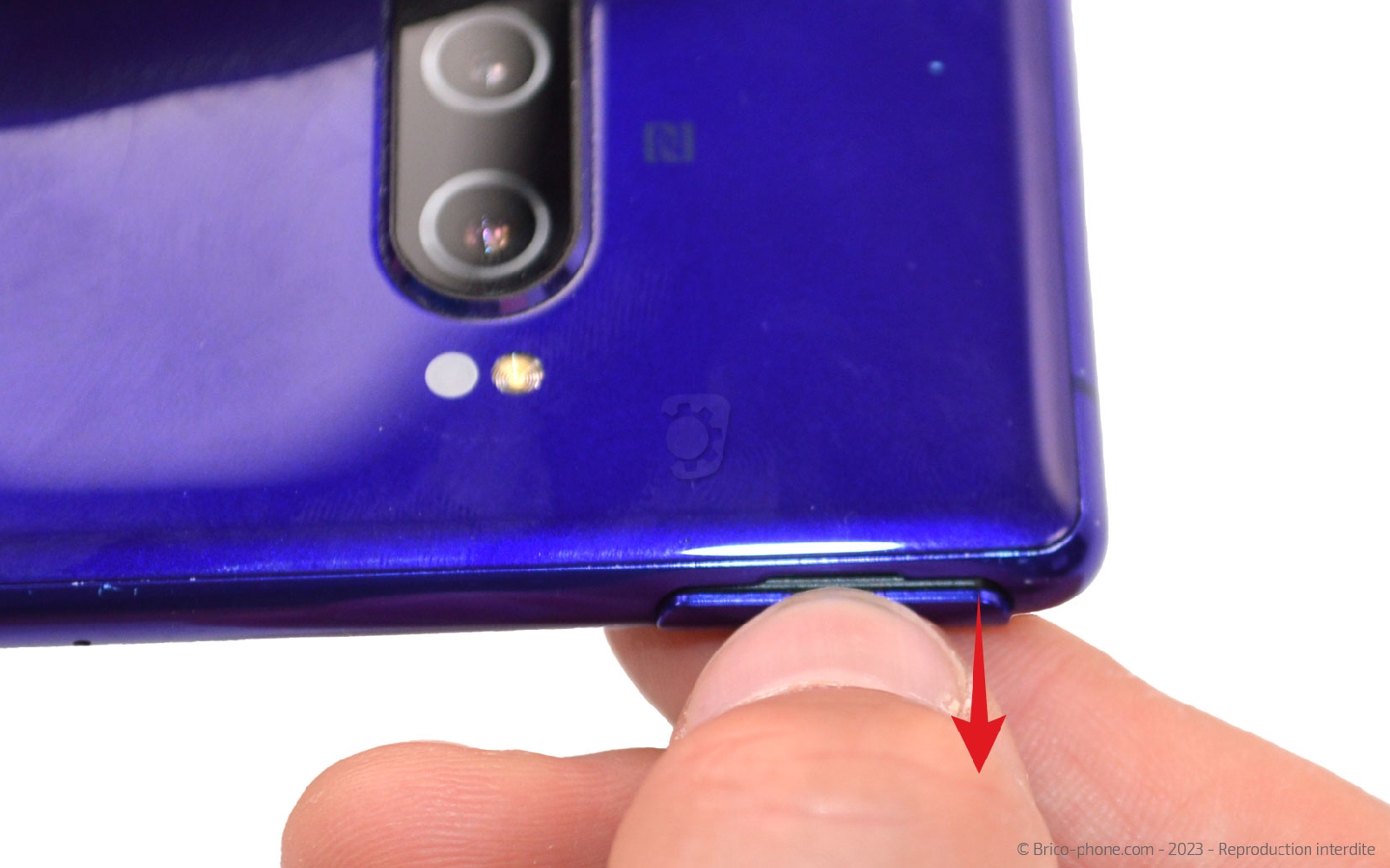

Etape 1 : Ejecter le rack SIM

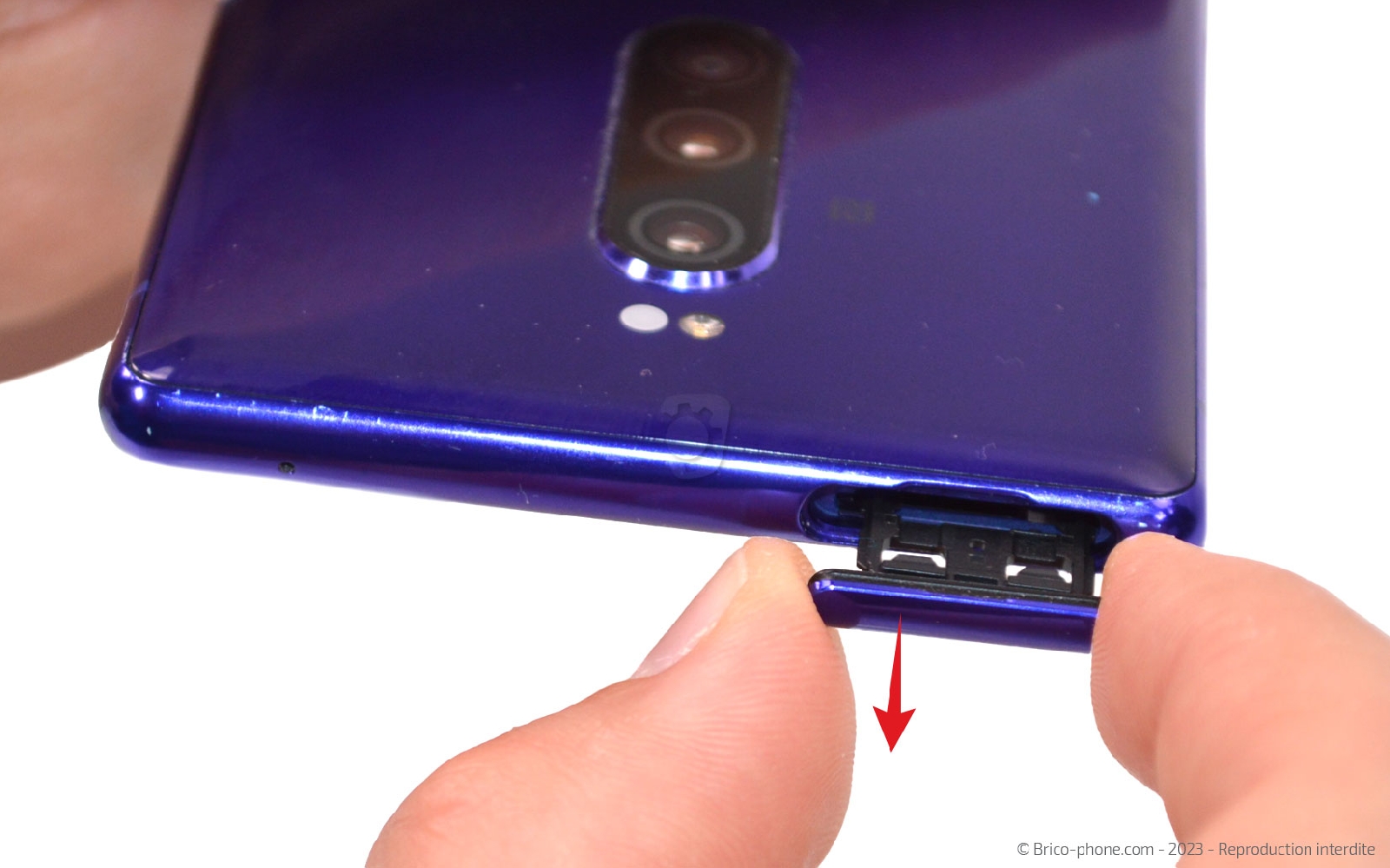

Débloquez le tiroir SiM du téléphone et mettez le de coté.

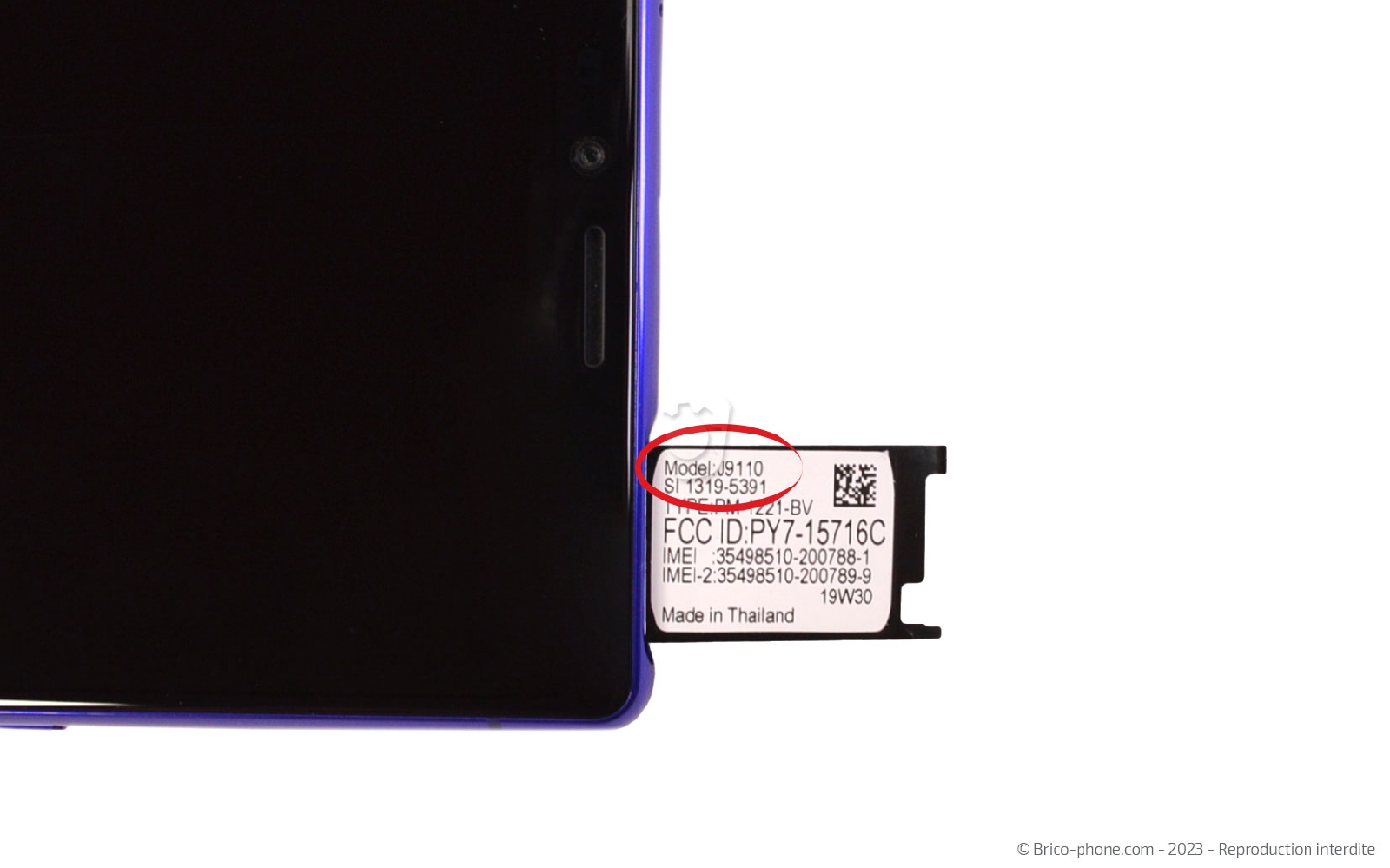

Puis saisissez-vous de la pincette pour sortir l'étiquette sur laquelle se trouve le numéro de modèle de votre Sony.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tiroir SIM pour Sony J9110 Xperia 1 Dual SIM - Noir
8,90 €

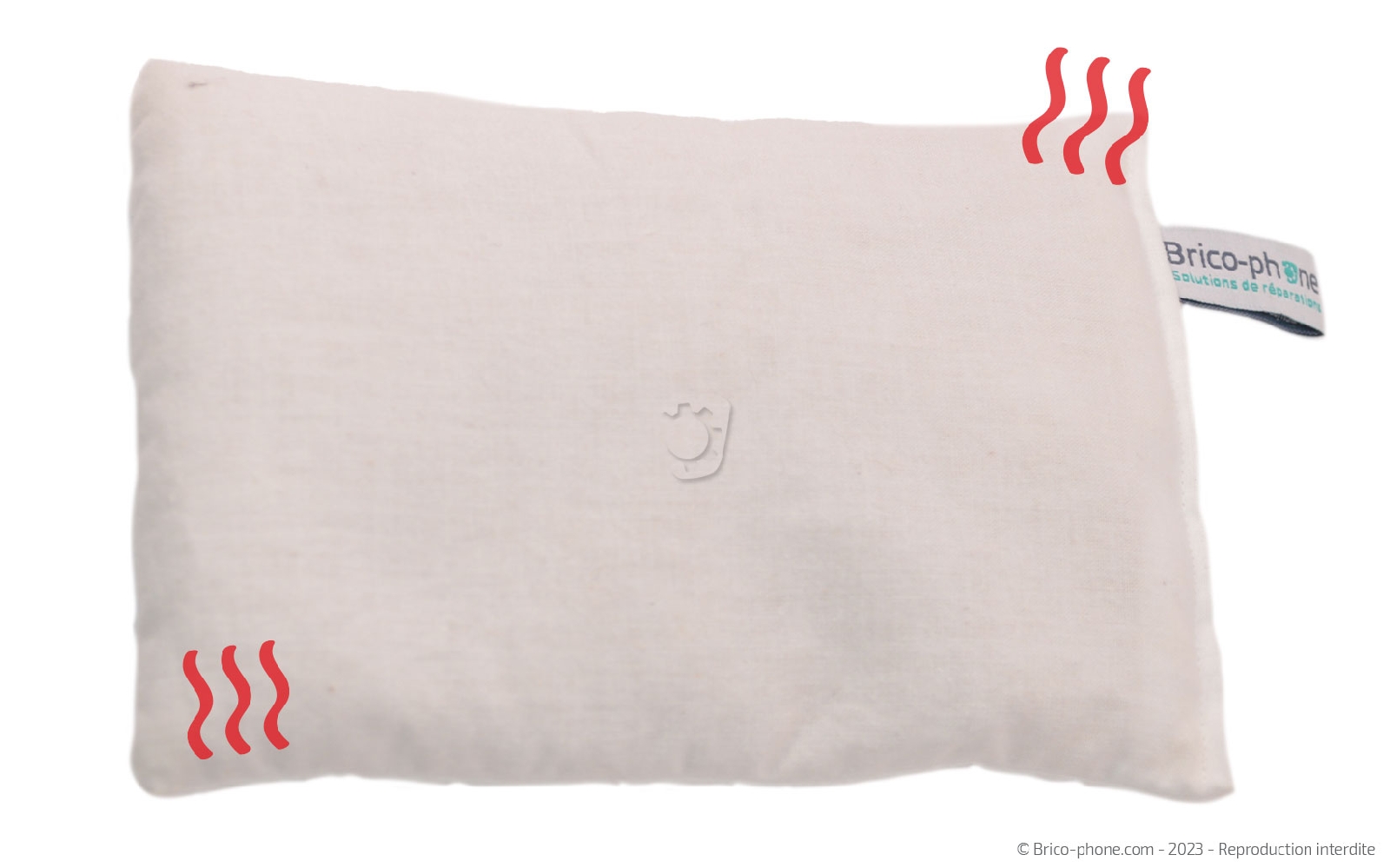

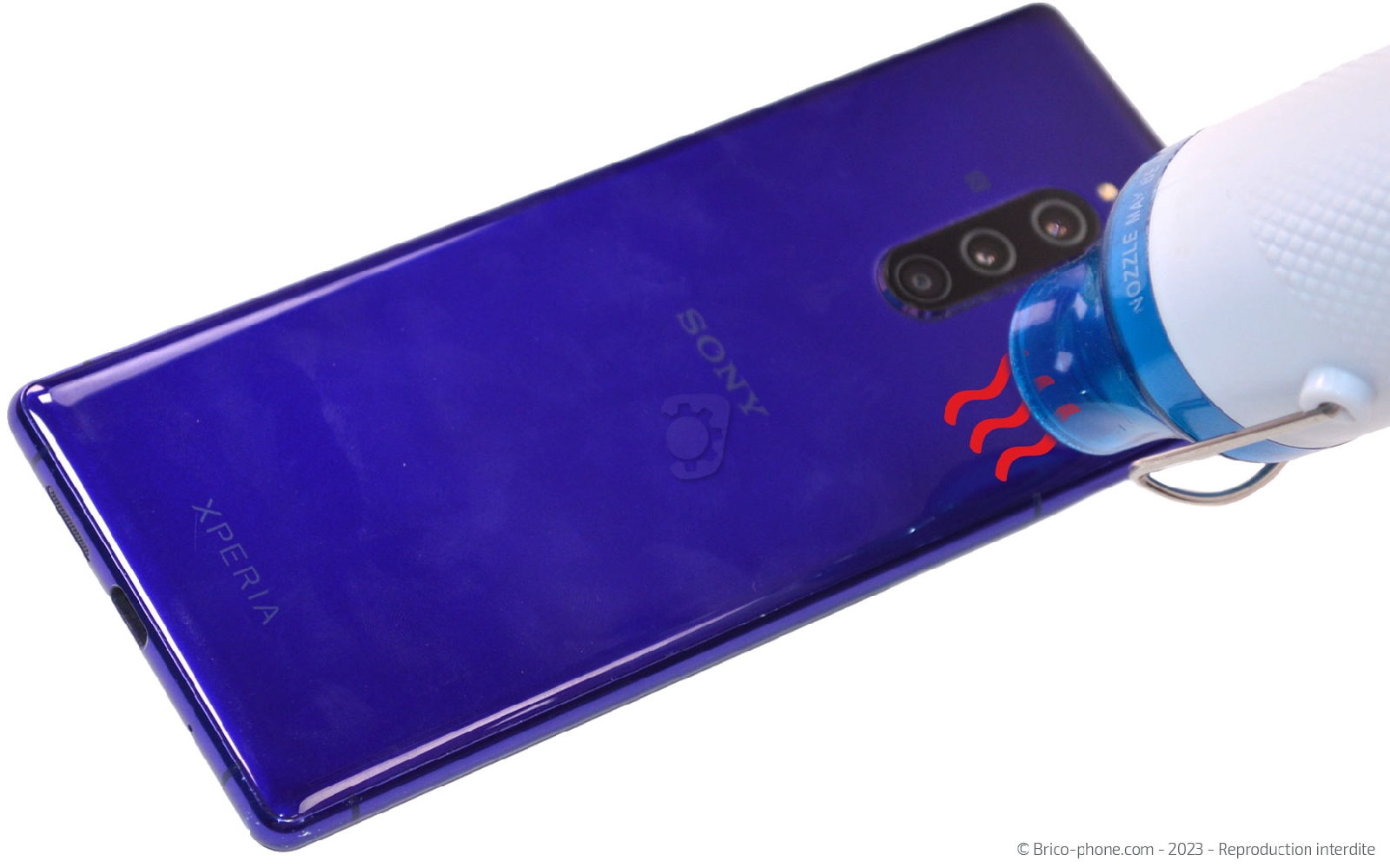

Etape 2 : Chauffer la vitre arrière
Il est nécessaire de ramollir l'adhésif liant la vitre arrière au bloc écran en utilisant un décapeur thermique, un coussin chauffant ou simplement un sèche-cheveux.
en ce qui concerne le coussin chauffant, il vous faut le passer au micro-ondes environ 2 minutes avant de le déposer sur le dos de votre appareil.

Pour le décapeur ou votre sèche-cheveux, vous devez allumer le produit puis le passer sur le contour du téléphone environ 30 secondes.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

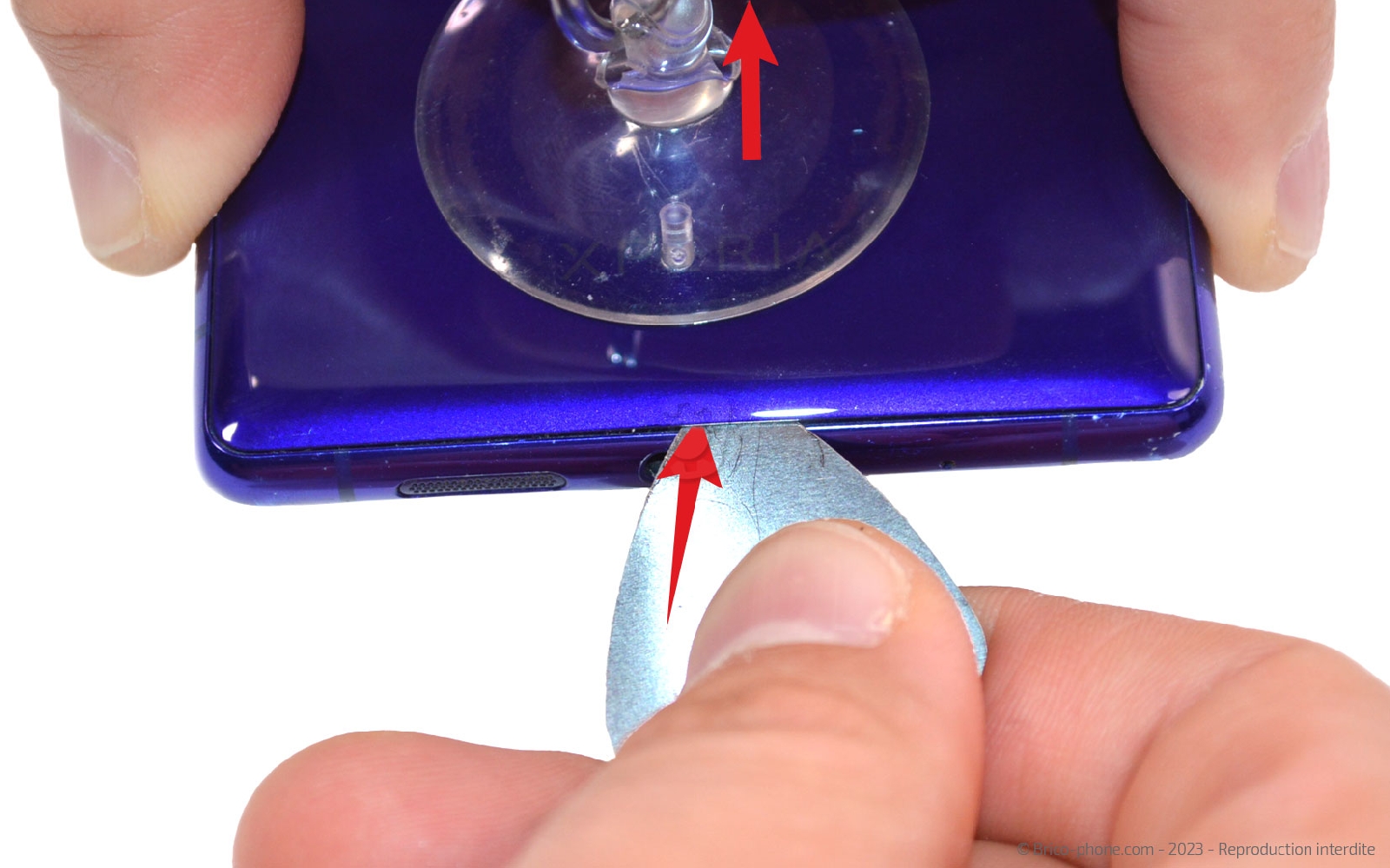

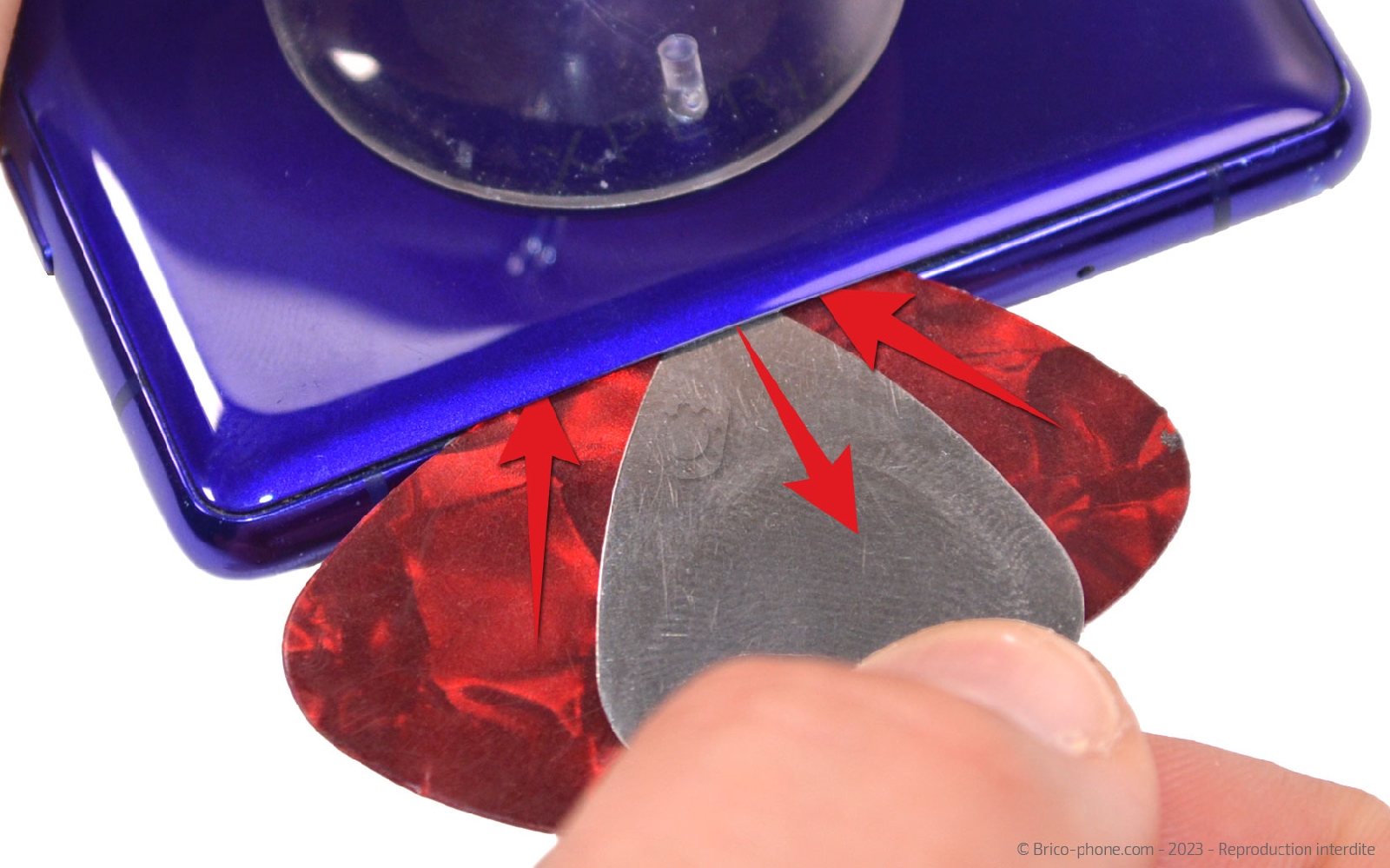

Etape 3 : Installer les médiators

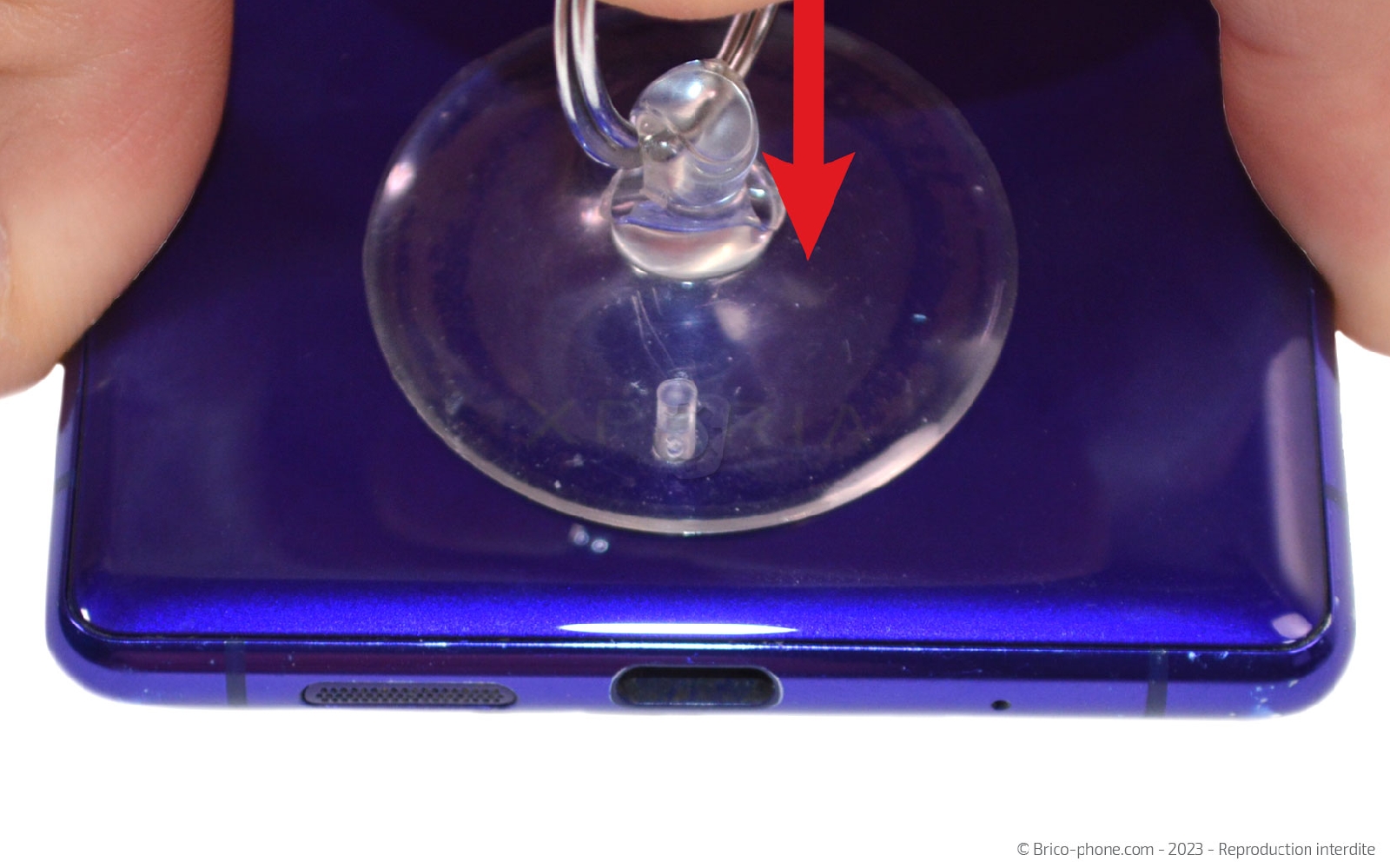

Placez la ventouse sur le bas de la façade arrière de votre Sony avant de soulever légèrement la vitre arrière.
Profitez de cette manipulation pour insérer le médiator troué entre le châssis et la vitre arrière.

Une fois l'interstice créé, remplacez le médiator en métal par ses homologue en plastique.
Outils du kit utilisés
Outils du kit utilisés

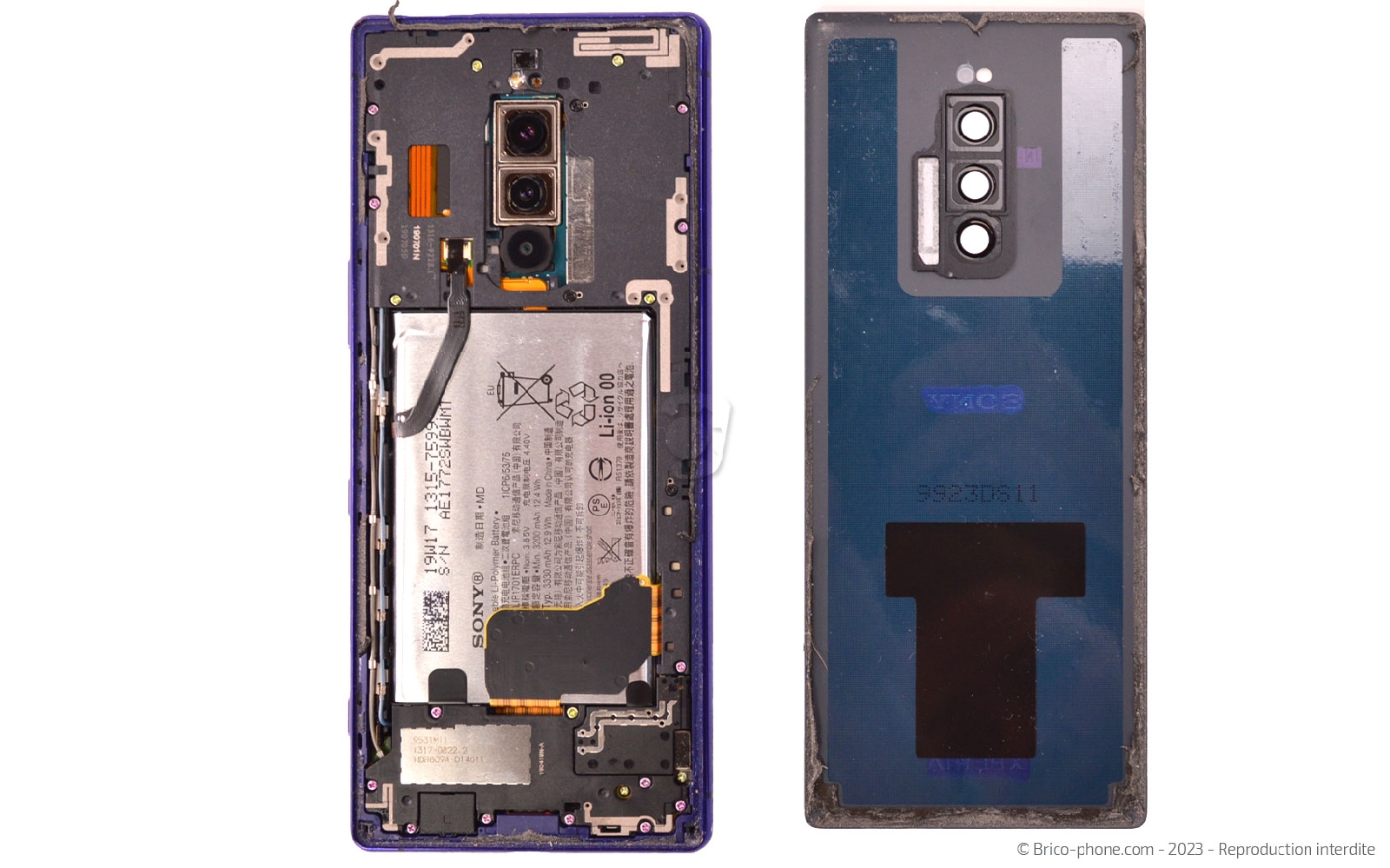

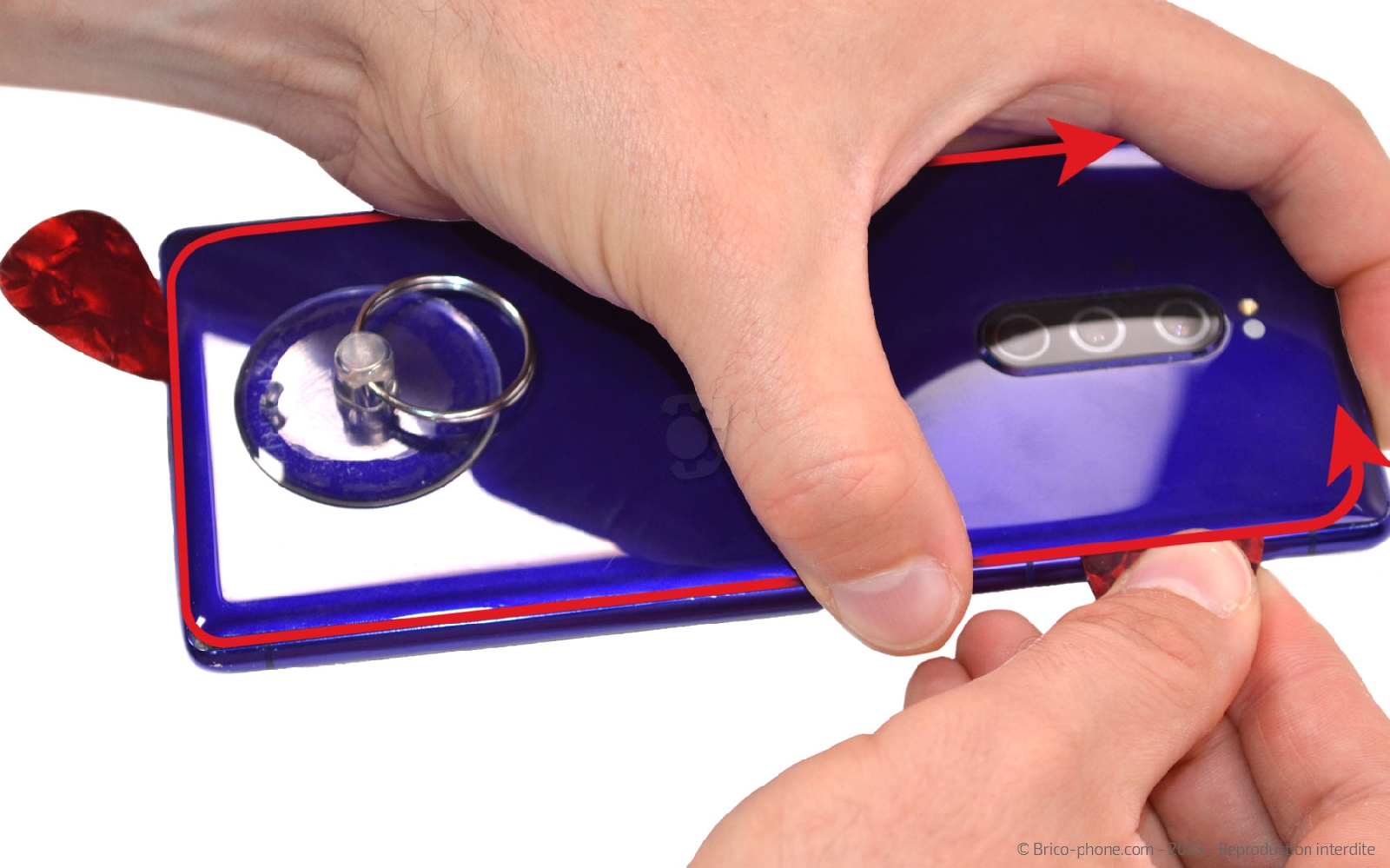

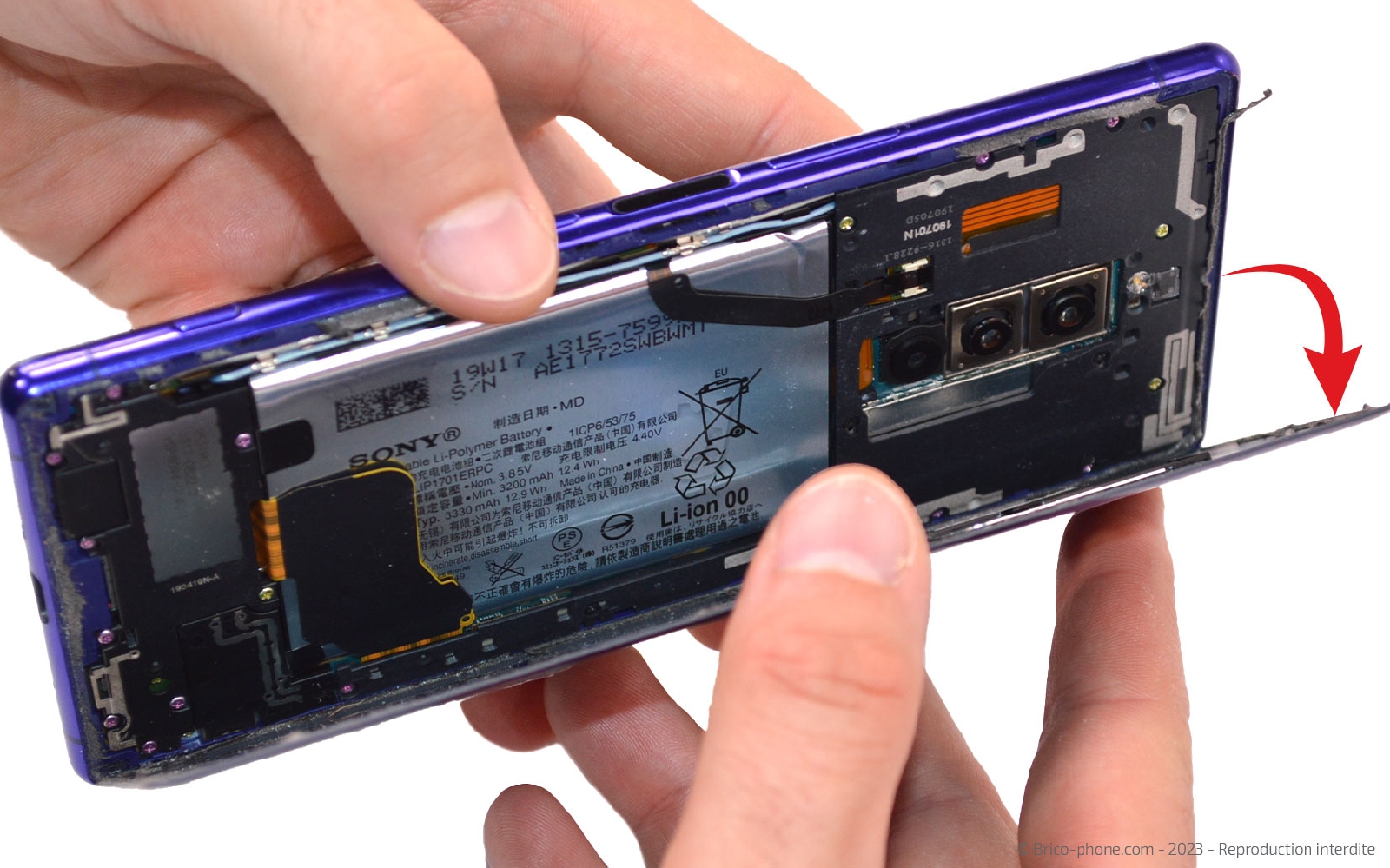

Etape 4 : Décoller la vitre arrière
Faites le tour de la vitre arrière avec les deux médiators en plastique pour casser le sticker et réussir à ouvrir le téléphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Vitre arrière pour Sony Xperia 1 Violet
79,90 €

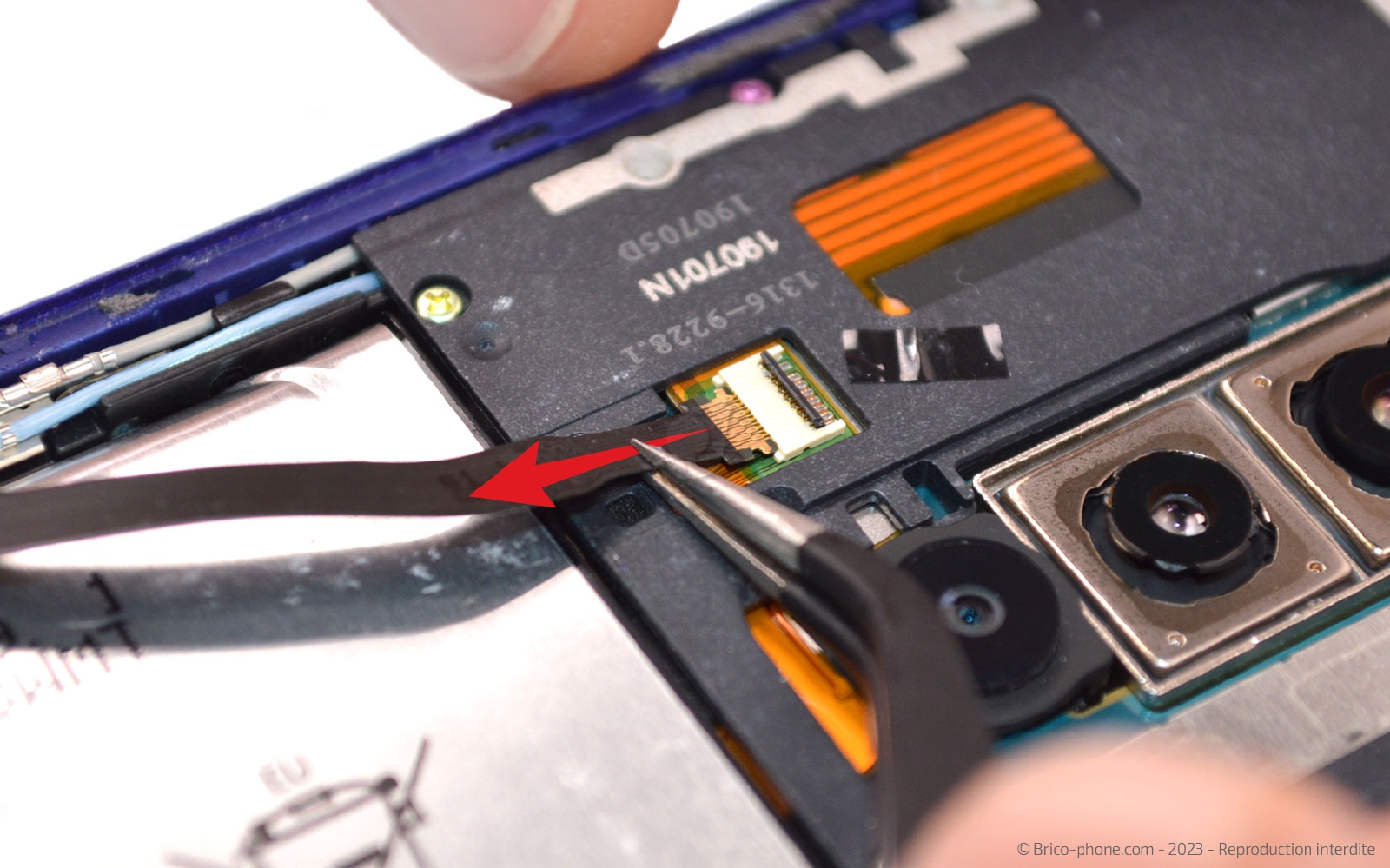

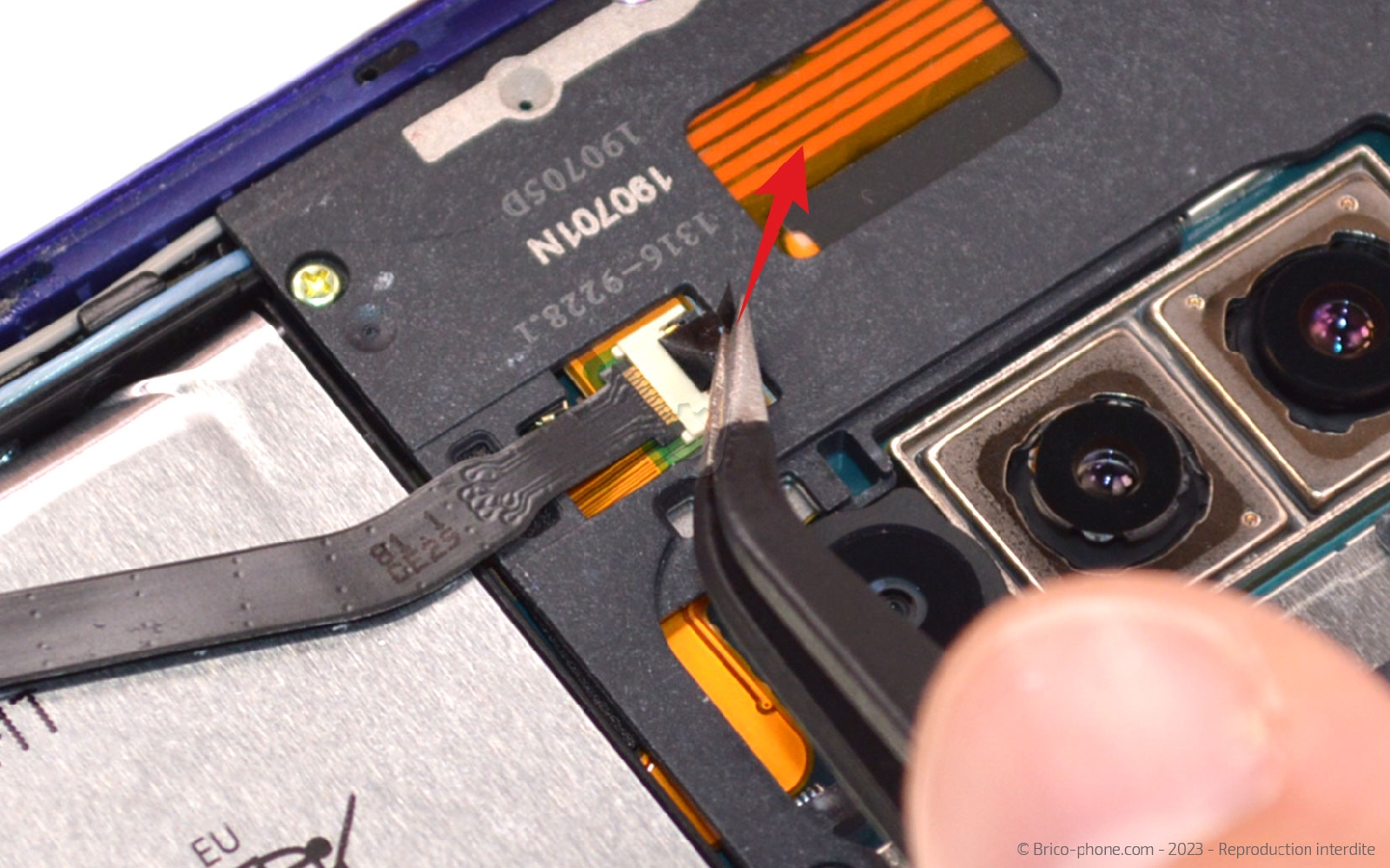

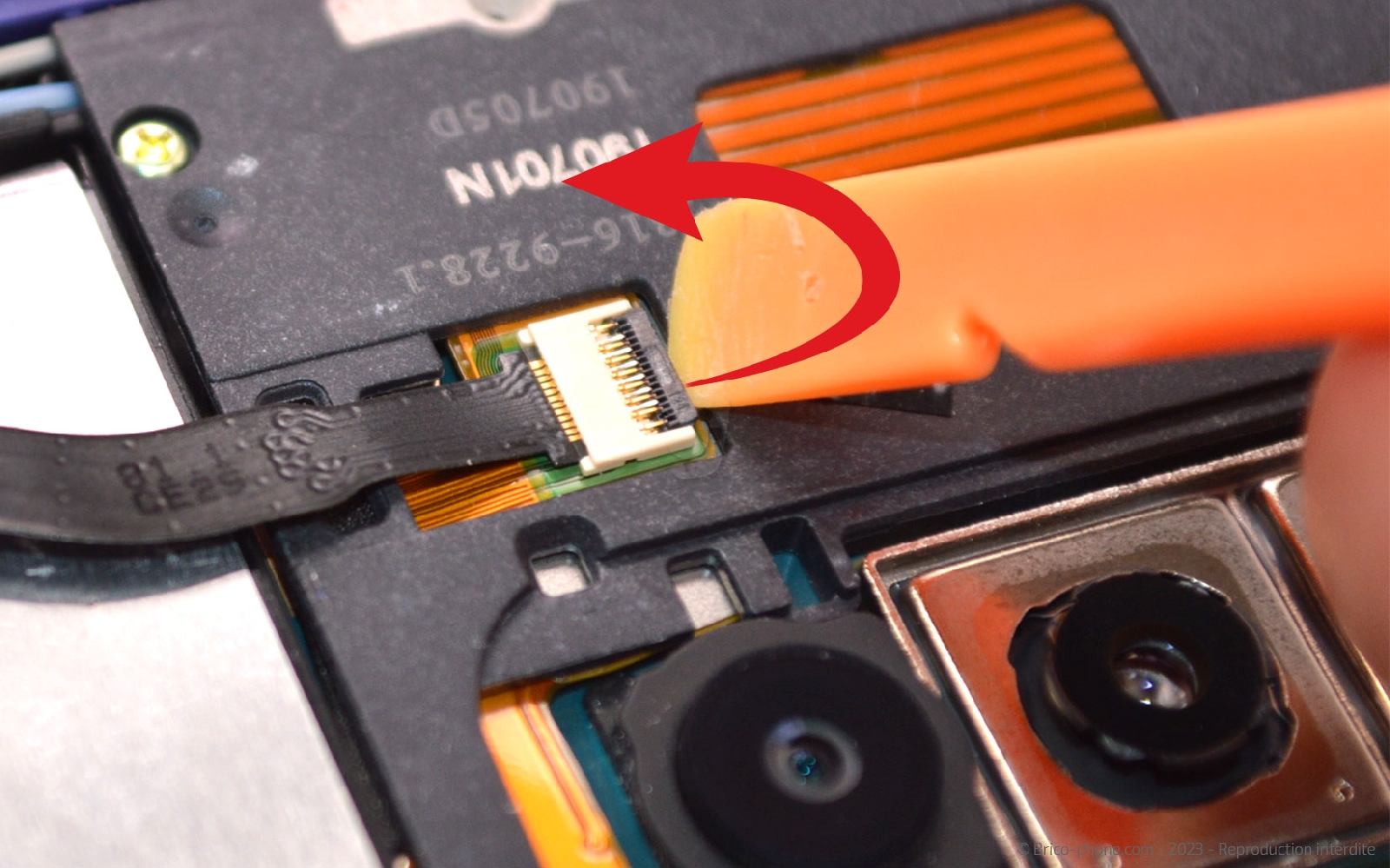

Etape 5 : Déconnecter le lecteur d'empreintes
Retirez le film collant de la nappe afin de pouvoir accéder au clapet.
Soulevez ce dernier puis tirez la nappe avec la pince brucelles pour la sortir de son emplacement et de ce fait, déconnecter le lecteur d'empreintes.
Outils du kit utilisés
Outils du kit utilisés

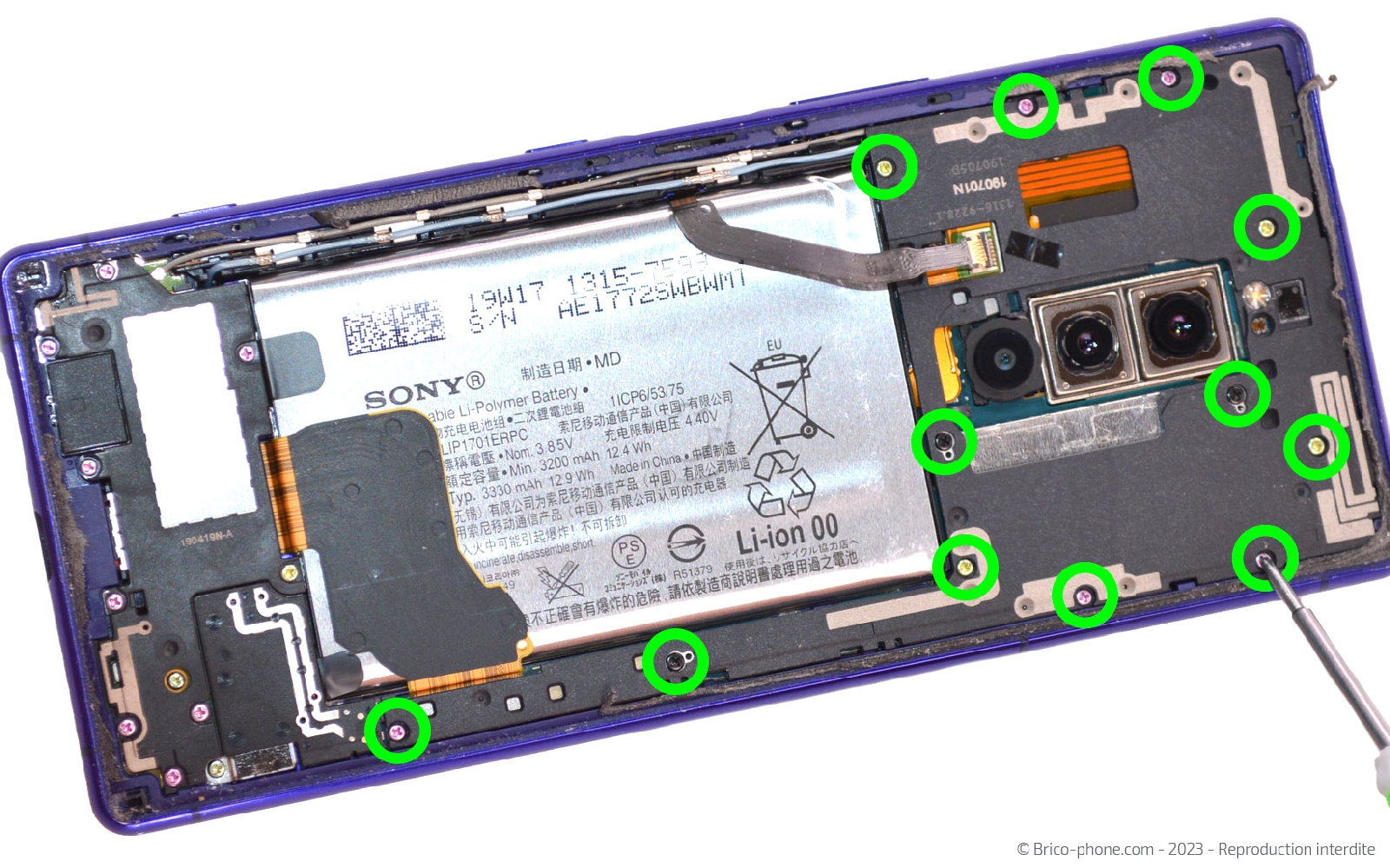

Etape 6 : Dévisser le châssis intermédiaire
Utilisez le tournevis cruciforme pour ôter les 12 vis de la plaquette intermédiaire.
Outils du kit utilisés
Outils du kit utilisés

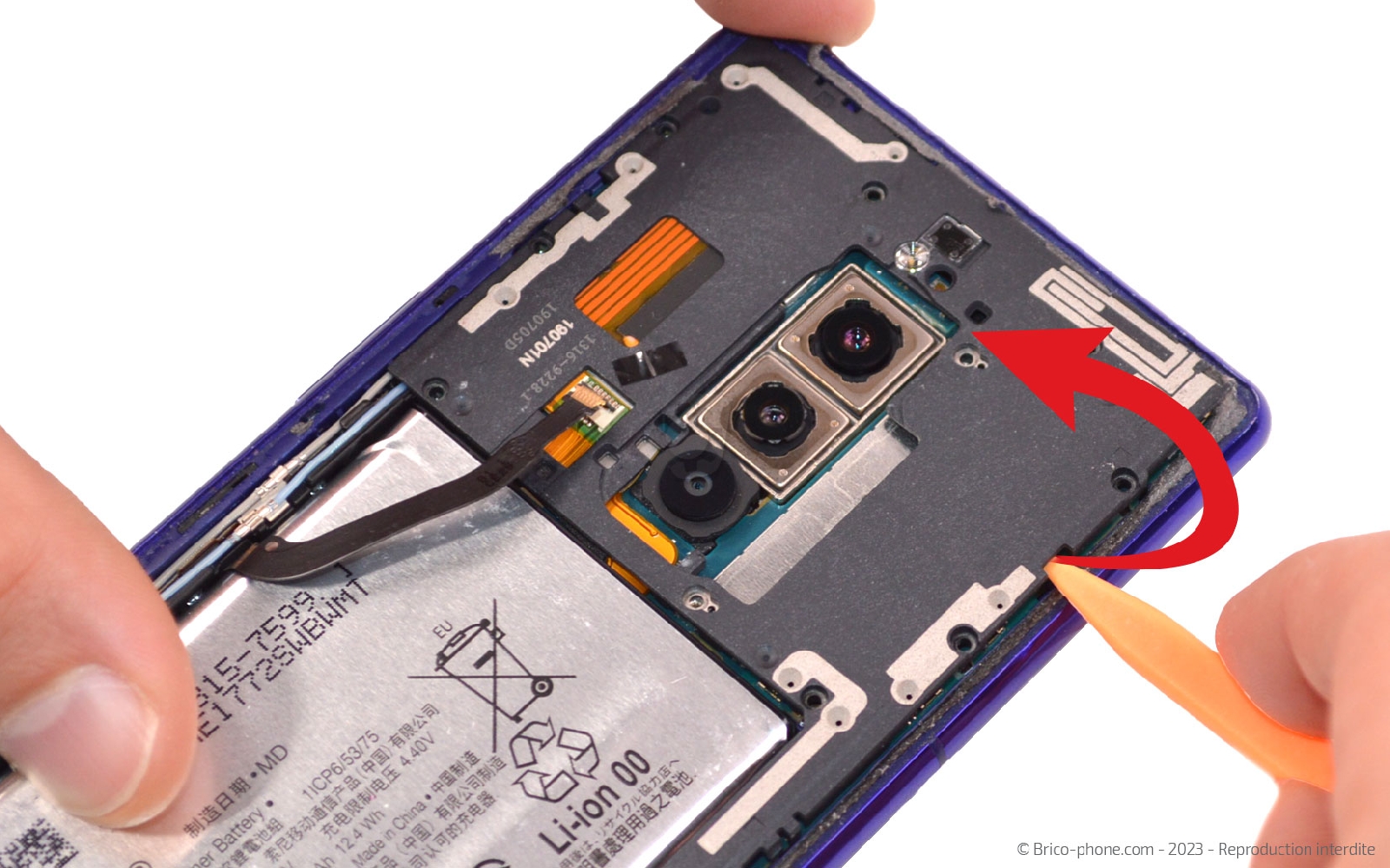

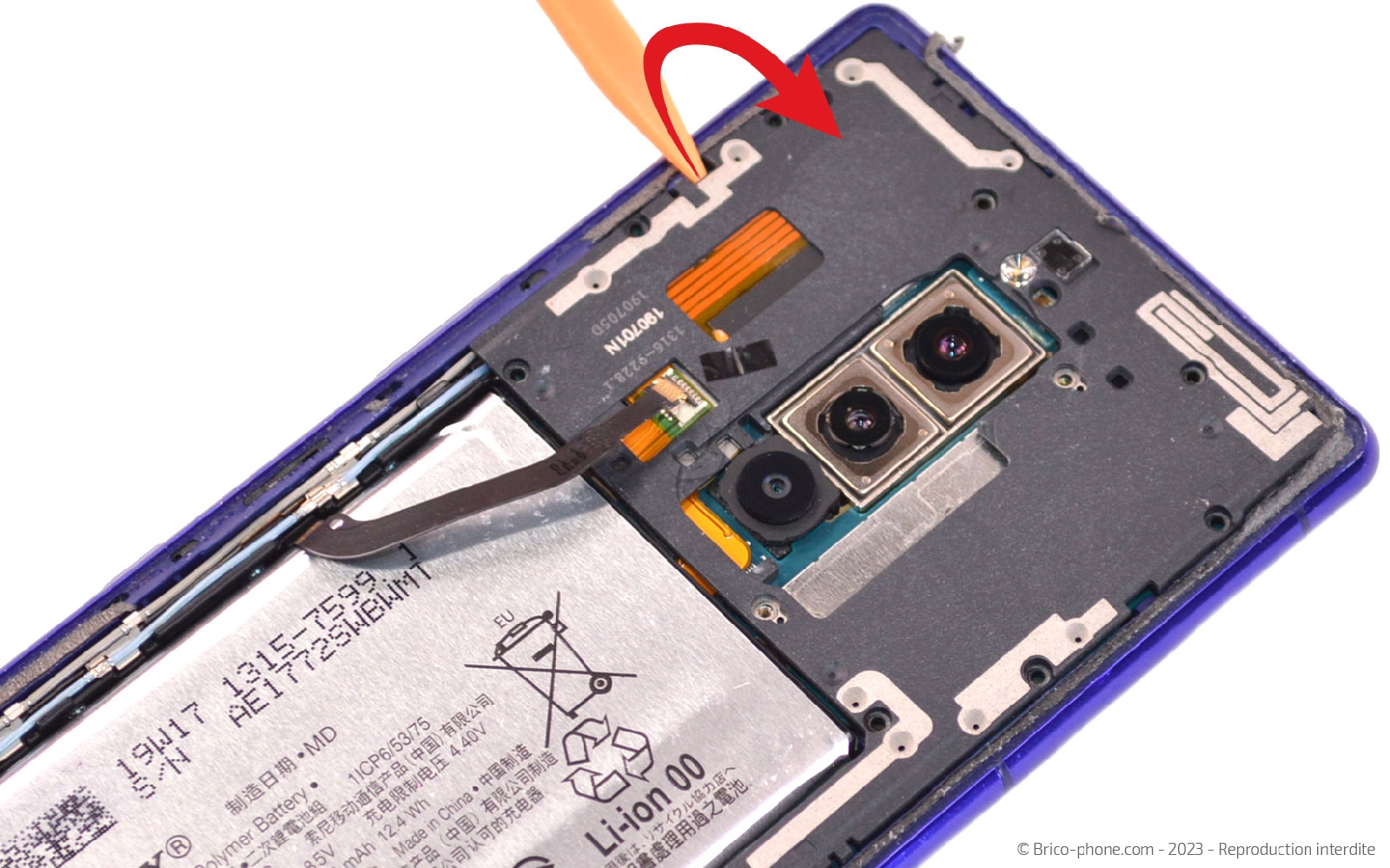

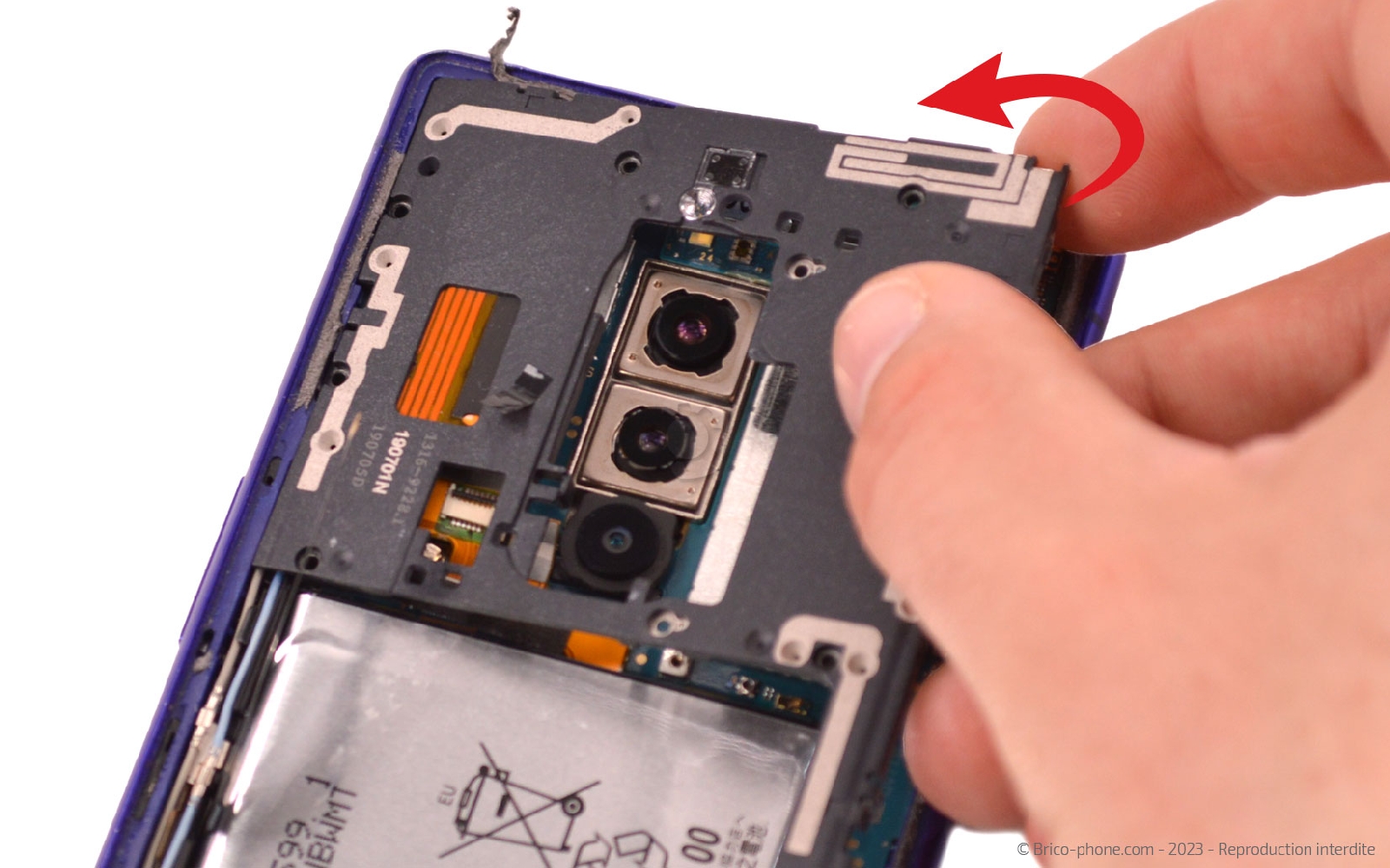

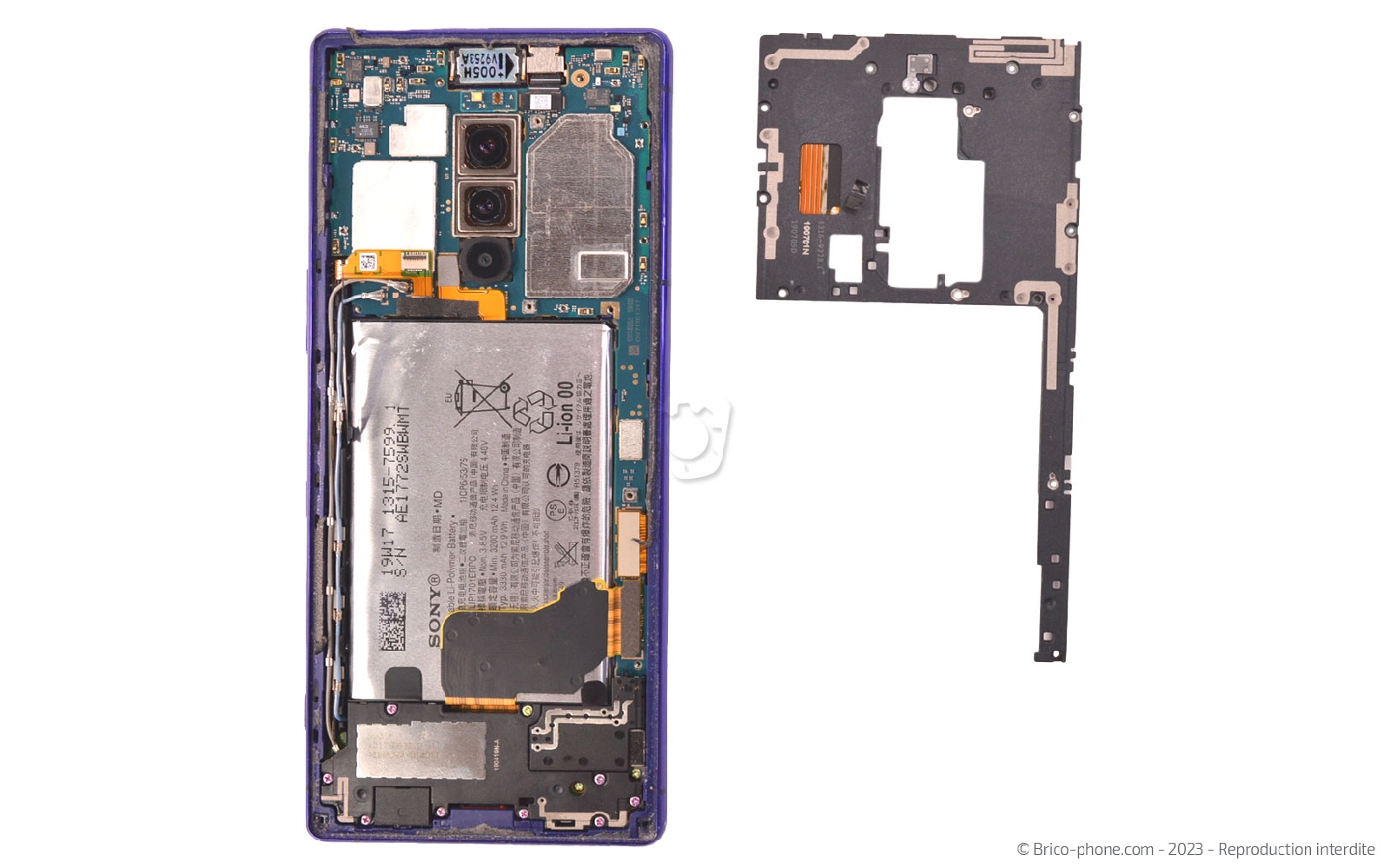

Etape 7 : Sortir la plaquette de protection
Glissez le spudger sous la plaquette pour la déclipser à différents endroits.

Sortez ensuite le composant du téléphone.
Outils du kit utilisés
Outils du kit utilisés

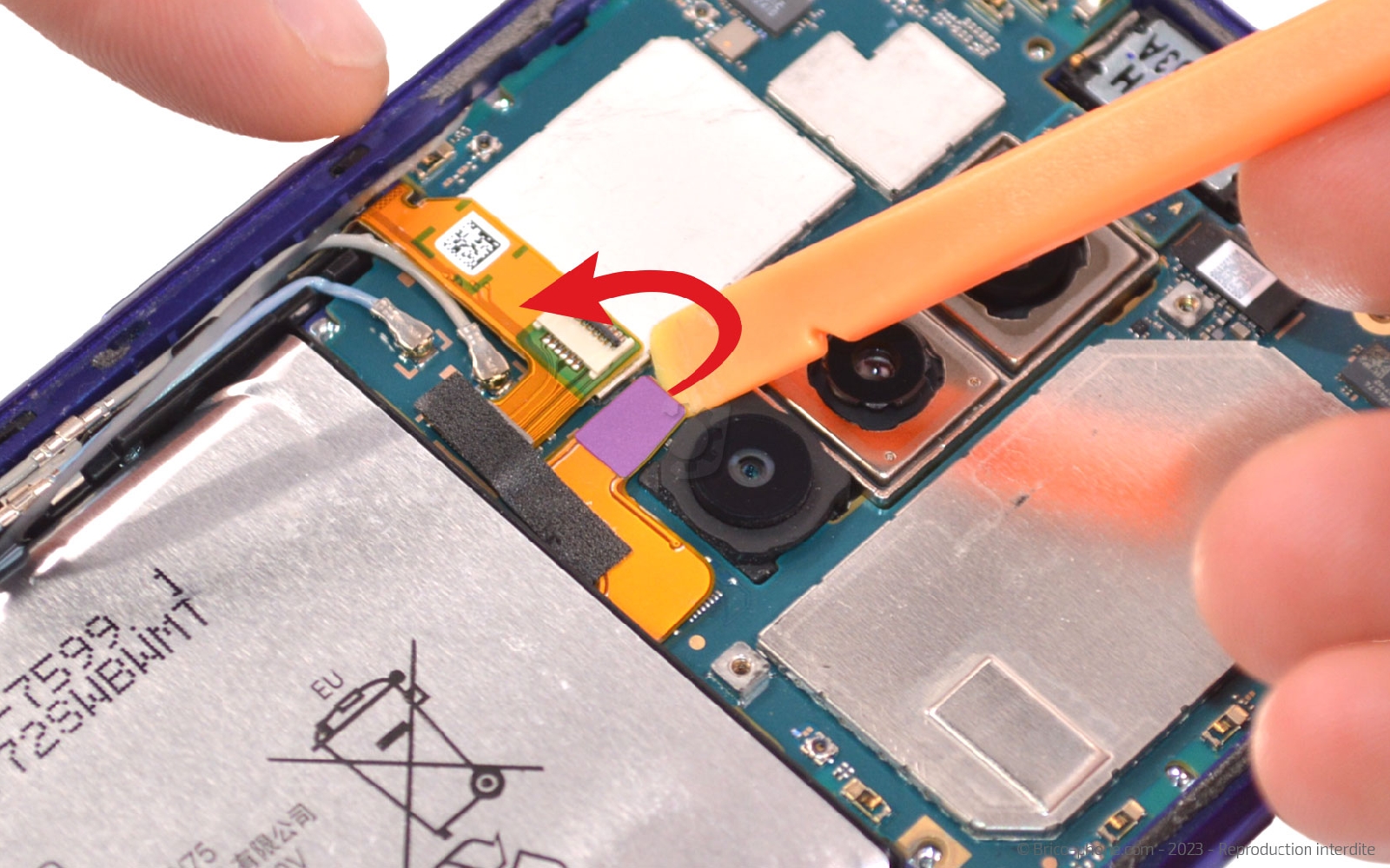

Etape 8 : Débrancher la batterie
Placez le levier sous la nappe de la batterie pour la déconnecter.
Outils du kit utilisés
Outils du kit utilisés

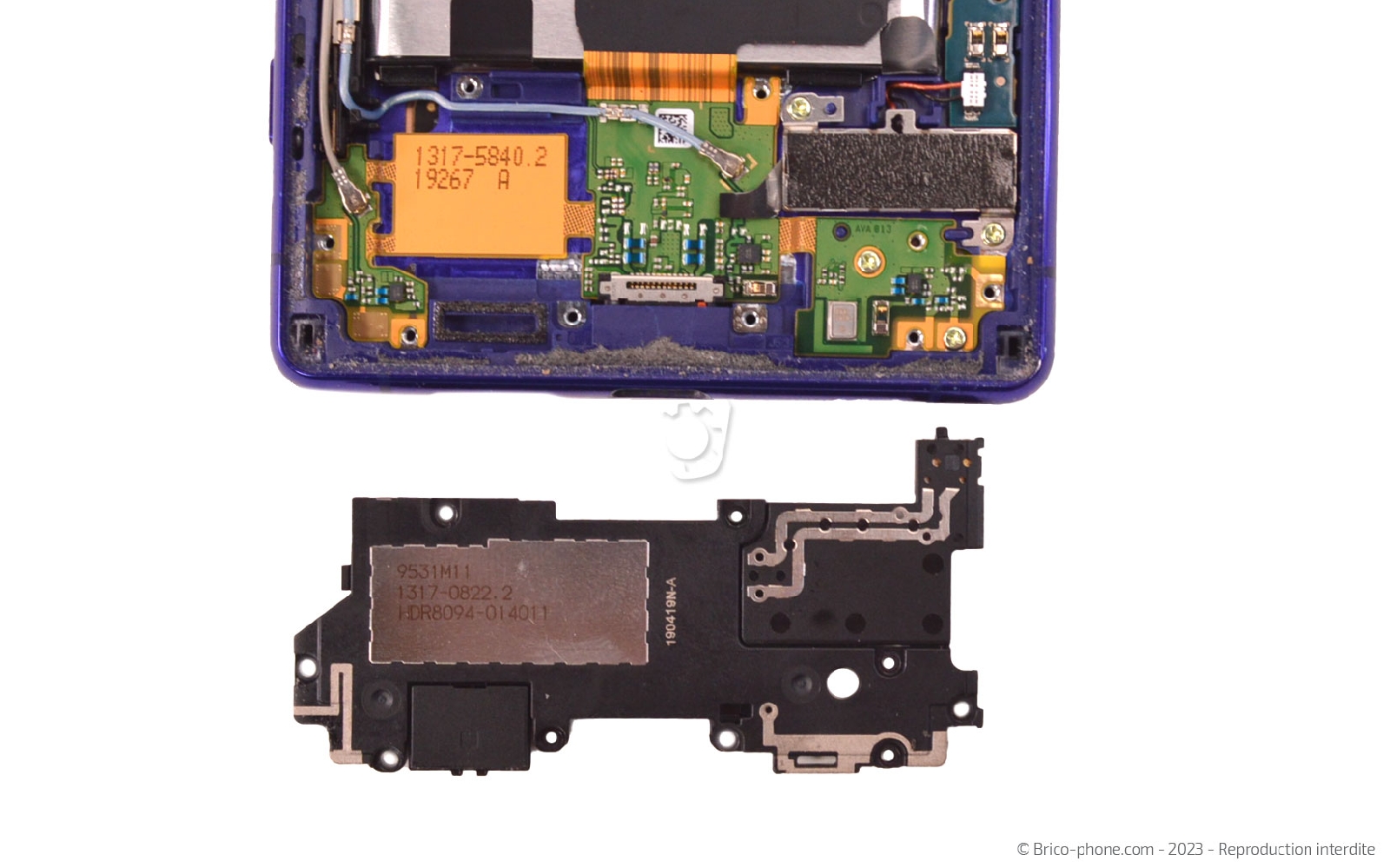

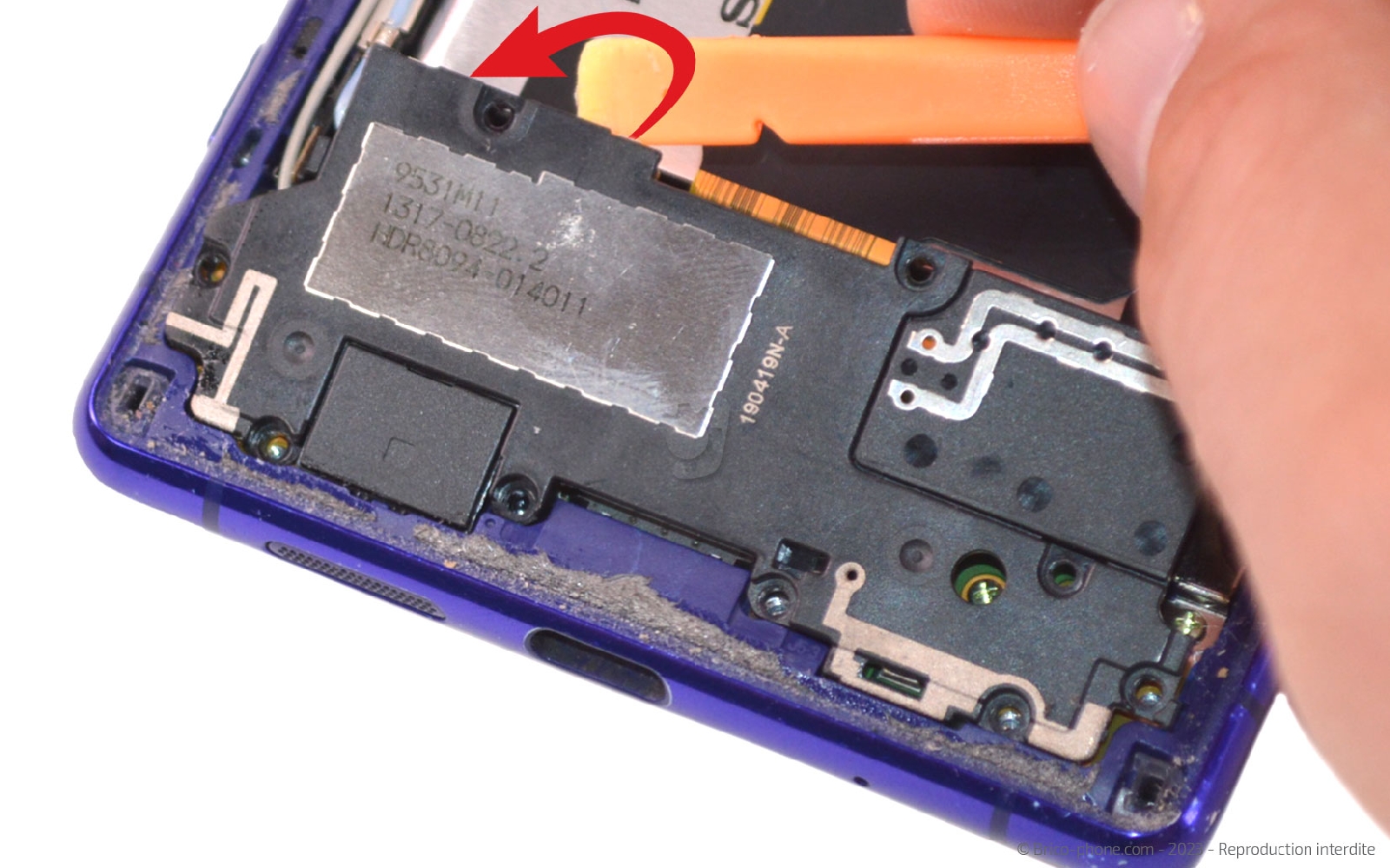

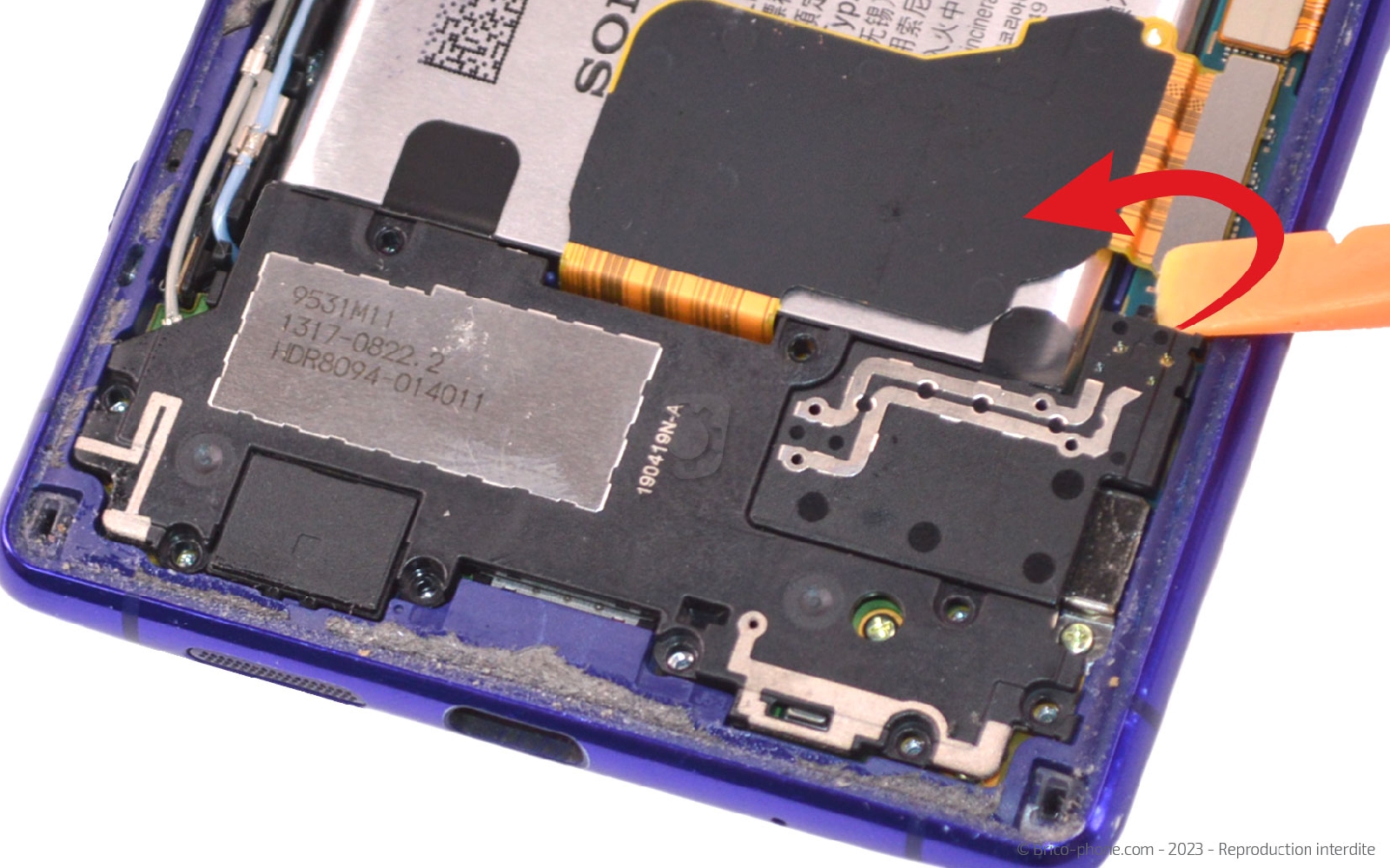

Etape 9 : Récupérer le haut-parleur externe

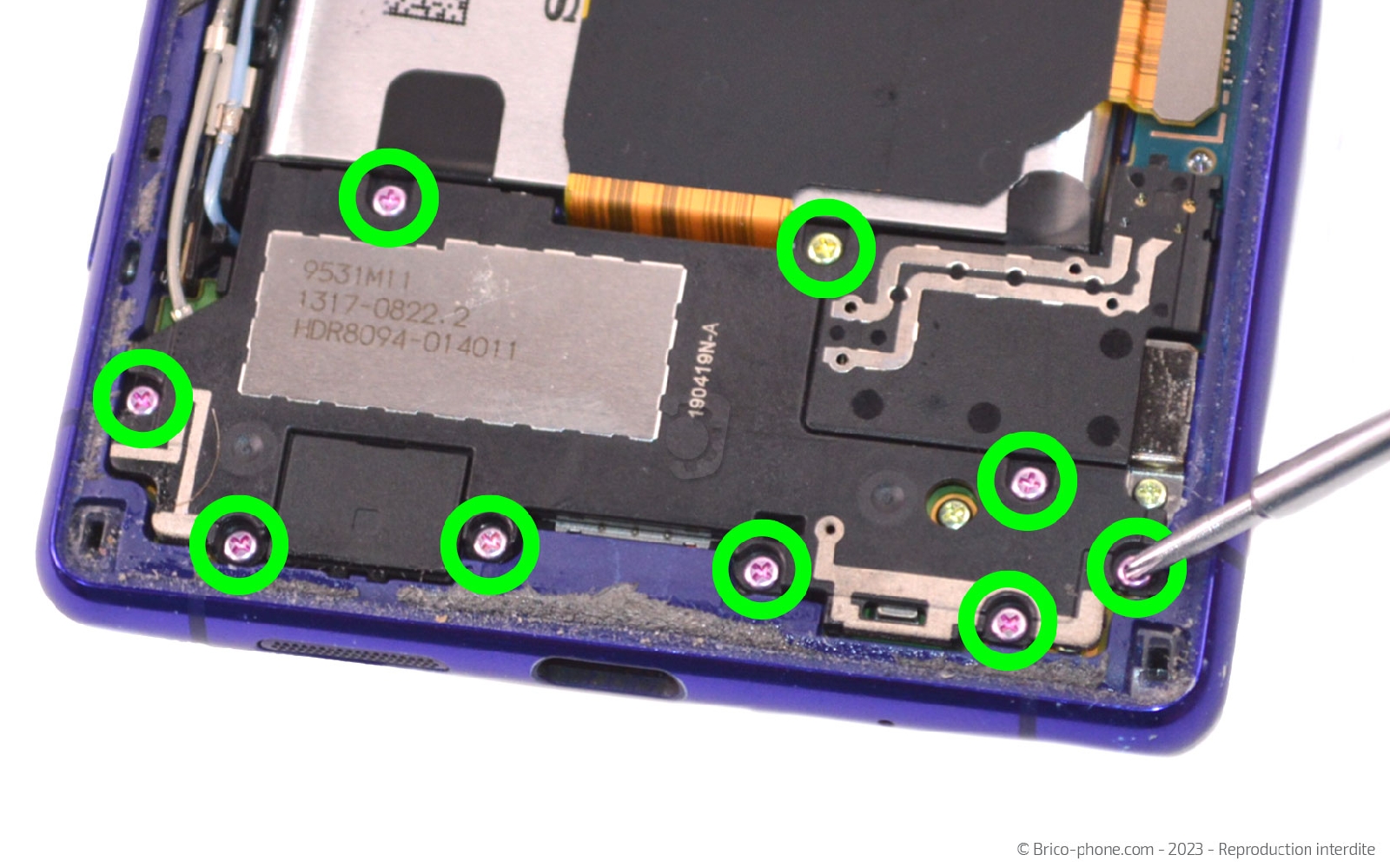

Retirez les 9 vis cruciforme du support du haut-parleur externe.

Insérez le spudger sous le composant pour faire levier et déclipser le produit.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Bloc haut-parleur externe de Sony J8110, J8170 Xperia 1, J9110 Xperia 1 Dual SIM
12,90 €

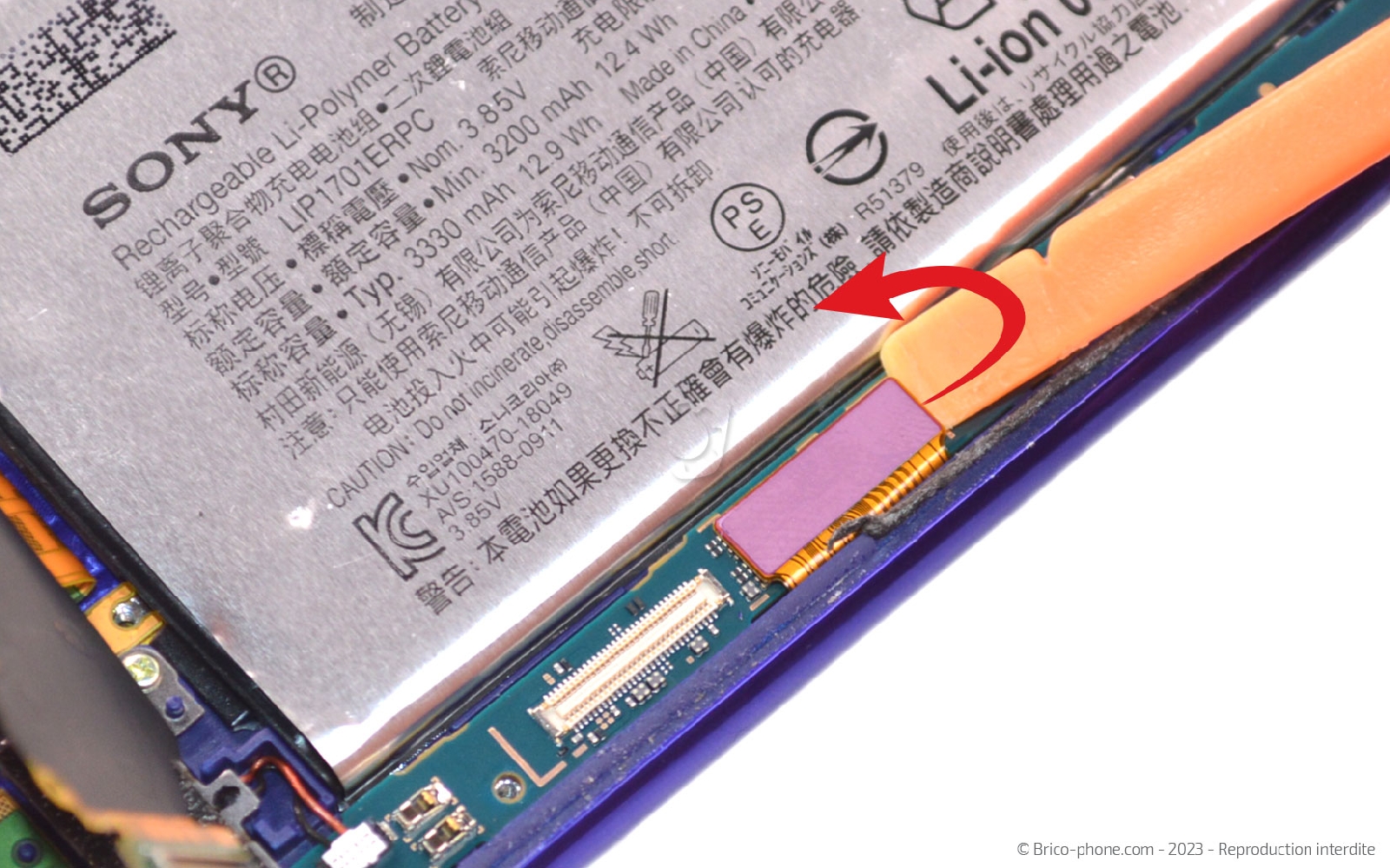

Etape 10 : Déconnecter les nappes de la carte mère
Débranchez la nappe du connecteur de charge, celle de l'écran puis celle des boutons.
Outils du kit utilisés
Outils du kit utilisés

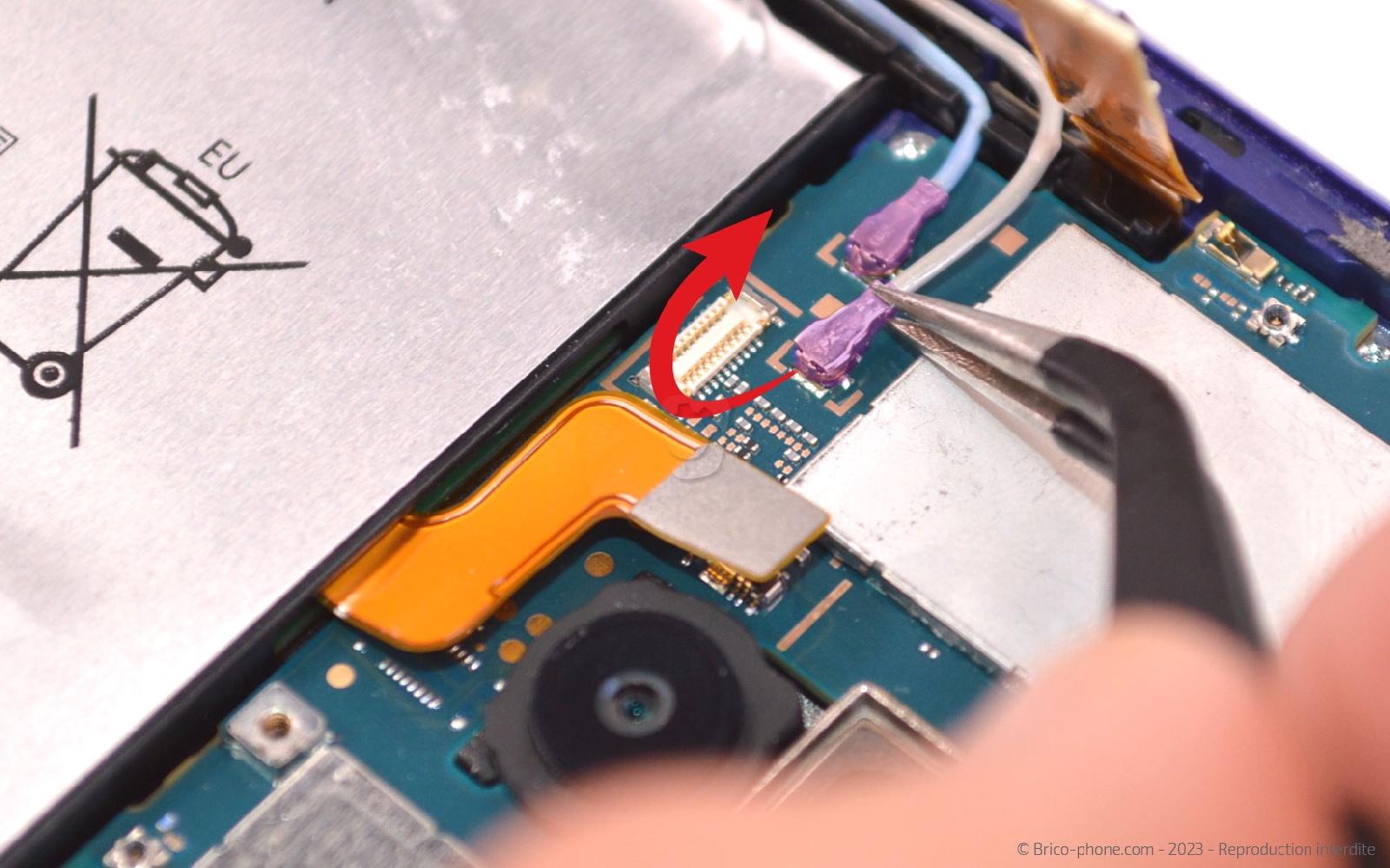

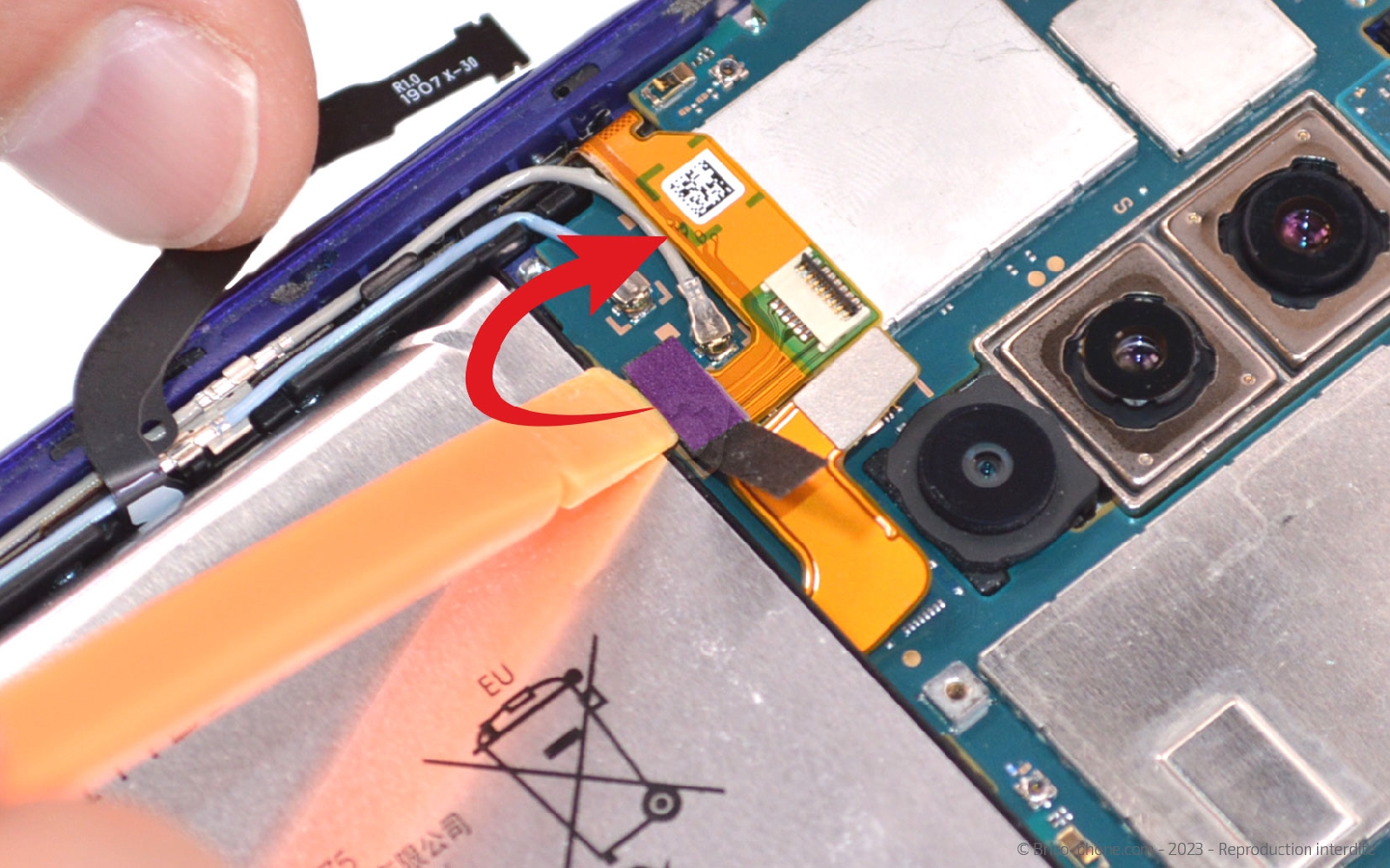

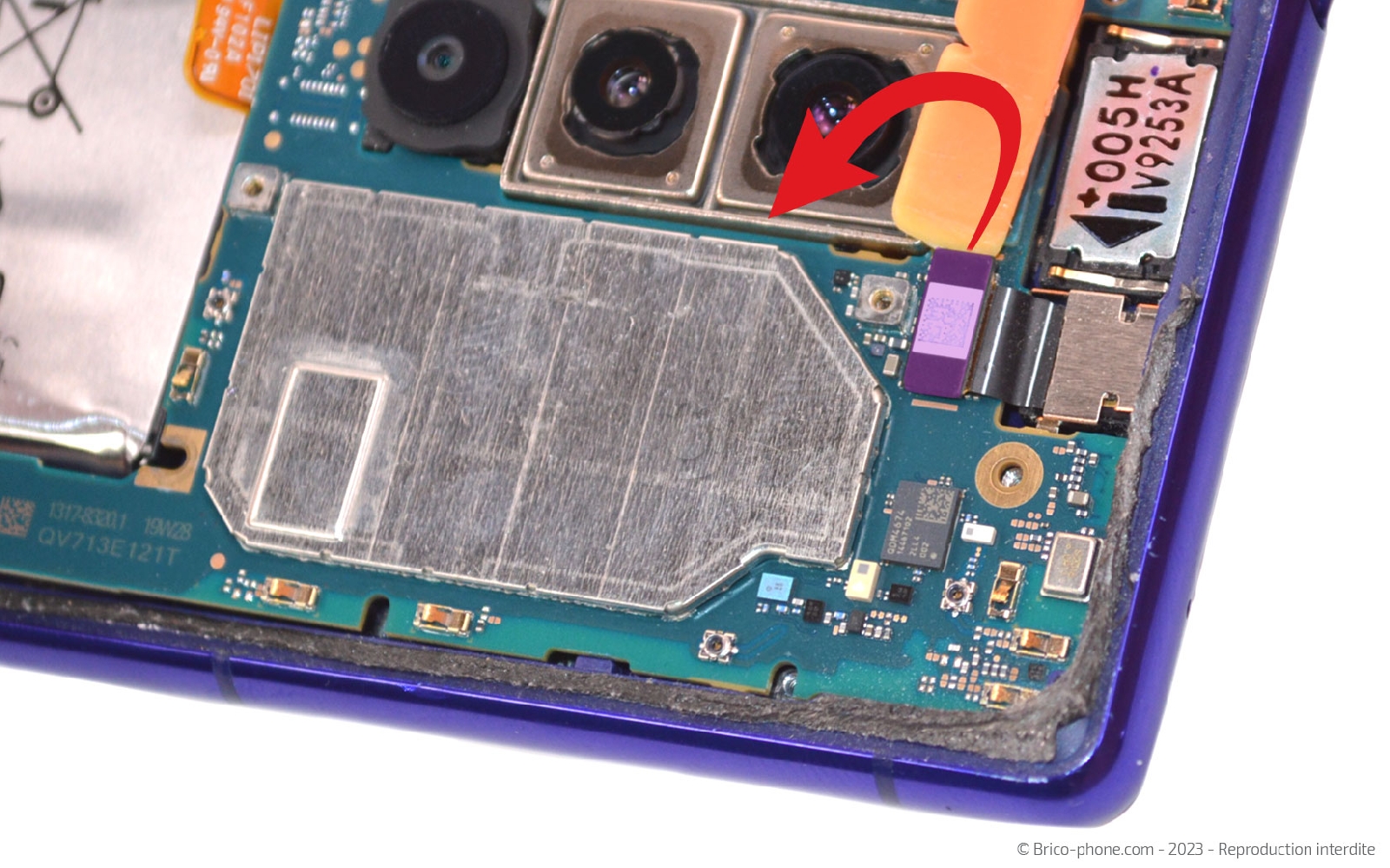

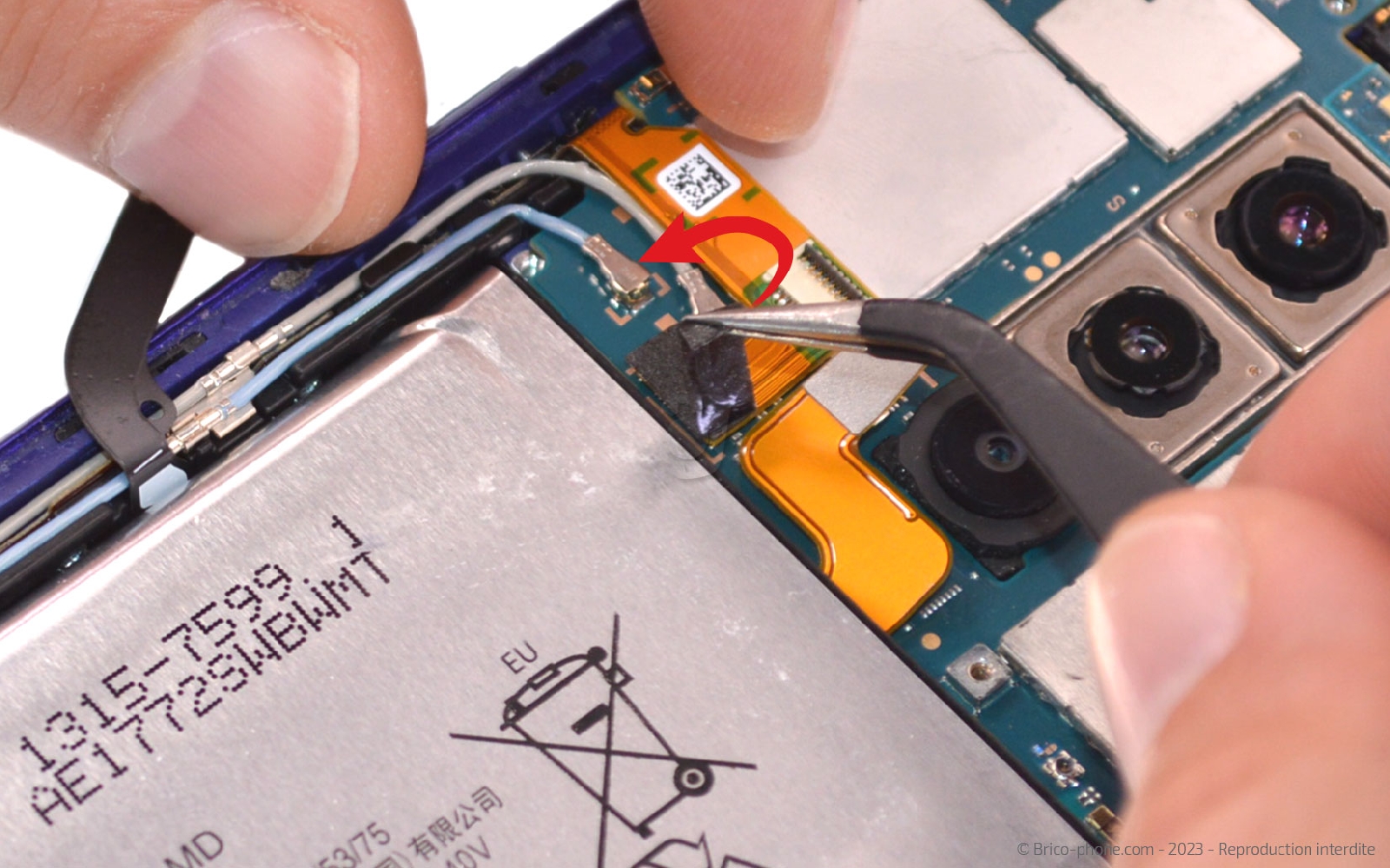

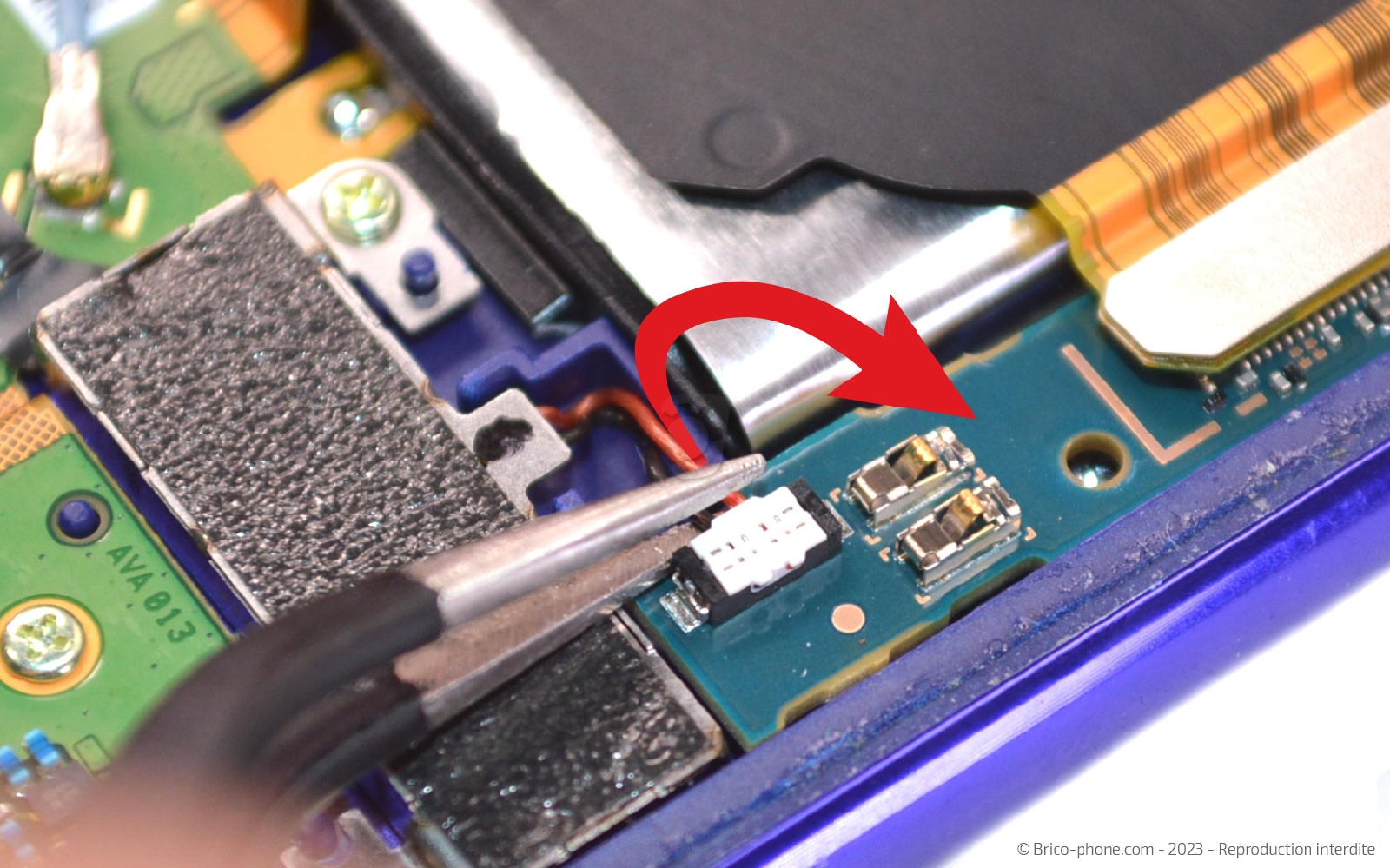

Etape 11 : Libérer la carte mère
Détachez les deux câbles coaxiaux de la carte mère avant de débrancher le vibreur.

Déconnectez ensuite la nappe de la caméra avant.
Outils du kit utilisés
Outils du kit utilisés

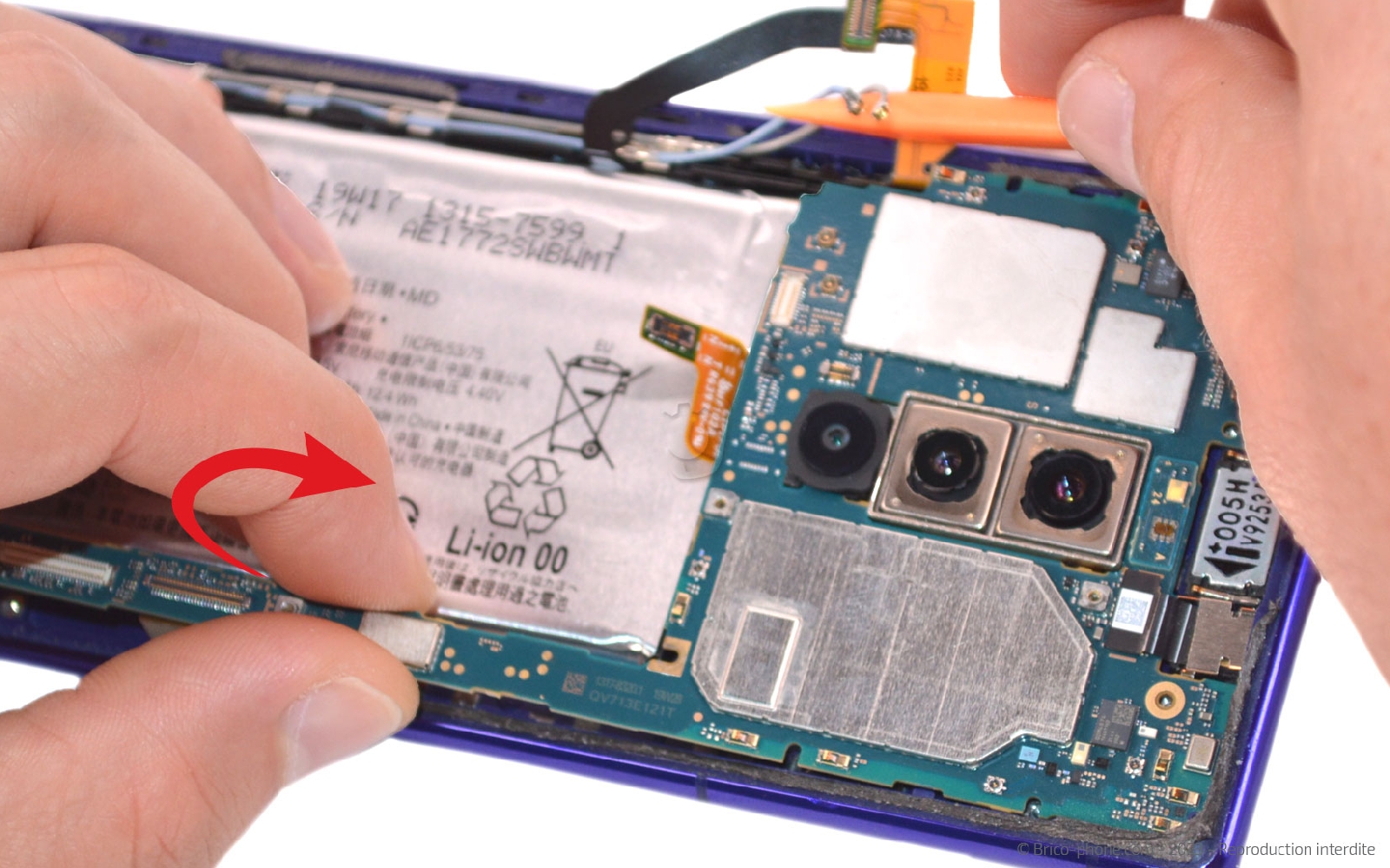

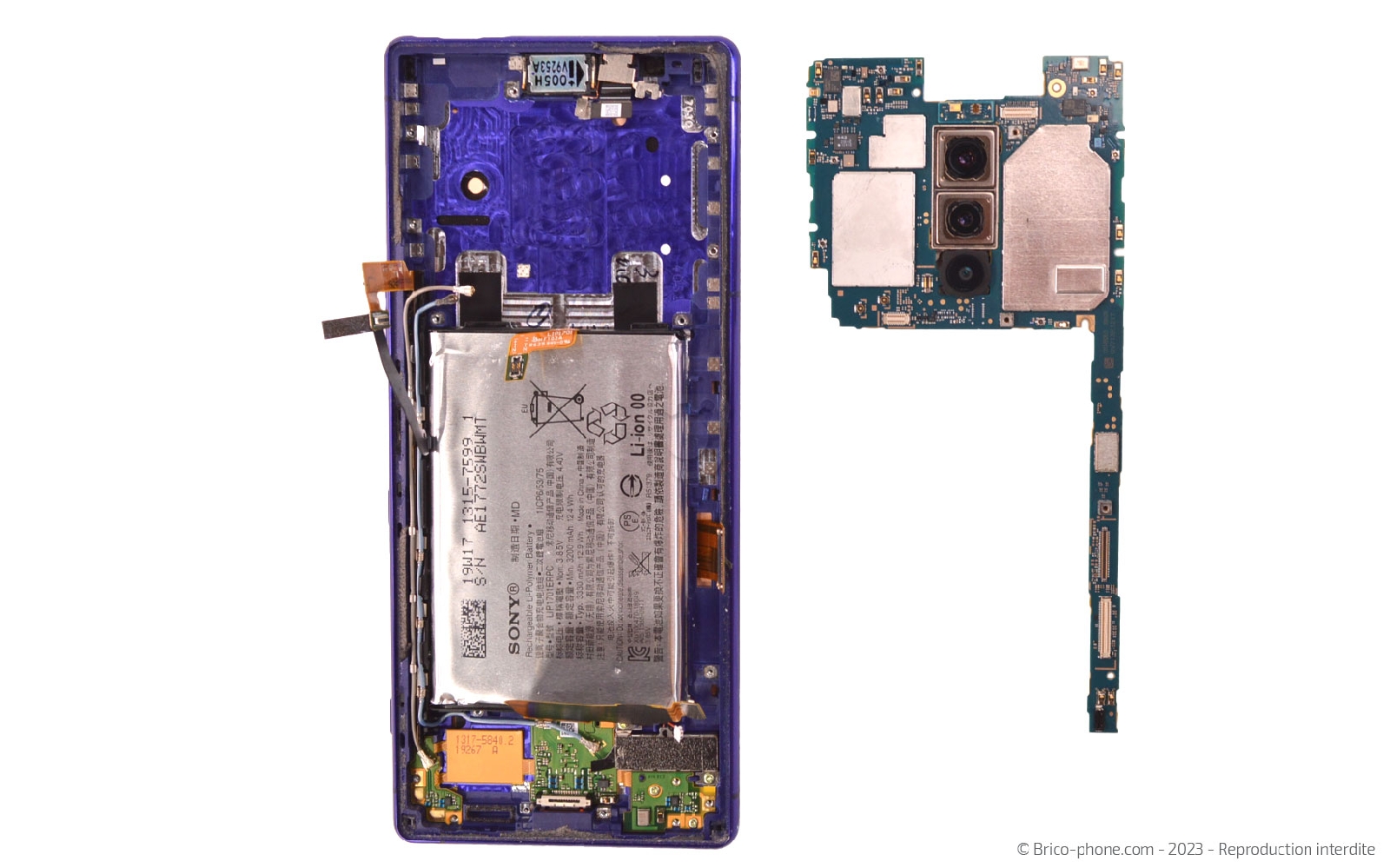

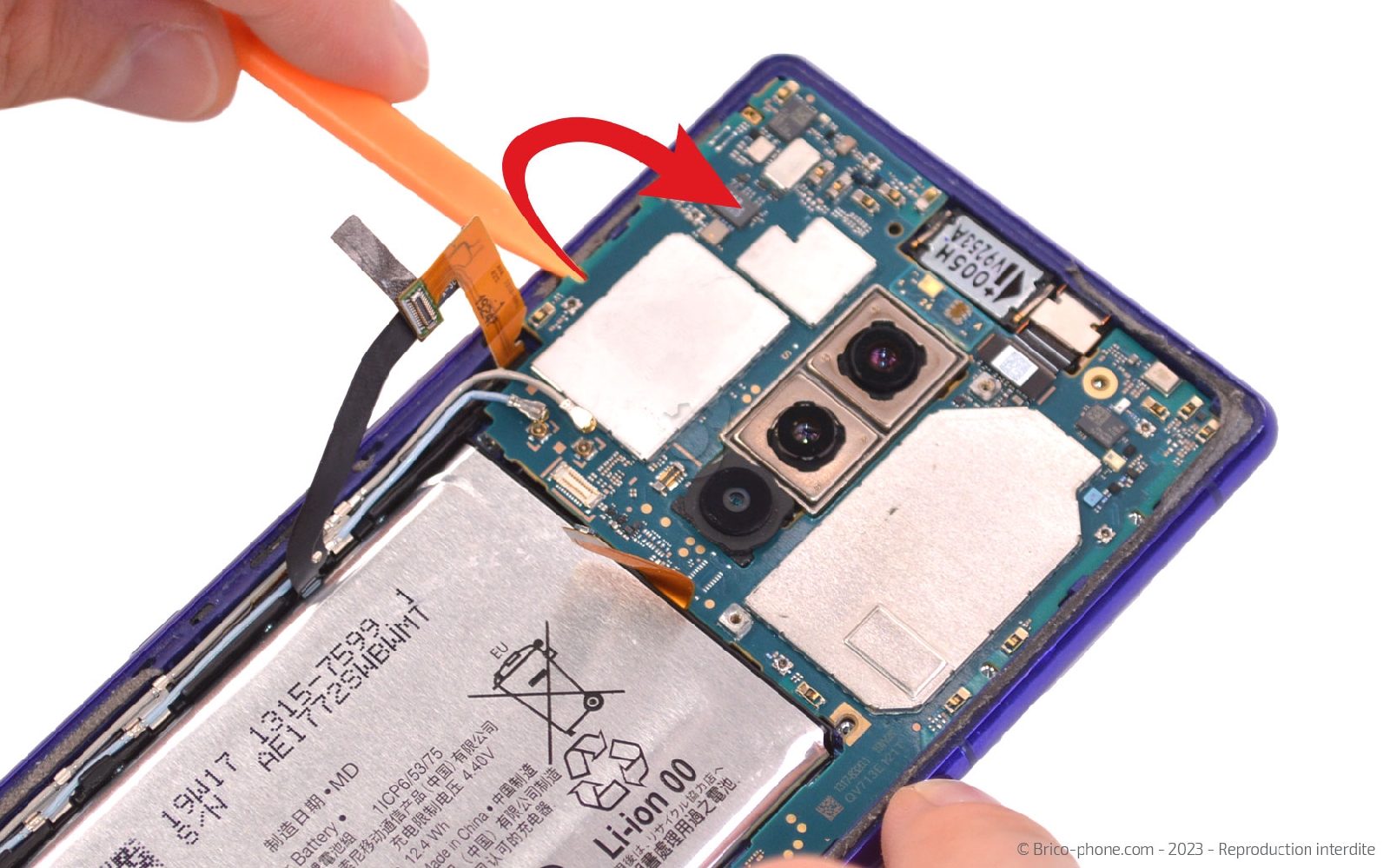

Etape 12 : Ôter la carte mère
Soulevez légèrement la carte mère afin de pouvoir la saisir ensuite avec vos doigts pour la sortir délicatement du châssis.
Outils du kit utilisés
Outils du kit utilisés

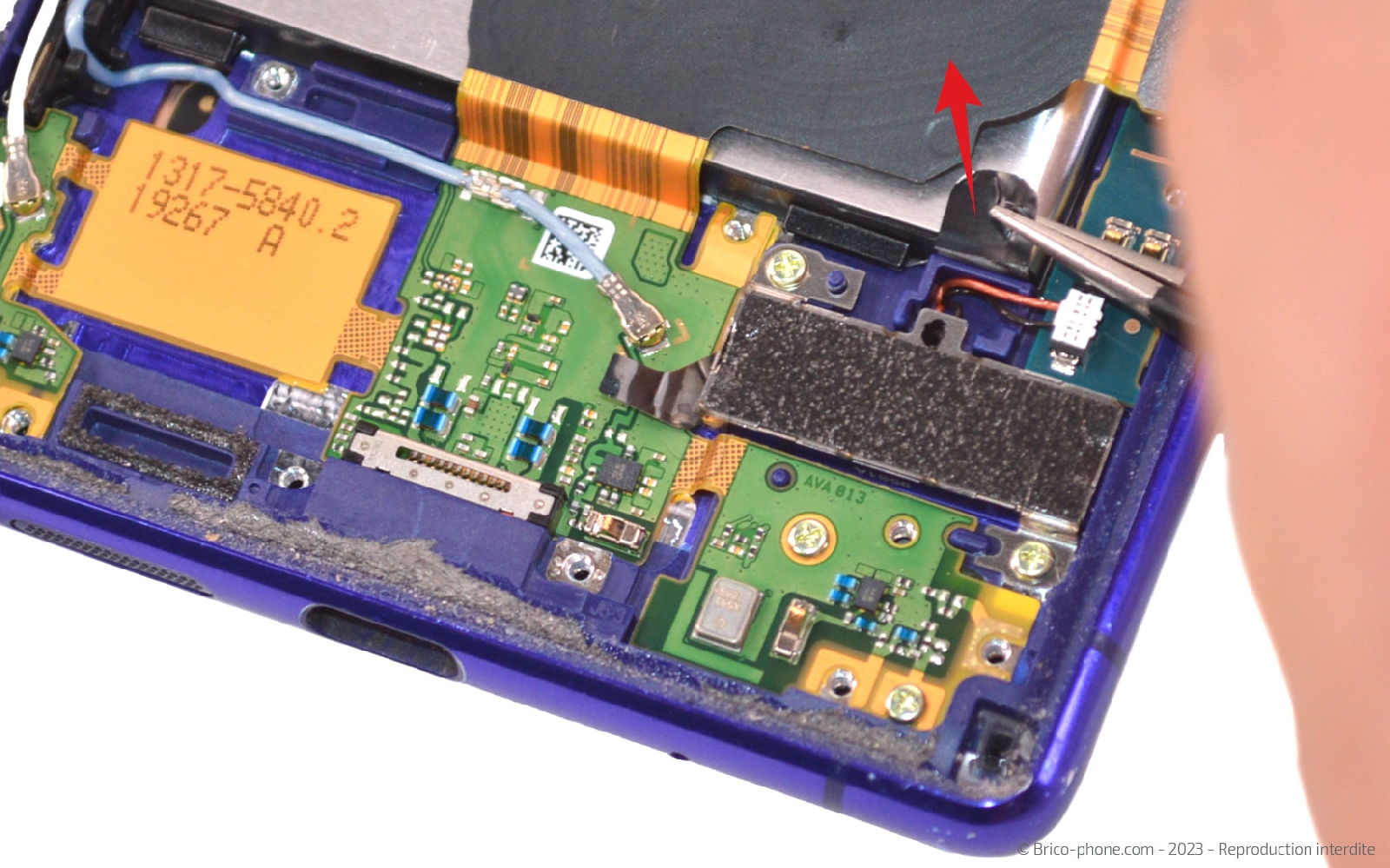

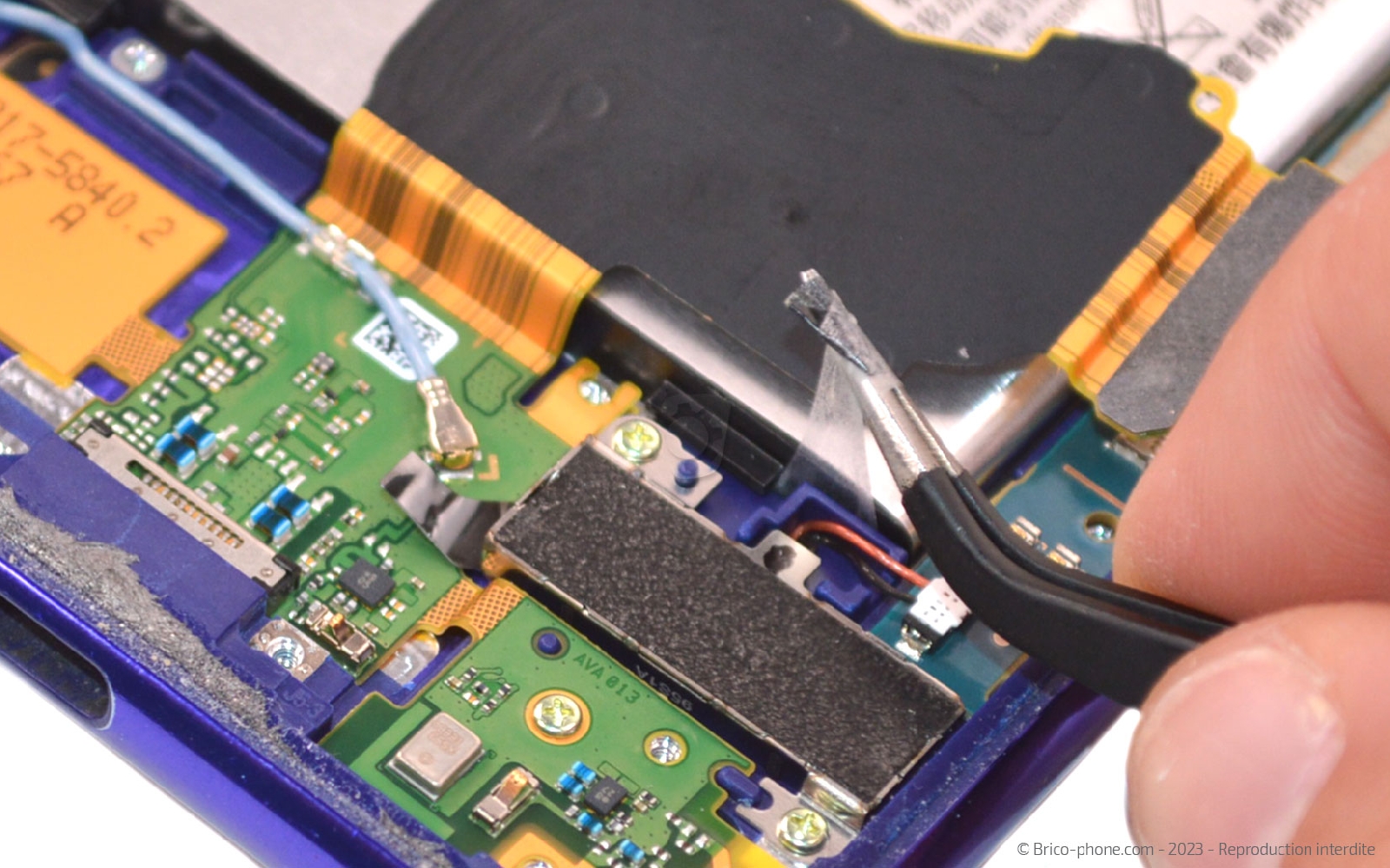

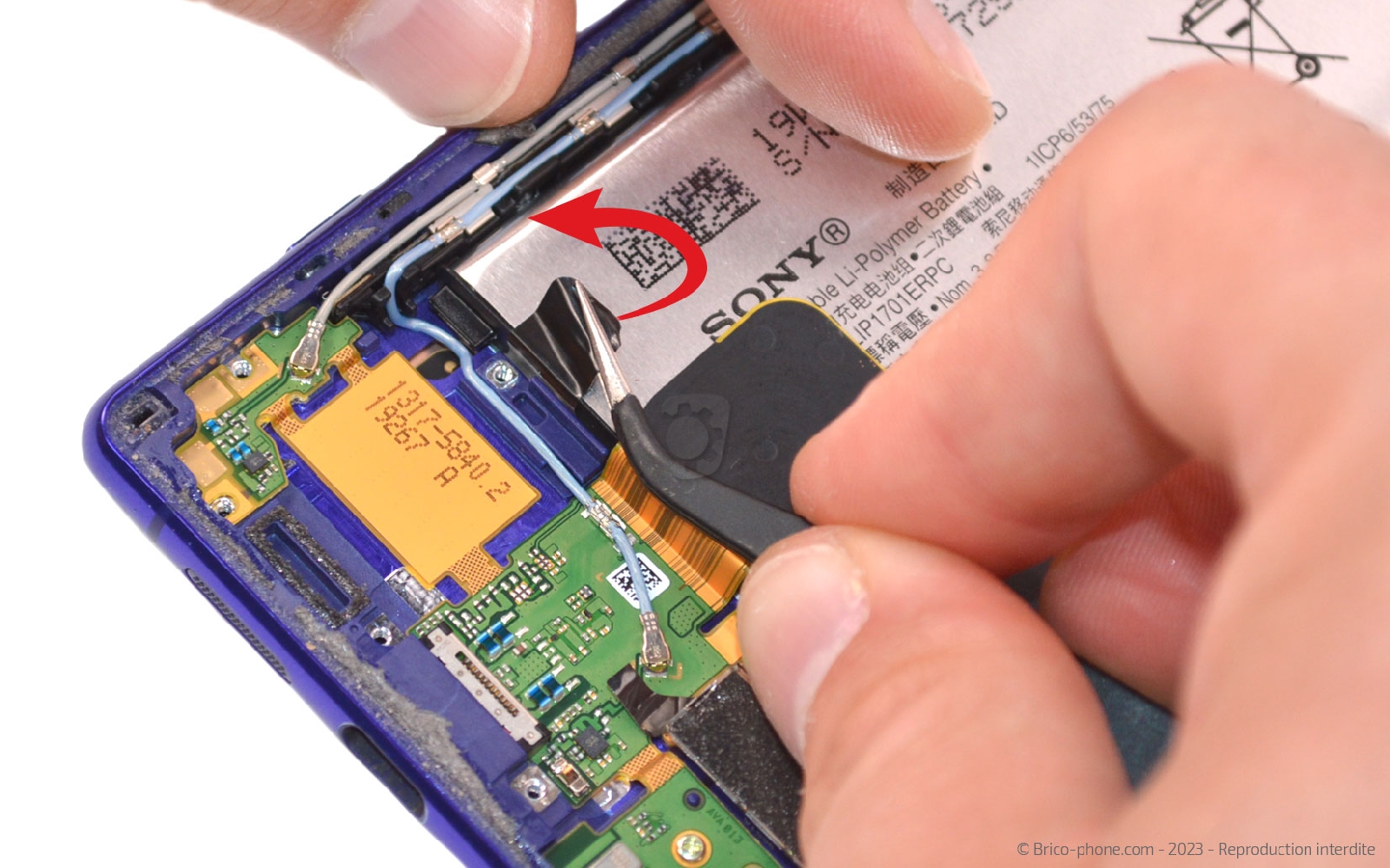

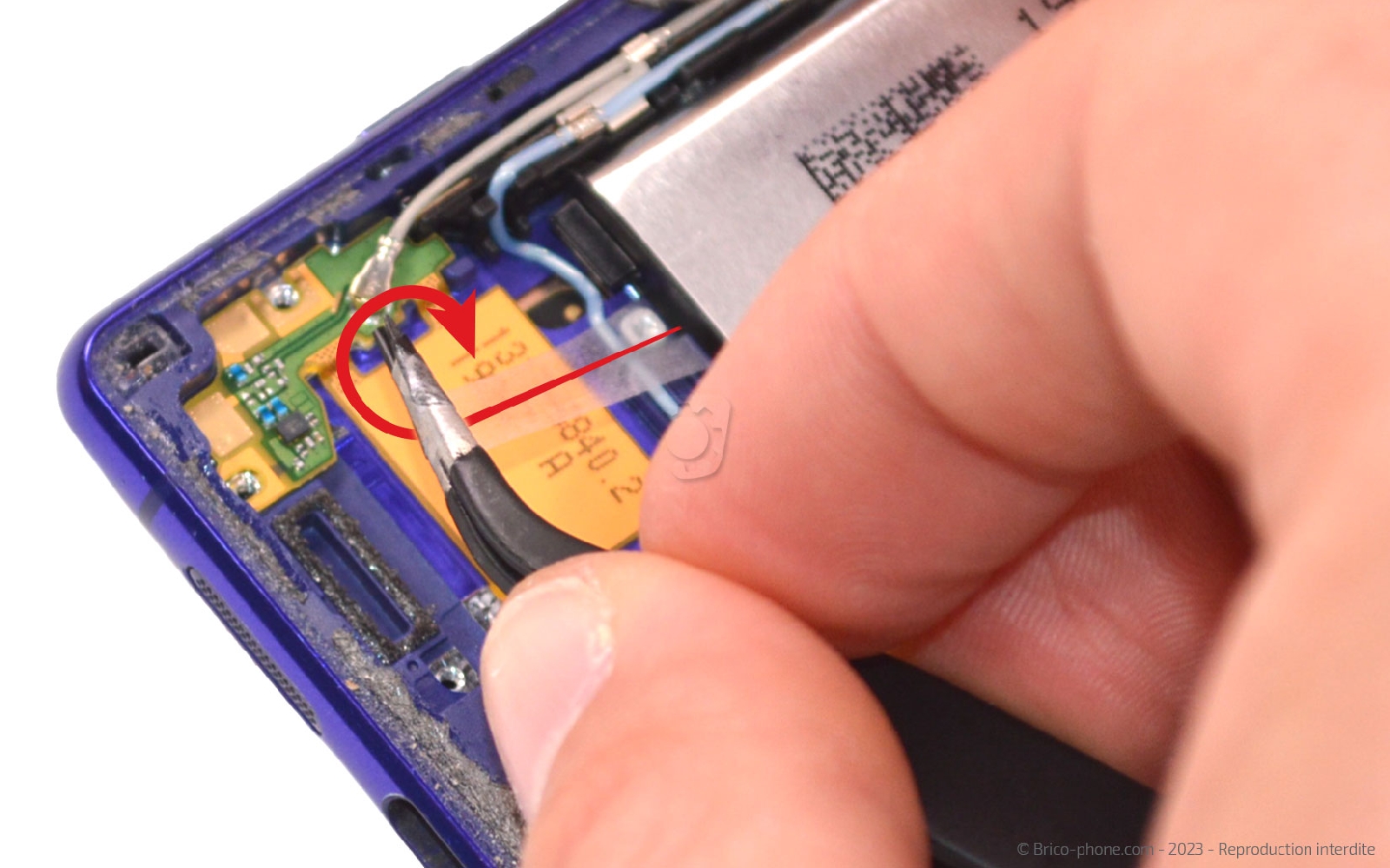

Etape 13 : Retirer les stickers du bas
Décollez la languette placée en bas de la batterie. Saisissez-la avec la pincette et tirez cette dernière tout en l'enroulant autour de l'outil.

Réitérez l'opération avec la seconde languette.
Outils du kit utilisés
Outils du kit utilisés

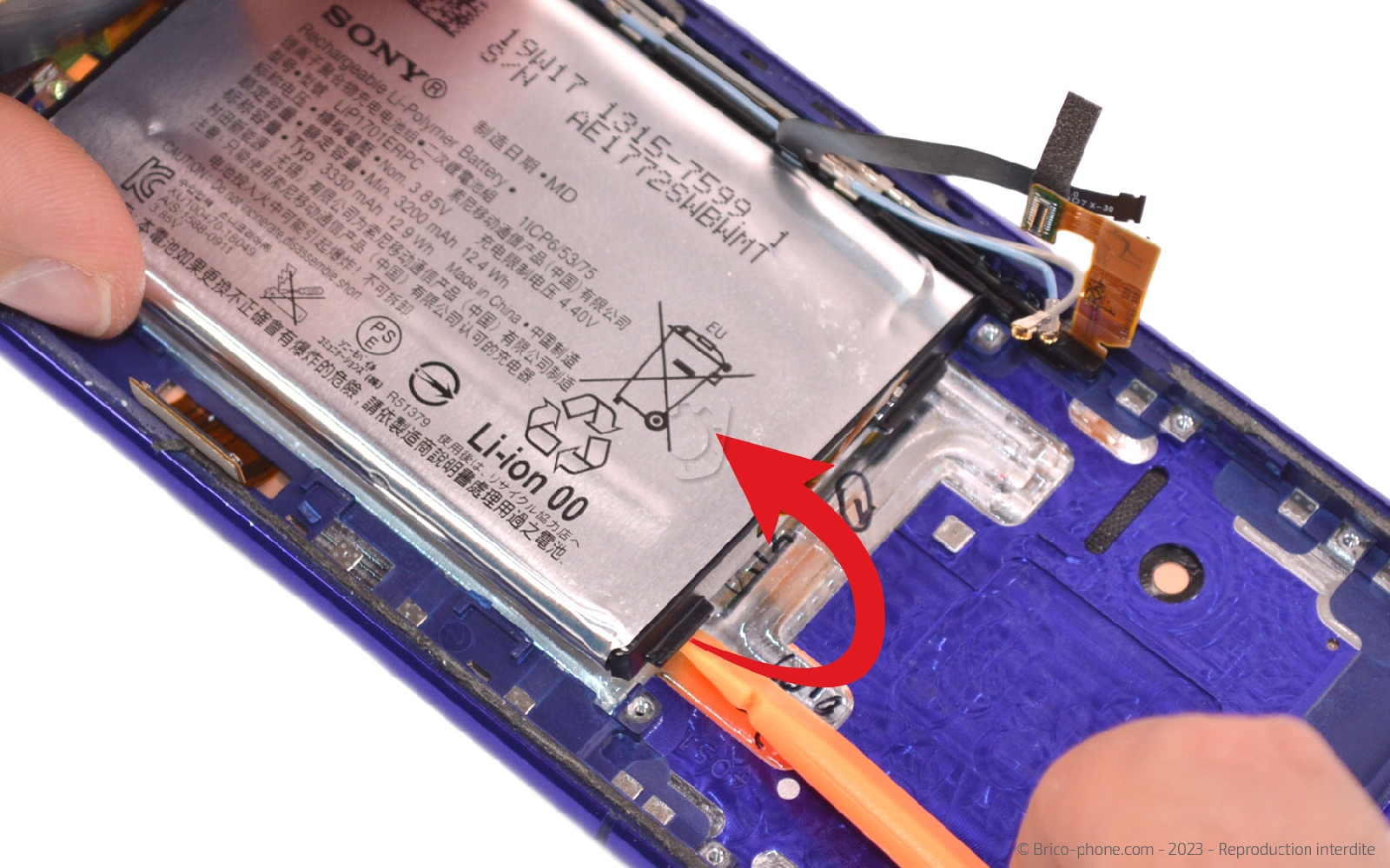

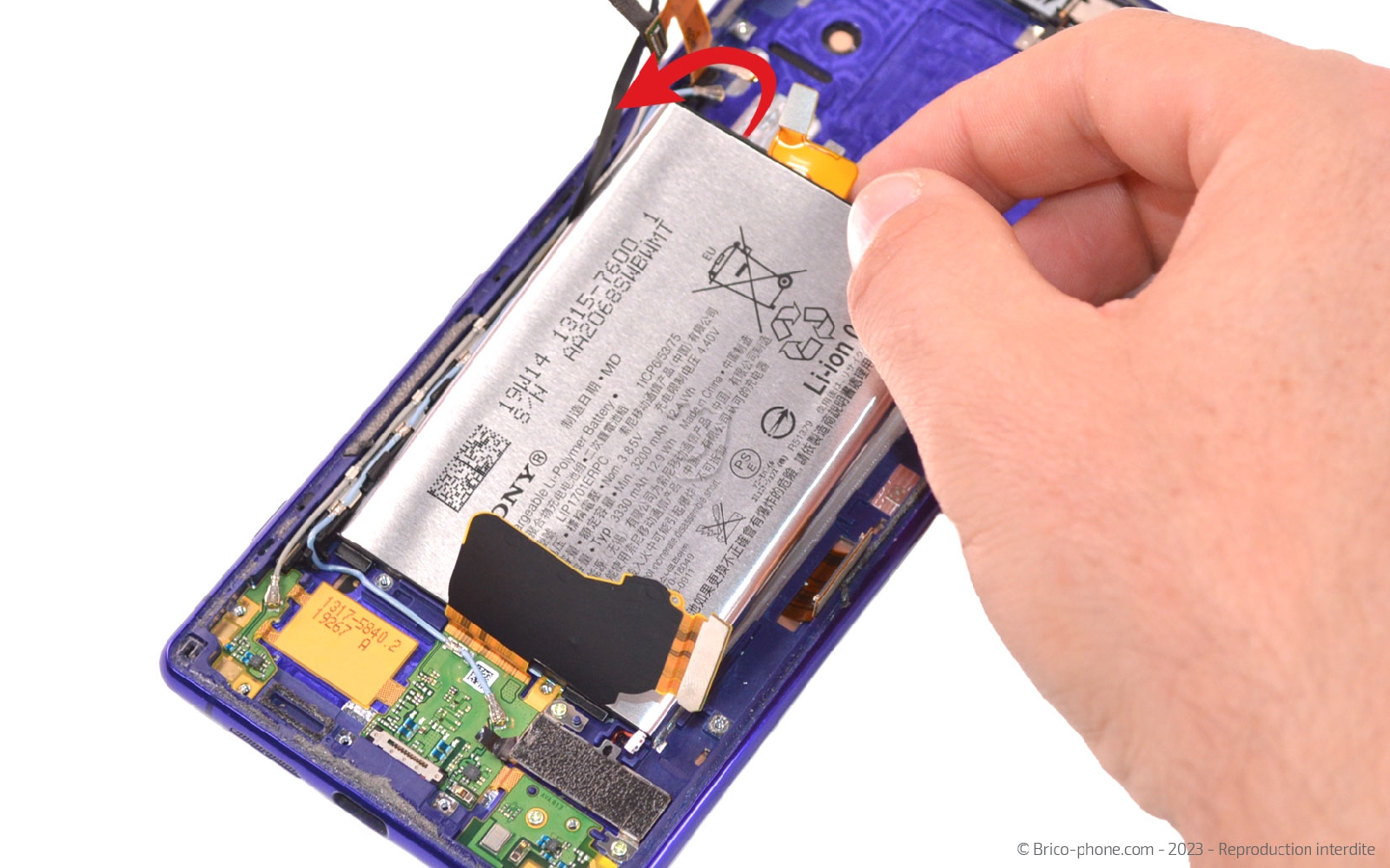

Etape 14 : Extraire la batterie

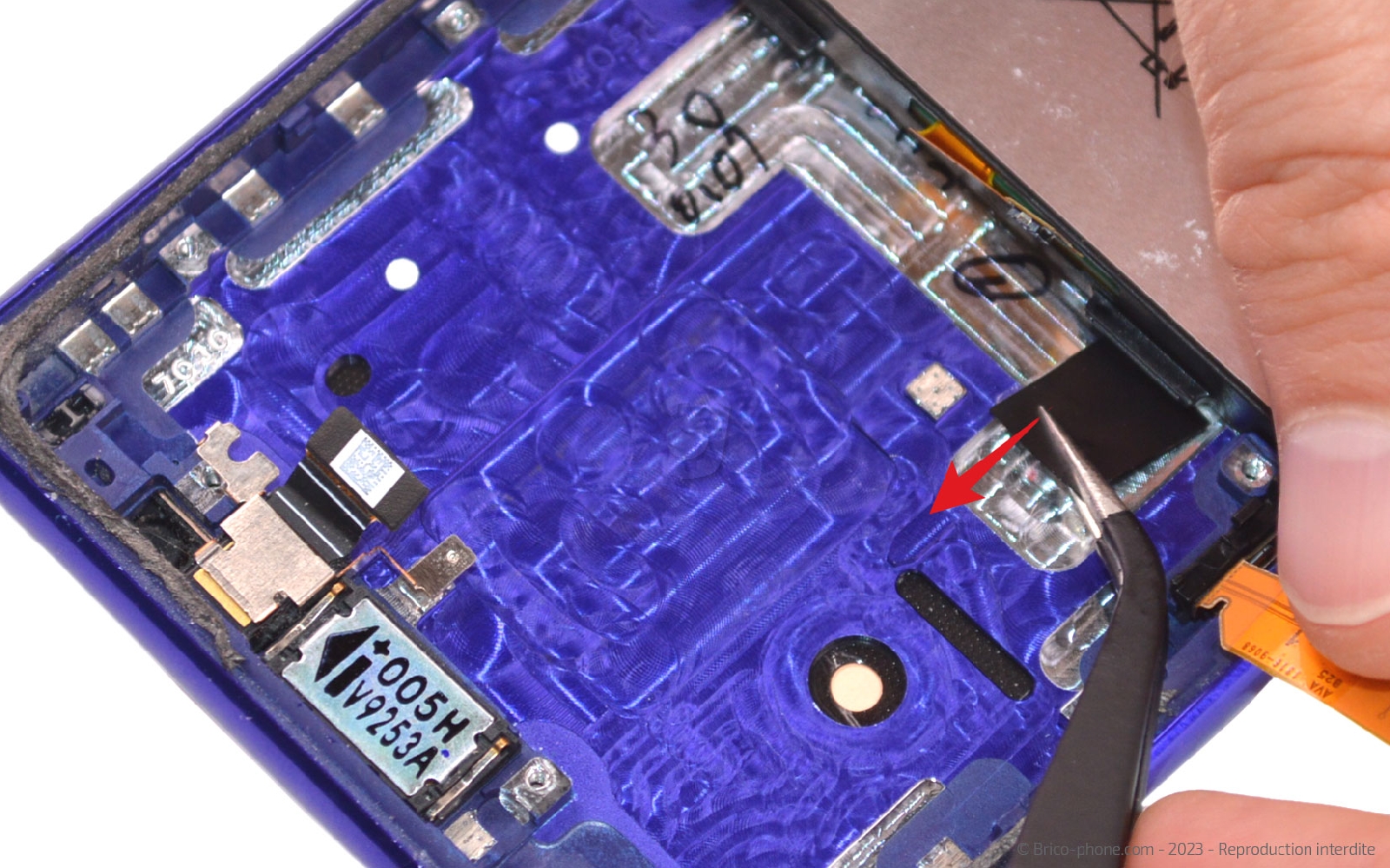

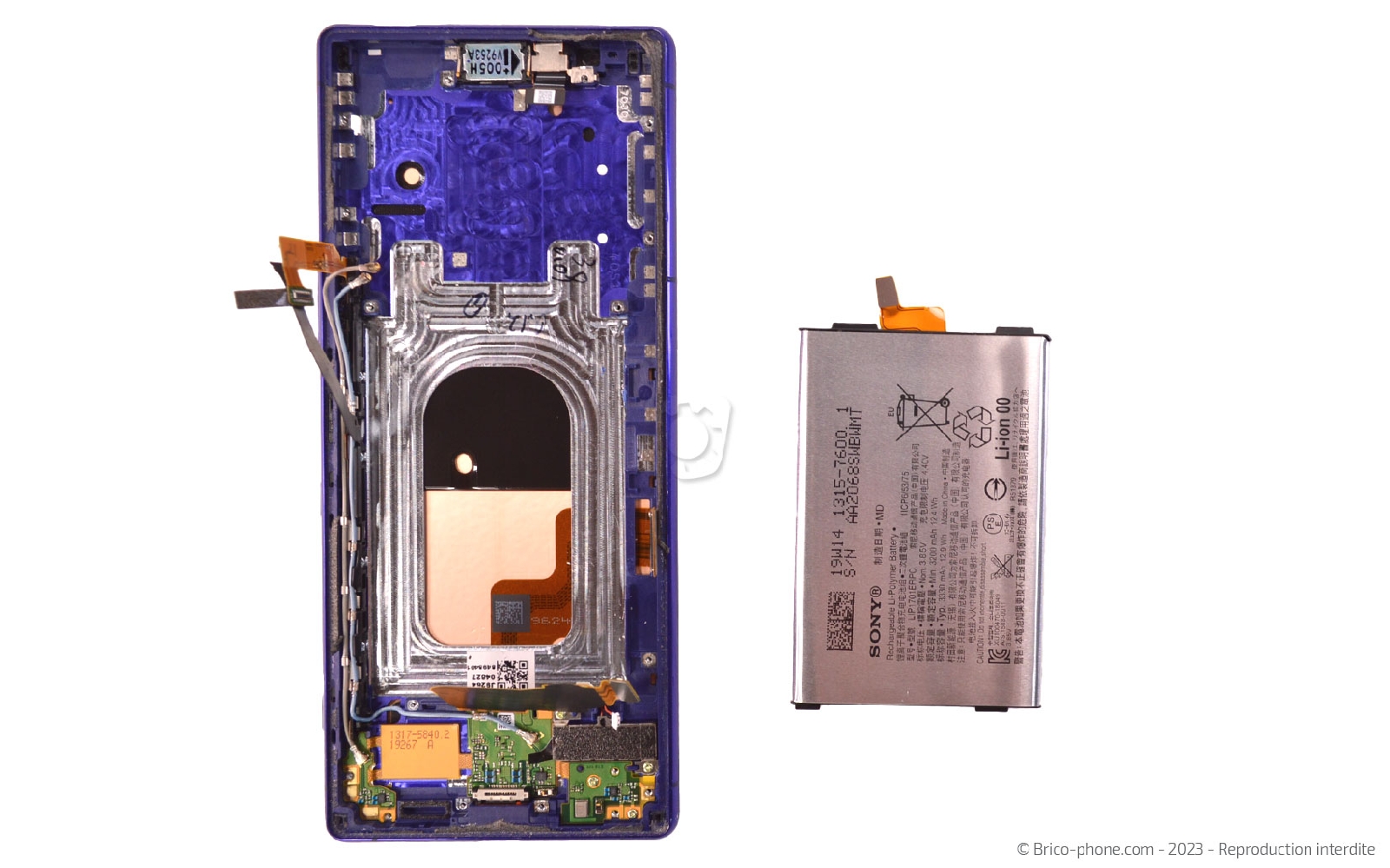

Faites la même chose que l'étape précédente pour les languettes du haut de la batterie.

Ensuite, glissez e spudger sous la batterie pour la soulever et la sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Batterie d'origine pour Sony Xperia 1
22,90 €

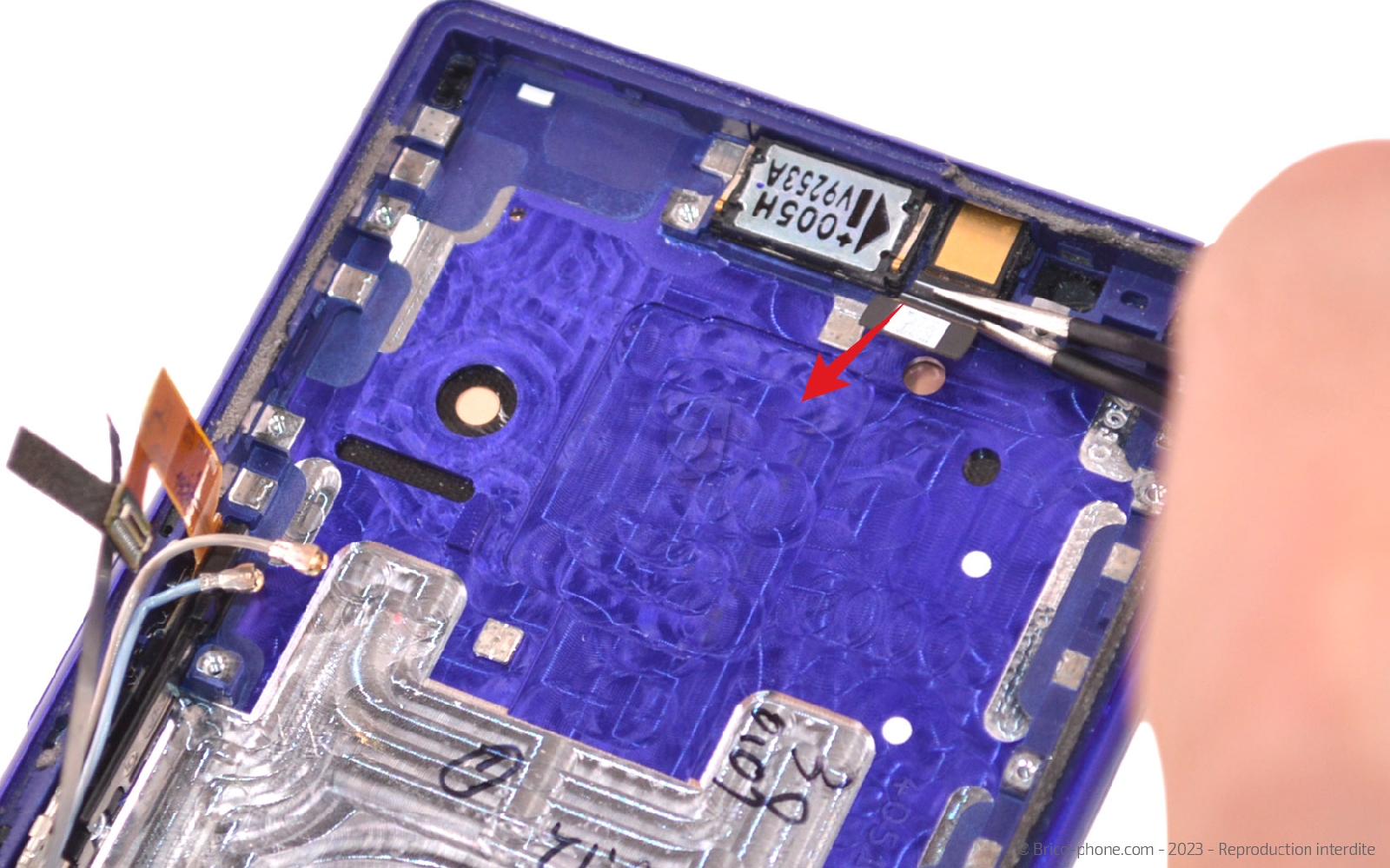

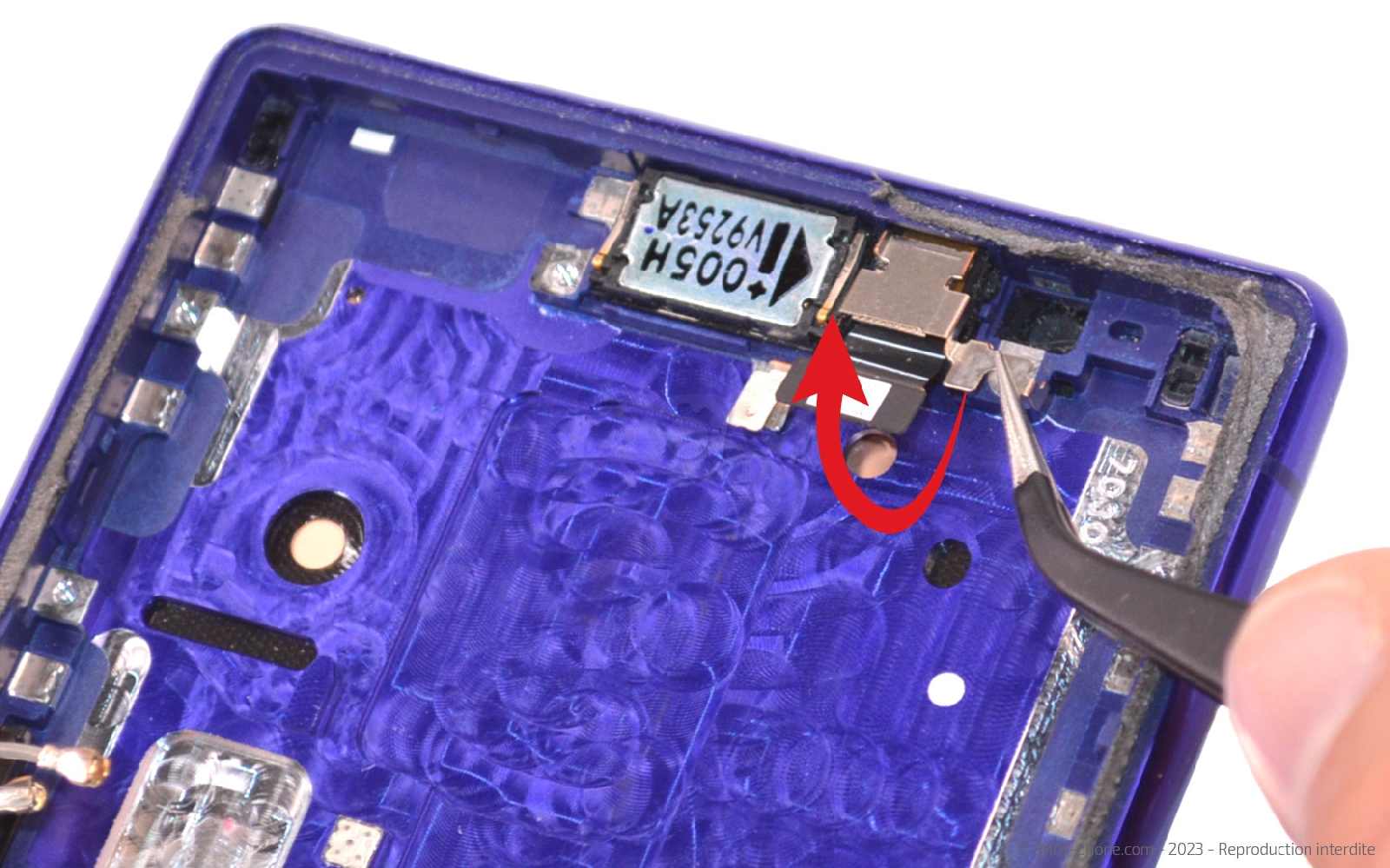

Etape 15 : Récupérer la caméra frontale
Sur le haut du téléphone, il vous faut récupérer la caméra à selfie. Pour cela, ôtez sa protection métallique, puis saisissez l'objectif par sa nappe pour la sortir.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Caméra avant pour Sony Xperia 1 et 5
10,74 €

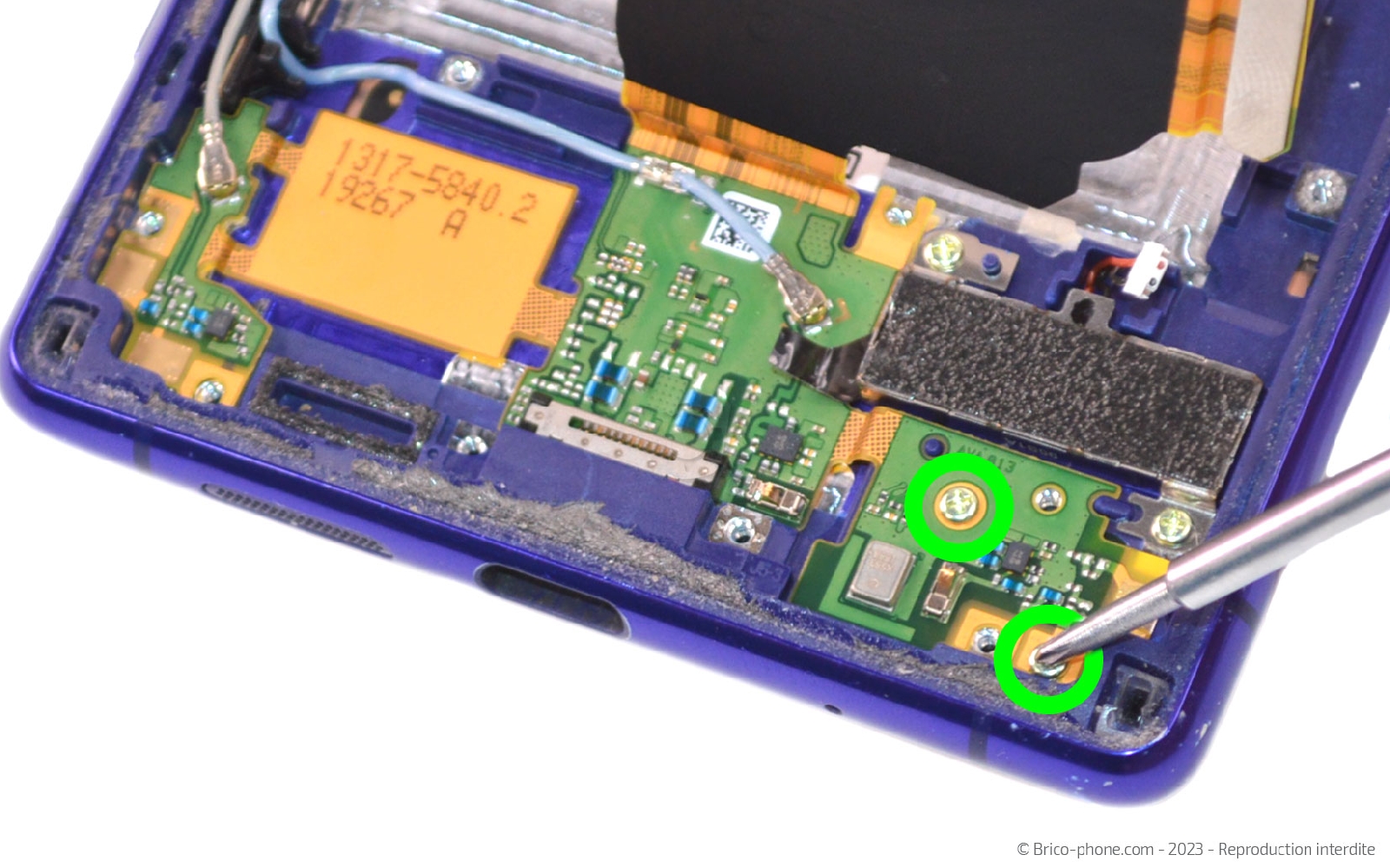

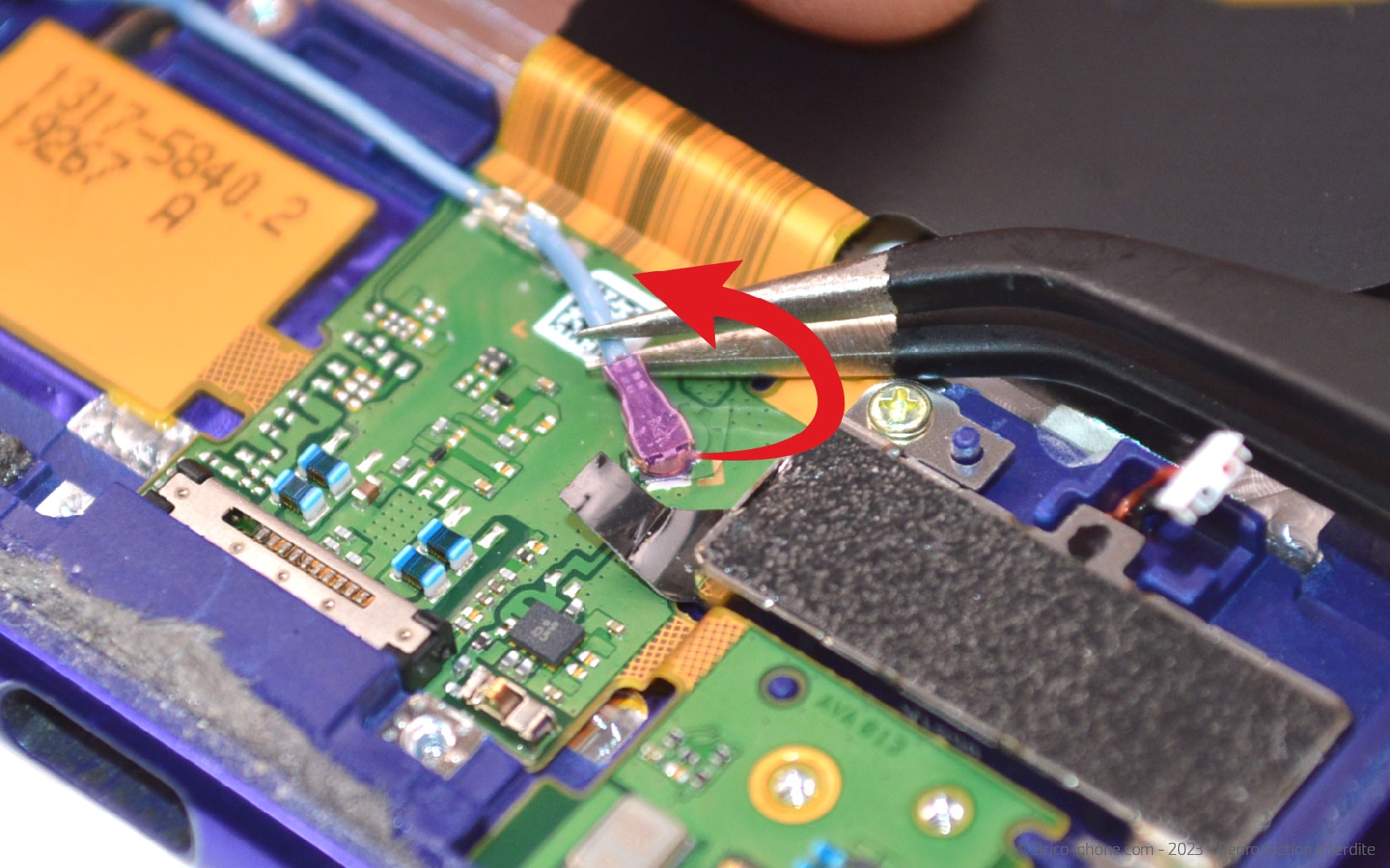

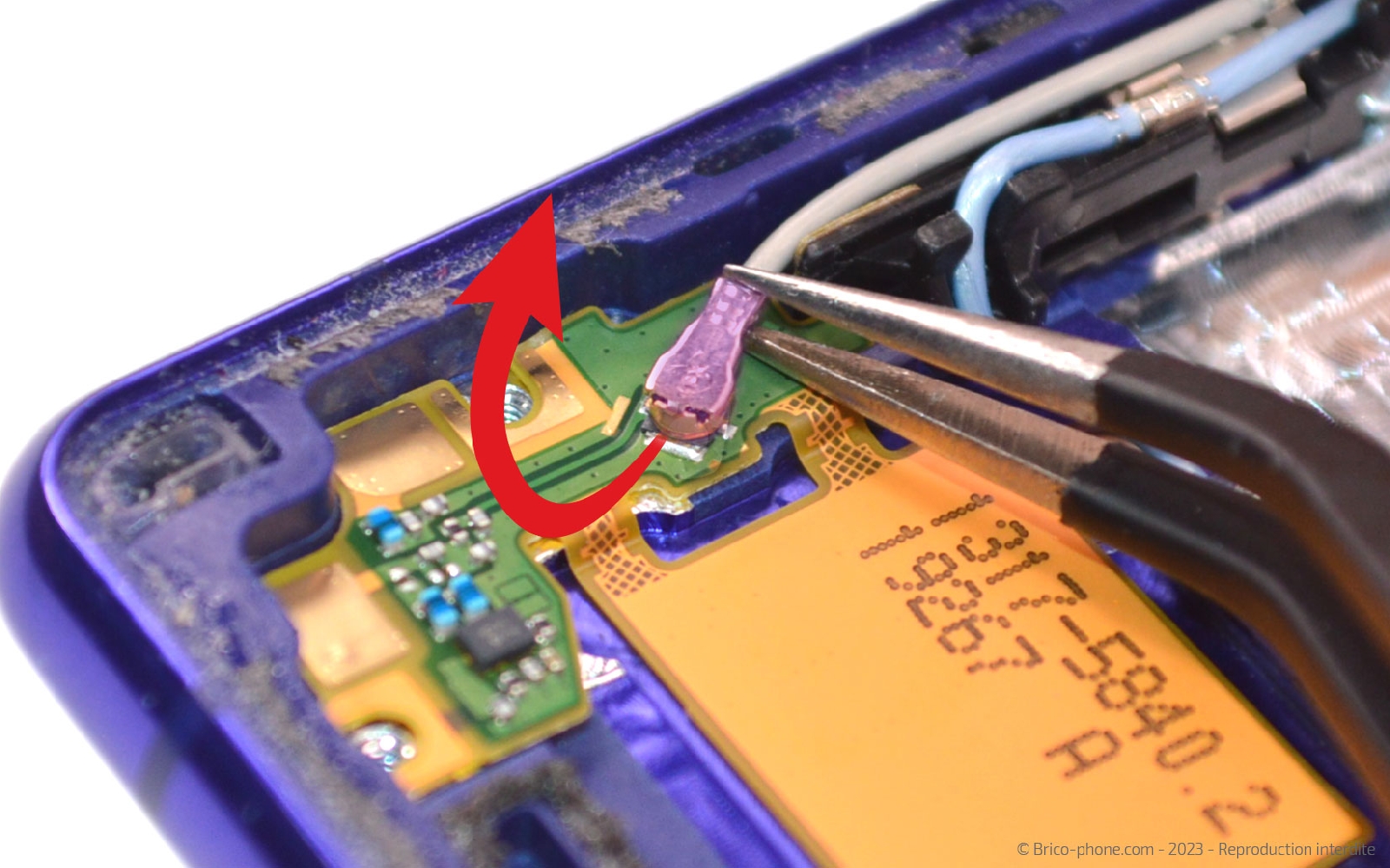

Etape 16 : Débrancher les dernières connectiques du dock
Retirez les deux vis cruciforme situées sur la droite du composant.

Ensuite, débranchez les deux câbles coaxiaux avec la pince en métal.
Outils du kit utilisés
Outils du kit utilisés

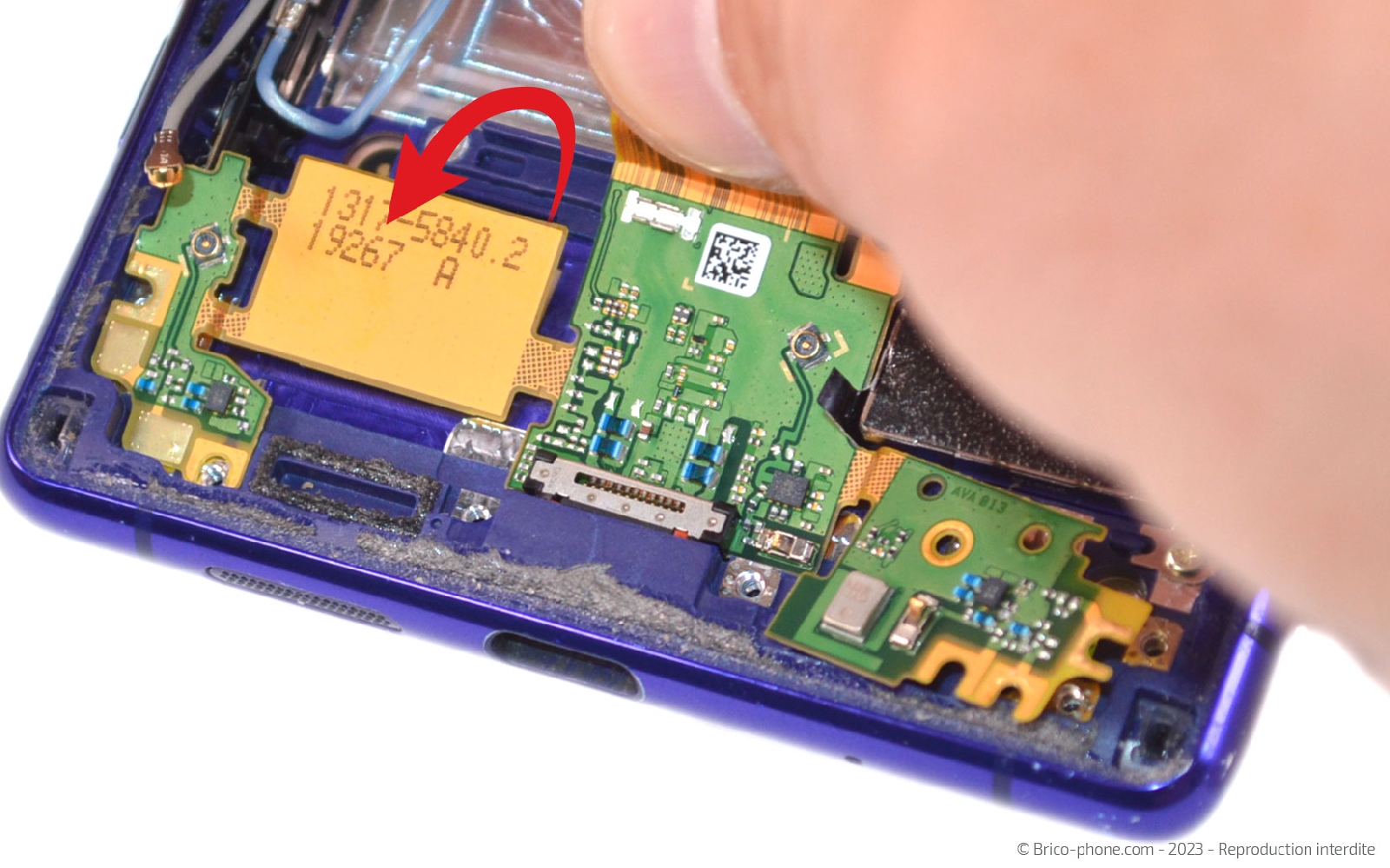

Etape 17 : Sortir le connecteur de charge

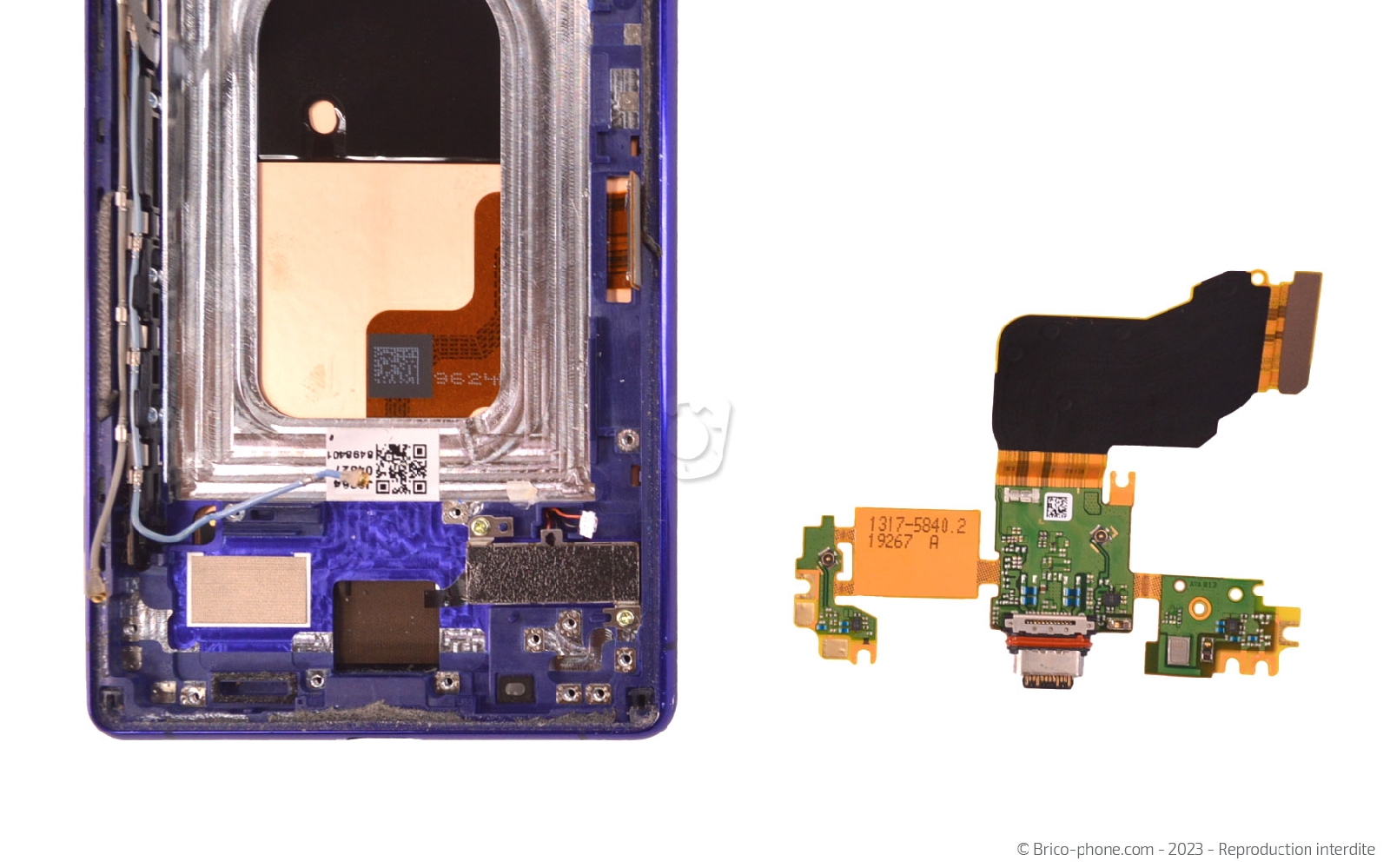

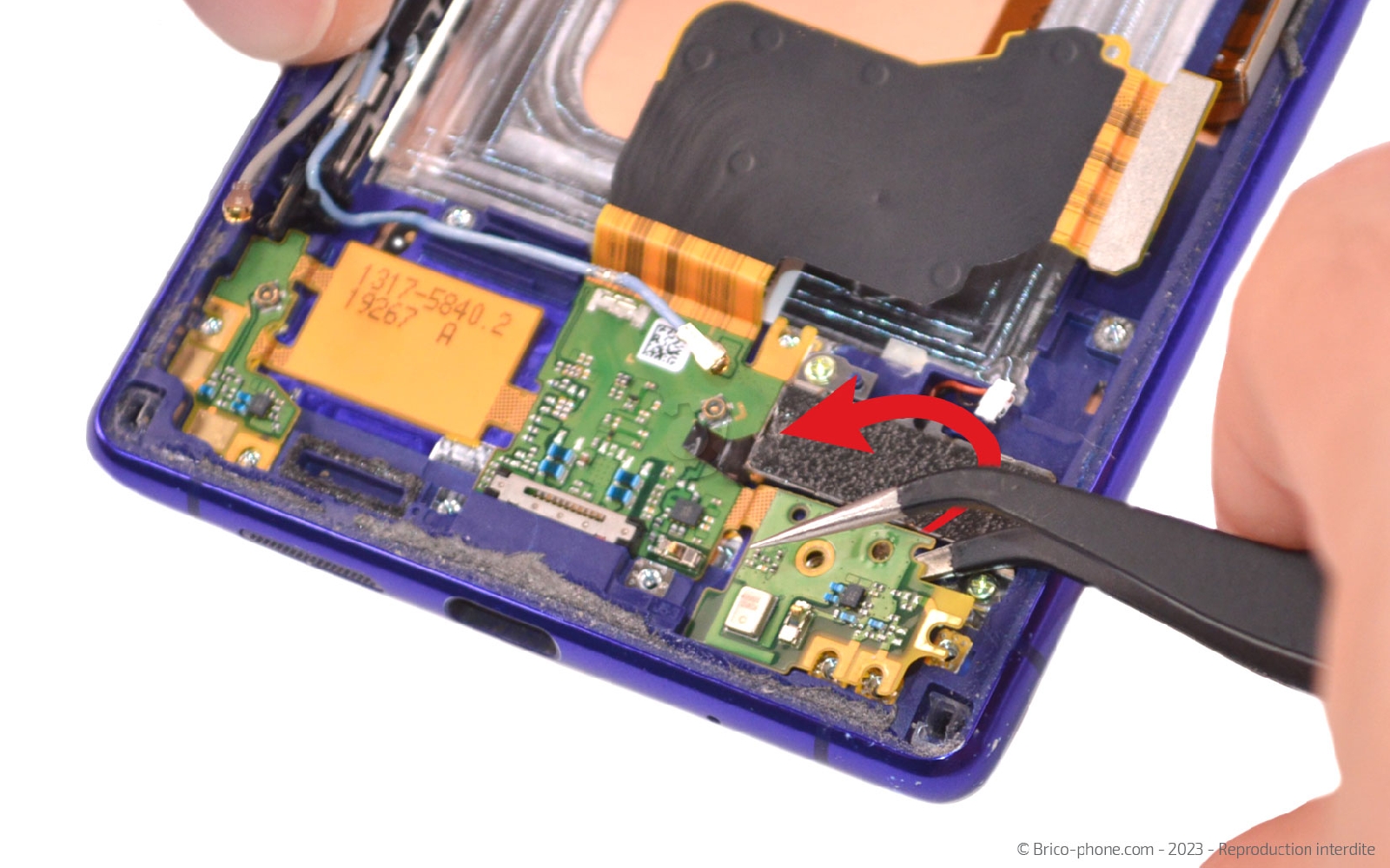

Décollez petit à petit en glissant la pincette sous le connecteur de charge pour ensuite le sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Connecteur de charge pour Sony Xperia 1
17,90 €

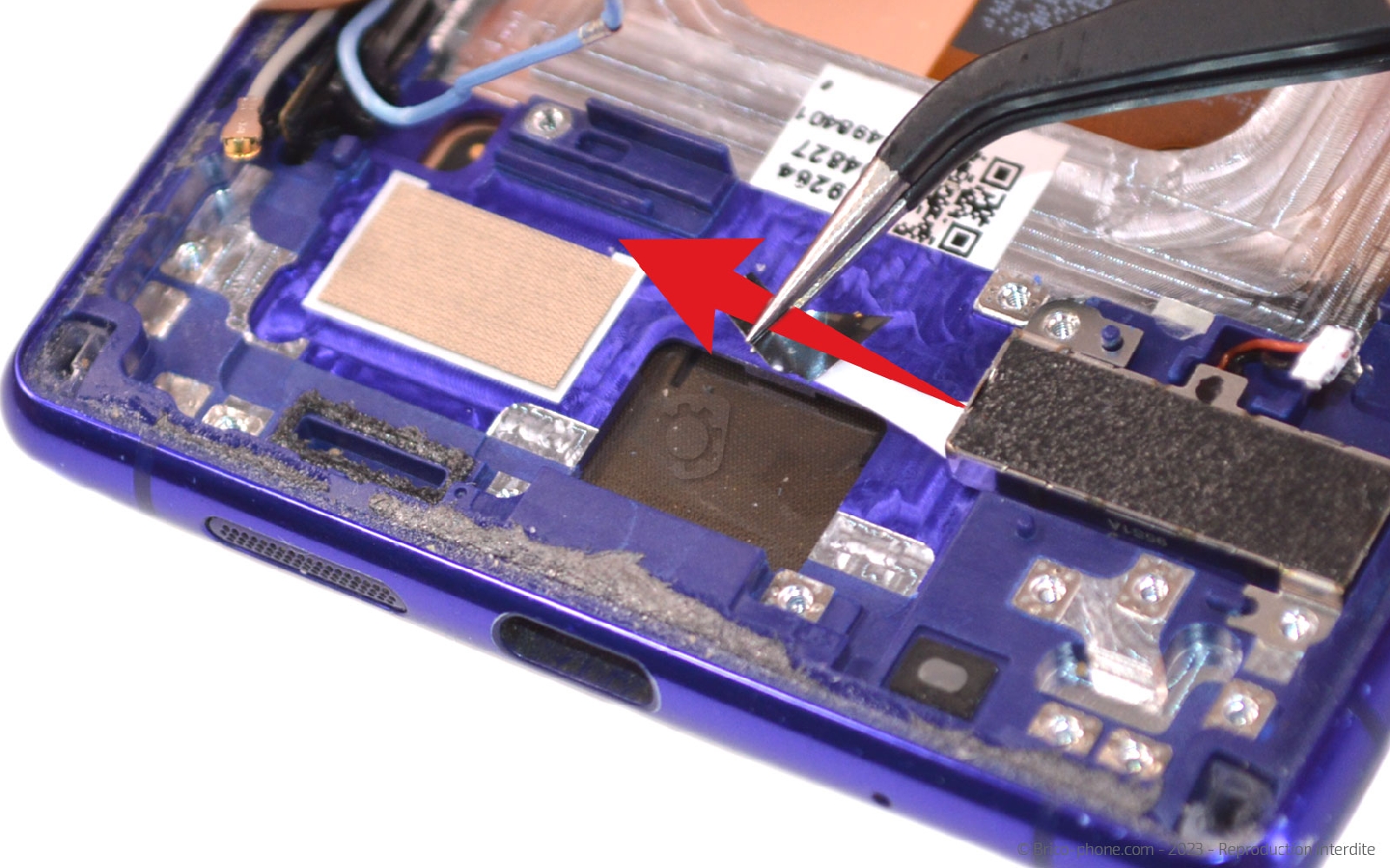

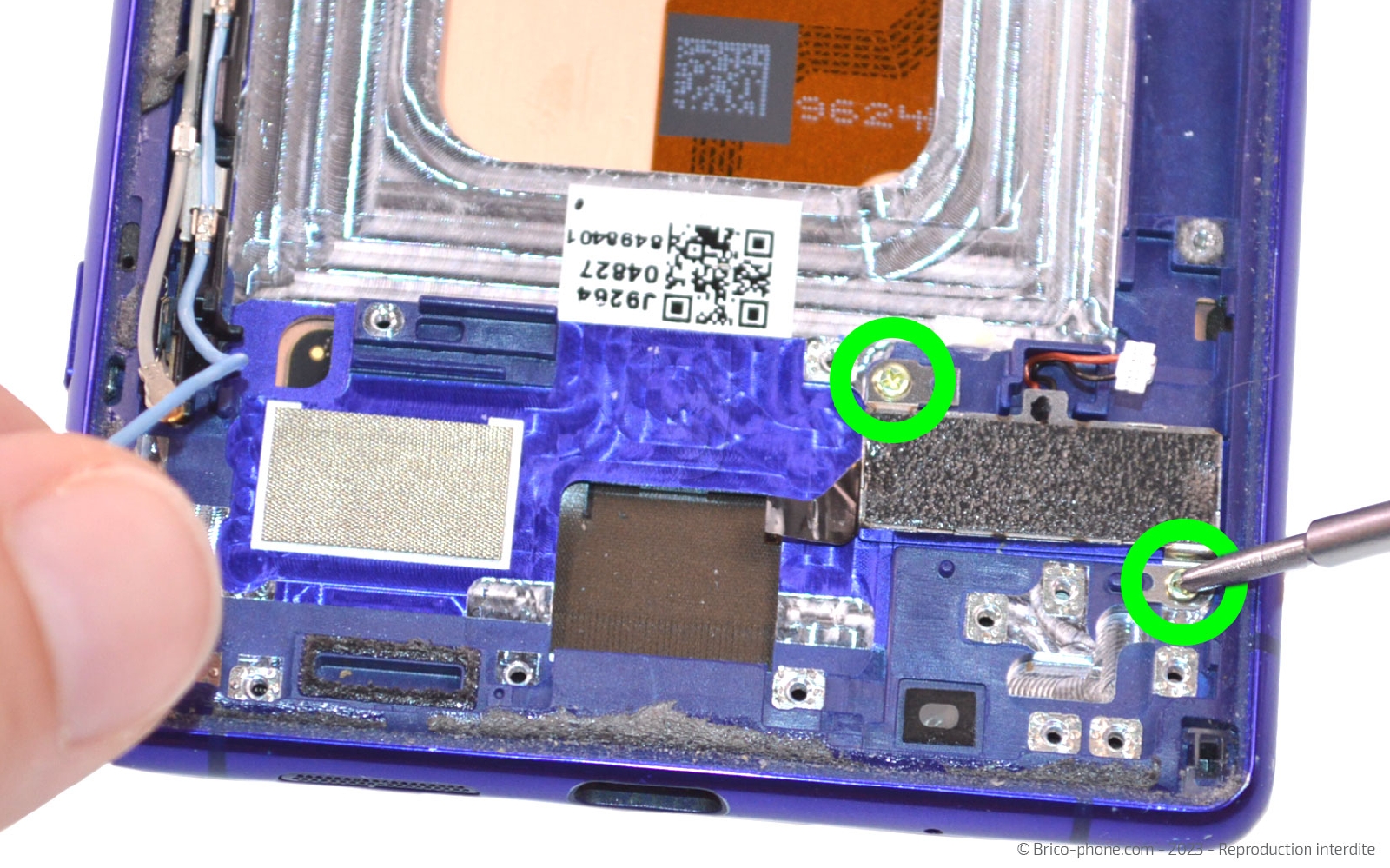

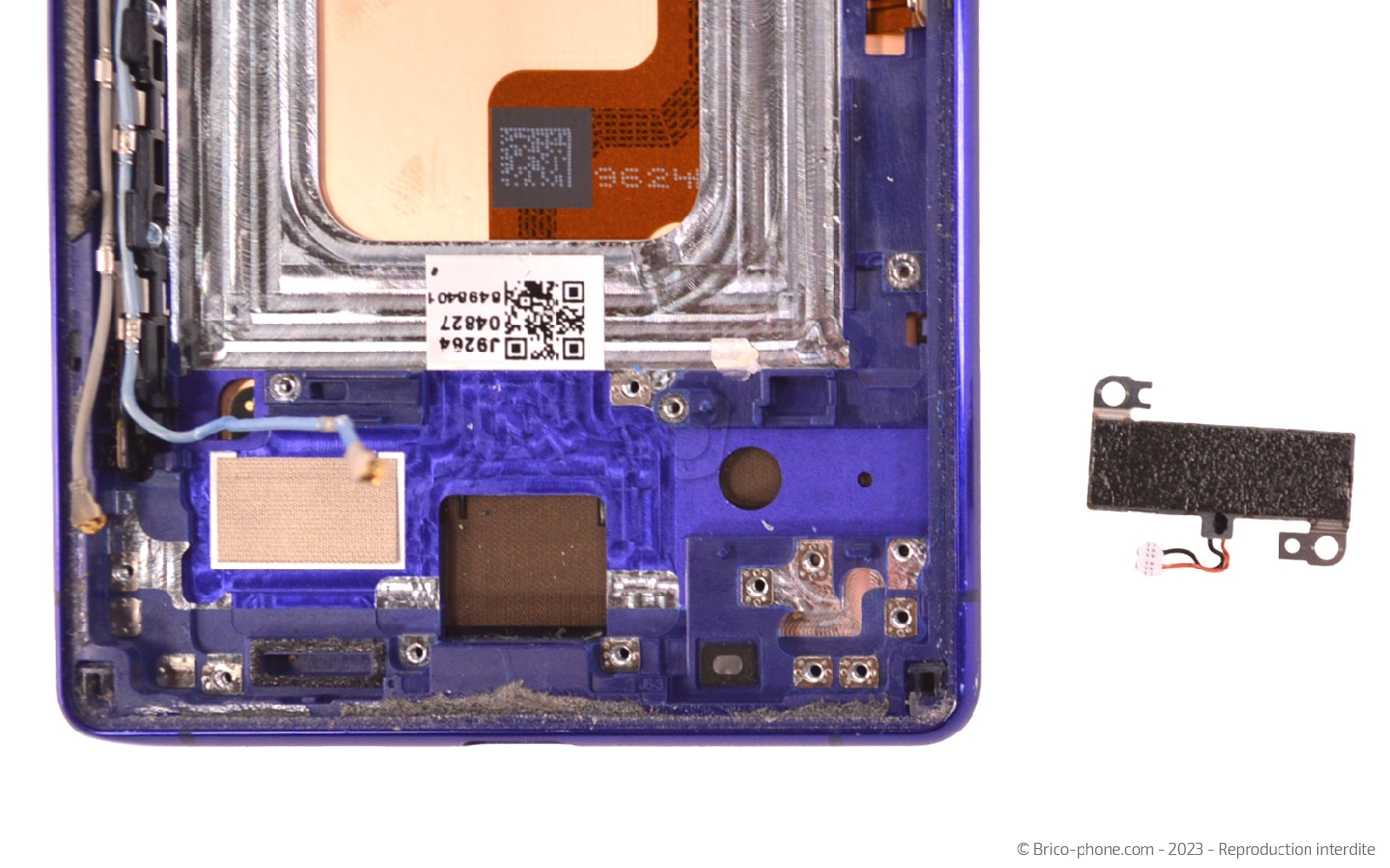

Etape 18 : Décoller le vibreur
A l'aide du tournevis cruciforme, ôtez les deux vis placées de part et d'autres du vibreur.

Ensuite, saisissez la languette pour extraire le sticker. Terminez par sortir le vibreur du bloc écran.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vibreur pour Sony Xperia 1
5,90 €
Vibreur de Sony J8110, J8170 Xperia 1, J9110 Xperia 1 Dual SIM
7,90 €

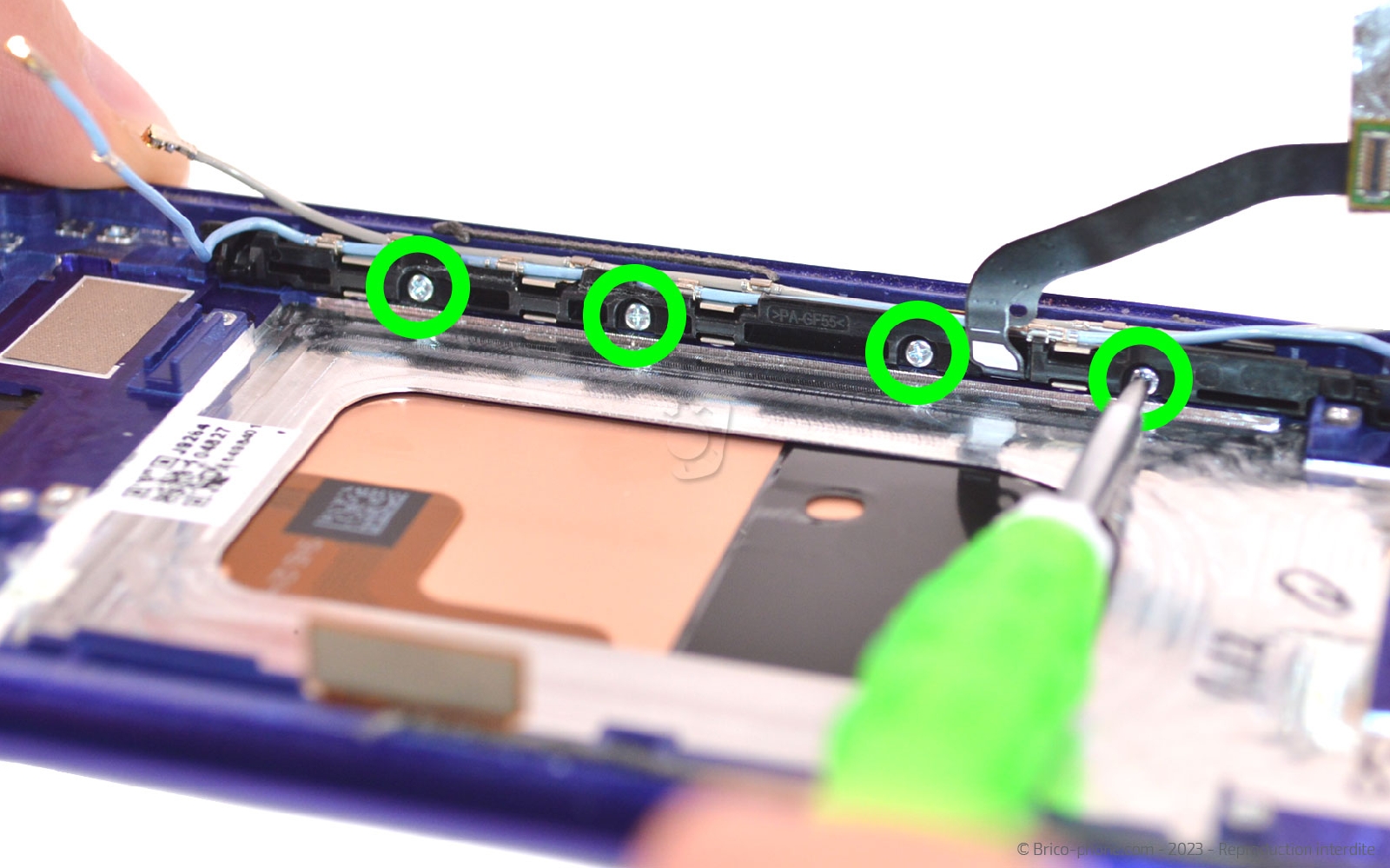

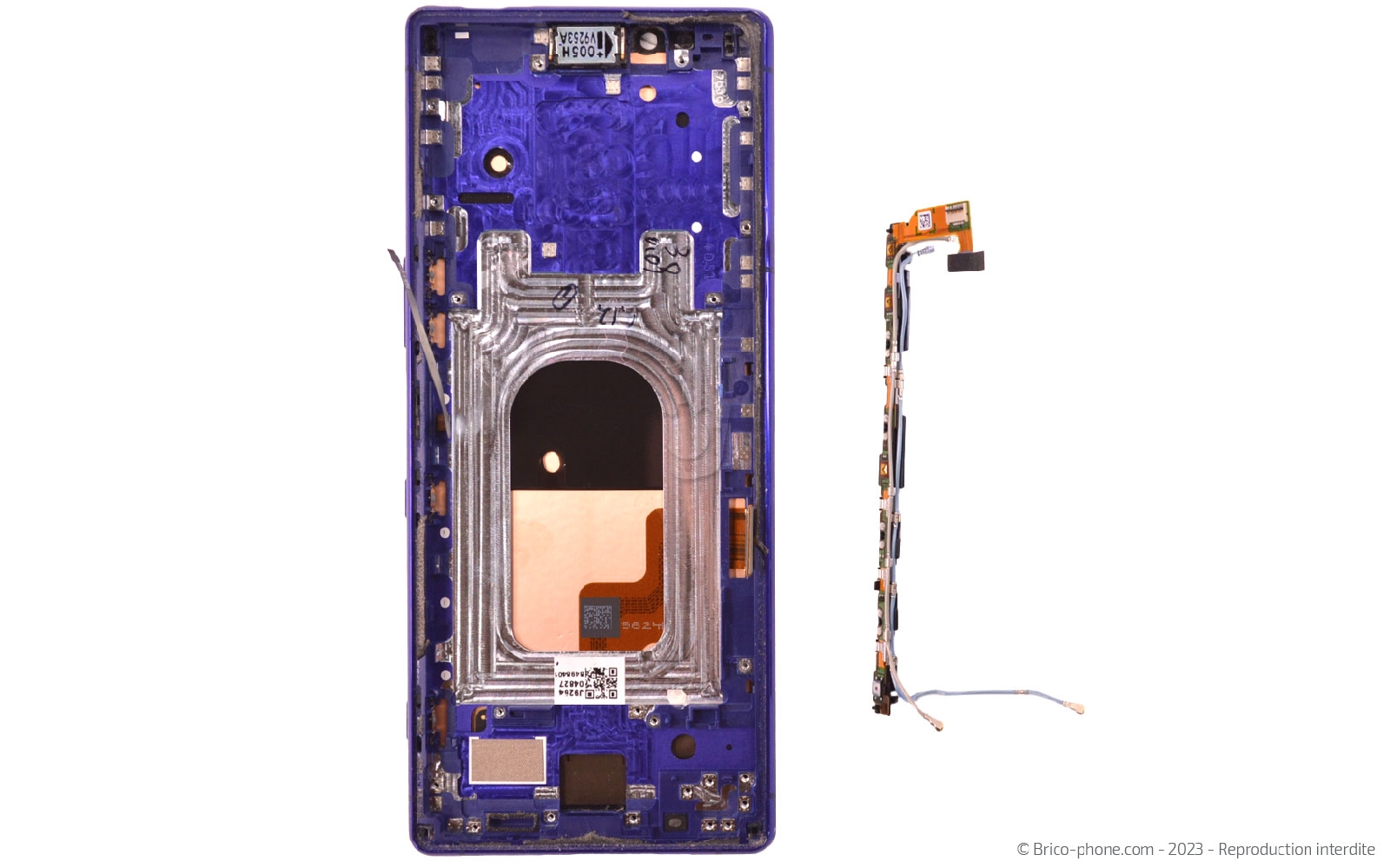

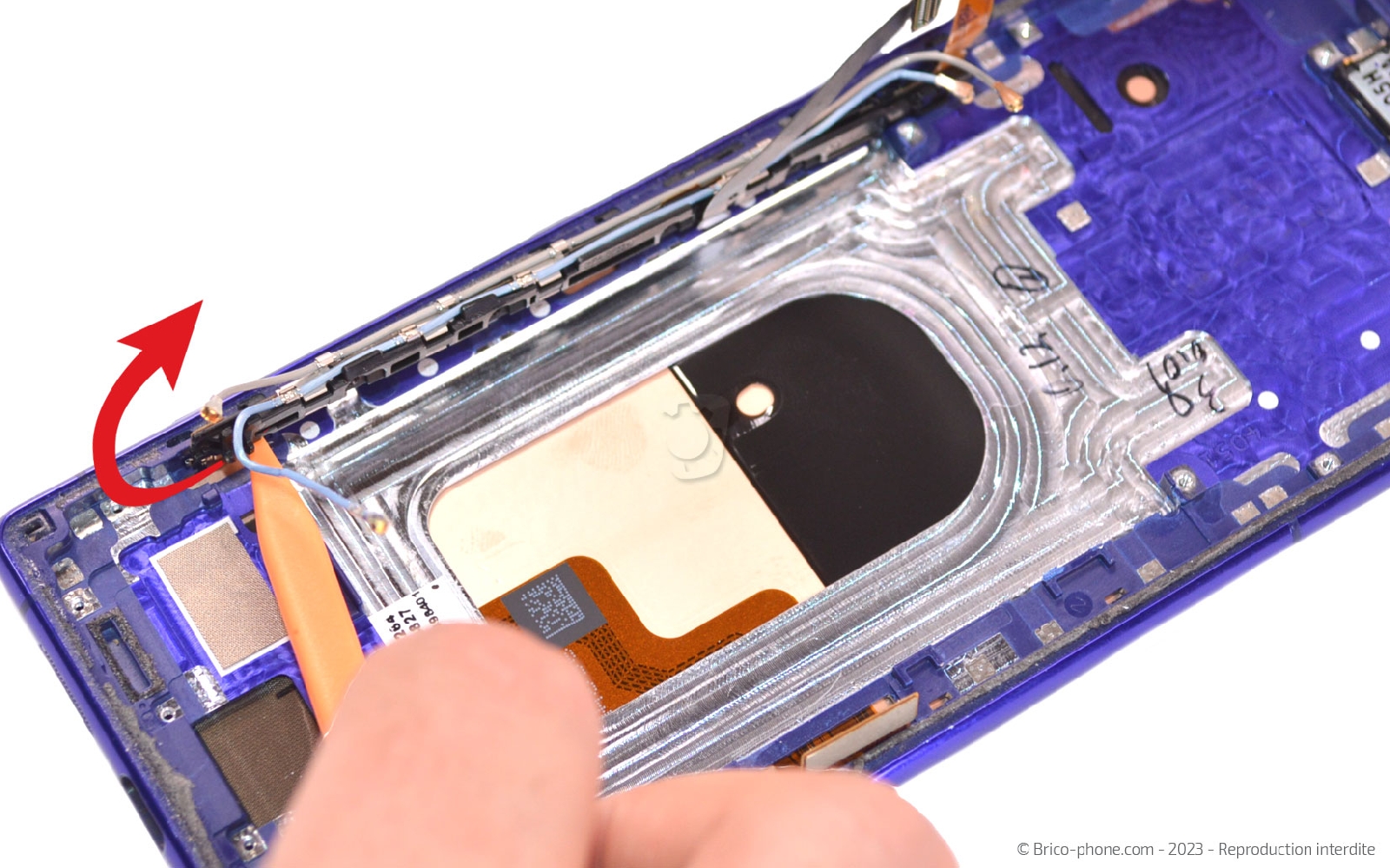

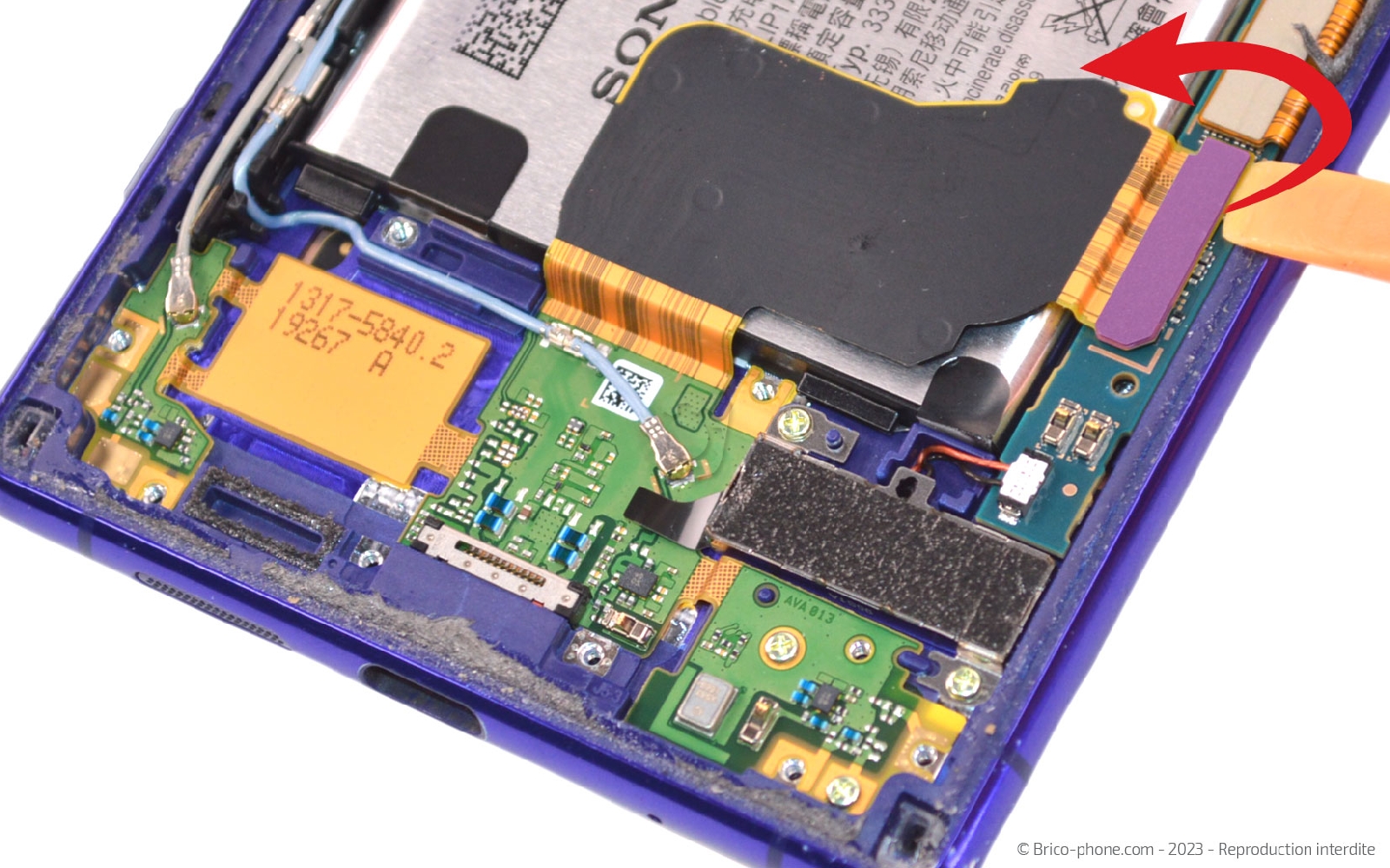

Etape 19 : Enlever la nappe des boutons
Récupérez les 4 vis crucifome avant de retirer le module de la nappe des boutons et des câbles coaxiaux du téléphone.
Outils du kit utilisés
Outils du kit utilisés

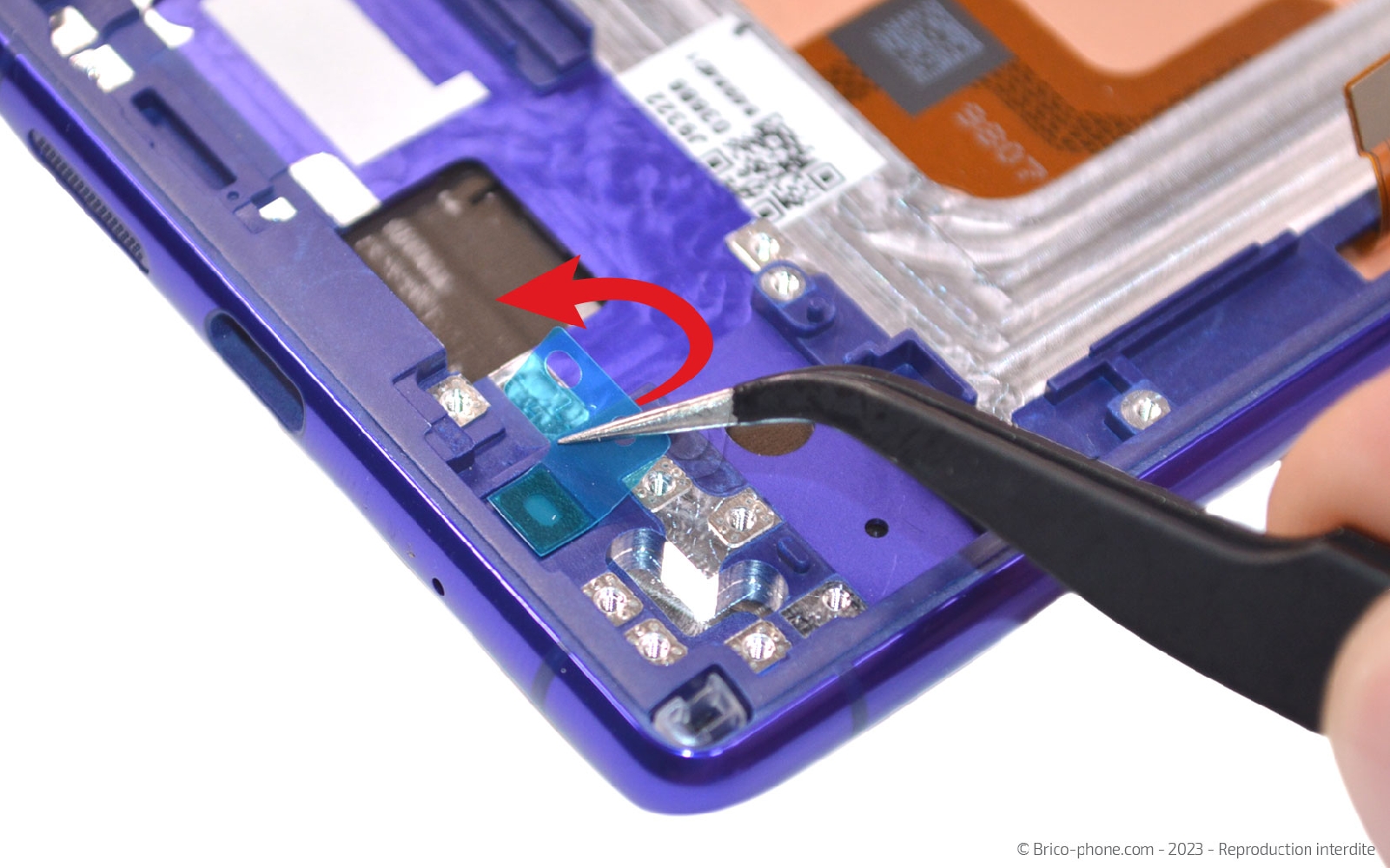

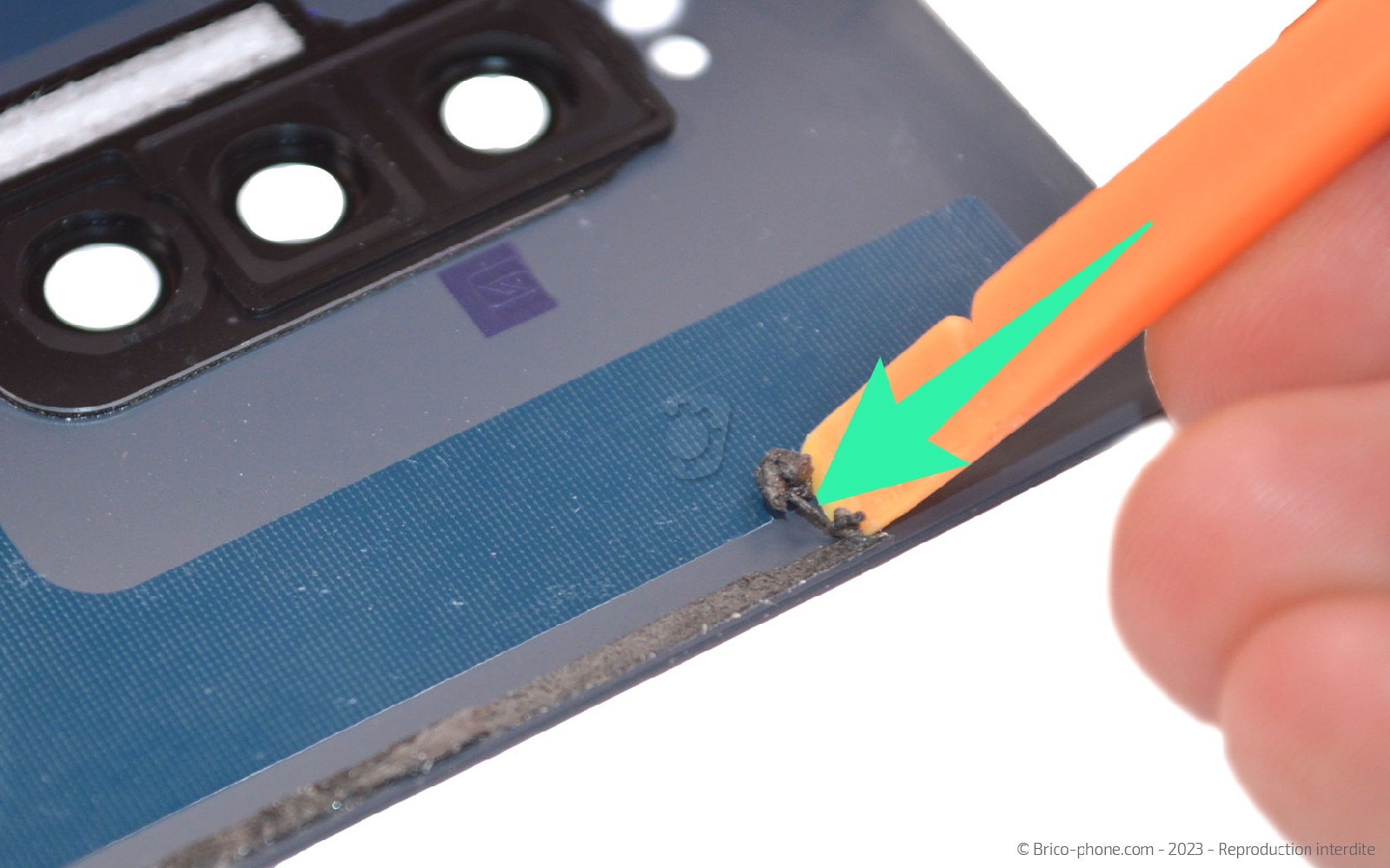

Nettoyez la vitre arrière
En vous aidant du levier en nylon, retirez les résidus de colle encore présents sur la vitre arrière.

Ensuite, retirez les adhésifs de protection du nouveau bloc écran. Installez tous les éléments que vosu venez de retirer de l'ancien châssis en suivant les étapes dans le sens contraires.
Outils du kit utilisés
Outils du kit utilisés

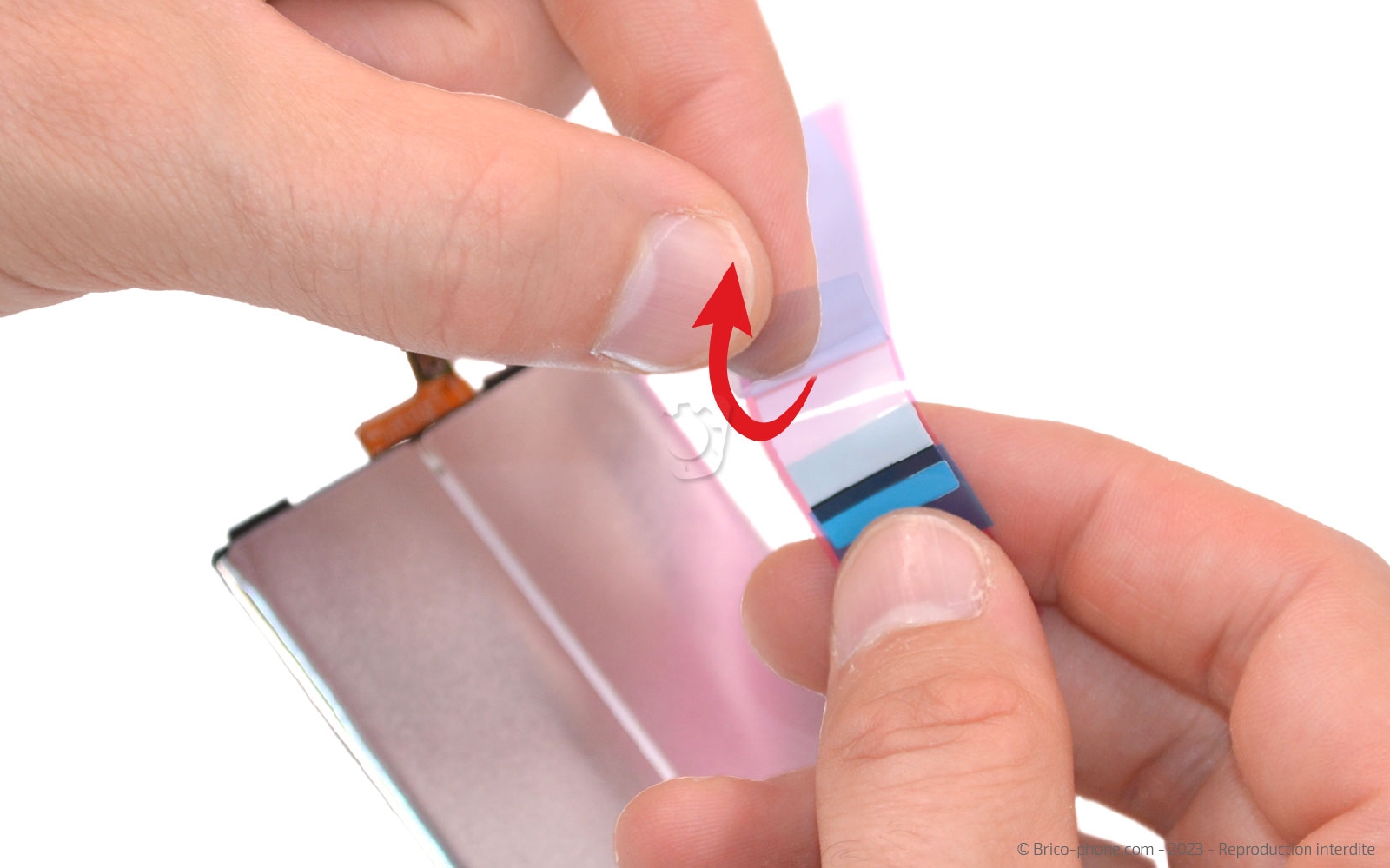

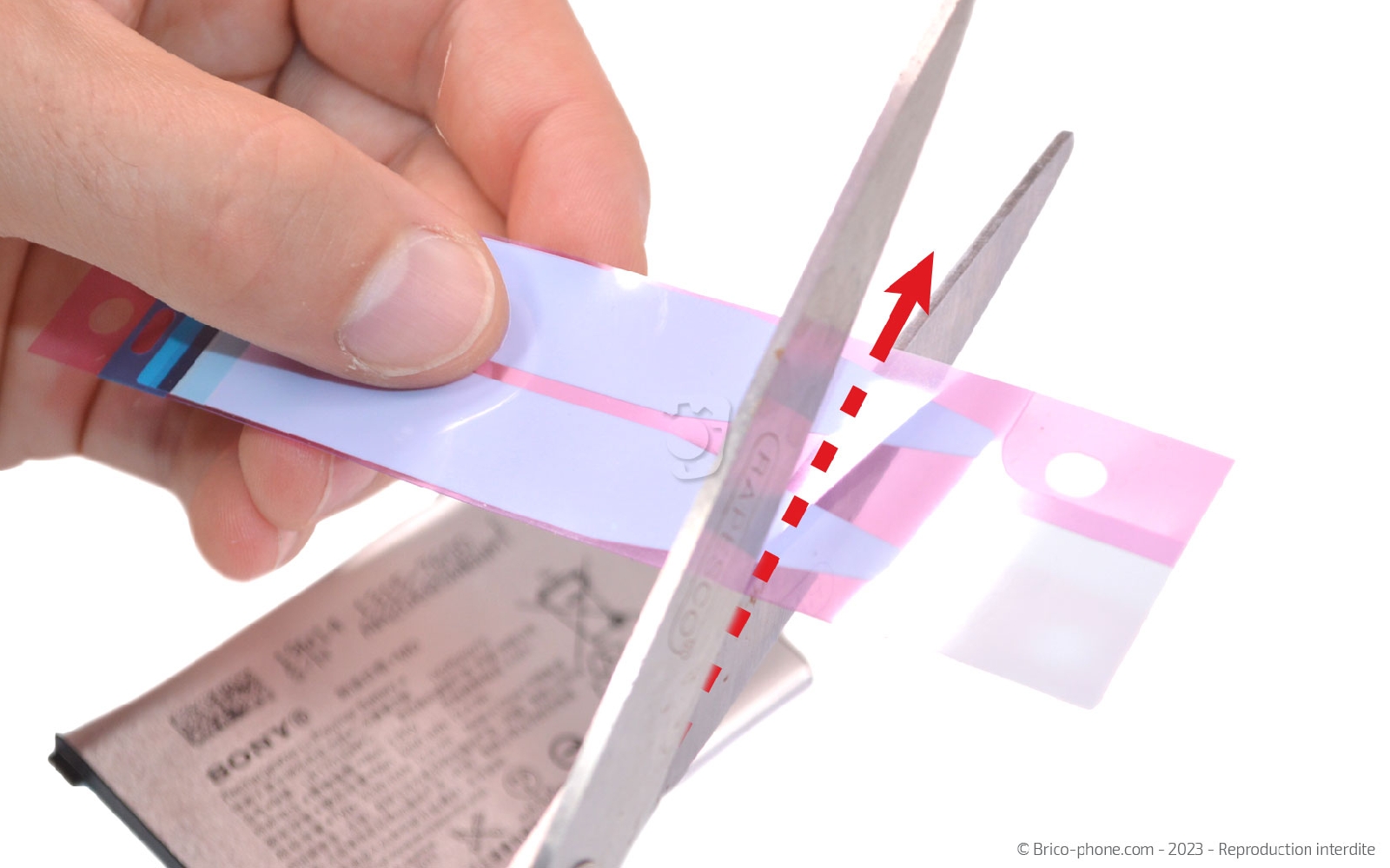

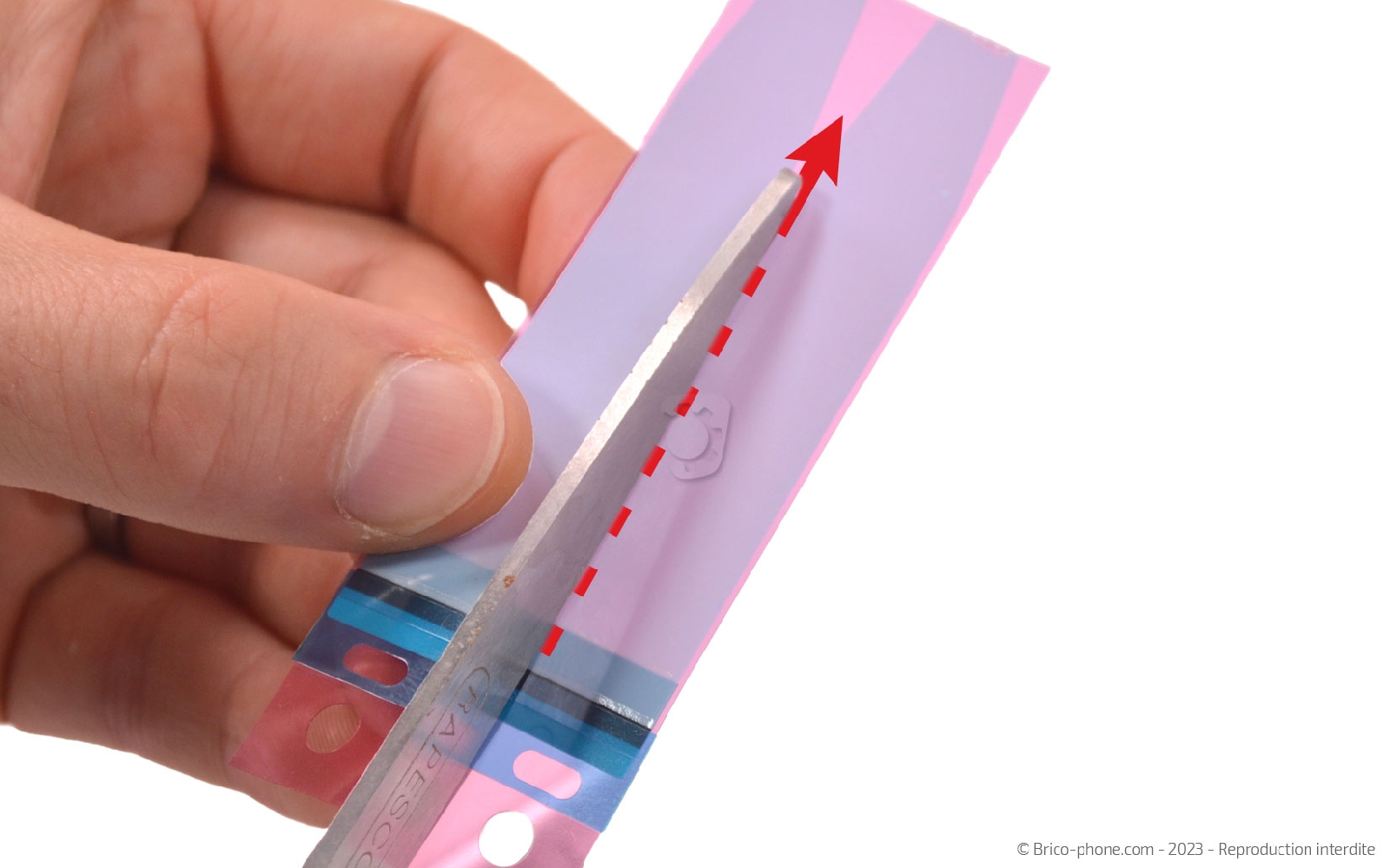

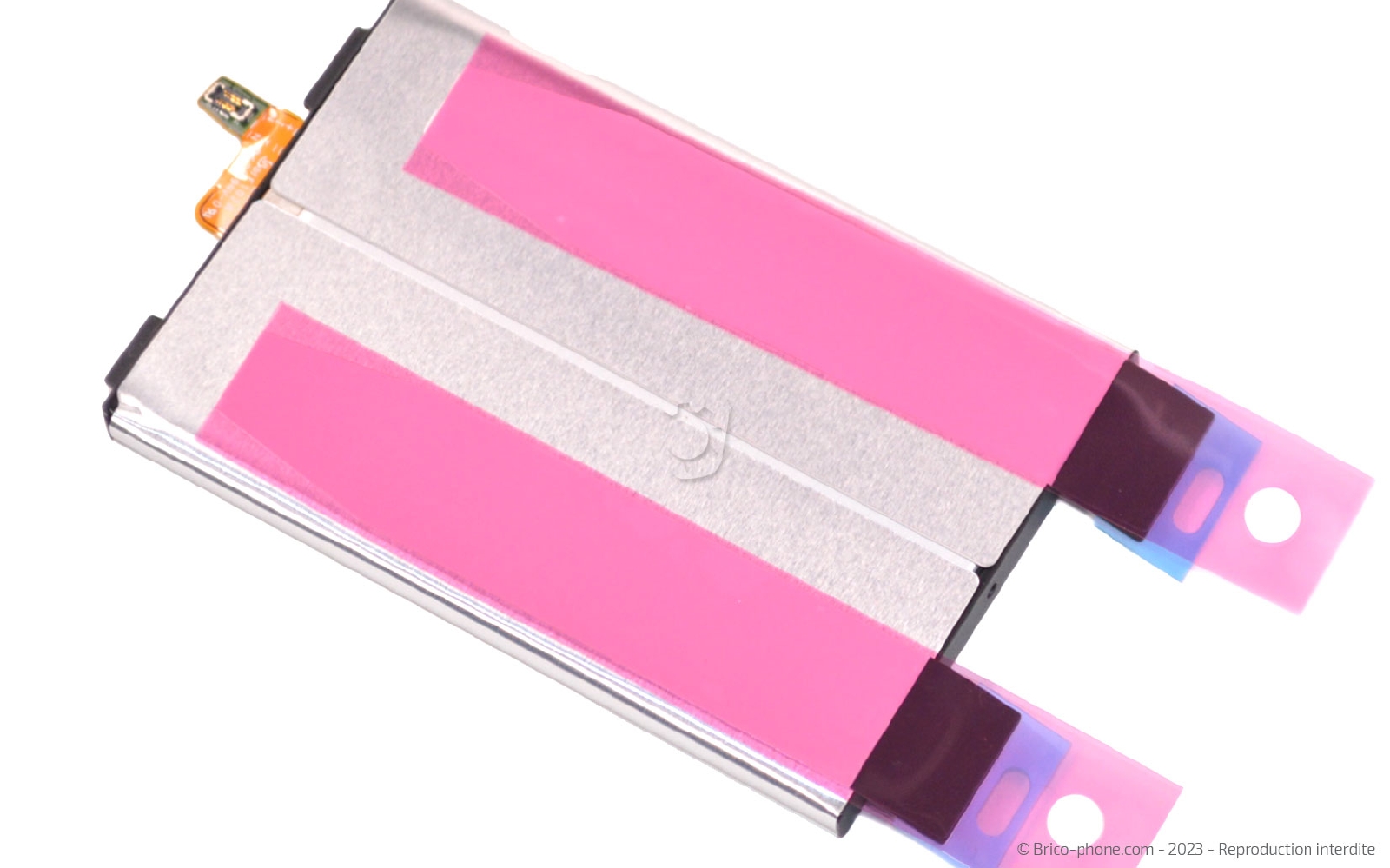

Préparer la batterie
Découpez les stickers sur la longueur et en deux de manière à pouvoir les disposez au dos de la batterie.
Pour cela, ôtez la protection bleue et posez l'adhésif sur le bord de l'arrière du composant en laissant bien dépasser les languettes noires.
Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €

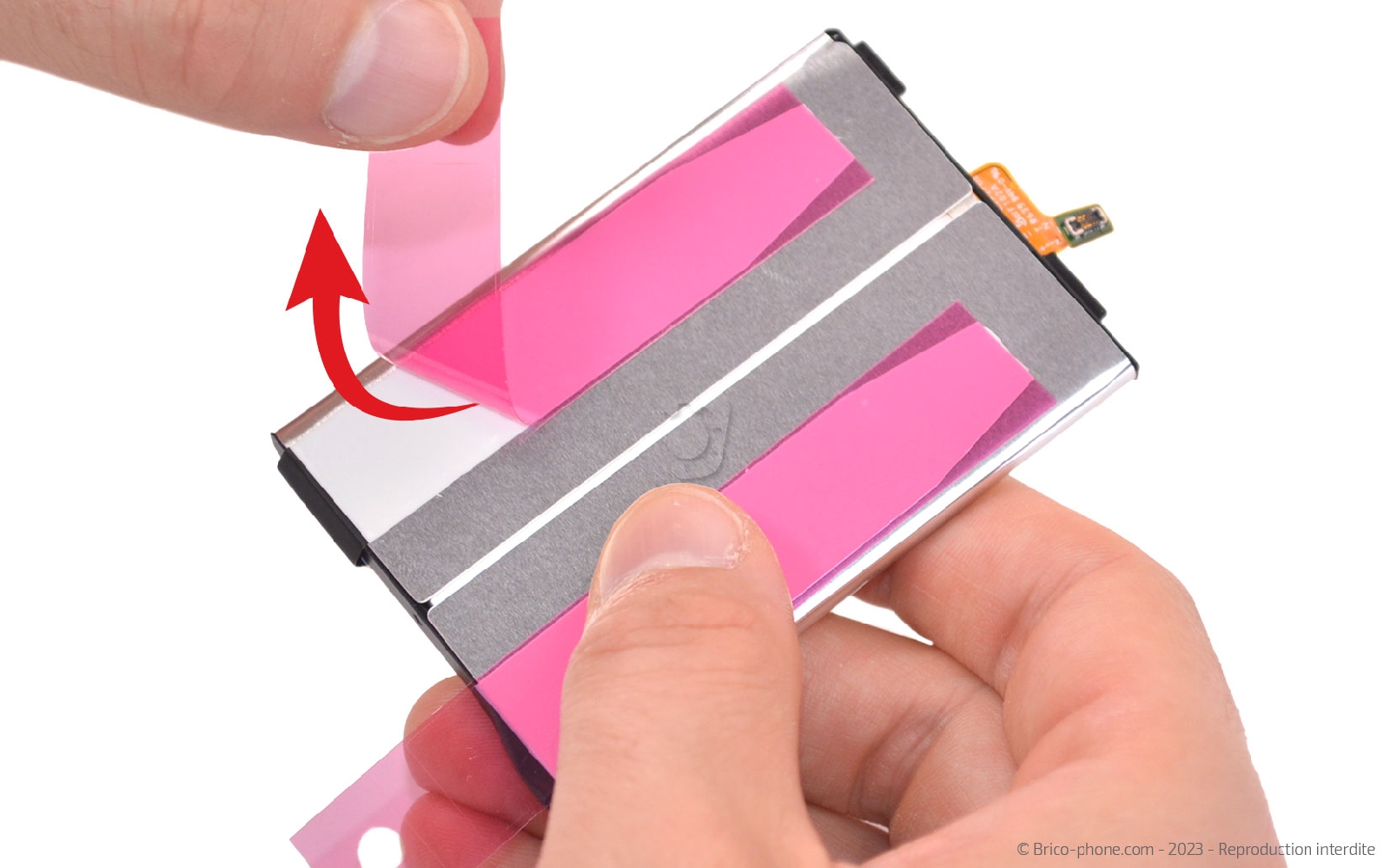

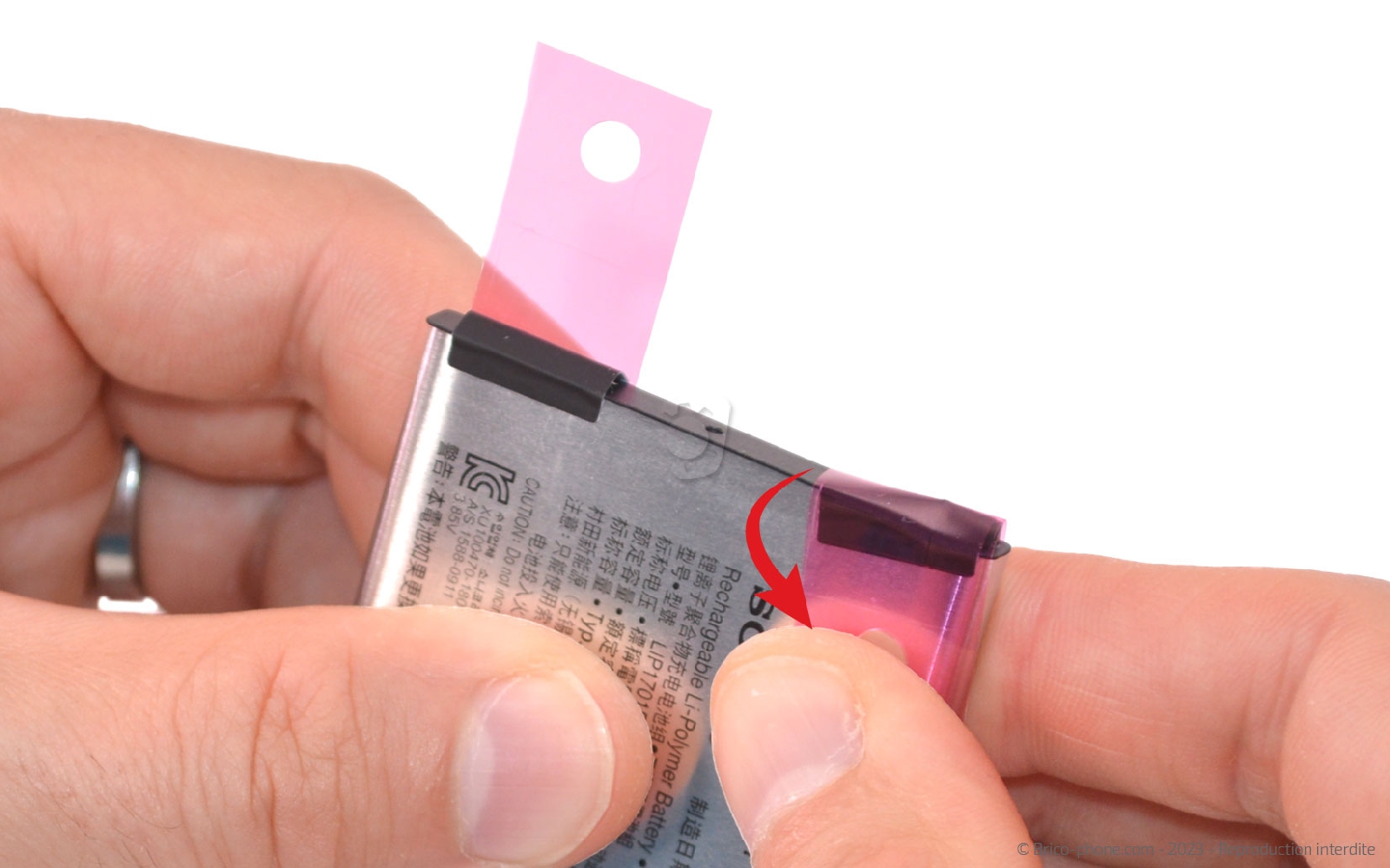

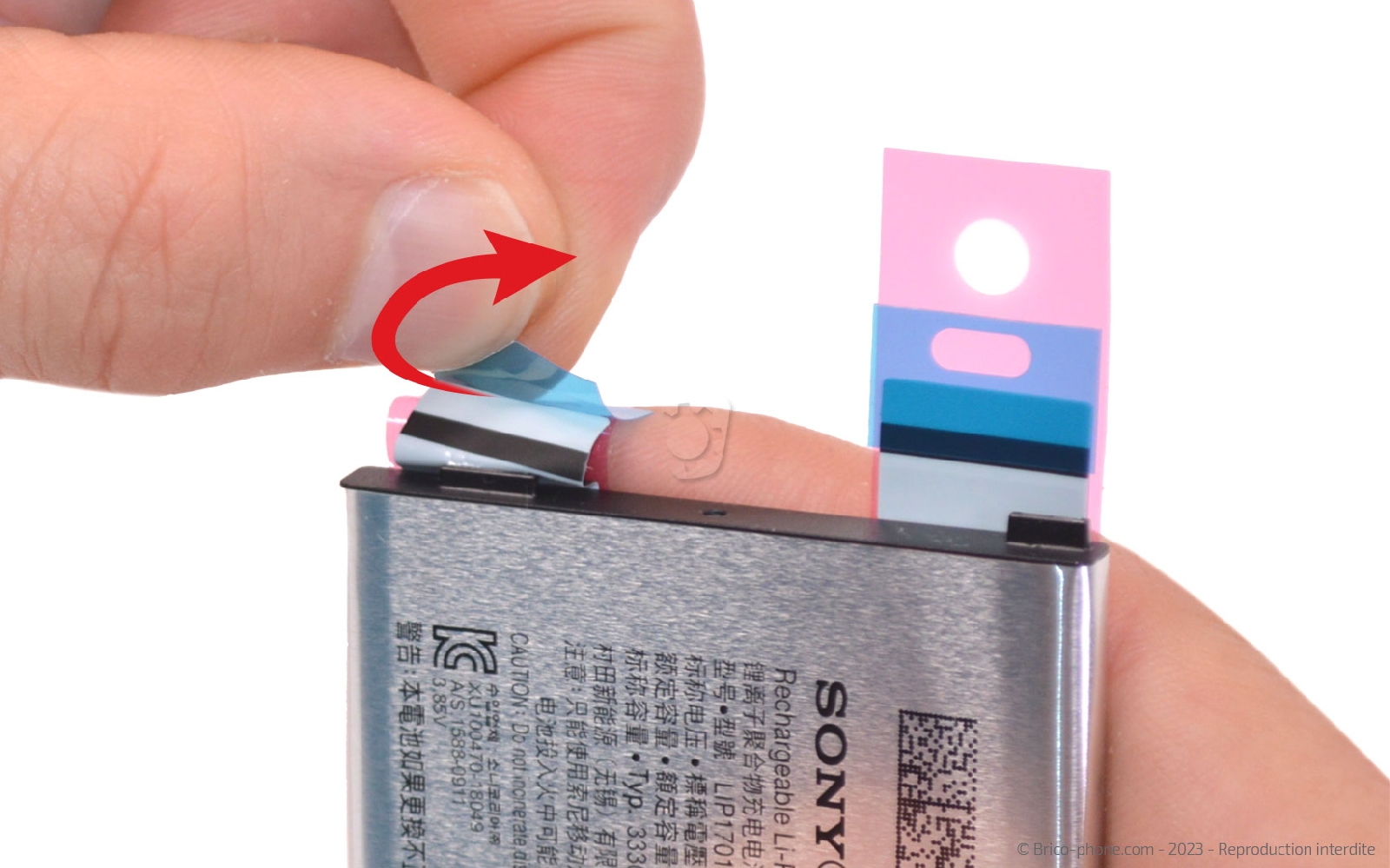

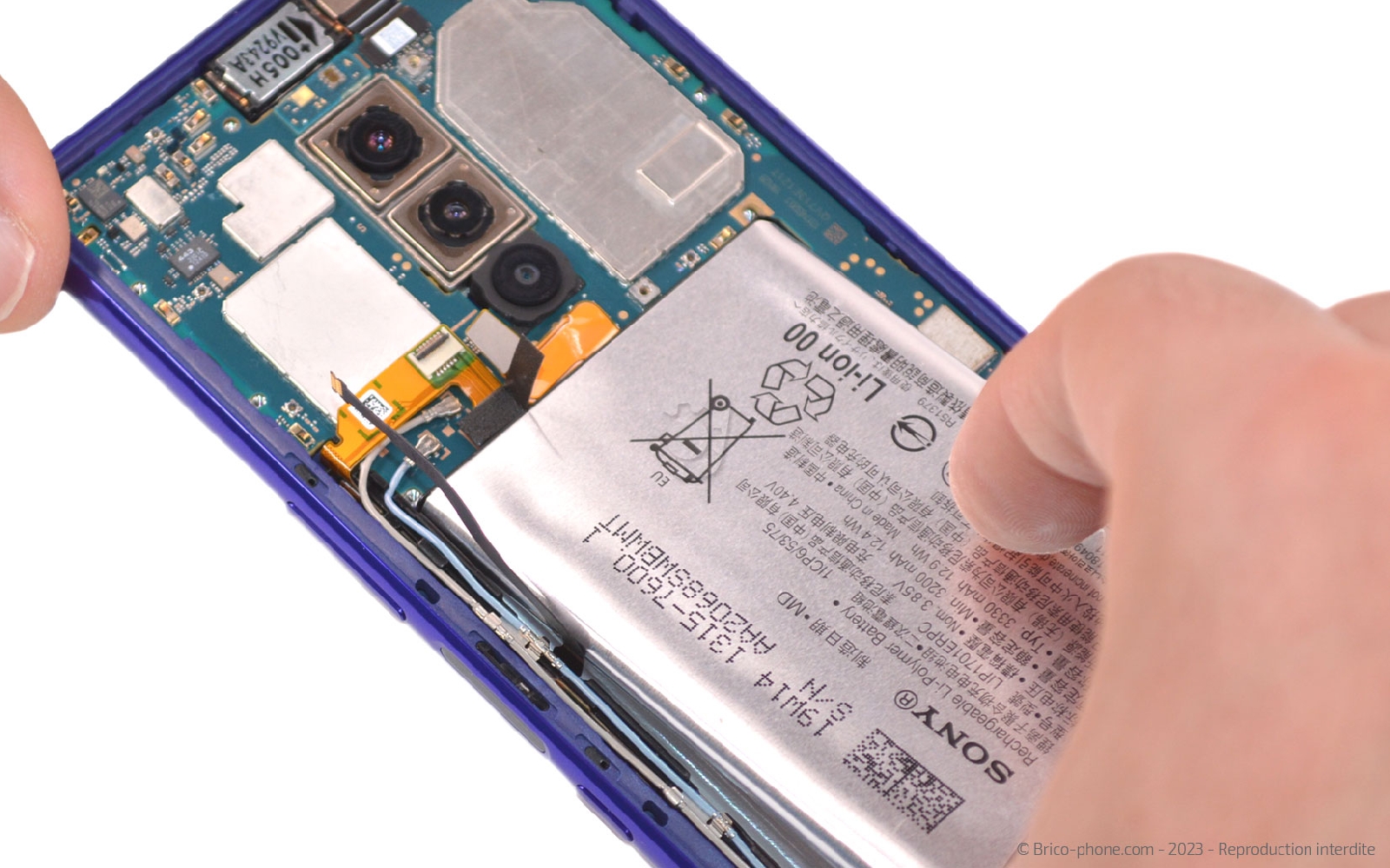

Installer la batterie dans le nouveau bloc écran
Retirez la protection bleue avant de replier la languette sur le devant de la batterie. Faites la même chose pour la seconde languette.

Ensuite, enlevez la protection rose des deux stickers puis replacez la batterie dans le nouveau châssis.

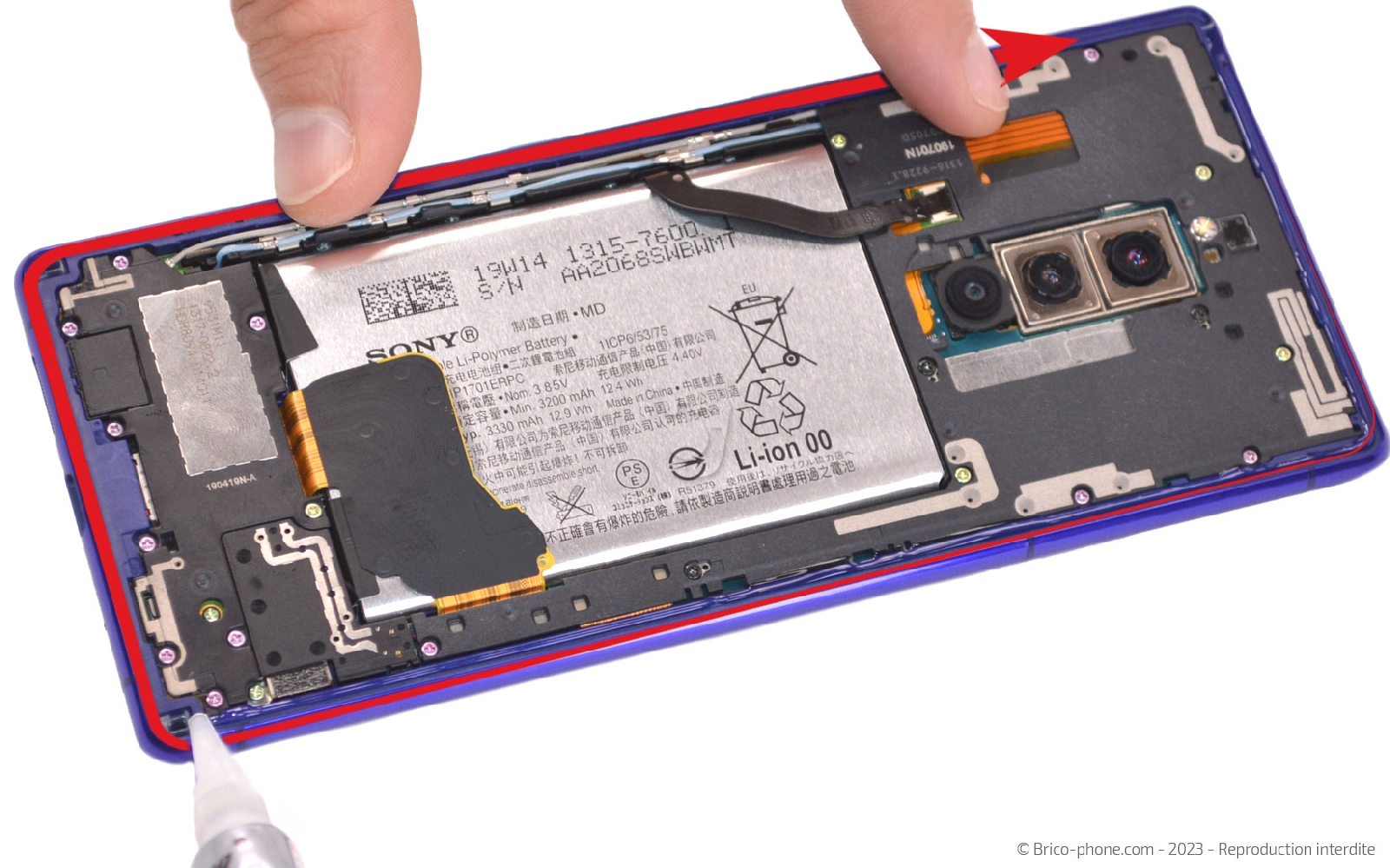

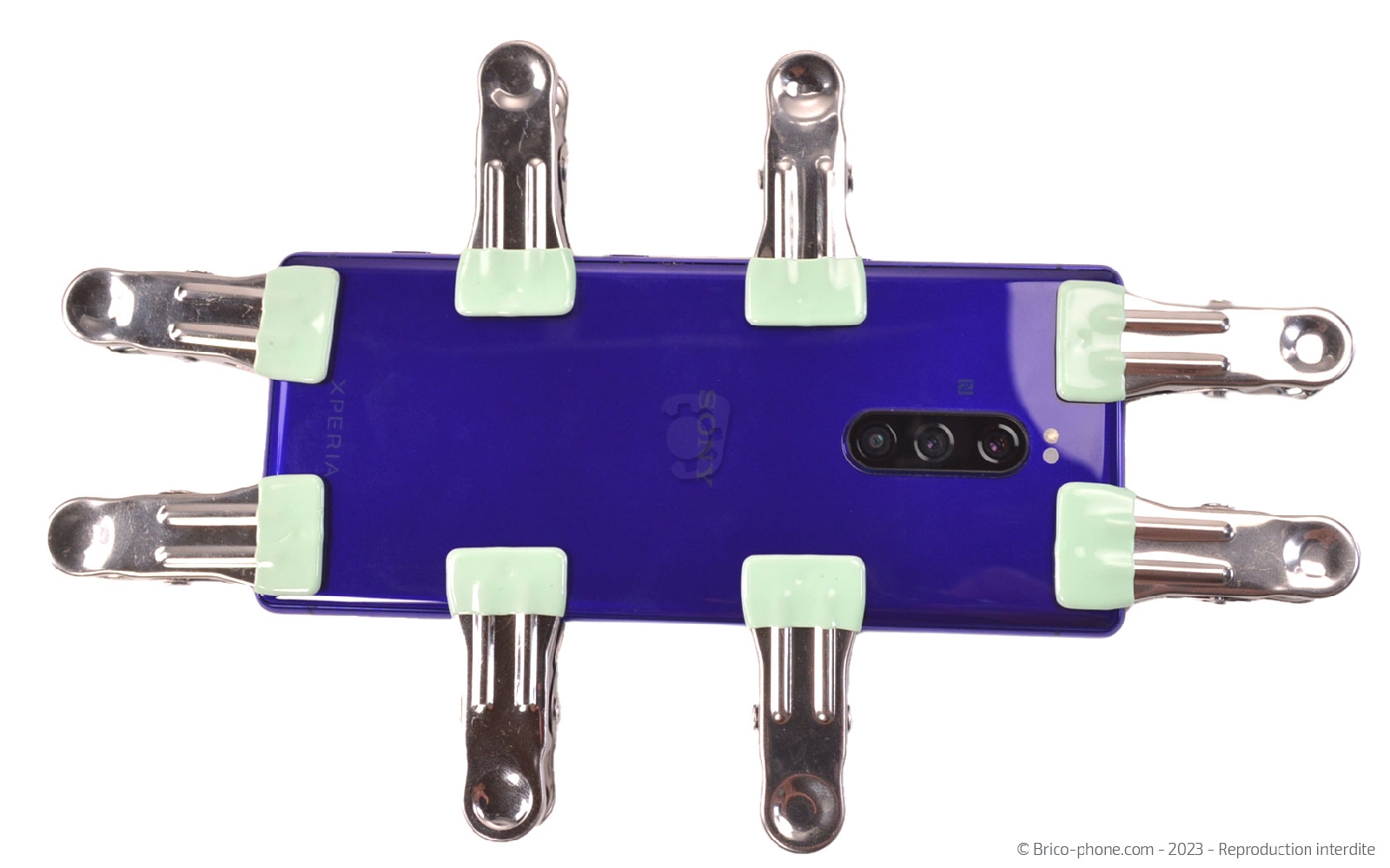

Refermer votre Sony Xpéria 1
Reconnectez la batterie, replacez la plaquette intermédiaire et tester le nouvel écran avant de refermer votre smartphone.

Une fois que tous est ok, appliquez un filet de colle B-7000 sur toute la longueur du châssis avant d'installer la vitre arrière. Laissez sécher la colle environ 1 heure à l'aide de gros livres ou de pinces.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort en métal
5,90 €
