Comment changer le connecteur de charge sur Xperia 1

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 12/20
Xperia 1 | Temps estimé : 20 min | Difficulté : 2/5

Vous rencontrez des problème de charge ? La prise est endommagée ? Vous n'arrivez plus à connecter votre smartphone à n'importe quel périphérique externe ? Malheureusement, il est probable que le connecteur de charge de votre Xperia 1 nécessite une attention particulière. Ne vous inquiétez pas, vous êtes au bon endroit pour apprendre à résoudre ce problème.

Notre tutoriel vous accompagnera tout au long du processus de remplacement, que vous soyez un novice ou un expert en réparation. Nous vous fournirons des instructions claires, des astuces pratiques et des conseils pour mener à bien cette réparation essentielle. N'oubliez pas qu'en réparant vous-même votre téléphone, vous économiserez ainsi du temps et de l'argent en évitant un service de réparation professionnel.

Prenez donc le contrôle de la situation et apprenez à changer le connecteur de charge de votre Xperia 1 grâce à notre guide détaillé et illustré. Prêt ? Partez ! Bonne réparation !

Diagnostic

›  Problème de charge.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge pour Sony Xperia 1
17,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

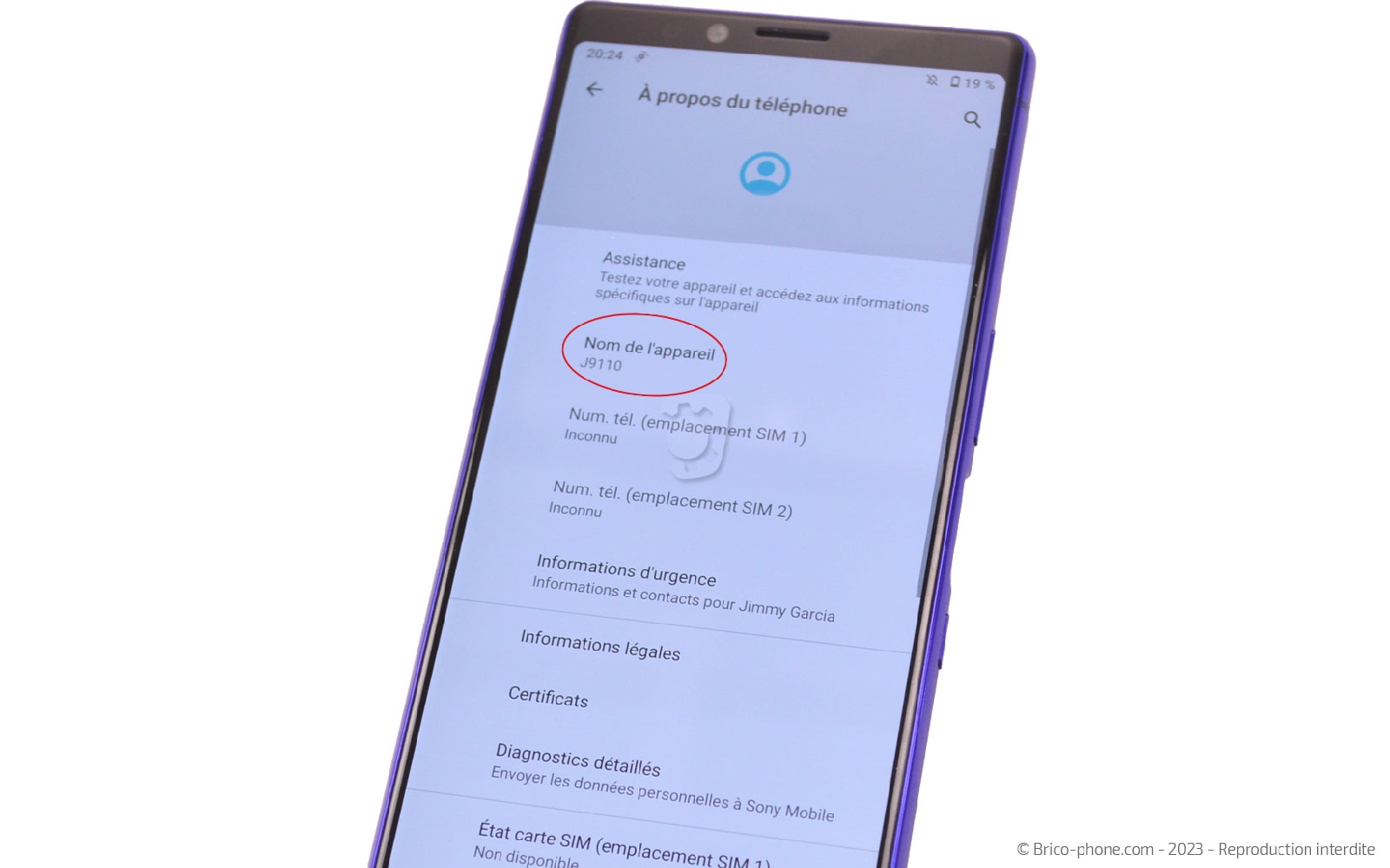

Dans un premier temps, nous vous conseillons de vérifier que le numéro de modèle de votre appareil se trouve bien dans la liste des appareils compatibles avec la nouvelle pièce détachée. Pour trouver le numéro de modèle vous pouvez vous rendre dans les paramètres de votre smartphone ou jeter un oeil à l'étape suivante.

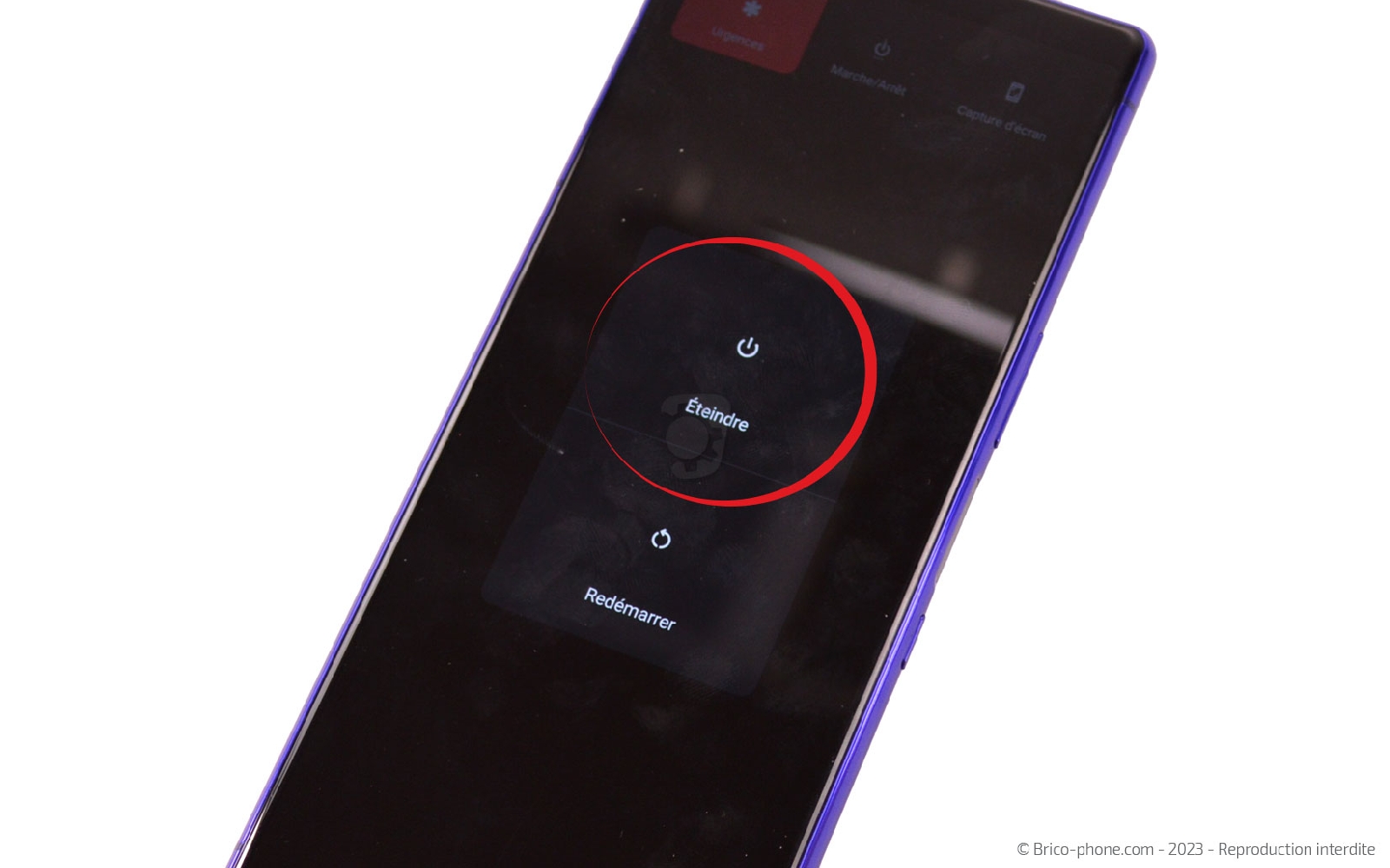

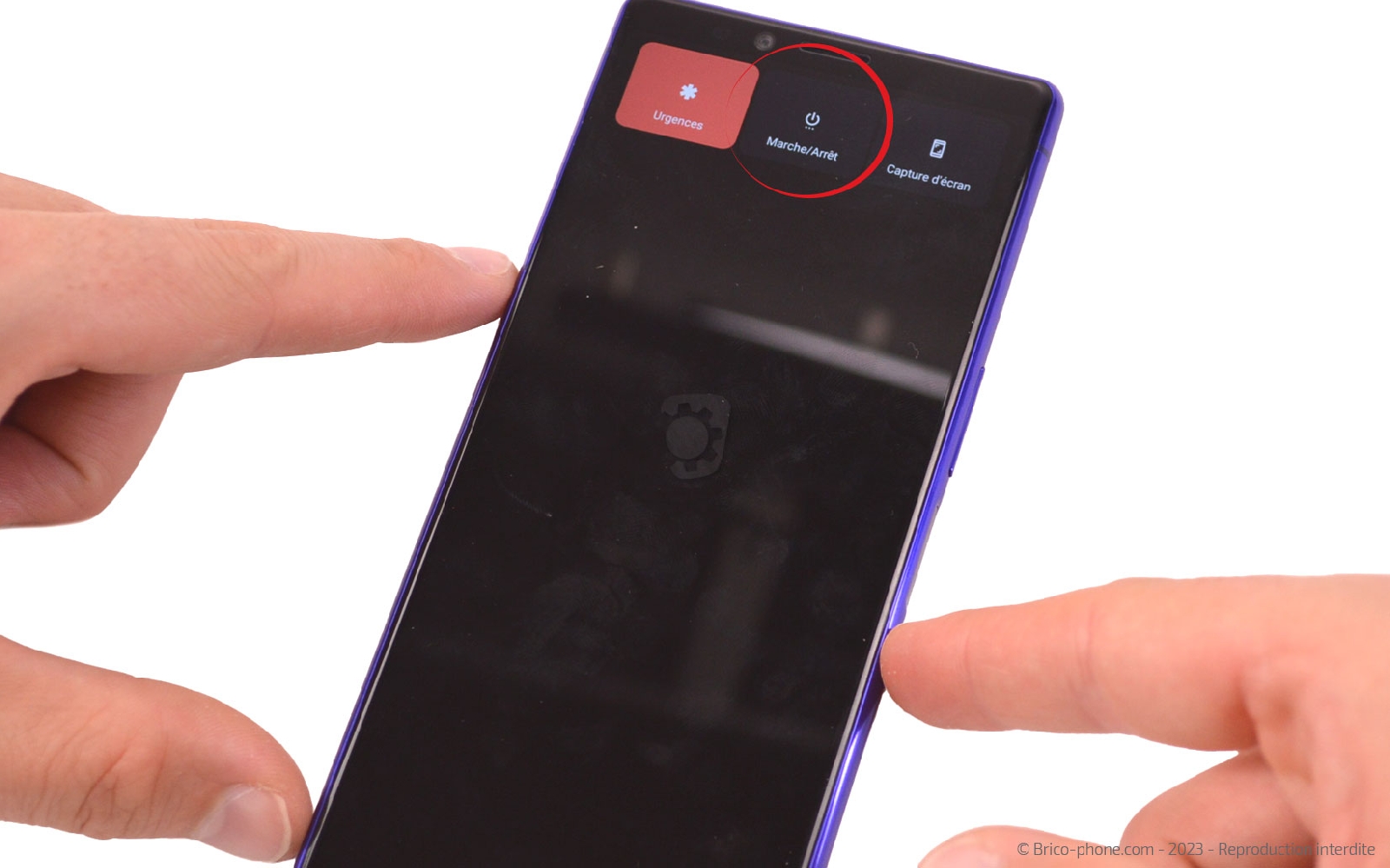

Une fois que tout est bon, installez-vous dans un espace propre et dégagé avec tous les ustensiles à disposition. Vous pouvez ensuite commencer par éteindre votre Sony Xperia 1.

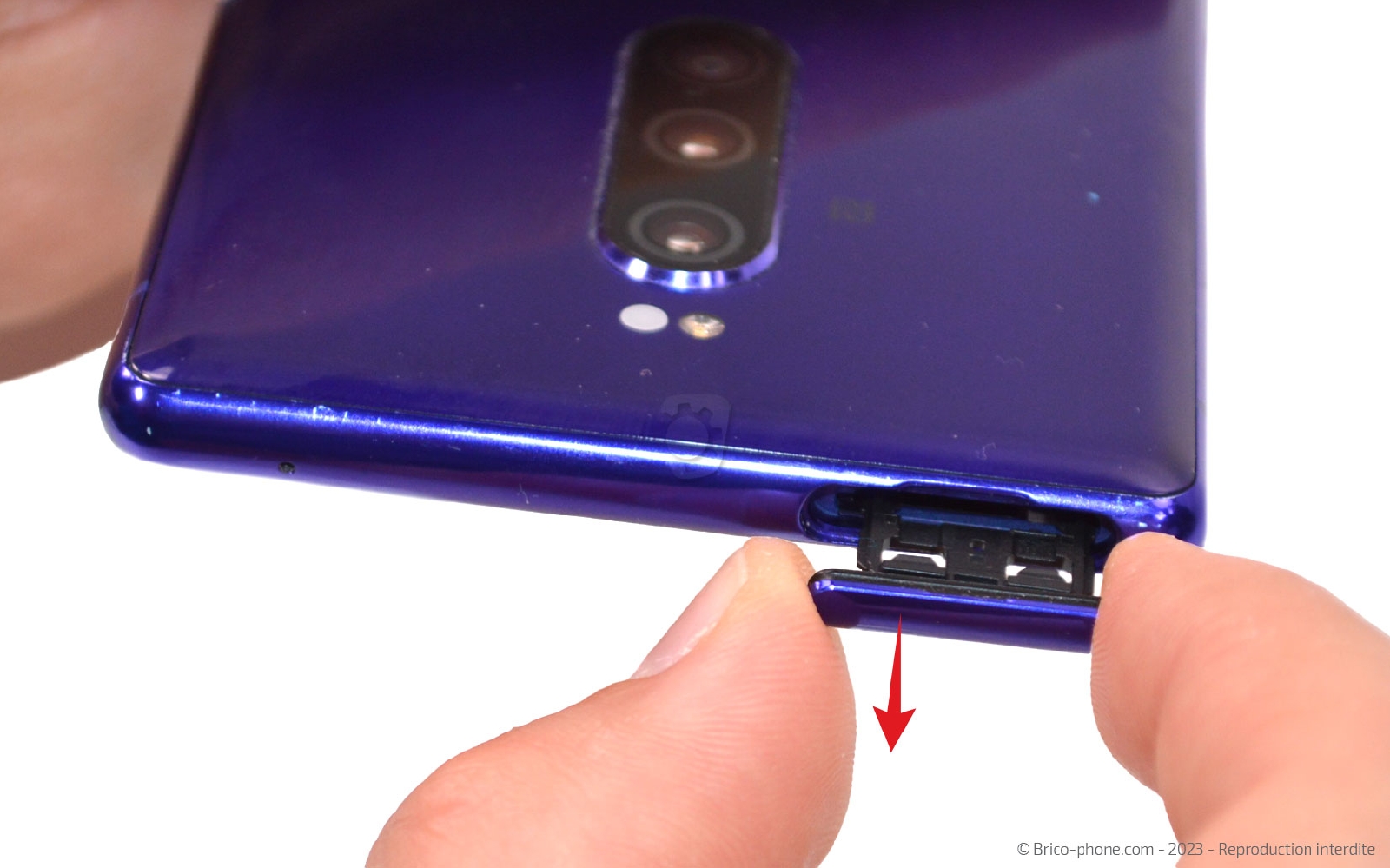

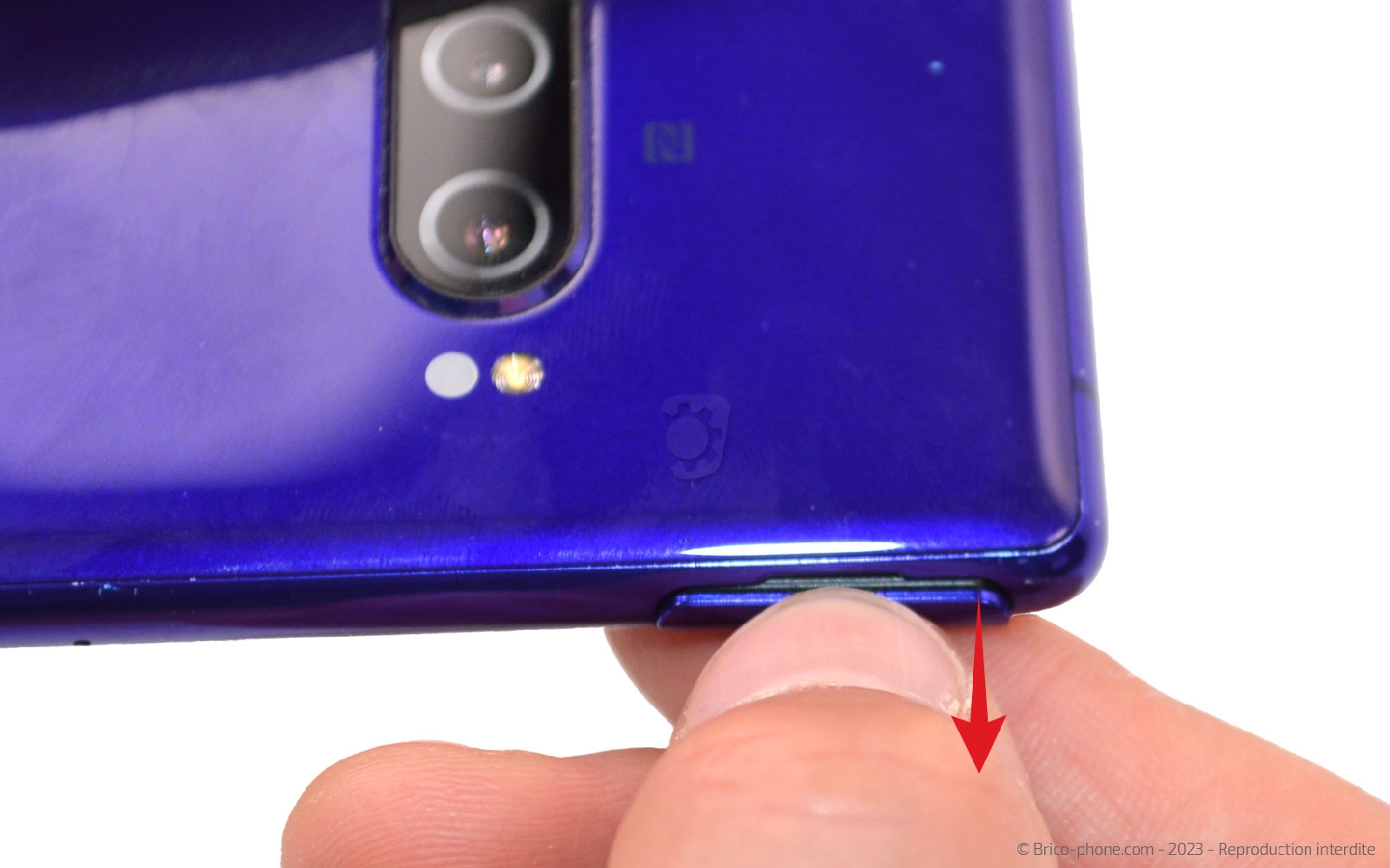

Etape 1 : Ejecter le rack SIM

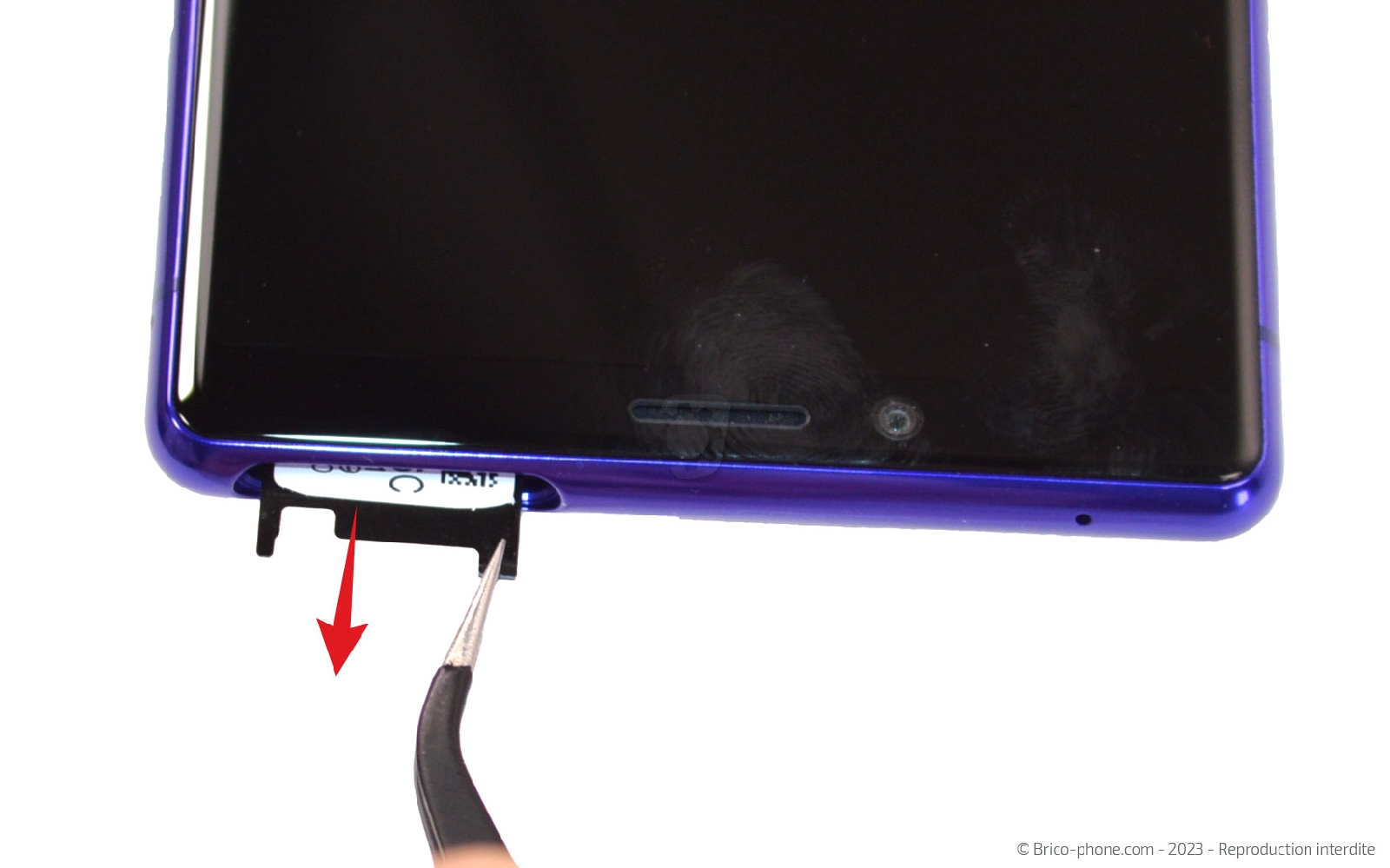

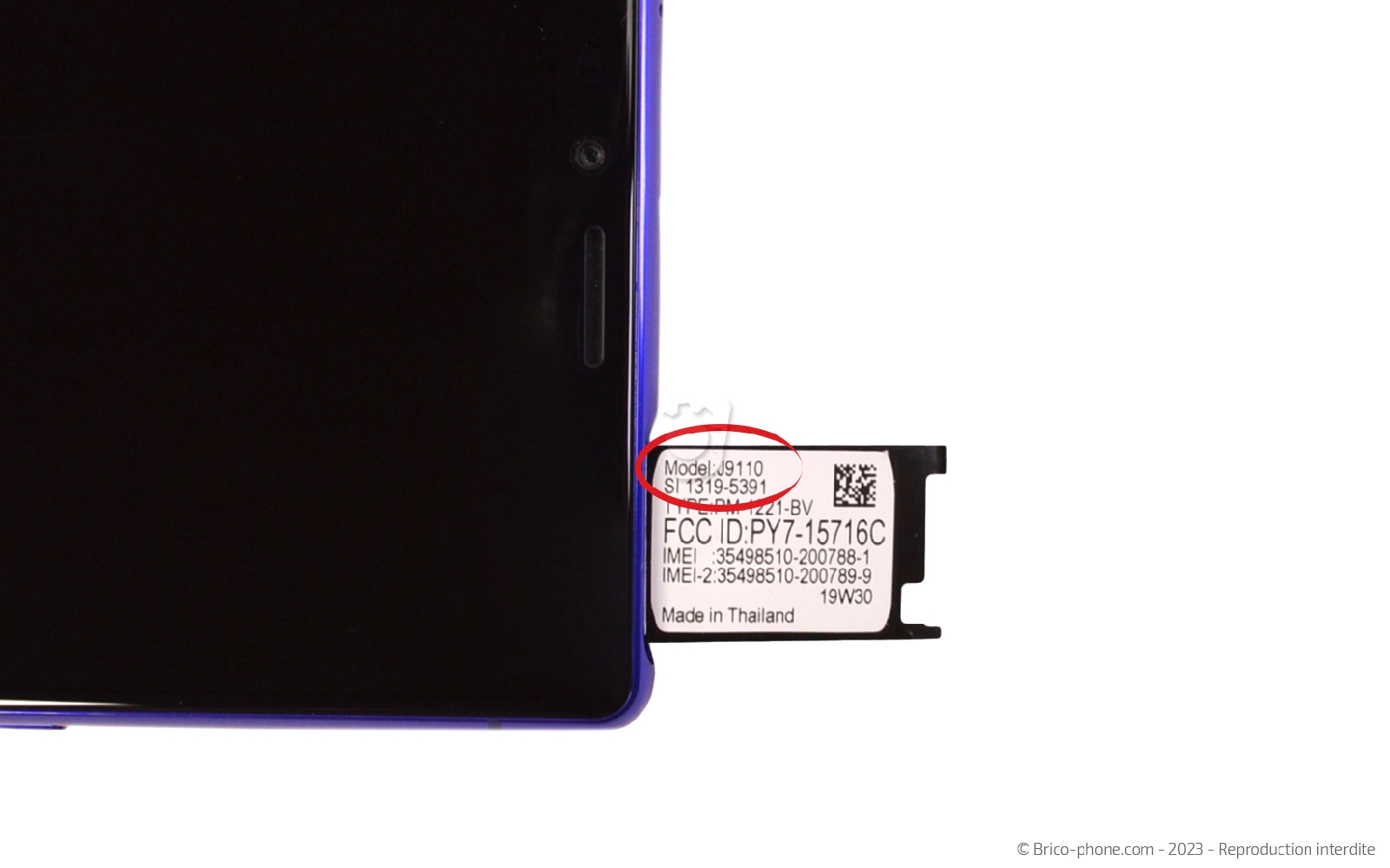

Débloquez le tiroir SiM du téléphone et mettez le de coté.

Puis saisissez-vous de la pincette pour sortir l'étiquette sur laquelle se trouve le numéro de modèle de votre Sony.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tiroir SIM pour Sony J9110 Xperia 1 Dual SIM - Noir
8,90 €
Etape 2 : Chauffer la vitre arrière

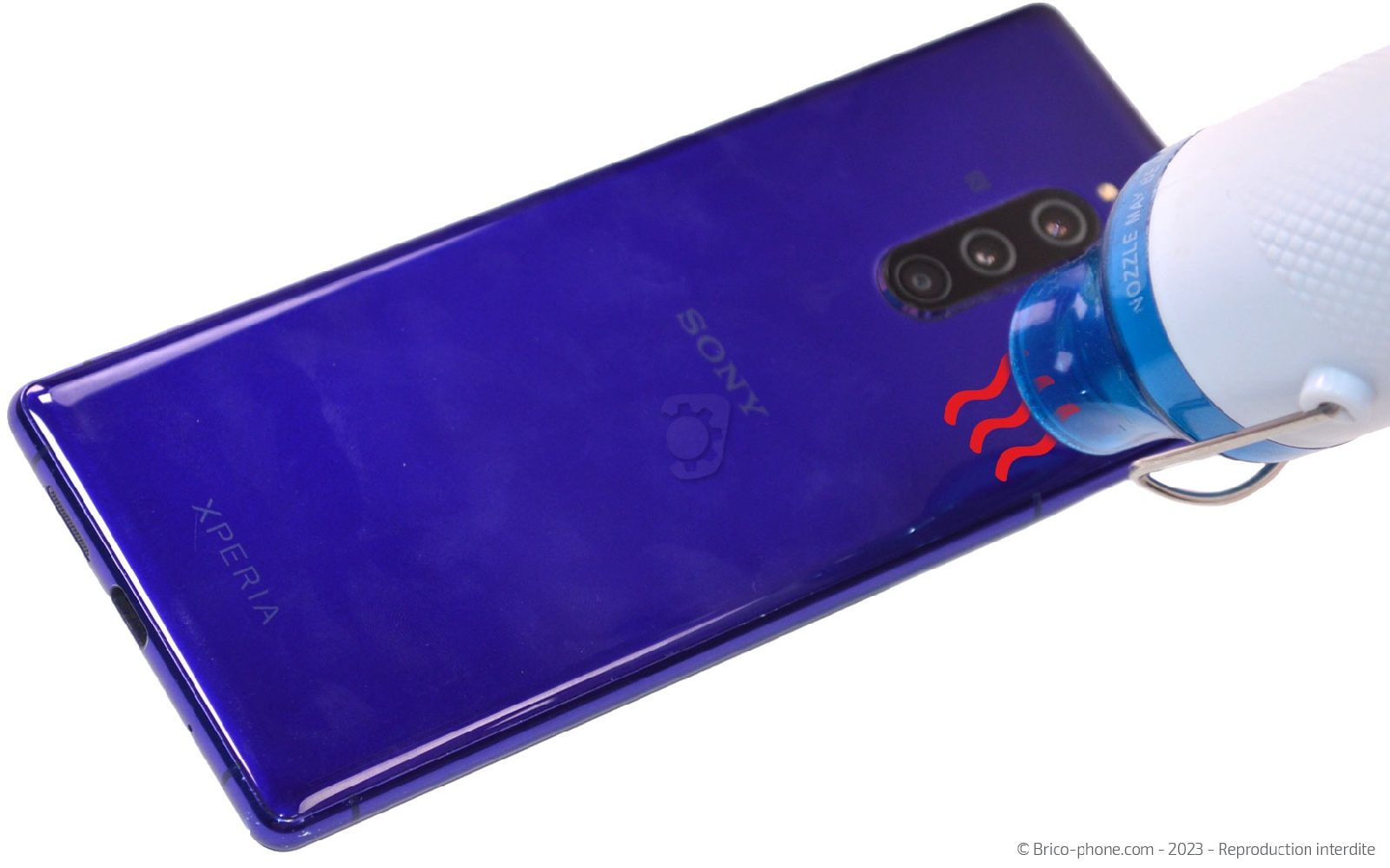

Il est nécessaire de ramollir l'adhésif liant la vitre arrière au bloc écran en utilisant un décapeur thermique, un coussin chauffant ou simplement un sèche-cheveux.

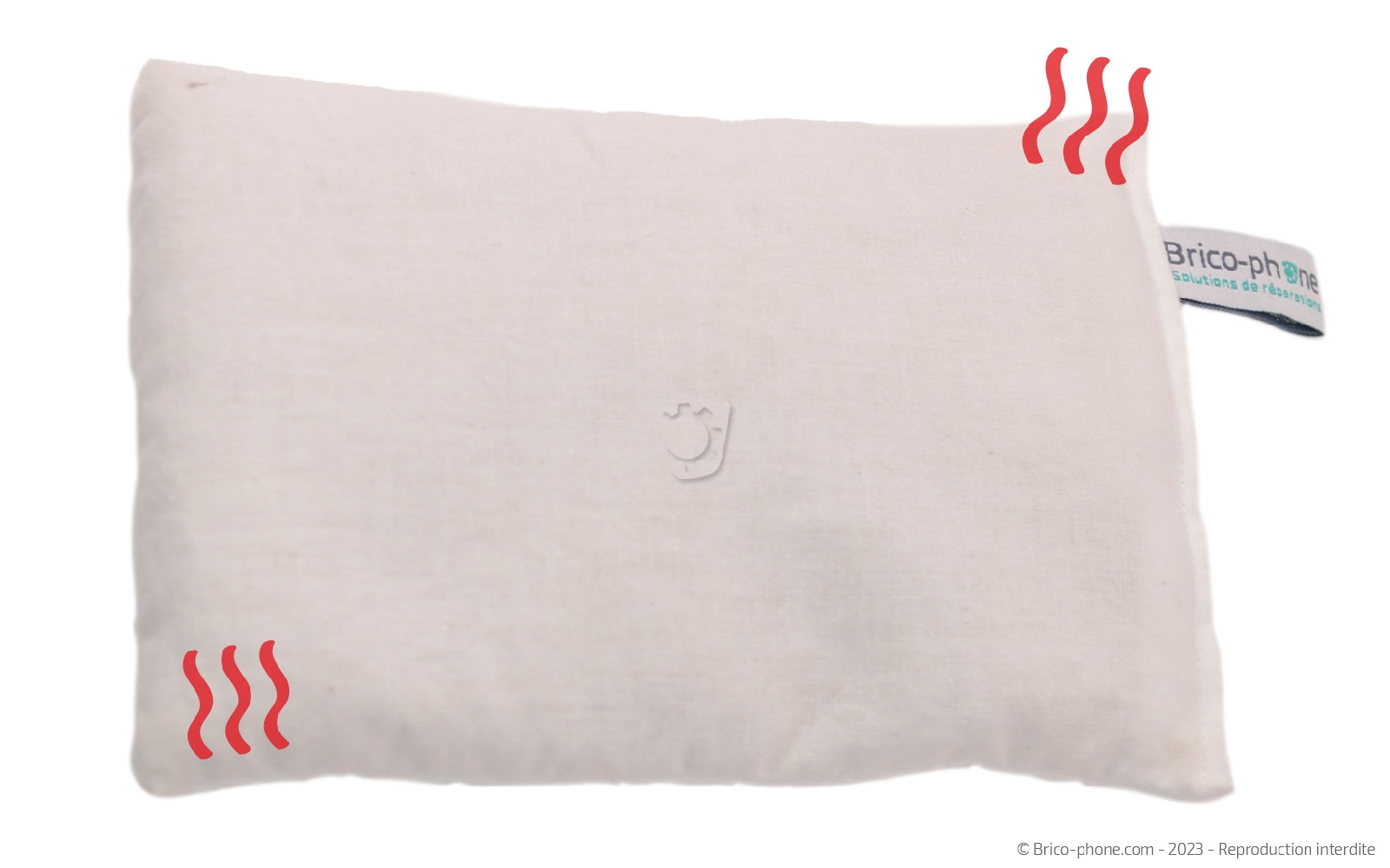

en ce qui concerne le coussin chauffant, il vous faut le passer au micro-ondes environ 2 minutes avant de le déposer sur le dos de votre appareil.

Pour le décapeur ou votre sèche-cheveux, vous devez allumer le produit puis le passer sur le contour du téléphone environ 30 secondes.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

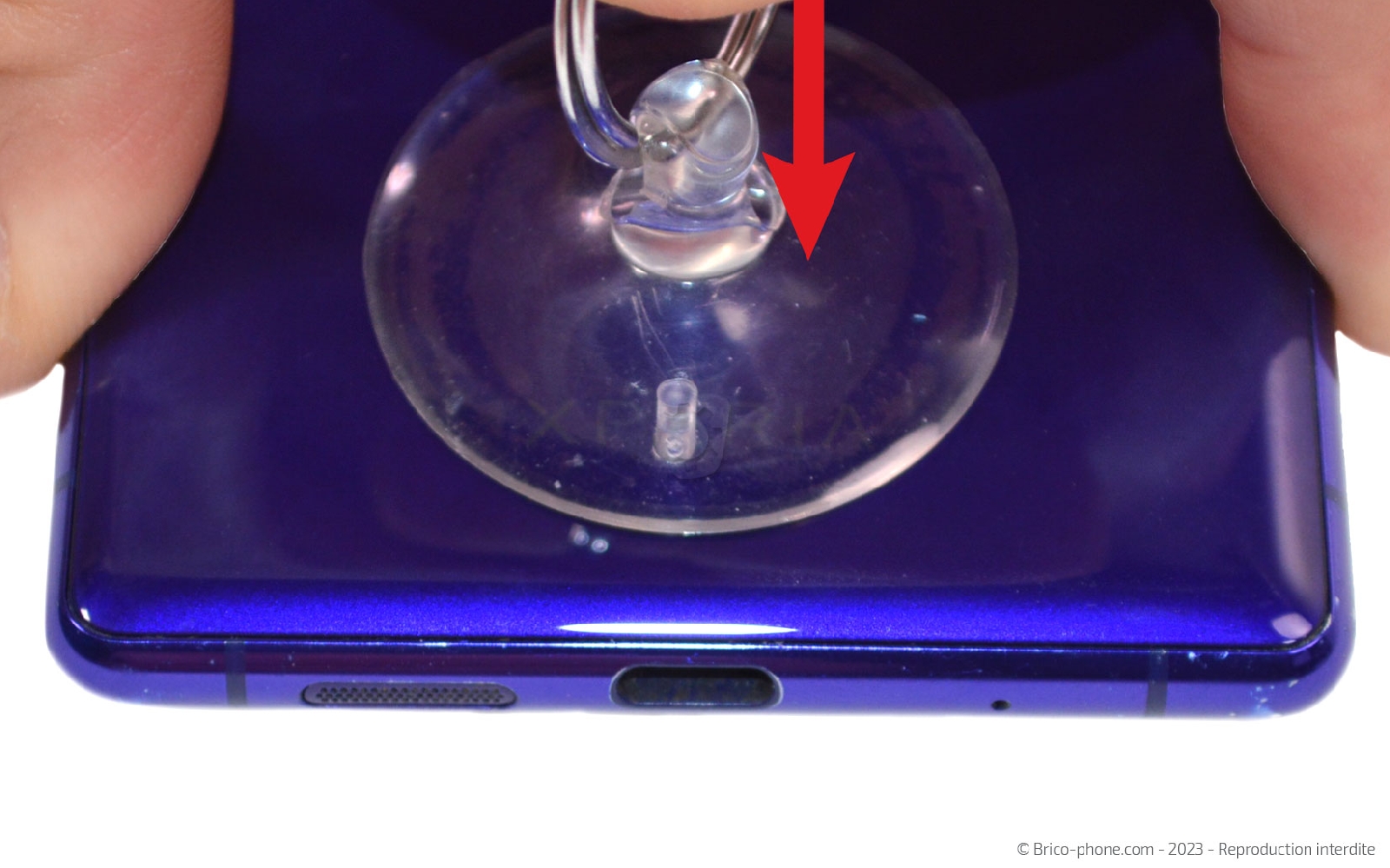

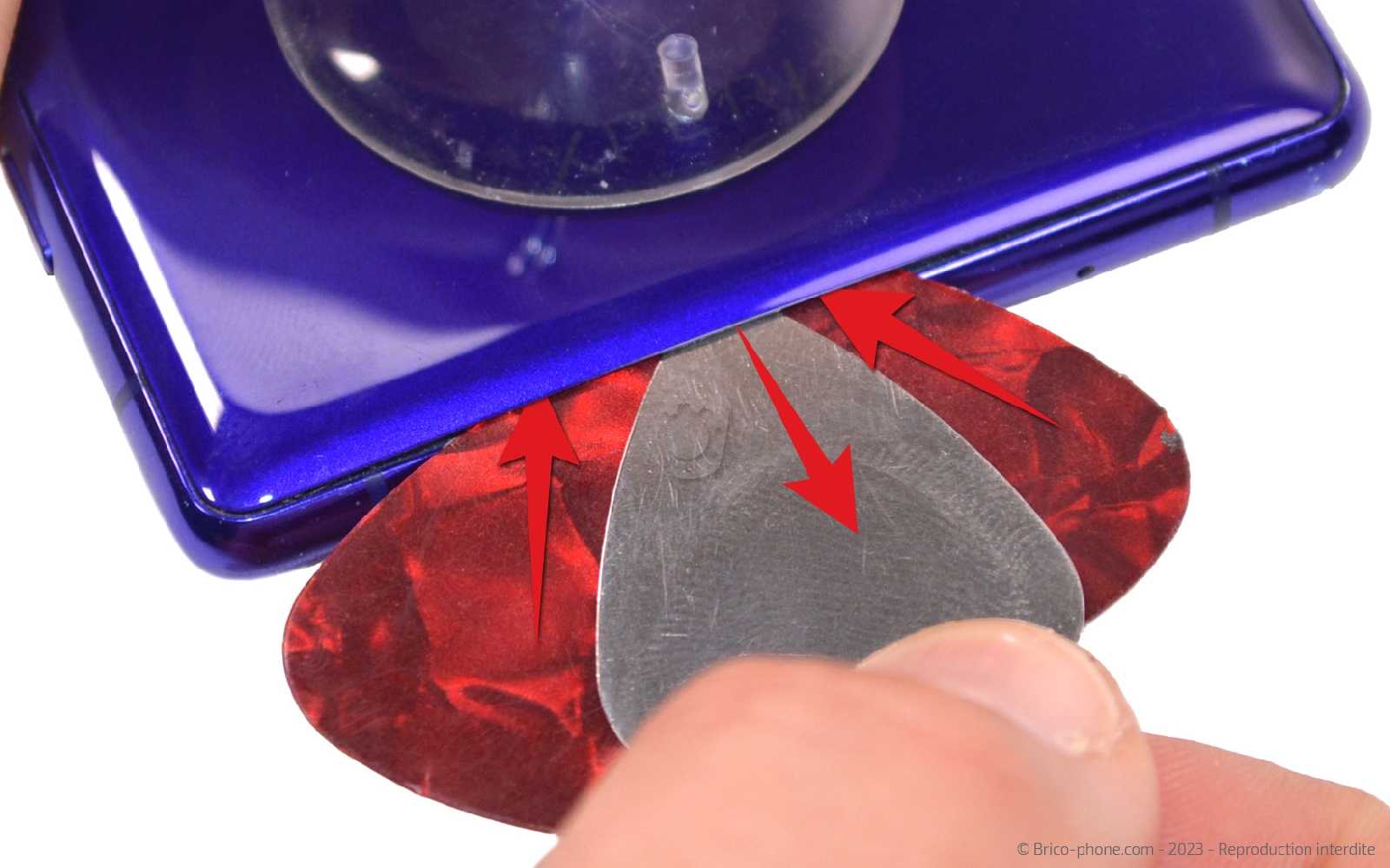

Etape 3 : Installer les médiators

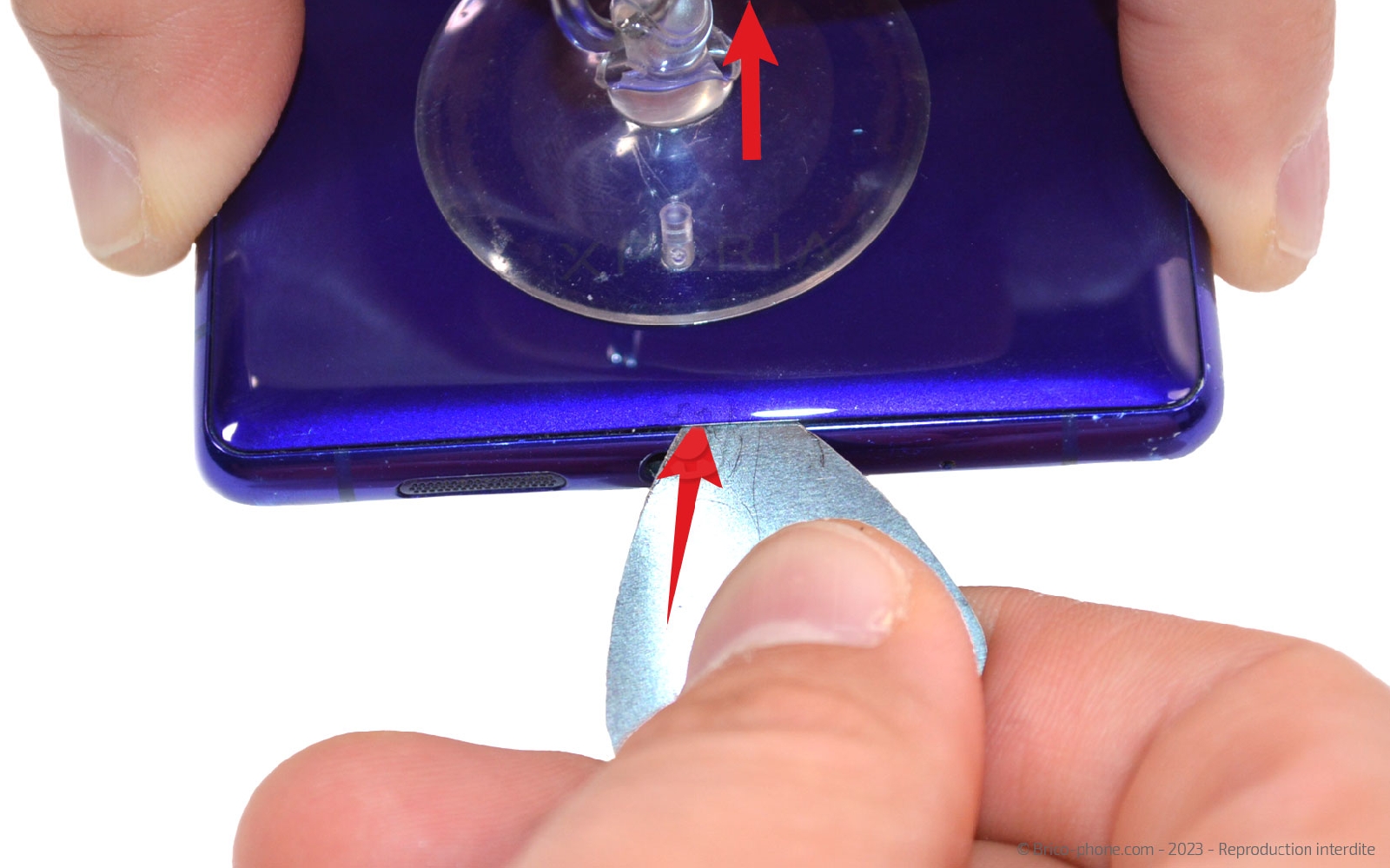

Placez la ventouse sur le bas de la façade arrière de votre Sony avant de soulever légèrement la vitre arrière.
Profitez de cette manipulation pour insérer le médiator troué entre le châssis et la vitre arrière.

Une fois l'interstice créé, remplacez le médiator en métal par ses homologue en plastique.
Outils du kit utilisés
Outils du kit utilisés

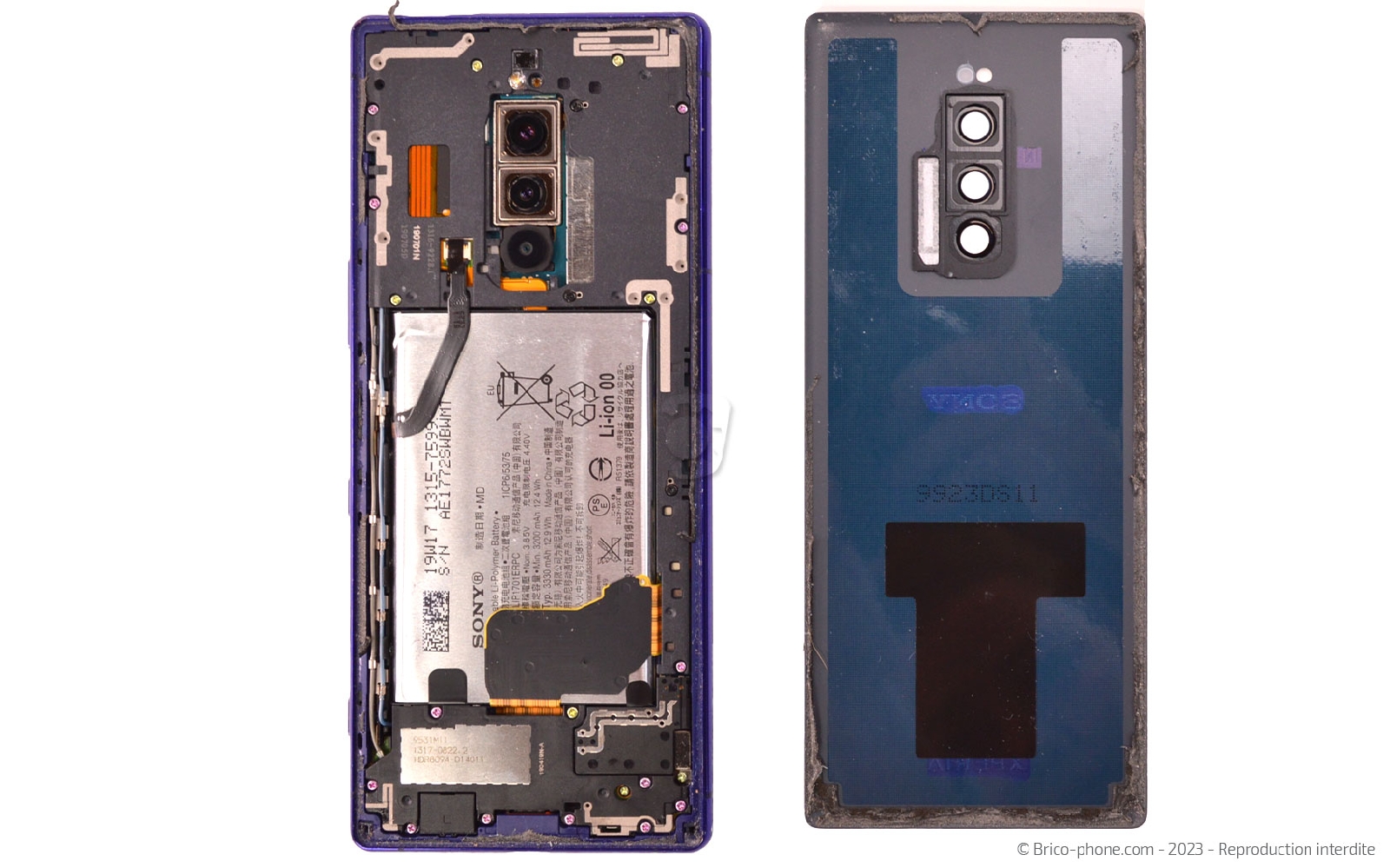

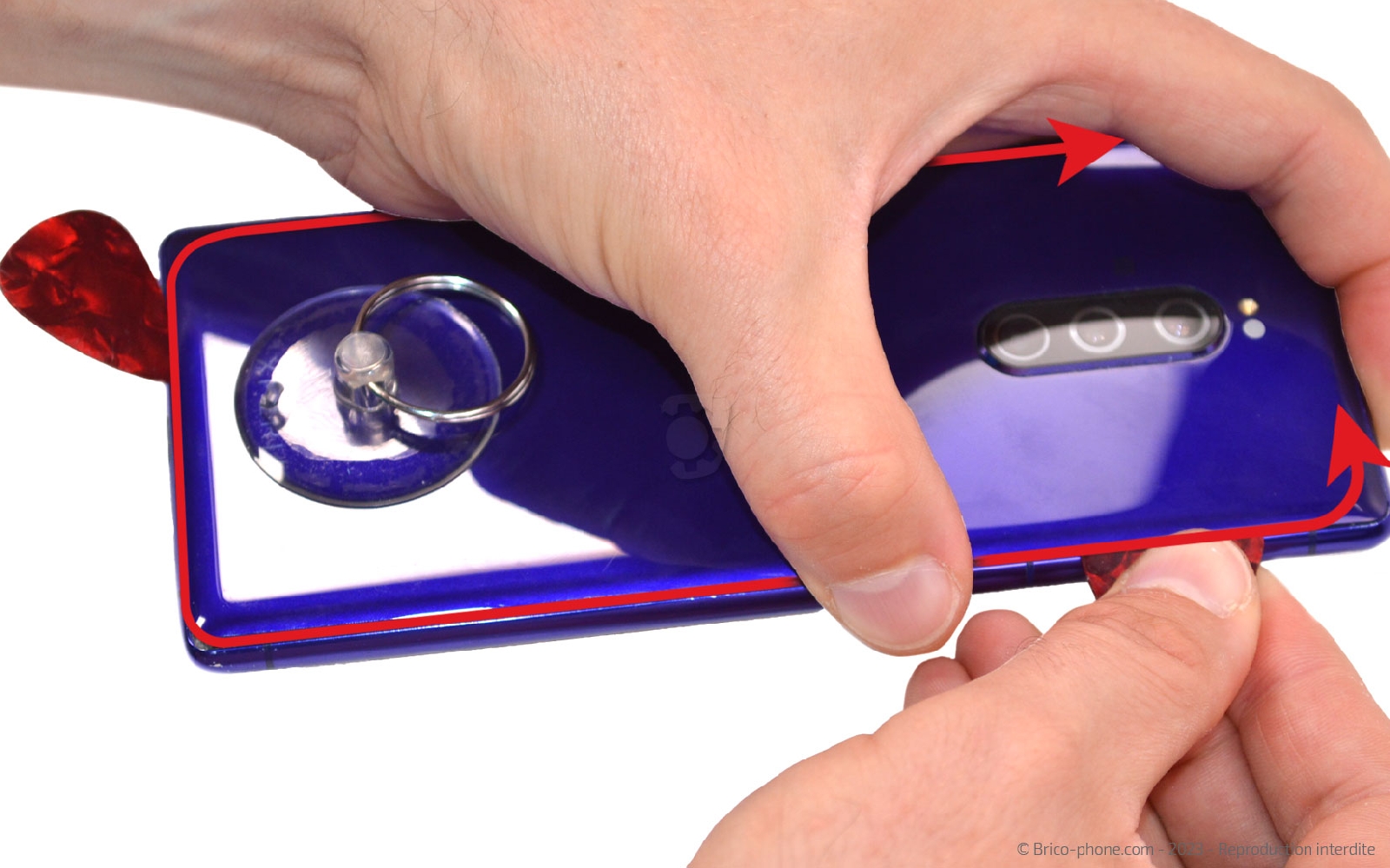

Etape 4 : Décoller la vitre arrière

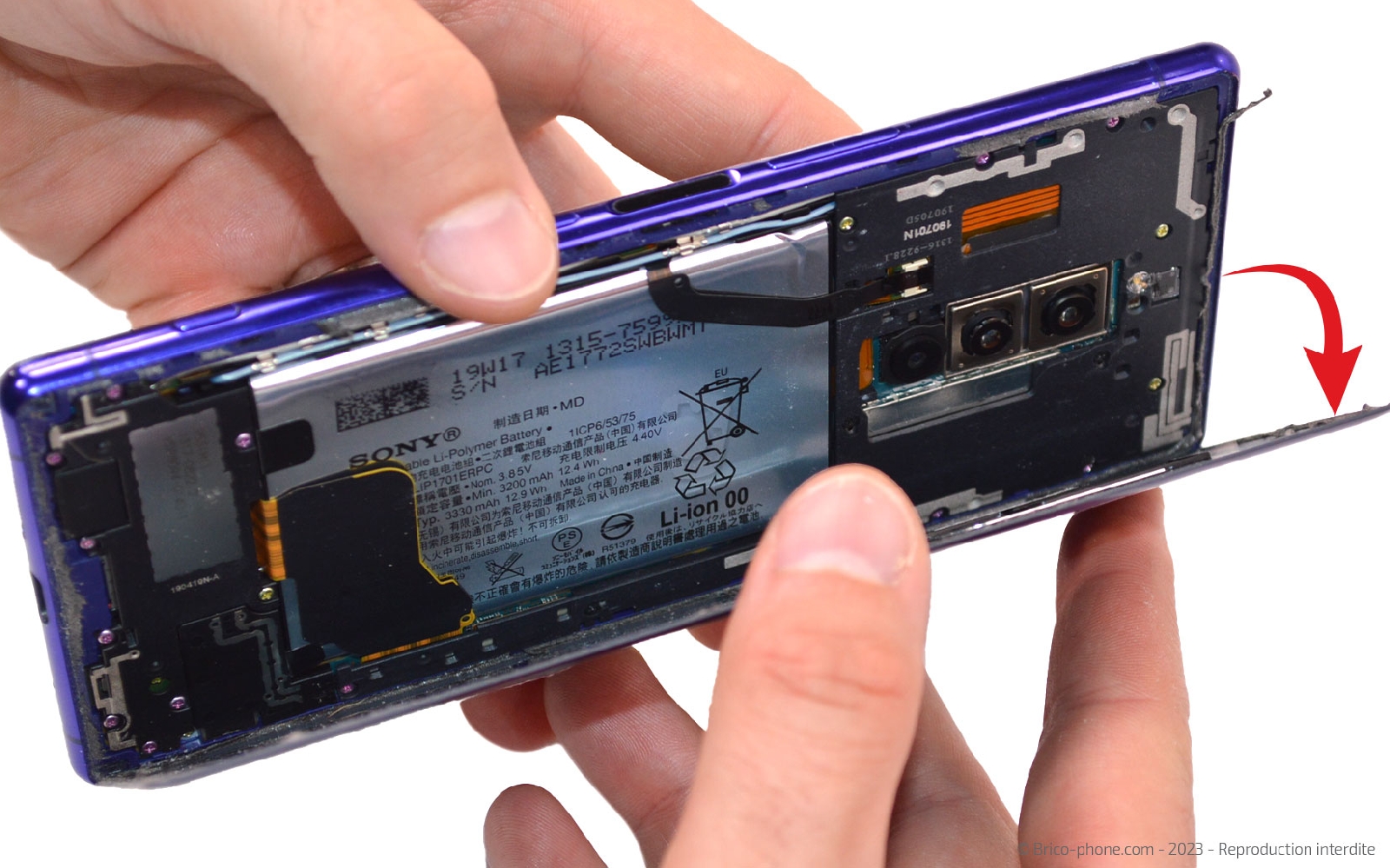

Faites le tour de la vitre arrière avec les deux médiators en plastique pour casser le sticker et réussir à ouvrir le téléphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Vitre arrière pour Sony Xperia 1 Violet
79,90 €

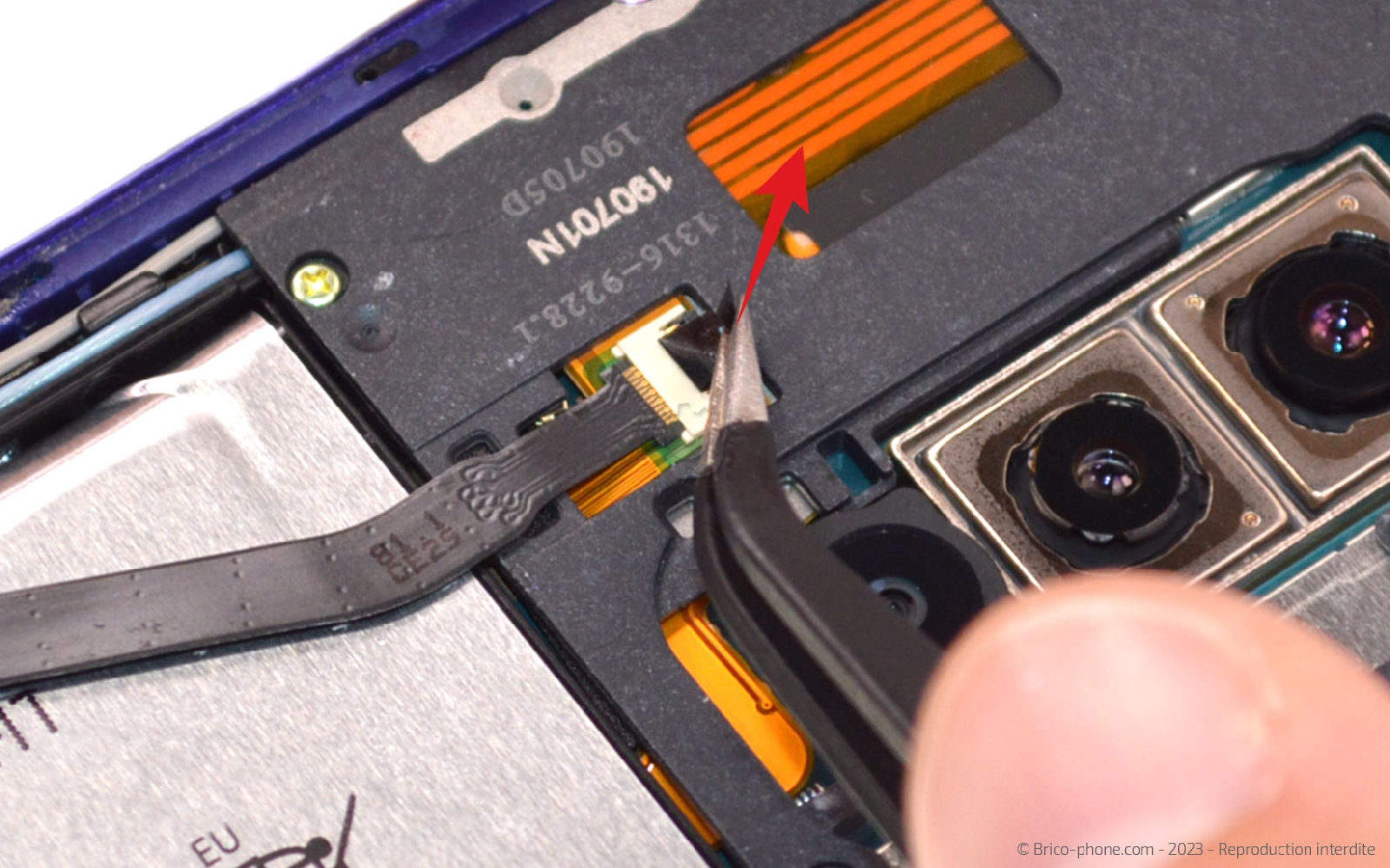

Etape 5 : Déconnecter le lecteur d'empreintes

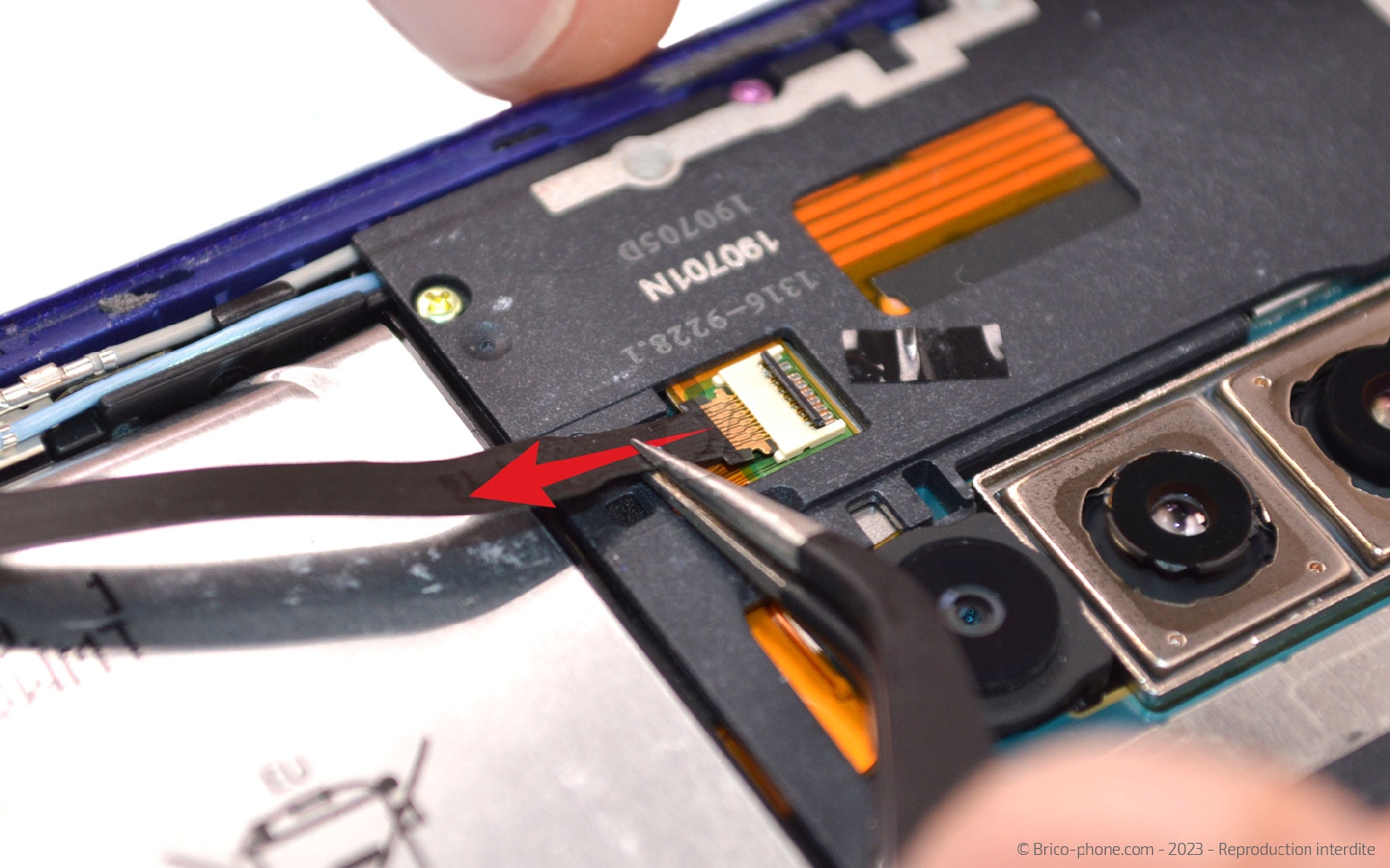

Retirez le film collant de la nappe afin de pouvoir accéder au clapet.
Soulevez ce dernier puis tirez la nappe avec la pince brucelles pour la sortir de son emplacement et de ce fait, déconnecter le lecteur d'empreintes.
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Dévisser le châssis intermédiaire

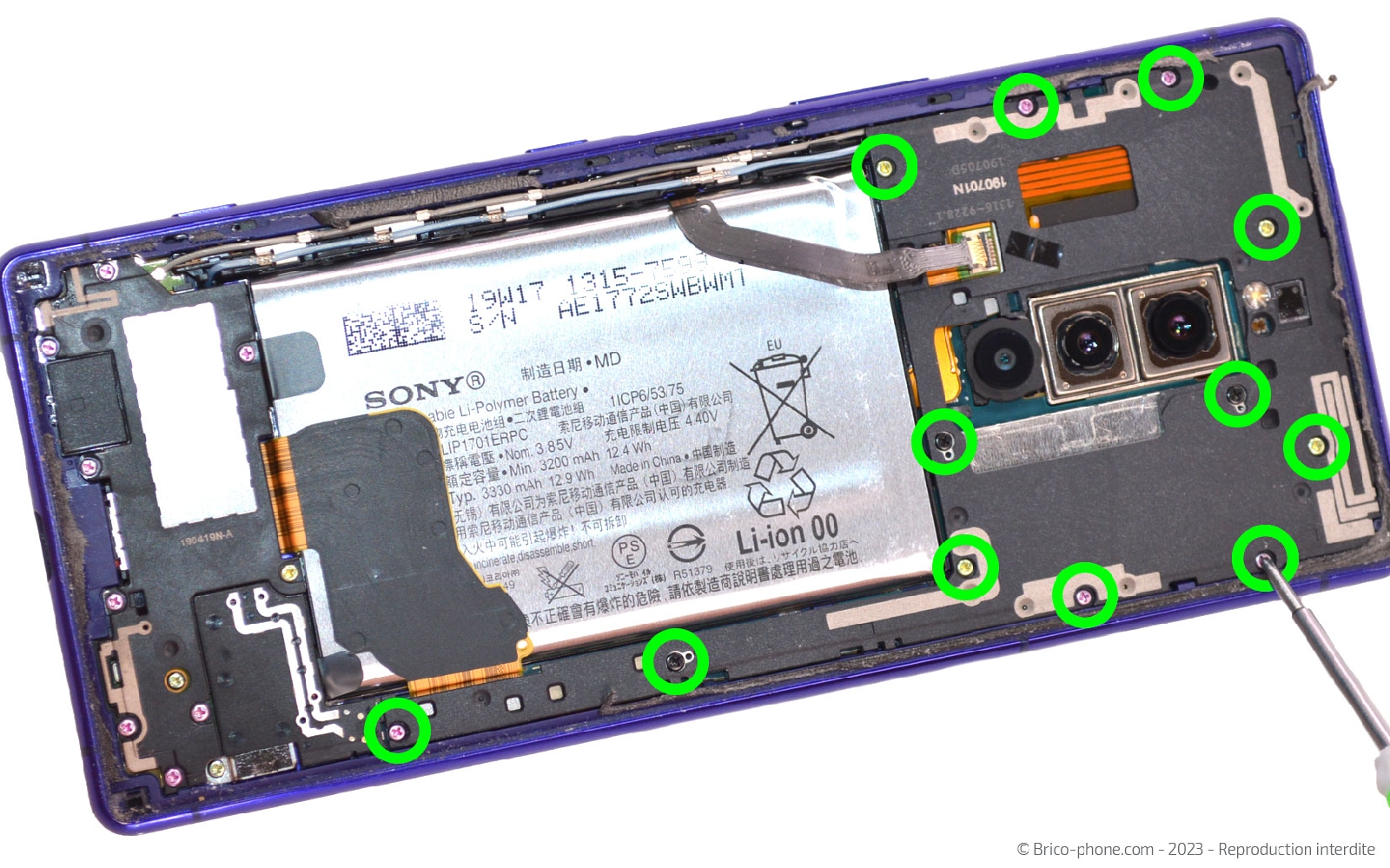

Utilisez le tournevis cruciforme pour ôter les 12 vis de la plaquette intermédiaire.
Outils du kit utilisés
Outils du kit utilisés

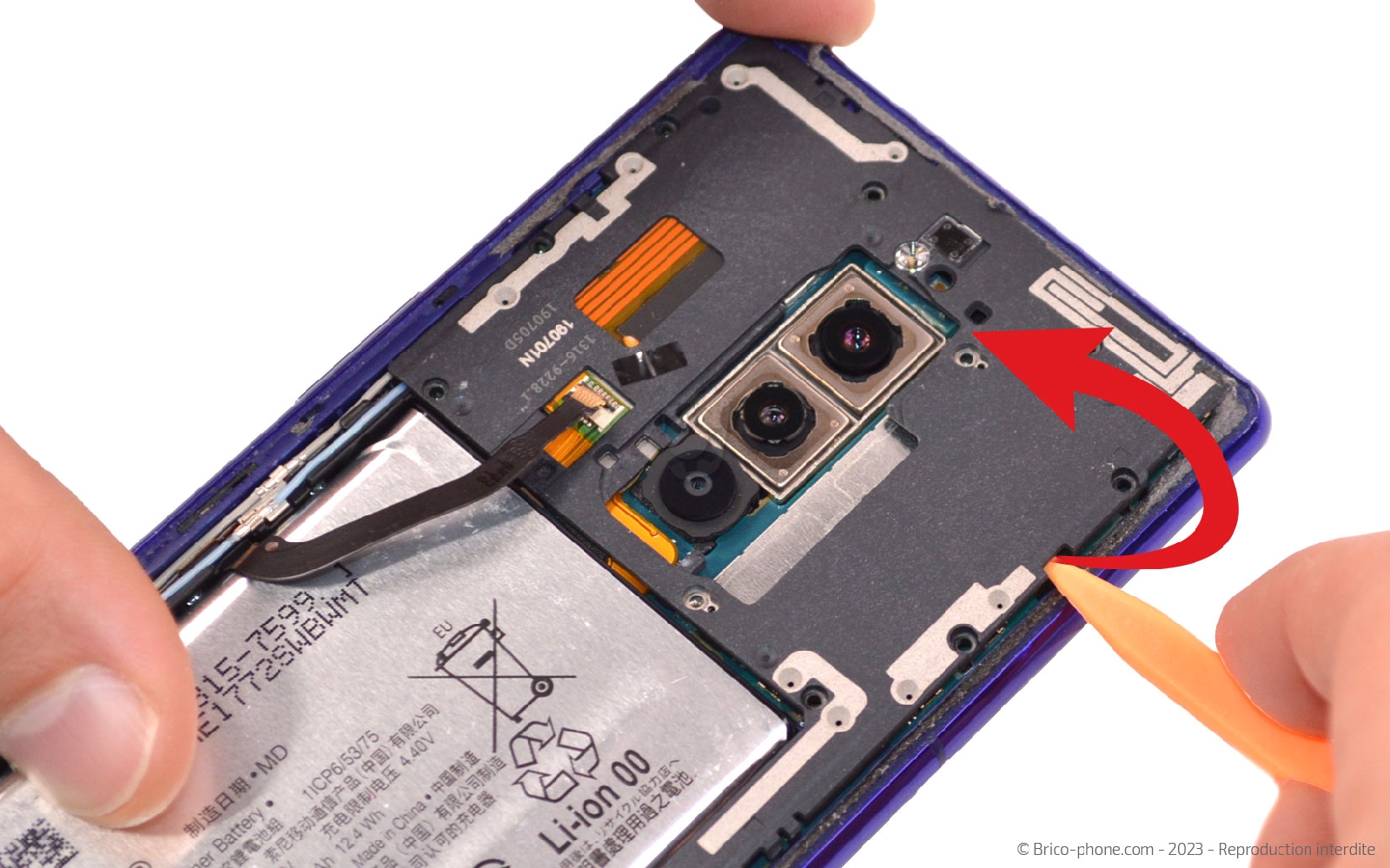

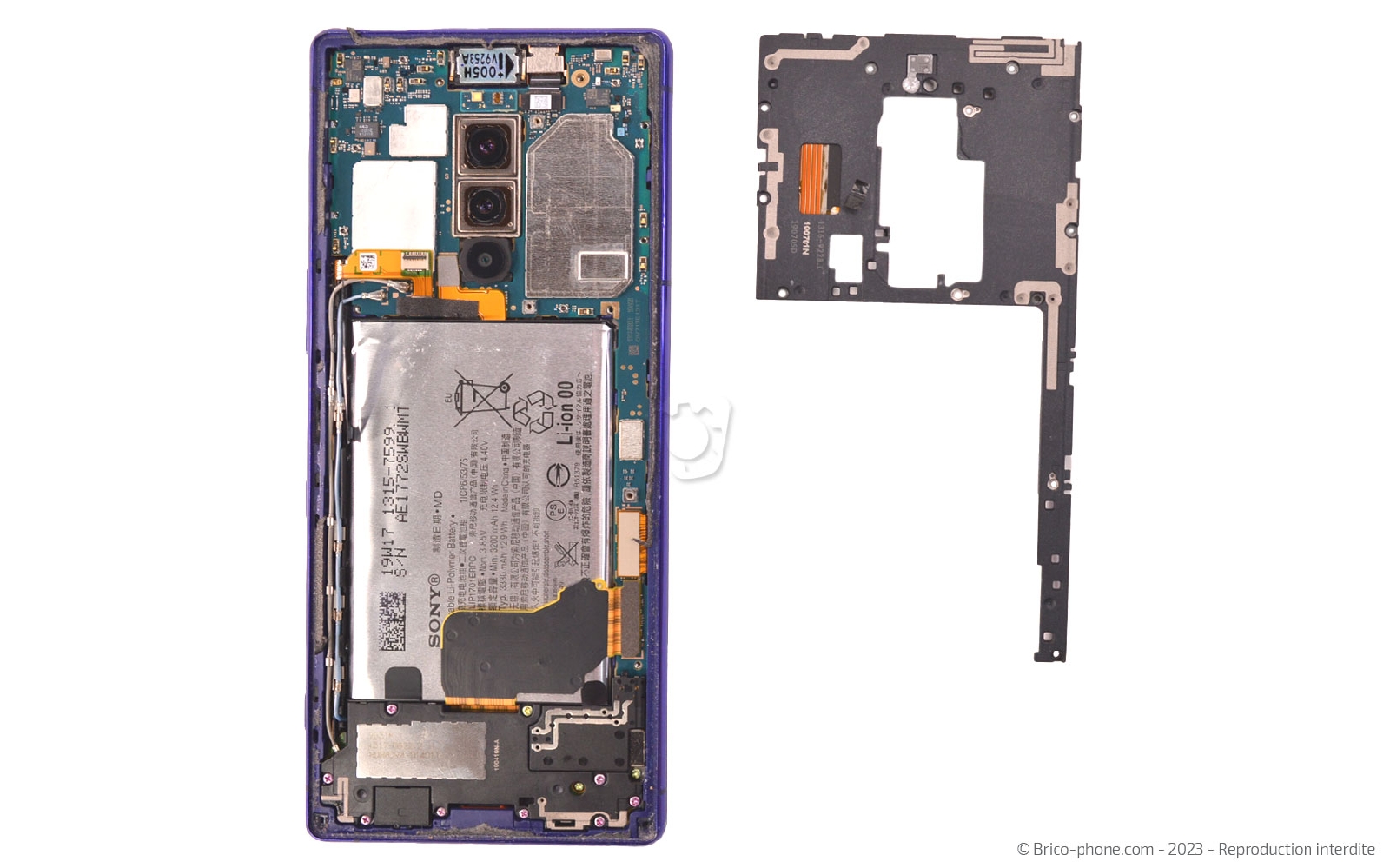

Etape 7 : Sortir la plaquette de protection

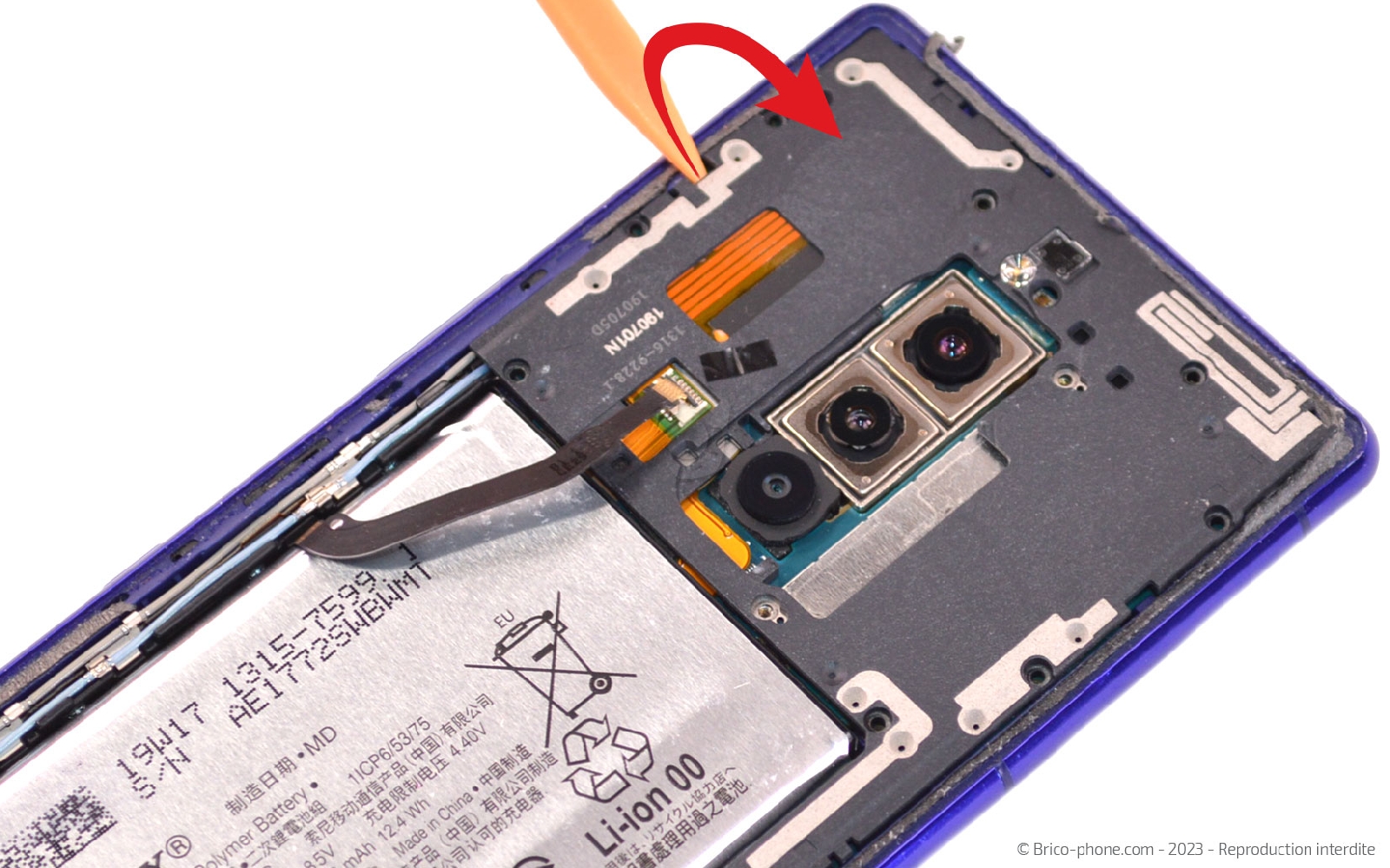

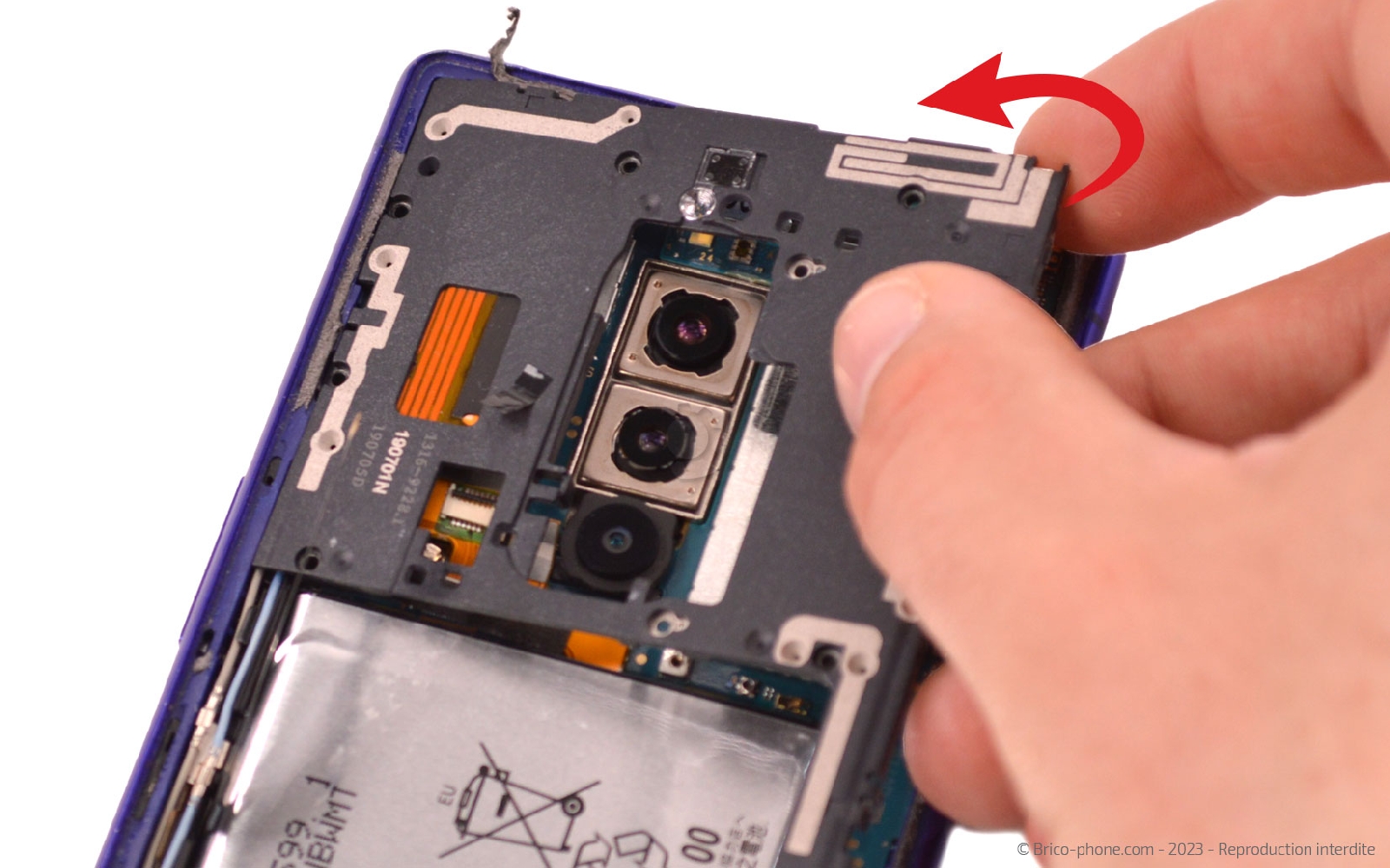

Glissez le spudger sous la plaquette pour la déclipser à différents endroits.

Sortez ensuite le composant du téléphone.
Outils du kit utilisés
Outils du kit utilisés

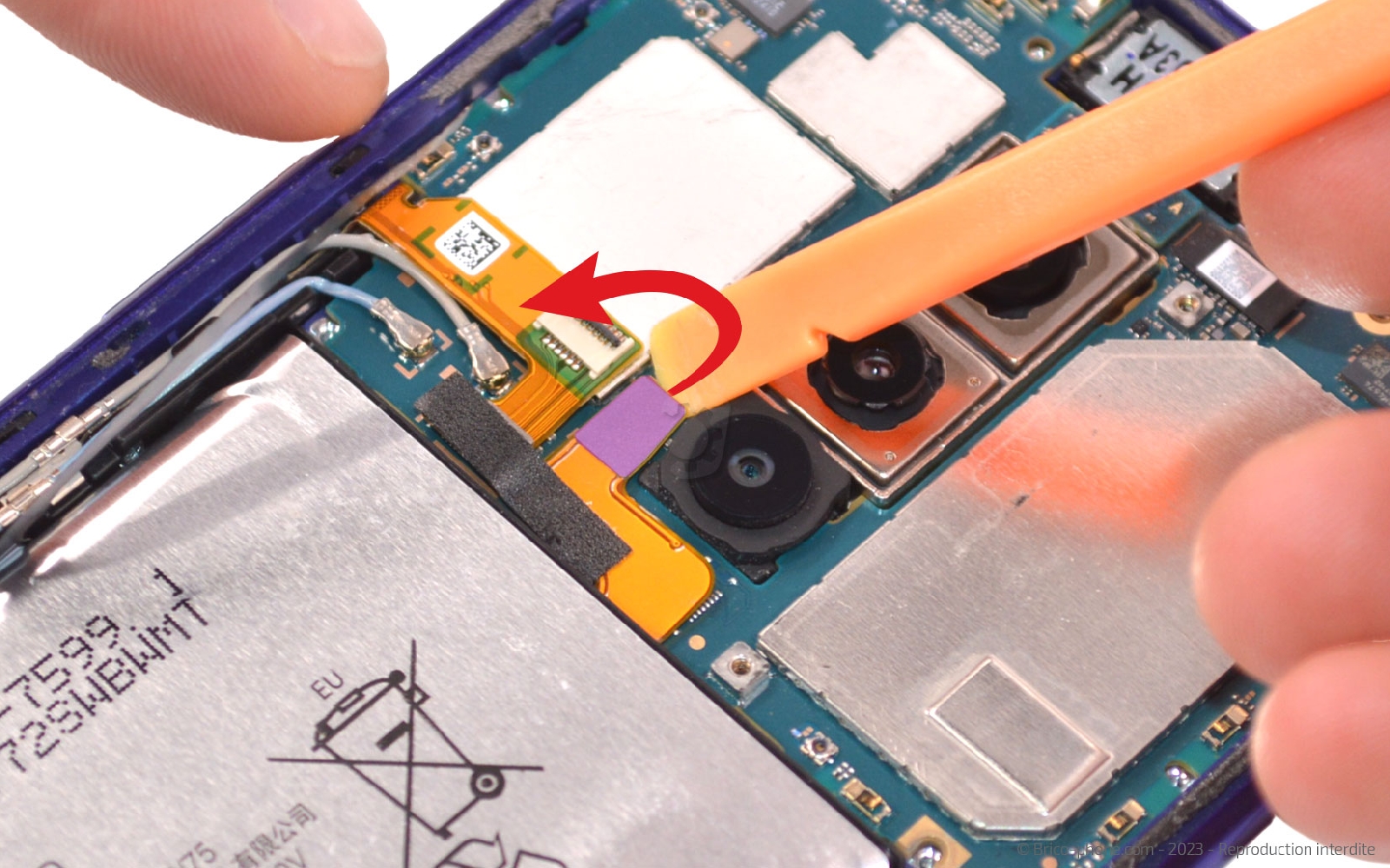

Etape 8 : Débrancher la batterie
Placez le levier sous la nappe de la batterie pour la déconnecter.
Outils du kit utilisés
Outils du kit utilisés

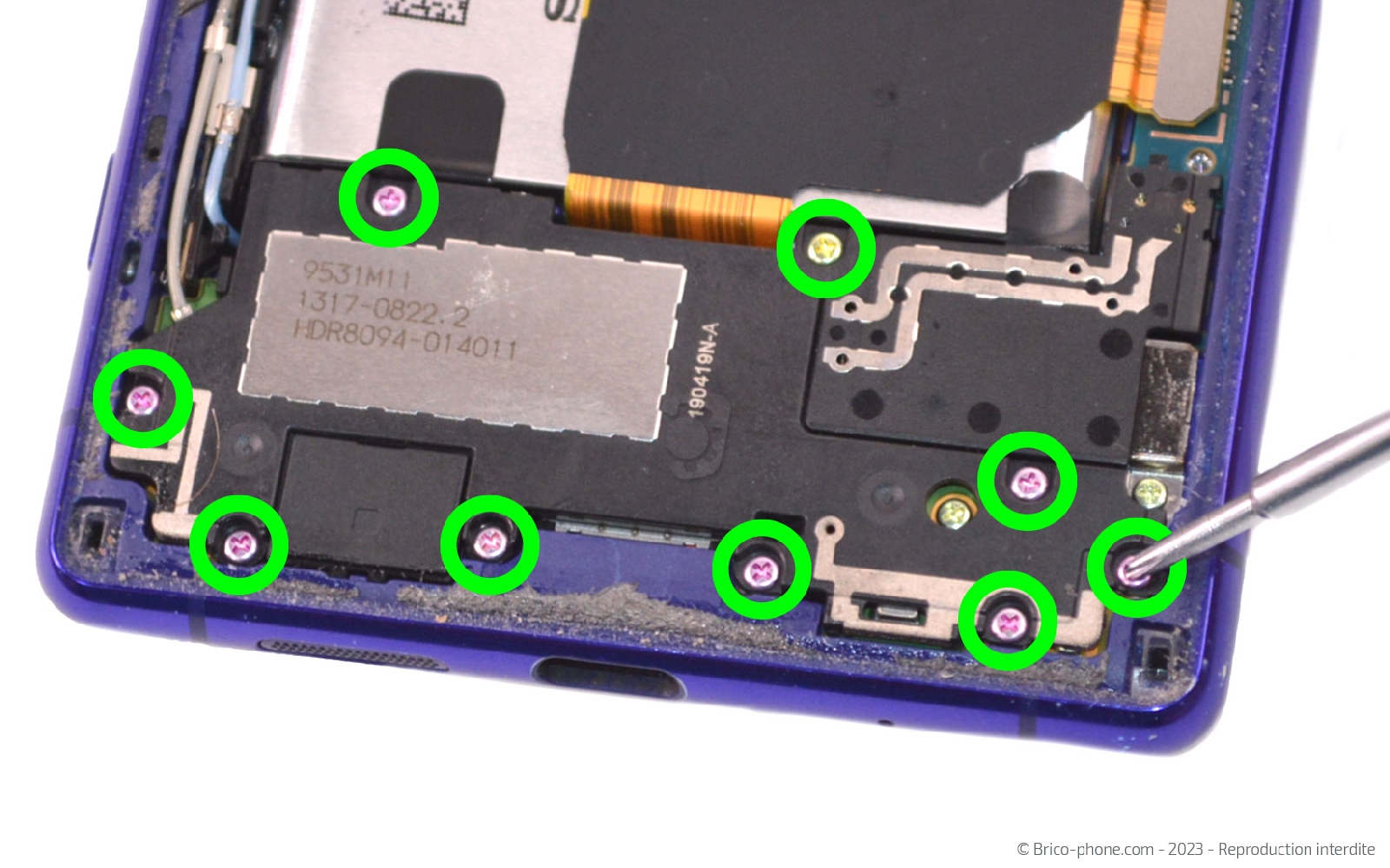

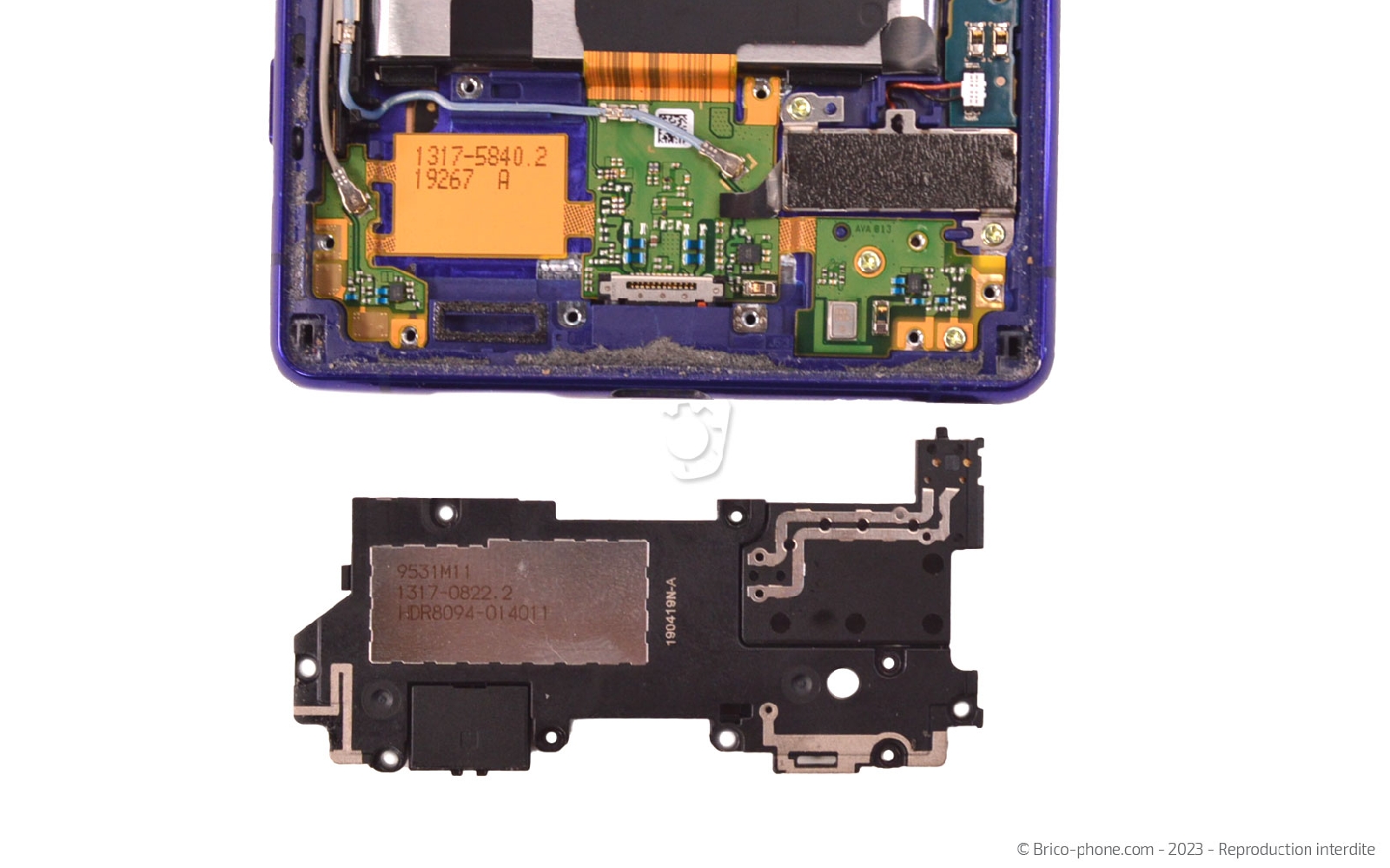

Etape 9 : Récupérer le haut-parleur externe

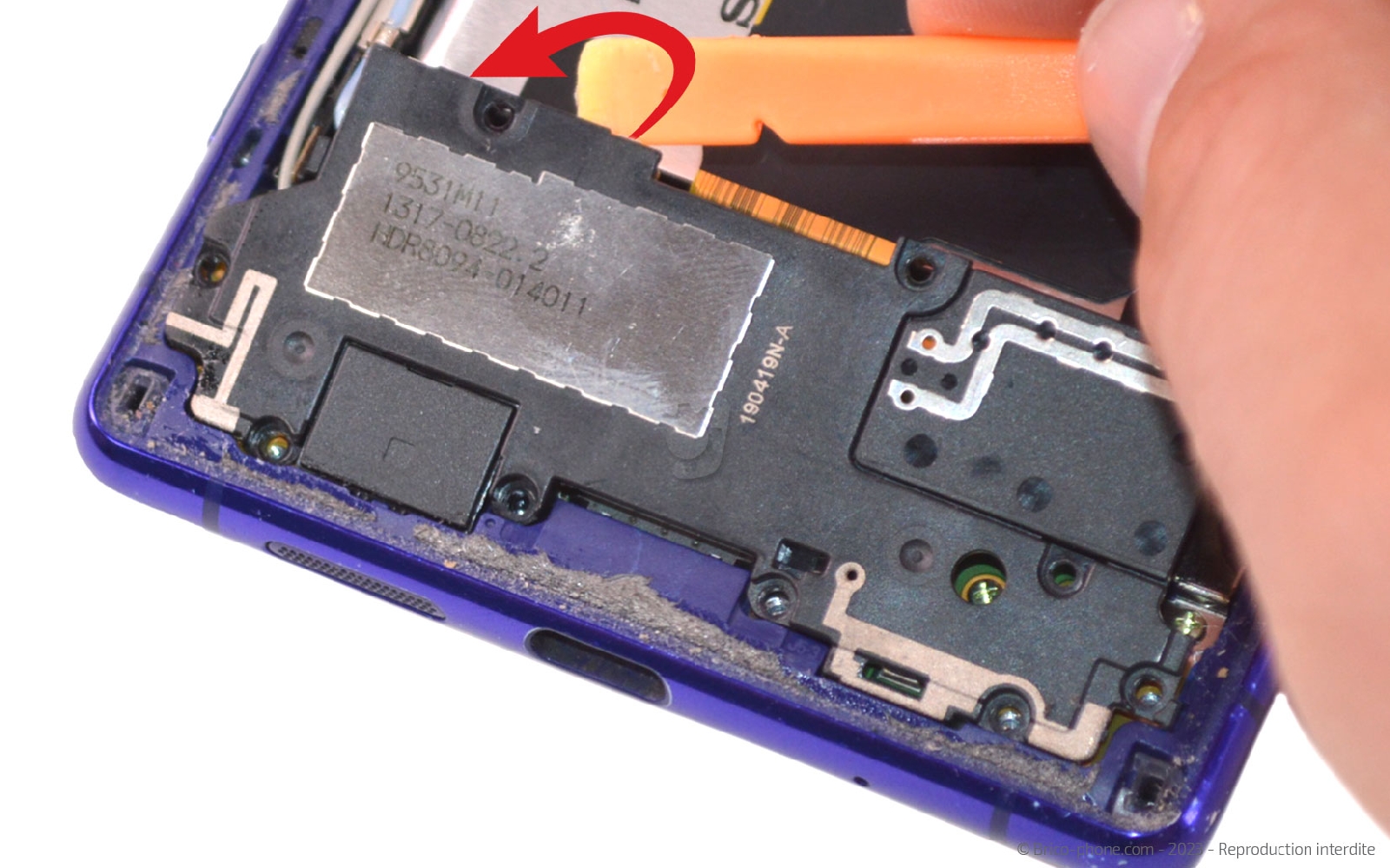

Retirez les 9 vis cruciforme du support du haut-parleur externe.

Insérez le spudger sous le composant pour faire levier et déclipser le produit.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Bloc haut-parleur externe de Sony J8110, J8170 Xperia 1, J9110 Xperia 1 Dual SIM
12,90 €

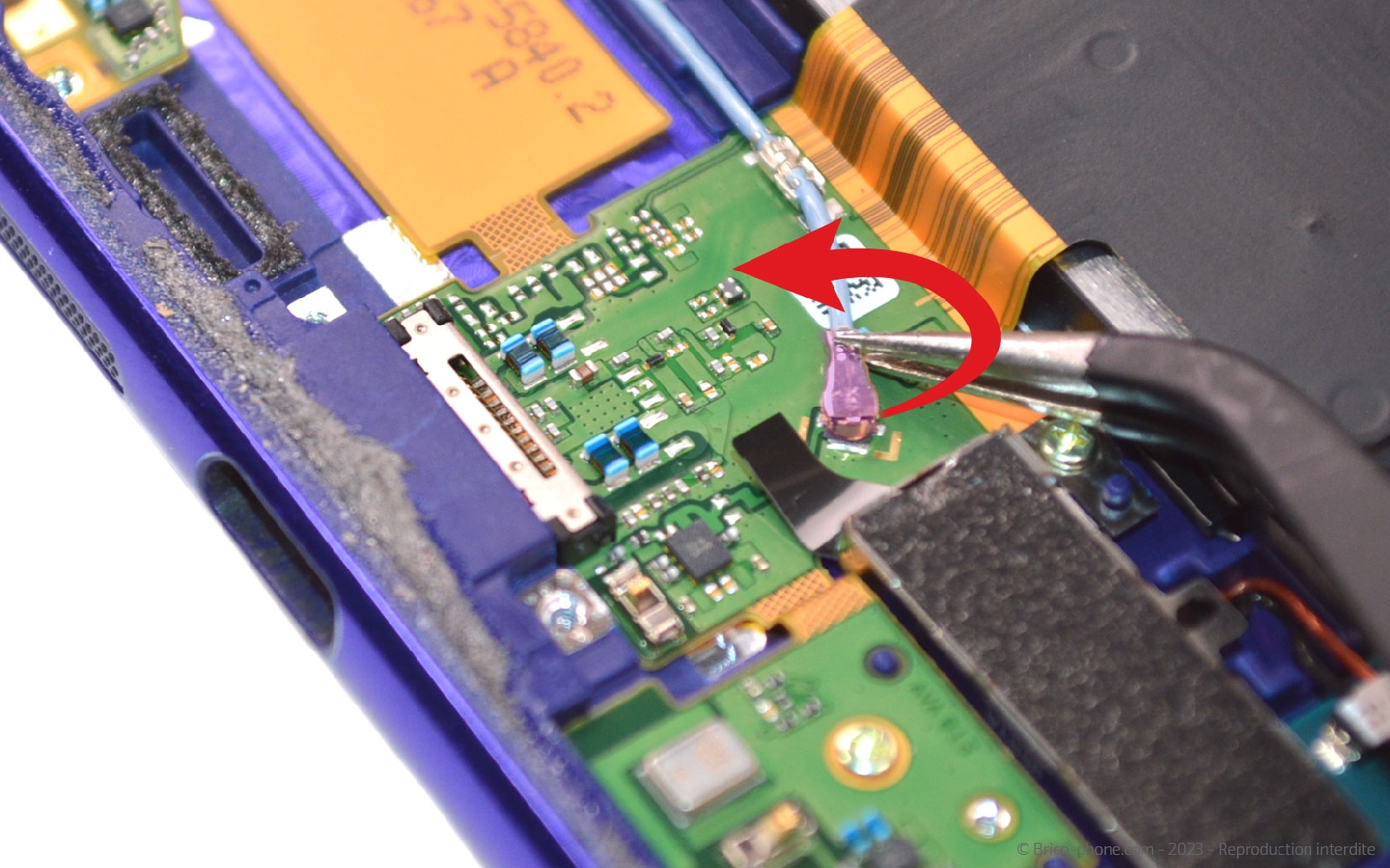

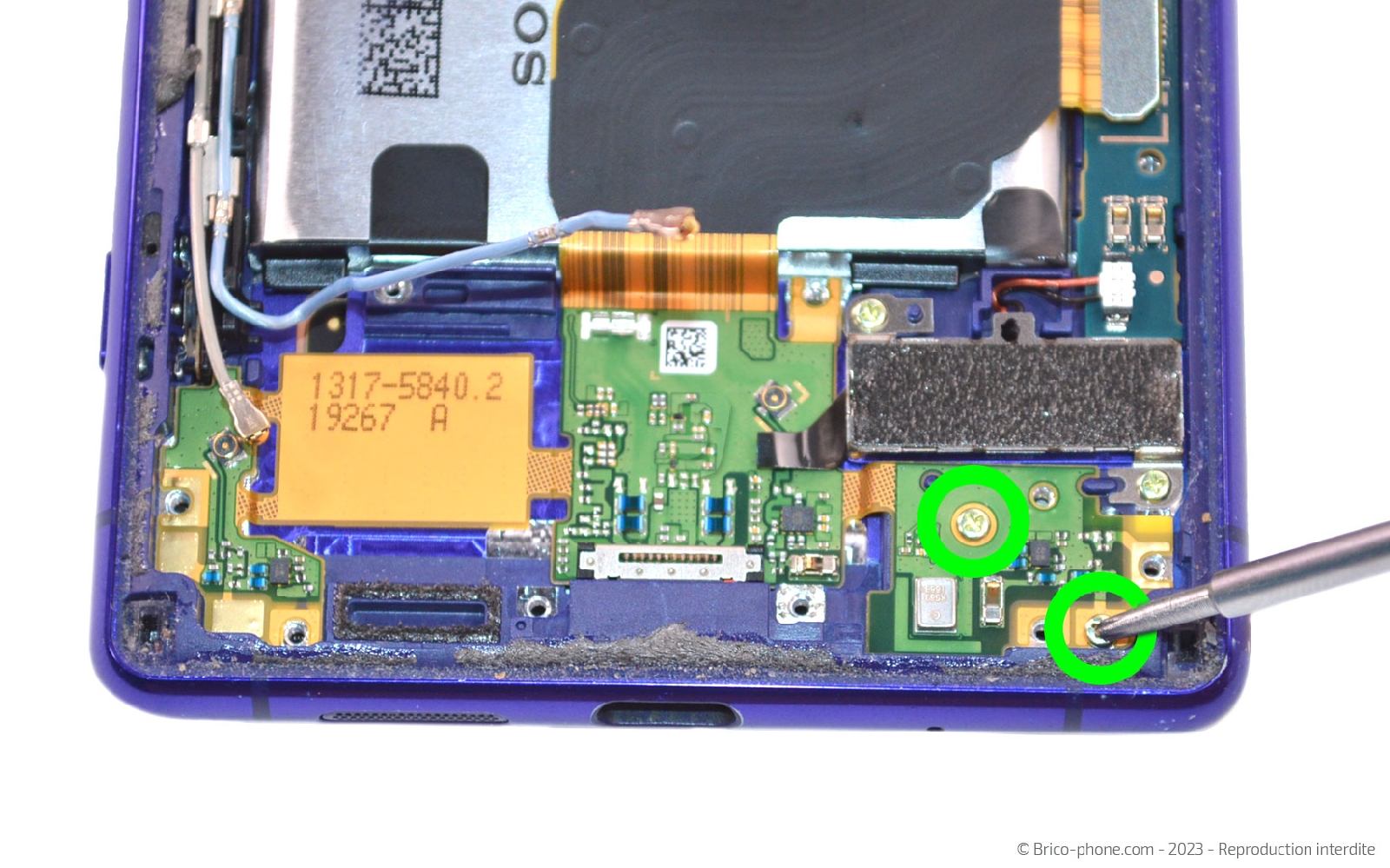

Etape 10 : Débrancher les dernières connectiques du dock

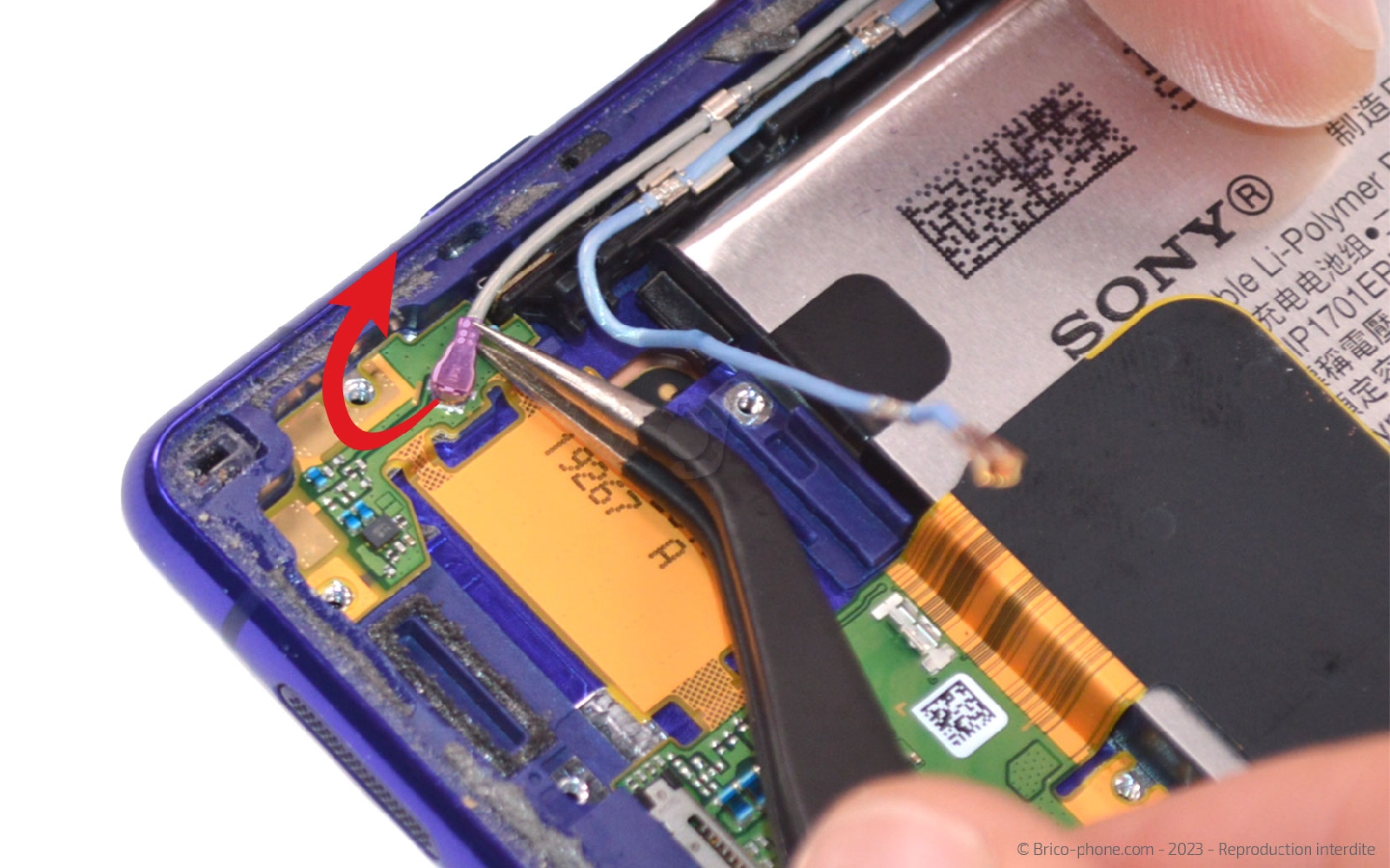

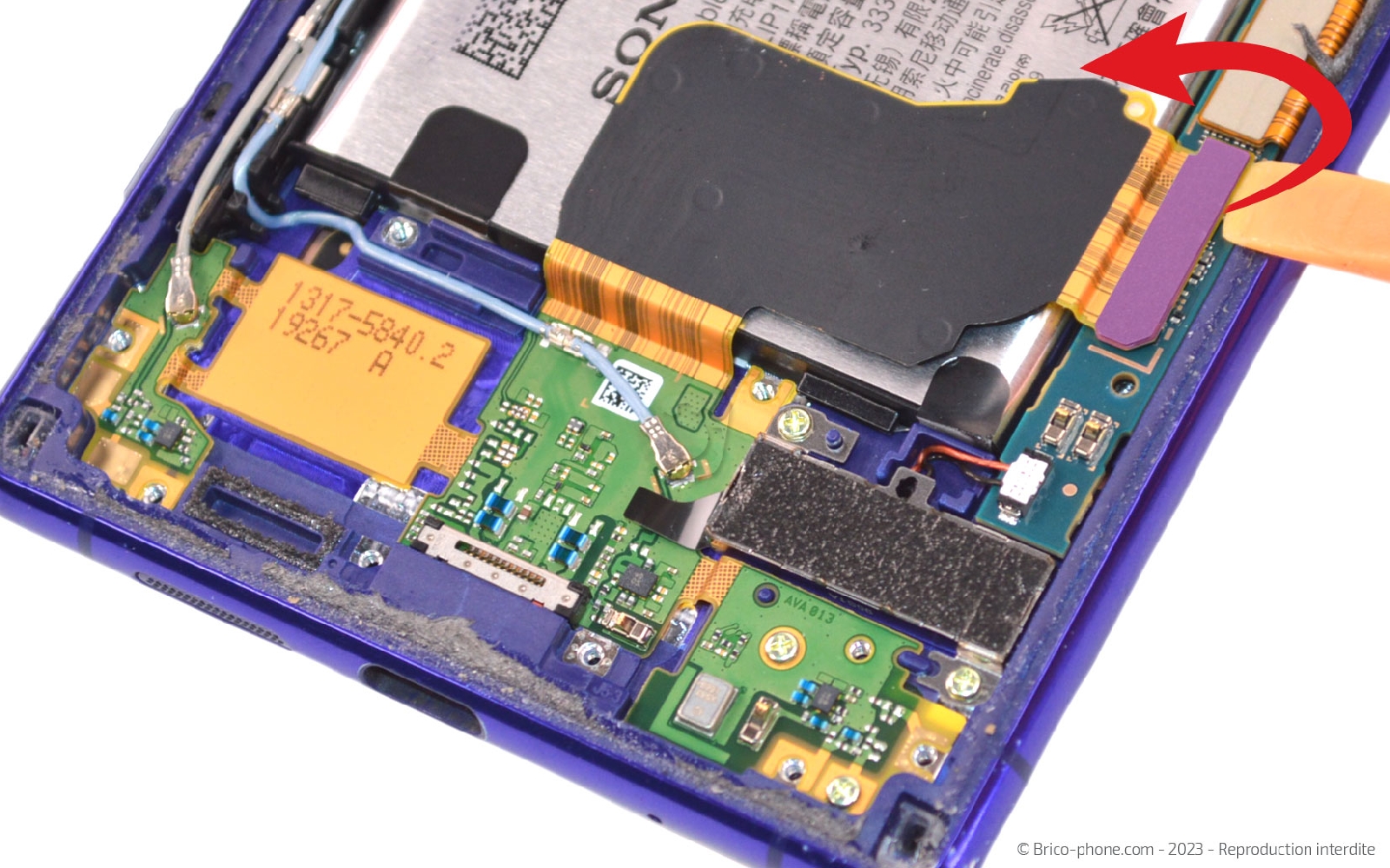

Déconnectez la nappe du dock. Puis, retirez les deux vis cruciforme situées sur la droite du composant.

Ensuite, débranchez les deux câbles coaxiaux avec la pince en métal.
Outils du kit utilisés
Outils du kit utilisés

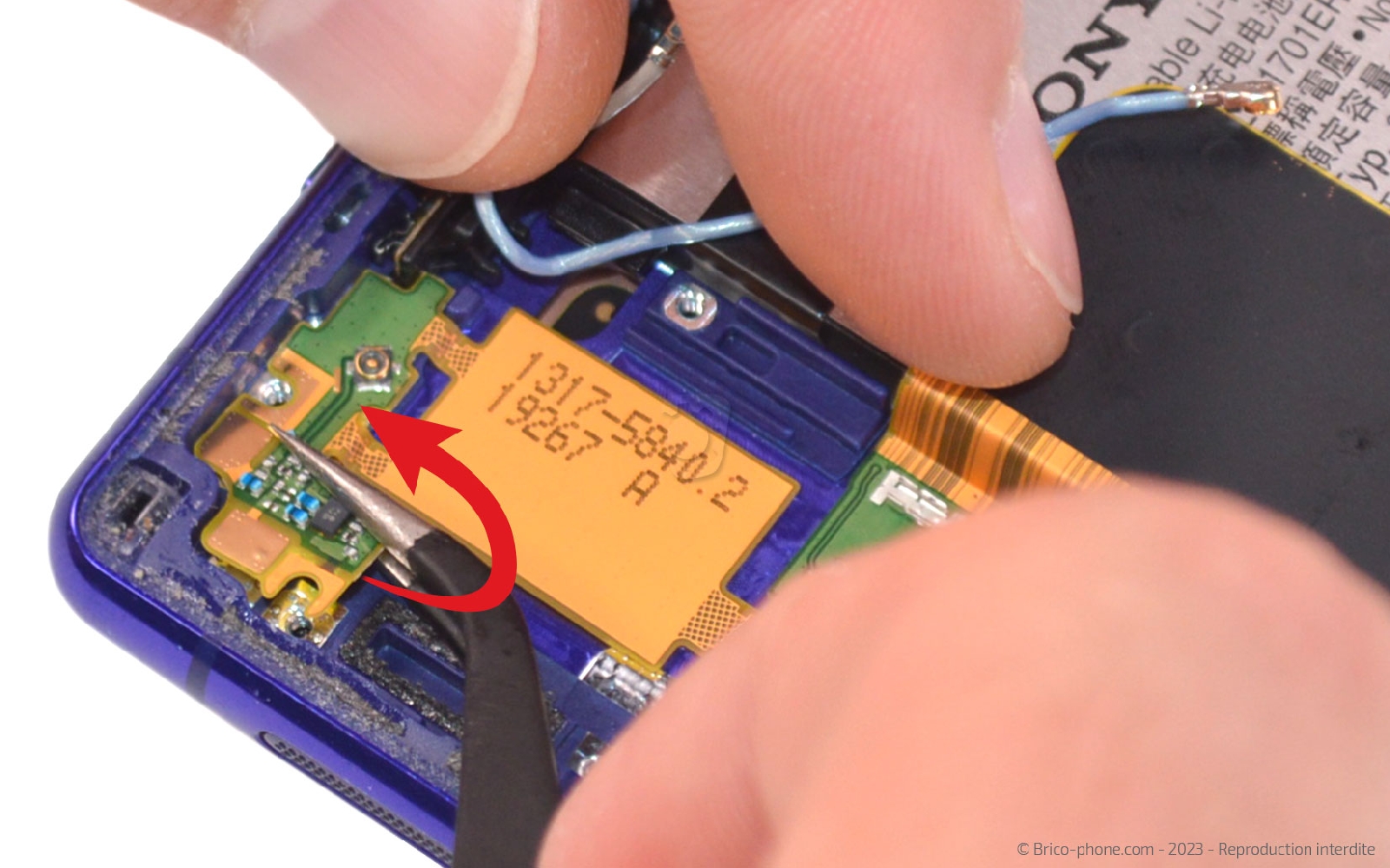

Etape 11 : Sortir le connecteur de charge

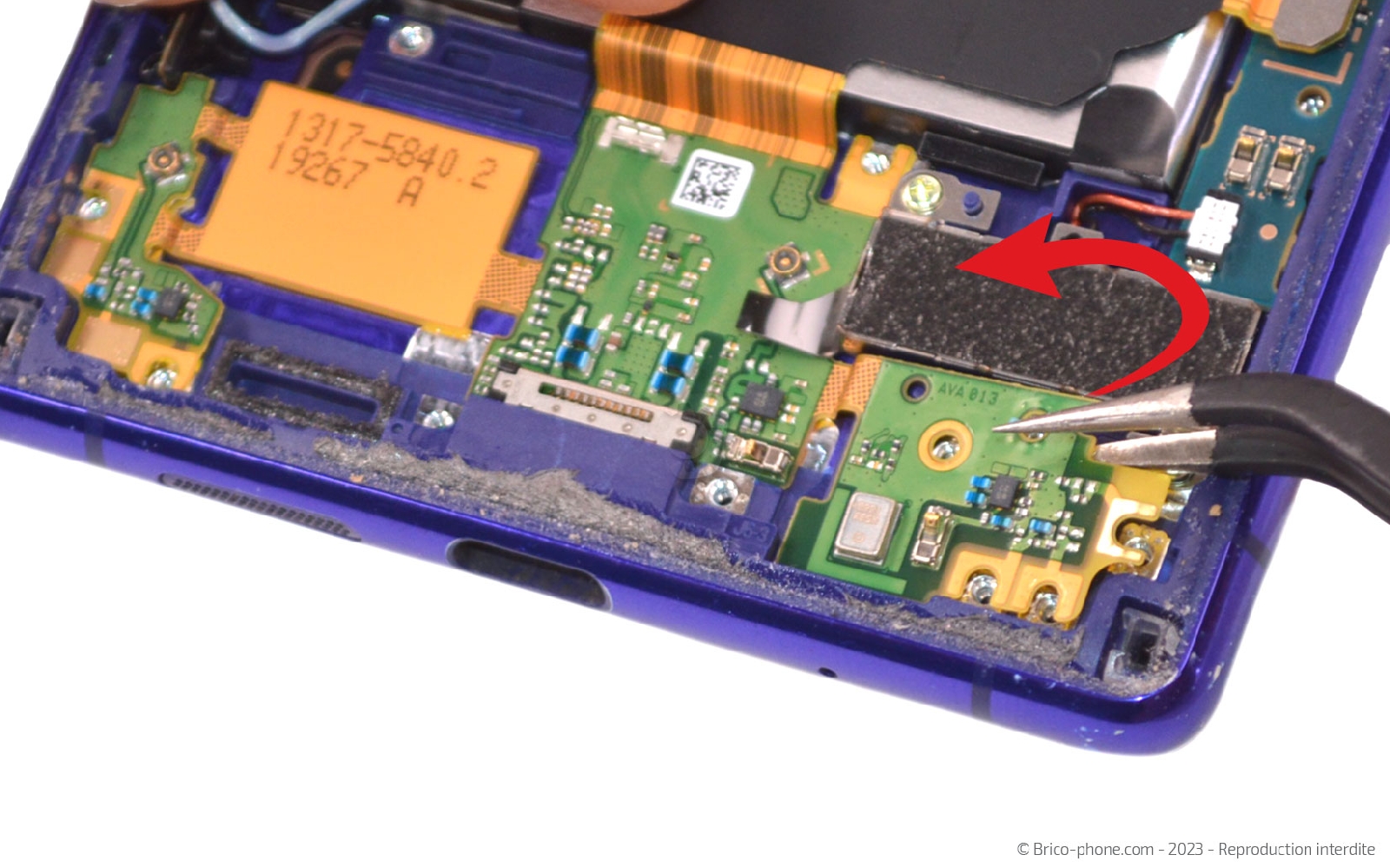

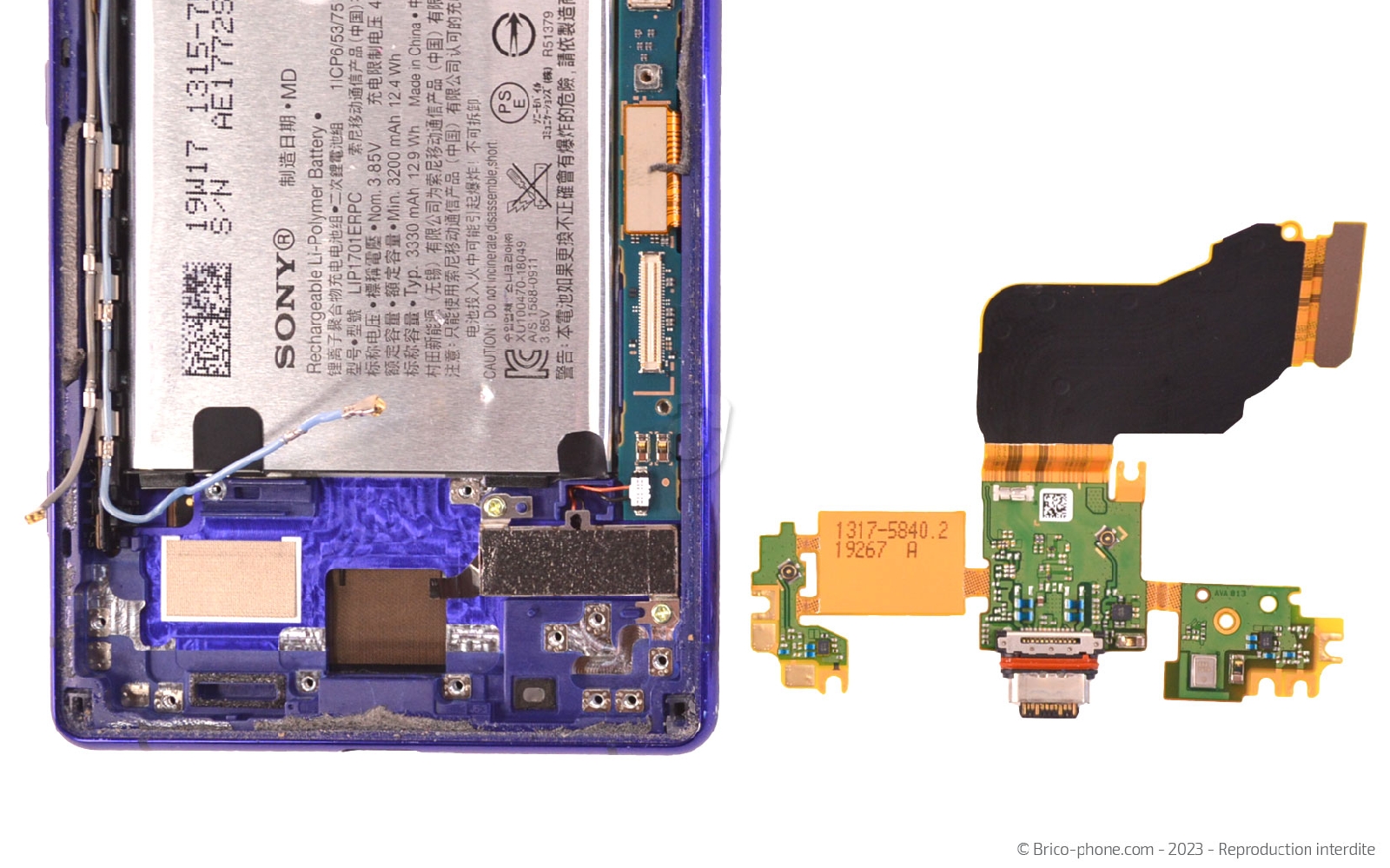

Décollez petit à petit en glissant la pincette sous le connecteur de charge pour ensuite le sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Connecteur de charge pour Sony Xperia 1
17,90 €
Refermer votre Sony Xpéria 1
Reconnectez la batterie, replacez la plaquette intermédiaire et tester le nouvel écran avant de refermer votre smartphone.

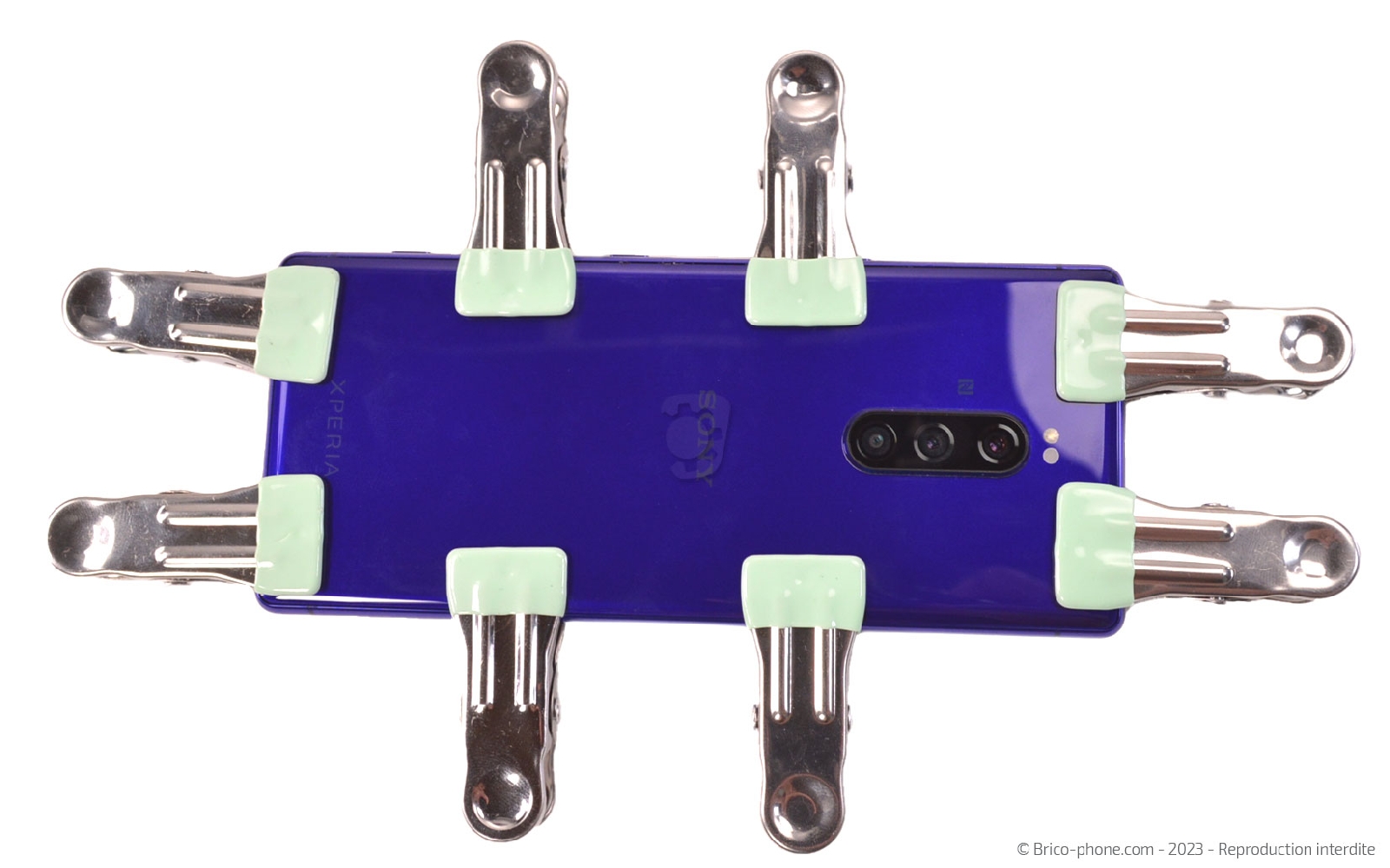

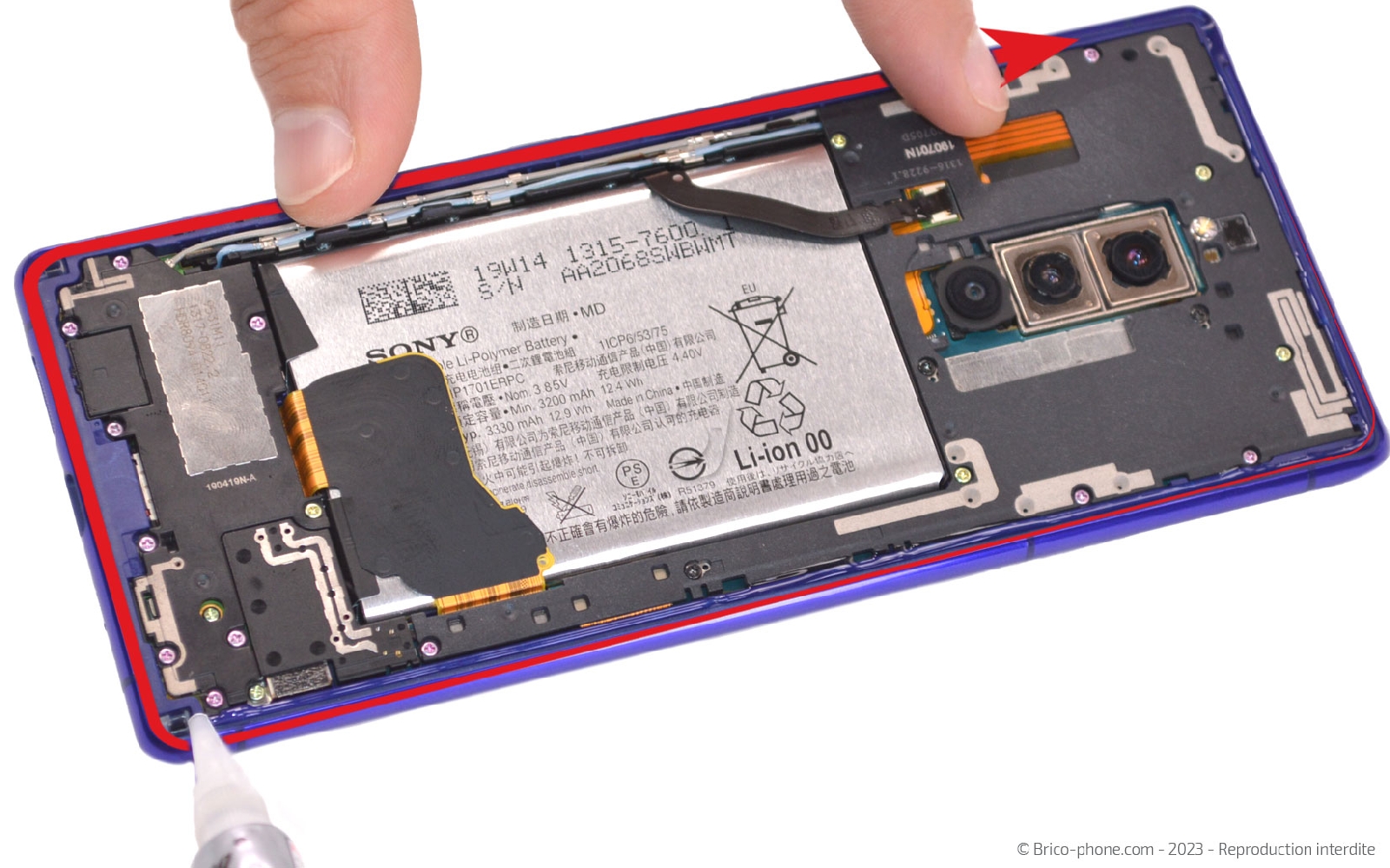

Une fois que tous est ok, appliquez un filet de colle B-7000 sur toute la longueur du châssis avant d'installer la vitre arrière. Laissez sécher la colle environ 1 heure à l'aide de gros livres ou de pinces.
