Guide de réparation sur Galaxy S21 FE 5G

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 12/20
Galaxy S21 FE 5G | Temps estimé : 45 min | Difficulté : 3/5

Bienvenue à ce nouveau tutoriel de réparation dédié au Samsung Galaxy S21 FE. Que ce soit pour un écran fissuré, une batterie qui ne tient plus la charge ou un problème de caméra, nous avons pour vous un guide complet qui vous permettra de redonner une seconde vie à votre appareil. Grâce à ce tutoriel détaillé, disponible en vidéo et illustré par des photos, vous serez en mesure de réaliser ces réparations vous-même, étape par étape.

Mais pourquoi est-il si important de réparer son smartphone soi-même ? Premièrement, cela vous permet de faire des économies substantielles. En effet, les coûts de réparation en boutique peuvent être très élevés, surtout pour les modèles les plus récents comme le Galaxy S21 FE. Deuxièmement, réparer soi-même son appareil est un geste fort en faveur de l’environnement. Chaque smartphone sauvé est un smartphone de moins dans les décharges, ce qui aide à lutter contre le gaspillage électronique et l'obsolescence programmée.
Enfin, n'oublions pas la satisfaction personnelle que procure la réussite d'une réparation. Comprendre le fonctionnement de votre appareil et réussir à le réparer vous-même est une expérience gratifiante, qui vous rend plus autonome.

Alors, n'hésitez pas à suivre attentivement chaque étape de ce tutoriel. Vous découvrirez que réparer son Galaxy S21 FE n'est pas si compliqué qu'il n'y paraît, surtout lorsque vous êtes guidé par des conseils de professionnels et des illustrations claires. Prenez le temps de lire une première fois ce guide de réparation afin de choisir les bonnes étapes en fonction de la pièce que vous devez remplacer. Par exemple, pour changer l'objectif principal vous n'avez besoin de retirer ni la batterie ni le haut-parleur externe.

C'est parti, ouvrez votre boîte à outils et redonnez une nouvelle vie à votre smartphone !

Diagnostic

›  Panne de petits éléments...

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer
Dans un premier temps, assurez-vous de commander la pièce détachée compatible avec votre Samsung Galaxy S21 FE (5G) en vérifiant le modèle de votre appareil.

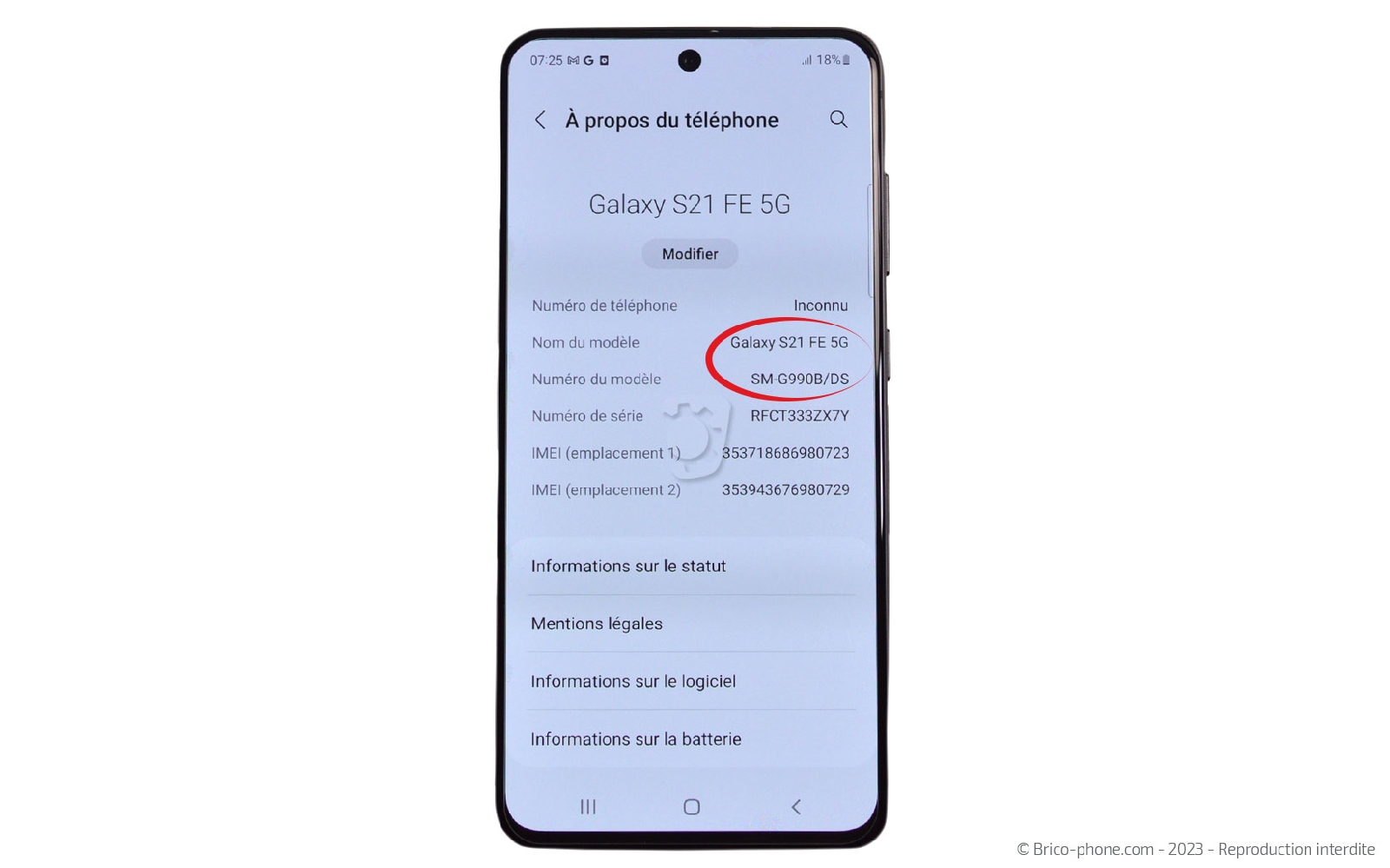

Pour cela, vous avez plusieurs options. La première étant de vous rendre dans les paramètres de votre smartphone pour découvrir le numéro de modèle SM-G990B.
La seconde consiste à composer le *#06# depuis le clavier de votre smartphone pour obtenir un numéro IMEI. Ensuite, recopiez ce numéro dans la case prévue à cet effet sur notre page d'accueil : https://www.brico-phone.com. Brico-phone vous indiquera alors de quel modèle il s'agit, ainsi que les produits compatibles avec le S21 FE (5G).

Une fois la pièce détachée pour votre S21 FE (5G) commandée et reçue, installez-vous dans un espace propre et bien éclairé. Assurez-vous d'avoir tous les outils nécessaires et le tutoriel de réparation à portée de main.

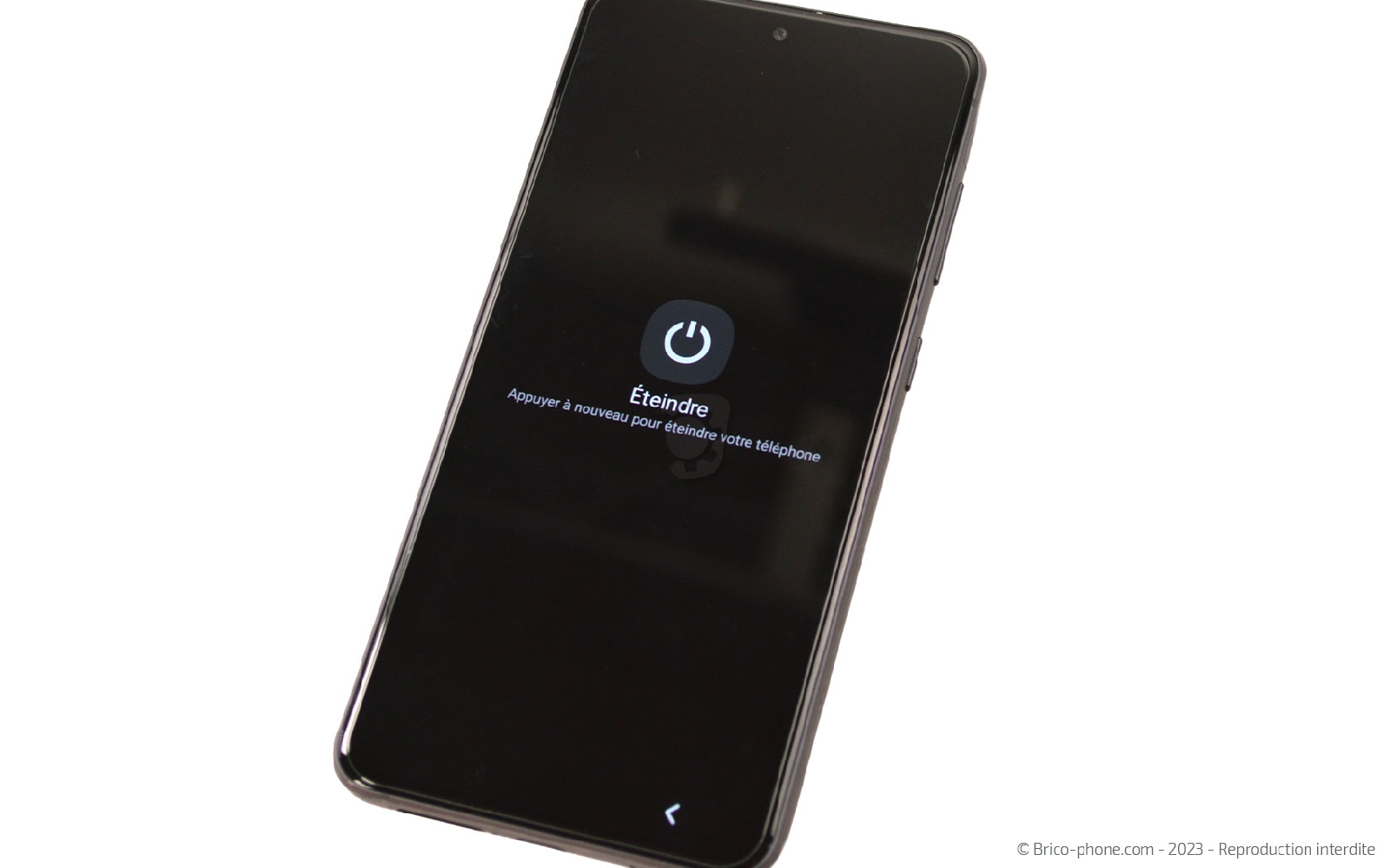

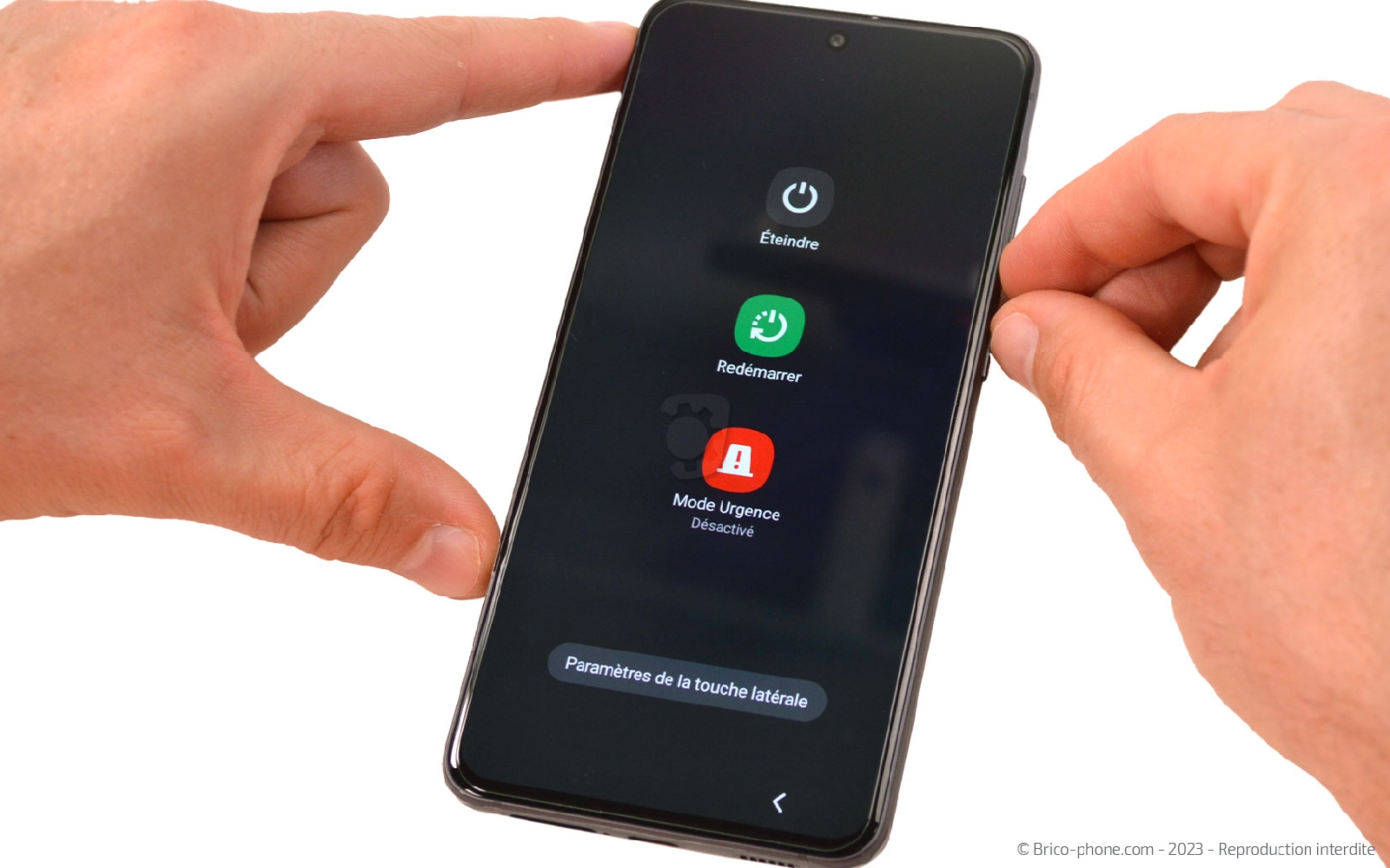

Eteignez ensuite votre appareil en maintenant enfoncé le bouton Power et en sélectionnant l'option "éteindre" sur l'écran.

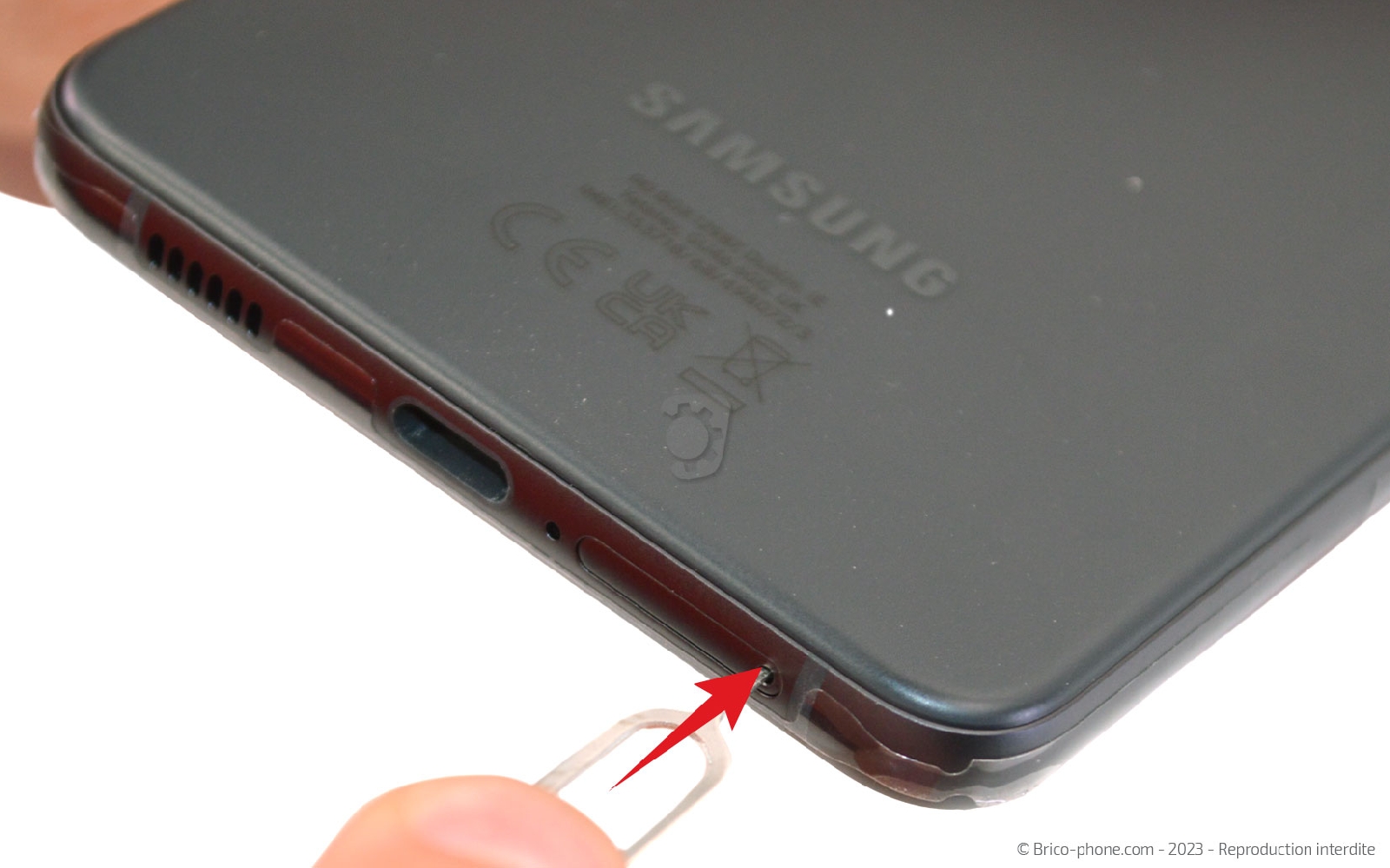

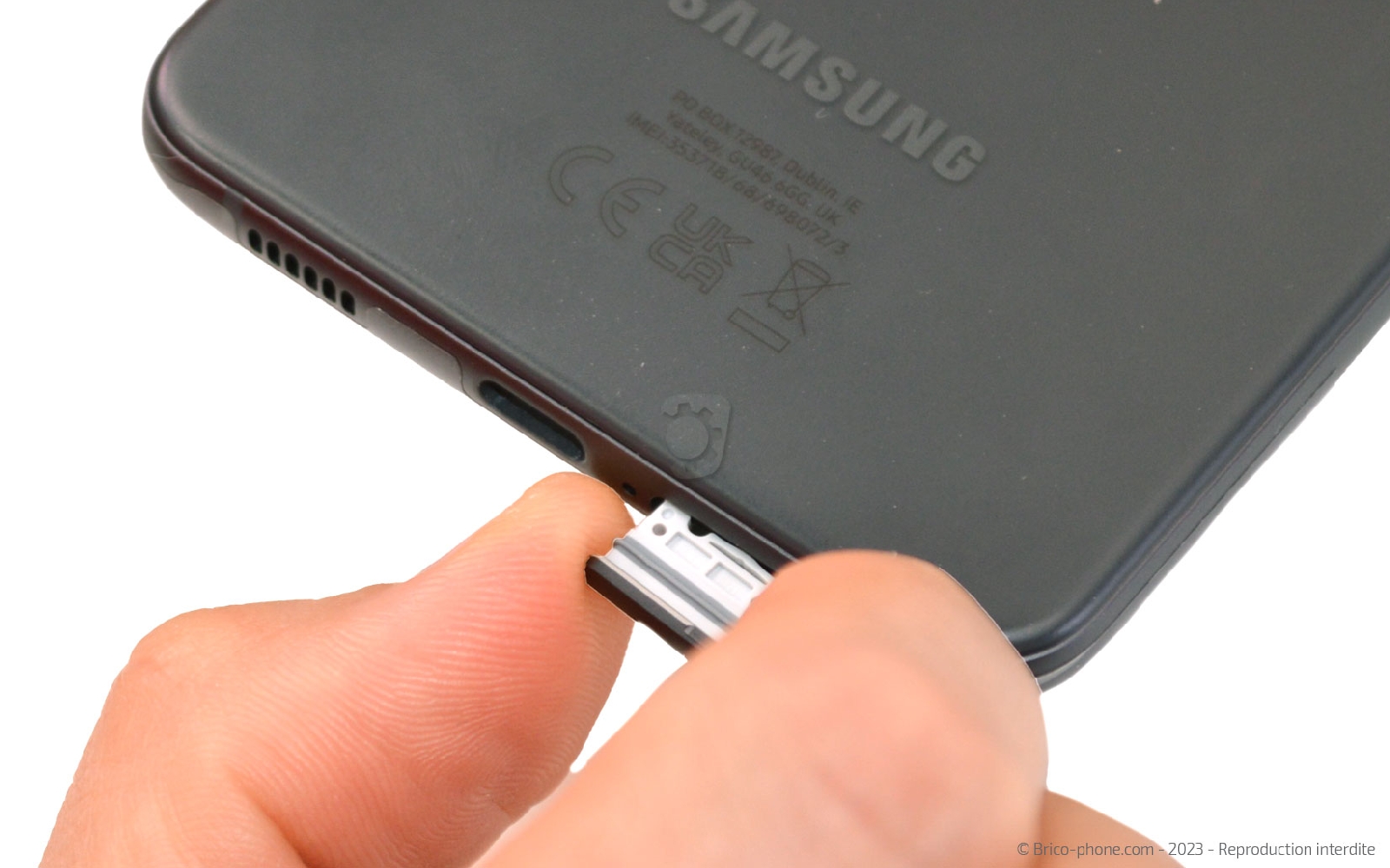

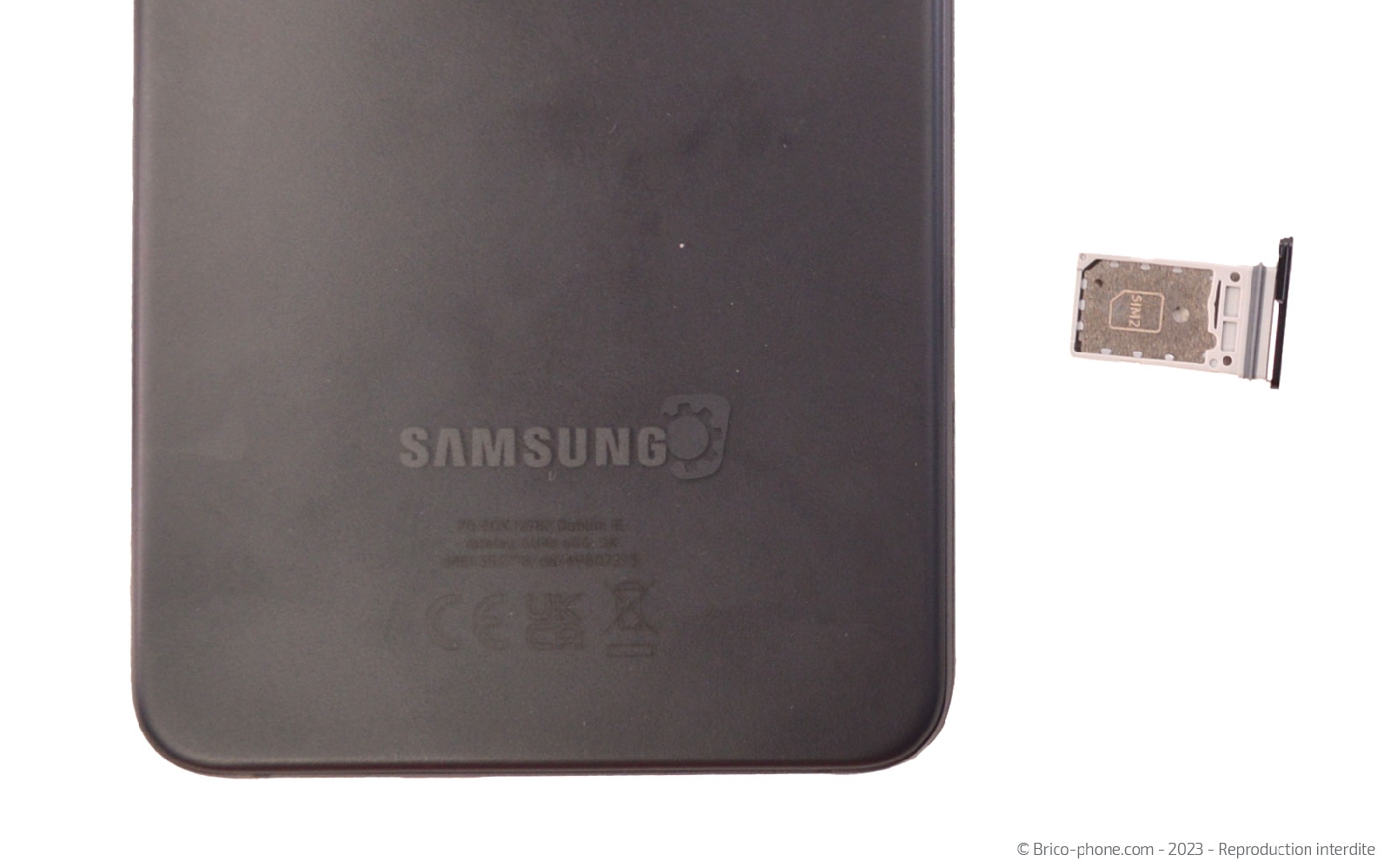

Etape 1 : Ejecter le tiroir SIM
Insérez l'outil SIM pour éjecter le tiroir et la carte SIM.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Rack carte Sim original pour Galaxy S21 FE - Gris
7,90 €

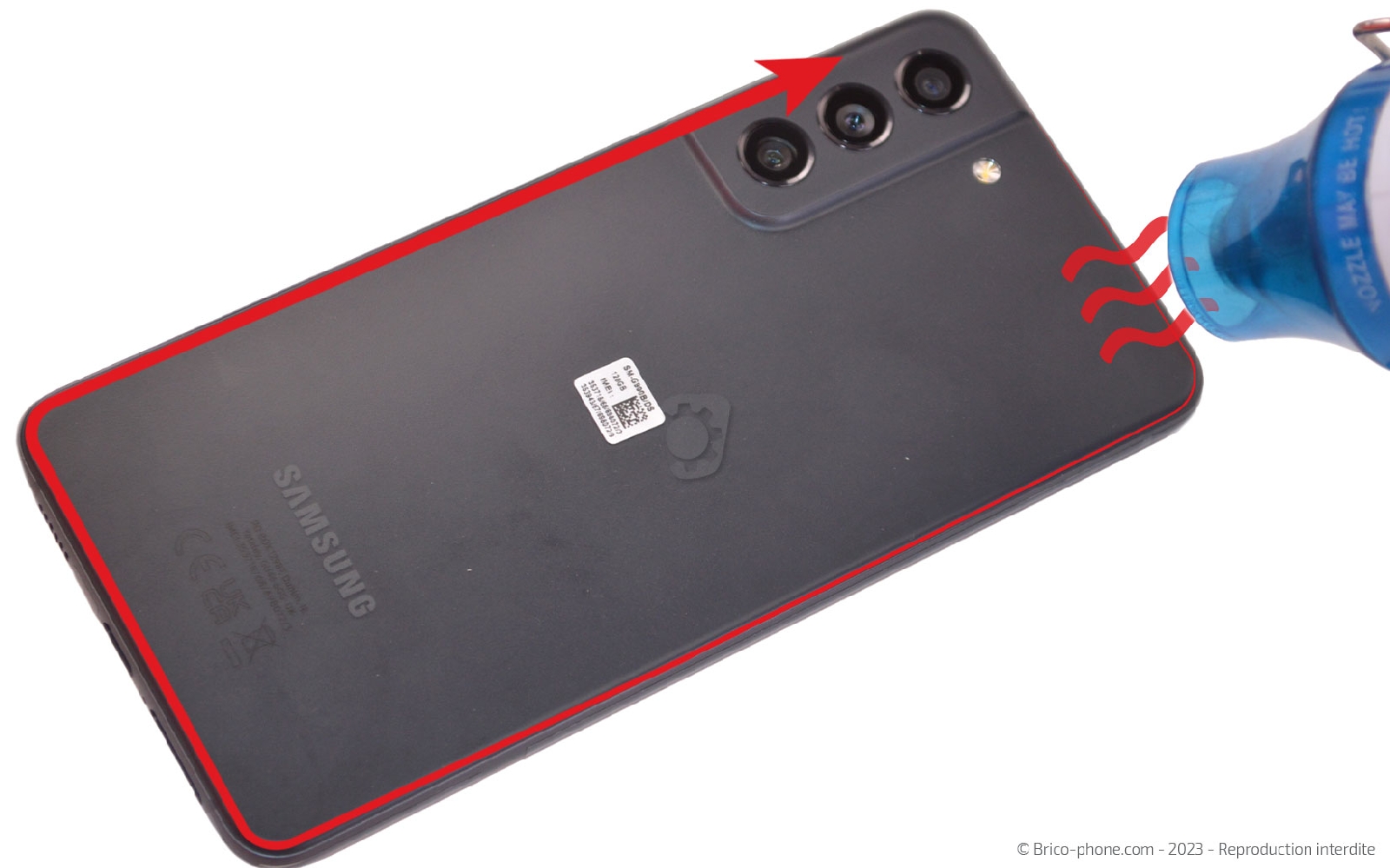

Etape 2 : Chauffer la vitre arrière

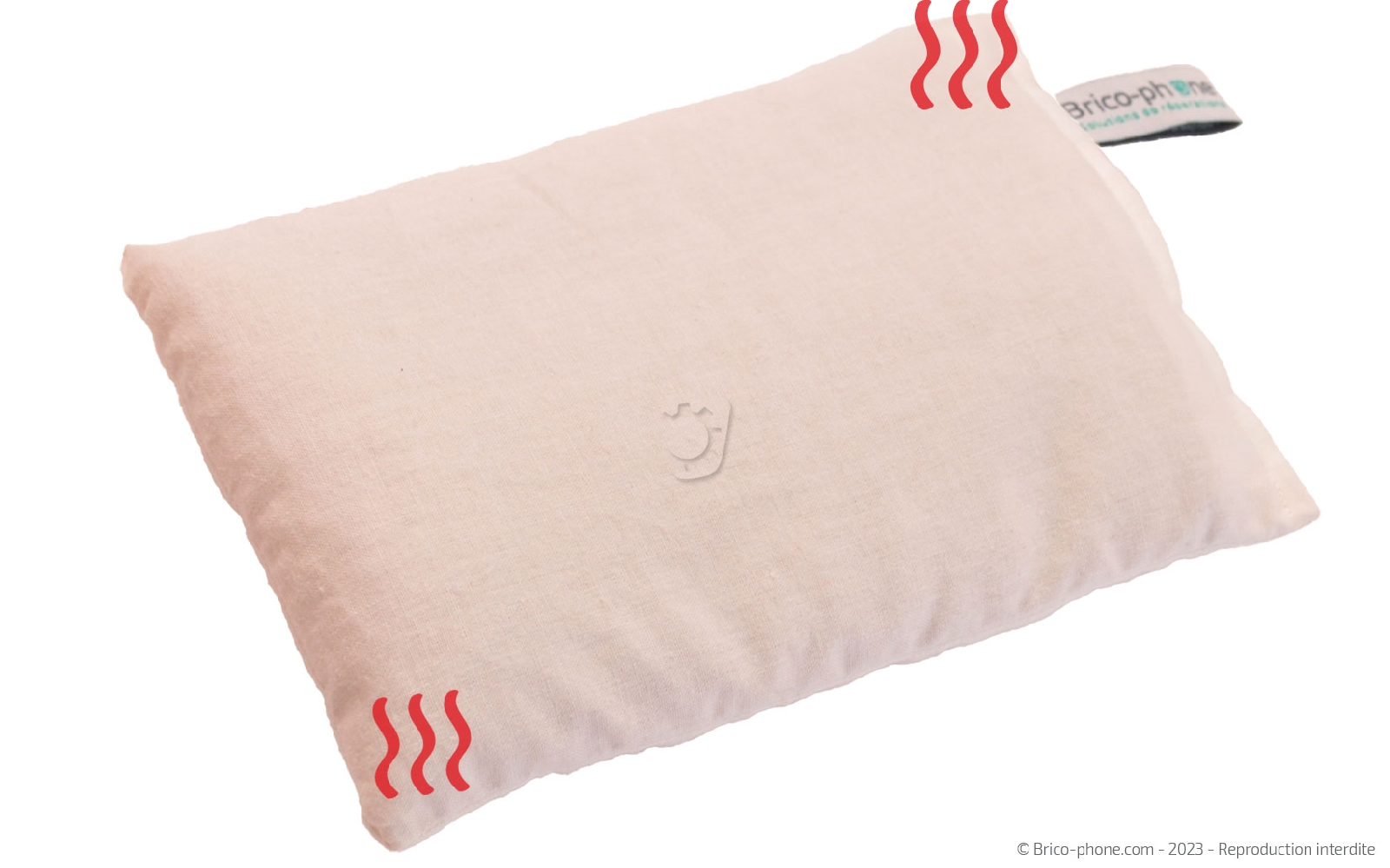

Pour ouvrir votre appareil, il vous faut chauffer la vitre arrière à l'aide d'un coussin chauffant, d'un décapeur thermique ou alors d'un sèche cheveux.

Si vous optez pour le coussin, passez-le au micro-ondes environ 2 minutes avant de le déposer sur le dos de votre téléphone, une trentaine de secondes.
en ce qui concerne le décapeur ou le sèche-cheveux, il vous suffit d'allumer le produit et de le passer sur le bord du téléphone.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

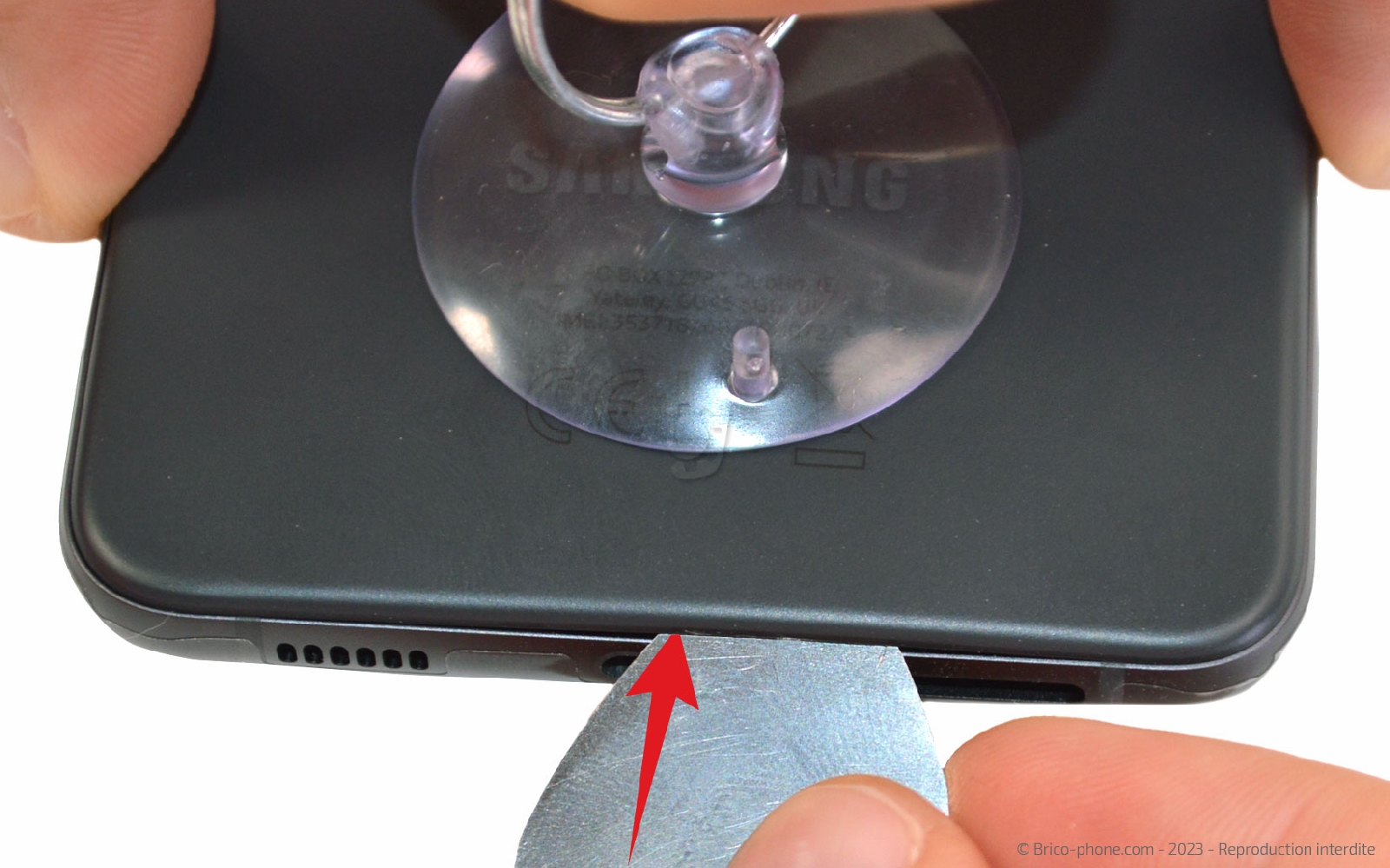

Etape 3 : Ouvrir le téléphone

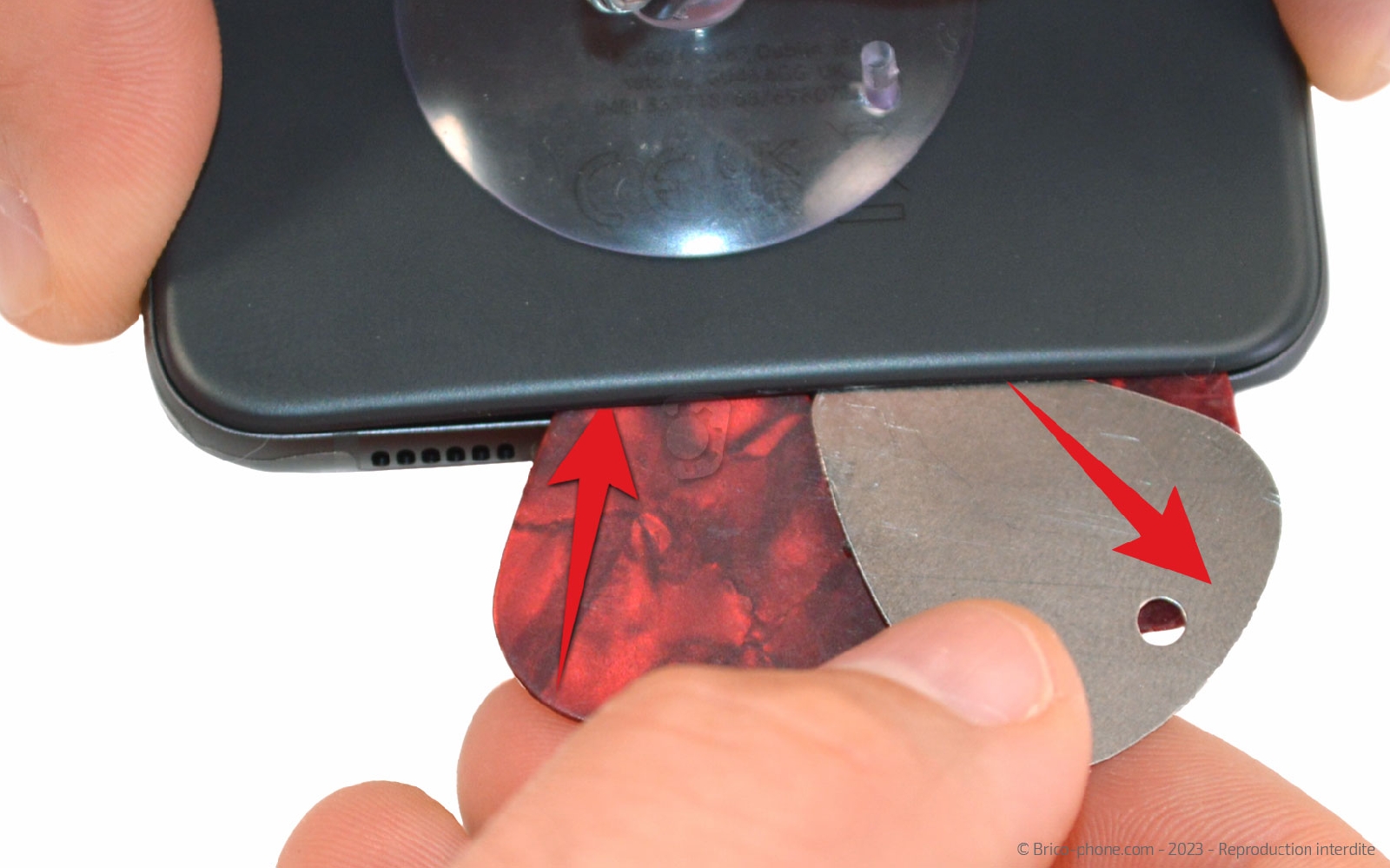

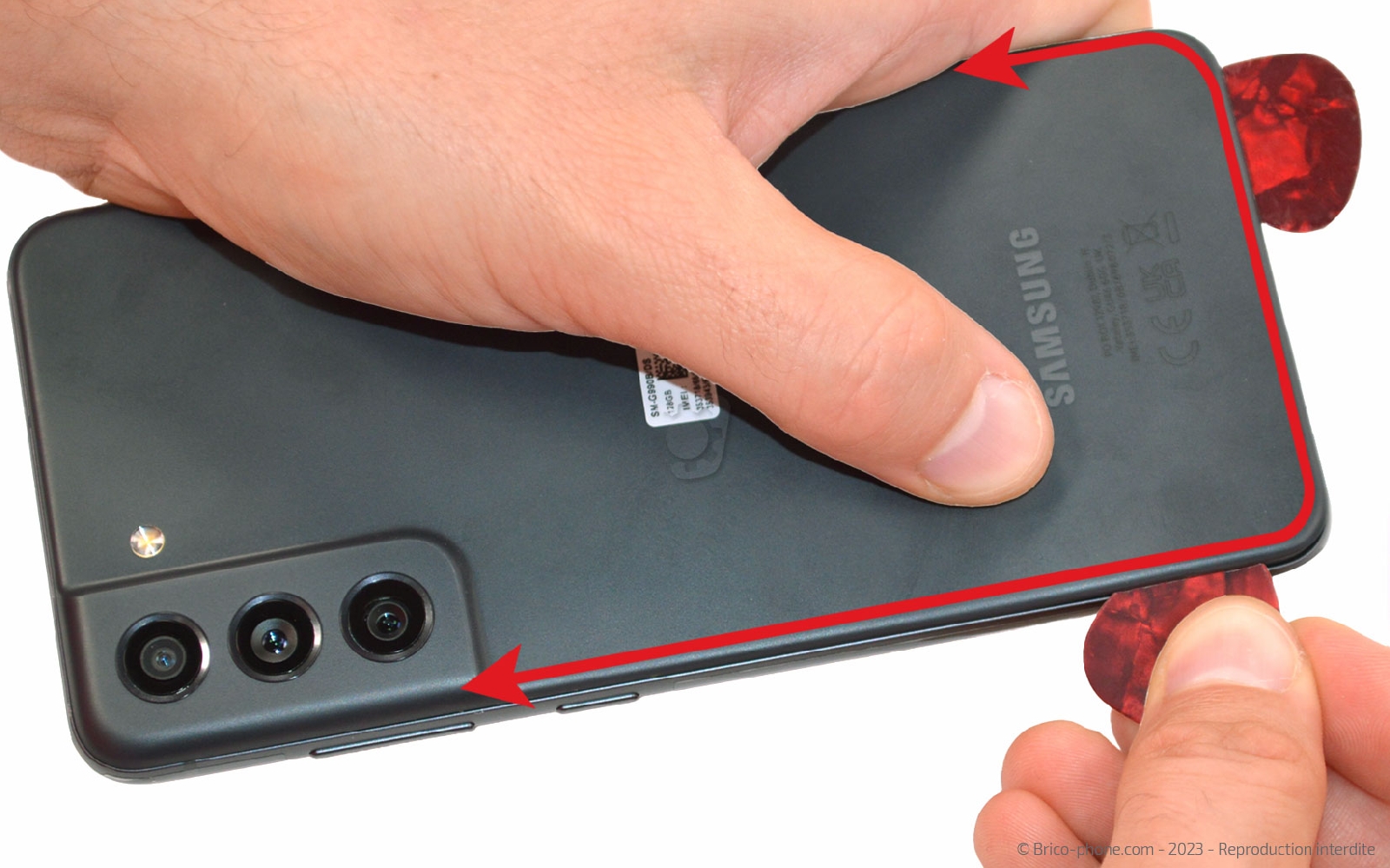

Disposez la ventouse en bas du dos du Samsung. Ensuite, tout en tirant son anneau pour soulever la vitre arrière, glissez le médiator en métal troué entre la façade et le châssis.

Une fois l'outil en place, remplacez-le par ses homologues en plastique. Faites les glisser tout autour de la vitre arrière pour la décoller petit à petit.
Si vous sentez de la résistance, n'hésitez pas à chauffer de nouveau.

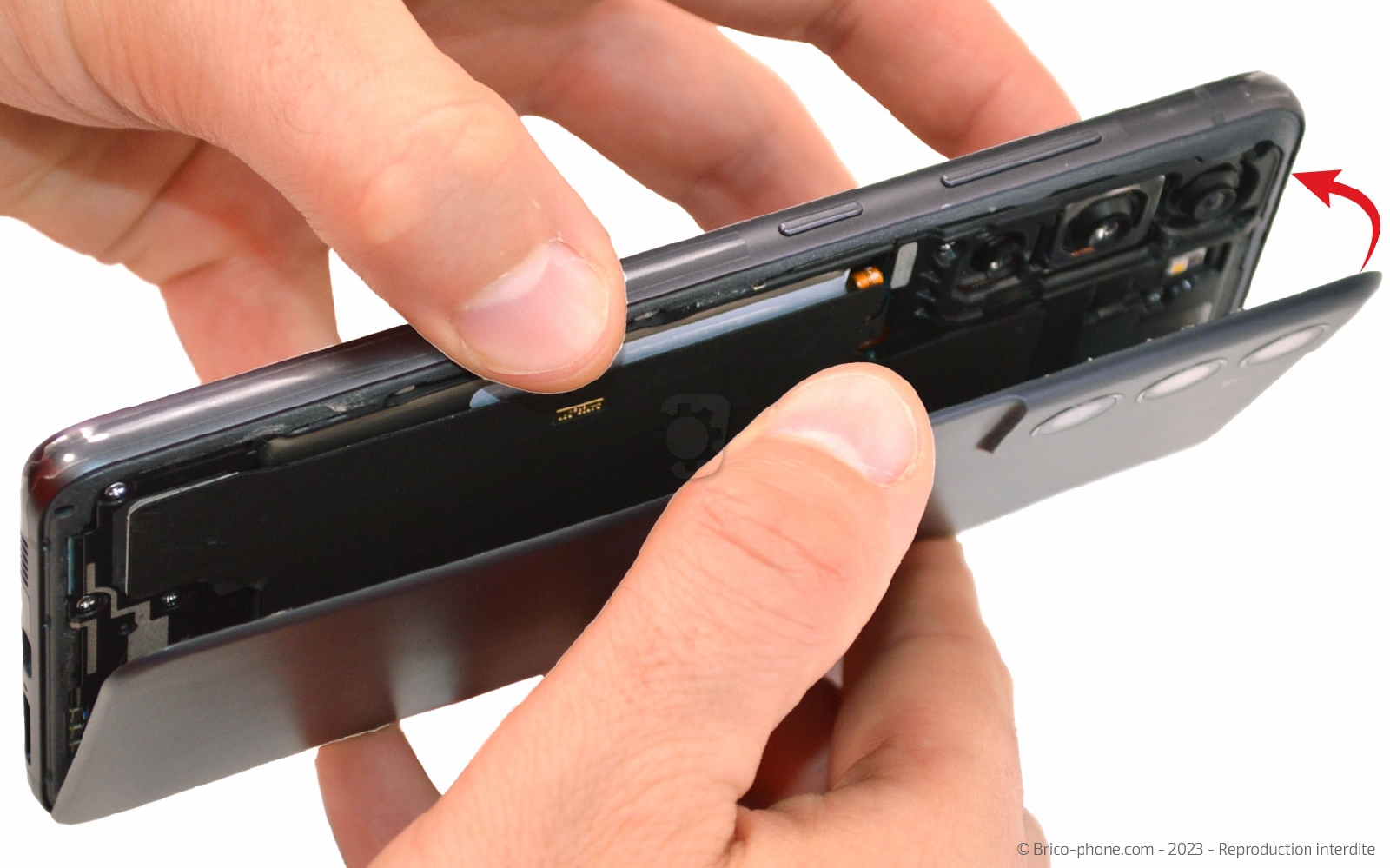

Ouvrez votre smartphone en retirant la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vitre arrière pour Samsung Galaxy S21 FE 5G Graphite
26,90 €

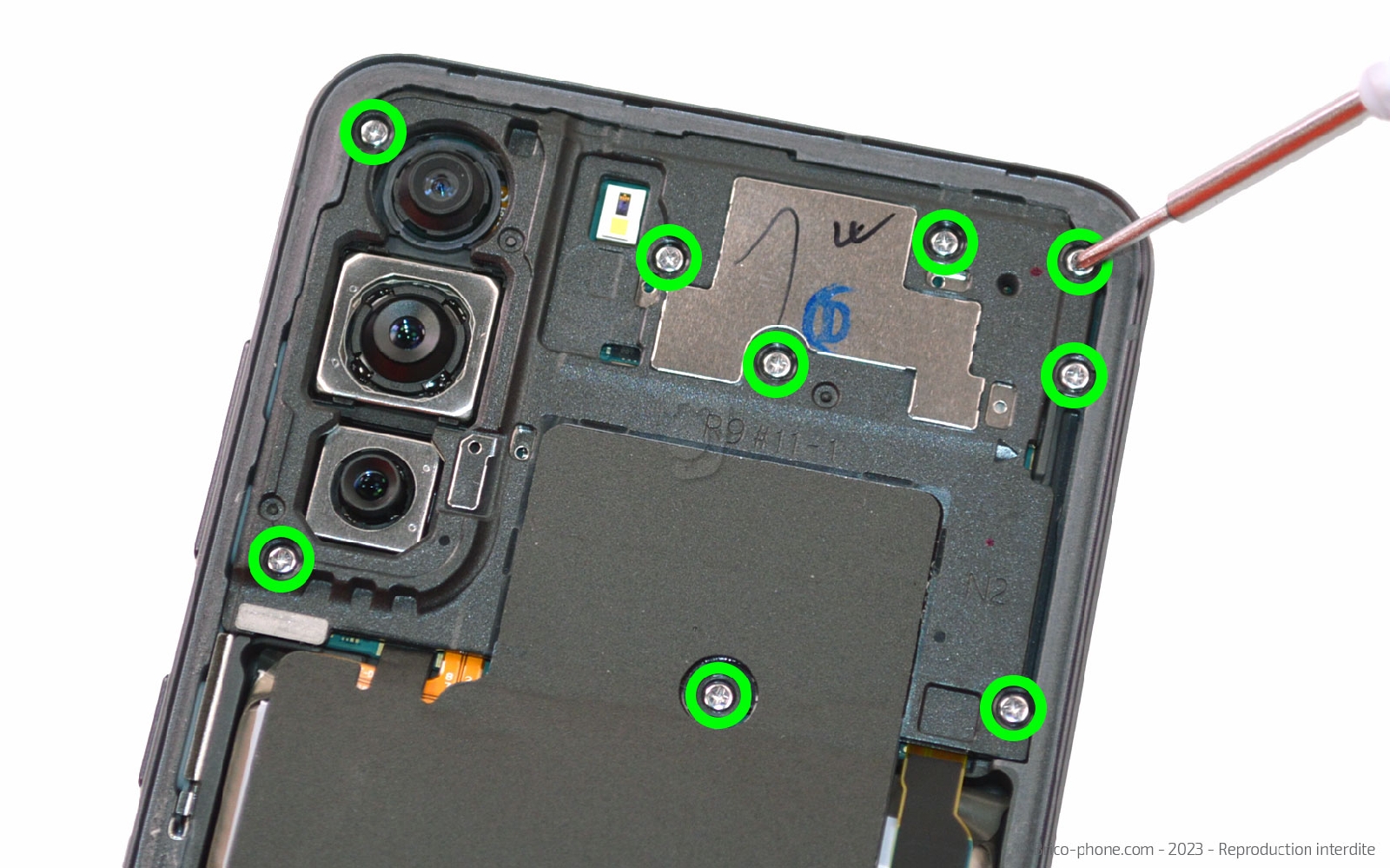

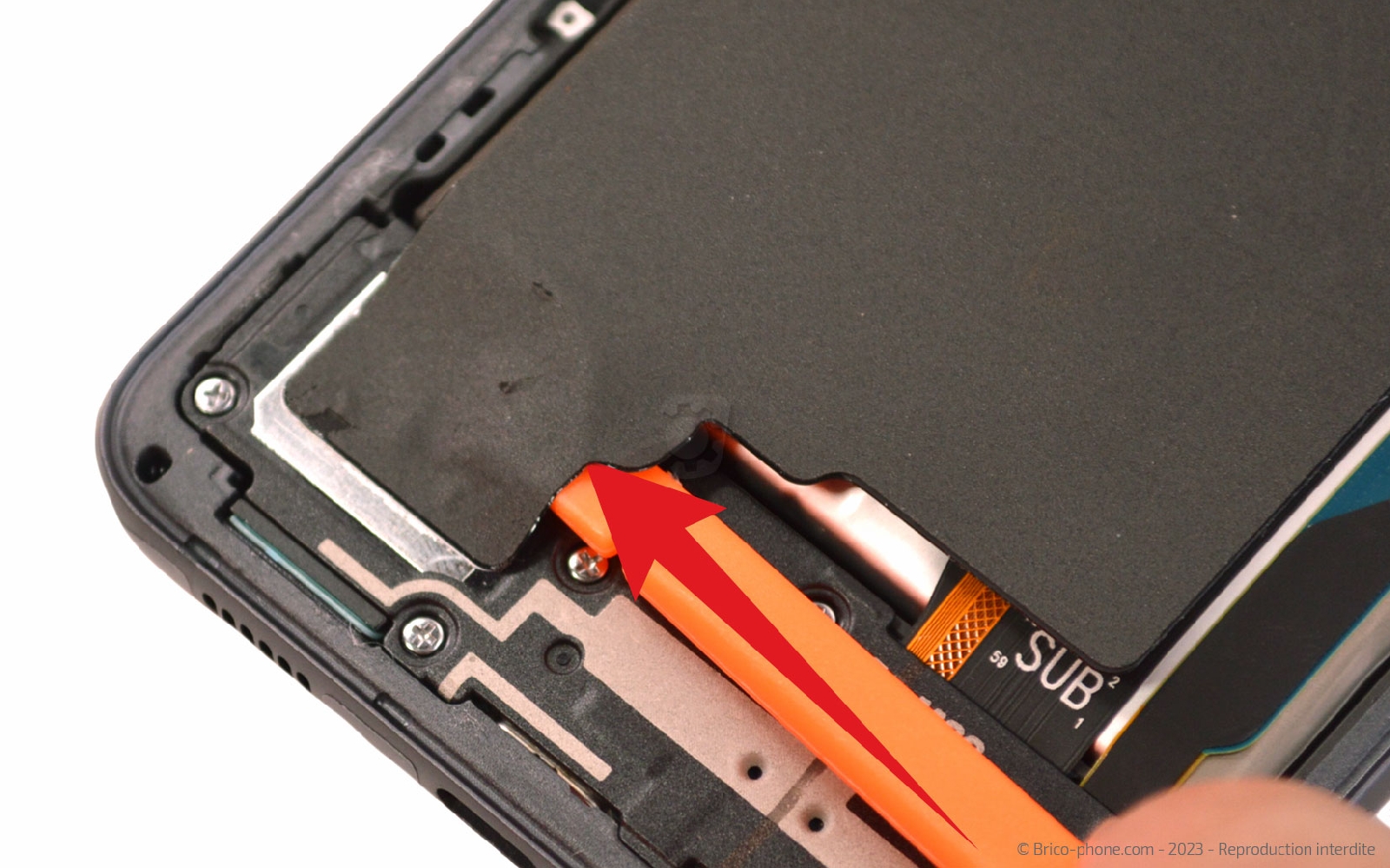

Etape 4 : Dévisser la plaquette NFC
Ôtez les 9 vis cruciforme avec le tournevis fourni dans le kit d'outils.

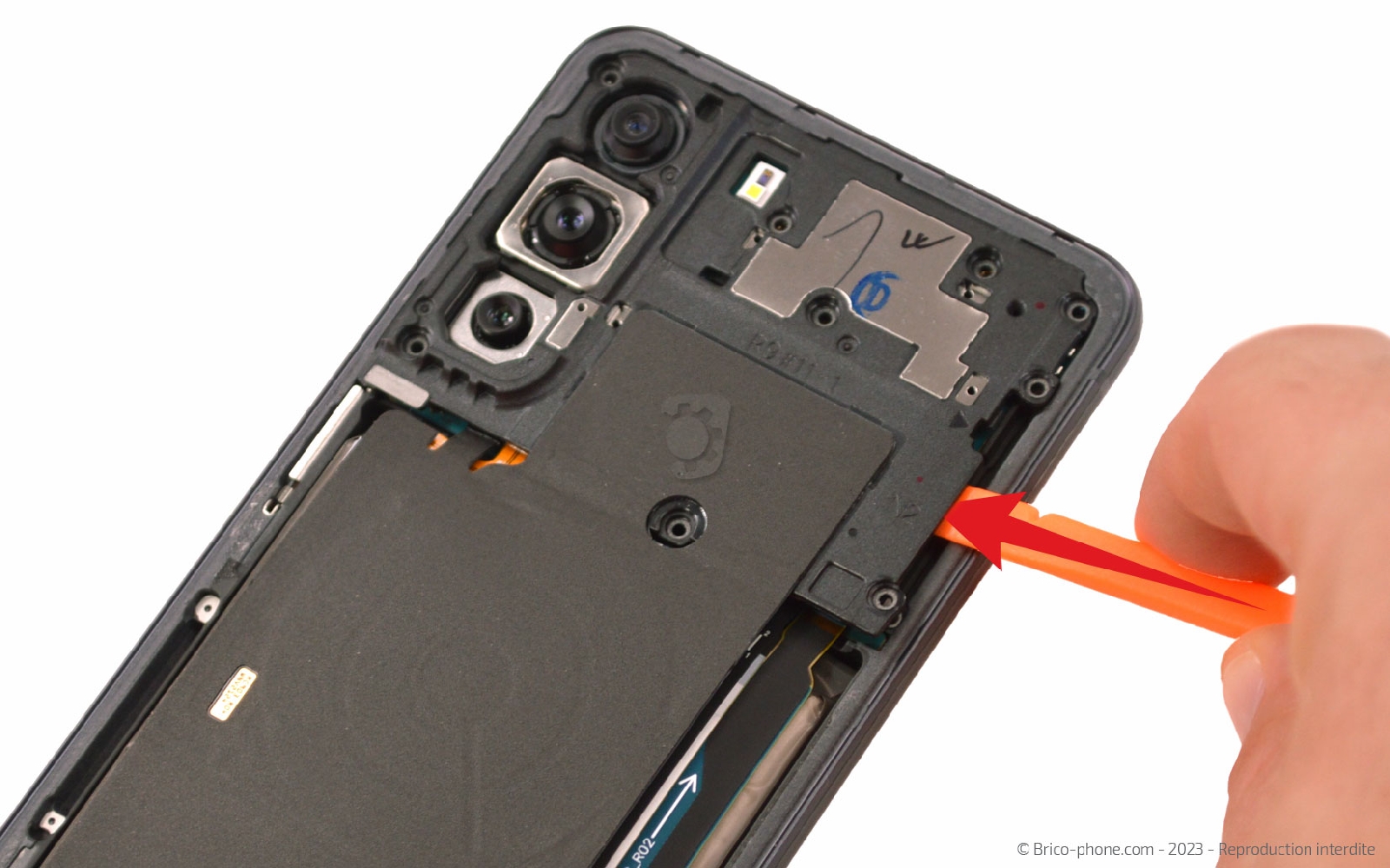

Décollez la nappe du haut-parleur externe puis glissez le levier sous la plaquette pour la déclipser.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Sortir la plaquette NFC

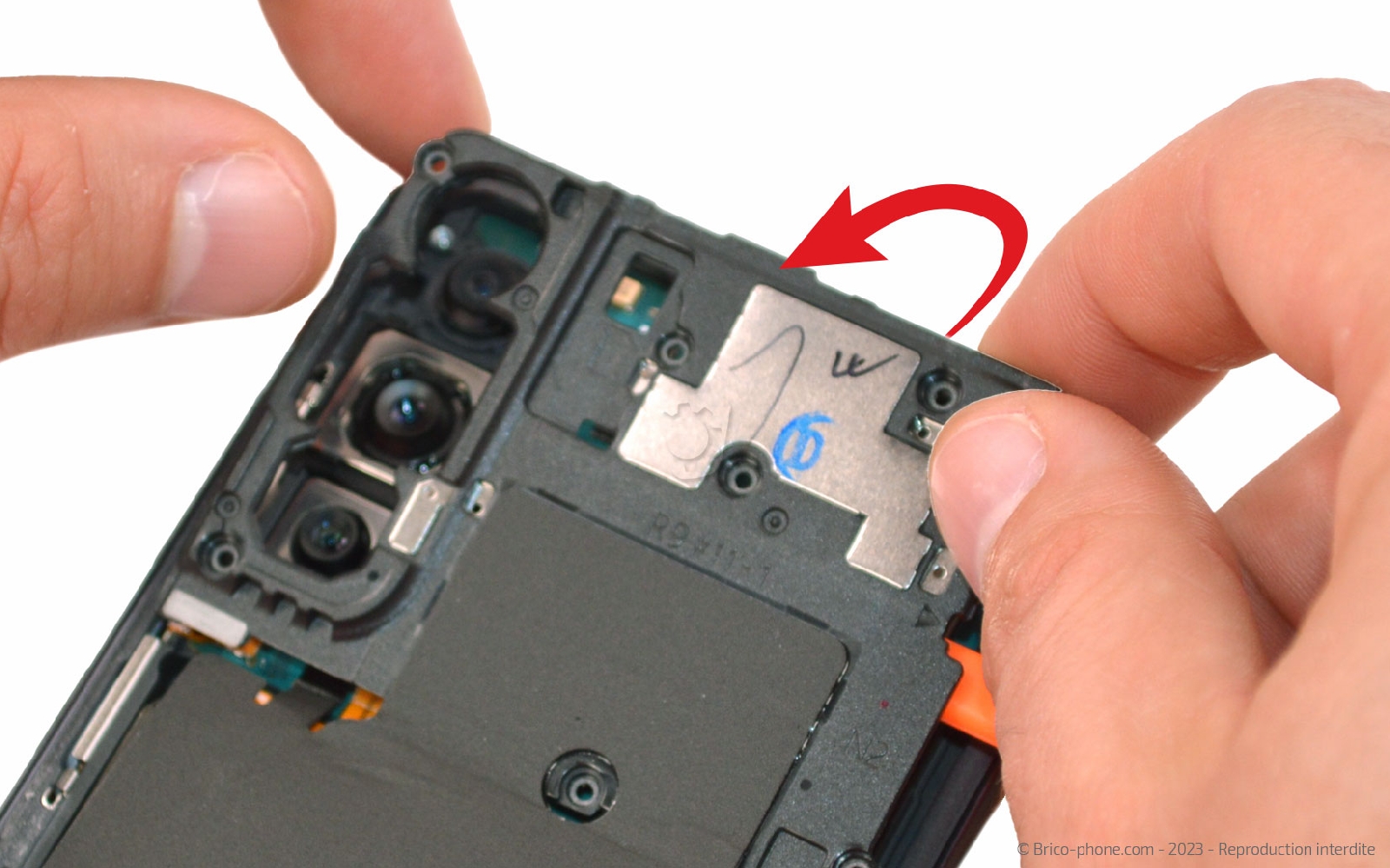

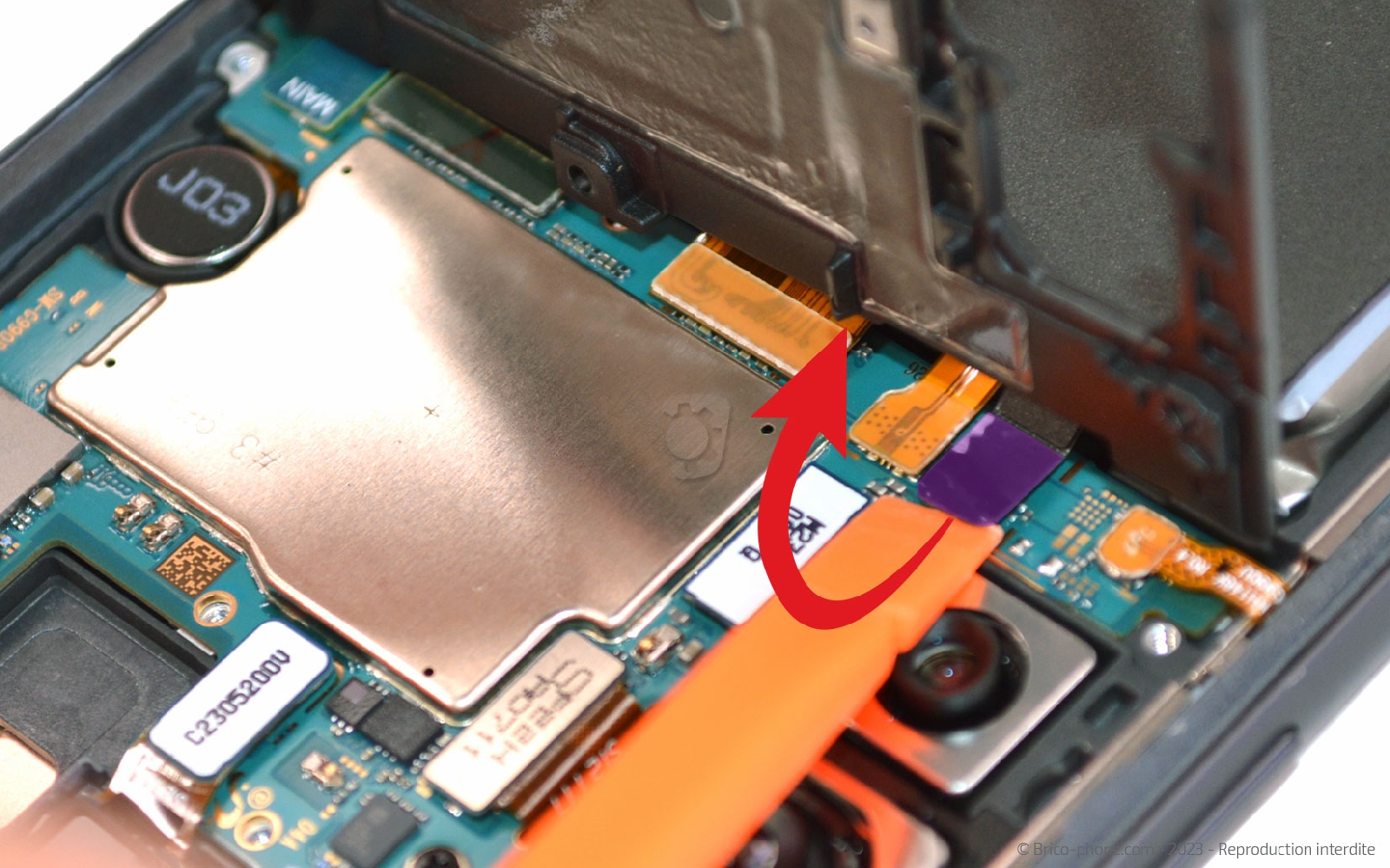

Soulevez la plaquette et faites la basculer vers le bas afin de déconnecter la nappe de cette dernière avec le spudger.

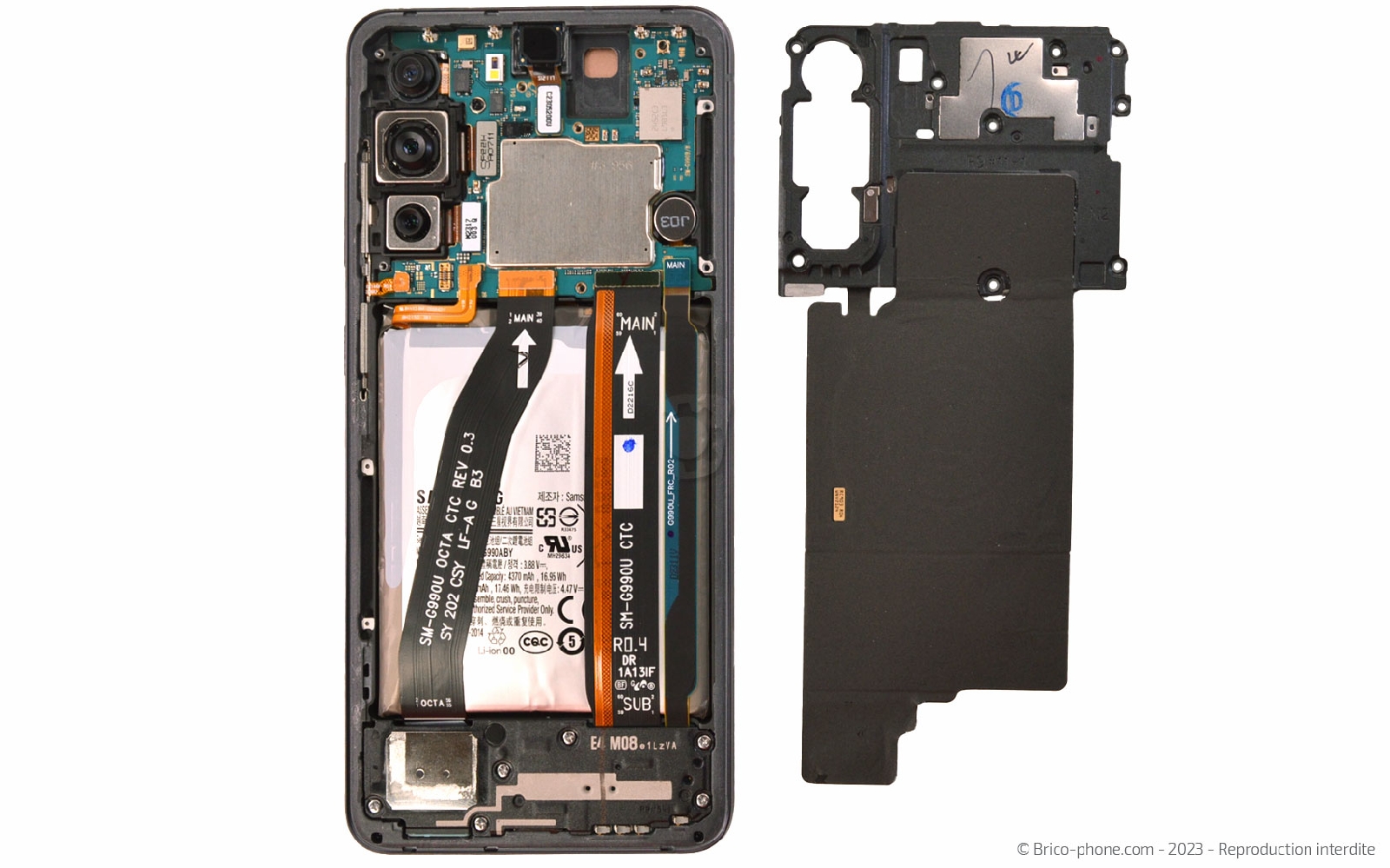

Il ne vous reste plus qu'à sortir la plaquette NFC du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Antenne NFC d'origine pour Samsung Galaxy S21 FE 5G
29,90 €

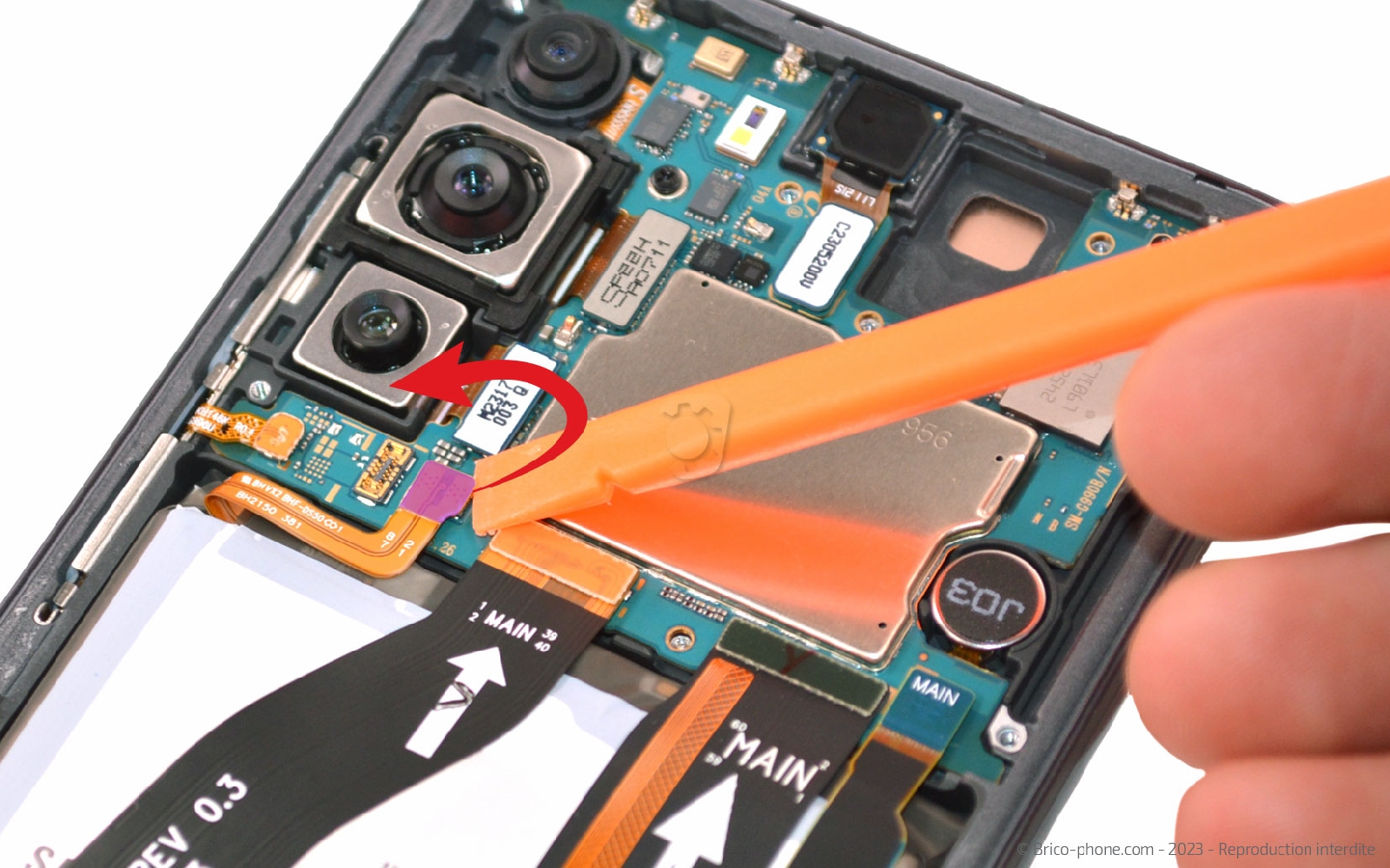

Etape 6 : Déconnecter la batterie
Toujours avec le même ustensile, débranchez la nappe de la batterie afin de pouvoir continuer la réparation en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés

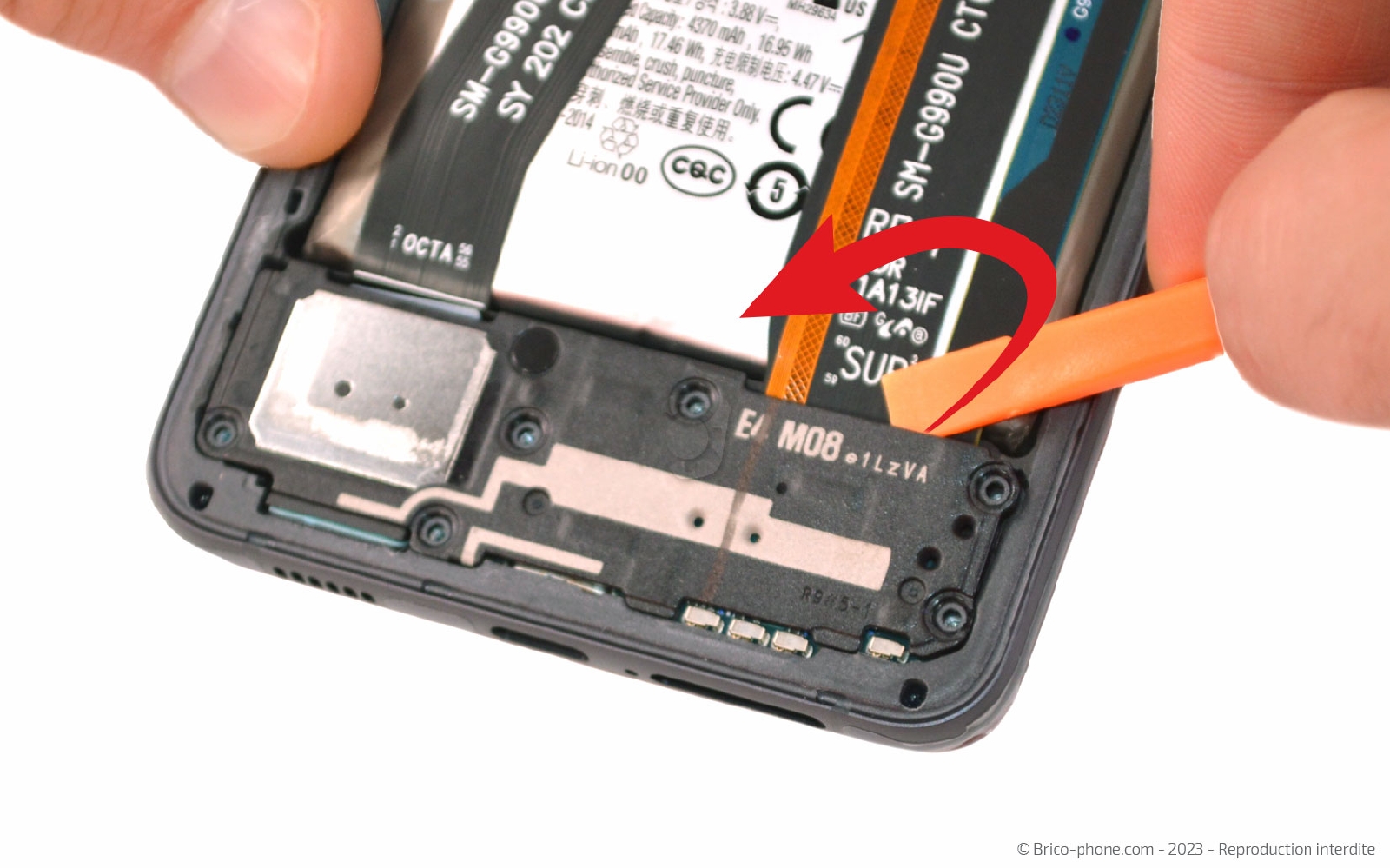

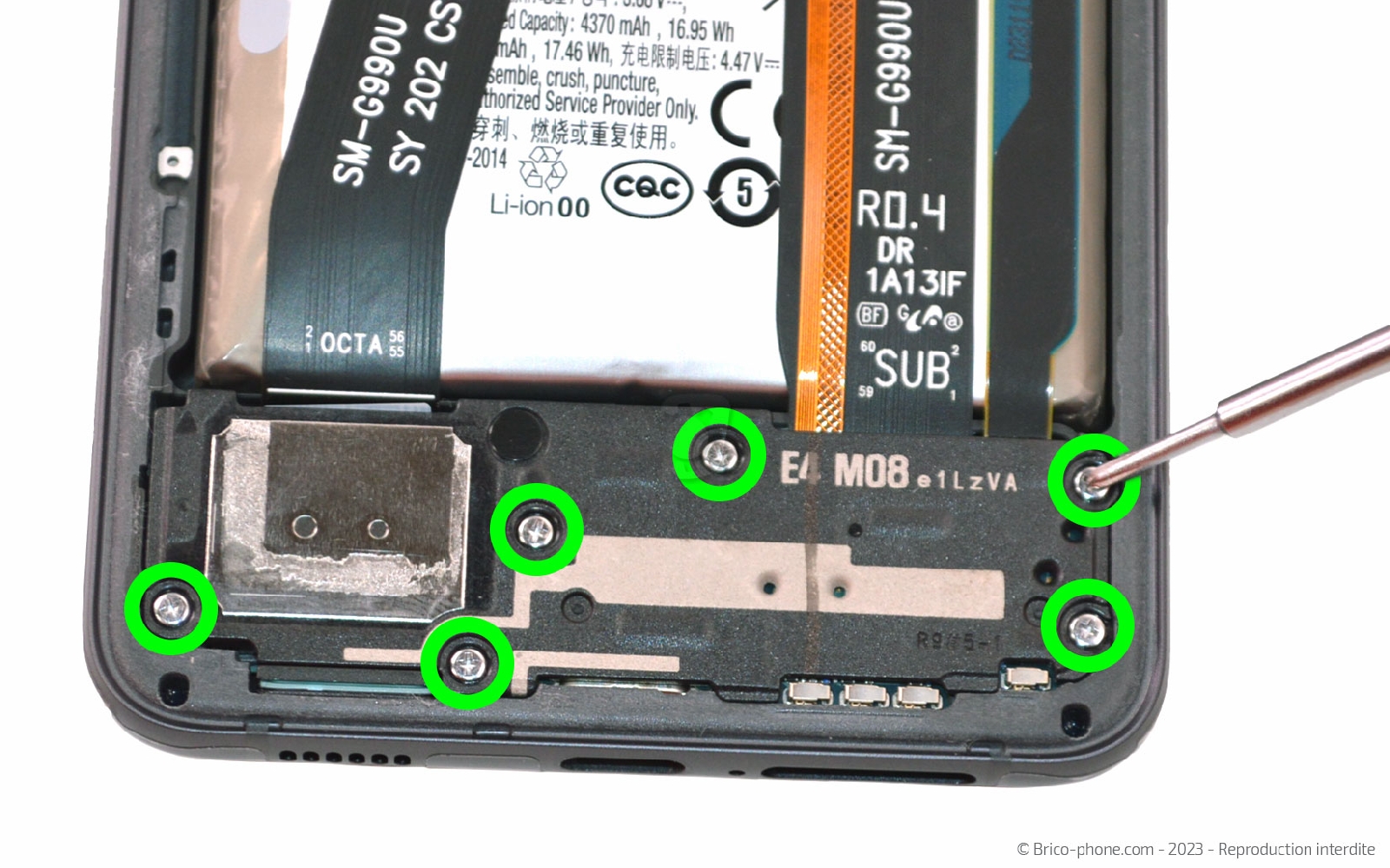

Etape 7 : Récupérer le haut-parleur externe

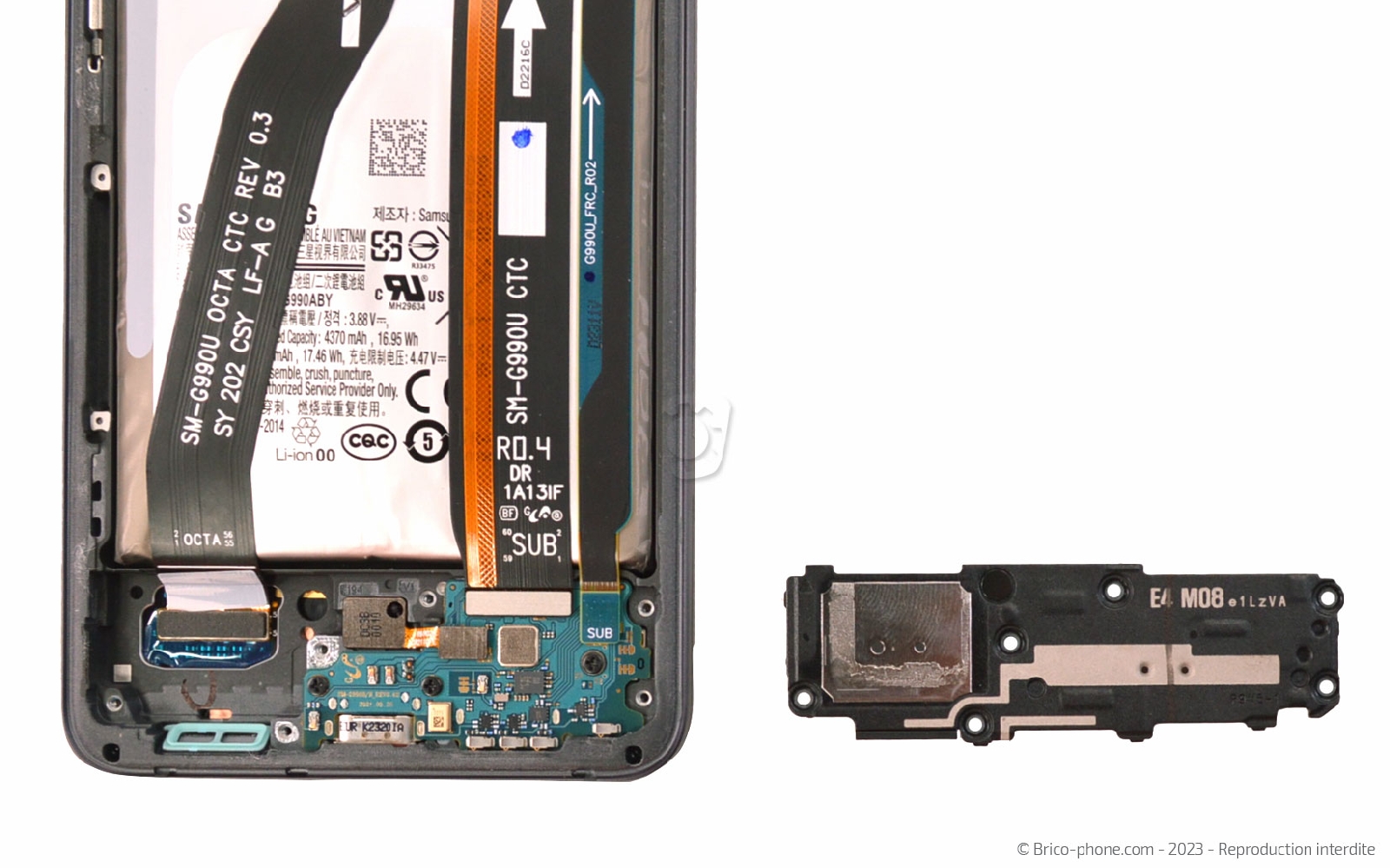

Sur la partie basse du téléphone, dévissez les 6 vis avec le tournevis cruciforme.

Ensuite, glissez le levier sous le haut-parleur externe pour le déclipser et le mettre de coté.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Haut parleur principal d'origine pour Samsung Galaxy S21 FE
19,90 €
Etape 8 : Libérer les rallonges d'interconnexion
Débranchez les nappes d'interconnexion du connecteur de charge puis de la carte mère afin de pouvoir libérer l'accès à la batterie.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Nappe d'interconnexion écran pour Samsung Galaxy S21 FE
17,90 €
Nappe d'interconnexion pour Samsung Galaxy S21 FE
17,90 €

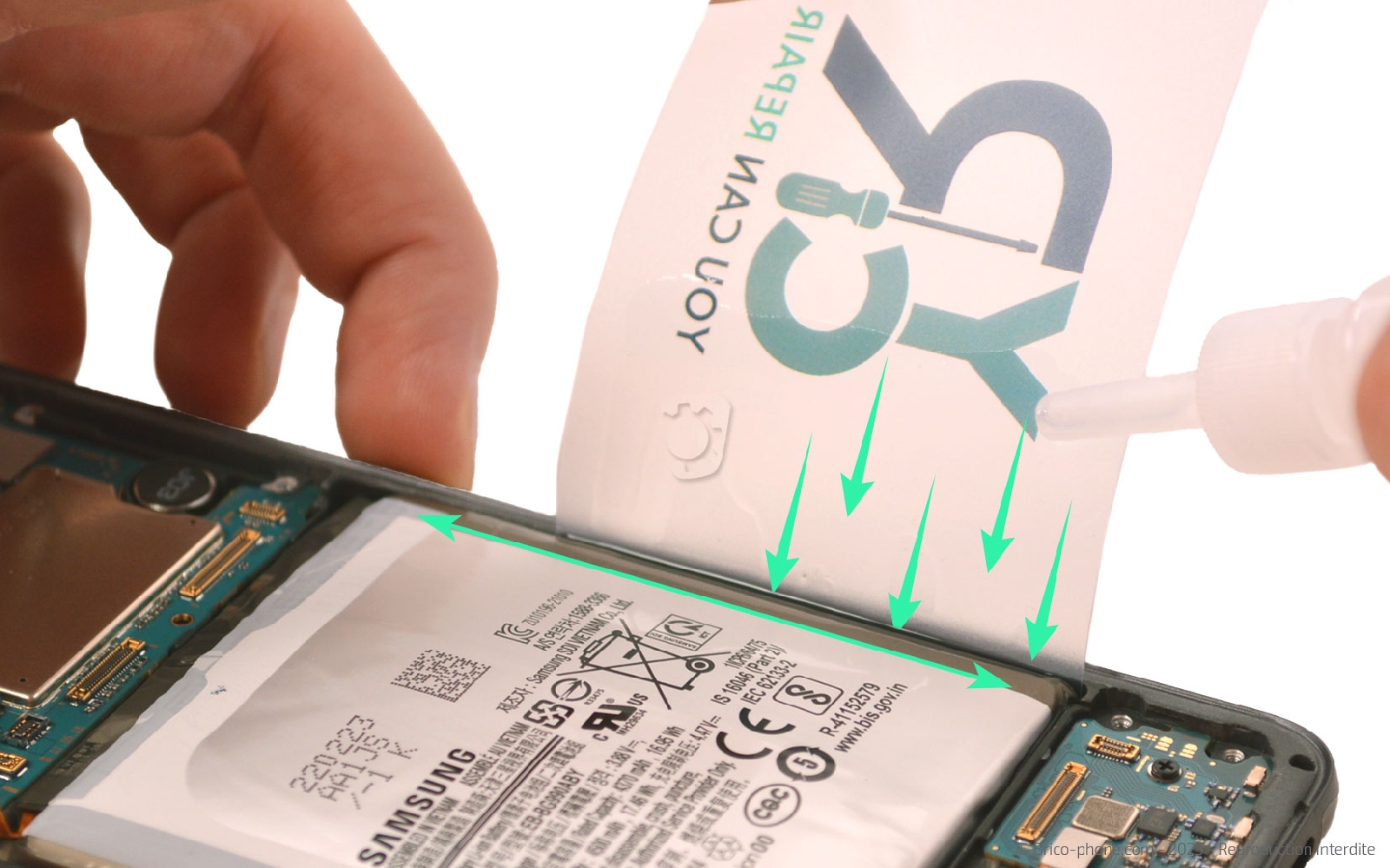

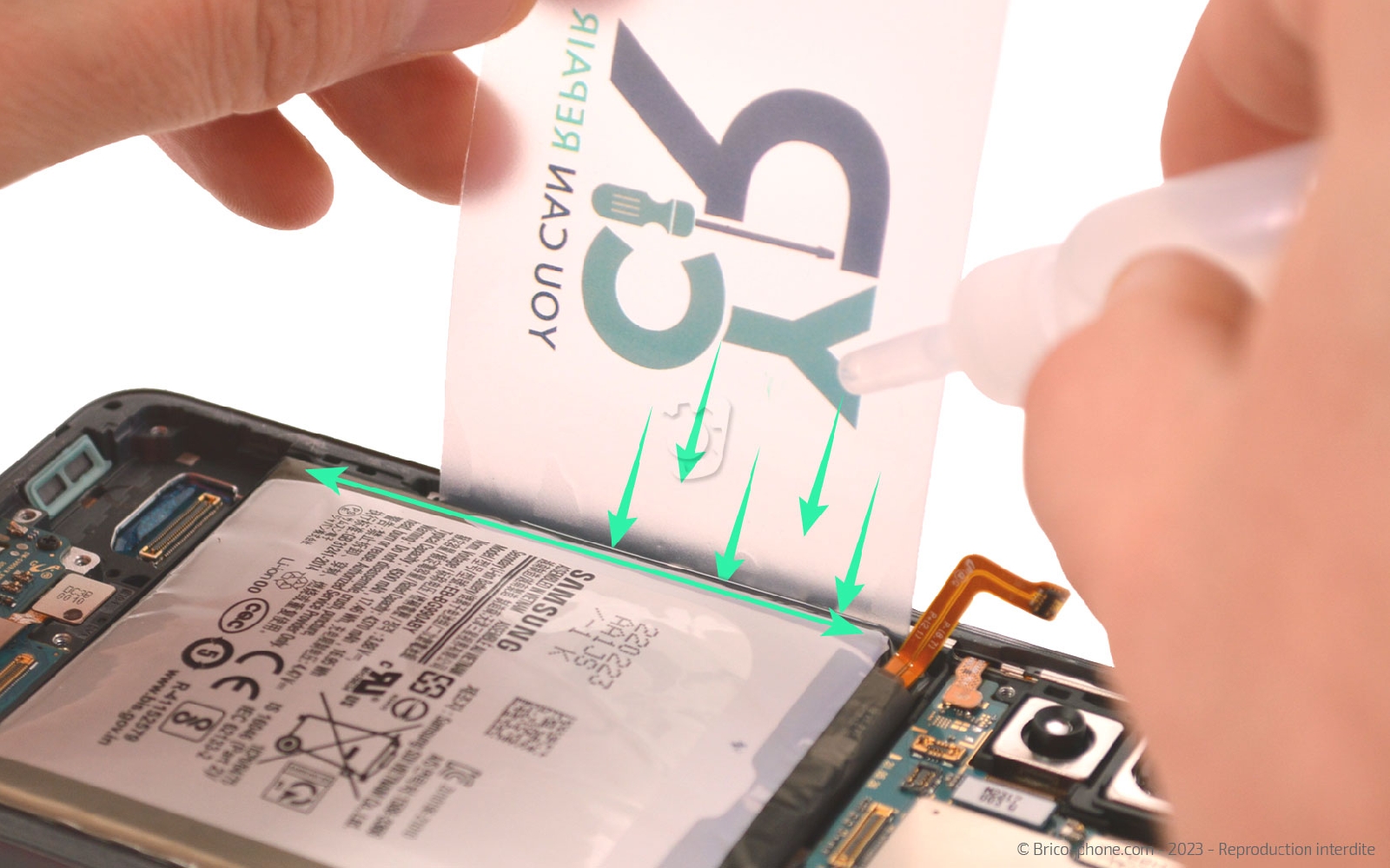

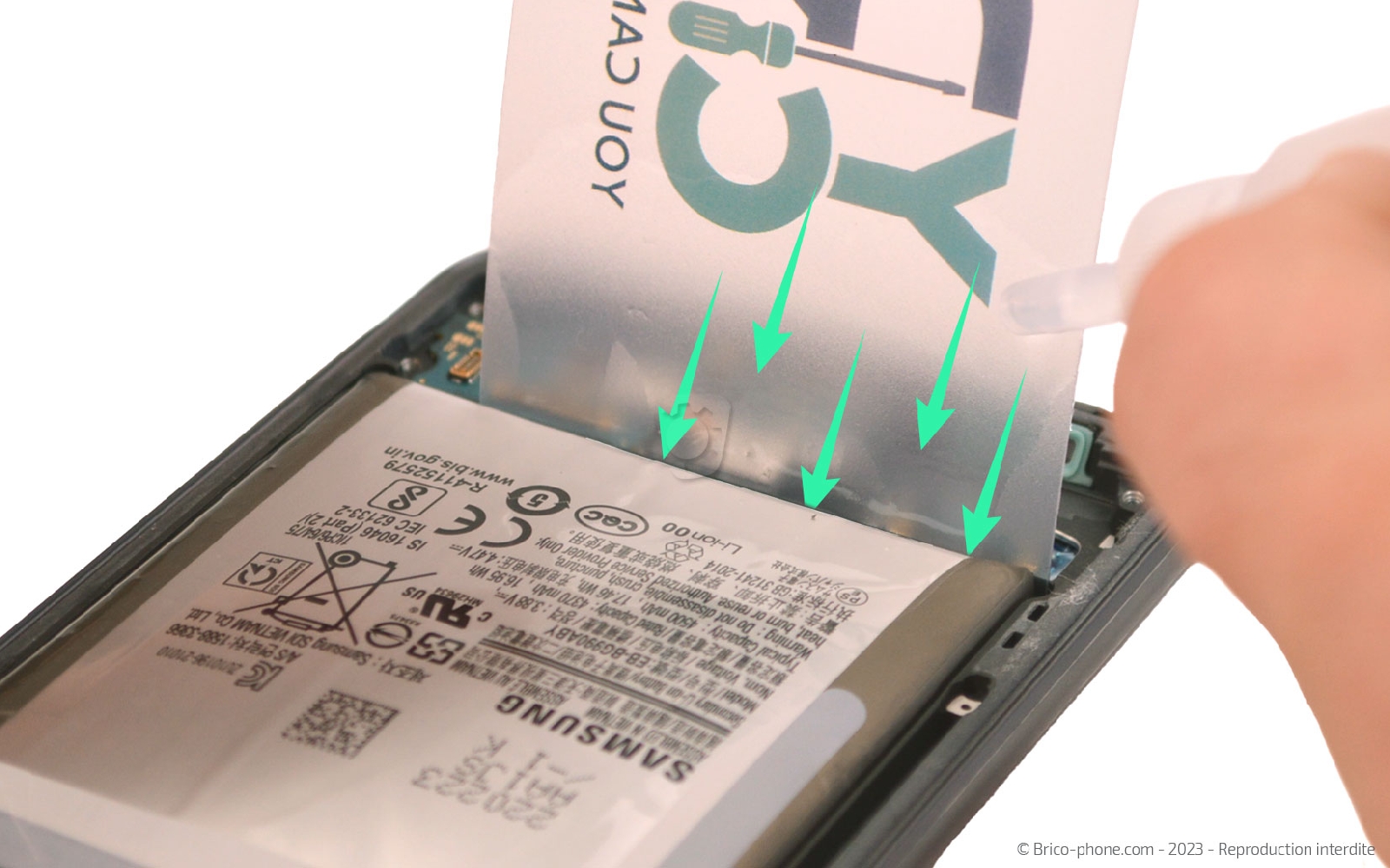

Etape 9 : Appliquer le liquide iRemover
Pour décoller la batterie, nous allons utiliser le liquide iRemover qui permet de ramollir les stickers se trouvant sous le composant.
Pour cela, disposez la carte transparente entre la batterie et le châssis puis faites couler le liquide dessus afin qu'il puisse circuler jusque sous le composant.

Réalisez cette manipulation à droite, à gauche et en bas de la batterie.

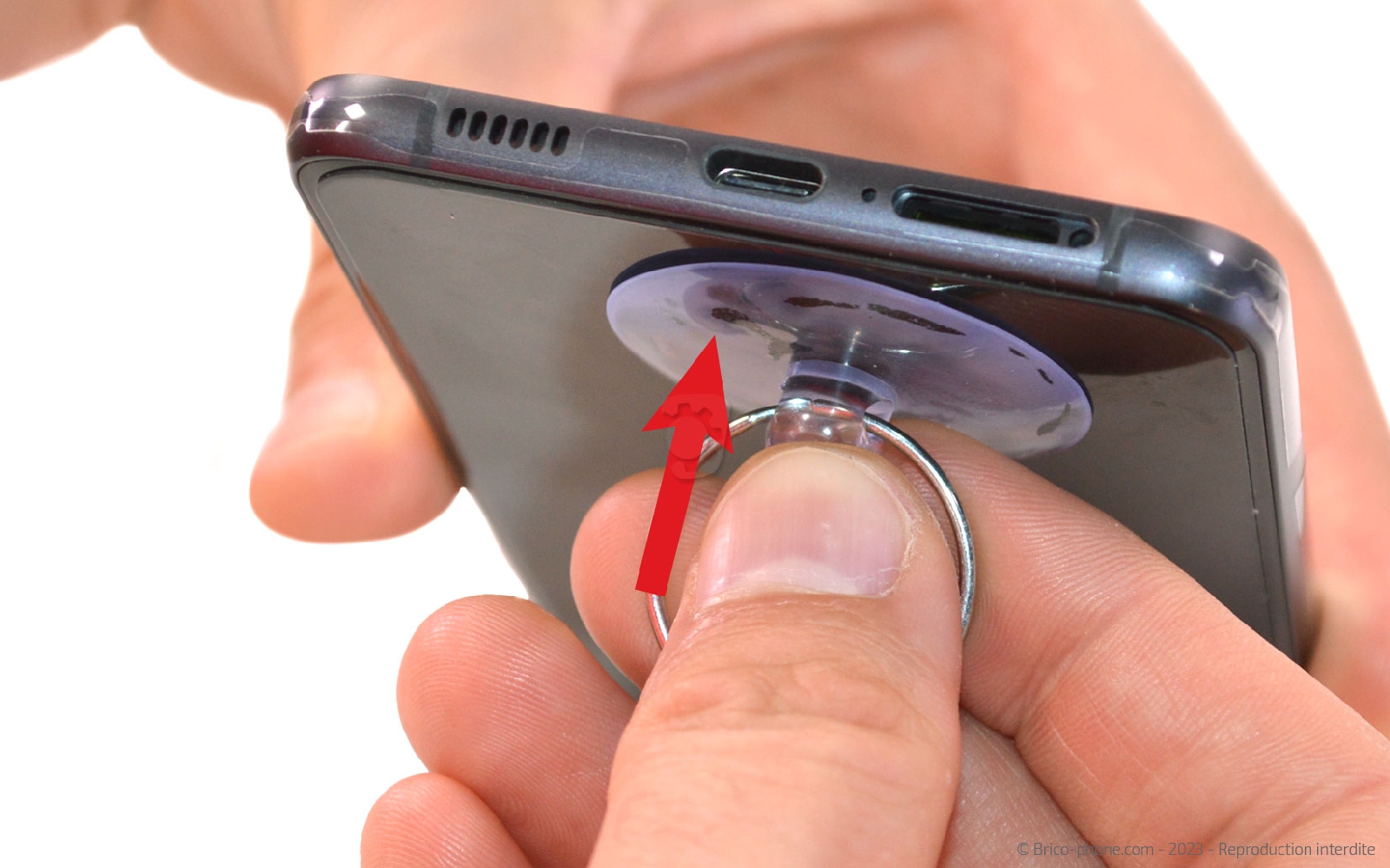

Ensuite, collez la ventouse dans l'angle bas droit de l'écran pour que le produit se déplace correctement. Laissez poser environ 30 voire 45 minutes.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €

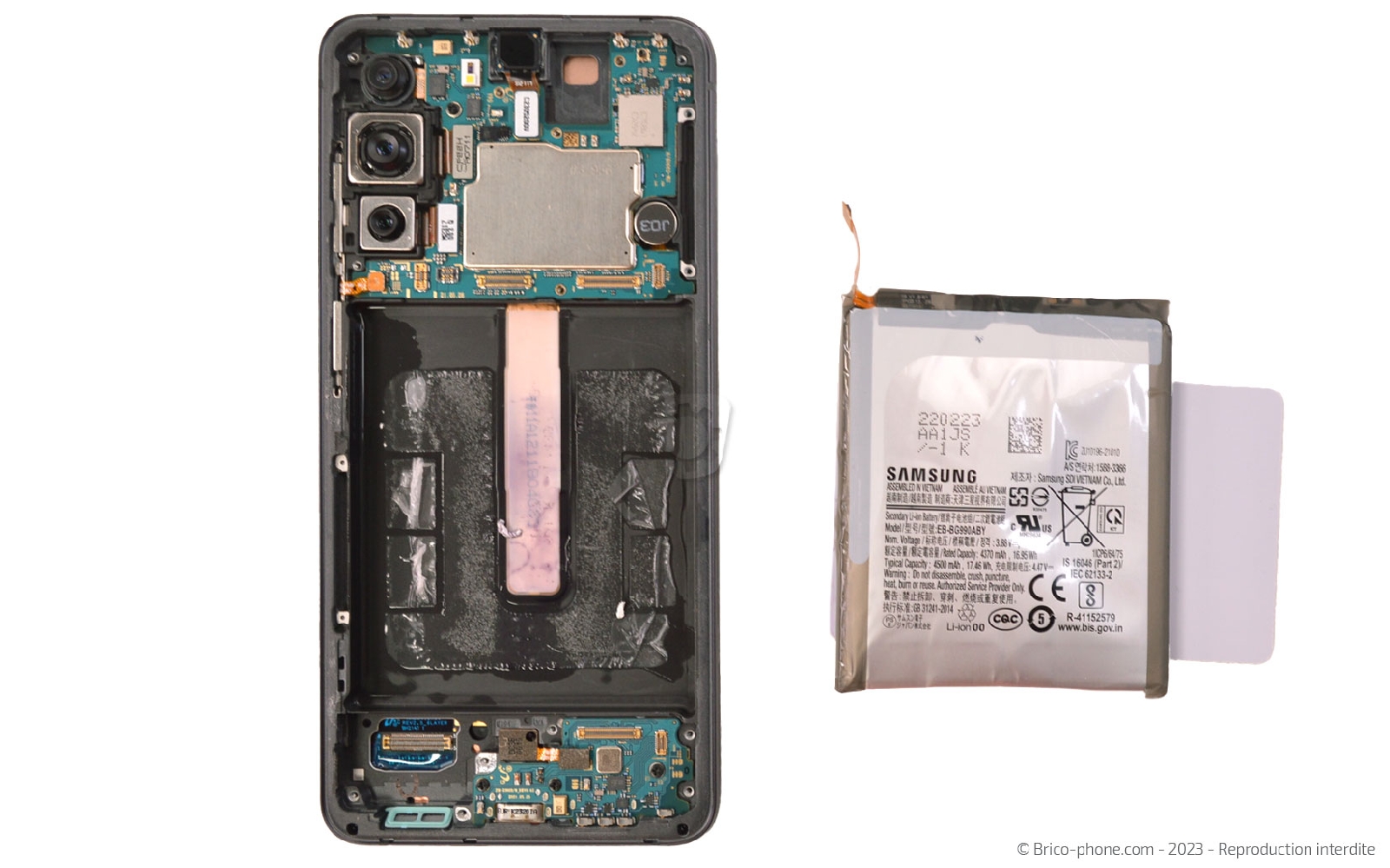

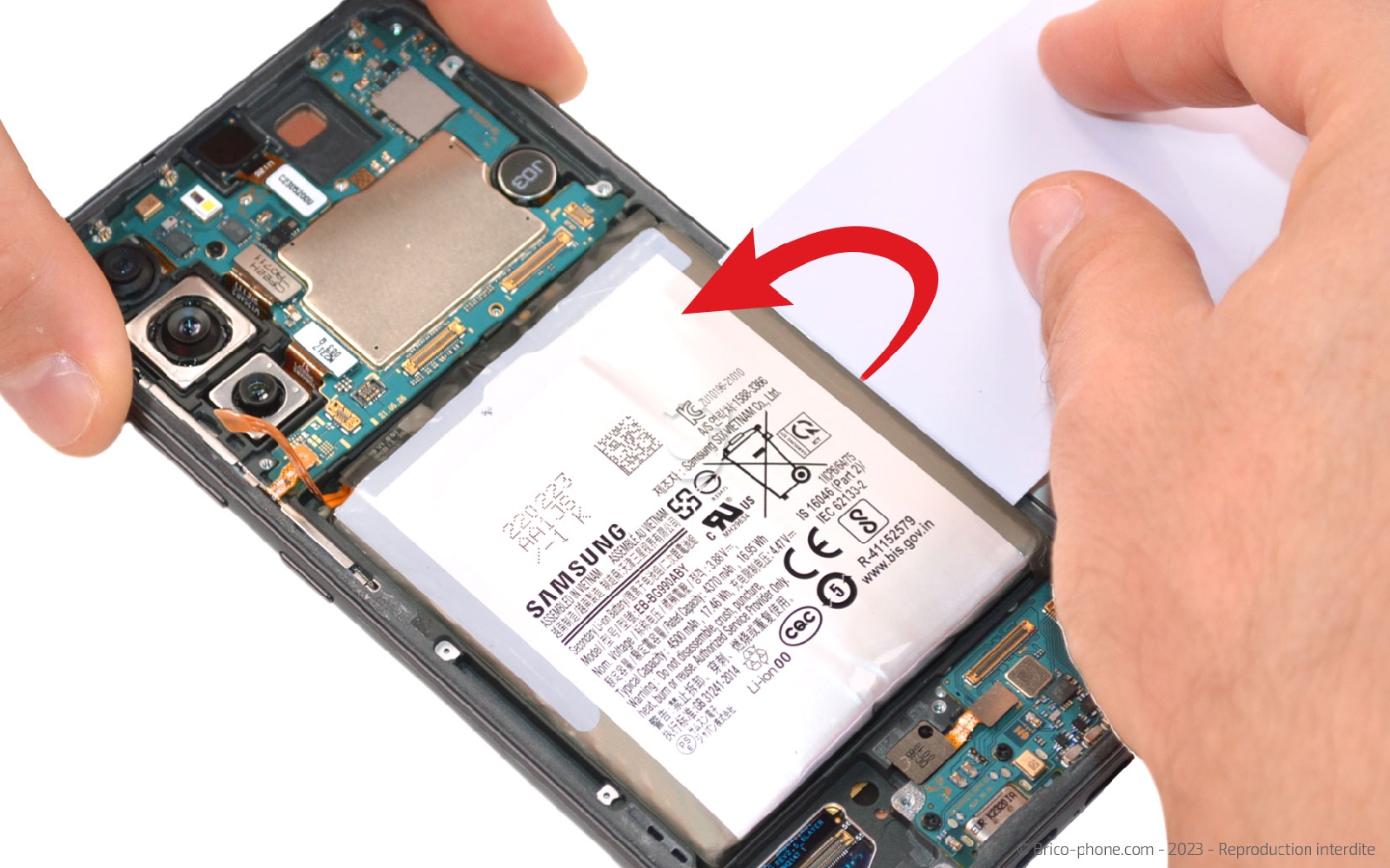

Etape 10 : Retirer la batterie
Le temps de pose est terminé.

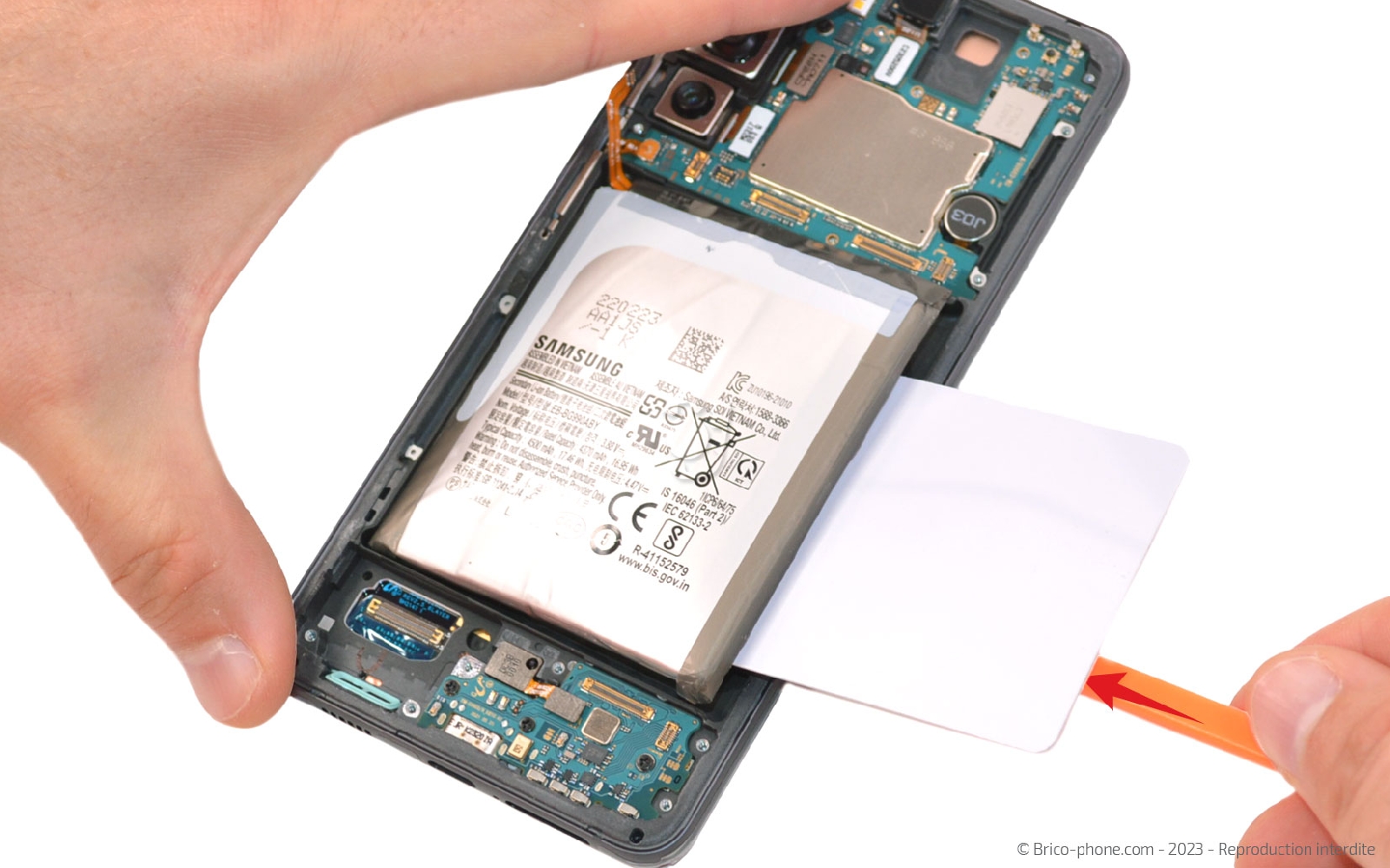

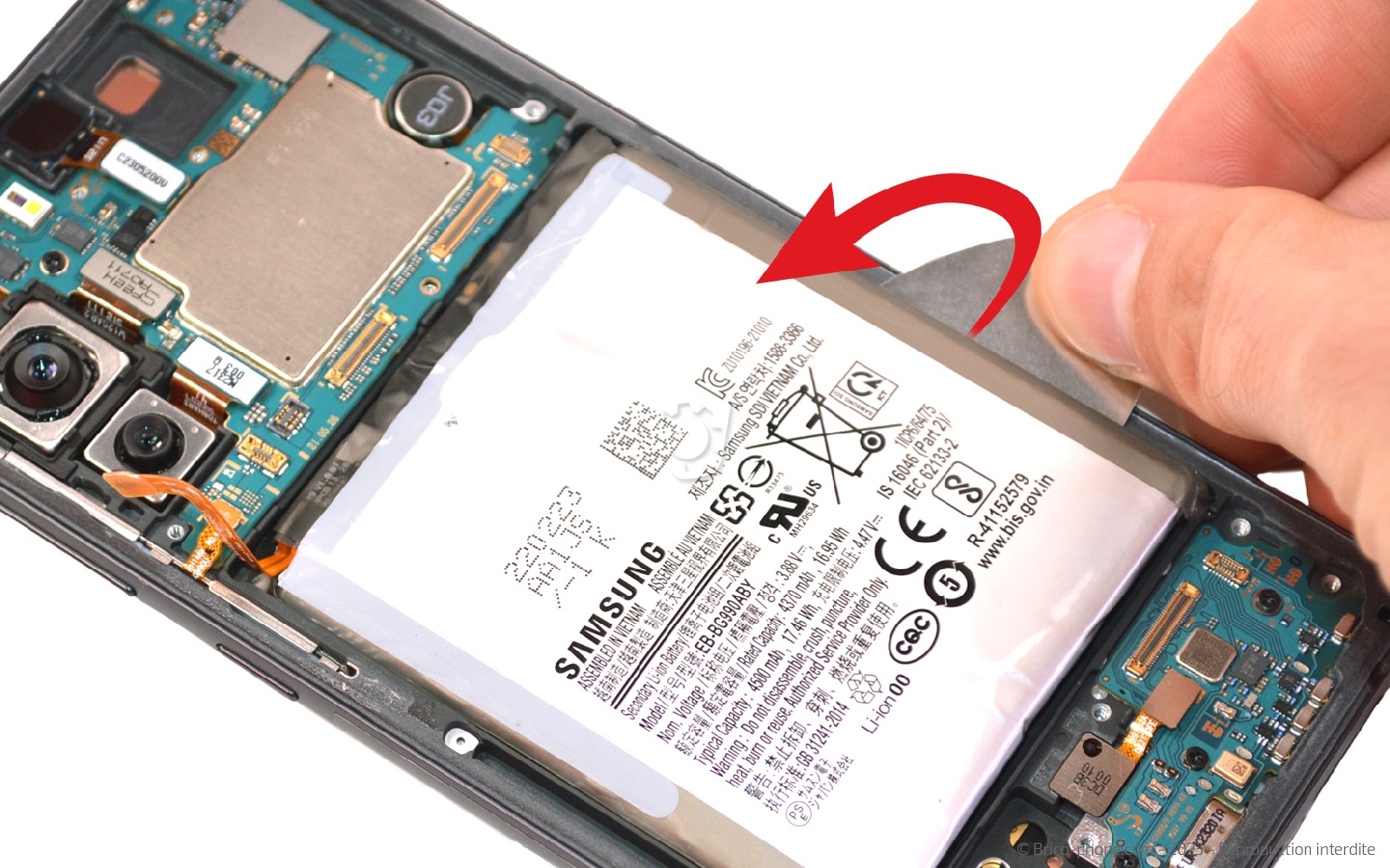

Utilisez le médiator en métal pour décoller suffisamment la batterie afin d'insérer la carte en PVC sous le composant.

Aidez-vous du levier si nécessaire pour terminer le décollage de la batterie. Faites attention à ne pas endommager cette dernière en glissant le spudger sous la carte en PVC.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Batterie d'origine pour Samsung Galaxy S21 FE (5G)
33,90 €

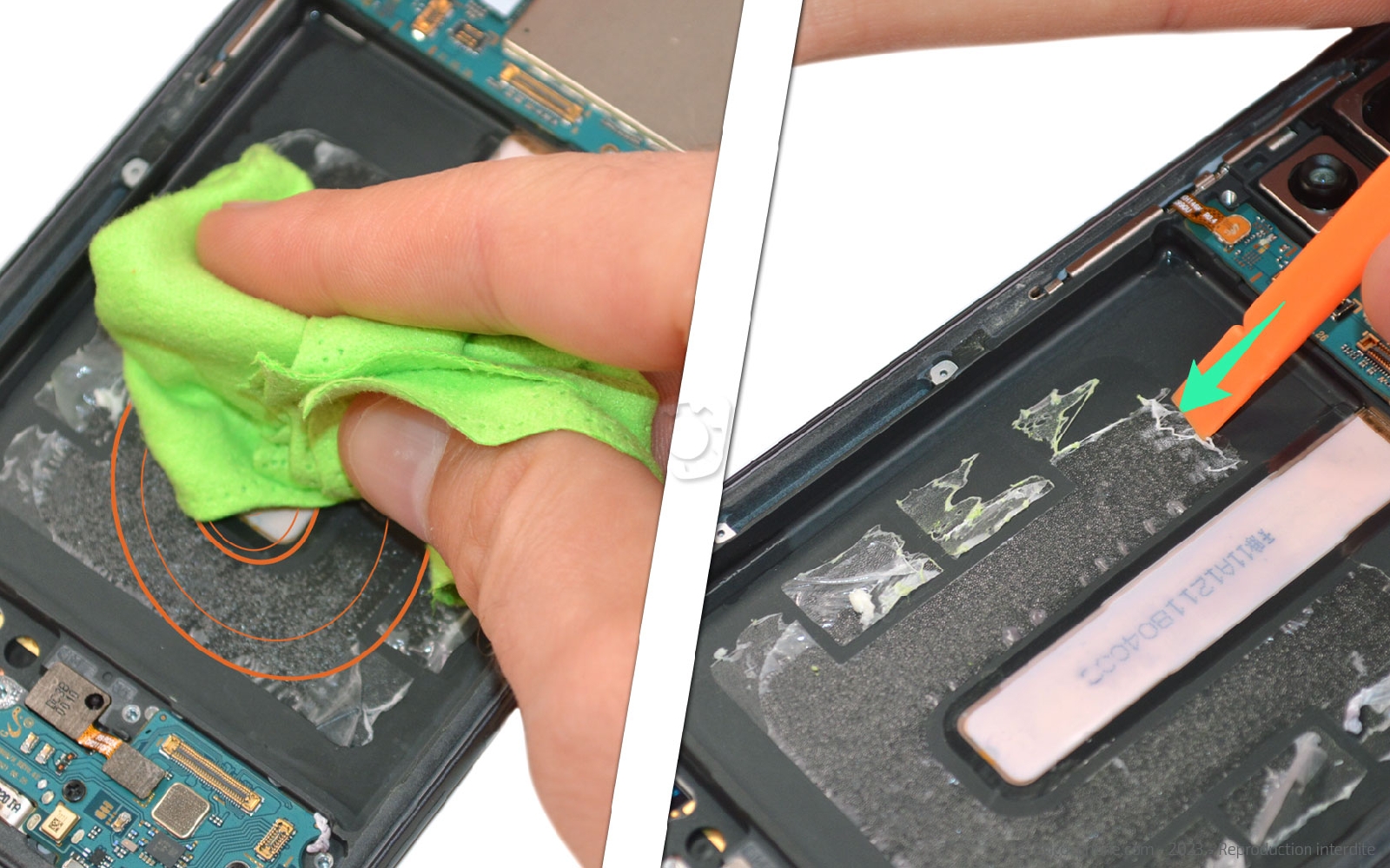

Etape 11 : Nettoyer le bloc écran
Nettoyez le fond du bloc écran des résidus de liquide.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Lot de 3 lingettes microfibre
3,12 €

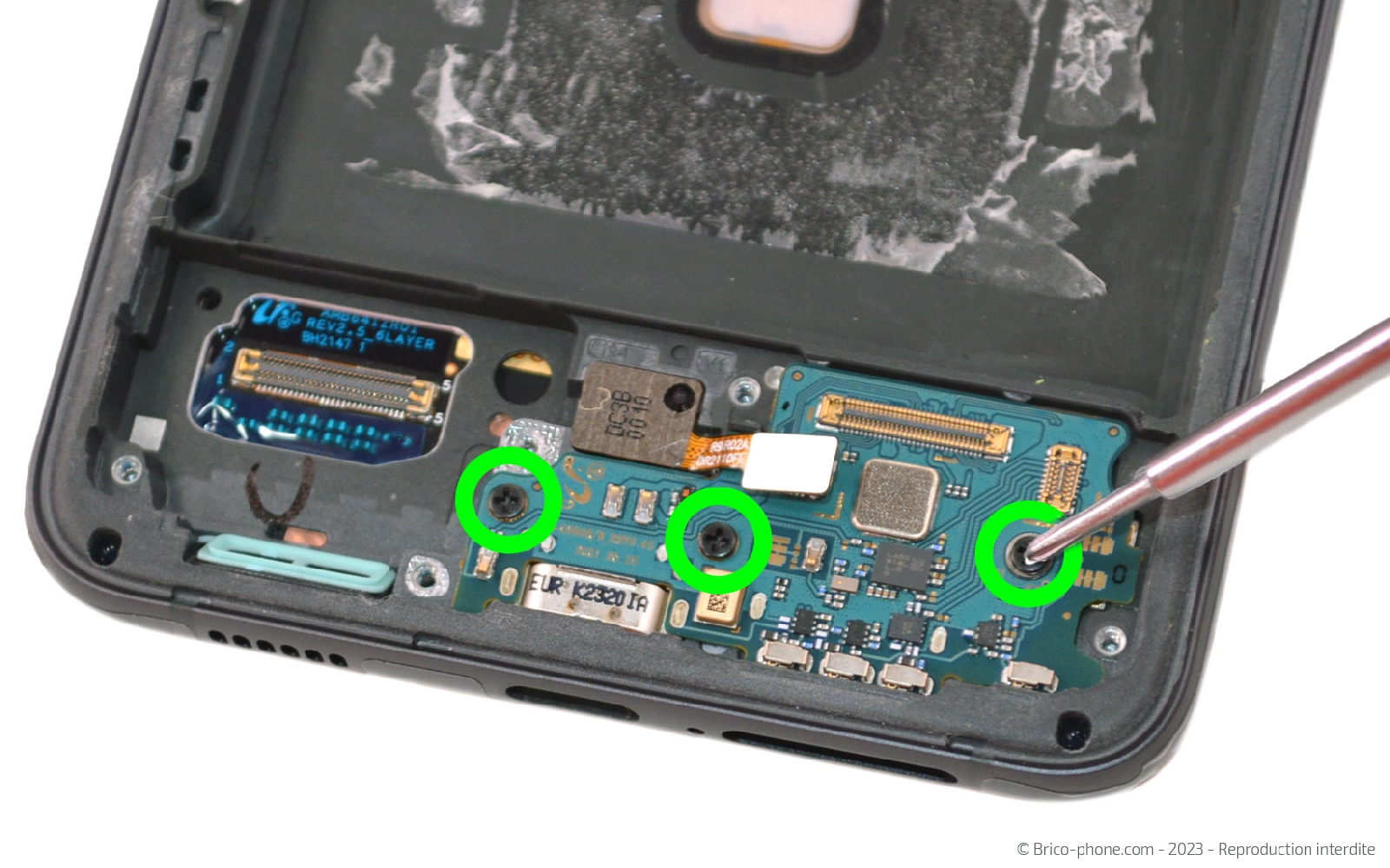

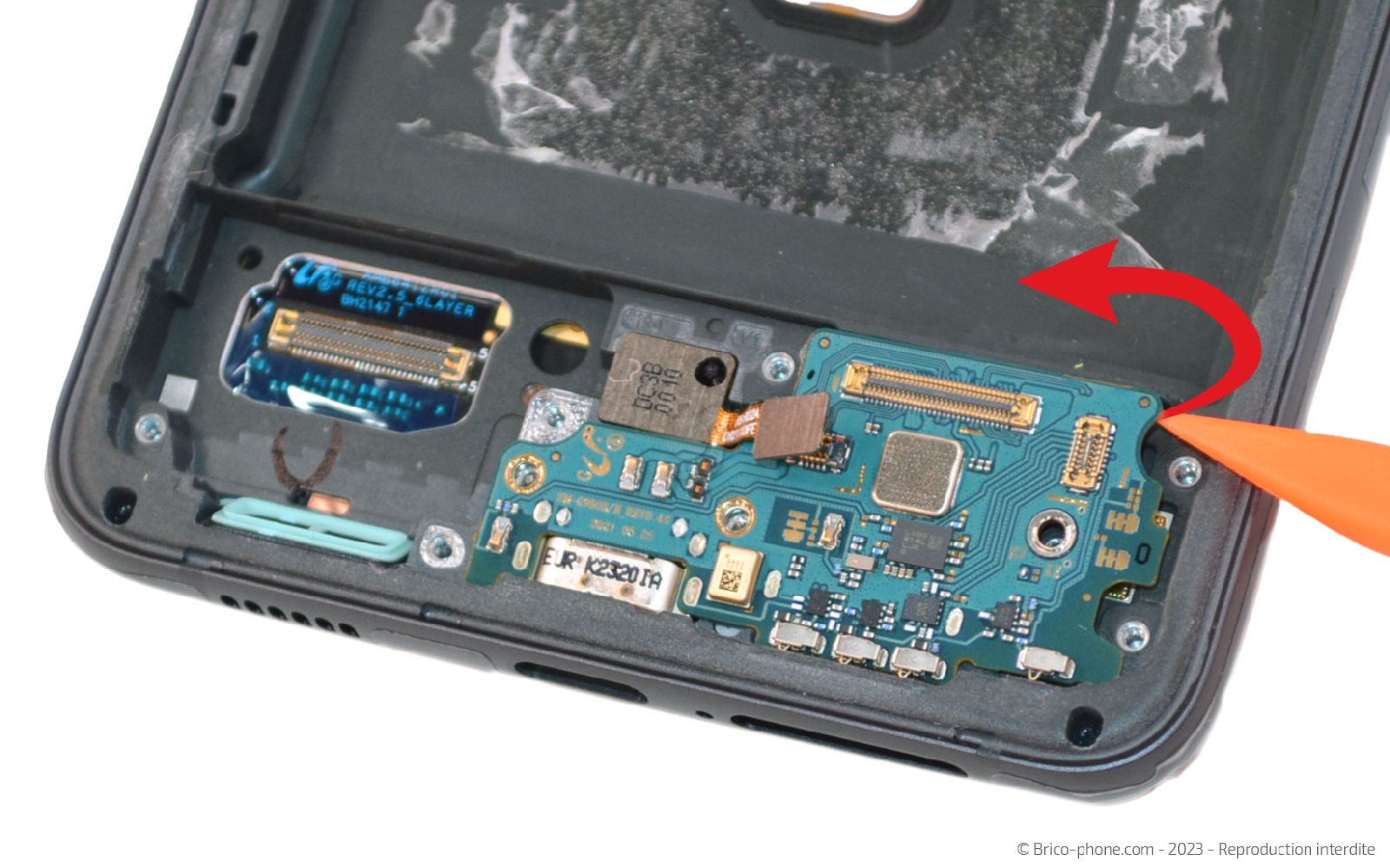

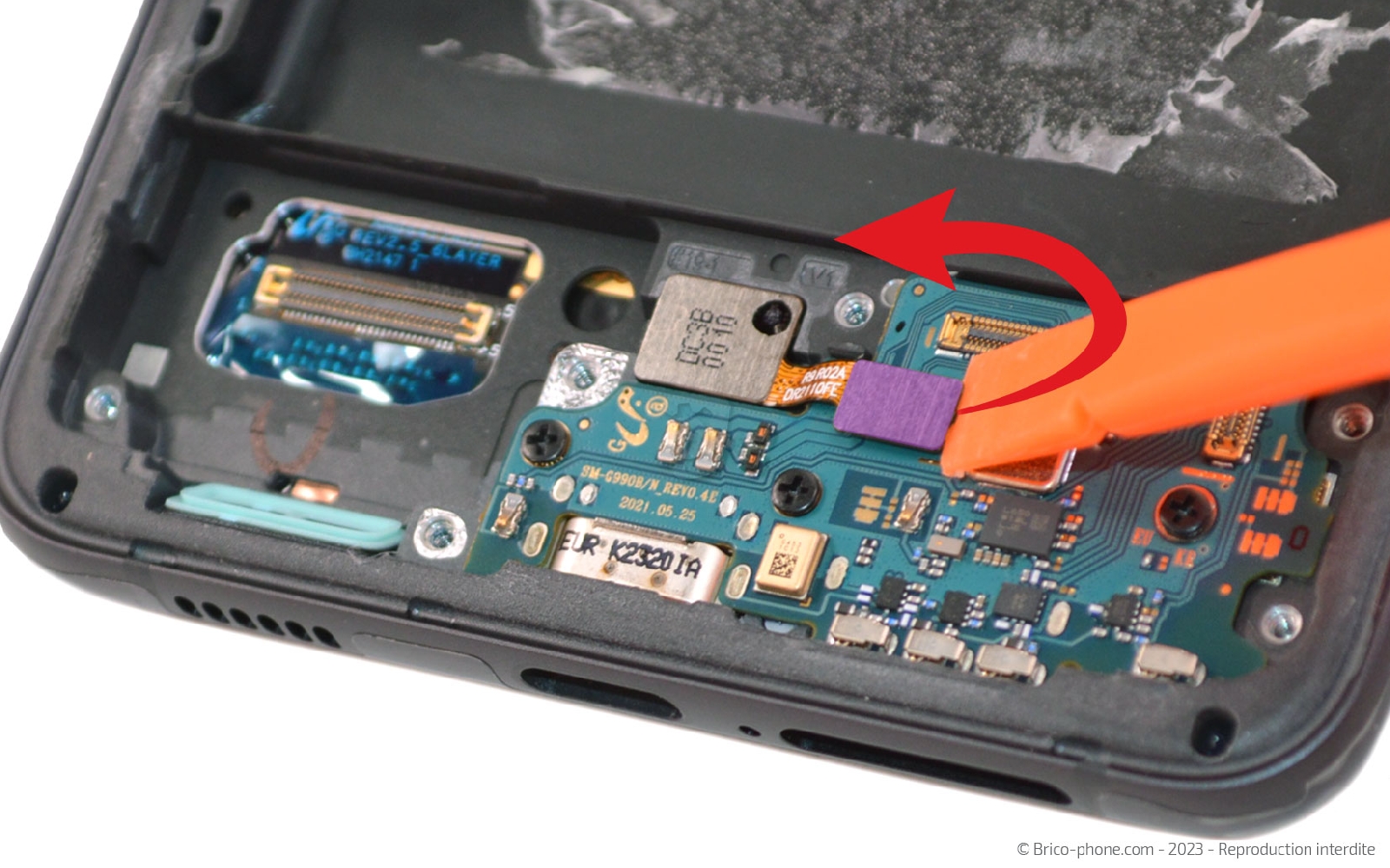

Etape 12 : Enlever le connecteur de charge

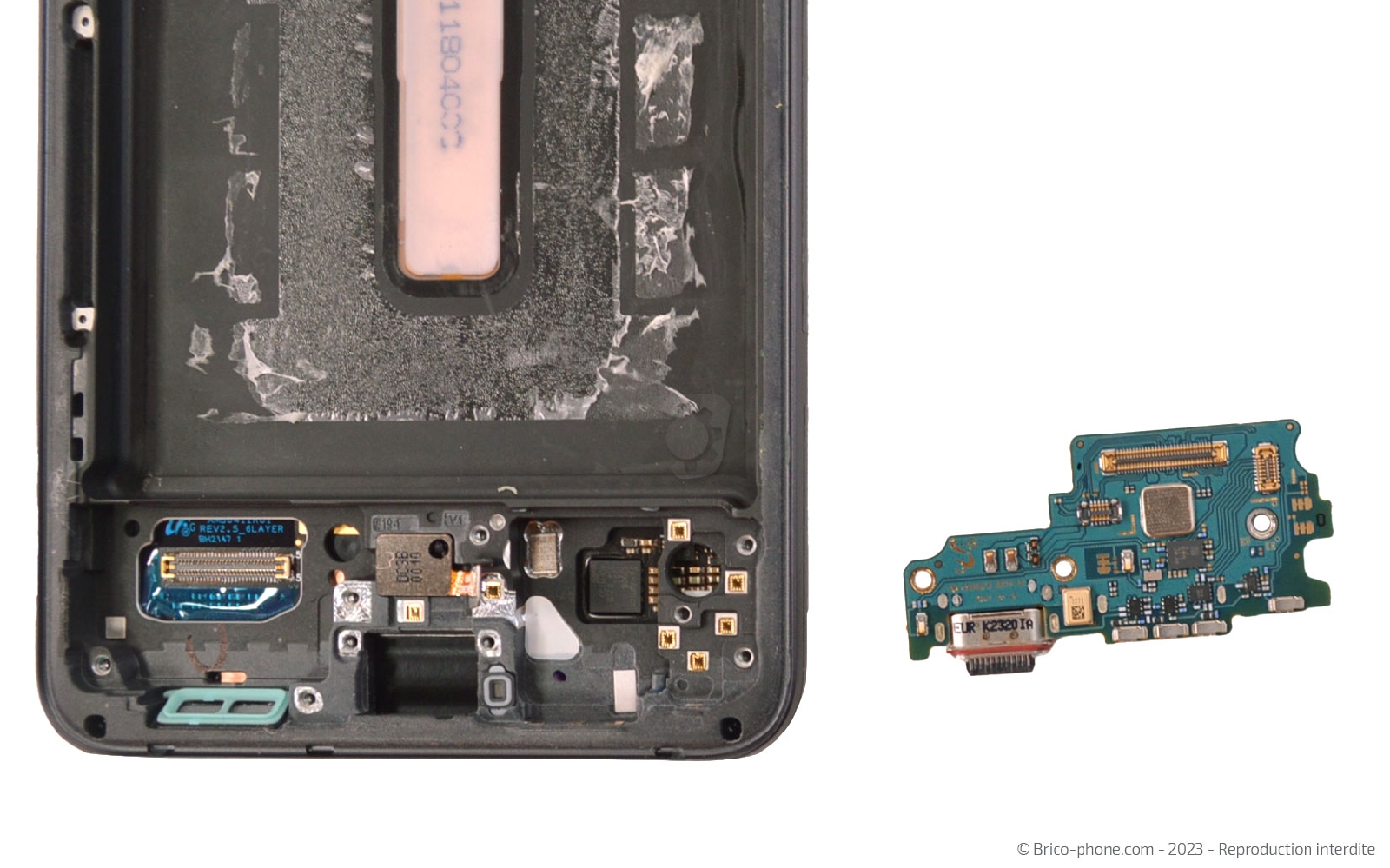

Utilisez le levier pour débrancher la nappe du lecteur d'empreintes. Ensuite, saisissez le cruciforme pour ôter les 3 vis noires du connecteur de charge.

Glissez l'outil sous le dock pour le soulever et le sortir du châssis de votre Samsung Galaxy S21 Fe.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C pour Samsung Galaxy S21 FE
32,90 €

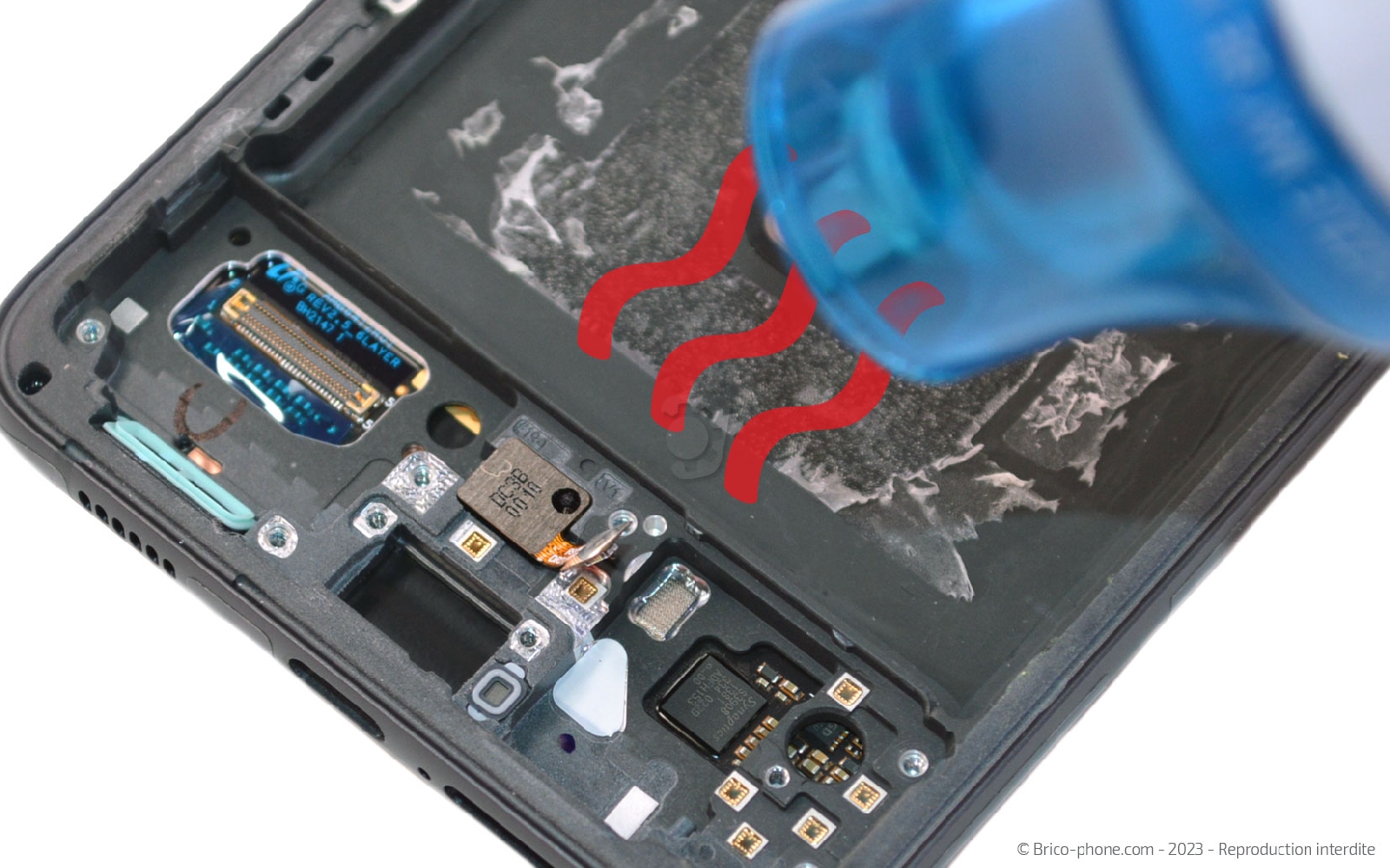

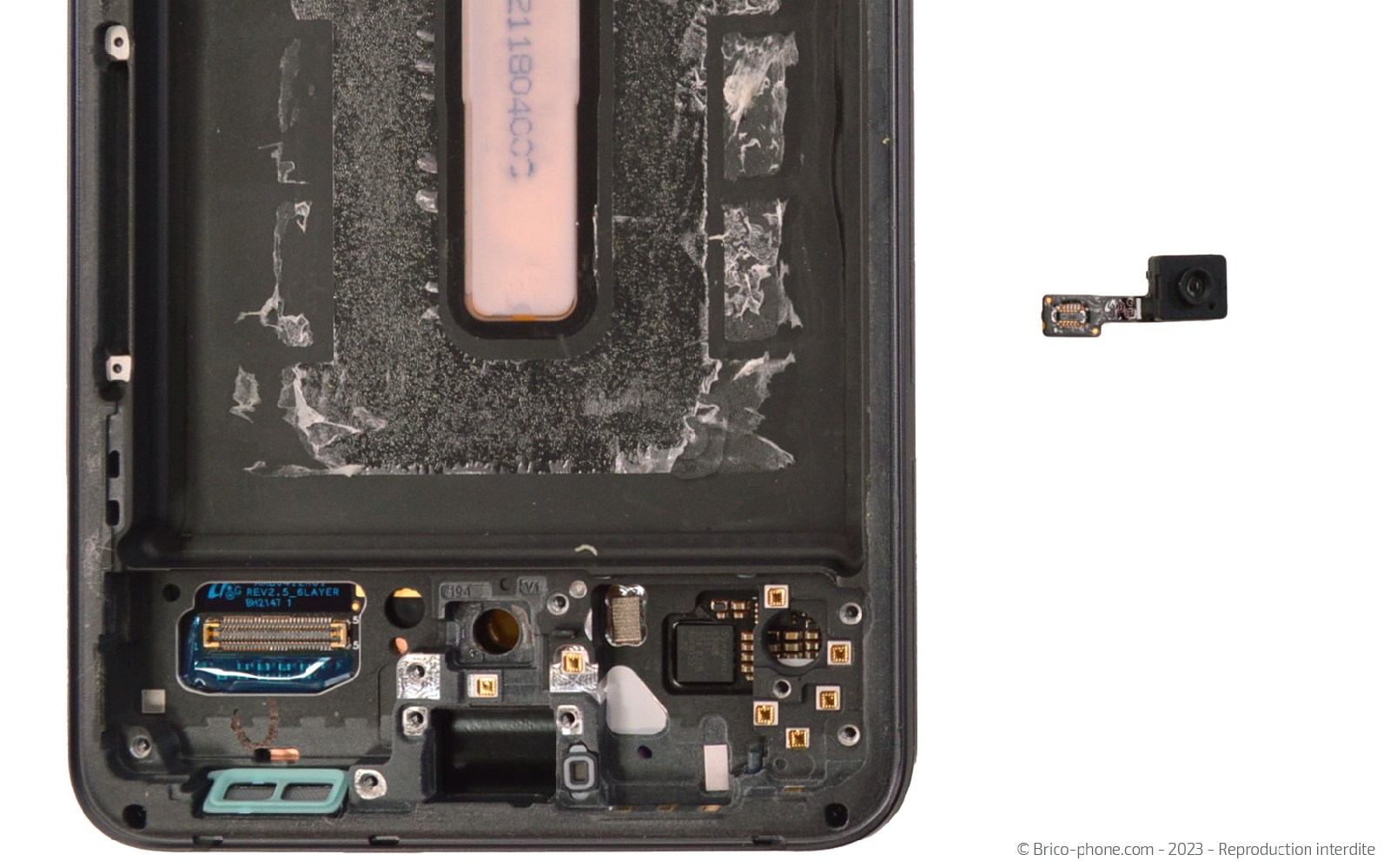

Etape 13 : Décoller le lecteur d'empreintes

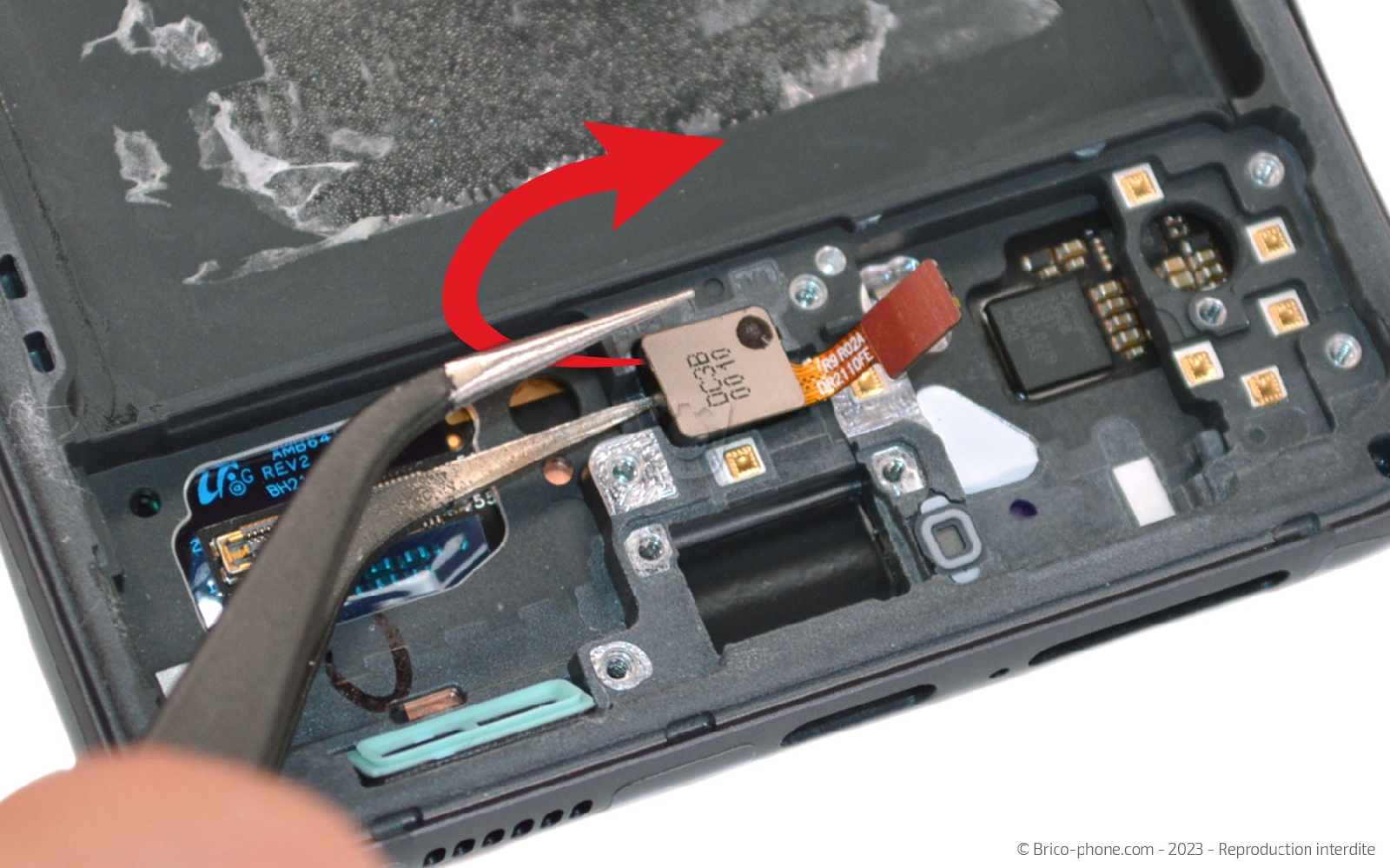

Chauffez légèrement le capteur d'empreintes avant de glisser la pointe de la pincette dessous pour le décoller du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Lecteur d'empreintes pour Samsung Galaxy S21 FE
19,90 €
Etape 14 : Débrancher la caméra frontale

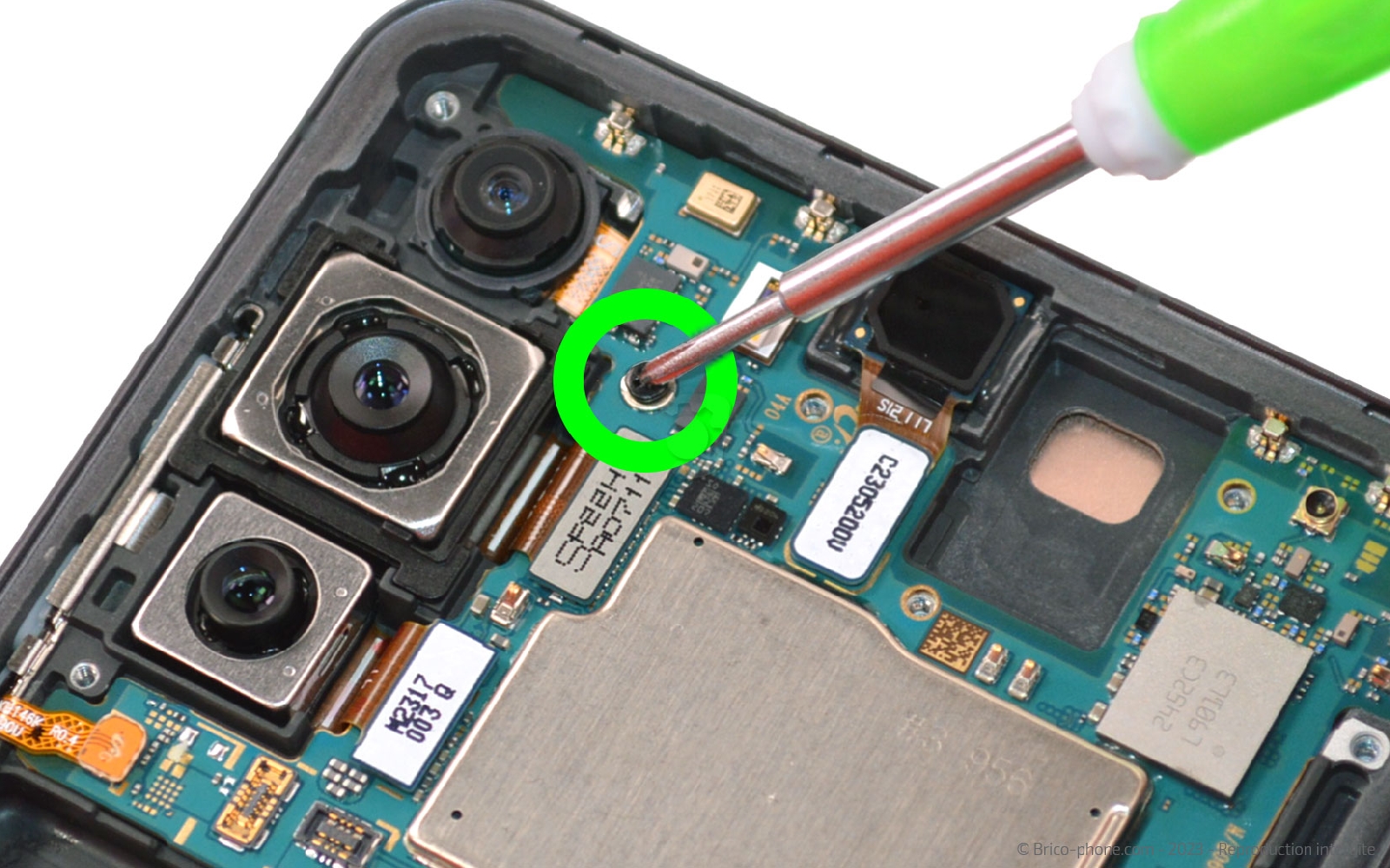

Utilisez le tournevis adéquat pour retirer la vis cruciforme de la carte mère.

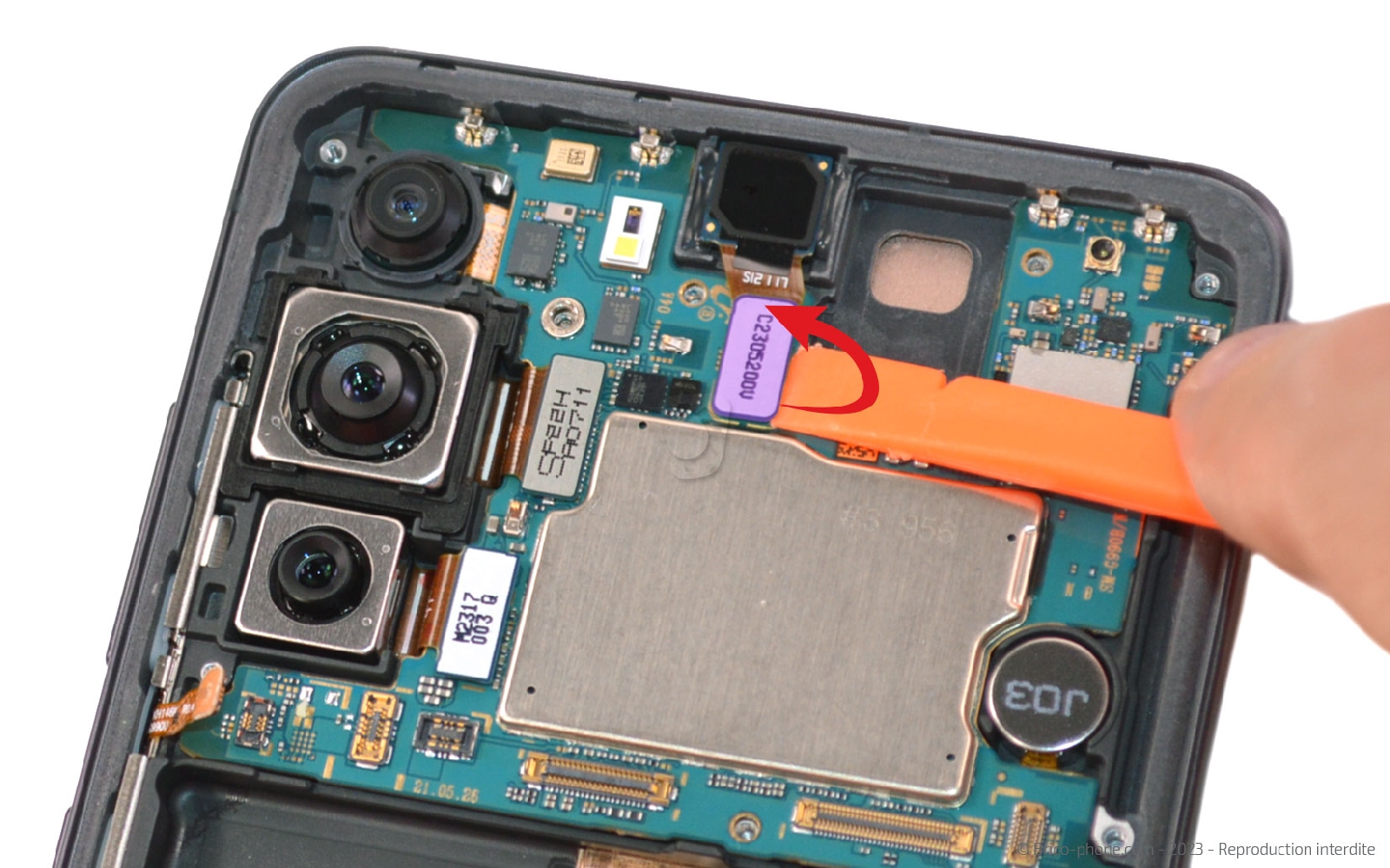

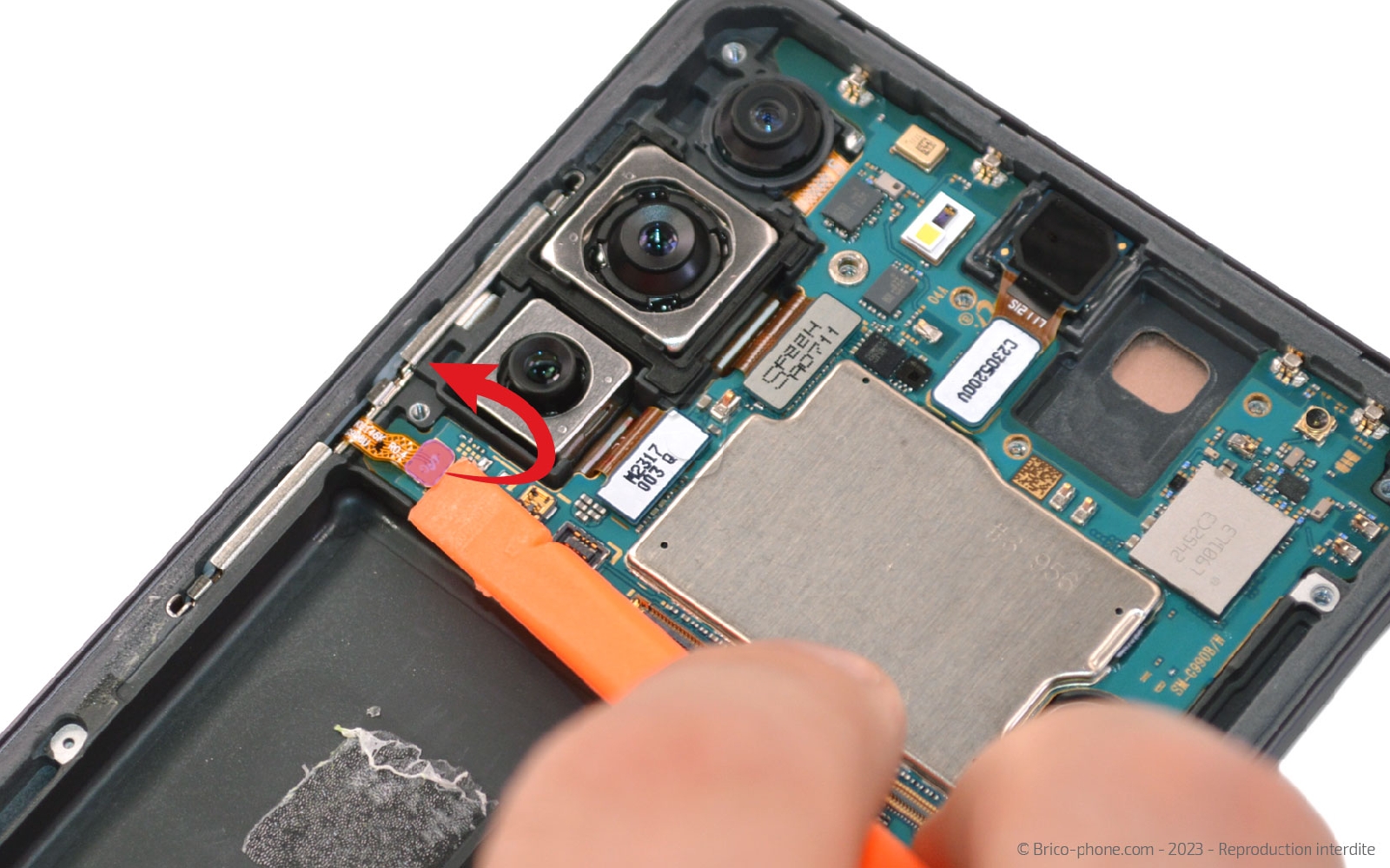

Après, déconnectez la nappe des boutons et la caméra avant
Outils du kit utilisés
Outils du kit utilisés

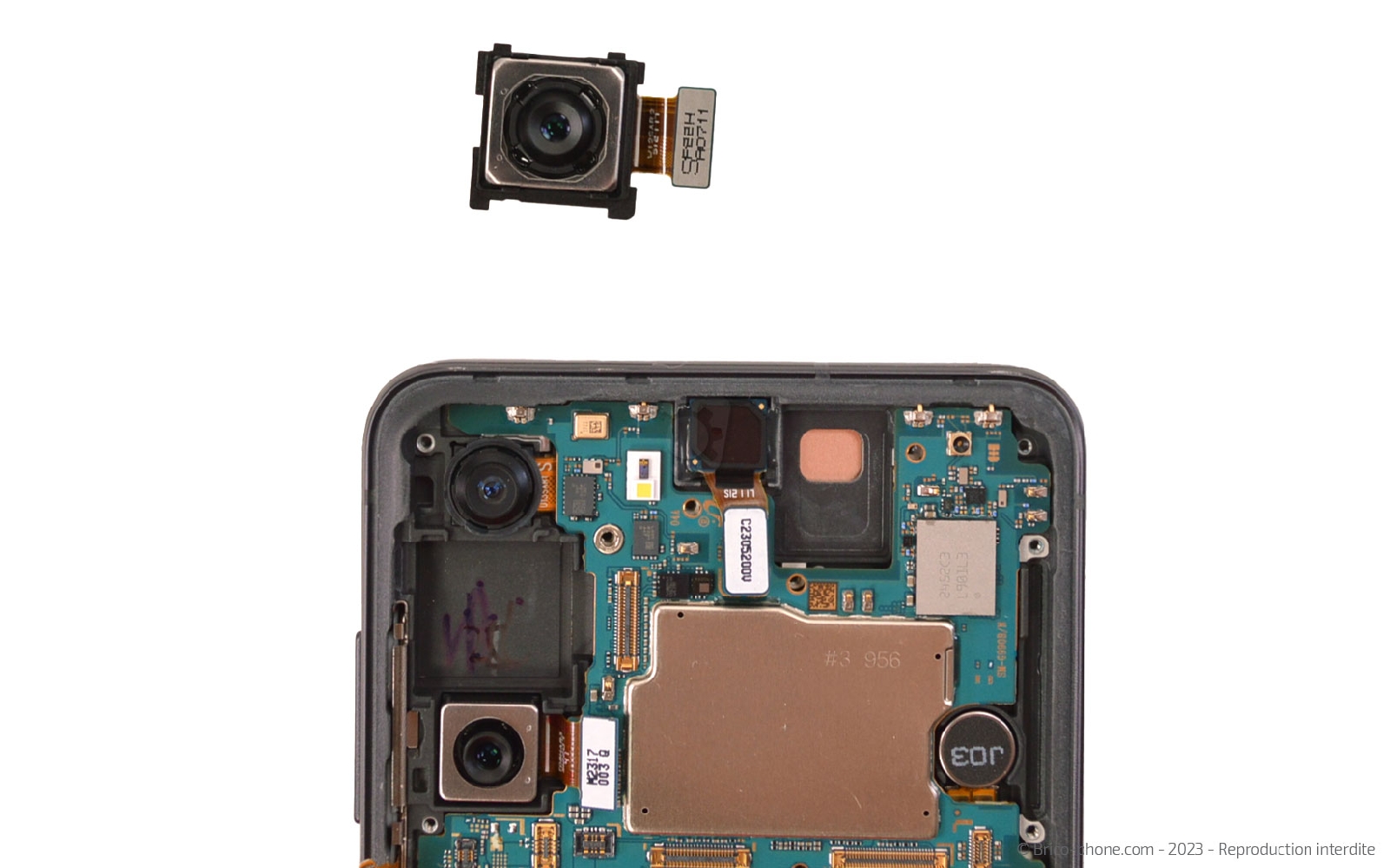

Etape 15 : Sortir l'appareil photo principal

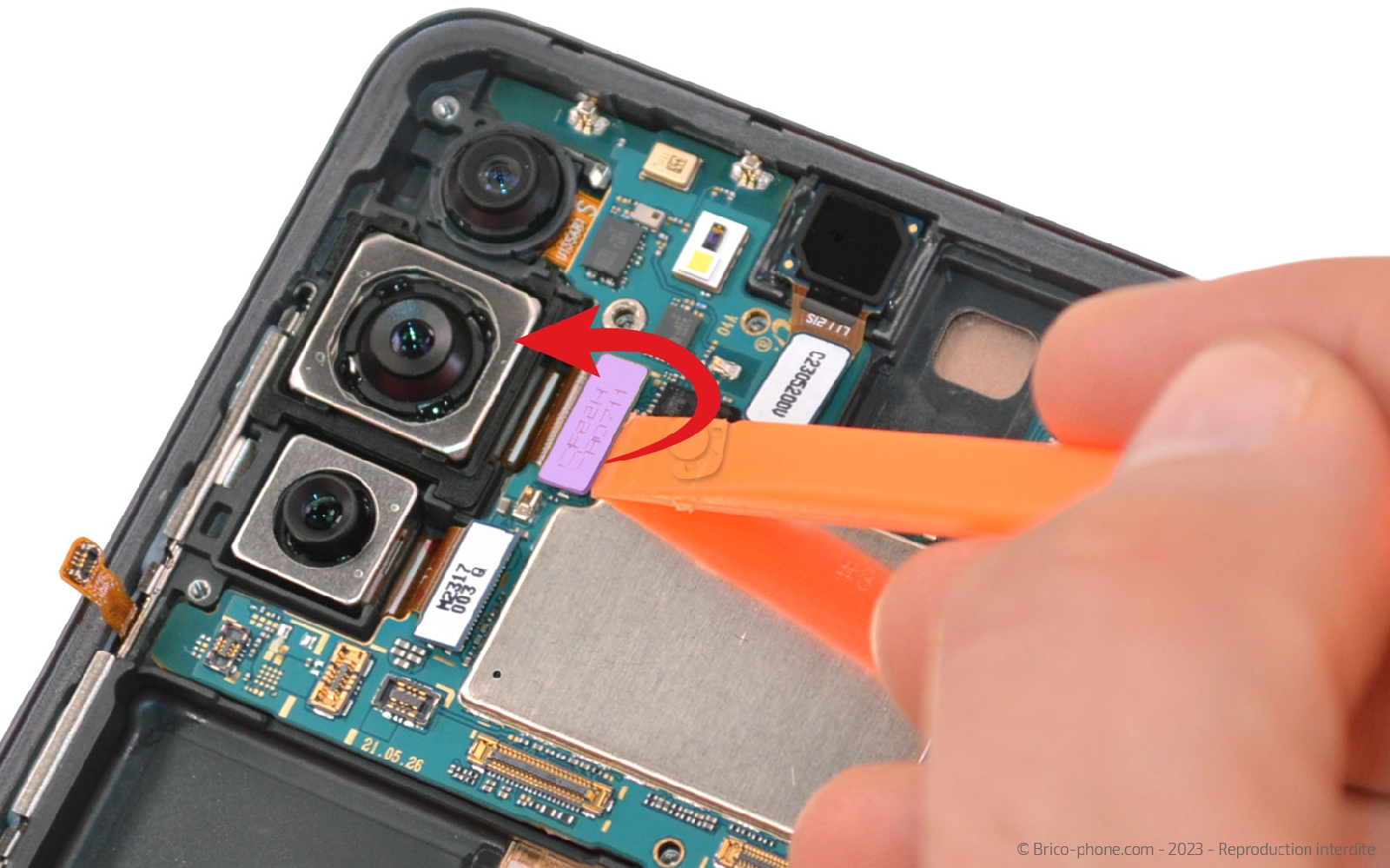

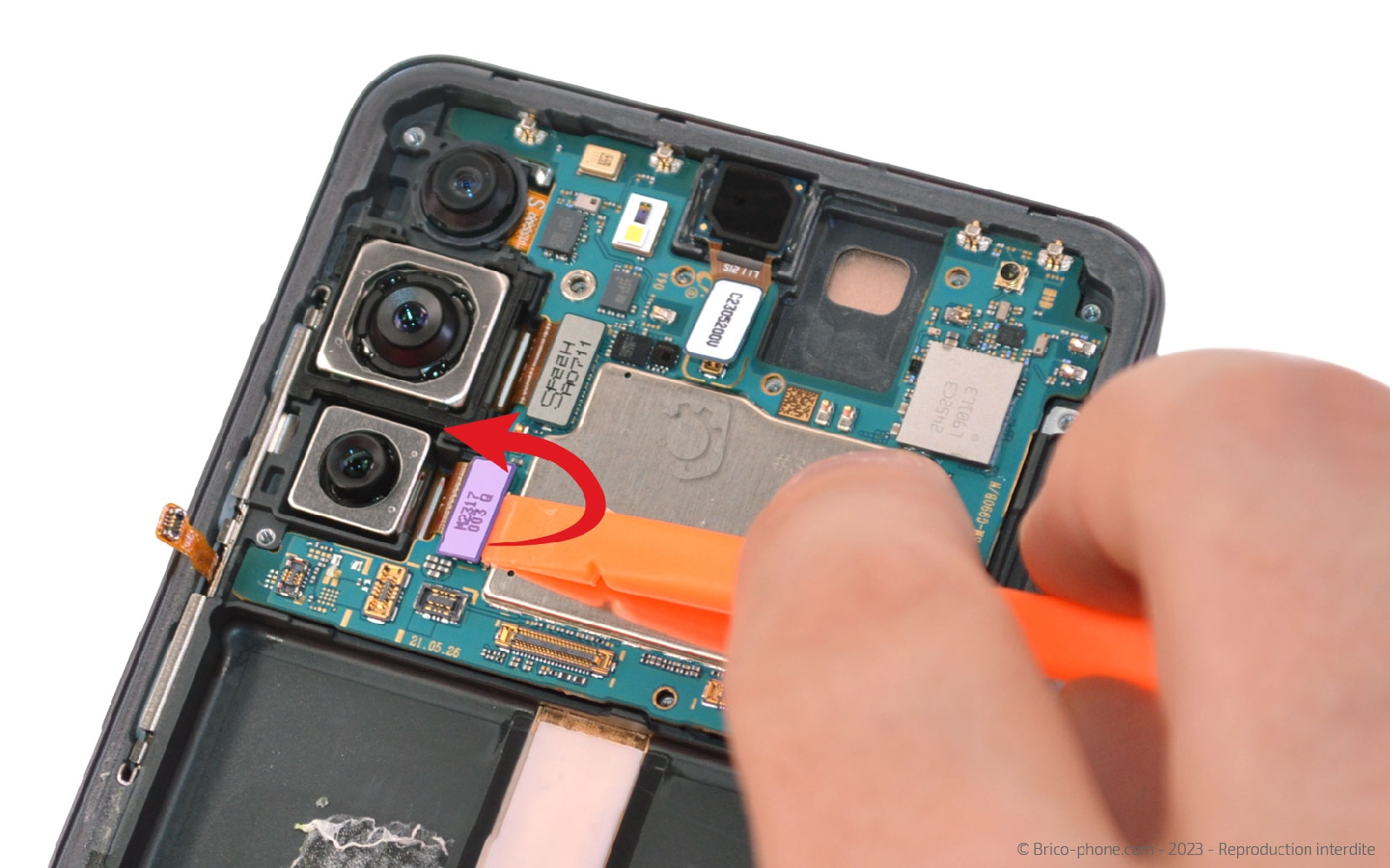

Débranchez les deux nappes des caméras et sortez l'objectif principal.
Outils du kit utilisés
Outils du kit utilisés

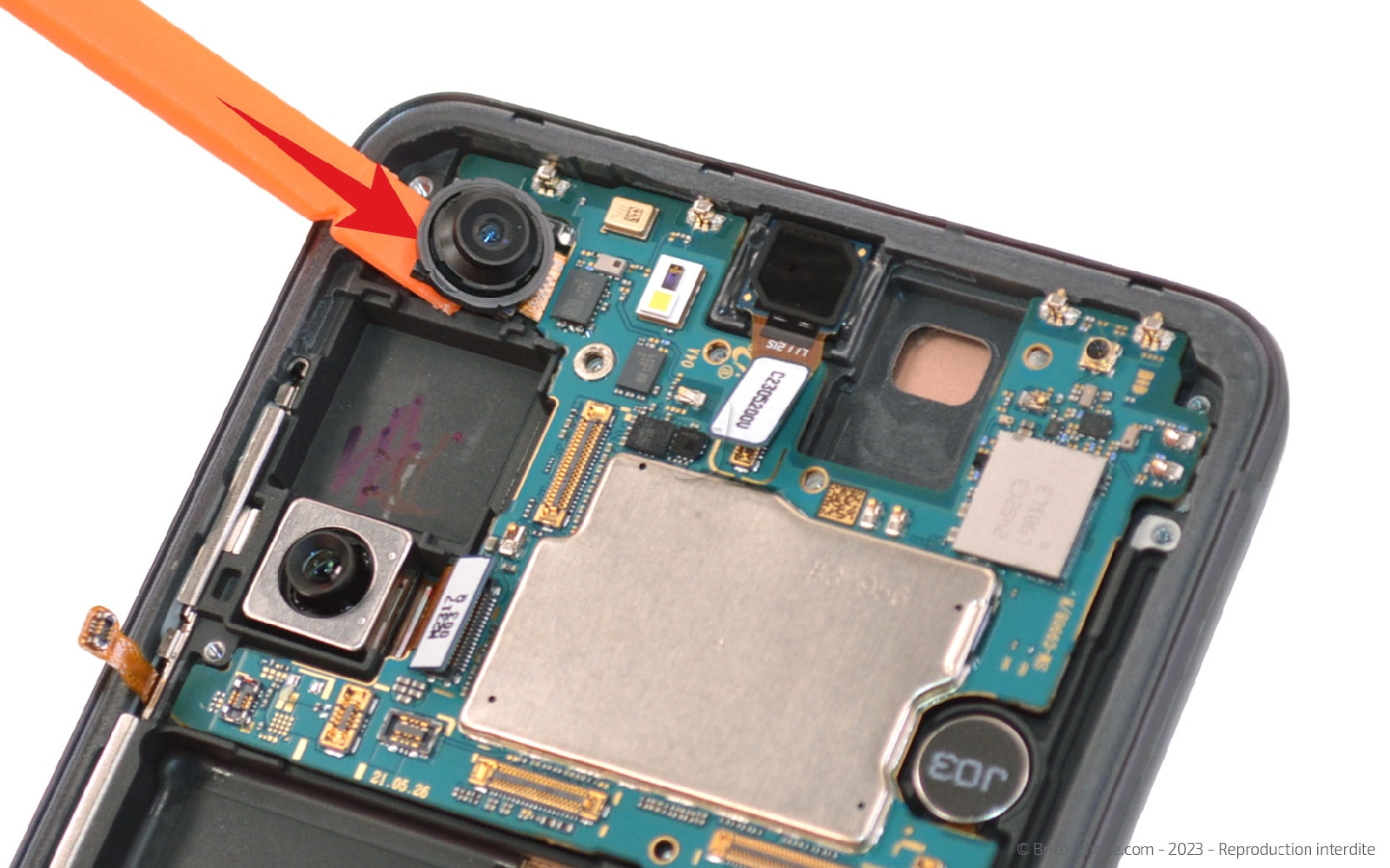

Etape 16 : Récupérer la carte mère

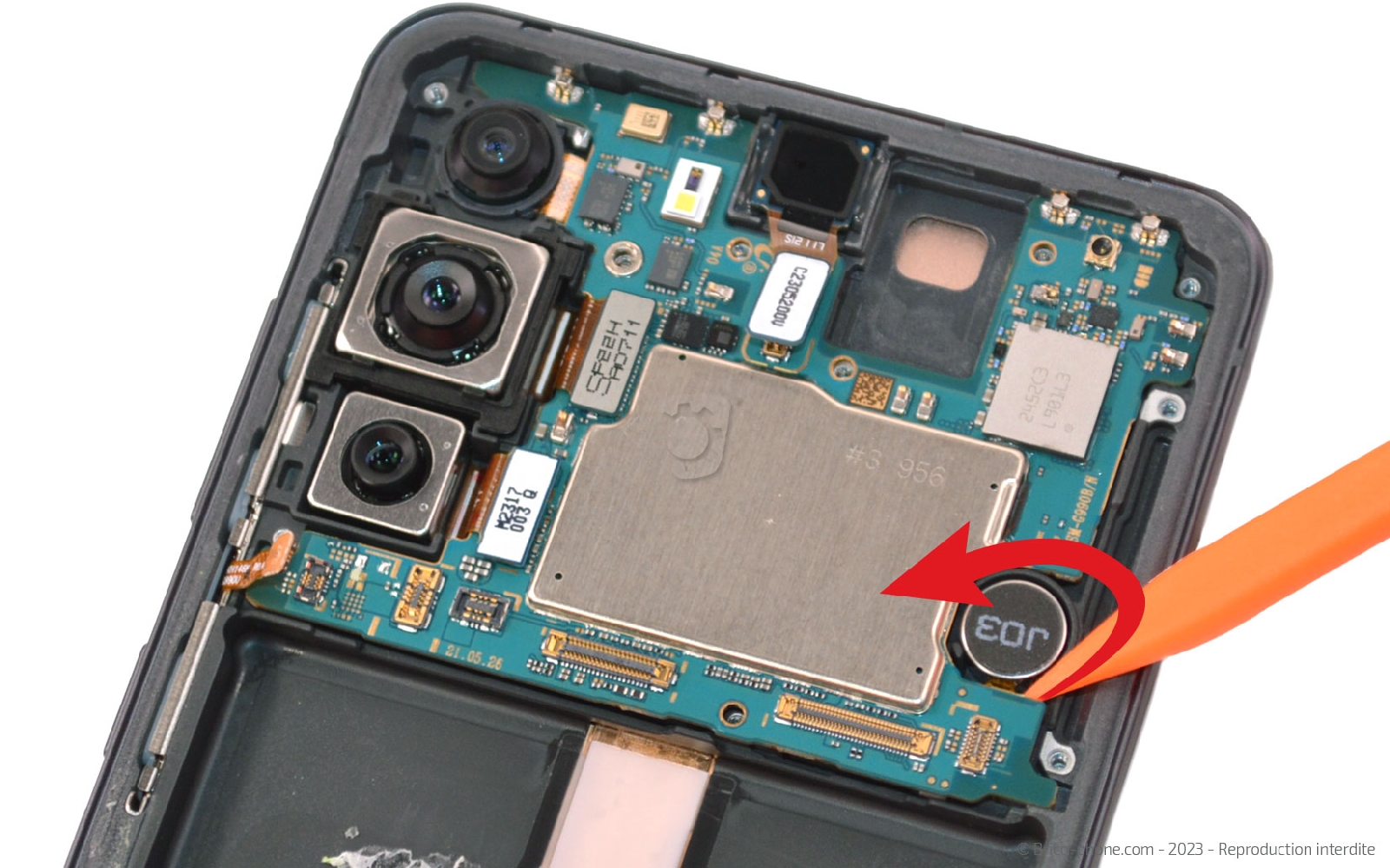

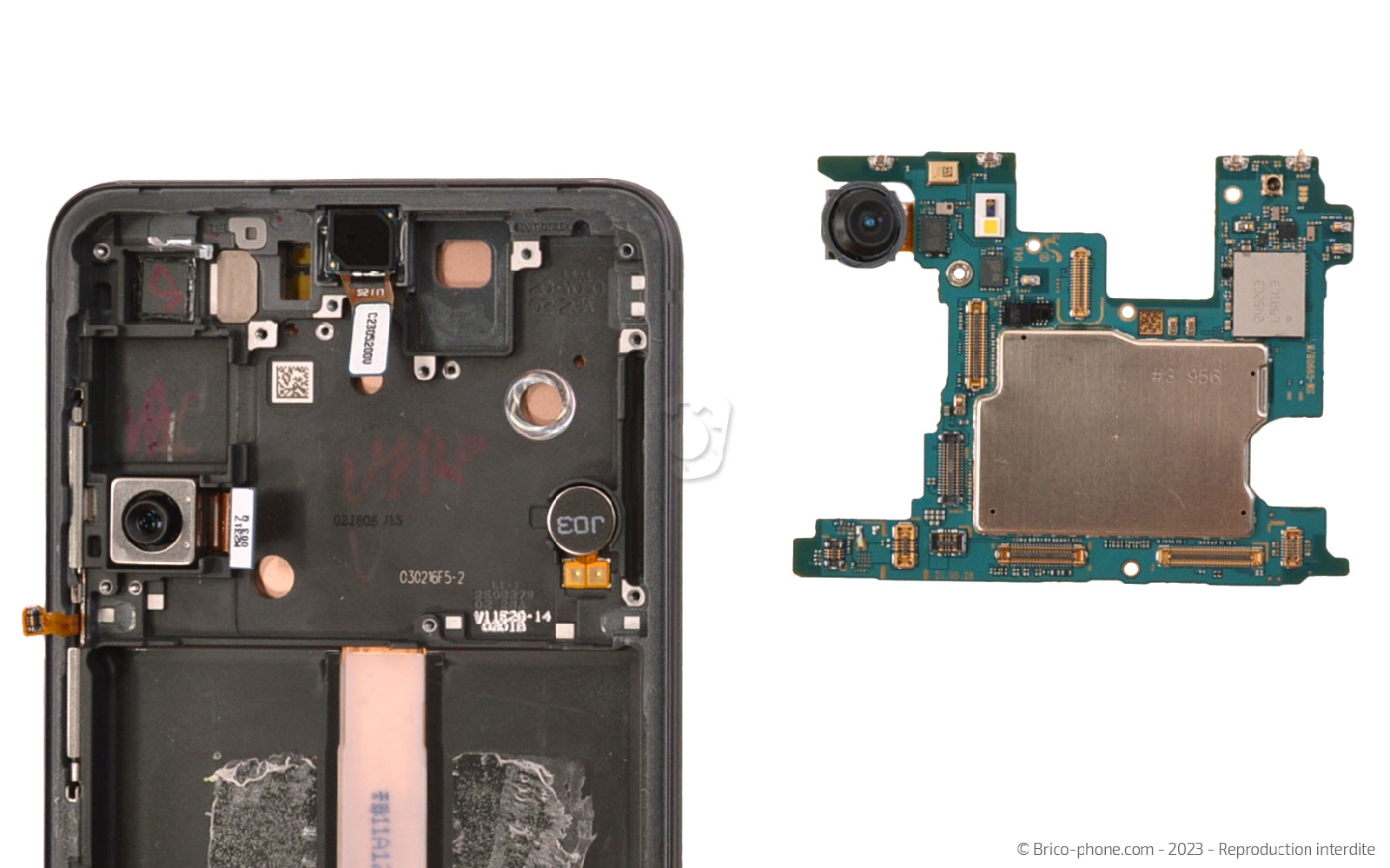

Glissez le spudger sous l'objectif grand-angle pour le soulever puis basculer la carte mère vers l'extérieur.
Outils du kit utilisés
Outils du kit utilisés

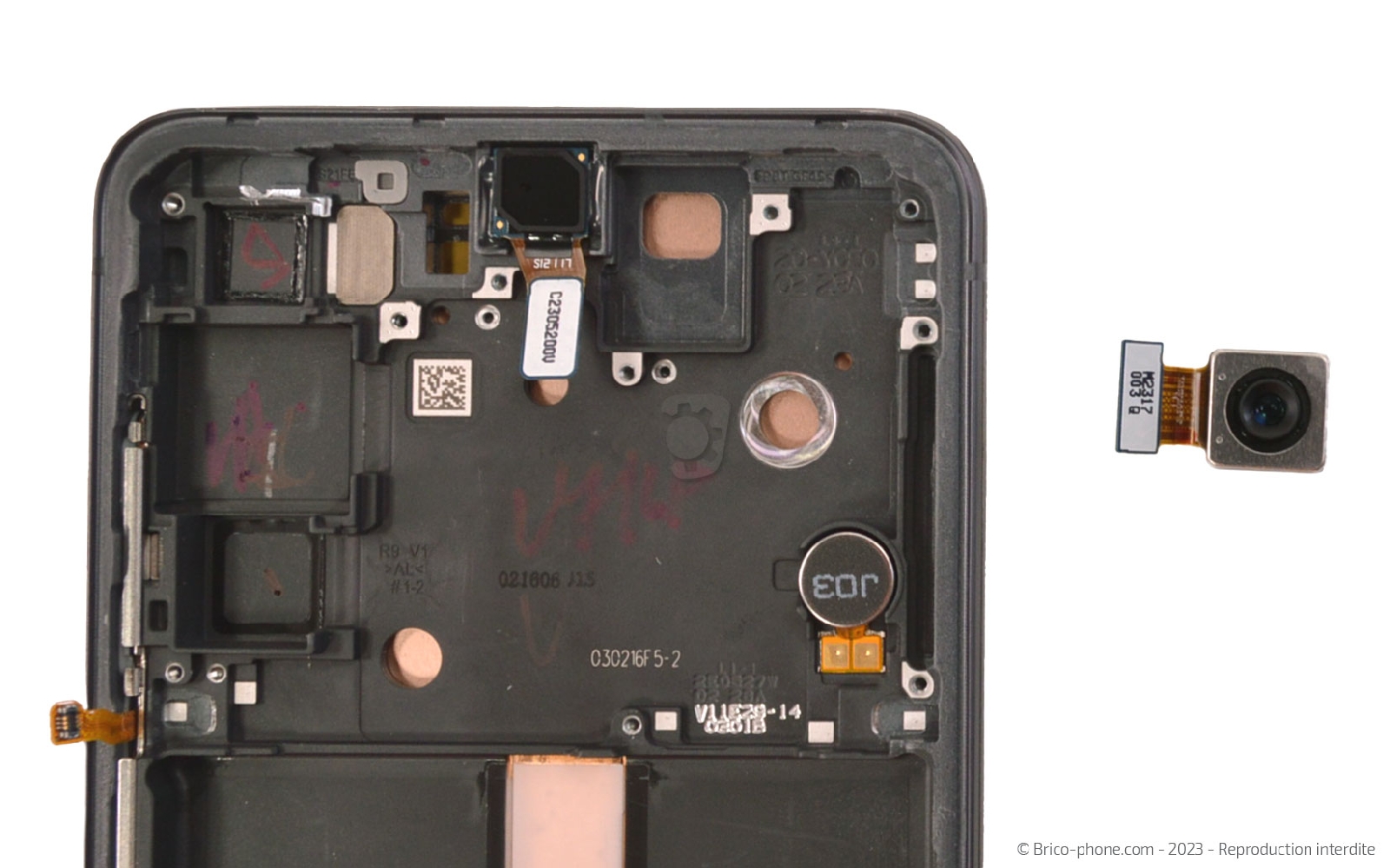

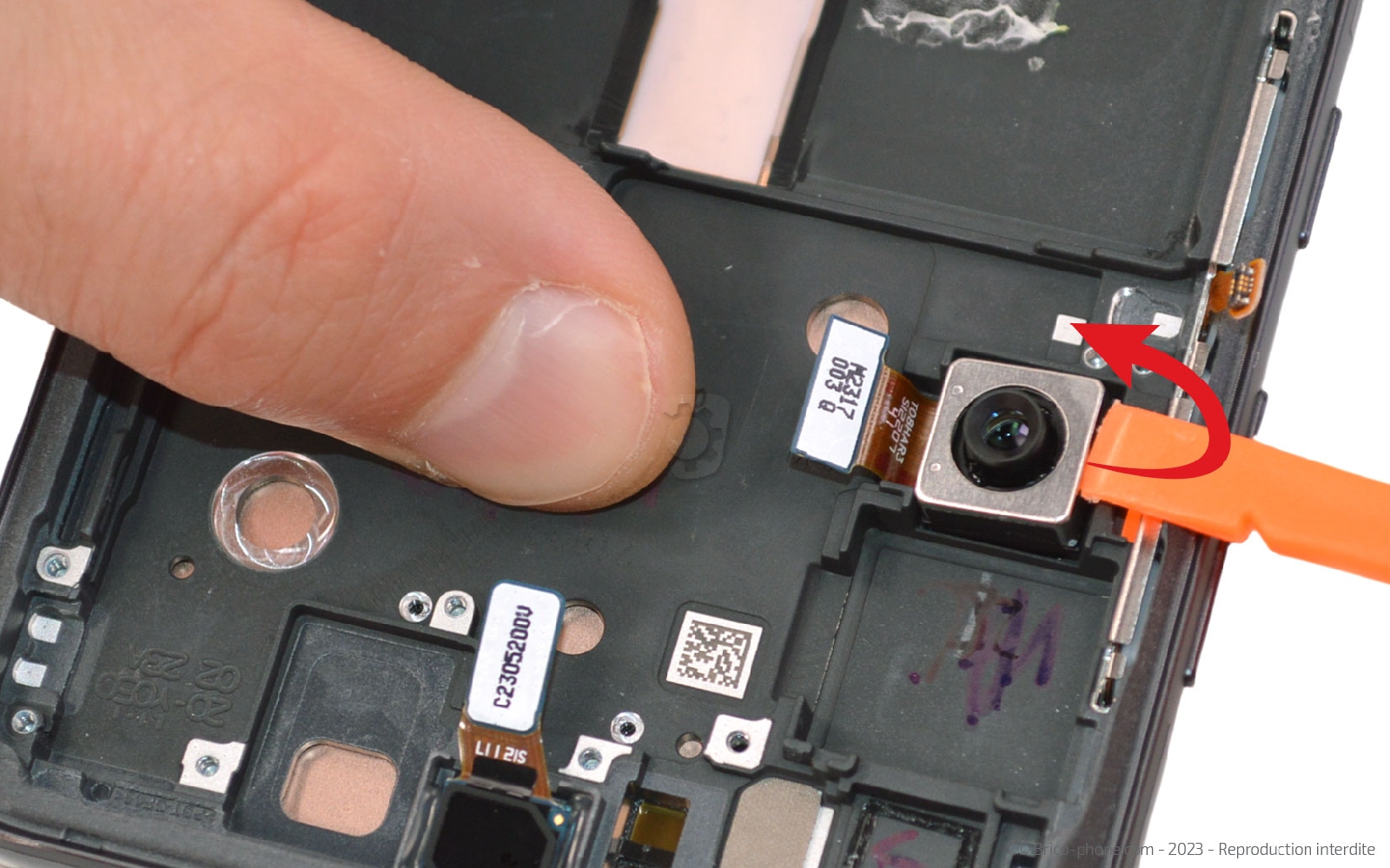

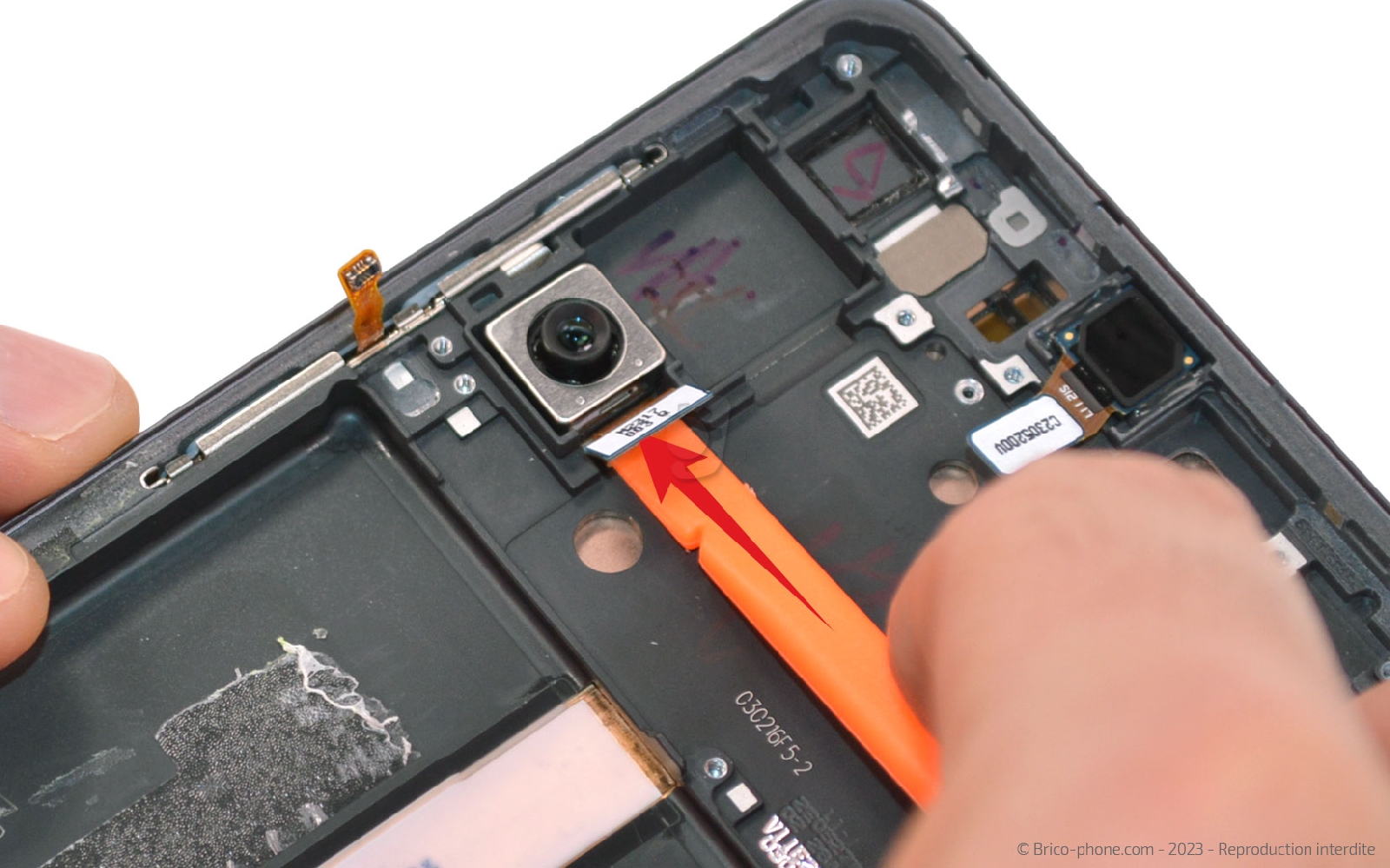

Etape 17 : Retirer la caméra ultra grand-angle
Glissez le levier en nylon sous la caméra ultra grand-angle pour la décoller du châssis.
Outils du kit utilisés
Outils du kit utilisés

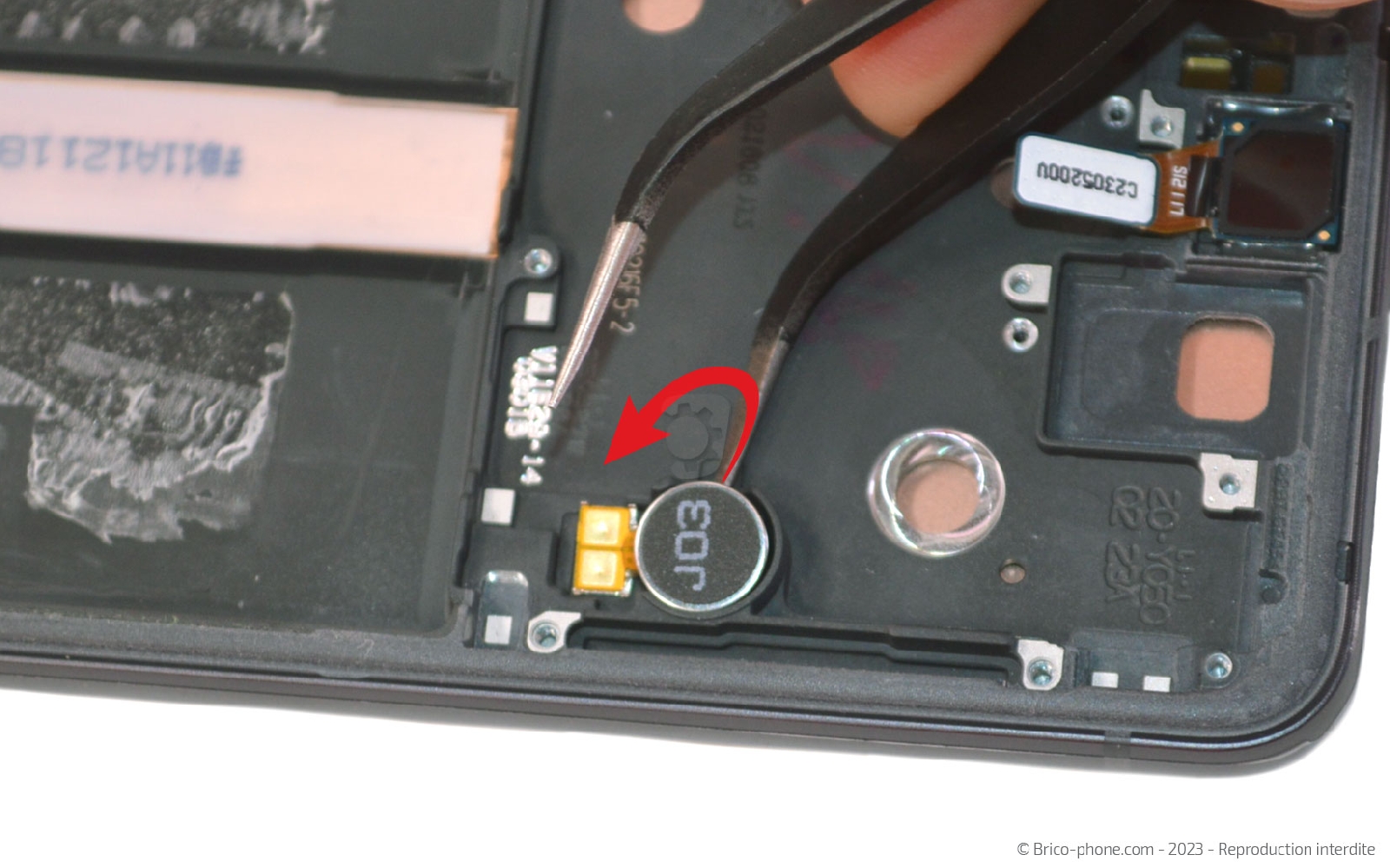

Etape 18 : Ôter le vibreur

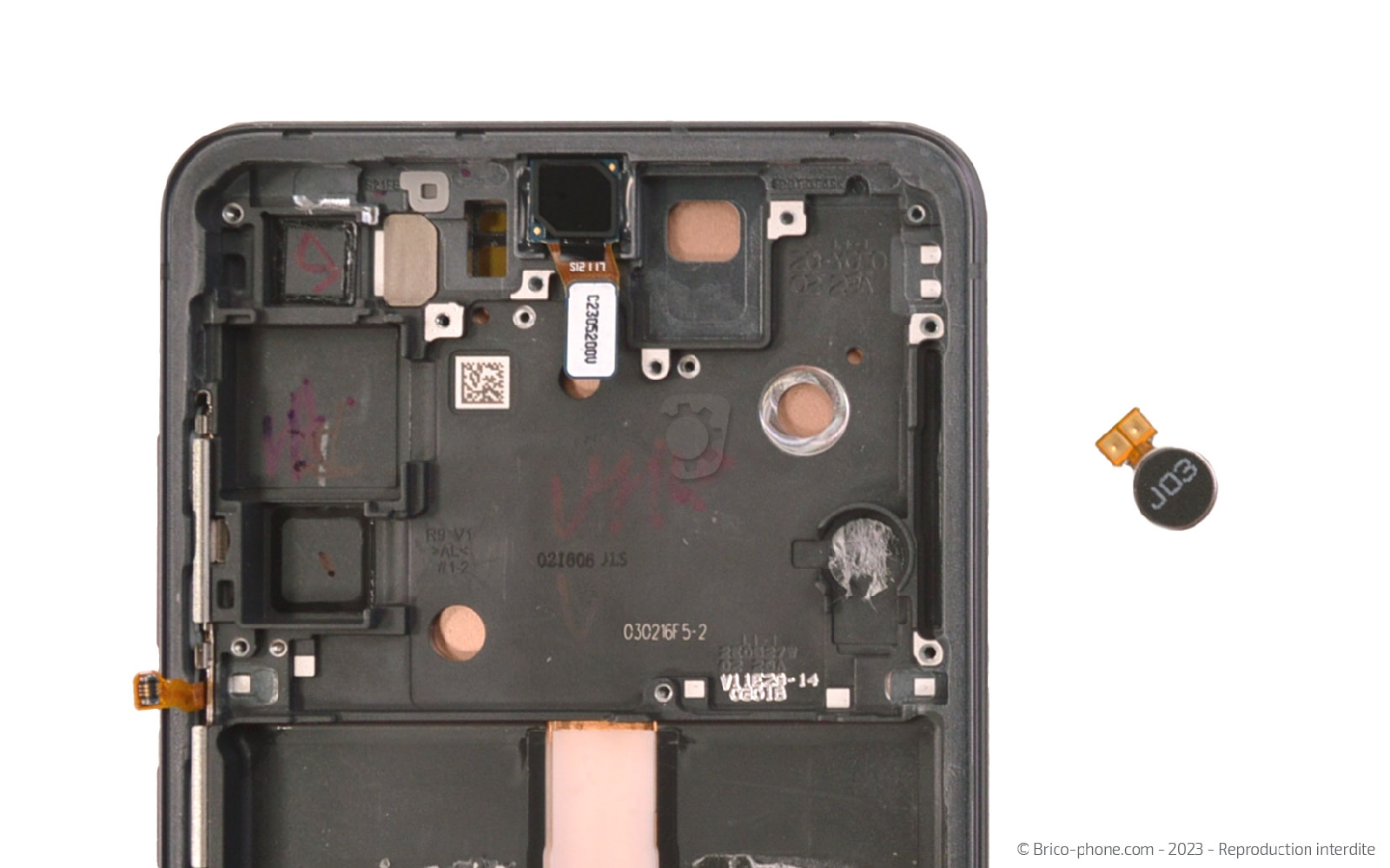

Reprenez votre sèche-cheveux ou décapeur thermique pour chauffer le vibreur.

Ensuite, introduisez la pointe de la pince métallique sous le vibreur pour le séparer du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

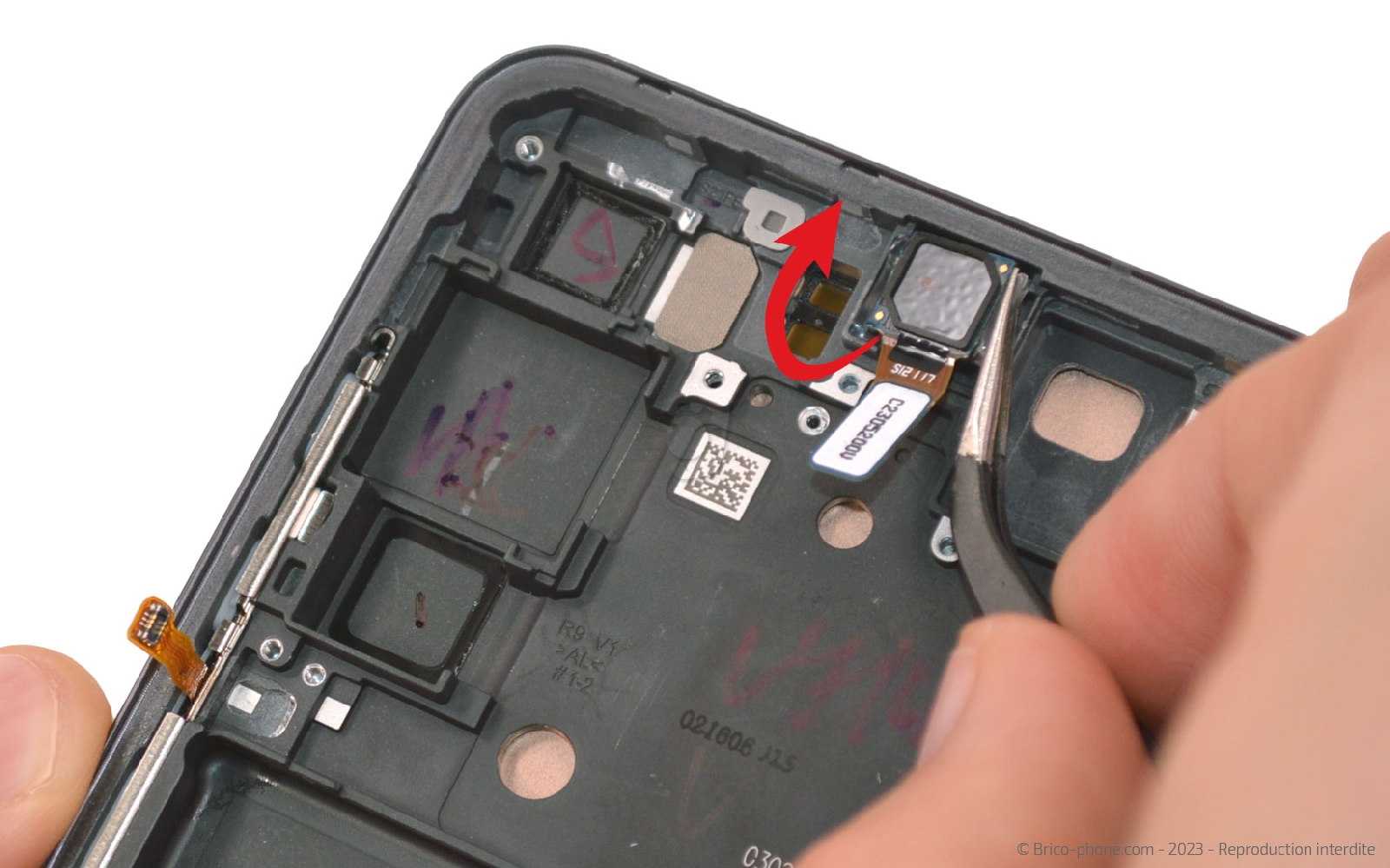

Etape 19 : Enlever la caméra avant

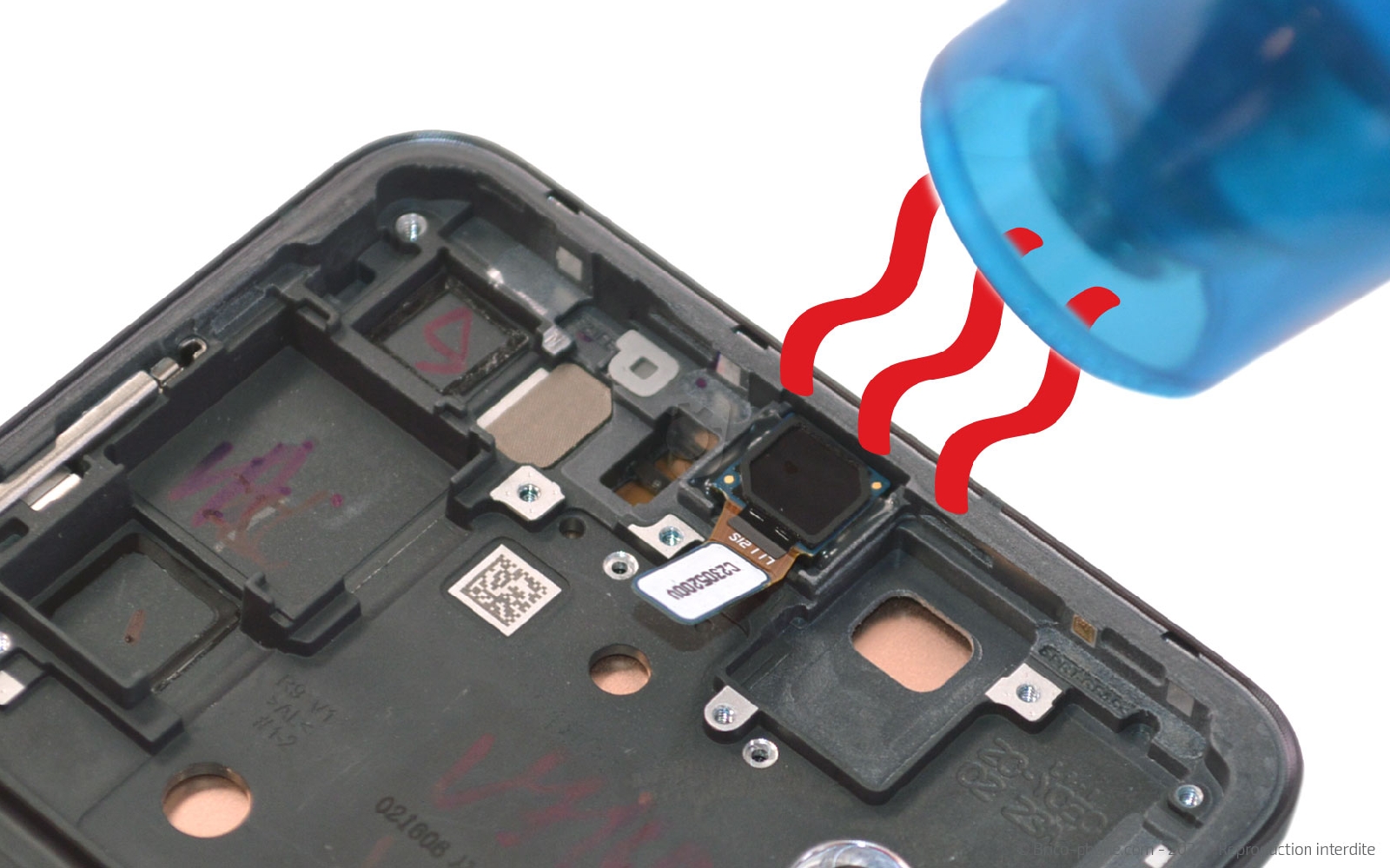

Comme pour l'étape précédente, chauffez la caméra frontale.

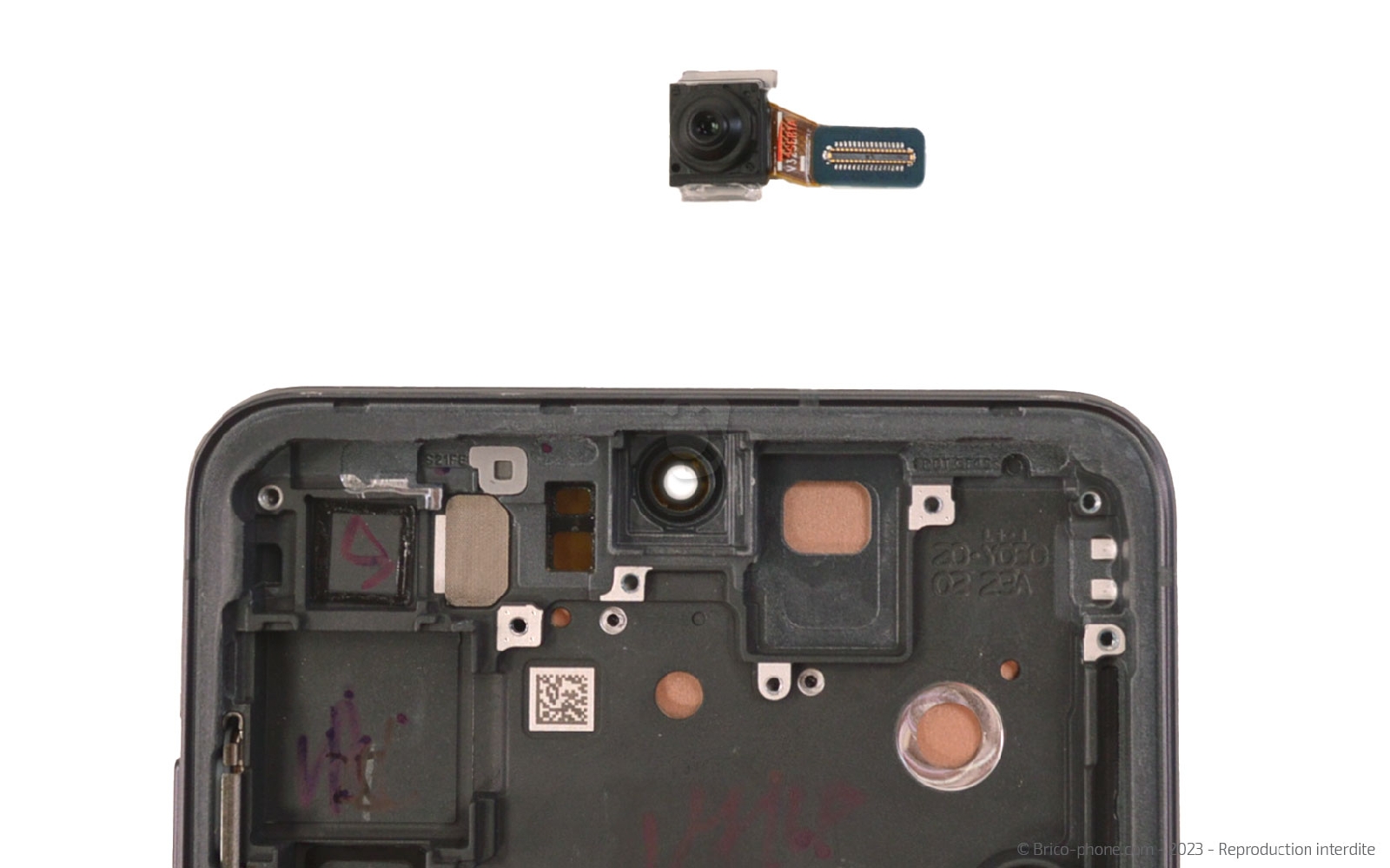

Utilisez la pincette pour soulever le caméra et l'extraire de son support.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Caméra avant d'origine pour Samsung Galaxy S21 FE 5G
36,90 €
Décapeur thermique petit modèle
14,90 €

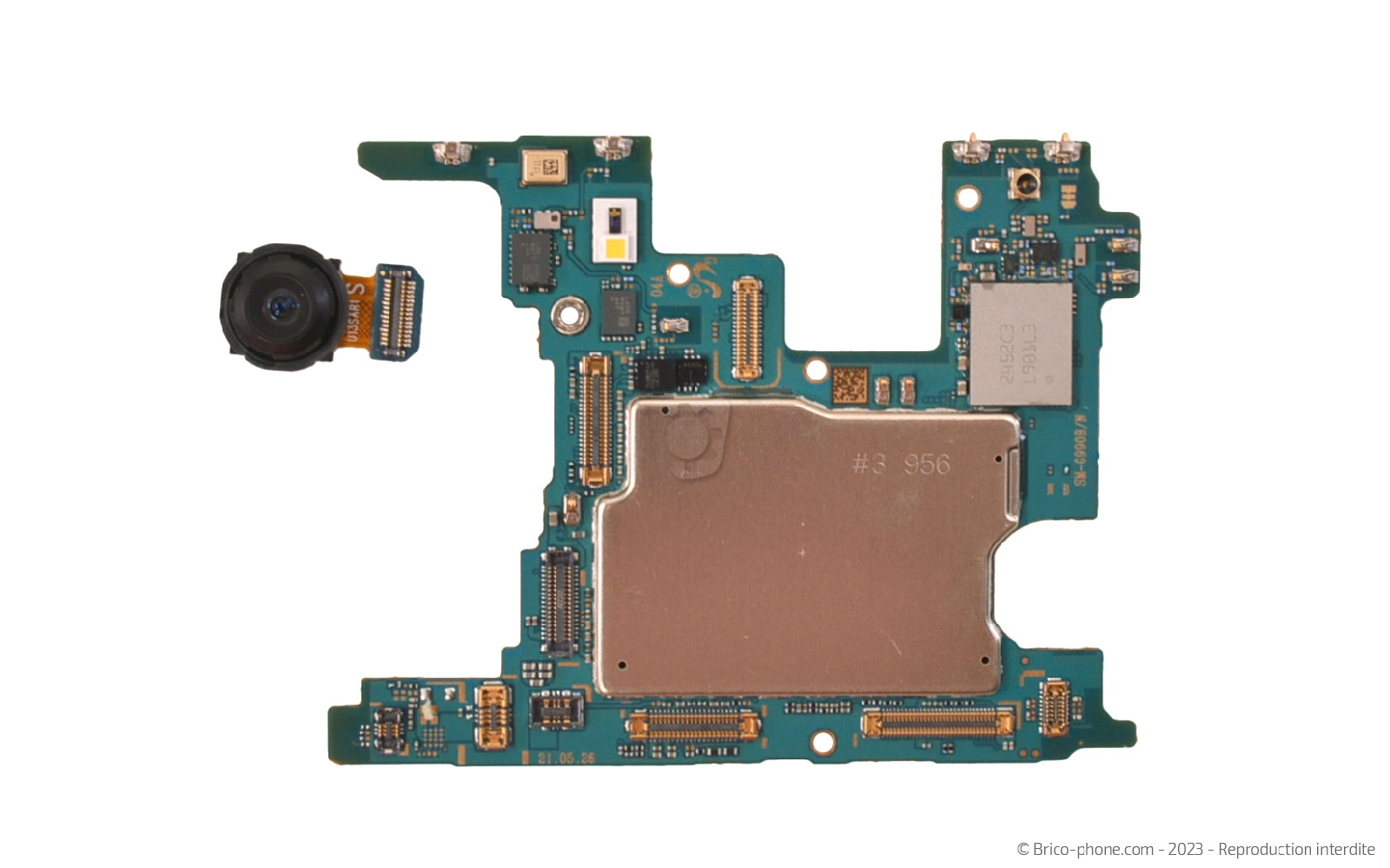

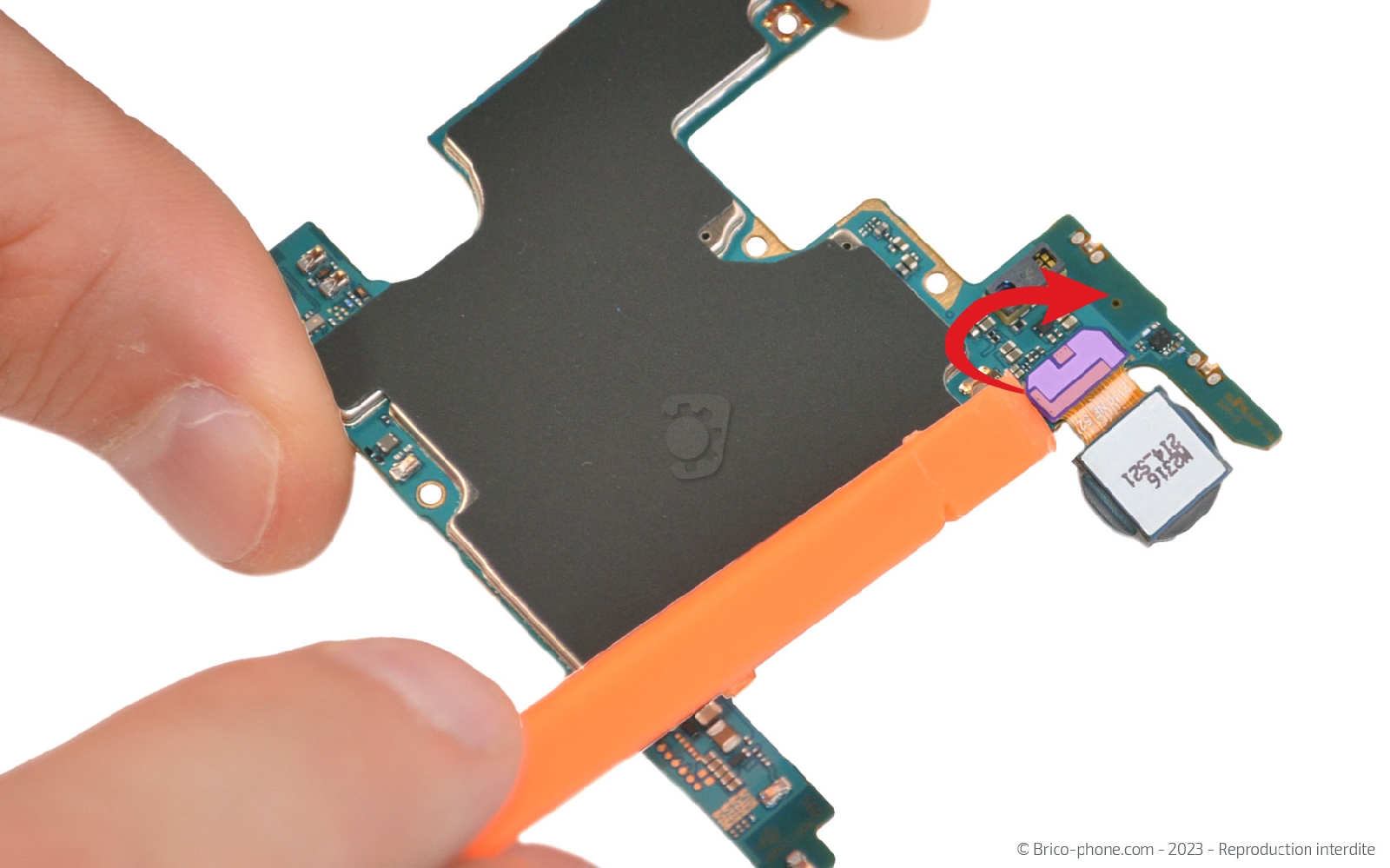

Etape 20 : Libérer la caméra grand-angle
Il ne vous reste plus qu'à récupérer l'objectif grand-angle de votre Samsung en le déconnectant de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Caméra arrière d'origine pour Samsung Galaxy S21 FE 5G - Grand angle 12 Mpx
29,90 €

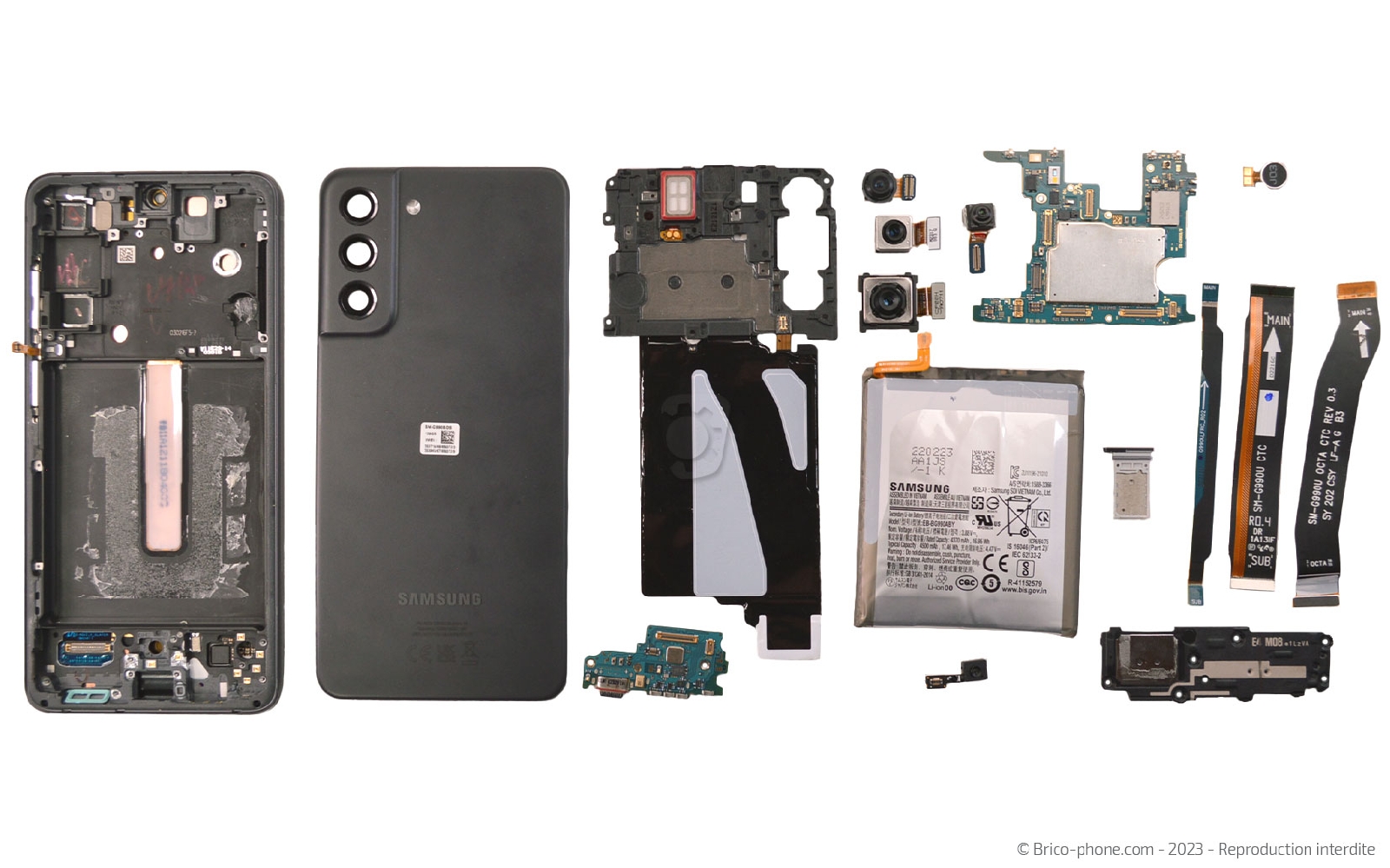

Vue éclatée
Félicitations vous êtes arrivé au bout de ce démontage complet.

Si vous souhaitez remonter votre appareil, il vous suffit de suivre les étapes précédentes dans le sens contraire.
