Comment changer le connecteur de charge sur Galaxy S21 FE 5G

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 14/20
Galaxy S21 FE 5G | Temps estimé : 20 min | Difficulté : 2/5

Vous rencontrez des problèmes pour charger votre appareil ou pour établir une connexion stable via le port USB ? Ce guide est fait pour vous. Agrémenté de photos explicatives, ce tutoriel vous aidera à naviguer à travers chaque phase du remplacement du connecteur de charge.

Le fait de prendre en main la réparation de ce composant spécifique offre plusieurs avantages. Tout d'abord, vous économiserez de l'argent, car le coût d'une pièce de remplacement est généralement bien inférieur aux frais facturés par un service de réparation. Dans le cas du Galaxy S21 FE, qui est un smartphone riche en fonctionnalités, ce genre d'économies peut s'avérer particulièrement utile. De plus, en remplaçant le connecteur de charge vous-même, vous contribuez à la préservation de l'environnement en minimisant le gaspillage électronique et en combattant l'obsolescence programmée.

Un port défectueux ne signifie pas que vous devez vous débarrasser de tout l'appareil ! Même si le remplacement du connecteur de charge peut sembler complexe à première vue, notre guide méthodique le rend tout à fait abordable, y compris pour ceux qui ne sont pas experts en réparation de smartphones. Et il ne faut pas sous-estimer la satisfaction personnelle que l'on retire d'une réparation réussie ; elle donne un véritable sentiment d'accomplissement et d'indépendance.

Alors, rassemblez vos outils et préparez-vous à suivre ce guide pour redonner à votre Samsung Galaxy S21 FE toute sa fonctionnalité en matière de charge et de connectivité !

Diagnostic

›  Problème de charge.
›  Prise de charge endommagée.
›  Problème lecture de carte SIM.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C pour Samsung Galaxy S21 FE
32,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Dans un premier temps, assurez-vous de commander la pièce détachée compatible avec votre Samsung Galaxy S21 FE (5G) en vérifiant le modèle de votre appareil.

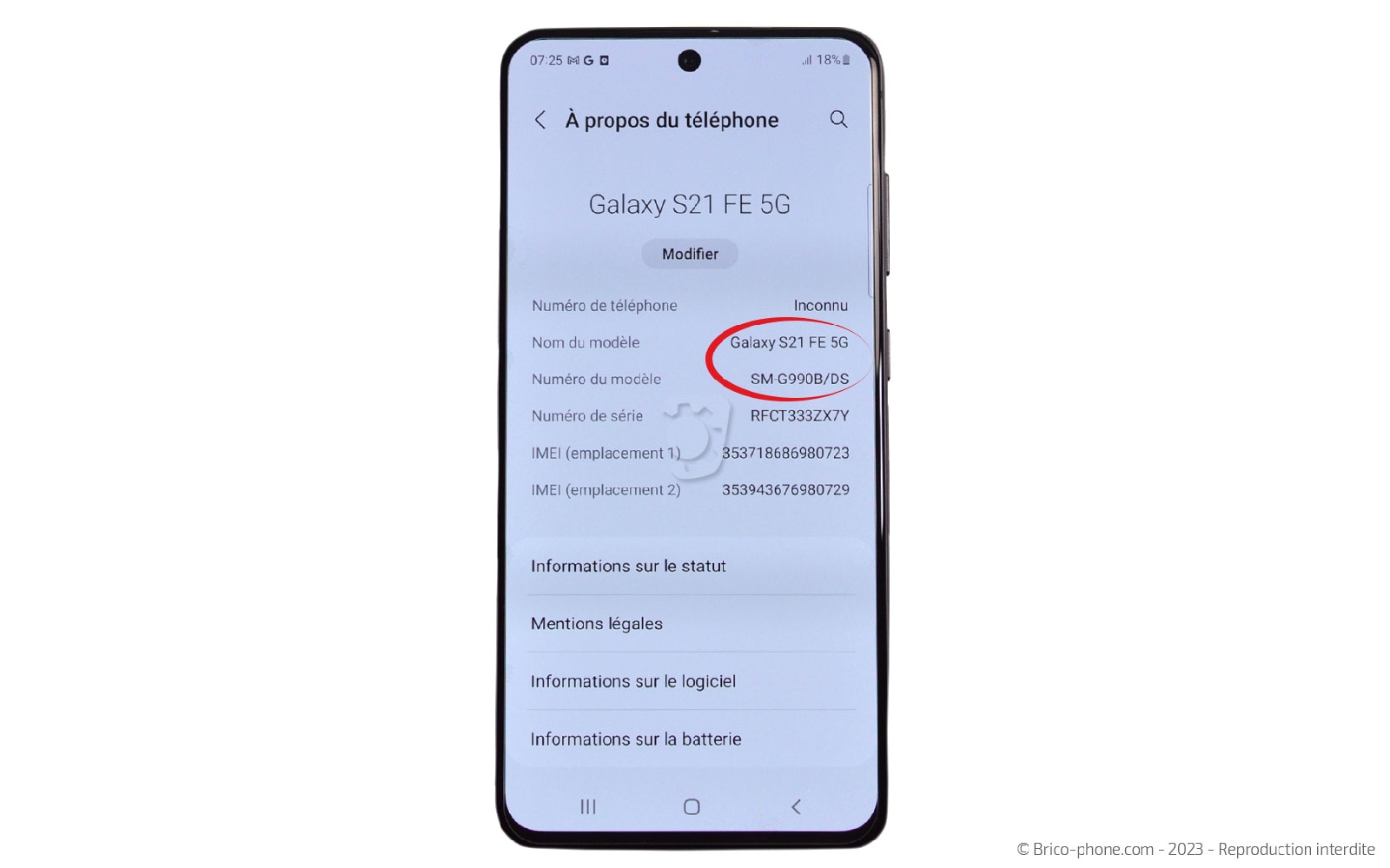

Pour cela, vous avez plusieurs options. La première étant de vous rendre dans les paramètres de votre smartphone pour découvrir le numéro de modèle SM-G990B.
La seconde consiste à composer le *#06# depuis le clavier de votre smartphone pour obtenir un numéro IMEI. Ensuite, recopiez ce numéro dans la case prévue à cet effet sur notre page d'accueil : https://www.brico-phone.com. Brico-phone vous indiquera alors de quel modèle il s'agit, ainsi que les produits compatibles avec le S21 FE (5G).

Une fois la pièce détachée pour votre S21 FE (5G) commandée et reçue, installez-vous dans un espace propre et bien éclairé. Assurez-vous d'avoir tous les outils nécessaires et le tutoriel de réparation à portée de main.

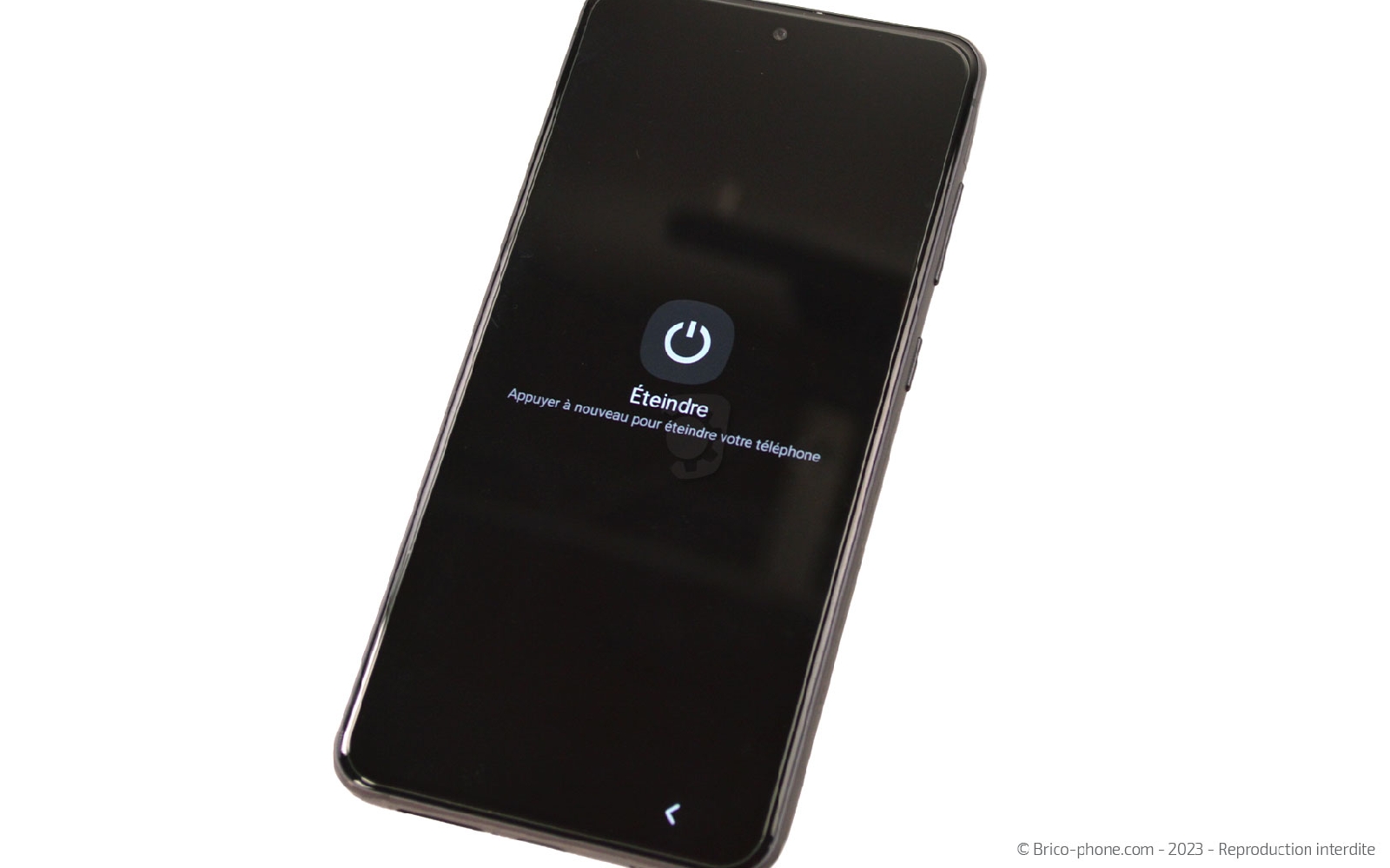

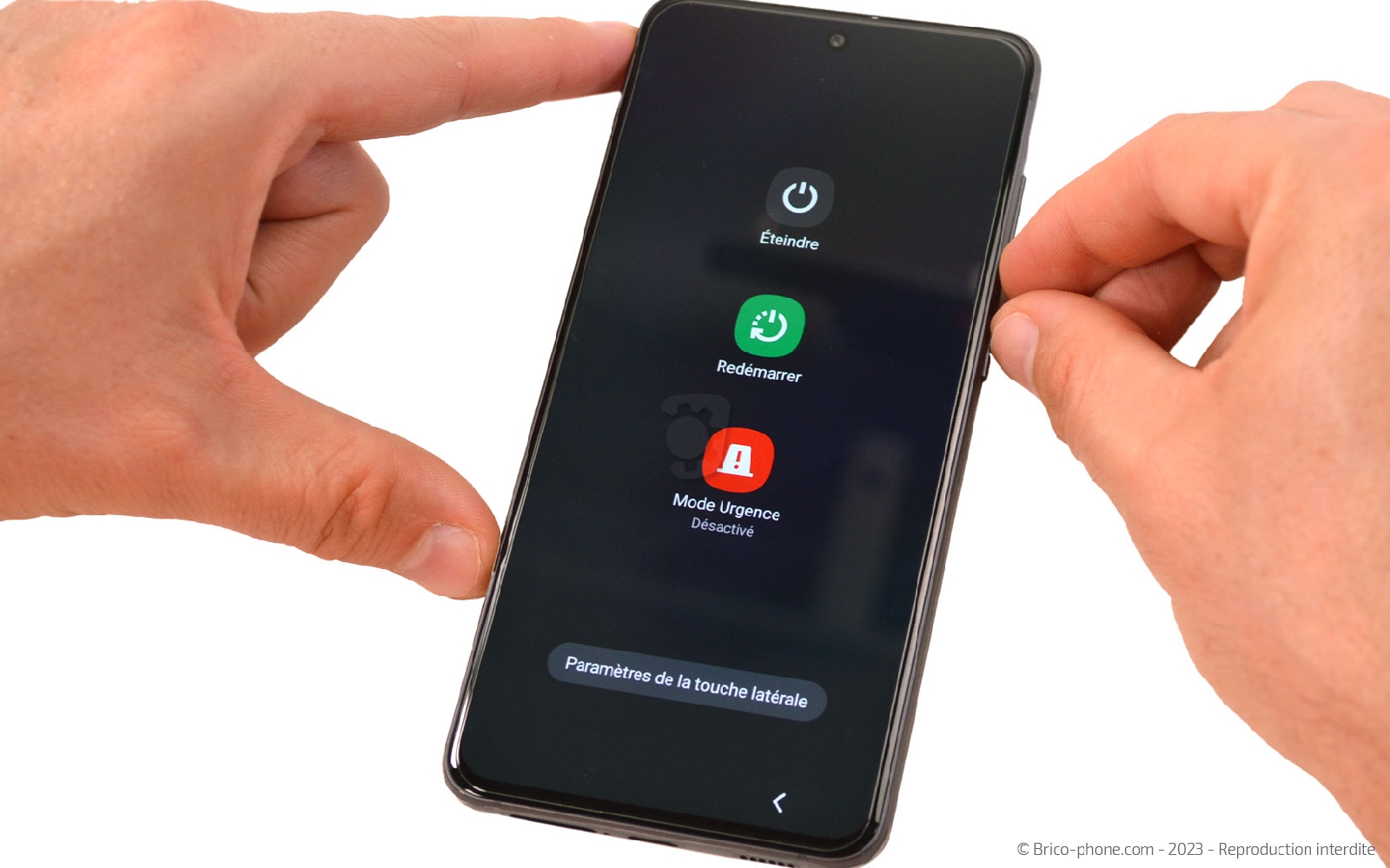

Eteignez ensuite votre appareil en maintenant enfoncé le bouton Power et en sélectionnant l'option "éteindre" sur l'écran.

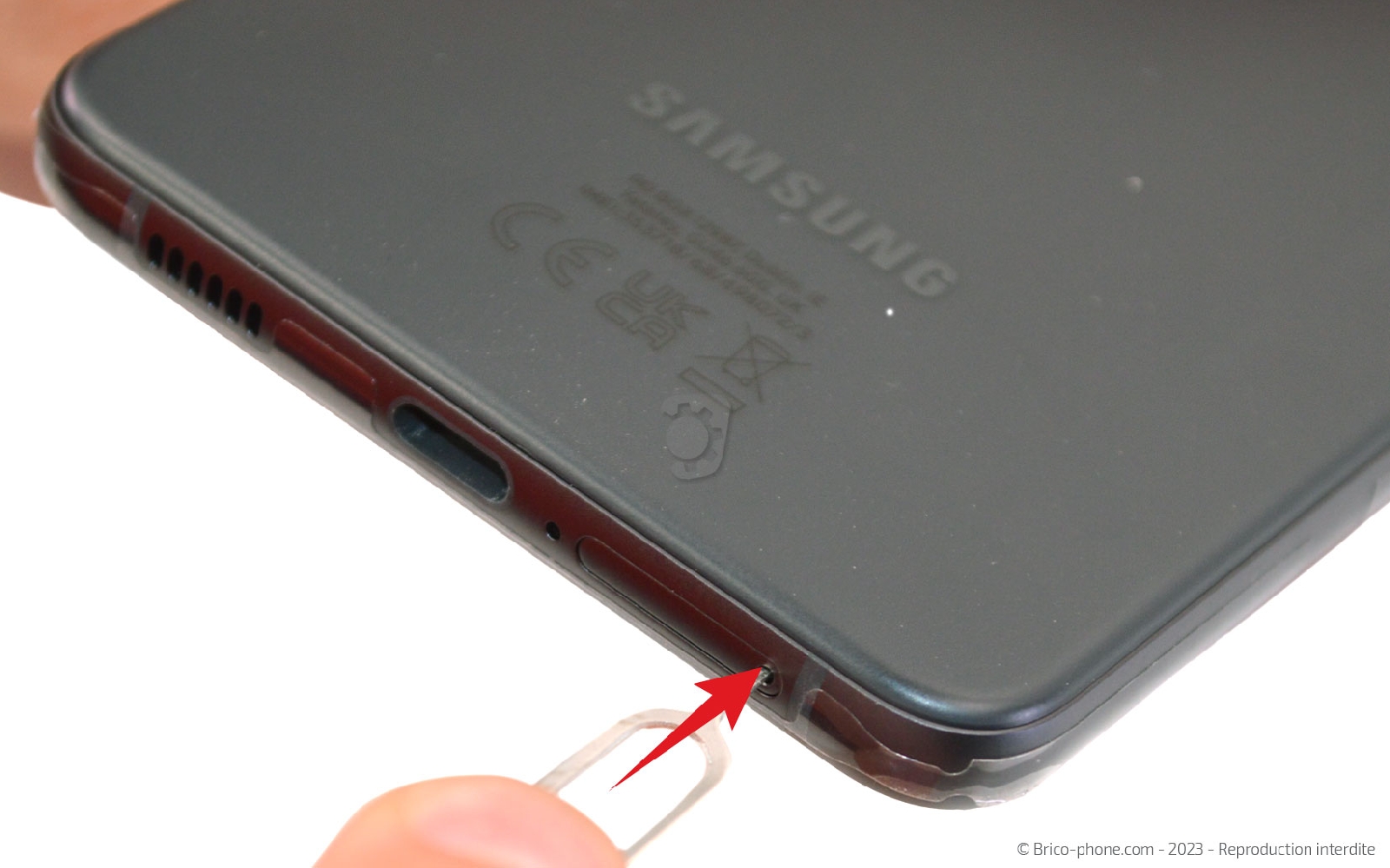

Etape 1 : Ejecter le tiroir SIM

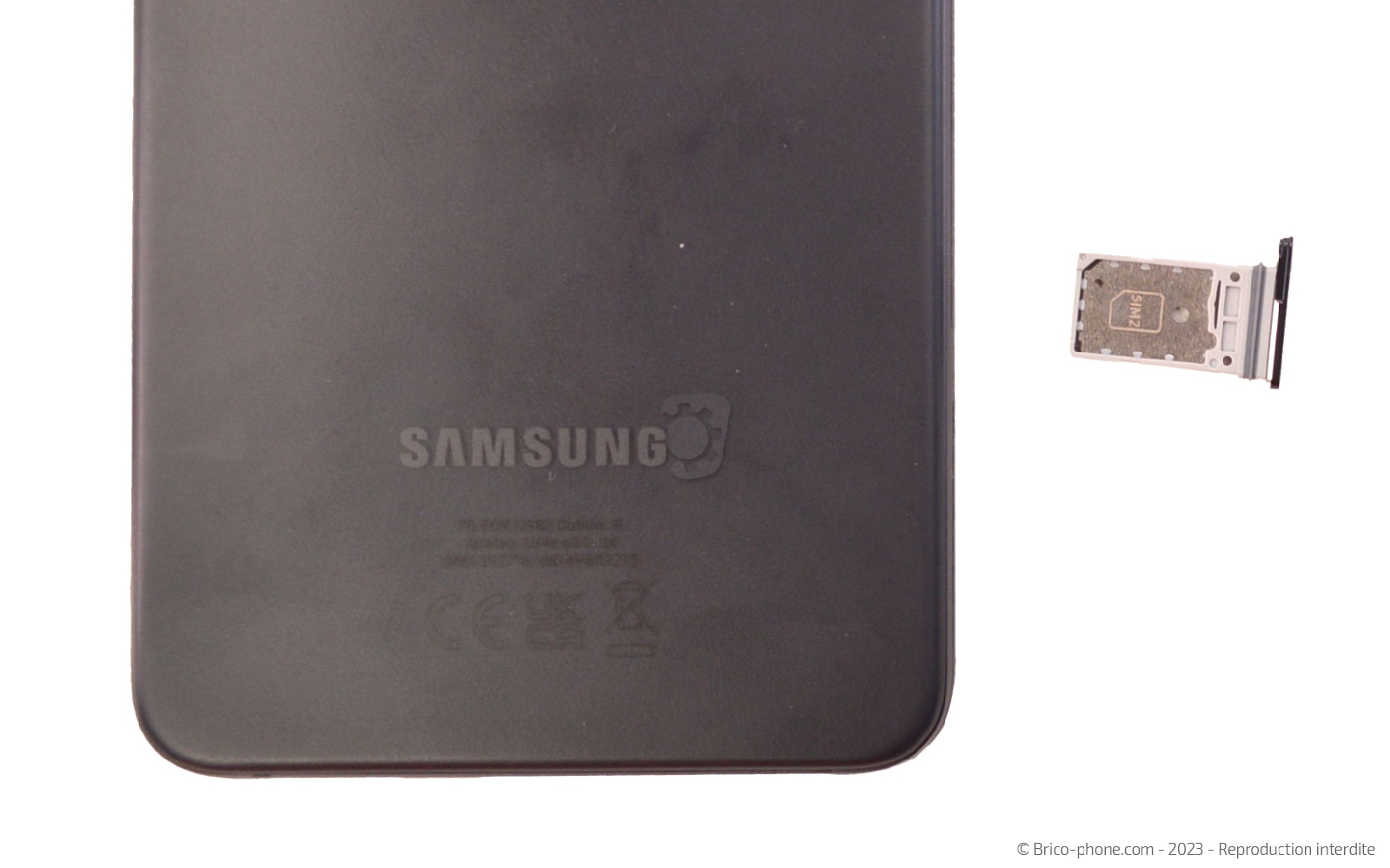

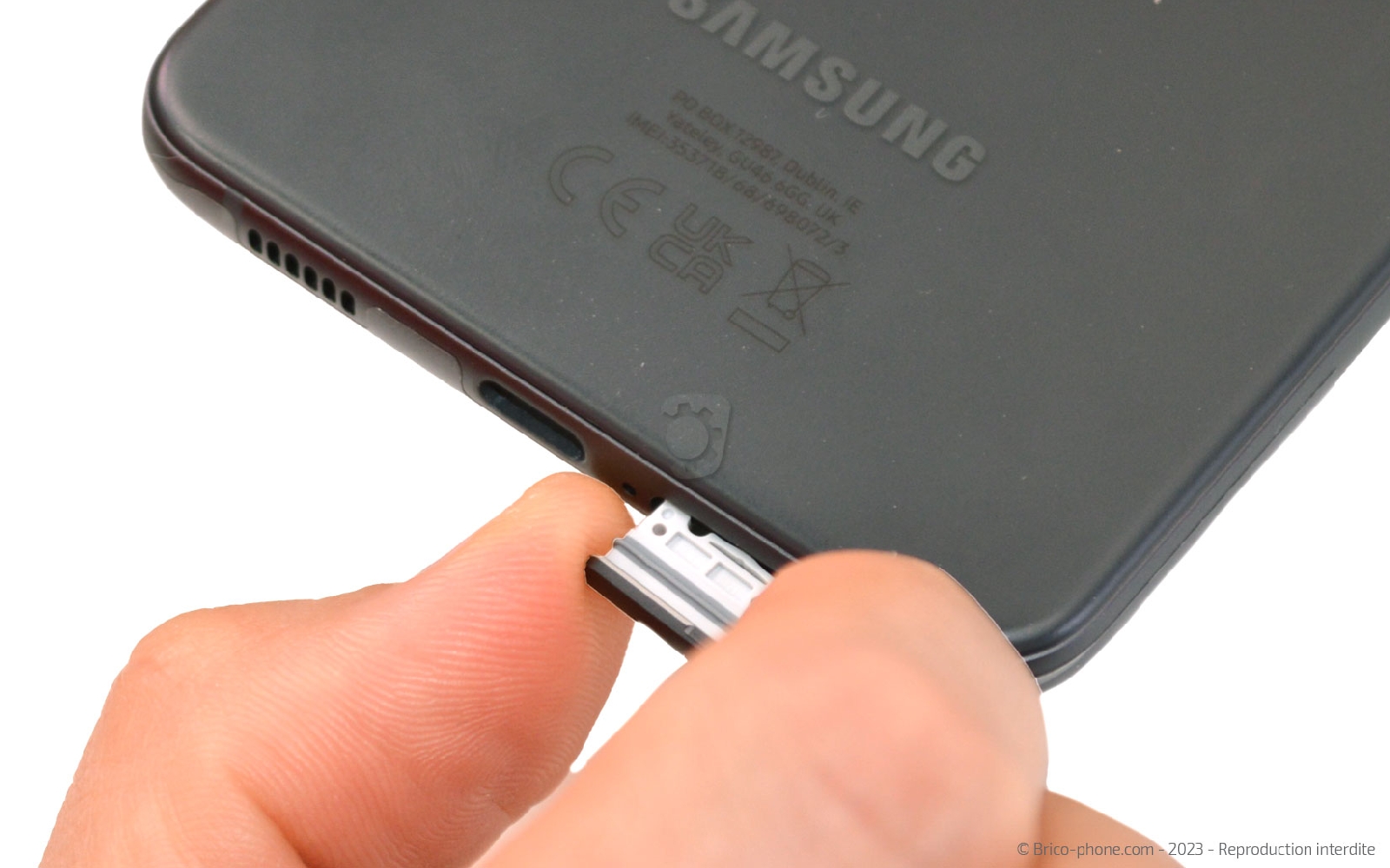

Insérez l'outil SIM pour éjecter le tiroir et la carte SIM.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Rack carte Sim original pour Galaxy S21 FE - Gris
7,90 €
Etape 2 : Chauffer la vitre arrière

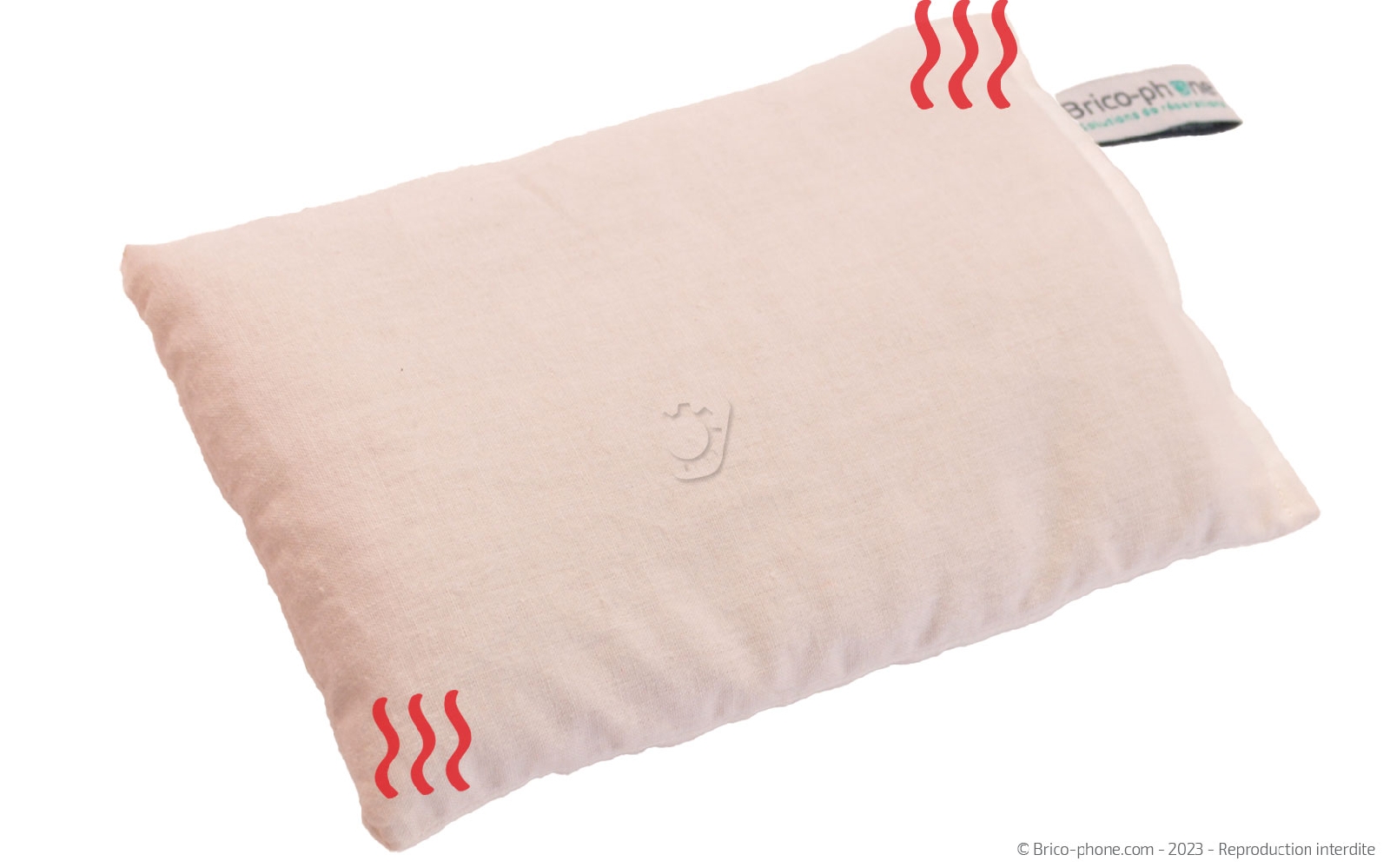

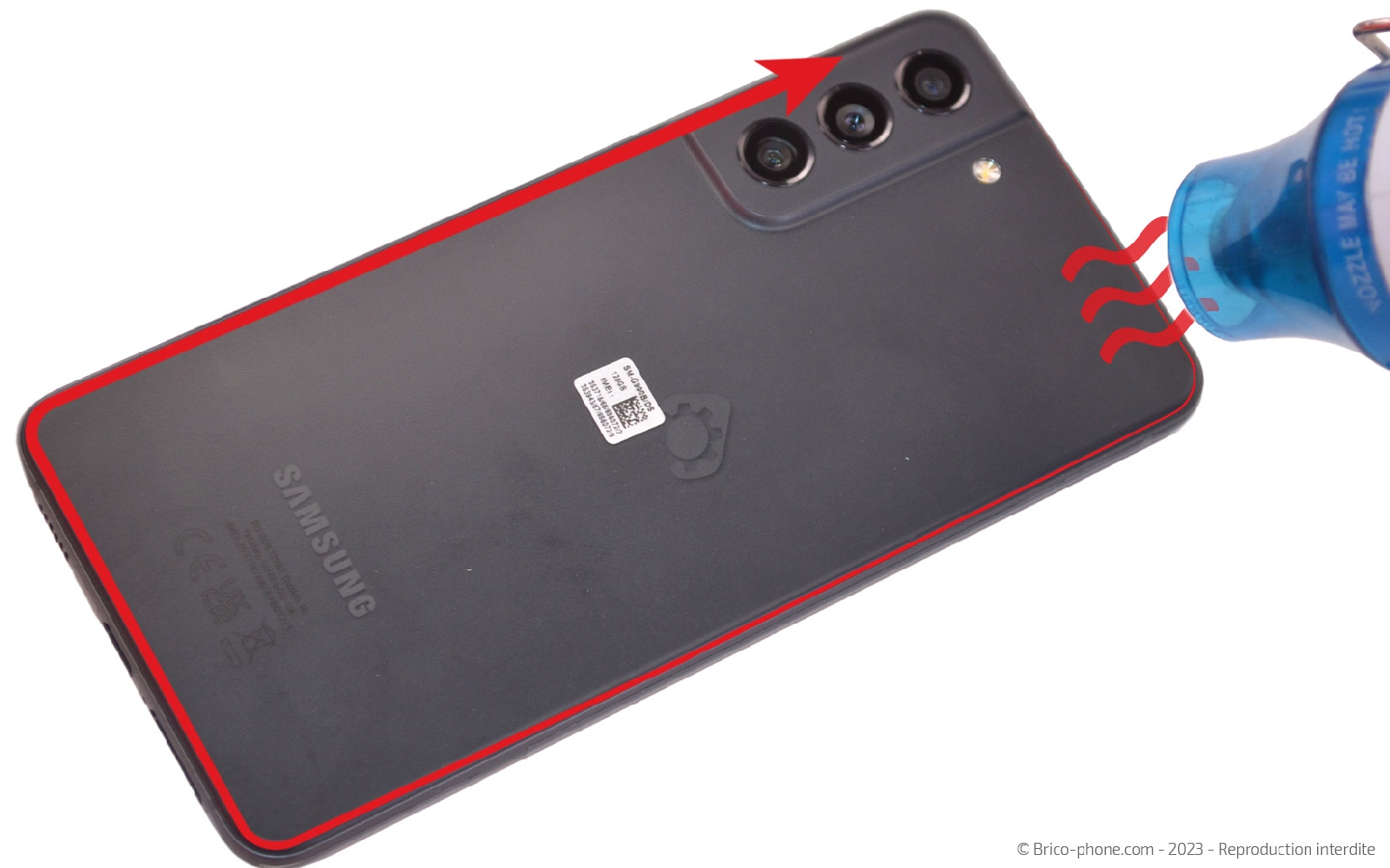

Pour ouvrir votre appareil, il vous faut chauffer la vitre arrière à l'aide d'un coussin chauffant, d'un décapeur thermique ou alors d'un sèche cheveux.

Si vous optez pour le coussin, passez-le au micro-ondes environ 2 minutes avant de le déposer sur le dos de votre téléphone, une trentaine de secondes.
en ce qui concerne le décapeur ou le sèche-cheveux, il vous suffit d'allumer le produit et de le passer sur le bord du téléphone.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €
Etape 3 : Ouvrir le téléphone

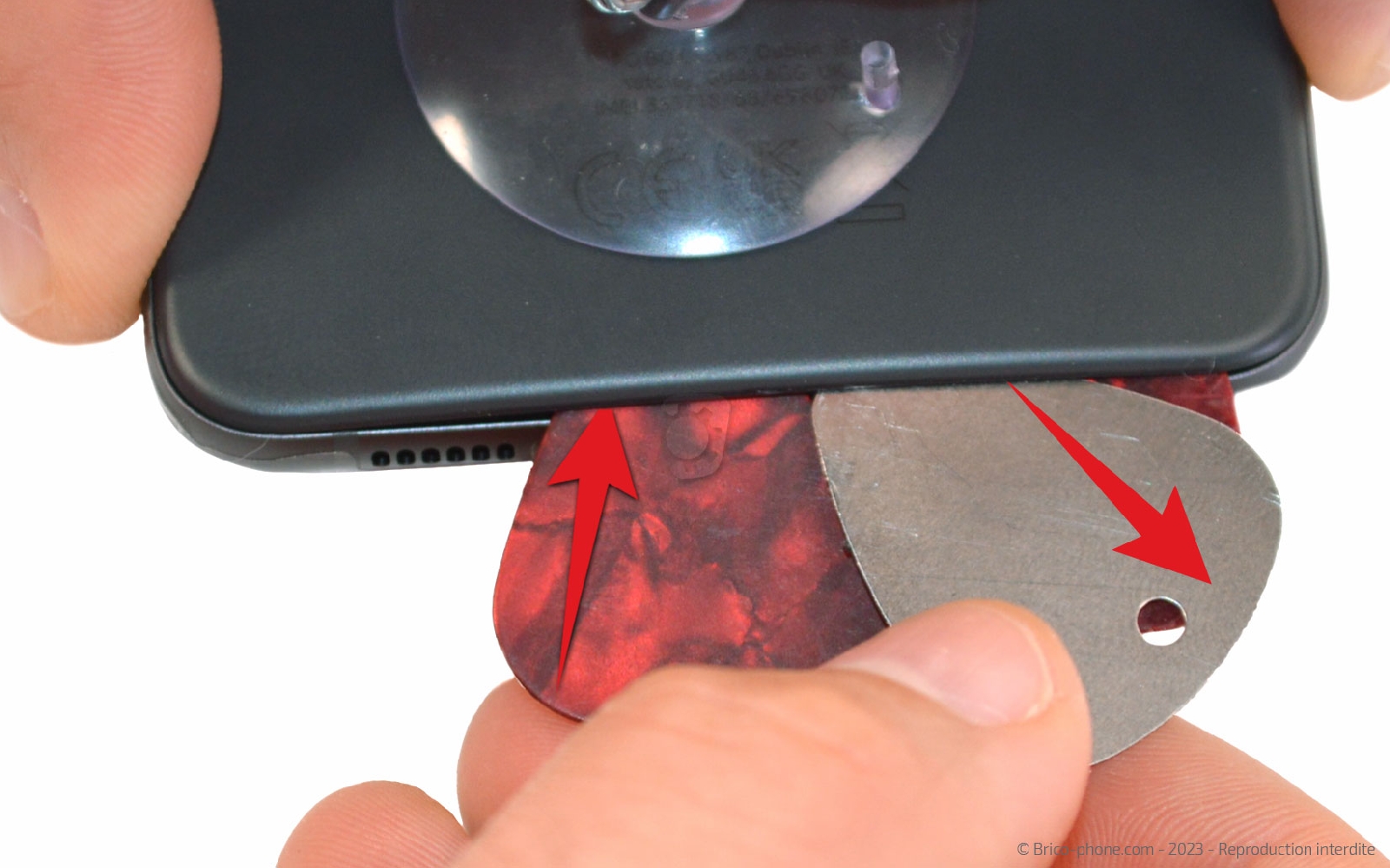

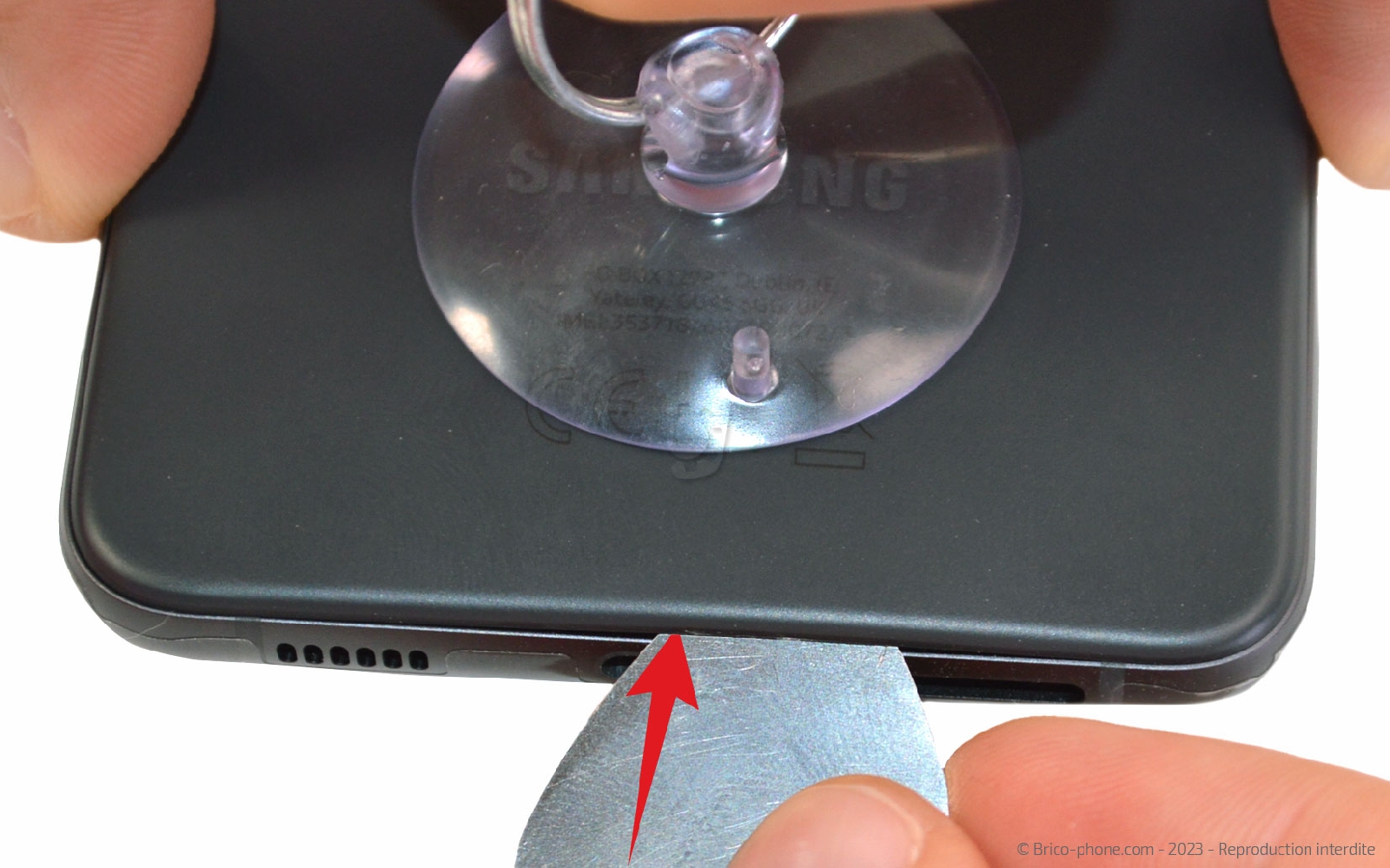

Disposez la ventouse en bas du dos du Samsung. Ensuite, tout en tirant son anneau pour soulever la vitre arrière, glissez le médiator en métal troué entre la façade et le châssis.

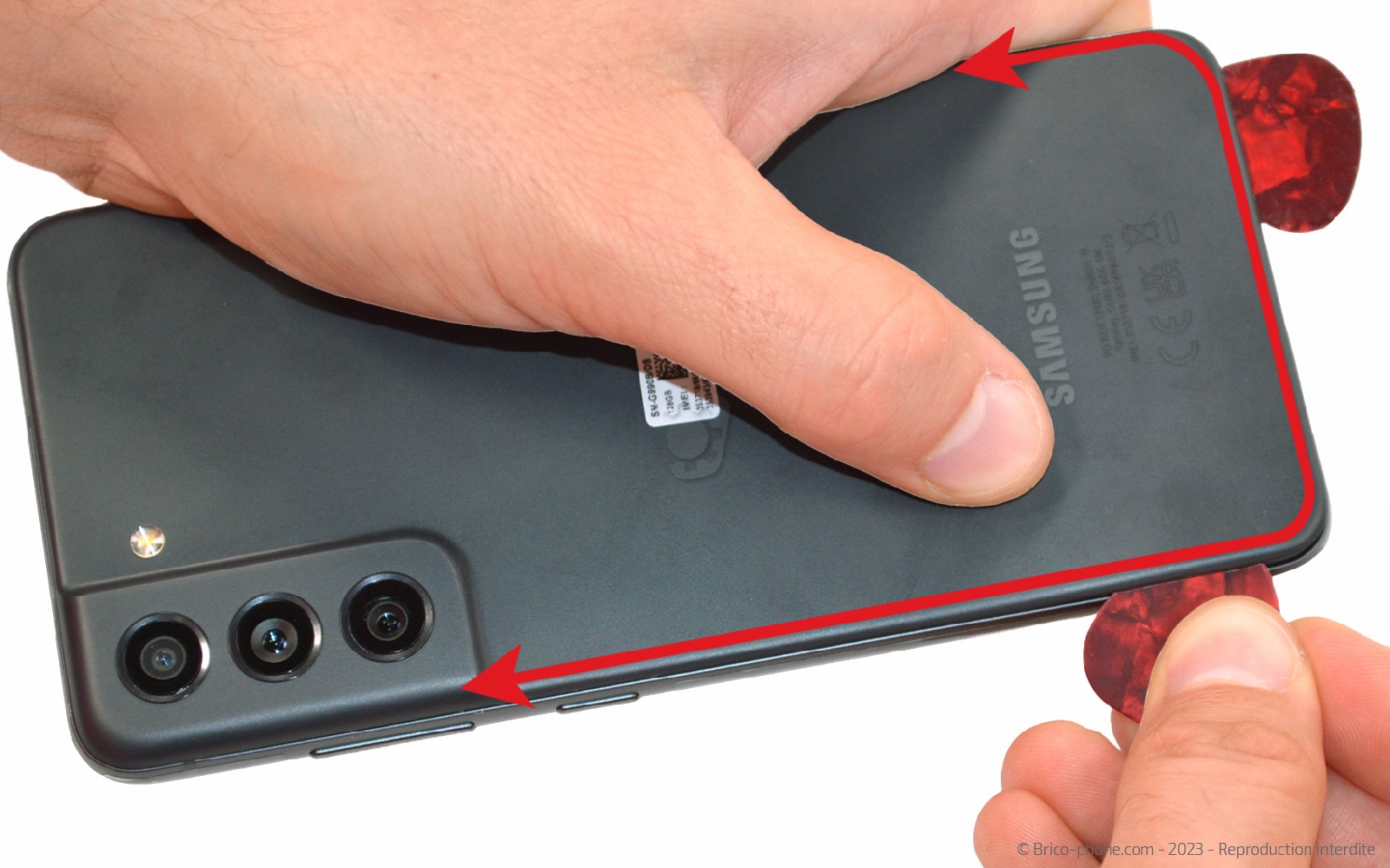

Une fois l'outil en place, remplacez-le par ses homologues en plastique. Faites les glisser tout autour de la vitre arrière pour la décoller petit à petit.
Si vous sentez de la résistance, n'hésitez pas à chauffer de nouveau.

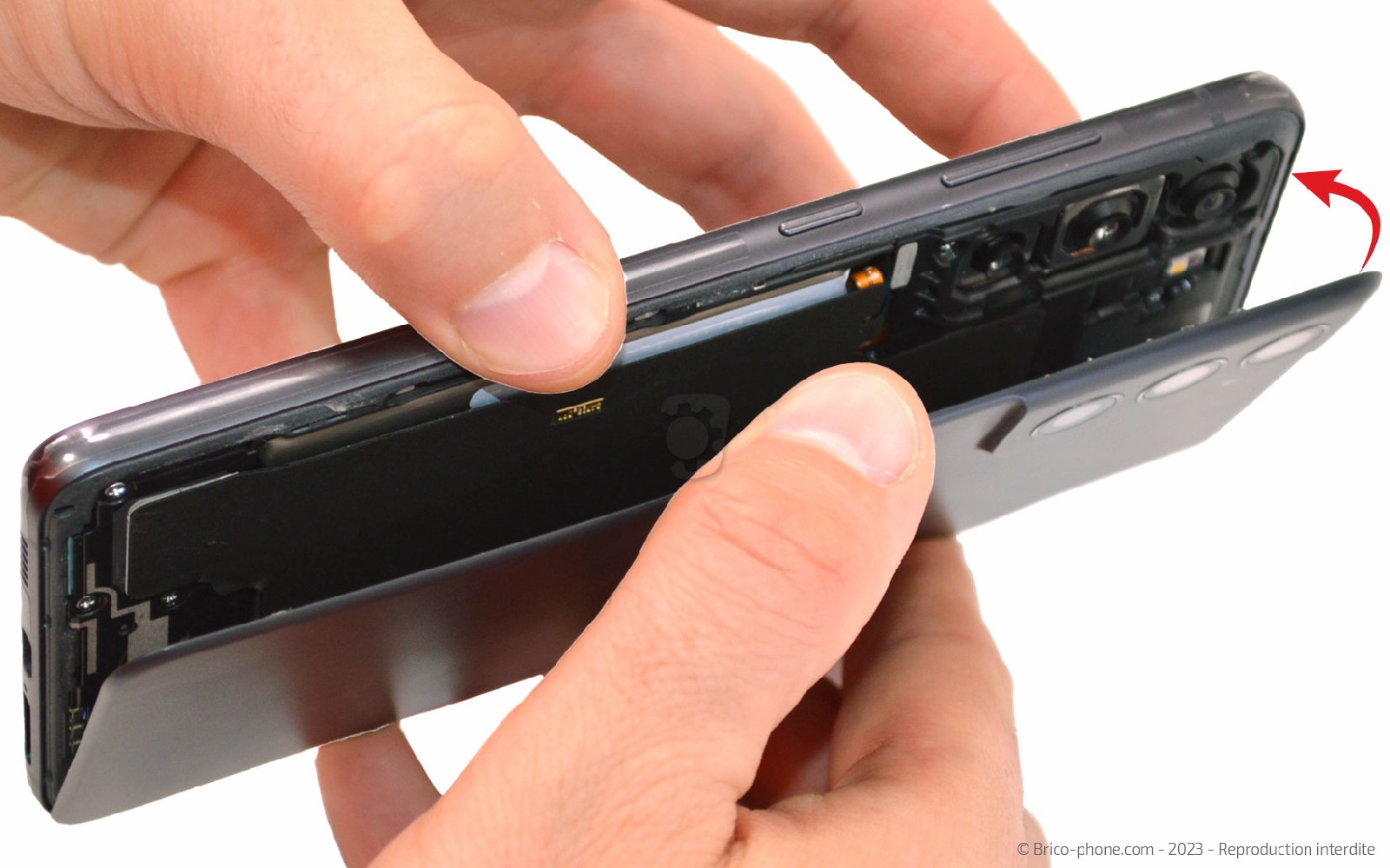

Ouvrez votre smartphone en retirant la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vitre arrière pour Samsung Galaxy S21 FE 5G Graphite
26,90 €

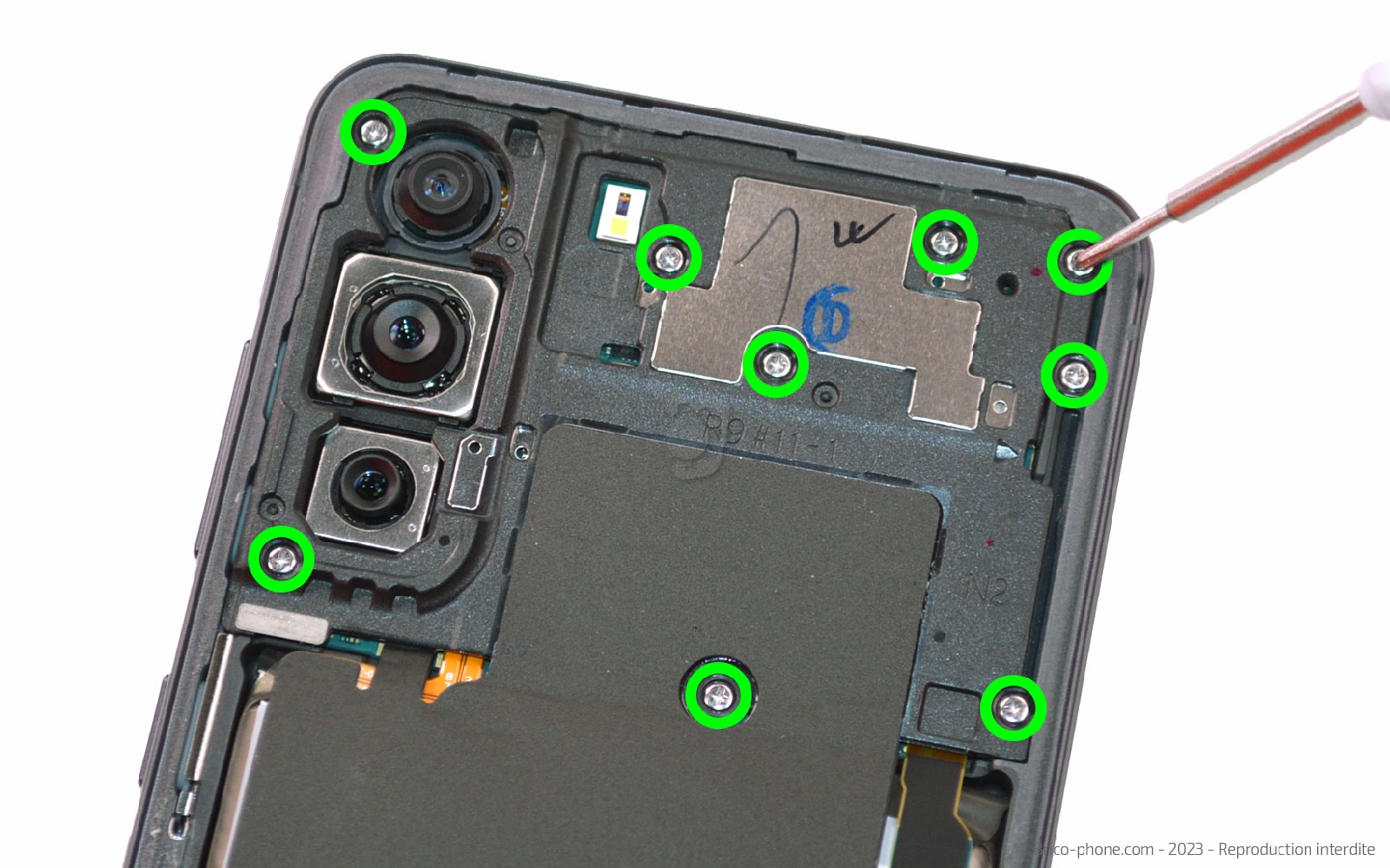

Etape 4 : Dévisser la plaquette NFC

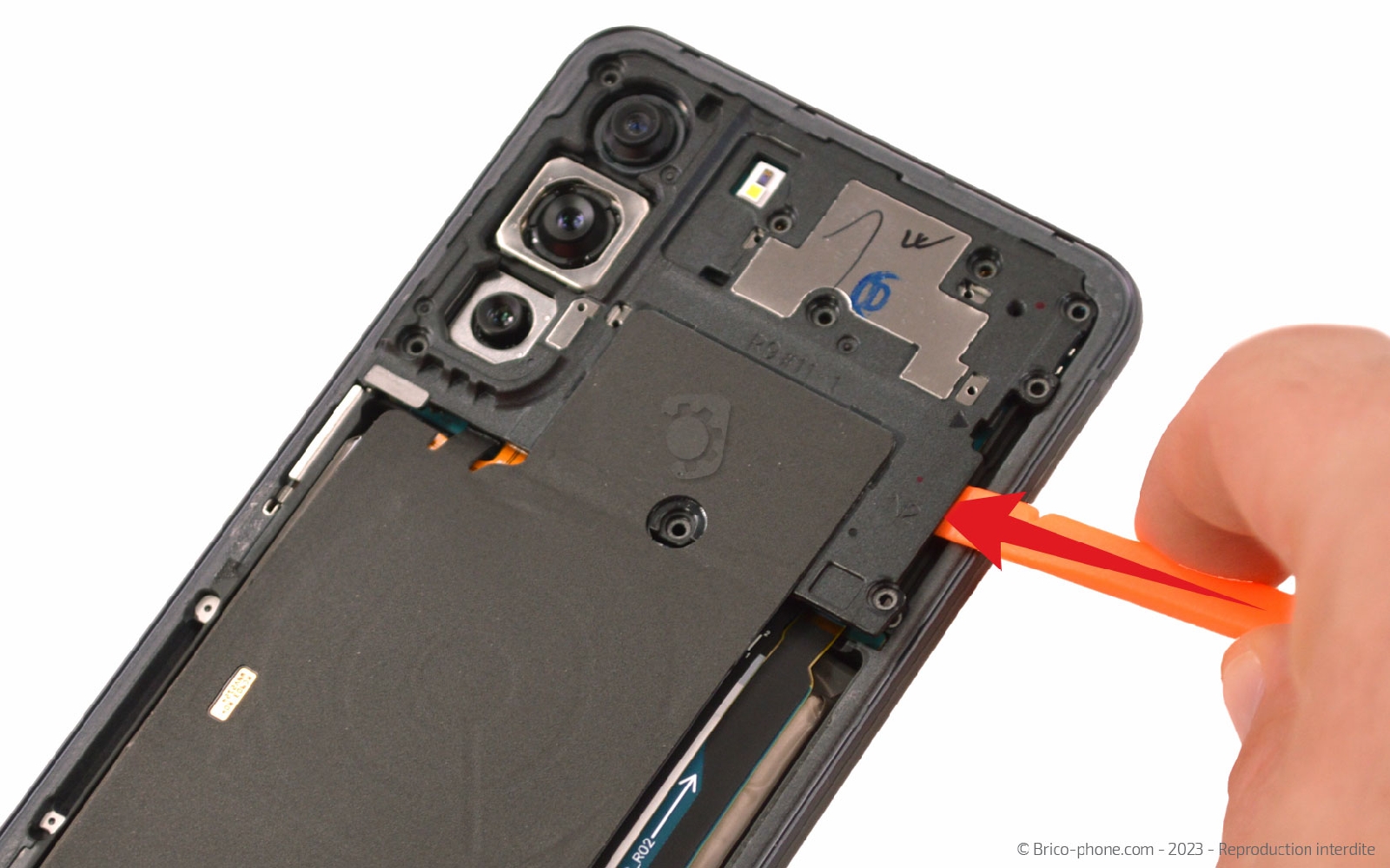

Ôtez les 9 vis cruciforme avec le tournevis fourni dans le kit d'outils.

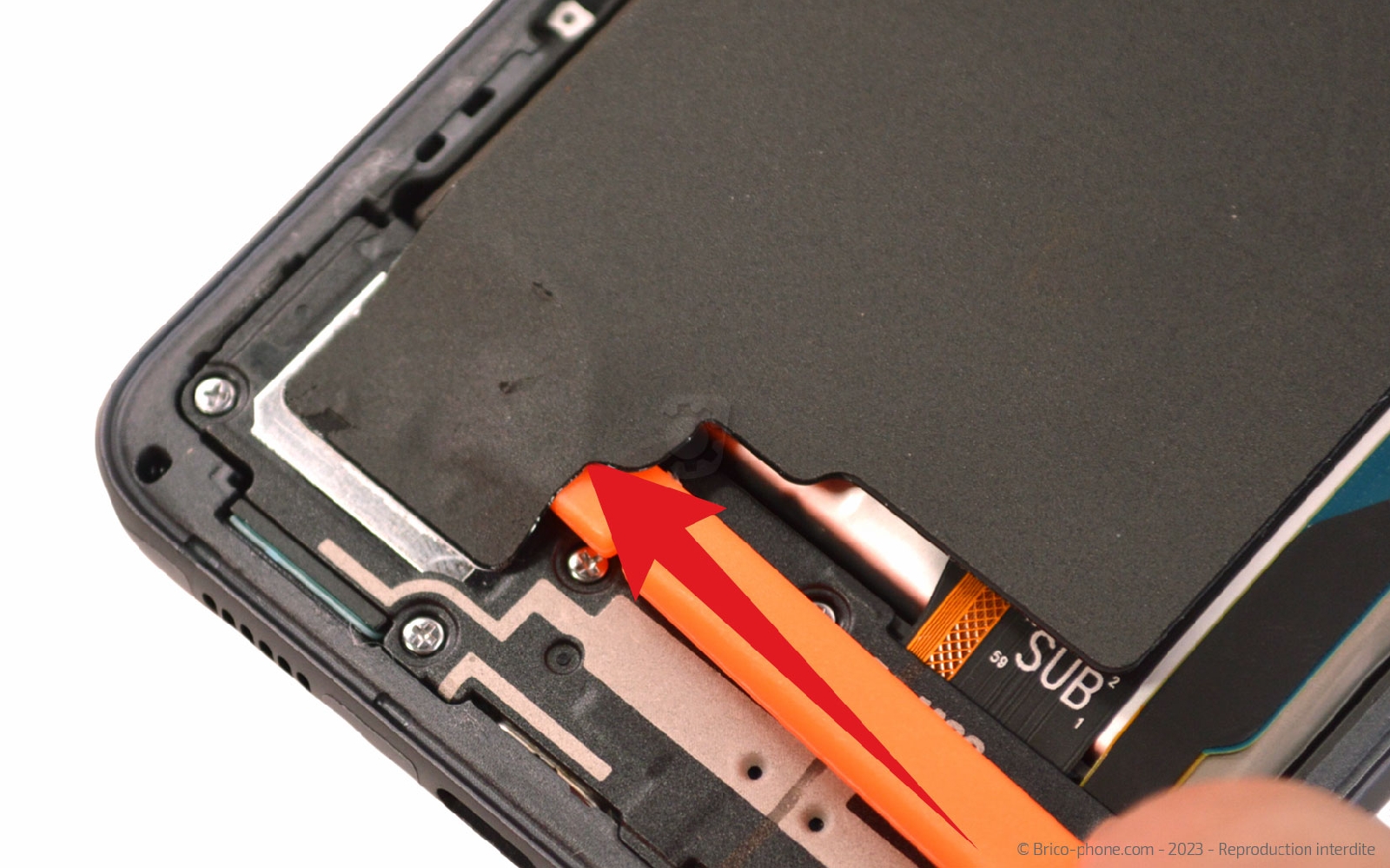

Décollez la nappe du haut-parleur externe puis glissez le levier sous la plaquette pour la déclipser.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Sortir la plaquette NFC

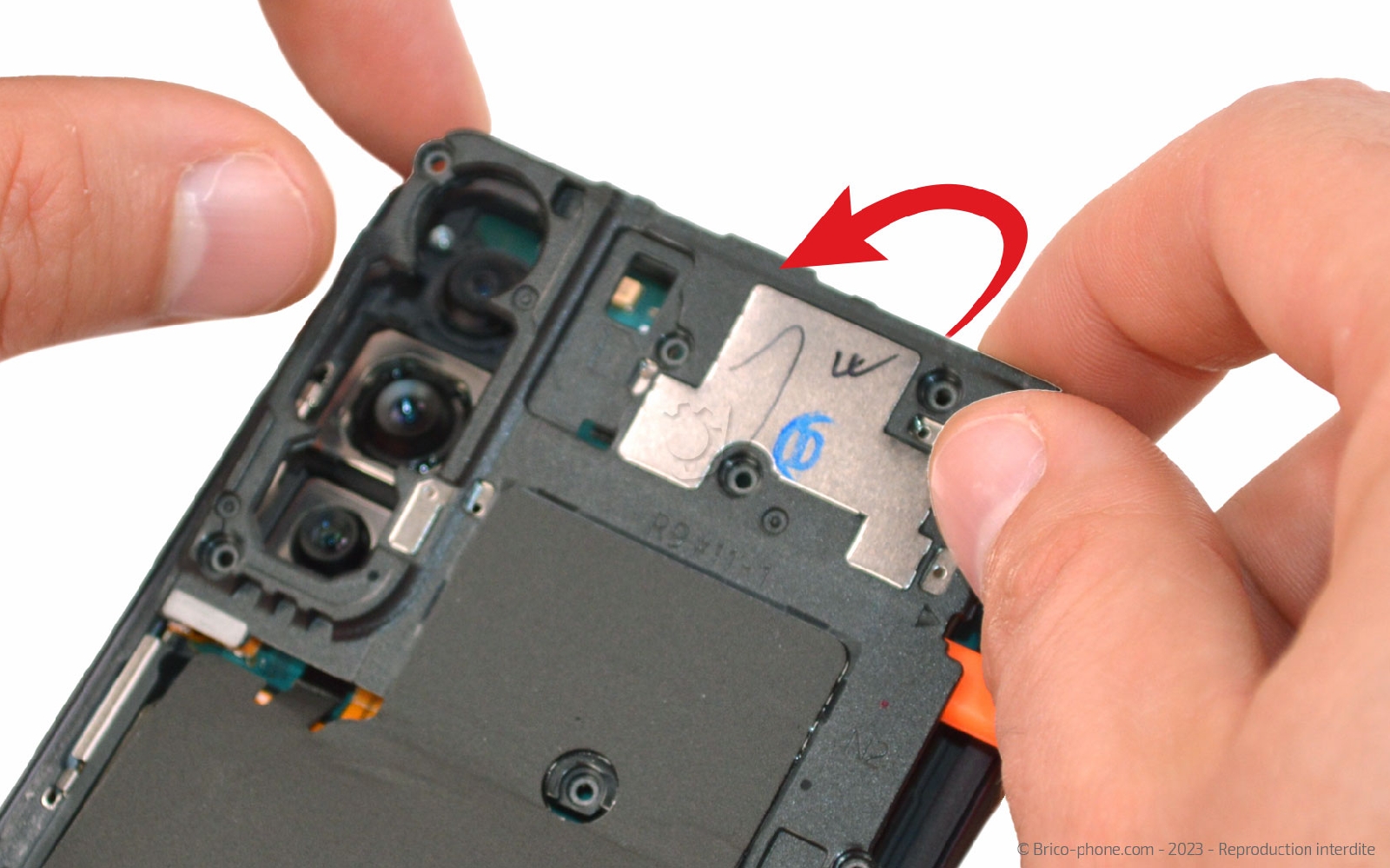

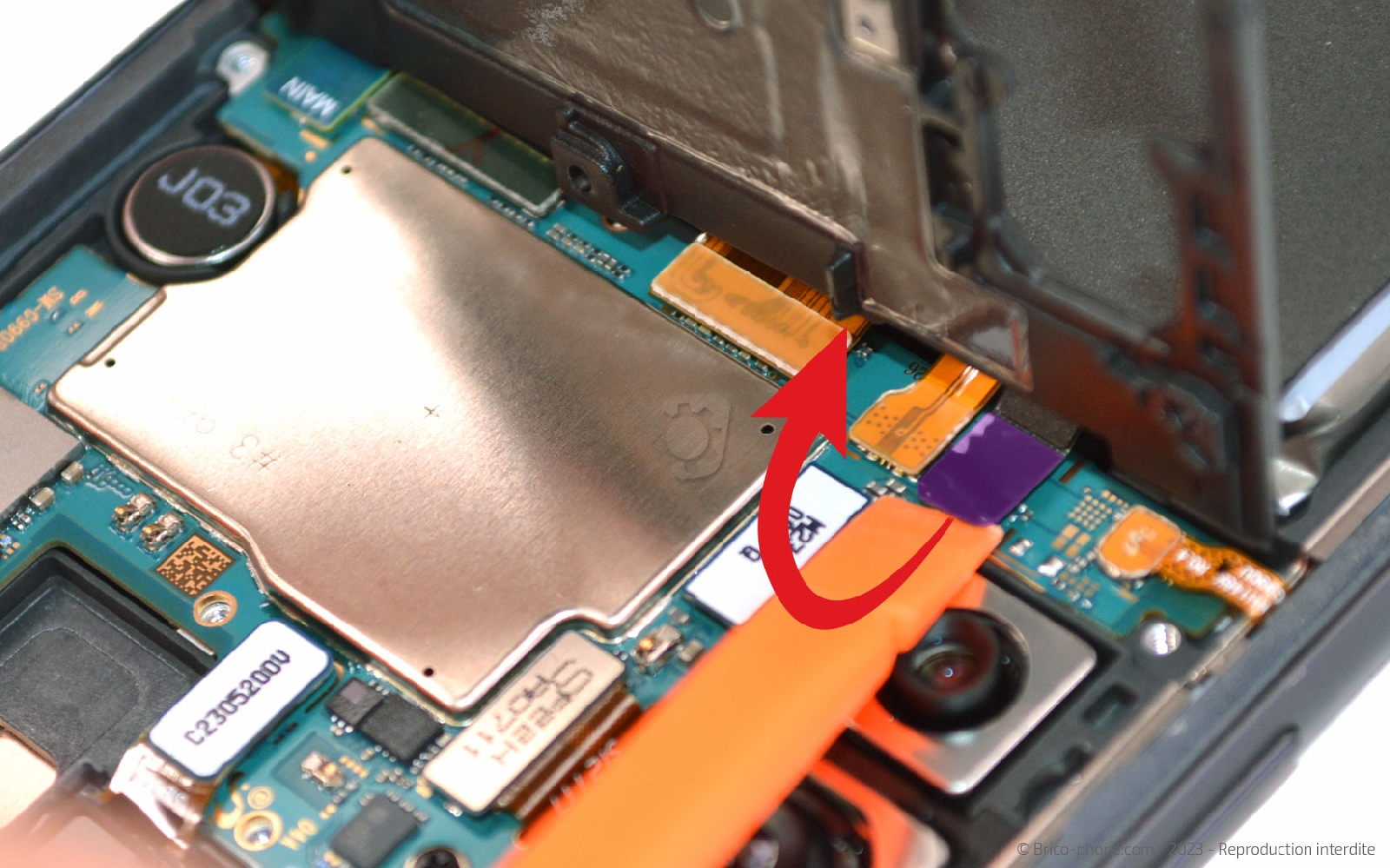

Soulevez la plaquette et faites la basculer vers le bas afin de déconnecter la nappe de cette dernière avec le spudger.

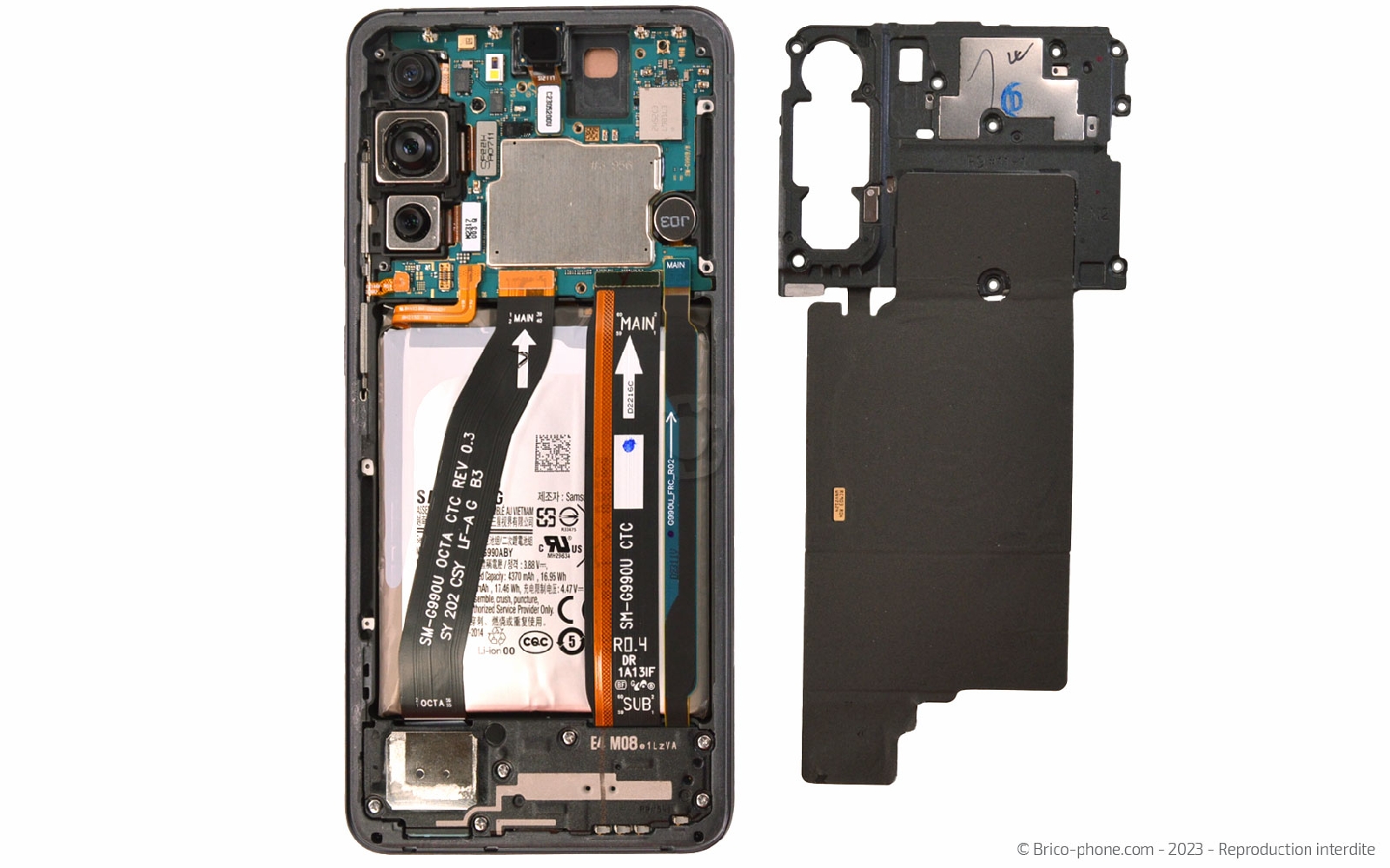

Il ne vous reste plus qu'à sortir la plaquette NFC du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Antenne NFC d'origine pour Samsung Galaxy S21 FE 5G
29,90 €

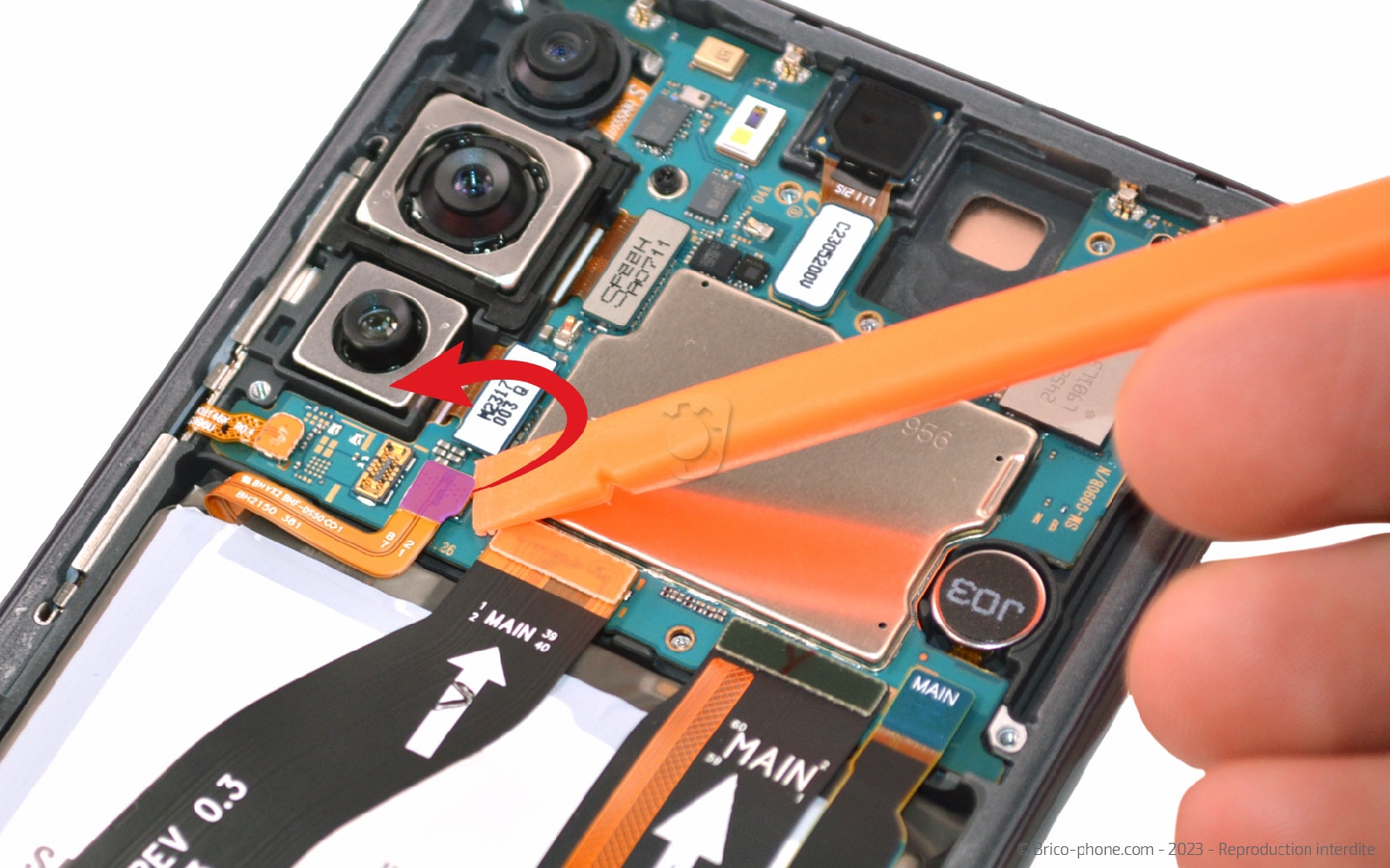

Etape 6 : Déconnecter la batterie
Toujours avec le même ustensile, débranchez la nappe de la batterie afin de pouvoir continuer la réparation en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés

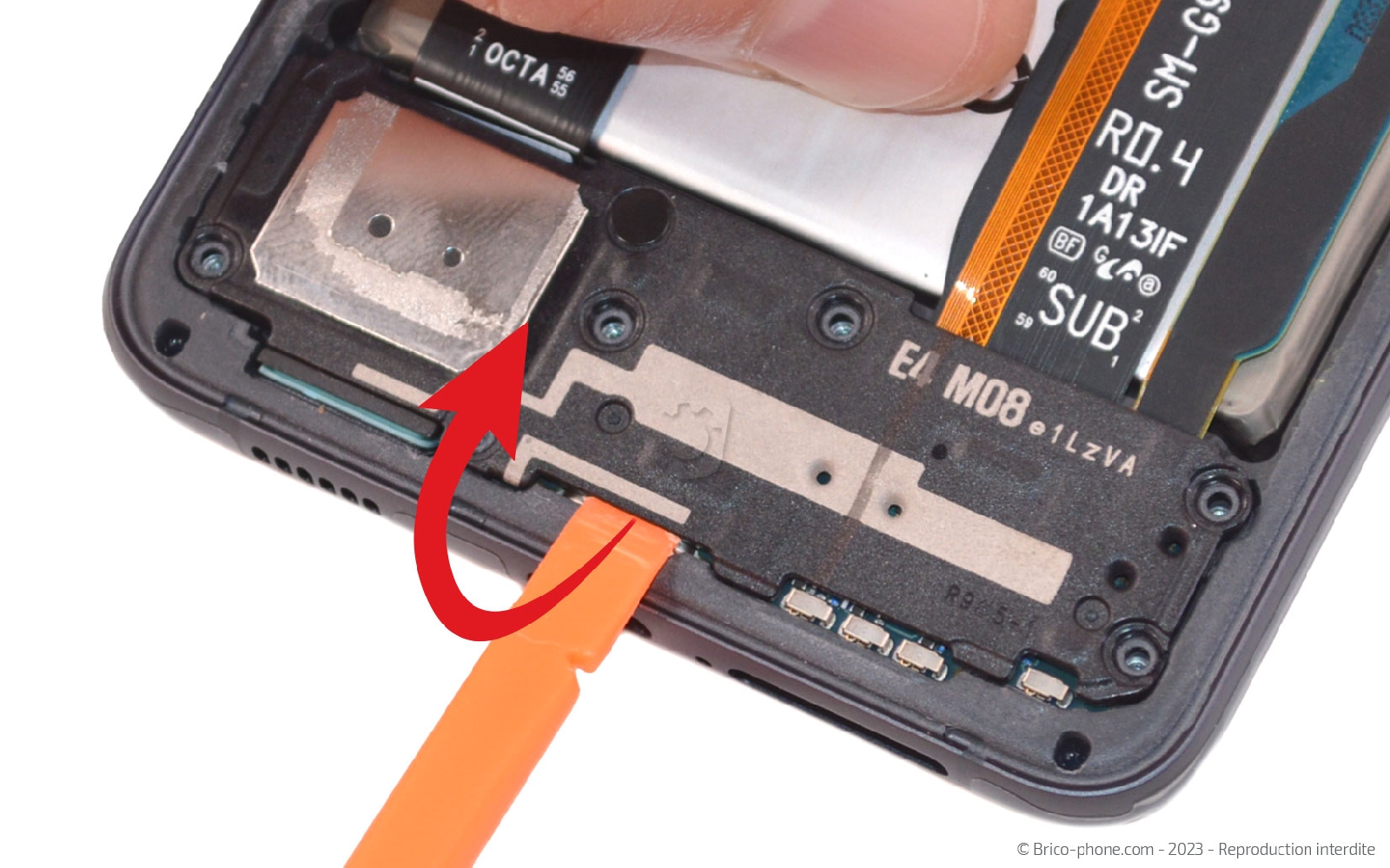

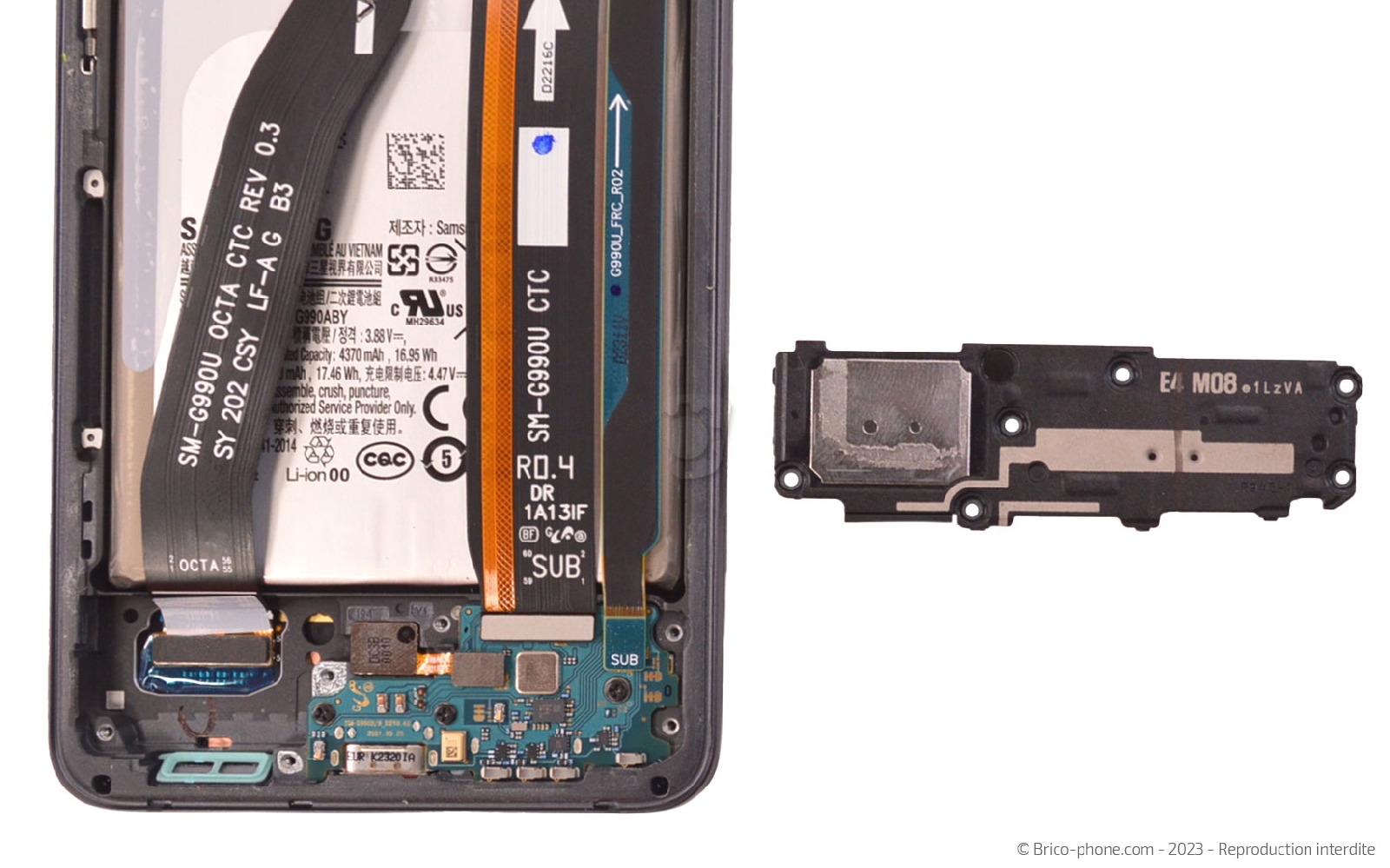

Etape 7 : Récupérer le haut-parleur externe

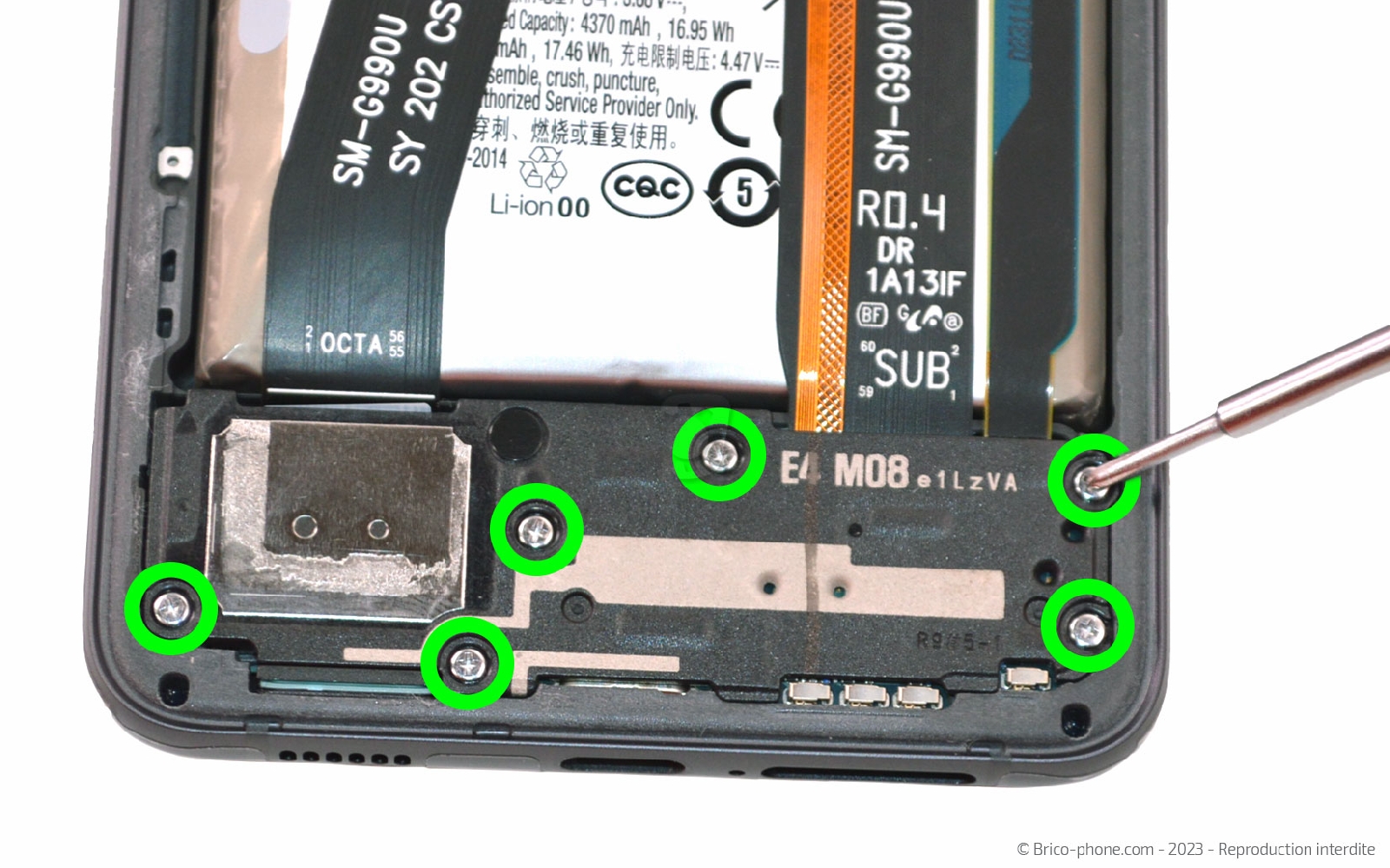

Sur la partie basse du téléphone, dévissez les 6 vis avec le tournevis cruciforme.

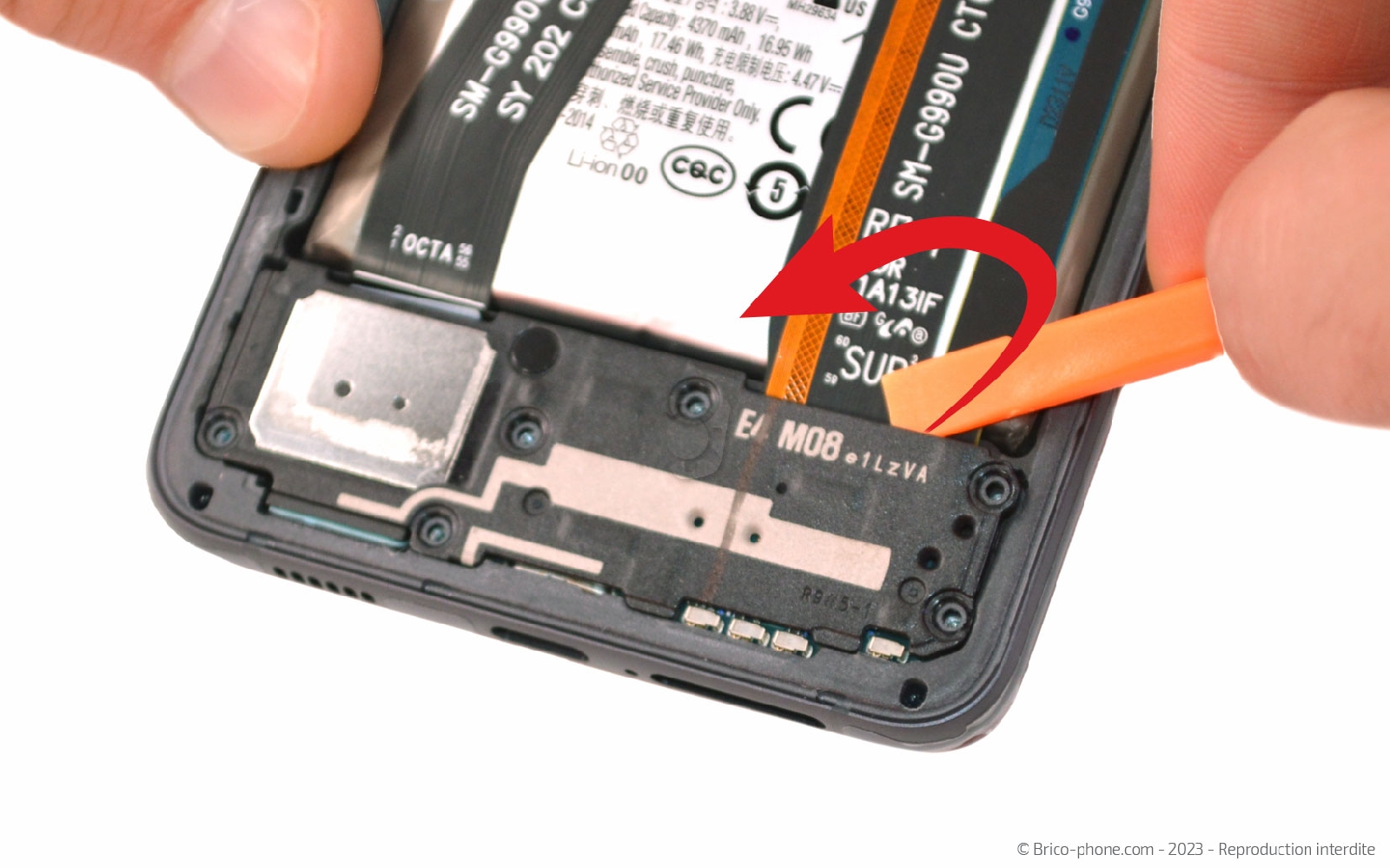

Ensuite, glissez le levier sous le haut-parleur externe pour le déclipser et le mettre de coté.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Haut parleur principal d'origine pour Samsung Galaxy S21 FE
19,90 €
Etape 8 : Déconnecter les rallonges d'interconnexion
Débranchez la nappe du lecteur d'empreintes puis celles des nappes d'interconnexion du connecteur de charge
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Nappe d'interconnexion écran pour Samsung Galaxy S21 FE
17,90 €
Nappe d'interconnexion pour Samsung Galaxy S21 FE
17,90 €

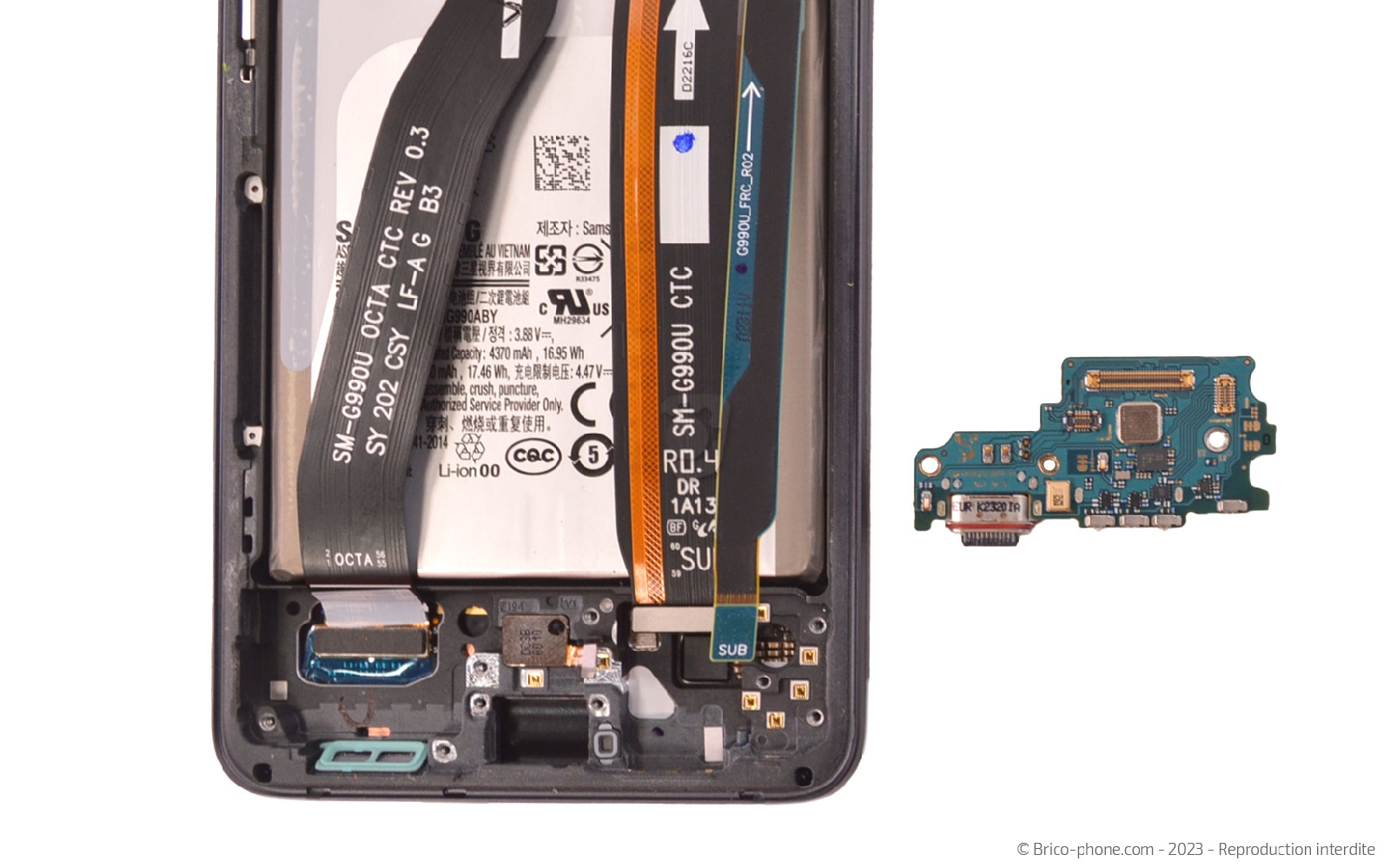

Etape 9 : Enlever le connecteur de charge

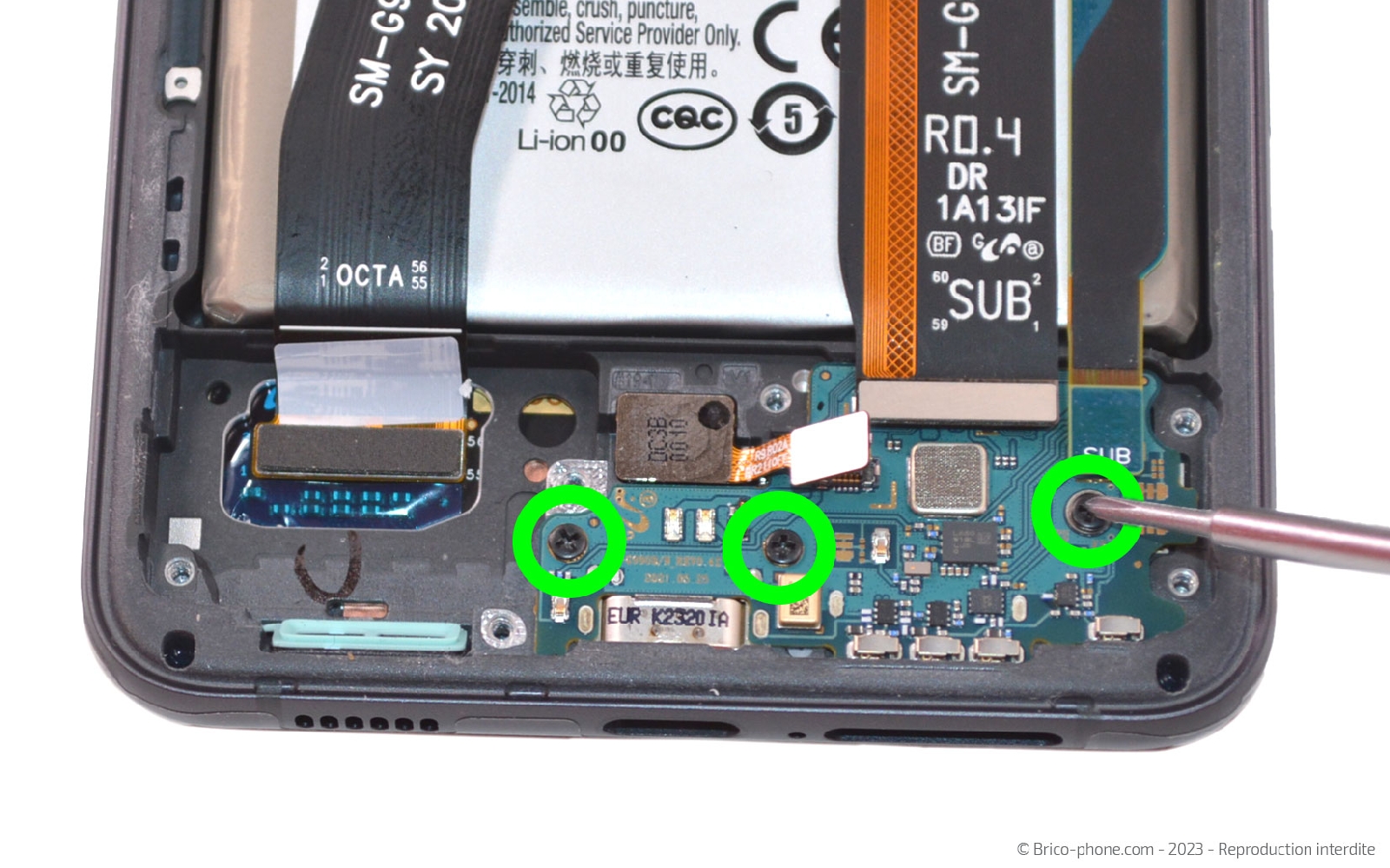

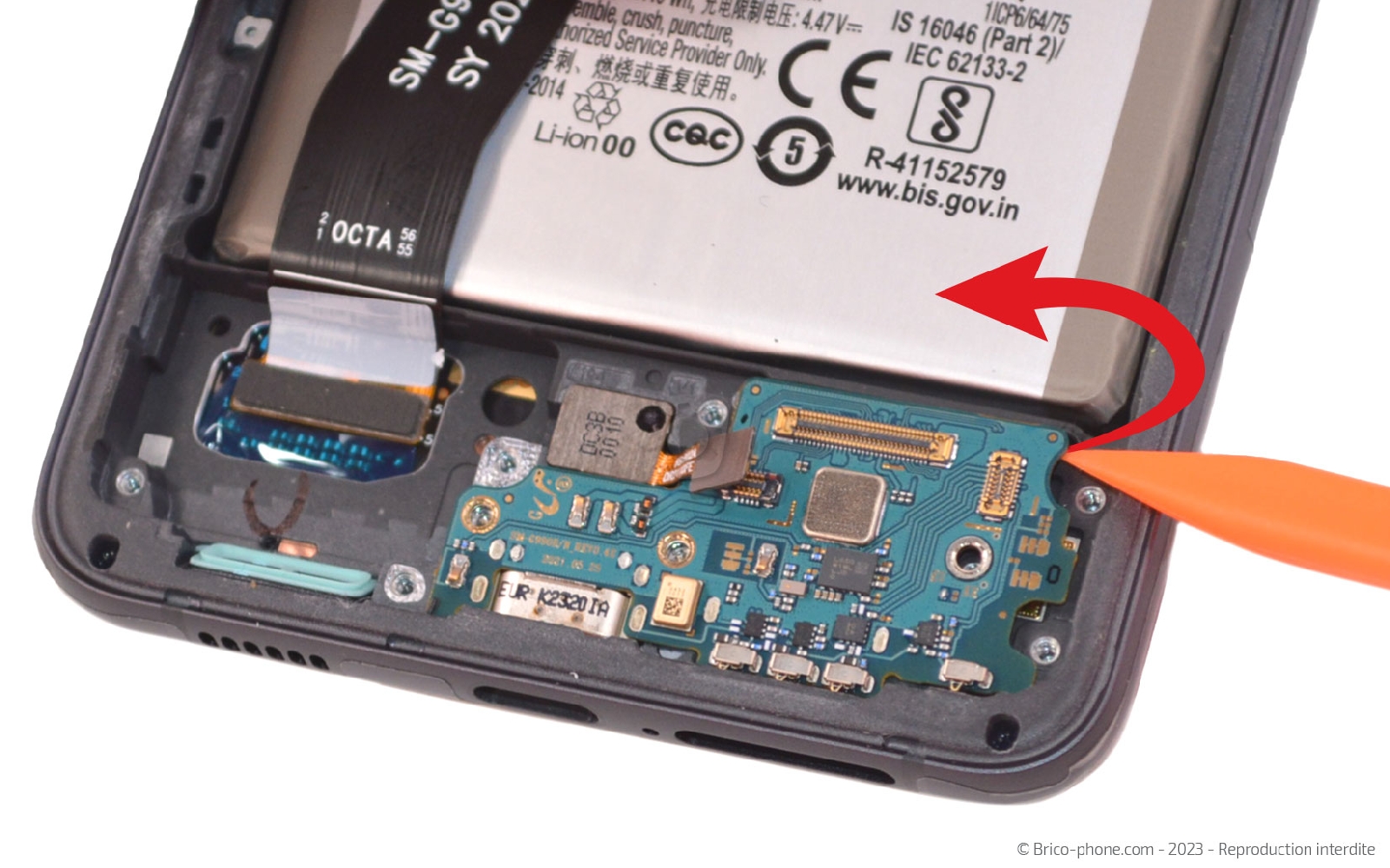

Saisissez le cruciforme pour ôter les 3 vis noires du connecteur de charge.

Glissez l'outil sous le dock pour le soulever et le sortir du châssis de votre Samsung Galaxy S21 Fe.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C pour Samsung Galaxy S21 FE
32,90 €
Conseils pour le remontage
Suivez les étapes précédentes pour installer le nouveau dock et refermer votre smartphone.

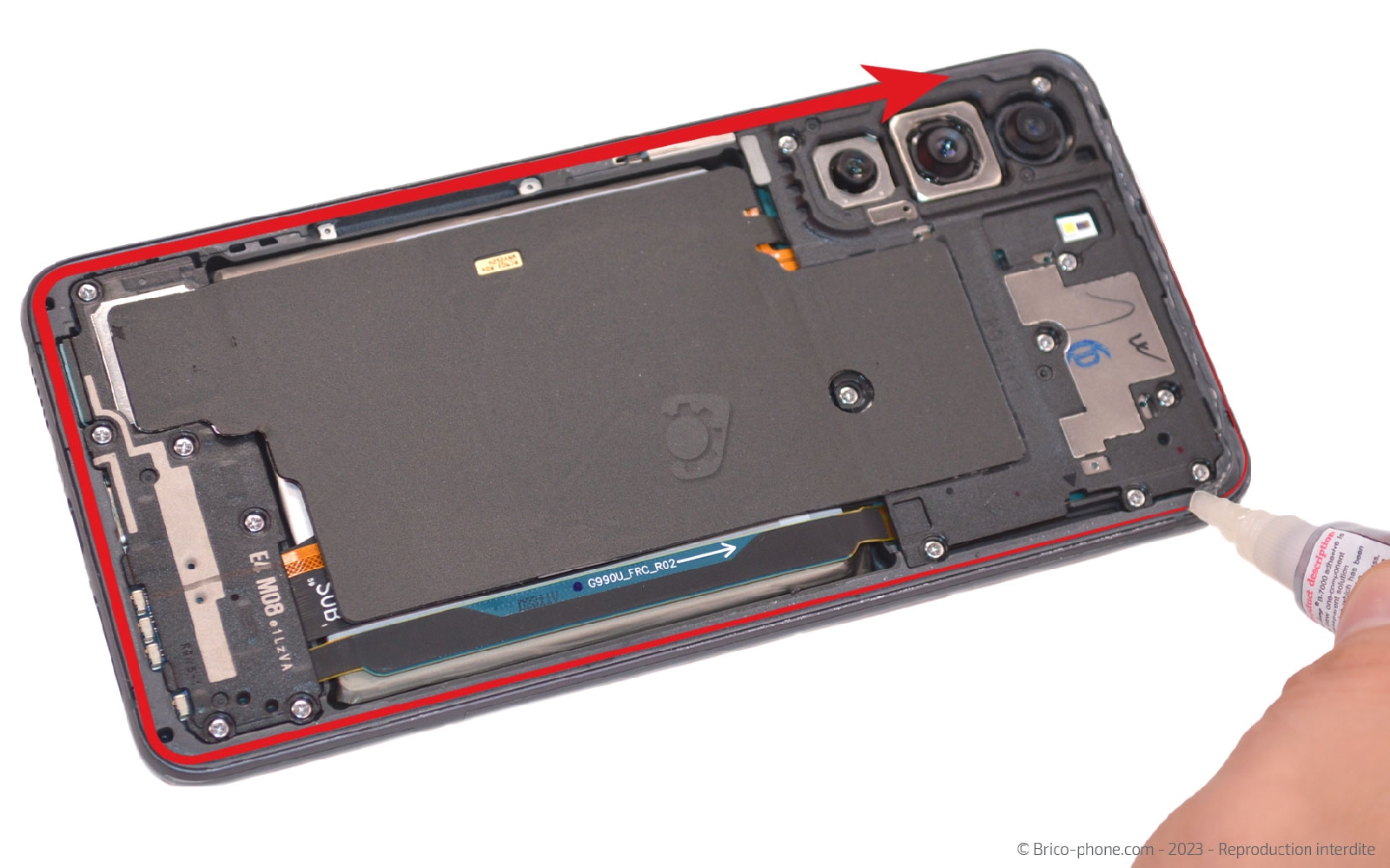

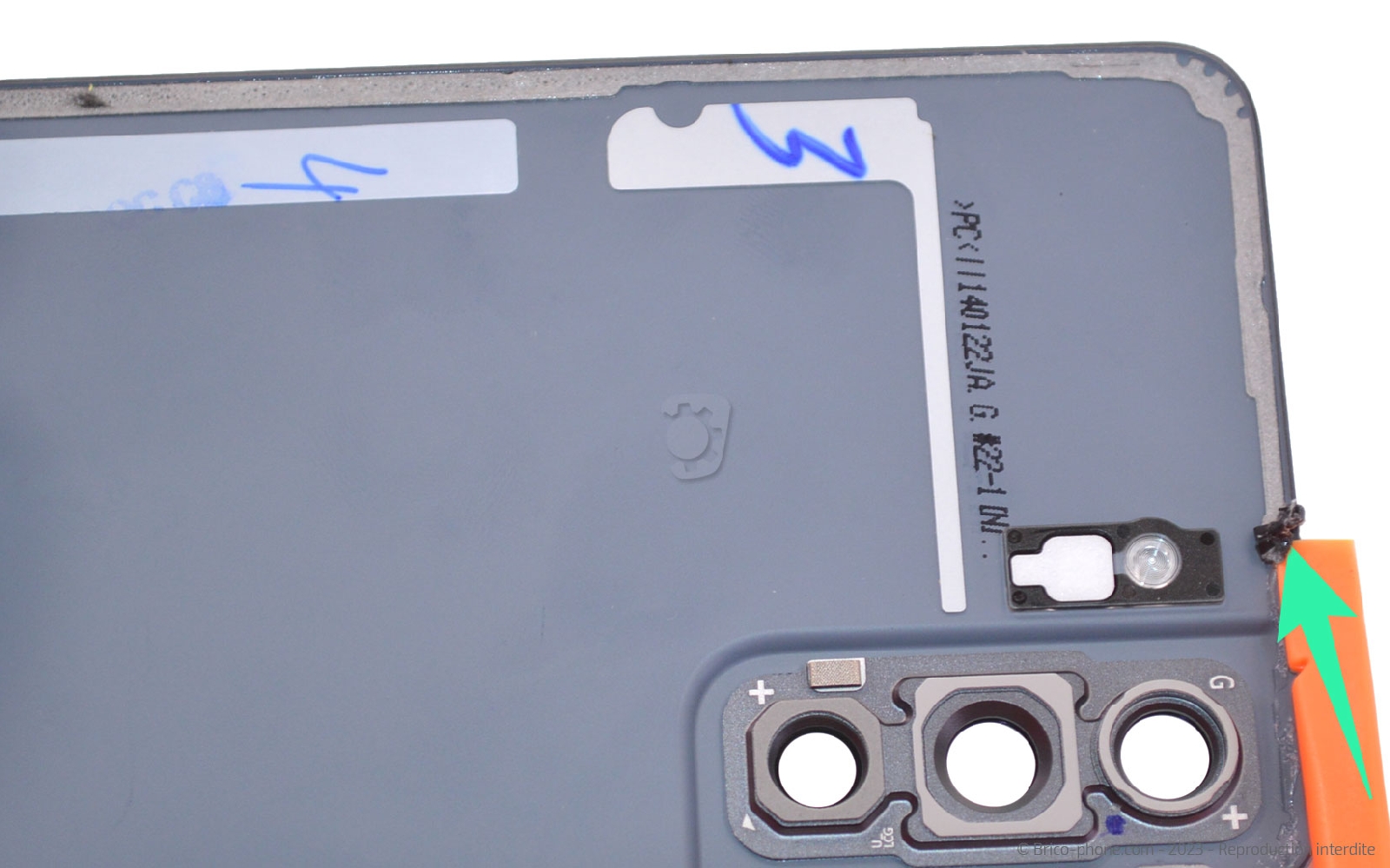

Nettoyez la vitre arrière des résidus de stickers avant de disposer un filet de colle B-7000 sur tout le bord du châssis de votre smartphone.

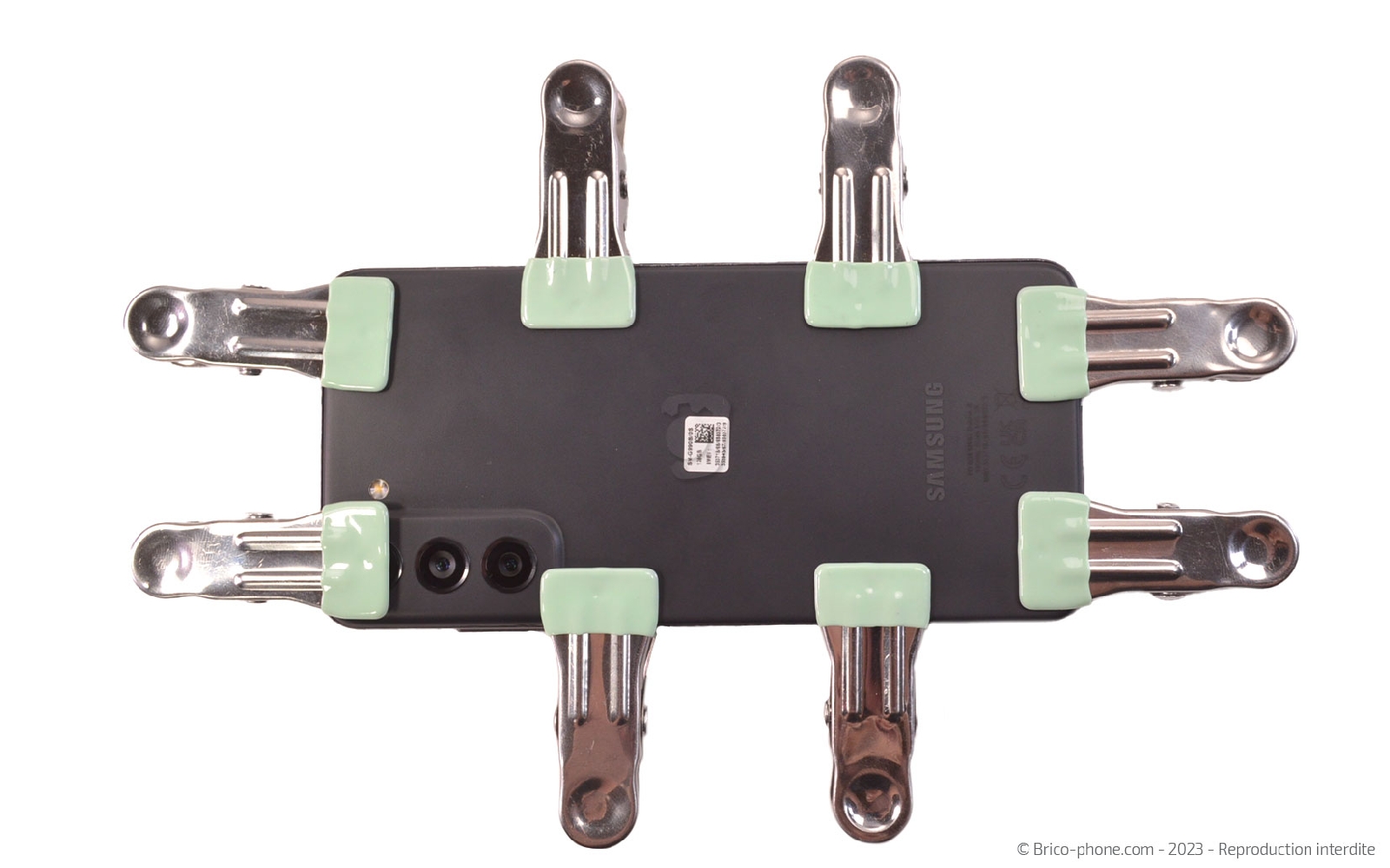

Ensuite, disposez la vitre arrière puis laissez sécher la colle environ 45 minutes. Aidez vous de pinces ou de gros livres pour mettre le téléphone sous presse.
Outils du kit utilisés
Outils du kit utilisés
