Comment changer le connecteur de charge sur Galaxy A14 (5G)

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 15/20
Galaxy A14 (5G) | Temps estimé : 20 min | Difficulté : 2/5

Chez Brico-phone, nous comprenons l'importance de garder votre Samsung Galaxy A14 (5G) en parfait état de fonctionnement. C'est pourquoi nous sommes fiers de vous présenter notre dernier tutoriel : la réparation du connecteur de charge de votre Samsung Galaxy A14 (5G).

Avec le temps, le connecteur de charge de votre smartphone peut s'user ou être endommagé, ce qui peut entraîner des problèmes de charge. Notre tutoriel détaillé vous guide pas à pas dans le processus de remplacement du dock, vous permettant ainsi de prolonger la durée de vie de votre appareil et de lutter contre l'obsolescence programmée.

Avec plus de 10 ans d'expérience dans la fourniture de pièces détachées de qualité pour téléphones, tablettes et MacBook, Brico-phone est votre partenaire de confiance pour les réparations DIY. Nos tutoriels sont conçus pour être faciles à suivre, même pour les débutants, et sont accompagnés de pièces d'origine ou compatibles de haute qualité, disponibles à l'achat sur notre site.

Avec Brico-phone, réparer c'est facile et économique !

Diagnostic

›  Problème de charge...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C pour Samsung Galaxy A14 (5G)
16,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°9 spécialement composé par nos techniciens
5,90 €
Ajouter au panier
Voir toute la gamme

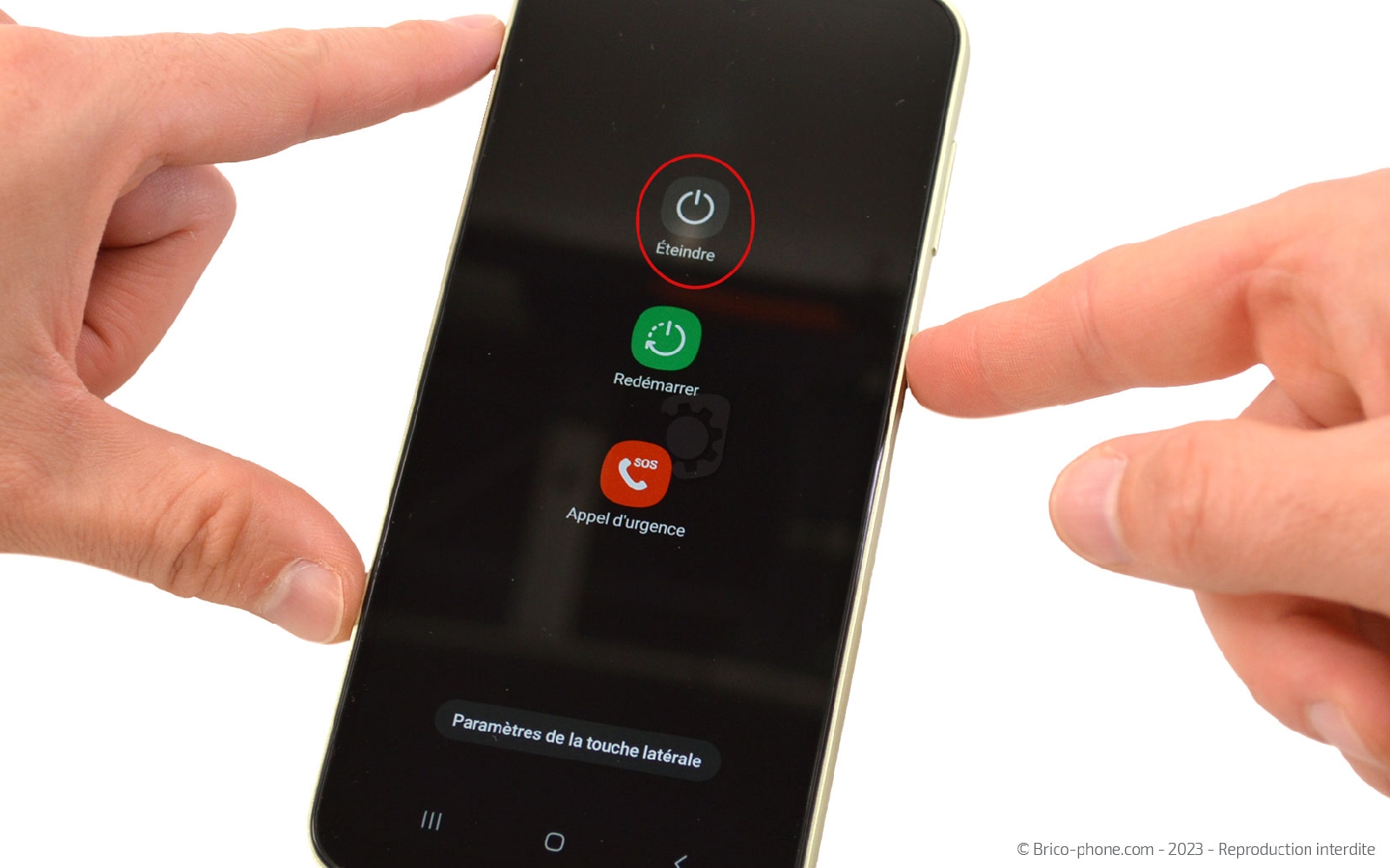

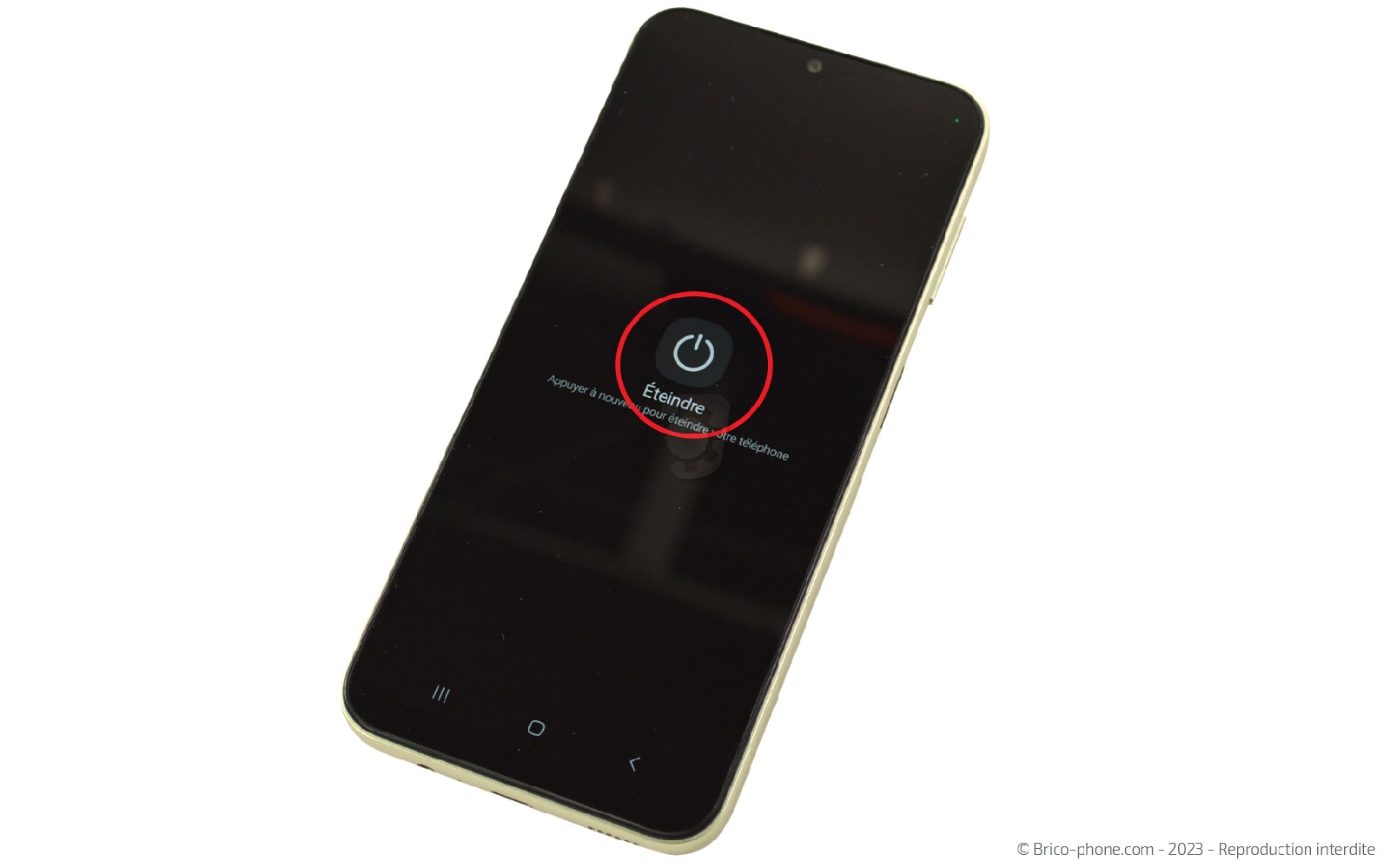

Avant de commencer

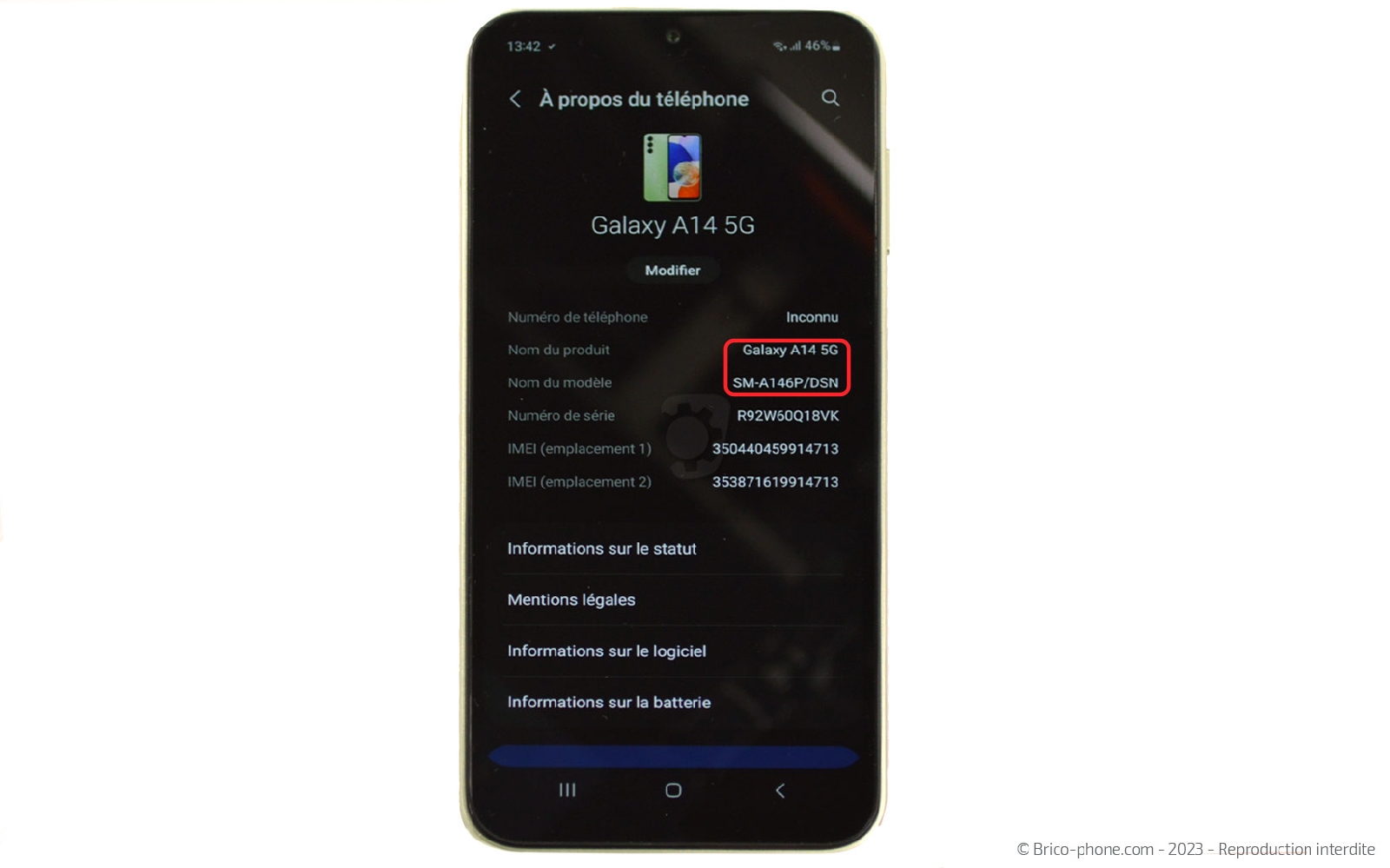

Nous vous conseillons de vérifier le numéro de modèle de votre smartphone afin de commander la bonne pièce détachée. Pour cela, il vous suffit de vous rendre dans les paramètres de votre téléphone dans la rubrique "A propos du téléphone".
Ici, nous avons le modèle A146P mais il existe deux autres versions qui sont : A146B et A146U. C'est pourquoi vous devez bien vérifier cette information.

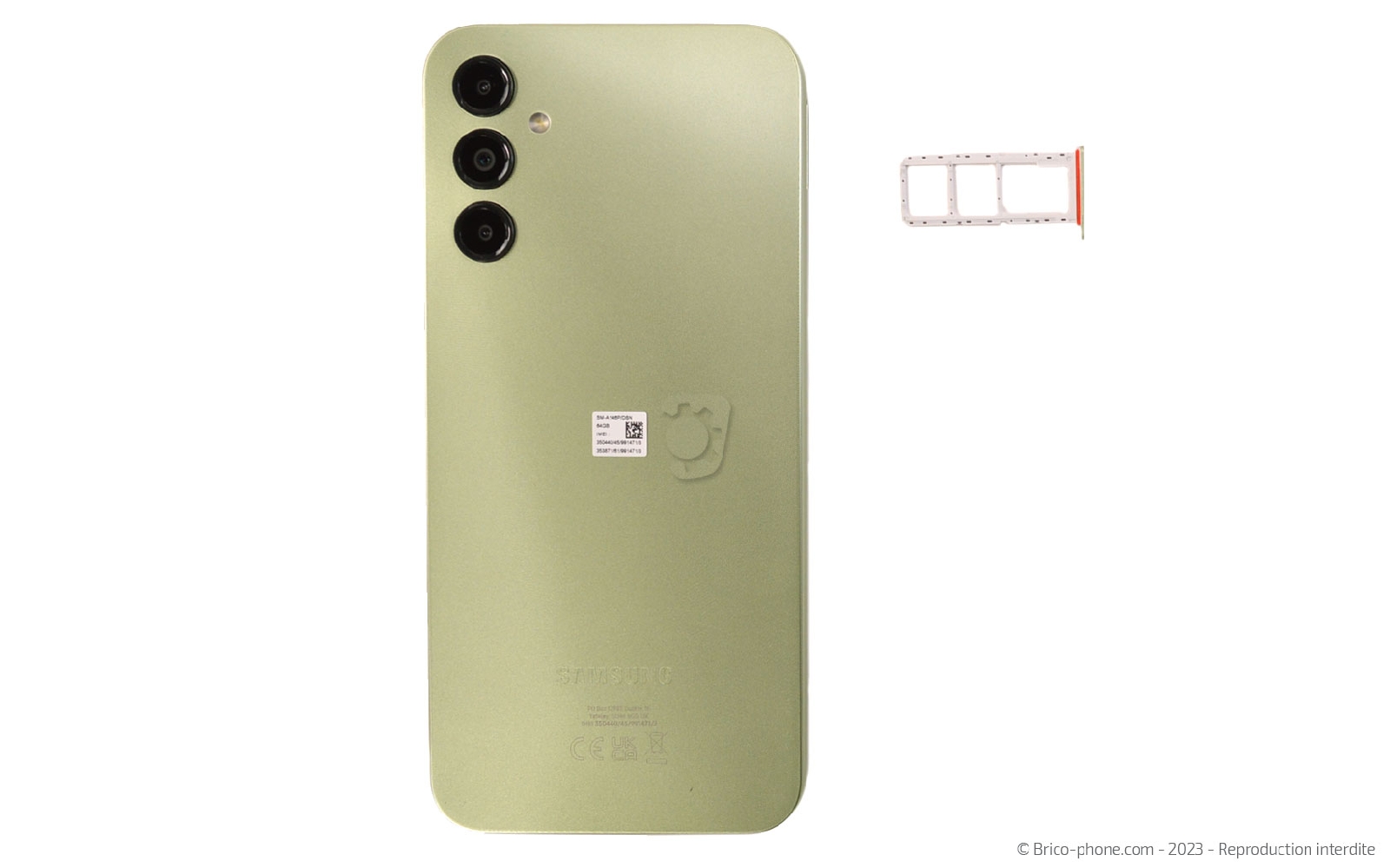

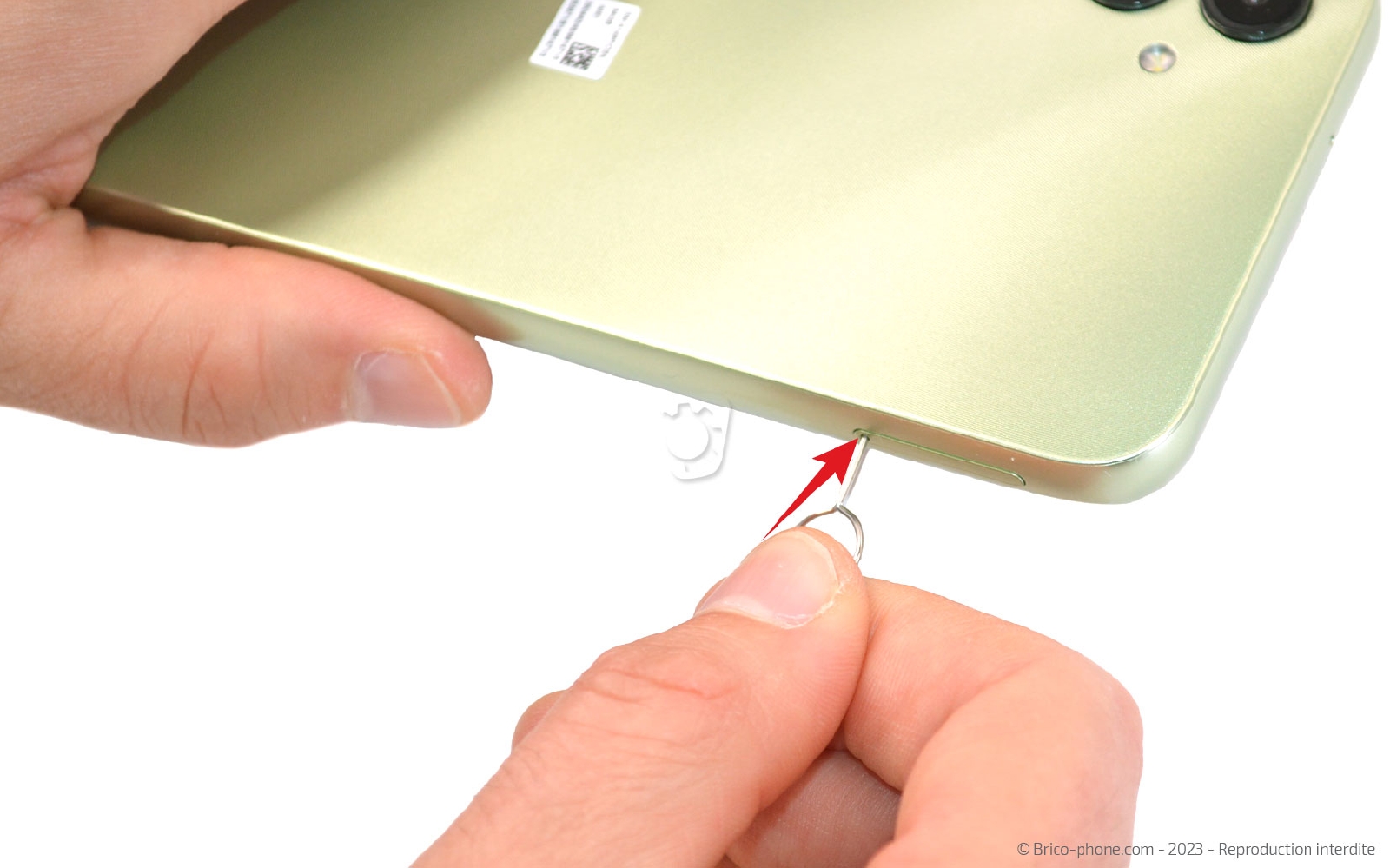

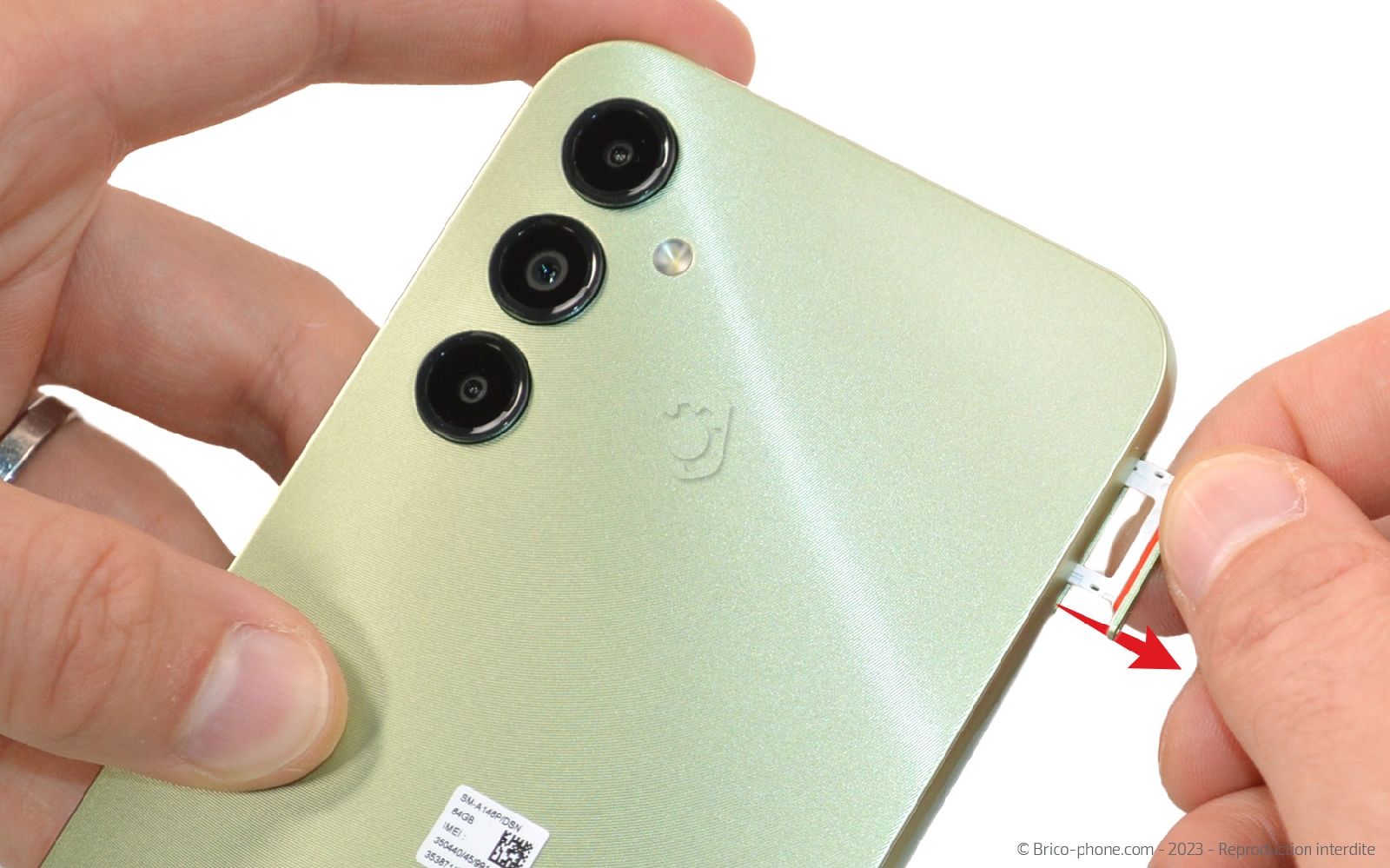

Etape 1 : Ejecter le tiroir SIM
A l'aide de l'outil d'extraction, éjectez le tiroir SIM.
Outils du kit utilisés
Outils du kit utilisés

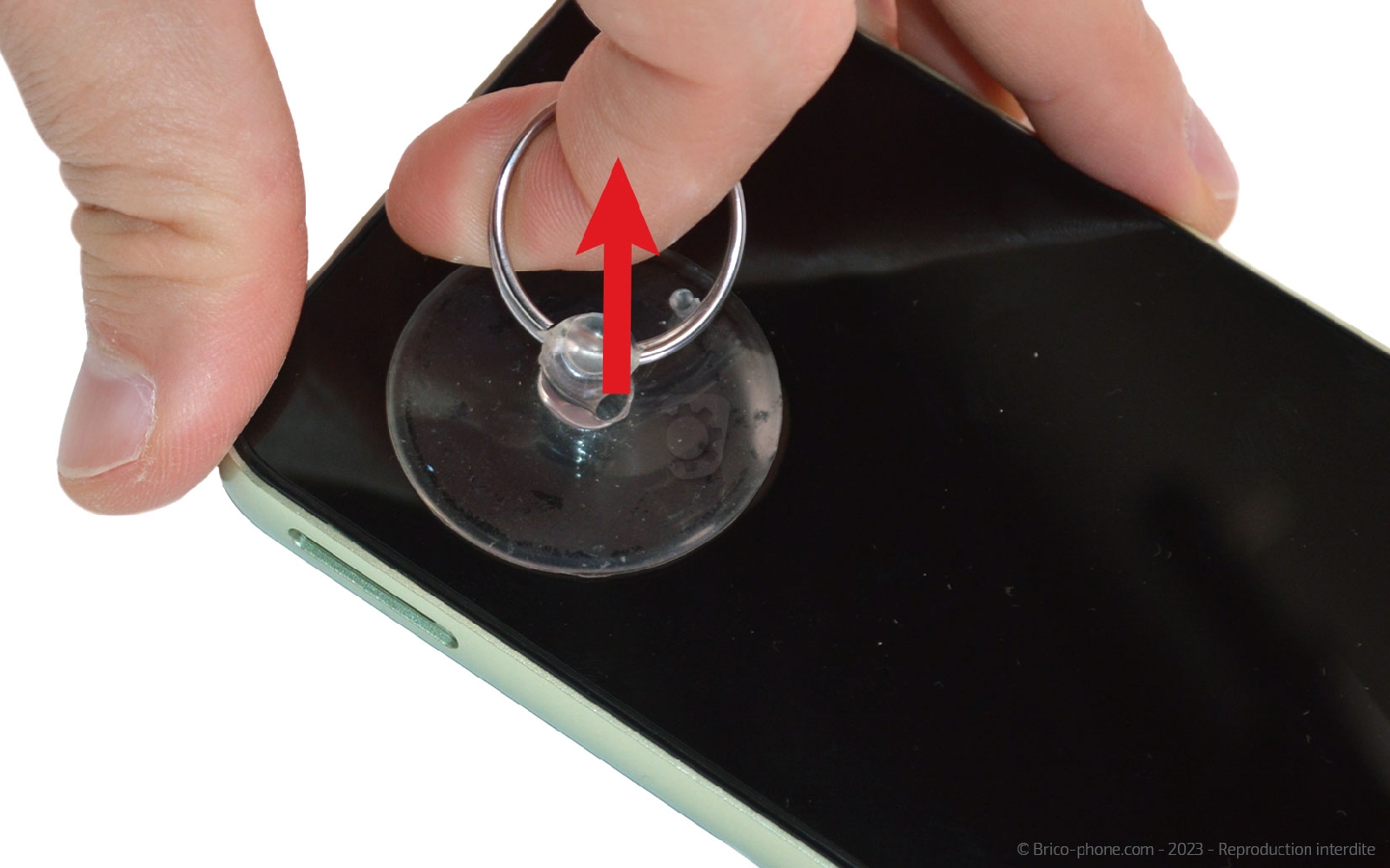

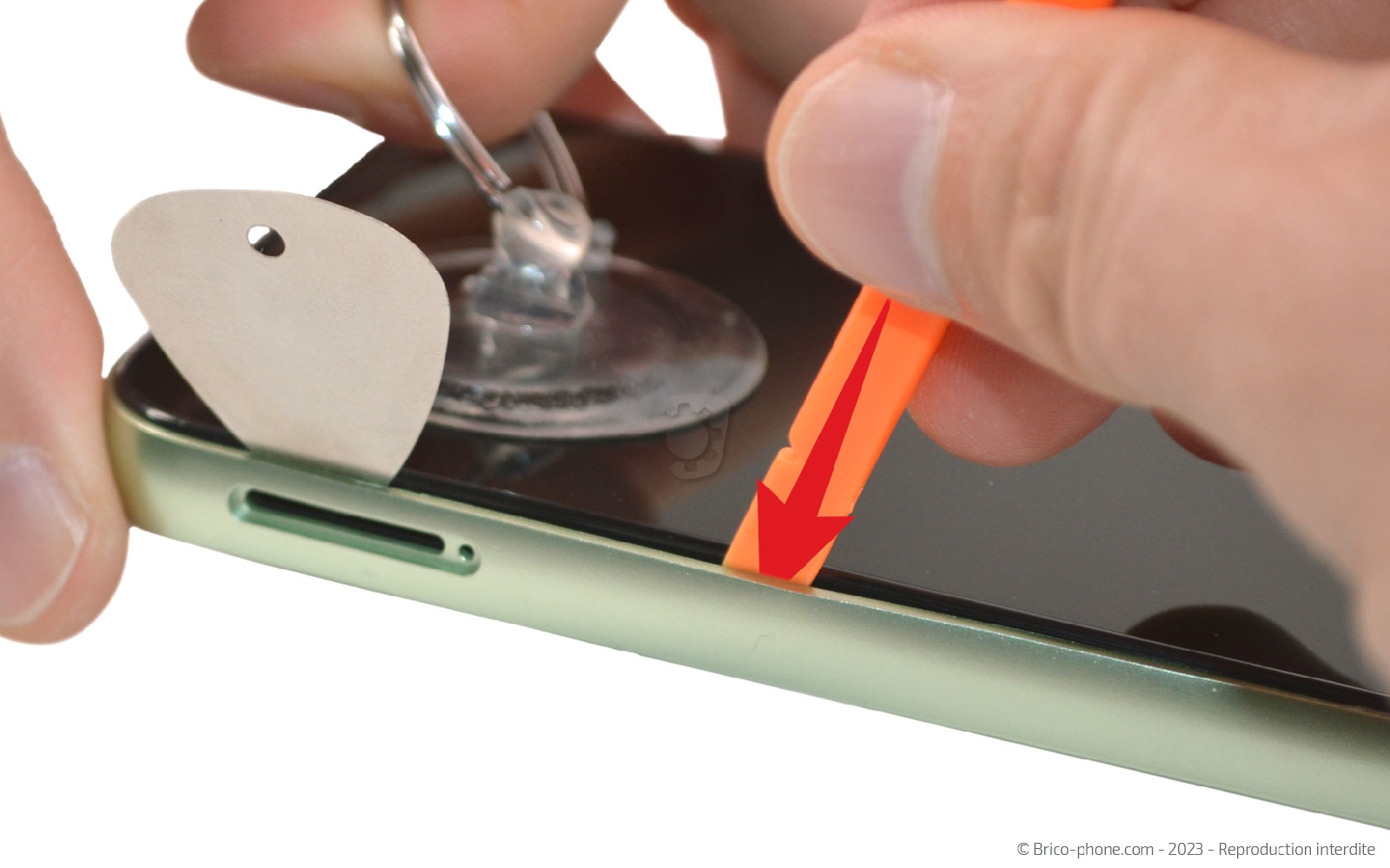

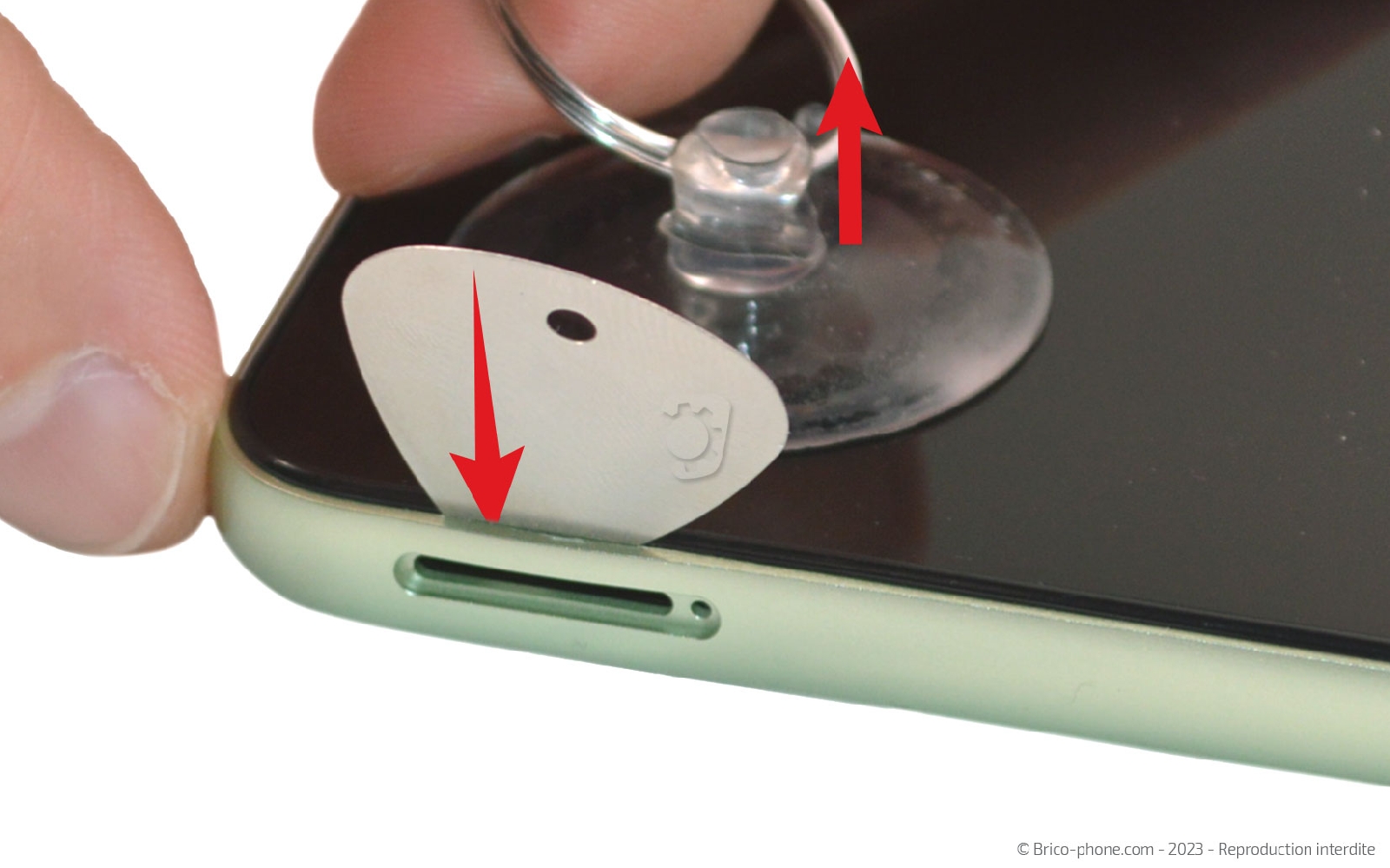

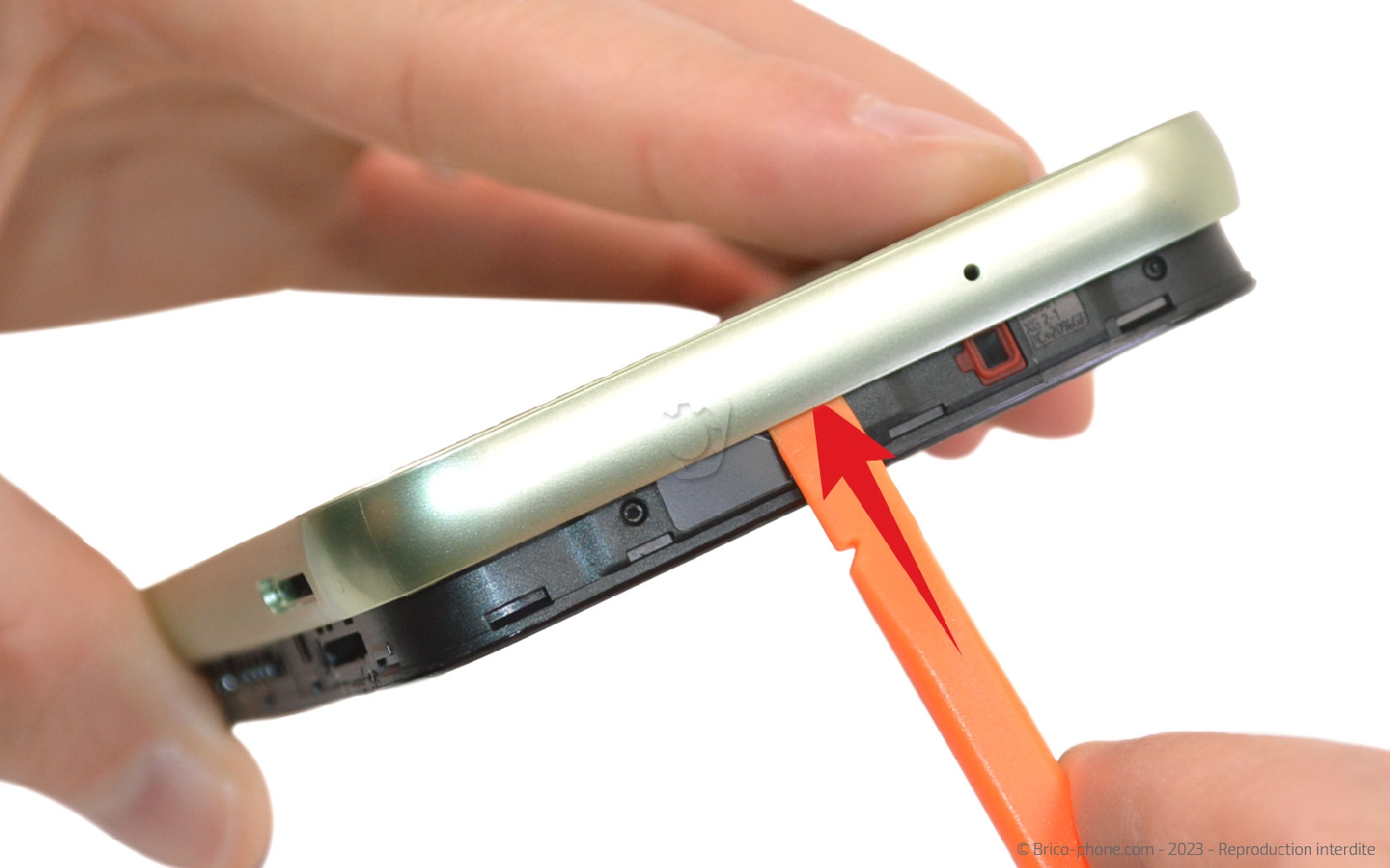

Etape 2 : Déclipser la coque arrière
Placez la ventouse près de l'emplacement du tiroir SIM puis insérez le médiator en métal troué entre la coque et l'écran.

Remplacez le médiator par la spatule pour continuer à déclipser doucement le composant.
Outils du kit utilisés
Outils du kit utilisés

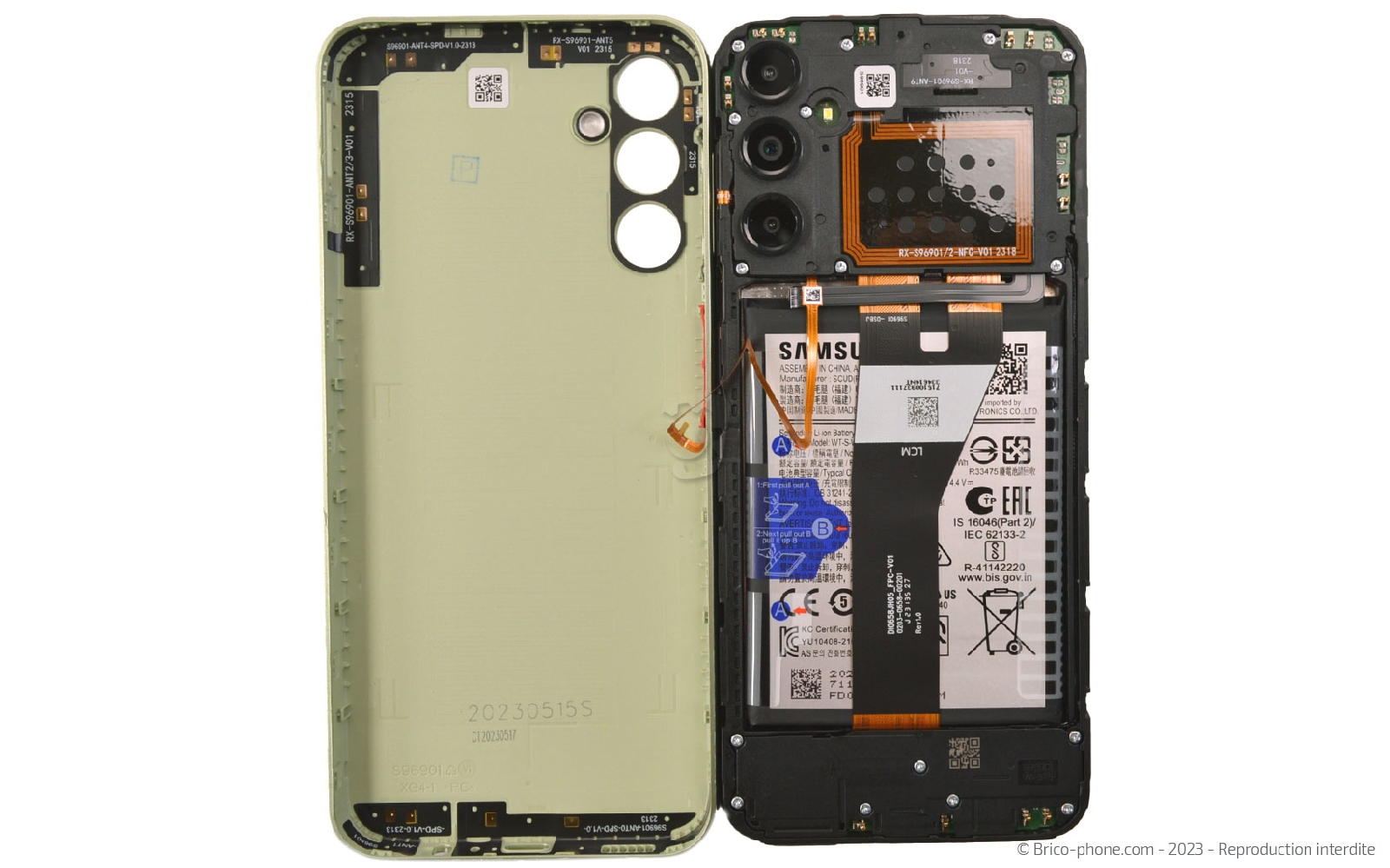

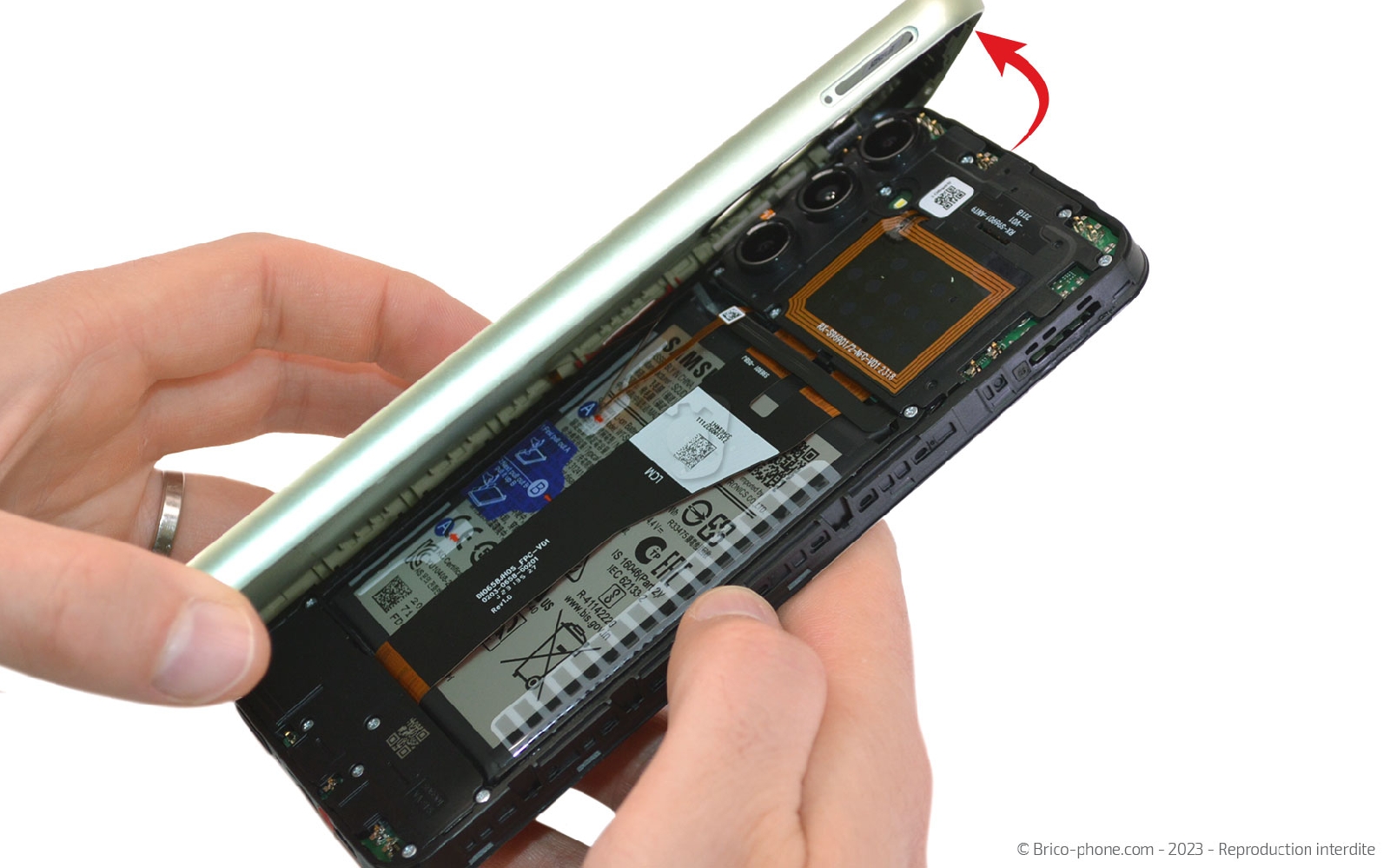

Etape 3 : Ouvrir le téléphone
Basculez la coque arrière vers la gauche pour ouvrir le téléphone tout en faisant attention à la nappe du lecteur d'empreintes encore connectée à la carte mère.

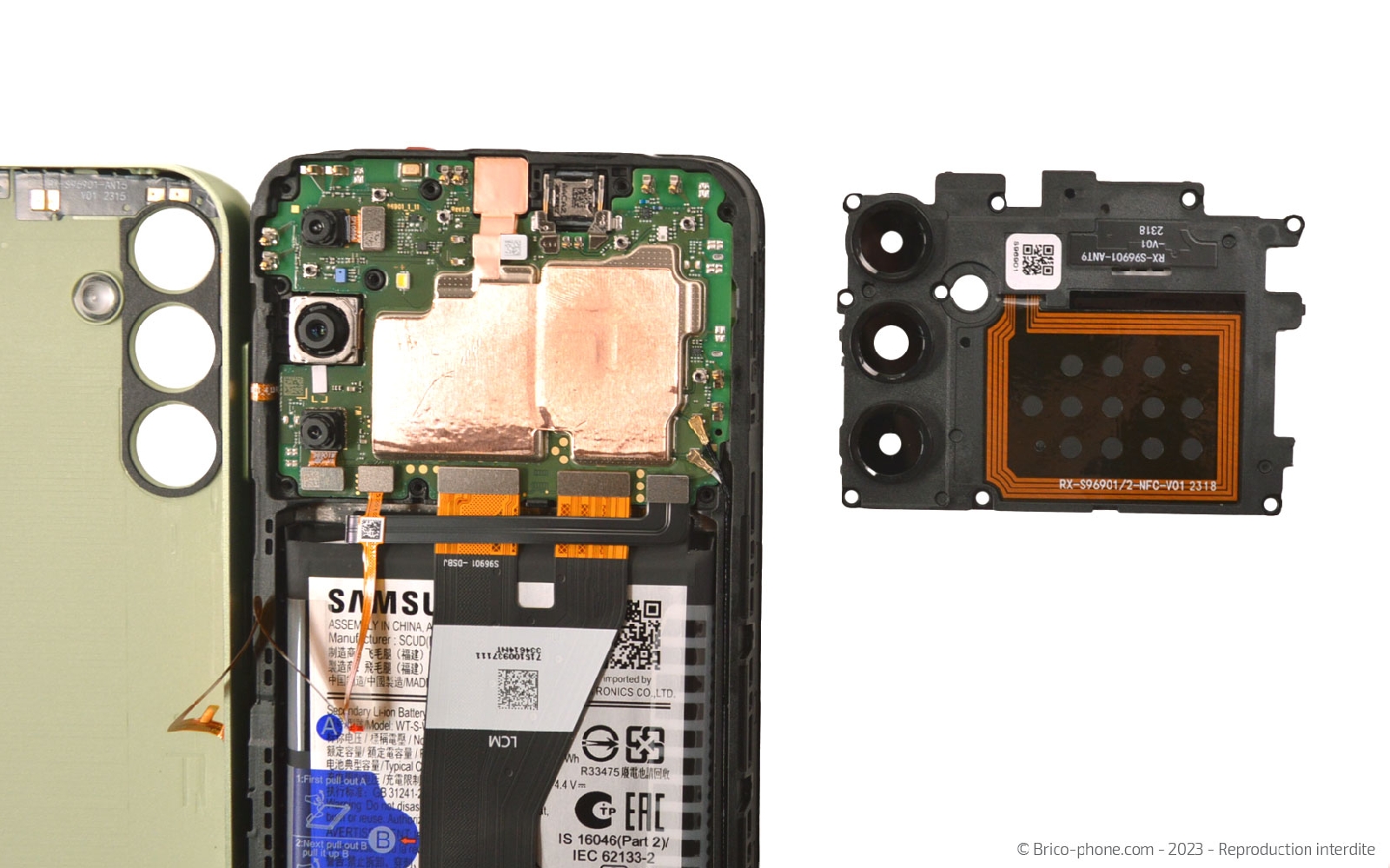

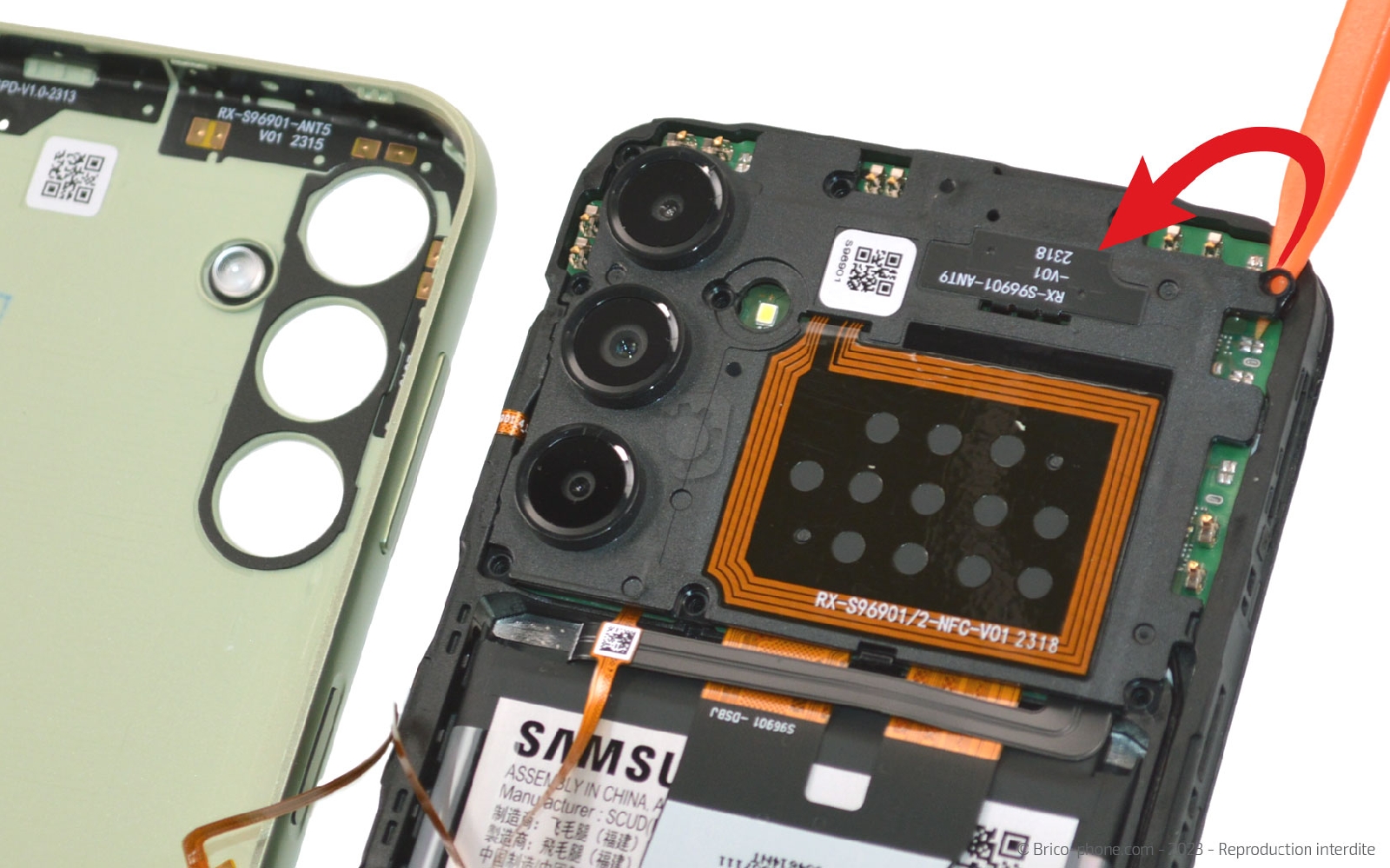

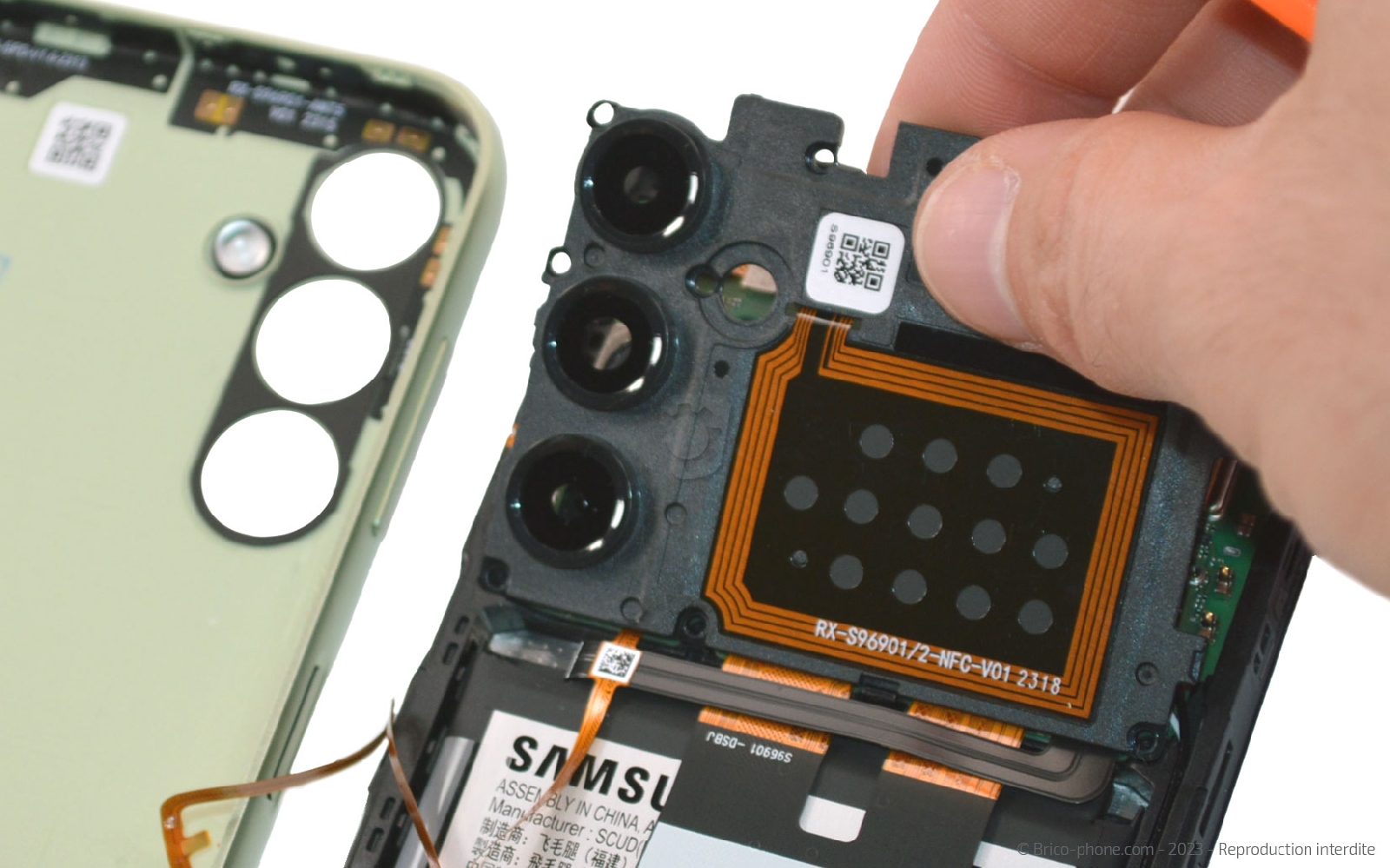

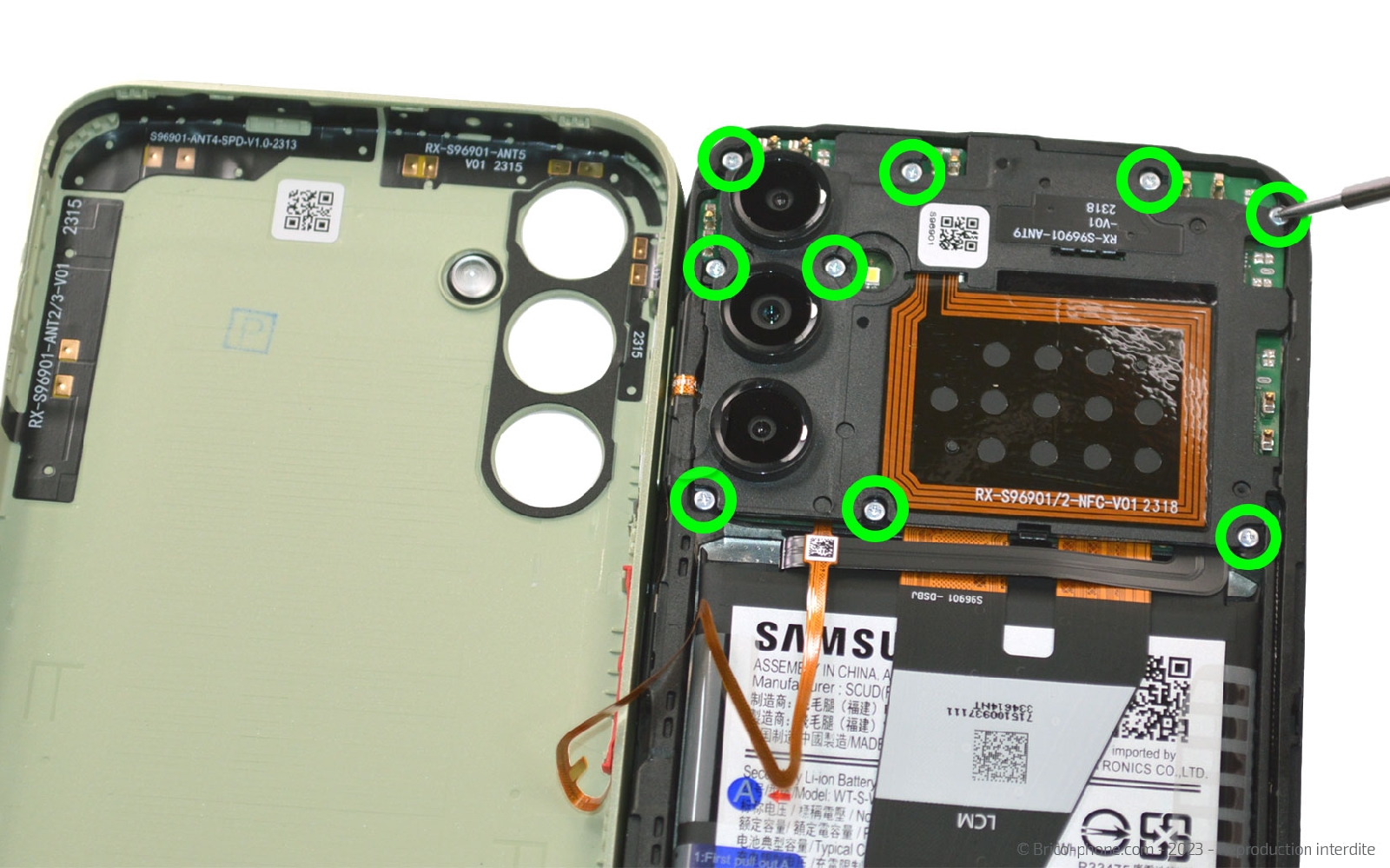

Etape 4 : Retirer la plaquette NFC
Retirez les vis avec le tournevis cruciforme. Soulevez la plaquette avec le levier pour libérer la carte mère.
Outils du kit utilisés
Outils du kit utilisés

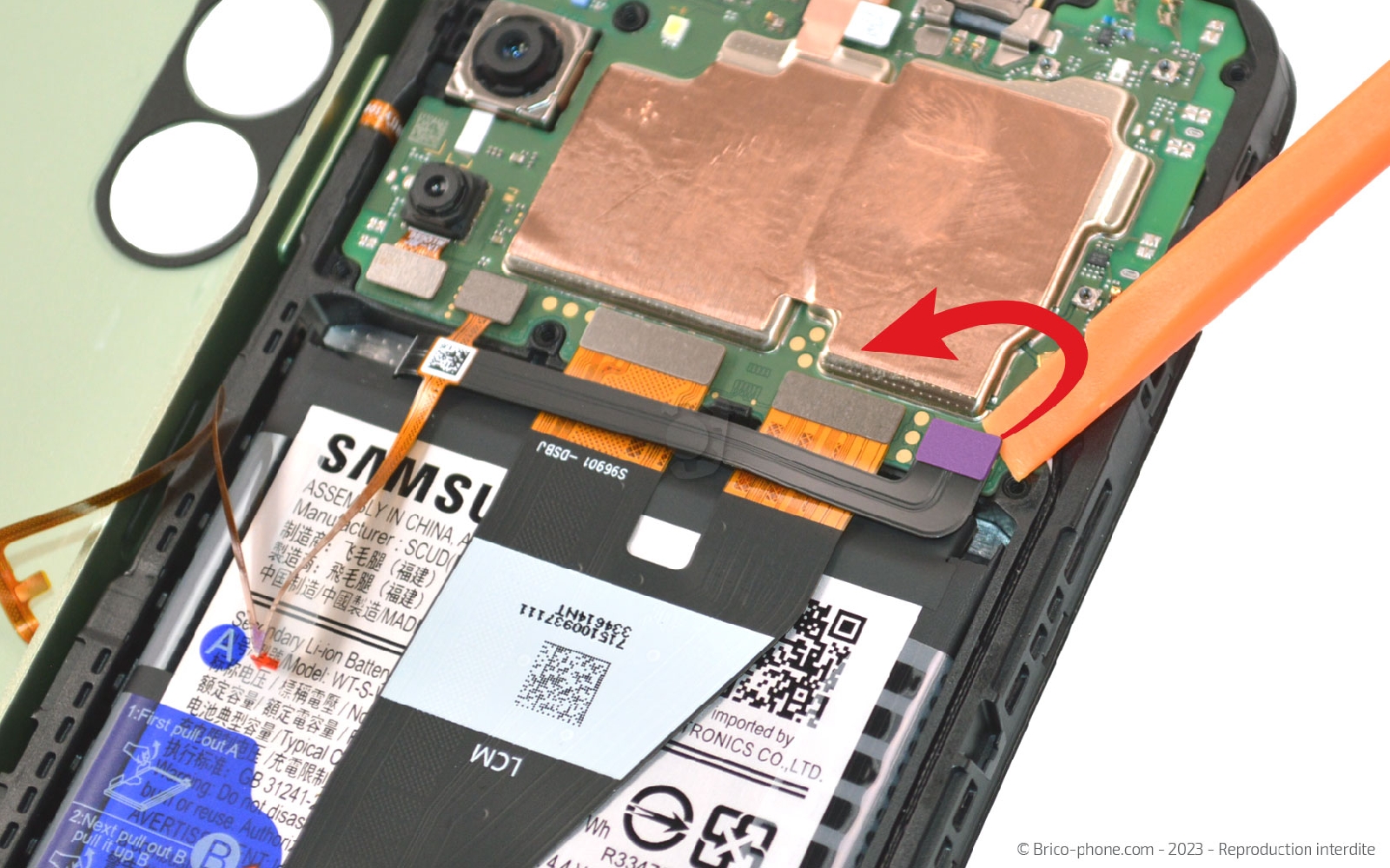

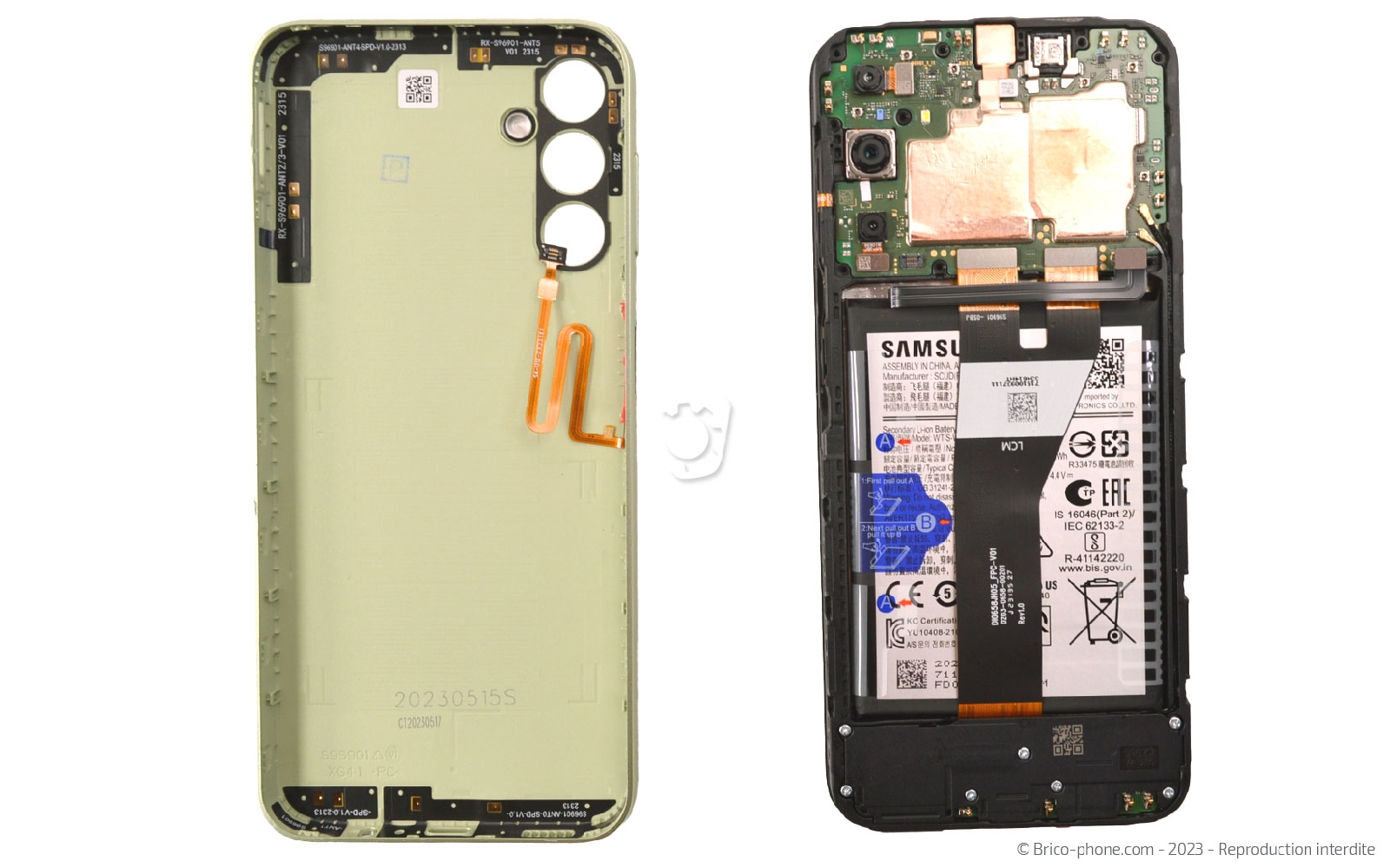

Etape 5 : Déconnecter la batterie et libérer la coque arrière
Débranchez la nappe de la batterie pour continuer la réparation en toute sécurité.

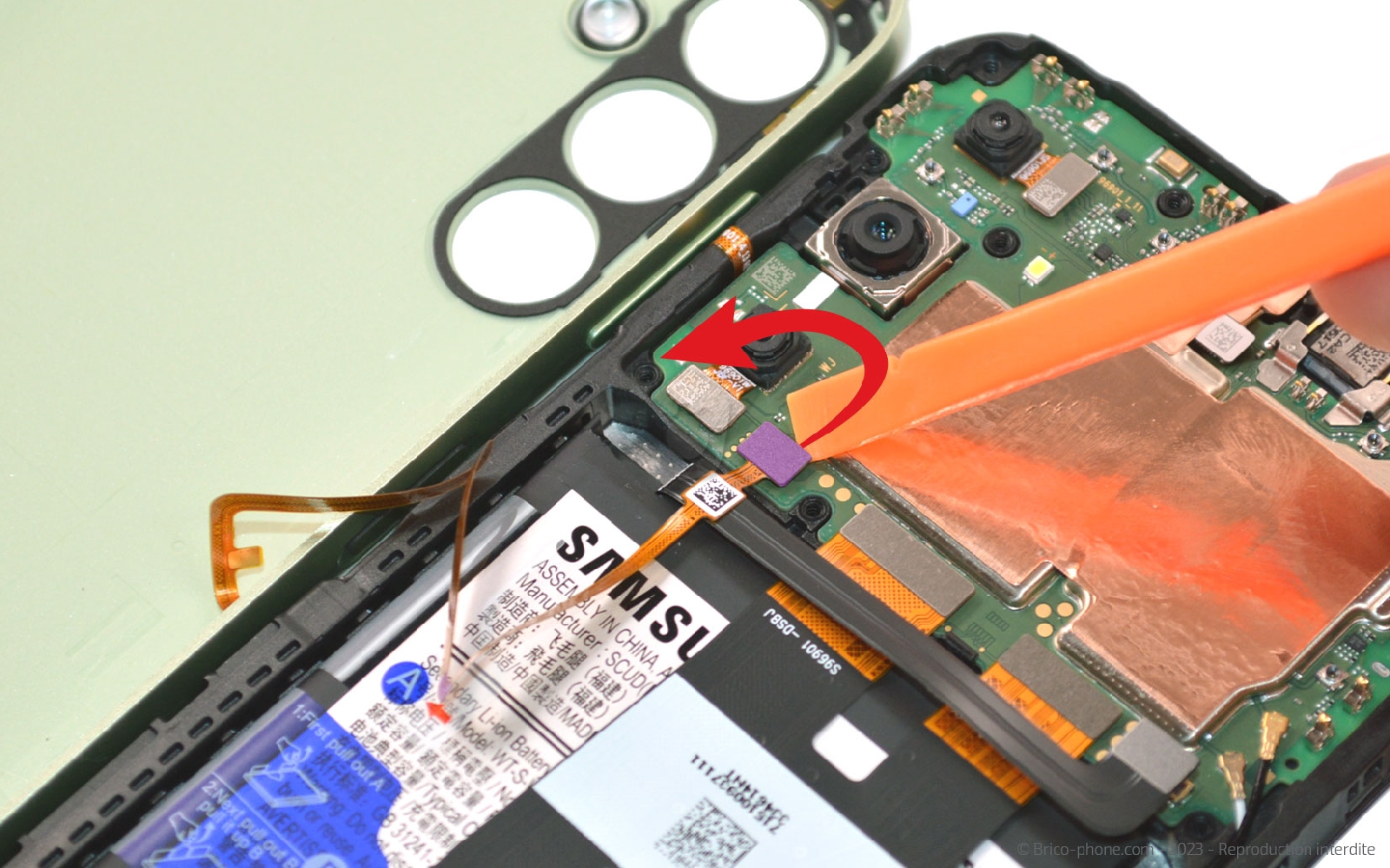

Ensuite, déconnectez la nappe du lecteur d'empreintes afin de séparer la coque arrière du châssis.

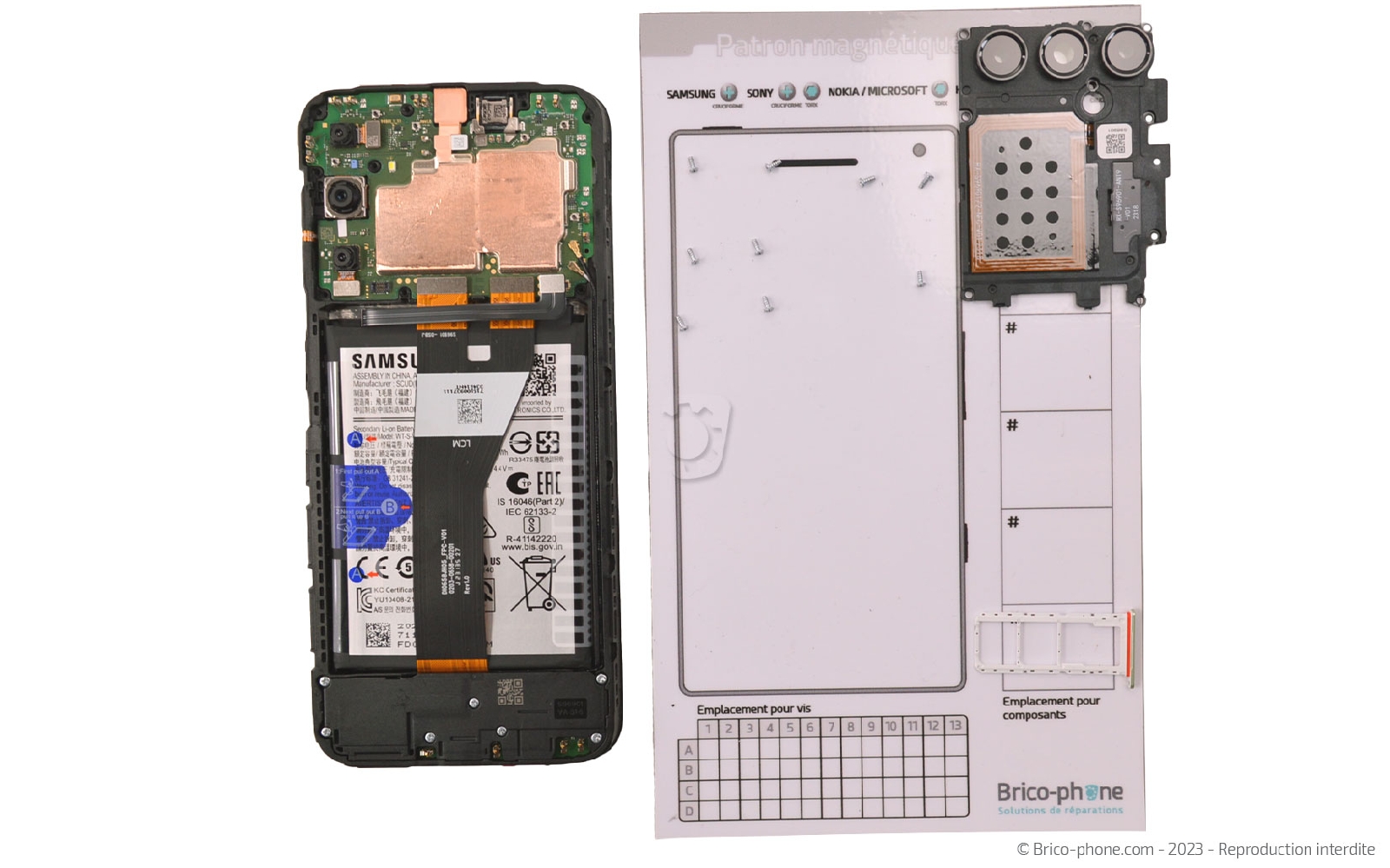

Aidez-vous du patron d'aide au montage pour disposer vos vis et petits éléments.
Outils du kit utilisés
Outils du kit utilisés

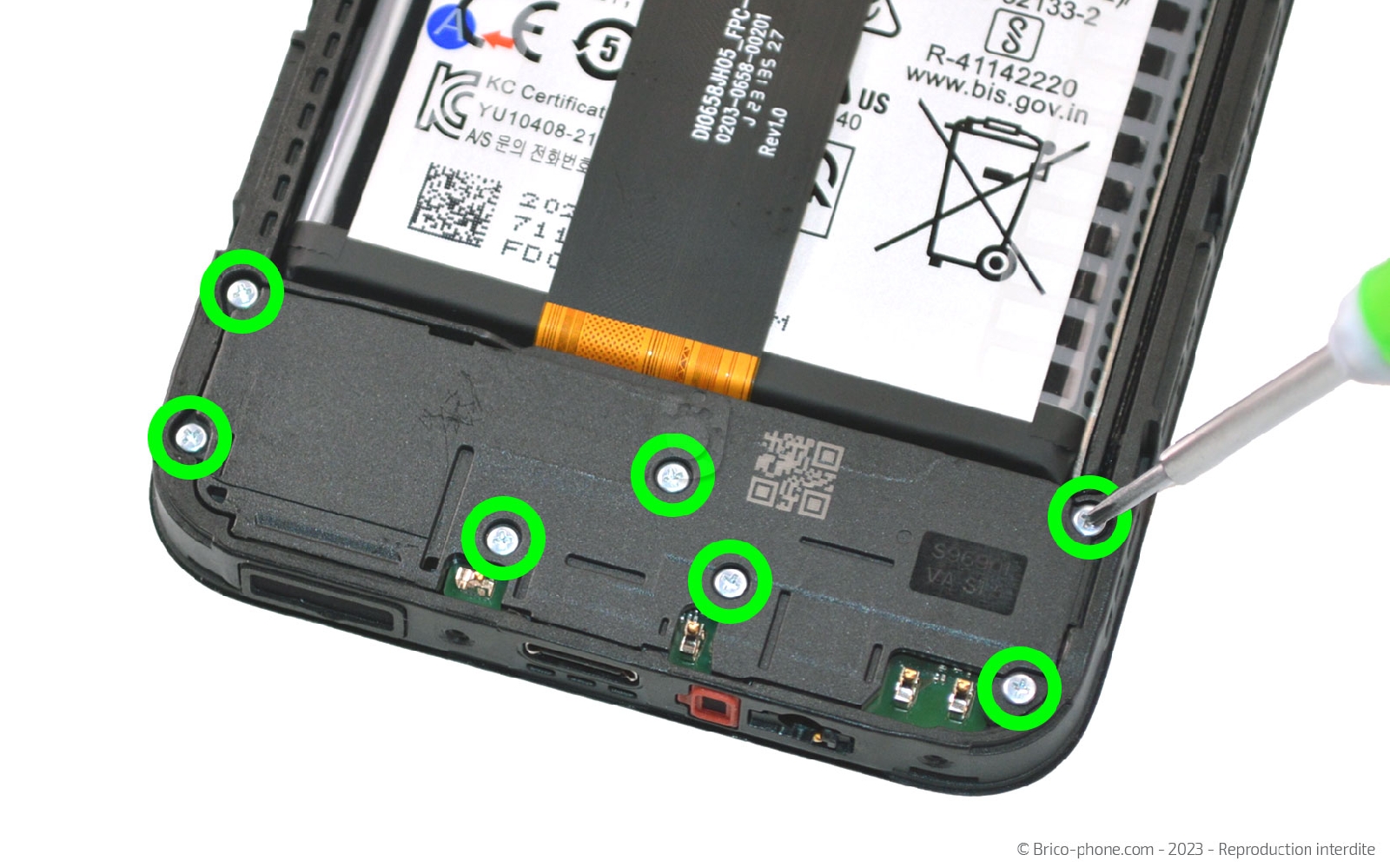

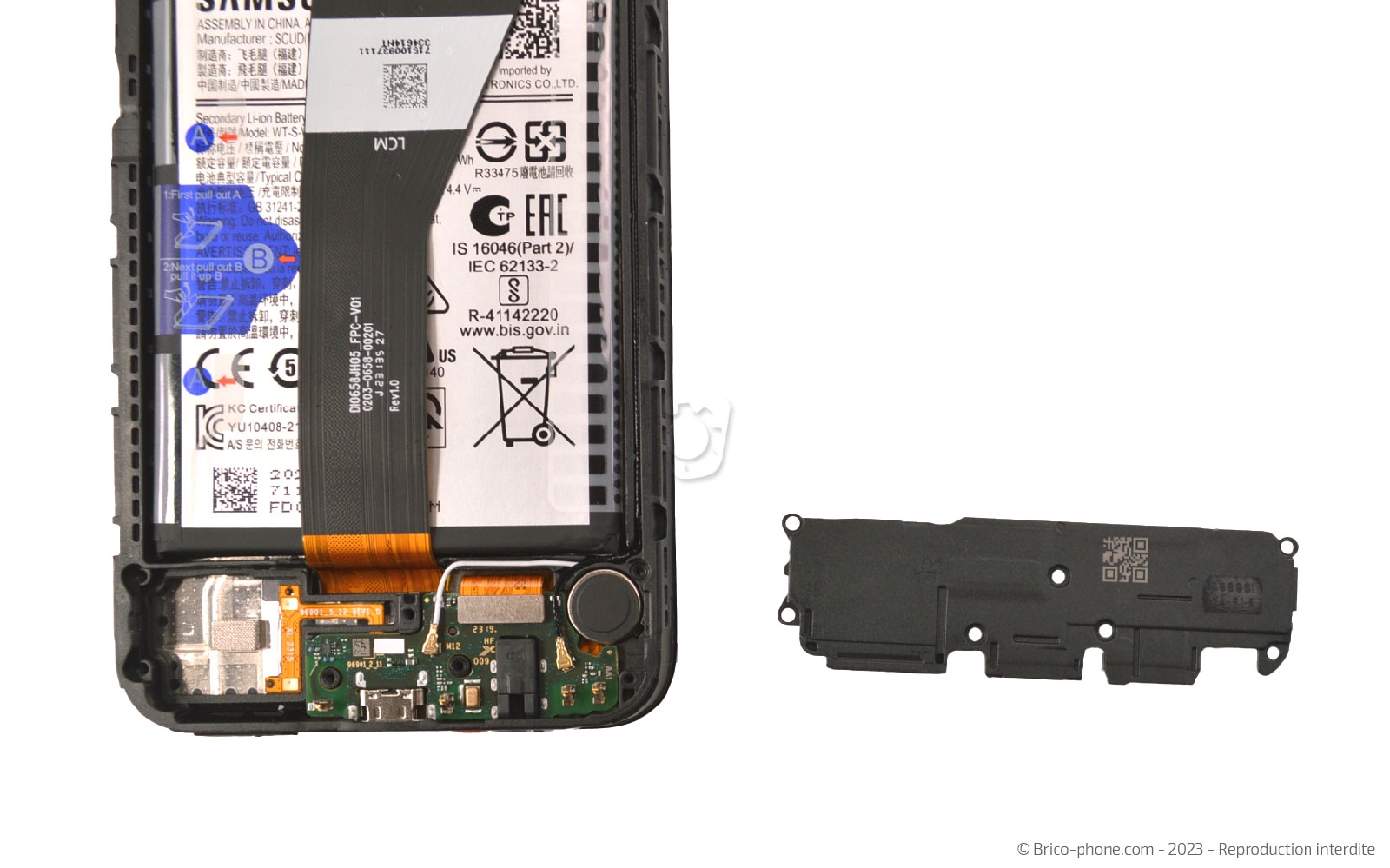

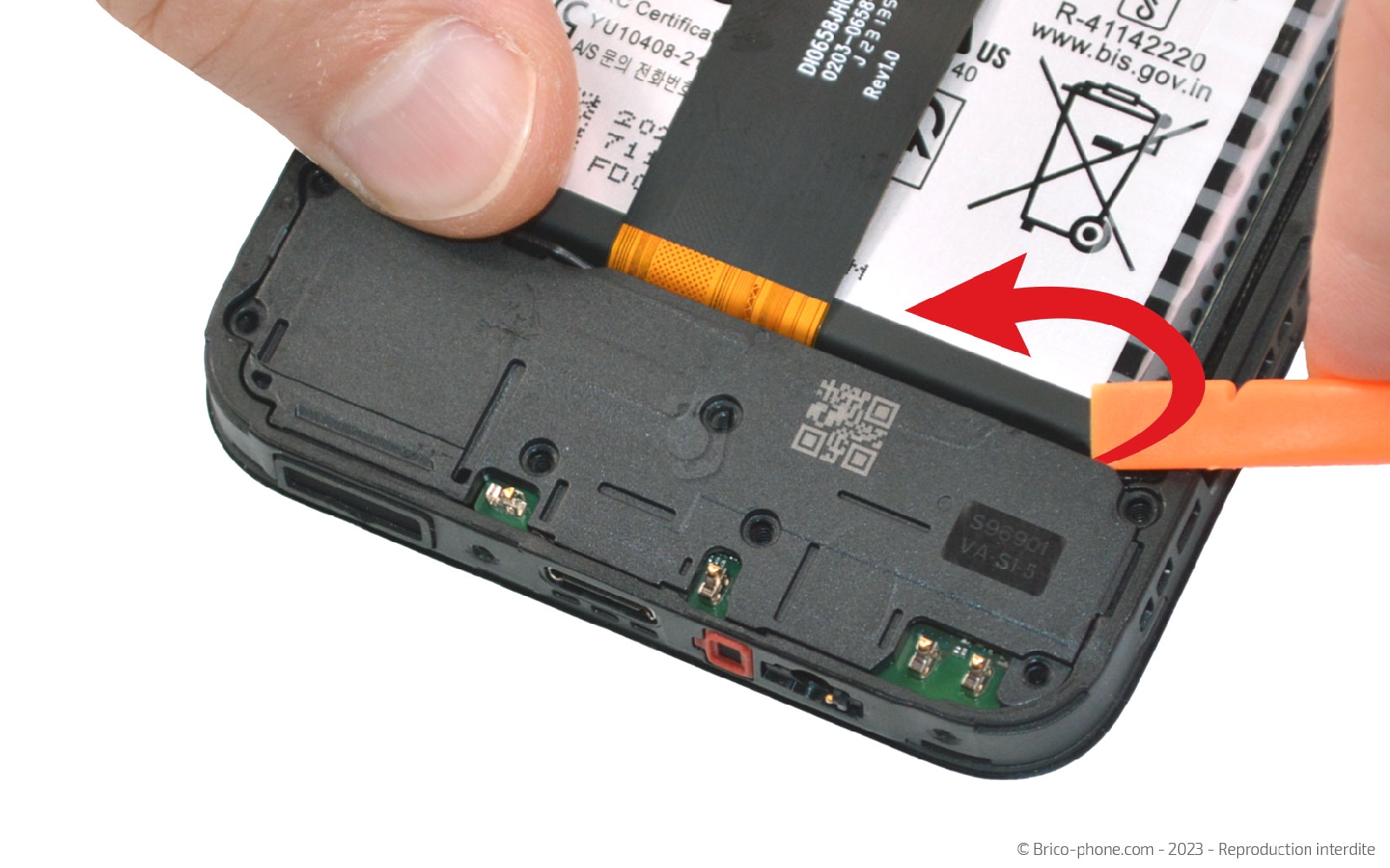

Etape 6 : Sortir le haut-parleur externe
Ôtez les vis cruciforme du haut-parleur externe. ensuite, glissez le levier sous le composant pour le déclipser du châssis et le sortir.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Haut-parleur externe d'origine pour Samsung Galaxy A14 (5G)
12,90 €

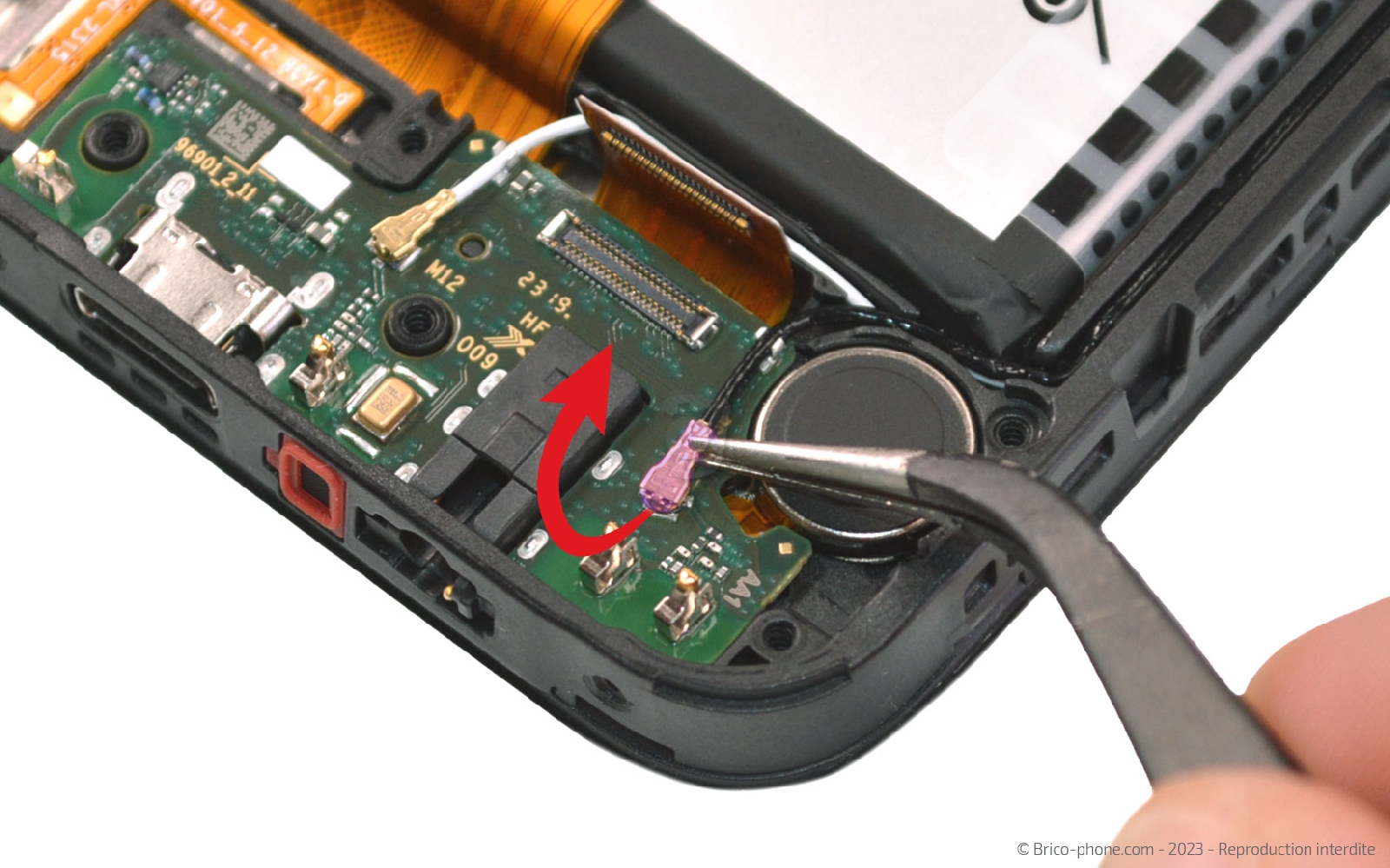

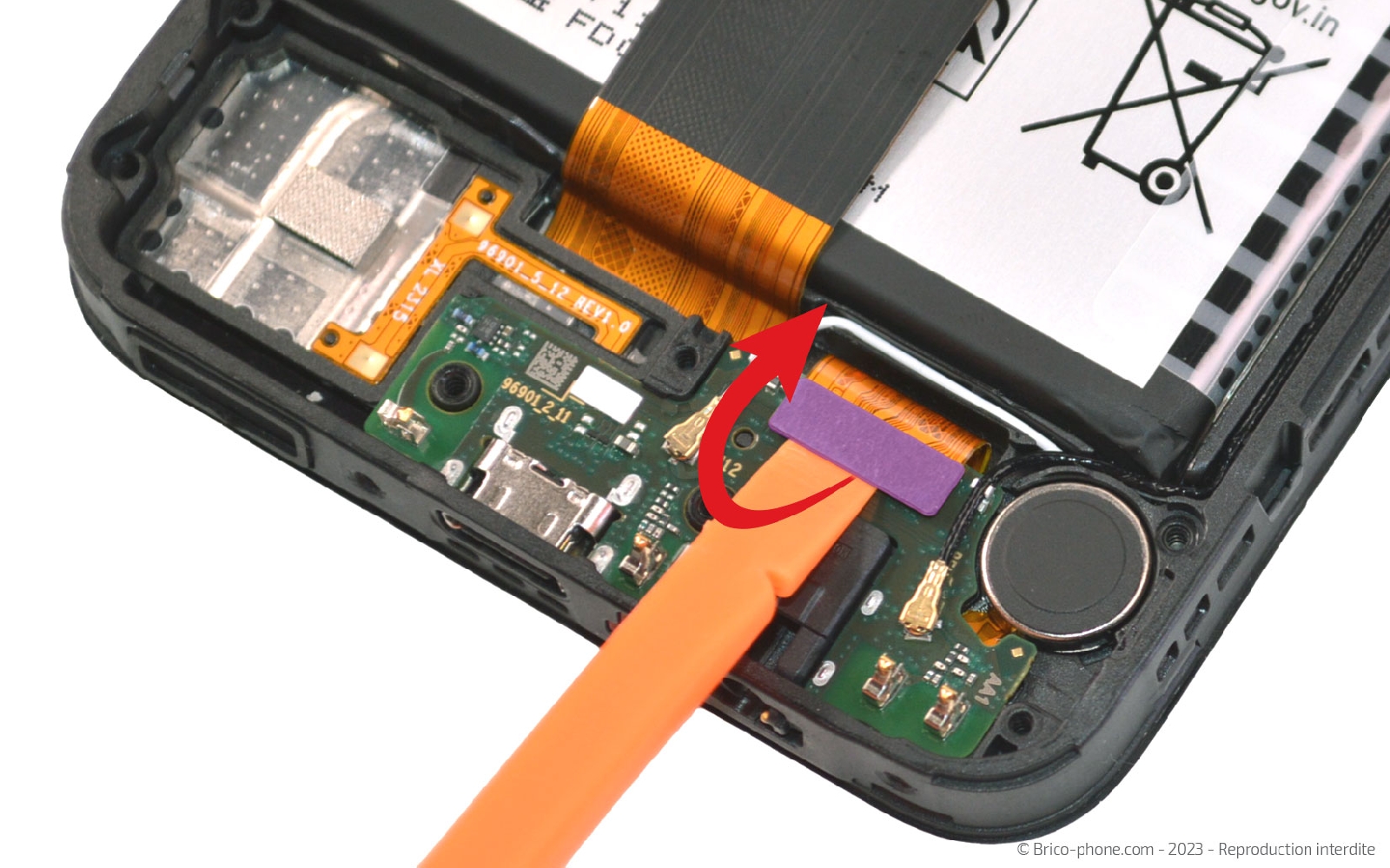

Etape 7 : Oter le connecteur de charge

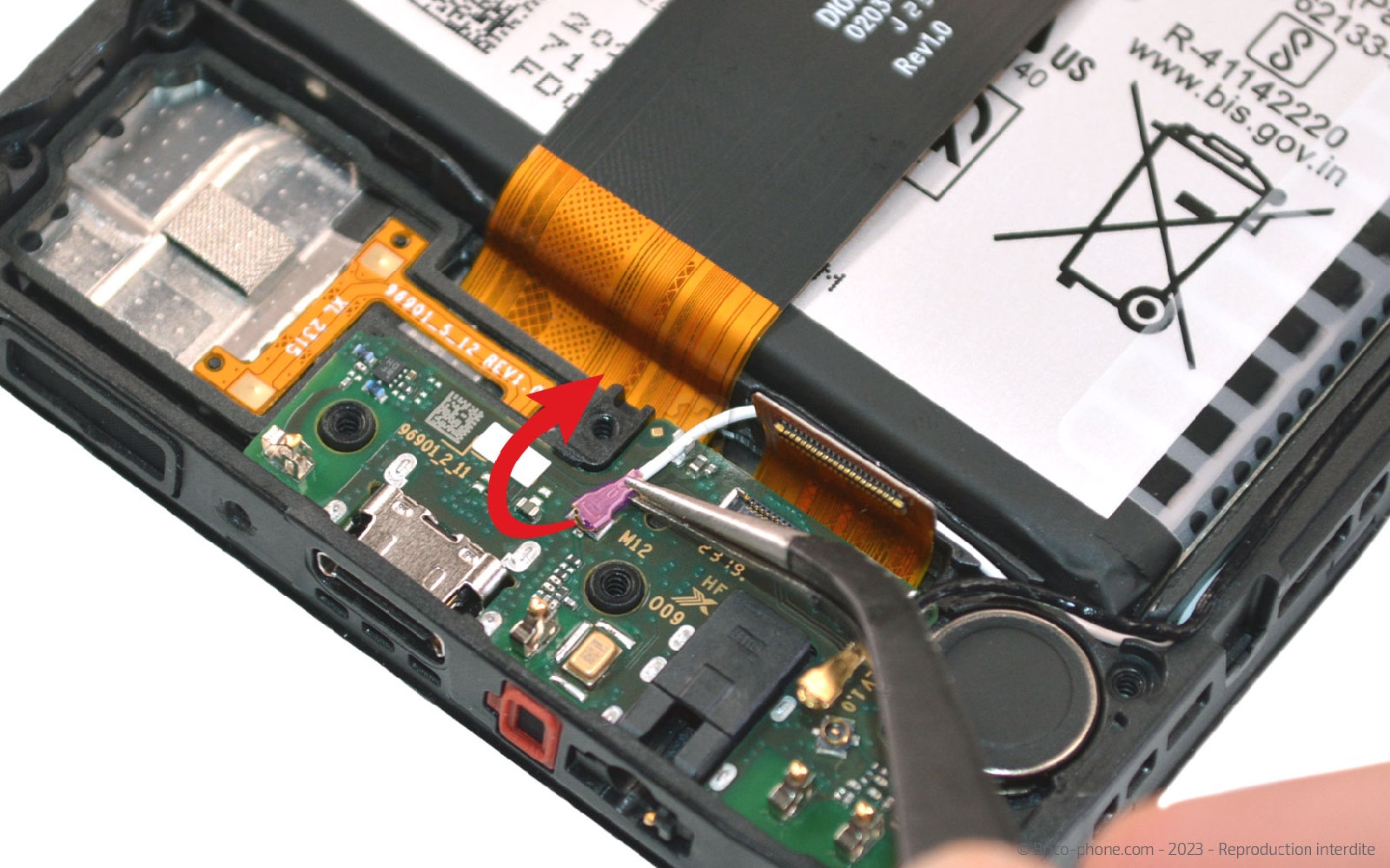

Débranchez la nappe de l'écran puis détachez les deux câbles coaxiaux.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C pour Samsung Galaxy A14 (5G)
16,90 €

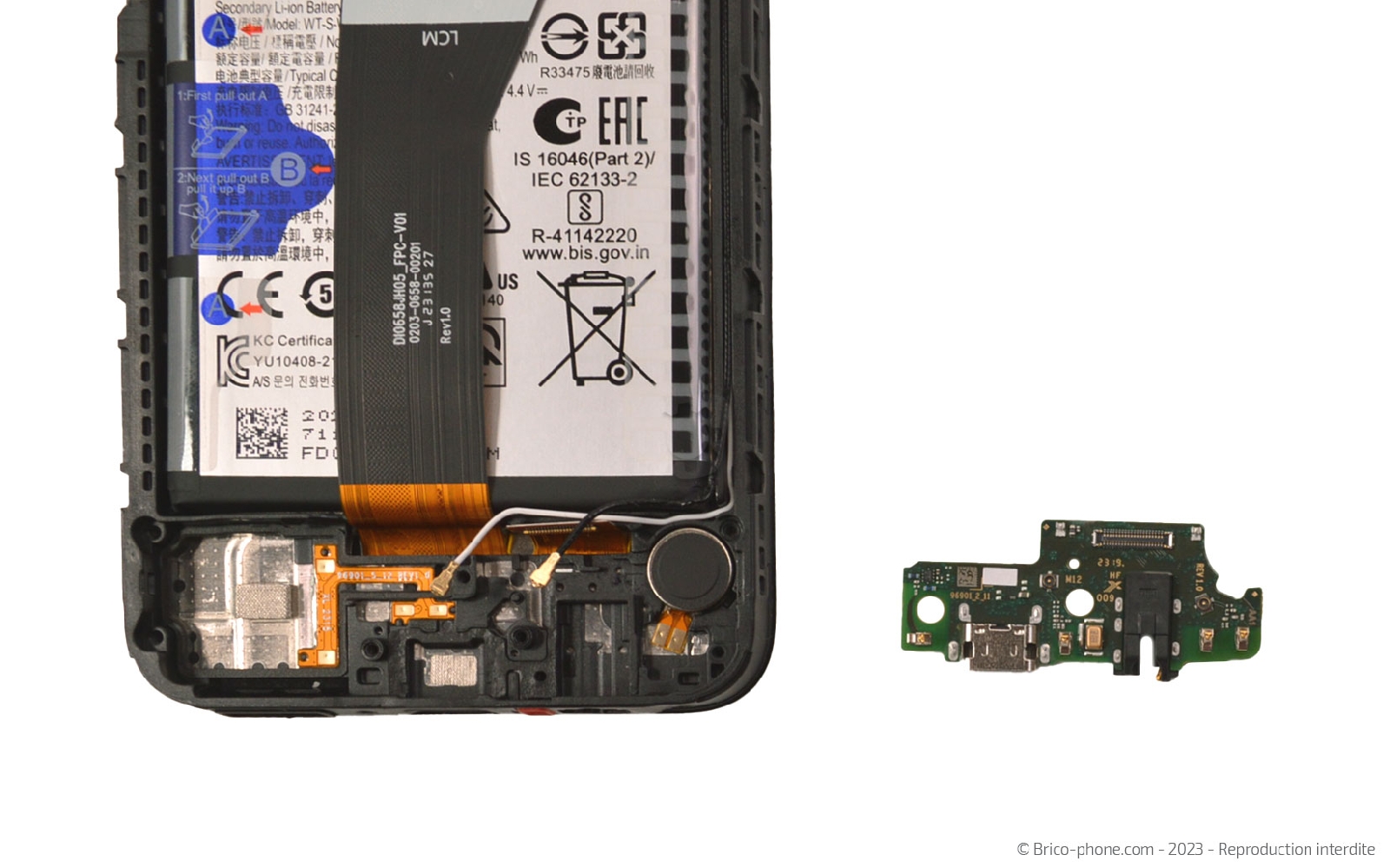

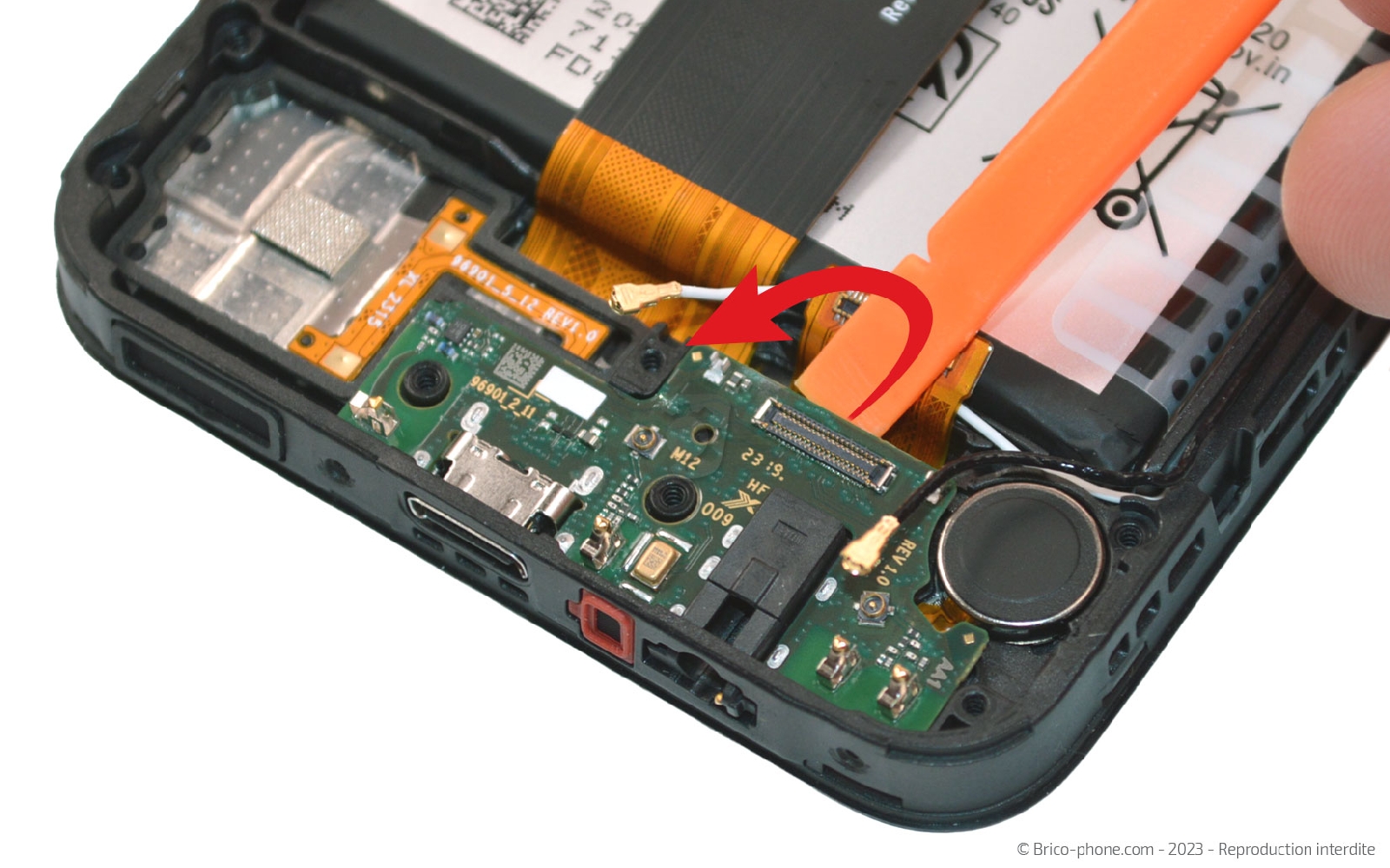

Etape 8 : Enlever le dock de charge
Introduisez le levier en nylon pour soulever le connecteur de charge. Sortez le composant du châssis et disposez le sur votre patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage
Suivez les étapes précédentes pour remonter pas à pas votre Samsung Galaxy A14 (5G).
