Changer son connecteur de charge sur Redmi 12 (4G et 5G)

Temps estimé : 30 min

Difficulté : 3/5

Note de réparabilité : 13/20

Changer le dock de charge de votre Xiaomi Redmi 12 peut sembler intimidant, mais avec l'aide de Brico-phone et notre tutoriel gratuit, cette tâche devient simple et accessible. Voici pourquoi opter pour un remplacement de dock avec Bricophone est une excellente décision :

Économie et efficacité : Le remplacement du dock de charge vous permet d'économiser considérablement en évitant les coûts élevés des services de réparation professionnels. Avec notre tutoriel, vous pouvez effectuer le remplacement rapidement et efficacement.
Tutoriel détaillé et convivial : Notre guide pas-à-pas est conçu pour être facile à suivre, même pour les novices. Il couvre tous les aspects du processus de remplacement, vous assurant de ne rien manquer.
Outils et pièces de qualité : Bricophone vous propose des pièces de rechange de haute qualité et des outils spécifiques nécessaires pour le remplacement du dock. Vous avez la garantie d'obtenir des composants compatibles et fiables.
Autonomie et apprentissage : En suivant notre tutoriel, vous acquérez des compétences en réparation de téléphones, ce qui est utile pour d'éventuels besoins futurs. Vous gagnez en autonomie et en confiance dans la gestion des problèmes techniques de votre appareil.
Contribution écologique : En réparant votre téléphone plutôt que de le remplacer, vous contribuez à réduire les déchets électroniques, ce qui est bénéfique pour l'environnement.

En somme, changer le dock de votre Xiaomi Redmi 12 avec l'aide de Bricophone est une solution à la fois pratique, économique et écologique. Accédez à notre tutoriel gratuit et découvrez par vous-même à quel point il est facile de donner une nouvelle vie à votre téléphone !

Diagnostic

› Mauvaise connexion
› Charge lente ou inexistante
› Dommages physiques
› Problèmes de reconnaissance par l'ordinateur
› Débris ou encrassement
› Surchauffe pendant la charge
› Usure due à l'utilisation régulière

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée

Connecteur de charge compatible pour Xiaomi Redmi 12 5G

22,90 €

Ajouter au panier

Voir toute la gamme

Outils nécessaires

Kit d'outils n°1 spécialement composé par nos techniciens

8,90 €

Ajouter au panier

Voir toute la gamme

Produit optionnel

Décapeur thermique petit modèle

14,90 €

Ajouter au panier

Avant de commencer

Avant de vous lancer dans le démontage de votre Redmi 12 avec Bricophone, il est essentiel de suivre certaines recommandations pour assurer une réparation à la fois réussie et sécurisée :

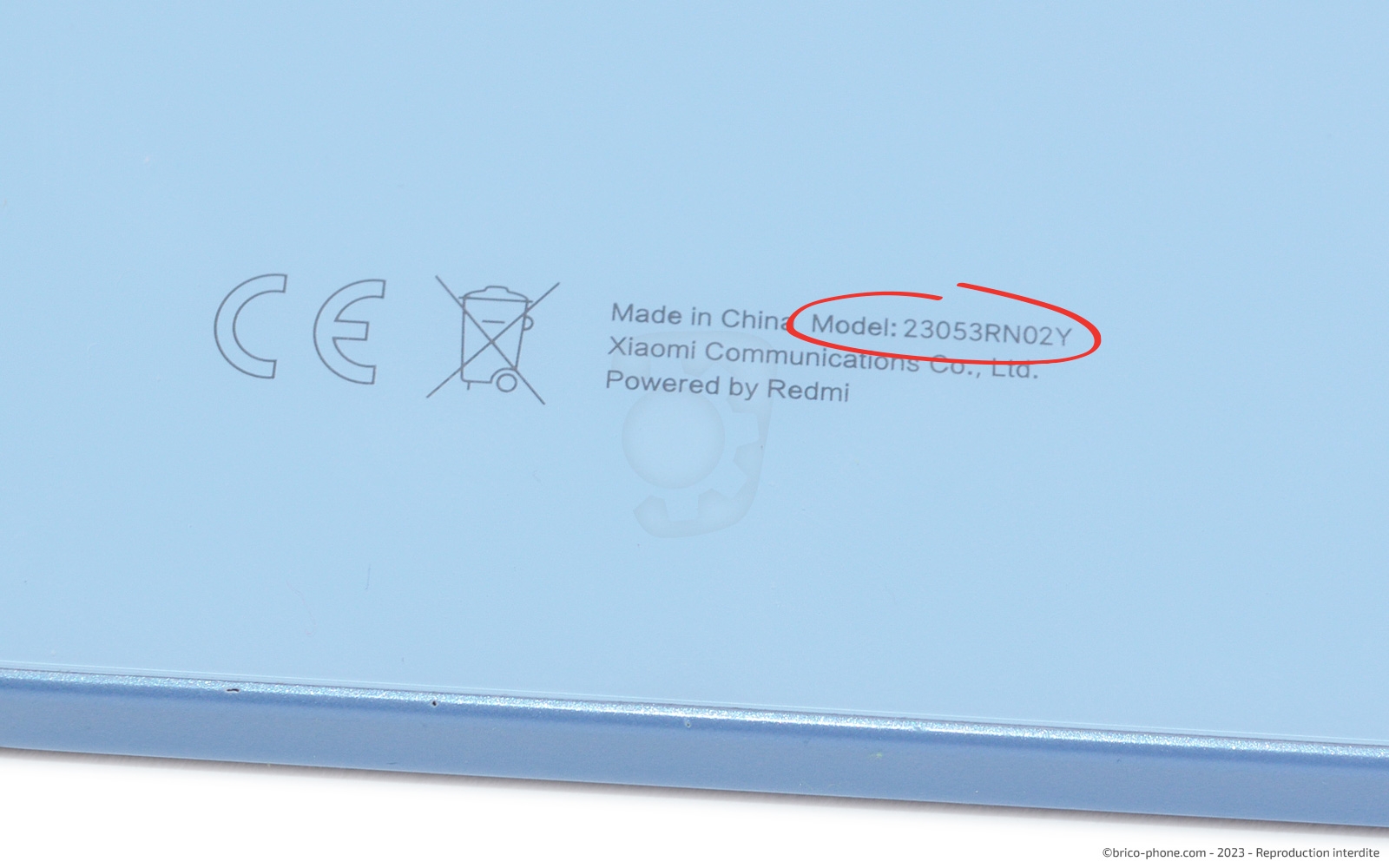

• Assurez-vous de travailler sur le bon modèle de Redmi 12 : 23053RN02 (suivi d'une lettre selon la couleur).
• Familiarisez-vous avec chaque étape du tutoriel de démontage. Visionnez la vidéo ou lisez attentivement les instructions accompagnant chaque photo, autant de fois que nécessaire.
• Choisissez un lieu propre, bien éclairé et sans encombrement. Une surface stable et non conductrice est recommandée. Évitez les espaces avec de la moquette pour minimiser le risque de décharge électrostatique.
• Rassemblez tous les outils nécessaires, spécifiquement conçus pour le Redmi 12. Cela inclut généralement des tournevis adaptés, des spatules en plastique, des médiators, une ventouse, et éventuellement de la colle. Le kit n°1 est le kit d'outils idéal.

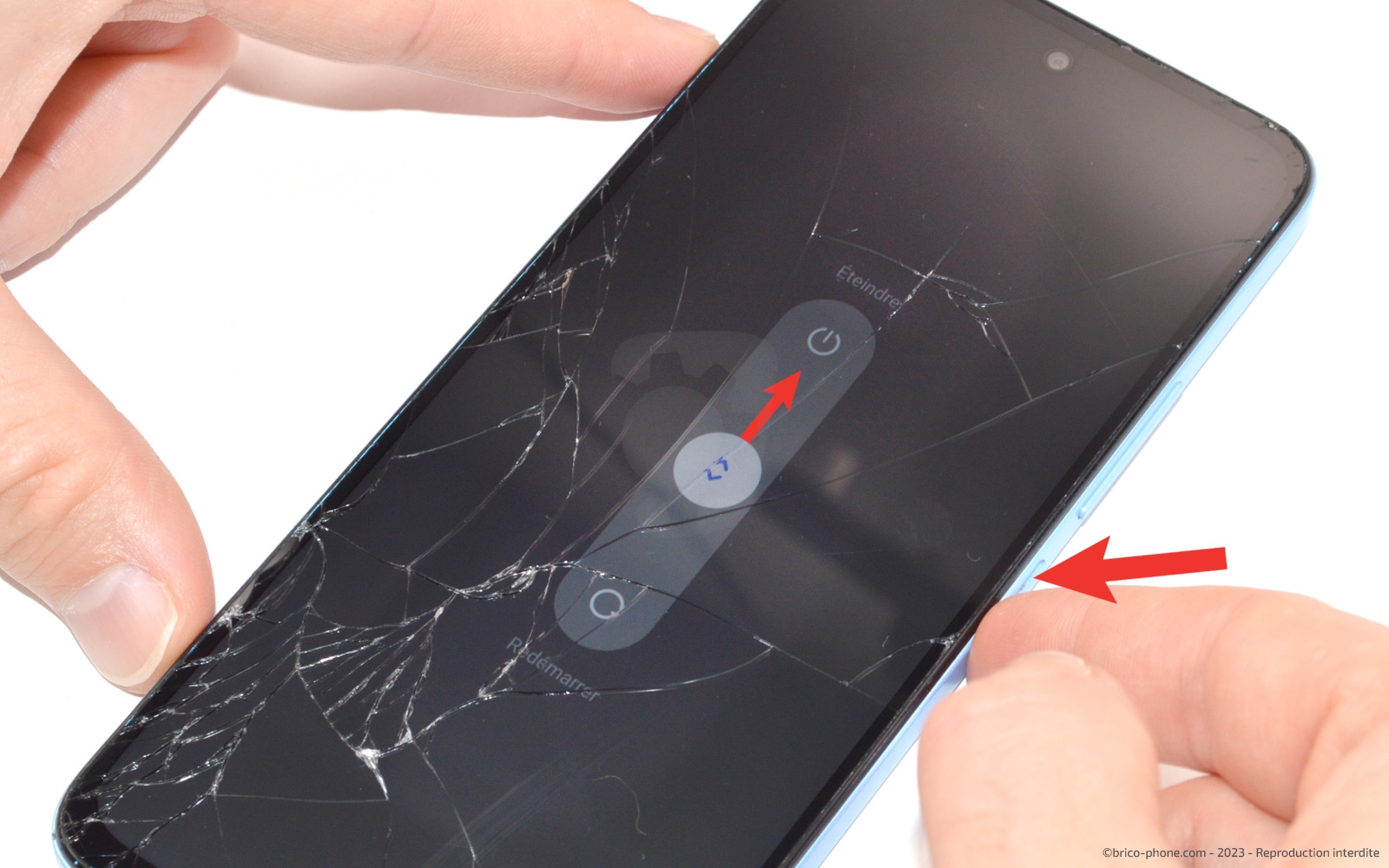

• Assurez-vous que le téléphone est déchargé à moins de 25% pour réduire les risques liés à la batterie.
• Soyez extrêmement prudent en manipulant la batterie. Évitez toute perforation ou torsion, car les batteries lithium-ion peuvent être dangereuses si elles sont endommagées.
• Après avoir ouvert le téléphone, débranchez la batterie avant toute autre manipulation pour éviter les courts-circuits ou dommages aux autres composants, dès que possible.
• Avancez lentement et ne forcez aucun composant. Si quelque chose ne s'ajuste pas correctement, faites une pause et revérifiez les instructions.
• Testez le téléphone avant de remettre tous les composants en place pour éviter de devoir le rouvrir.

En suivant ces étapes, vous maximisez vos chances de réussir le démontage de votre Redmi 12, tout en veillant à votre sécurité et à celle de votre appareil.

Outils du kit utilisés

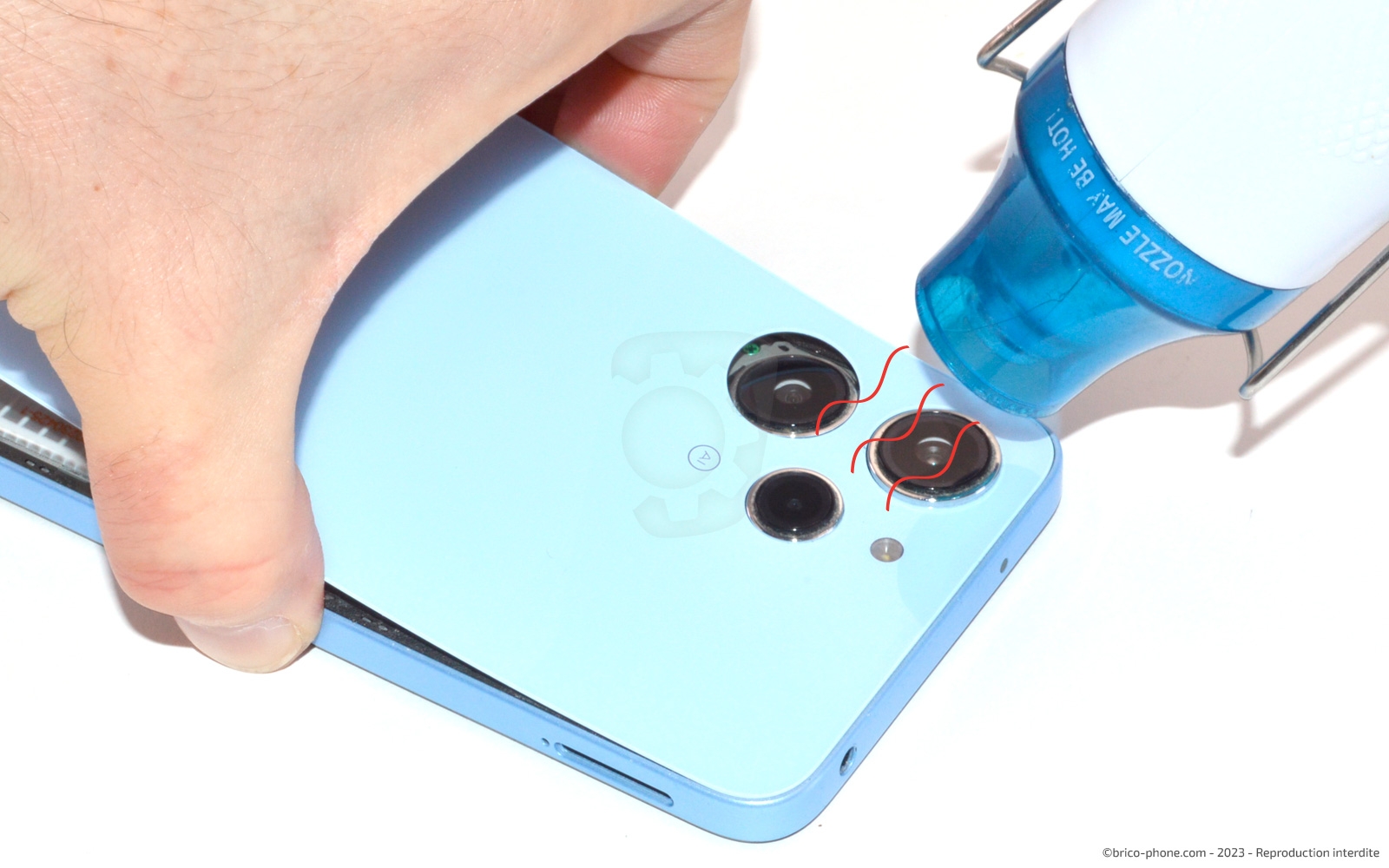

Etape 1 : Chauffer la vitre arrière du Xiaomi Redmi 12

Lors d'une réparation de votre Xiaomi Redmi 12, vous devez l'ouvrir par le dos. Il est souvent nécessaire de chauffer la vitre pour faciliter le processus. Voici une explication sur la manière de procéder et les raisons pour lesquelles cette étape est cruciale :

La vitre arrière du Xiaomi Redmi 12 est fixée au châssis avec un adhésif puissant. Chauffer la vitre aide à ramollir cet adhésif, rendant ainsi le retrait de la vitre plus aisé et moins risqué.
Le chauffage rend le verre légèrement plus flexible et moins susceptible de se briser pendant le processus de retrait.

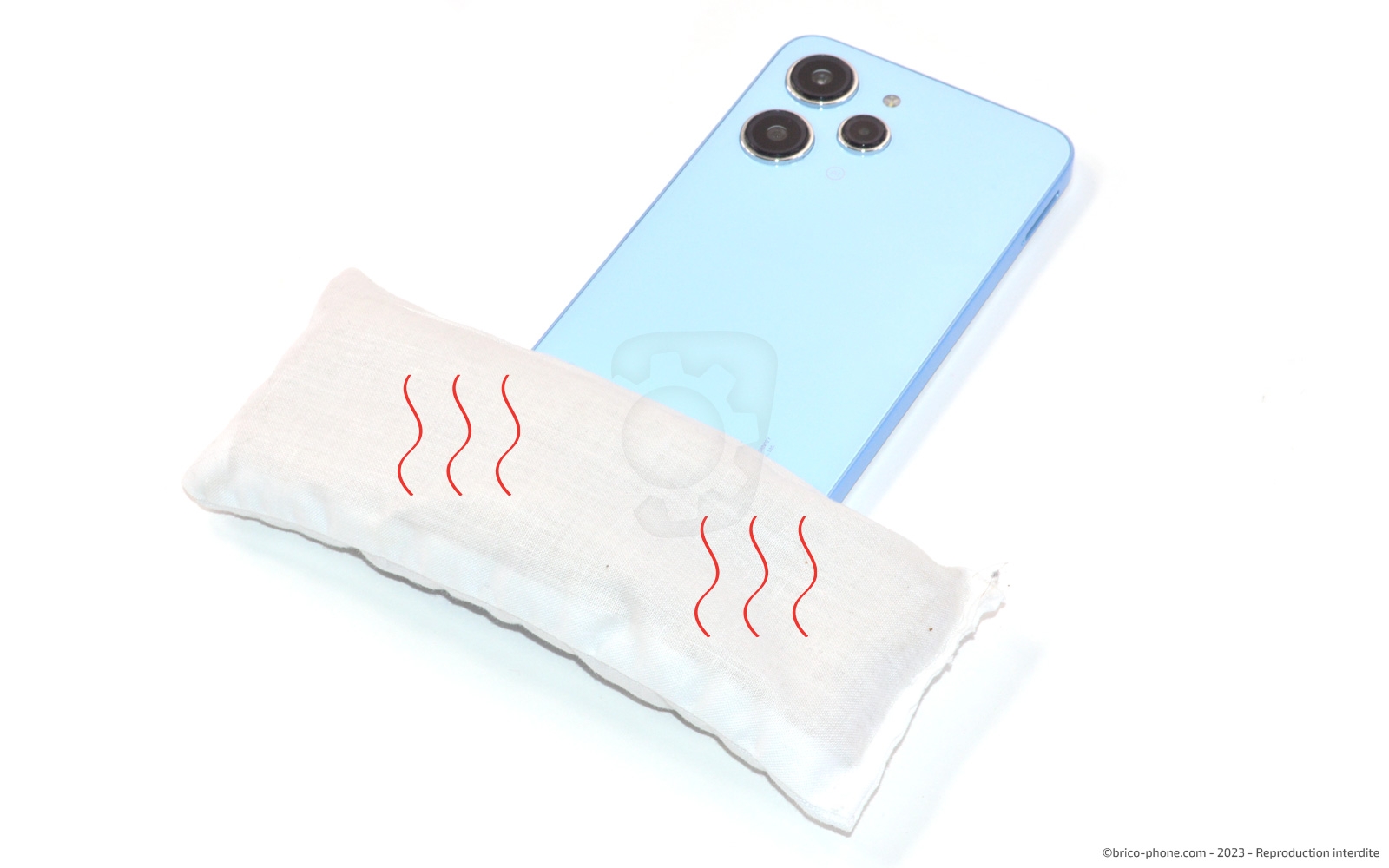

Utiliser un sèche-cheveux, notre coussin à chauffer au micro-ondes ou un pistolet à air chaud (version mini en vente sur le site) : appliquez la chaleur de manière uniforme sur le dos du téléphone, en bougeant constamment l'appareil de chauffage pour éviter de surchauffer une zone spécifique.
La température doit être assez élevée pour ramollir l'adhésif sans surchauffer ou endommager les composants internes du téléphone.
La durée de chauffage dépend de la force de l'adhésif. Vérifiez régulièrement pour éviter toute surchauffe.

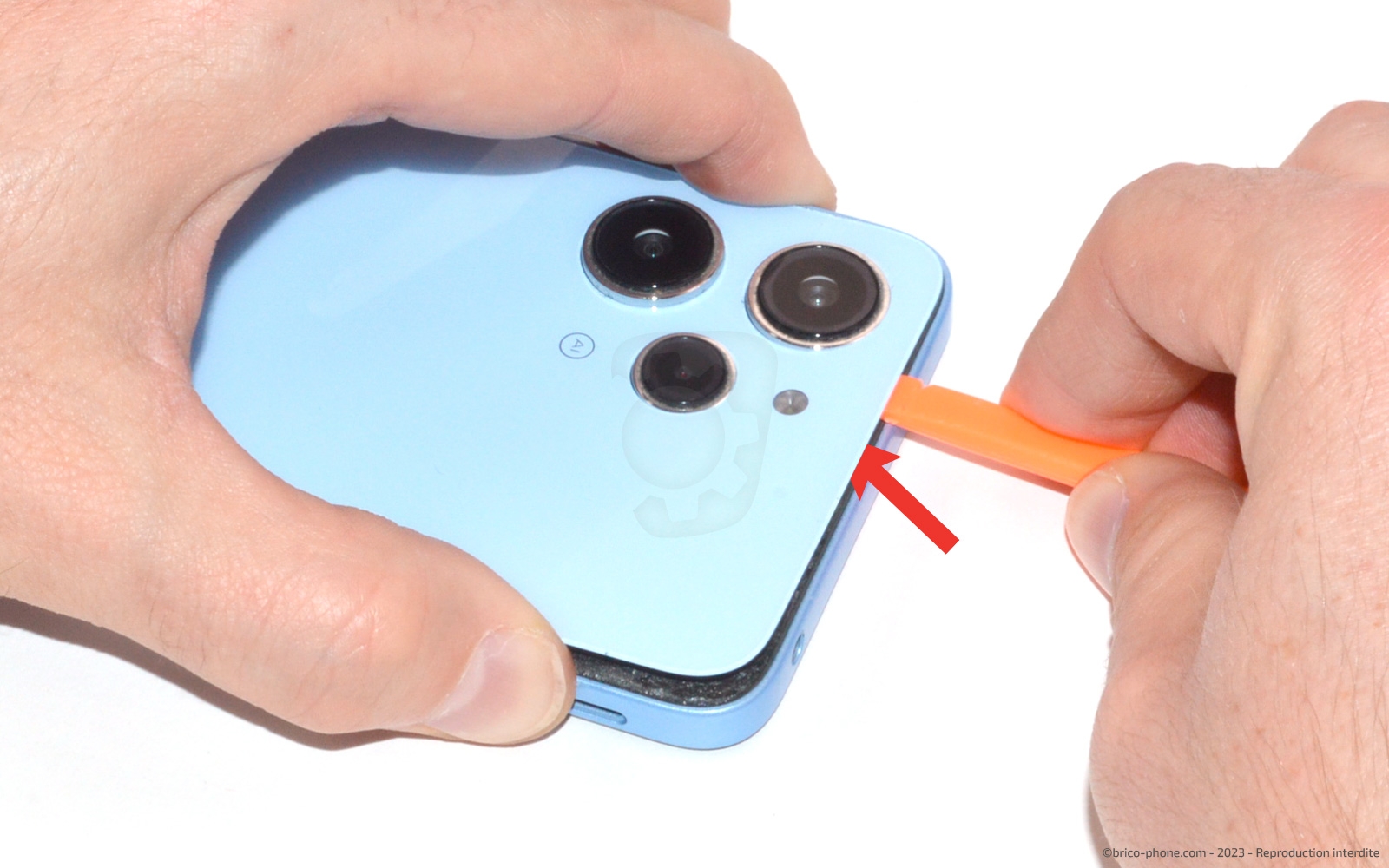

Une fois chauffée, vous pouvez créer votre point d'insertion en utilisant le médiator en métal. Utilisez la ventouse pour tirer sur la vitre et insérer le médiator dans la fente.

Précautions de sécurité :
Pour vous protéger des brûlures, utilisez des gants résistants à la chaleur.
Soyez prudent autour des caméras, des boutons et autres composants délicats.
En suivant ces instructions, vous pourrez chauffer de manière efficace et sécurisée la vitre arrière de votre Xiaomi Redmi 12, facilitant ainsi son retrait pour une réparation sans la casser.

Outils du kit utilisés

Outils optionnels

Coussin Chauffant pour décoller les vitres d'iPad
7,90 €

Décapeur thermique petit modèle
14,90 €

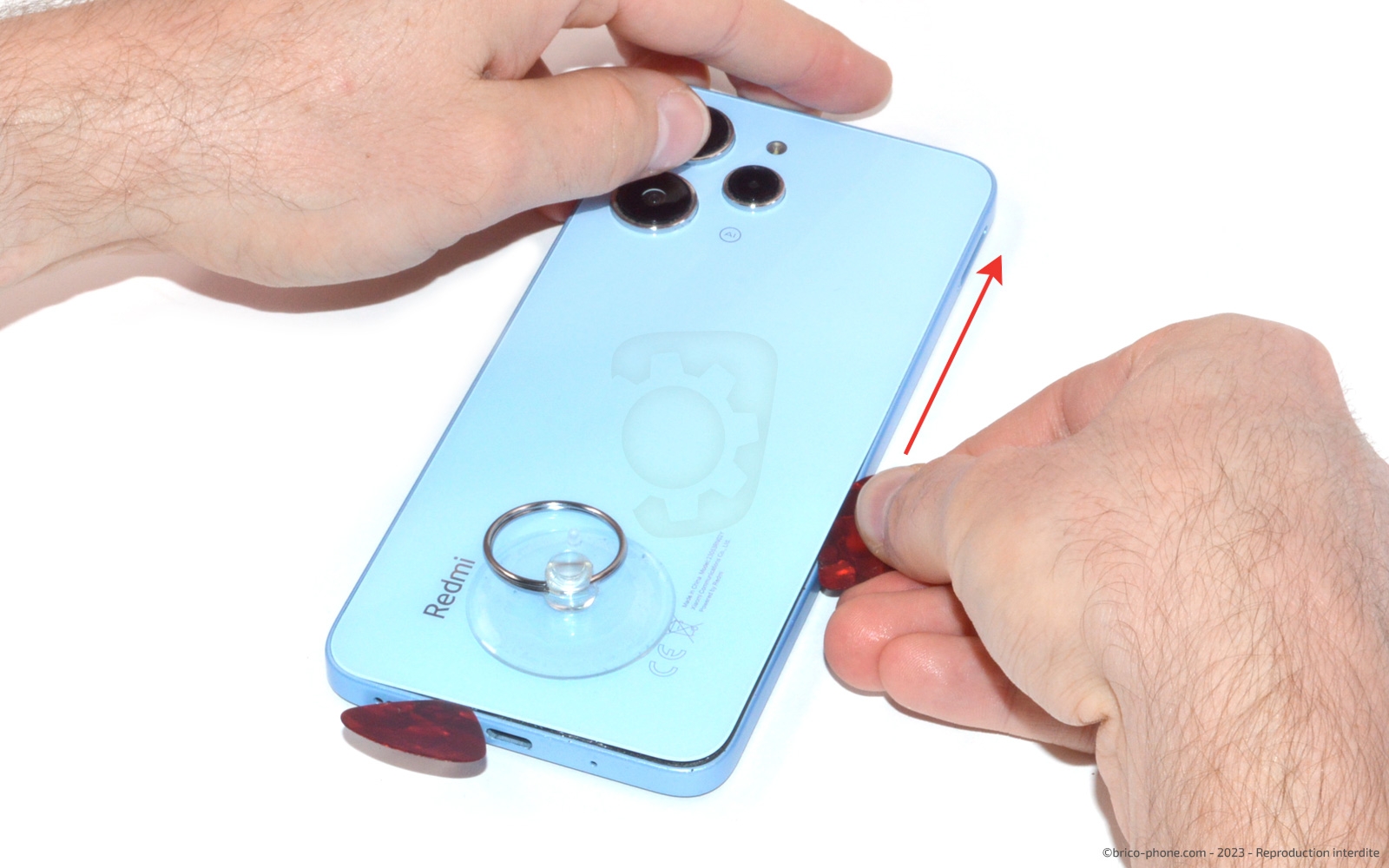

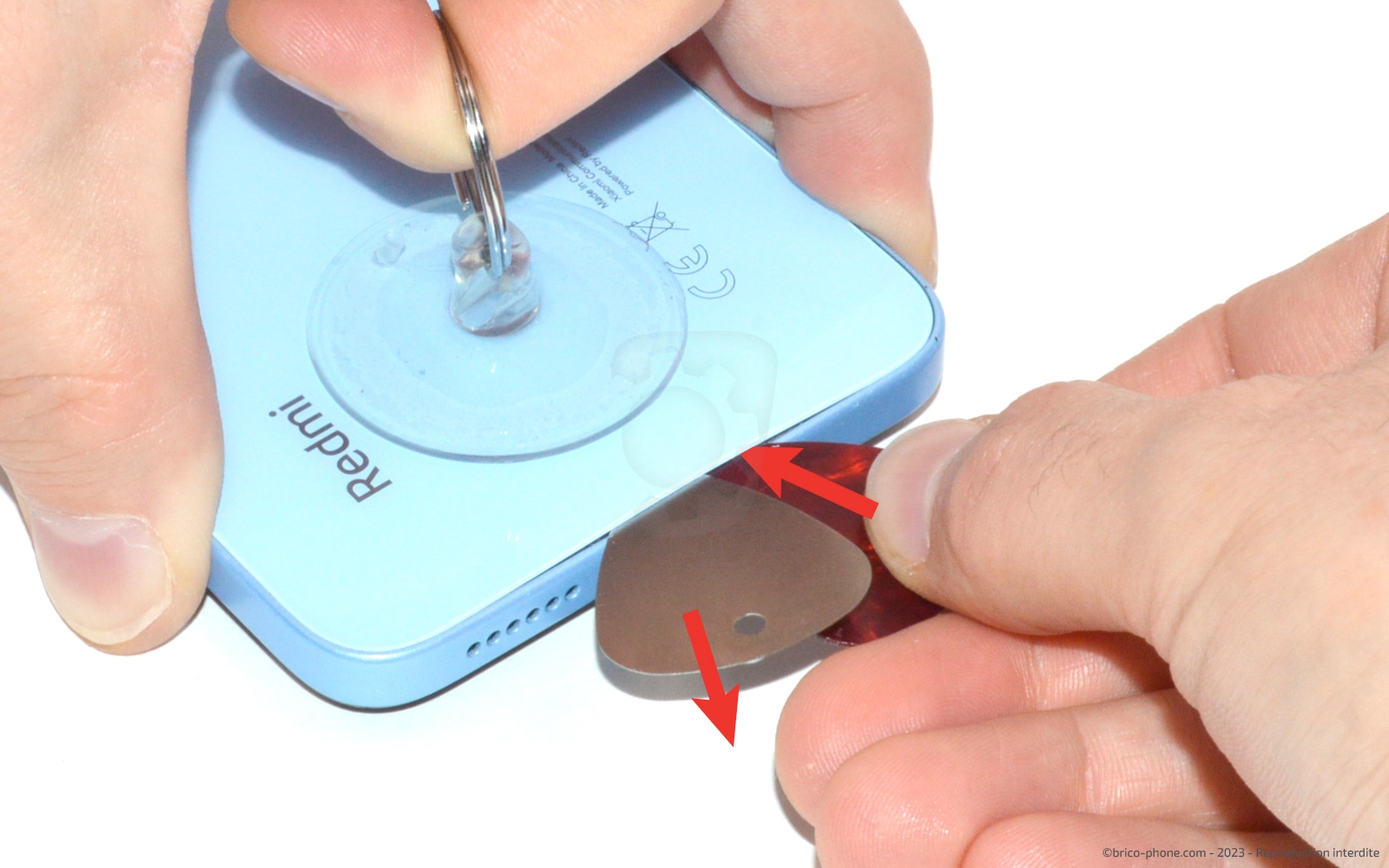

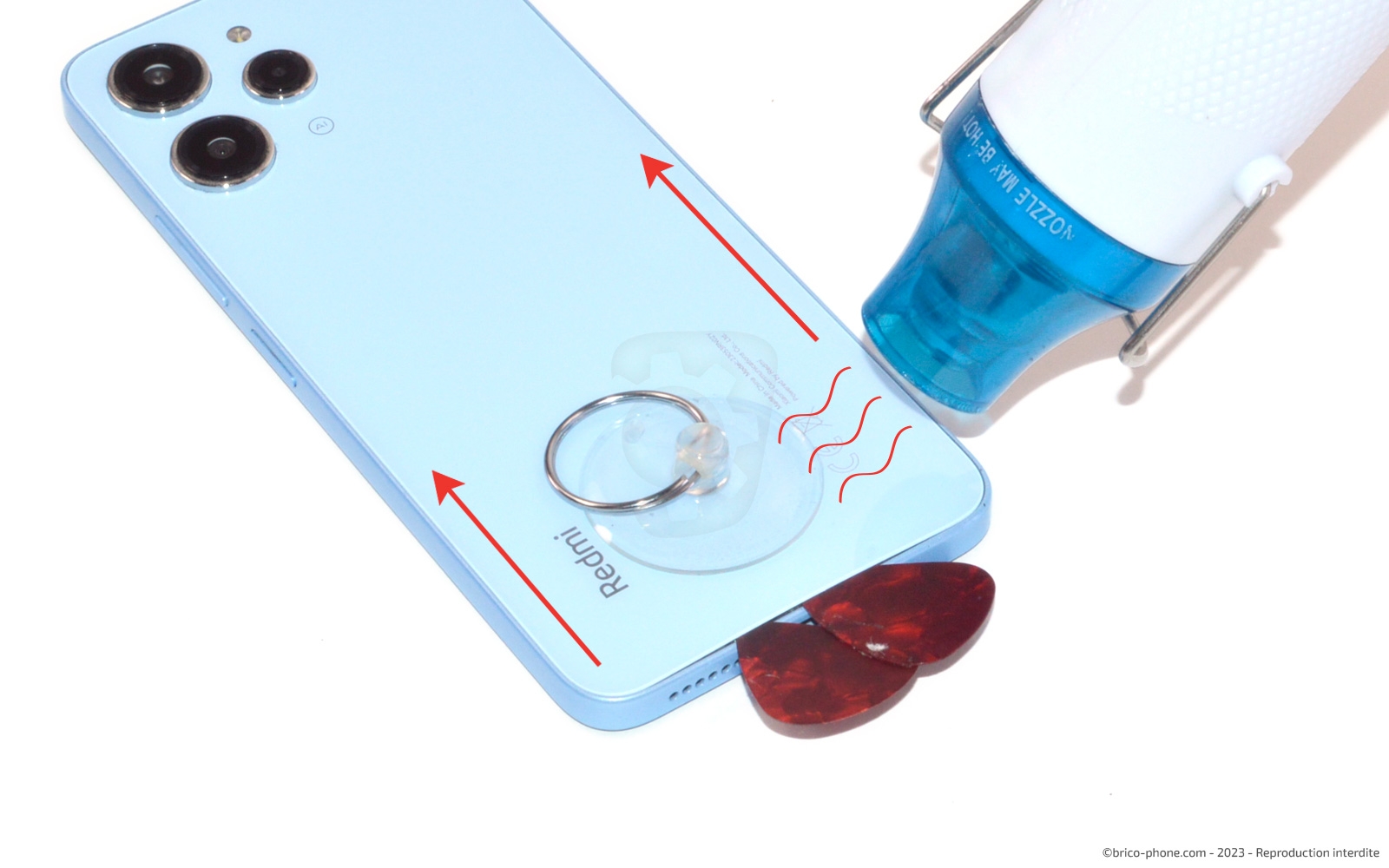

Etape 2 : Décoller la vitre sans la casser

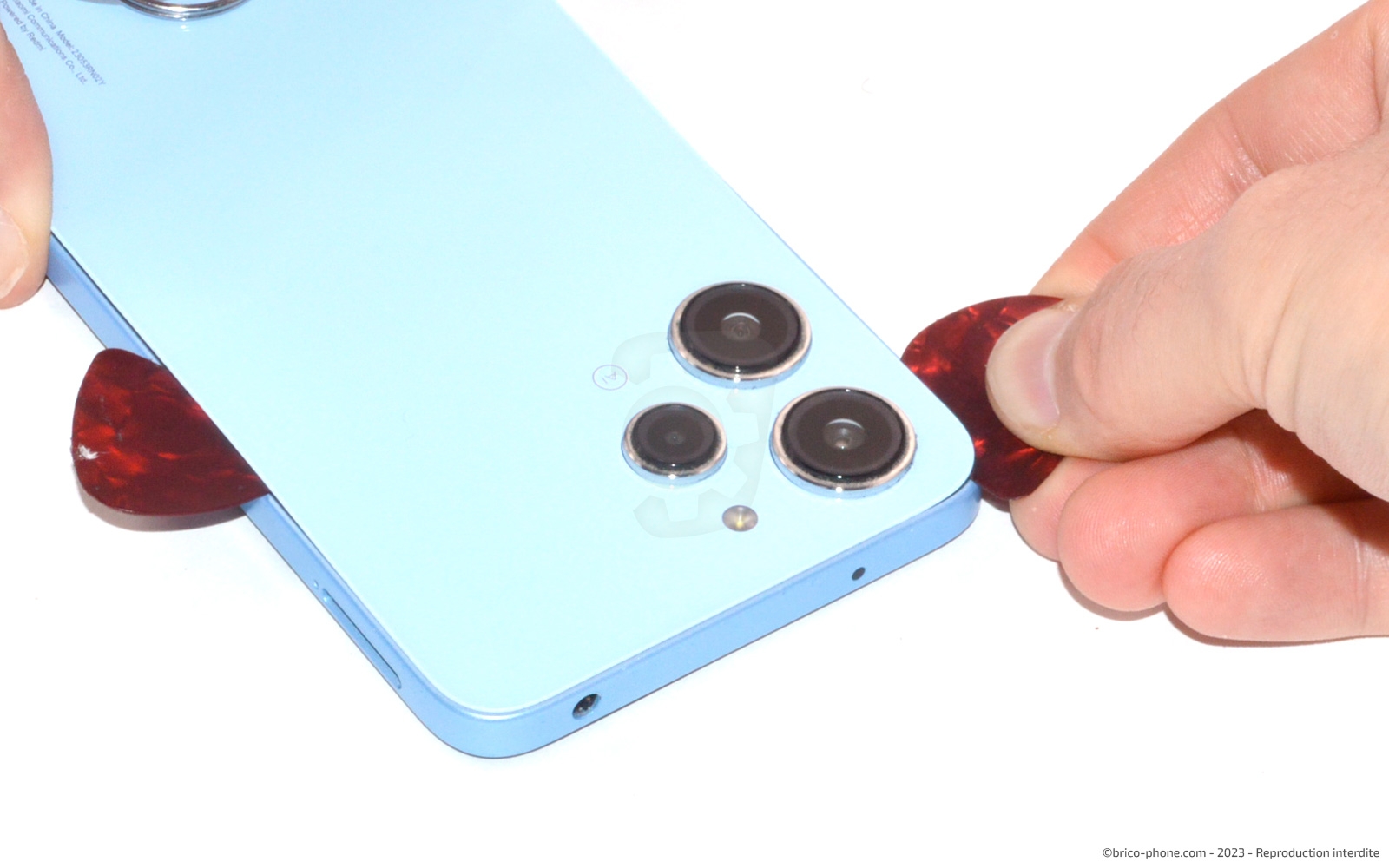

Pour retirer la vitre arrière de votre Xiaomi Redmi 12, l'utilisation de médiators est fortement recommandée. Ces outils fins et flexibles sont idéaux pour décoller délicatement la vitre sans endommager ni le verre ni le châssis du téléphone. Après avoir chauffé la vitre pour assouplir l'adhésif, insérez doucement un médiator métal entre la vitre et le cadre du téléphone.
Remplacez-le ensuite par ceux en plastique. Indispensable si vous souhaitez conserver la vitre arrière pour la replacer après la réparation. Faites-le glisser tout autour du périphérique pour détacher progressivement la vitre. Les médiators permettent une séparation précise et contrôlée, réduisant ainsi le risque de bris ou de dommages supplémentaires lors du processus de réparation.

N'hésitez pas à rechauffer régulièrement dès qu'une résistance se fait sentir.

Outils du kit utilisés

Outils optionnels

Paire de gants anti-statiques - Taille XL
11,90 €

Décapeur thermique petit modèle
14,90 €

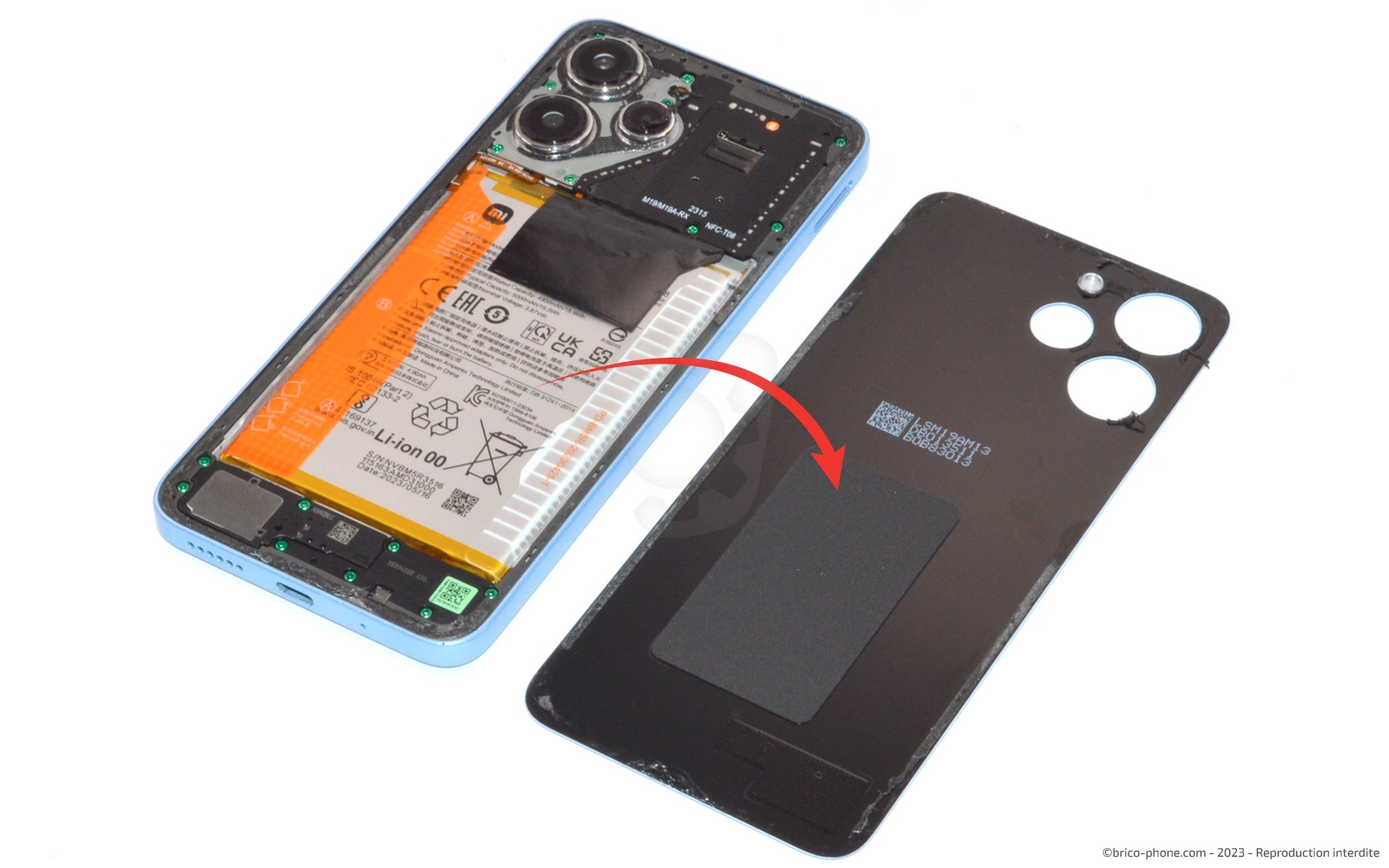

Etape 3 : Retirer la vitre arrière

Lorsque vous retirez la vitre arrière de votre Xiaomi Redmi 12, il est important de procéder avec précaution, surtout en raison de la présence de stickers résistants autour des caméras arrière. Voici comment procéder :

Une fois que vous avez chauffé la vitre arrière et utilisé un médiator pour décoller délicatement les bords, assurez-vous que la vitre est entièrement détachée du châssis avant de la retirer. Cependant, soyez particulièrement vigilant autour des caméras arrière. Sur le Redmi 12, des adhésifs plus forts sont souvent utilisés dans cette zone pour assurer une fixation sécurisée des caméras tout en le protégeant de l'humidité.

Lorsque vous atteignez la zone des caméras en décollant la vitre, procédez avec une attention accrue. Ces stickers peuvent nécessiter une chaleur supplémentaire pour être assouplis. Il est crucial d'éviter d'exercer une pression excessive, car cela pourrait endommager les lentilles de la caméra ou d'autres composants sensibles.

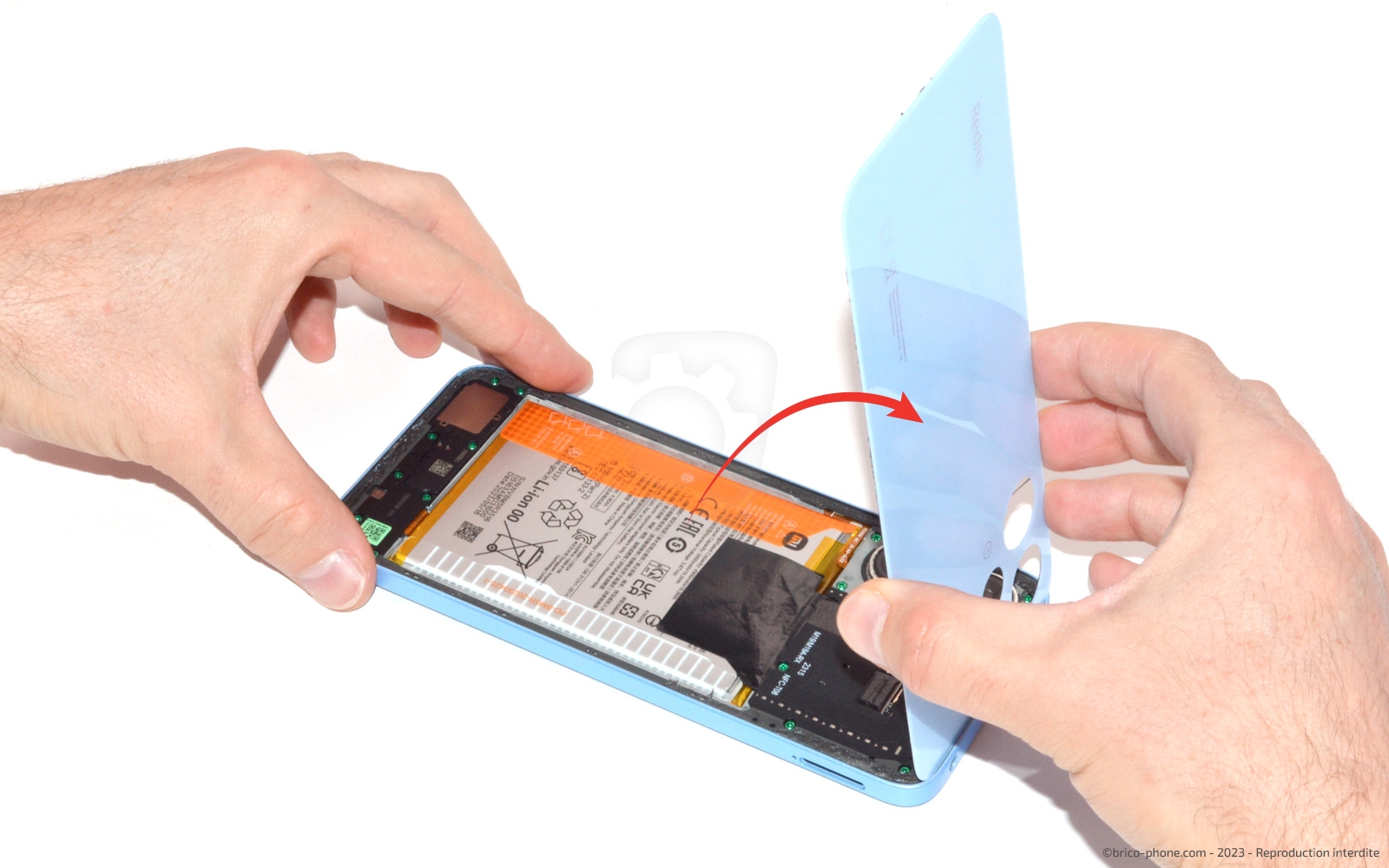

Retirez lentement et avec précaution la vitre en veillant à ne pas tirer brusquement ou à plier la vitre, ce qui pourrait la briser. Si vous sentez une résistance accrue près des caméras, appliquez à nouveau de la chaleur et utilisez le médiator pour détacher doucement les adhésifs renforcés.

En suivant ces étapes avec soin, vous pourrez retirer la vitre arrière de votre Xiaomi Redmi 12 sans risquer d'endommager les caméras ou d'autres composants internes. Aucune nappe n'est reliée à la carte mère.
Le téléphone et ses composants sont désormais accessibles pour être retirés.

Outils du kit utilisés

Outils optionnels

Décapeur thermique petit modèle
14,90 €

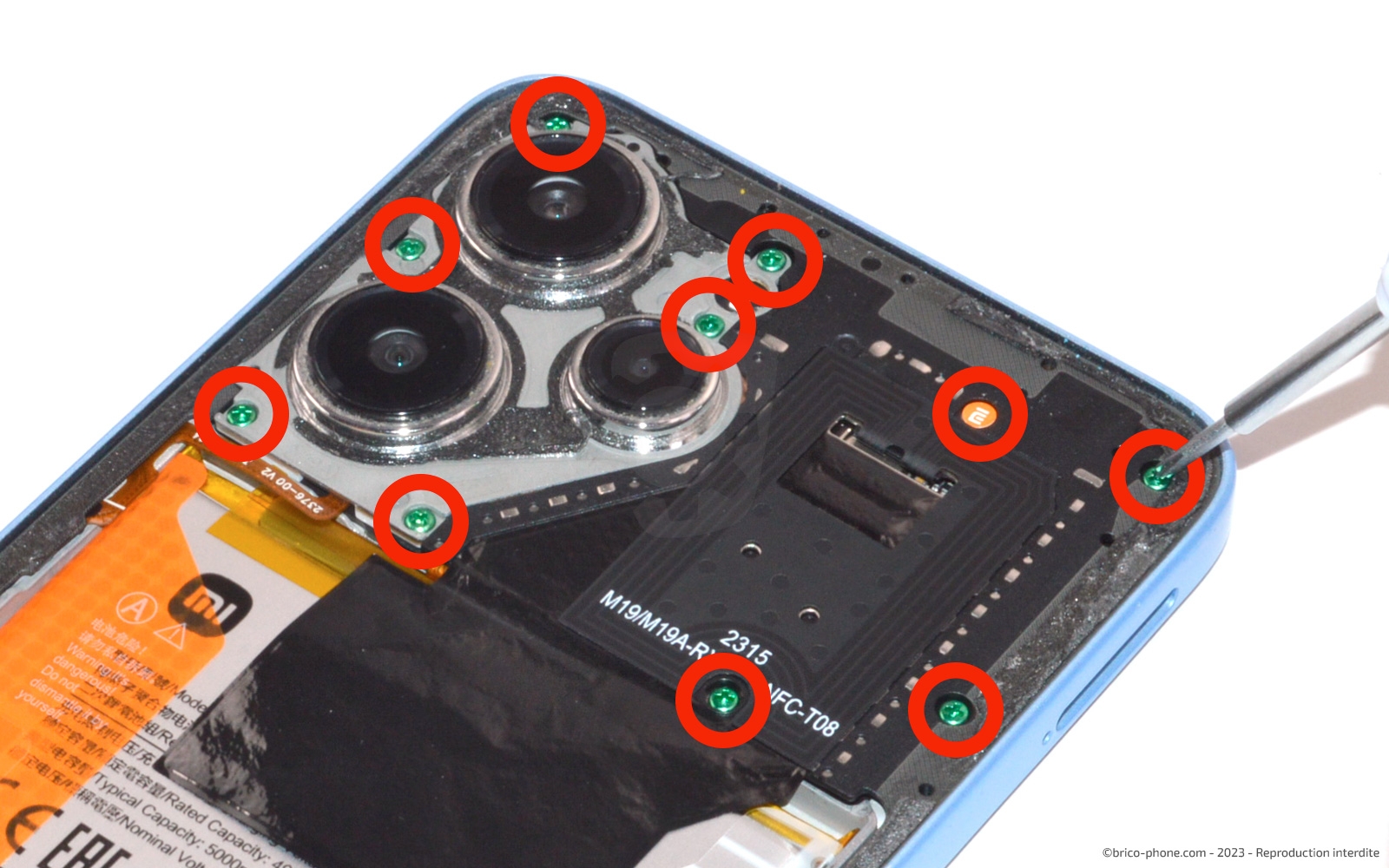

Etape 4 : Dévisser les 18 vis

Pour accéder aux composants internes, il est essentiel de retirer toutes les vis cruciformes qui maintiennent le châssis en place.

Sur le Xiaomi Redmi 12, les vis cruciformes sont situées sur la partie plastique, fixant le châssis arrière au reste du corps. Assurez-vous d'identifier toutes les vis pour éviter d'en manquer.
Employez un tournevis cruciforme de la taille appropriée pour éviter d'endommager les têtes de vis. Un tournevis de précision est souvent nécessaire pour ces petites vis. Le tournevis 1.5 vendu seul ou dans le kit d'outils n°1 est idéal.

Dévissez chaque vis lentement et avec précaution. Appliquez une pression constante pour éviter de dénuder les têtes de vis. Toutes les vis sur ce modèle sont identiques donc pas de risque de se mélanger. C'est un bon point pour ce modèle en terme de réparabilité.

À mesure que vous les retirez, placez les vis dans un récipient ou sur un tapis magnétique pour ne pas les perdre.

En retirant soigneusement toutes les vis cruciformes, vous pourrez accéder aux composants internes de votre Xiaomi Redmi 12 pour effectuer les réparations nécessaires et surtout déconnecter la batterie, étape primordiale. Assurez-vous de suivre ces étapes avec attention pour une réparation sûre et efficace.

Outils du kit utilisés

Outils optionnels

Tournevis Professionnel cruciforme 1.5
7,90 €

Kit d'outils Professionnel Android - Qualité supérieure
12,90 €

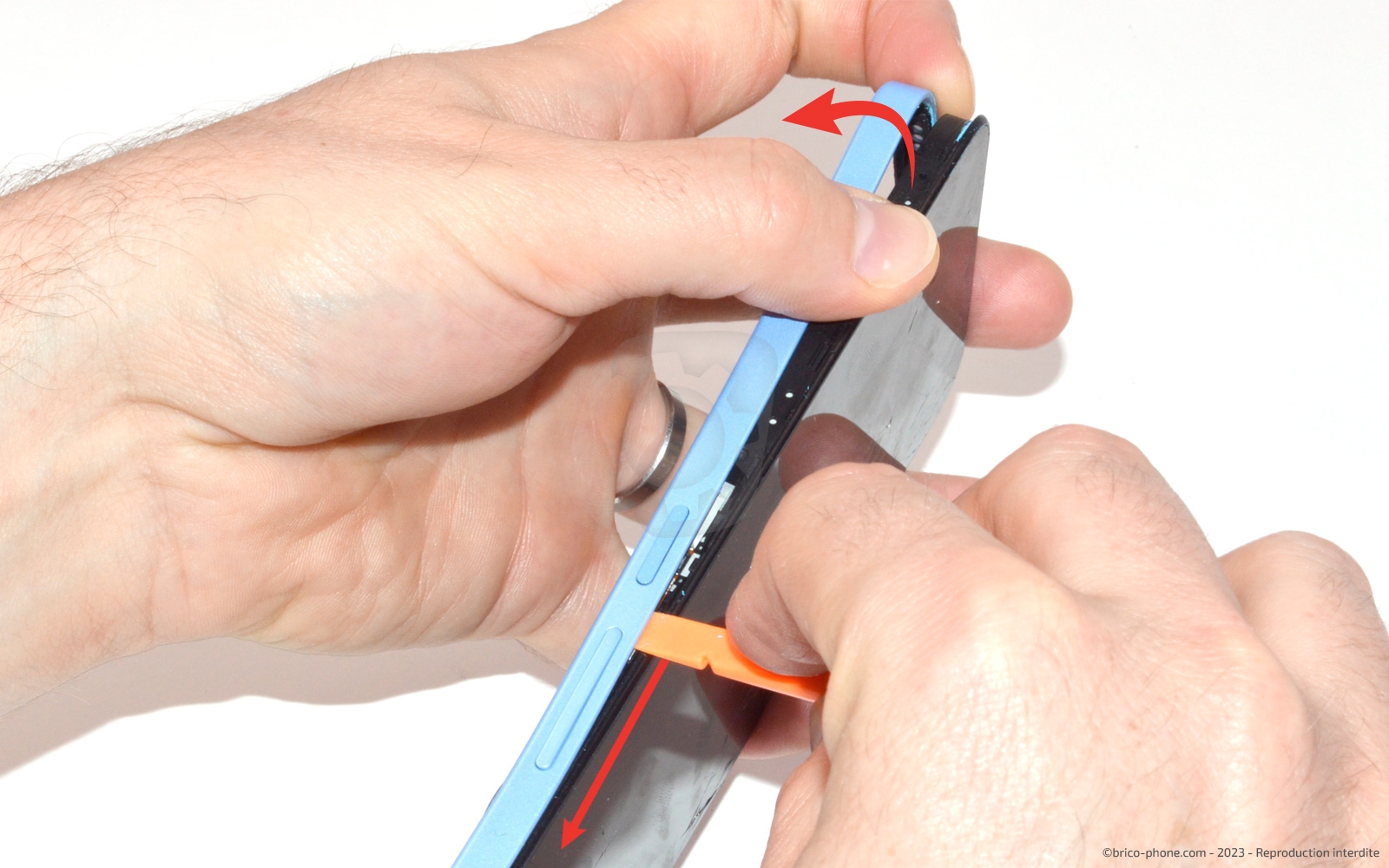

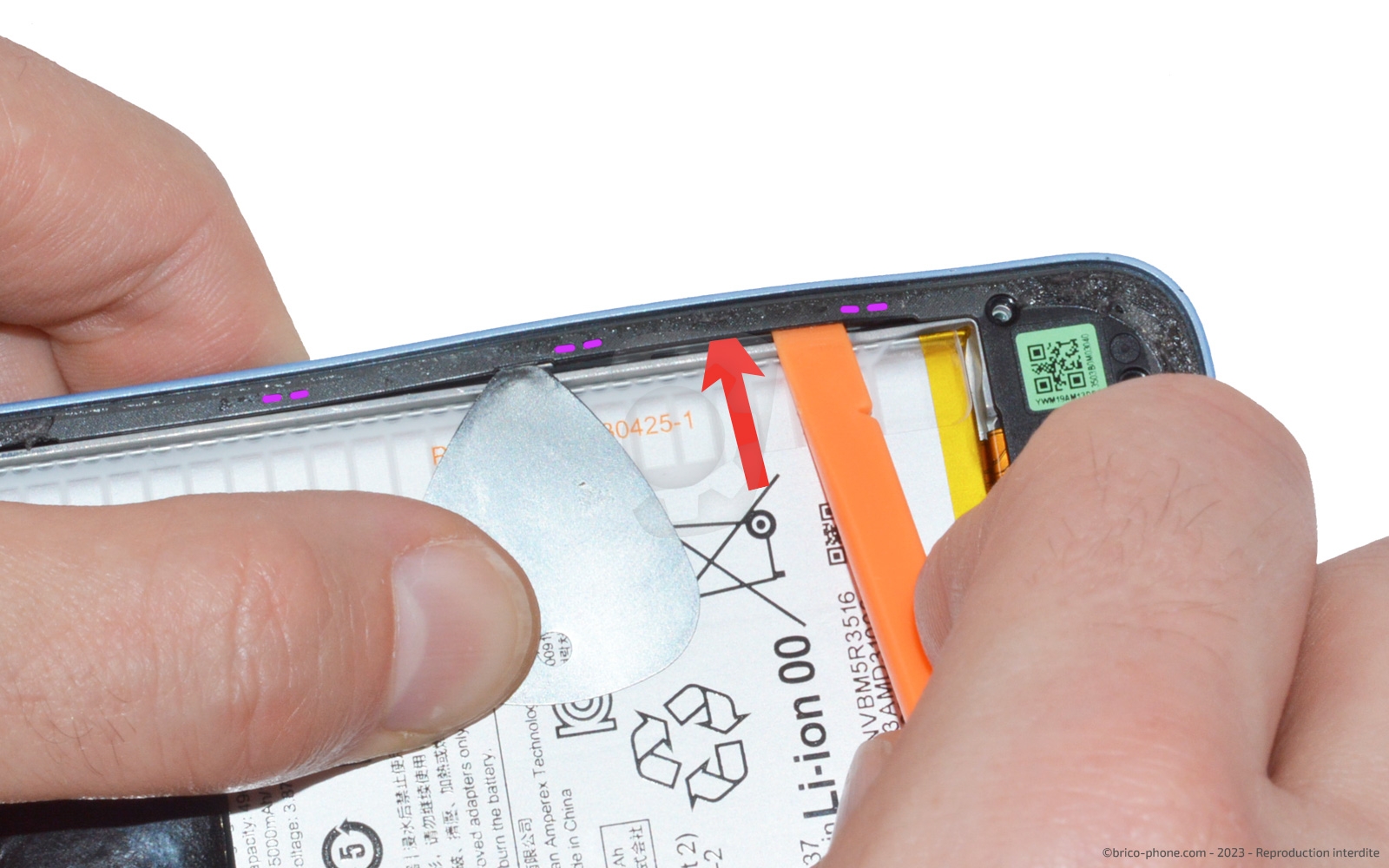

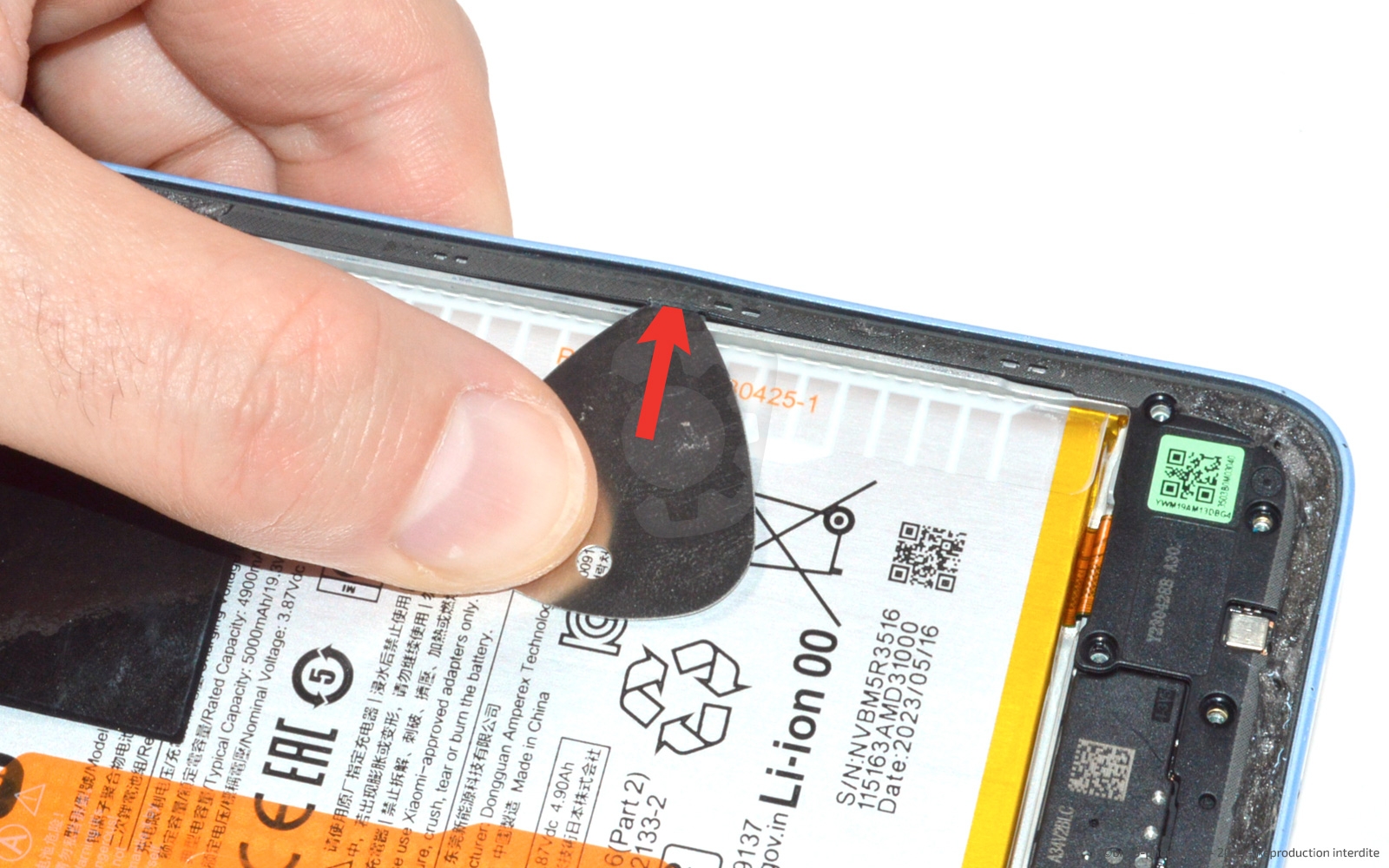

Etape 5 : Déclipser le châssis intermédiaire

Retirer le châssis intermédiaire du bloc écran de votre Xiaomi Redmi 12 est une étape plus délicate mais essentielle pour accéder aux composants internes. Voici comment procéder :

Assurez-vous que toutes les vis cruciformes fixant le châssis intermédiaire ont été retirées. Vérifiez autour du périmètre du téléphone pour vous assurer qu'aucune vis n'est oubliée.

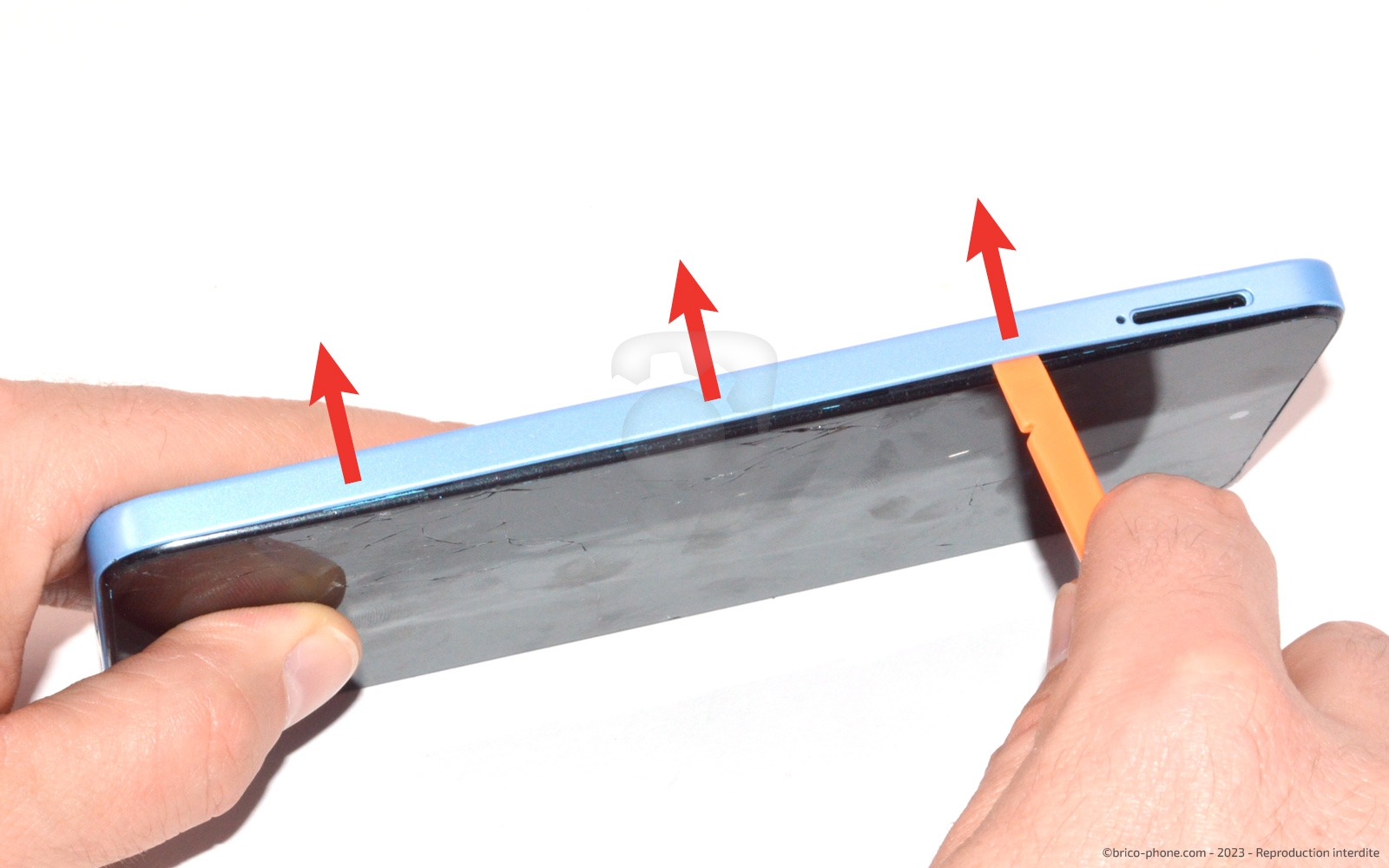

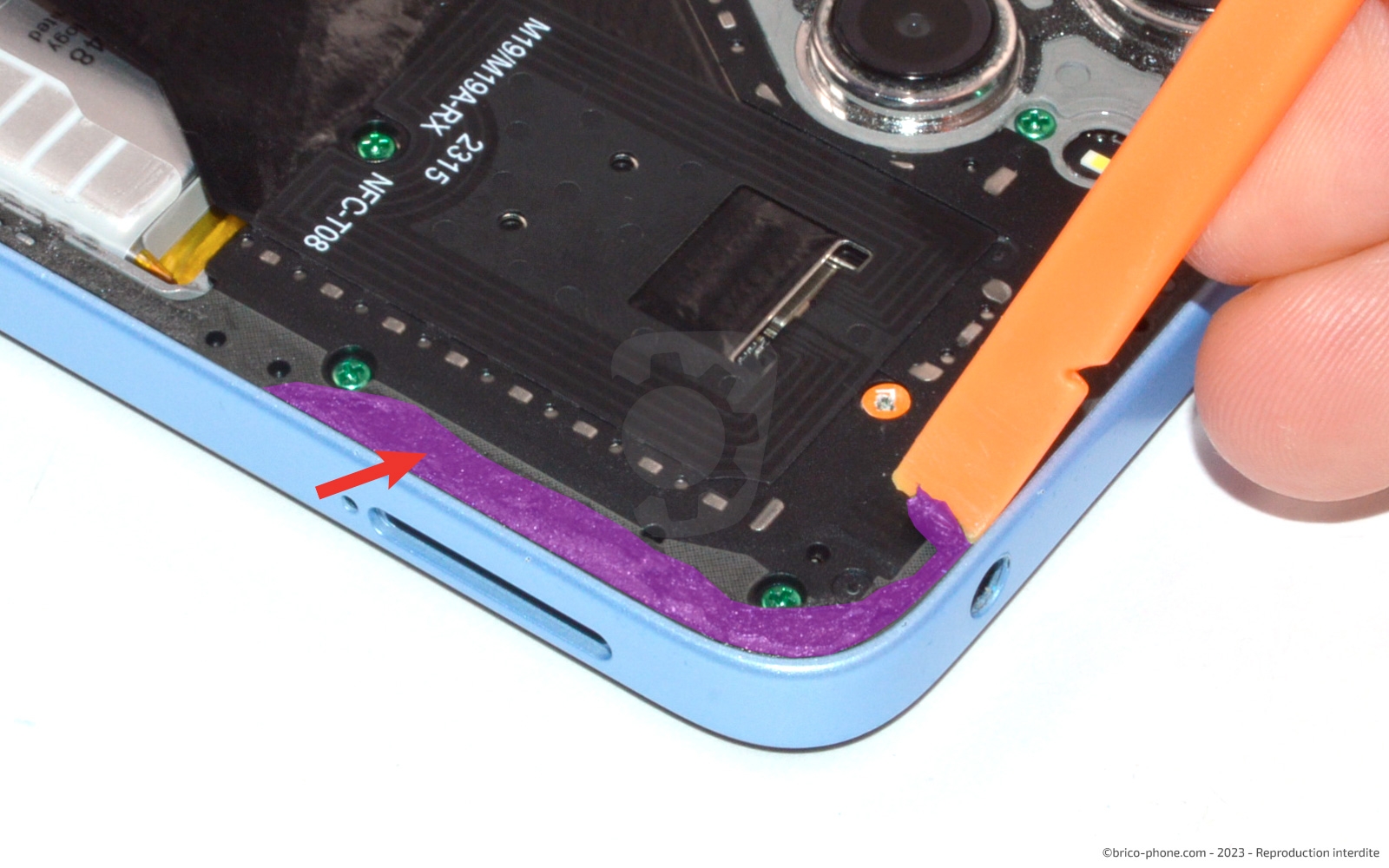

Employez un outil de levier, comme la spatule en plastique et un médiator, pour commencer à détacher délicatement le châssis intermédiaire du bloc écran. Insérez l'outil dans l'espace entre le châssis et le bloc écran et faites-le glisser tout autour pour déclipser progressivement le châssis. Vous verrez des petites encoches tous les 2cm par 2, il suffit de les déclipser au fur et à mesure.

Une fois que le châssis commence à se détacher, soulevez-le doucement. Faites attention au connecteur du lecteur d'empreintes qui est encore être attaché au châssis intermédiaire et au bloc écran. Si vous tirez trop fort d'un coup, vous serez bon pour acheter une nouvelle nappe de remplacement, pas très chère certes mais bien embêtant.

Outils du kit utilisés

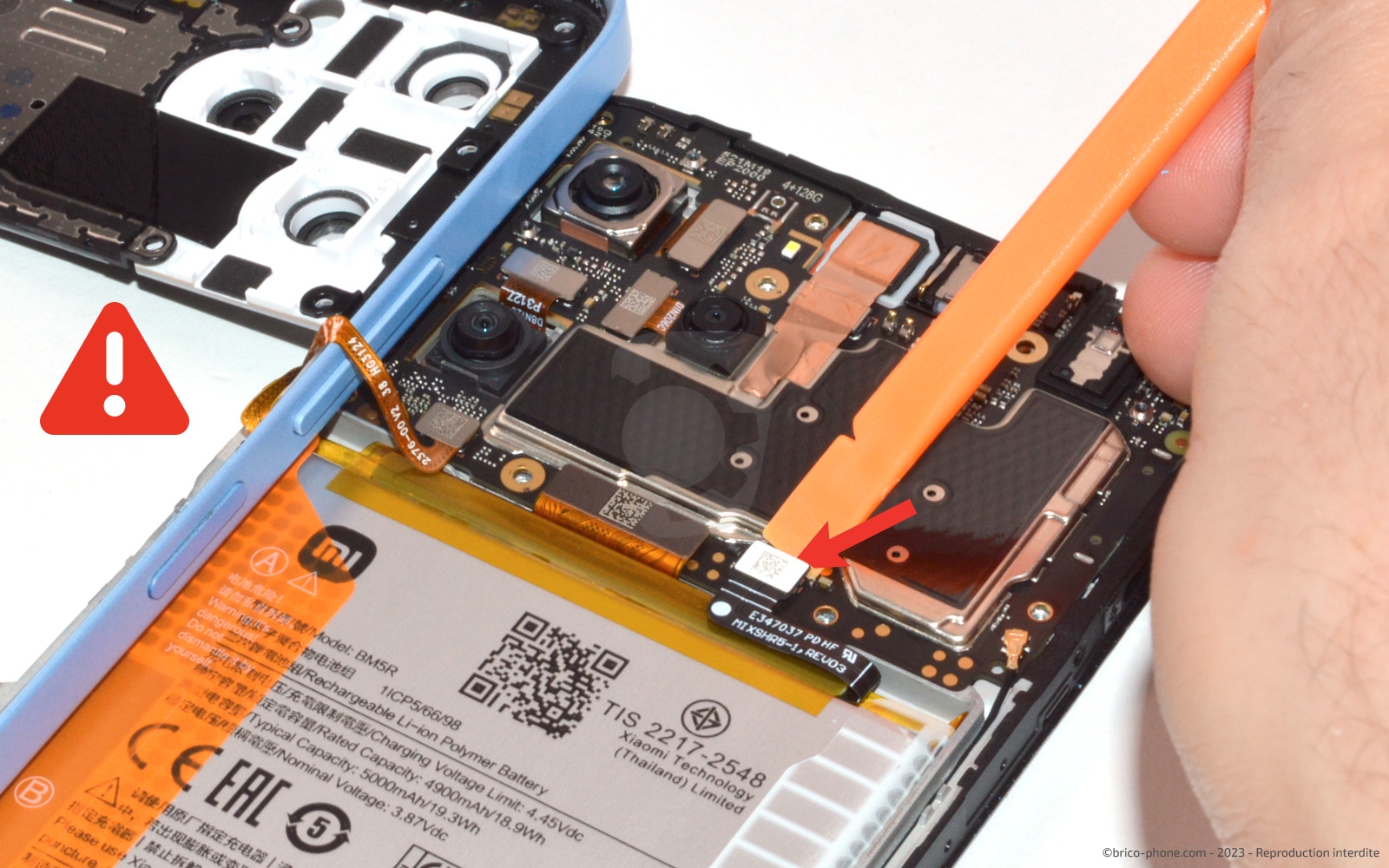

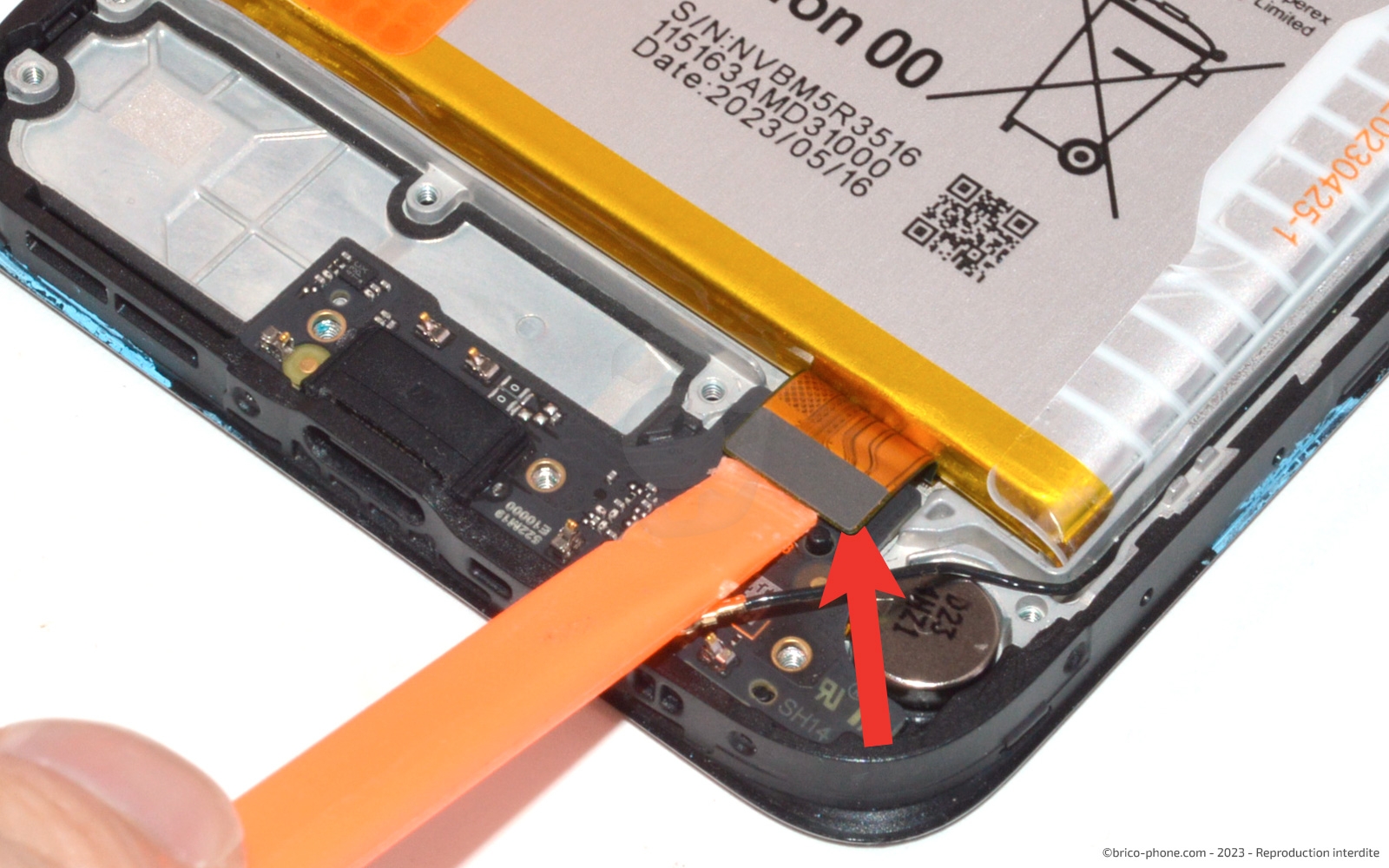

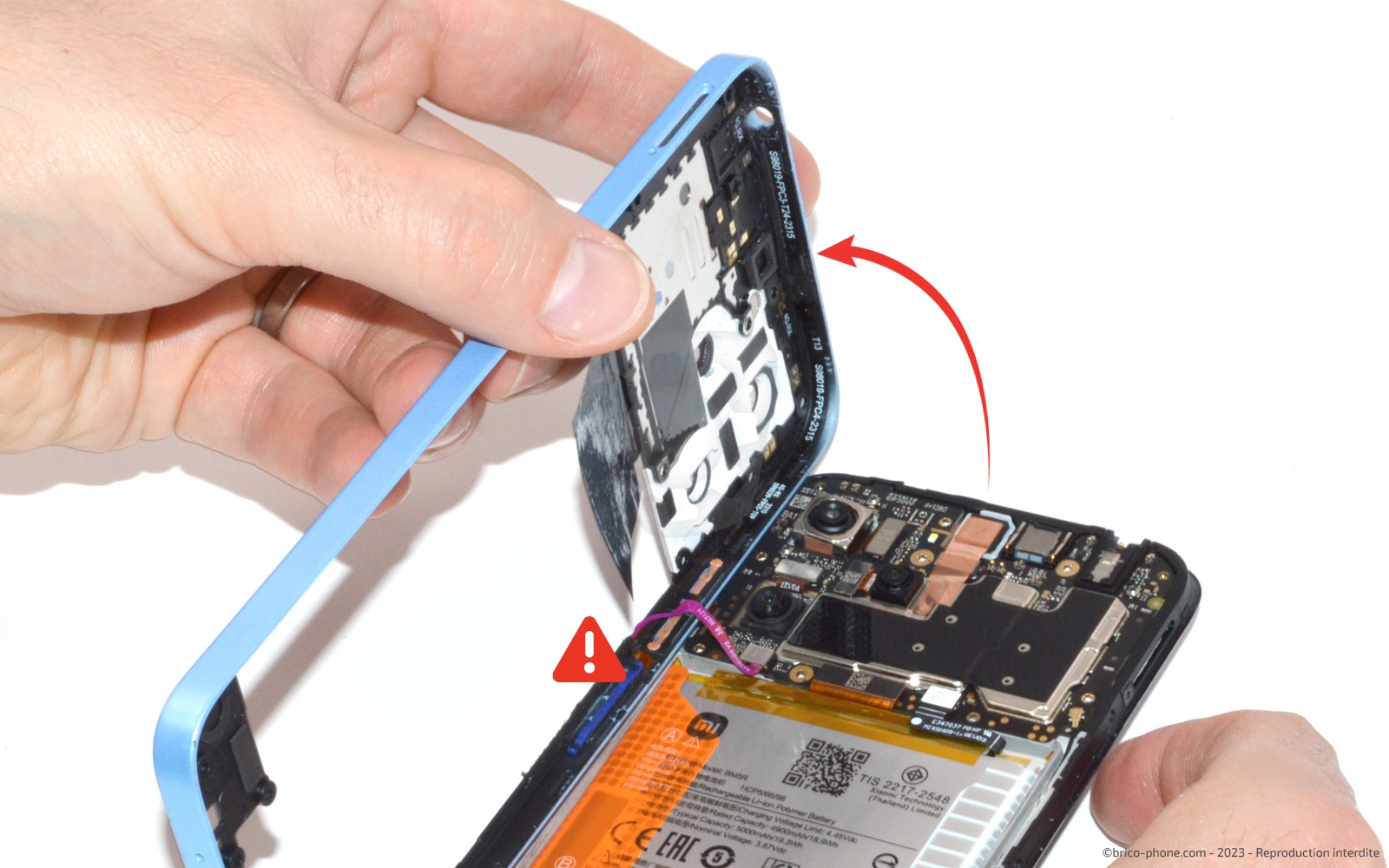

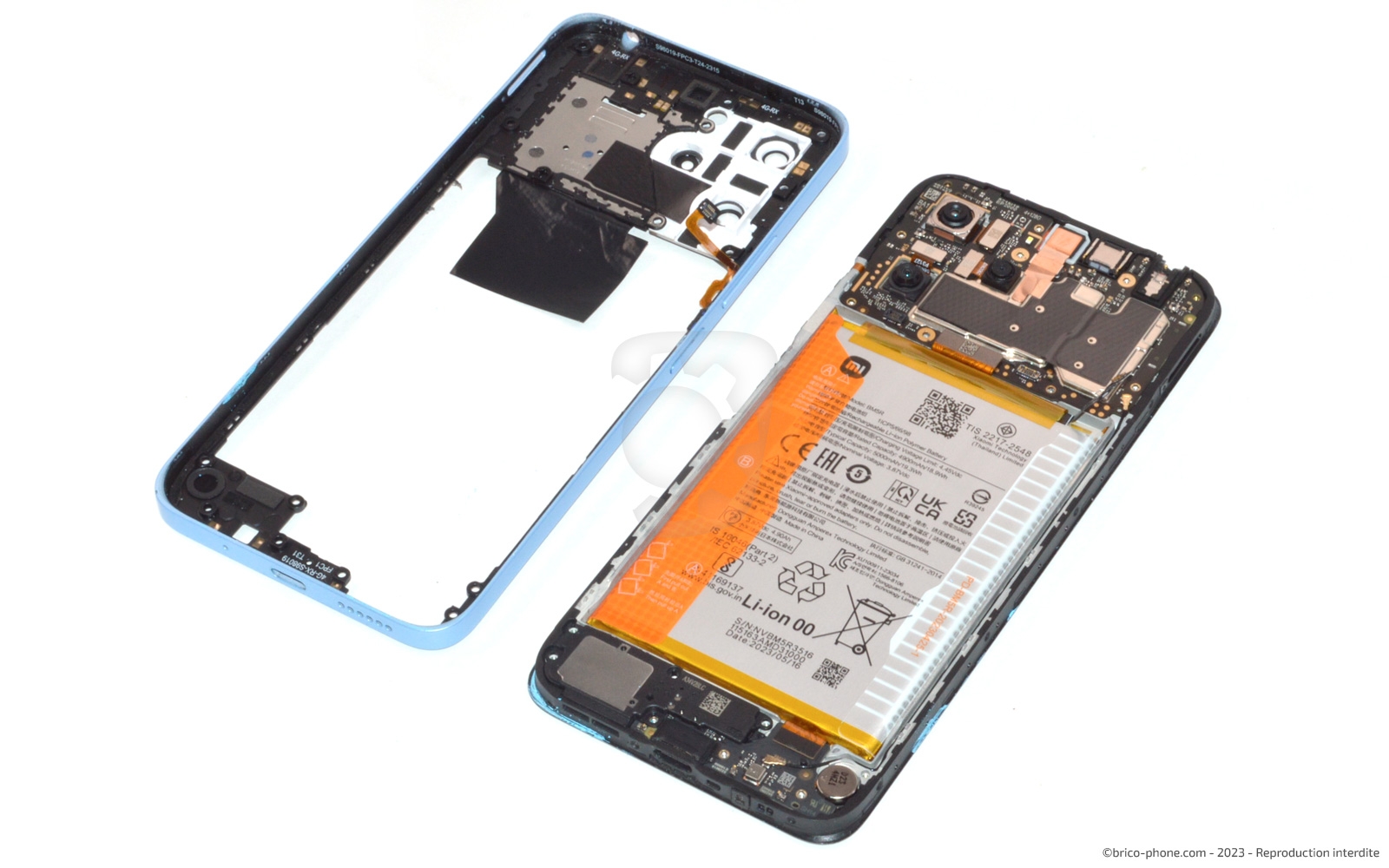

Etape 6 : Déconnecter la batterie

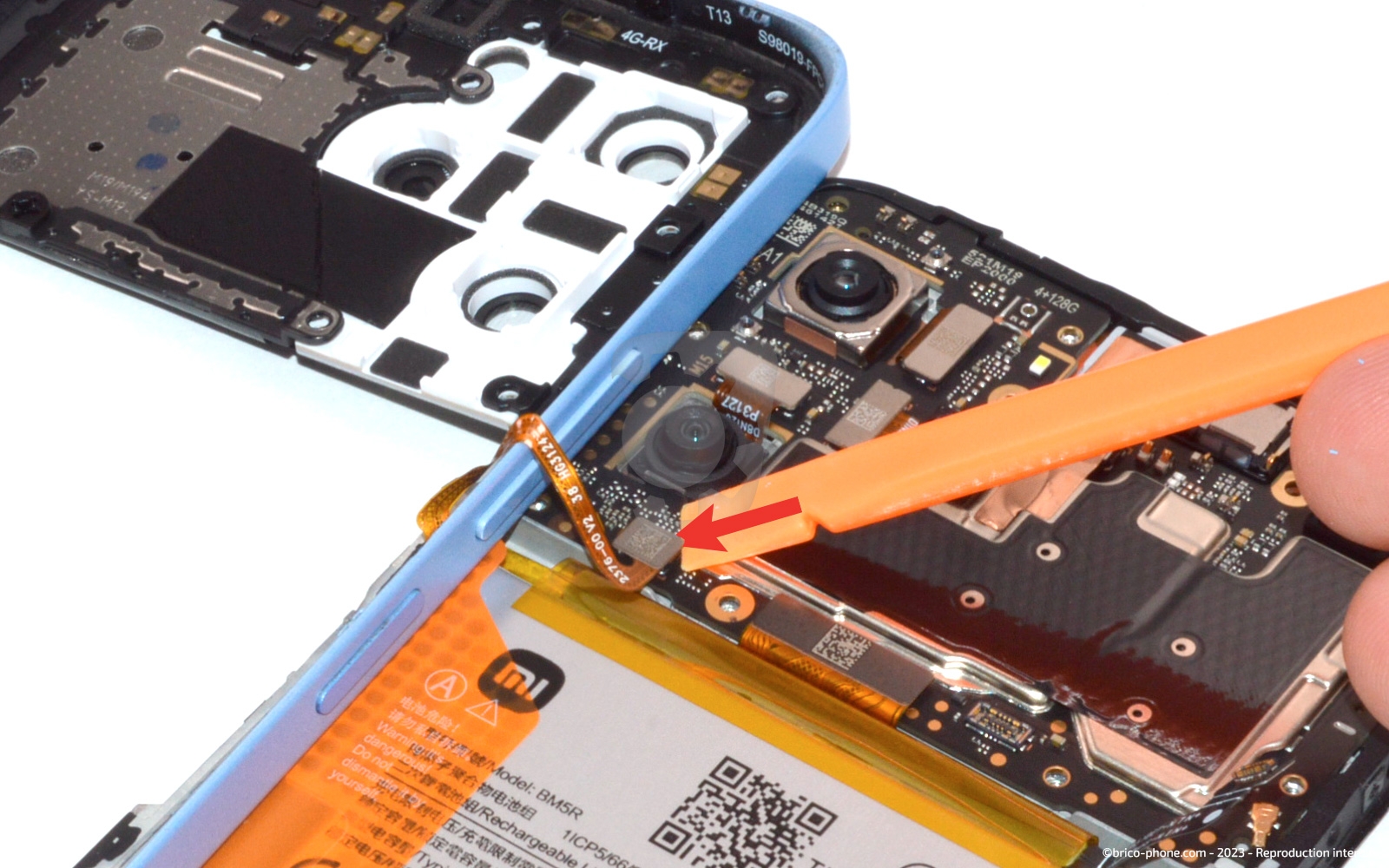

Déconnecter la batterie avant de poursuivre la réparation du Xiaomi Redmi 12 est une étape cruciale pour plusieurs raisons :

Lorsque vous travaillez sur les composants internes d'un téléphone, il y a un risque de court-circuit. Débrancher la batterie coupe l'alimentation électrique, réduisant ainsi le risque de courts-circuits qui pourraient endommager le téléphone ou causer des blessures.
Les manipulations internes, en particulier celles impliquant des composants électroniques, peuvent être dangereuses si l'appareil est sous tension. Déconnecter la batterie assure une réparation plus sûre.
Certains composants électroniques peuvent être sensibles aux fluctuations de tension. En débranchant la batterie, vous protégez ces composants contre d'éventuels dommages dus à une alimentation électrique instable pendant la réparation.

Déconnecter la batterie est une mesure de précaution standard qui contribue à la sécurité de la réparation et à la protection de votre Xiaomi Redmi 12.

Une fois celle-ci déconnectée, faites de même avec le connecteur de la nappe lecteur d'empreintes digitales.

Le châssis est ainsi libéré, prêt à rejoindre la vitre arrière.

Outils du kit utilisés

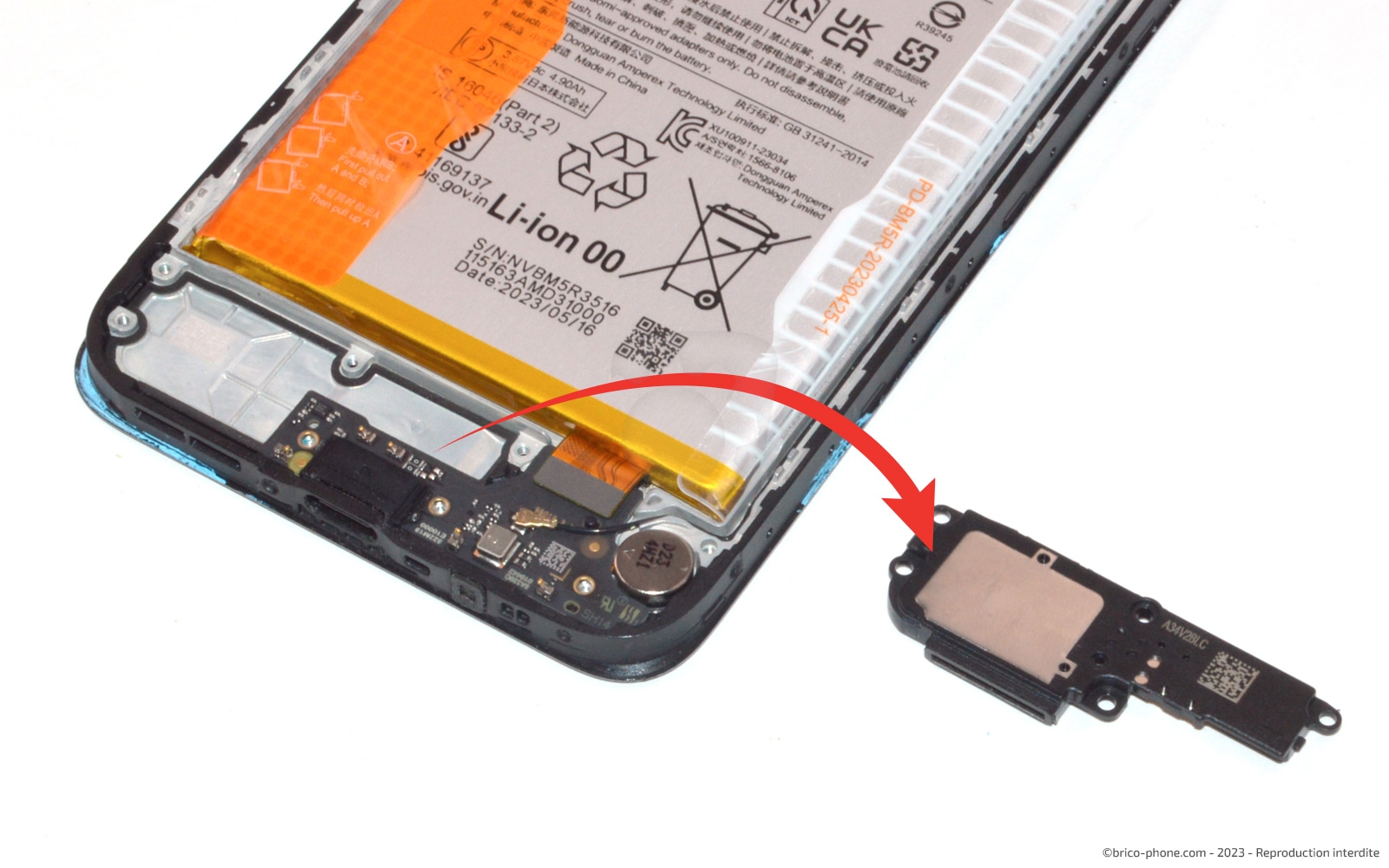

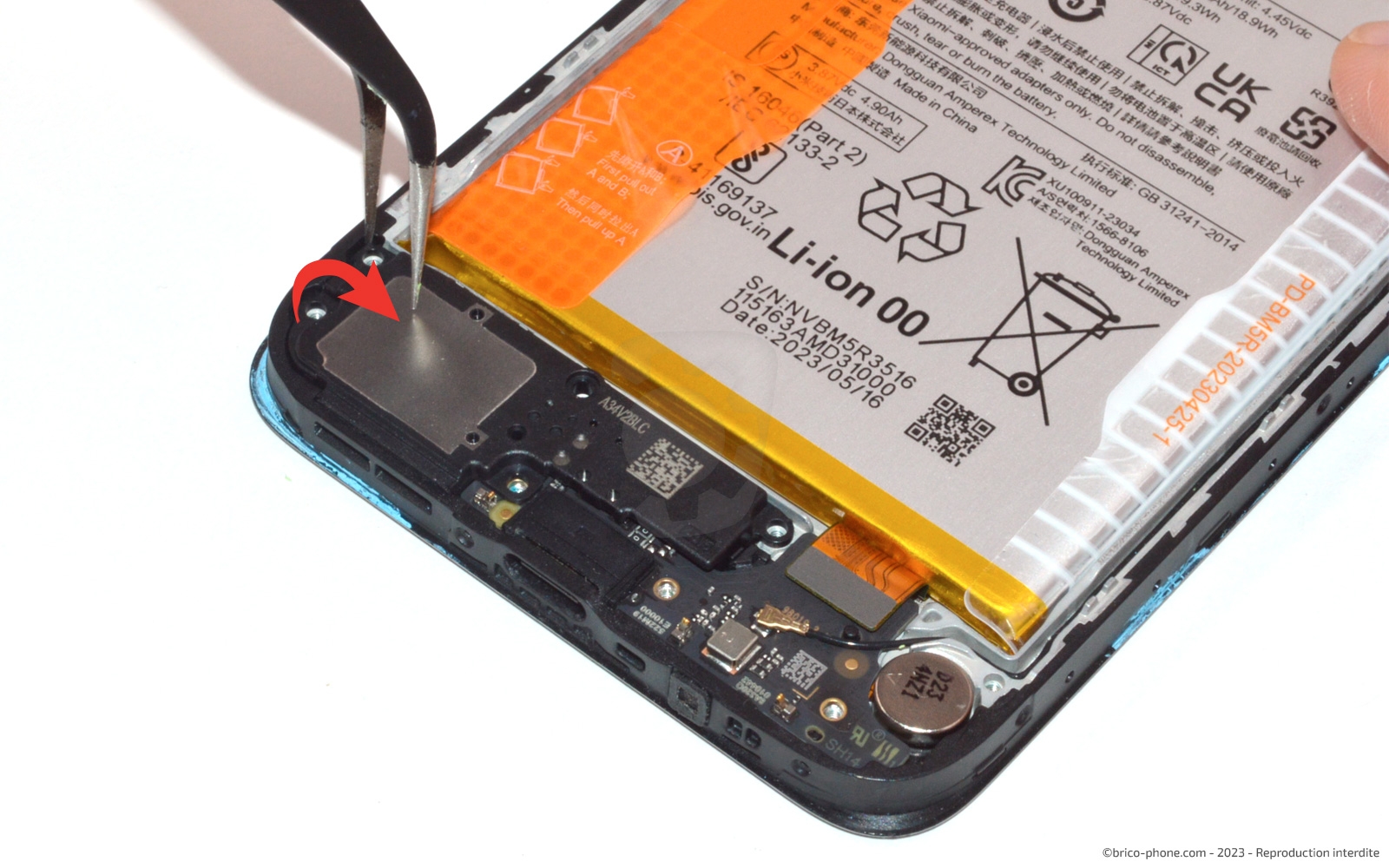

Etape 7 : Extraction du haut-parleur externe

Retirer avec soin le haut-parleur (HP). Pour ce faire, l'utilisation d'une pincette est recommandée pour garantir précision et sécurité.
Prenez une pincette de précision adaptée à l'électronique. Assurez-vous qu'elle est propre et exempte de toute saleté ou graisse qui pourrait être transférée aux composants internes.
Saisissez délicatement le haut-parleur avec la pincette. Faites attention à ne pas exercer une pression excessive qui pourrait endommager le composant. Soulevez-le doucement et retirez-le de son logement.

En suivant ces étapes, vous pourrez retirer le haut-parleur de manière efficace et sécurisée, ce qui est crucial pour une réparation réussie de votre appareil.

Outils du kit utilisés

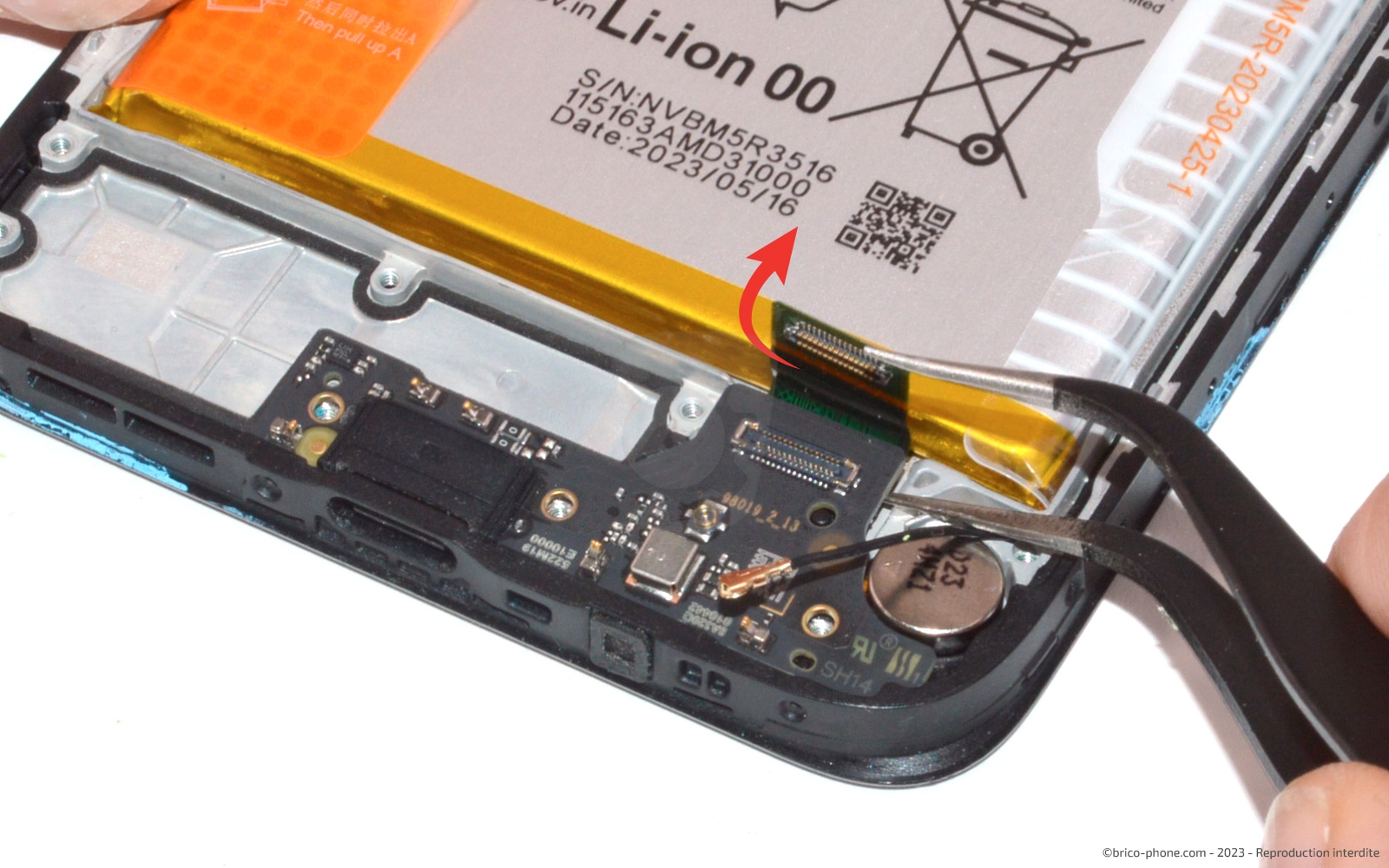

Etape 8 : Retirer le connecteur de charge

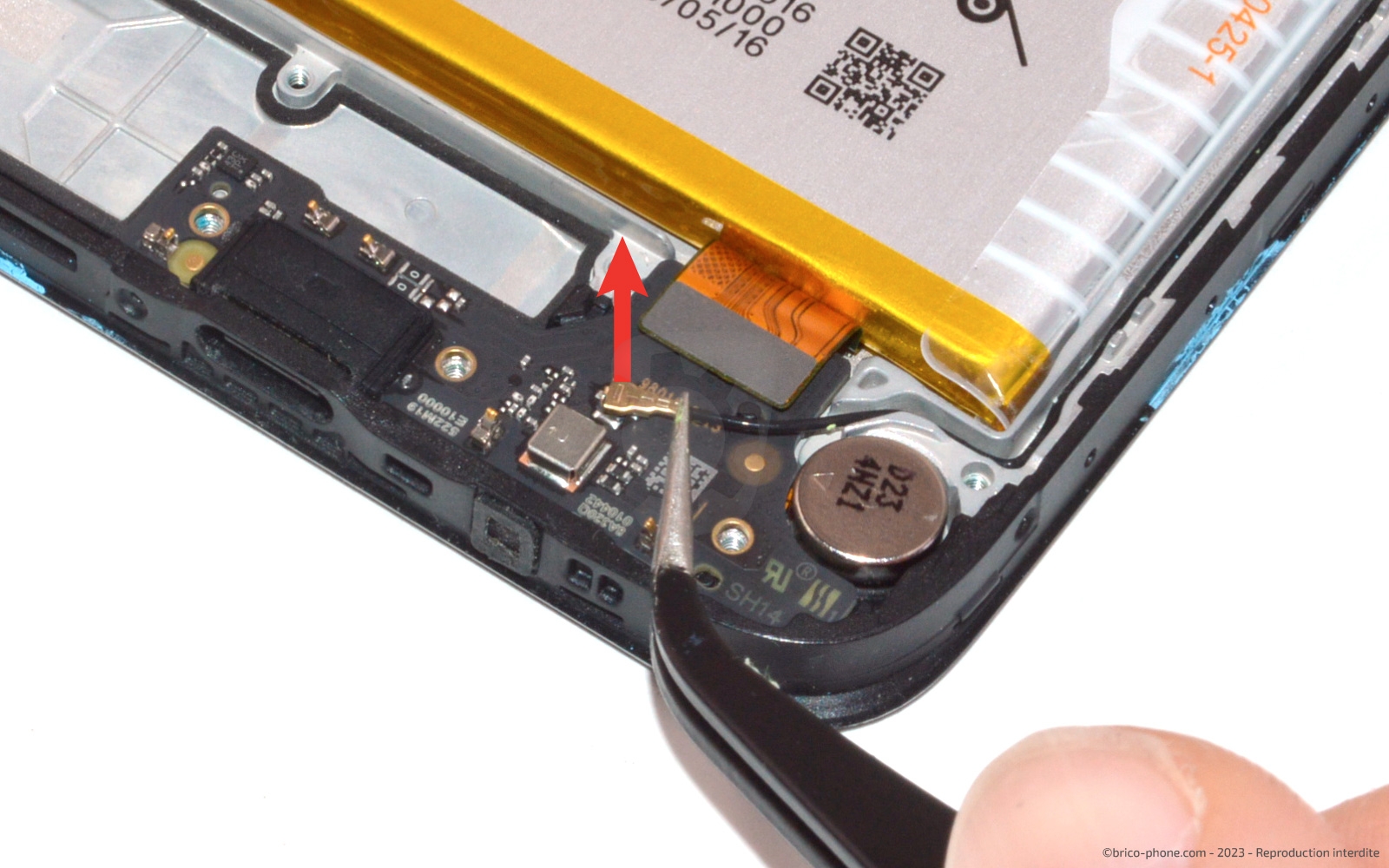

De la même manière, utilisez la pincette pour déconnecter soigneusement l'embout du câble coaxial, cet élément sert d'antenne.

Déconnecter maintenant la nappe de l'écran qui est branché sur le dock.

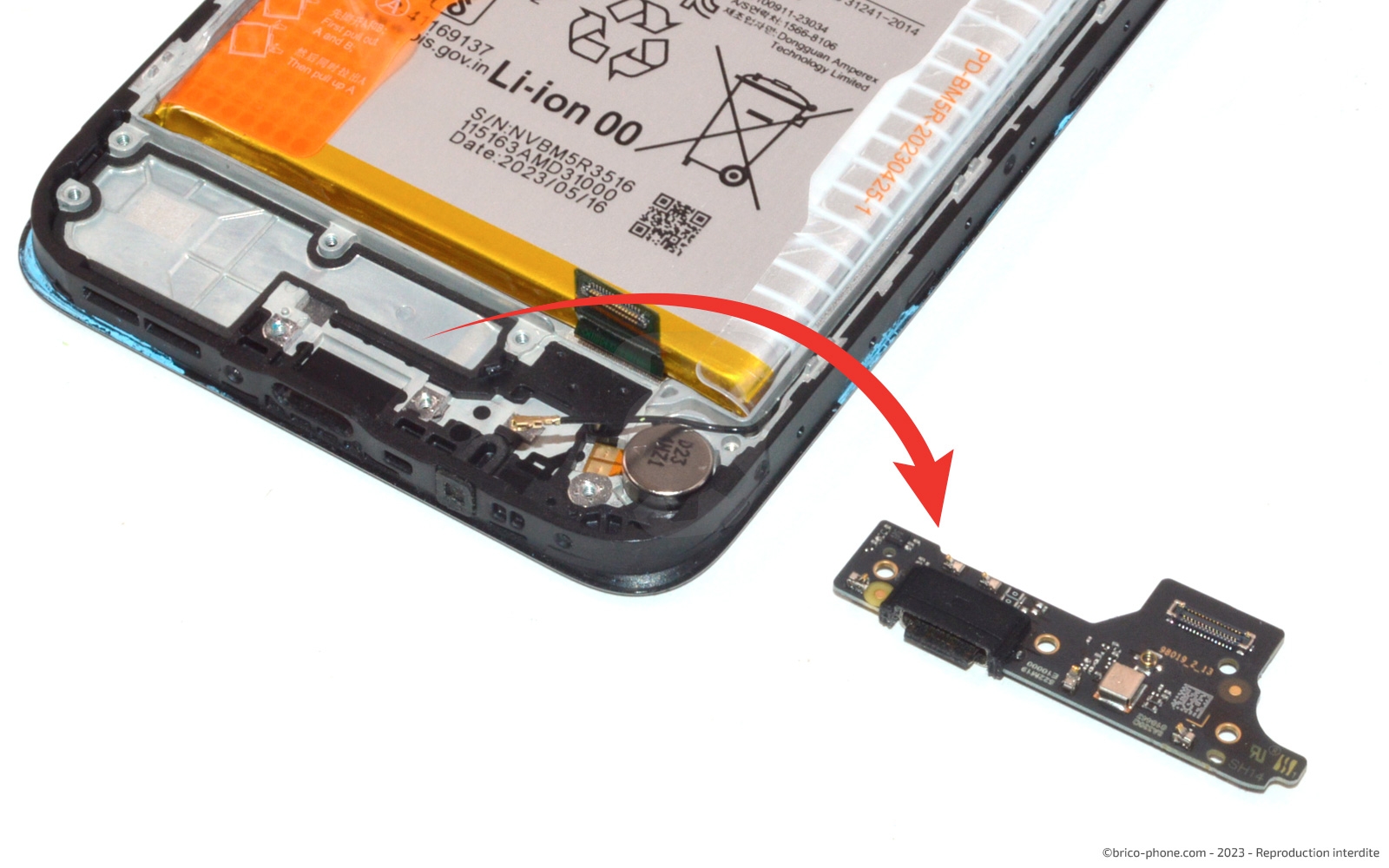

Le connecteur de charge peut désormais être libéré également.
Manipulez ces composants avec soin, car ils sont fragiles et essentiels au bon fonctionnement de votre appareil.

Outils du kit utilisés

Remontage

Le remontage de votre Xiaomi Redmi 12 nécessite précision et attention. Voici quelques conseils pour vous aider à remonter votre appareil efficacement :
Assurez-vous que toutes les pièces, y compris les vis, sont organisées et facilement accessibles. Cela vous aidera à éviter de perdre des composants essentiels pendant le remontage.
Remontez l'appareil en suivant l'ordre inverse des étapes de démontage. Cela garantit que chaque composant est remis à sa place correcte.
Connectez soigneusement toutes les nappes et les câbles à leurs connecteurs respectifs. Assurez-vous qu'ils sont bien enclenchés et sécurisés.

Avant de refermer et recoller complètement l'appareil, allumez-le pour tester toutes les fonctionnalités, y compris l'écran tactile, le lecteur d'empreintes, les caméras et les boutons.
Une fois que tout fonctionne correctement, refermez le châssis de l'appareil et fixez toutes les vis restantes.
Après le remontage complet, effectuez un dernier test pour vous assurer que tout fonctionne comme prévu.

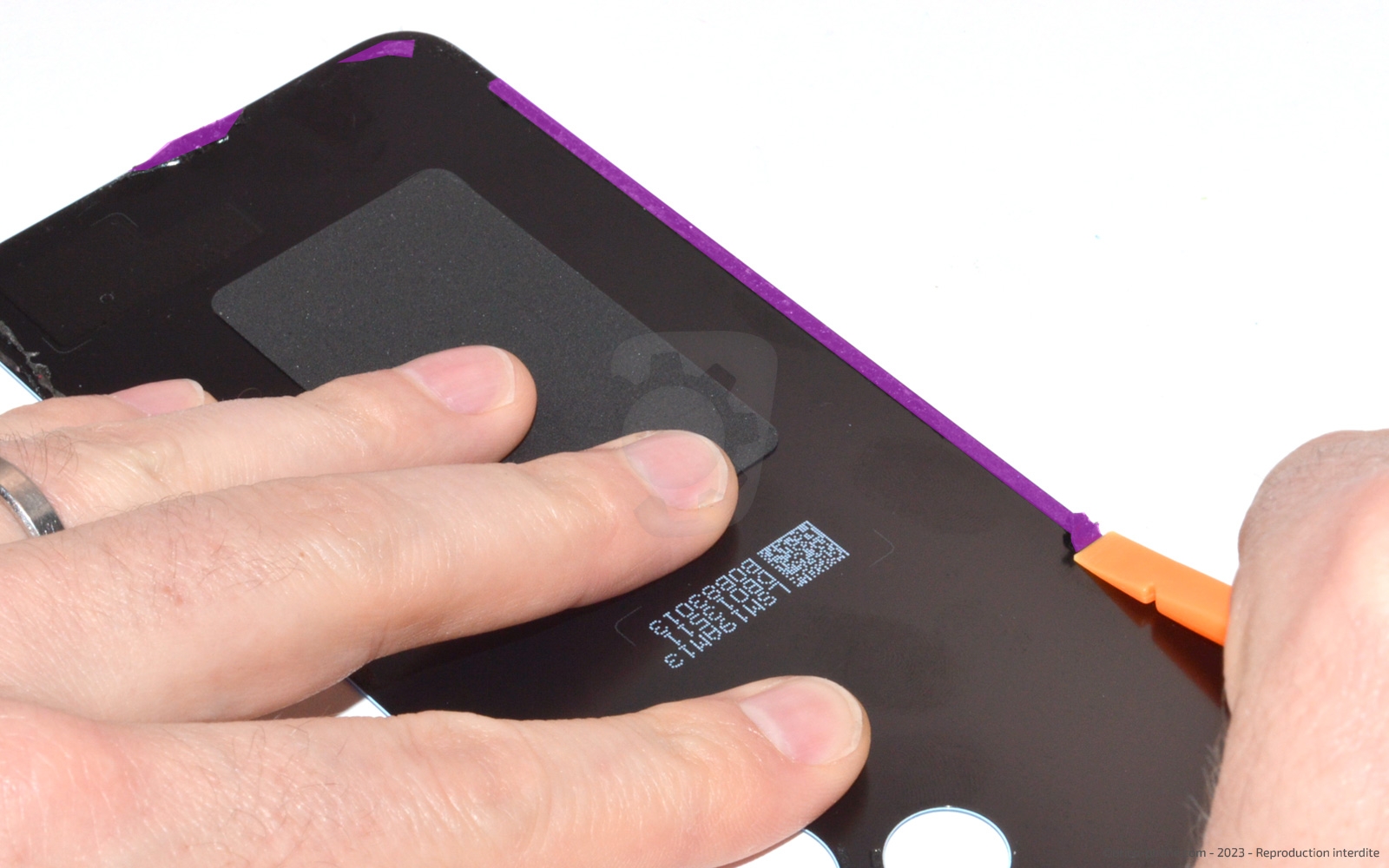

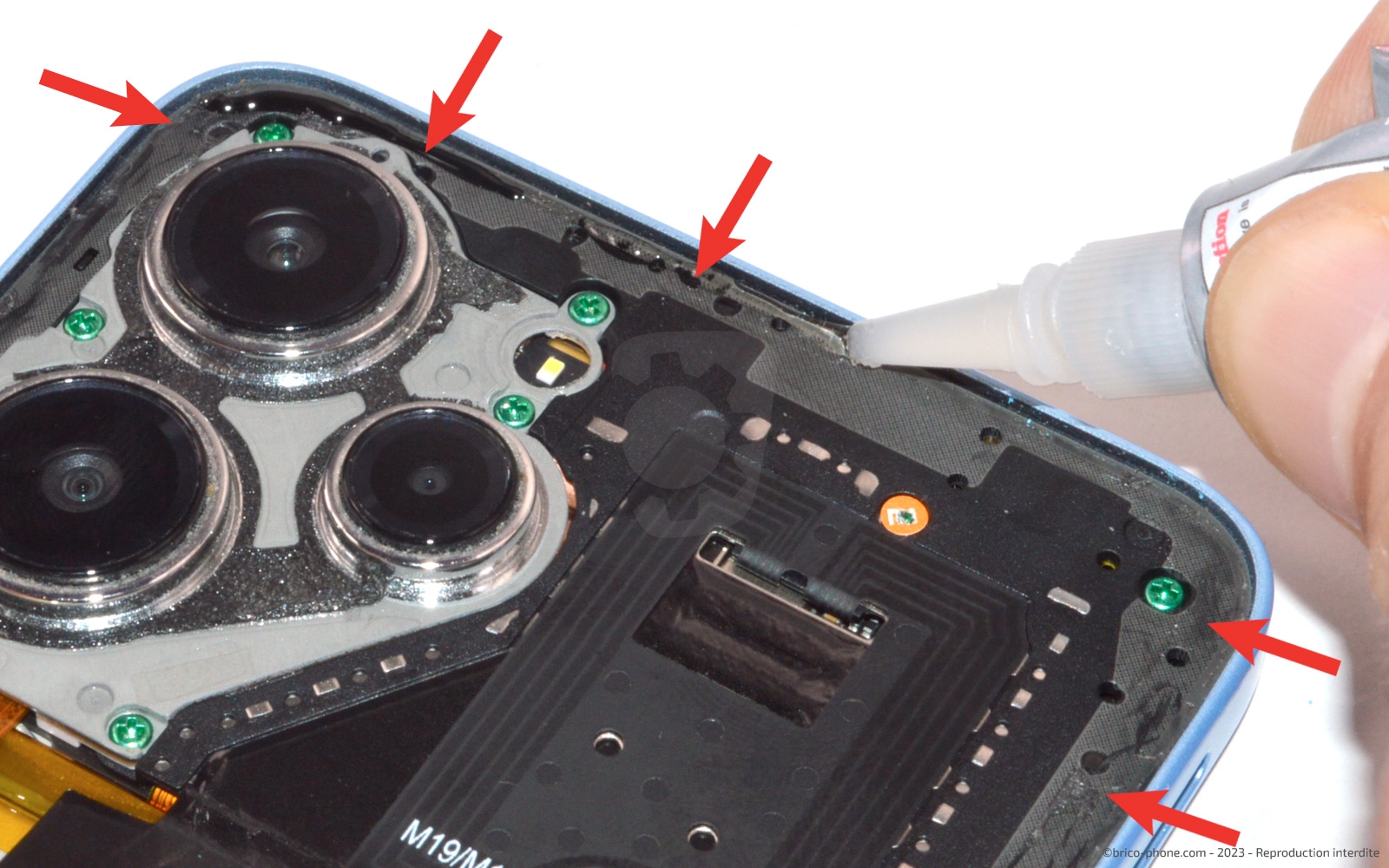

Nettoyer correctement le châssis et la vitre arrière de tous résidus de colle et recoller la vitre arrière avec de la colle ou un nouvel adhésif.

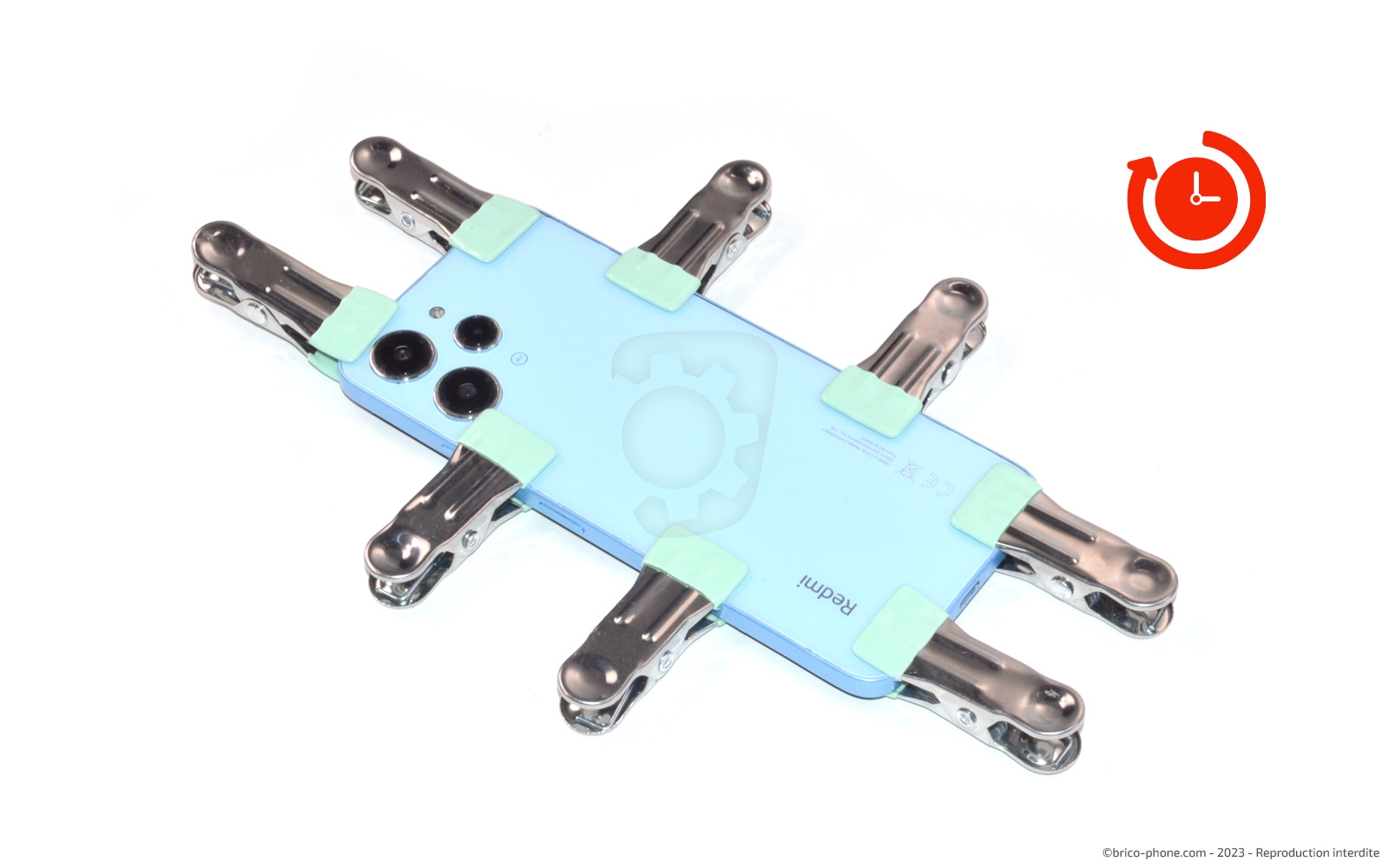

Mettez sous presse pendant une nuit afin de garantir un maintien parfait grâce à nos pinces en silicone qui offrent une pression parfaite ou un gros dictionnaire.
