Comment changer le connecteur de charge sur Galaxy Z Flip5

Temps estimé : 25 min
Difficulté : 2/5
Note de réparabilité : 13/20
Galaxy Z Flip5 | Temps estimé : 25 min | Difficulté : 2/5

Bienvenue dans notre guide complet pour remplacer le connecteur de charge de votre Samsung Galaxy Z Flip5. Ce tutoriel est conçu pour vous guider à travers chaque étape du processus de réparation, vous permettant ainsi de redonner à votre appareil une fonctionnalité essentielle. Que vous soyez un bricoleur expérimenté ou un novice en matière de réparation de téléphones, ce guide est fait pour vous.

Pourquoi Remplacer le Connecteur de Charge ? Avec le temps et l'usage, le connecteur de charge de votre Galaxy Z Flip5 peut devenir défectueux ou endommagé, ce qui peut entraîner des problèmes de chargement ou une incapacité totale à charger l'appareil. Cela peut être dû à une usure naturelle, à une accumulation de débris ou à des dommages physiques. Un connecteur de charge fonctionnel est crucial pour assurer la longévité et l'efficacité de votre smartphone.

Ce guide est conçu pour fournir des instructions claires et faciles à suivre, avec des conseils d'experts pour vous aider à réussir votre réparation. Suivez attentivement chaque étape pour garantir un remplacement sûr et efficace. Ensemble, nous pouvons prolonger la durée de vie de votre Galaxy Z Flip 5 et lutter contre l'obsolescence programmée.

Commençons!

Diagnostic

›  Problème de charge.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

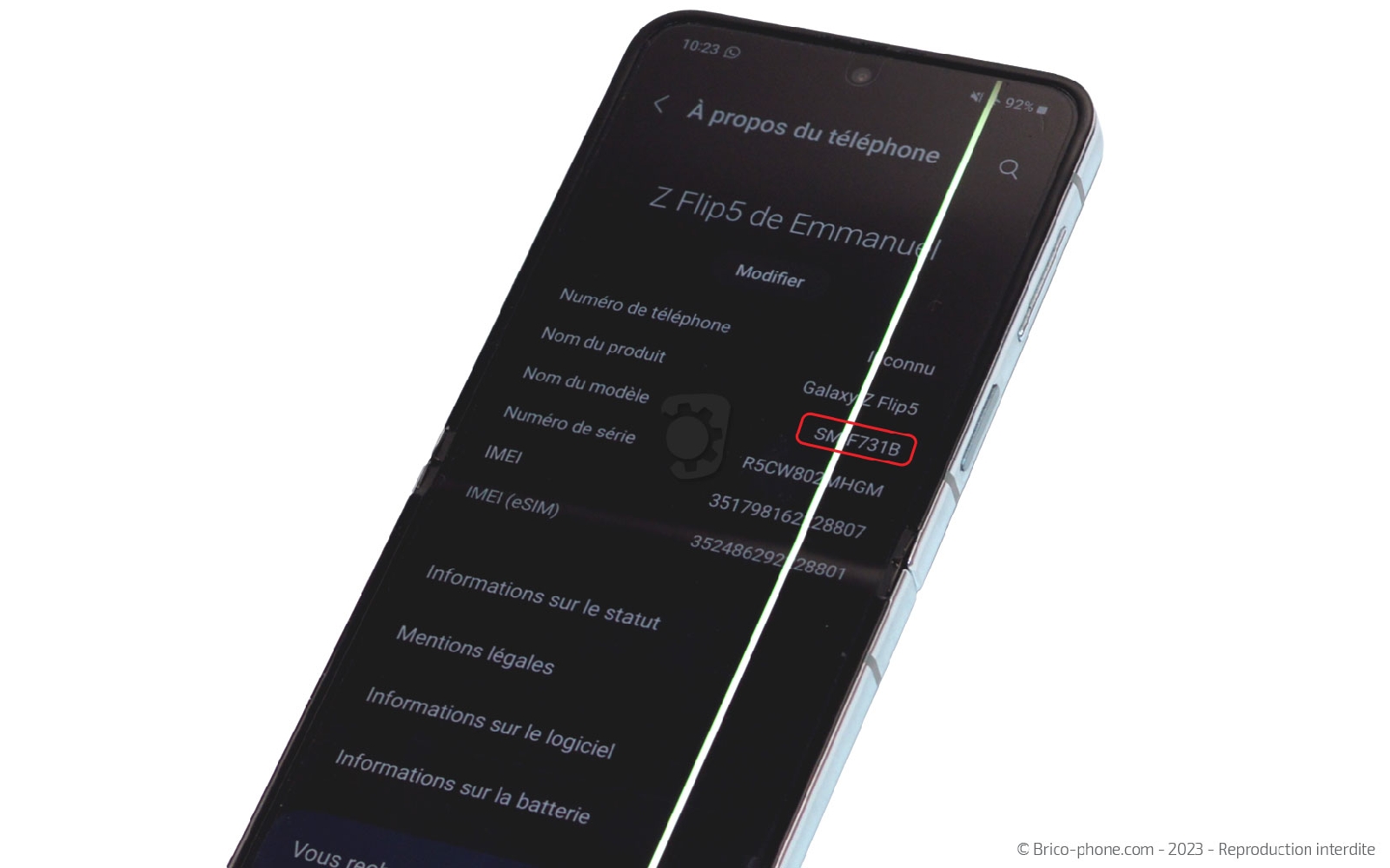

Tout d'abord, nous vous conseillons de vérifier le numéro de modèle de votre Samsung. En effet, savoir le numéro de modèle de votre smartphone est d'une importance capitale pour plusieurs aspects clés. Premièrement, cela garantit la compatibilité des pièces que vous commandez avec votre appareil. Chaque modèle de smartphone possède des composants spécifiques, et connaître le numéro de modèle assure que les pièces achetées s'adapteront et fonctionneront correctement.
Deuxièmement, en ayant le numéro de modèle exact, vous diminuez le risque de commander des pièces inadéquates, vous faisant ainsi économiser du temps et de l'argent en prévenant les retours et les achats erronés. Troisièmement, utiliser des pièces dédiées à un modèle spécifique améliore les performances de votre smartphone après réparation. Les pièces conçues pour un modèle particulier sont optimisées pour fonctionner de façon optimale avec celui-ci.
Pour connaitre le numéro de modèle de votre appareil, il vous suffit de vous rendre dans les Réglages > A propos du téléphone .

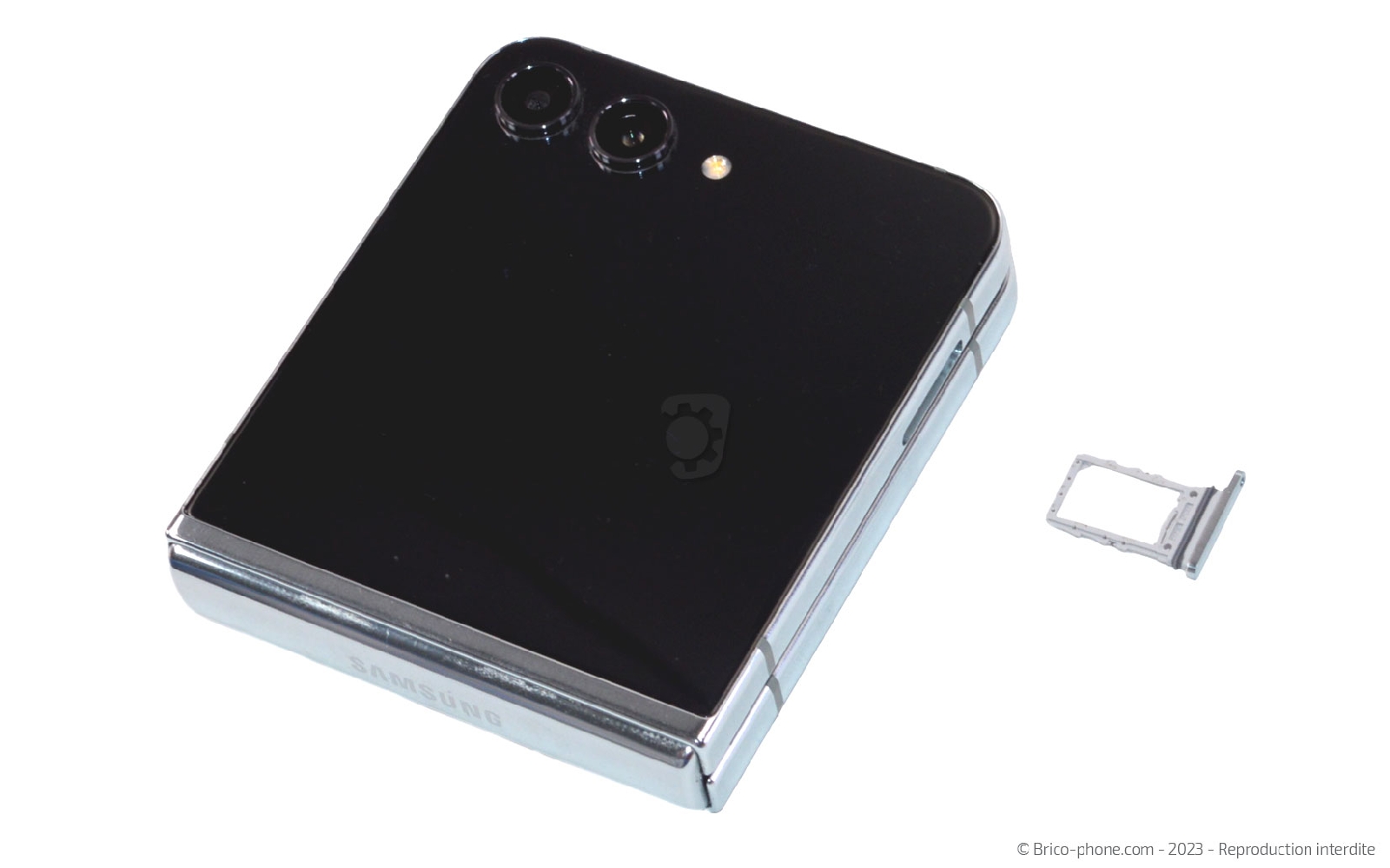

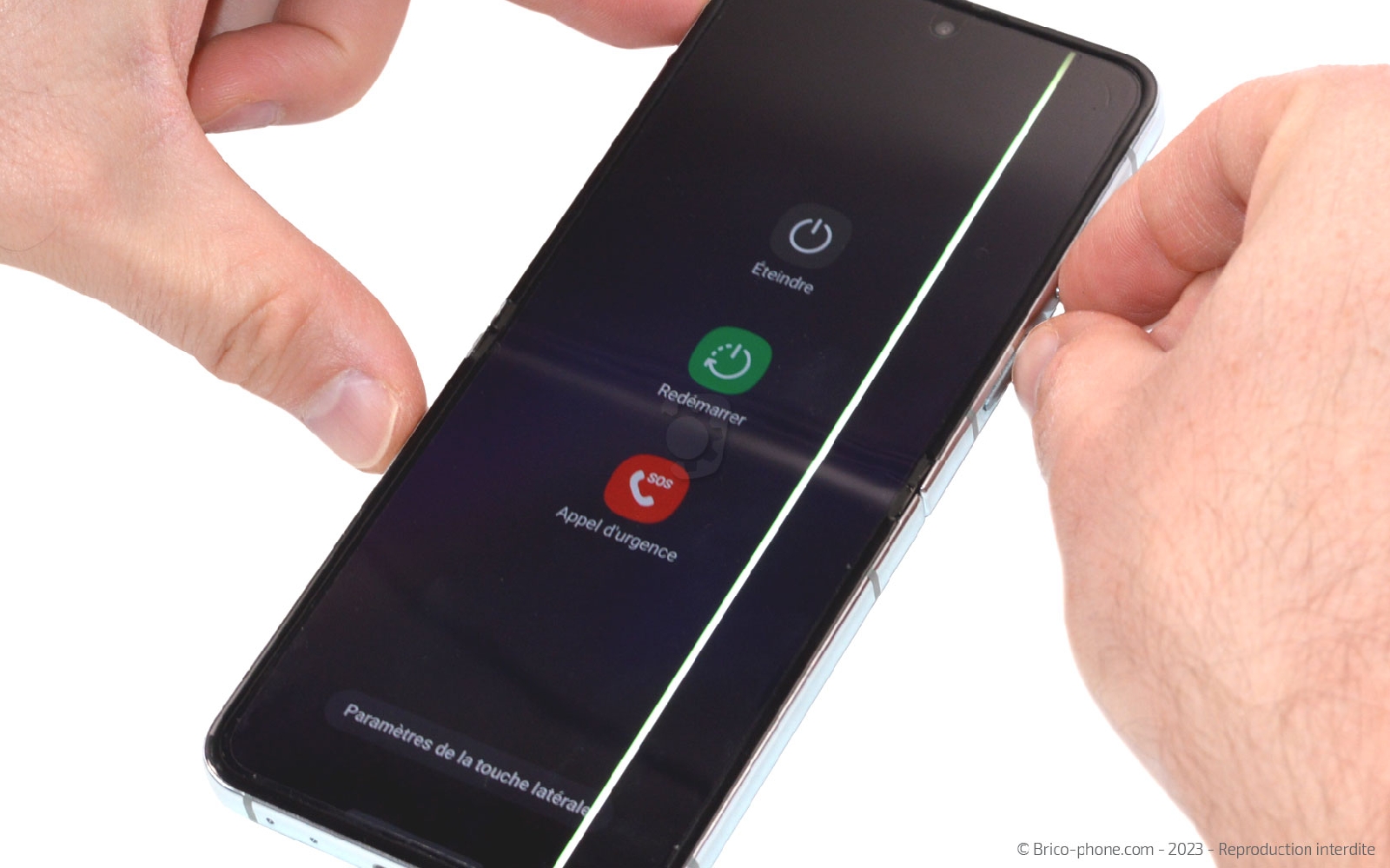

Une fois que vous avez reçu votre commande, préparez-vous un espace de travail propre et dégagé avec des outils à proximité. Mettez hors tension votre smartphone en pressant le bouton Power, puis sortez le tiroir de la carte SIM.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Rack SIM Graphite pour Samsung Galaxy Z Flip 5 (F731B)
9,90 €

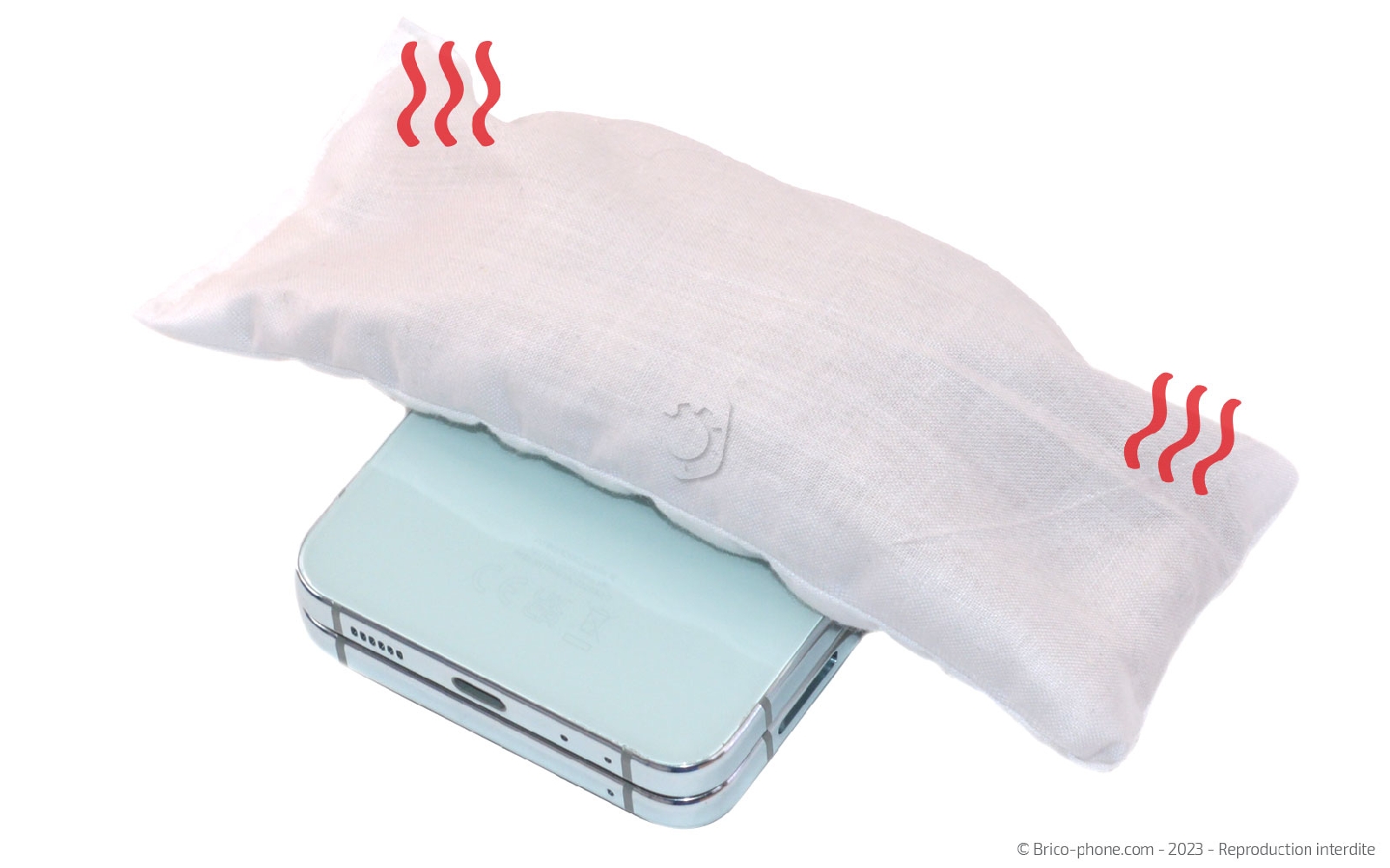

Etape 1 : Chauffer la vitre arrière

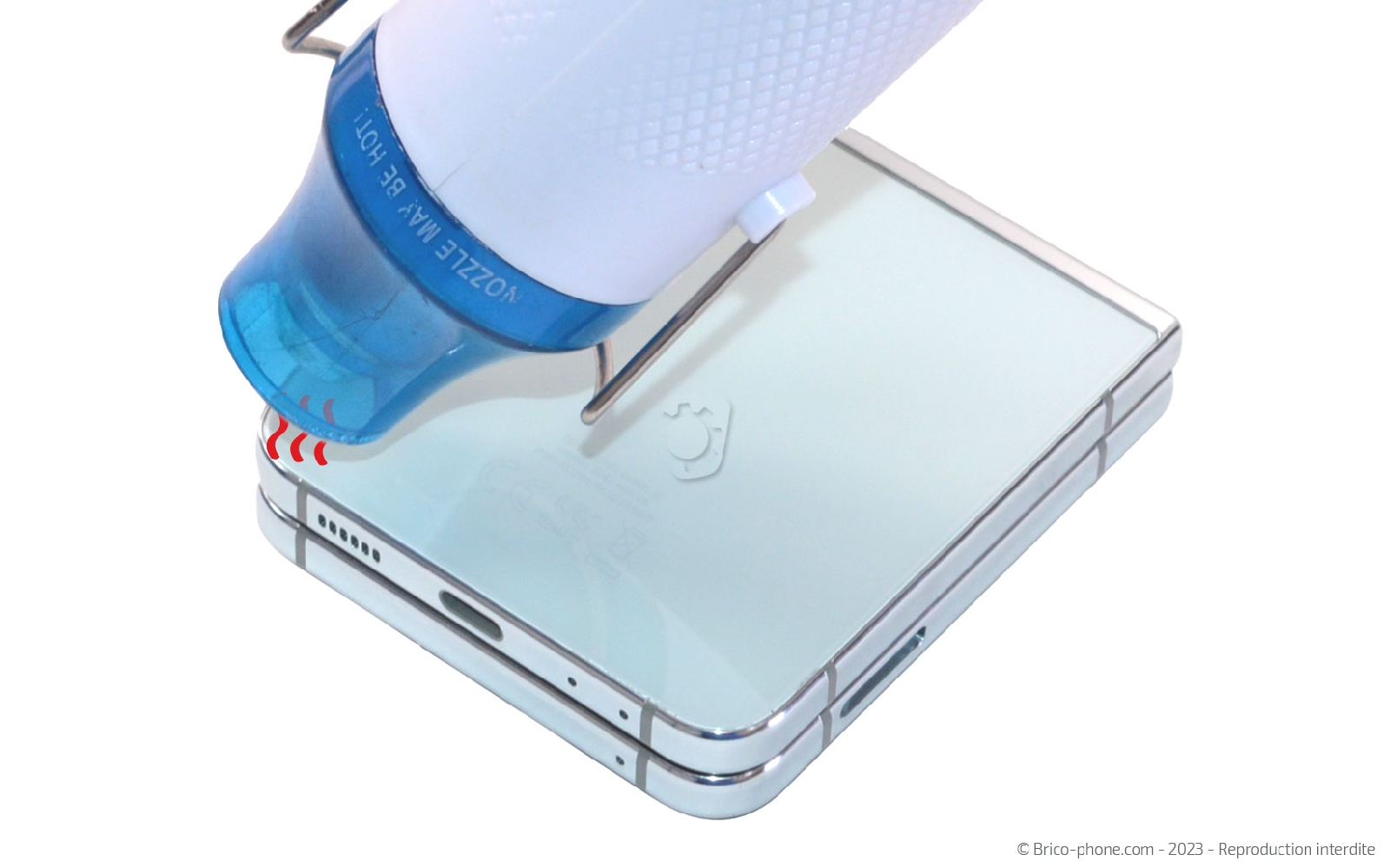

Pour ouvrir votre appareil, il vous faut chauffer la vitre arrière à l'aide d'un coussin chauffant ou d'un décapeur thermique. Si vous avez choisi le coussin, n'oubliez pas de le passer 2 minutes au micro-ondes avant de venir le déposer sur la vitre arrière de votre téléphone environ 45 secondes.
Si vous avez plutôt opté pour le décapeur thermique ou un sèche-cheveux, allumez le produit et passez le sur tout le contour du composant pour ramollir le sticker.

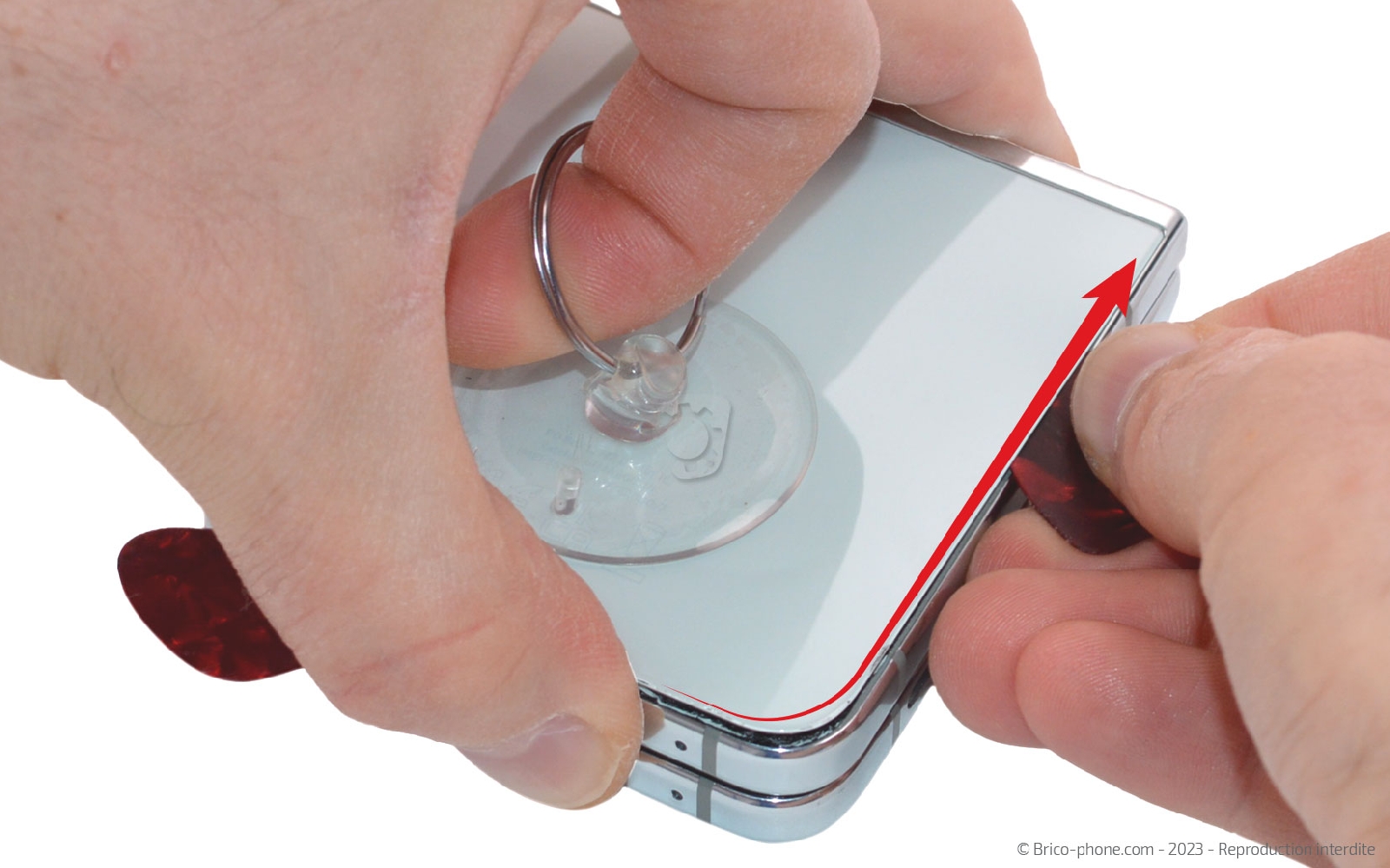

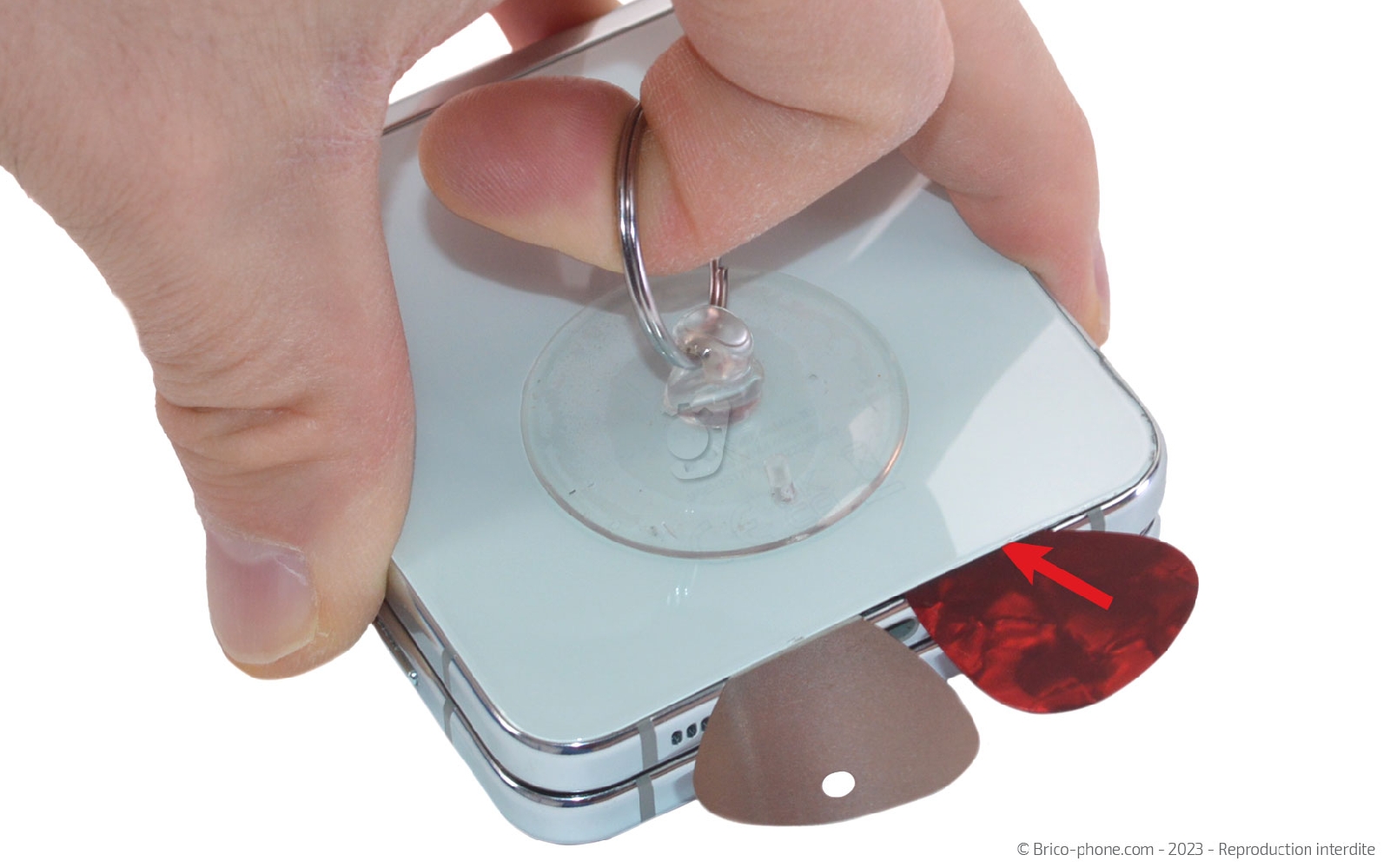

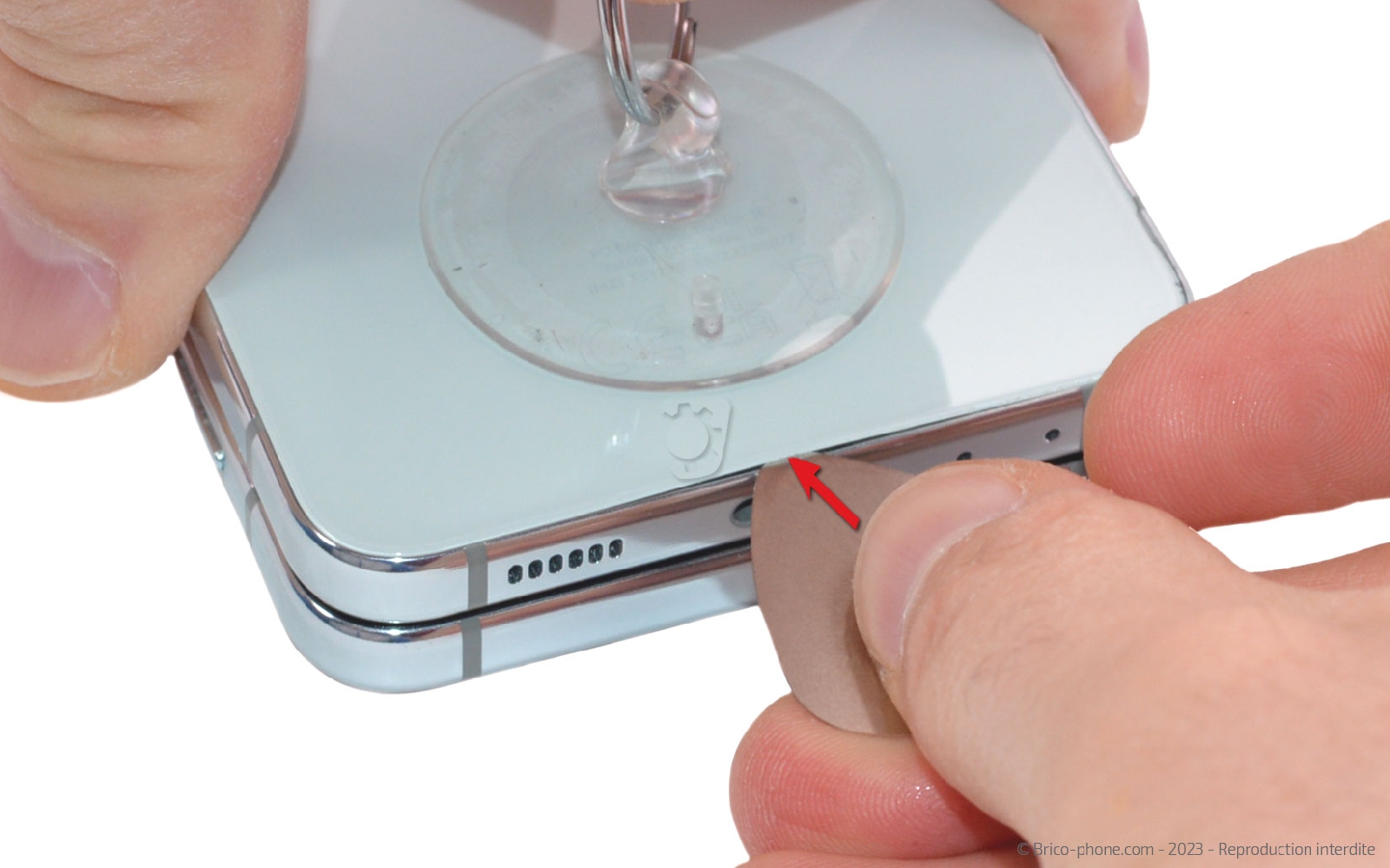

Disposez la ventouse sur le bas de la vitre puis tout en tirant son anneau pour soulever le composant, insérez le médiator en métal troué. Glissez par la suite, son homologue en plastique pour continuer l'ouverture de l'appareil.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €
Etape 2 : Ouvrir le téléphone

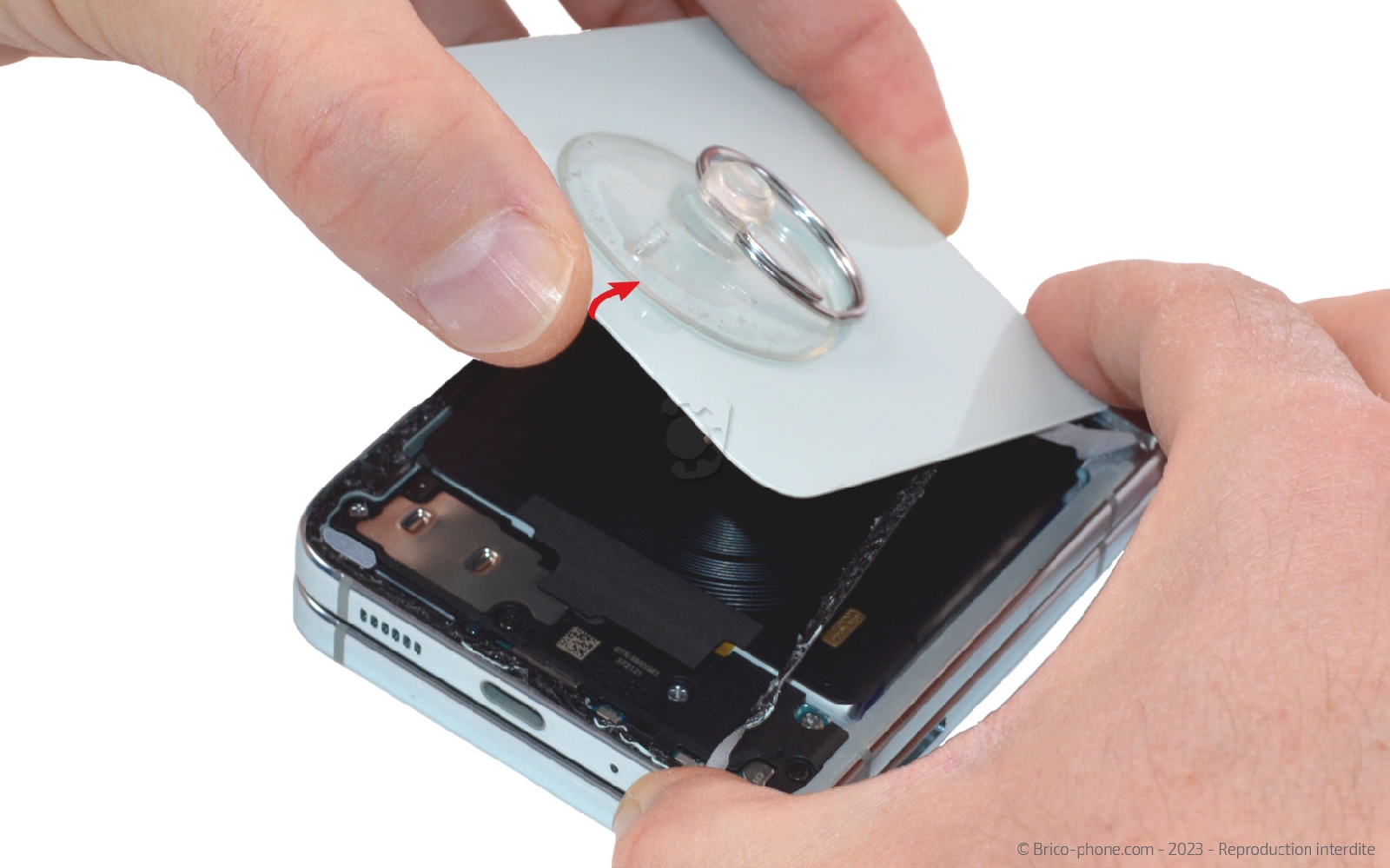

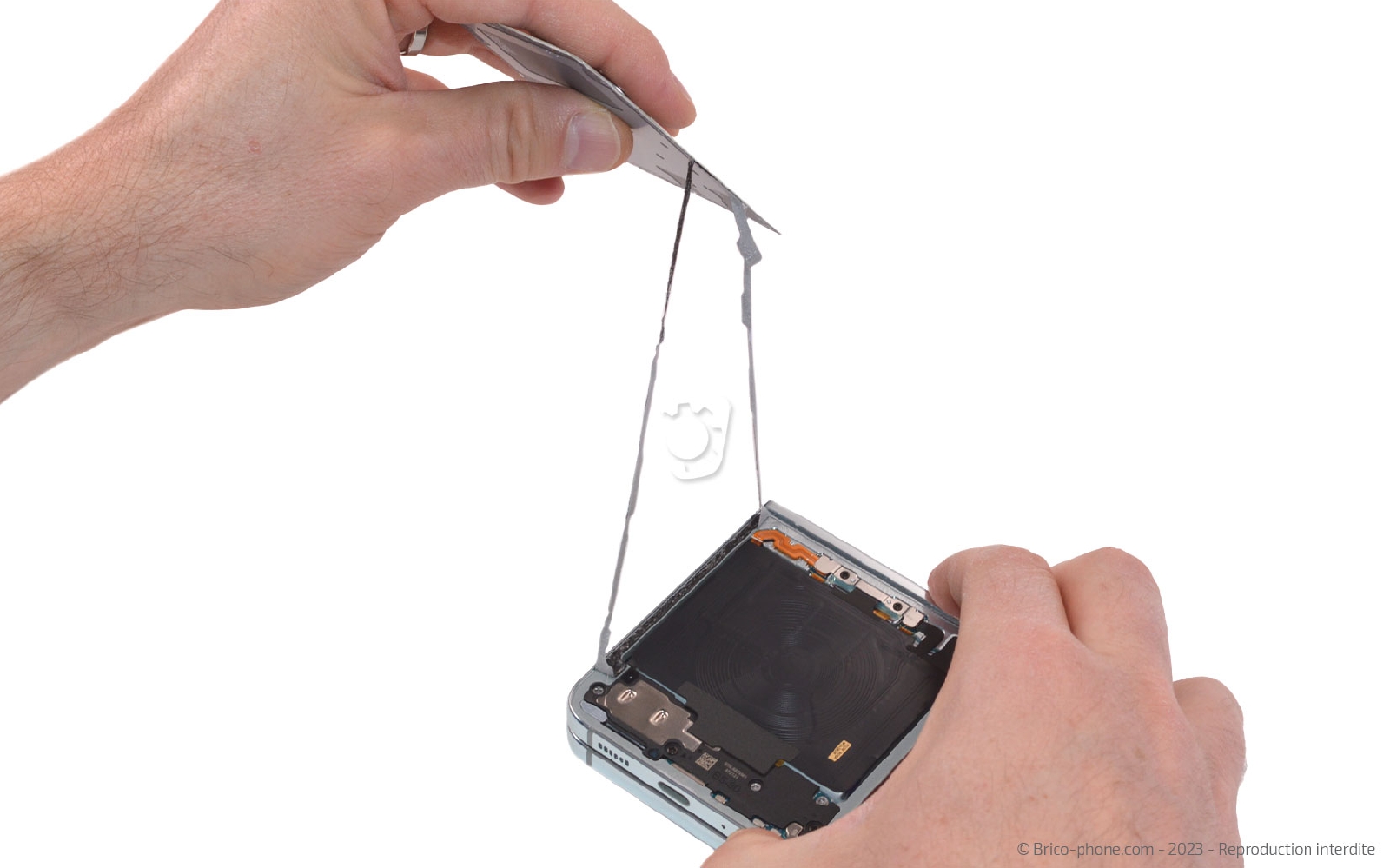

Faites circuler les médiators en plastique tout autour de la vitre arrière pour la décoller du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vitre arrière d'origine Galaxy Z Flip5 - Graphite
24,90 €

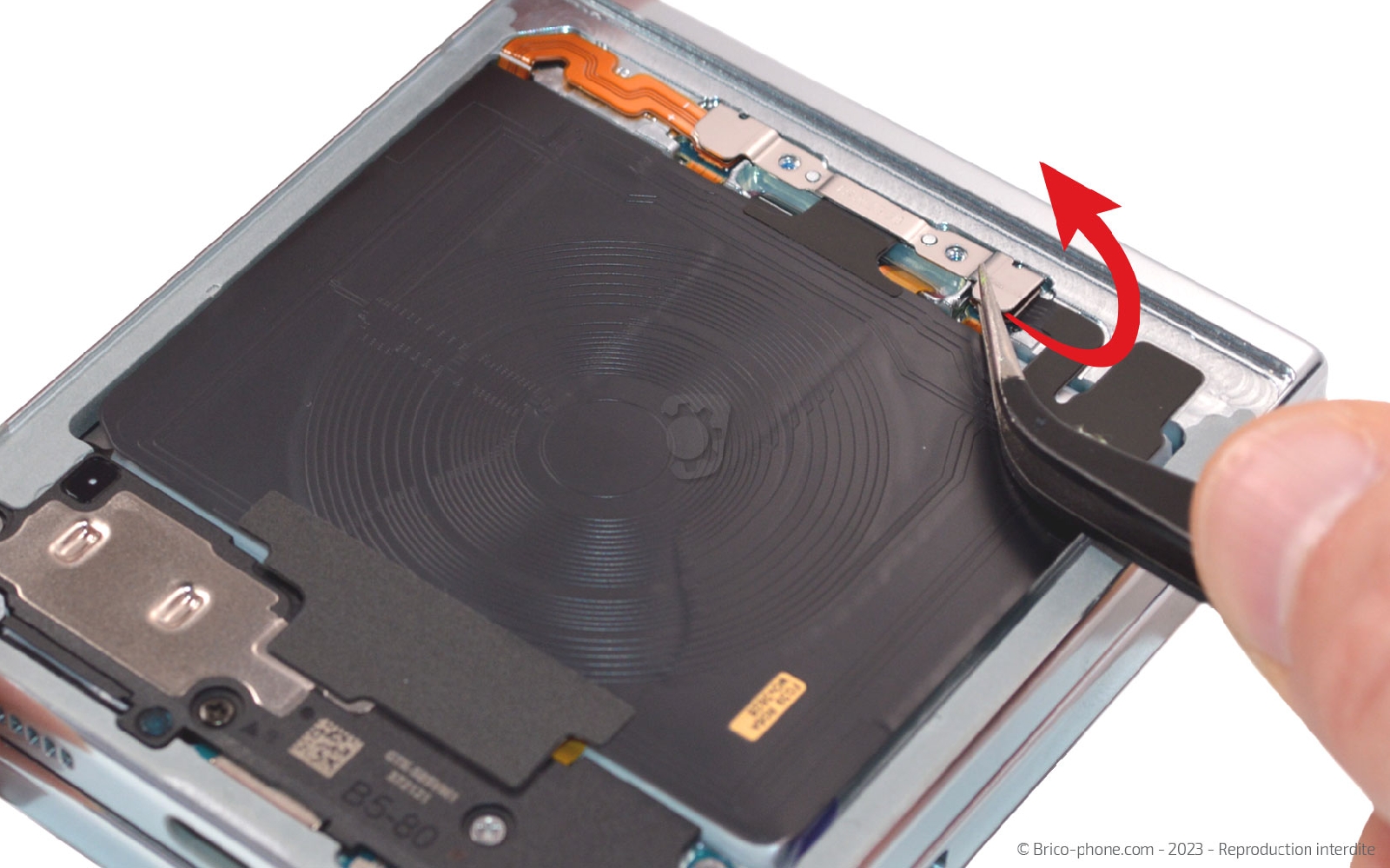

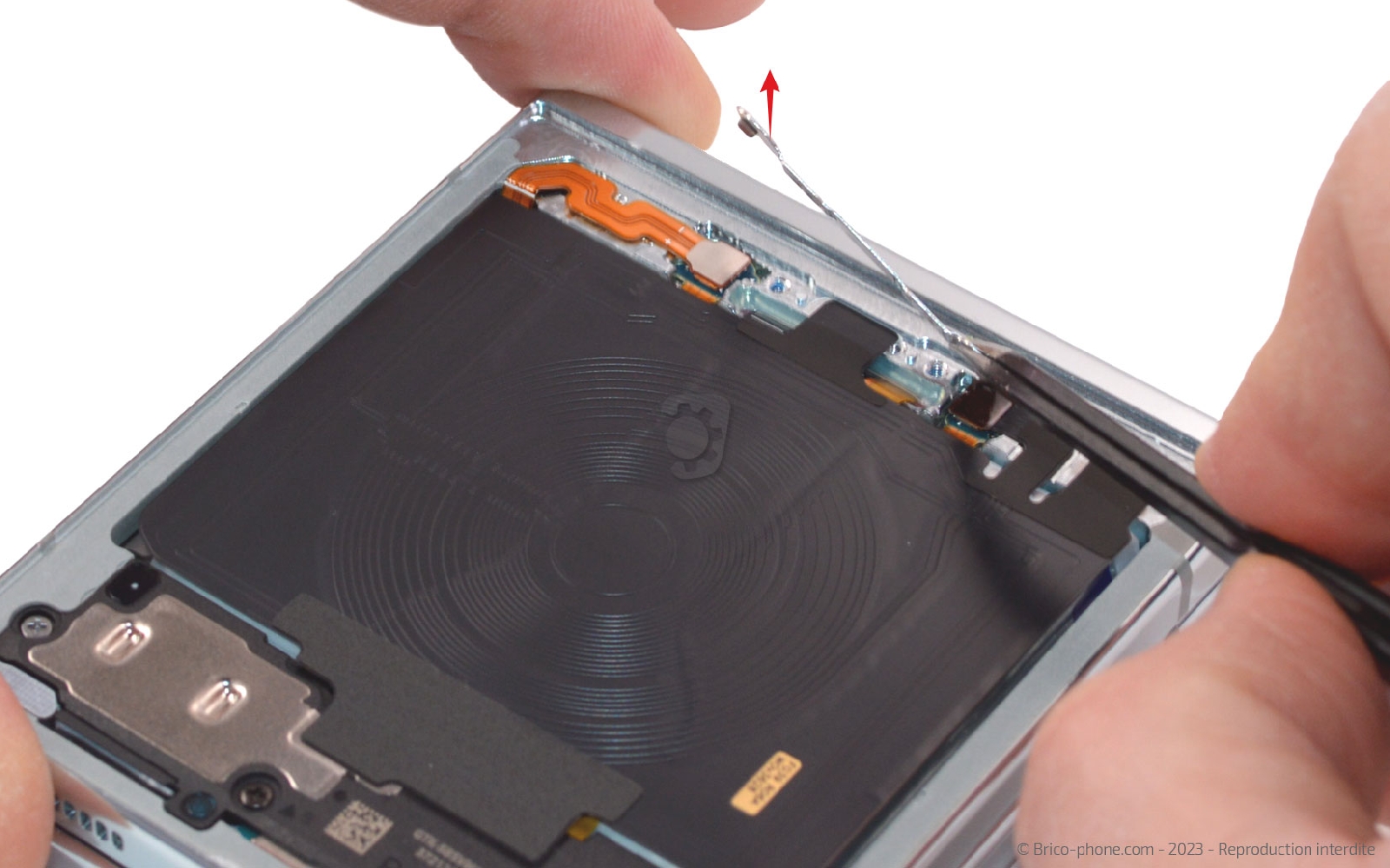

Etape 3 : Déconnecter la première batterie

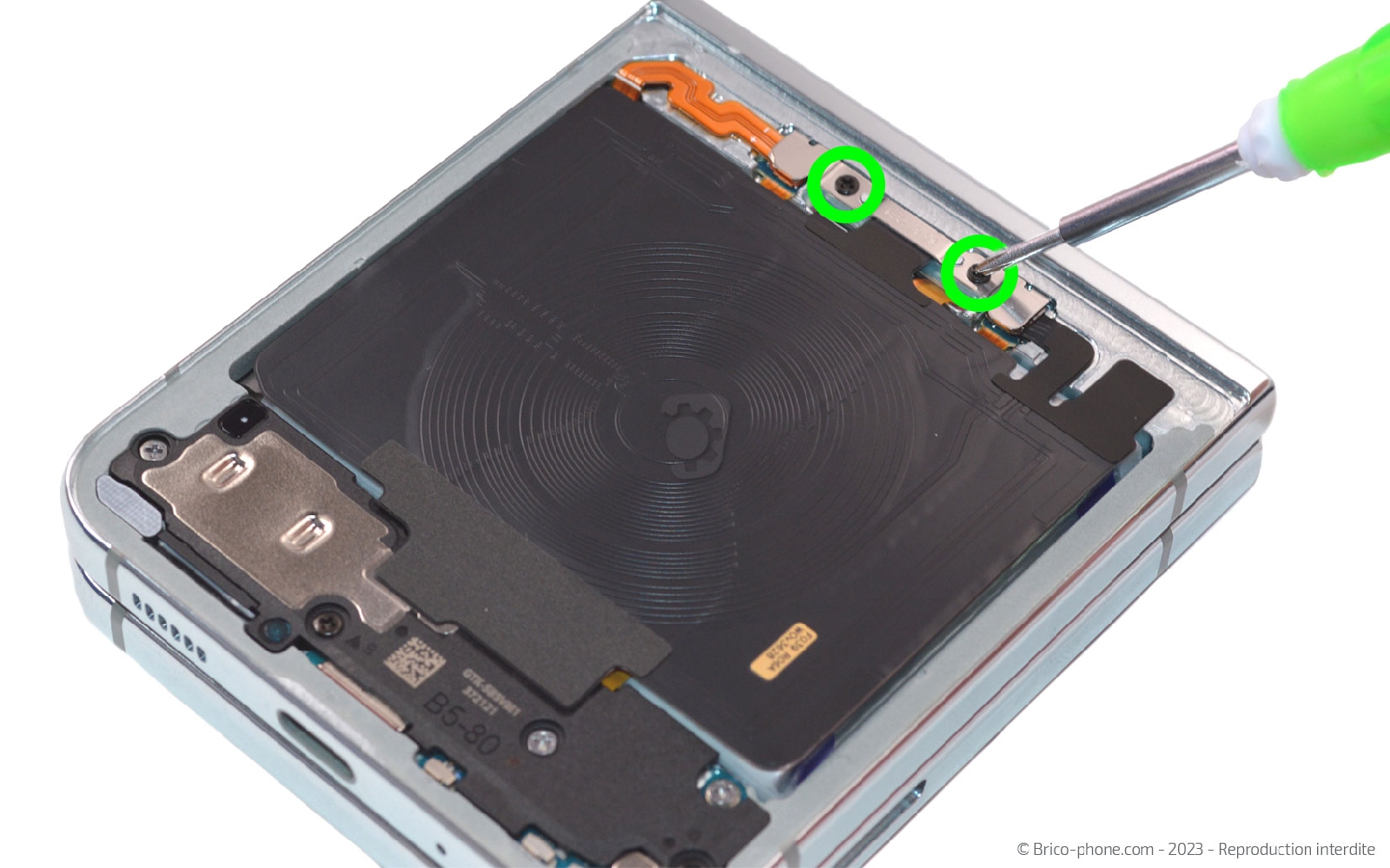

Retirez les deux vis cruciforme puis sortez la plaquette métallique pour accéder à la nappe de la batterie.

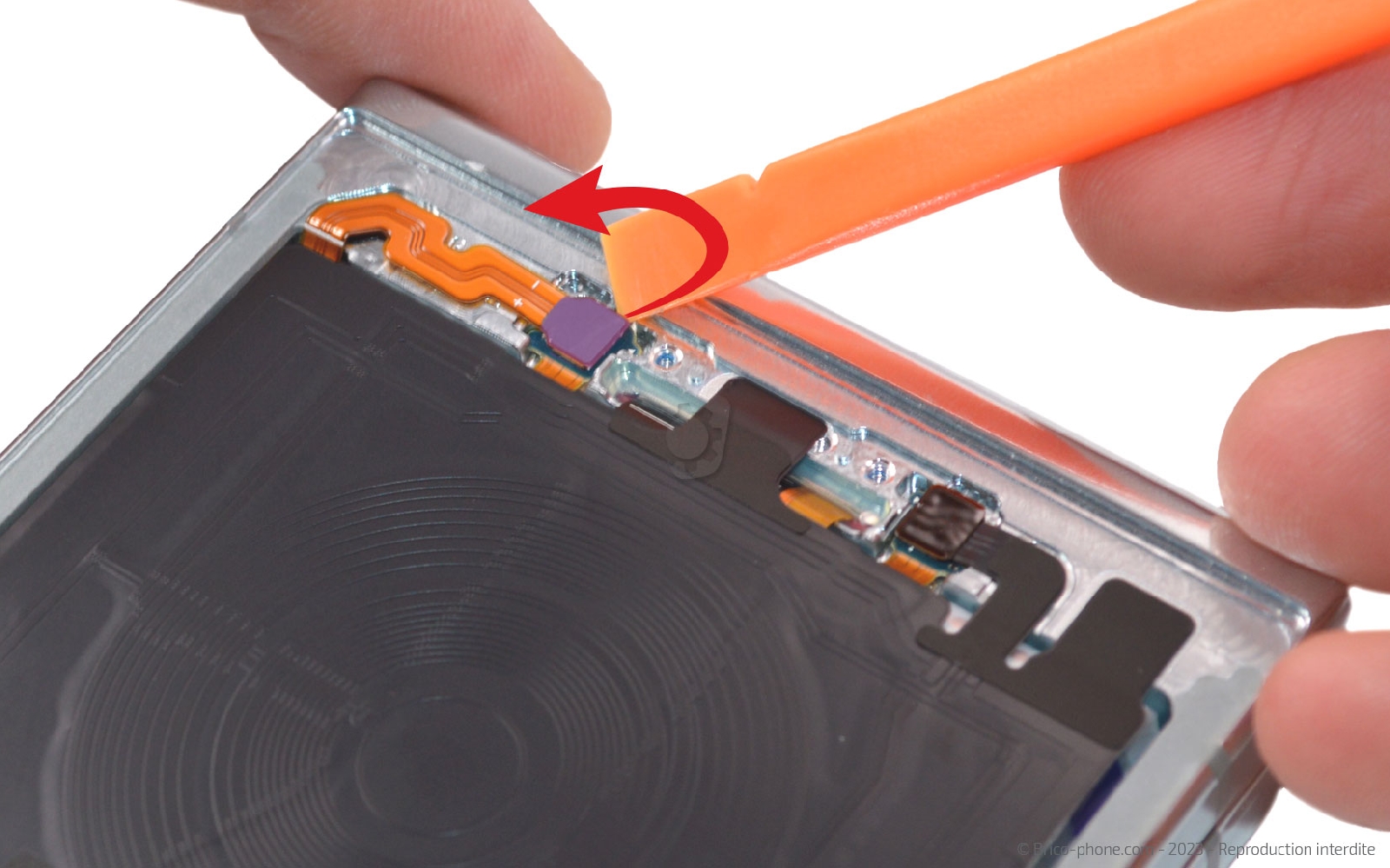

Ensuite, déconnectez la première batterie.
Outils du kit utilisés
Outils du kit utilisés

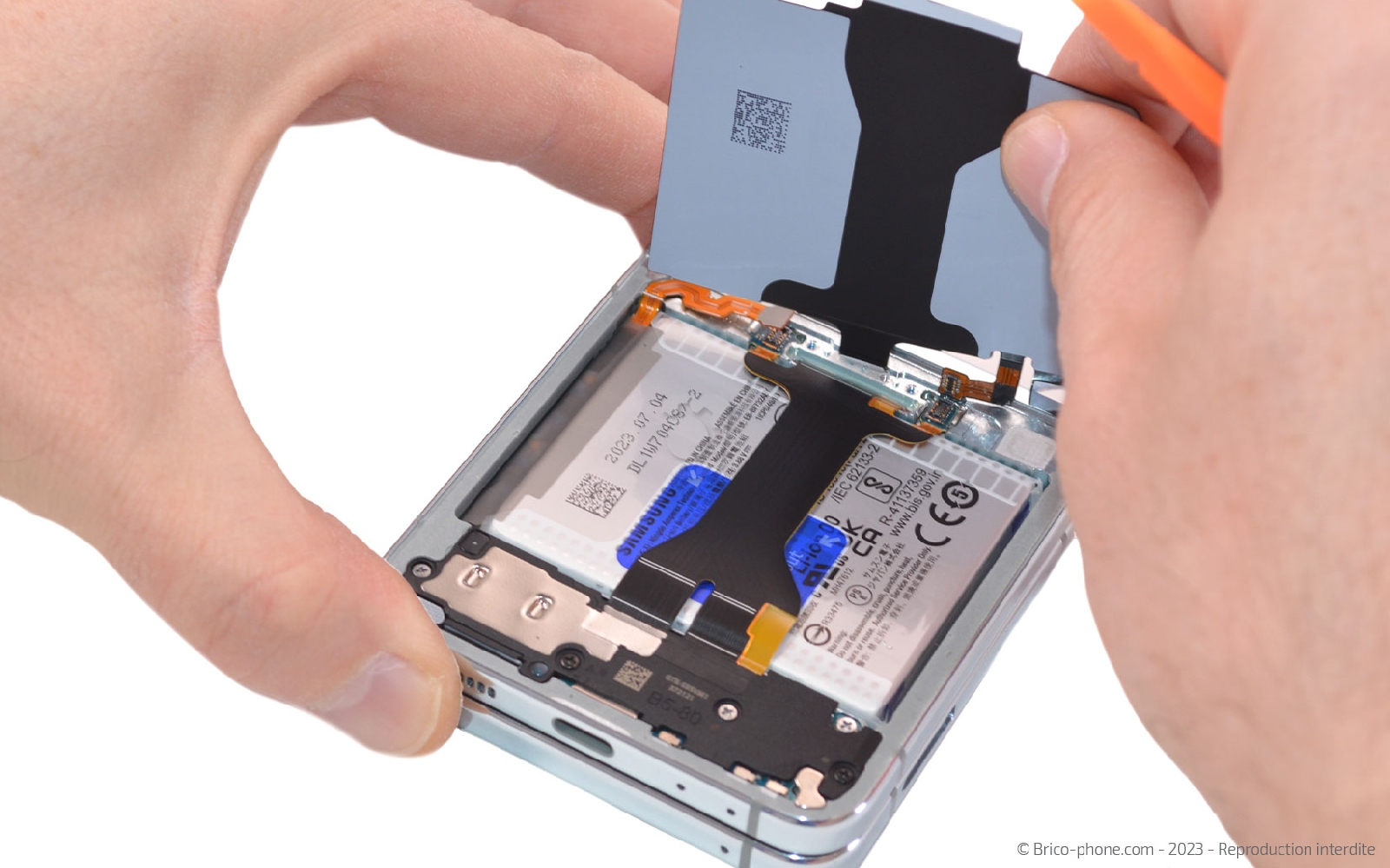

Etape 4 : Récupérer la nappe NFC

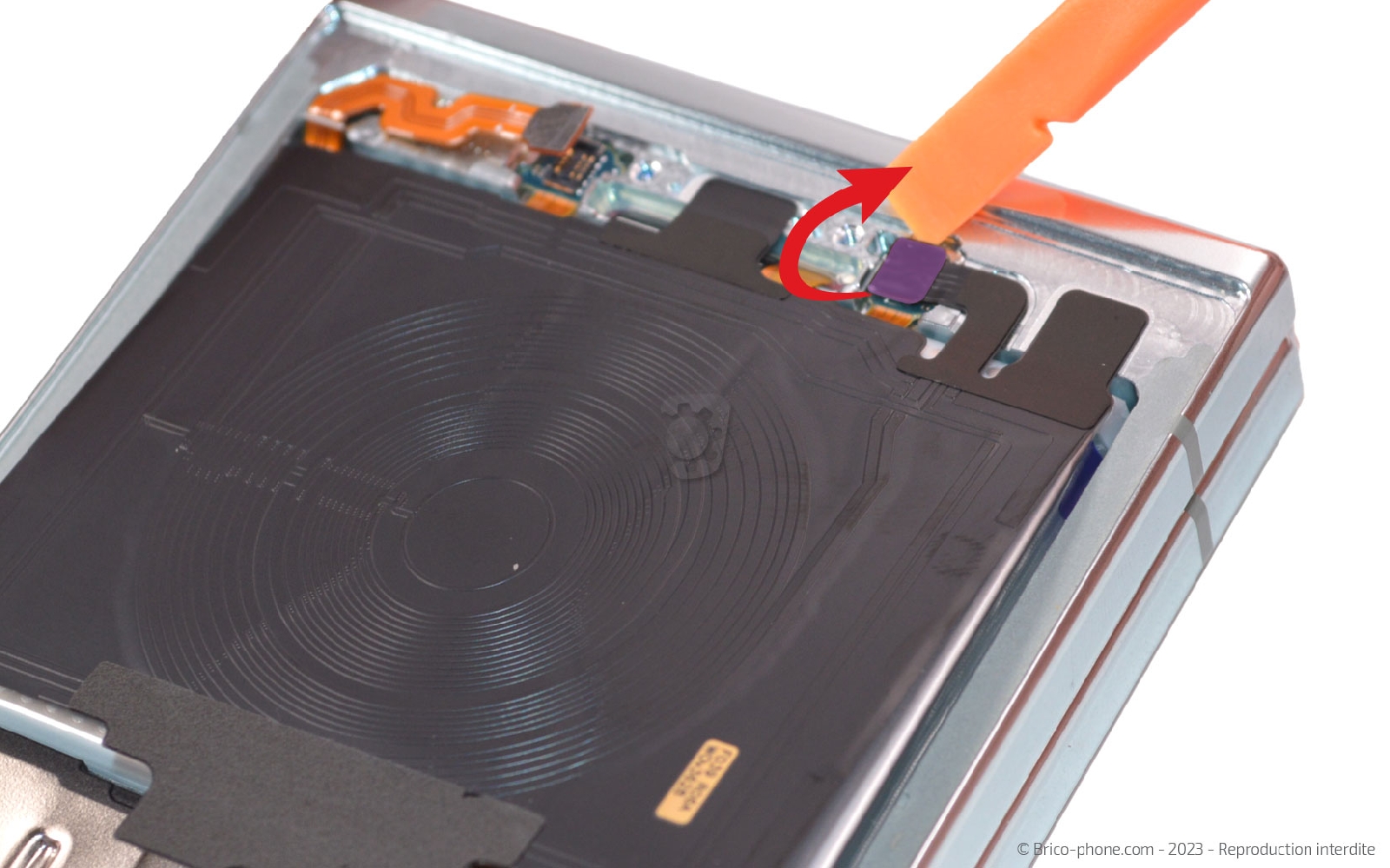

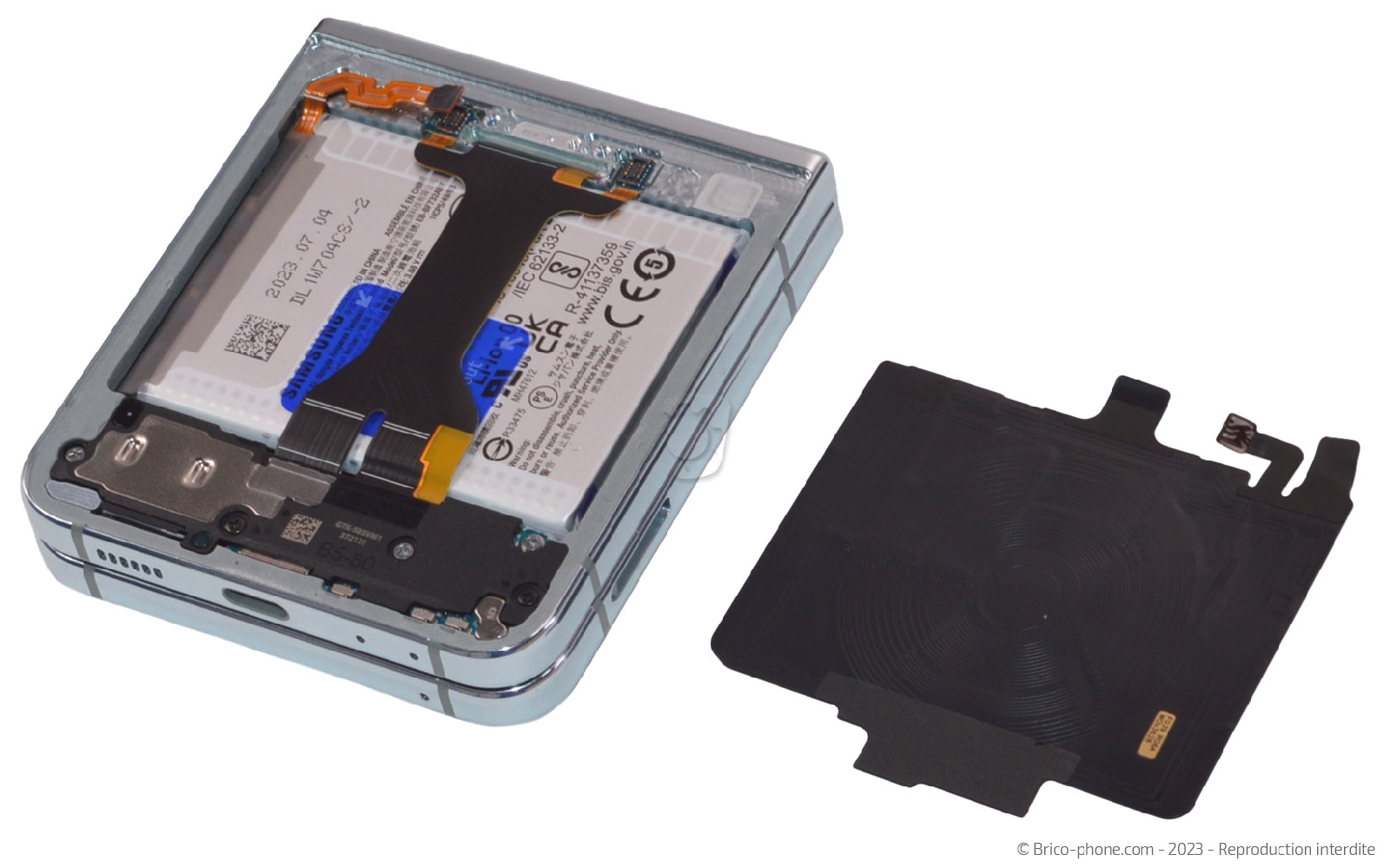

Sur la partie basse du téléphone, déconnectez la nappe NFC / induction puis mettez la de coté.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Nappe NFC et recharge par induction pour Samsung Galaxy Z Flip 5 (F731B)
15,90 €
Etape 5 : Retirer le haut-parleur externe

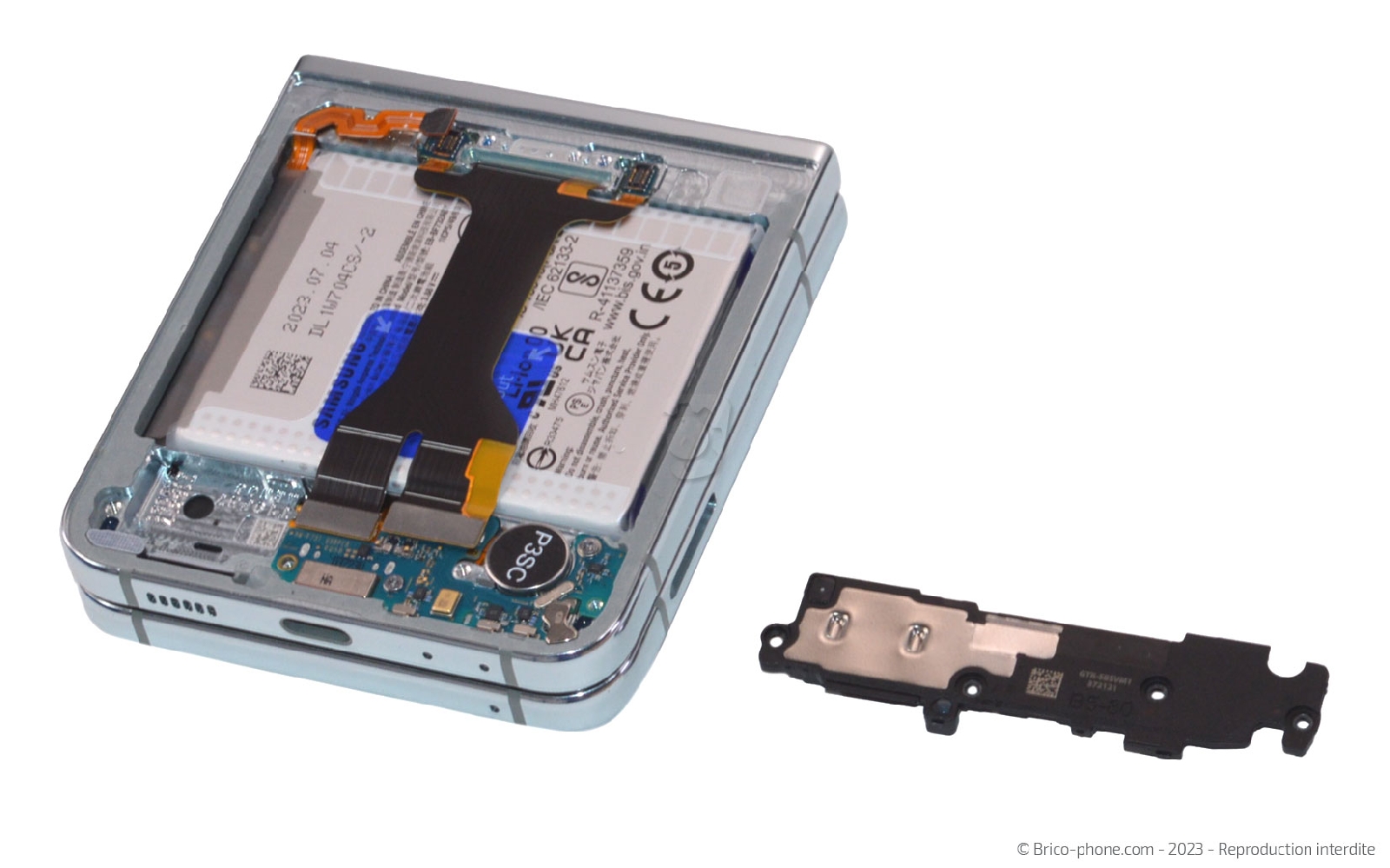

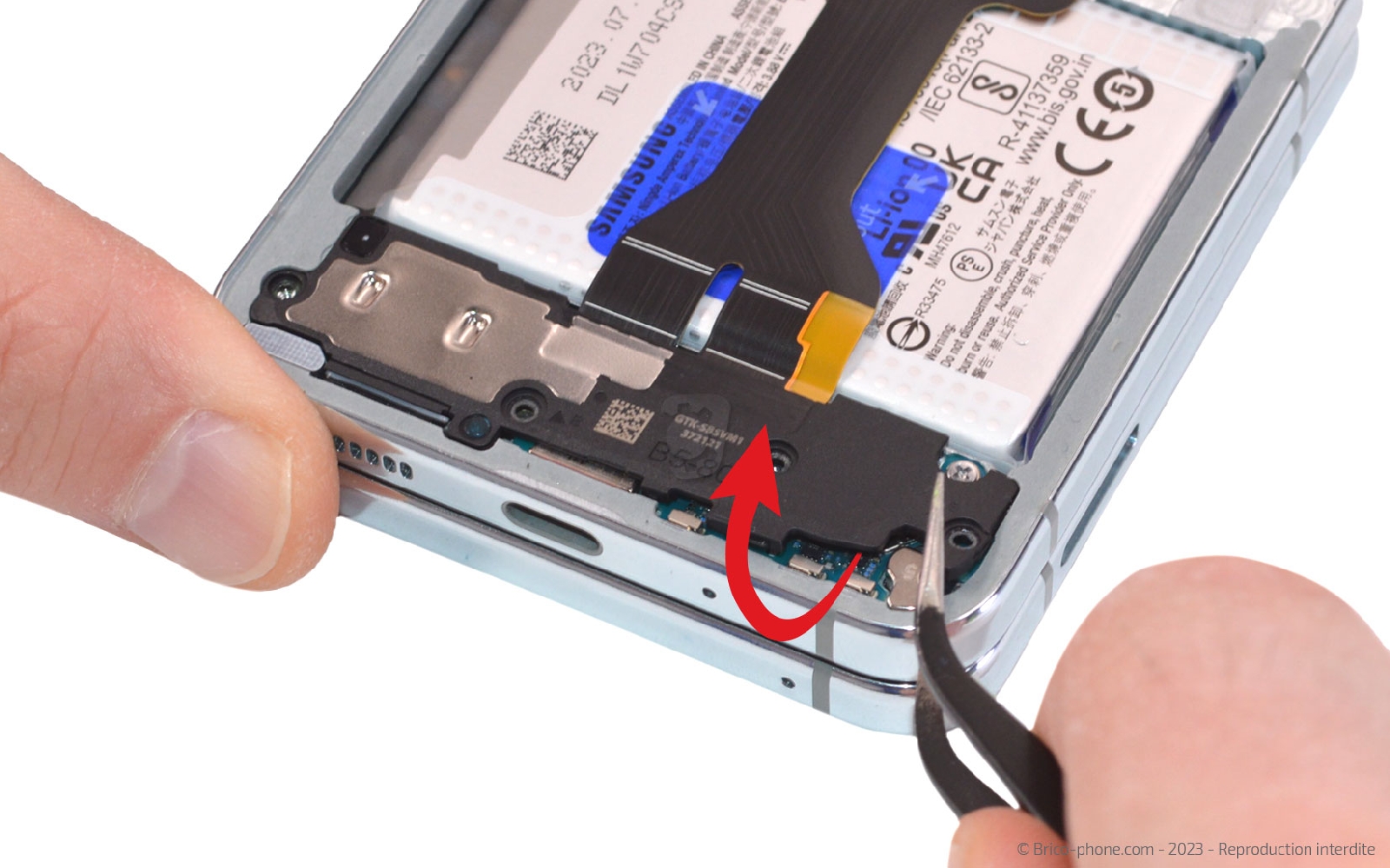

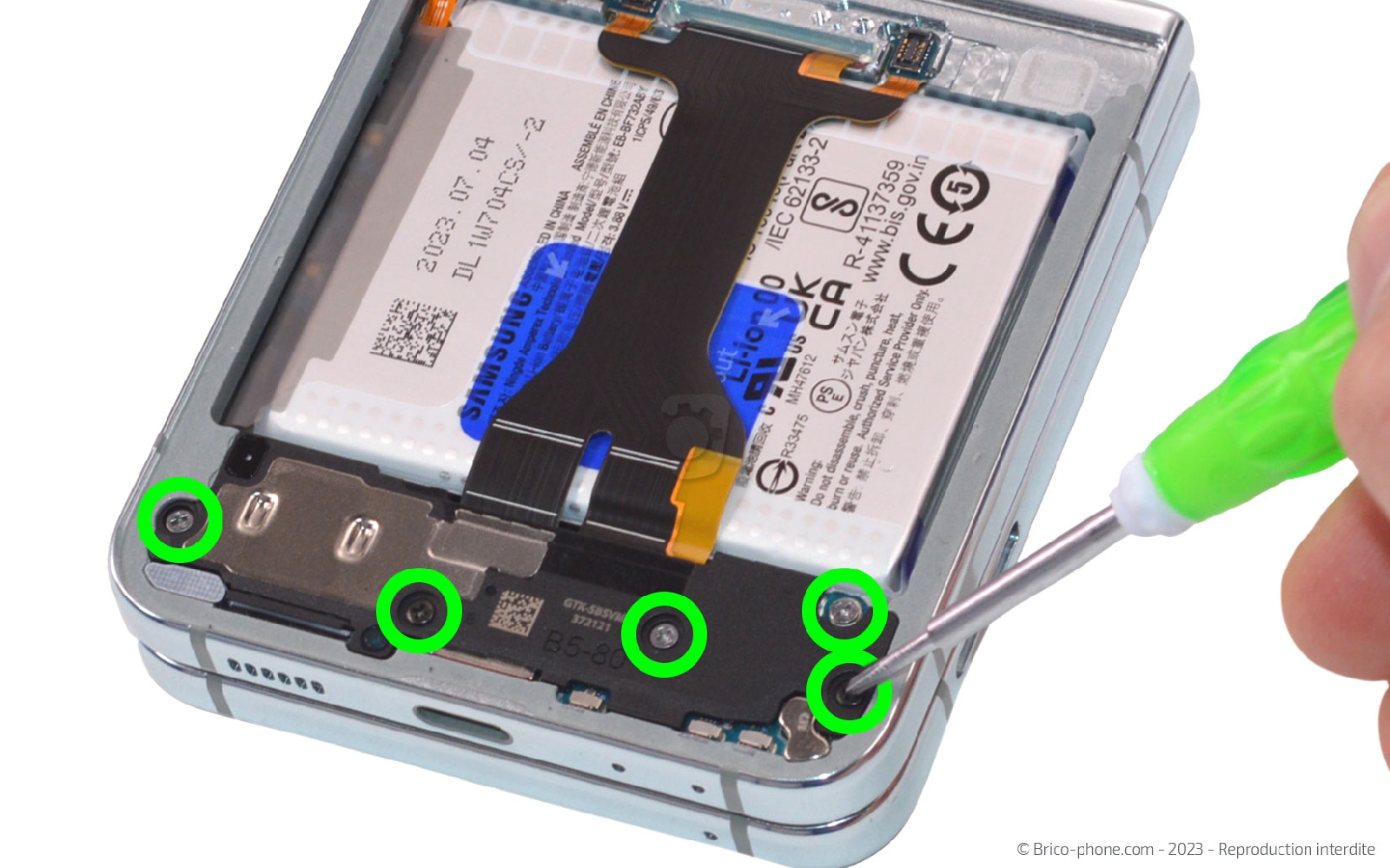

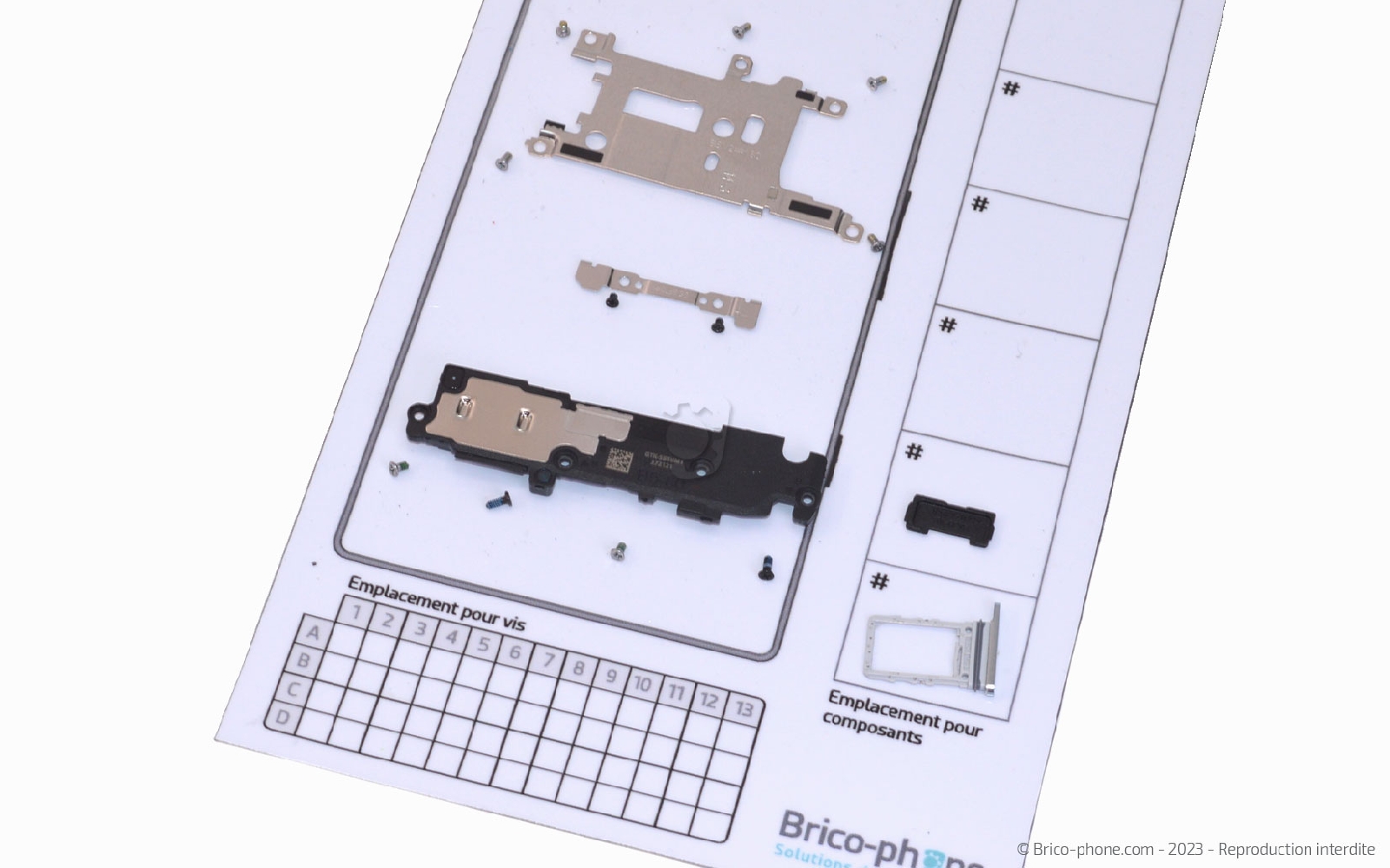

Ôtez les 5 vis cruciforme puis détachez le haut-parleur externe du châssis à l'aide de la pince métallique.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Patron adhésif d'aide au montage universel
1,17 €
Etape 6 : Sortir le connecteur de charge
Débranchez la nappe de la rallonge d'interconnexion branchée sur le dock avant de retirer les deux vis cruciforme.

Glissez la pointe de la pincette sous le composant pour l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

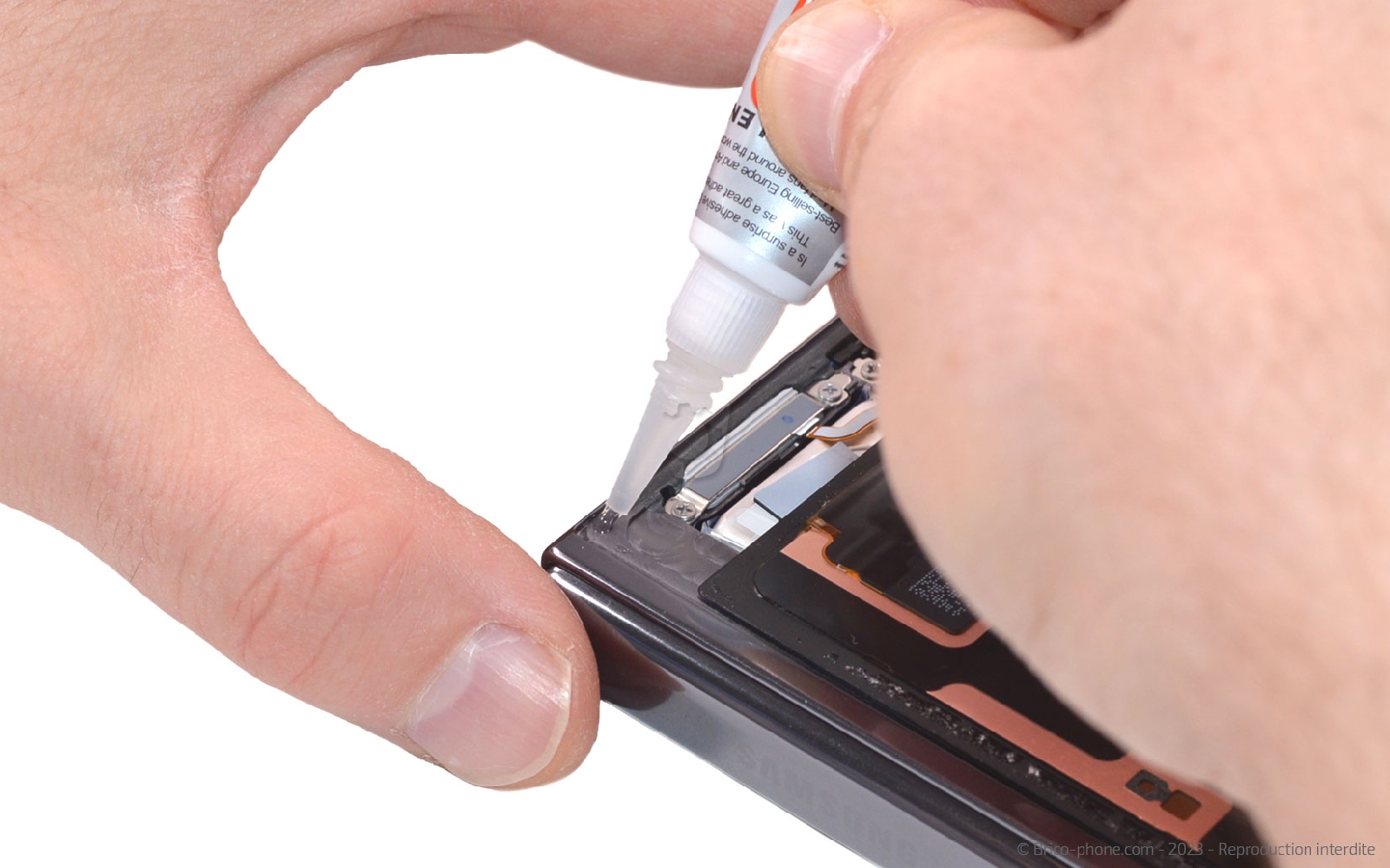

Conseils pour le remontage 1
Suivez les étapes précédentes pour remonter tous les éléments de votre Galaxy Z Flip5.

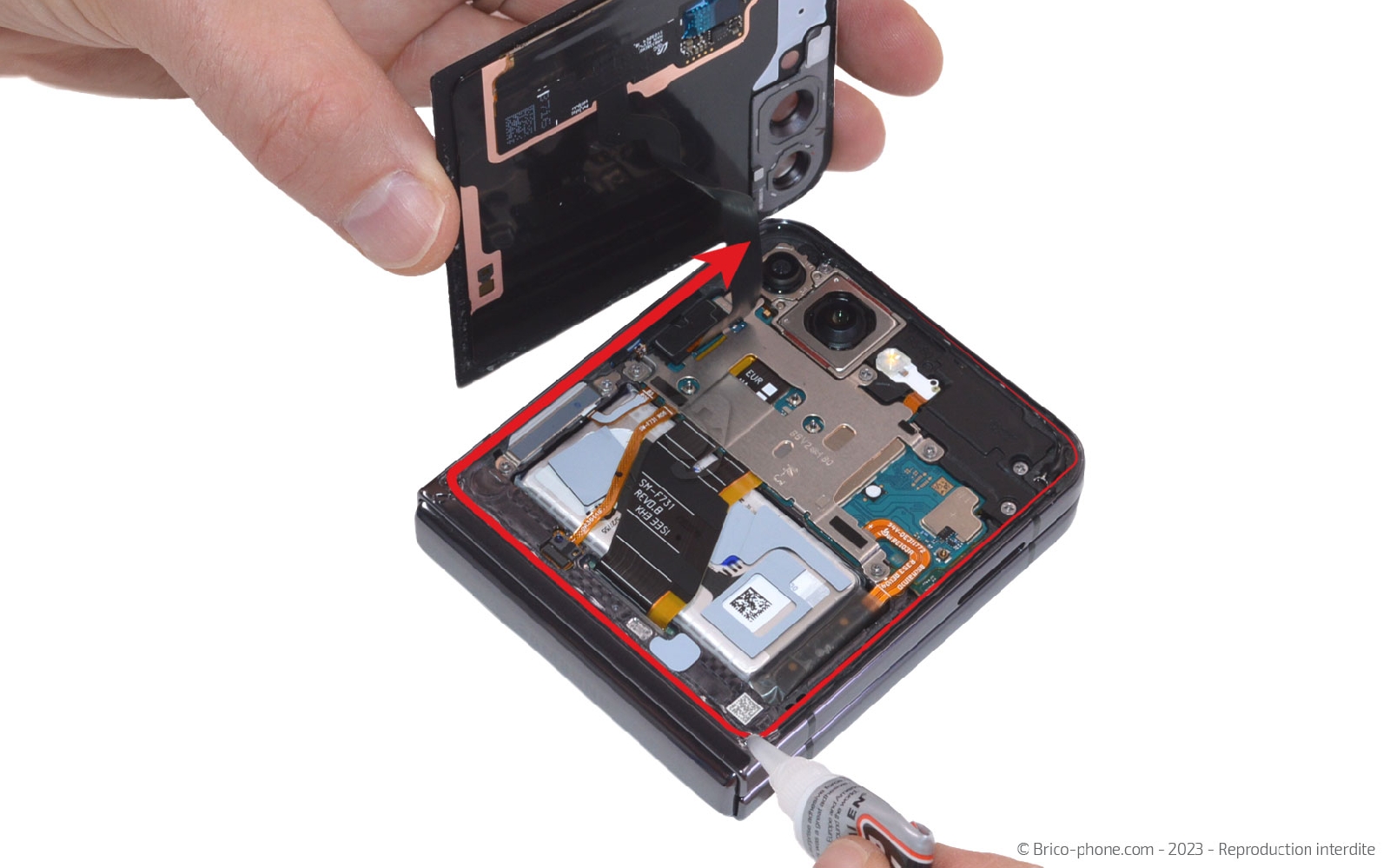

Une fois arrivé à l'étape de l'écran externe, saisissez la colle B-7000 et appliquez cette dernière tout autour du châssis.
Repositionnez le composant.
Outils du kit utilisés
Outils du kit utilisés

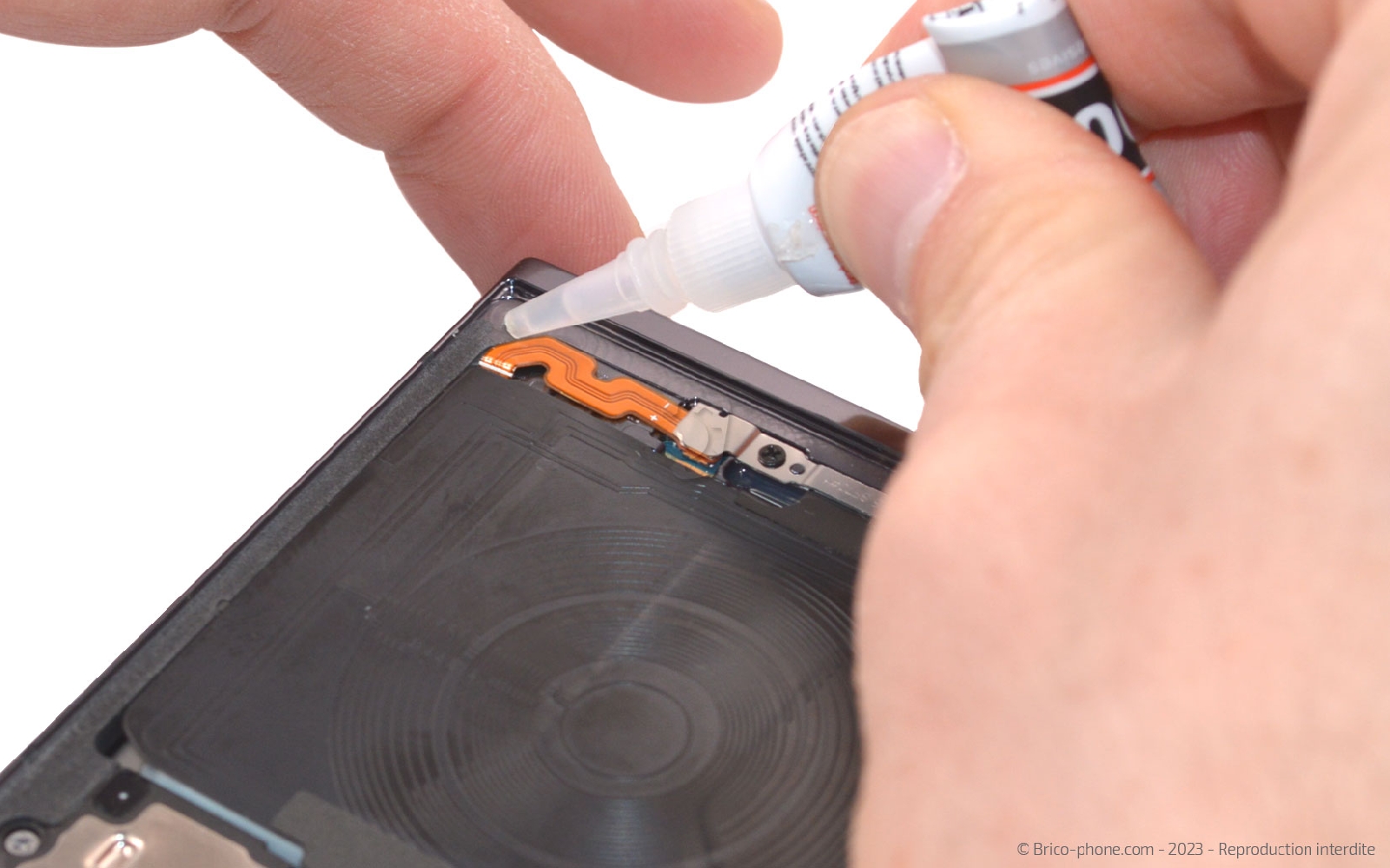

Conseils pour le remontage 2

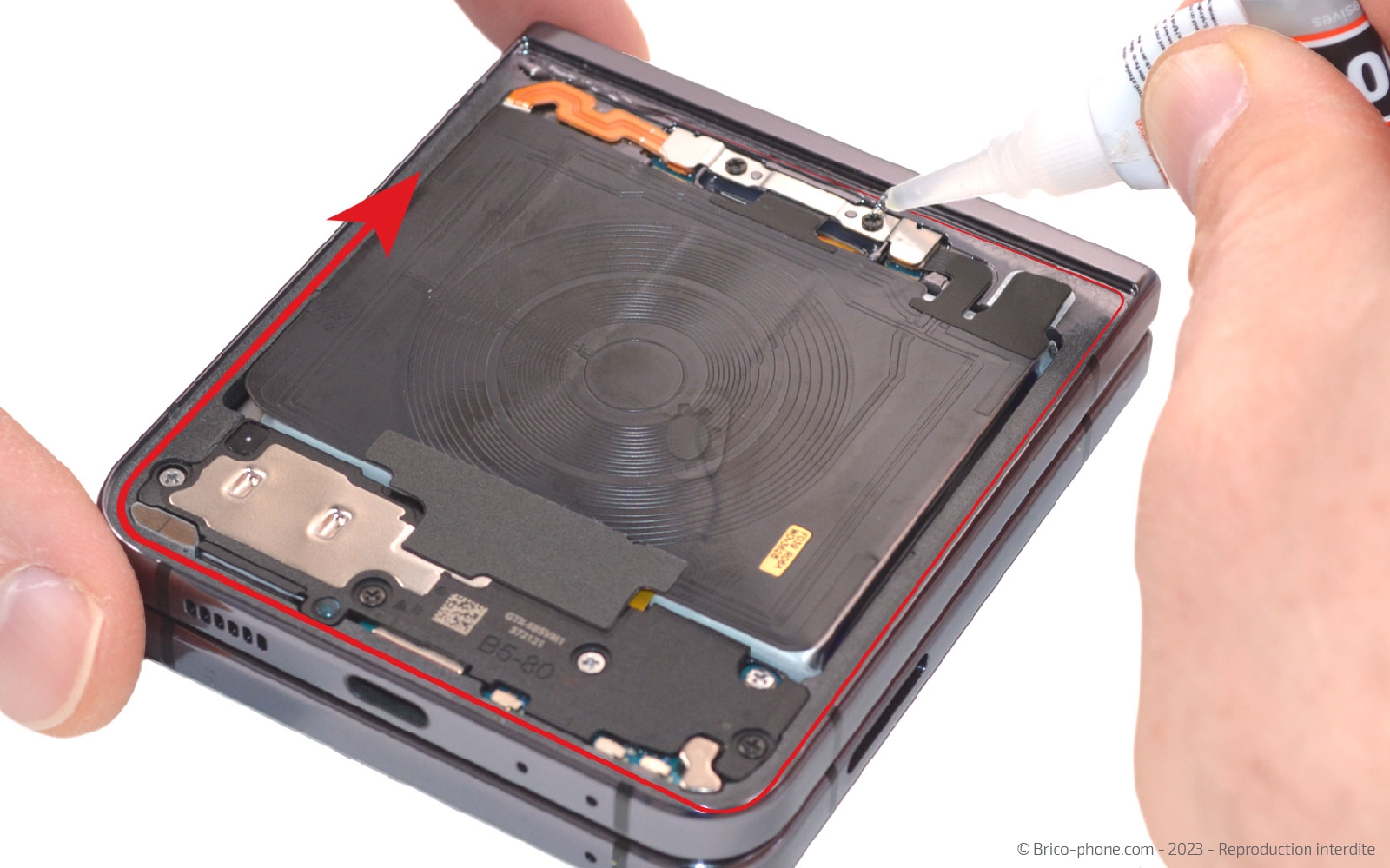

Faites la même choses pour la vitre arrière. Disposez la colle sur tout le contour du châssis puis posez la vitre arrière.

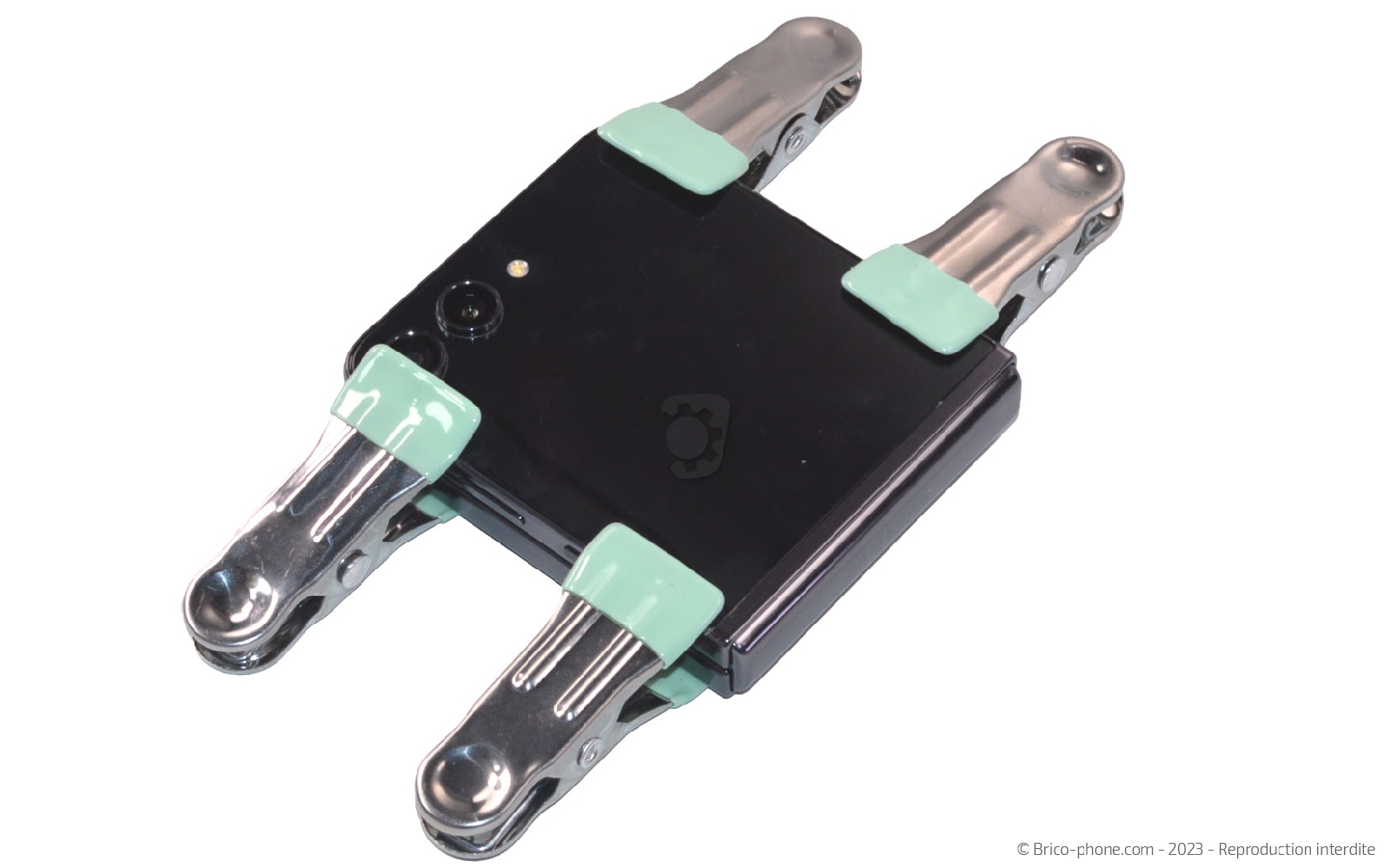

Ensuite, mettez sous presse votre téléphone à l'aide de pinces pendant environ 45 minutes.
Outils du kit utilisés
Outils du kit utilisés
