Guide de réparation sur Galaxy A54 5G

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 14/20
Galaxy A54 5G | Temps estimé : 45 min | Difficulté : 3/5

Bienvenue dans notre guide de réparation dédié au Samsung Galaxy A54 5G, un appareil qui combine élégance et performance. Ce guide est conçu pour vous accompagner pas à pas dans la réparation et l'entretien de votre Galaxy A54 5G, vous permettant ainsi de prolonger la durée de vie de votre appareil et de contribuer à la lutte contre l'obsolescence programmée.

Que vous soyez un bricoleur amateur ou un utilisateur souhaitant simplement en savoir plus sur le fonctionnement de votre smartphone, ce guide est fait pour vous. Nous couvrirons une variété de réparations, des plus simples aux plus complexes, y compris le remplacement de l'écran, de la batterie, des caméras, et bien plus encore.

Chaque étape sera détaillée avec des instructions claires et précises, accompagnées de photos et de vidéos pour faciliter votre compréhension. Nous partagerons également des conseils pratiques et des astuces de professionnels pour vous assurer que chaque intervention soit réalisée de manière sûre et efficace.

En suivant ce guide, vous pourrez non seulement économiser sur les coûts de réparation, mais aussi acquérir des compétences précieuses en matière de réparation de smartphones. Alors, préparez vos outils et plongez dans le monde fascinant de la réparation du Samsung Galaxy A54 5G !

Diagnostic

›  Connaitre toutes les pièces de votre smartphone
›  Le téléphone ne vibre plus.
›  Les photos sont floues...

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Pour débuter

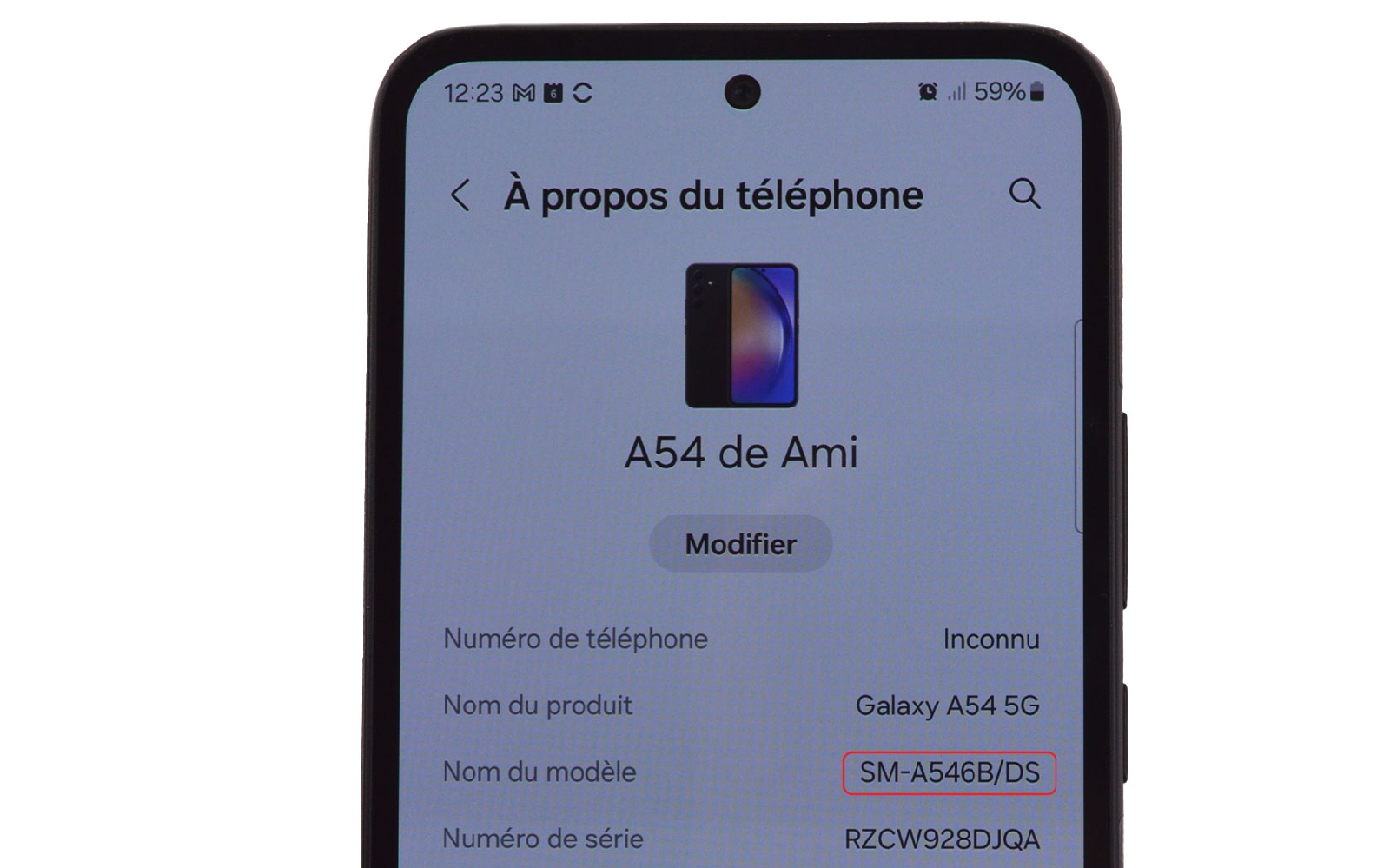

Dans un premier temps, assurez vous de commander les bonnes pièces détachées en vérifiant que ces dernières sont bien compatibles avec votre téléphone.
Pour cela, il vous suffit de connaitre son numéro de modèle. Ce dernier se trouve dans les paramètres de votre smartphone. Pour le Samsung Galaxy A54 (5G), il existe plusieurs numéros : SM-A546V, SM-A546U, SM-A546U1, SM-A546B, SM-A546B/DS, SM-A546E, SM-A546E/DS, SM-A5460.

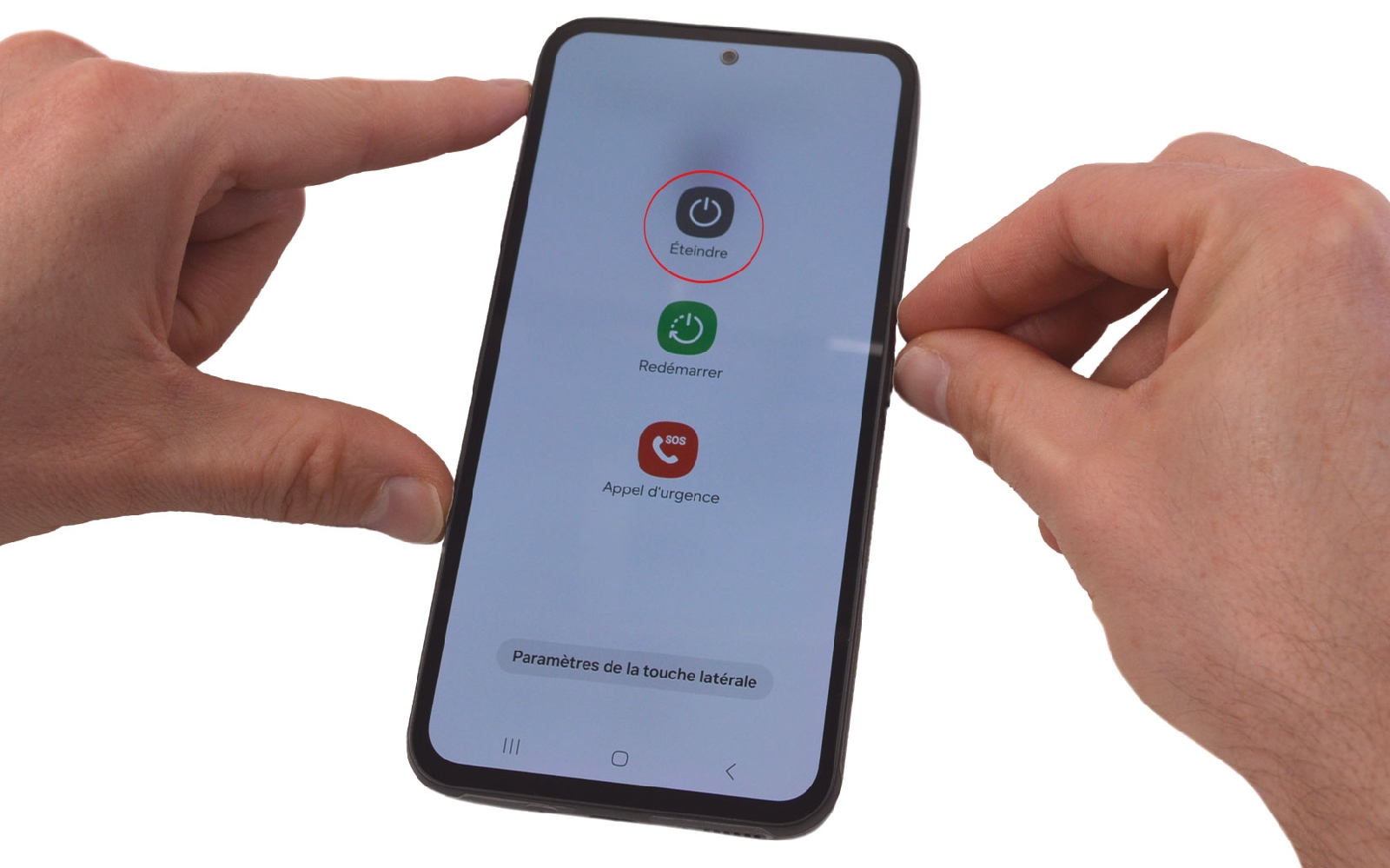

Une fois que vous êtes prêt, commencez par éteindre votre mobile.

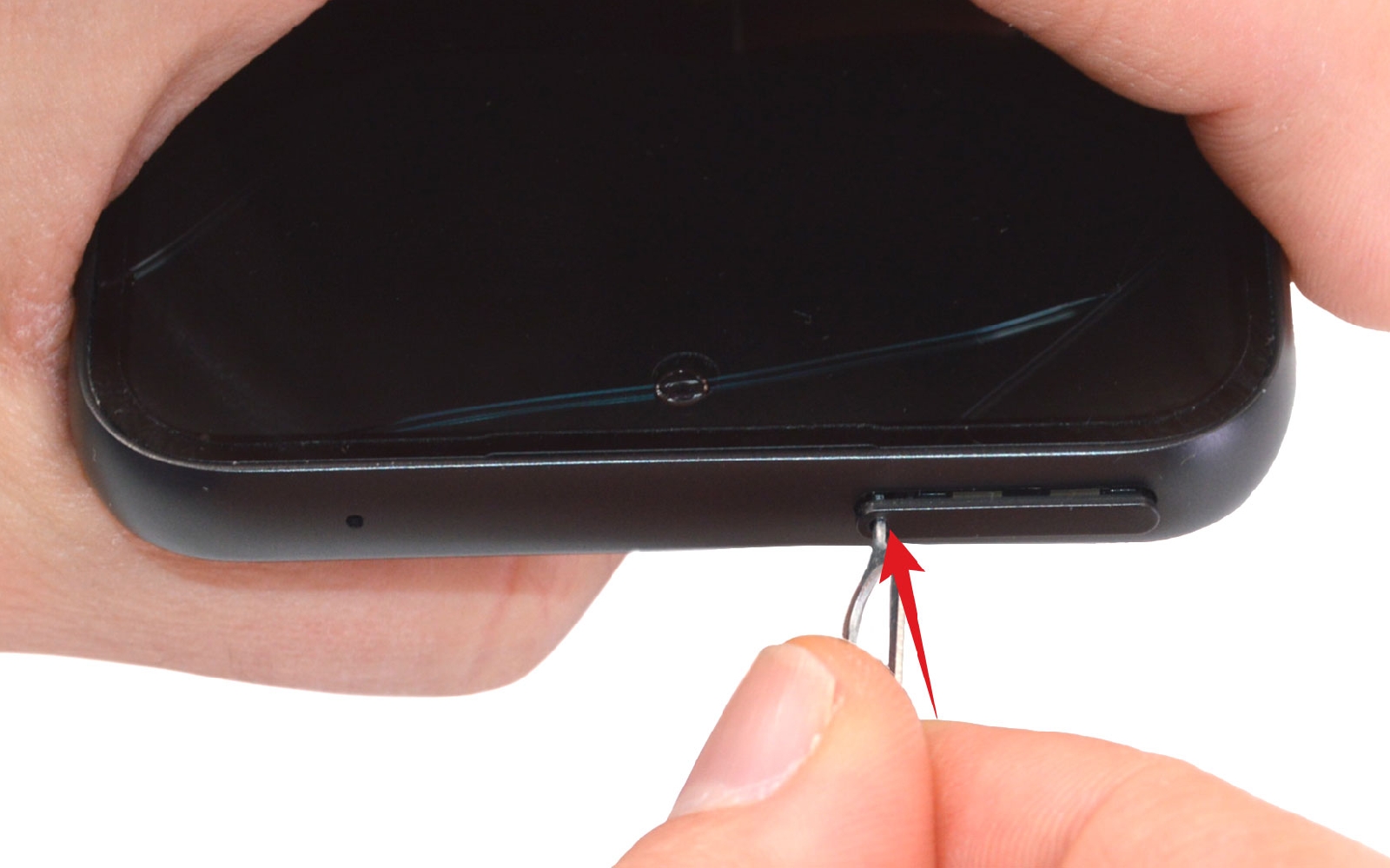

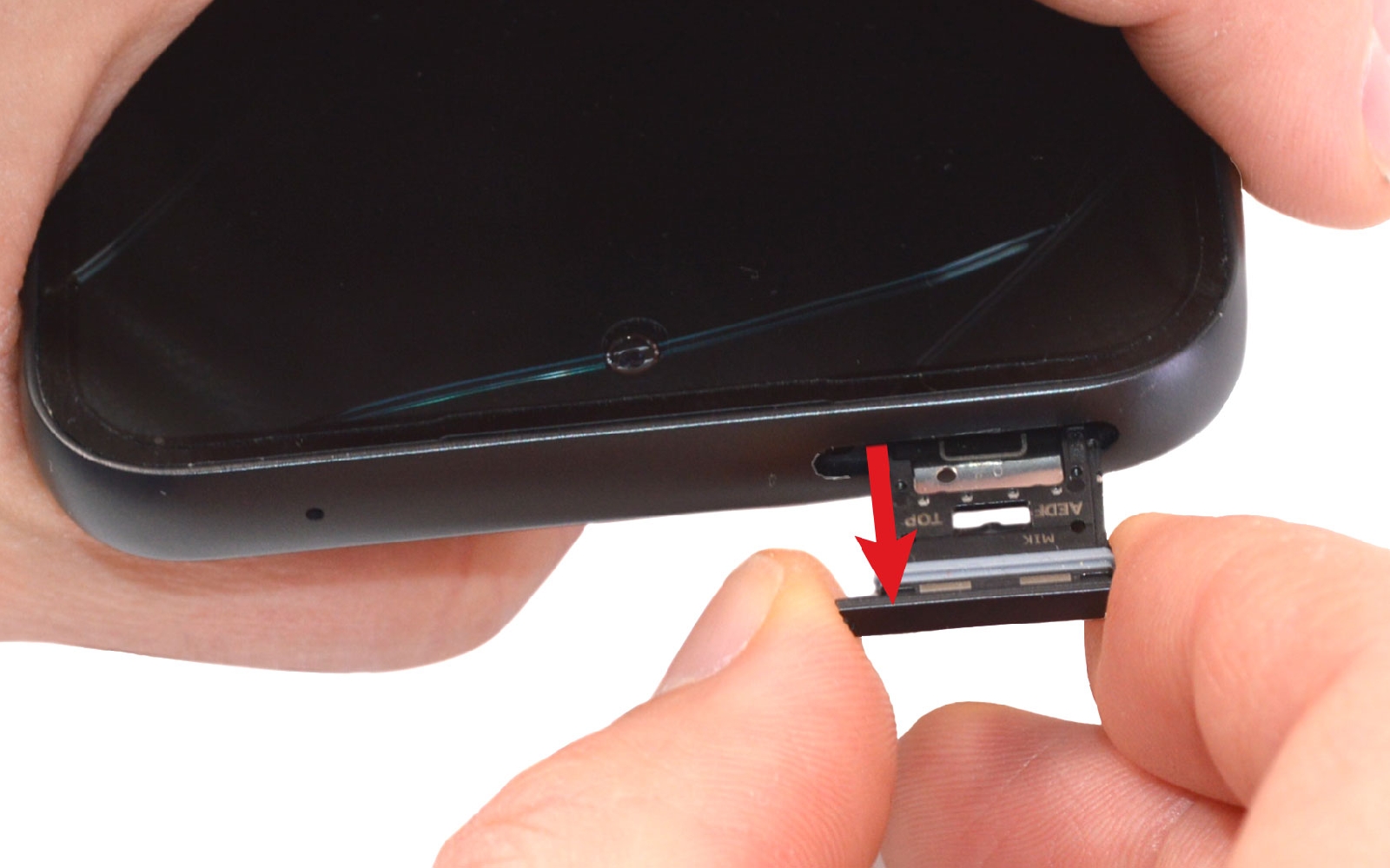

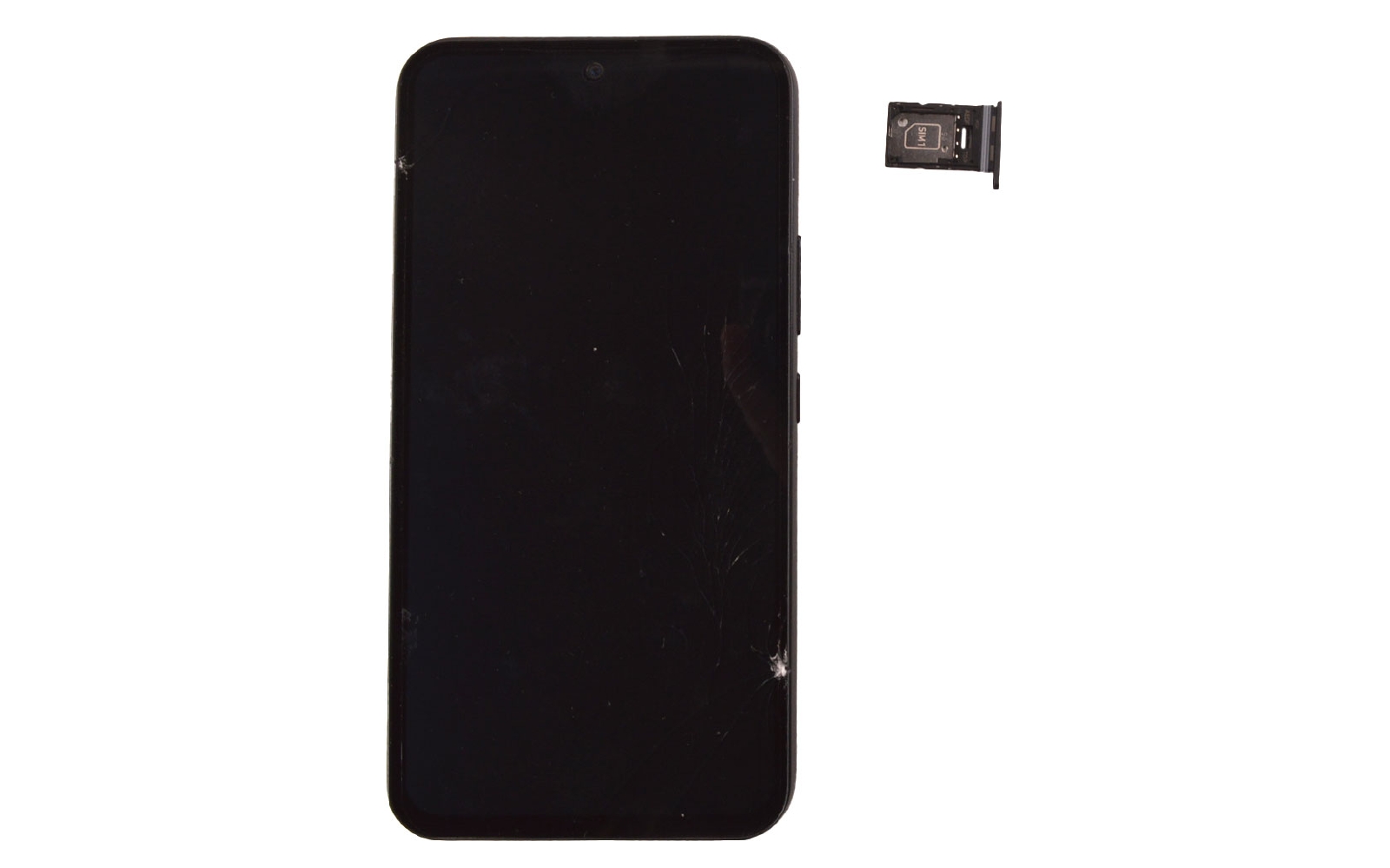

Etape 1 : Ejecter un tiroir SIM
Insérez la pointe de l'outil SIM dans le trou prévu à cet effet pour éjecter le tiroir.

Ensuite sortez le du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tiroir SIM d'origine pour Samsung Galaxy A54 5G Noir
7,90 €

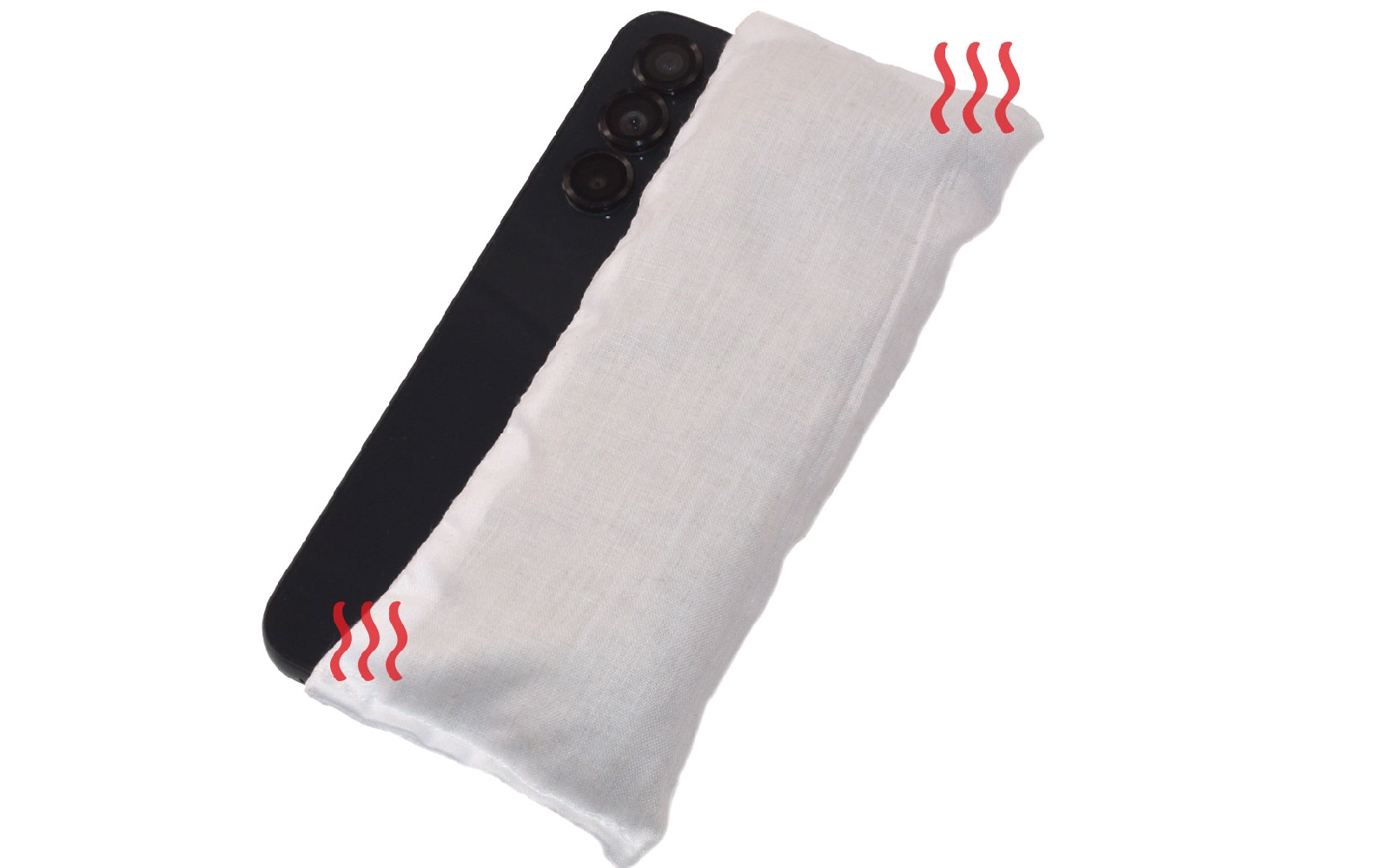

Etape 2 : Chauffer la vitre arrière

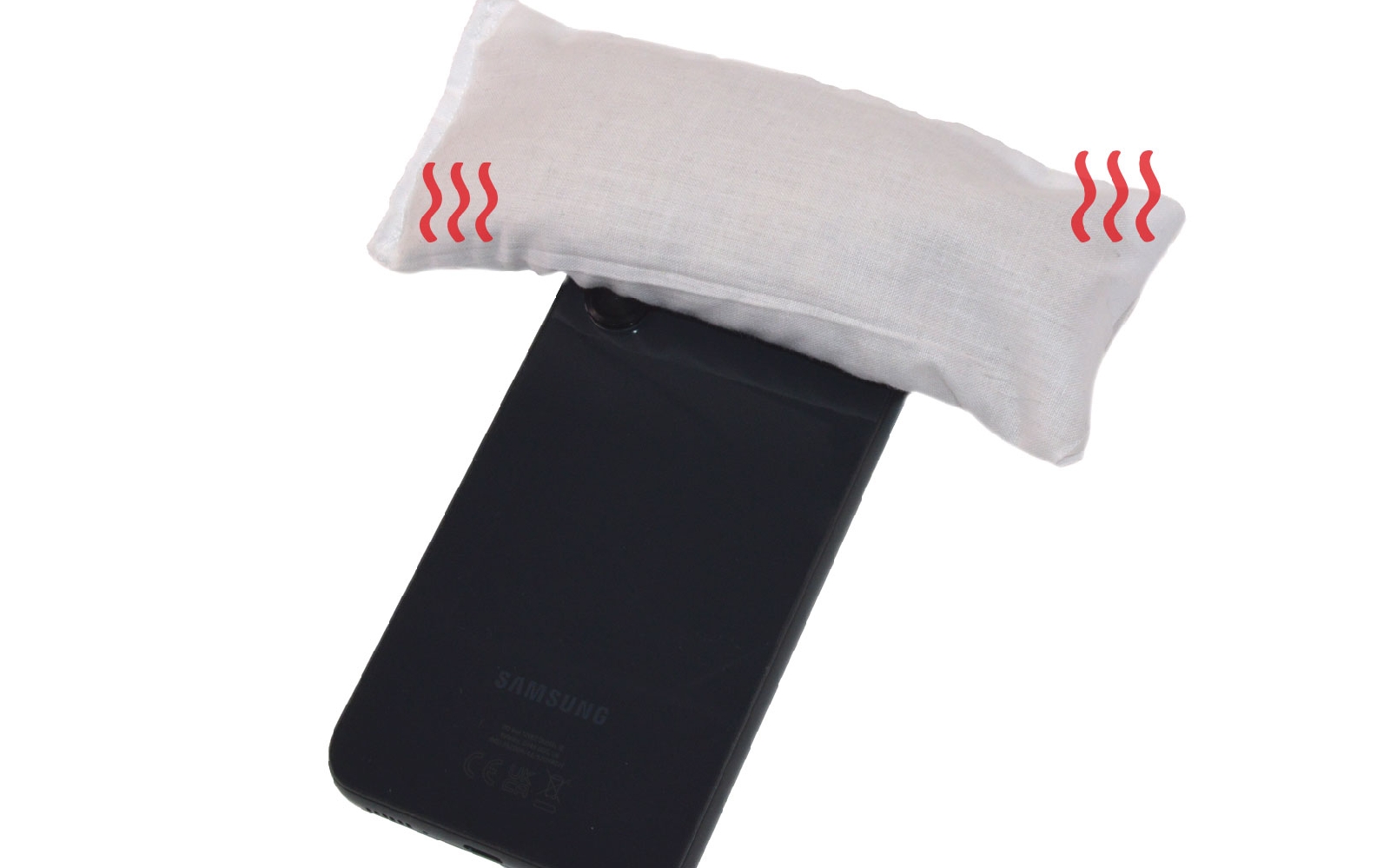

Si vous avez opté pour le coussin chauffant, il vous faut le passer au micro-ondes pendant environ 2 minutes avant de le déposer sur une tranche de l'appareil.
Réitérez la manipulation pour les 4 cotés de la vitre arrière.

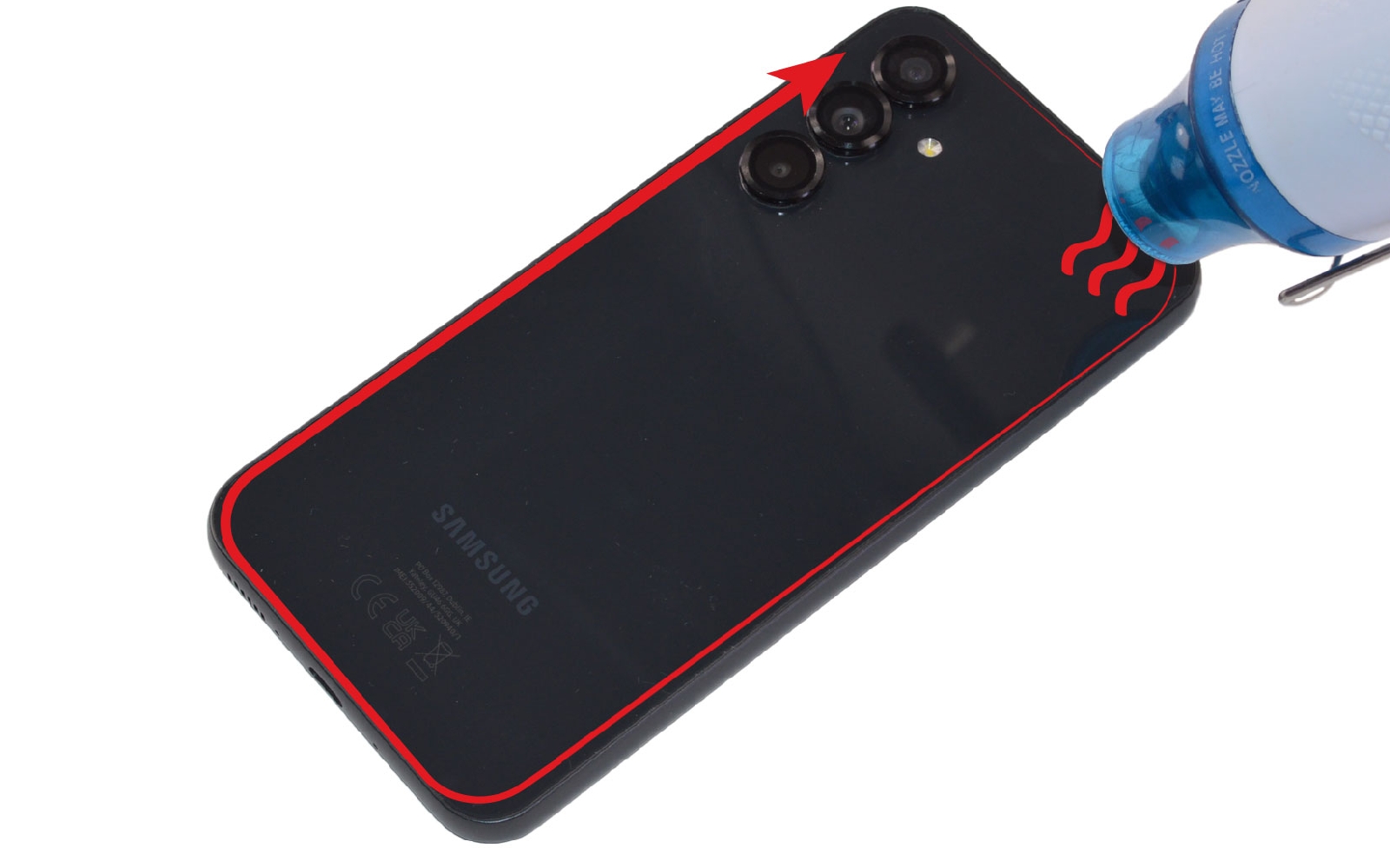

Autrement, vous pouvez également chauffer l'arrière du téléphone à l'aide du décapeur chauffant ou d'un sèche-cheveux.

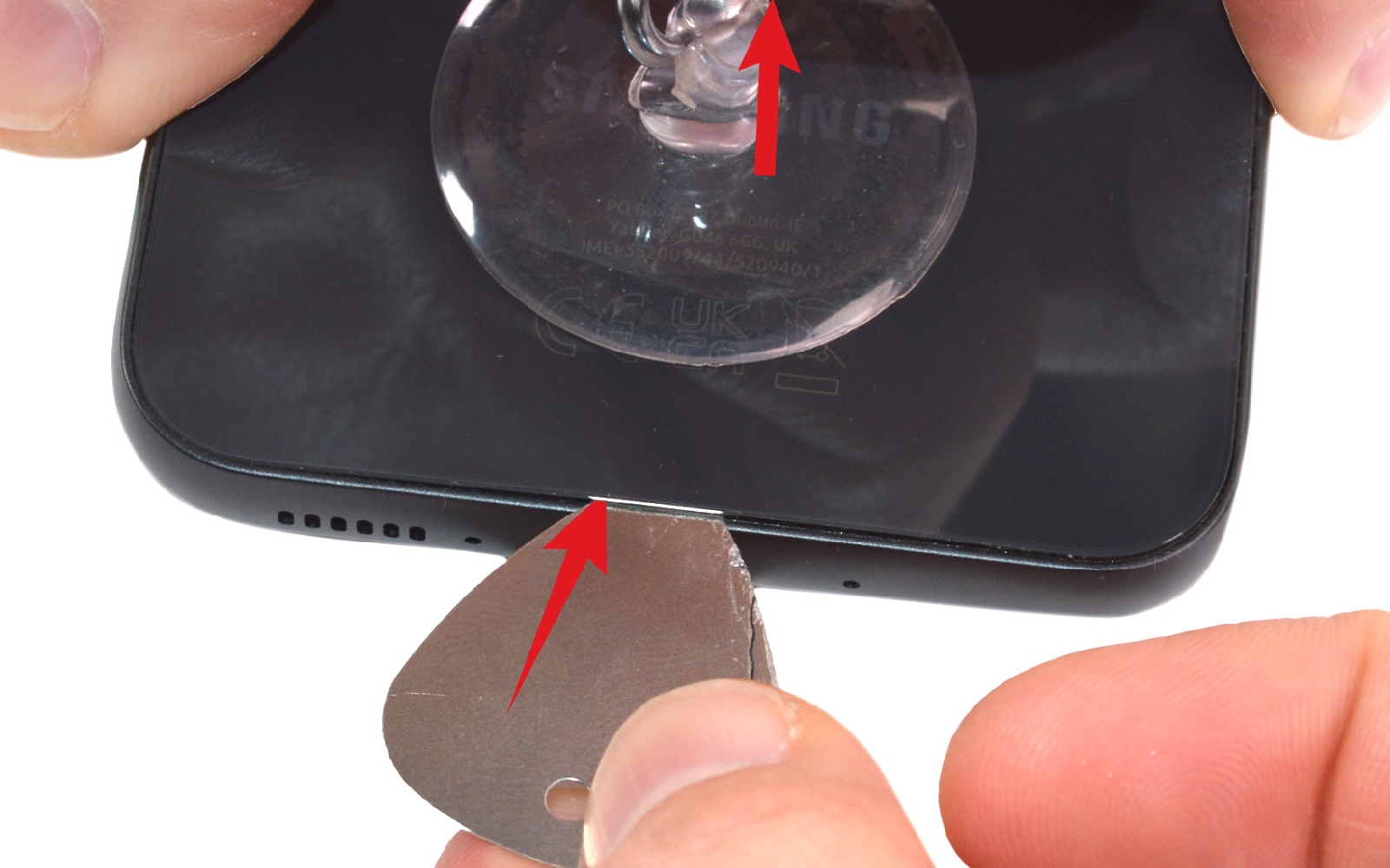

Collez la ventouse sur le bas de la face arrière, puis introduisez le médiator en métal troué entre le châssis et la vitre.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

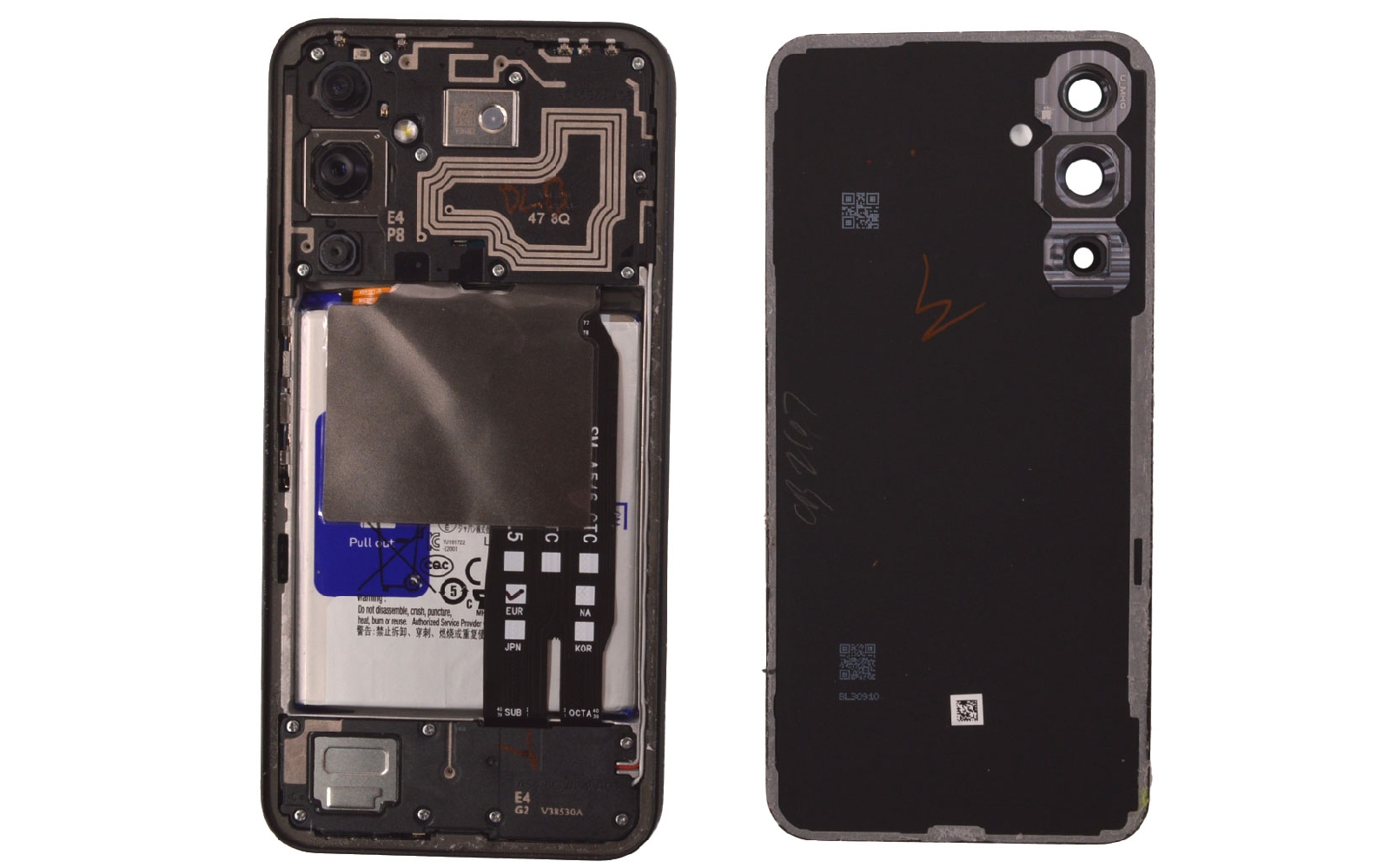

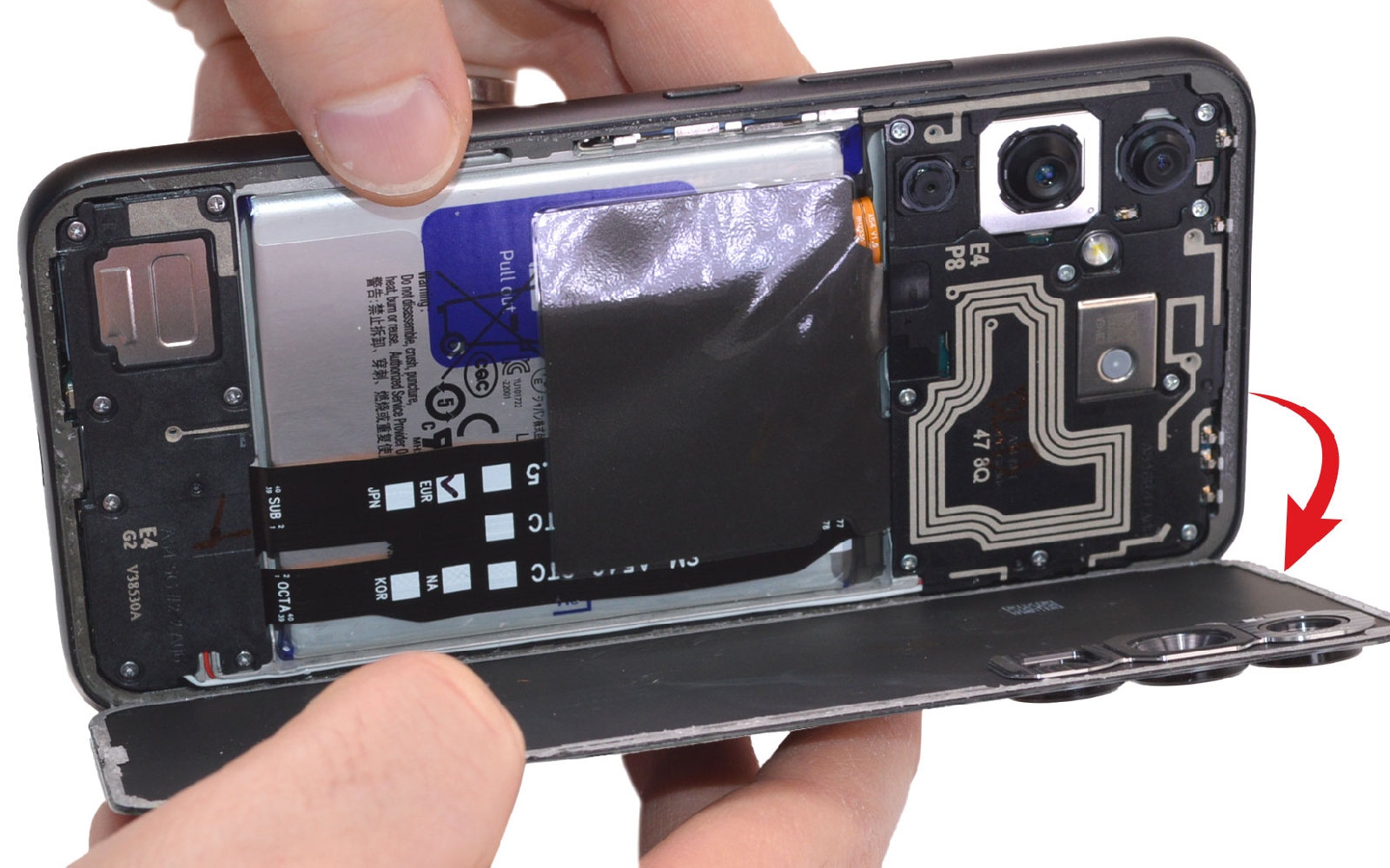

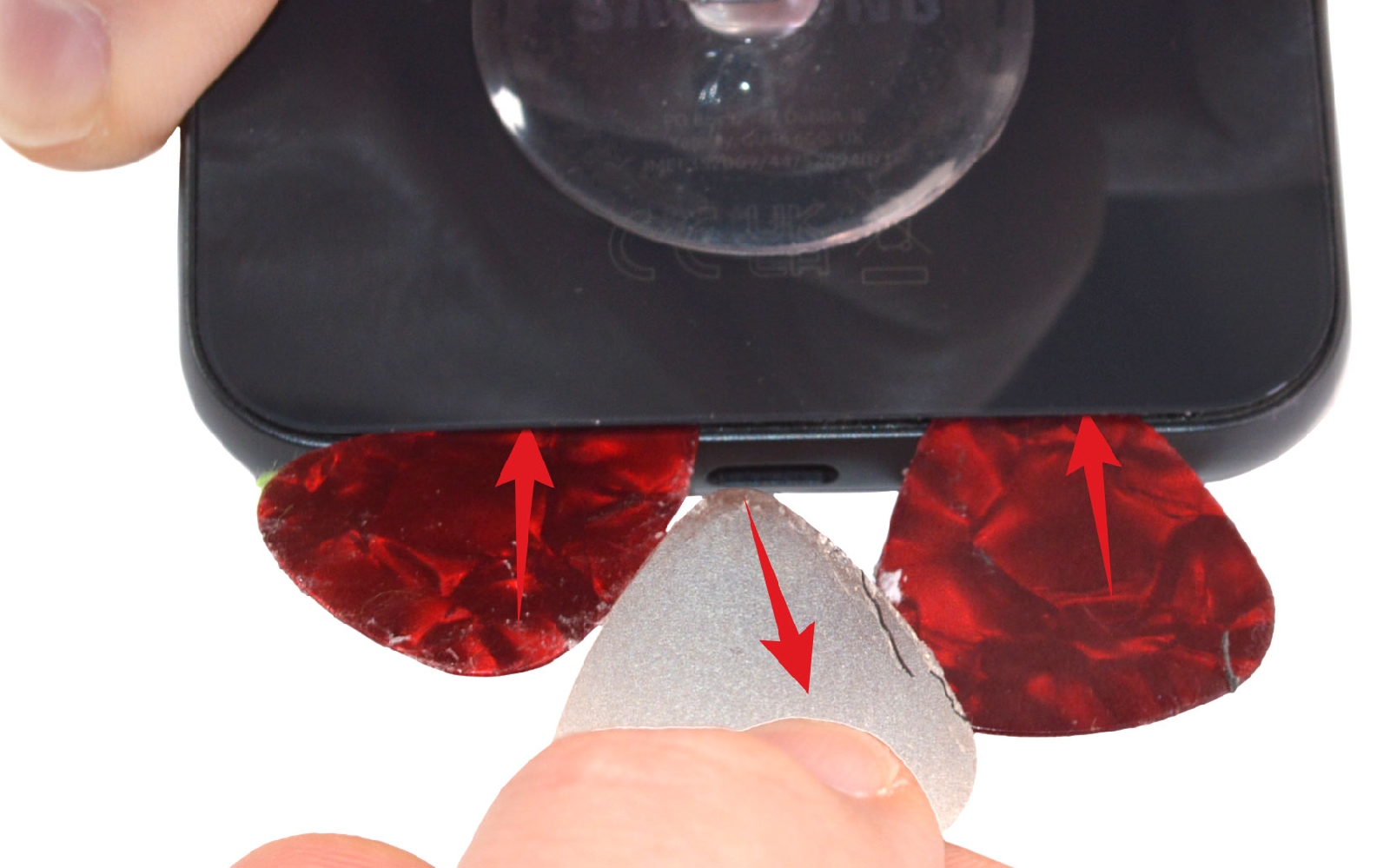

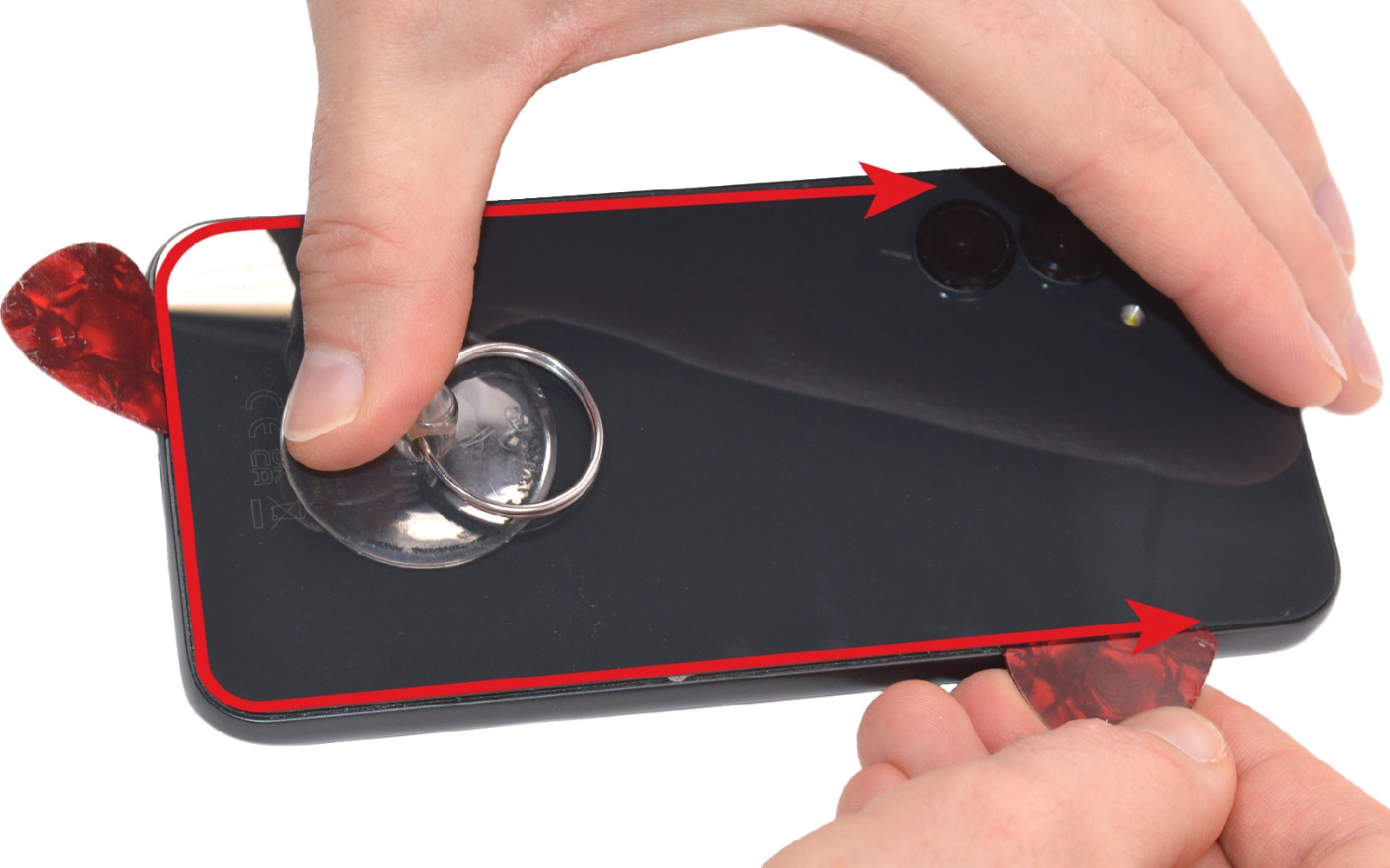

Etape 3 : Ouvrir le smartphone
Remplacez le médiator en métal par ses homologues en plastique. Faites circuler les deux outils tout autour de la vitre arrière pour la décoller entièrement.

Ouvrez votre appareil et mettez la vitre arrière de coté pour continuer la réparation.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vitre arrière pour Samsung Galaxy A54 (5G) Graphite
29,90 €

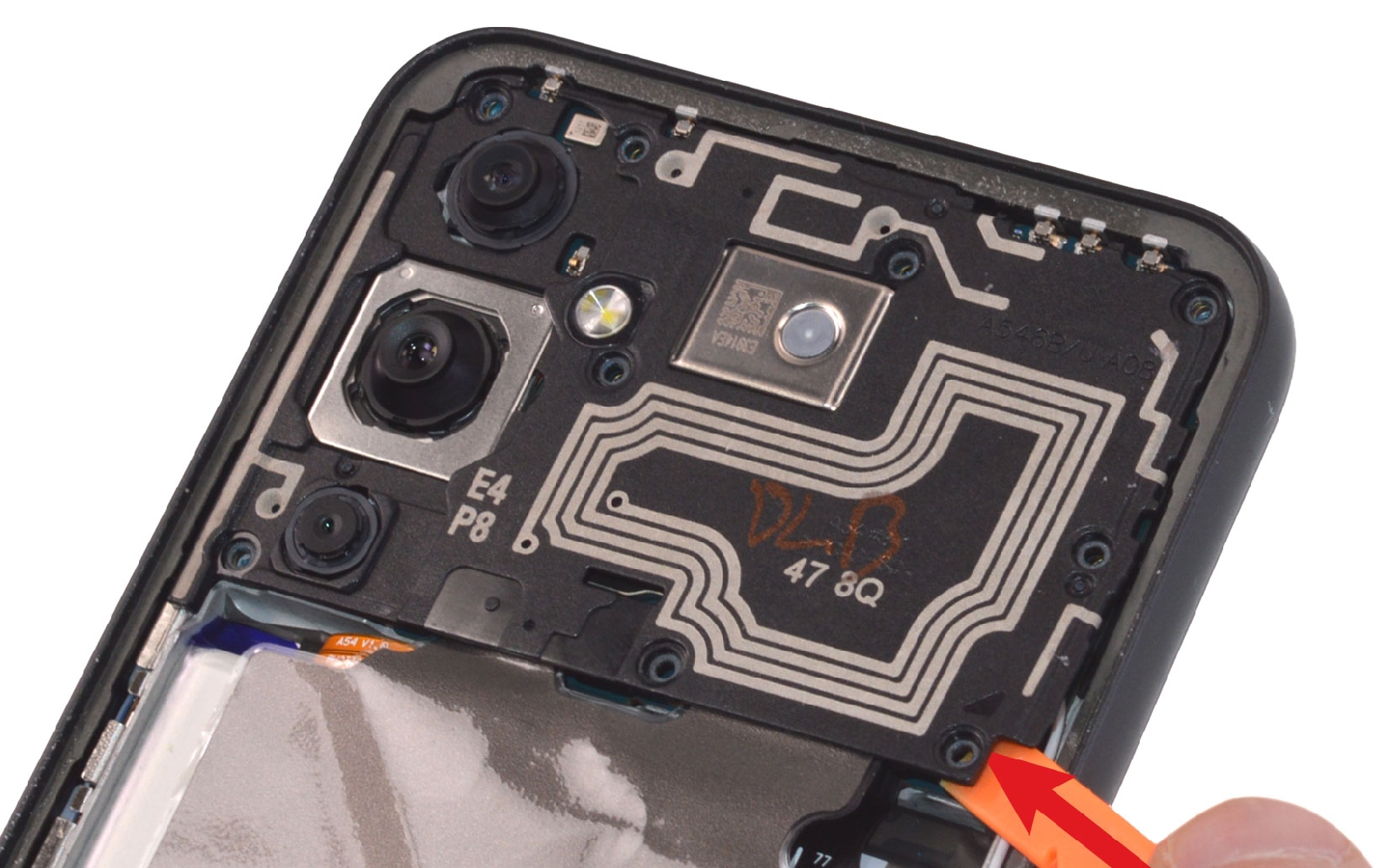

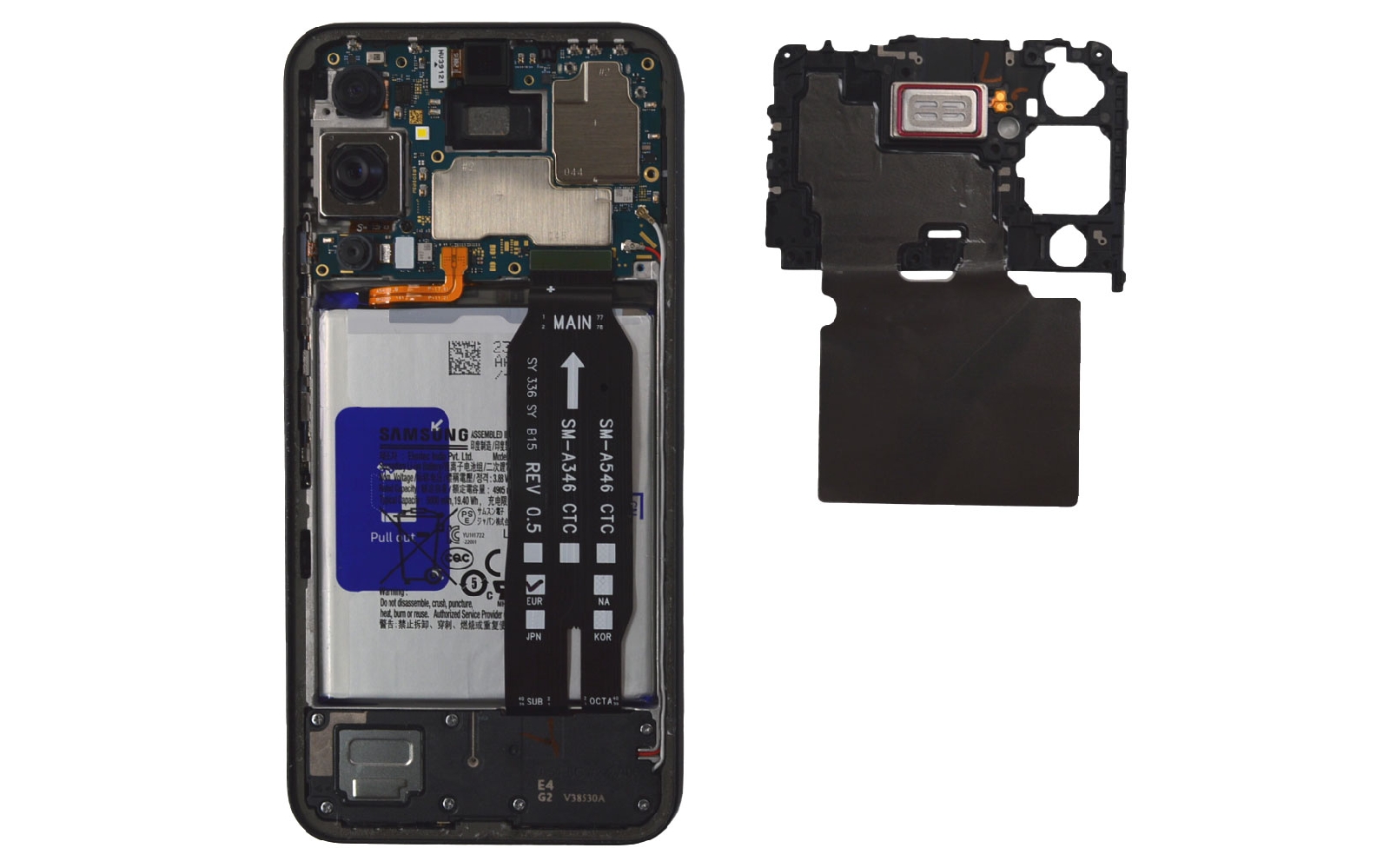

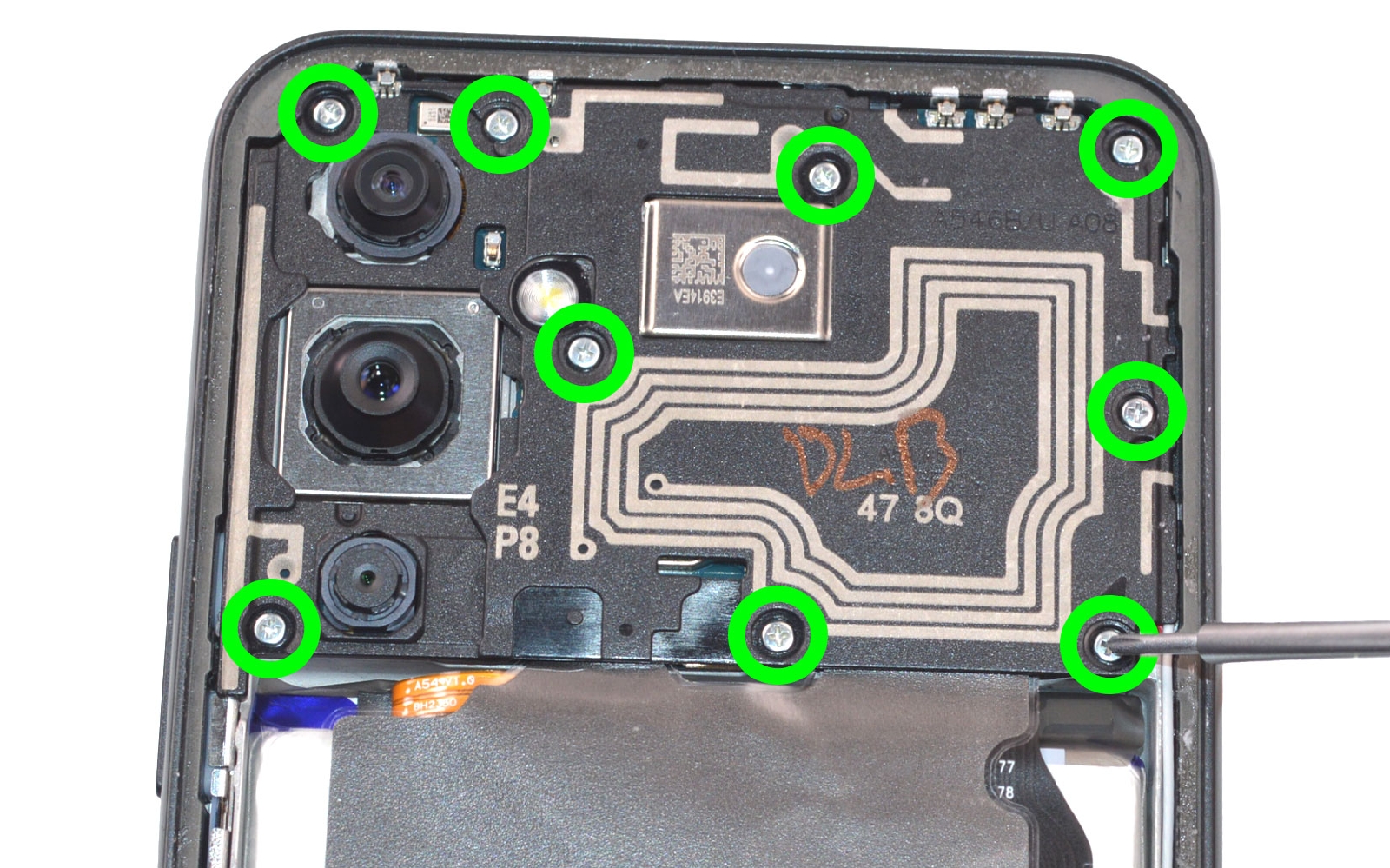

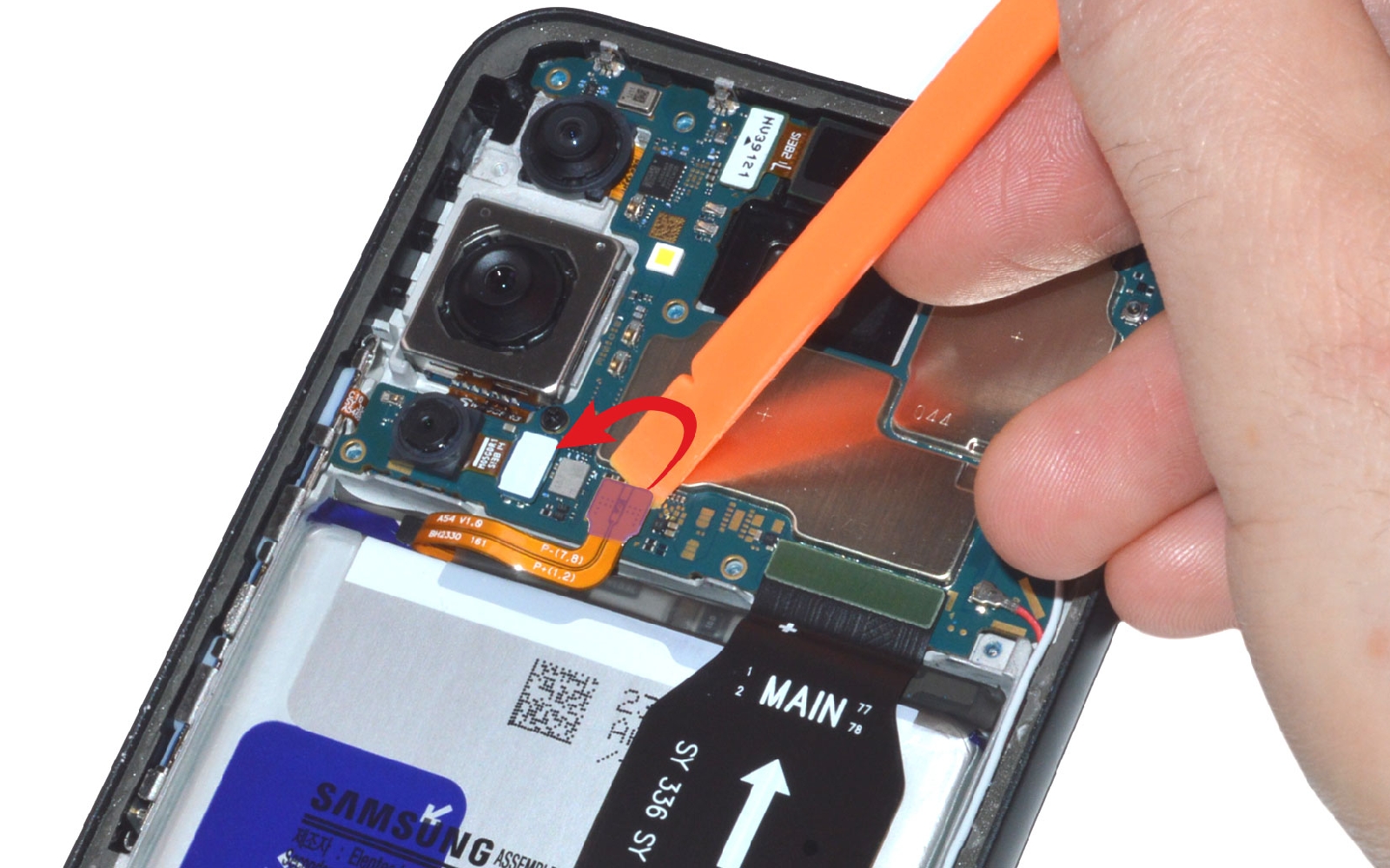

Etape 4 : Débrancher la batterie
Ôtez les 9 vis avec le tournevis cruciforme avant de placer le levier en nylon sous la plaquette.

Détachez l'antenne NFC pour pouvoir ensuite déconnecter la nappe de la batterie pour travailler en toute sécurité tout au long de la réparation.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Antenne NFC pour Samsung Galaxy A54
32,90 €

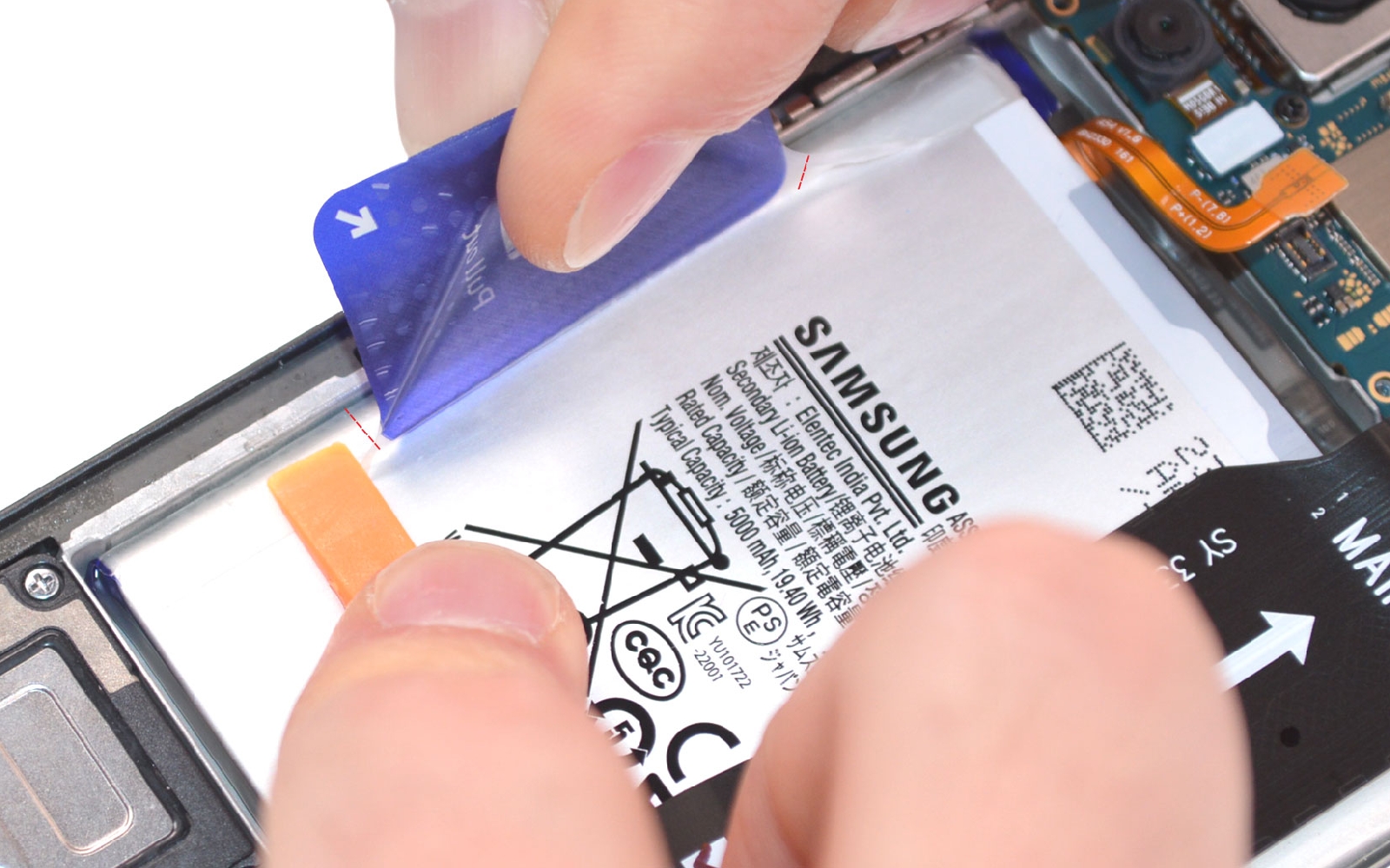

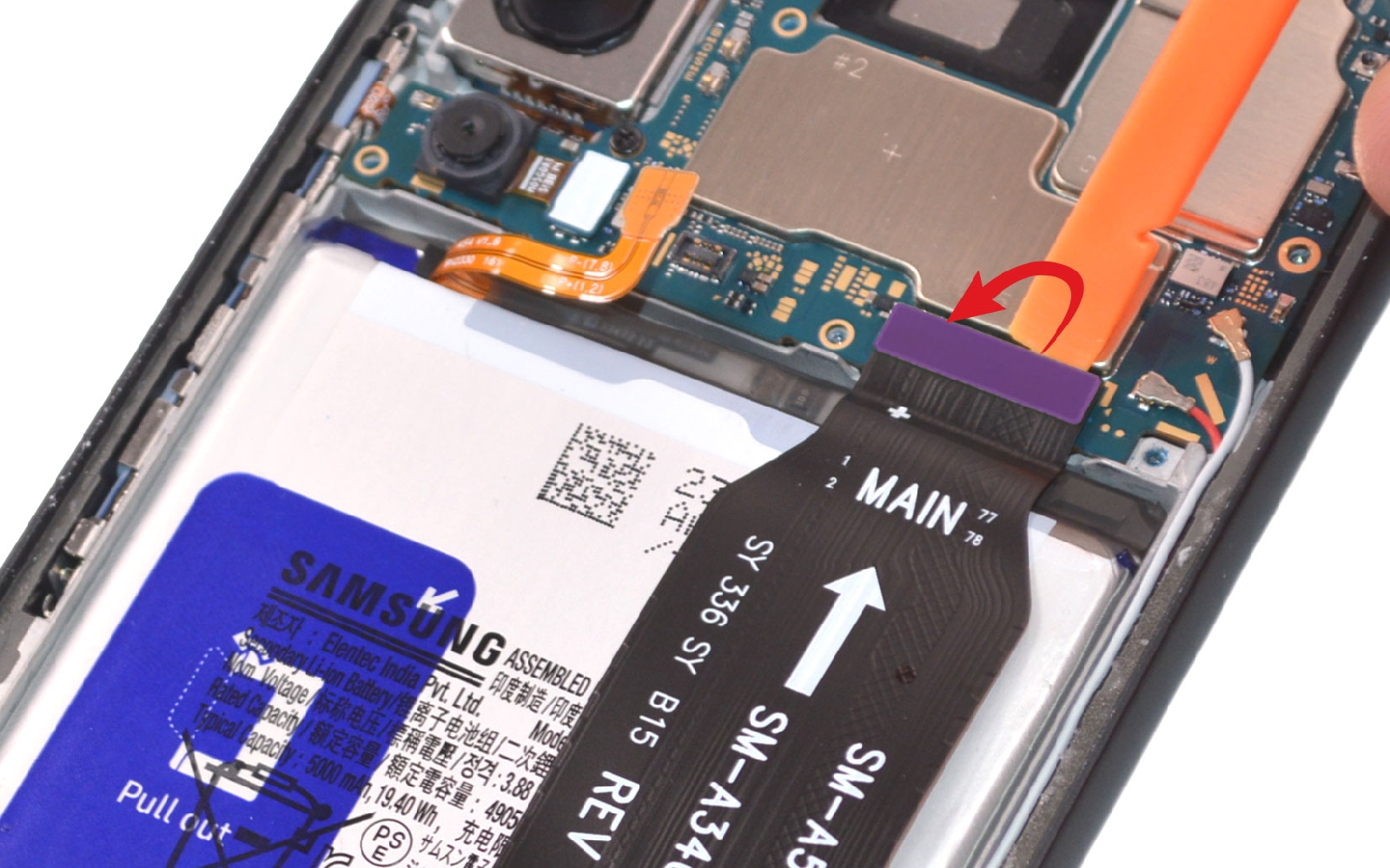

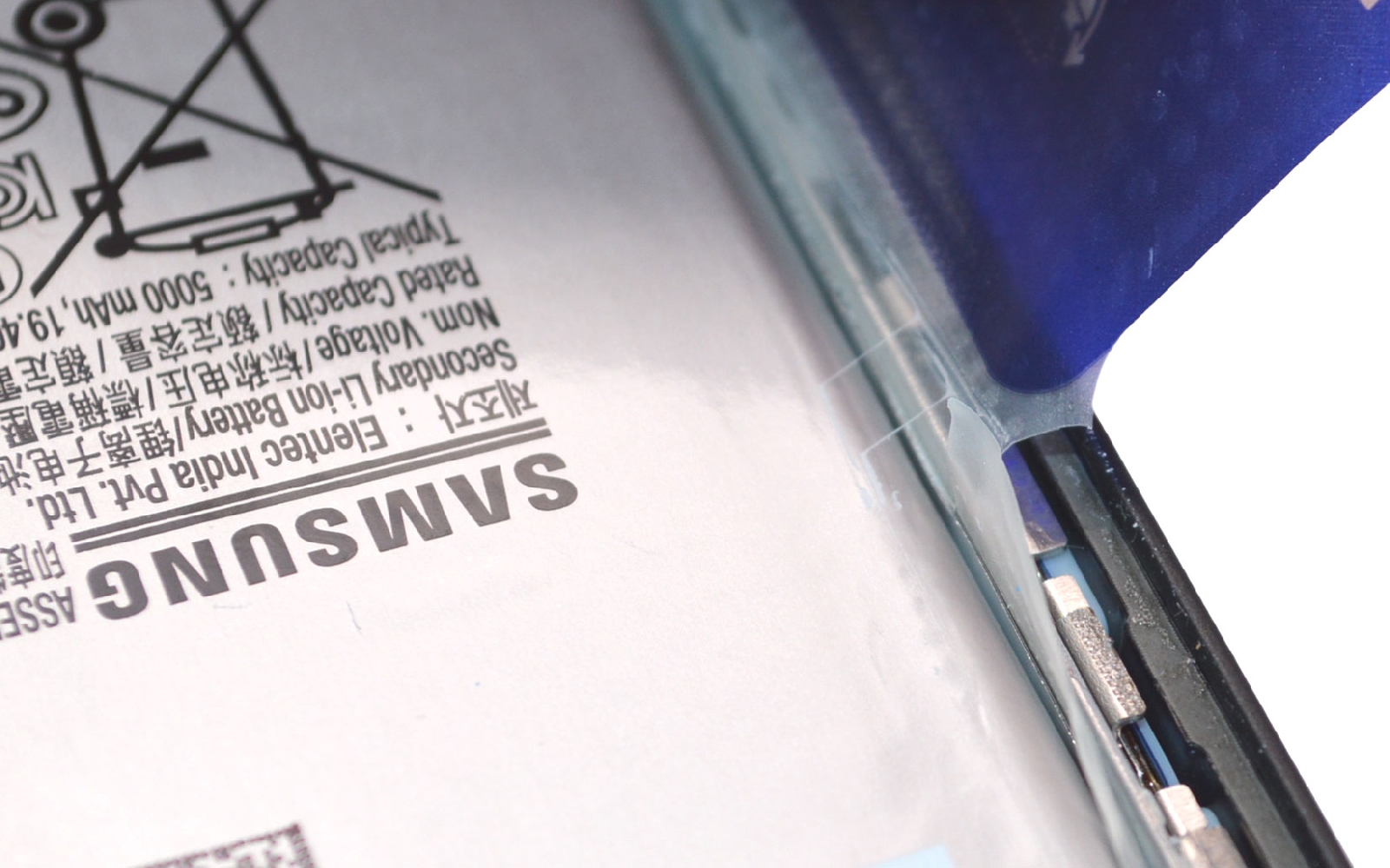

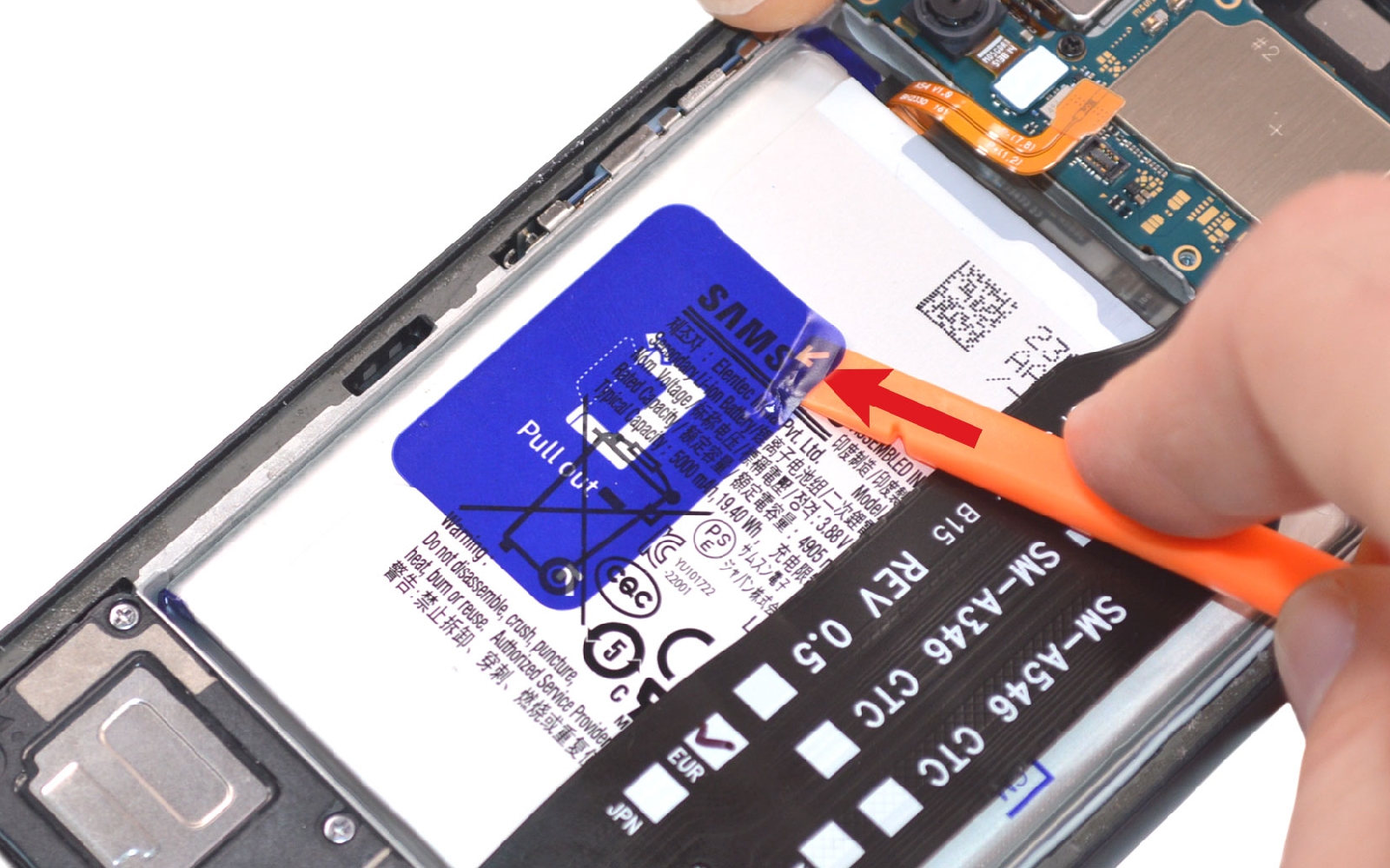

Etape 5 : Décoller les languettes
Déconnectez la nappe principale de la rallonge d'interconnexion.

Décollez la languette bleue puis assurez vous que les parties transparentes soient bien séparer de la languette principale.
Outils du kit utilisés
Outils du kit utilisés

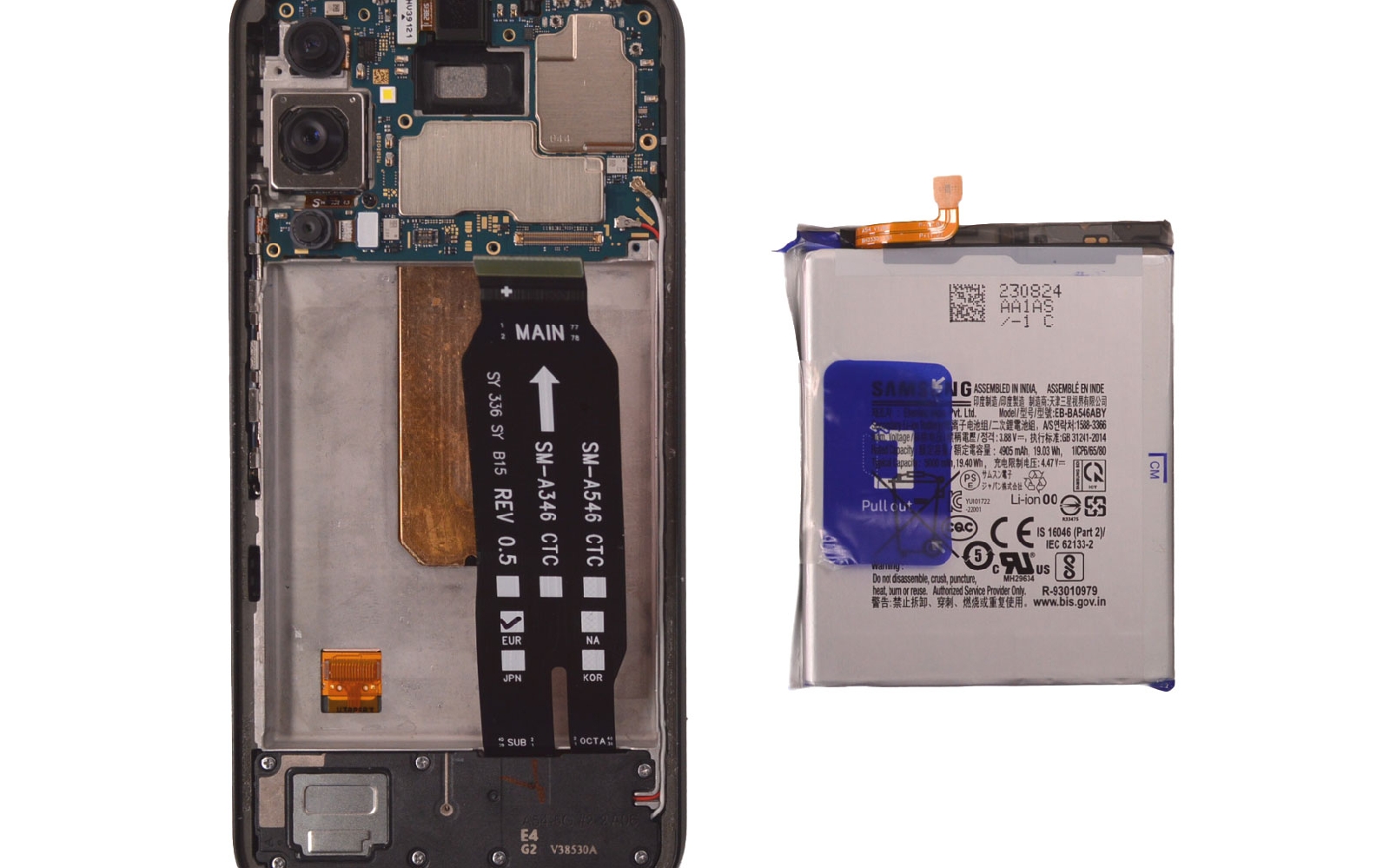

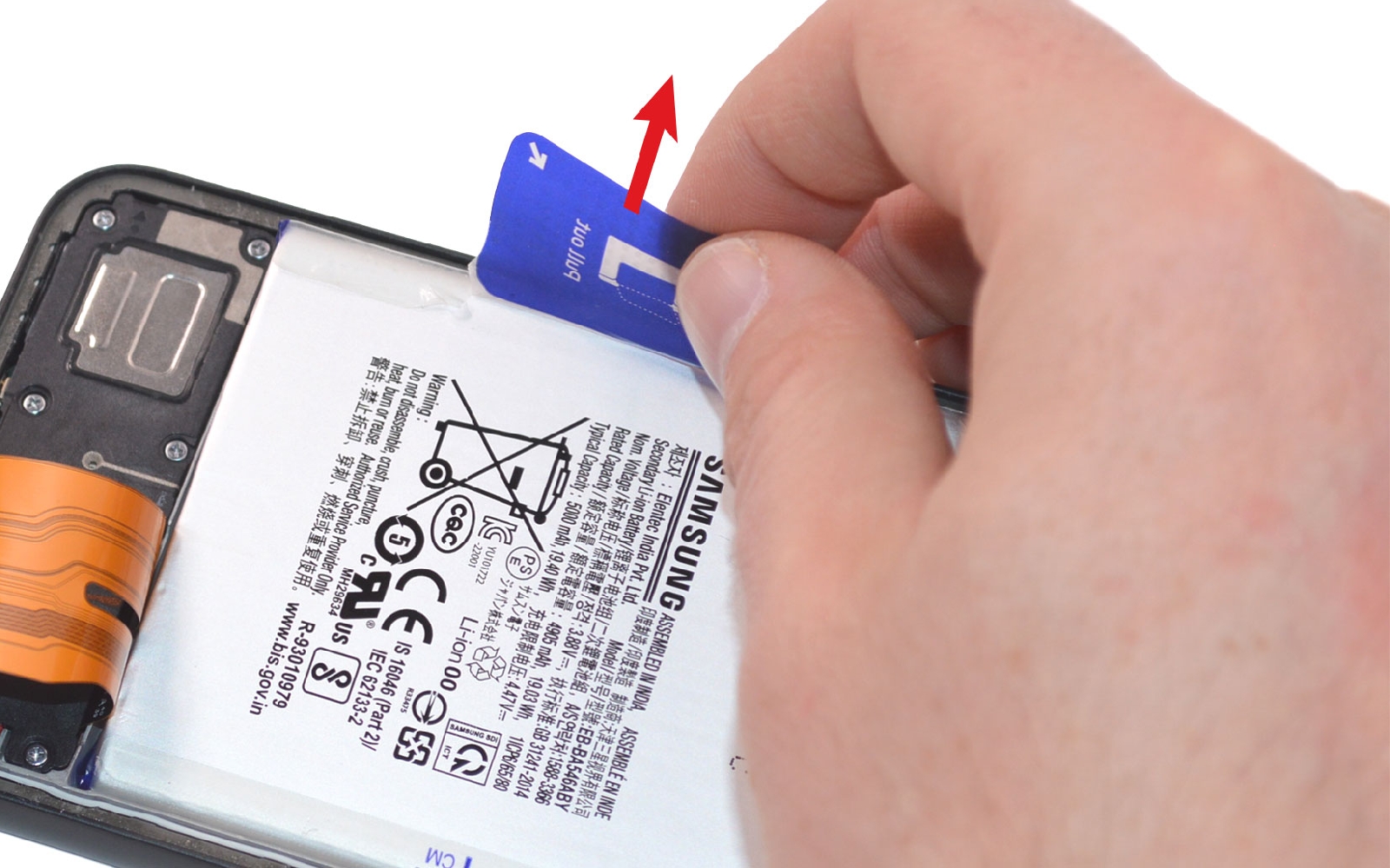

Etape 6 : Sortir la batterie
Tirez la languette pour sortir la batterie de votre Samsung Galaxy A54 (5G).
Outils optionnels
Outils optionnels
Batterie d'origine pour Samsung Galaxy A55, A54, A34 et A25
39,90 €
Batterie compatible pour Samsung Galaxy A55, A54, A34 et A25
19,90 €

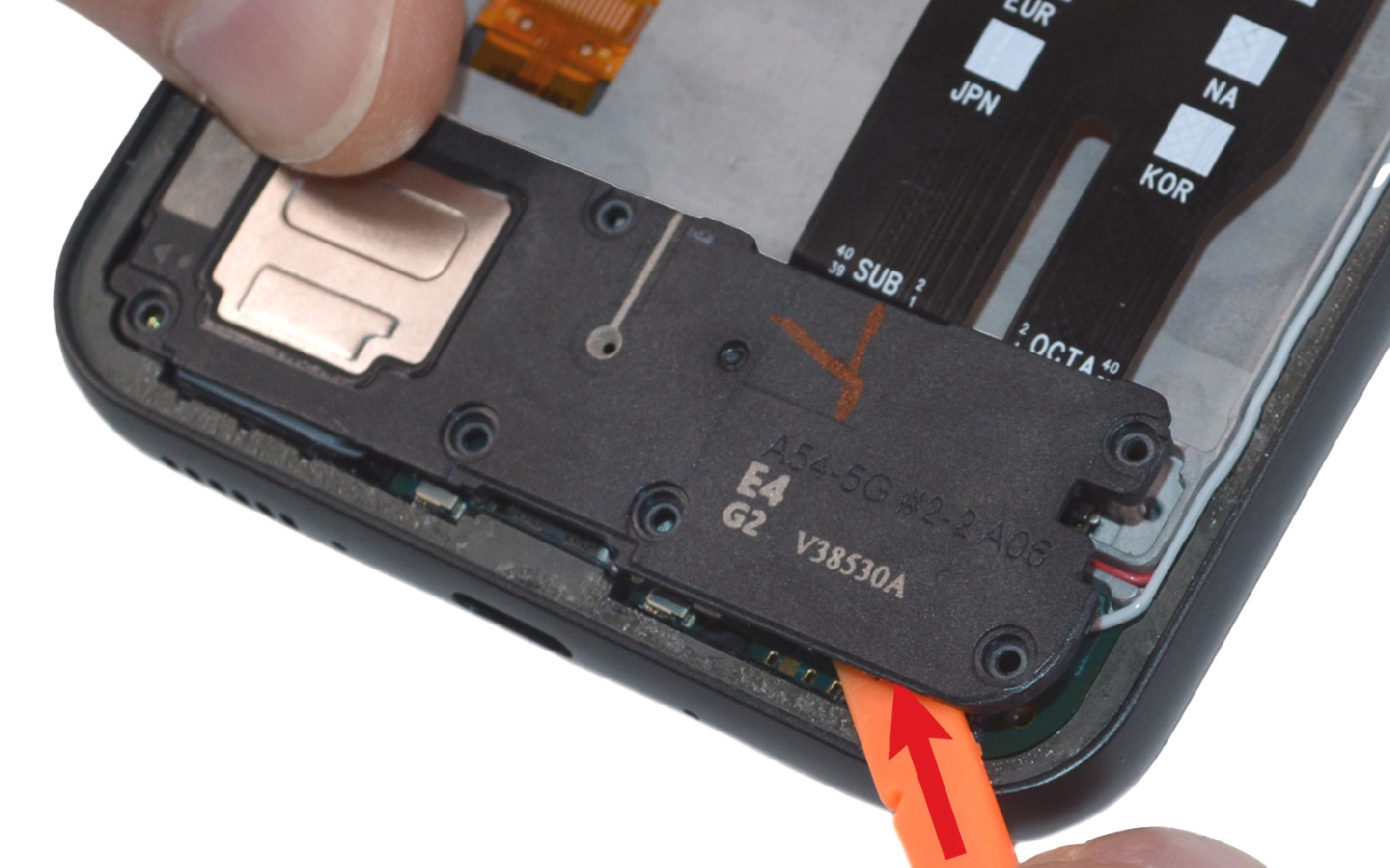

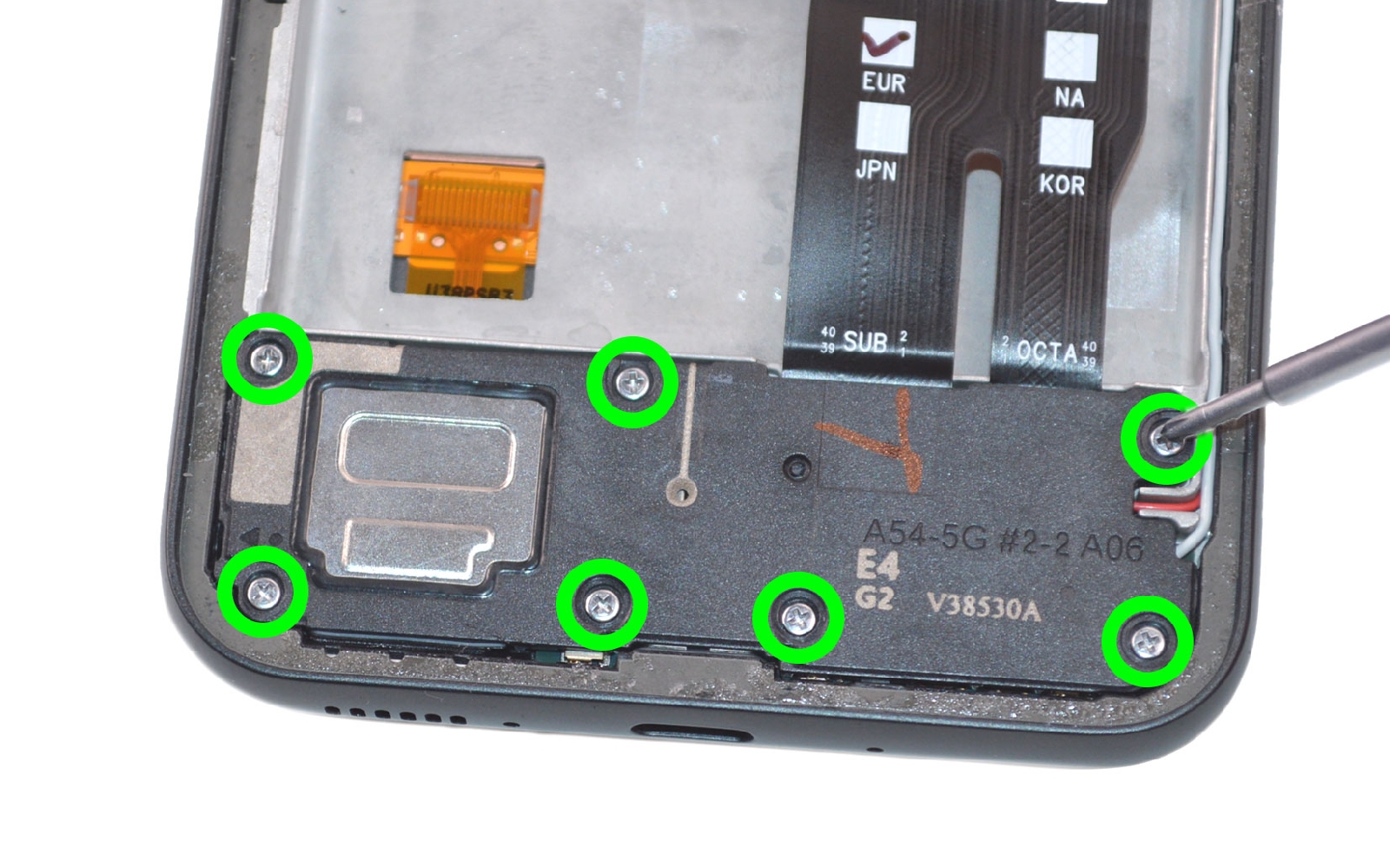

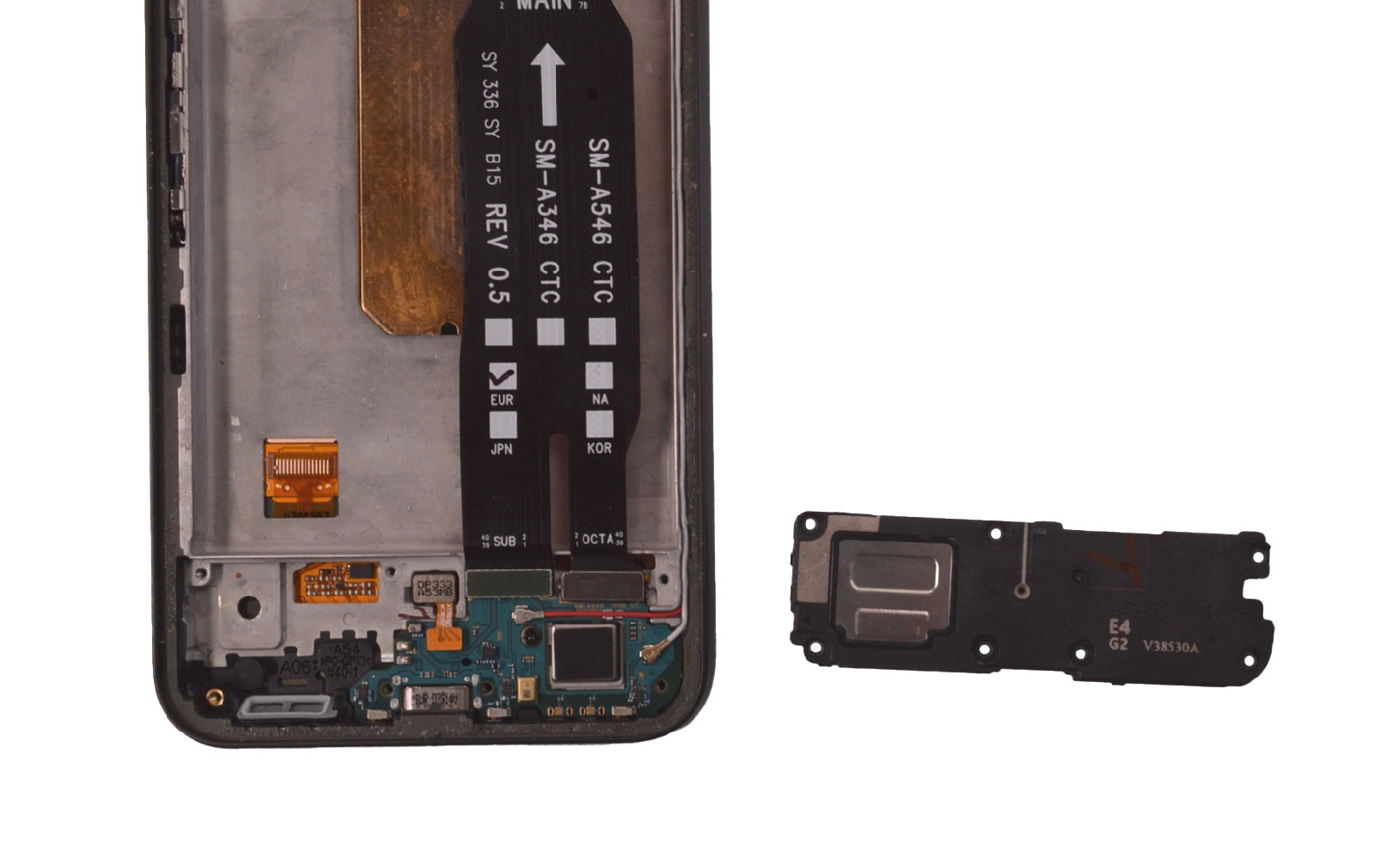

Etape 7 : Récupérer le haut-parler externe
Enlevez les 7 vis cruciforme puis détachez le haut-parleur externe du châssis avec le spudger.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Haut parleur externe d'origine pour Samsung Galaxy A54
14,90 €
Etape 8 : Libérer la rallonge d'interconnexion
Débranchez la nappe du lecteur d'empreintes puis celles de la rallonge d'interconnexion.
Outils du kit utilisés
Outils du kit utilisés

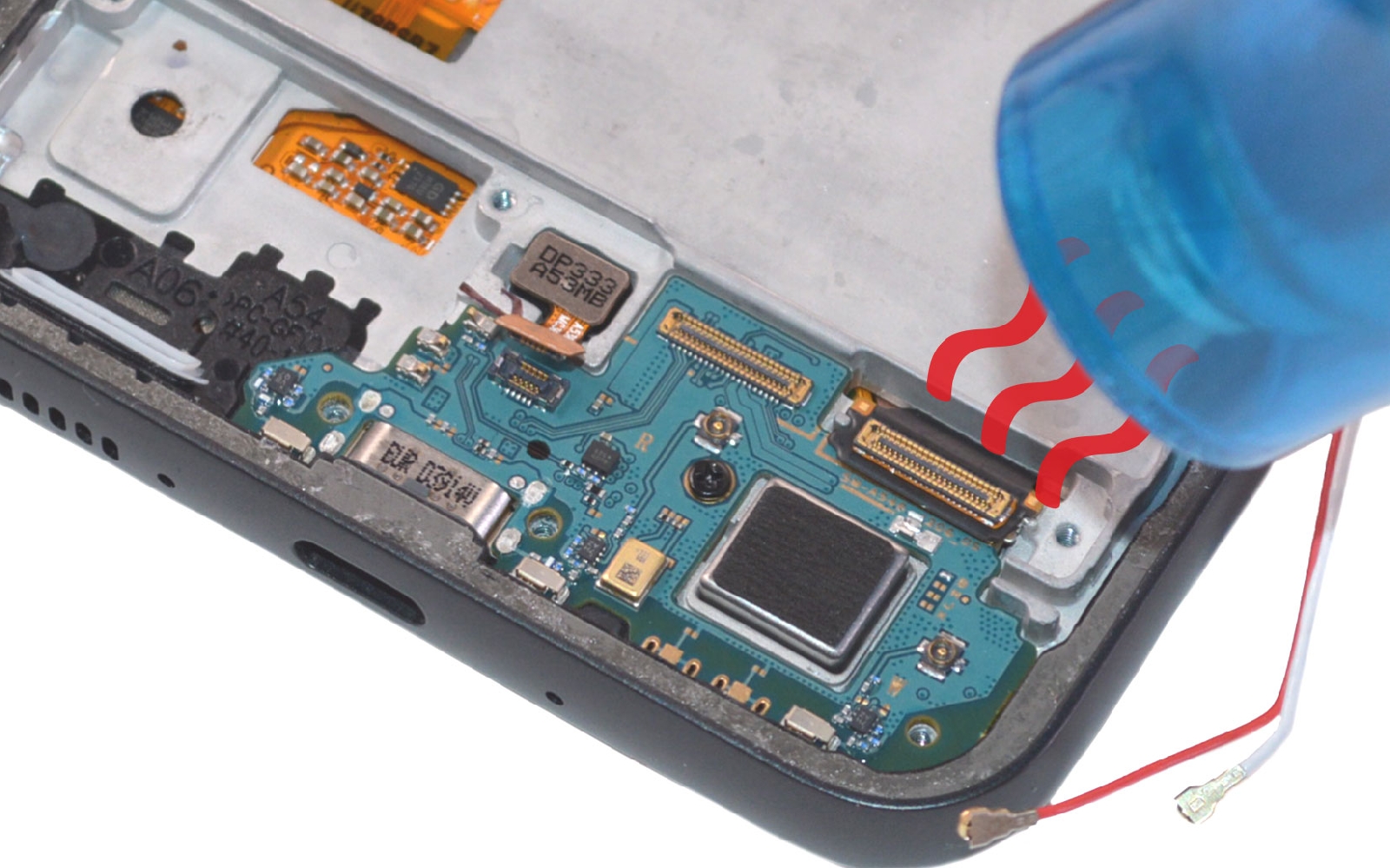

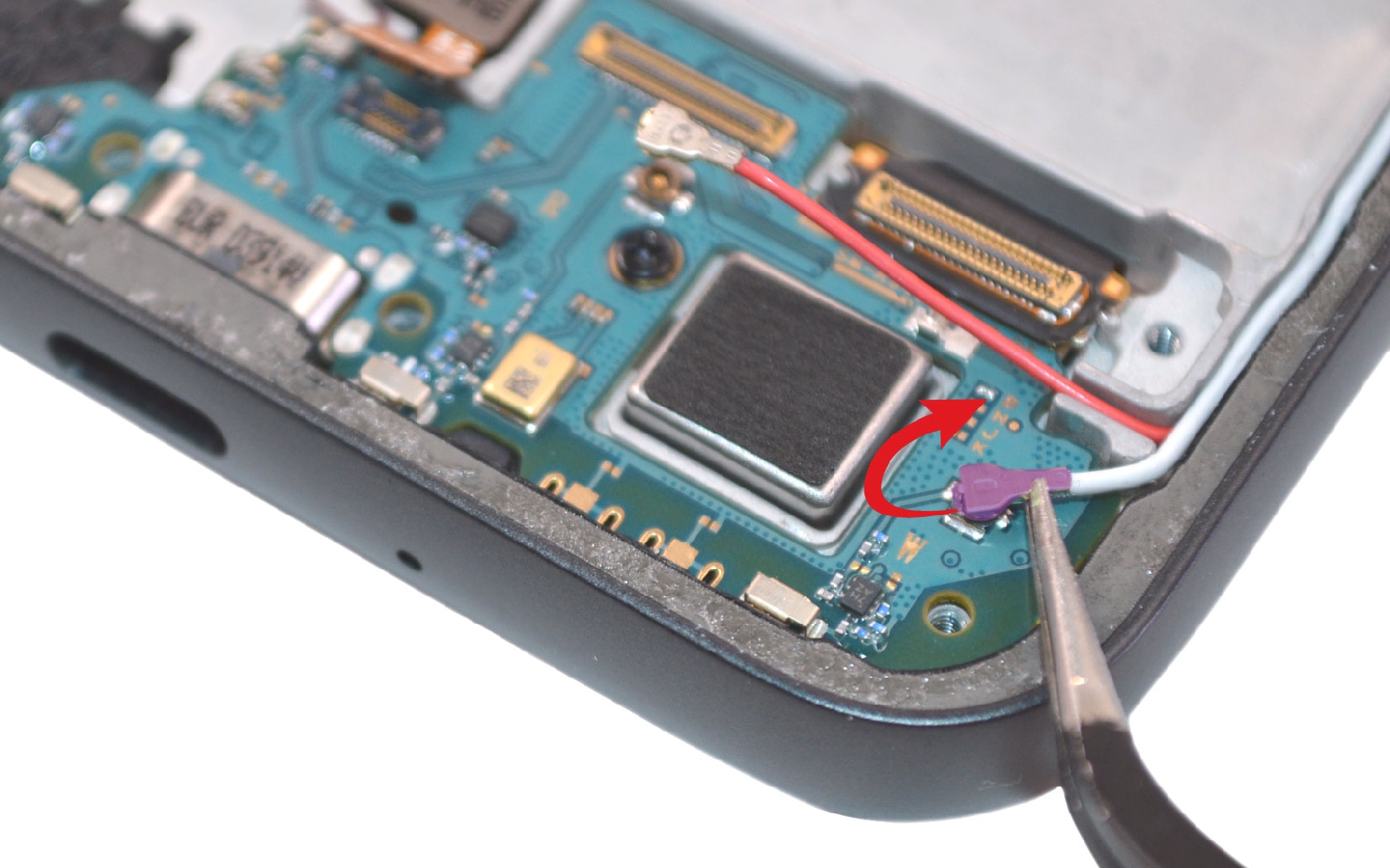

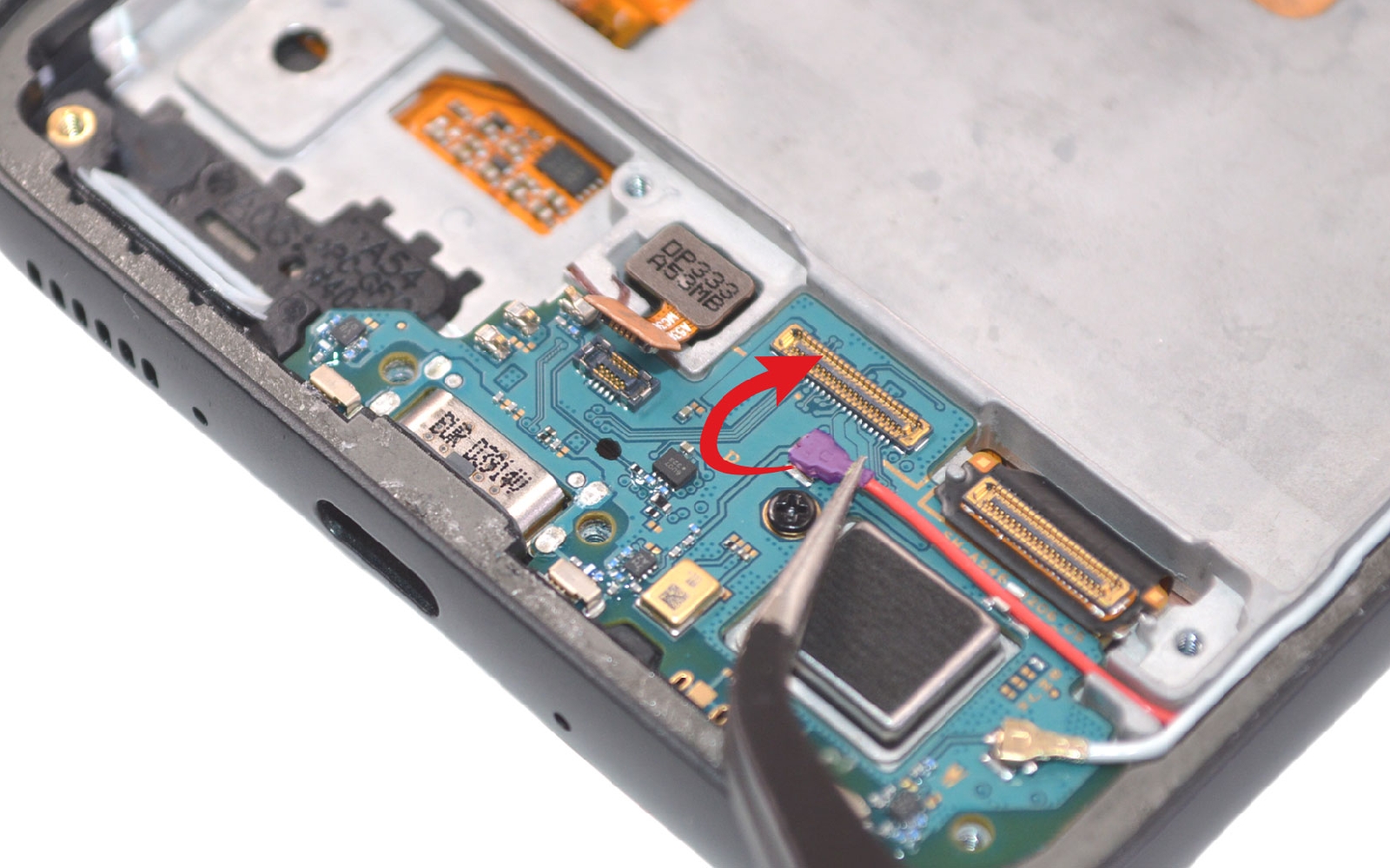

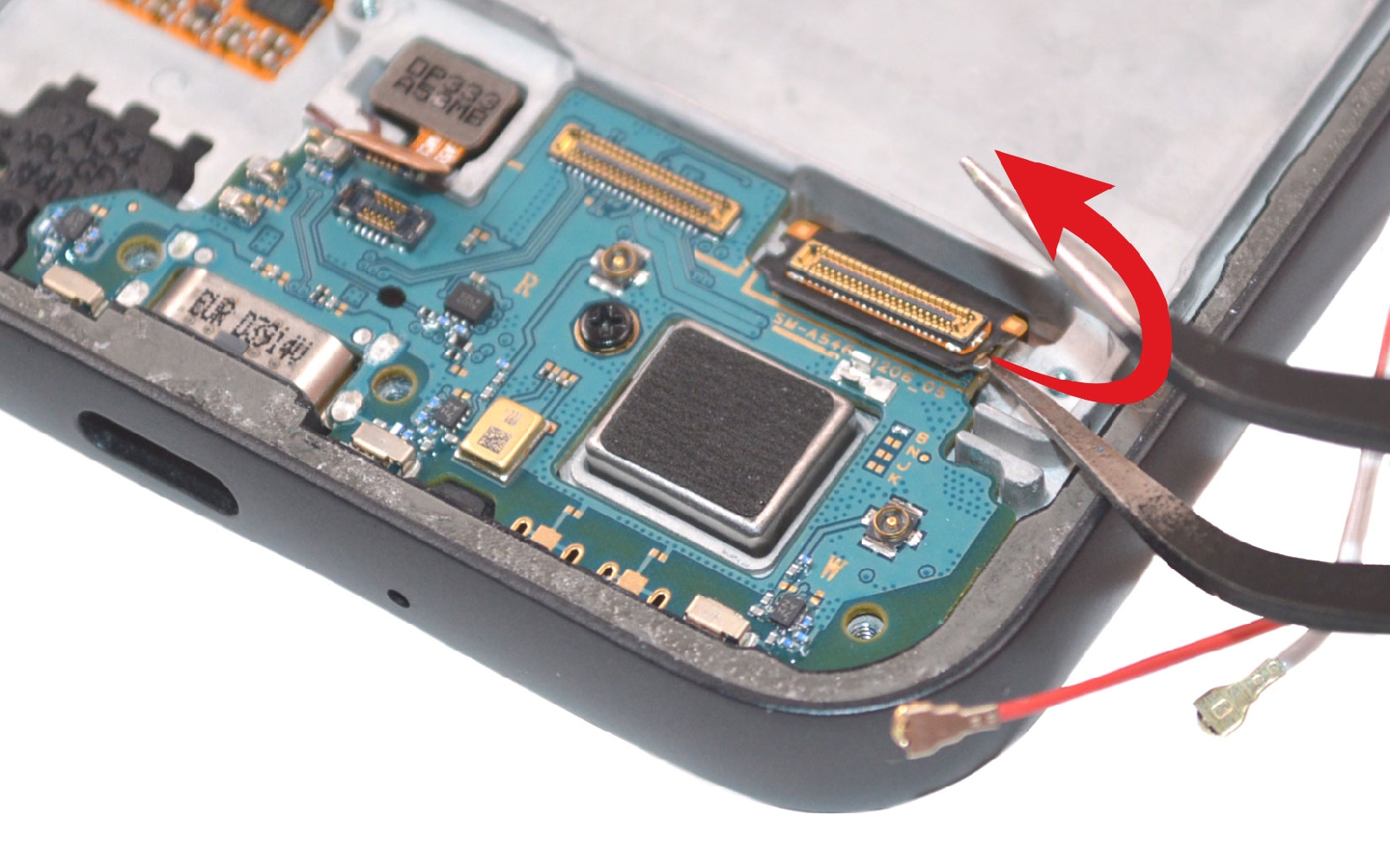

Etape 9 : Détacher les câbles coaxiaux
Utilisez la pince métallique pour détacher les deux câbles coaxiaux.

Chauffez légèrement la nappe de l'écran pour glisser ensuite l'outil sous cette dernière pour la décoller du dock.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

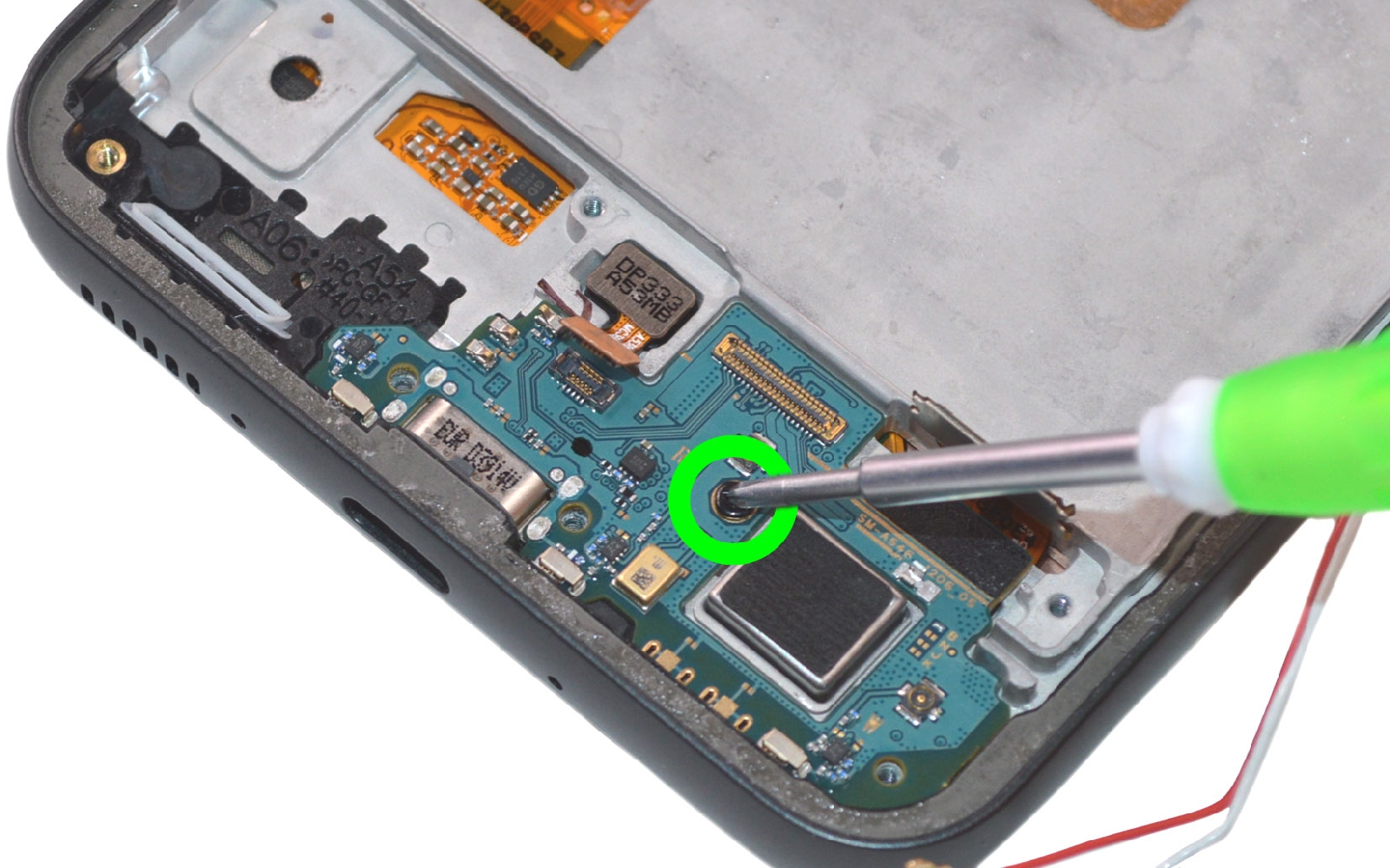

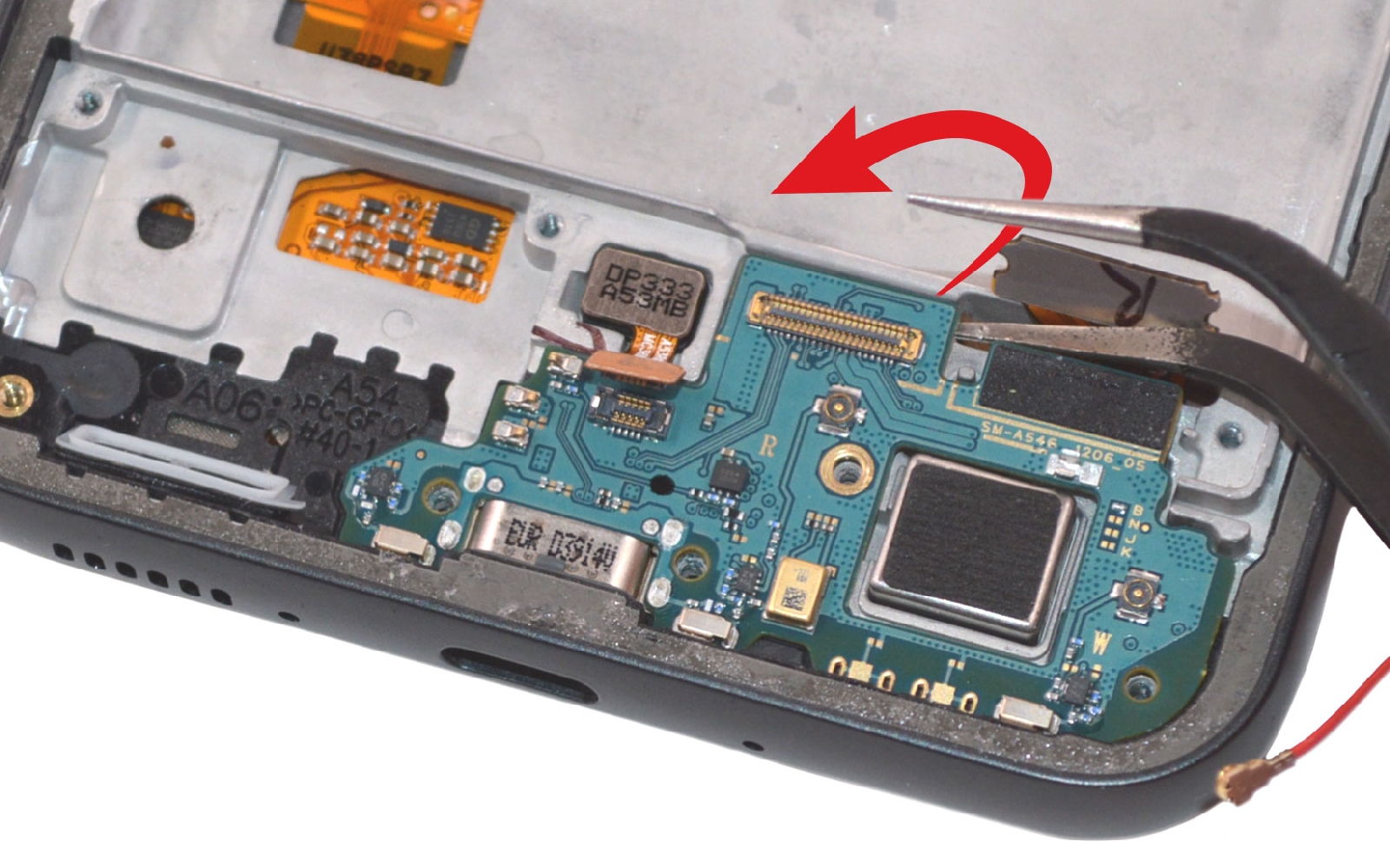

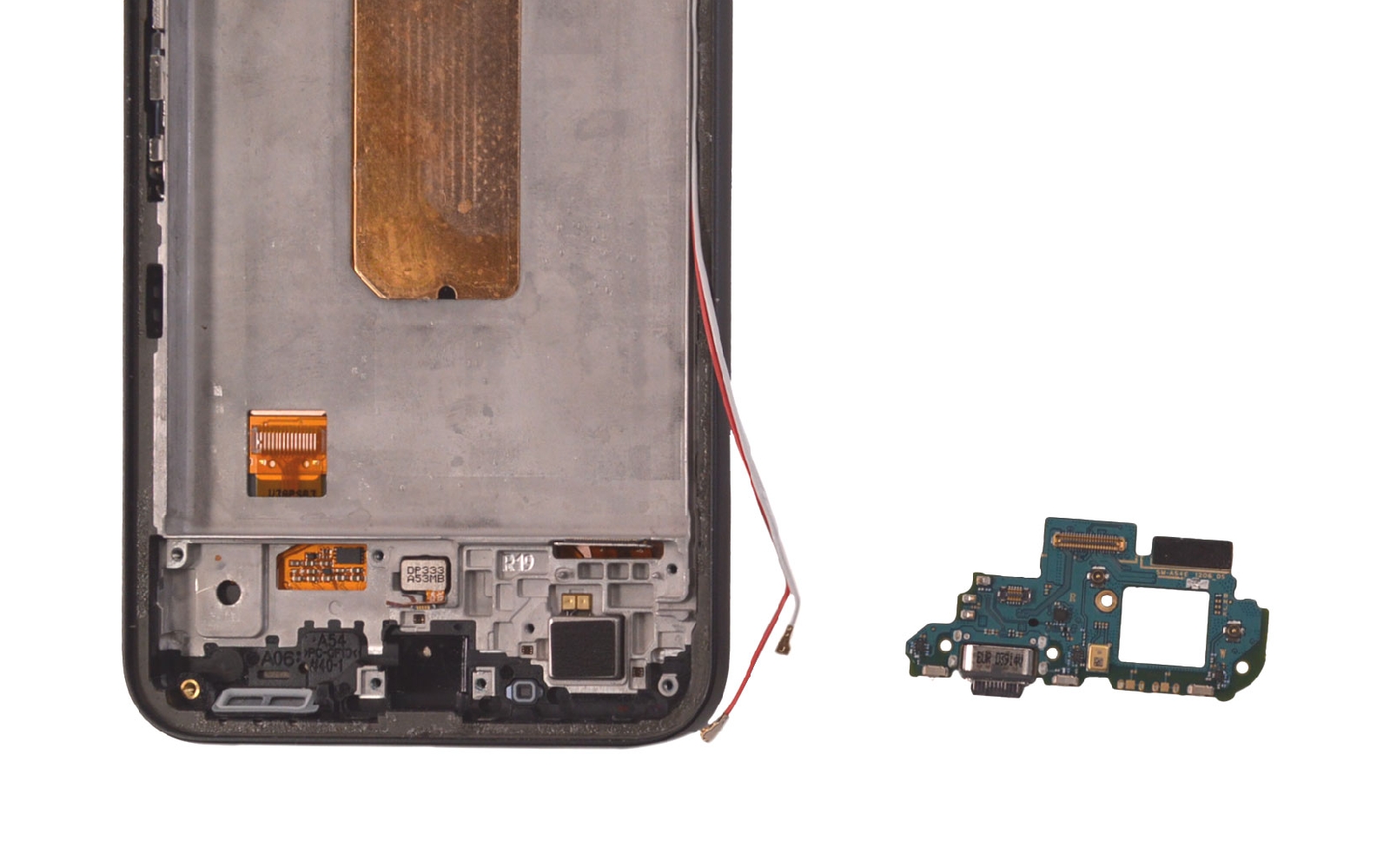

Etape 10 : Retirer le connecteur de charge
Sortez la vis cruciforme afin de pouvoir soulever le connecteur de charge avec la brucelles et de le mettre hors de l'appareil.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge compatible Samsung Galaxy A54
16,90 €
Connecteur de charge original pour Samsung Galaxy A54 (5G)
19,90 €

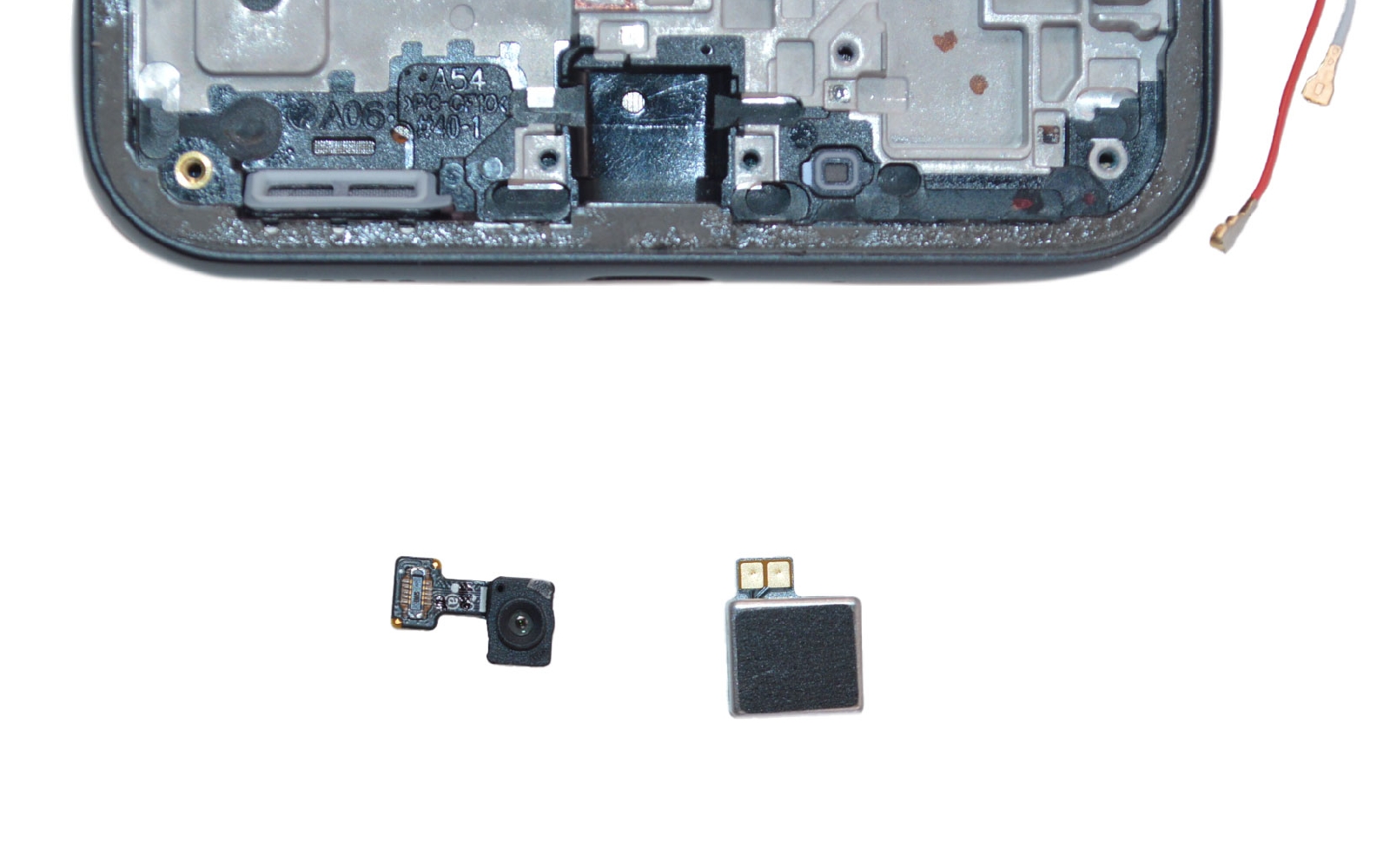

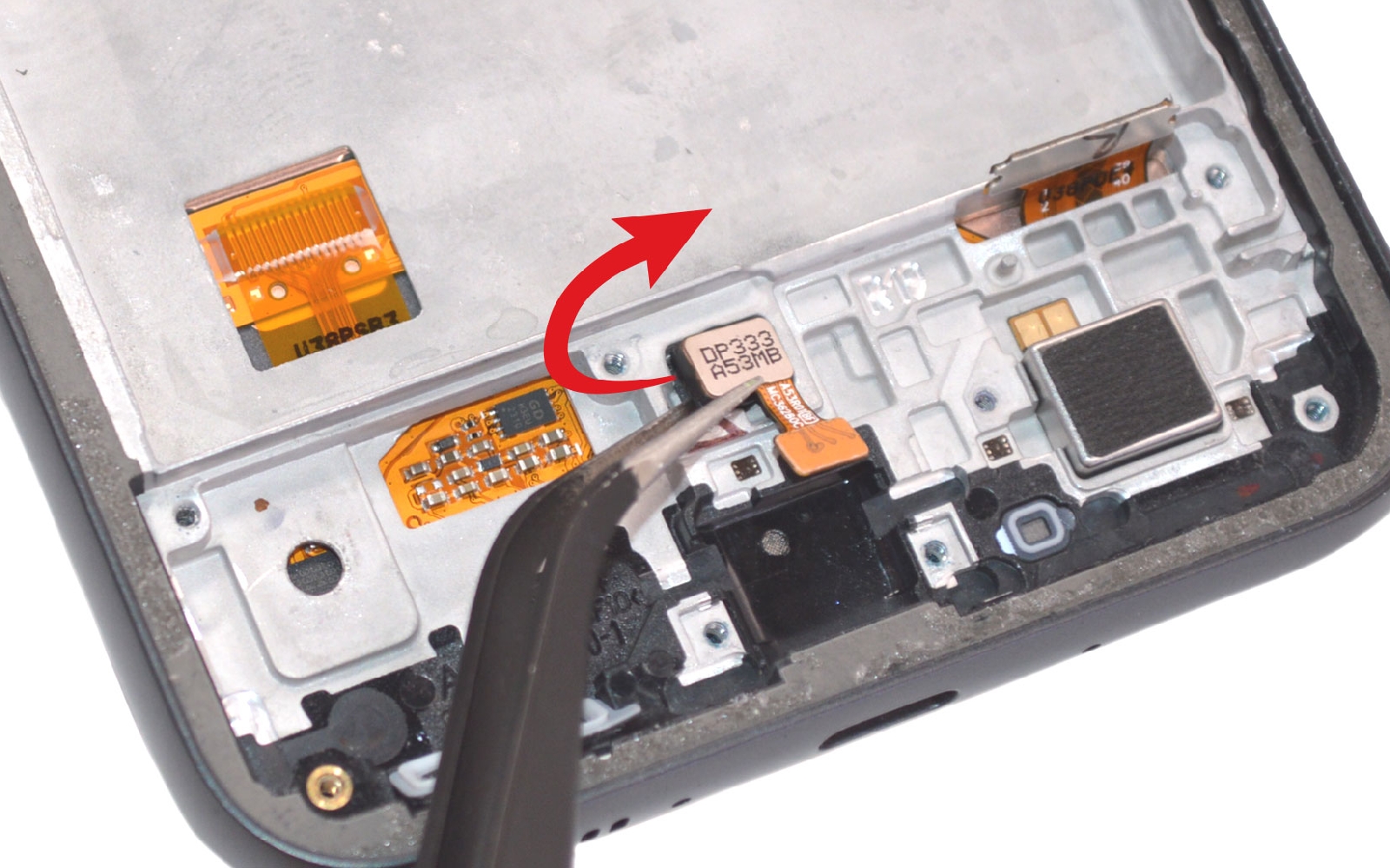

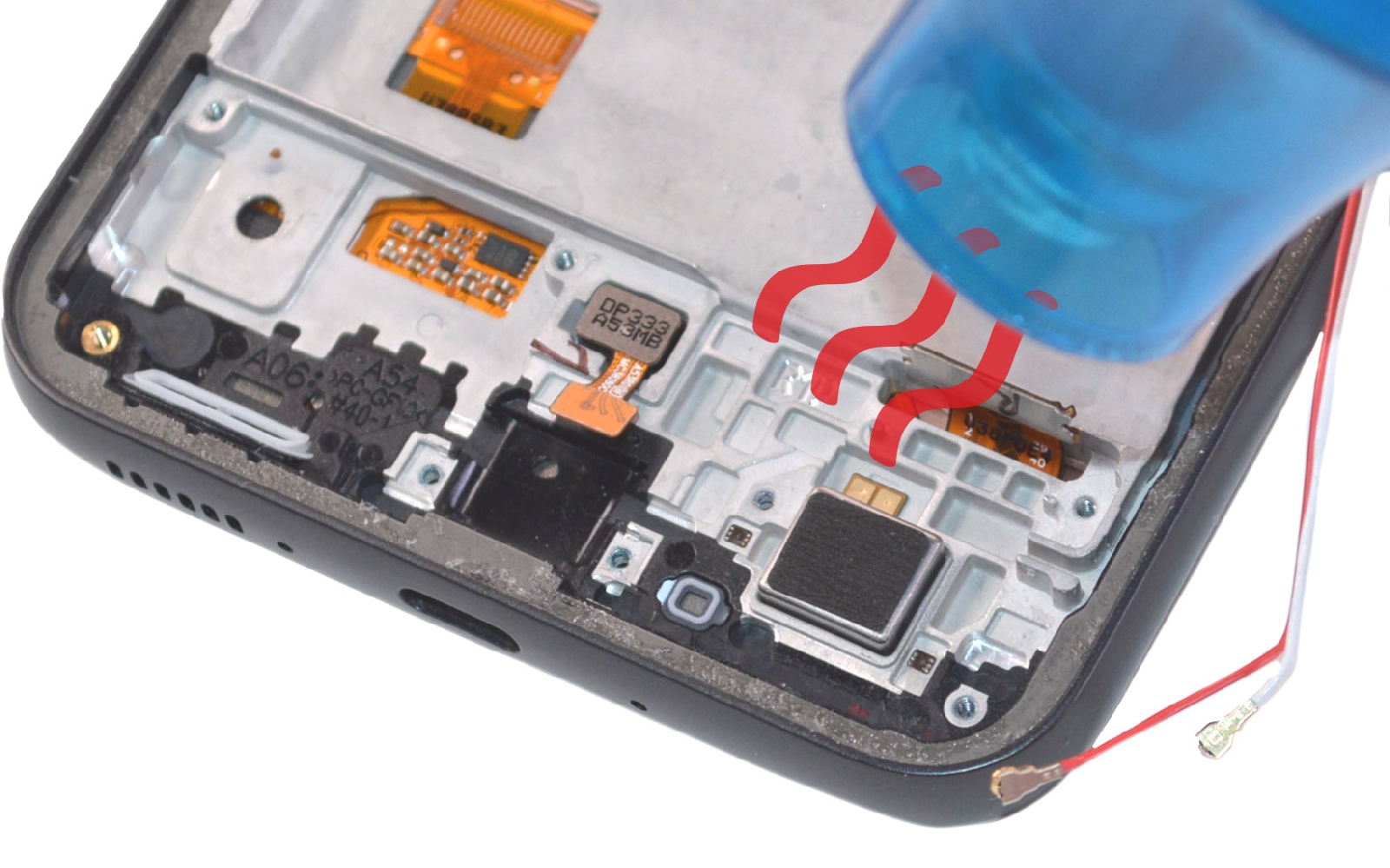

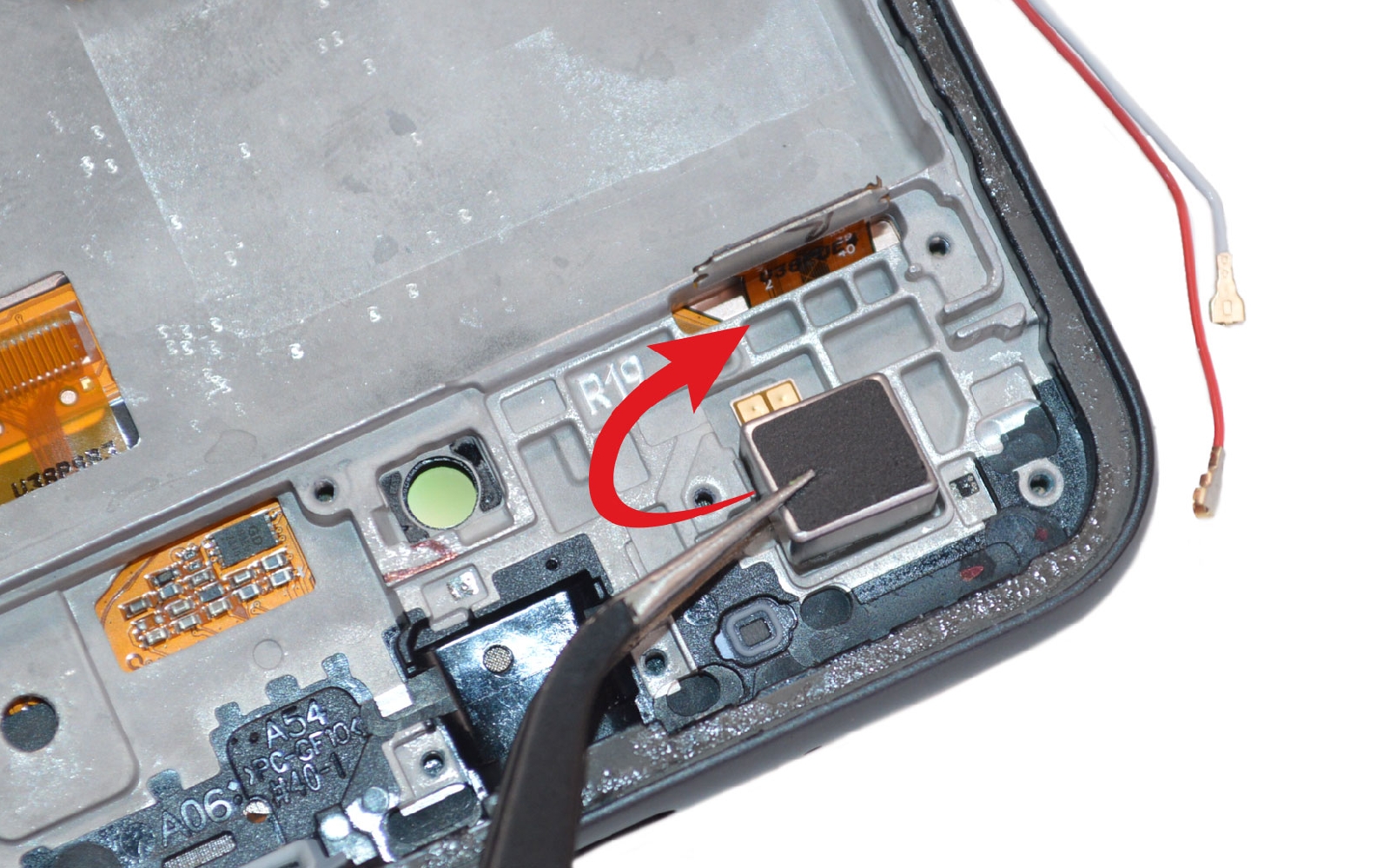

Etape 11 : Ôter le lecteur d'empreintes et le vibreur
Chauffez légèrement les composants pour ramollir leurs stickers.

Placez la pointe de la pincette sous le capteur pour le détacher du châssis ensuite faites la même chose mais avec le vibreur cette fois-ci.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Vibreur d'origine pour Samsung Galaxy A54 5G
8,90 €

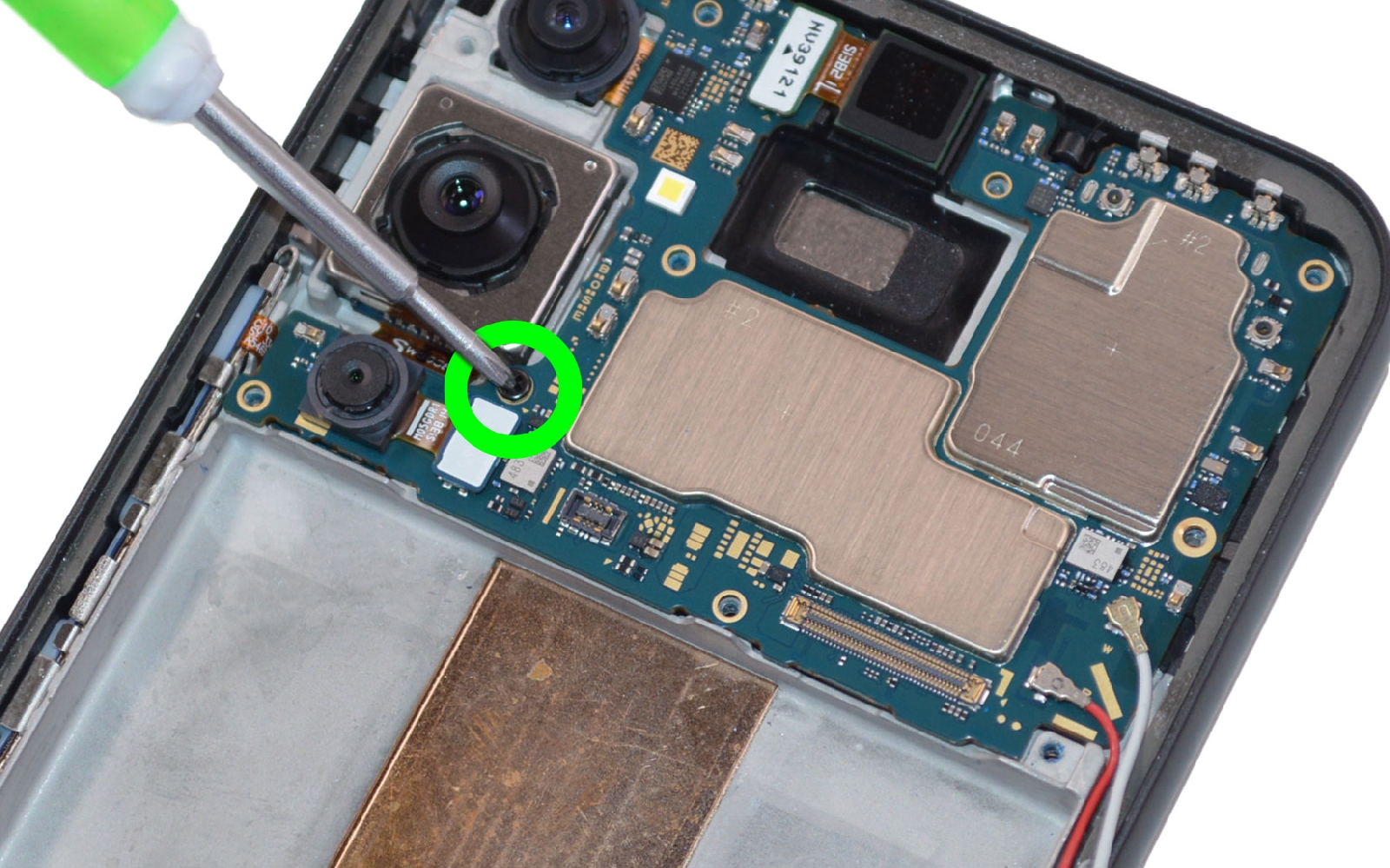

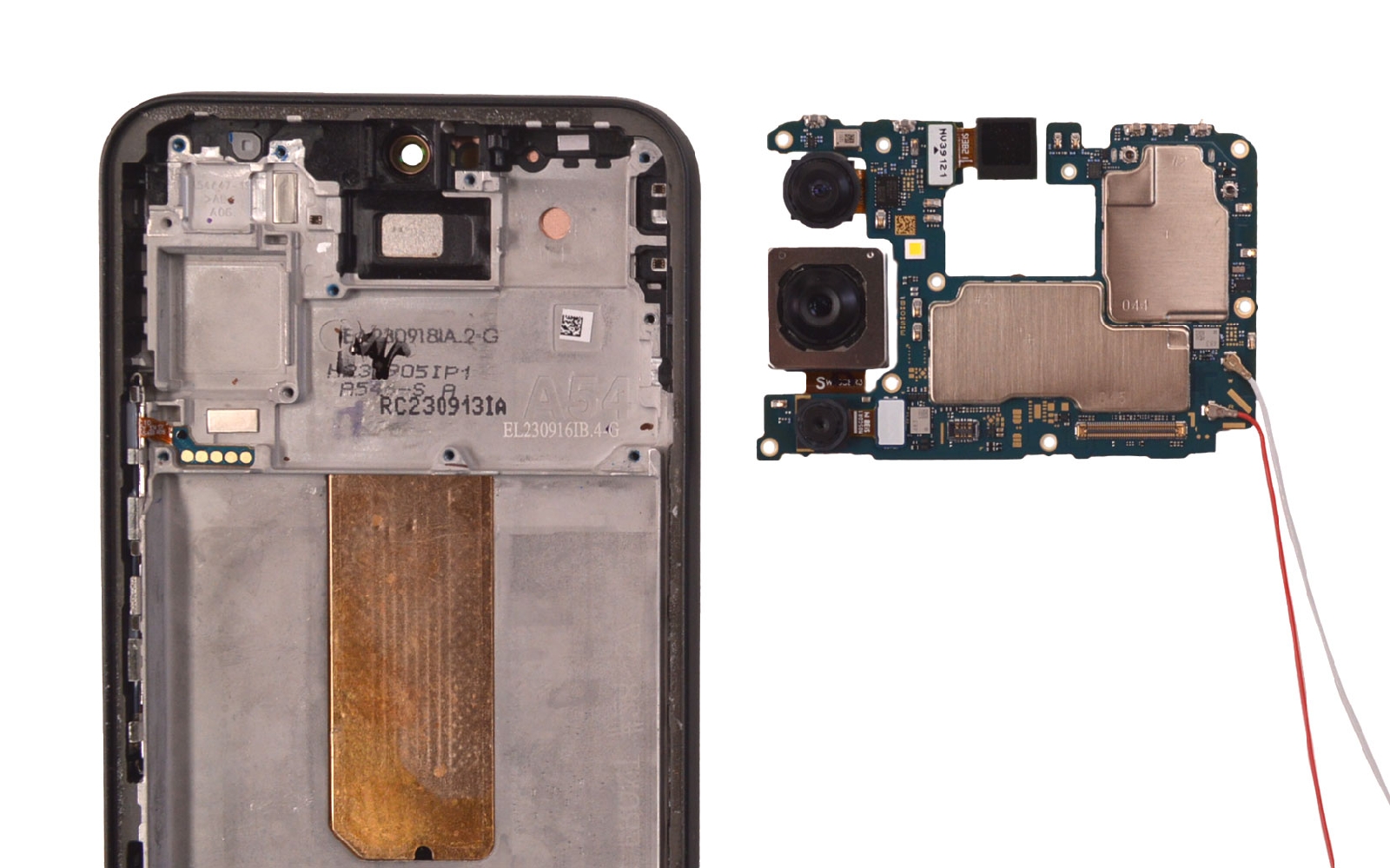

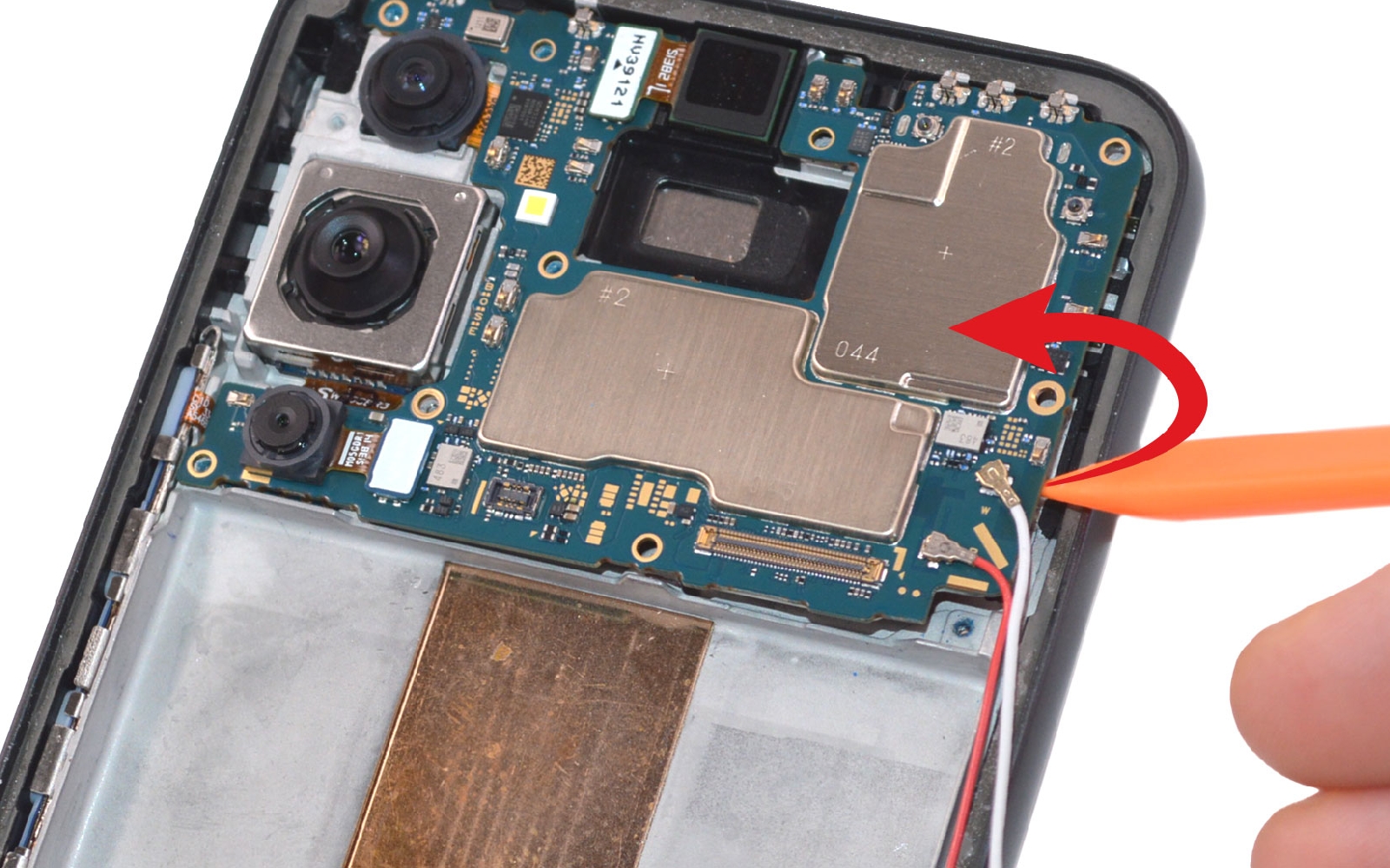

Etape 12 : Mettre de coté la carte mère
Dévissez à l'aide du cruciforme la dernière vis de la carte mère. Glissez le levier sous le composant pour le soulever et le sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés

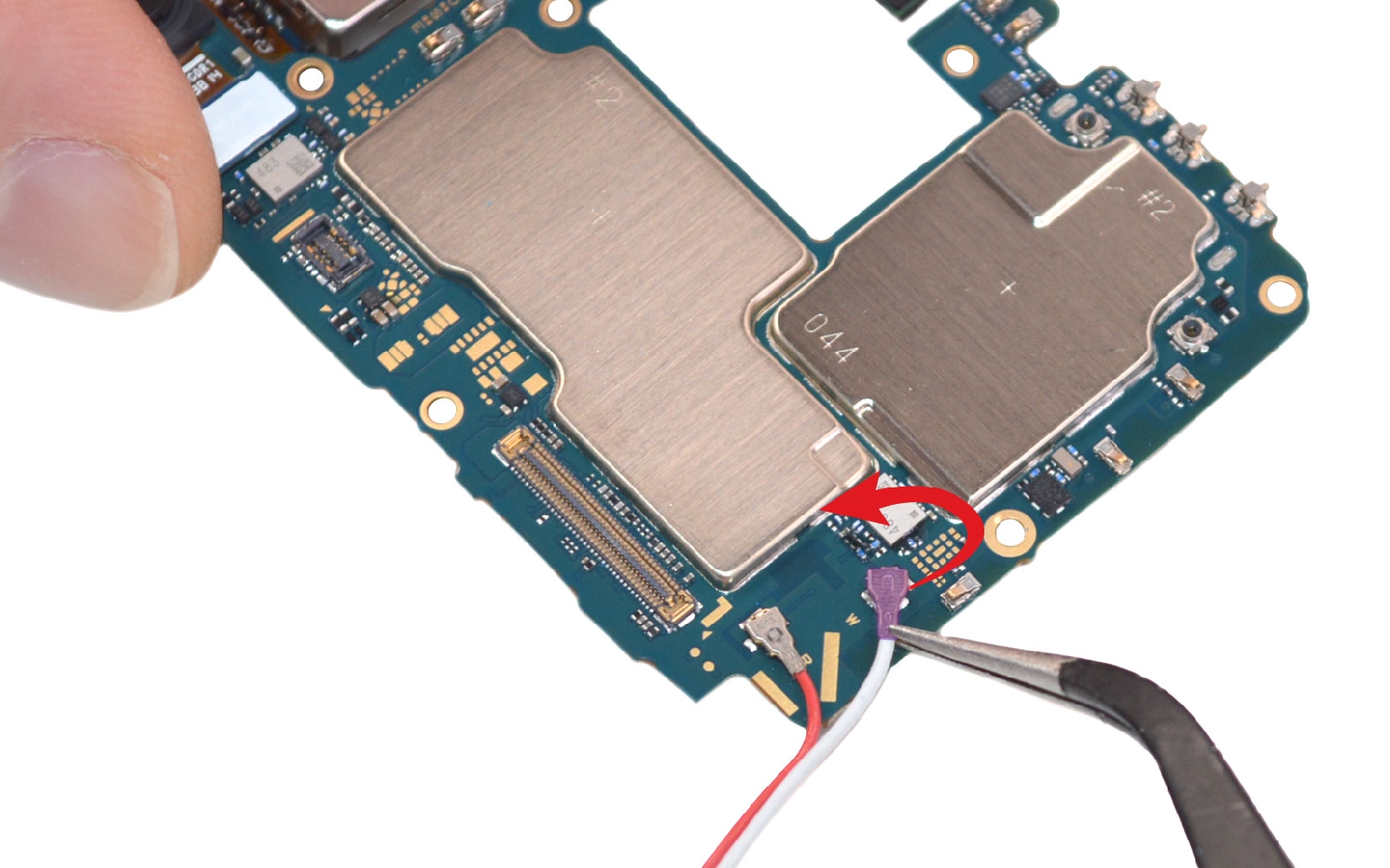

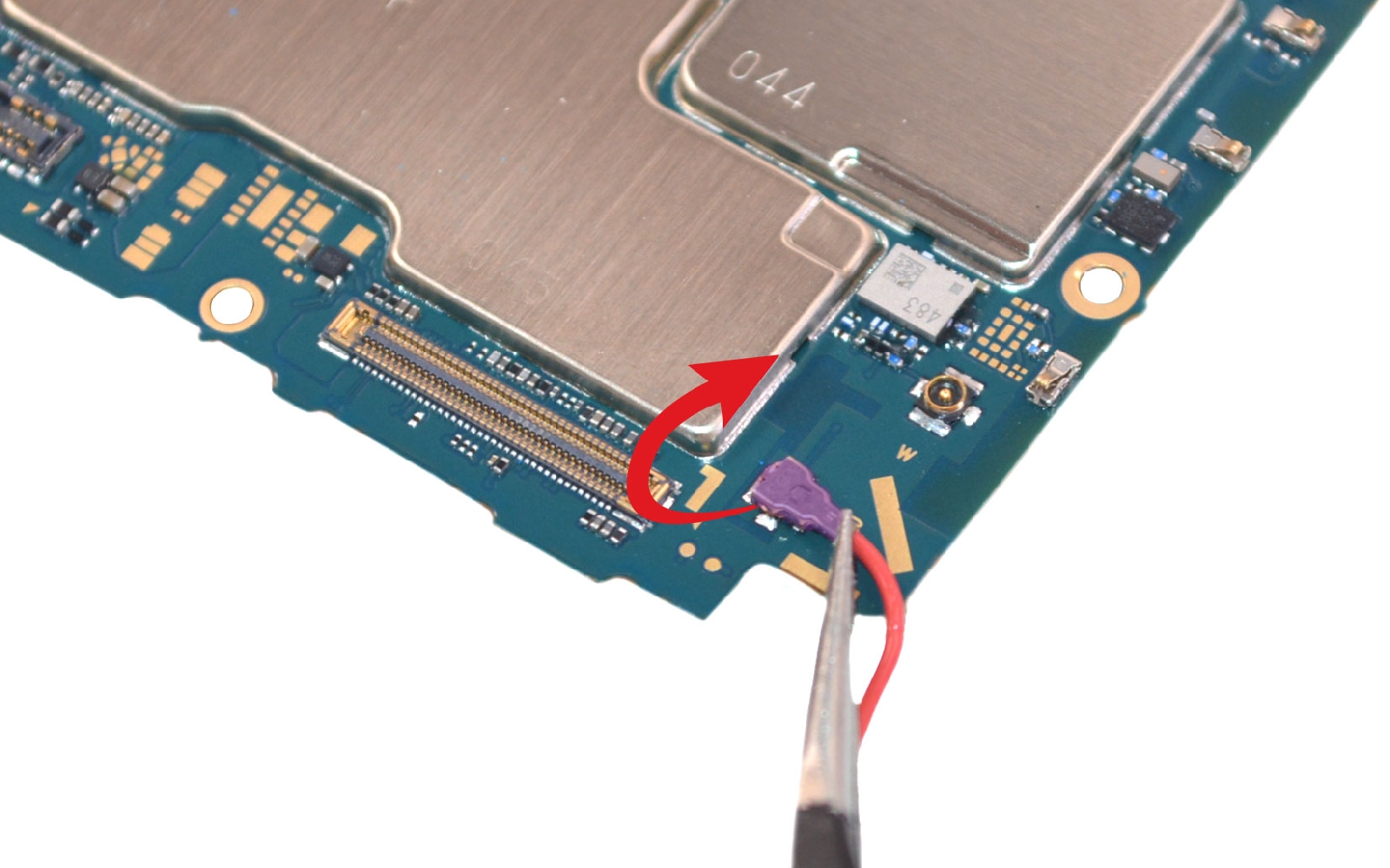

Etape 13 : Enlever les câbles coaxiaux
Déclipsez les deux câbles coaxiaux de la carte mère avant de passer à l'étape suivante.
Outils du kit utilisés
Outils du kit utilisés

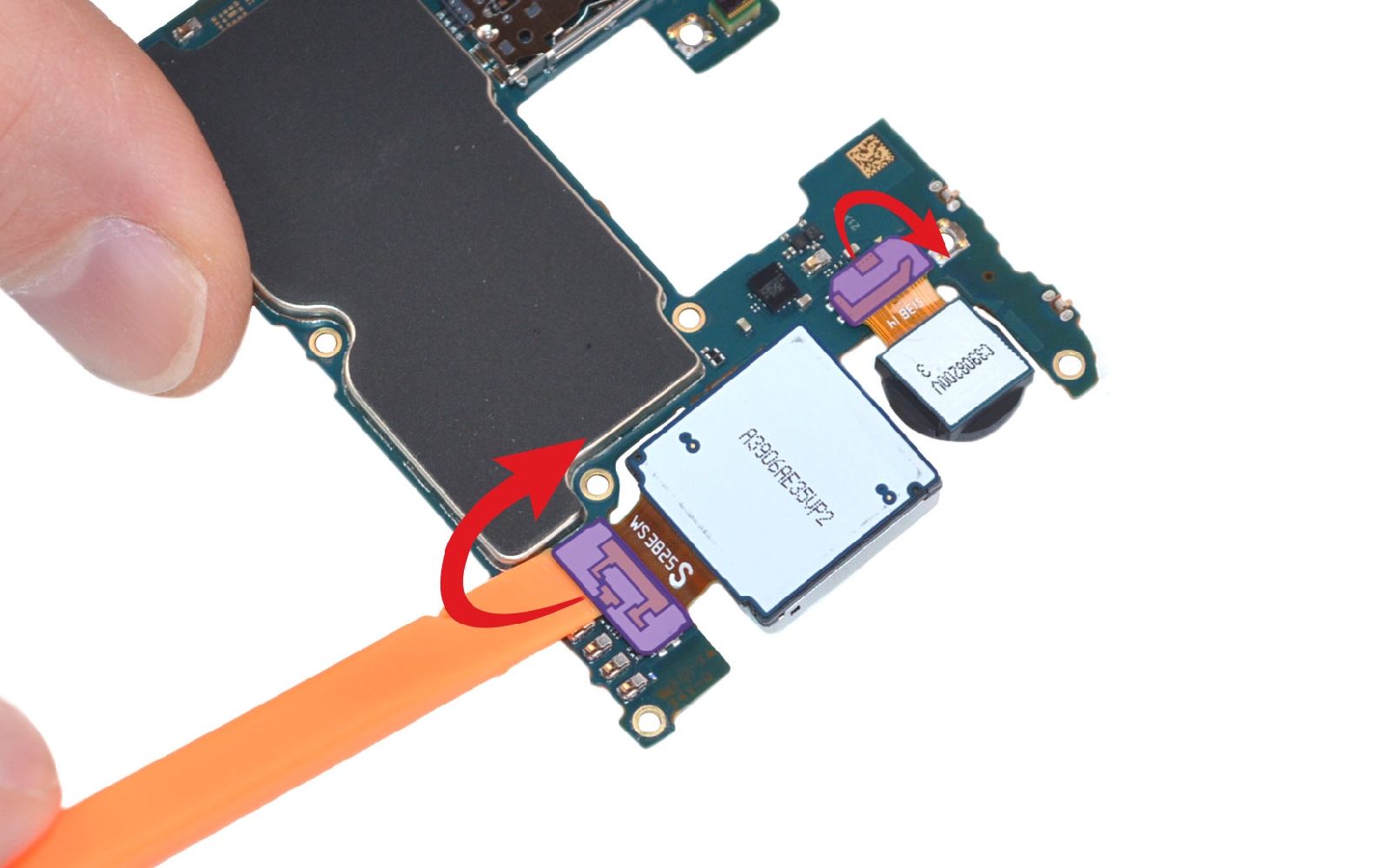

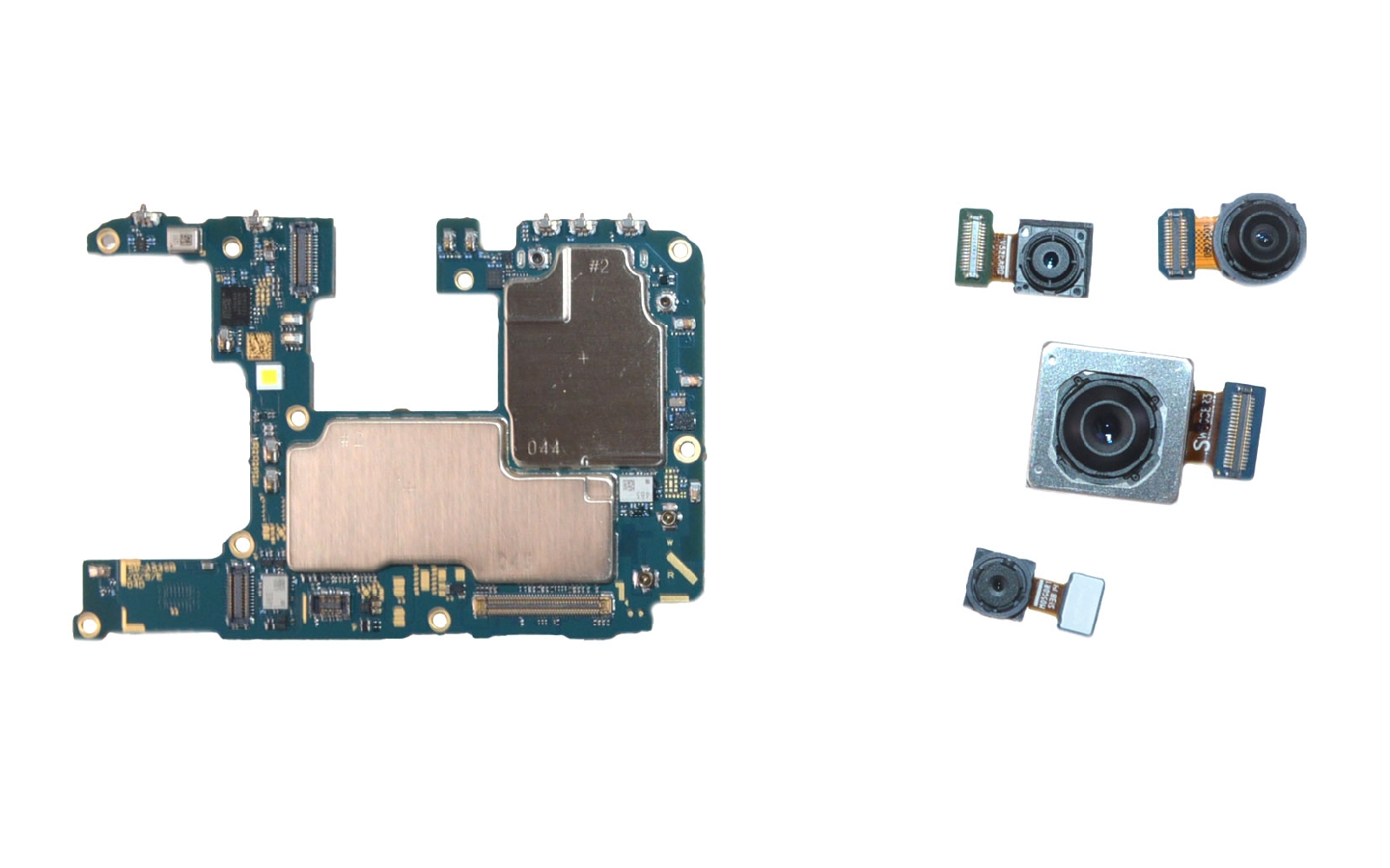

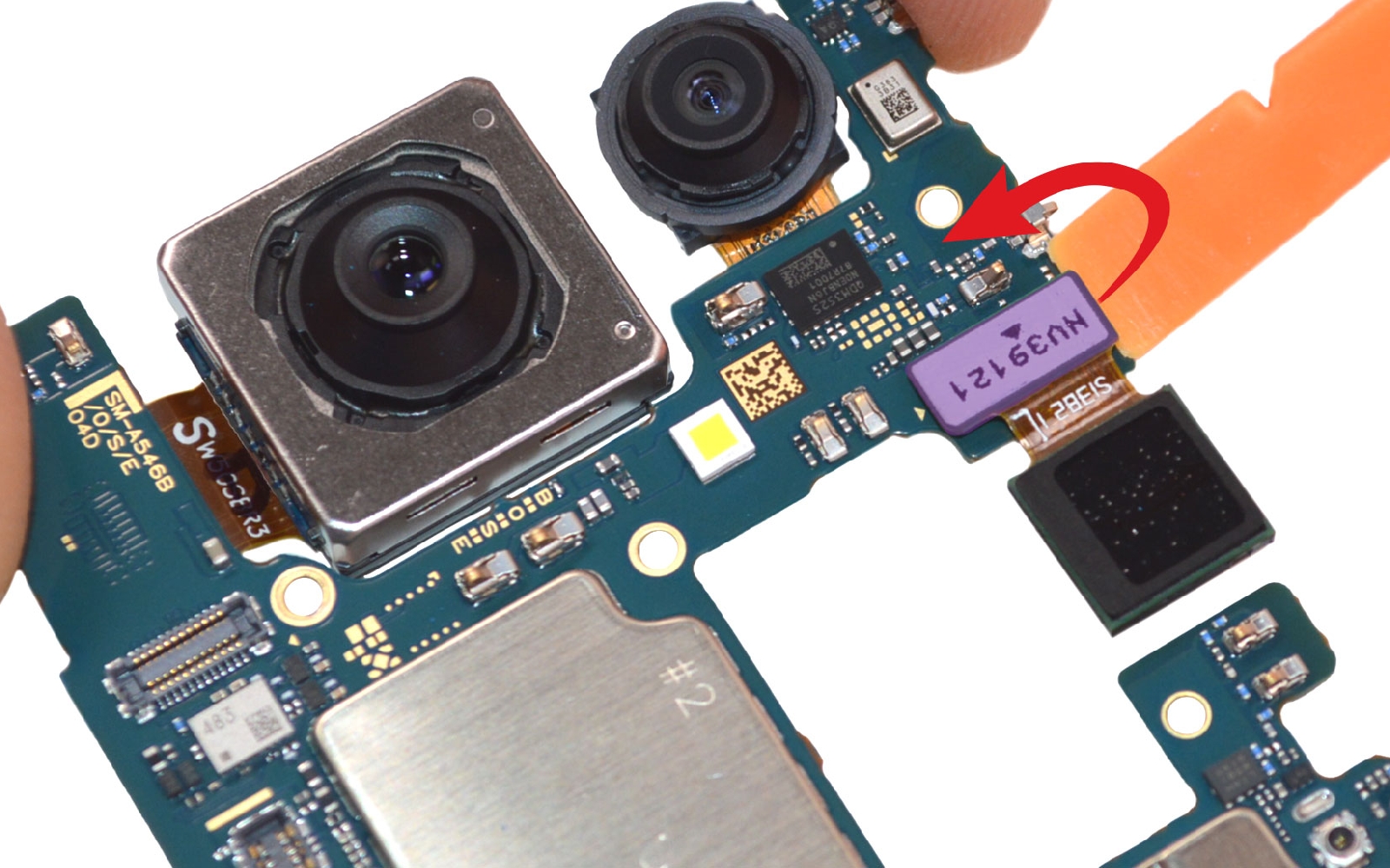

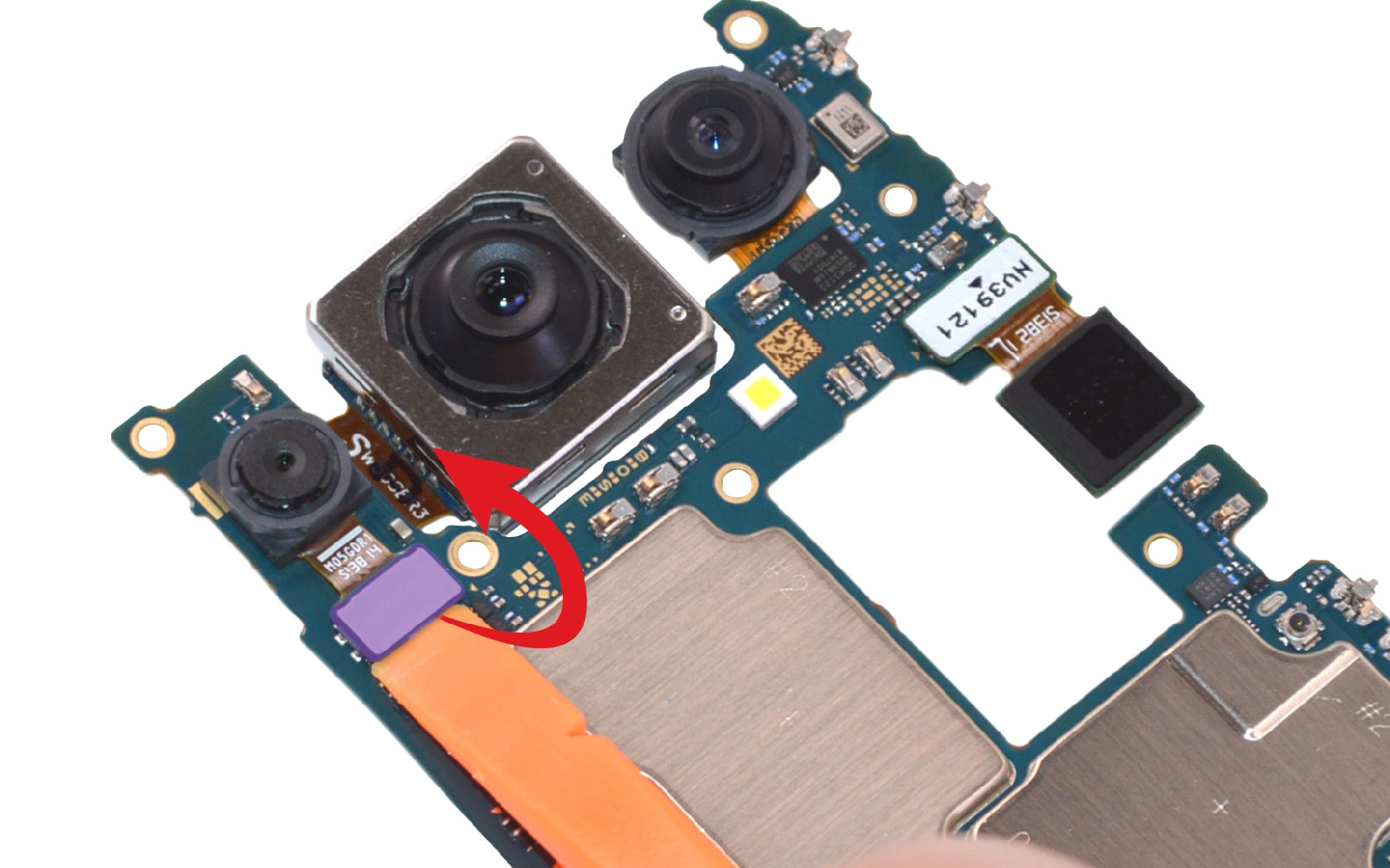

Etape 14 : Récupérer les objectifs
Débranchez les caméras de votre téléphone les unes après les autres.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Caméra arrière d'origine pour Samsung Galaxy A54 5G - 50 Mpx
49,90 €

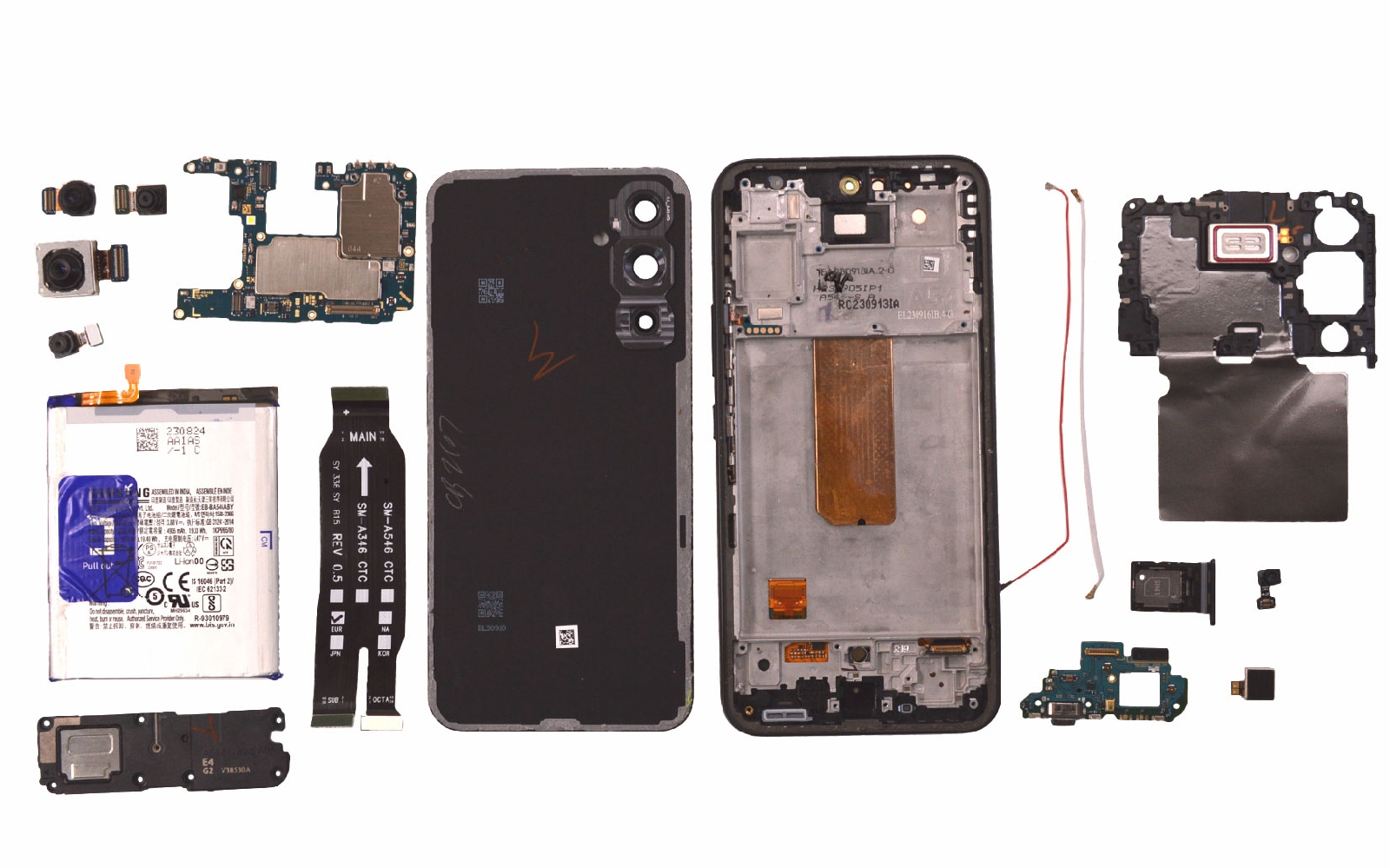

Vue éclatée
Voici la photo regroupant toutes les pièces de votre Samsung Galaxy A54 (5G).

Pour remonter chaque élément, suivez les étapes dans le sens contraire.
