Comment changer le module des caméras arrière sur iPhone 14 Plus

Temps estimé : 20 min
Difficulté : 2/5
iPhone 14 Plus | Temps estimé : 20 min | Difficulté : 2/5

Lancez-vous dans le remplacement du bloc caméras arrière de votre iPhone 14 Plus avec ce guide pratique de Brico-phone. Notre objectif est de vous équiper des connaissances et des outils nécessaires pour effectuer cette réparation de manière autonome, en contribuant ainsi à la lutte contre l'obsolescence programmée. Ce tutoriel, enrichi de photos et vidéos détaillées, est conçu pour vous guider à travers chaque étape du processus de remplacement.

Que vous soyez novice en réparation de smartphones ou déjà familier avec la manipulation de composants électroniques, ce guide est adapté à tous les niveaux. Nous vous fournirons des instructions précises, des conseils d'experts et une liste des outils requis pour mener à bien cette opération.

Suivez nos instructions étape par étape et profitez de supports visuels pour faciliter votre compréhension. Ensemble, nous allons redonner à votre iPhone 14 Plus ses fonctionnalités de caméra optimales, tout en réalisant des économies. Préparez-vous à redécouvrir le plaisir de réparer vous-même votre appareil, avec la garantie de qualité et le soutien de Brico-phone.

Diagnostic

›  Photos floues.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Module de caméra arrière pour iPhone 14 Plus
84,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer
Avant de débuter la réparation, nous vous conseillons de vérifier le numéro de modèle de votre iPhone pour être certain de commander les bonnes pièces détachées et de suivre le bon tutoriel. Pour cela, vous avez plusieurs possibilités. La plus simple étant de vous rendre dans Réglages > Général > Informations et de vous assurer que la référence A2483 correspondant à l'iPhone 14 plus soit bien inscrite.
Autrement, vous pouvez retirer le tiroir SIM et regarder à l'interieur de l'emplacement en vous aidant d'une lumière vive pour apercevoir la référence A2483 gravée. Si vous avez opté pour une e-SIM, l'inscription se trouve à l'interieur du connecteur lightning.

Une fois que tout est ok, préparez-vous un espace de travail propre et dégagé avec tous les outils et ce tutoriel à proximité.

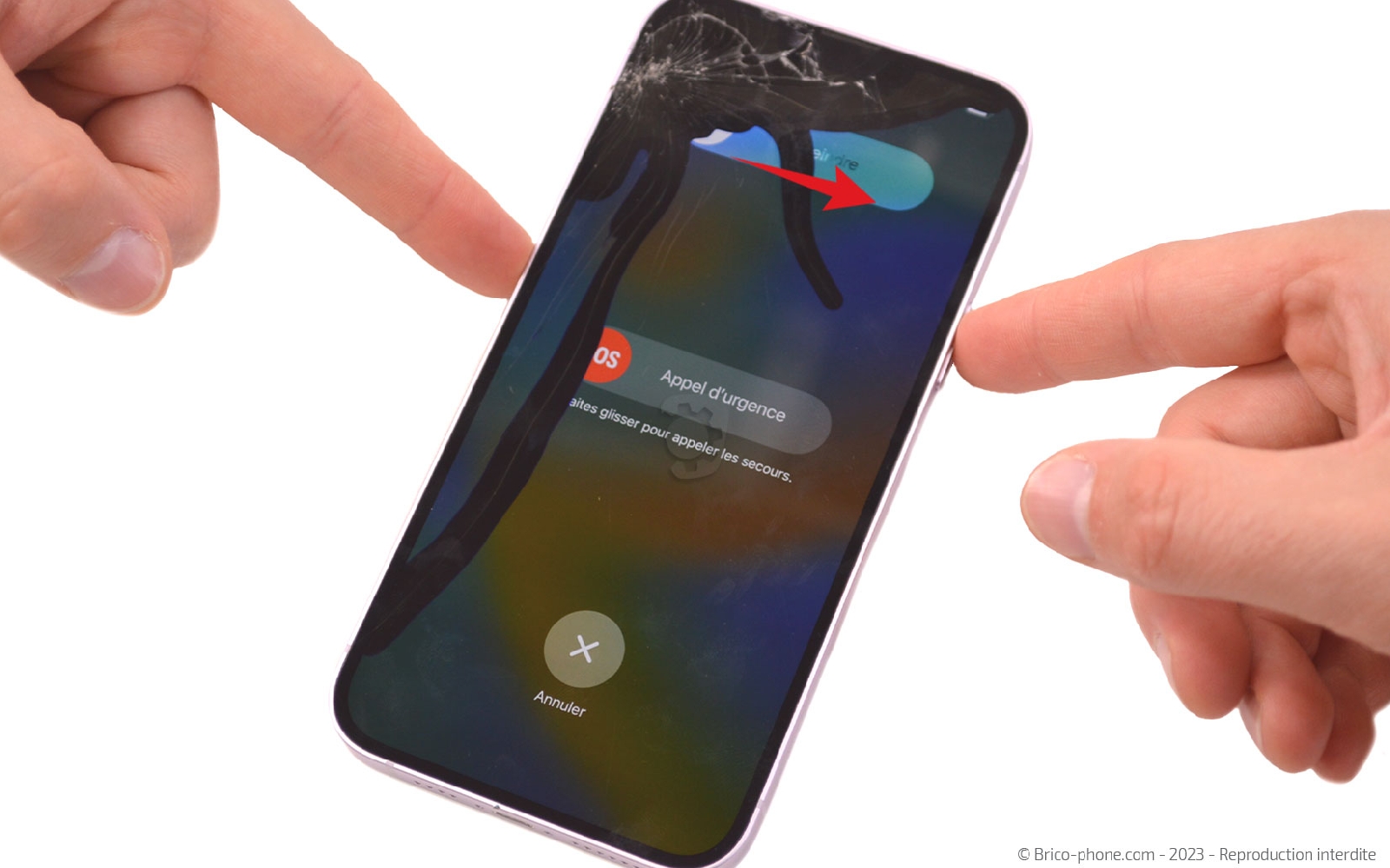

Vous pouvez alors procéder à l'extinction de votre appareil si celui-ci est toujours allumé.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

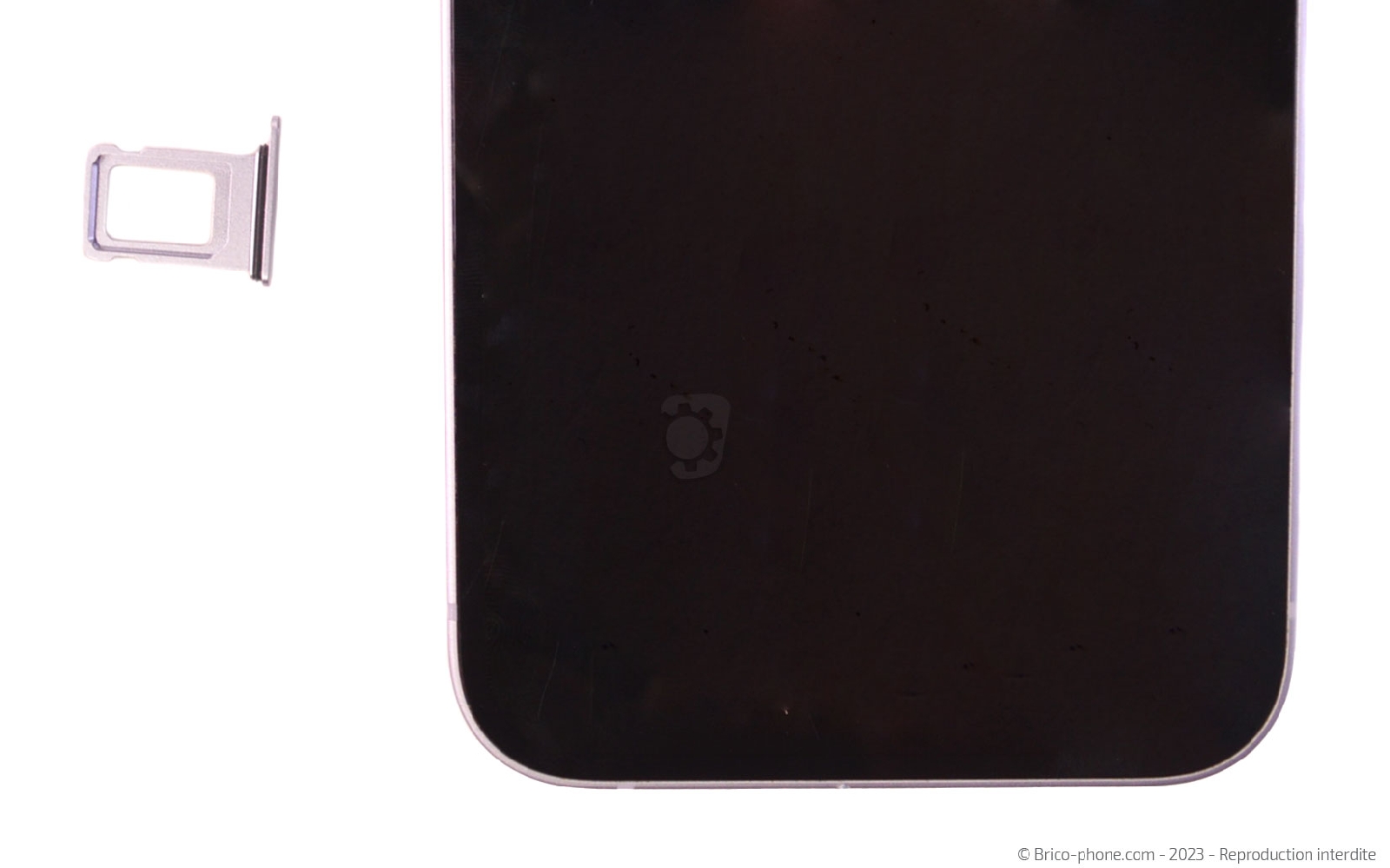

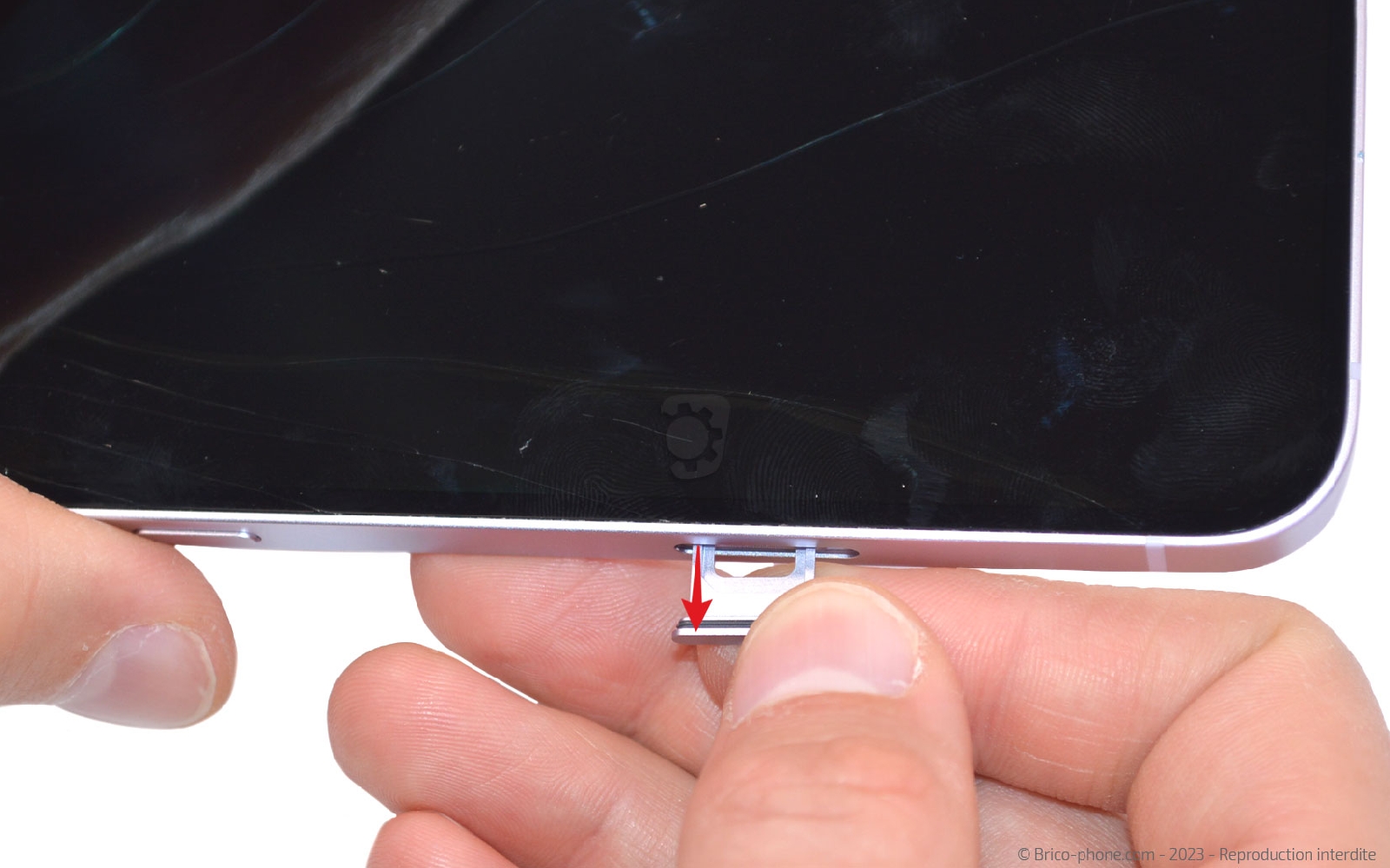

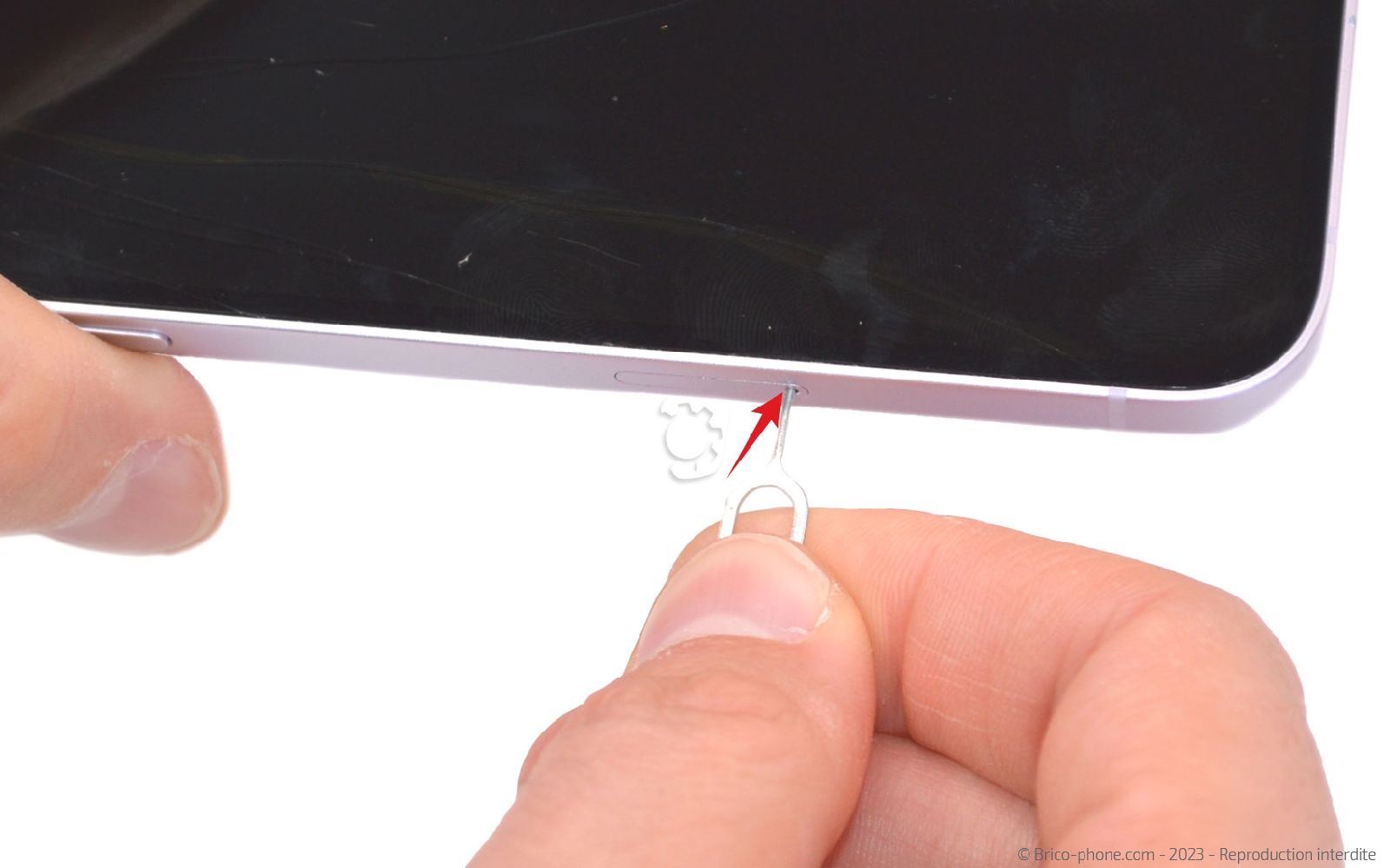

Etape 1 : Ejecter le tiroir SIM
Utilisez l'outil d'origine ou celui du kit d'outils pour éjecter le tiroir de la carte SIM de votre appareil.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Rack SIM pour iPhone 14 et 14 Plus Minuit
4,90 €

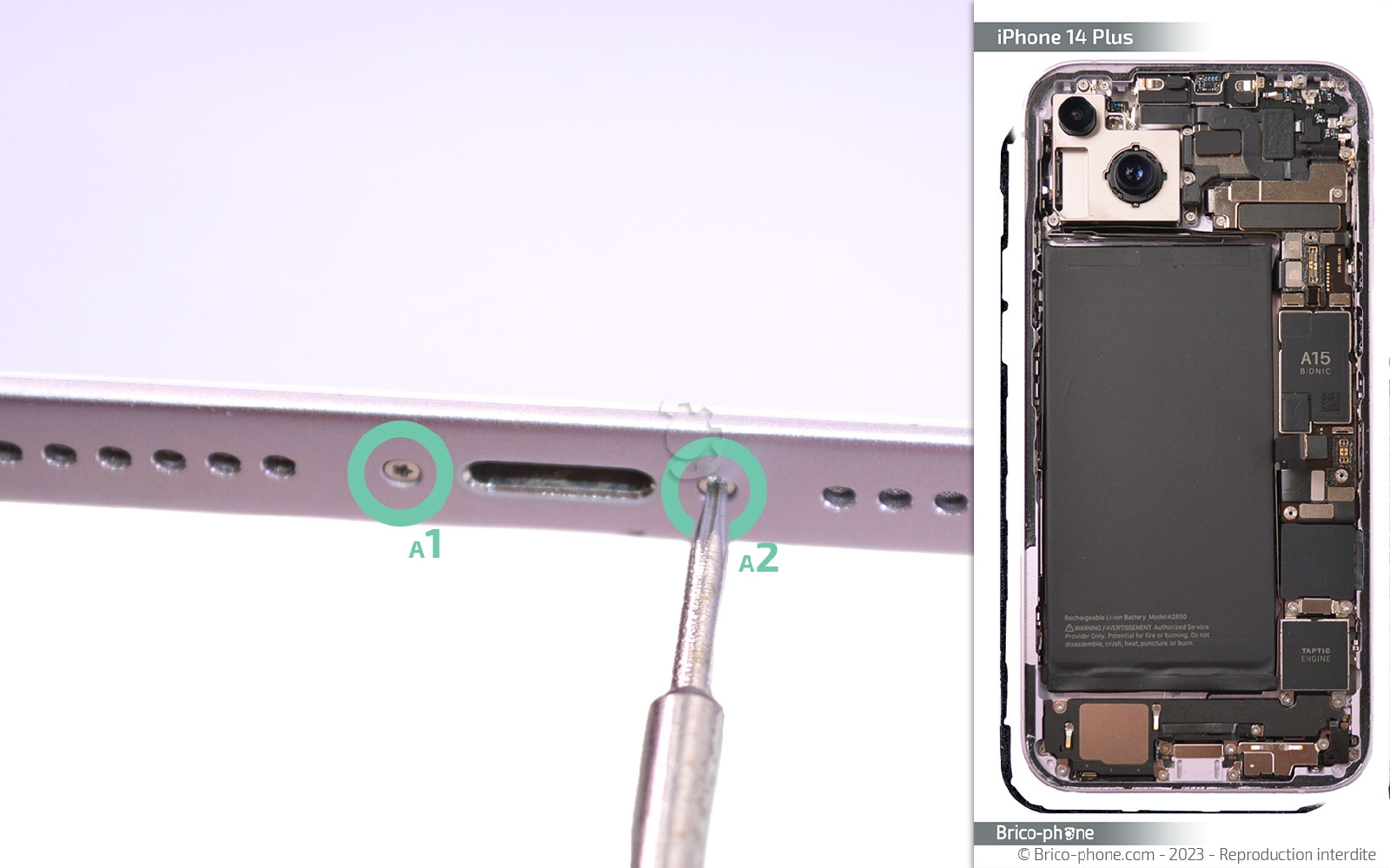

Etape 2 : Ôter les vis pentalobe
Utilisez le tournevis pentalobe (pointe en forme d'étoile à 5 branches) pour retirer les deux vis situées de part et d'autre de la prise de charge.

Placez-les sur le patron d'aide au montage fourni avec votre commande pour éviter de perdre des pièces et des vis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

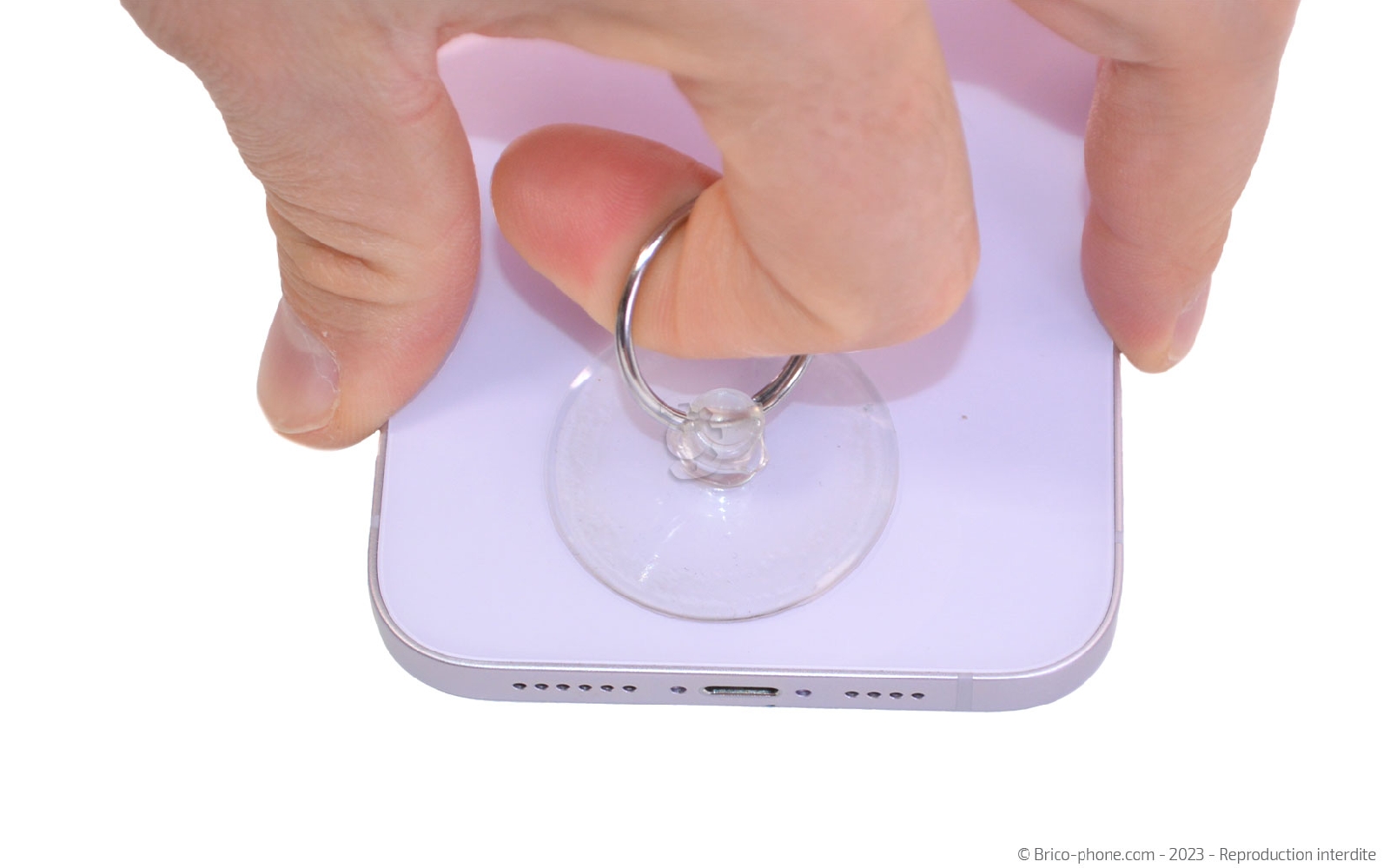

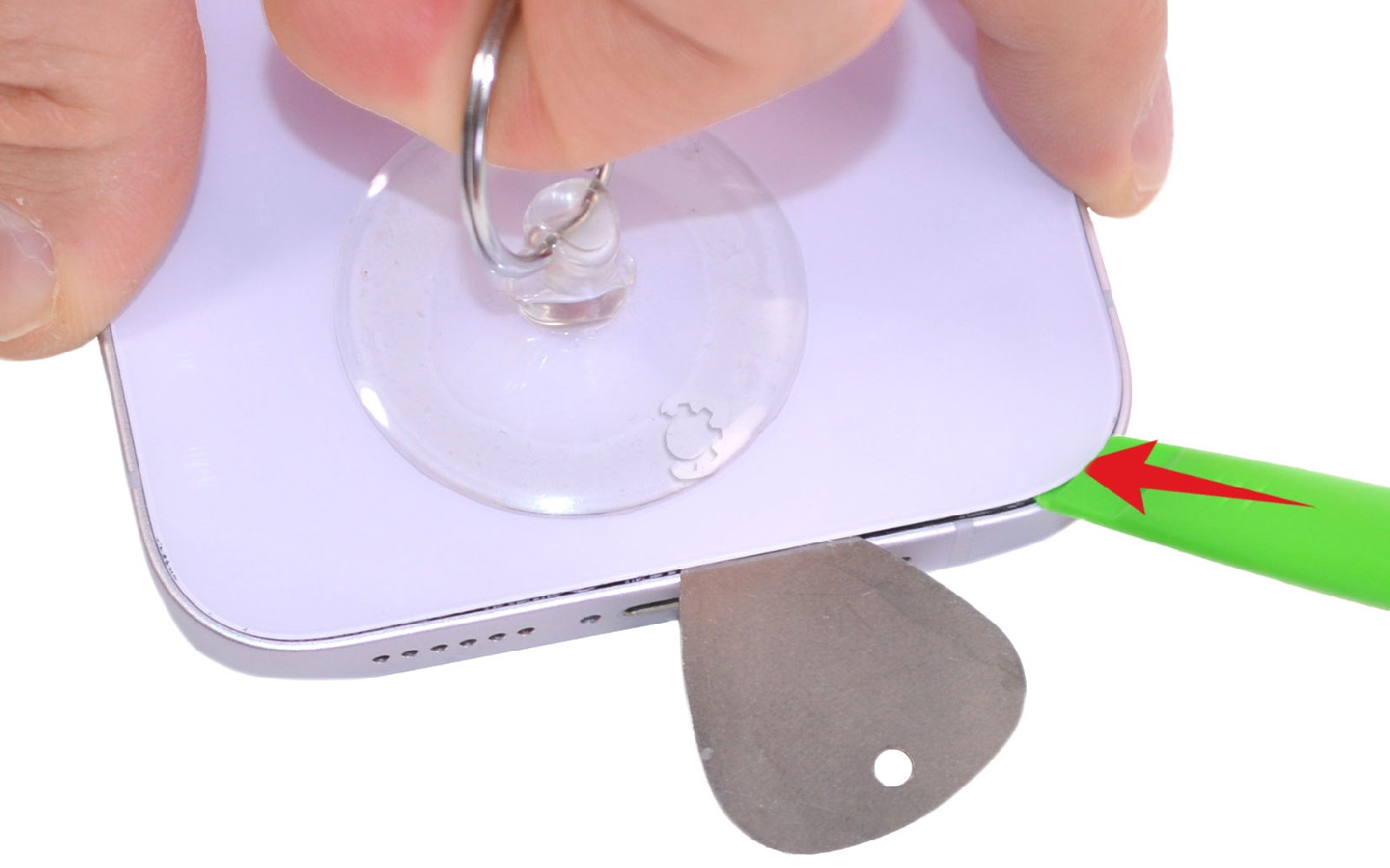

Etape 3 : Créer un insterstice

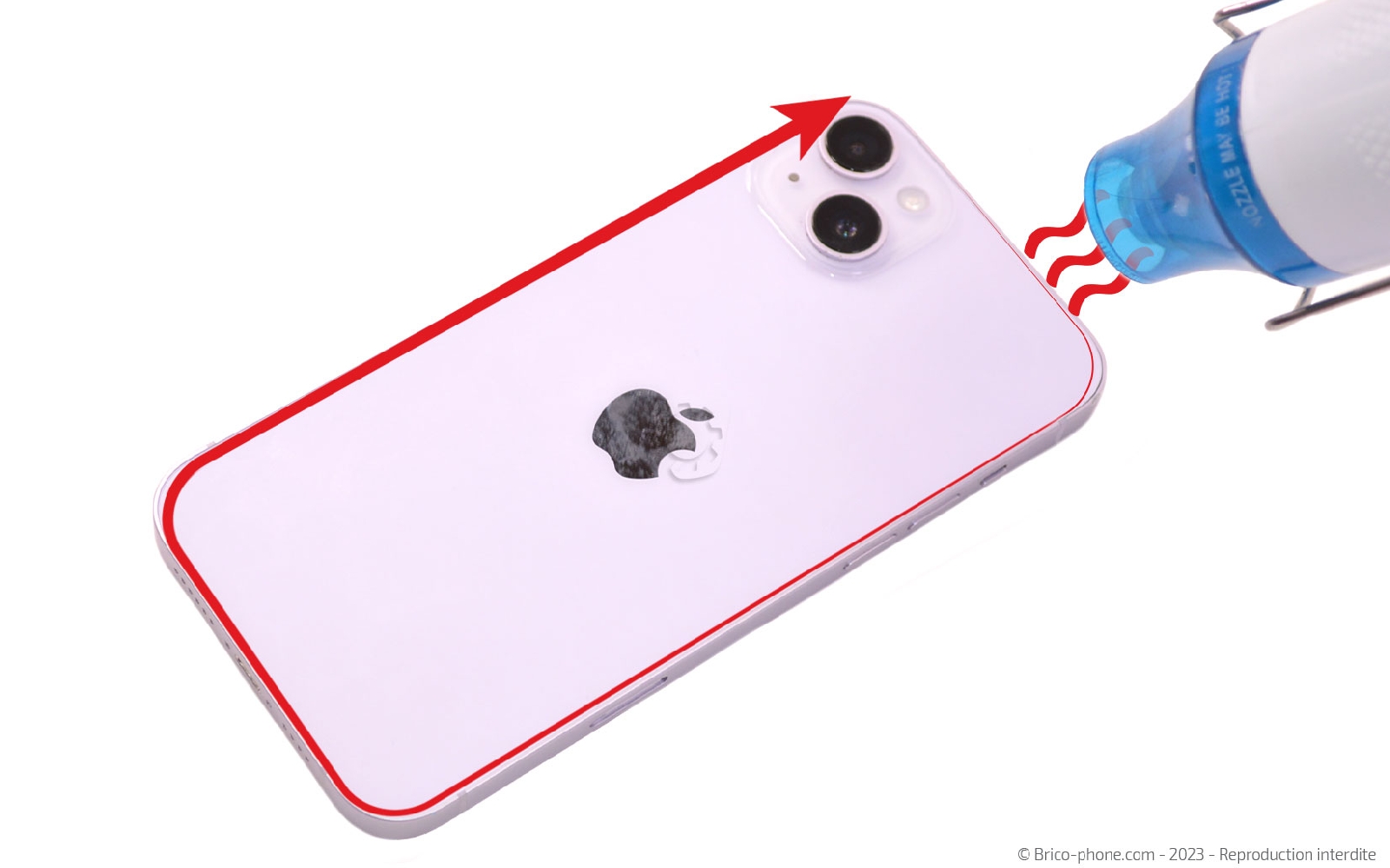

Chauffez le contour de la vitre arrière avant de passer à la manipulation suivante. Pour cela, vous pouvez utiliser le coussin chauffant, le décapeur thermique ou un sèche-cheveux. Si vous optez pour la première option, il vous faut passer le coussin environ 2 minutes au micro-ondes avant de le déposer sur le dos du téléphone environ 30 secondes. Pour les deux autres manières de ramollir le sticker, il vous suffit d'allumer l'outil et de le passer sur tout le contour de l'appareil.

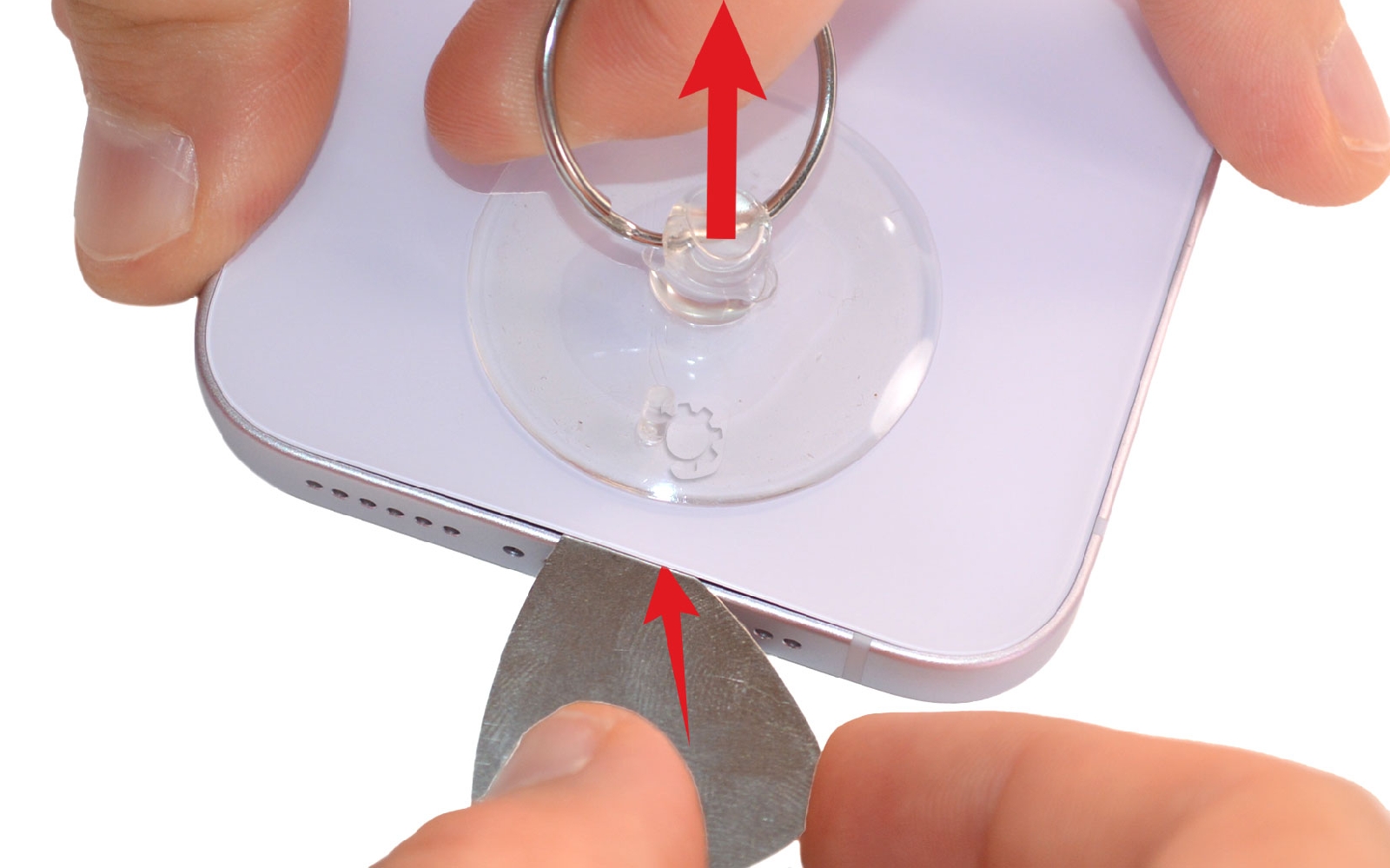

Ensuite, collez la ventouse en bas de la vitre arrière puis tirez sur cette dernière afin de facilité l'insertion du médiator en métal. Une fois le médiator en place, disposez la spatule verte pour continuer le décollage sans endommagé le composant.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

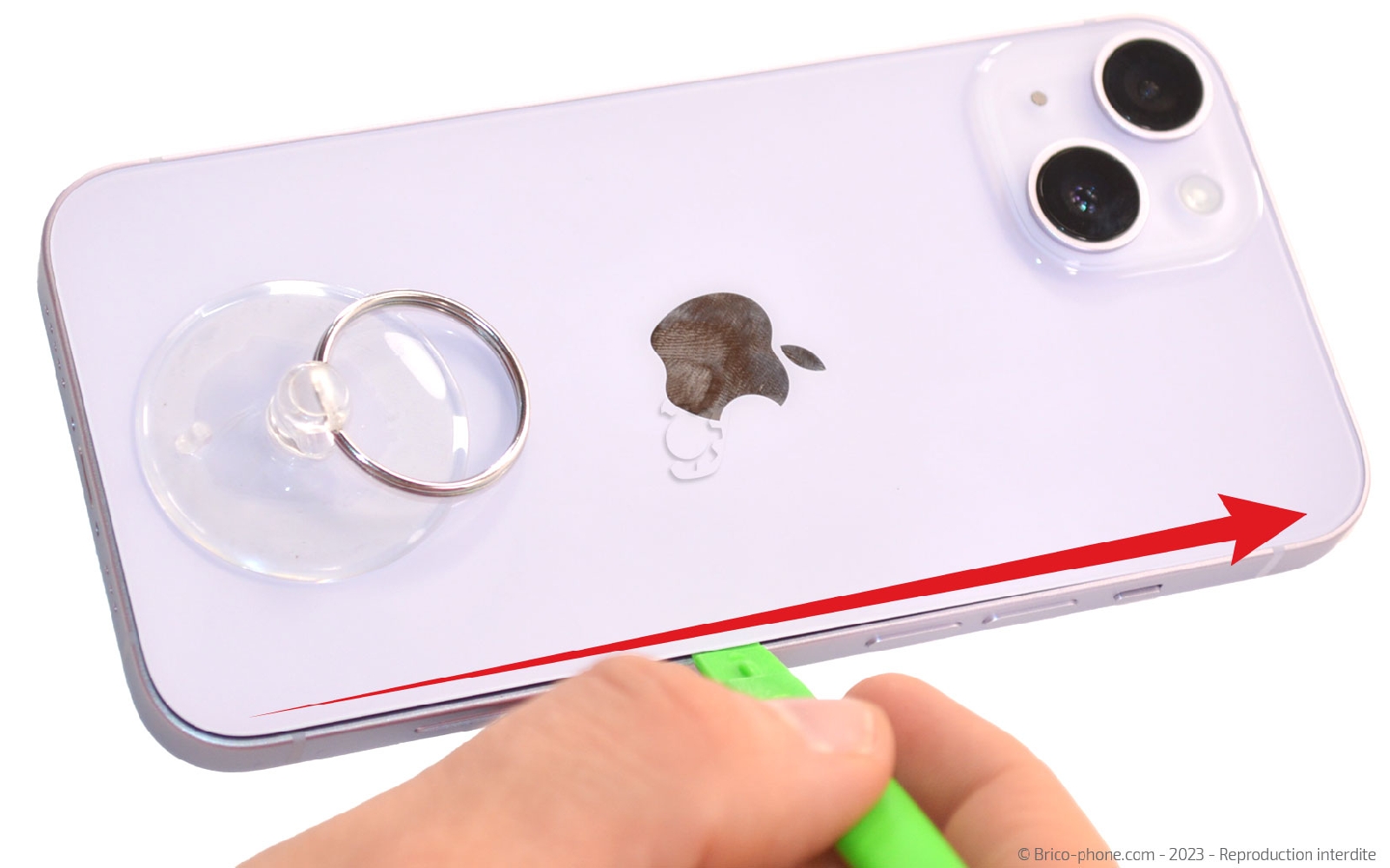

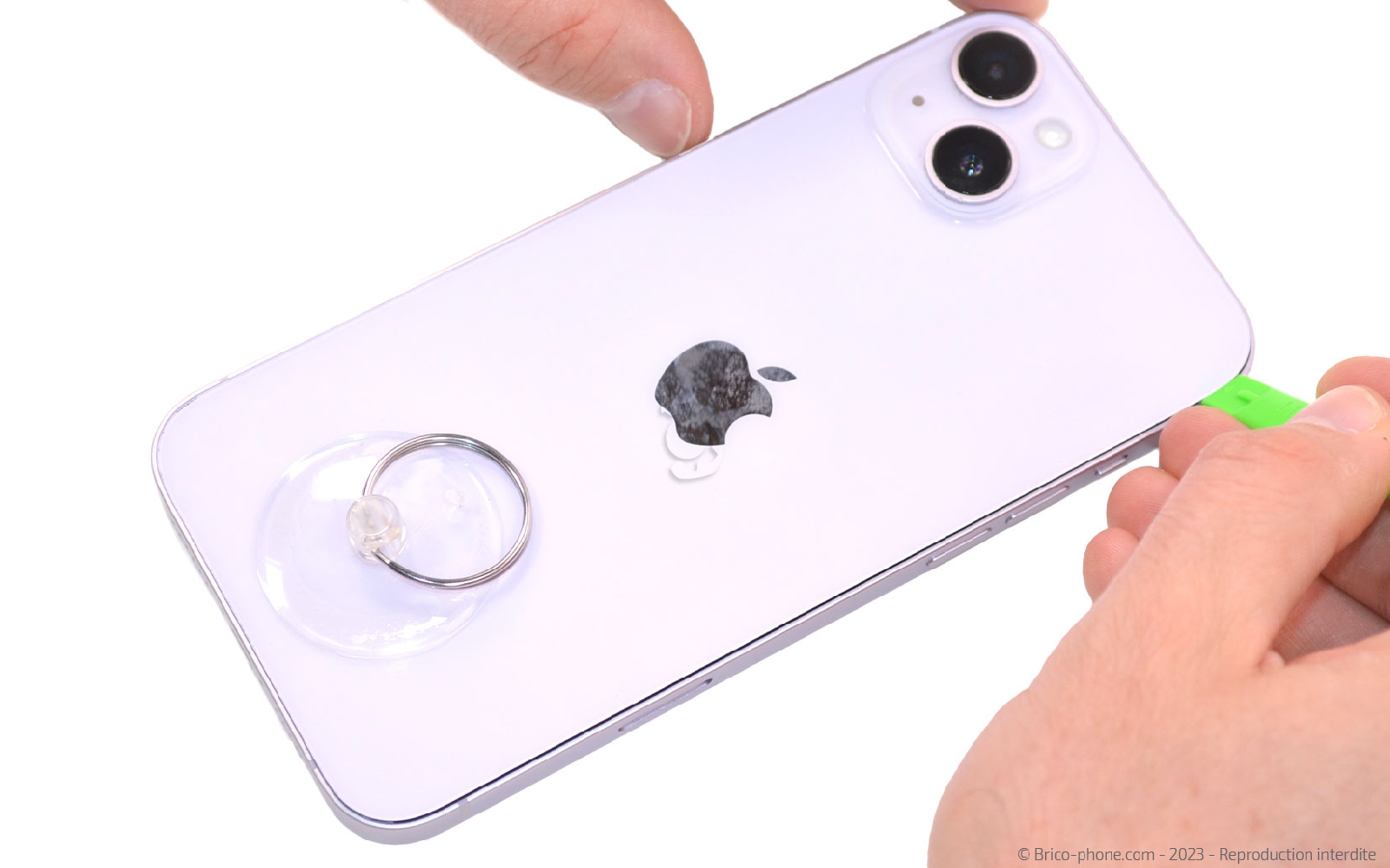

Etape 4 : Ouvrir la vitre arrière

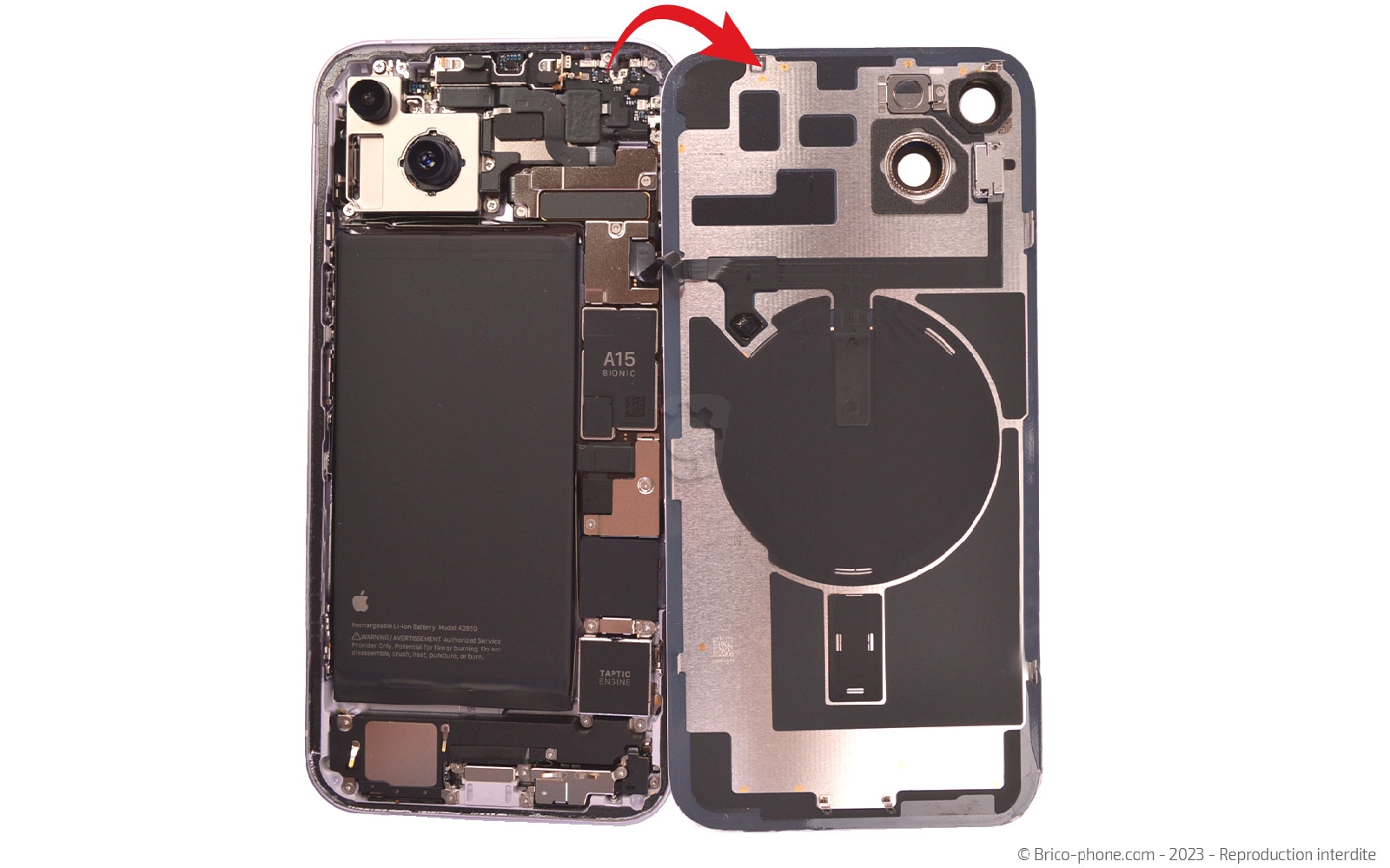

Faites glisser la spatule sur toute la longueur du téléphone pour décoller la vitre arrière.

Basculez le composant vers la droite en faisant attention aux nappes encore connectées à la carte mère.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

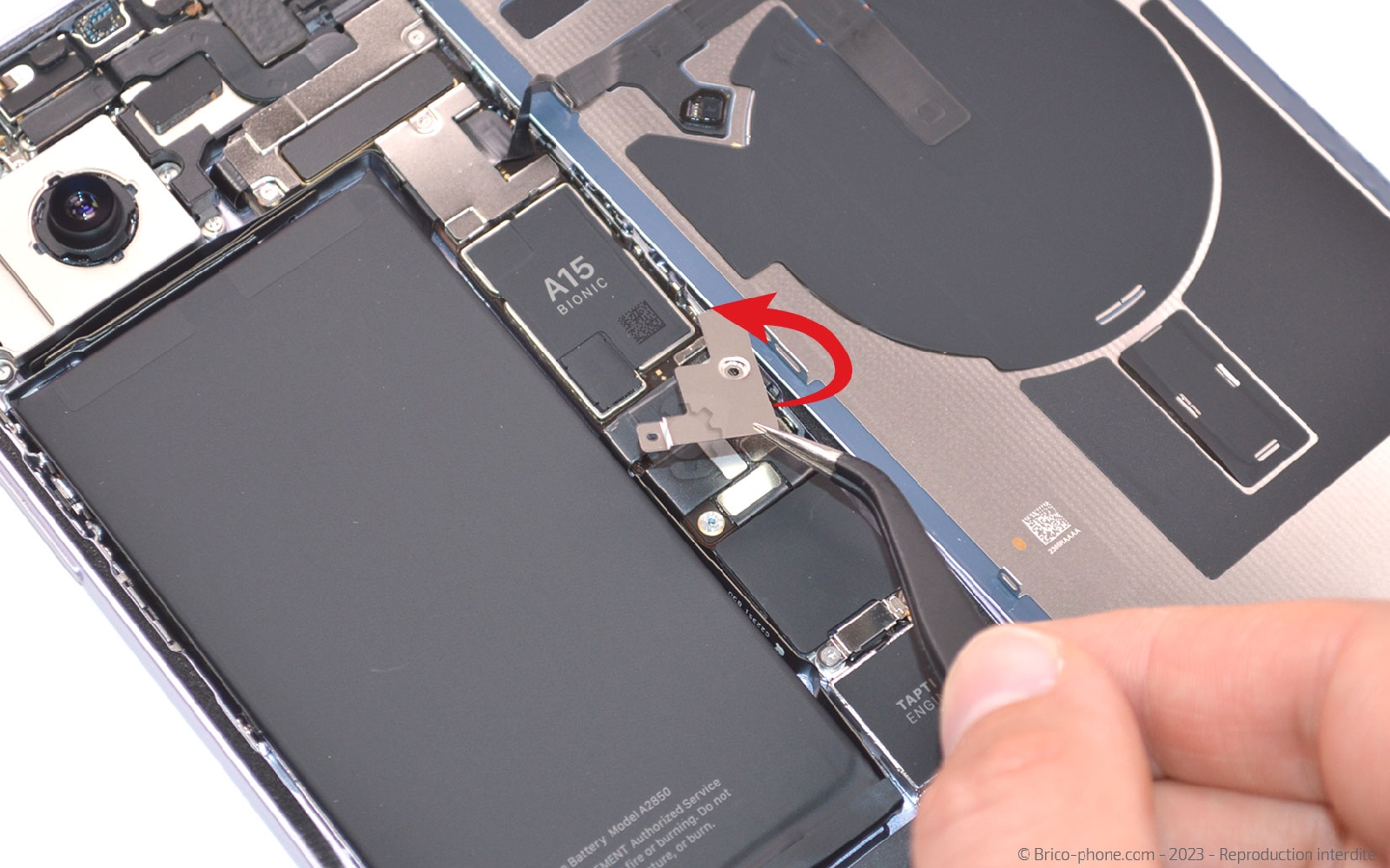

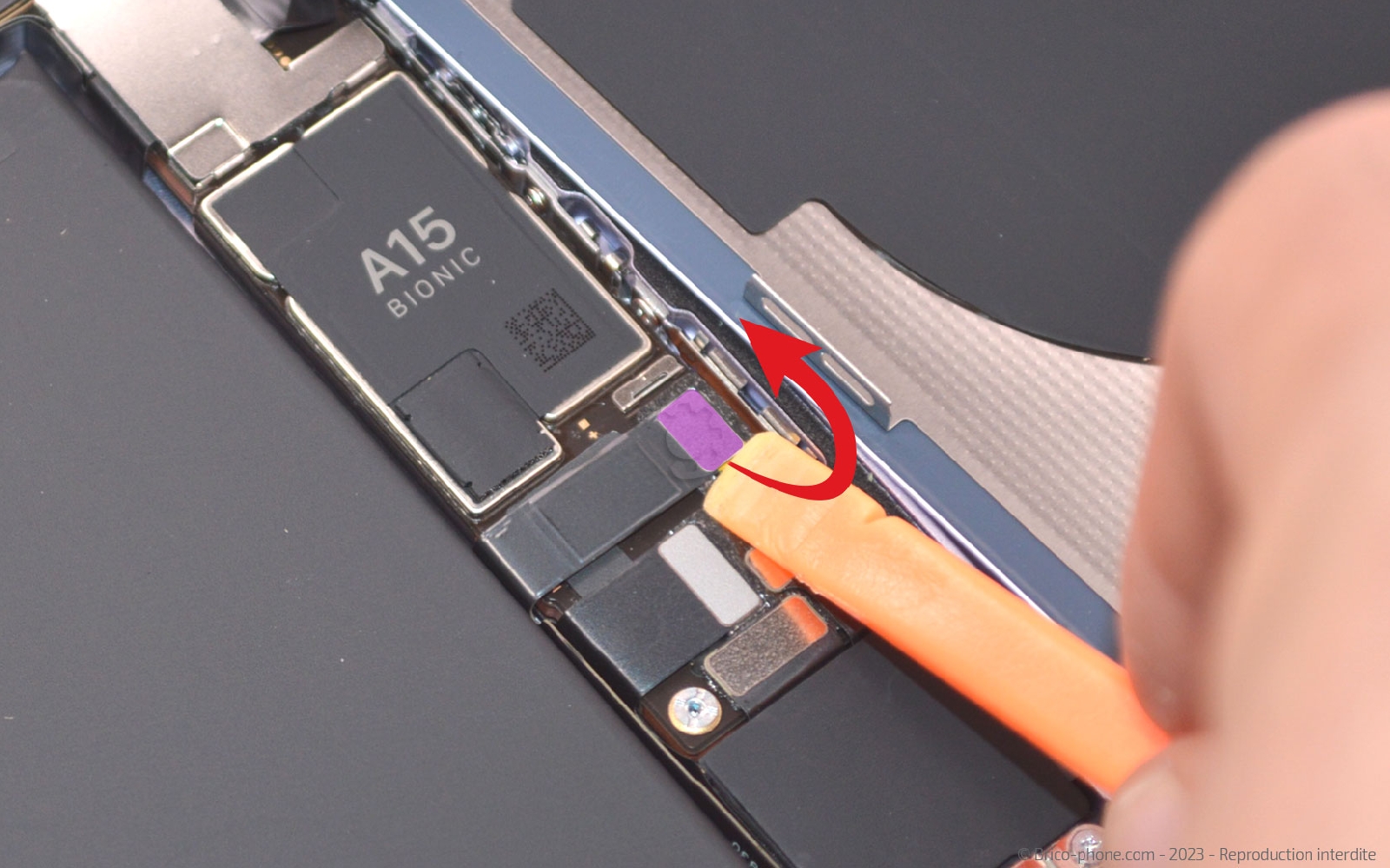

Etape 5 : Déconnecter la batterie

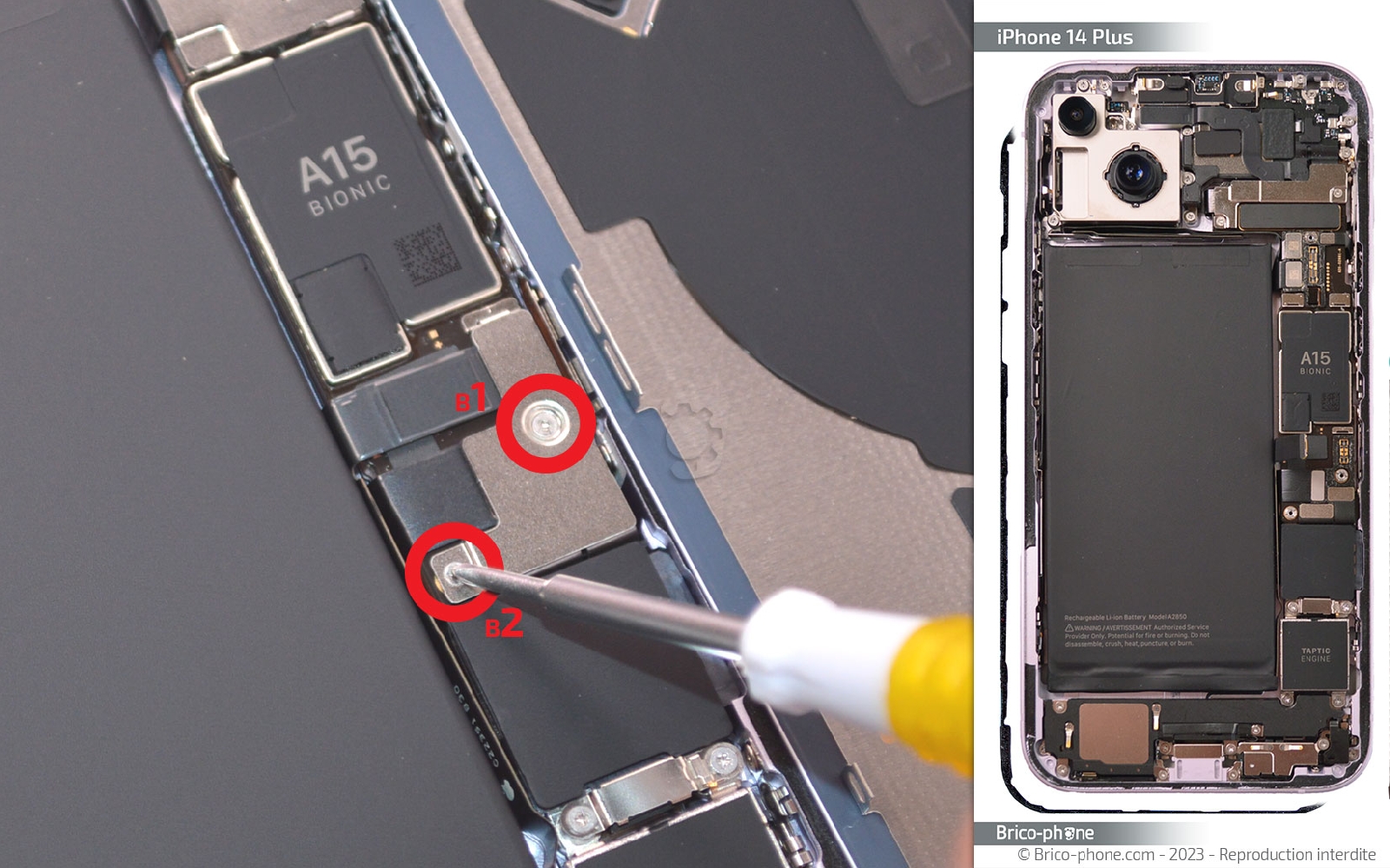

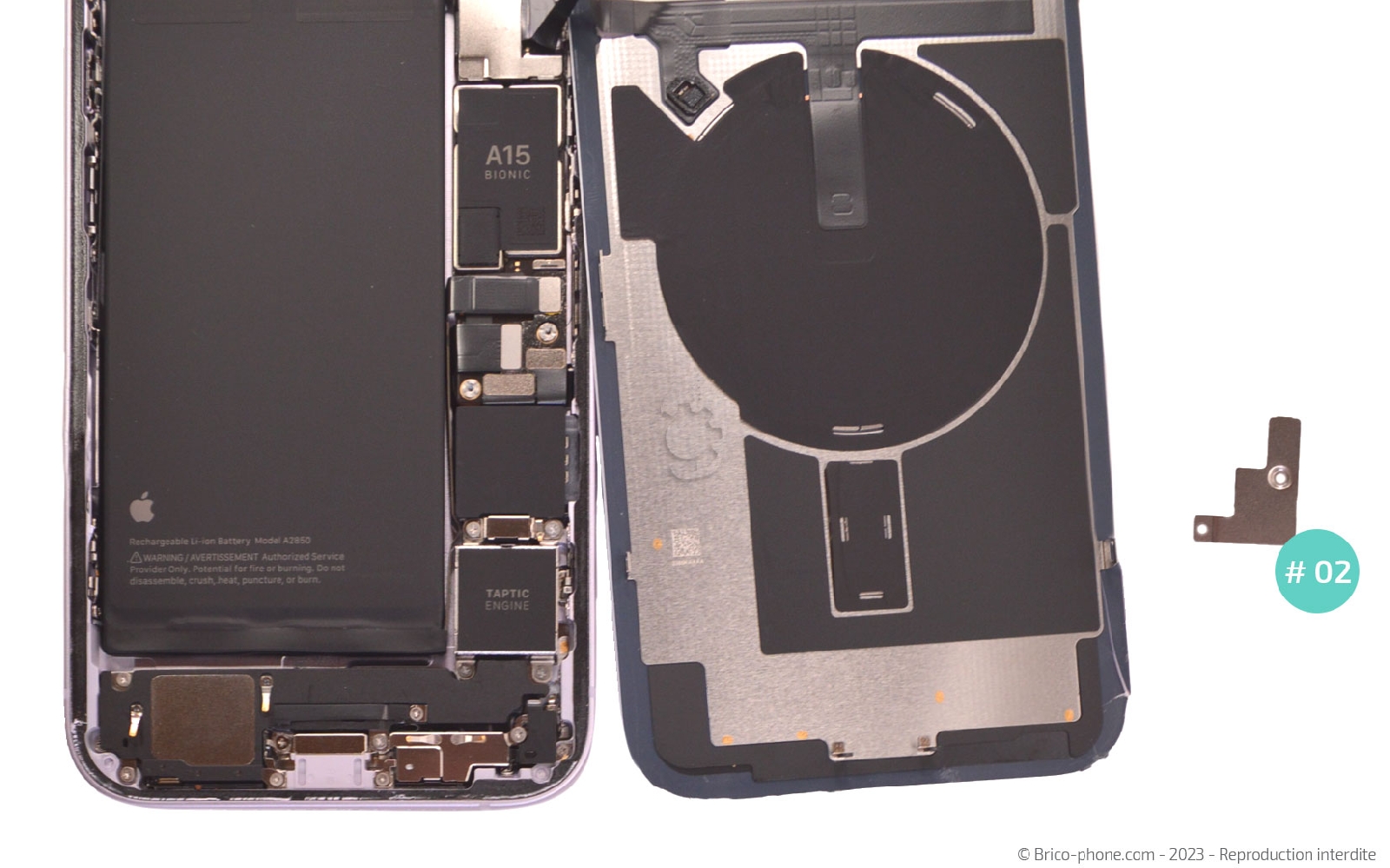

Ôtez les deux vis avec le tournevis triwing afin de pouvoir sortir la plaquette #02.

Ensuite, déconnectez la nappe de la batterie pour continuer la réparation en toute sécurité.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

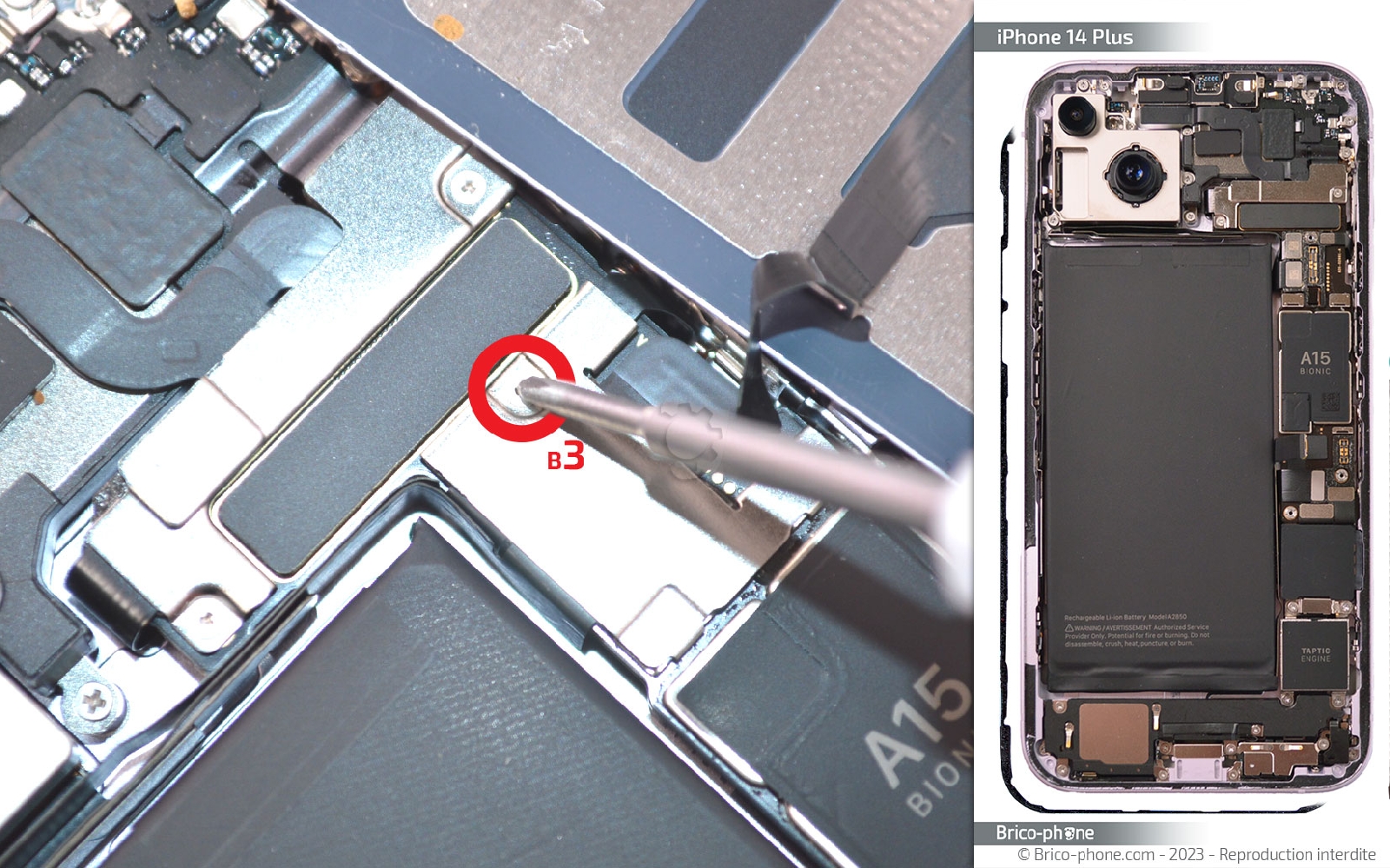

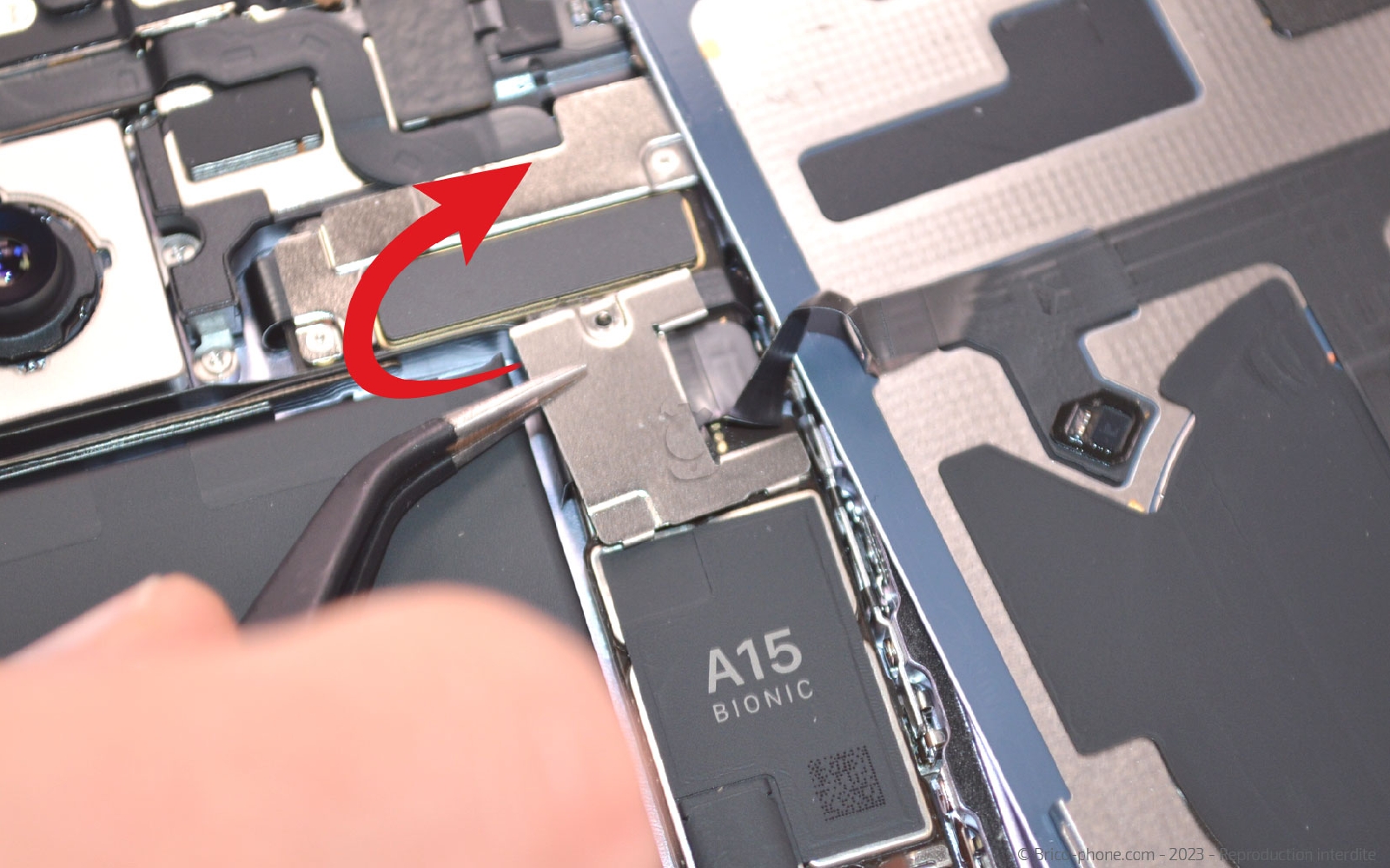

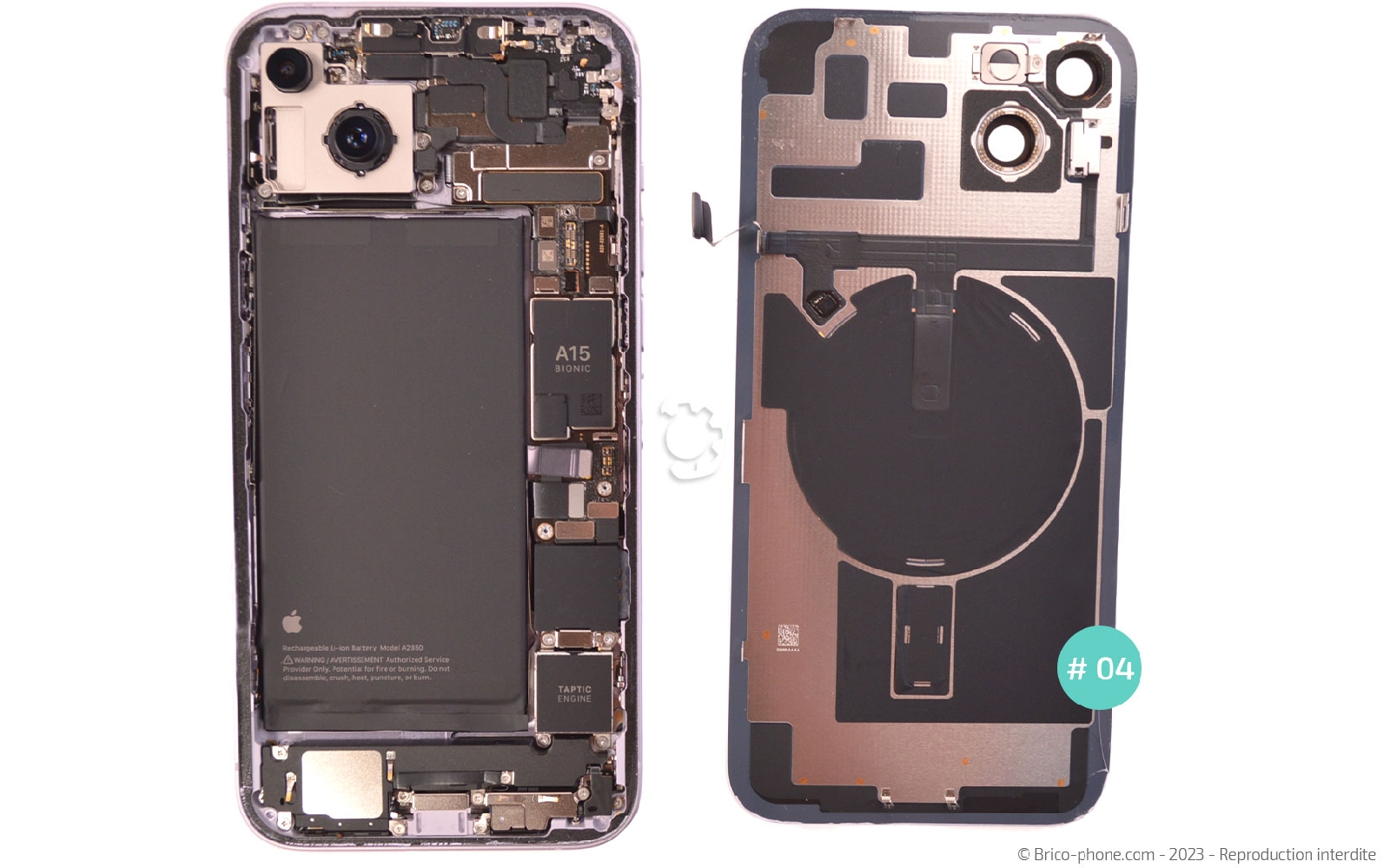

Etape 6 : Libérer la vitre arrière

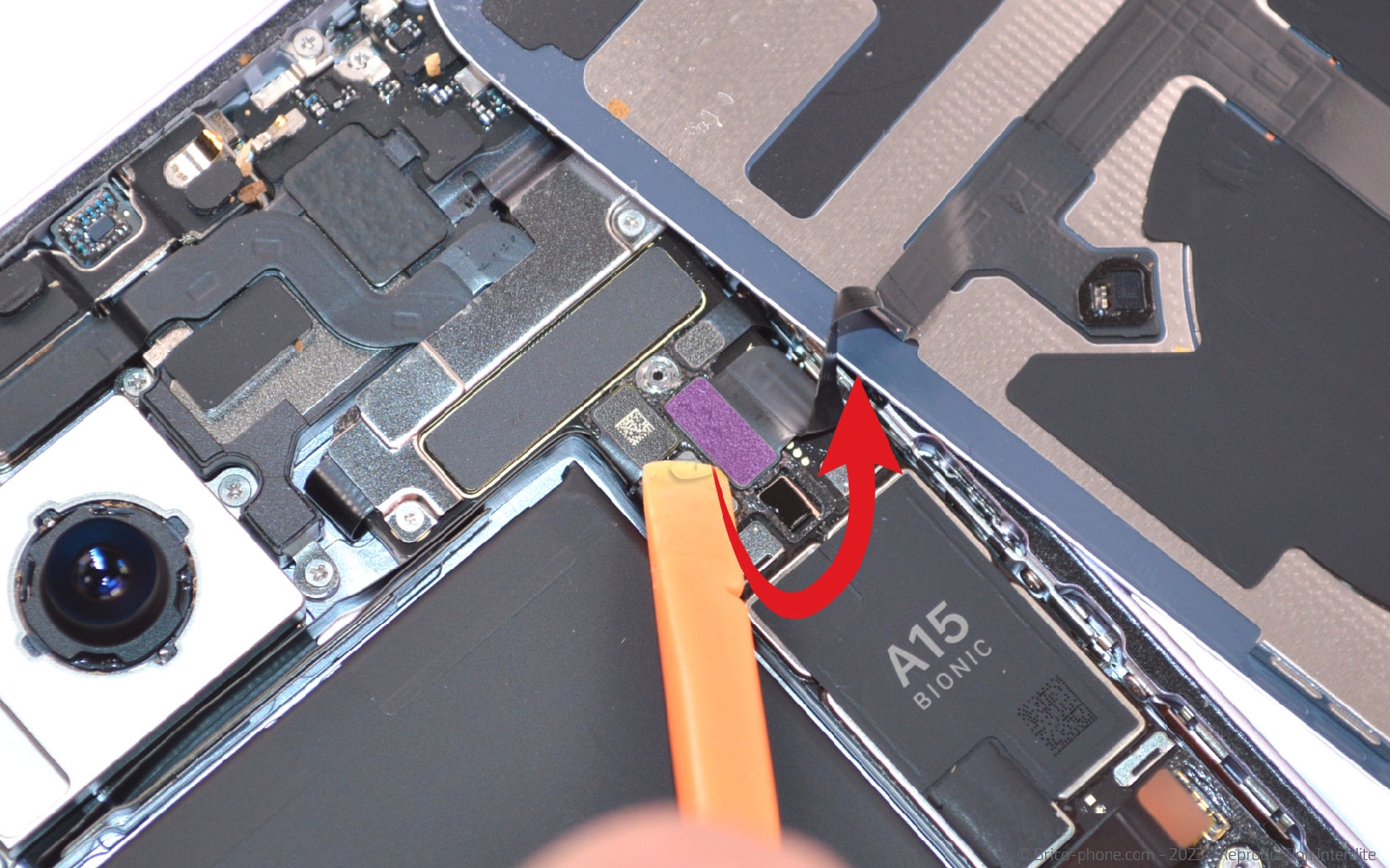

Retirez la vis triwing B3 de la plaquette métallique #03. Sortez cette dernière du châssis pour accéder à la connectique de la nappe induction.

Déconnectez la nappe en plaçant le levier en nylon dessous.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Vitre arrière complète pour iPhone 14 Plus violet
59,90 €

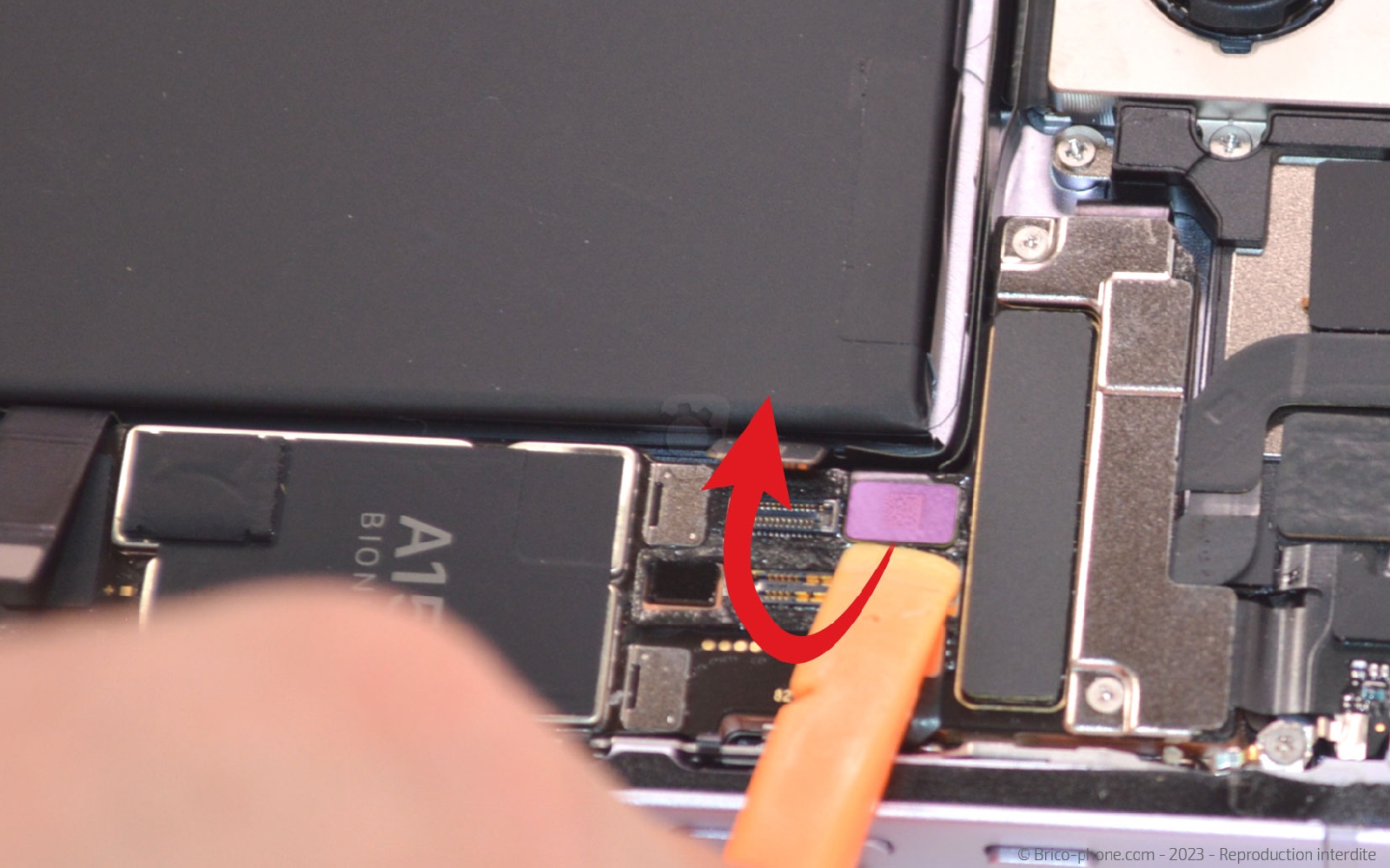

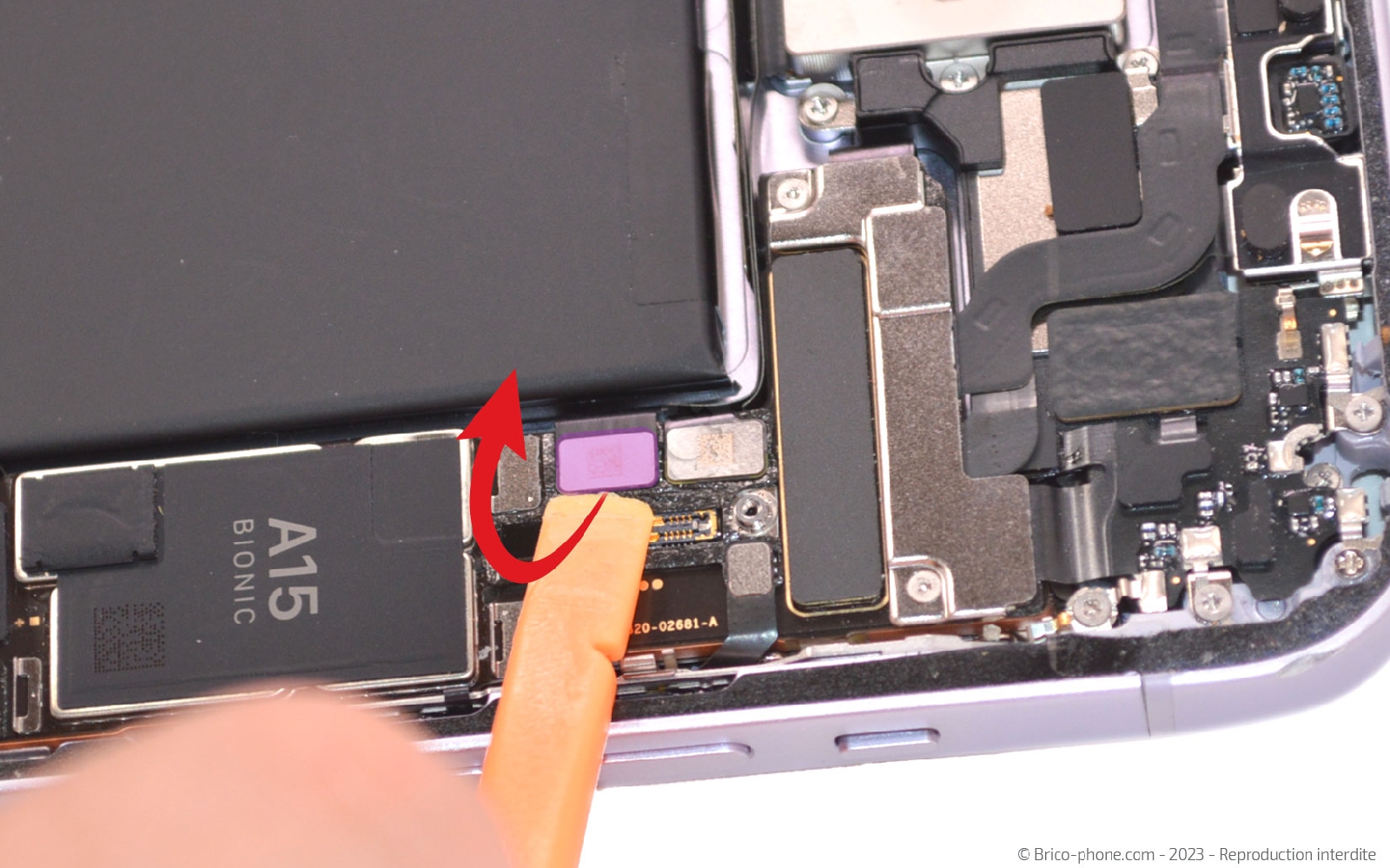

Etape 7 : Débrancher le module caméras arrière
Déconnectez les deux nappes du bloc de l'appareil photo.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

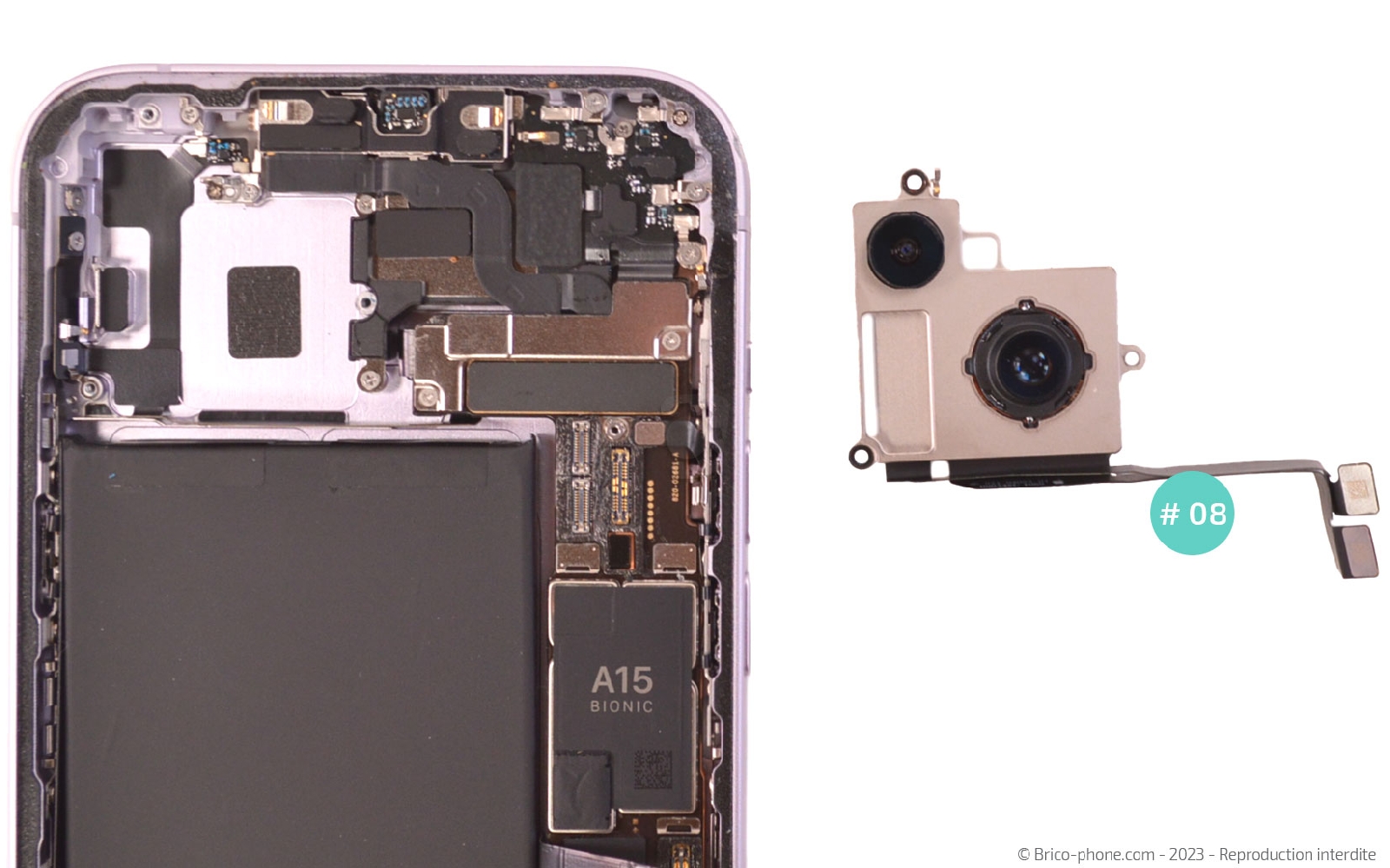

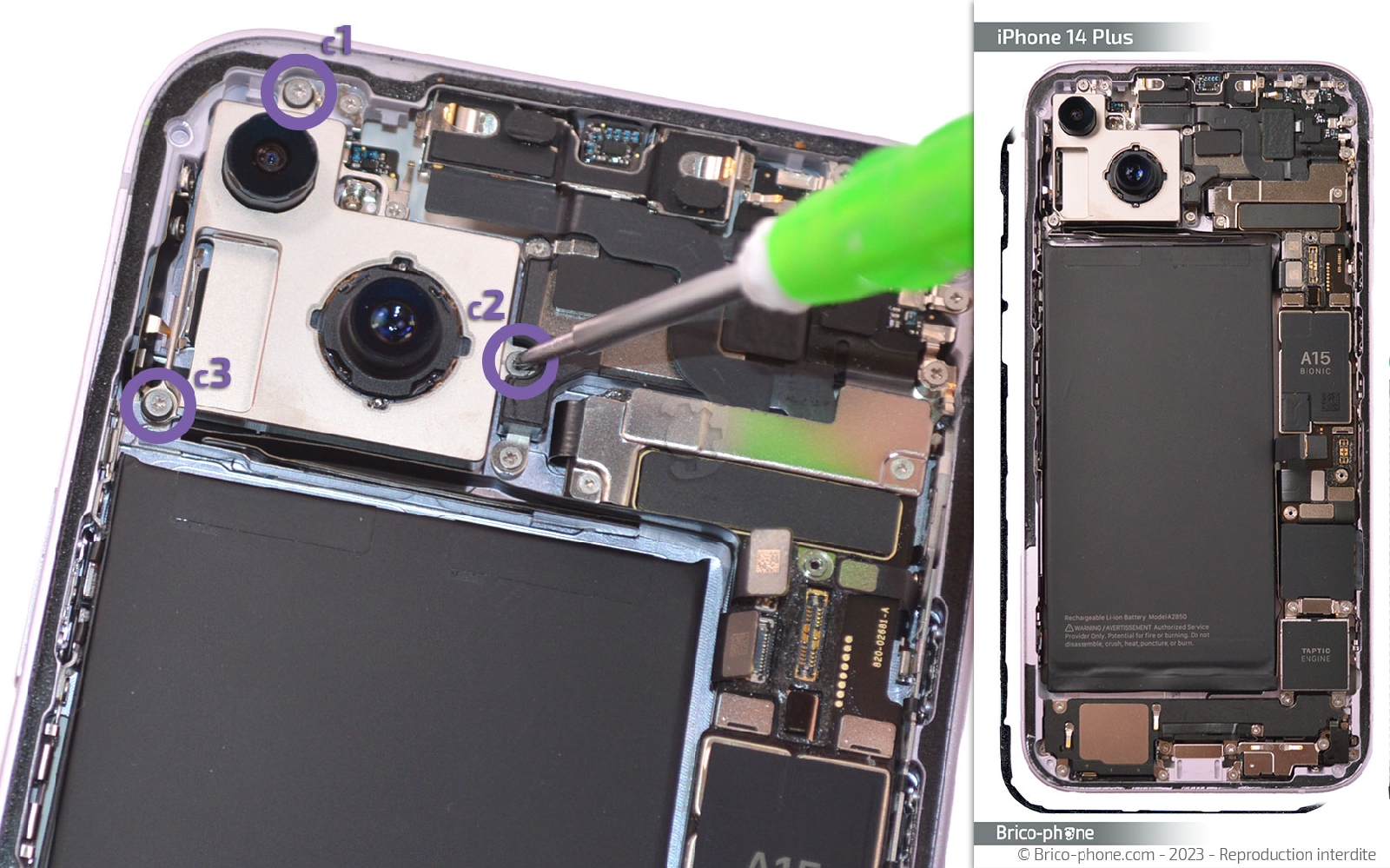

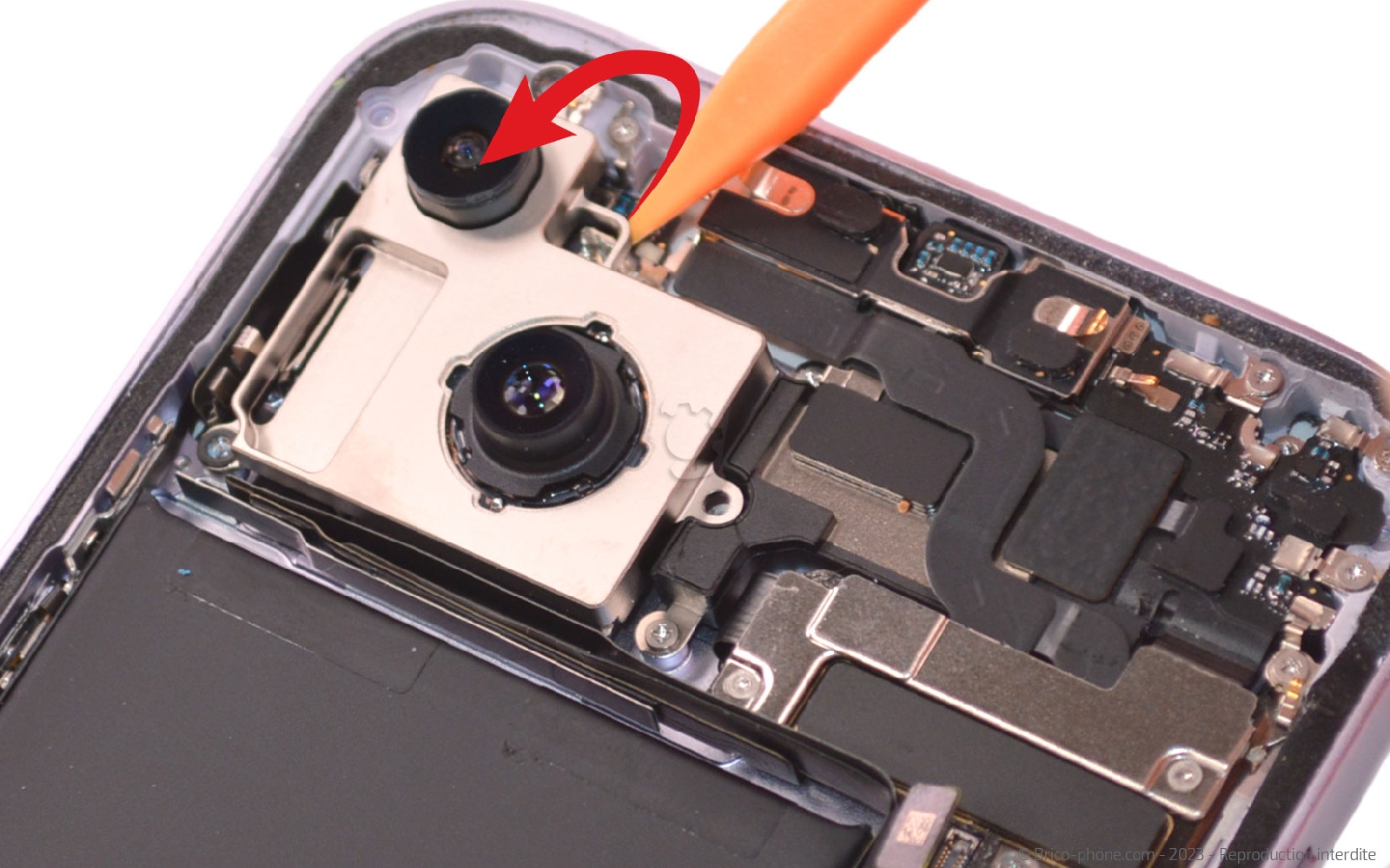

Etape 8 : Sortir le module des caméras arrière
Retirez les trois vis avec le tournevis cruciforme avant de sortir le bloc caméras avec le levier.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

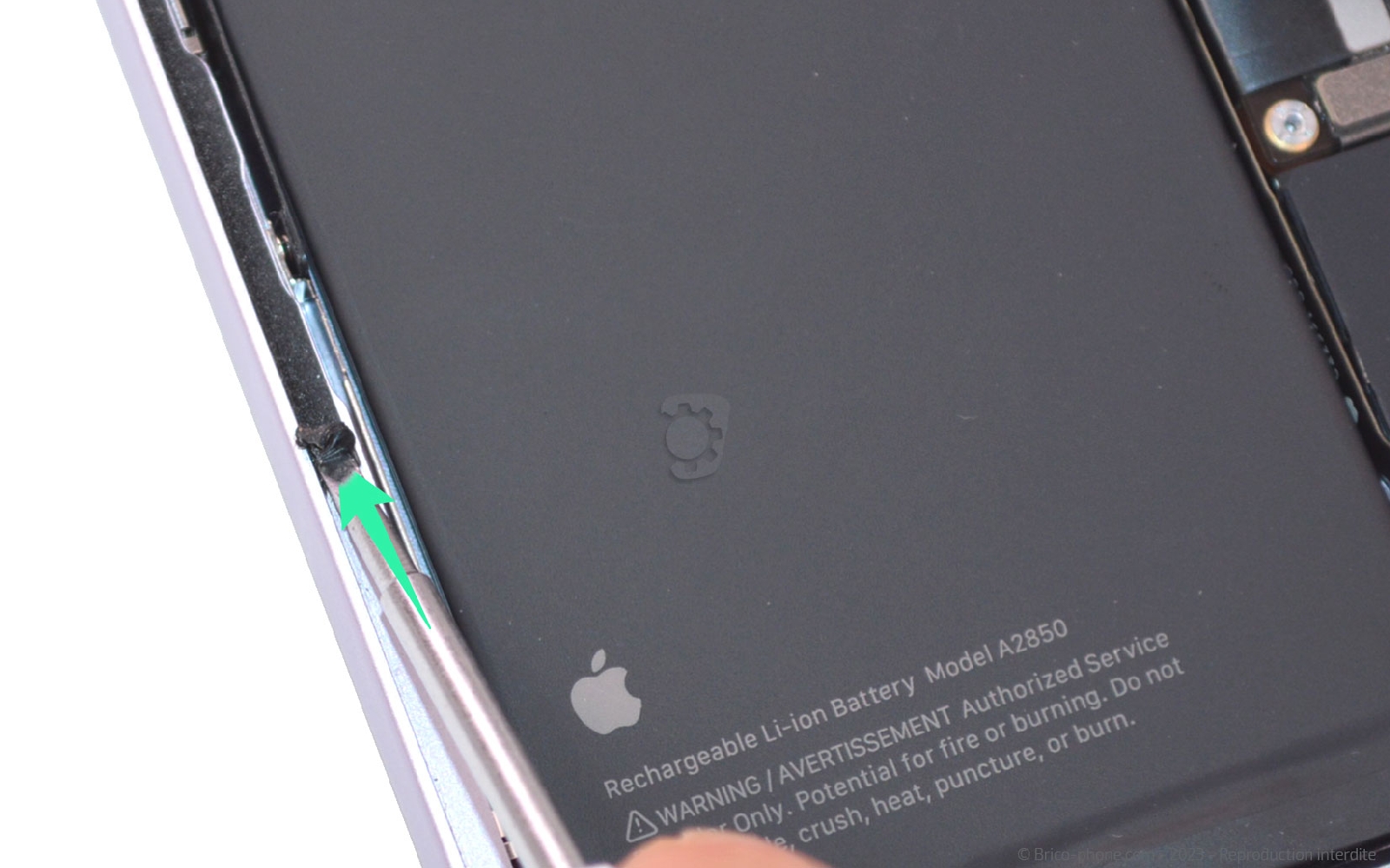

Nettoyer le châssis
Suivez les étapes précédentes pour remonter votre smartphone.

A l'aide du tournevis plat, nettoyez le bord du châssis des deux cotés.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

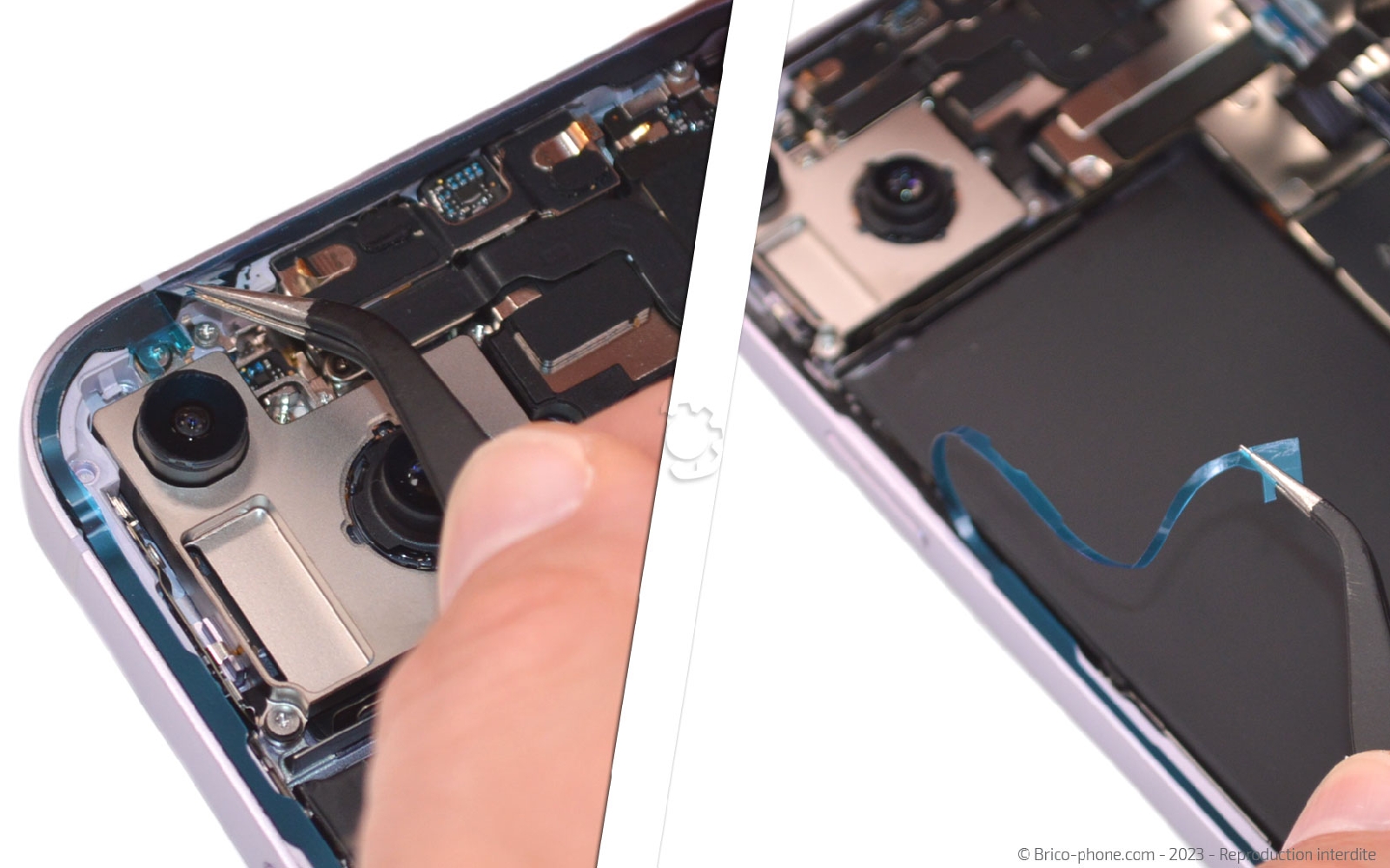

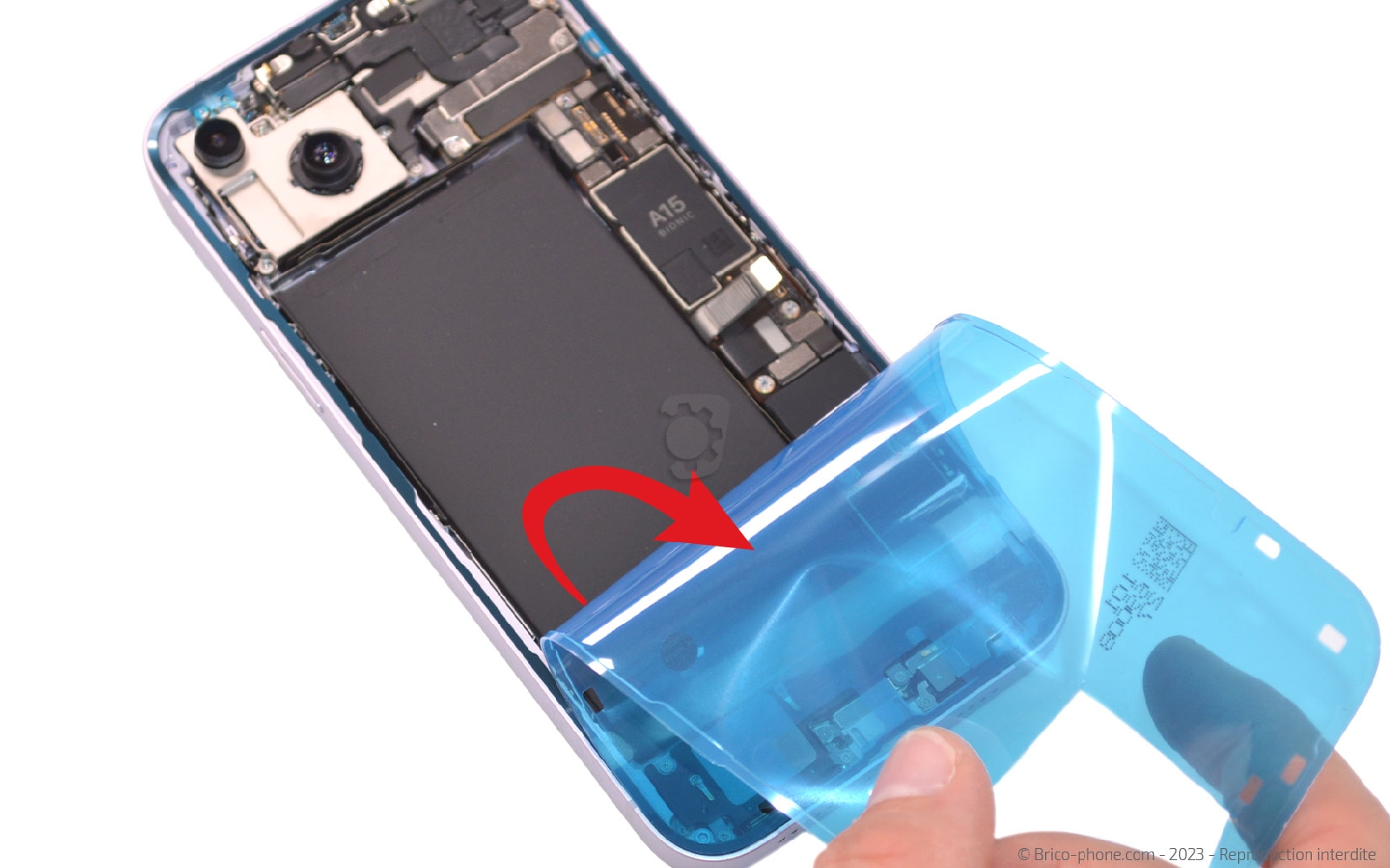

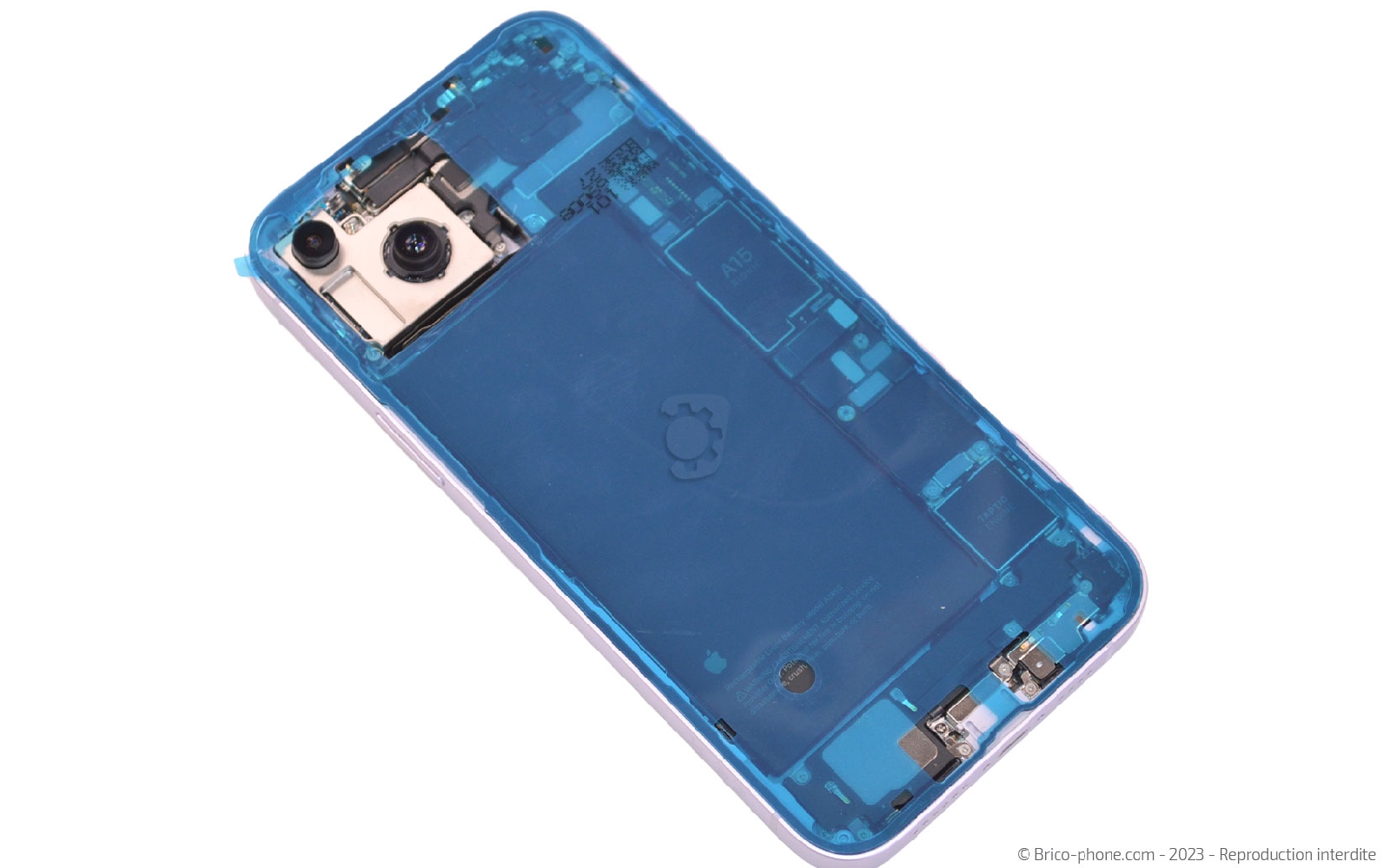

Conseils pour le remontage
Attaquez vous au joint d'étanchéité pour la vitre arrière.

Ôtez la protection principale puis disposez le support dans le châssis. Récupérez la seconde protection avant de rebrancher la vitre arrière de votre iPhone.

Enlevez le film protecteur du joint pour installer correctement la vitre arrière. Ensuite, placez les deux vis pentalobe avant de rallumer votre smartphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
