Comment changer le haut-parleur externe sur iPhone 14 Plus

Temps estimé : 20 min
Difficulté : 2/5
iPhone 14 Plus | Temps estimé : 20 min | Difficulté : 2/5

Lancez-vous dans le remplacement du haut-parleur externe de votre appareil grâce à ce guide détaillé offert par Brico-phone. Nous sommes ici pour vous accompagner dans vos projets de réparation, en vous fournissant des instructions précises, des conseils d'experts et des visuels clairs pour faciliter le processus. Ce tutoriel est spécialement conçu pour vous guider à travers chaque étape du remplacement du haut-parleur externe, afin de vous assurer une réparation réussie et sans encombre.

Ce guide est adapté à tous les niveaux. Nous vous proposerons des astuces professionnelles et une liste des outils nécessaires pour effectuer cette réparation en toute sécurité. En suivant nos instructions étape par étape et en utilisant nos supports visuels, vous serez en mesure de redonner à votre appareil sa capacité à diffuser un son clair et puissant à travers le haut-parleur externe. Ce tutoriel représente non seulement une occasion d'économiser sur les frais de réparation, mais également de participer à la lutte contre l'obsolescence programmée en prolongeant la vie de votre appareil.

Préparez-vous à redécouvrir le plaisir de réparer vous-même votre appareil, avec l'assurance de la qualité et du soutien de Brico-phone.

Diagnostic

›  Votre iPhone grésille en mode haut-parleur.
›  Plus de son en vidéo.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Haut-parleur externe pour iPhone 14 Plus
12,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer
Avant de débuter la réparation, nous vous conseillons de vérifier le numéro de modèle de votre iPhone pour être certain de commander les bonnes pièces détachées et de suivre le bon tutoriel. Pour cela, vous avez plusieurs possibilités. La plus simple étant de vous rendre dans Réglages > Général > Informations et de vous assurer que la référence A2483 correspondant à l'iPhone 14 plus soit bien inscrite.
Autrement, vous pouvez retirer le tiroir SIM et regarder à l'interieur de l'emplacement en vous aidant d'une lumière vive pour apercevoir la référence A2483 gravée. Si vous avez opté pour une e-SIM, l'inscription se trouve à l'interieur du connecteur lightning.

Une fois que tout est ok, préparez-vous un espace de travail propre et dégagé avec tous les outils et ce tutoriel à proximité.

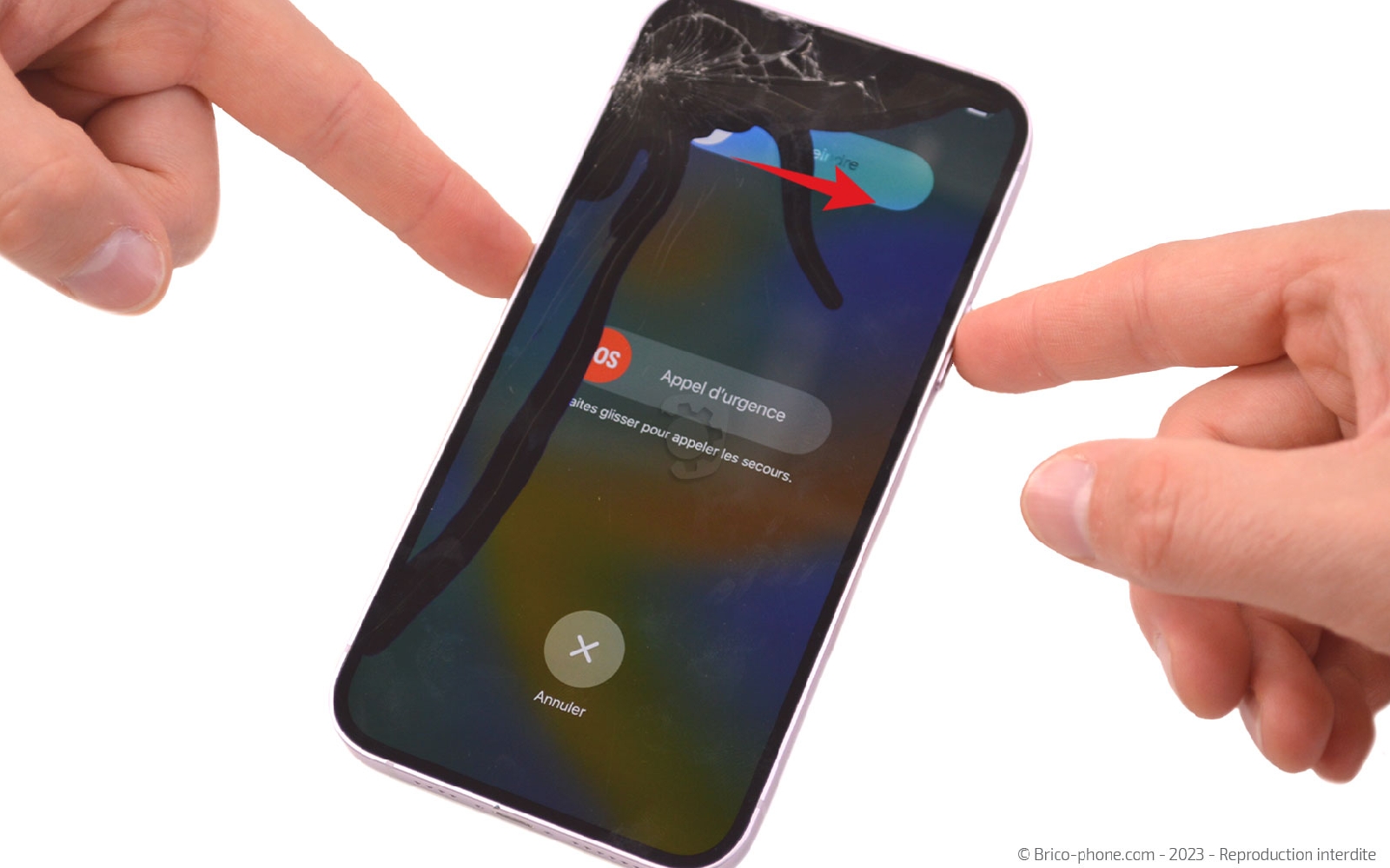

Vous pouvez alors procéder à l'extinction de votre appareil si celui-ci est toujours allumé.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

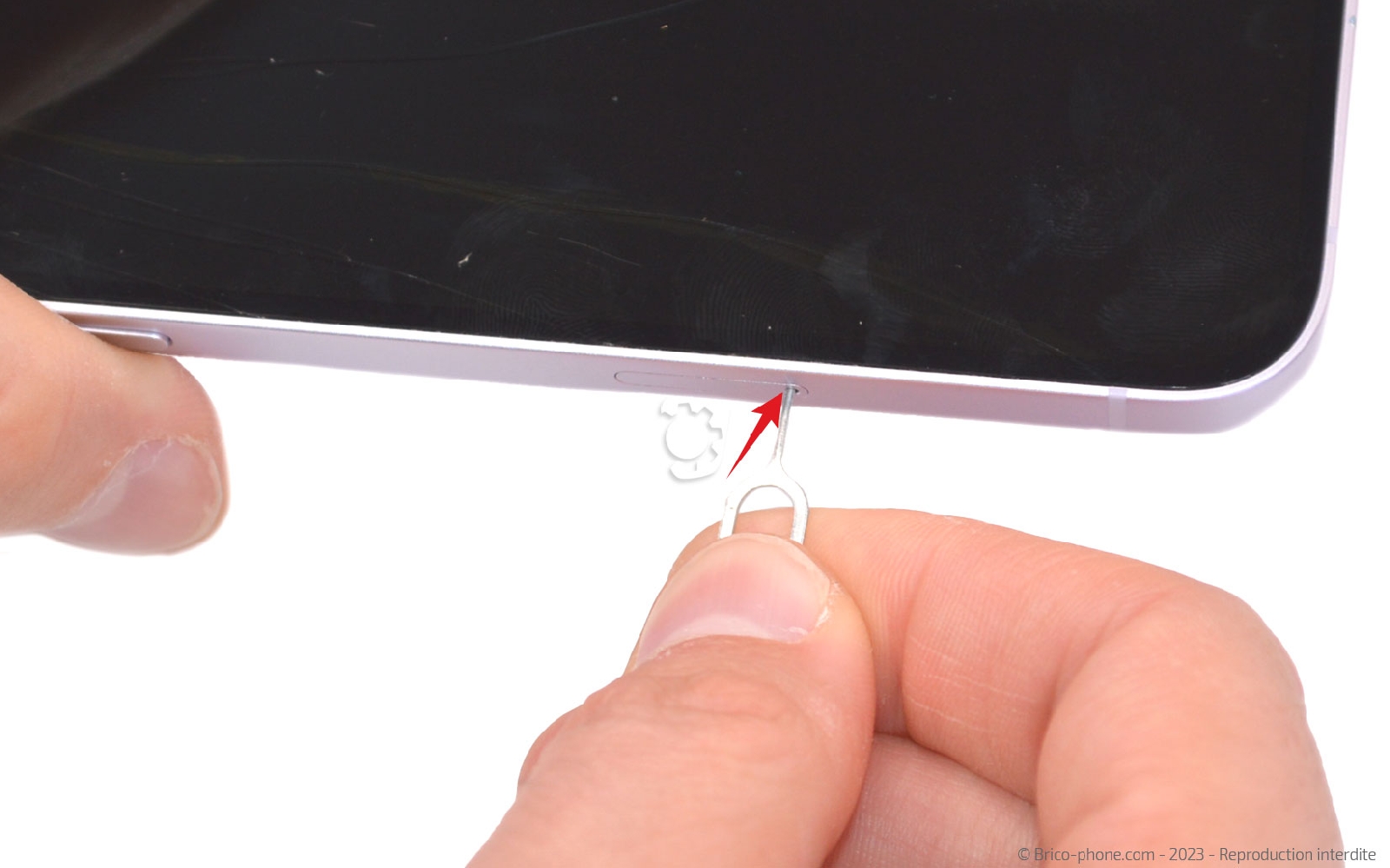

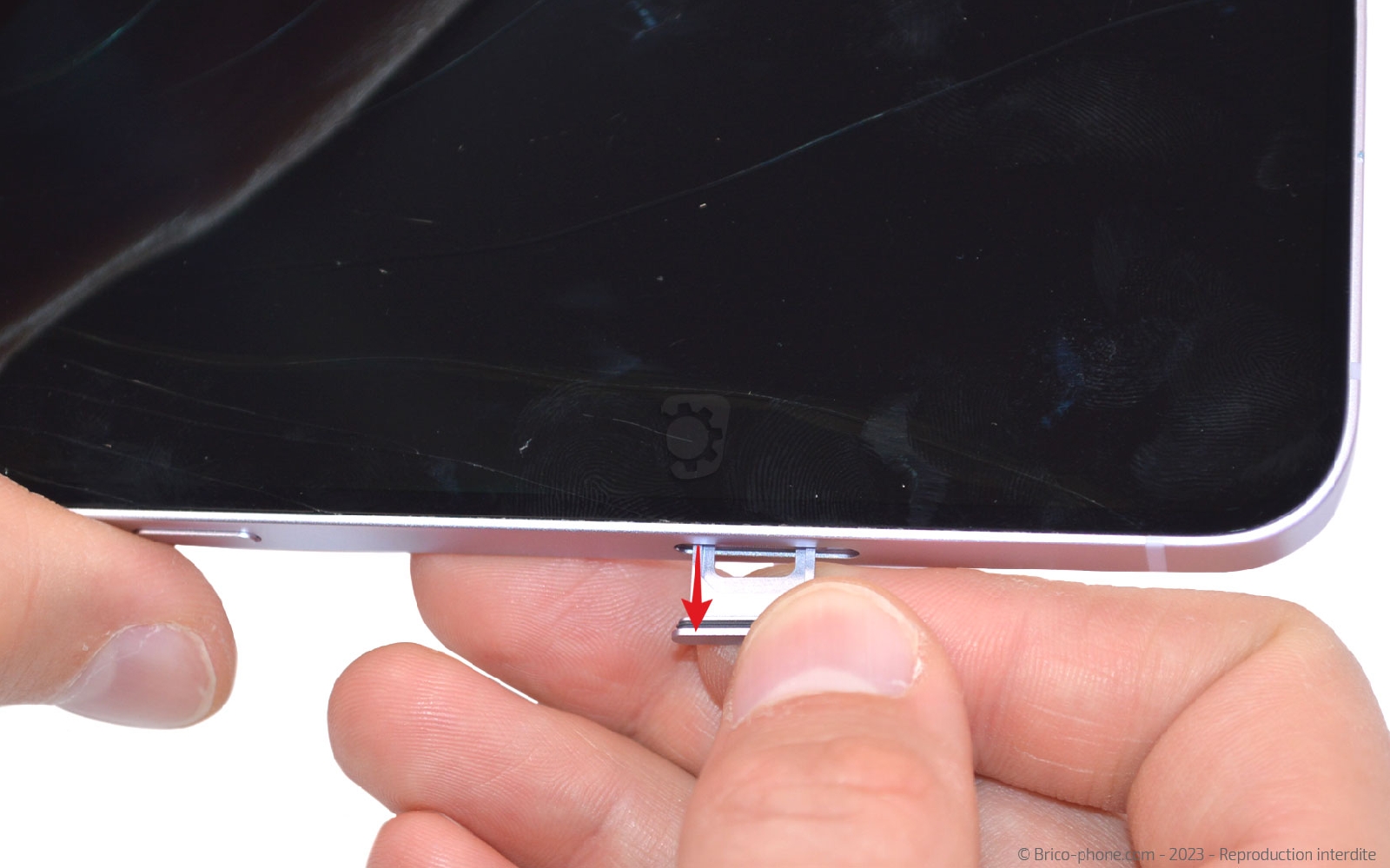

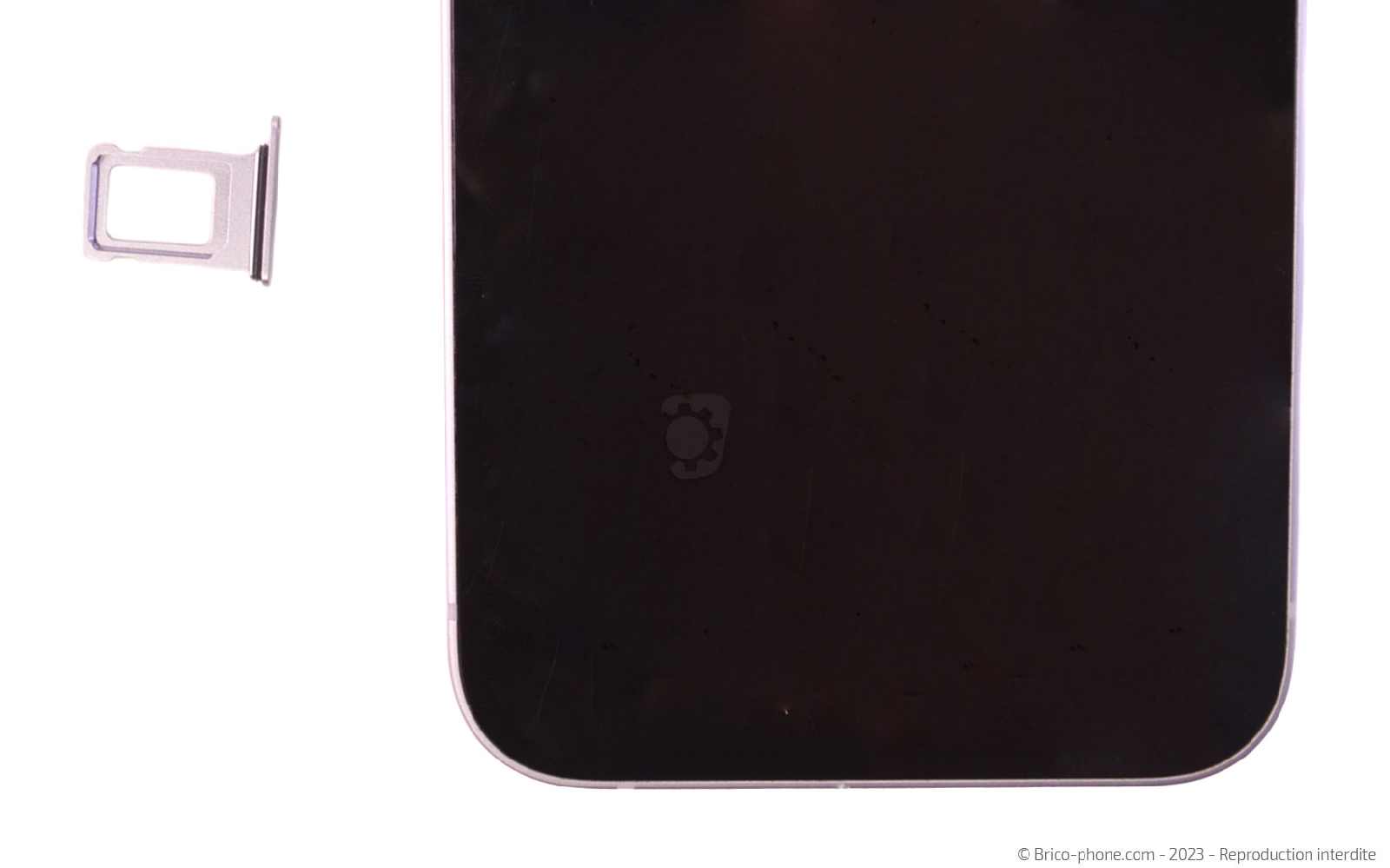

Etape 1 : Ejecter le tiroir SIM
Utilisez l'outil d'origine ou celui du kit d'outils pour éjecter le tiroir de la carte SIM de votre appareil.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Rack SIM pour iPhone 14 et 14 Plus Minuit
4,90 €
Etape 2 : Ôter les vis pentalobe

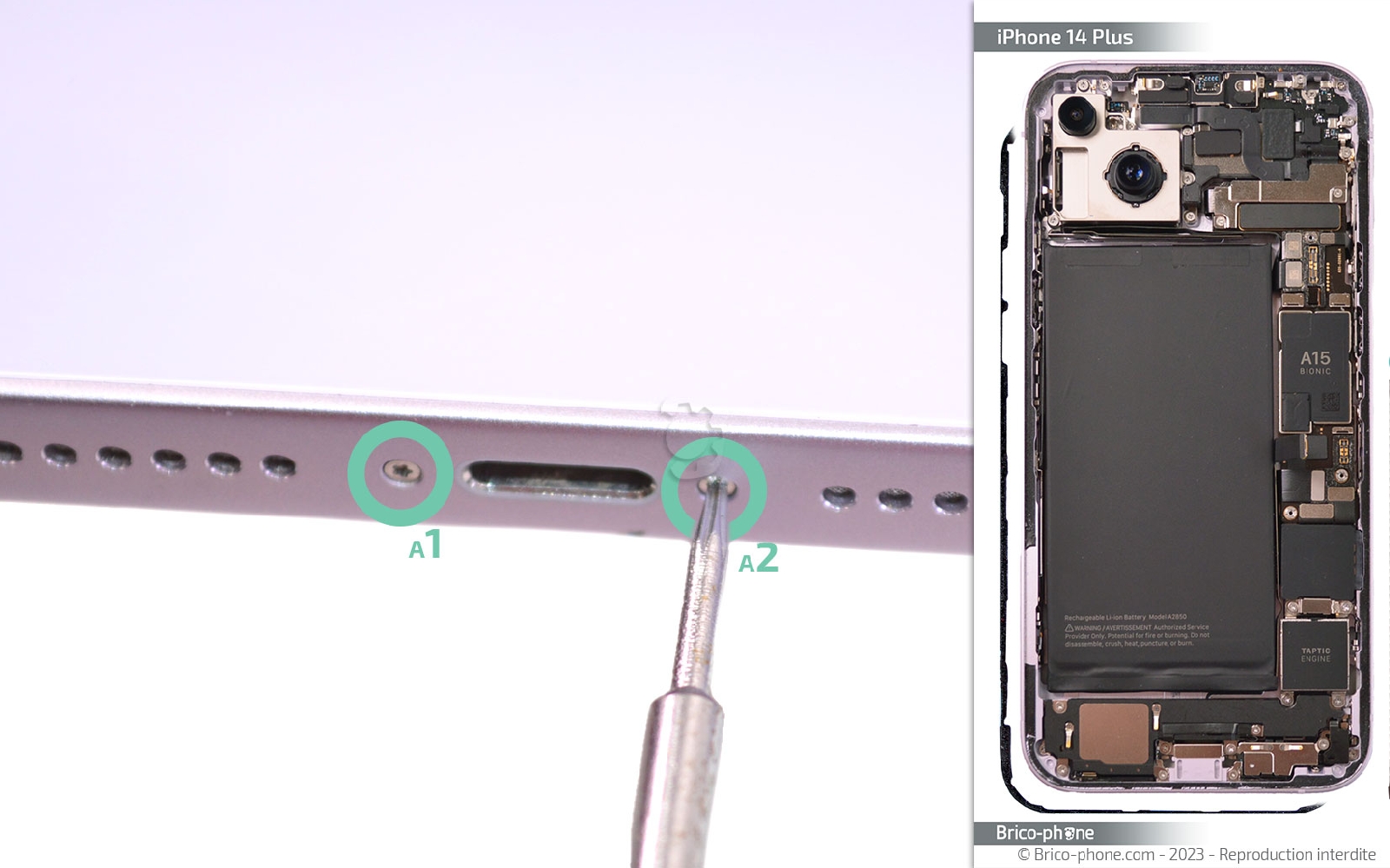

Utilisez le tournevis pentalobe (pointe en forme d'étoile à 5 branches) pour retirer les deux vis situées de part et d'autre de la prise de charge.

Placez-les sur le patron d'aide au montage fourni avec votre commande pour éviter de perdre des pièces et des vis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

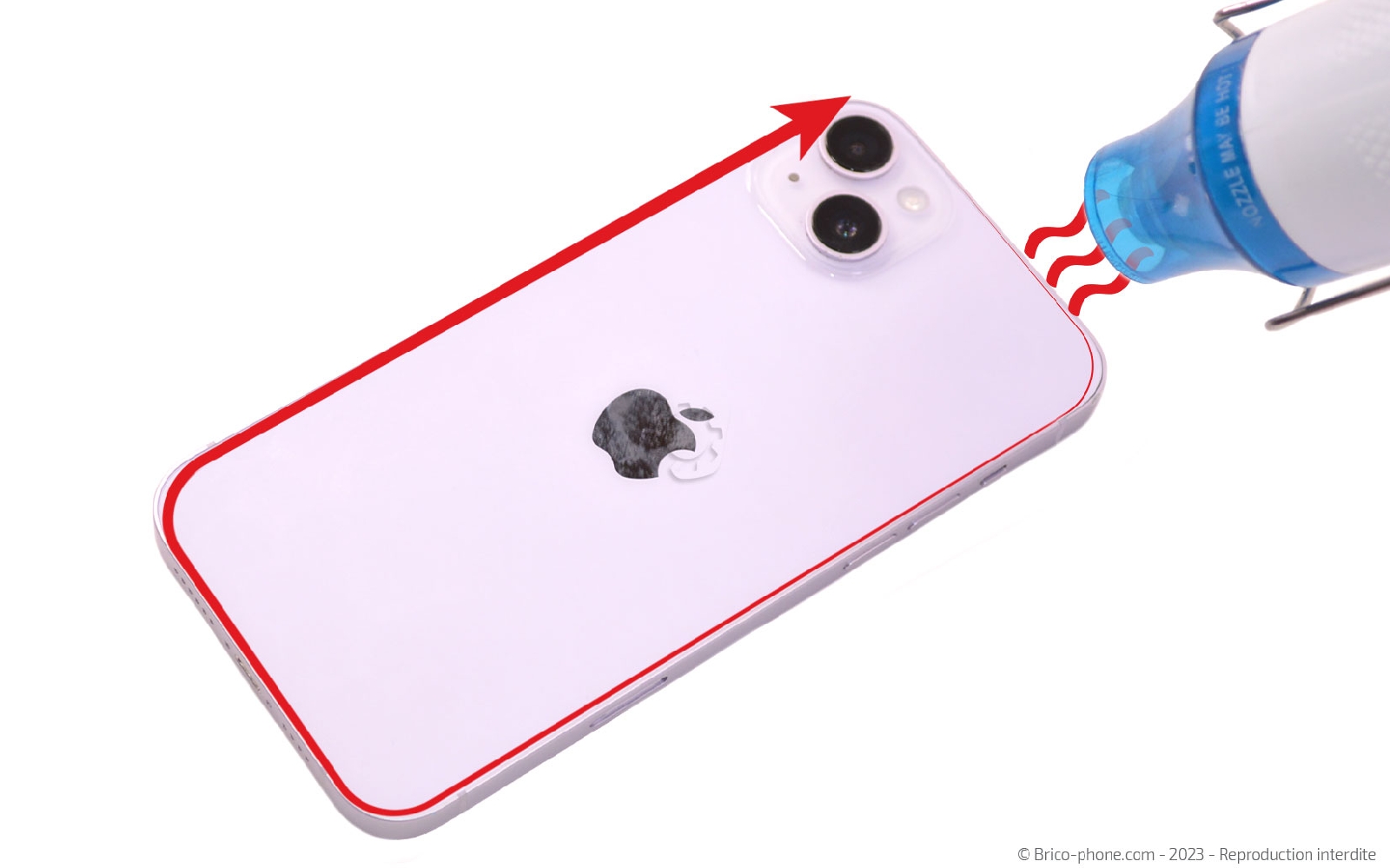

Etape 3 : Créer un insterstice
Chauffez le contour de la vitre arrière avant de passer à la manipulation suivante. Pour cela, vous pouvez utiliser le coussin chauffant, le décapeur thermique ou un sèche-cheveux. Si vous optez pour la première option, il vous faut passer le coussin environ 2 minutes au micro-ondes avant de le déposer sur le dos du téléphone environ 30 secondes. Pour les deux autres manières de ramollir le sticker, il vous suffit d'allumer l'outil et de le passer sur tout le contour de l'appareil.

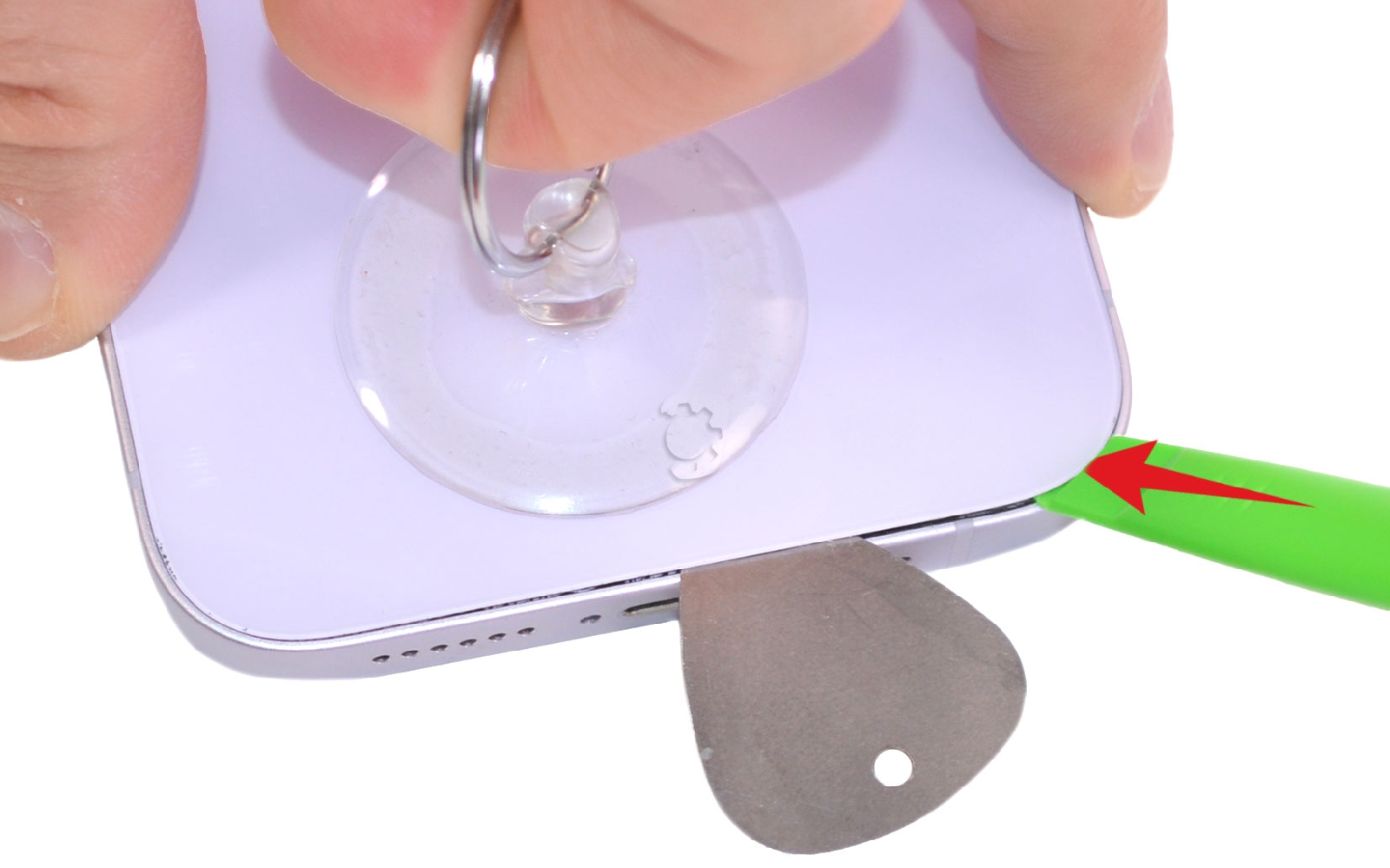

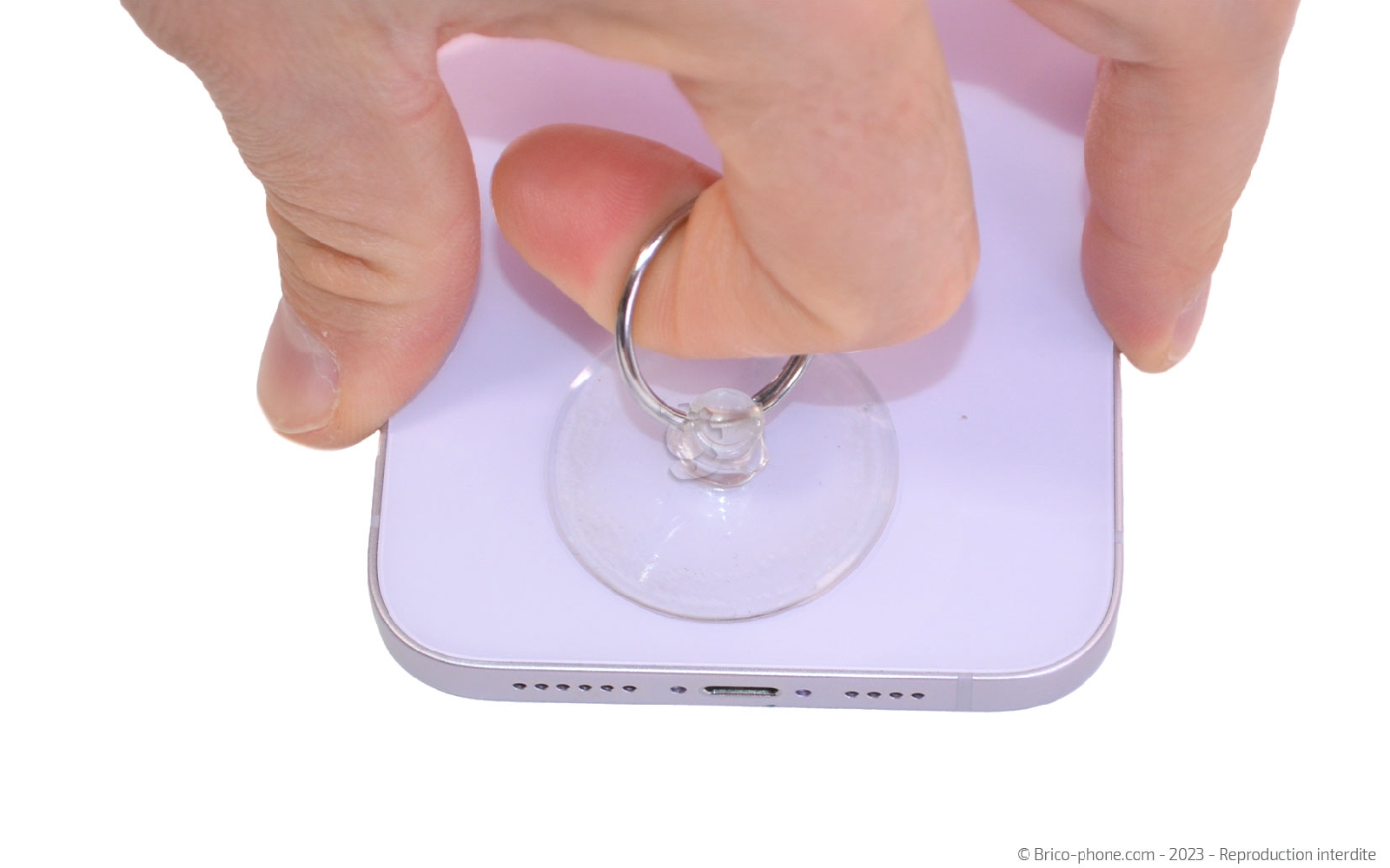

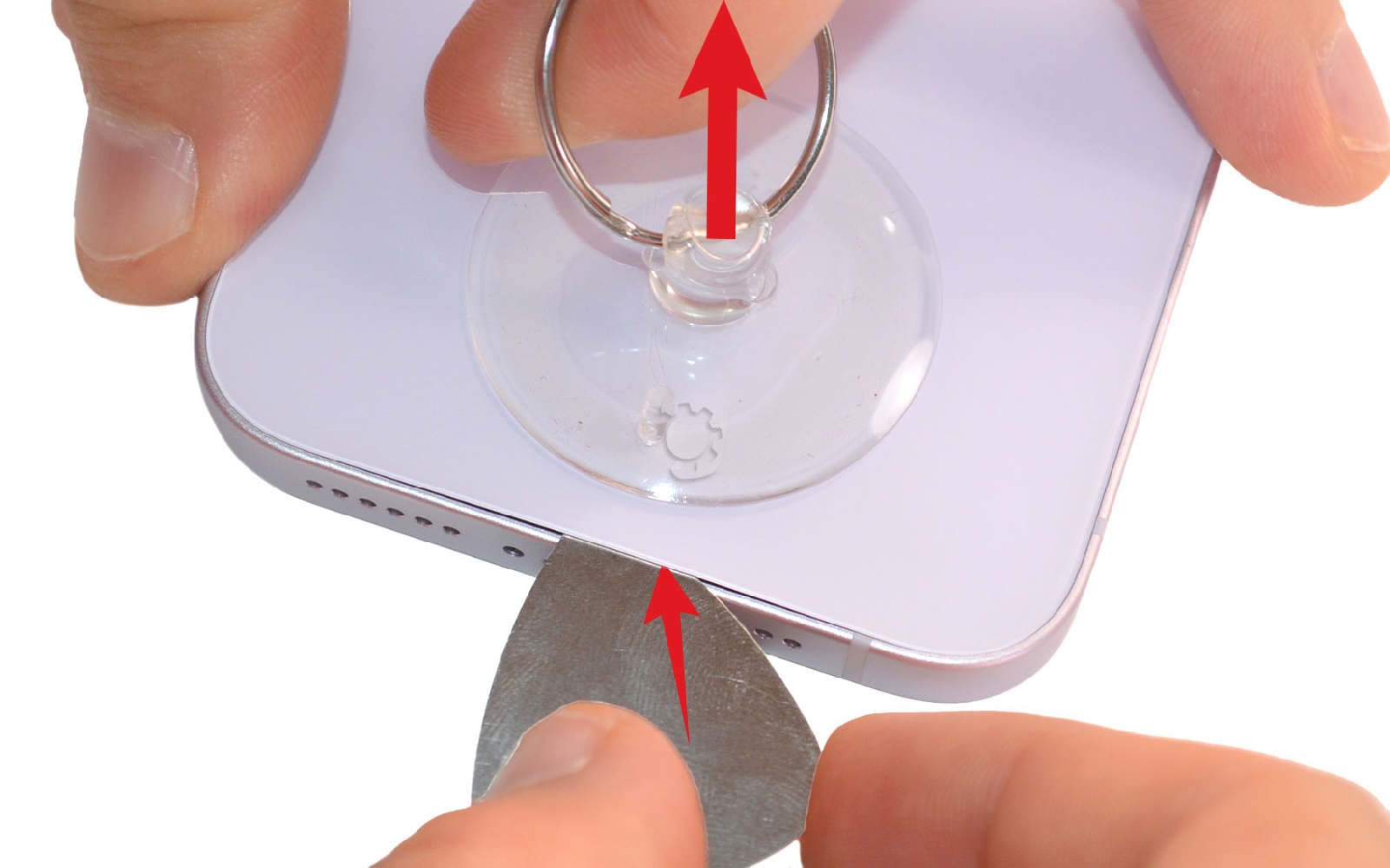

Ensuite, collez la ventouse en bas de la vitre arrière puis tirez sur cette dernière afin de facilité l'insertion du médiator en métal. Une fois le médiator en place, disposez la spatule verte pour continuer le décollage sans endommagé le composant.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

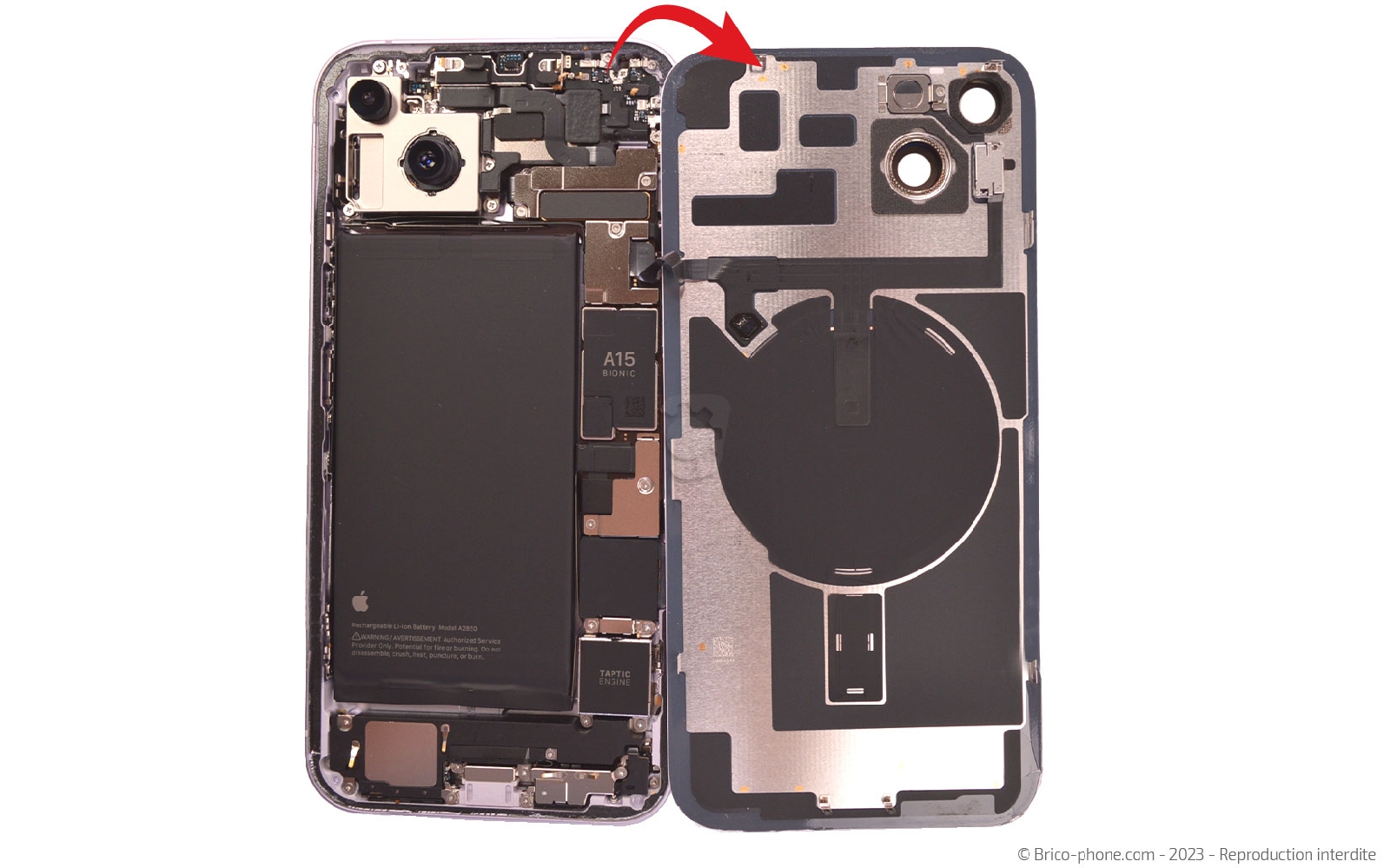

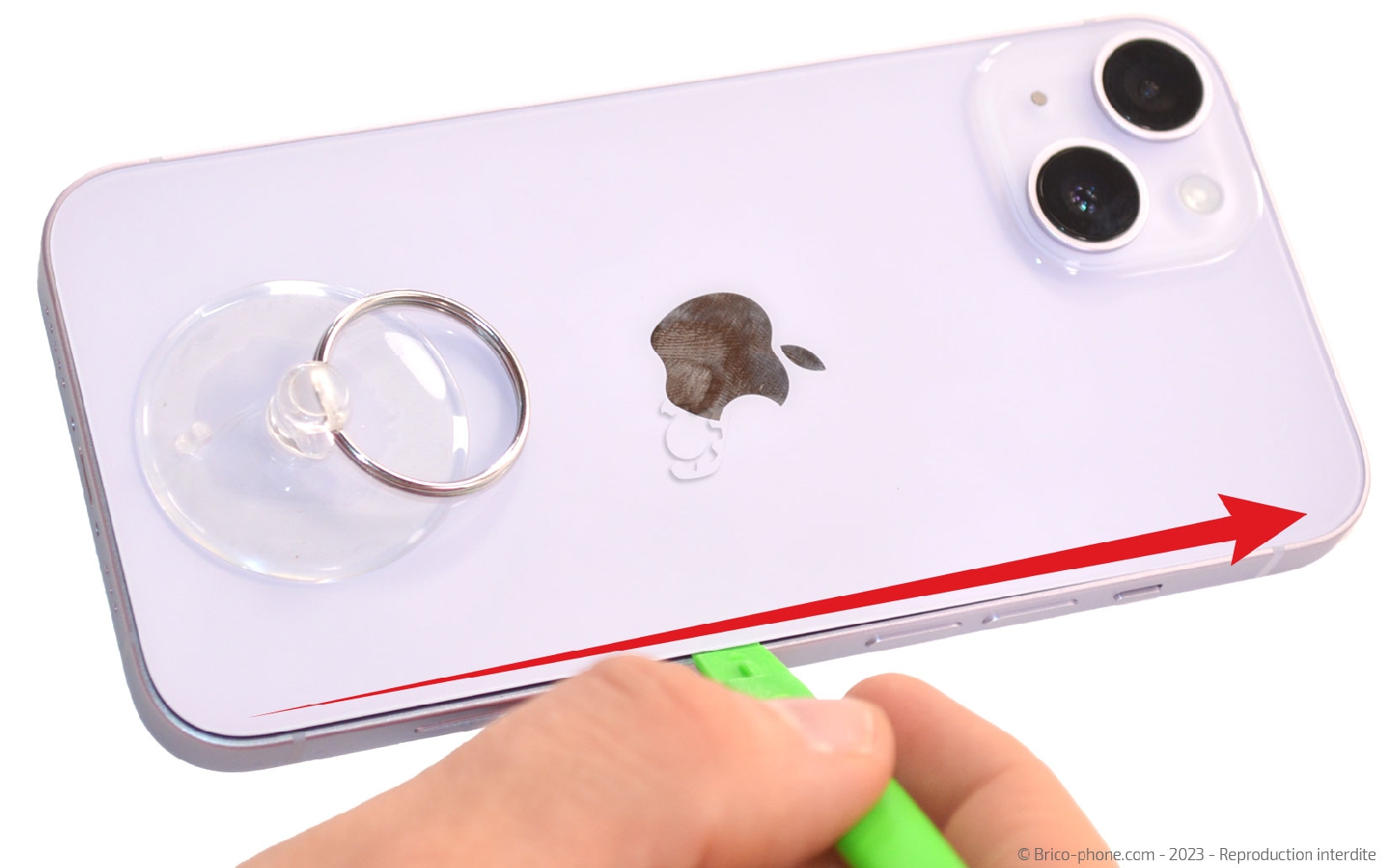

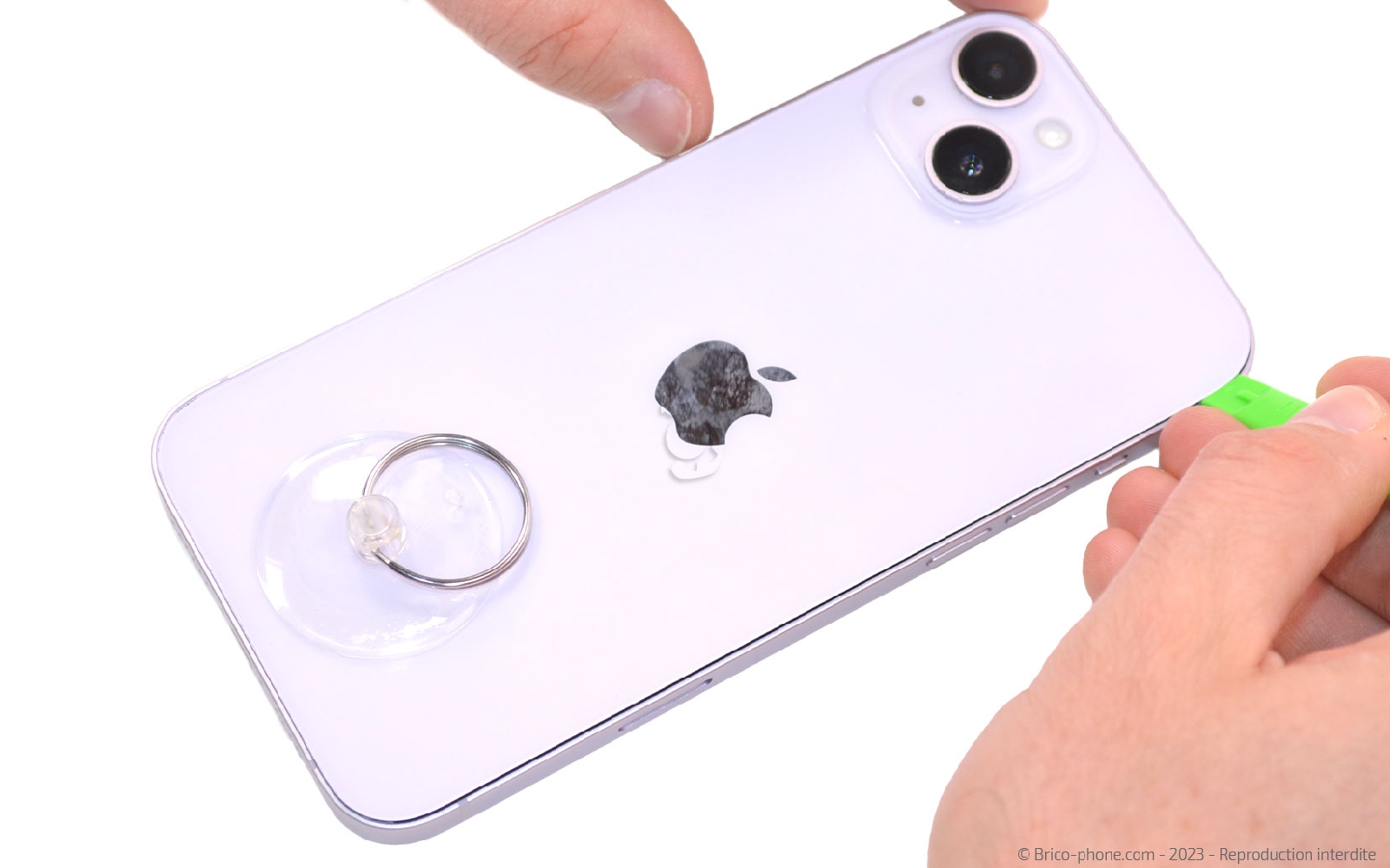

Etape 4 : Ouvrir la vitre arrière
Faites glisser la spatule sur toute la longueur du téléphone pour décoller la vitre arrière.

Basculez le composant vers la droite en faisant attention aux nappes encore connectées à la carte mère.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

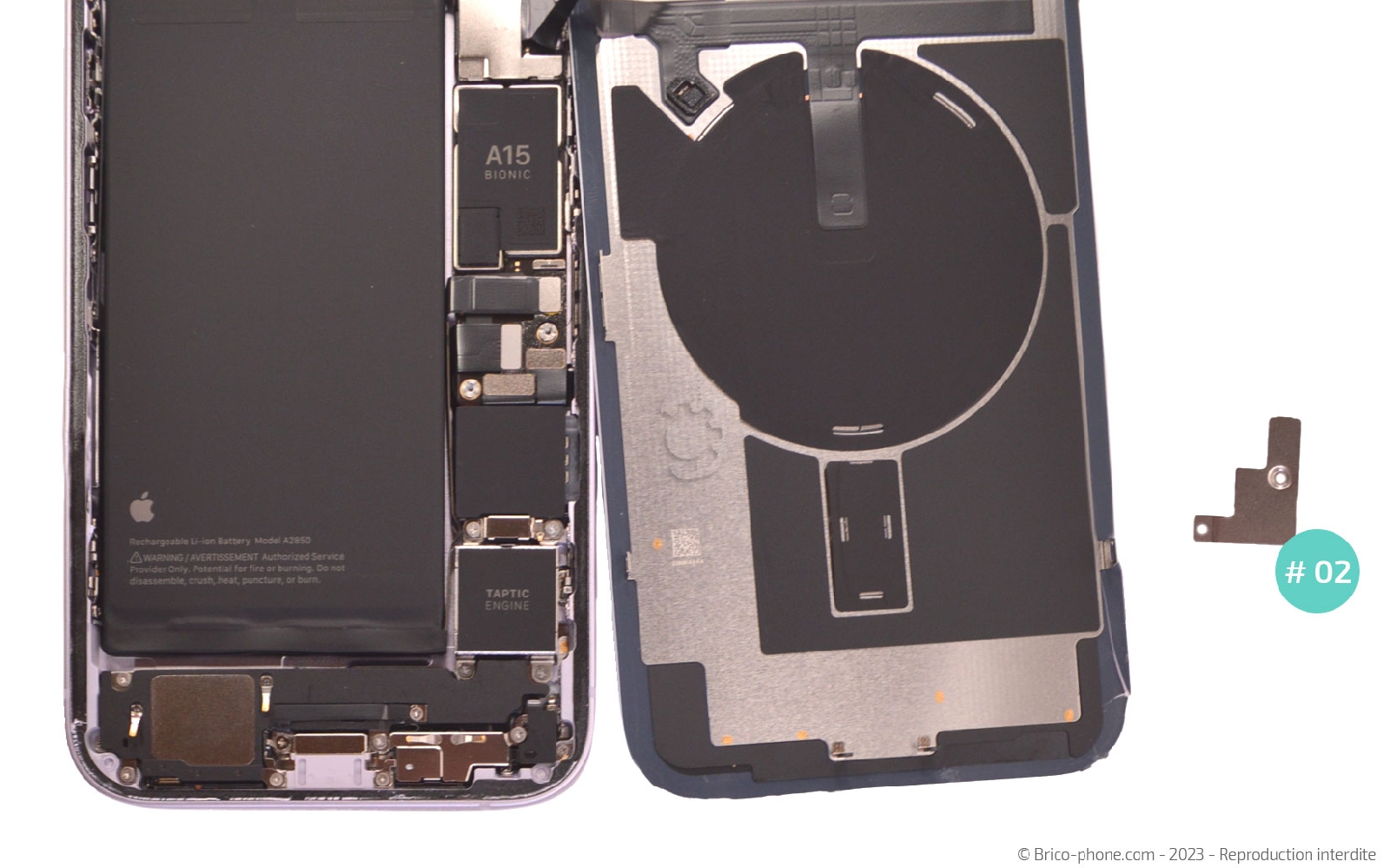

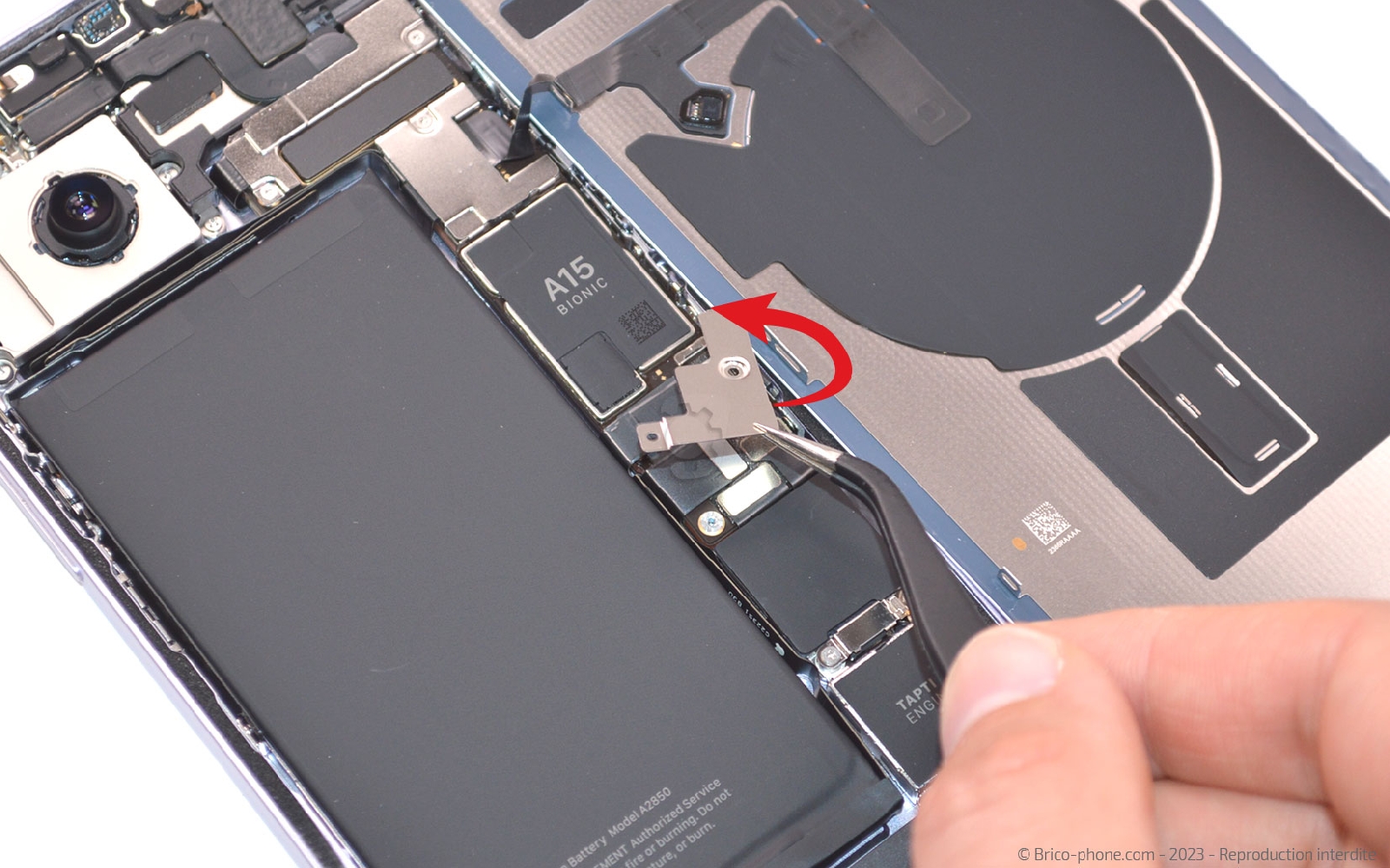

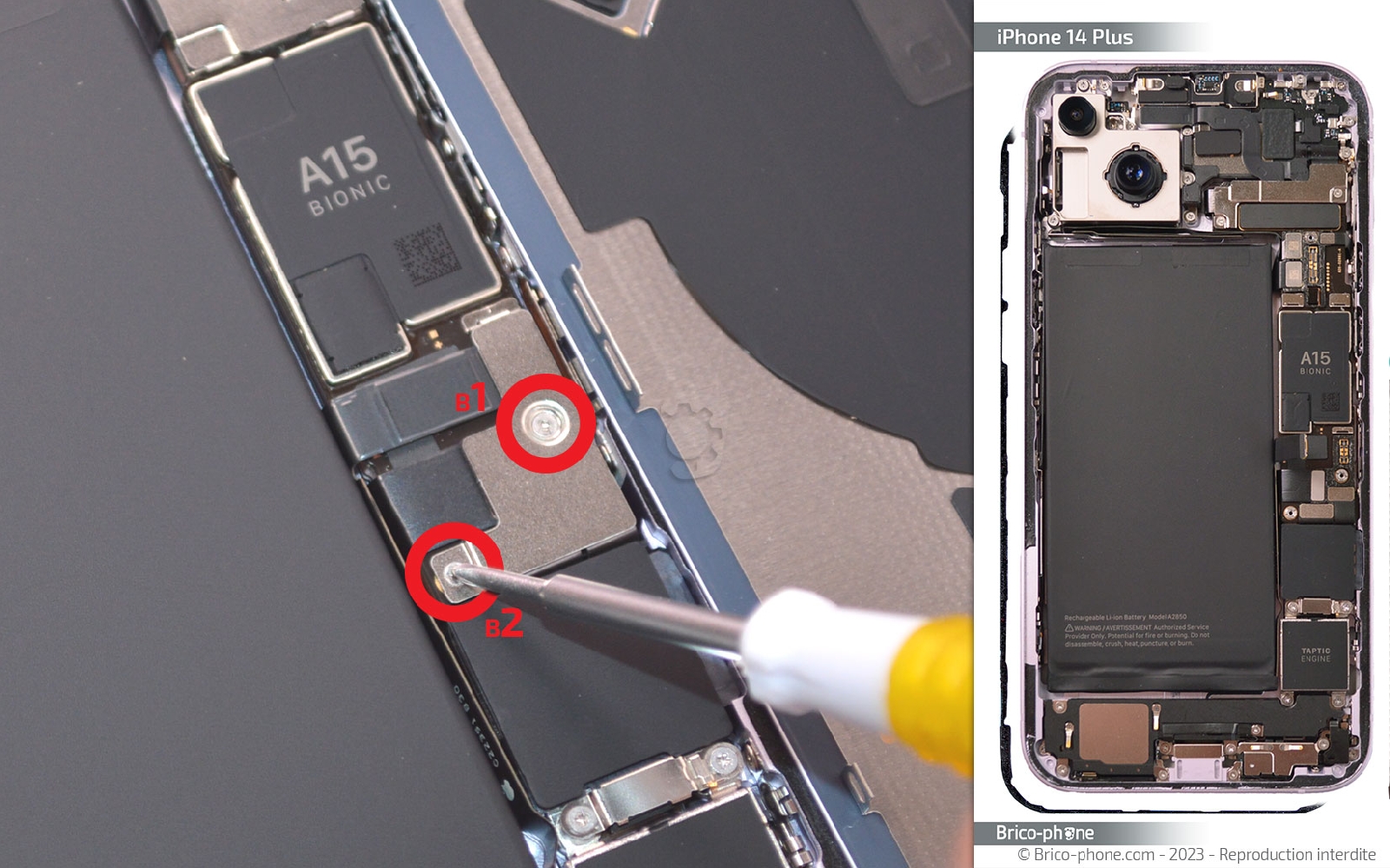

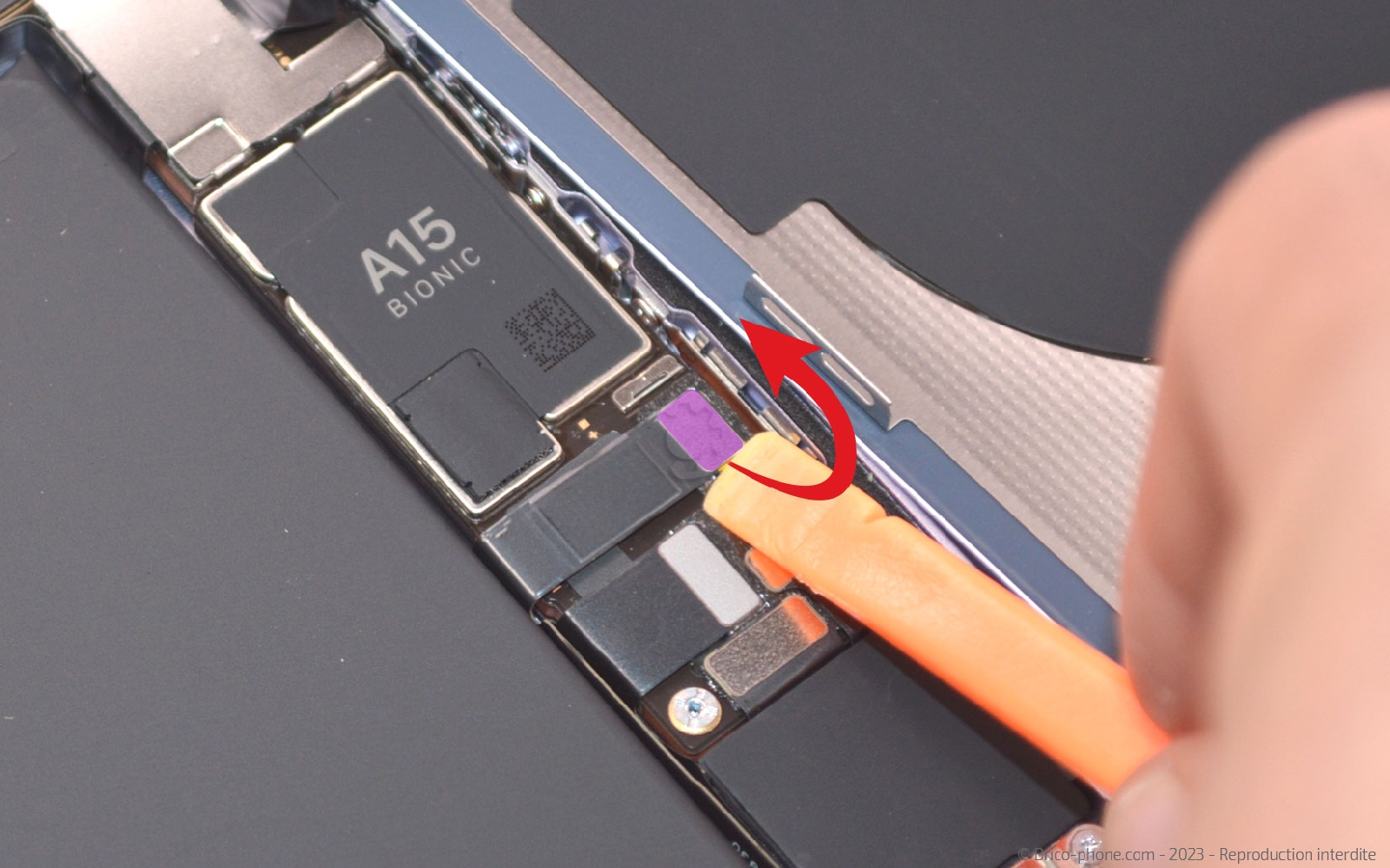

Etape 5 : Déconnecter la batterie
Ôtez les deux vis avec le tournevis triwing afin de pouvoir sortir la plaquette #02.

Ensuite, déconnectez la nappe de la batterie pour continuer la réparation en toute sécurité.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

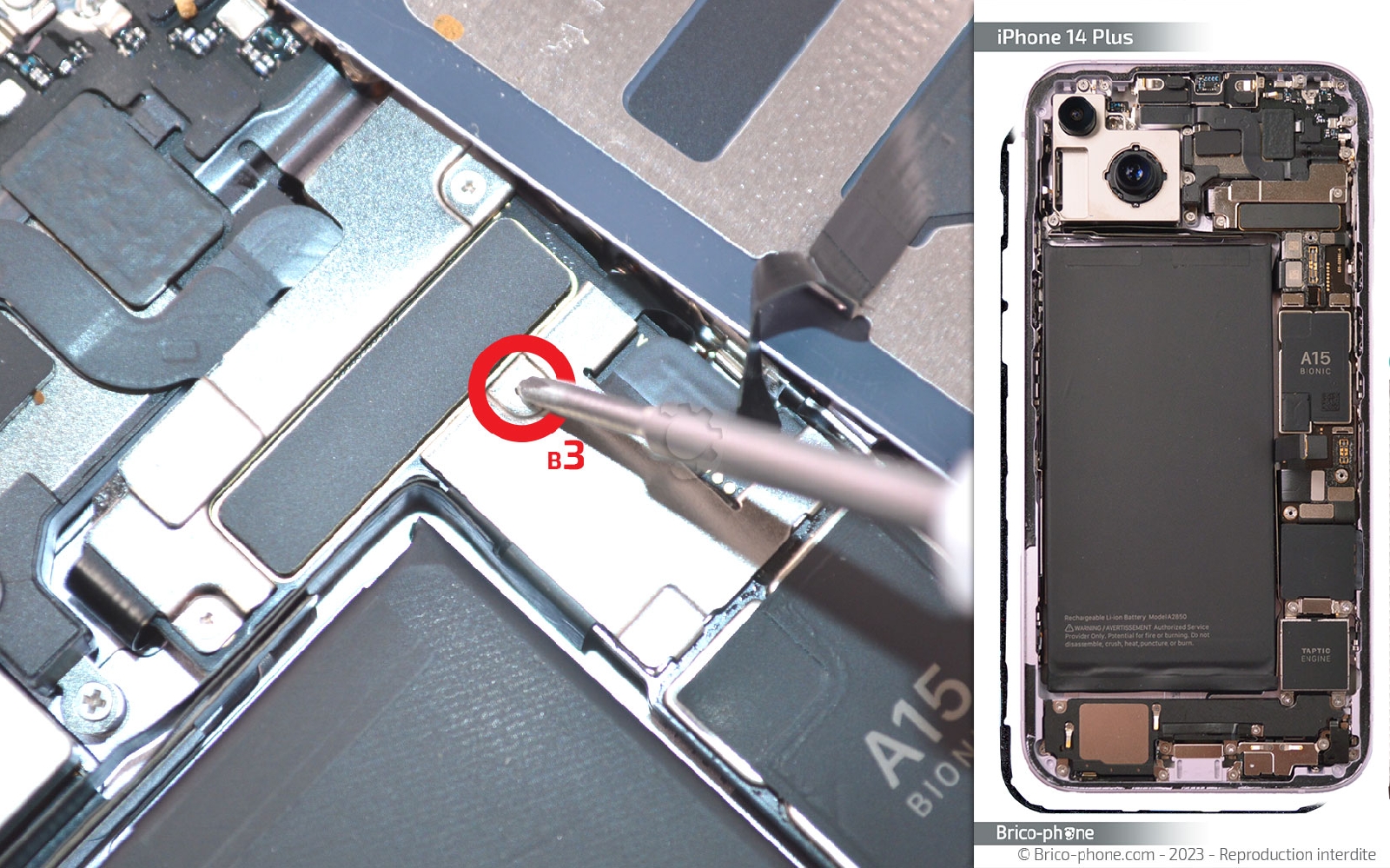

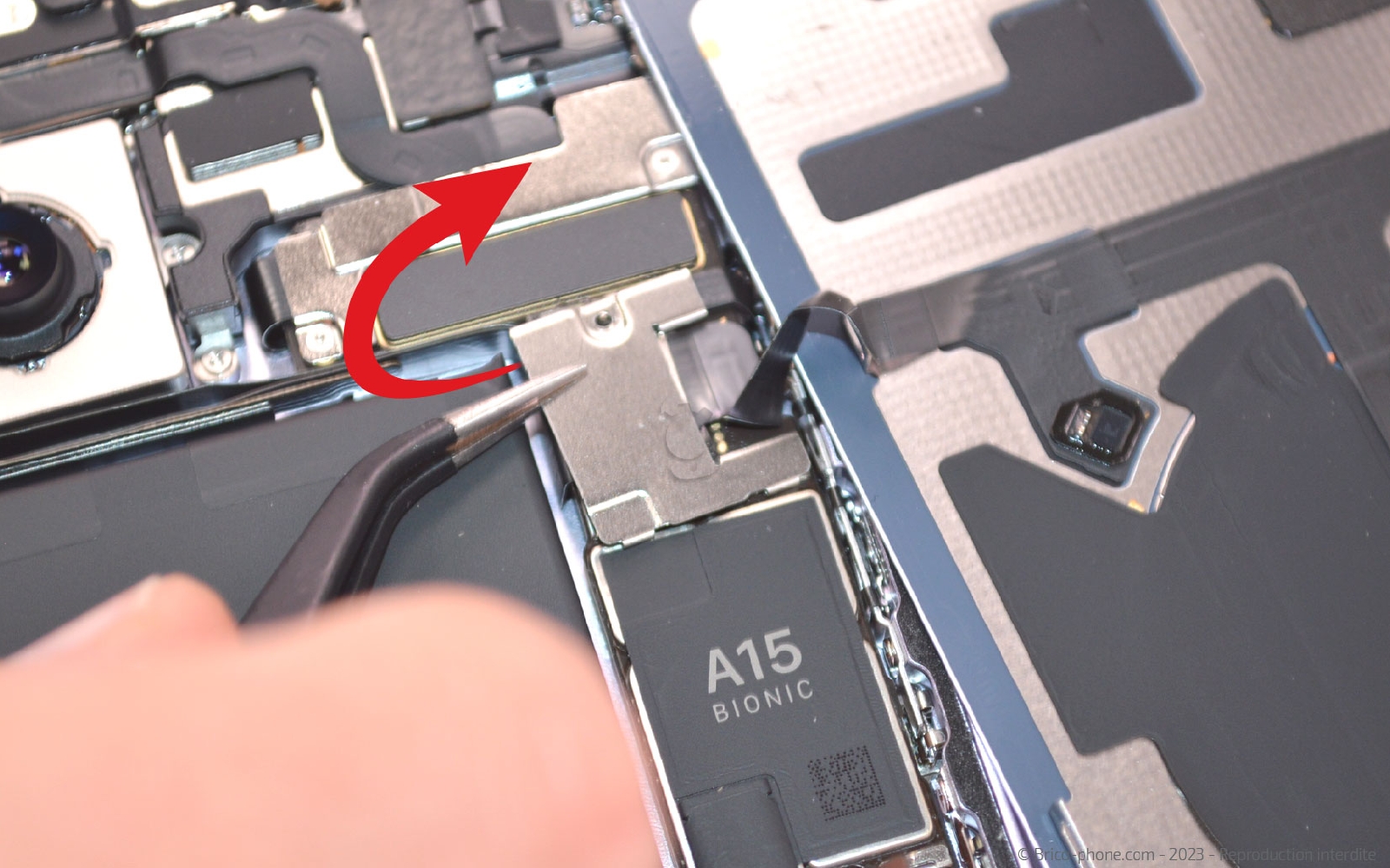

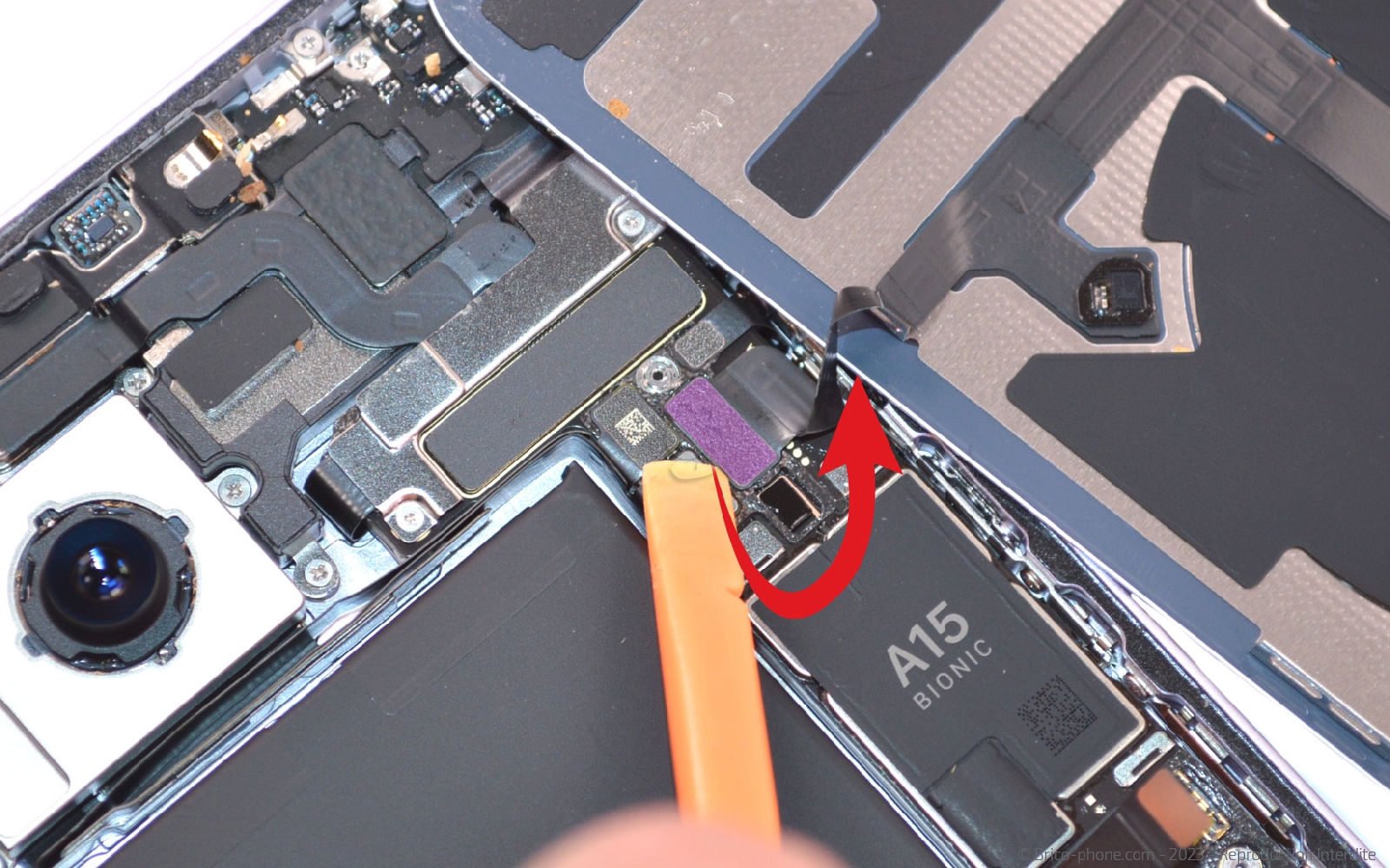

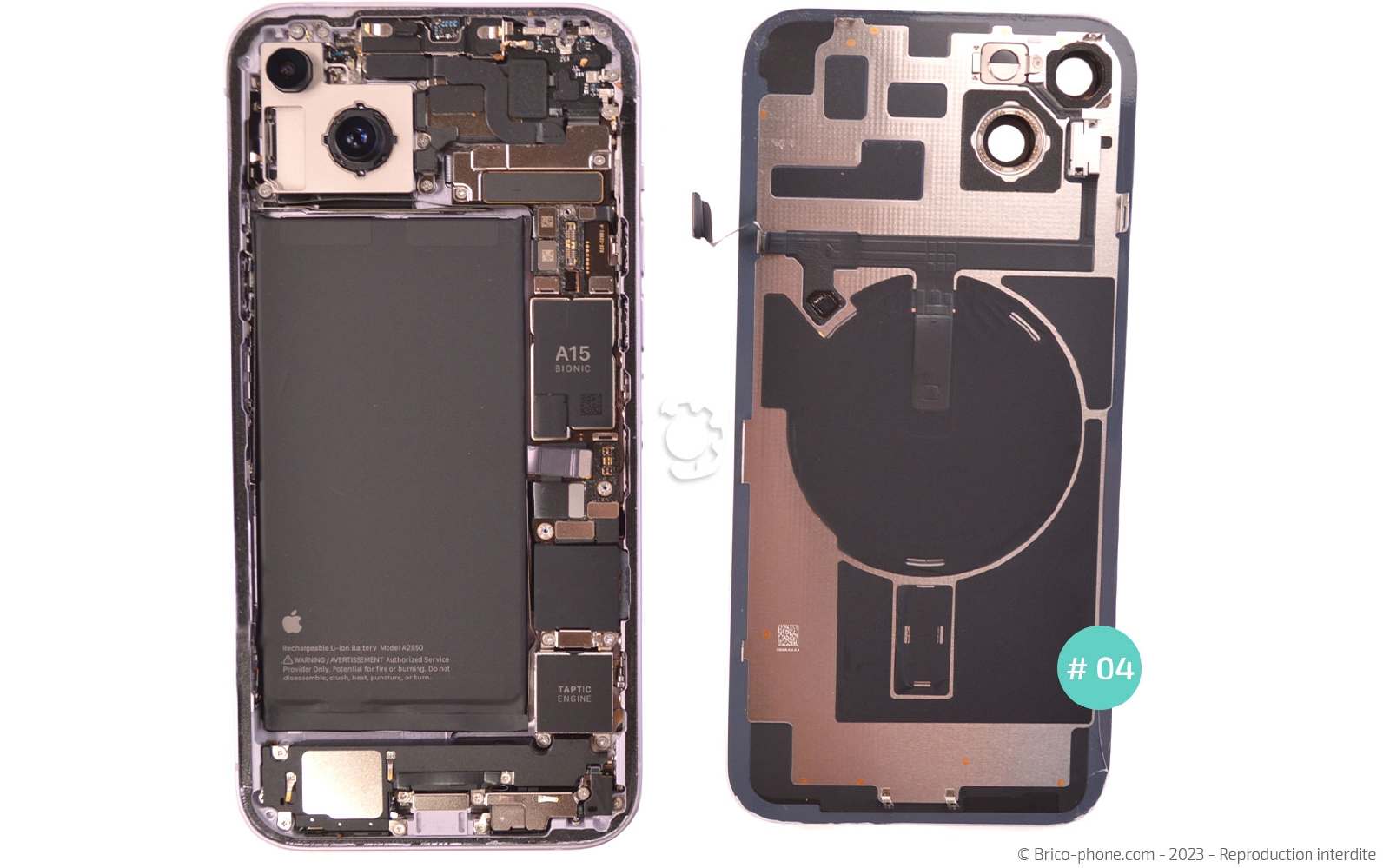

Etape 6 : Libérer la vitre arrière

Retirez la vis triwing B3 de la plaquette métallique #03. Sortez cette dernière du châssis pour accéder à la connectique de la nappe induction. Déconnectez la nappe en plaçant le levier en nylon dessous.

Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Vitre arrière complète pour iPhone 14 Plus violet
59,90 €

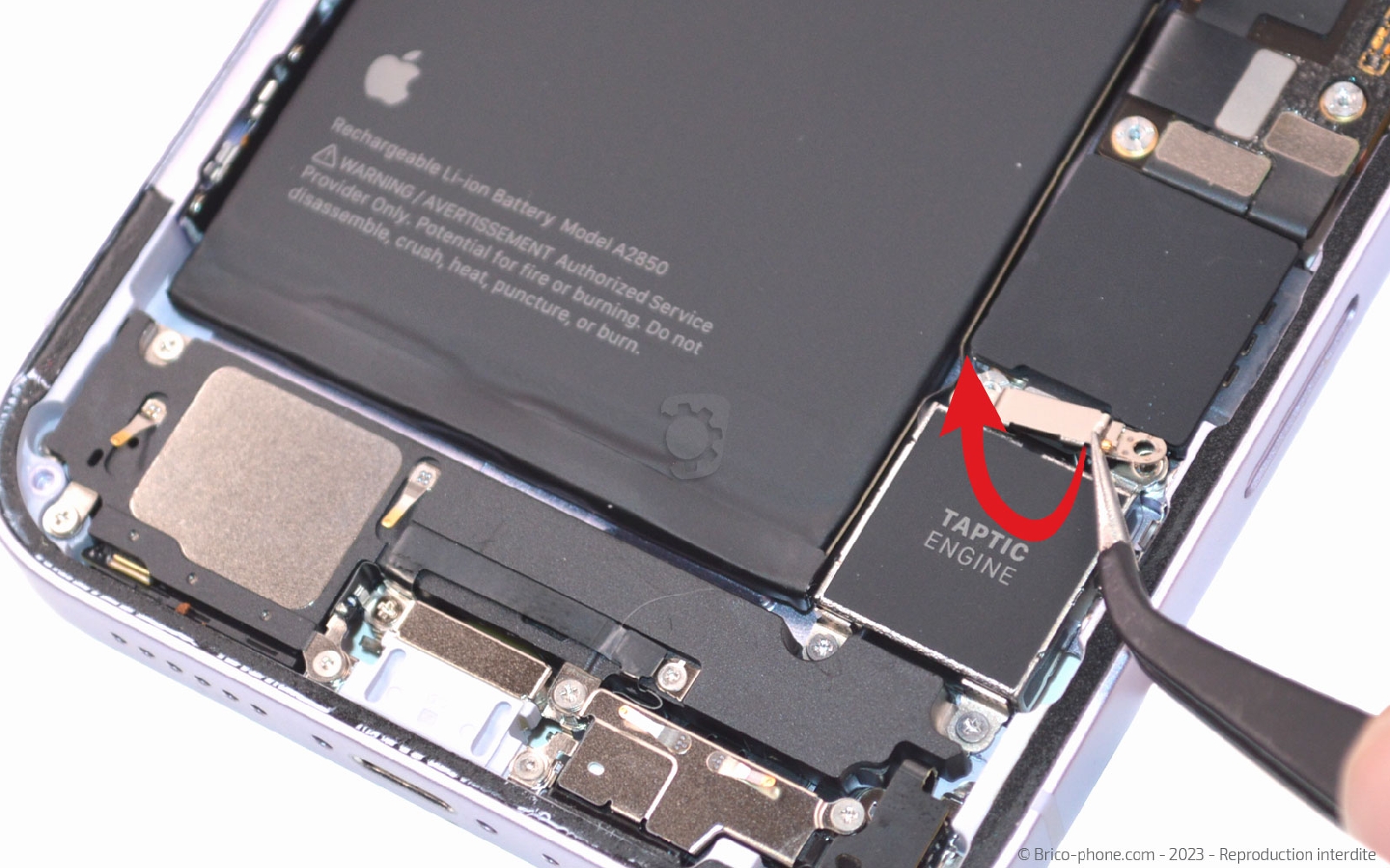

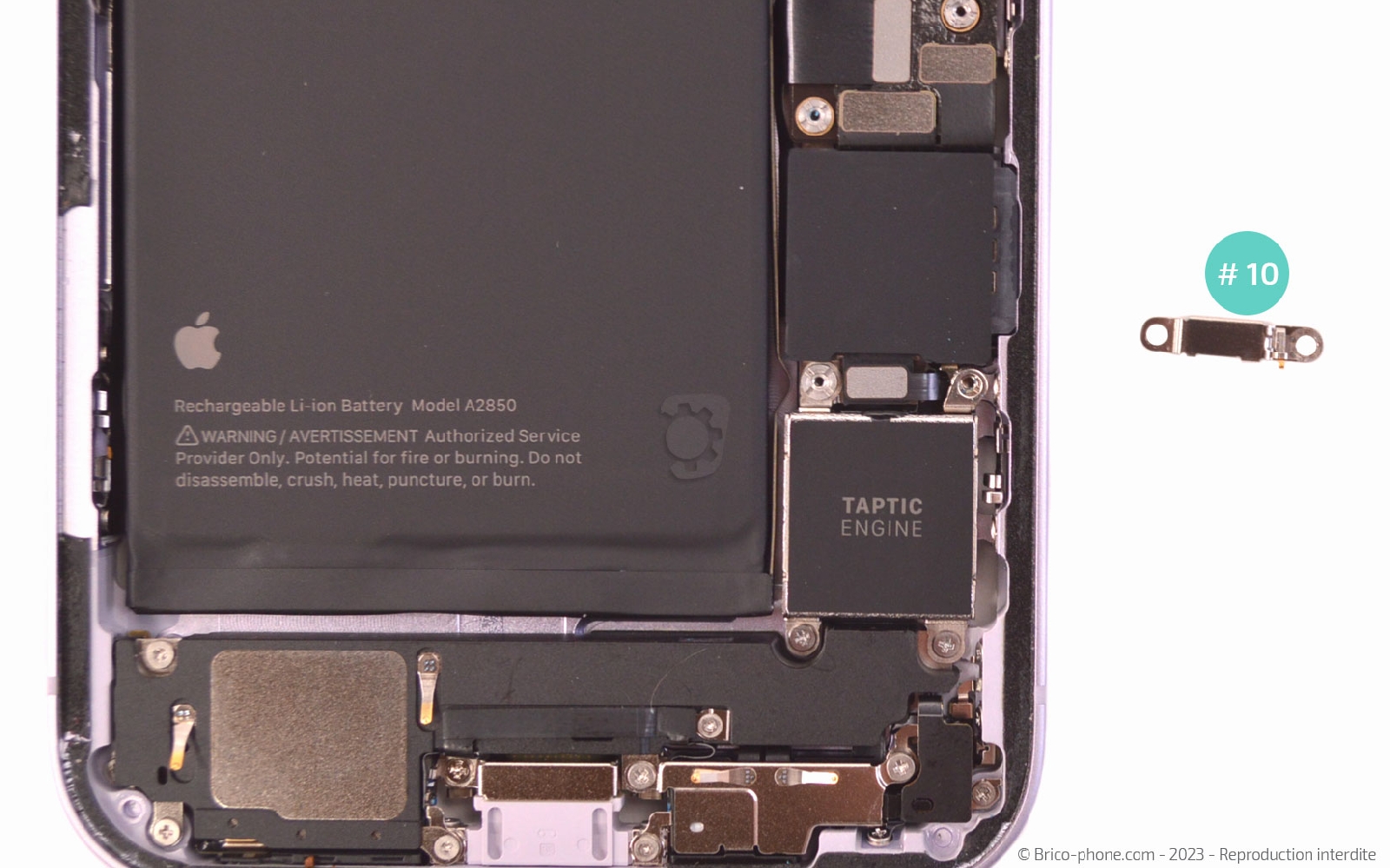

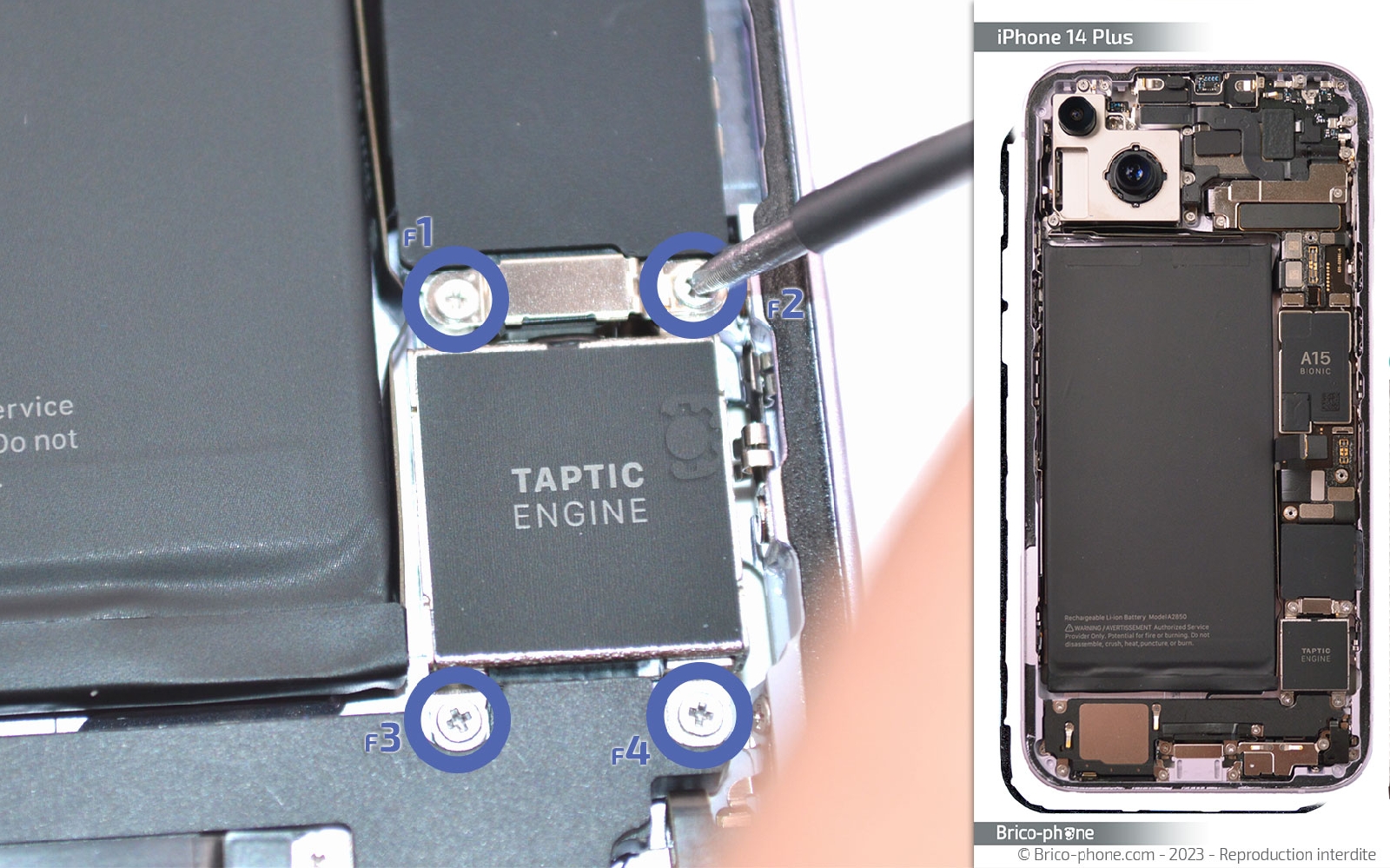

Etape 7 : Enlever le Taptic Engine
Retirez les 4 vis cruciforme sui bloquent le vibreur.

Récupérez la plaquette de protection de la nappe du composant avec la pincette avant de passer à l'étape suivante.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

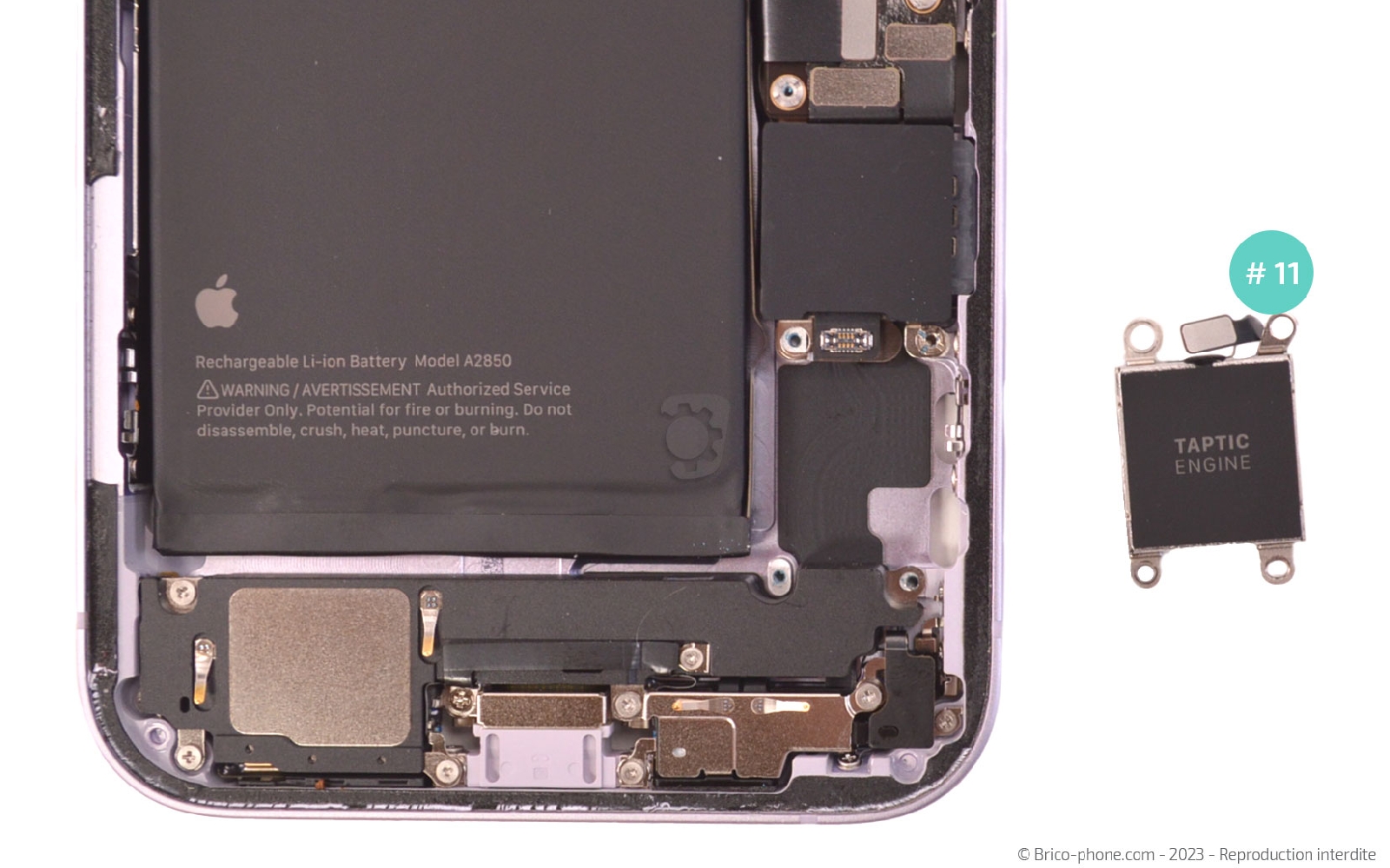

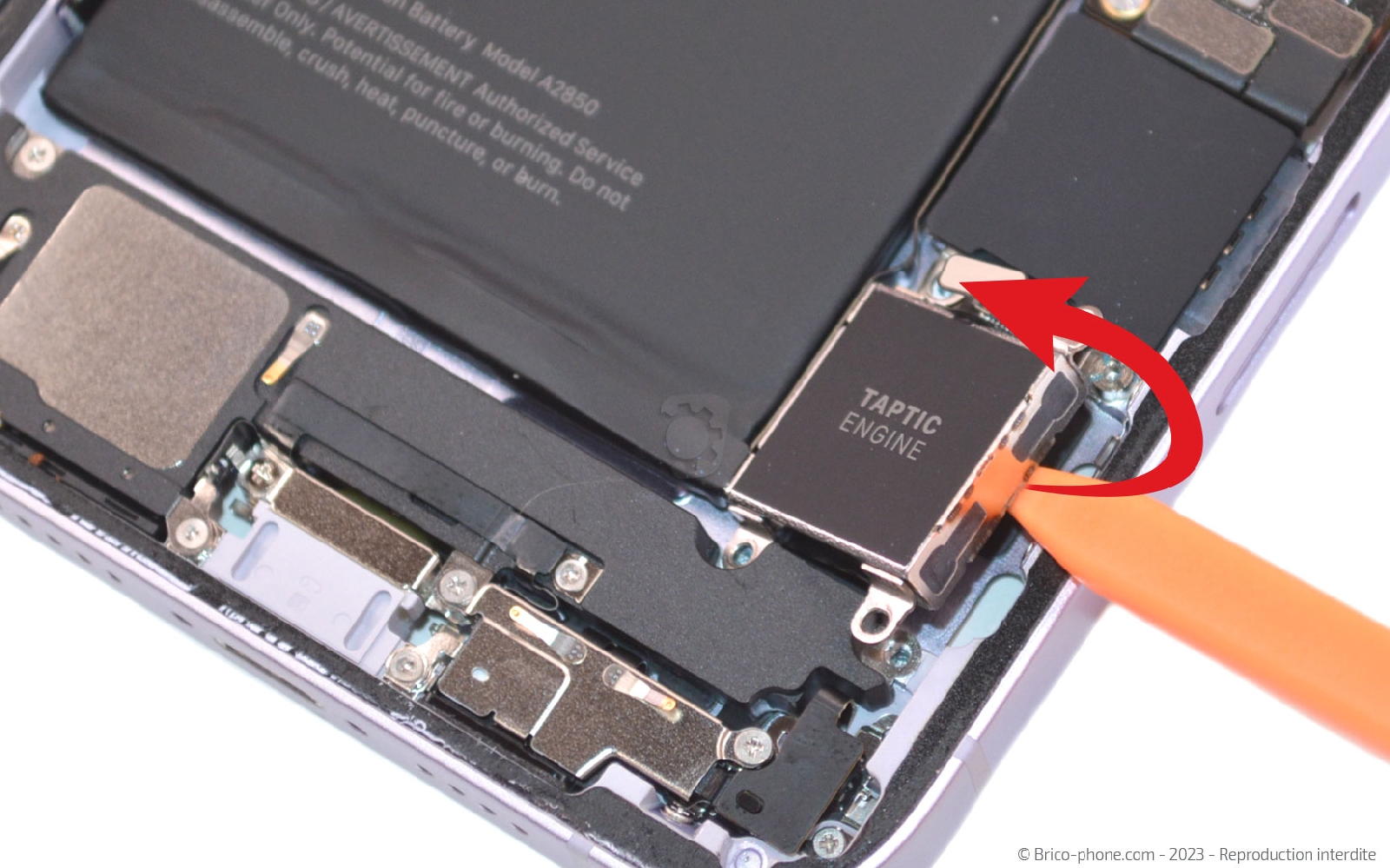

Etape 8 : Sortir le vibreur

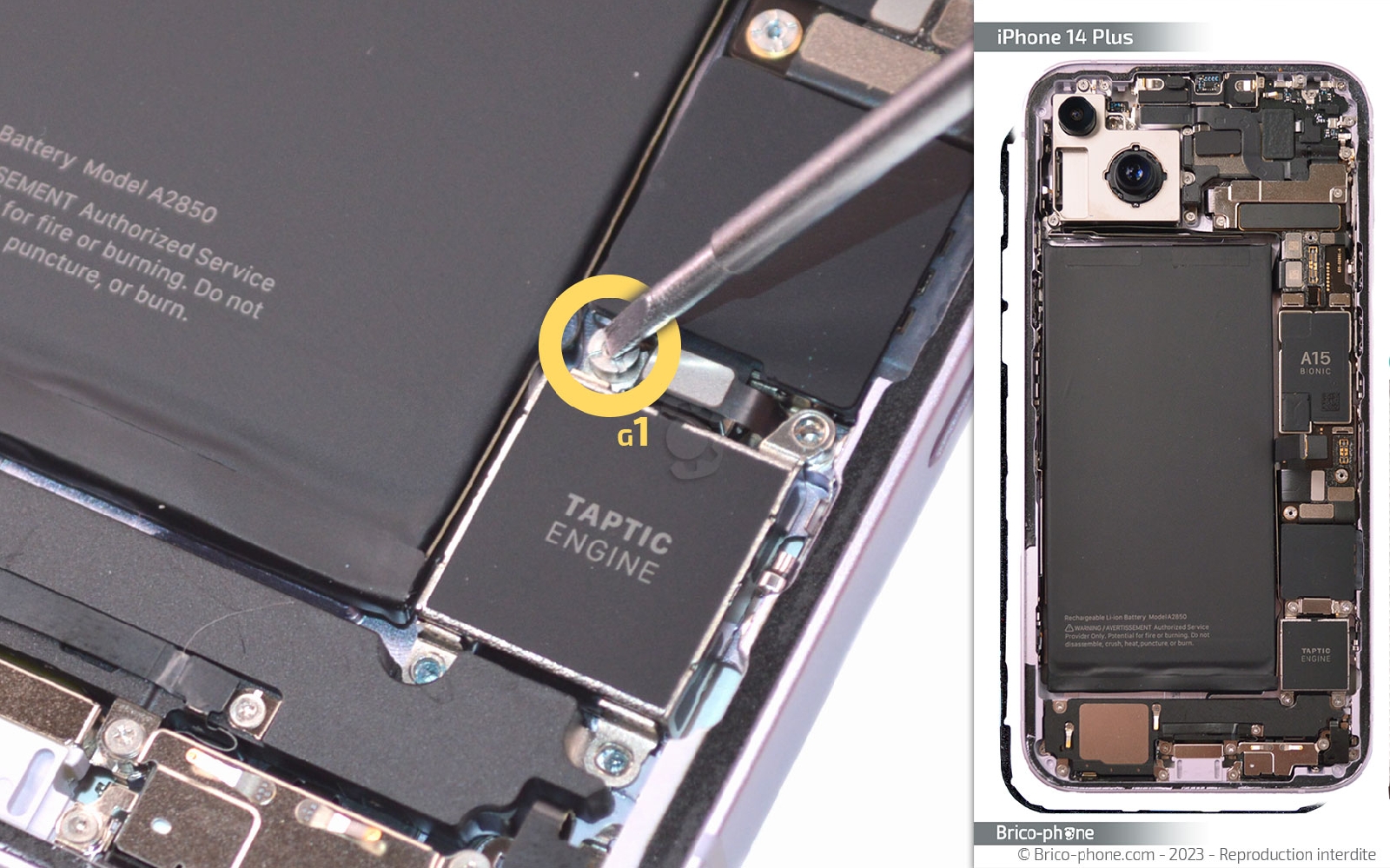

Ôtez la vis avec le tournevis plat puis débranchez la nappe du Taptic Engine.

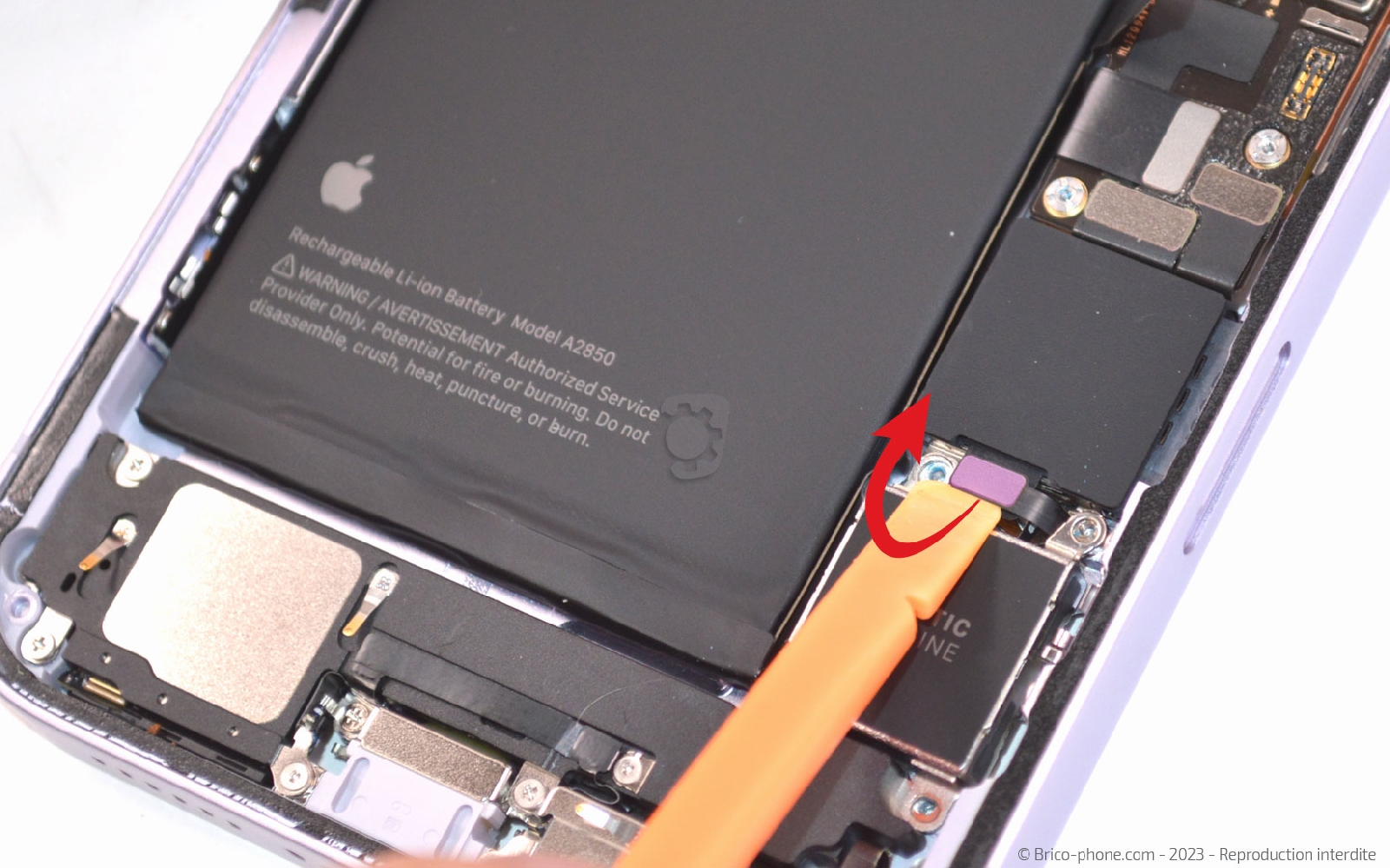

Soulevez le composant avec le levier pour l'extraire du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

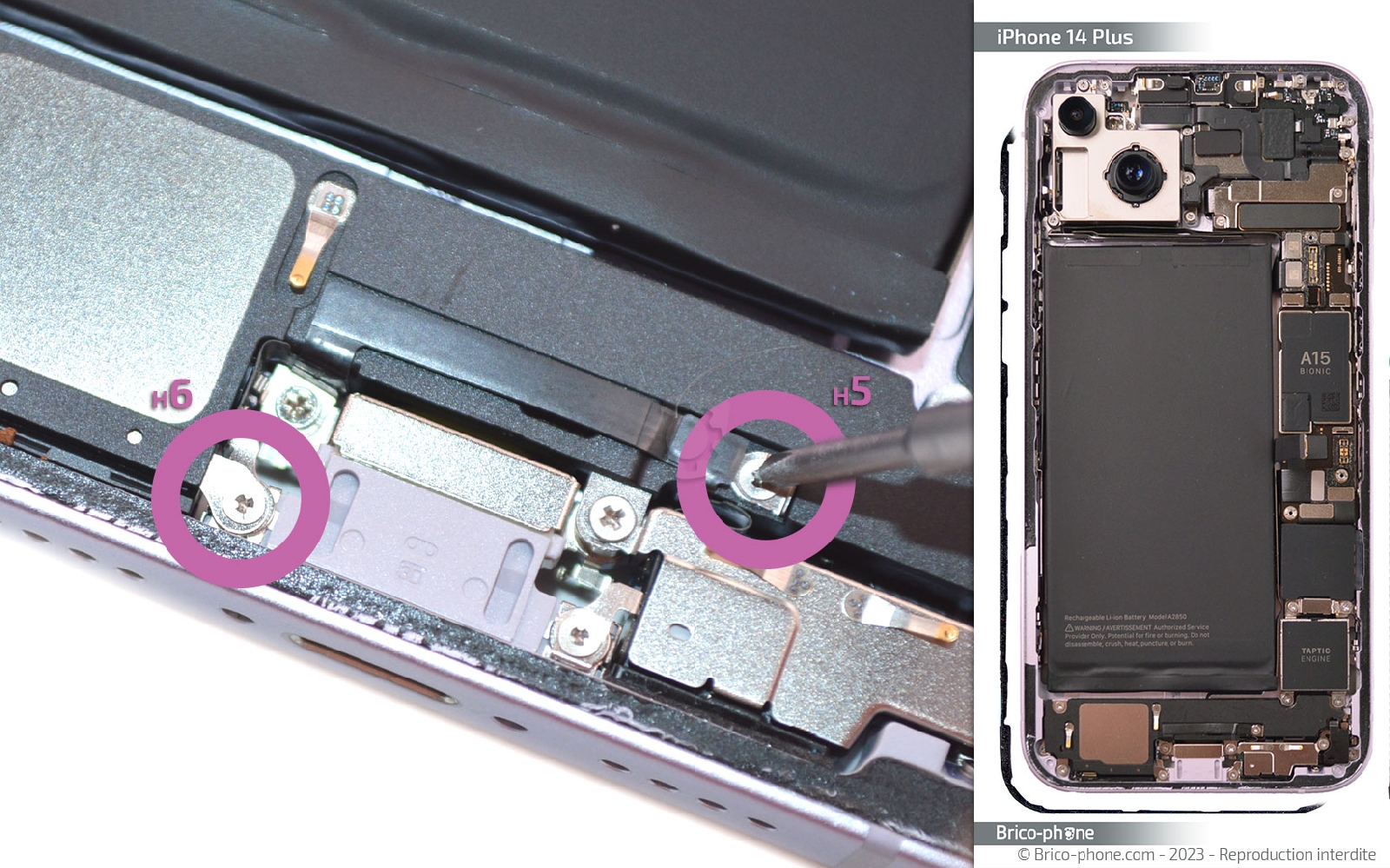

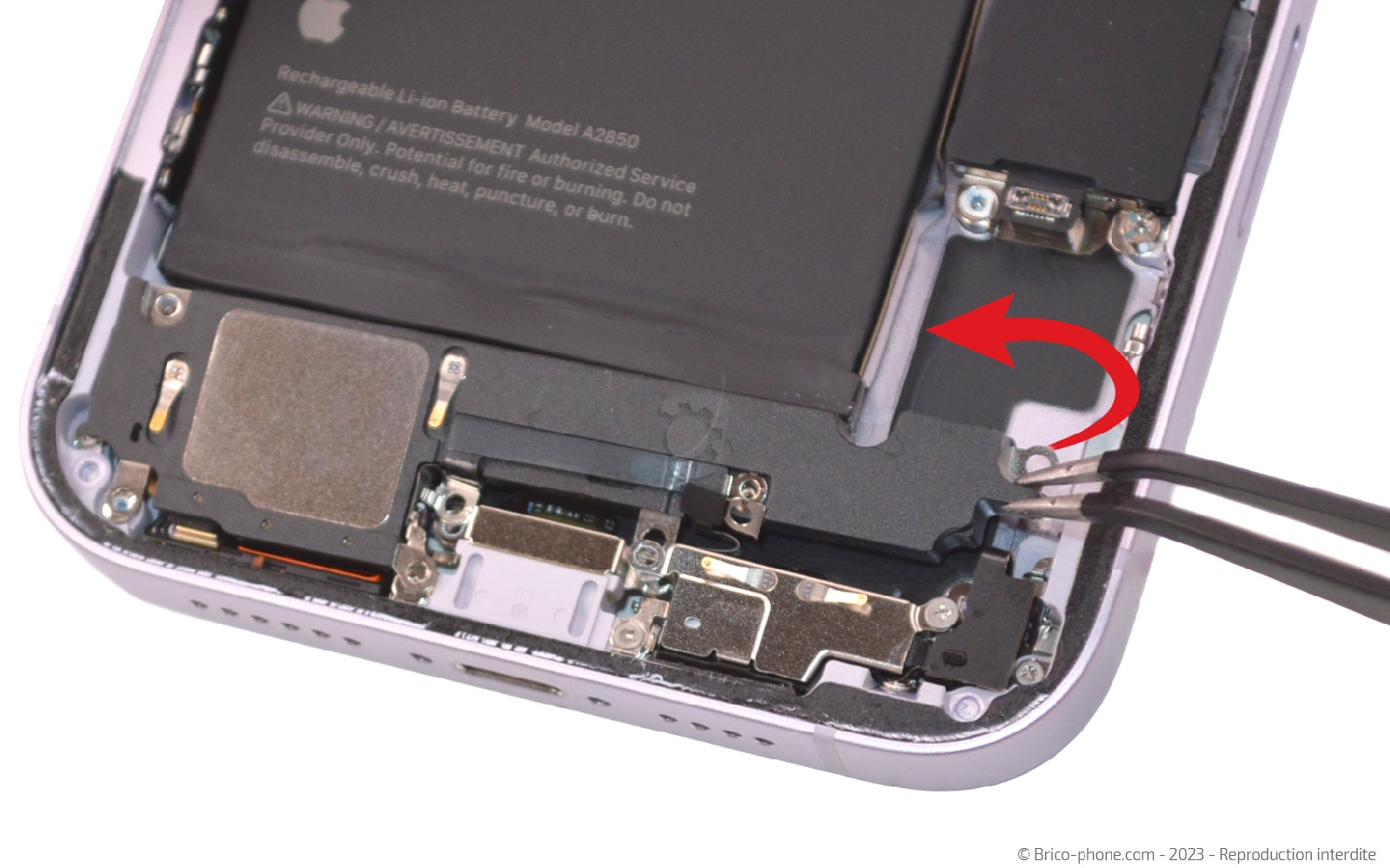

Etape 9 : Récupérer le haut-parleur externe

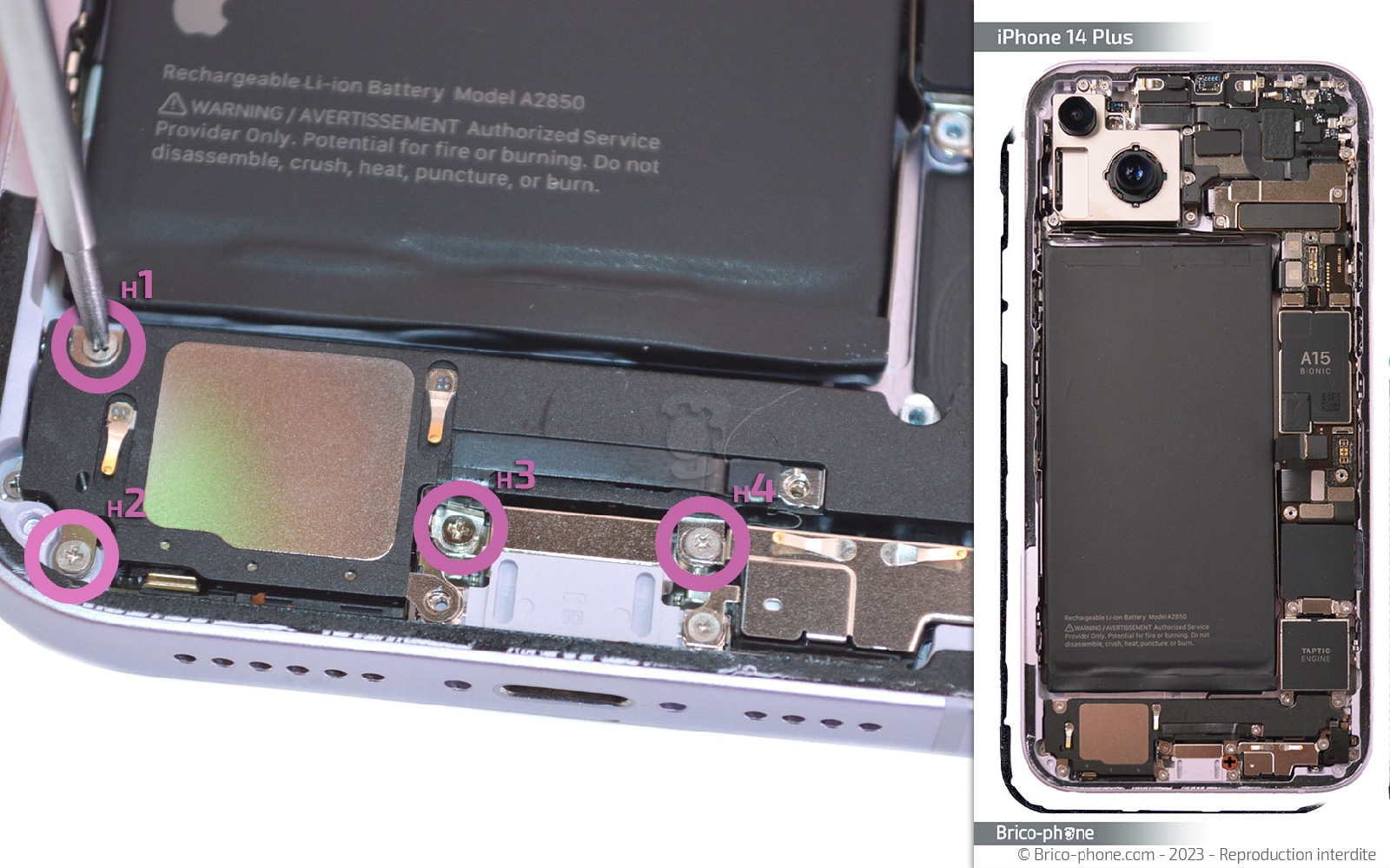

Sortez les deux vis triwing puis les 4 autres vis avec le tournevis cruciforme.

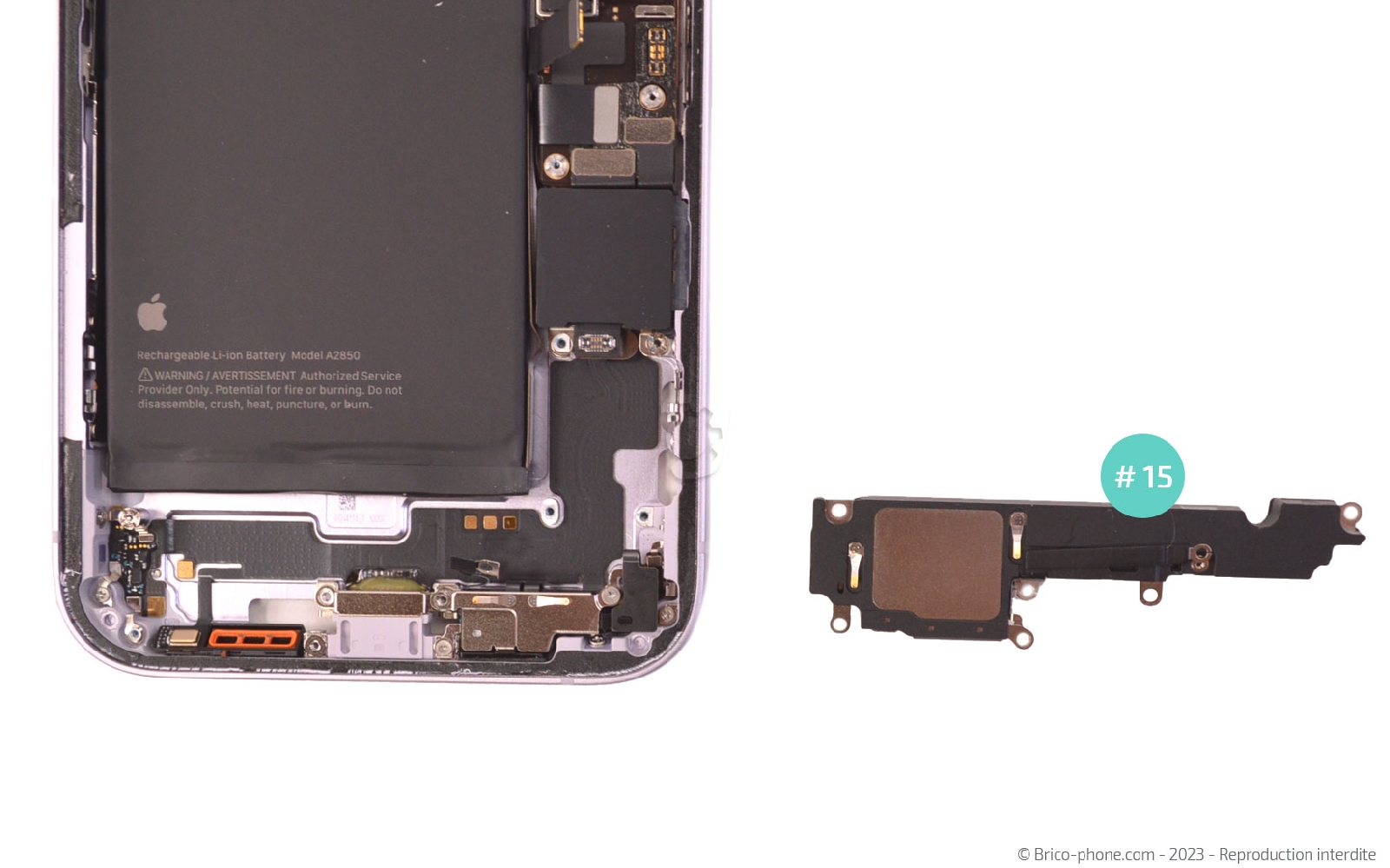

Saisissez le composant pour le mettre à l'extérieur du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

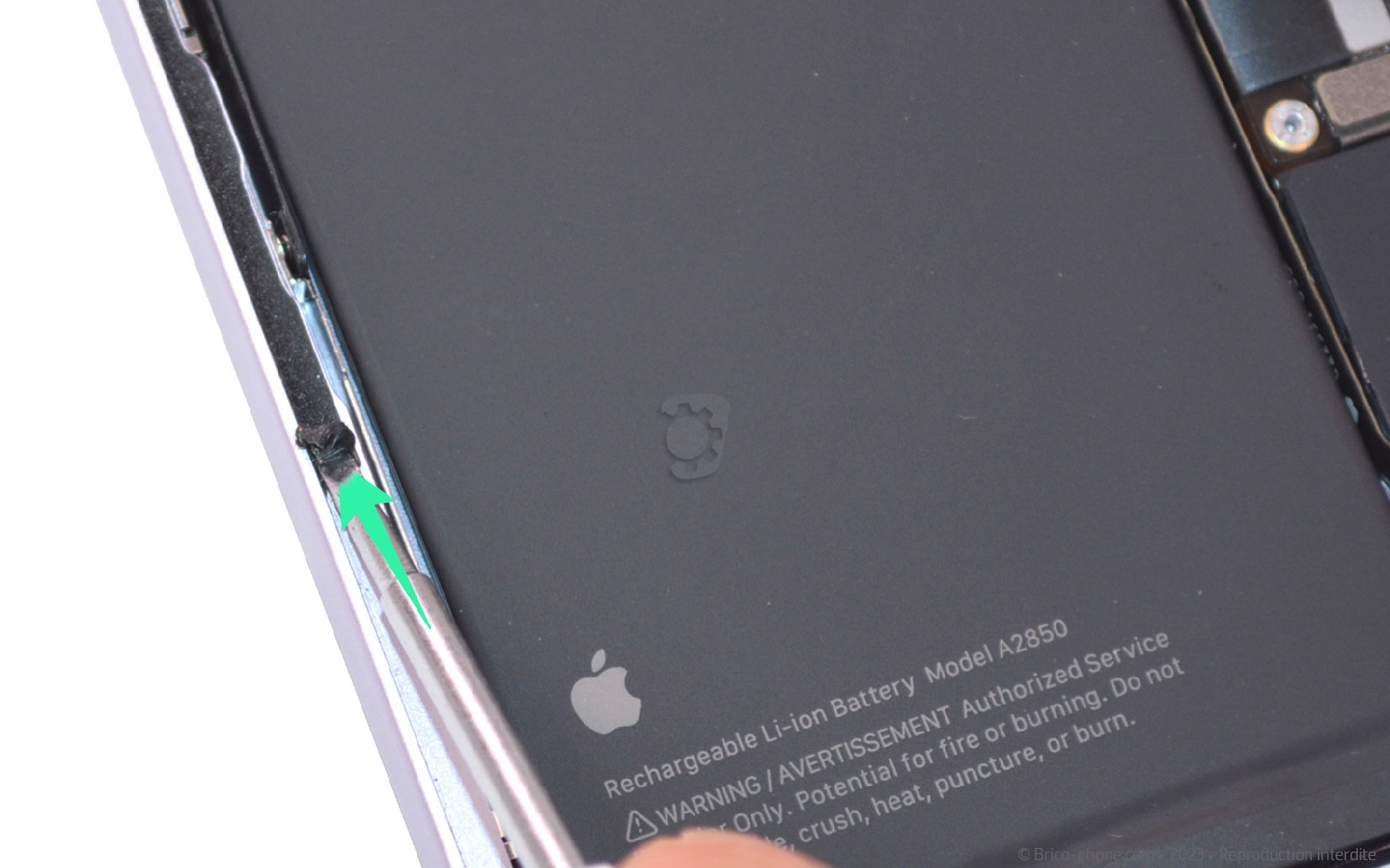

Nettoyer le châssis
A l'aide du tournevis plat, nettoyez le bord du châssis des deux cotés.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

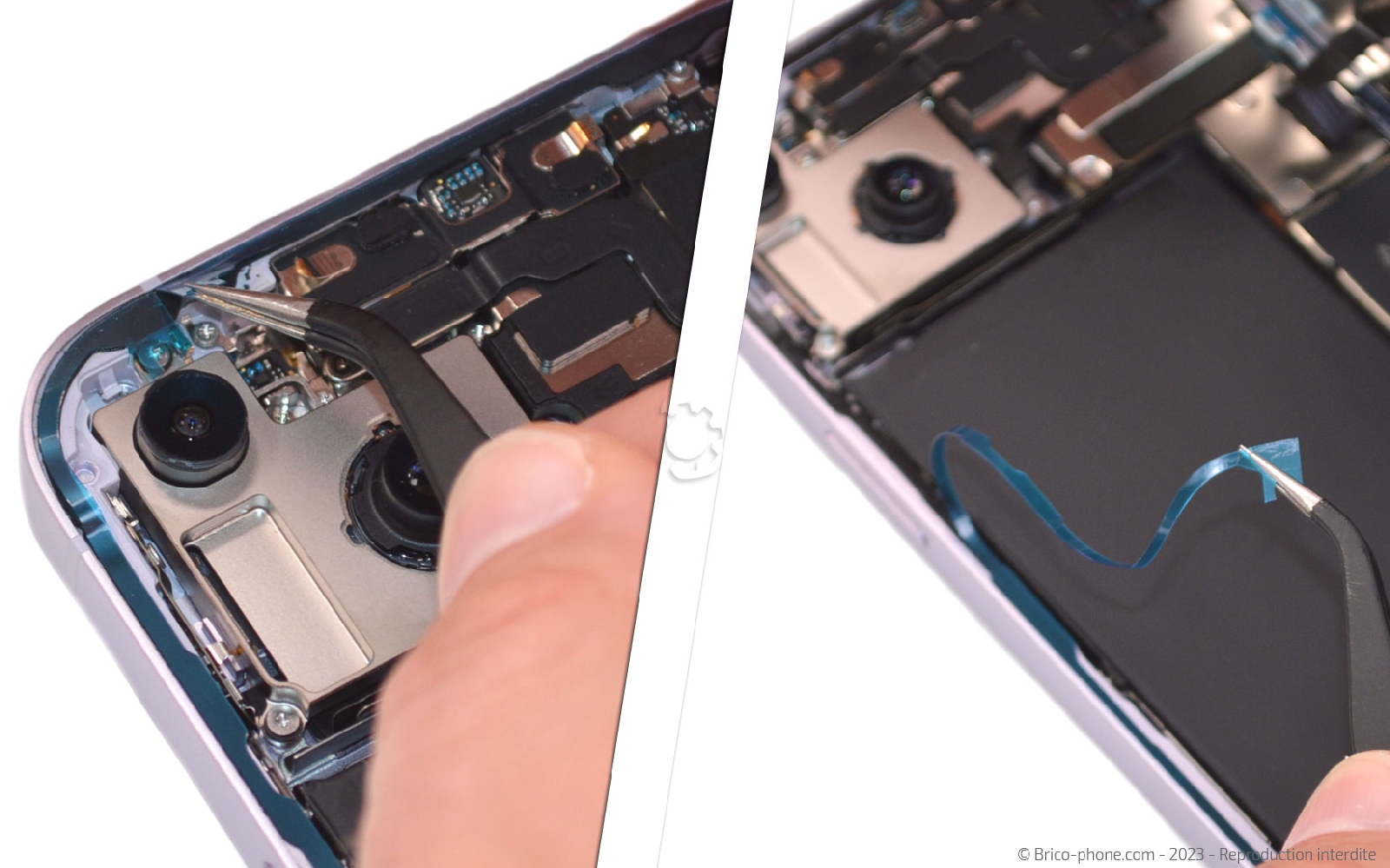

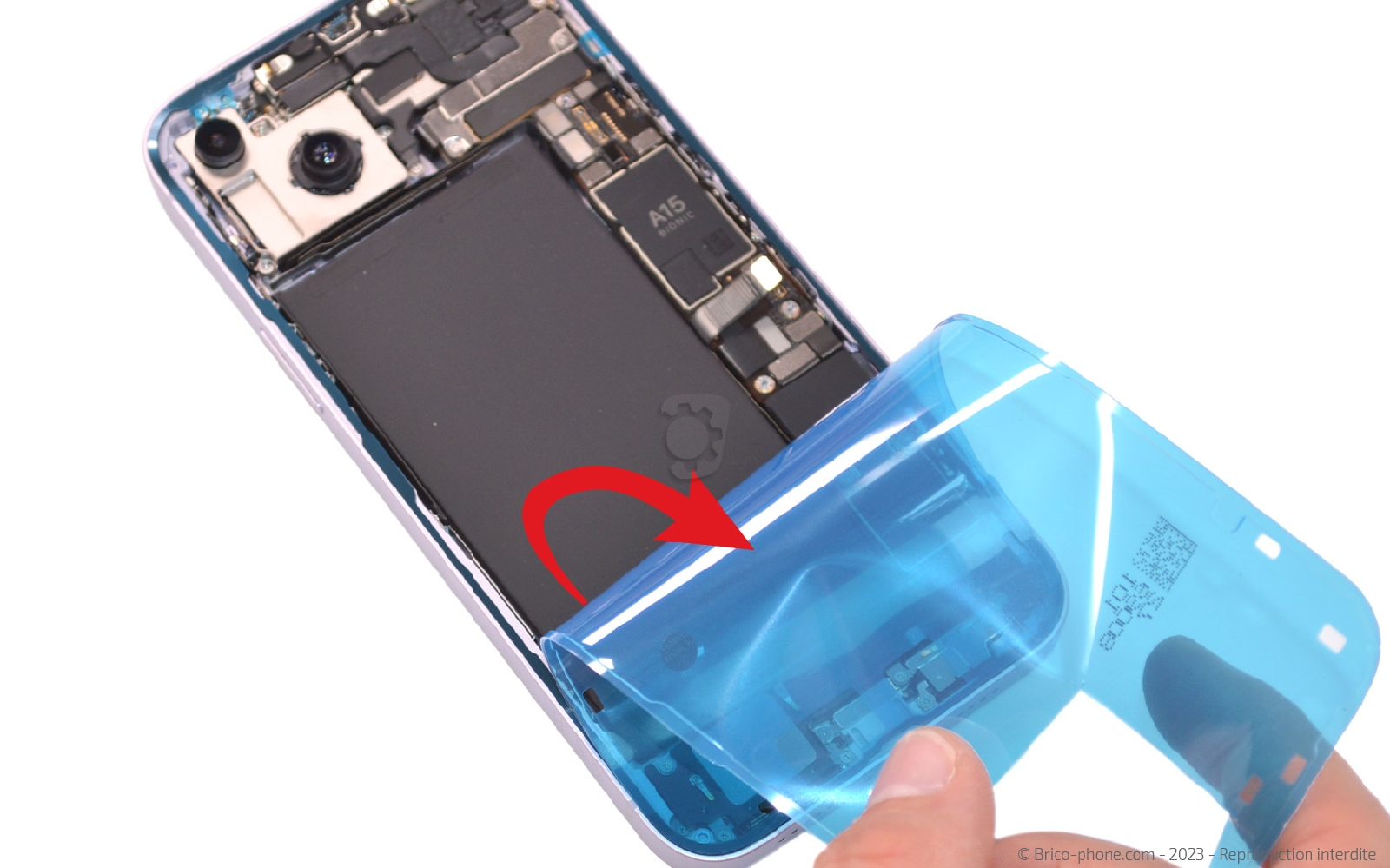

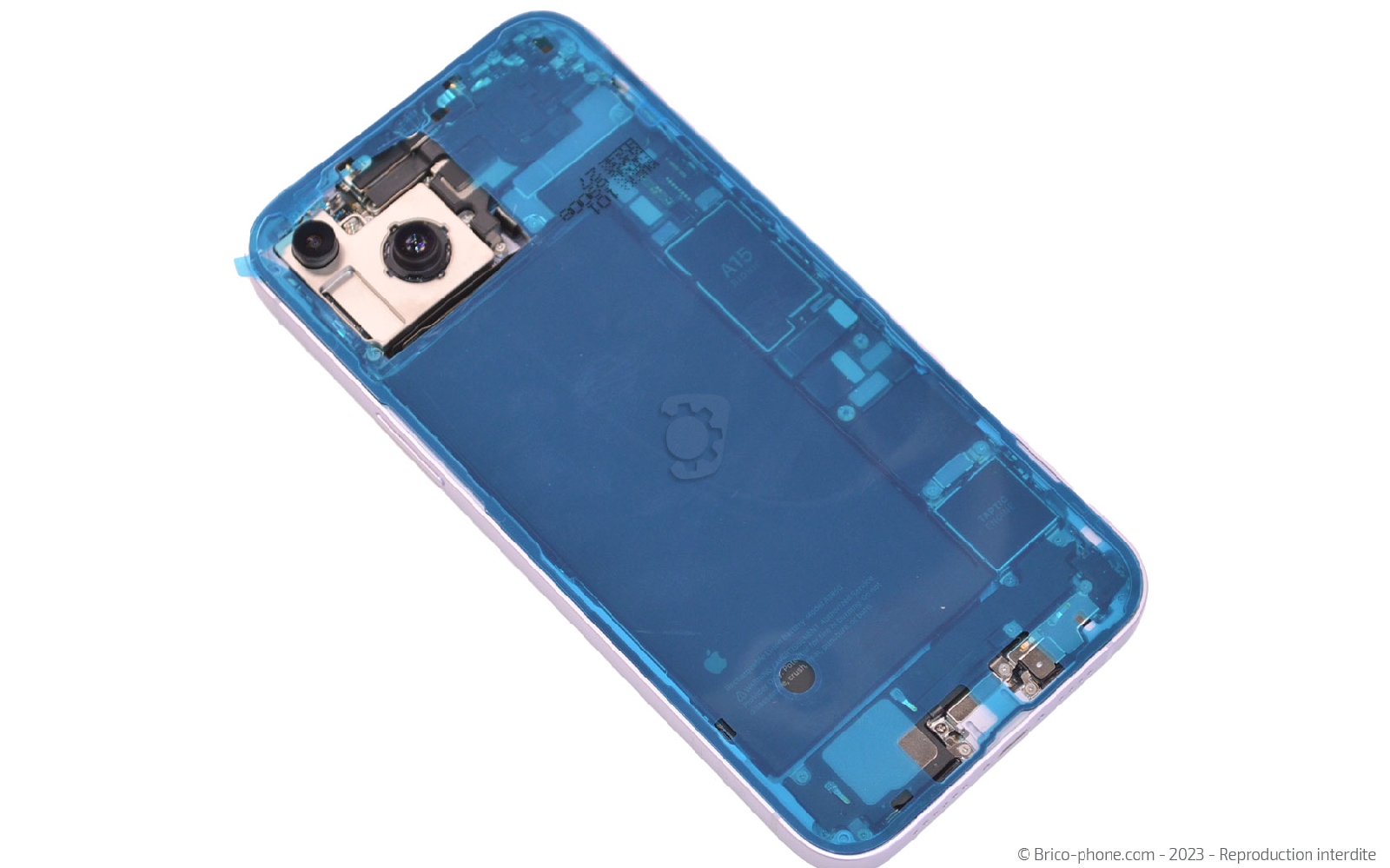

Conseils pour le remontage : Coté vitre arrière
Attaquez vous au joint d'étanchéité pour la vitre arrière.

Ôtez la protection principale puis disposez le support dans le châssis. Récupérez la seconde protection avant de rebrancher la vitre arrière de votre iPhone.

Enlevez le film protecteur du joint pour installer correctement la vitre arrière. Ensuite, placez les deux vis pentalobe avant de rallumer votre smartphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
