Comment changer le connecteur de charge sur iPhone 15

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 11/20
iPhone 15 | Temps estimé : 45 min | Difficulté : 3/5

Le connecteur de charge est essentiel pour la recharge et la connexion de votre smartphone. Une usure ou des dommages peuvent entraîner des problèmes de charge ou de synchronisation. Brico-phone offre des pièces de remplacement de haute qualité pour maintenir votre appareil en parfait état de fonctionnement.

Chez Brico-phone, nous proposons des pièces compatibles pour votre iPhone 15, garantissant performance et fiabilité. Nos produits sont soigneusement testés pour répondre à vos besoins et assurer la longévité de votre appareil. Nos tutoriels de réparation détaillés vous guident dans le remplacement du connecteur, rendant la réparation accessible à tous.

Grâce à nos guides, enrichis de conseils d'experts et de supports visuels, prolongez la vie de votre smartphone et contribuez à la lutte contre l'obsolescence programmée.

Diagnostic

›  Votre smartphone ne prend plus la charge
›  Vous ne pouvez plus connecter votre smartphone à un périphérique câblé

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C pour iPhone 15 jaune
49,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer

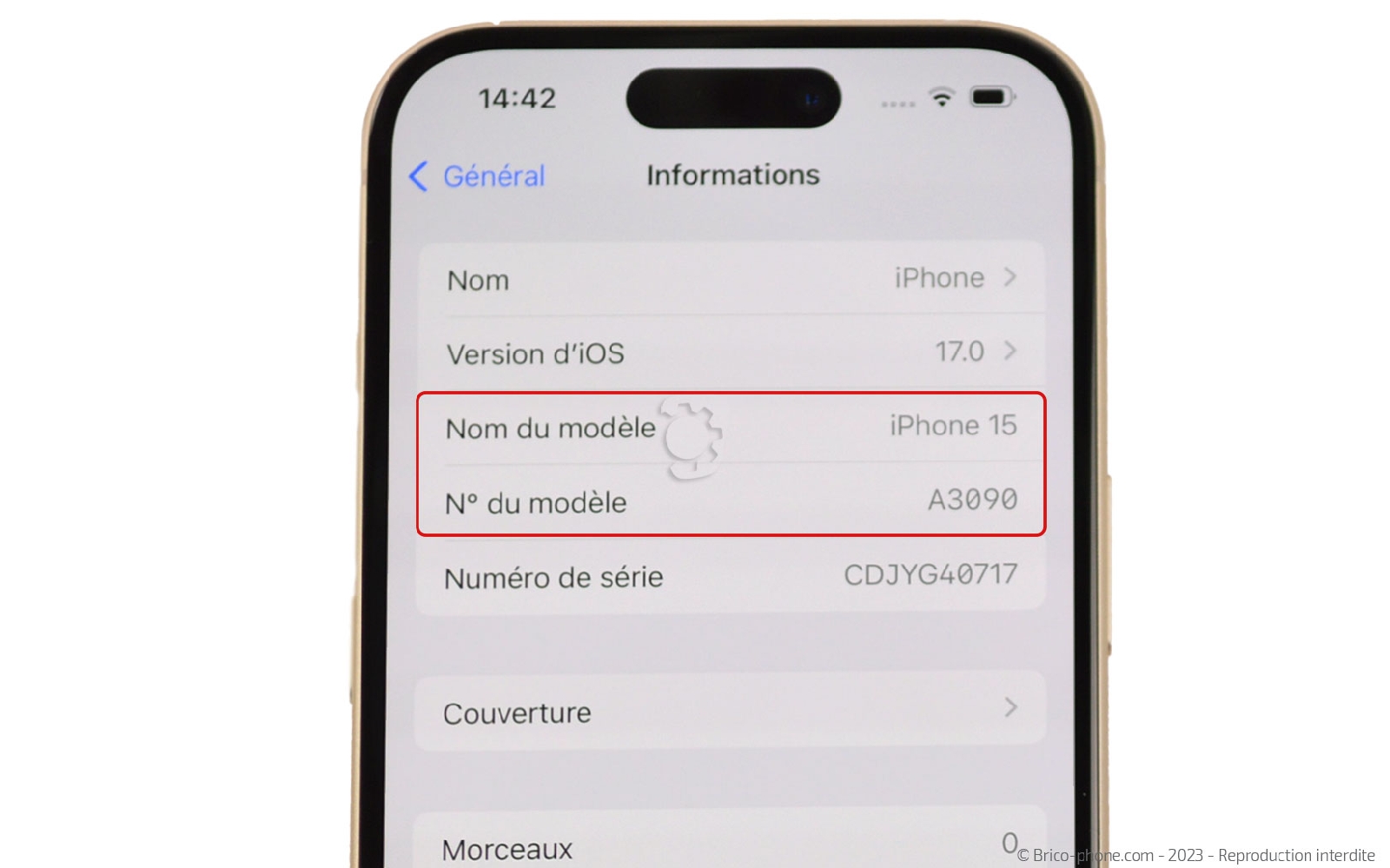

Tout d'abord, il est important de vérifier le numéro de modèle de votre iPhone afin d'être certain de commander la bonne pièce détachée. Pour ce faire, vous avez plusieurs possibilité, la première étant de vous diriger dans les informations générales de votre appareil afin de déterminer qu'il s'agit bien de l'iPhone 15.

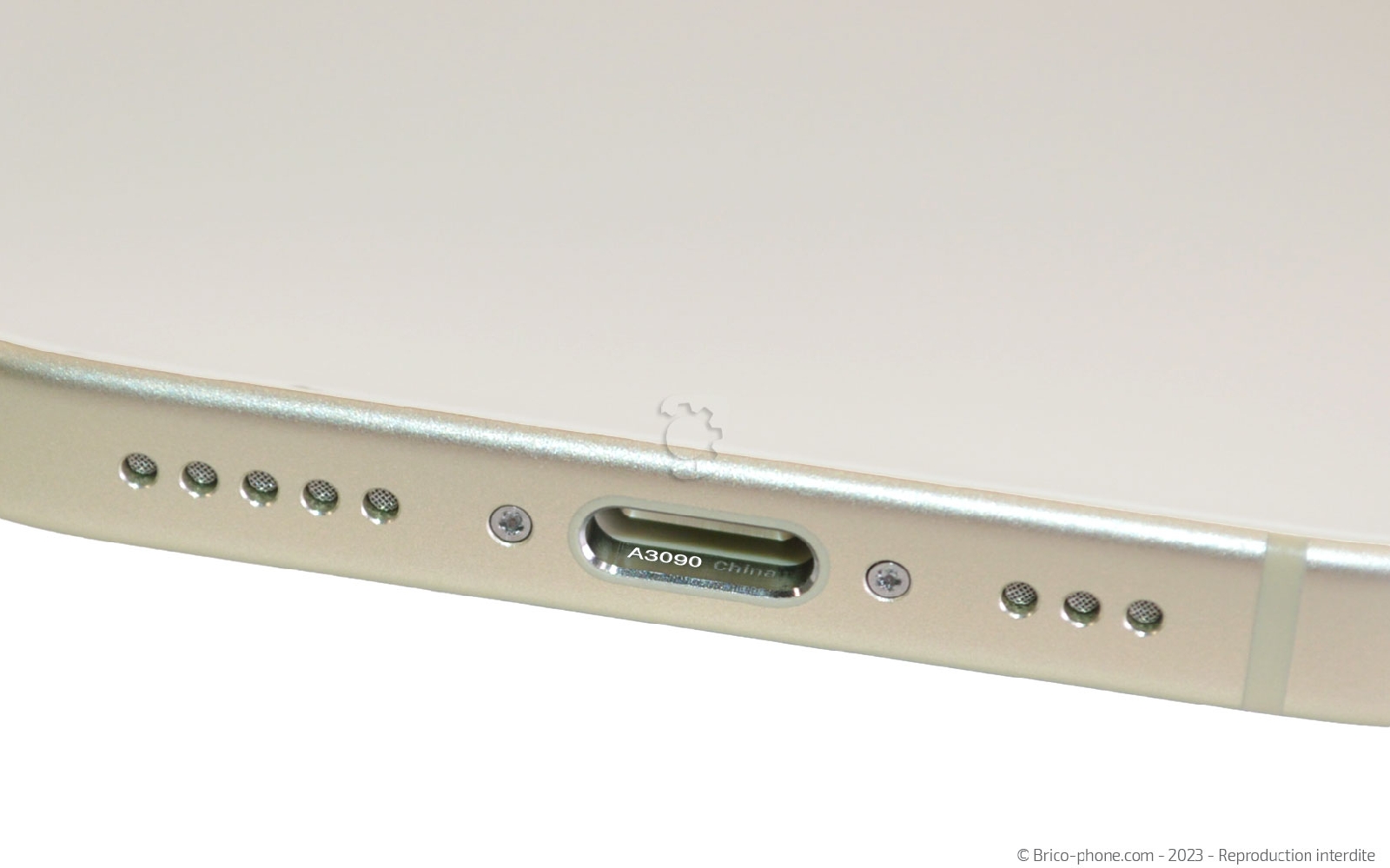

Vous pouvez également, regarder l'inscription gravée au niveau de l'emplacement de la prise de charge (A3090).

Une fois que vous avez reçu votre commande, installez-vous dans un endroit calme et paisible avec un plan de travail propre et dégagé.
Disposez à proximité le patron d'aide au montage et ce tutoriel de réparation.

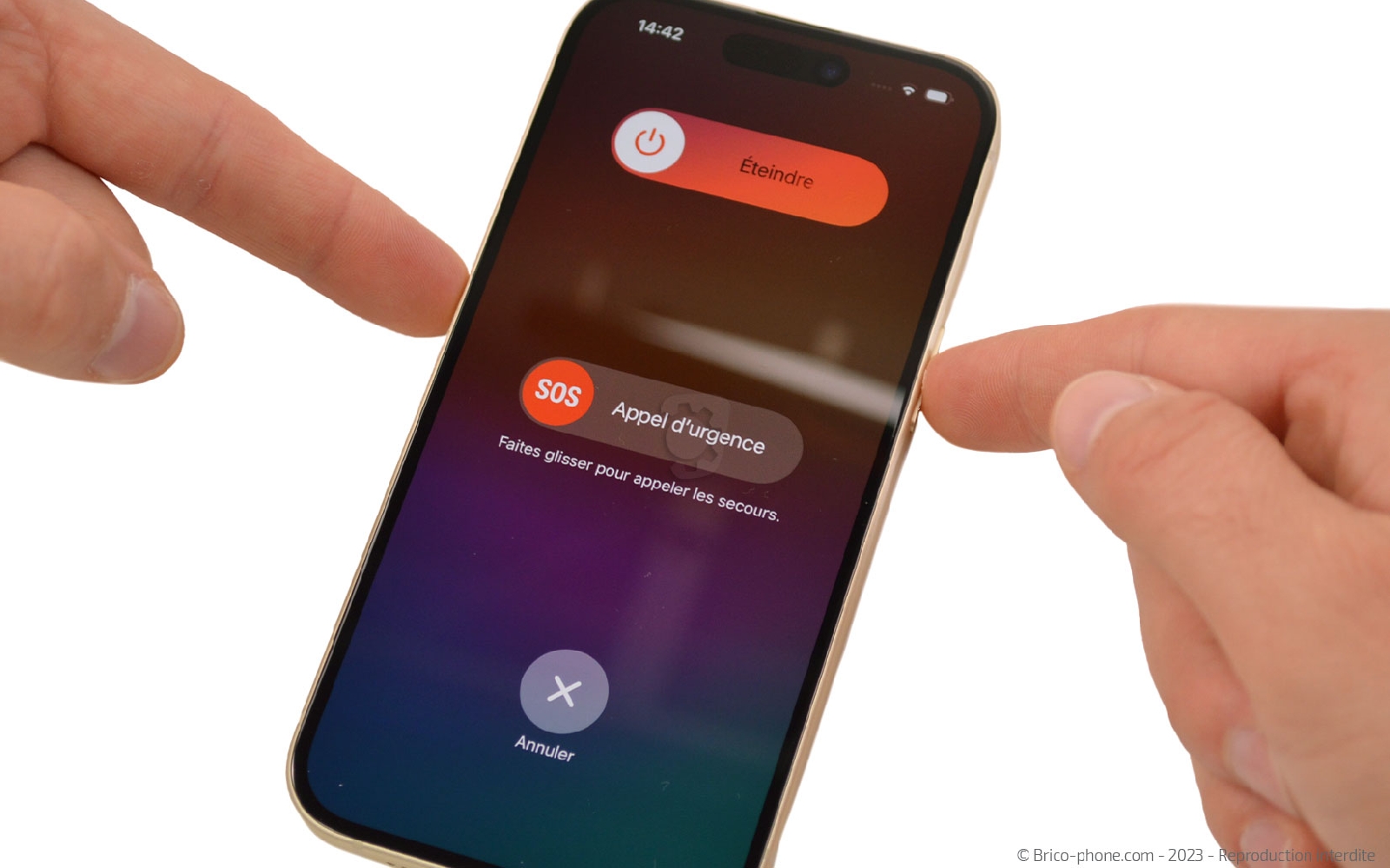

Pressez le bouton Power pour mettre hors tension votre smartphone
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

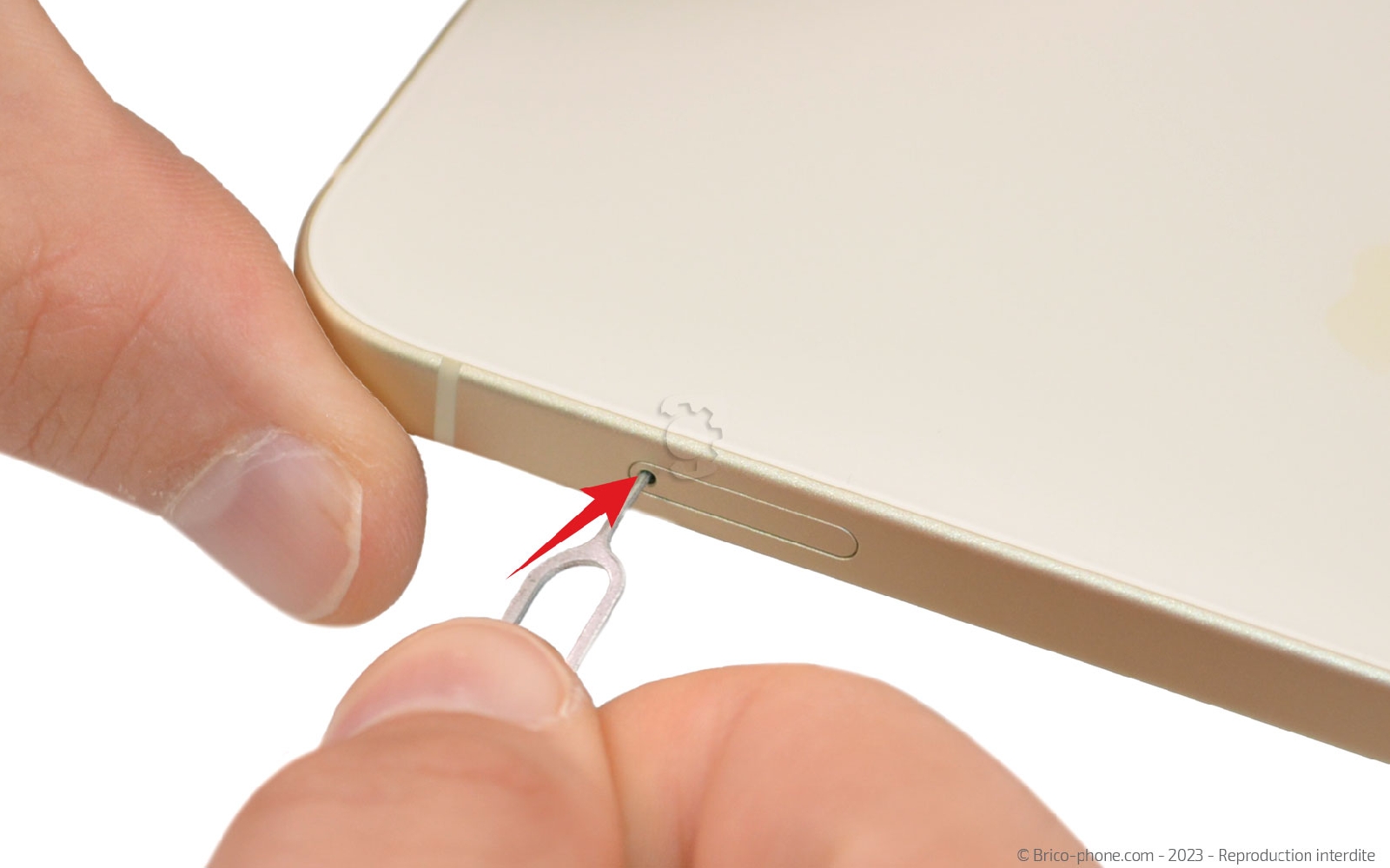

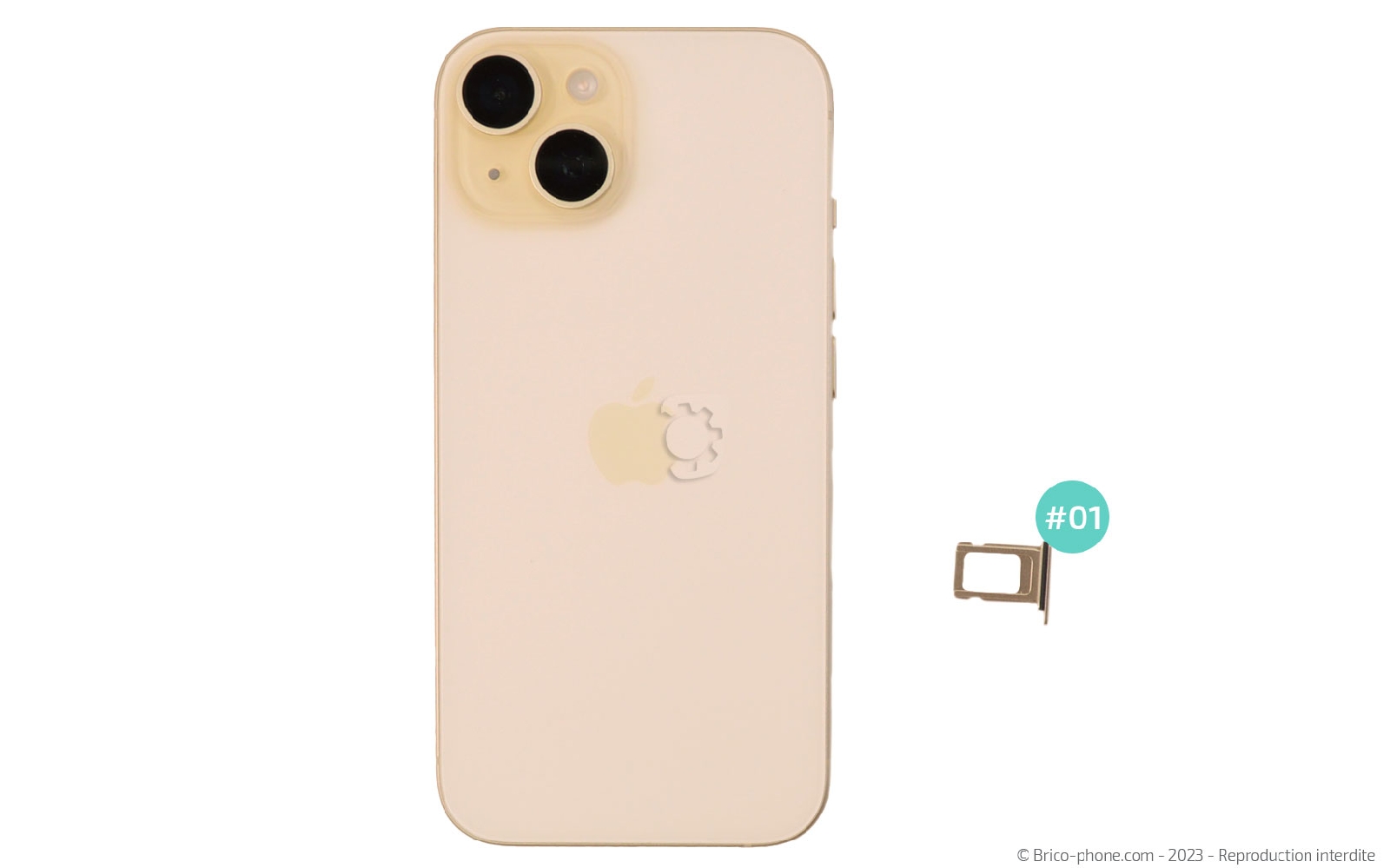

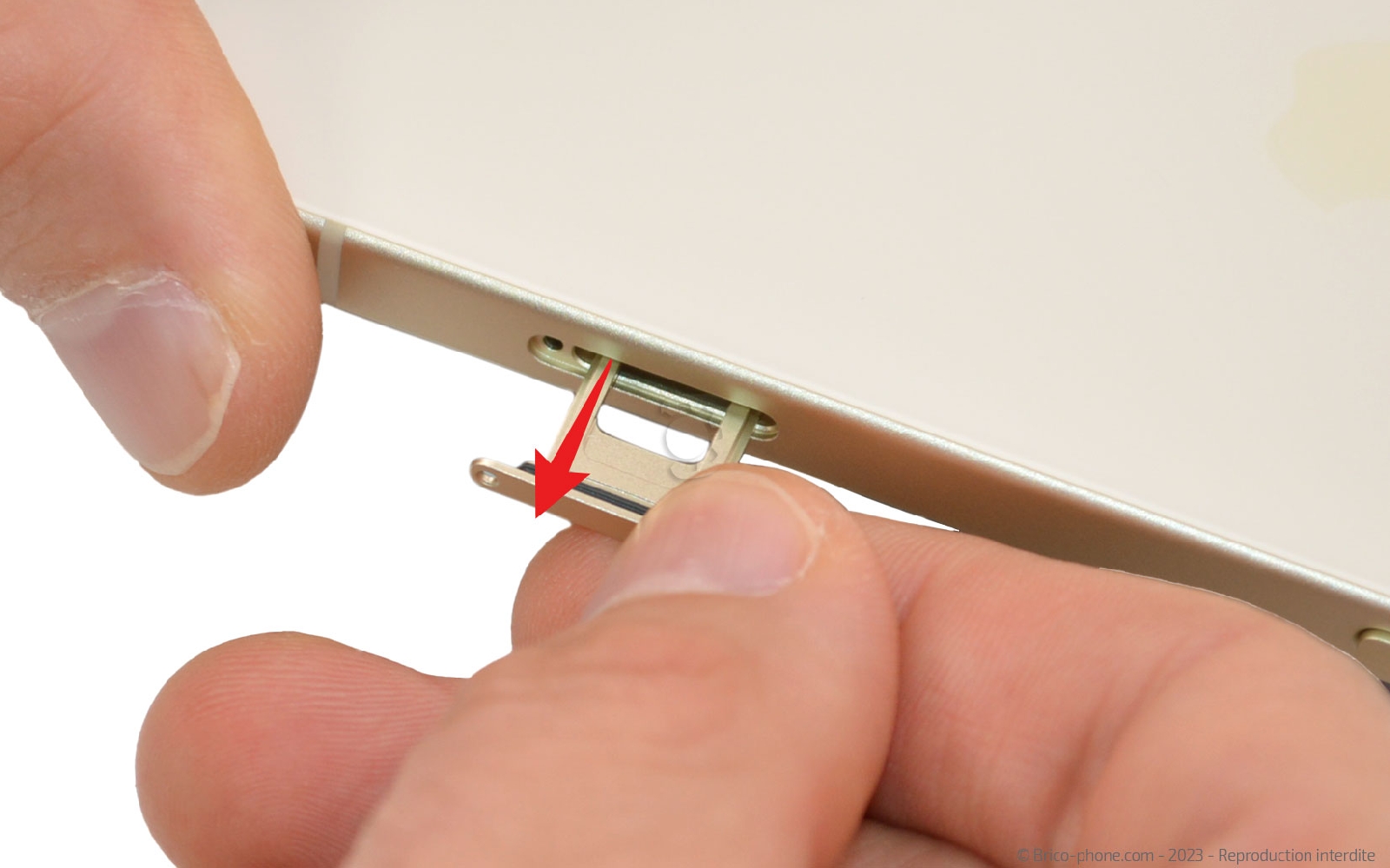

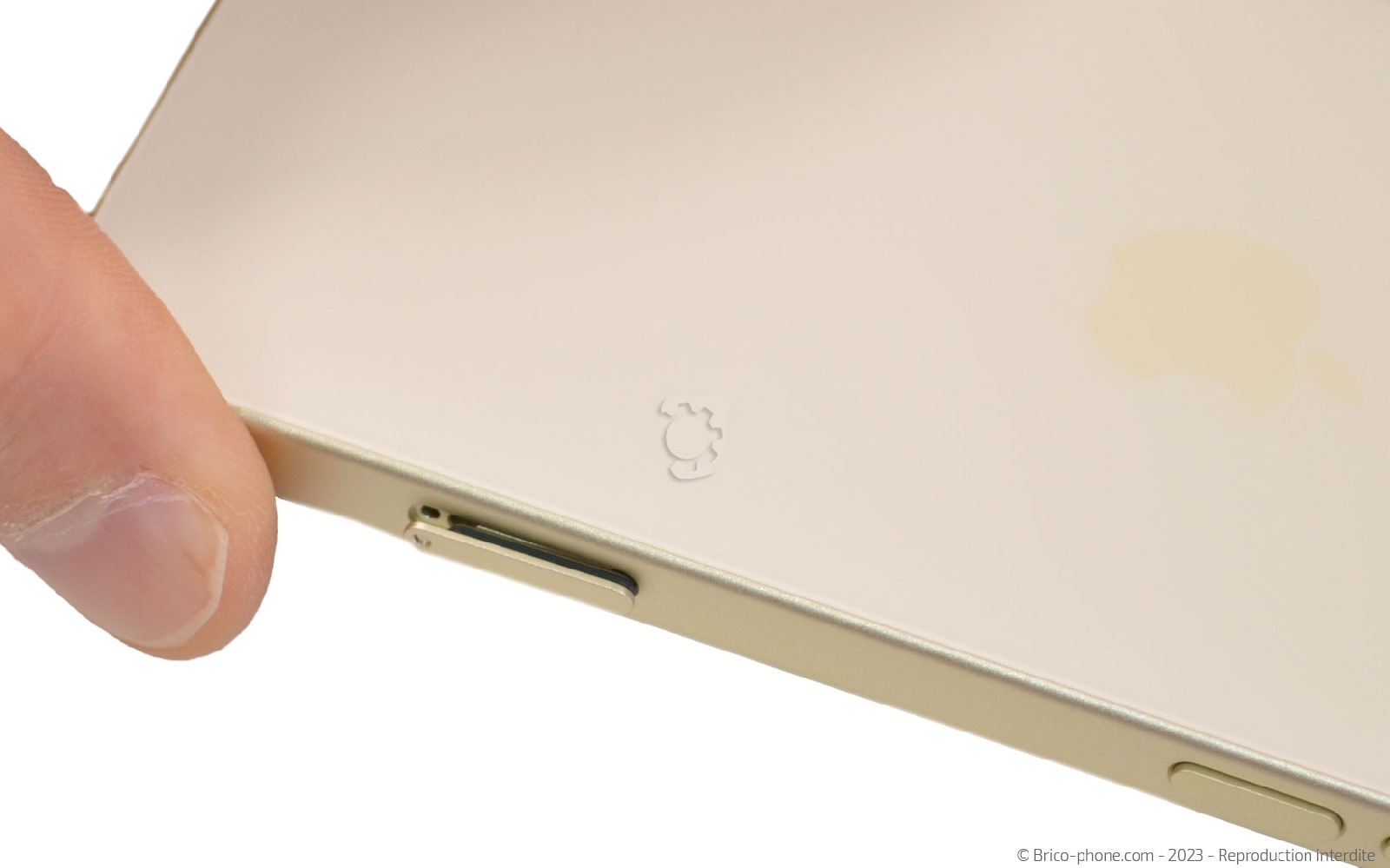

Etape 1 : Ejecter le tiroir SIM
Insérez l'outil SIM dans la fente pour extraire le tiroir de la carte SIM.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

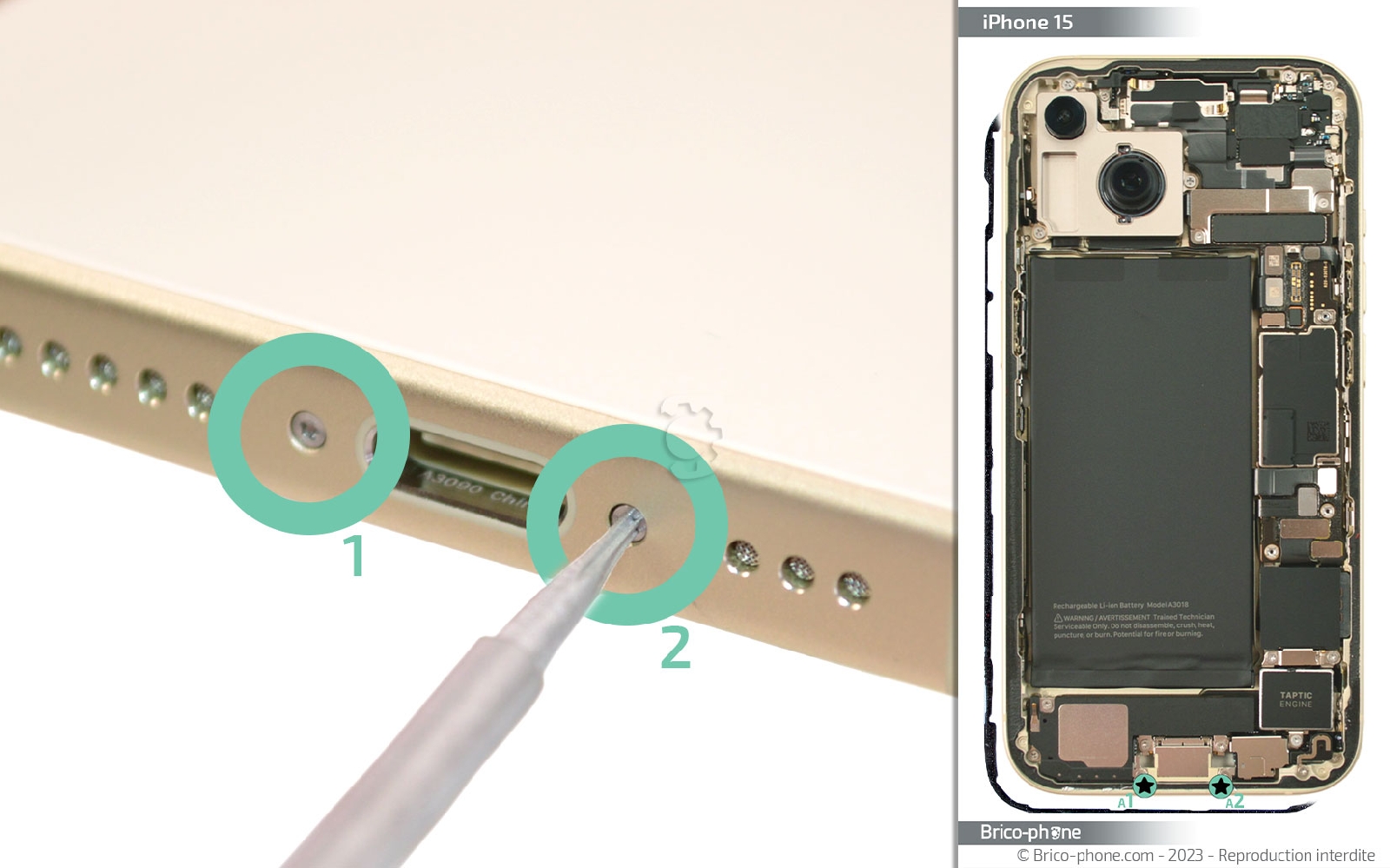

Etape 2 : Retirer les vis pentalobe
Utilisez le tournevis adéquat pour ôter les deux vis pentalobe du châssis. Elles sont placées de part et d'autre de la prise de charge.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

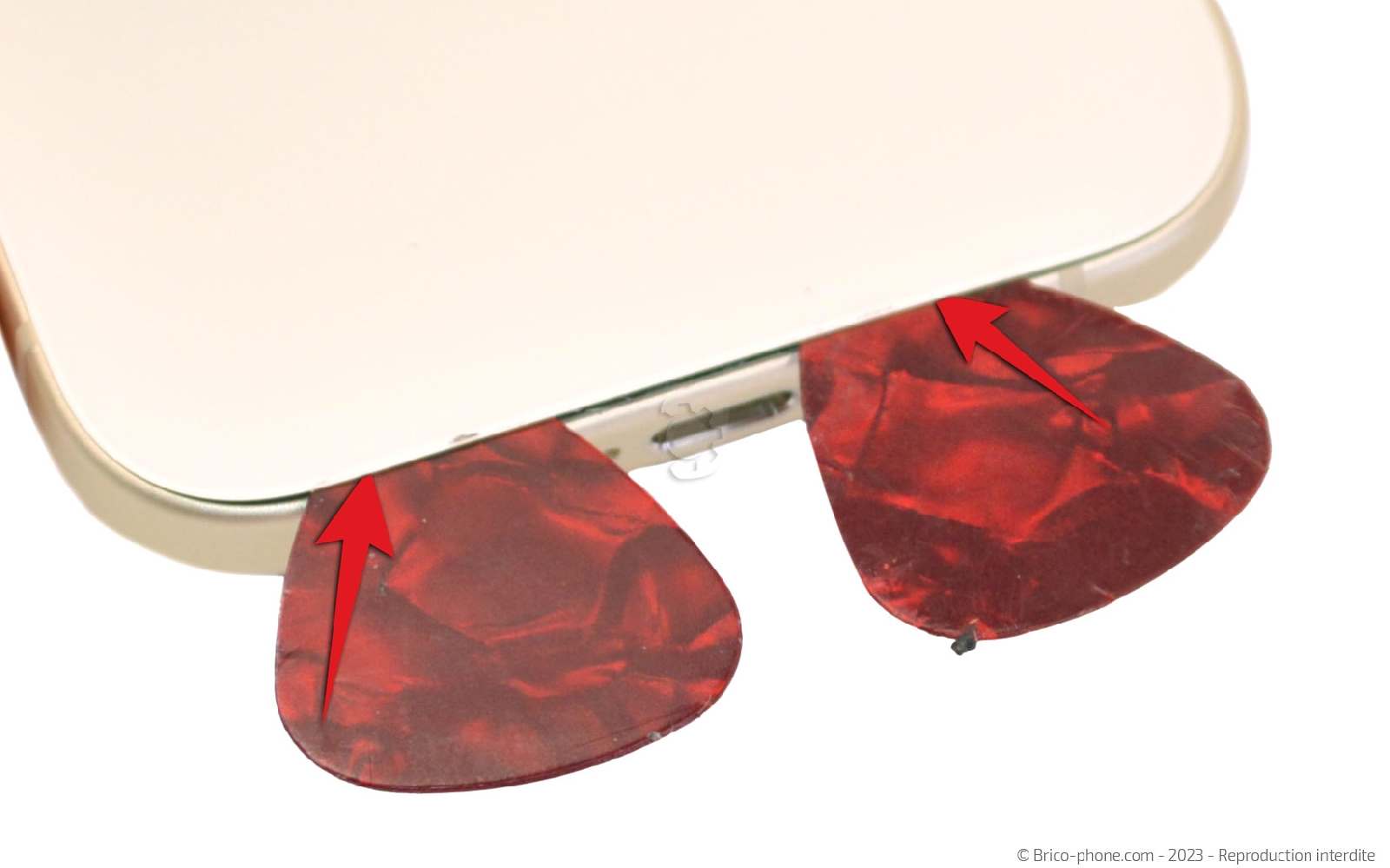

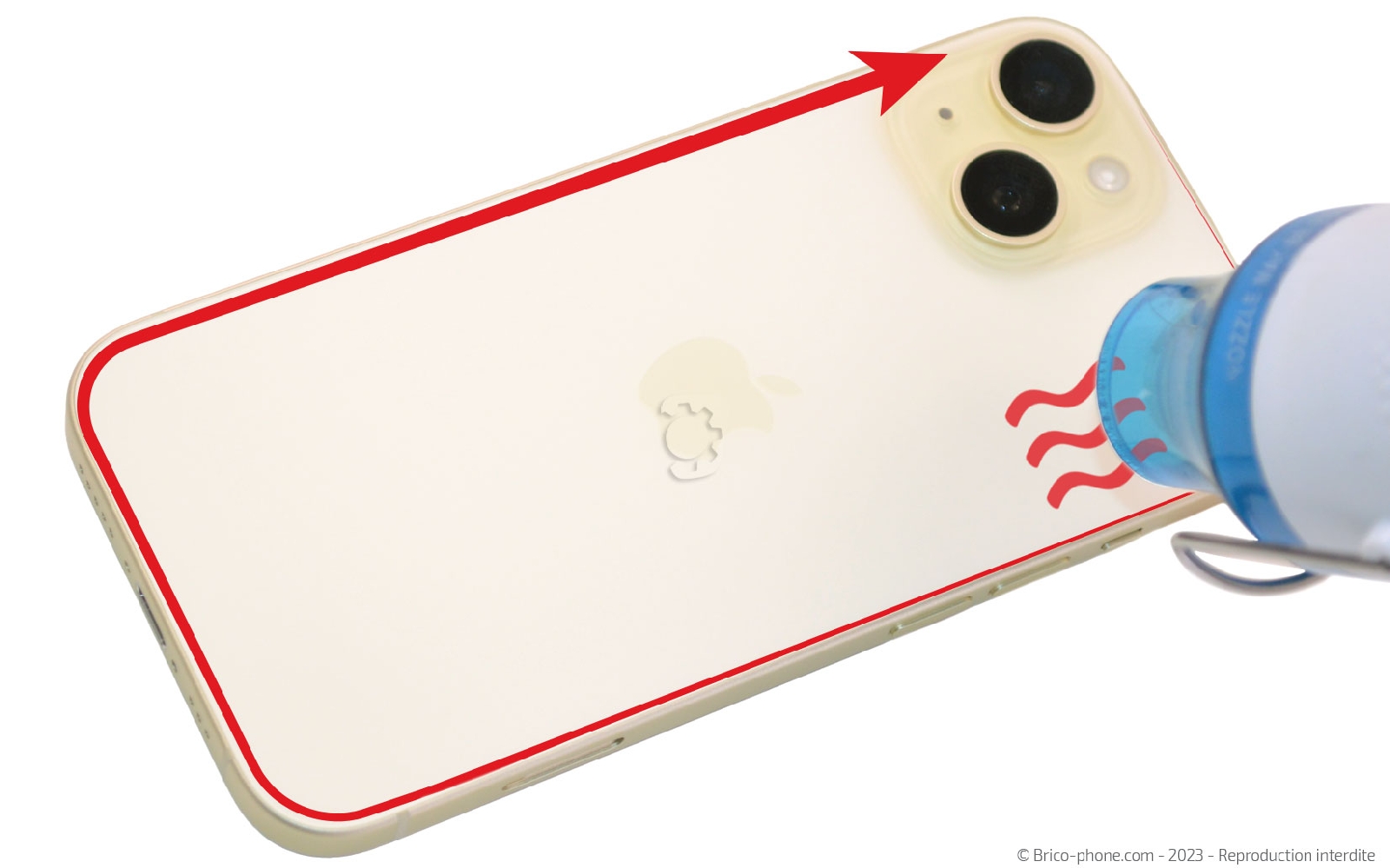

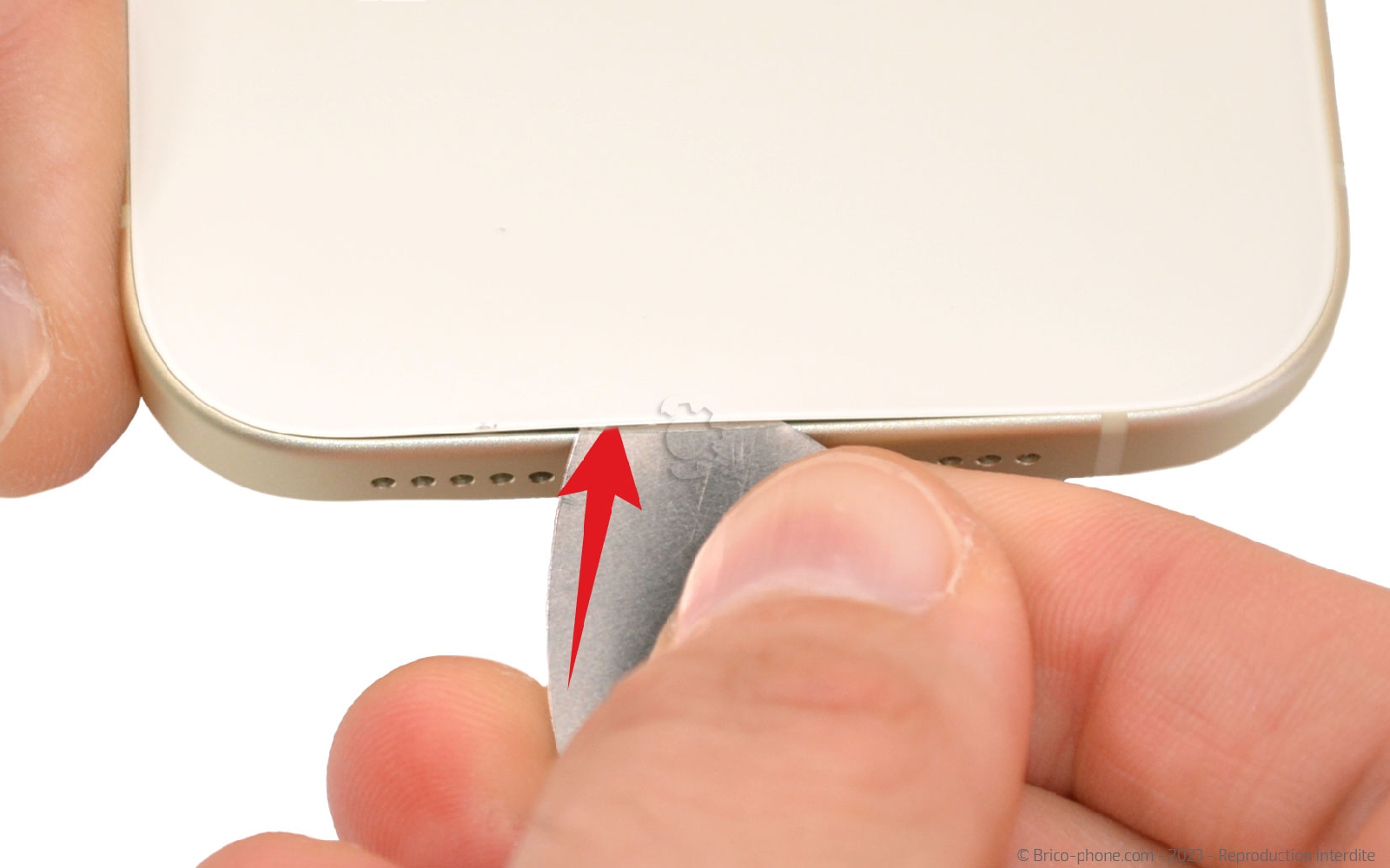

Etape 3 : Chauffer la vitre arrière

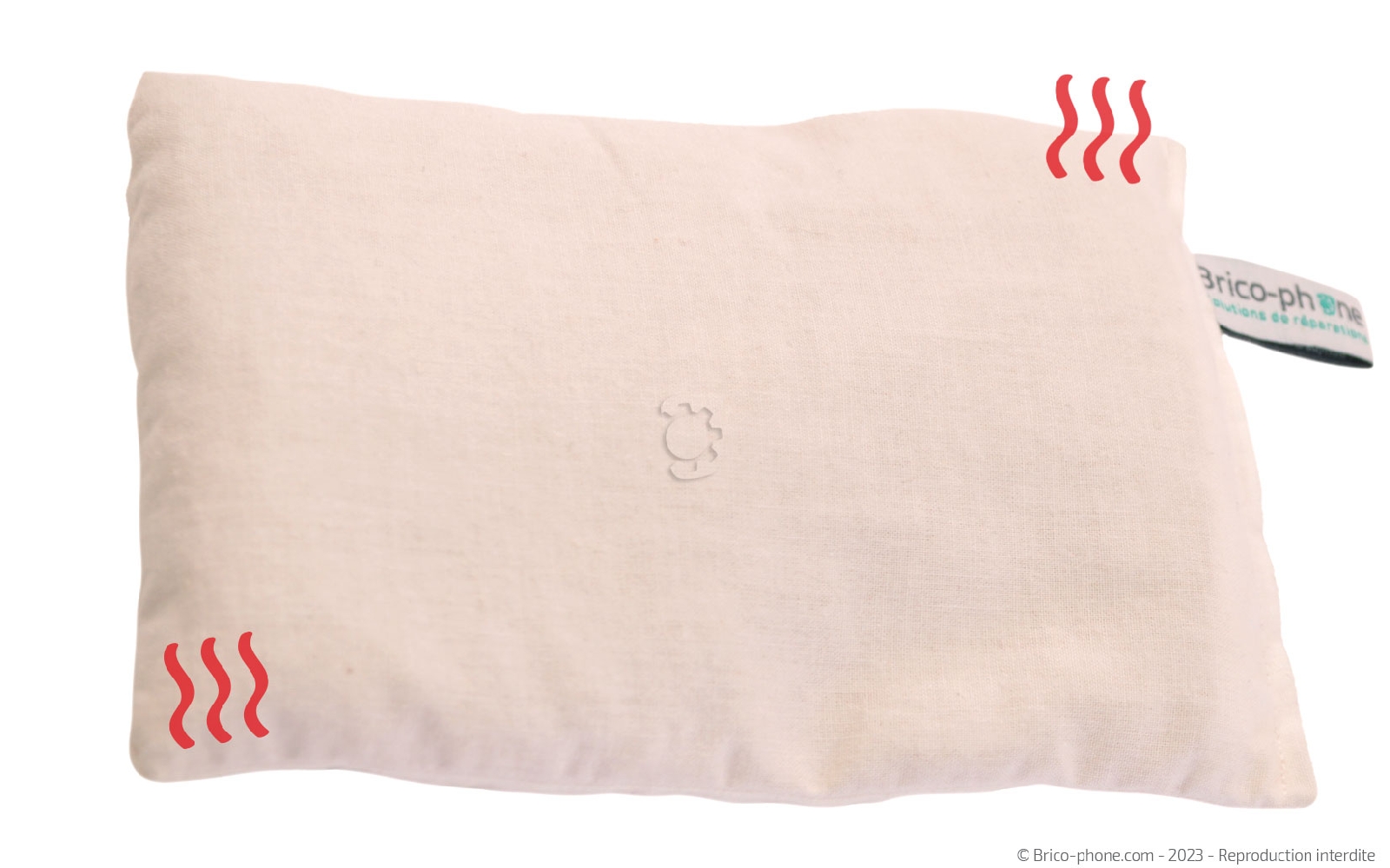

Pour ouvrir votre iPhone 15, vous avez besoin de chauffer la vitre arrière avec un décapeur thermique, un coussin chauffant ou un sèche-cheveux.
Si vous disposez d'un coussin chauffant, il vous faut le passer au micro-ondes environ 2 minutes avant de le déposer sur votre smartphone.
En ce qui concerne le décapeur ou le sèche cheveux, il suffit de l'allumer et de la passer sur les bords de l'appareil pour ramollir le joint d'étanchéité.

Ensuite, collez la ventouse puis tirez son anneau afin de pouvoir soulever la vitre et insérez le médiator en métal troué entre cette dernière et le châssis. Une fois en place, décollez légèrement la façade arrière afin de pouvoir par la suite remplacez le médiator par ses homologues en plastique.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

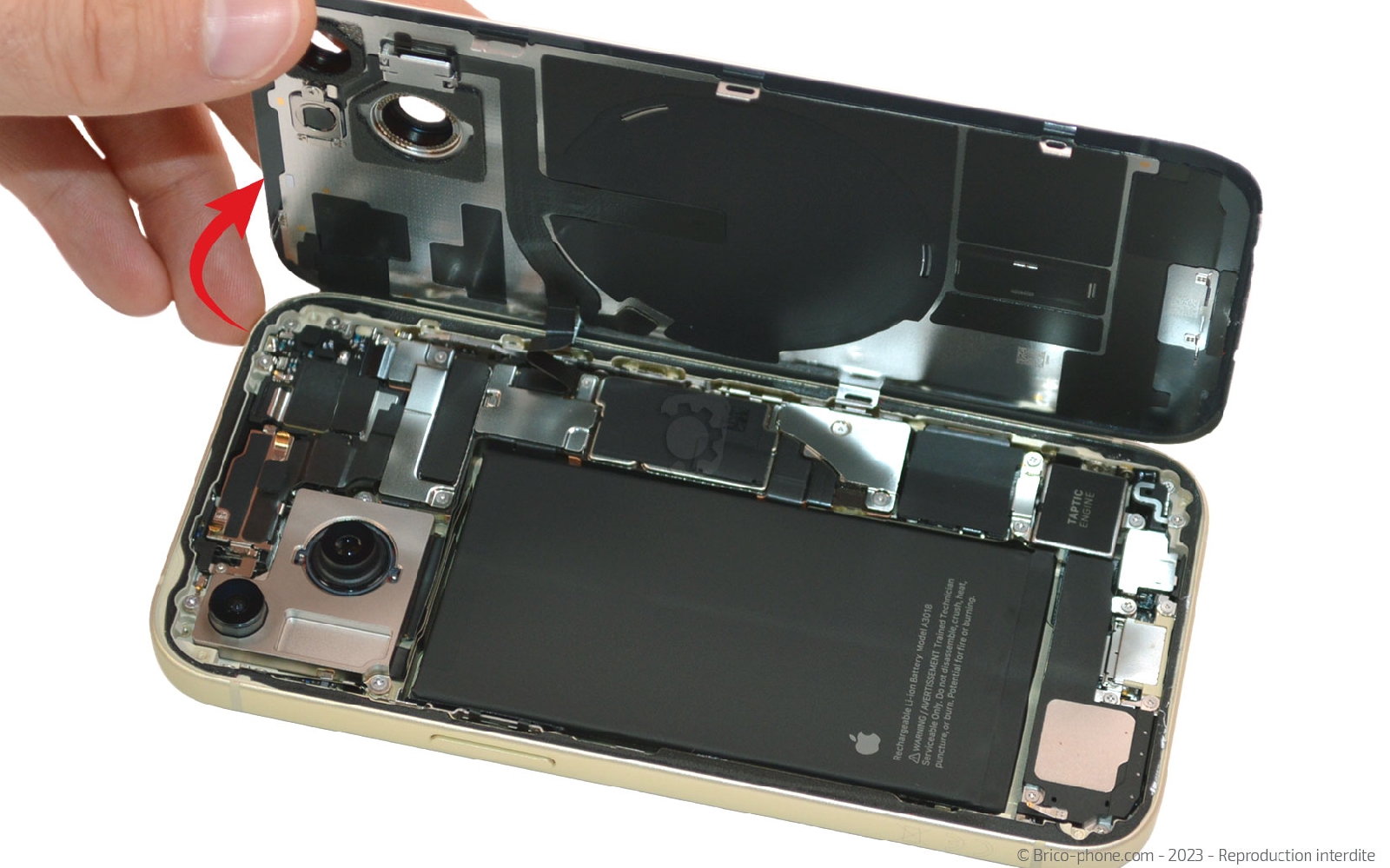

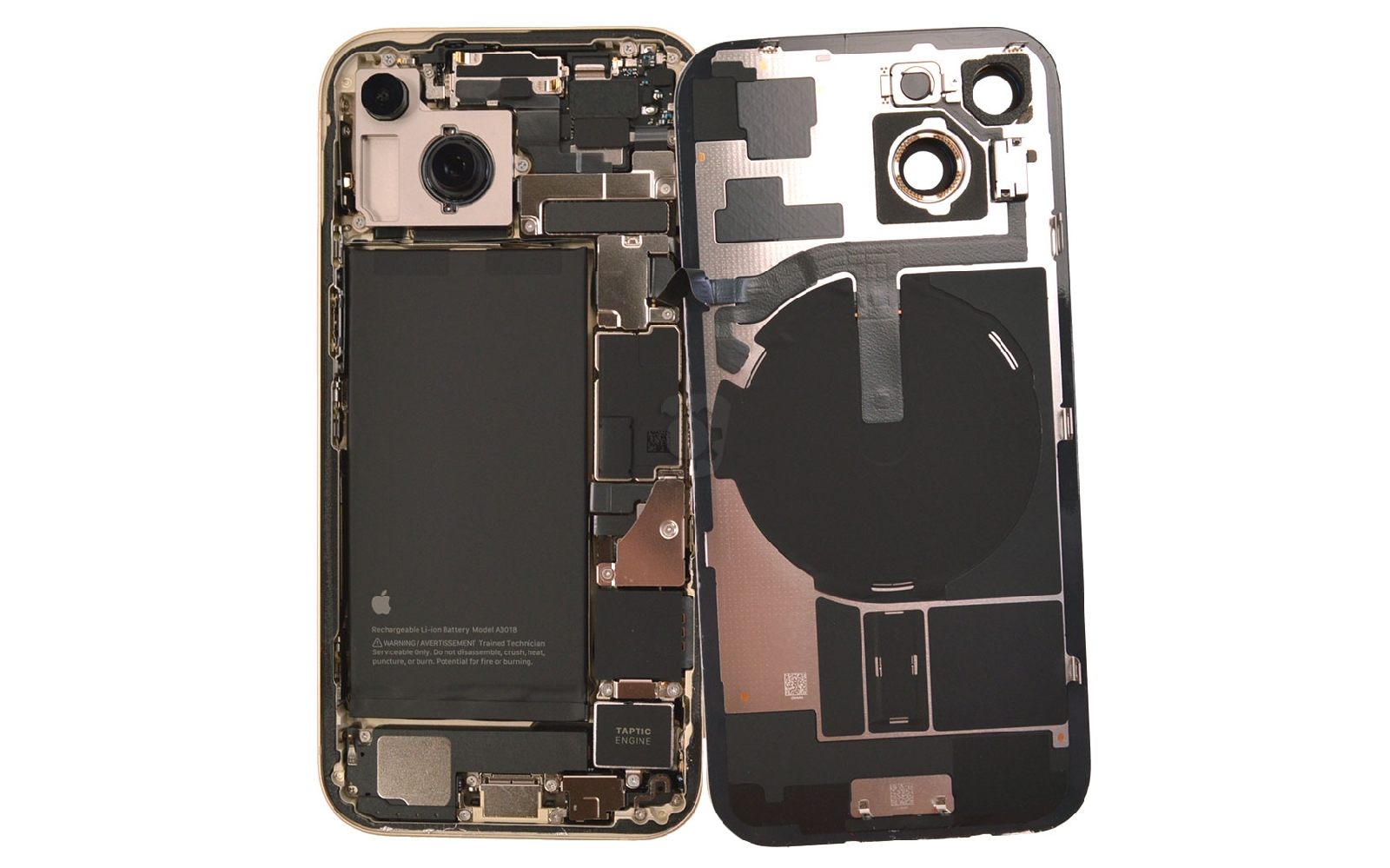

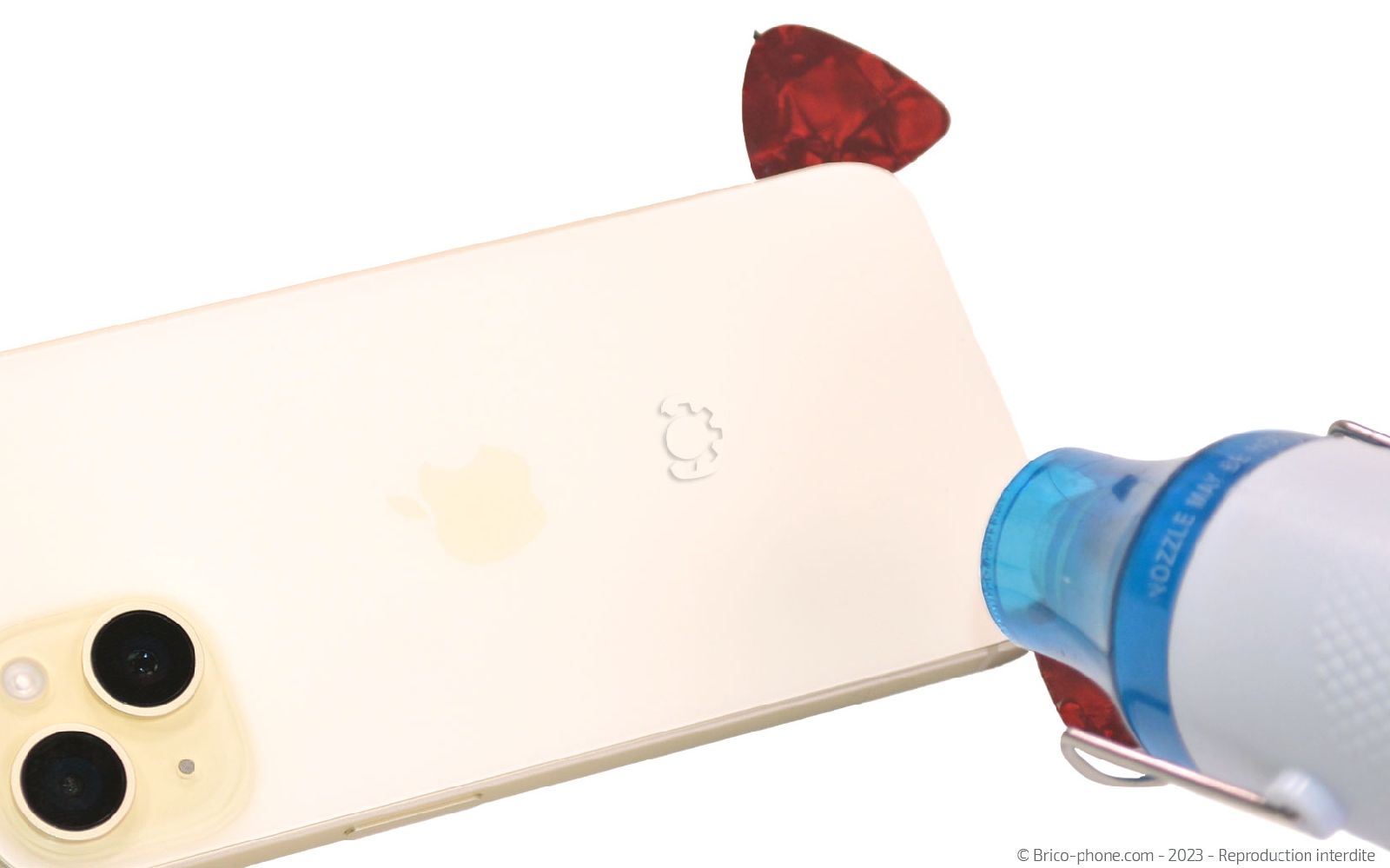

Etape 4 : Ouvrir l'iPhone
N'hésitez pas à rechauffer la vitre arrière pour continuer le décollage. Remplacez les médiators en métal par la spatule. Elle permet de diminuer les risques d'endommager une nappes en décollant le composant car elle reste sur le bord du châssis.

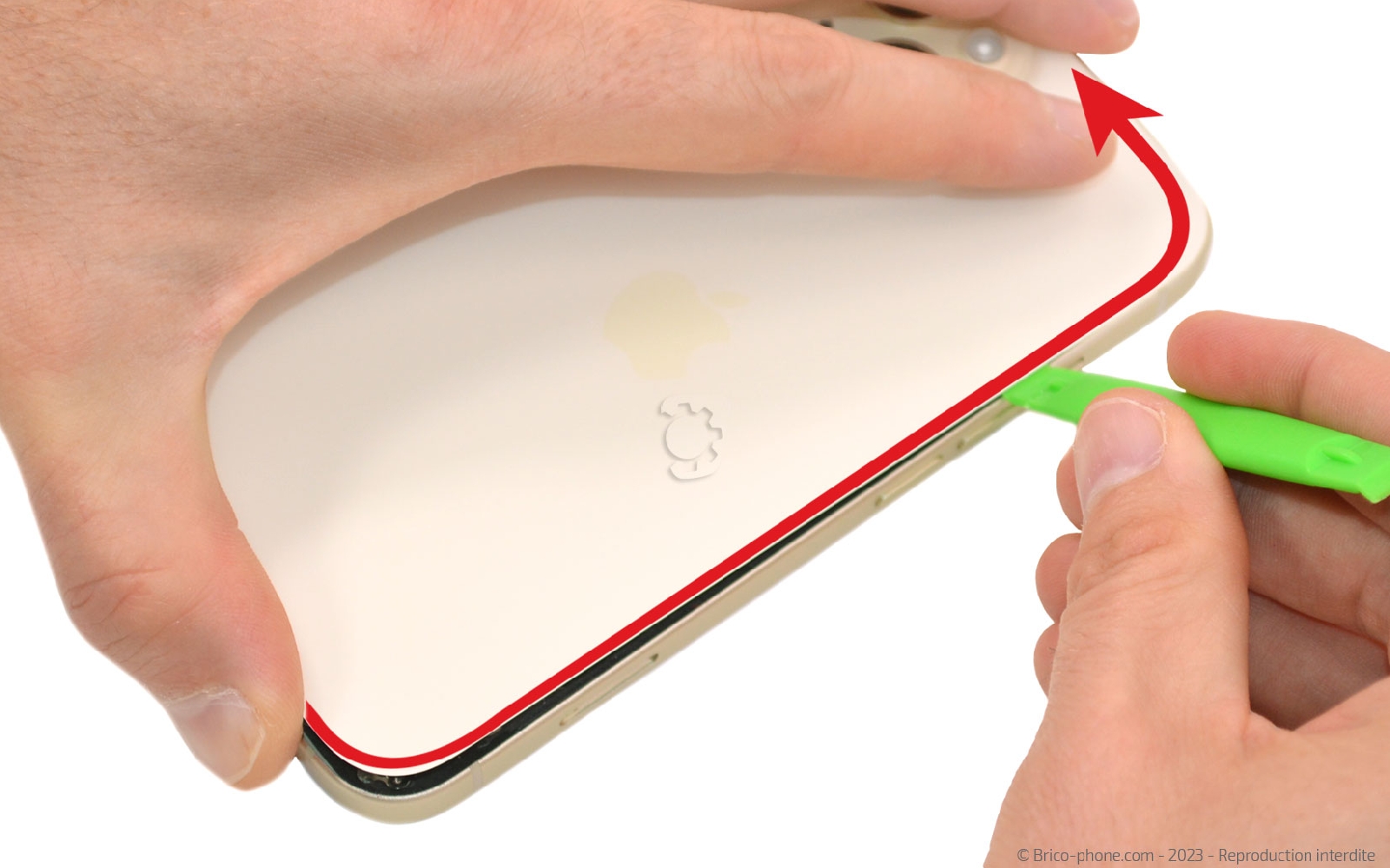

Faites glisser la spatule sur tout le tour pour séparer la vitre arrière du châssis.

Ouvrez la vitre arrière vers la droite en faisant attention à la nappe de la plaquette induction.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

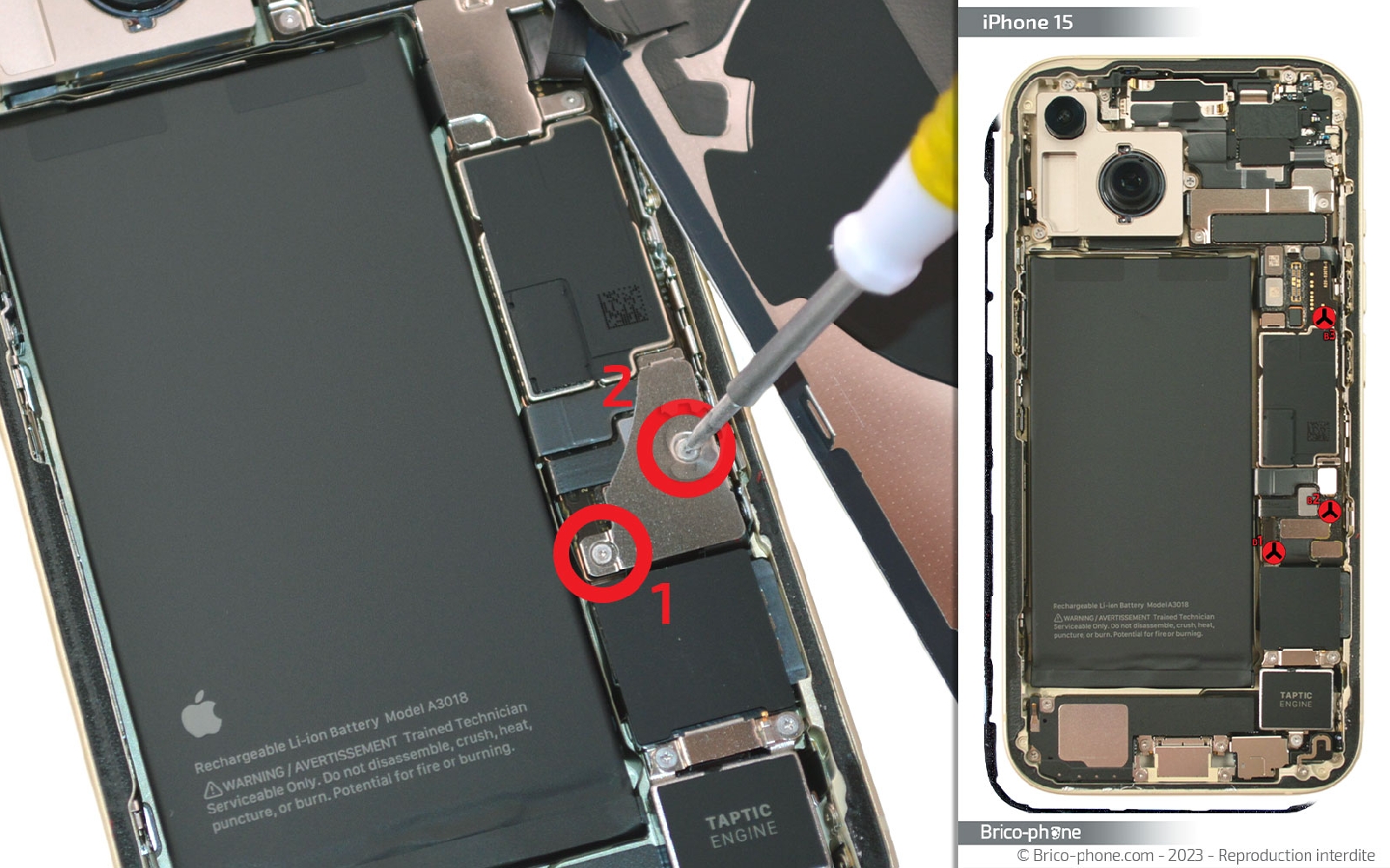

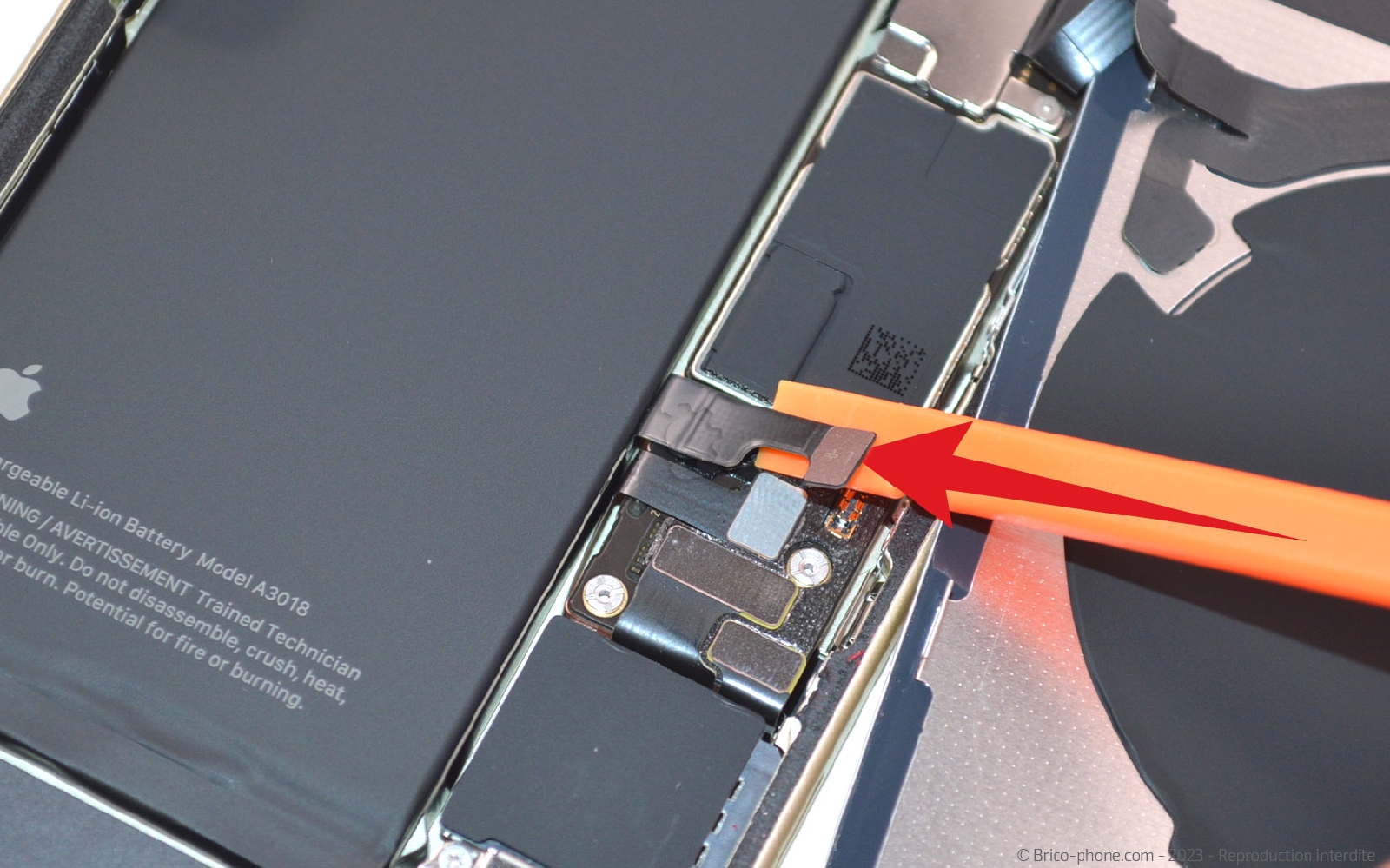

Etape 5 : Déconnecter la batterie

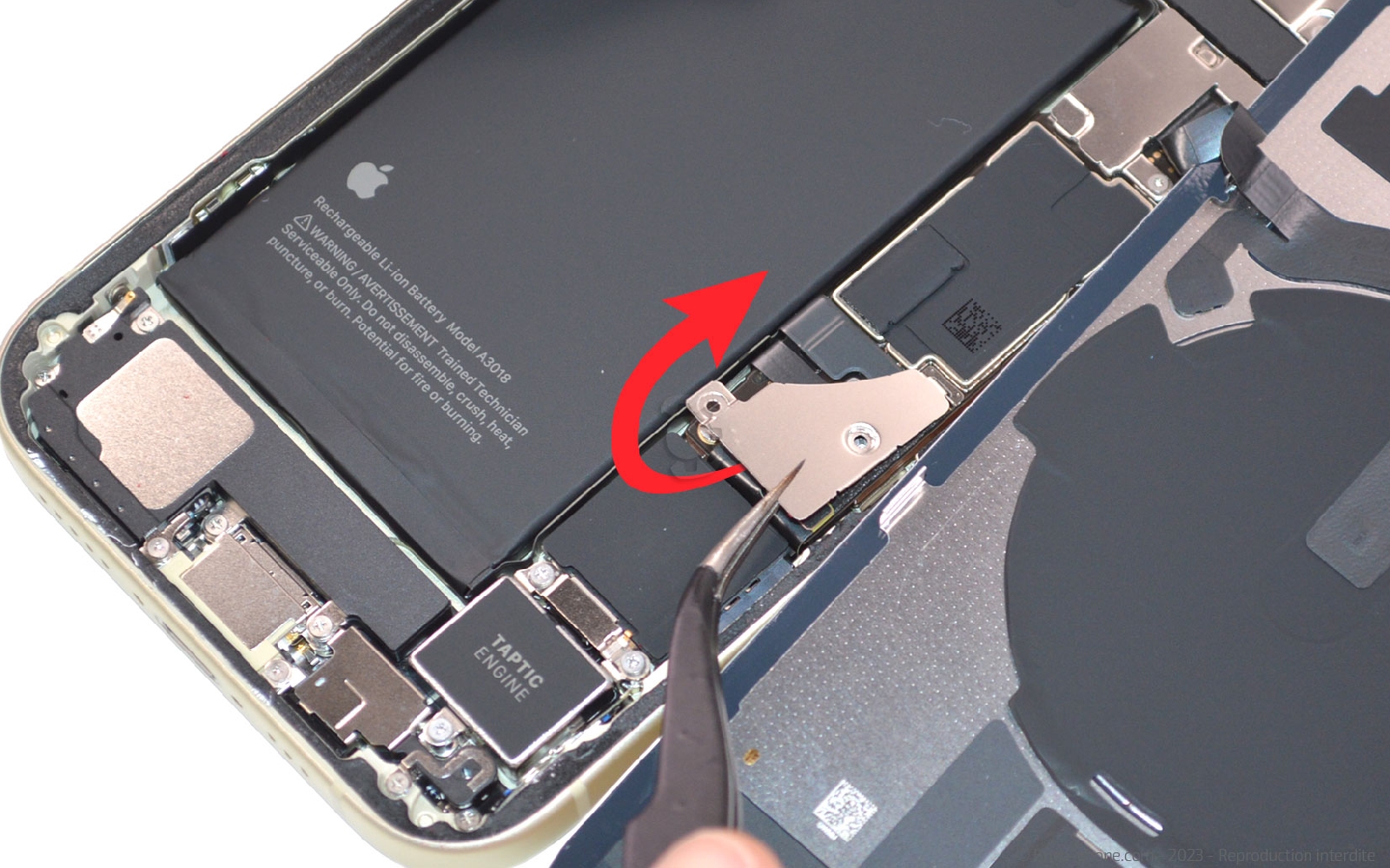

Ôtez les deux vis avec le tournevis triwing. Disposez ensuite la plaquette #02 sur le patron d'aide au montage en vous aidant de la pincette pour la saisir.

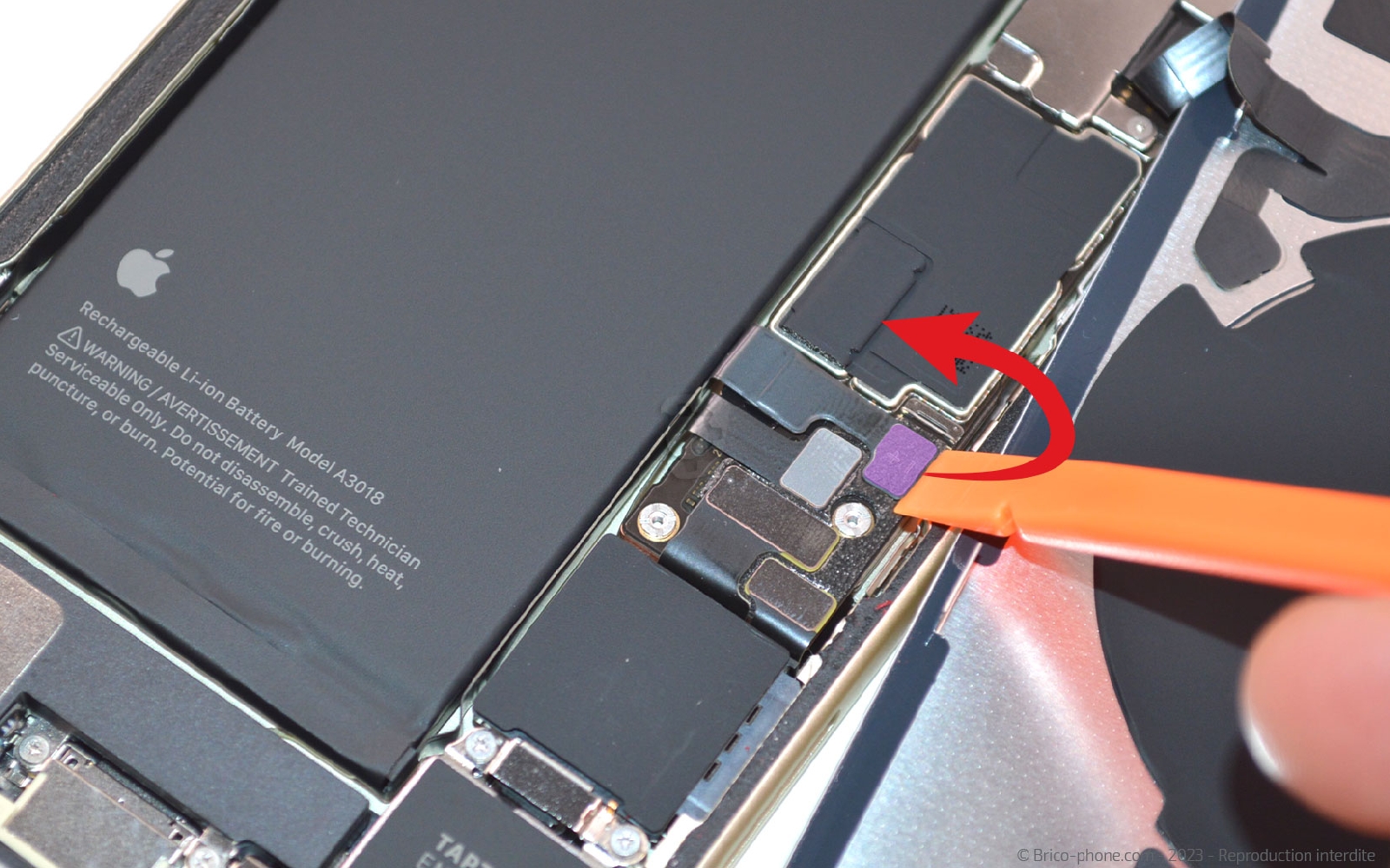

Ensuite, déconnectez la nappe de la batterie pour continuer la réparation en toute sécurité et décollez légèrement la nappe de la carte mère en glissant le spudger sous cette dernière.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

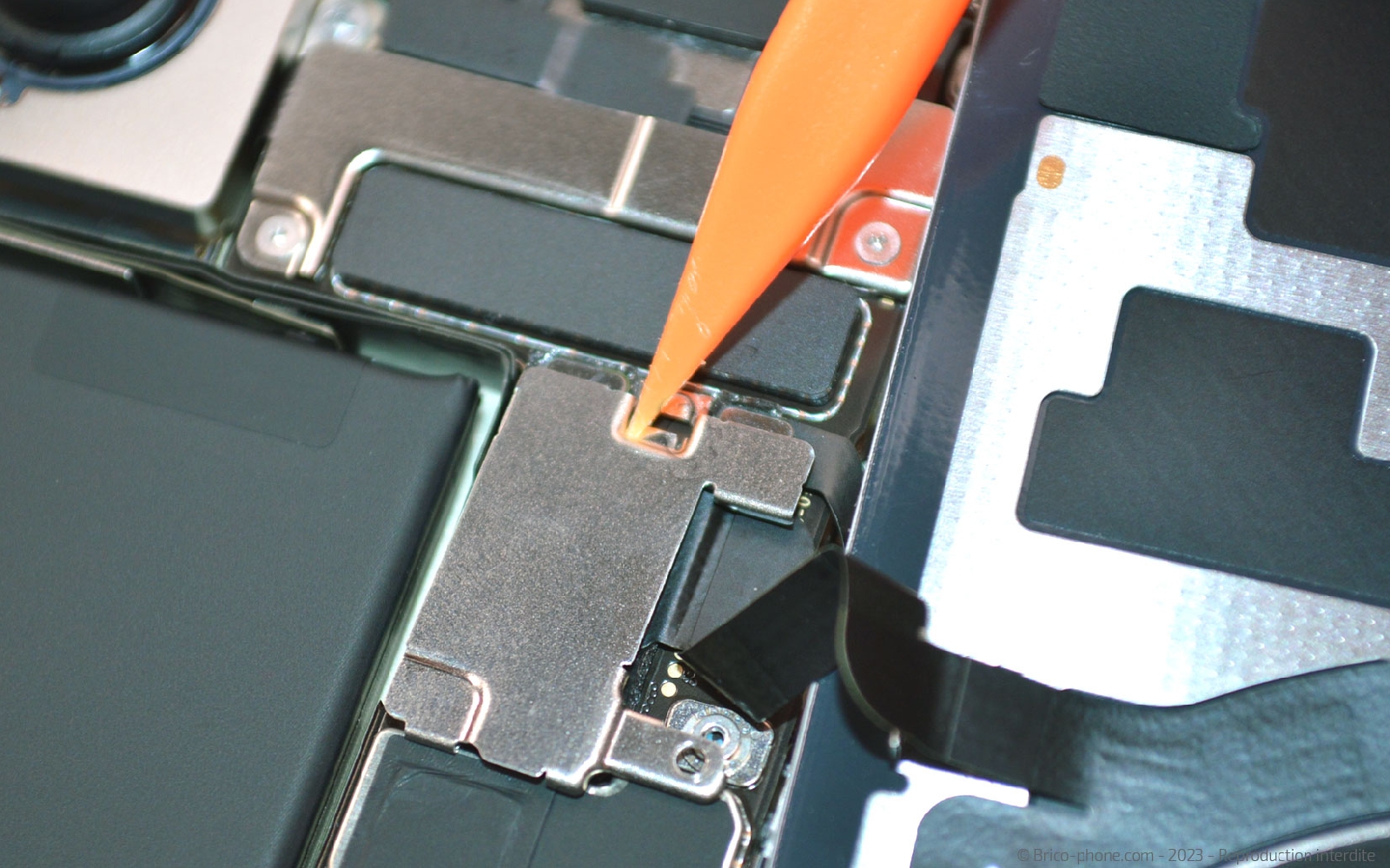

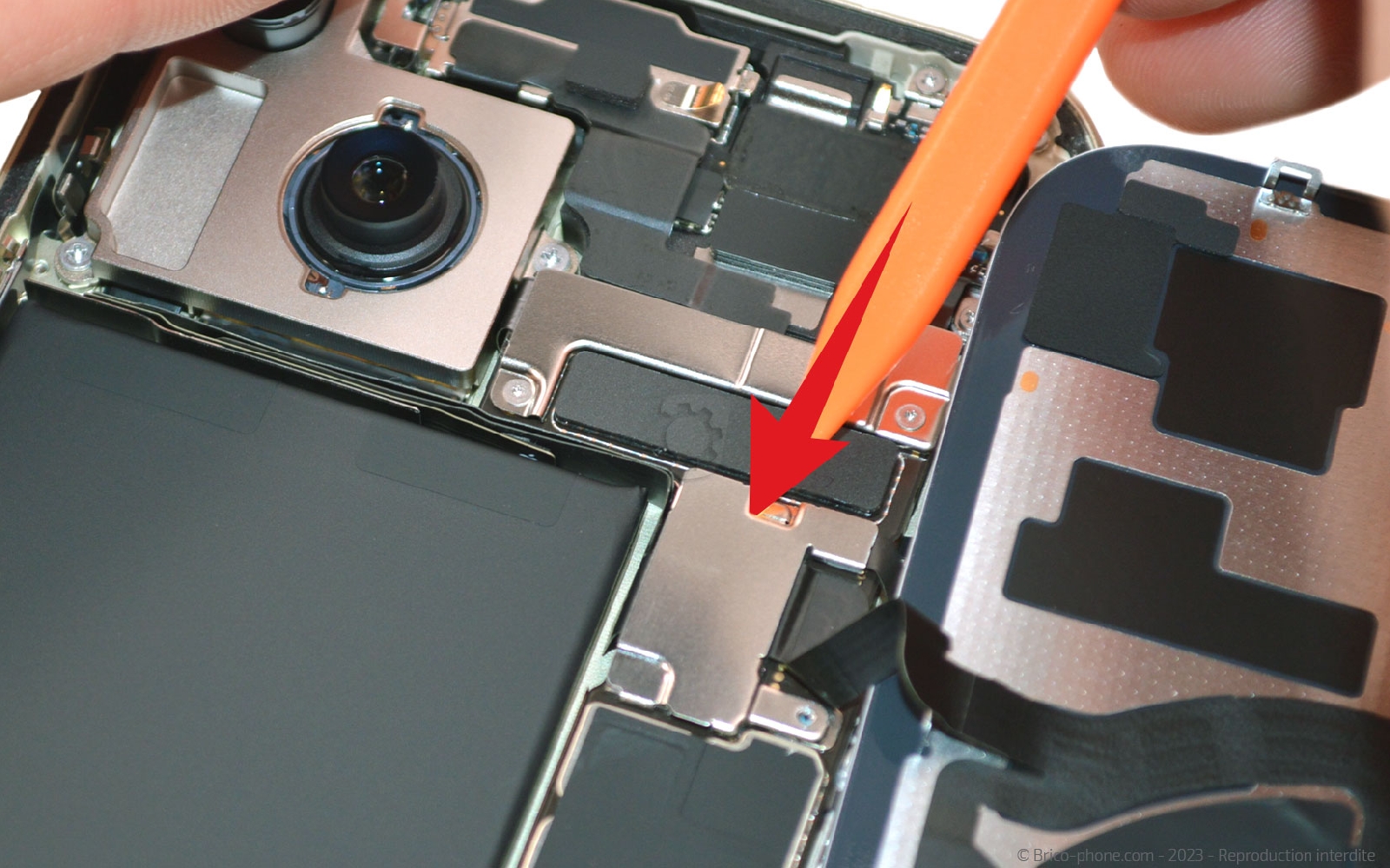

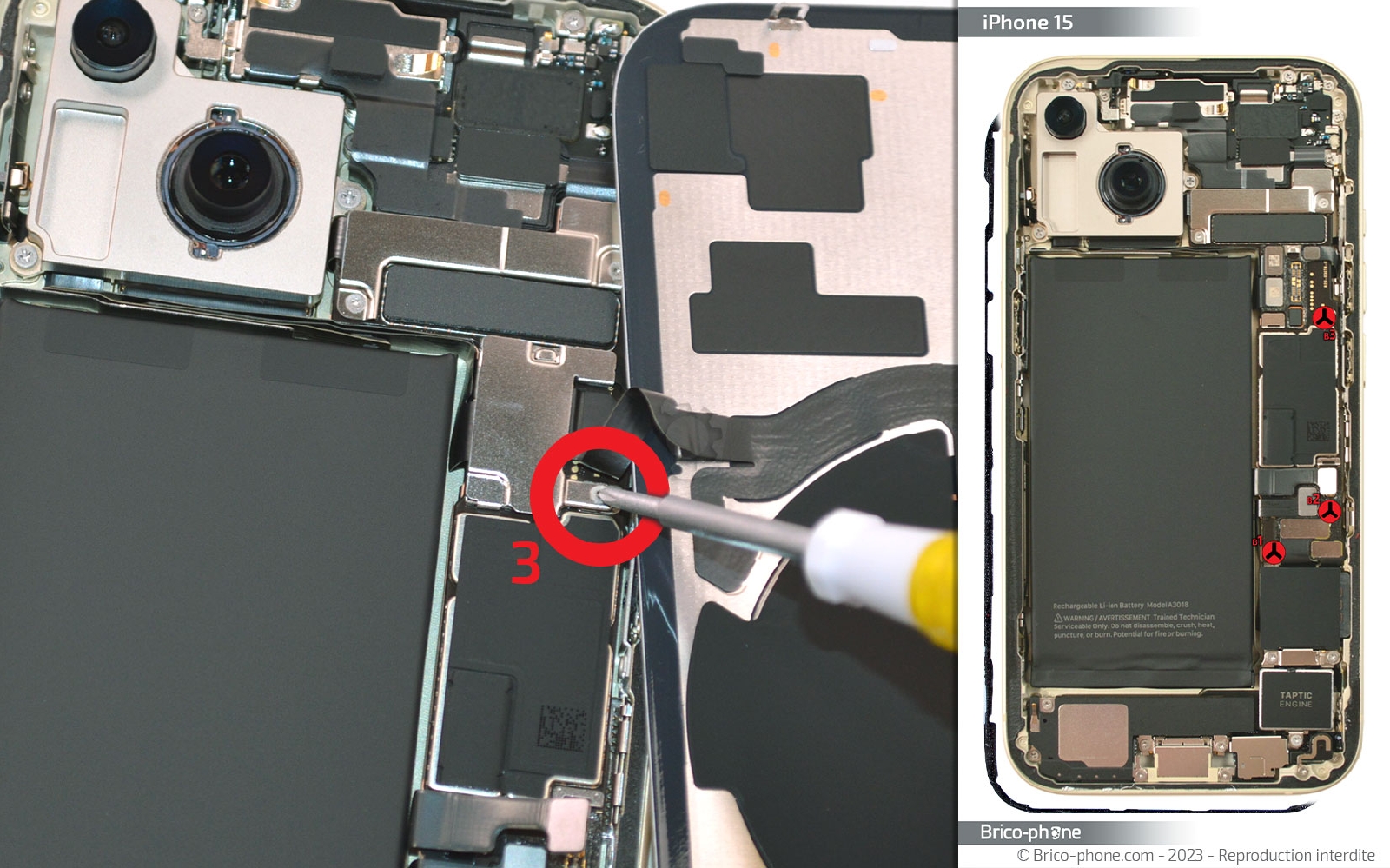

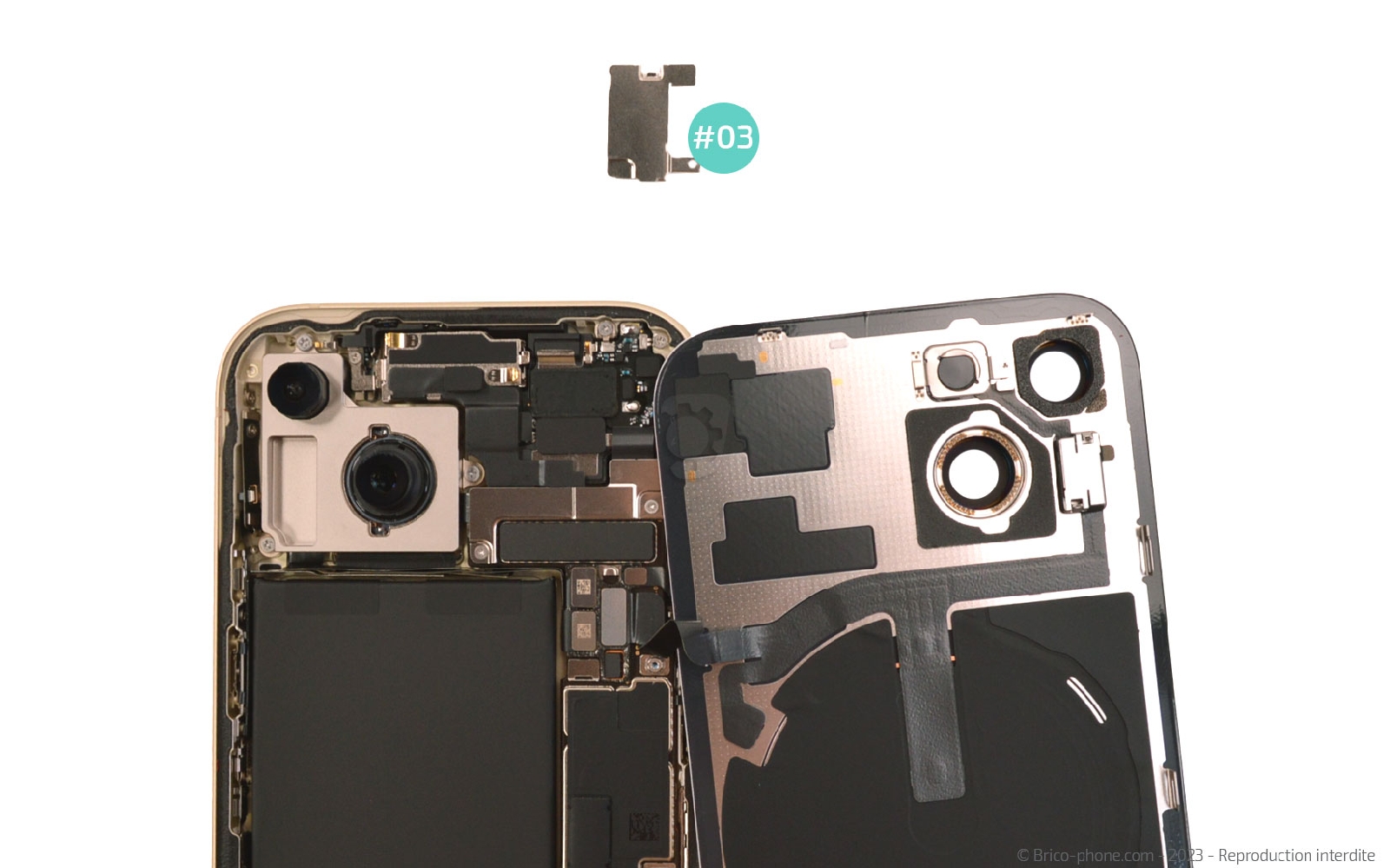

Etape 6 : Ôter la plaquette de protection
Toujours avec le même tournevis, retirez la troisième vis B.

Ensuite, aidez-vous du levier en nylon pour pousser la plaquette vers le bas et l'extraire du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

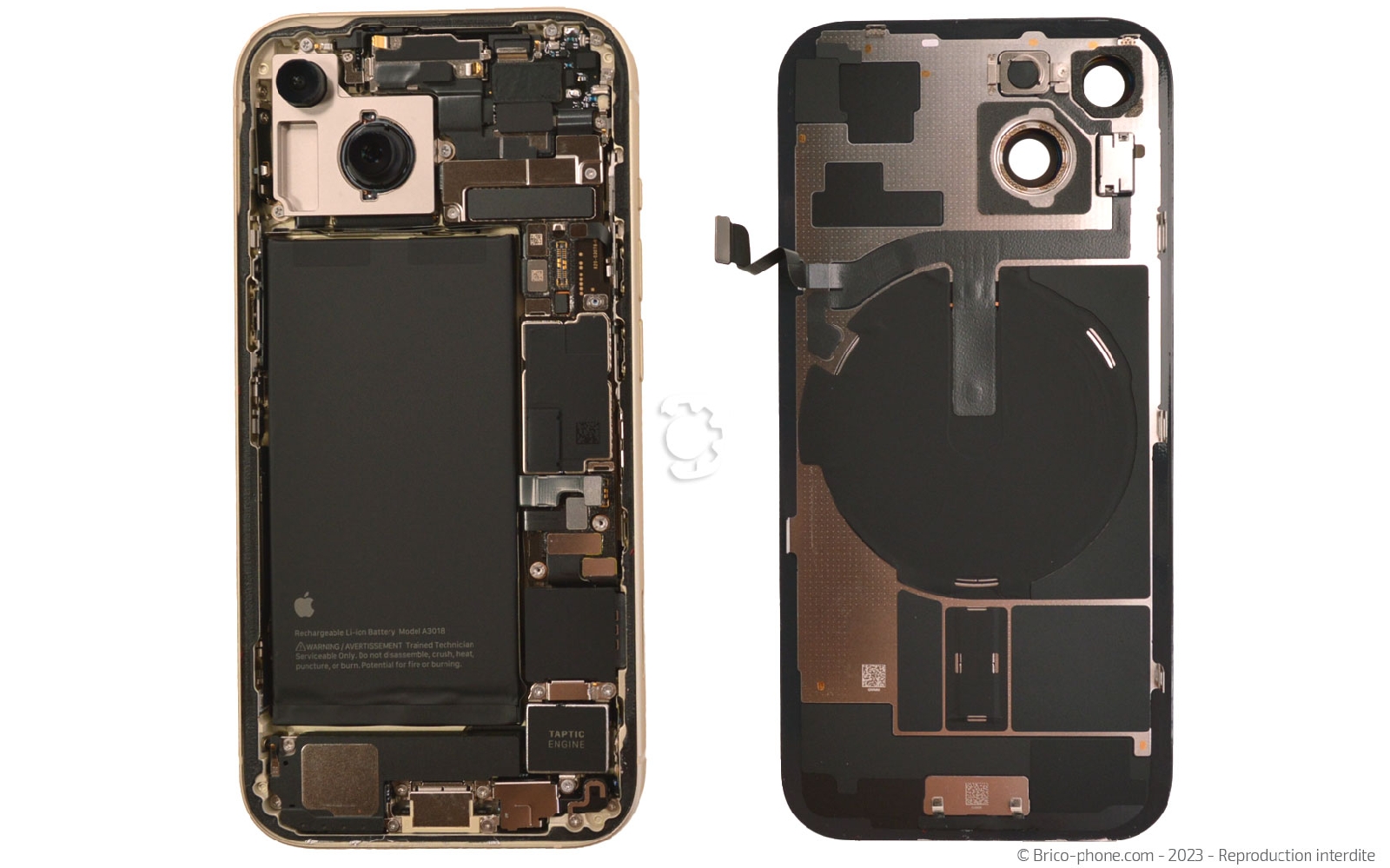

Etape 7 : Séparer la vitre arrière du châssis

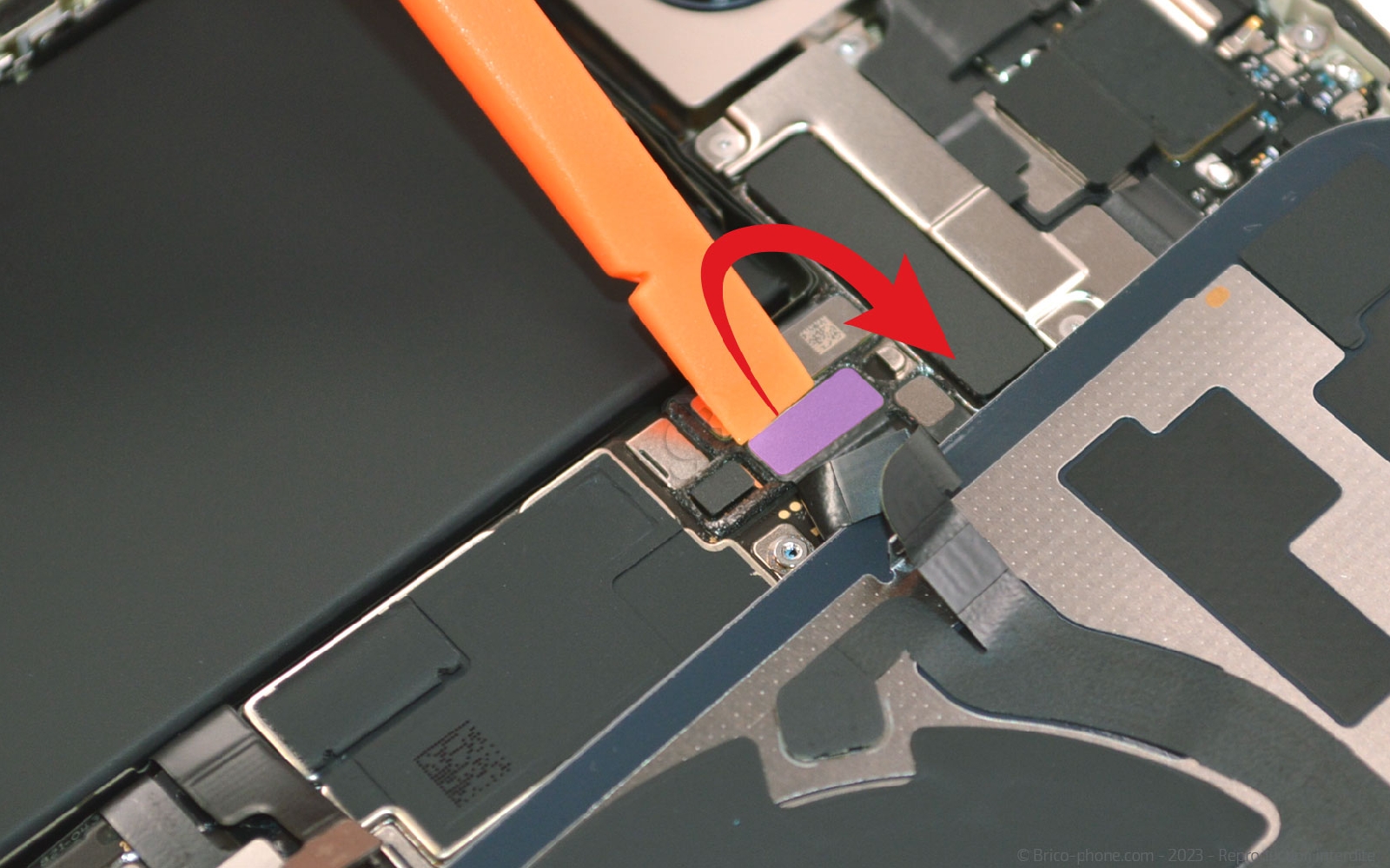

Déconnectez la nappe induction de la carte mère puis séparez la vitre arrière du reste du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

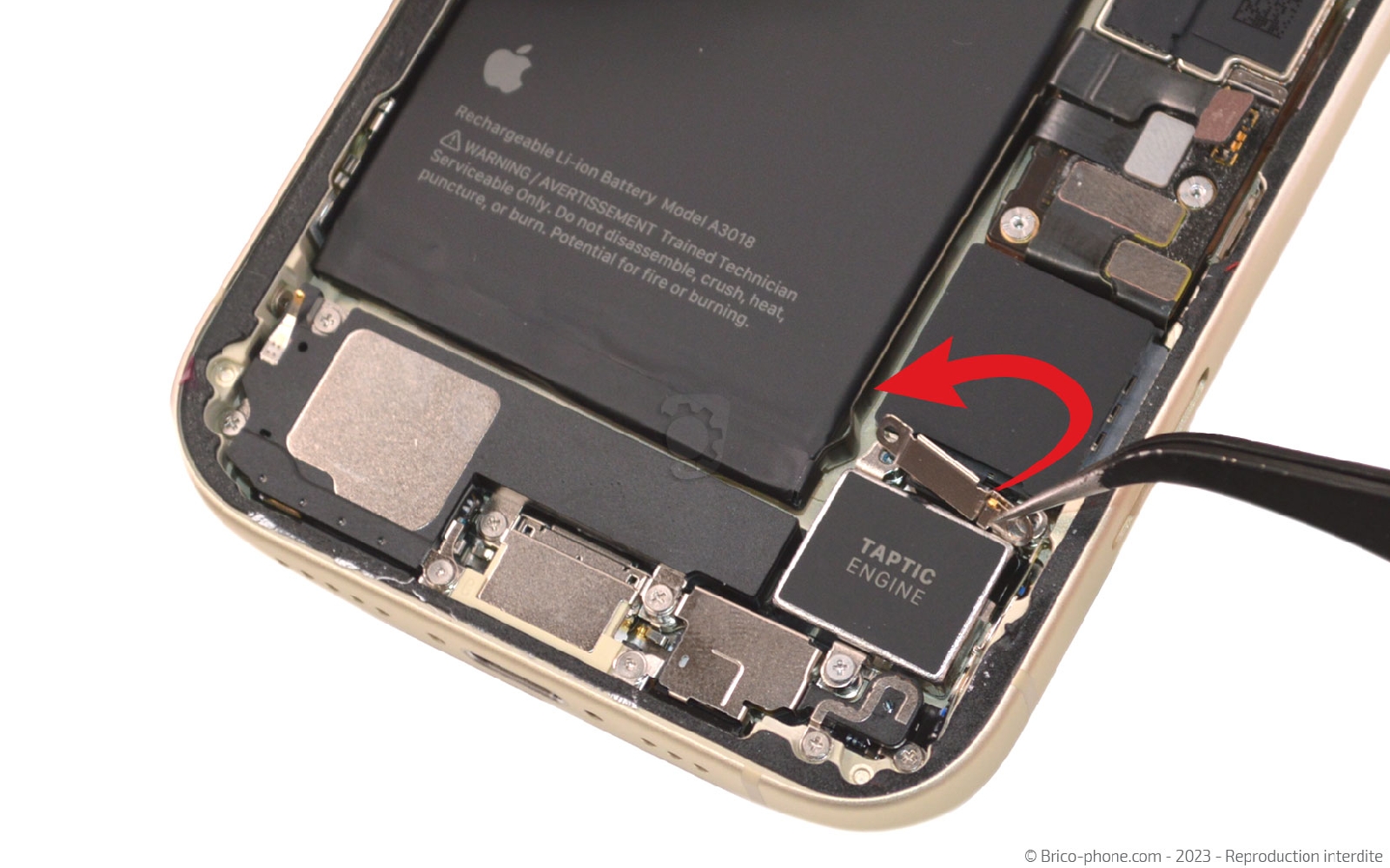

Etape 8 : Libérer la nappe du vibreur

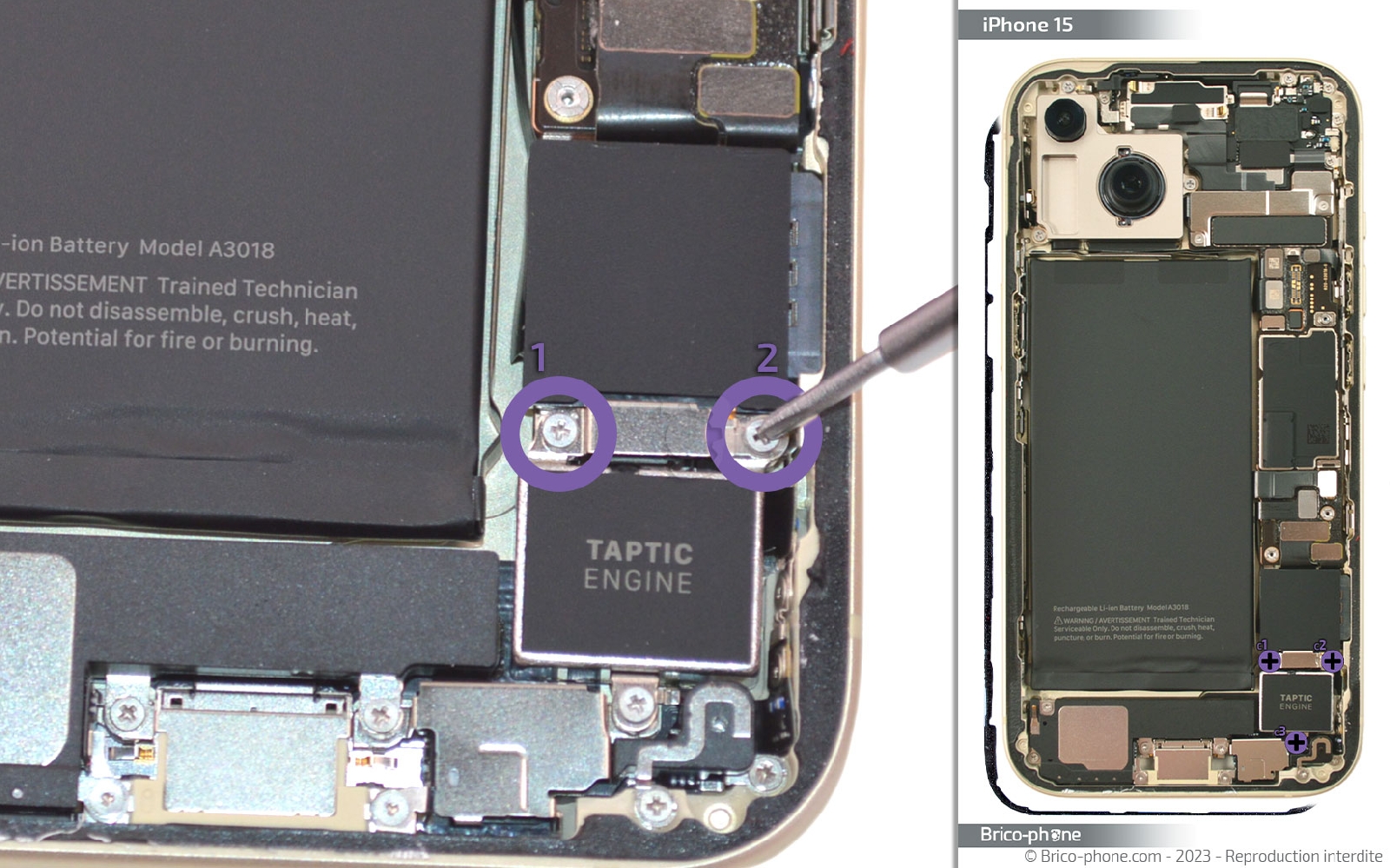

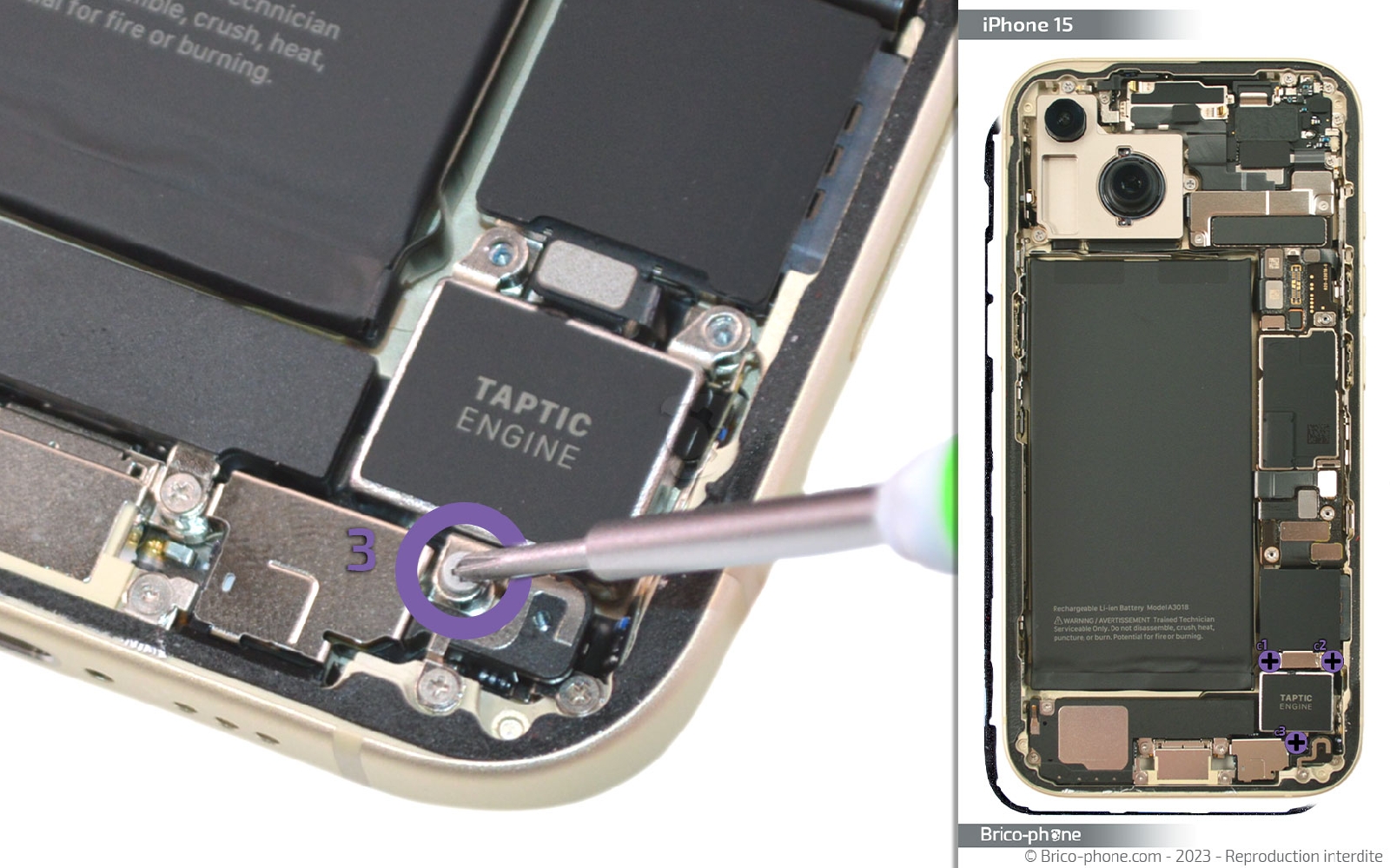

A l'aide du tournevis cruciforme, sortez les vis C. Ensuite, retirez la plaquette #06 afin de libérer la nappe du Taptic Engine.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

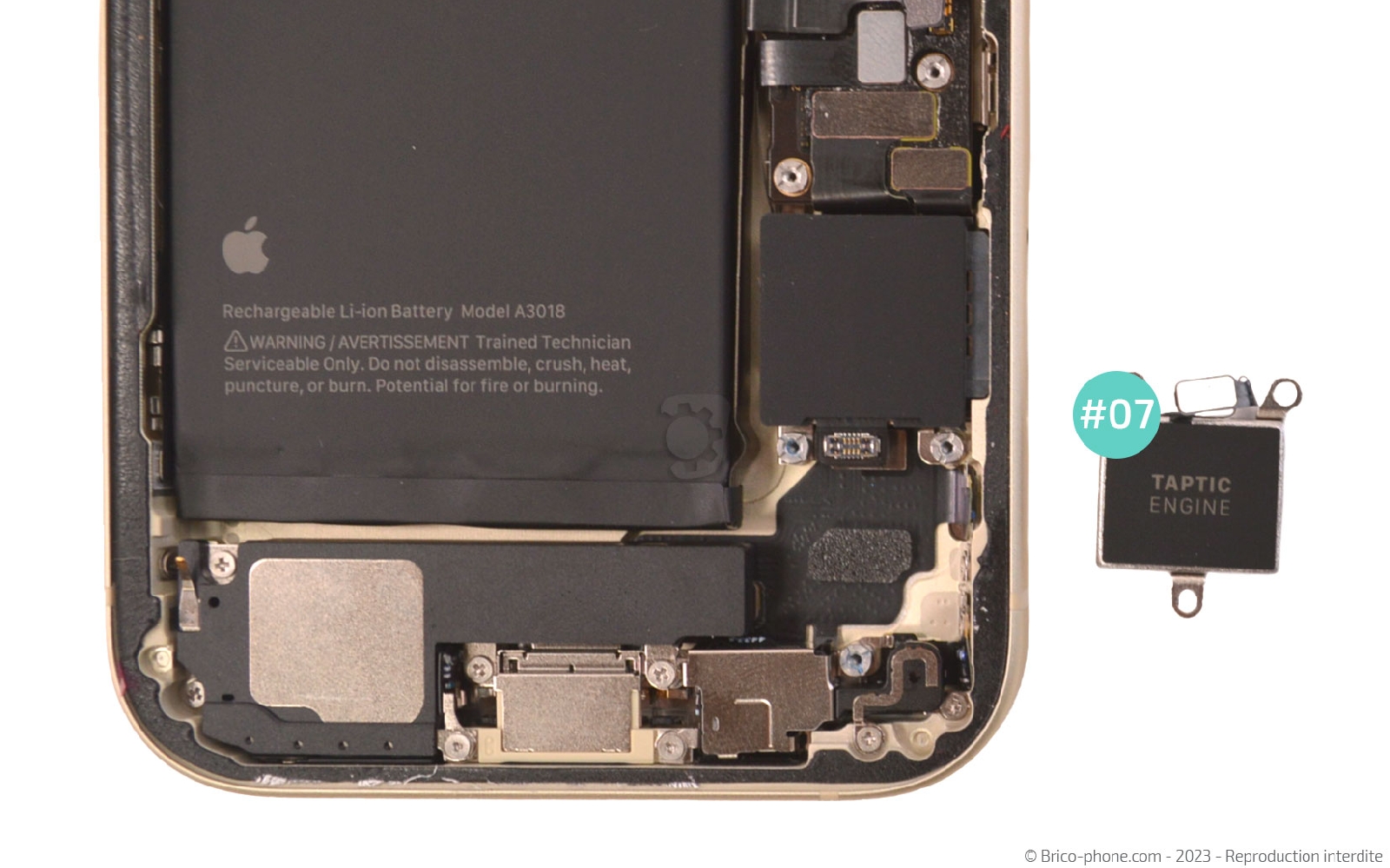

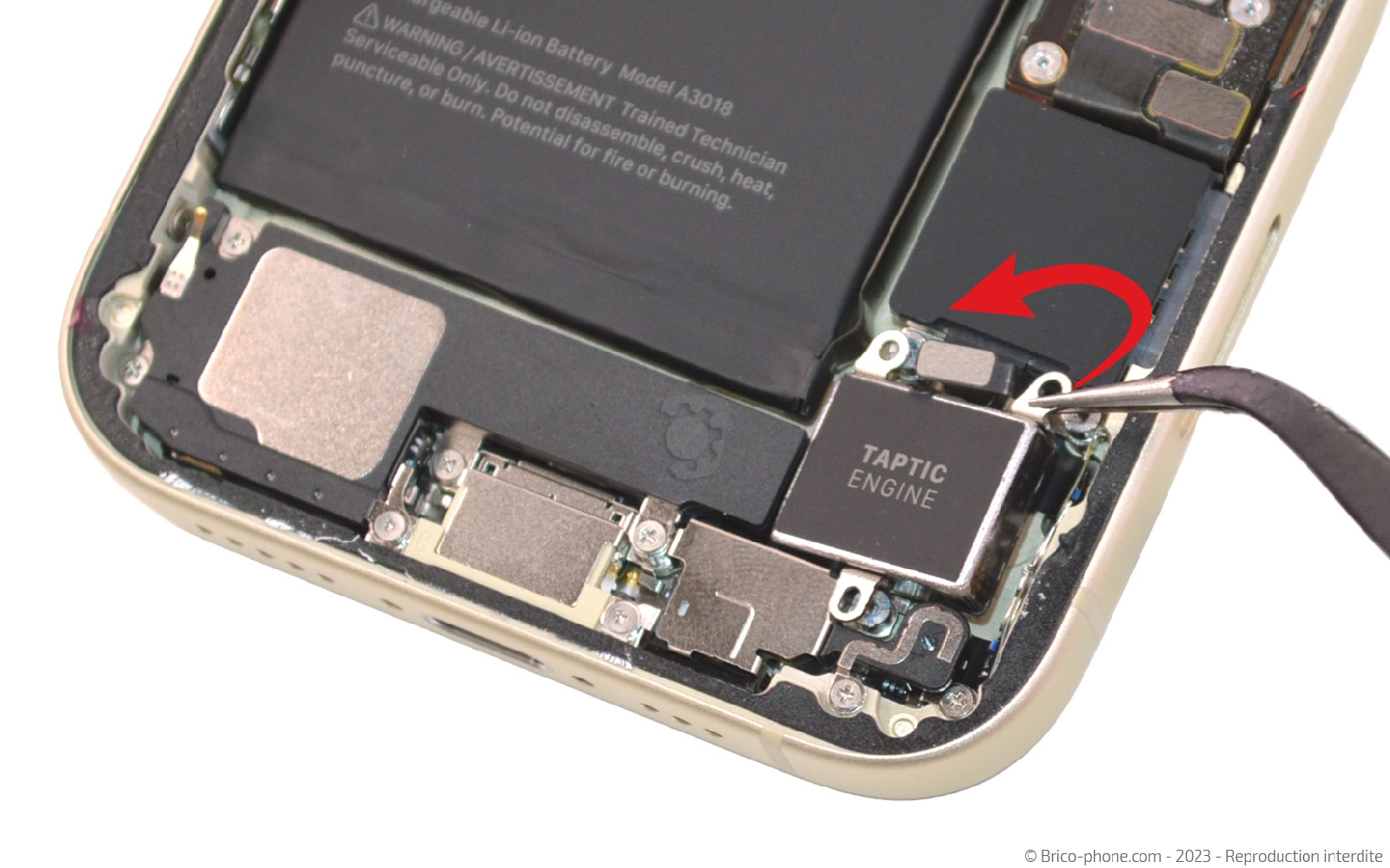

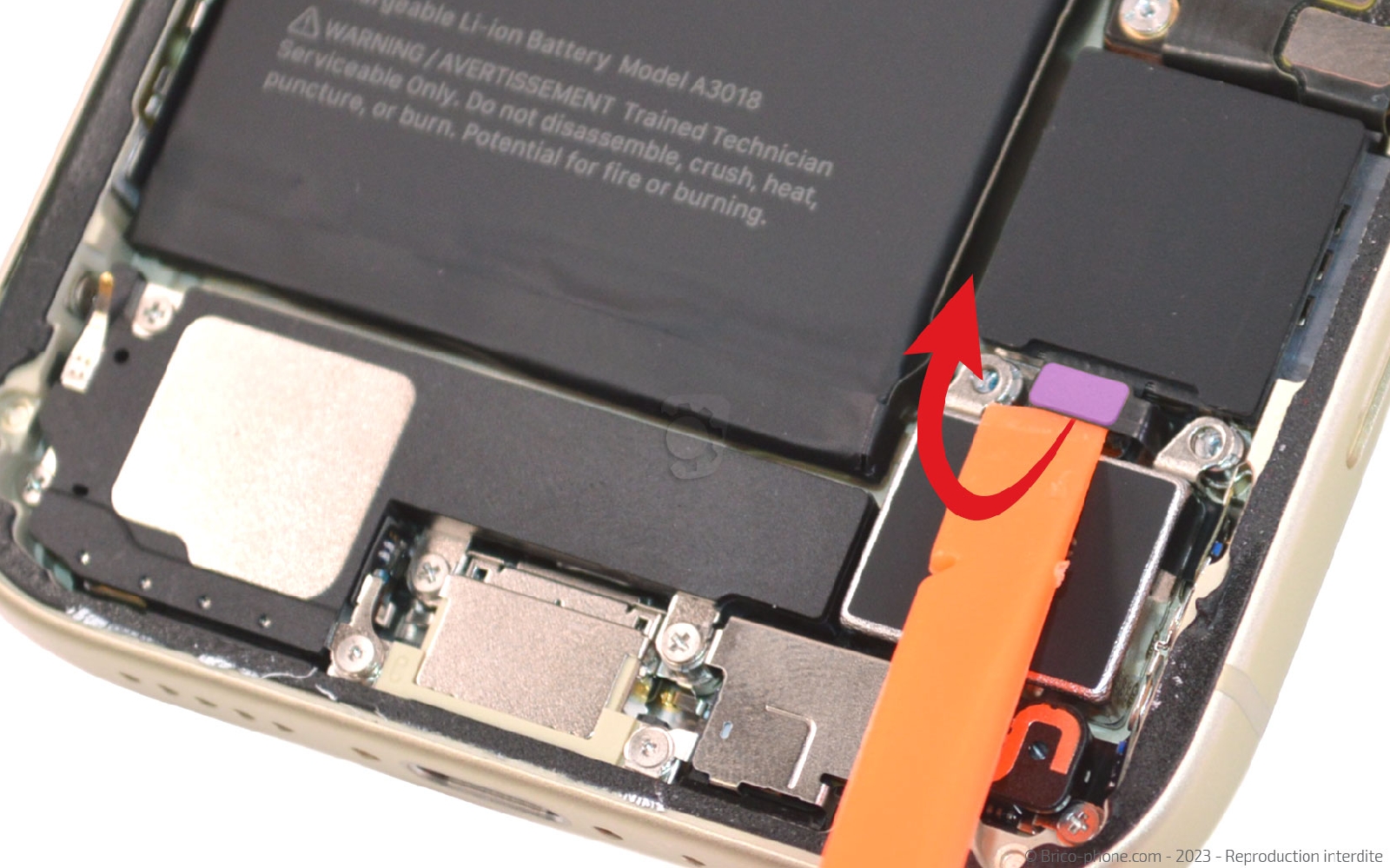

Etape 9 : Récupérer le Taptic Engine
Débranchez la nappe du vibreur avant de le saisir avec la pincette et de le sortir du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

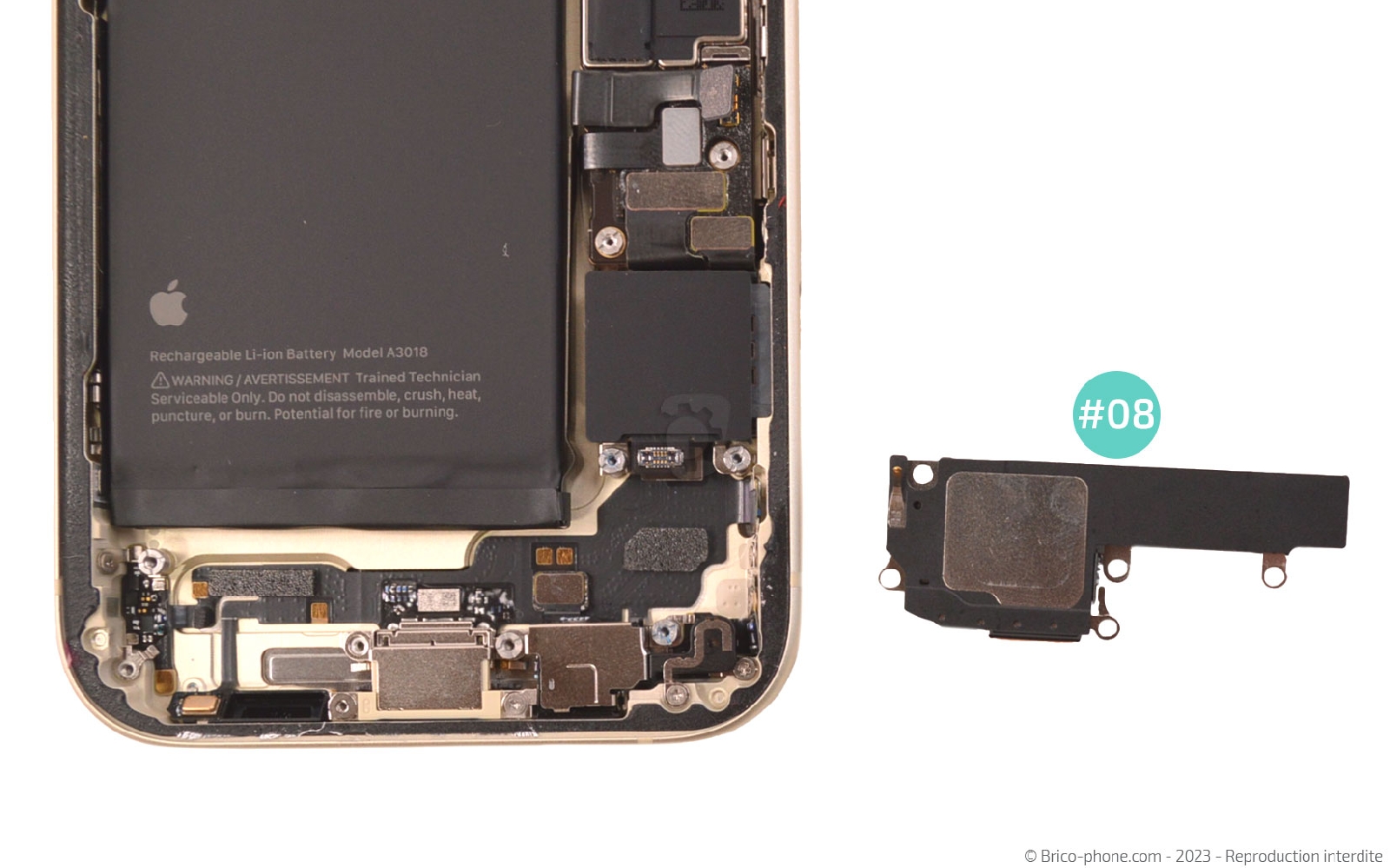

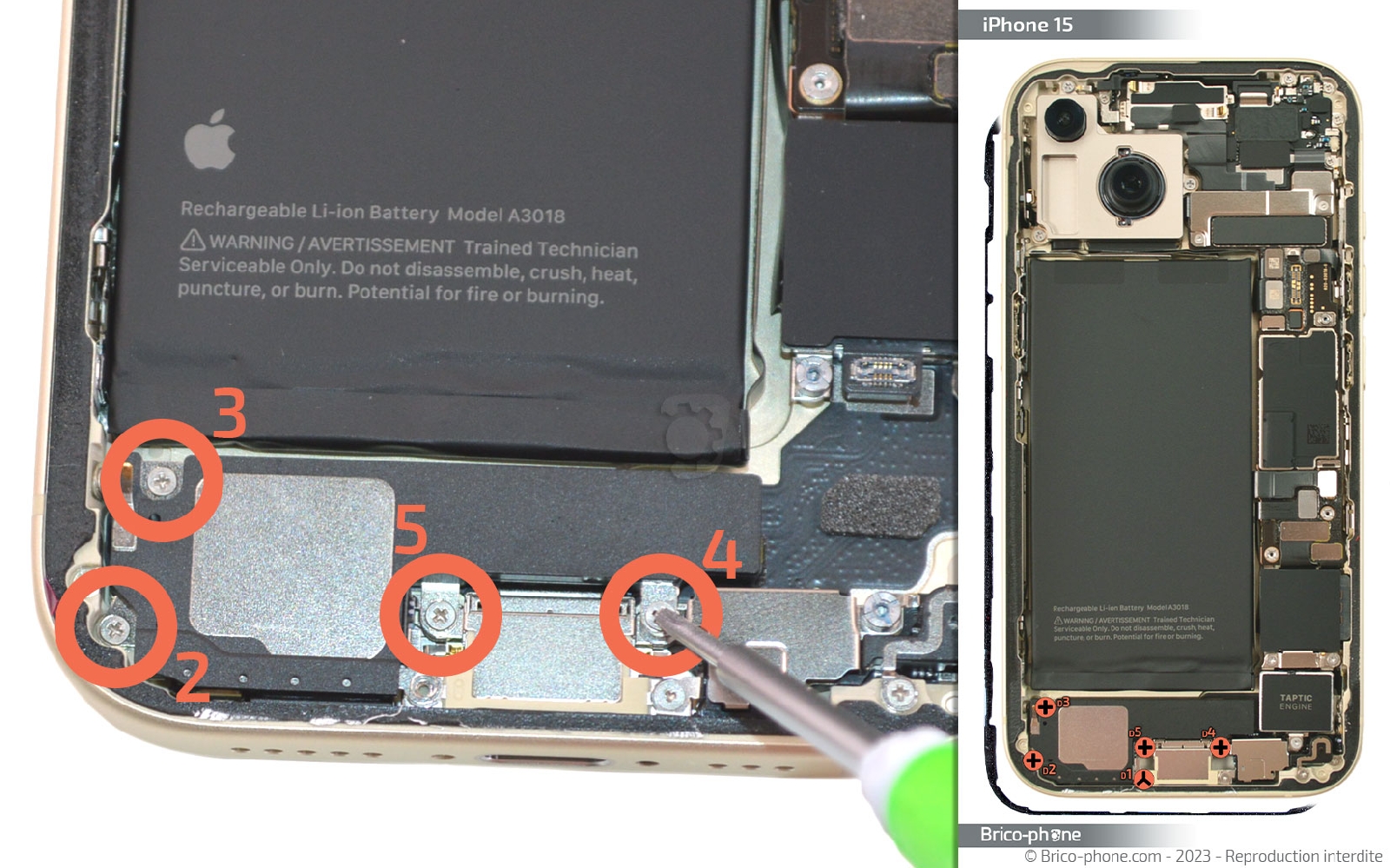

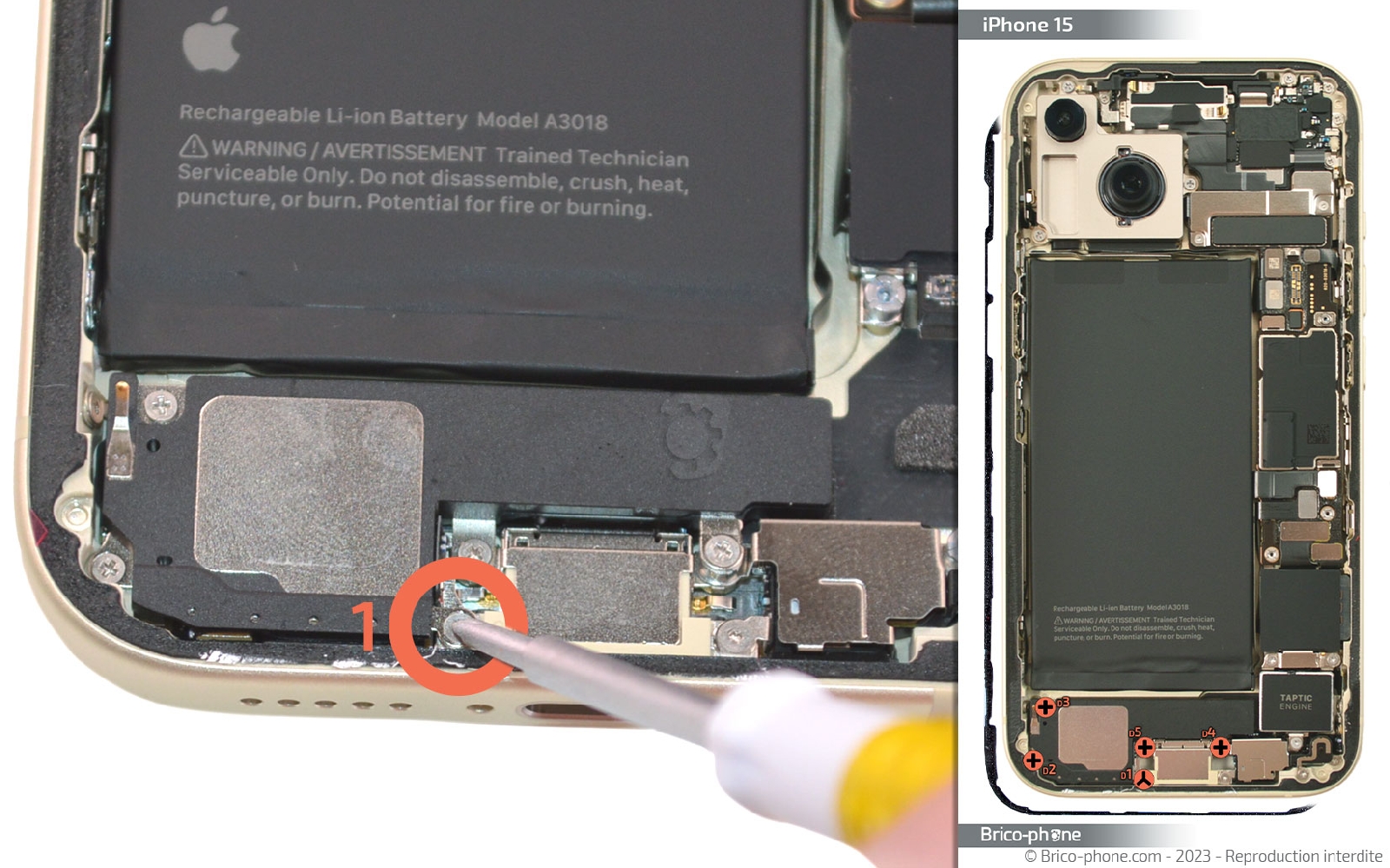

Etape 10 : Sortir le haut-parleur externe

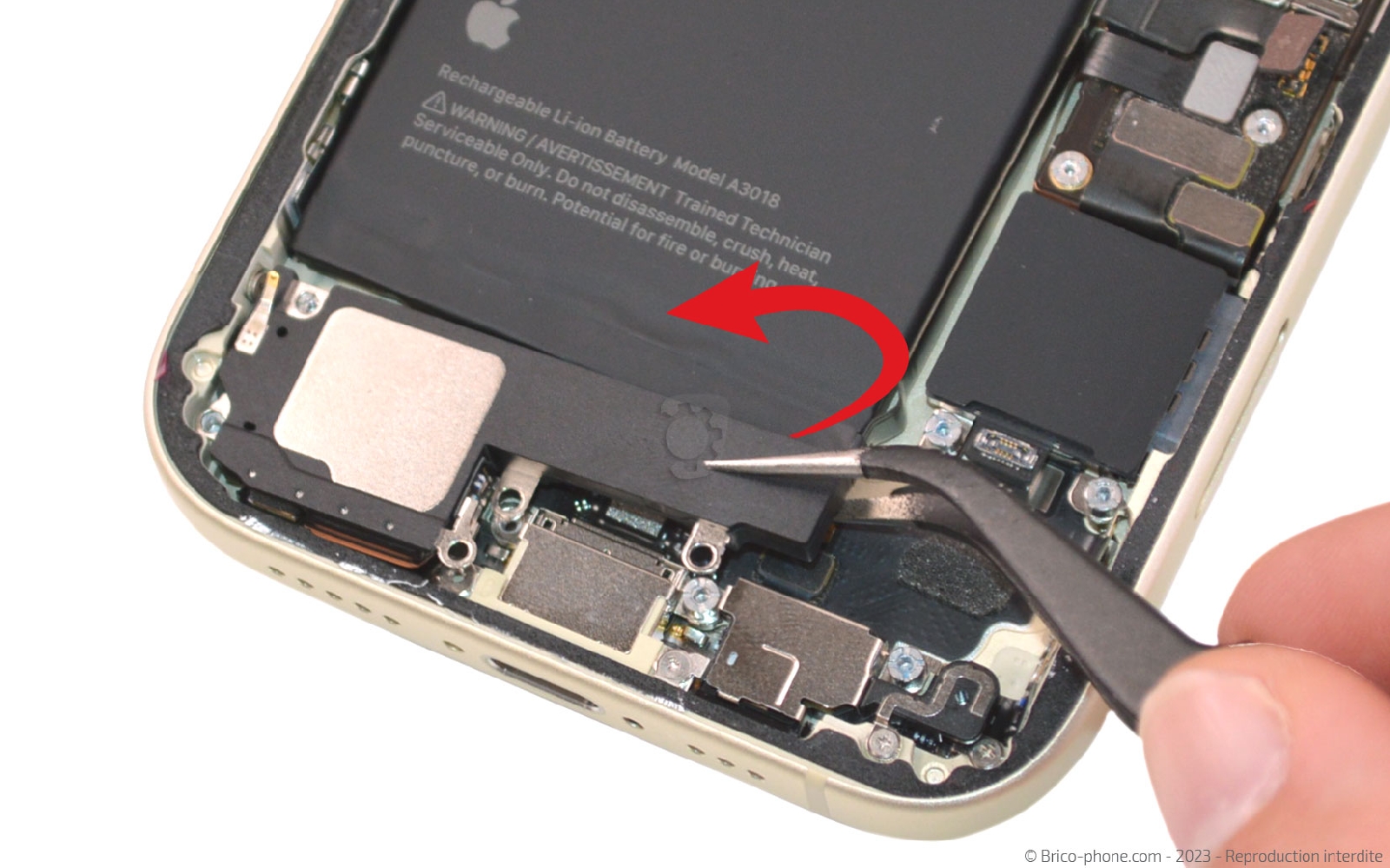

Reprenez le triwing pour retire la vis D1 puis saisissez le tournevis cruciforme pour extraire les quatre autres vis du haut-parleur externe.

Attrapez le composant avec la pincette et sortez-le du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés



Etape 11 : Elever les vis E de la carte mère

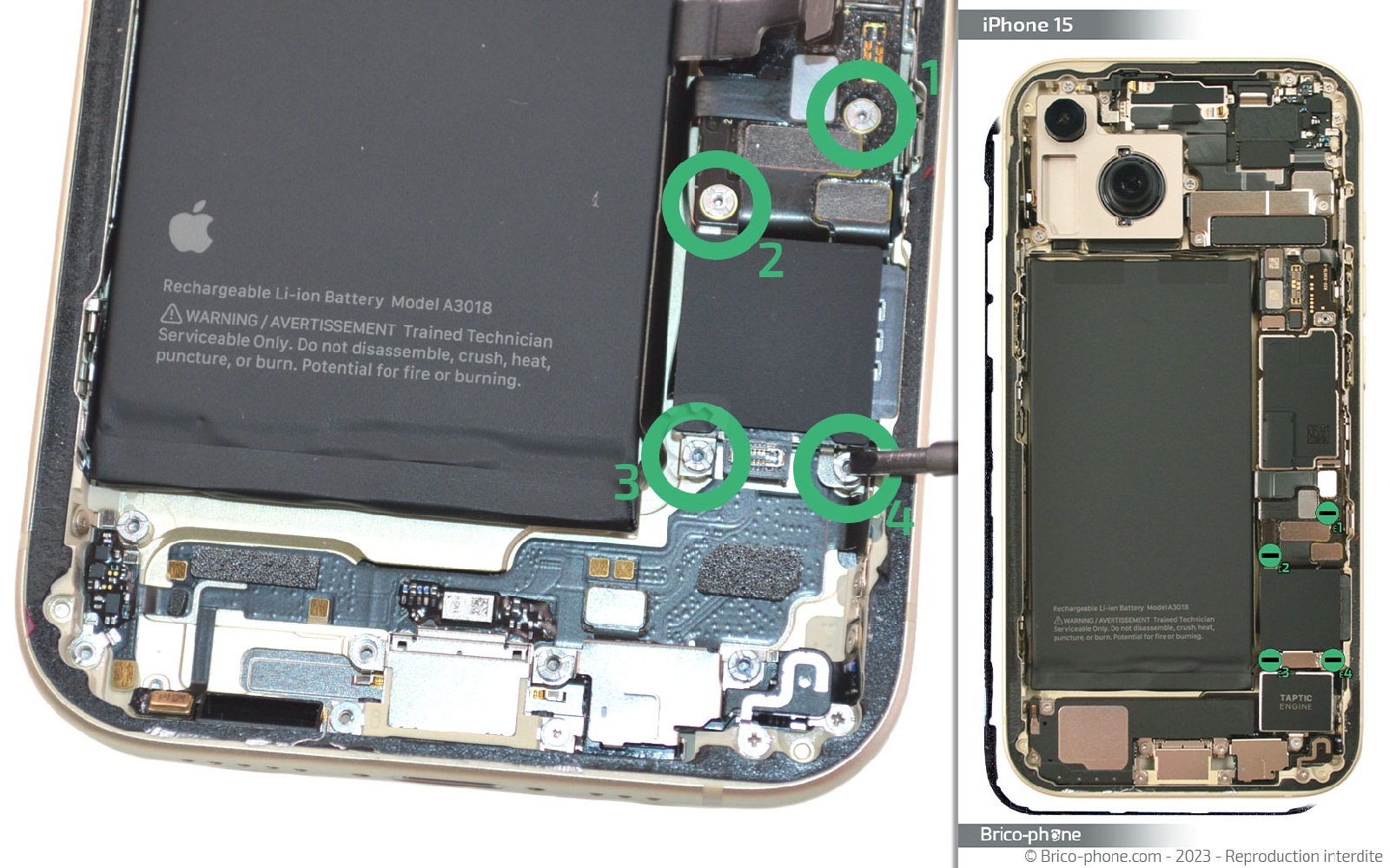

A l'aide du tournevis plat, récupérez les 4 vis E qui bloquent la carte mère.

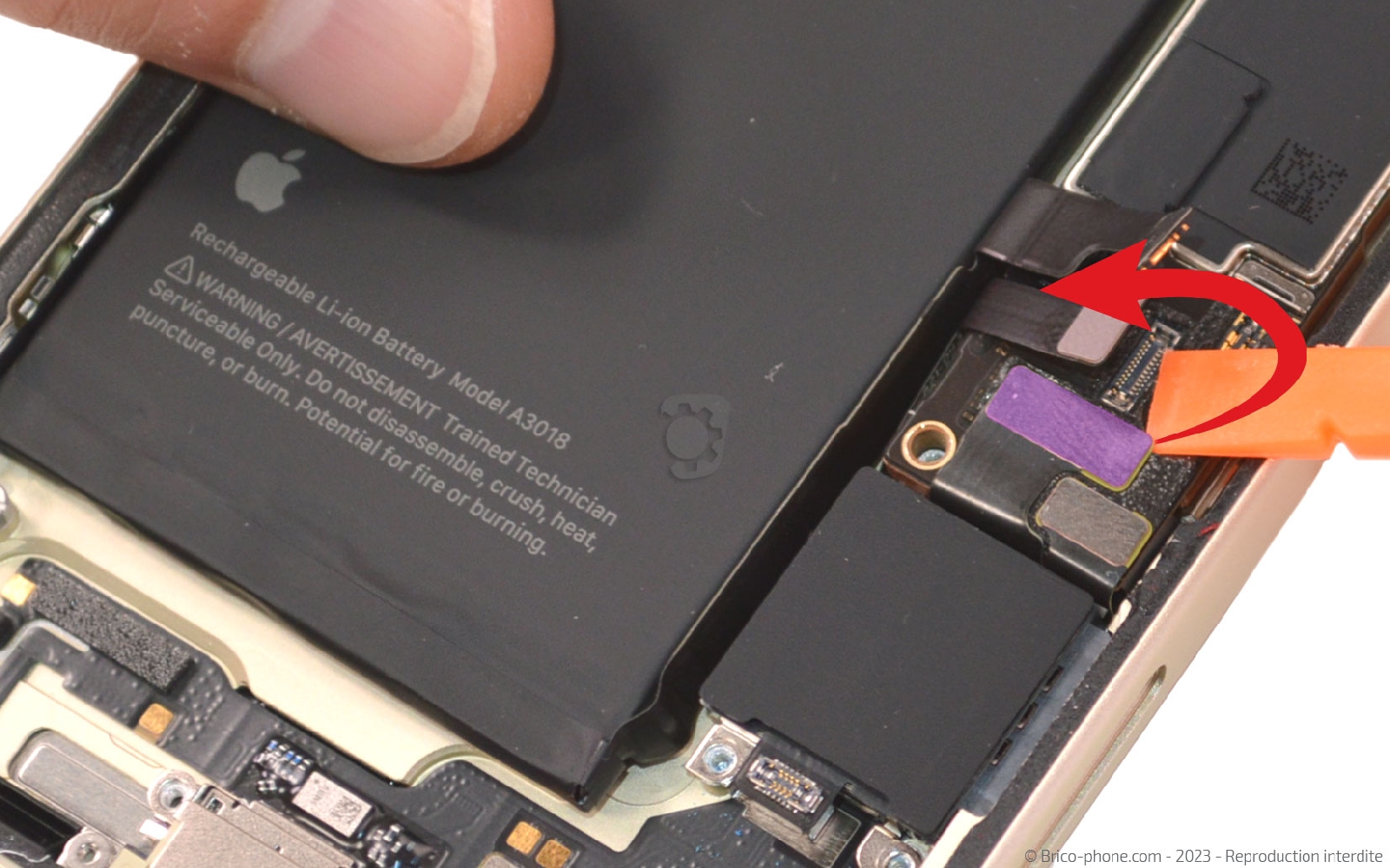

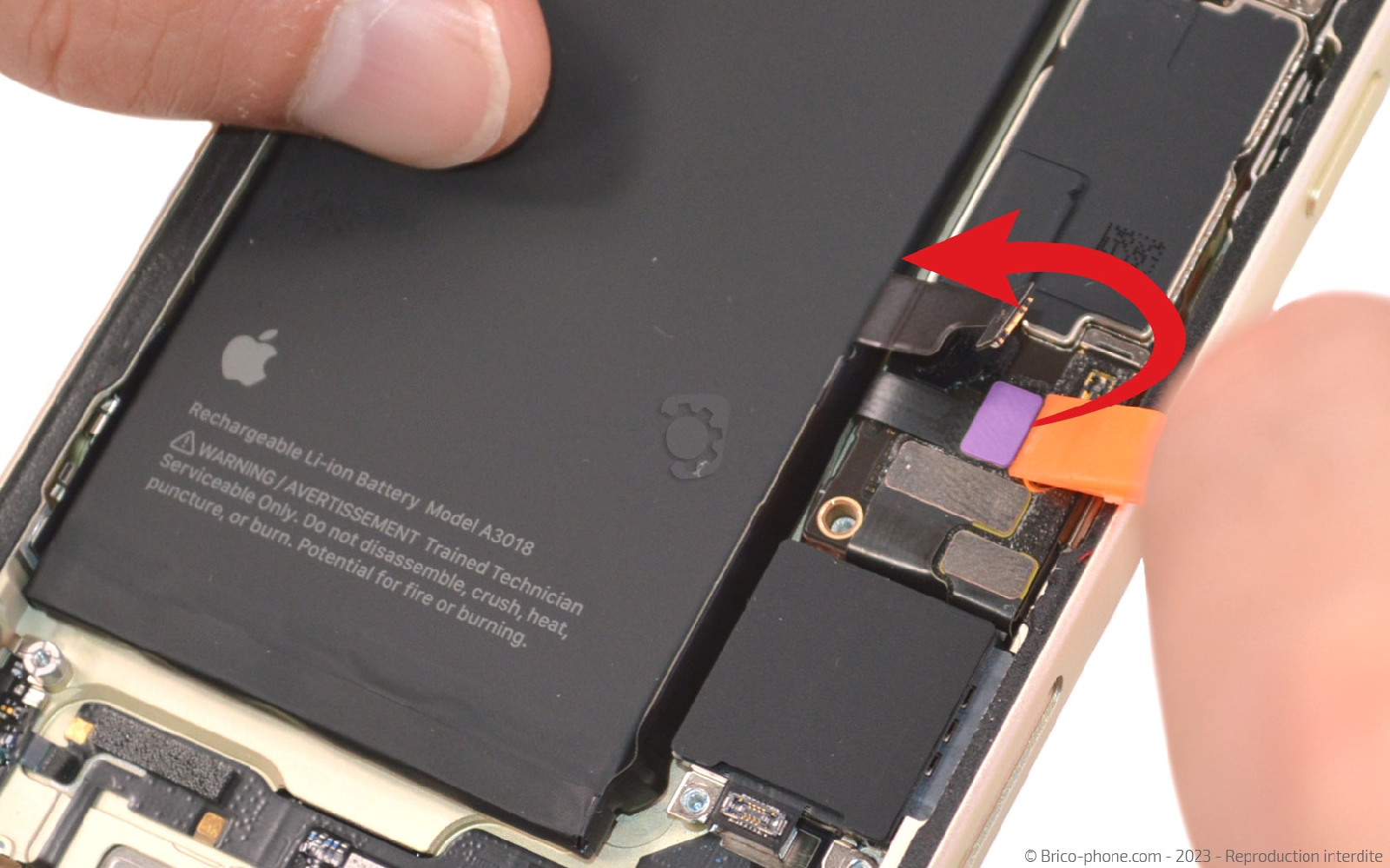

Débranchez la nappe du lecteur de carte SIM et la nappe principale du connecteur de charge.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

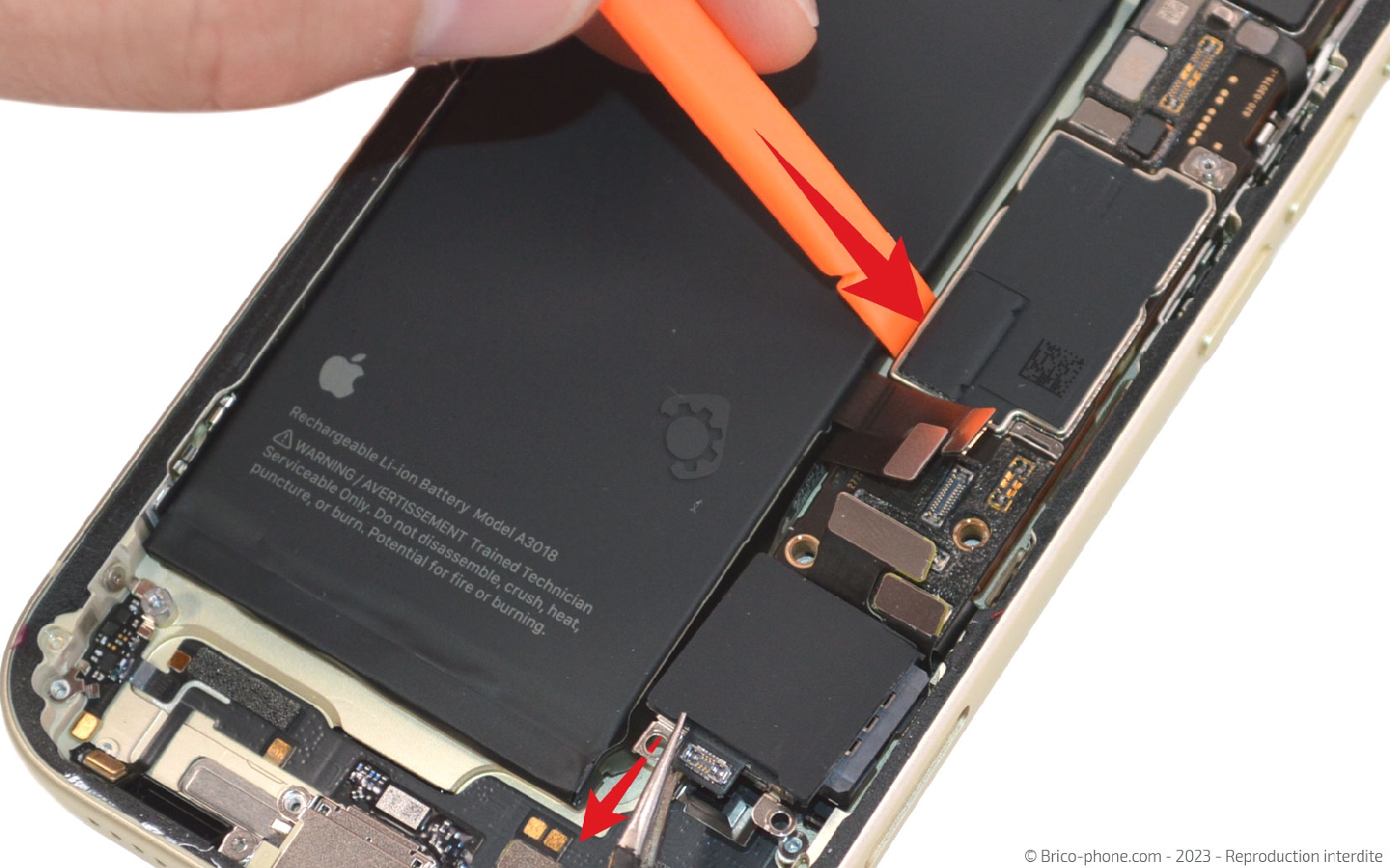

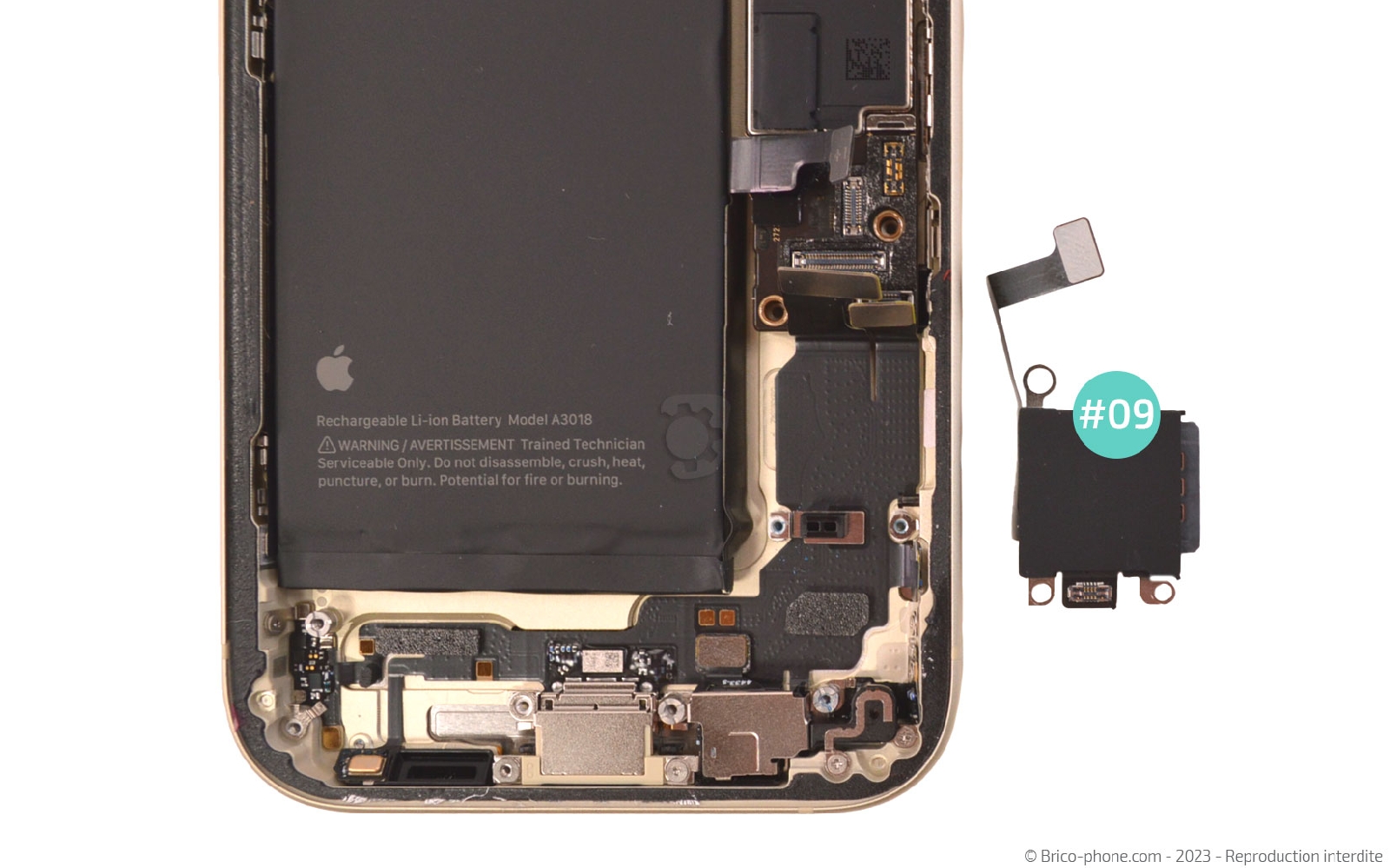

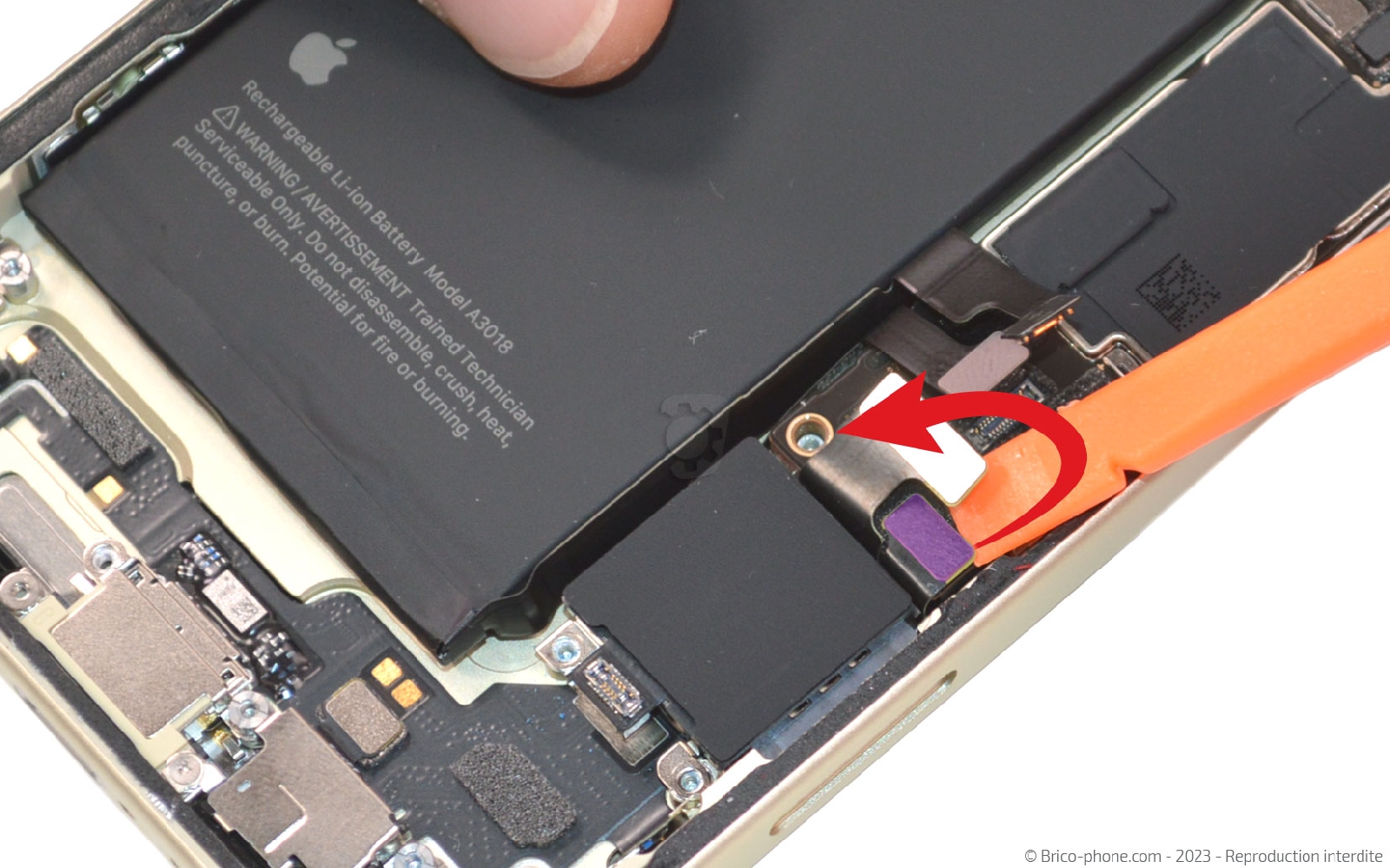

Etape 12 : Retirer le lecteur de carte SIM
Continuez en déconnectant la seconde nappe du dock de charge.

Glissez le levier sous la carte mère pour la soulever légèrement afin de pouvoir extraire le lecteur de carte SIM de dessous.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

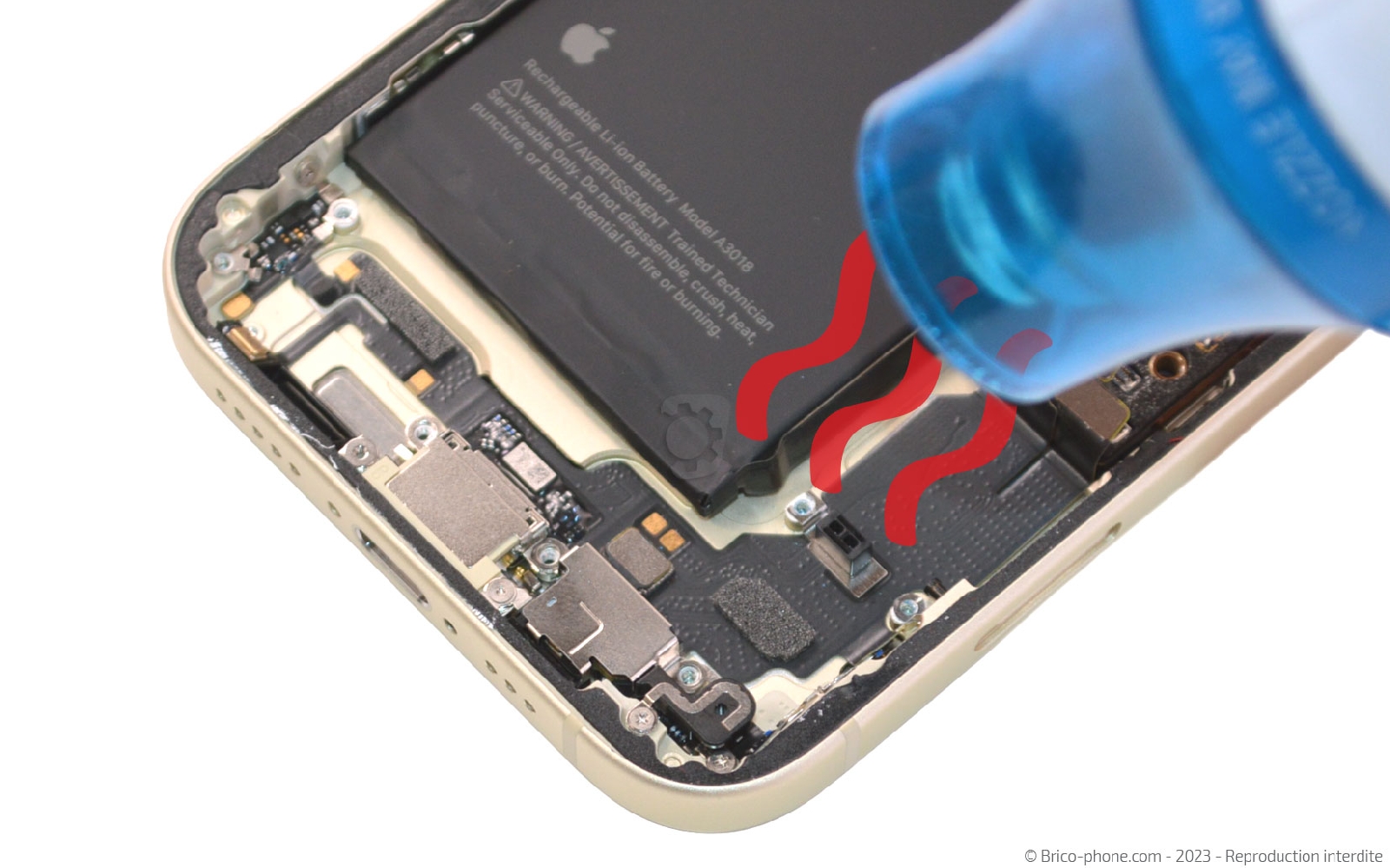

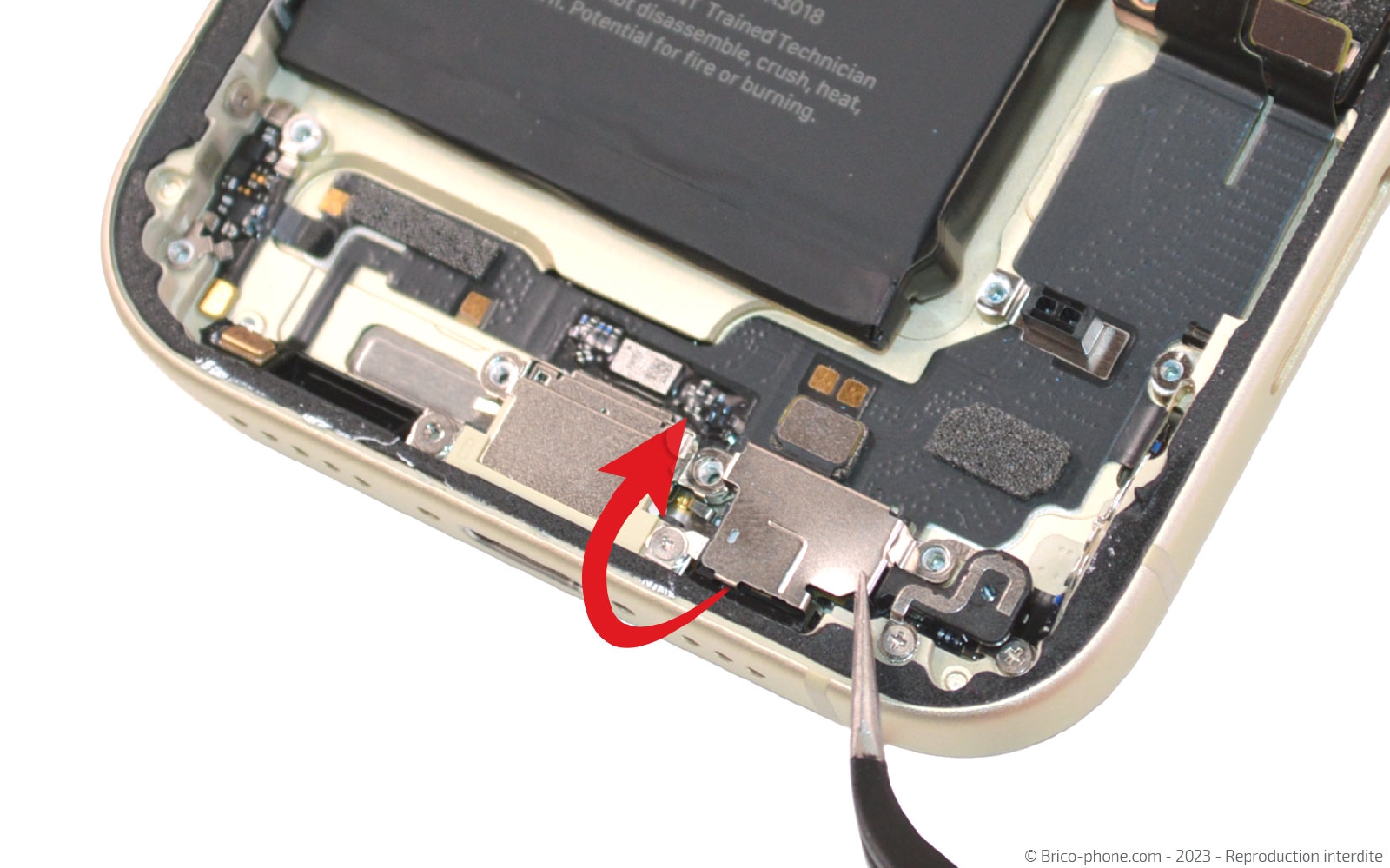

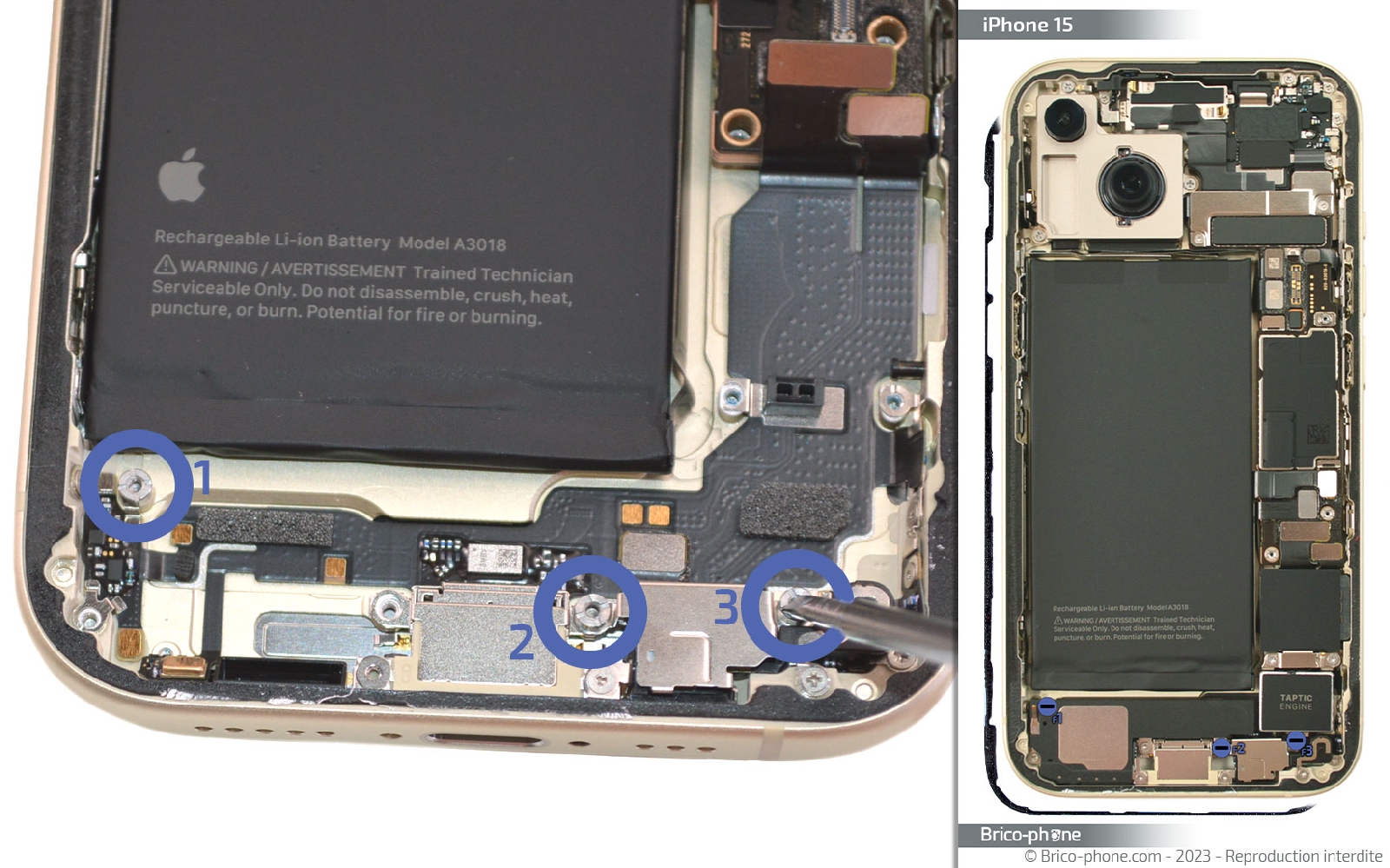

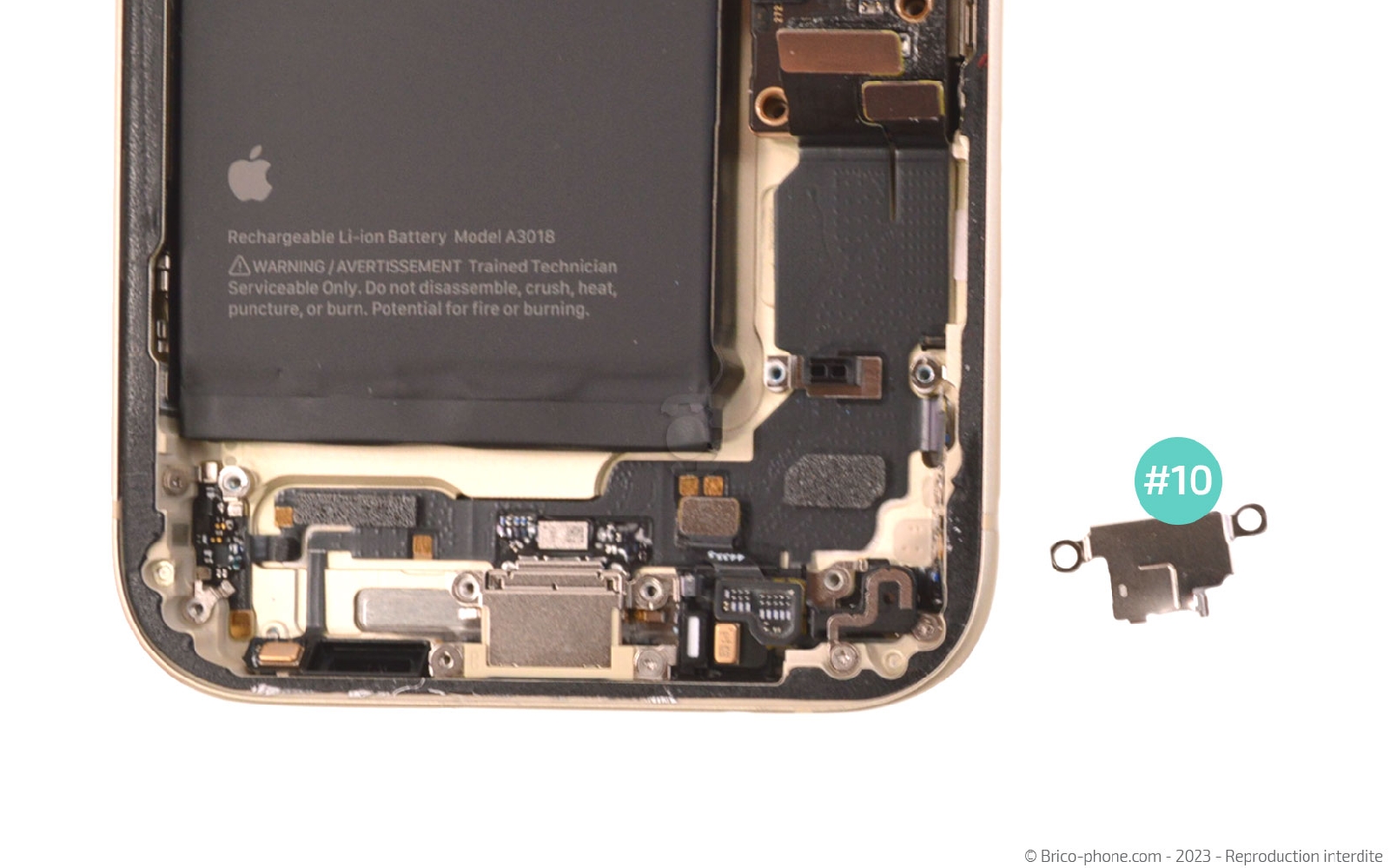

Etape 13 : Décoller la plaquette de protection 10
Retirez les 3 vis plates puis chauffez la nappe du connecteur de charge et la plaquette métallique.

Décollez le support #10 avec la pincette.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

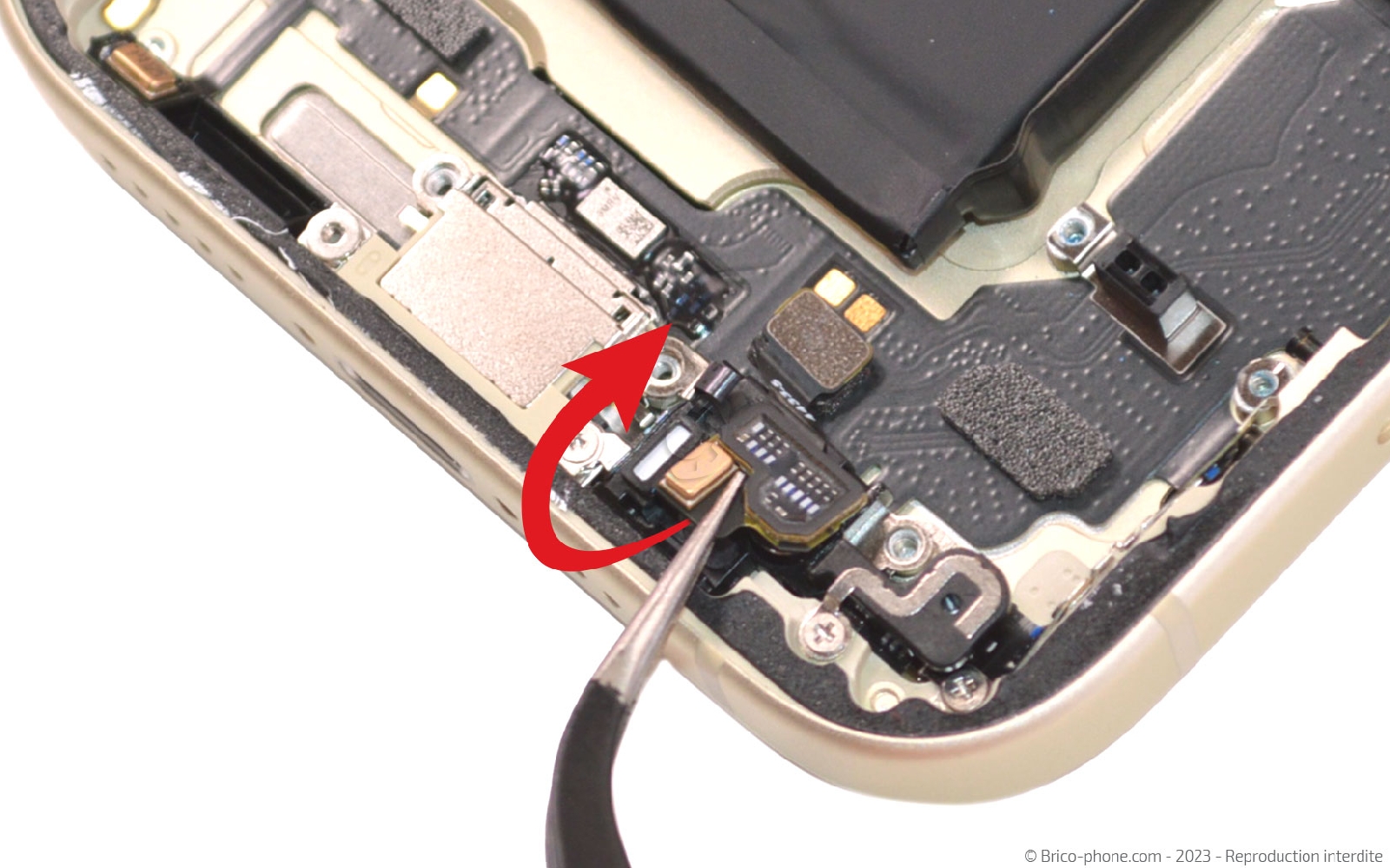

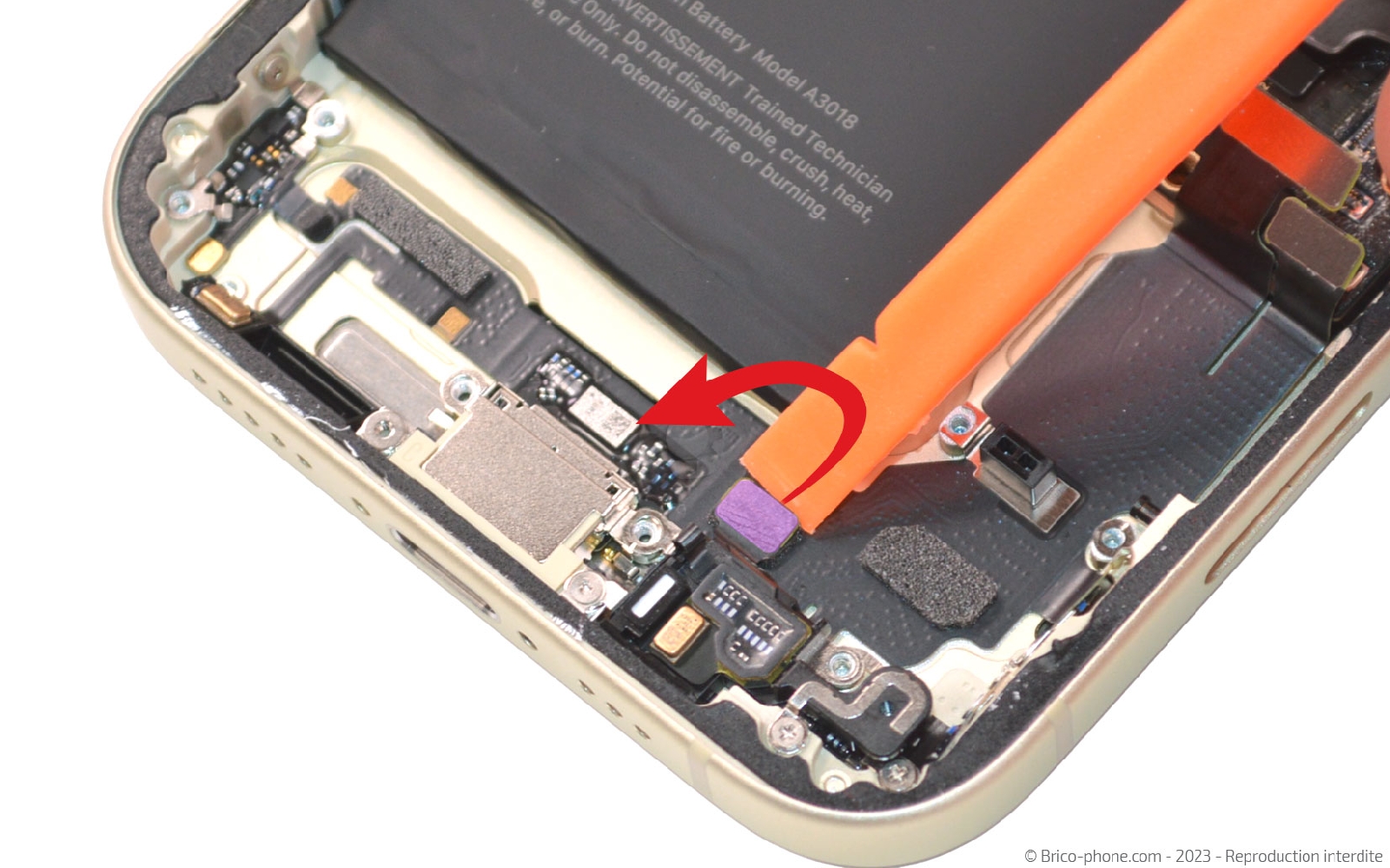

Etape 14 : Débrancher l'antenne
Débranchez la nappe de l'antenne puis décollez la partie du micro / capteur.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

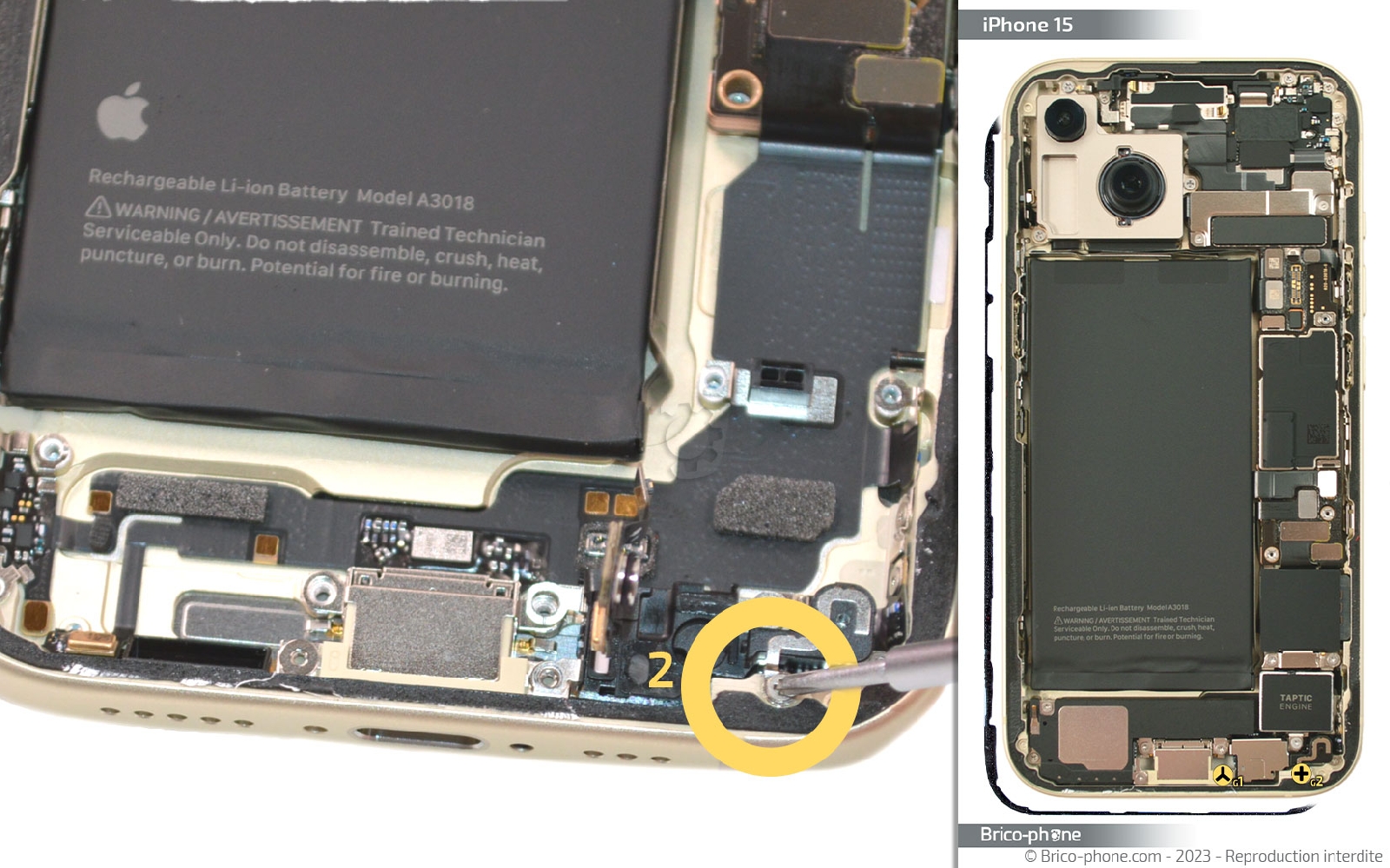

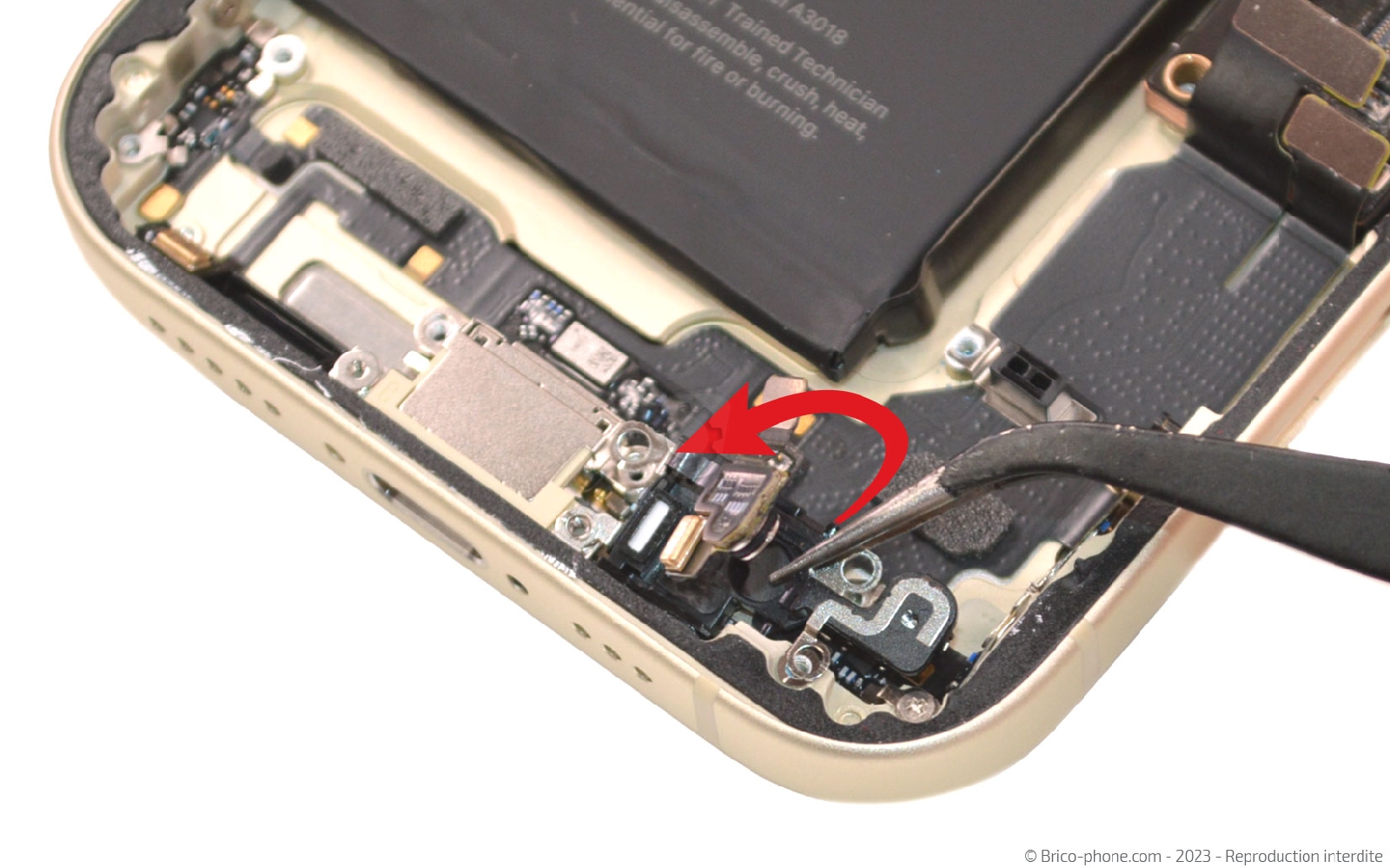

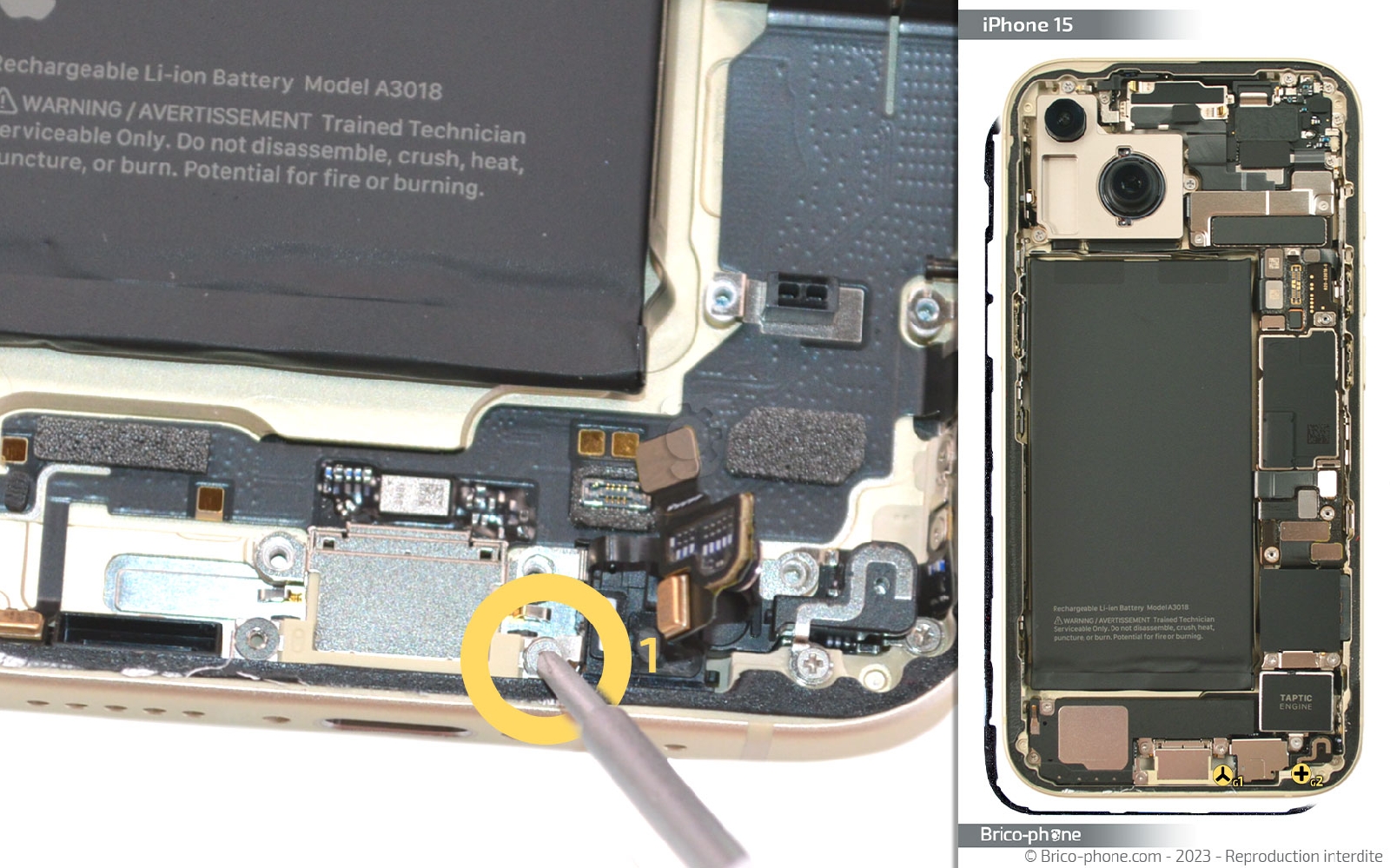

Etape 15 : Sortir le support micro
Ôtez la vis G1 avec le tournevis triwing puis la vis G2 avec le cruciforme.

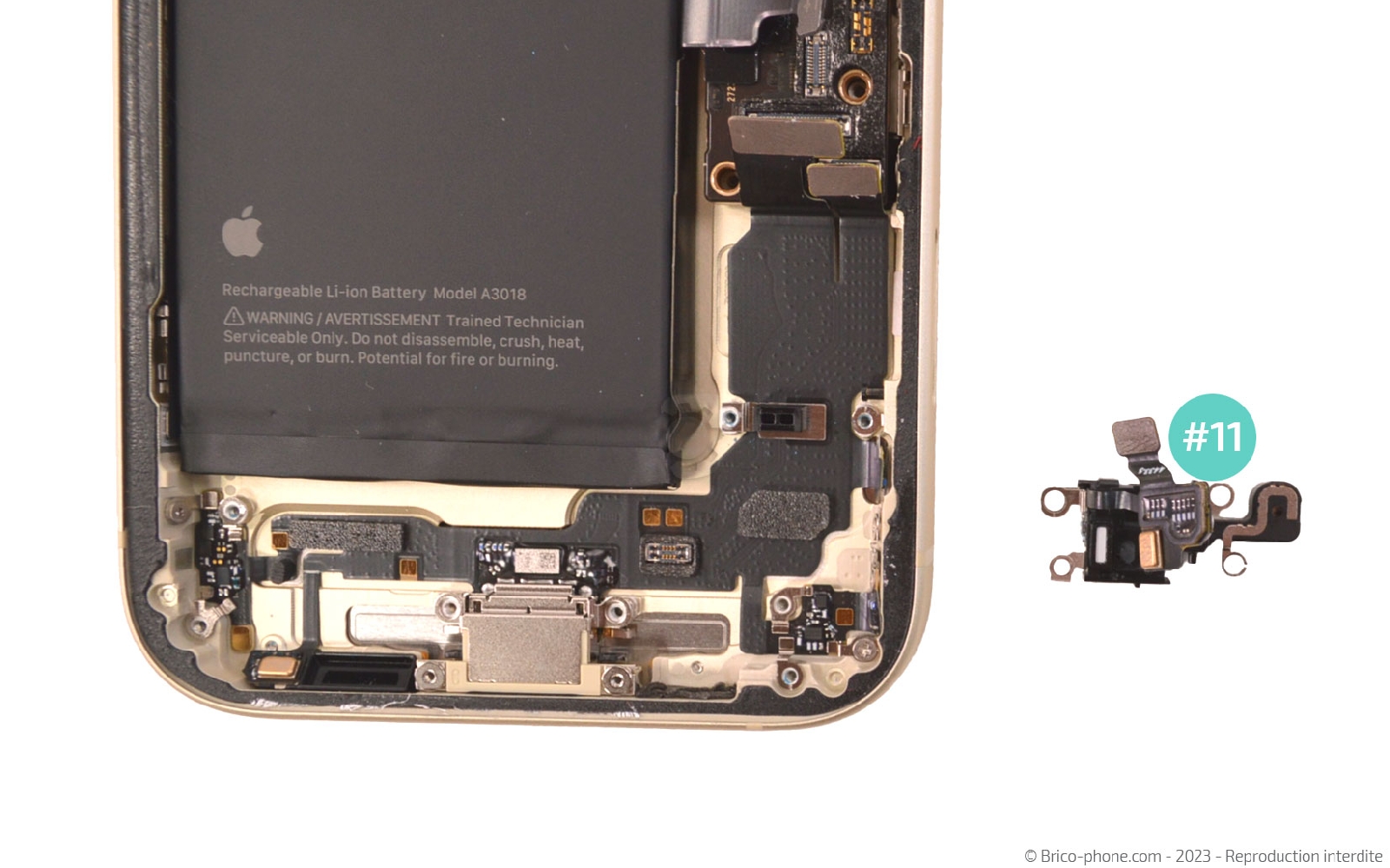

Saisissez le support #11 avec la pince et installez le sur le patron d'aide au montage.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

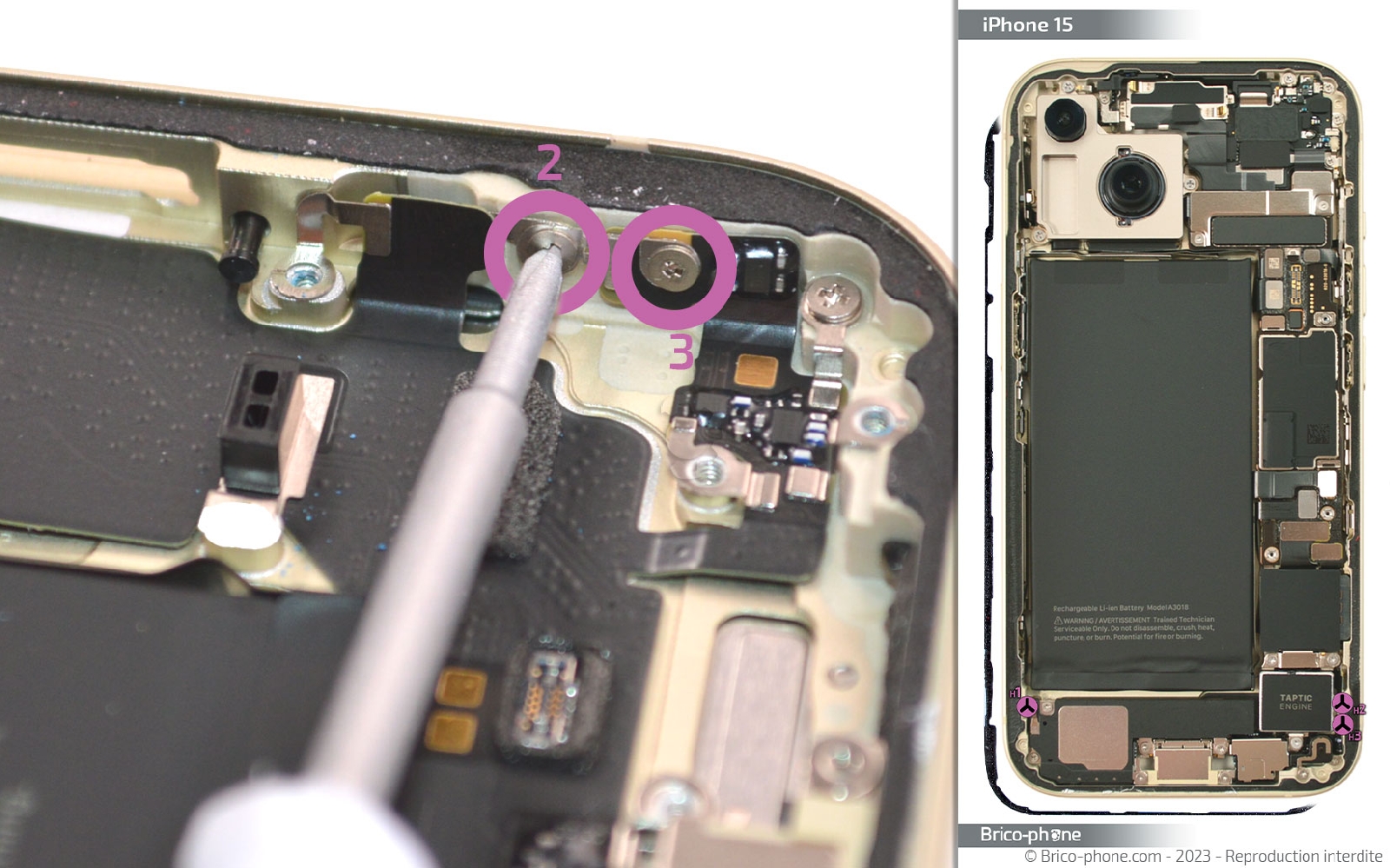

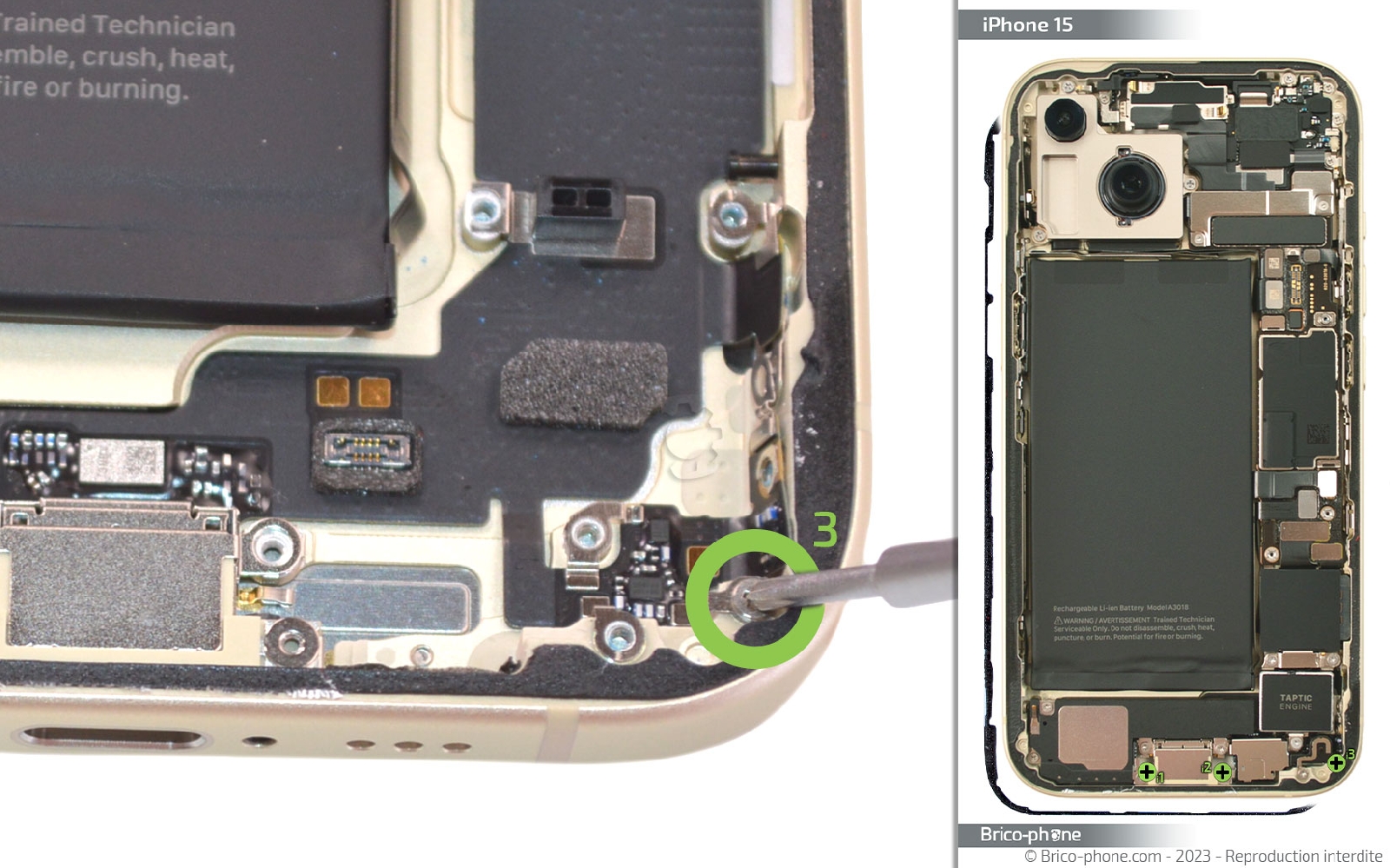

Etape 16 : Ôter les vis du dock de charge

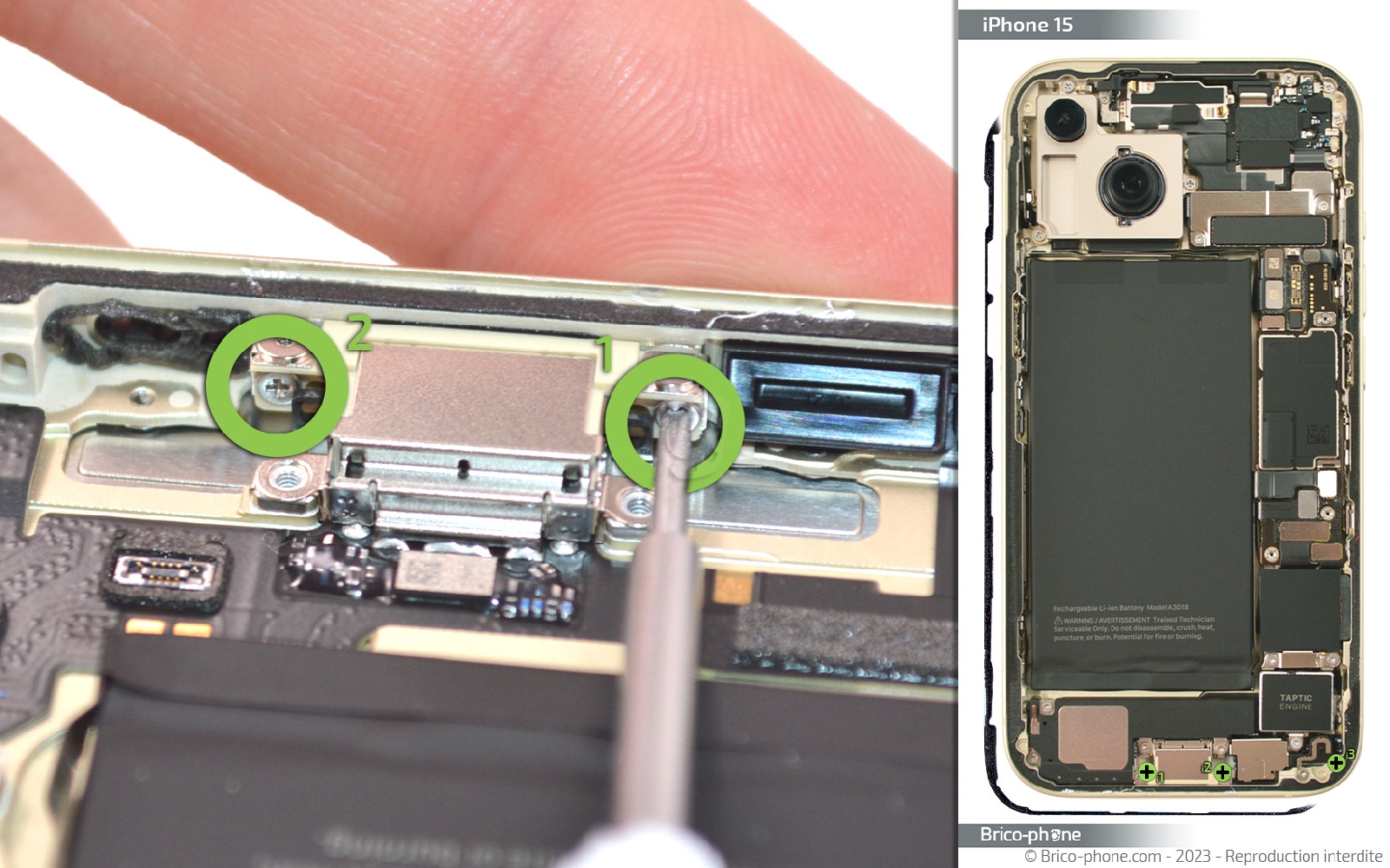

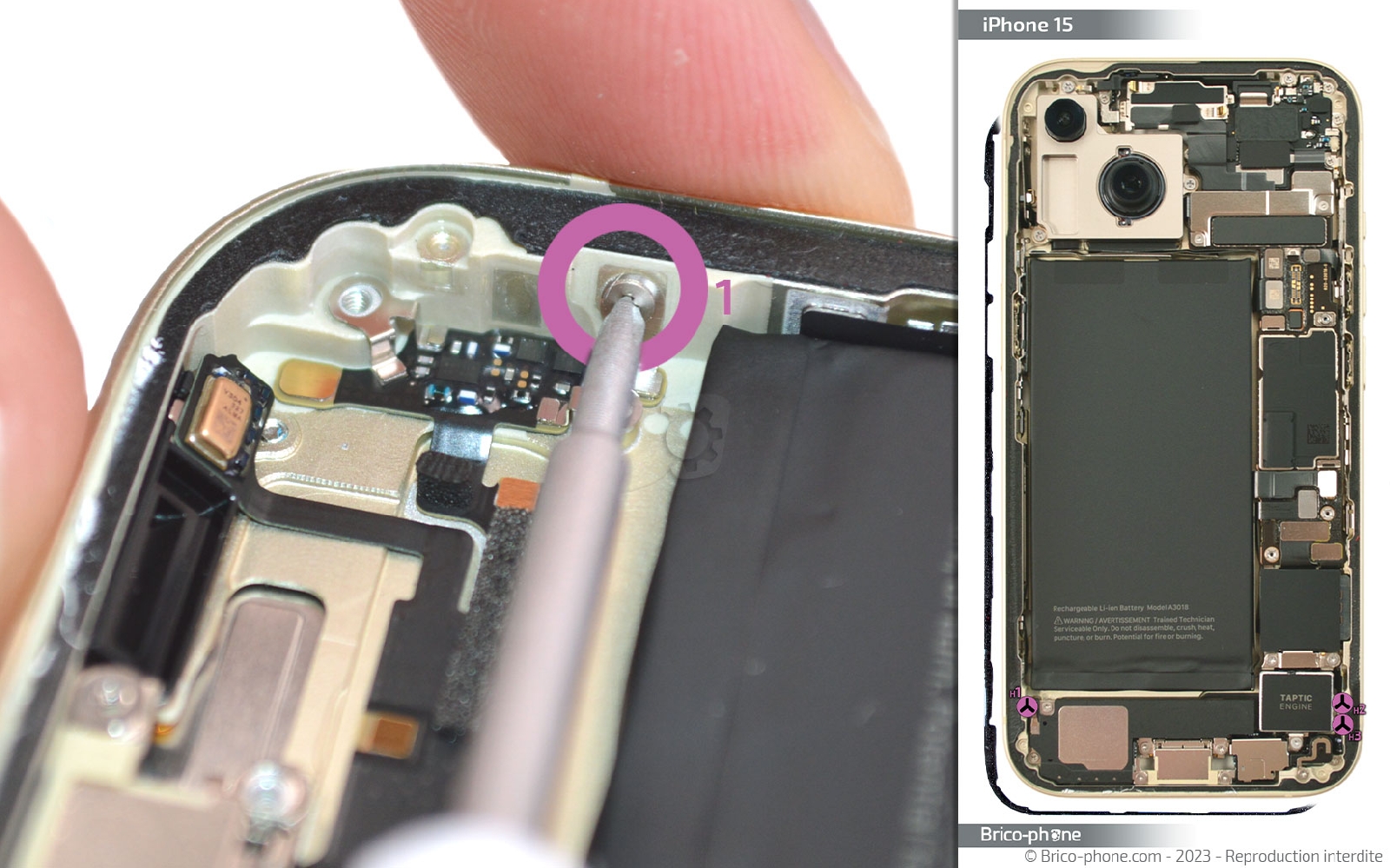

Reprenez le tournevis triwing pour retirer les vis H puis attaquez-vous aux vis nommées i avec le tournevis cruciforme.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

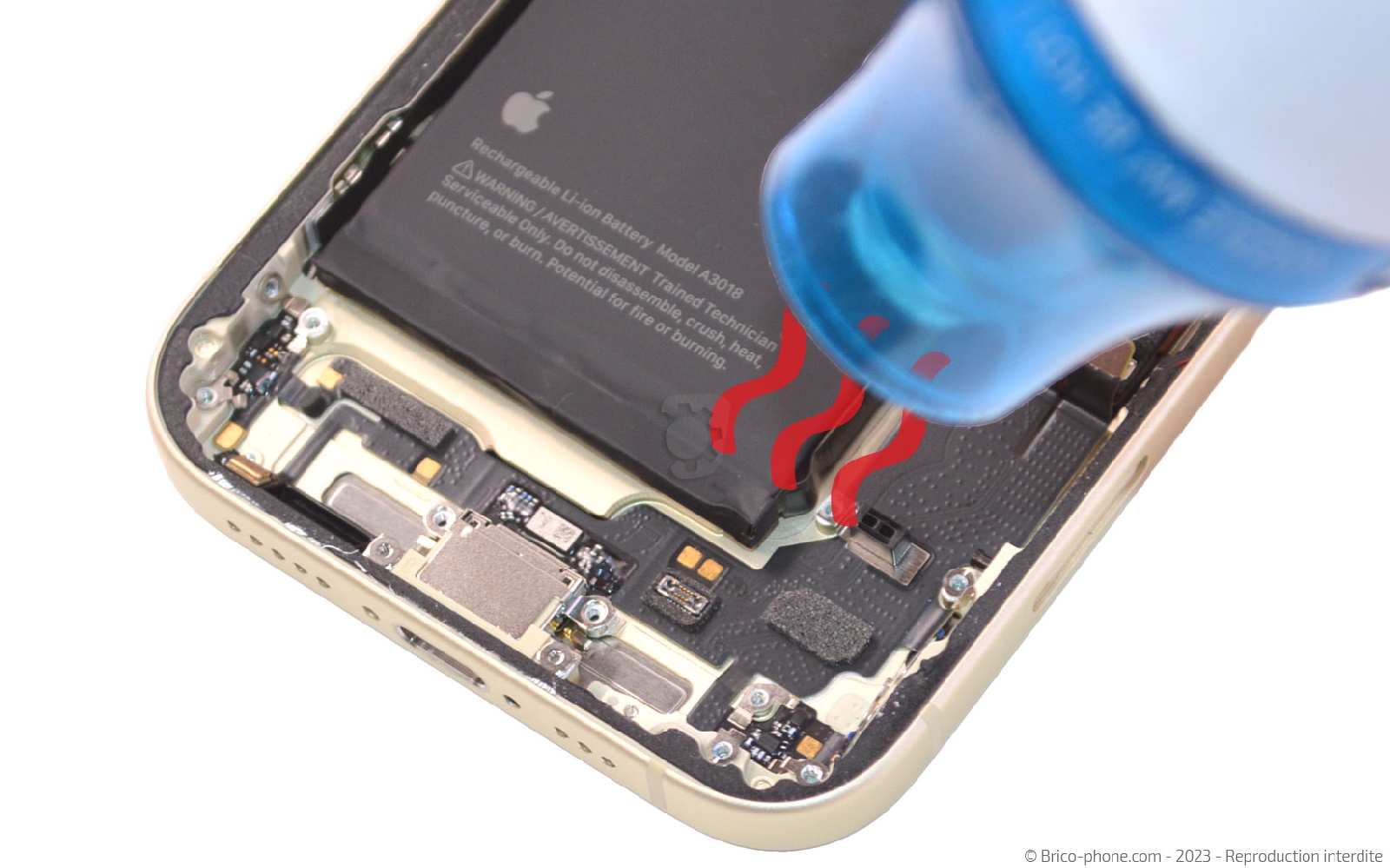

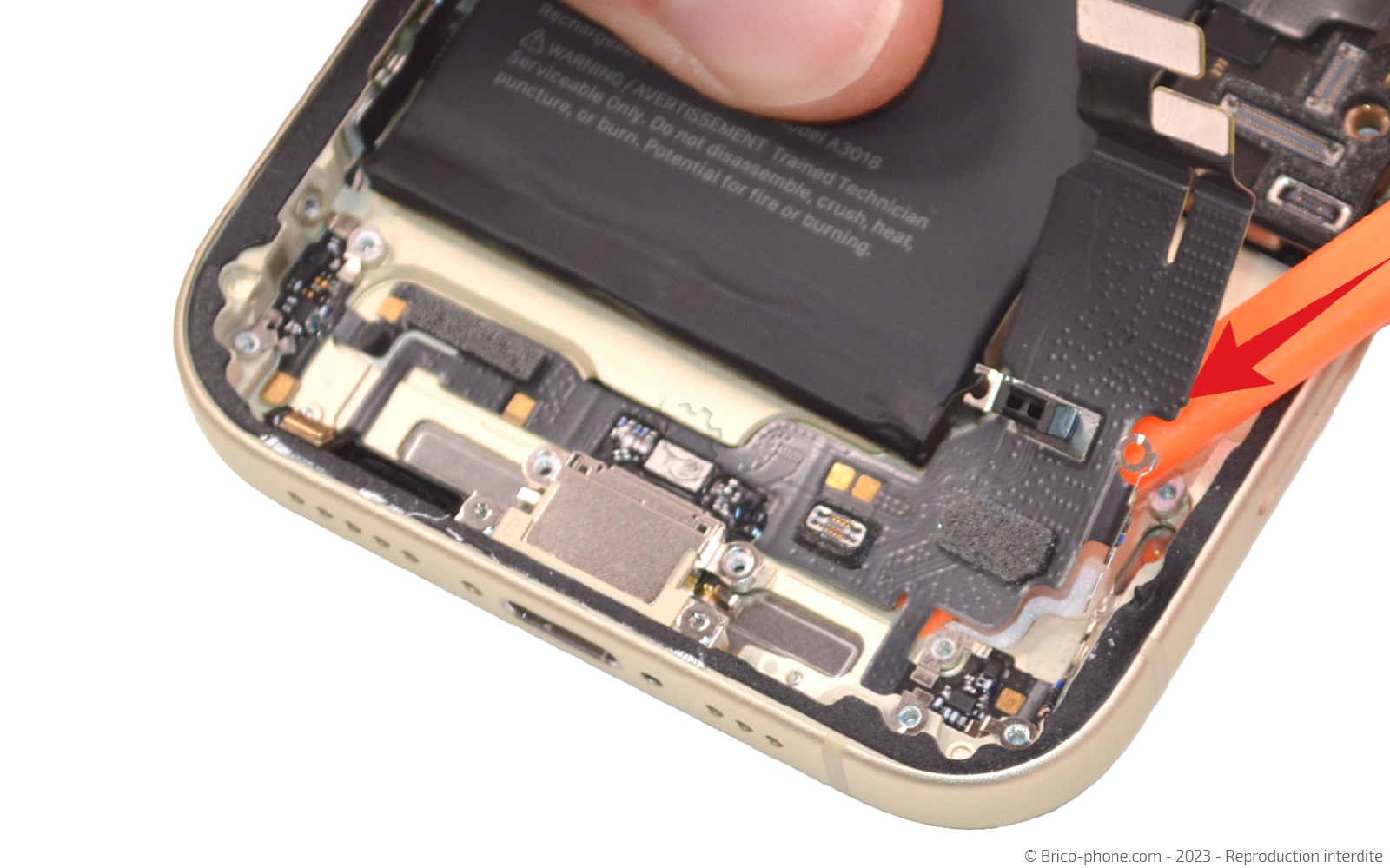

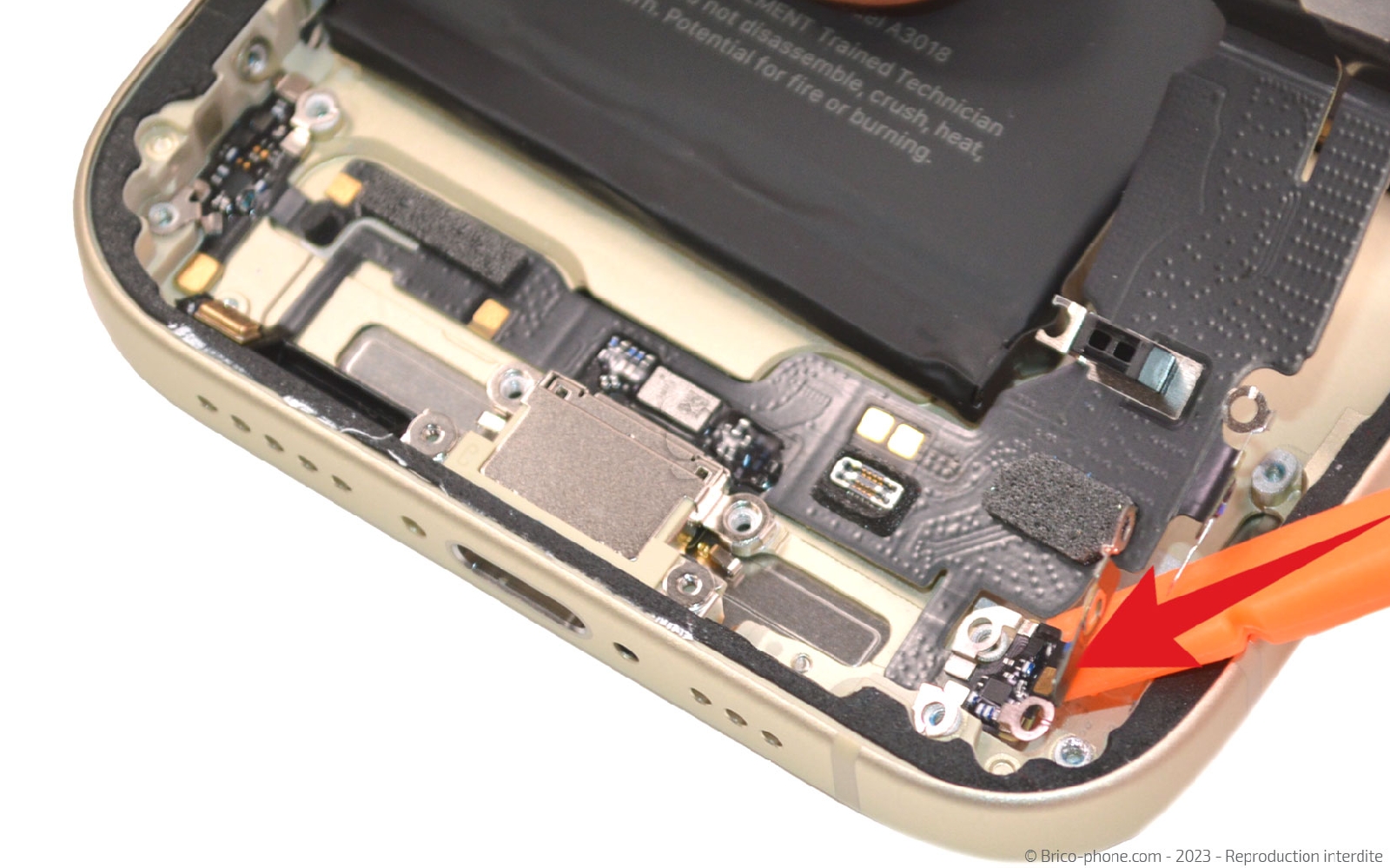

Etape 17 : Décoller une partie du dock
Chauffez la nappe pour pouvoir décoller les extrémités plus facilement.

Glissez le levier sous la nappe en commençant par la partie des nappes.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

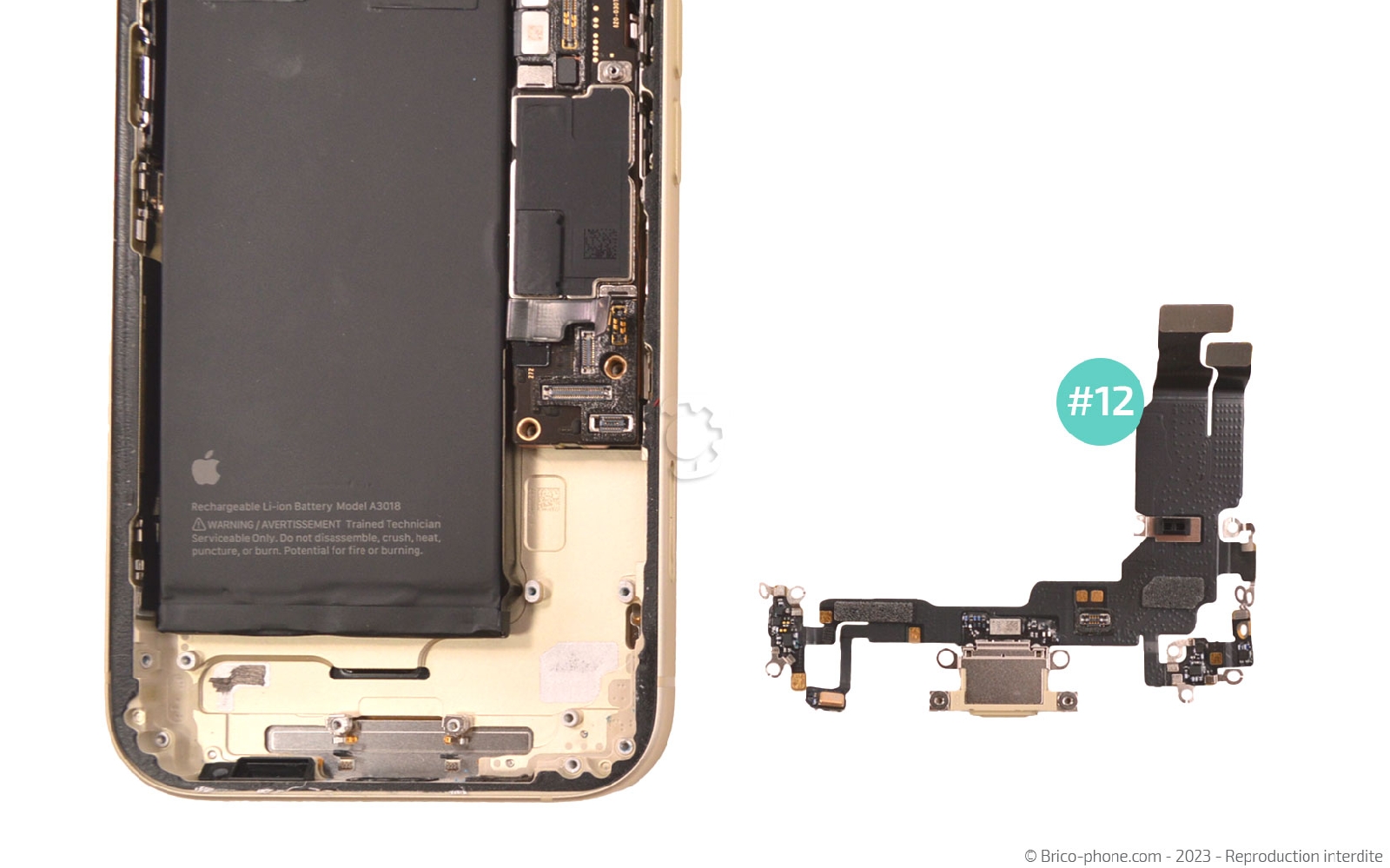

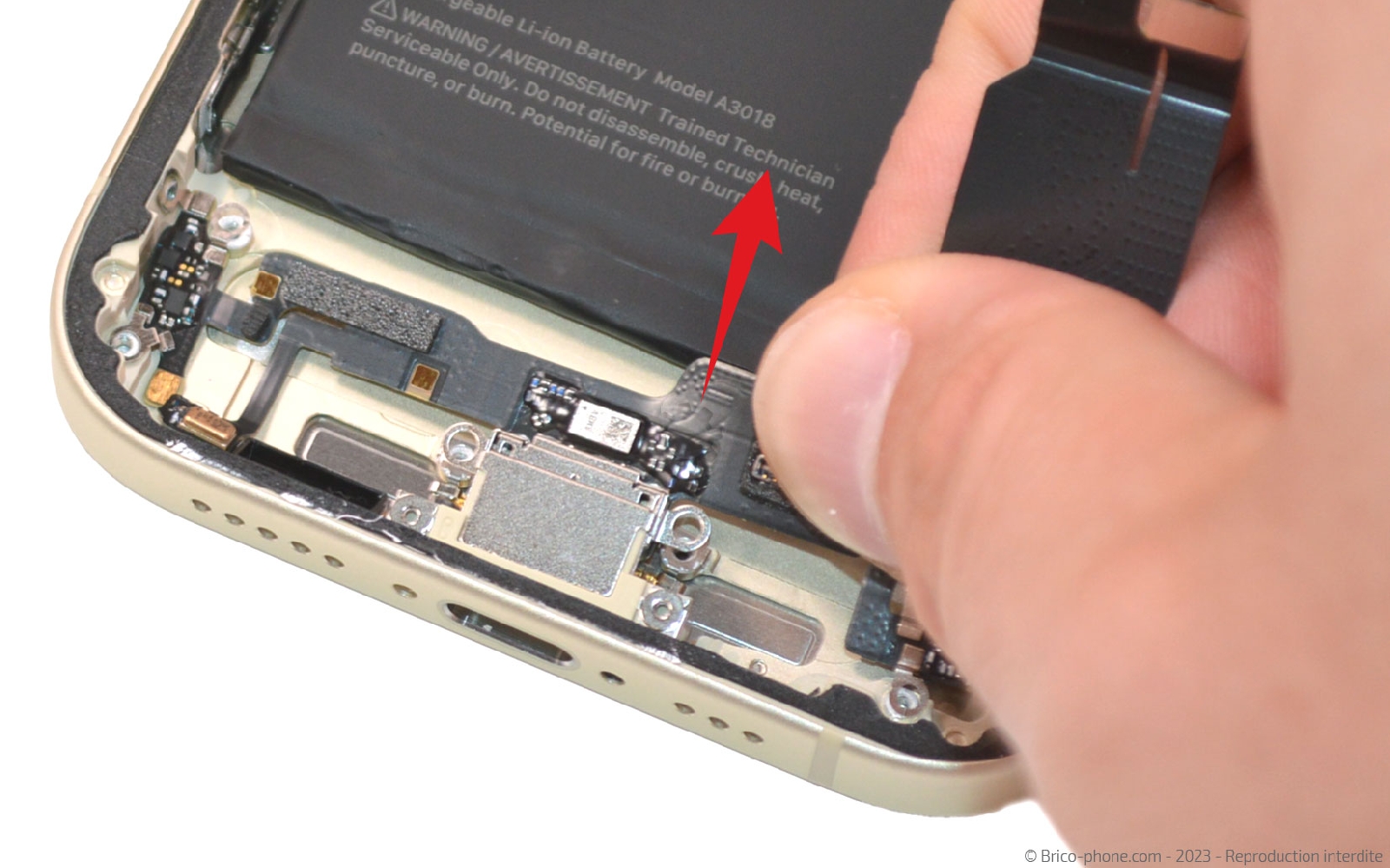

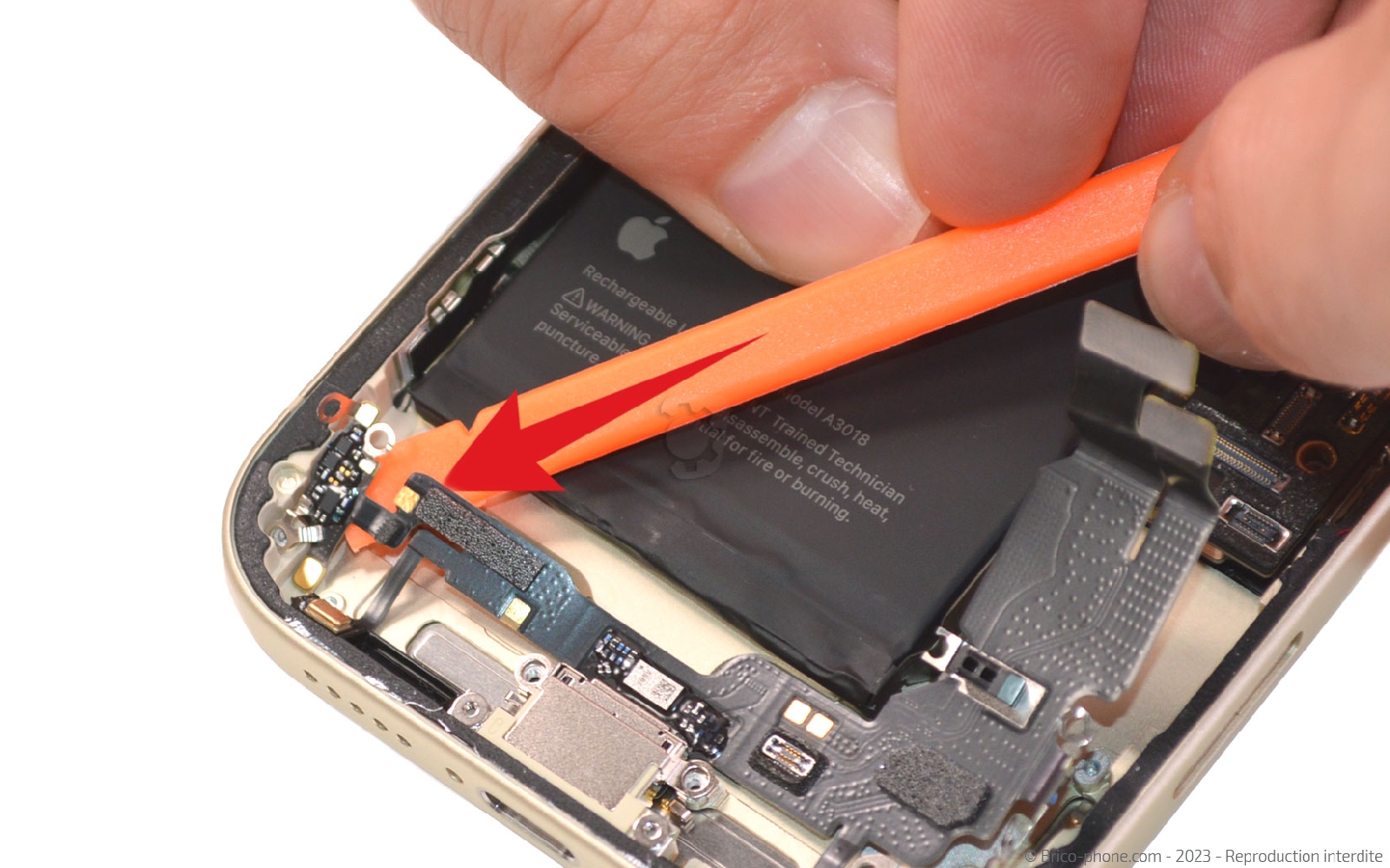

Etape 18 : Mettre de coté le dock

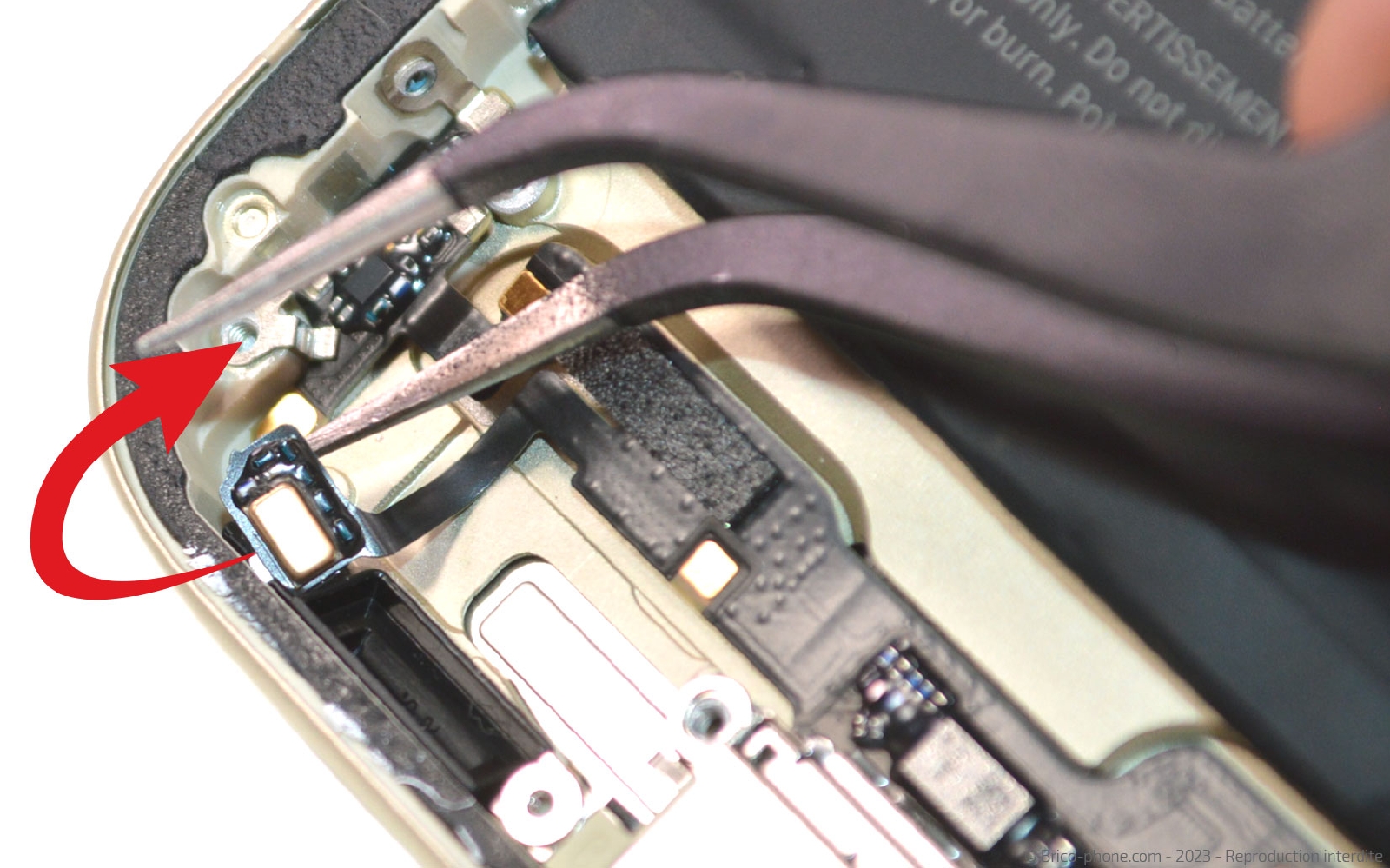

Décollez la nappe puis le micro avec la pincette.

Saisissez le connecteur de charge avec les doigts pour le sortir de votre iPhone 15.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

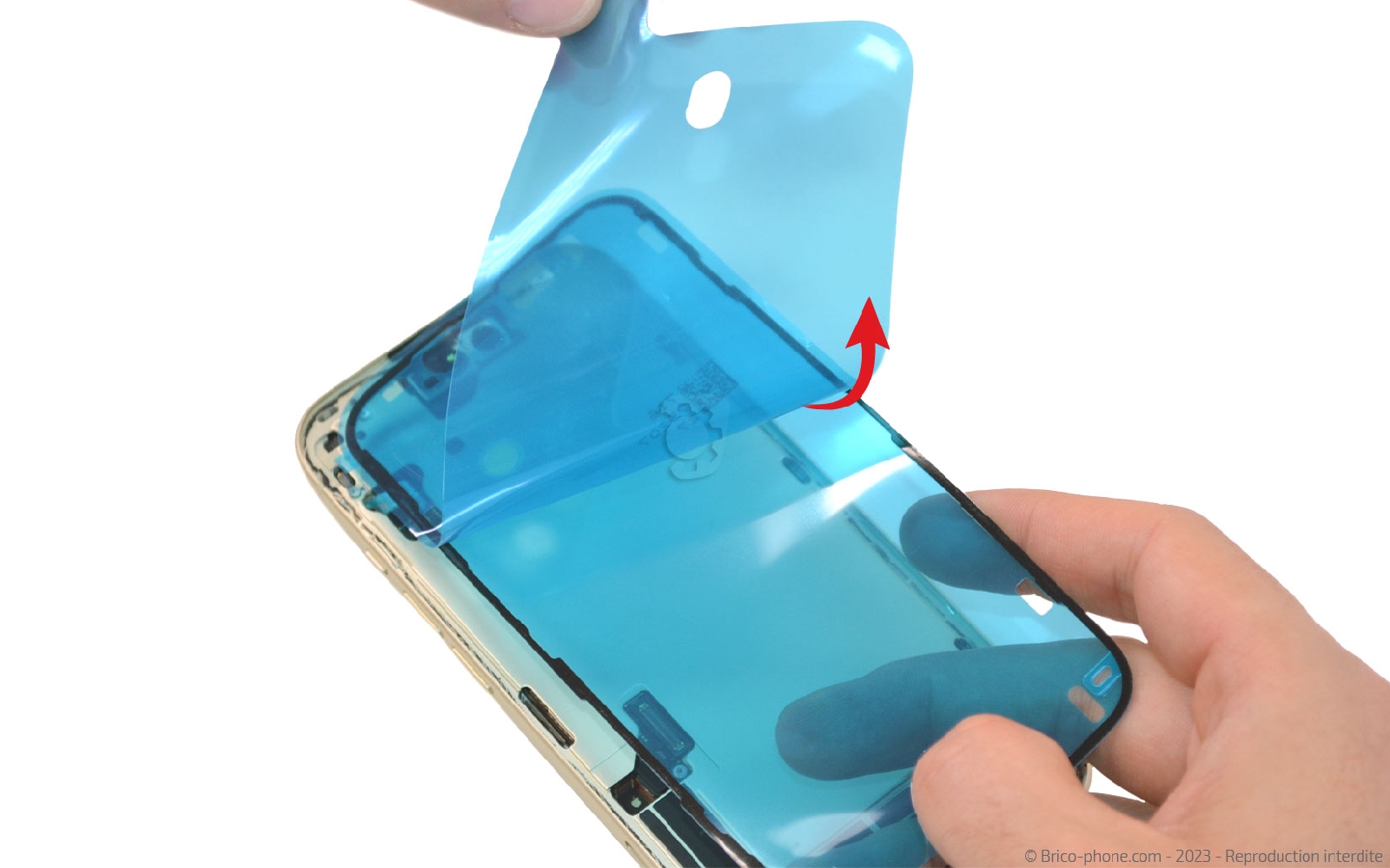

Conseils pour le remontage
Suivez les étapes précédentes pour refermer votre iPhone 15 sans difficulté.

Pensez à retirer les résidus de colle sur le bord du châssis pour pouvoir reposer les deux joints d'étanchéité. En effet, il est nécessaire de mettre un joint de chaque coté du châssis (pour l'écran et pour la vitre arrière). Pour vous aider, nous vous proposons de suivre l'un de ces deux tutoriels :
- Tuto vidéo
- Tuto photos
