Comment changer le bloc écran sur Mi 11 Ultra

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 13/20
Mi 11 Ultra | Temps estimé : 50 min | Difficulté : 3/5

Le Xiaomi Mi 11 Ultra, avec son écran AMOLED impressionnant et ses caractéristiques haut de gamme, est un joyau de technologie que vous voudriez garder en parfait état le plus longtemps possible. Cependant, les accidents arrivent, et un écran endommagé peut sérieusement gâcher votre expérience utilisateur. Heureusement, avec les bons outils et un peu de patience, changer le bloc écran de votre Mi 11 Ultra peut être une opération tout à fait réalisable soi-même.

Ce tutoriel vous guidera à travers chaque étape du processus, depuis la préparation de votre espace de travail jusqu'à l'installation du nouvel écran. Nous vous fournirons des conseils d'experts pour manipuler les composants délicats, des recommandations sur les outils nécessaires et des astuces pour éviter les pièges courants.

Suivez attentivement nos instructions pour donner une nouvelle vie à votre Xiaomi Mi 11 Ultra sans avoir besoin de recourir à un service professionnel. Préparez-vous à redonner éclat et fonctionnalité à votre smartphone en suivant notre guide complet sur le changement du bloc écran du votre appareil.

Diagnostic

›  L'écran du téléphone est cassé, rayé...
›  Le tactile ne fonctionne plus.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran AMOLED compatible pré-monté sur châssis pour Xiaomi Mi 11 Ultra Noir
254,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

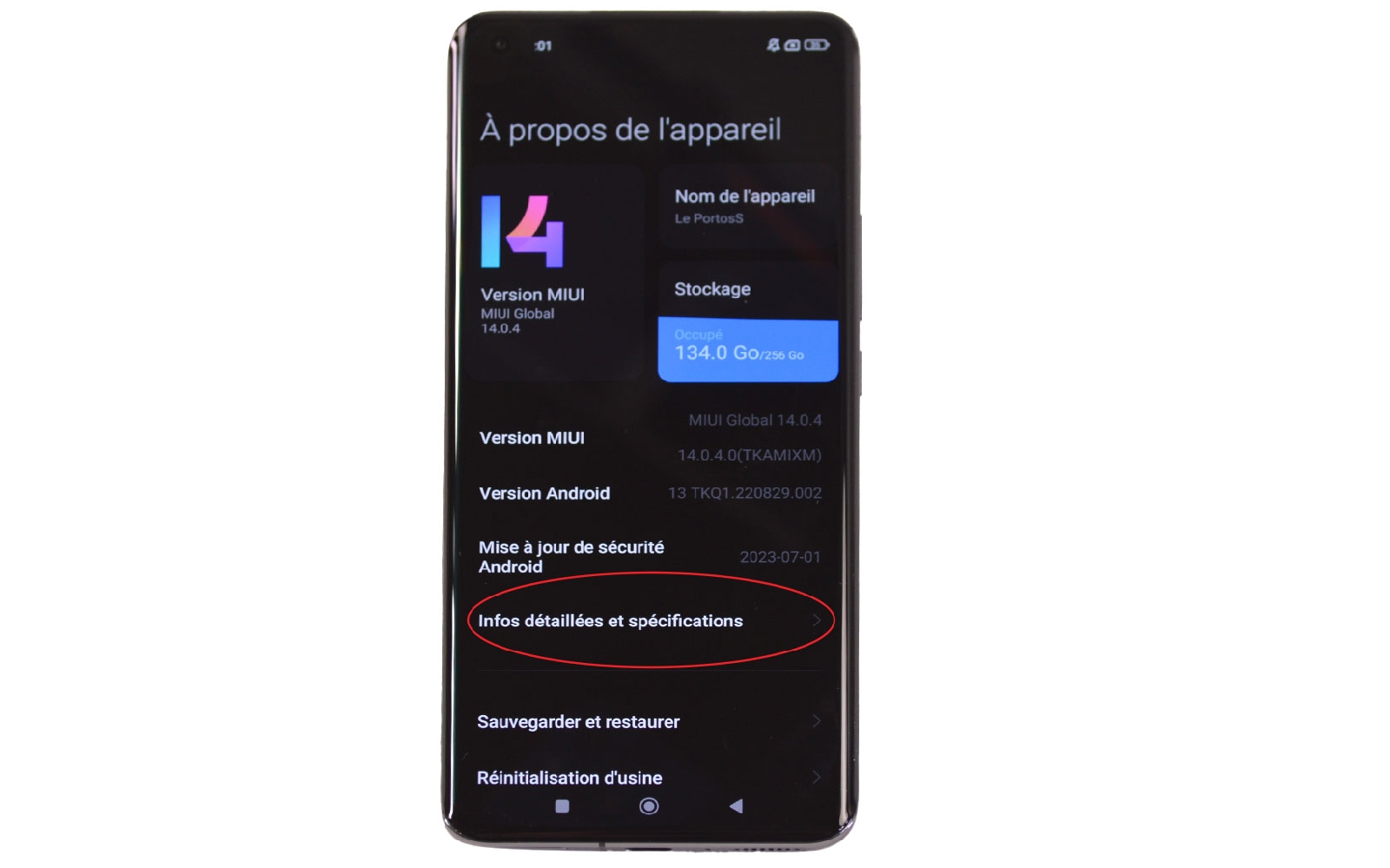

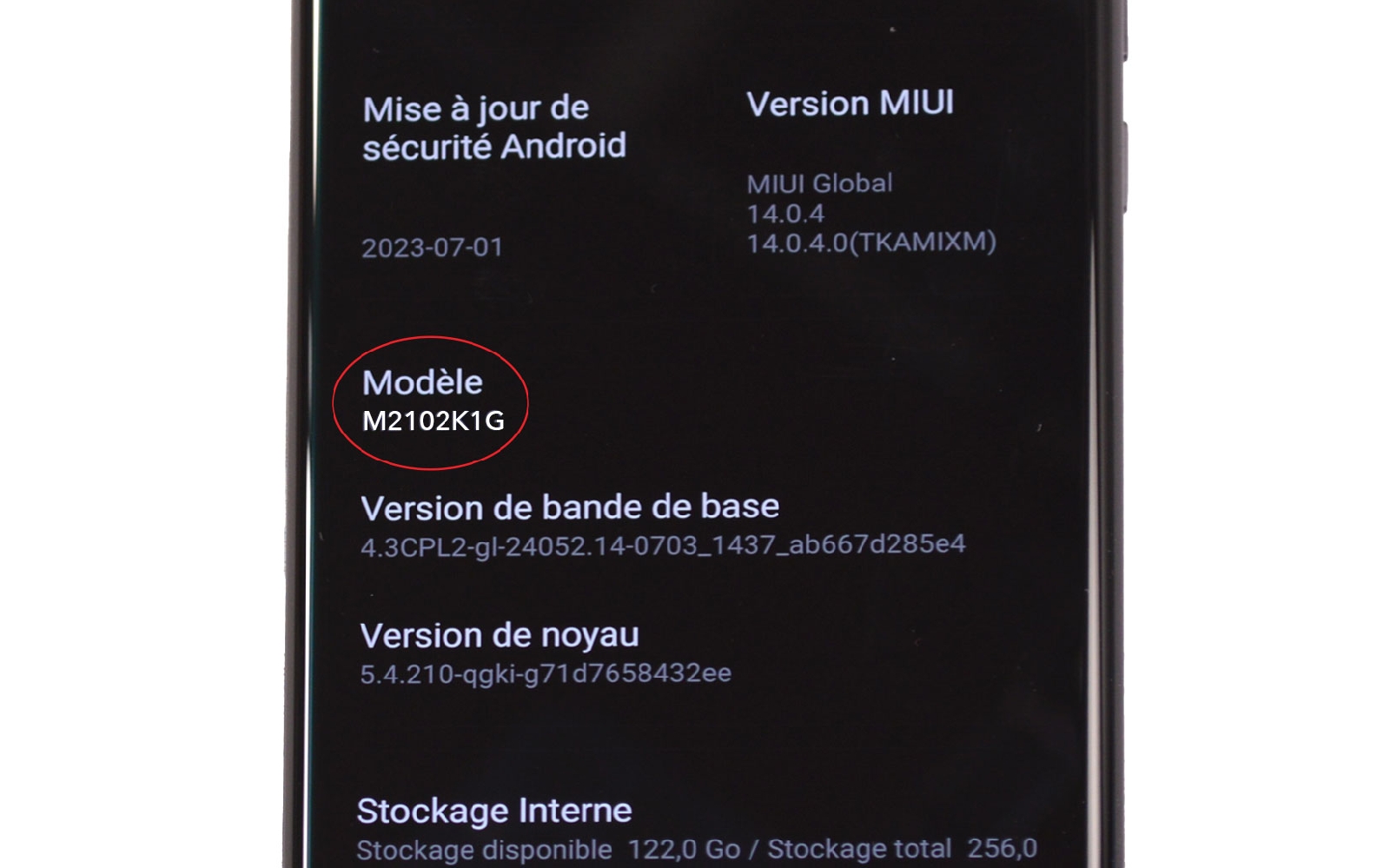

Avant toute chose, nous vous conseillons de vous rendre dans les paramètres de votre appareil pour vous assurez d'être bien l'heureux propriétaire d'un Xiaomi Mi 11 Ultra. Assurez-vous que le numéro de modèle de votre appareil se trouve dans la liste des smartphones compatibles de la pièce détachée que vous souhaitez commander.

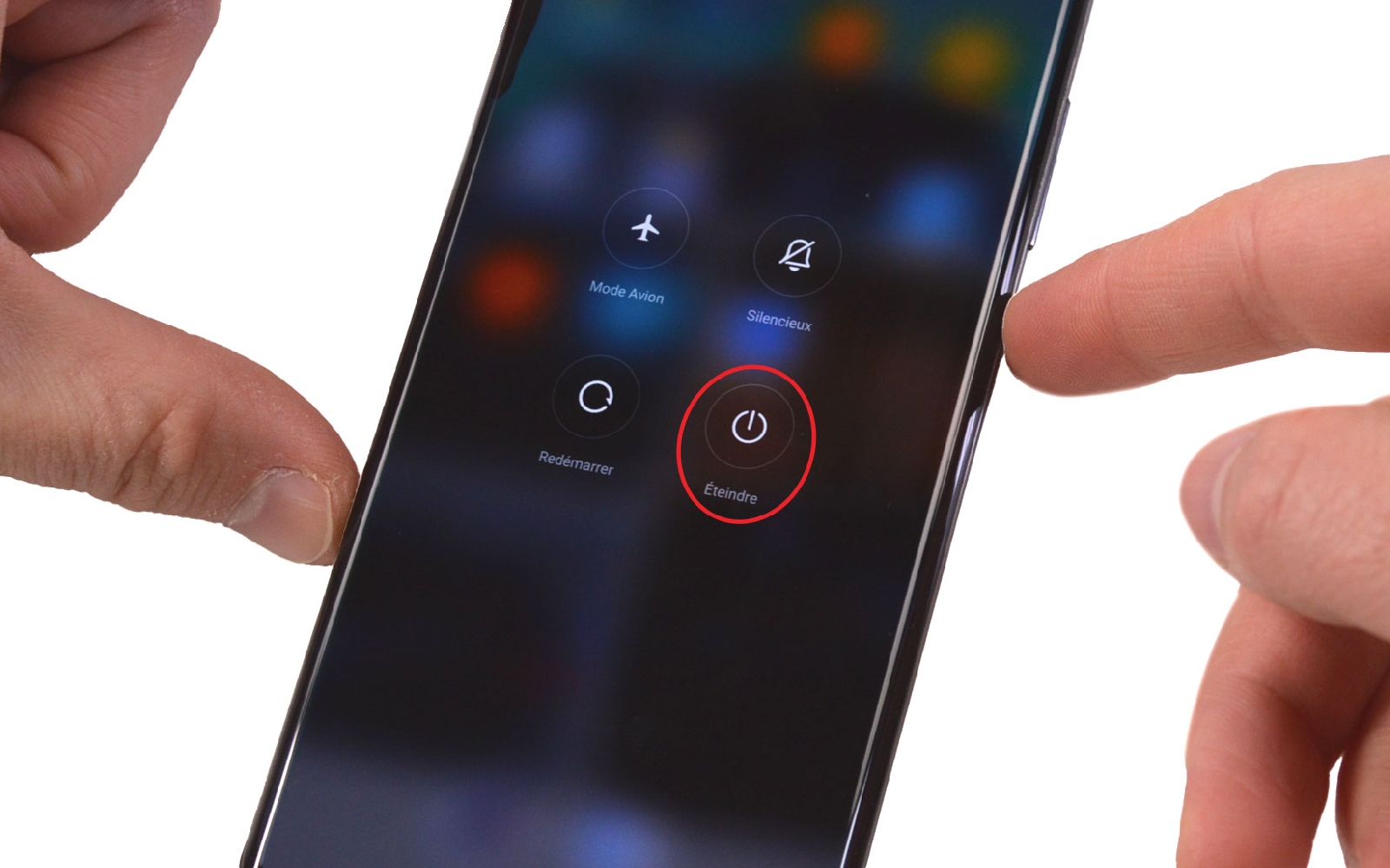

Une fois la commande reçue, installez vous dans un endroit calme et préparez-vous un espace de travail propre et dégagé. Commencez la réparation par éteindre votre téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

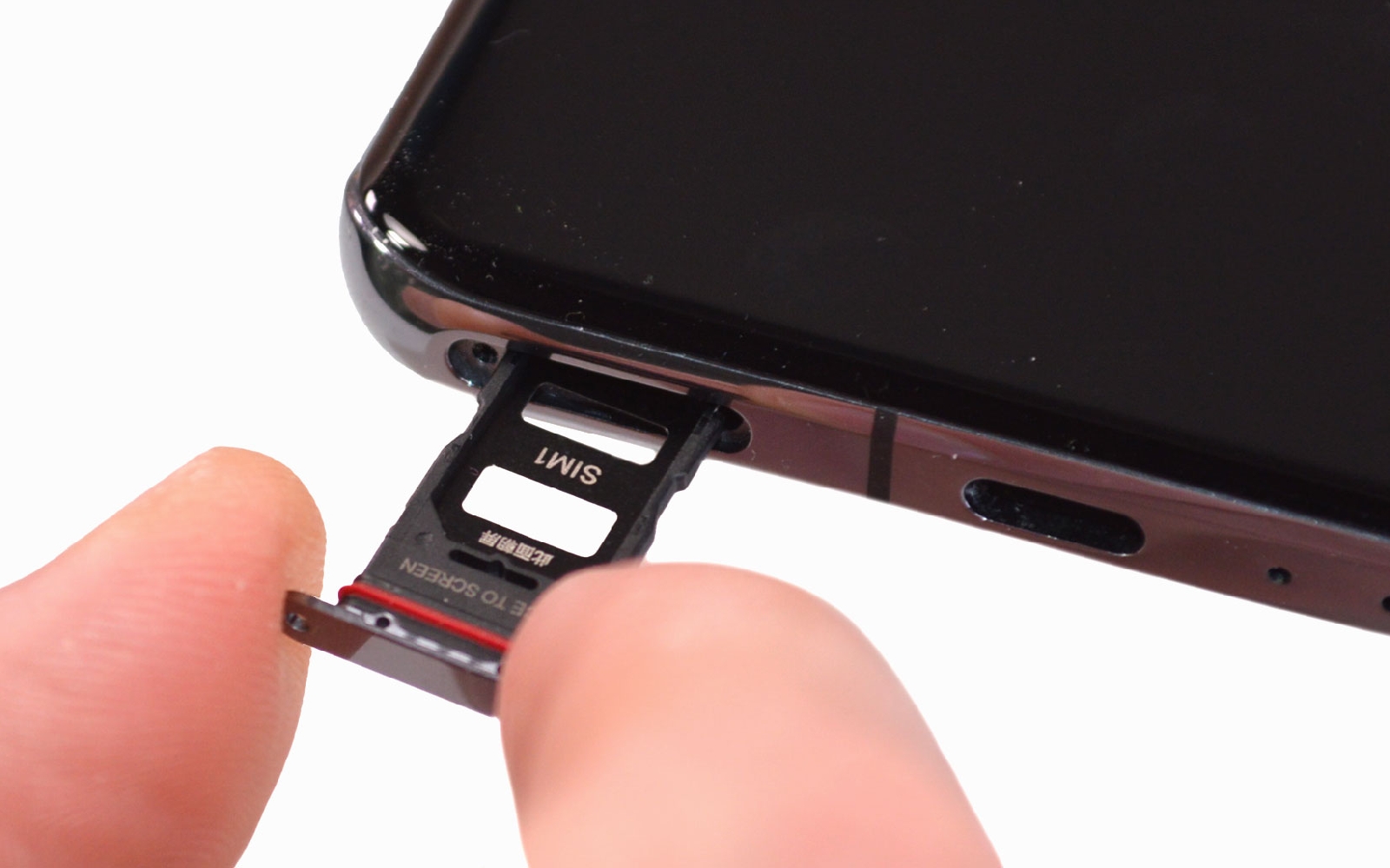

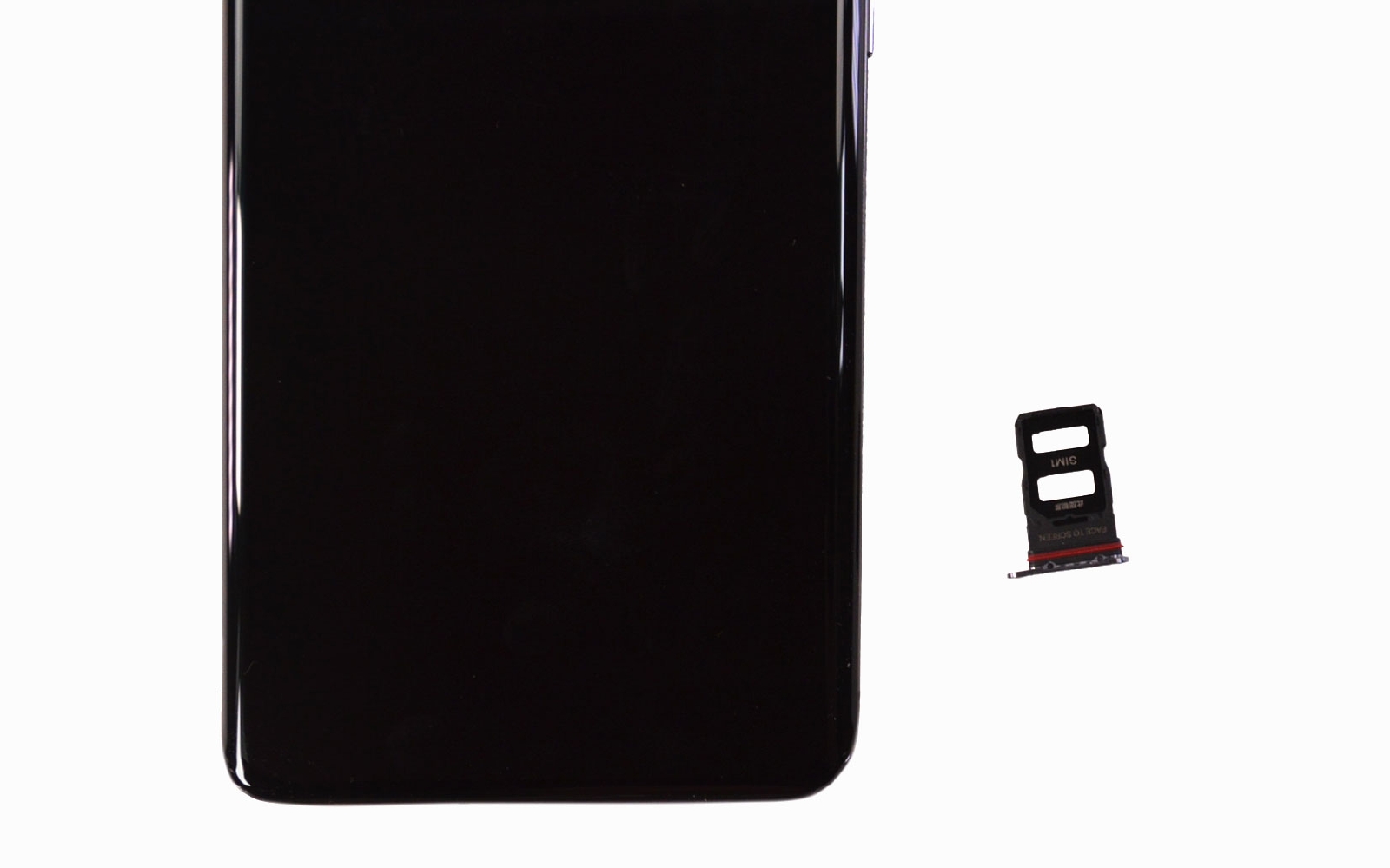

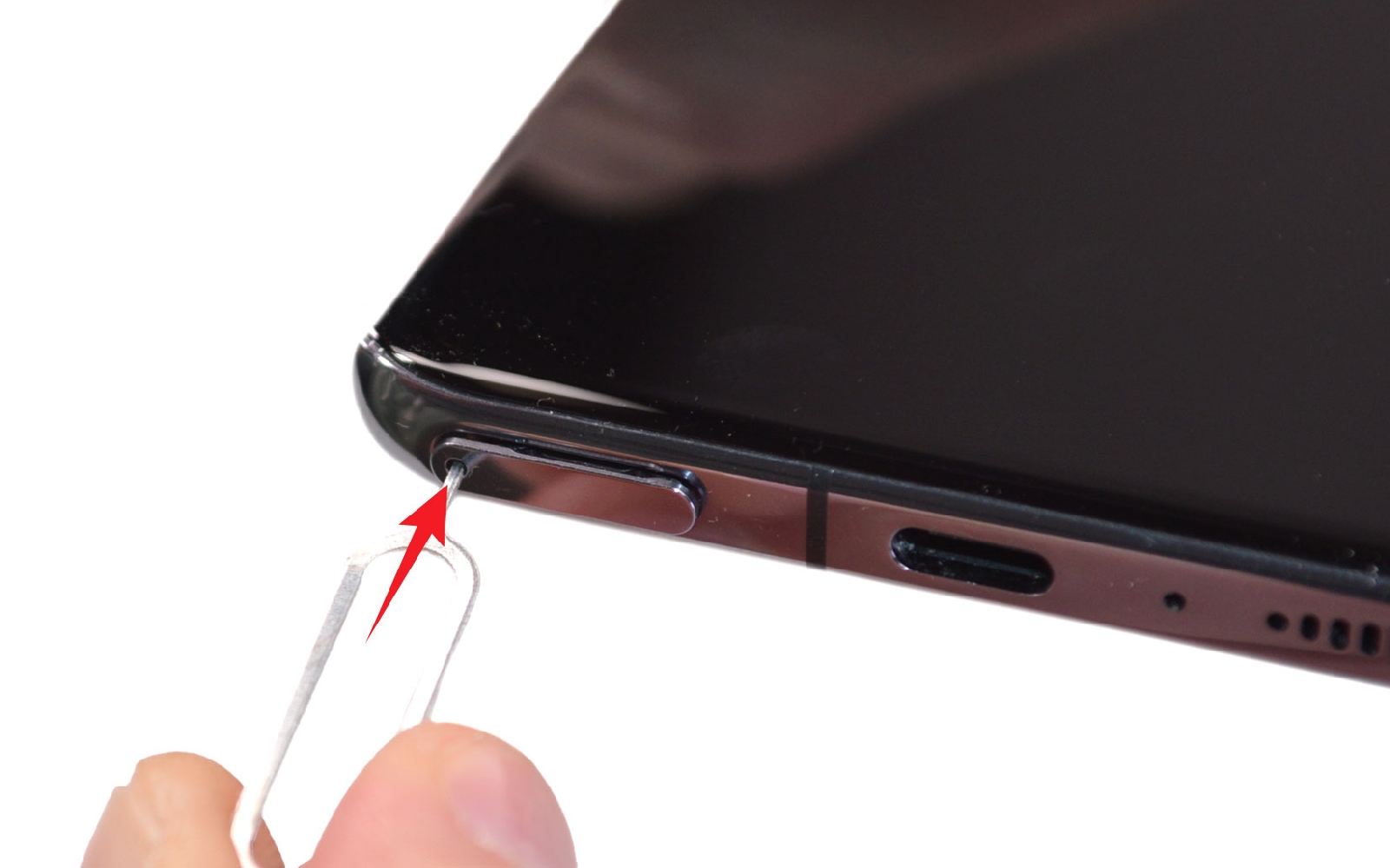

Etape 1 : Ejecter le tiroir SIM
Insérez l'outil Sim pour éjecter le tiroir de son emplacement.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

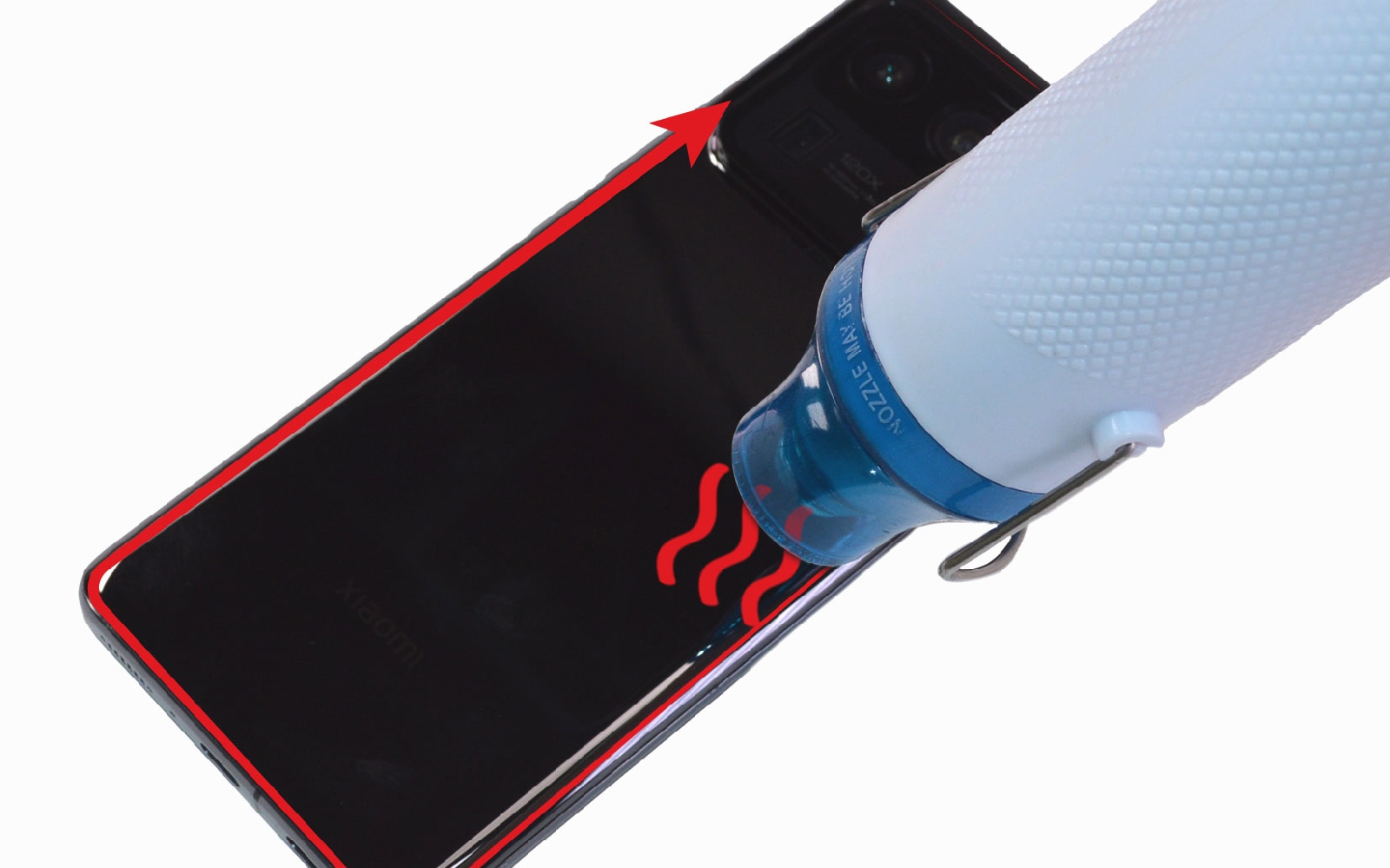

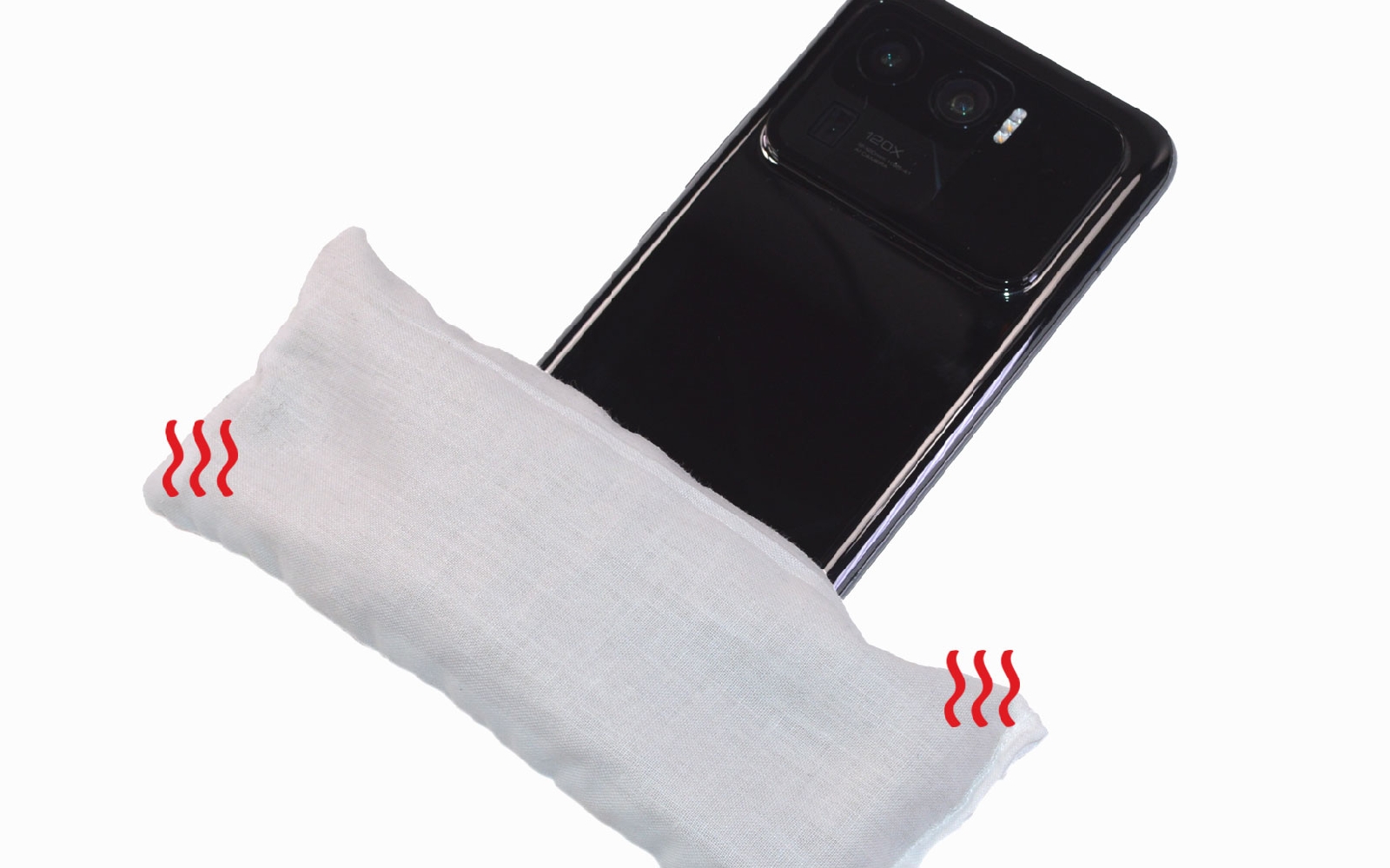

Etape 2 : Chauffer la vitre arrière

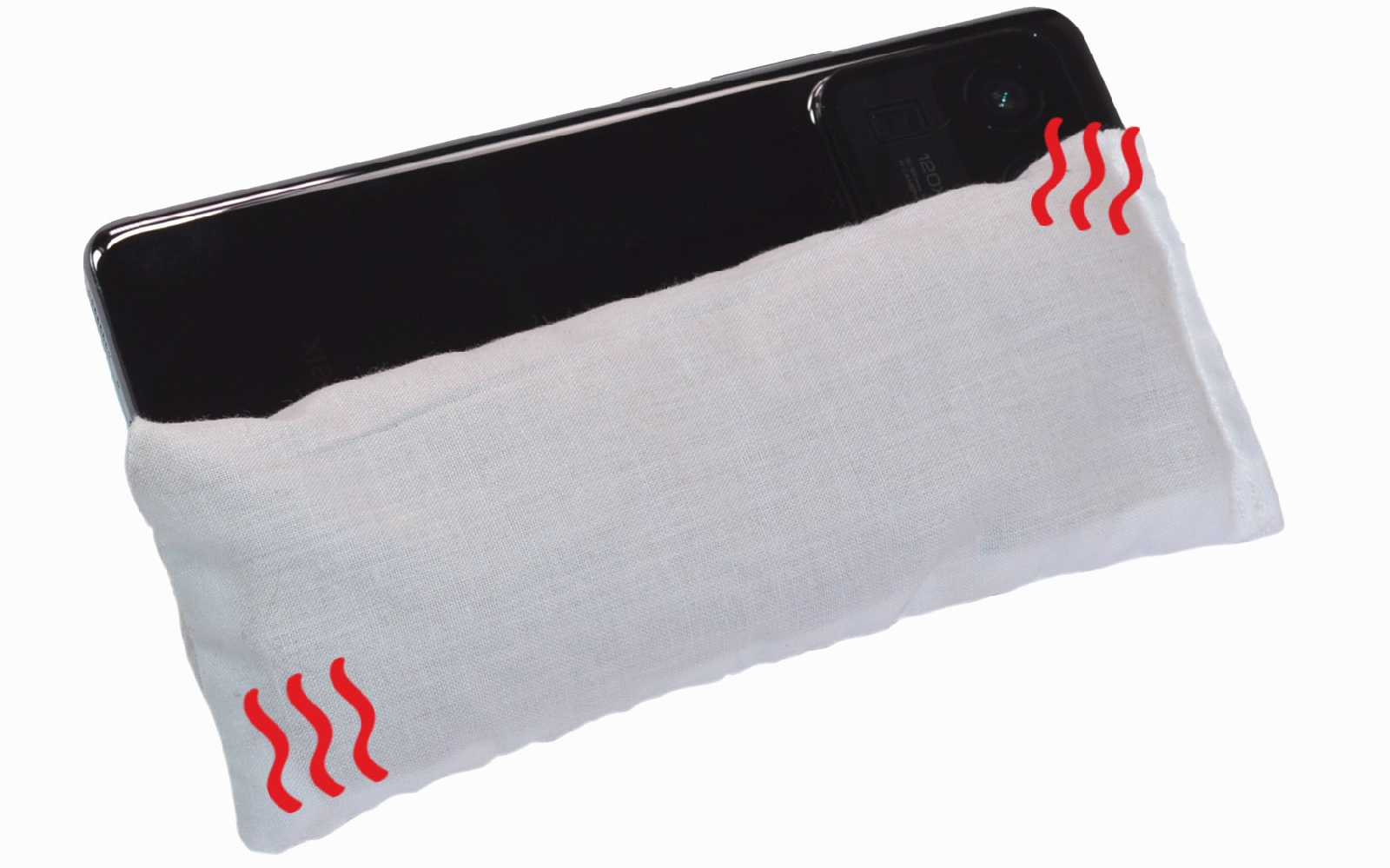

Pour accéder à l'interieur du téléphone, il vous faut chauffer la vitre arrière à l'aide d'un coussin chauffant ou d'un décapeur thermique. Si vous optez pour le coussin, pensez à le passer au micro-ondes environ 2 minutes avant de le déposer sur la vitre arrière quelques secondes.

Pour le décapeur ou votre sèche-cheveux, il vous suffit de l'allumer et de le passer sur tout le contour du composant.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

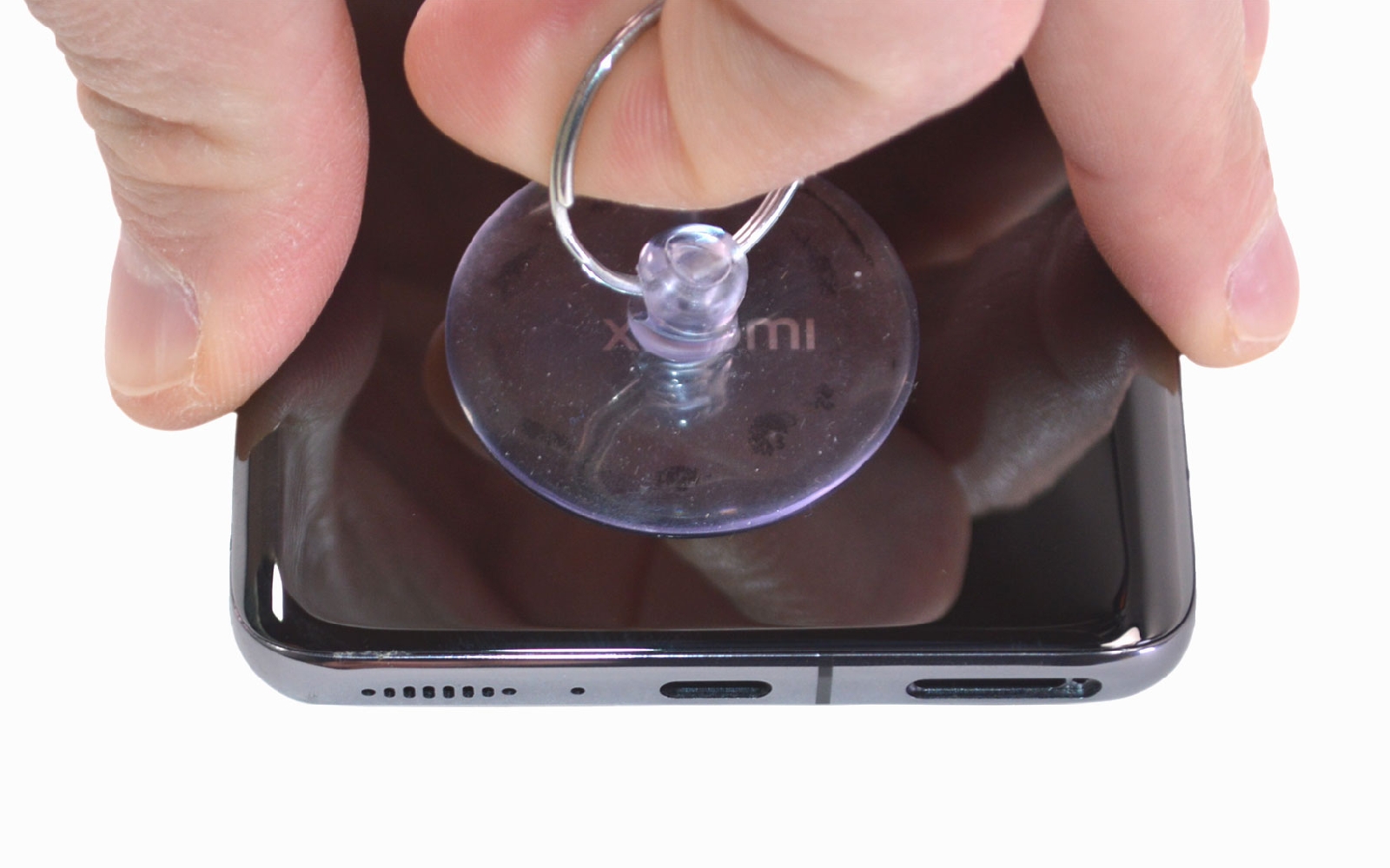

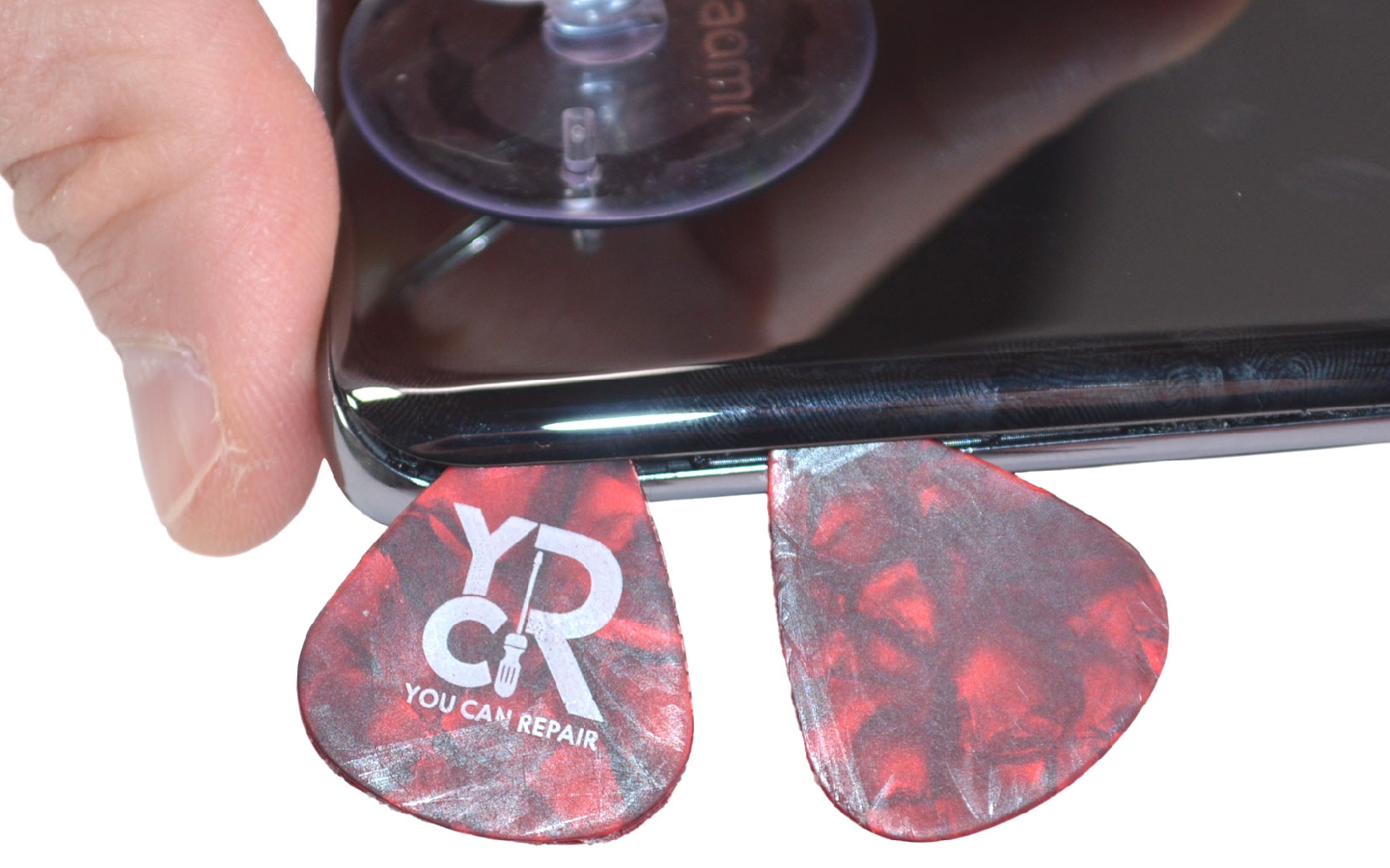

Etape 3 : Décoller la vitre arrière

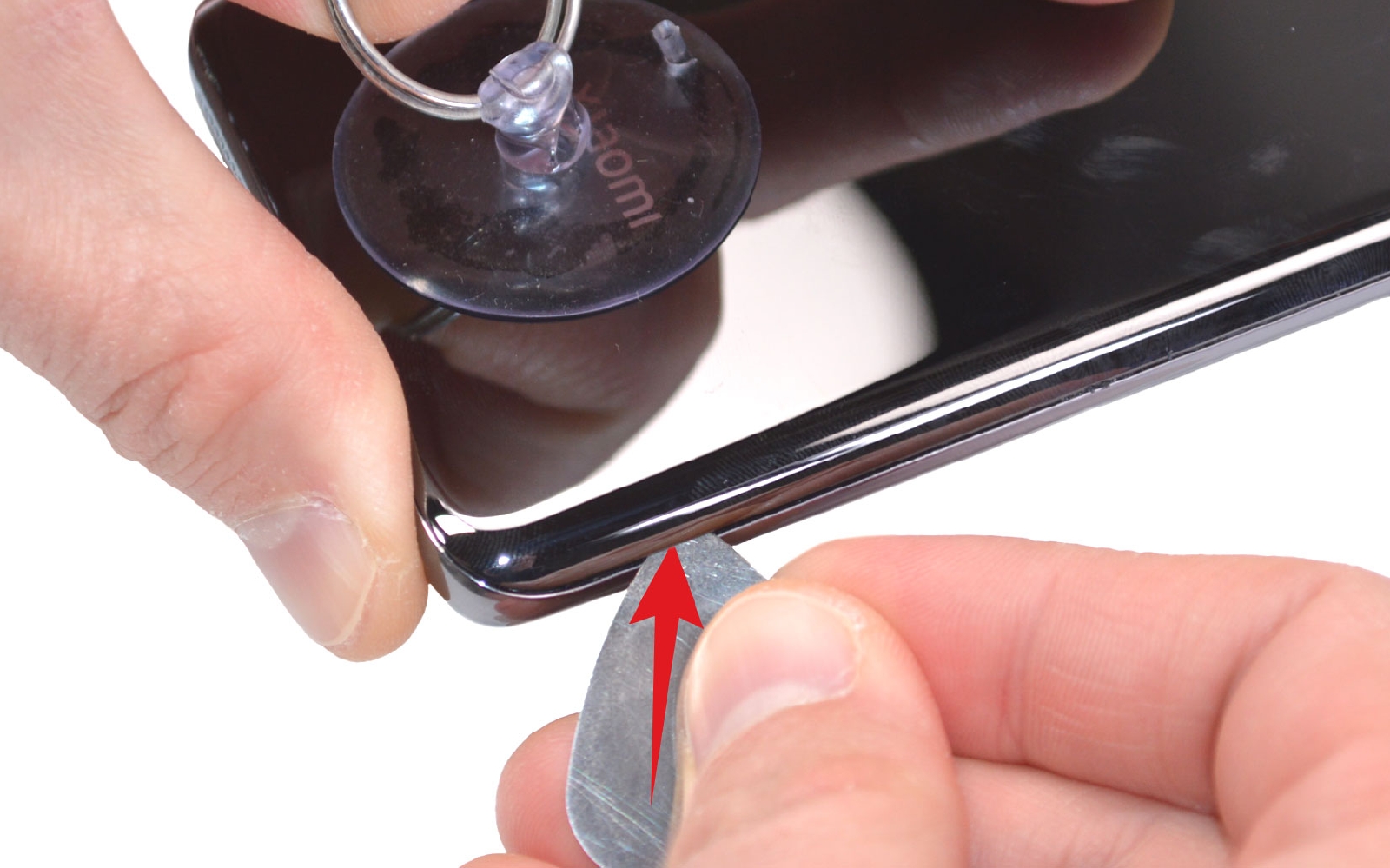

Placez la ventouse sur le bas de la vitre arrière puis en vous aidant de cette dernière, insérez le médiator en métal sur le coté droit entre la vitre et le châssis.

Une fois la vitre légèrement décollée, remplacez le médiator métallique par ses homologues en plastique pour éviter d'endommager la peinture du composant.

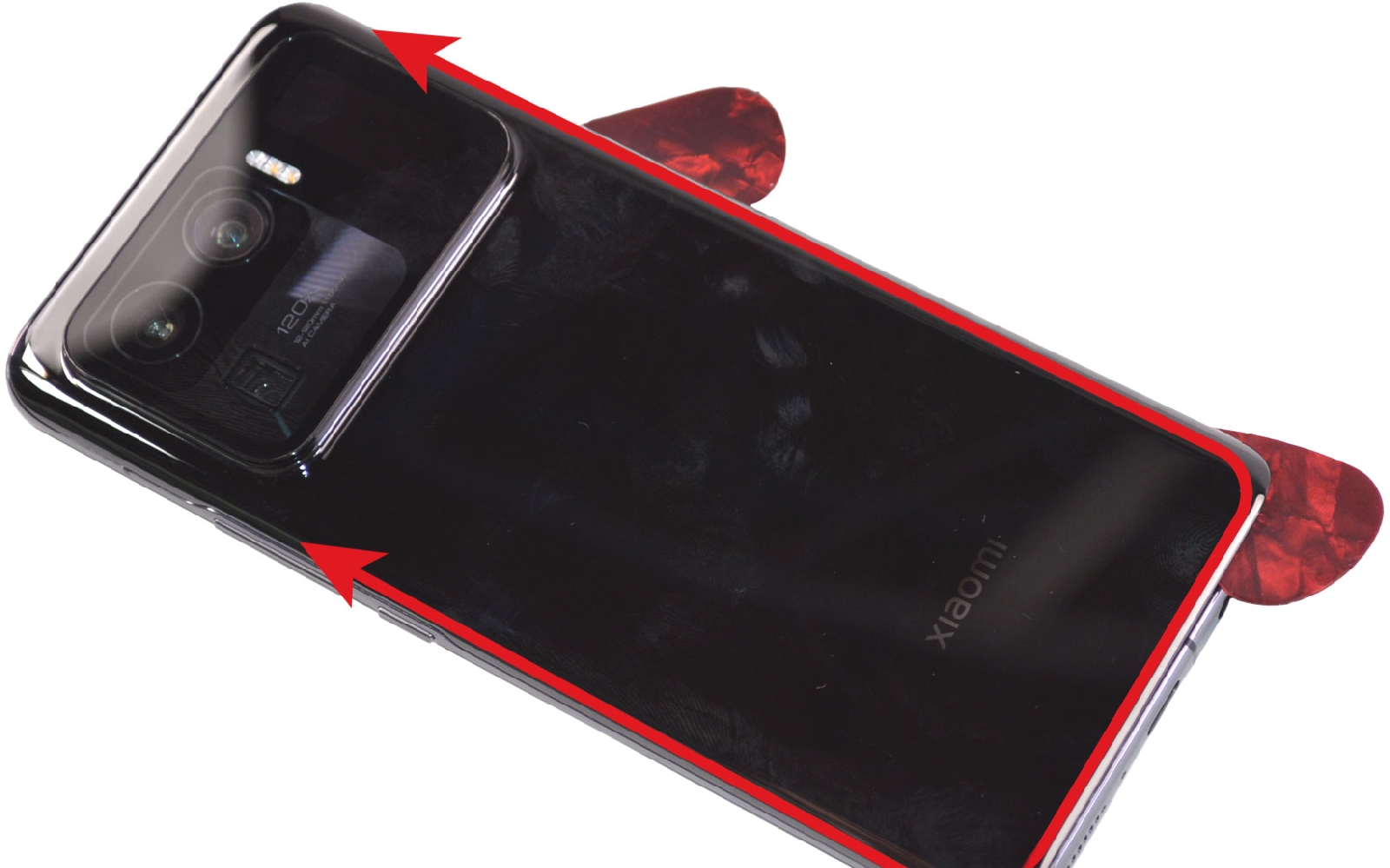

Ensuite, faites circuler les outils le long du téléphone pour décoller petit à petit la vitre arrière.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

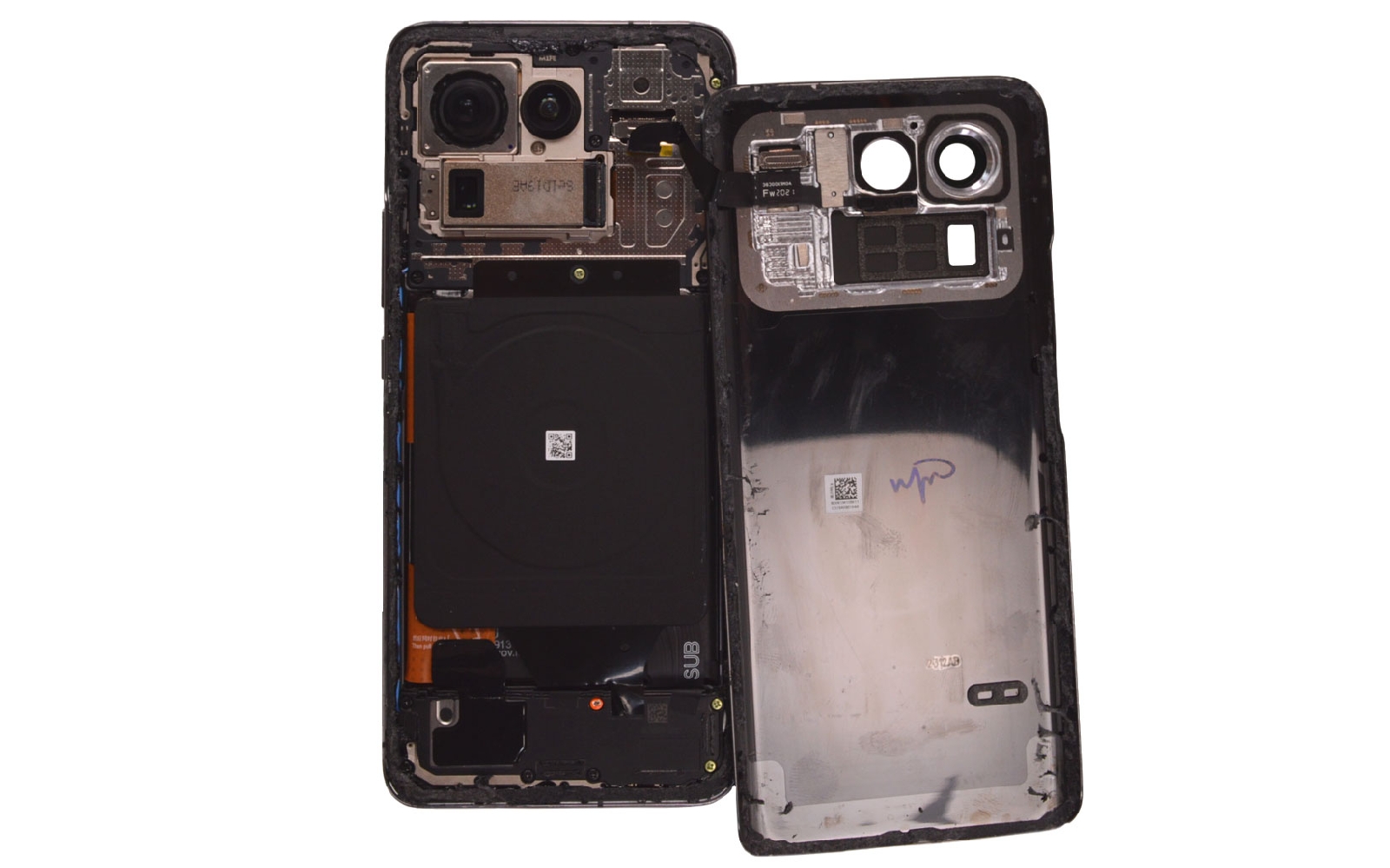

Etape 4 : Ouvrir le téléphone

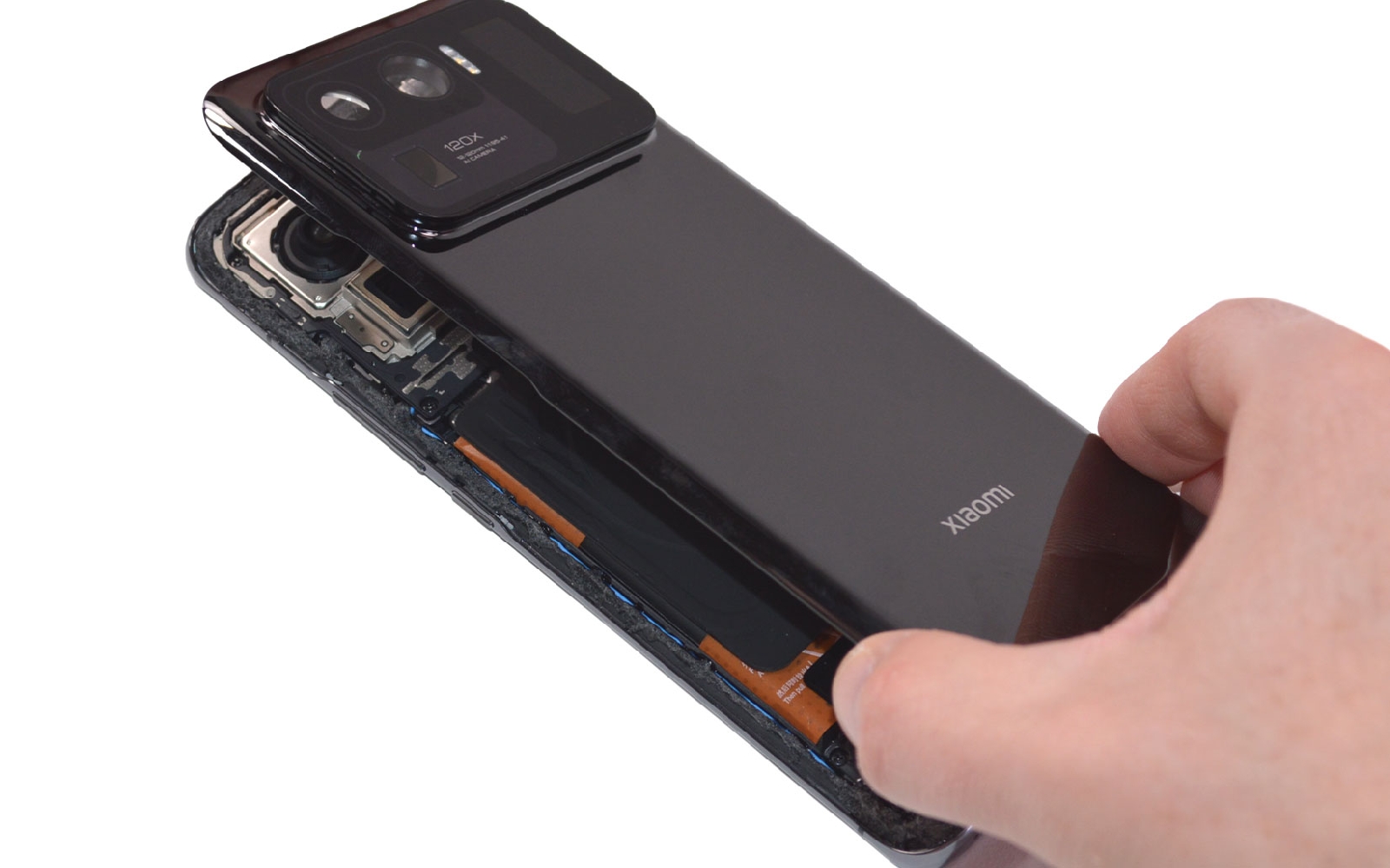

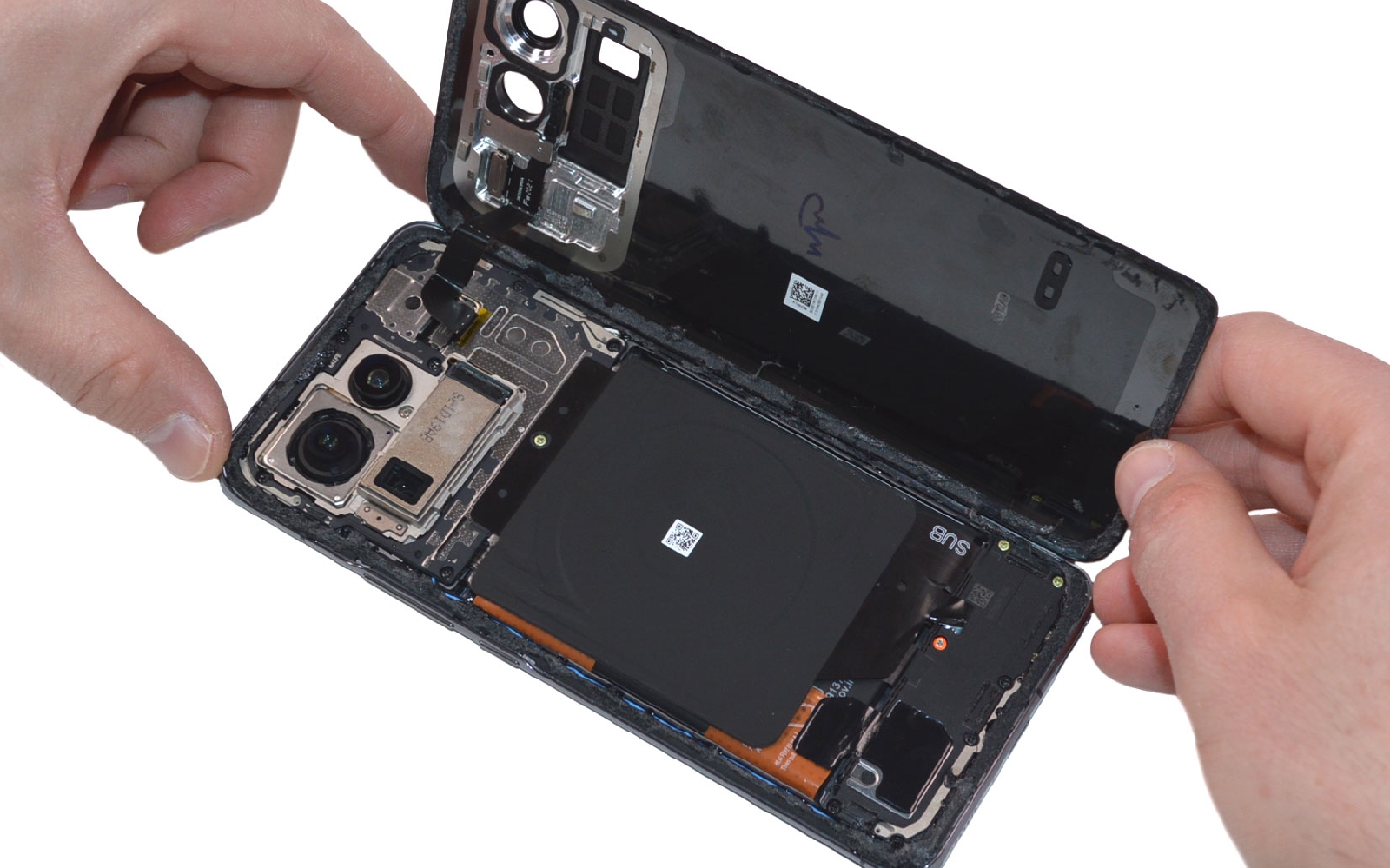

Saisissez la vitre arrière et faites la basculer de la gauche vers la droite en faisant attention à la nappe de l'écran externe.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

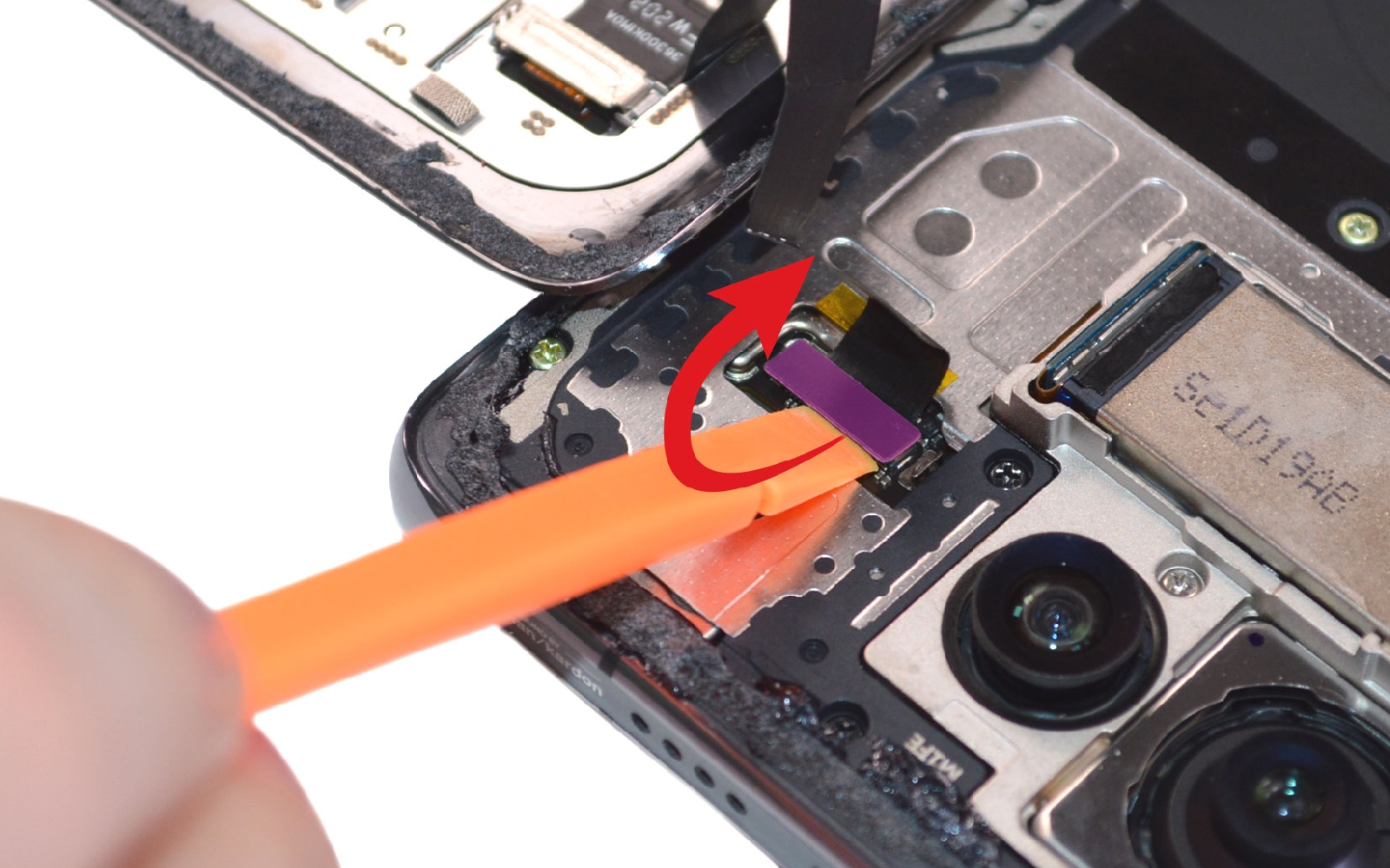

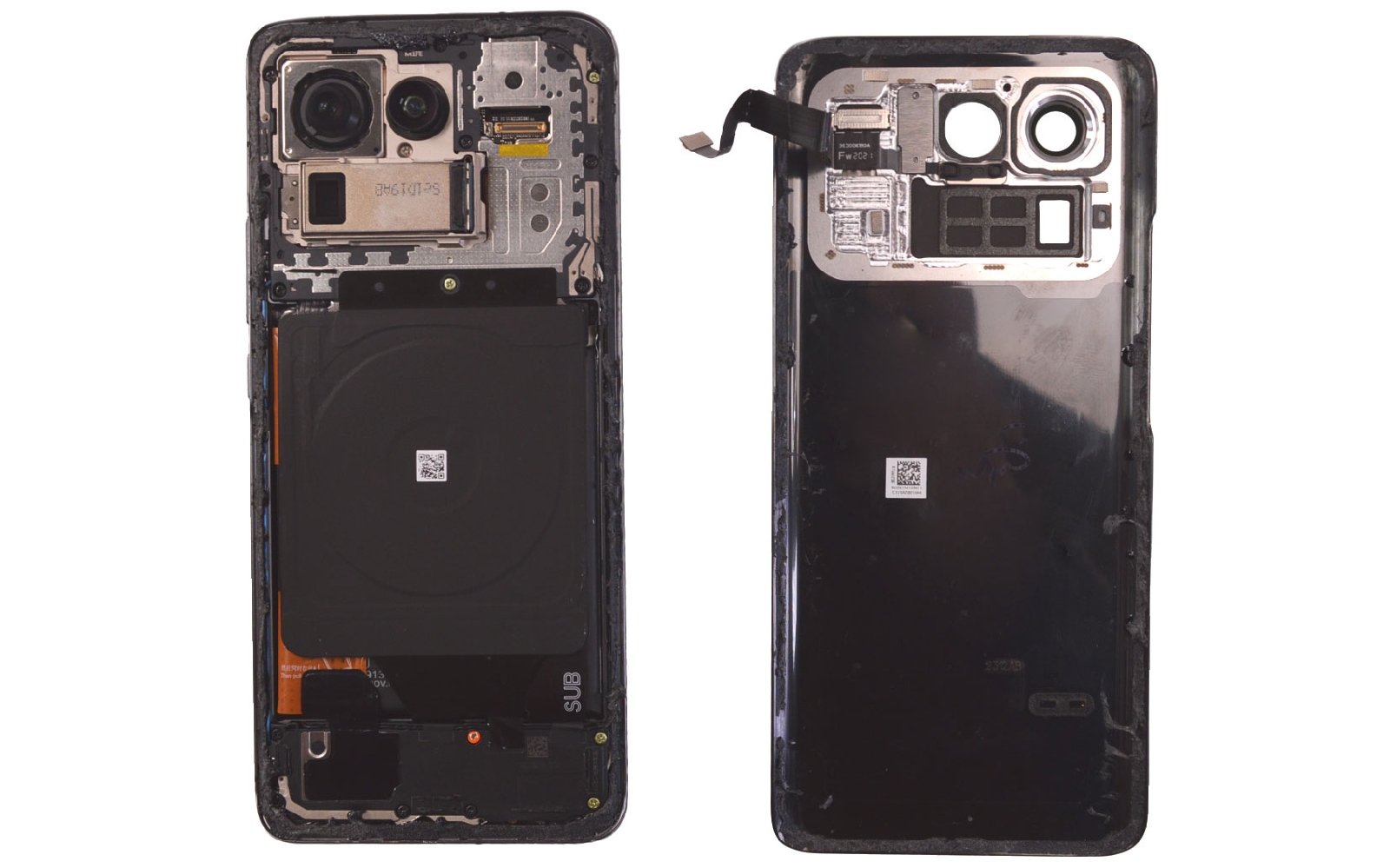

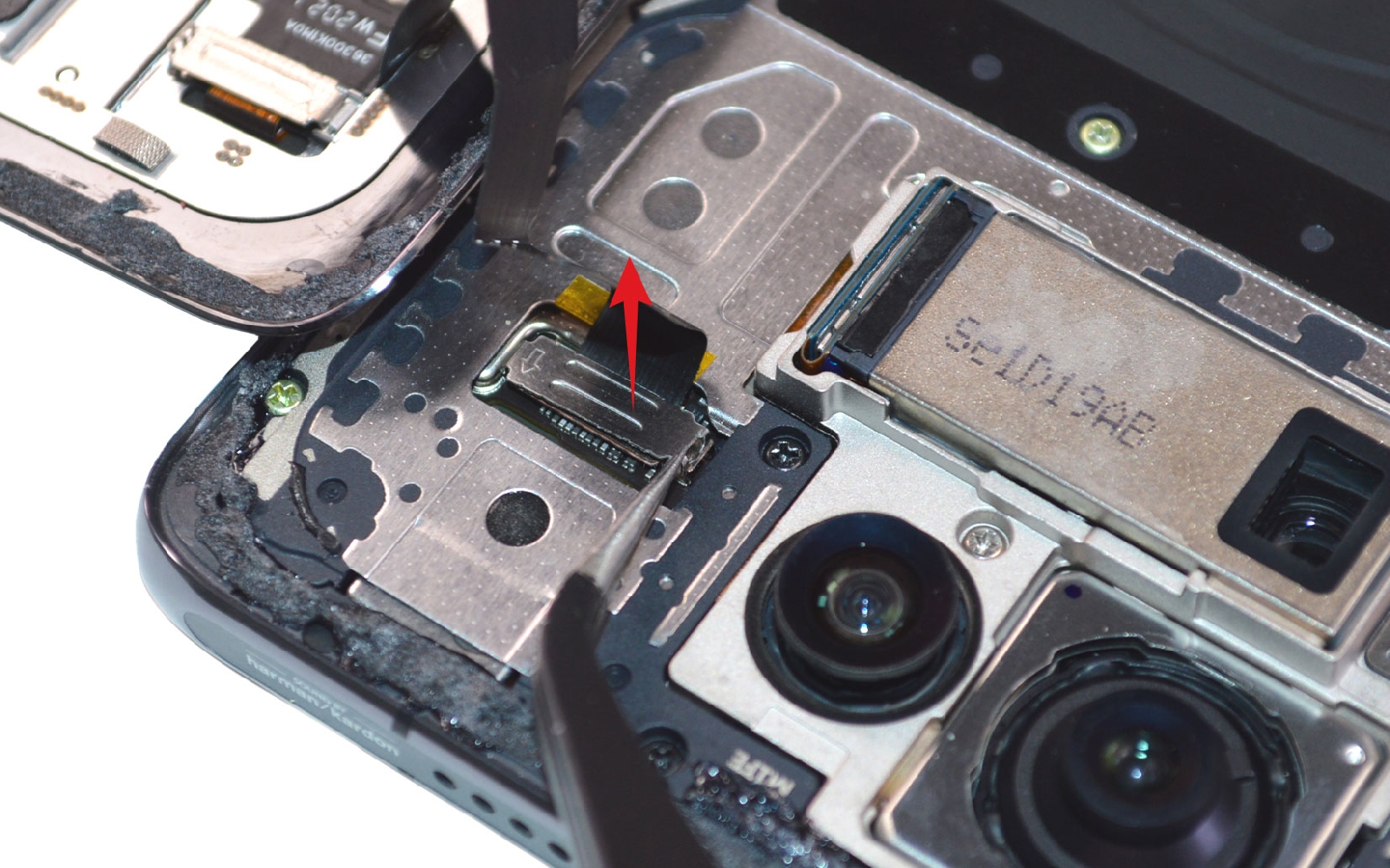

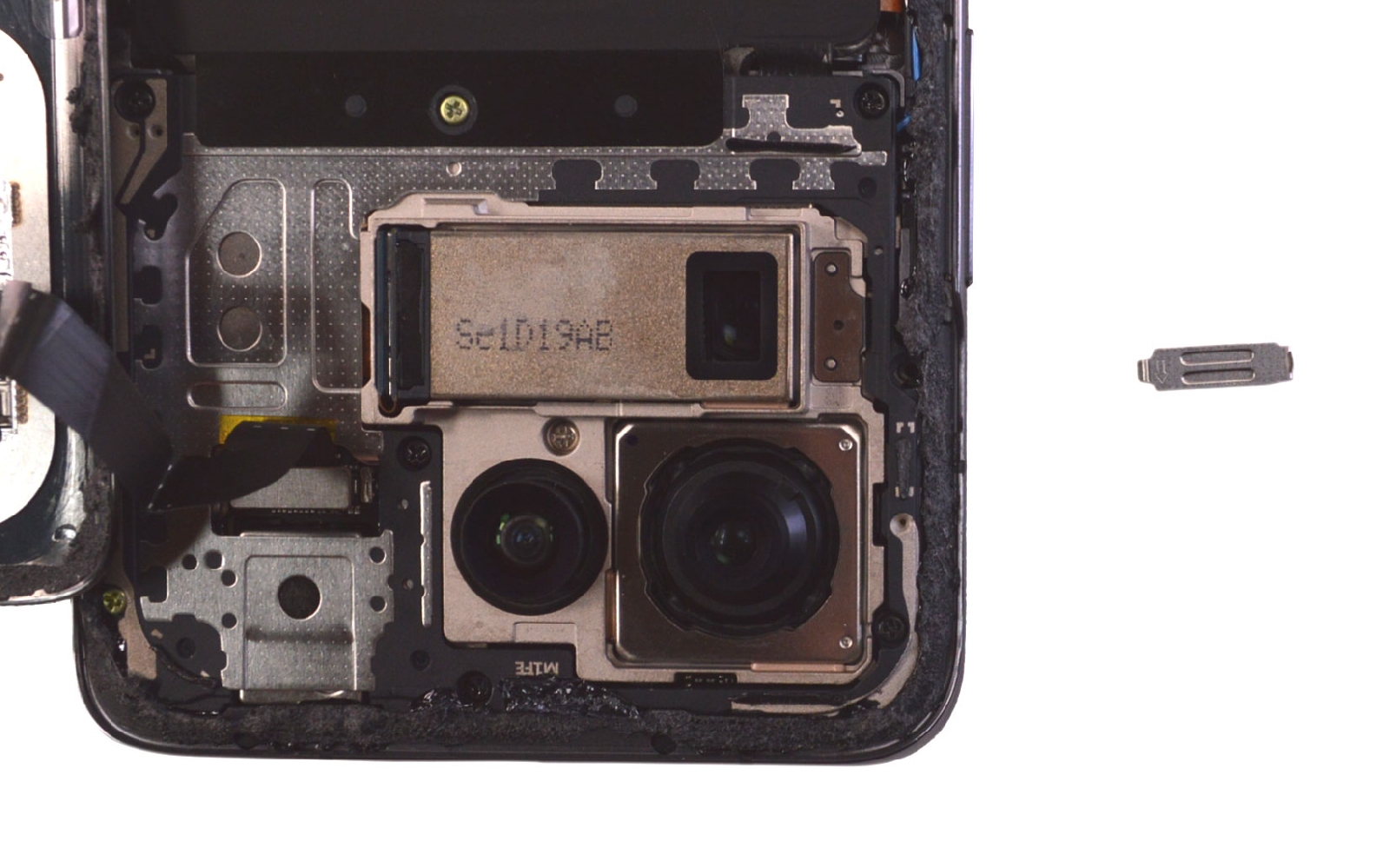

Etape 5 : Libérer la vitre arrière
Récupérez la petite plaquette métallique en vous aidant de la pincette puis débranchez la nappe avec le levier.

Vous pouvez maintenant mettre de coté la vitre arrière.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

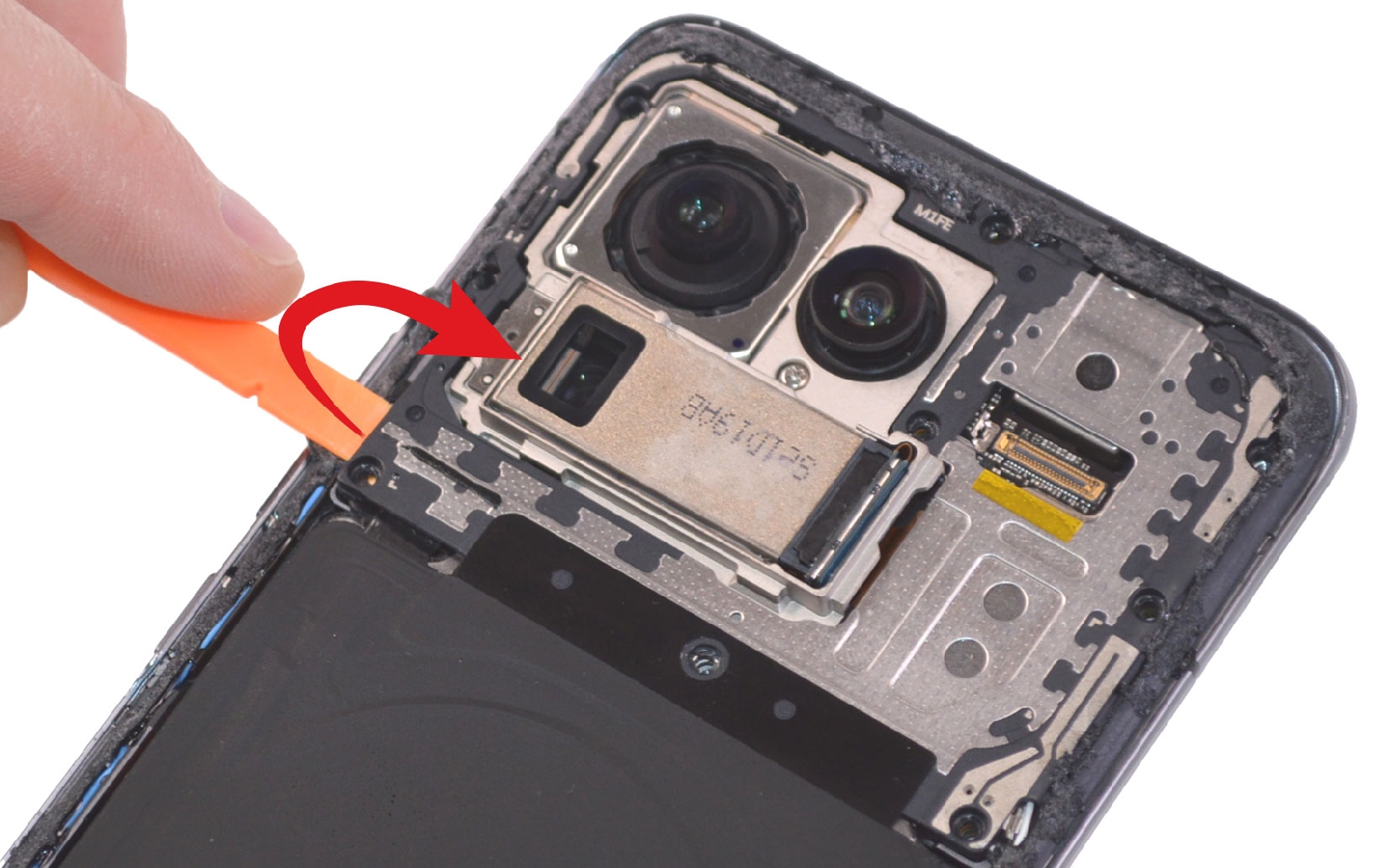

Etape 6 : Dévisser la nappe NFC

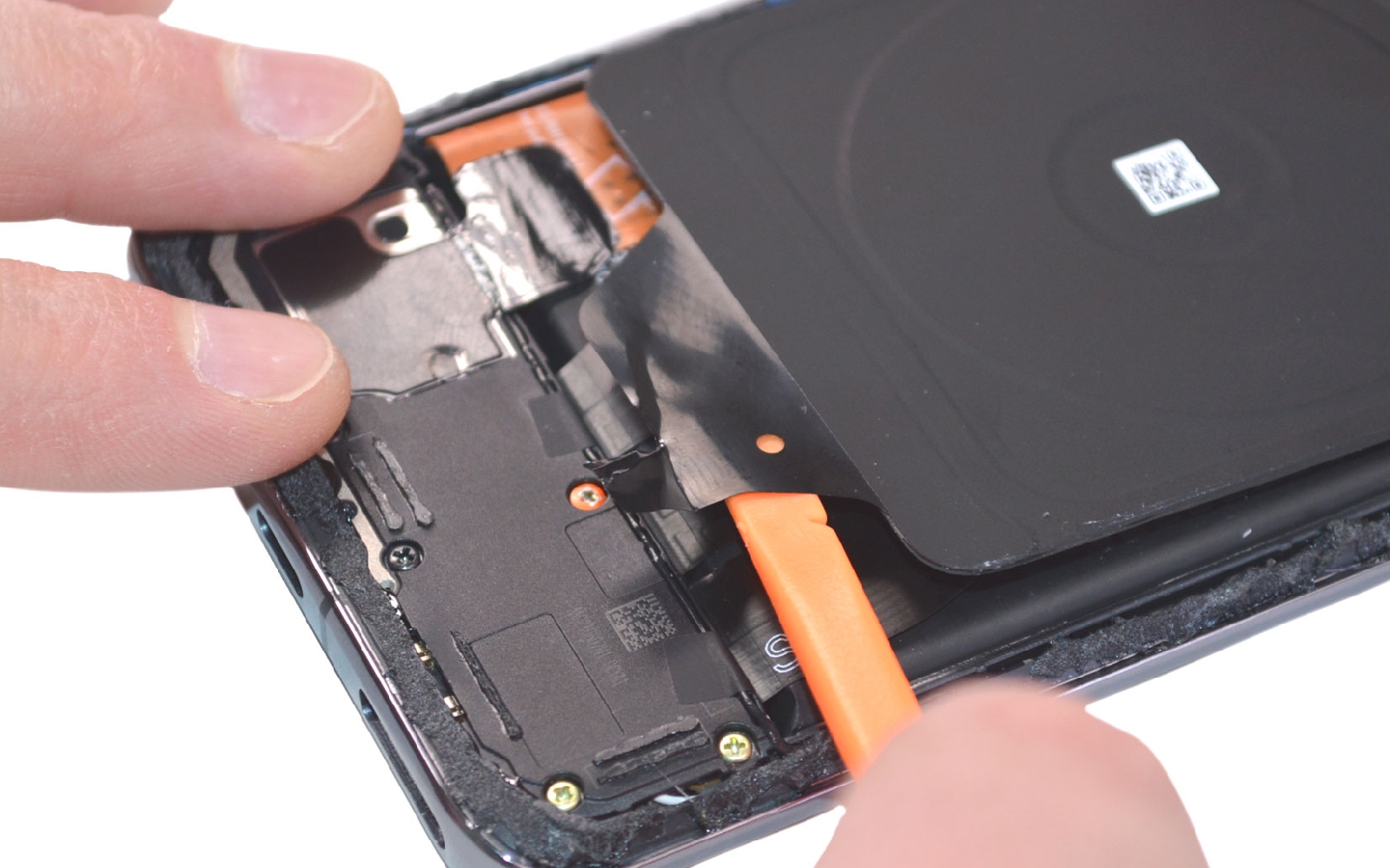

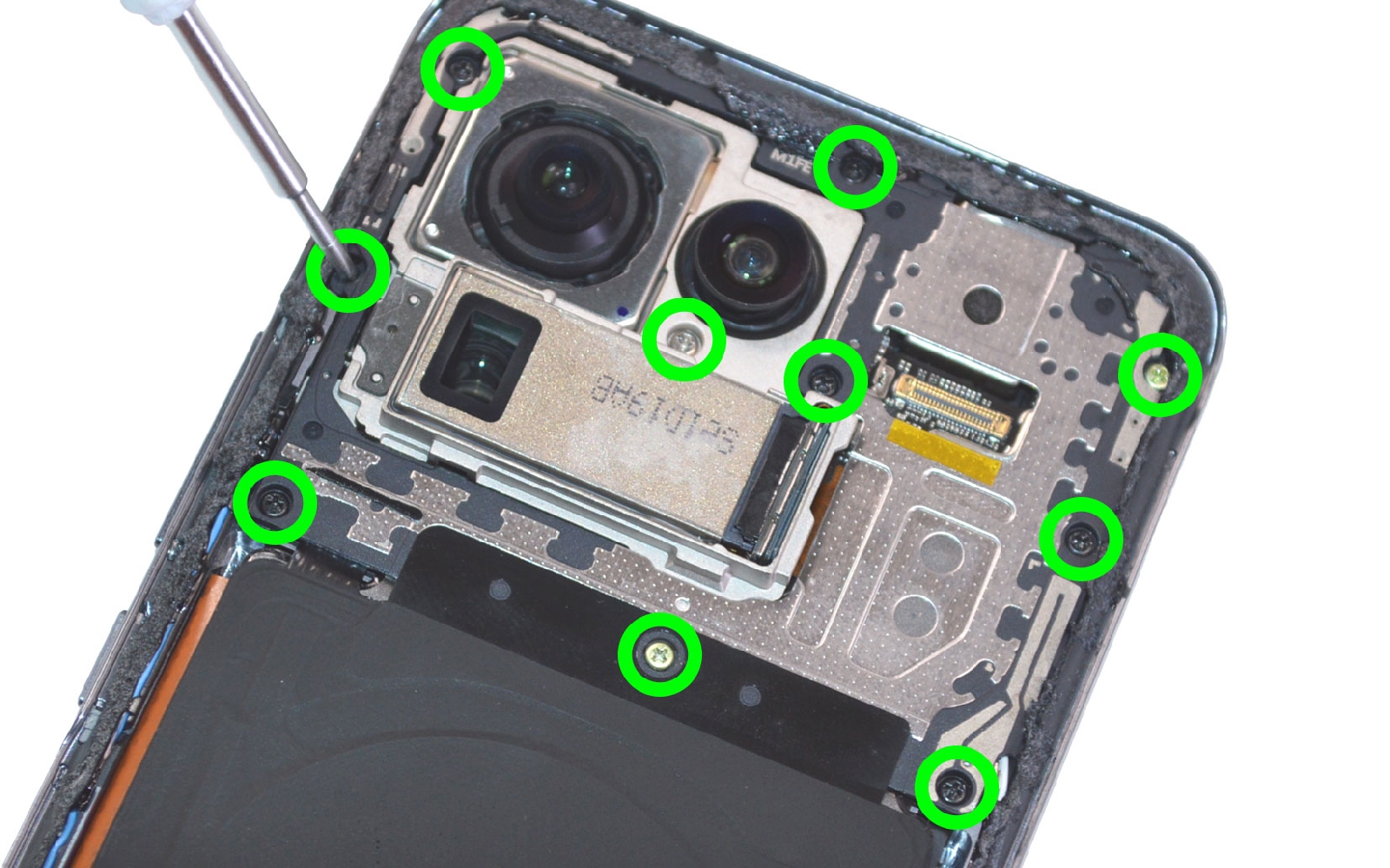

Retirez la dizaine de vis de la plaquette avec le tournevis cruciforme afin de pouvoir libérer la nappe NFC.

Décollez la partie basse du composant en passant le levier sous cette dernière puis introduisez l'outil entre le châssis et la plaquette pour la déclipser.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

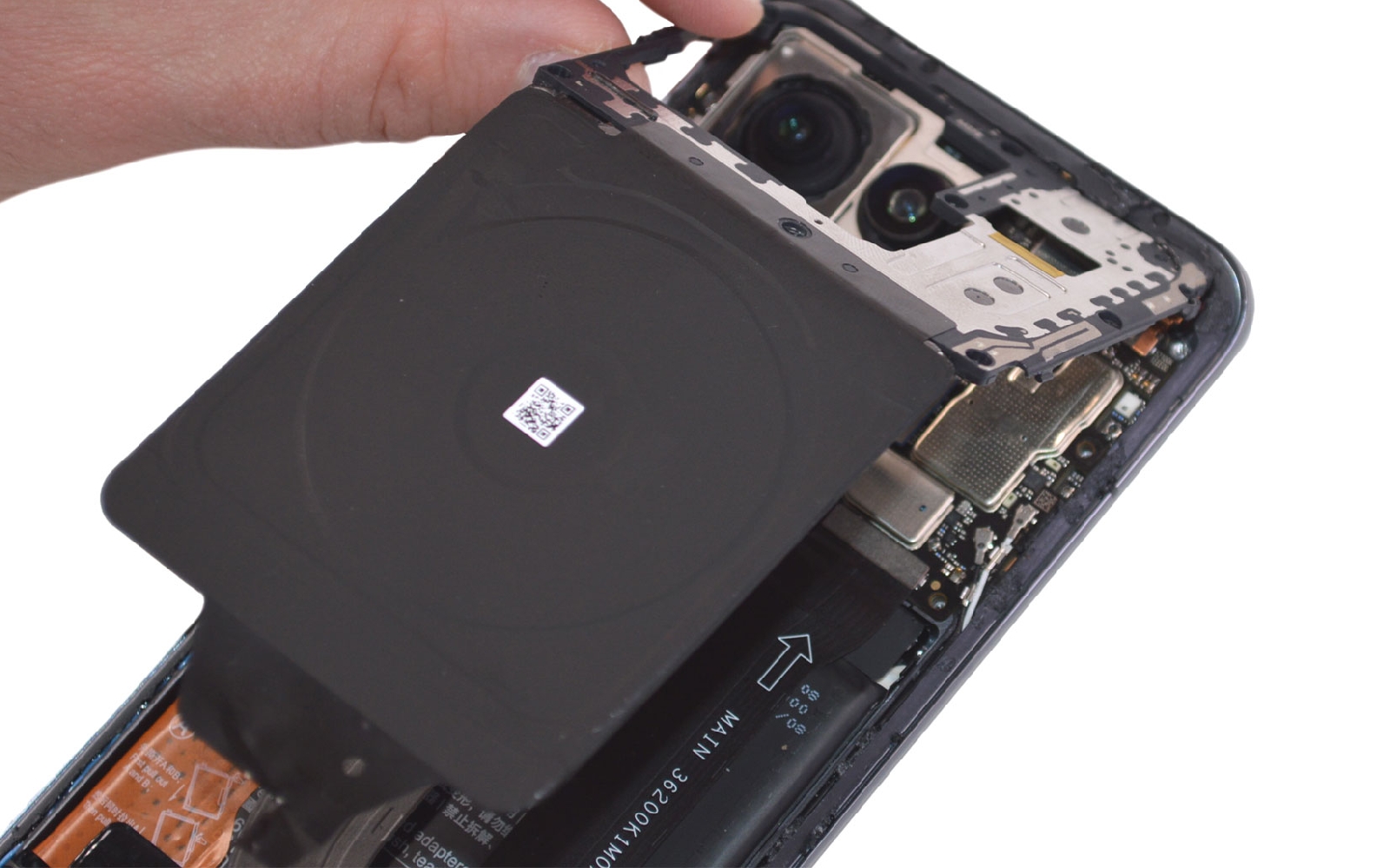

Etape 7 : Mettre de coté la nappe NFC

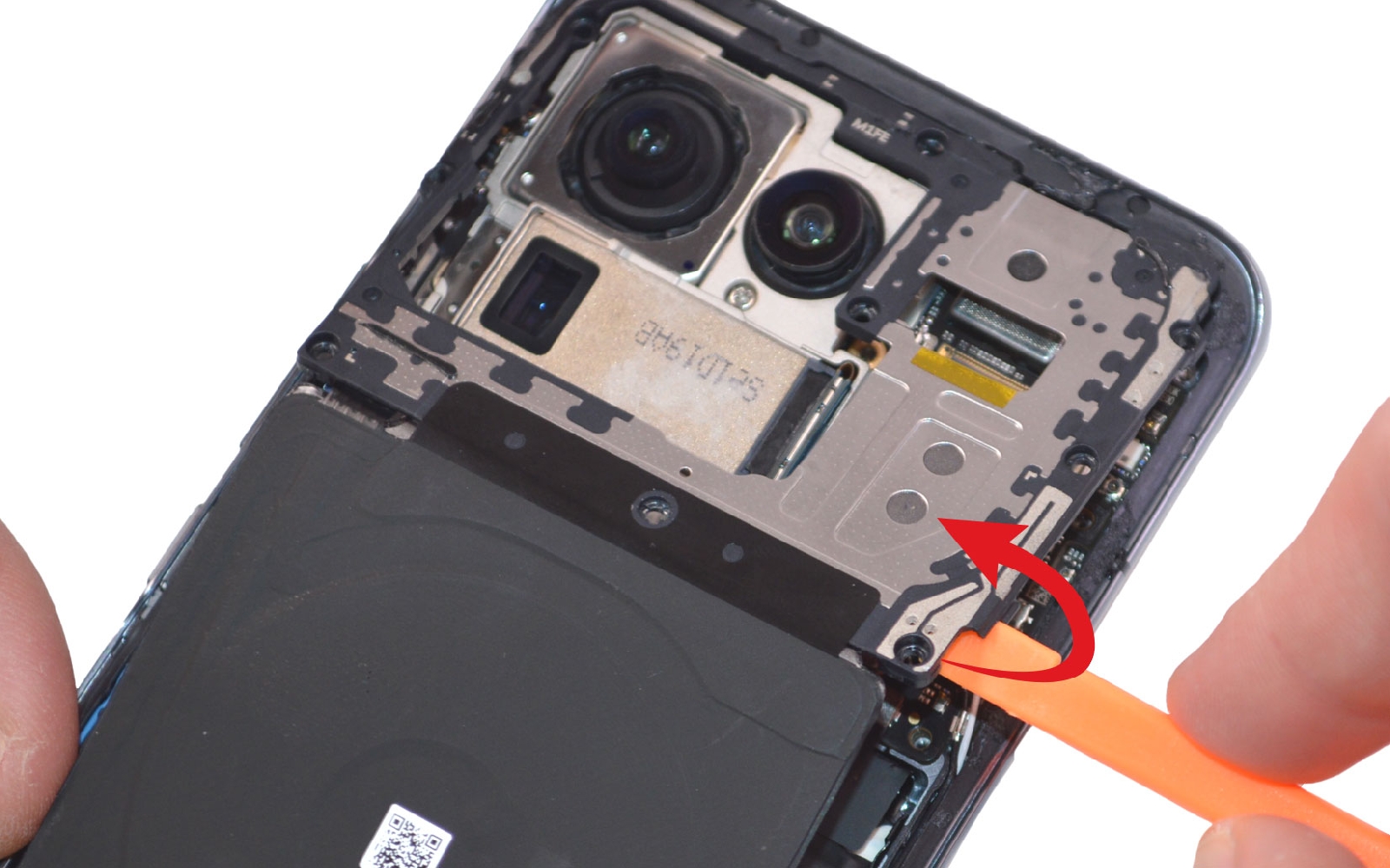

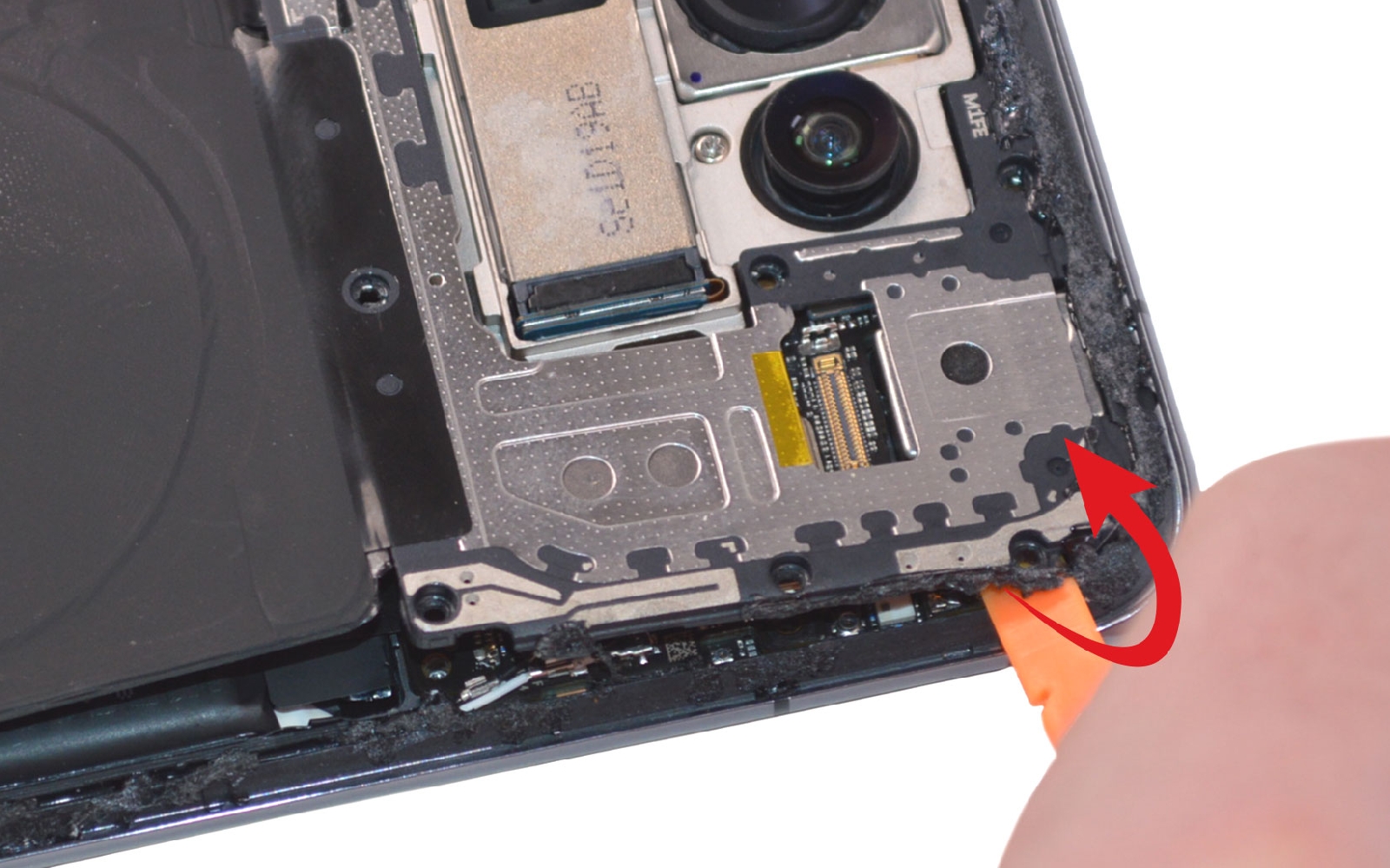

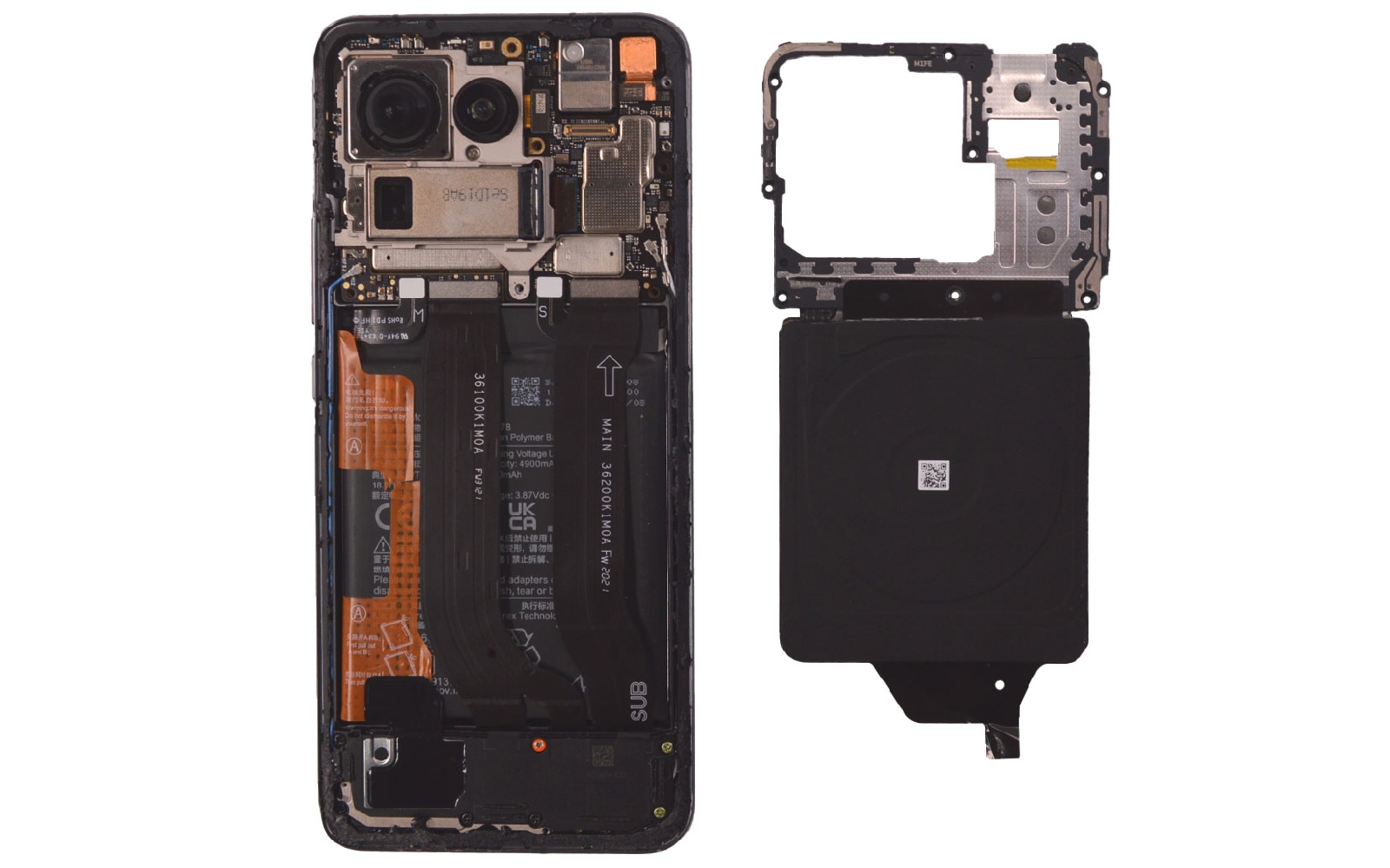

Toujours avec le levier, déclipsez la plaquette mais cette fois-ci du coté droit.

Retirez enfin la nappe complète.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

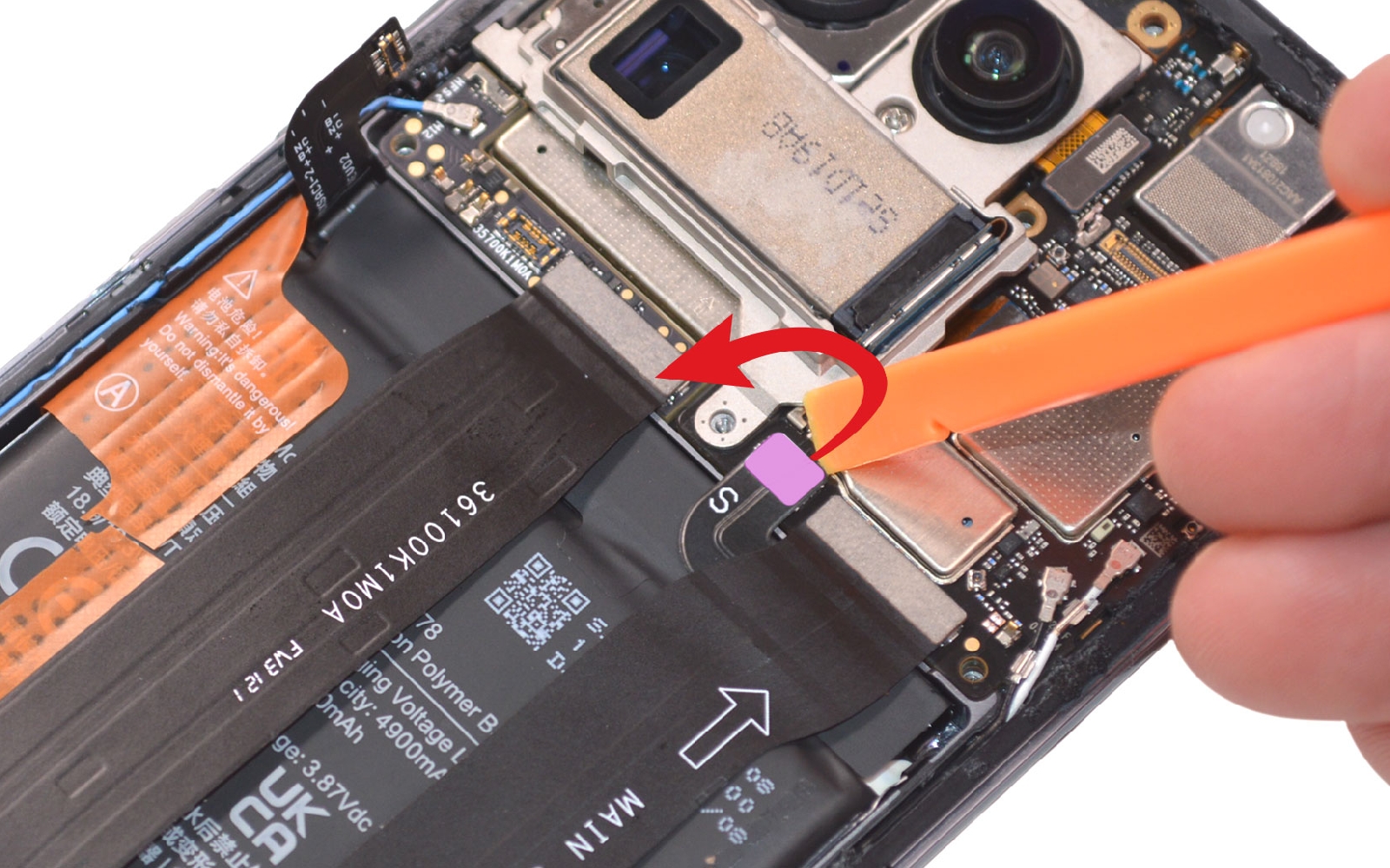

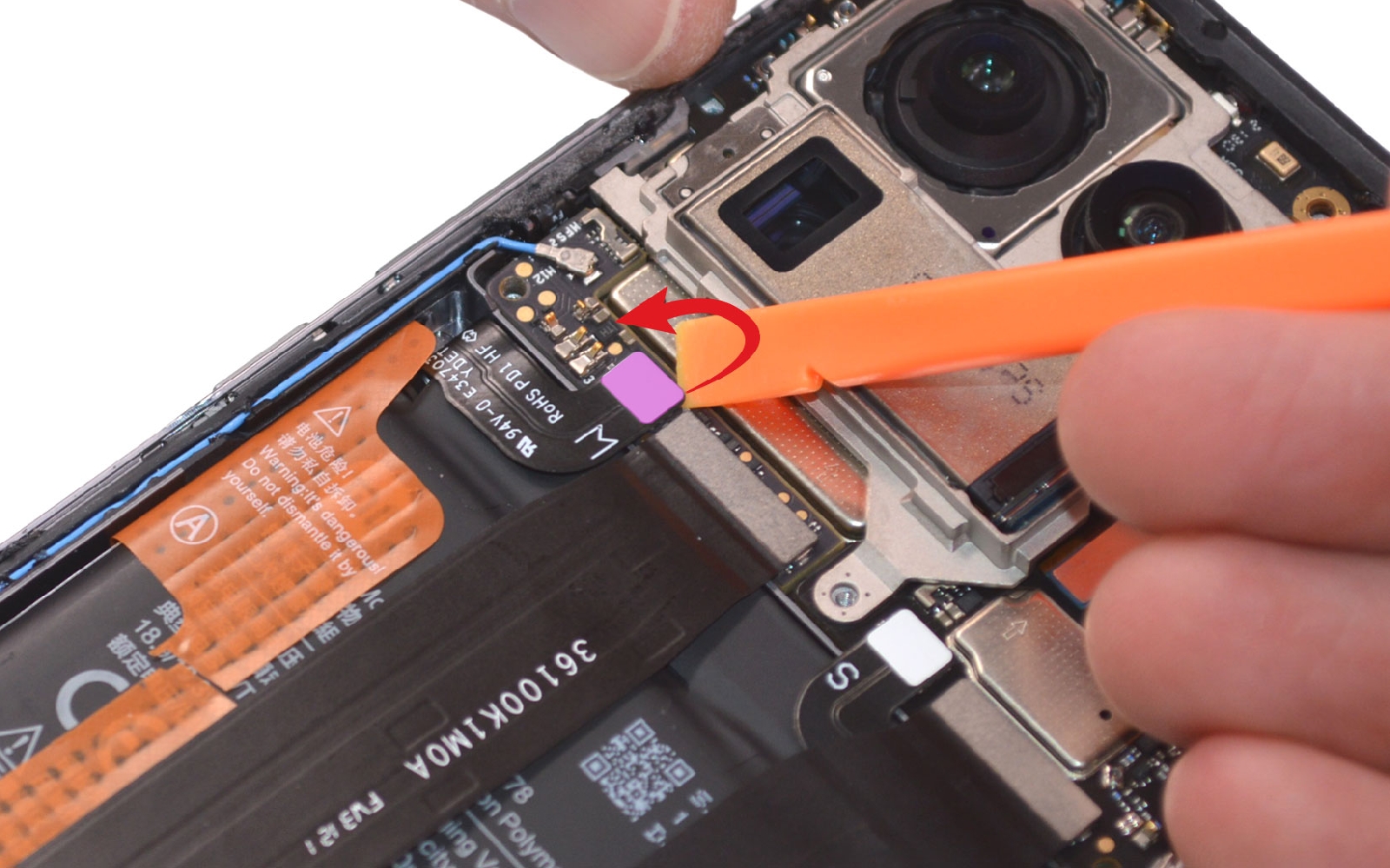

Etape 8 : Déconnecter la batterie
Déconnectez les deux nappes de la batterie avec le levier.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

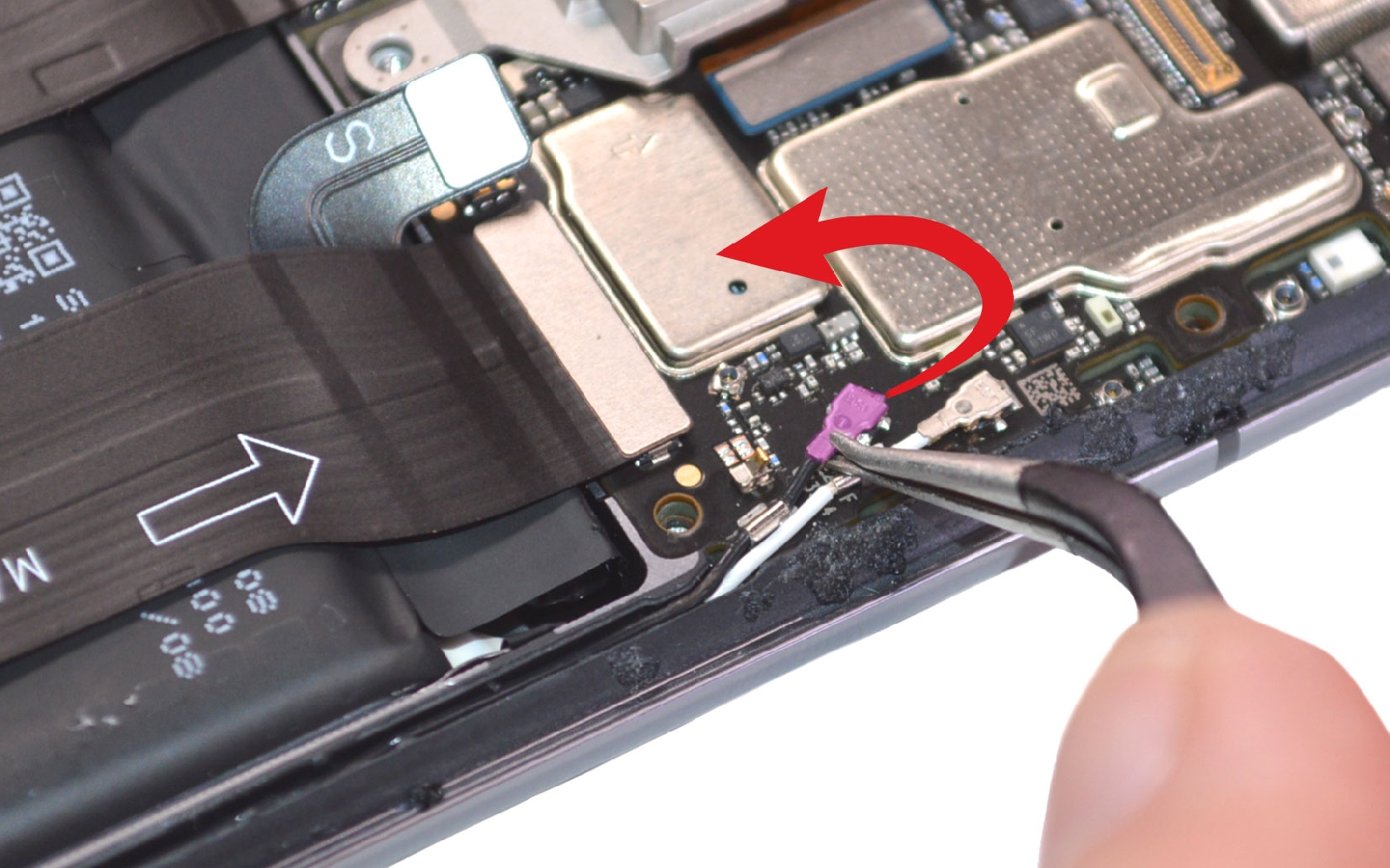

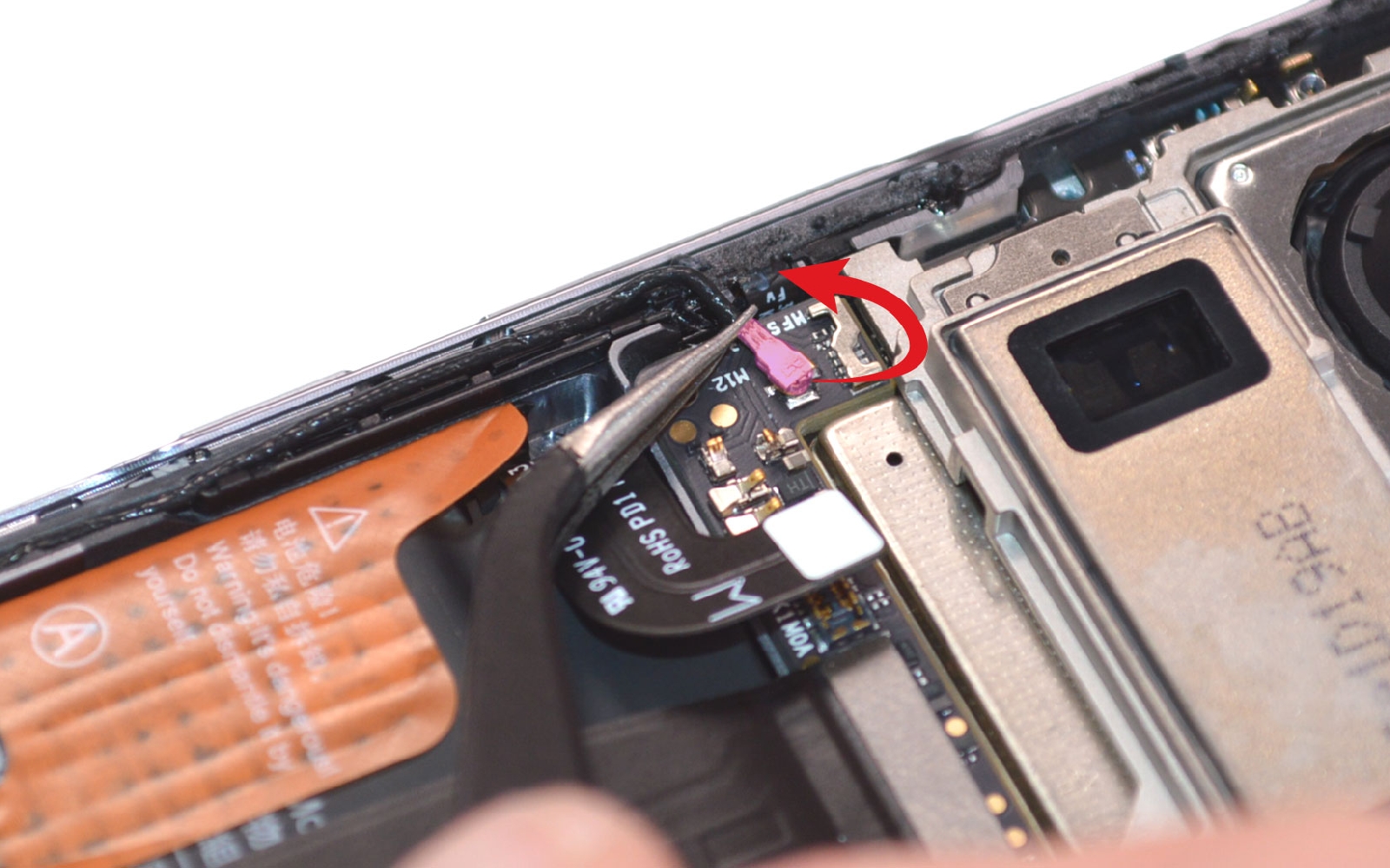

Etape 9 : Ôter les vis du haut-parleur externe

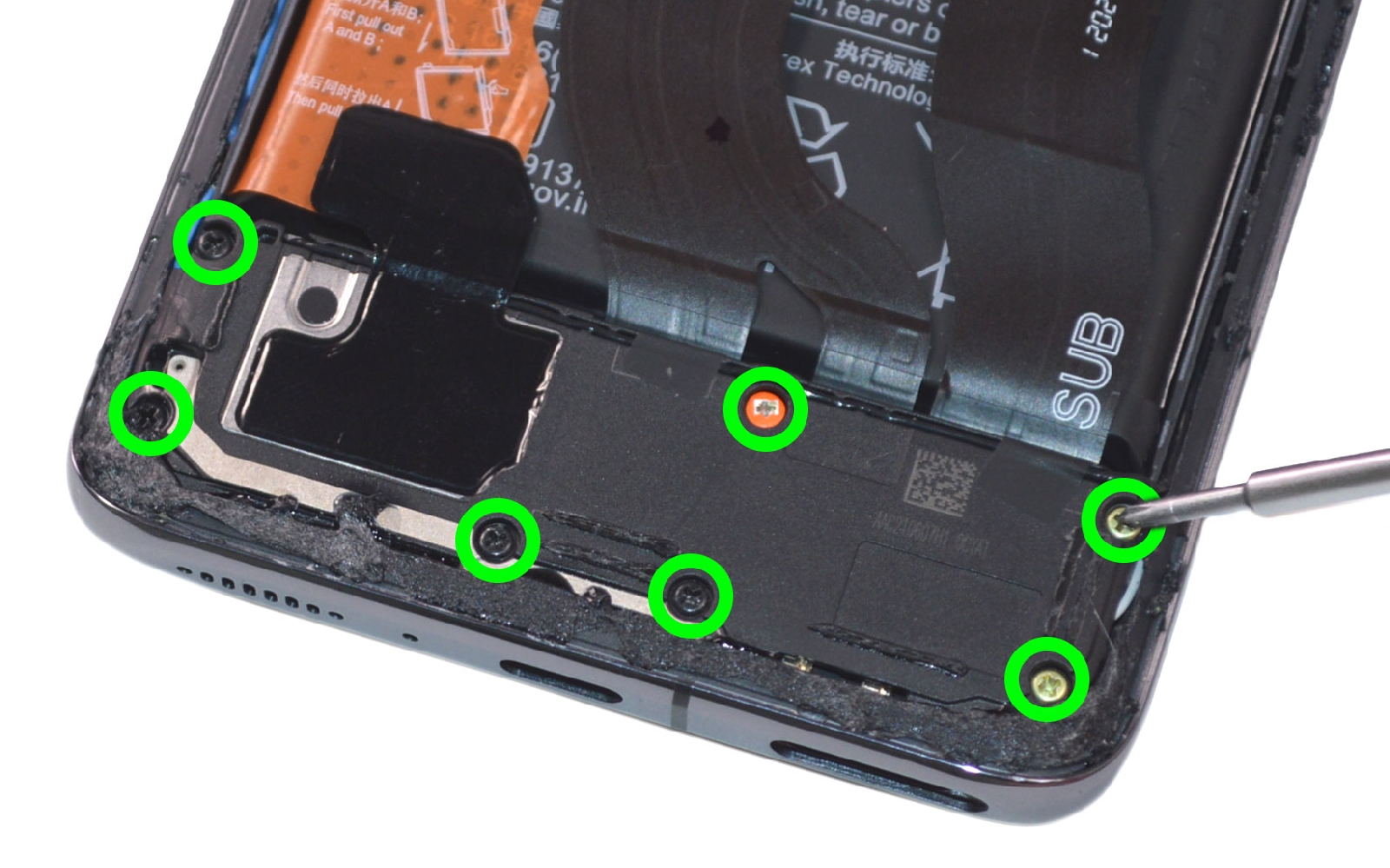

Ôtez les 7 vis cruciforme du haut-parleur externe.

Ensuite, utilisez la pincette pour débranchez les deux câbles coaxiaux de la carte mère.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

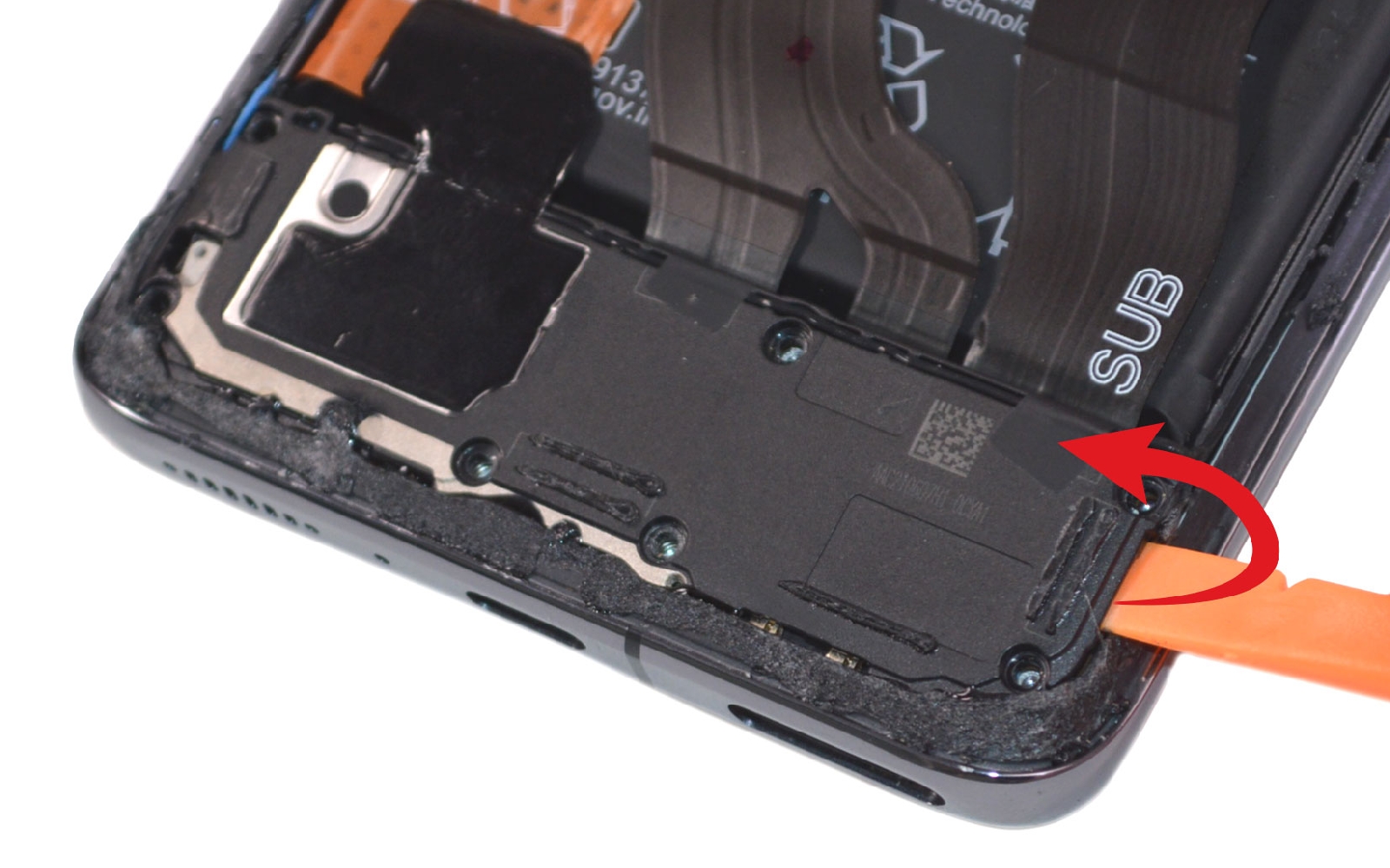

Etape 10 : Sortir le haut-parleur externe

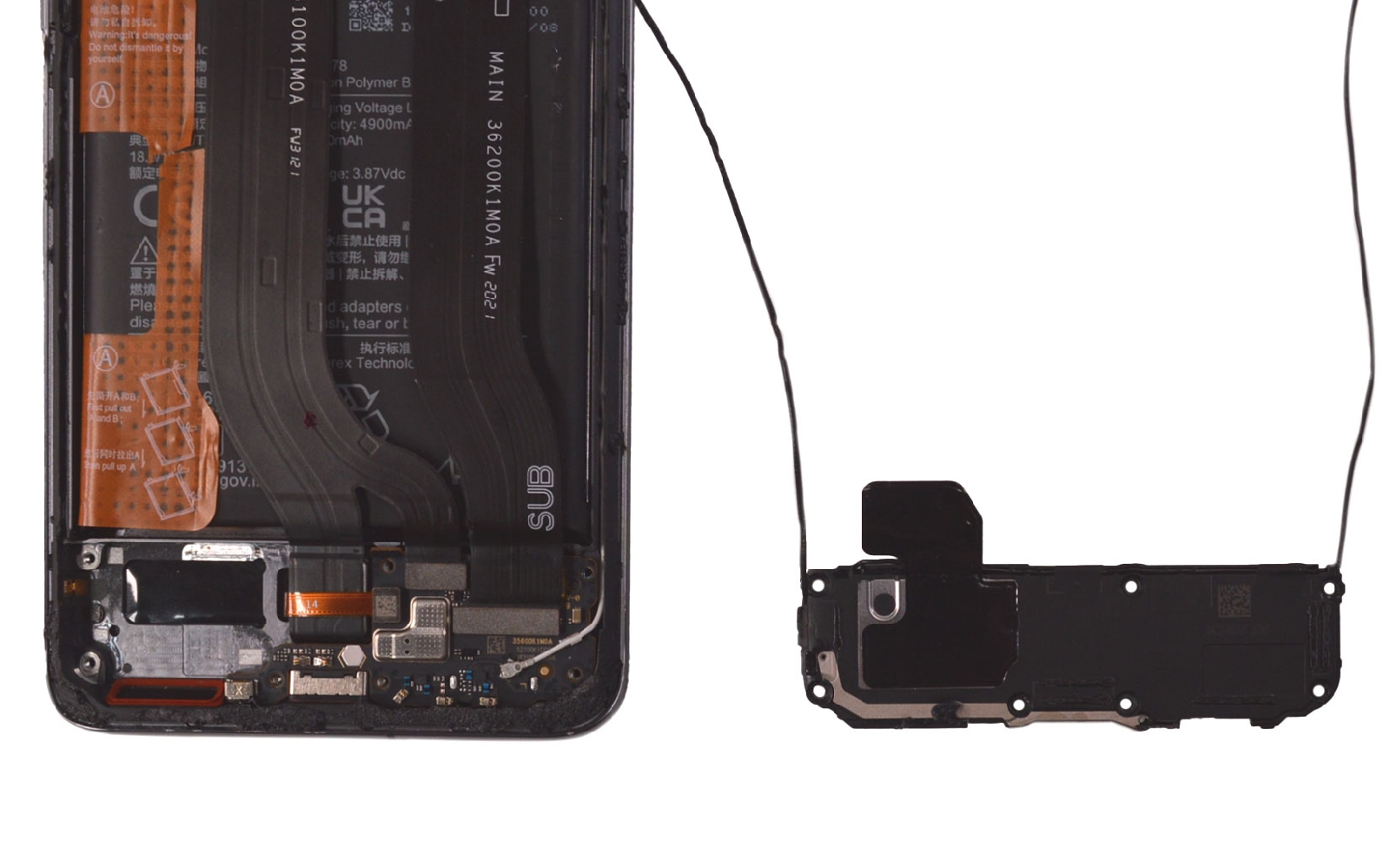

Déclipsez le support du haut-parleur externe en insérant le spudger entre le composant et le châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

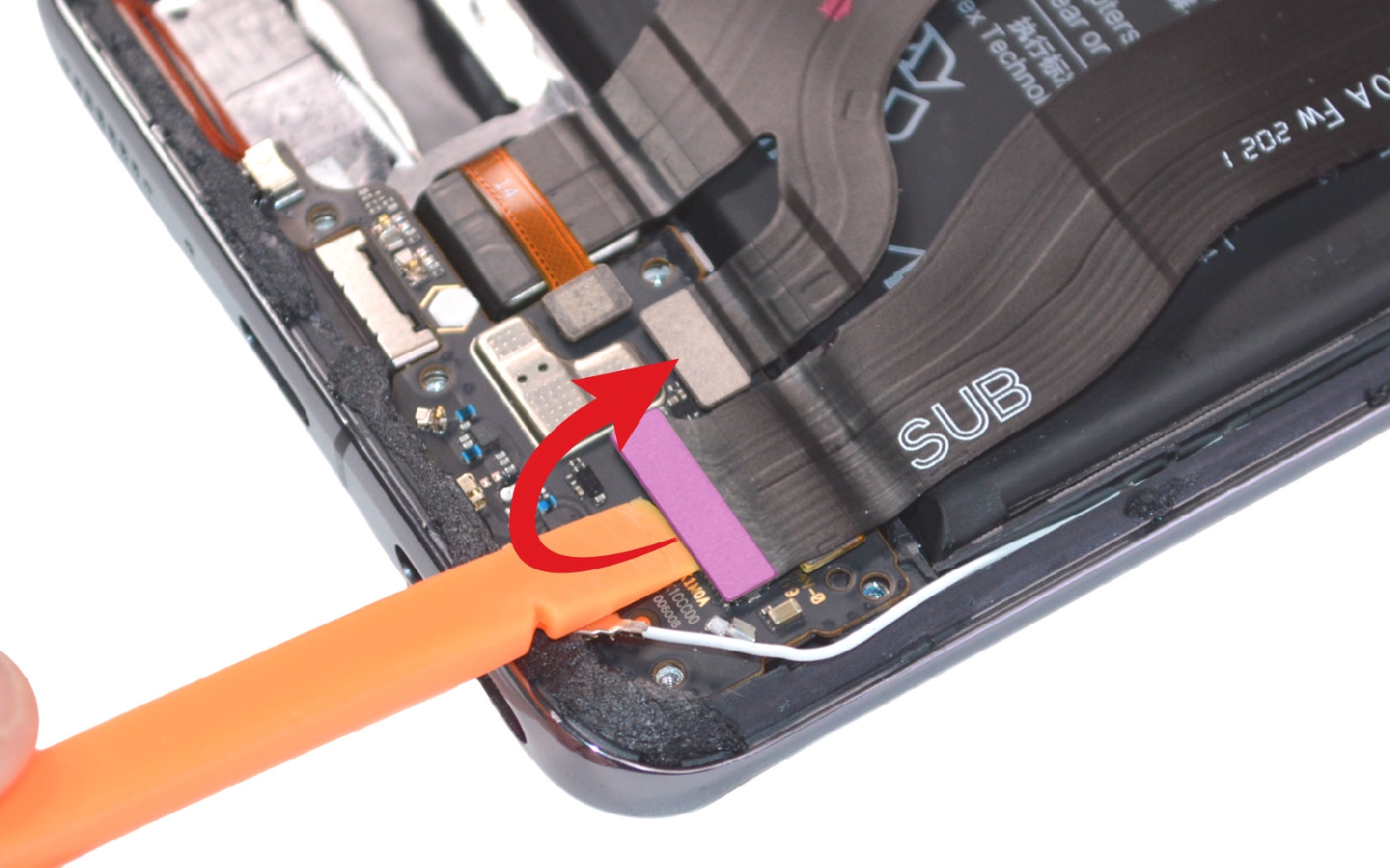

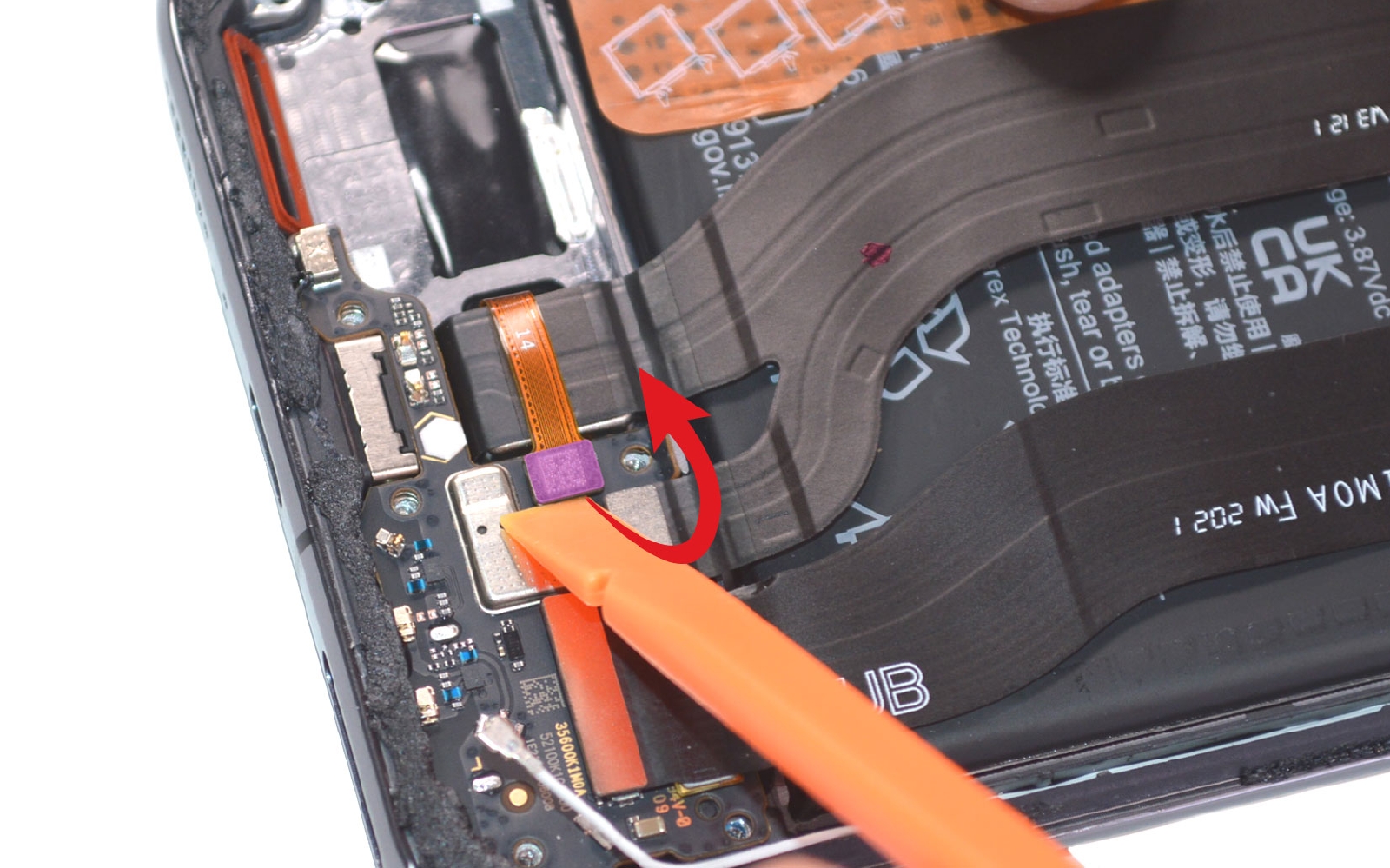

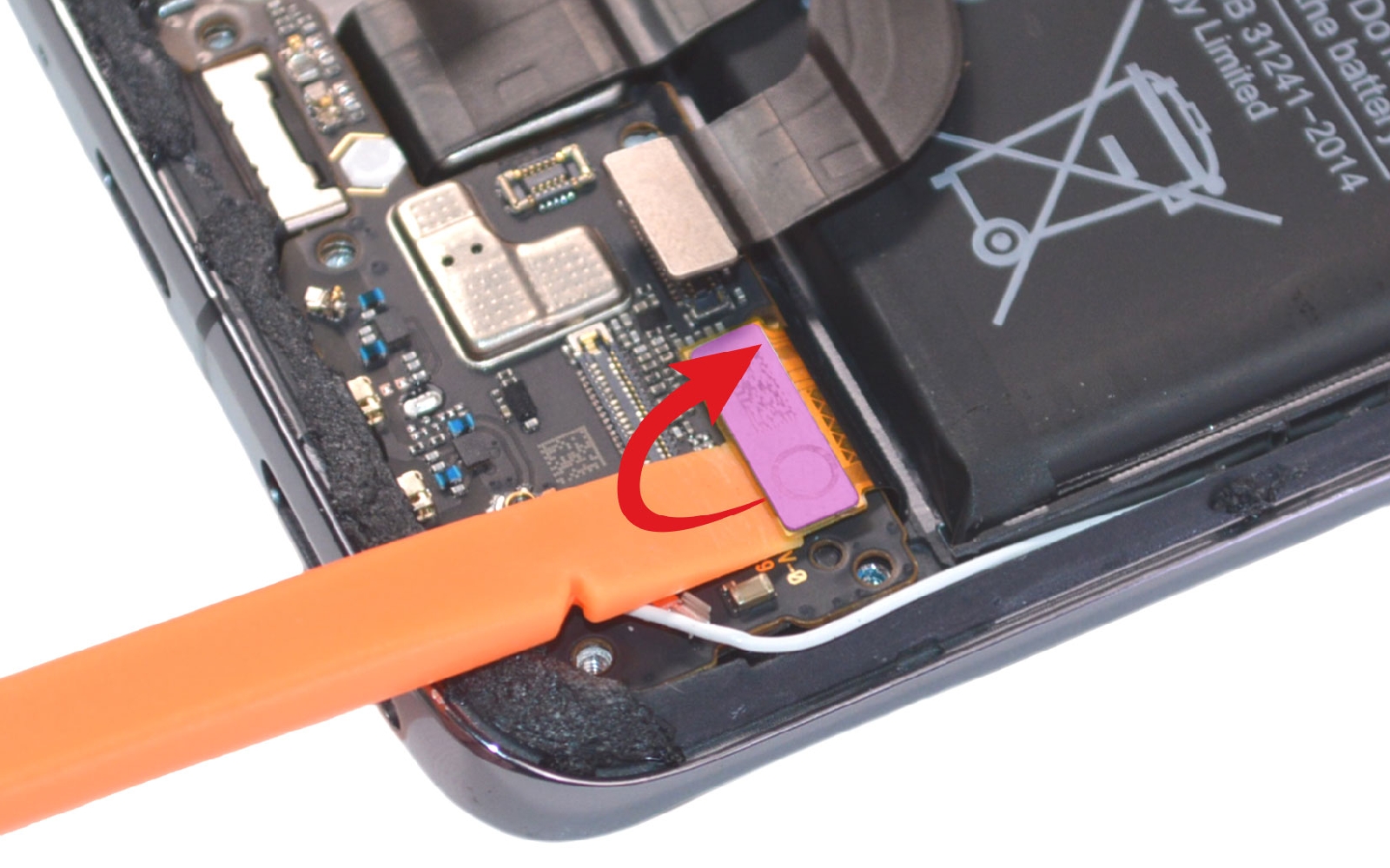

Etape 11 : Débrancher les nappes de la carte fille

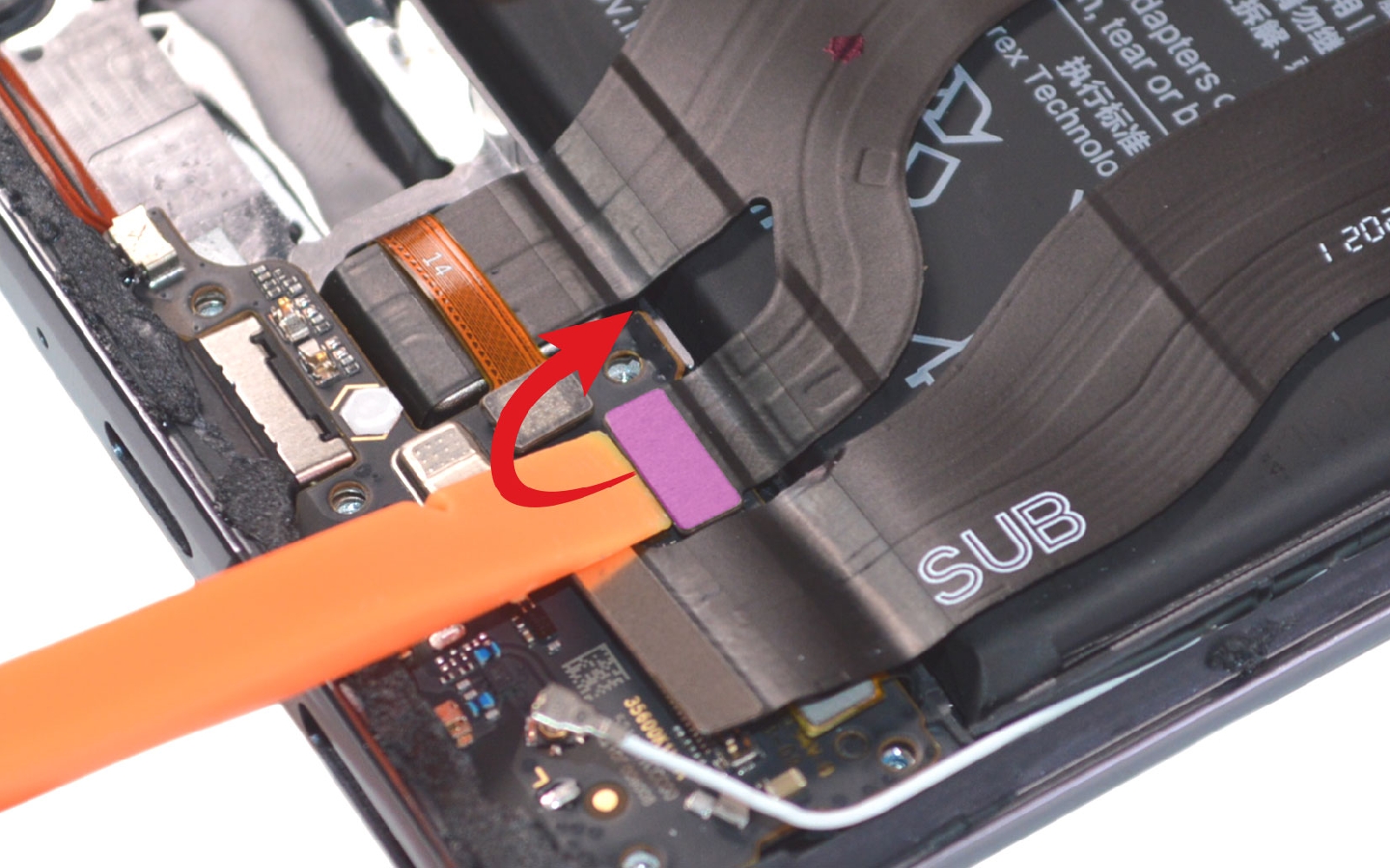

Toujours avec le levier, déconnectez la nappe de la rallonge d'interconnexion, celle du dock, celle du lecteur d'empreinte et enfin celle de l'écran.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

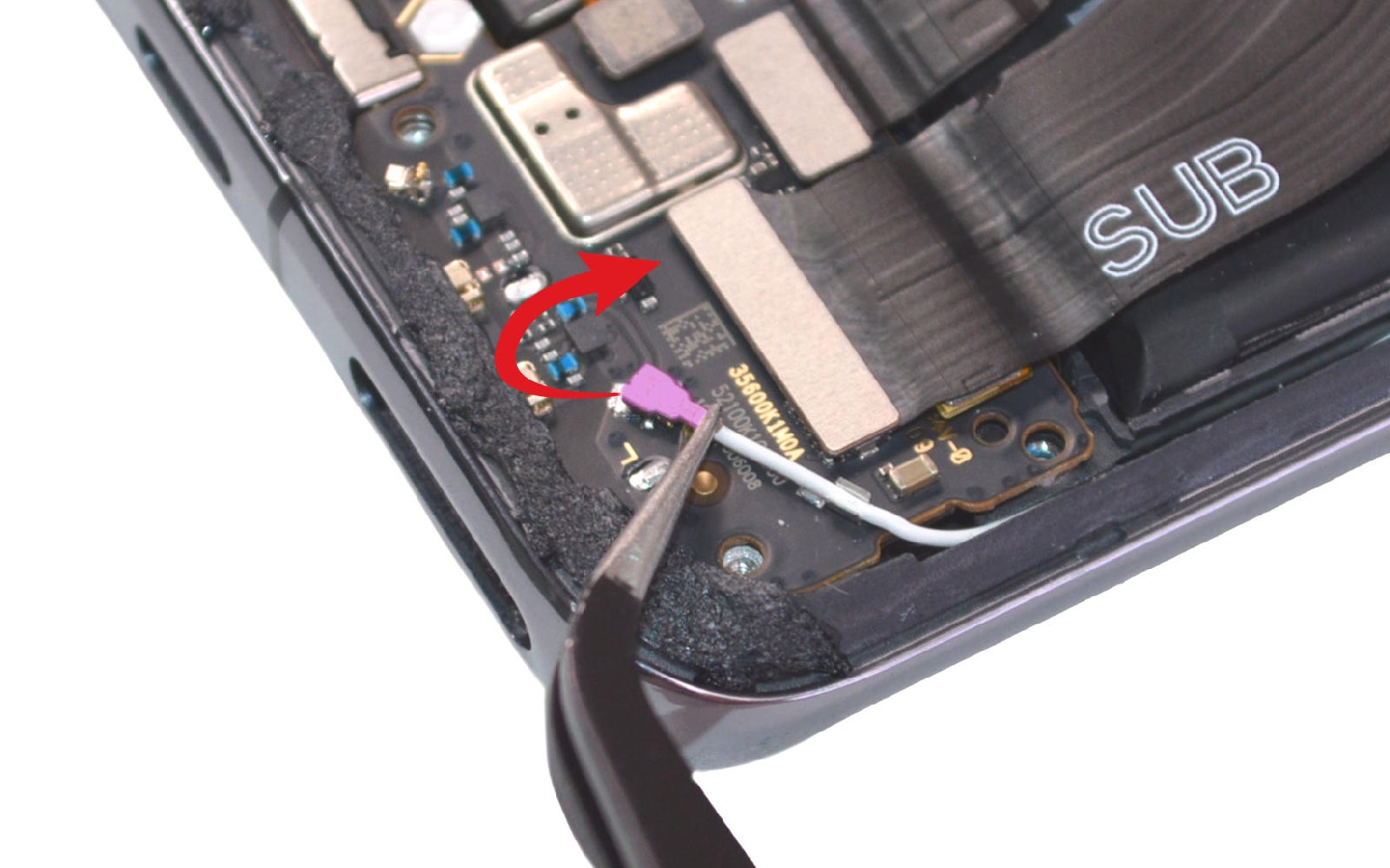

Etape 12 : Retirer la carte fille

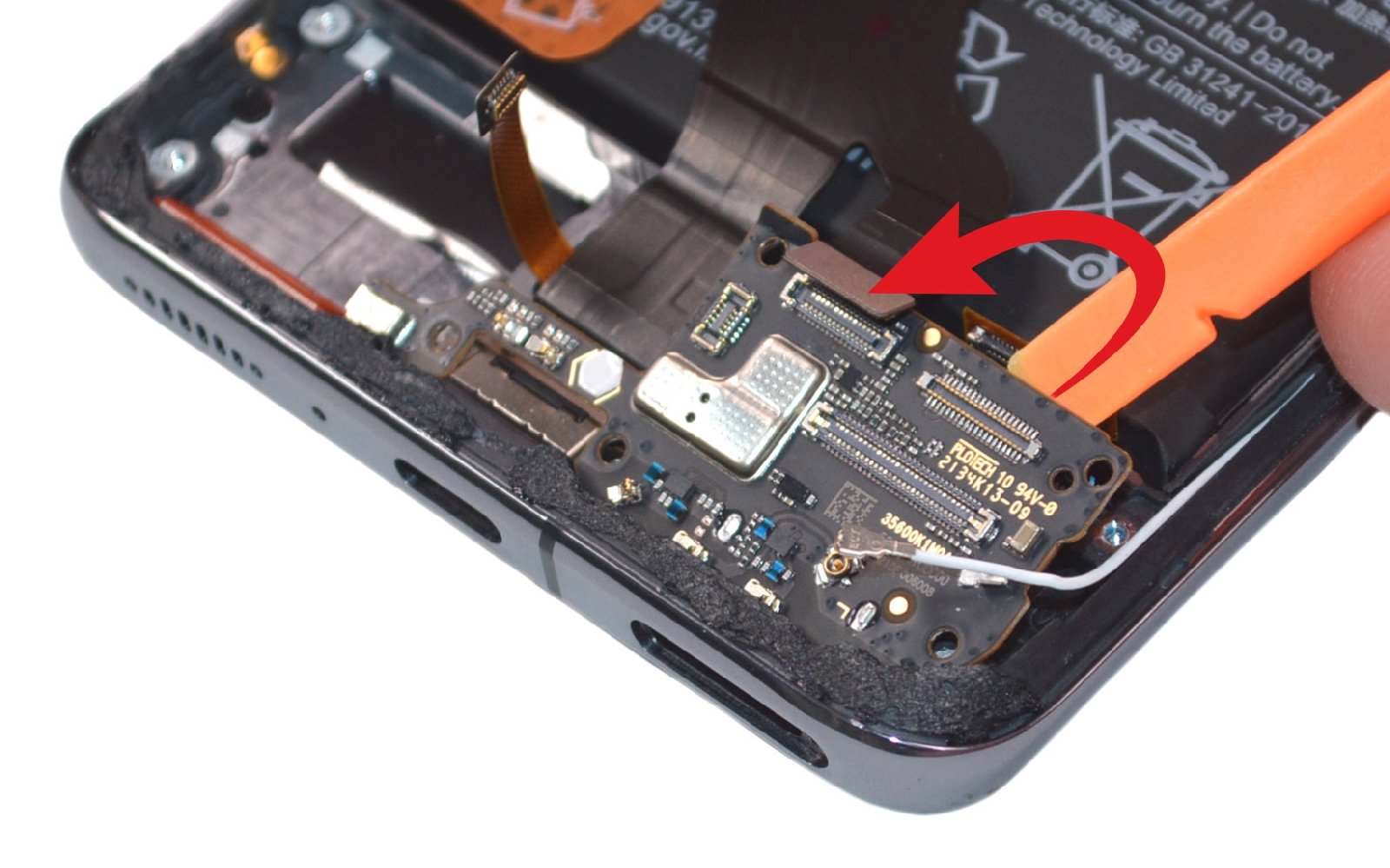

Détachez le câble coaxial de la carte fille puis sortez le composant en le faisant basculer vers l'exterieur à l'aide du spudger.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

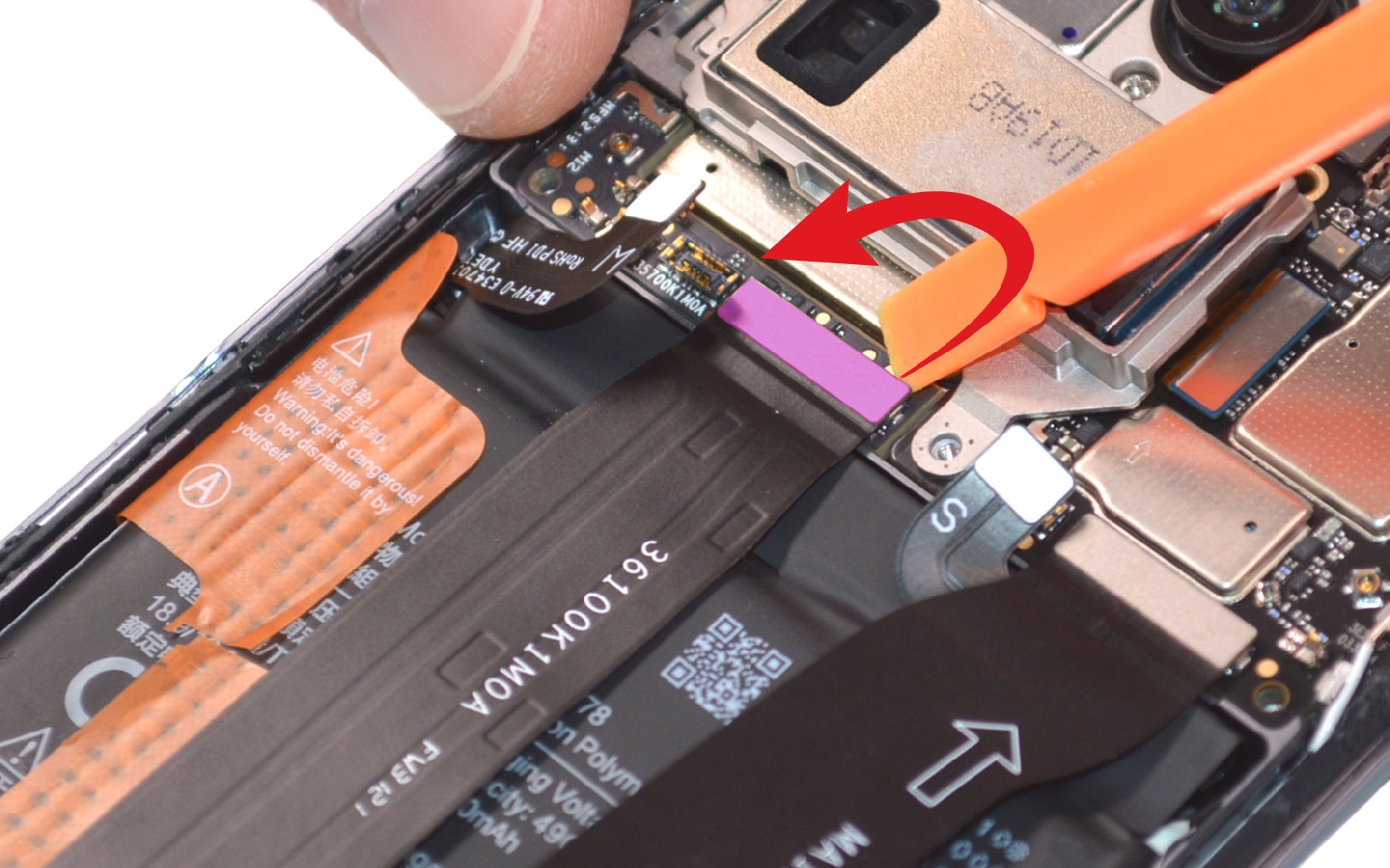

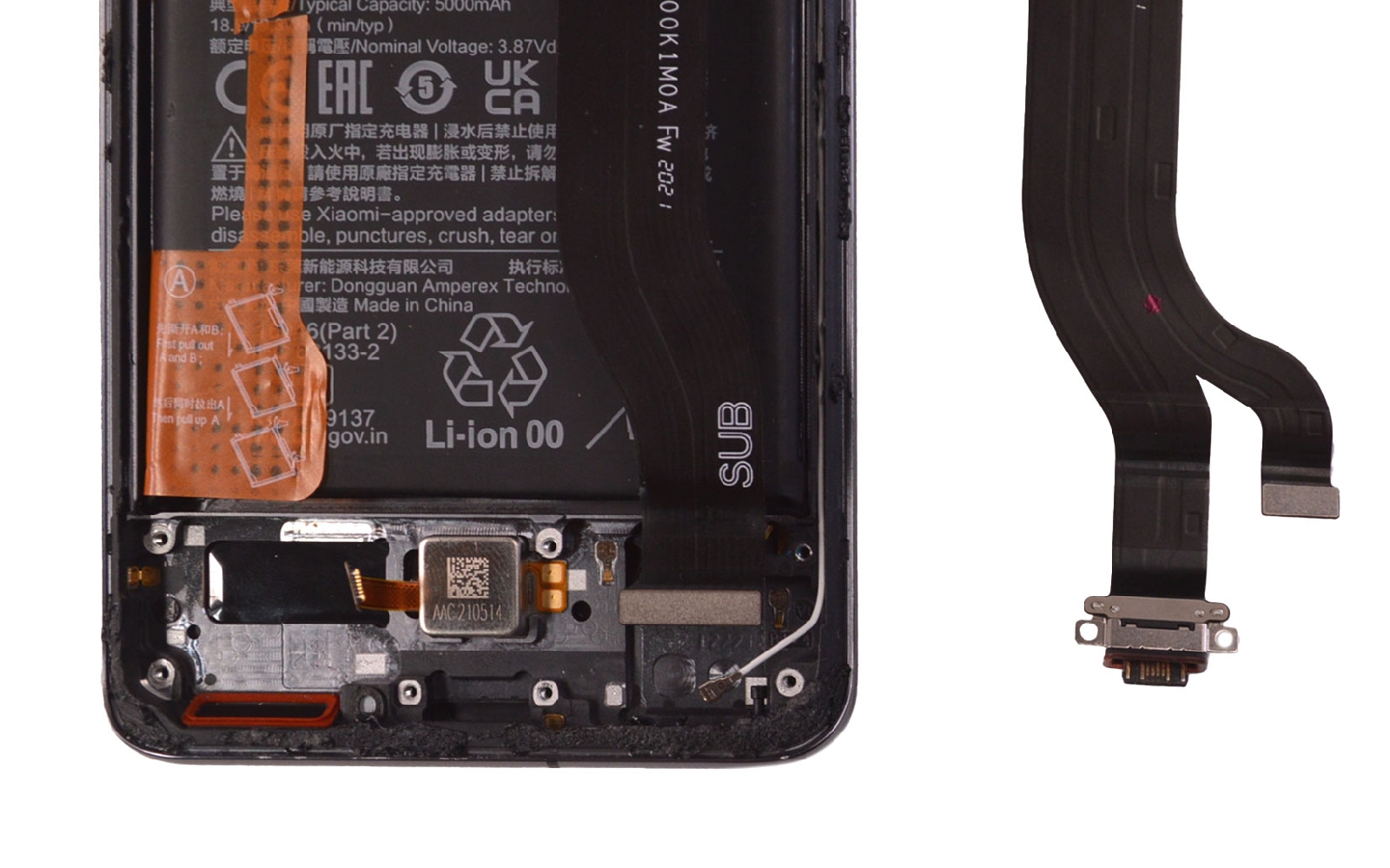

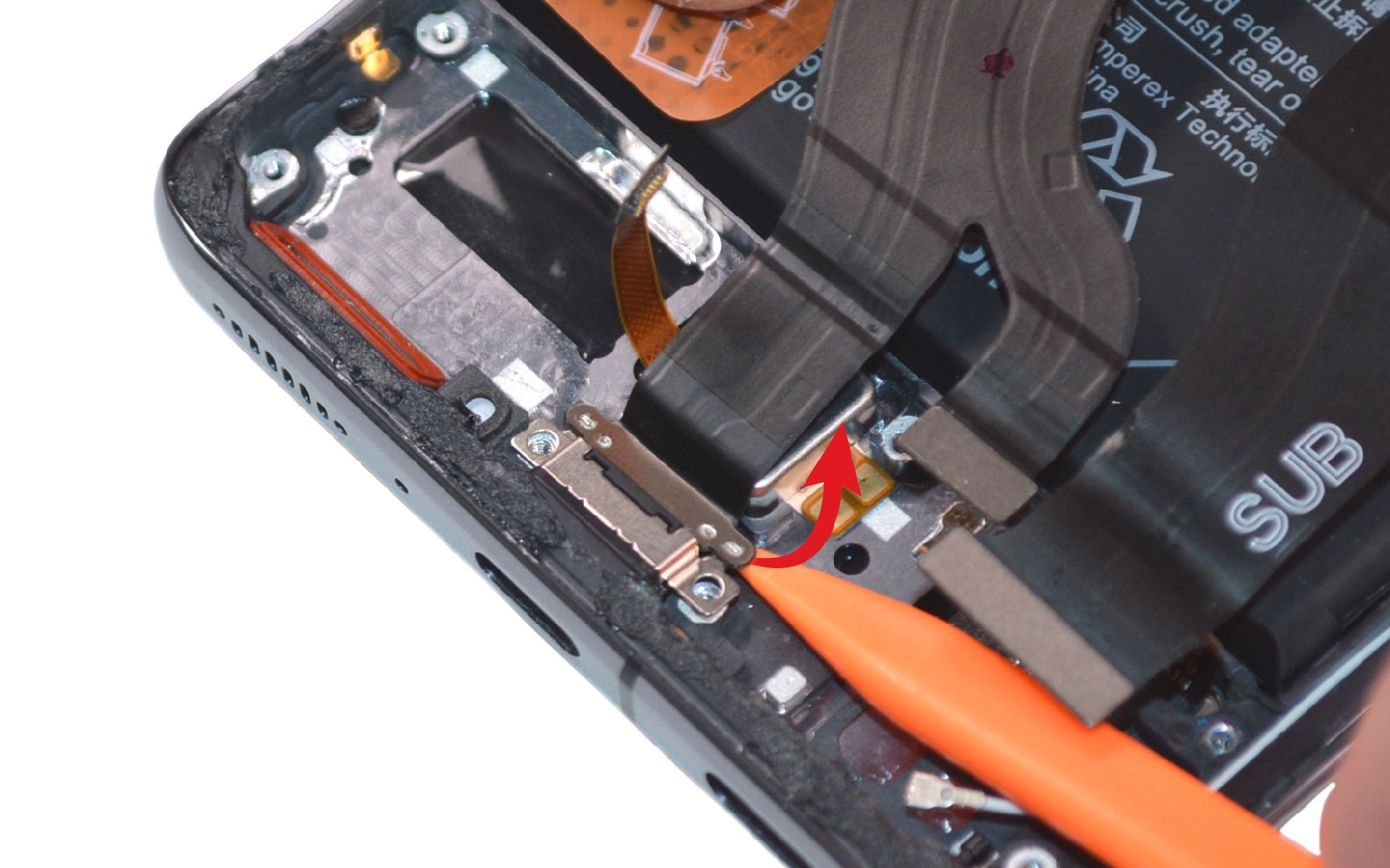

Etape 13 : Récupérer le connecteur de charge
Débranchez la seconde nappe du connecteur de charge encore connectée à la carte mère.

Ensuite, soulevez le dock pour le séparer du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Etape 14 : Mettre de coté la rallonge d'interconnexion
Déconnectez la nappe de la rallonge d'interconnexion pour la mettre de coté par la suite.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

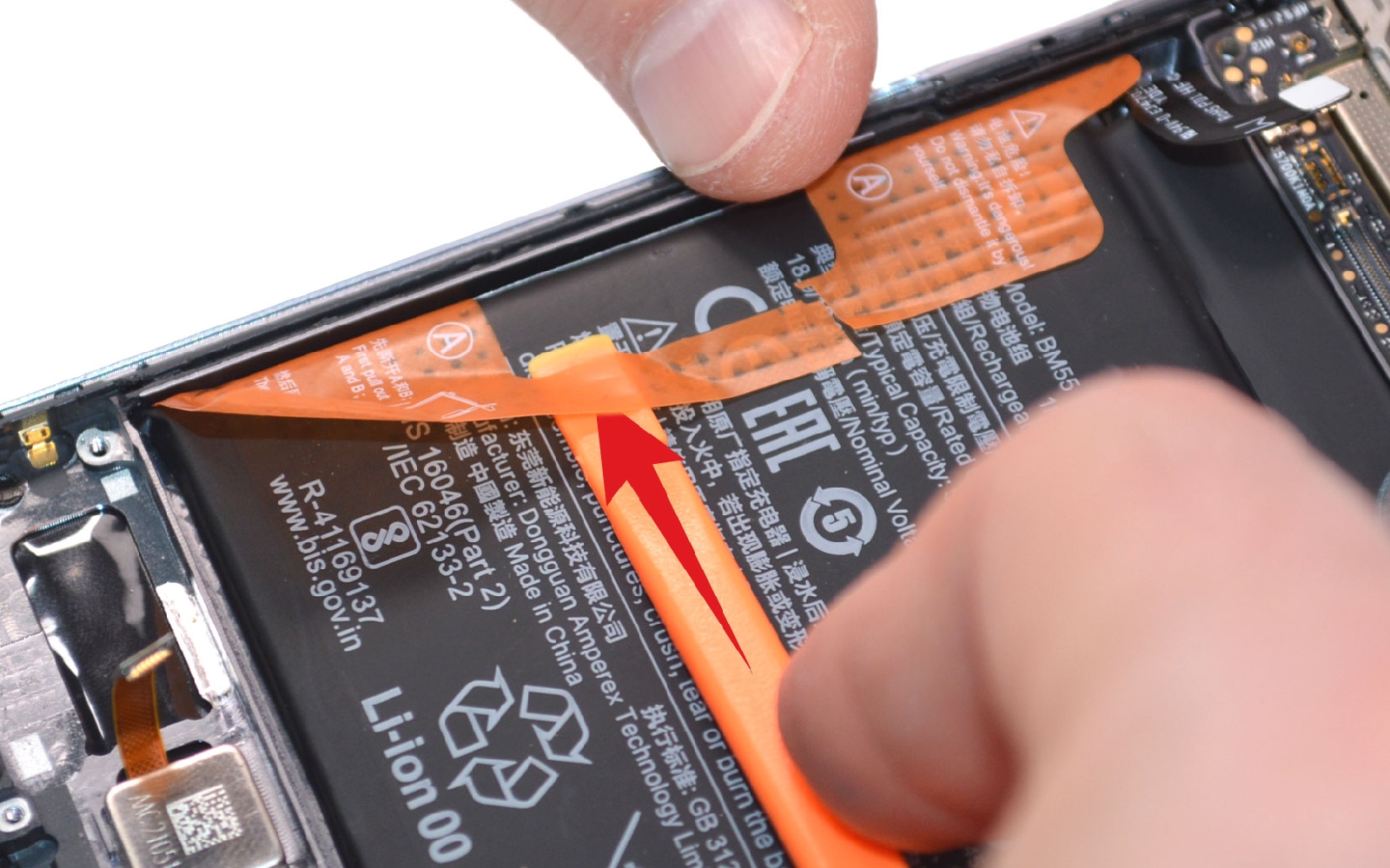

Etape 15 : Enlever la batterie

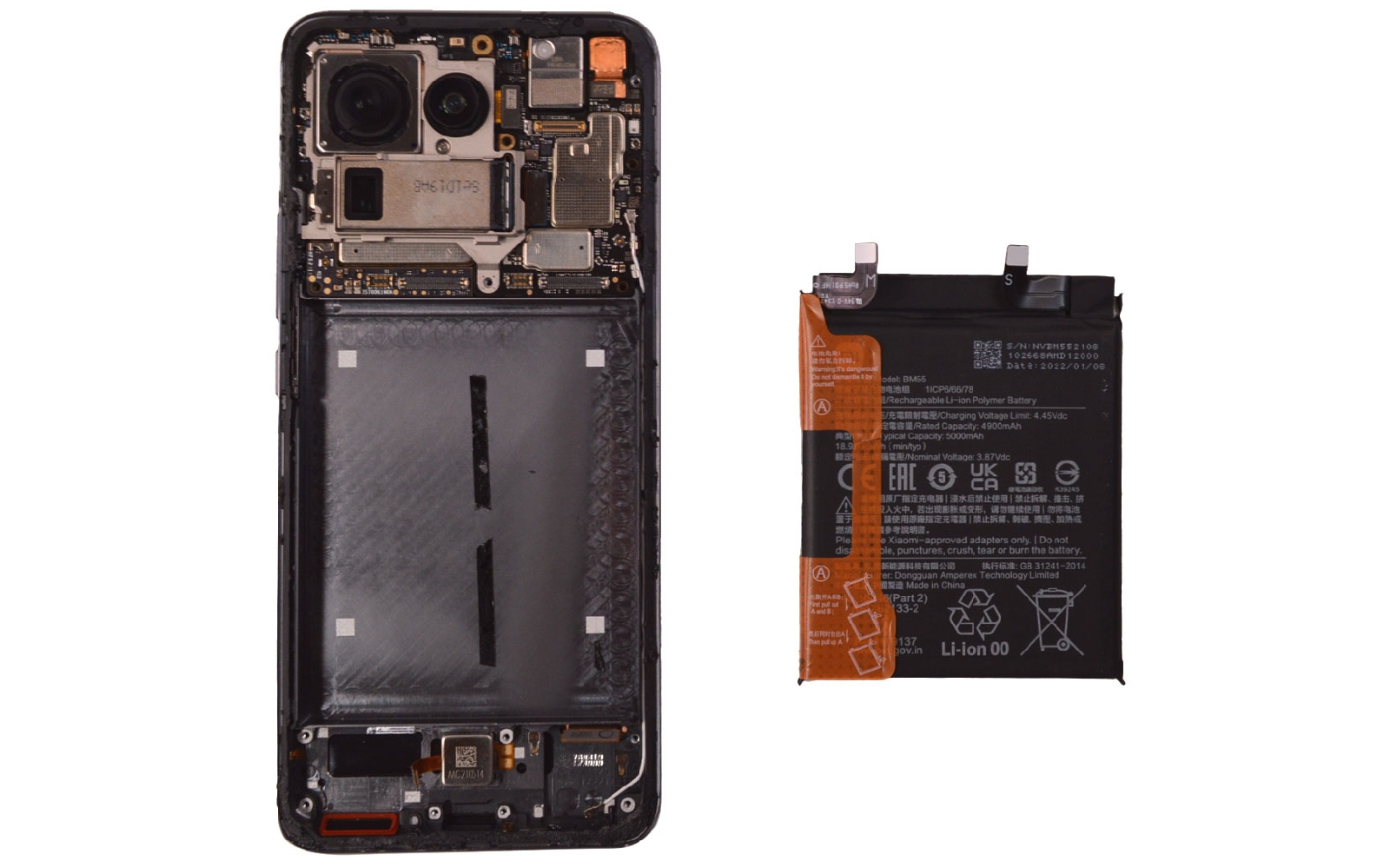

Si c'est la première fois que vous réparez votre smartphone, vous devez disposez d'une batterie d'origine avec des languettes en bon état. Ici le téléphone a déjà été ouvert et il nous manque la languette B.

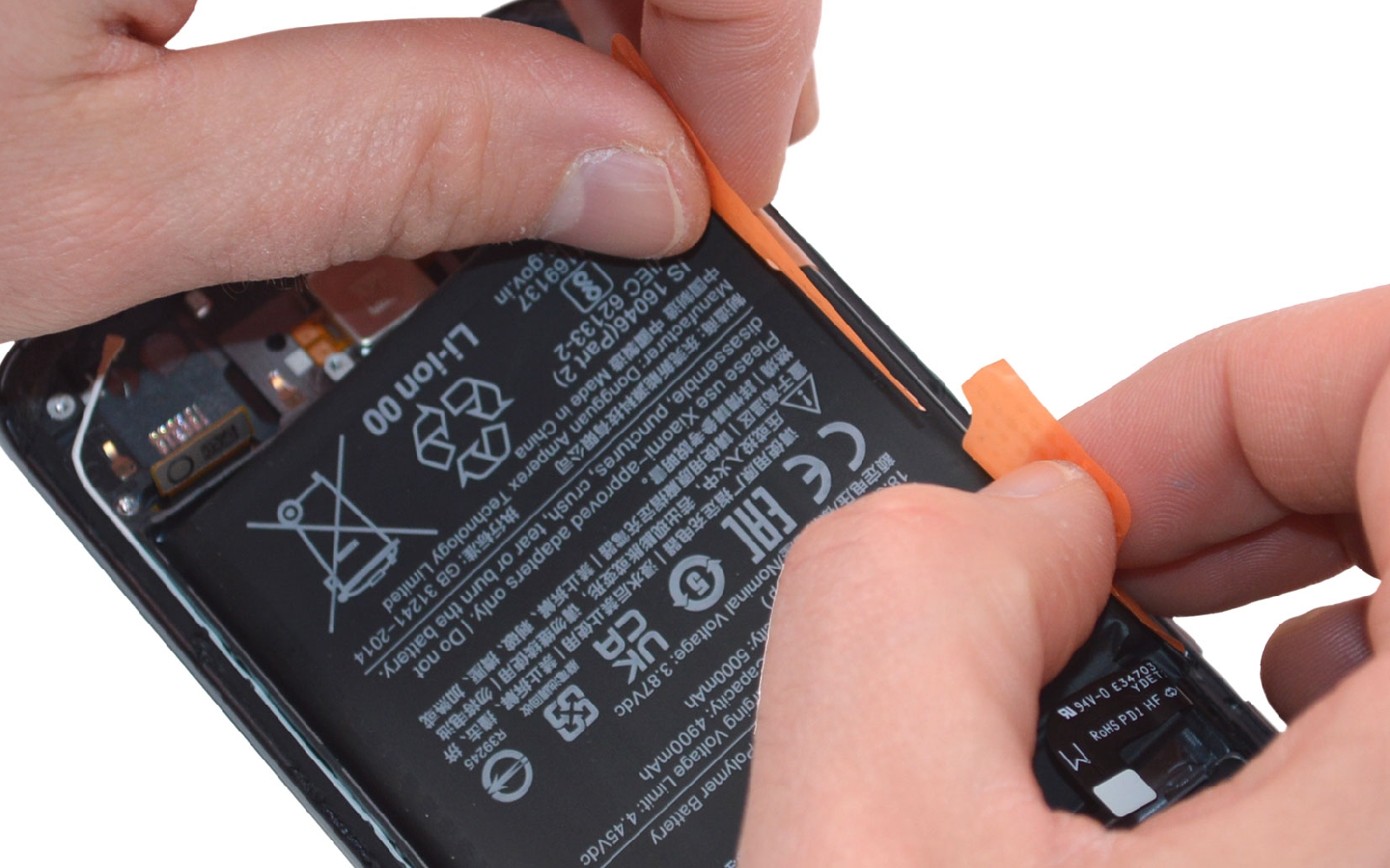

Du coup pour enlever le composant, vous devez décollez les deux languettes de la batterie (photo 1). Ensuite, il vous faut également décoller la languette transparente située à droite.
Laissez la languette B sur la gauche de l'appareil et saisissez la languette principale (A). Tirez cette dernière pour soulever la batterie et la sortir du châssis.

Récupérez la partie transparente et remettez la sous le composant pour vous faciliter le remontage dans le nouveau bloc écran.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

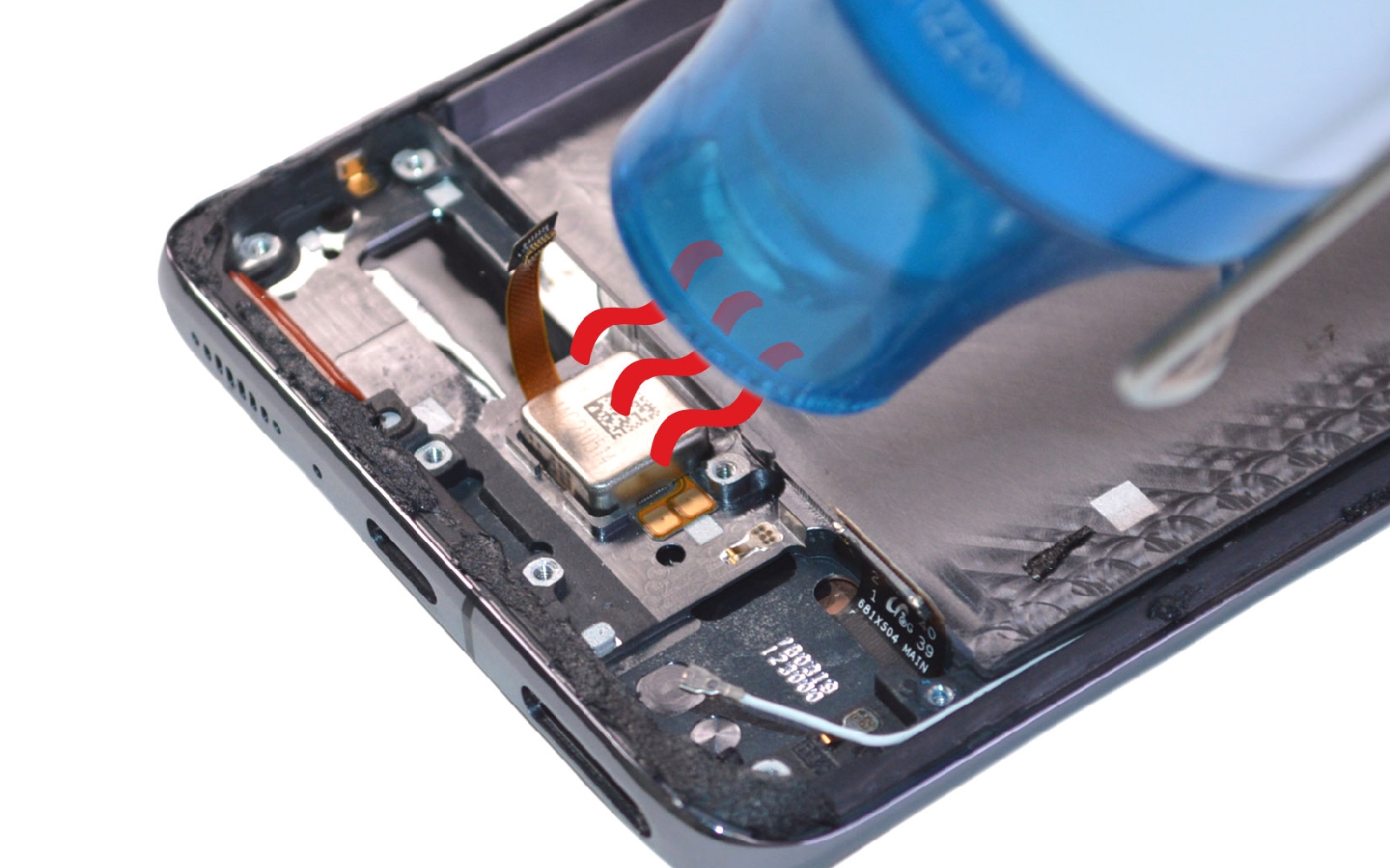

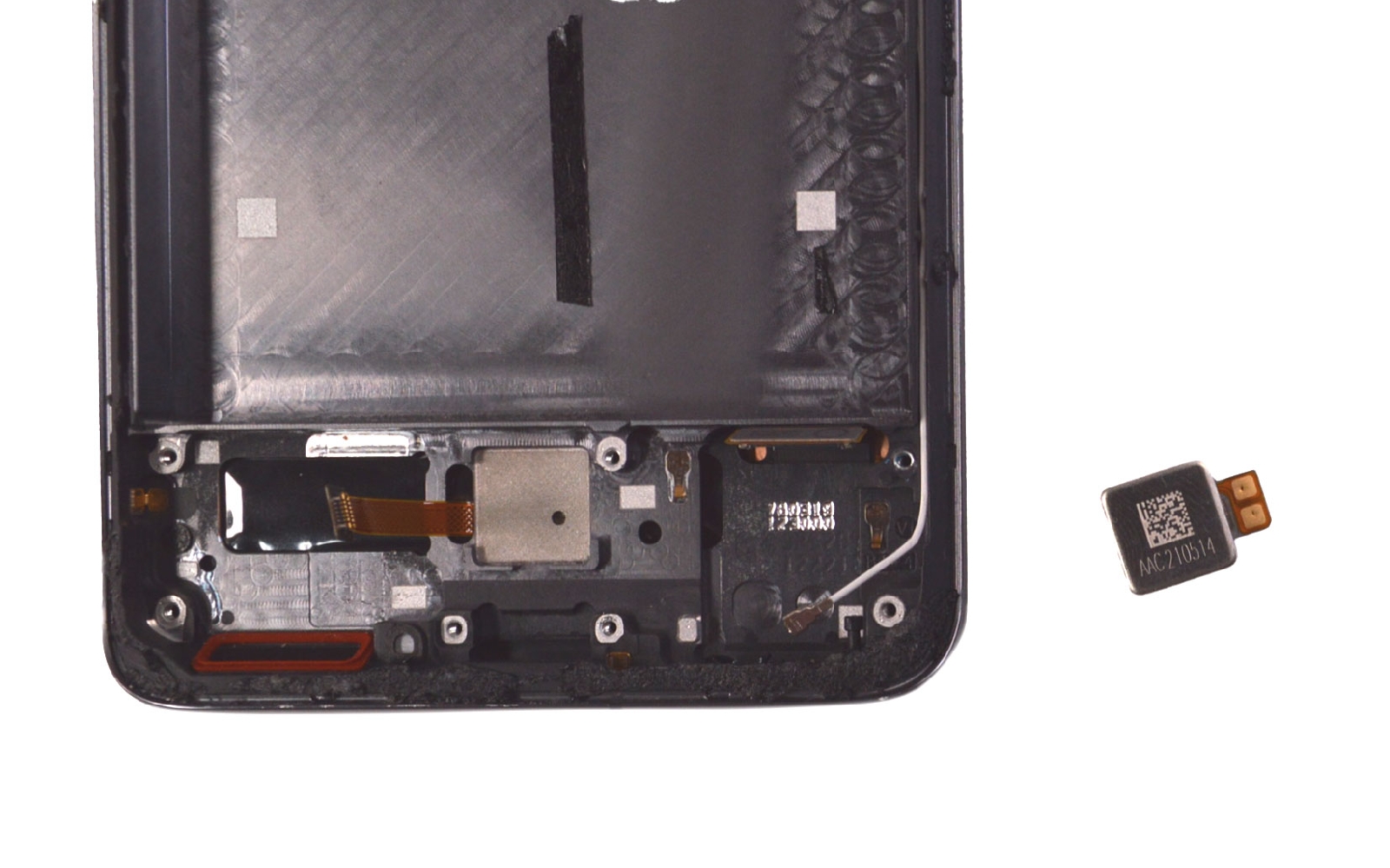

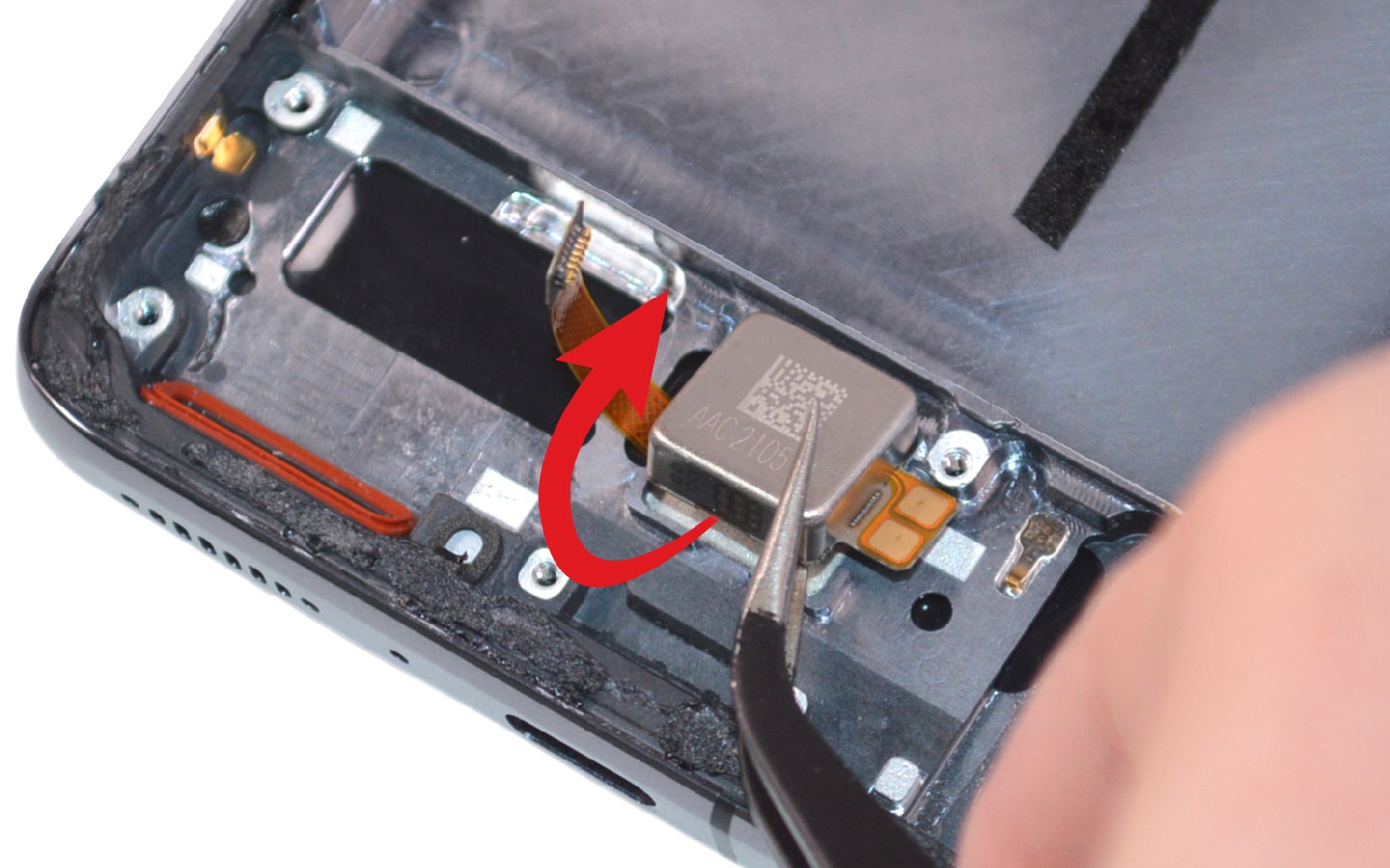

Etape 16 : Sortir le vibreur
Chauffez légèrement le vibreur pour pouvoir le récupérer plus facilement.

Glissez la pointe de la pincette sous le composant pour le décoller du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

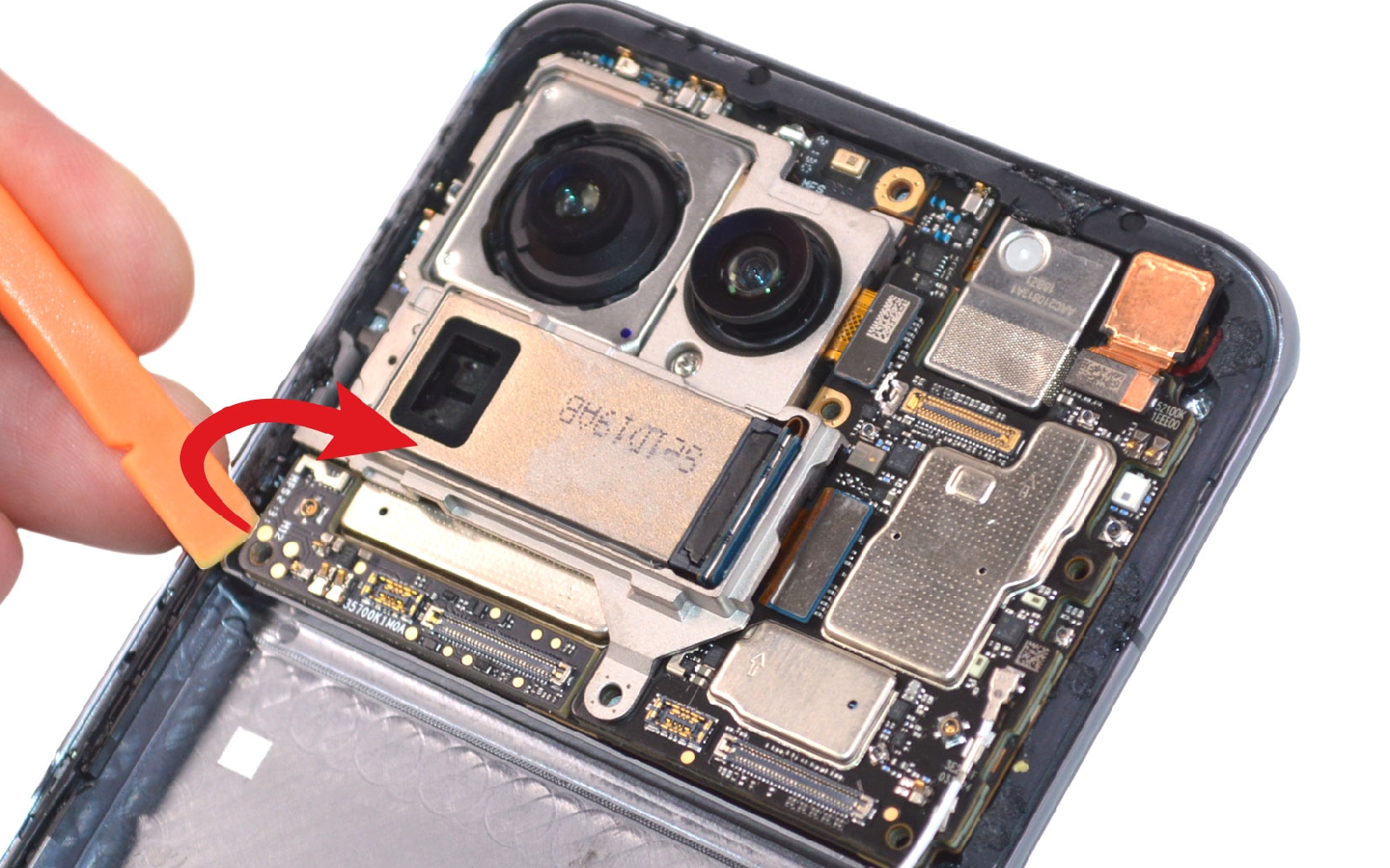

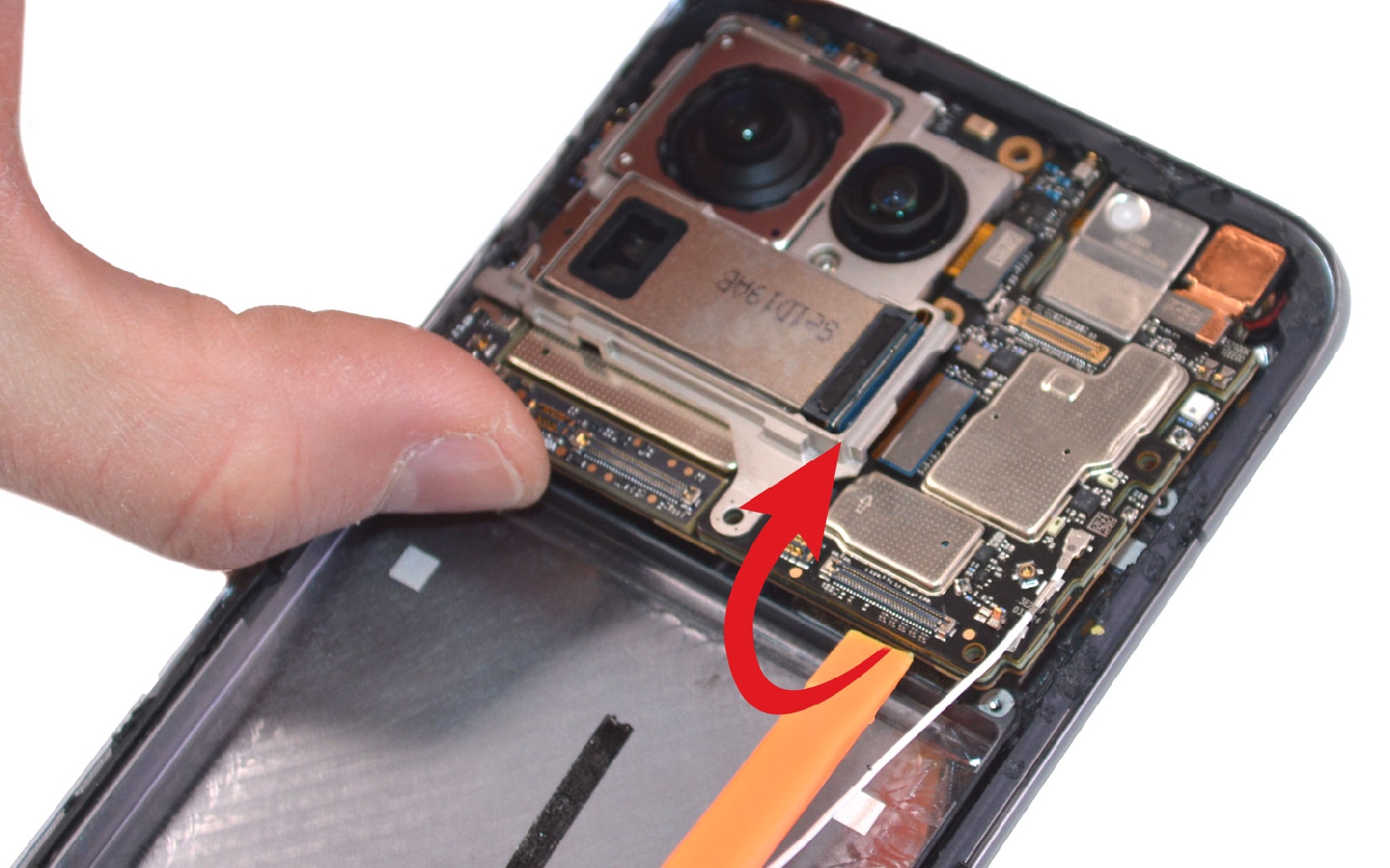

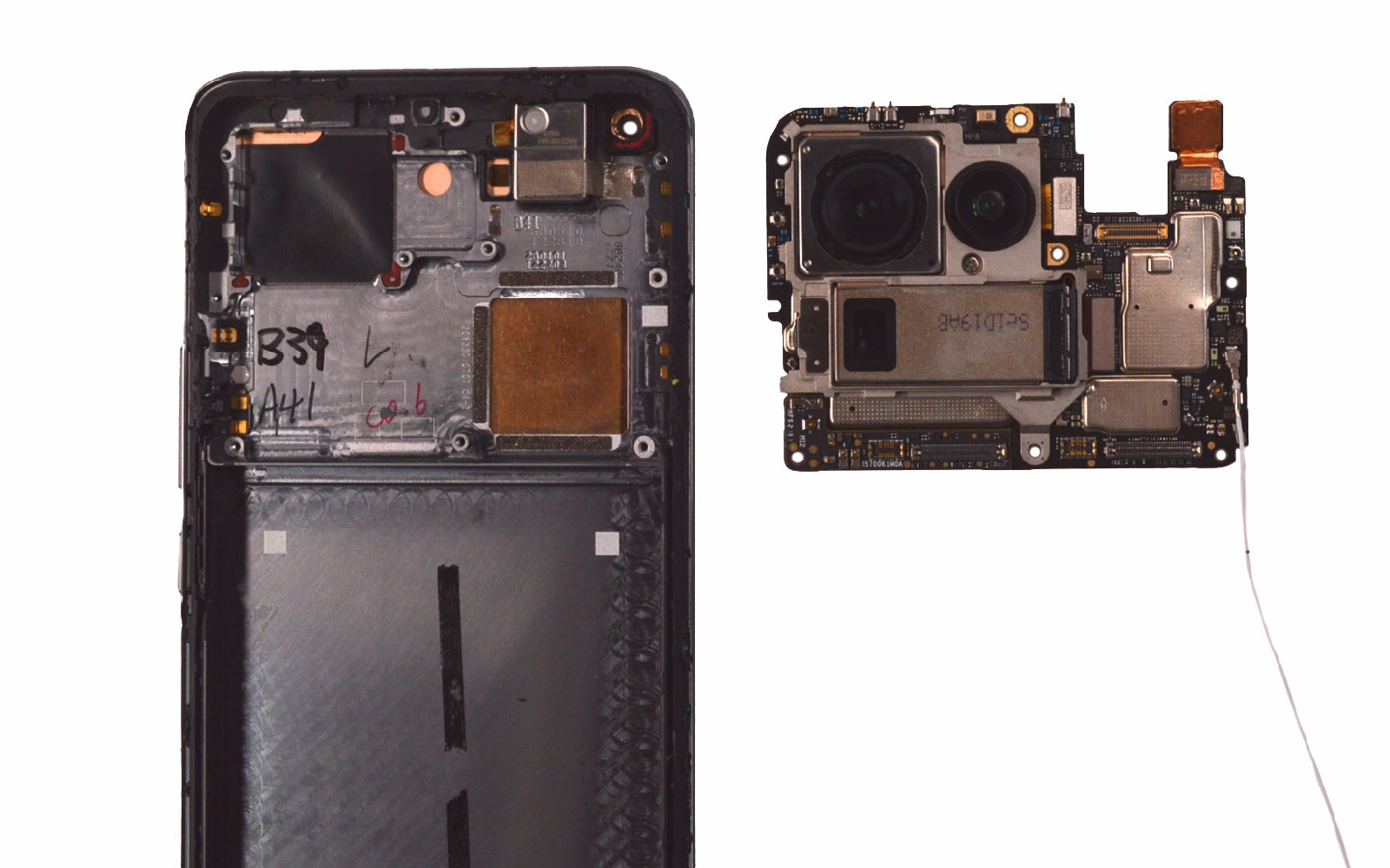

Etape 17 : Ôter la carte mère du châssis
Introduisez le levier sous la carte mère pour la sortir du châssis endommagé.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

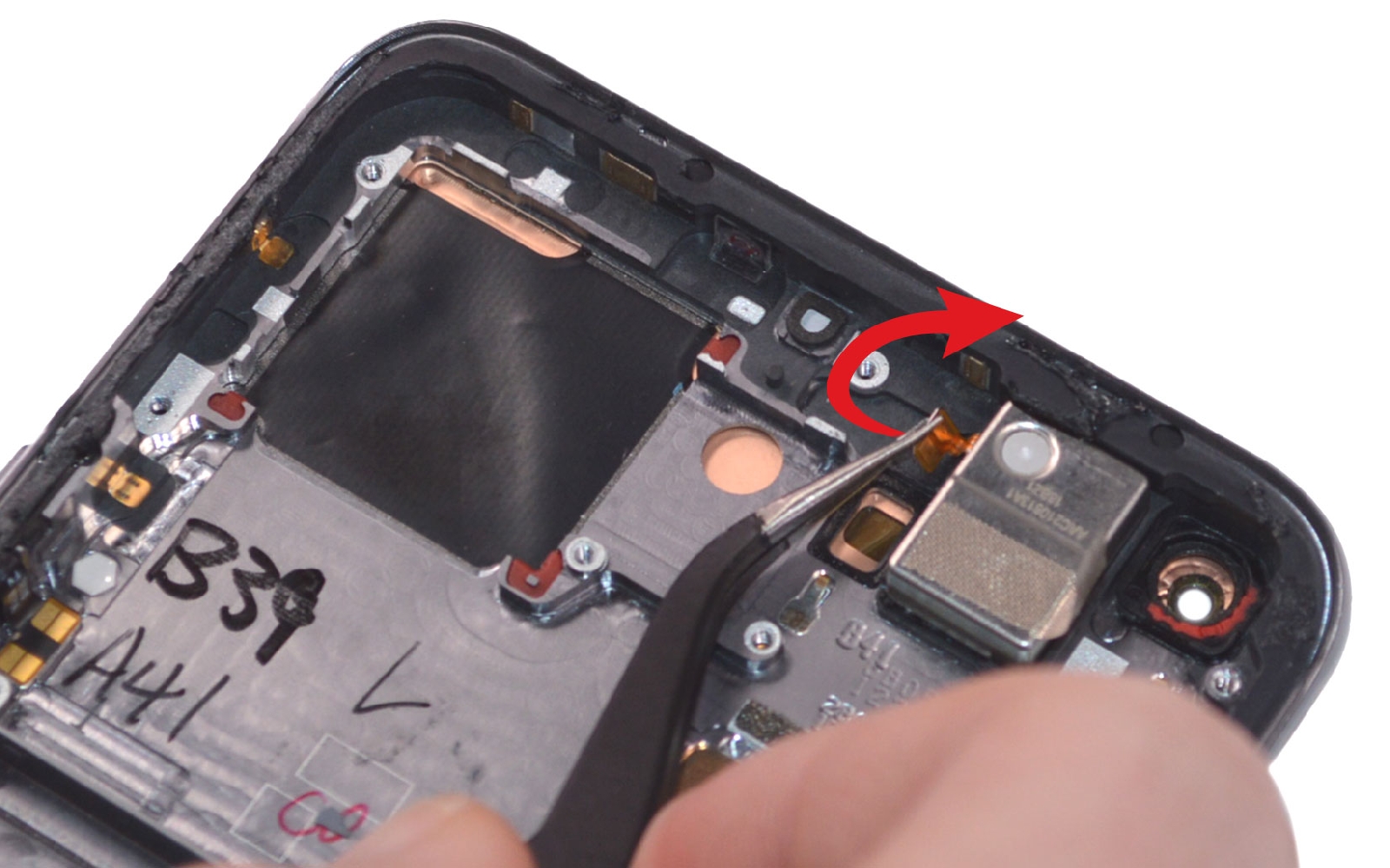

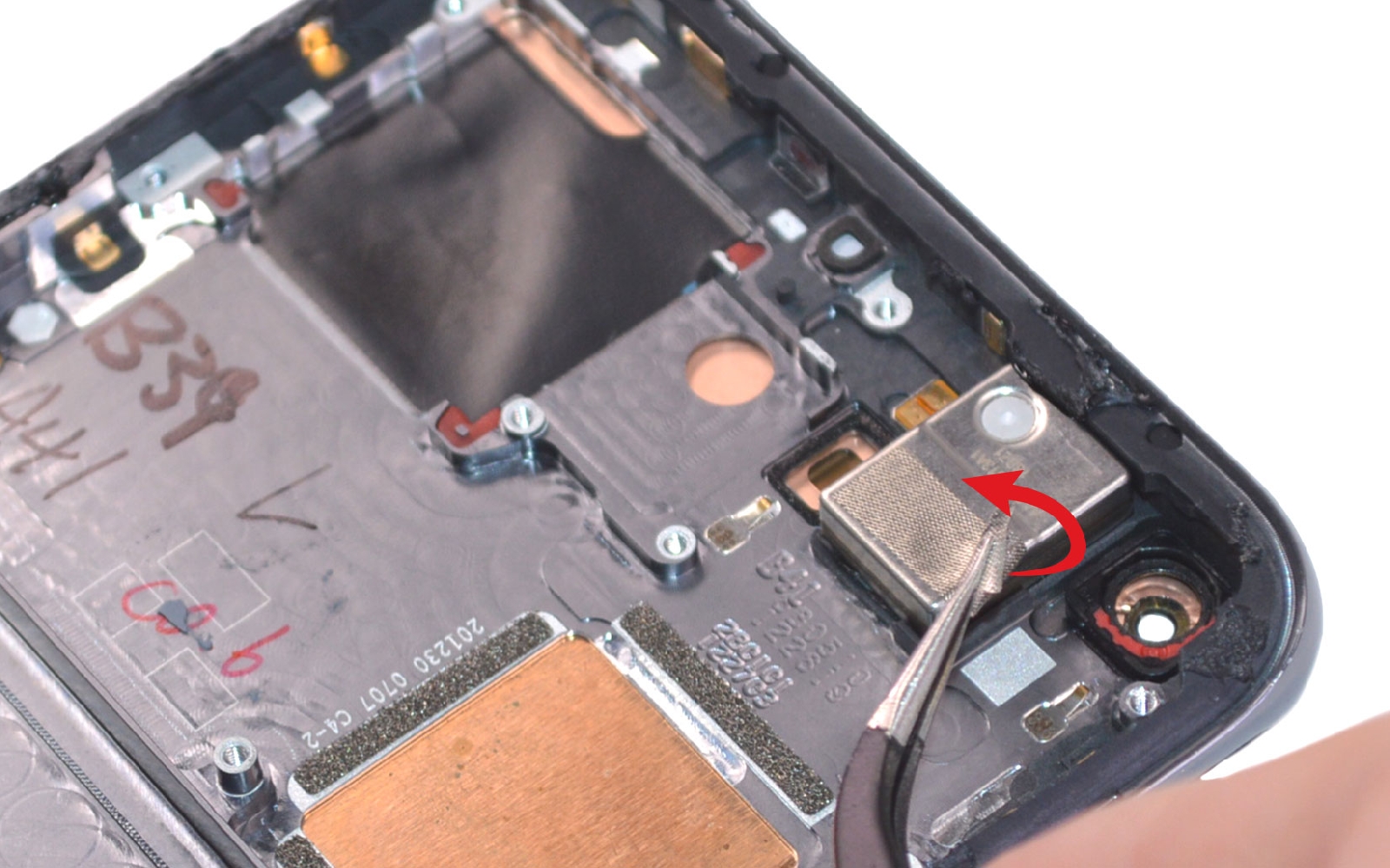

Etape 18 : Retirer le haut-parleur interne

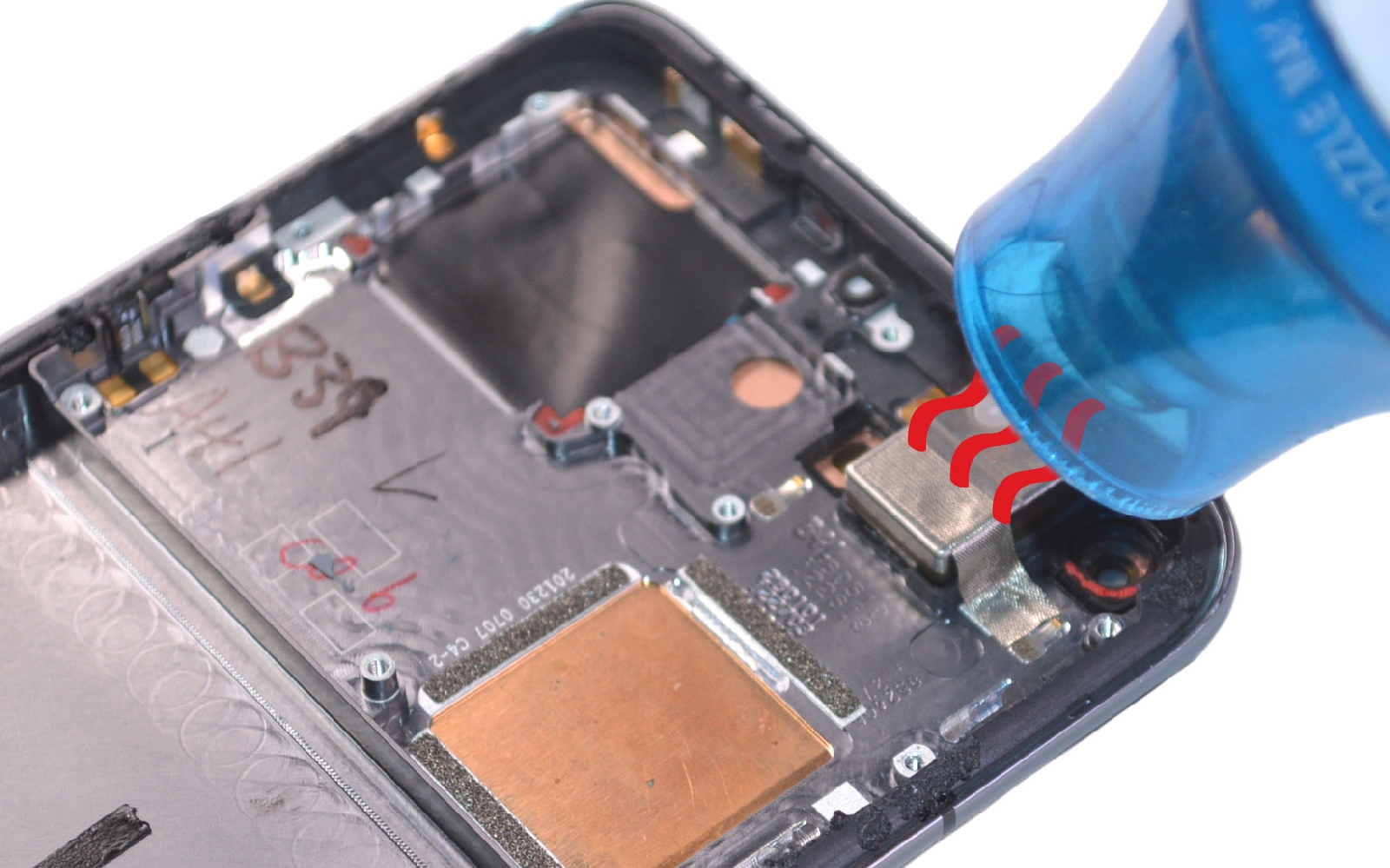

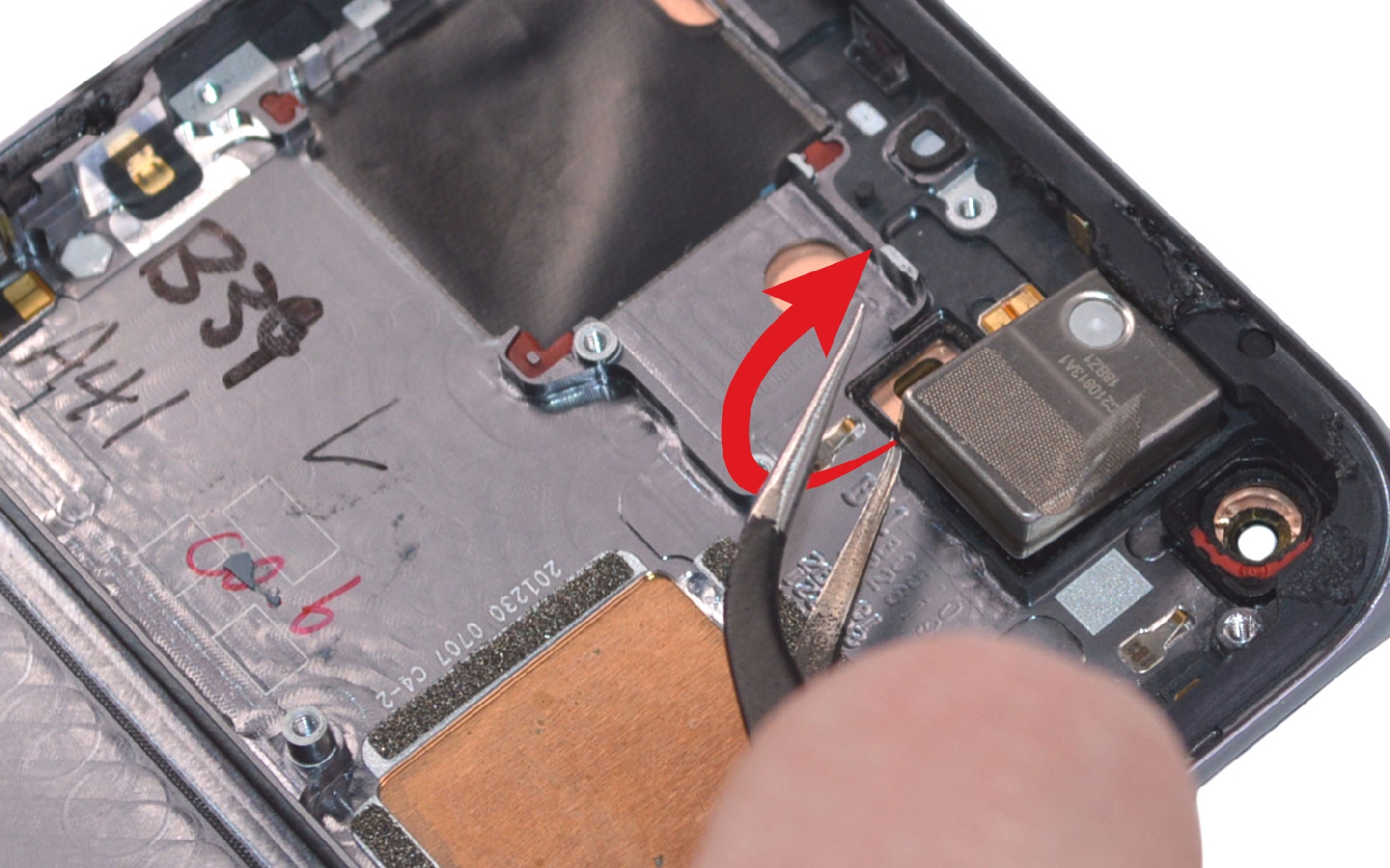

Reprenez votre outil de chauffe pour ramollir le sticker qui retient l'écouteur de l'oreille au châssis.

Ensuite, détachez l'adhésif et décollez la nappe délicatement. Glissez la pointe de la brucelles sous le haut-parleur interne pour l'extraire du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

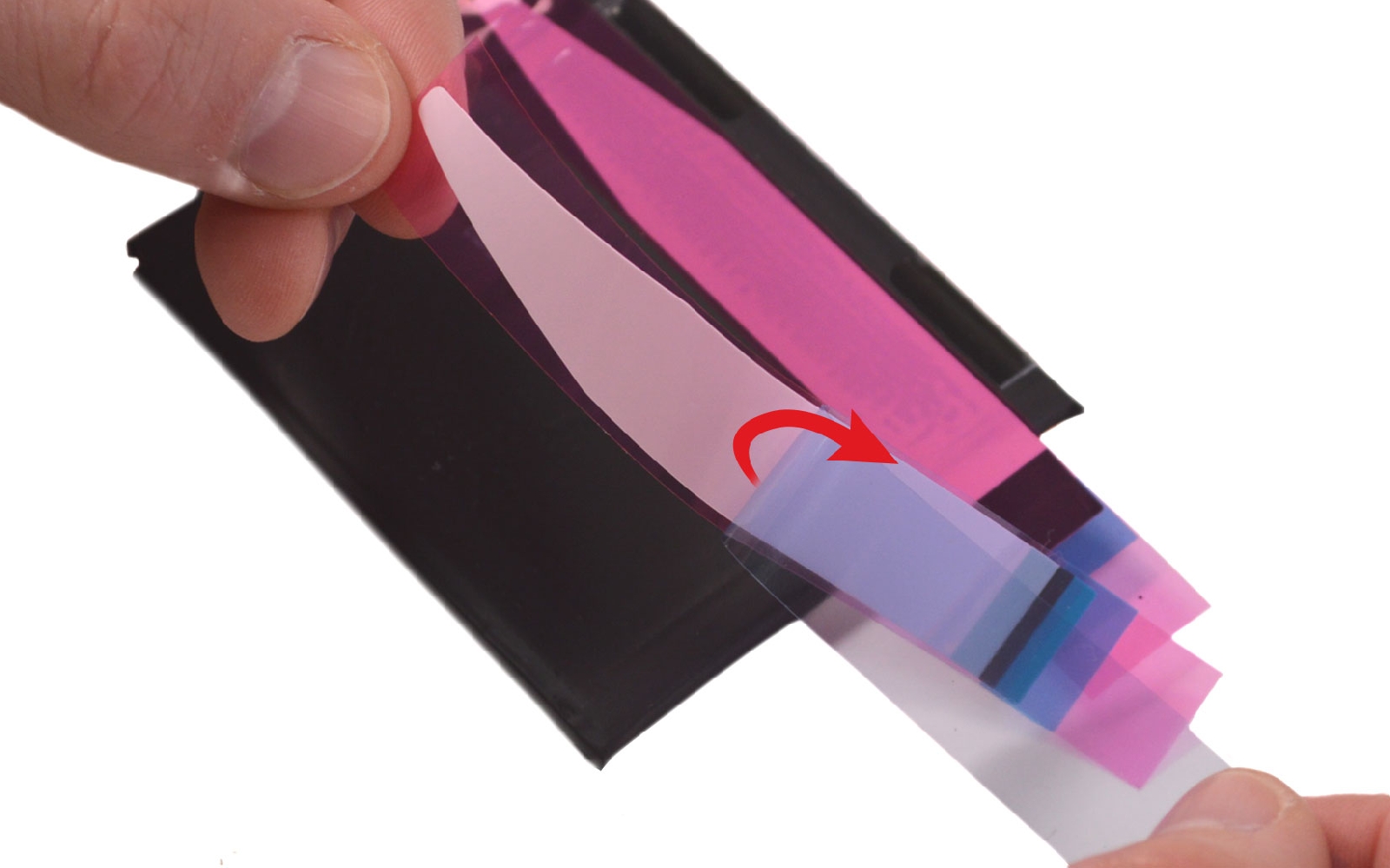

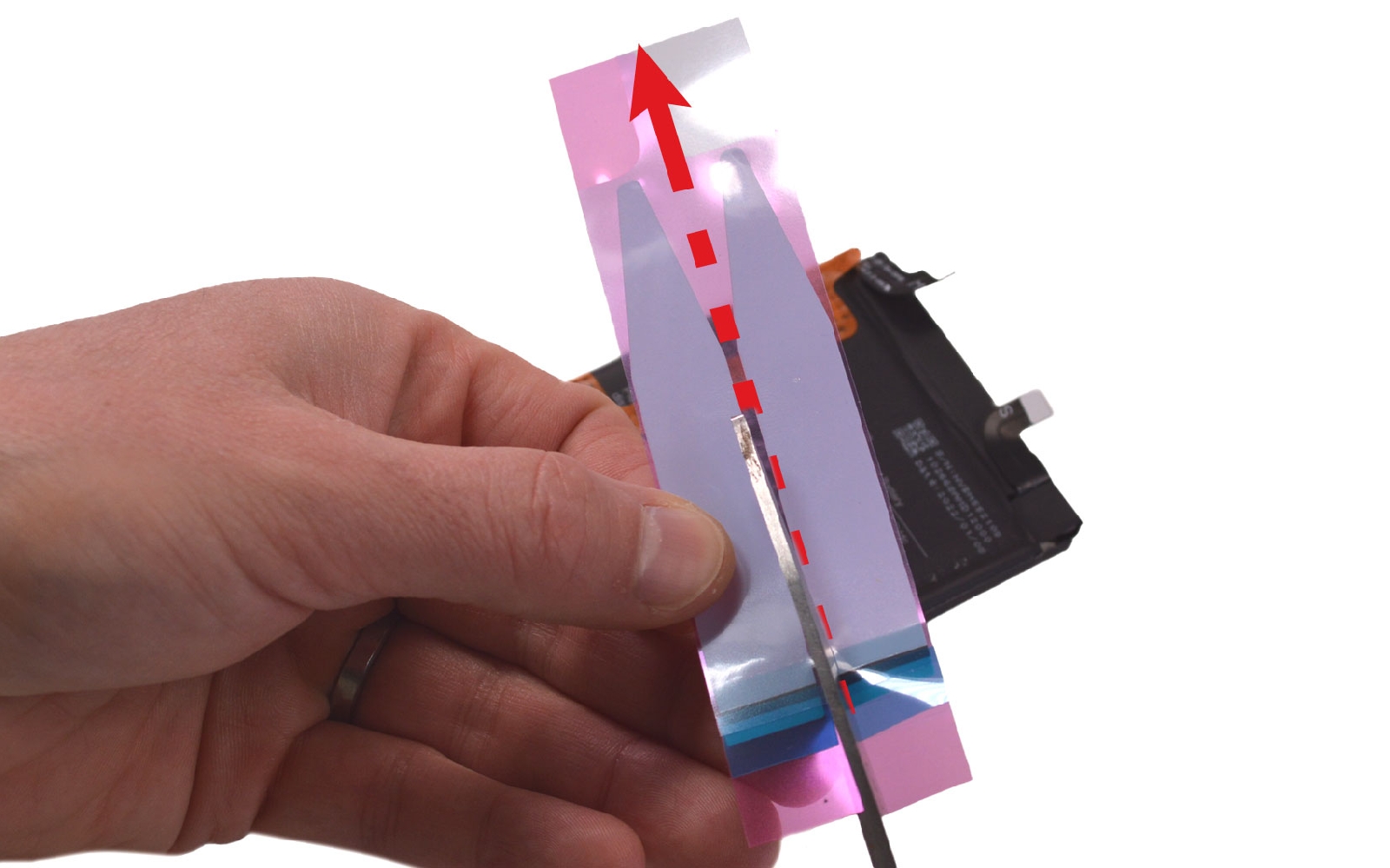

Etape 19 : Appliquer les stickers sur la batterie
Voila vous venez de terminer le démontage du bloc écran de votre Xiaomi Mi 11 Ultra. Maintenant, il ne vous reste plus qu'à suivre les étapes précédentes dans le sens contraire pour remonter correctement chaque élément.

Si vous ne disposez pas de la batterie d'origine ou que les adhésifs de cette dernière se sont abîmés pendant le démontage, il vous faut utiliser des stickers universels.

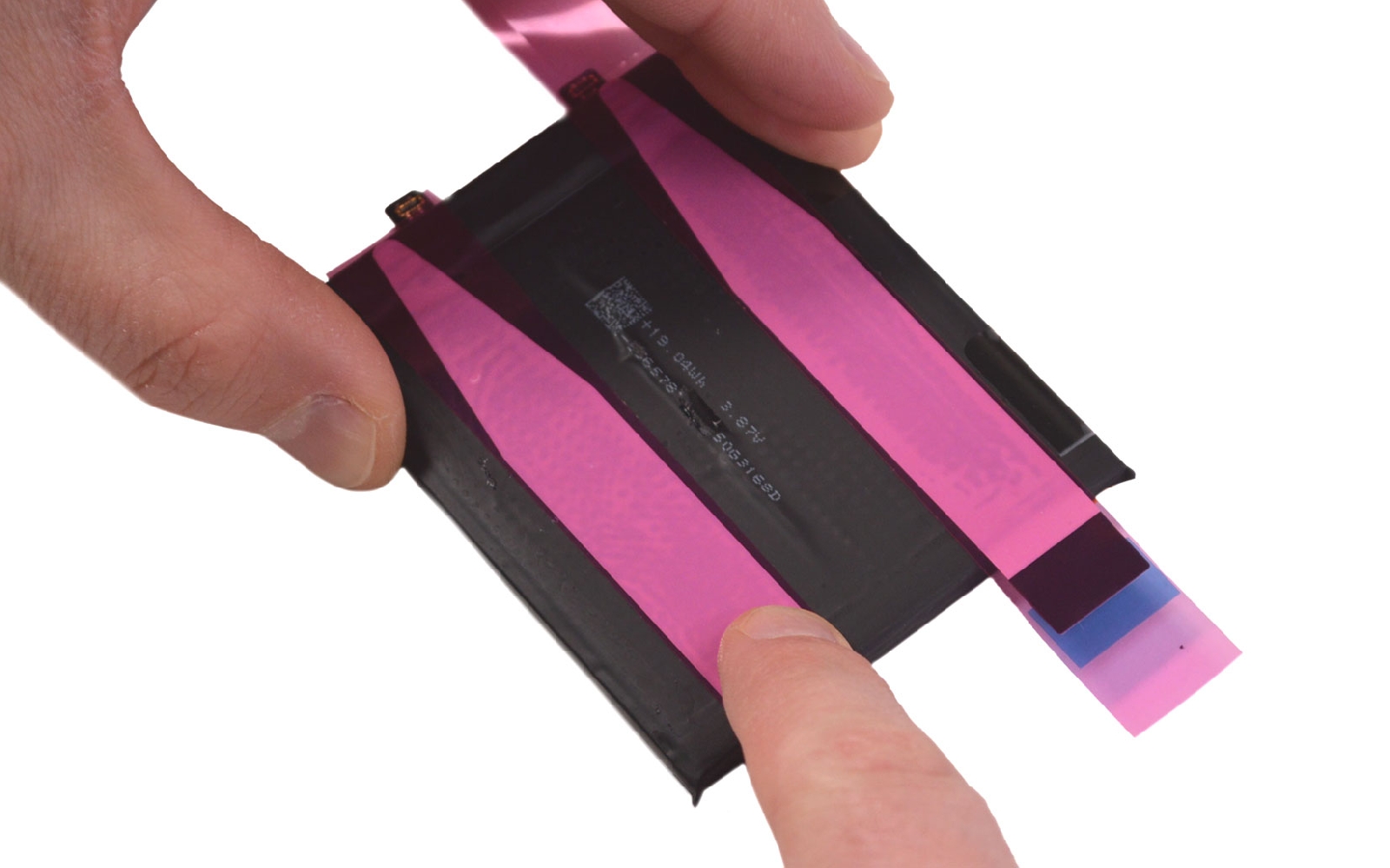

Commencez alors par séparer les stickers à l'aide d'une paire de ciseaux. Ôtez la protection bleue puis disposez les adhésifs sur le dos du composant en veillant à laisser dépasser les languettes (partie noire du sticker).
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €

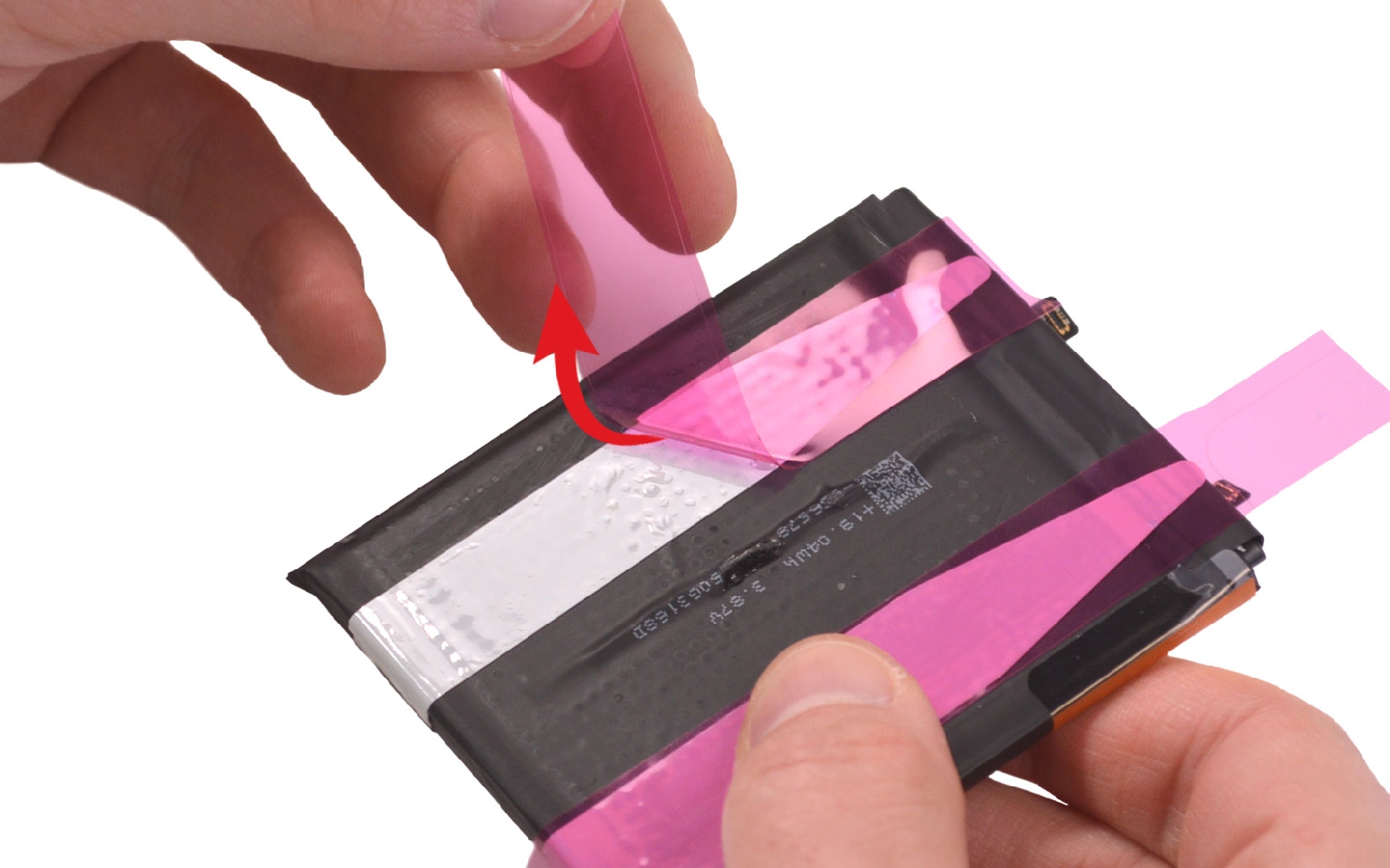

Etape 20 : Installer la batterie

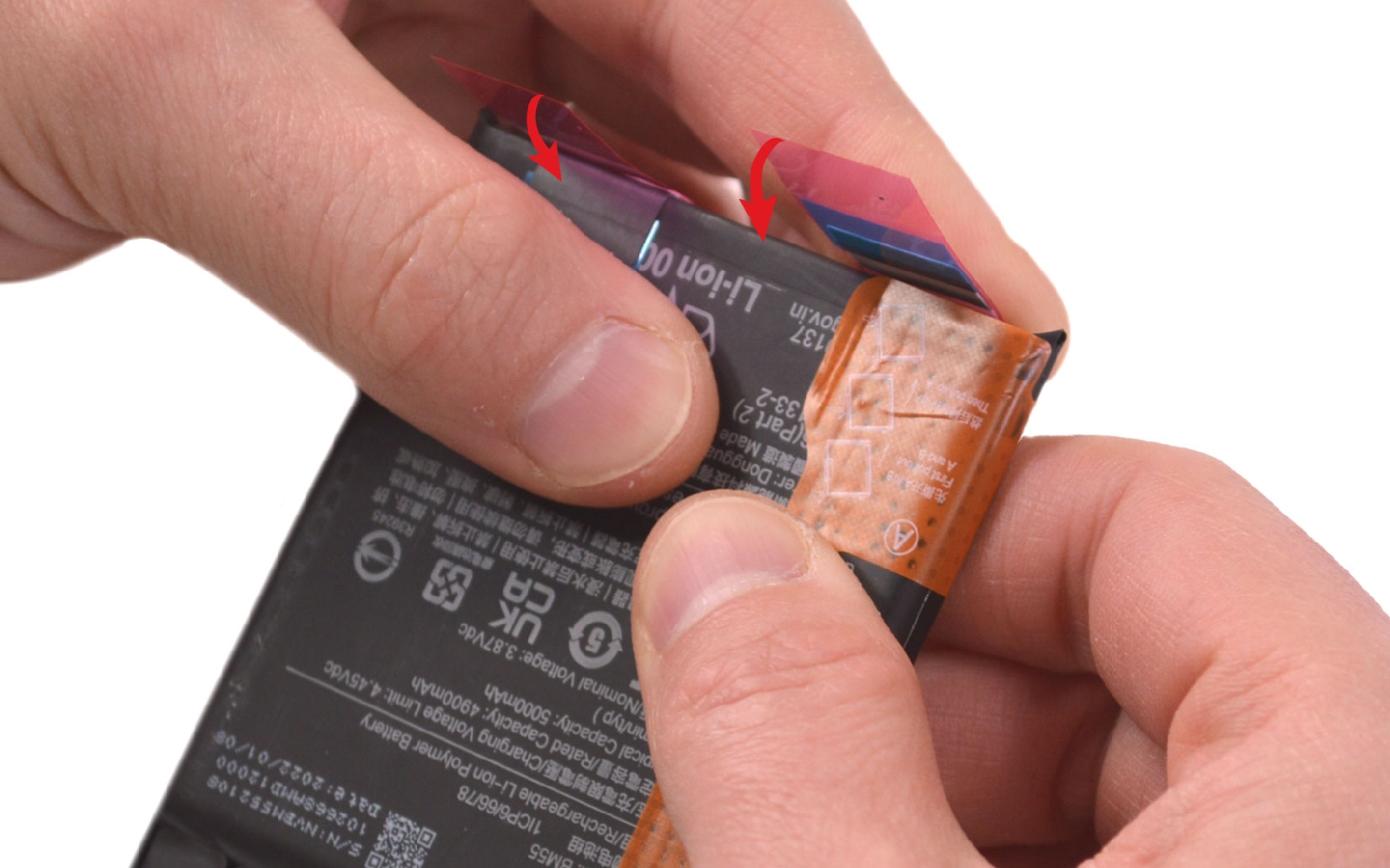

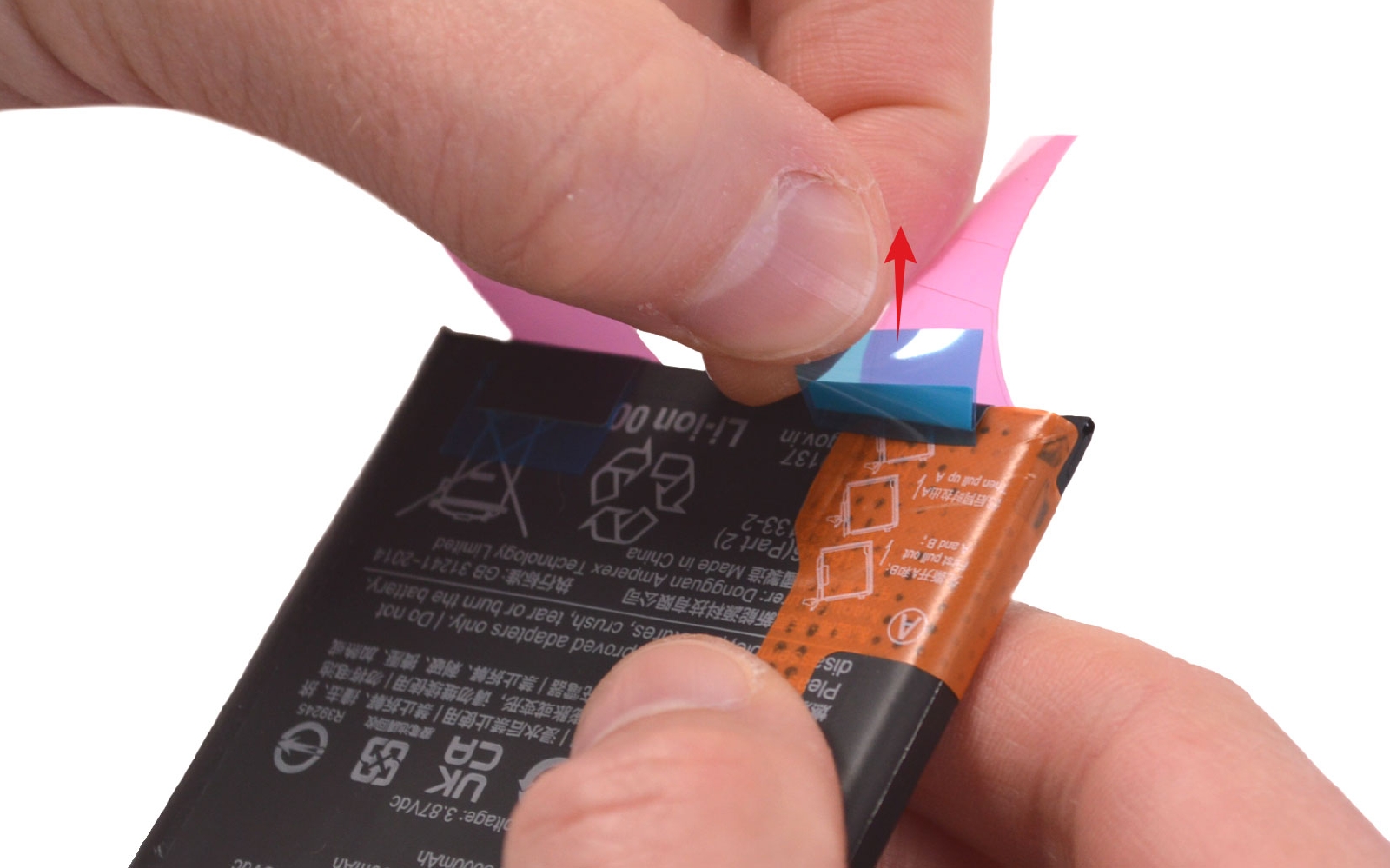

Repliez les languettes sur le devant de la batterie puis retirez les petites protections et assurez-vous que les languettes soient bien collées à la batterie.

Enlevez la protection principale et installez la batterie dans le nouveau bloc écran.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

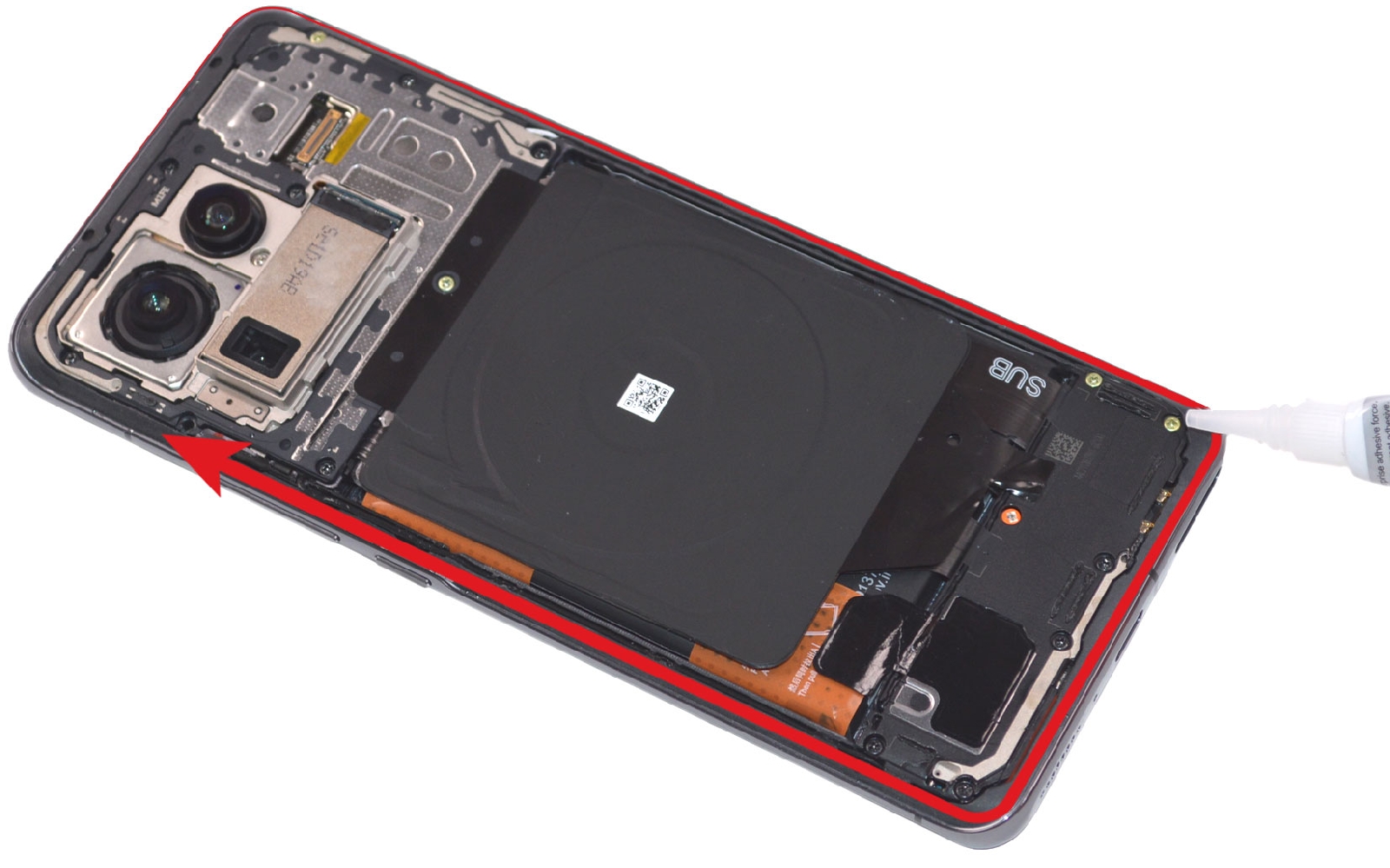

Etape 21 : Refermer votre appareil
Testez le nouvel écran avant de fermer complètement votre téléphone. Pour cela, allumez ce dernier et vérifiez le tactile. Si tout est ok, mettez hors tension votre appareil.

Nettoyez si nécessaire la vitre arrière des résidus de stickers avant d'applique un filet de colle sur tout le contour du châssis.

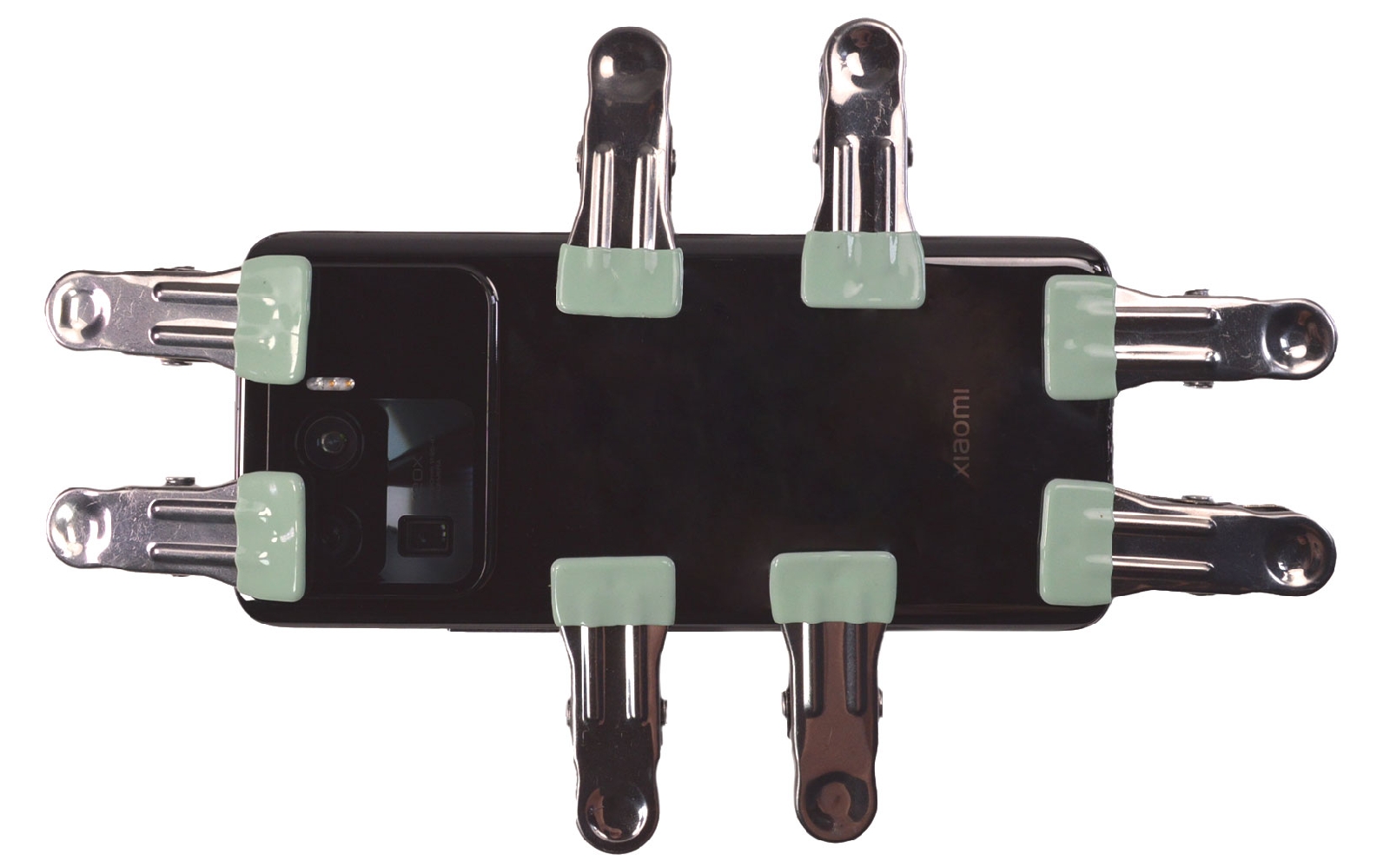

Ensuite, disposez la vitre arrière et laissez sécher la colle. Pour cela, mettez sous presse votre smartphone grâce à de gros livres ou à des pinces.
Patientez environ 1 heure avant d'utiliser votre Xiaomi Mi 11 Ultra.
