Guide de réparation sur 12

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 13/20
12 | Temps estimé : 50 min | Difficulté : 3/5

Avec un écran AMOLED de 6.28 pouces offrant une résolution de 1080 x 2400 pixels, le Xiaomi 12 promet une expérience visuelle immersive, renforcée par un taux de rafraîchissement de 120 Hz pour une navigation ultra-fluide. Sous le capot, il est équipé du processeur Snapdragon 8 Gen 1, assurant une gestion efficace des applications les plus gourmandes en ressources. Le Xiaomi 12 est également doté d'un système de triple caméra arrière, comprenant un capteur principal de 50 MP, idéal pour capturer des images détaillées avec une précision remarquable. Avec sa batterie de 4500 mAh, il supporte la charge rapide de 67W, ce qui permet une recharge complète en un temps record.

Pour les utilisateurs du Xiaomi 12 souhaitant effectuer des réparations par eux-mêmes, Brico-phone se présente comme une ressource indispensable. Spécialisée dans la vente de pièces détachées de haute qualité, l'entreprise offre des composants originaux ou compatibles qui garantissent le bon fonctionnement de votre appareil après réparation. Que vous ayez besoin de remplacer l'écran, la batterie ou même la caméra de votre Xiaomi 12, Brico-phone propose non seulement les pièces nécessaires mais aussi des tutoriels de réparation détaillés et gratuits. Ces guides sont enrichis par des conseils de professionnels et illustrés par des photos et vidéos explicatives, facilitant ainsi le processus de réparation et vous aidant à prolonger la durée de vie de votre smartphone tout en luttant contre l'obsolescence programmée.

Diagnostic

›  Problème de son
›  Photographies floues
›  Problème de tactile...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran d'origine prémonté sur châssis pour Xiaomi 12 - Noir
189,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer
Avant toute chose, nous vous conseillons de vérifier le numéro de modèle de votre appareil afin d'être certain de commander les bonnes pièces détachées.
Pour cela, plusieurs possibilités s'offrent à vous :

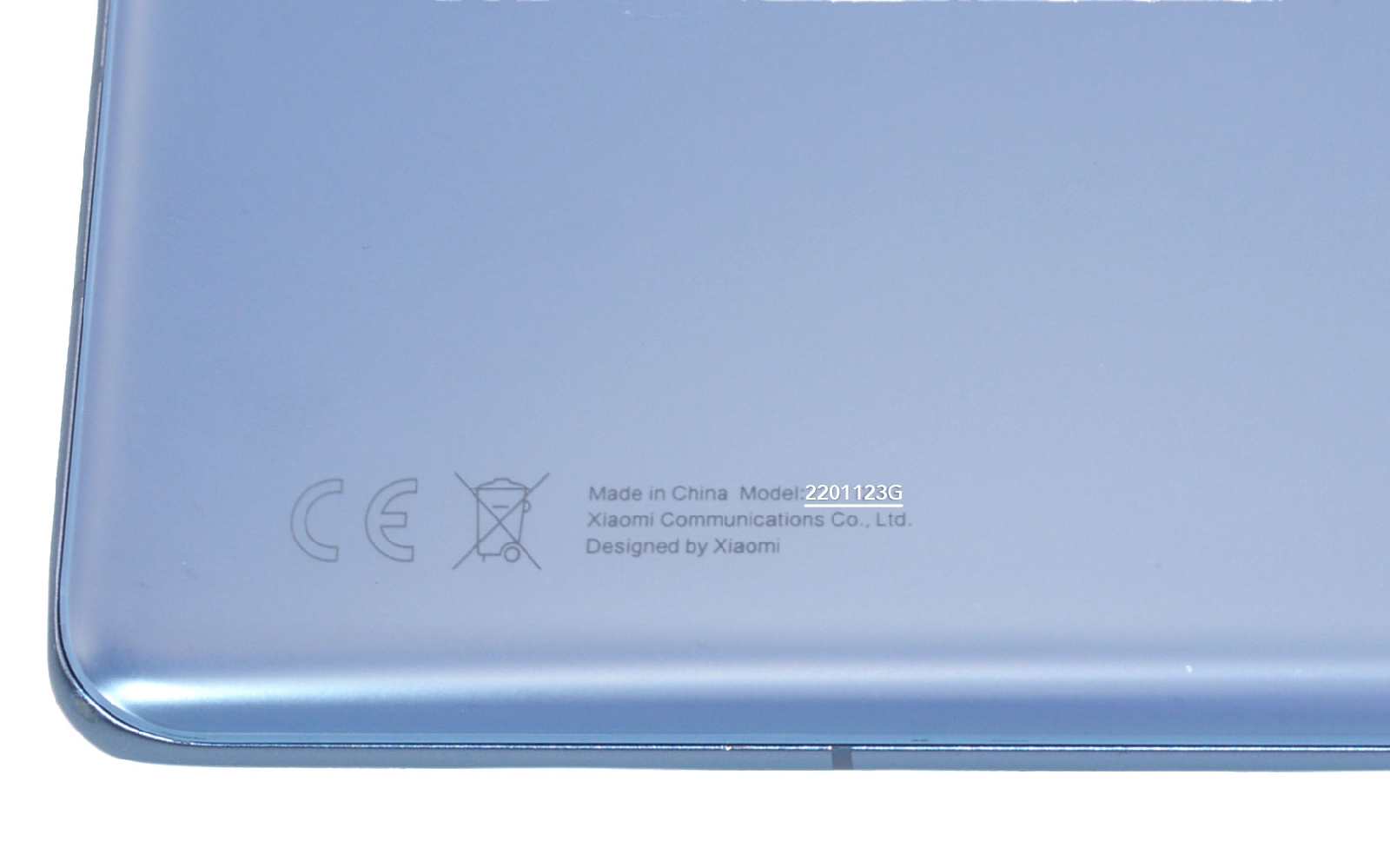

- Regarder le numéro de modèle gravé sur la vitre arrière de l'appareil ;
- Se rendre dans les paramètres de votre Xiaomi ;
- Composer le *#06# depuis le clavier de votre téléphone pour connaitre le numéro IMEI de votre smartphone. Ce numéro est à retranscrire sur notre page d'accueil pour avoir un aperçu du modèle en votre possession et toutes les pièces disponibles pour ce dernier.

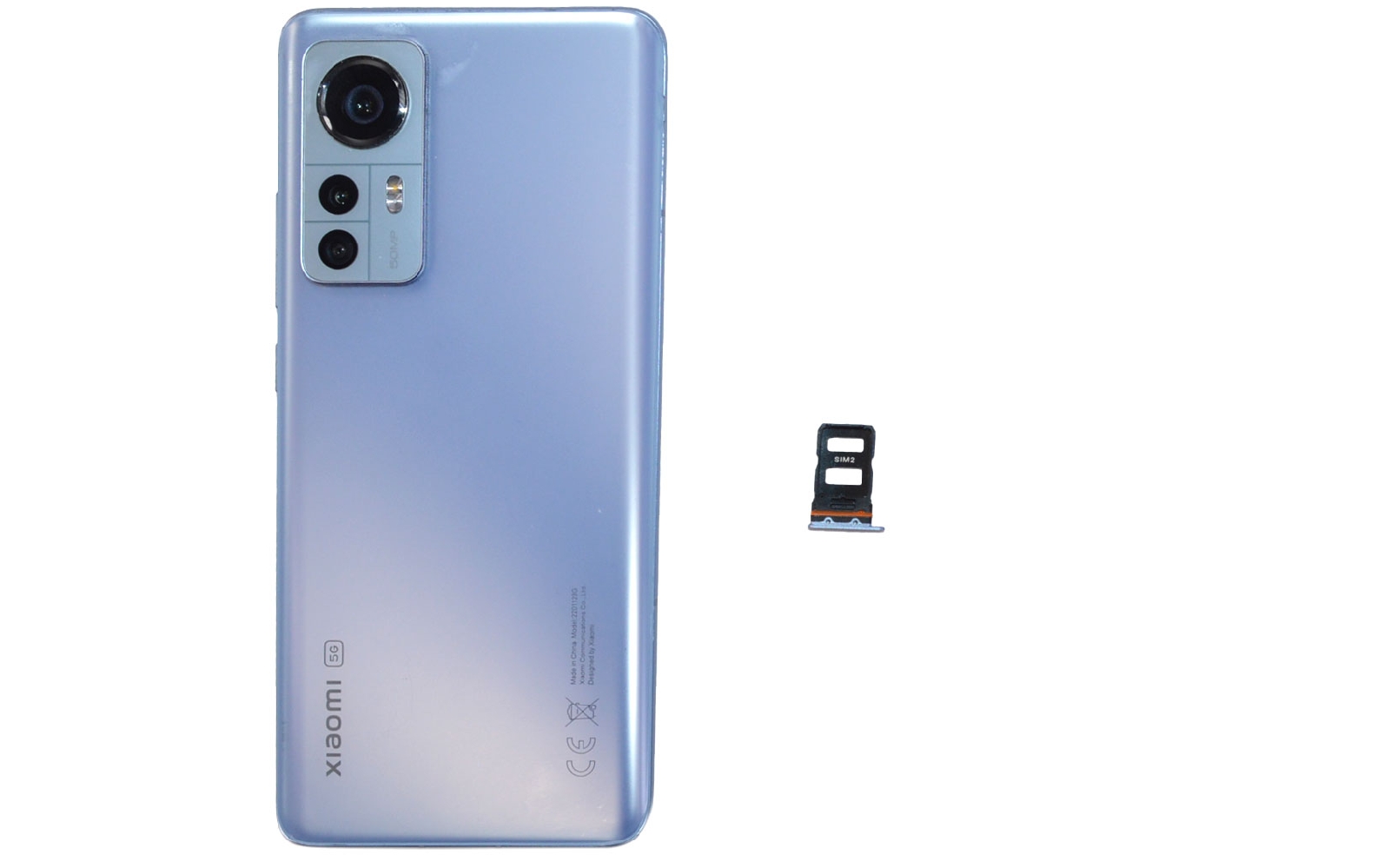

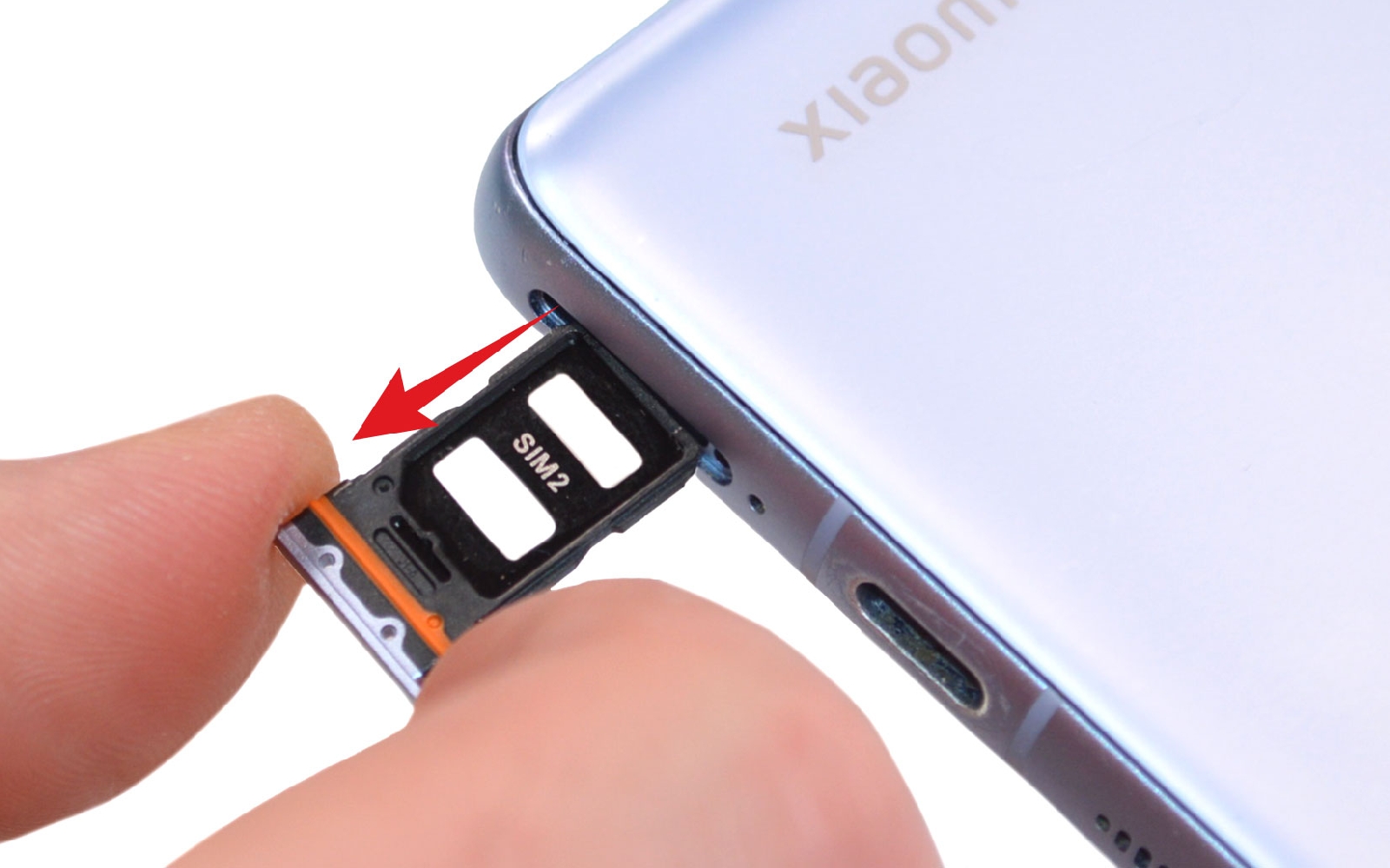

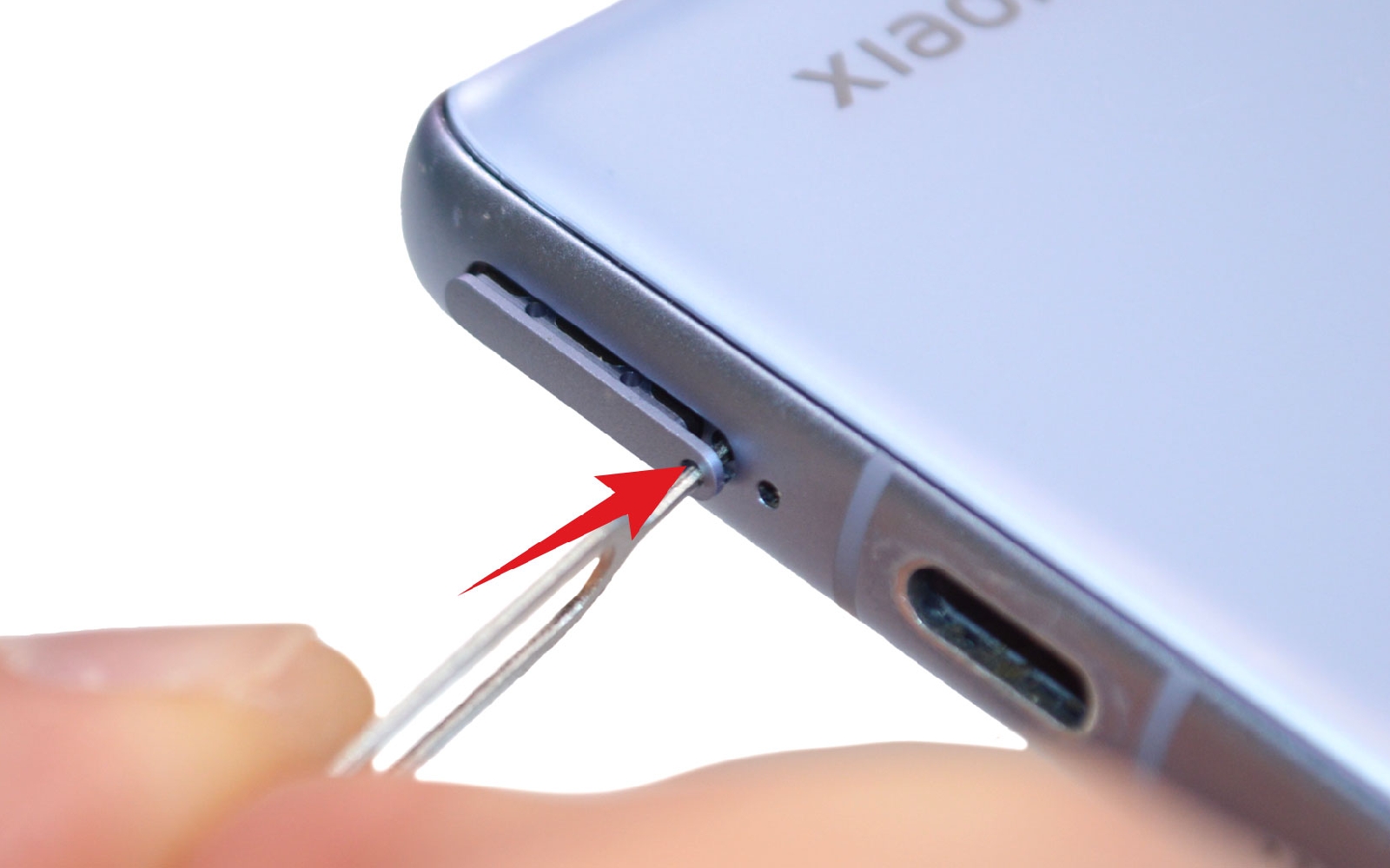

Une fois que tout est bon, il vous suffit d'éteindre votre appareil et de retirer le tiroir de la carte SIM avant de passer à l'étape suivante.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

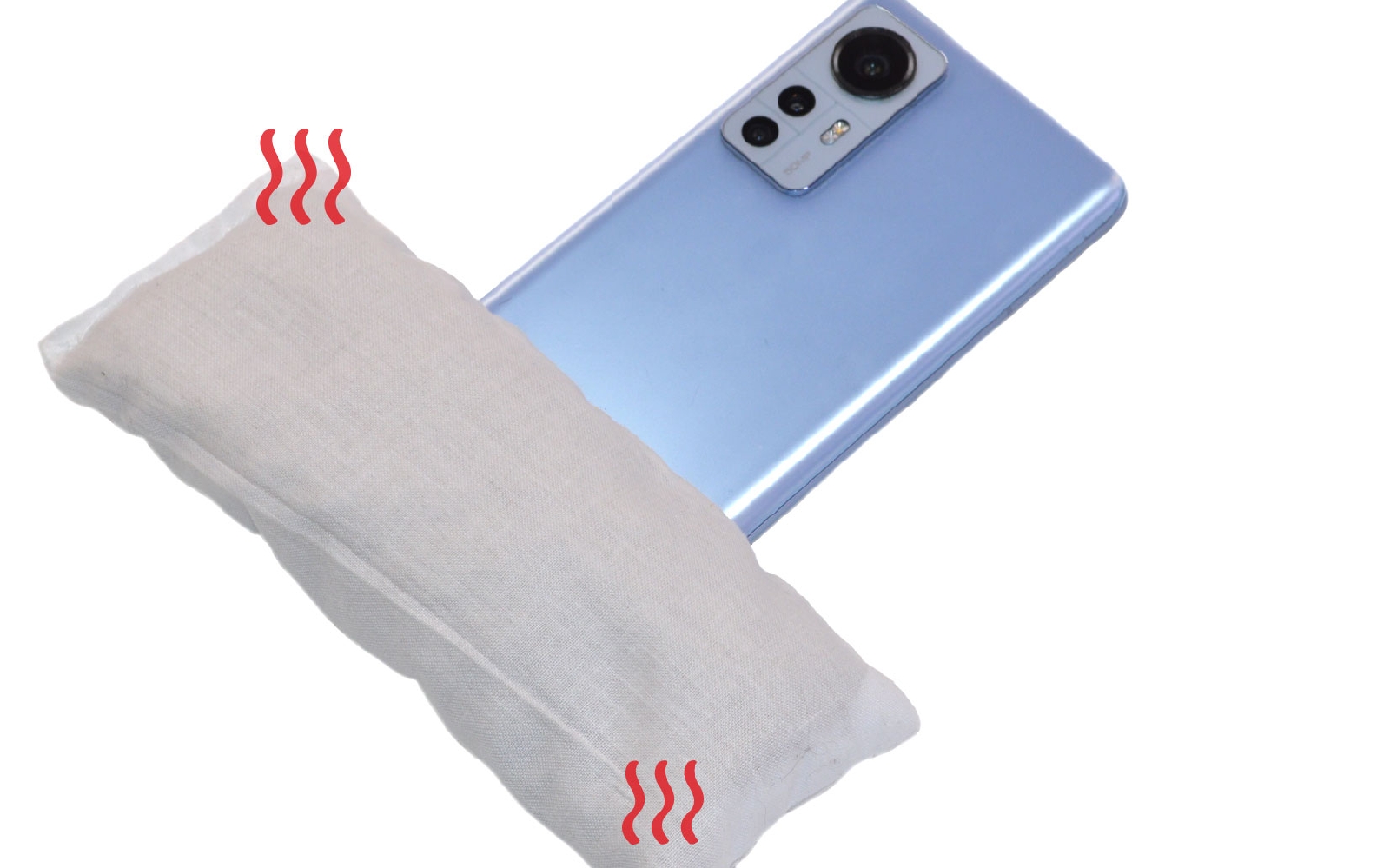

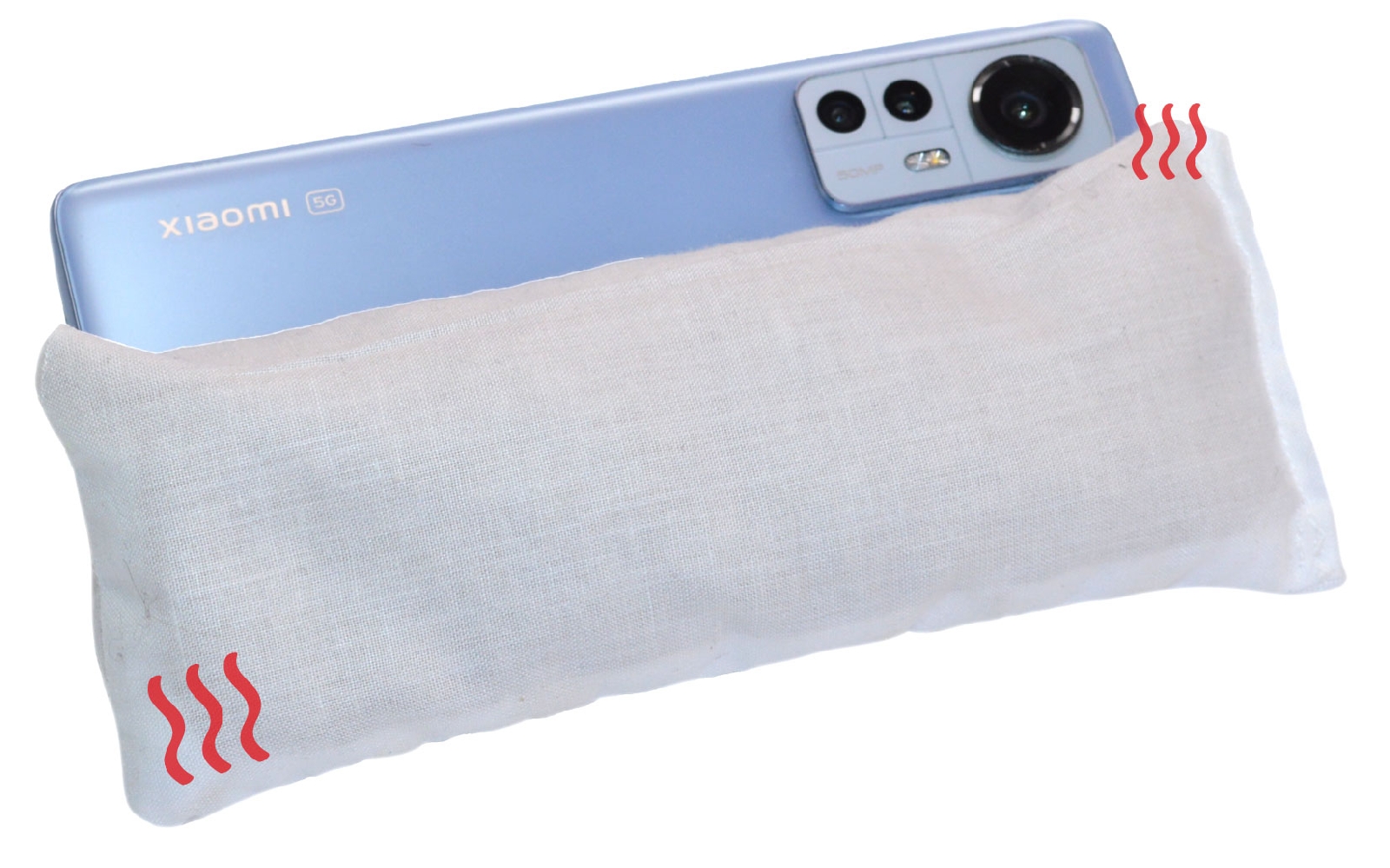

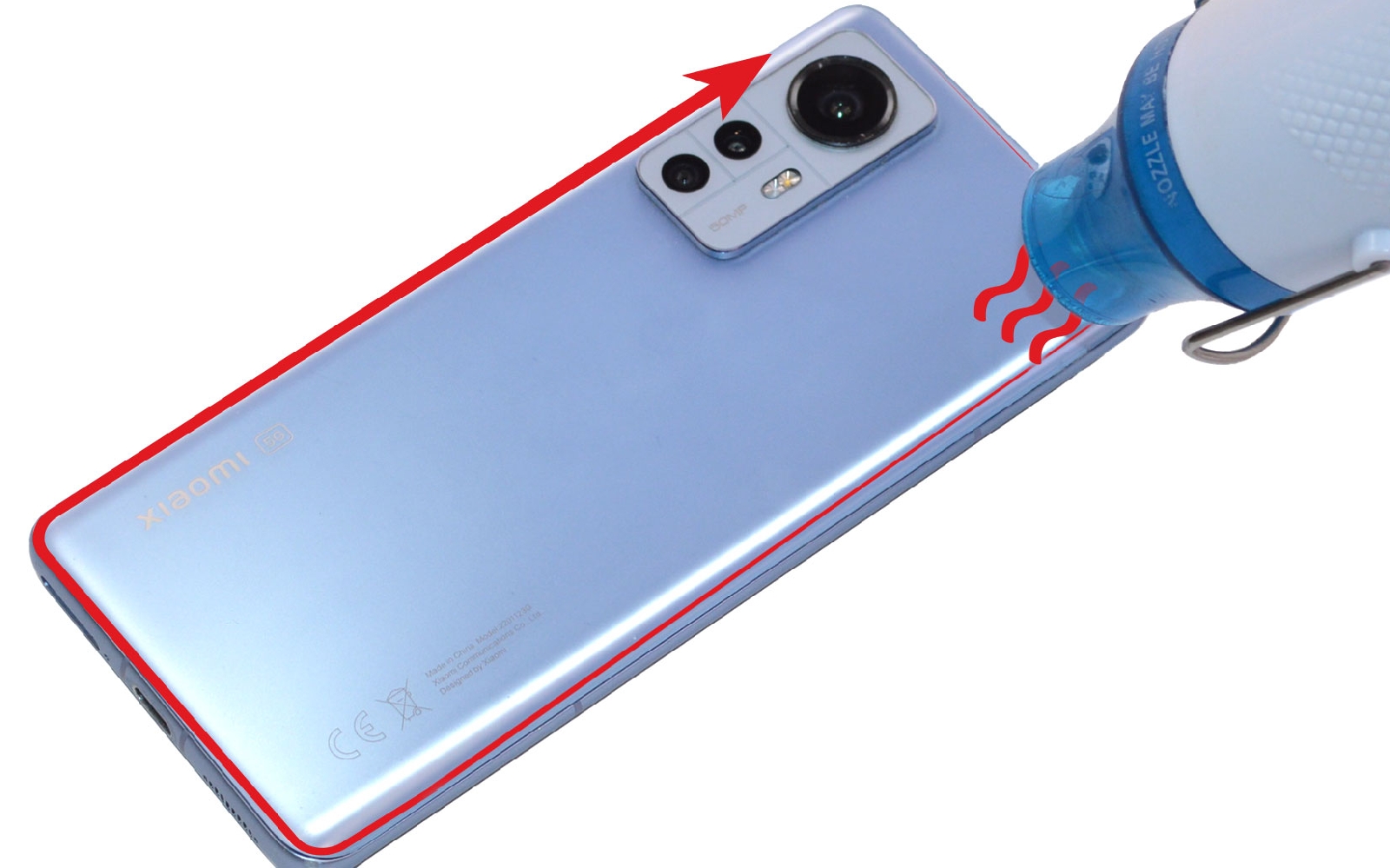

Etape 1 : Chauffer l'arrière du téléphone
Pour accéder à l'intérieur de votre Xiaomi 12, vous allez devoir chauffer la vitre arrière. Vous pouvez utiliser un décapeur thermique, un coussin chauffant ou alors votre propre sèche-cheveux.

En ce qui concerne le coussin chauffant, il vous faut d'abord le passer deux minutes au micro-ondes avant de venir le déposer sur le dos de votre téléphone. Pour le décapeur et le sèche-cheveux, appuyez simplement sur le bouton Power et passer l'appareil sur le contour de votre mobile.

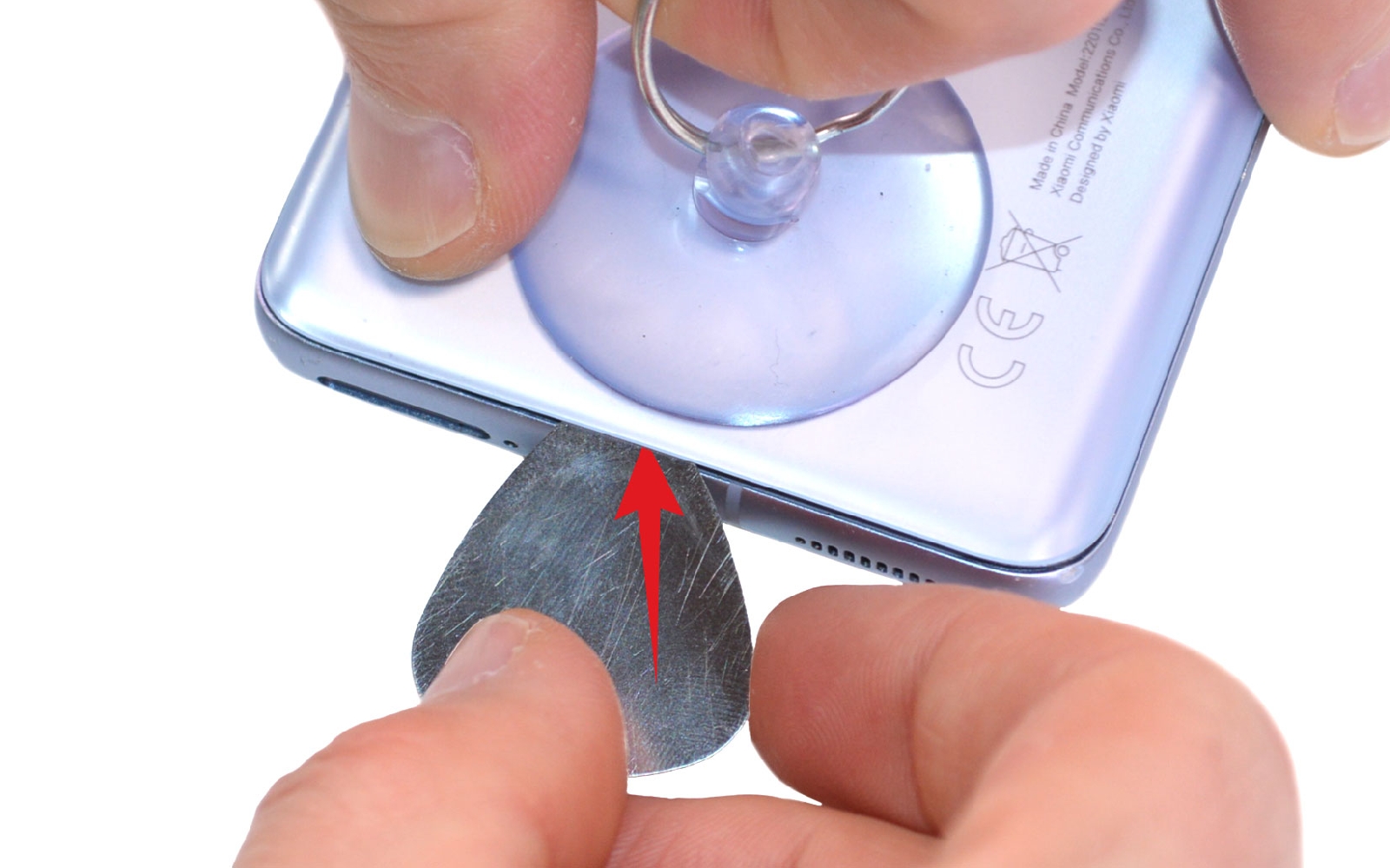

Ensuite, collez la ventouse sur le bas du téléphone puis tirez son anneau tout en introduisant le médiator en métal troué entre le châssis et la vitre arrière.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

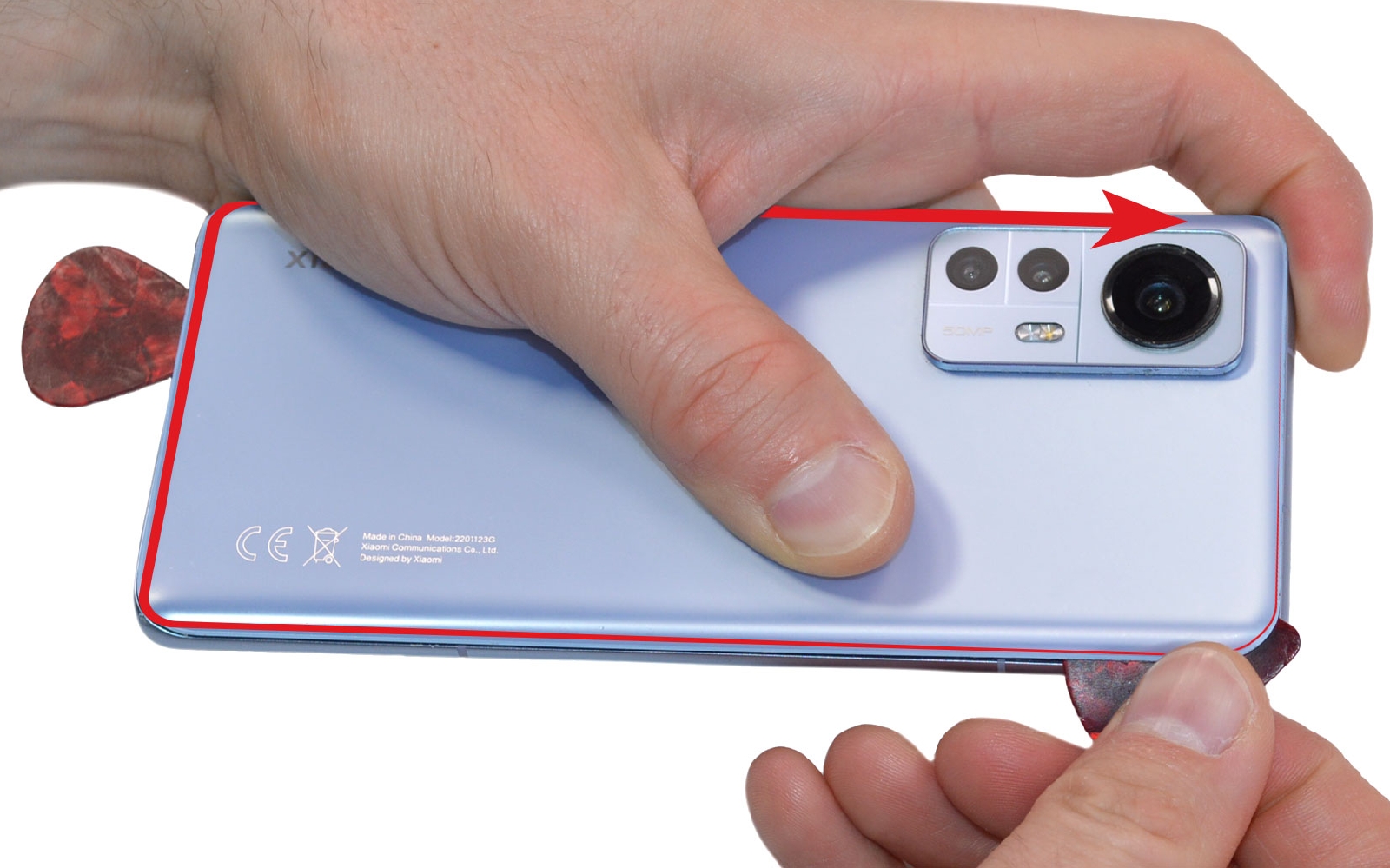

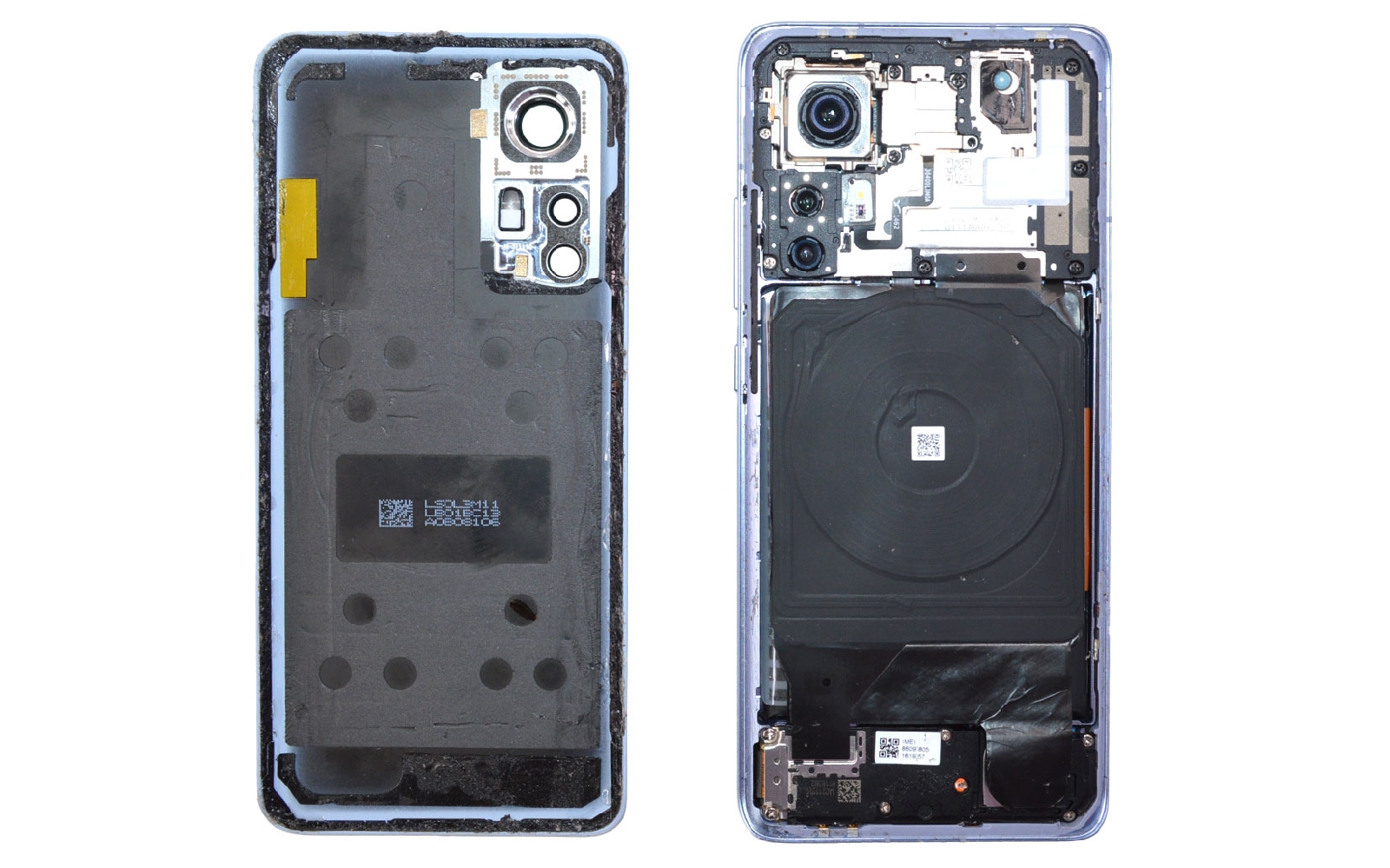

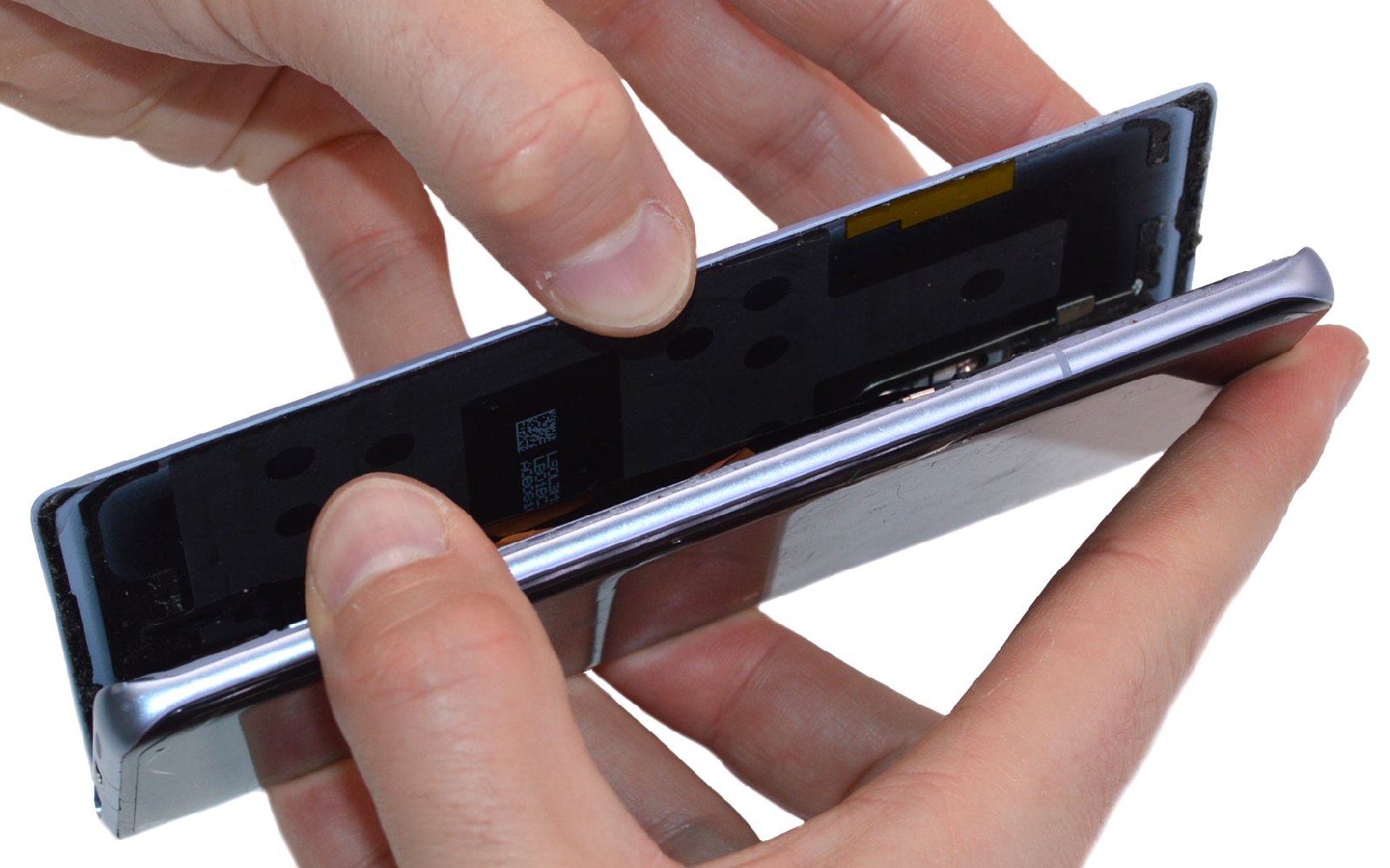

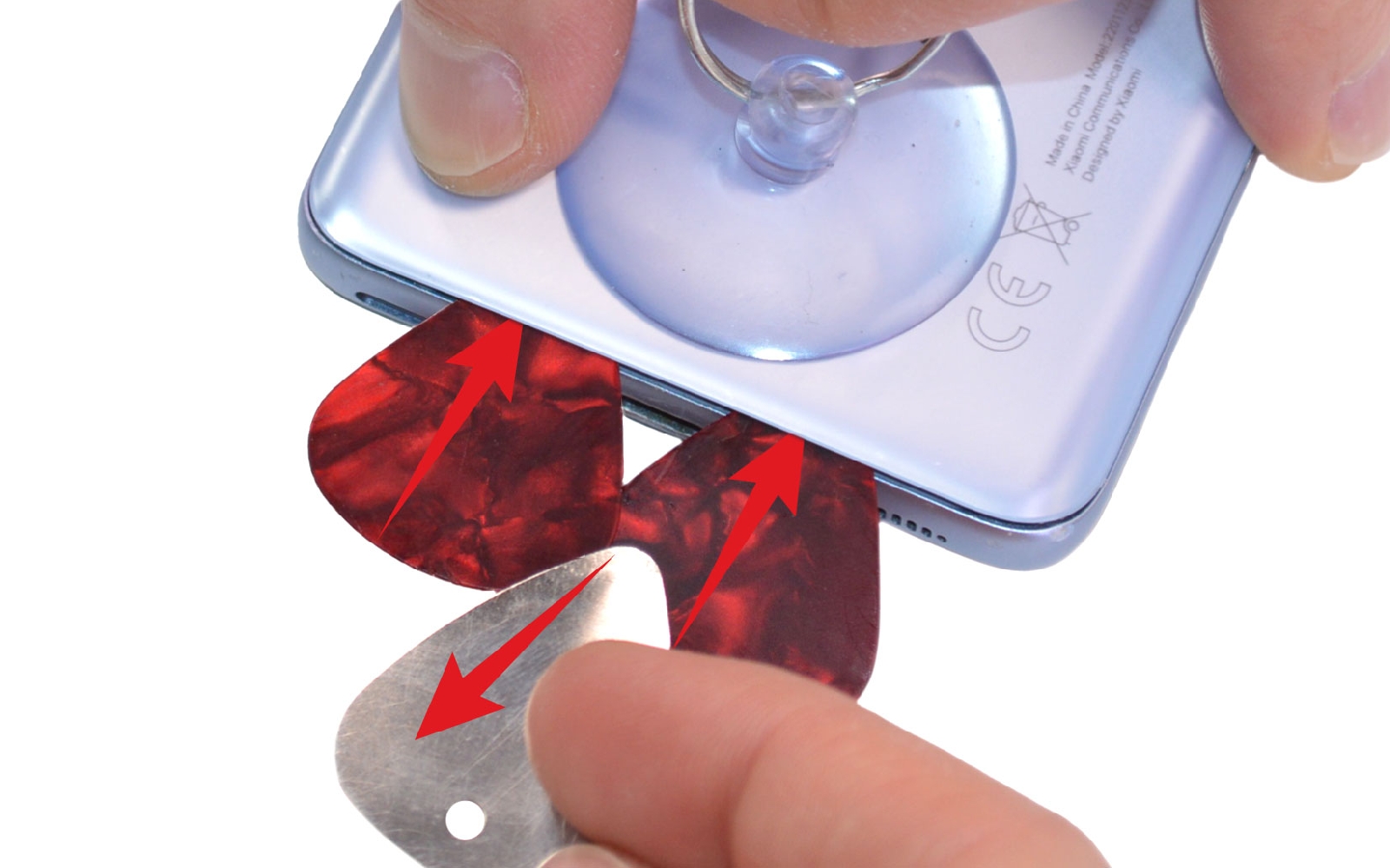

Etape 2 : Ouvrir le téléphone
Glissez les médiators en plastique sous la vitre arrière pour remplacer celui en métal.

Faites circuler les deux outils autour du composant pour le décoller petit à petit et ouvrir le téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

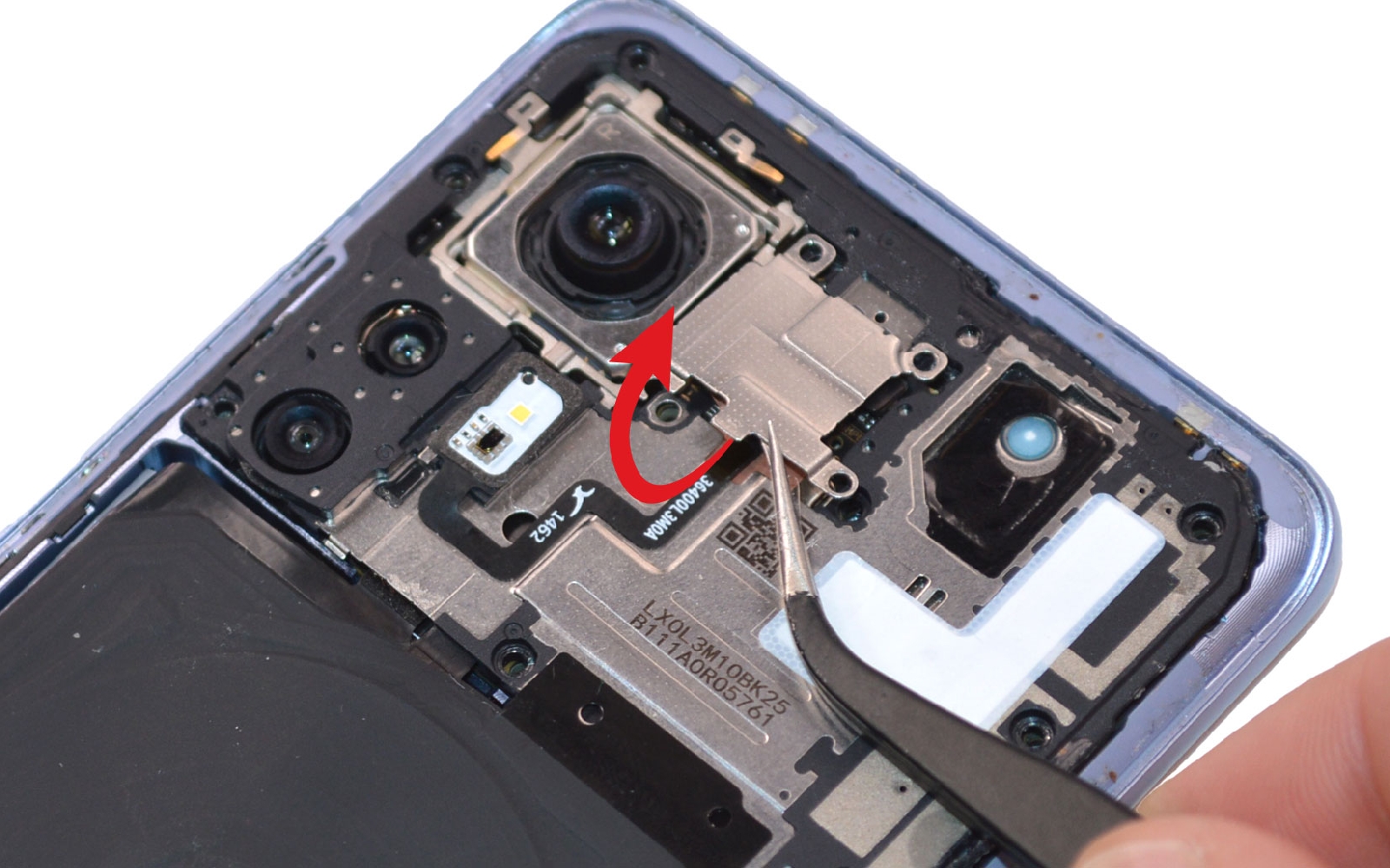

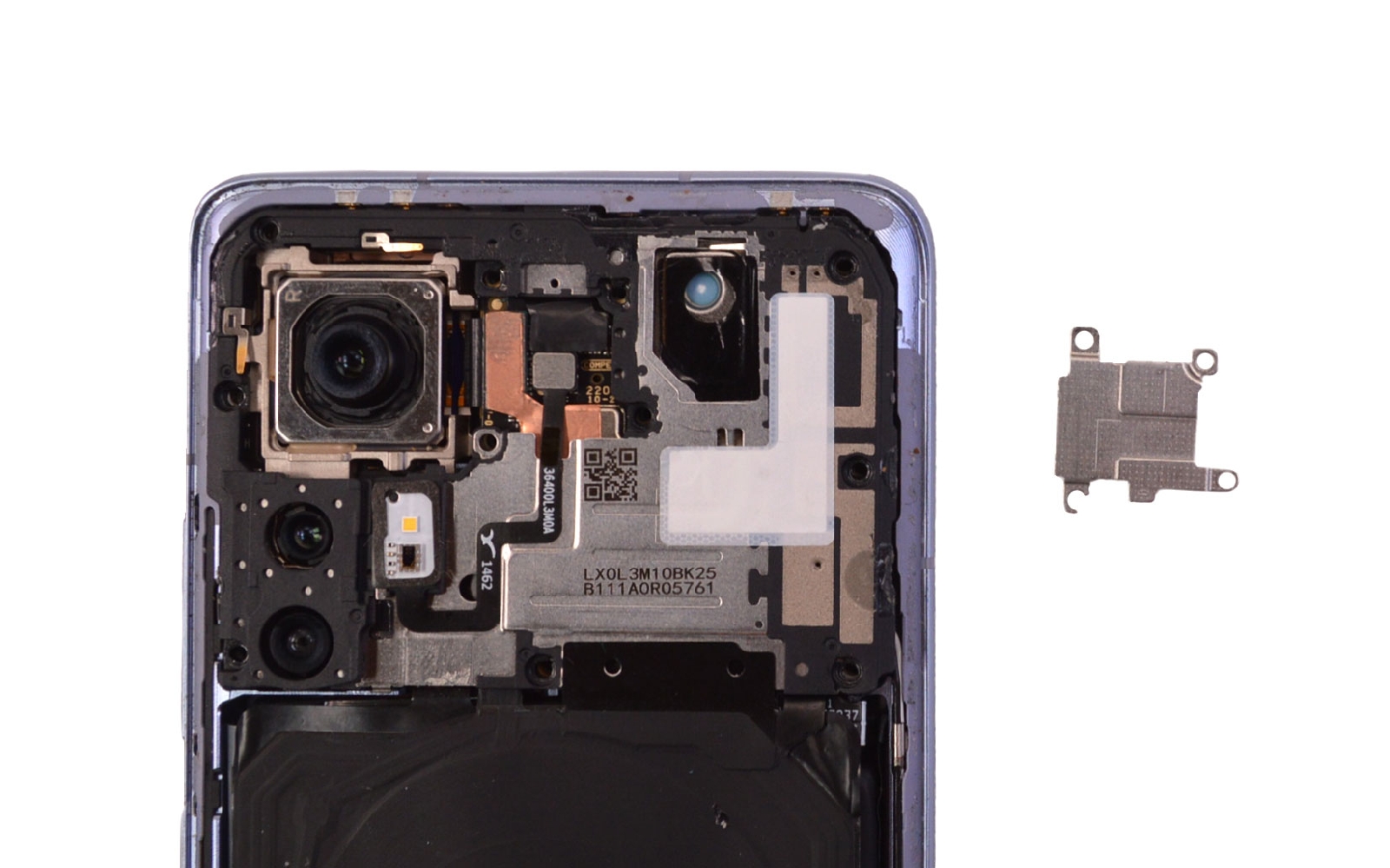

Etape 3 : Sortir la plaquette métallique

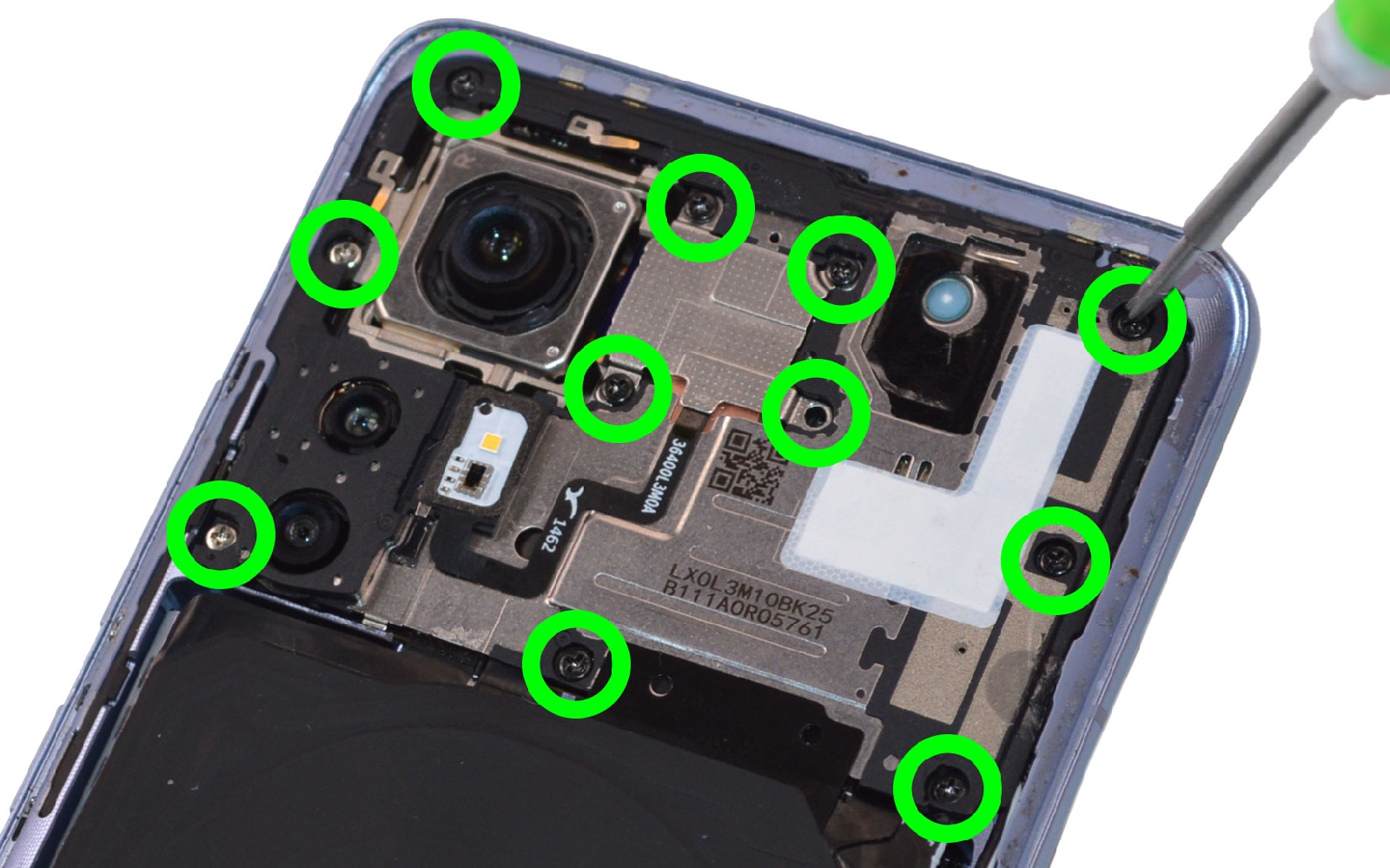

Ôtez les 11 vis avec le tournevis cruciforme afin de pouvoir retirer la plaquette intermédiaire et accéder à la nappe du flash.

Pour éviter de perdre des vis, nous vous conseillons de vous servir du patron d'aide au montage. Disposez les vis dessus comme elles sont placées dans votre appareil afin de vous souvenir de l'emplacement de chaque vis lors du remontage.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

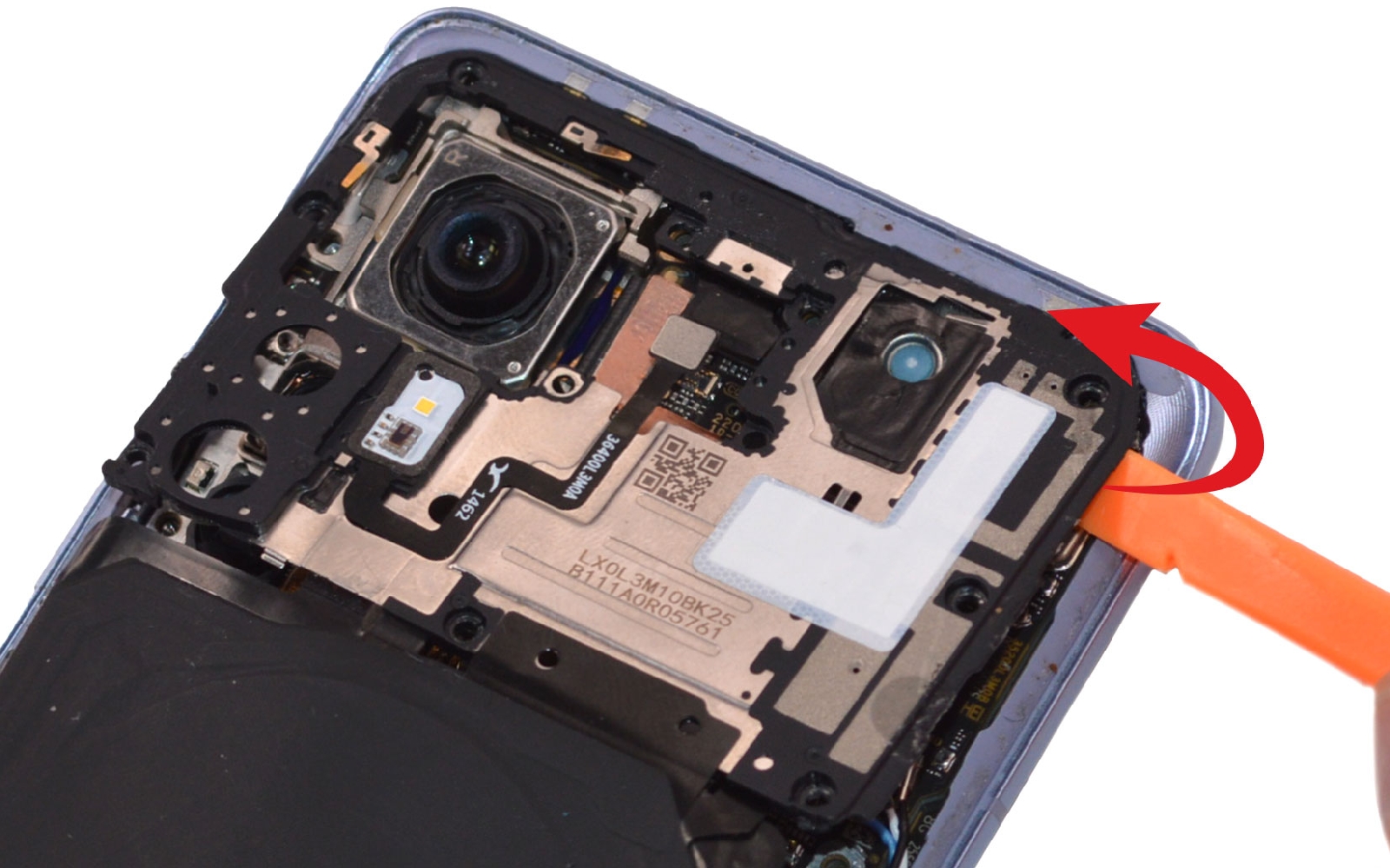

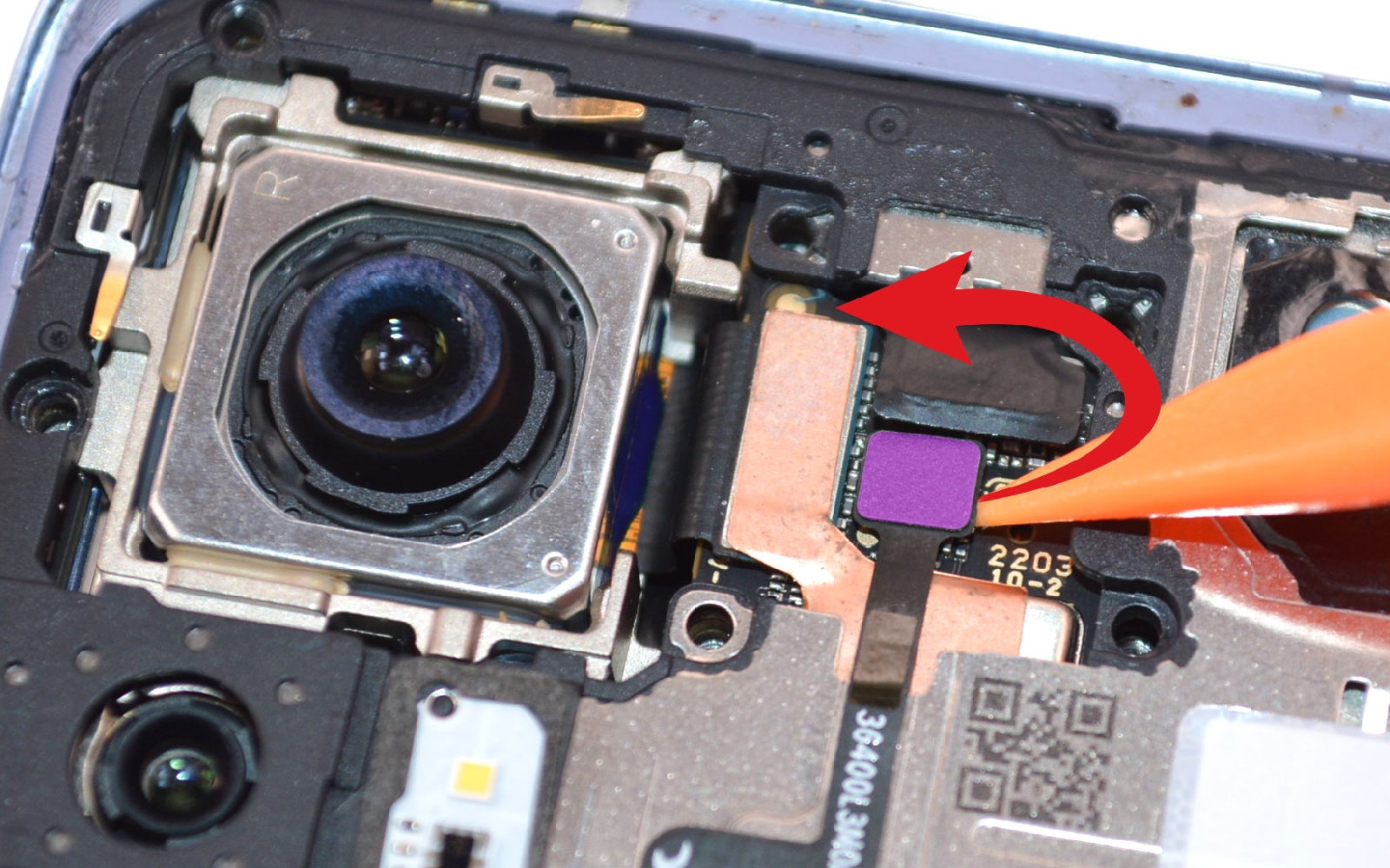

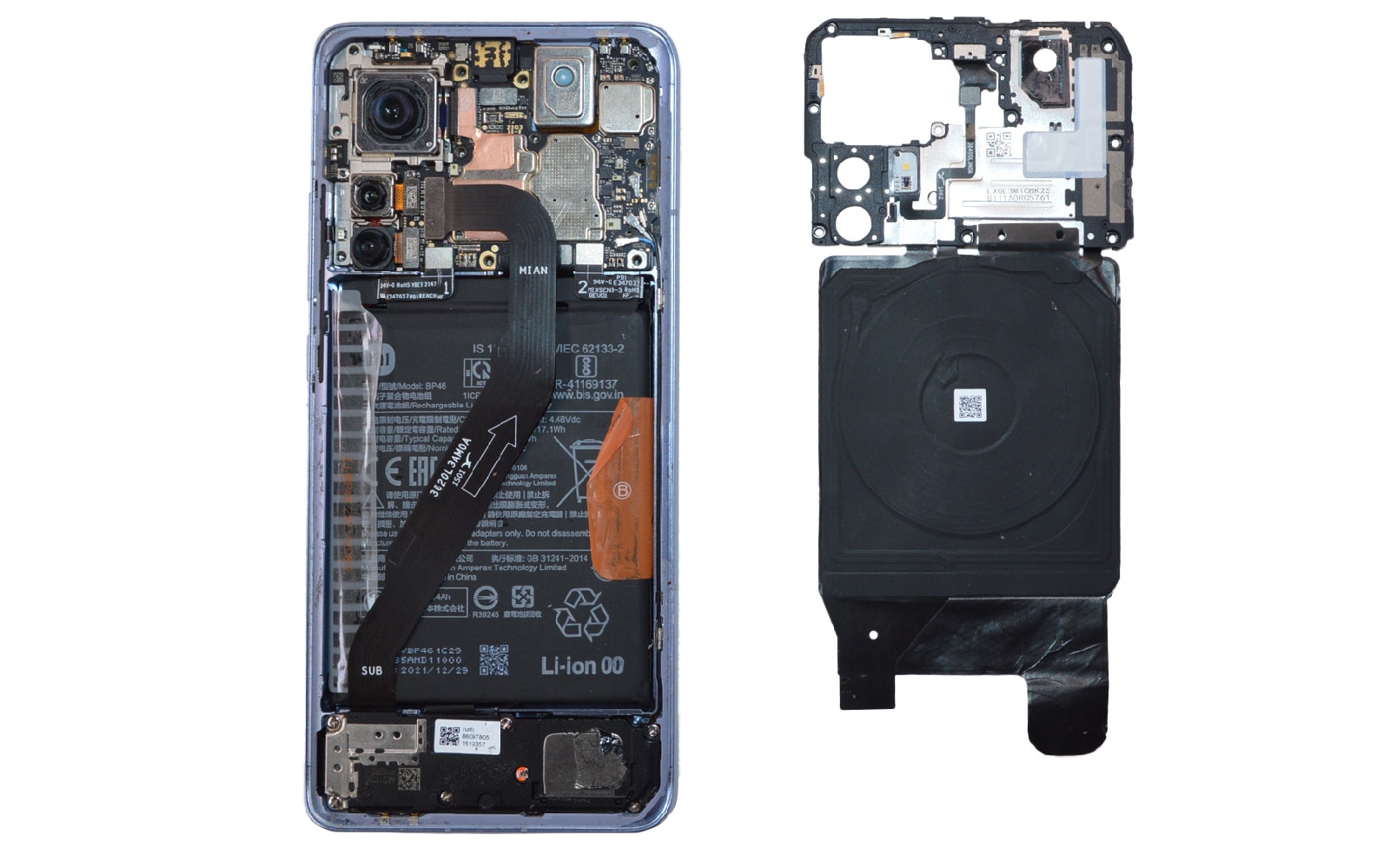

Etape 4 : Libérer la nappe NFC
Déconnectez la nappe du flash puis insérez le levier en nylon sous la plaquette NFC pour l'extraire du téléphone et accéder aux nappes de la batterie.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

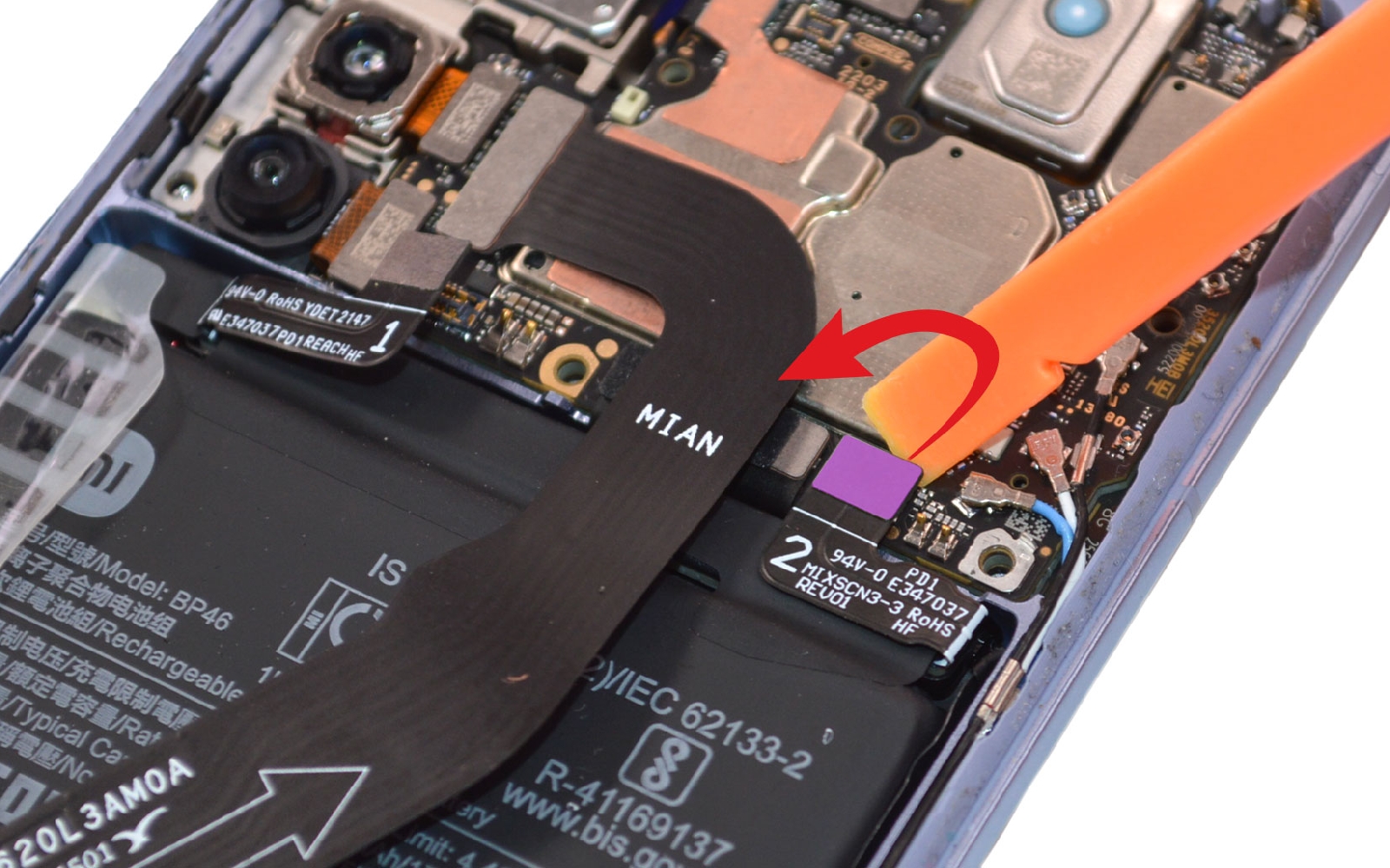

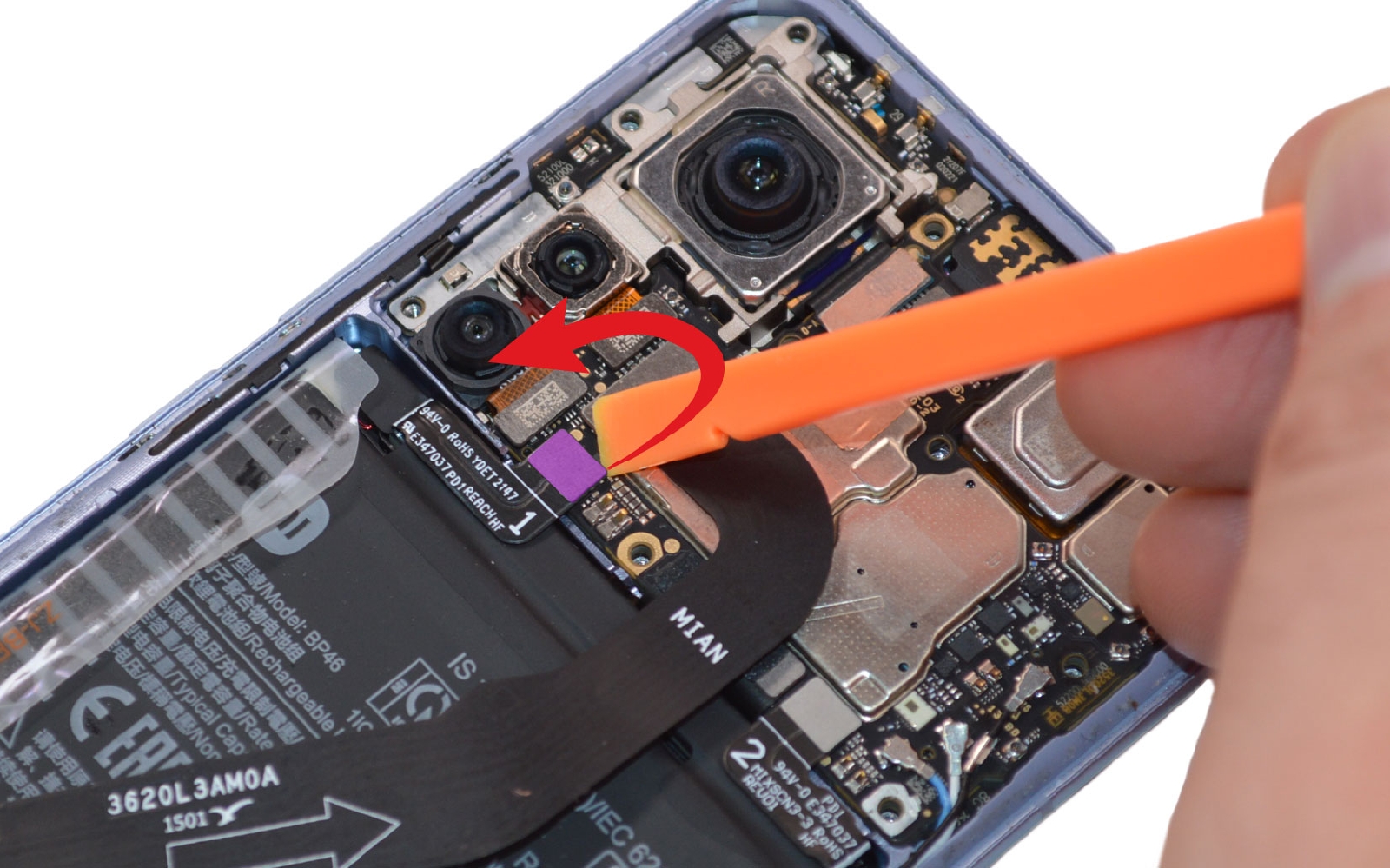

Etape 5 : Déconnecter la batterie
A l'aide du spudger, débranchez les deux nappes de la batterie de votre Xiaomi 12.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

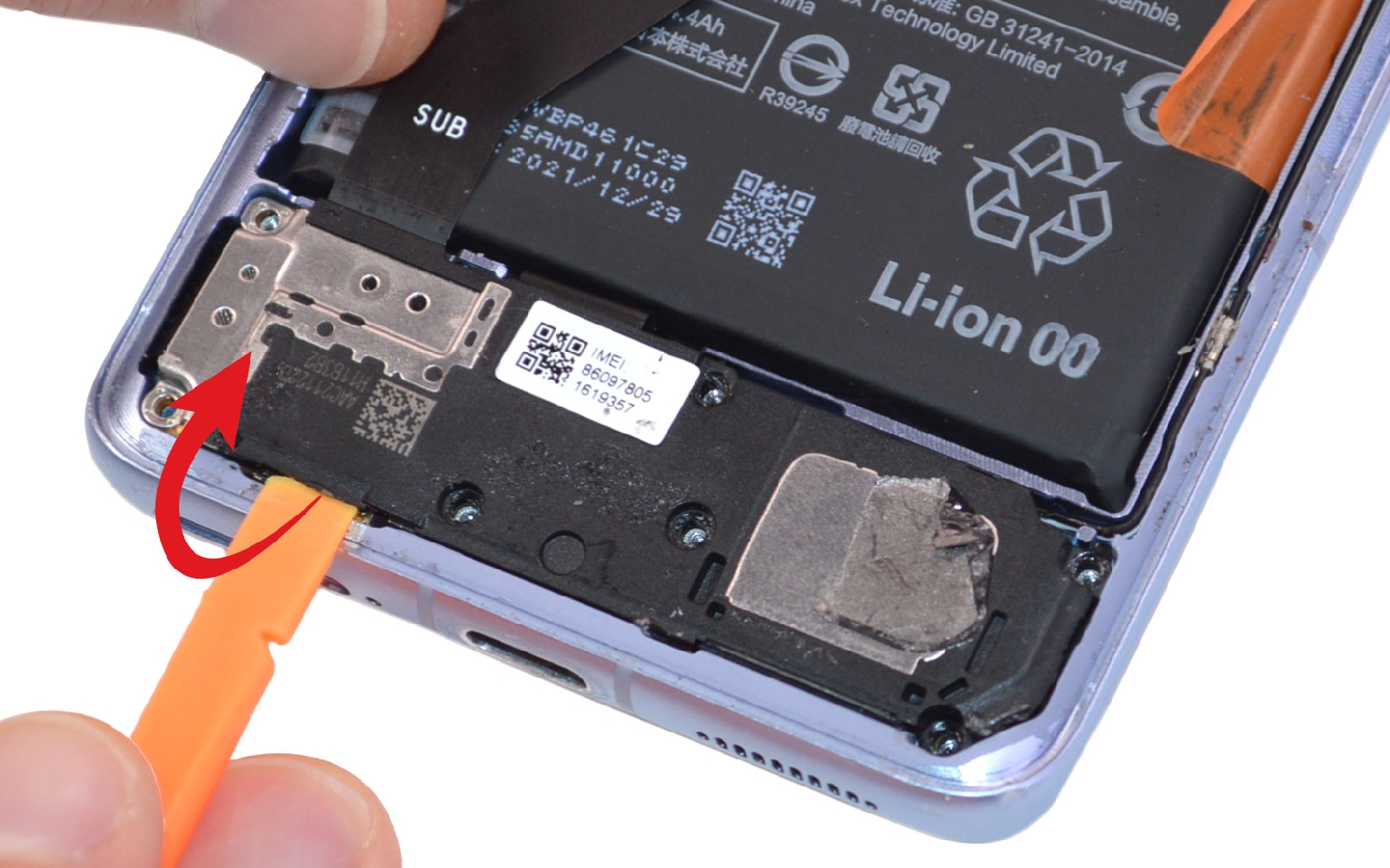

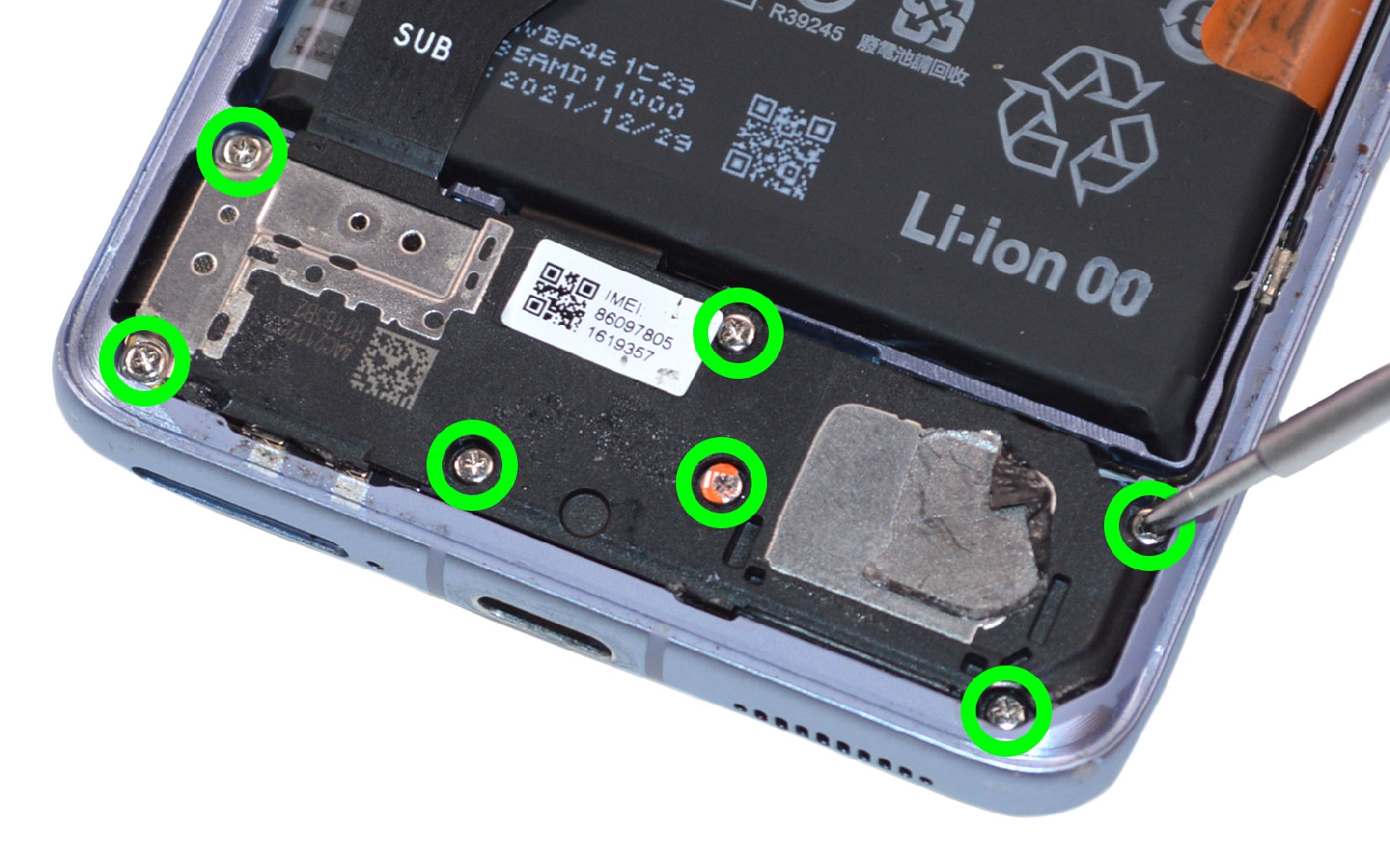

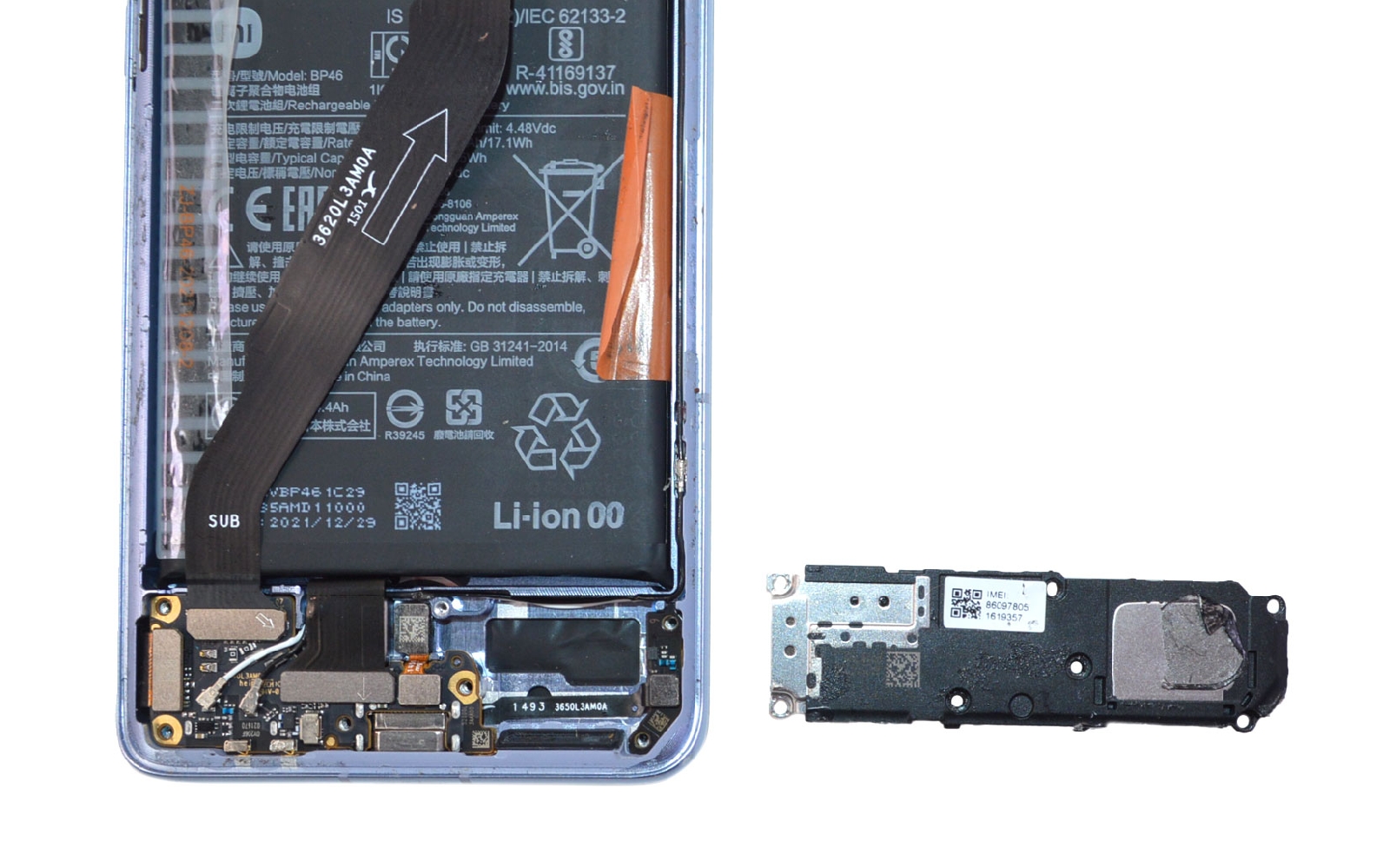

Etape 6 : Enlever le haut-parleur externe
Retirez les vis cruciforme avant de glisser le spudger sous le composant pour le détacher du châssis et le mettre de coté.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Mettre de coté la rallonge d'interconnexion
Déconnectez également les extrémités de la première rallonge d'interconnexion. Mettez la ensuite de coté.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

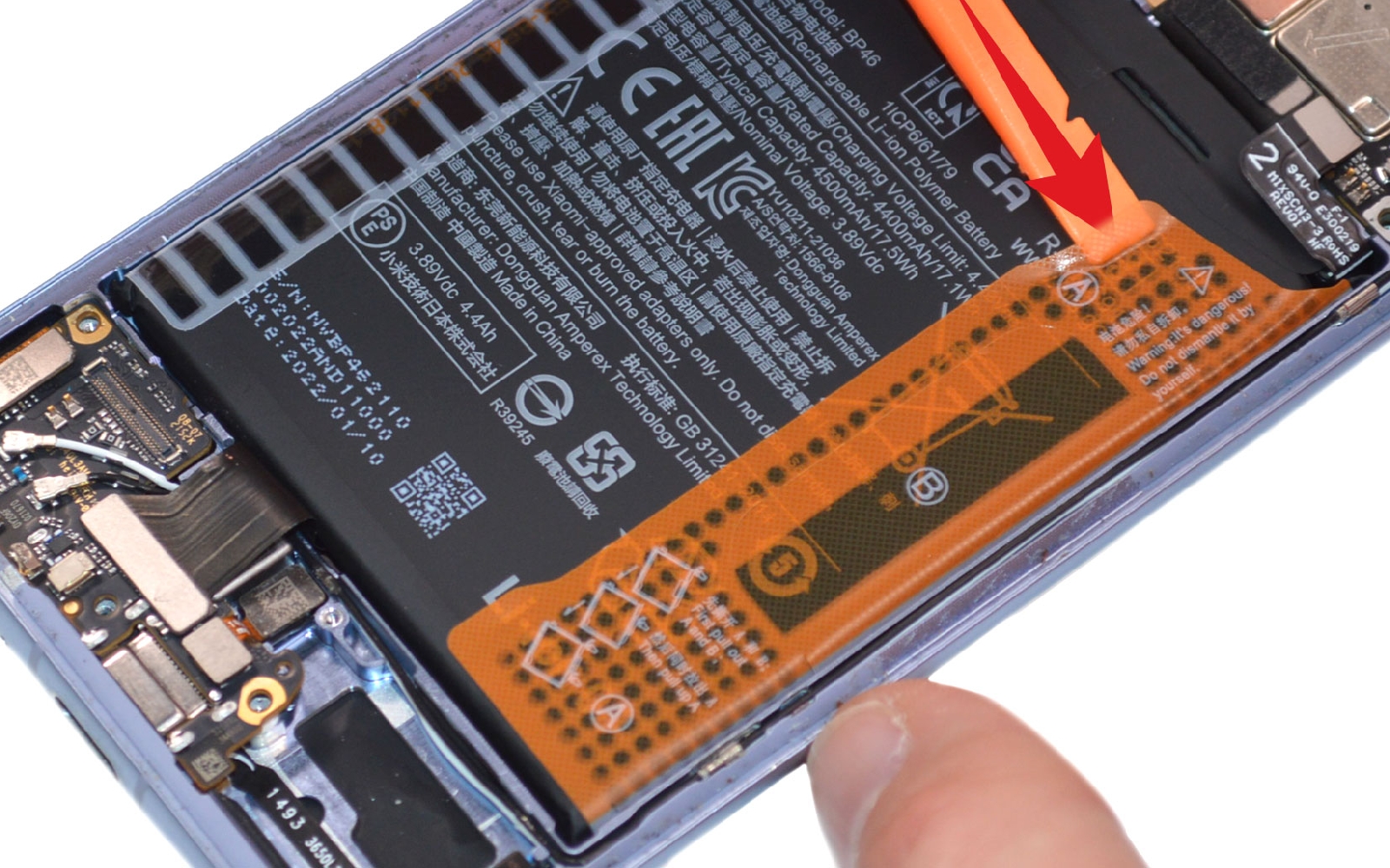

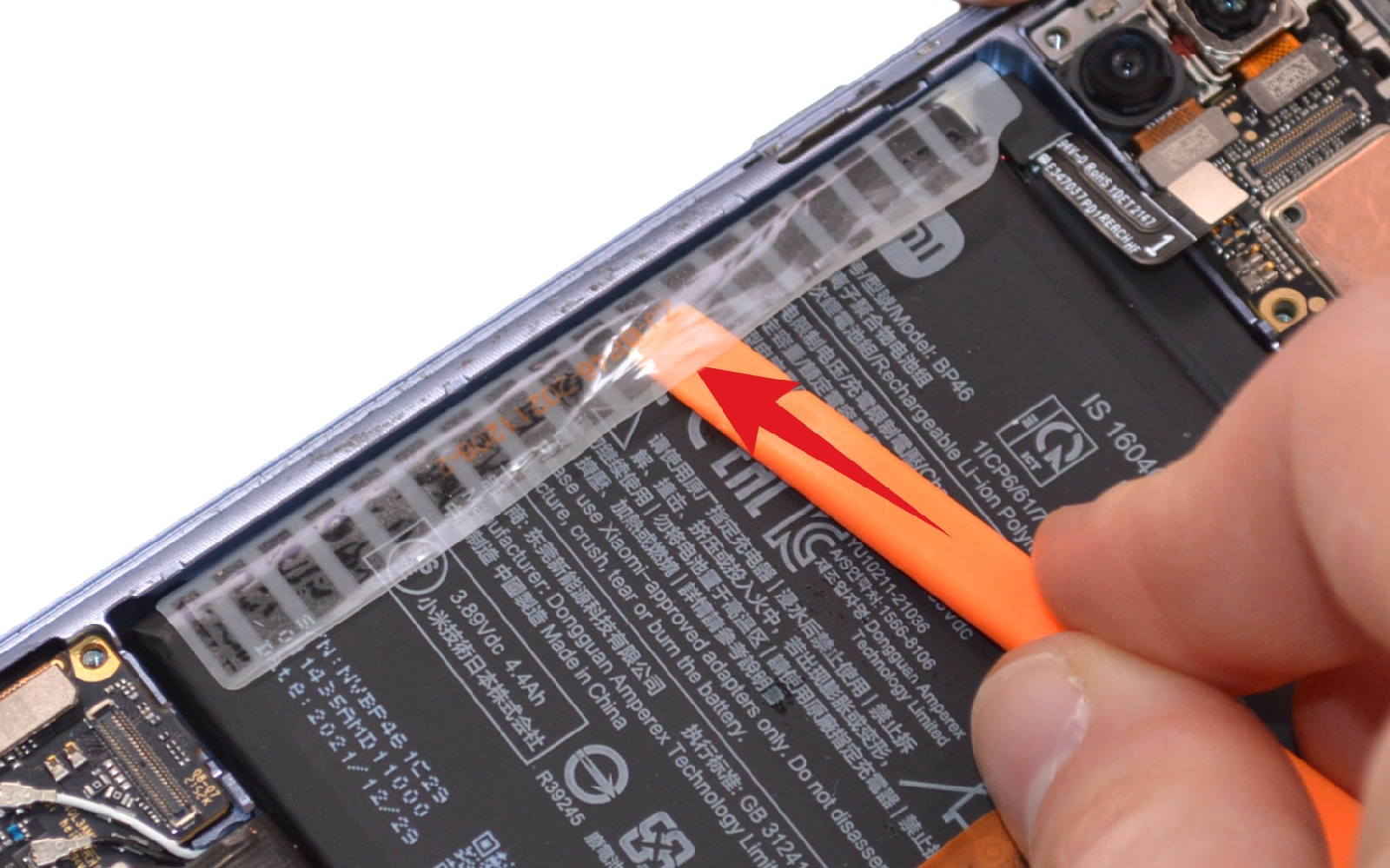

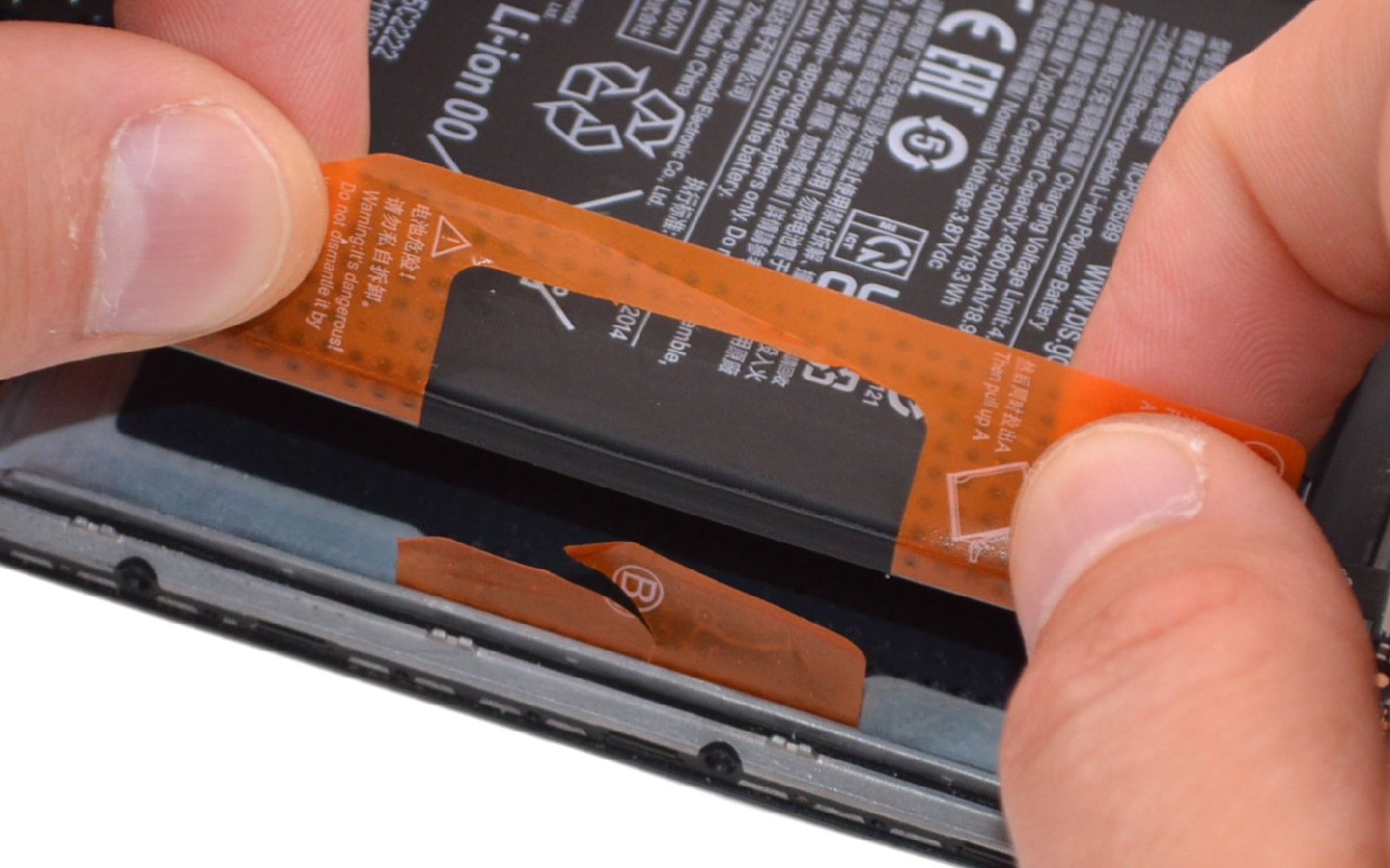

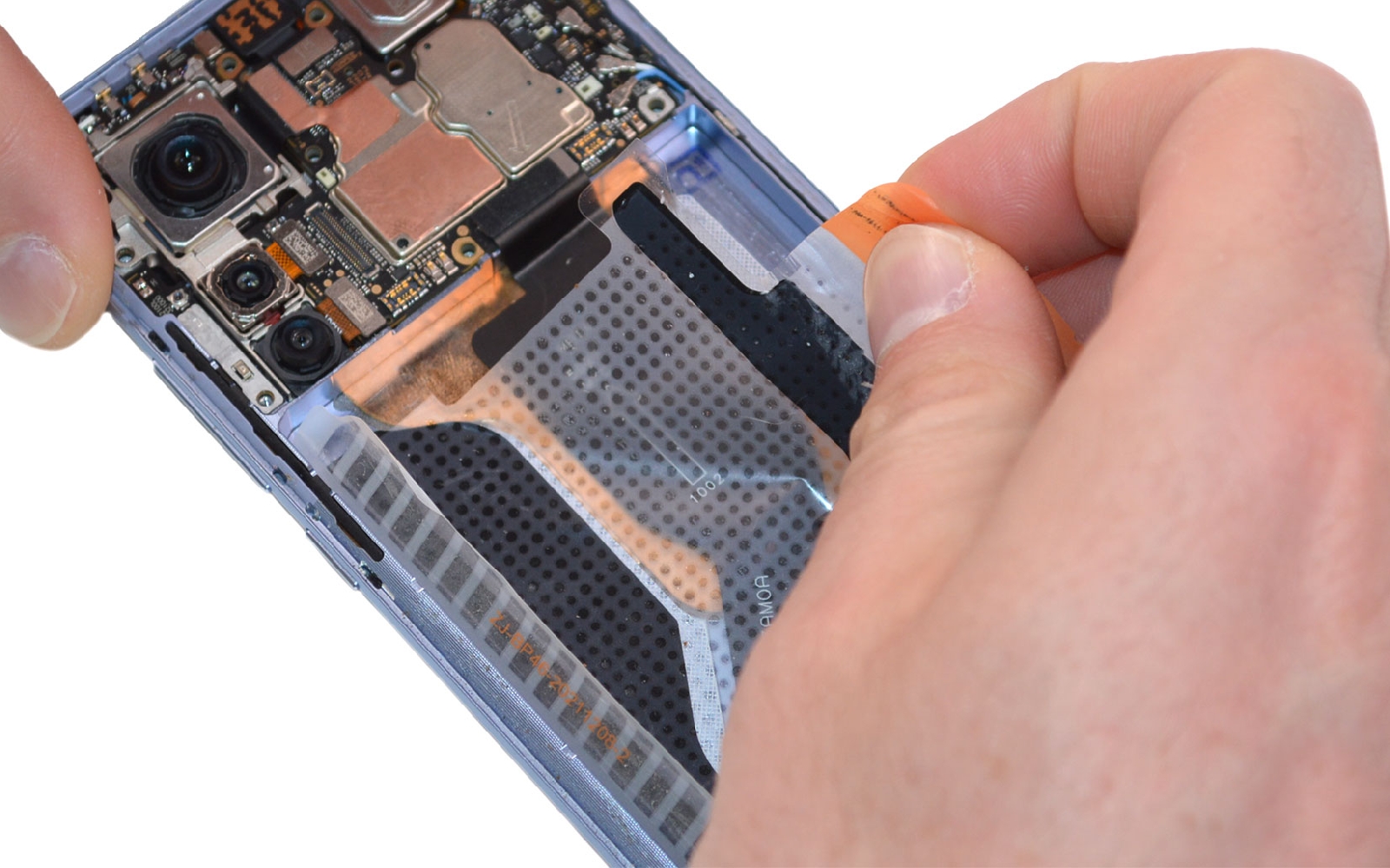

Etape 8 : Retirer la batterie
Décollez les languettes du dessus de la batterie puis saisissez celle nommée A. Tirez cette dernière pour détacher la batterie du châssis.

Récupérez par la suite le film transparent placé au fond du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Décoller la seconde rallonge d'interconnexion
Débranchez les deux nappes de la seconde rallonge d'interconnexion.

Décollez cette dernière en glissant le levier dessous et laissez de coté cette nappe pour passer à la suite du démontage.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

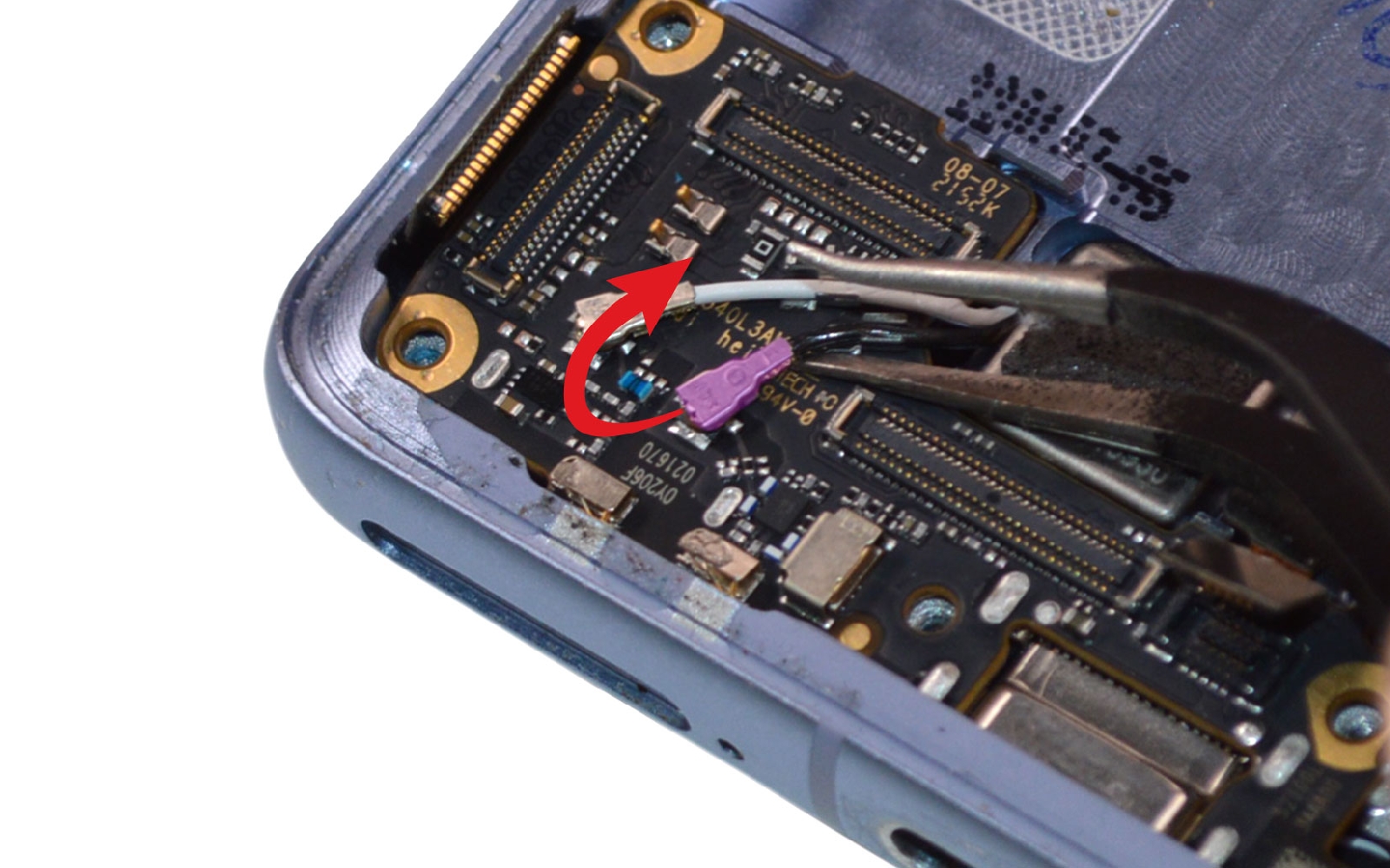

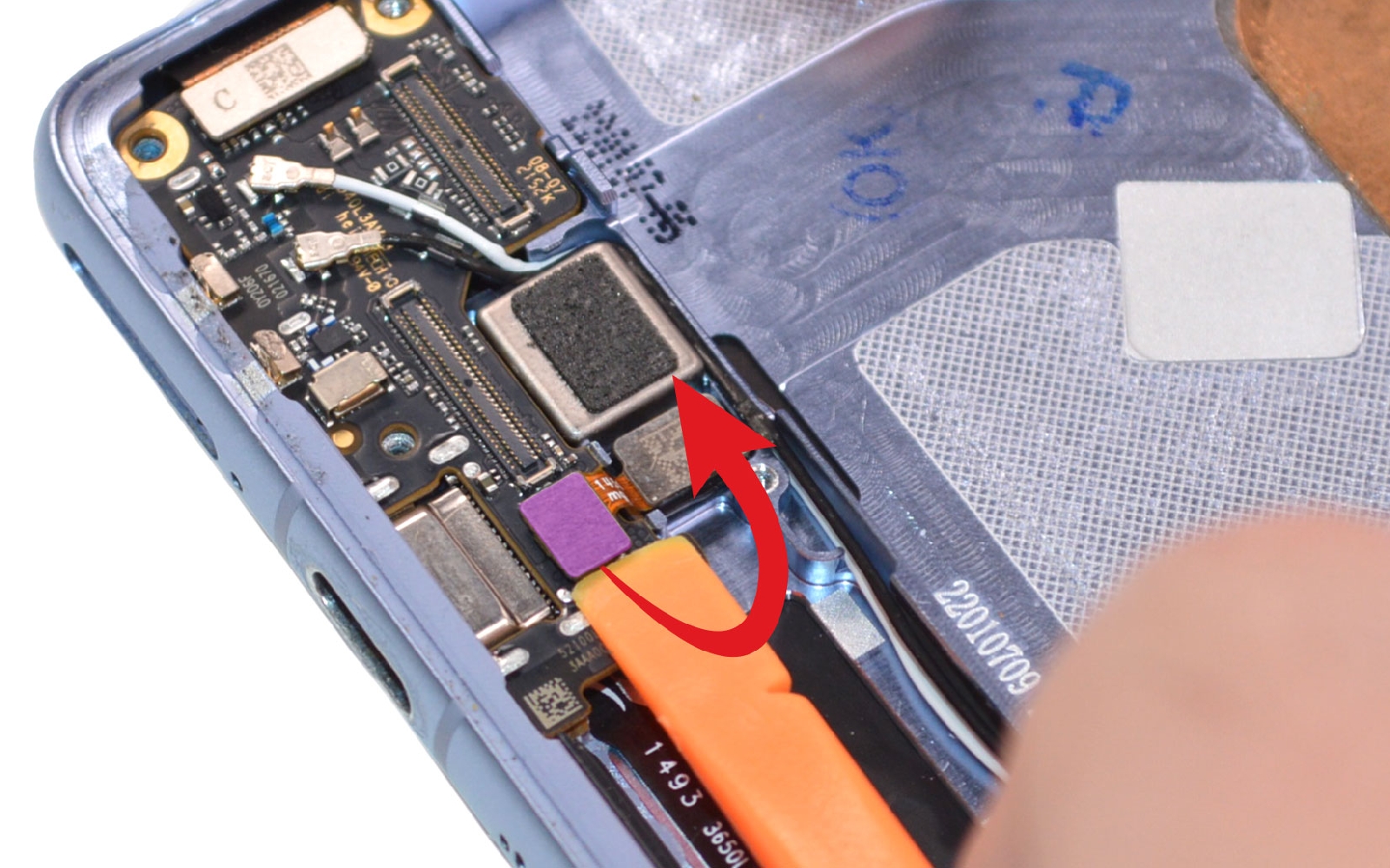

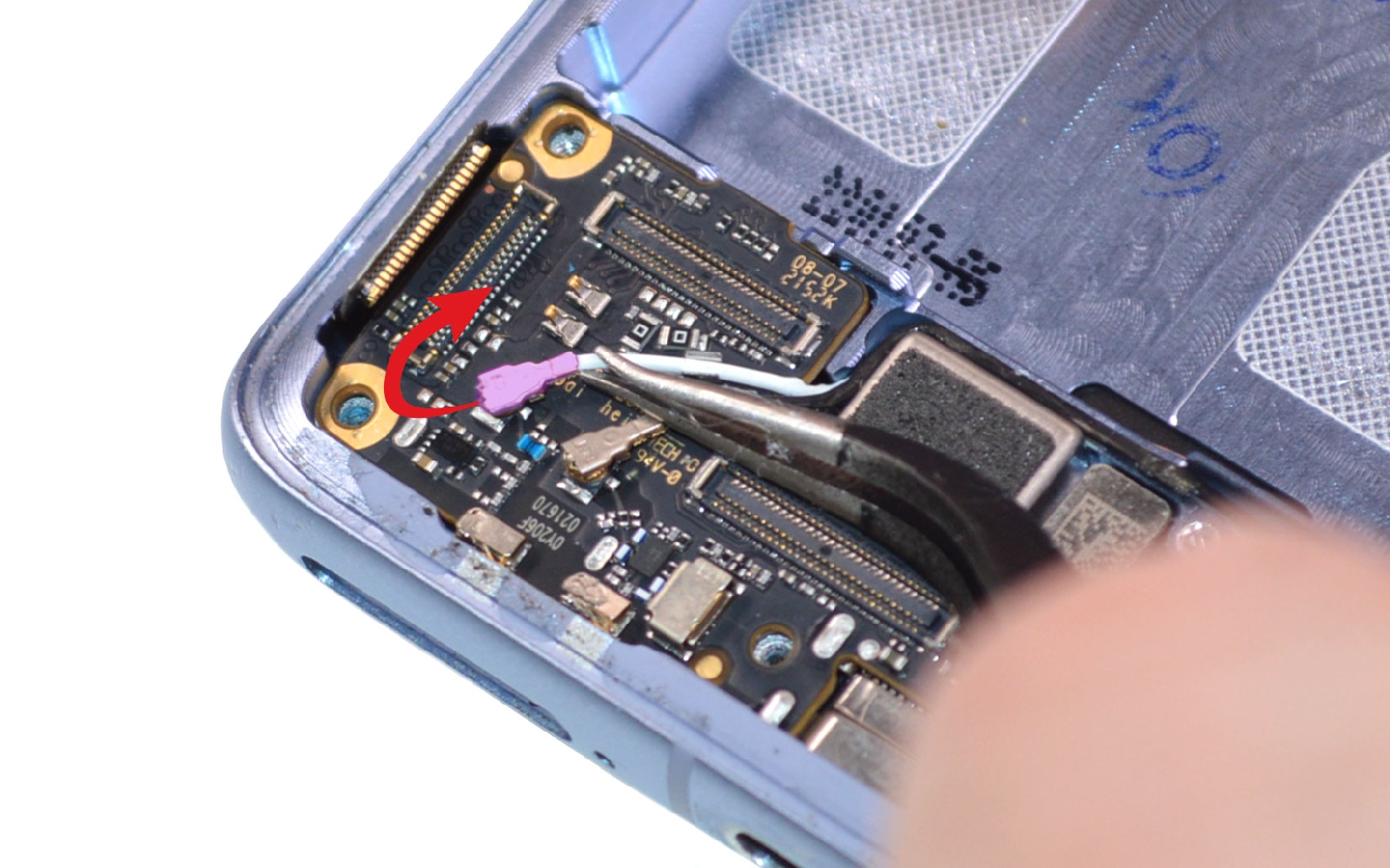

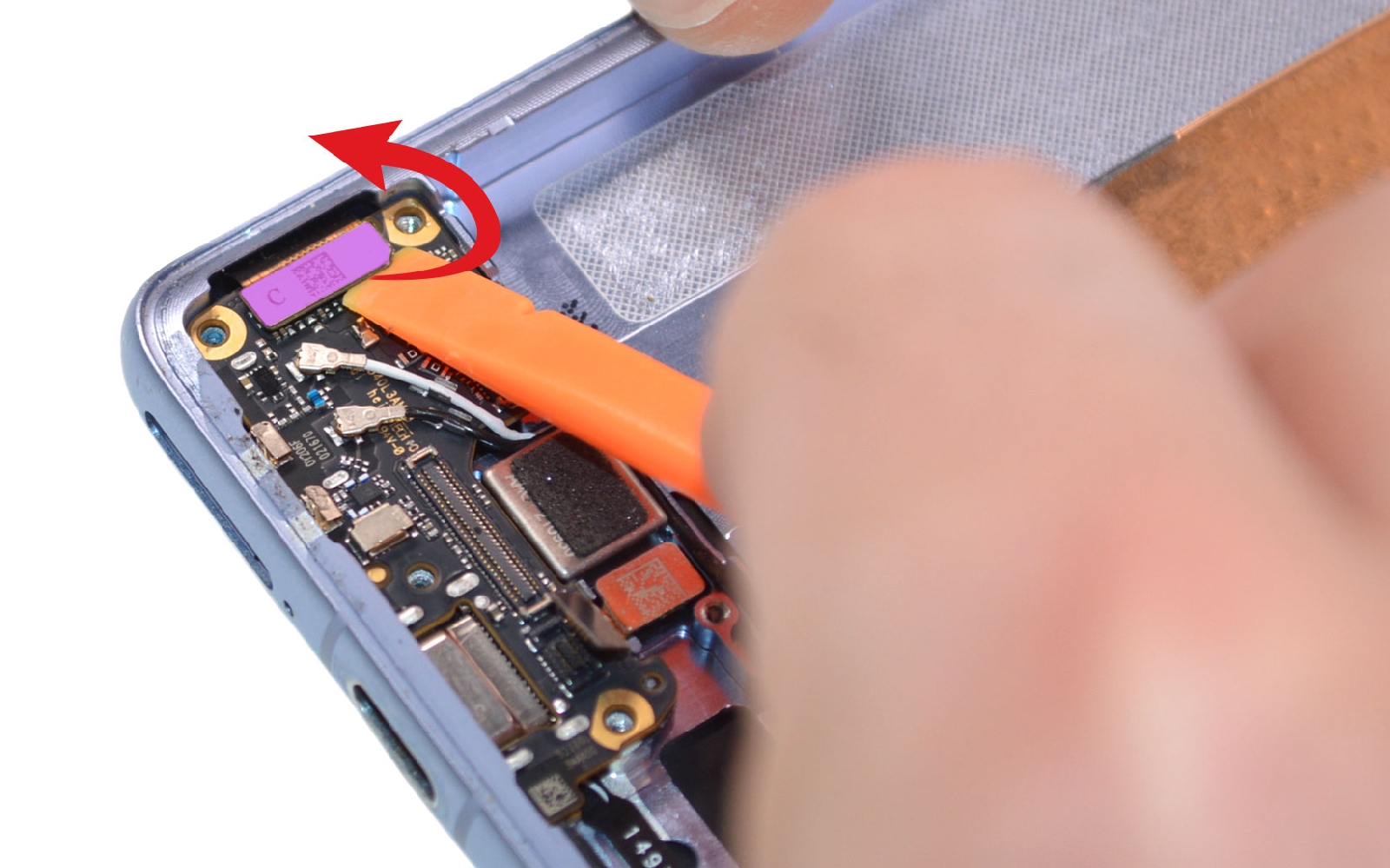

Etape 10 : Débrancher les nappes du dock
En utilisant toujours le spudger, déconnectez le capteur d'empreintes puis la nappe de l'écran.

Puis, déclipsez les deux câbles coaxiaux.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

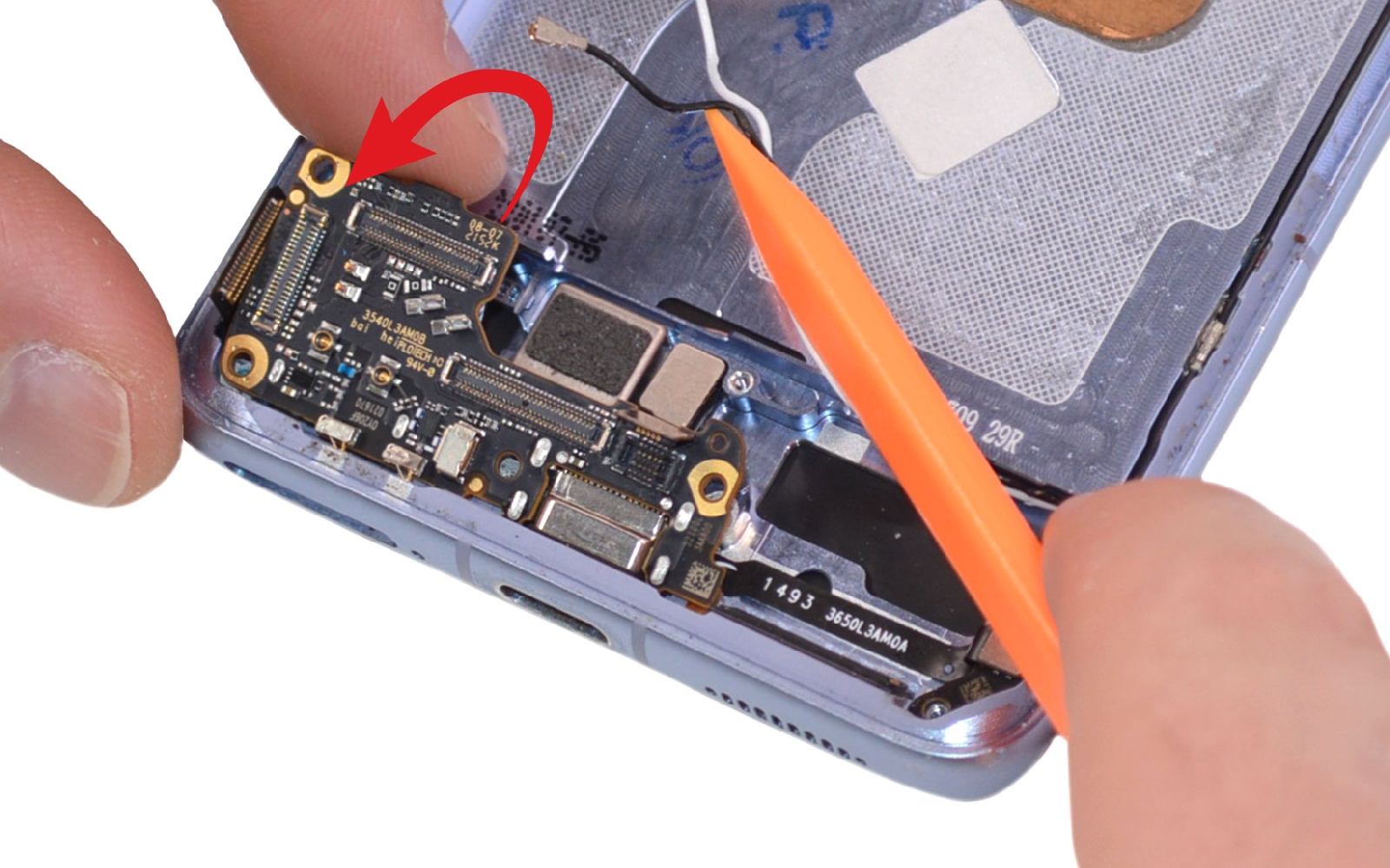

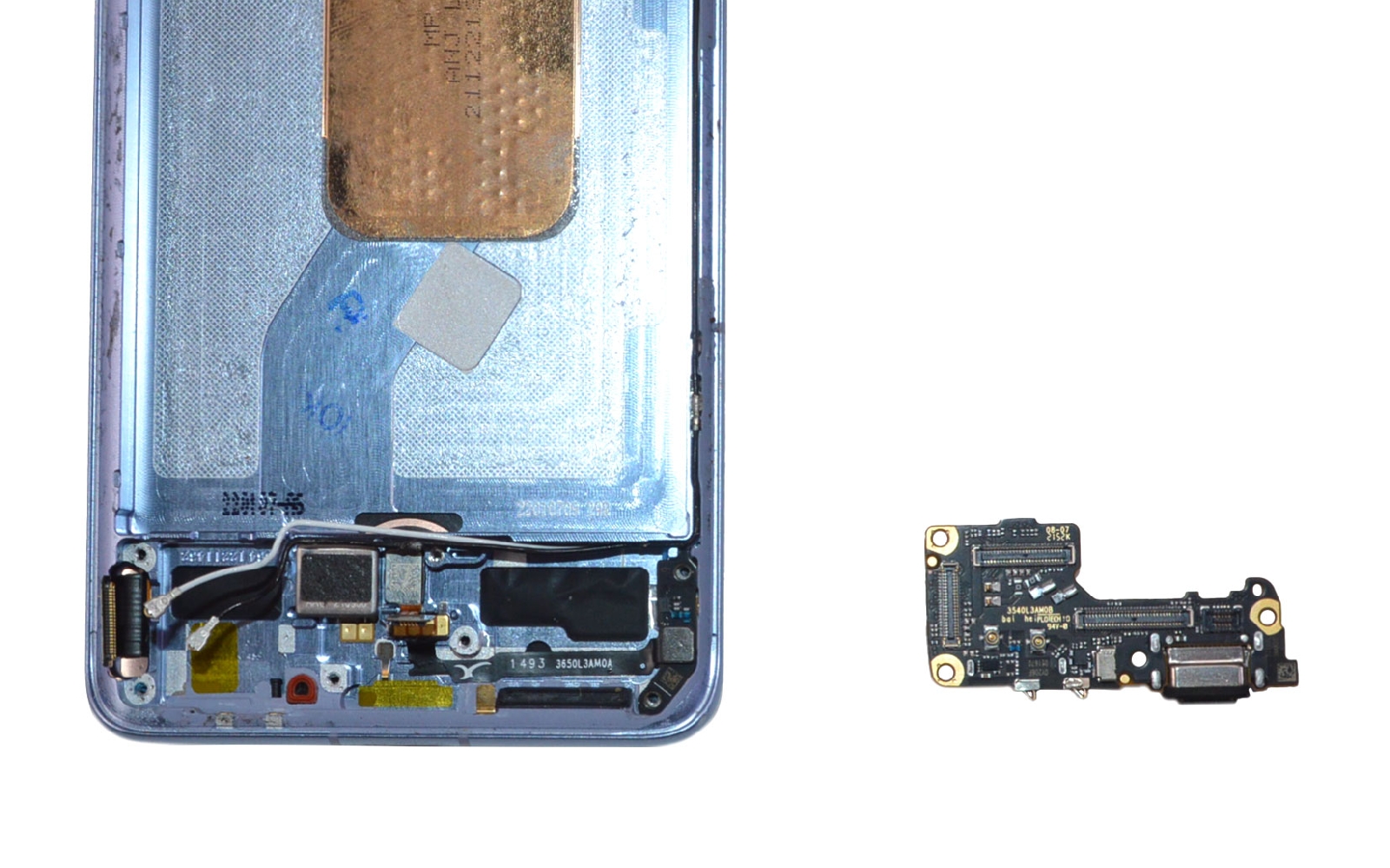

Etape 11 : Ôter le connecteur de charge
Sortez le connecteur de charge du châssis de votre Xiaomi 12.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C et lecteur SIM pour Xiaomi 12 4G
16,90 €

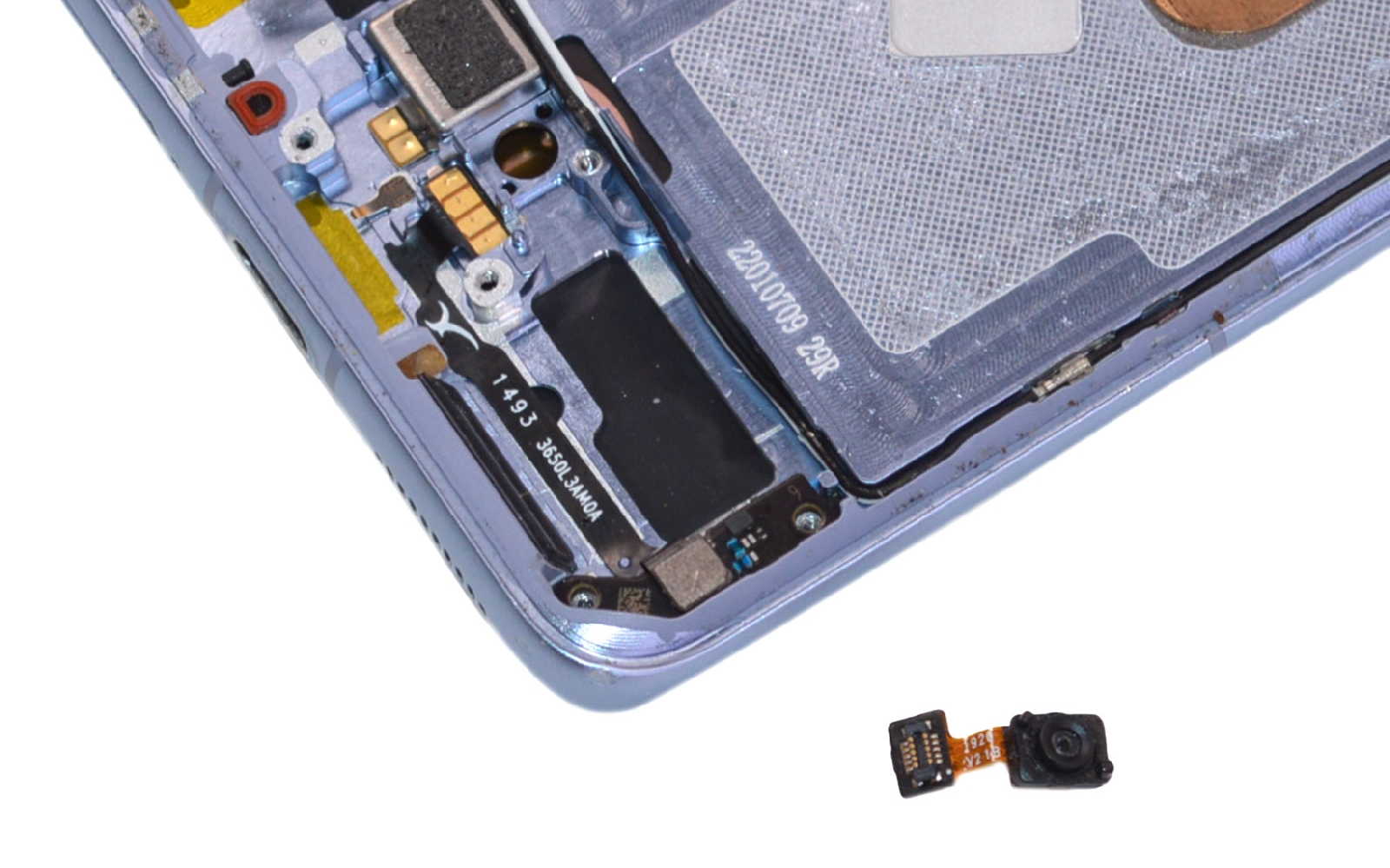

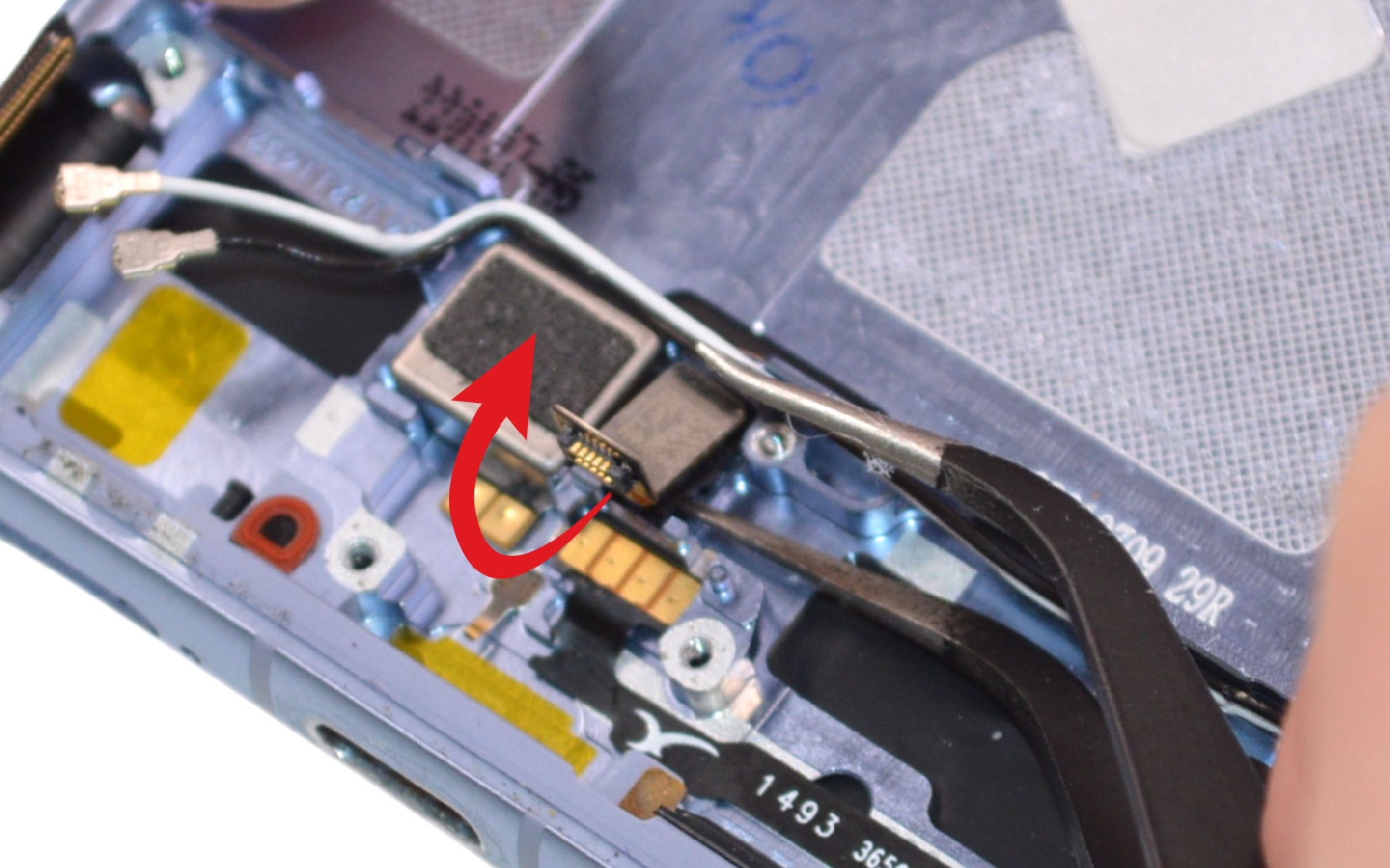

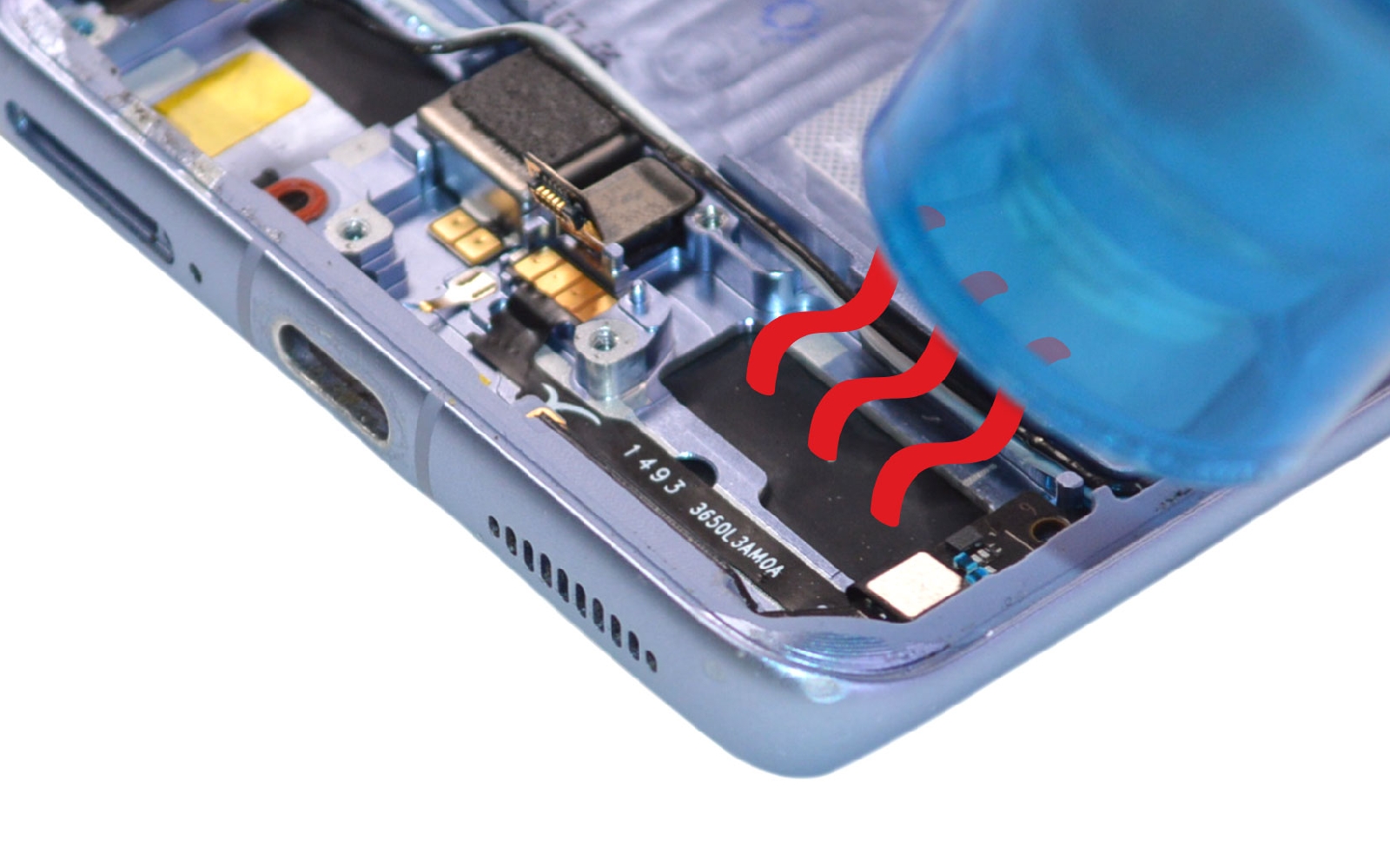

Etape 12 : Récupérer le capteur d'empreintes
Chauffez légèrement les composants restés sur le bas de l'appareil. Soulevez le capteur d'empreintes avec la pincette.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

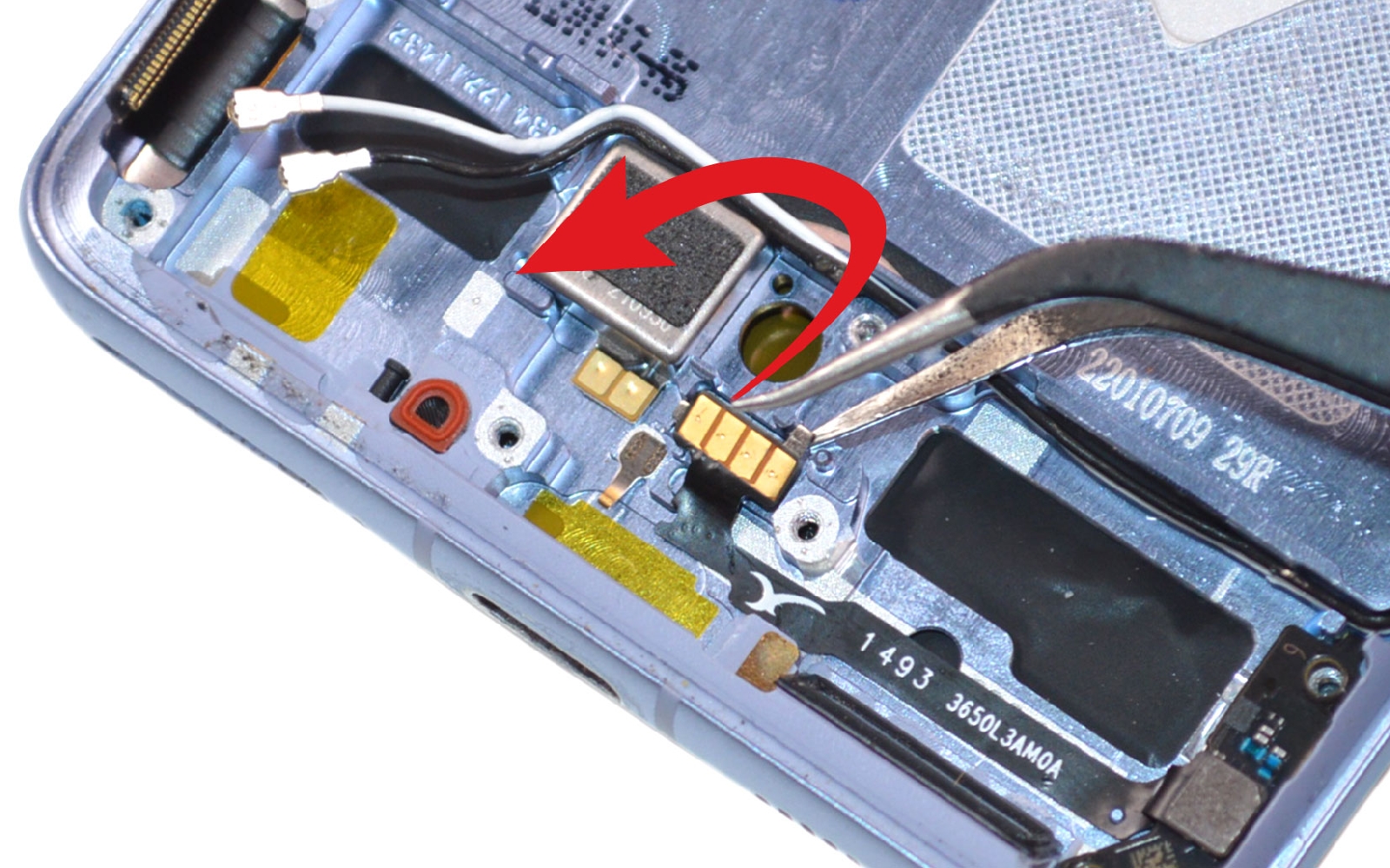

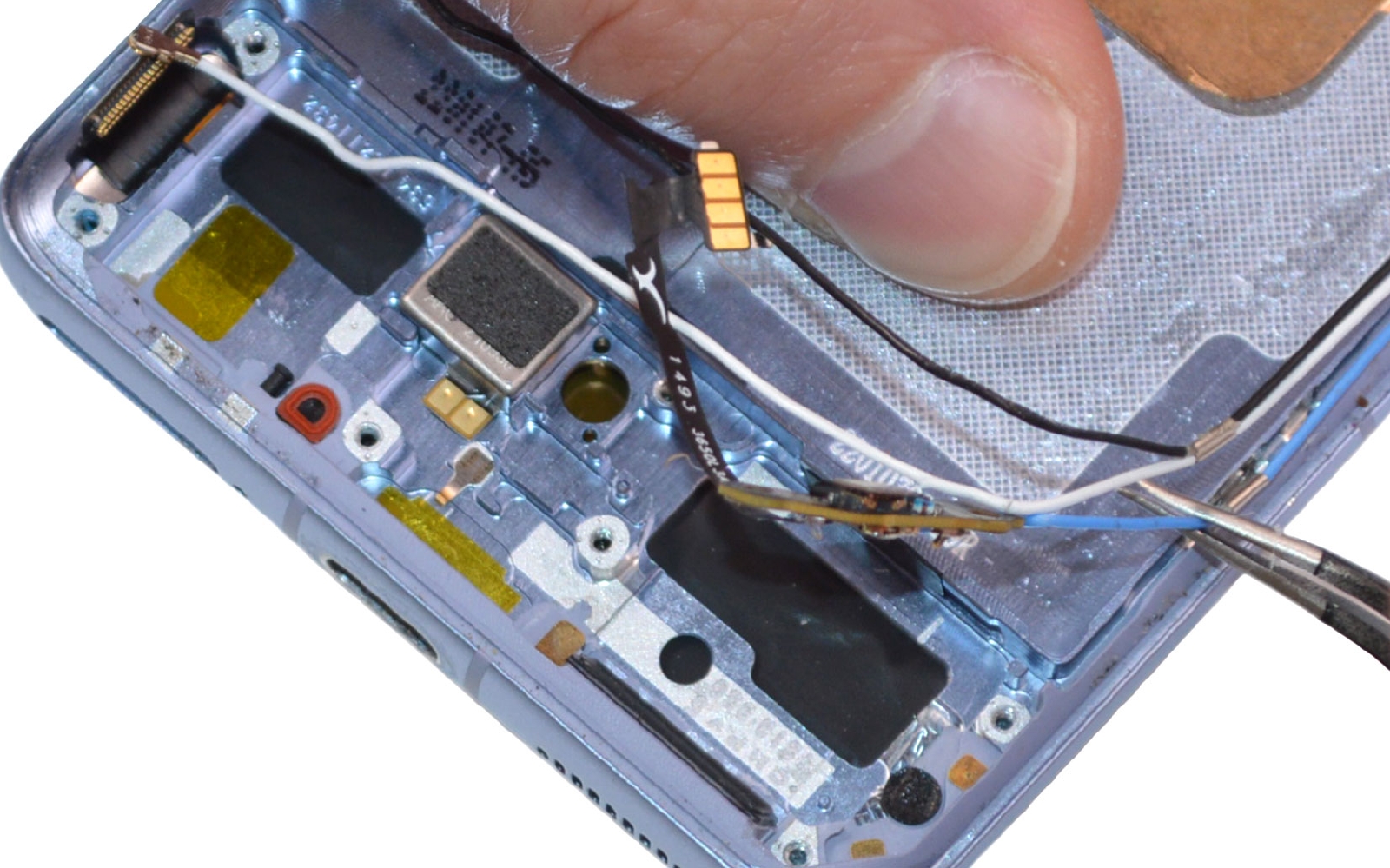

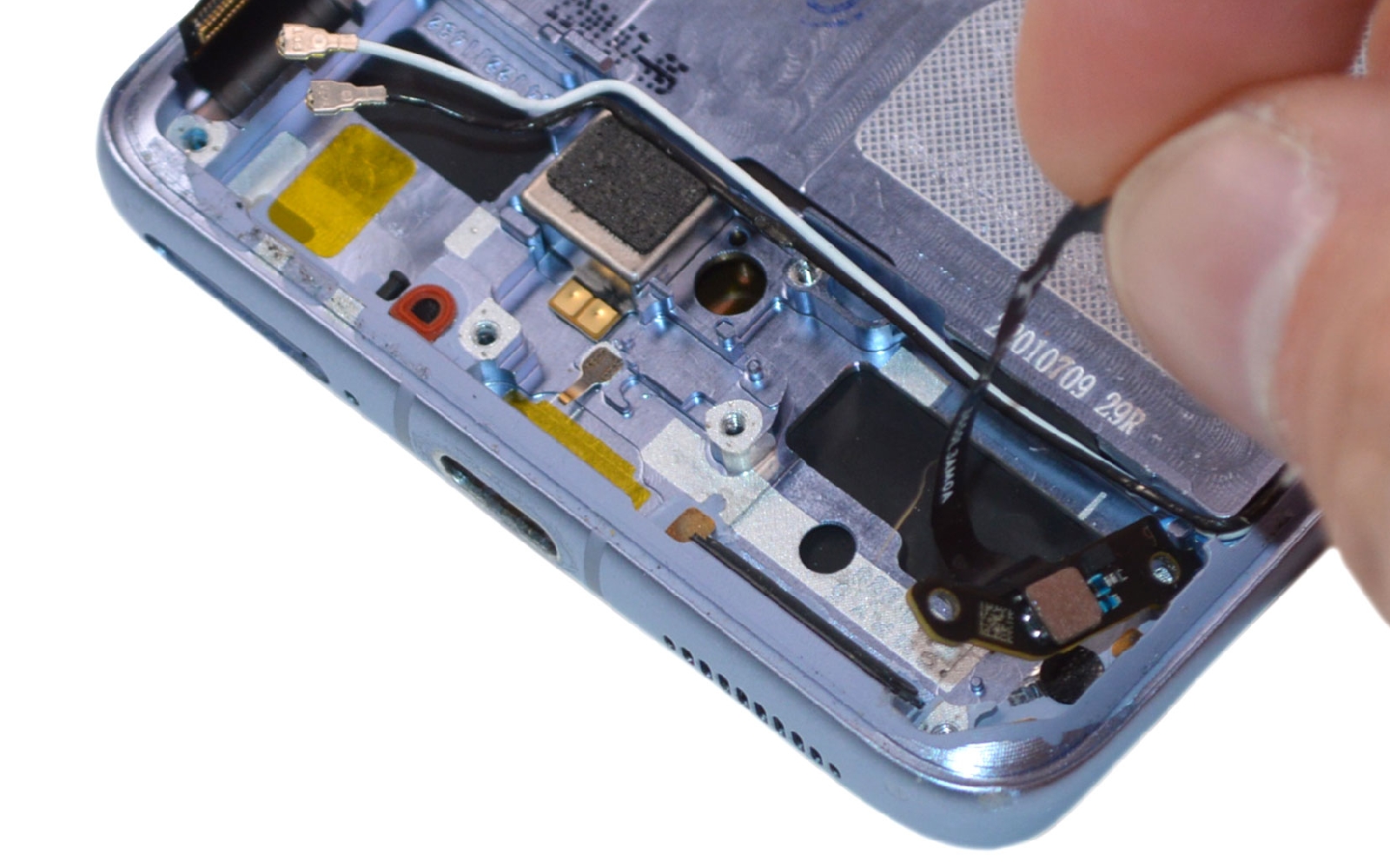

Etape 13 : Libérer la carte fille
Décollez la nappe de la carte fille puis sortez le composant du bas de votre appareil.

Délogez délicatement les câbles coaxiaux de leur emplacement.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

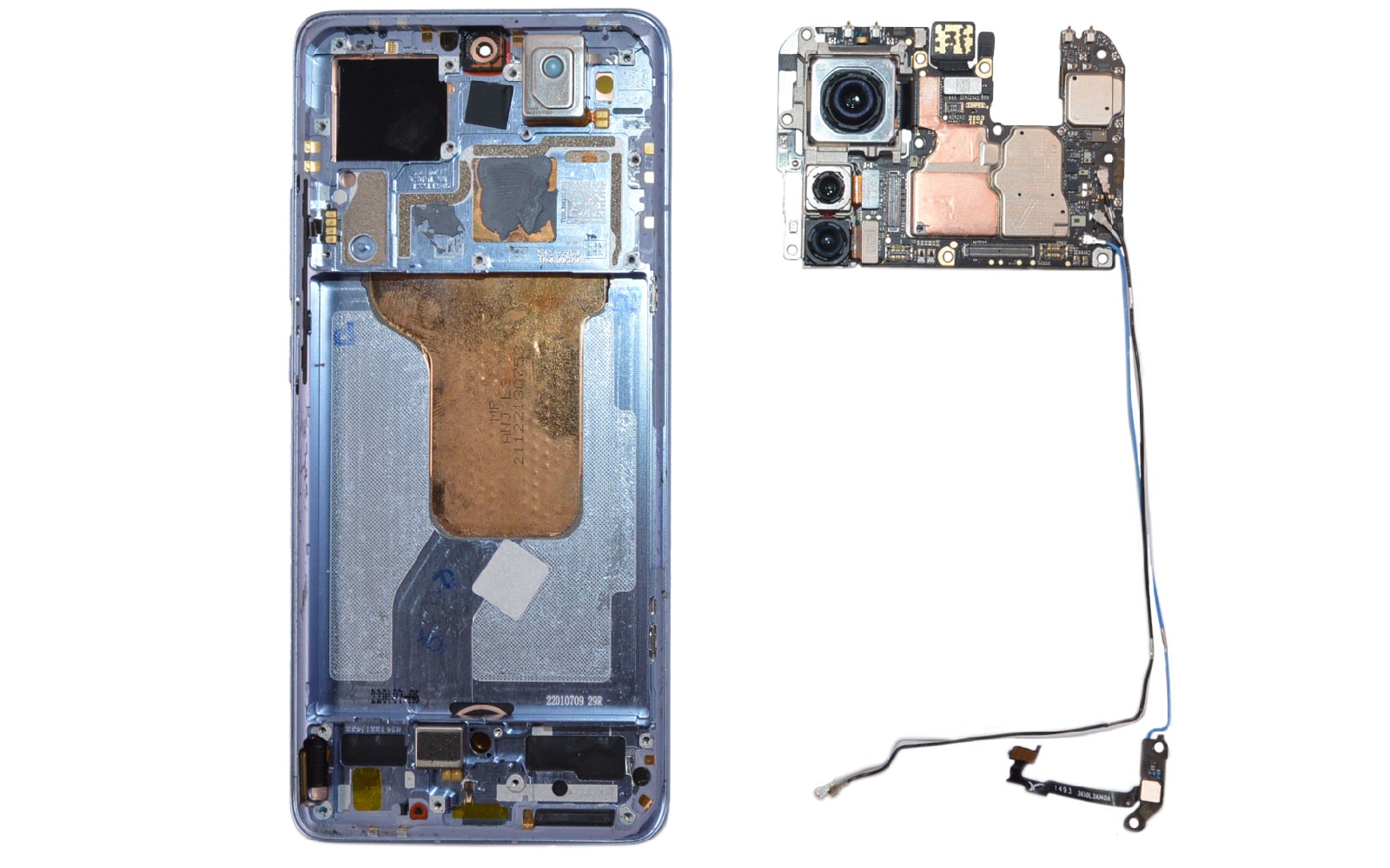

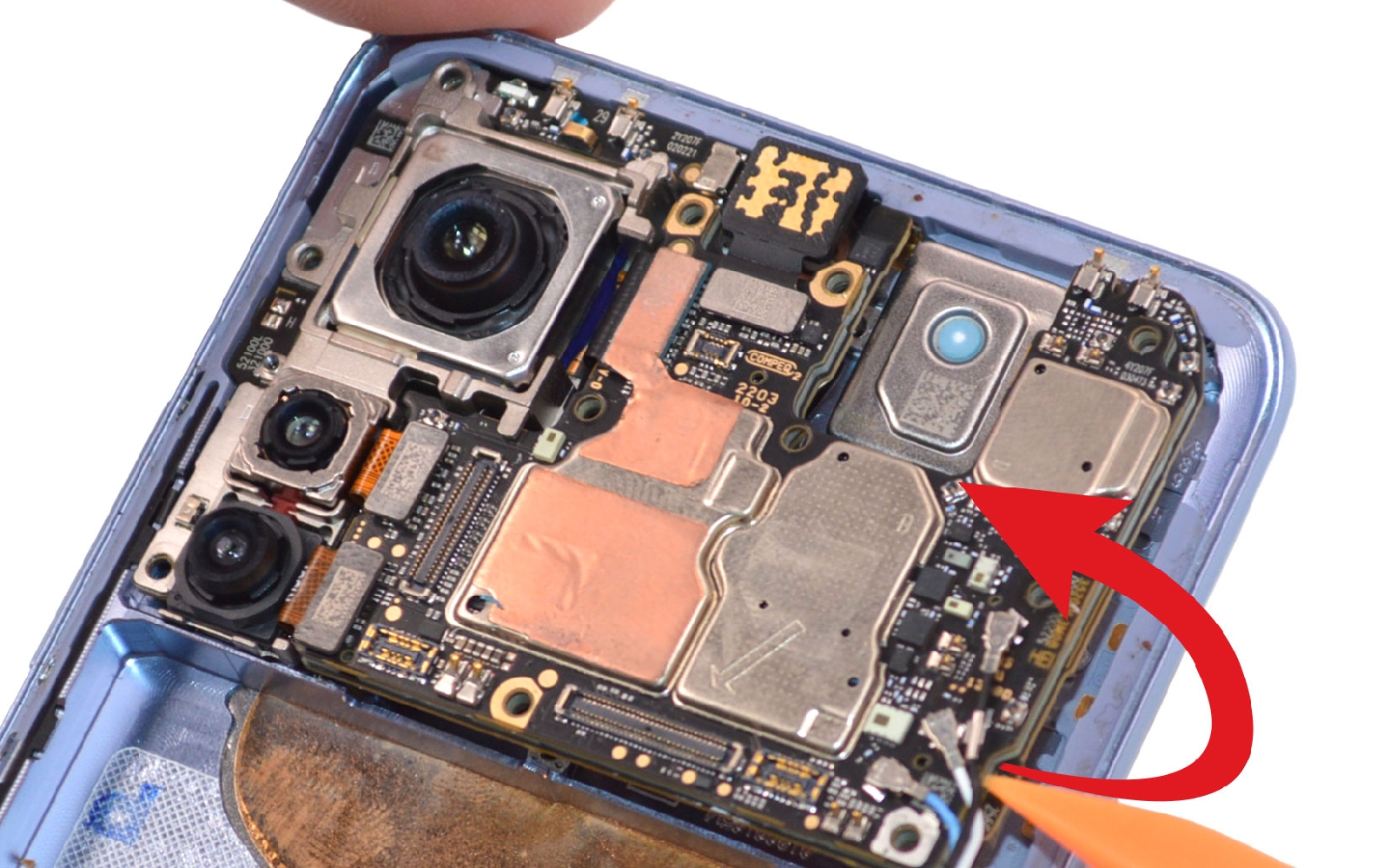

Etape 14 : Sortir la carte mère
Glissez le levier sous la carte mère pour la faire basculer hors du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

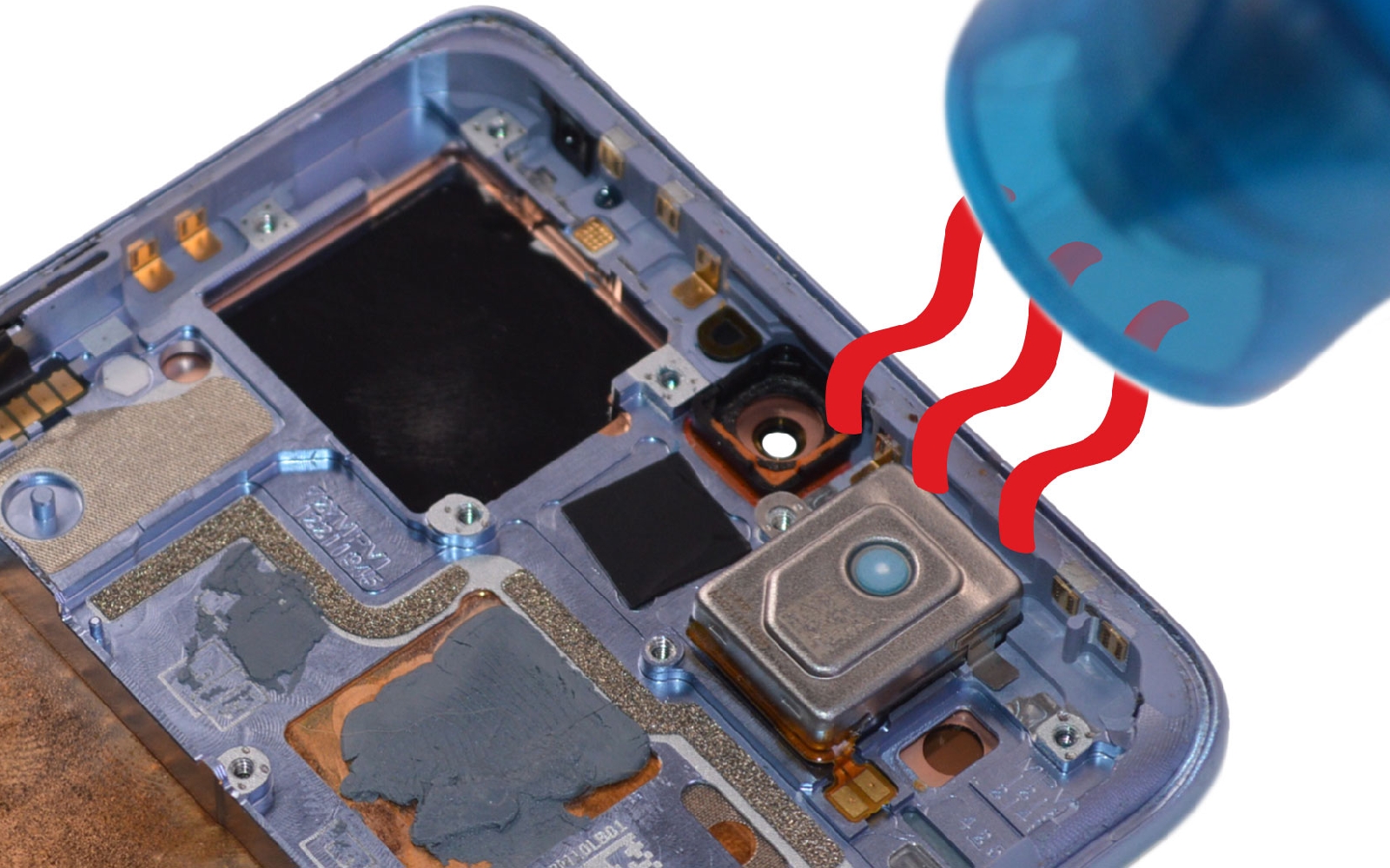

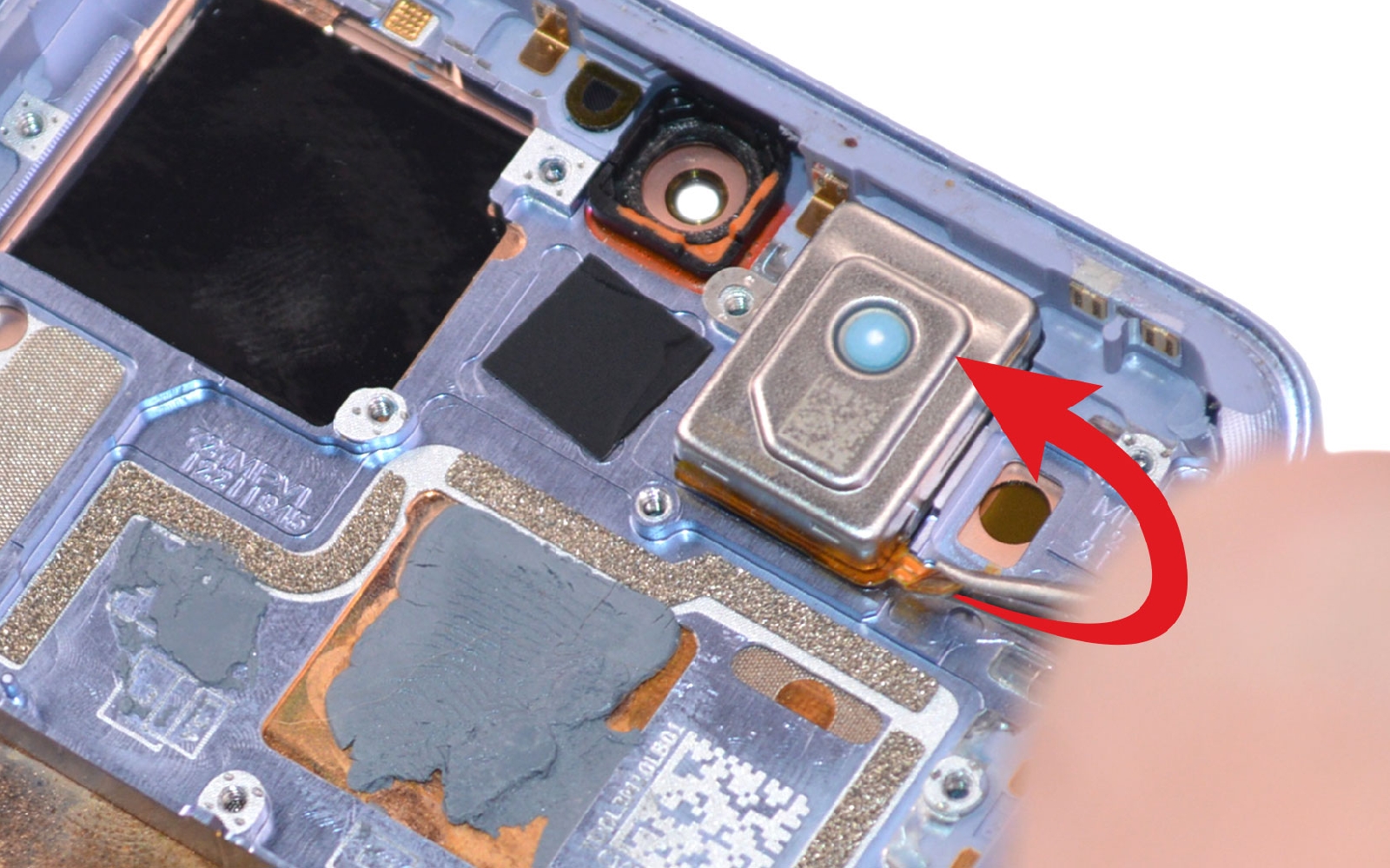

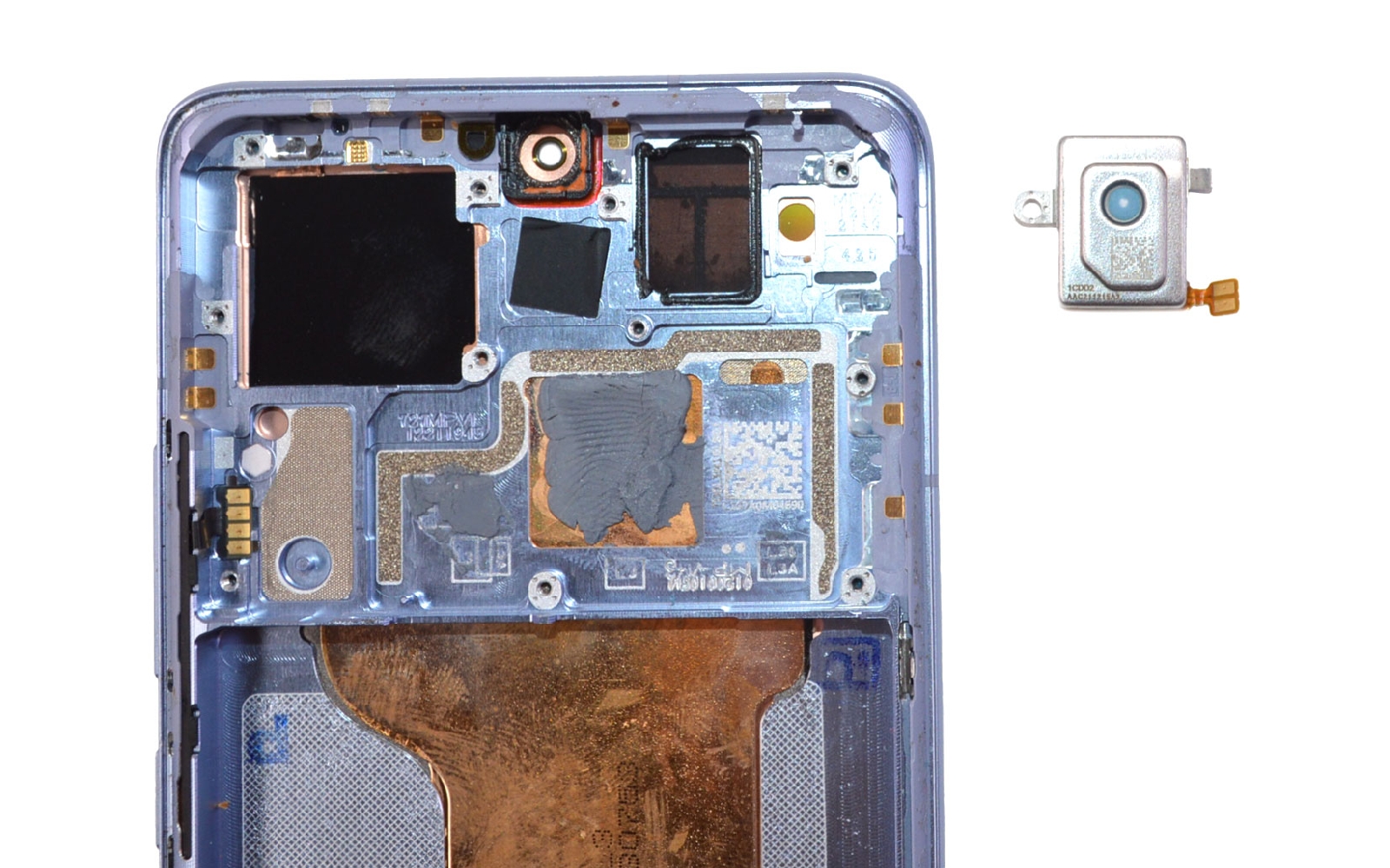

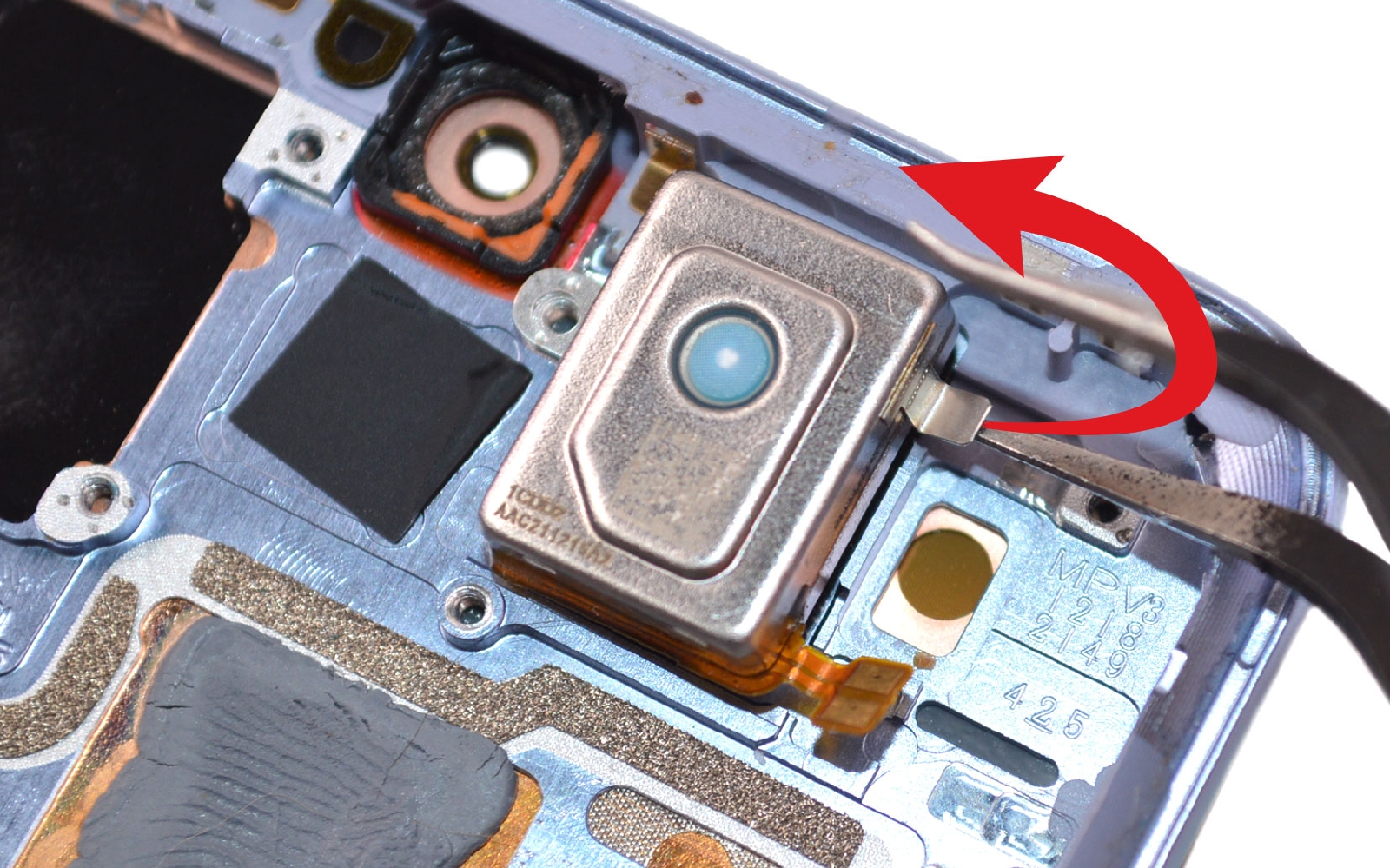

Etape 15 : Décoller l'écouteur de l'oreille
Reprenez le décapeur thermique ou votre sèche-cheveux pour chauffer le haut-parleur interne.

Décollez la nappe puis soulevez la petite partie métallique pour récupérer l'écouteur de l'oreille de votre Xiaomi.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Ecouteur interne compatible pour Xiaomi 12
12,90 €

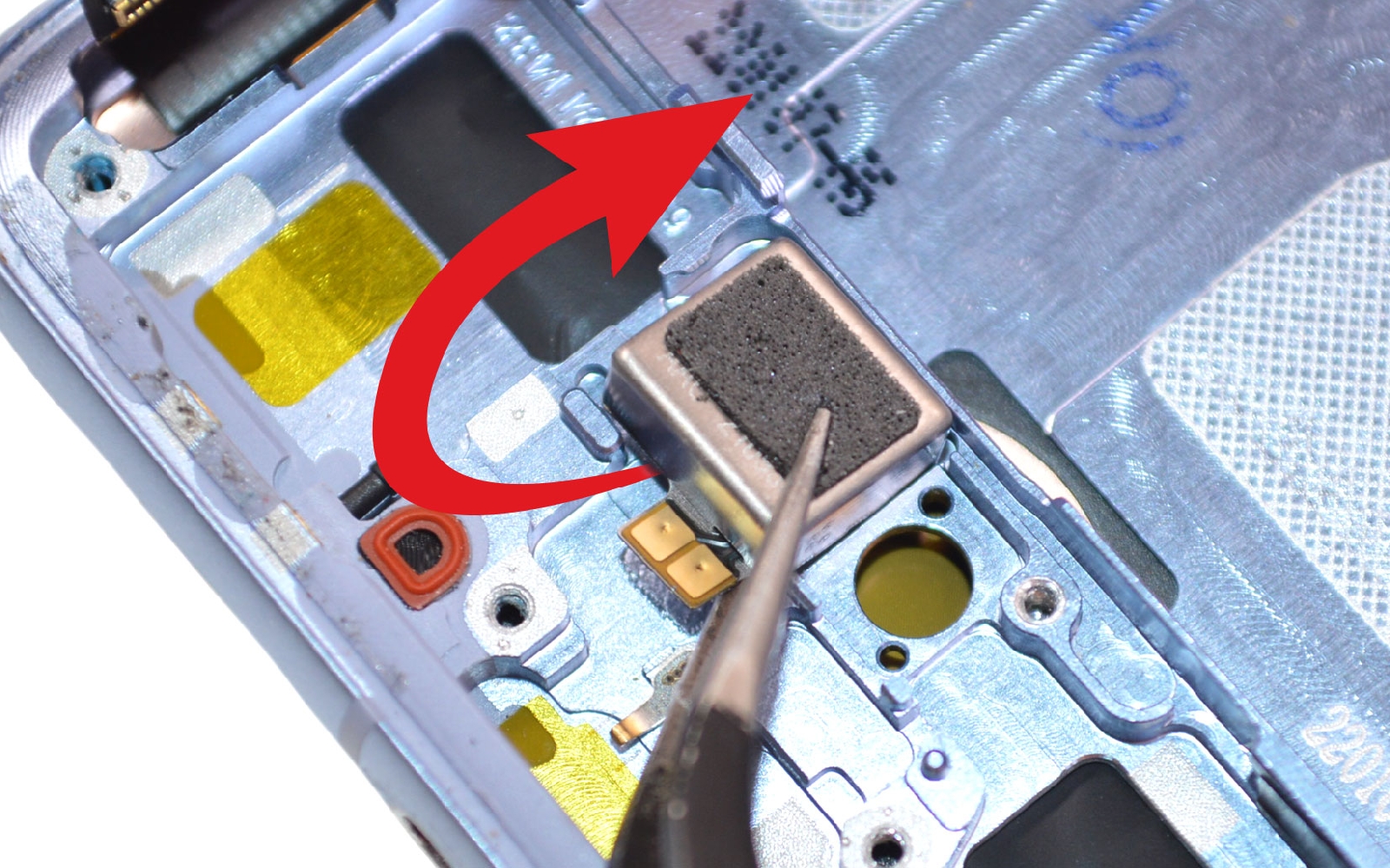

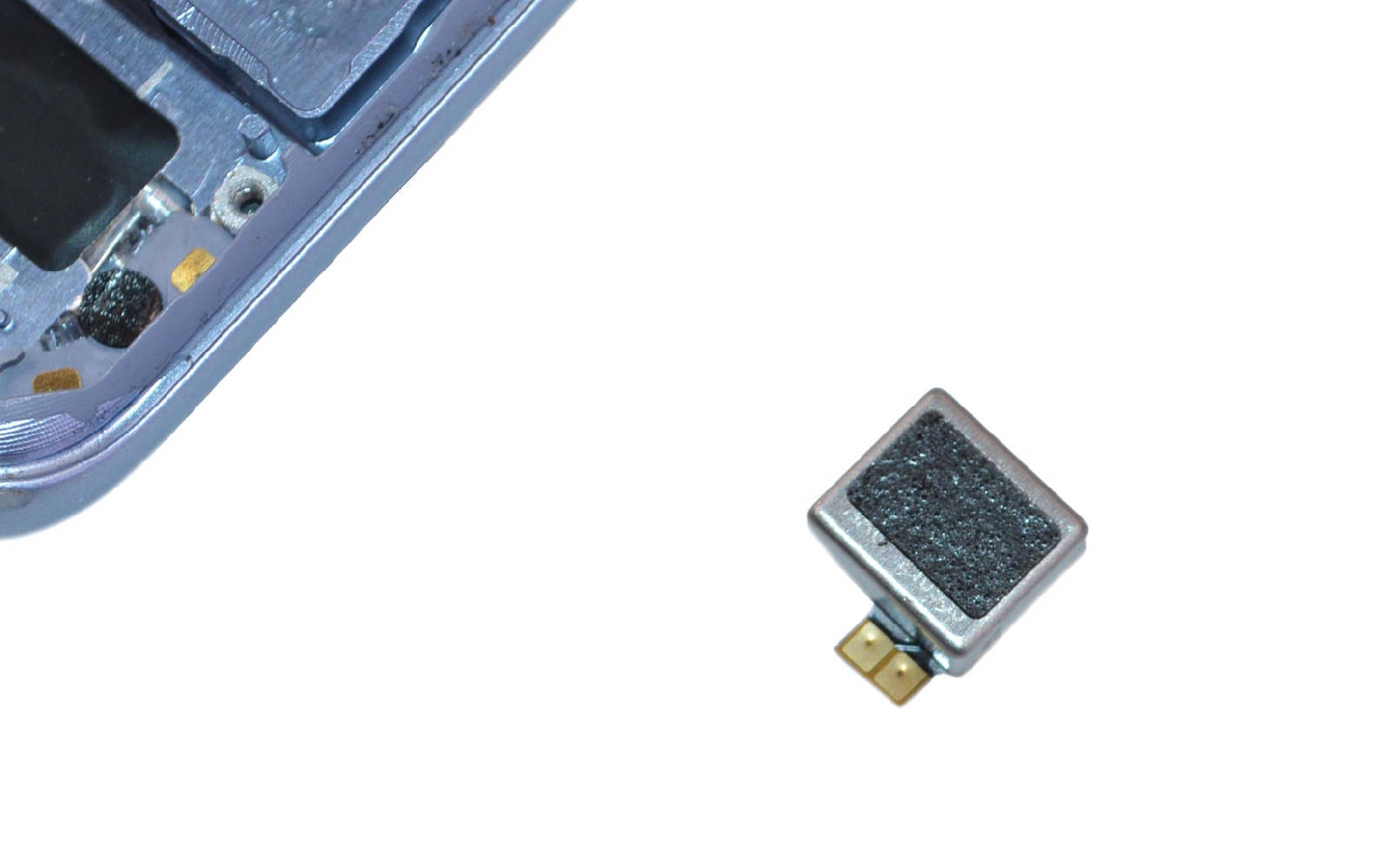

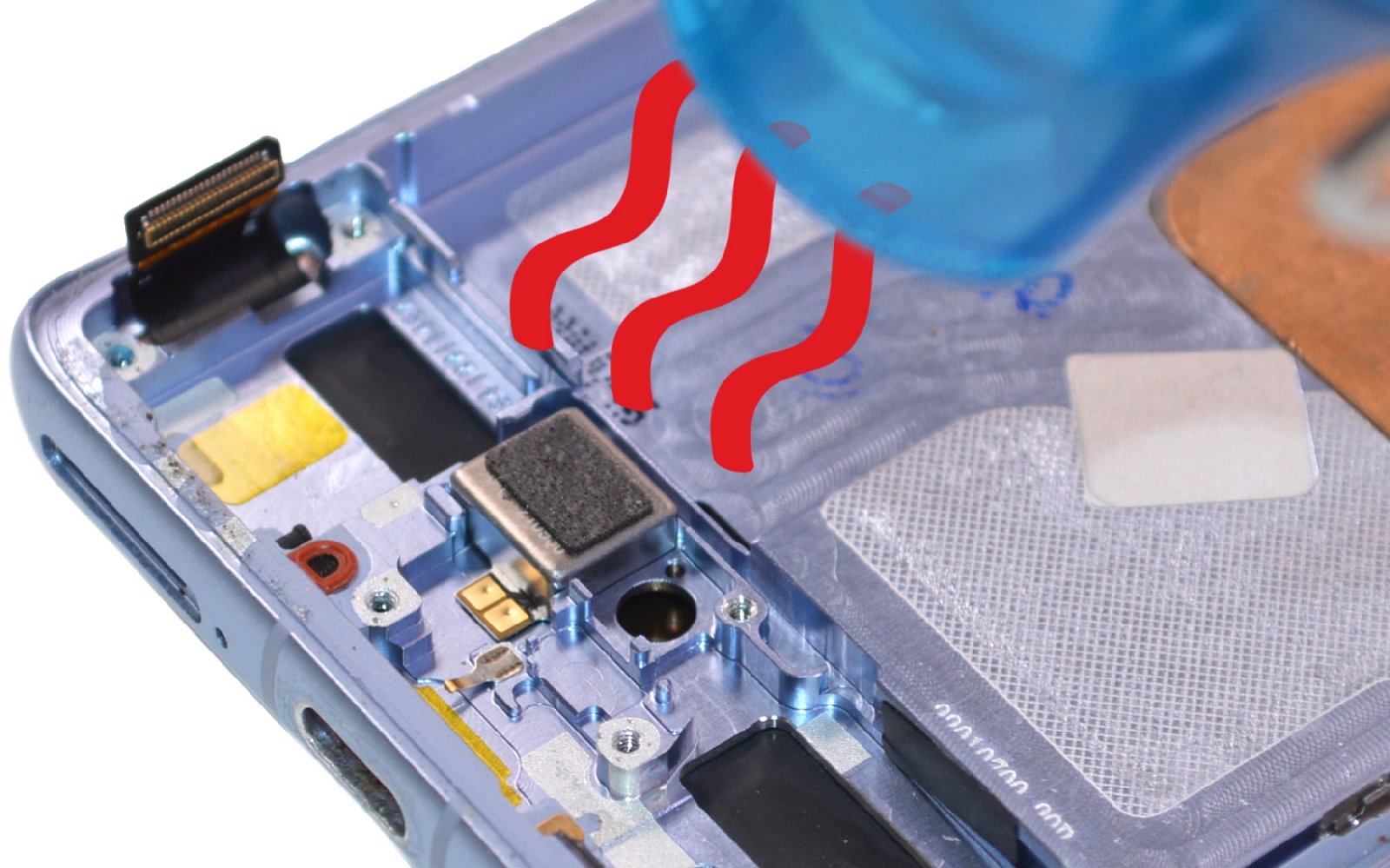

Etape 16 : Enlever le vibreur
Chauffez également le vibreur situé sur la partie basse de votre smartphone.

Glissez la pointe de la brucelles sous le composant pour le décoller du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

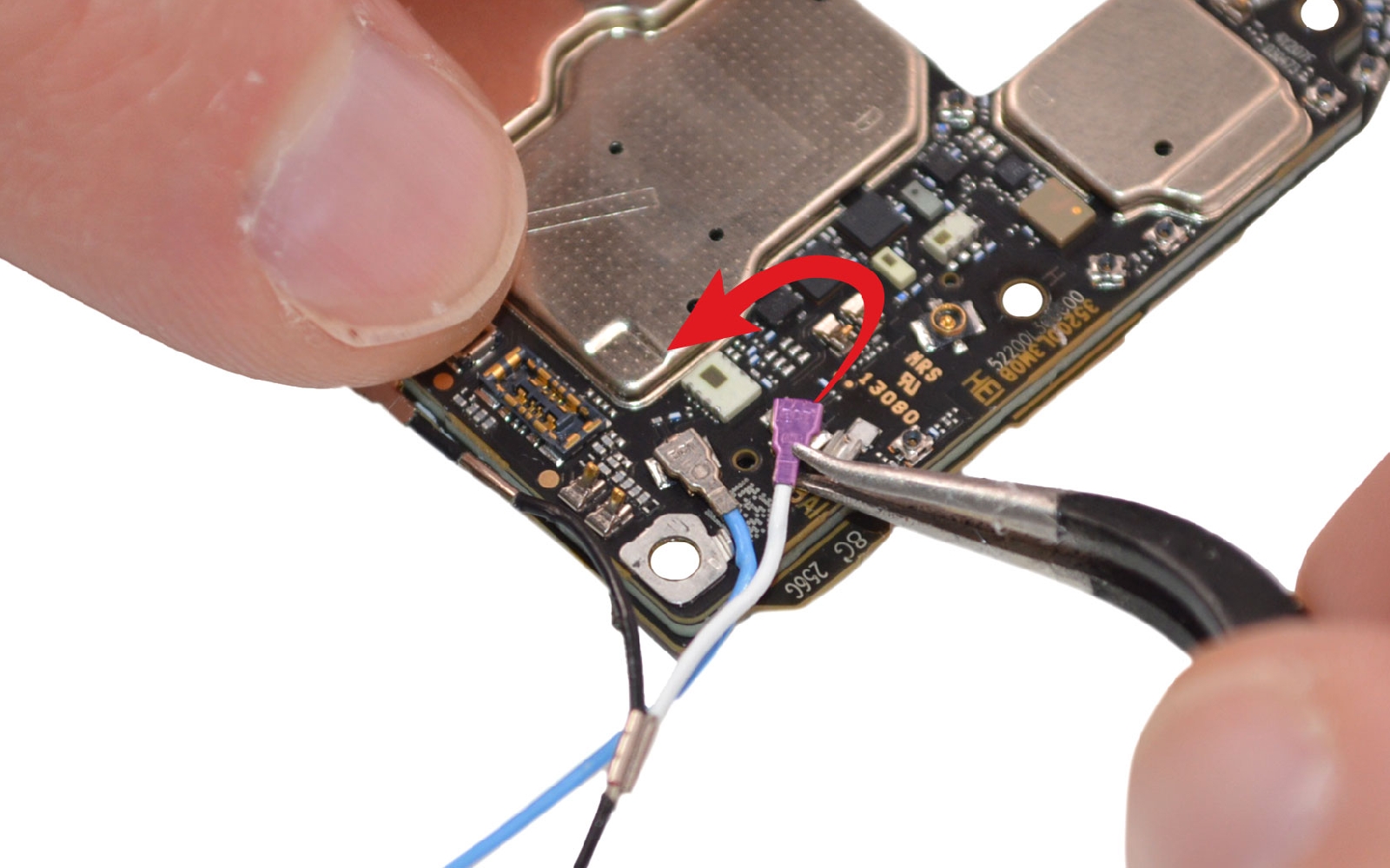

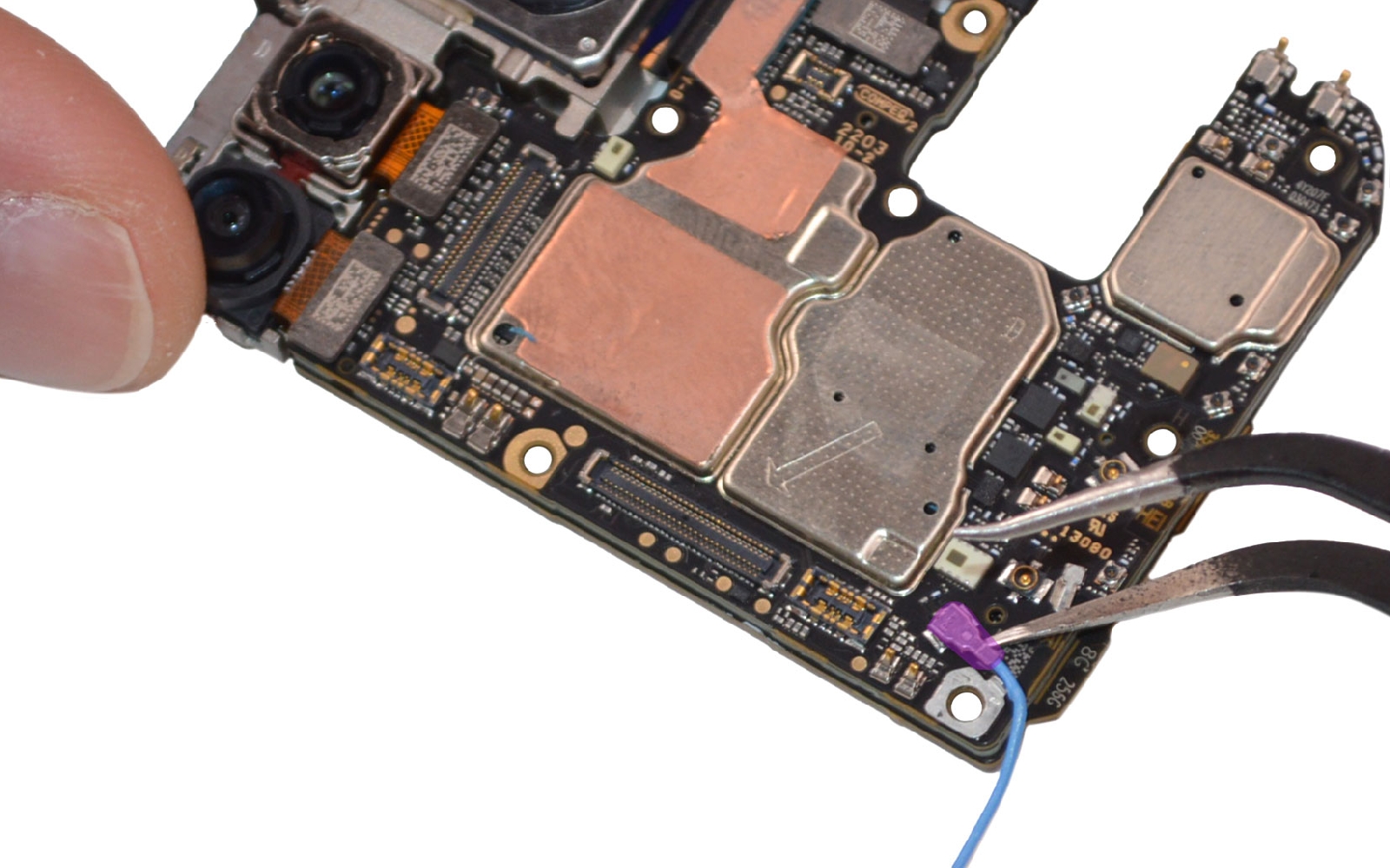

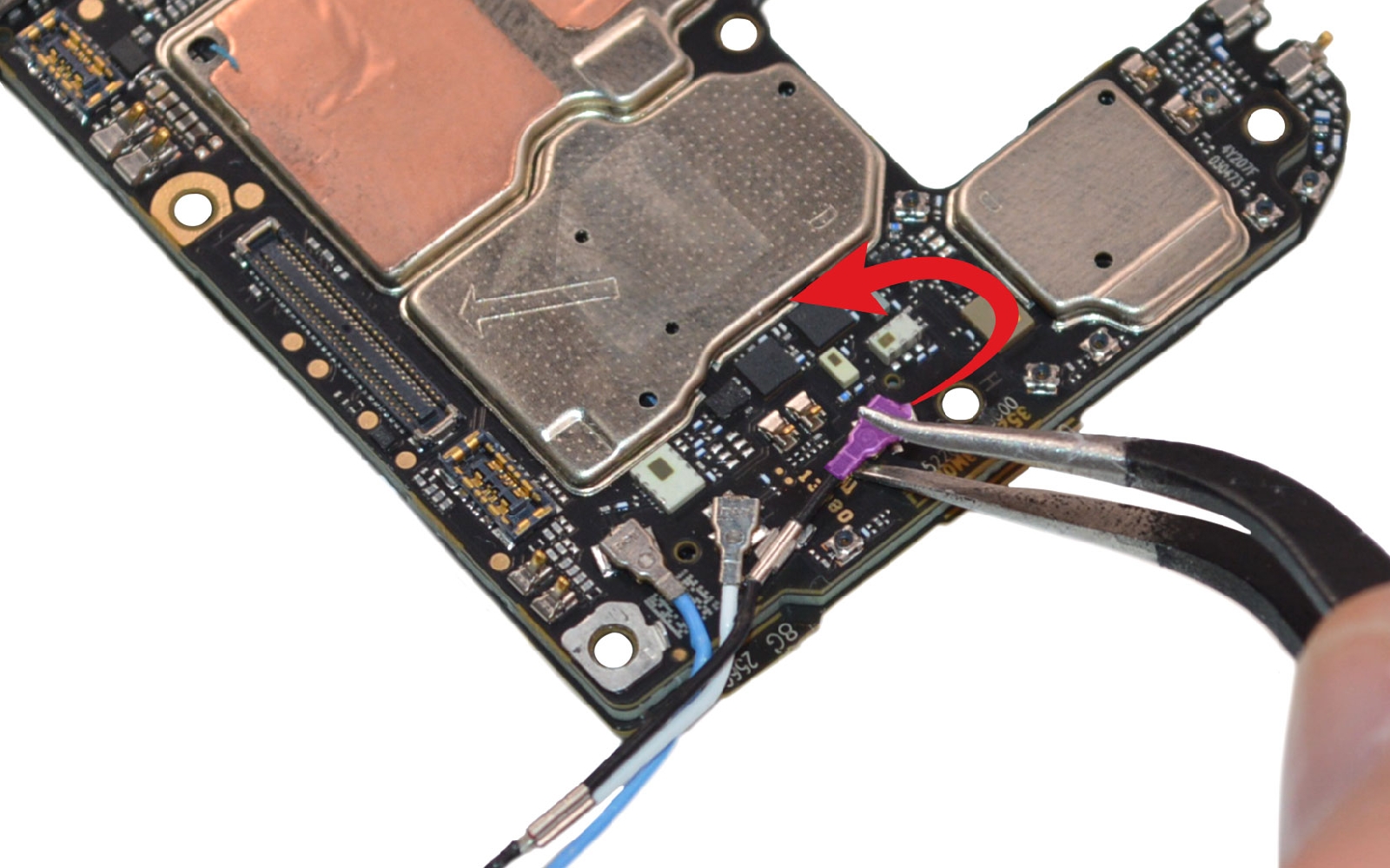

Etape 17 : Déclipser les câbles coaxiaux
Déclipsez les trois câbles coaxiaux de la carte mère.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

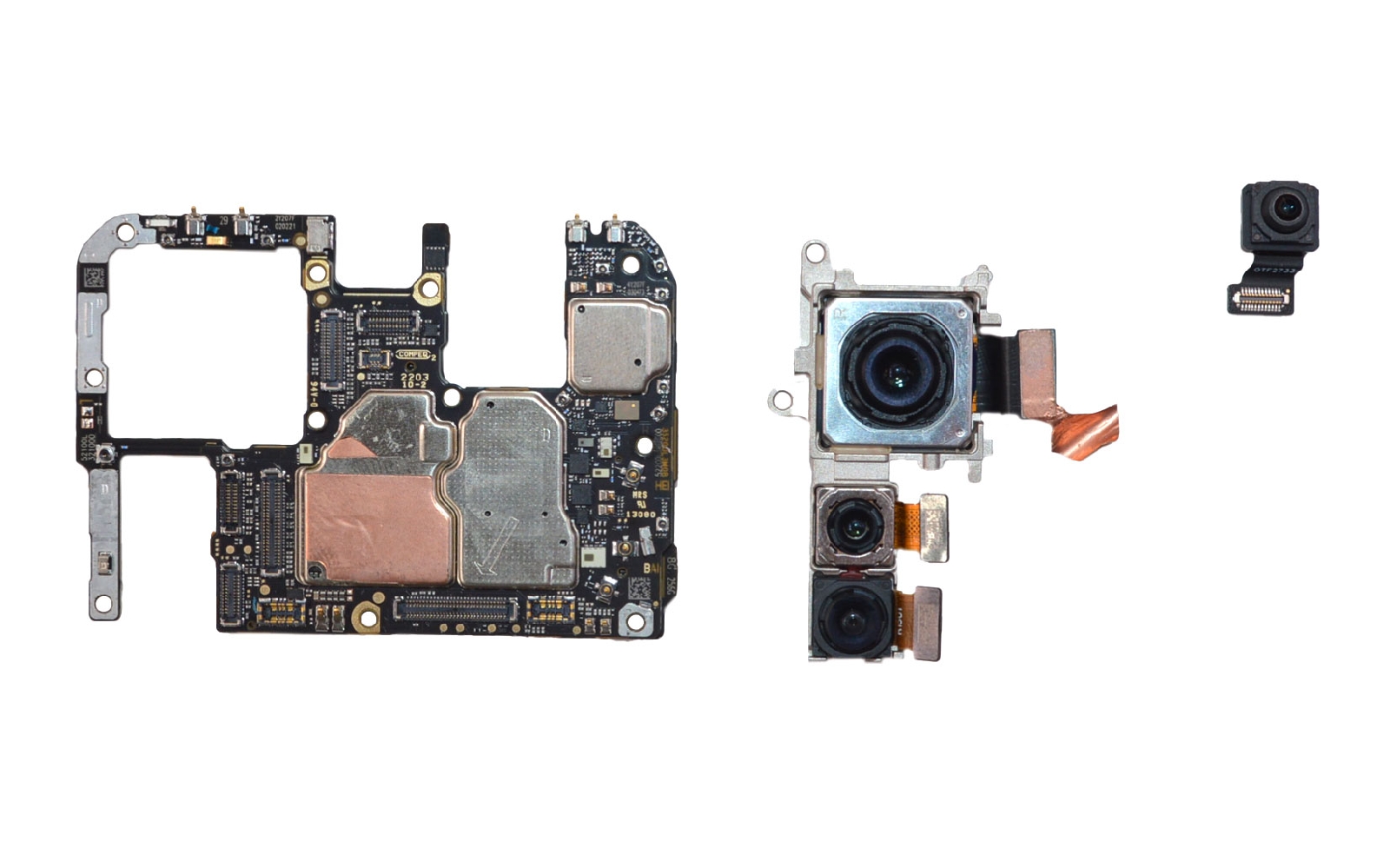

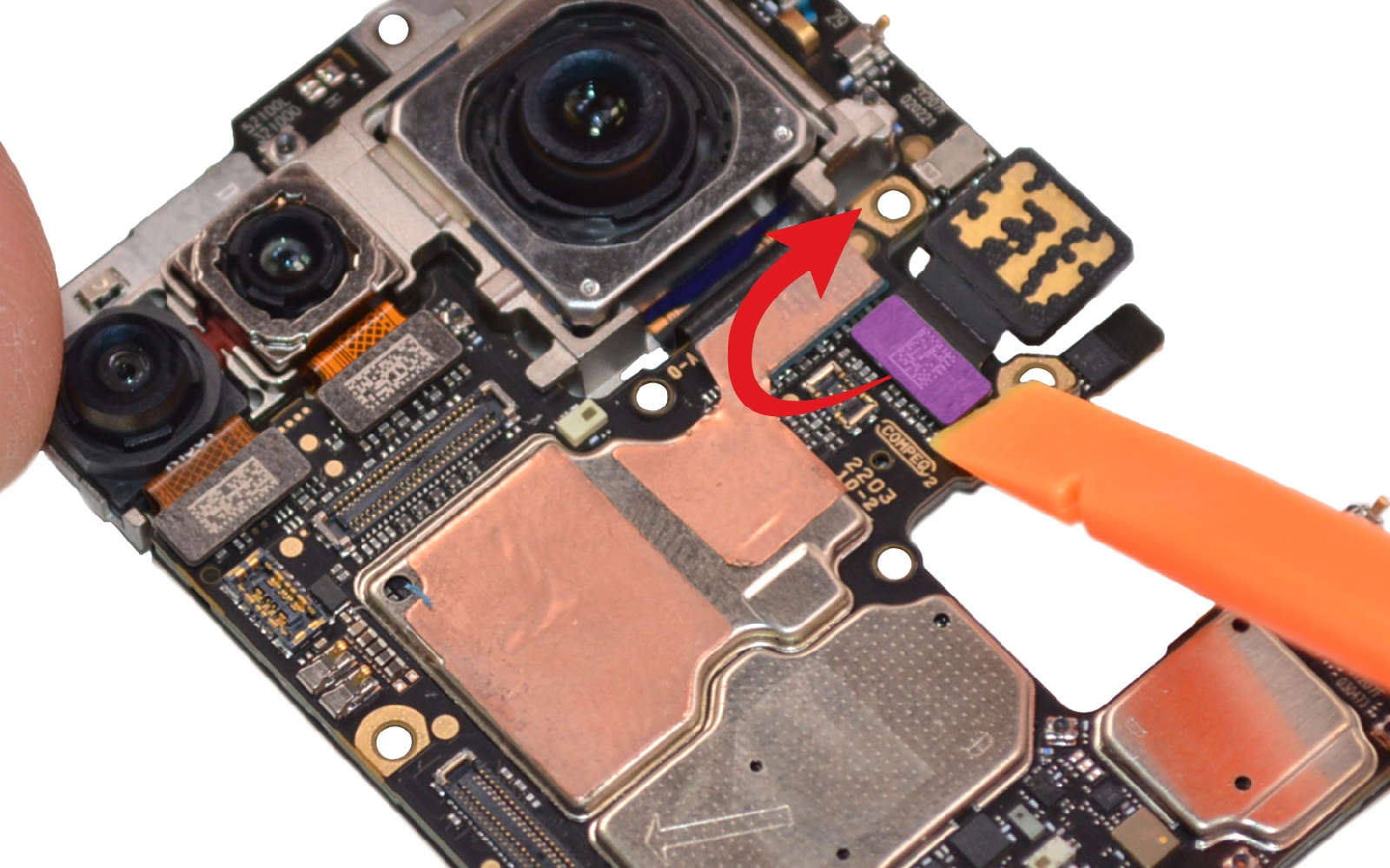

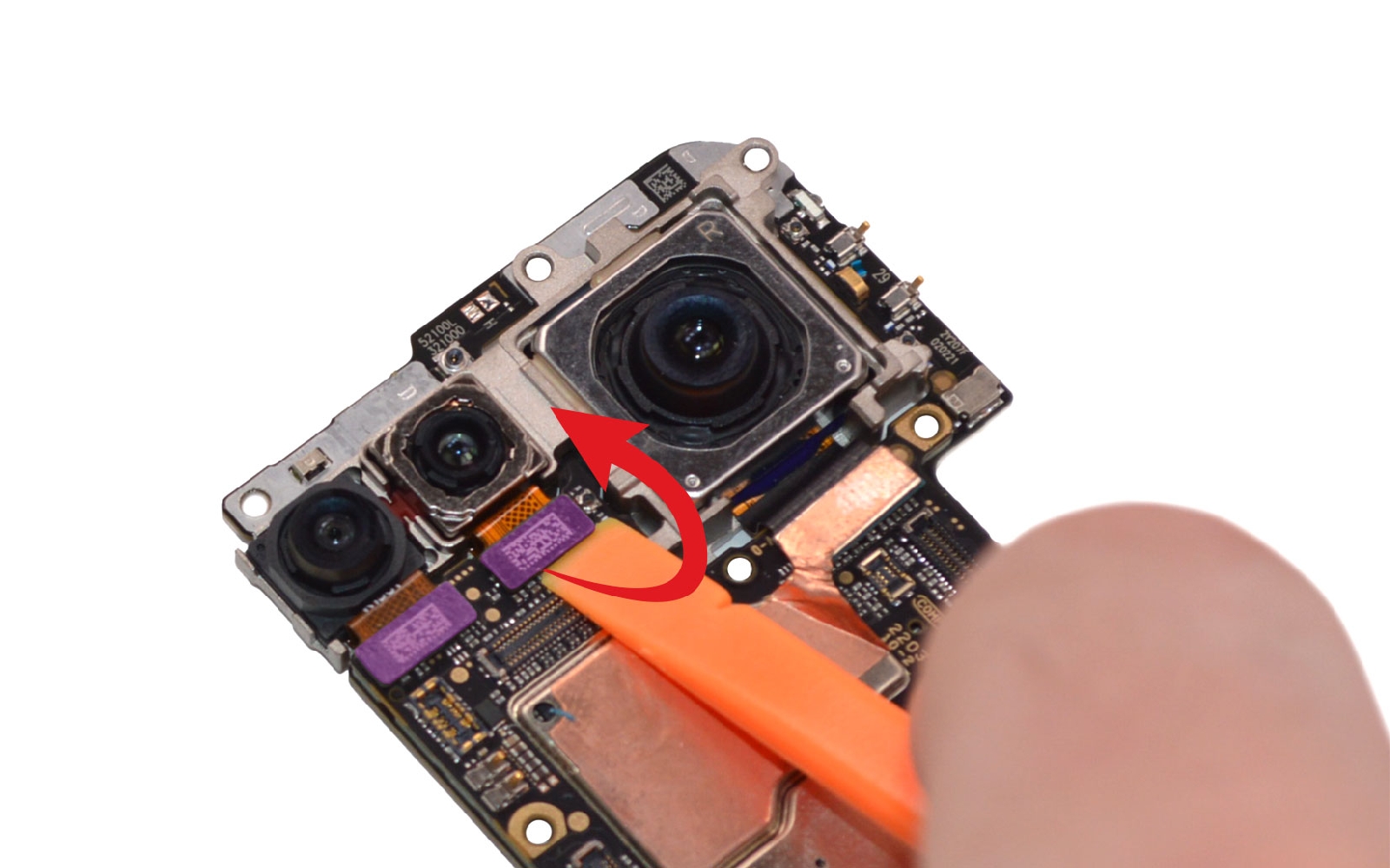

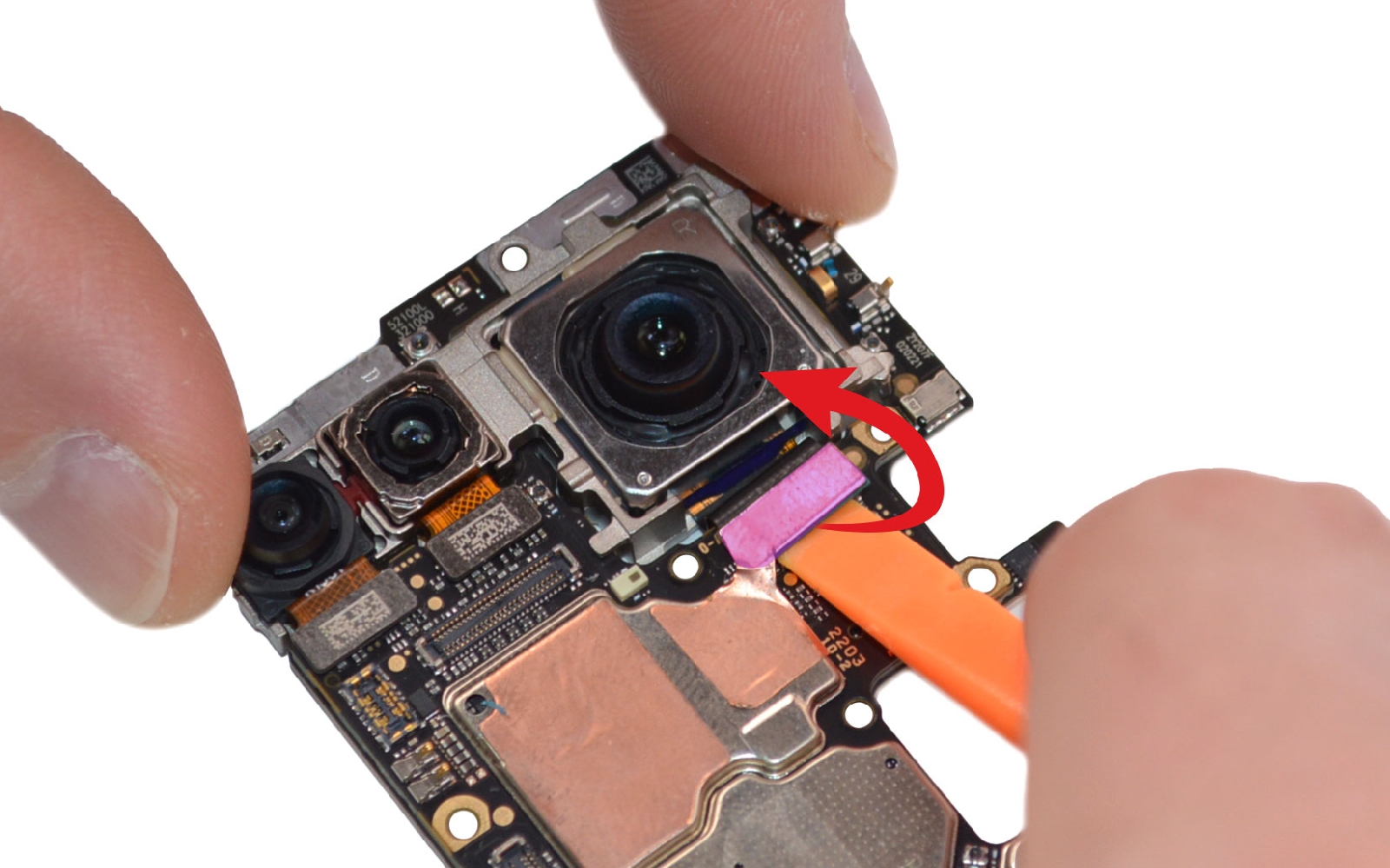

Etape 18 : Déconnecter les caméras

Débranchez les nappes des différentes caméras pour les séparer de la carte mère.

Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

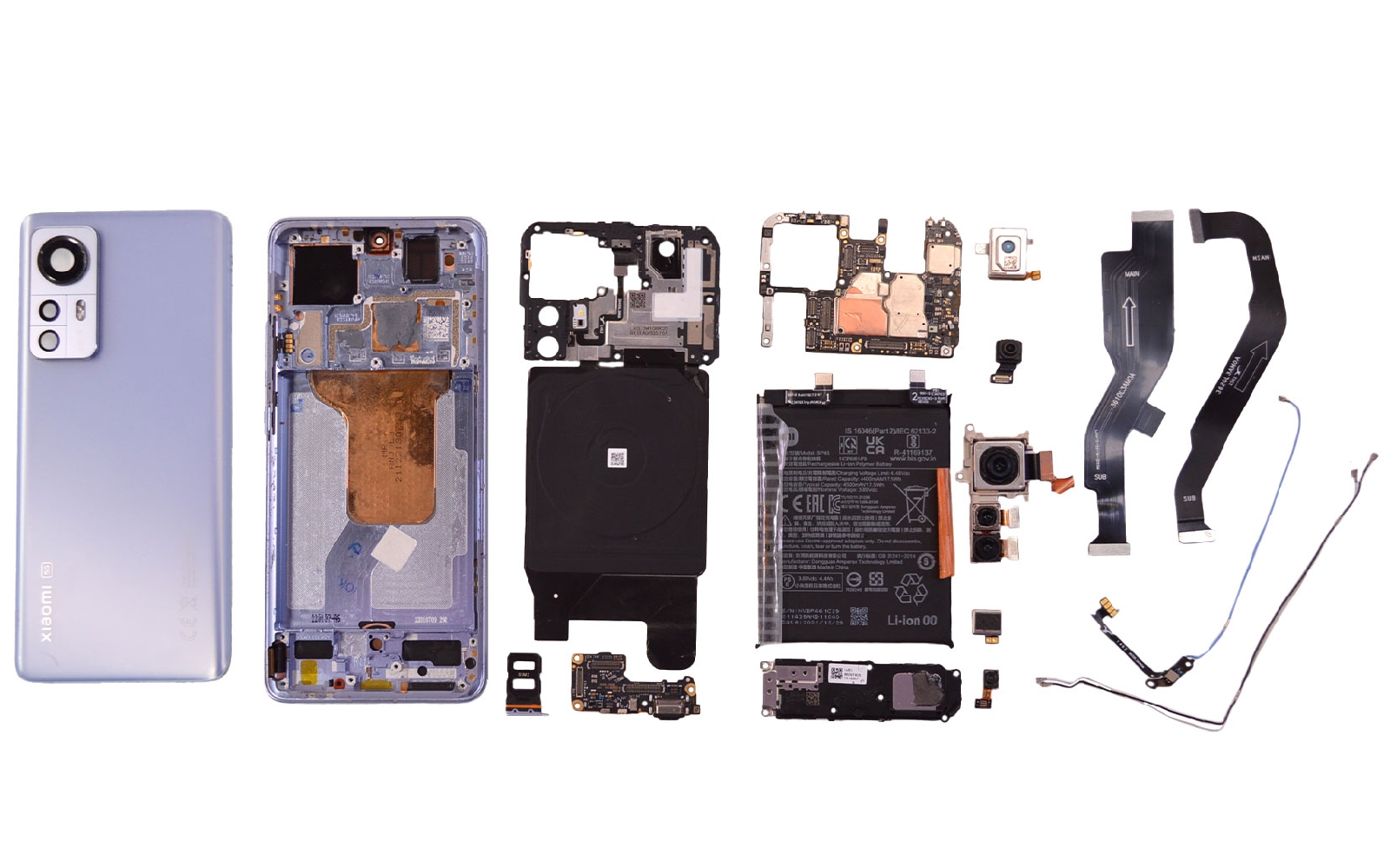

Vue éclatée
Félicitations vous venez de démontez les composants principaux de votre Xiaomi 12.

Si vous souhaitez le remontez, il vous suffit simplement de suivre ce guide de réparation dans l'autre sens. N'oubliez pas de tester les nouveaux éléments avant de recoller la vitre arrière de votre appareil.
