Comment changer le connecteur de charge sur 12

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 13/20
12 | Temps estimé : 20 min | Difficulté : 2/5

Le connecteur de charge du Xiaomi 12 est une pièce essentielle qui permet de recharger la batterie de votre téléphone et de transférer des données. Cependant, avec une utilisation quotidienne, il peut s'user ou se détériorer, entraînant des problèmes de charge intermittente ou même une incapacité totale à charger votre appareil.

Si vous rencontrez des difficultés pour recharger votre Xiaomi 12, il est possible que le connecteur de charge soit défectueux et nécessite un remplacement. Heureusement, avec les bons outils et un peu de savoir-faire, remplacer le connecteur de charge de votre Xiaomi 12 est une opération réalisable, qui vous permettra de retrouver un téléphone pleinement fonctionnel en peu de temps.

Diagnostic

›  Problème de charge.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge d'origine pour Xiaomi 12
18,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Avant toute chose, nous vous conseillons de vérifier le numéro de modèle de votre appareil afin d'être certain de commander les bonnes pièces détachées.
Pour cela, plusieurs possibilités s'offrent à vous :

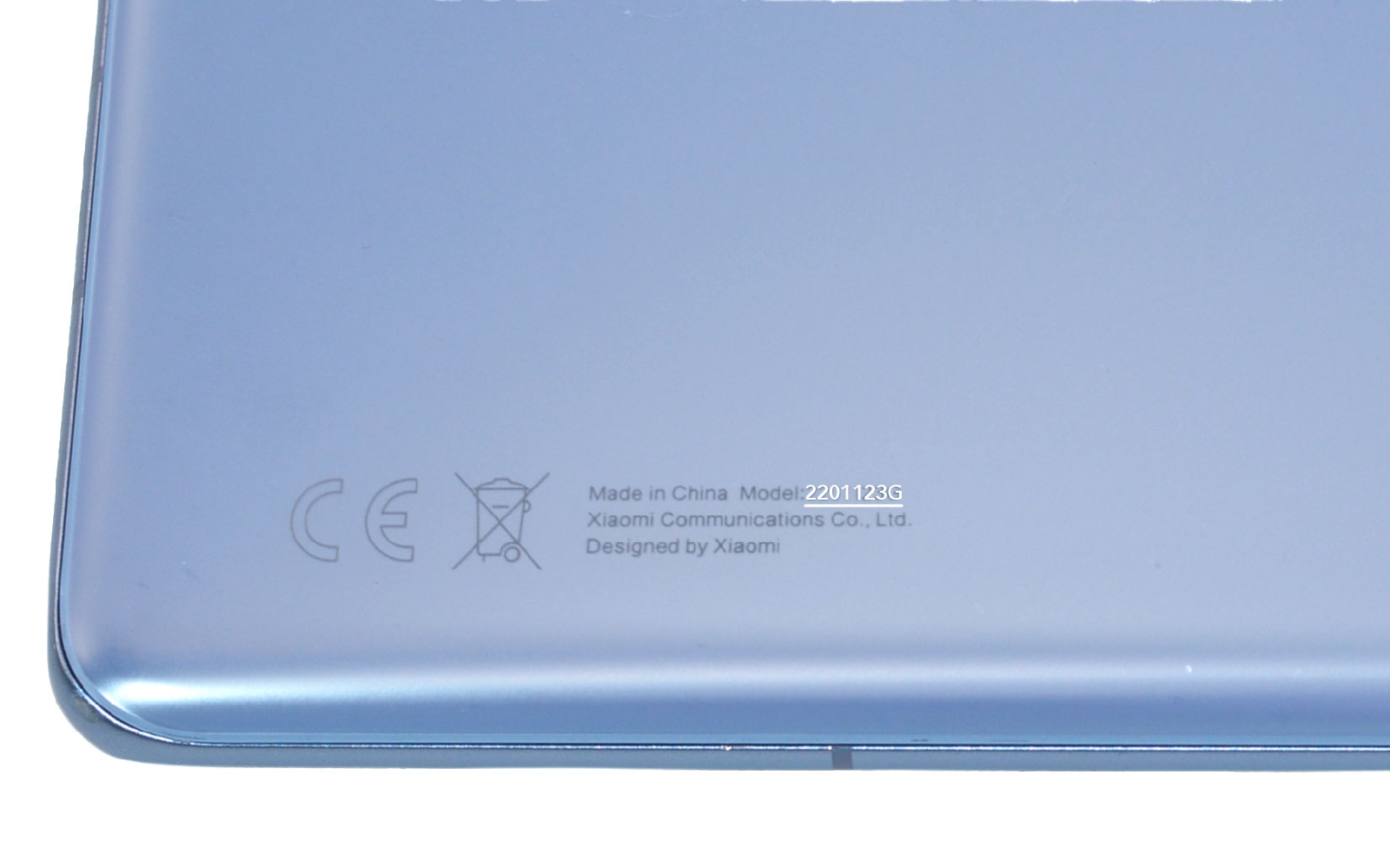

- Regarder le numéro de modèle gravé sur la vitre arrière de l'appareil ;
- Se rendre dans les paramètres de votre Xiaomi ;
- Composer le *#06# depuis le clavier de votre téléphone pour connaitre le numéro IMEI de votre smartphone. Ce numéro est à retranscrire sur notre page d'accueil pour avoir un aperçu du modèle en votre possession et toutes les pièces disponibles pour ce dernier.

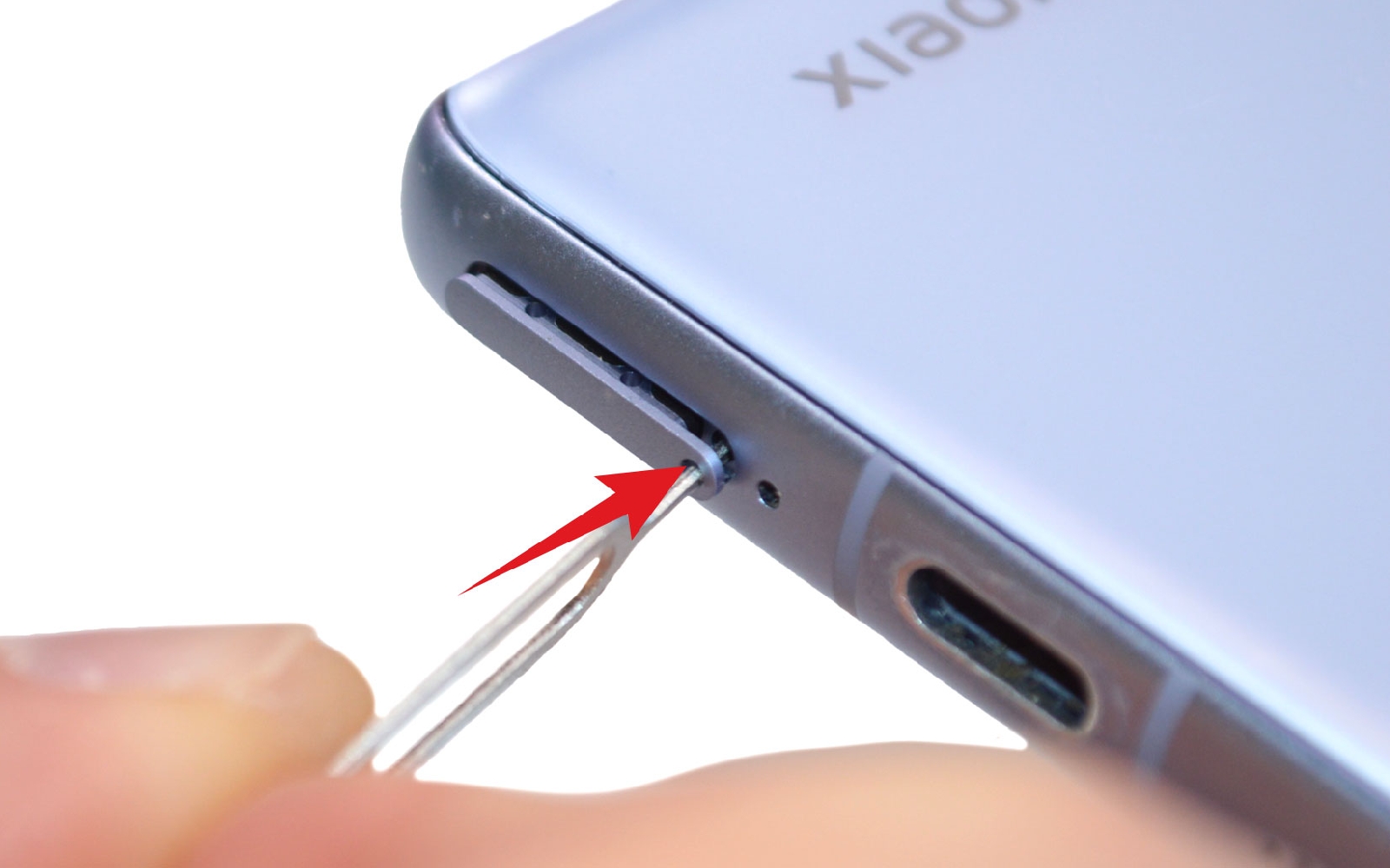

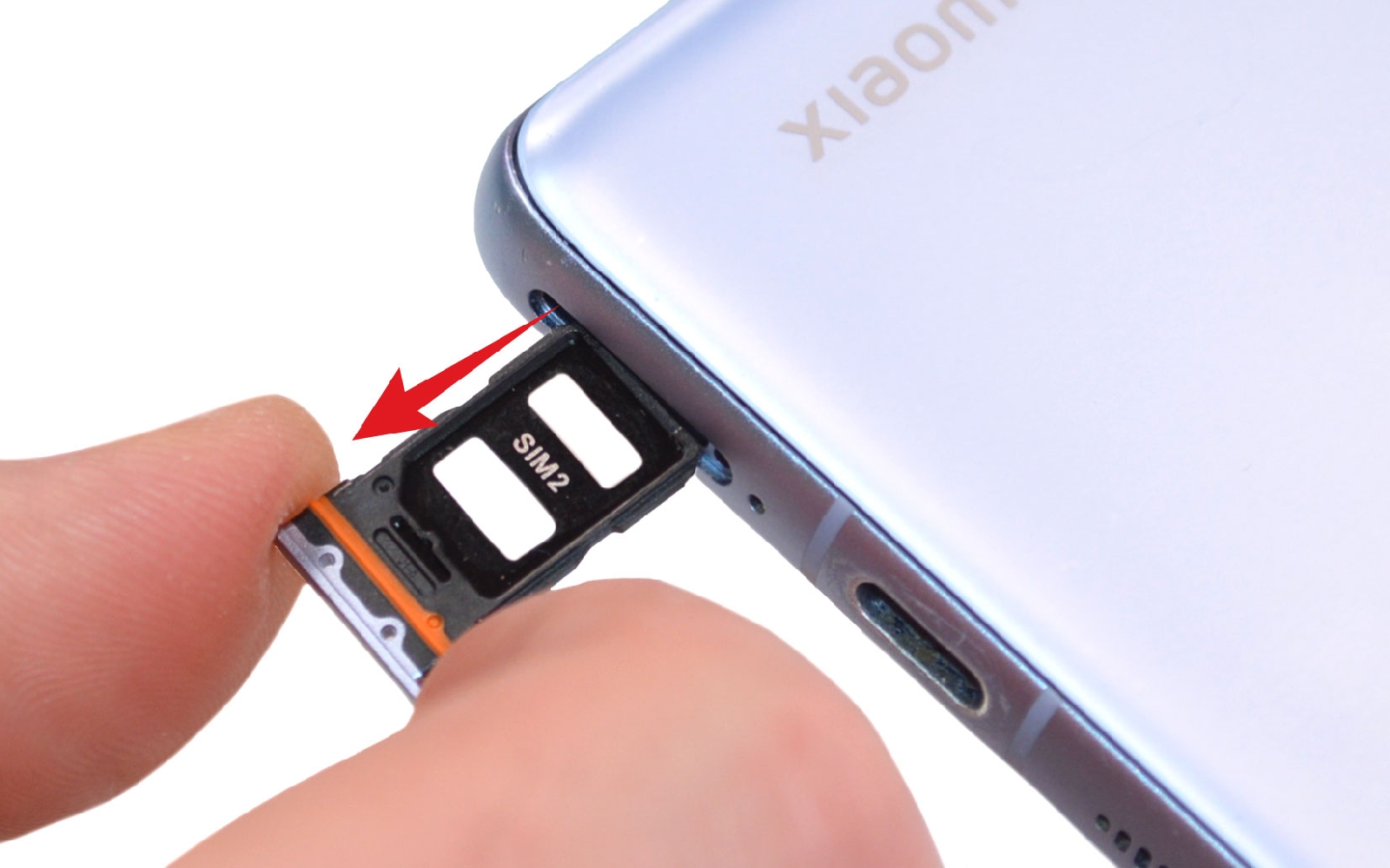

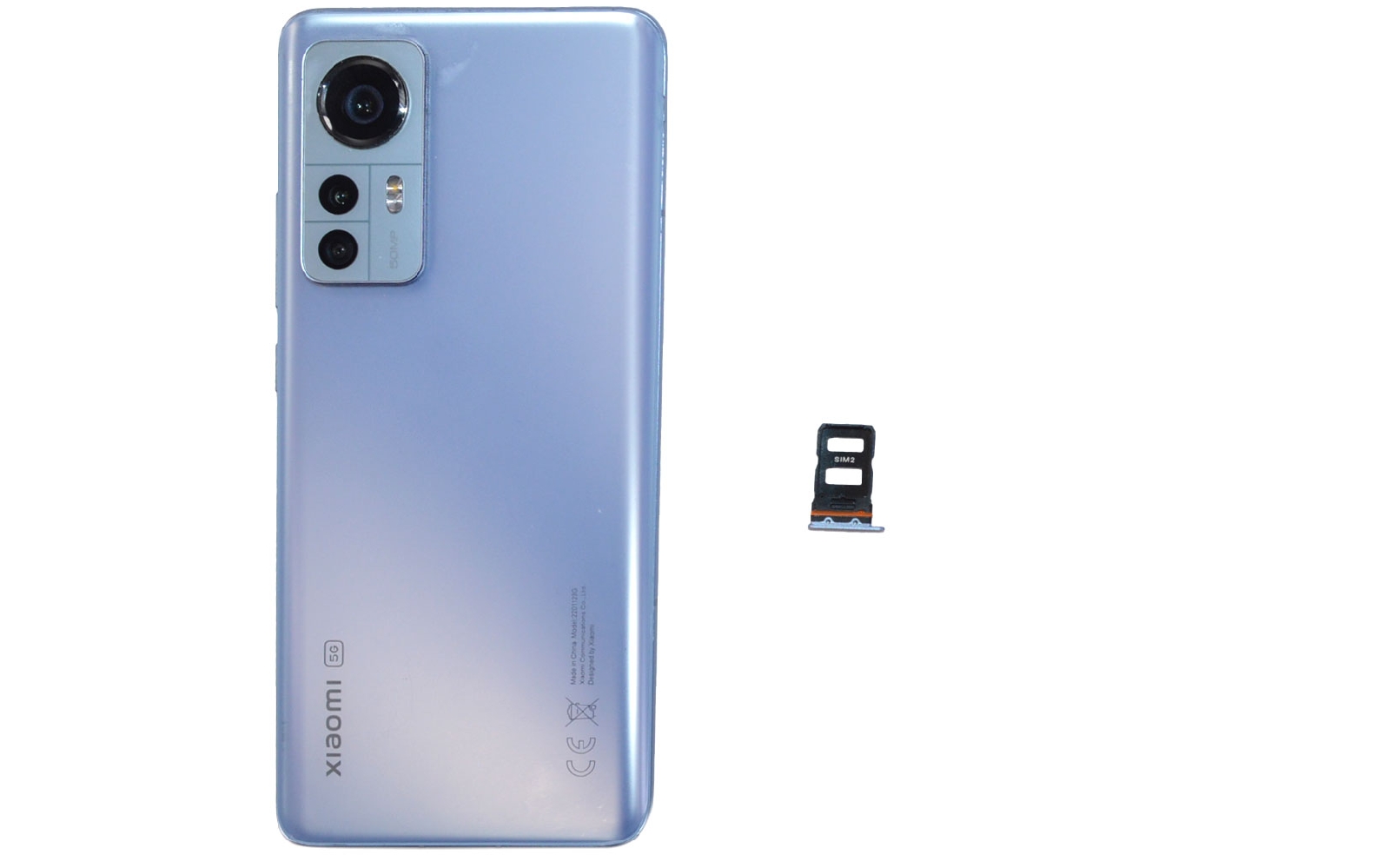

Une fois que tout est bon, il vous suffit d'éteindre votre appareil et de retirer le tiroir de la carte SIM avant de passer à l'étape suivante.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

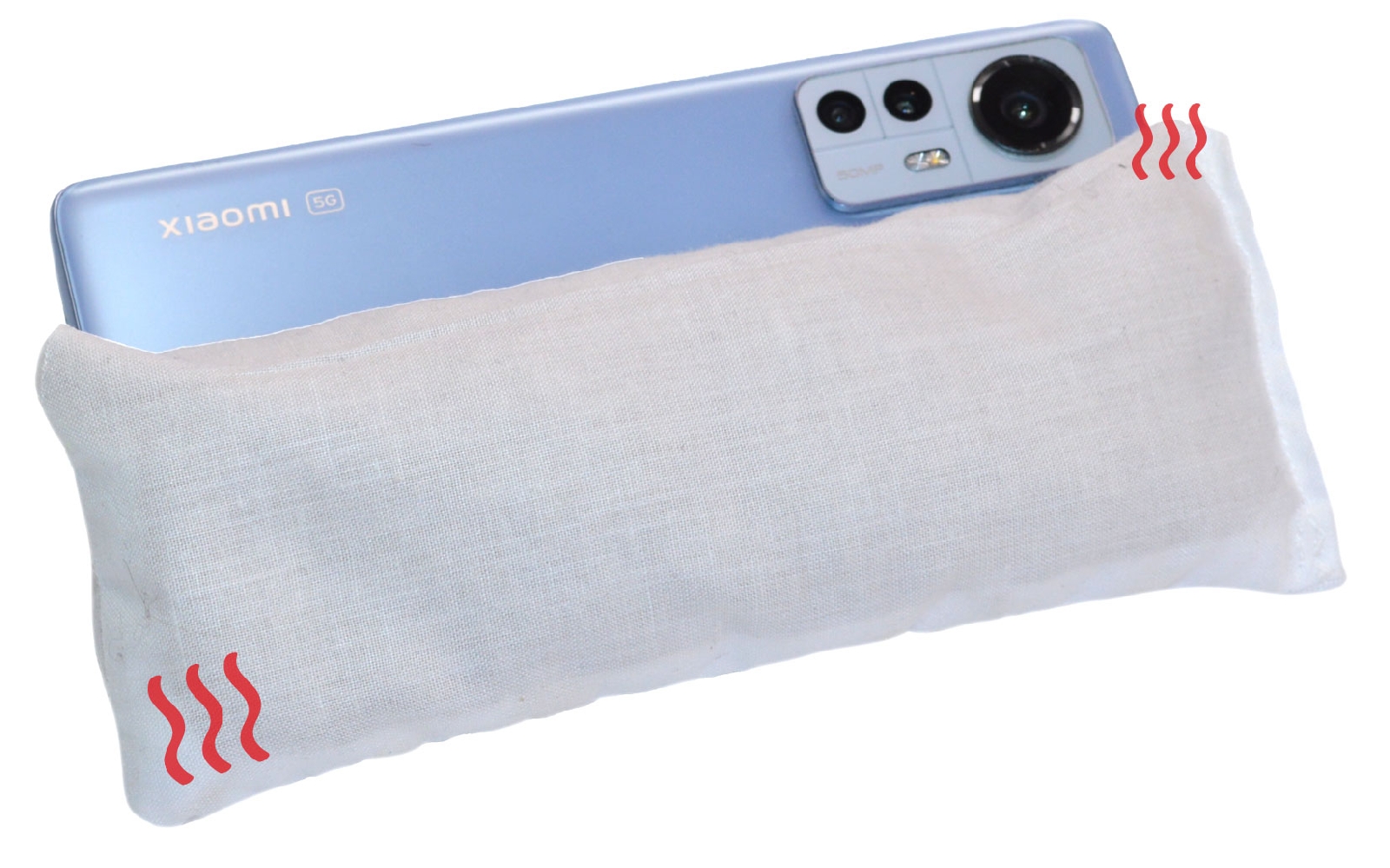

Etape 1 : Chauffer l'arrière du téléphone
Pour accéder à l'intérieur de votre Xiaomi 12, vous allez devoir chauffer la vitre arrière. Vous pouvez utiliser un décapeur thermique, un coussin chauffant ou alors votre propre sèche-cheveux.

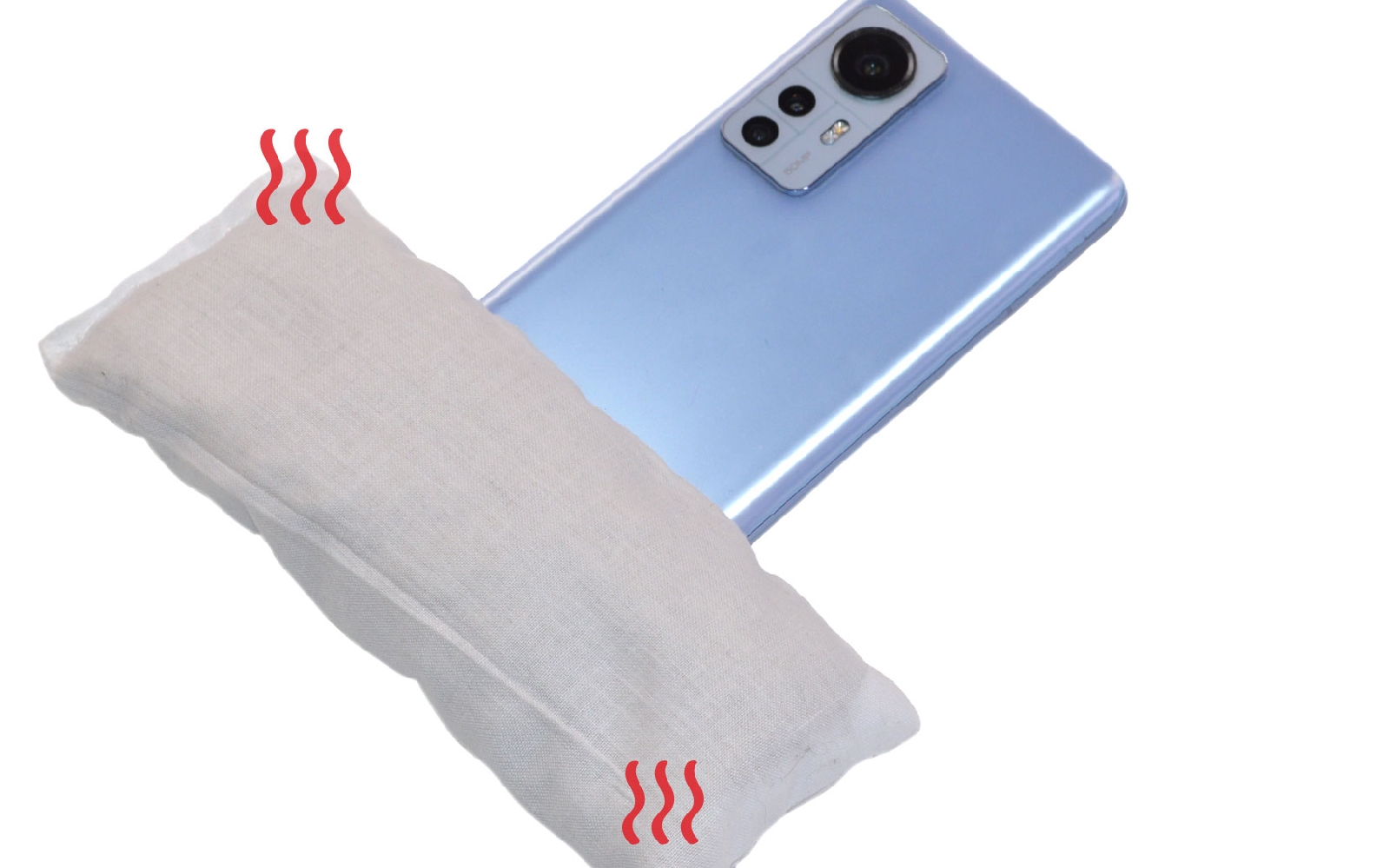

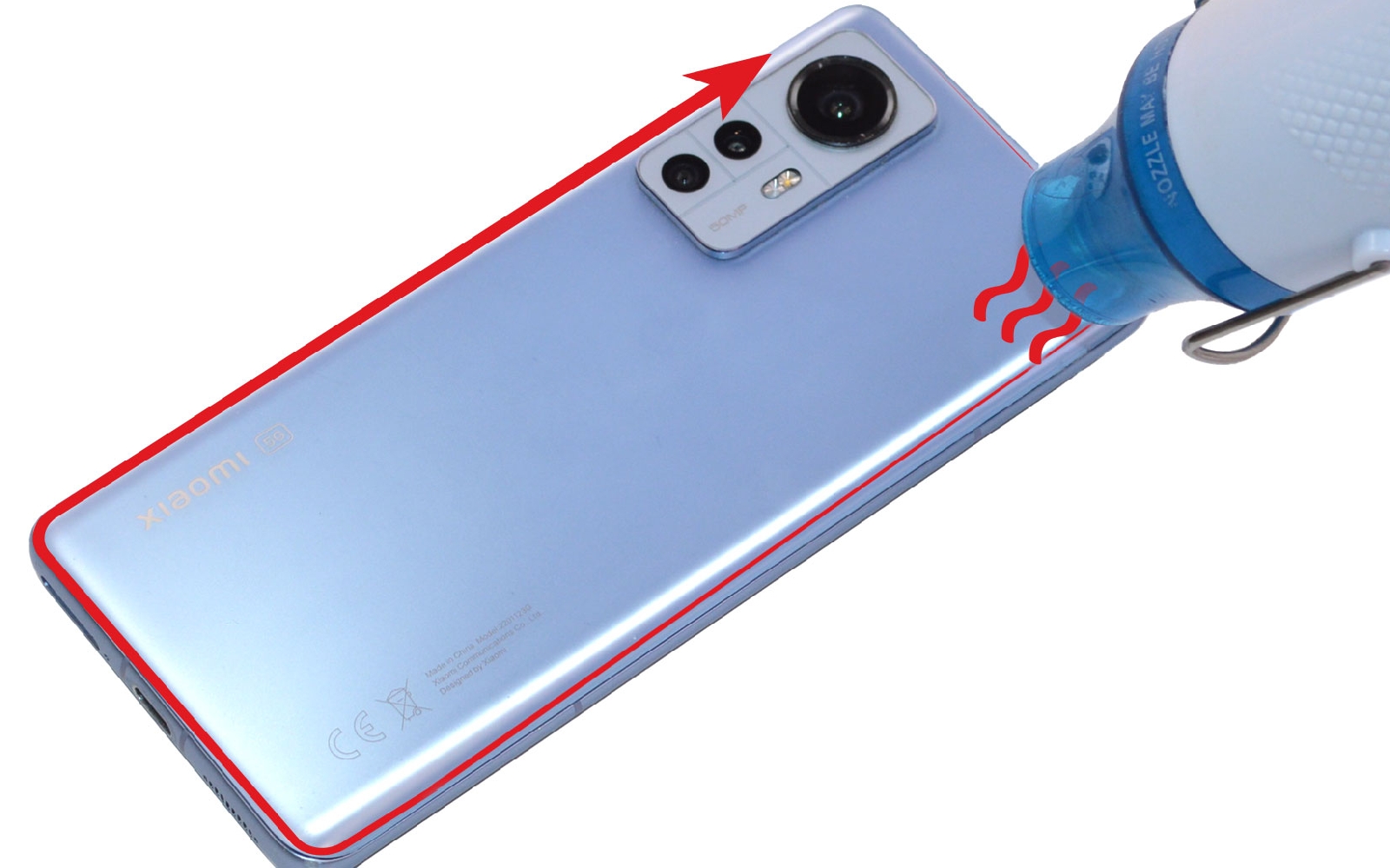

En ce qui concerne le coussin chauffant, il vous faut d'abord le passer deux minutes au micro-ondes avant de venir le déposer sur le dos de votre téléphone. Pour le décapeur et le sèche-cheveux, appuyez simplement sur le bouton Power et passer l'appareil sur le contour de votre mobile.

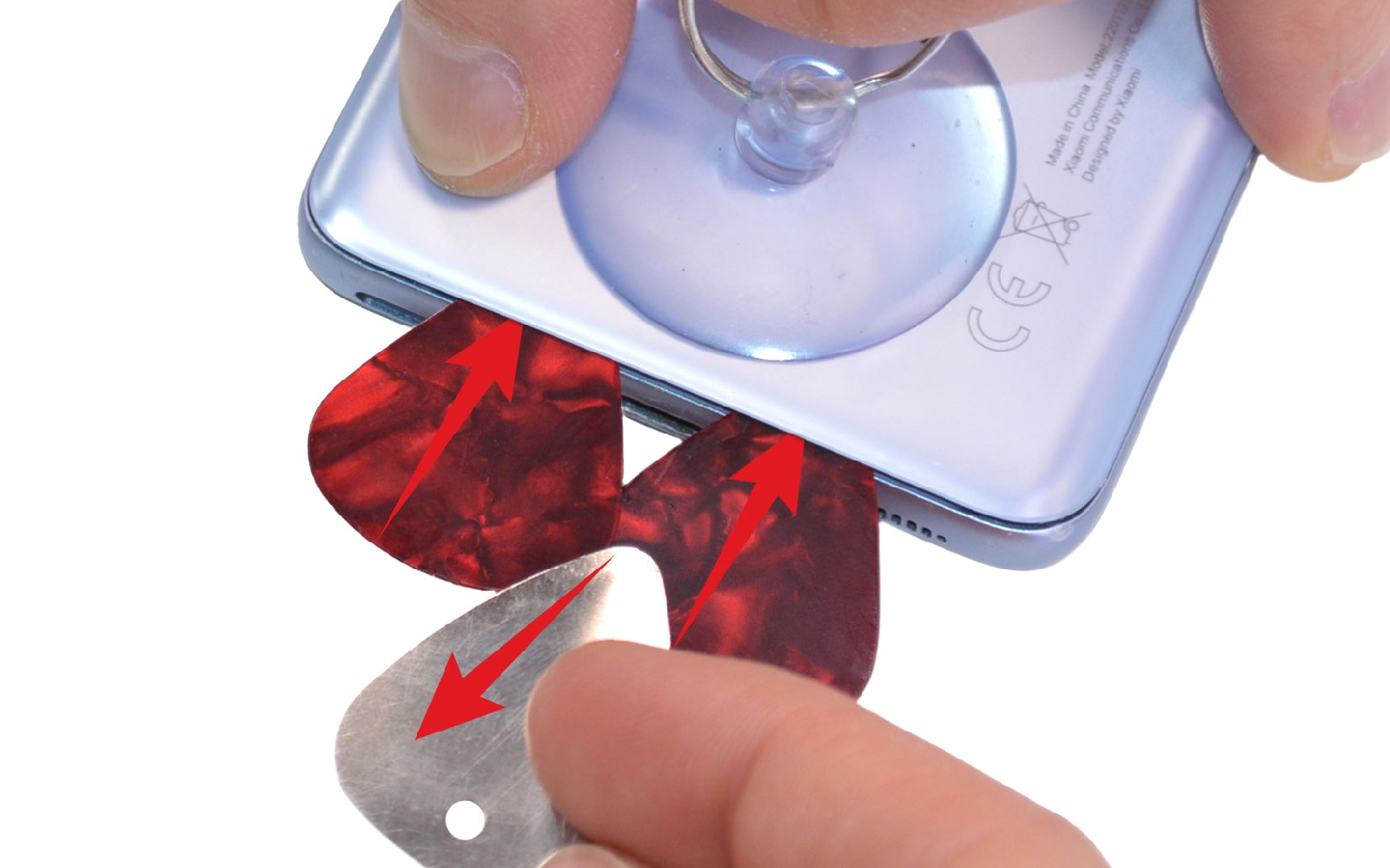

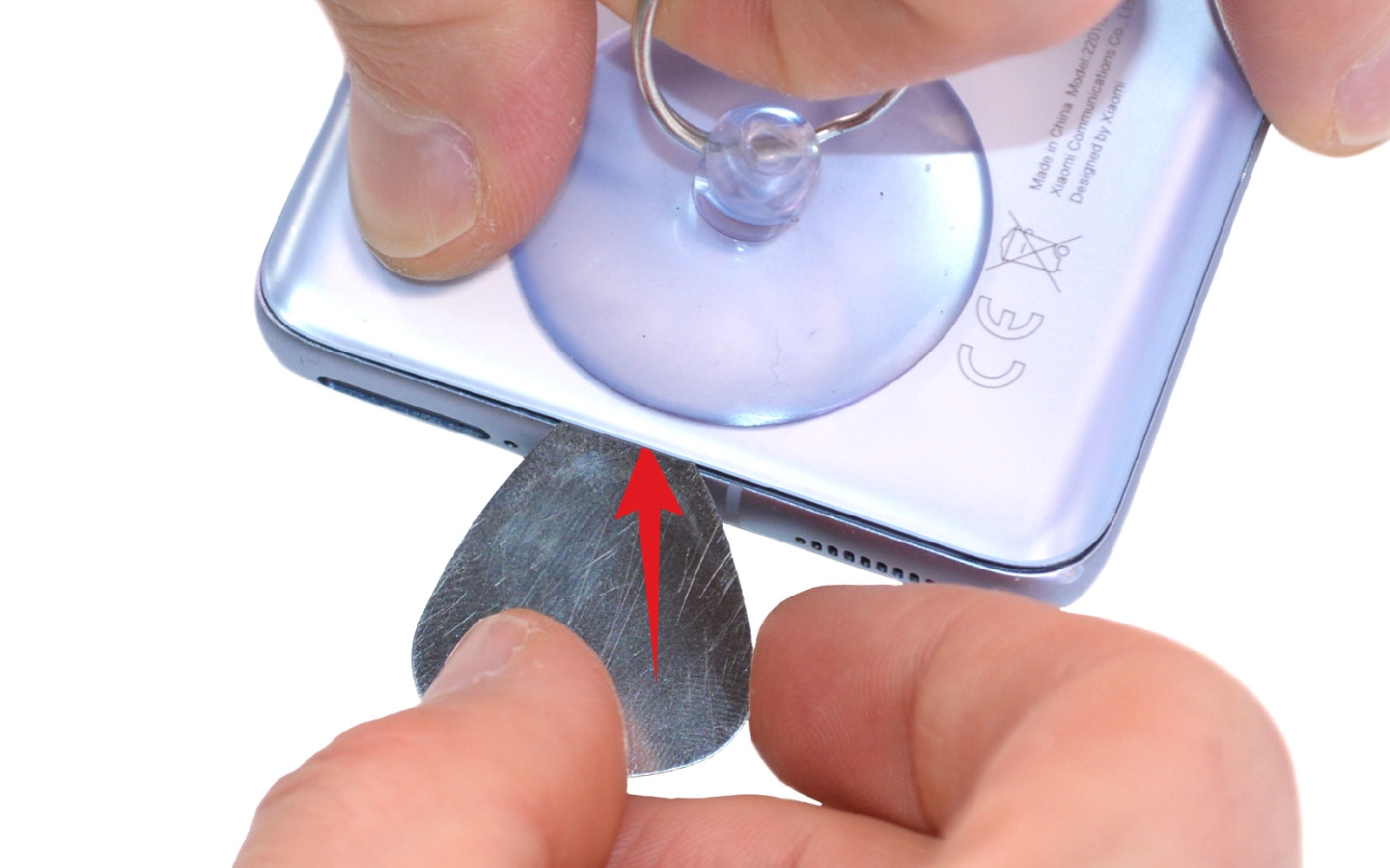

Ensuite, collez la ventouse sur le bas du téléphone puis tirez son anneau tout en introduisant le médiator en métal troué entre le châssis et la vitre arrière.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

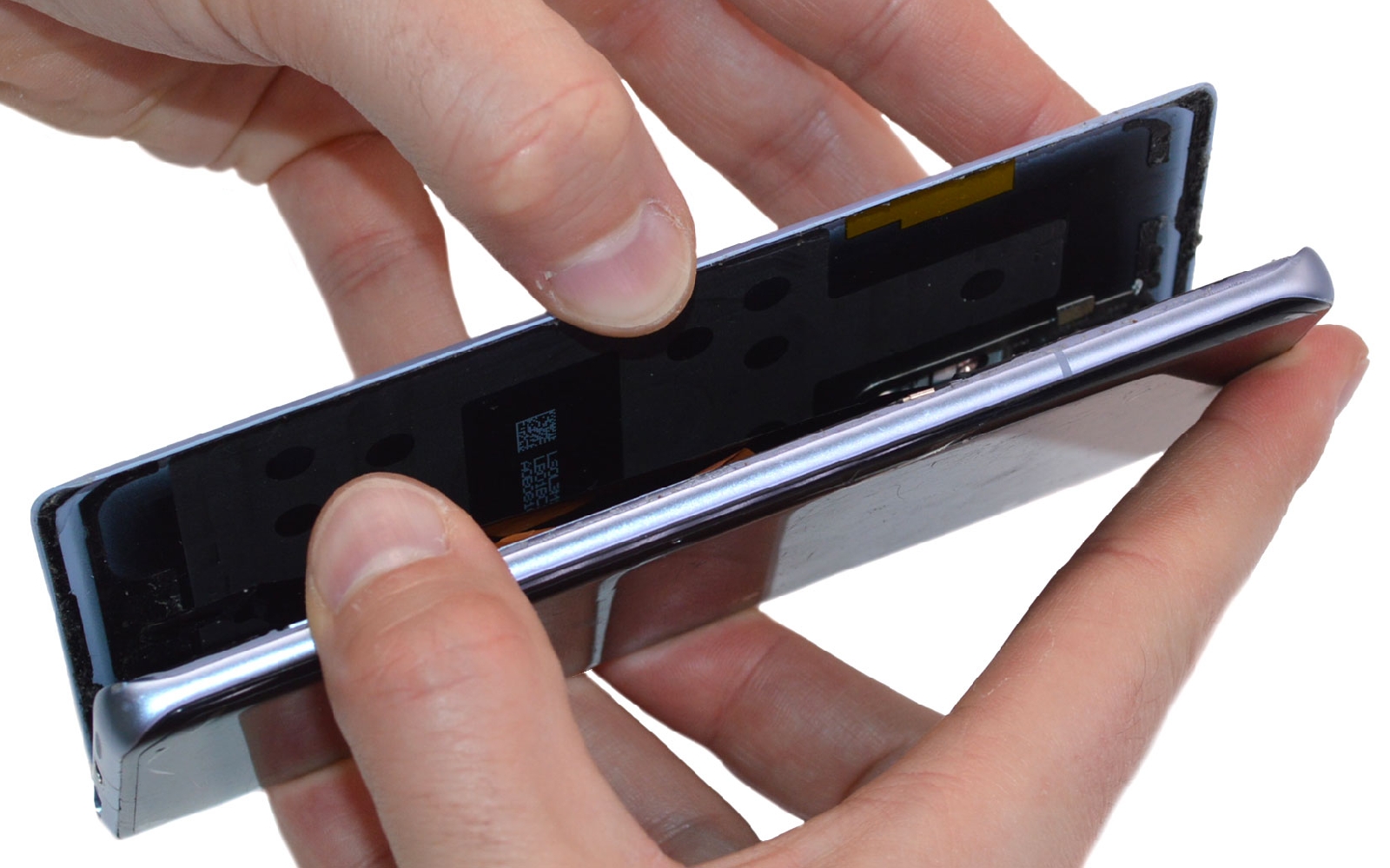

Etape 2 : Ouvrir le téléphone
Glissez les médiators en plastique sous la vitre arrière pour remplacer celui en métal.

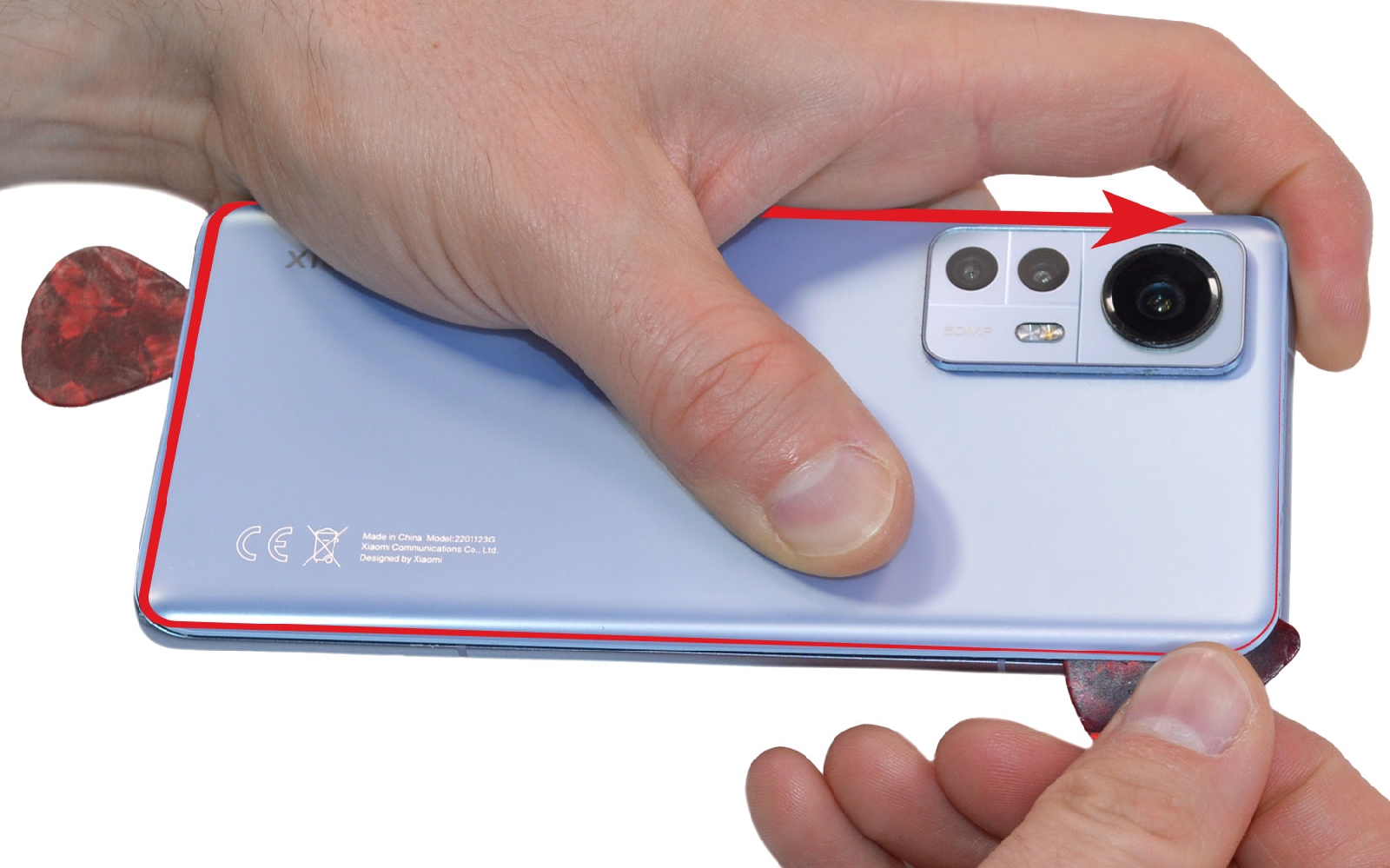

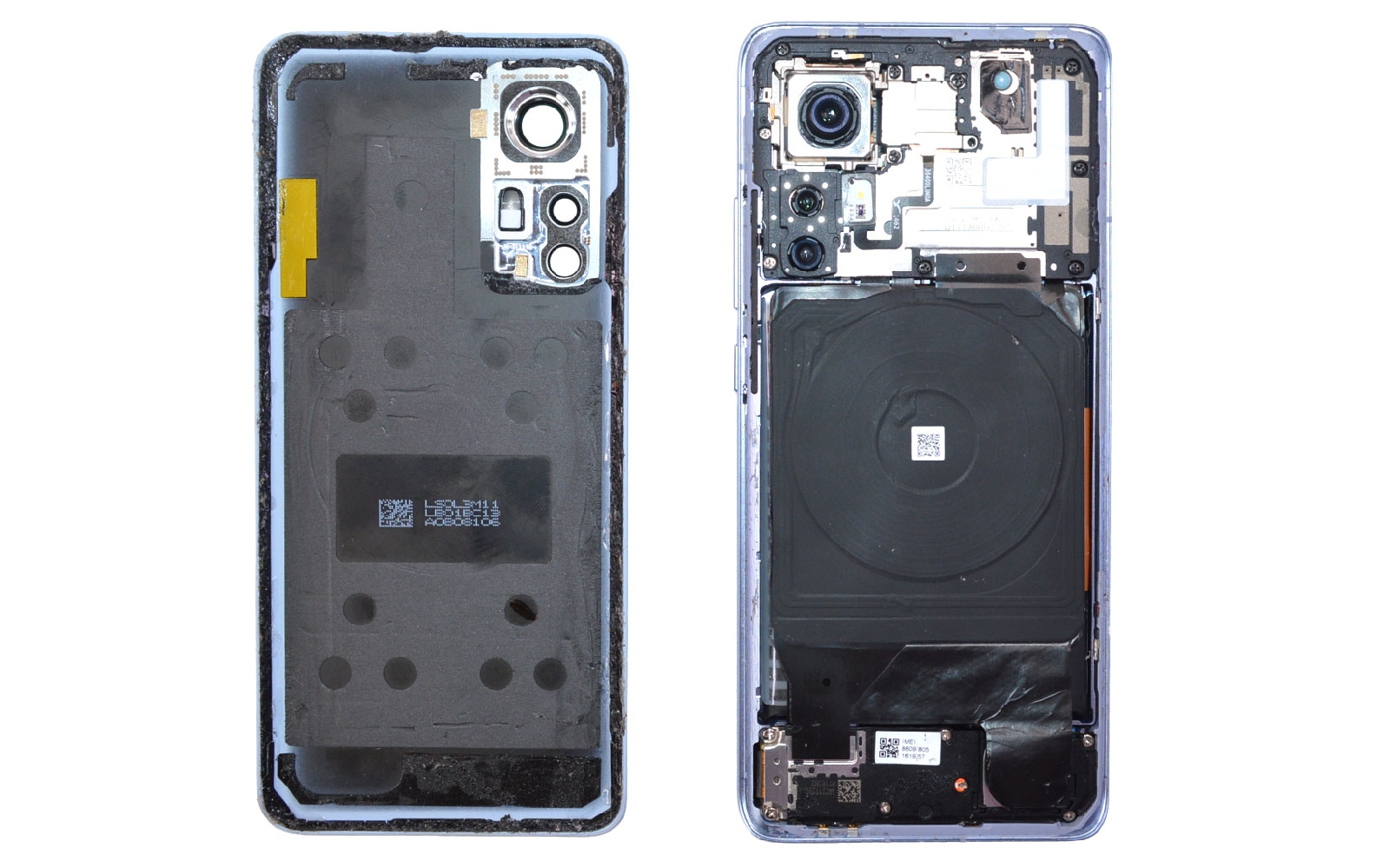

Faites circuler les deux outils autour du composant pour le décoller petit à petit et ouvrir le téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Sortir la plaquette métallique

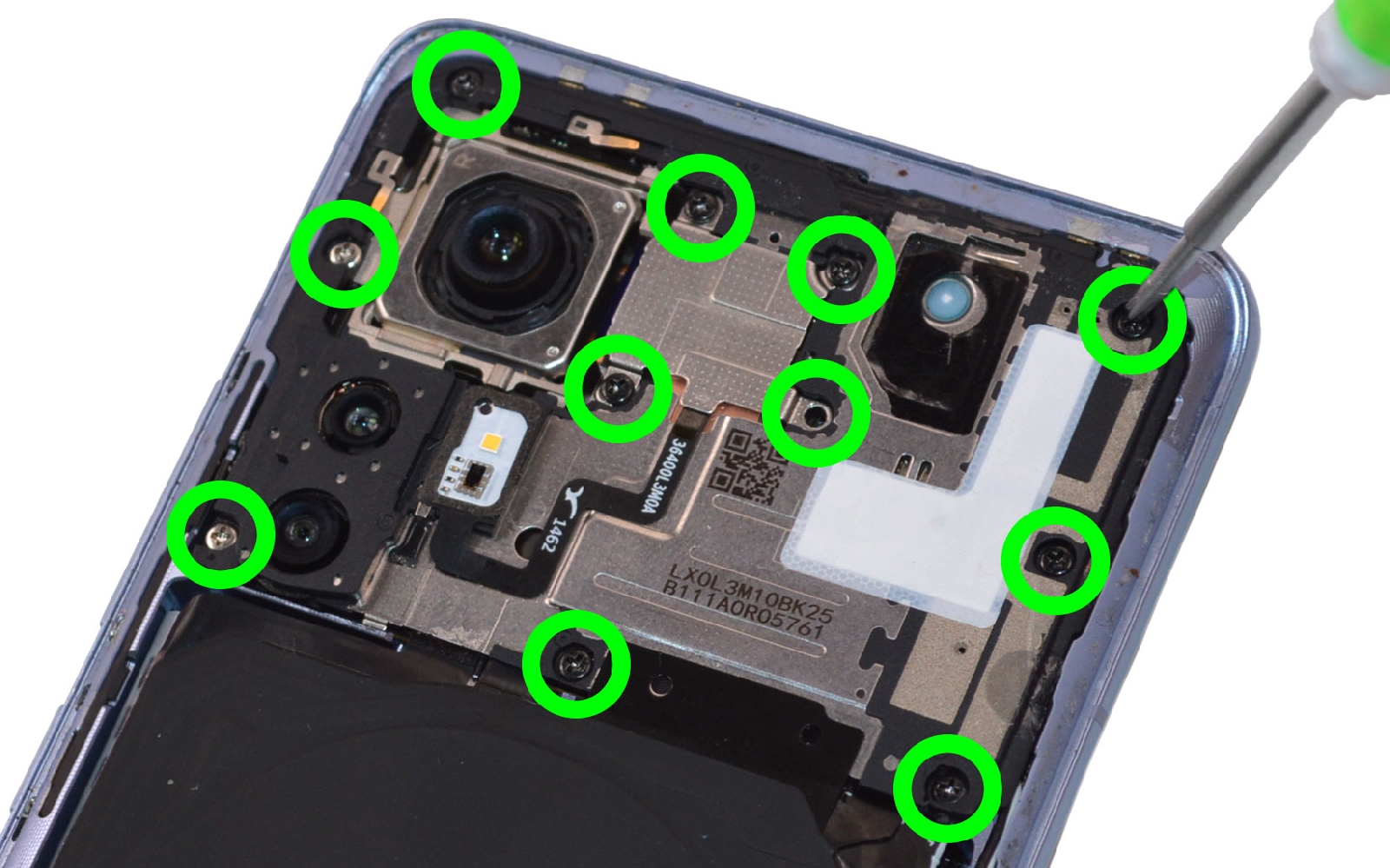

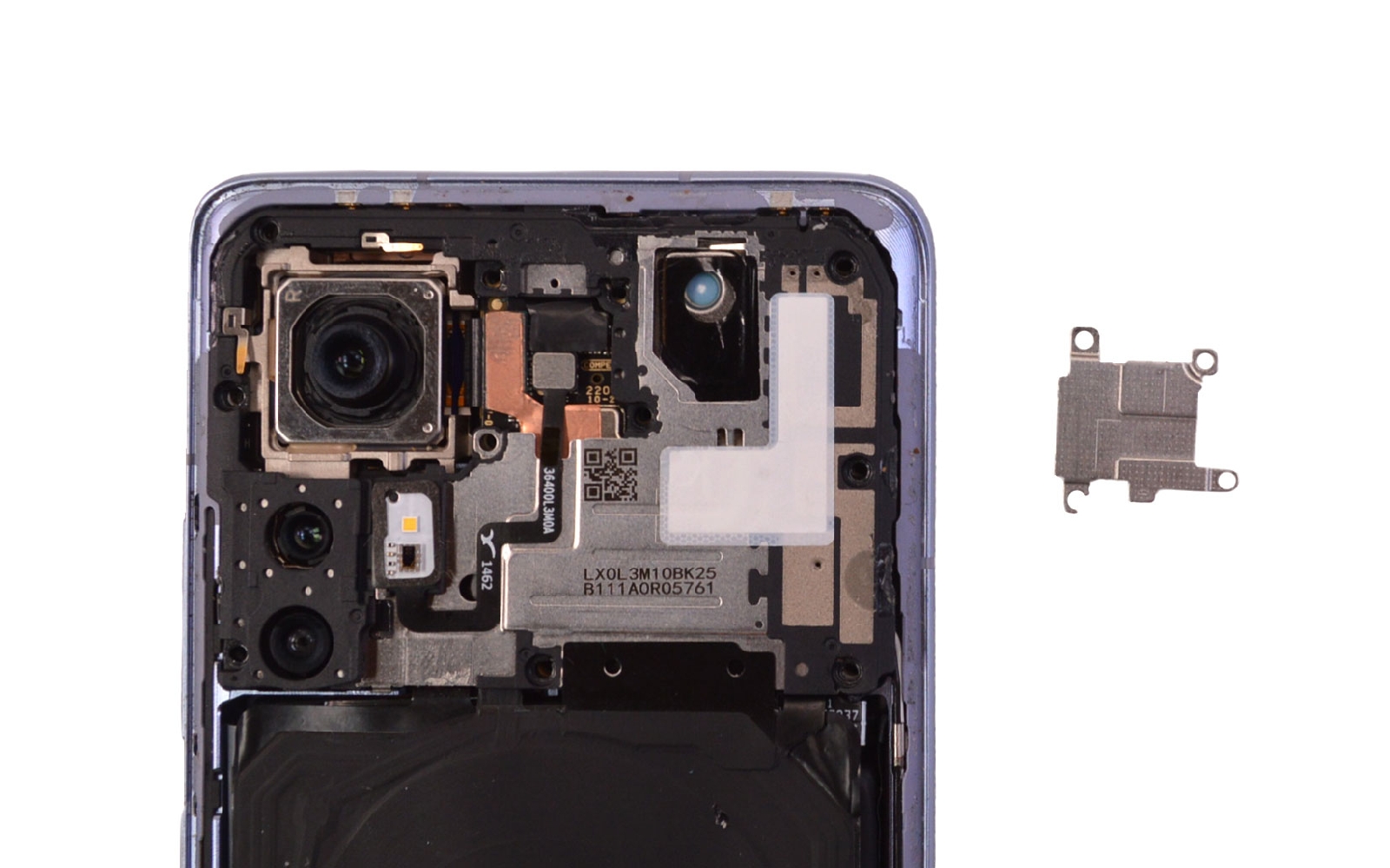

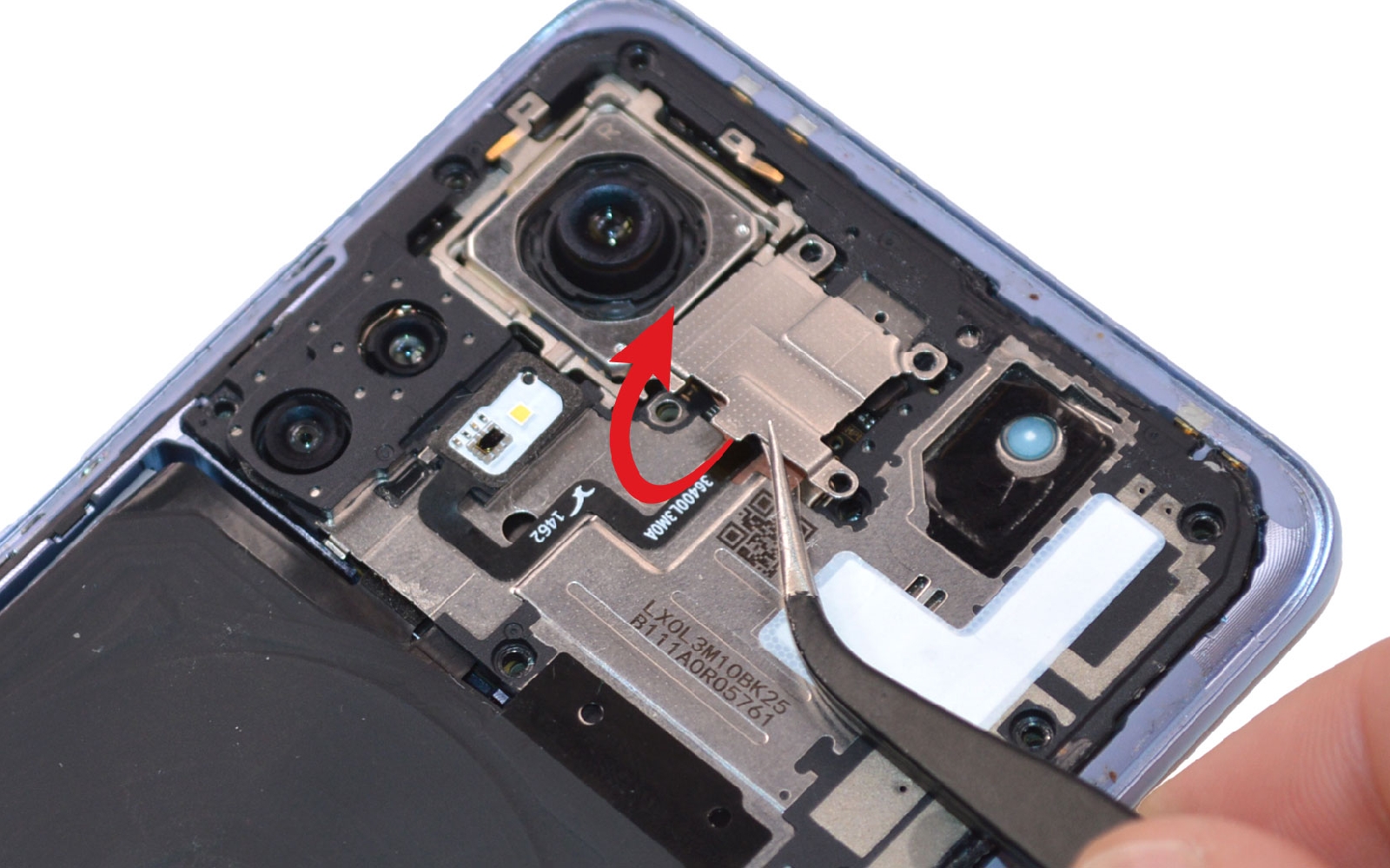

Ôtez les 11 vis avec le tournevis cruciforme afin de pouvoir retirer la plaquette intermédiaire et accéder à la nappe du flash.

Pour éviter de perdre des vis, nous vous conseillons de vous servir du patron d'aide au montage. Disposez les vis dessus comme elles sont placées dans votre appareil afin de vous souvenir de l'emplacement de chaque vis lors du remontage.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Libérer la nappe NFC
Déconnectez la nappe du flash puis insérez le levier en nylon sous la plaquette NFC pour l'extraire du téléphone et accéder aux nappes de la batterie.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

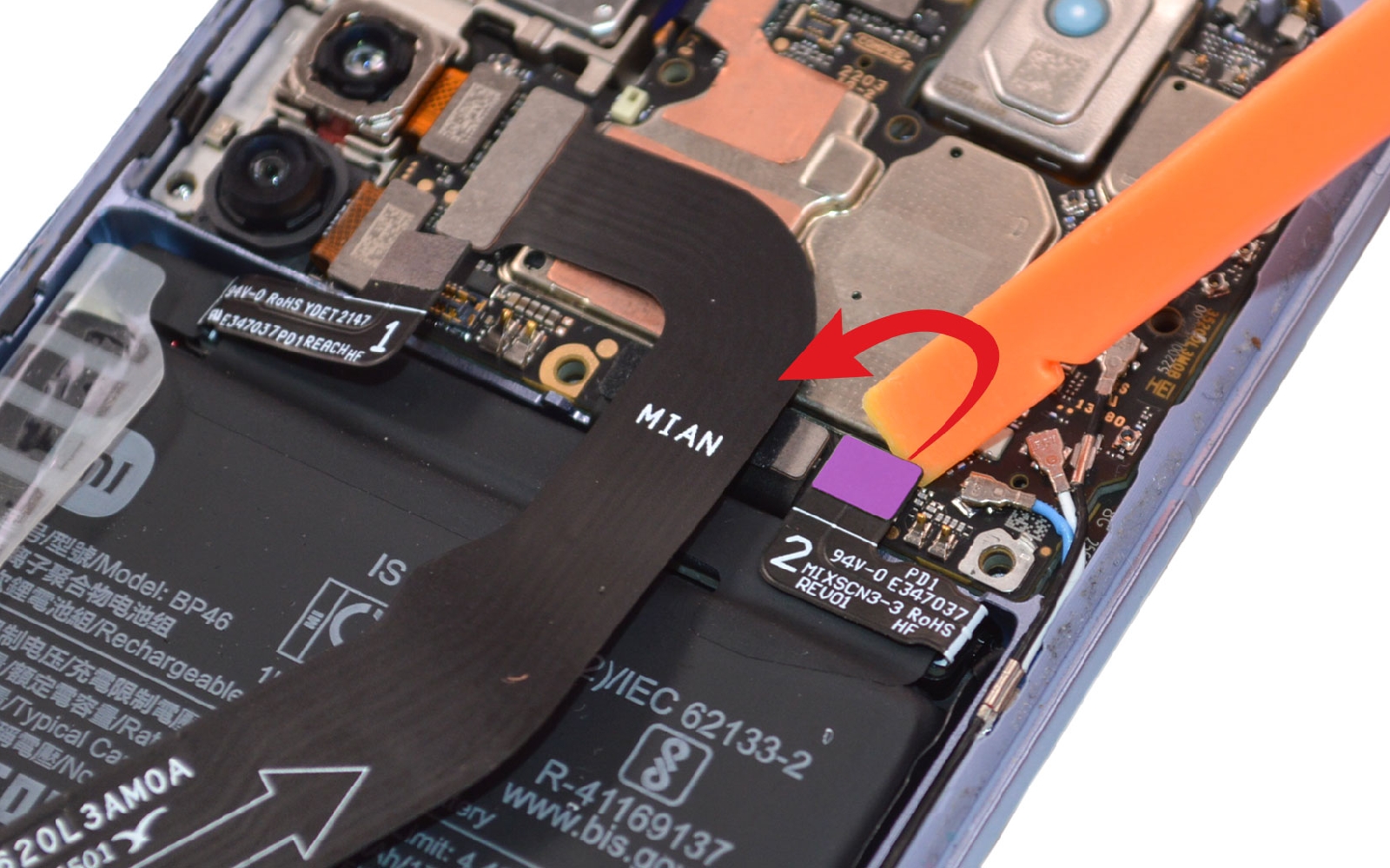

Etape 5 : Déconnecter la batterie
A l'aide du spudger, débranchez les deux nappes de la batterie de votre Xiaomi 12.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

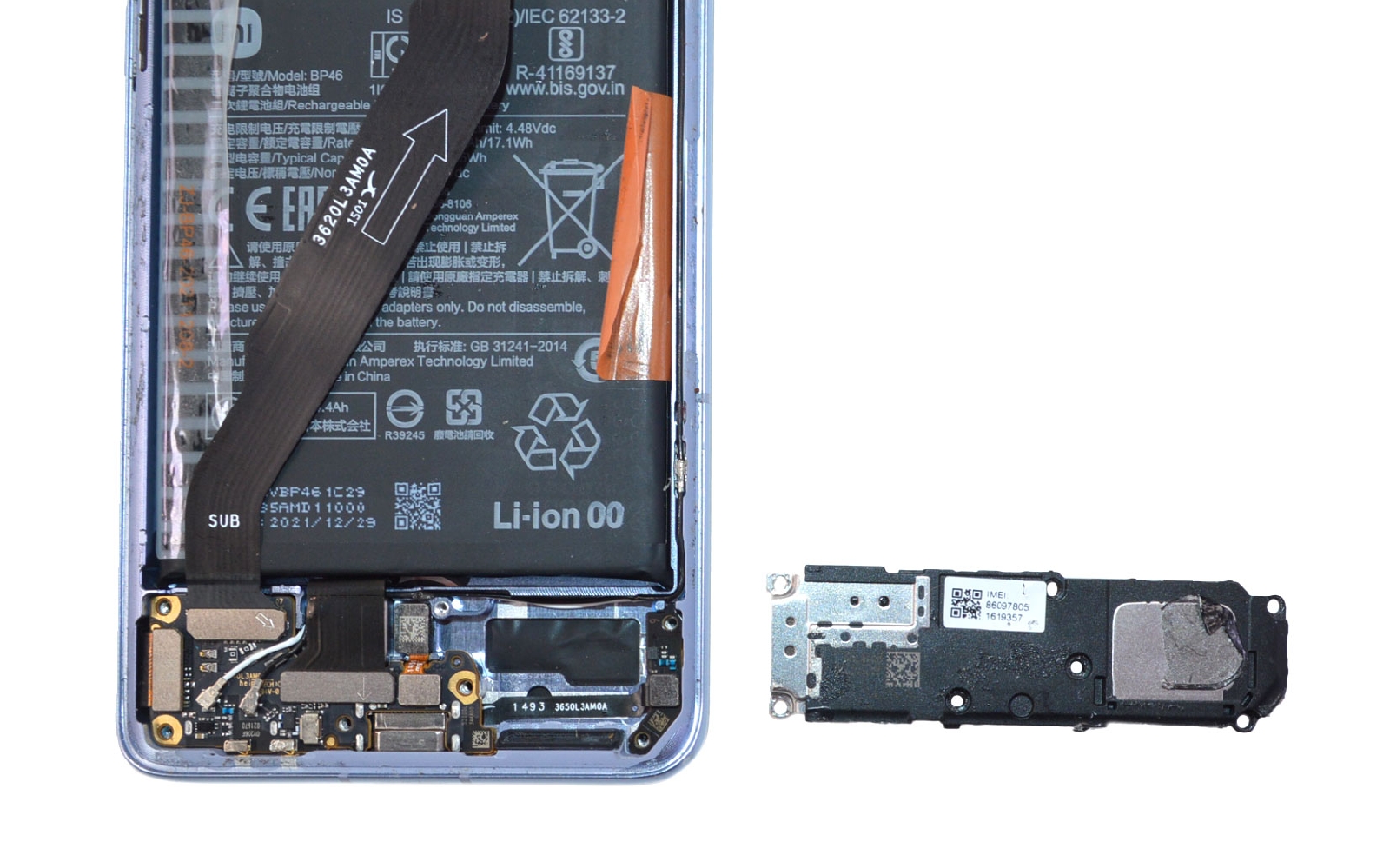

Etape 6 : Mettre de coté le haut-parleur externe

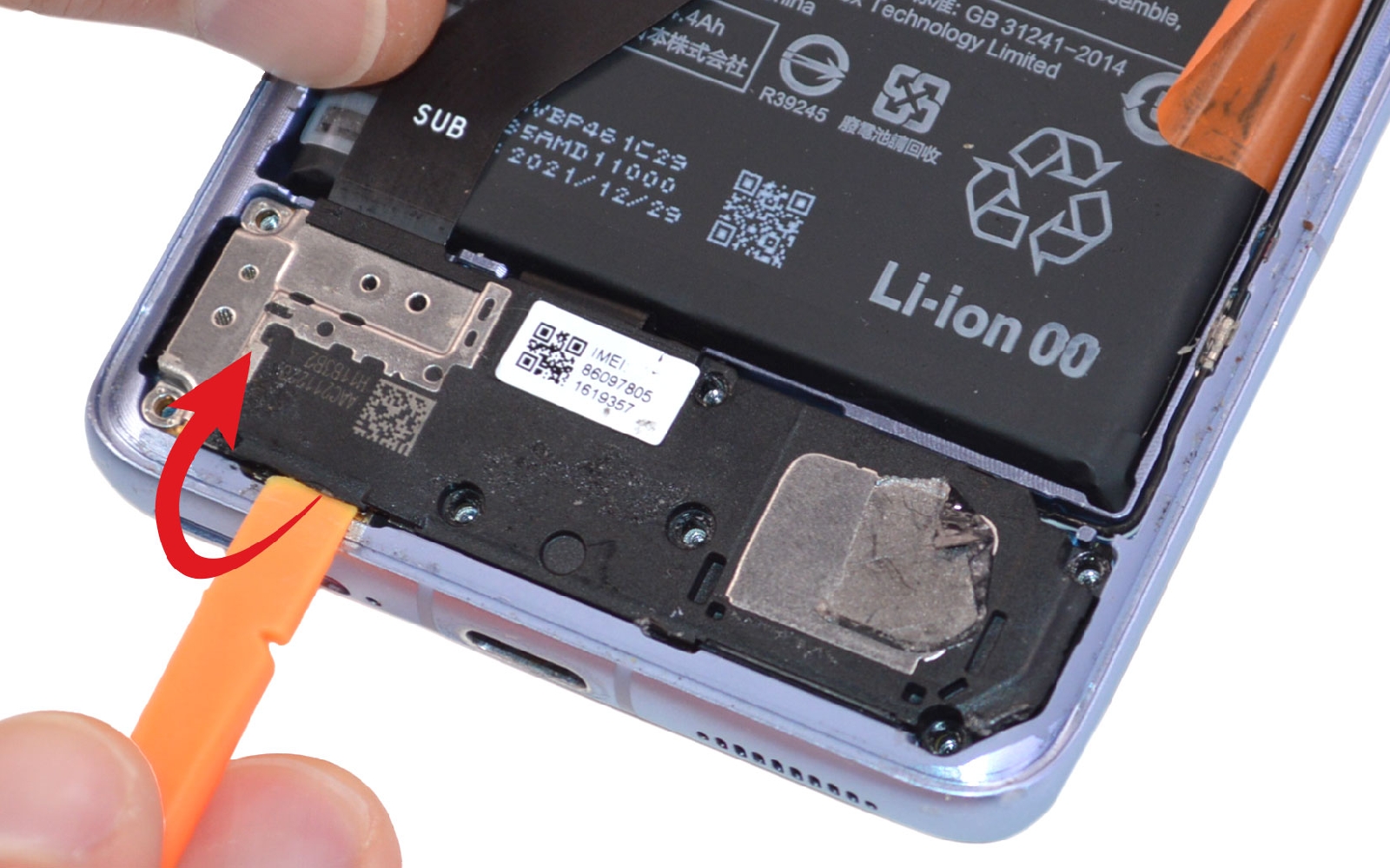

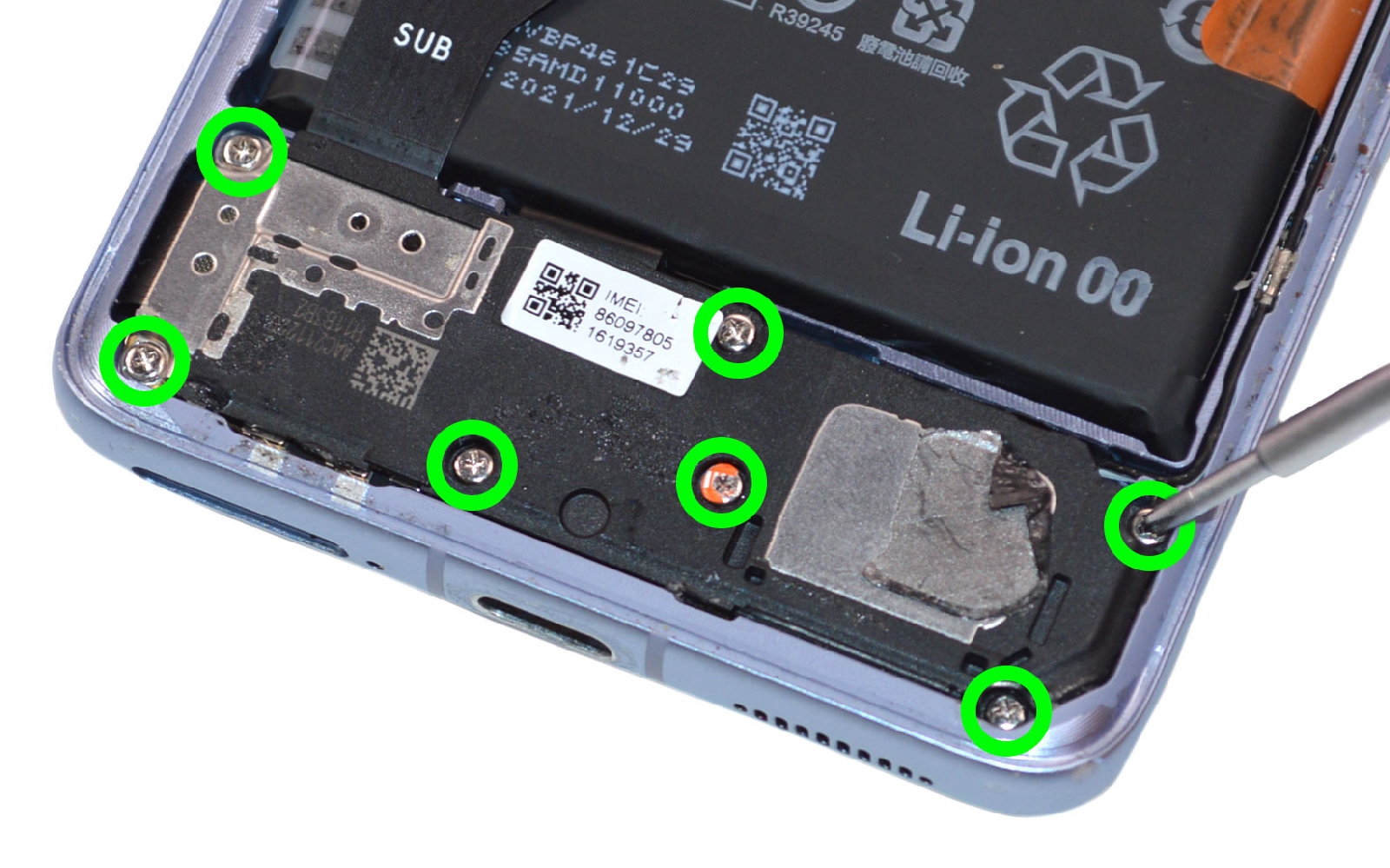

Retirez les vis cruciforme avant de glisser le spudger sous le composant pour le détacher du châssis et le mettre de coté.

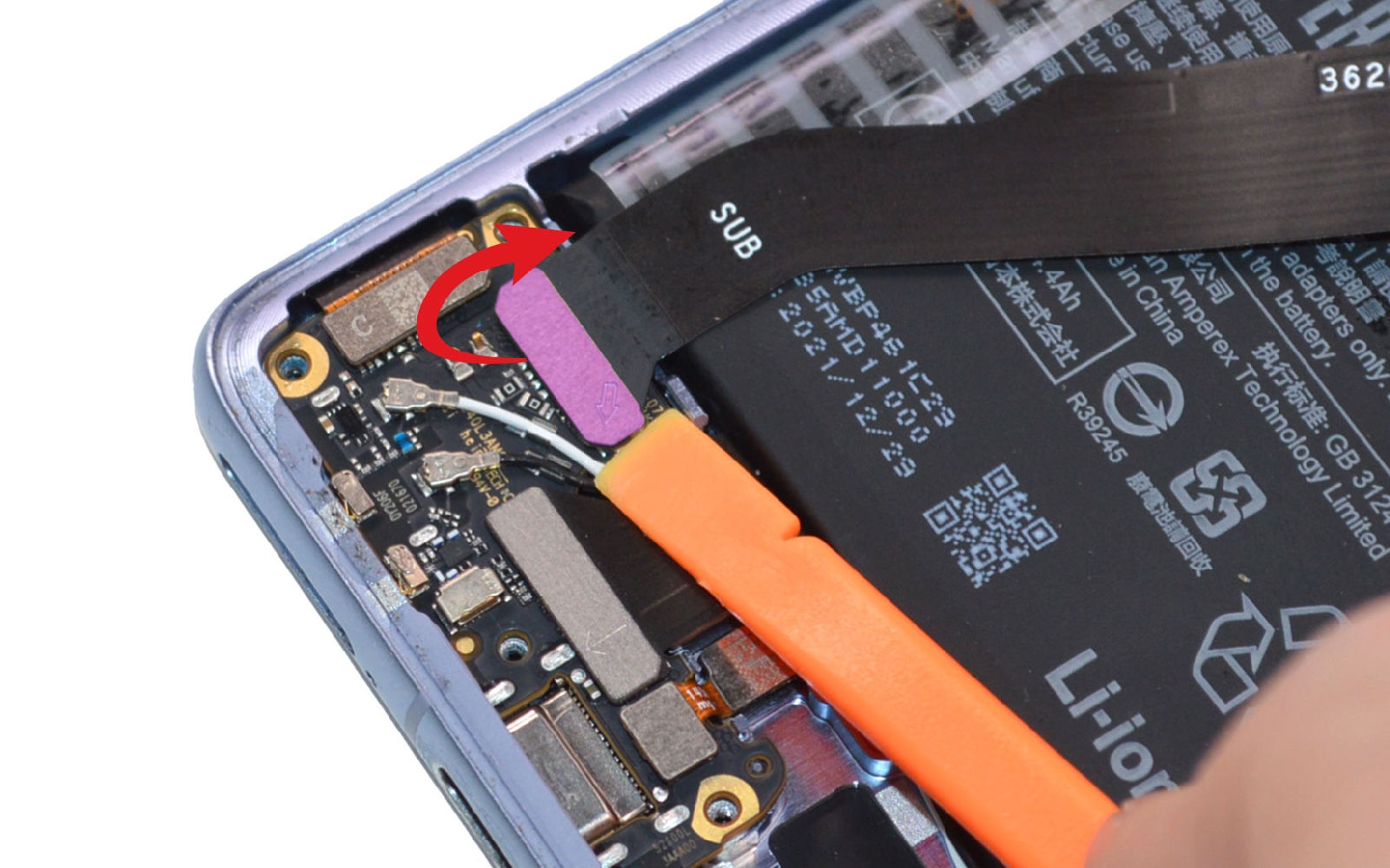

Débranchez la nappe de la première rallonge d'interconnexion.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

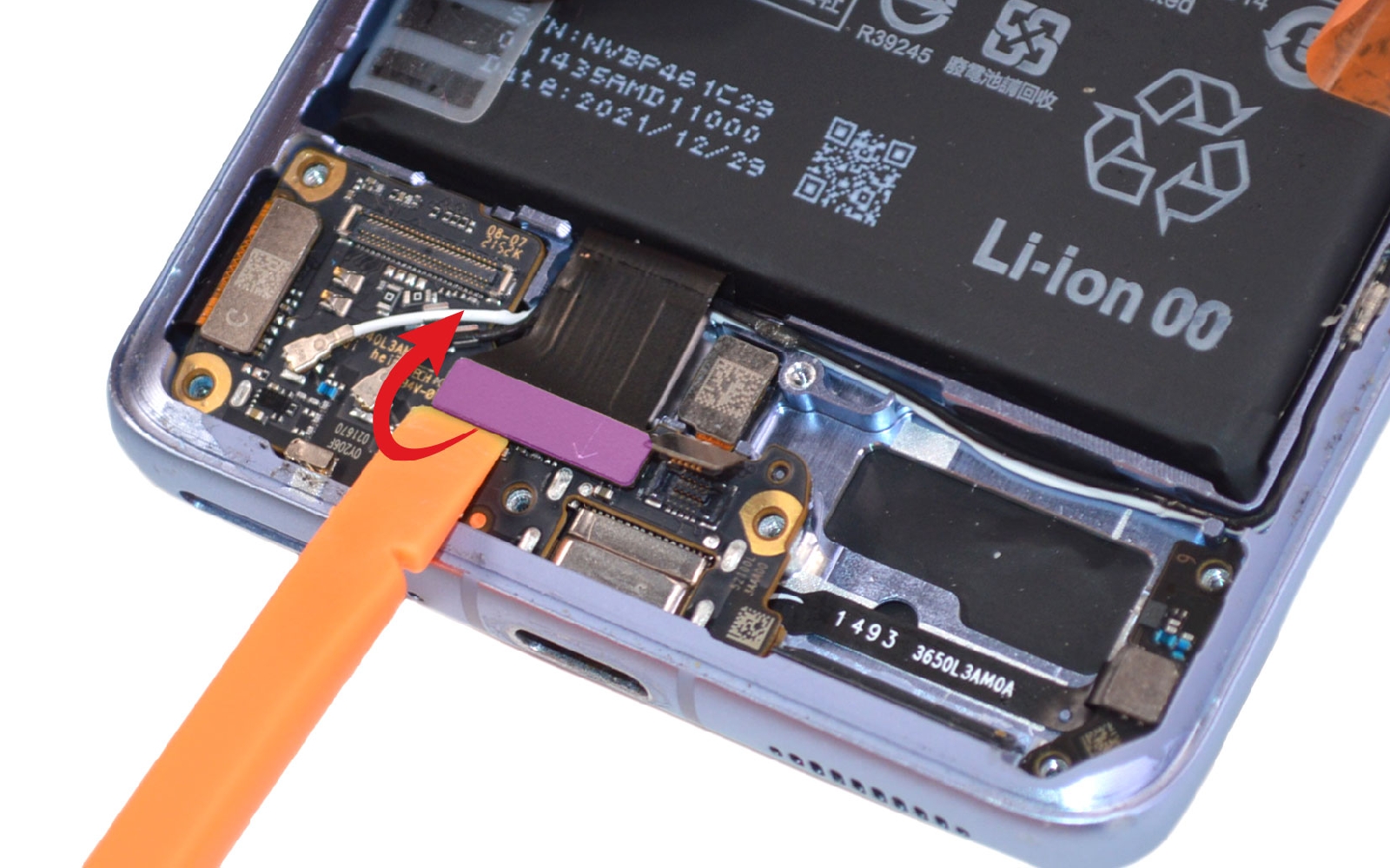

Etape 7 : Débrancher les nappes du dock

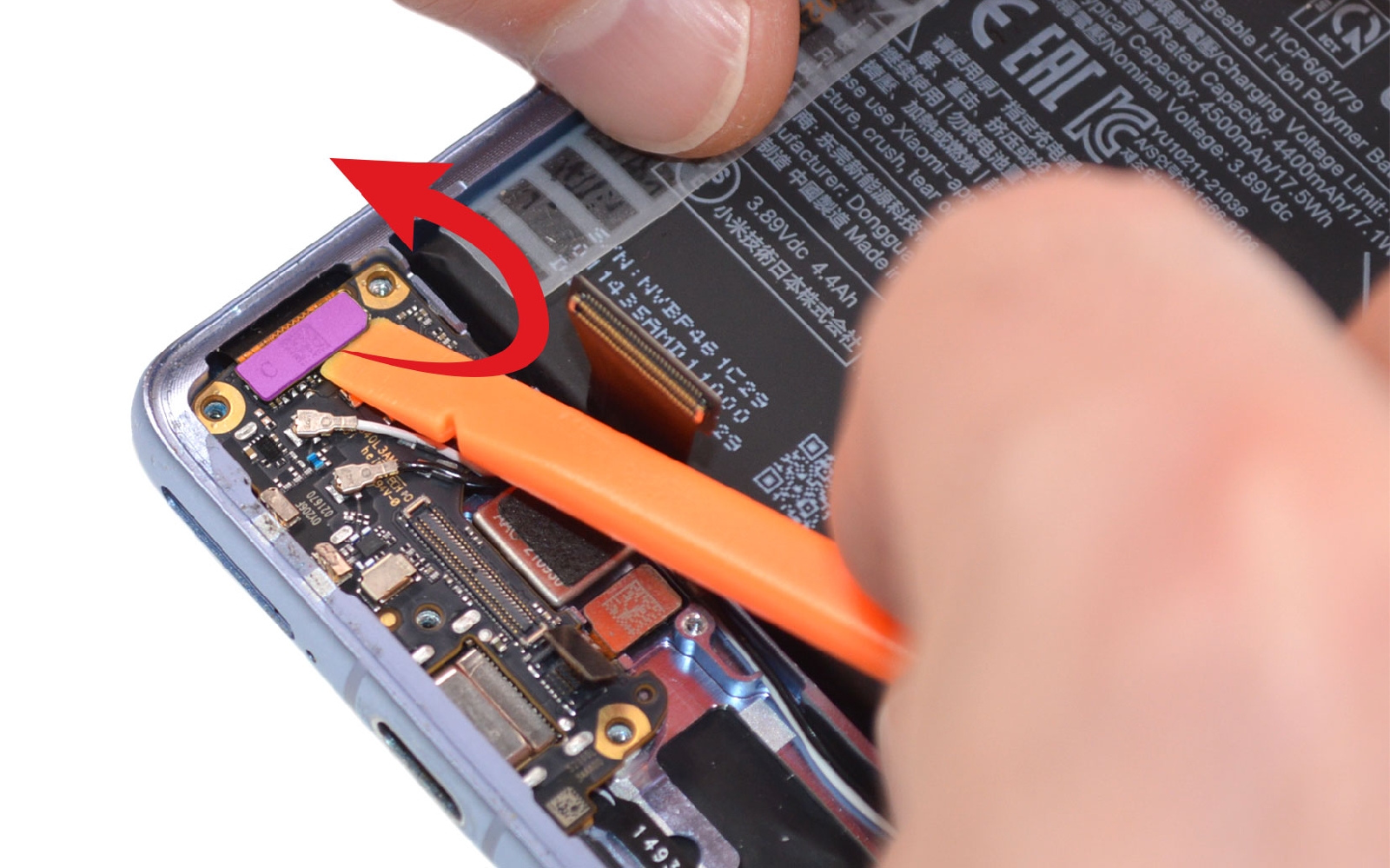

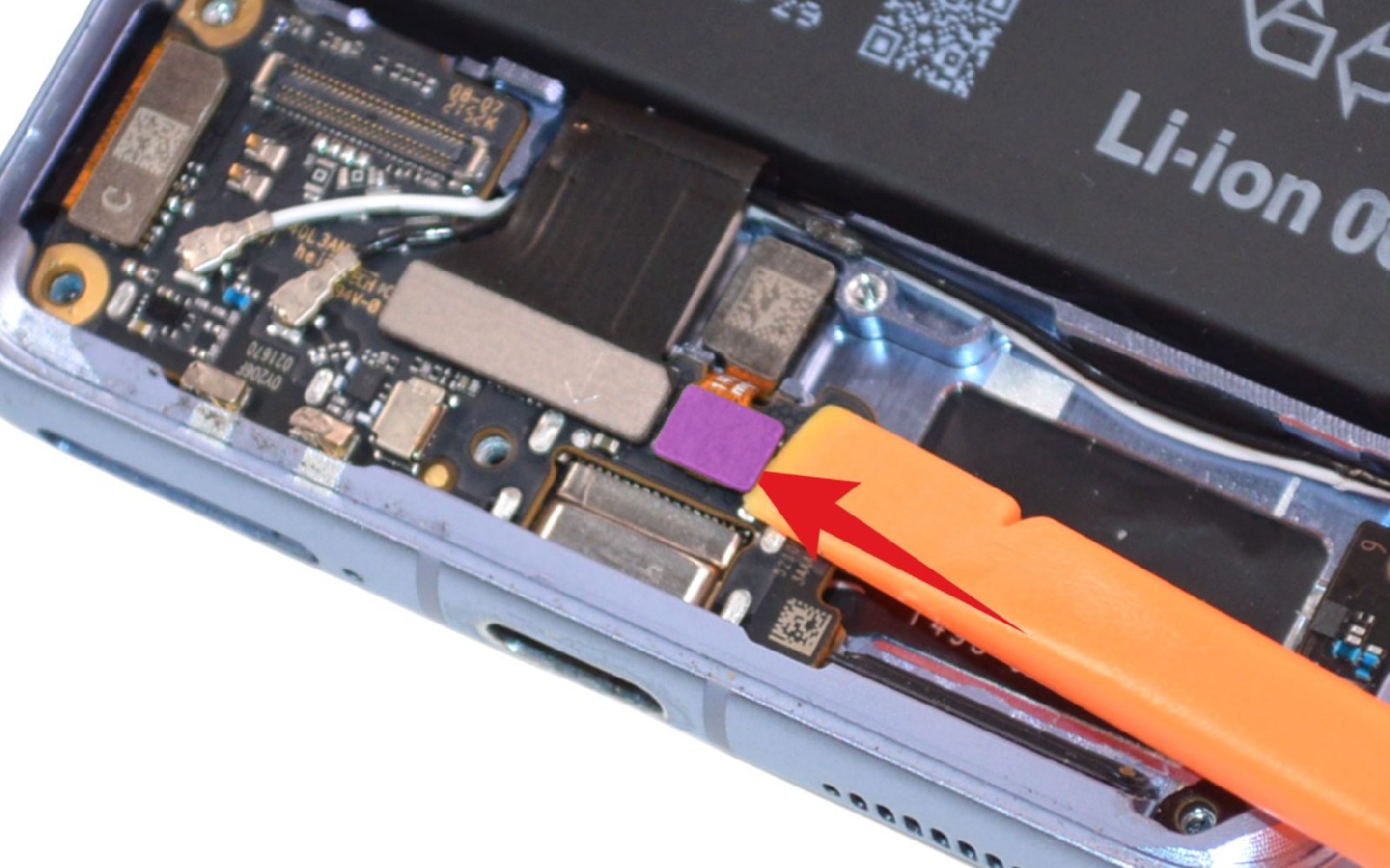

En utilisant toujours le spudger, déconnectez le capteur d'empreintes, la seconde rallonge d'interconnexion puis la nappe de l'écran.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

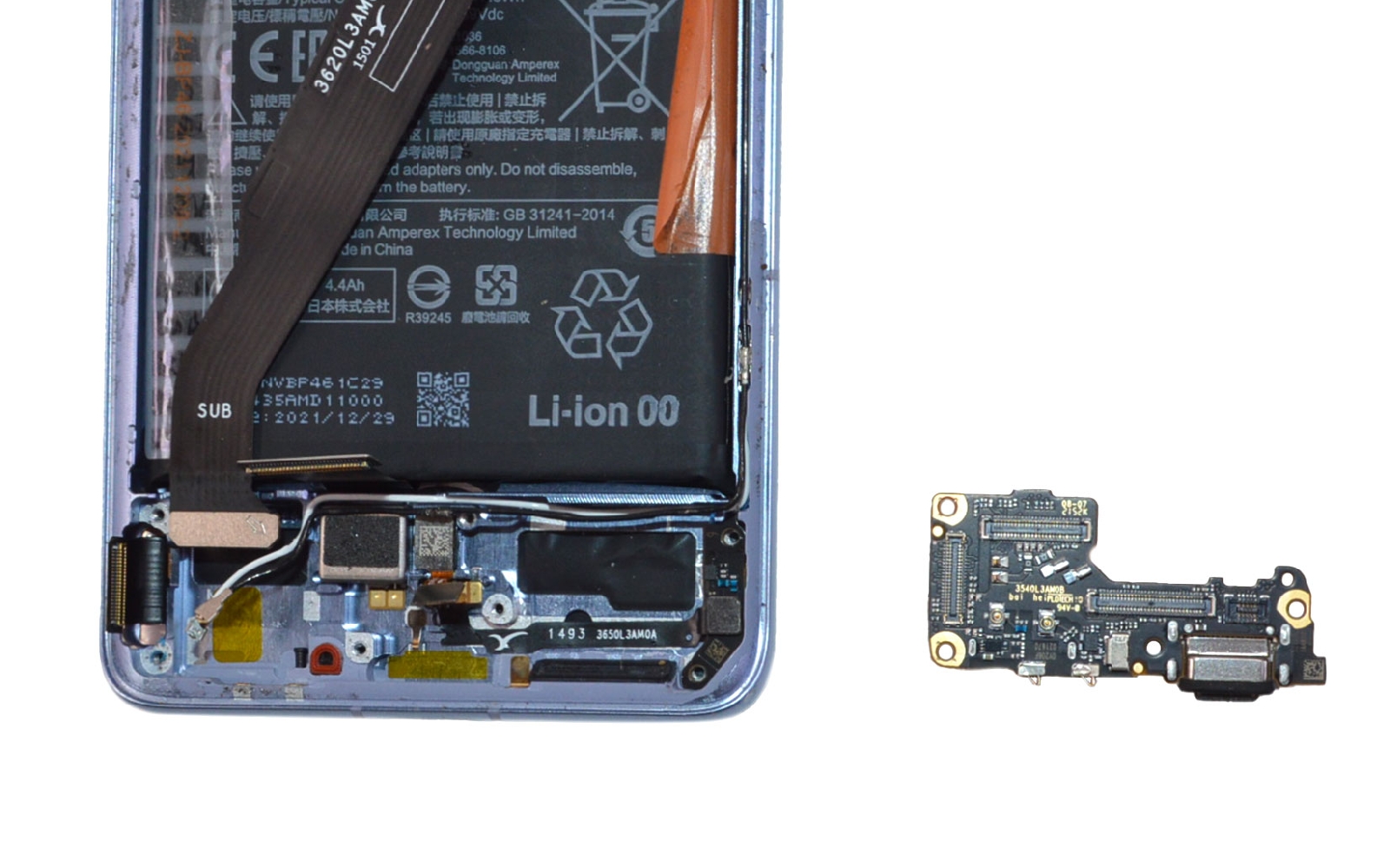

Etape 8 : Ôter le connecteur de charge

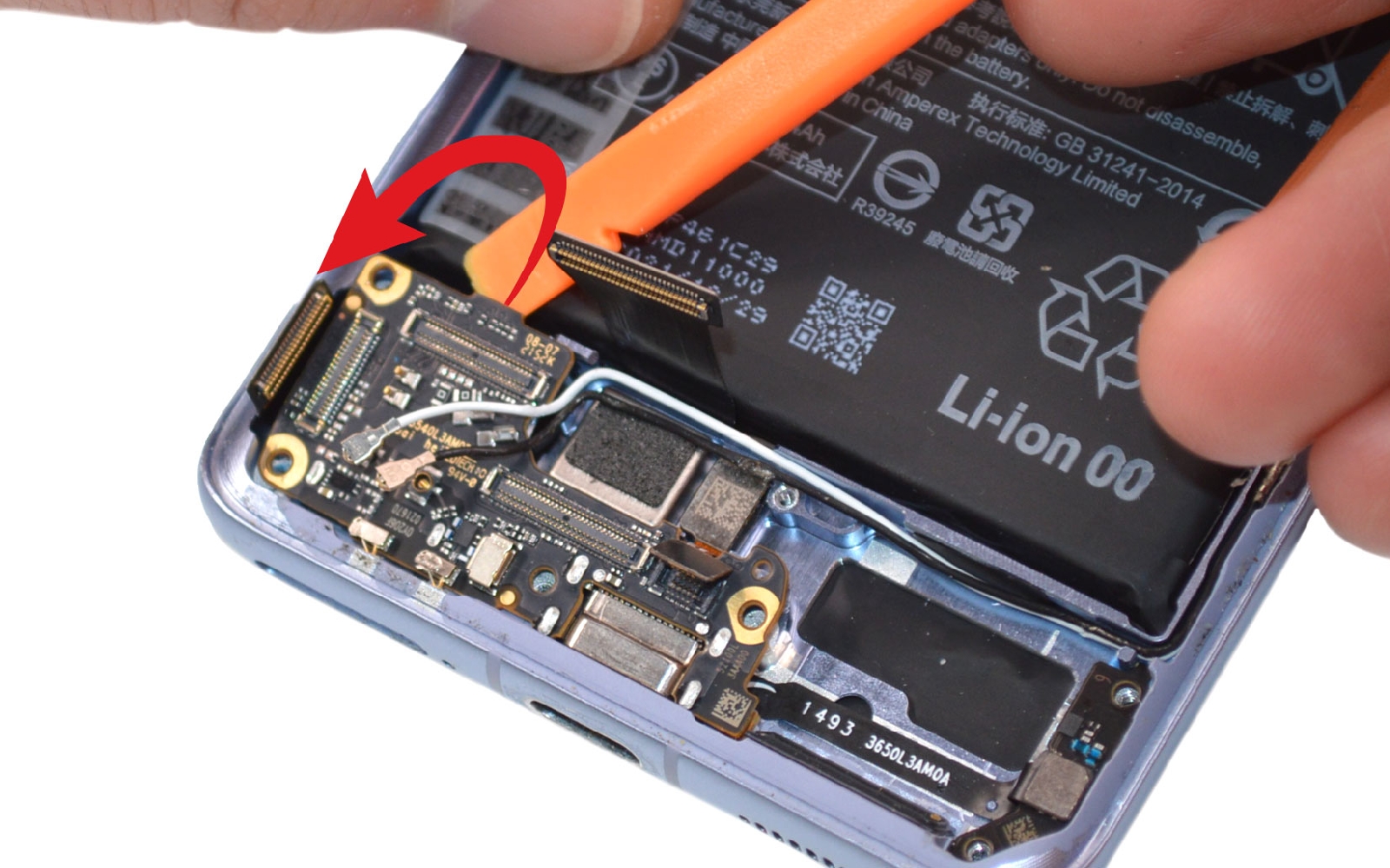

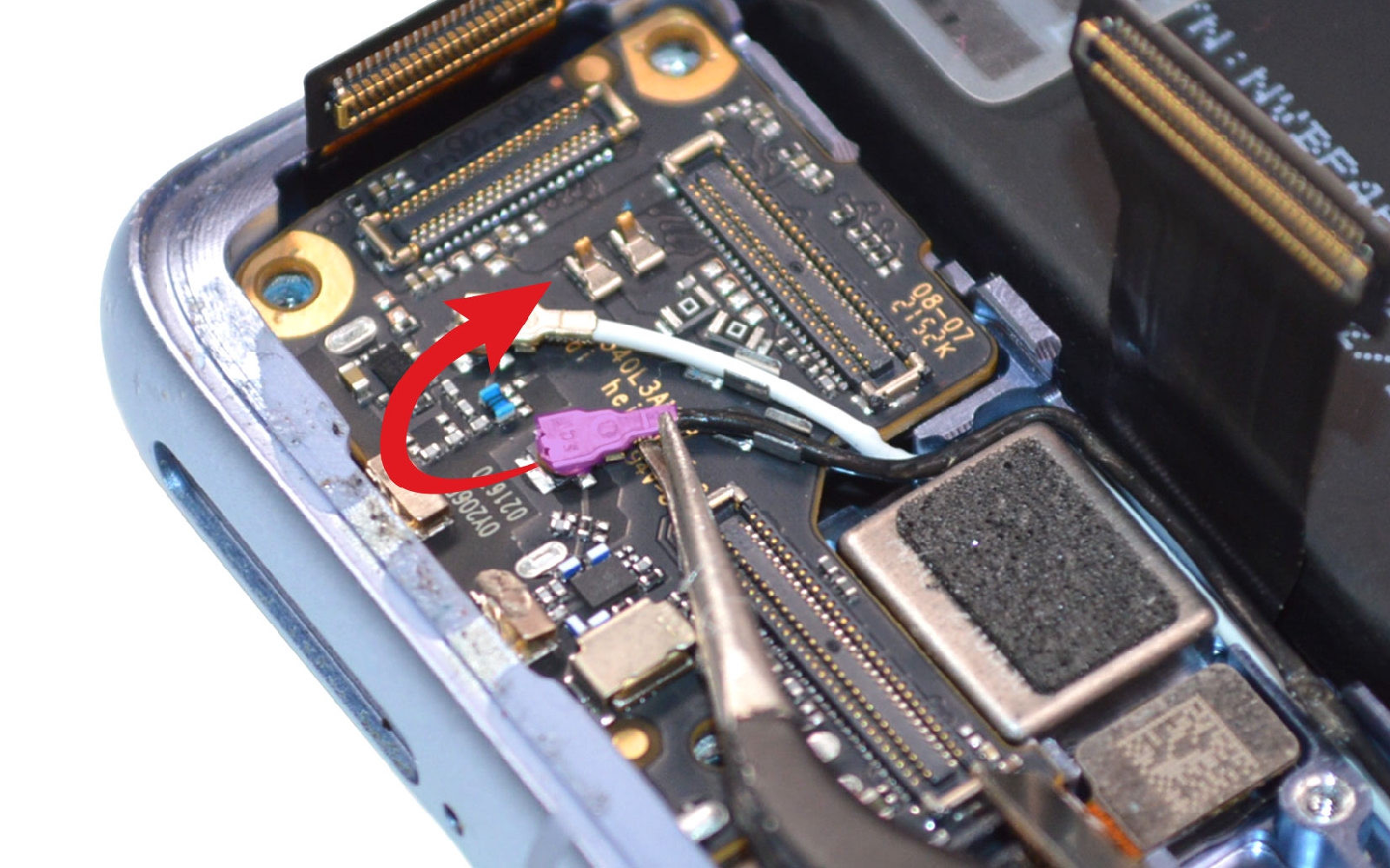

Déclipsez les deux câbles coaxiaux en vous aidant de la pincette.

Sortez le connecteur de charge du châssis de votre Xiaomi 12.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C et lecteur SIM pour Xiaomi 12 5G
16,90 €
Conseils pour le remontage
Installez le nouveau dock et replacez chaque élément de votre appareil dans le bloc écran en suivant les étapes dans le sens contraire.

Avant de refermer votre smartphone, pensez à tester le nouveau composant en allumant votre Xiaomi 12 avant de recoller la vitre arrière.

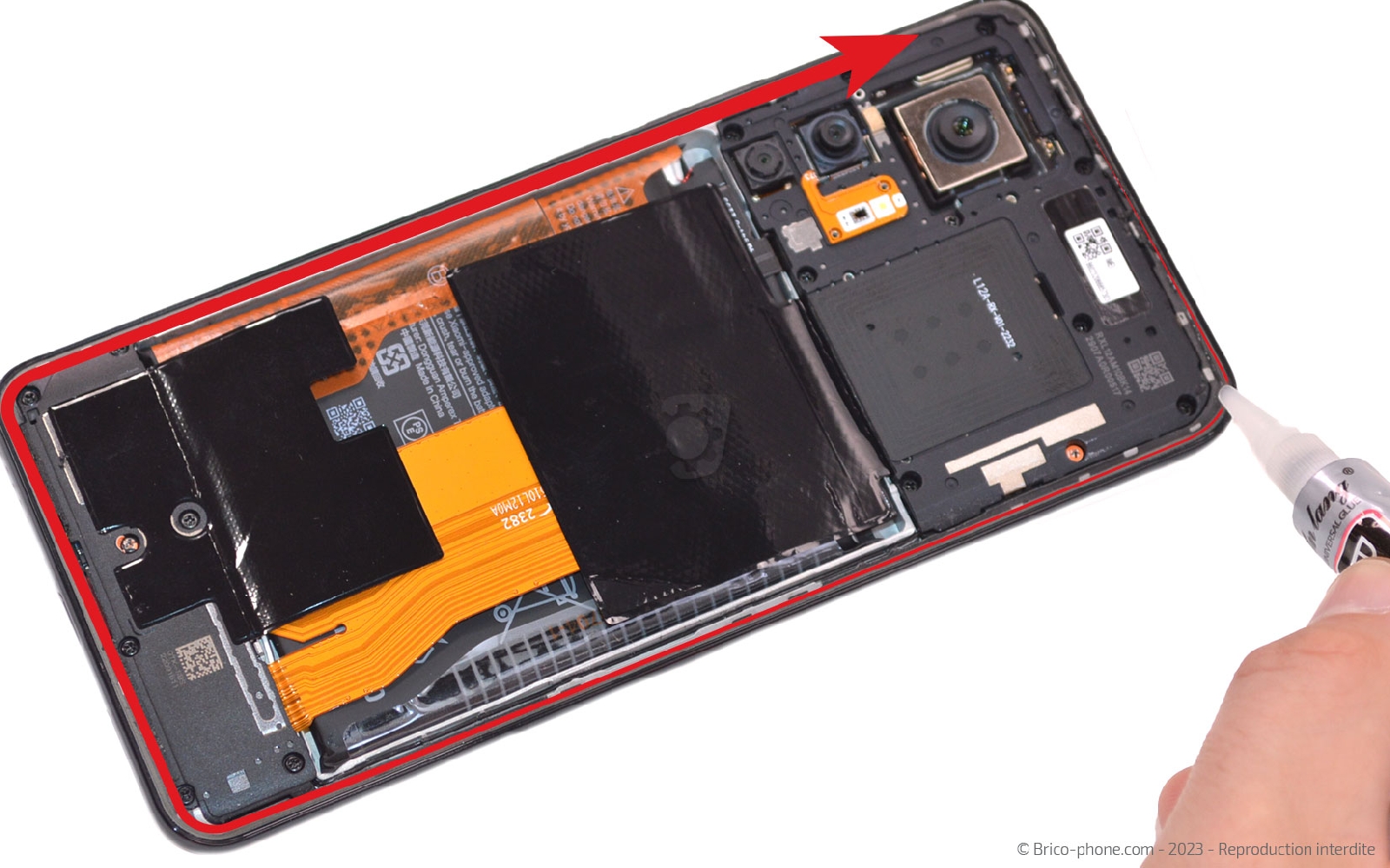

Une fois que tout est bon, nettoyez la vitre arrière des résidus de stickers afin de continuer sur une surface lisse. Appliquez la colle B-7000 sur toute le tour du châssis avant de placer la vitre arrière pour refermer votre Xiaomi.
Ensuite, placez votre smartphone sous presse environ 1 heure le temps que la colle sèche. Pour cela, utilisez des petites pinces ou de gros livres type dictionnaire.

Pour finir, nettoyez l'arrière de votre appareil avec une lingette imbibée pour retirer le surplus de colle.
