Comment changer la coque arrière sur iPhone 14 Pro Max

Temps estimé : 40 min
Difficulté : 3/5
Note de réparabilité : 11/20
iPhone 14 Pro Max | Temps estimé : 40 min | Difficulté : 3/5

Une chute inattendue ou un choc a endommagé la coque arrière de votre iPhone 14 Pro Max, laissant des fissures ou des rayures disgracieuses. Heureusement, chez Brico-phone, nous avons la solution pour vous ! Plutôt que de vivre avec une coque arrière abîmée ou de dépenser une fortune chez un réparateur, pourquoi ne pas essayer de la remplacer vous-même ?

Notre guide de réparation vous accompagne étape par étape pour redonner à votre iPhone 14 Pro Max son éclat d'origine. Dans ce tutoriel, nous vous montrerons comment retirer la coque arrière cassée et la remplacer par une nouvelle, en utilisant des outils simples que vous pouvez trouver dans notre boutique. Vous n'avez pas besoin d'être un expert en réparation pour suivre ce guide : nos instructions sont claires, illustrées et conçues pour tous les niveaux de compétence.

Avant de commencer, assurez-vous d'avoir la nouvelle coque arrière et les outils nécessaires à portée de main. Nous vous recommandons également de travailler dans un environnement propre et bien éclairé pour éviter toute perte de petites pièces. Prêt à donner un coup de neuf à votre iPhone ? Suivez notre guide et découvrez à quel point il est facile de redonner vie à votre appareil !

Diagnostic

›  Coque arrière rayée, abîmée...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Châssis complet pour iPhone 14 Pro Max Or
169,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Joint d'étanchéité pour écran d'iPhone 14 Pro Max
4,90 €
Ajouter au panier

Avant de commencer
Dans un premier temps, nous vous conseillons de vérifier le numéro de modèle de votre iPhone et sa compatibilité avec la pièce que vous avez sélectionné sur Brico-phone.
Pour cela, il vous suffit de vous rendre dans Réglages > Général > Informations. En cliquant sur N° de modèle vous devriez apercevoir A2894.
vous pouvez également composer le *#06# depuis le clavier de votre téléphone pour obtenir un numéro IMEI à recopier sur notre page d'accueil. Avec cette référence brico-phone vous donnera votre modèle ainsi que les pièces compatibles avec lui.

Vous venez de recevoir votre commande ? Préparez-vous un espace de travail propre et dégagé avec les outils ainsi que ce tutoriel de réparation à proximité.

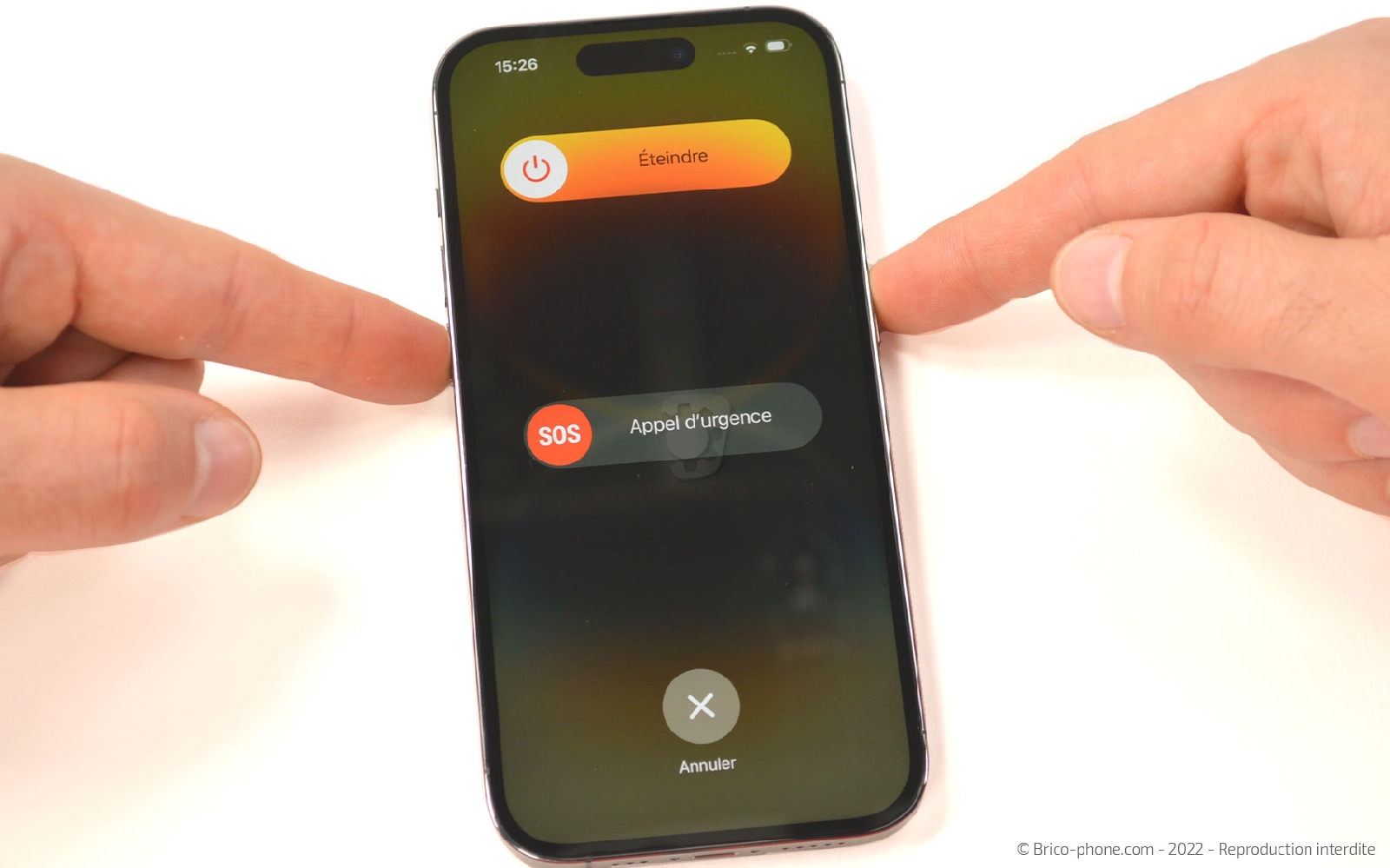

Commencez par éteindre votre appareil en pressant le bouton volume - et le bouton Power.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

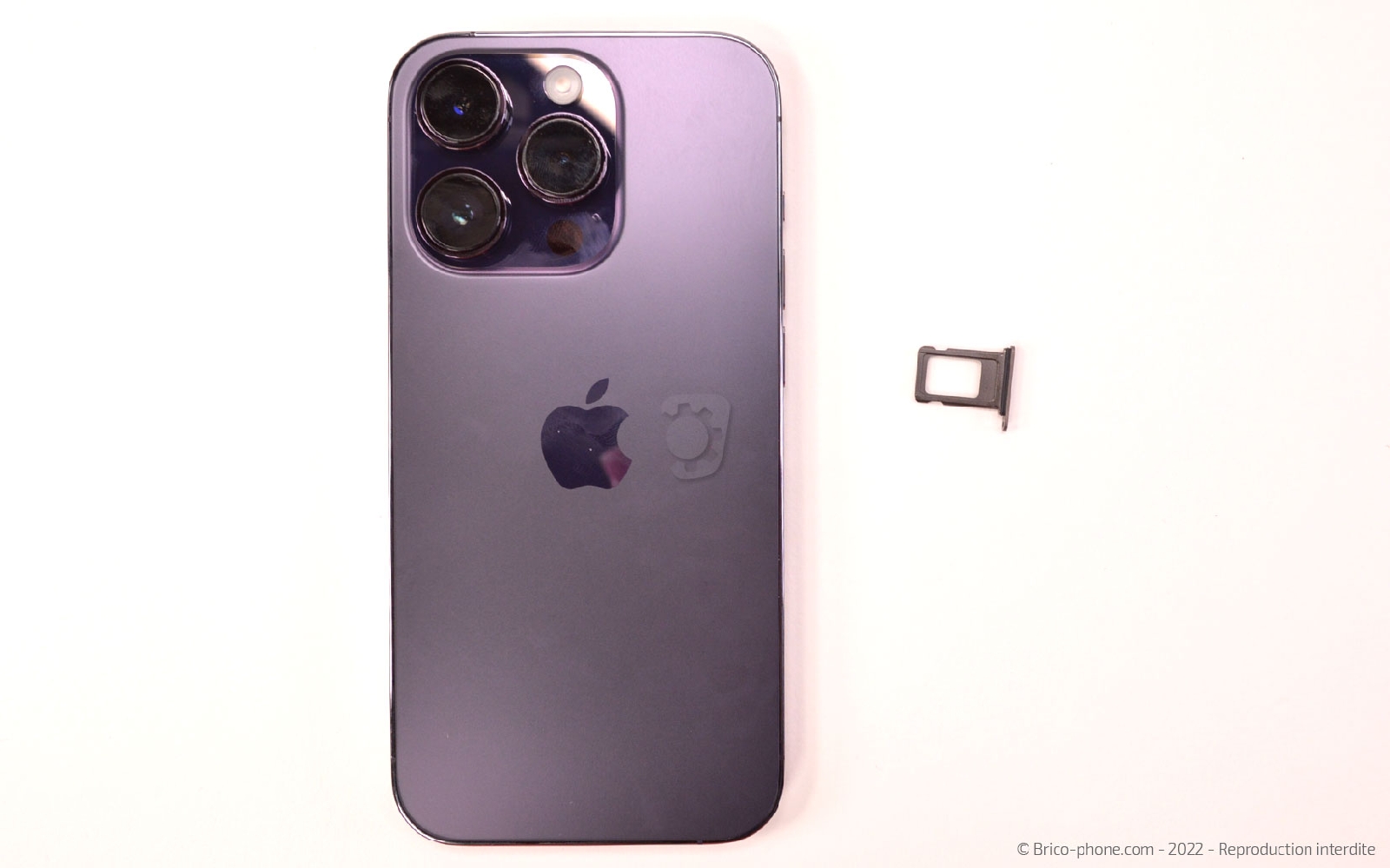

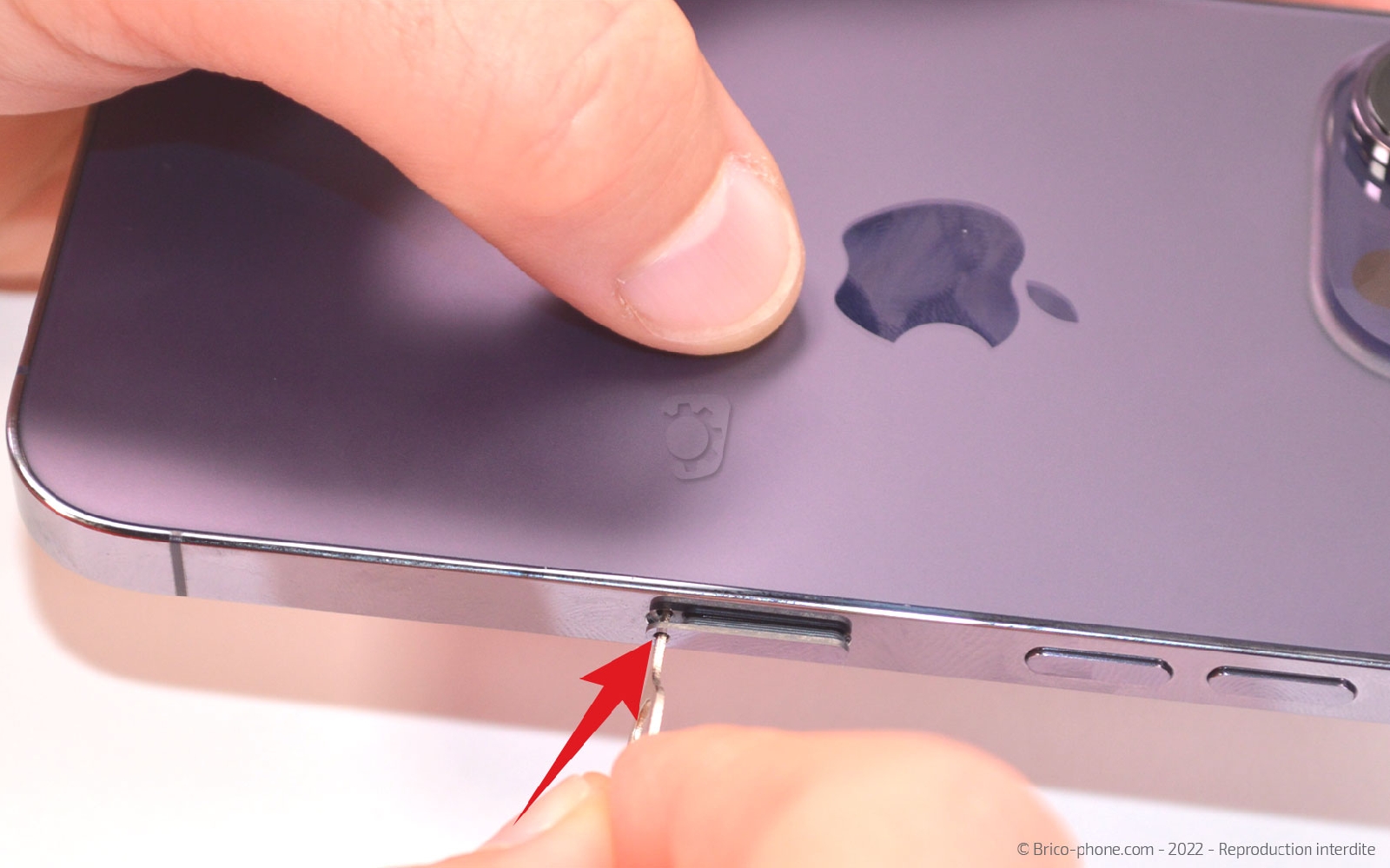

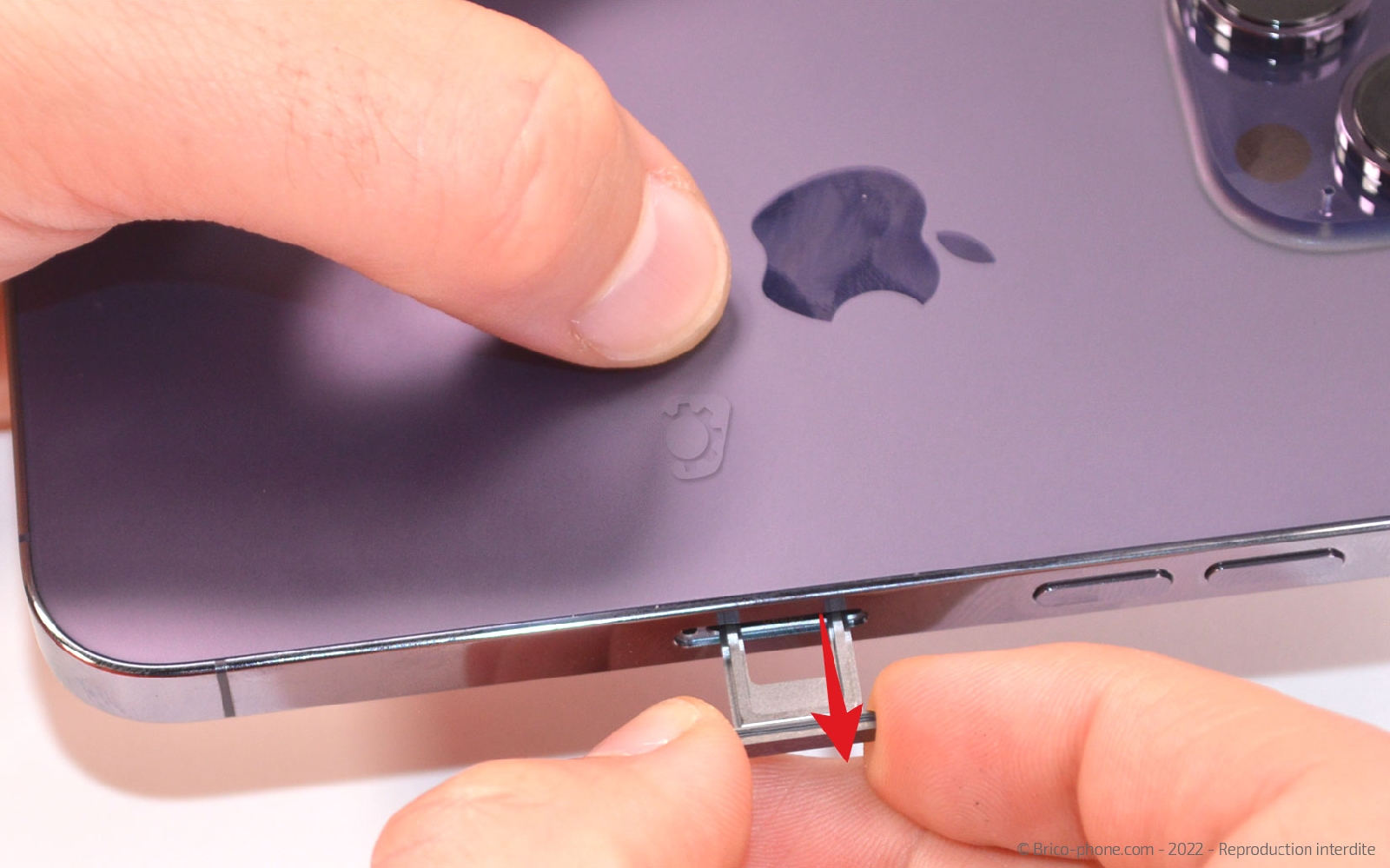

Etape 1 : Récupérer le tiroir de la carte Nano SIM
A l'aide de l'outil SIM, vous pouvez extraire le tiroir de la carte SIM et ainsi découvrir le numéro de modèle de votre iPhone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

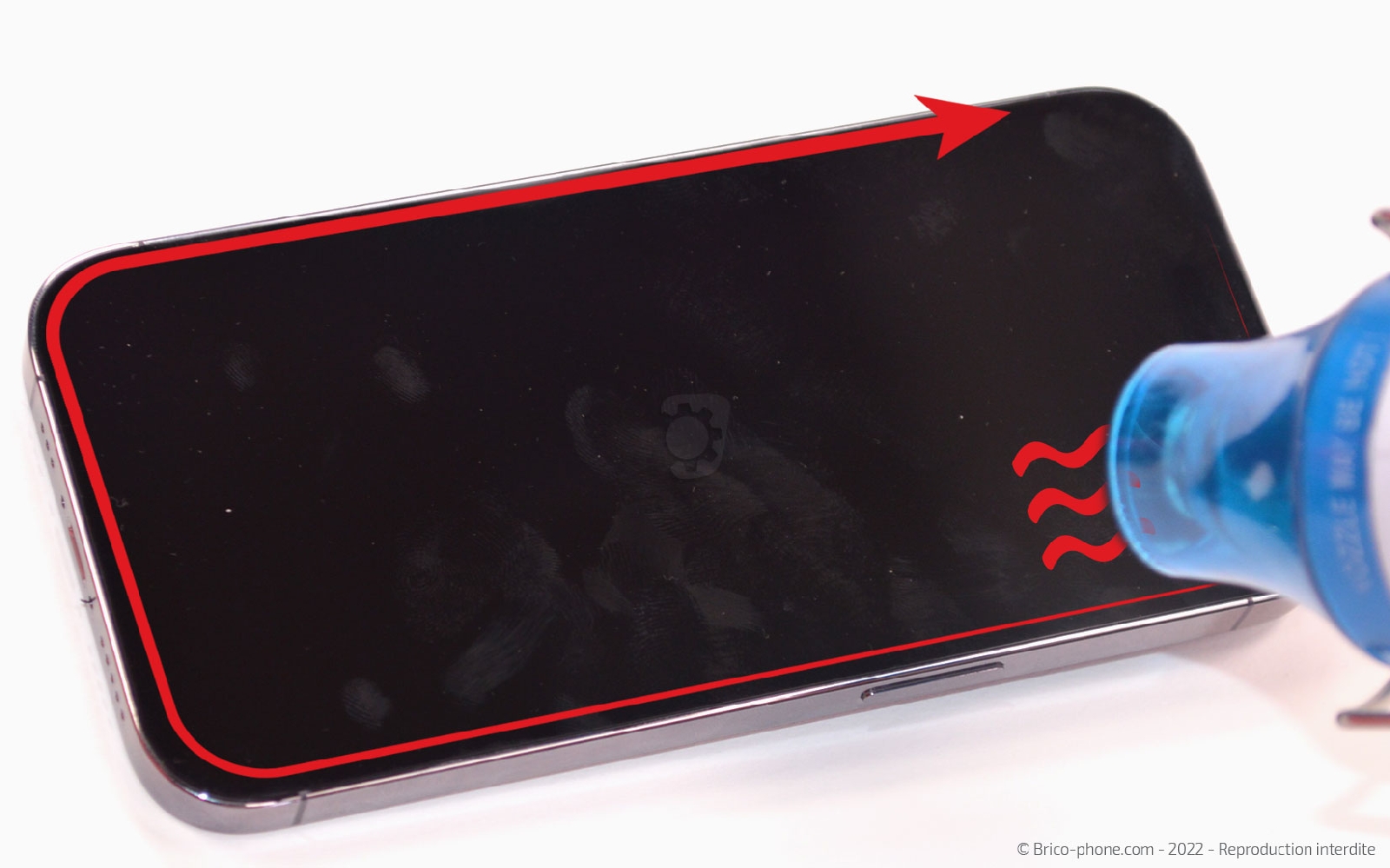

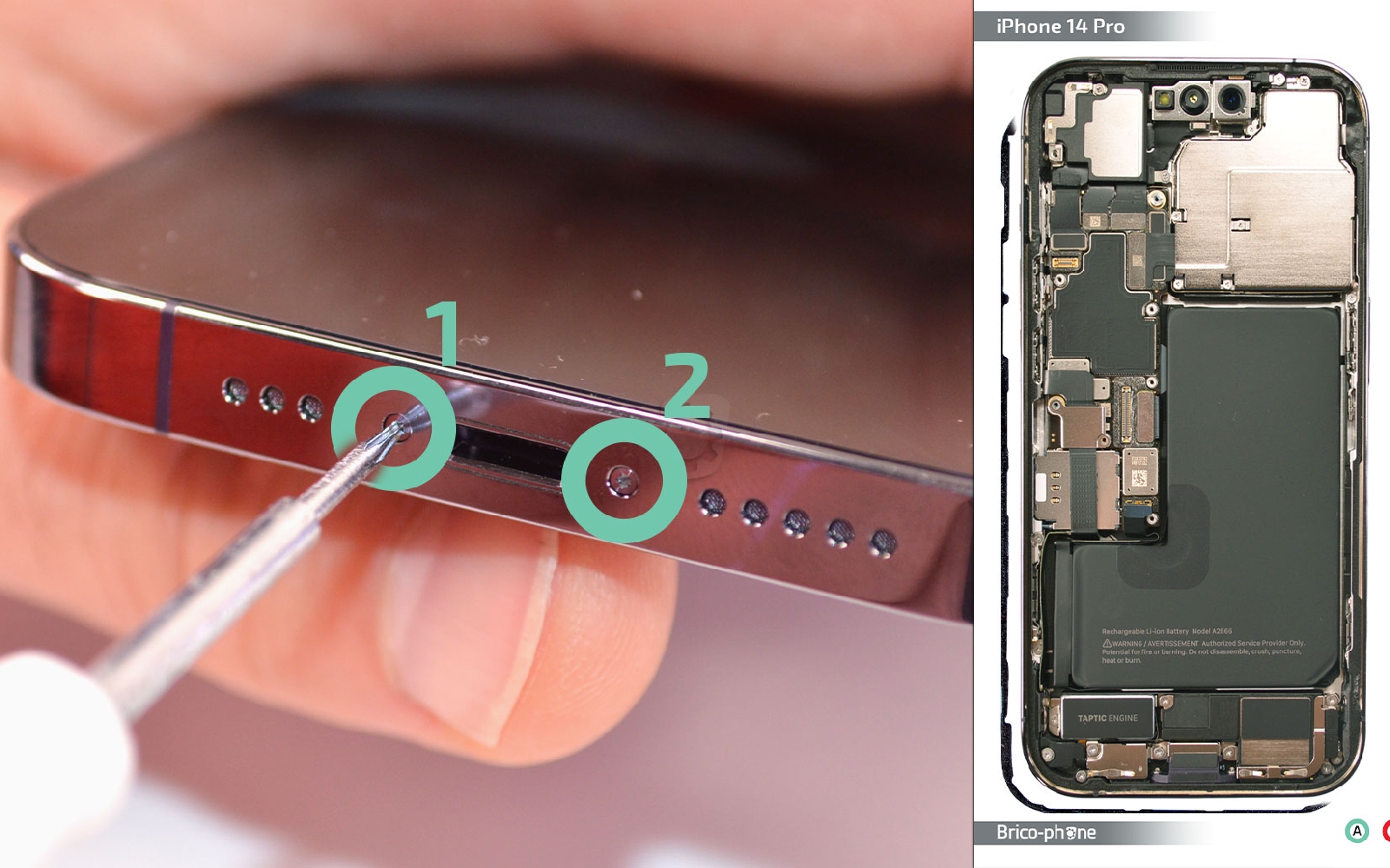

Etape 2 : Chauffer la vitre avant
Utilisez le tournevis pentalobe pour extraire les deux vis placées de part et d'autres de la prise de charge.

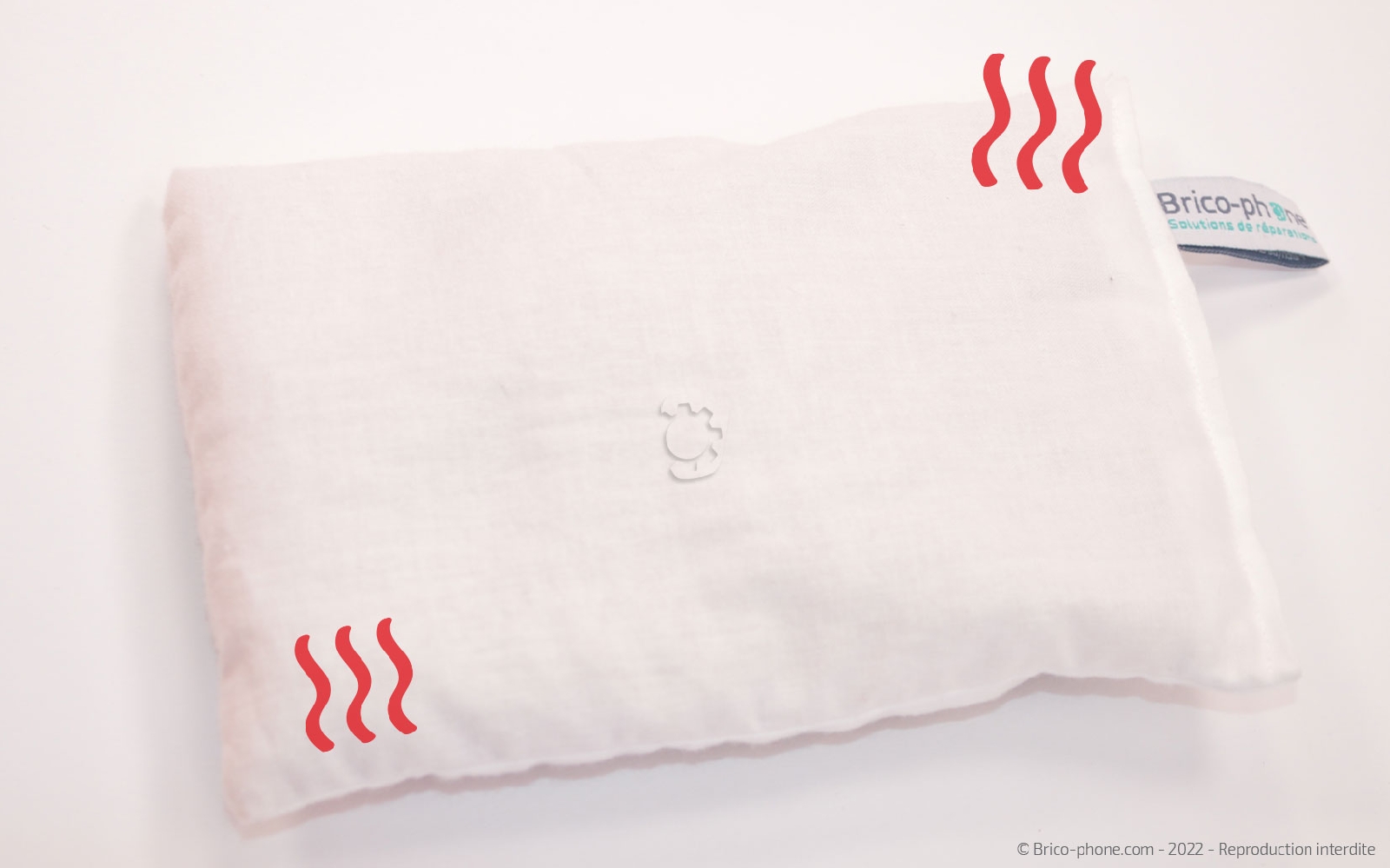

Ensuite, servez-vous du coussin chauffant préalablement passé aux micro-ondes ou du décapeur thermique pour ramollir le joint d'étanchéité qui retient l'écran au châssis.
Si vous optez pour le coussin chauffant, passez-le d'abord au micro-ondes environ 2 minutes avant de le déposer une trentaine de secondes sur la face avant du téléphone.
Si vous possédez un décapeur thermique ou alors un sèche-cheveux, chauffez le contour de l'écran en faisant attention à la température.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

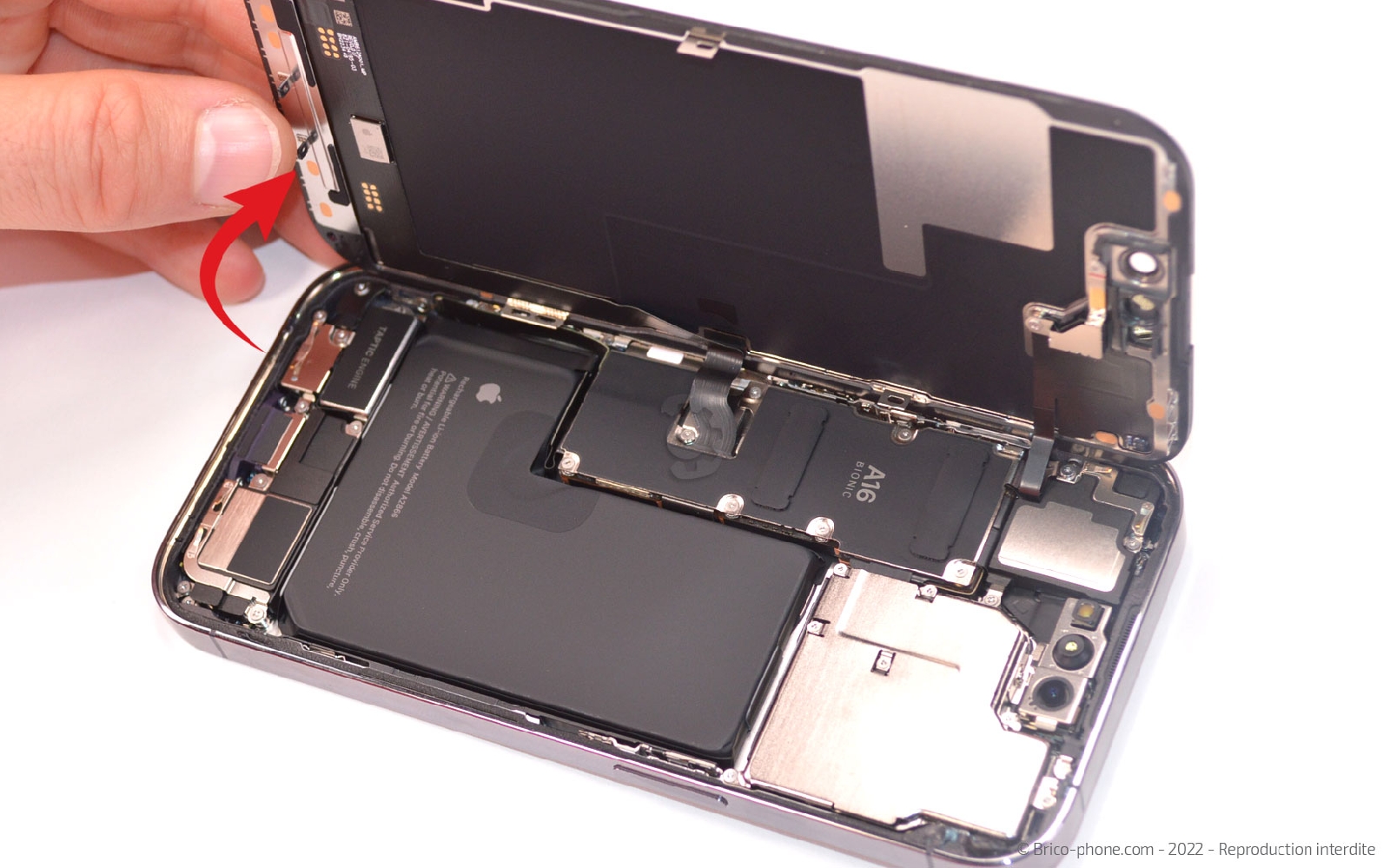

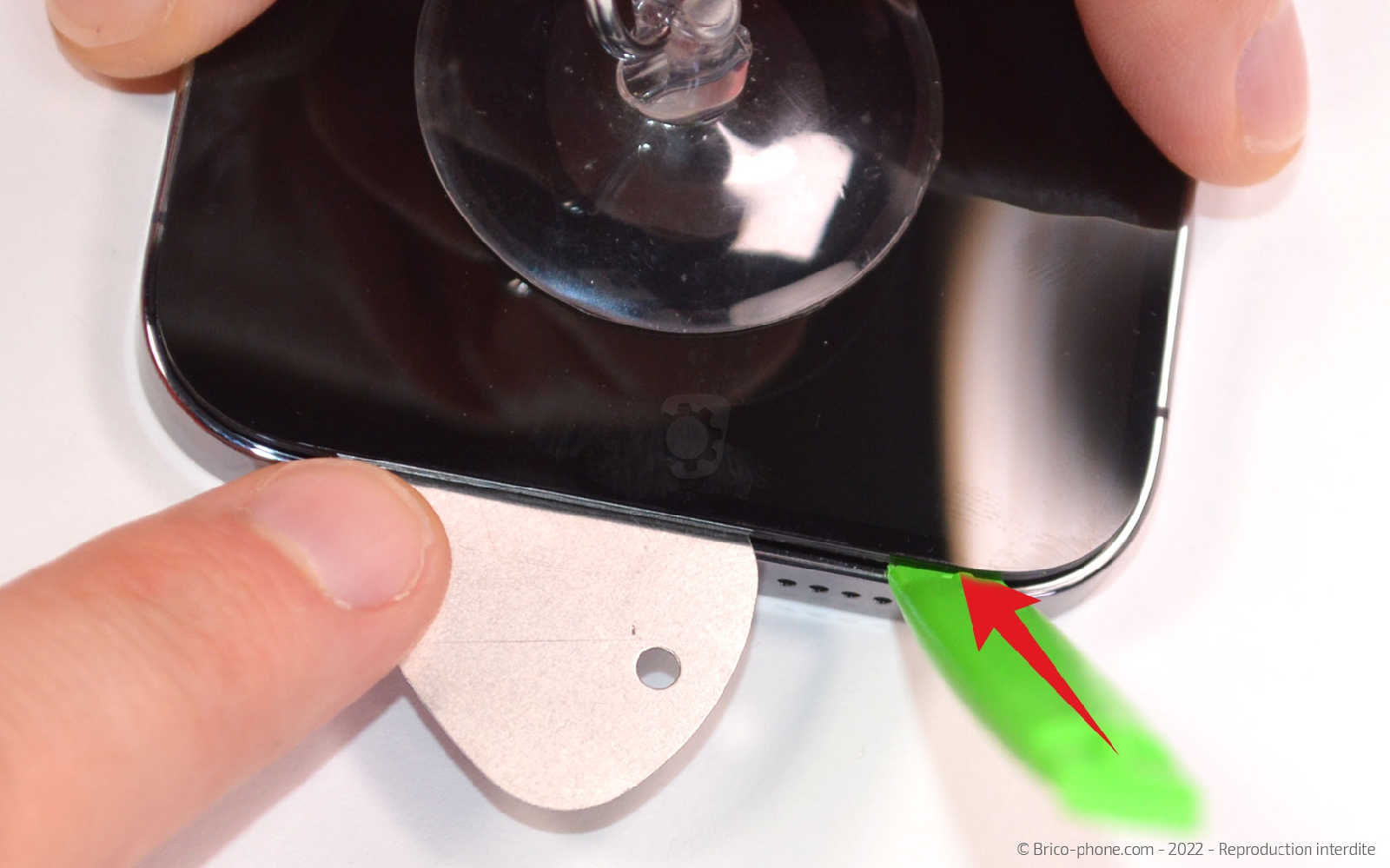

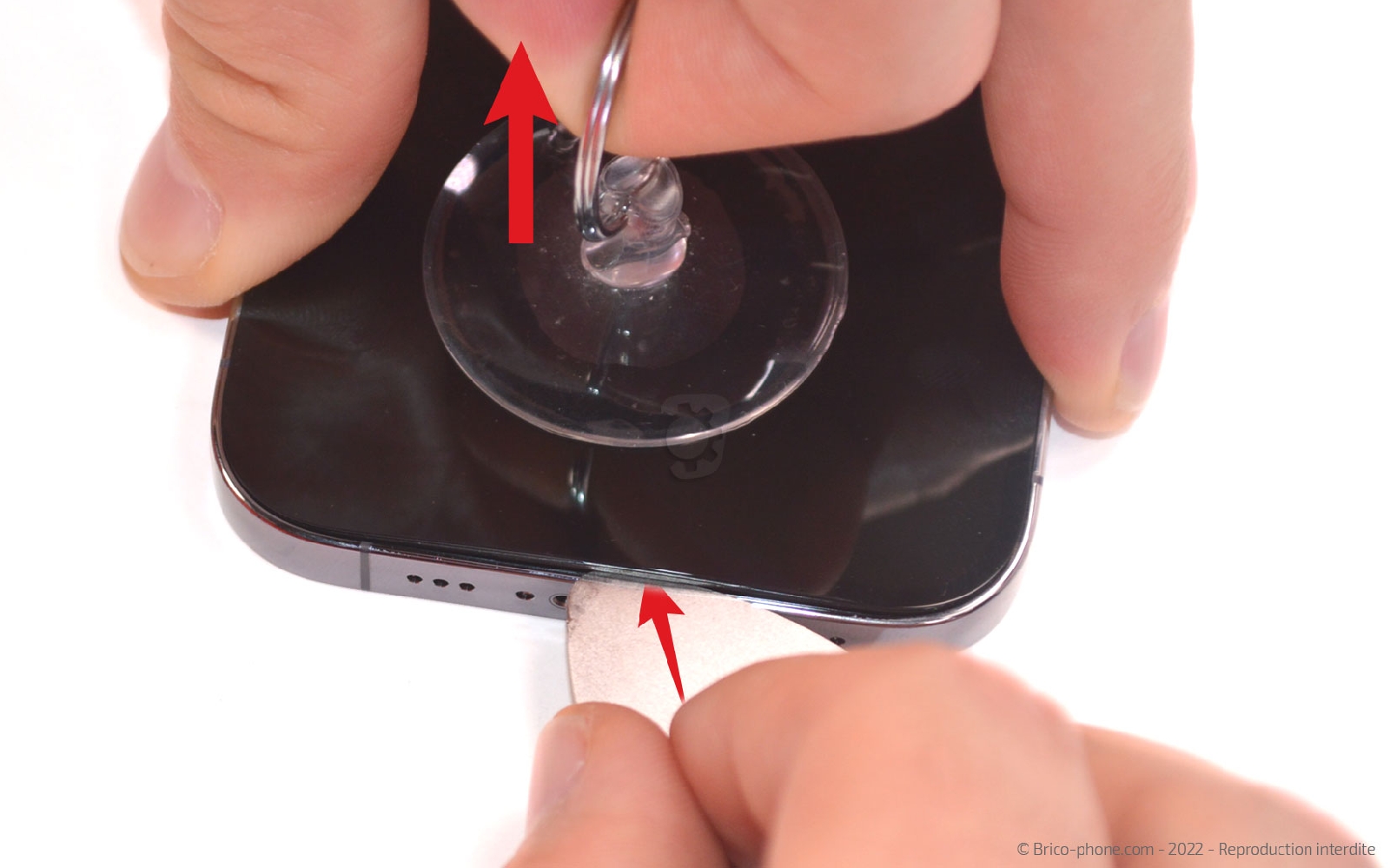

Etape 3 : Ouvrir le téléphone

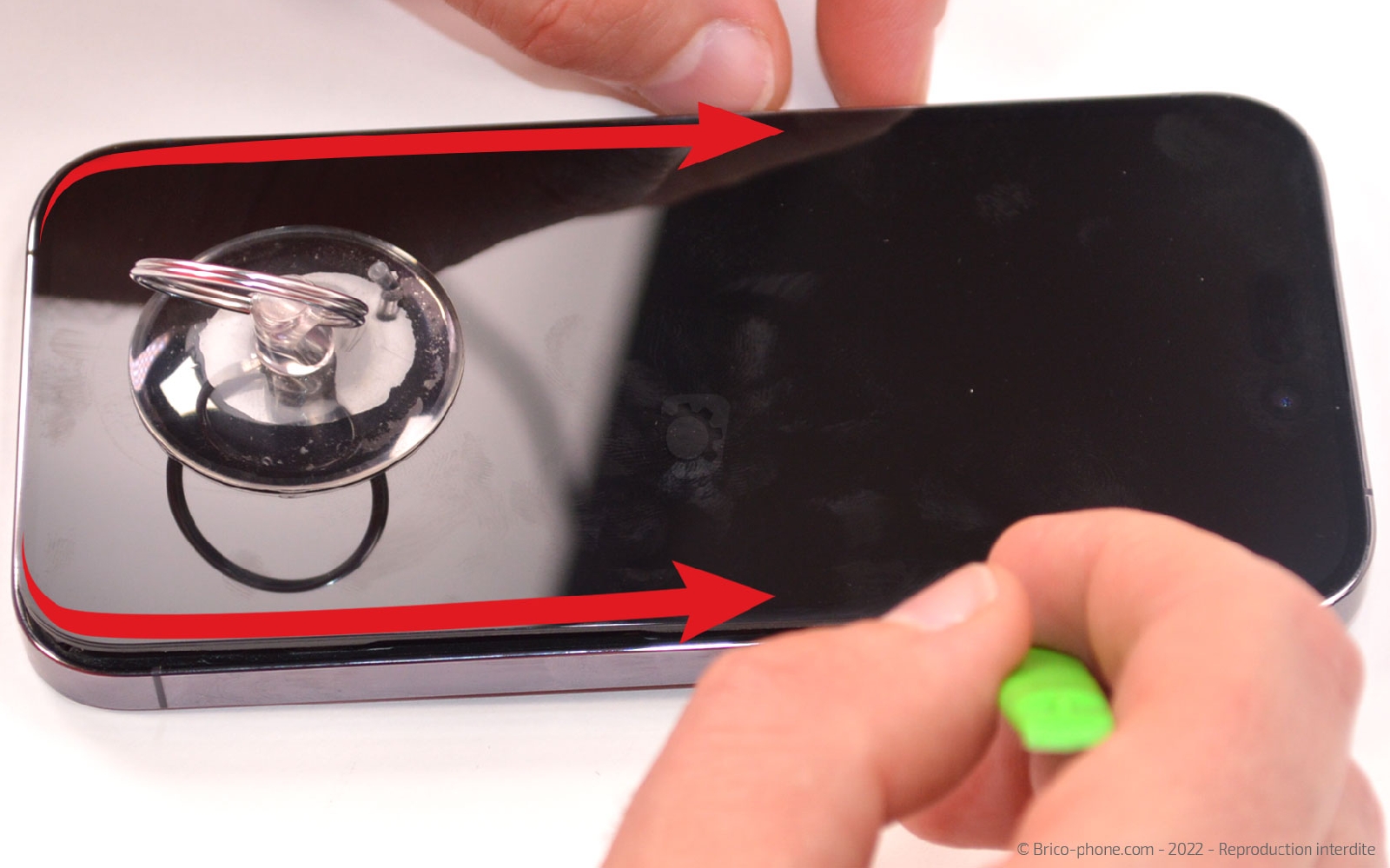

Collez la ventouse sur la bas de l'écran puis tirez l'anneau afin de réussi à soulever légèrement l'écran. Dans un même temps, insérez le médiator en métal troué entre l'écran et le châssis.

Ensuite, remplacez le médiator par la spatule puis faites la glisser sur toute la longueur de l'écran afin de décoller ce dernier. Préférez une ouverture à 90° vers la gauche afin de ne pas endommager les nappes de connexion.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

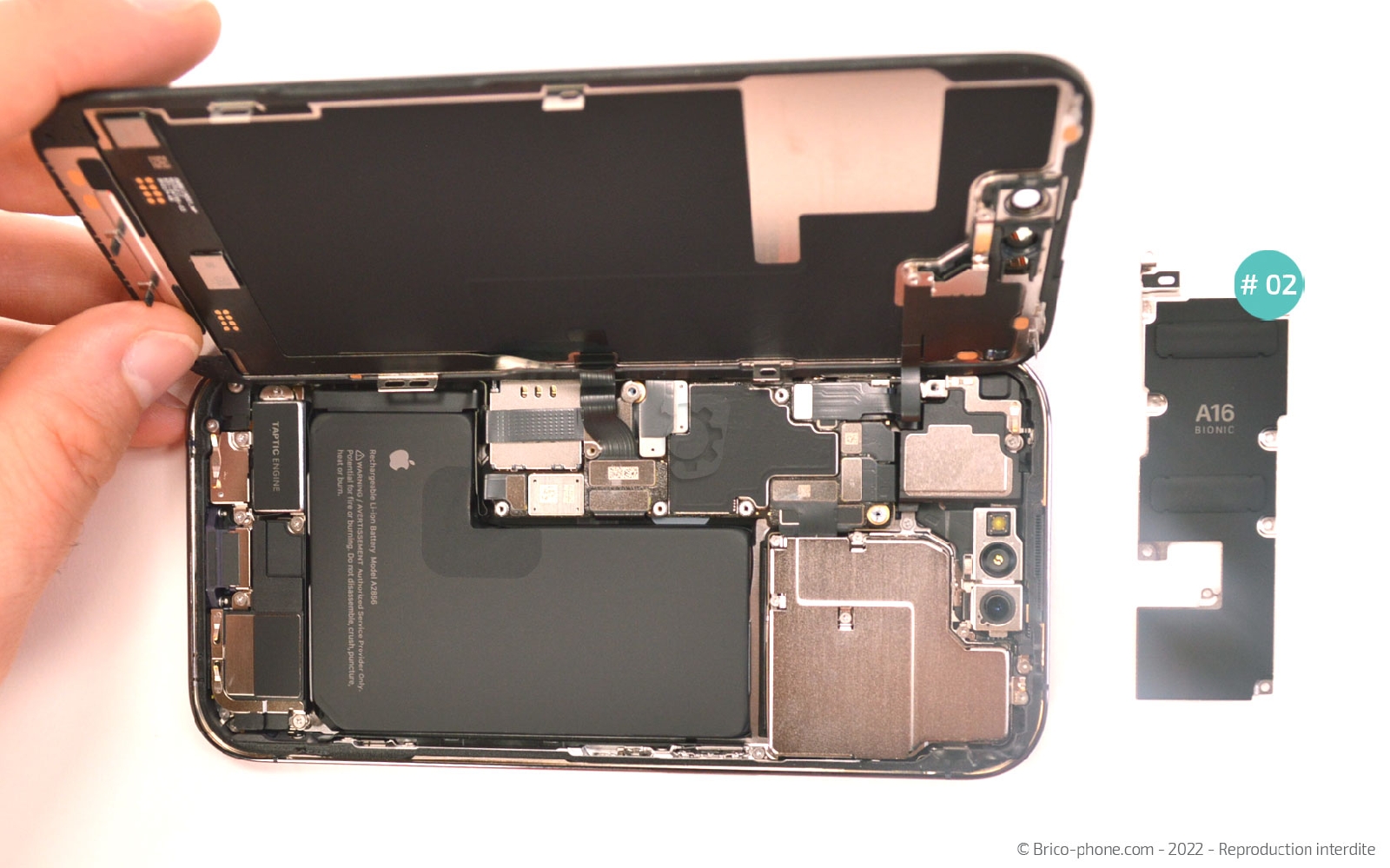

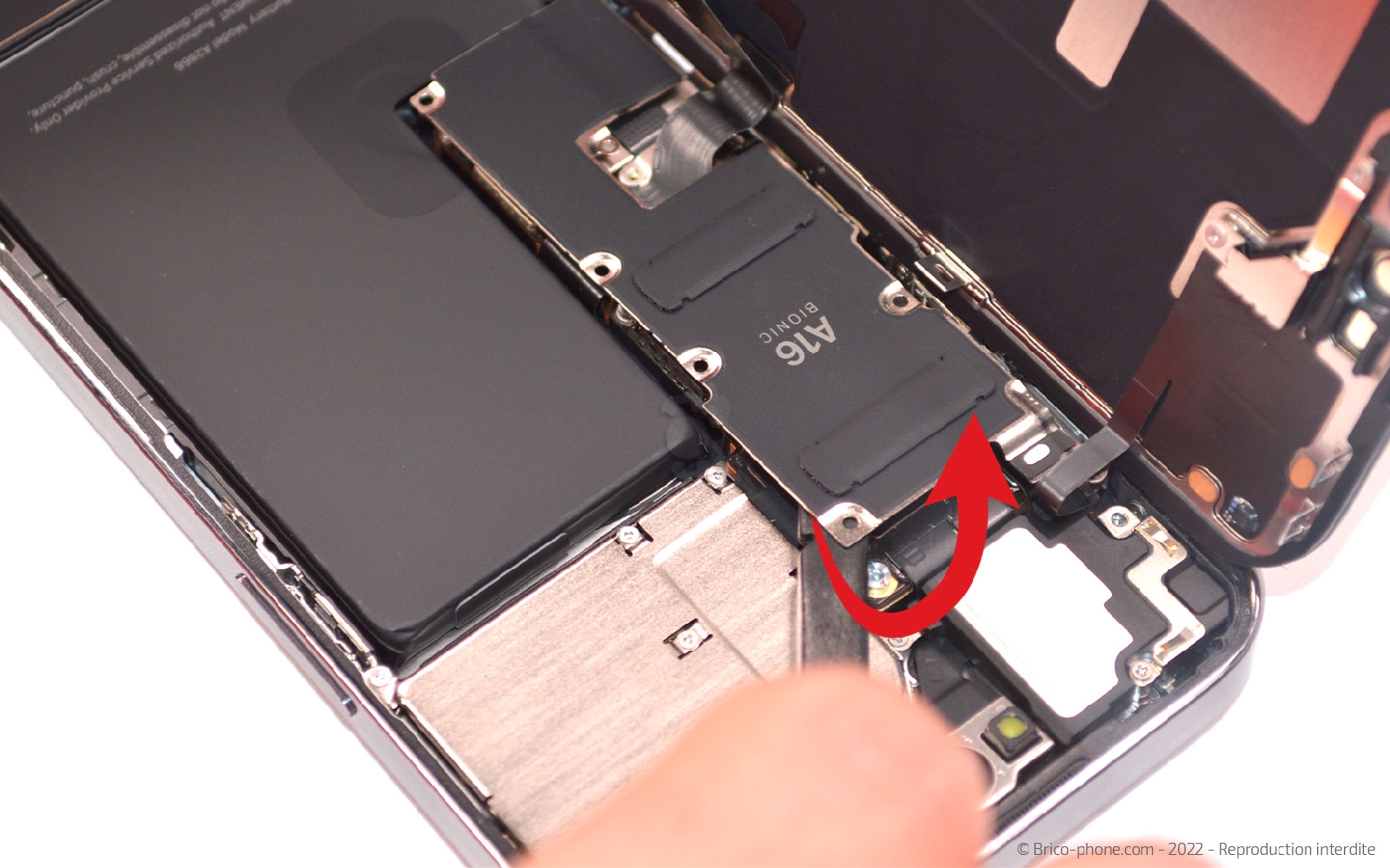

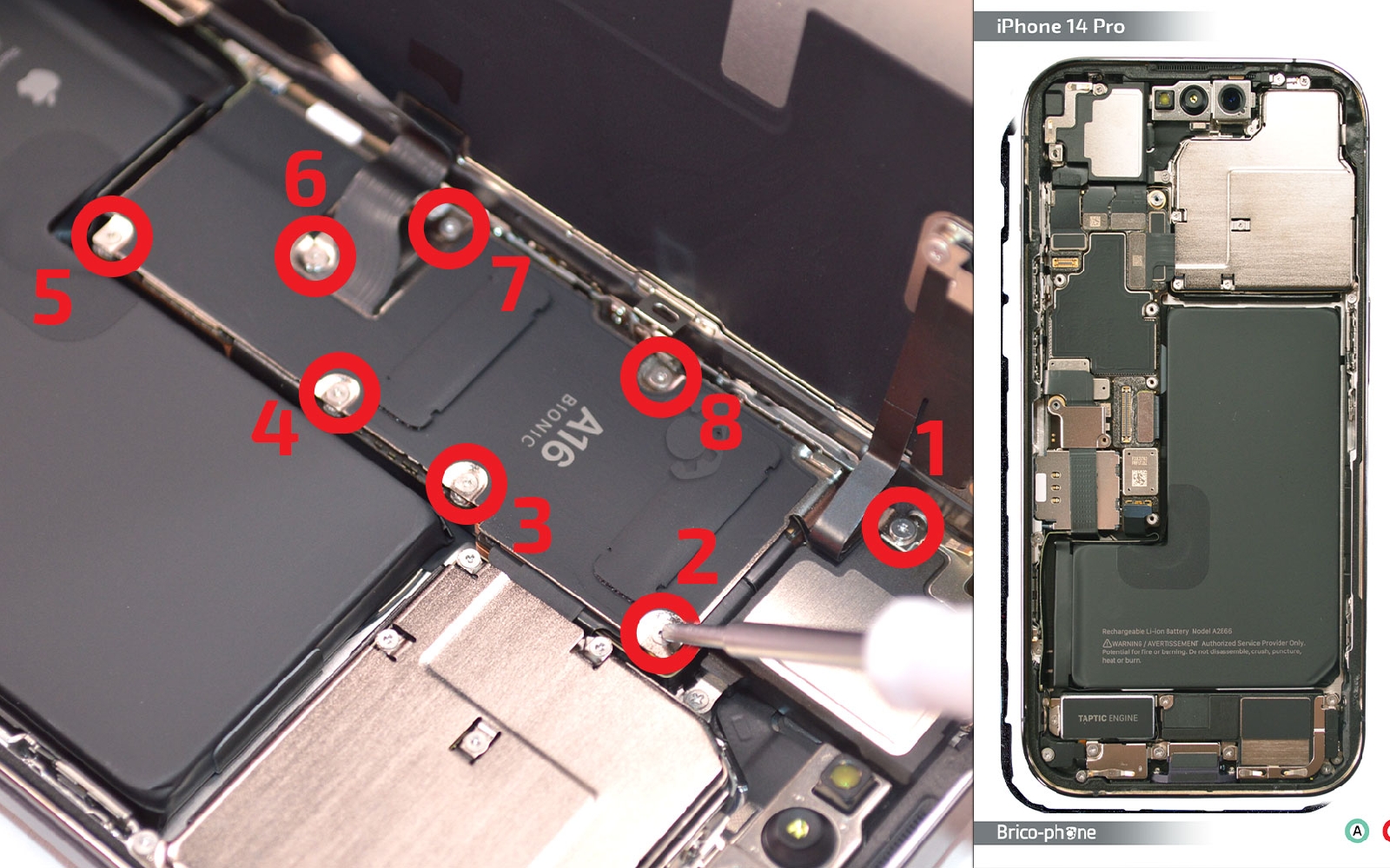

Etape 4 : Retirer la plaquette de protection
A l'aide du tournevis triwing, ôtez les 8 vis de la plaquette de protection. Saisissez cette dernière avec la pincette pour la sortir de l'iPhone.

Profitez du patron d'aide au montage fourni avec votre commande pour y placer les vis afin de ne pas les perdre lors de la réparation.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

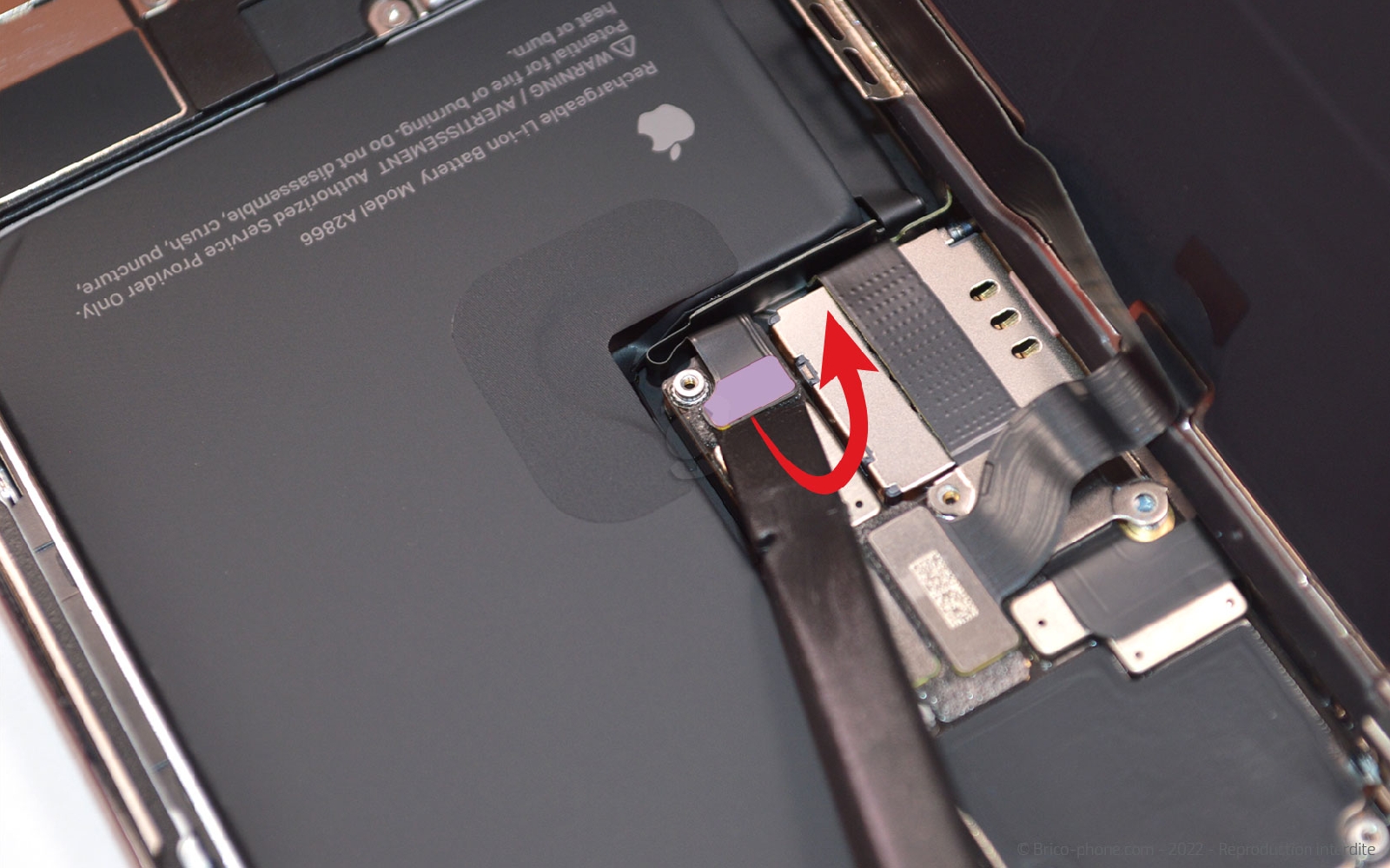

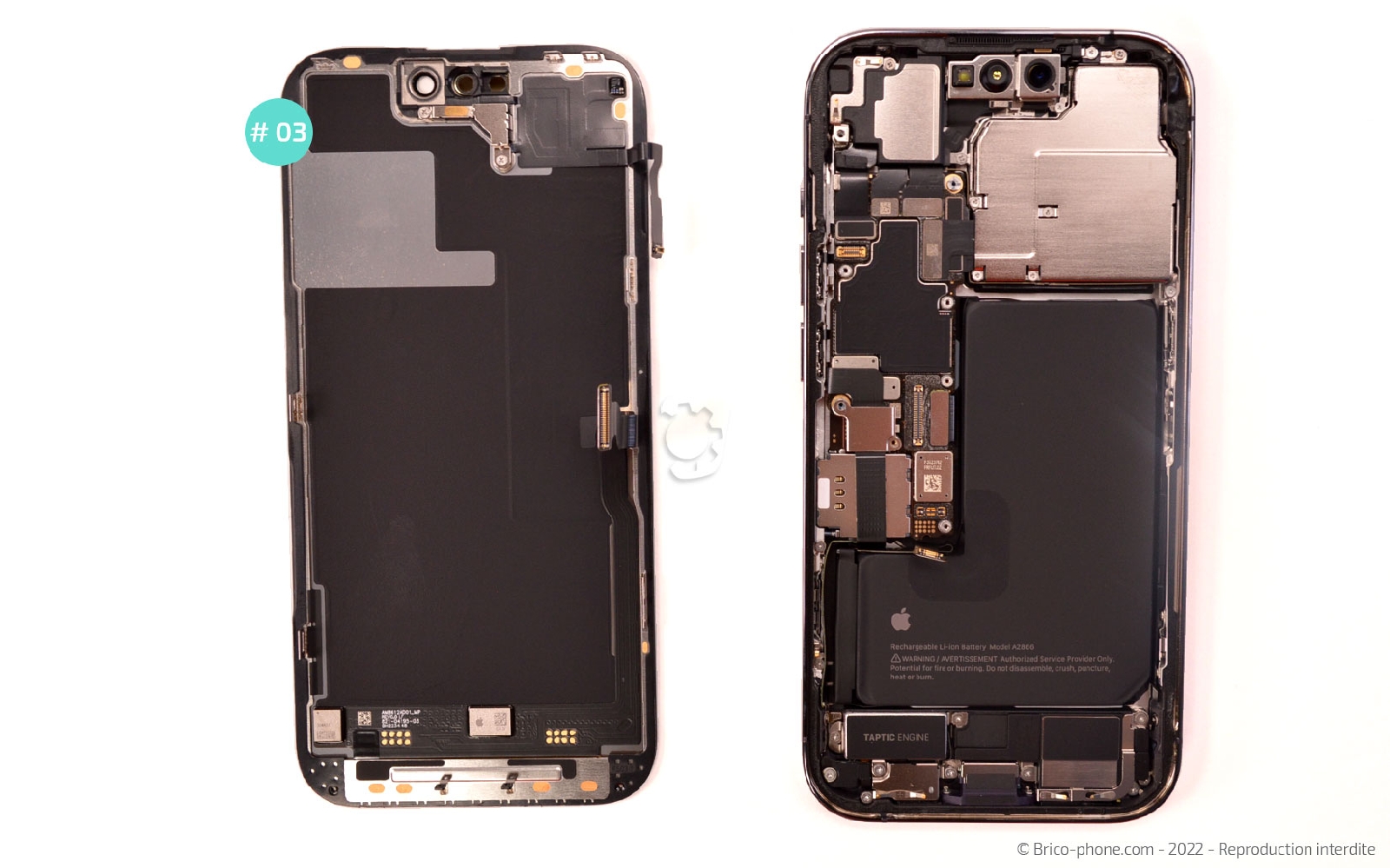

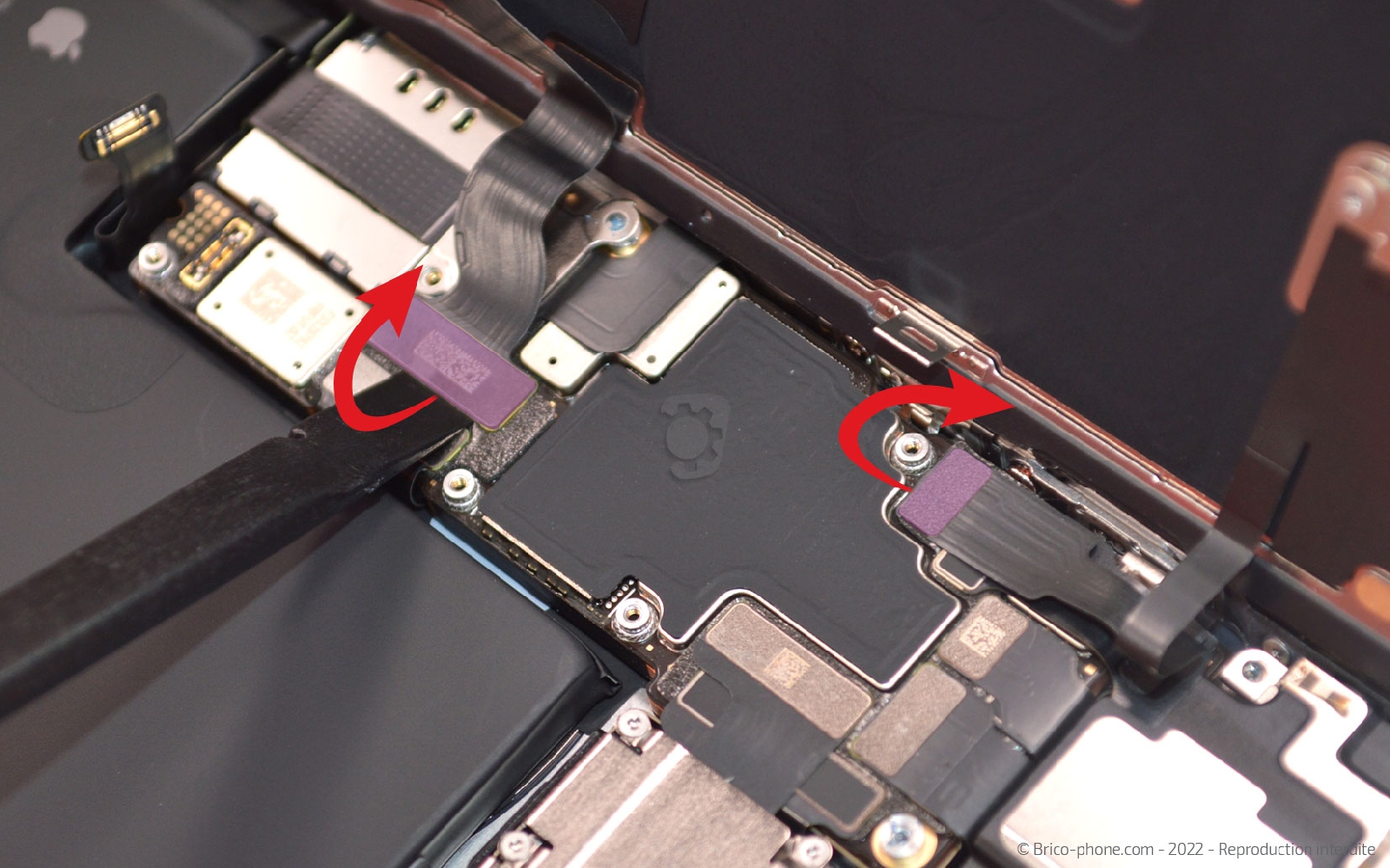

Etape 5 : Libérer l'écran
Utilisez le levier en nylon pour déconnecter la batterie puis la nappe de l'écran et celle du capteur.

Maintenant, mettez le châssis de coté et ne gardez que l'écran sous les yeux.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

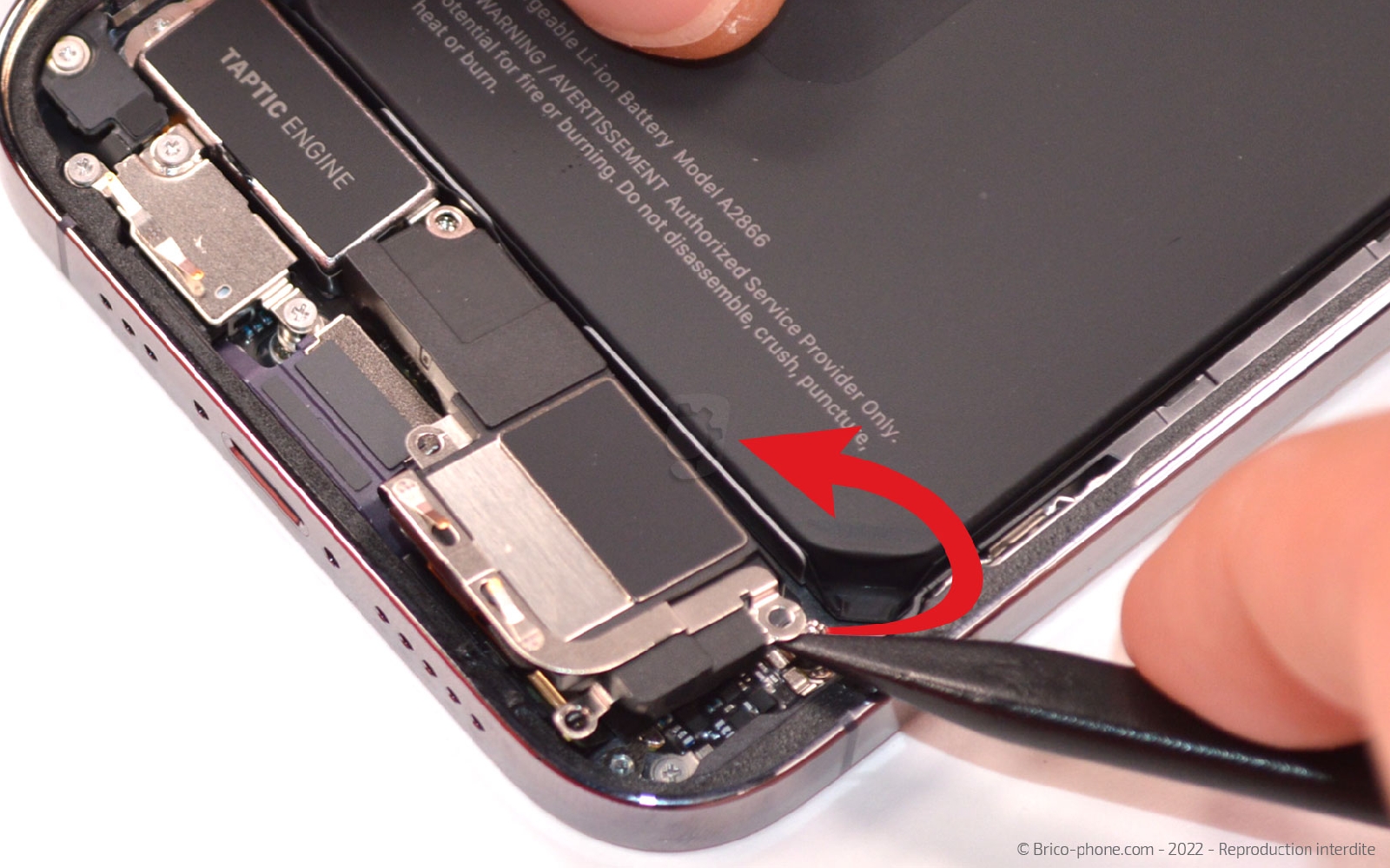

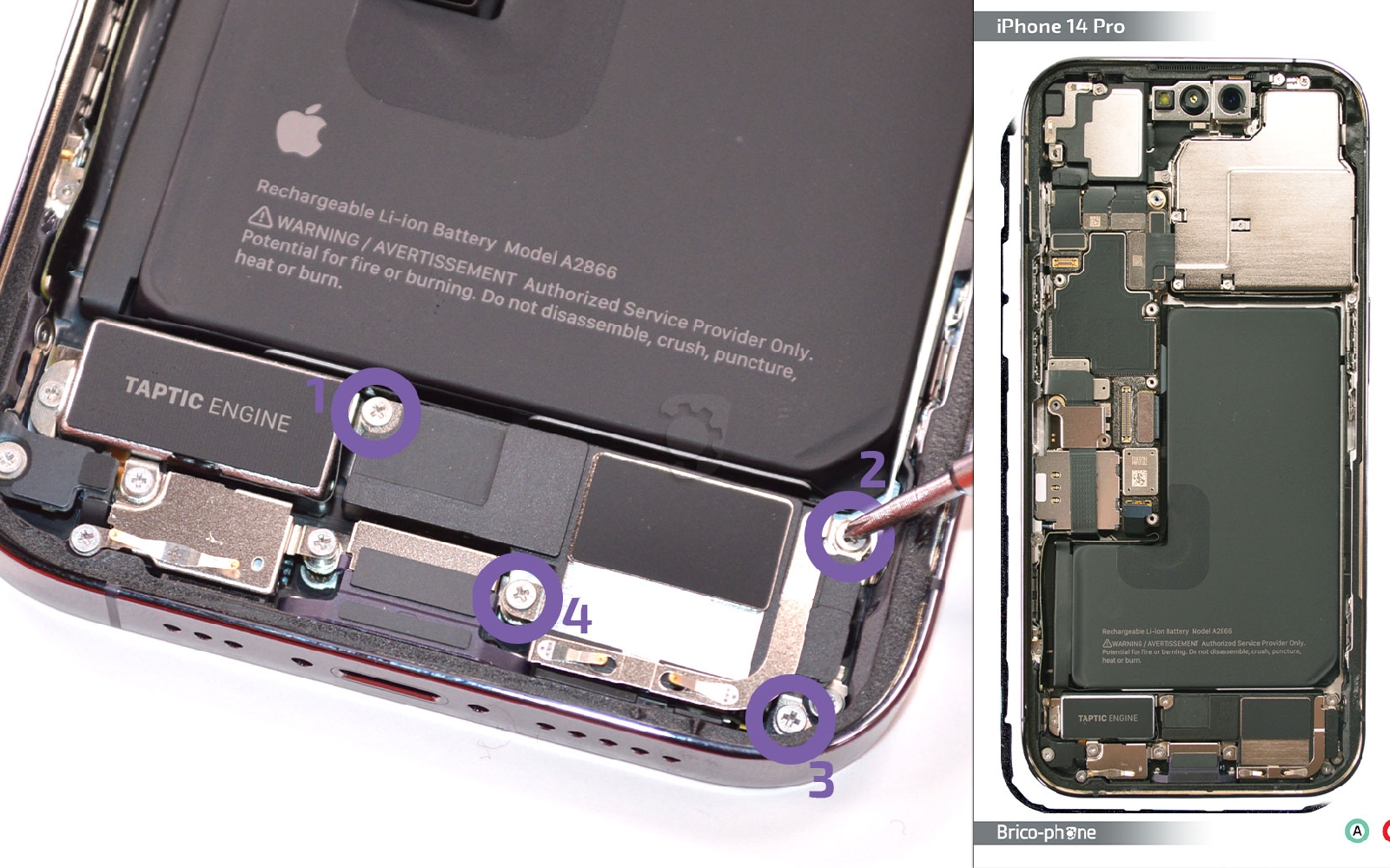

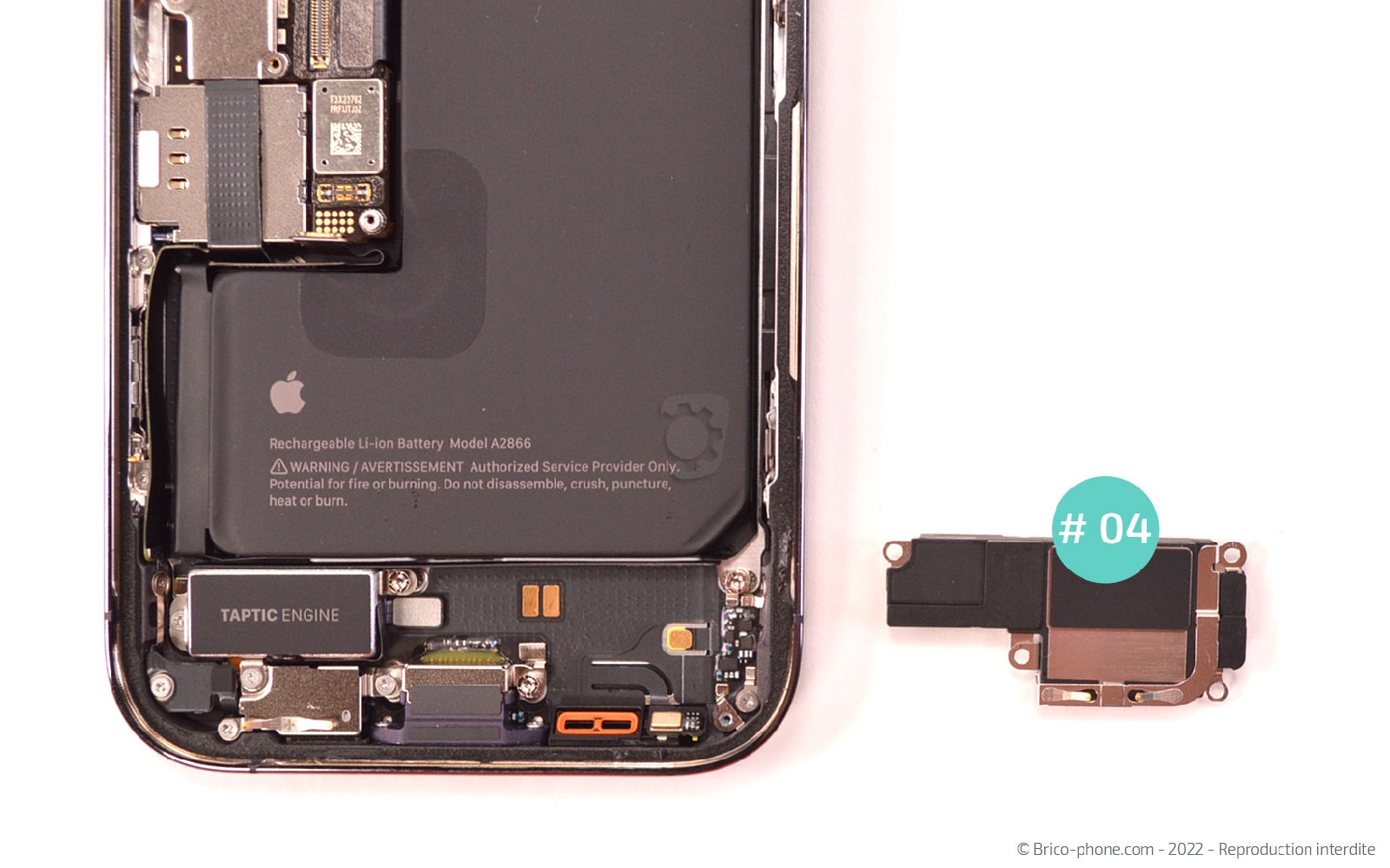

Etape 6 : Sortir le haut-parleur externe
Au niveau du haut-parleur externe, retirez les 4 vis à l'aide du tournevis cruciforme afin de libérer le composant.

Soulevez-le avec le levier en nylon pour le sortir du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

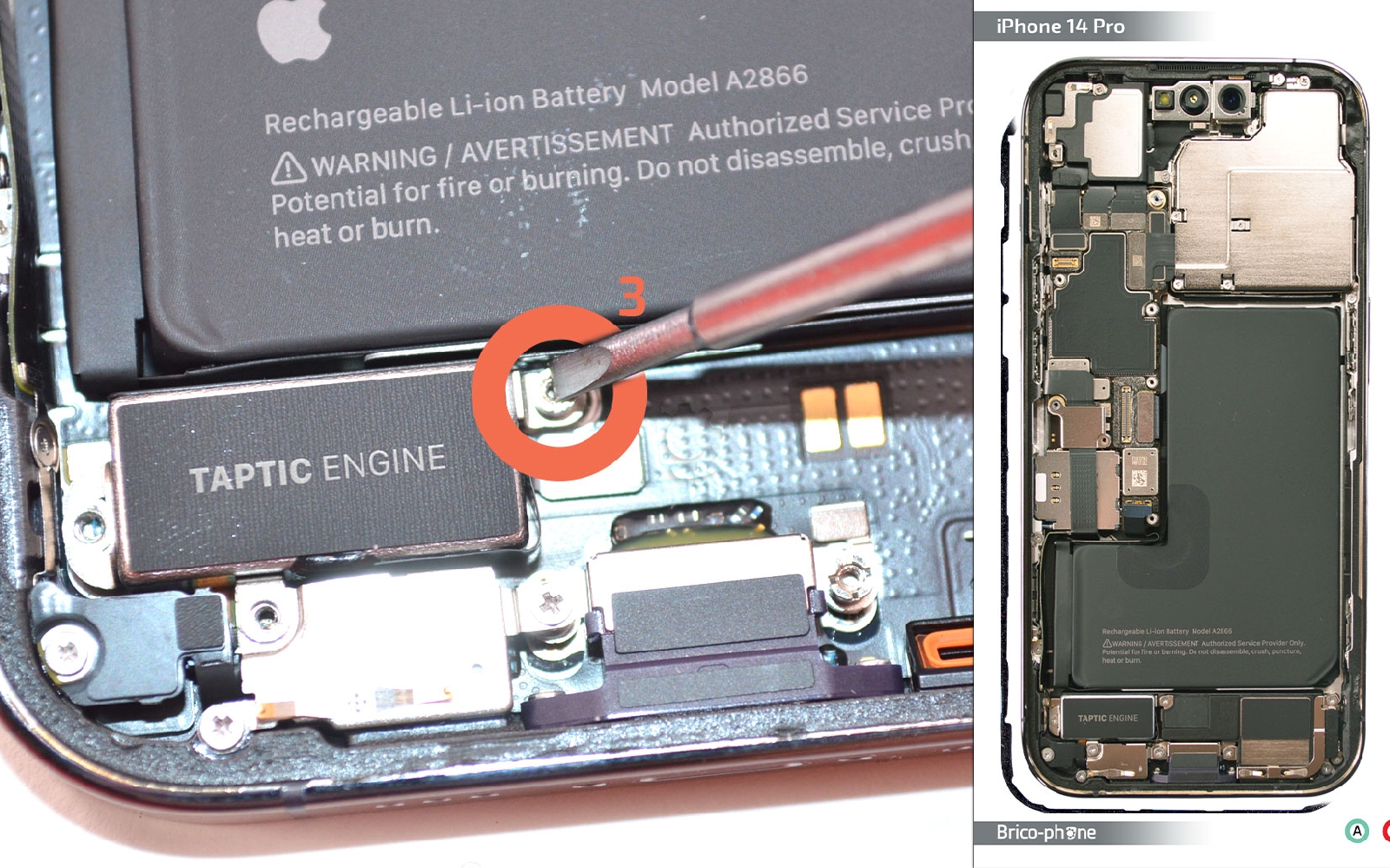

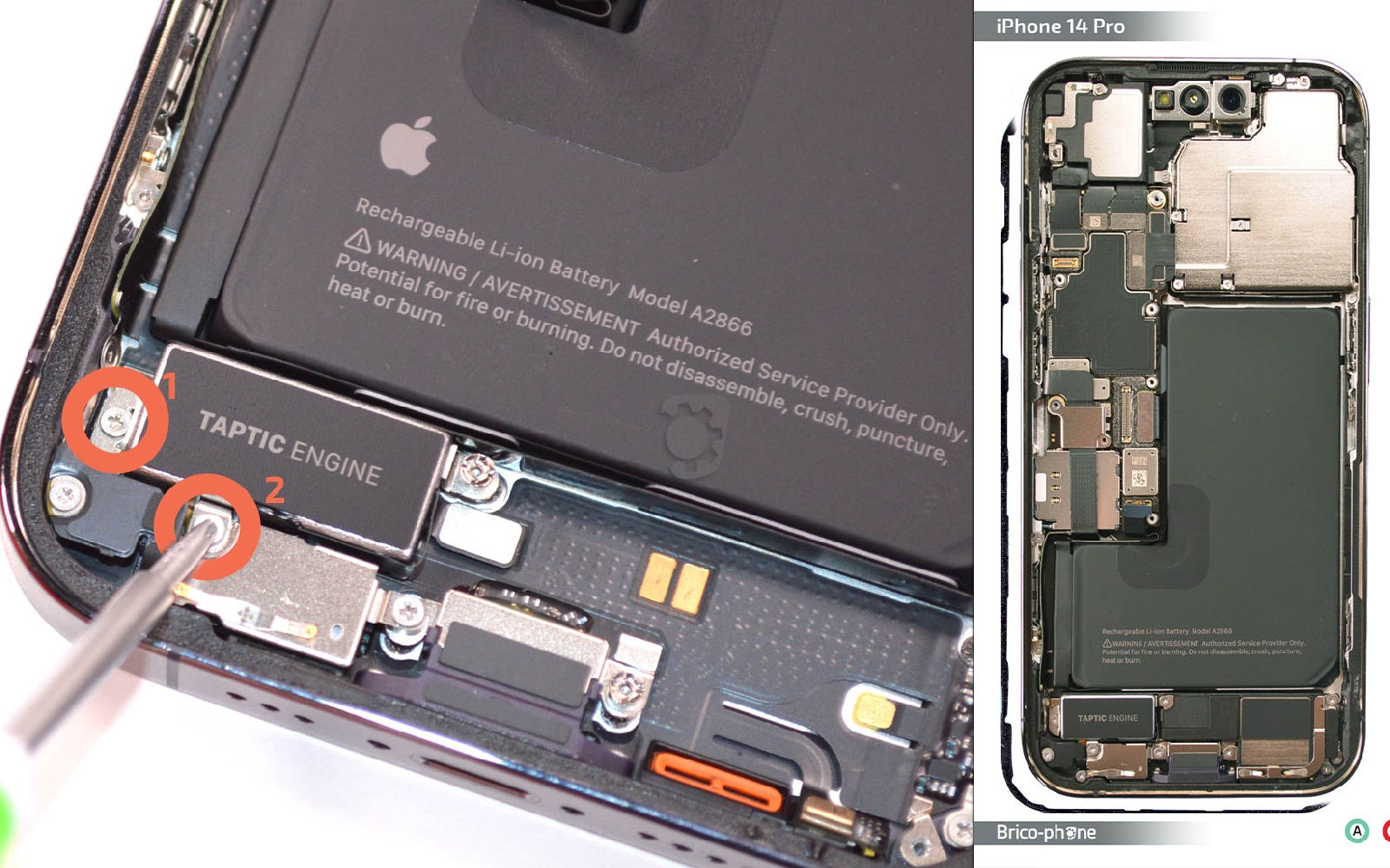

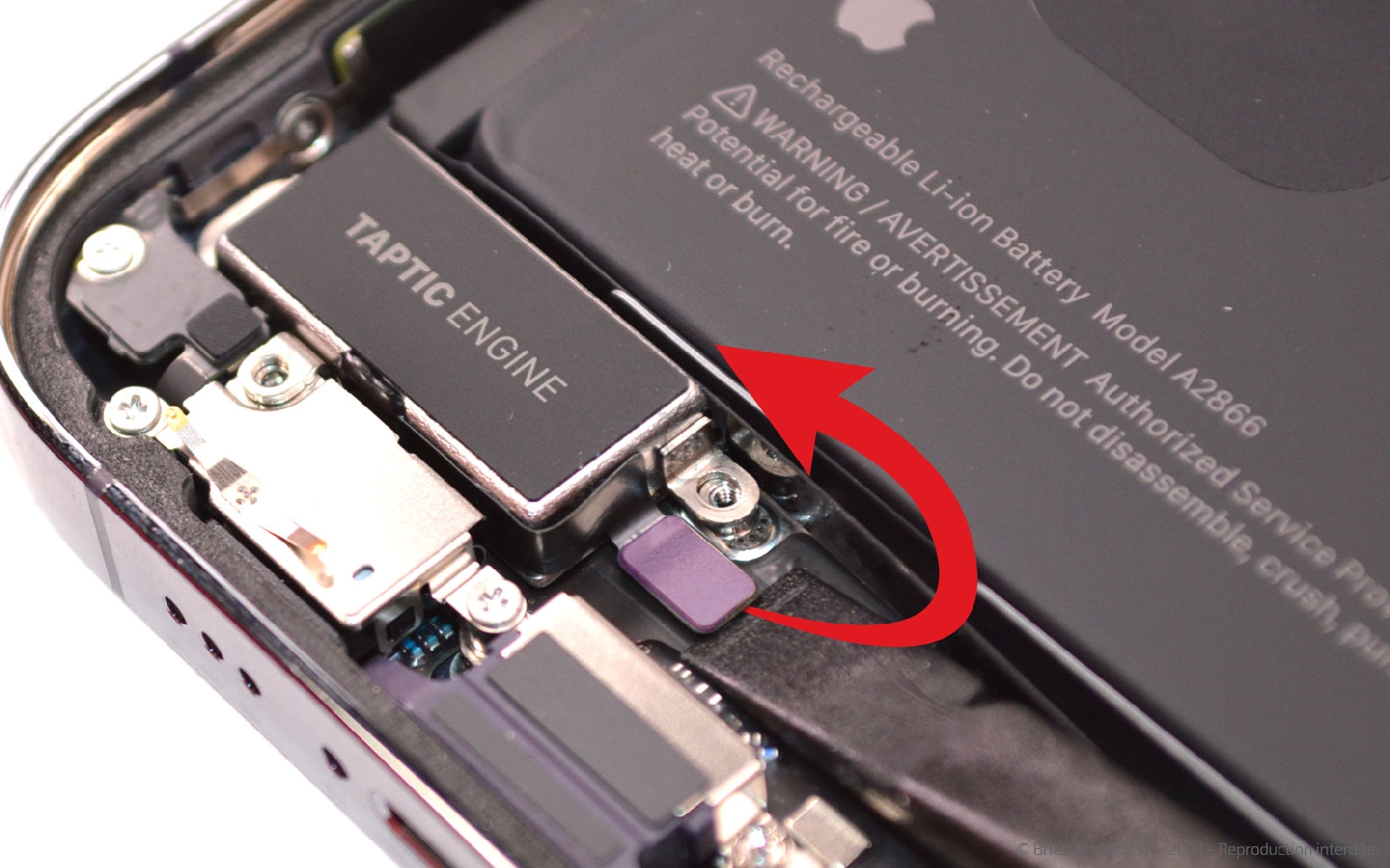

Etape 7 : Mettre de coté le Taptic Engine

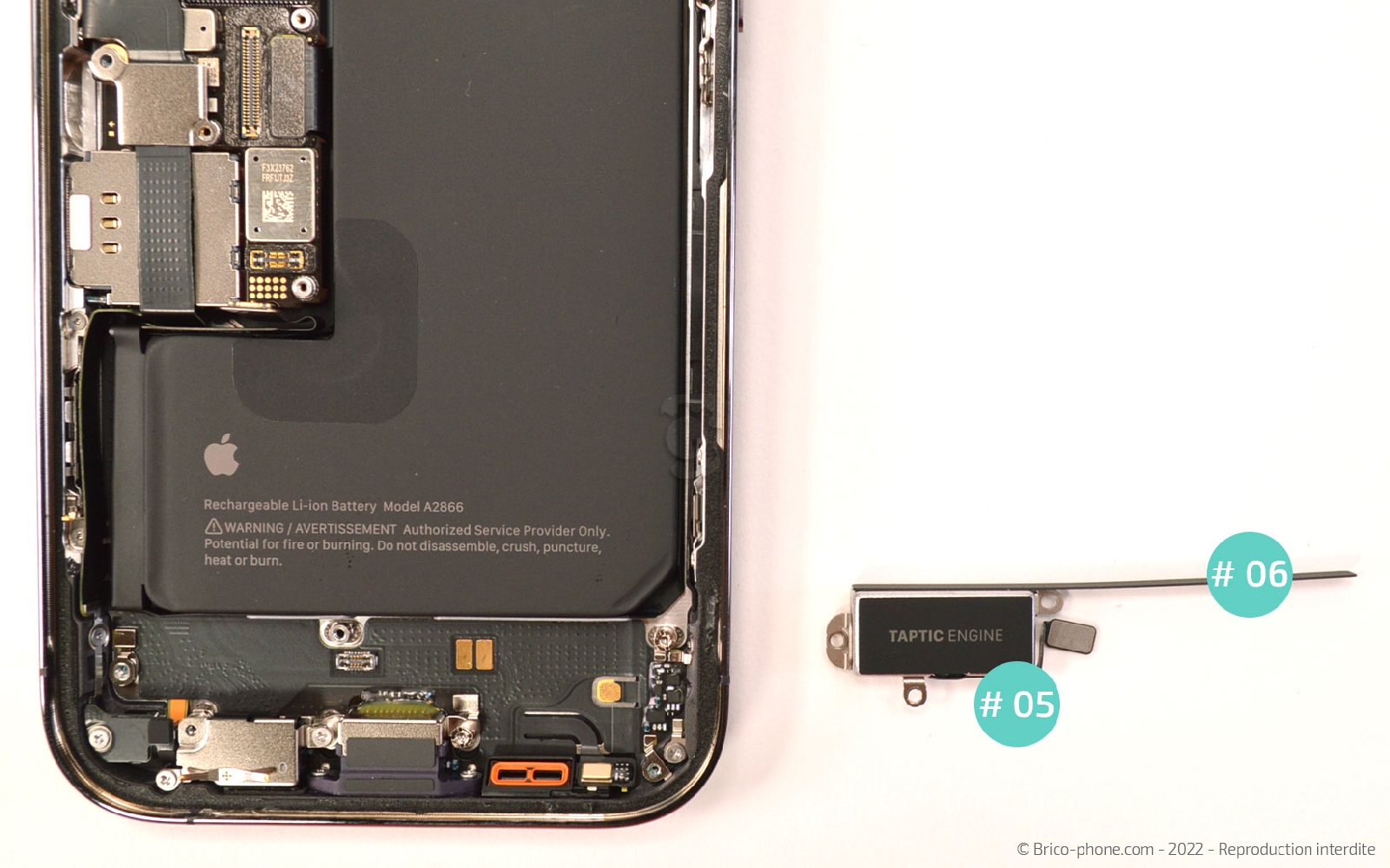

Toujours avec le même tournevis, ôtez les deux vis cruciforme puis avec le tournevis plat, enlevez la vis D3. Déconnectez la nappe du vibreur avant de sortir le composant du téléphone.

Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

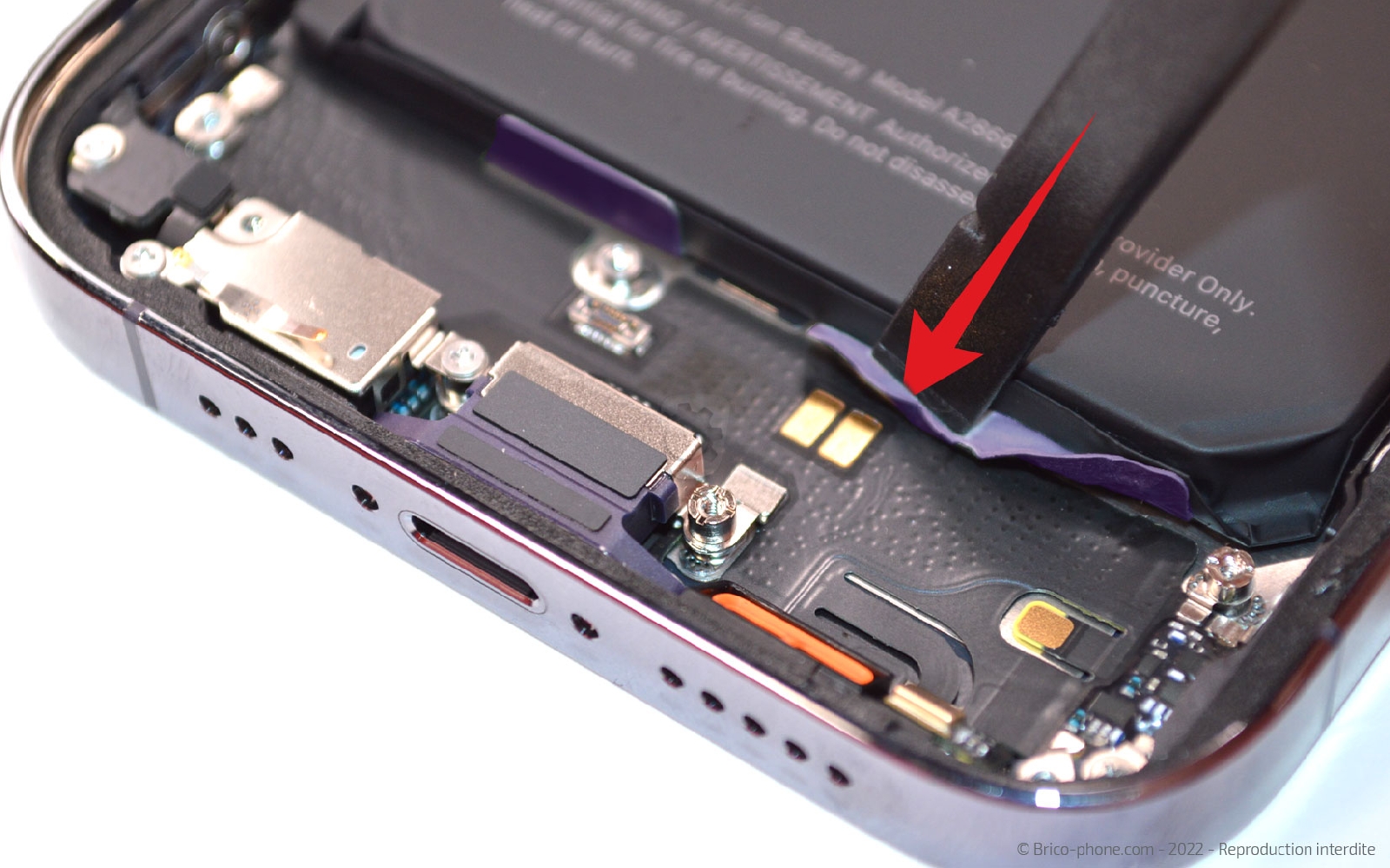

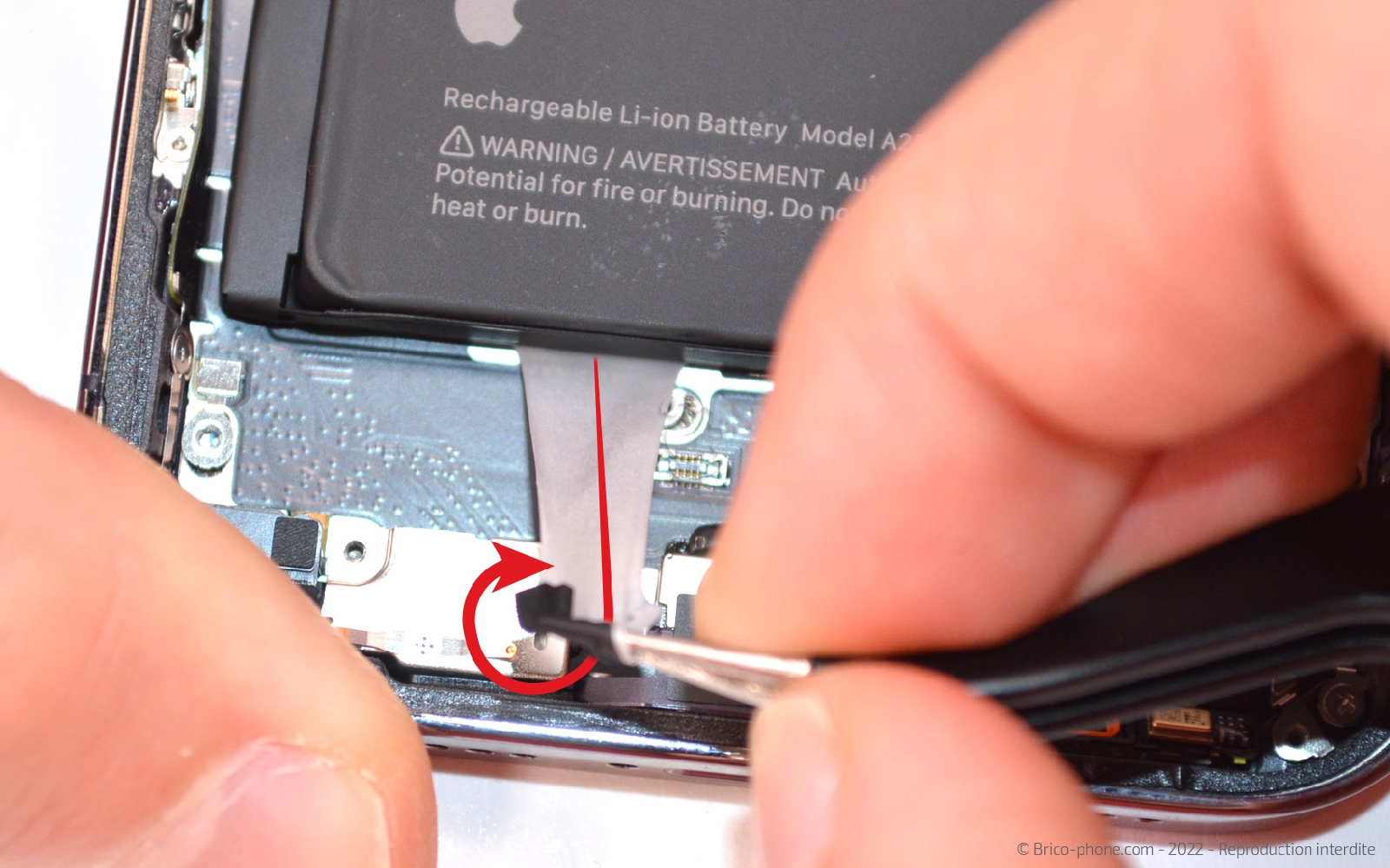

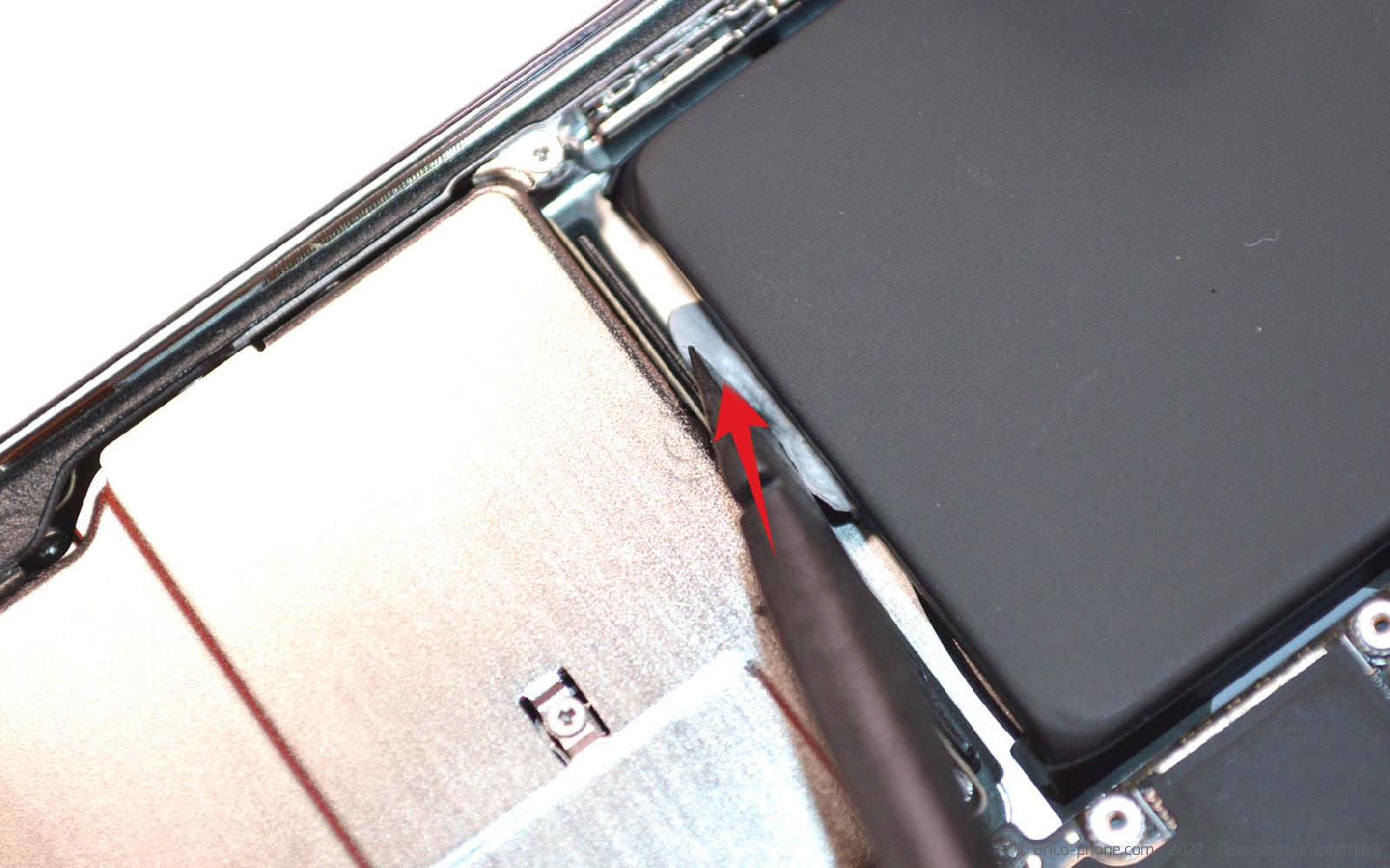

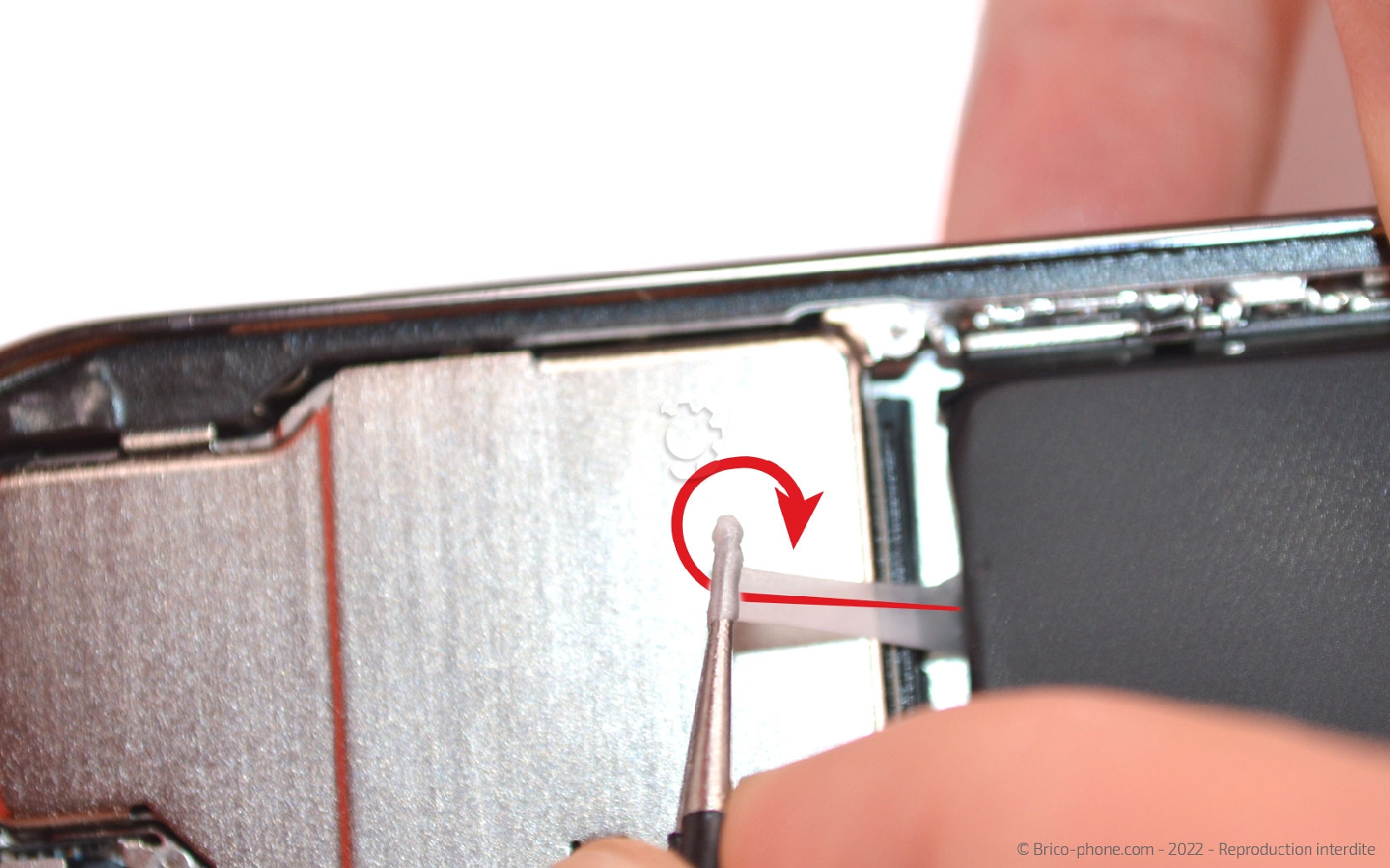

Etape 8 : Tirer les stickers de la batterie
La batterie est retenue au châssis par des stickers. Pour les retirer, vous devez décoller une première languette puis la saisir avec la pincette et la tirer vers l'extérieur.

Ensuite, enroulez le sticker autour de la pincette pour plus de facilité lors du retrait. Réitérez l'opération pour chaque stickers. L'iPhone 14 Pro possède 4 adhésifs.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

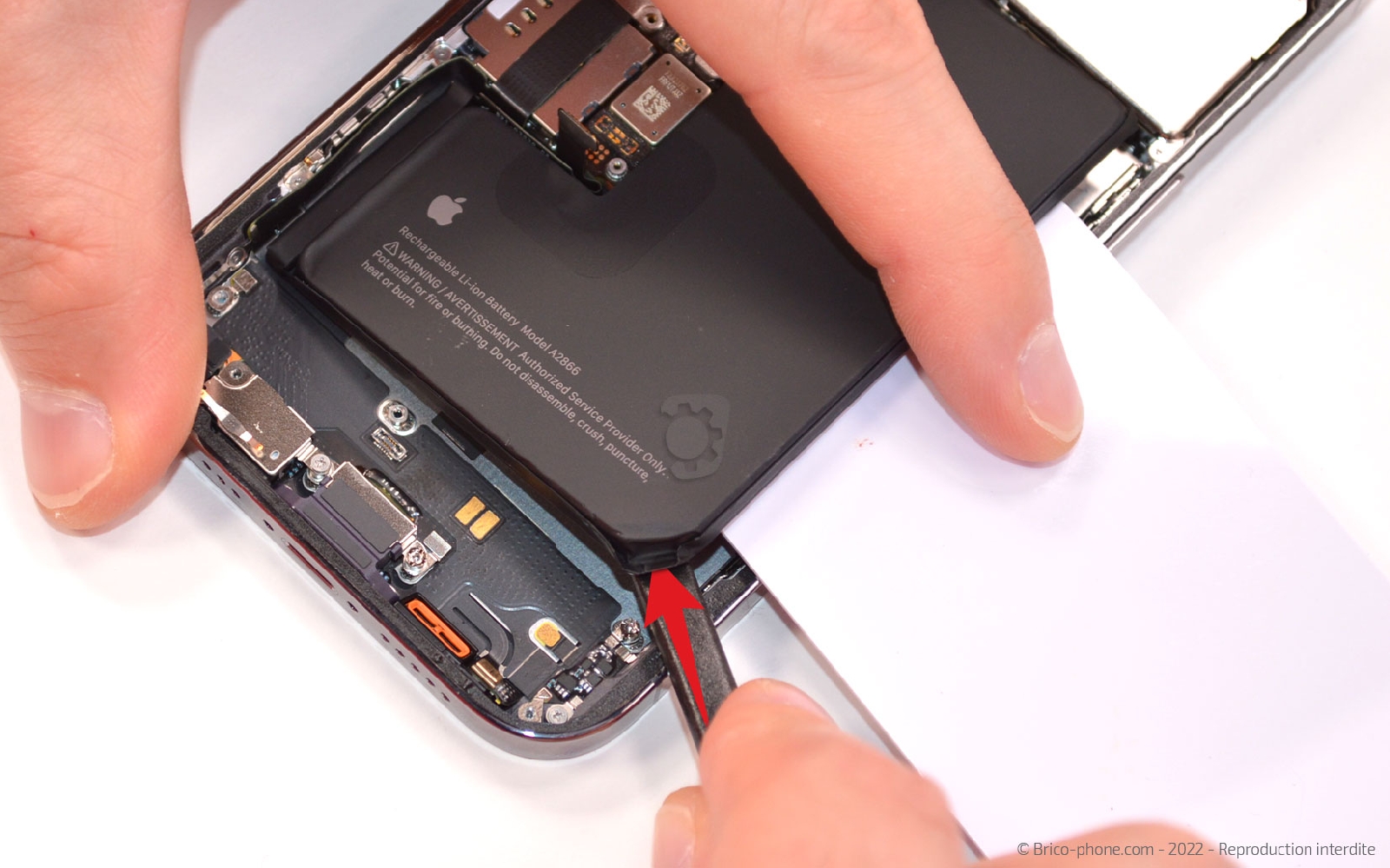

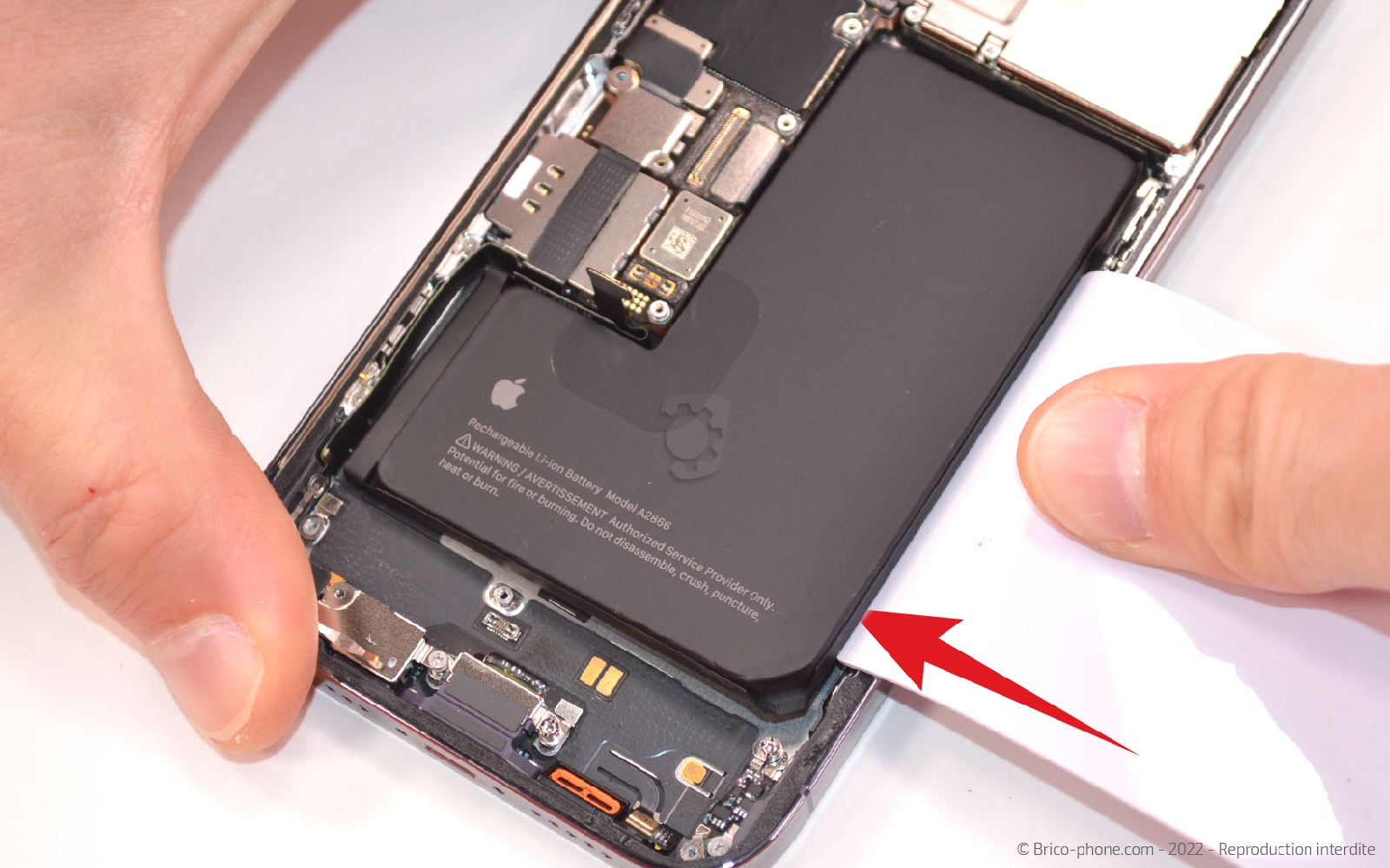

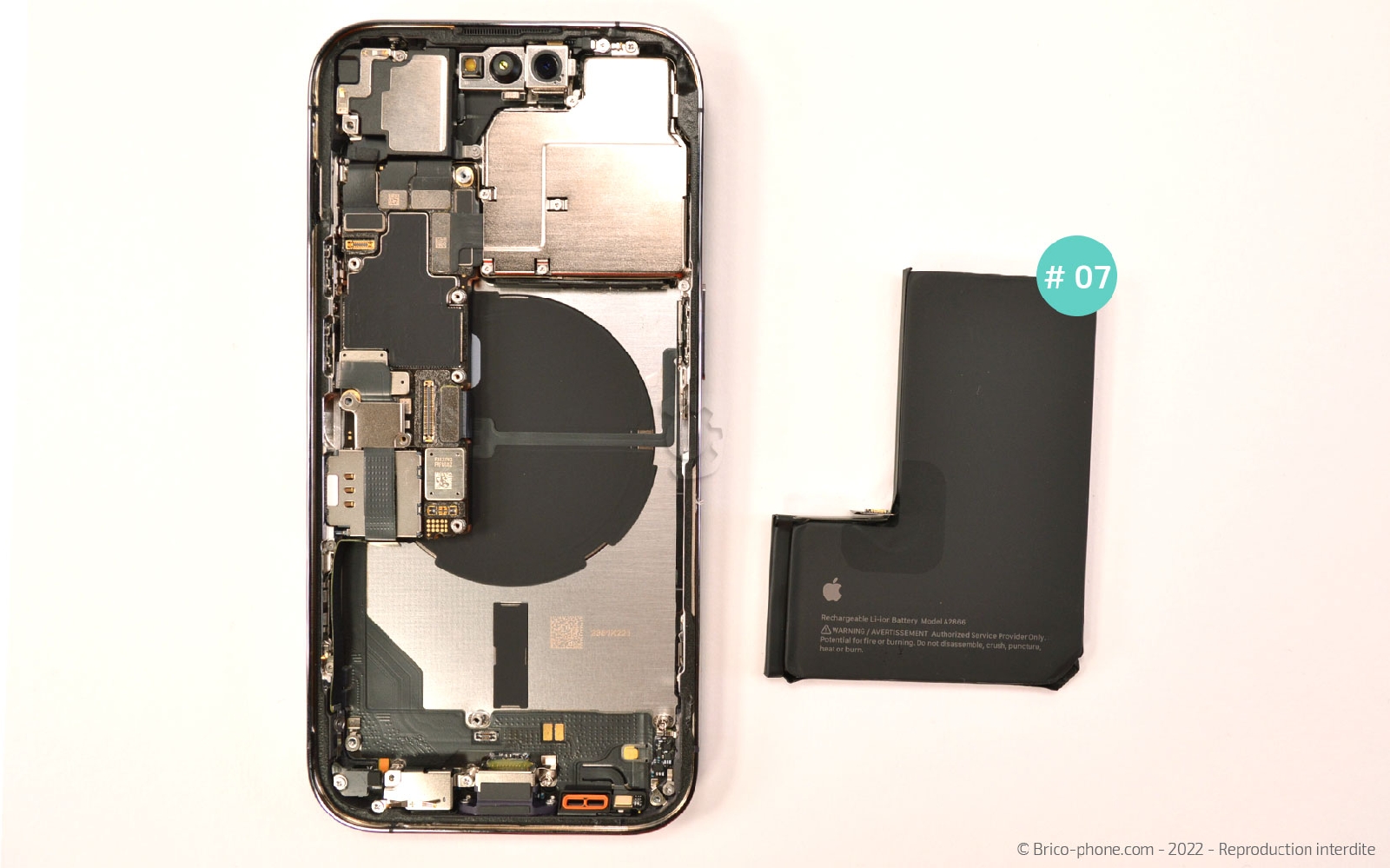

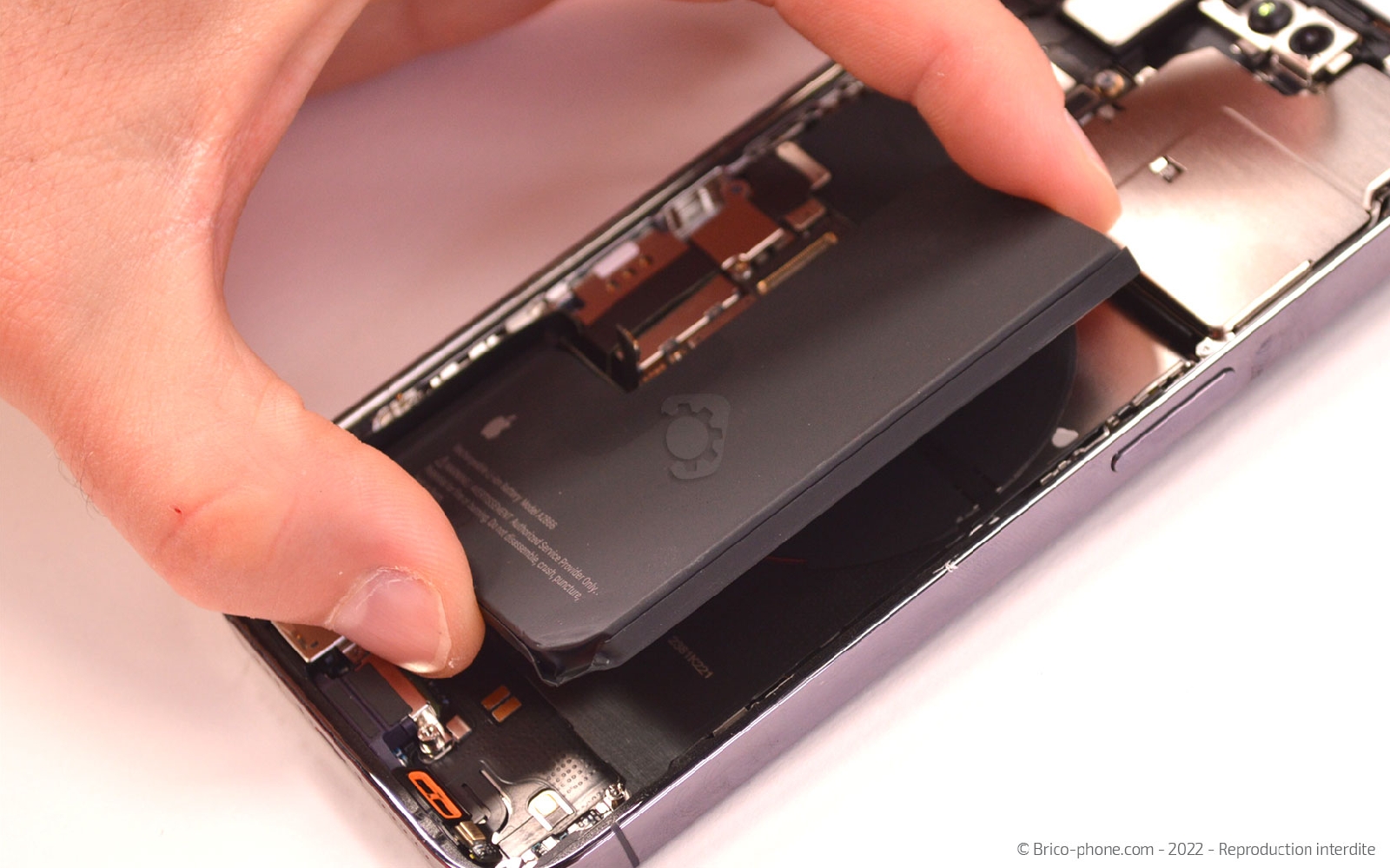

Etape 9 : Extraire la batterie
Il est possible que certains adhésifs cassent lors de la manipulation, si c'est le cas, glissez la carte en PVC entre la batterie et le châssis pour faire levier.

Ensuite, insérez le spudger pour continuer le décollage en faisant attention à ne pas endommager le dessous de la batterie.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

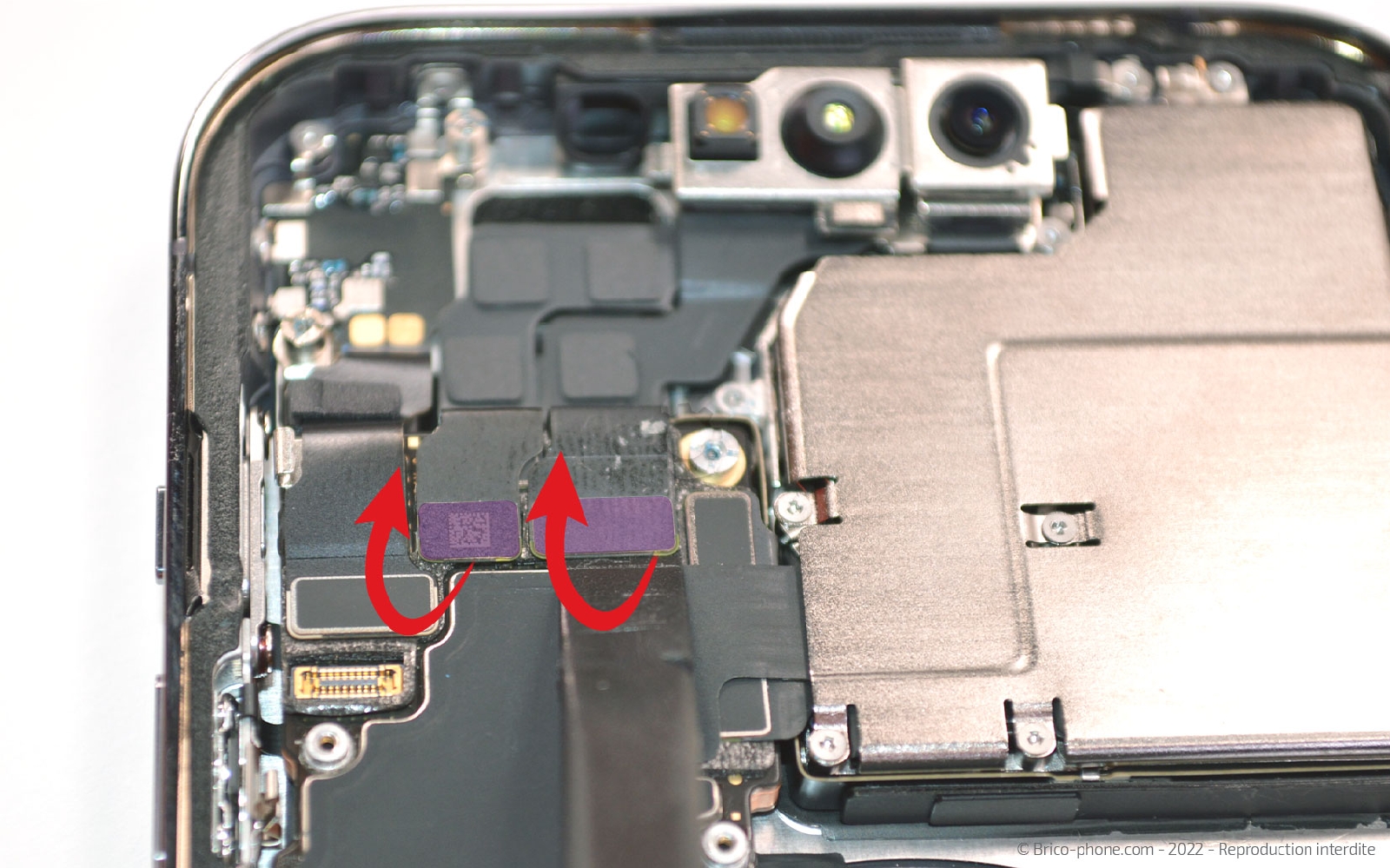

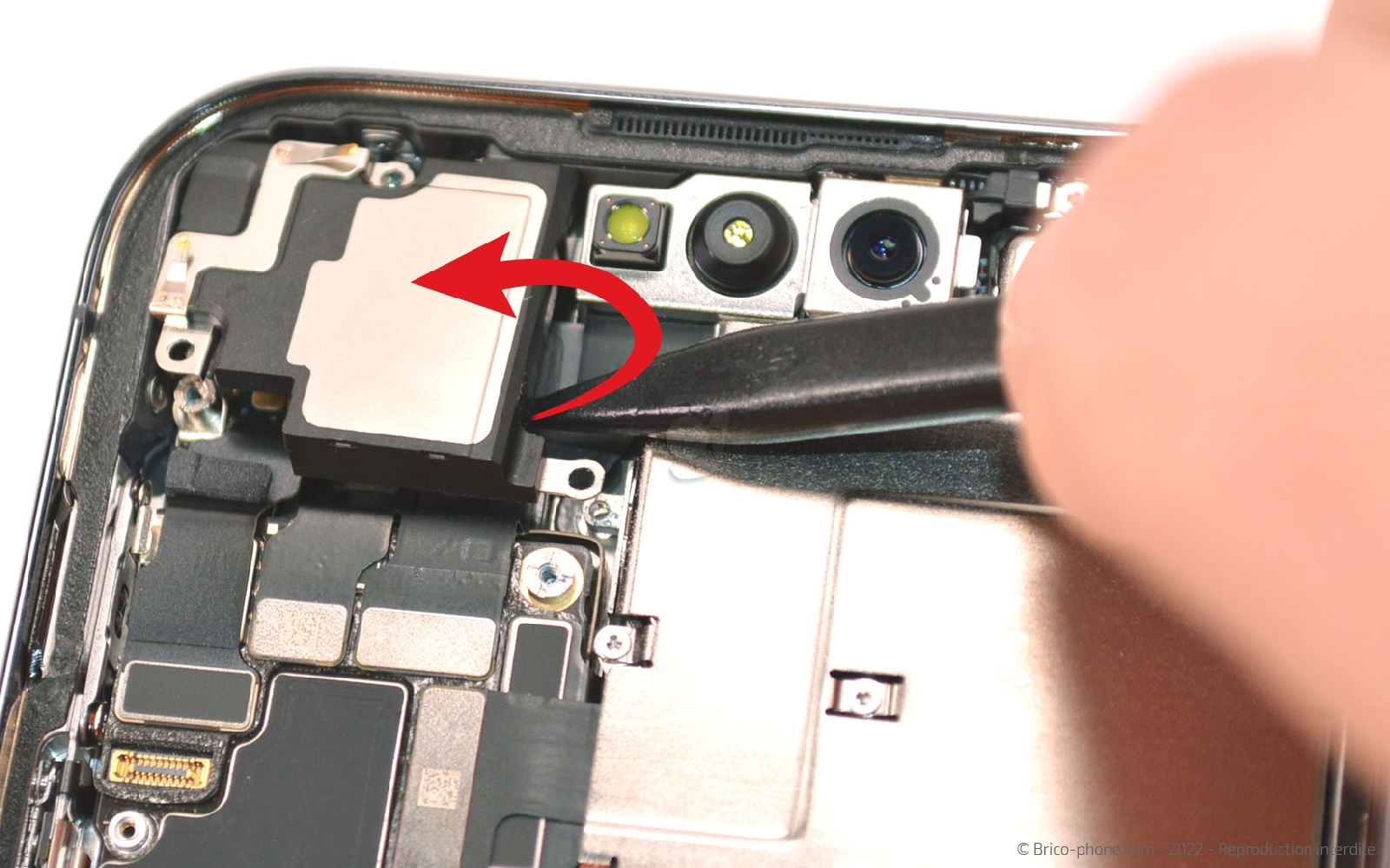

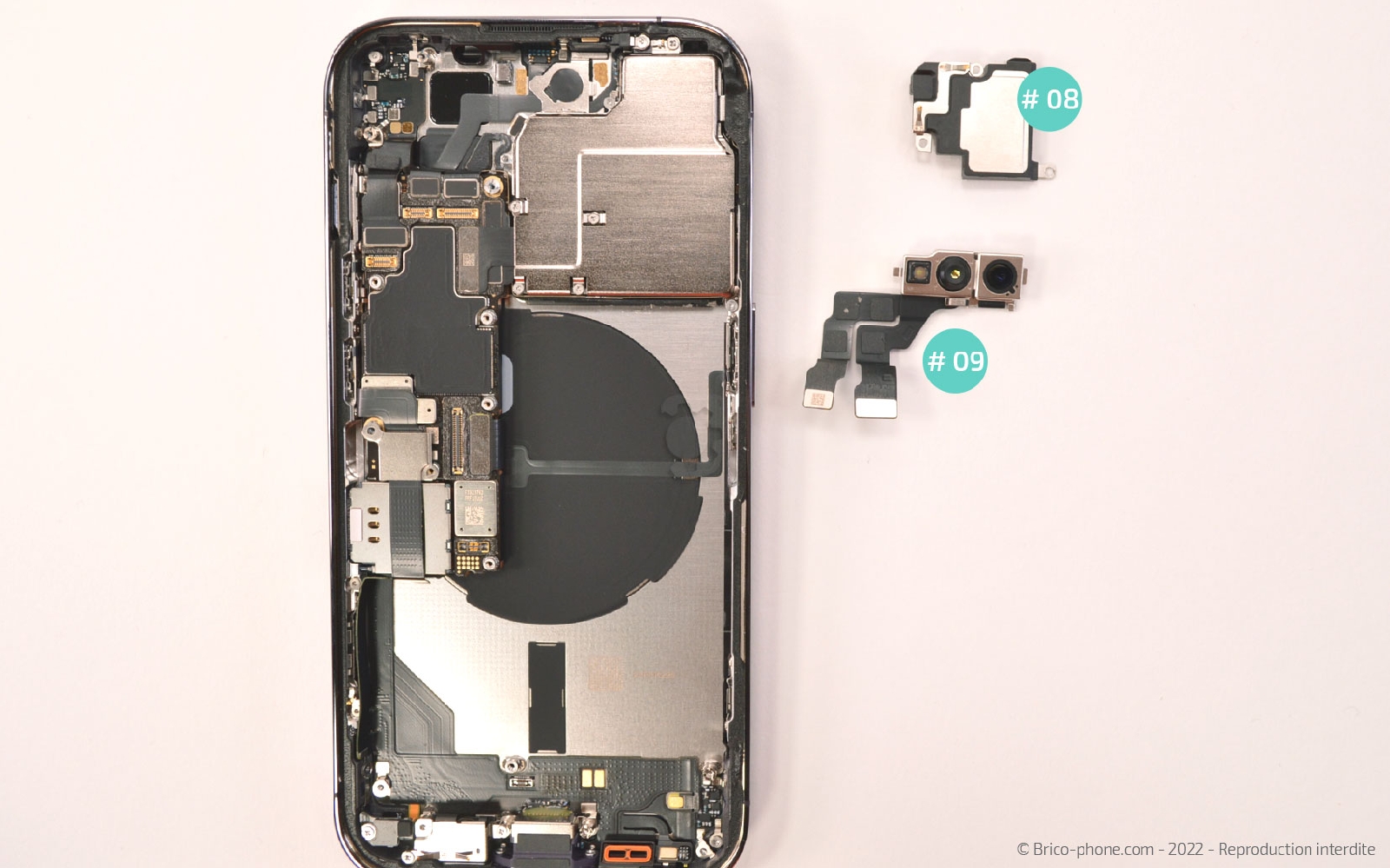

Etape 10 : Récupérer la caméra avant et le HP interne

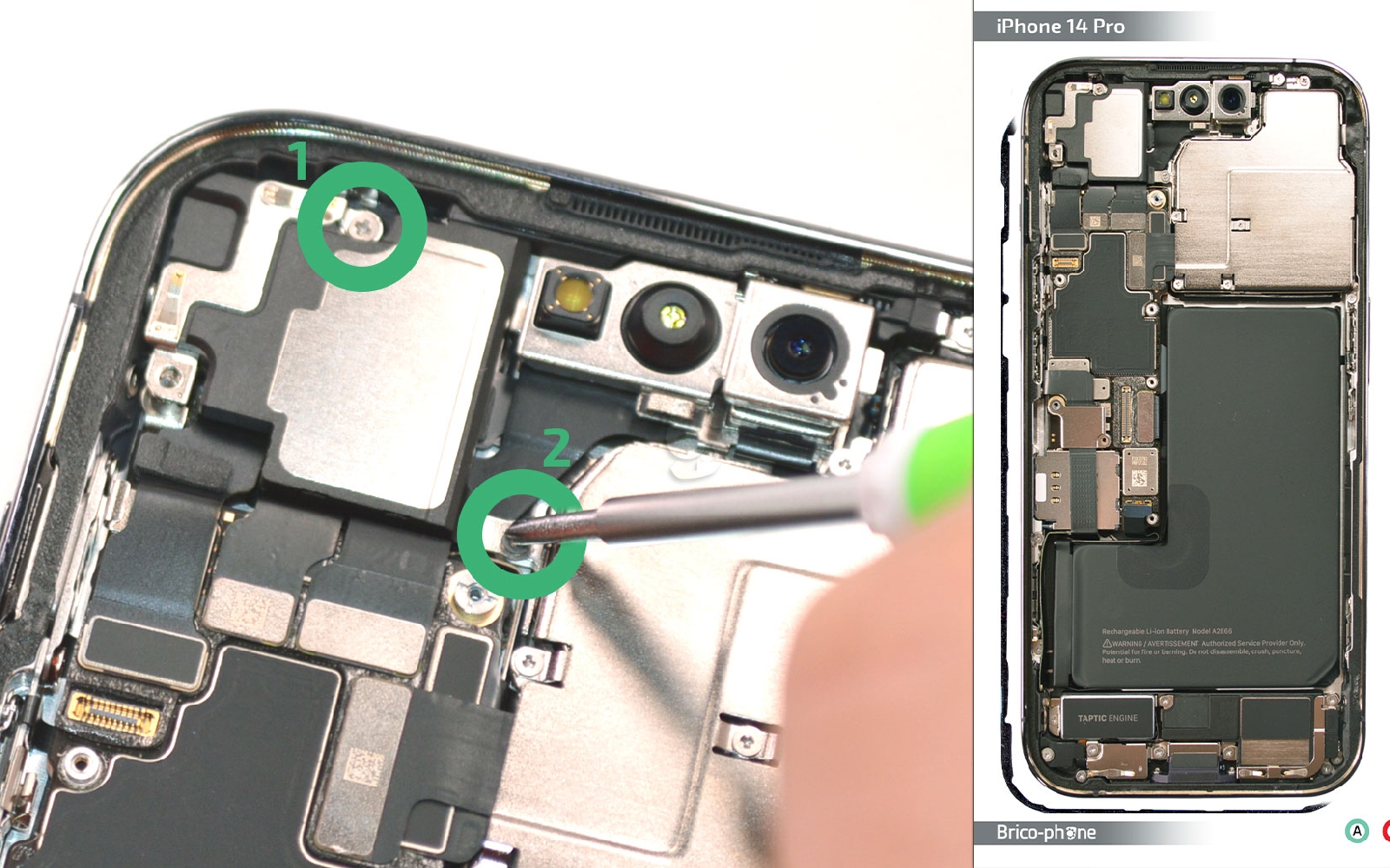

Passons sur la partie haute du téléphone et commençons par extraire les deux vis cruciforme qui retiennent le haut-parleur interne.
Utilisez le levier en nylon pour sortir l'écouteur de l'oreille du châssis.

Ensuite, déconnectez les nappes de la caméra Facetime avec le même ustensile avant de la mettre de coté.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

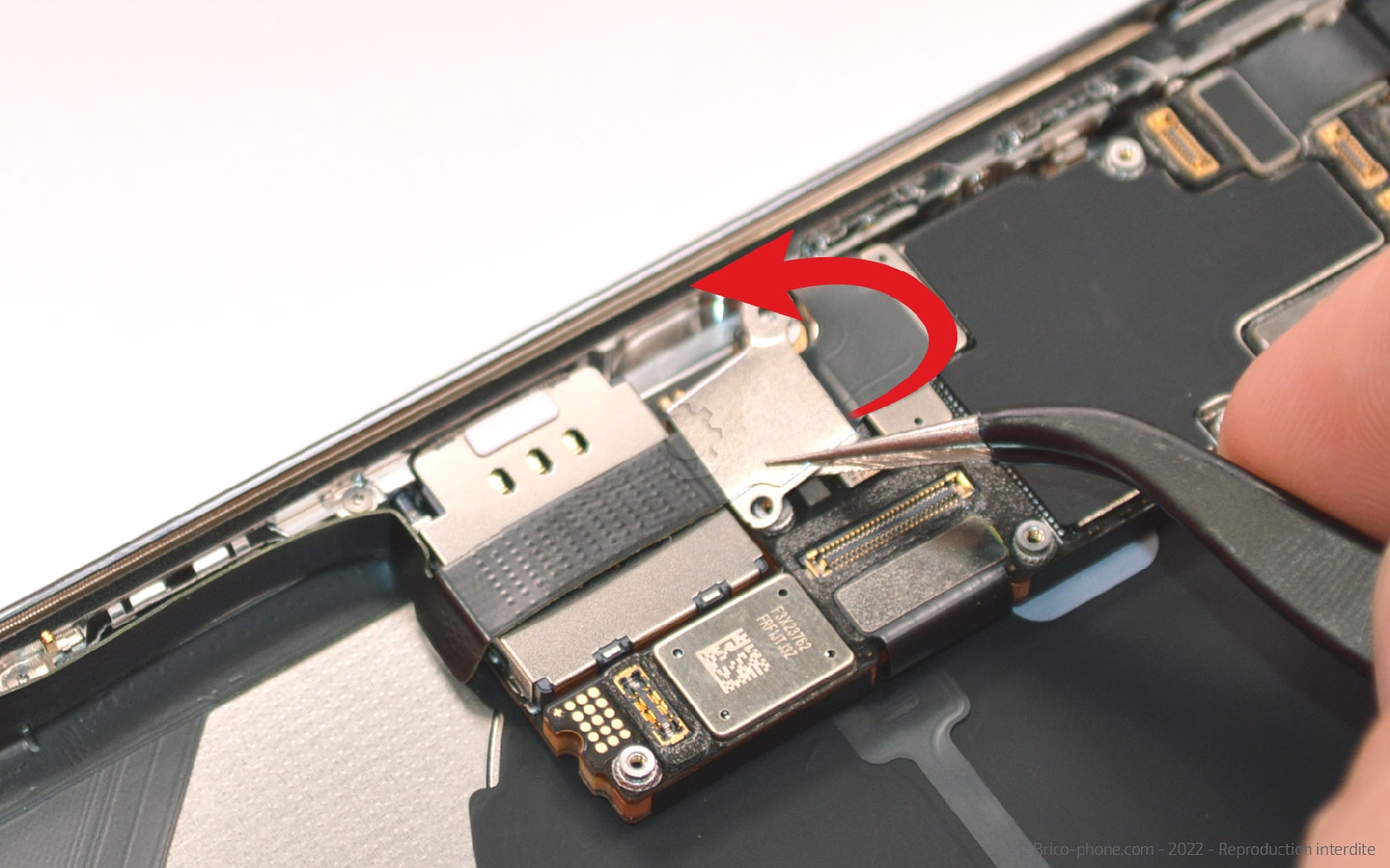

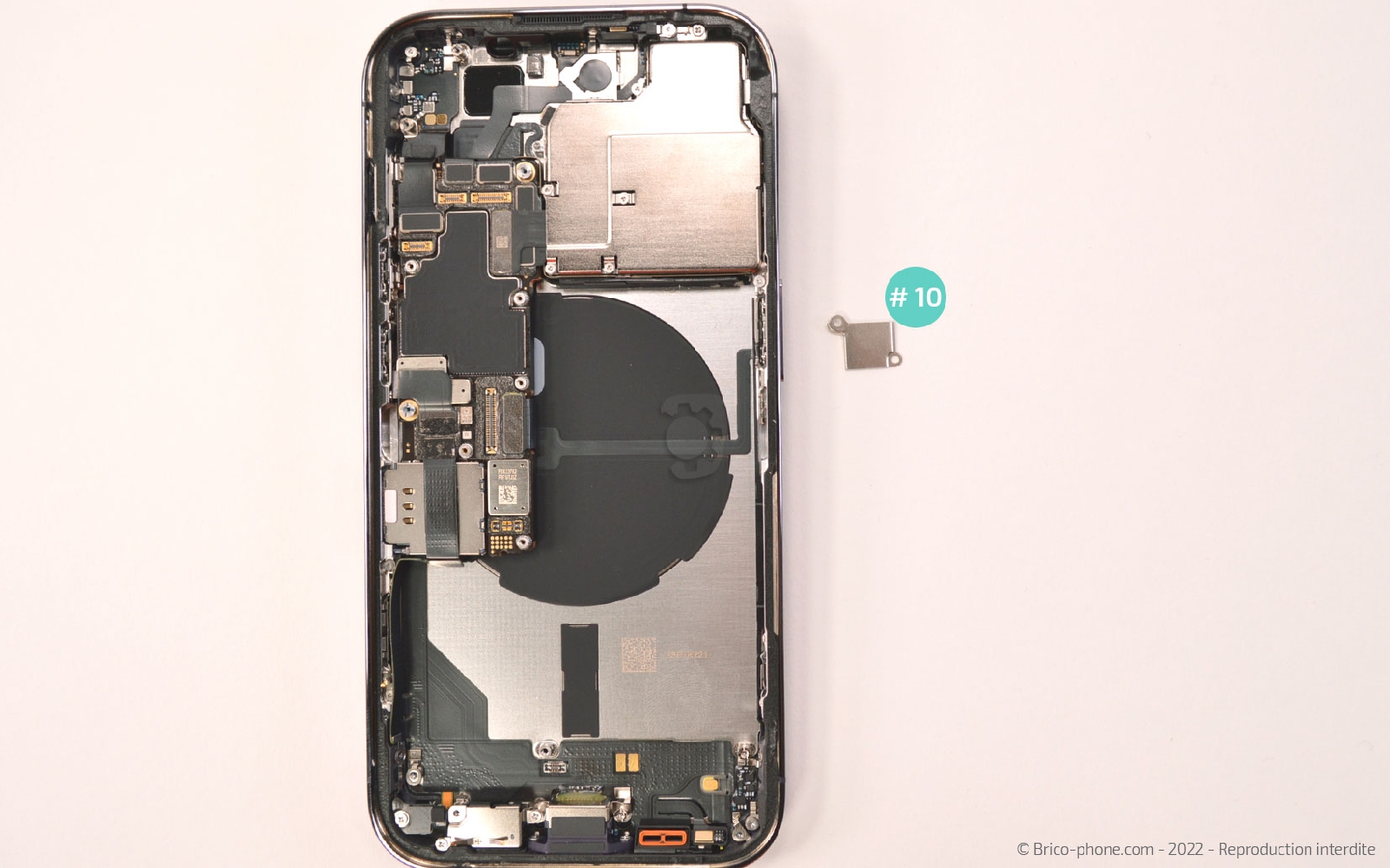

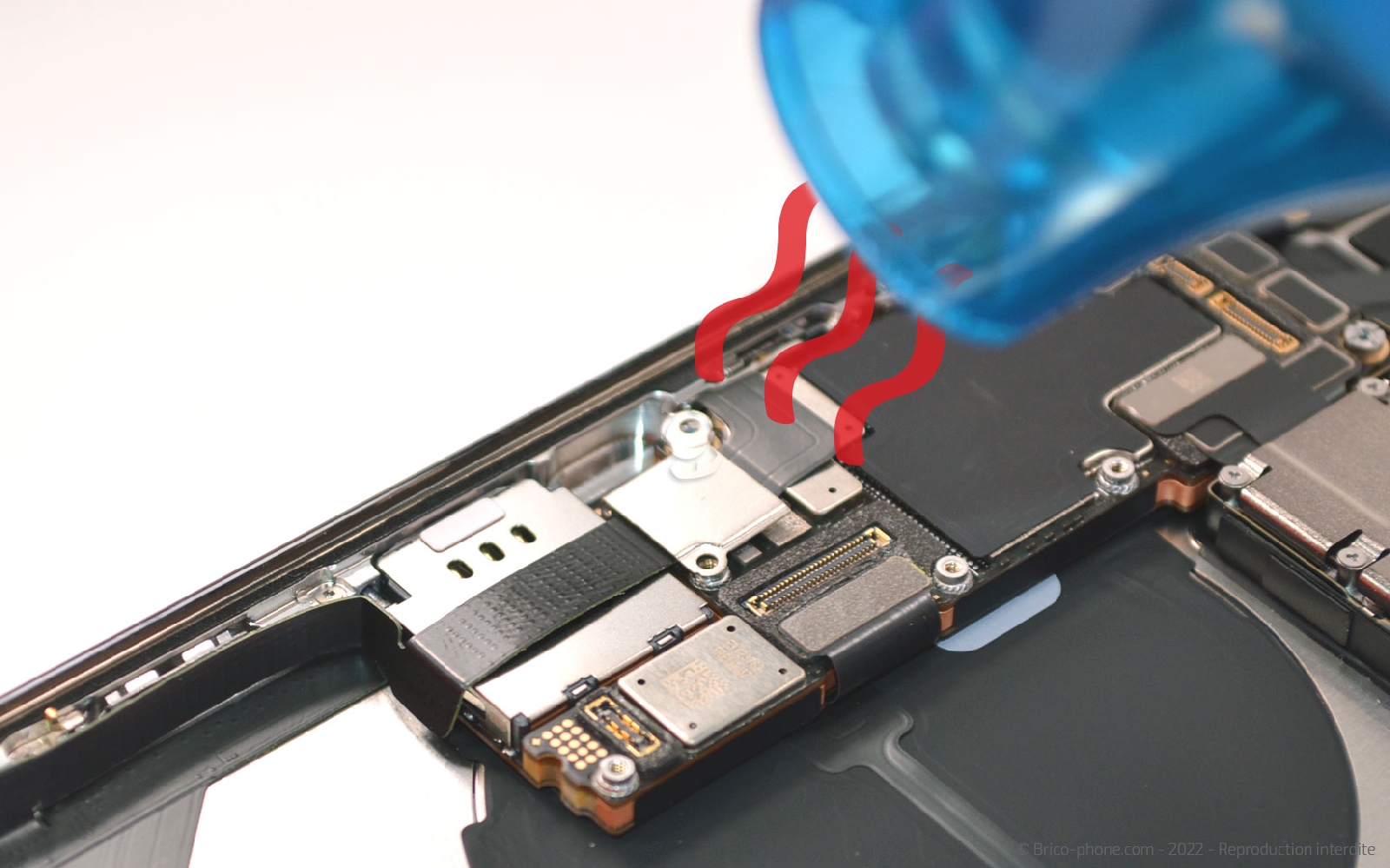

Etape 11 : Ôter la plaquette de protection de la nappe du dock
Chauffez légèrement la petite plaquette #10 afin de la décoller de la nappe du connecteur de charge. Saisissez-la avec la brucelles pour la sortir de l'iPhone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

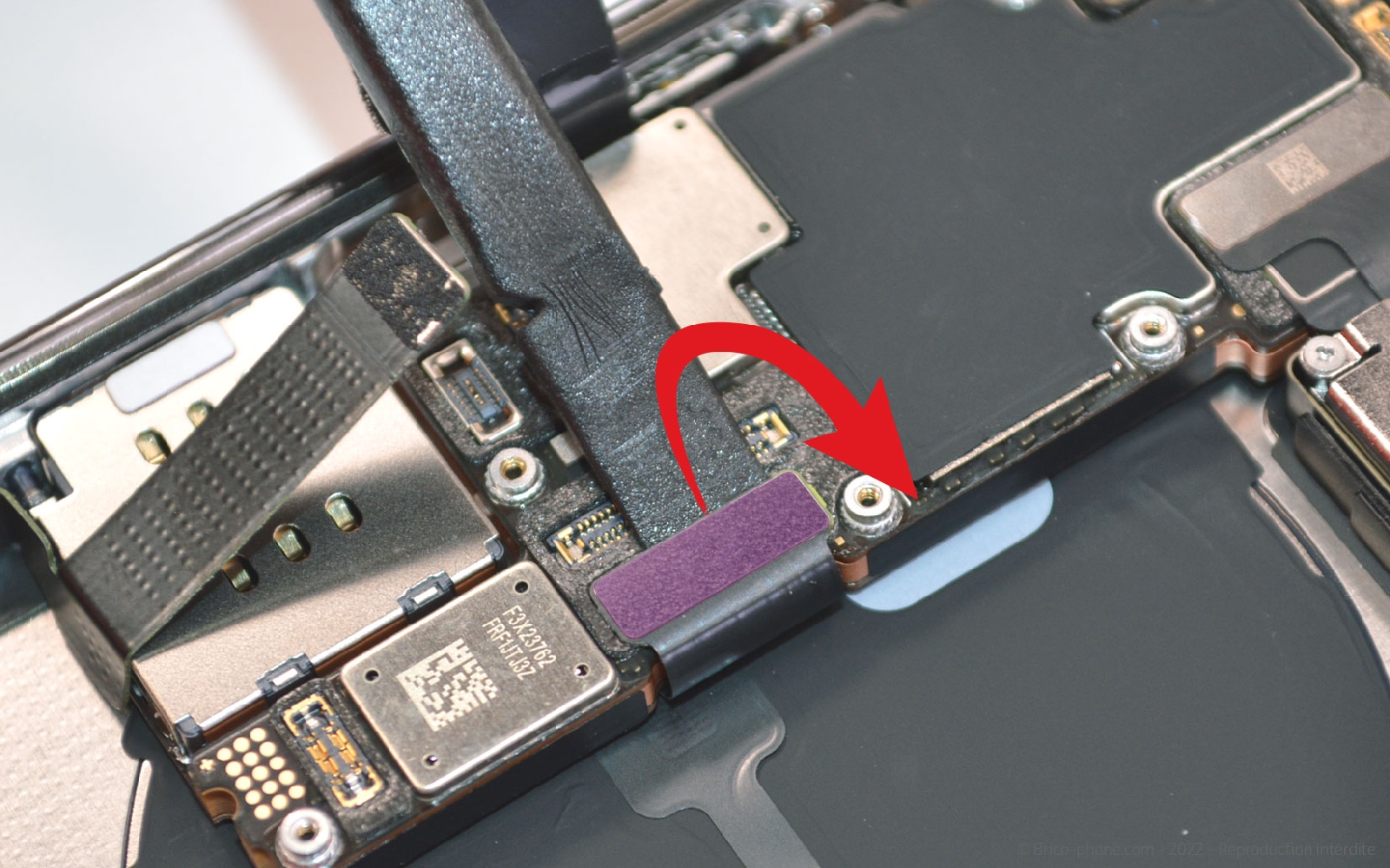

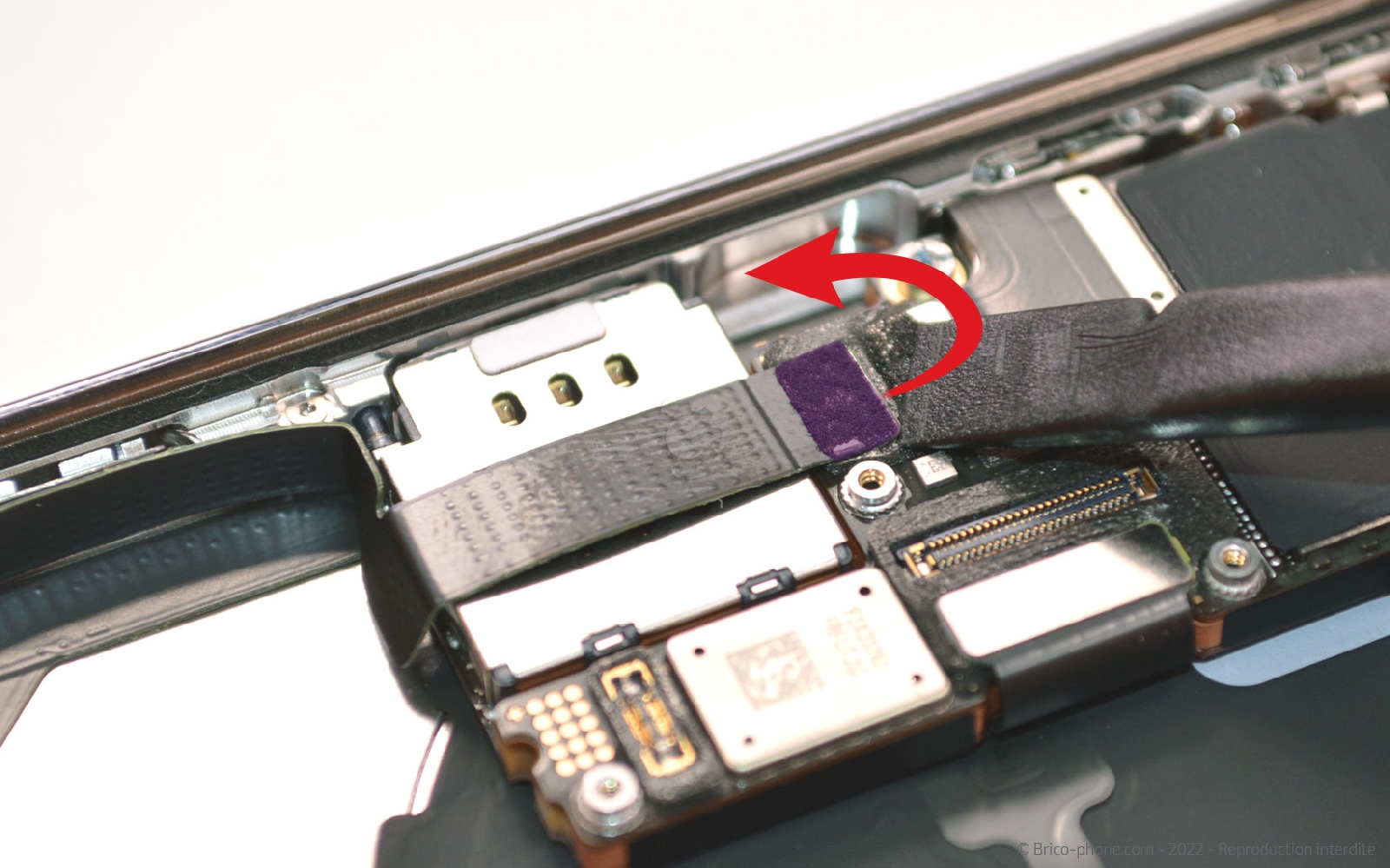

Etape 12 : Déconnecter les nappes du bas de la carte mère

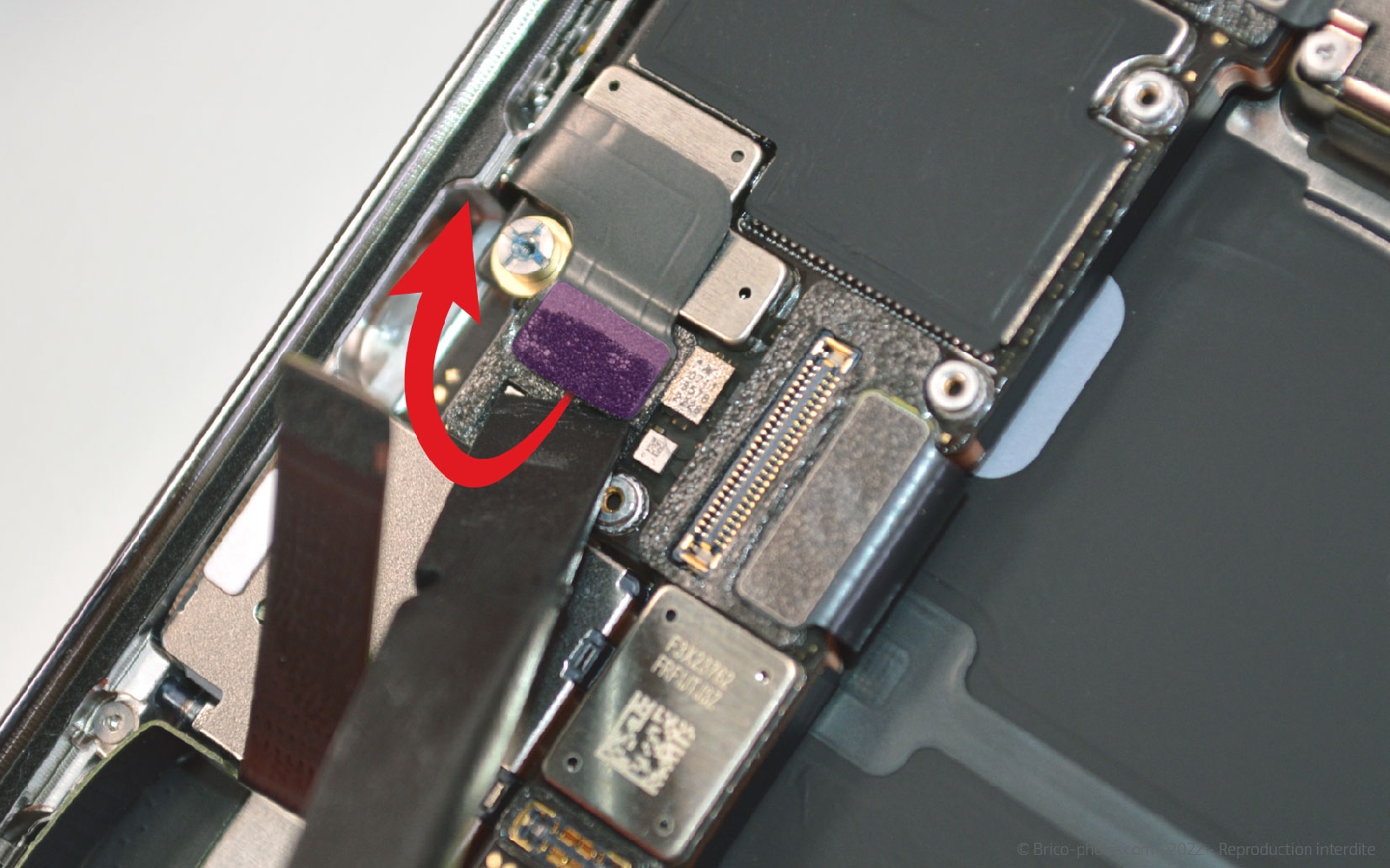

A l'aide du spudger, déconnectez les nappes du connecteur de charge et celle de la nappe à induction.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

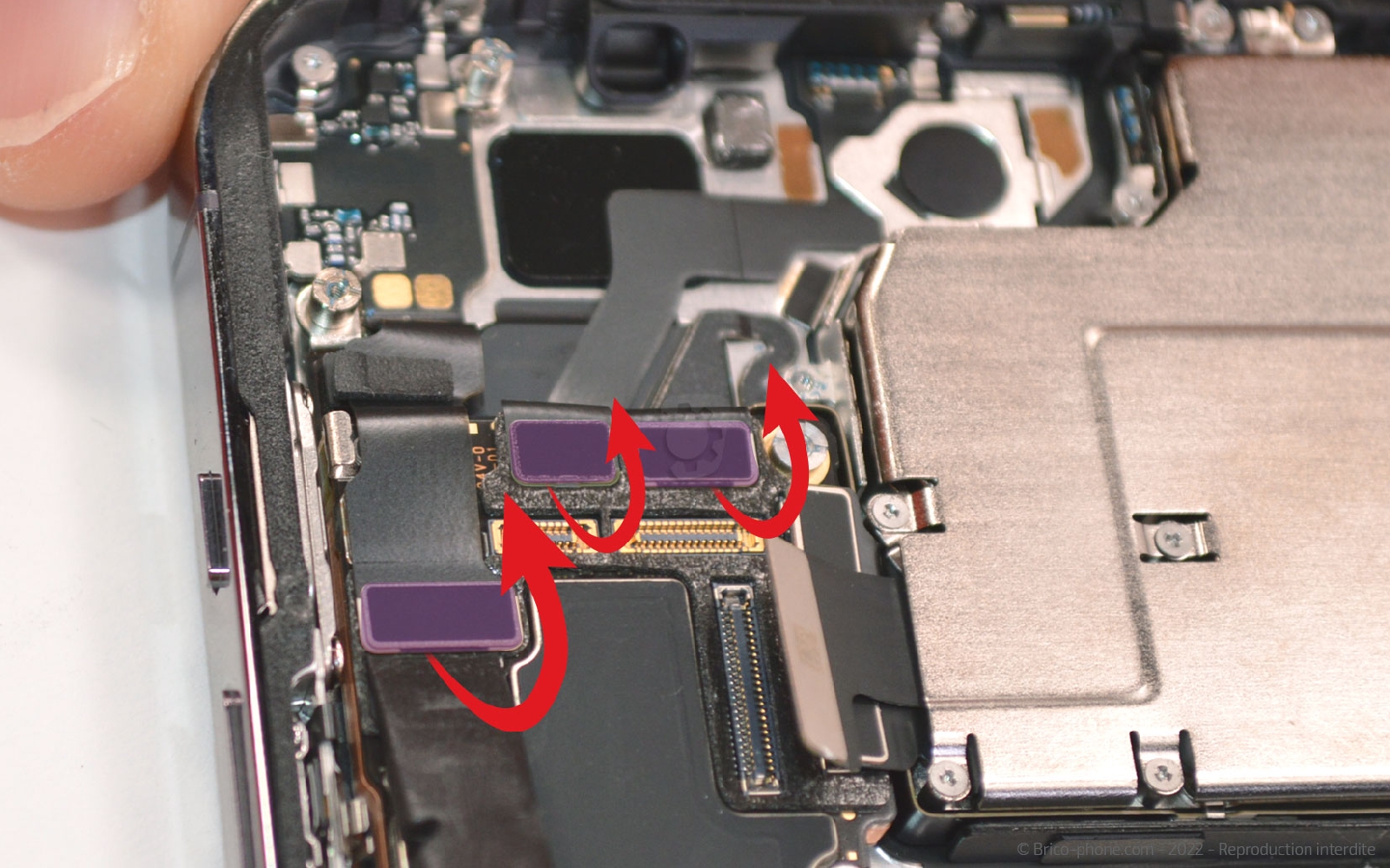

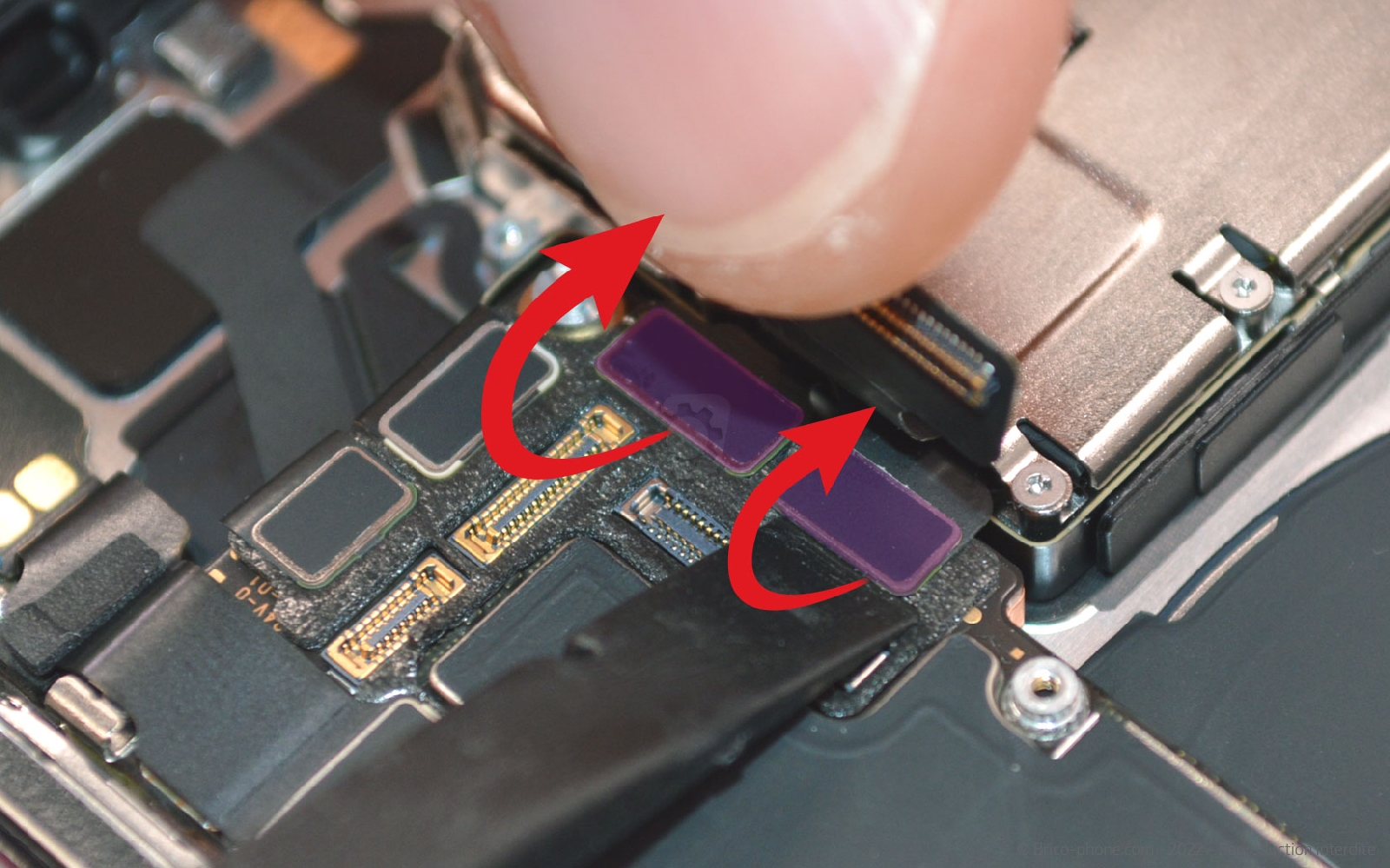

Etape 13 : Débrancher les nappes du haut de la carte mère
Sur la partie haute, attaquez-vous aux nappes des caméras arrière, du flash et des antennes.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

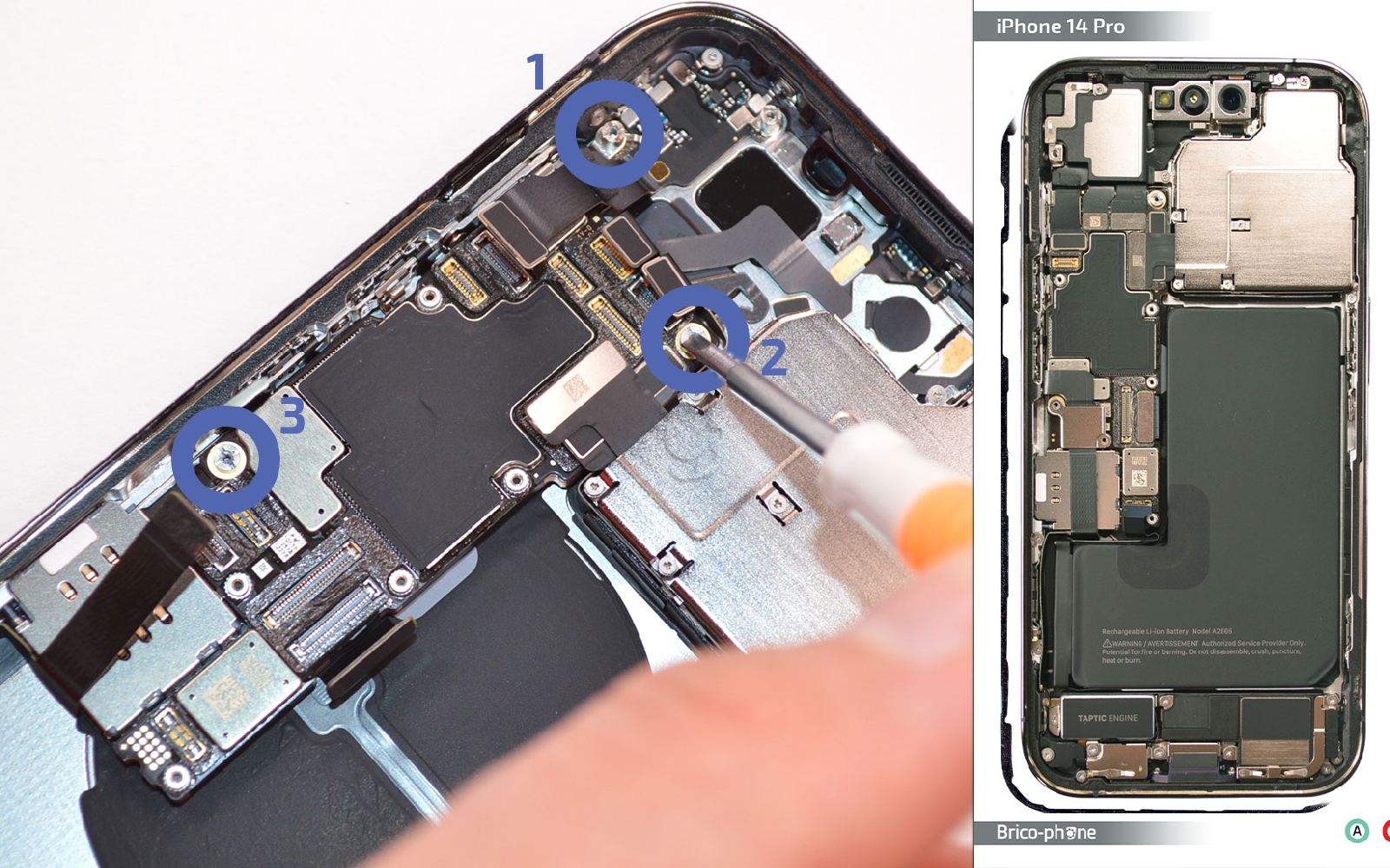

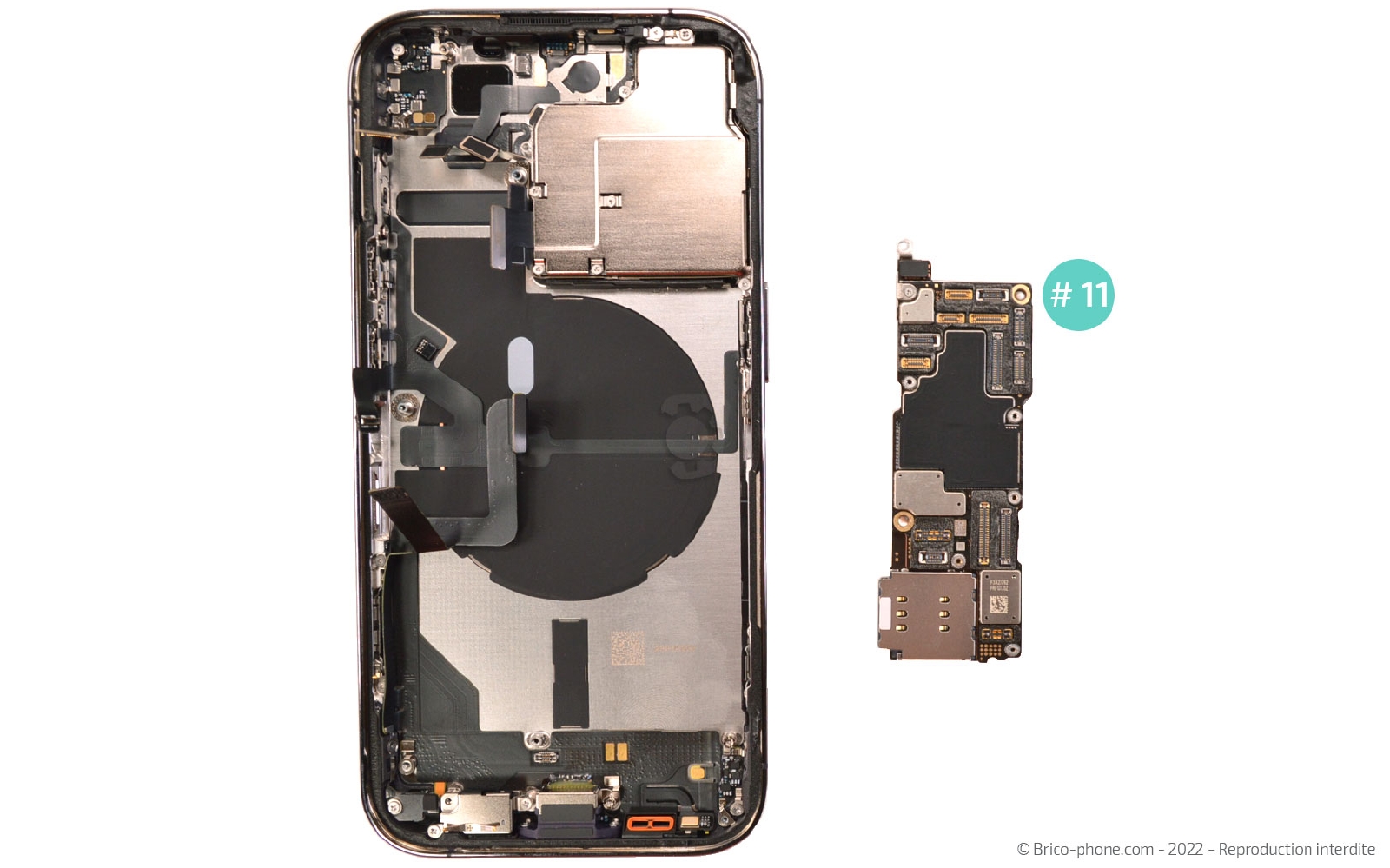

Etape 14 : Libérer la carte mère

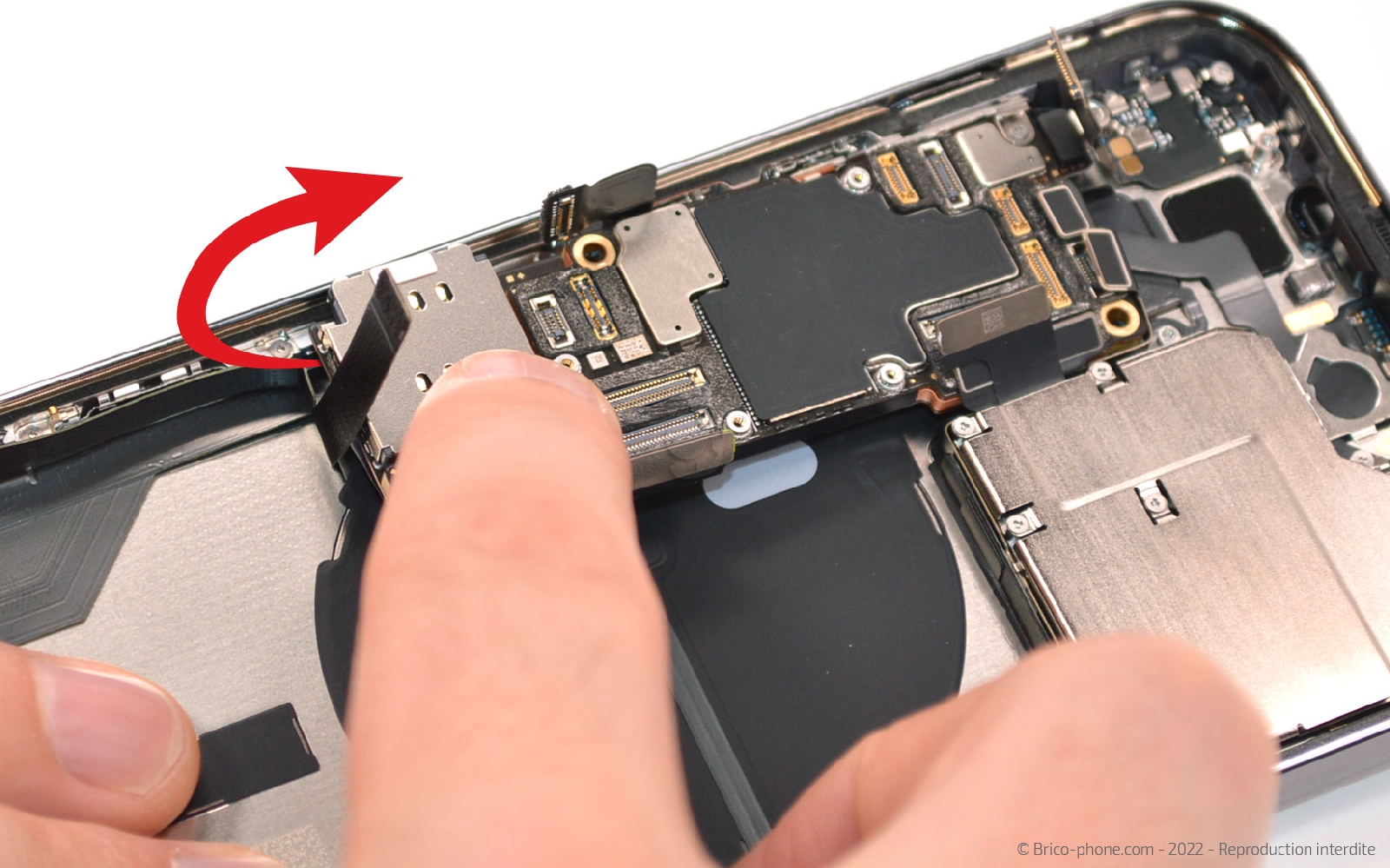

Ôtez les 3 vis nommées F1, F2 et F3 avec le tournevis plat avant de sortir la carte mère de son emplacement.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Replacer les éléments dans son iPhone
Félicitations, vous venez de retirer le connecteur de charge endommagé de votre iPhone 14 Pro !

Maintenant pour remonter votre téléphone, vous pouvez prendre le tutoriel en sens inverse.

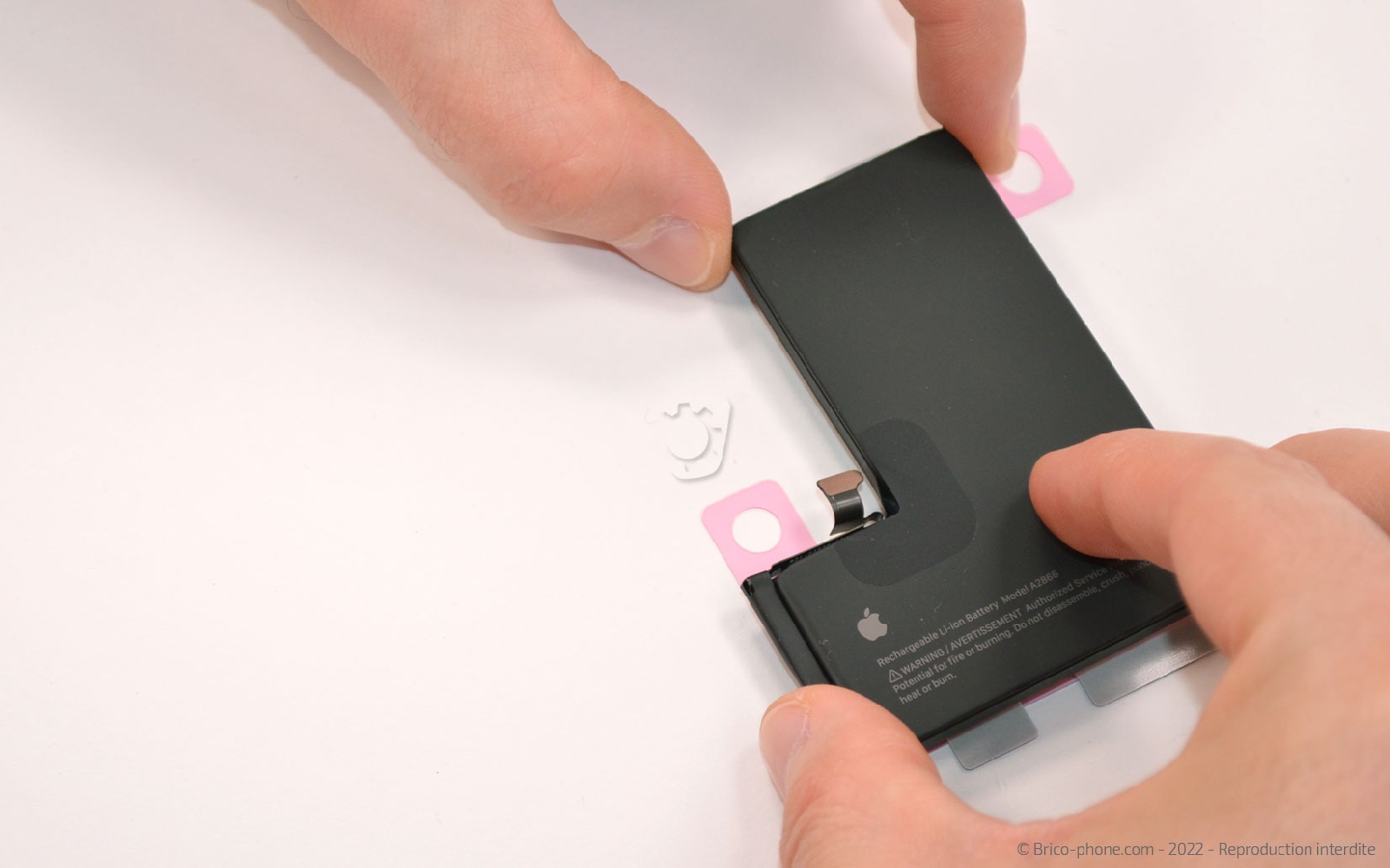

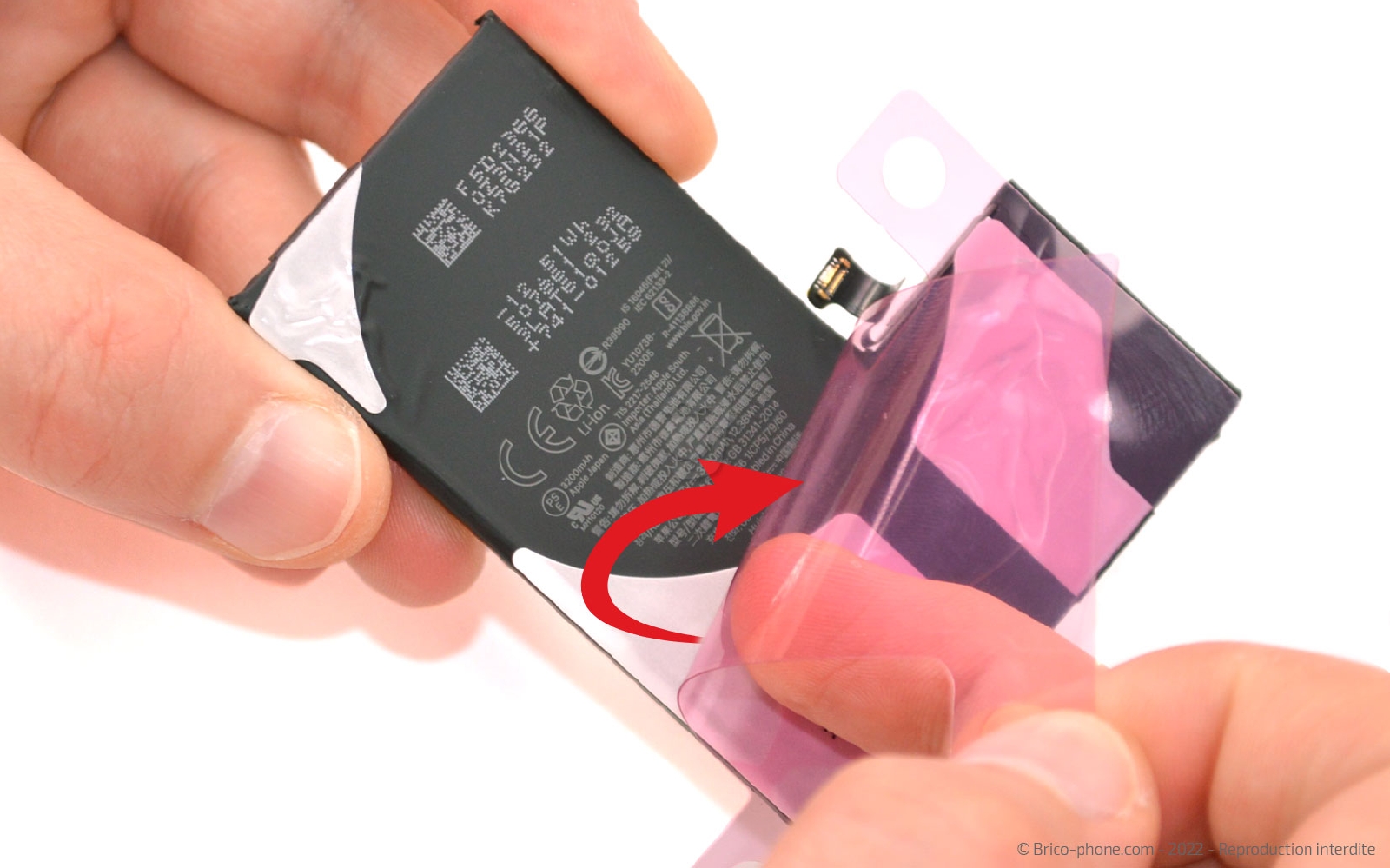

Pour installer la batterie, il vous suffit de placer de nouveaux stickers. Pour cela, installez les adhésifs à plat puis ôtez la protection bleue. Placez la batterie sur les stickers avant de replier les languettes sur le devant de la batterie. Finissez par retirer la protection rose et poser la batterie à l'interieur de votre iPhone.

Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

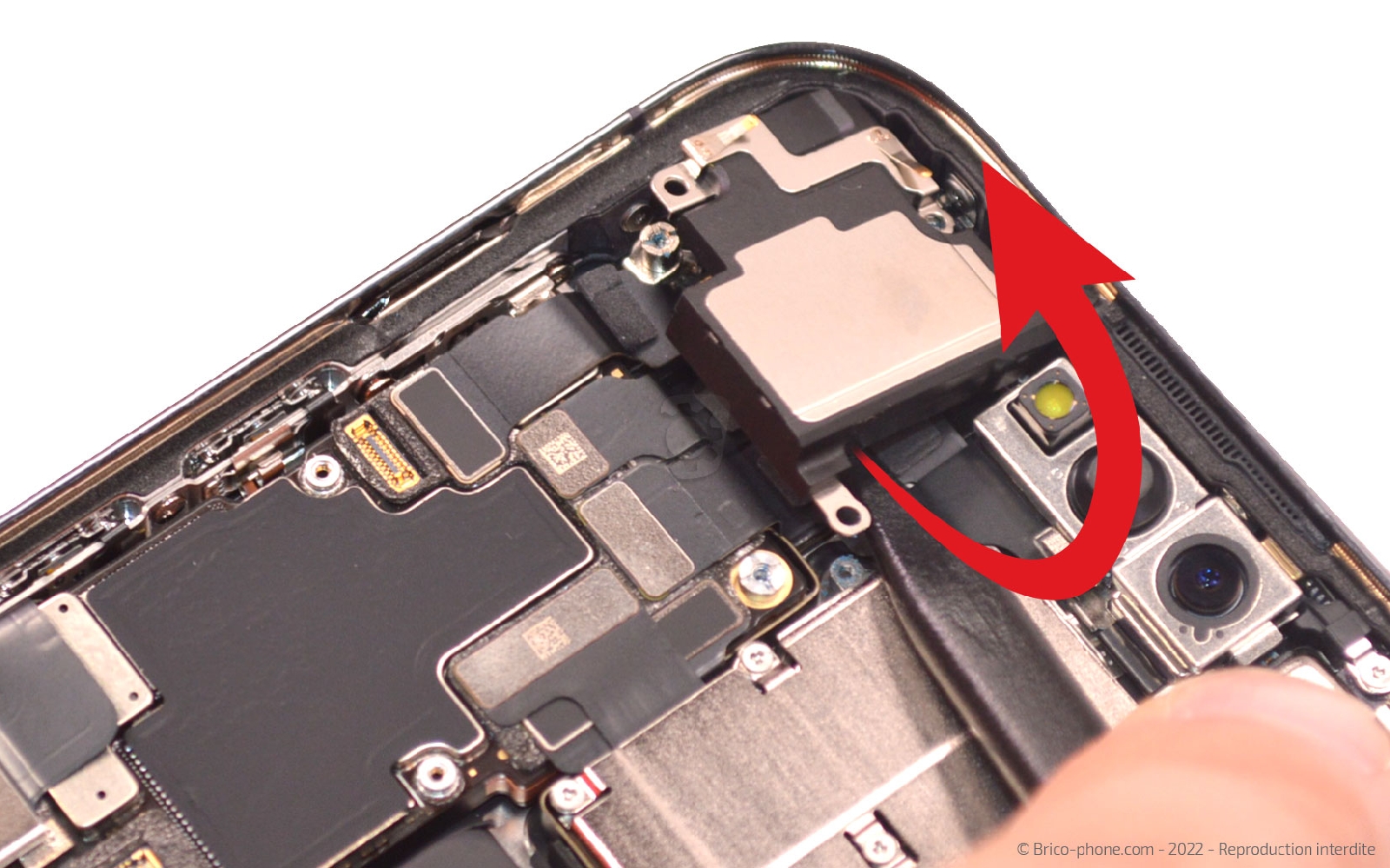

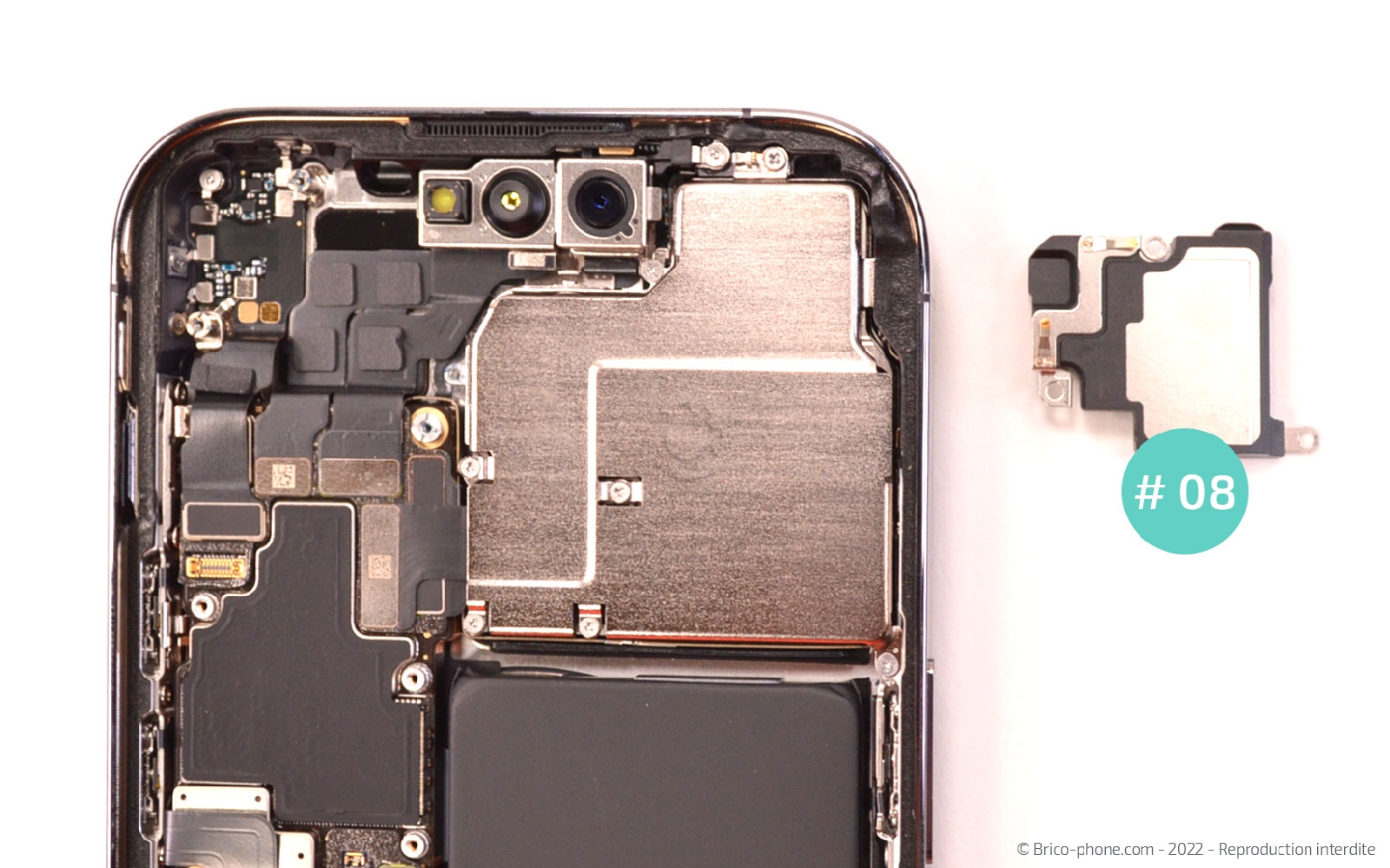

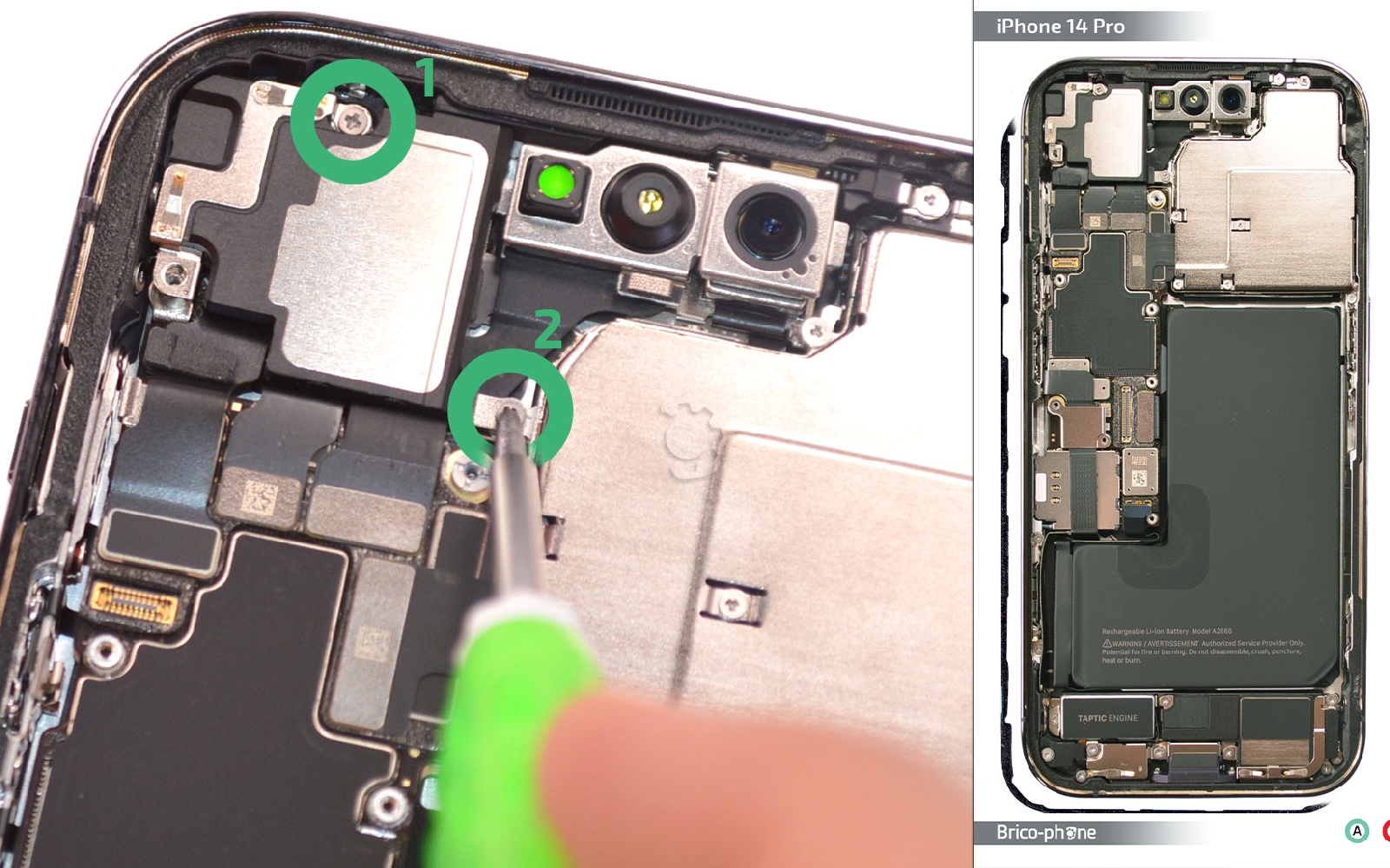

Etape 15 : Sortir le HP interne
Passons sur la partie haute du téléphone et commençons par extraire les deux vis cruciforme qui retiennent le haut-parleur interne.

Utilisez le levier en nylon pour sortir l'écouteur de l'oreille du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

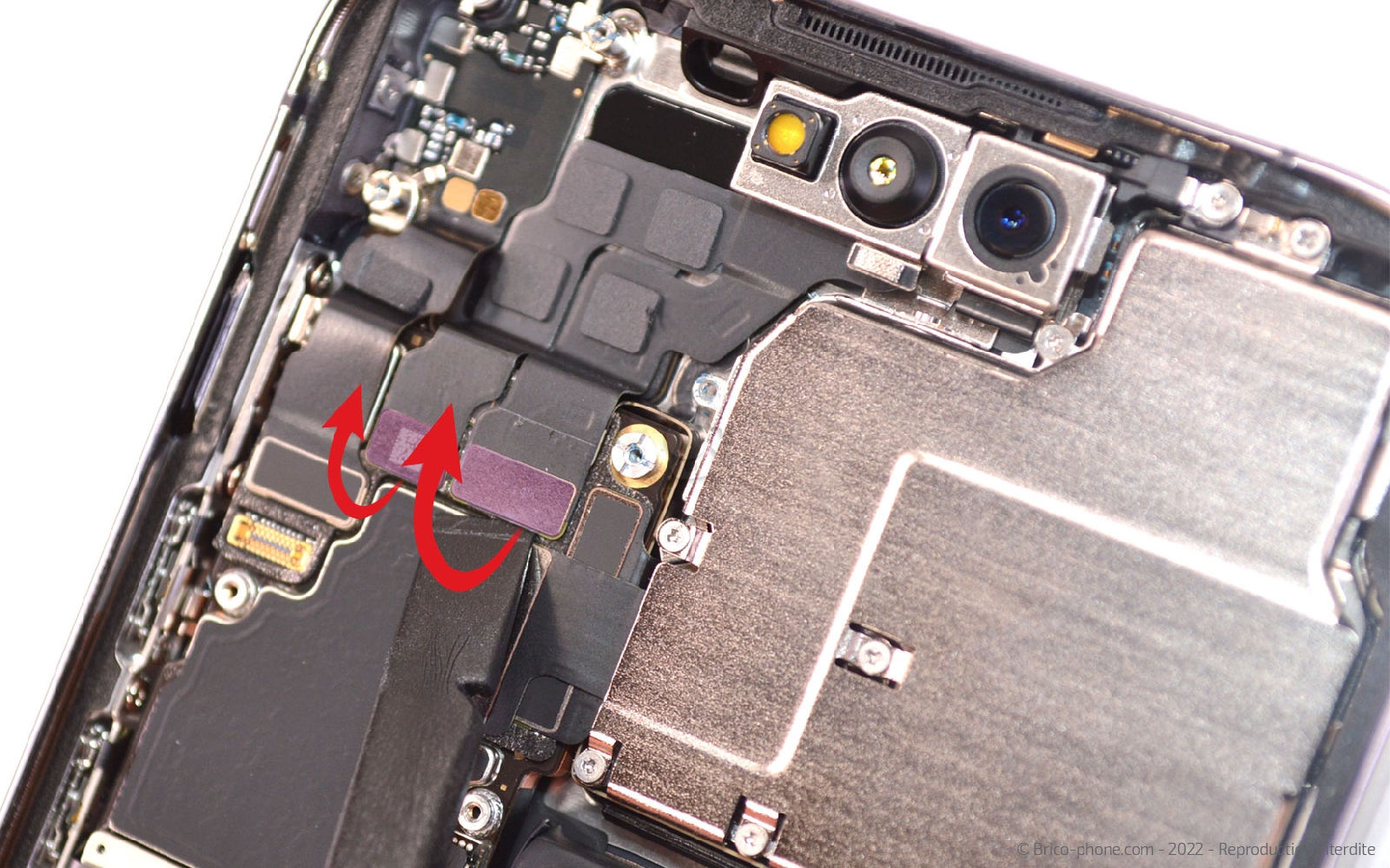

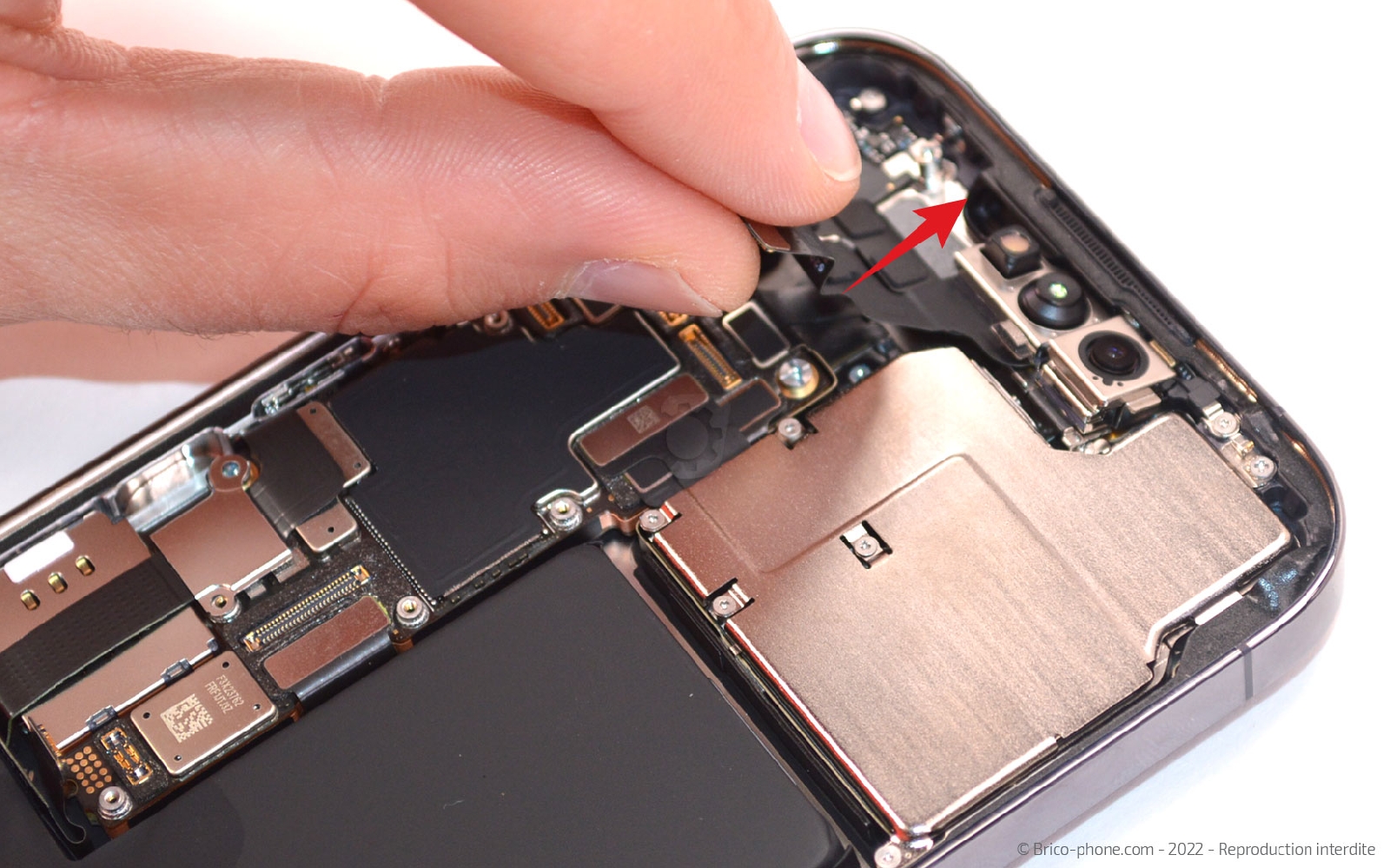

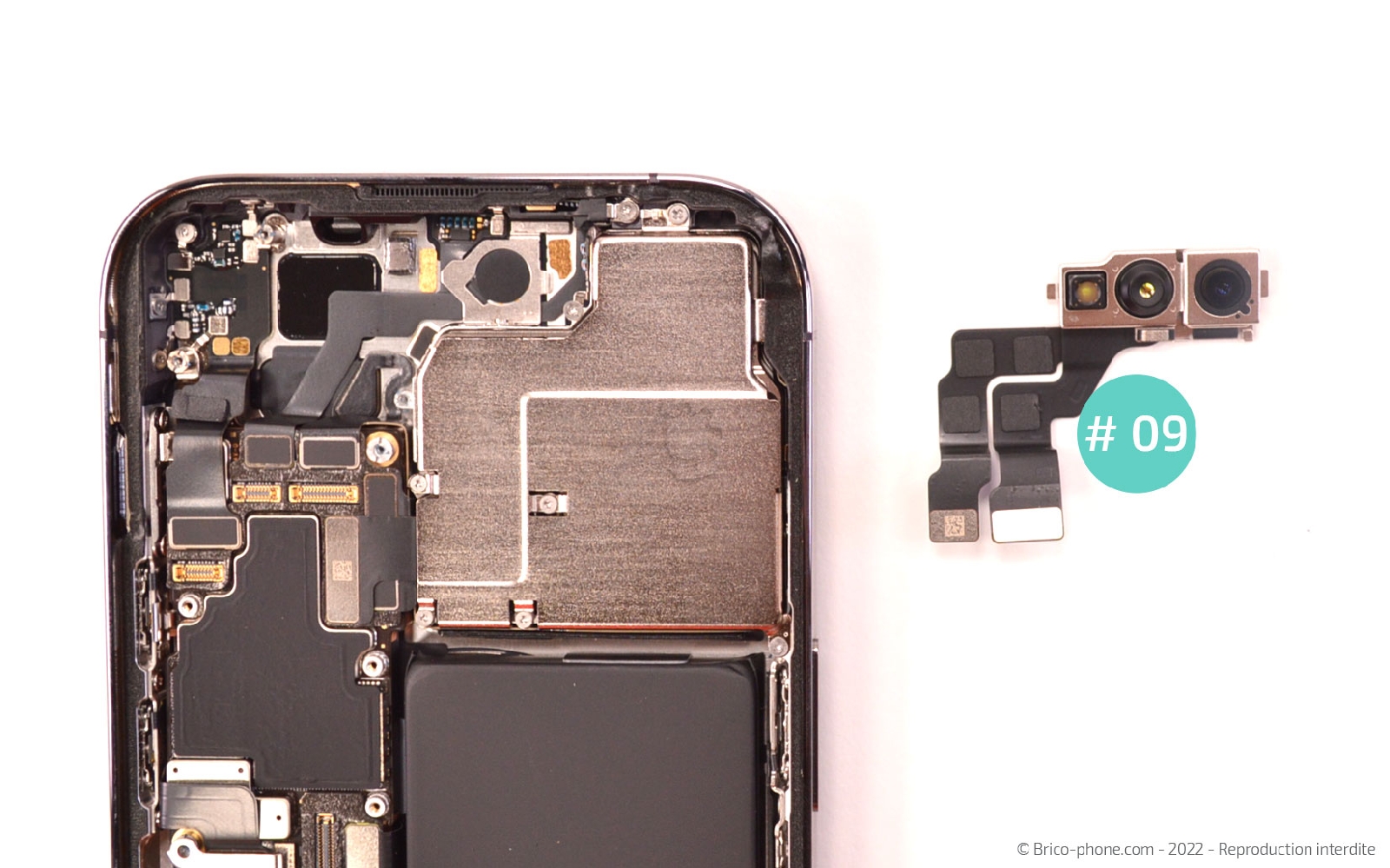

Etape 16 : Enlever la caméra avant abîmée
Débranchez les deux nappes de la caméra Facetime avant de l'extraire du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

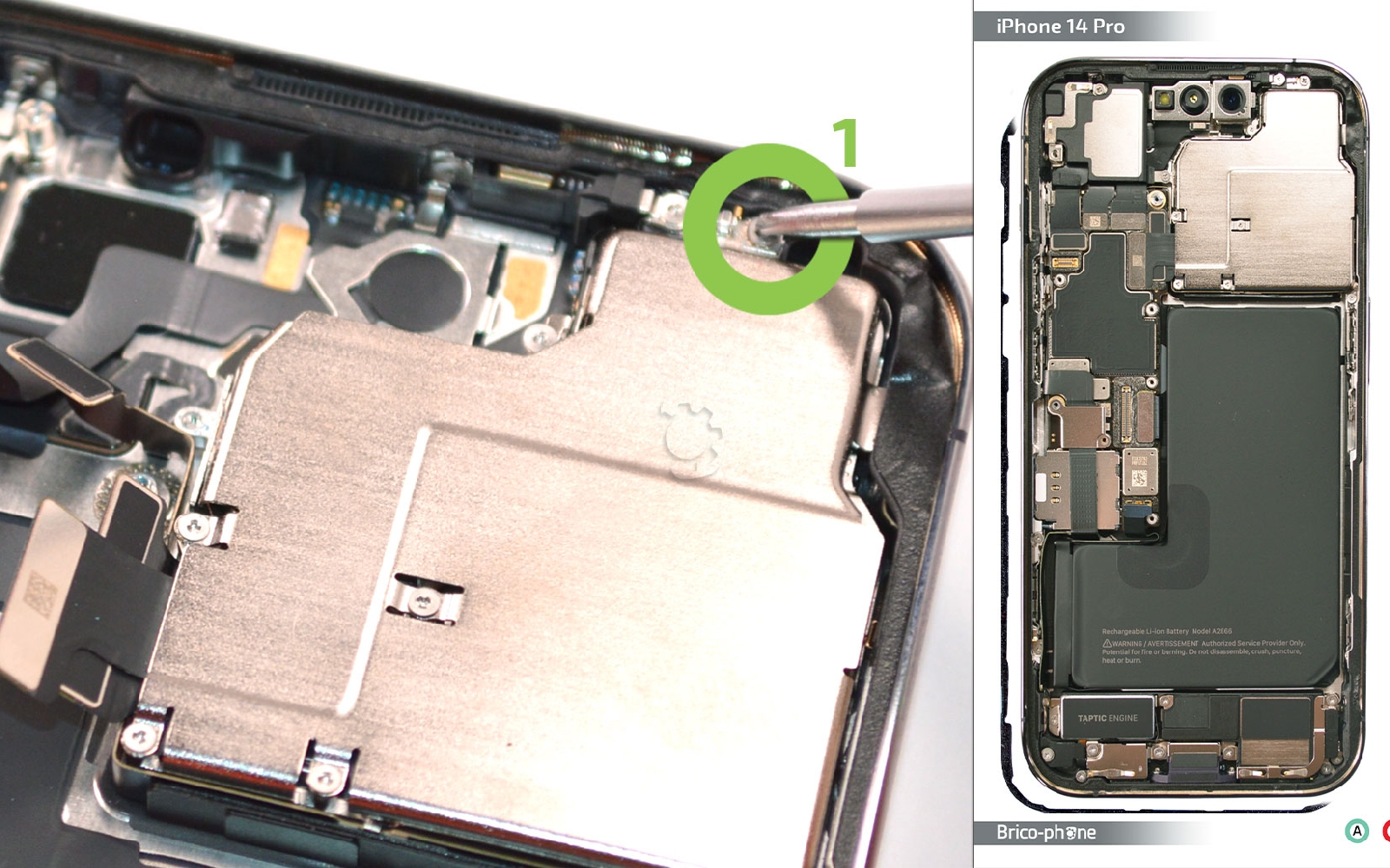

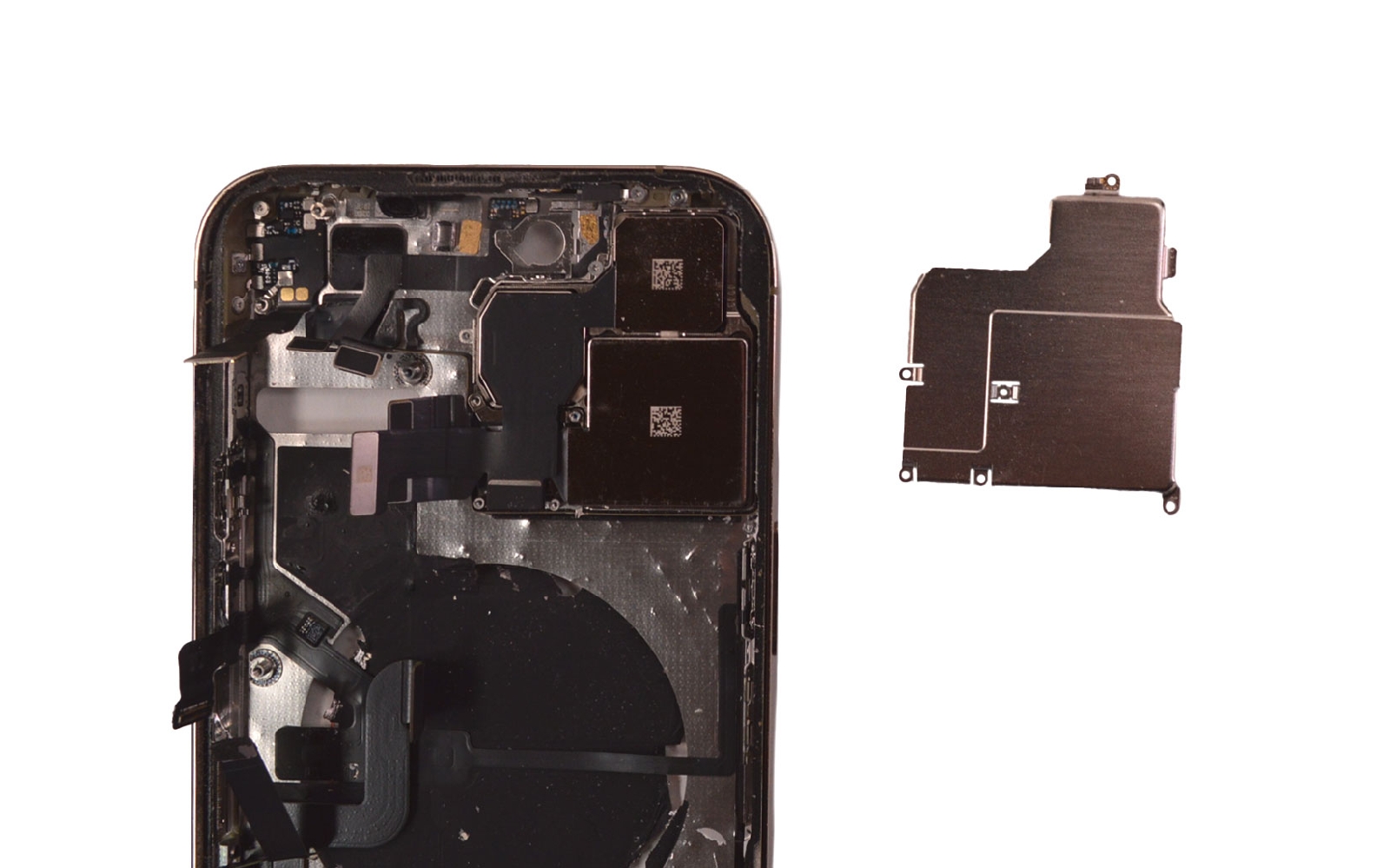

Etape 17 : Dévisser la plaquette de protection des caméras arrière
Retirez la vis cruciforme située en haut puis les 5 autres vis à l'aide du tournevis triwing.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

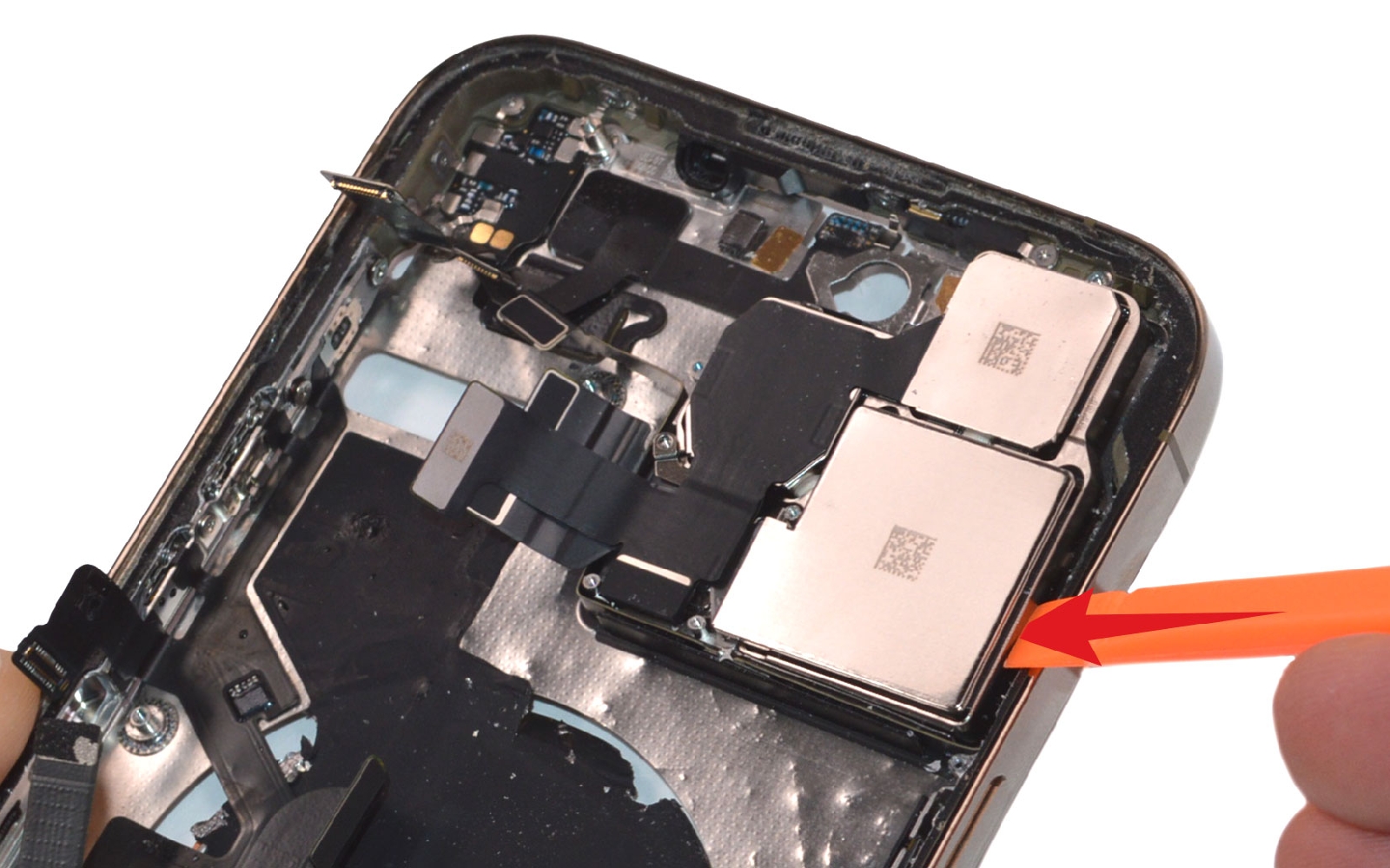

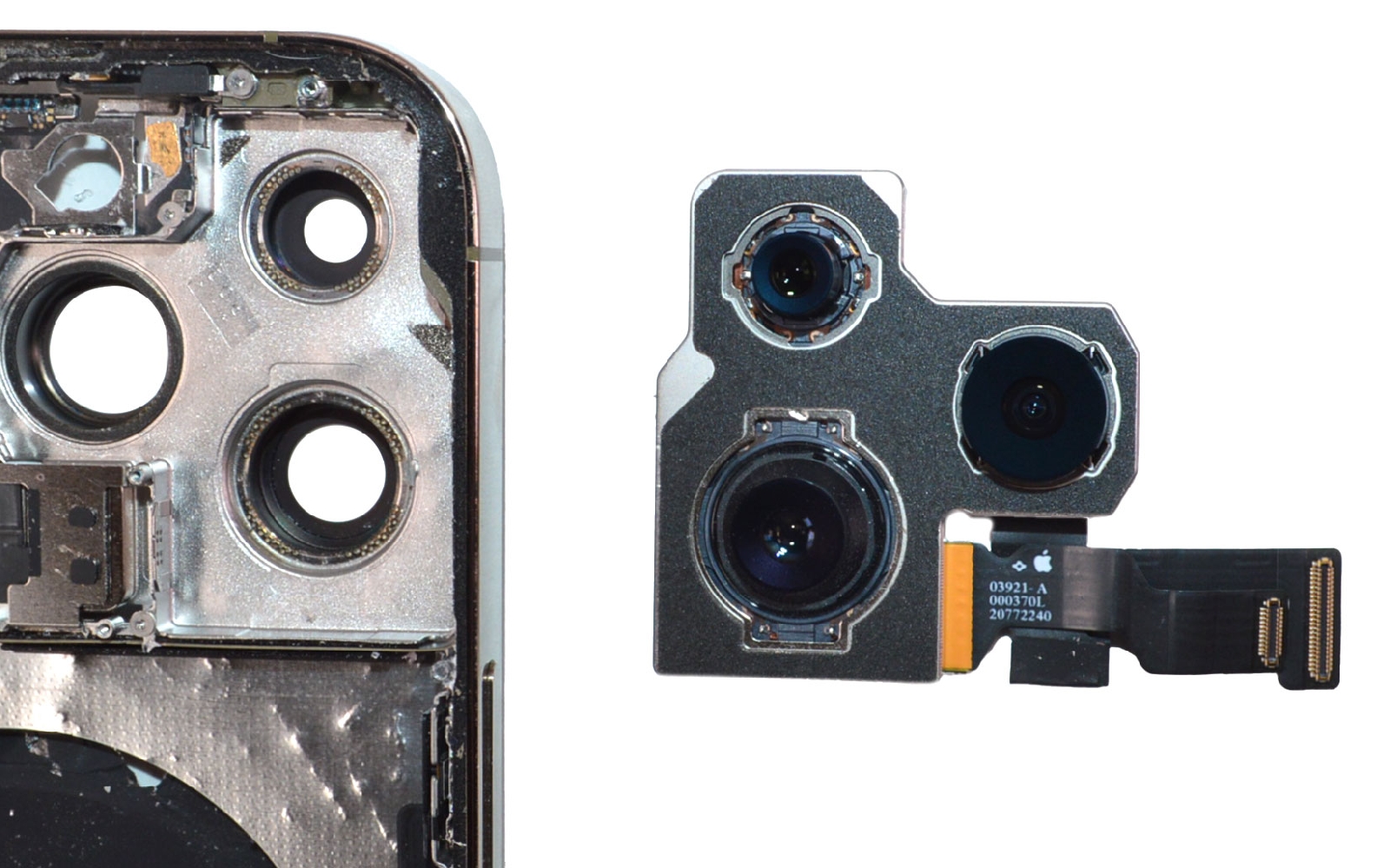

Etape 18 : Retirer le bloc caméra
Insérez le levier en nylon entre le bloc et le châssis pour sortir les caméras arrière de la coque endommagée.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Installer la batterie

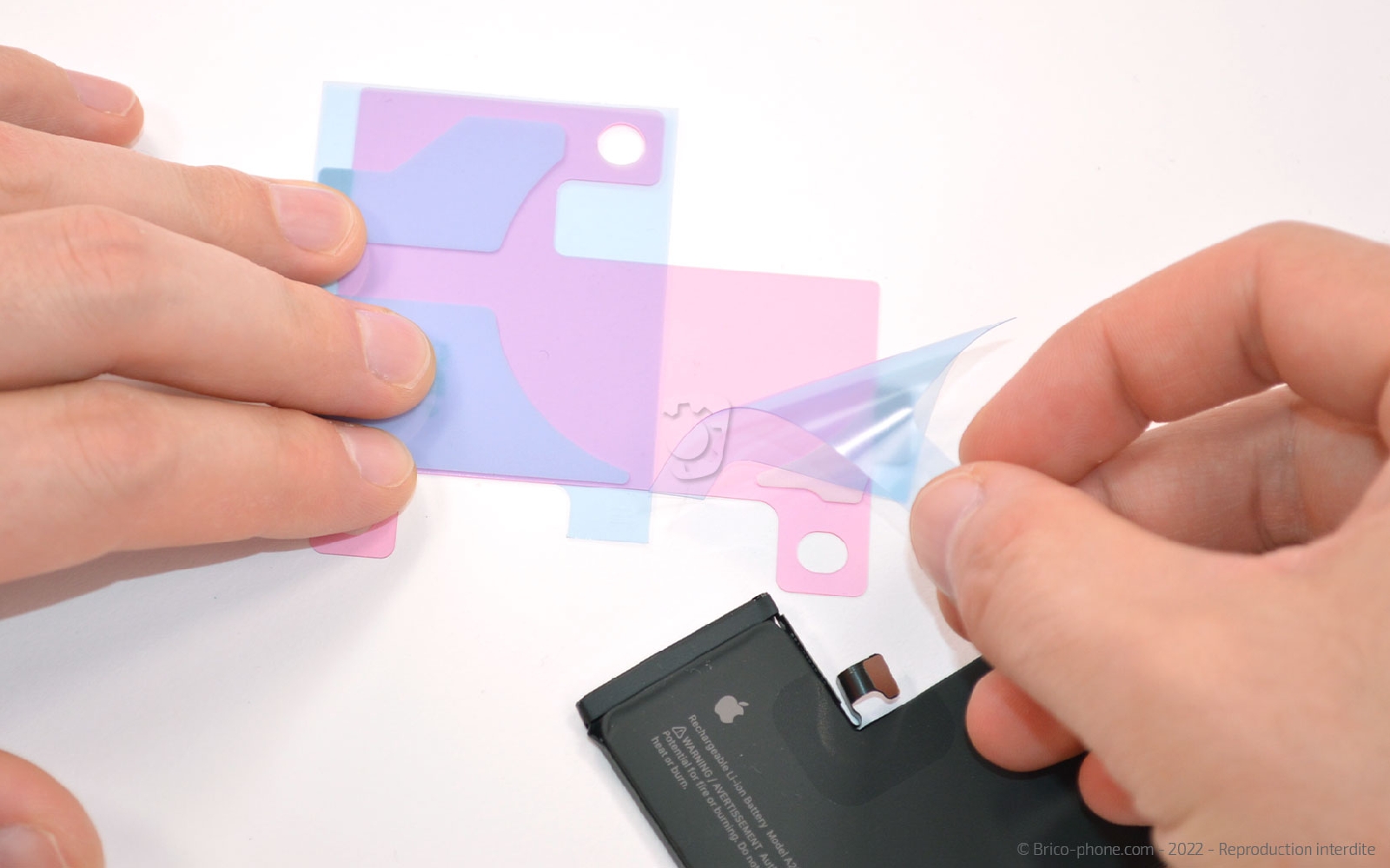

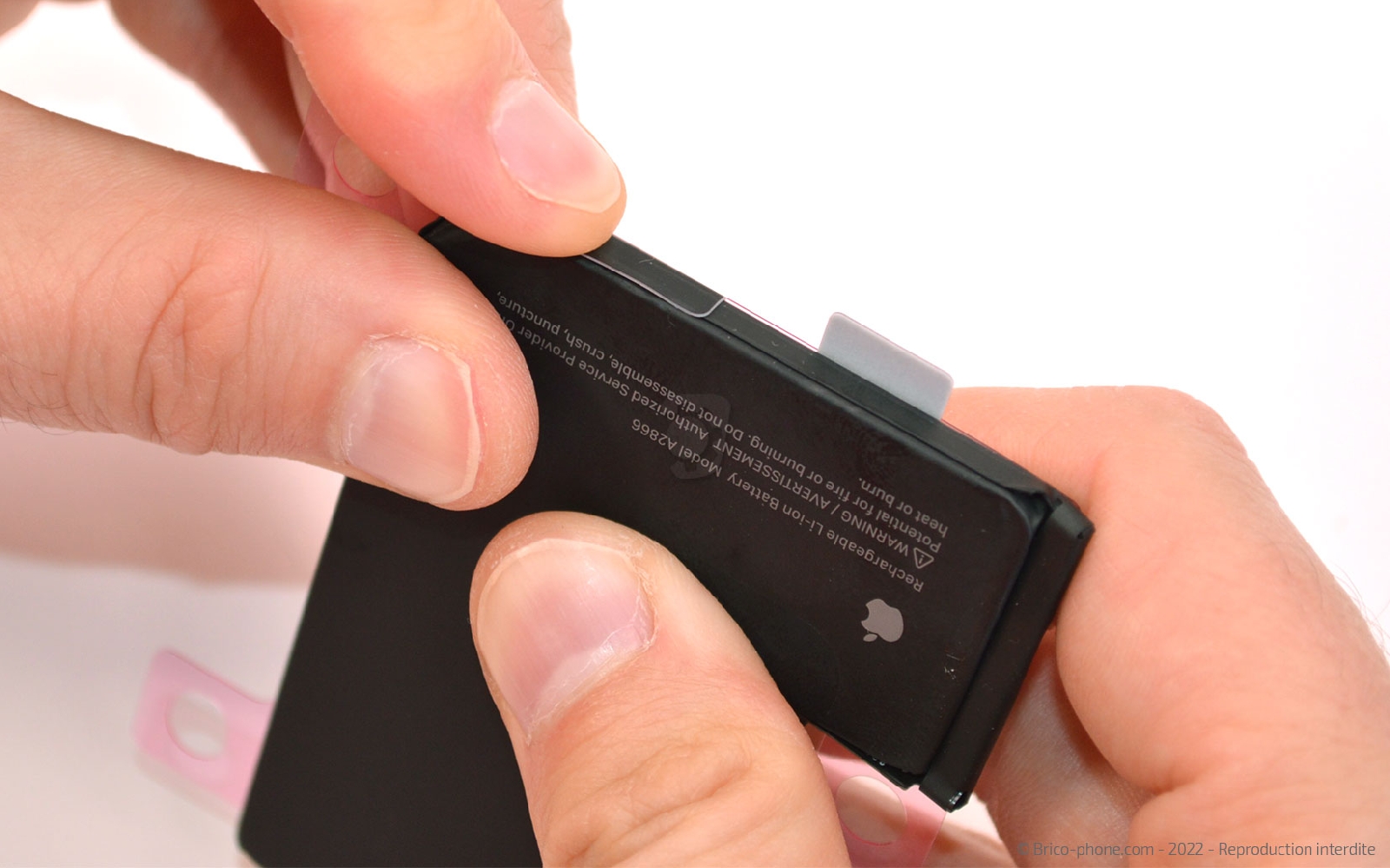

Pour installer la batterie, il vous suffit de placer les stickers. Pour cela, installez les adhésifs à plat puis ôtez la protection bleue. Placez la batterie sur les stickers avant de replier les languettes sur le devant de la batterie. Finissez par retirer la protection rose et poser la batterie à l'interieur de votre iPhone.

Ensuite pour remonter votre téléphone, vous pouvez prendre le tutoriel en sens inverse.

Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

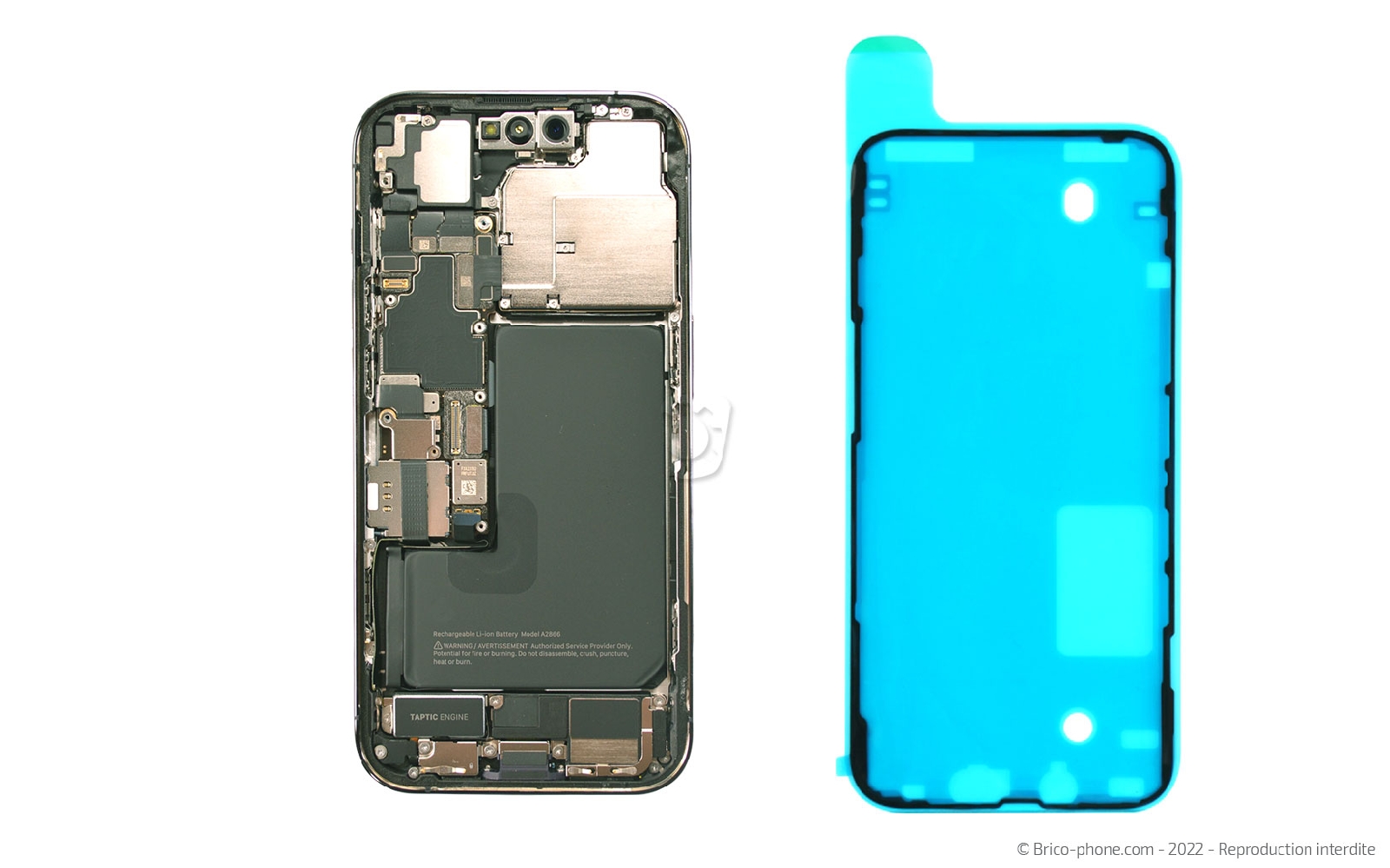

Conseils pour la fermeture
Avant d'installer le nouveau produit, placez un joint d'étanchéité en ayant au préalable nettoyé le châssis des résidus de colle.
Pour vous aider, nous vous proposons de suivre l'un de ces deux tutoriels :
- Tuto vidéo
- Tuto photos
