Guide de réparation sur Galaxy S24 Ultra

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 14/20
Galaxy S24 Ultra | Temps estimé : 45 min | Difficulté : 3/5

Ce guide a été conçu pour vous aider à diagnostiquer et réparer les problèmes courants de votre Samsung Galaxy S24 Ultra, avec des instructions détaillées, illustrées par des photos et des vidéos explicatives. Que vous ayez besoin de remplacer l'écran, la batterie ou d'autres composants, nos experts vous guideront pas à pas pour assurer une réparation réussie.

Avant de commencer, assurez-vous d'avoir tous les outils nécessaires et de travailler dans un environnement propre et bien éclairé. Prenez votre temps pour suivre chaque étape avec attention, et si vous avez des questions, notre équipe de support est prête à vous aider. Chez Brico-Phone, nous croyons que chacun peut devenir son propre réparateur. Bonne réparation !

Diagnostic

›  Eléments endommagés.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

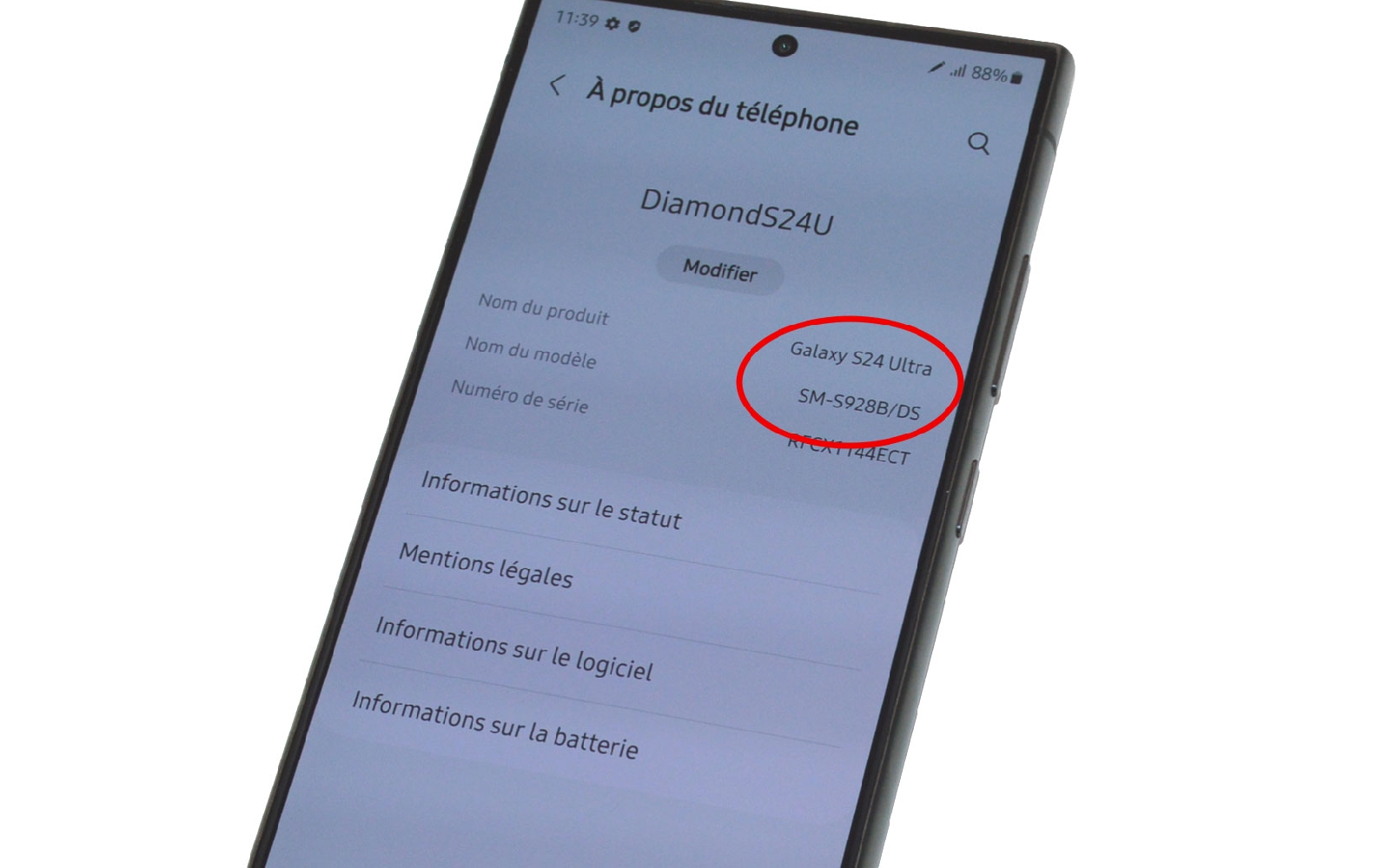

Assurez vous de commander les bonnes pièces détachées en vérifiant que votre modèle de téléphone se trouve dans la liste des appareils compatibles avec le nouveau composant. Pour connaitre votre numéro de modèle, il vous suffit de vous rendre dans les paramètres de votre Samsung.

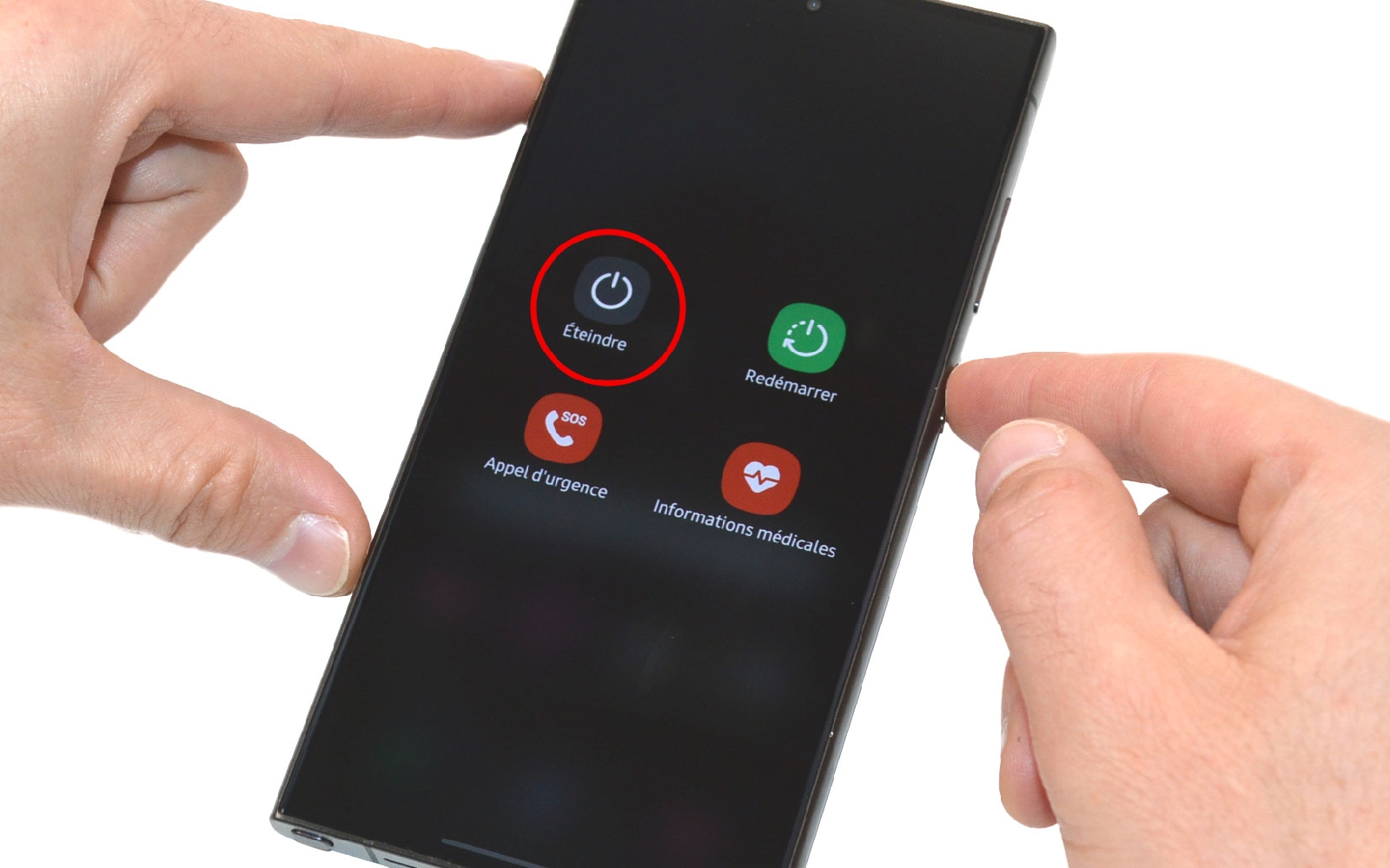

Une fois que vous êtes prêt, mettez hors tension votre Samsung Galaxy S24 Ultra.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

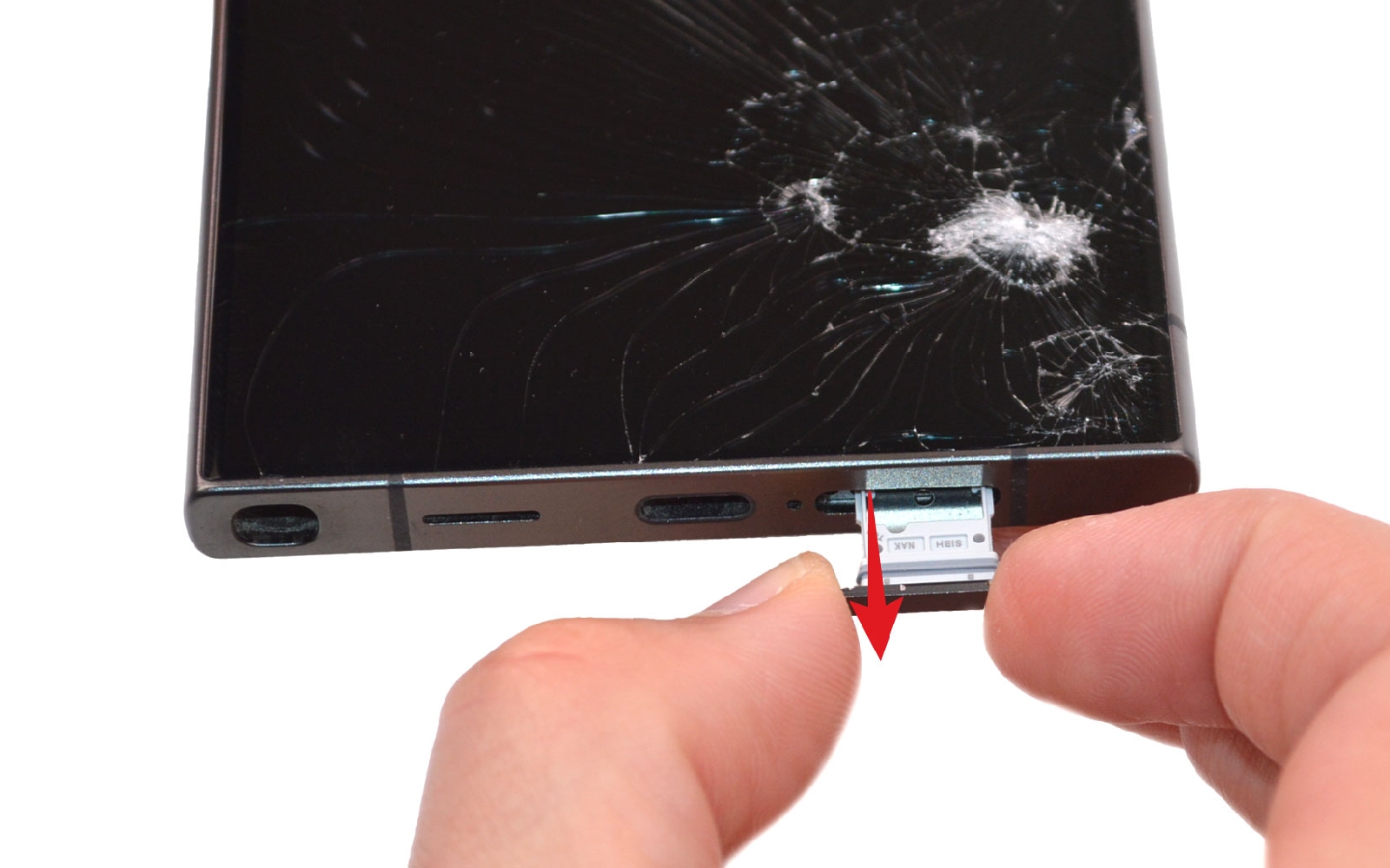

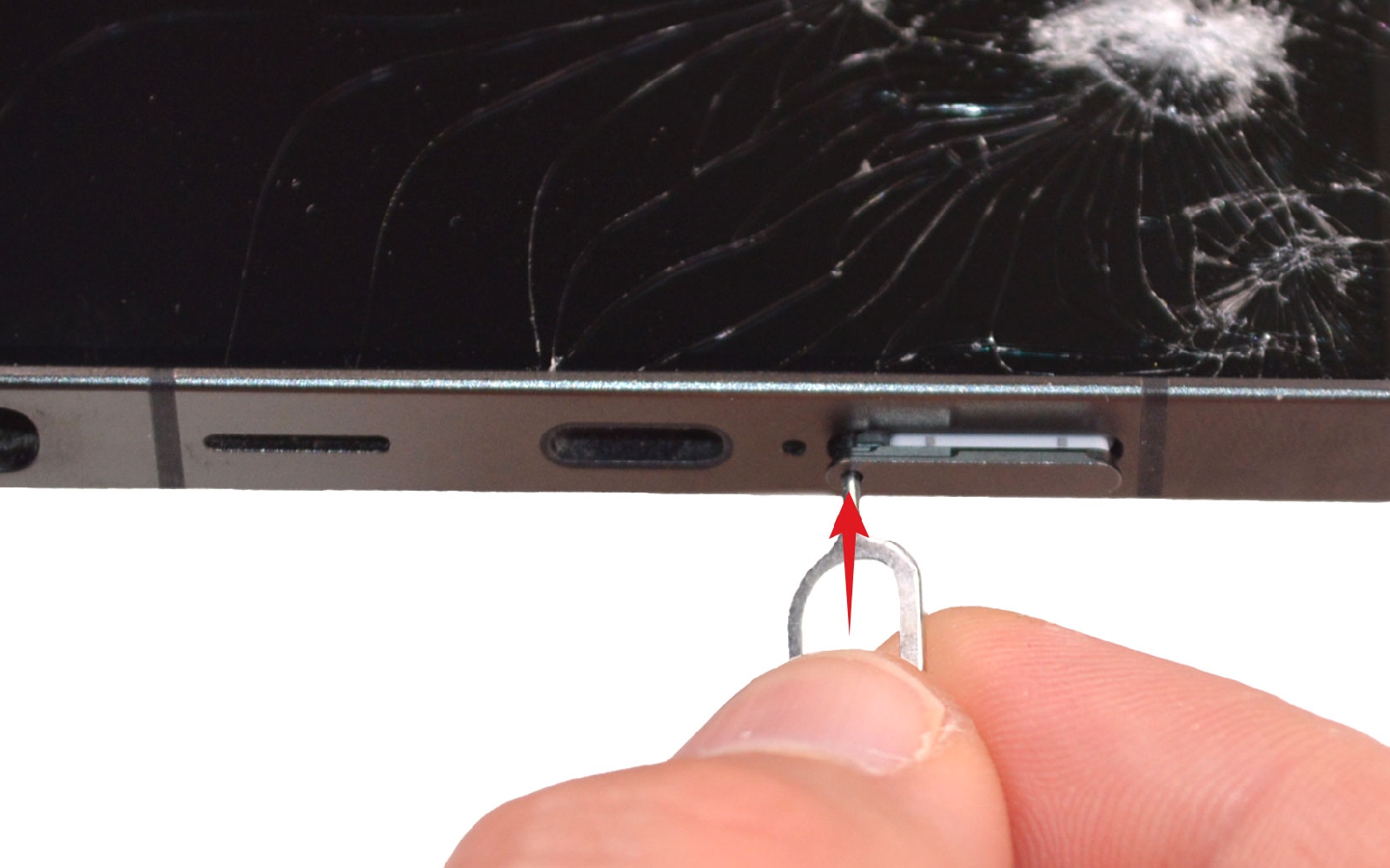

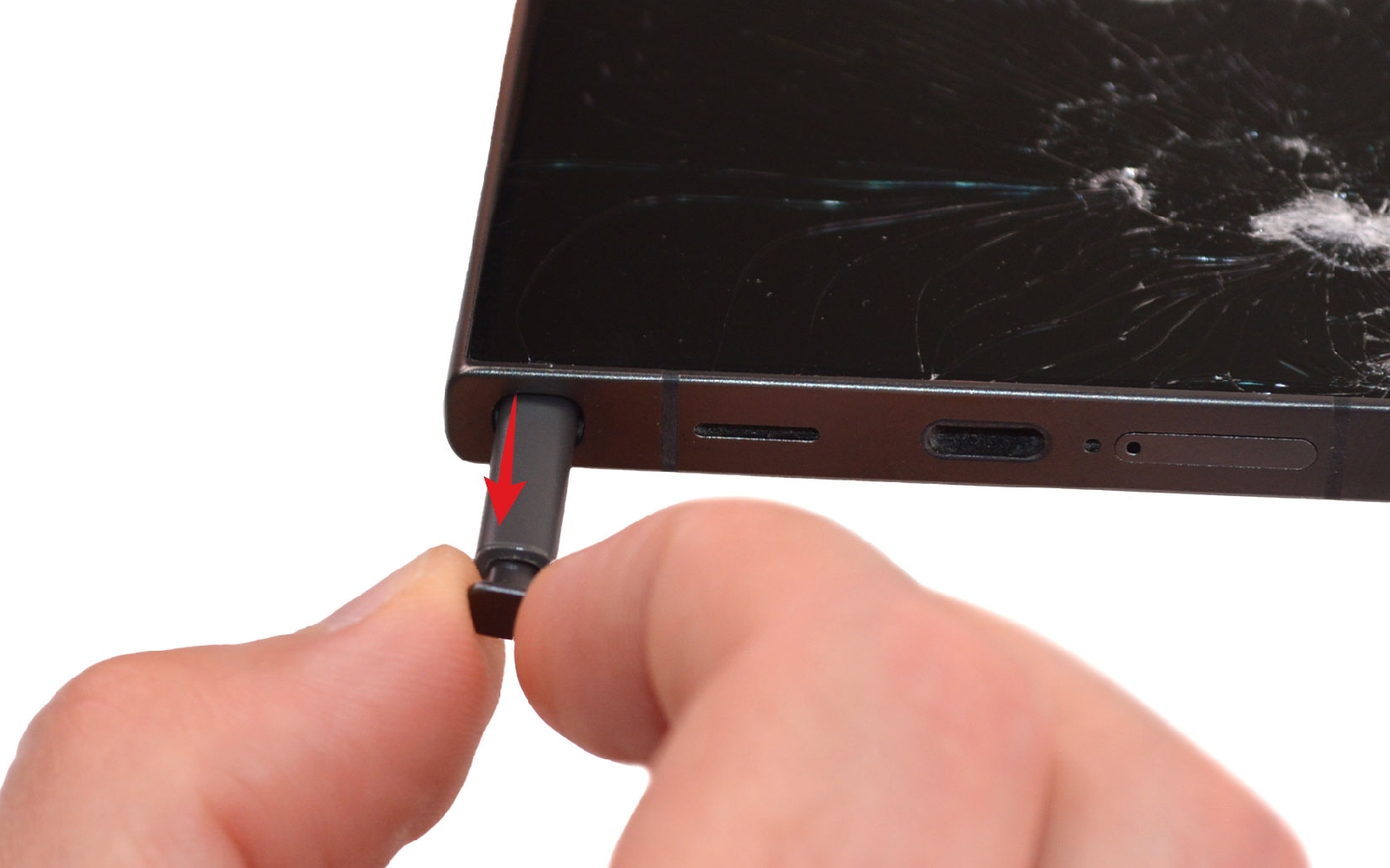

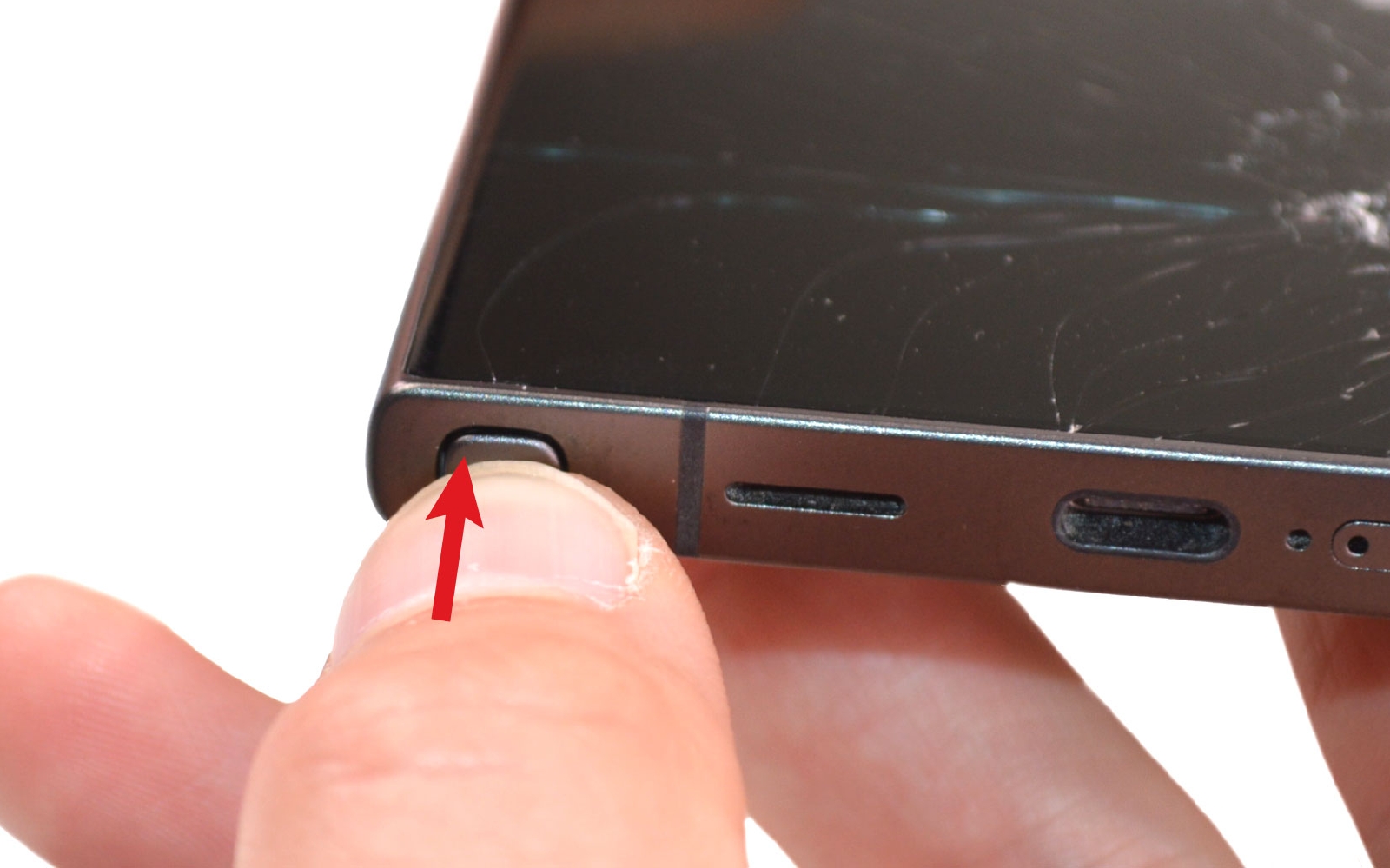

Etape 1 : Ejecter le S-Pen et le tiroir SIM
Ejectez le stylet de son emplacement puis le tiroir de la carte SIM.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
S-Pen d'origine pour Samsung Galaxy S24 Ultra Violet Titane
39,90 €

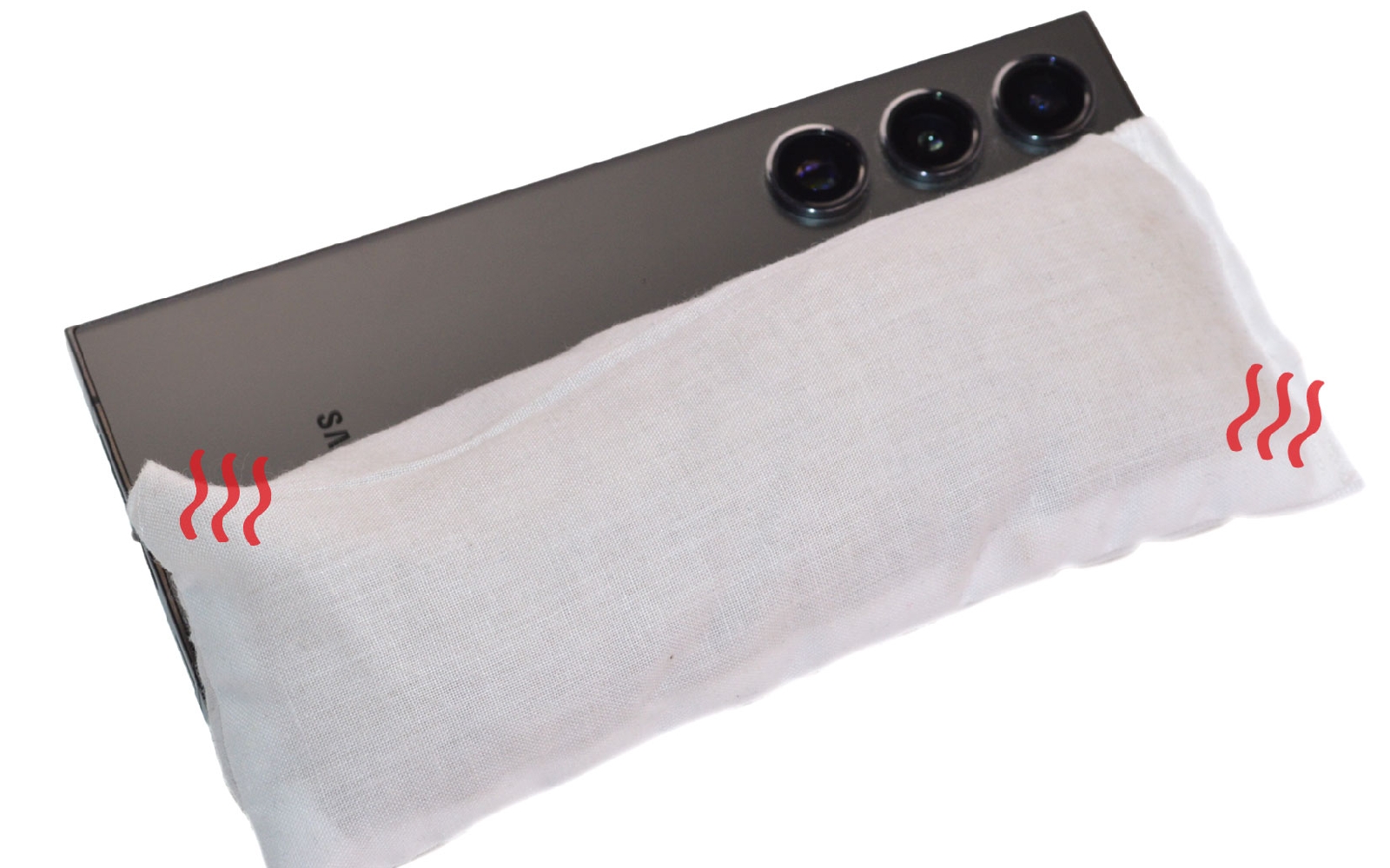

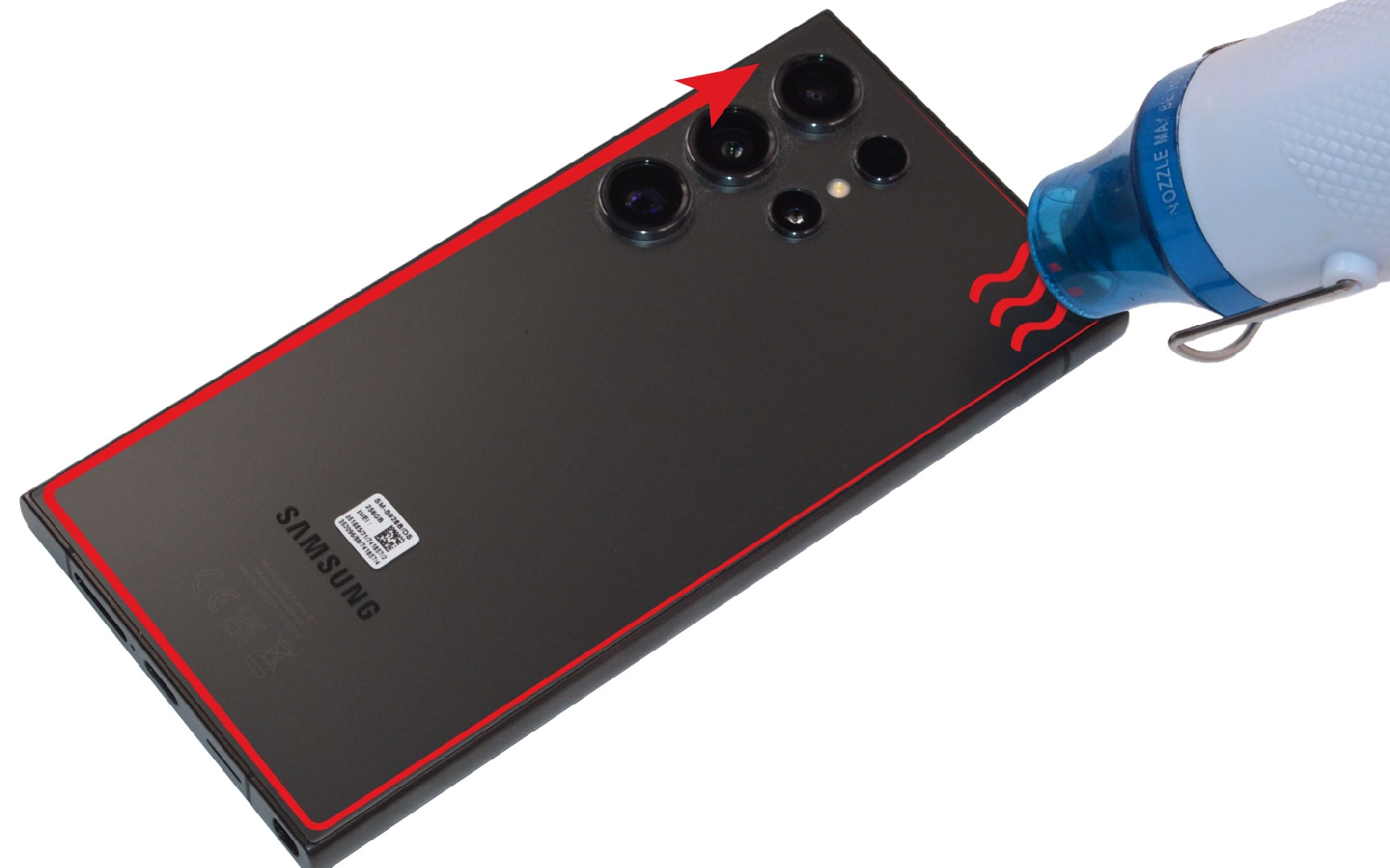

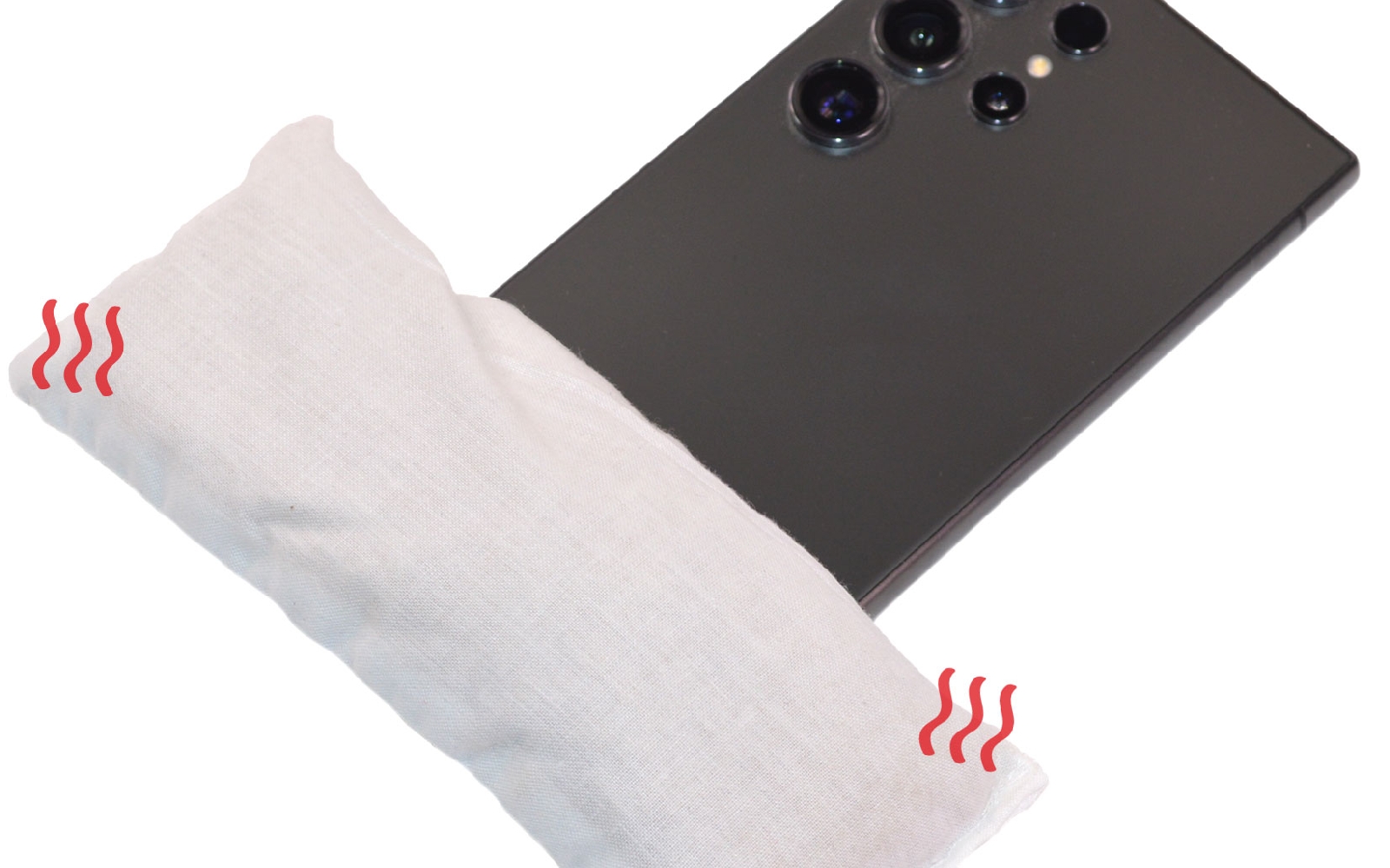

Etape 2 : Chauffer la vitre arrière
Utilisez un coussin chauffant, un décapeur thermique ou encore un sèche-cheveux pour ramollir le sticker qui retient la vitre arrière au châssis.

Vous avez opté pour le coussin chauffant ? Placez le coussin au micro-ondes environ 2 minutes avant de le déposer sur les bords du téléphone. En ce qui concerne le décapeur ou le sèche-cheveux, il vous suffit d'allumer l'appareil et de le passer sur les contours du mobile.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

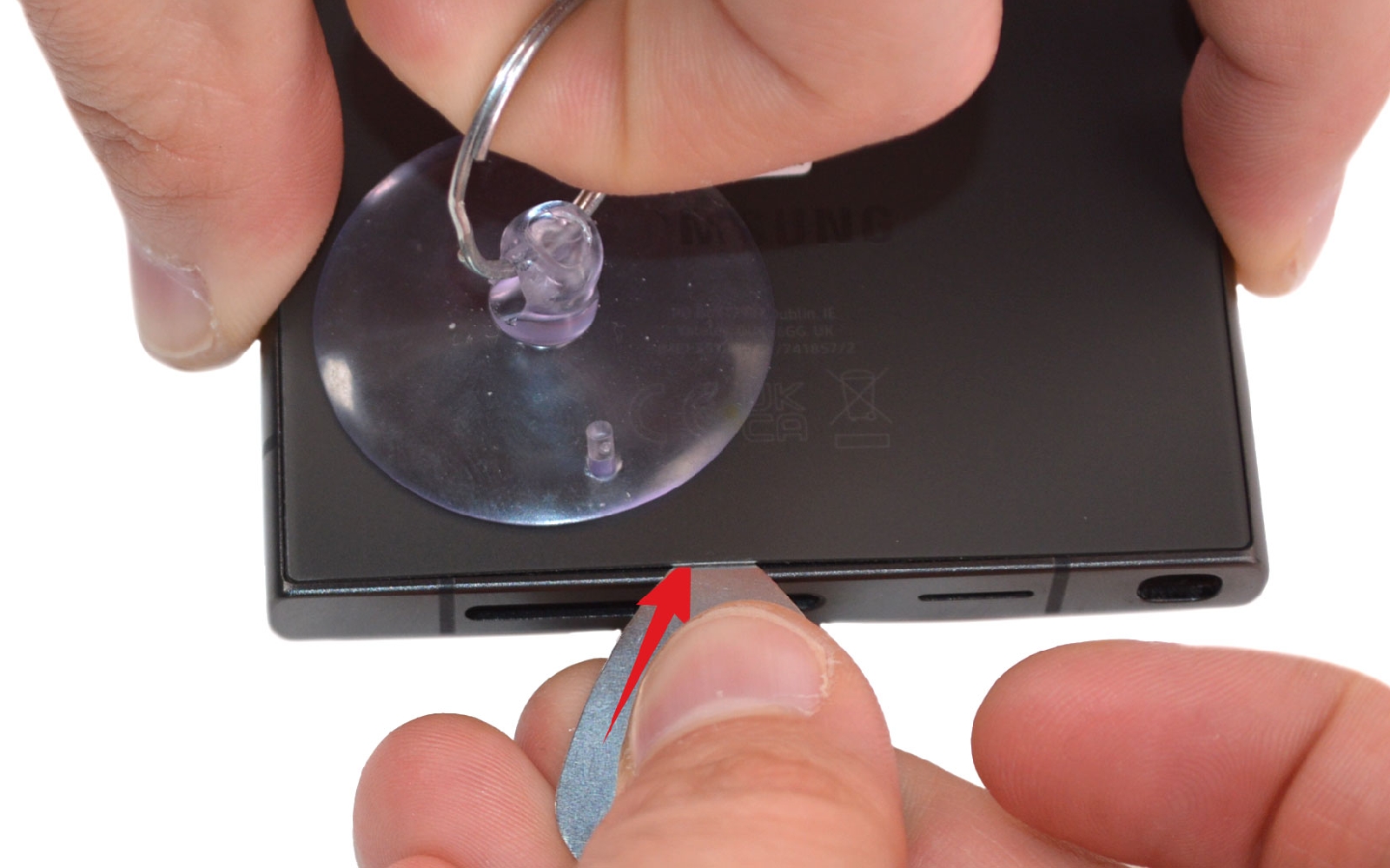

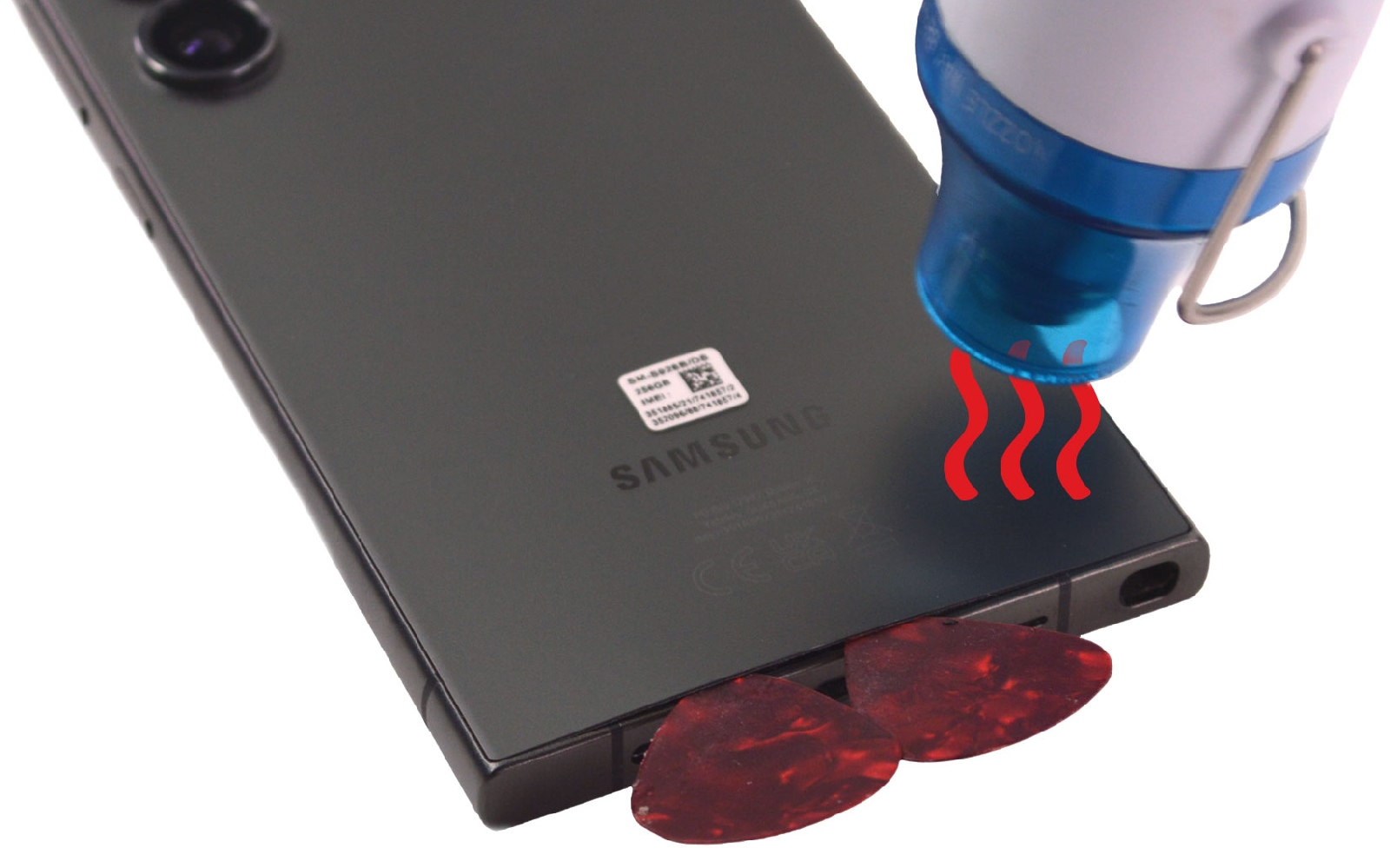

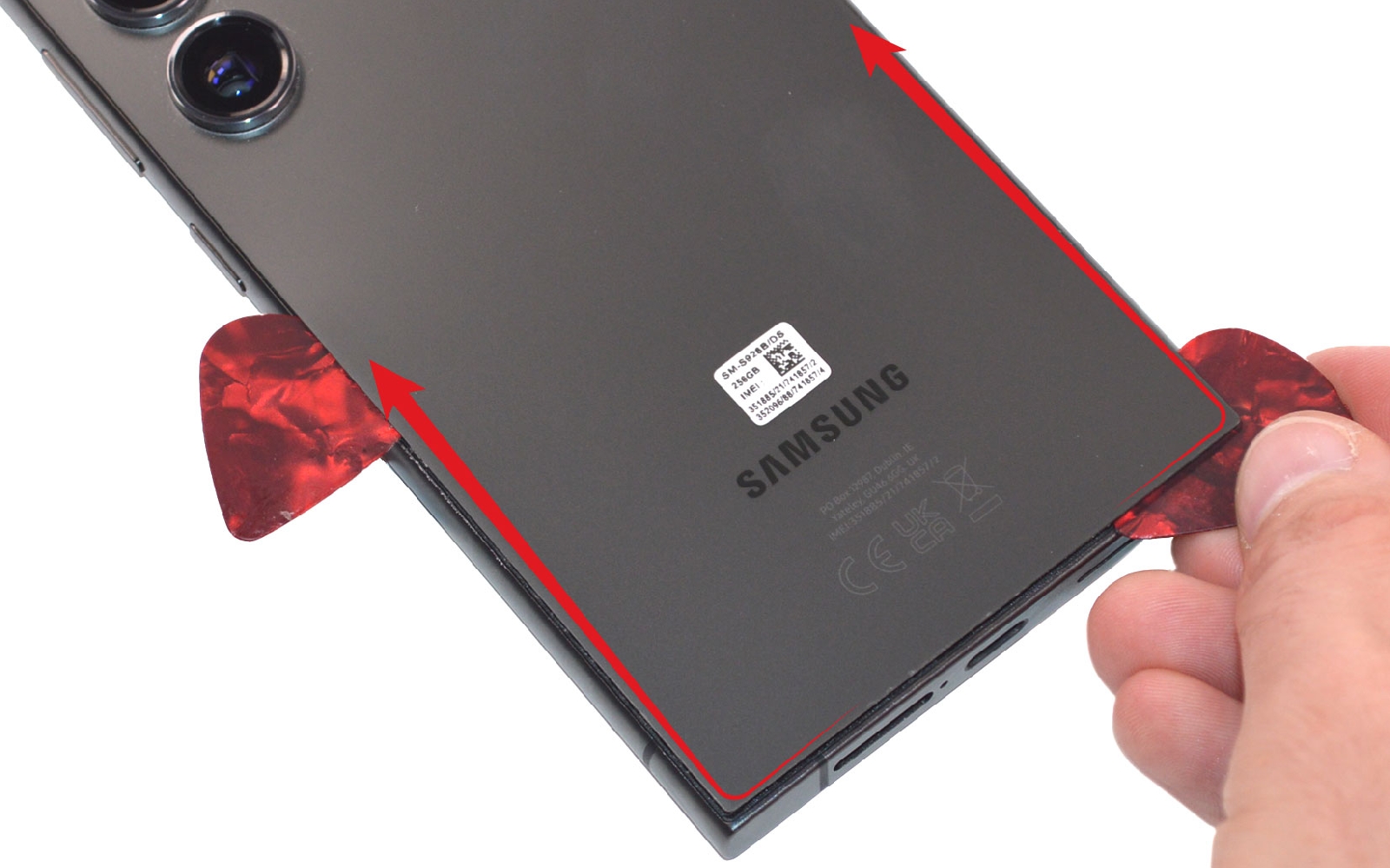

Etape 3 : Décoller la vitre arrière

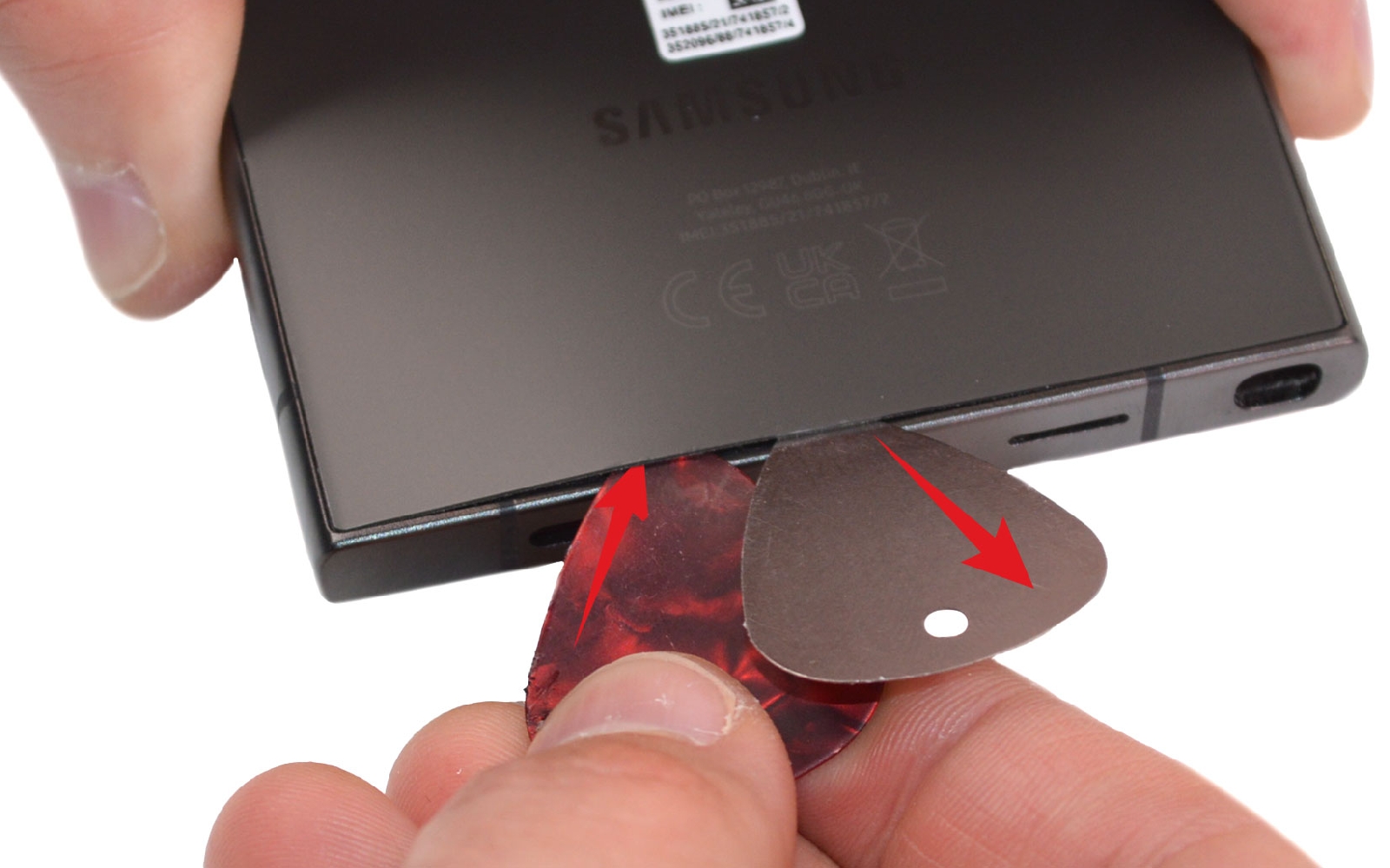

Posez la ventouse sur le bas de la vitre arrière.
En vous aidant de cette dernière, insérez le médiator en métal puis remplace l'outil par ceux en plastique.

Si vous ressentez de la résistance, n'hésitez pas à chauffer de nouveau le composant afin de pouvoir faire circuler les médiators tout autour de la vitre arrière.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

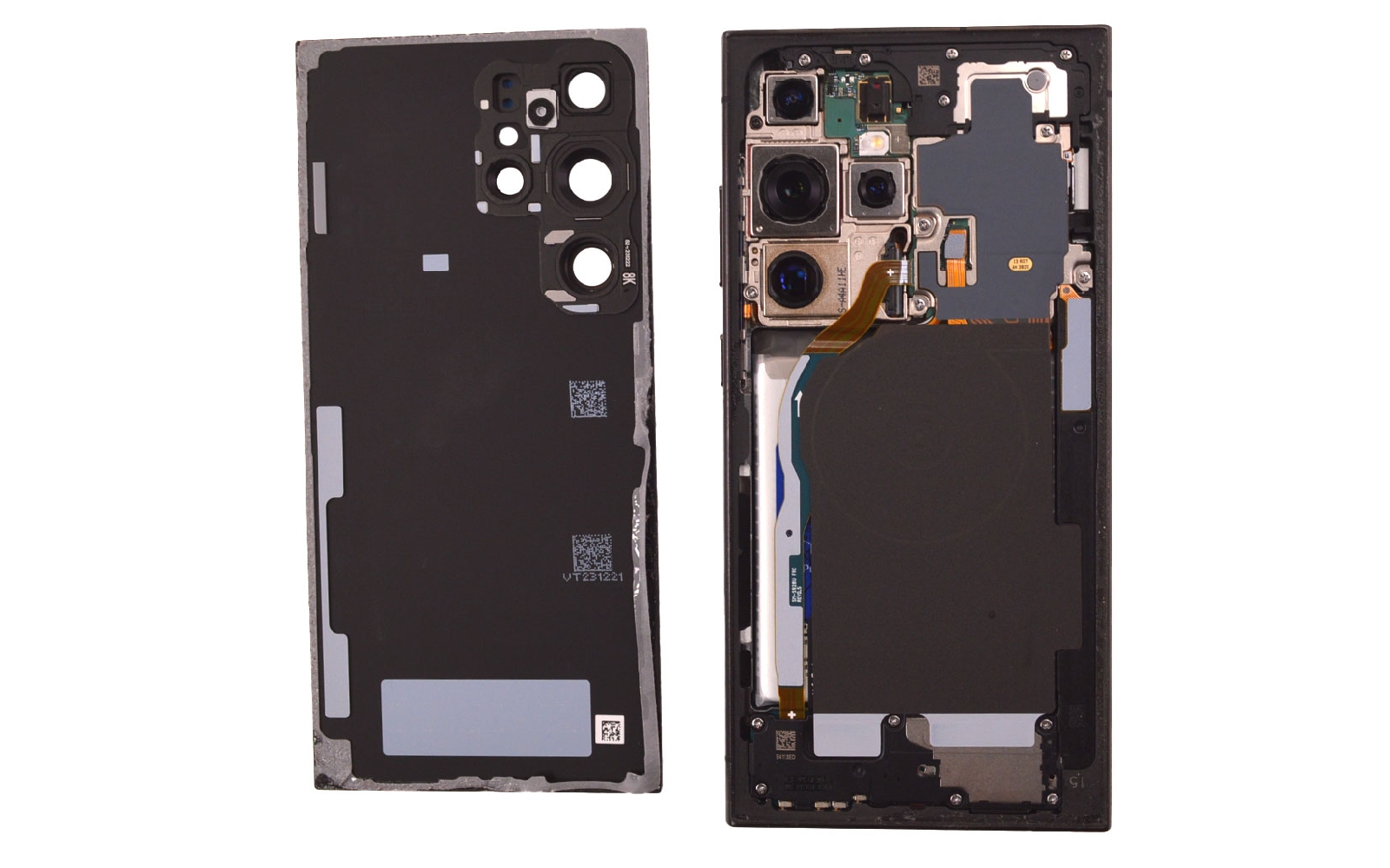

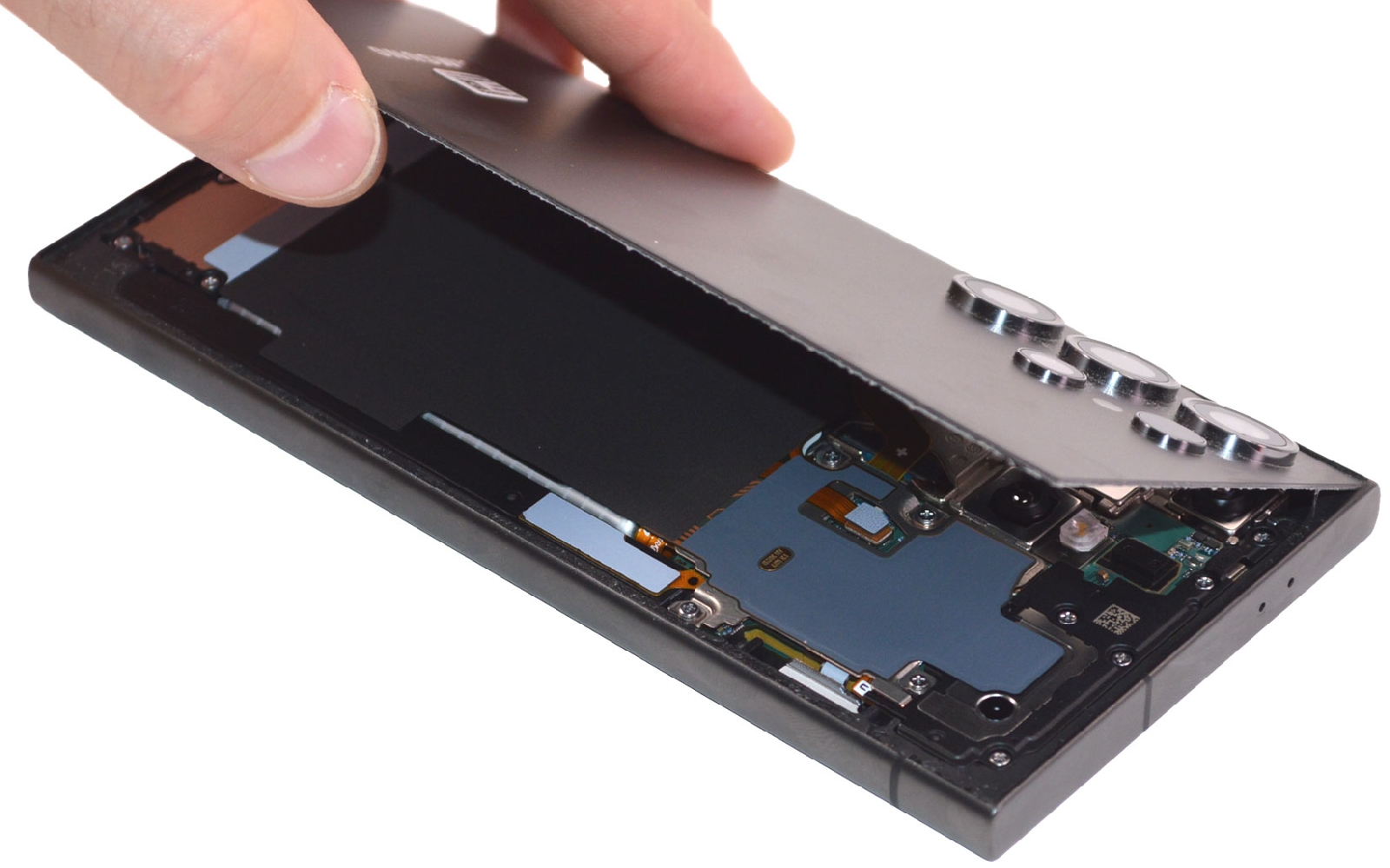

Etape 4 : Ouvrir le téléphone
Récupérez tranquillement la vitre arrière de votre Samsung et mettez la de coté.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Vitre arrière compatible Titane Violet pour Samsung Galaxy S24 Ultra
17,90 €

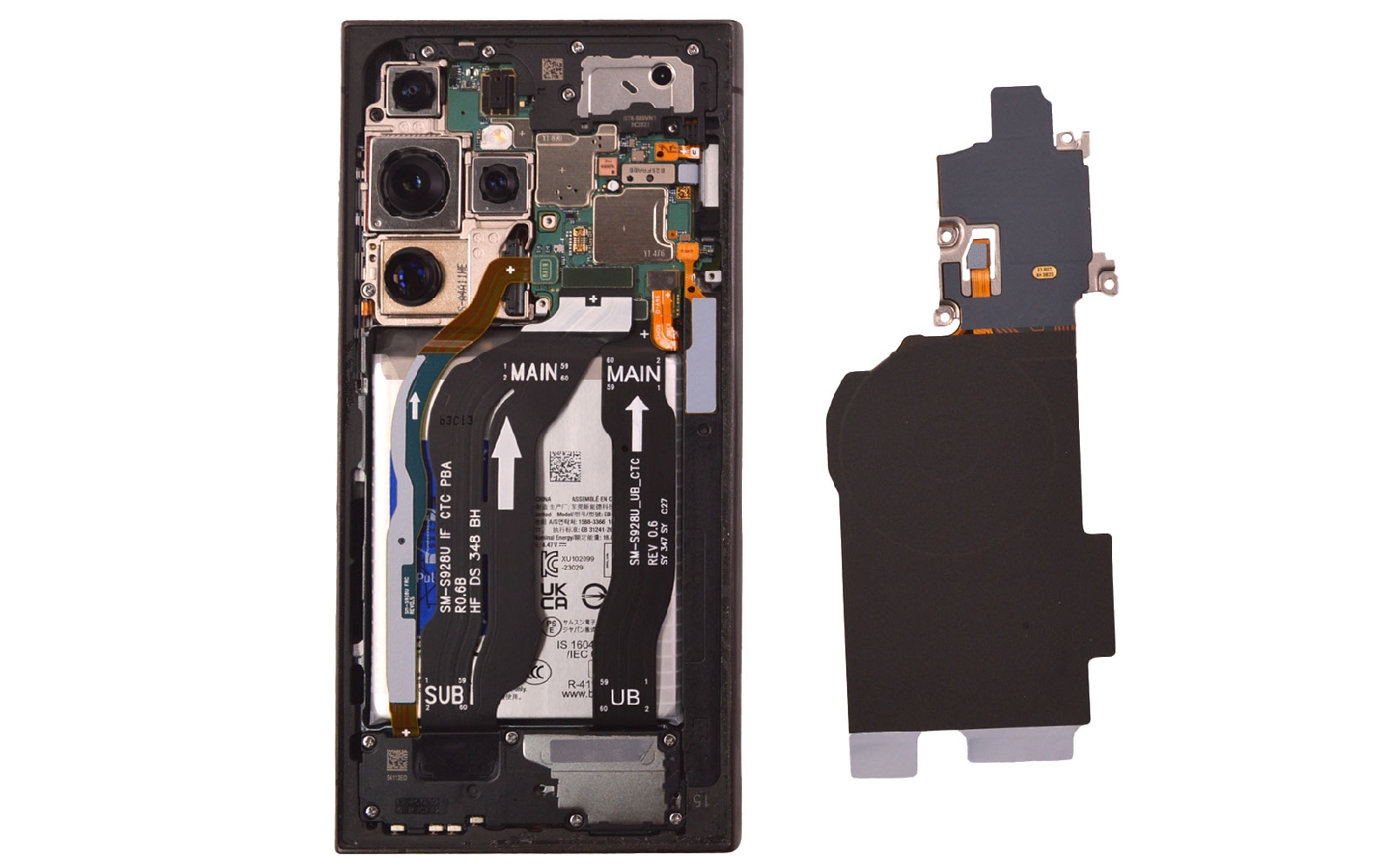

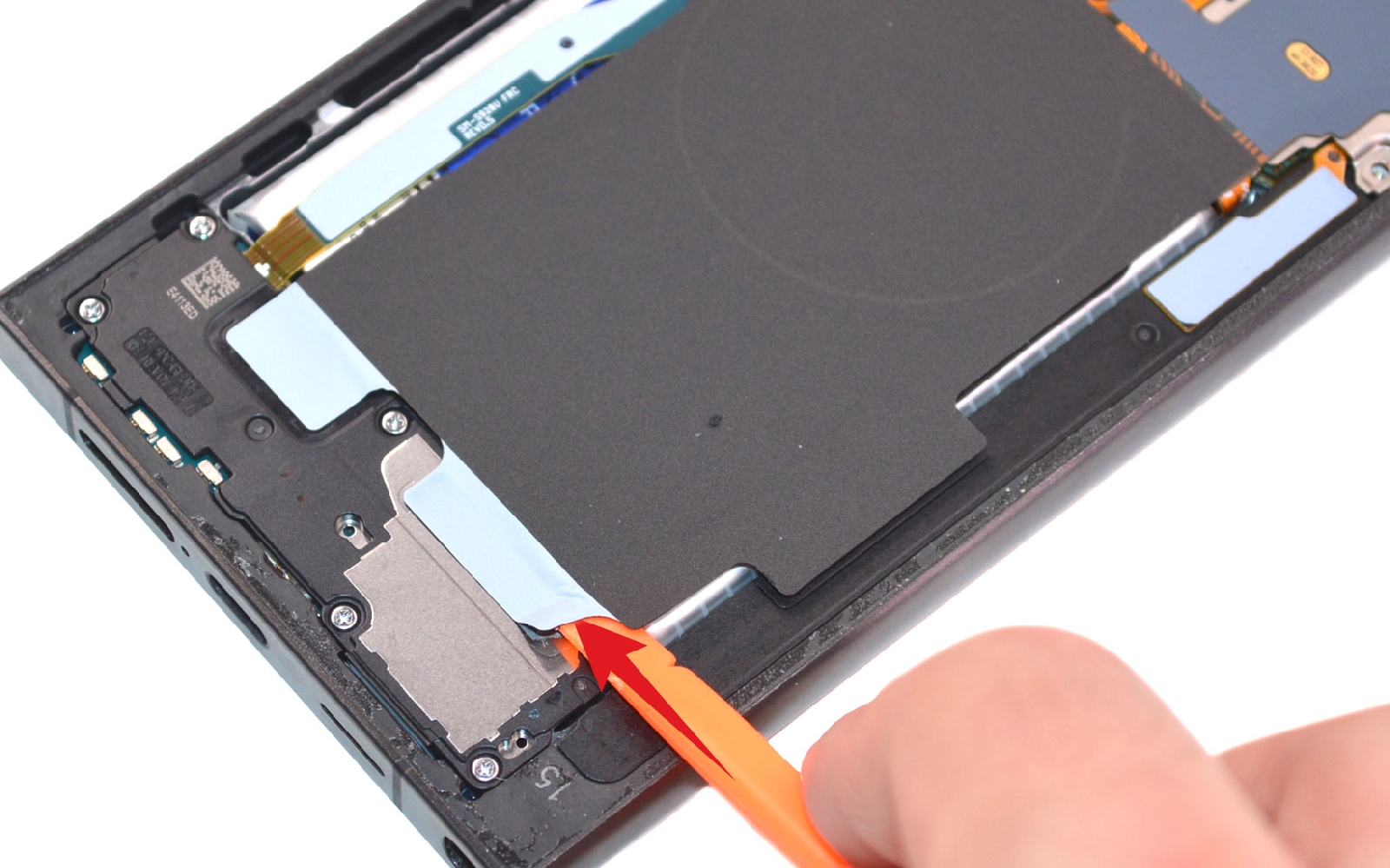

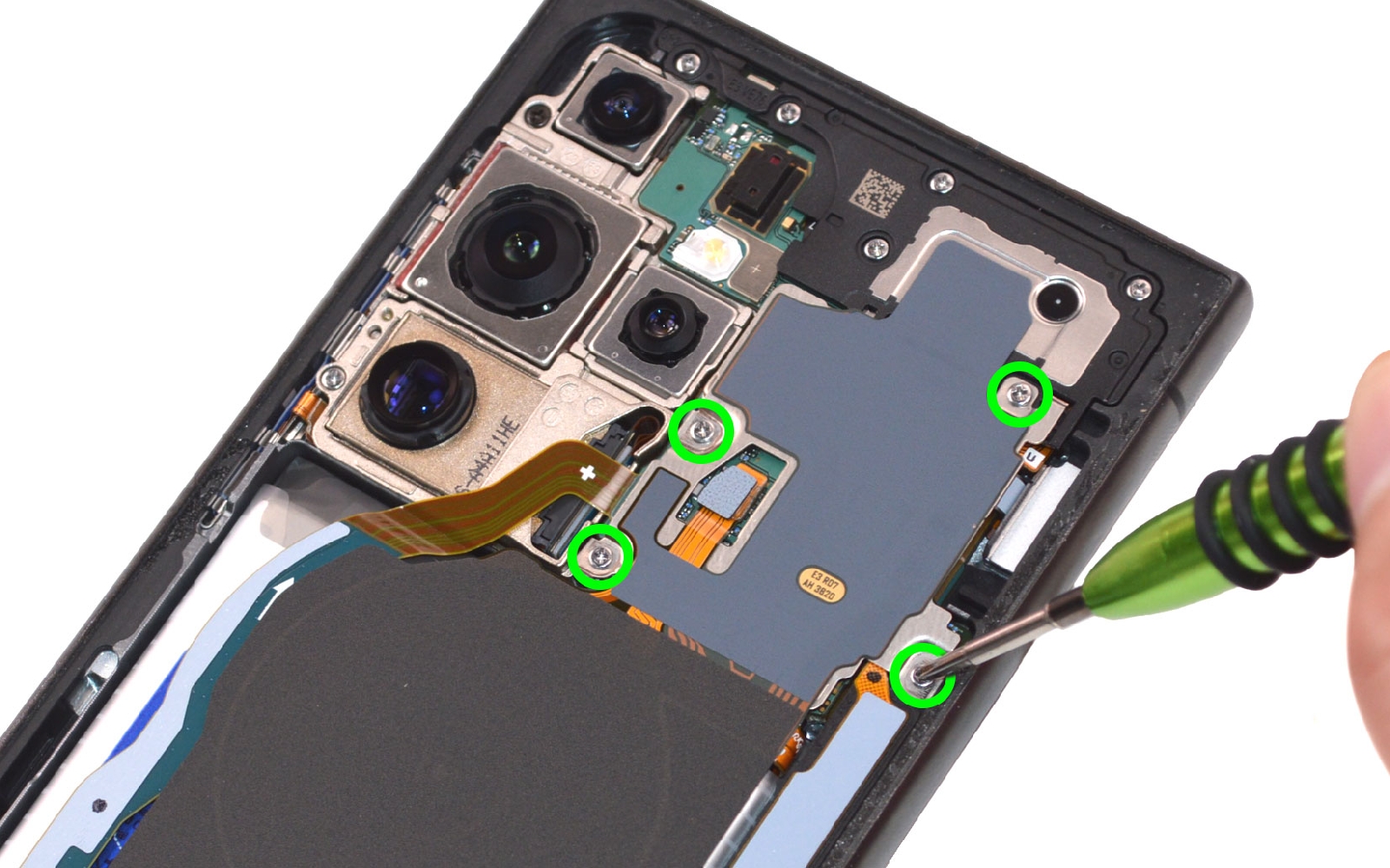

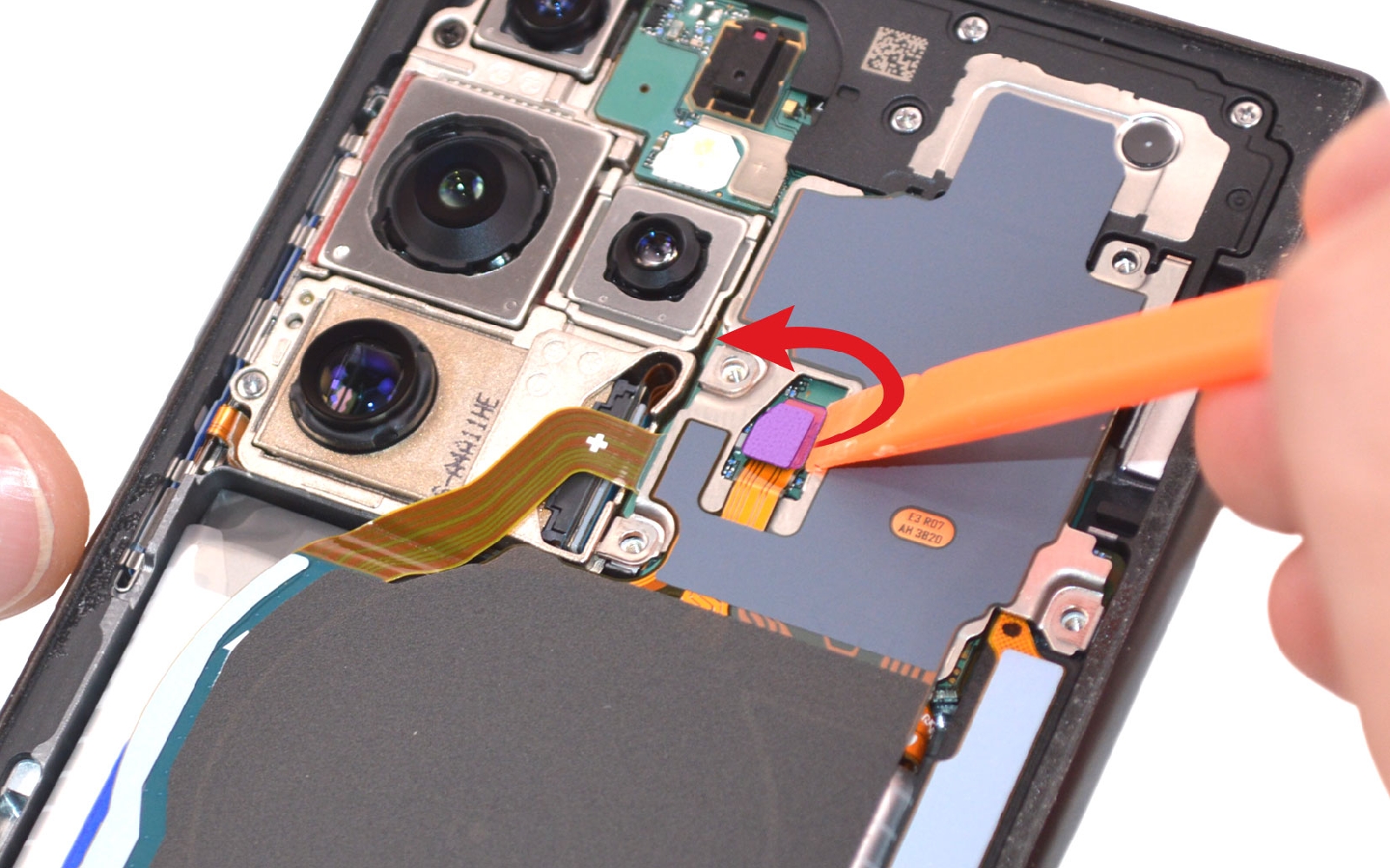

Etape 5 : Sortir la nappe NFC
Retirez les 4 vis avec le tournevis cruciforme puis déconnectez la nappe de la plaquette.

Décollez les extrémités de la nappe pour pourvoir sortir entièrement la plaquette NFC.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Antenne NFC d'origine pour Samsung Galaxy S24 Ultra
18,90 €

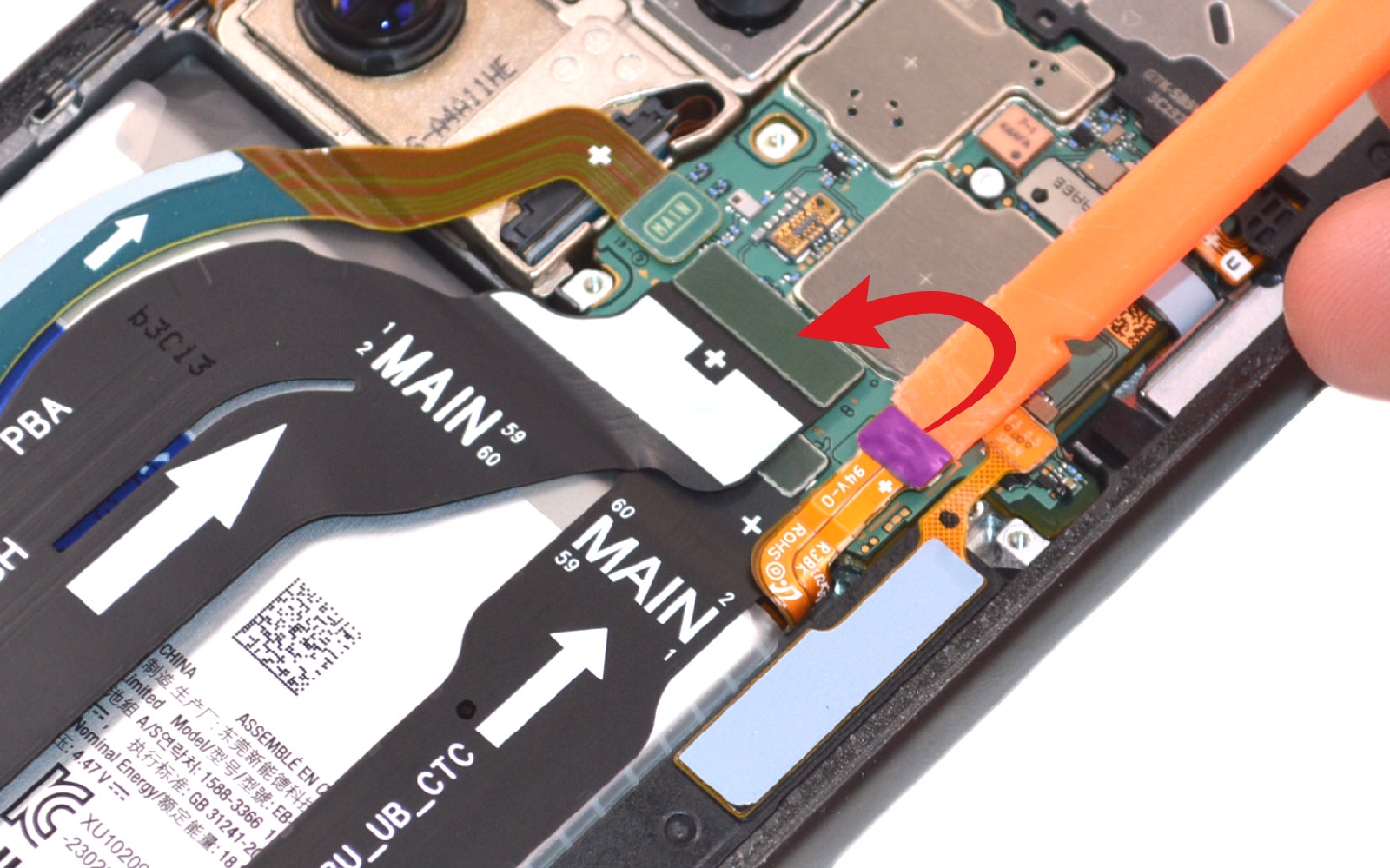

Etape 6 : Déconnecter la batterie
Débranchez la nappe de la batterie pour continuer la réparation en toute sécurité.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

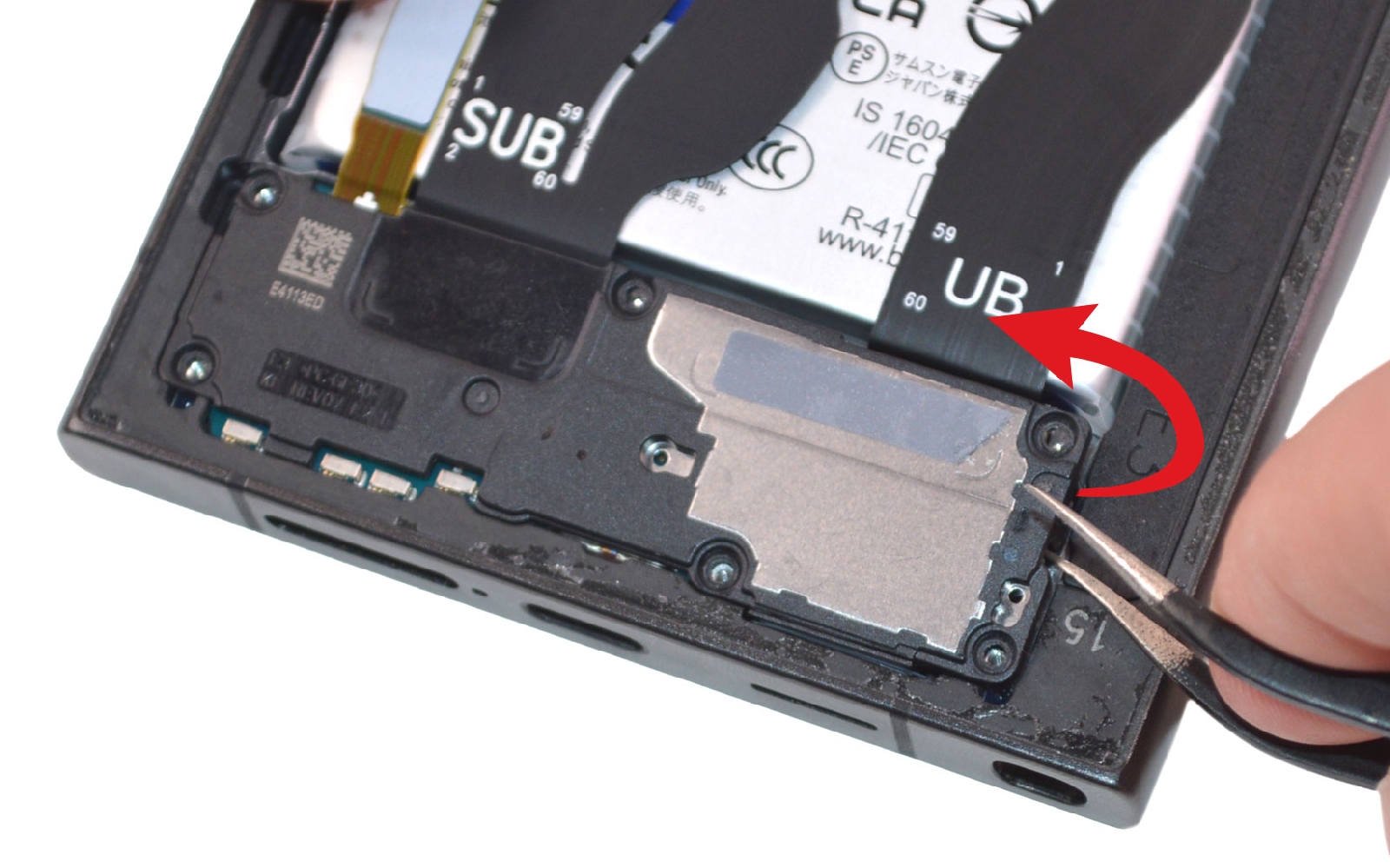

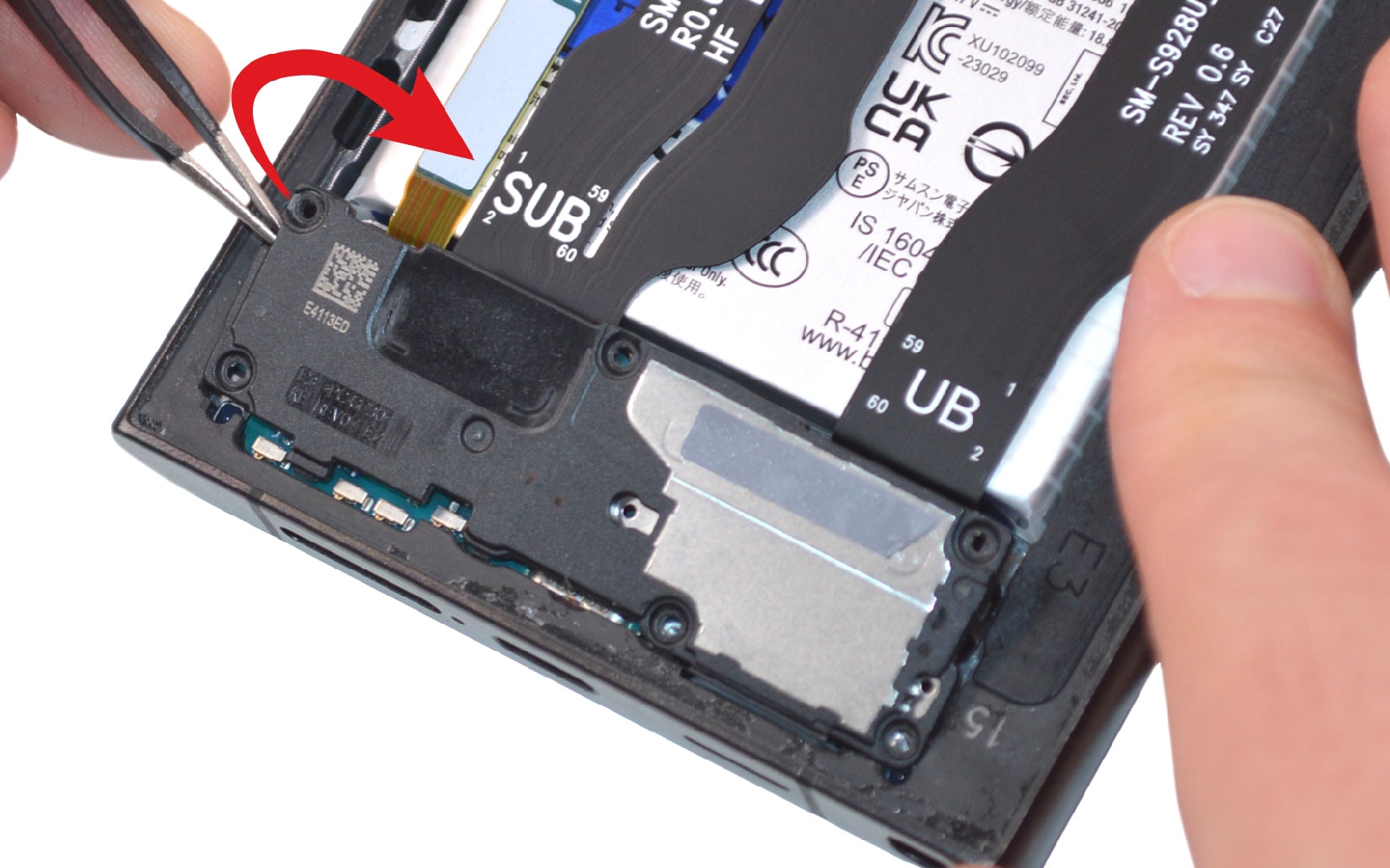

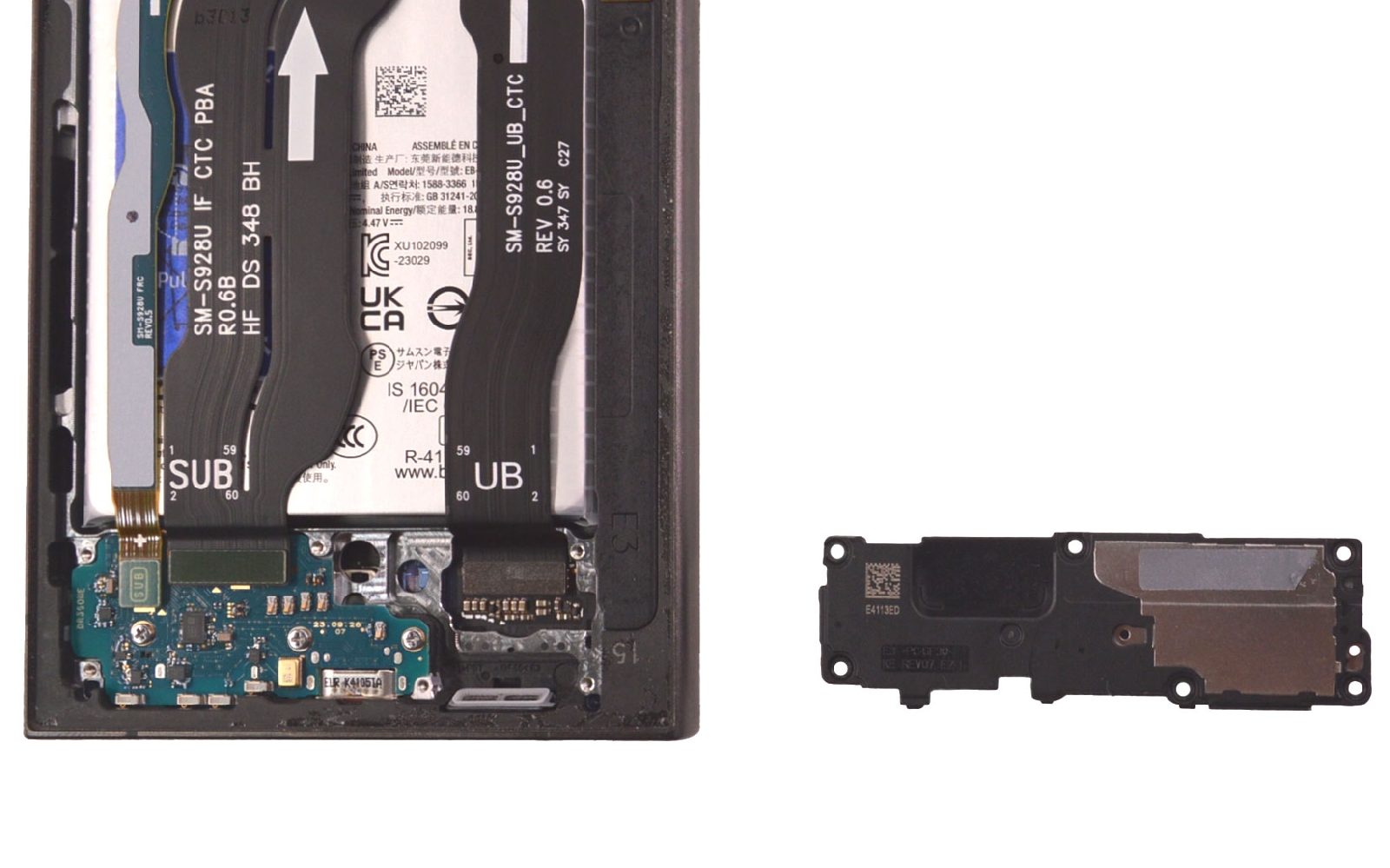

Etape 7 : Retirer le haut-parleur externe

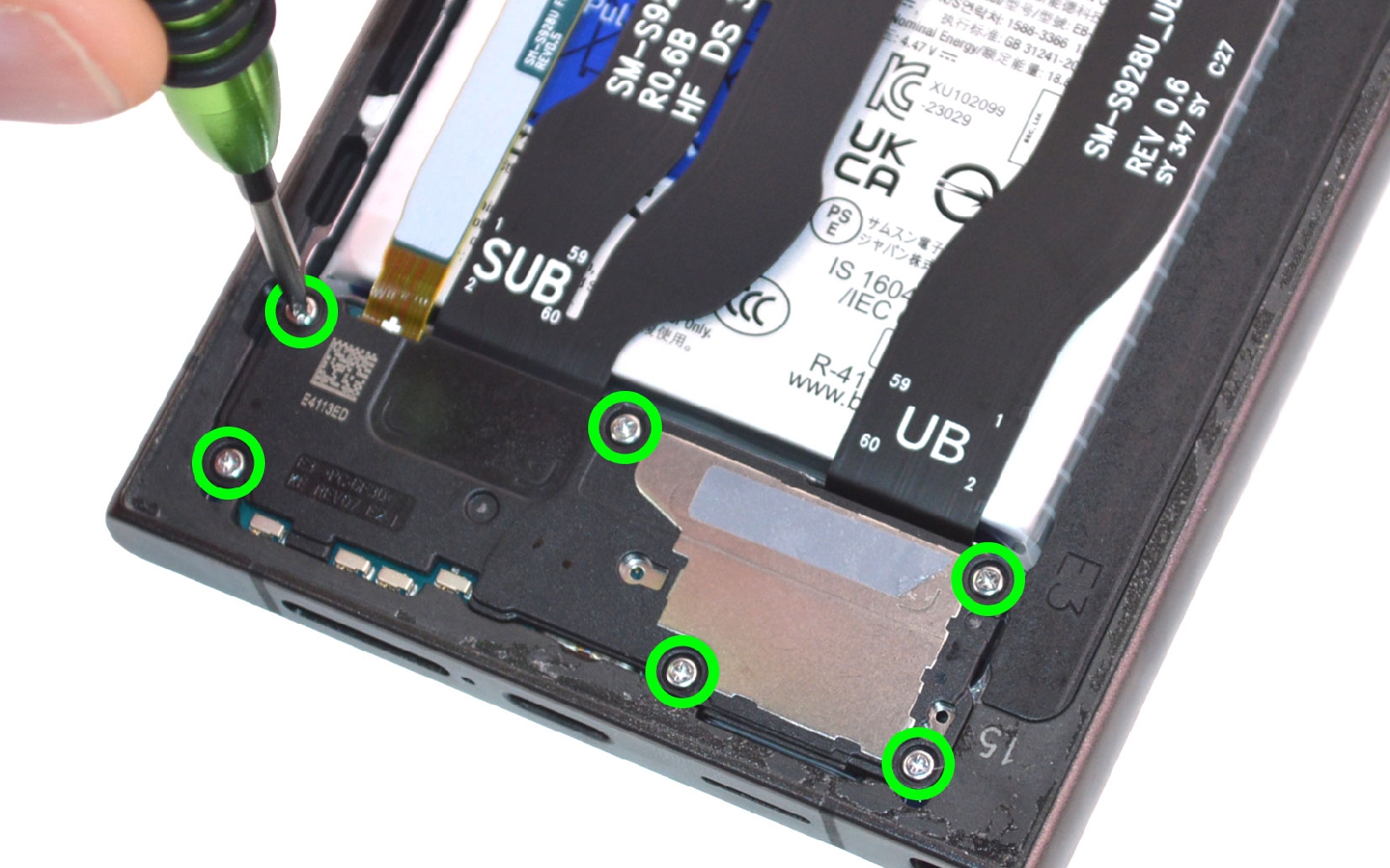

Sortez les vis cruciforme du haut-parleur externe avant de glisser la pincette métallique sous le composant pour le déclipser.

Mettez de coté le haut-parleur externe.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Haut-parleur d'origine pour Samsung Galaxy S24 Ultra
19,90 €
Etape 8 : Débrancher les rallonges d'interconnexion
Déconnectez les nappes des rallonges d'interconnexion pour libérer l'accès à la batterie.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

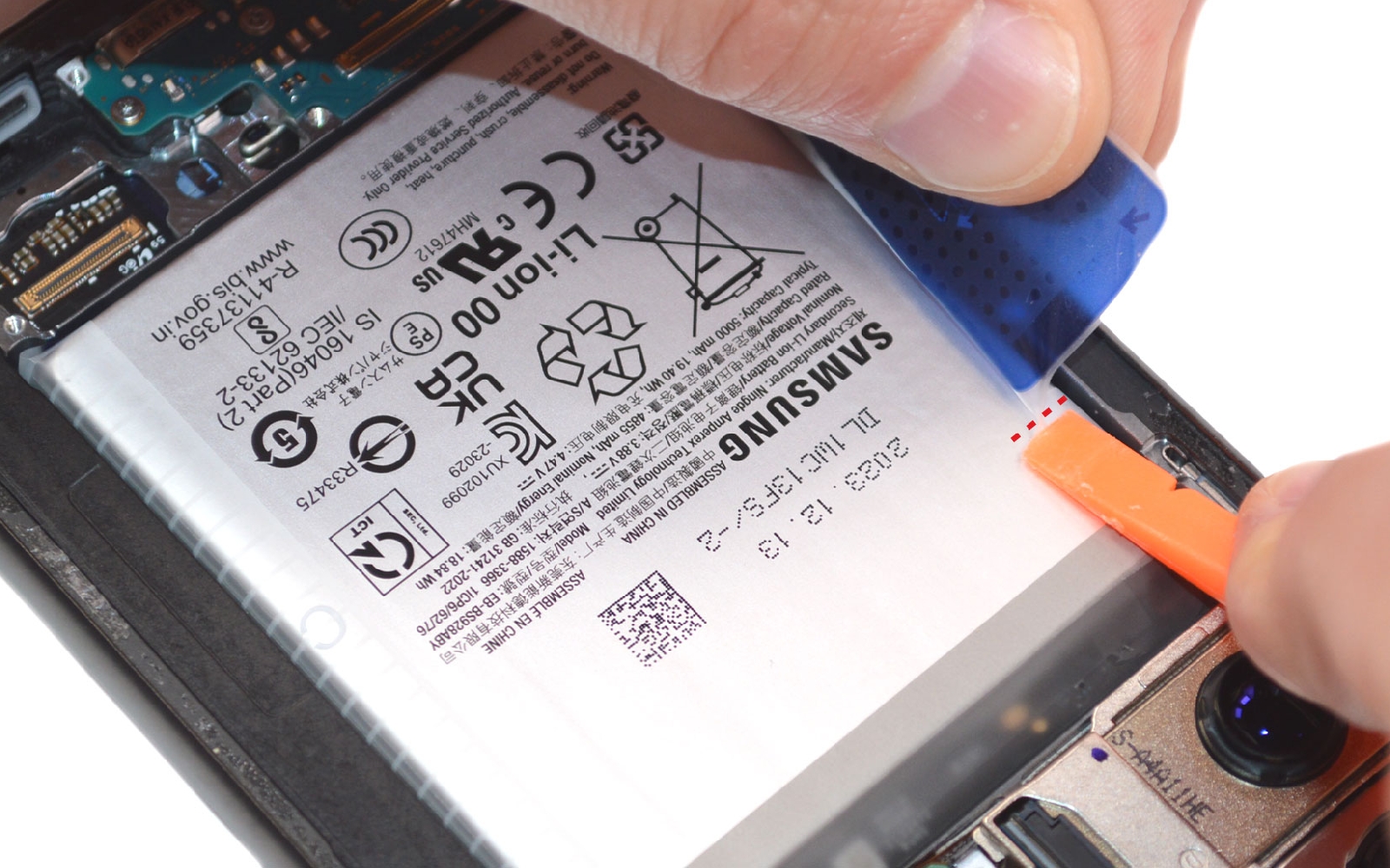

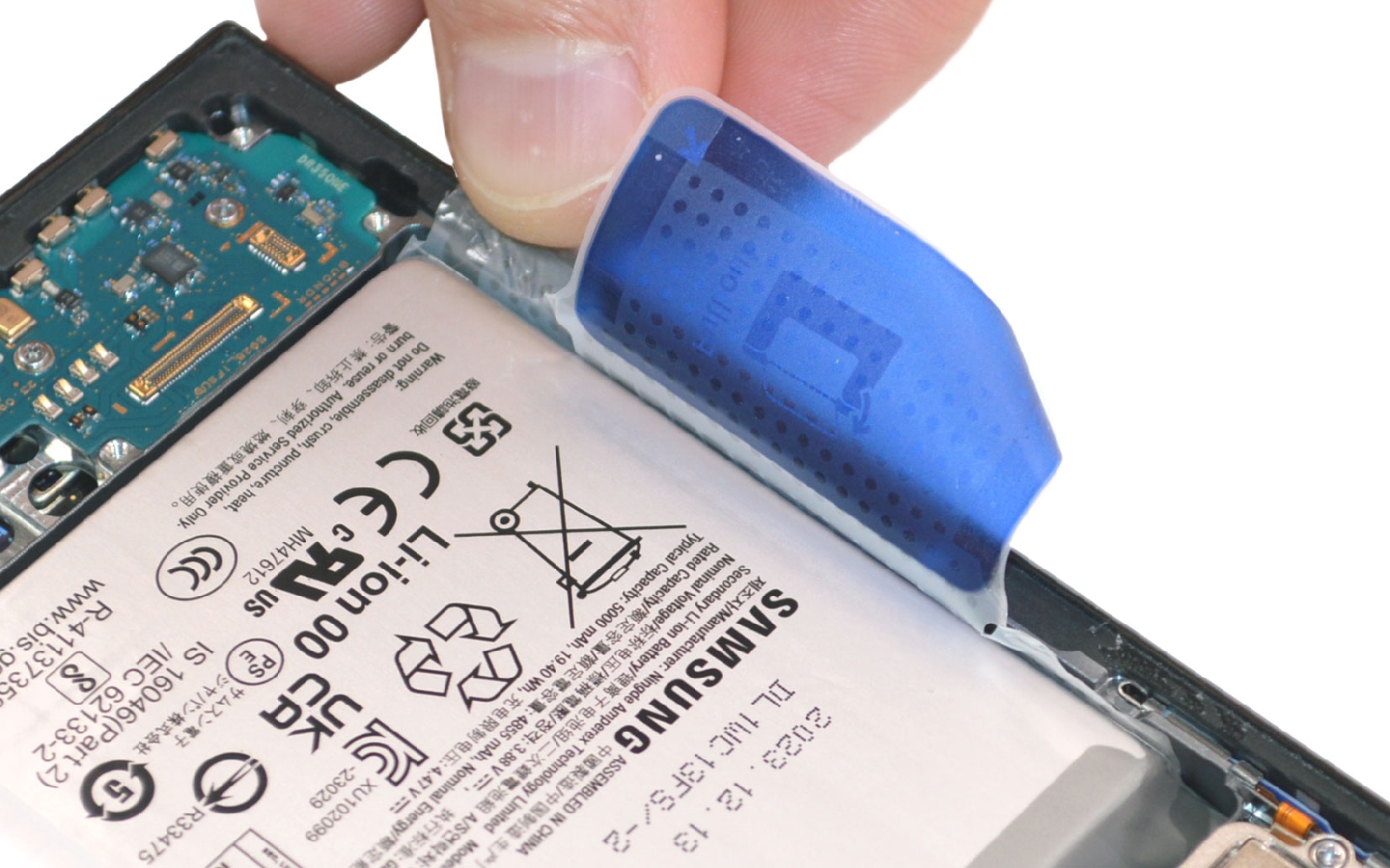

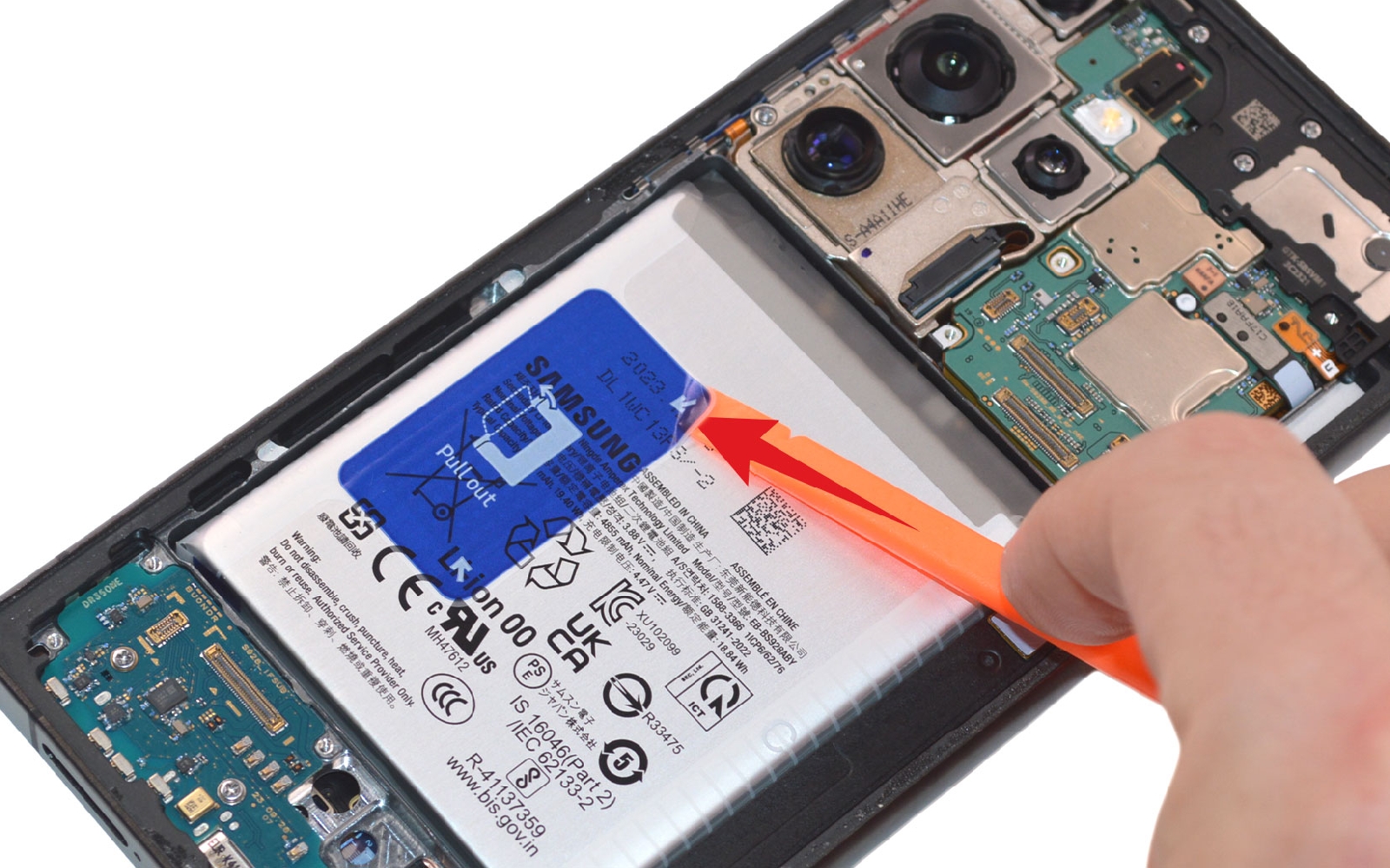

Etape 9 : Libérer les languettes de la batterie
Décollez les languettes de la batterie et séparez la partie bleue des parties transparentes.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

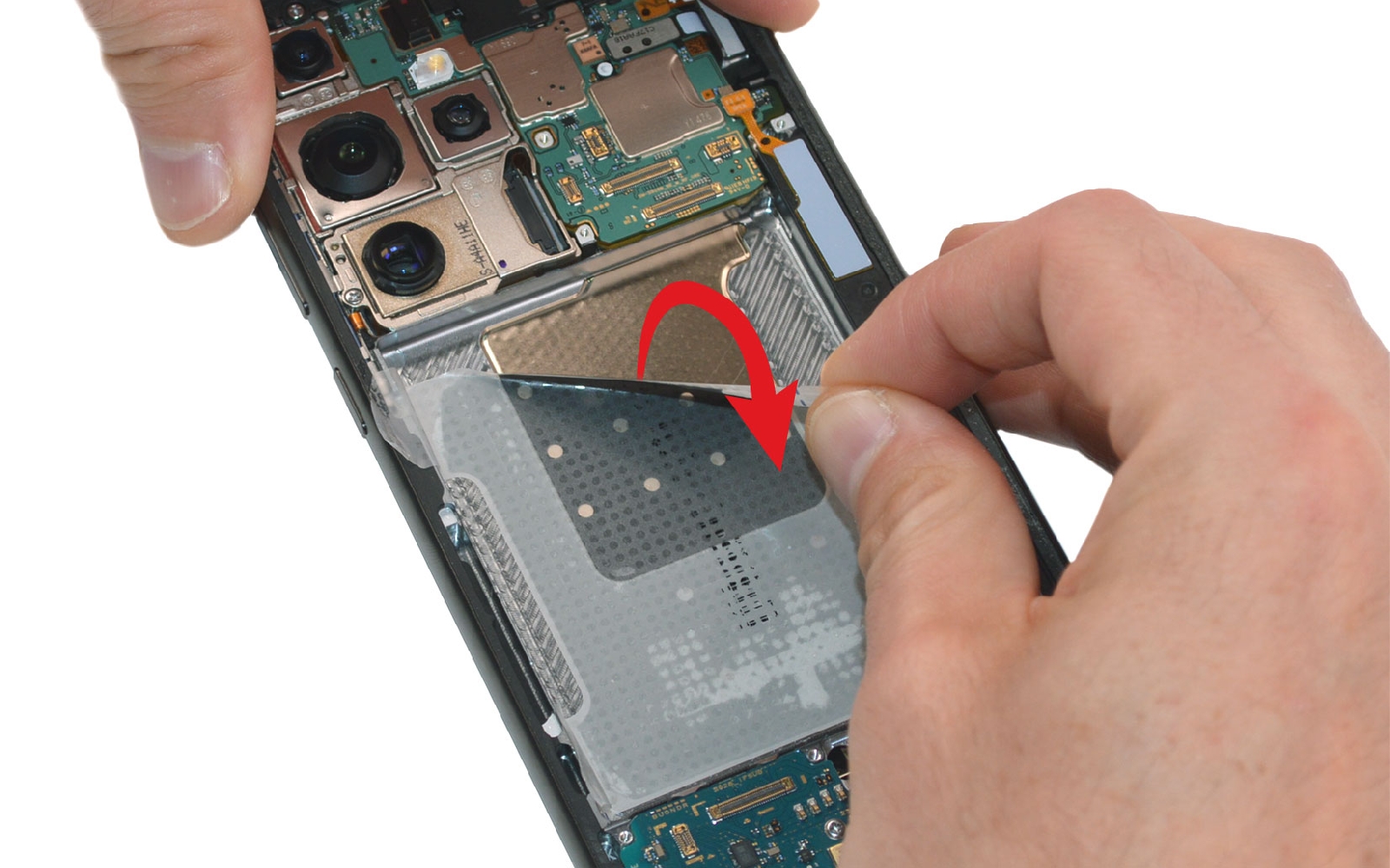

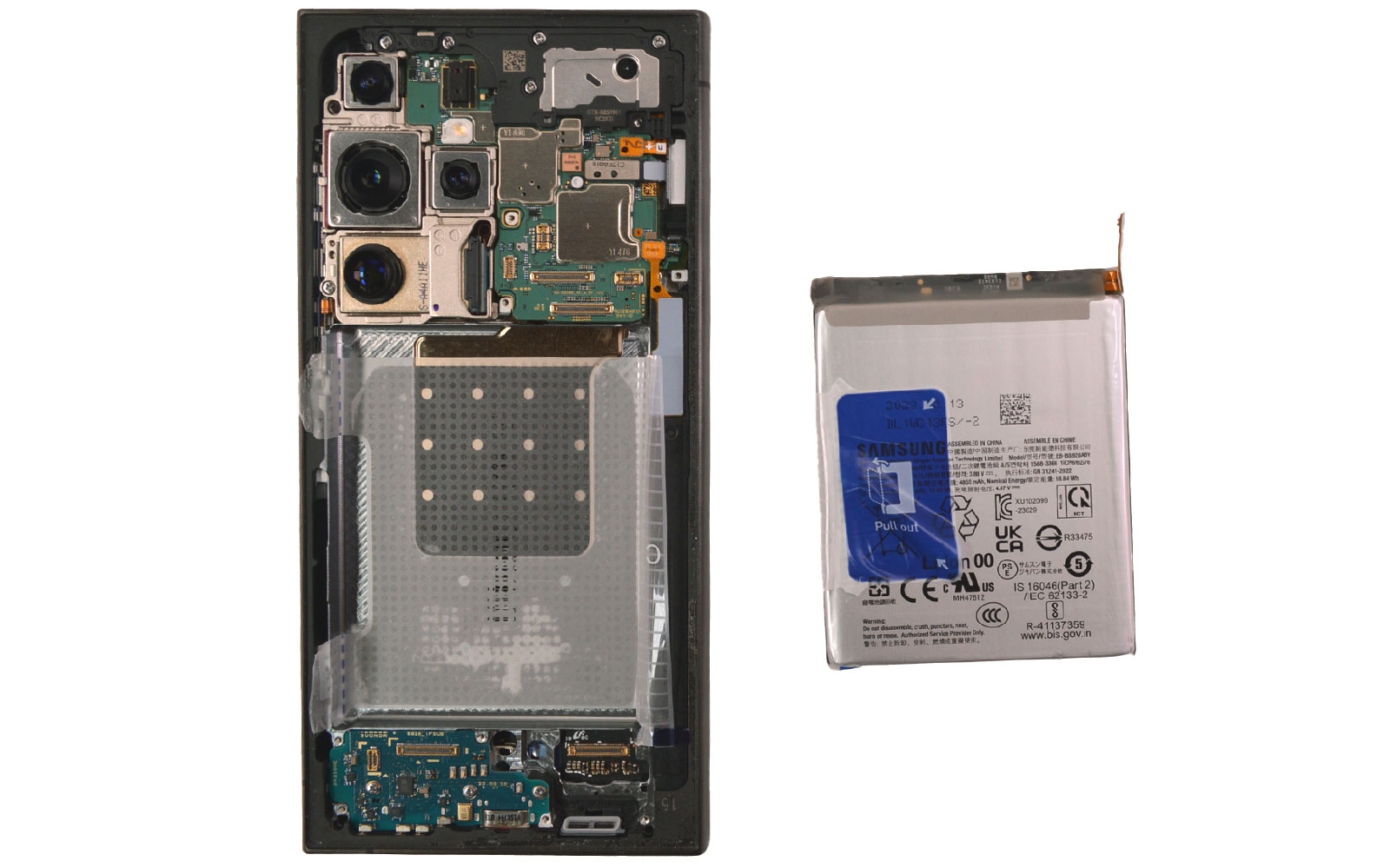

Etape 10 : Ôter la batterie

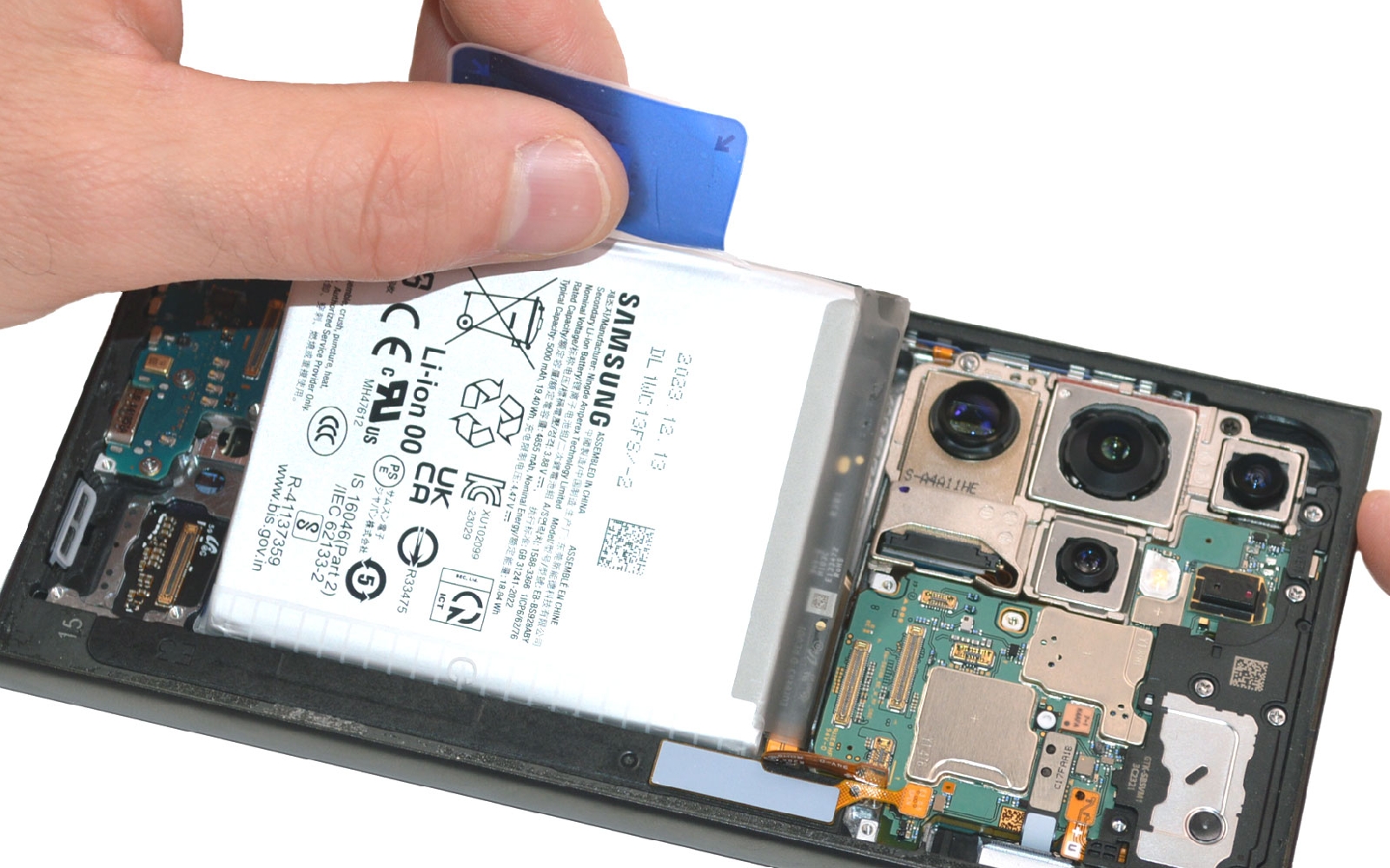

Tirez la languette bleue pour extraire la batterie du châssis.

Ensuite, récupérez le film transparent.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Batterie d'origine pour Samsung Galaxy S24 Ultra
38,90 €

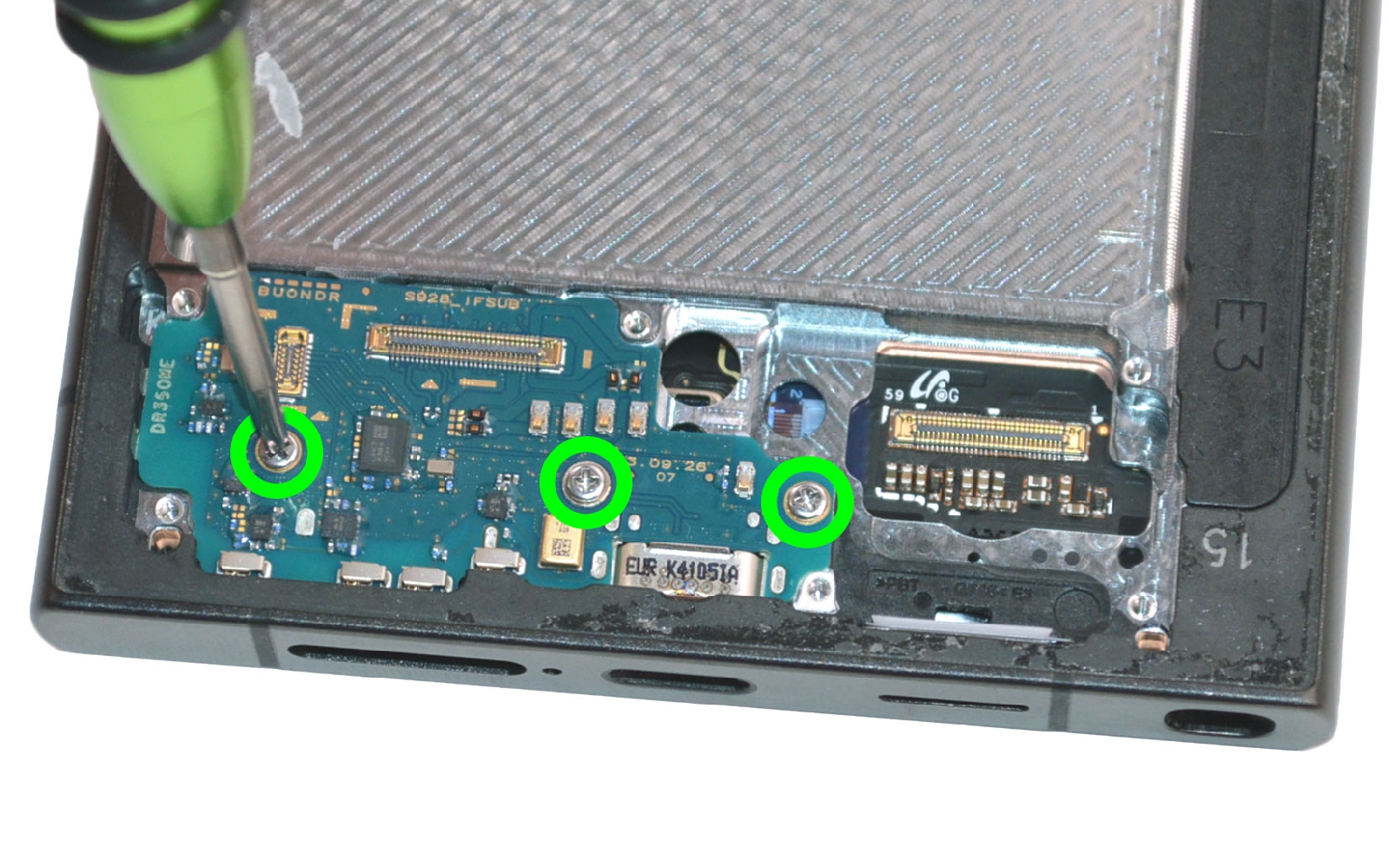

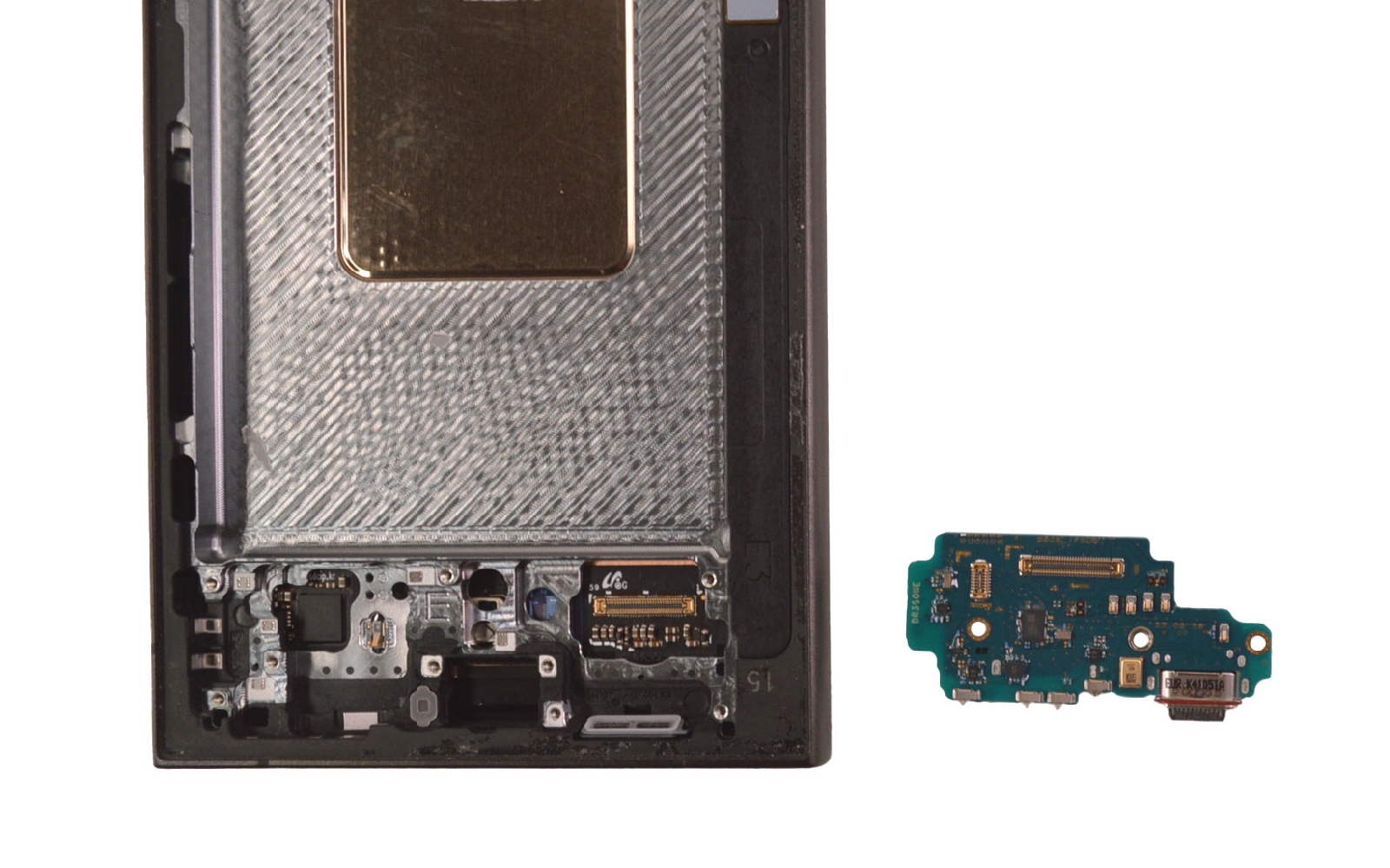

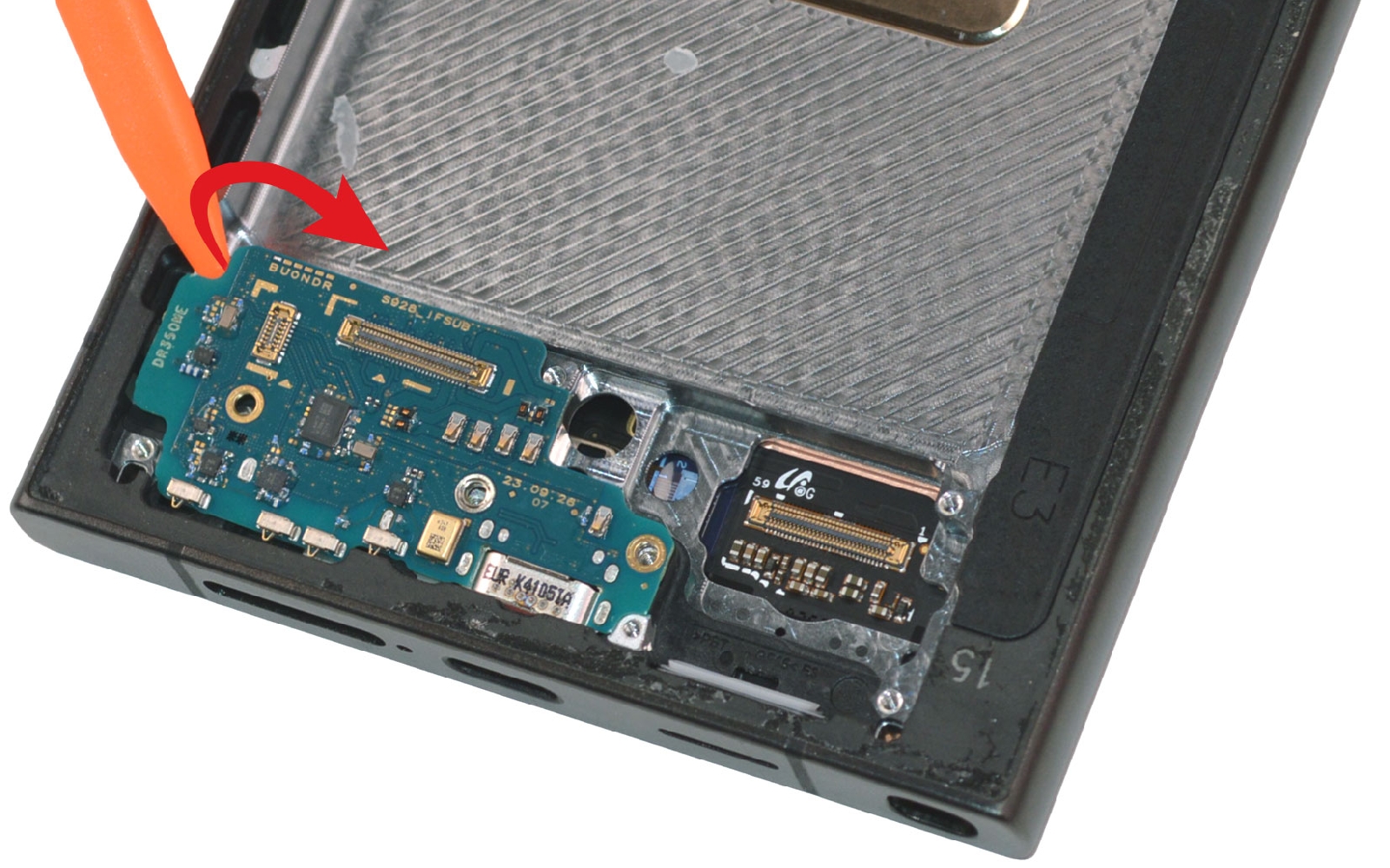

Etape 11 : Récupérer le connecteur de charge
Retirez les trois vis avec le cruciforme avant de pouvoir vous saisir du levier en nylon pour soulever le connecteur de charge et le mettre de coté.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge d'origine pour Samsung Galaxy S24 Ultra
26,90 €
Connecteur de charge pour Samsung Galaxy S24 Ultra
19,90 €

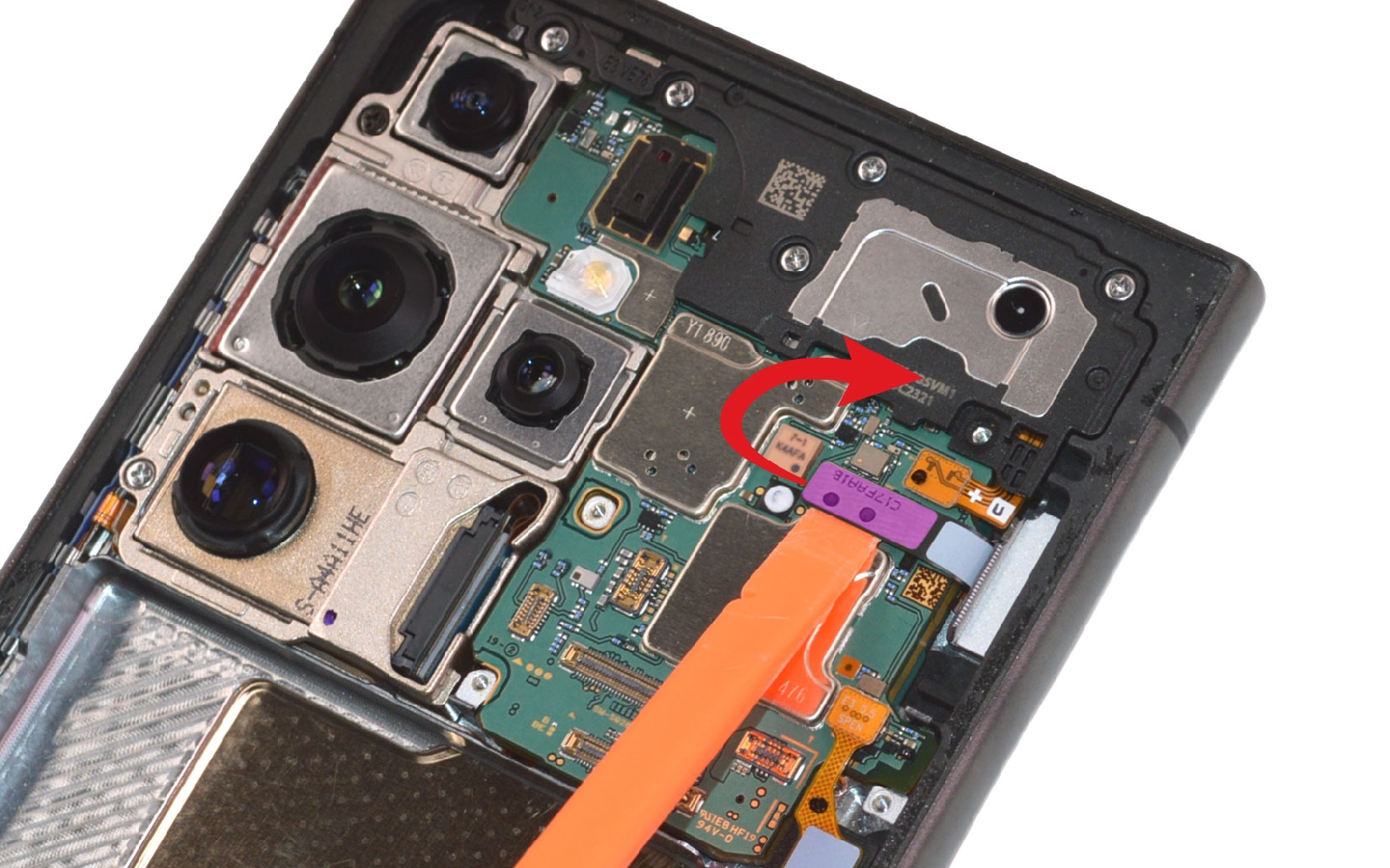

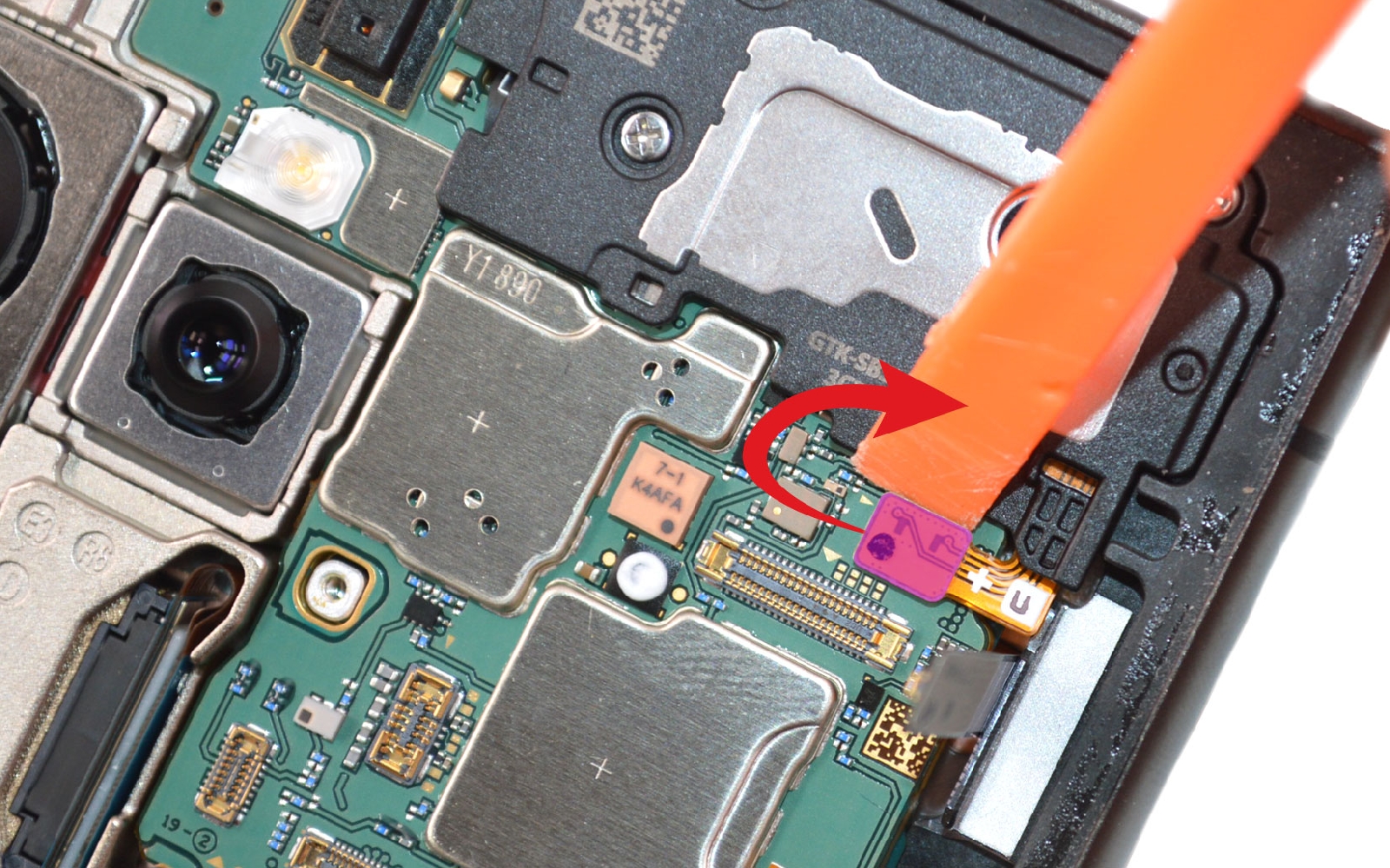

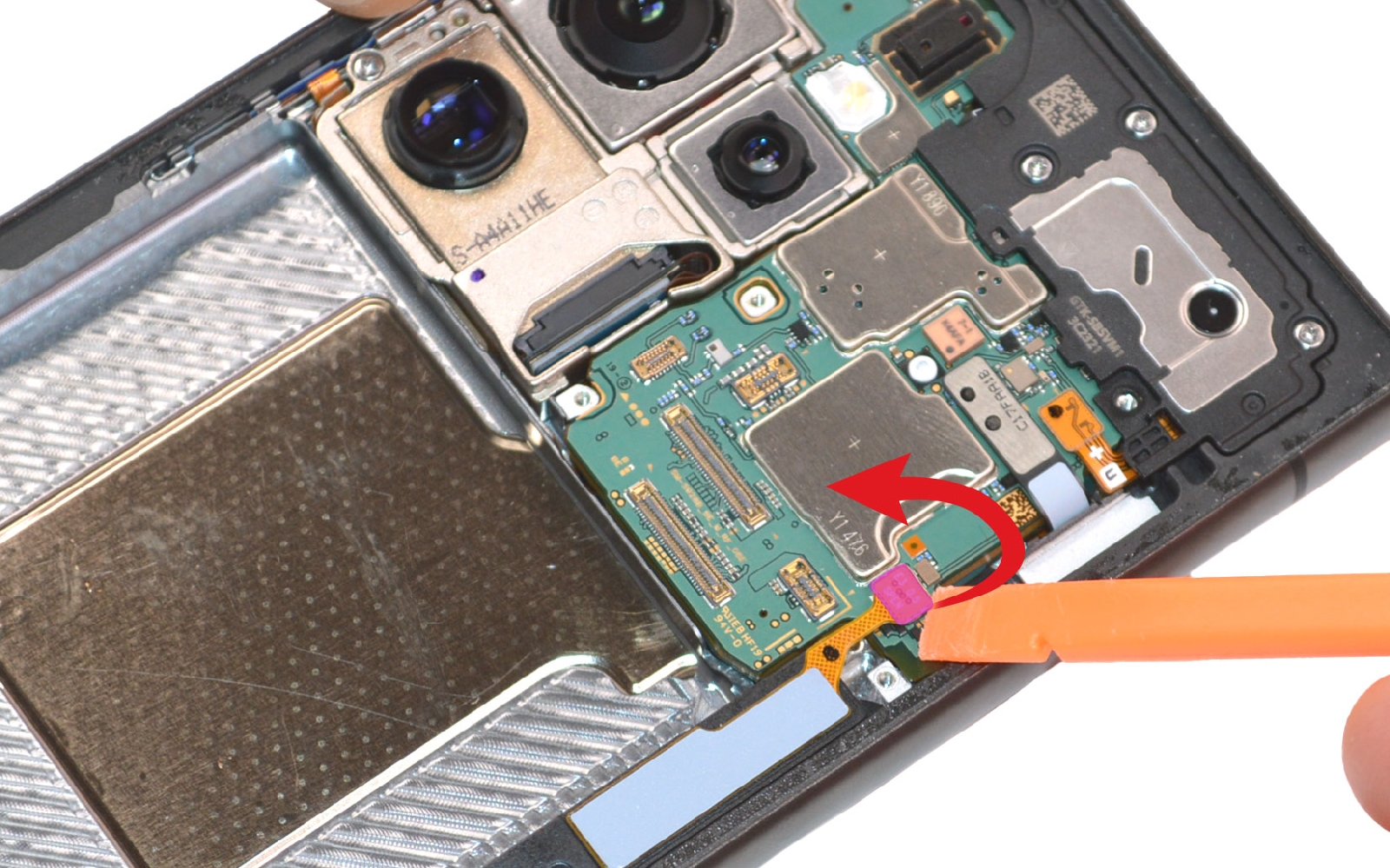

Etape 12 : Débrancher les nappes
Repassez sur la carte mère pour débrancher les nappes encore connectées : celle du S-Pen, celle de l'écran et celle du haut-parleur interne.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

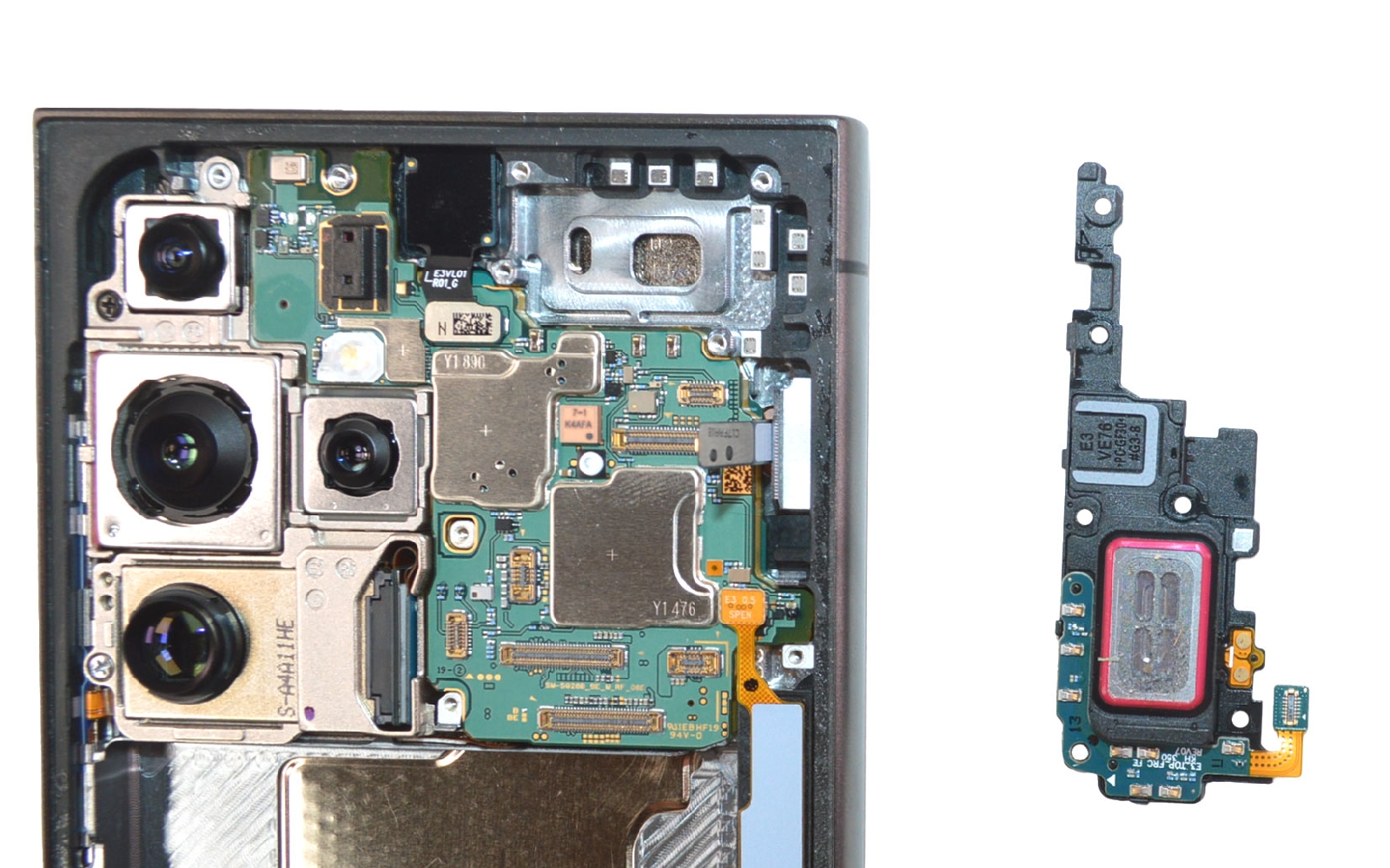

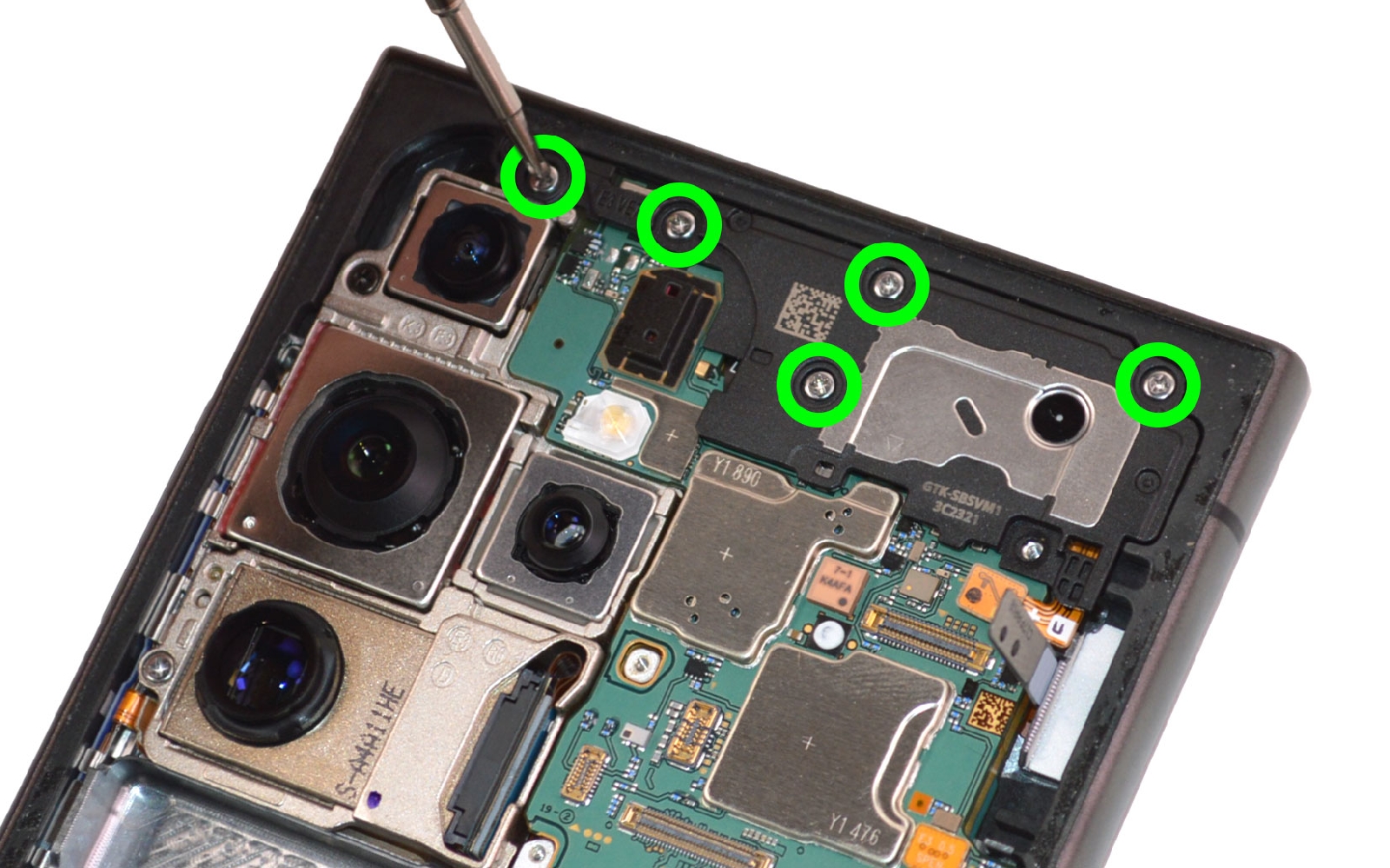

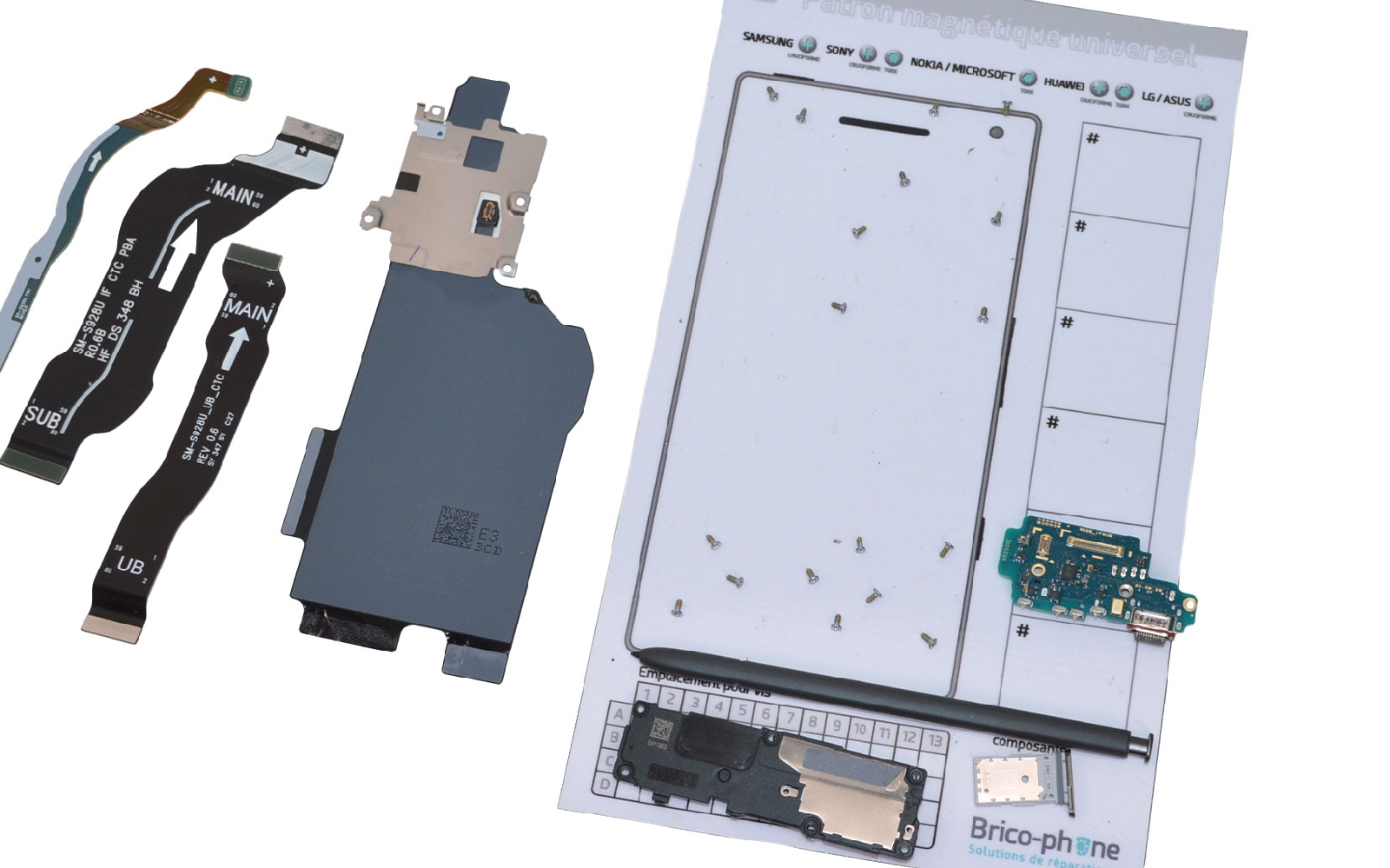

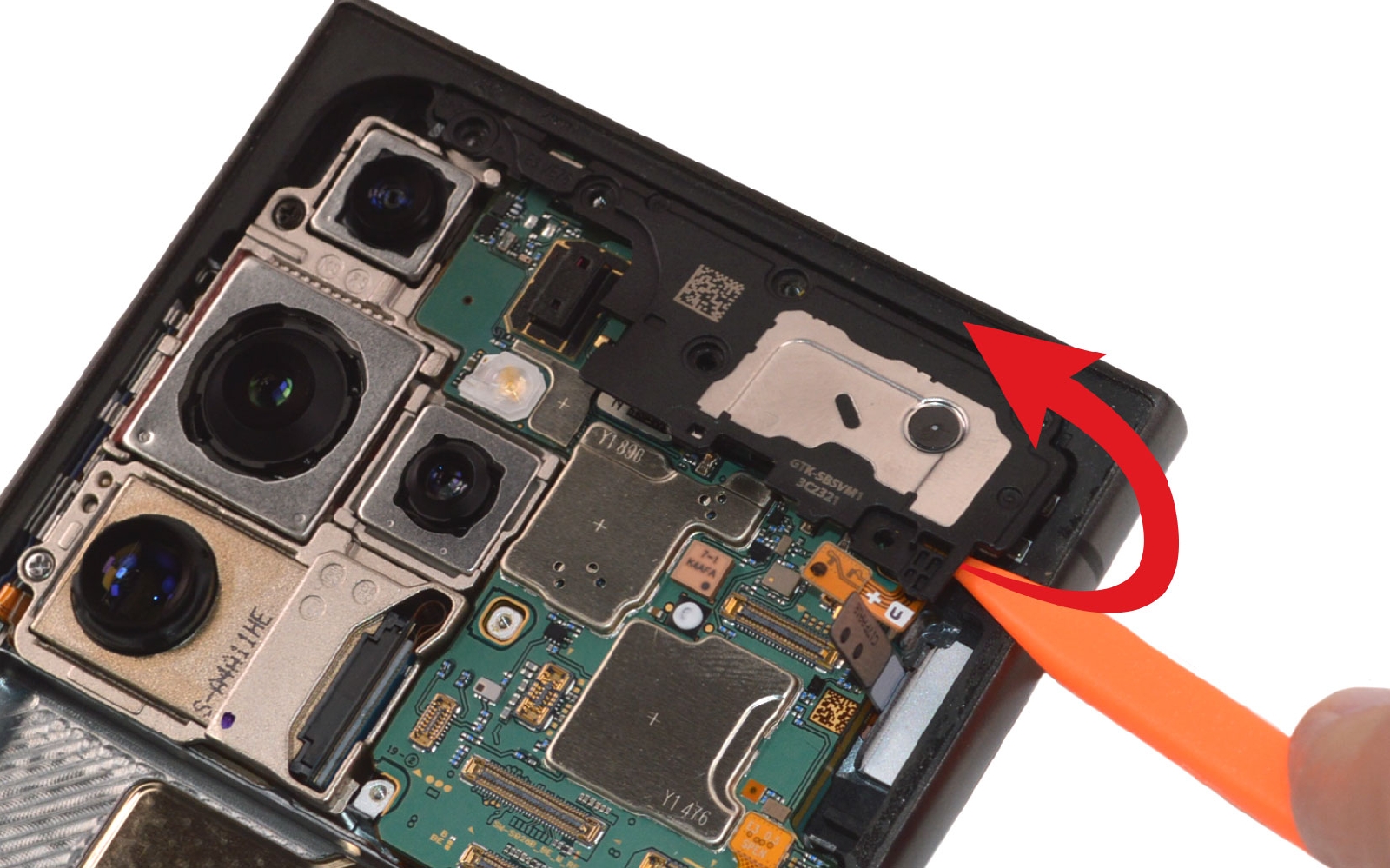

Etape 13 : Sortir le haut-parleur interne
Ôtez les vis cruciforme du haut-parleur interne.
Disposez les vis et les éléments sur le patron d'aide au montage afin de vous faciliter le remontage.

Soulevez le composant pour libérer la carte mère.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Patron adhésif d'aide au montage universel
1,17 €
Ecouteur interne compatible pour Samsung Galaxy S24 Ultra
9,90 €

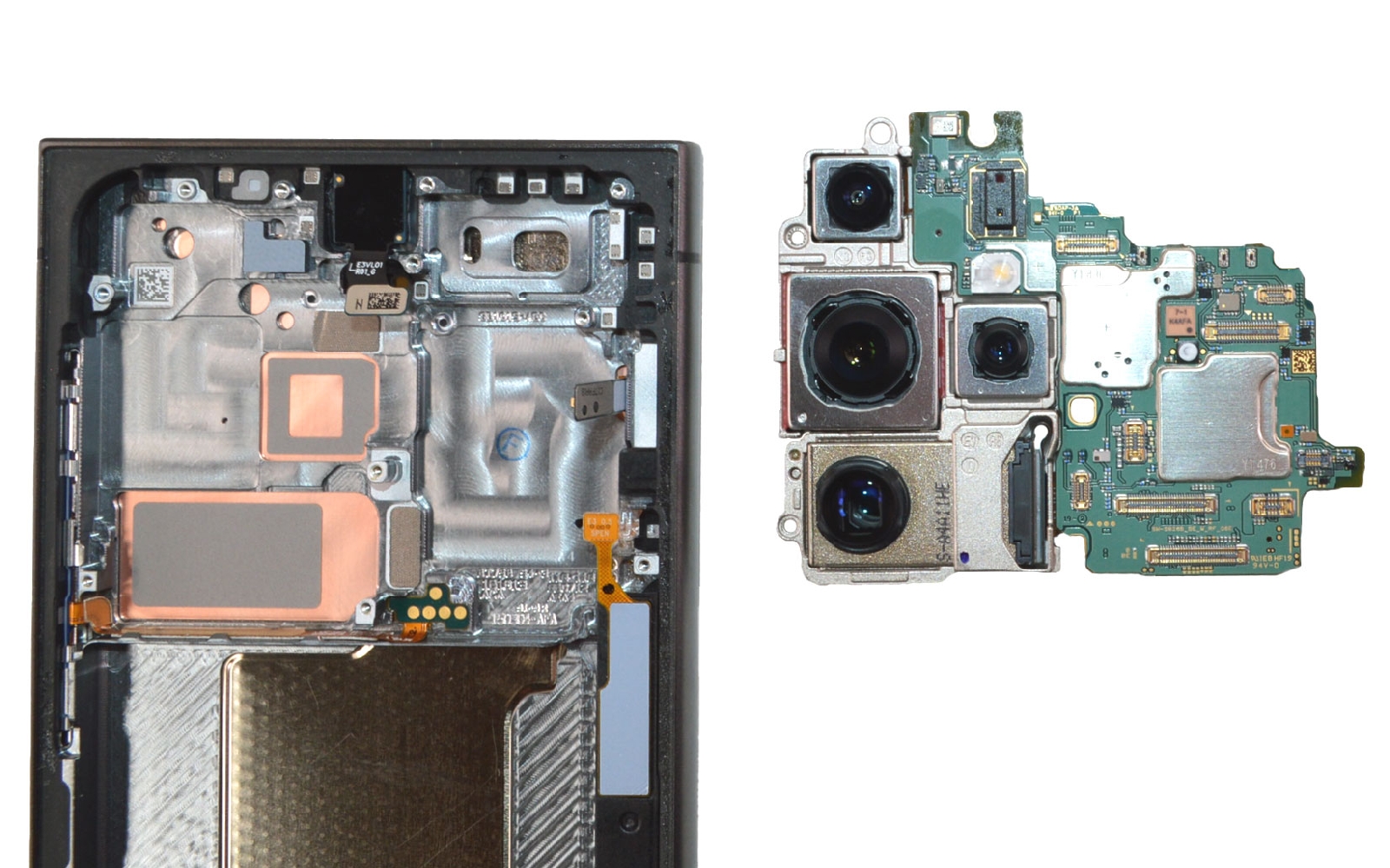

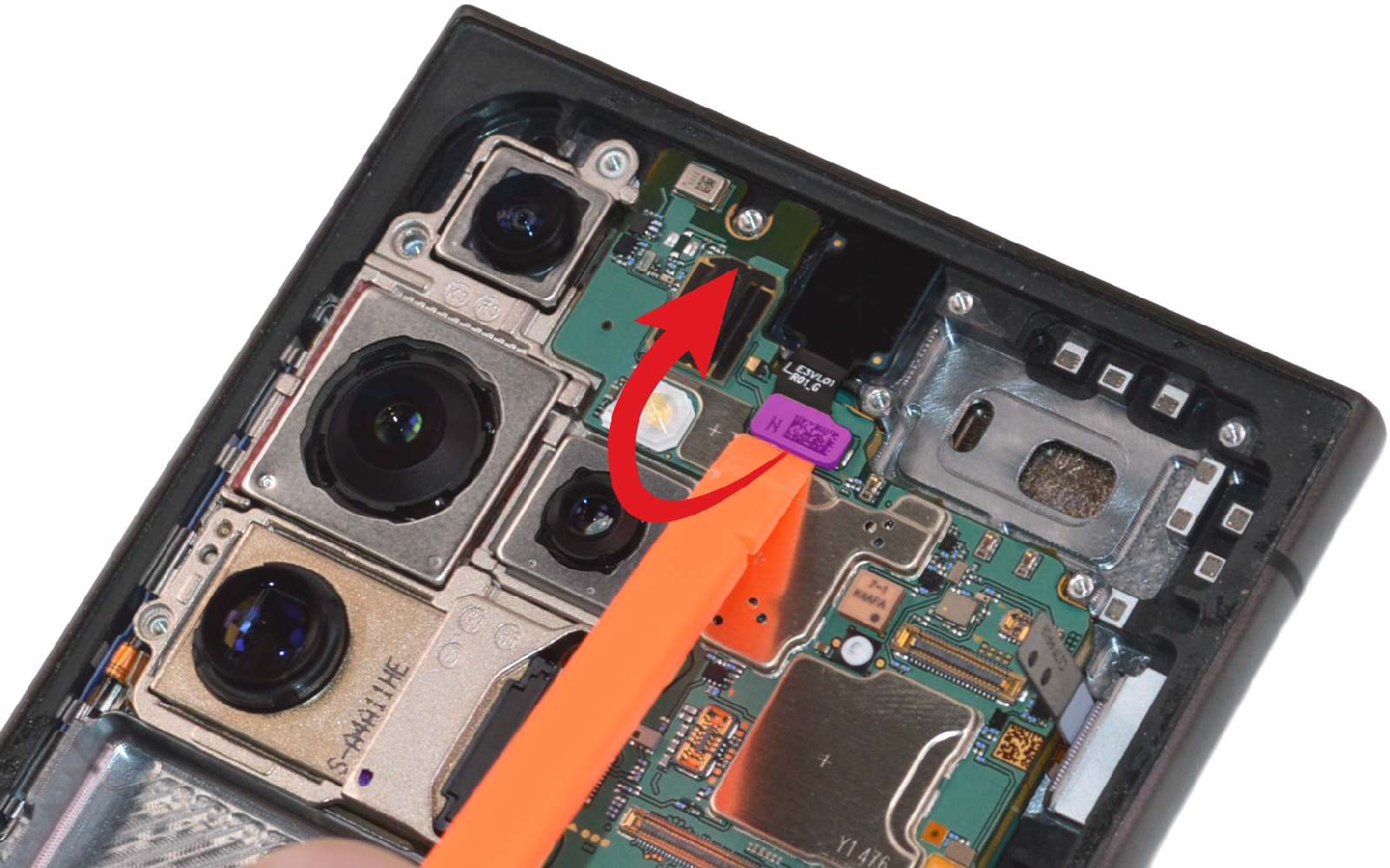

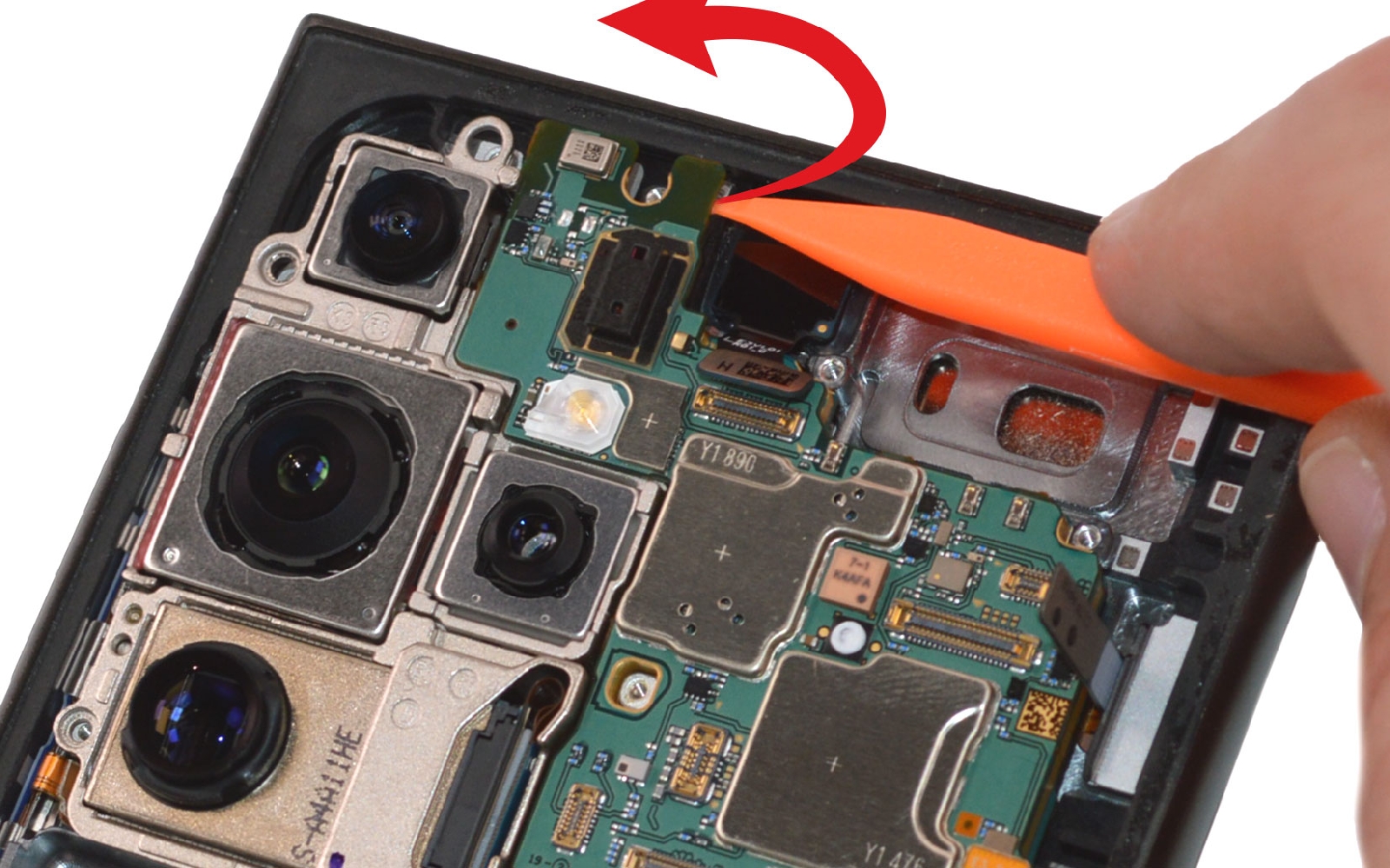

Etape 14 : Enlever la carte mère

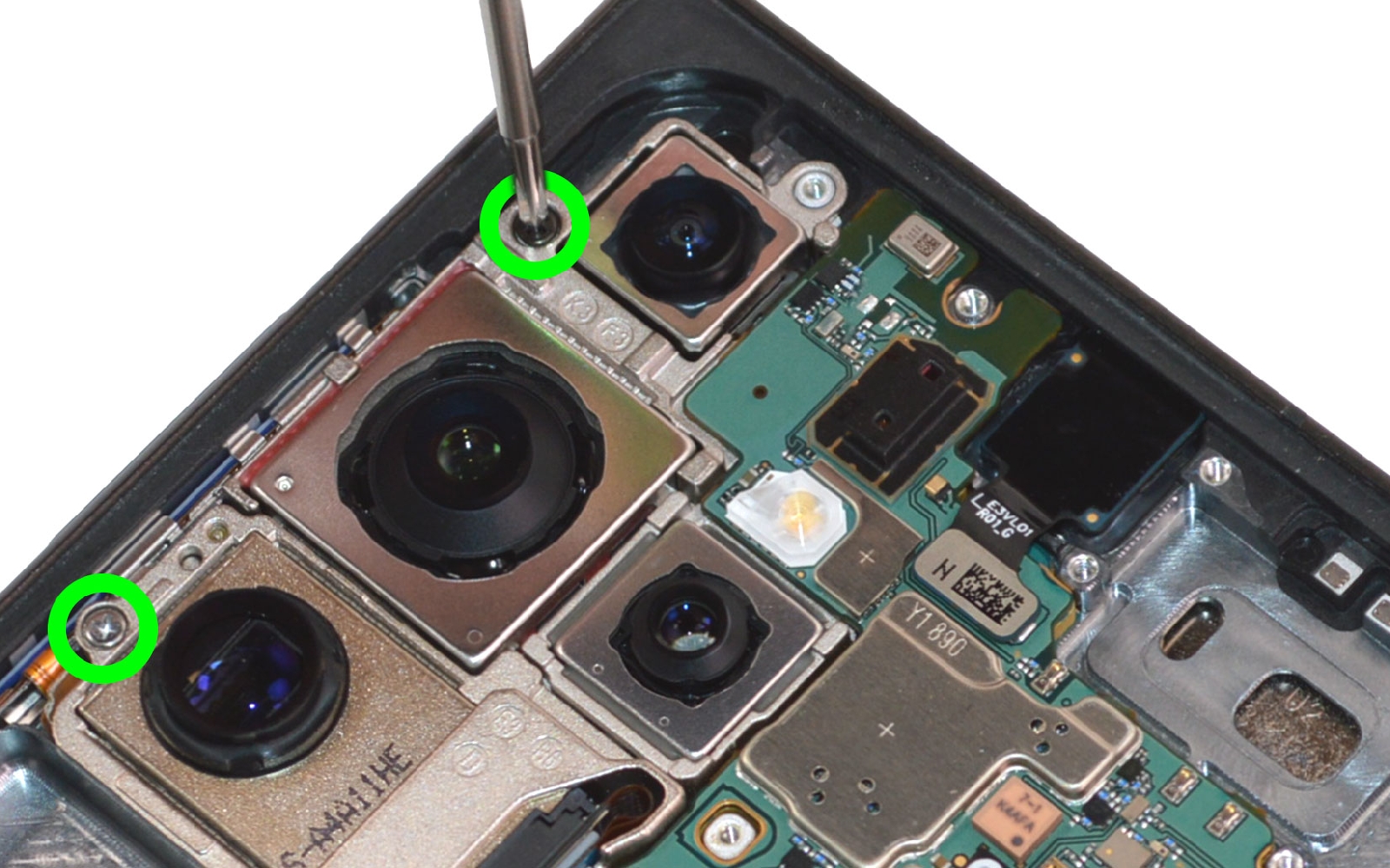

Retirez les vis avant de déconnecter la nappe de la caméra frontale.

Insérez le levier sous la carte mère pour la sortir du châssis de votre Samsung Galaxy S24 Ultra.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

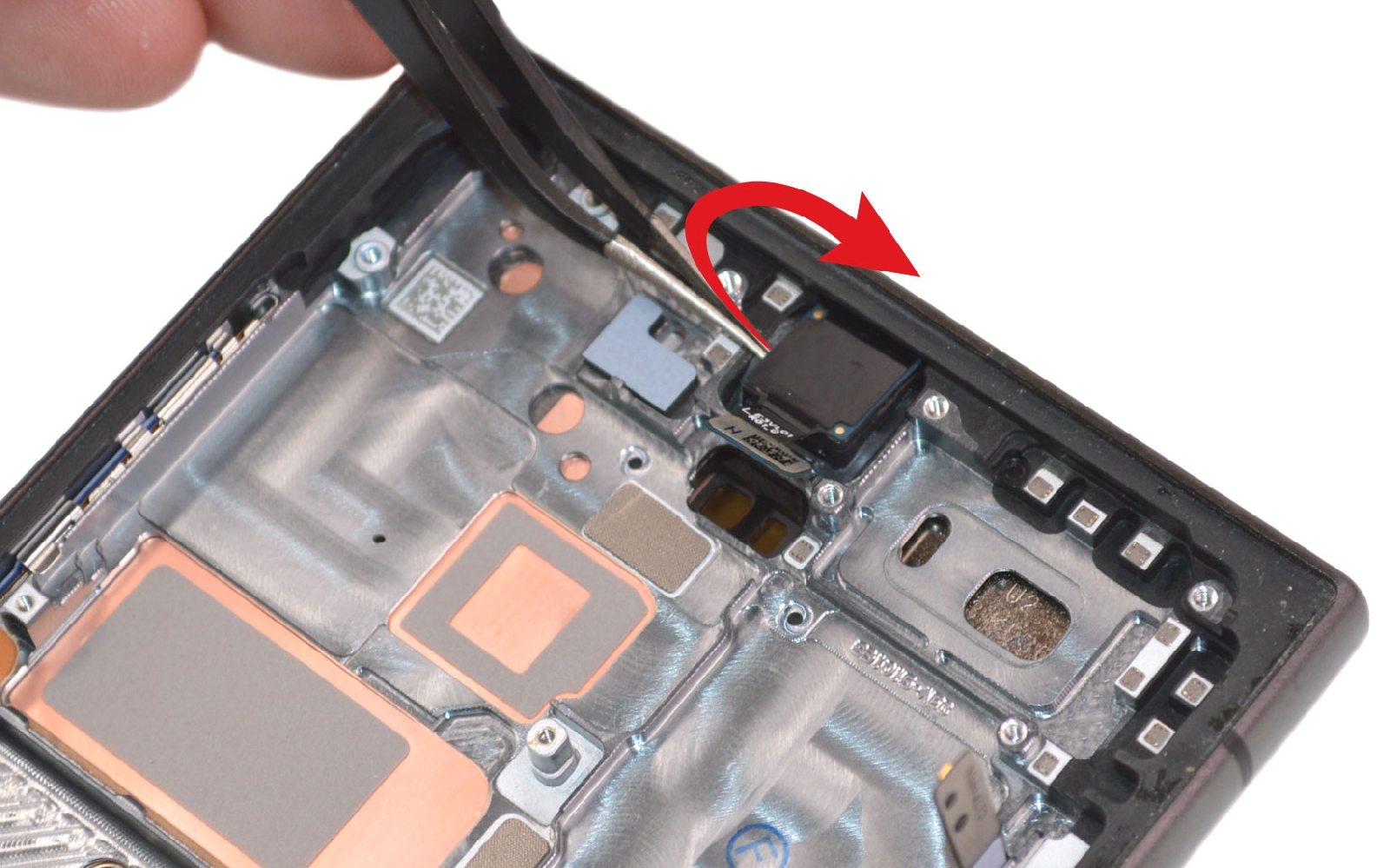

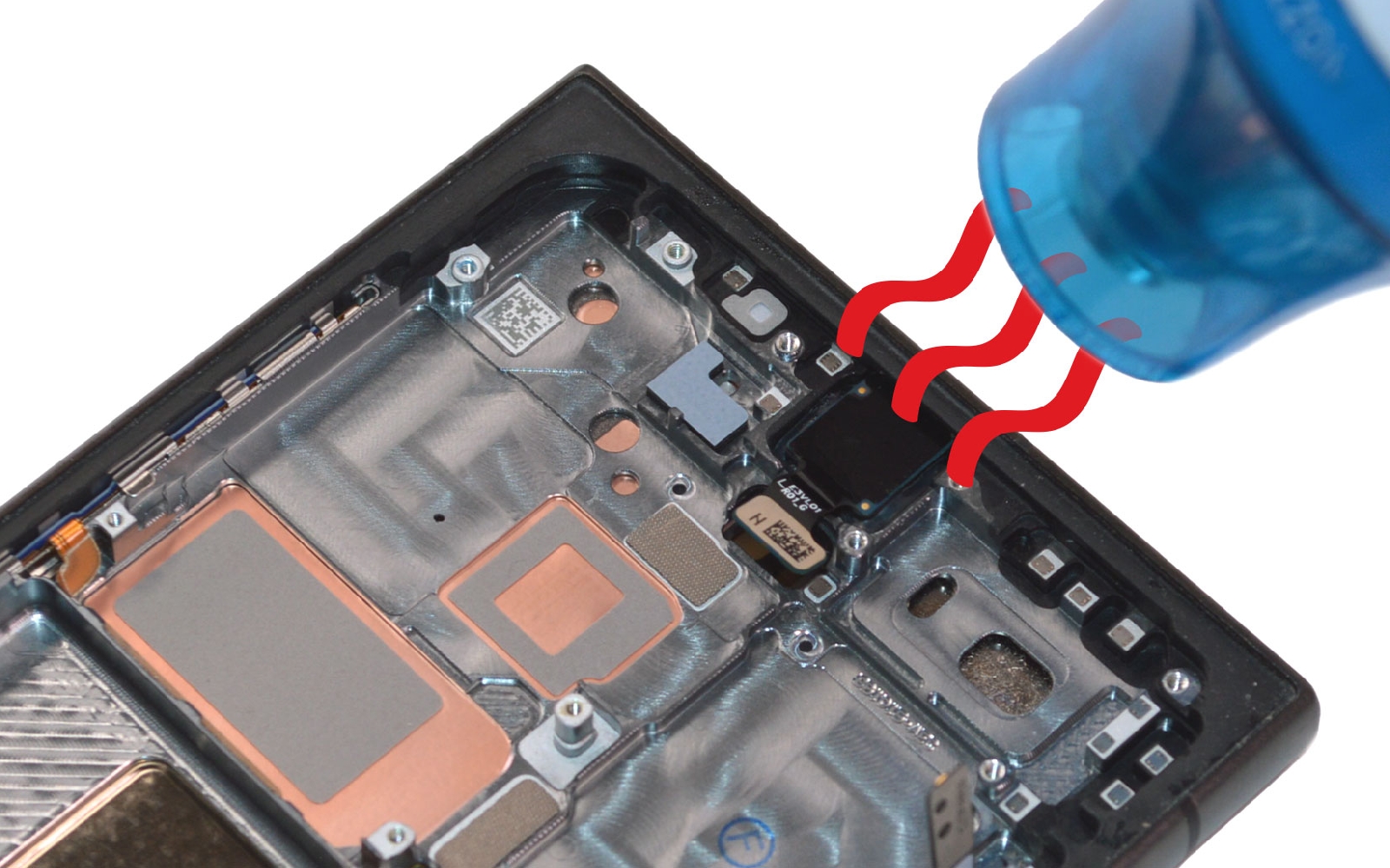

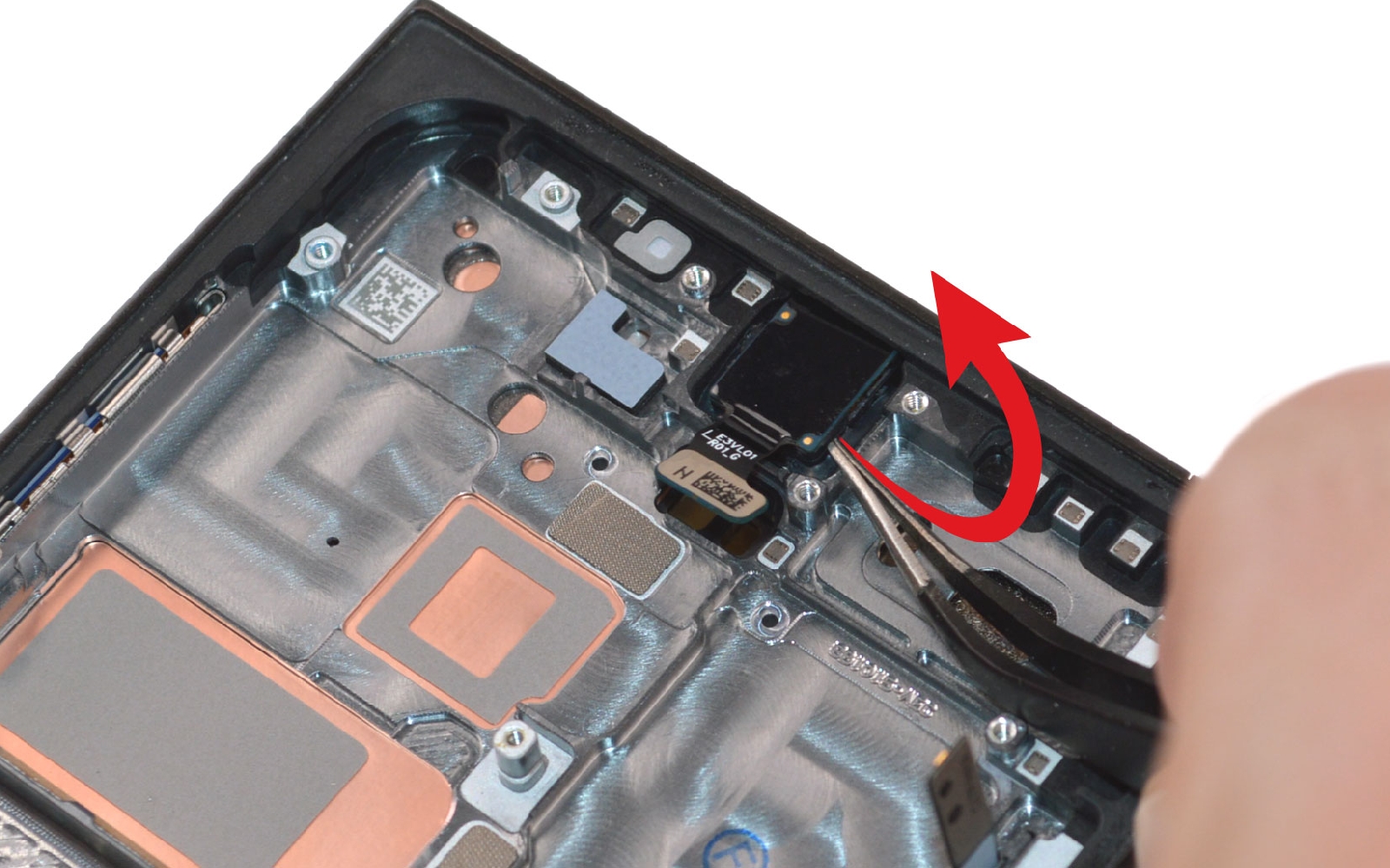

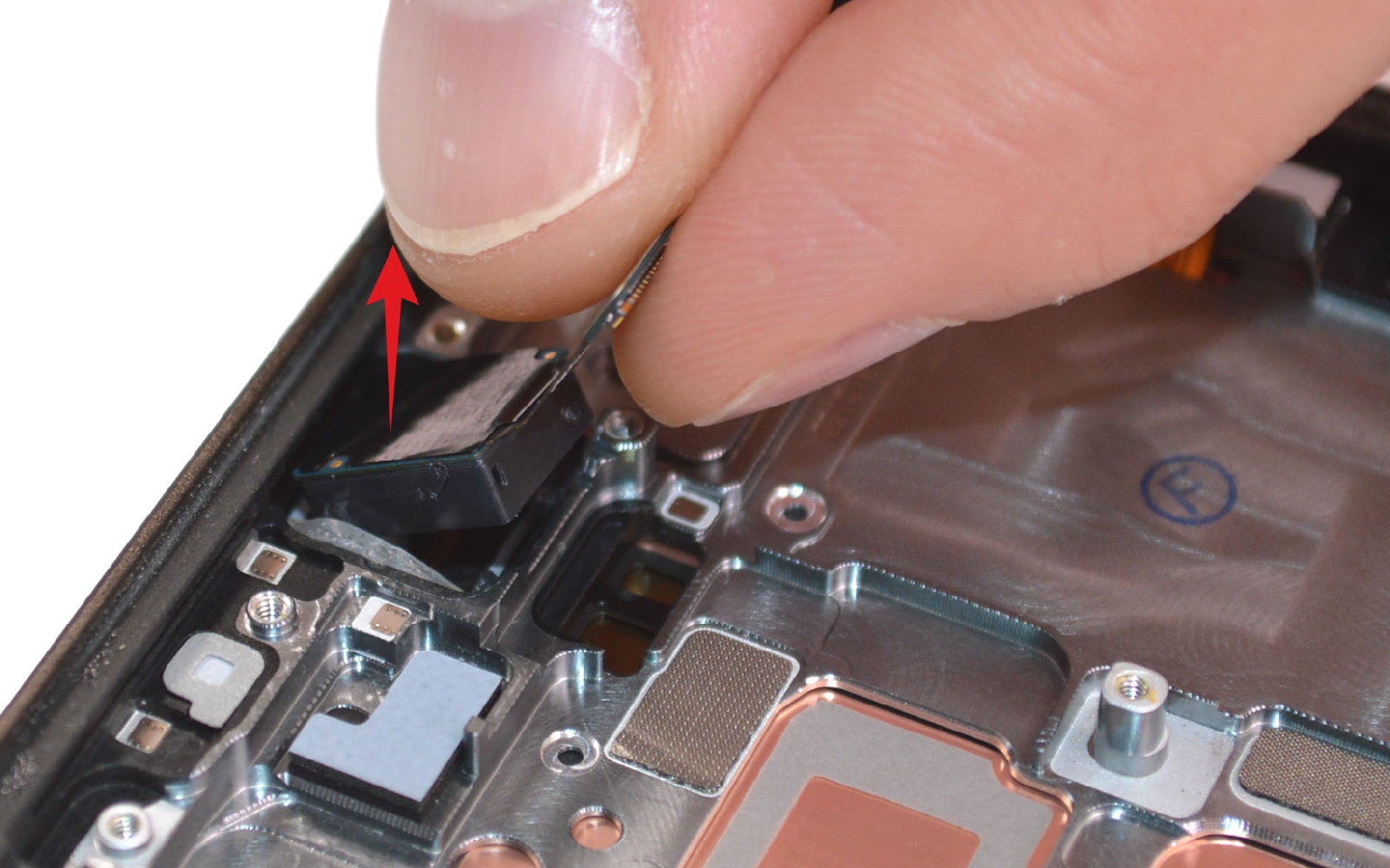

Etape 15 : Récupérer la caméra avant
Chauffez légèrement la caméra avant avant de glisser la brucelles sur les cotés pour remonter petit à petit le composant.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Caméra avant d'origine pour Samsung Galaxy S24 Ultra
39,90 €

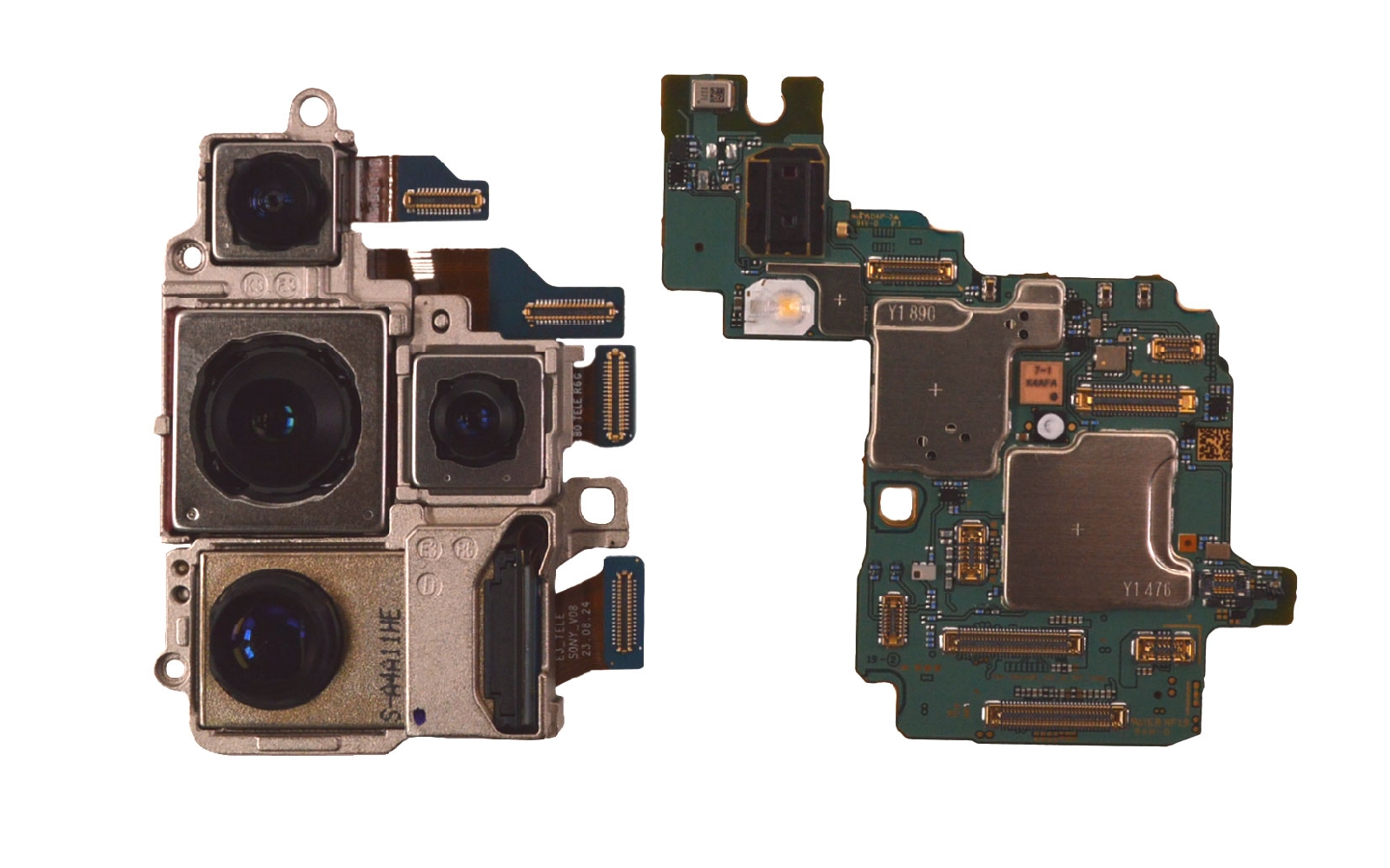

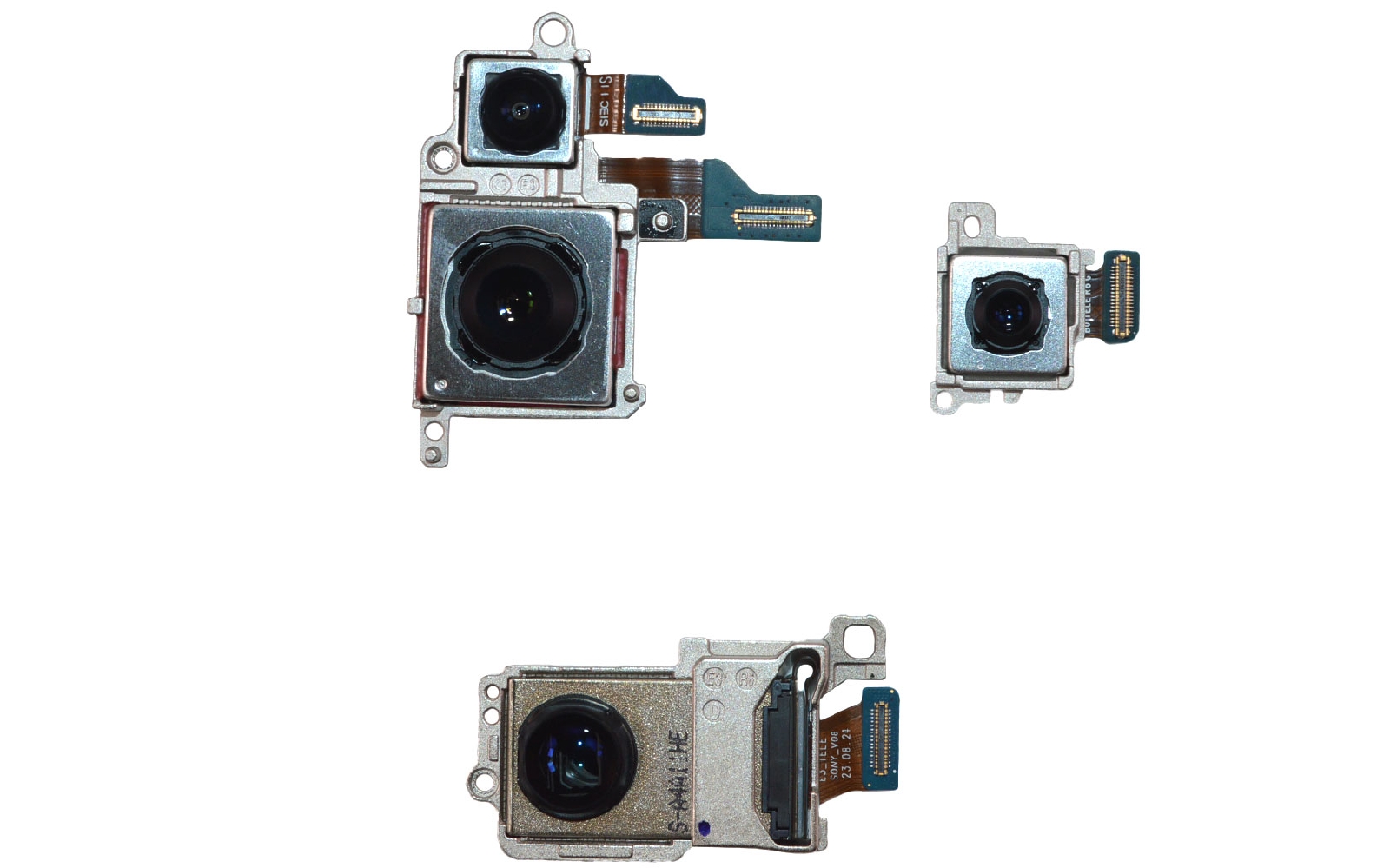

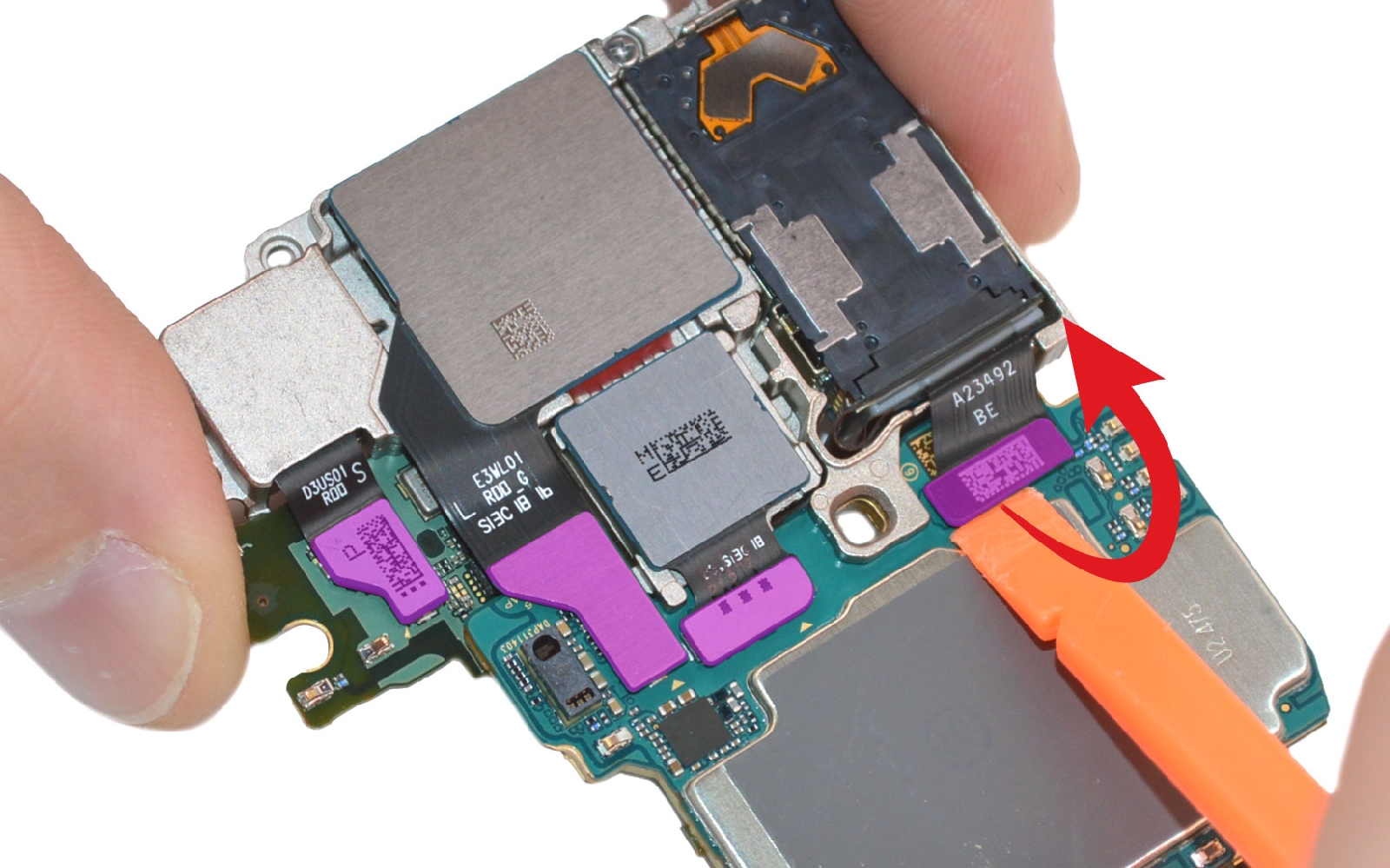

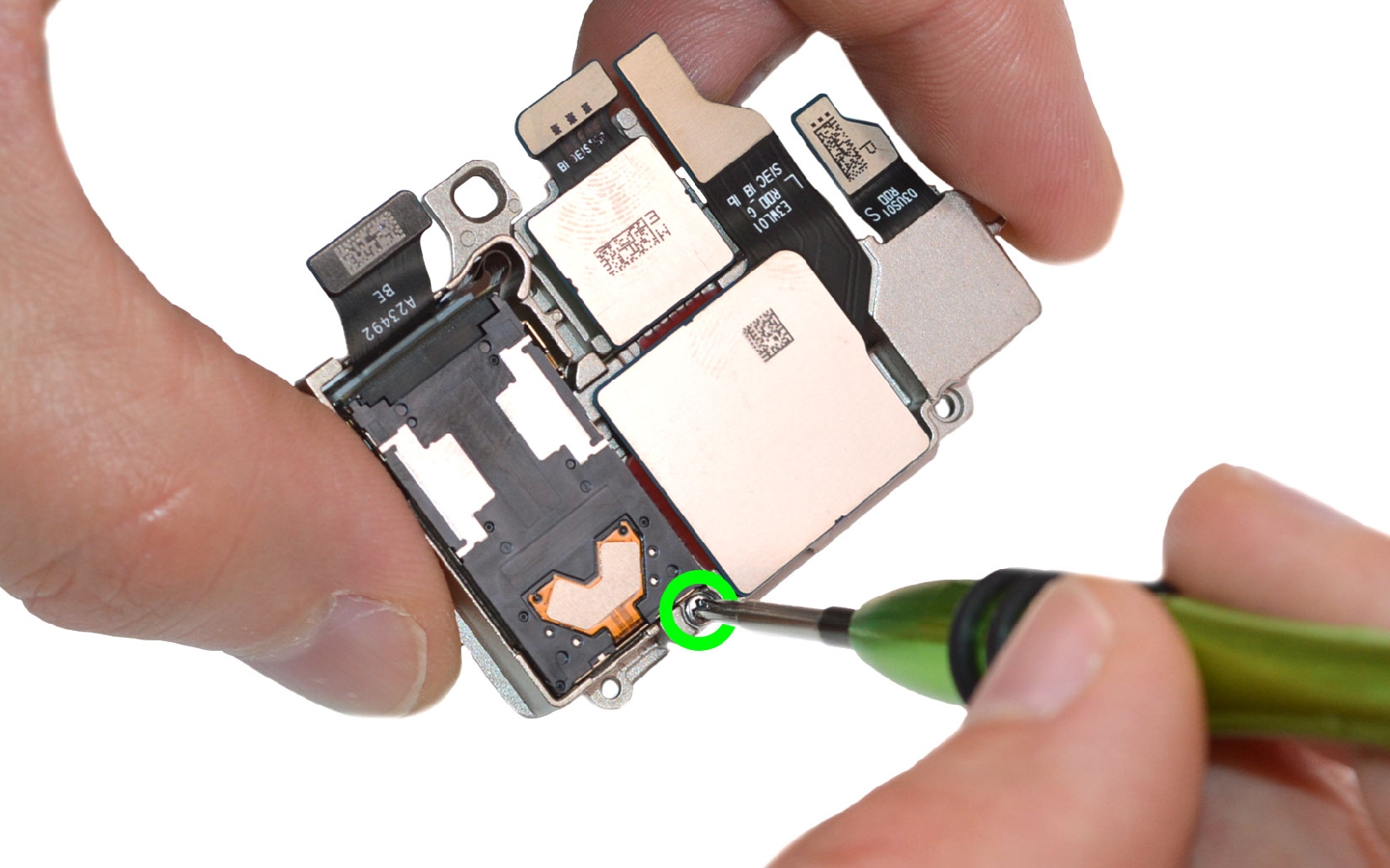

Etape 16 : Séparer les caméras arrière
Débranchez toutes les nappes des caméras arrière.

Dévissez la vis et séparez les blocs caméra.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Caméra arrière téléobjectif 12 Mpx d'origine pour Samsung Galaxy S24 Ultra
39,90 €

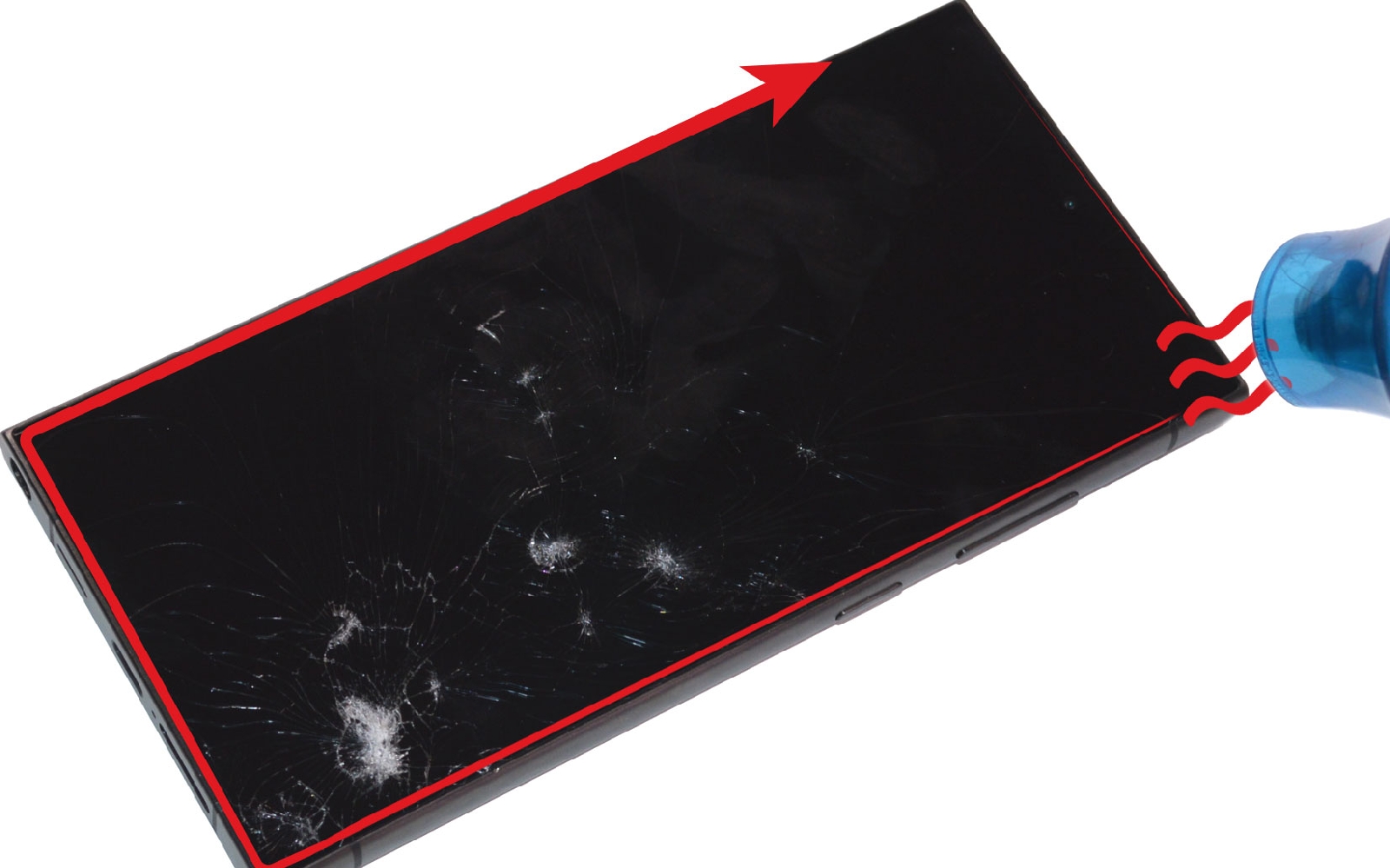

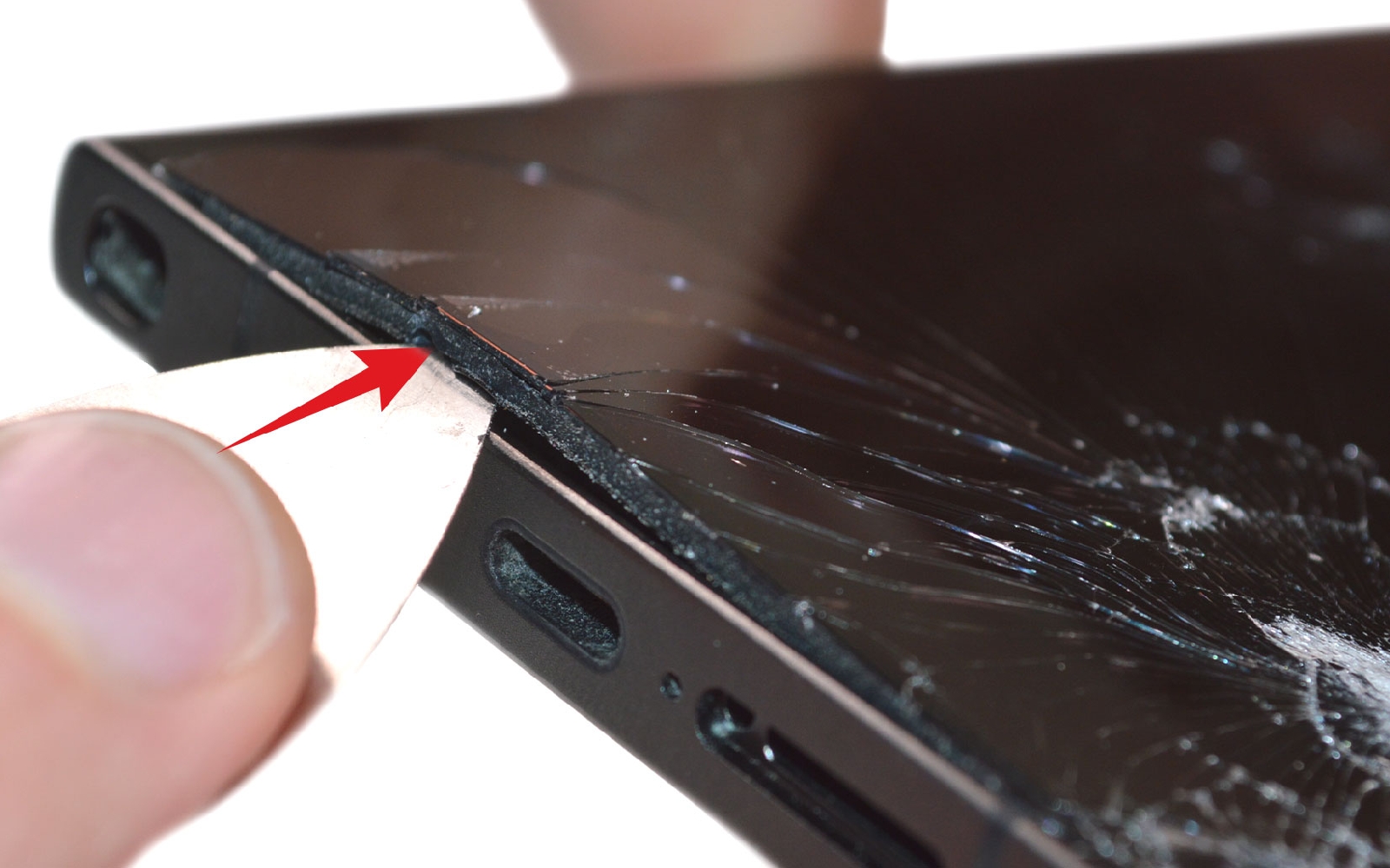

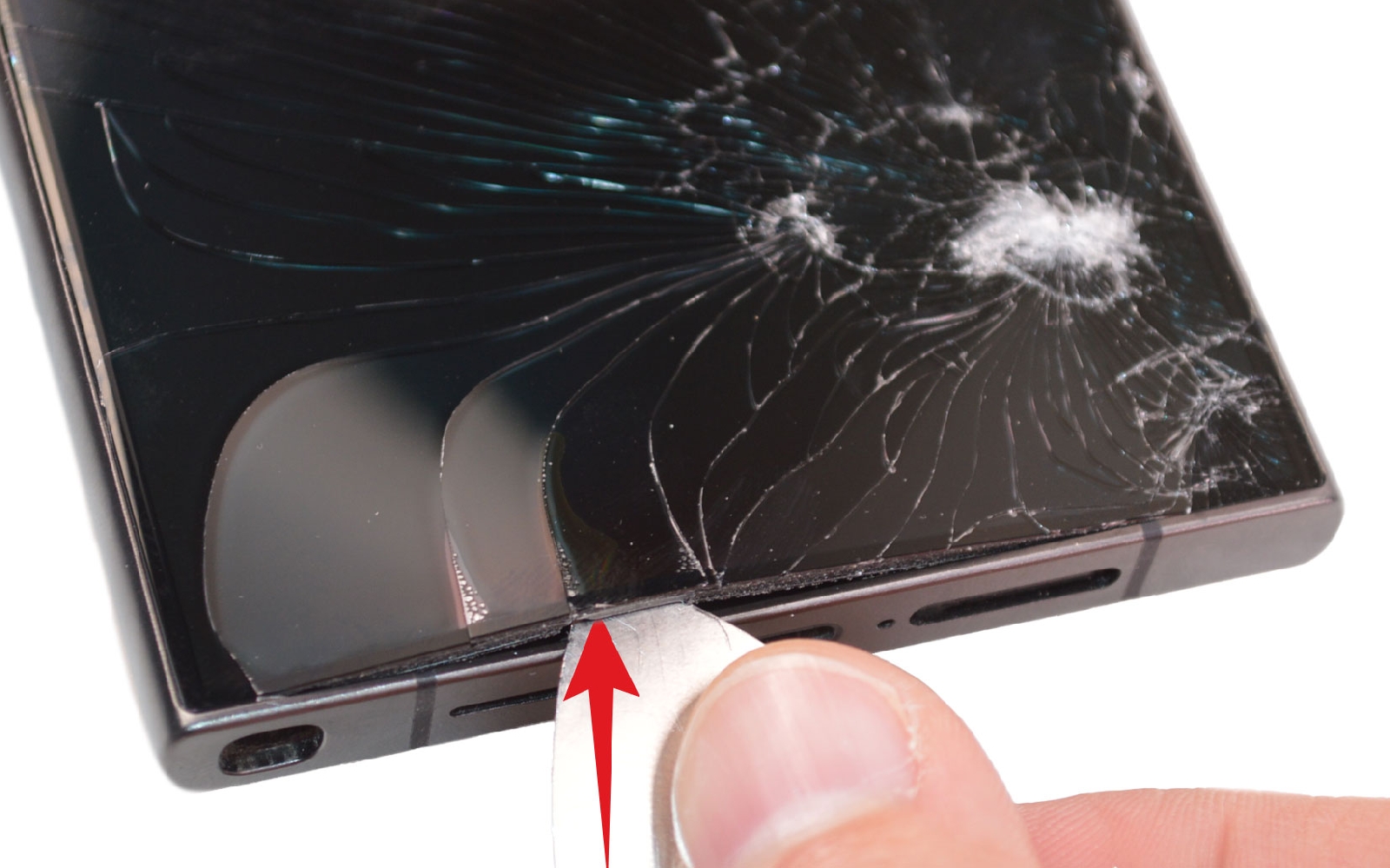

Etape 17 : Chauffer l'écran

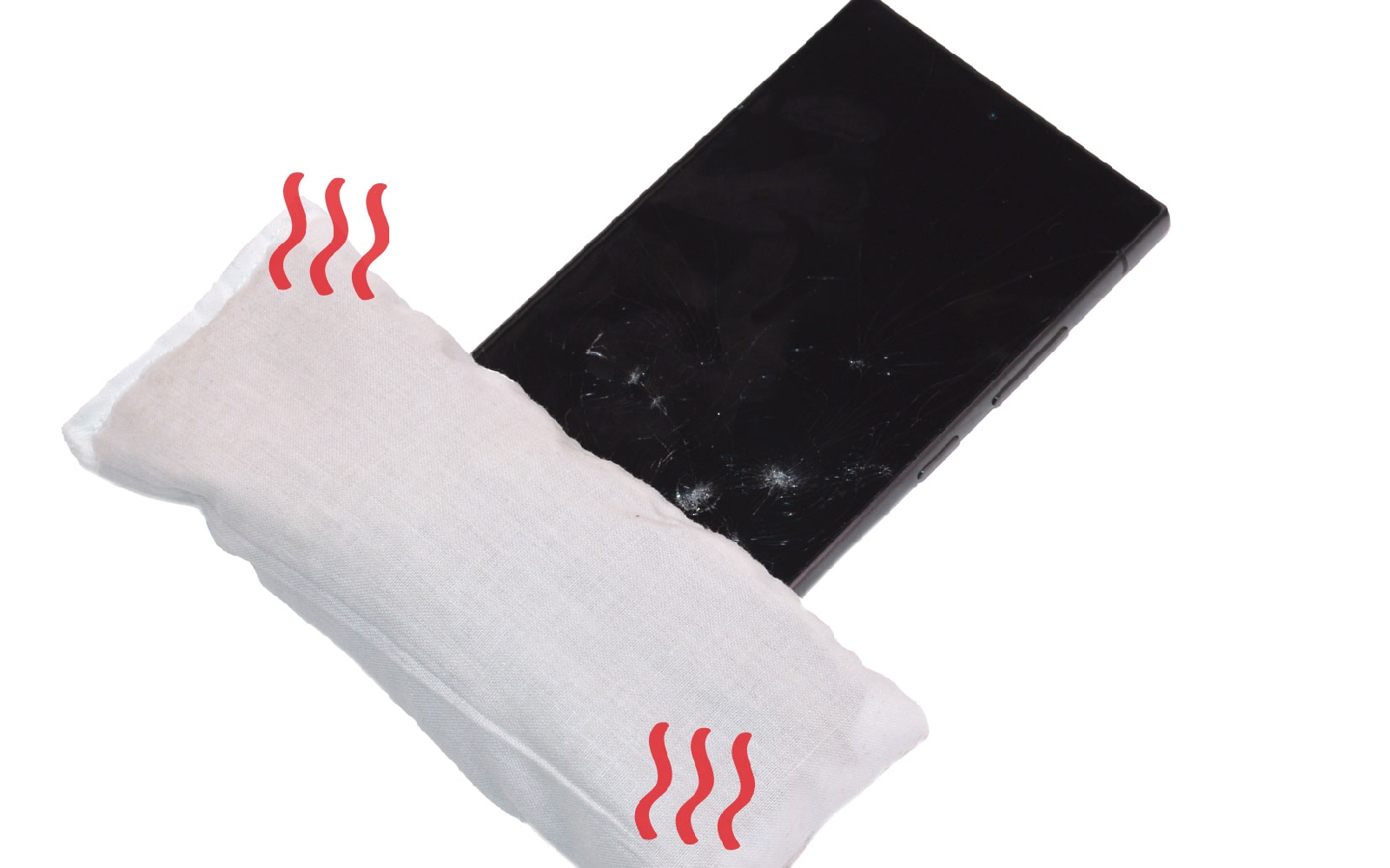

Chauffez le contour de l'écran à l'aide du coussin chauffant ou du décapeur thermique en fonction du produit que vous avez choisi.

Insérez ensuite le médiator fin entre l'écran et le châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

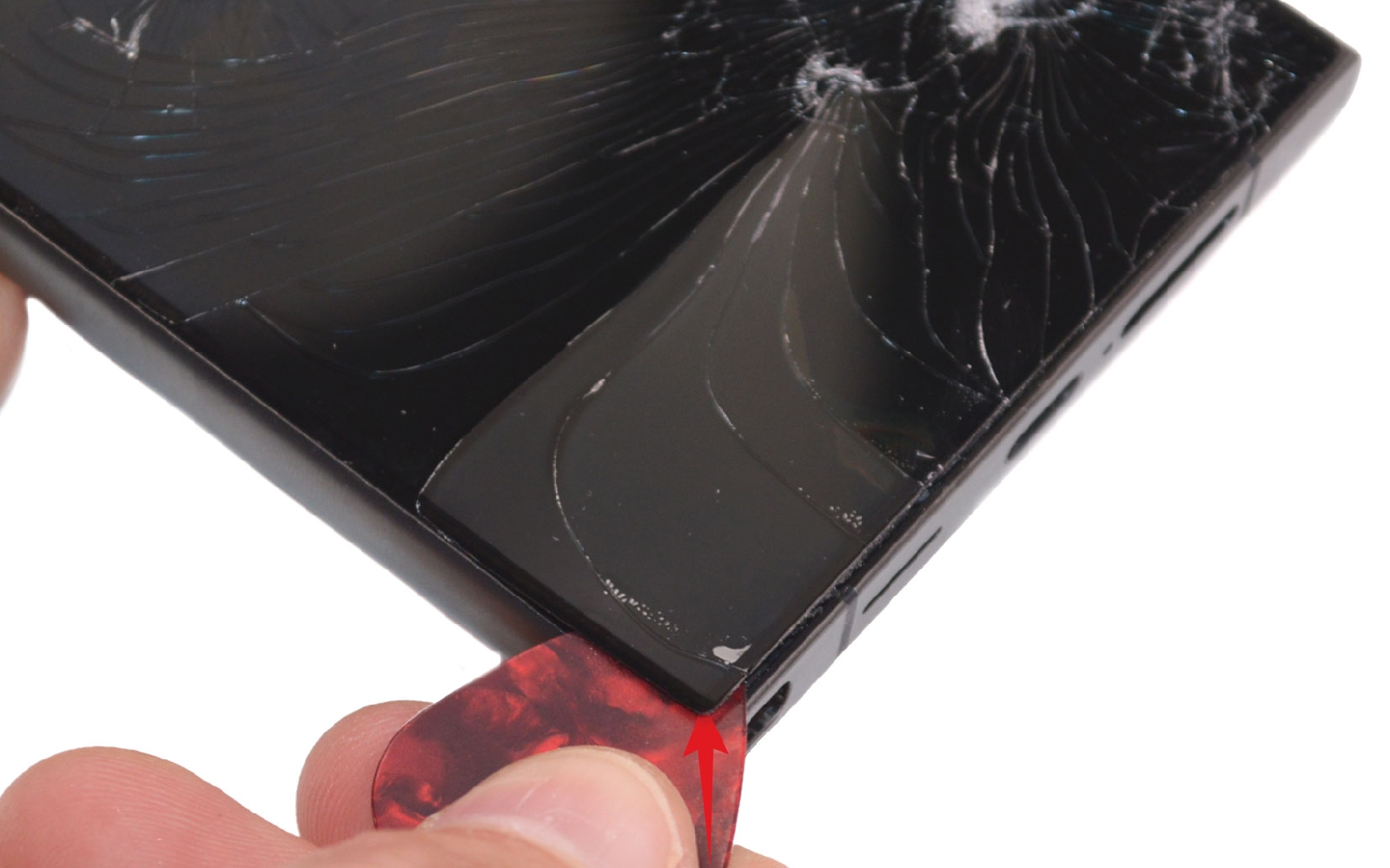

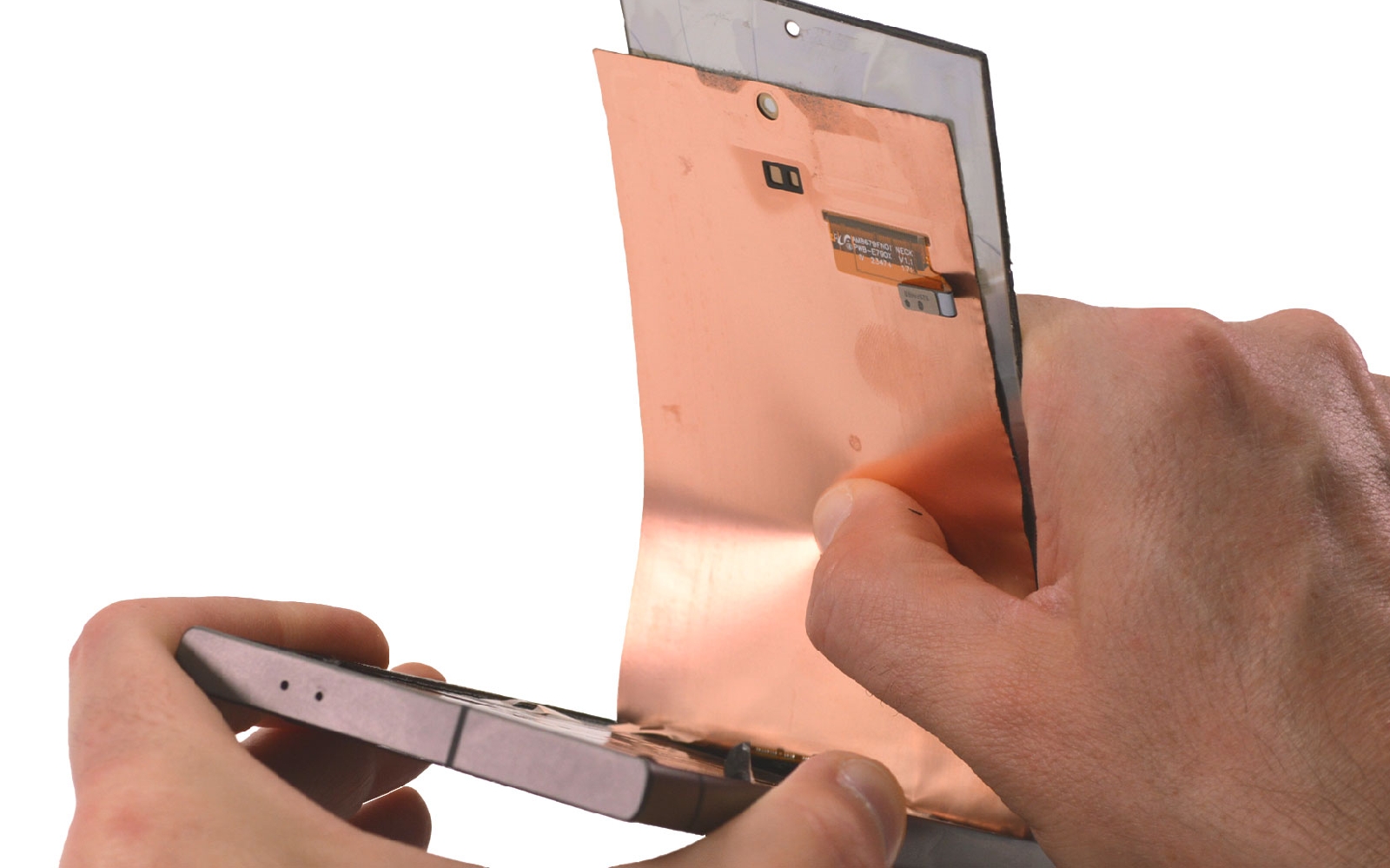

Etape 18 : Décoller l'écran

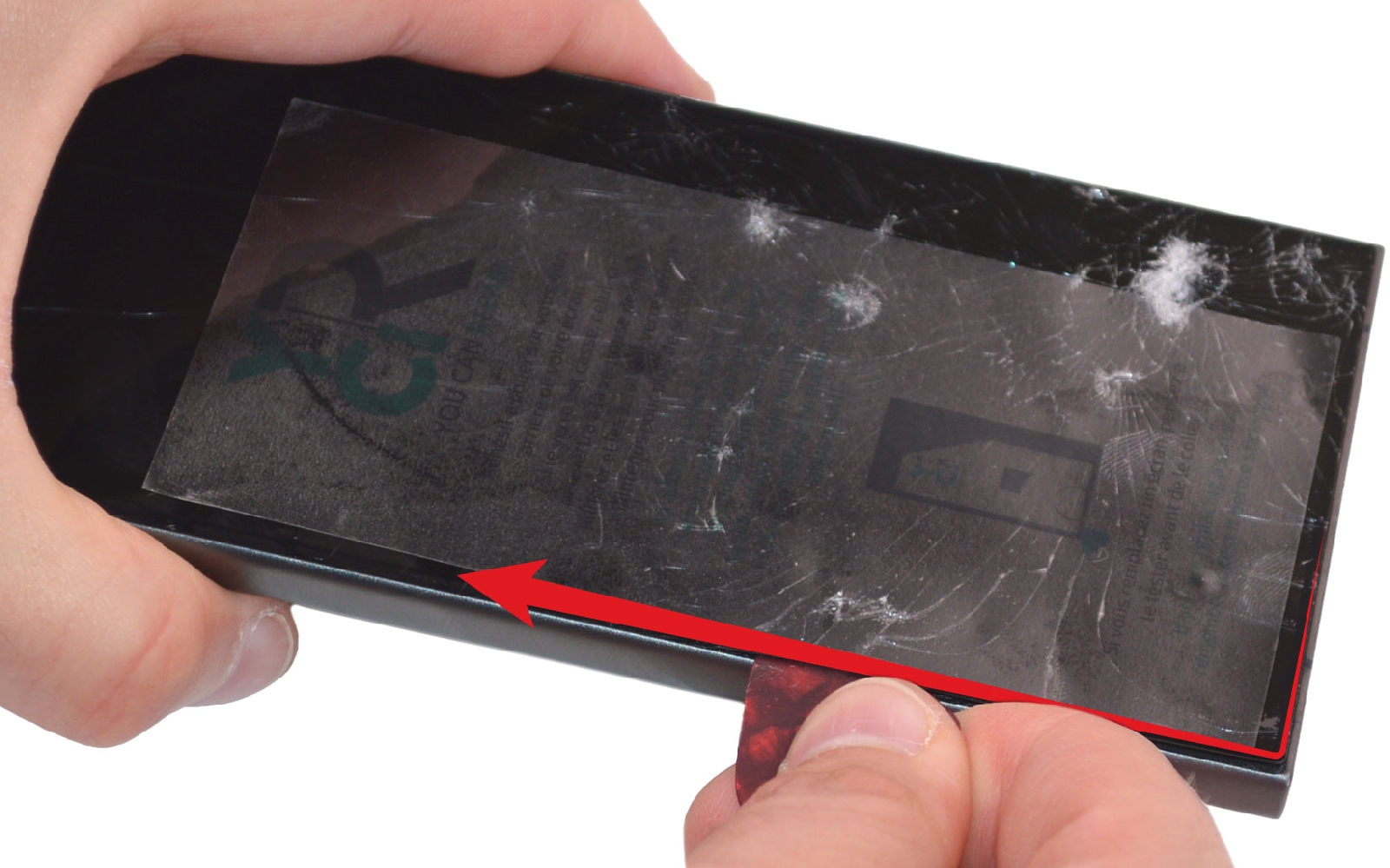

Remplacez les médiators en plastique afin de pouvoir faire le tour du téléphone avec ces outils pour décoller la vitre avant de votre Samsung Galaxy S24 Ultra.

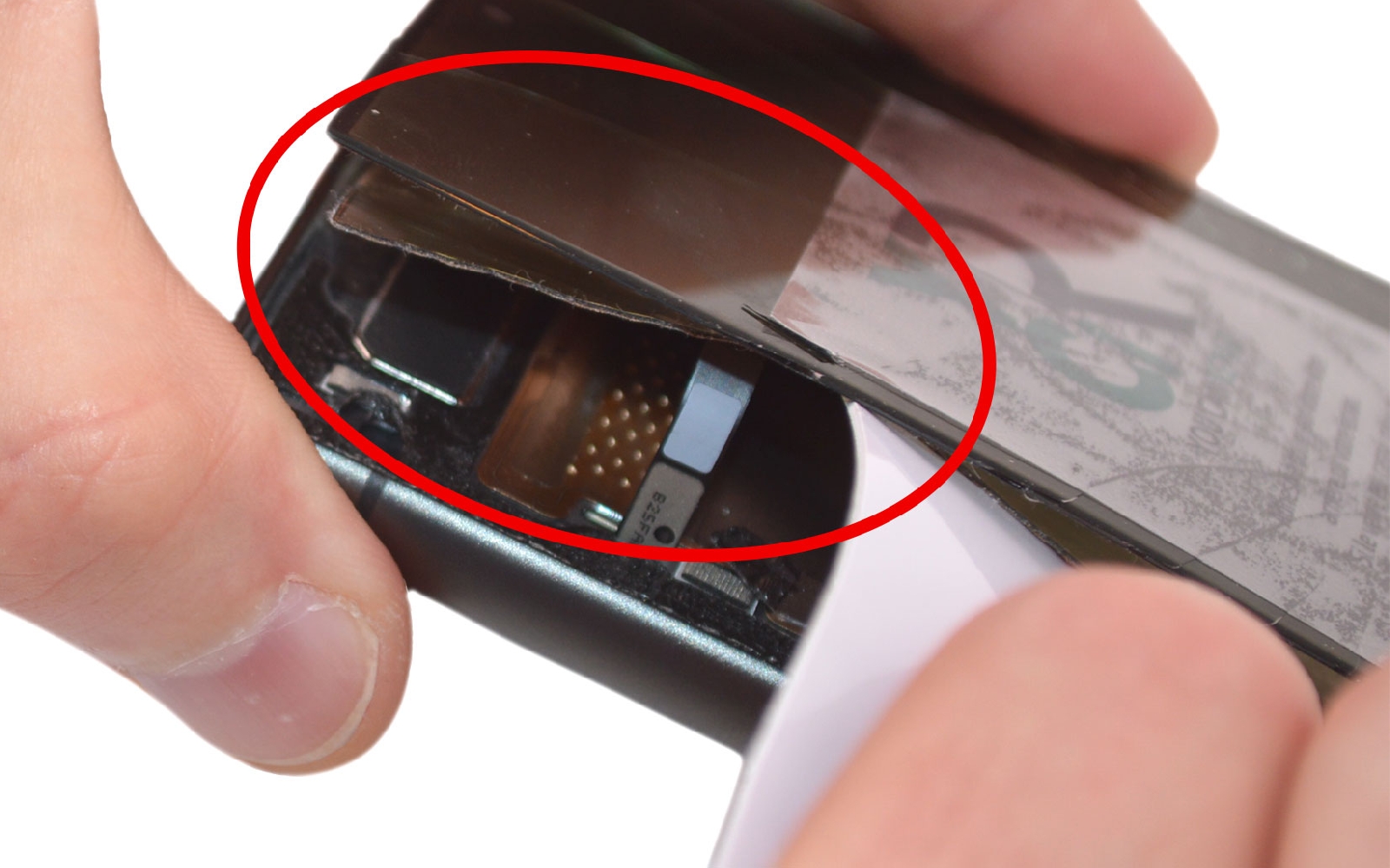

Assurez-vous de glisser la carte en PVC sous l'écran et le LCD (partie cuivrée) pour terminer le décollage plus facilement.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Ecran d'origine Galaxy S24 Ultra
239,90 €

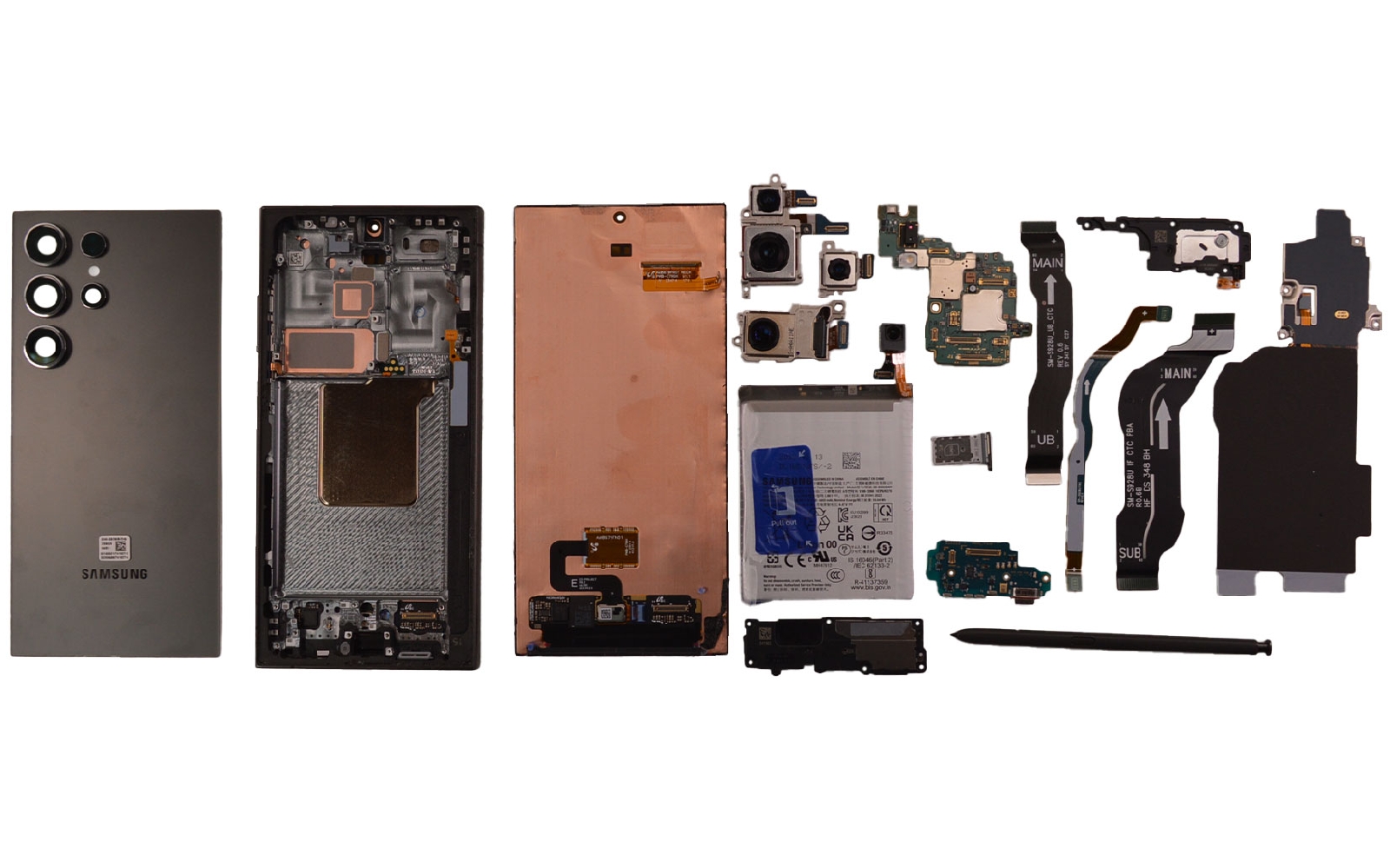

Vue éclatée

Vous venez de terminer le démontage complet de votre Samsung Galaxy S24 Ultra.
Voici la photo finale sur laquelle se trouve tous les éléments de votre appareil.

Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
