Guide de réparation sur Galaxy A35 (5G)

Temps estimé : 45 min
Difficulté : 2.5/5
Note de réparabilité : 14/20
Galaxy A35 (5G) | Temps estimé : 45 min | Difficulté : 2.5/5

Ce guide de réparation vous fournira toutes les étapes nécessaires pour démonter entièrement votre appareil, que ce soit pour remplacer une pièce défectueuse ou simplement pour comprendre la structure interne de votre smartphone.

Grâce à nos instructions pas à pas et à nos illustrations claires, vous serez en mesure de retirer en toute sécurité chaque composant du Galaxy A35, de l'écran aux petits connecteurs internes. Assurez-vous de suivre chaque étape attentivement pour éviter d'endommager les composants délicats de votre appareil.

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

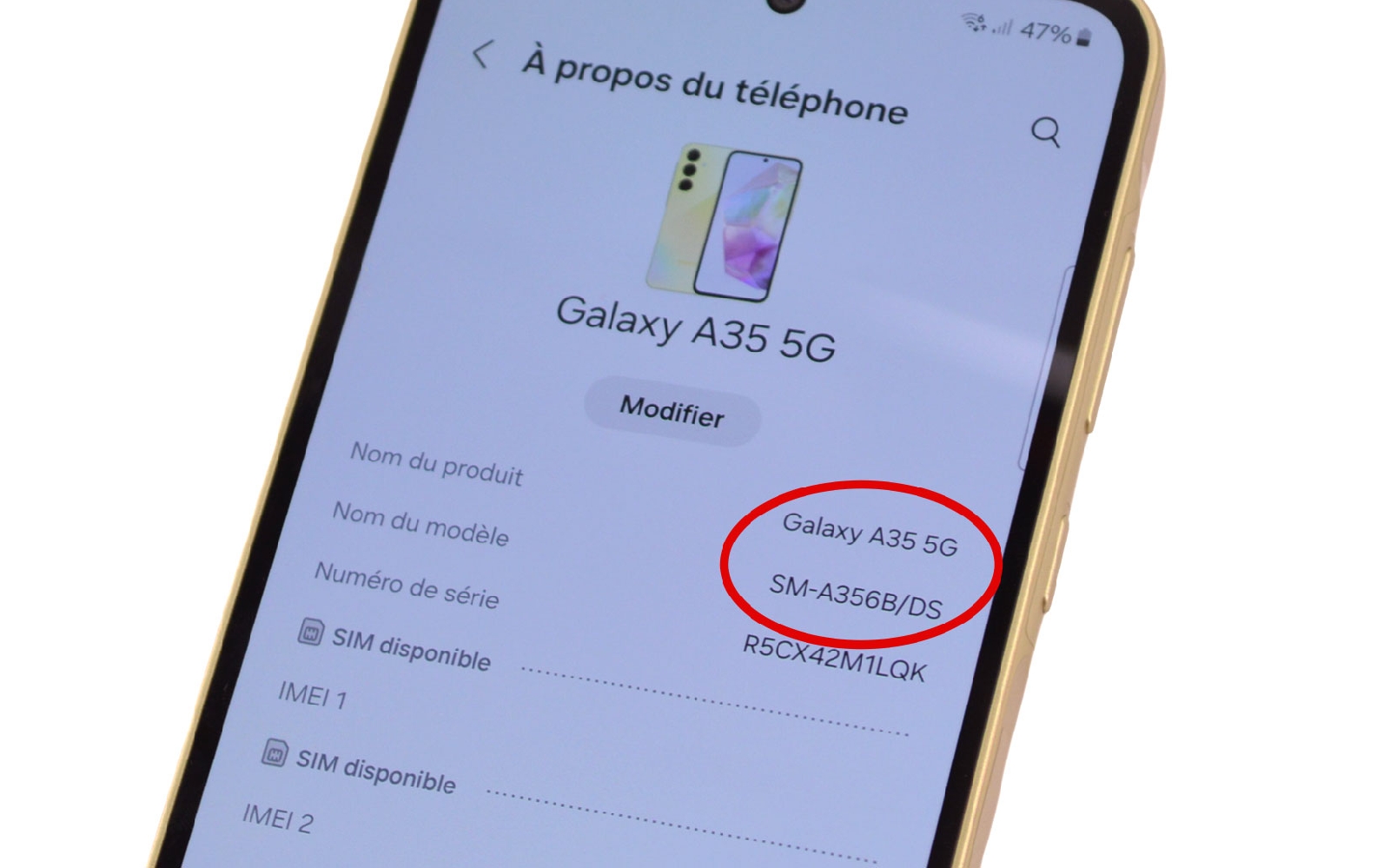

Pour débuter, nous vous conseillons toujours de vérifier le numéro de modèle de votre Samsung pour être certain de commander la ou les bonnes pièces détachées. Pour cela, il vous suffit de vous rendre dans les paramètres de votre smartphone.

Une fois votre commande reçue, préparez vous un espace de travail propre et dégagé avec les outils à proximité. N'oubliez pas de vous aider du patron d'aide au montage pour stocker les vis et les pièces tout au long de la réparation.

Pressez le bouton Power pour commencer la réparation par éteindre votre Samsung Galaxy A35 (5G).
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

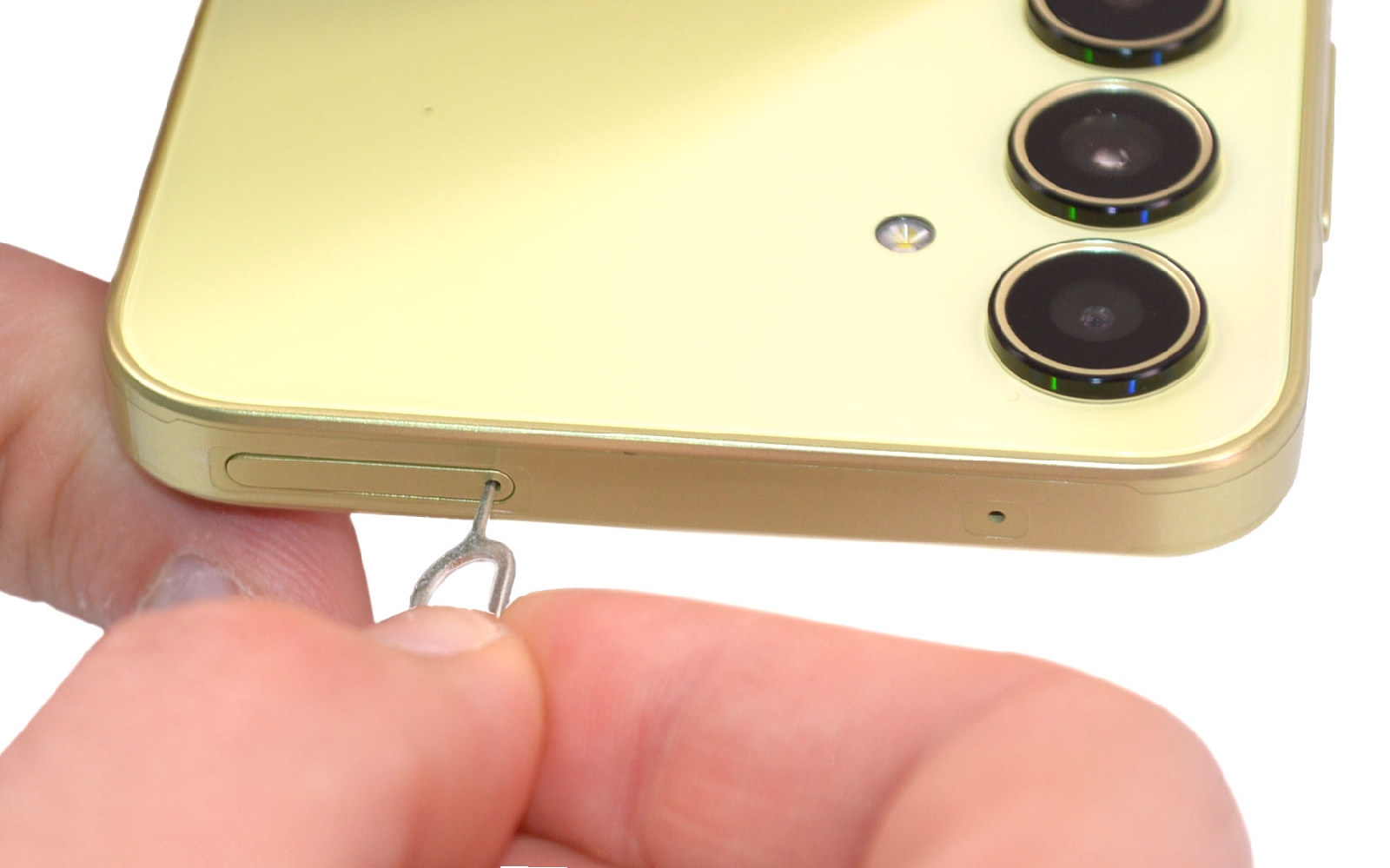

Etape 1 : Ejecter le tiroir SIM
Insérez l'outil SIM dans la fente pour extraire le tiroir de son emplacement.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

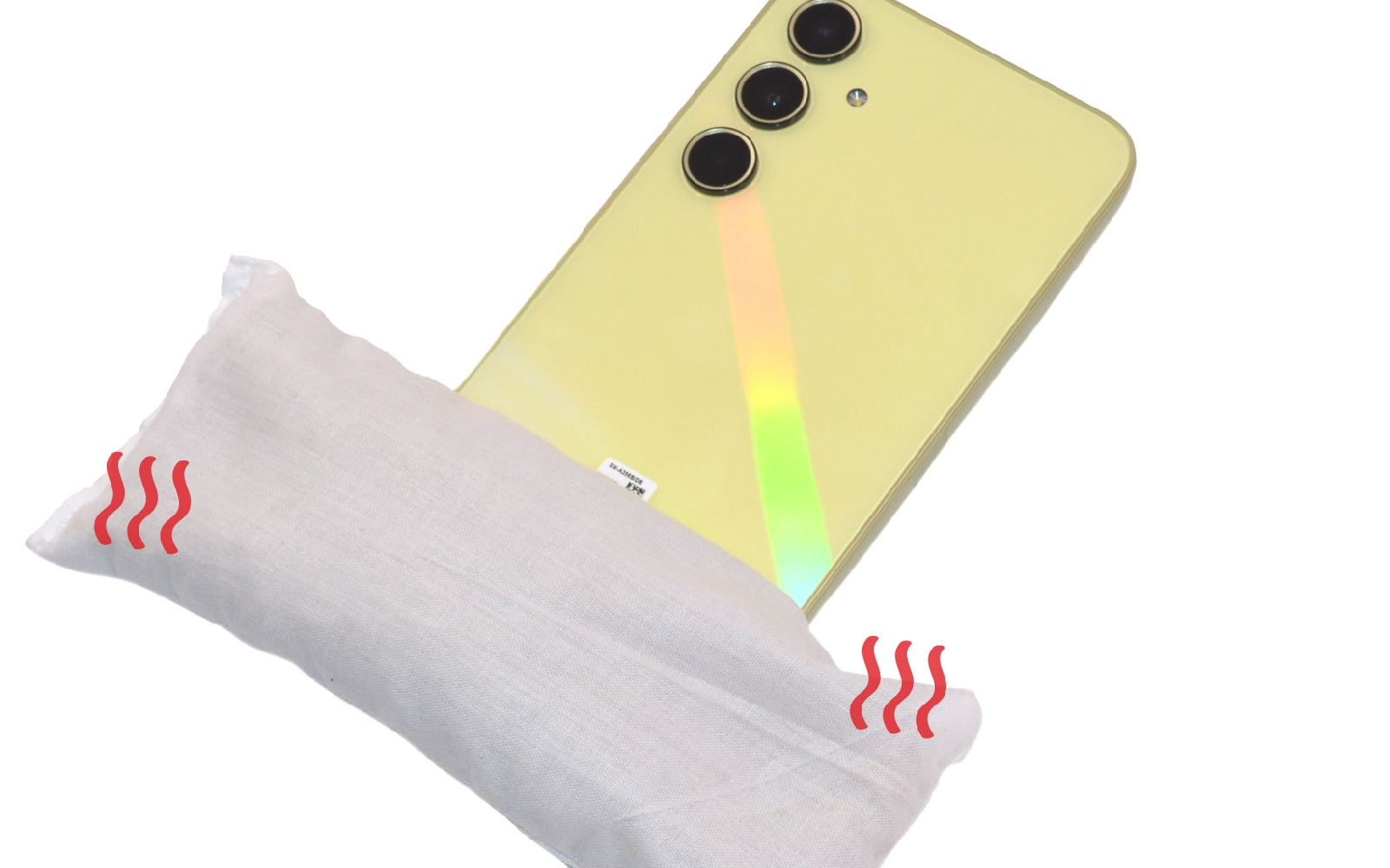

Etape 2 : Chauffer la vitre arrière
Chauffez l'arrière de votre téléphone à l'aide d'un coussin chauffant, d'un décapeur thermique ou d'un sèche-cheveux.

Si vous avez opté pour le coussin chauffant, passez le au micro-ondes moins de 2 minutes avant de le déposer au dos de votre appareil.
Pour les deux autres outils, il vous suffit de les allumer et de les passer sur le bord de la vitre arrière.

Collez la ventouse sur le bas du téléphone puis insérez le médiator troué entre le vitre et le châssis pour créer un interstice.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

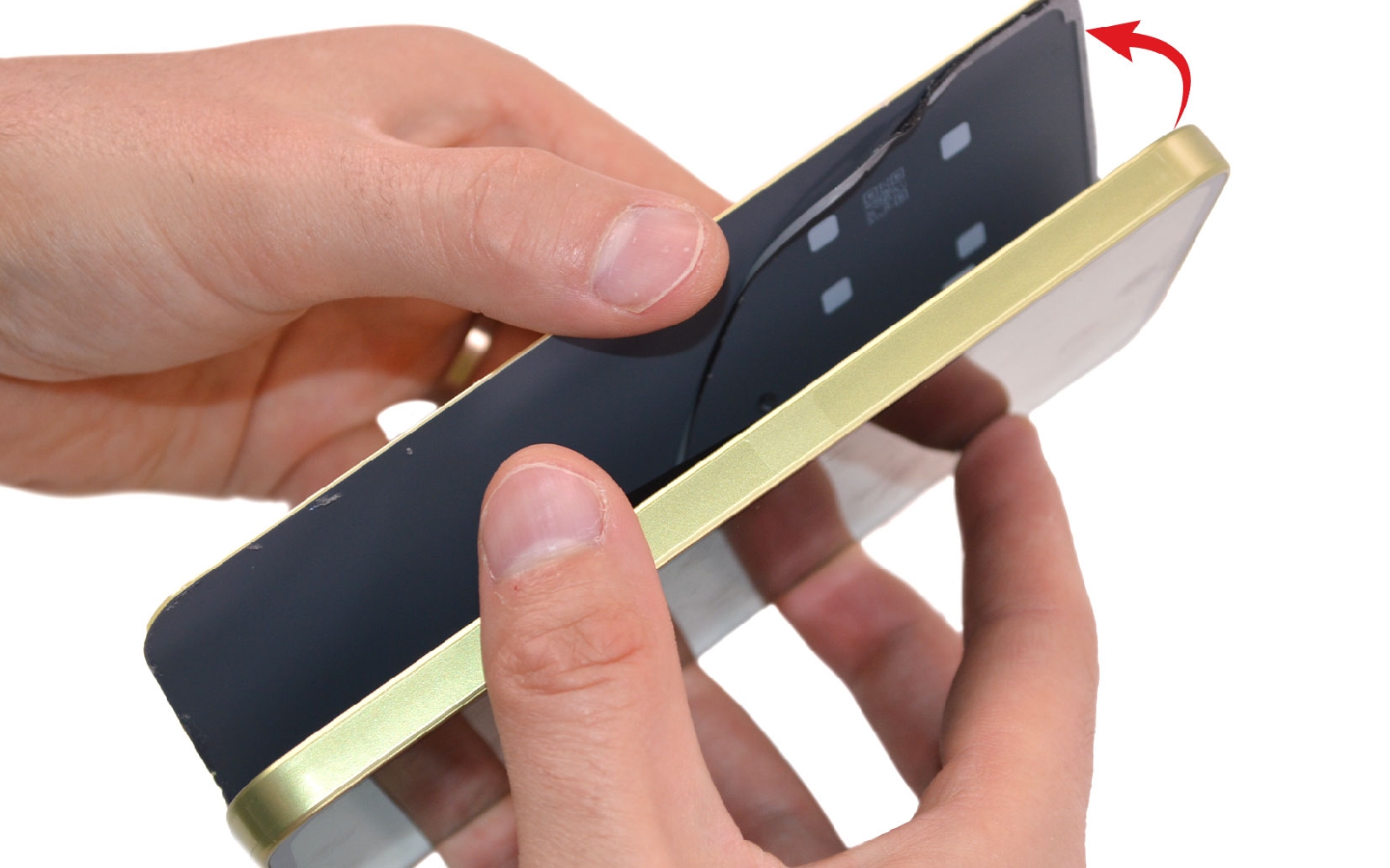

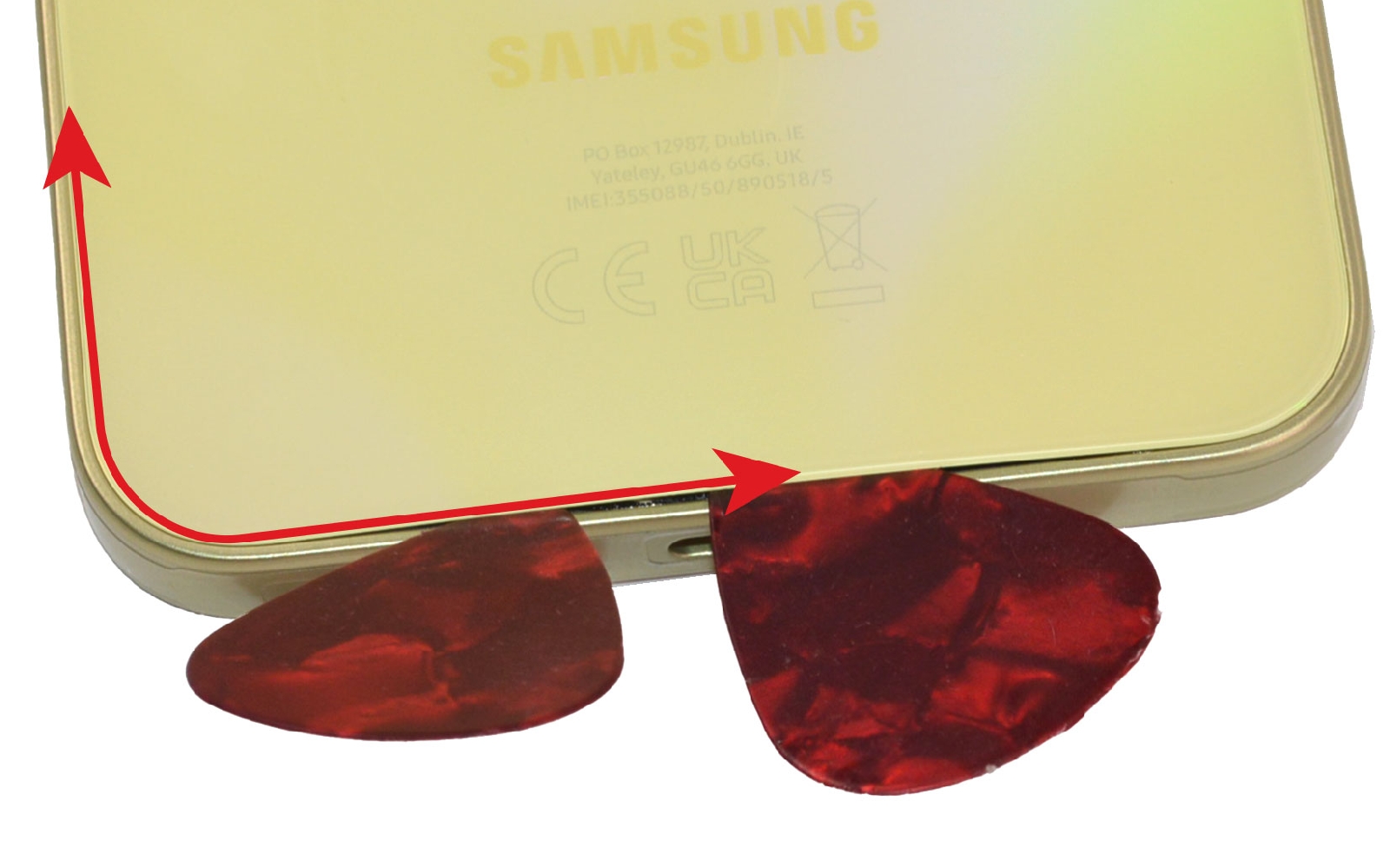

Etape 3 : Ouvrir le téléphone

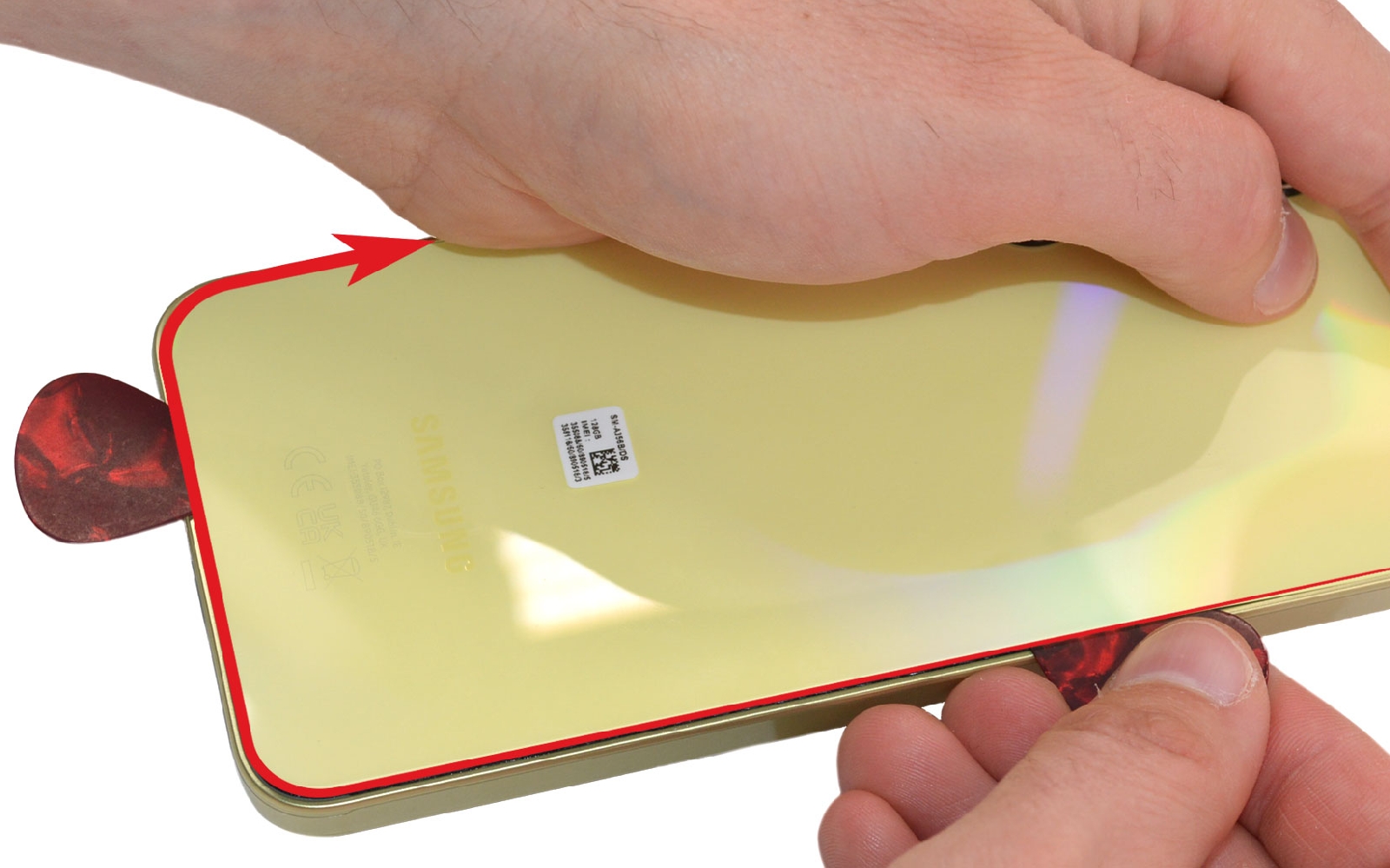

Remplacez la version métallique par celle en plastique pour continuer le décollage de la vitre arrière. Faites glisser le médiator sur tout le contour de l'appareil.

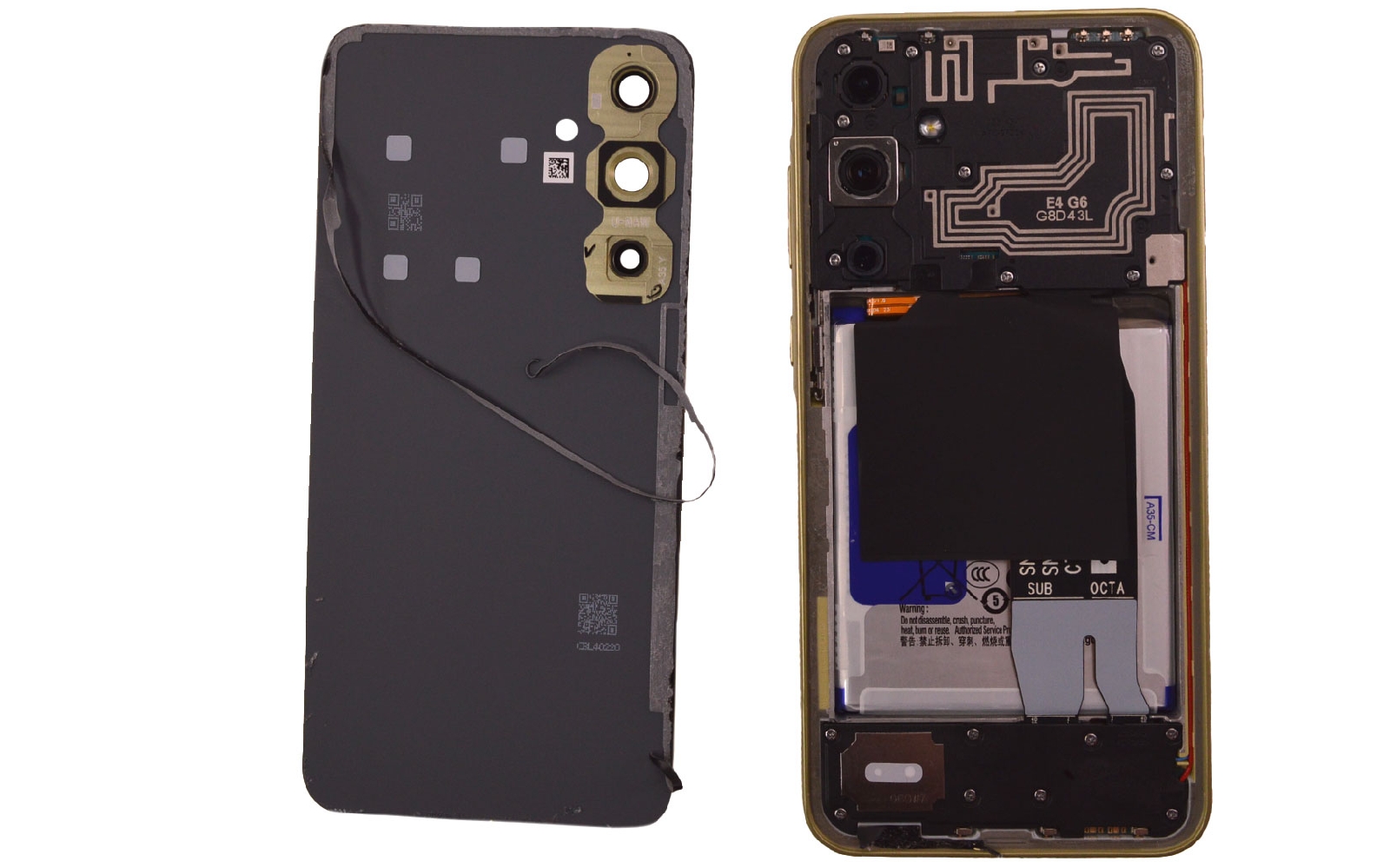

Enfin, retirez la vitre arrière pour accéder à l'intérieur du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

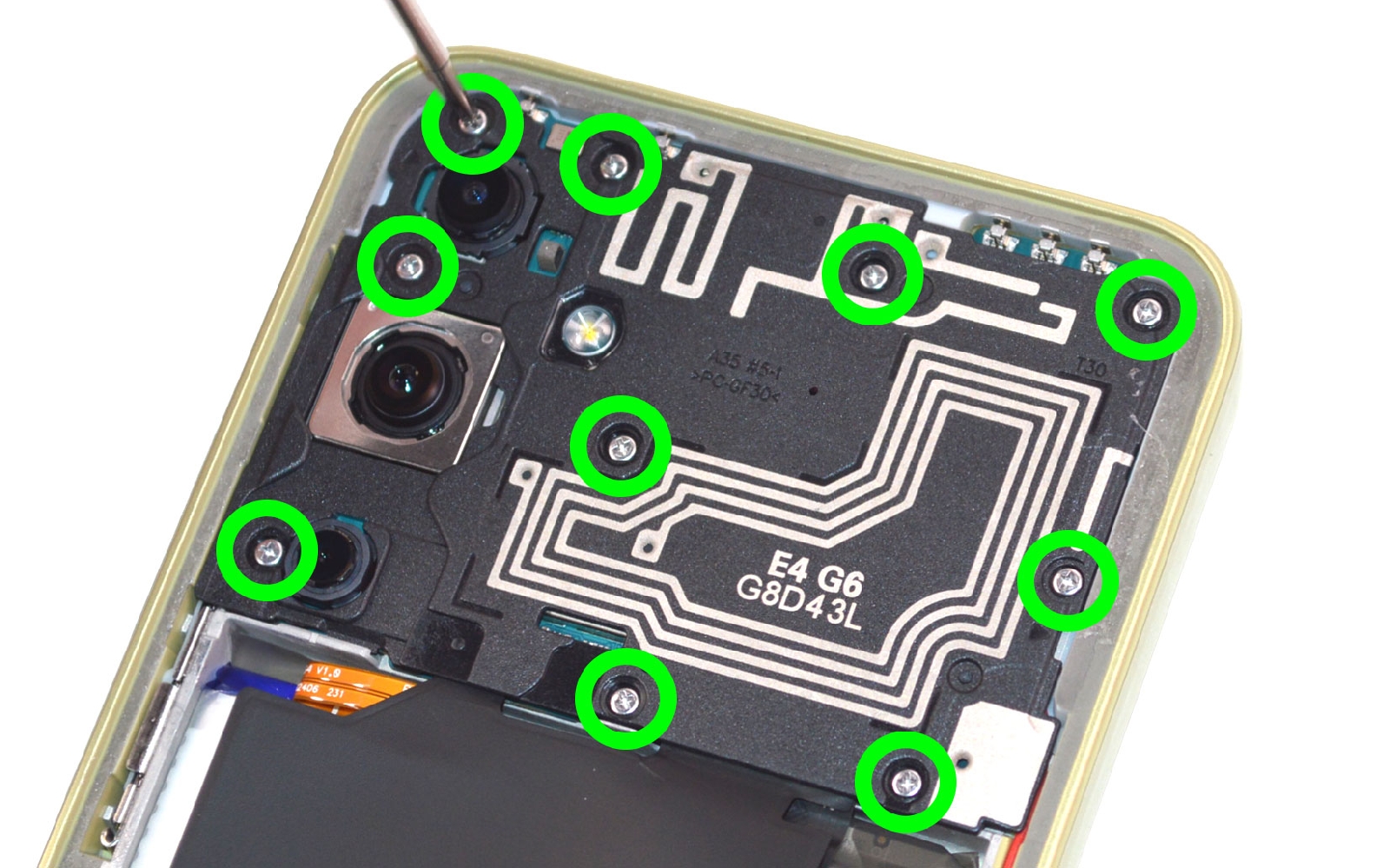

Etape 4 : Extraire la plaquette NFC

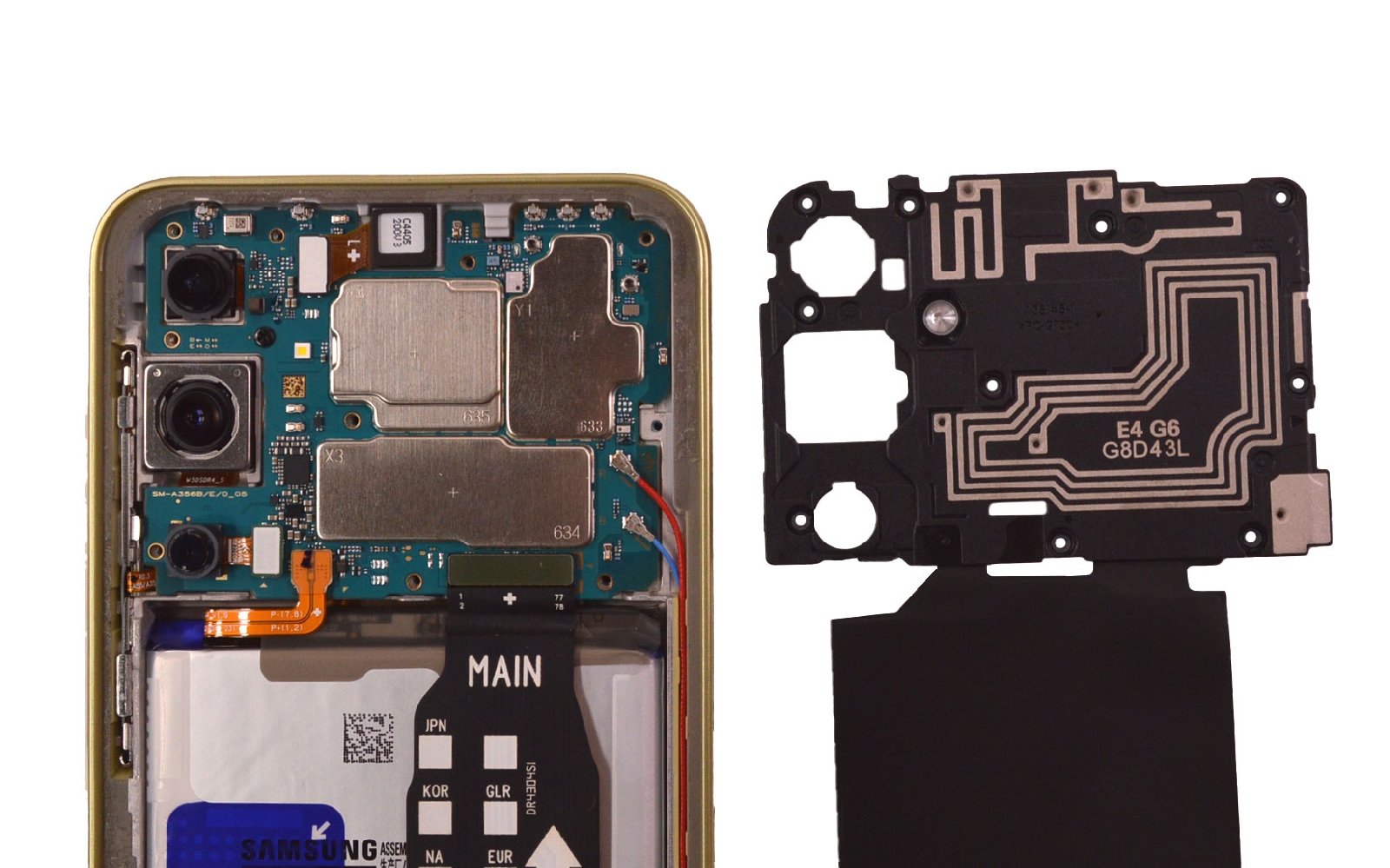

Ôtez les vis avec le tournevis cruciforme de la plaquette NFC.

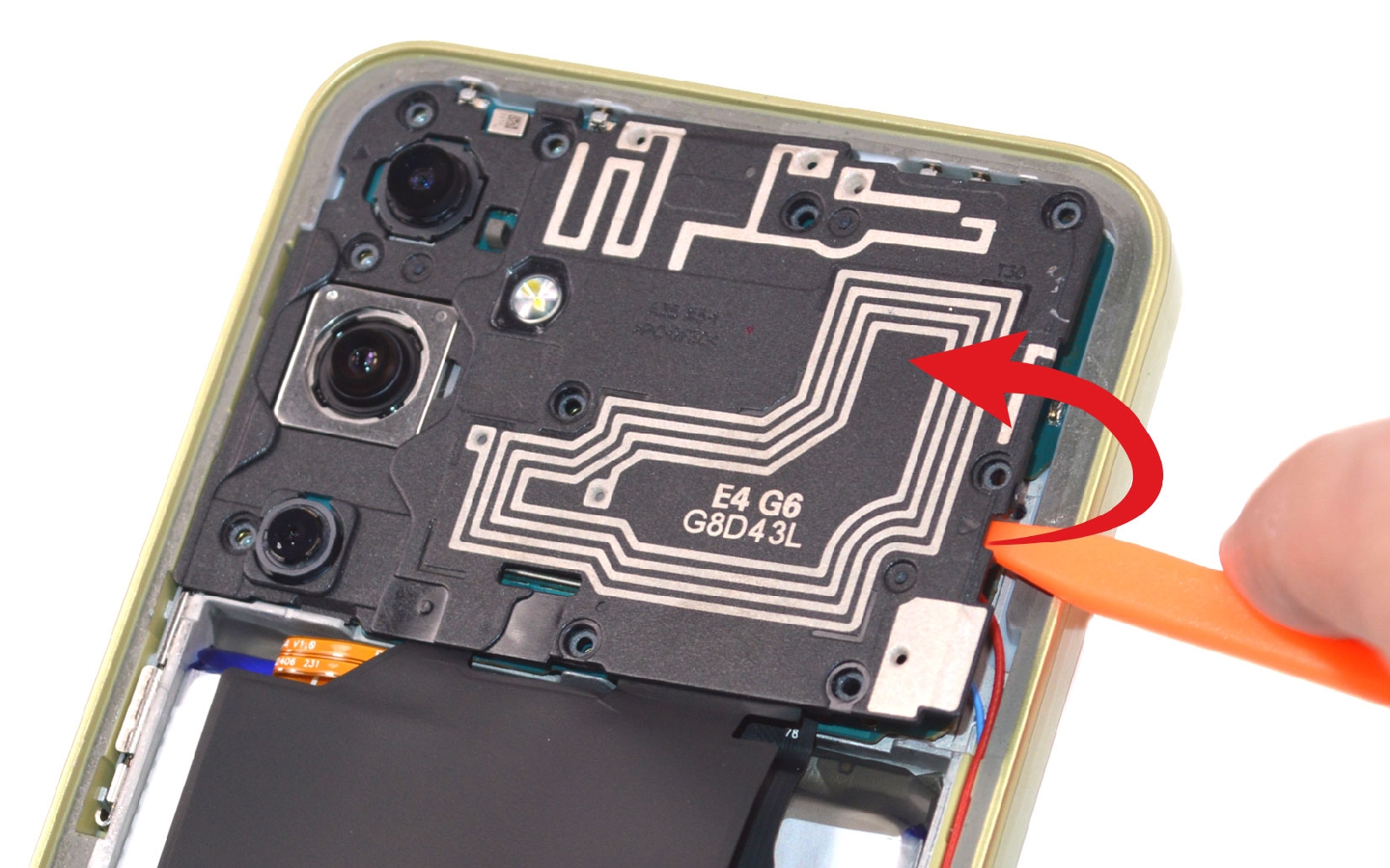

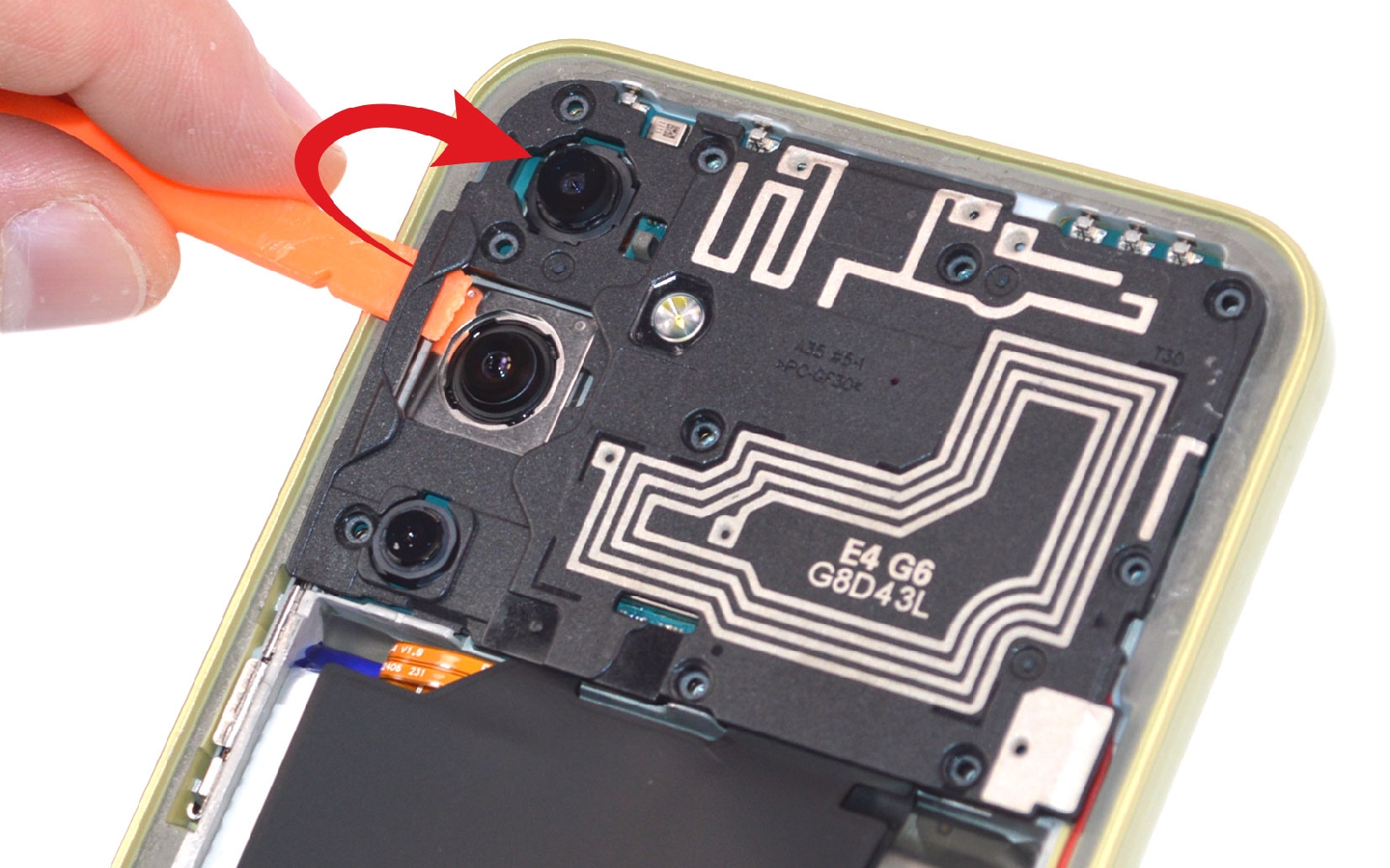

Ensuite, introduisez le levier en nylon sous la plaquette pour la déclipser et l'extraire du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

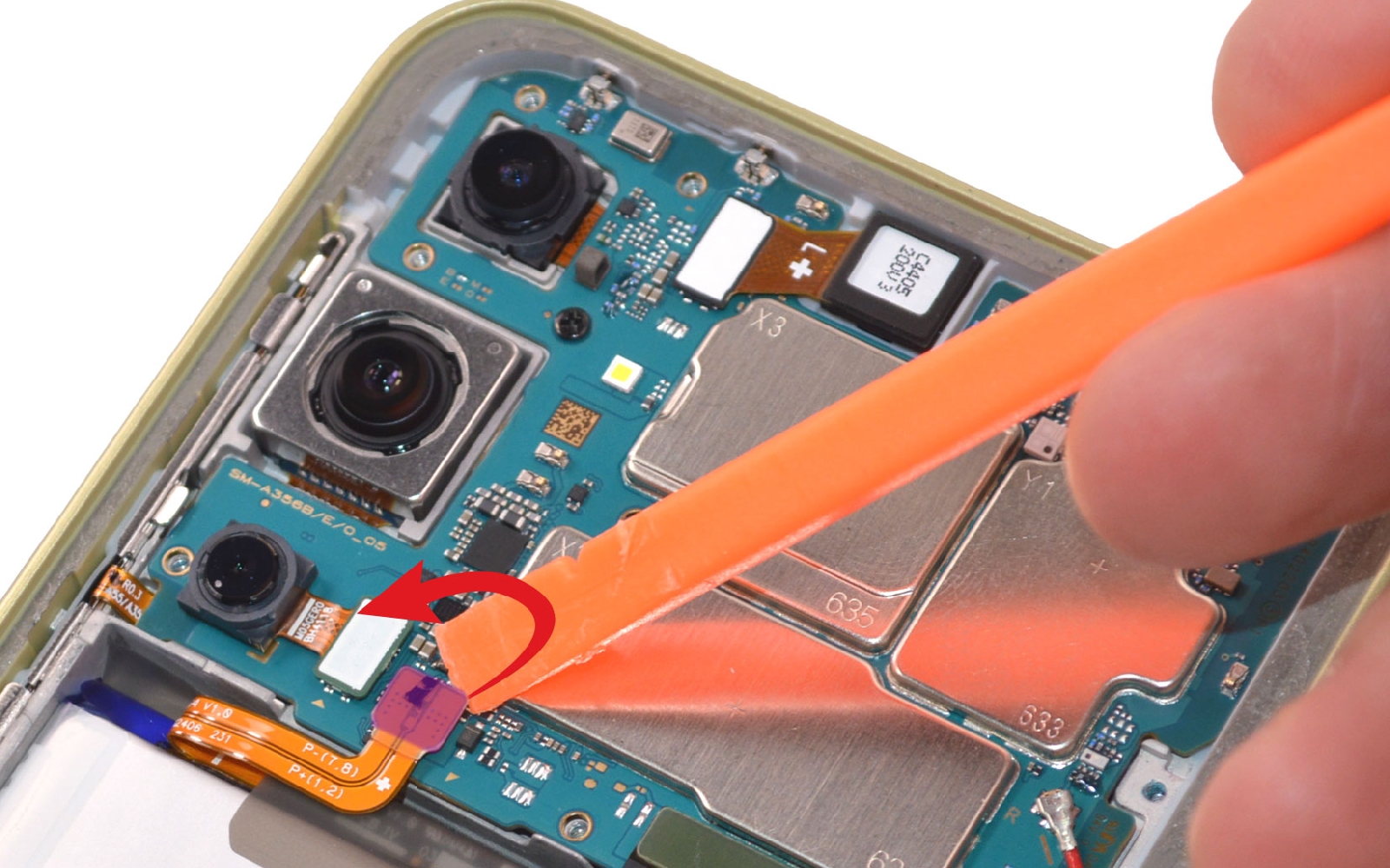

Etape 5 : Déconnecter la batterie
Débranchez la nappe de la batterie pour travailler en toute sécurité.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Sortir la plaquette inférieure
Reprenez le tournevis pour sortir les vis de la partie inférieure de votre Galaxy A35 (5G).

Glissez le spudger sous le composant pour le déclipser et le sortir du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Détacher la rallonge d'interconnexion
Débranchez les connectiques de la rallonge d'interconnexion et mettez cette nappe de coté.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

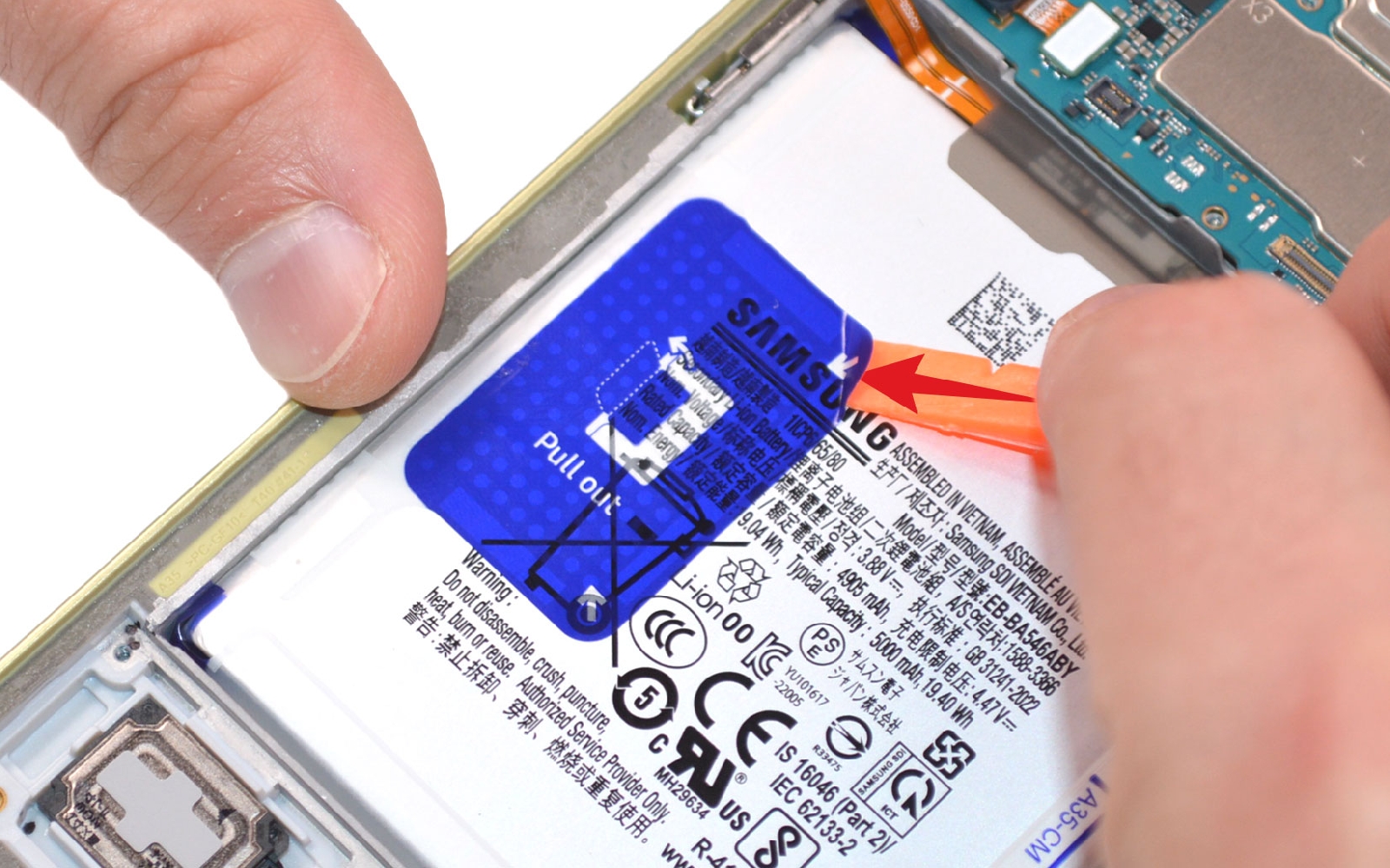

Etape 8 : Ôter la batterie
Décollez la languette principale et assurez vous que celle-ci soit séparée de la partie transparente.

Ensuite, il vous suffit de tirer la languette bleue pour sortir la batterie de son emplacement.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

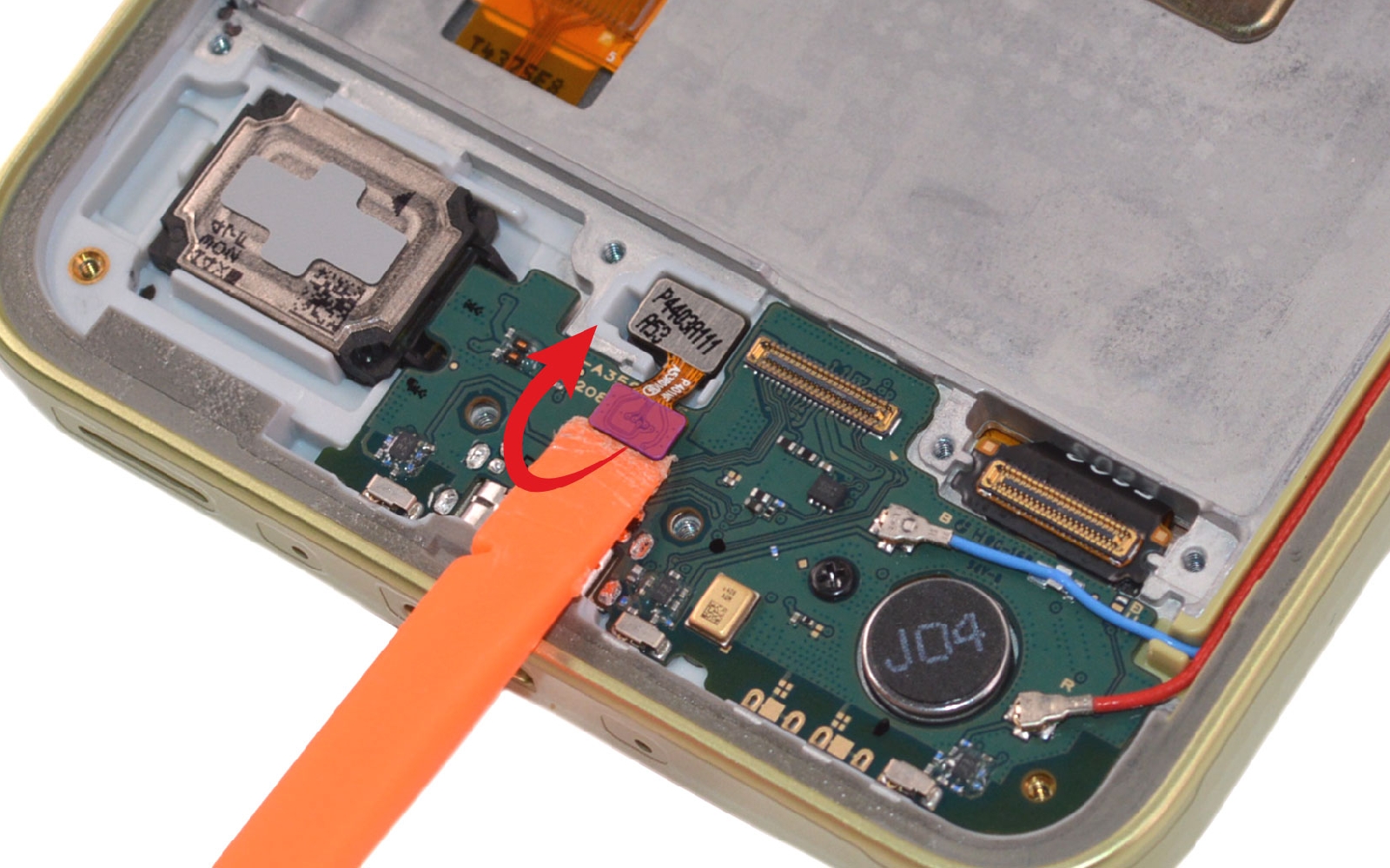

Etape 9 : Débrancher les câbles coaxiaux et le lecteur d'empreintes
Débranchez la nappe du capteur d'empreintes avec le levier en nylon.

Utilisez la pincette pour détacher les deux câbles coaxiaux du connecteur de charge.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

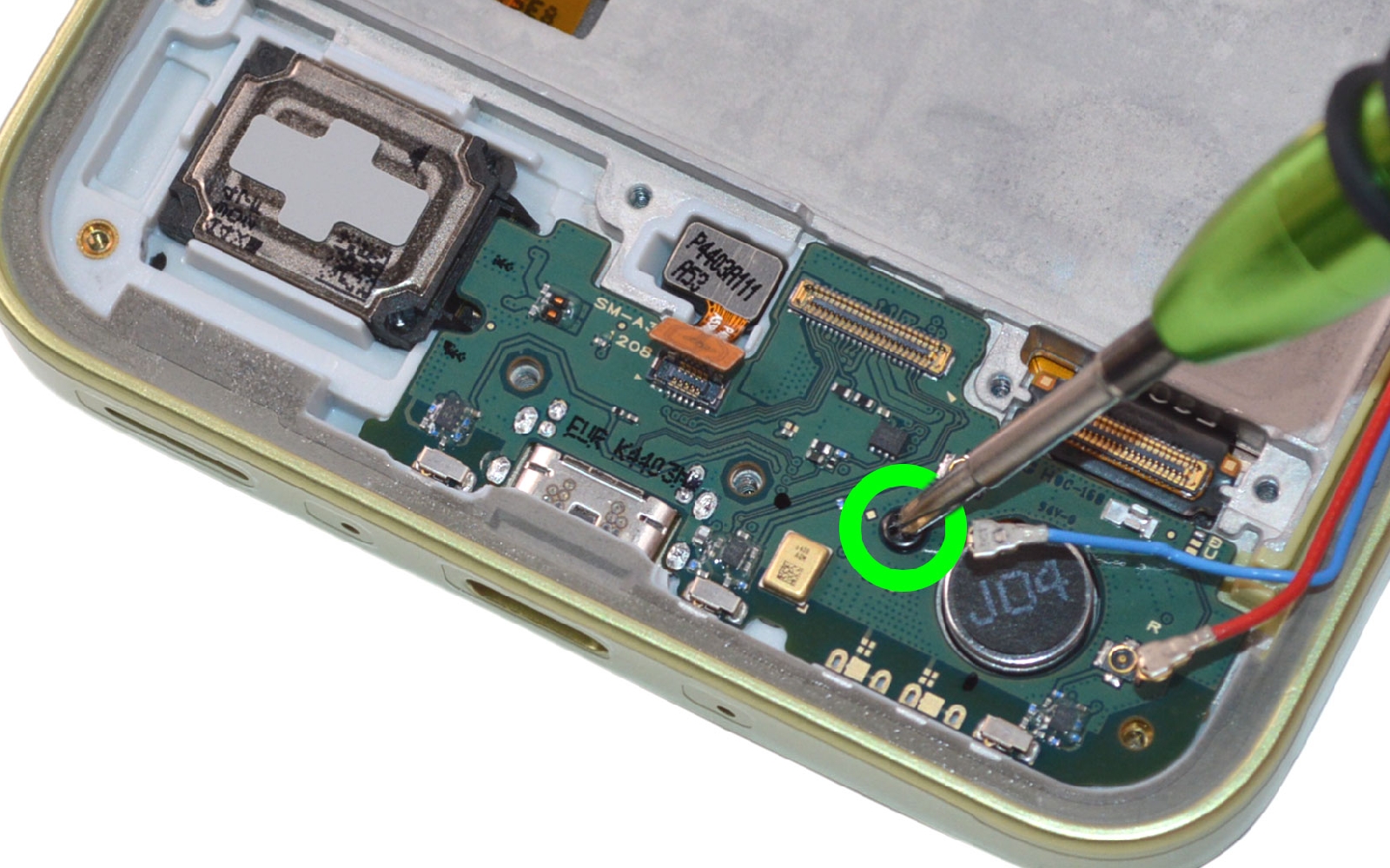

Etape 10 : Retirer le connecteur de charge
Retirez la dernière vis cruciforme qui retient le connecteur de charge au téléphone.

Glissez la spatule sous le dock pour l'extraire de votre Samsung Galaxy A35 (5G).
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

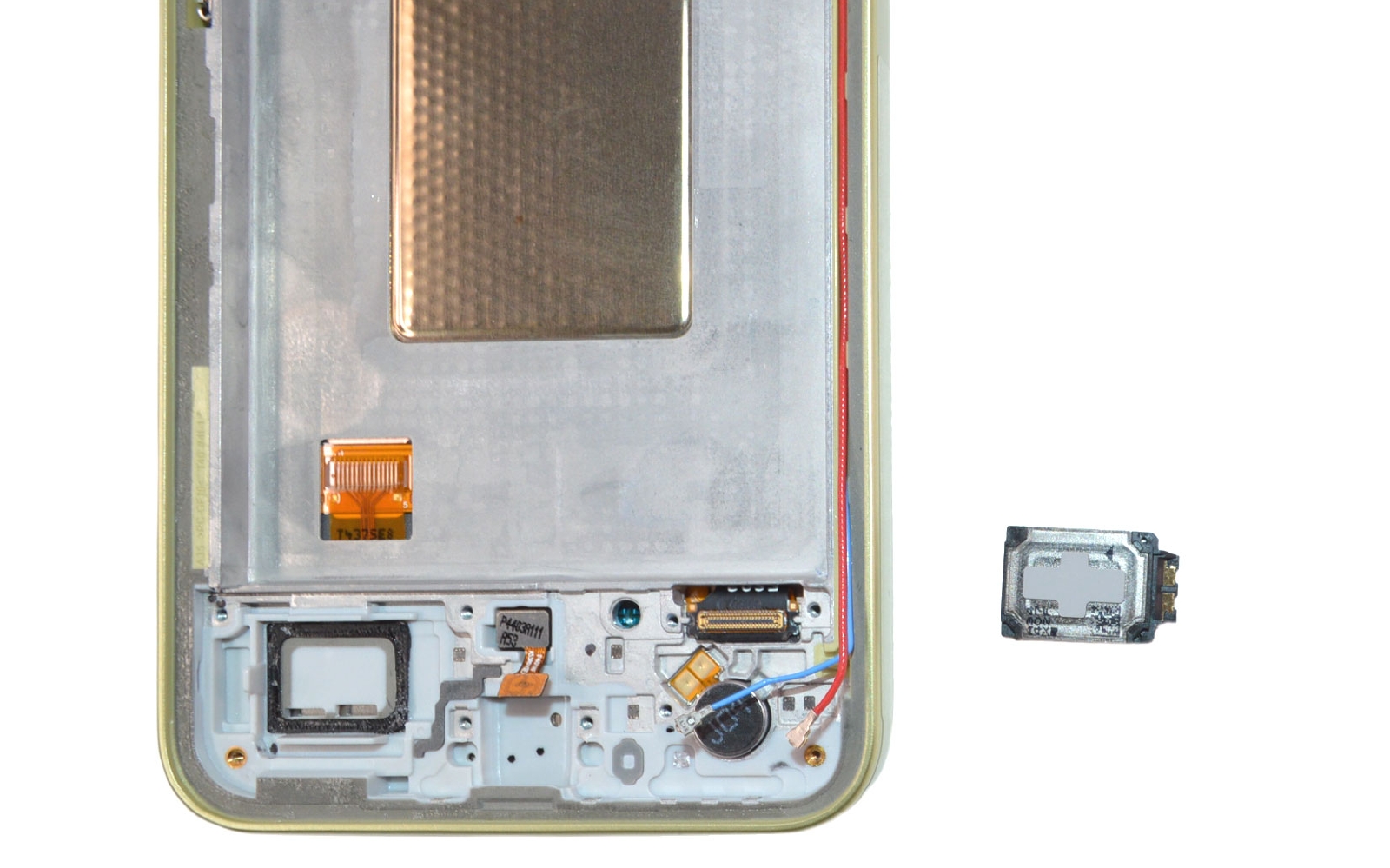

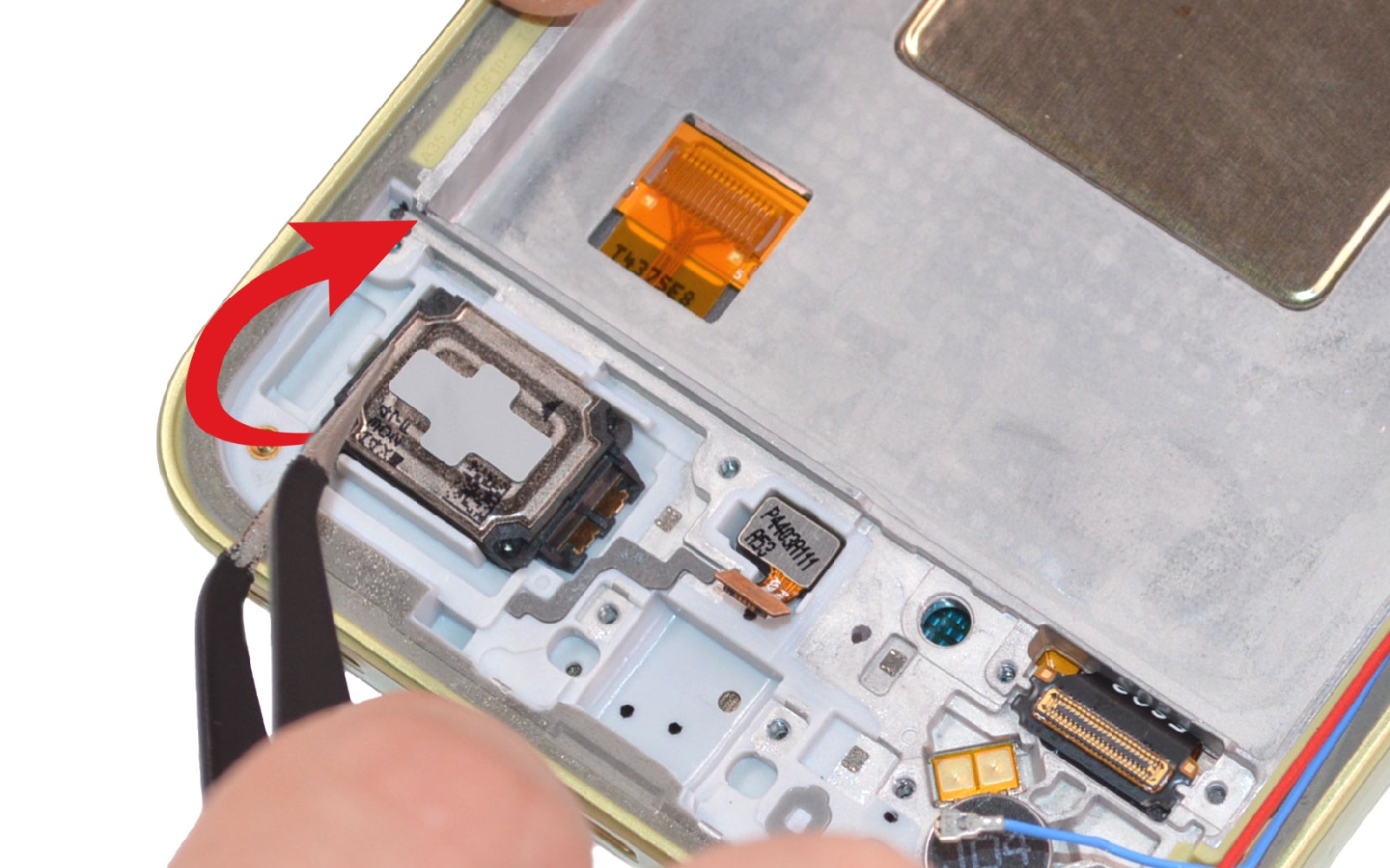

Etape 11 : Enlever le haut-parleur externe

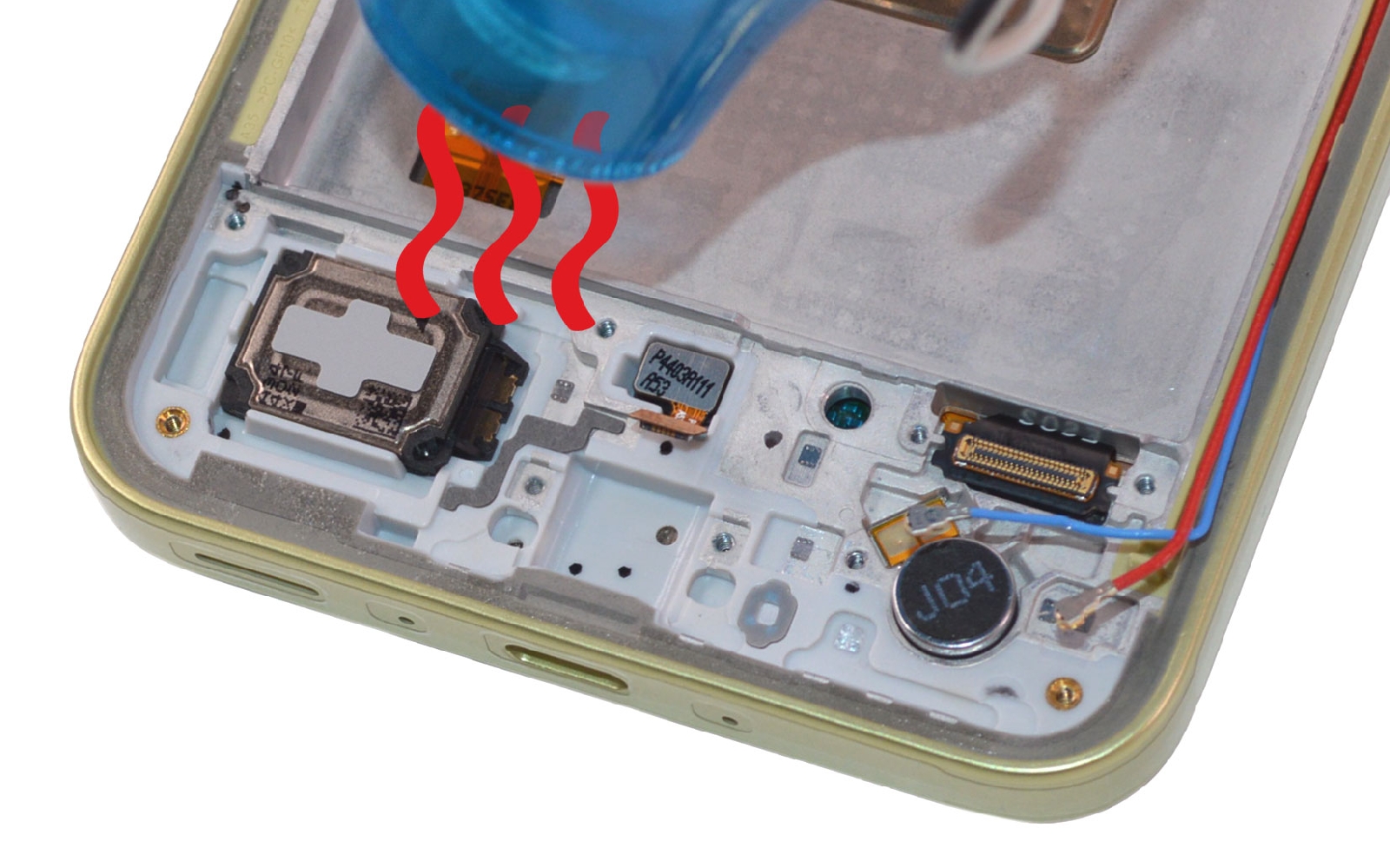

Chauffez le haut-parleur externe pour ensuite le décoller du châssis en glissant la pointe de la pincette dessous.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

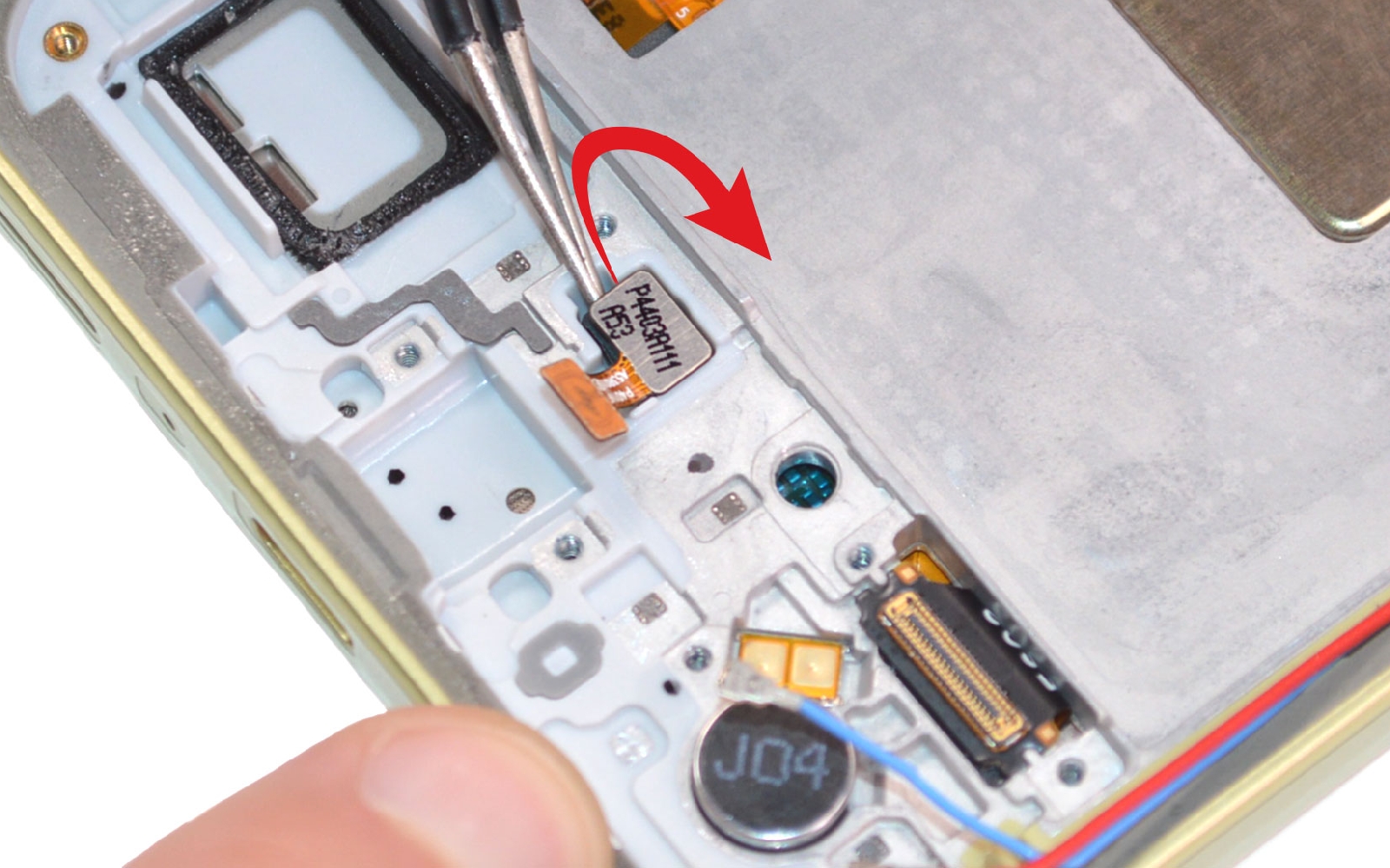

Etape 12 : Récupérer le lecteur d'empreintes et le vibreur

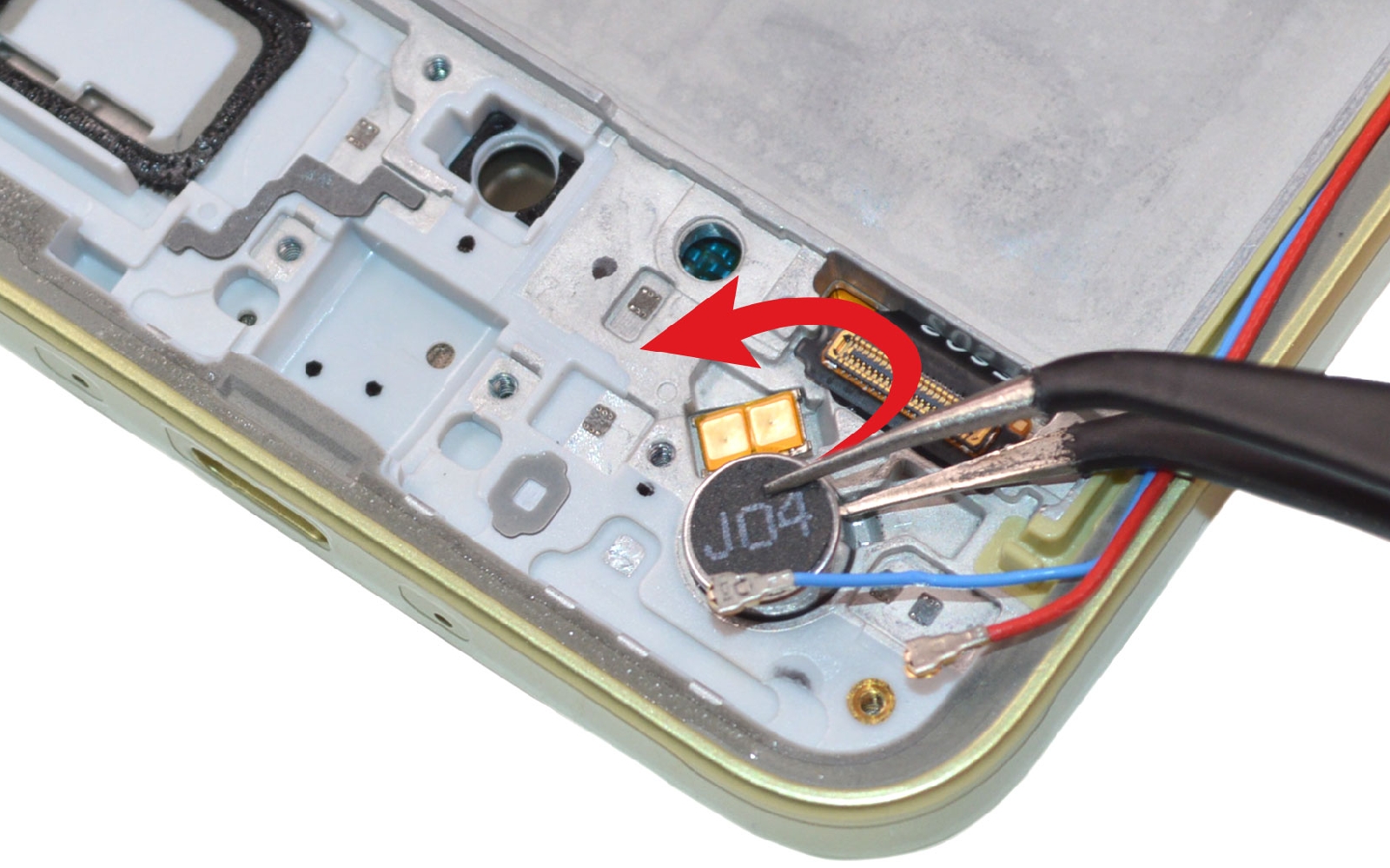

toujours à l'aide de la pincette, continuez de récupérer les composants tel que le lecteur d'empreintes et le vibreur.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

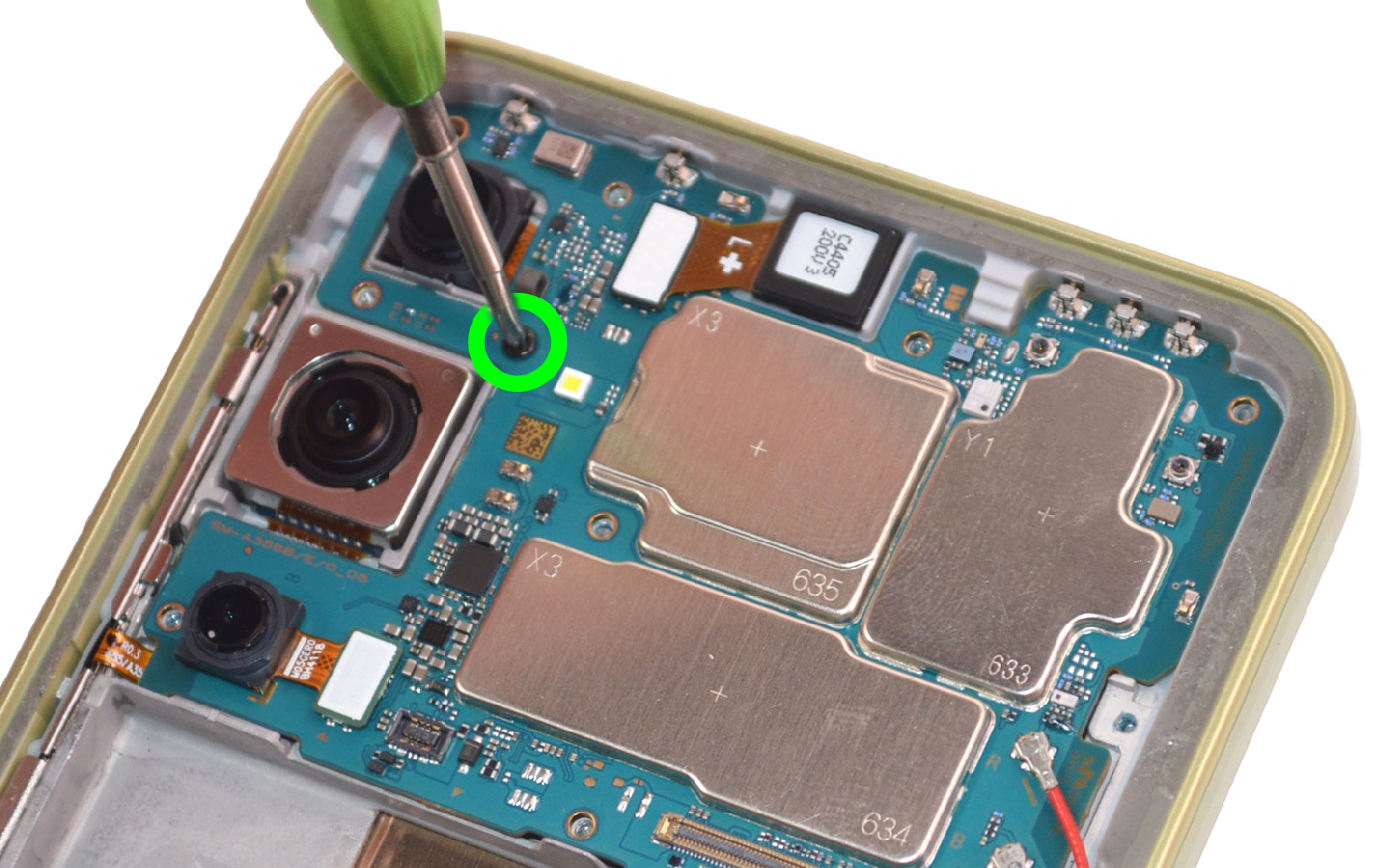

Etape 13 : Mettre de coté la carte mère
Ôtez la vis cruciforme et récupérez la carte mère de votre smartphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

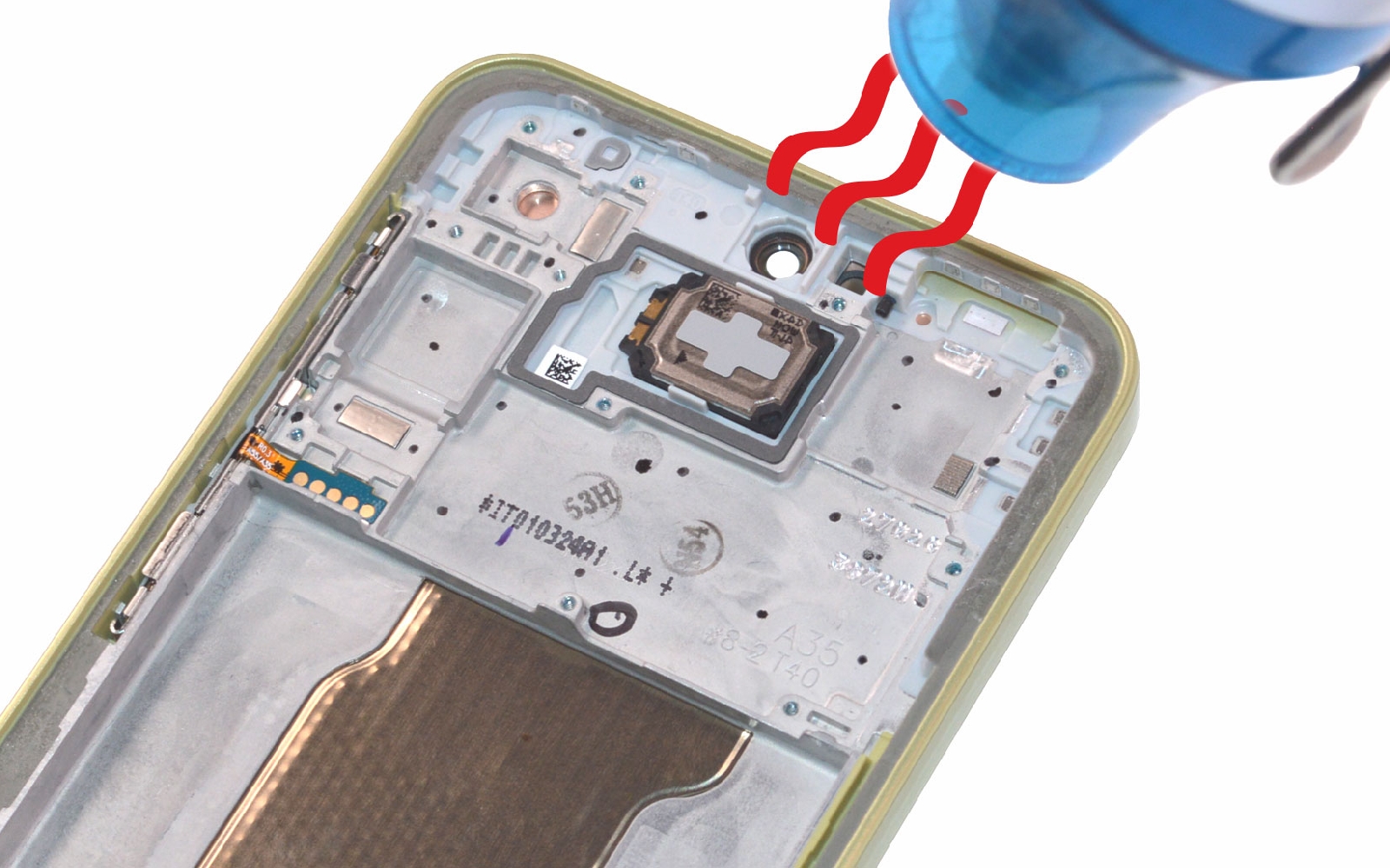

Etape 14 : Détacher le haut-parleur interne
Reprenez le décapeur thermique ou votre sèche-cheveux pour chauffer l'écouteur de l'oreille.

Glissez la pointe de la brucelles sous le haut-parleur interne pour le sortir du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

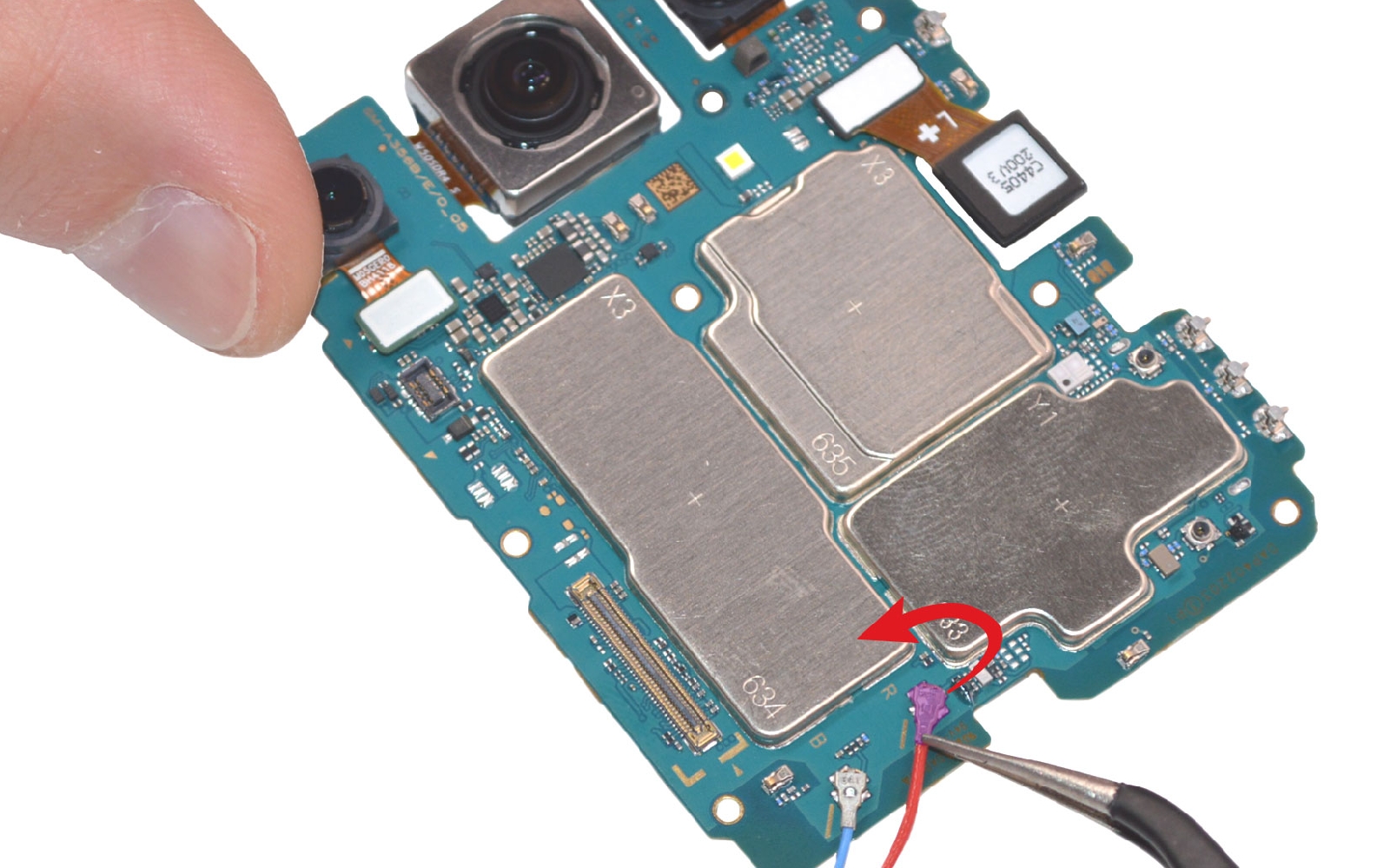

Etape 15 : Sortir les câbles coaxiaux
Toujours avec le même outils détachez les deux câbles coax de la carte mère.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

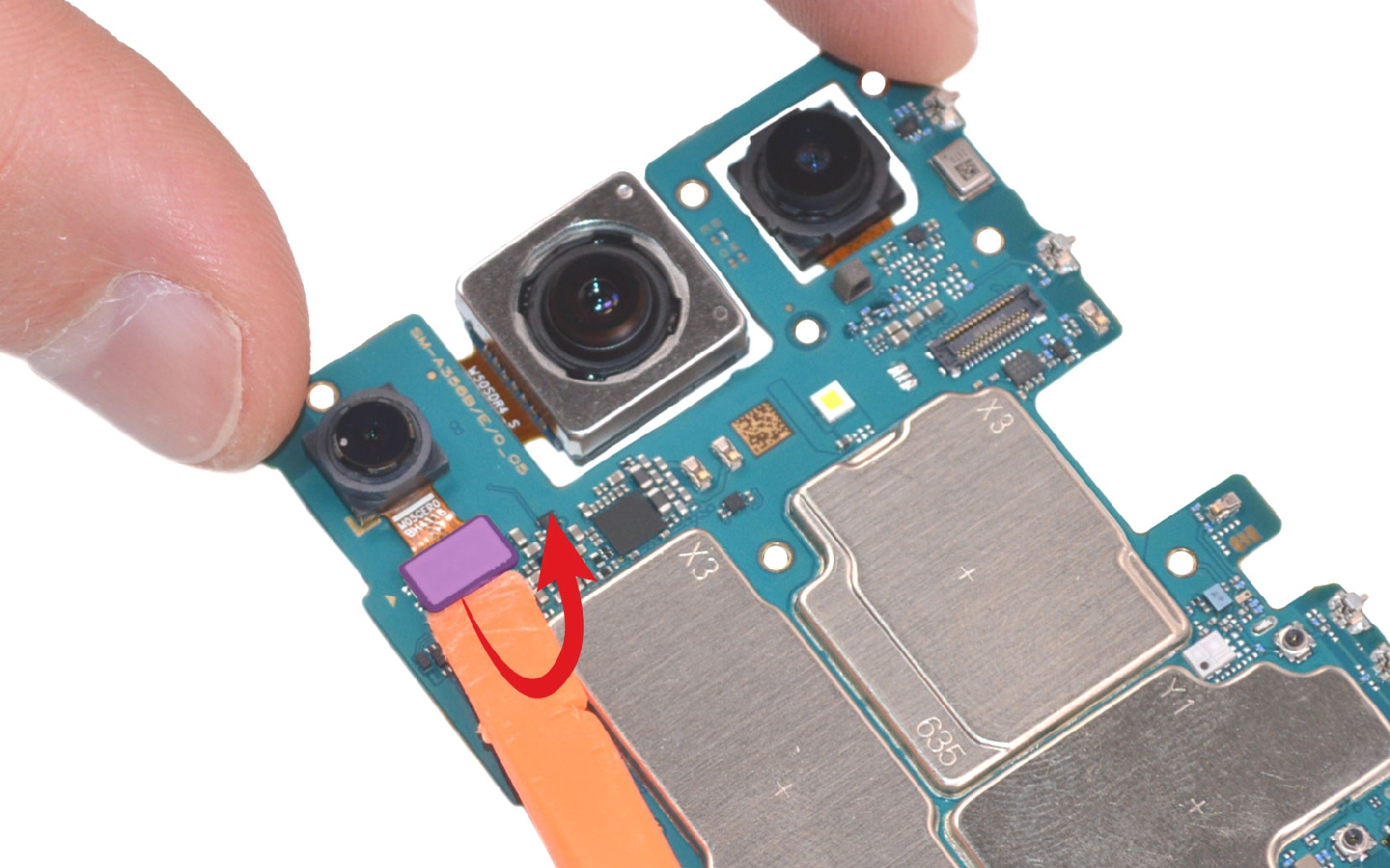

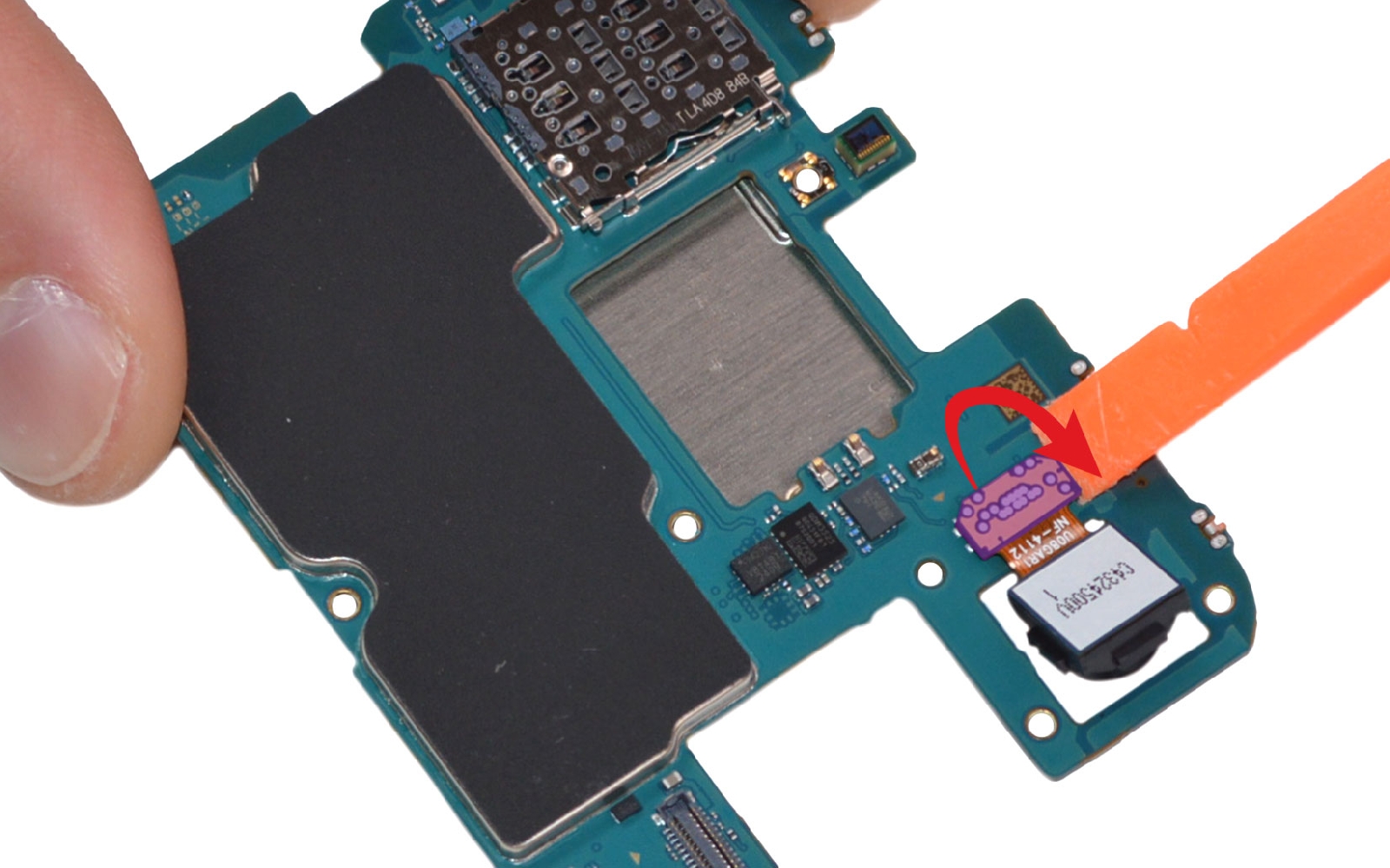

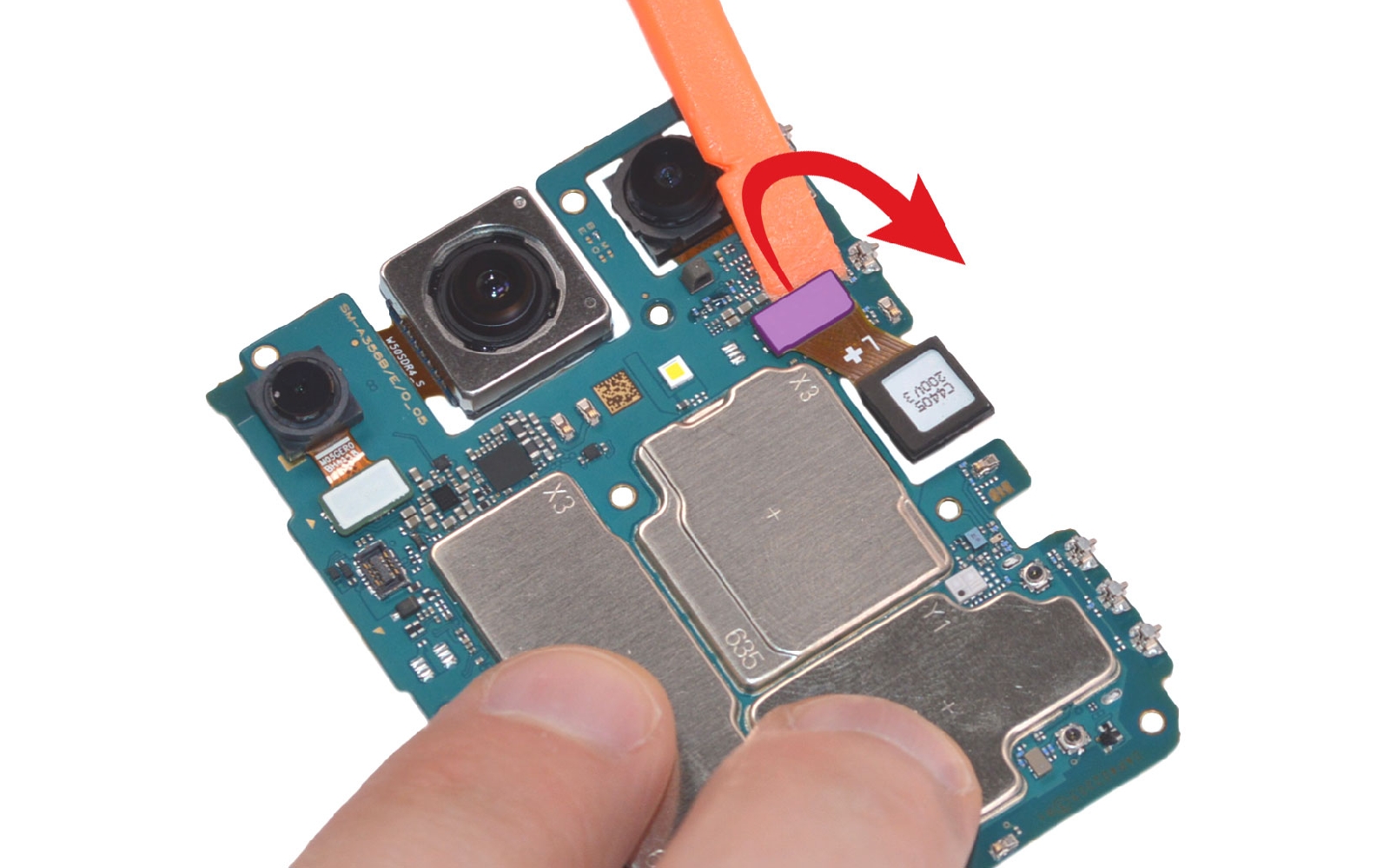

Etape 16 : Récupérer les caméras
Déconnectez les nappes des caméras de votre Samsung Galaxy A35 (5G) pour libérer la carte mère.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

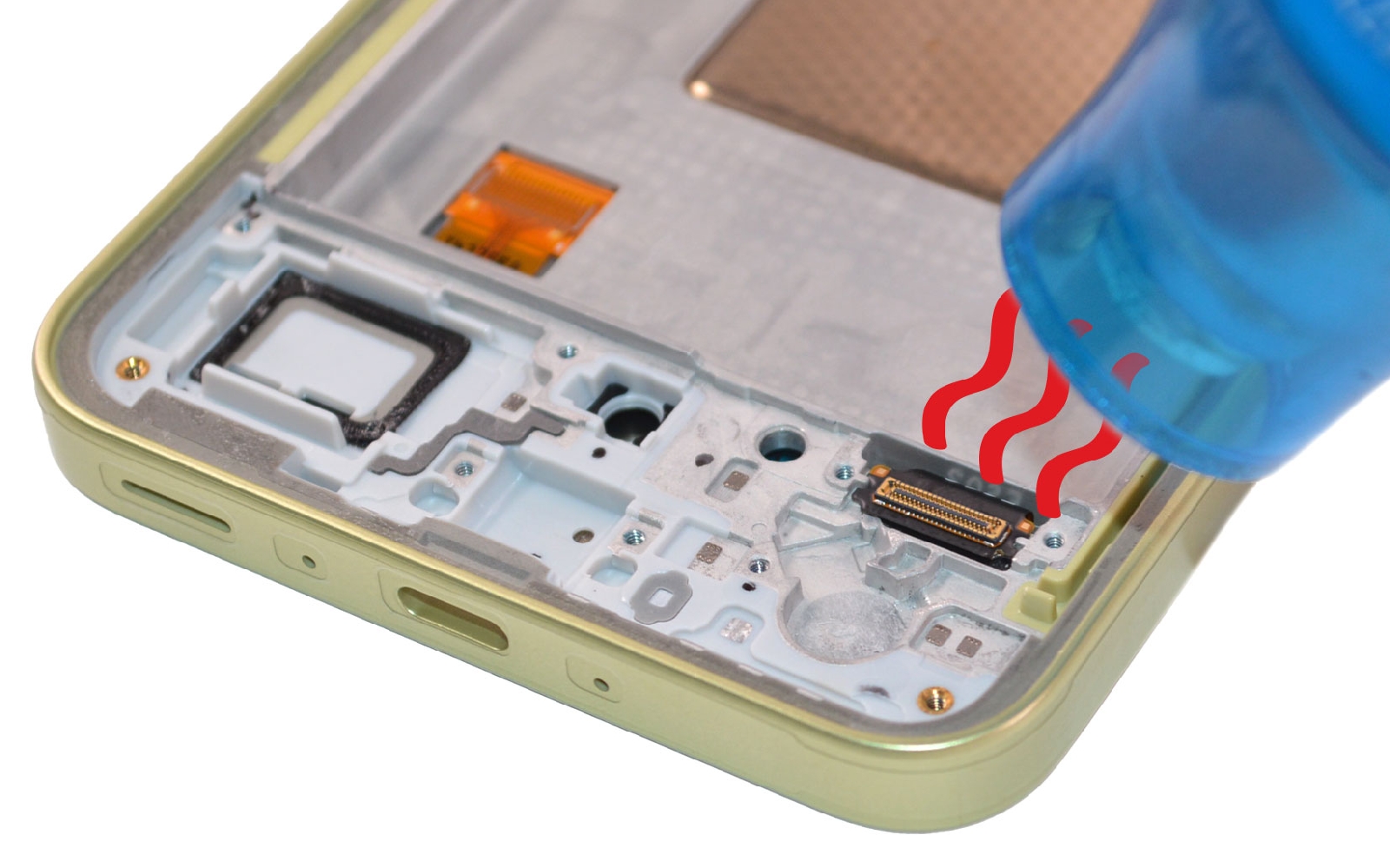

Etape 17 : Chauffer l'écran
Chauffez légèrement la nappe de l'écran pour pouvoir par la suite la décoller du châssis avec la pincette en métal.

Après utilisez le même ustensile de chauffe que pour décoller la vitre arrière mais cette fois-ci sur l'écran de votre Galaxy A35.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

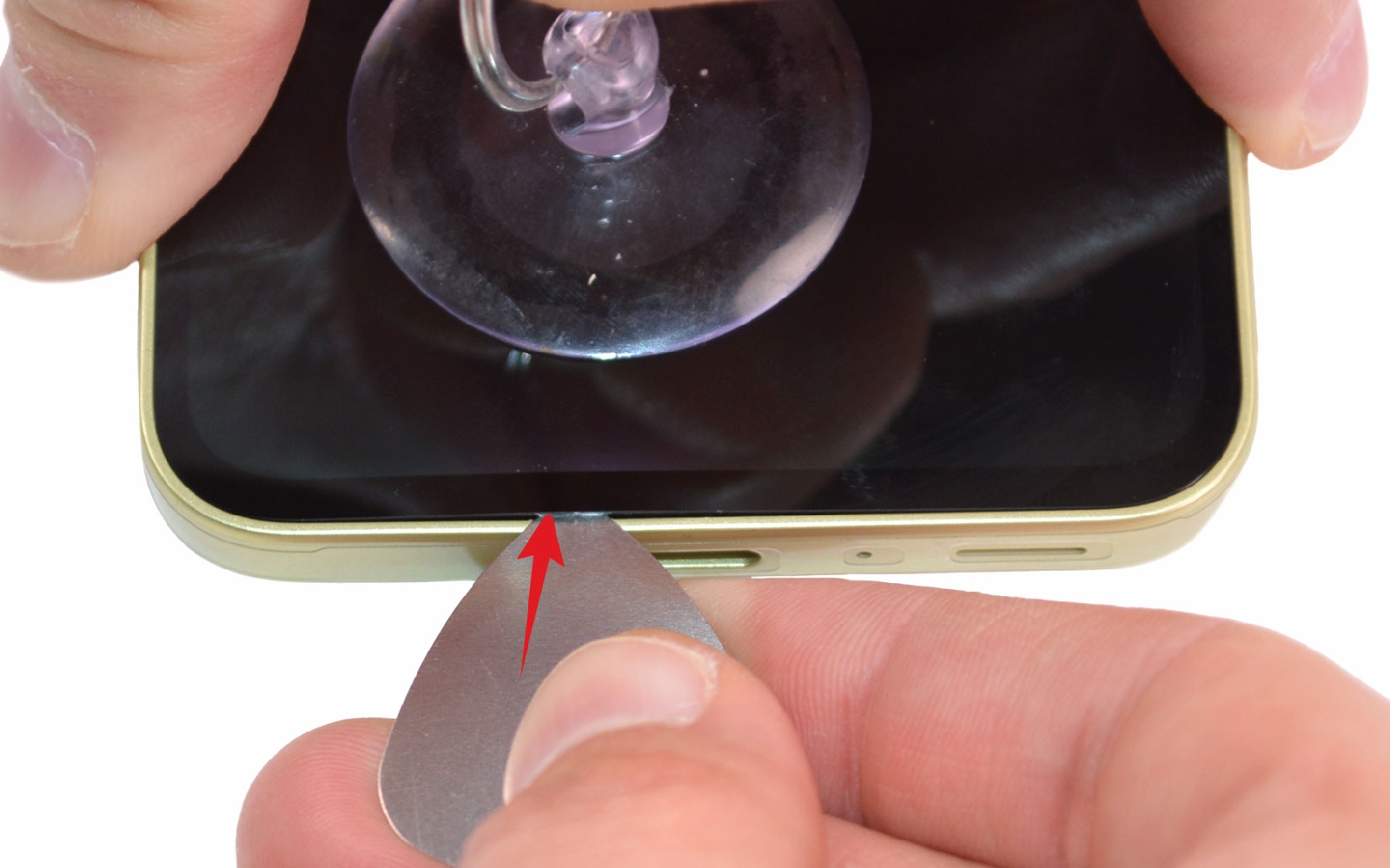

Etape 18 : Décoller l'écran
Comme pour l'étape 3, placez la ventouse sur le bas de l'écran puis insérez le médiator fin entre l'écran et le châssis.

Une fois en place, introduisez celui en plastique pour continuer la manipulation. Faites circuler le médiator tout autour de l'écran pour le décoller petit à petit. Vous pouvez vous aider de la carte en PVC pour terminer le décollage plus facilement. Pour cela, vérifiez bien que cette dernière passe sous la vitre tactile et le LCD (partie cuivré située au dos de l'écran).

Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

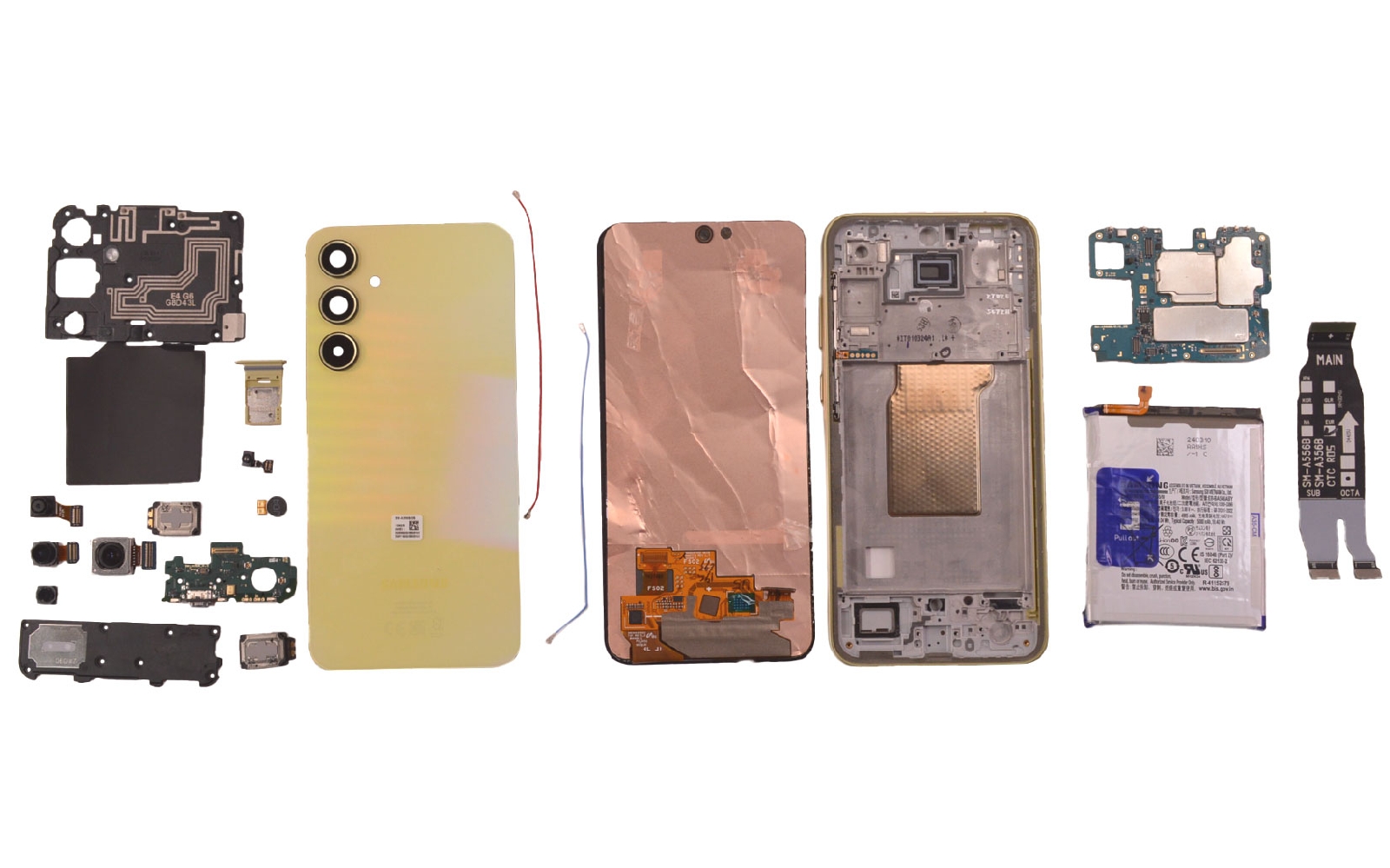

Vue éclatée
Félicitations vous venez de démonter entièrement votre Samsung Galaxy A35 (5G) sans aucune aide.

Si vous souhaitez remonter les éléments dans le châssis il vous suffit de suivre ce tutoriel mais en commençant par la fin.
N'oubliez pas, notre équipe technique reste à votre disposition pour toutes questions !
