Comment changer le connecteur de charge sur Galaxy S24 Ultra

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 14/20
Galaxy S24 Ultra | Temps estimé : 20 min | Difficulté : 2/5

Ce guide pas à pas est conçu pour vous aider à remplacer facilement et en toute sécurité le connecteur de charge de votre Samsung Galaxy S24 Ultra, prolongeant ainsi sa durée de vie et rétablissant son bon fonctionnement.

Que vous soyez un amateur de bricolage ou un technicien expérimenté, nos instructions claires et illustrées vous guideront à travers chaque étape du processus, de l'ouverture du boîtier à l'installation du nouveau connecteur. Assurez-vous d'avoir tous les outils nécessaires à portée de main avant de commencer et suivez attentivement chaque étape pour garantir un résultat optimal.

Diagnostic

›  Prise de charge endommagée.
›  Problème de charge

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge pour Samsung Galaxy S24 Ultra
19,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer

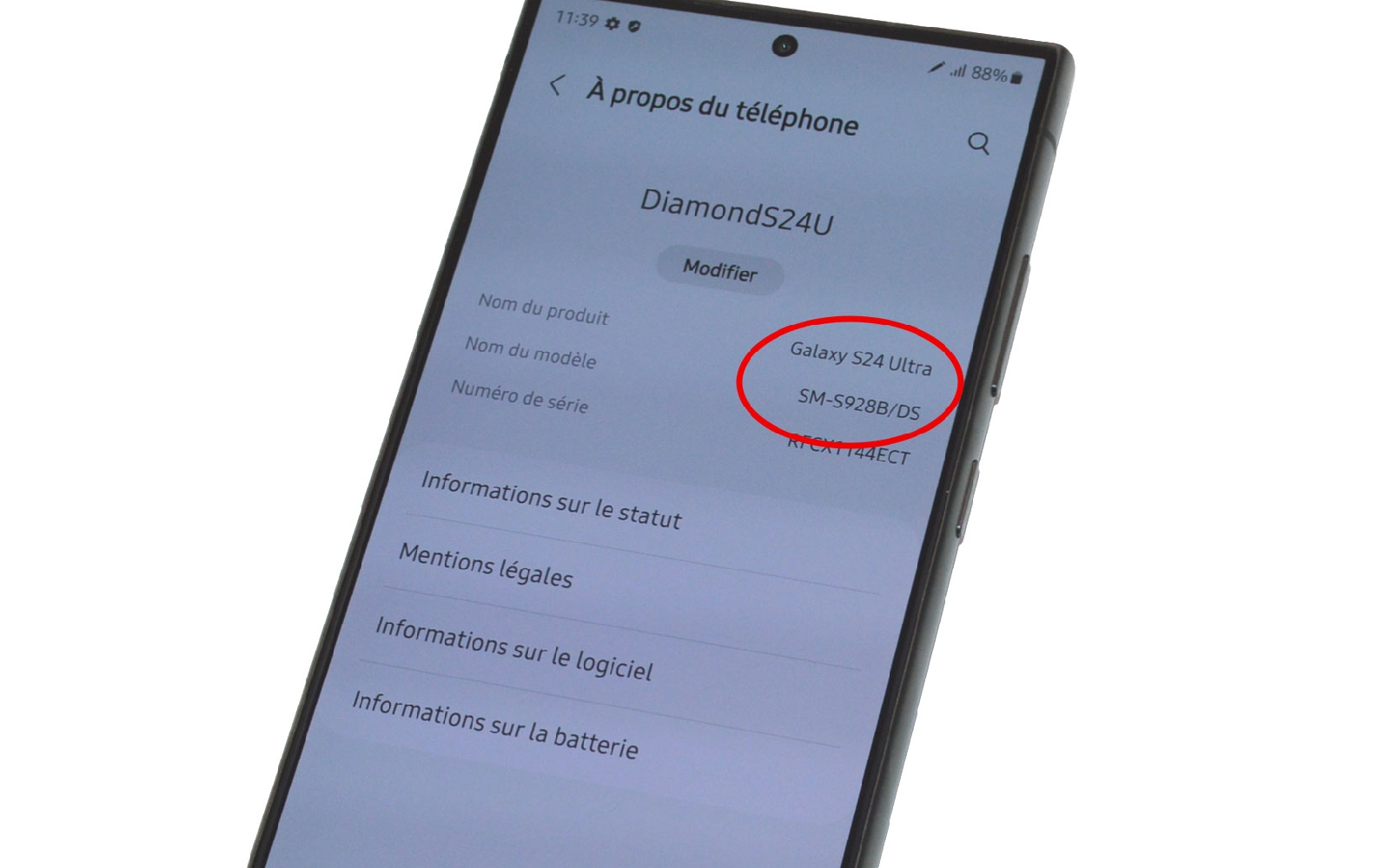

Assurez vous de commander les bonnes pièces détachées en vérifiant que votre modèle de téléphone se trouve dans la liste des appareils compatibles avec le nouveau composant. Pour connaitre votre numéro de modèle, il vous suffit de vous rendre dans les paramètres de votre Samsung.

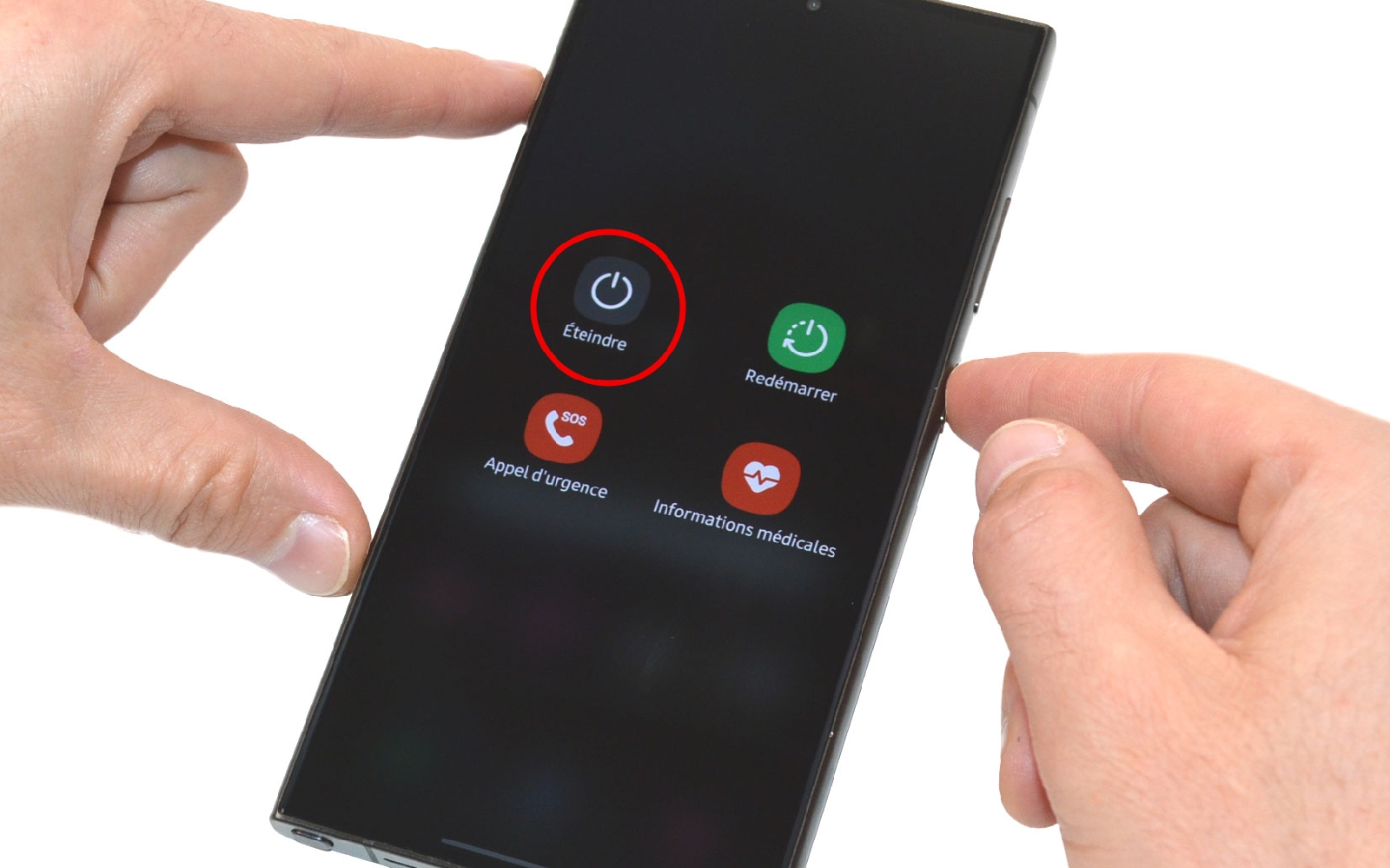

Une fois que vous êtes prêt, mettez hors tension votre Samsung Galaxy S24 Ultra.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

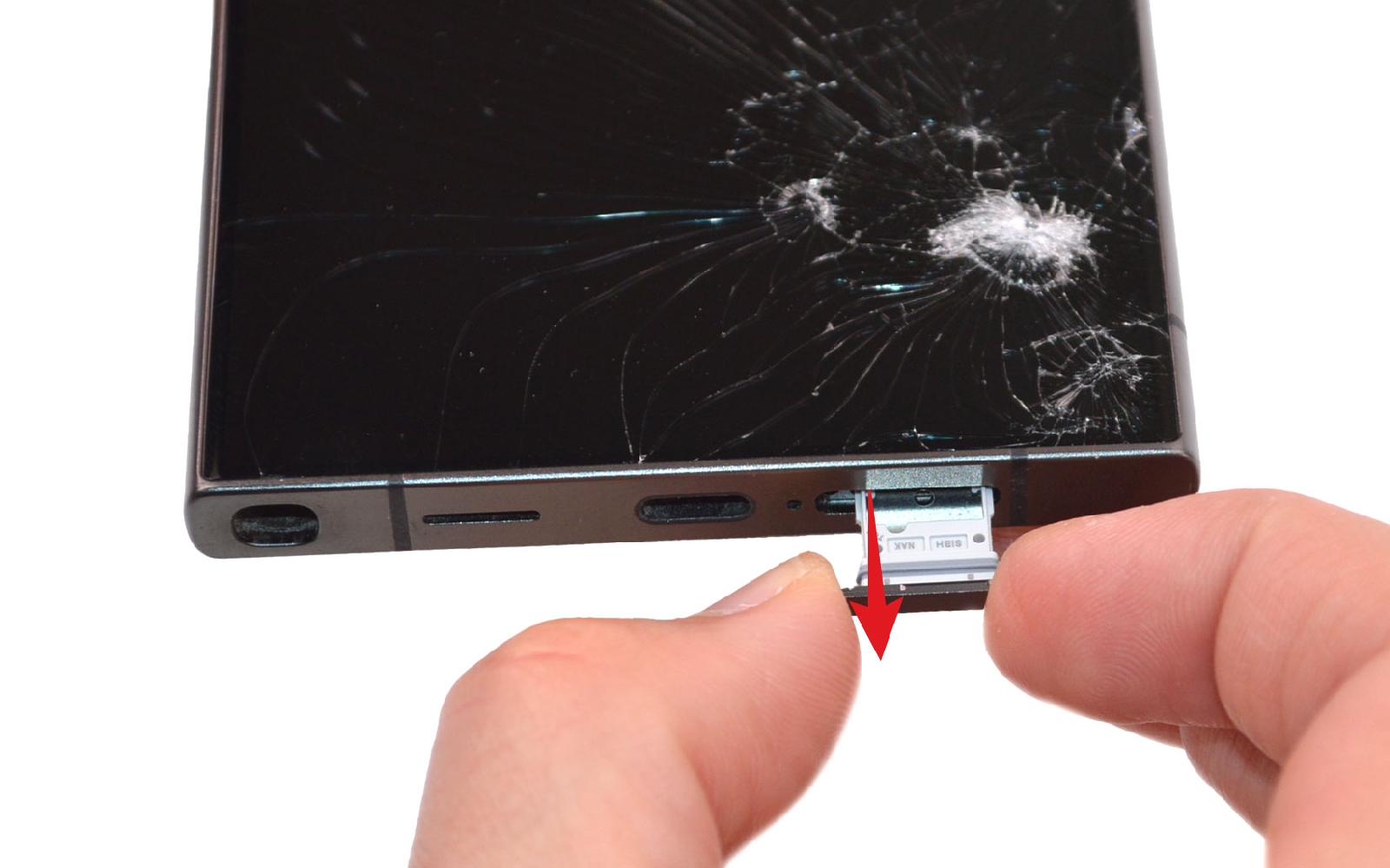

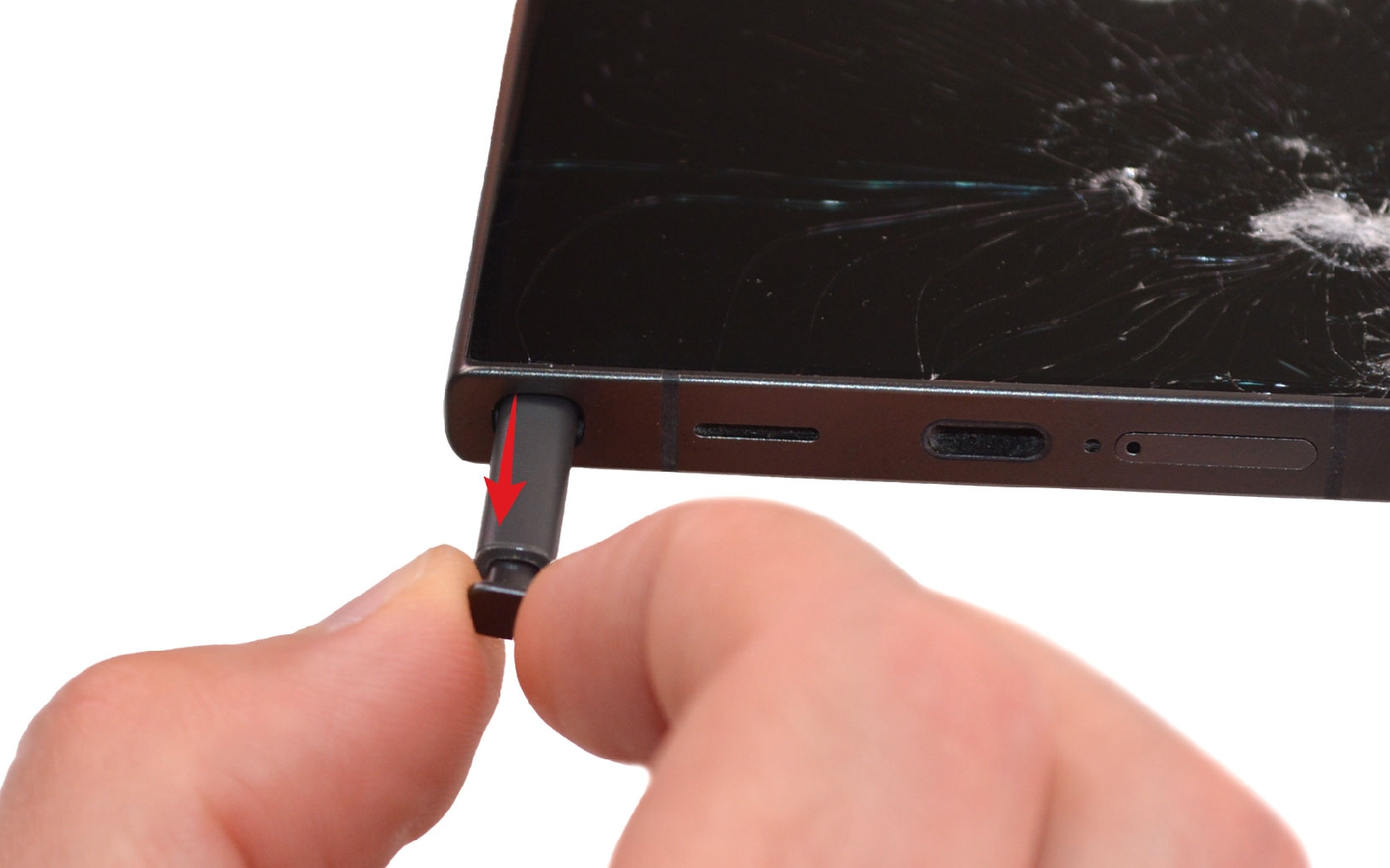

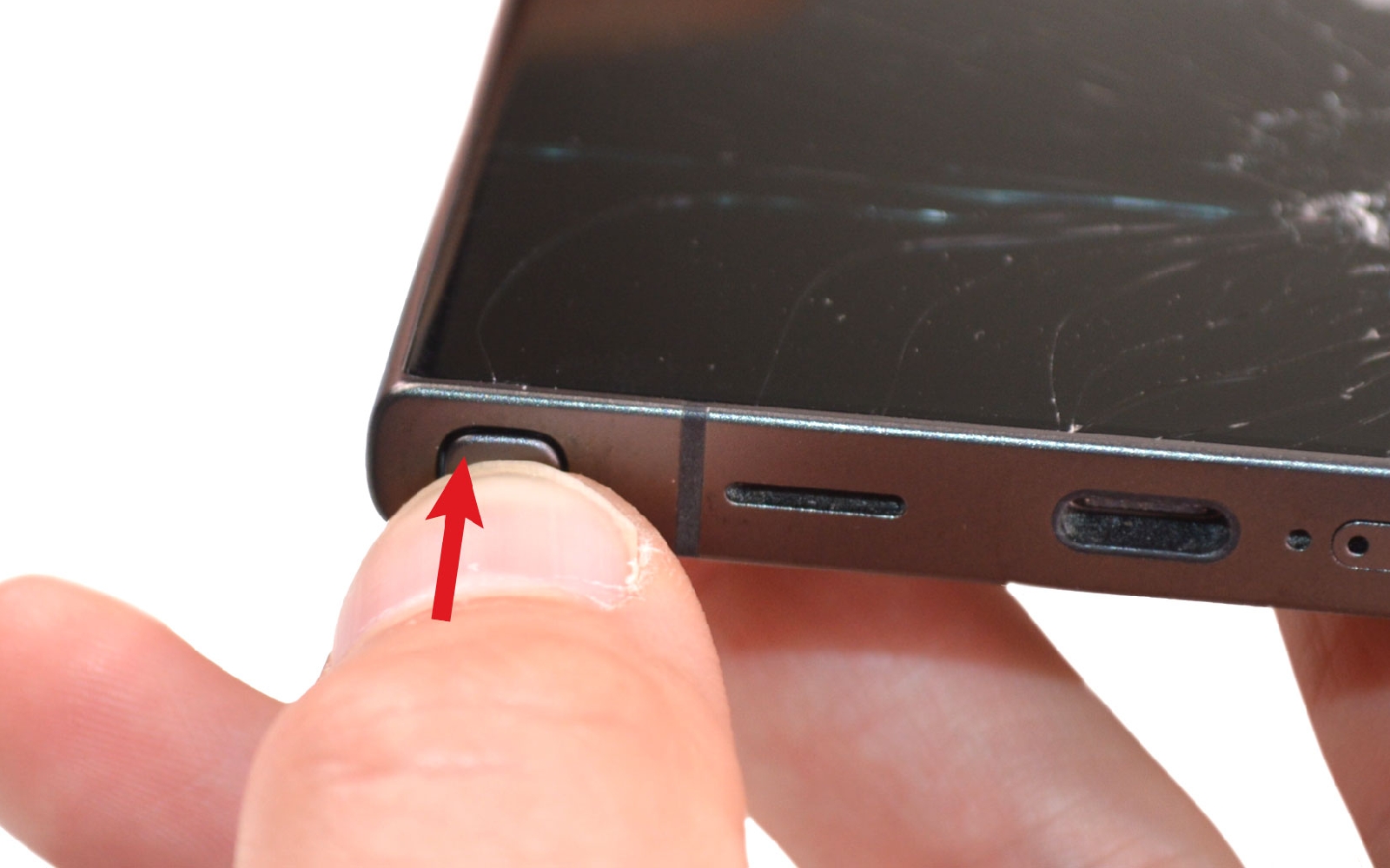

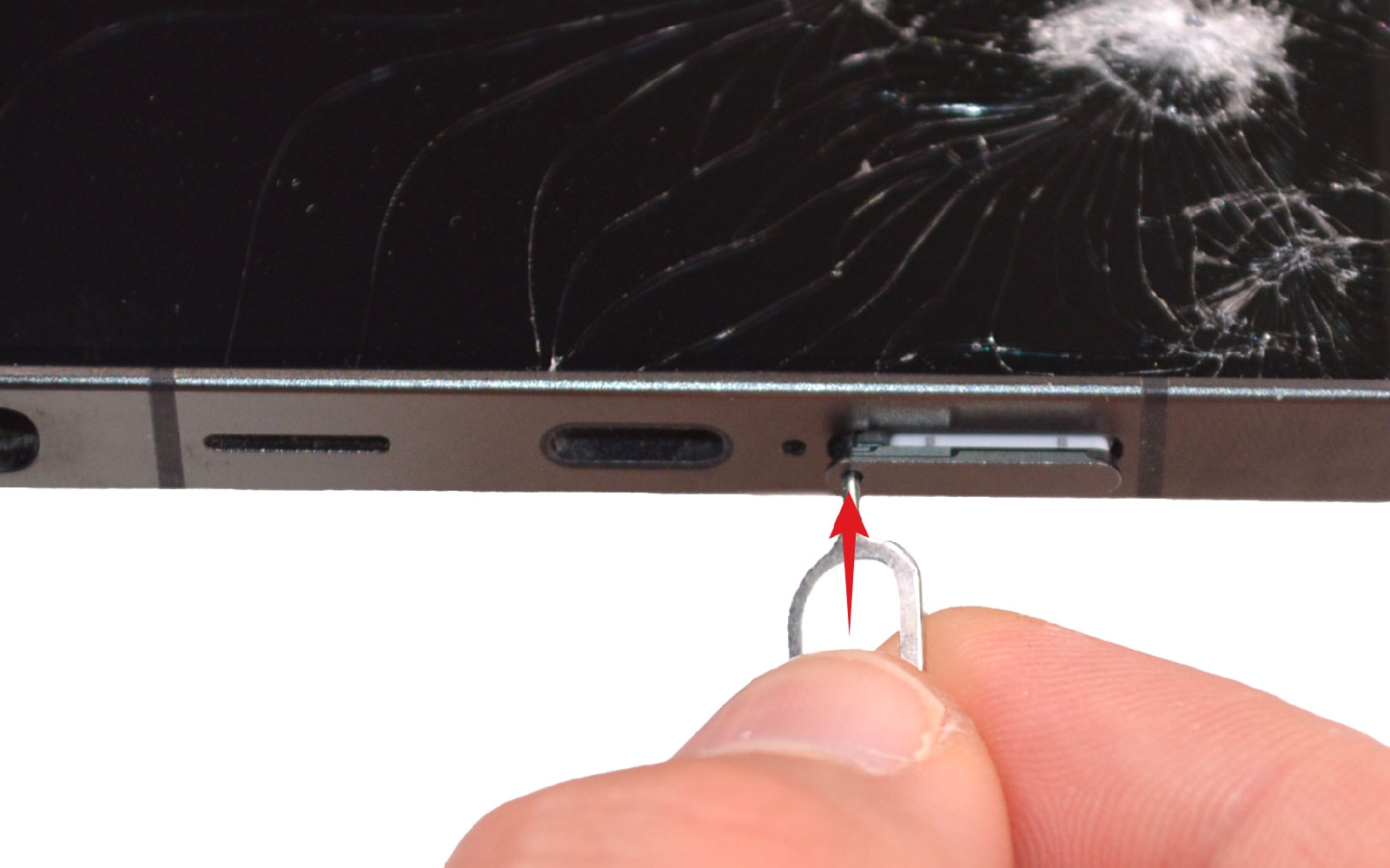

Etape 1 : Ejecter le S-Pen et le tiroir SIM
Ejectez le stylet de son emplacement puis le tiroir de la carte SIM.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
S-Pen d'origine pour Samsung Galaxy S24 Ultra Violet Titane
39,90 €

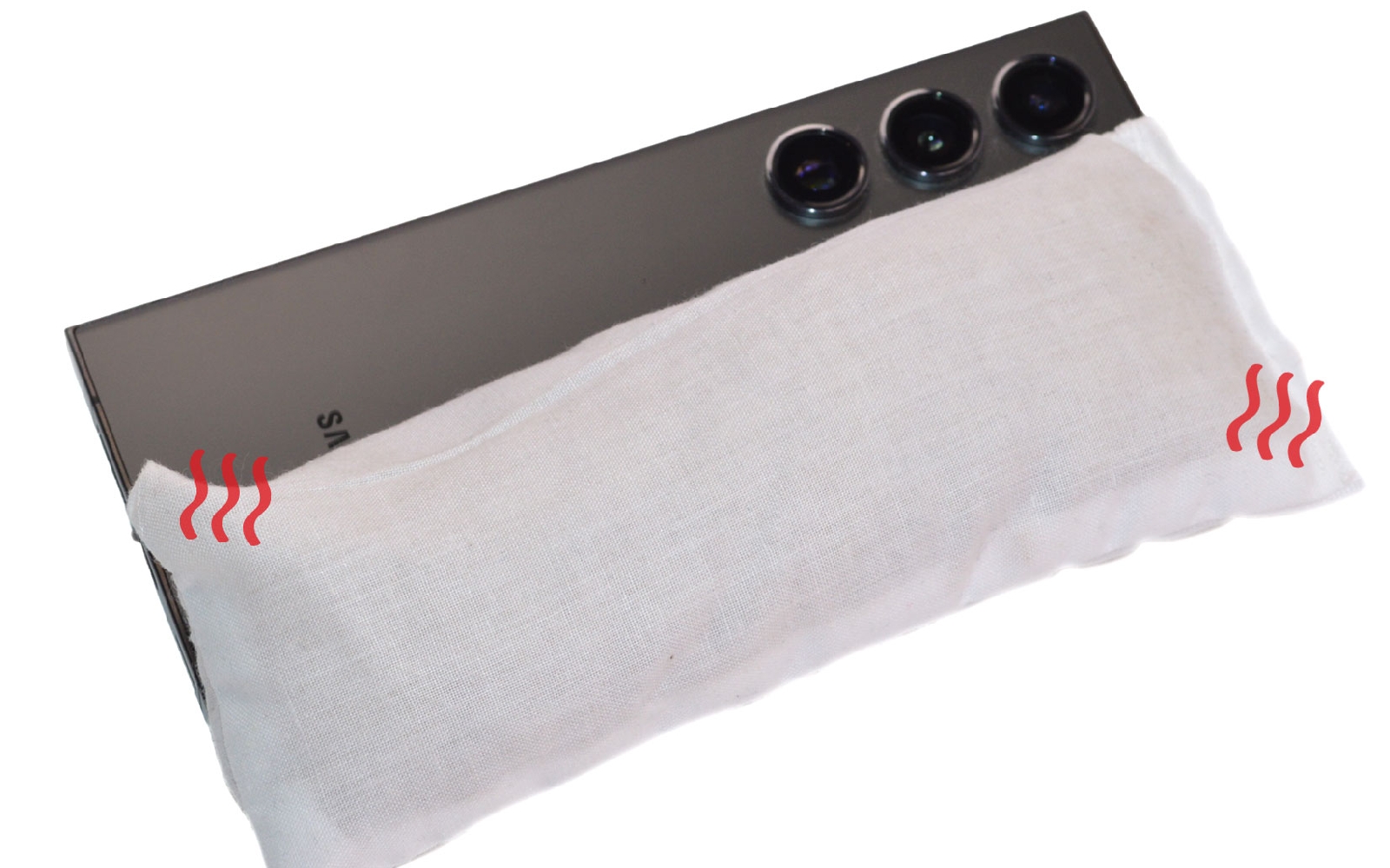

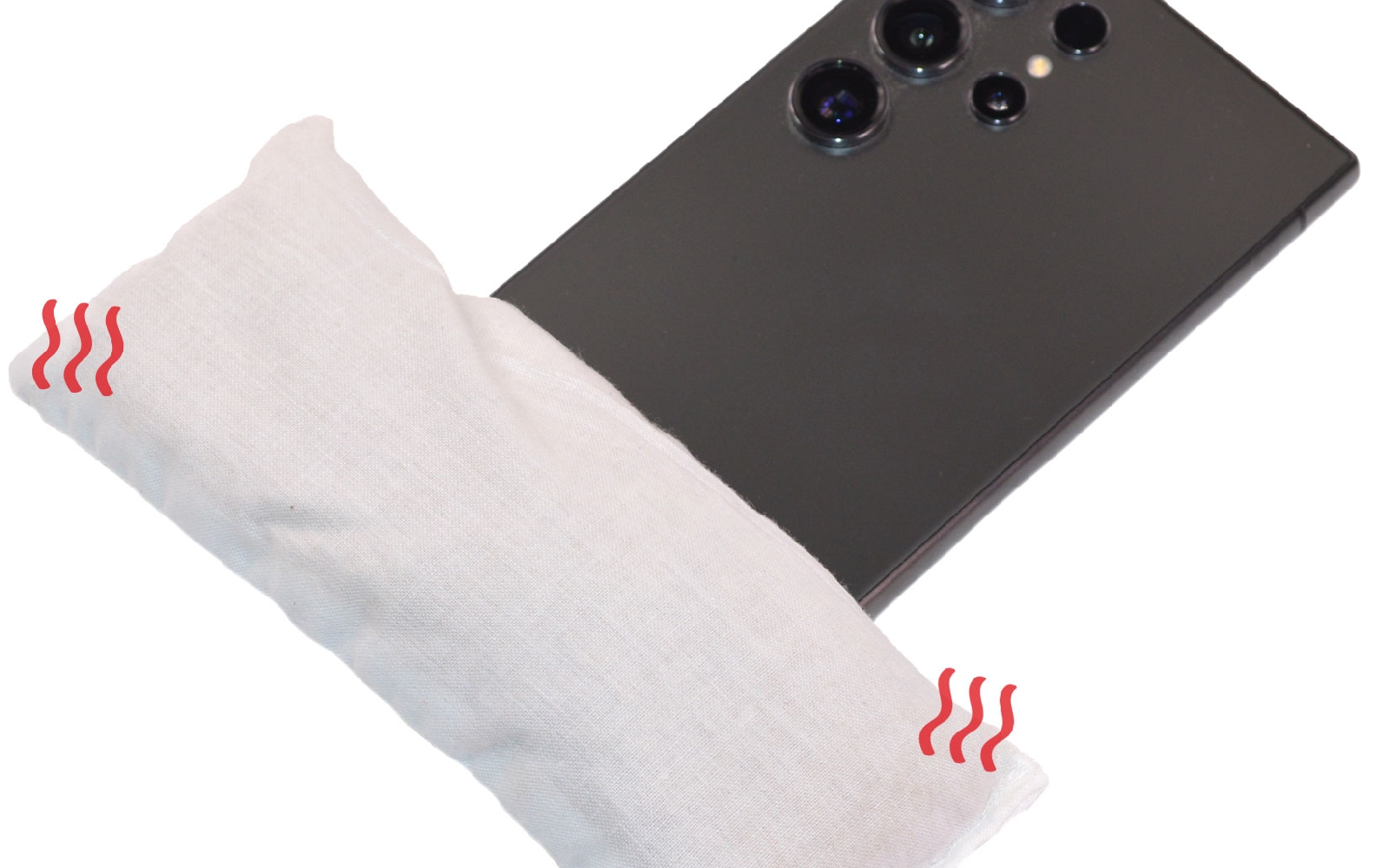

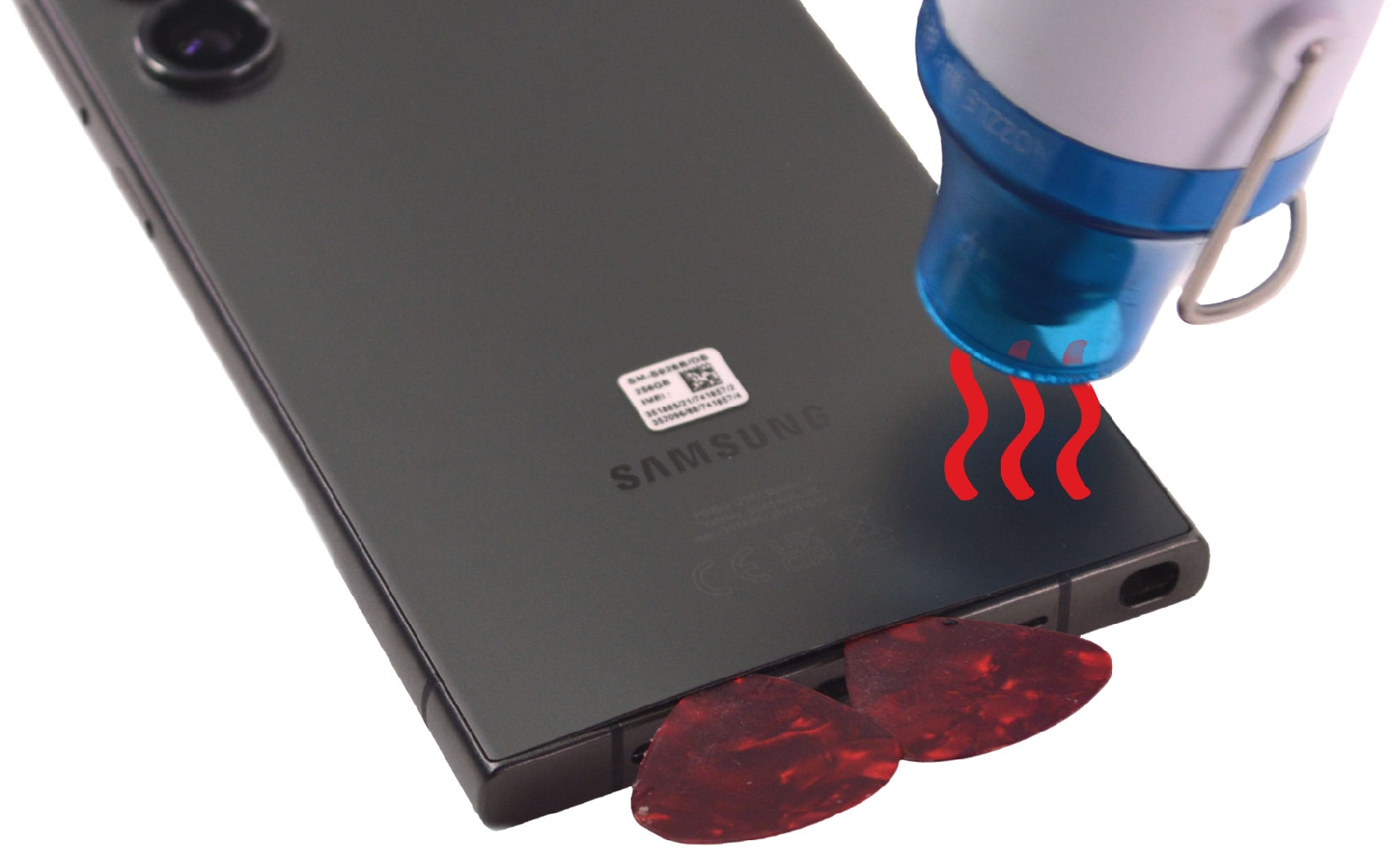

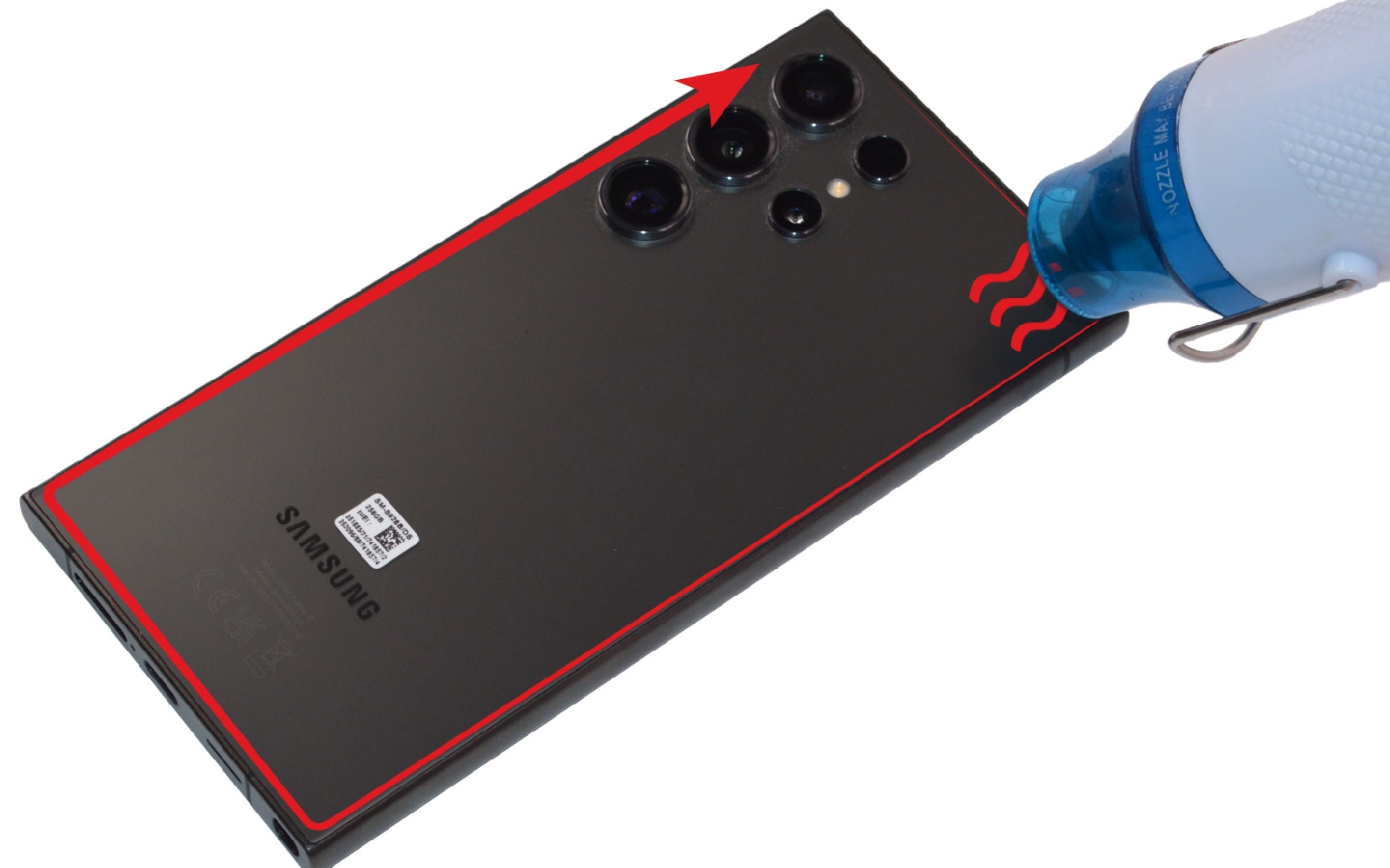

Etape 2 : Chauffer la vitre arrière
Utilisez un coussin chauffant, un décapeur thermique ou encore un sèche-cheveux pour ramollir le sticker qui retient la vitre arrière au châssis.

Vous avez opté pour le coussin chauffant ? Placez le coussin au micro-ondes environ 2 minutes avant de le déposer sur les bords du téléphone. En ce qui concerne le décapeur ou le sèche-cheveux, il vous suffit d'allumer l'appareil et de le passer sur les contours du mobile.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

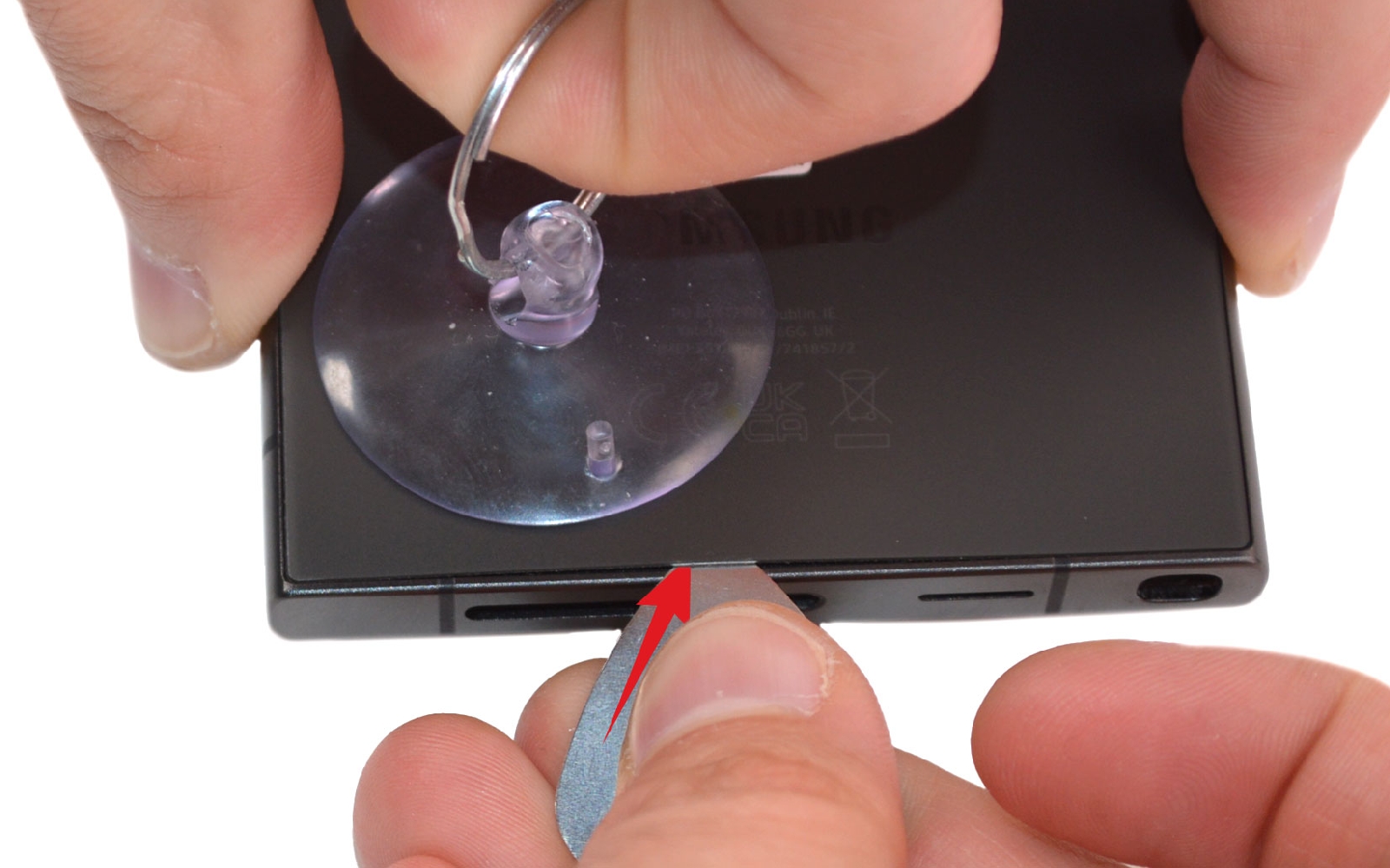

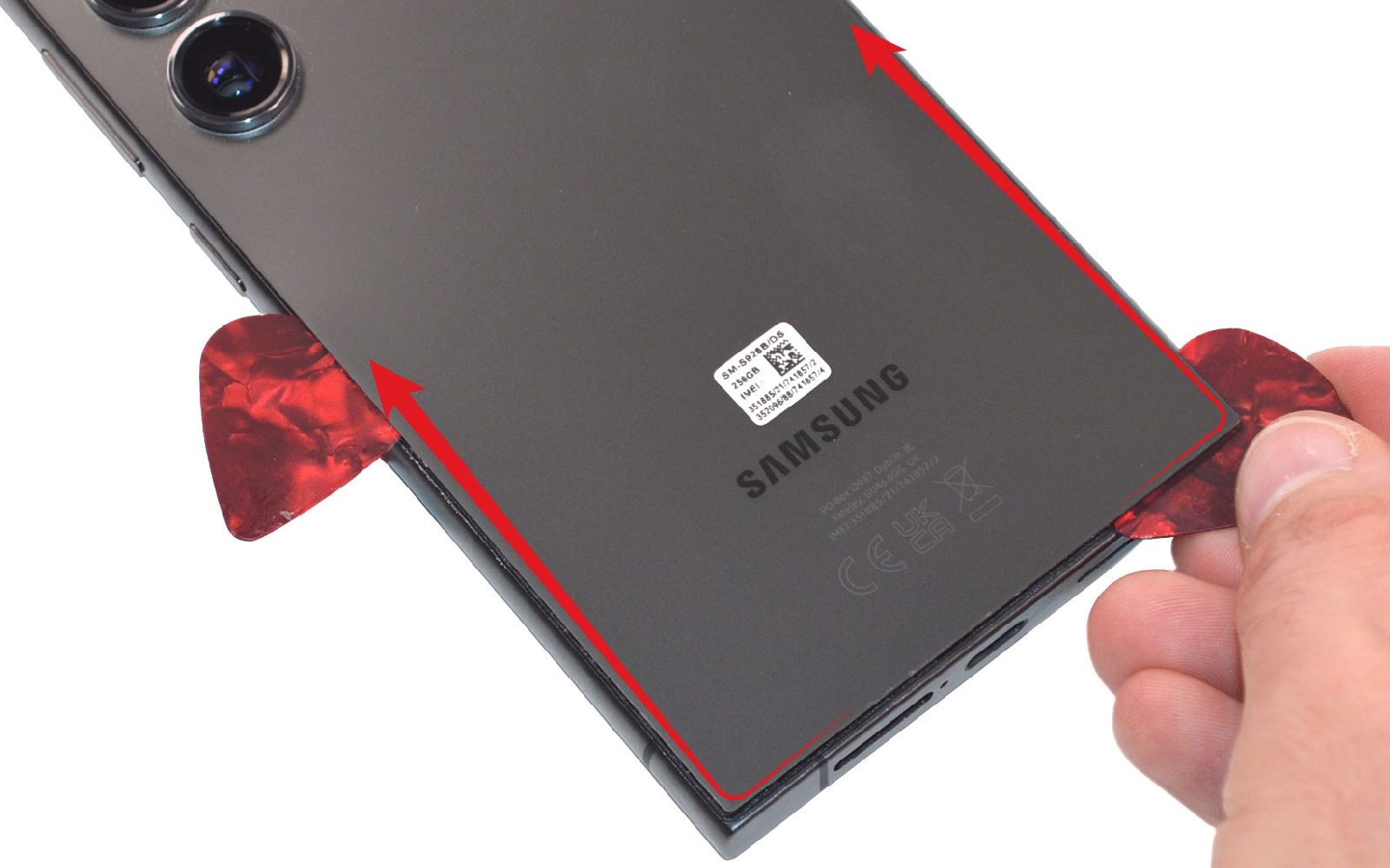

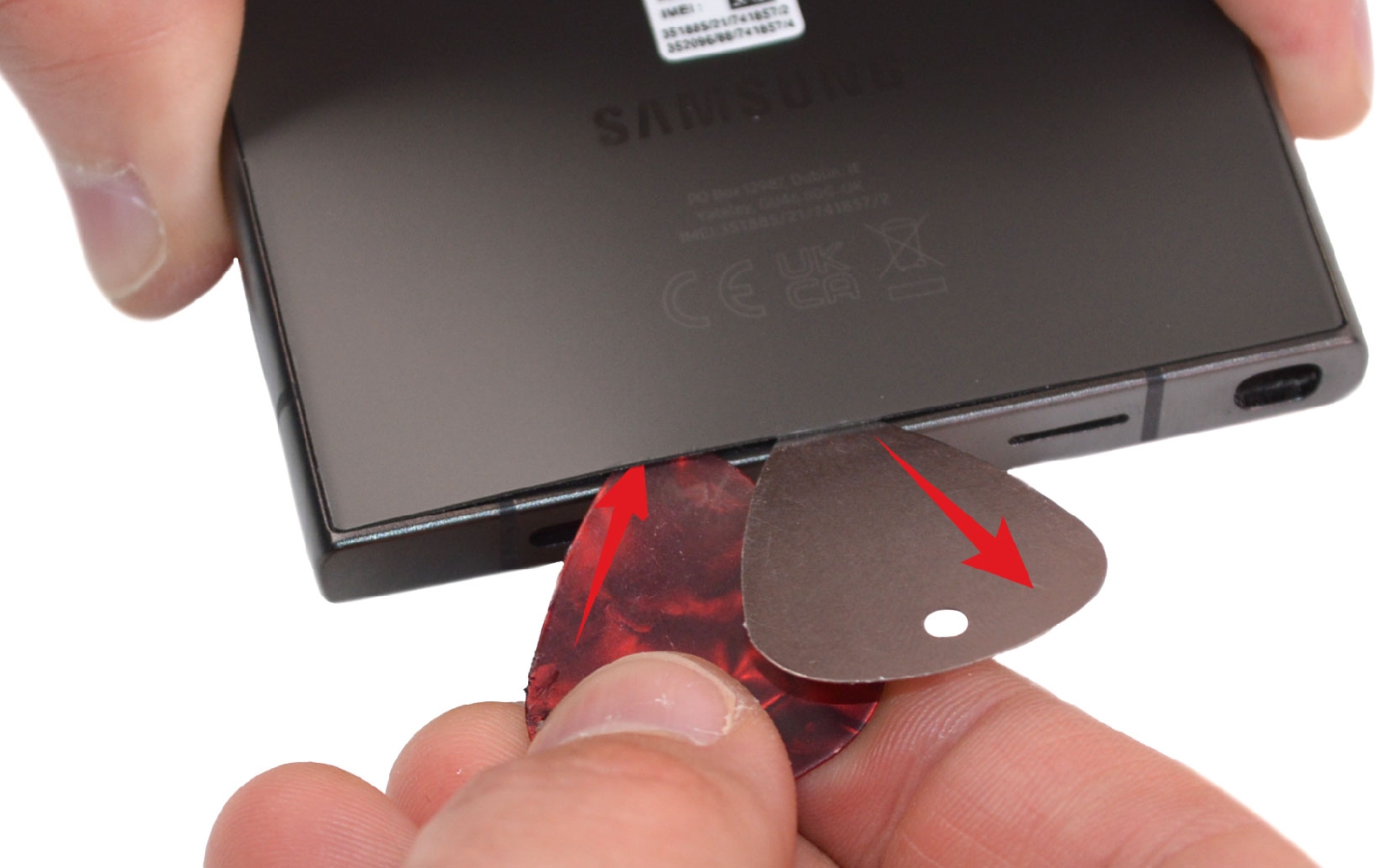

Etape 3 : Décoller la vitre arrière
Posez la ventouse sur le bas de la vitre arrière.
En vous aidant de cette dernière, insérez le médiator en métal puis remplace l'outil par ceux en plastique.

Si vous ressentez de la résistance, n'hésitez pas à chauffer de nouveau le composant afin de pouvoir faire circuler les médiators tout autour de la vitre arrière.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

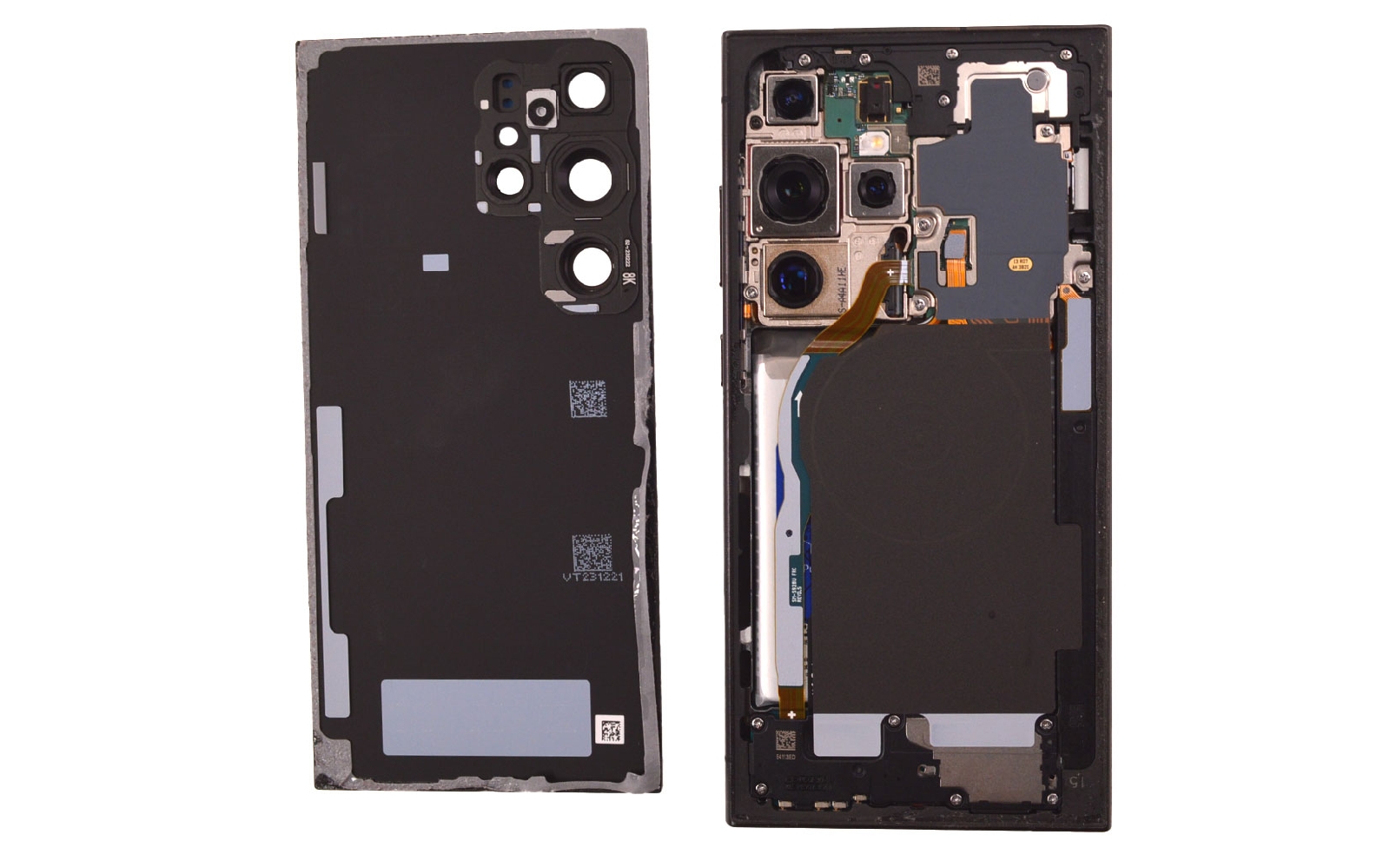

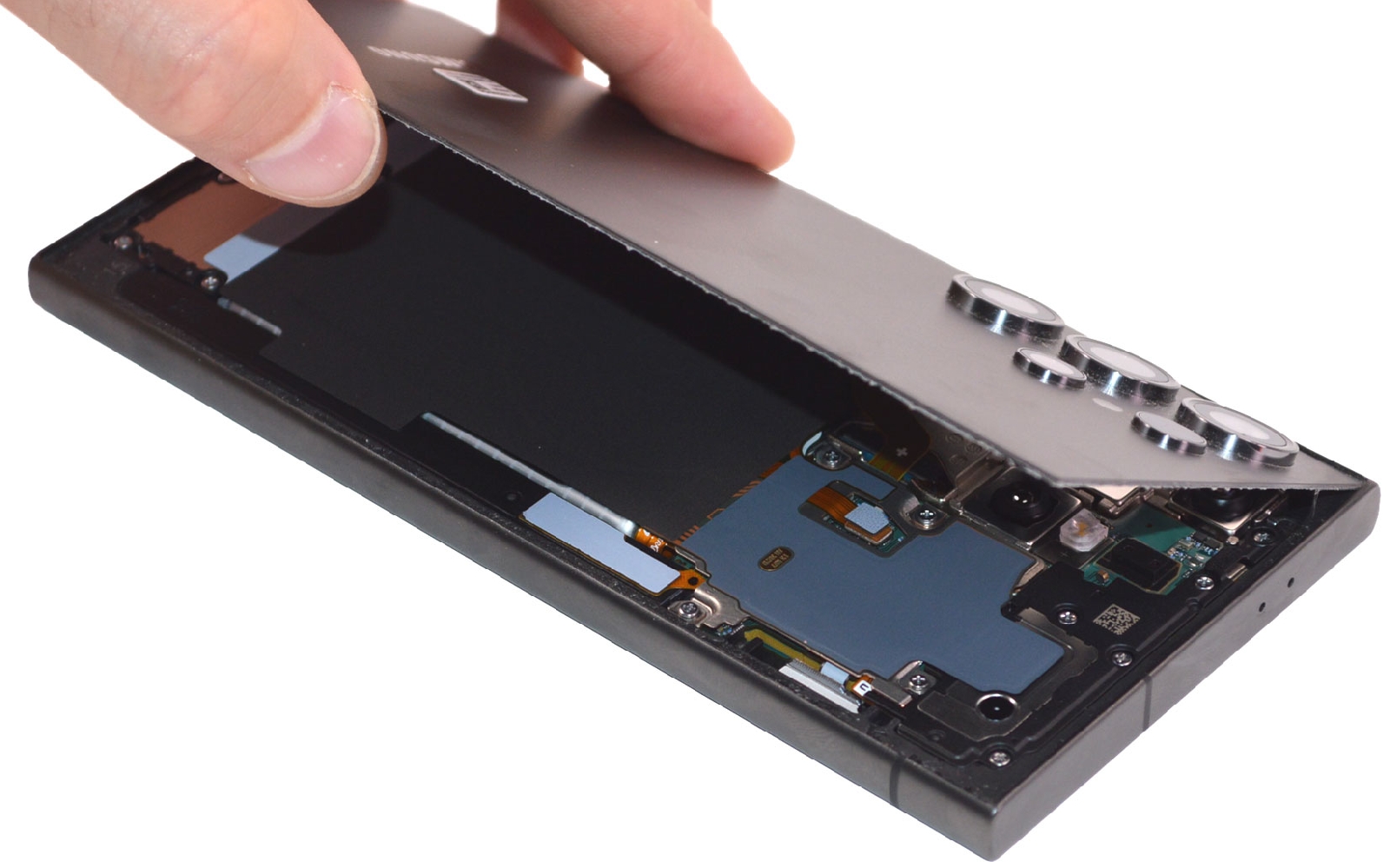

Etape 4 : Ouvrir le téléphone
Récupérez tranquillement la vitre arrière de votre Samsung et mettez la de coté.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Vitre arrière compatible Titane Violet pour Samsung Galaxy S24 Ultra
17,90 €

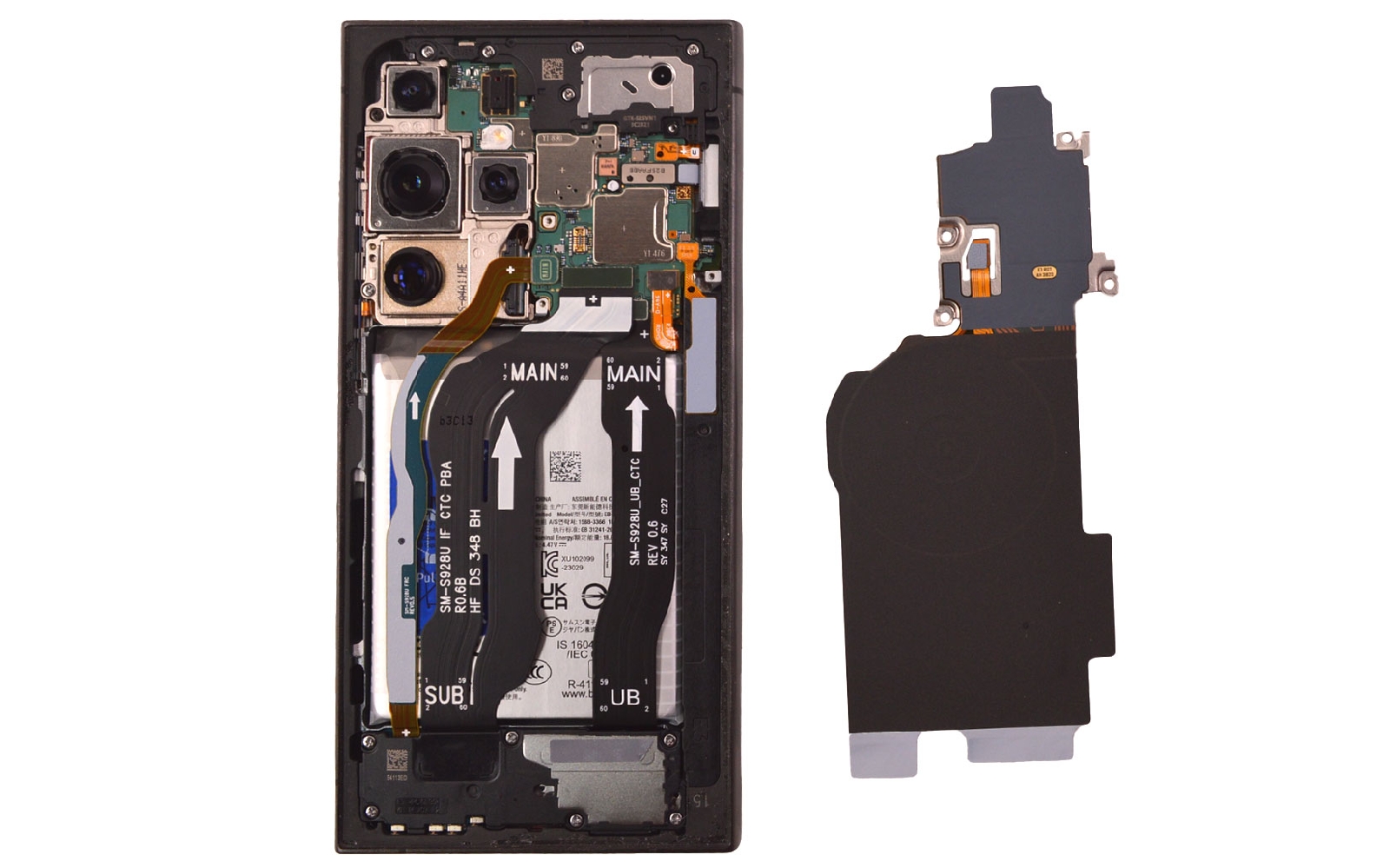

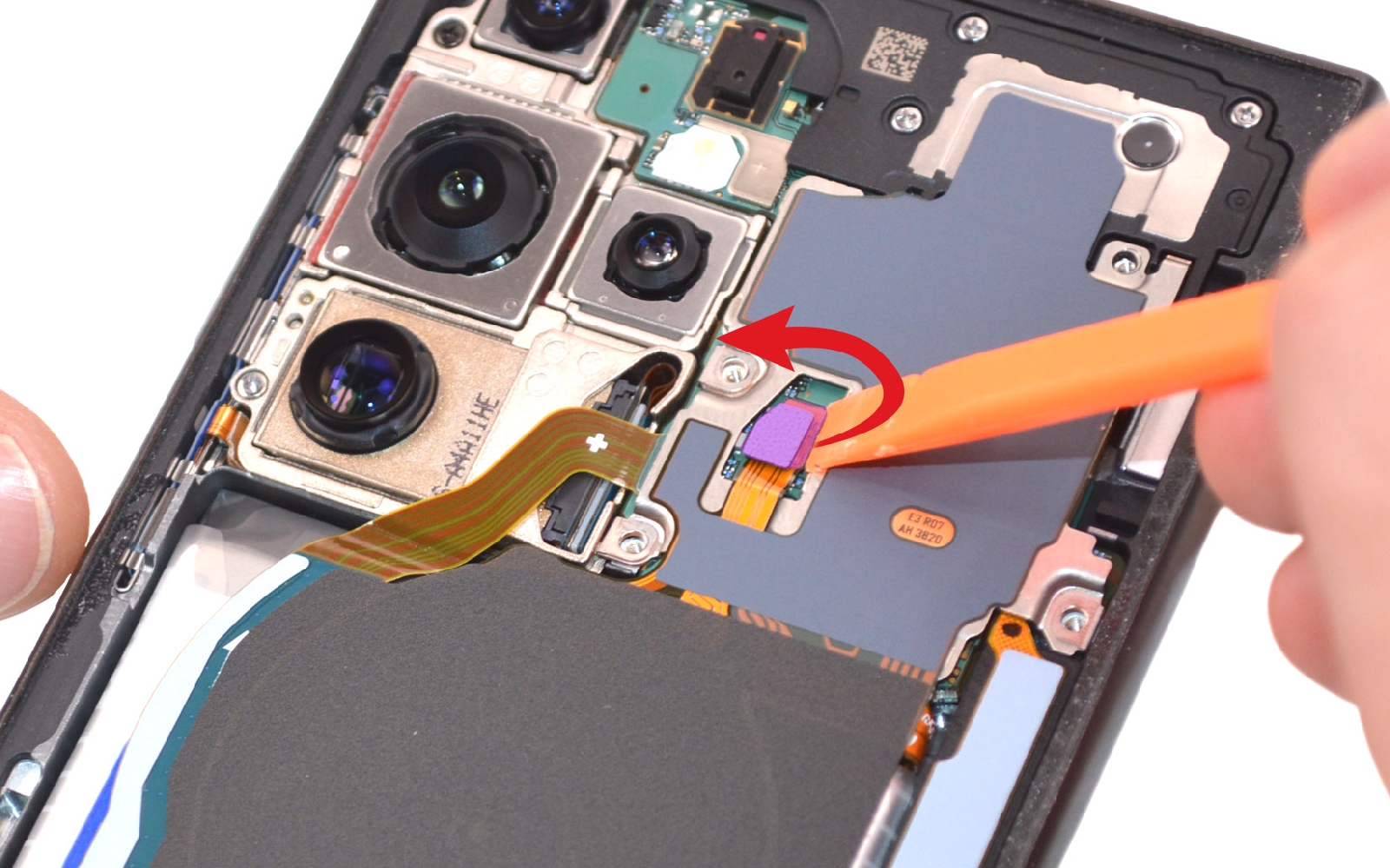

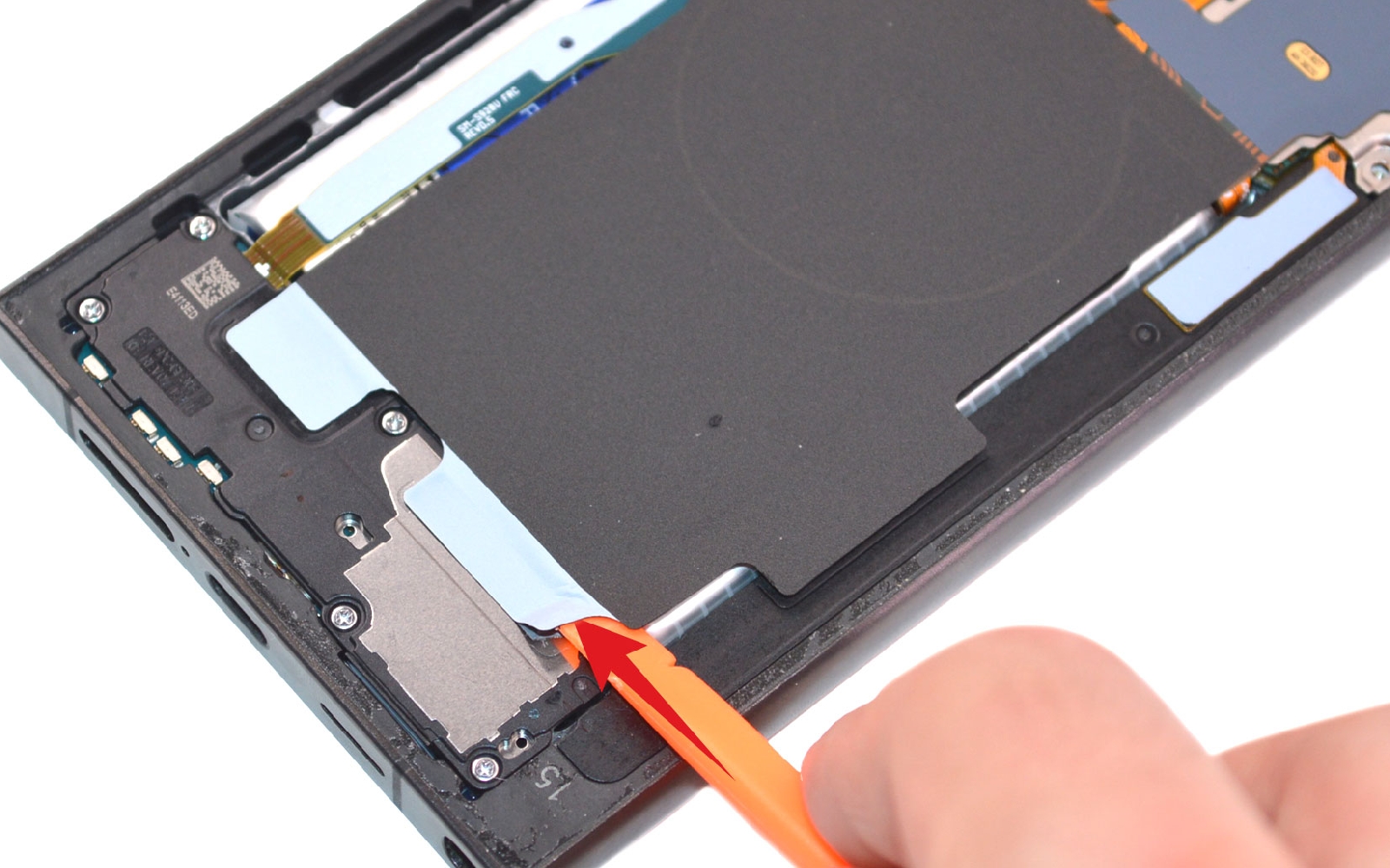

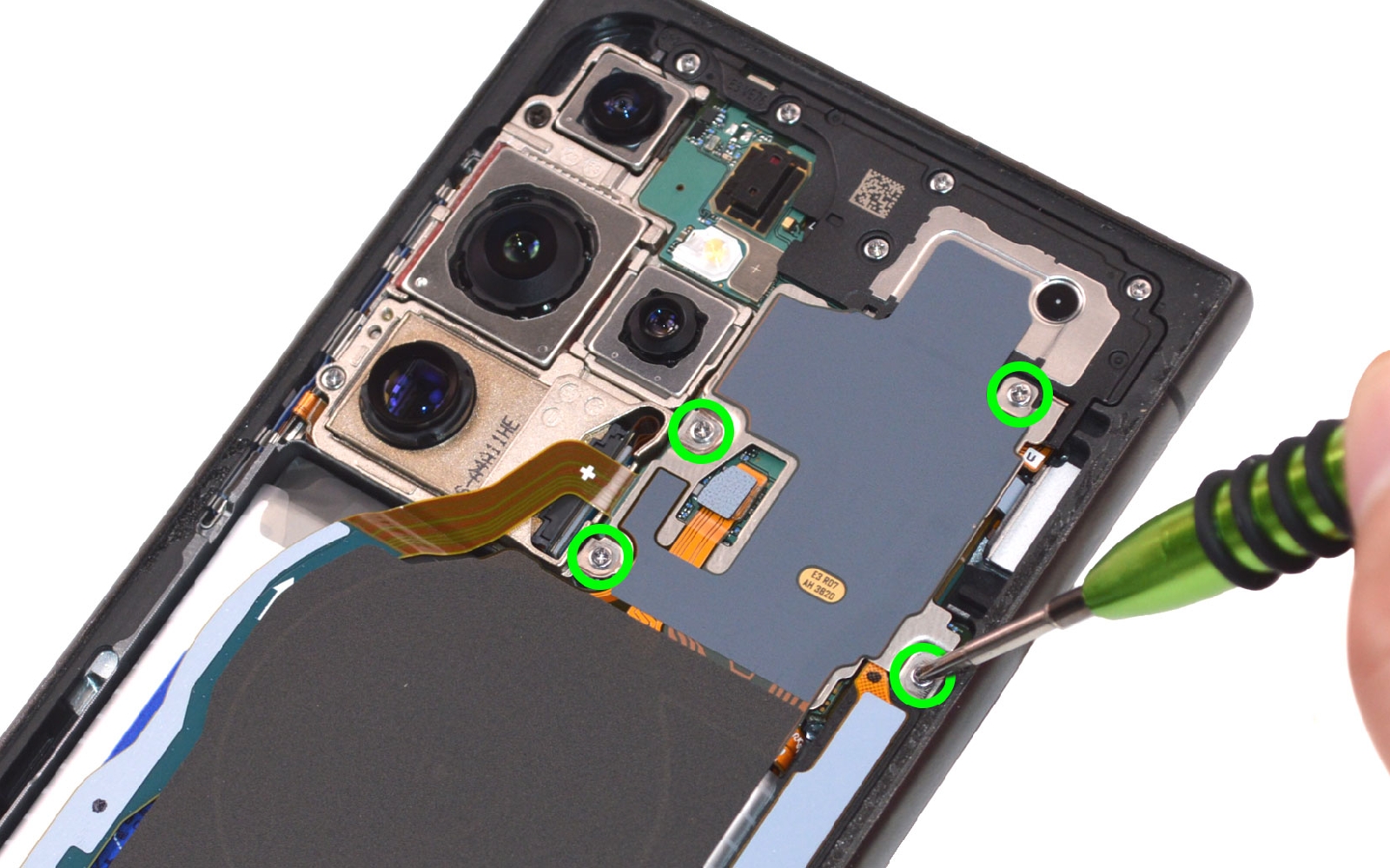

Etape 5 : Sortir la nappe NFC
Retirez les 4 vis avec le tournevis cruciforme puis déconnectez la nappe de la plaquette.

Décollez les extrémités de la nappe pour pourvoir sortir entièrement la plaquette NFC.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Antenne NFC d'origine pour Samsung Galaxy S24 Ultra
18,90 €

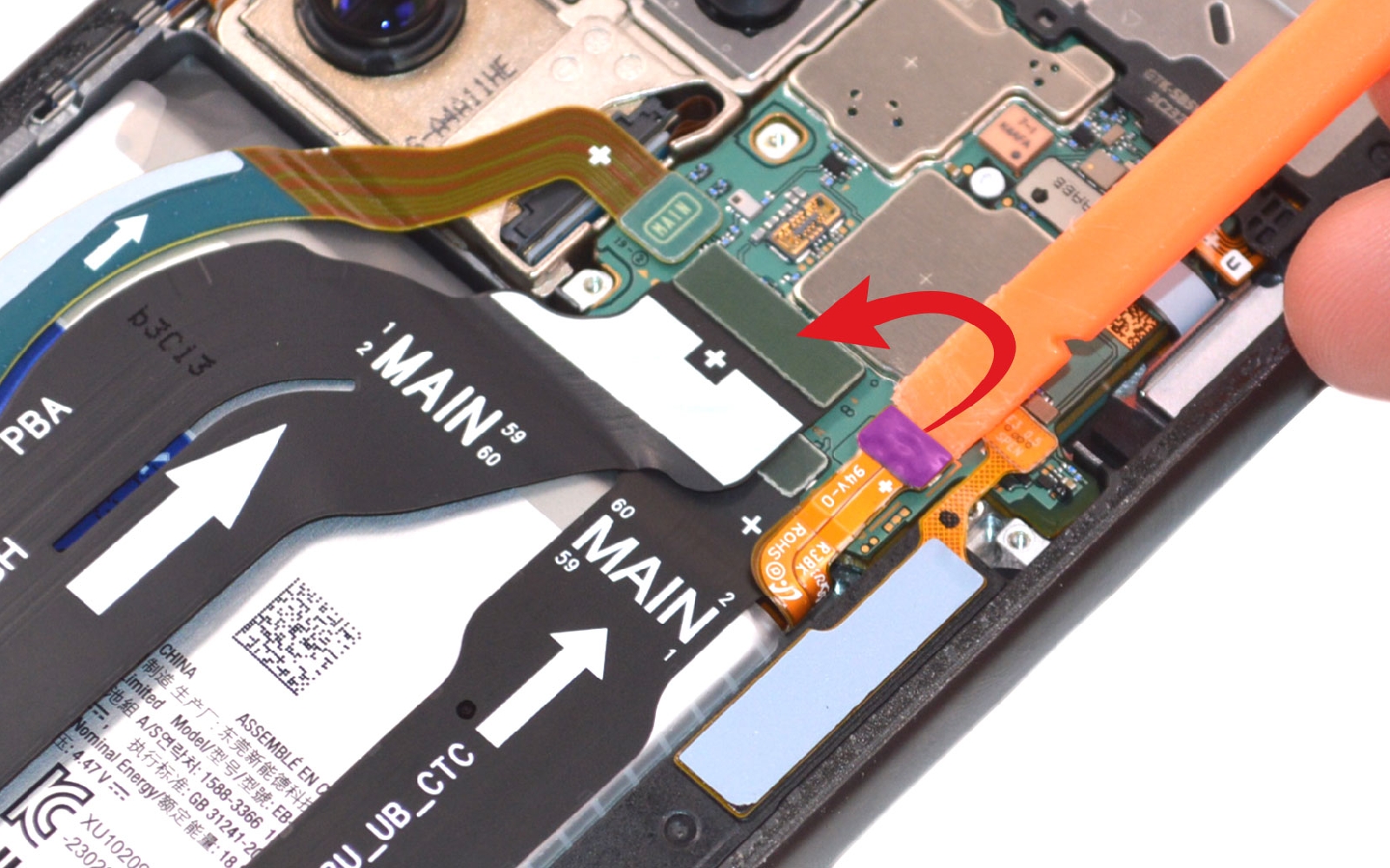

Etape 6 : Déconnecter la batterie
Débranchez la nappe de la batterie pour continuer la réparation en toute sécurité.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

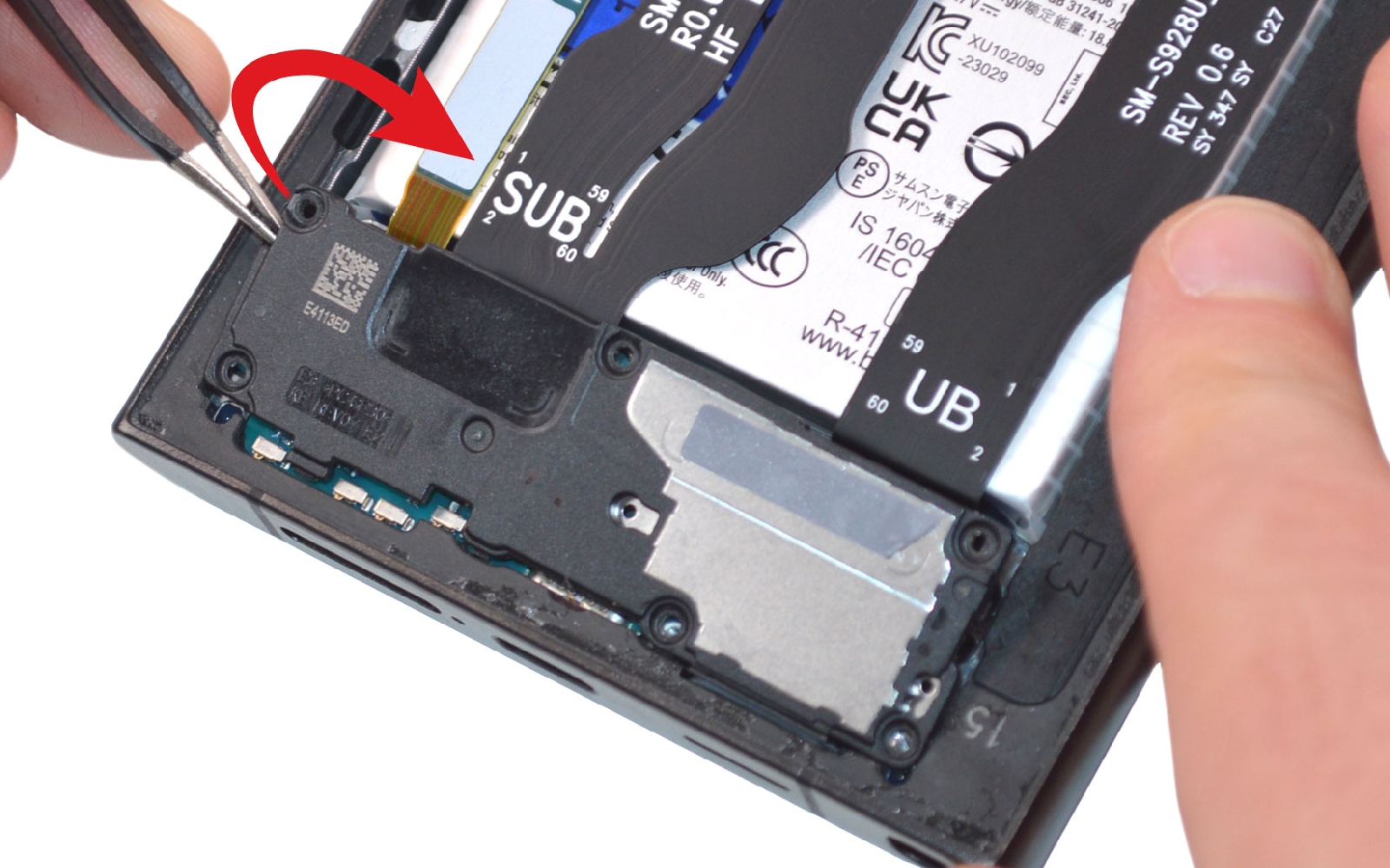

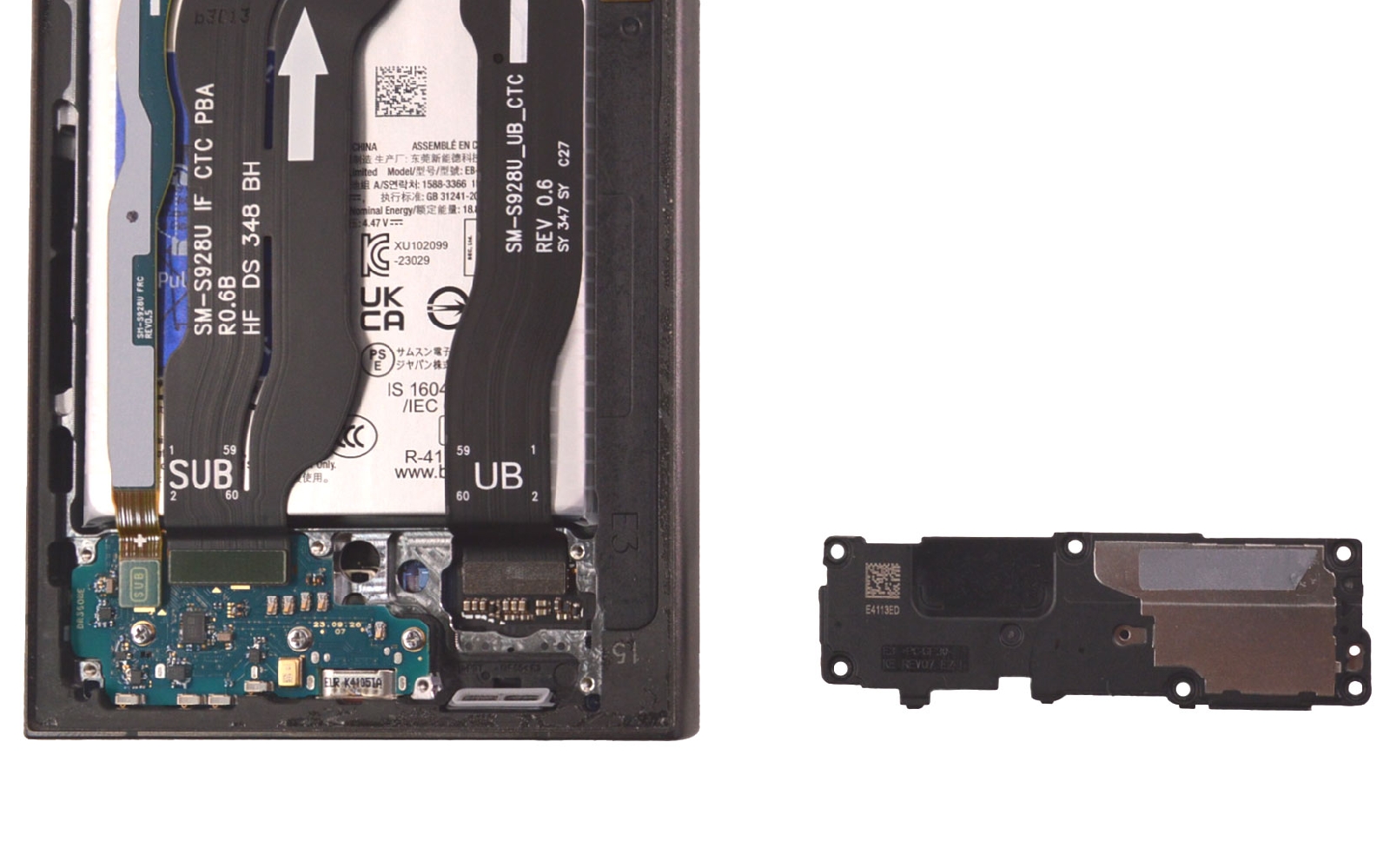

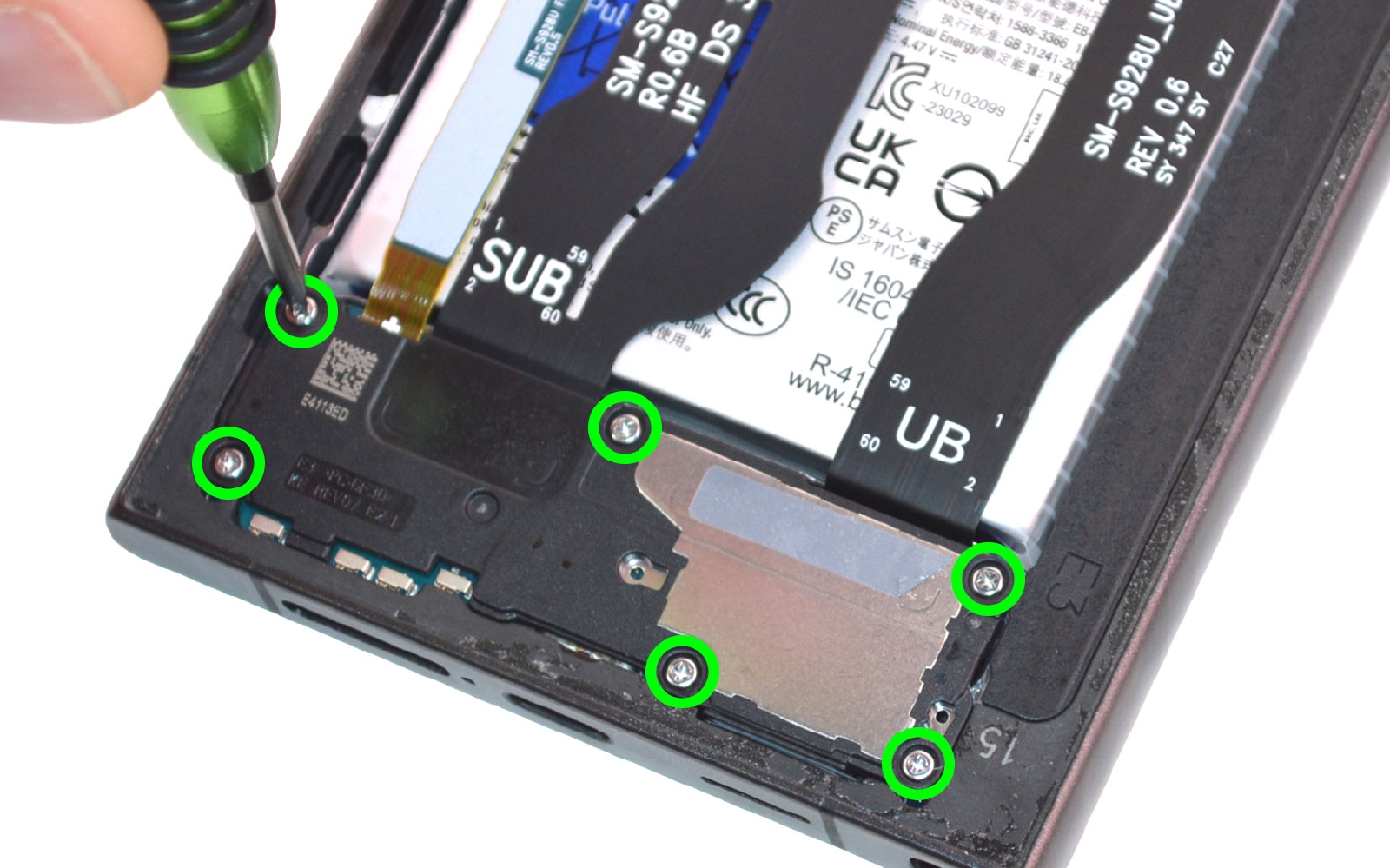

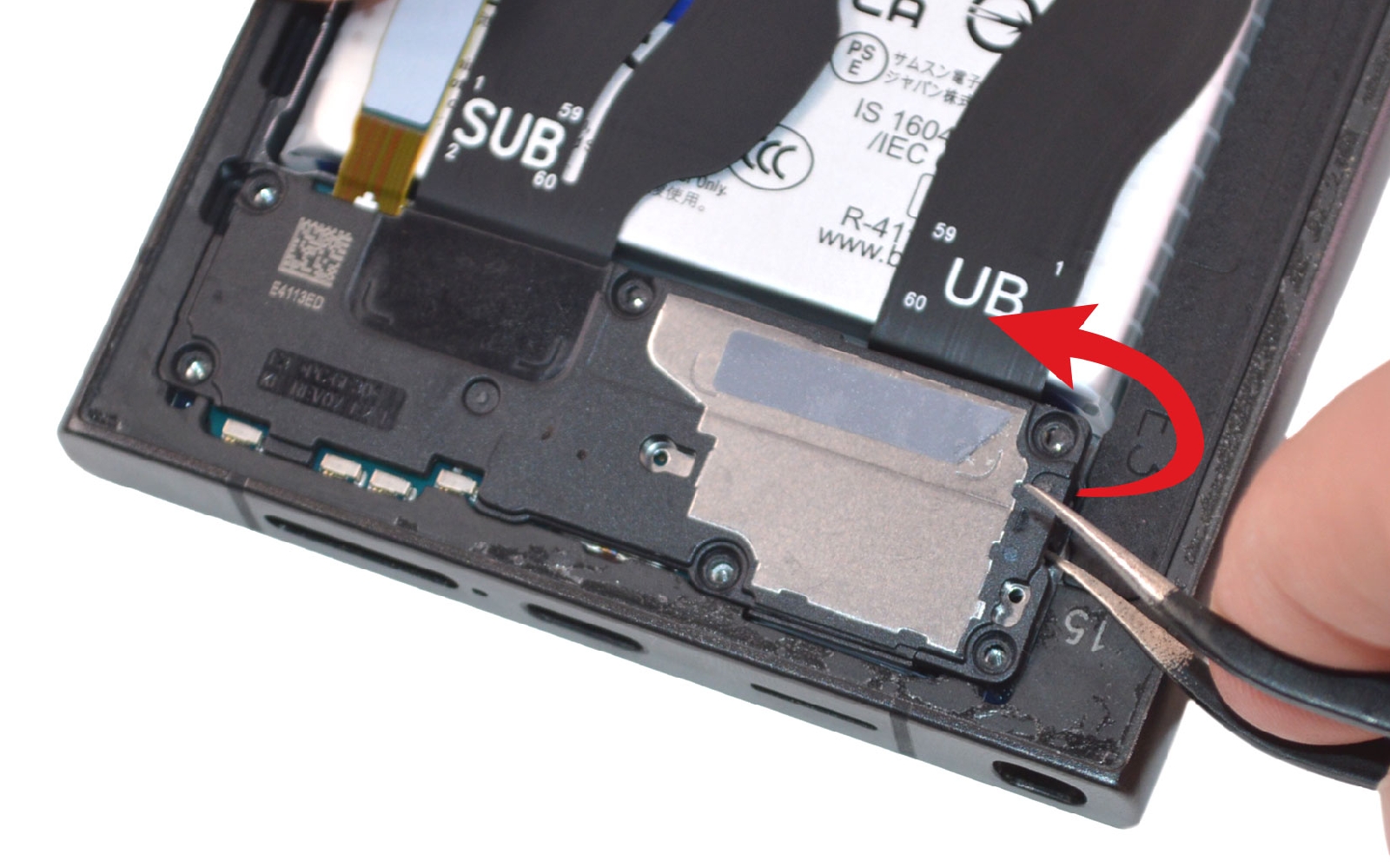

Etape 7 : Retirer le haut-parleur externe
Sortez les vis cruciforme du haut-parleur externe avant de glisser la pincette métallique sous le composant pour le déclipser.

Mettez de coté le haut-parleur externe.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Haut-parleur d'origine pour Samsung Galaxy S24 Ultra
19,90 €
Etape 8 : Débrancher les rallonges d'interconnexion
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

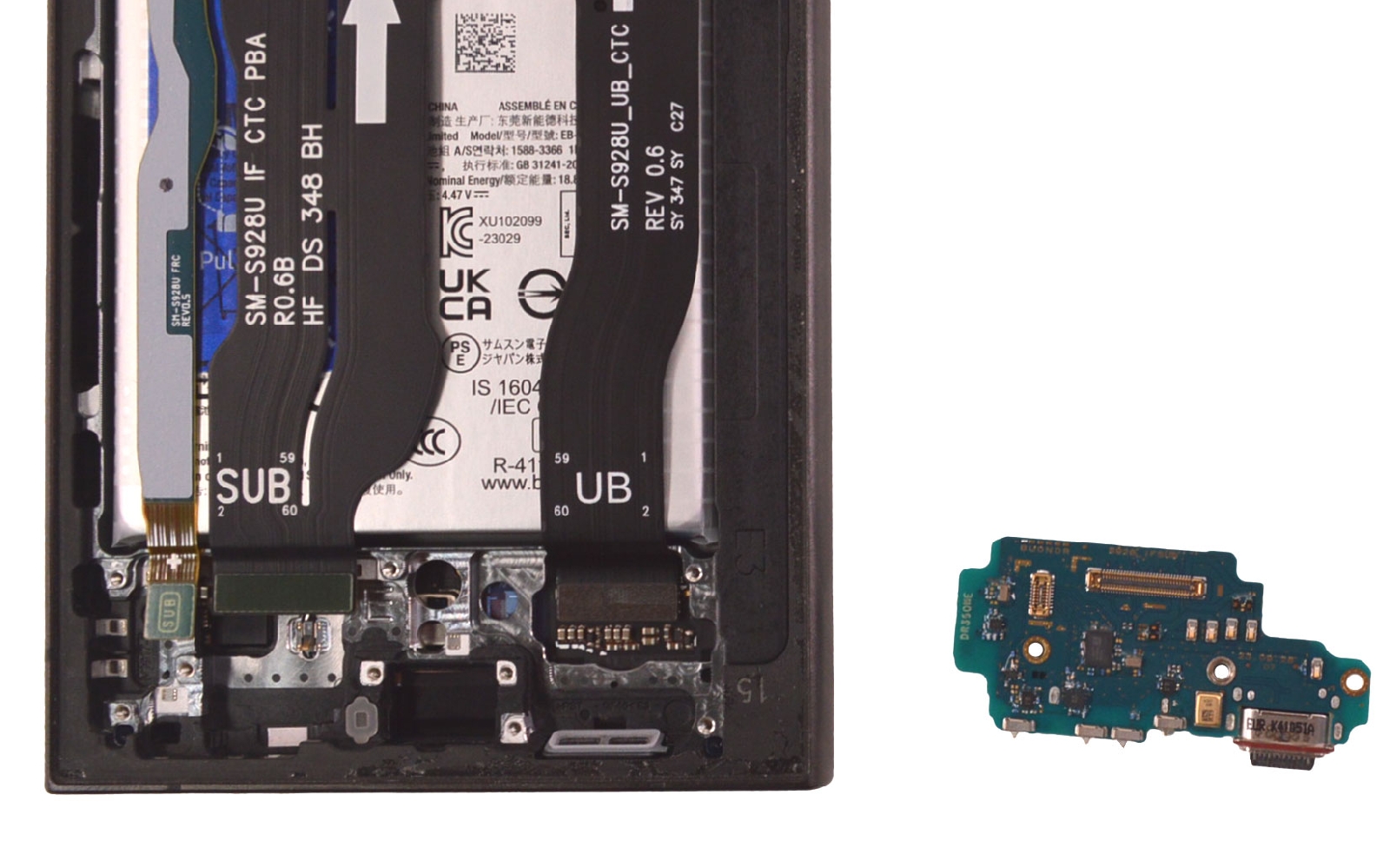

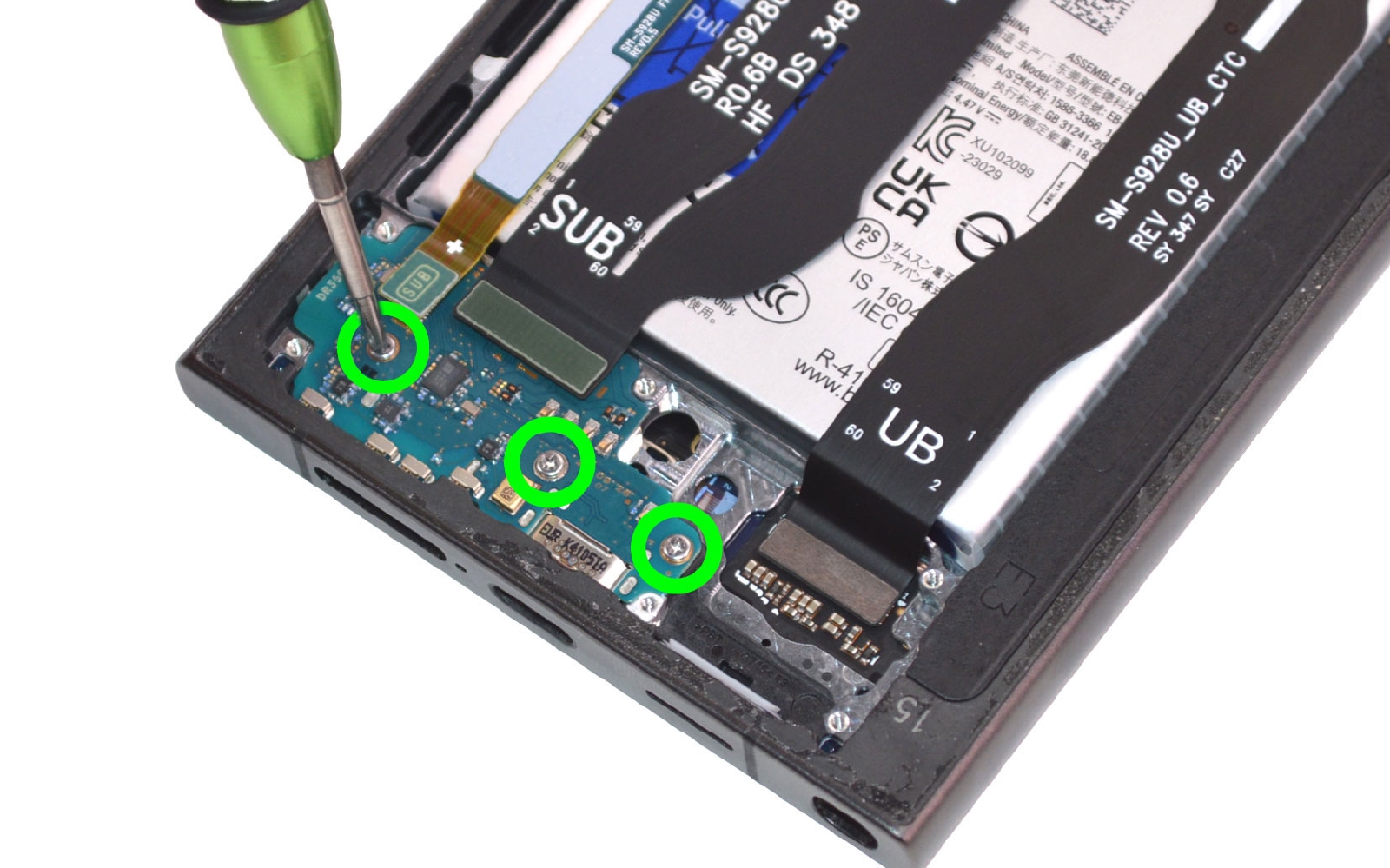

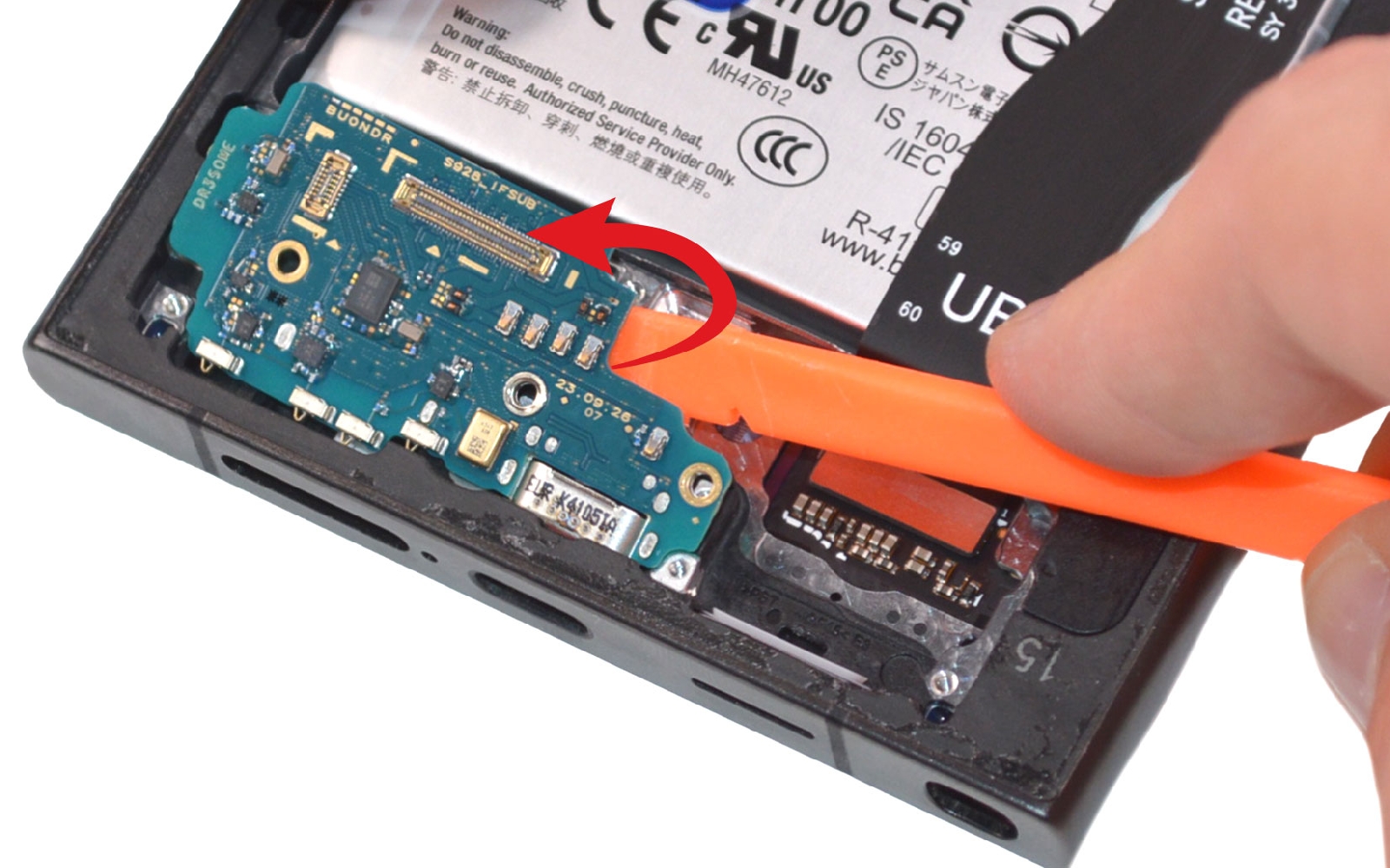

Etape 9 : Récupérer le connecteur de charge
Retirez les trois vis avec le cruciforme avant de pouvoir vous saisir du levier en nylon pour soulever le connecteur de charge et le mettre de coté.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

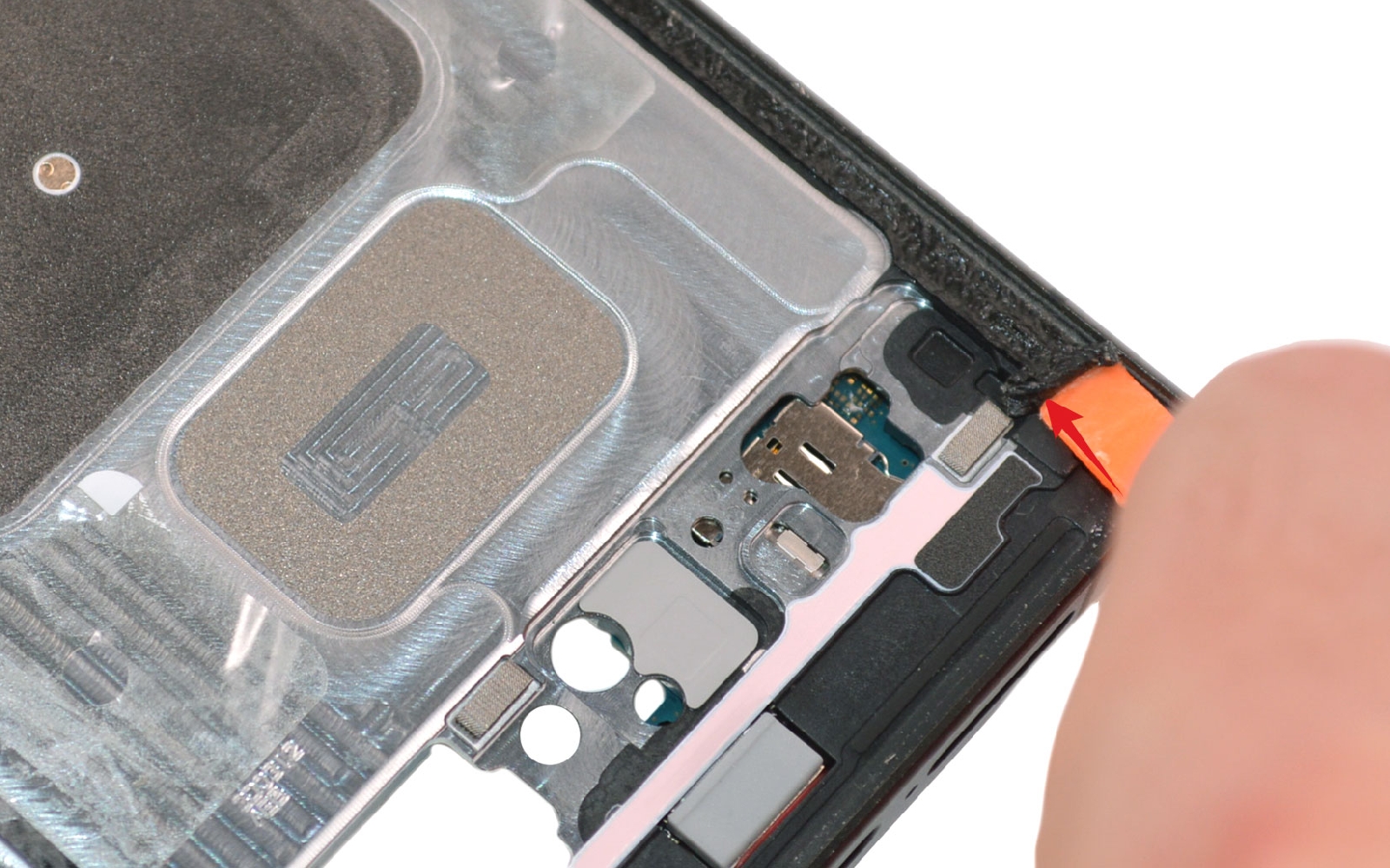

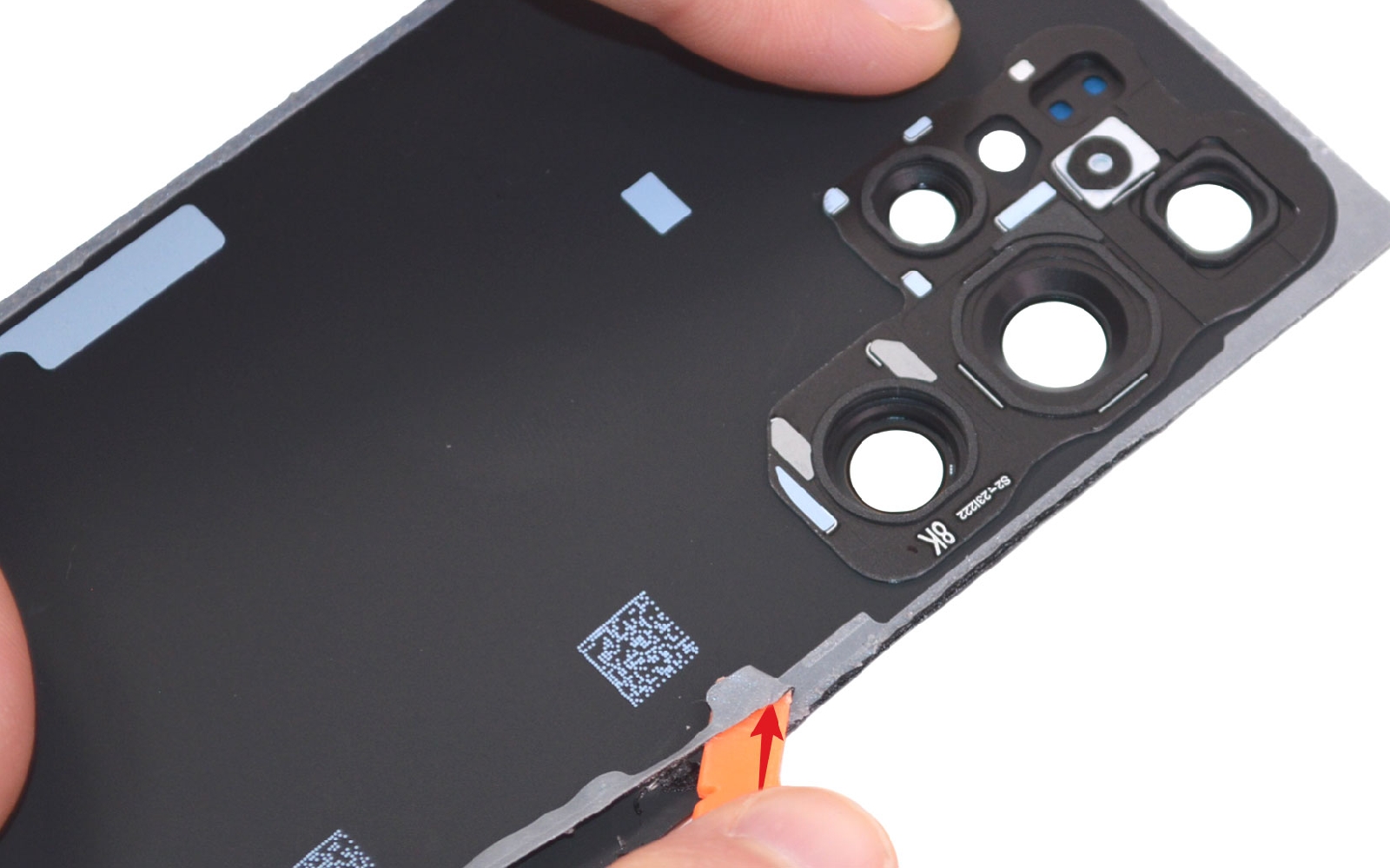

Nettoyer le châssis et la vitre arrière
Avant d'installer le nouvel écran, retirez les résidus de stickers encore présents sur le châssis et sur la vitre arrière de votre téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

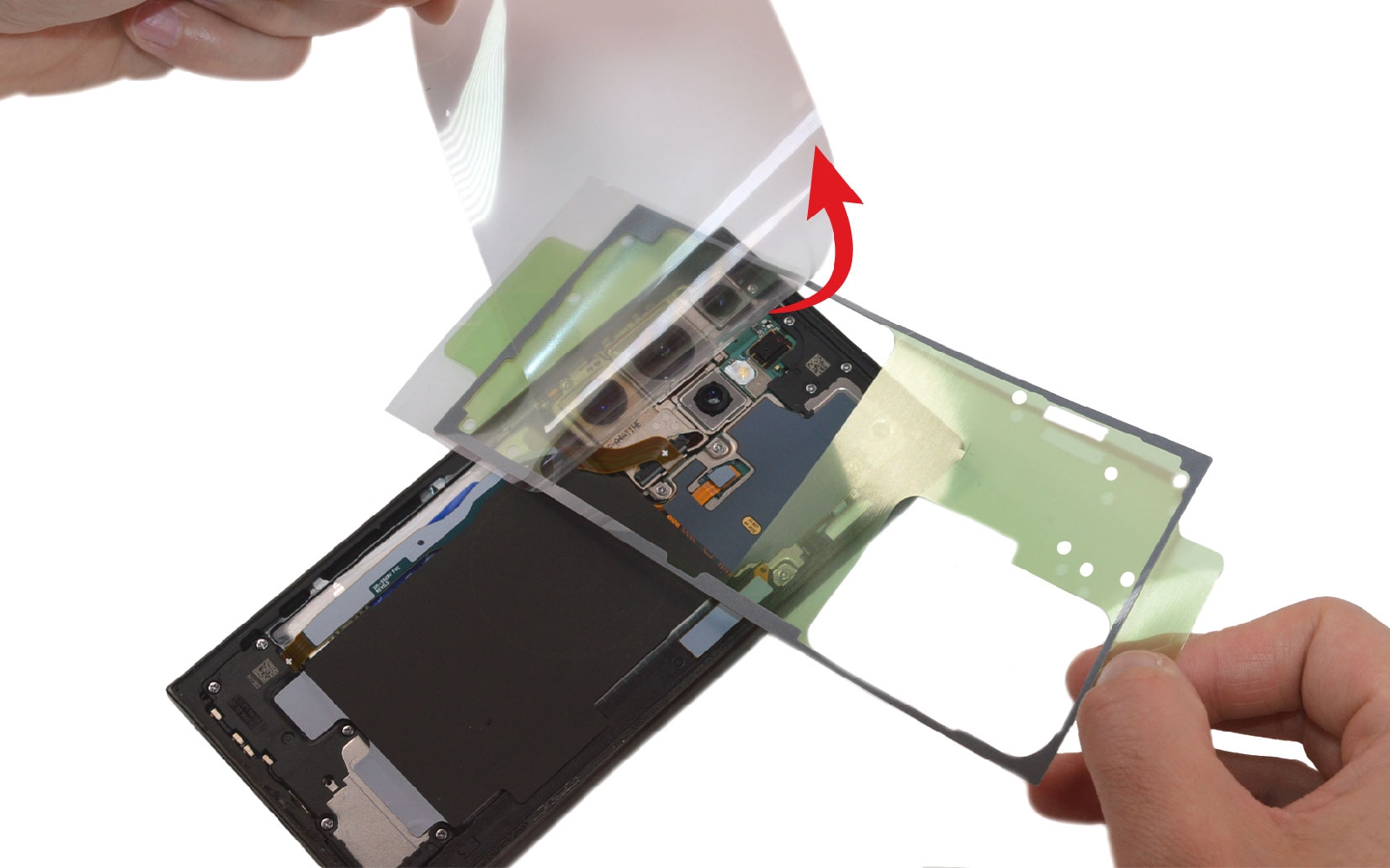

Conseils pour le remontage - 1
Remontez chaque élément dans le châssis avant de passer à la dernière épreuve.

Comme pour l'écran, disposez le sticker sur le châssis après avoir retiré le film de protection transparent.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

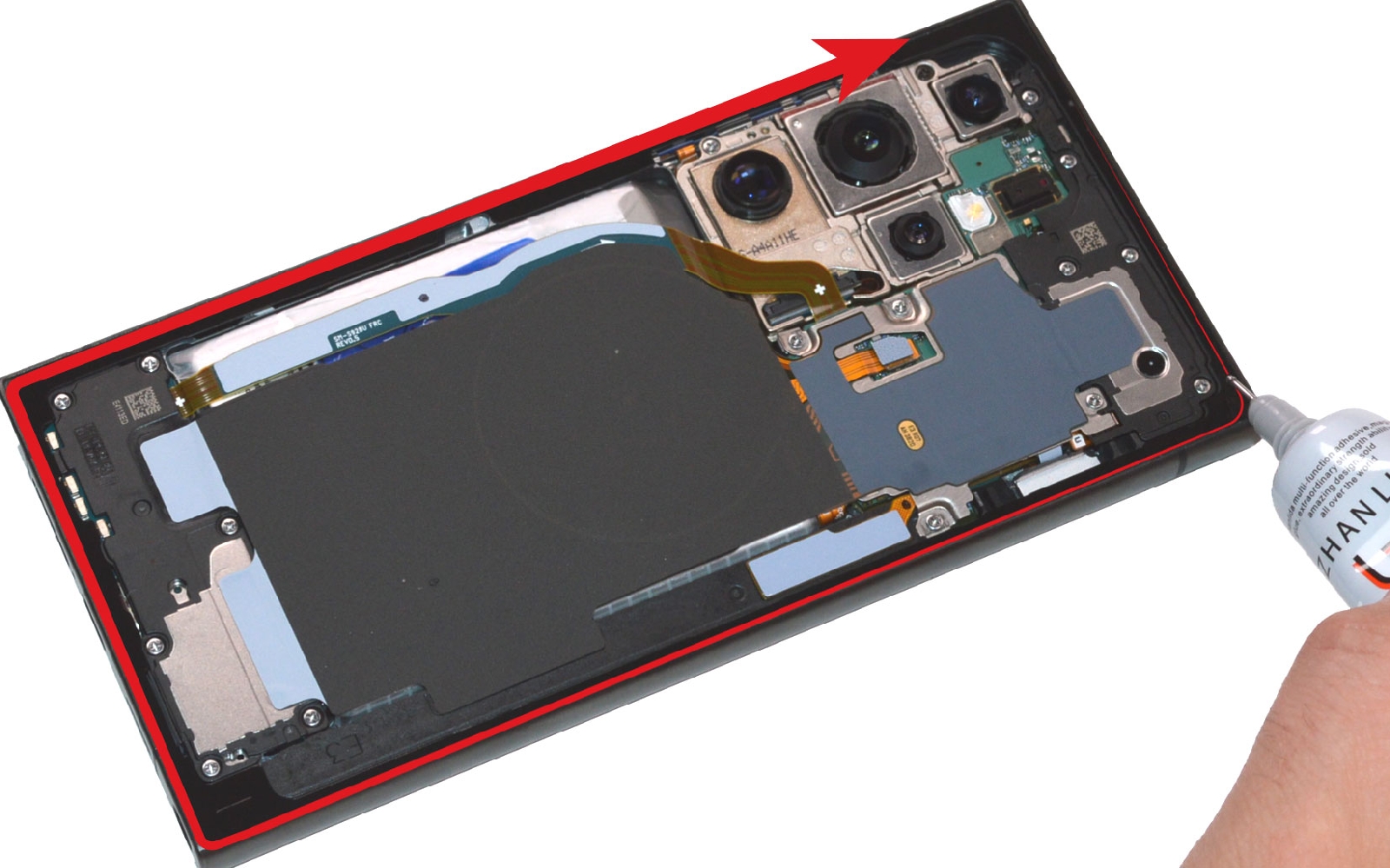

Conseils pour le remontage - 2
Appliquez la colle sur le rebord du châssis avant de disposer la vitre arrière pour referme votre téléphone.

Laissez sécher de nouveau 45 minutes avec des gros livres ou des pinces.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort en métal
5,90 €
