Guide de réparation sur Galaxy Note 20 4G

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 13/20
Galaxy Note 20 4G | Temps estimé : 45 min | Difficulté : 3/5

Si votre Samsung Galaxy Note 20 4G présente des signes de défaillance, tels qu'un écran fissuré, une batterie qui ne tient plus la charge, ou encore des problèmes de connecteur de charge, il est peut-être temps de remplacer certains composants. Ces pannes courantes peuvent affecter la performance de votre téléphone et nuire à votre expérience utilisateur.

Heureusement, avec les bonnes pièces détachées et un peu de patience, vous pouvez redonner une seconde vie à votre appareil. Pour vous accompagner dans cette démarche, Brico-phone propose une série de tutoriels détaillés et illustrés, réalisés par des professionnels de la réparation. Chaque étape y est expliquée de manière claire et précise, avec des conseils pratiques pour éviter les erreurs courantes. Que ce soit en suivant nos vidéos ou en consultant nos guides photos, vous trouverez toutes les informations nécessaires pour effectuer la réparation de votre Samsung Galaxy Note 20 4G en toute confiance.

Diagnostic

›  Nombreuses pannes.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

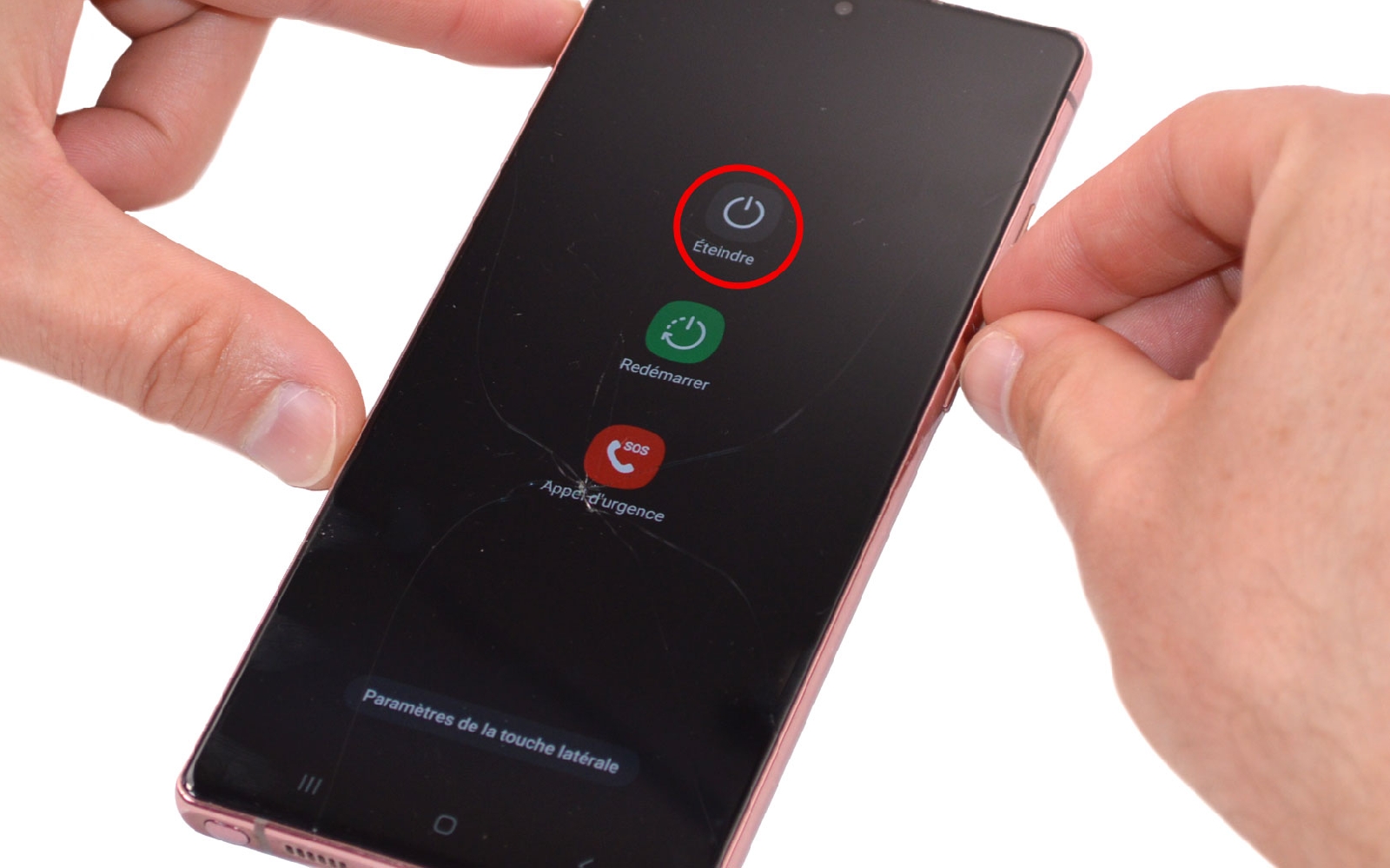

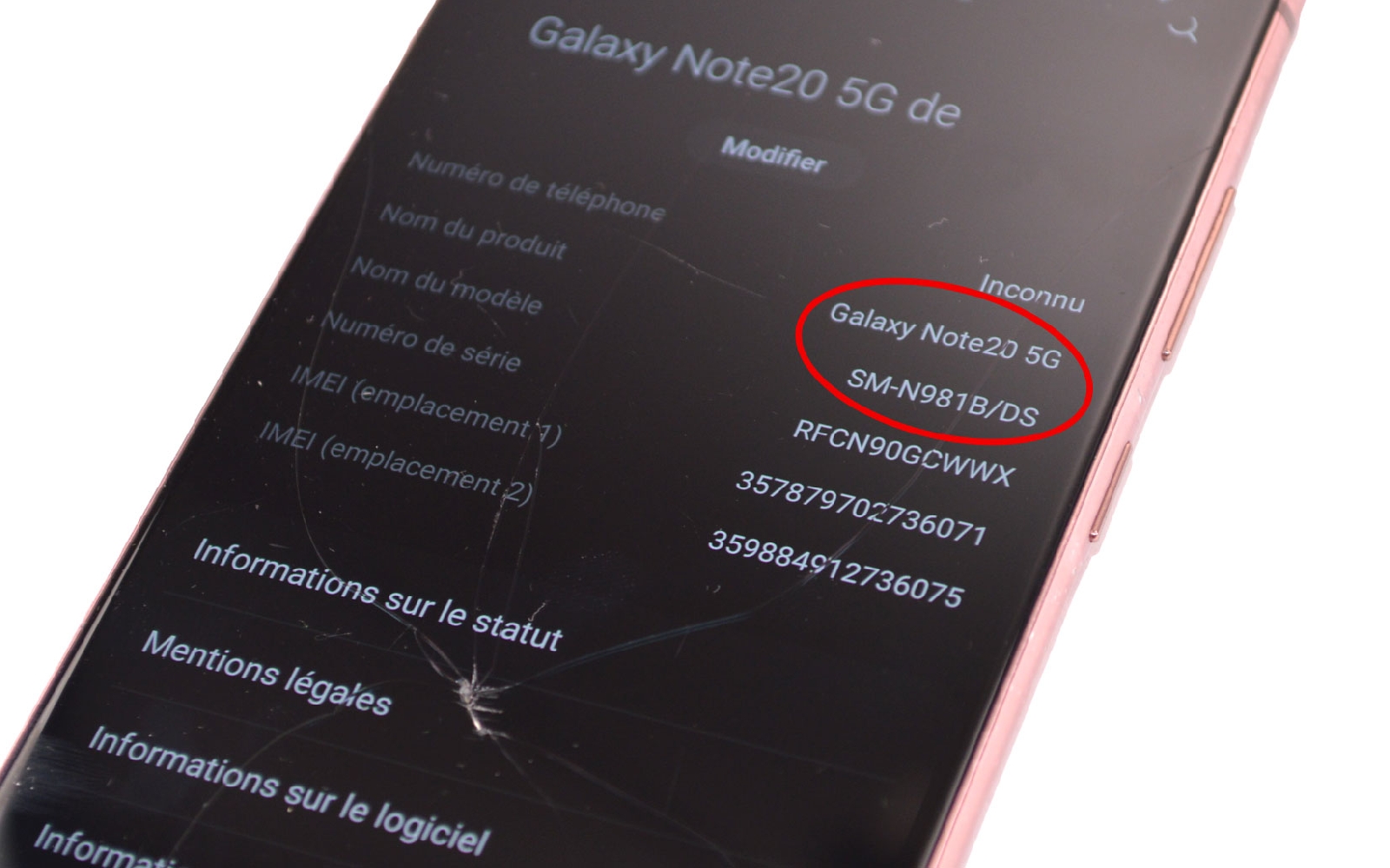

Avant de commencer
Au préalable, nous conseillons toujours à nos clients de vérifier le numéro de modele de leur appareil pour être certain de commander les bonnes pièces détachées. Pour le connaitre, il vous suffit de vous rendre dans les paramètres de votre smartphone.

Une fois la commande reçue, assurez vous d'avoir tous les outils à proximité. Préparez-vous un espace de travail propre et dégagé et commencez la réparation par éteindre votre Galaxy Note 20 .
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

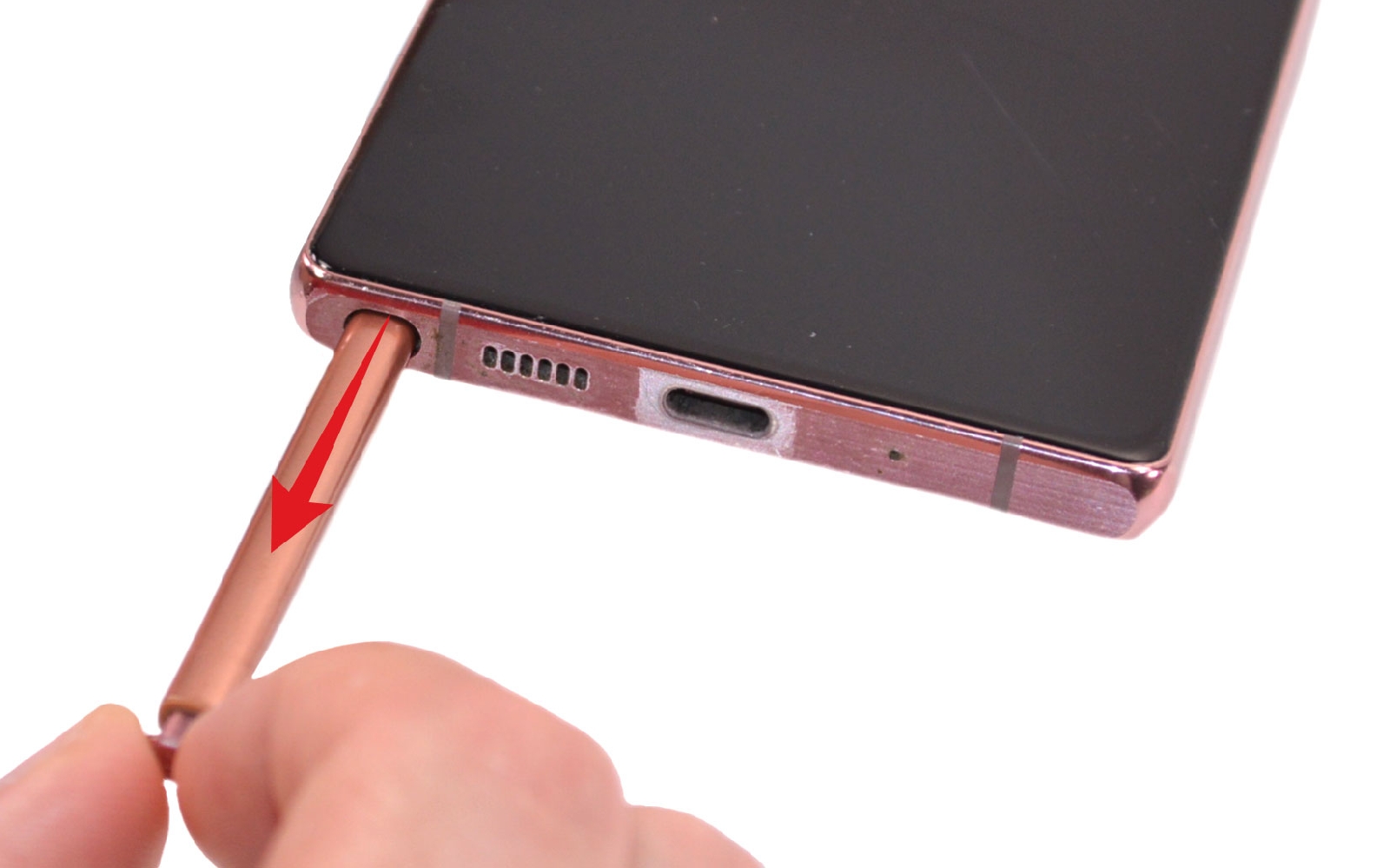

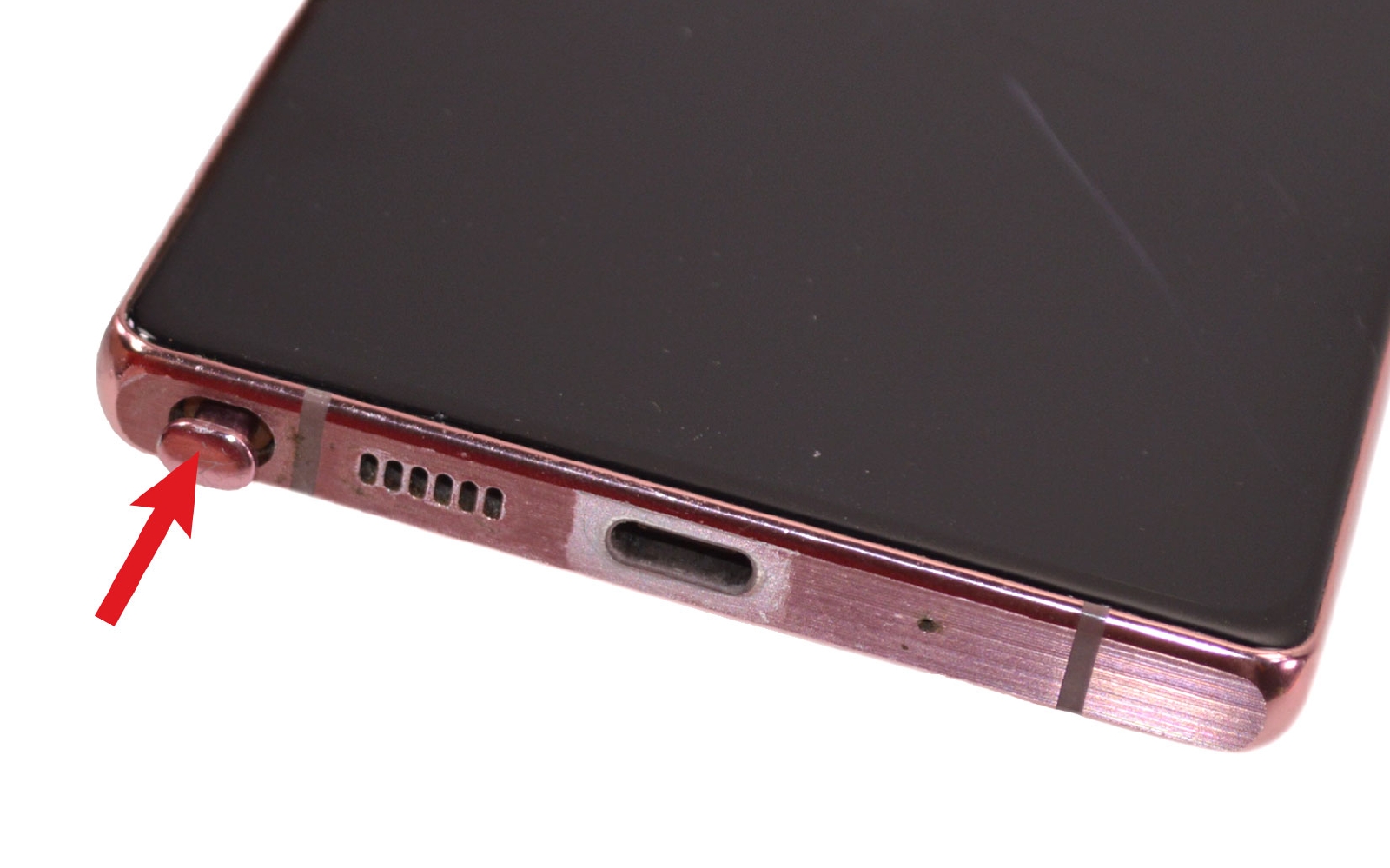

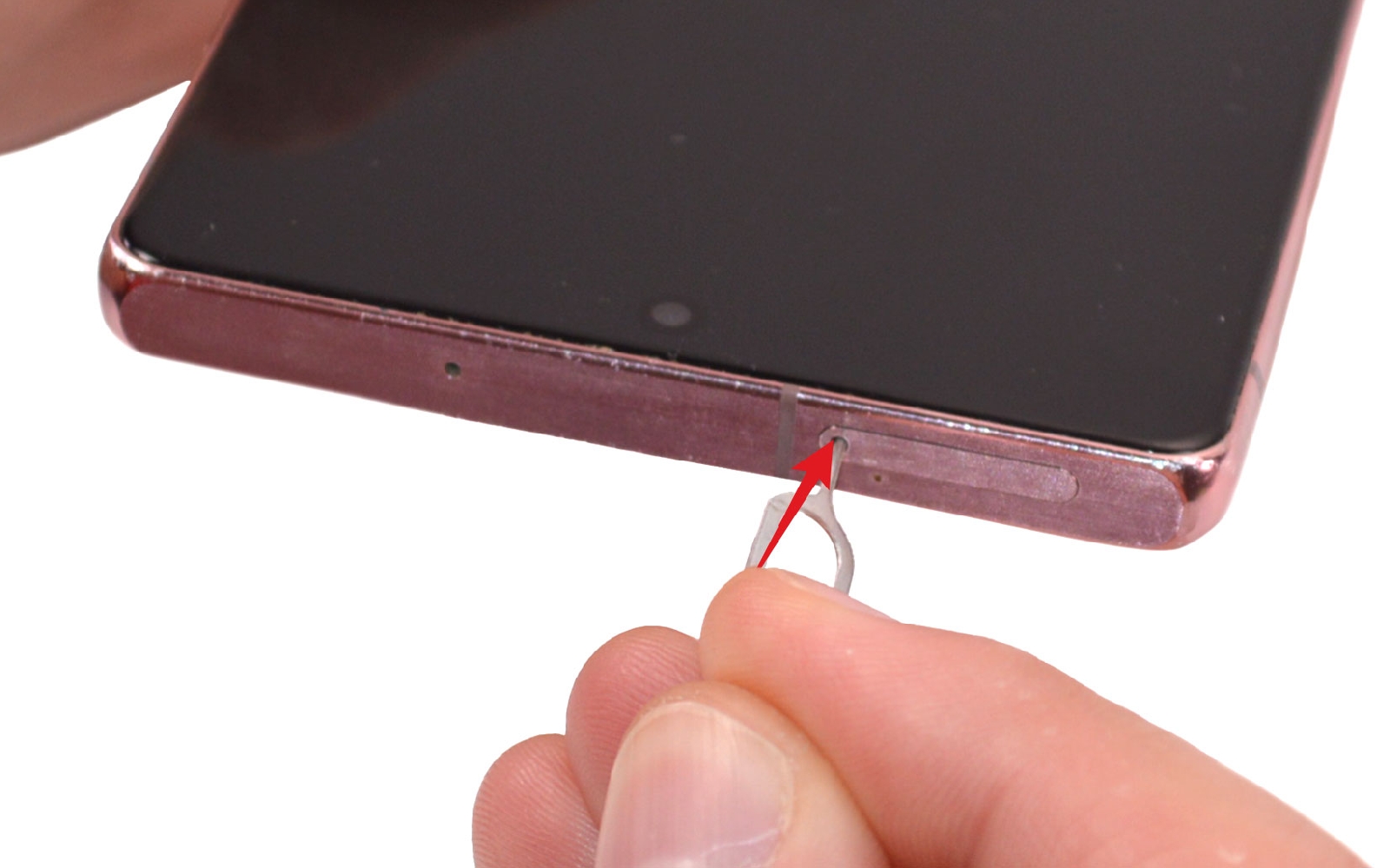

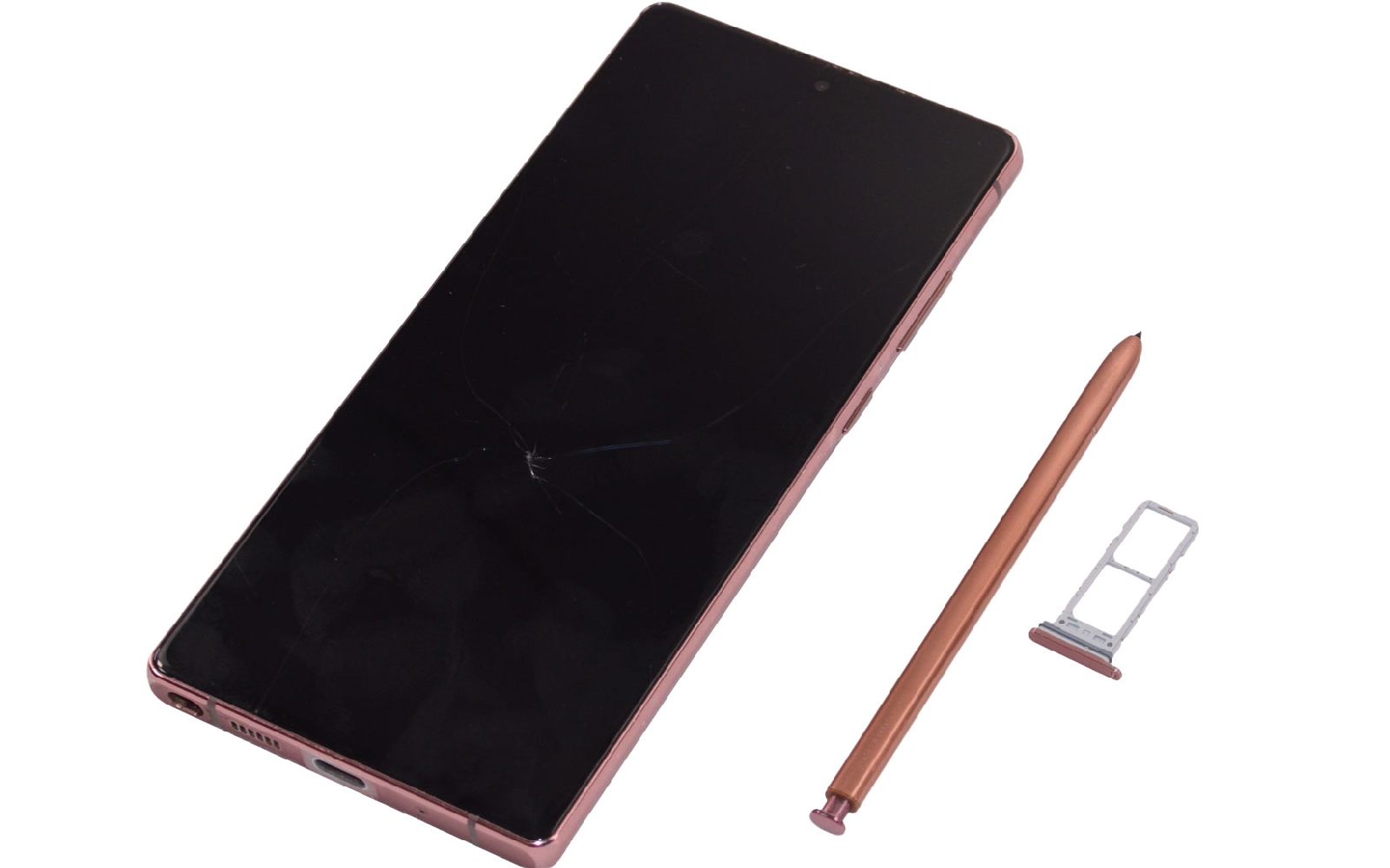

Etape 1 : Ejecter le S-Pen et le tiroir SIM
Sortez le stylet ainsi que le tiroir de la carte SIM.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

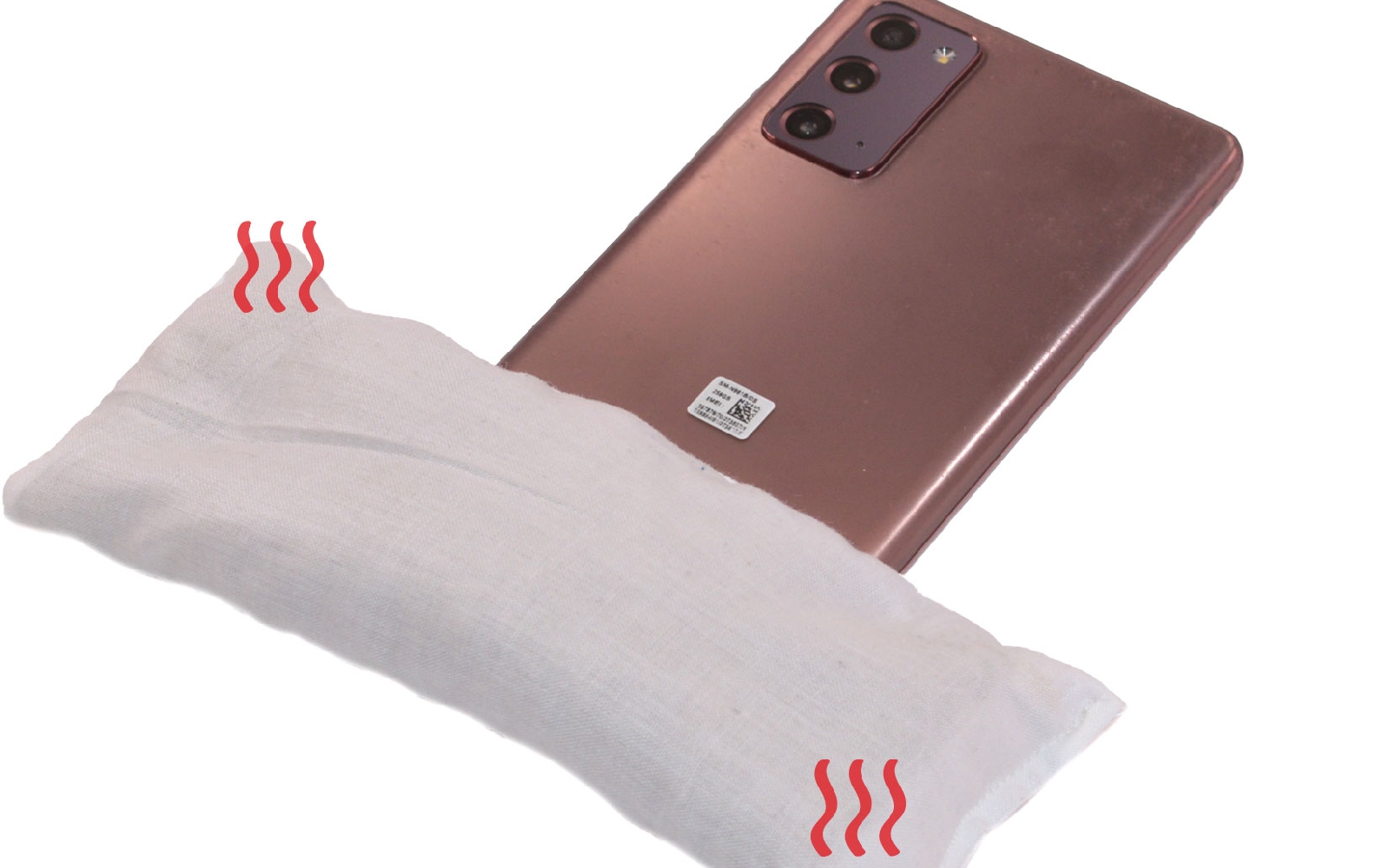

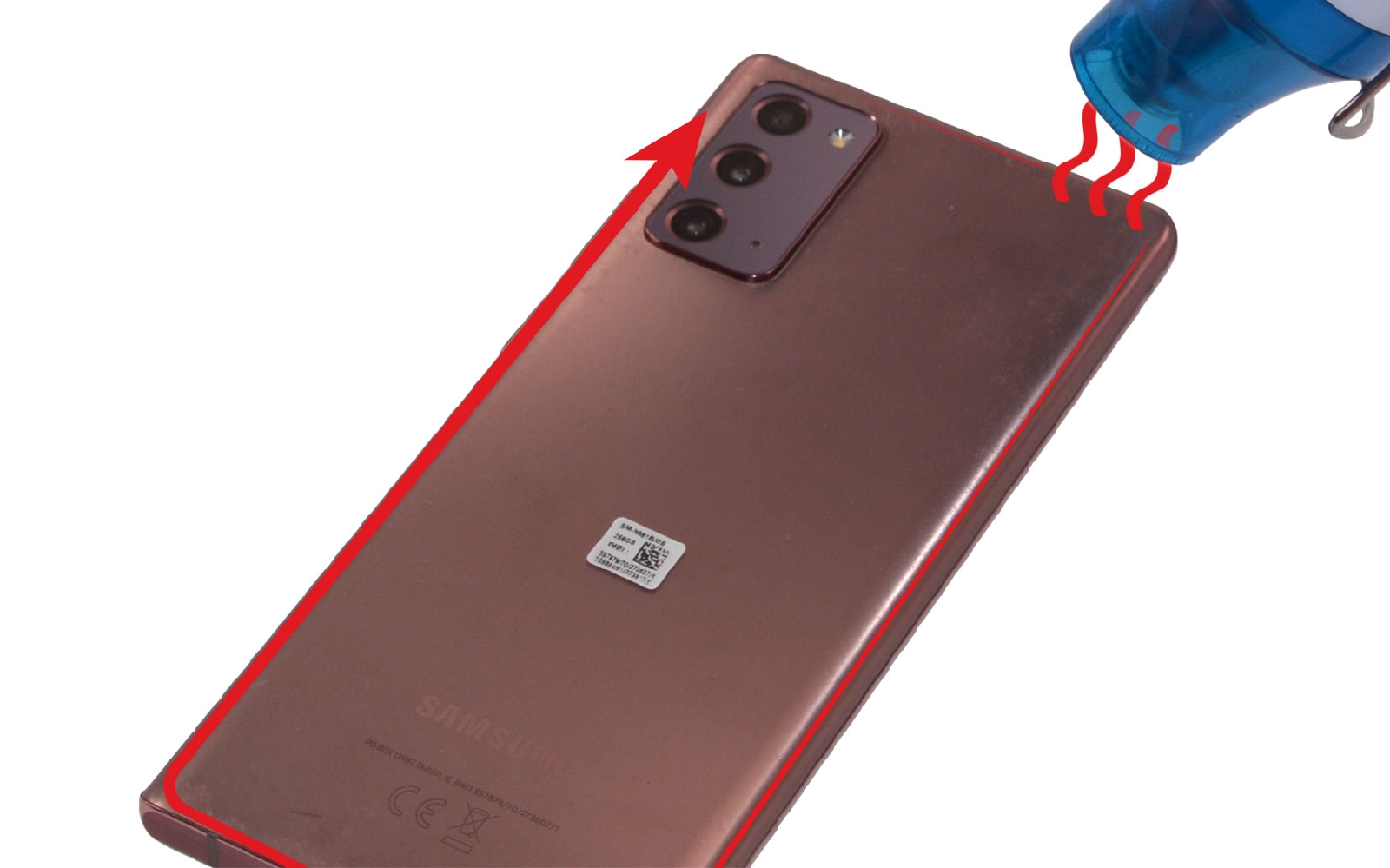

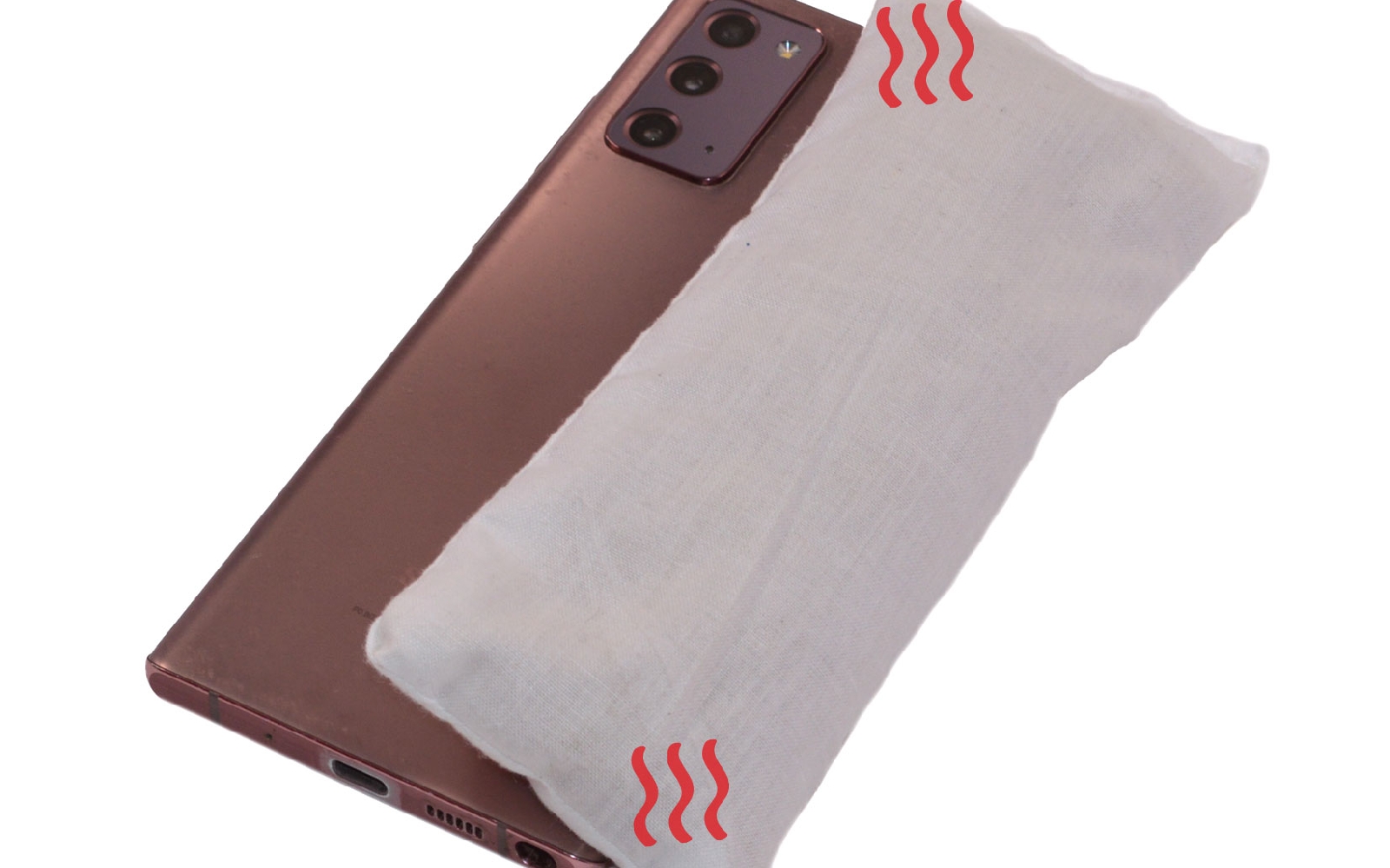

Etape 2 : Chauffer l'arrière du téléphone
Chauffez l'arrière de votre Samsung afin de pouvoir par la suite décoller plus facilement la vitre arrière de votre appareil. Pour cela ,vous pouvez utiliser trois outils différentes.
Le premier est le coussin chauffant qu'il vous faut d'abord passer au micro-ondes environ 2 minutes avant de le déposer sur le dos du téléphone. Autrement, vous pouvez utiliser votre propre sèche-cheveux ou le décapeur thermique vendu sur Brico-phone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

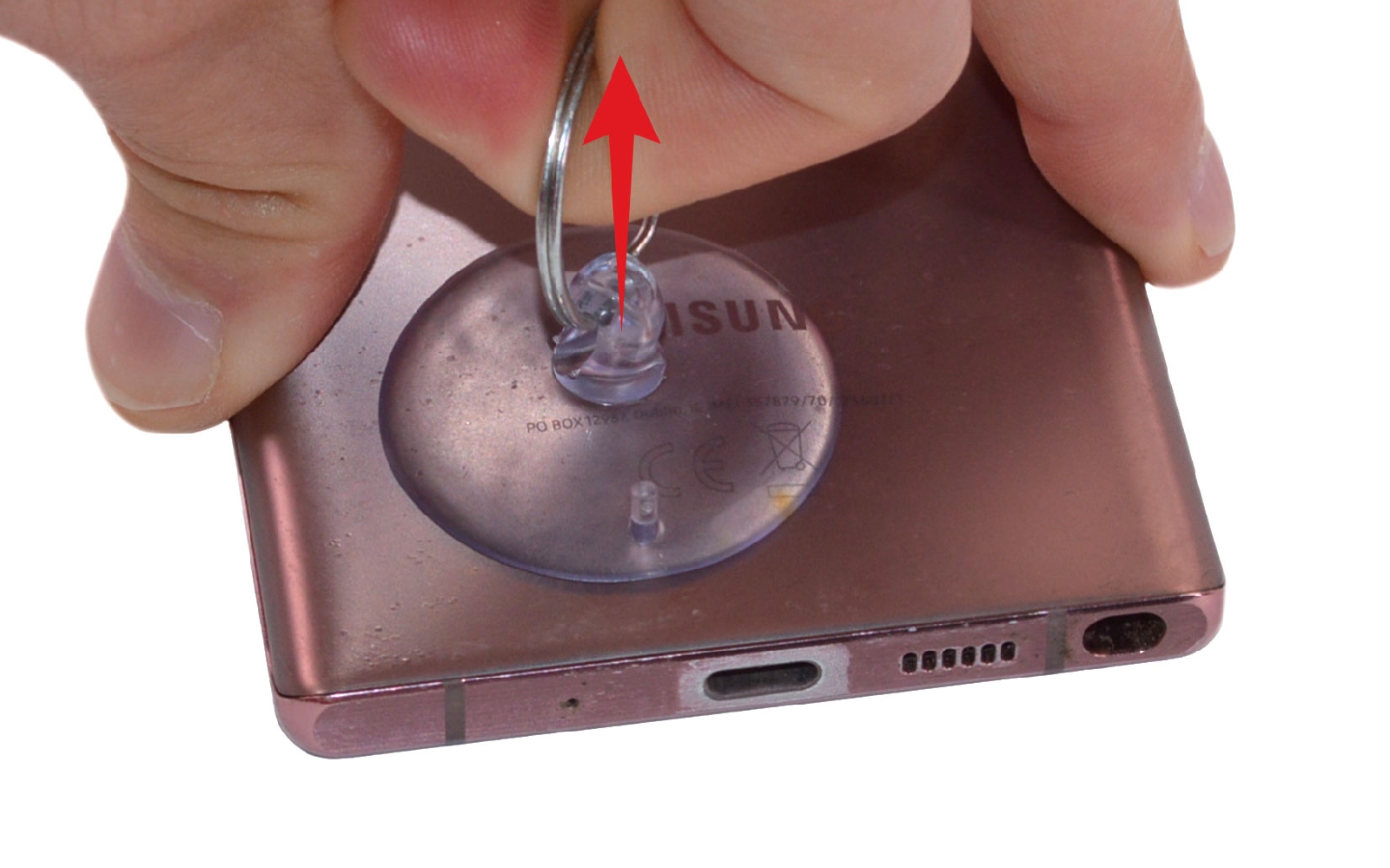

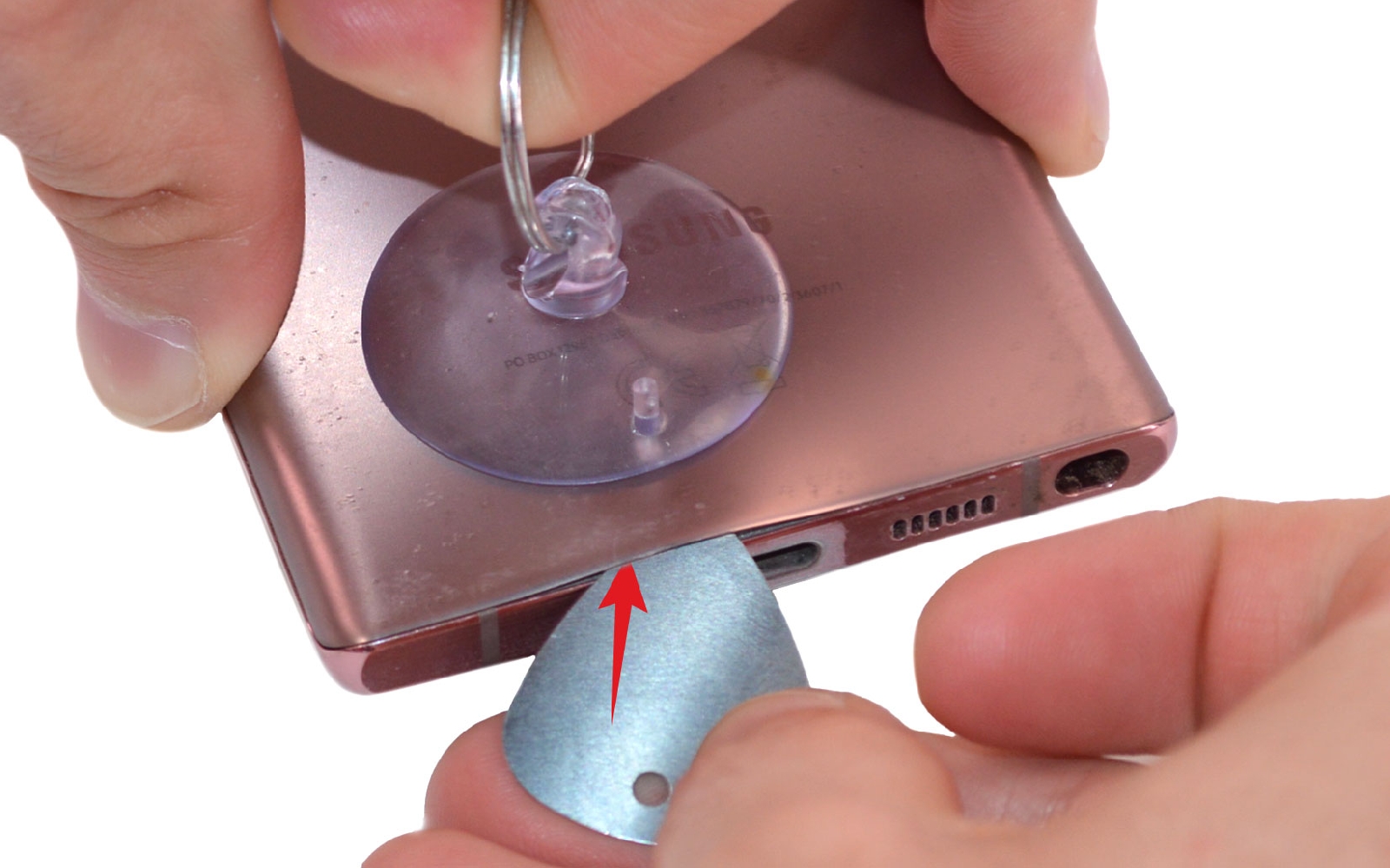

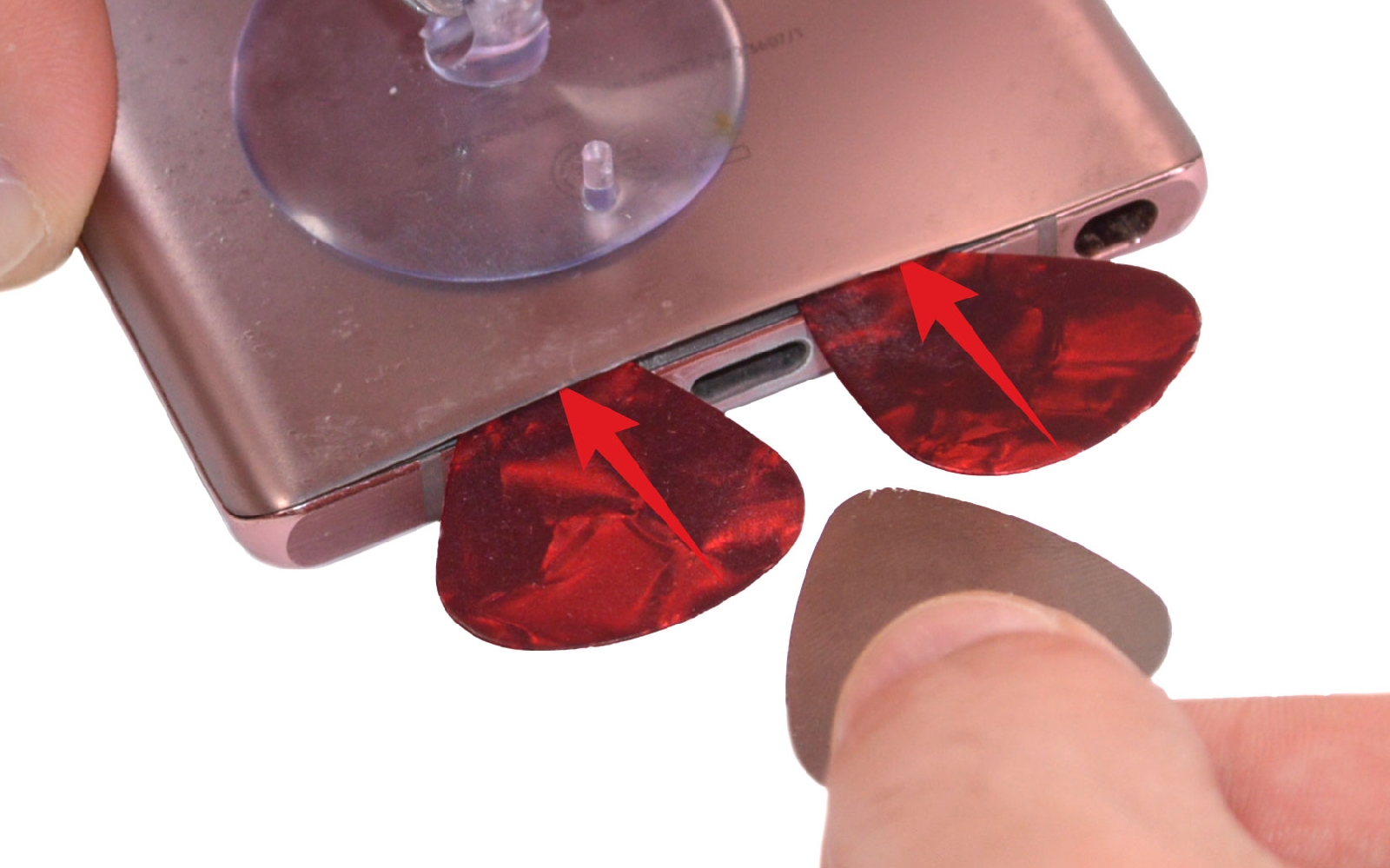

Etape 3 : Installer les médiators
Collez la ventouse sur le bas du téléphone pour réussir à soulever suffisamment la vitre arrière afin de pouvoir insérer le médiator en métal entre le châssis et le cache.

Ensuite, remplacez le médiator en métal par la version en plastique.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

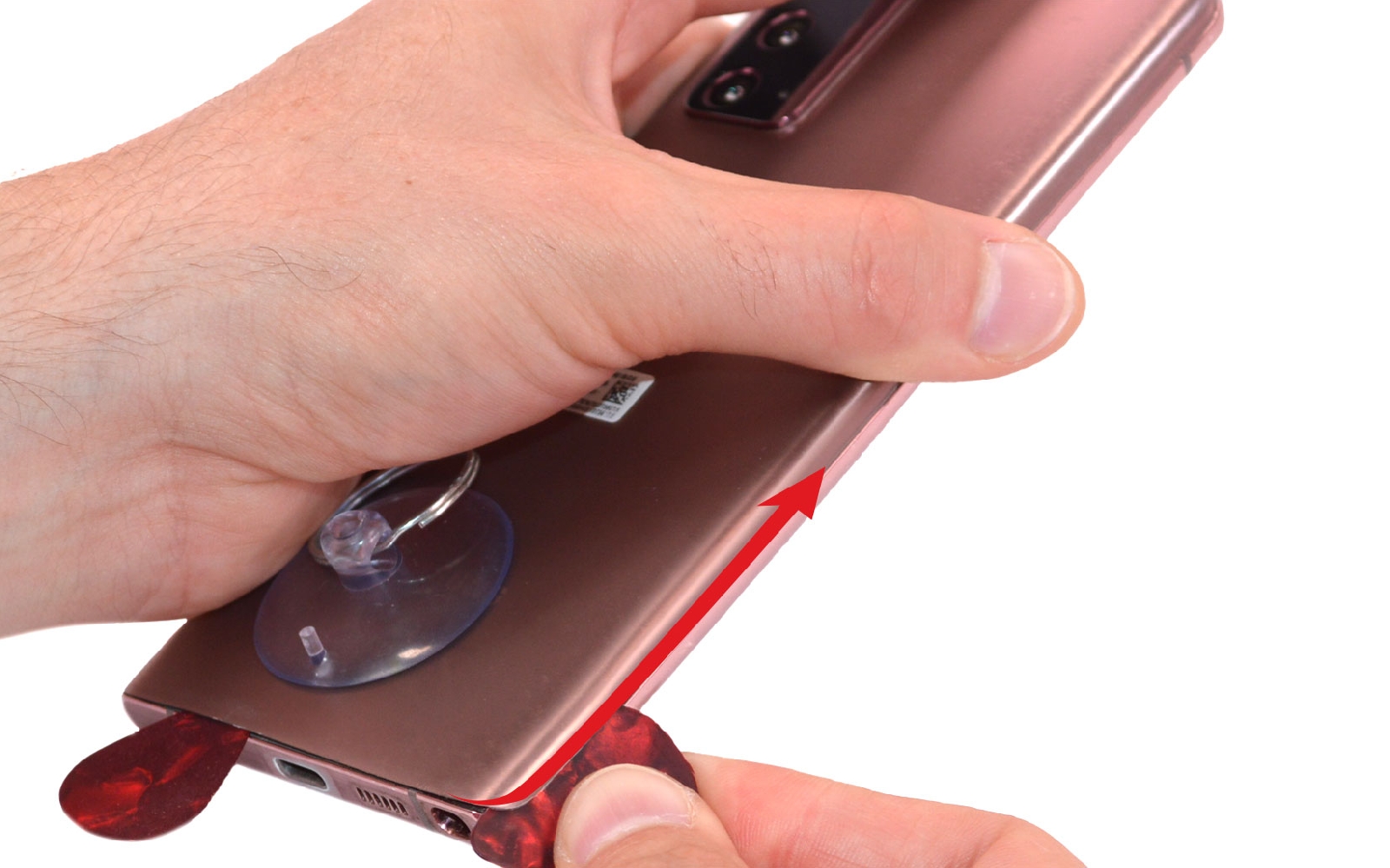

Etape 4 : Ouvrir le téléphone
Faites glisser le médiator sur tous le rebord du téléphone pour détacher le sticker du châssis et terminer par ouvrir le téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

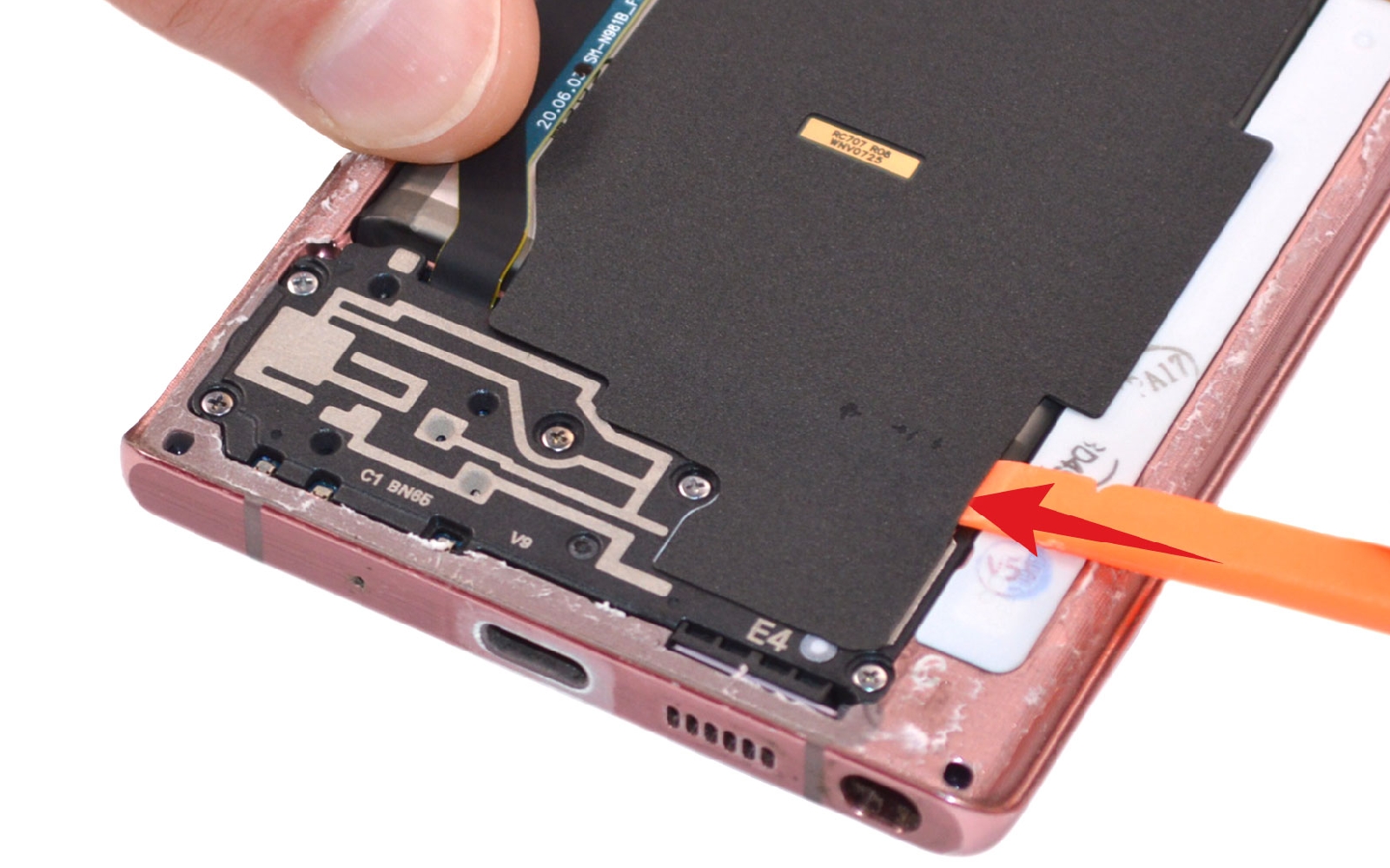

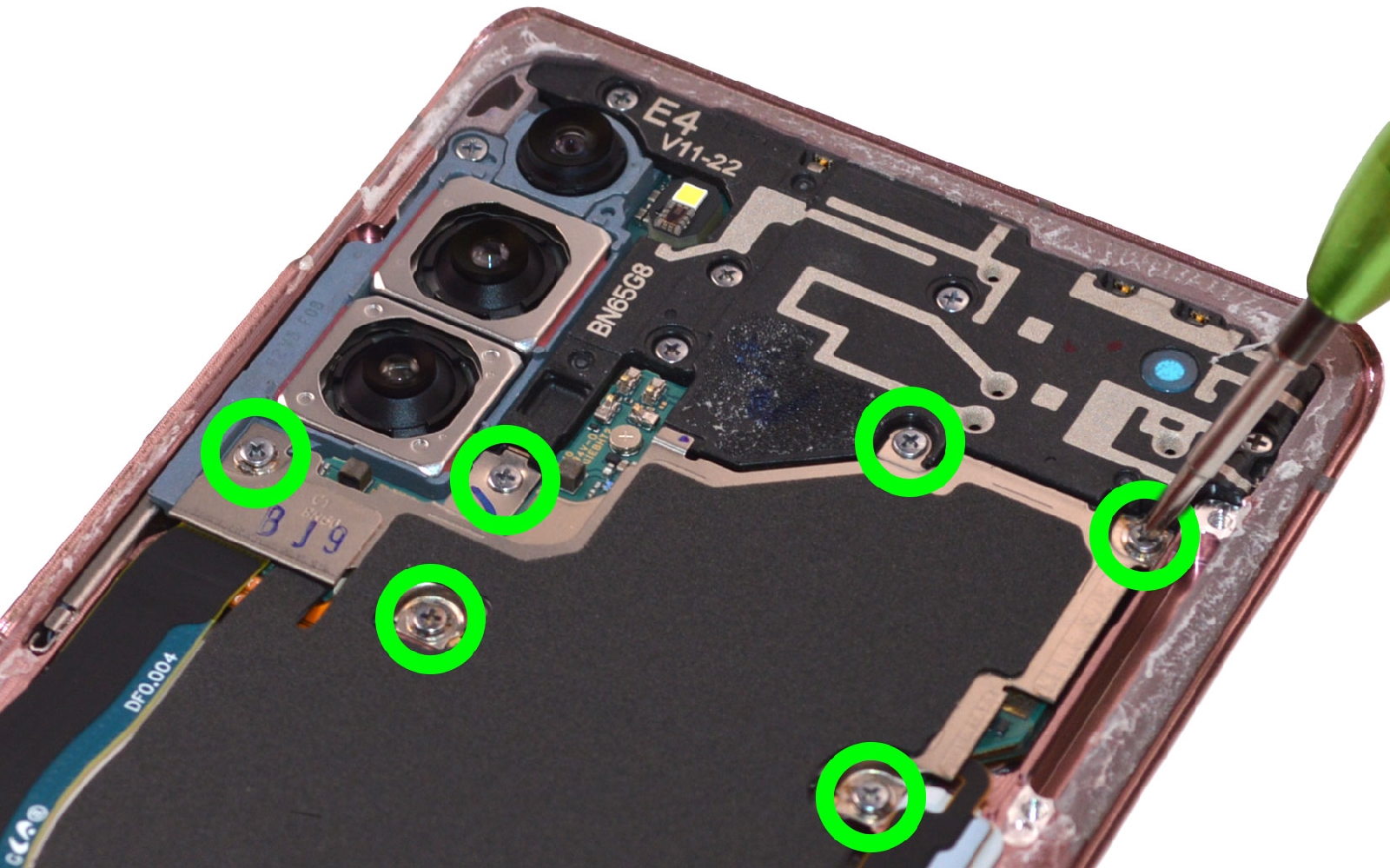

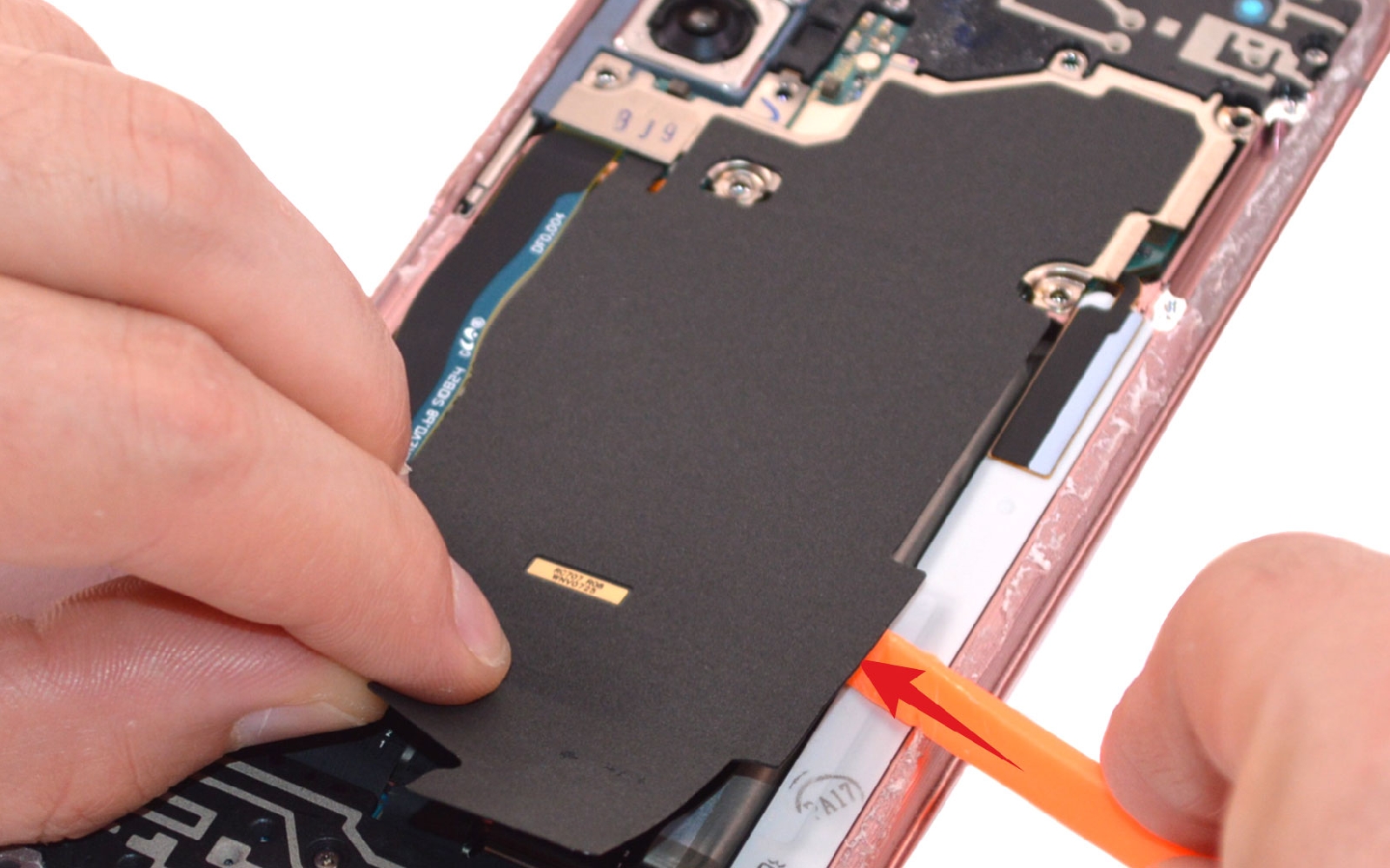

Etape 5 : Dévisser la plaquette NFC
Retirez les 6 vis avec le tournevis cruciforme puis décollez les bords de la nappe NFC.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

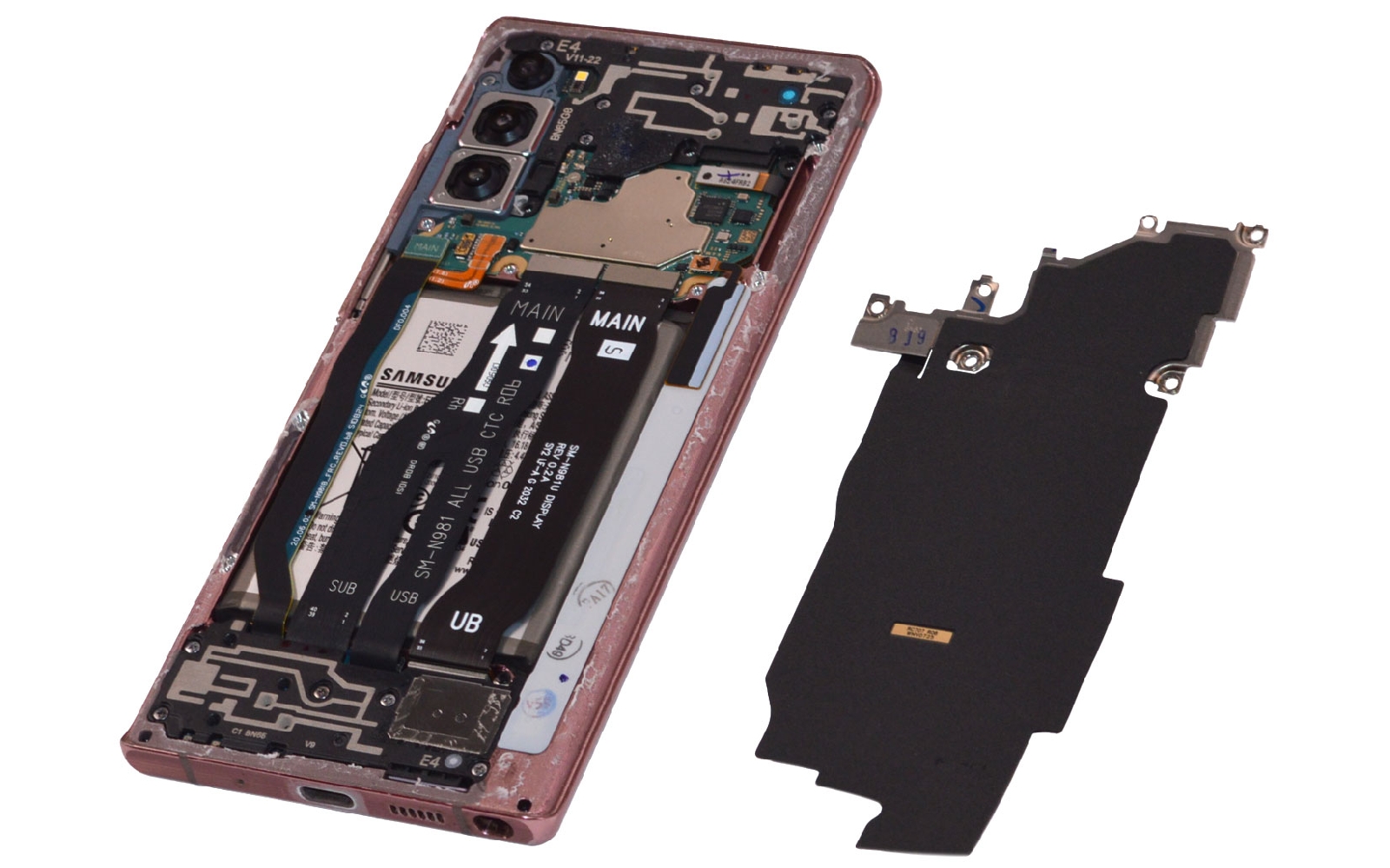

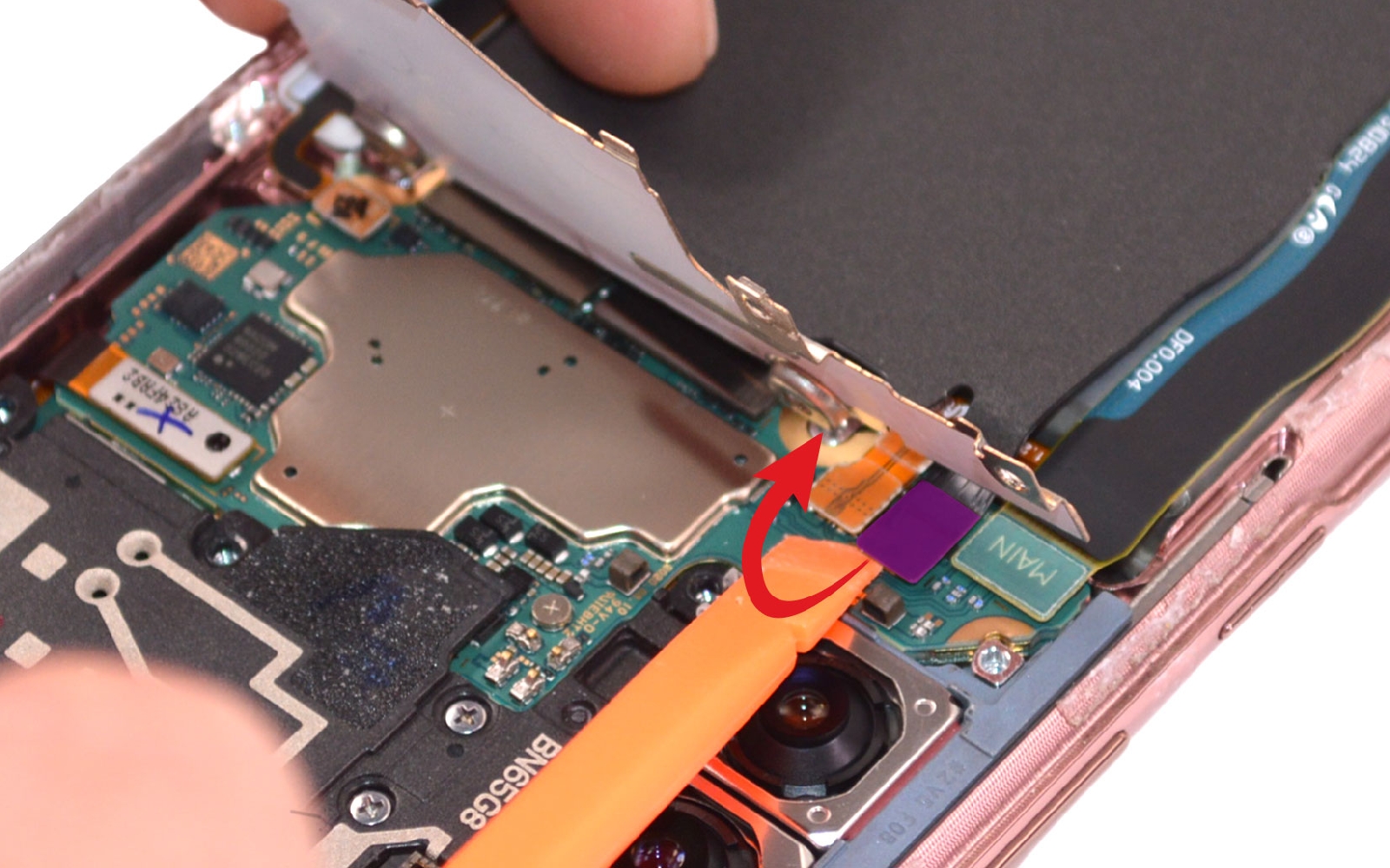

Etape 6 : Sortir la plaquette NFC
Repliez légèrement le haut du composant pour déconnecter la nappe de la plaquette NFC avant de la sortir du châssis de votre Galaxy Note 20.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Antenne NFC d'origine Galaxy Note 20
19,90 €

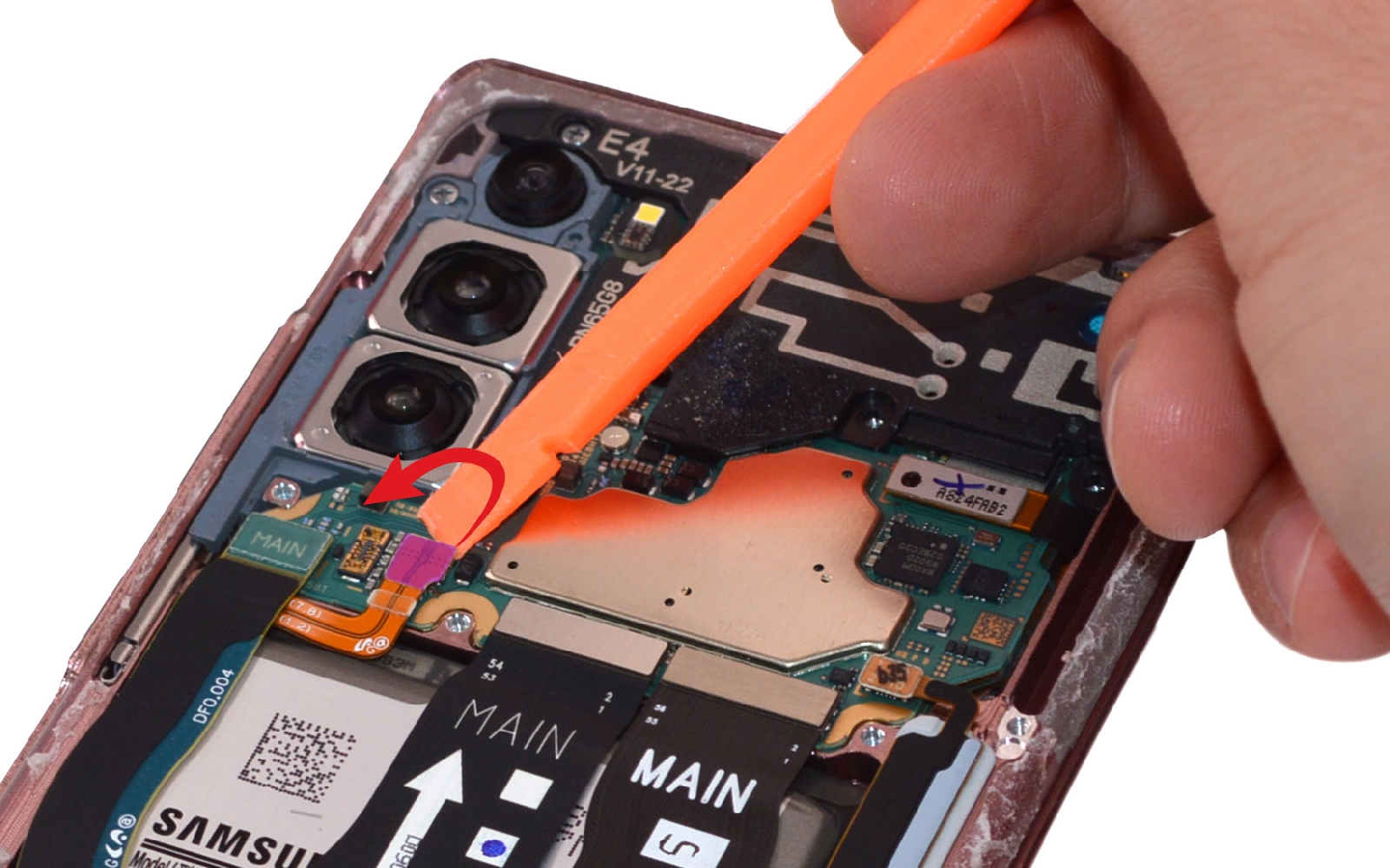

Etape 7 : Déconnecter la batterie
Débranchez la nappe de la batterie pour pouvoir travailler en toute sécurité sur tout le reste de la réparation.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

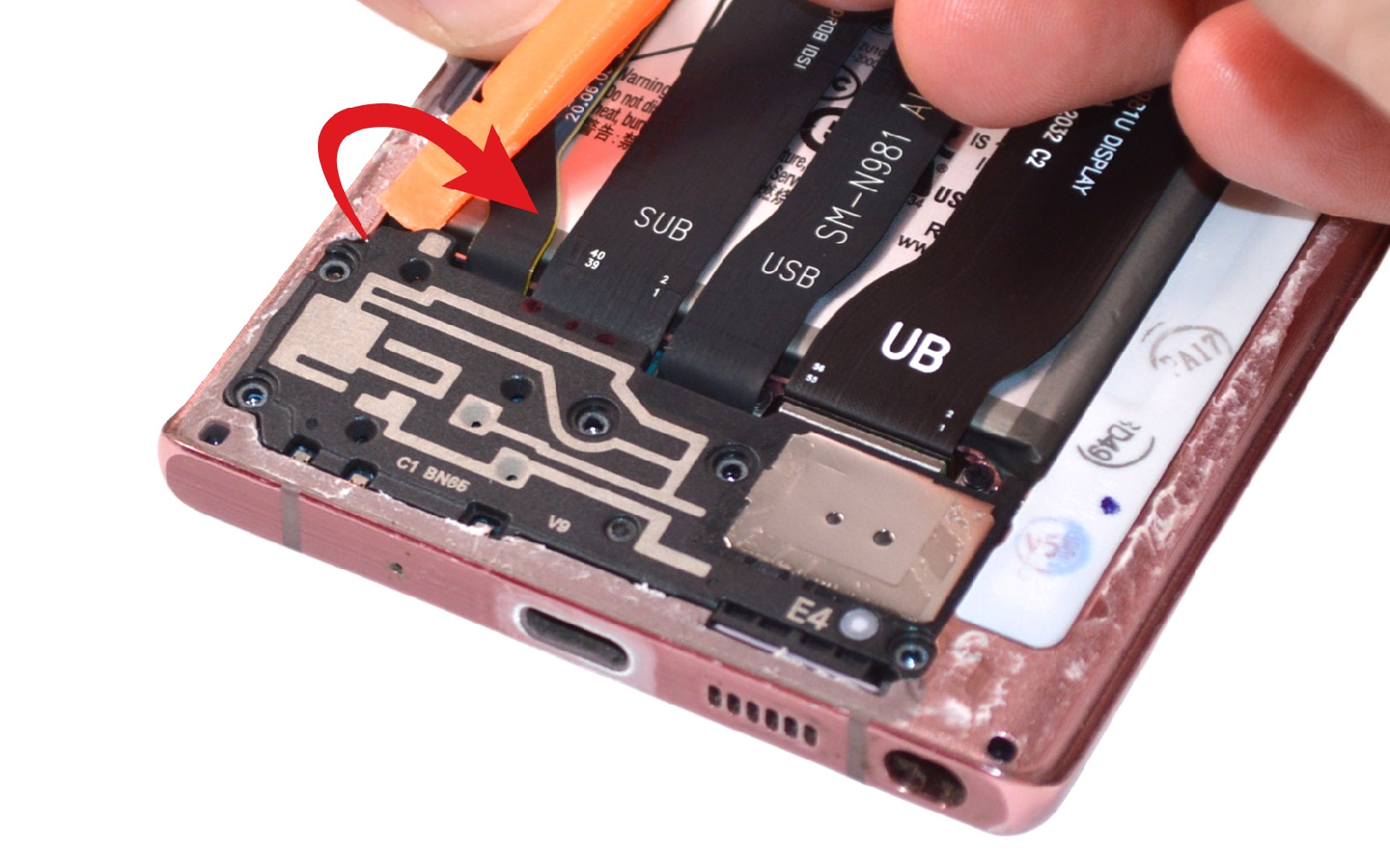

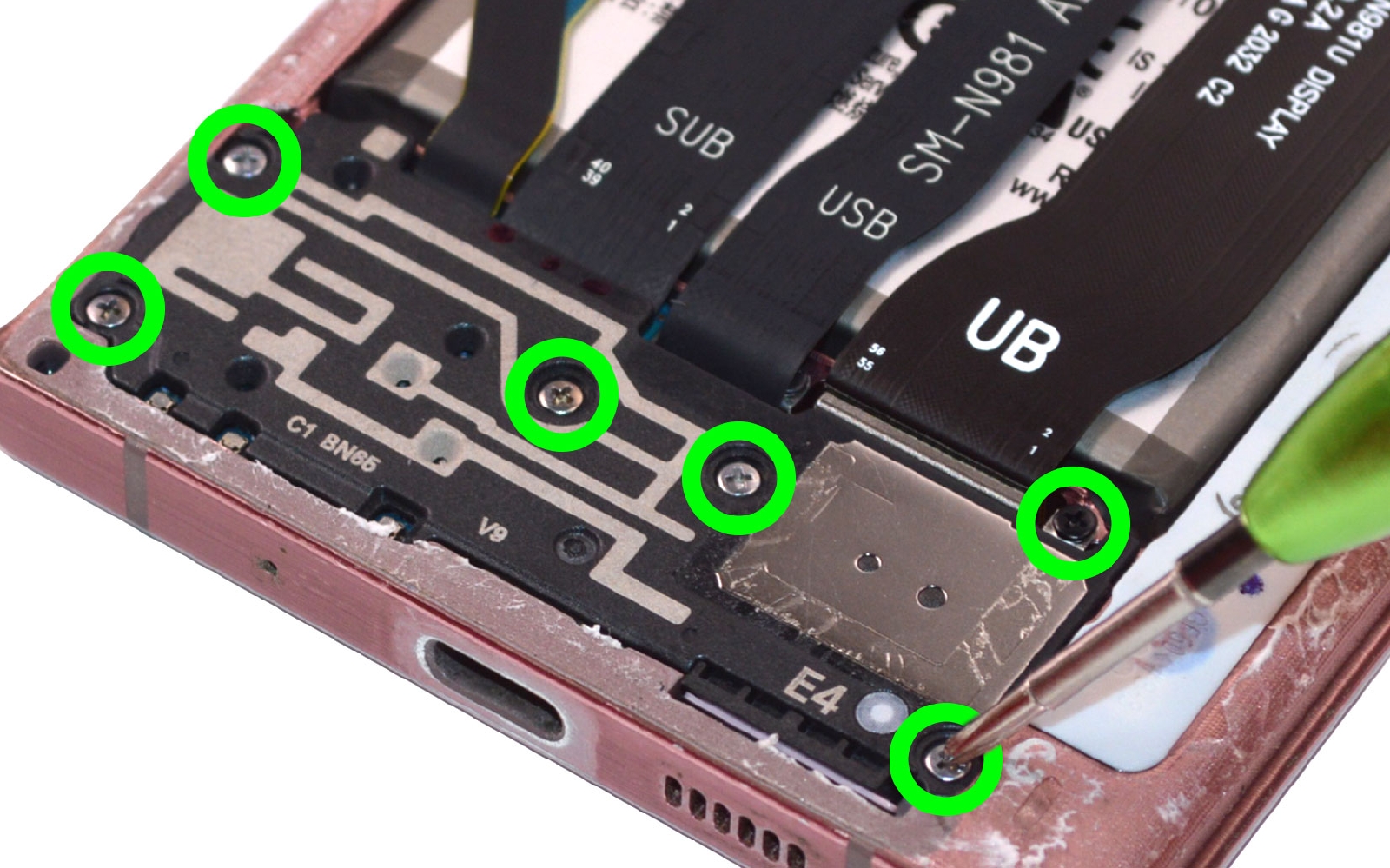

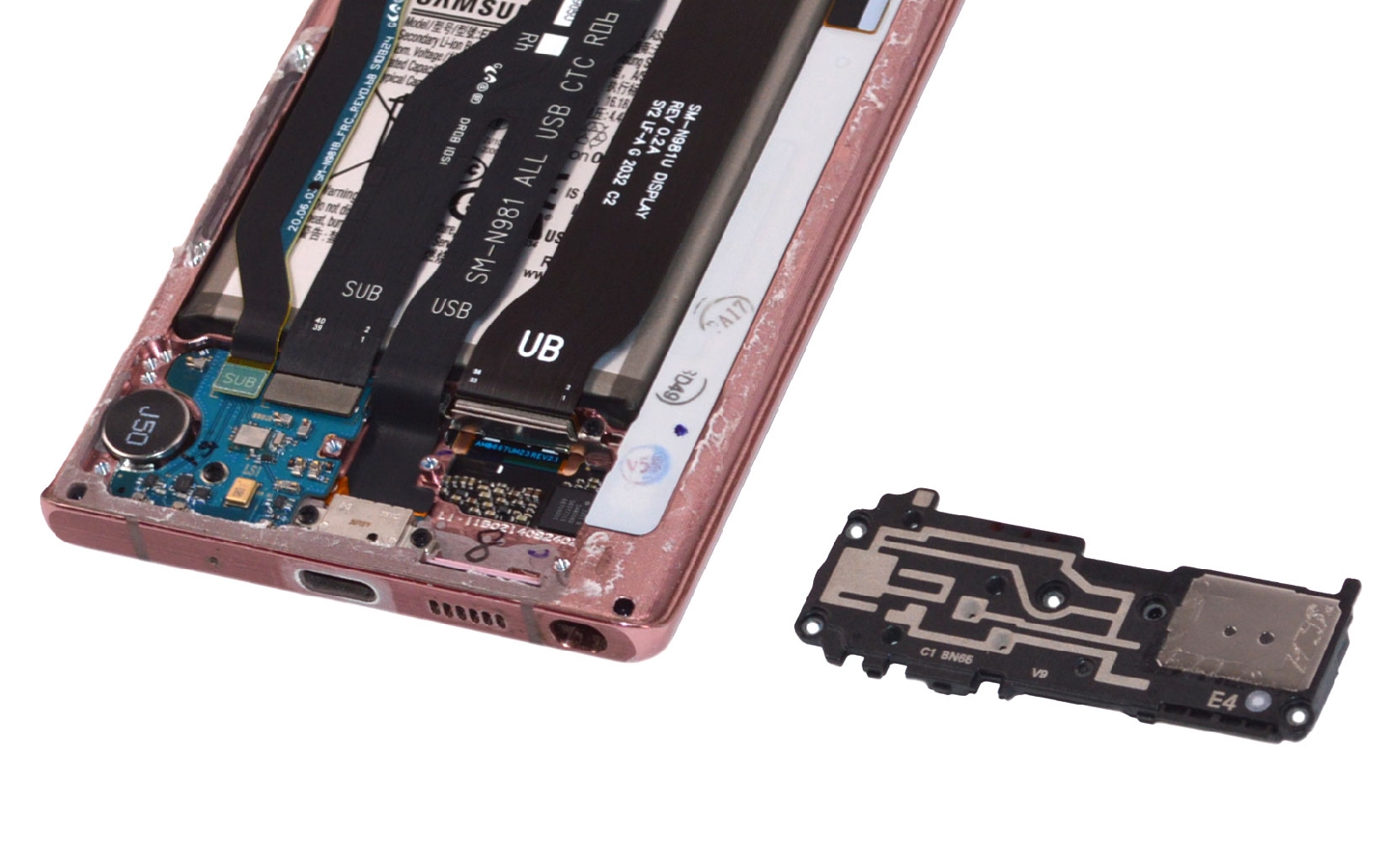

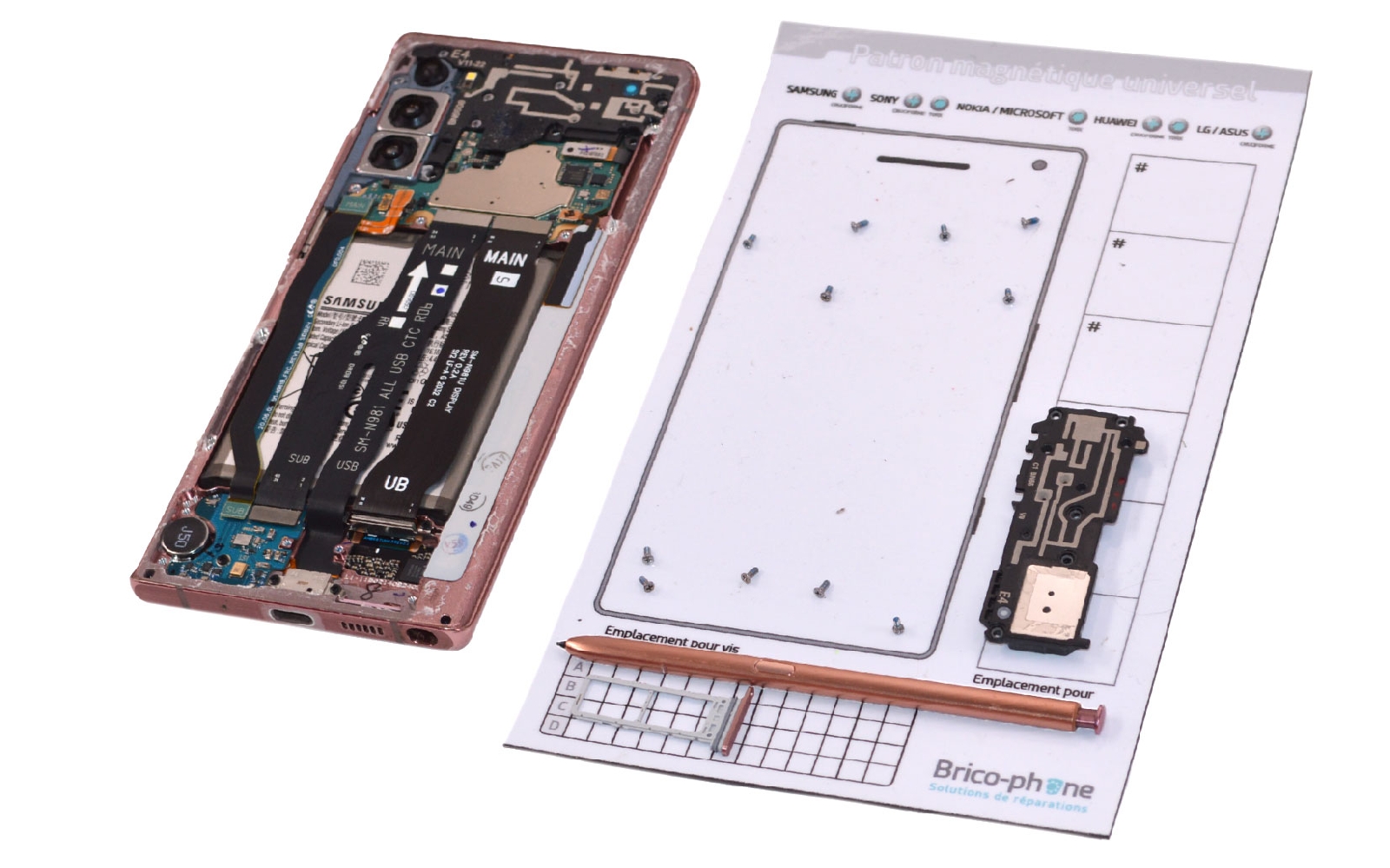

Etape 8 : Enlever le haut-parleur externe
Ôtez toutes les vis cruciforme qui retiennent le haut-parleur externe au châssis.

Ensuite, glissez le levier sous le composant pour le déclipser et l'extraire du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Haut-parleur externe d'origine Galaxy Note 20
19,90 €
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €

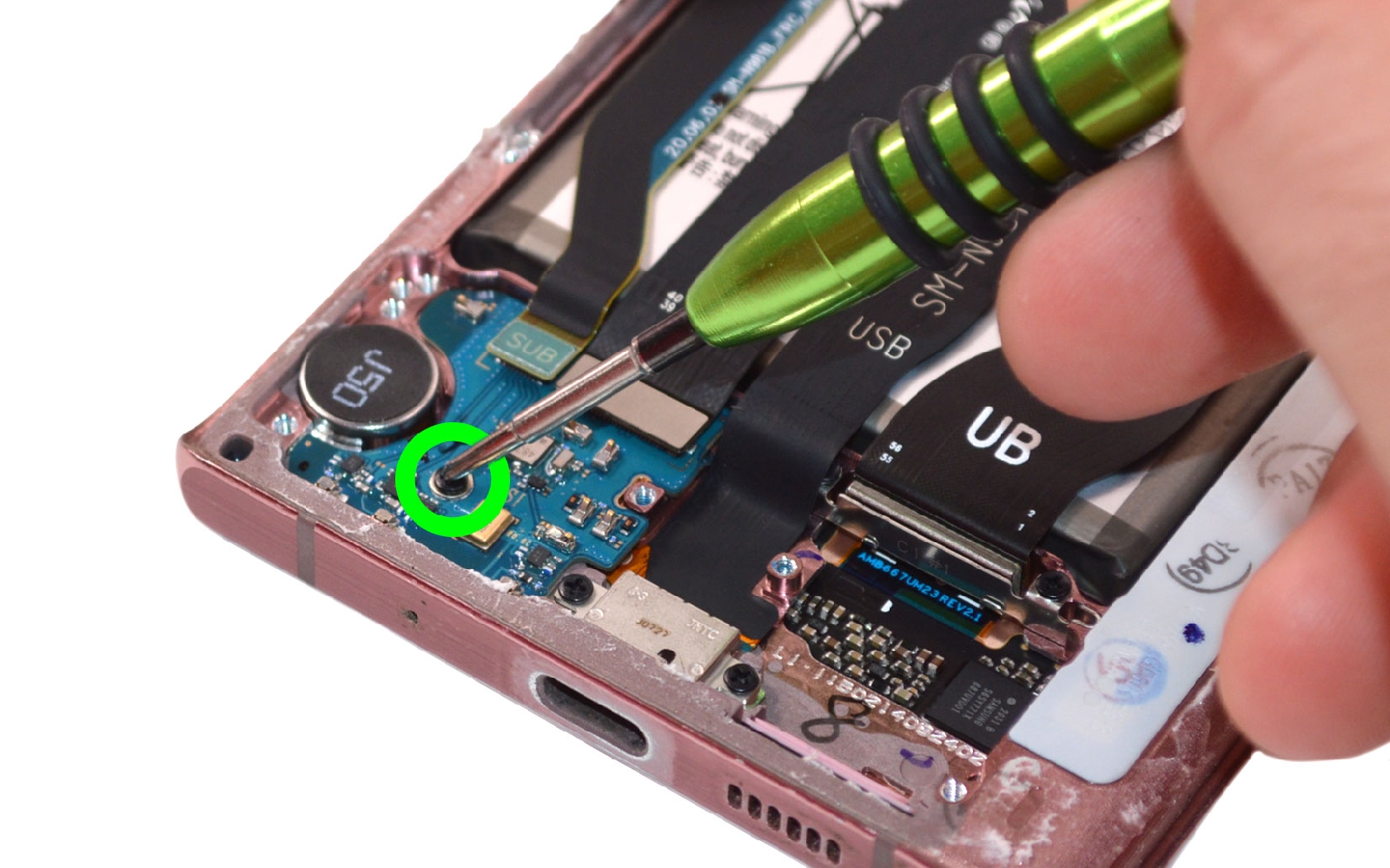

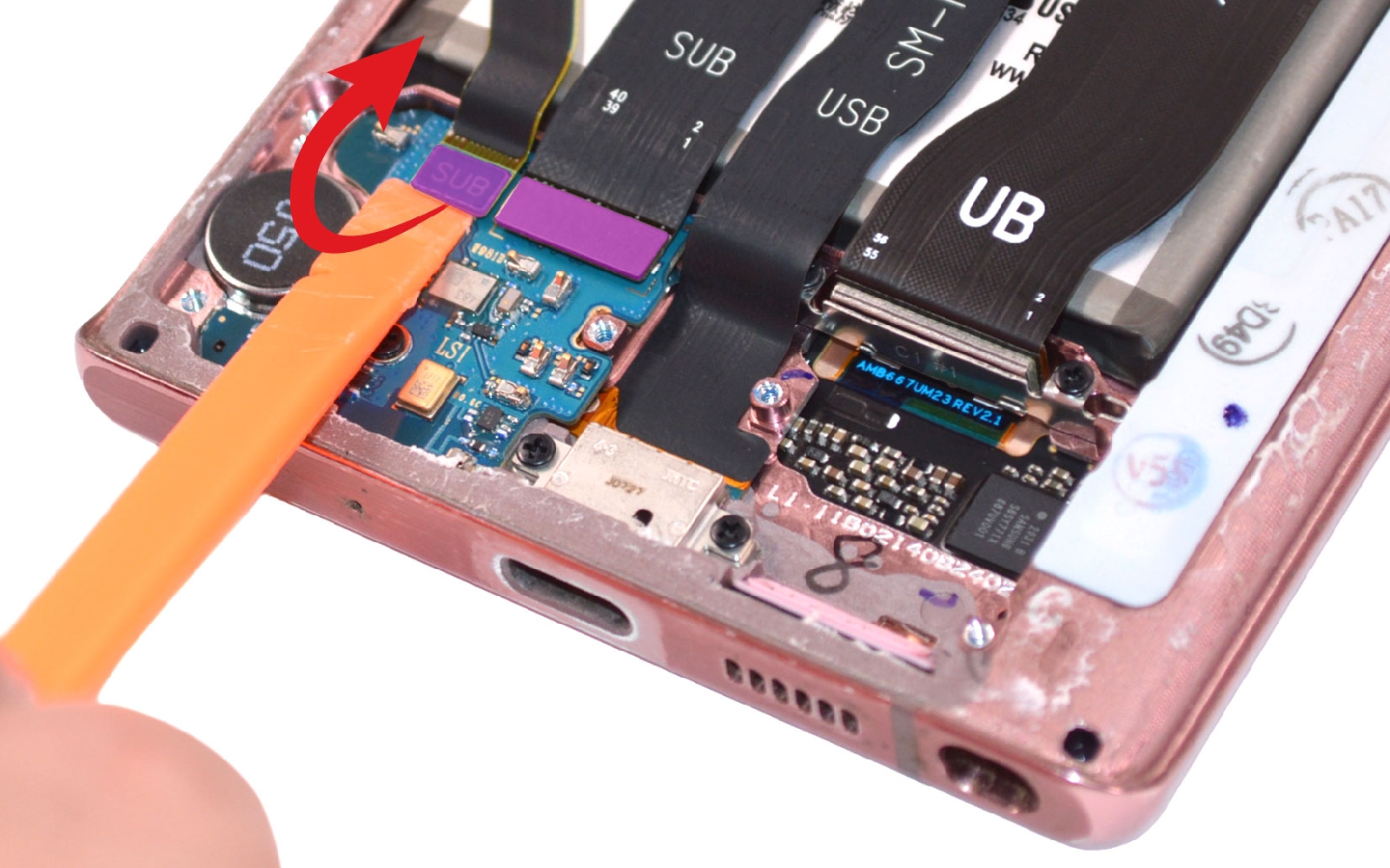

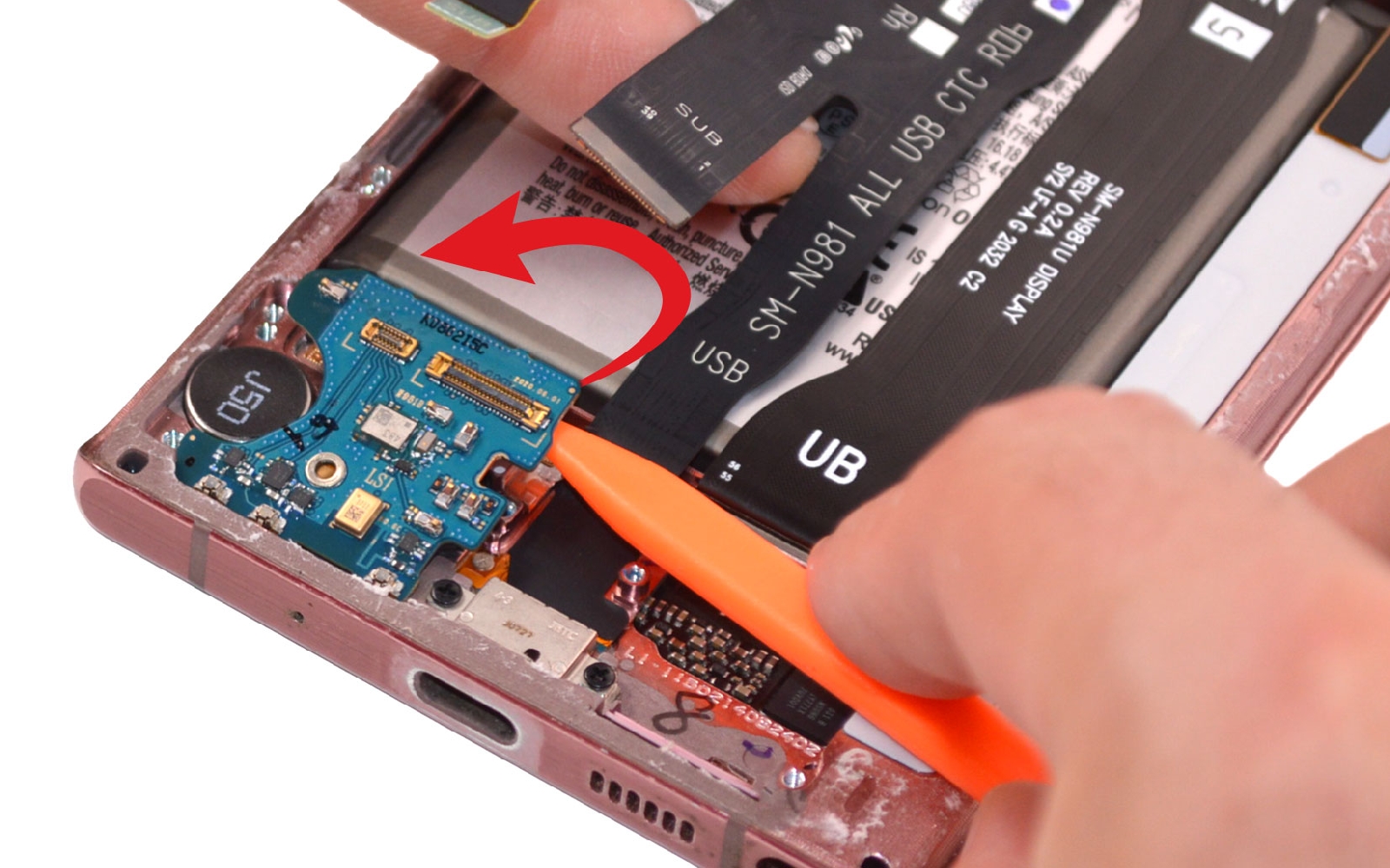

Etape 9 : Ôter la plaquette fille
Déconnectez les rallonge d'interconnexion puis retirez la vis cruciforme de la plaquette.

Ensuite, soulevez le composant et disposez le sur le patron d'aide au montage grâce au levier en nylon.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

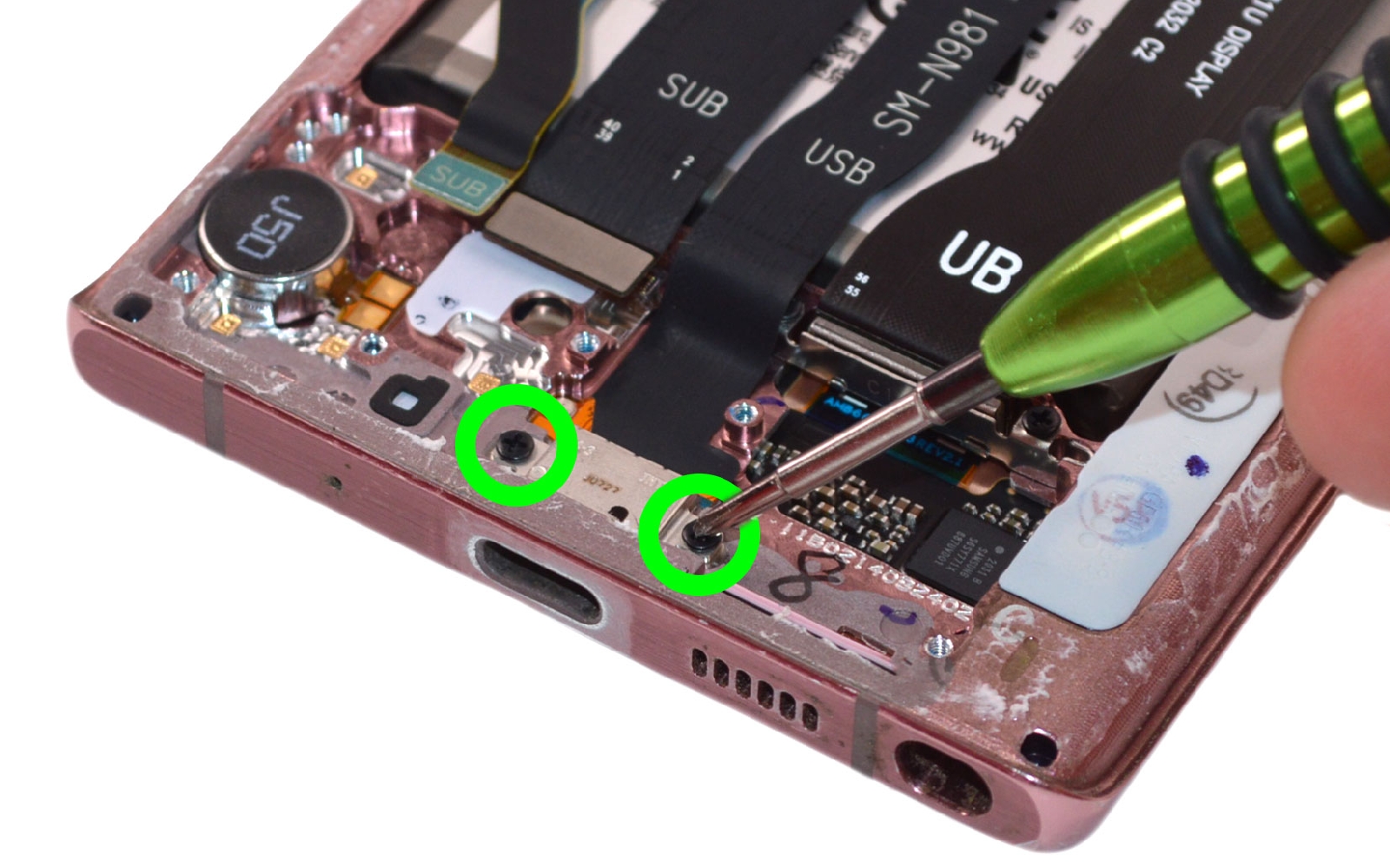

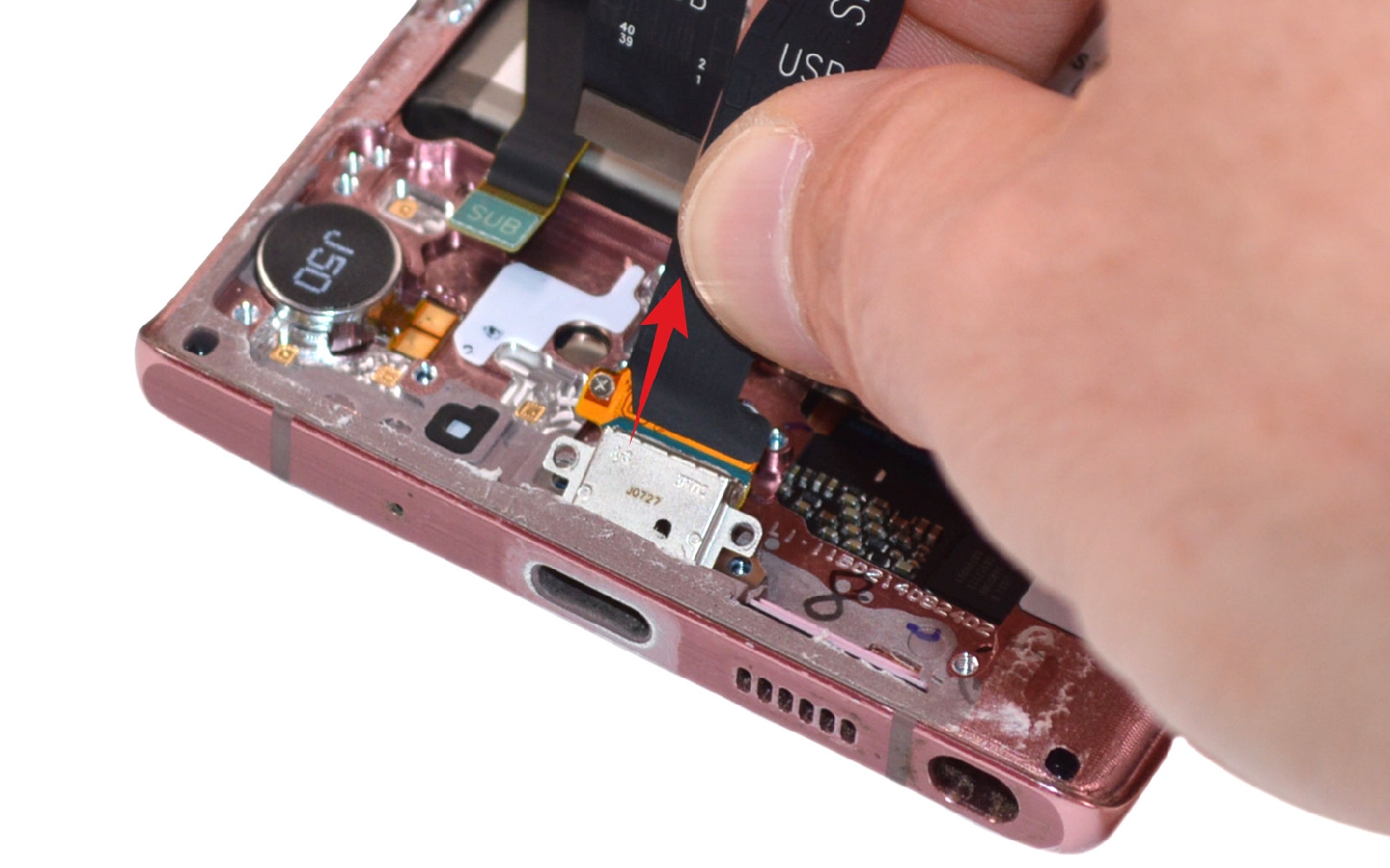

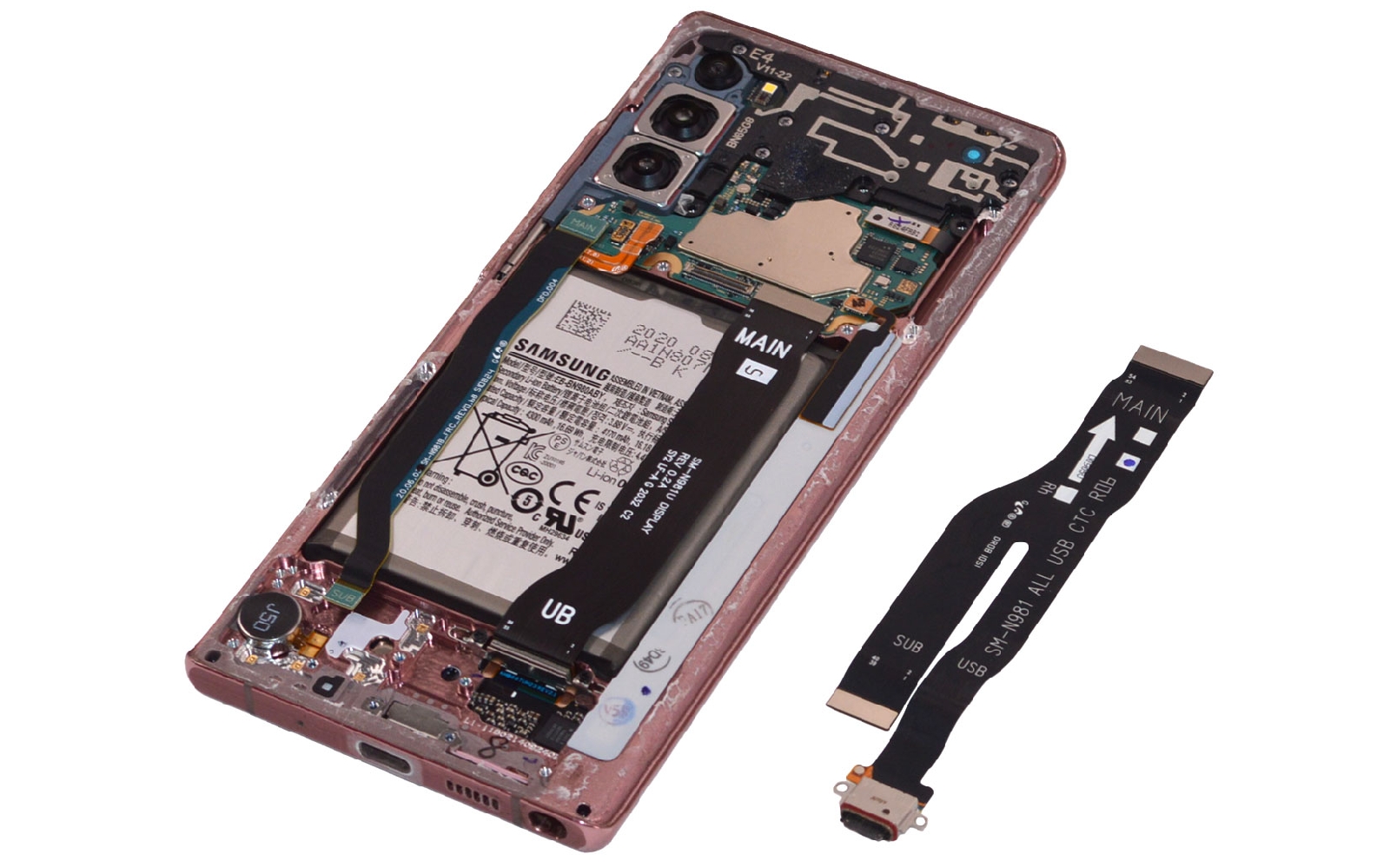

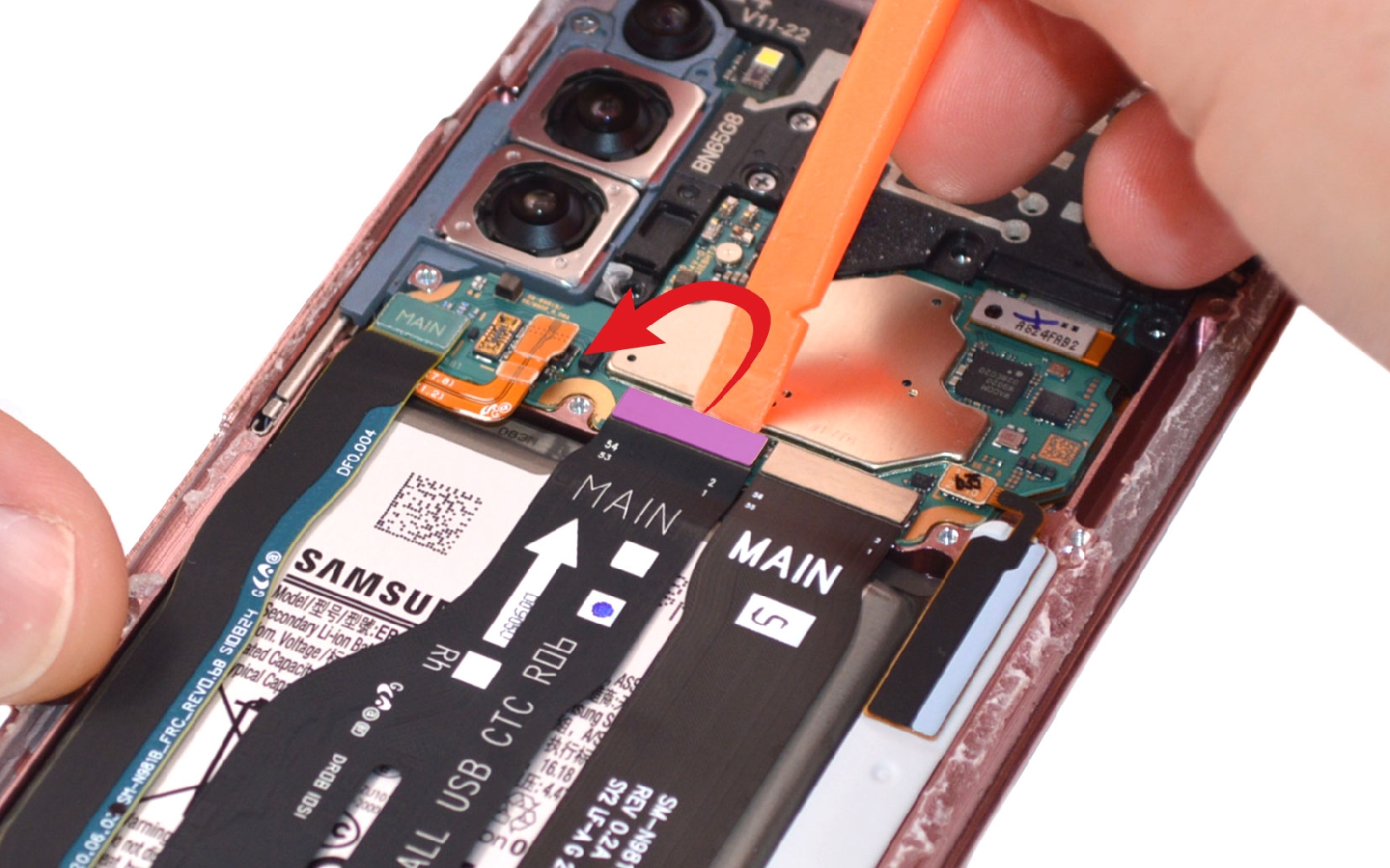

Etape 10 : Retirer le connecteur de charge
Sortez les deux vis cruciforme puis déconnectez la nappe du connecteur de charge.

Saisisse le dock pour l'extraire du châssis de votre Samsung Note 20.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge d'origine pour Samsung Galaxy Note 20
19,90 €

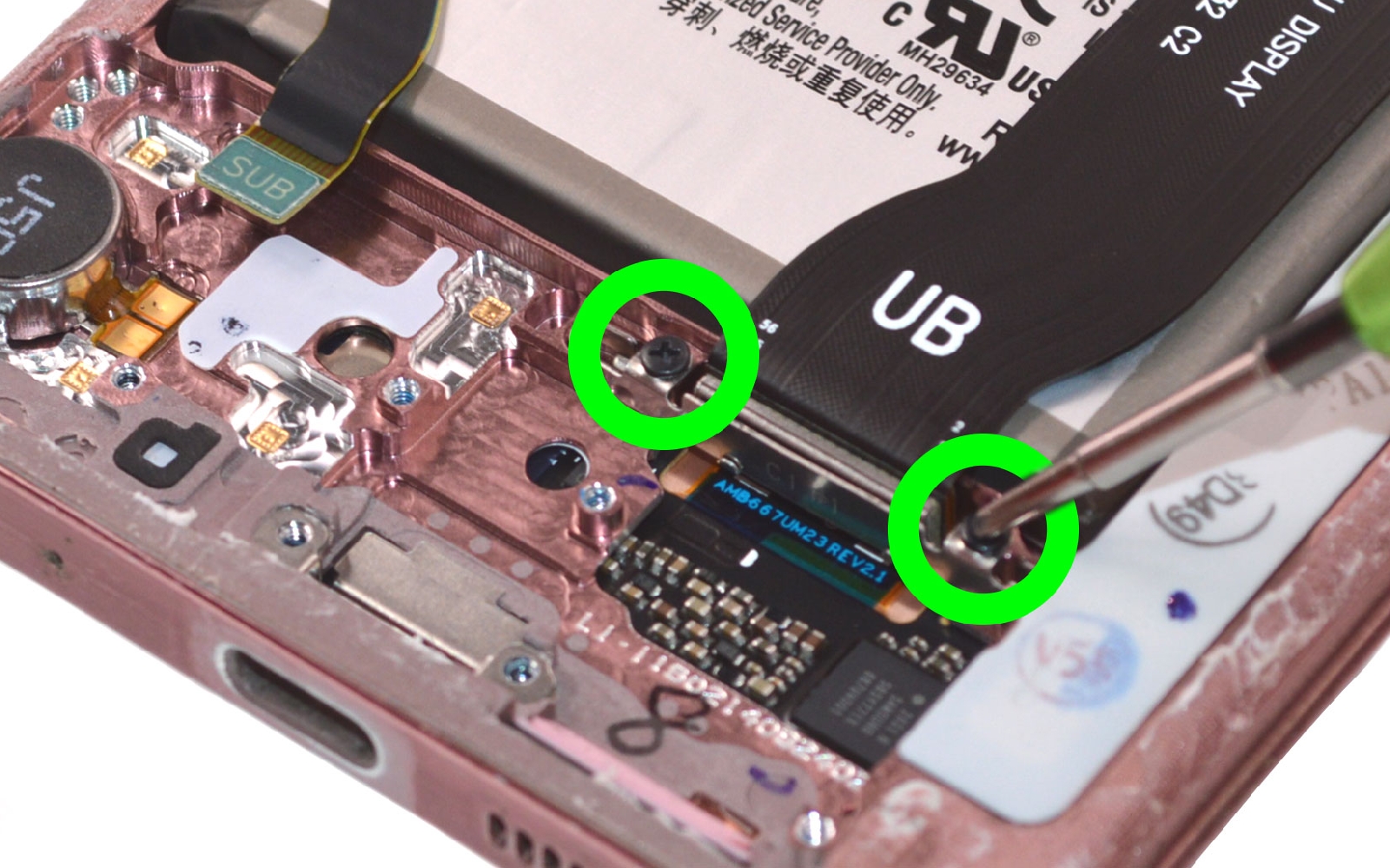

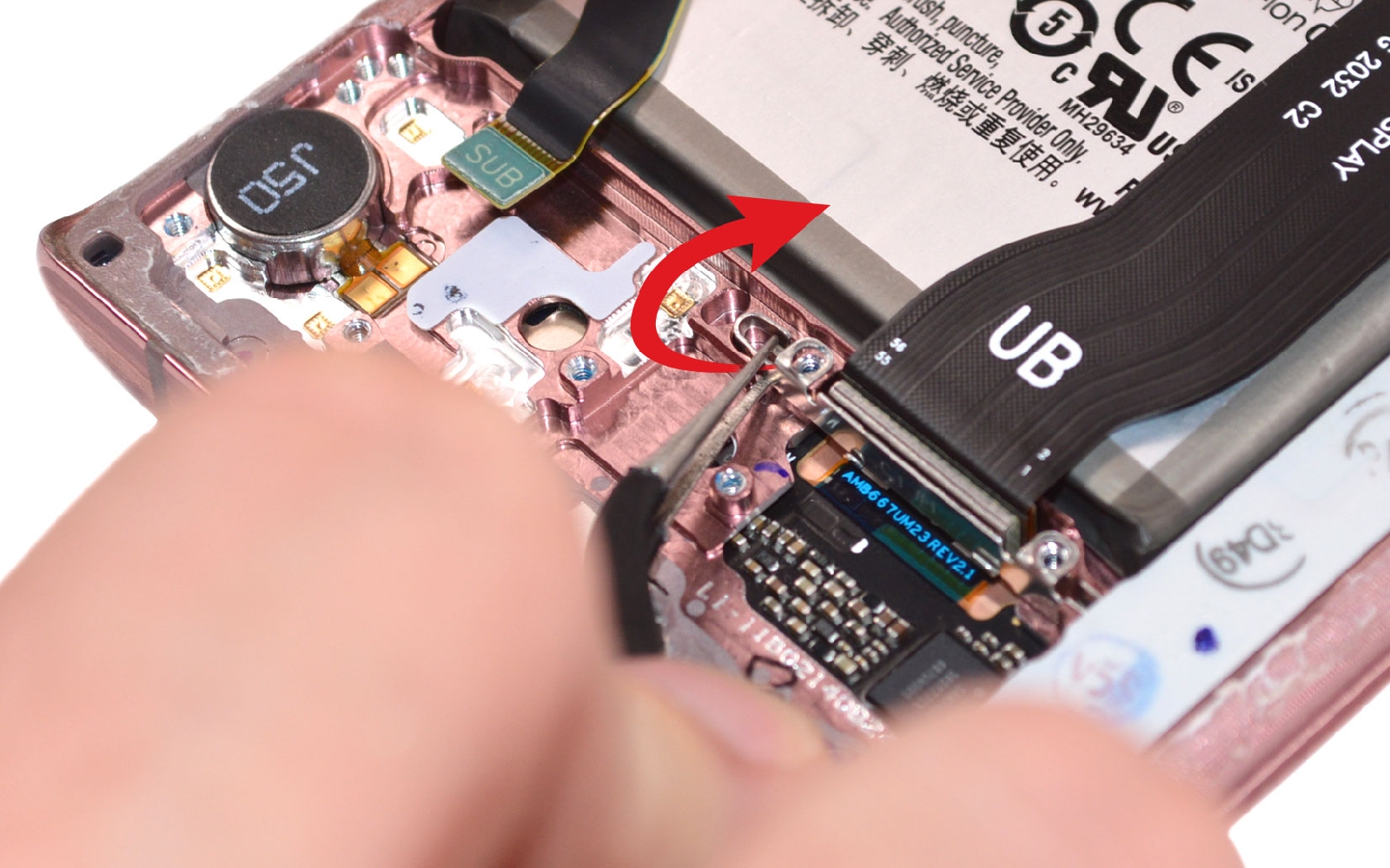

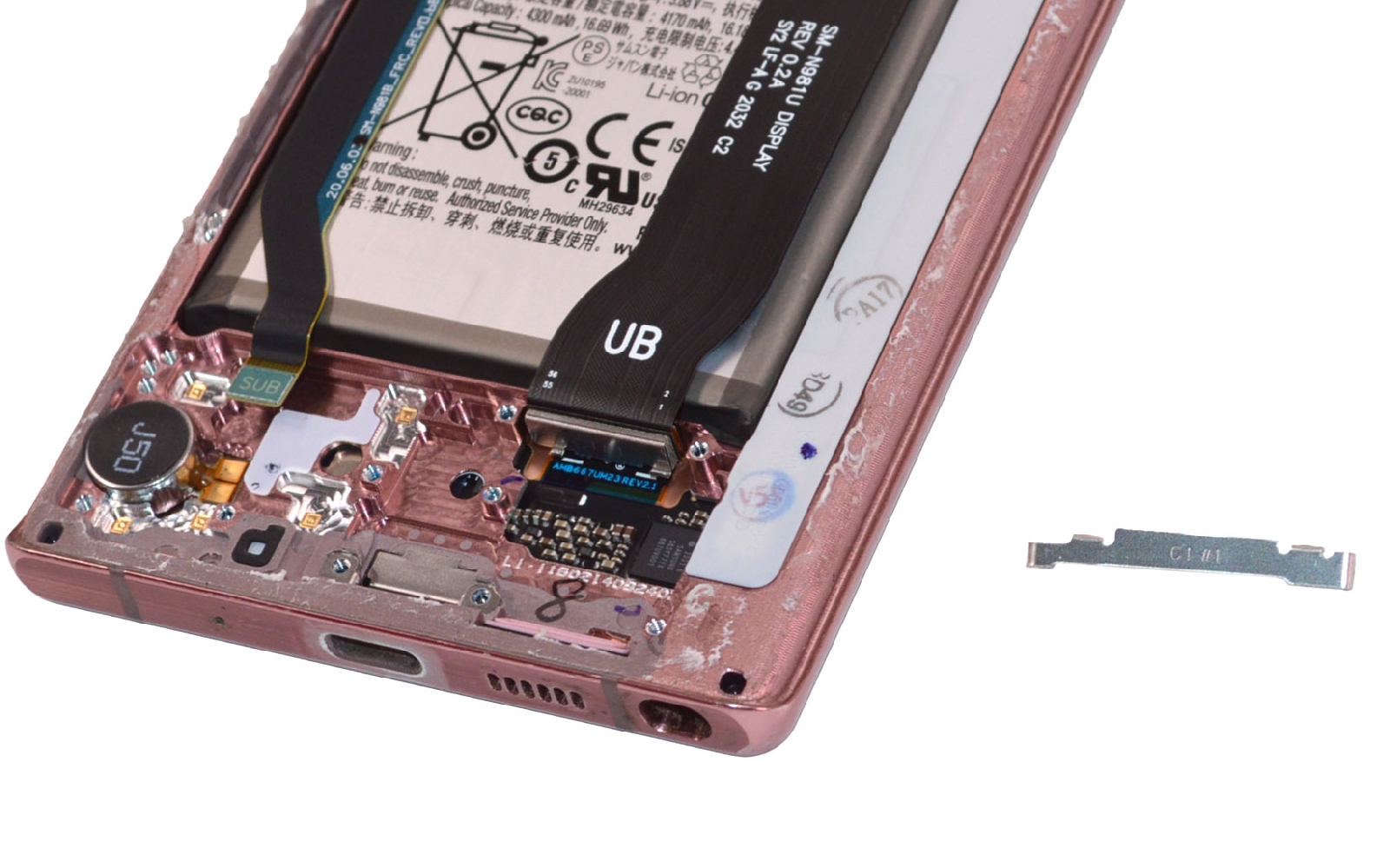

Etape 11 : Libérer la rallonge écran
Reprenez le tournevis pour sortir les deux vis placées de part et d'autre de la nappe de l'écran.

Et, récupérez la plaquette métallique.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

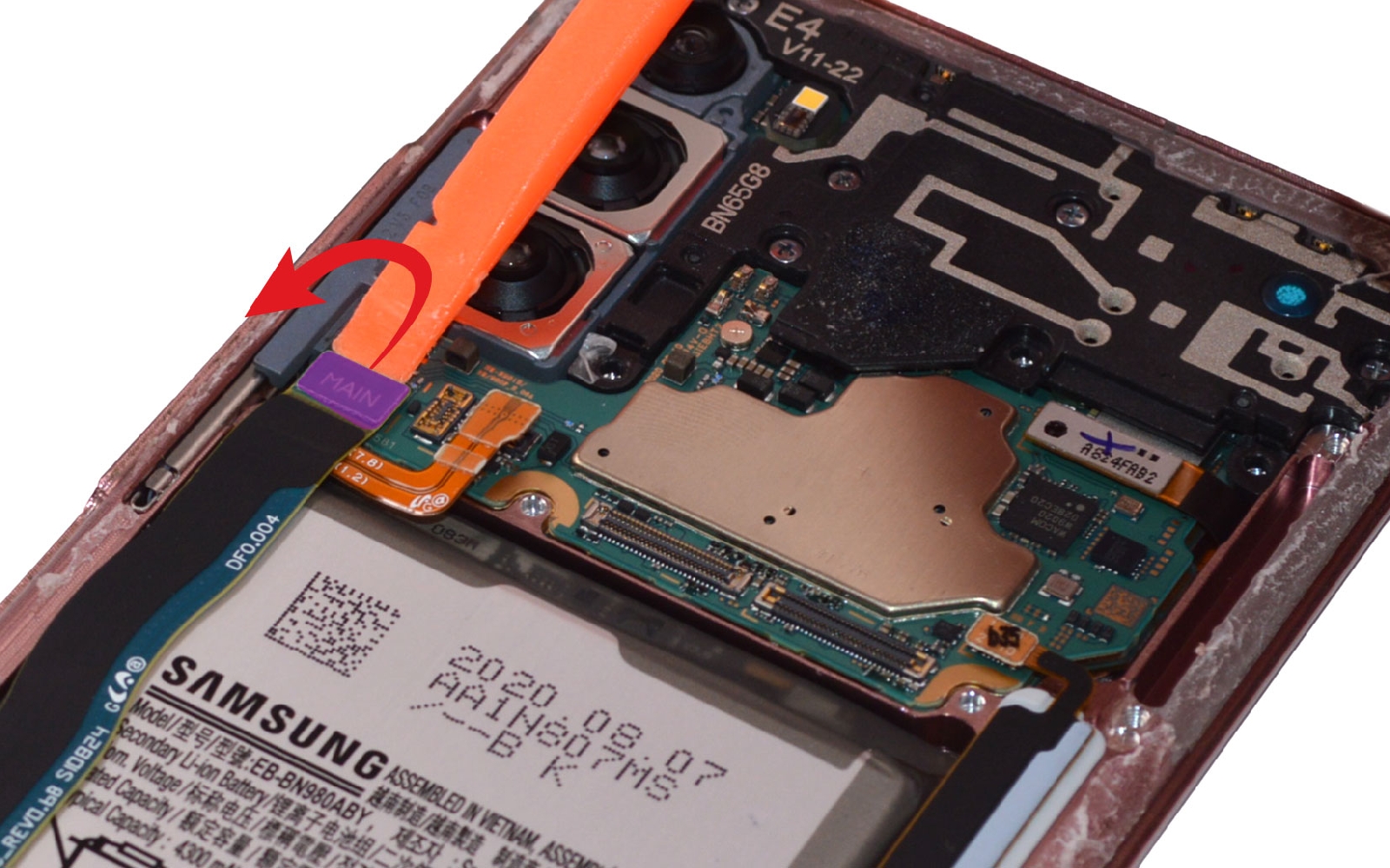

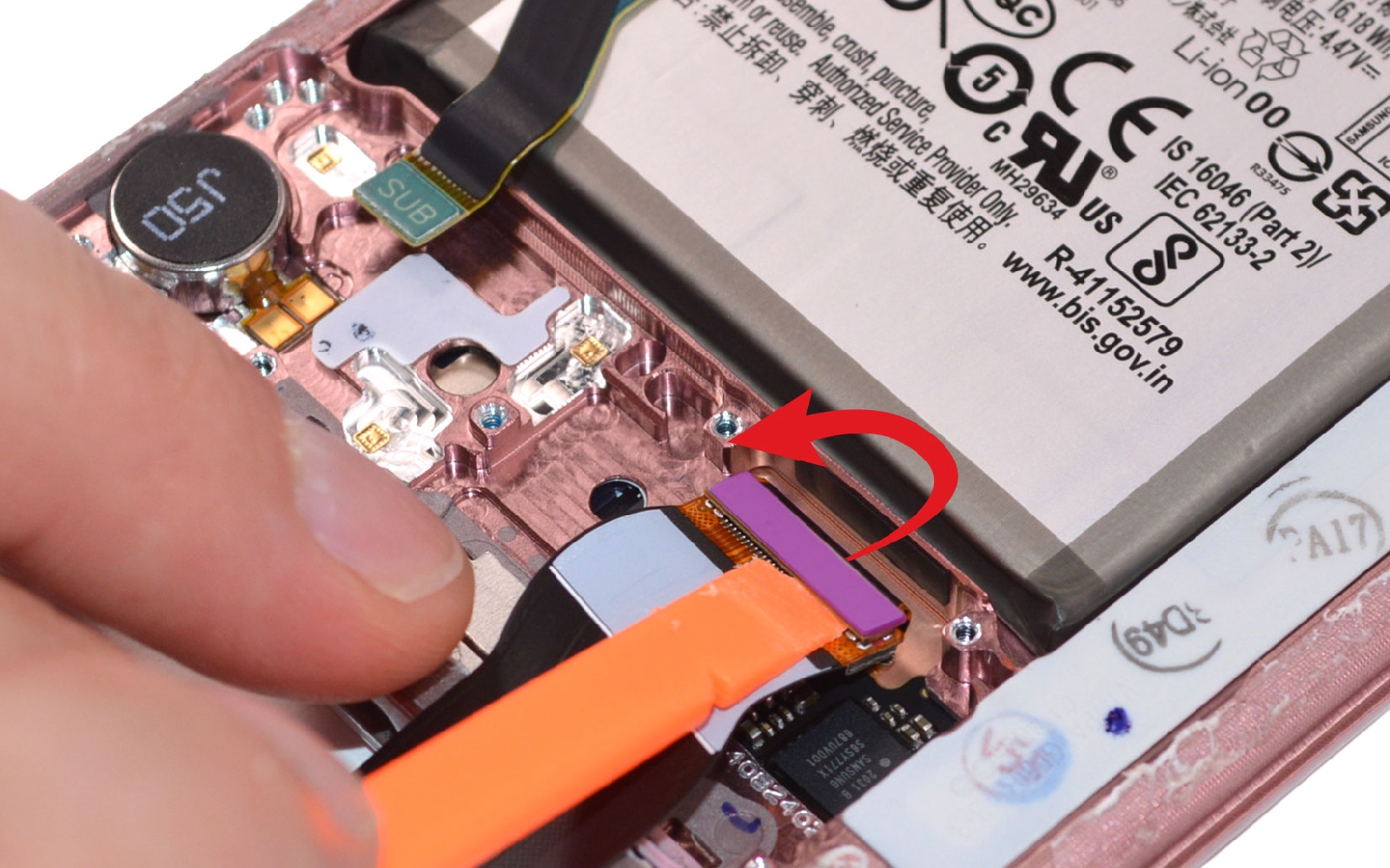

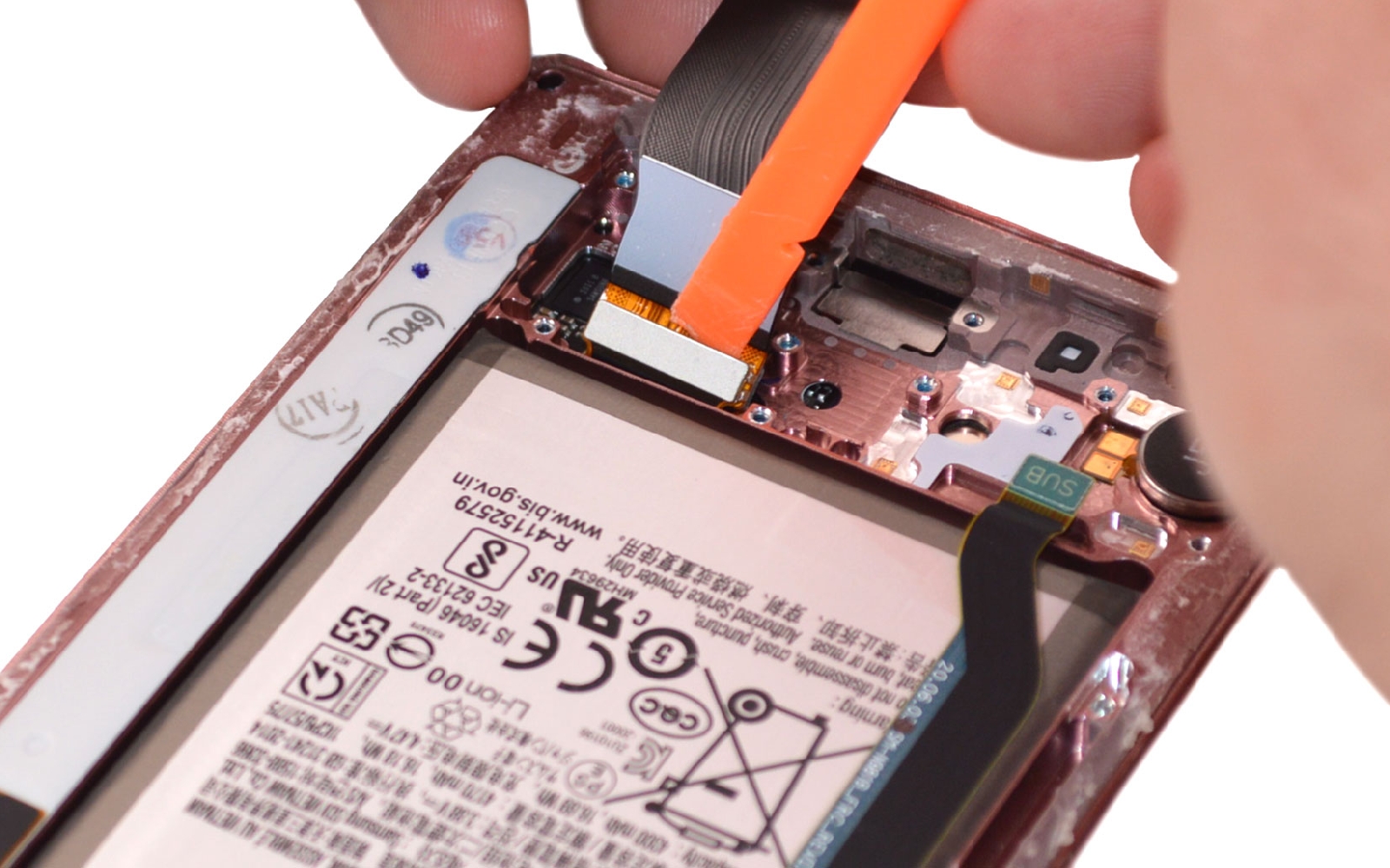

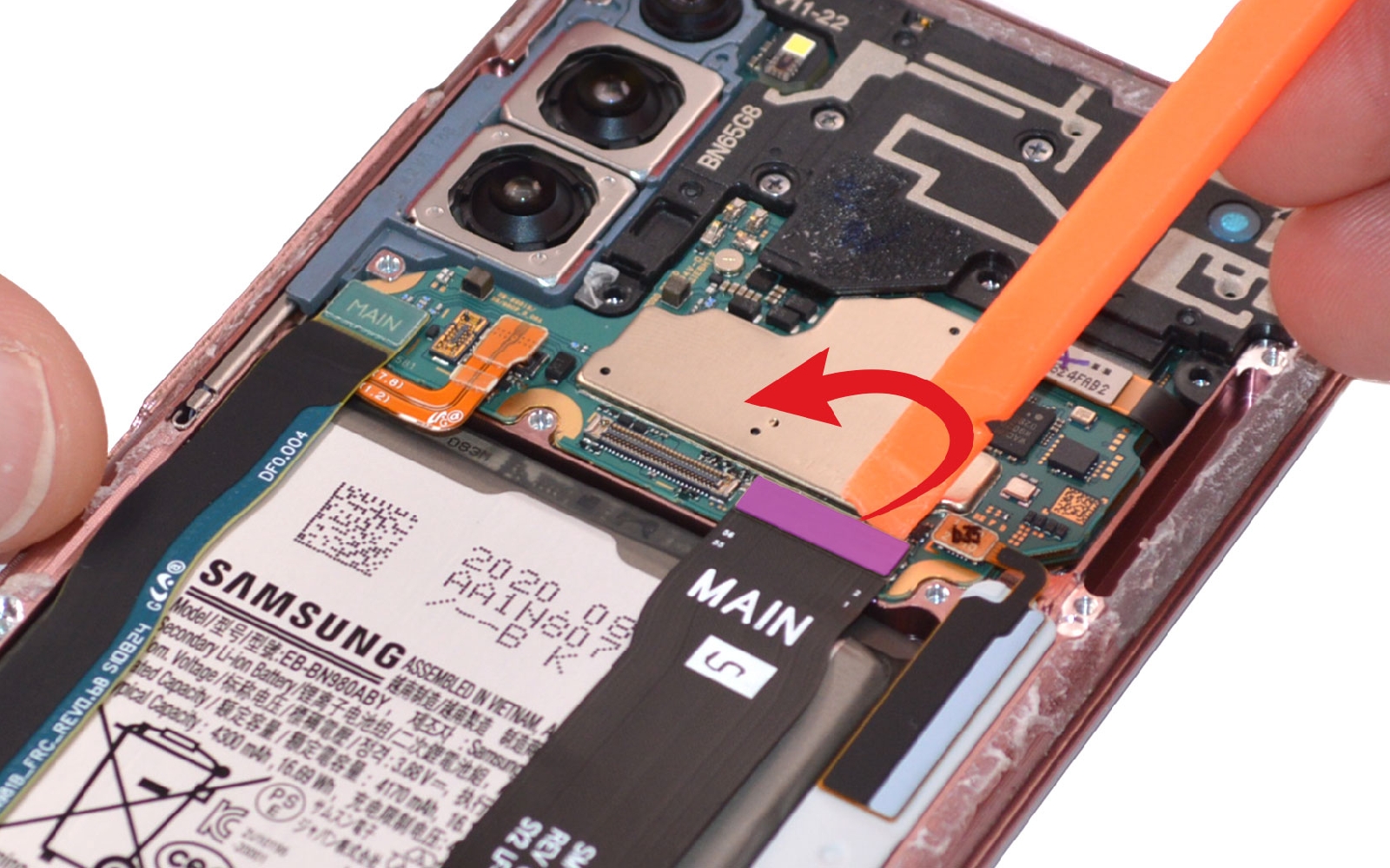

Etape 12 : Débrancher les rallonges
Débranchez la nappe FRC et les extrémités de la rallonge de la nappe de l'écran.
Attention, celle du bas et connectez par le bas, il vous faut donc basculer la nappe pour déconnecter plus facilement la nappe.

Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

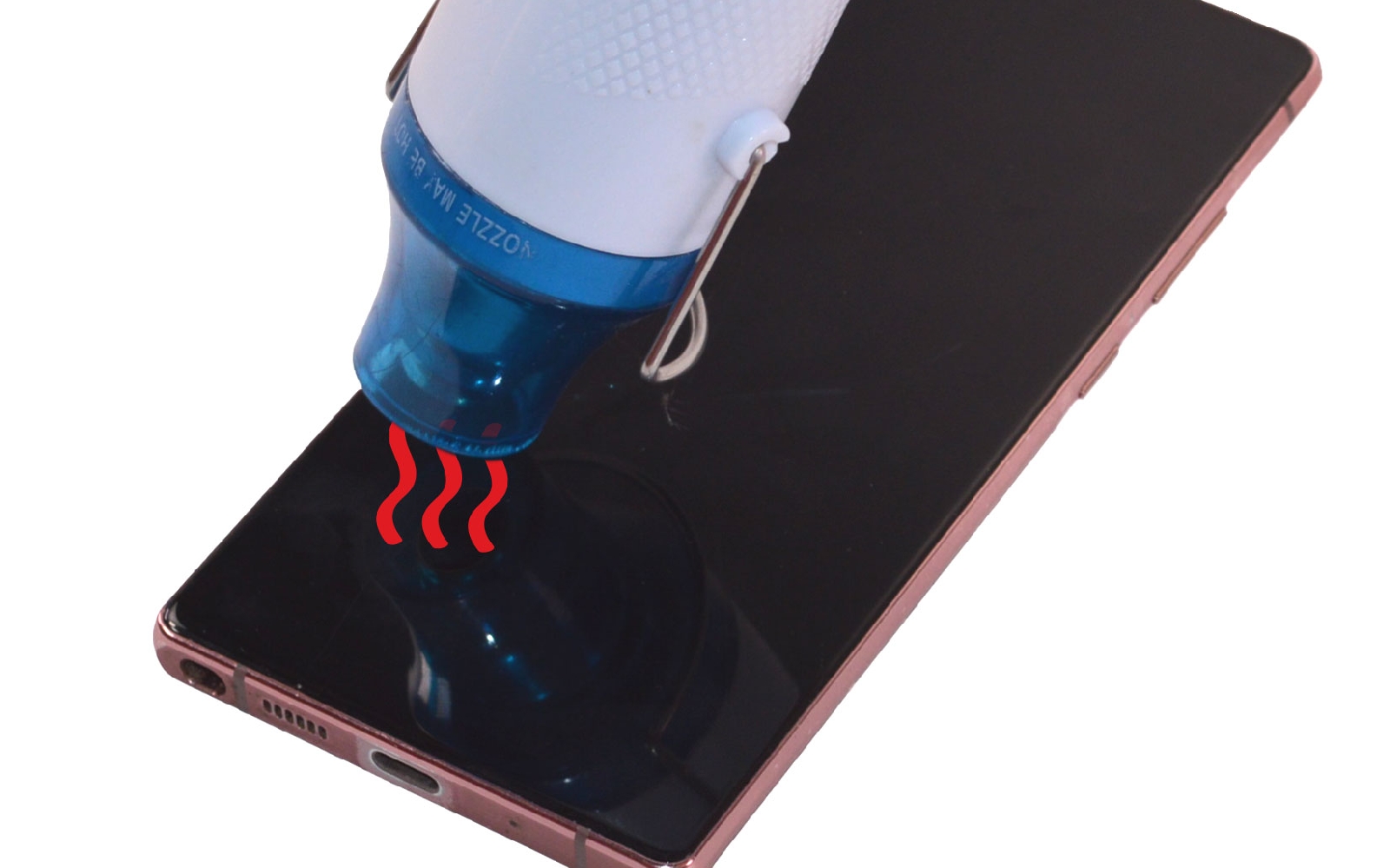

Etape 13 : Chauffer le dos de la batterie
Chauffez l'arrière de la batterie en passant à travers l'écran.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

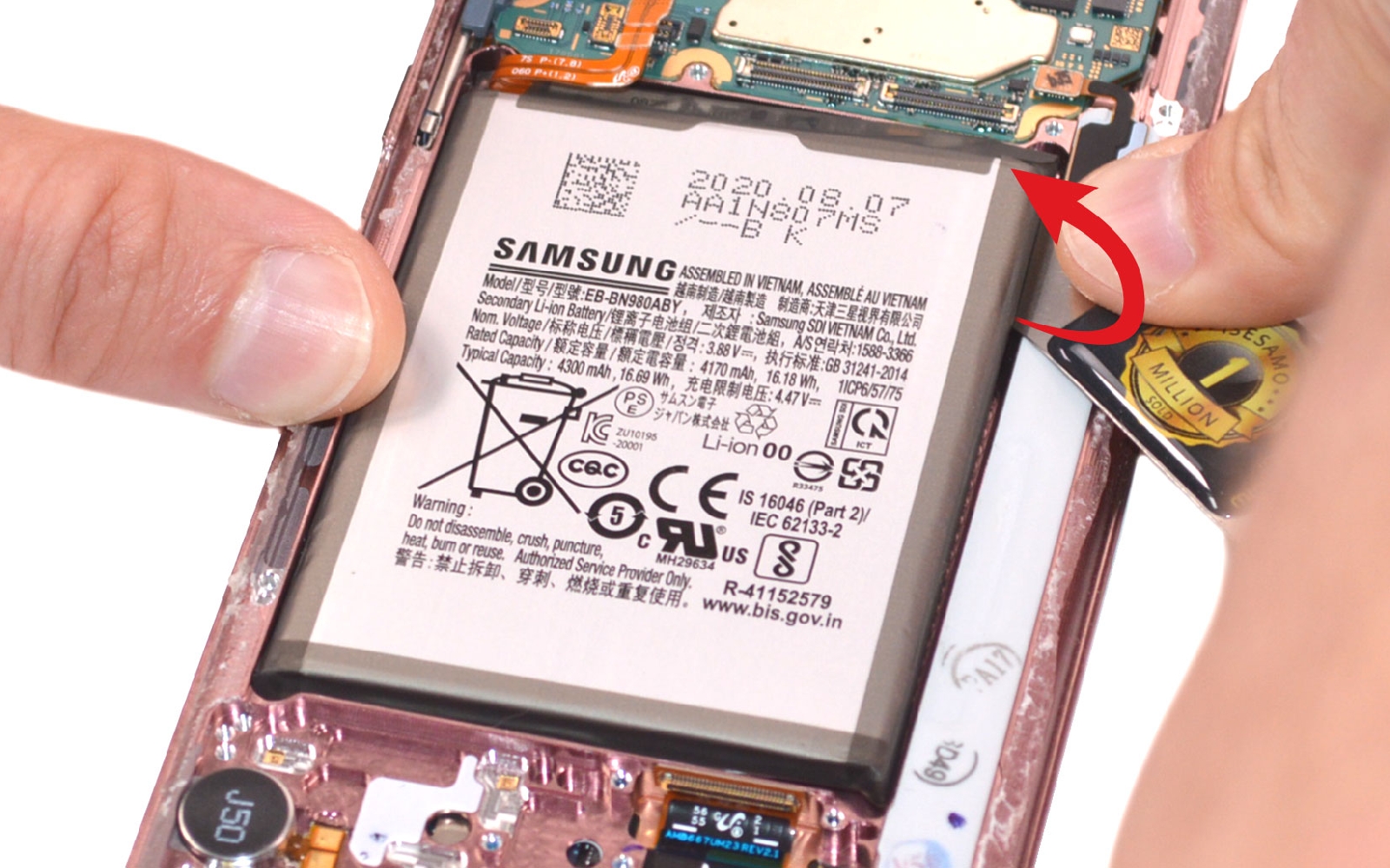

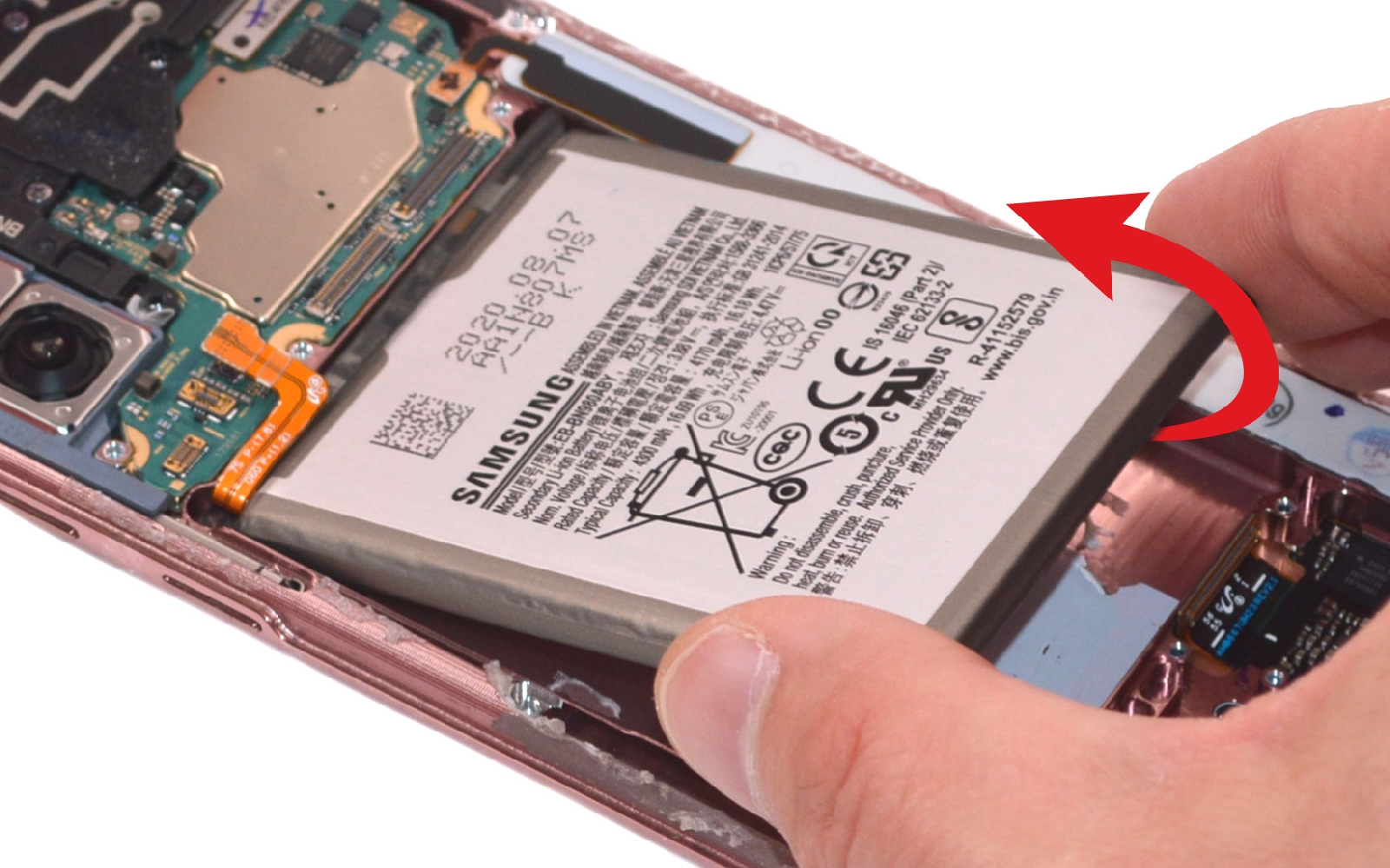

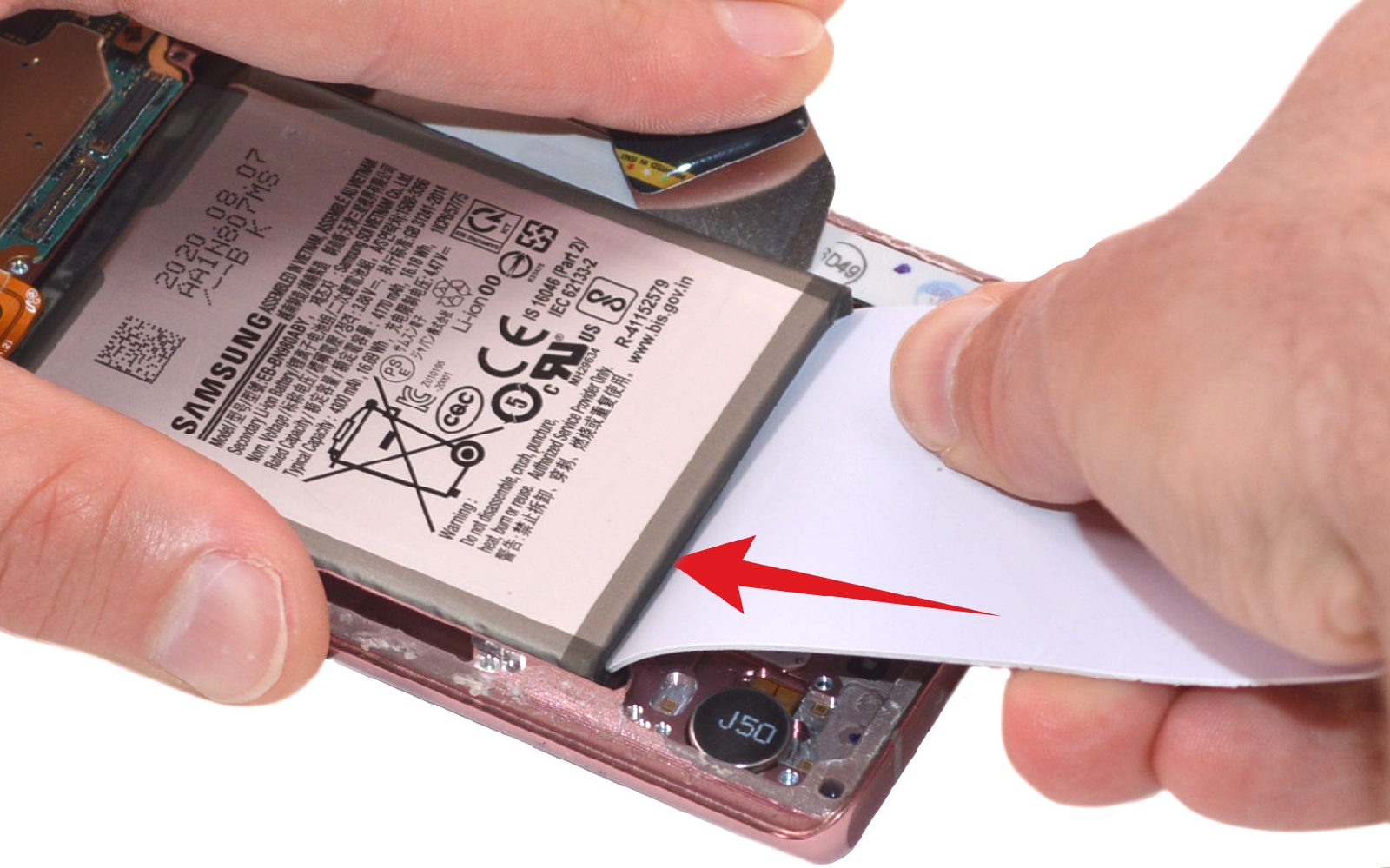

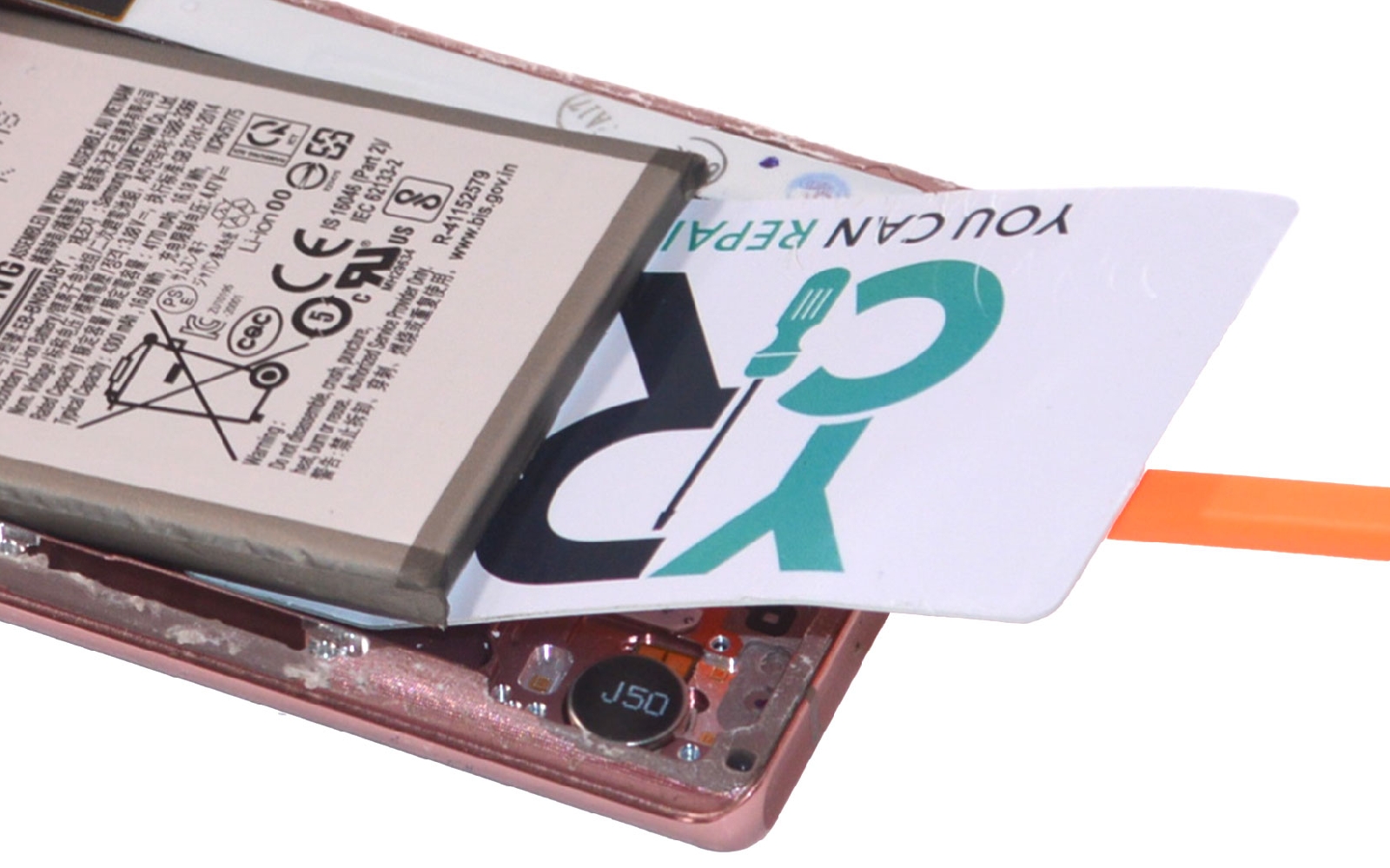

Etape 14 : Décoller la batterie
Insérez le mini iSesamo entre le châssis et la batterie pour soulever cette dernière suffisamment afin d'insérer la carte en PVC.

Ensuite, aidez vous du levier en le plaçant sous la carte mais en faisant attention à ne pas endommager la batterie.
Retirez enfin la batterie.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iSesamo
8,90 €

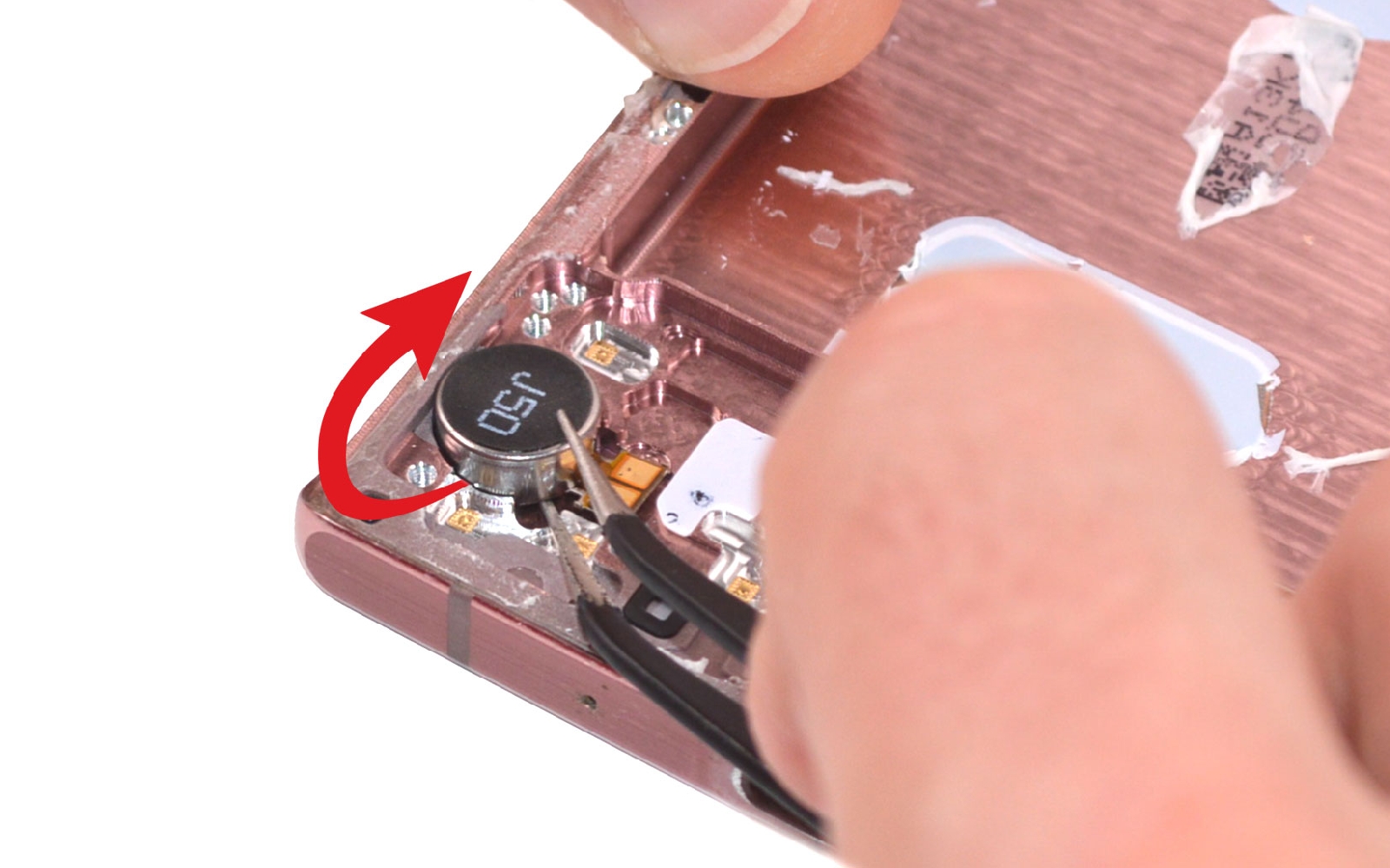

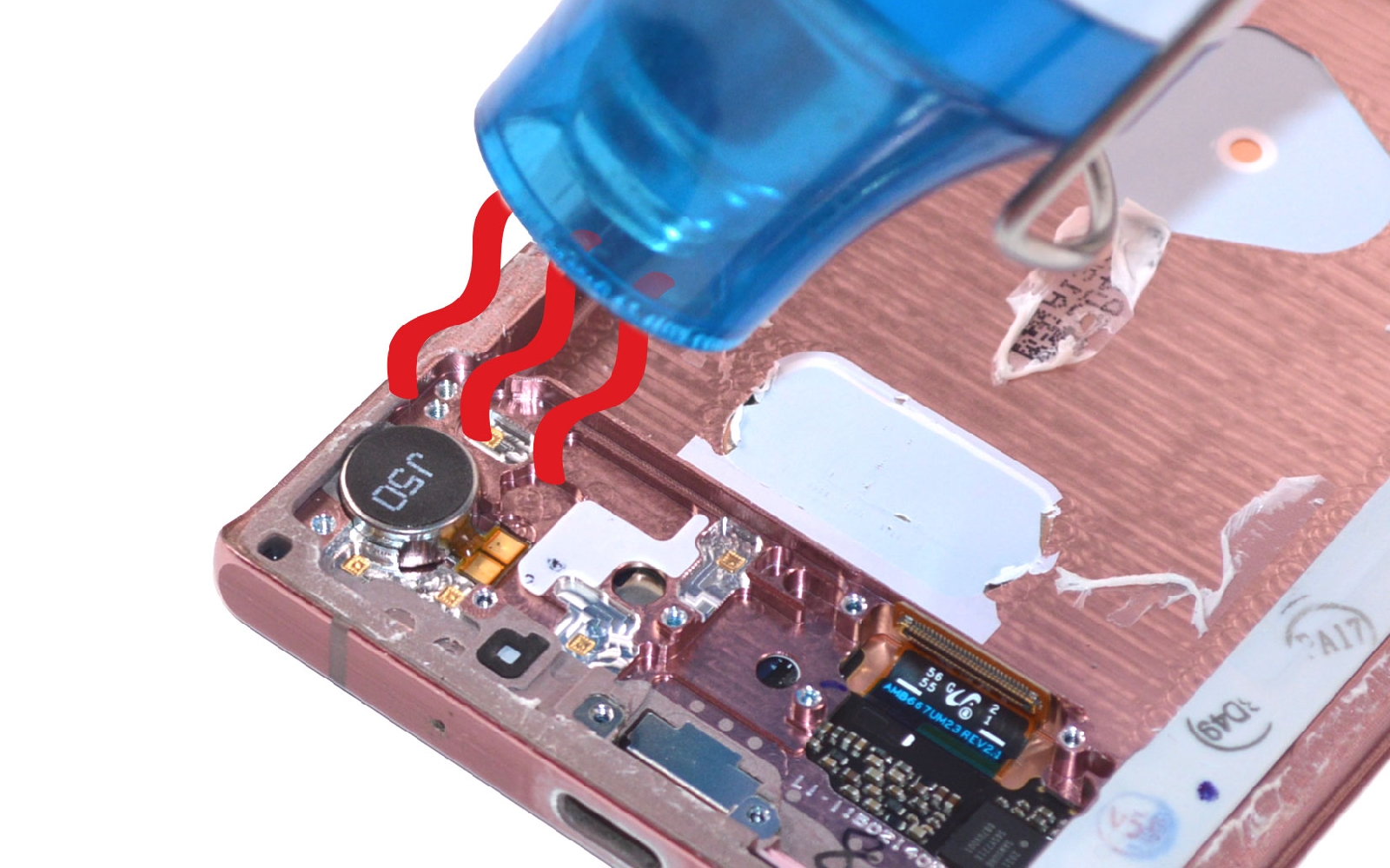

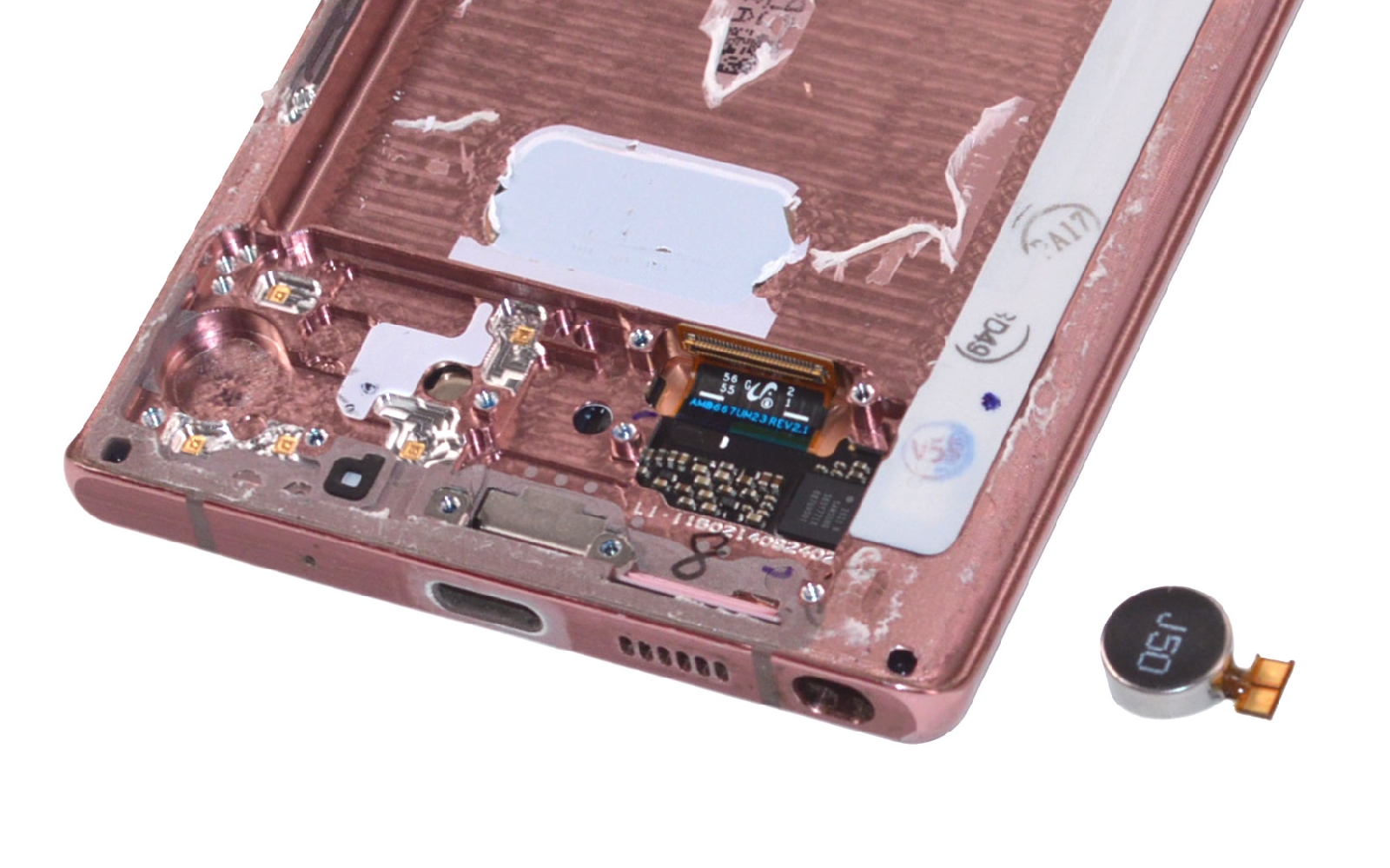

Etape 15 : Récupérer le vibreur
Restez sur la partie basse du téléphone et chauffez légèrement le vibreur.

Une fois le sticker ramolli, il vous suffit de glisser la pincette sous le composant pour le décoller du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

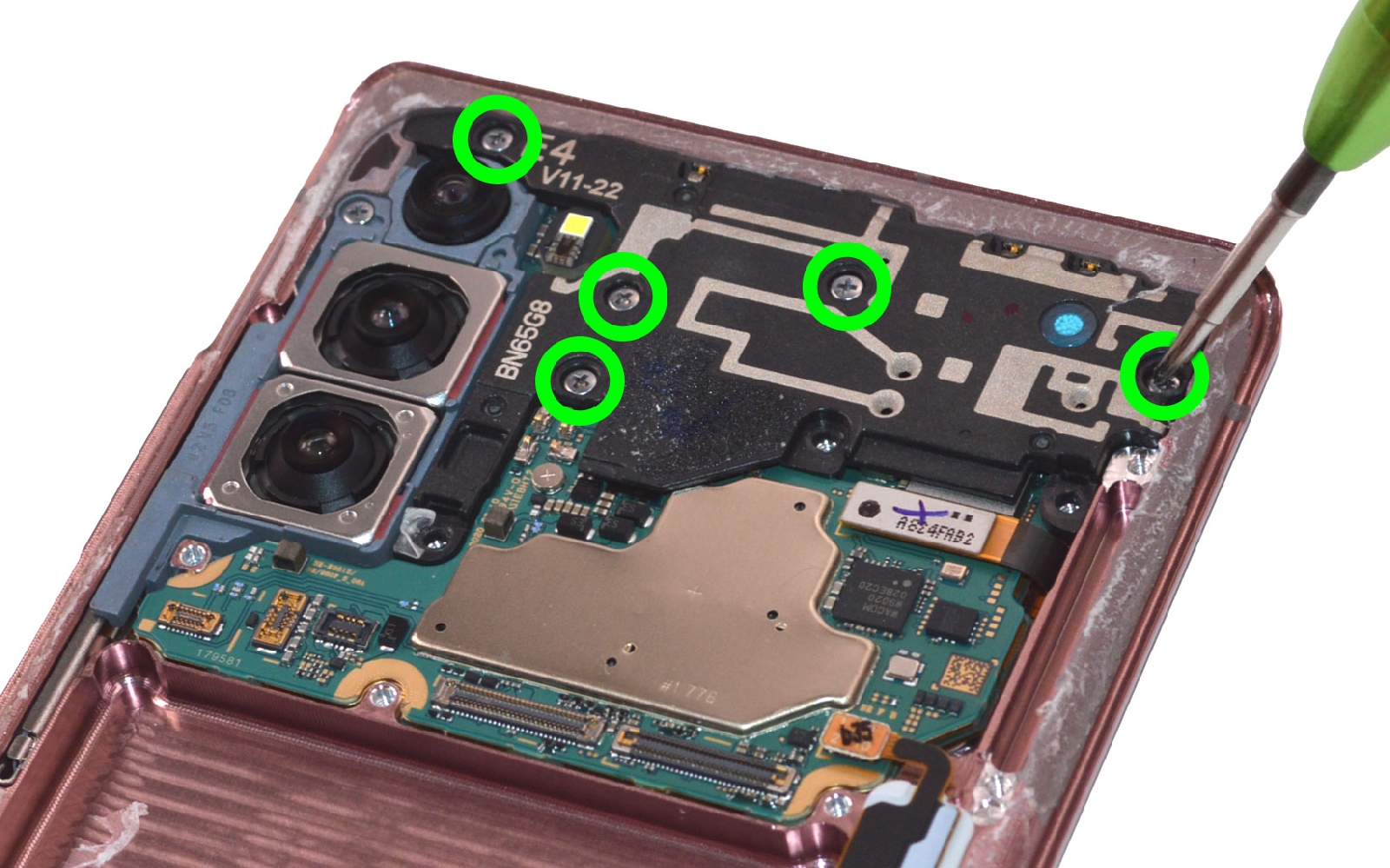

Etape 16 : Ôter le haut-parleur interne
Retirez les quelques vis encore présentes sur le haut du téléphone avec l'aide du tournevis cruciforme.
Ensuite, introduisez le levier sous le composant pour le récupérer.

Débranchez la nappe du support S-Pen puis la seconde nappe de l'écran.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

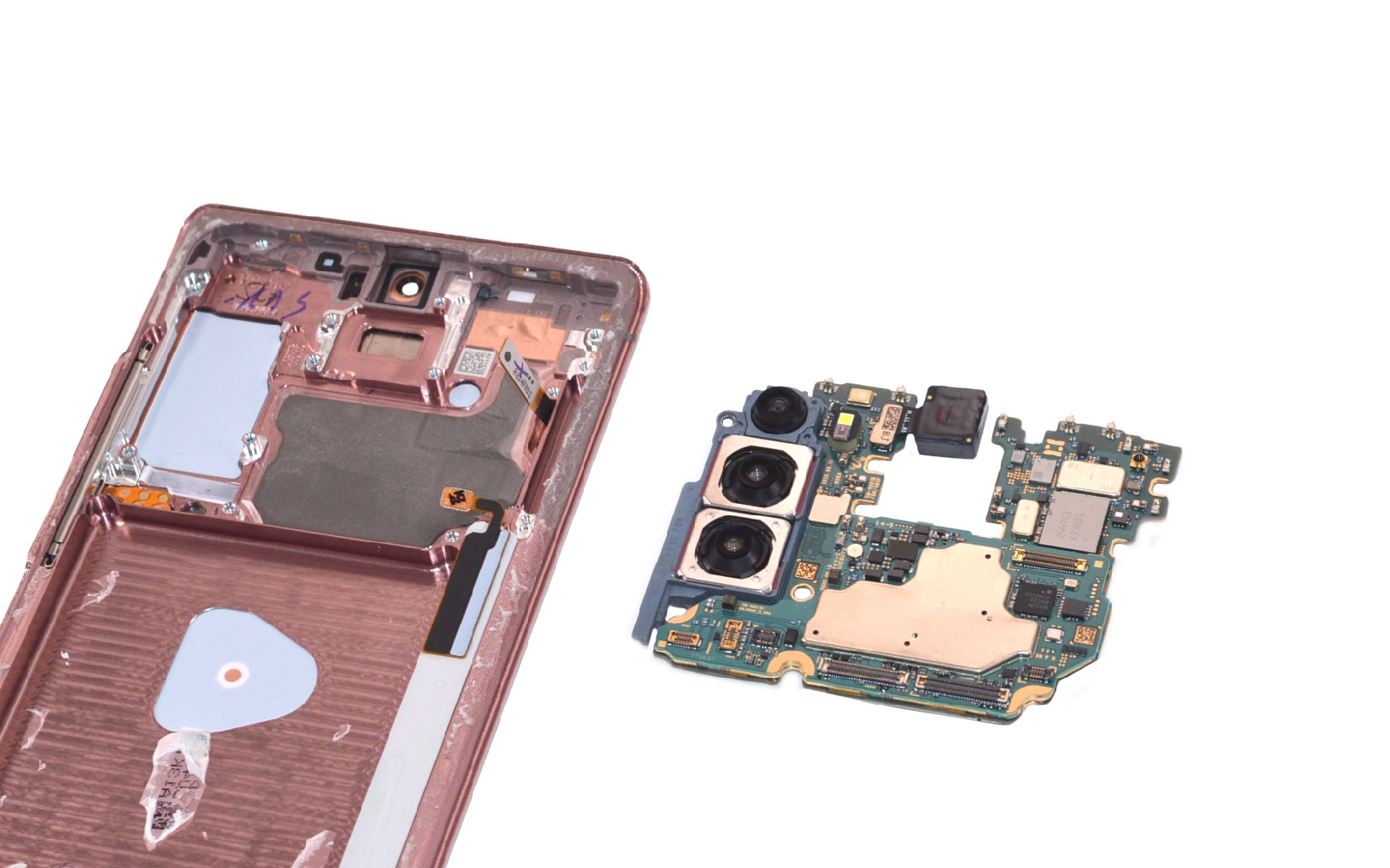

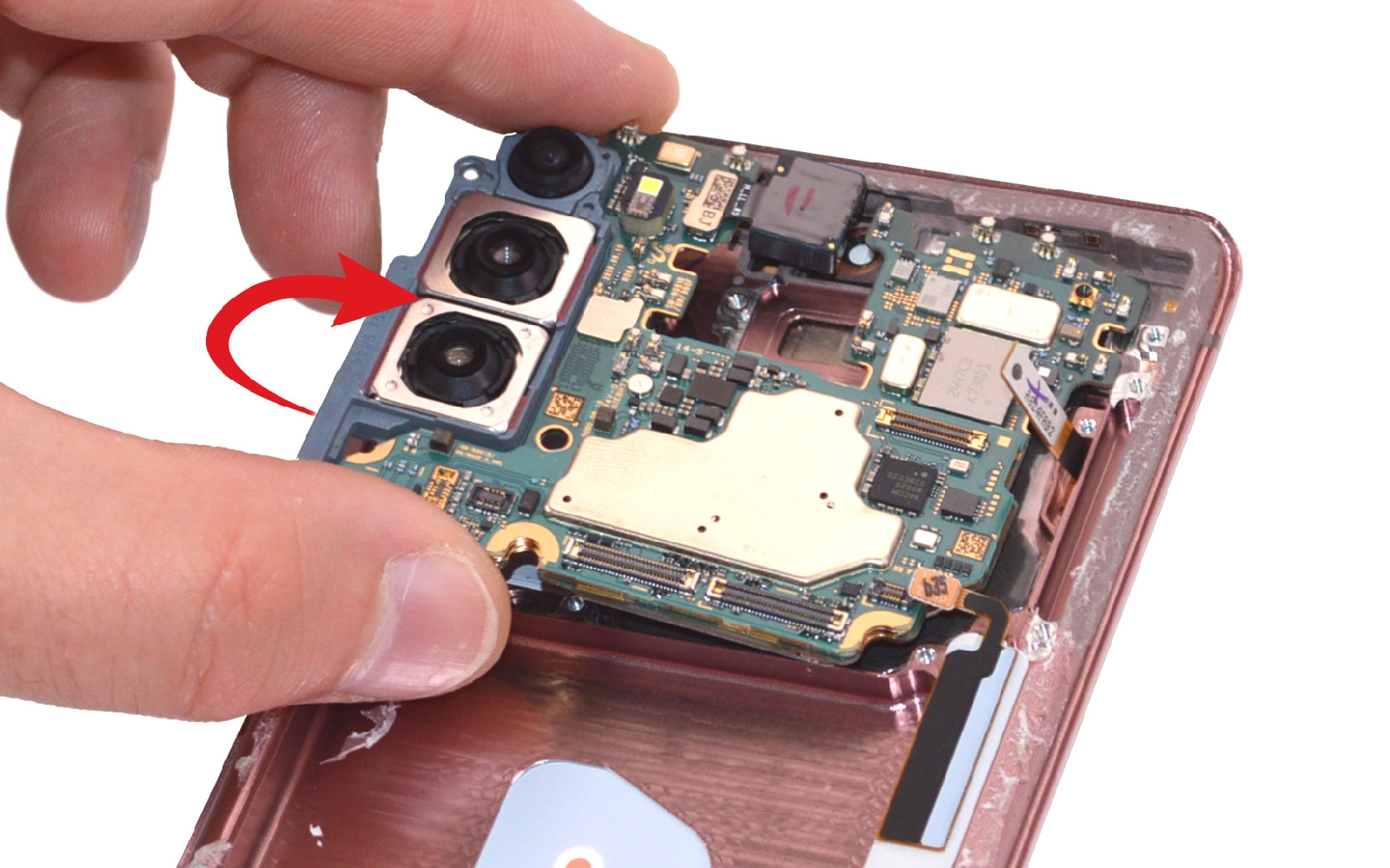

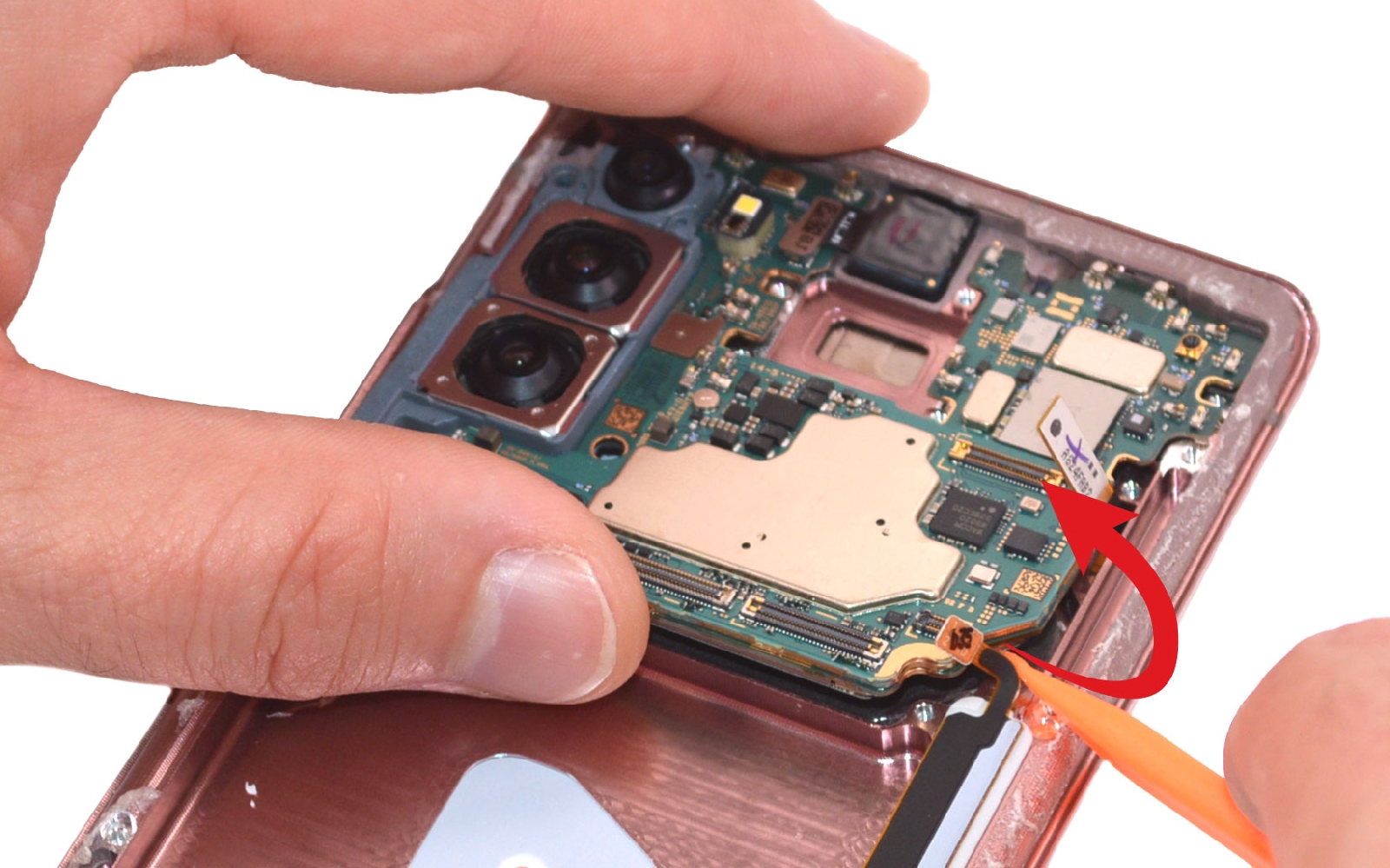

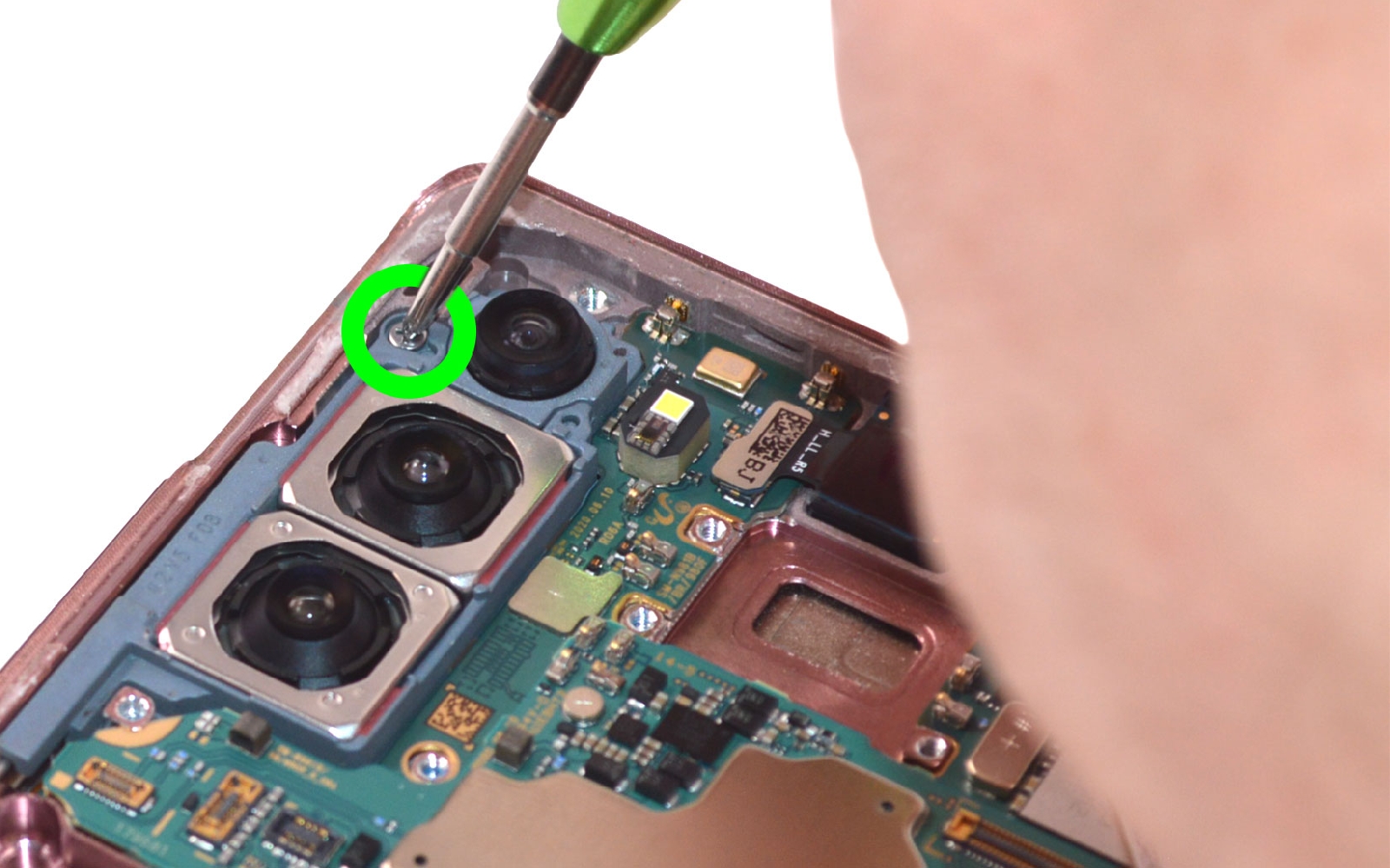

Etape 17 : Sortir la carte mère
Enlevez la vis cruciforme puis placez le spudger sous la carte mère pour faire levier et l'extraire du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

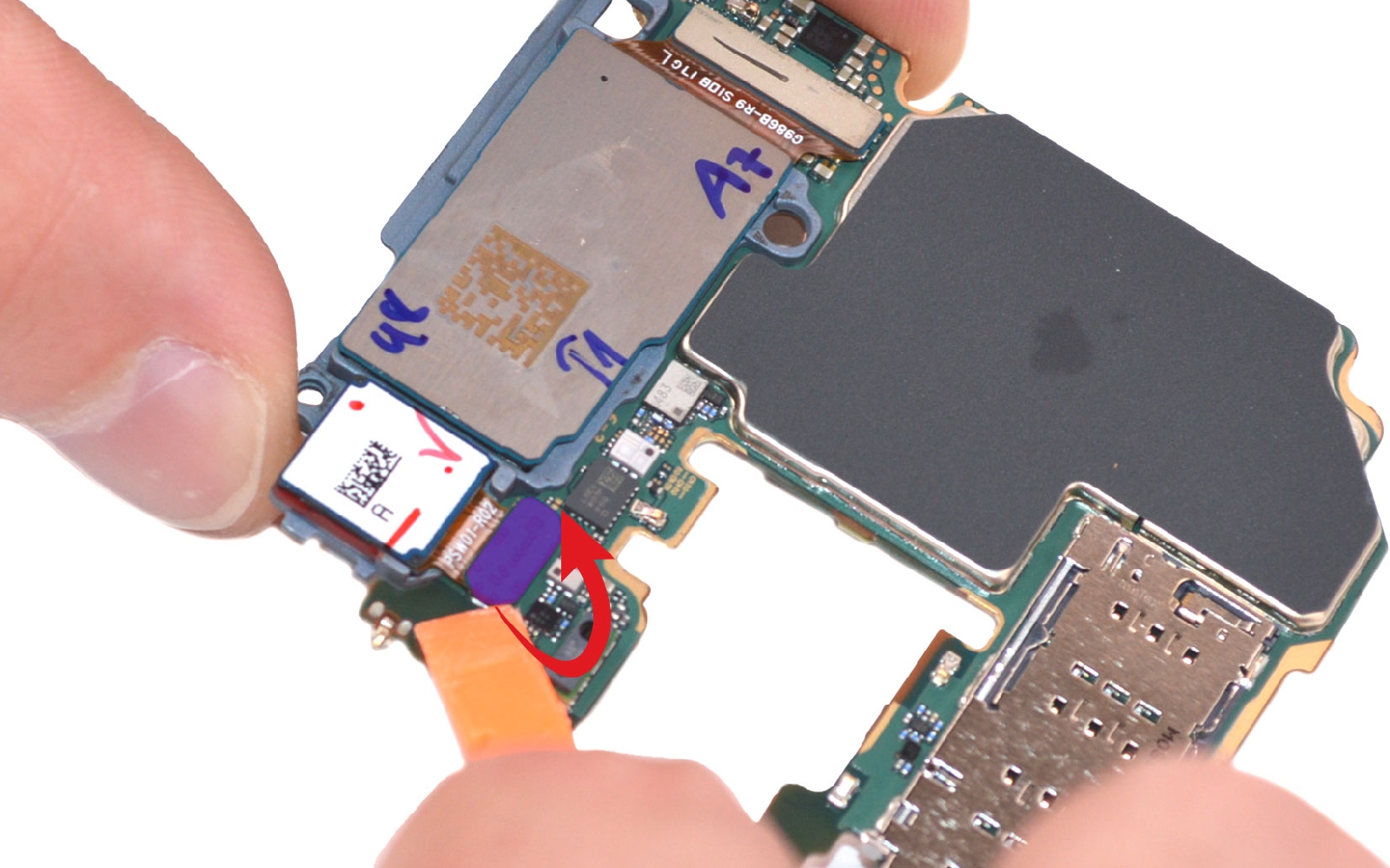

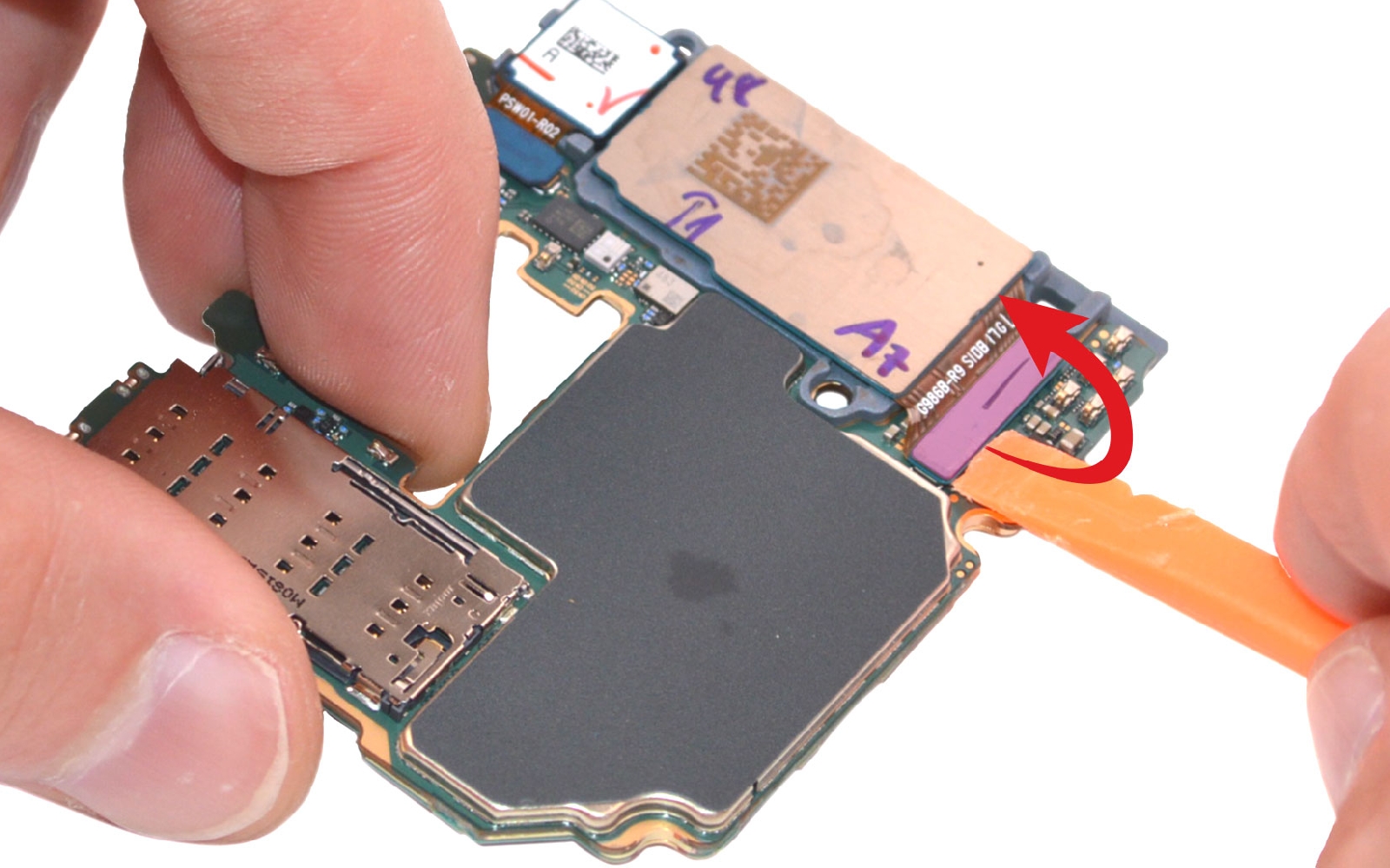

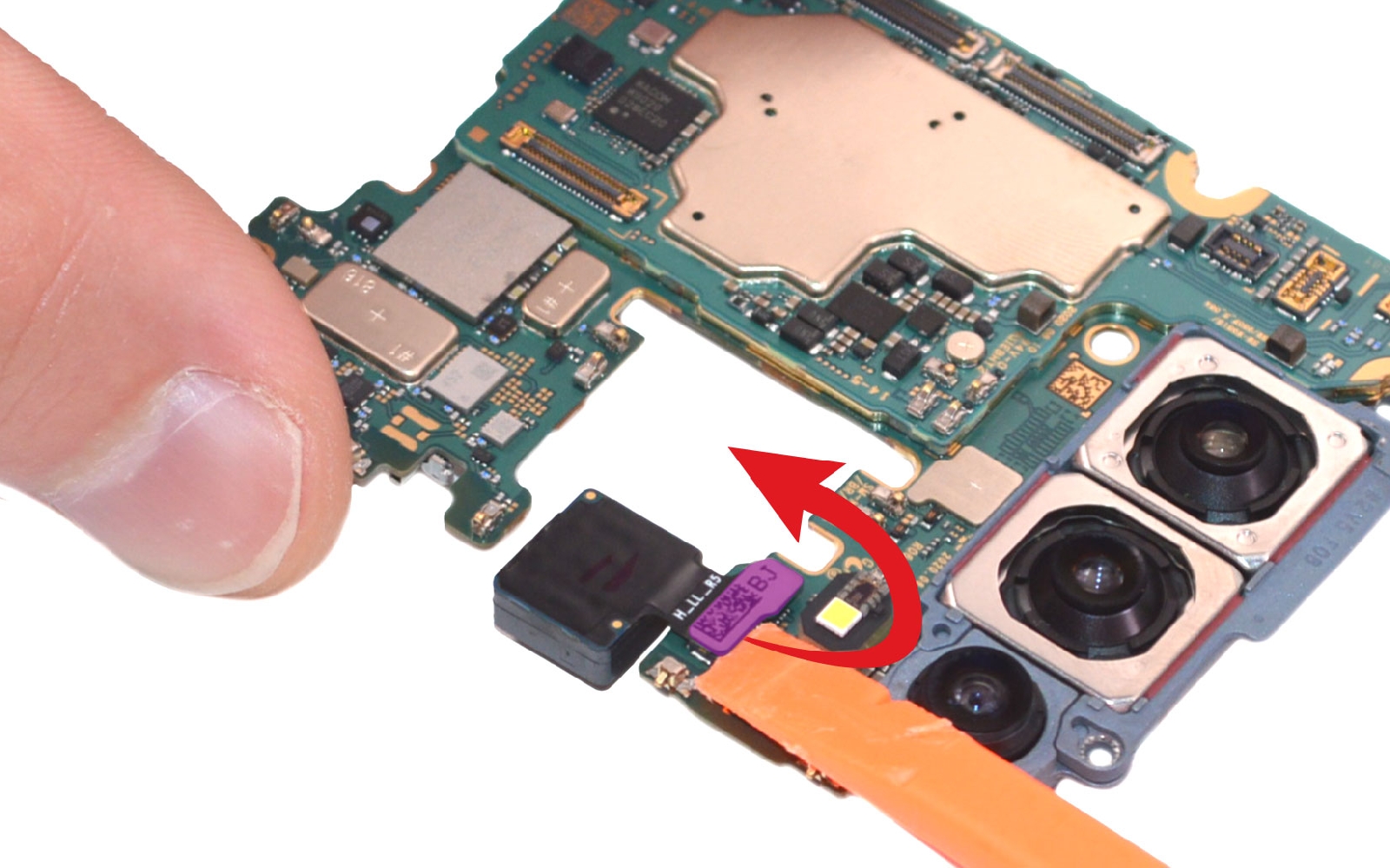

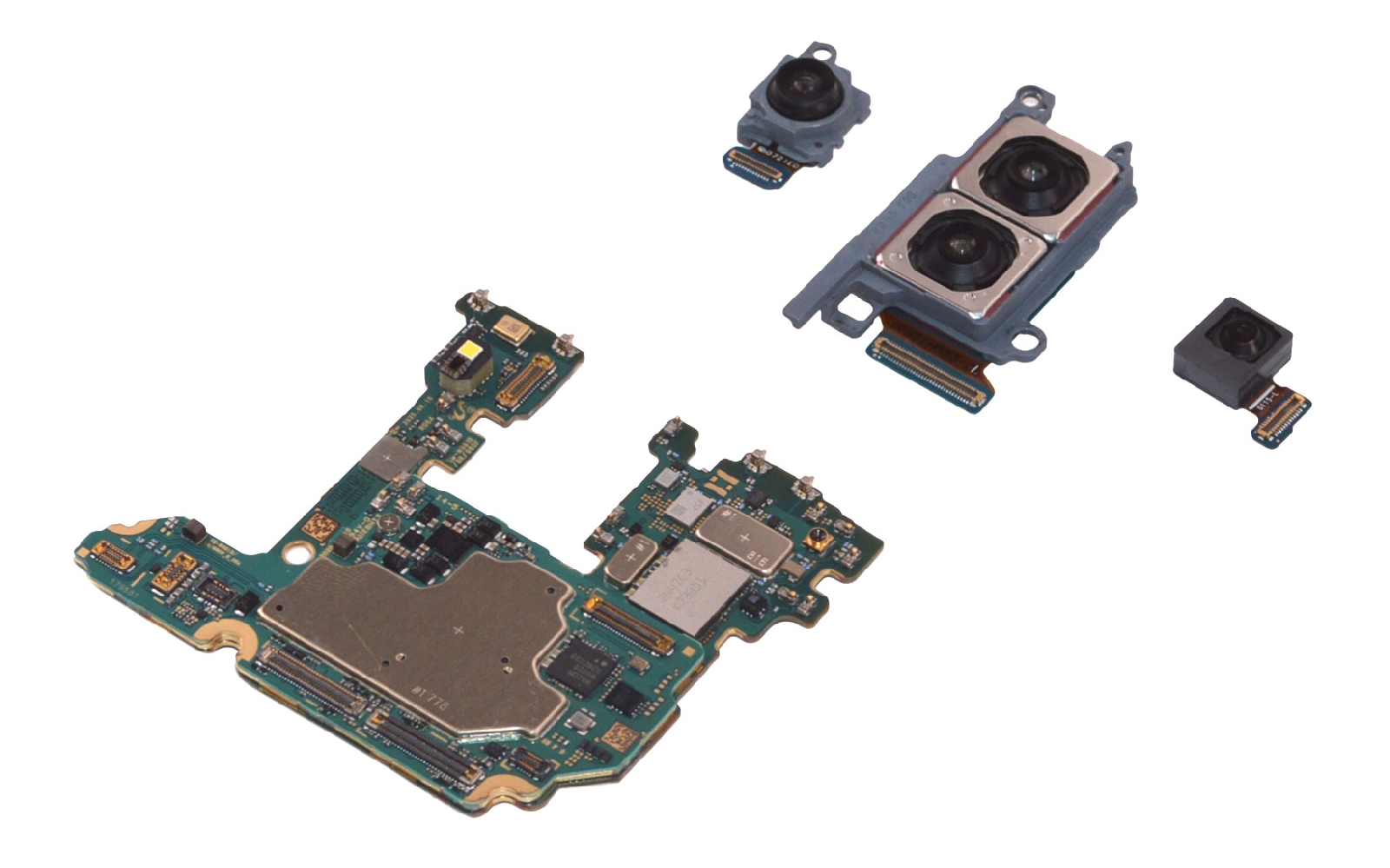

Etape 18 : Enlever les caméras
Déconnectez toutes les nappes des caméras.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

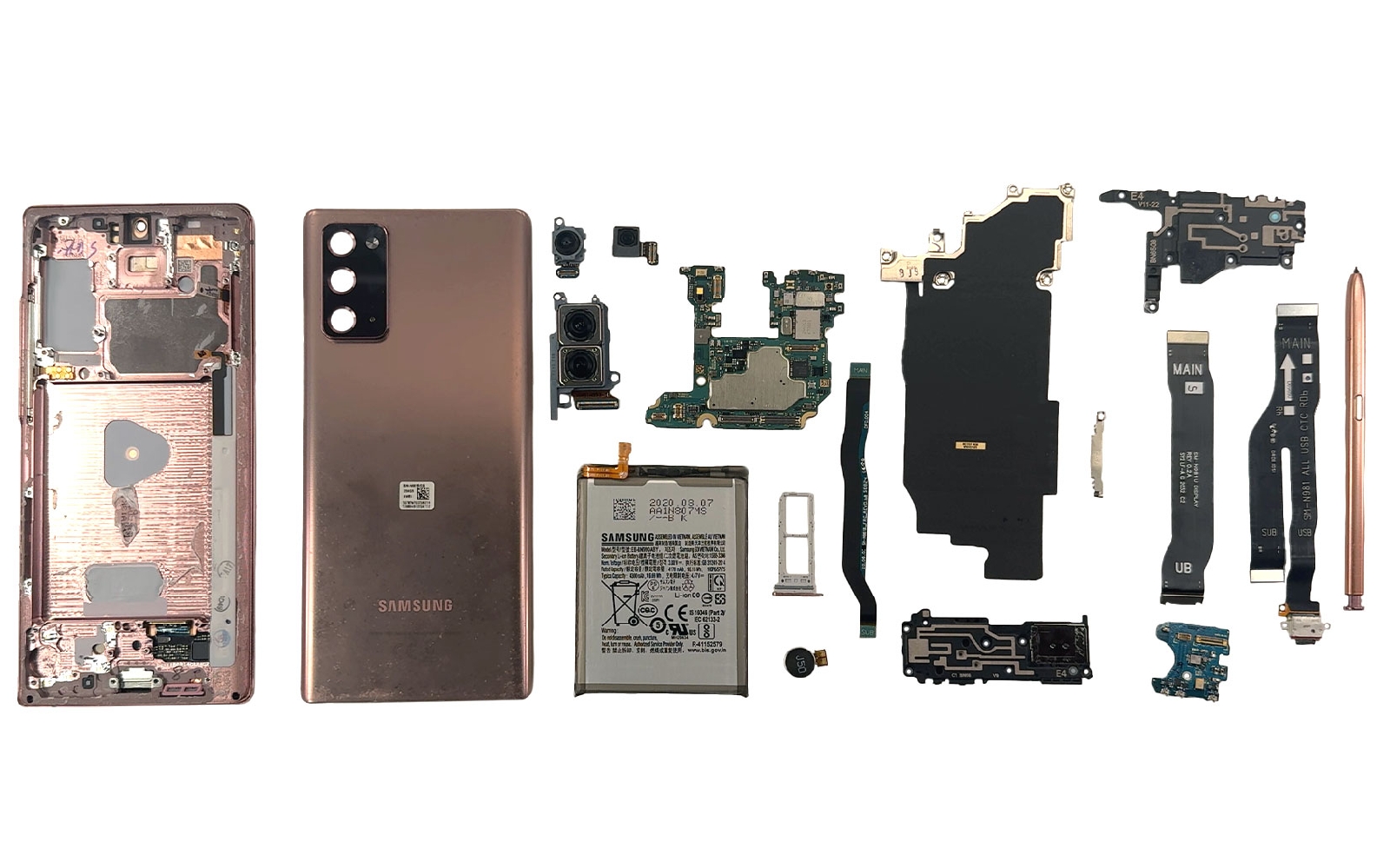

Vue éclatée
Retrouvez chaque éléments de votre Samsung Galaxy Note 20 (4G) sur cette image.

Si vous souhaitez remonter votre téléphone, il vous suffit de suivre ce tutroiel dans le sens contraire.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
