Comment changer la batterie sur Galaxy Note 20 4G

Temps estimé : 30 min
Difficulté : 3/5
Note de réparabilité : 12/20
Galaxy Note 20 4G | Temps estimé : 30 min | Difficulté : 3/5

La batterie de votre Samsung Galaxy Note 20 commence à se décharger rapidement ou ne se recharge plus correctement, il est temps de la remplacer. Une batterie usée peut réduire considérablement l'autonomie et la performance de votre téléphone. Changer cette pièce est une solution efficace pour prolonger la vie de votre appareil et en retrouver une utilisation fluide.

Brico-Phone vous propose un tutoriel concis et clair pour le remplacer la batterie de votre appareil. Nos experts en réparation ont créé des instructions étape par étape, accompagnées de photos détaillées, pour vous guider tout au long du processus. Que vous soyez débutant ou habitué au bricolage, nos astuces et conseils vous aideront à mener à bien cette réparation en toute sécurité.

Redonnez vie à votre Galaxy Note 20 avec notre aide.

Diagnostic

›  Batterie gonflée.
›  Batterie HS.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Batterie compatible pour Samsung Galaxy Note 20
18,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Sticker batterie d'origine Galaxy Note 20
6,90 €
Ajouter au panier

Avant de commencer

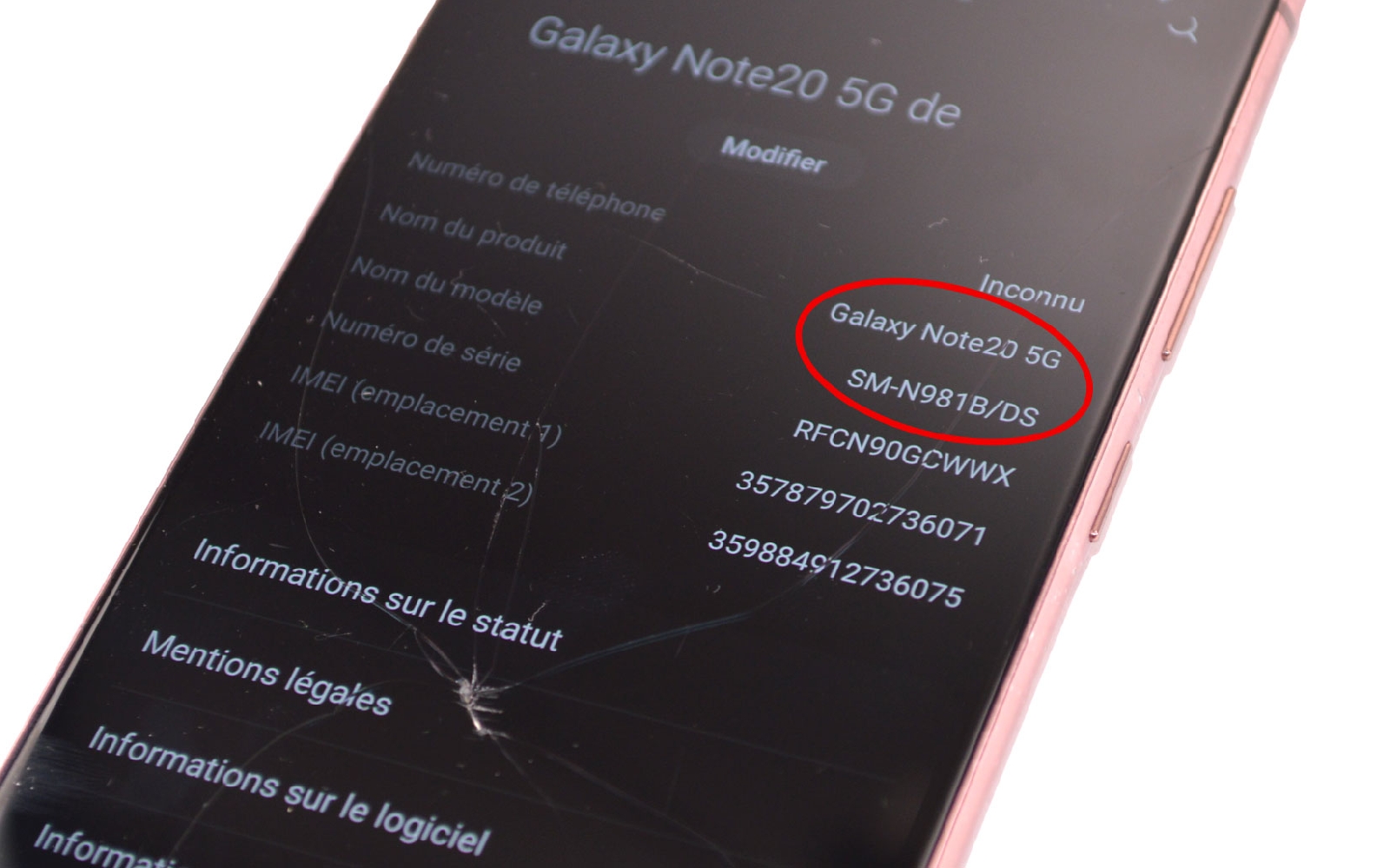

Au préalable, nous conseillons toujours à nos clients de vérifier le numéro de modele de leur appareil pour être certain de commander les bonnes pièces détachées. Pour le connaitre, il vous suffit de vous rendre dans les paramètres de votre smartphone.

Une fois la commande reçue, assurez vous d'avoir tous les outils à proximité. Préparez-vous un espace de travail propre et dégagé et commencez la réparation par éteindre votre Galaxy Note 20 .
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

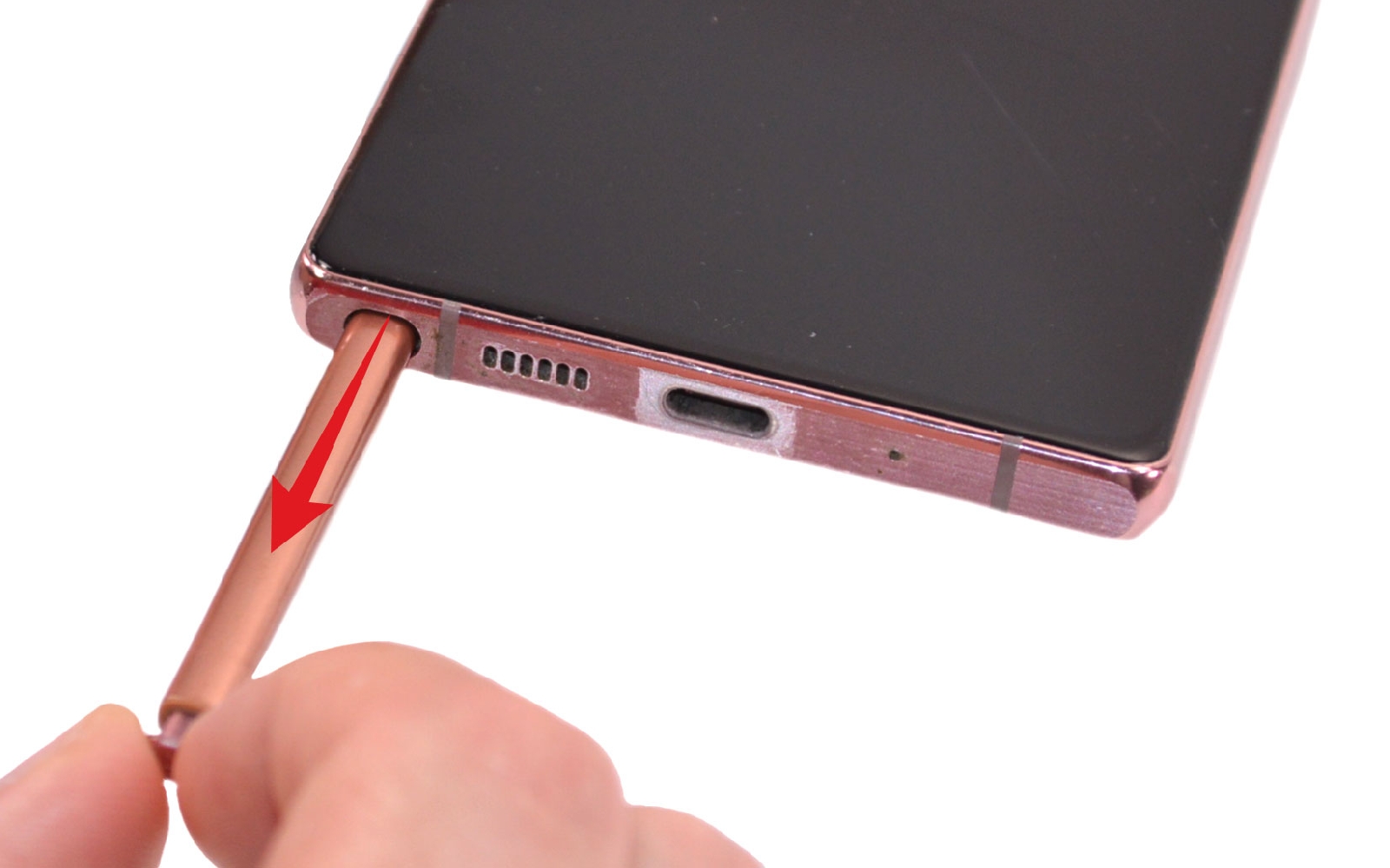

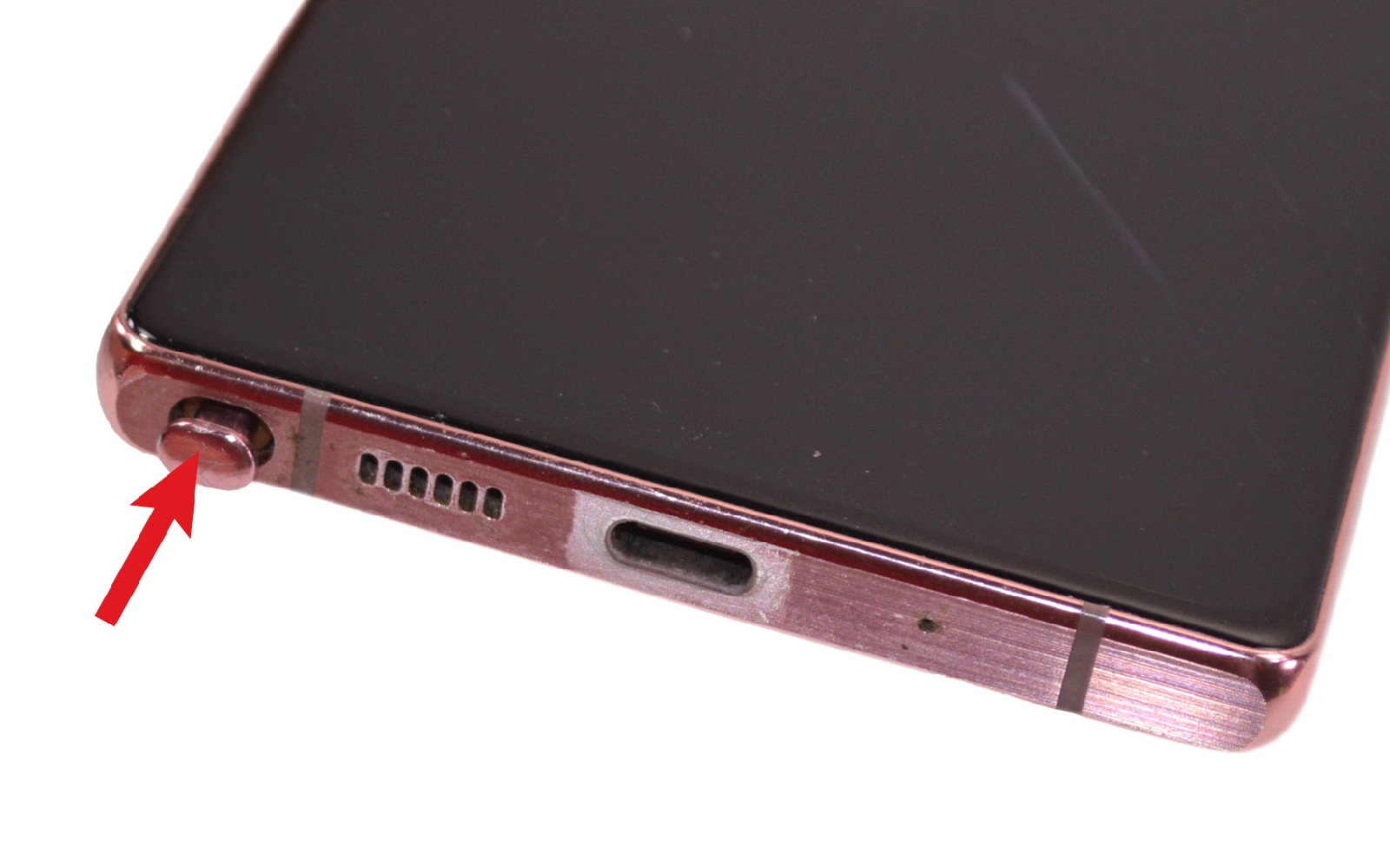

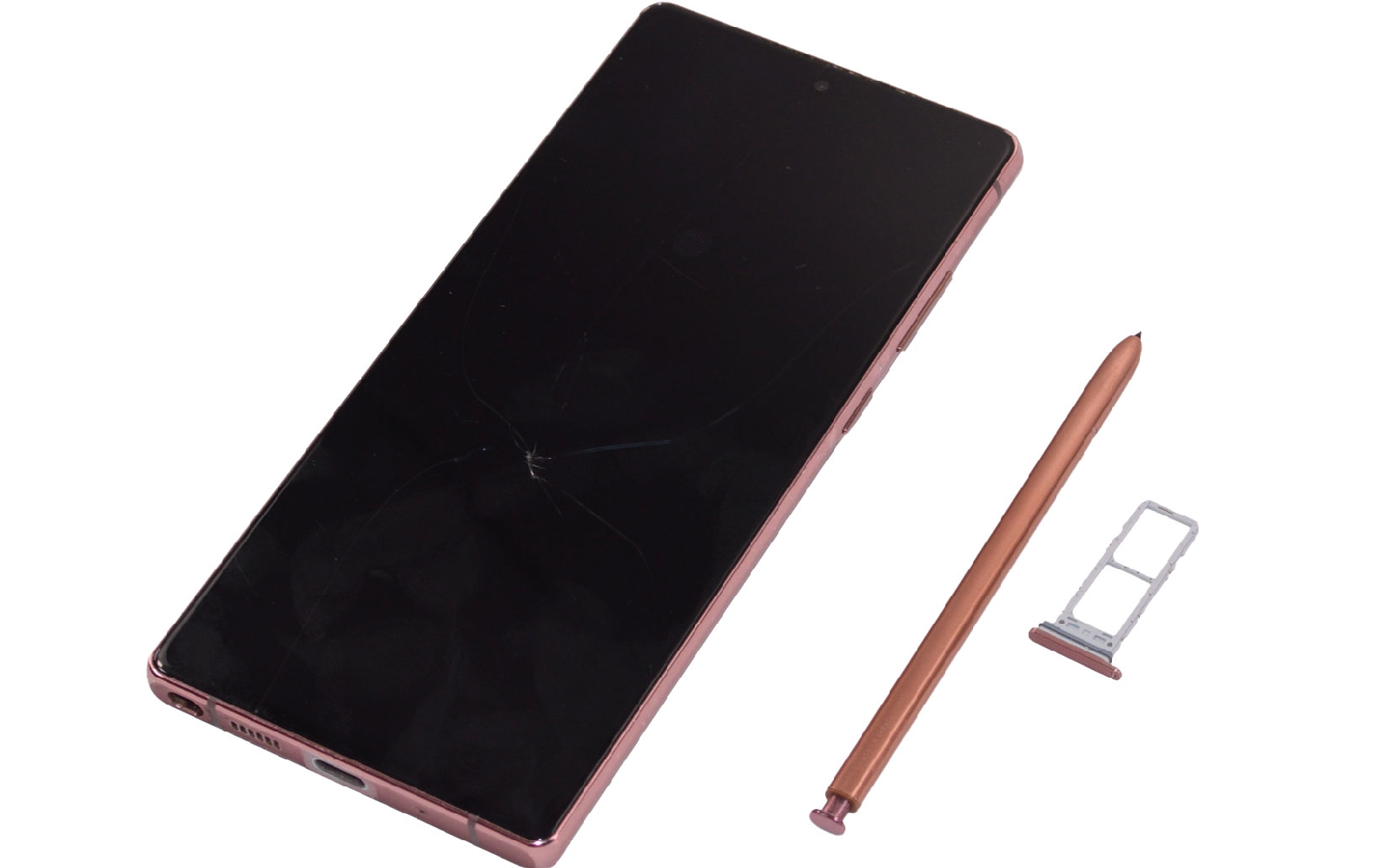

Etape 1 : Ejecter le S-Pen et le tiroir SIM

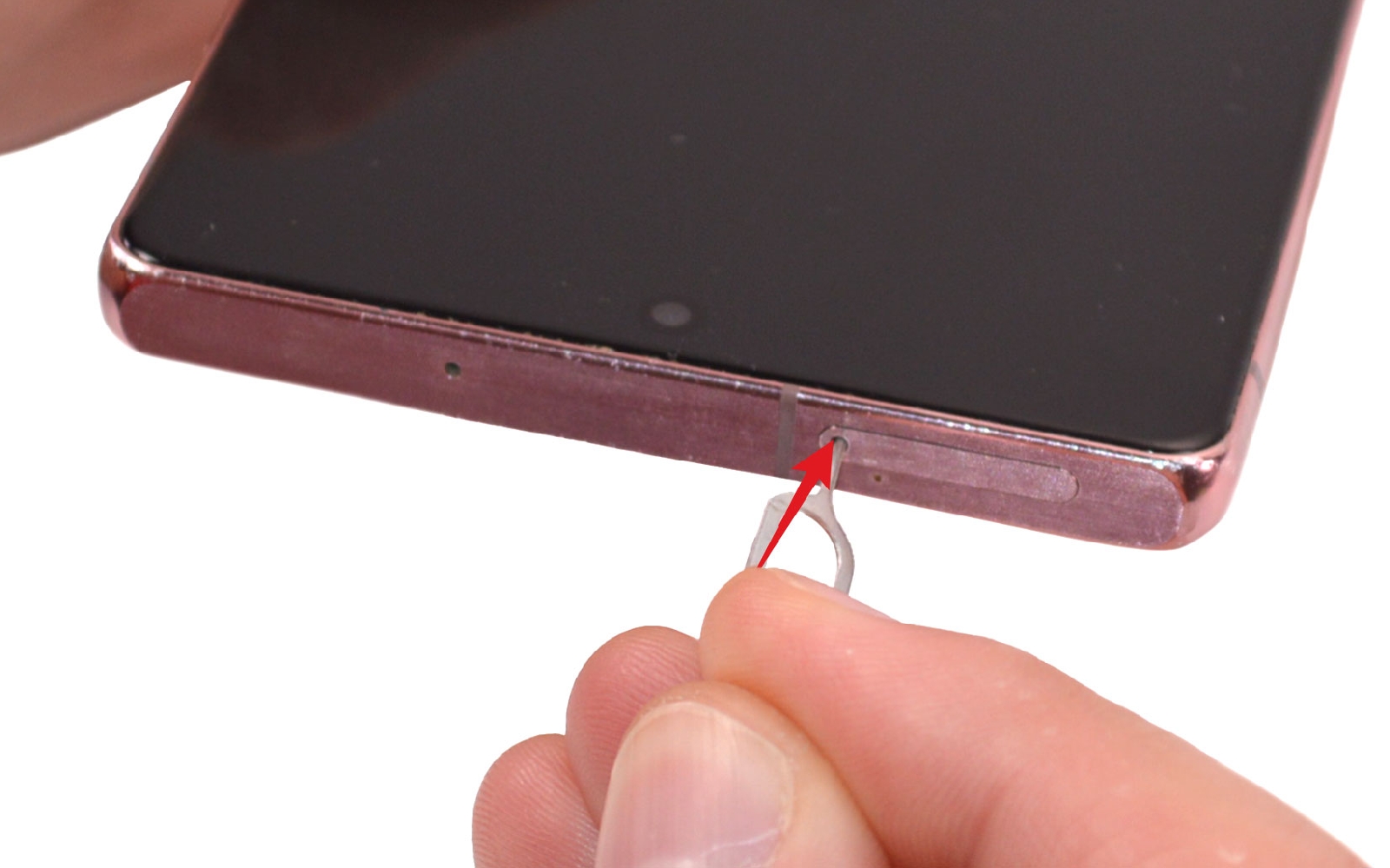

Sortez le stylet ainsi que le tiroir de la carte SIM.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer l'arrière du téléphone

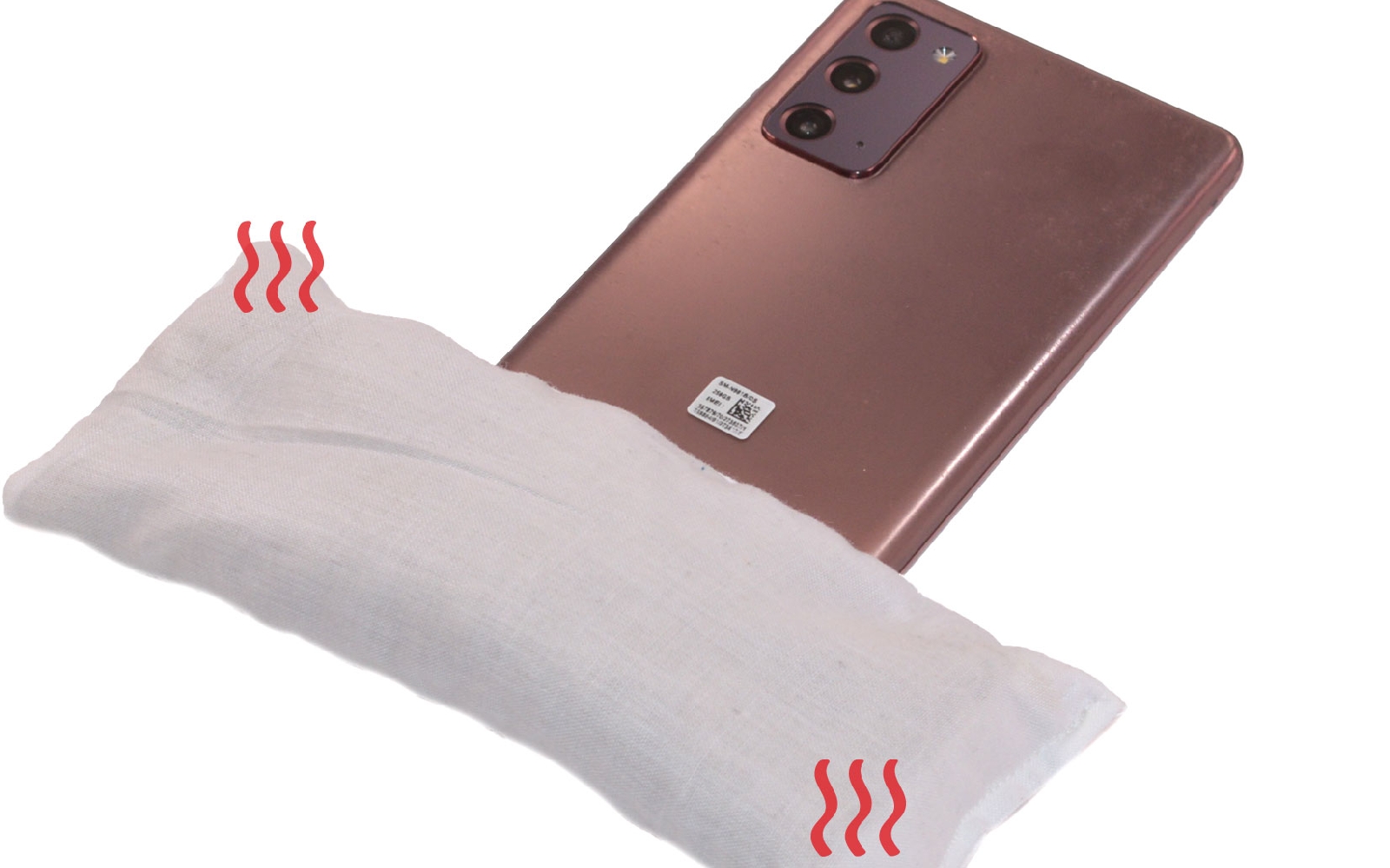

Chauffez l'arrière de votre Samsung afin de pouvoir par la suite décoller plus facilement la vitre arrière de votre appareil. Pour cela ,vous pouvez utiliser trois outils différentes.
Le premier est le coussin chauffant qu'il vous faut d'abord passer au micro-ondes environ 2 minutes avant de le déposer sur le dos du téléphone. Autrement, vous pouvez utiliser votre propre sèche-cheveux ou le décapeur thermique vendu sur Brico-phone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €
Etape 3 : Installer les médiators

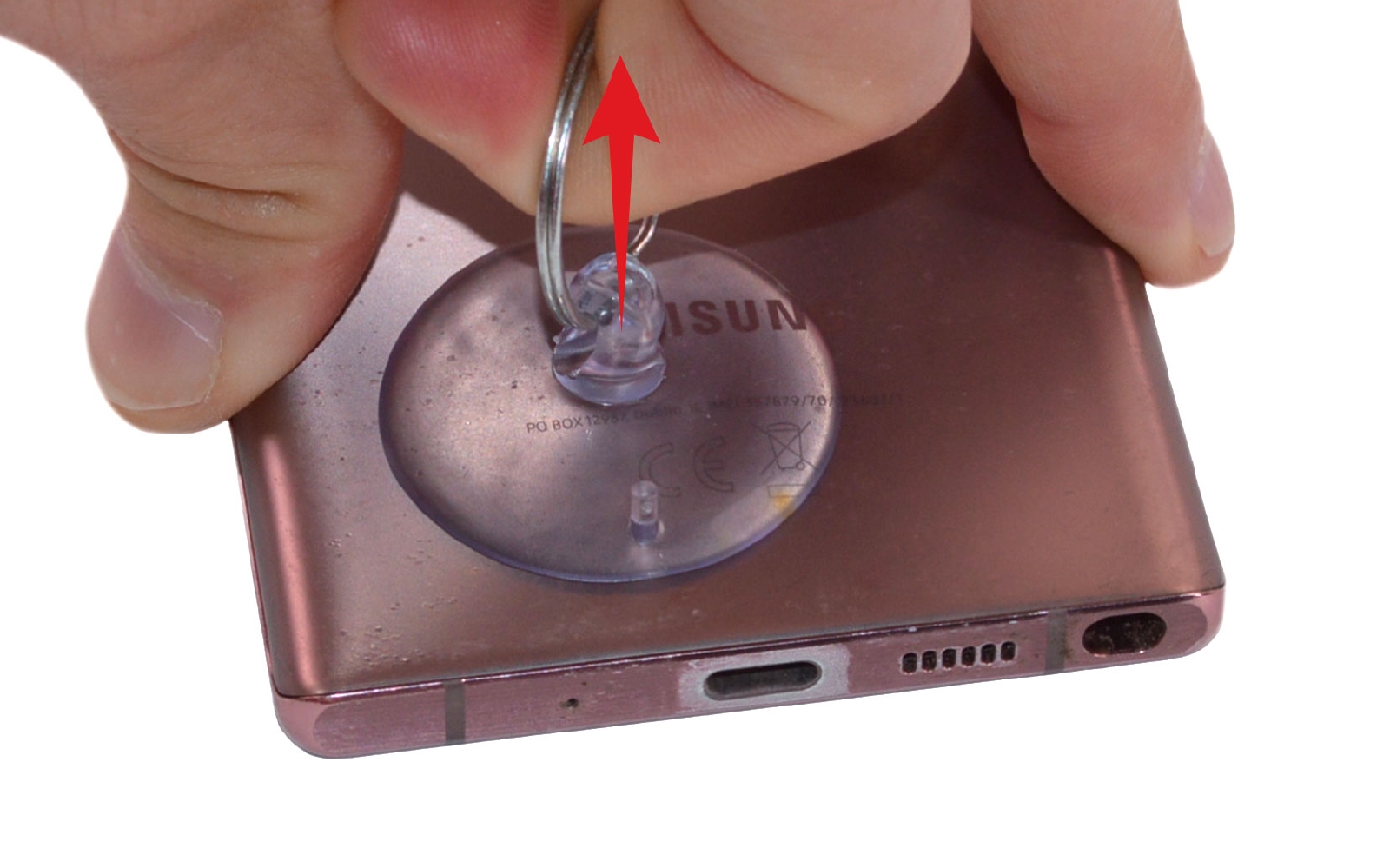

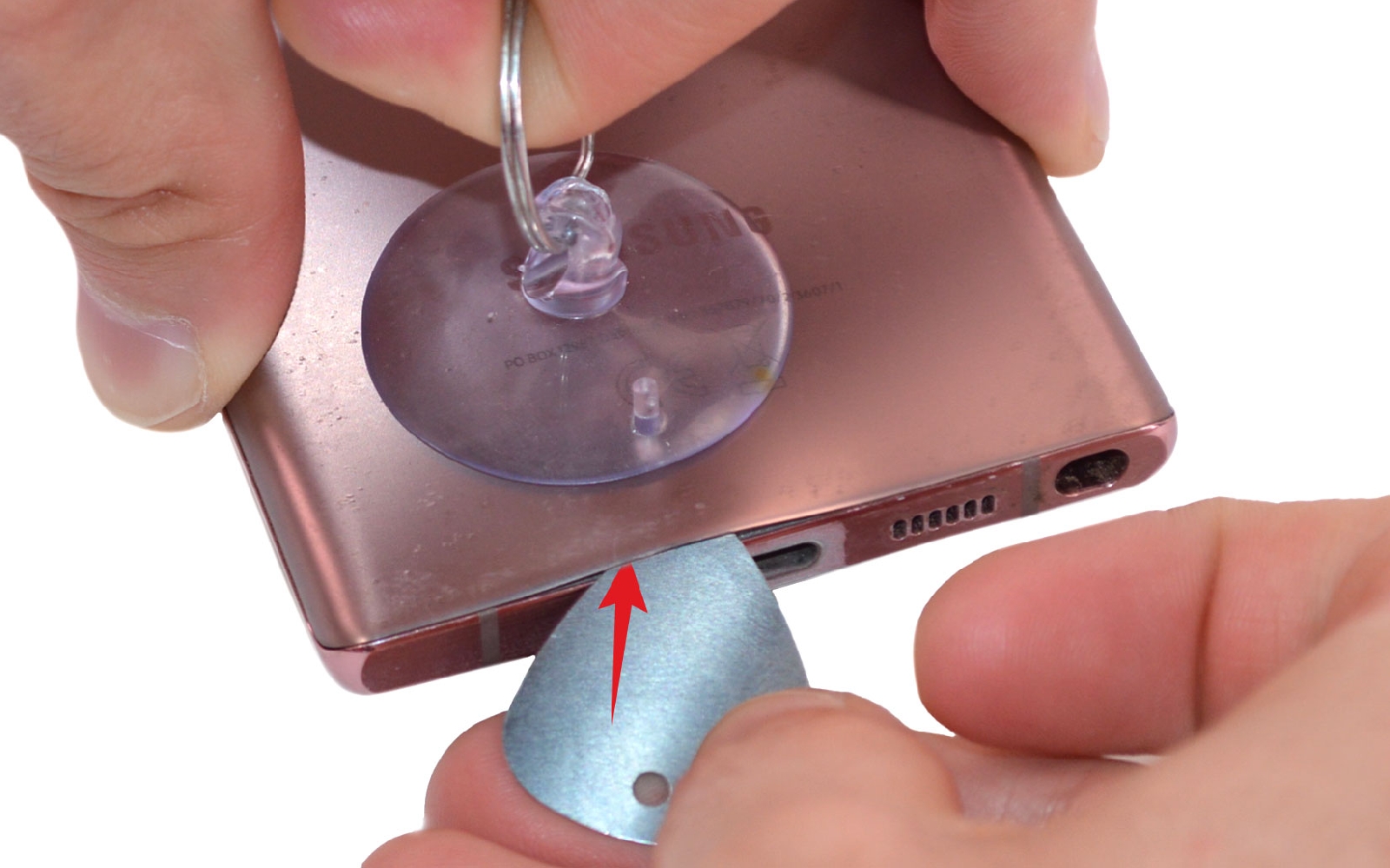

Collez la ventouse sur le bas du téléphone pour réussir à soulever suffisamment la vitre arrière afin de pouvoir insérer le médiator en métal entre le châssis et le cache.

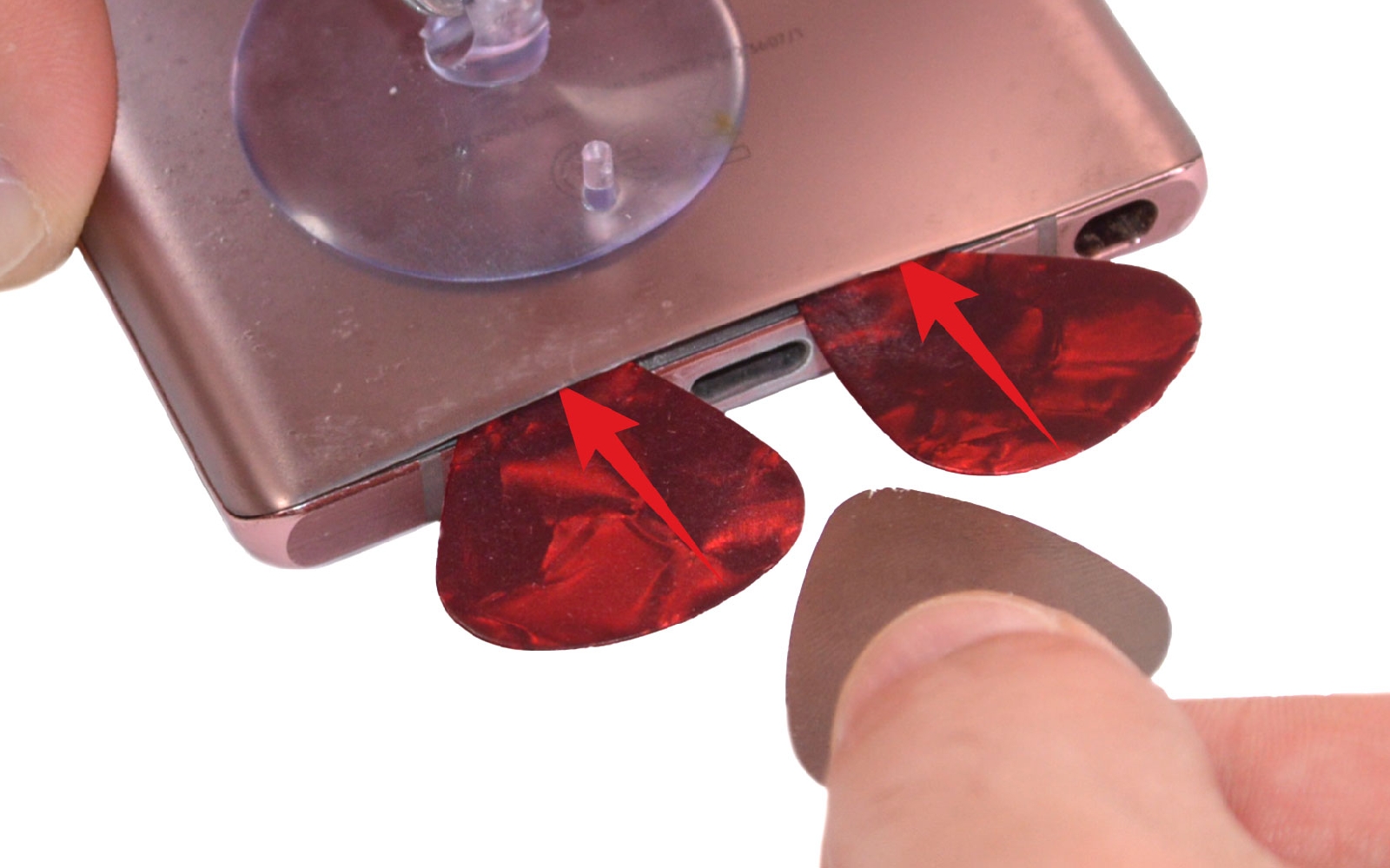

Ensuite, remplacez le médiator en métal par la version en plastique.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

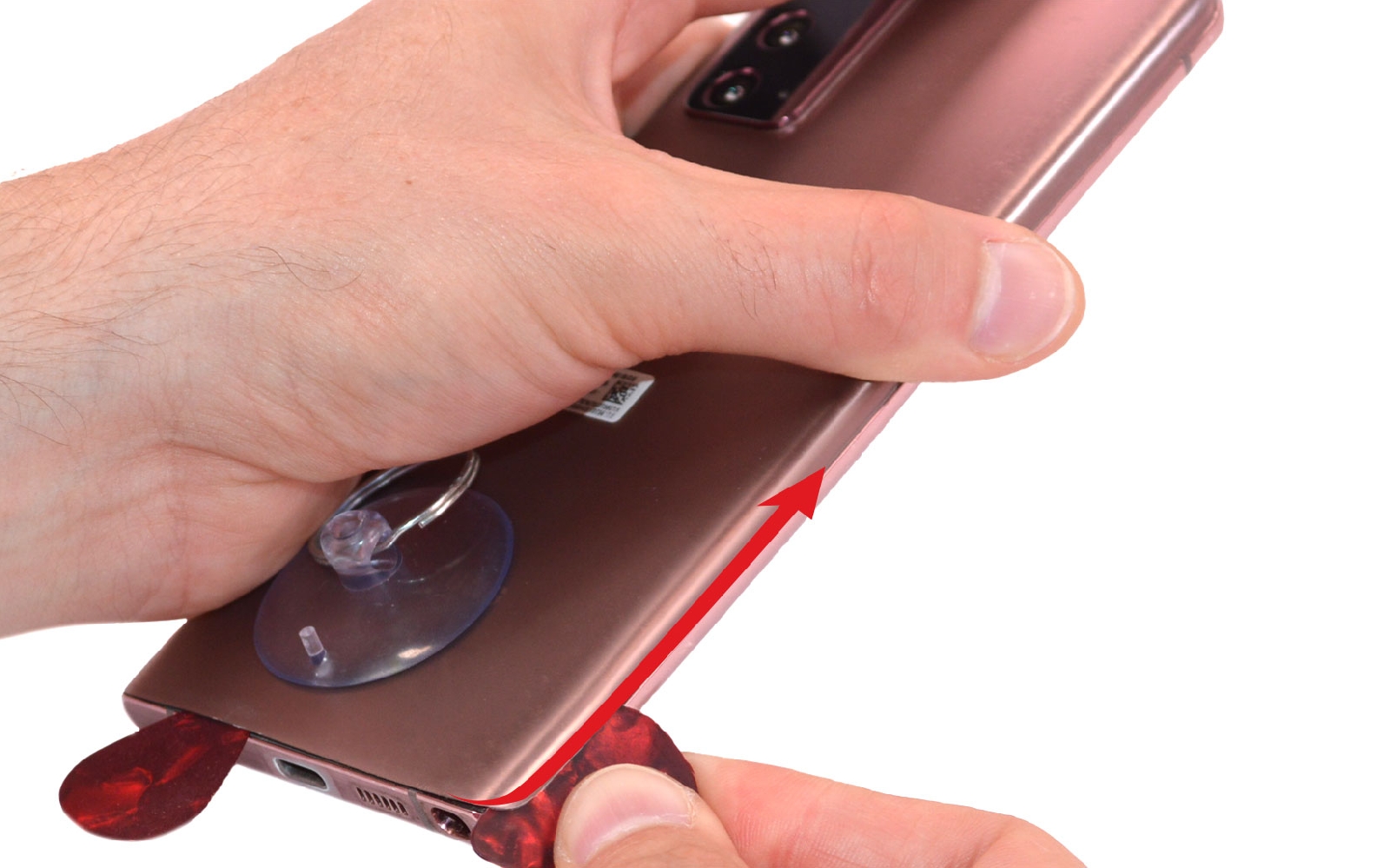

Etape 4 : Ouvrir le téléphone
Faites glisser le médiator sur tous le rebord du téléphone pour détacher le sticker du châssis et terminer par ouvrir le téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

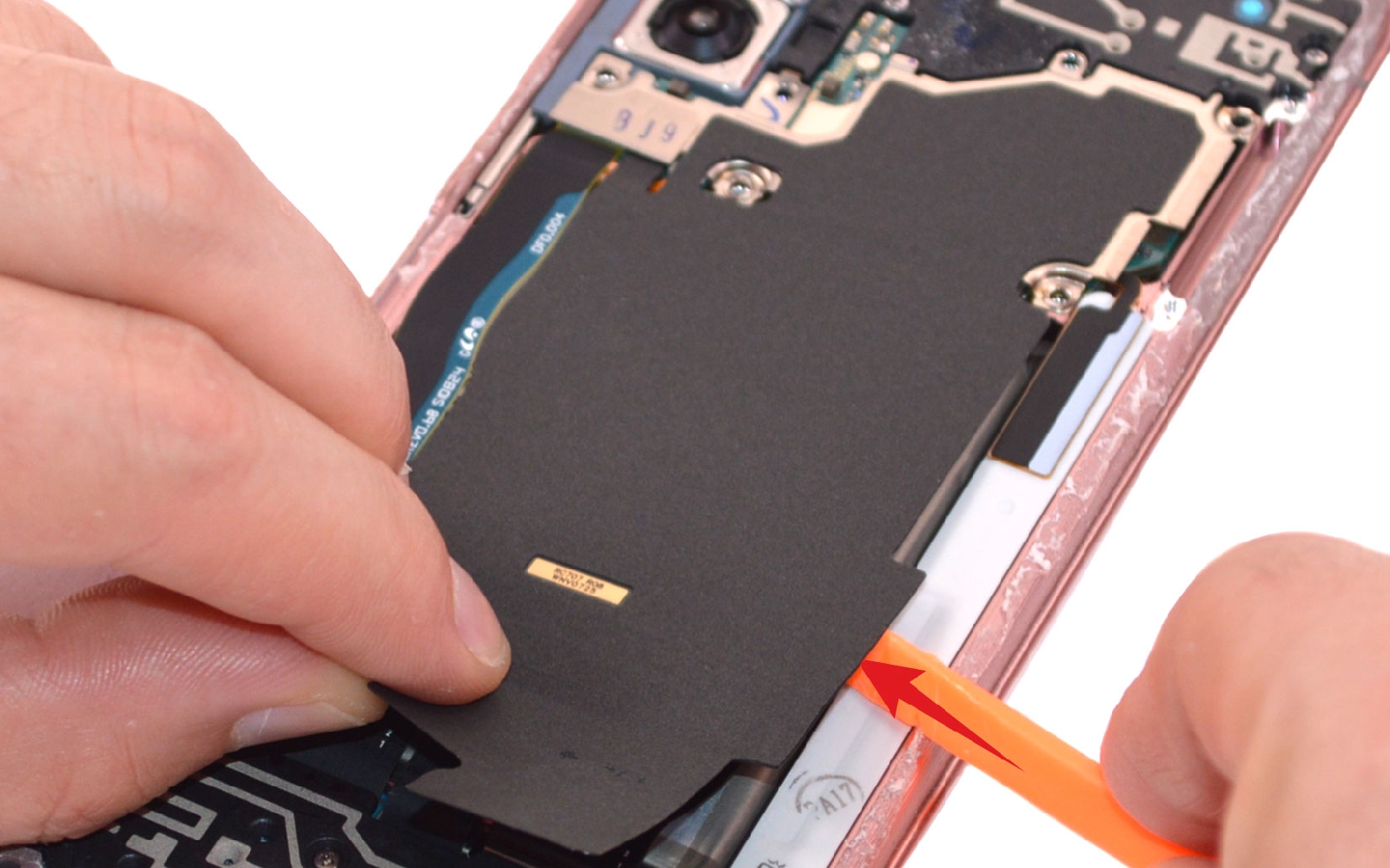

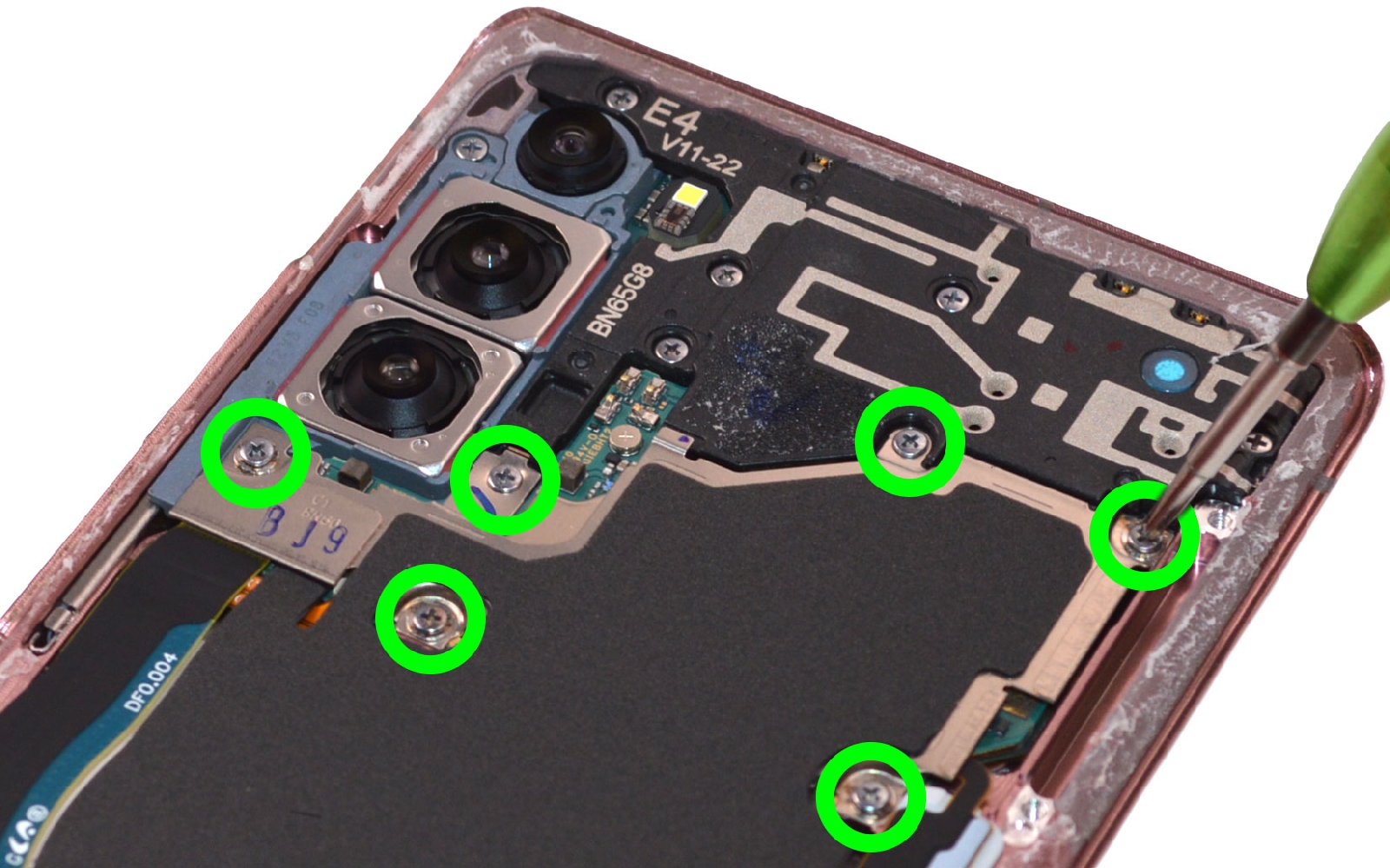

Etape 5 : Dévisser la plaquette NFC
Retirez les 6 vis avec le tournevis cruciforme puis décollez les bords de la nappe NFC.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

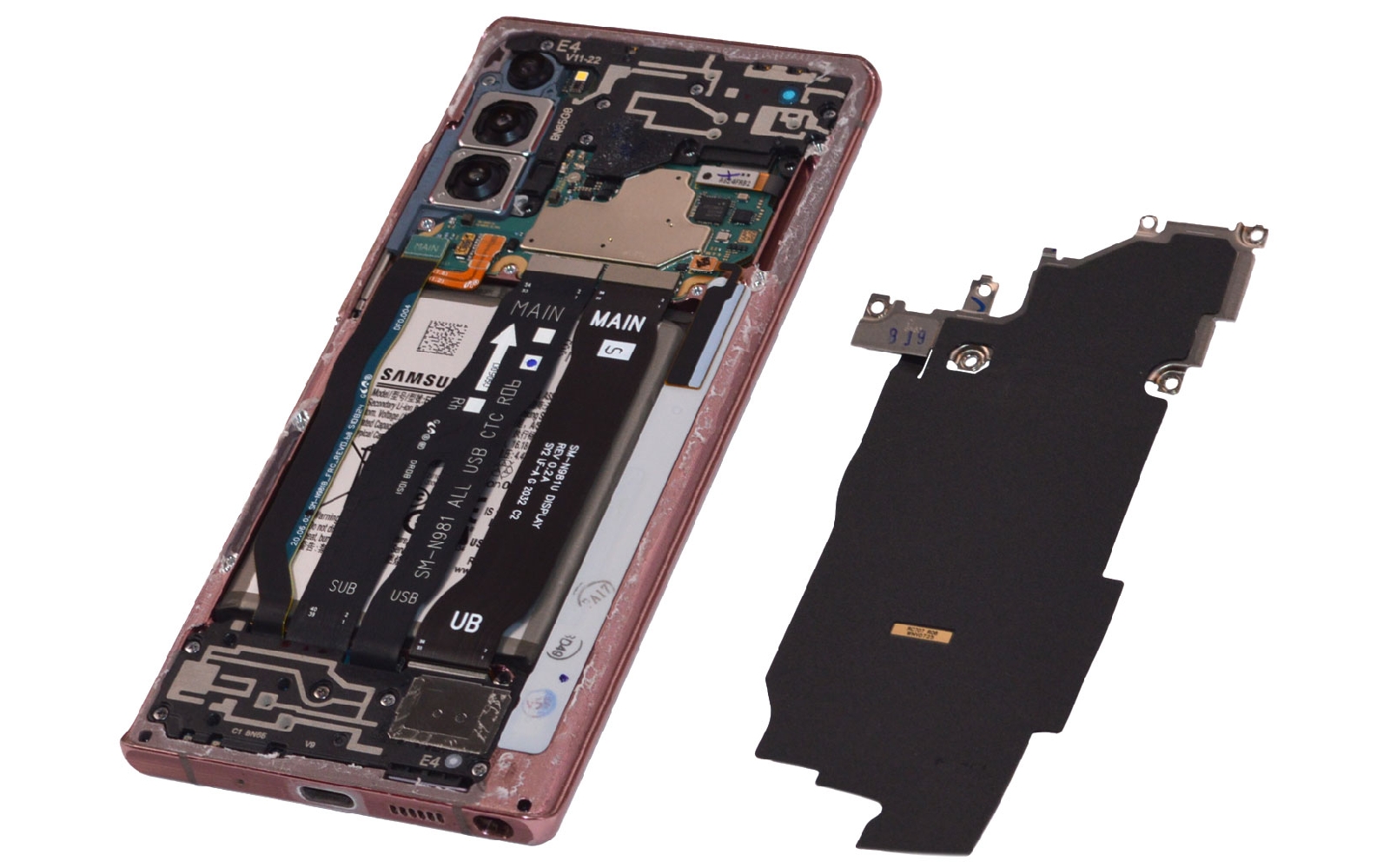

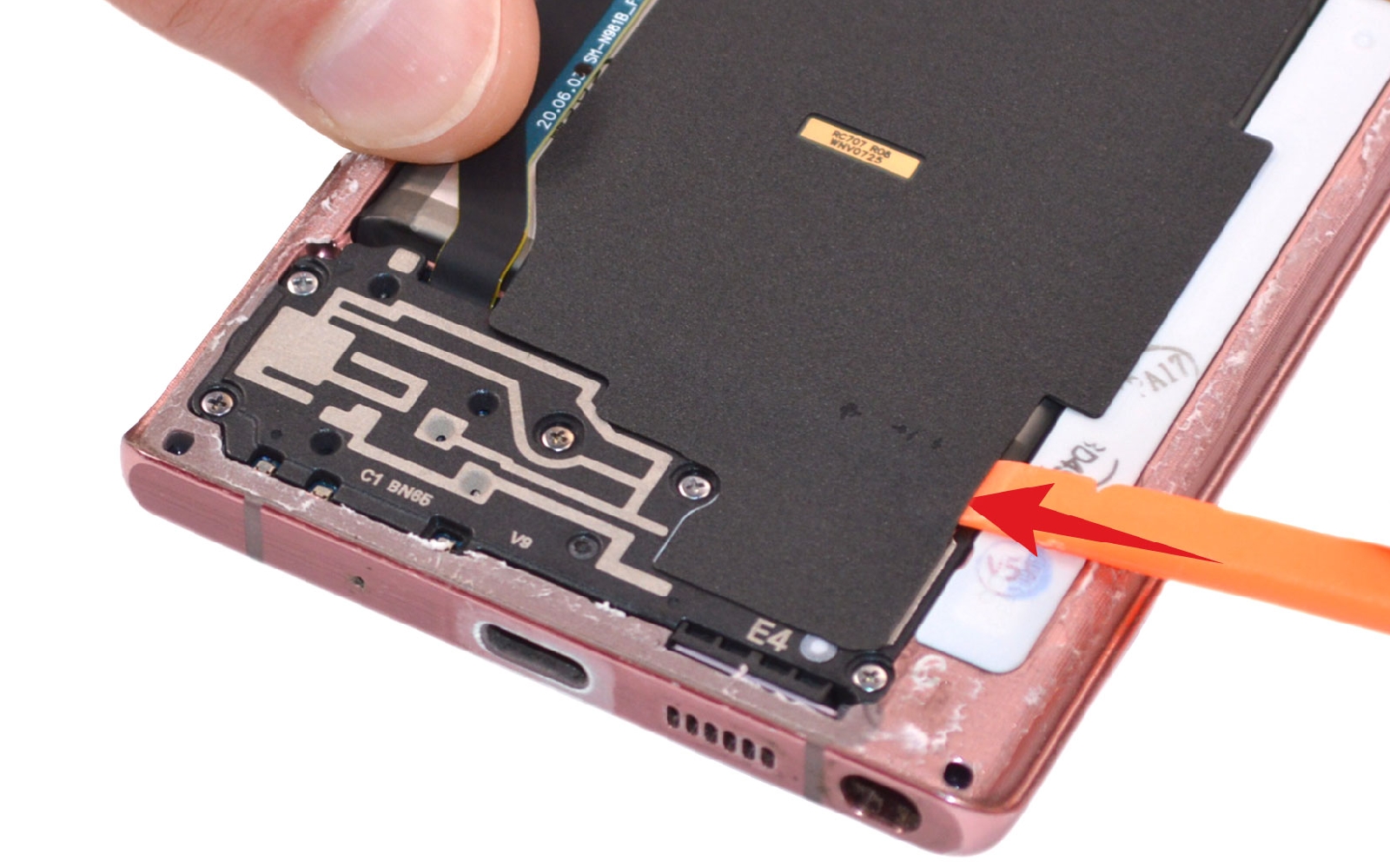

Etape 6 : Sortir la plaquette NFC

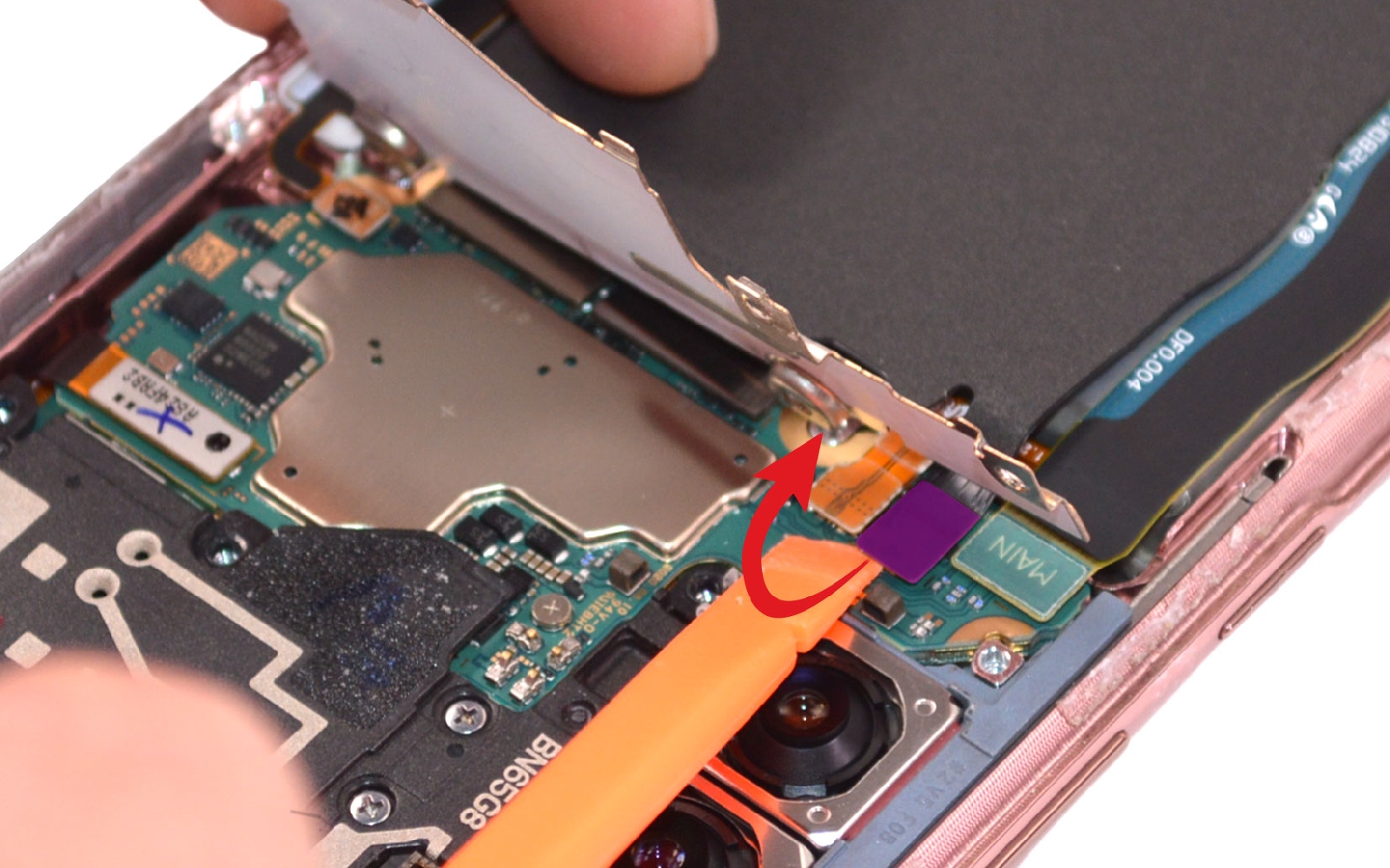

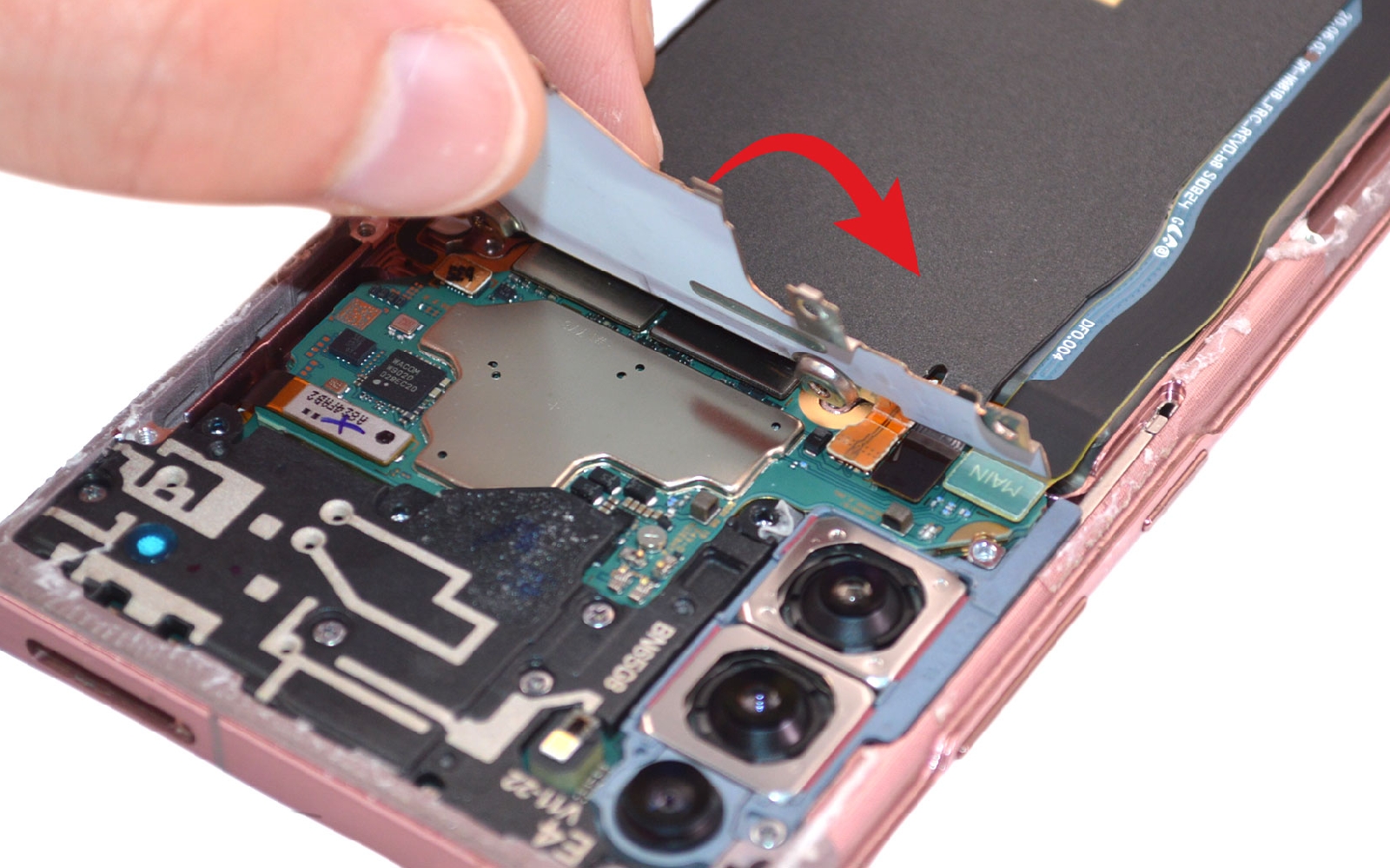

Repliez légèrement le haut du composant pour déconnecter la nappe de la plaquette NFC avant de la sortir du châssis de votre Galaxy Note 20.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Antenne NFC d'origine Galaxy Note 20
19,90 €

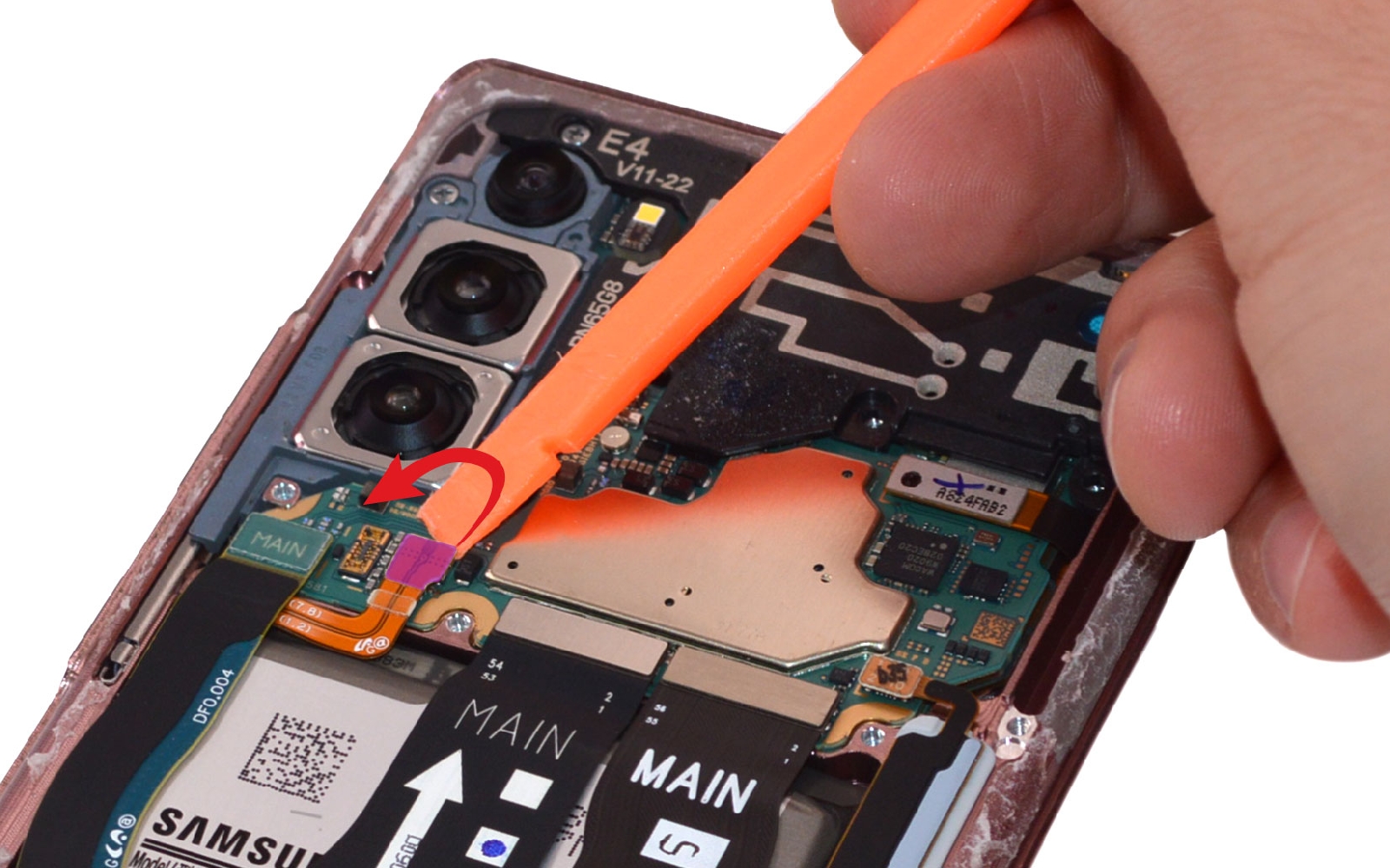

Etape 7 : Déconnecter la batterie
Débranchez la nappe de la batterie pour pouvoir travailler en toute sécurité sur tout le reste de la réparation.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

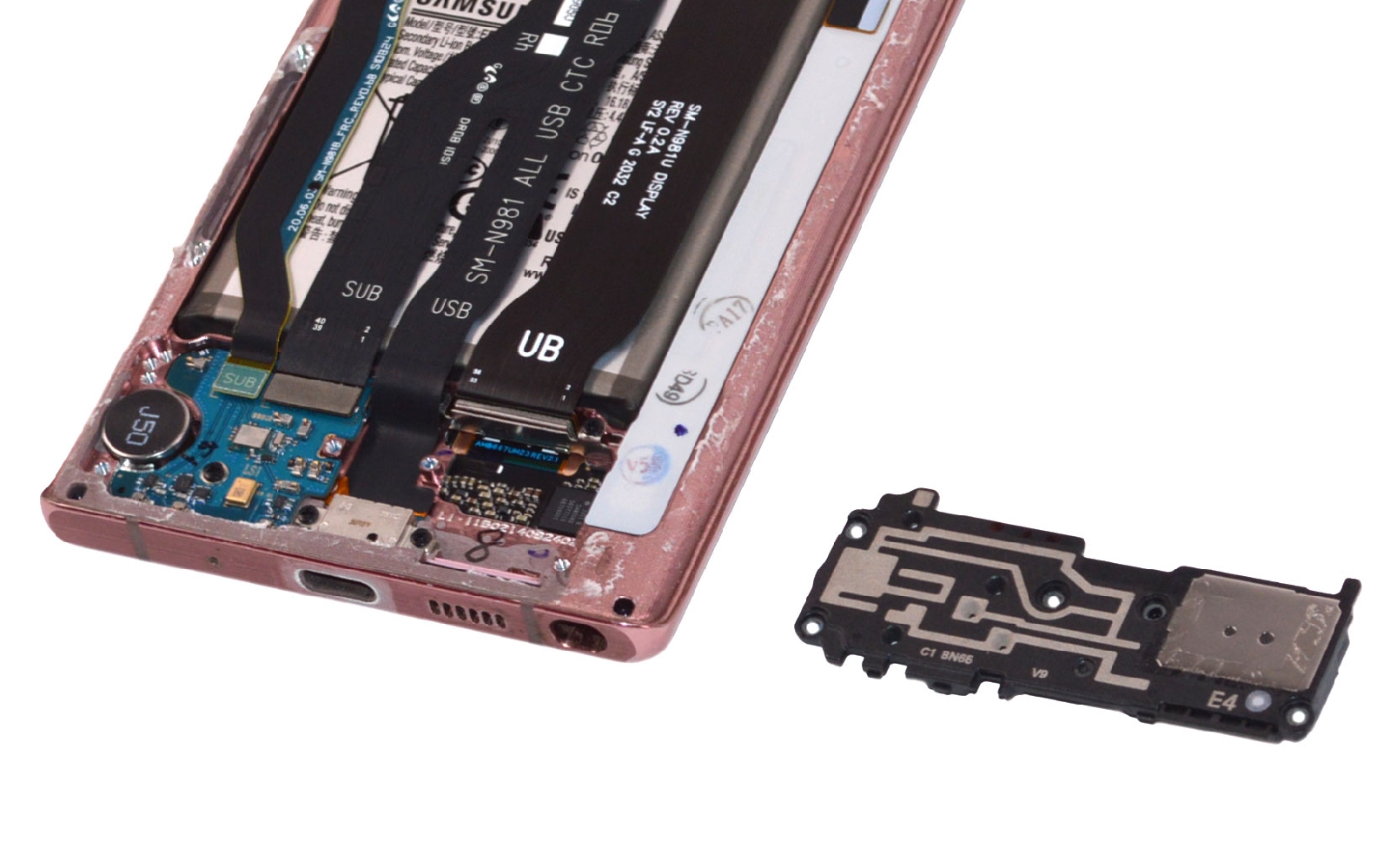

Etape 8 : Enlever le haut-parleur externe

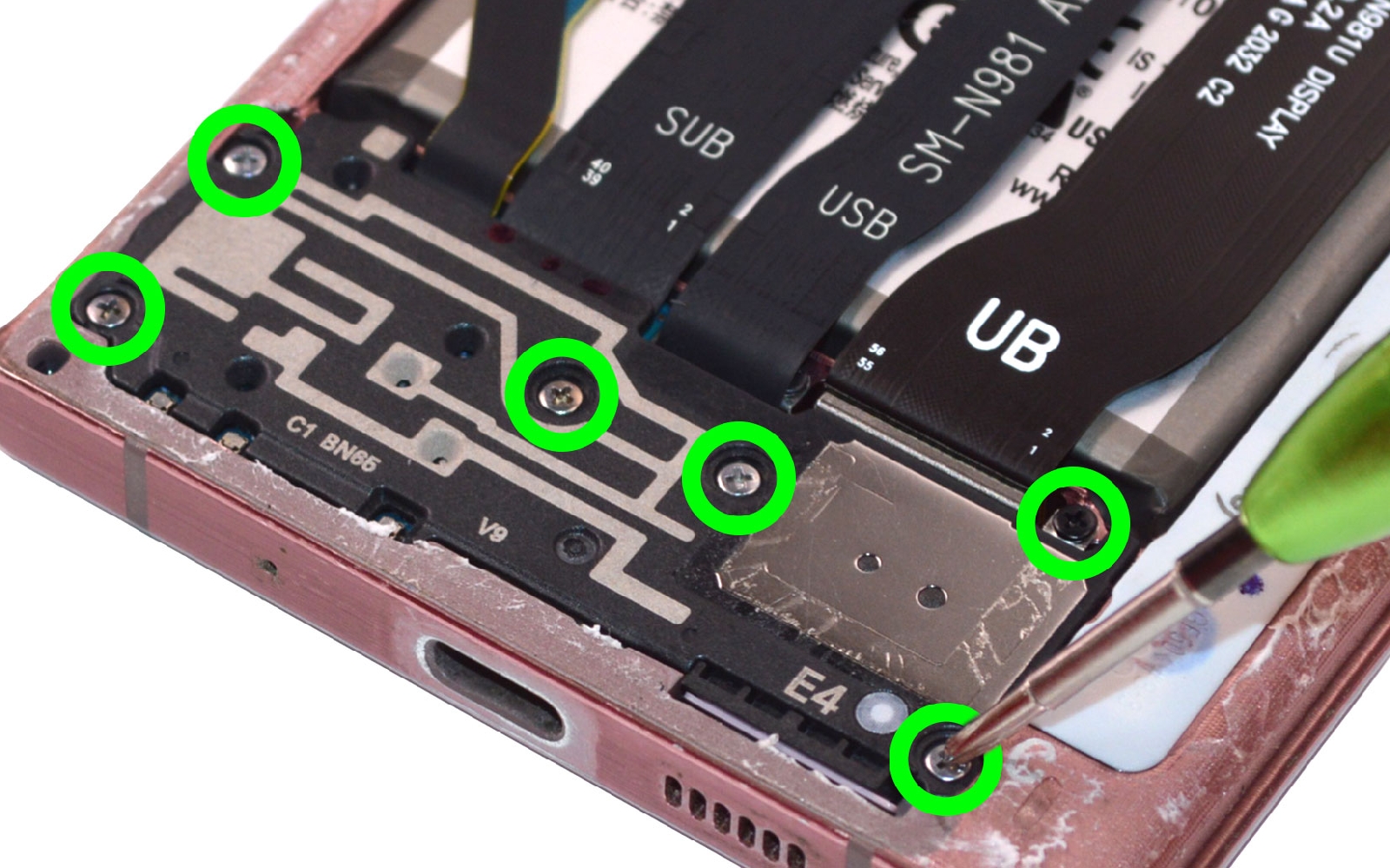

Ôtez toutes les vis cruciforme qui retiennent le haut-parleur externe au châssis.

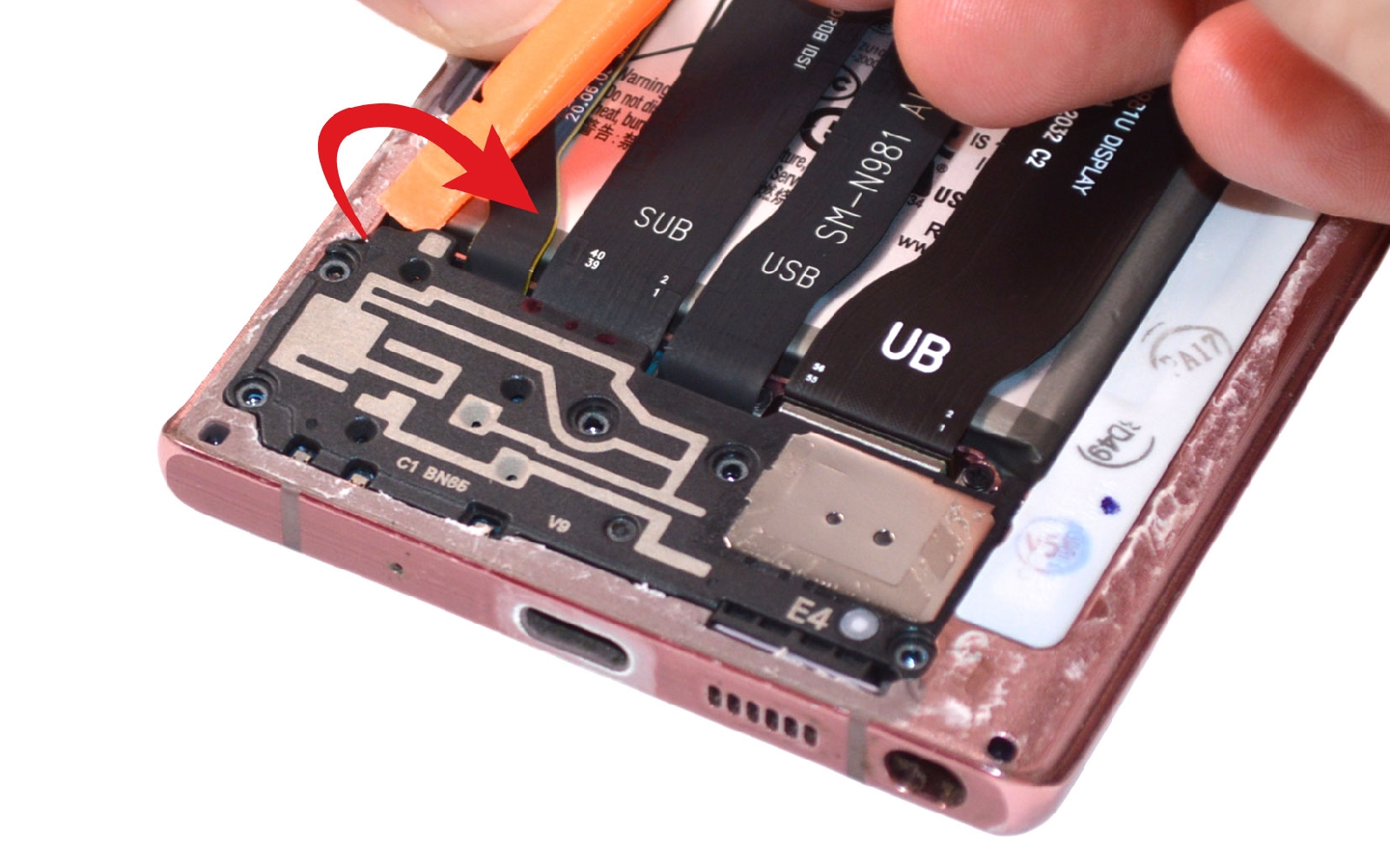

Ensuite, glissez le levier sous le composant pour le déclipser et l'extraire du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Haut-parleur externe d'origine Galaxy Note 20
19,90 €

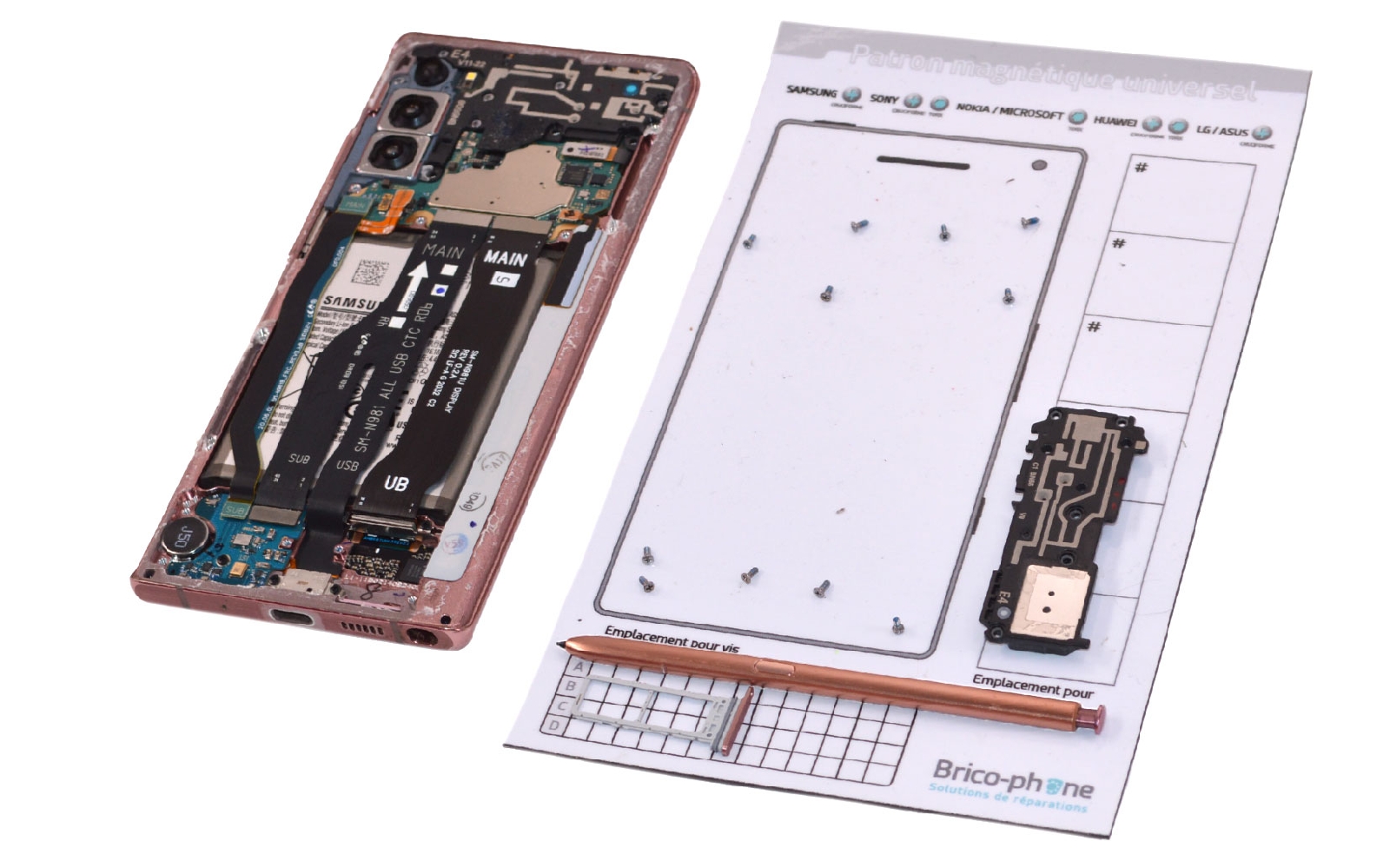

Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €

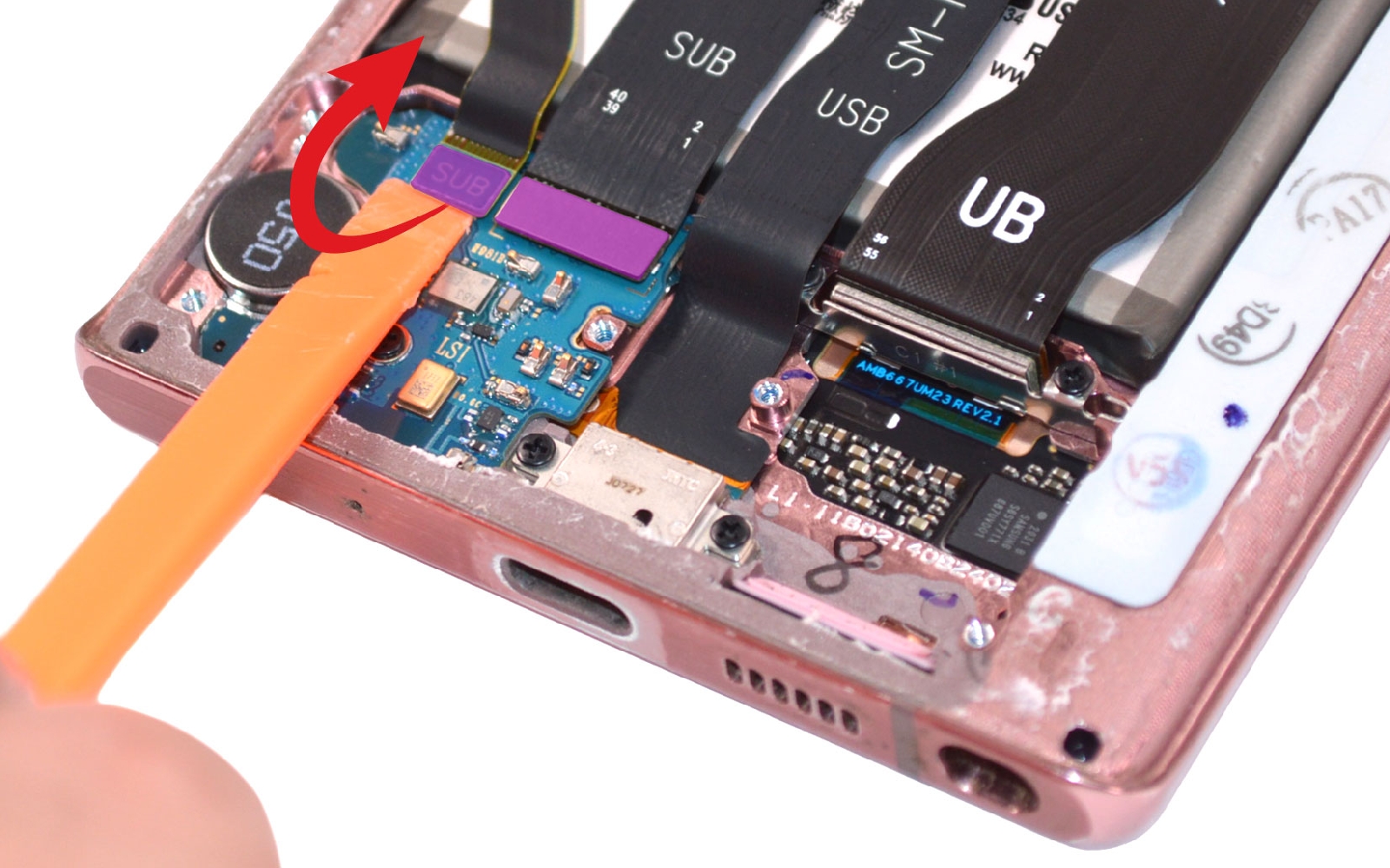

Etape 9 : Ôter la plaquette fille
Déconnectez les rallonge d'interconnexion puis retirez la vis cruciforme de la plaquette.

Ensuite, soulevez le composant et disposez le sur le patron d'aide au montage grâce au levier en nylon.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

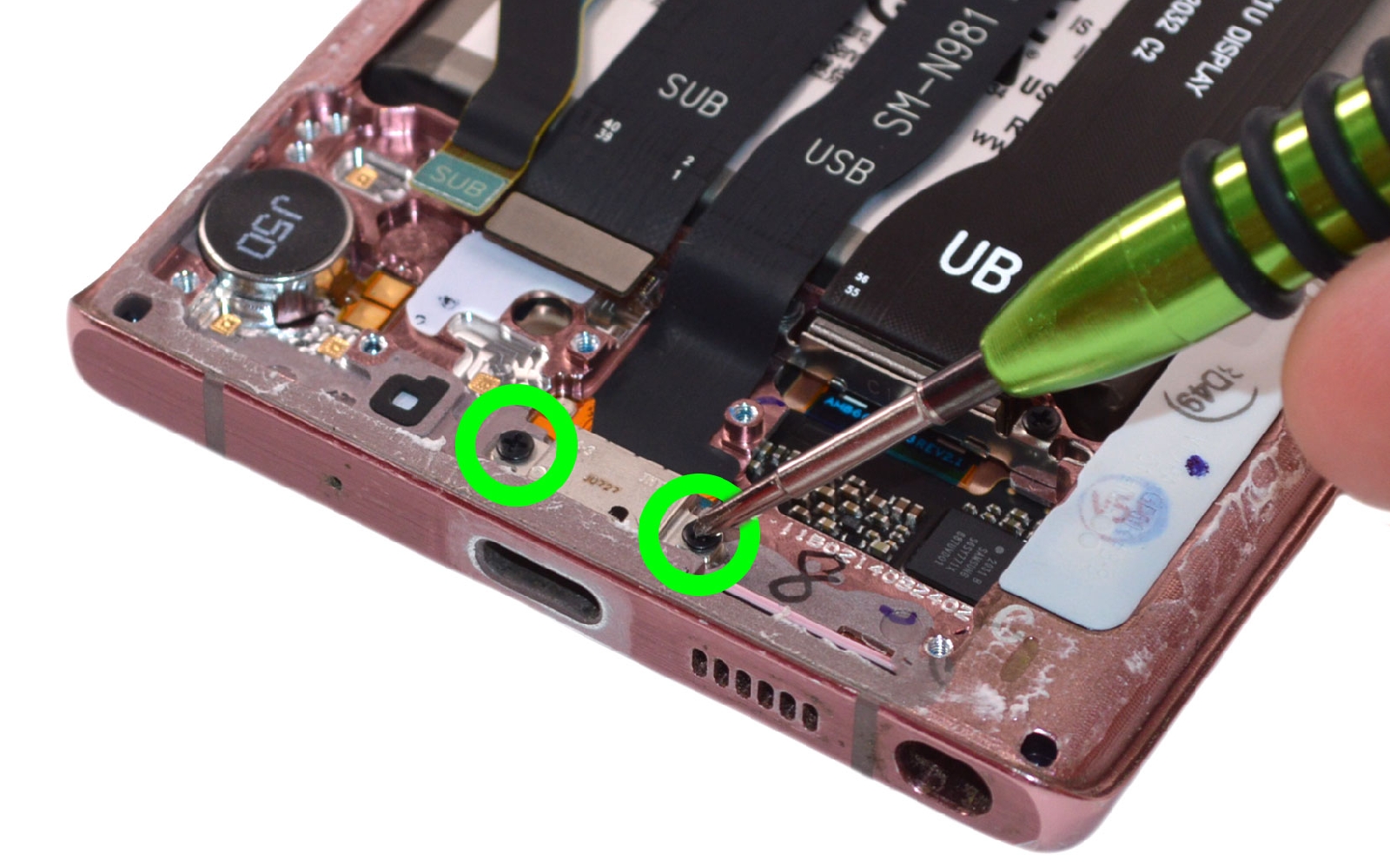

Etape 10 : Retirer le connecteur de charge
Sortez les deux vis cruciforme puis déconnectez la nappe du connecteur de charge.

Saisisse le dock pour l'extraire du châssis de votre Samsung Note 20.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge d'origine pour Samsung Galaxy Note 20
19,90 €

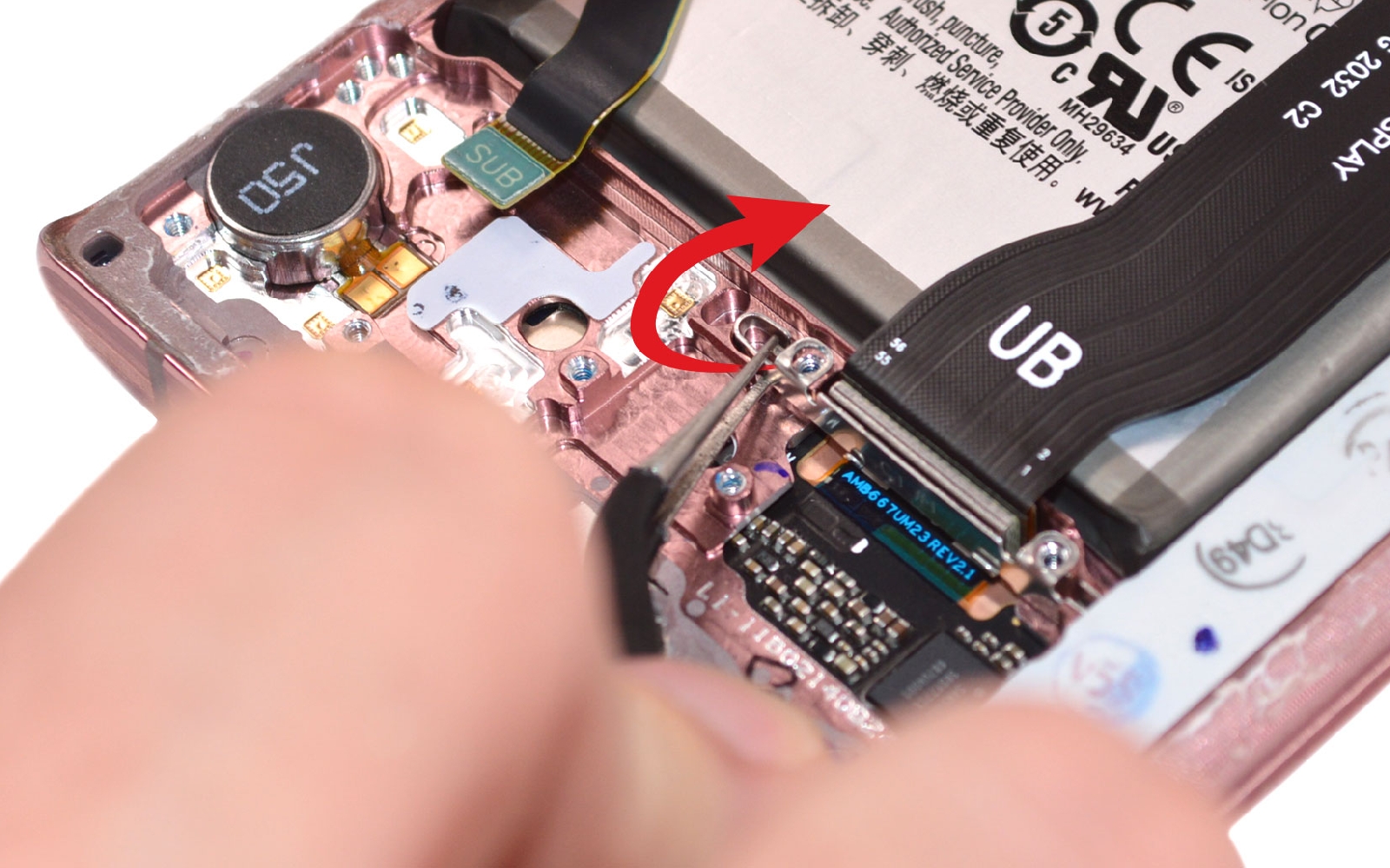

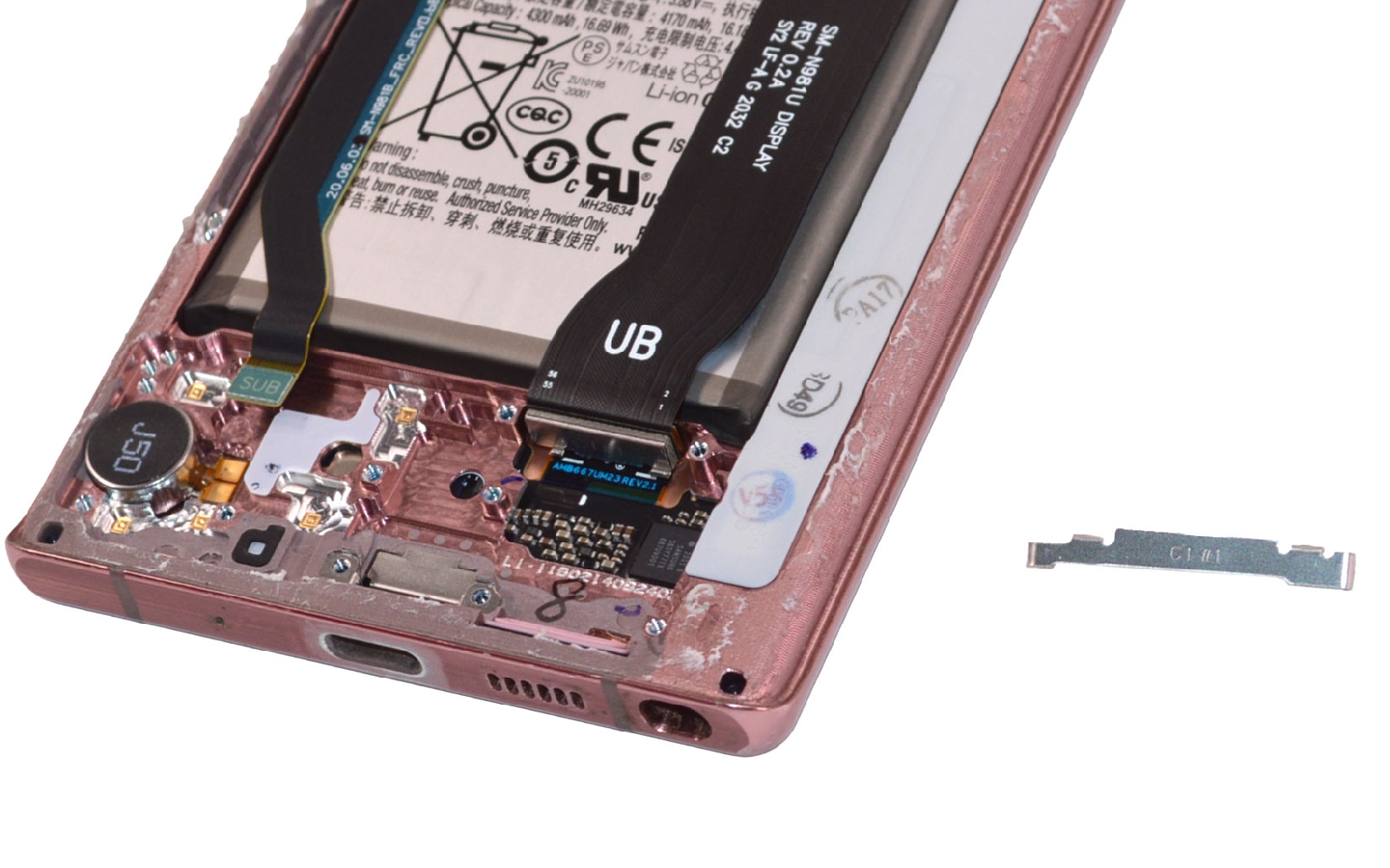

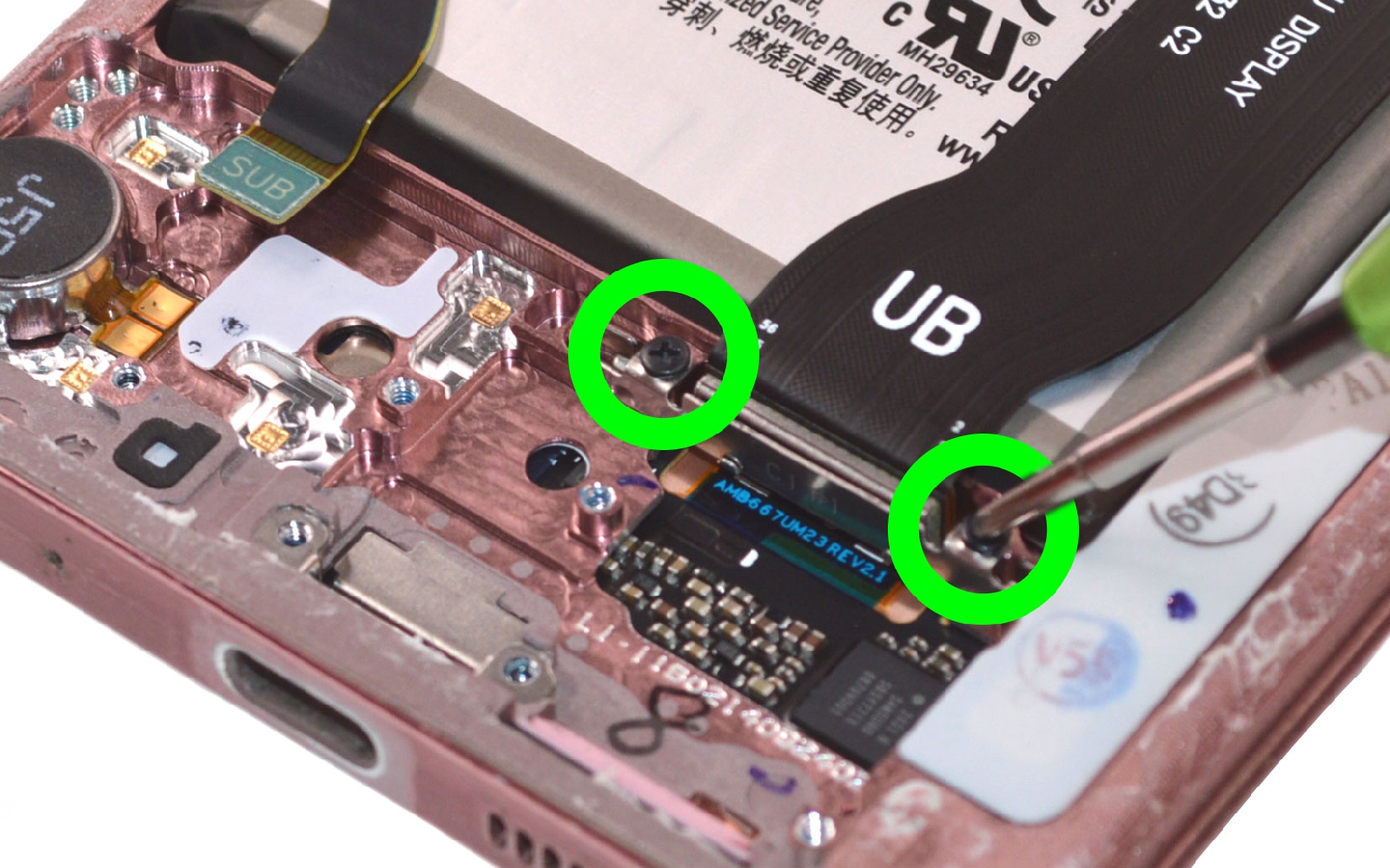

Etape 11 : Libérer la rallonge écran
Reprenez le tournevis pour sortir les deux vis placées de part et d'autre de la nappe de l'écran.

Et, récupérez la plaquette métallique.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Etape 12 : Débrancher les rallonges

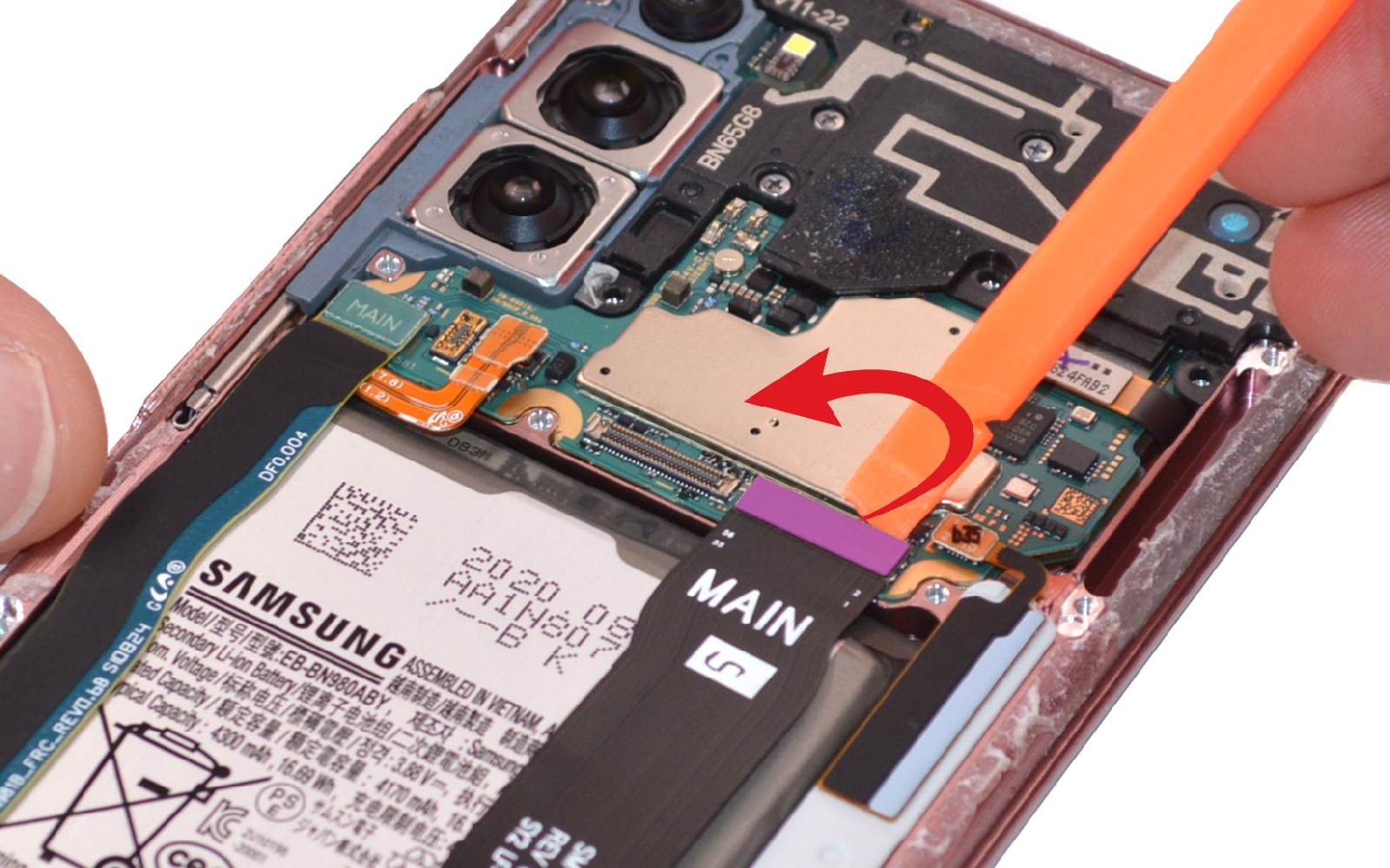

Débranchez la nappe FRC et les extrémités de la rallonge de la nappe de l'écran.
Attention, celle du bas et connectez par le bas, il vous faut donc basculer la nappe pour déconnecter plus facilement la nappe.

Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

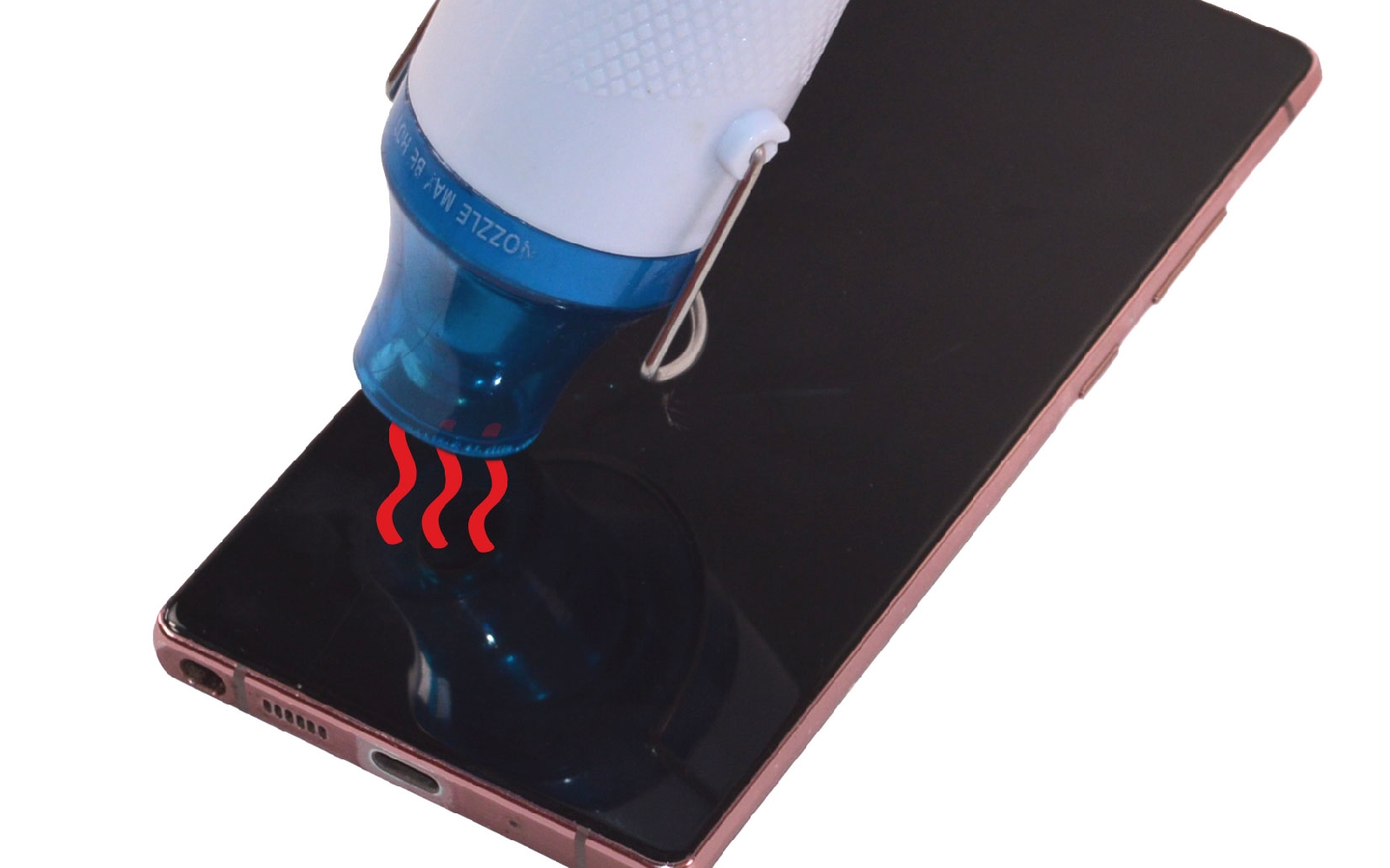

Etape 13 : Chauffer le dos de la batterie
Chauffez l'arrière de la batterie en passant à travers l'écran.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

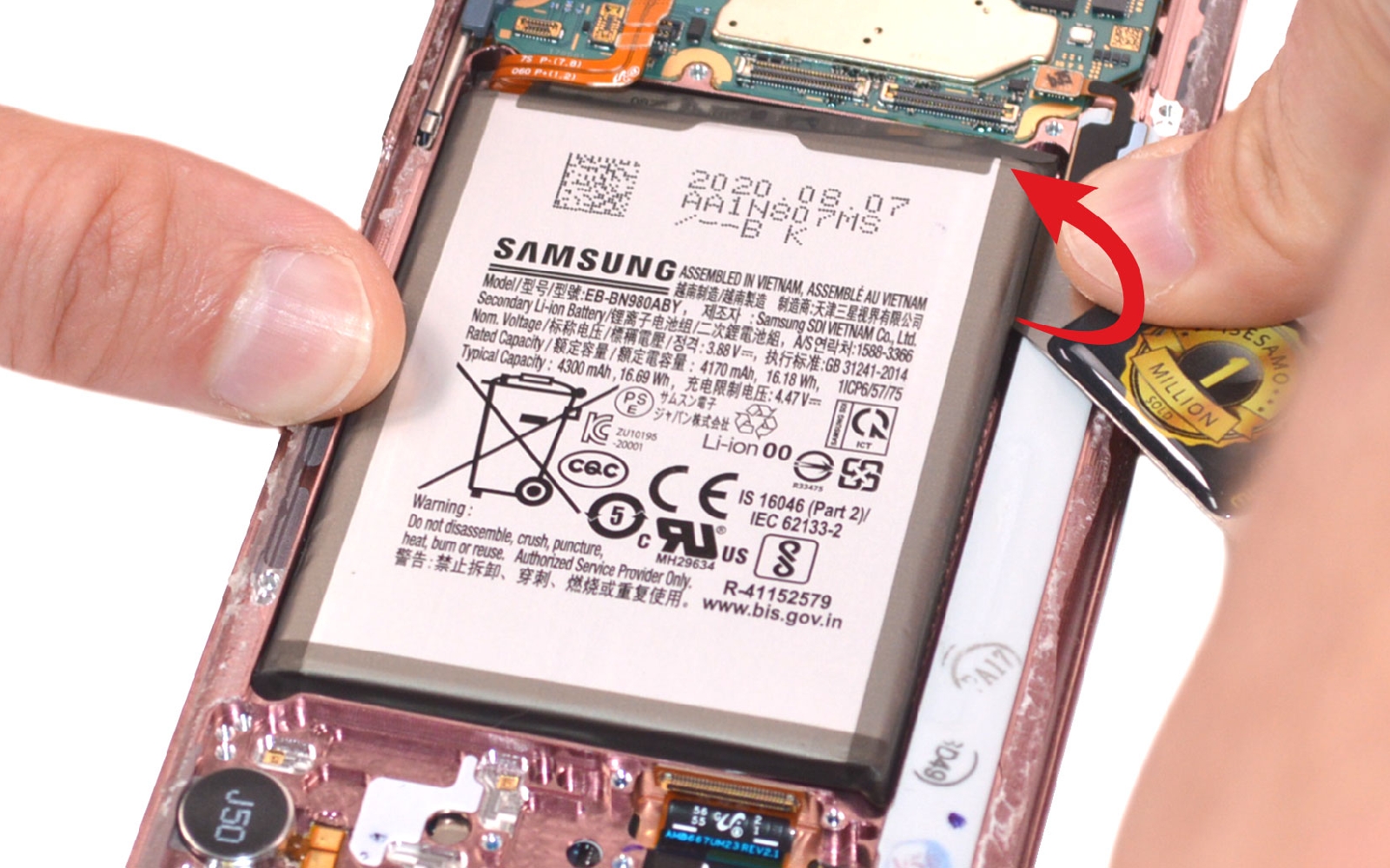

Etape 14 : Décoller la batterie
Insérez le mini iSesamo entre le châssis et la batterie pour soulever cette dernière suffisamment afin d'insérer la carte en PVC.

Ensuite, aidez vous du levier en le plaçant sous la carte mais en faisant attention à ne pas endommager la batterie.
Retirez enfin la batterie.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iSesamo
8,90 €

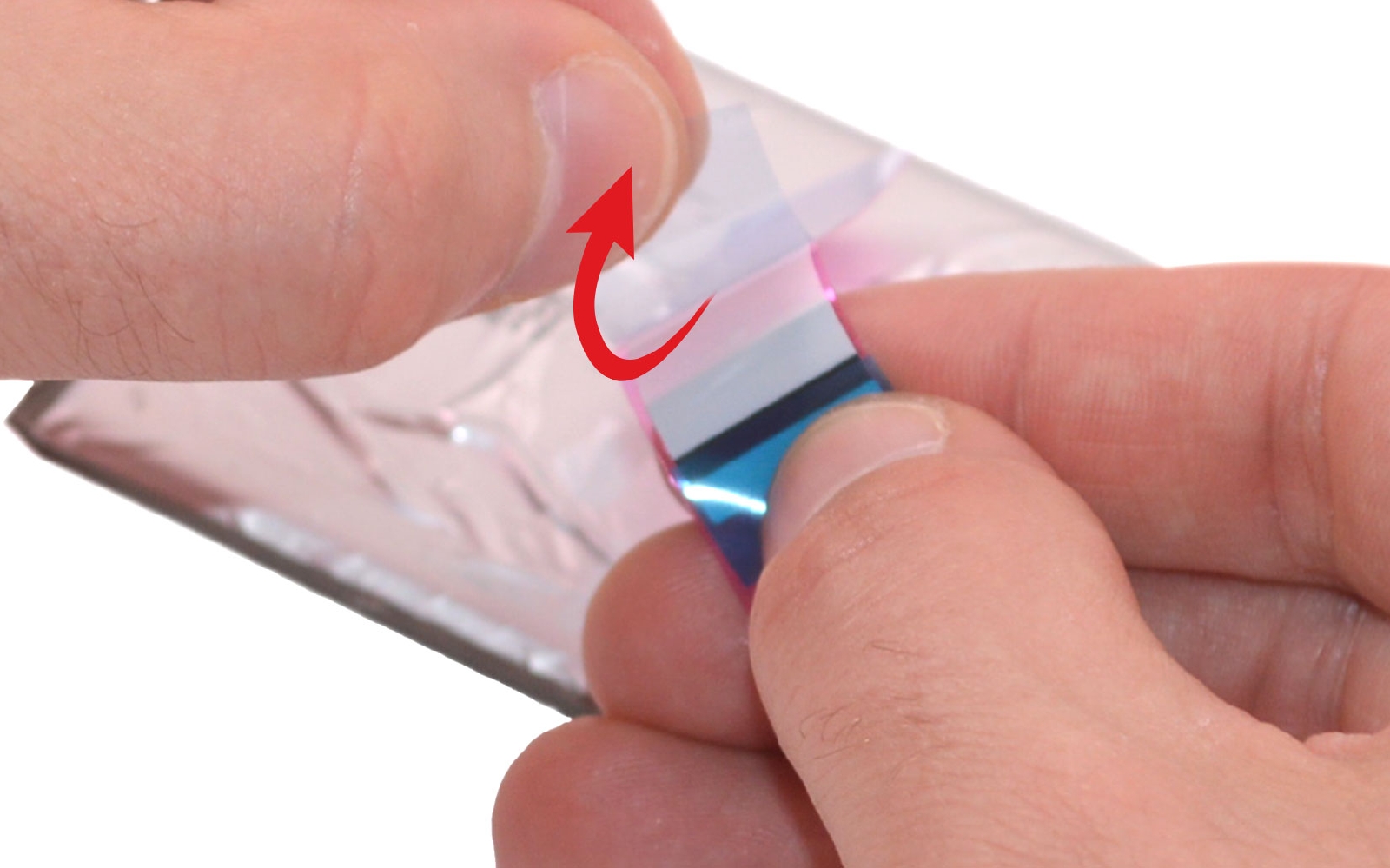

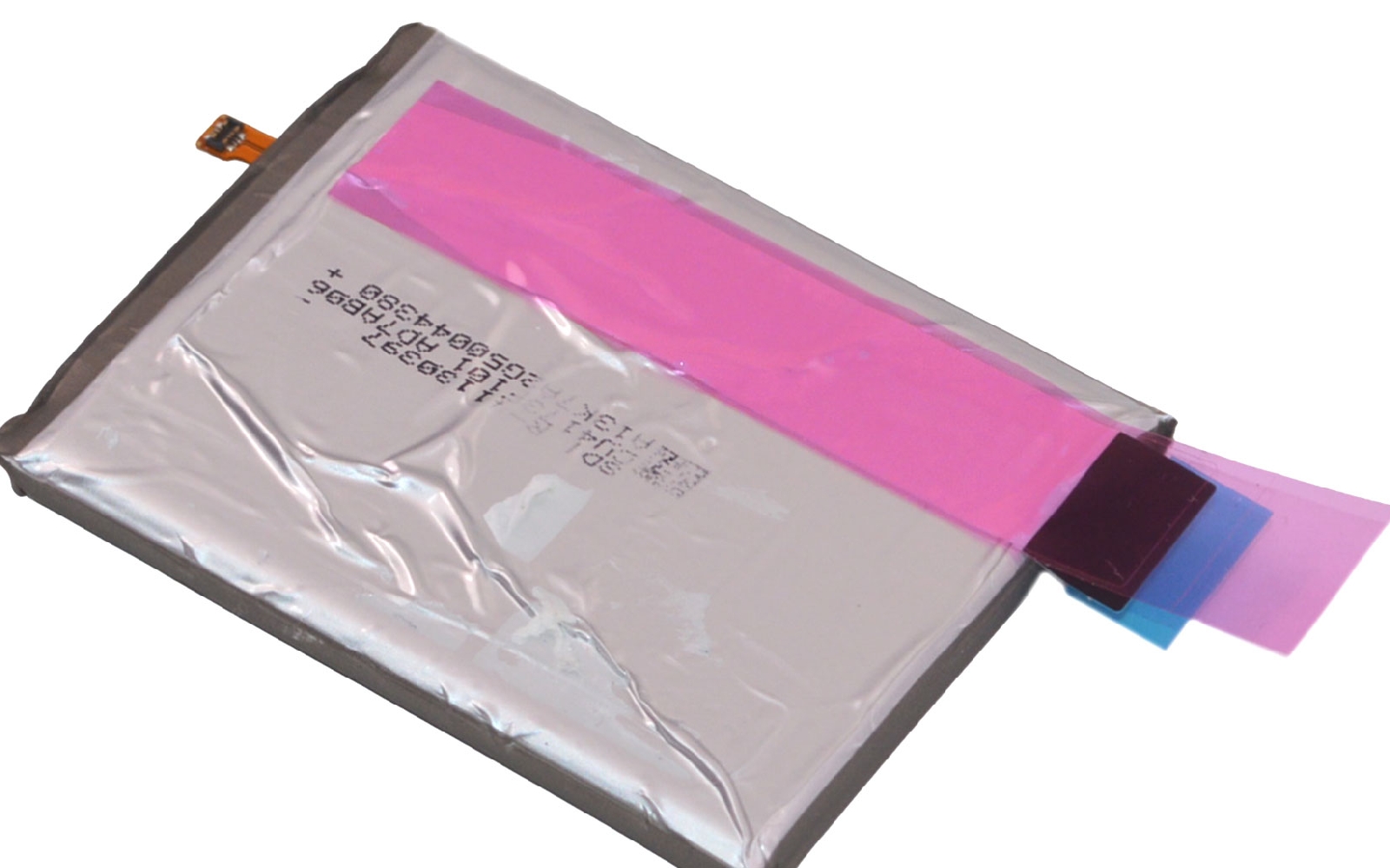

Appliquer les stickers de batterie
Si vous avez opté pour la batterie compatible, il vous faut utiliser des stcikers de pose pour installer le nouveau composant.

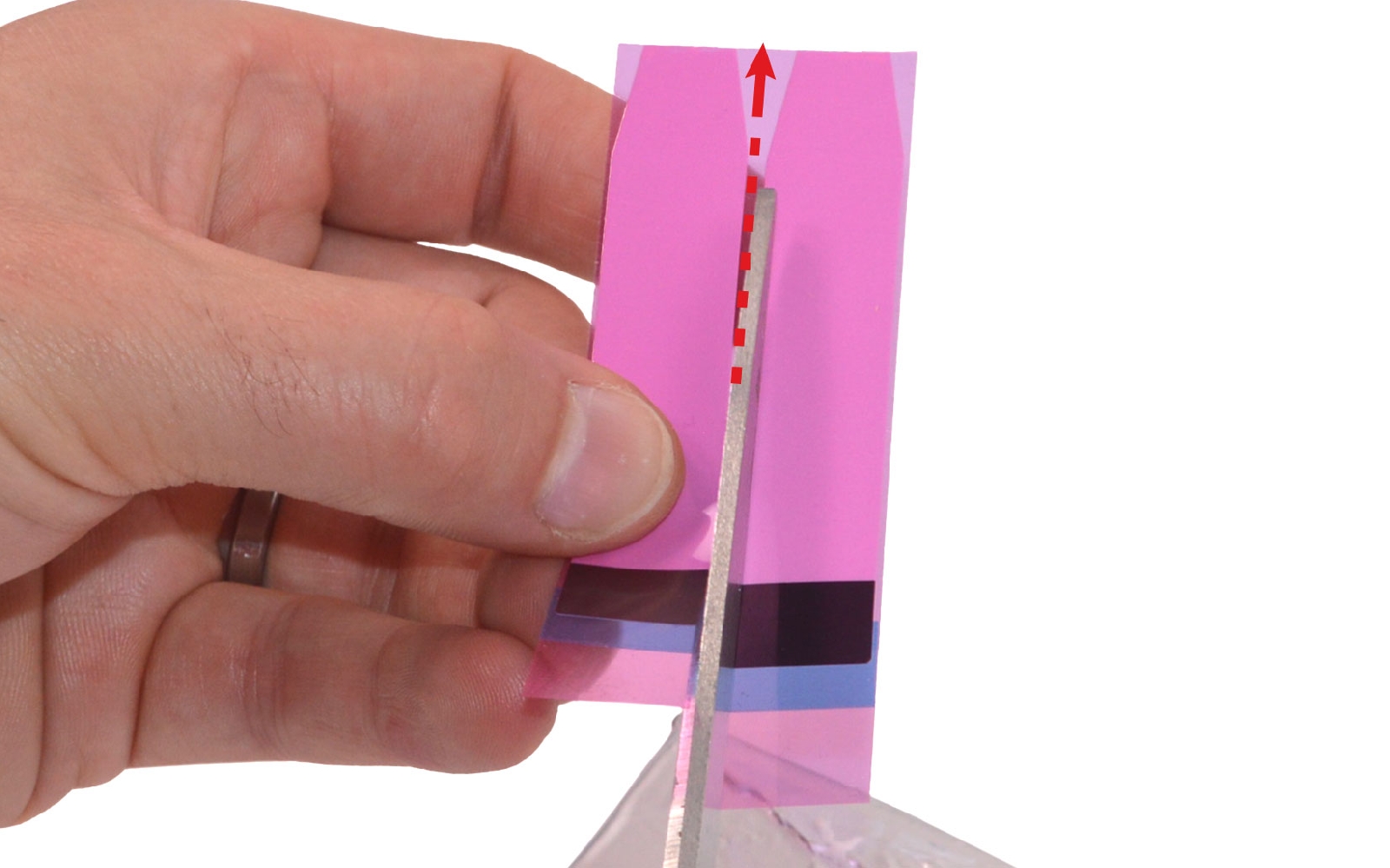

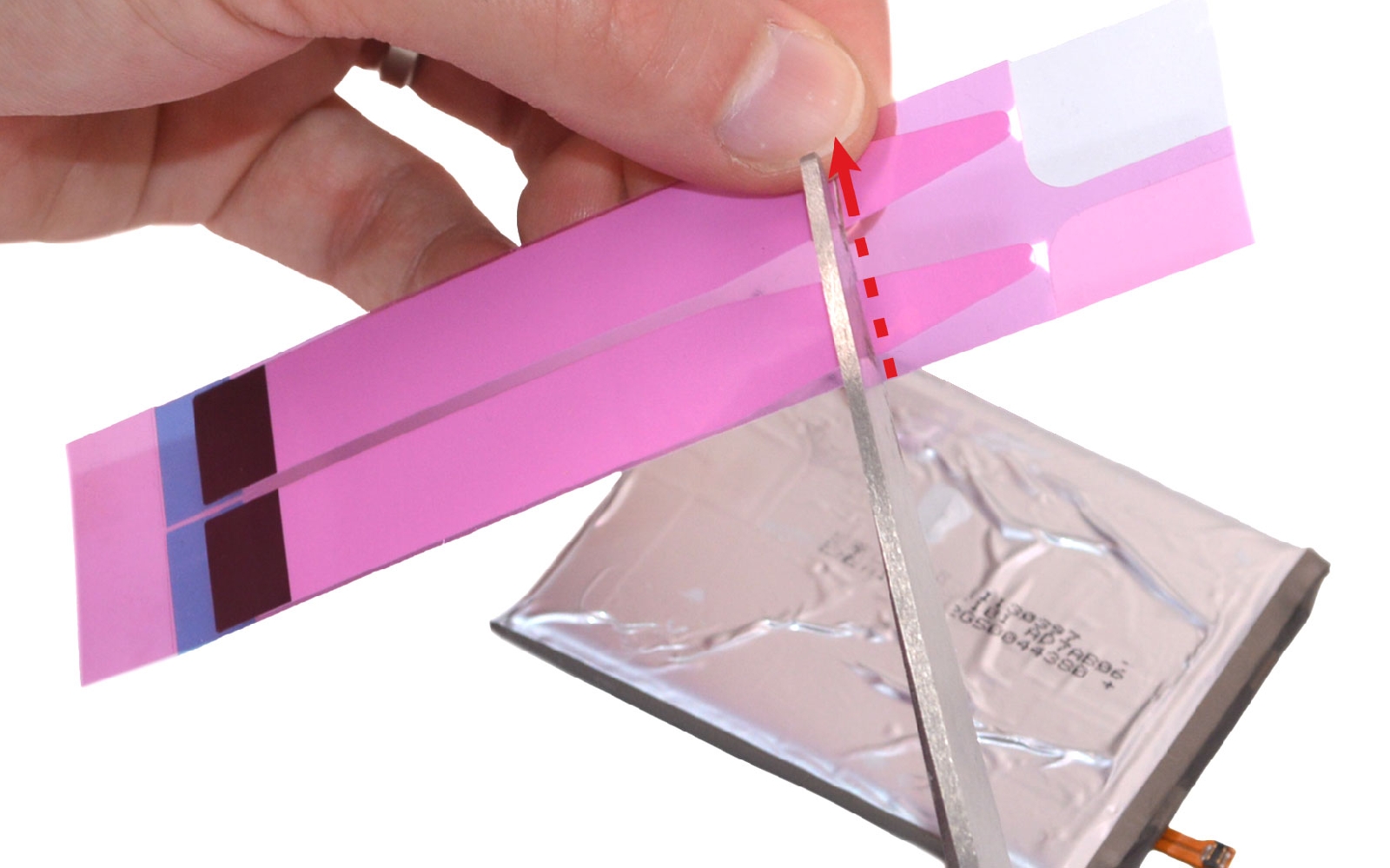

De ce fait, à l'aide d'une paire de ciseaux, découpez à la bonne longueur les adhésifs puis séparez les en deux.

Ôtez la première protection (bleu clair) et déposez le sticker au dos de la batterie. Retirez la partie bleue avant de replier la languette vers le devant du composant.
Détachez la protection rose avant d'installer la batterie dans le nouveau bloc écran.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €

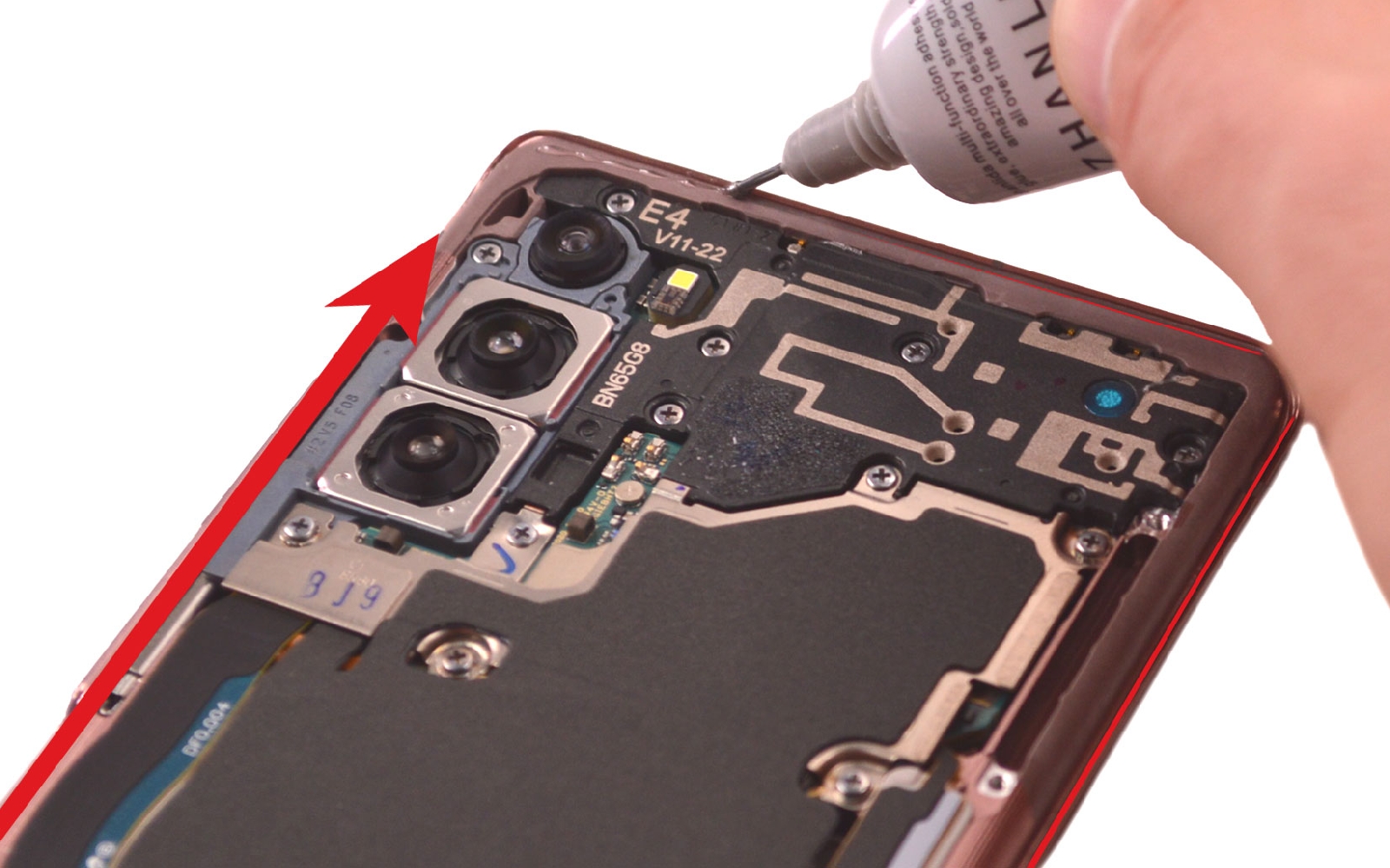

Refermer le téléphone

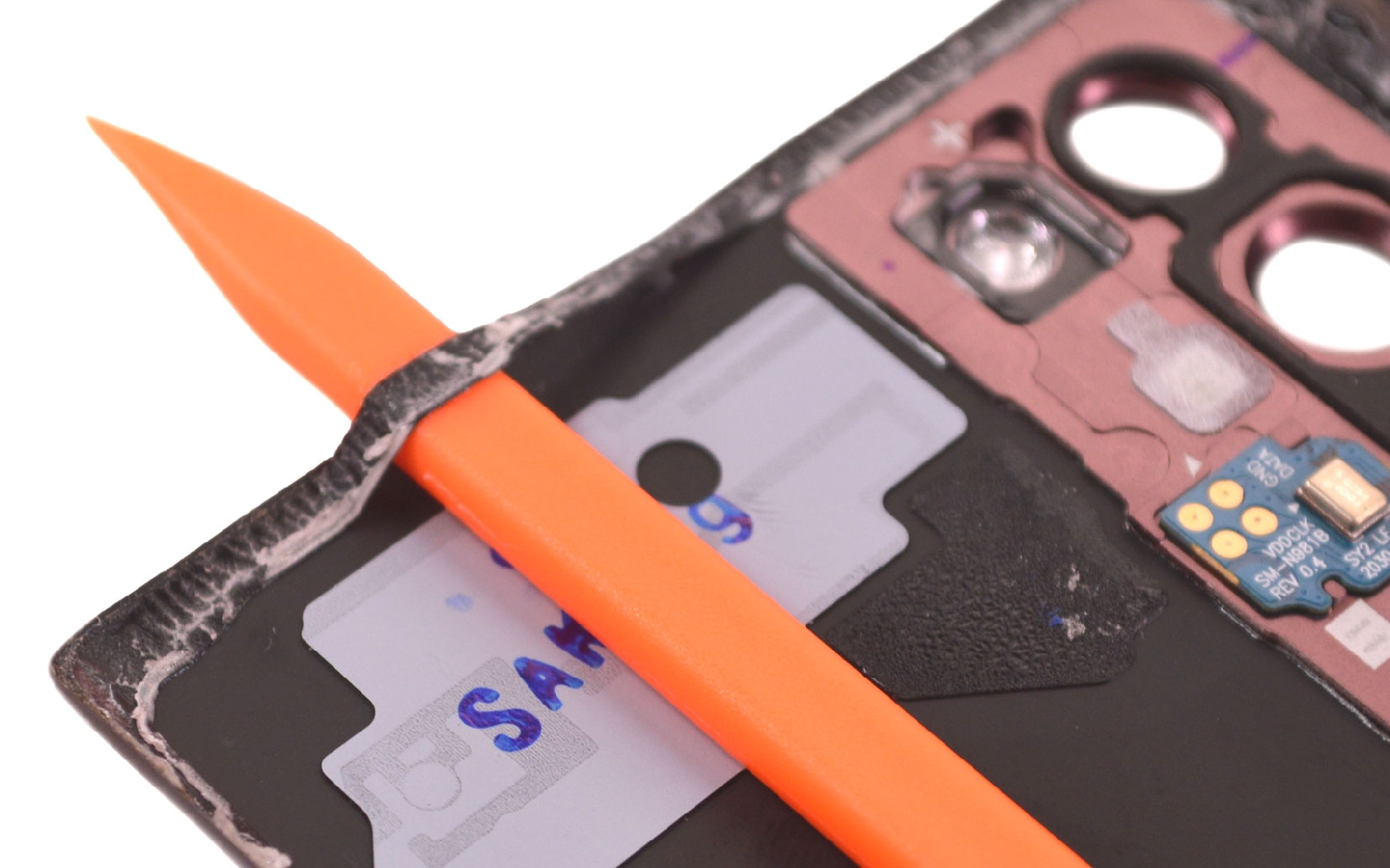

Une fois tous les éléments installés, nettoyez la vitre arrière des résidus de stickers.
Ensuite, appliquez un filet de colle sur tout le bord du châssis avant de poser la vitre arrière.

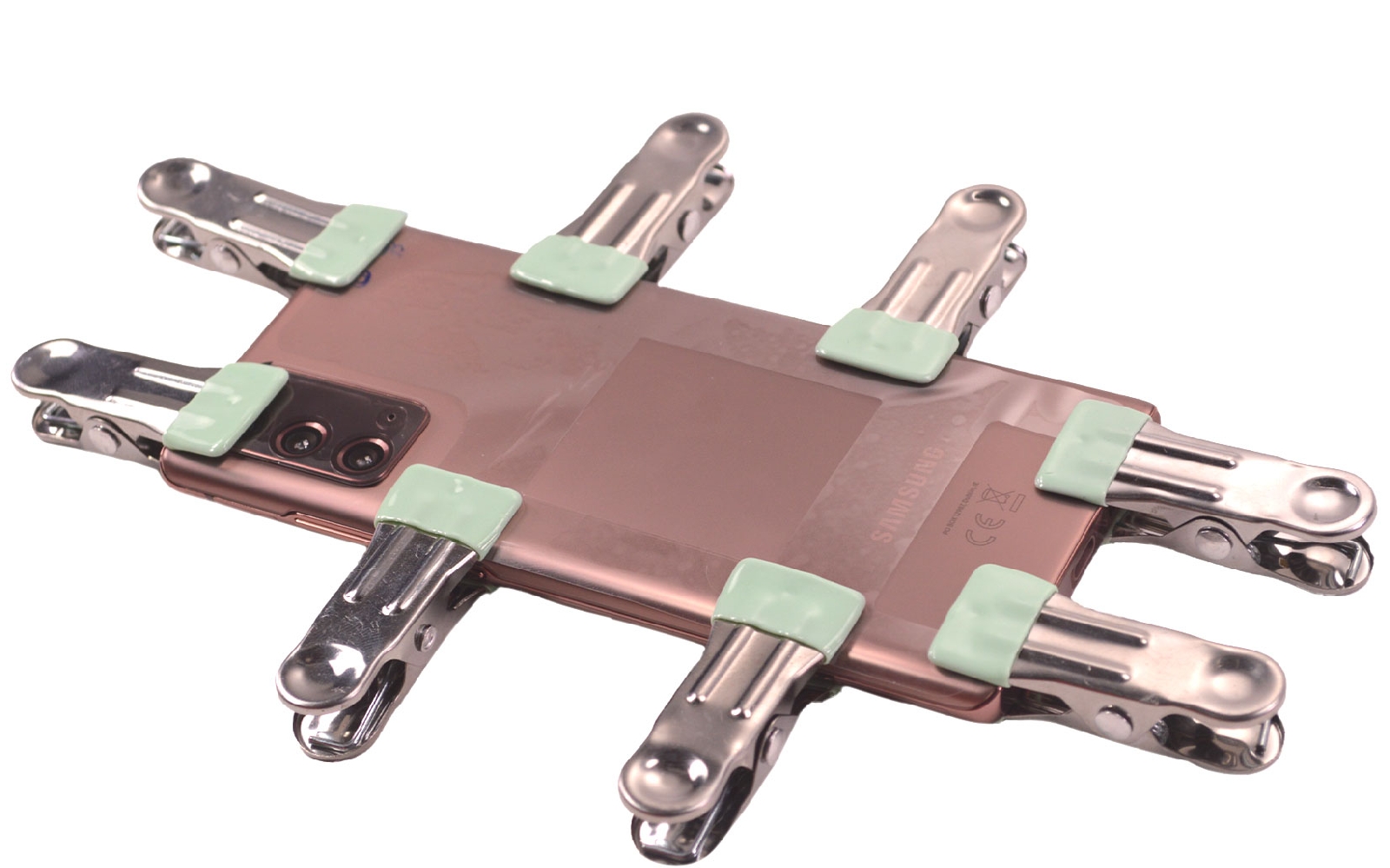

Laissez sécher environ 1 heure en vous aidant de pinces métalliques ou de gros livres.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort en métal
5,90 €
