Comment changer le connecteur de charge sur Galaxy Note 20 4G

Temps estimé : 25 min
Difficulté : 2/5
Note de réparabilité : 14/20
Galaxy Note 20 4G | Temps estimé : 25 min | Difficulté : 2/5

Votre Samsung Galaxy Note 20 rencontre des problèmes de charge comme une connexion instable ou une impossibilité de se recharger, c'est certainement que le connecteur de charge est endommagé. Pour résoudre ce problème, Brico-Phone vous propose un tutoriel détaillé pour remplacer le dock de votre appareil.

Ce guide, conçu par des experts, fournit des instructions claires accompagnées de photos précises pour chaque étape du processus. Que vous soyez novice ou expérimenté en bricolage, ce tutoriel vous aidera à effectuer la réparation en toute sécurité et à redonner à votre Galaxy Note 20 toute sa fonctionnalité.

Diagnostic

›  Problème de charge.
›  Impossible de transferts des données.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge compatible pour Samsung Galaxy Note 20
14,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

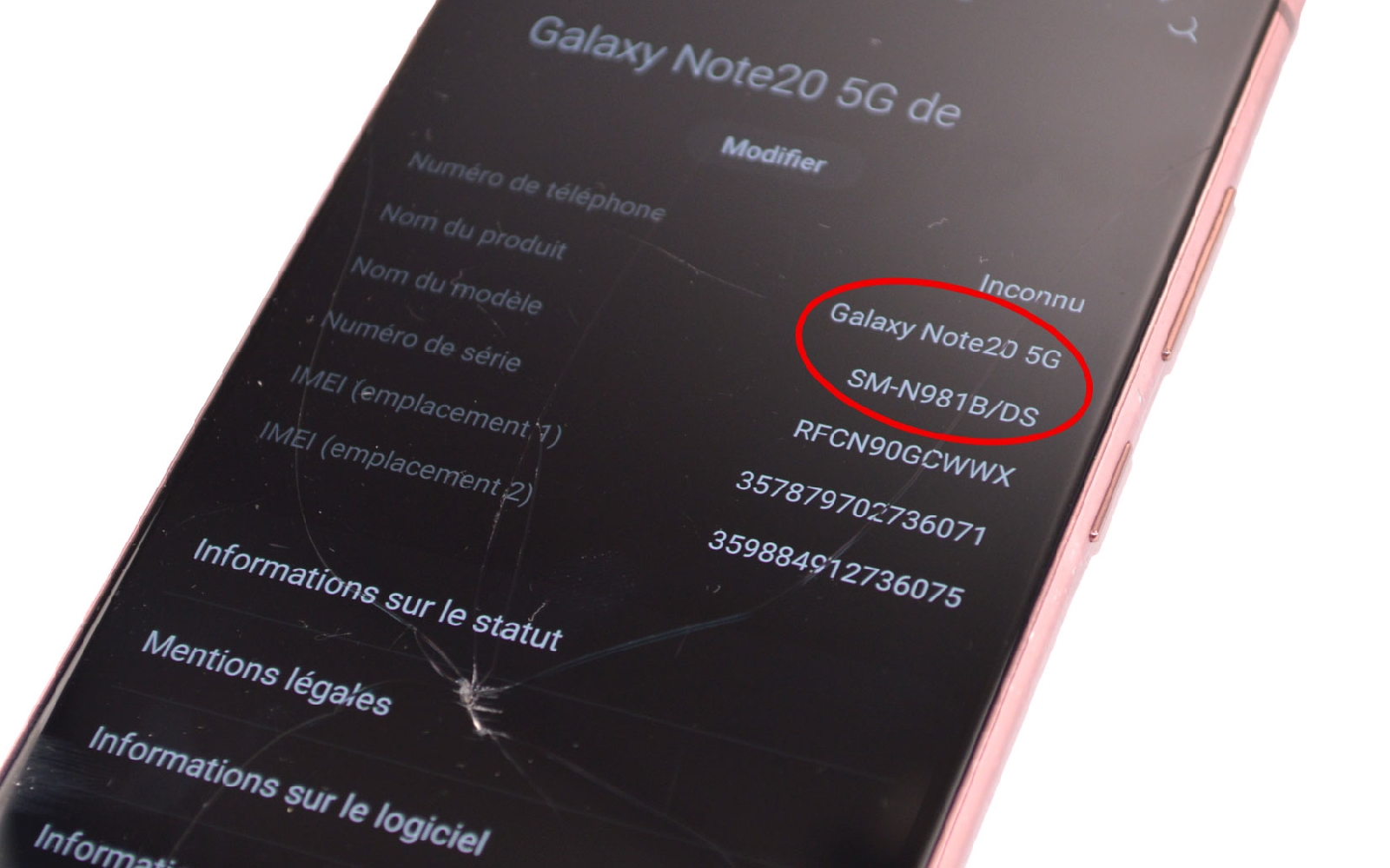

Au préalable, nous conseillons toujours à nos clients de vérifier le numéro de modele de leur appareil pour être certain de commander les bonnes pièces détachées. Pour le connaitre, il vous suffit de vous rendre dans les paramètres de votre smartphone.

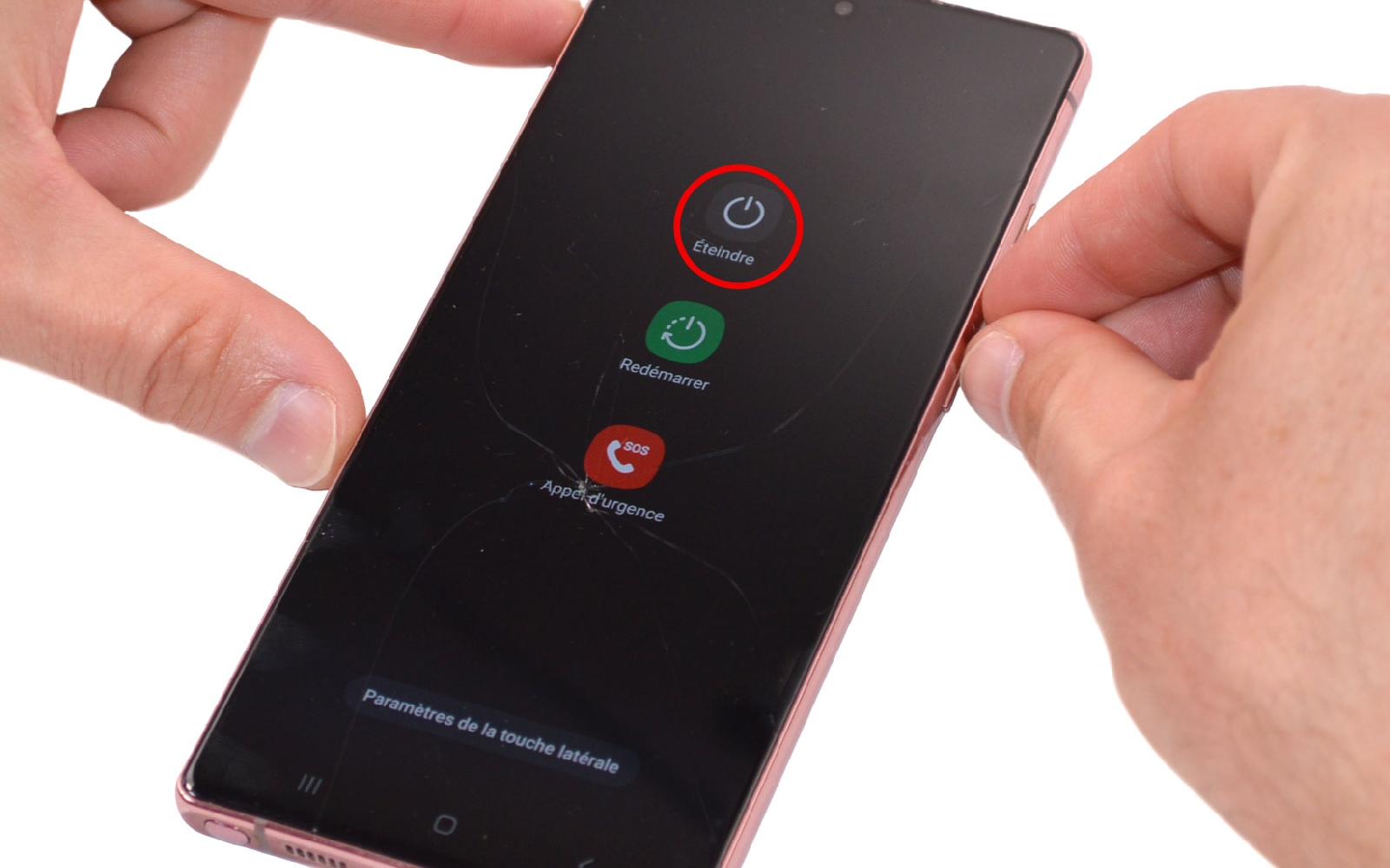

Une fois la commande reçue, assurez vous d'avoir tous les outils à proximité. Préparez-vous un espace de travail propre et dégagé et commencez la réparation par éteindre votre Galaxy Note 20 .
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

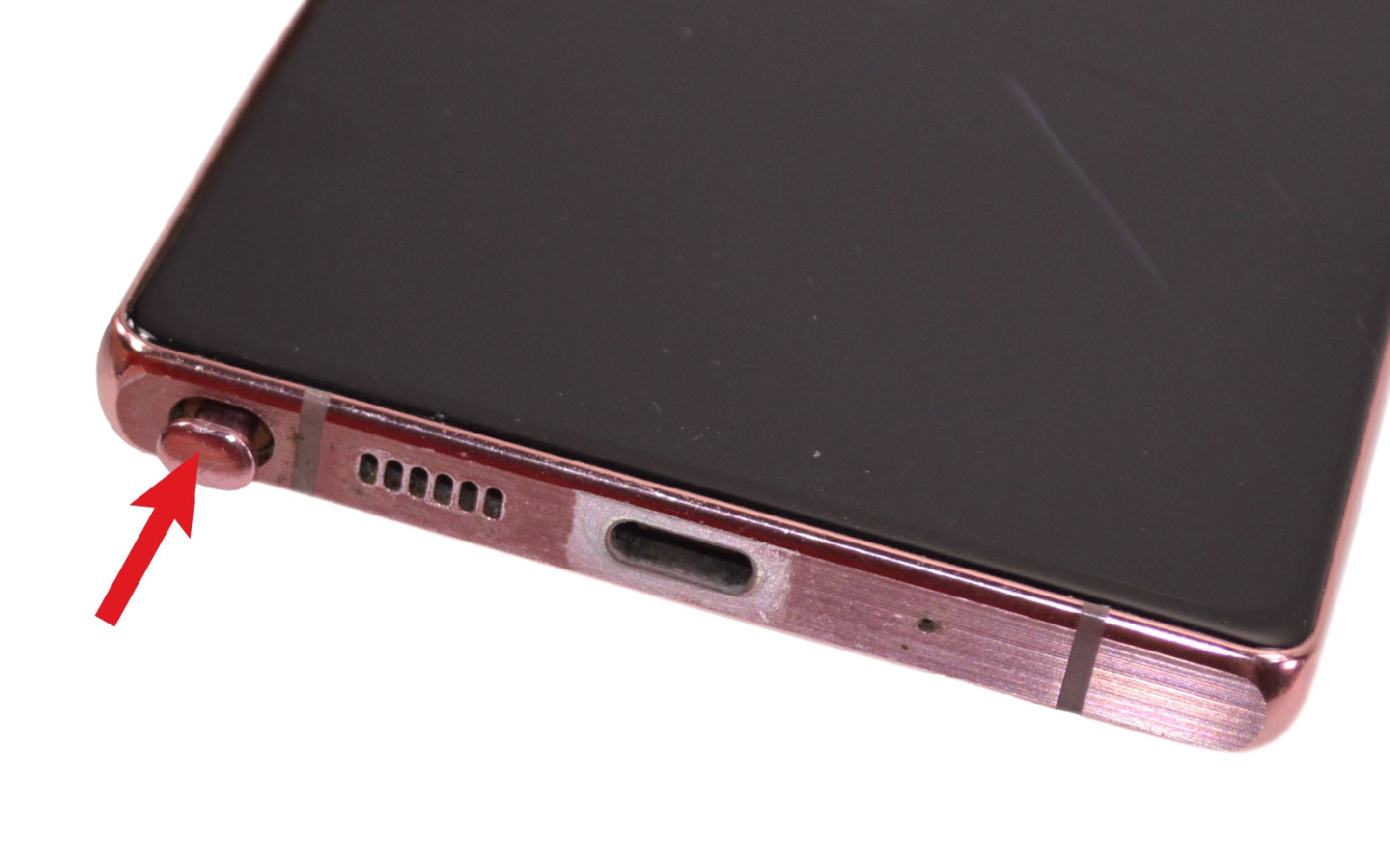

Etape 1 : Ejecter le S-Pen et le tiroir SIM
Sortez le stylet ainsi que le tiroir de la carte SIM.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

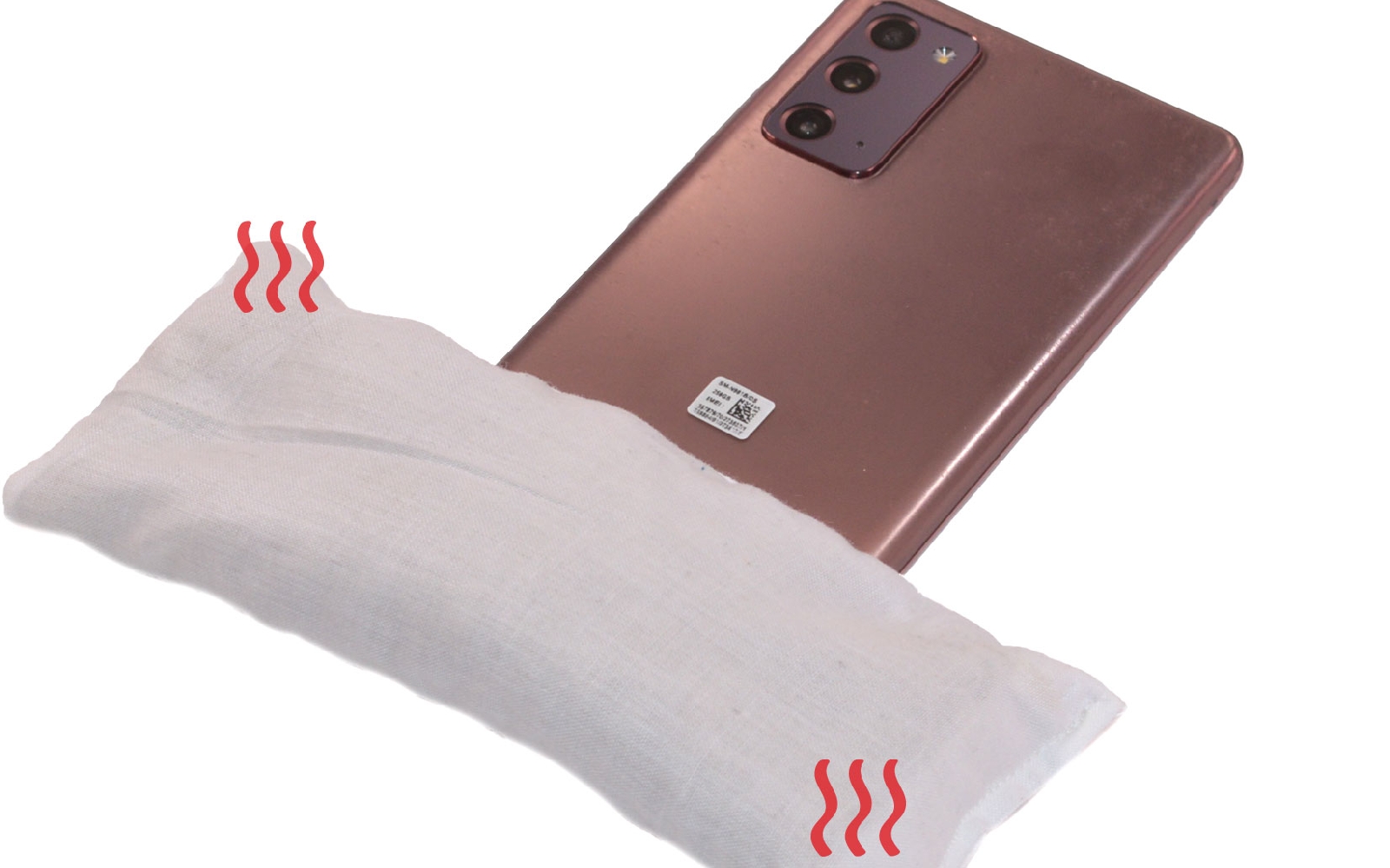

Etape 2 : Chauffer l'arrière du téléphone
Chauffez l'arrière de votre Samsung afin de pouvoir par la suite décoller plus facilement la vitre arrière de votre appareil. Pour cela ,vous pouvez utiliser trois outils différentes.
Le premier est le coussin chauffant qu'il vous faut d'abord passer au micro-ondes environ 2 minutes avant de le déposer sur le dos du téléphone. Autrement, vous pouvez utiliser votre propre sèche-cheveux ou le décapeur thermique vendu sur Brico-phone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

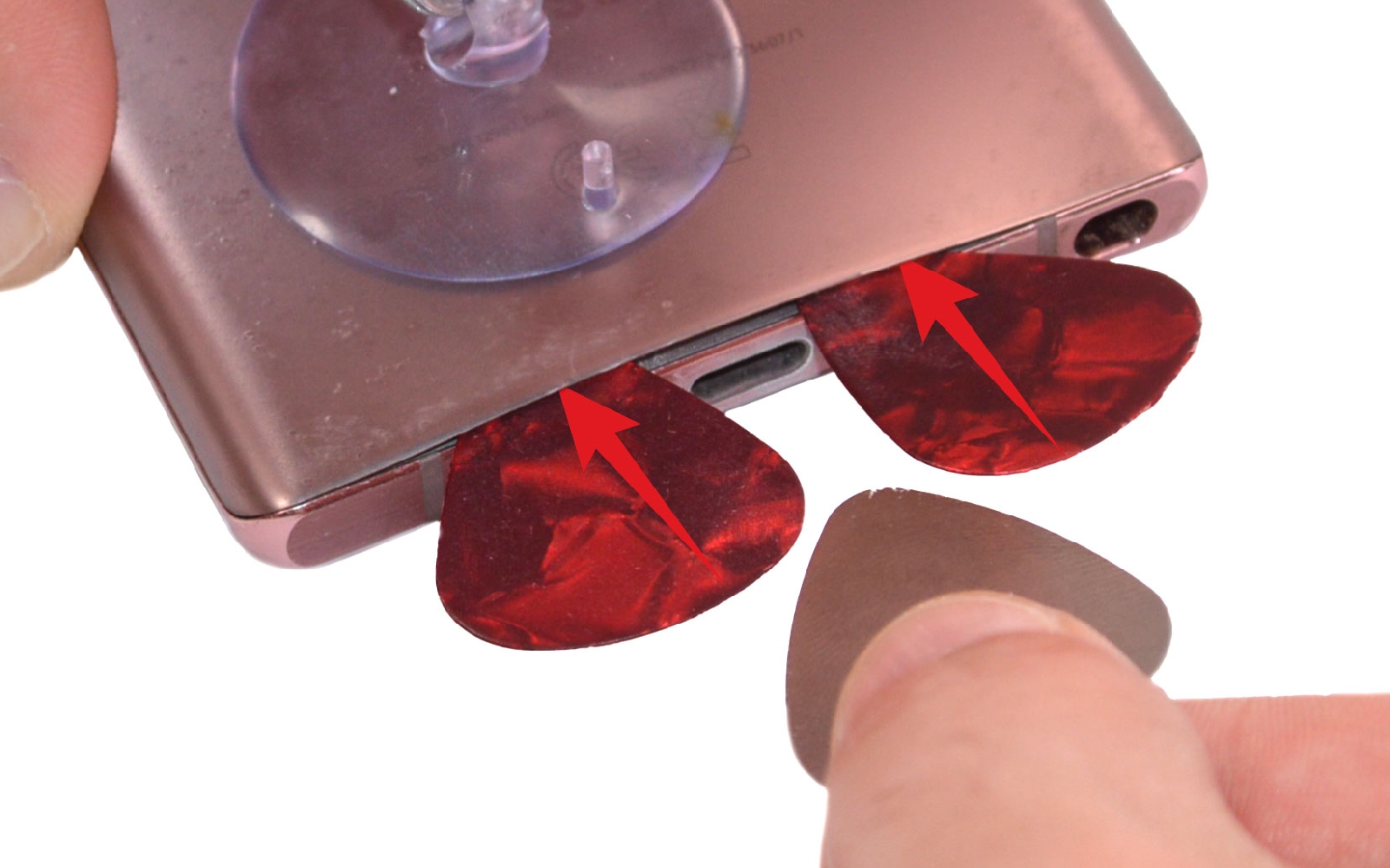

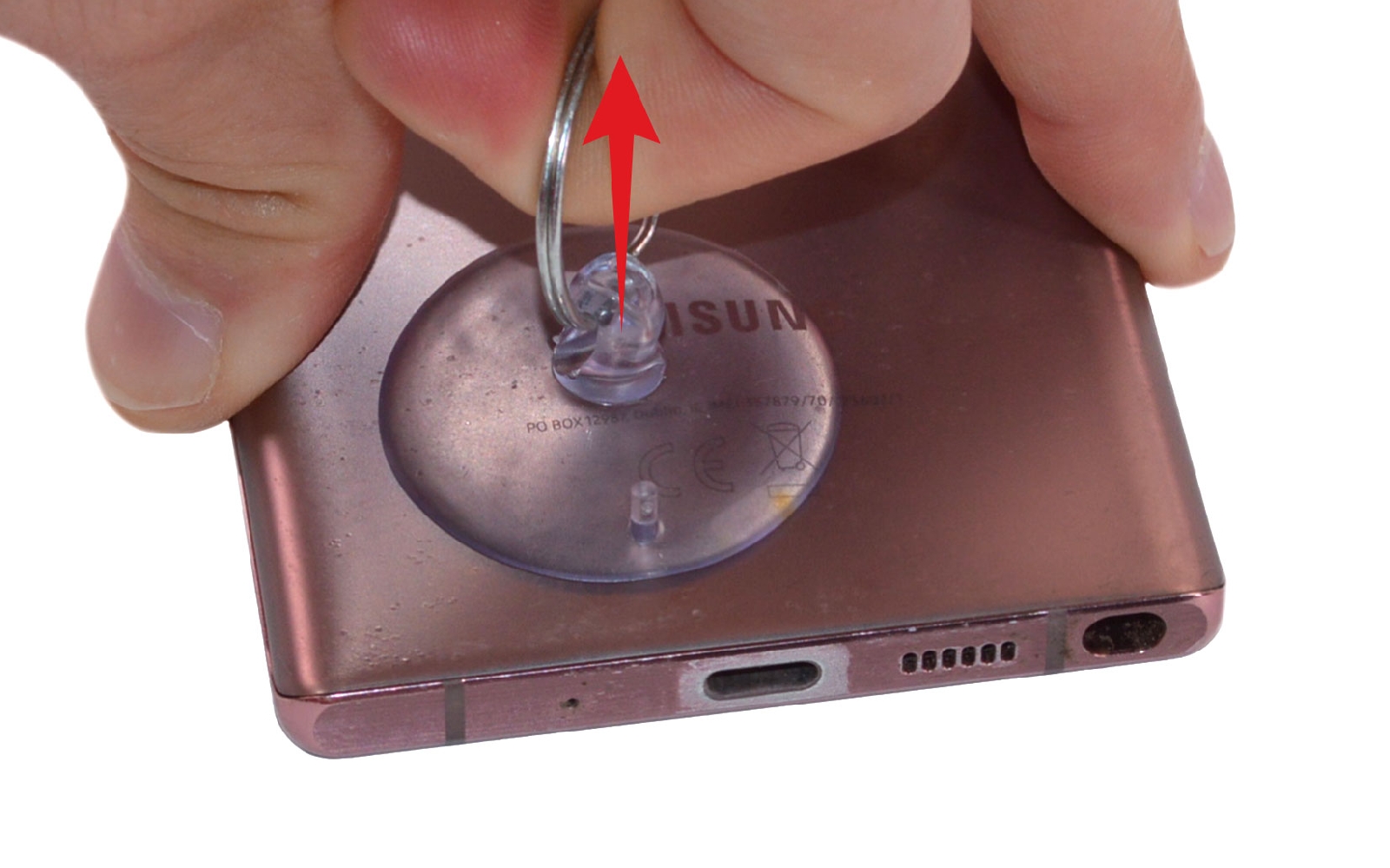

Etape 3 : Installer les médiators
Collez la ventouse sur le bas du téléphone pour réussir à soulever suffisamment la vitre arrière afin de pouvoir insérer le médiator en métal entre le châssis et le cache.

Ensuite, remplacez le médiator en métal par la version en plastique.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

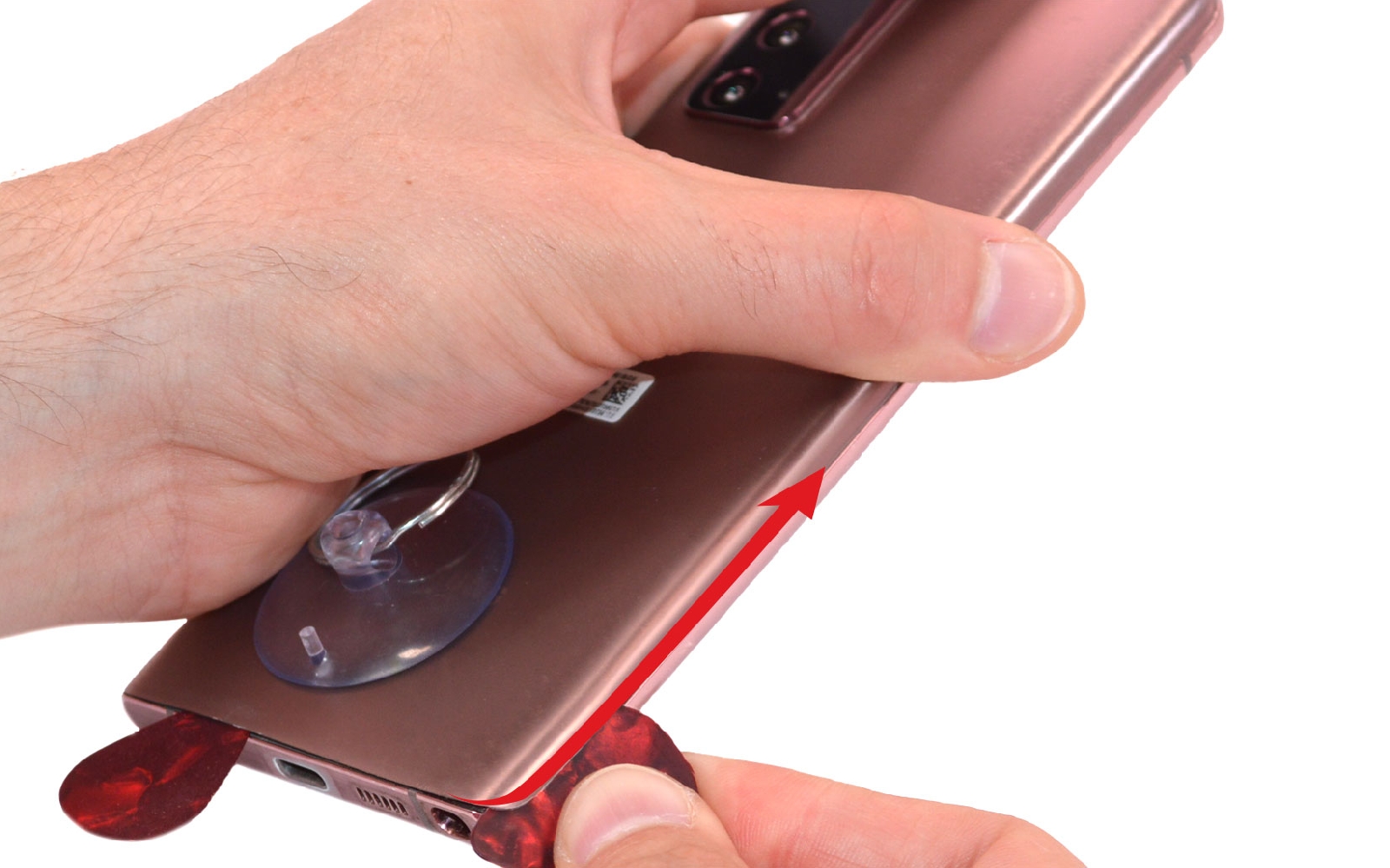

Etape 4 : Ouvrir le téléphone
Faites glisser le médiator sur tous le rebord du téléphone pour détacher le sticker du châssis et terminer par ouvrir le téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

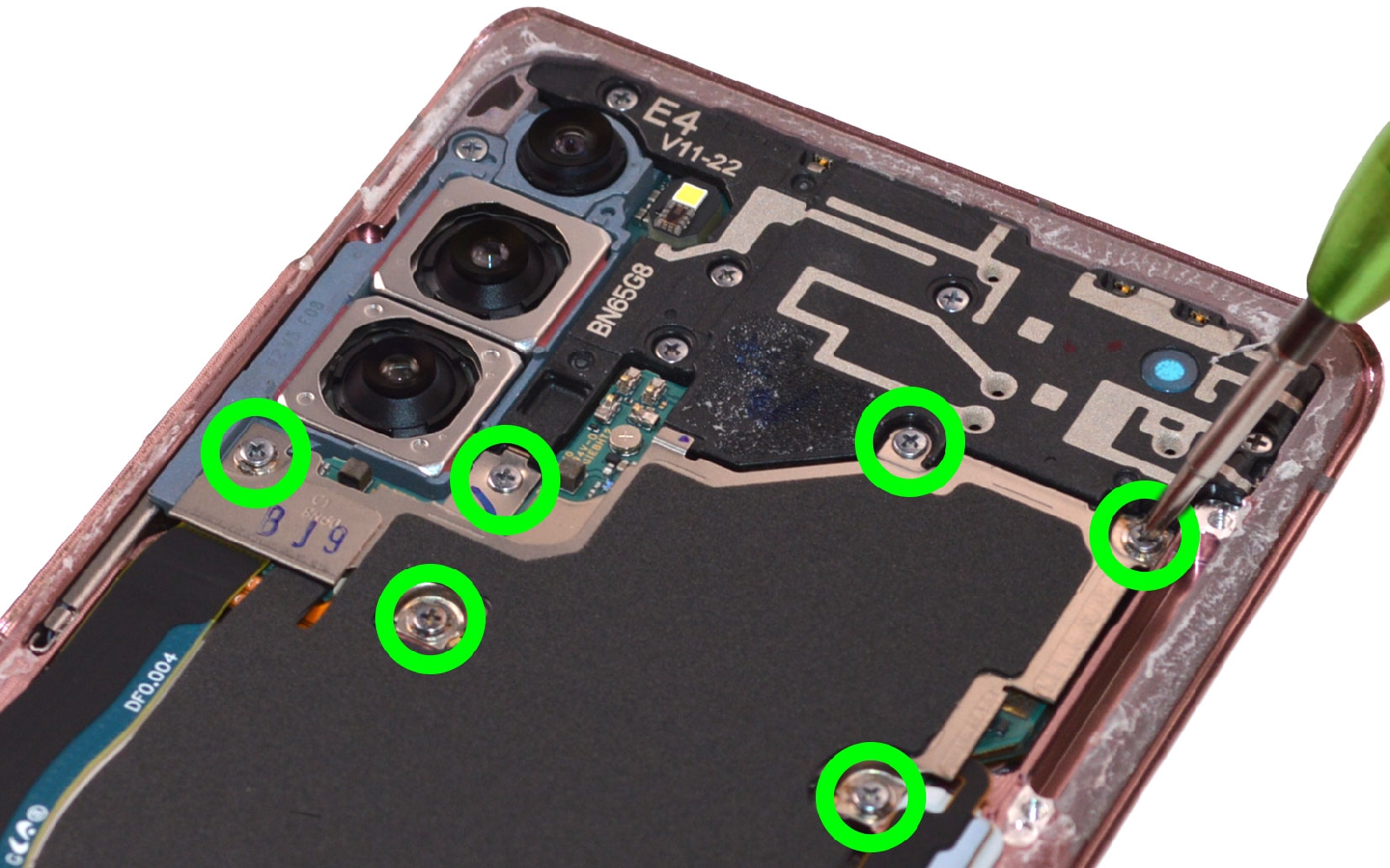

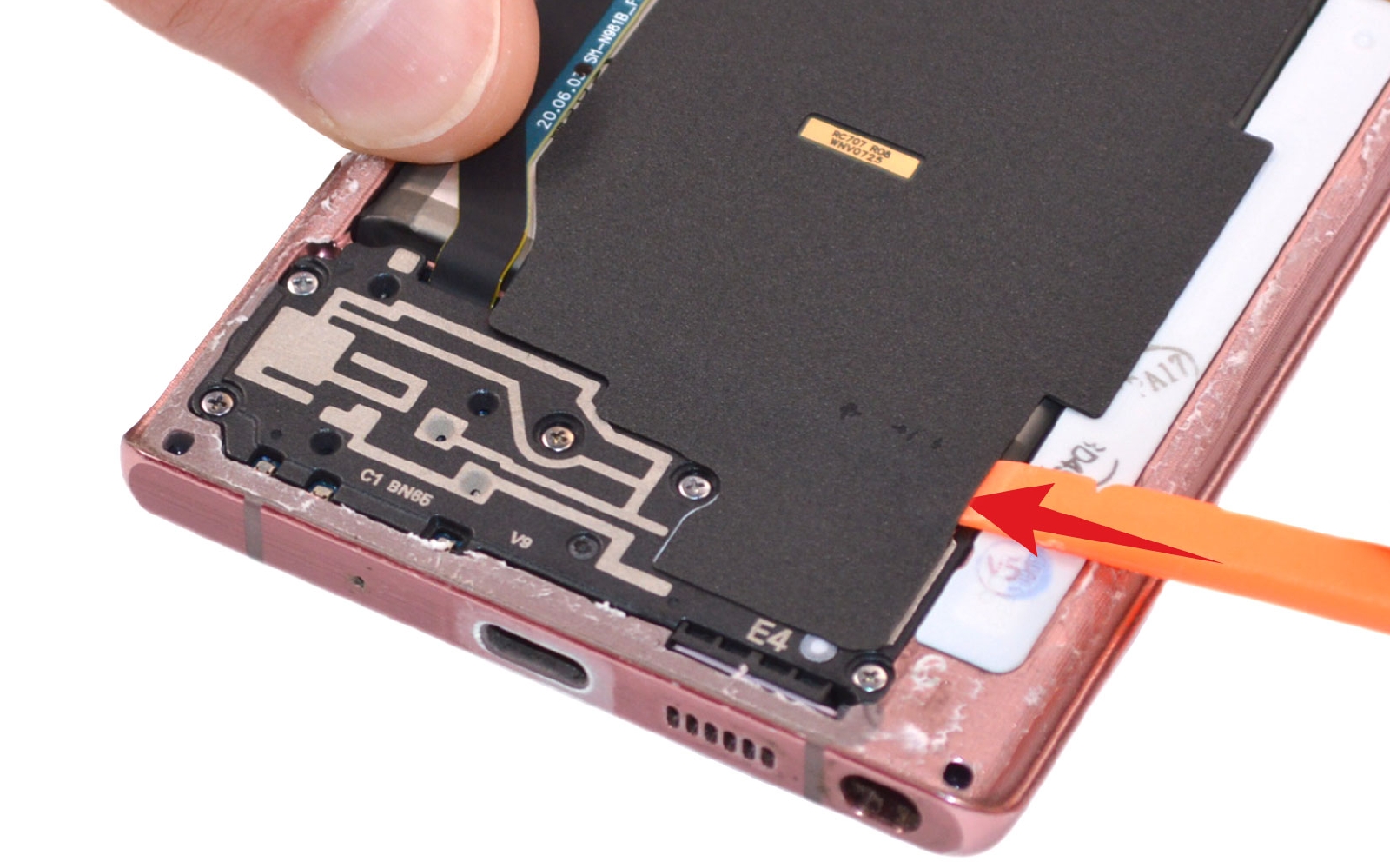

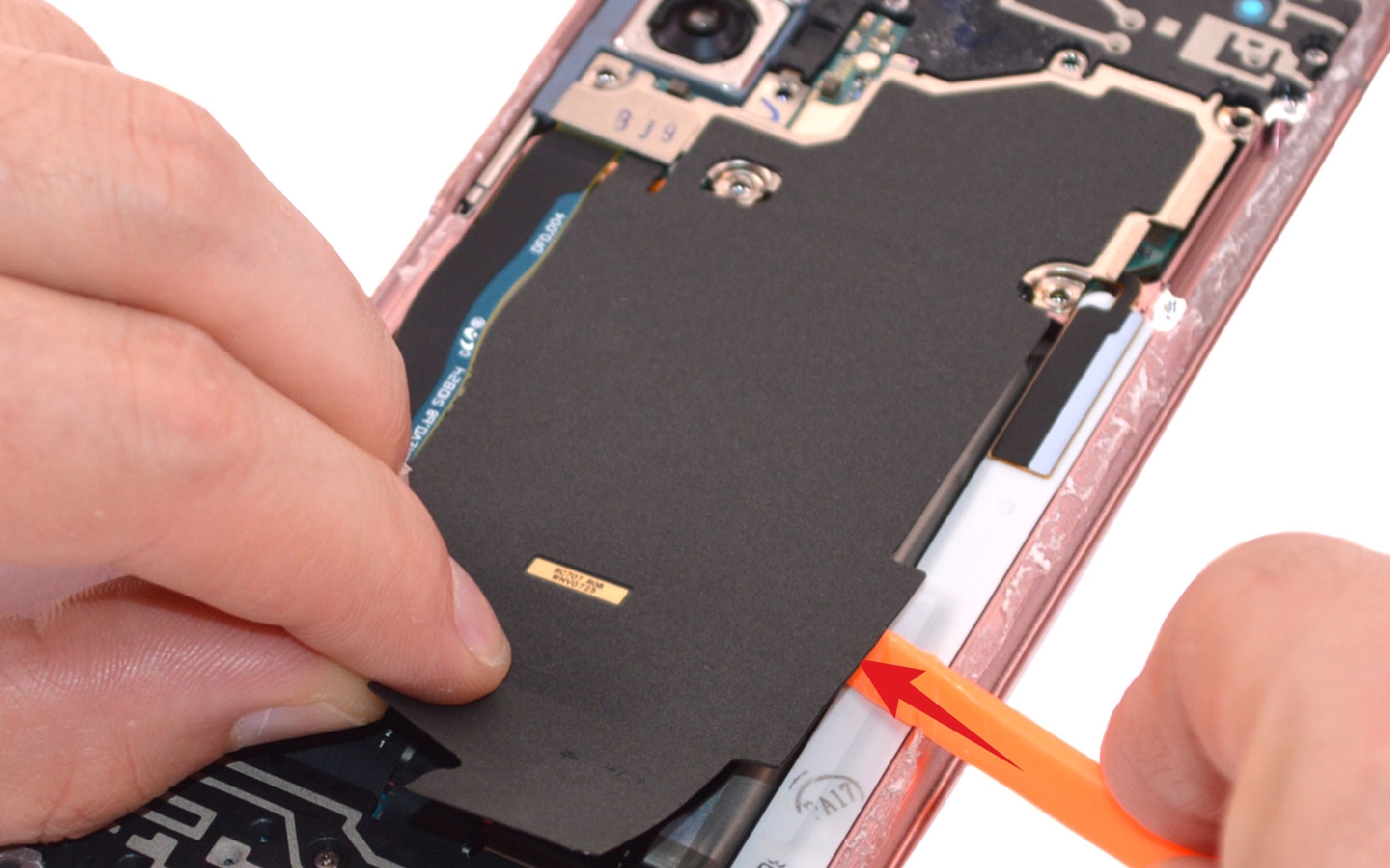

Etape 5 : Dévisser la plaquette NFC
Retirez les 6 vis avec le tournevis cruciforme puis décollez les bords de la nappe NFC.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Sortir la plaquette NFC
Repliez légèrement le haut du composant pour déconnecter la nappe de la plaquette NFC avant de la sortir du châssis de votre Galaxy Note 20.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Antenne NFC d'origine Galaxy Note 20
19,90 €

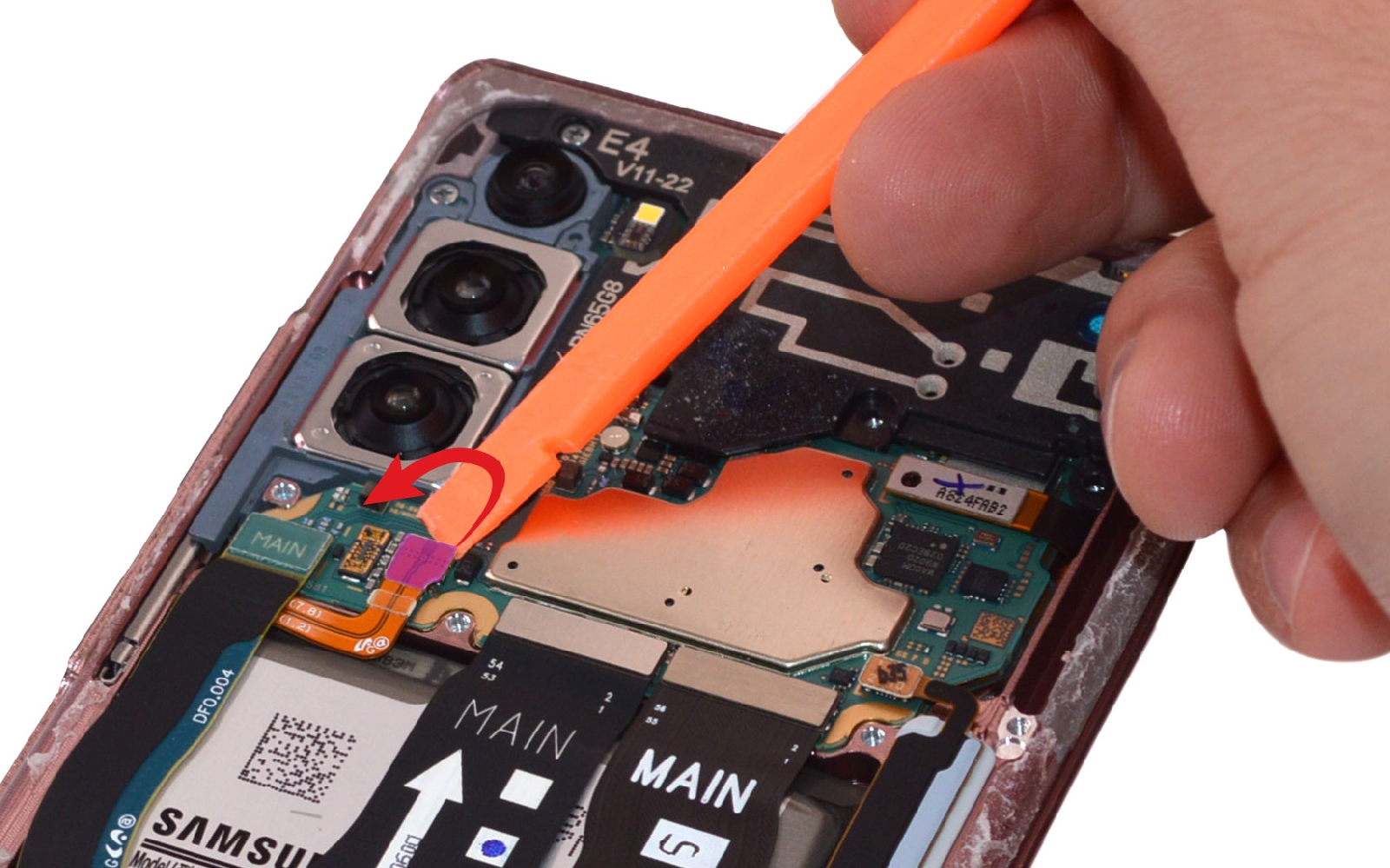

Etape 7 : Déconnecter la batterie
Débranchez la nappe de la batterie pour pouvoir travailler en toute sécurité sur tout le reste de la réparation.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

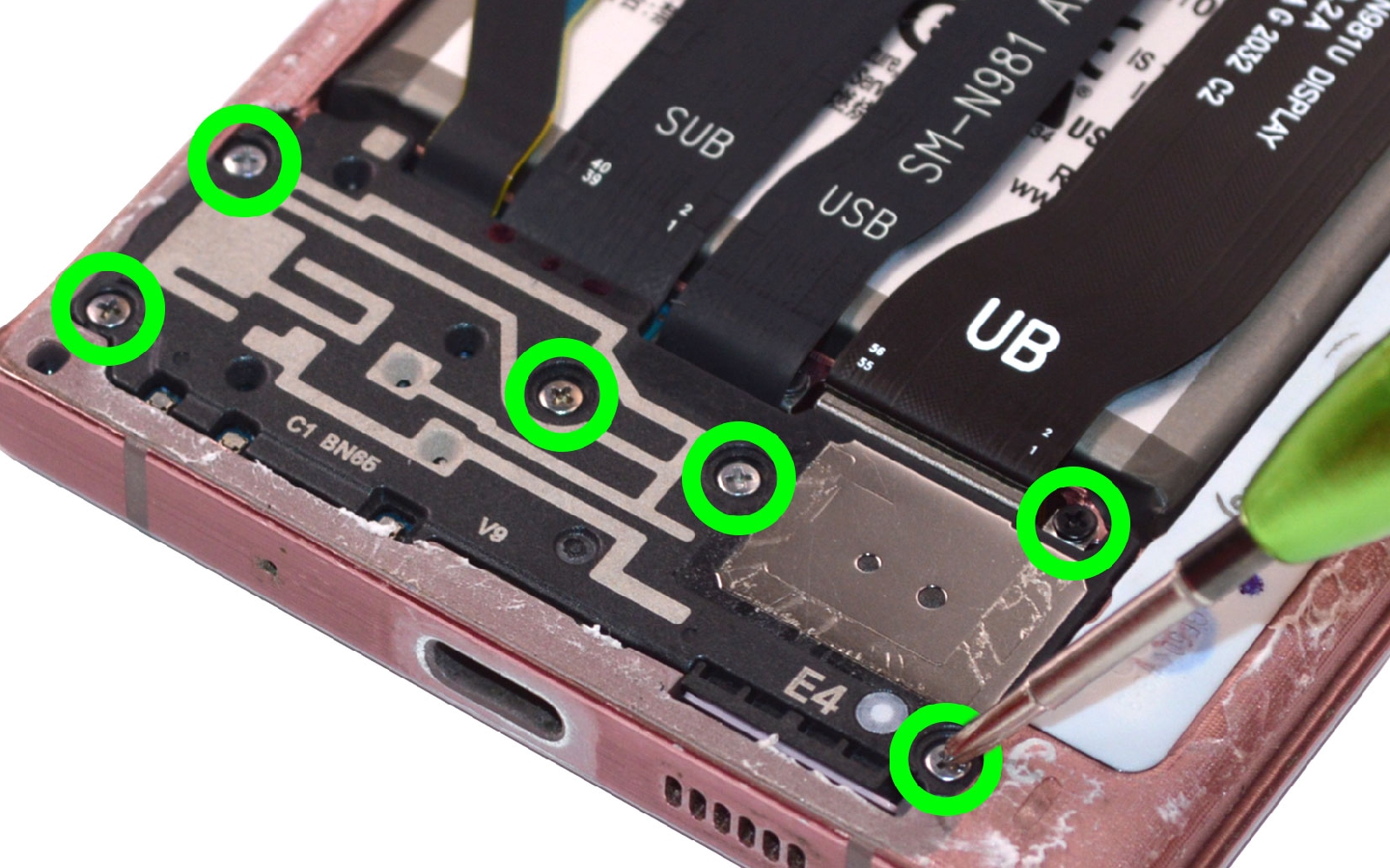

Etape 8 : Enlever le haut-parleur externe
Ôtez toutes les vis cruciforme qui retiennent le haut-parleur externe au châssis.

Ensuite, glissez le levier sous le composant pour le déclipser et l'extraire du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Haut-parleur externe d'origine Galaxy Note 20
19,90 €
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €

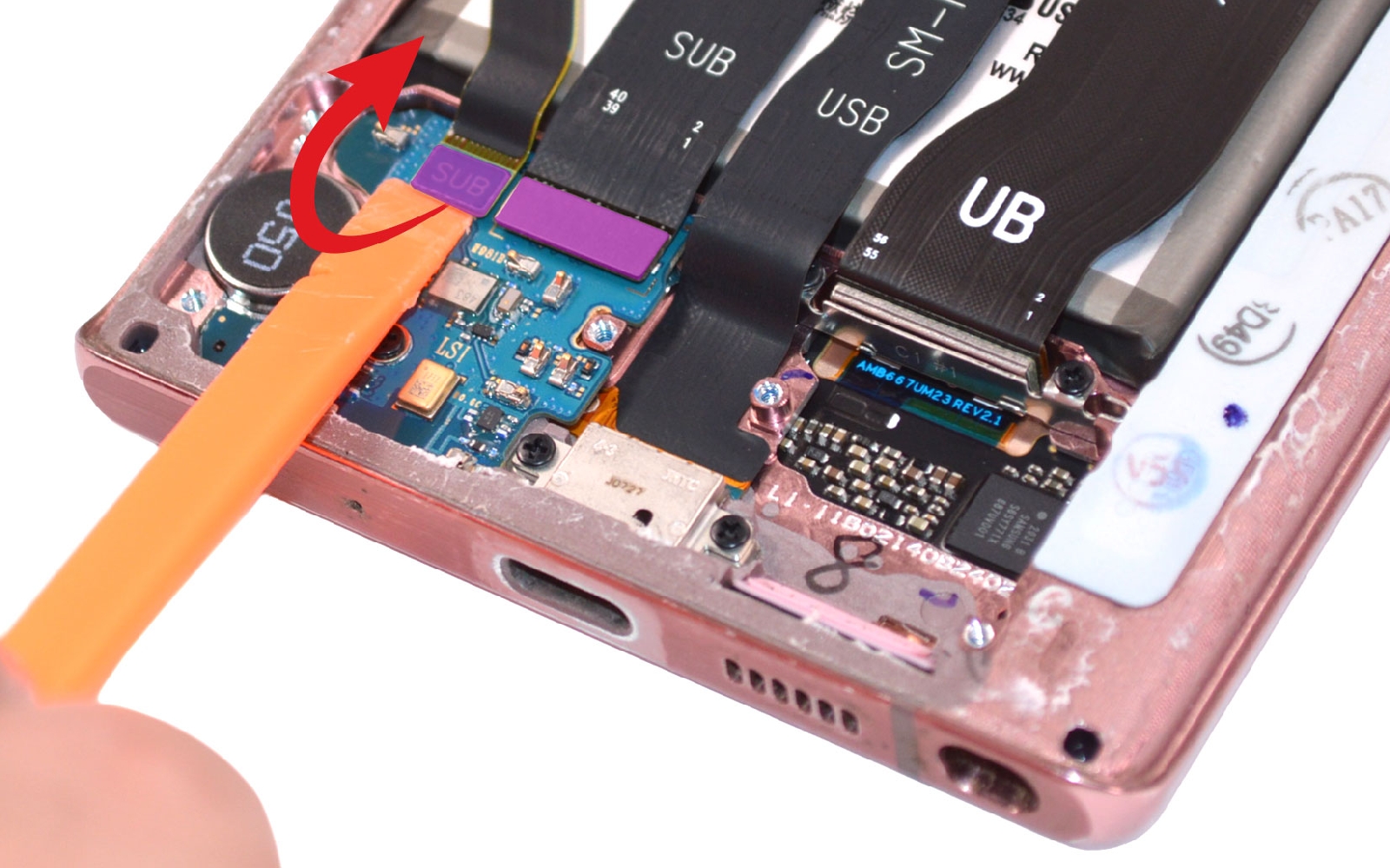

Etape 9 : Ôter la plaquette fille
Déconnectez les rallonge d'interconnexion puis retirez la vis cruciforme de la plaquette.

Ensuite, soulevez le composant et disposez le sur le patron d'aide au montage grâce au levier en nylon.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

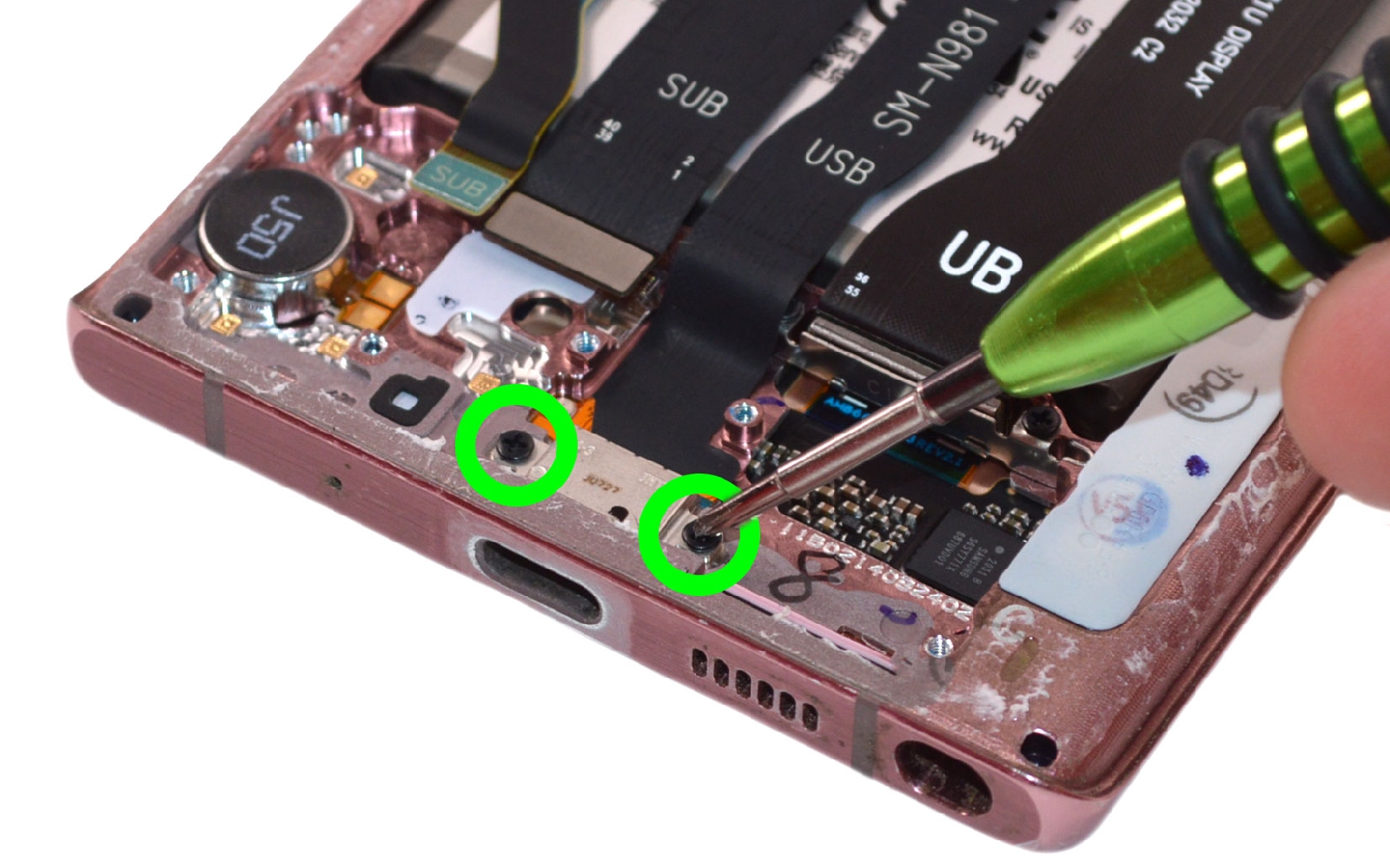

Etape 10 : Retirer le connecteur de charge
Sortez les deux vis cruciforme puis déconnectez la nappe du connecteur de charge.

Saisisse le dock pour l'extraire du châssis de votre Samsung Note 20.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge d'origine pour Samsung Galaxy Note 20
19,90 €
Conseils pour le remontage
Suivez le tutoriel dans le sens contraire pour installer chaque élément.

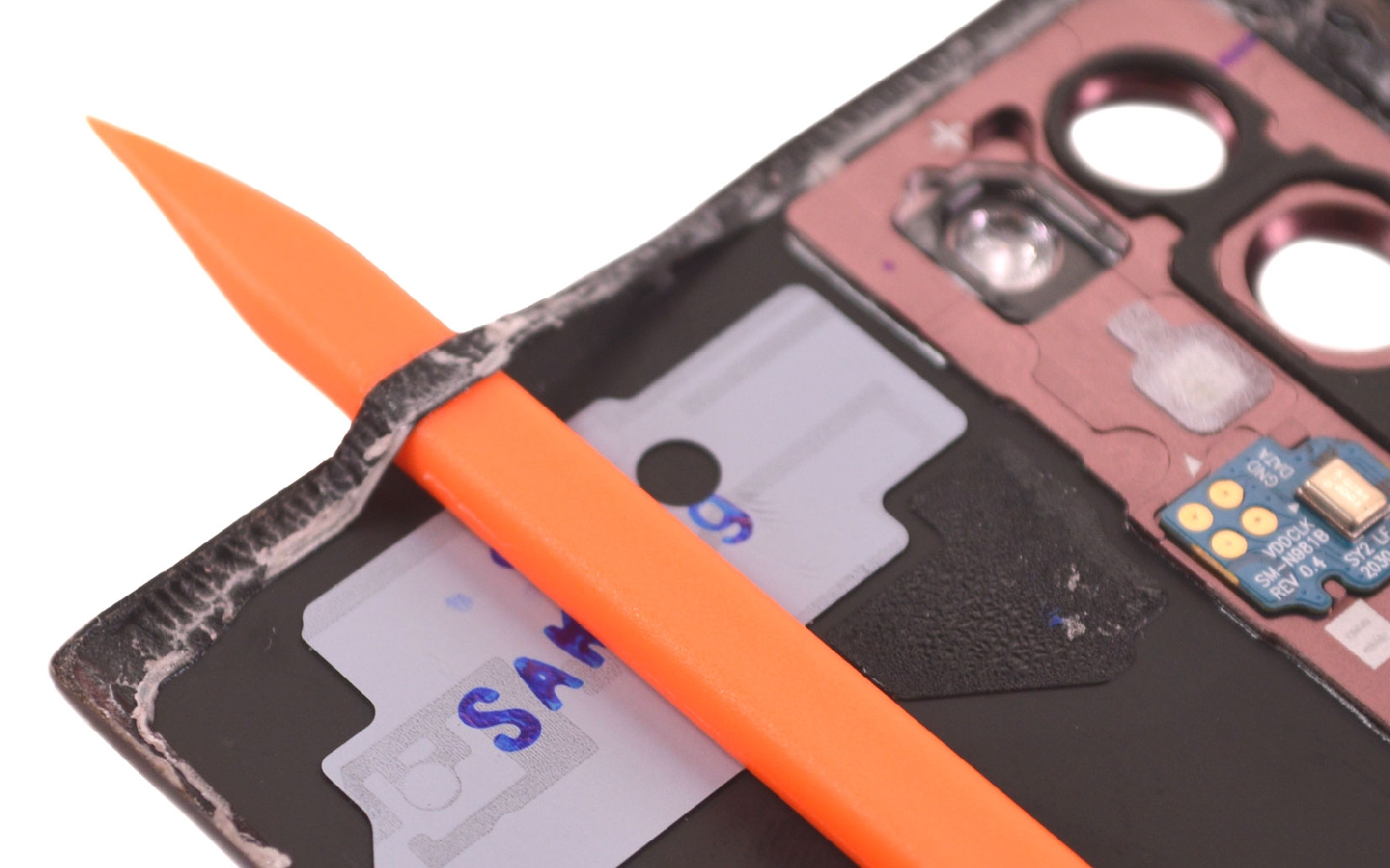

Après, nettoyez la vitre arrière des résidus de stickers.

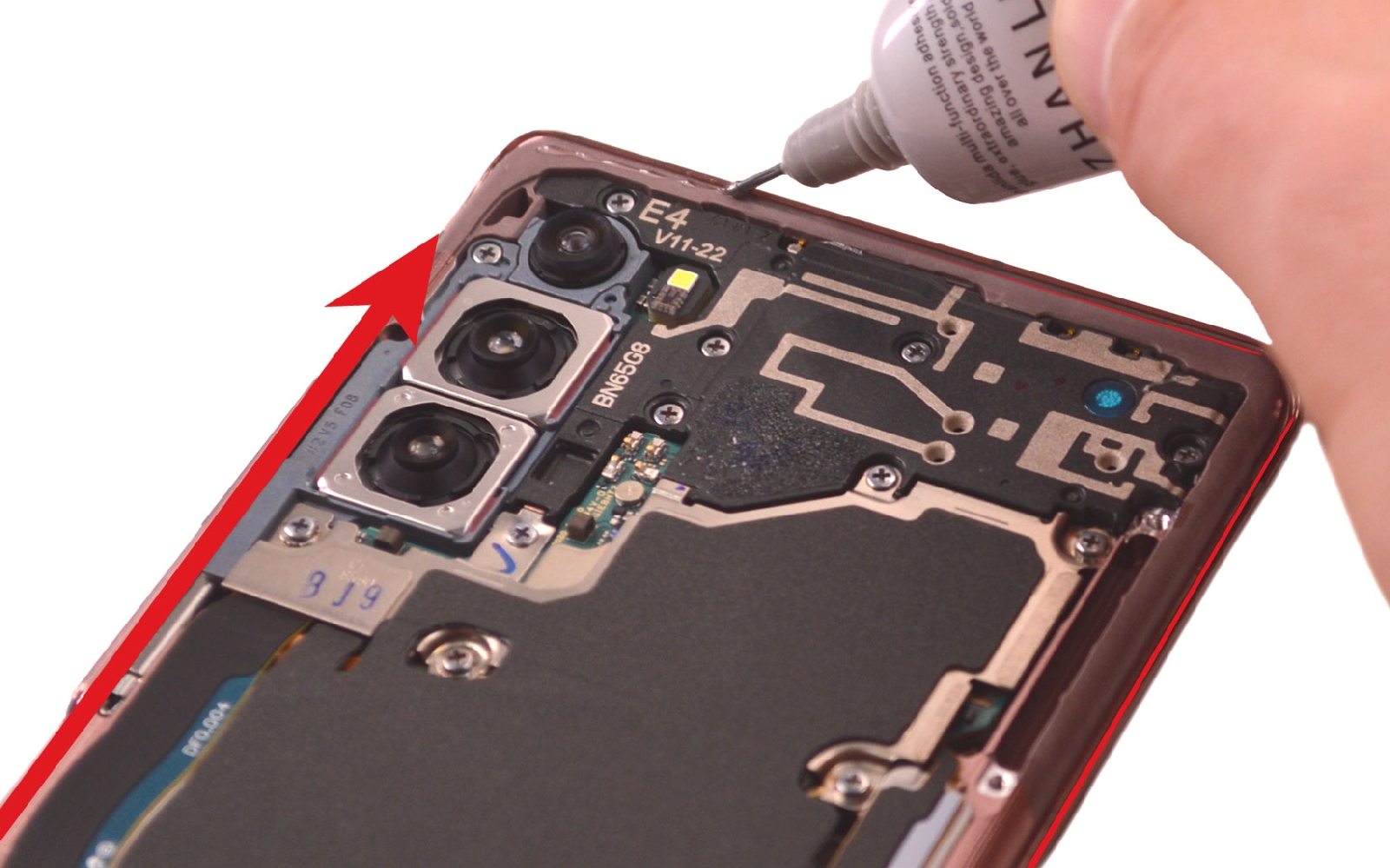

Ensuite, appliquez un filet de colle sur tout le bord du châssis avant de poser la vitre arrière.

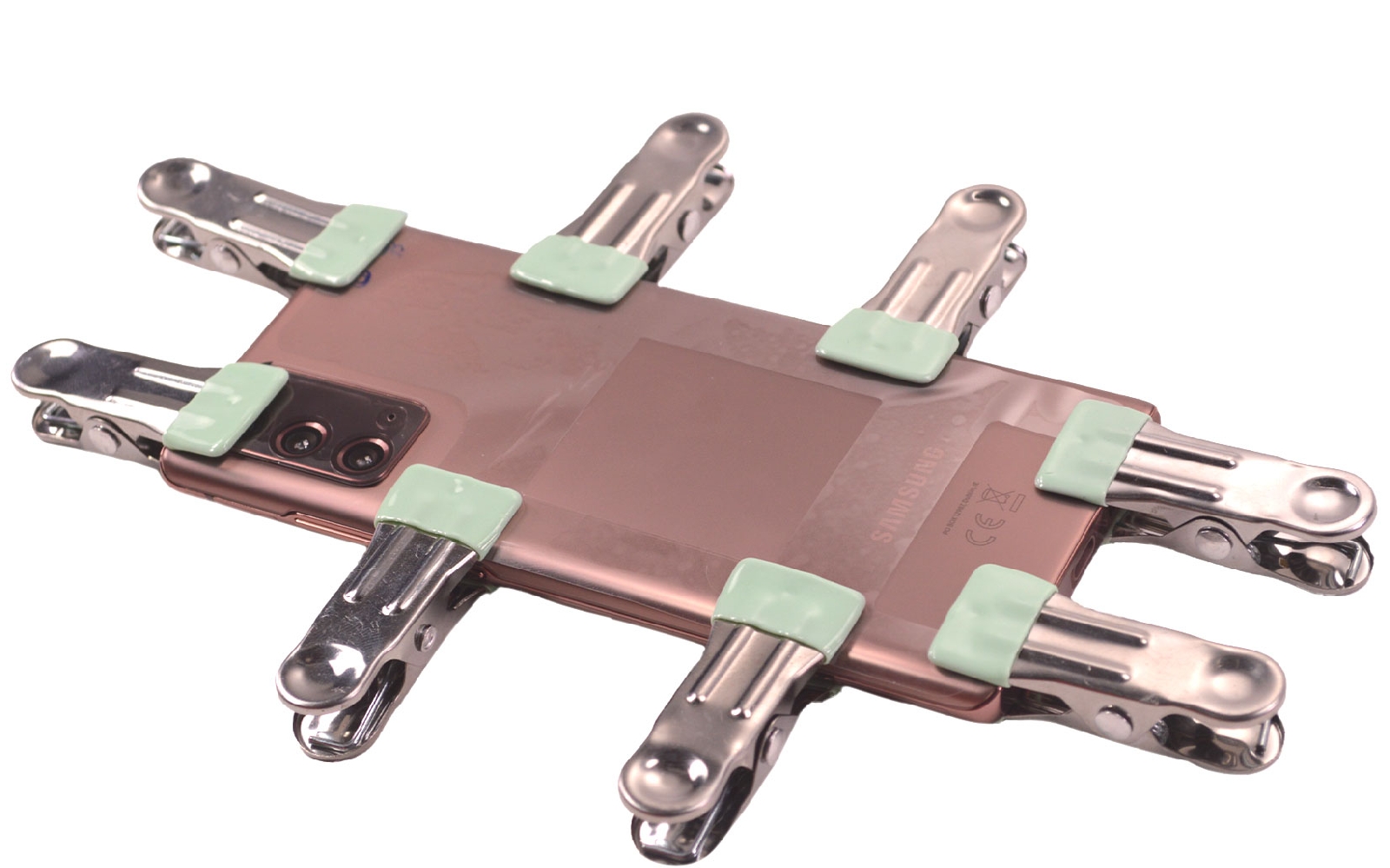

Laissez sécher environ 1 heure en vous aidant de pinces métalliques ou de gros livres.
