Guide de réparation sur Galaxy S23

Temps estimé : 50 min
Difficulté : 2.5/5
Note de réparabilité : 14/20
Galaxy S23 | Temps estimé : 50 min | Difficulté : 2.5/5

Pour ceux qui souhaitent réparer leur Samsung Galaxy S23, Brico-Phone vous propose ce guide de réparation complet. Ce tutoriel a été conçu pour aider les utilisateurs à effectuer des réparations courantes telles que le remplacement de l'écran, de la batterie, et d'autres composants internes.

Avec ce guide détaillé incluant des vidéos explicatives et des instructions pas à pas, vous pouvez restaurer votre téléphone avec confiance. Nos experts partagent des conseils pratiques pour assurer des réparations sûres et efficaces, vous permettant d'économiser sur les coûts de réparation professionnels tout en prolongeant la durée de vie de votre appareil.

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

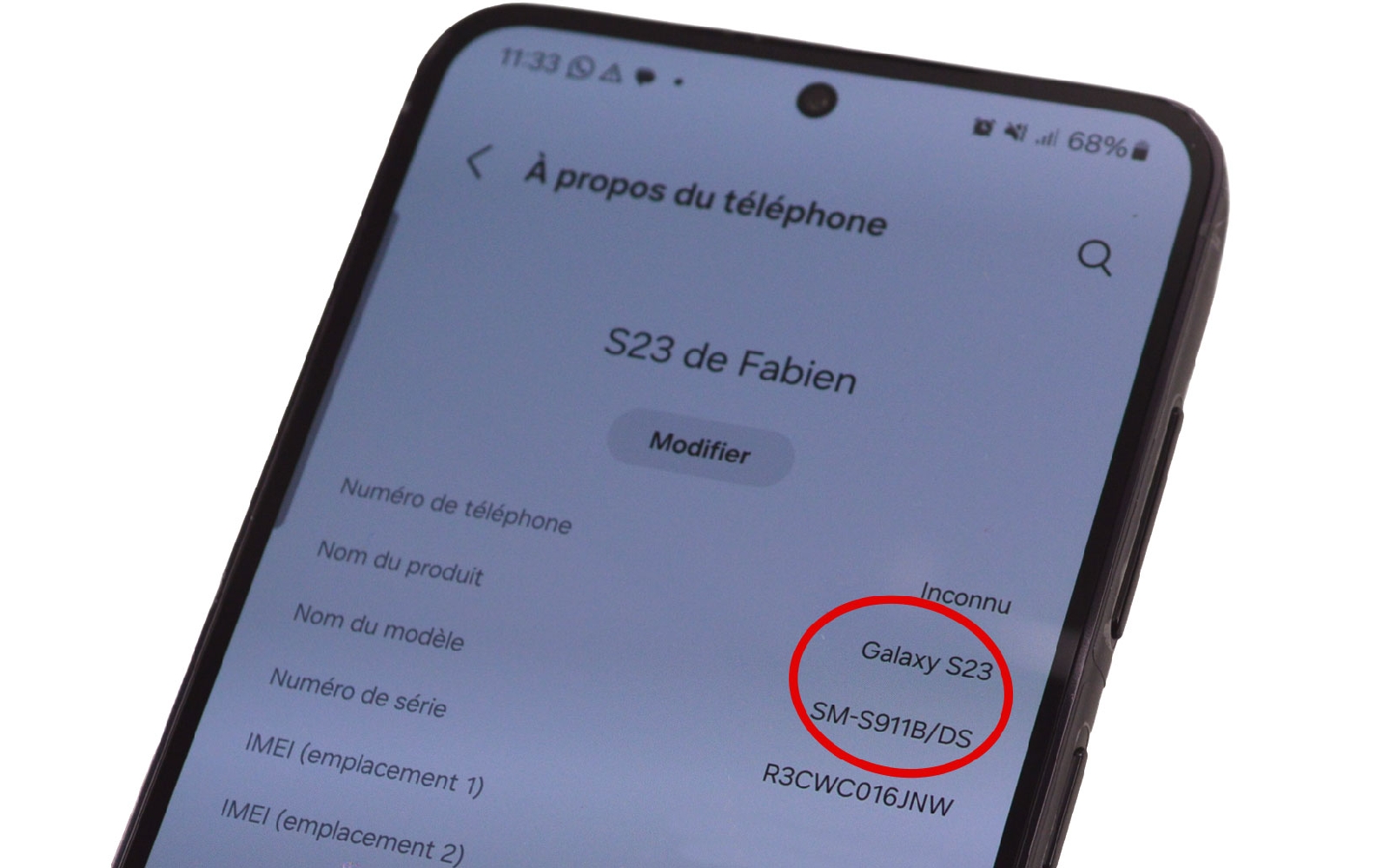

Il est crucial de connaître le modèle exact de votre téléphone pour commander les pièces détachées appropriées lors d'une réparation. En effet, les composants varient selon les modèles, et une erreur de référence peut rendre la pièce incompatible. Pour trouver le modèle de votre téléphone, accédez aux paramètres de votre appareil, puis à la section "À propos du téléphone". Vous y trouverez le nom et le numéro de modèle exact, essentiels pour garantir l'achat des bonnes pièces et assurer une réparation réussie.

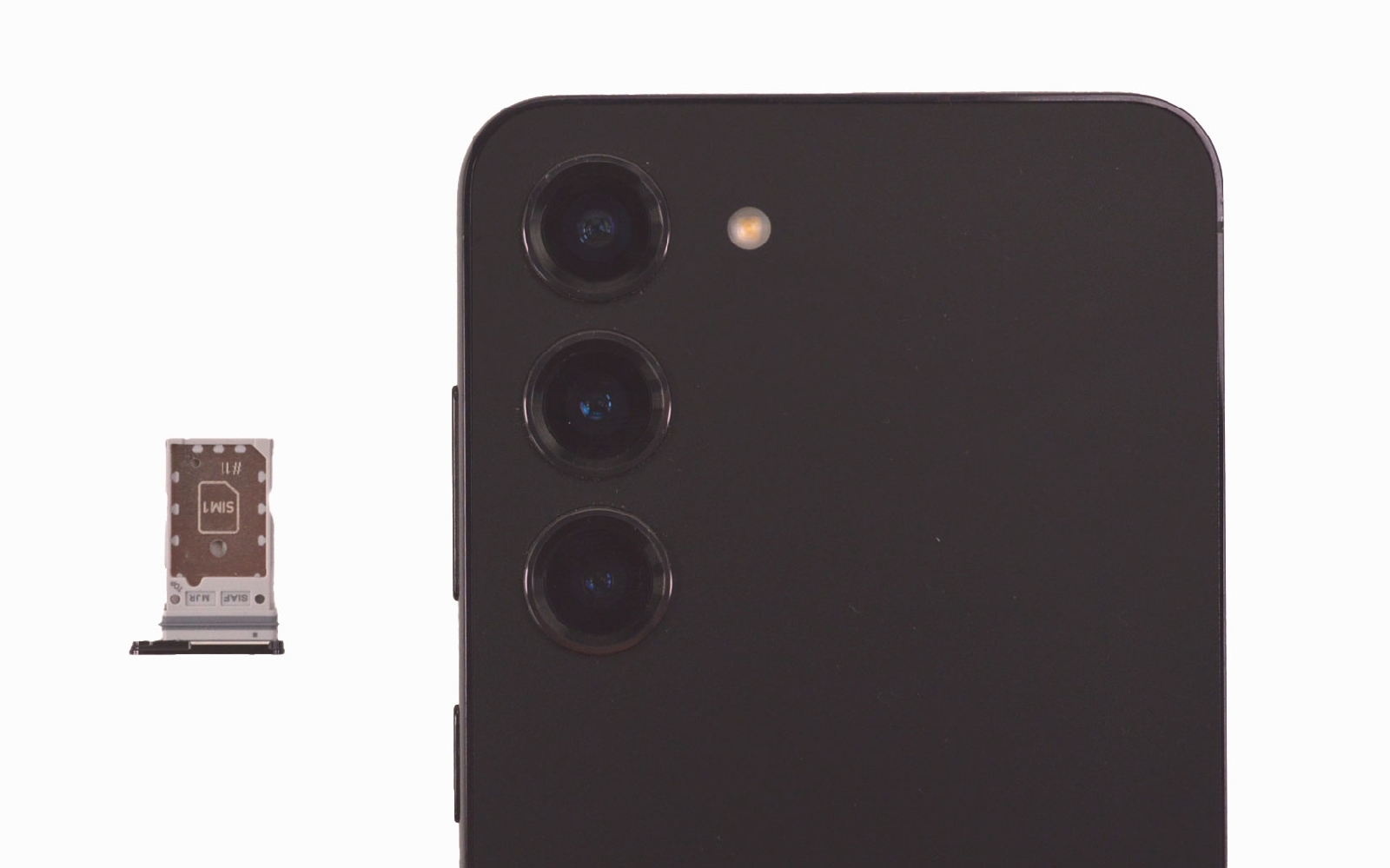

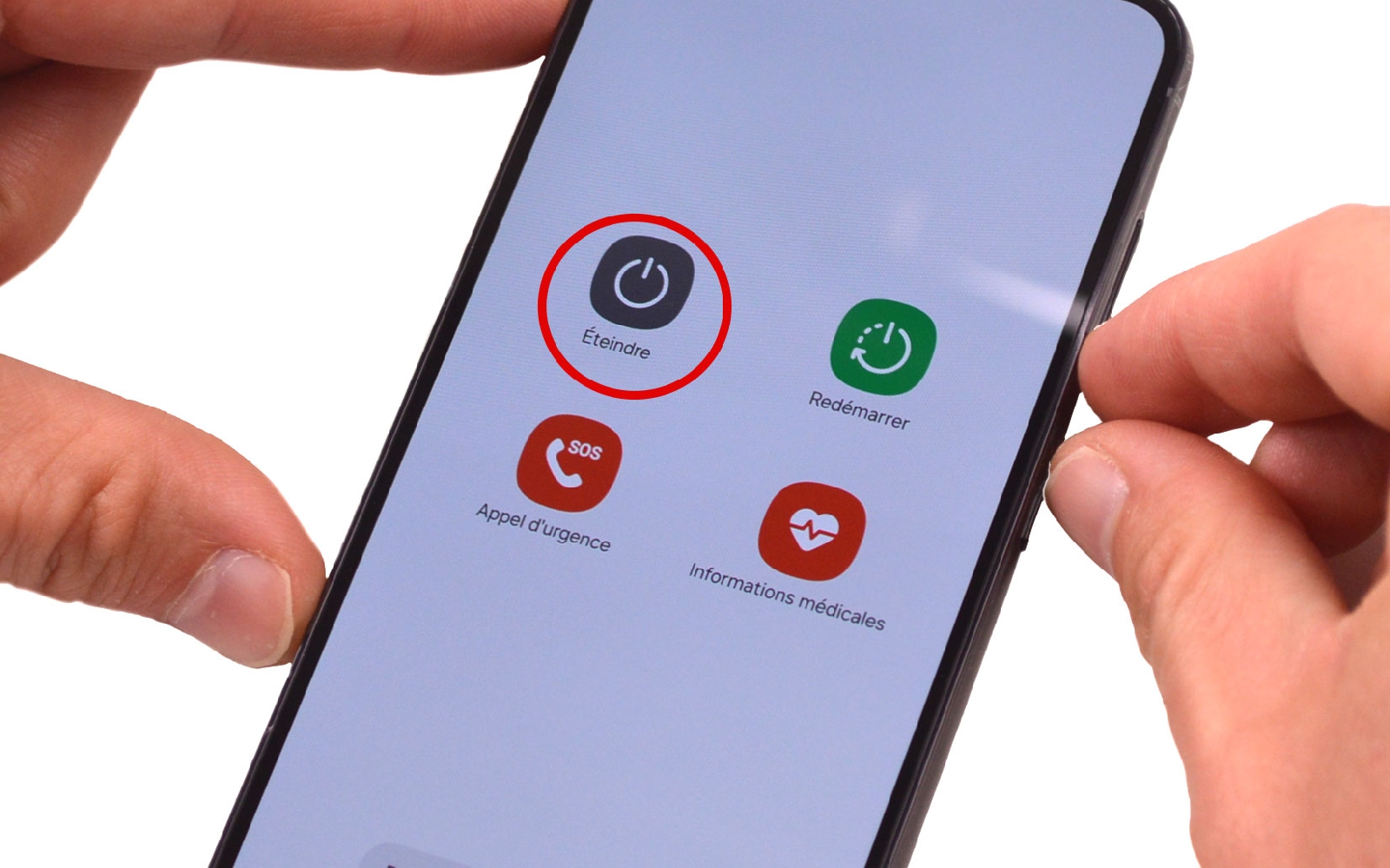

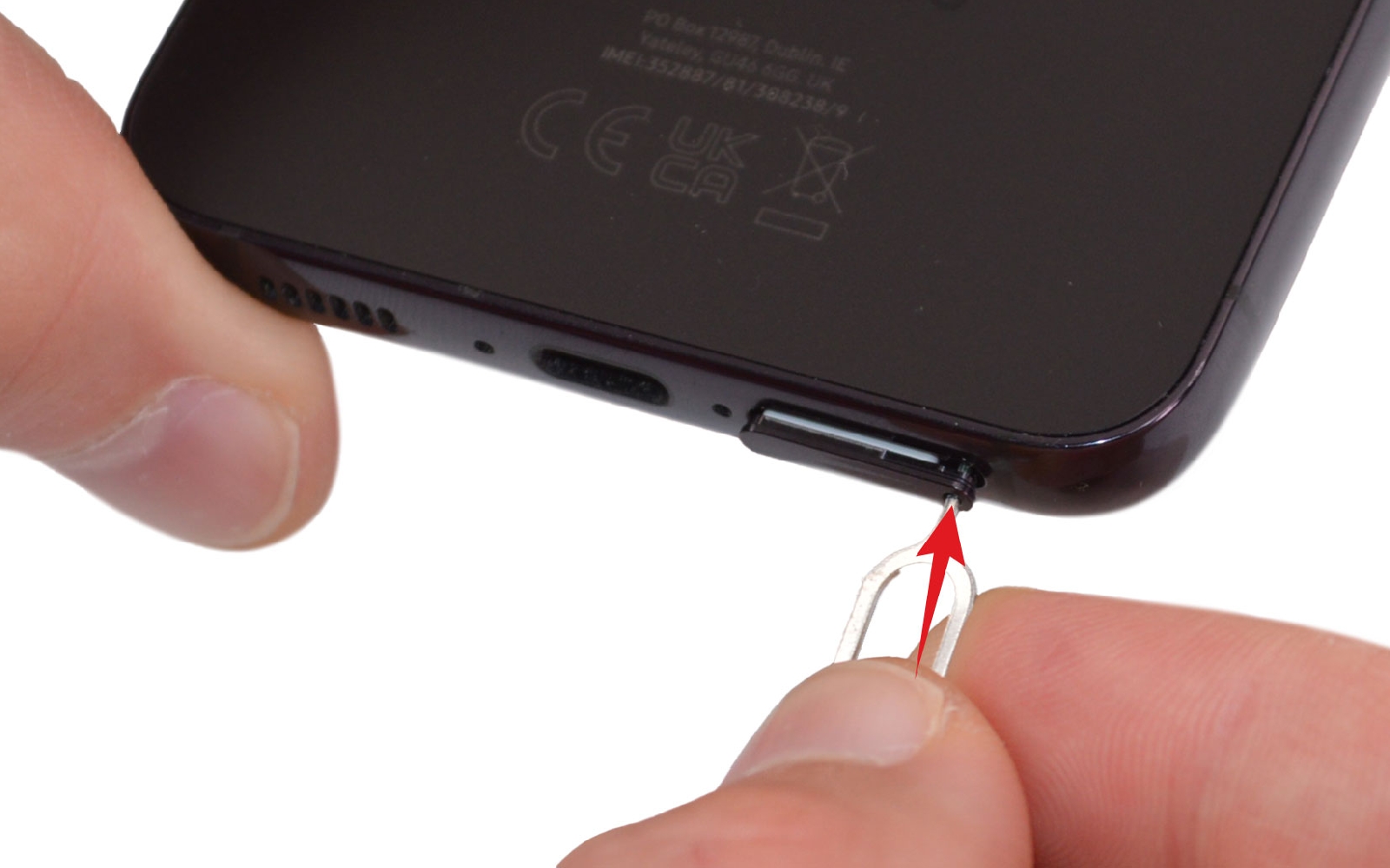

Une fois votre commande reçue, il ne vous reste plus qu'à éteindre votre Galaxy S23 et à éjecter le tiroir de la carte SIM.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

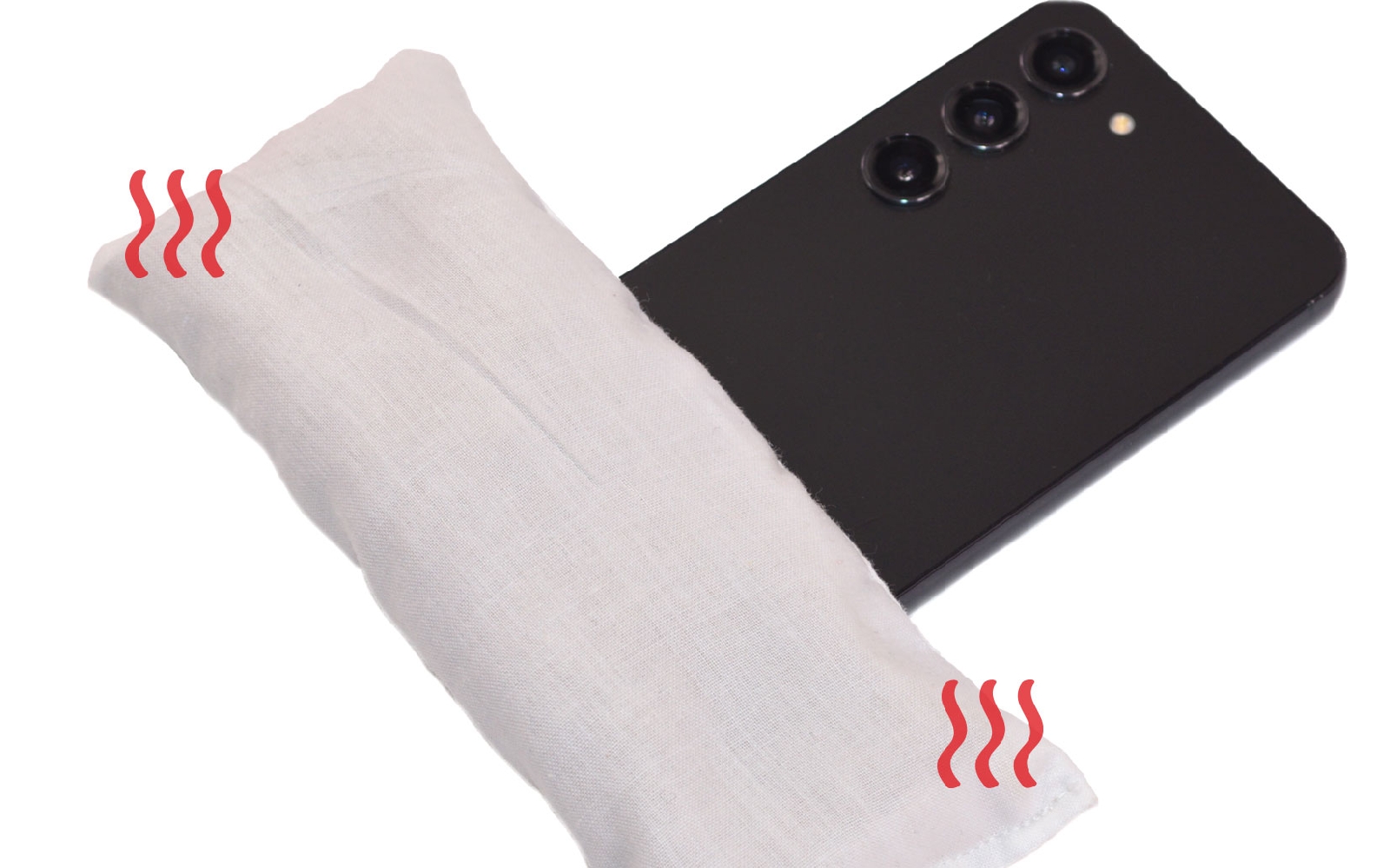

Etape 1 : Chauffer la vitre arrière
Pour ouvrir ce téléphone, commencez par ramollir l'adhésif qui fixe la vitre arrière au châssis.

Pour cela, chauffez un coussin thermique au micro-ondes pendant 2 minutes, puis appliquez-le sur la face arrière du téléphone pendant 30 secondes.
Autrement, vous pouvez utiliser un sèche-cheveux ou un décapeur thermique pour chauffer le contour du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

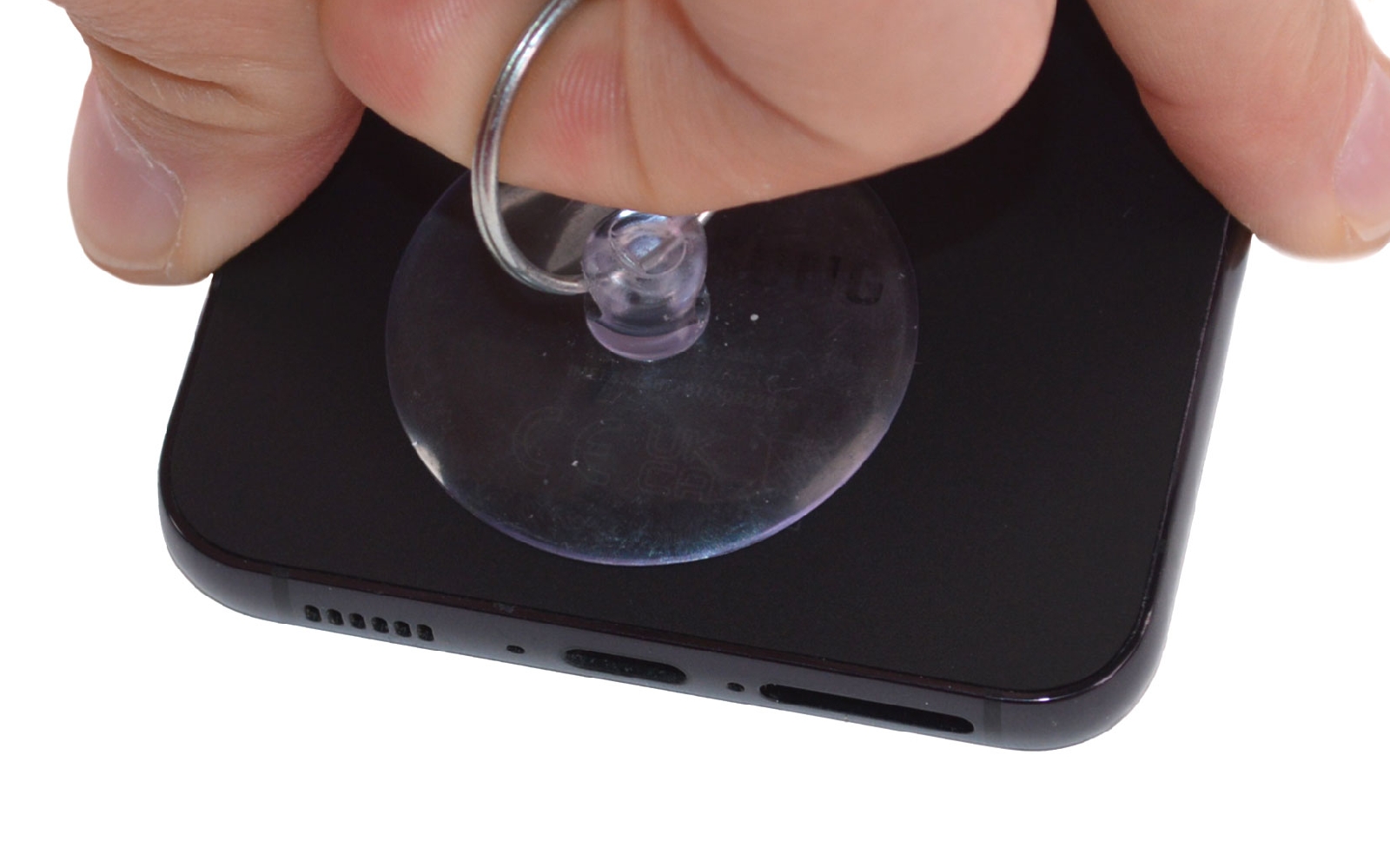

Etape 2 : Décoller la vitre arrière
Placez une ventouse sur le bas de la vitre pour tirer légèrement et insérez un médiator en métal entre la vitre et le châssis pour créer un espace.

Ensuite, remplacez-le par deux médiators en plastique rouge et retirez le médiator en métal.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

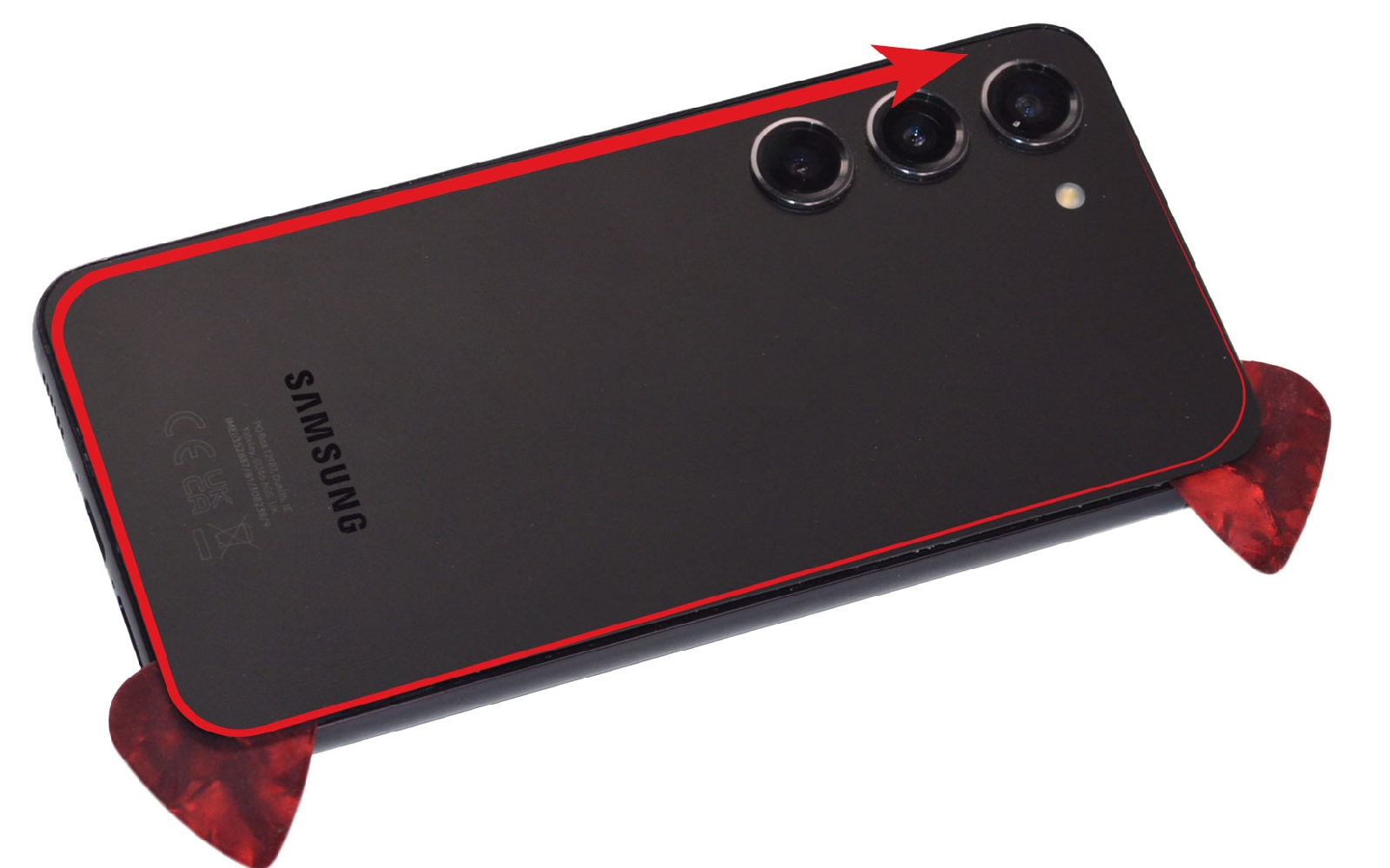

Etape 3 : Ouvrir le téléphone
Déplacez les médiators tout autour du téléphone pour détacher la vitre arrière du châssis.

Une fois retirée, vous pouvez accéder aux autres composants de votre Galaxy S23.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

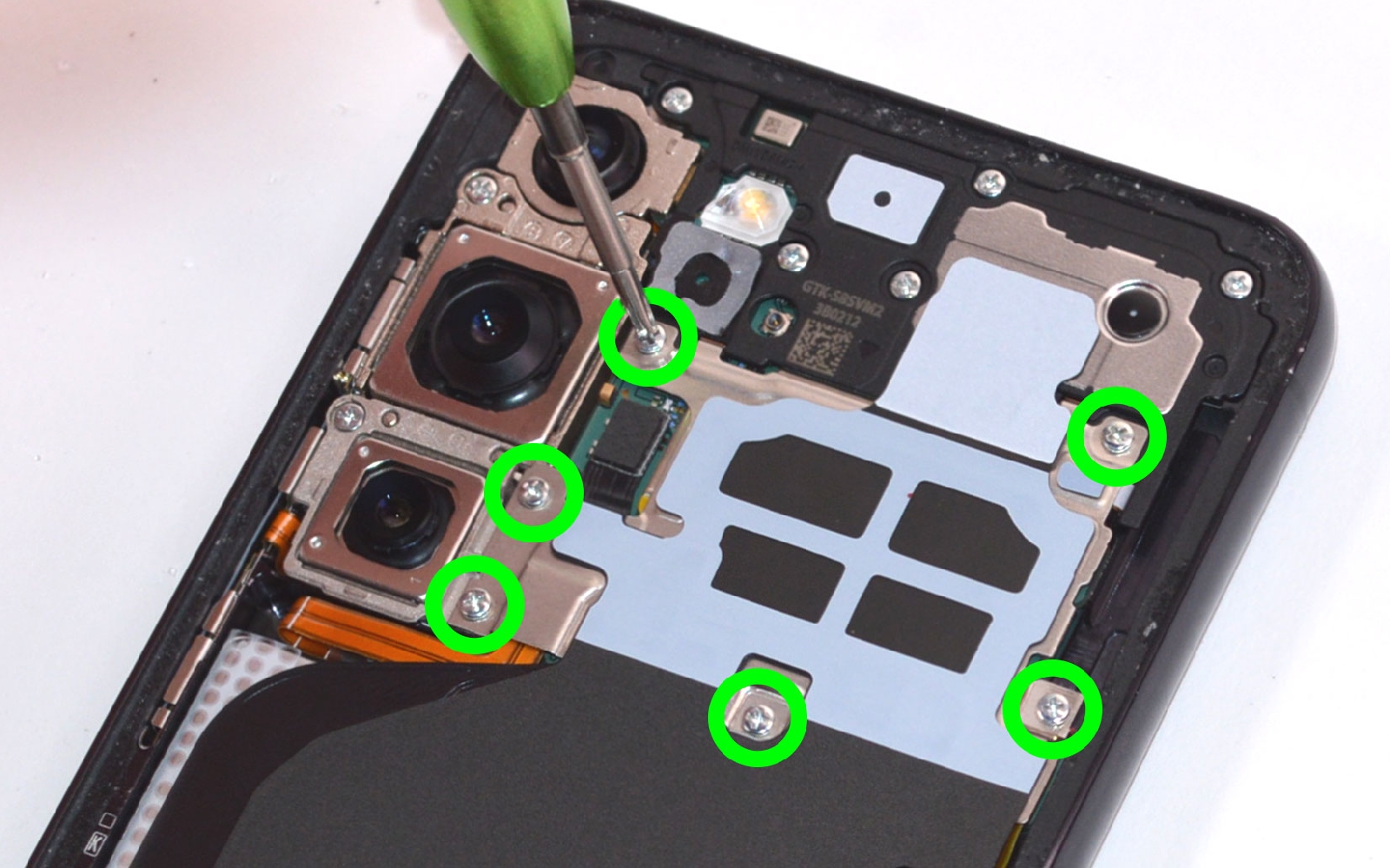

Etape 4 : Dévisser la plaquette de protection
Dévissez les vis de la plaquette NFC en utilisant le tournevis cruciforme.

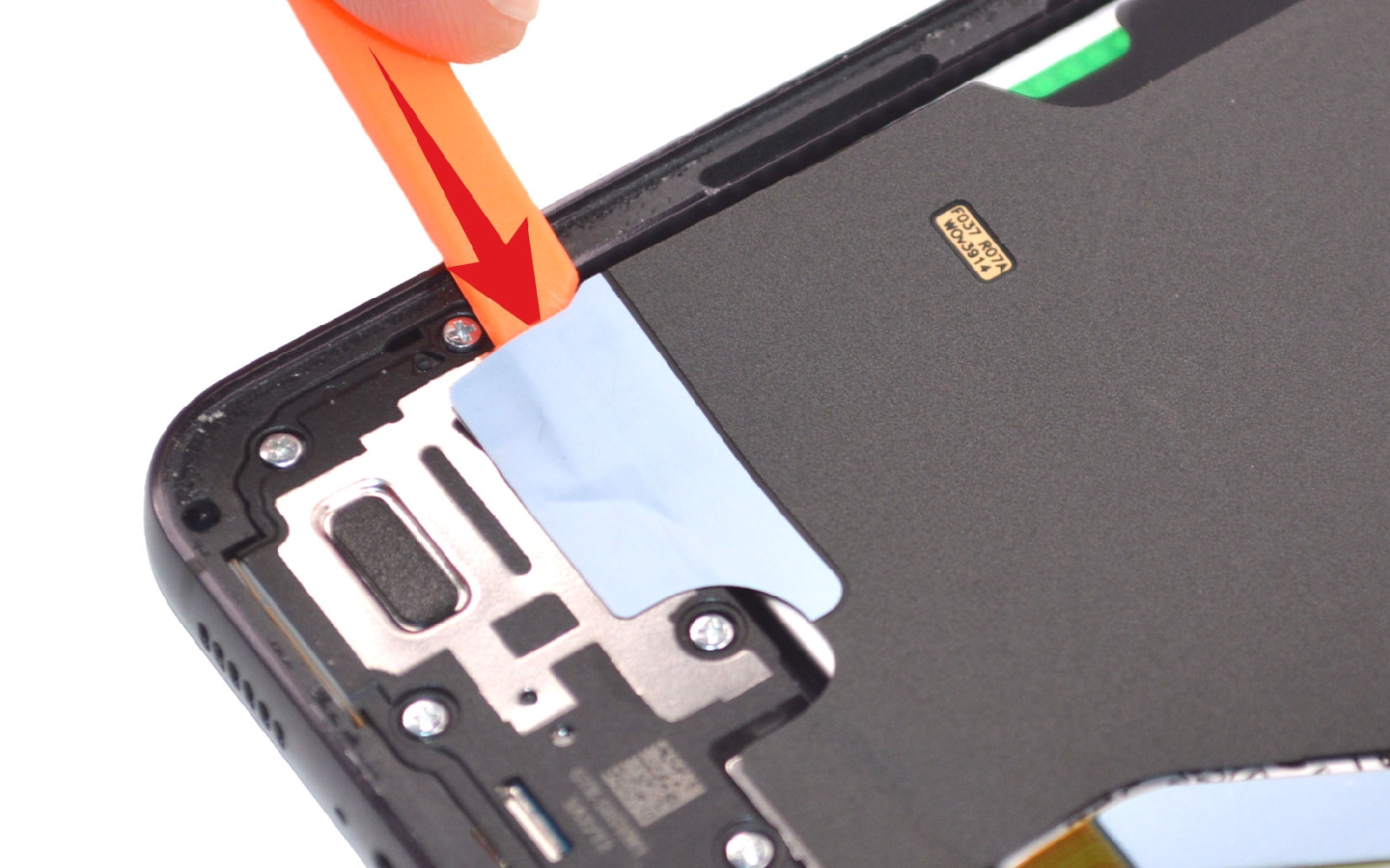

Décollez la partie basse de la nappe.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

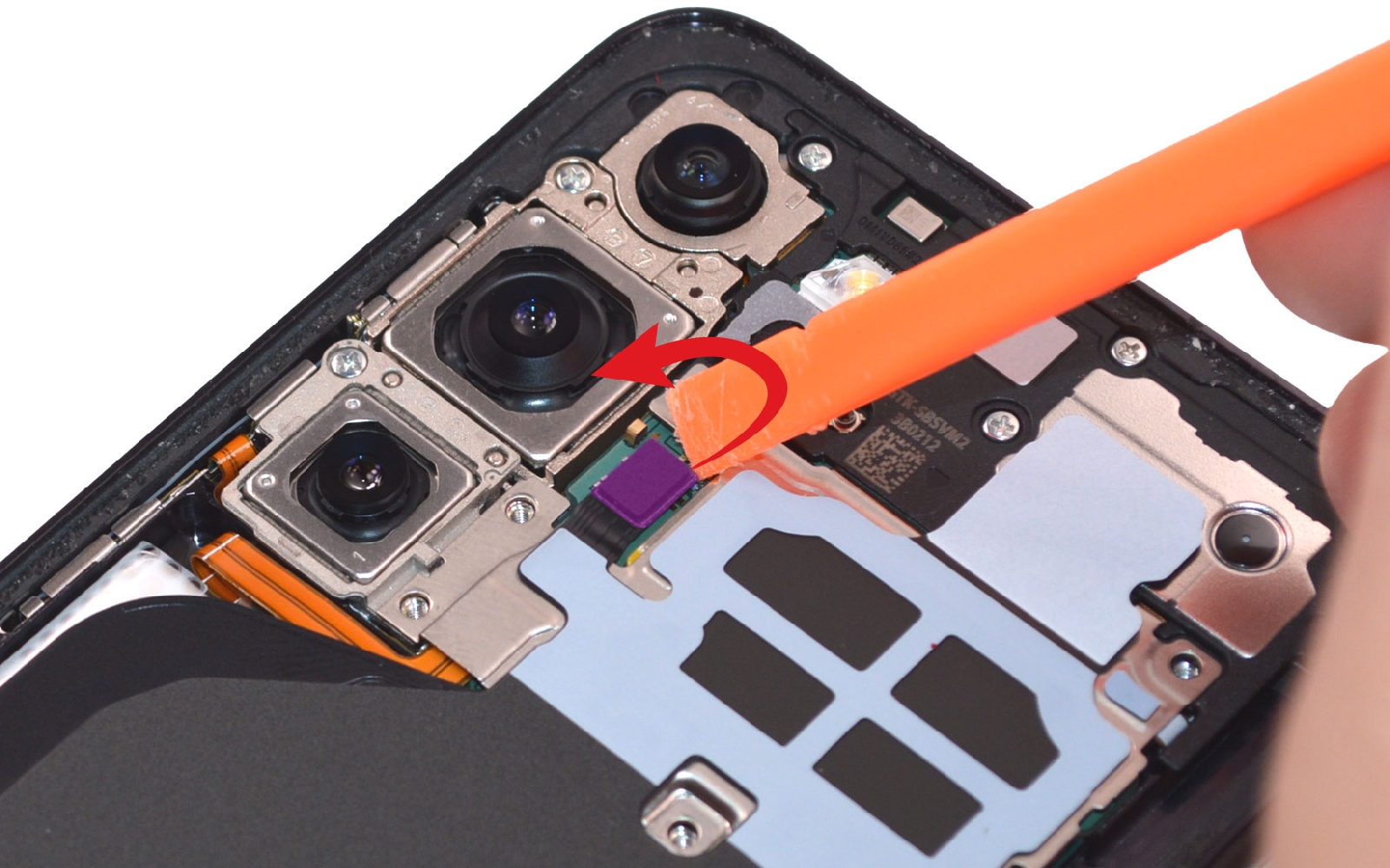

Etape 5 : Libérer la plaquette NFC
Déconnectez la nappe avant d'extraire le composant.

Pensez à disposer les vis et les éléments petit à petit sur votre patron d'aide au montage pour éviter la perte d'éléments.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

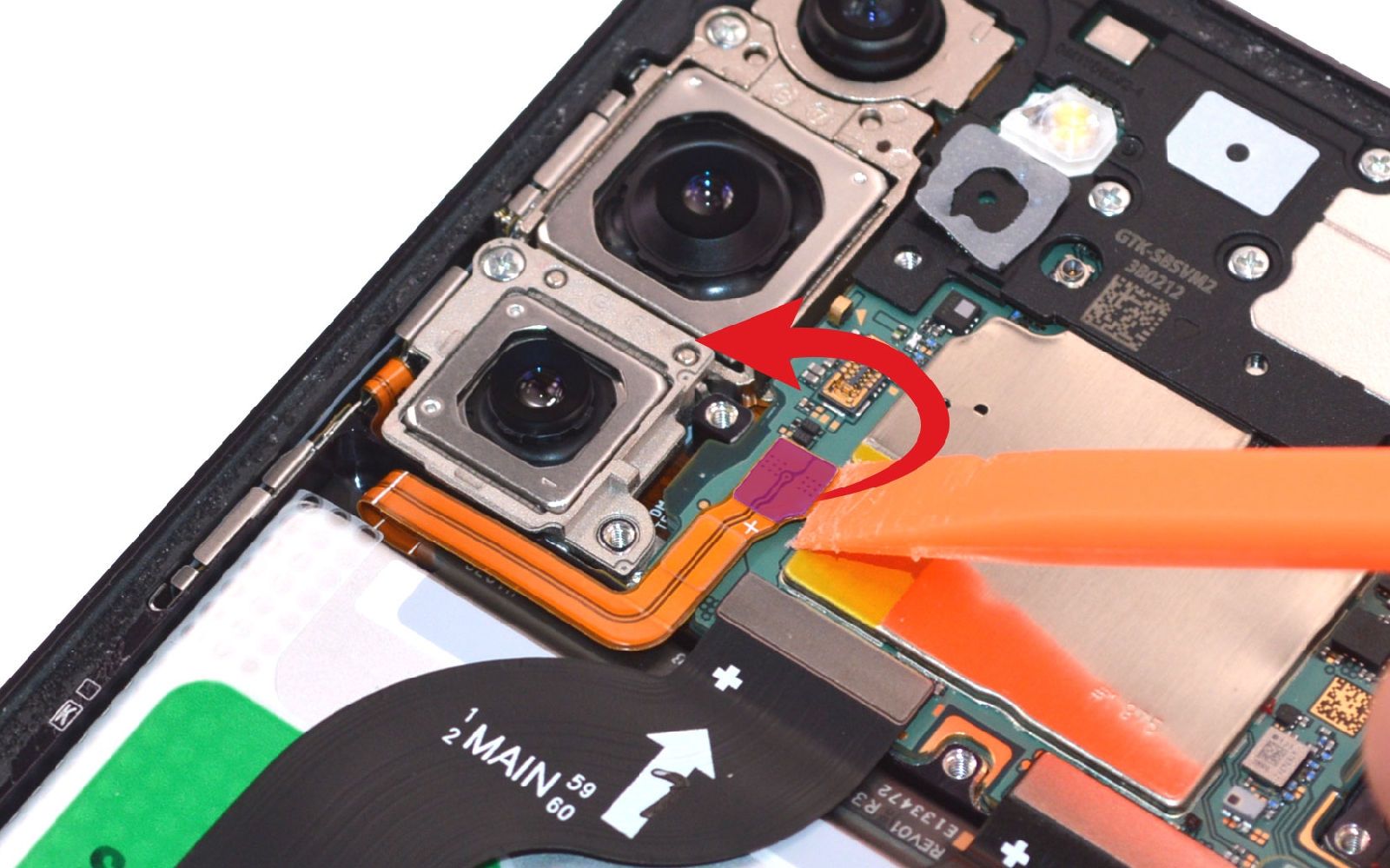

Etape 6 : Déconnecter la batterie
Débranchez la nappe de la batterie pour continuer la réparation en toute sécurité.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

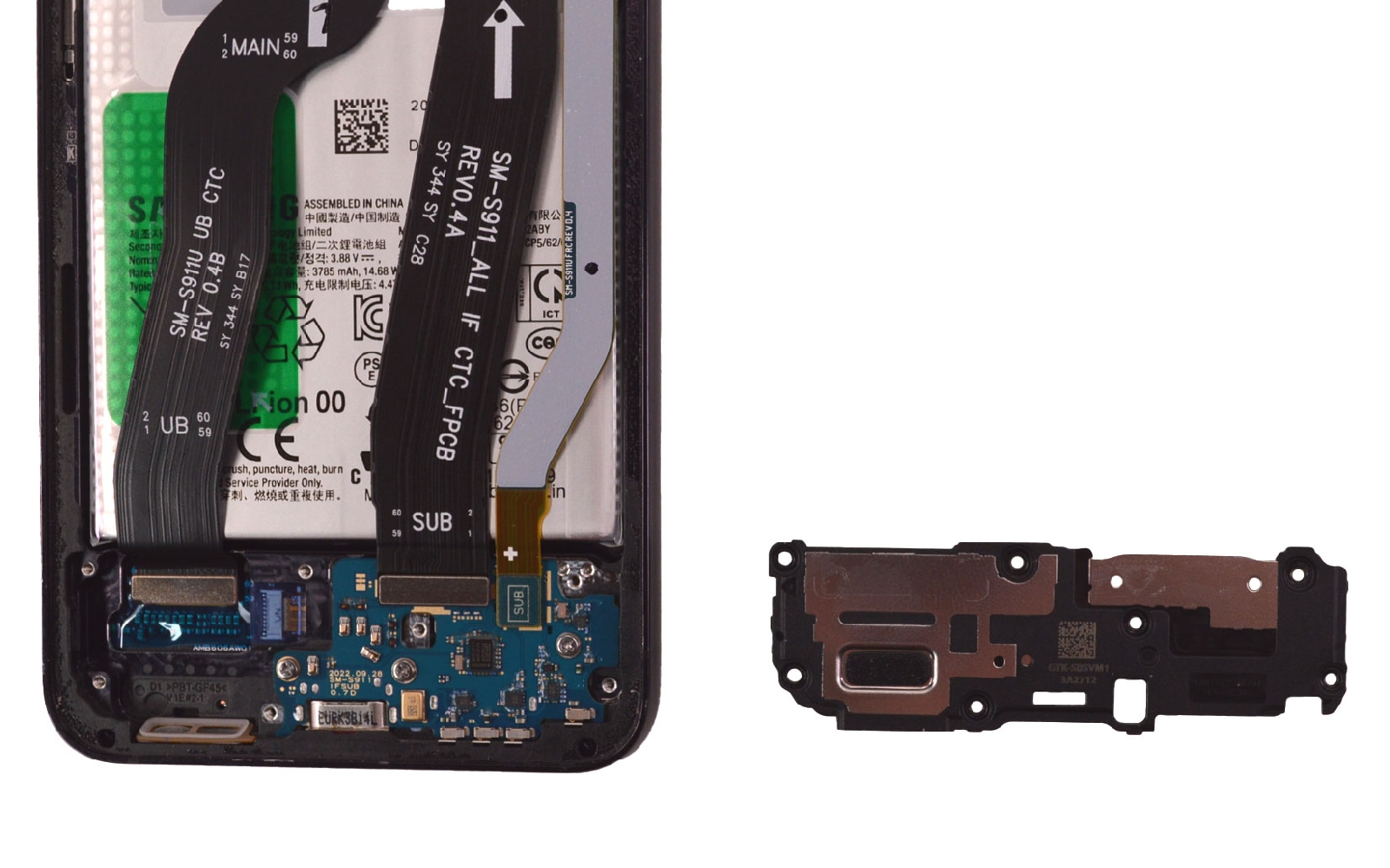

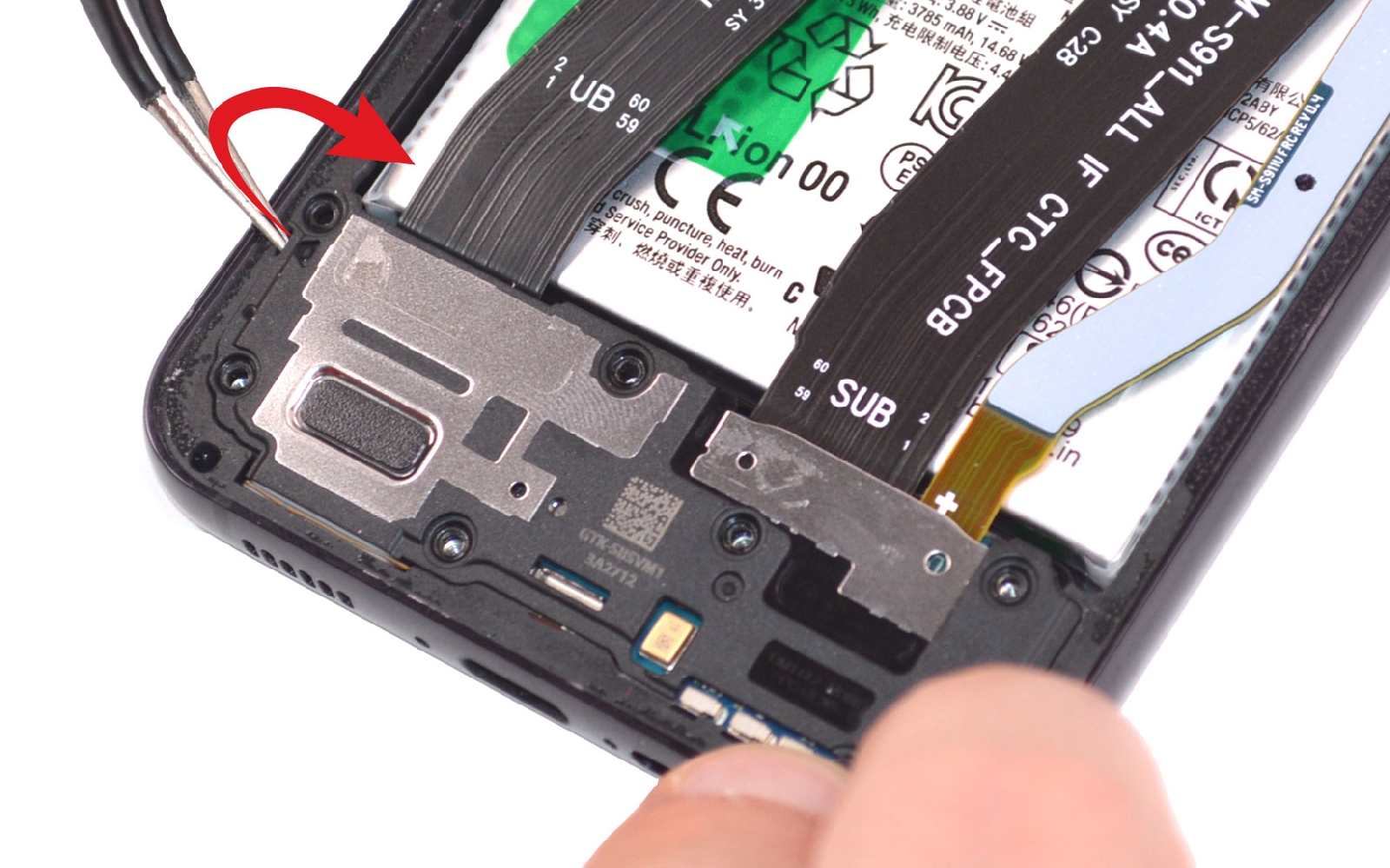

Etape 7 : Sortir le haut-parleur externe

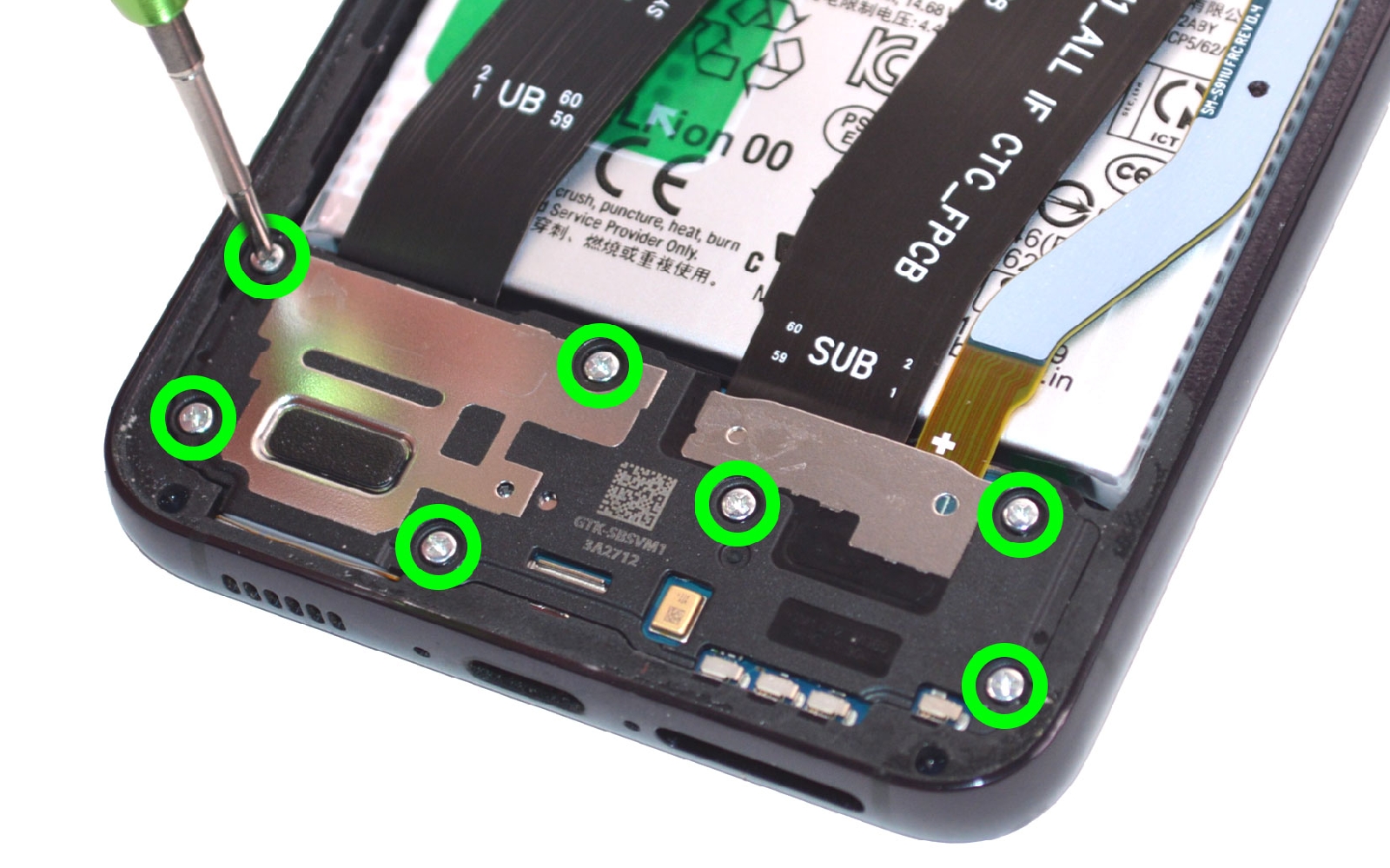

Ôtez les vis cruciforme présentes sur le bas du téléphone pour pouvoir saisir le haut-parleur externe avec la pointe de la pincette.

Mettez ensuite de coté le composant.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Débrancher les rallonges d'interconnexion
Libérez les connectiques supérieures des rallonges d'interconnexion.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Récupérer les rallonges d'interconnexion
Faites la même chose mais cette fois-ci sur les points de connexion du bas.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Etape 10 : Enlever la batterie

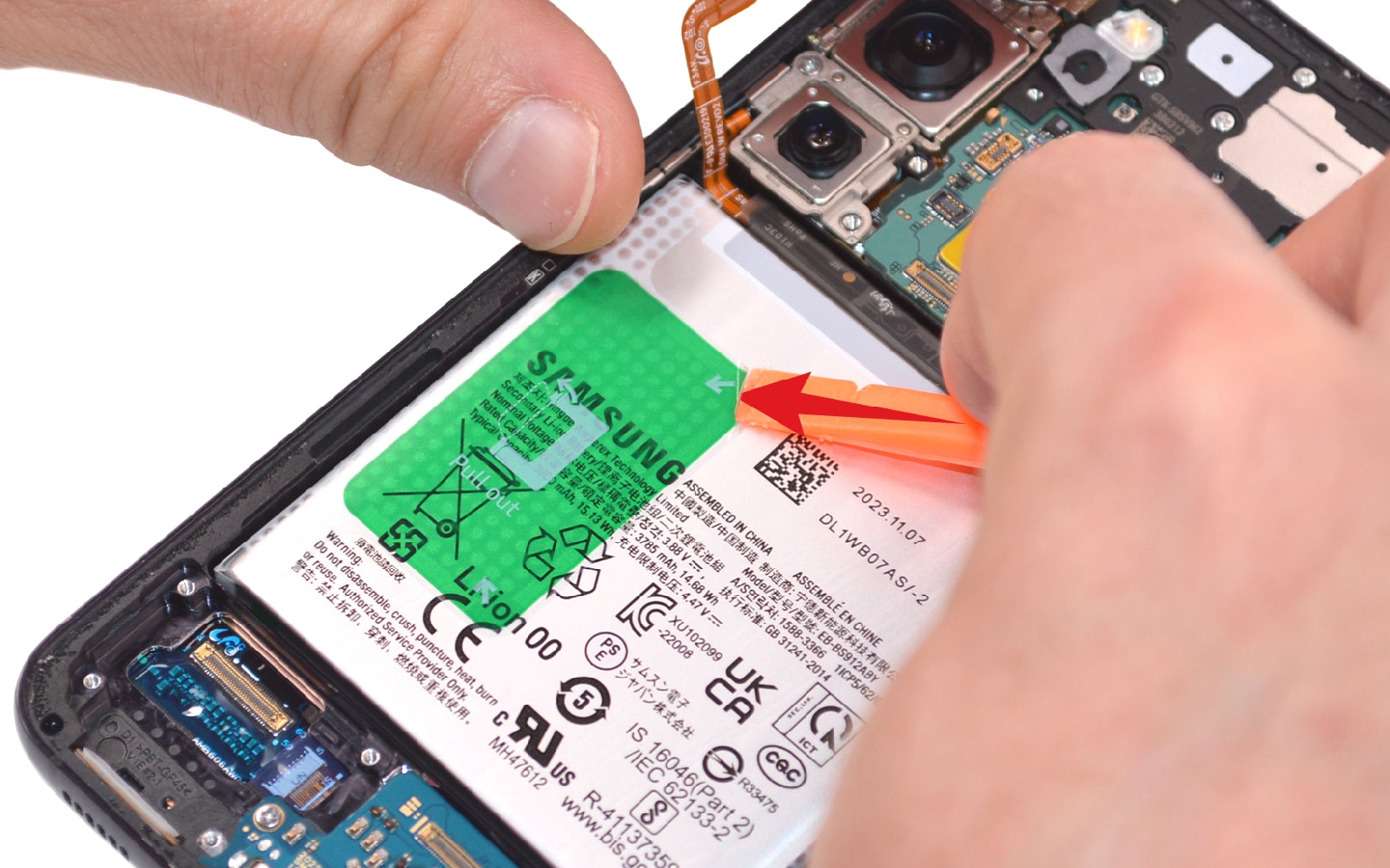

Décollez la languette verte de la batterie et assurez vous que les parties transparentes soient bien coupées près de cette dernière.

Ensuite, tirez la languette pour sortir la batterie de son emplacement. Ensuite en fonction de la réparation que vous souhaitez effectuer, vous pouvez récupérer le film transparent.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

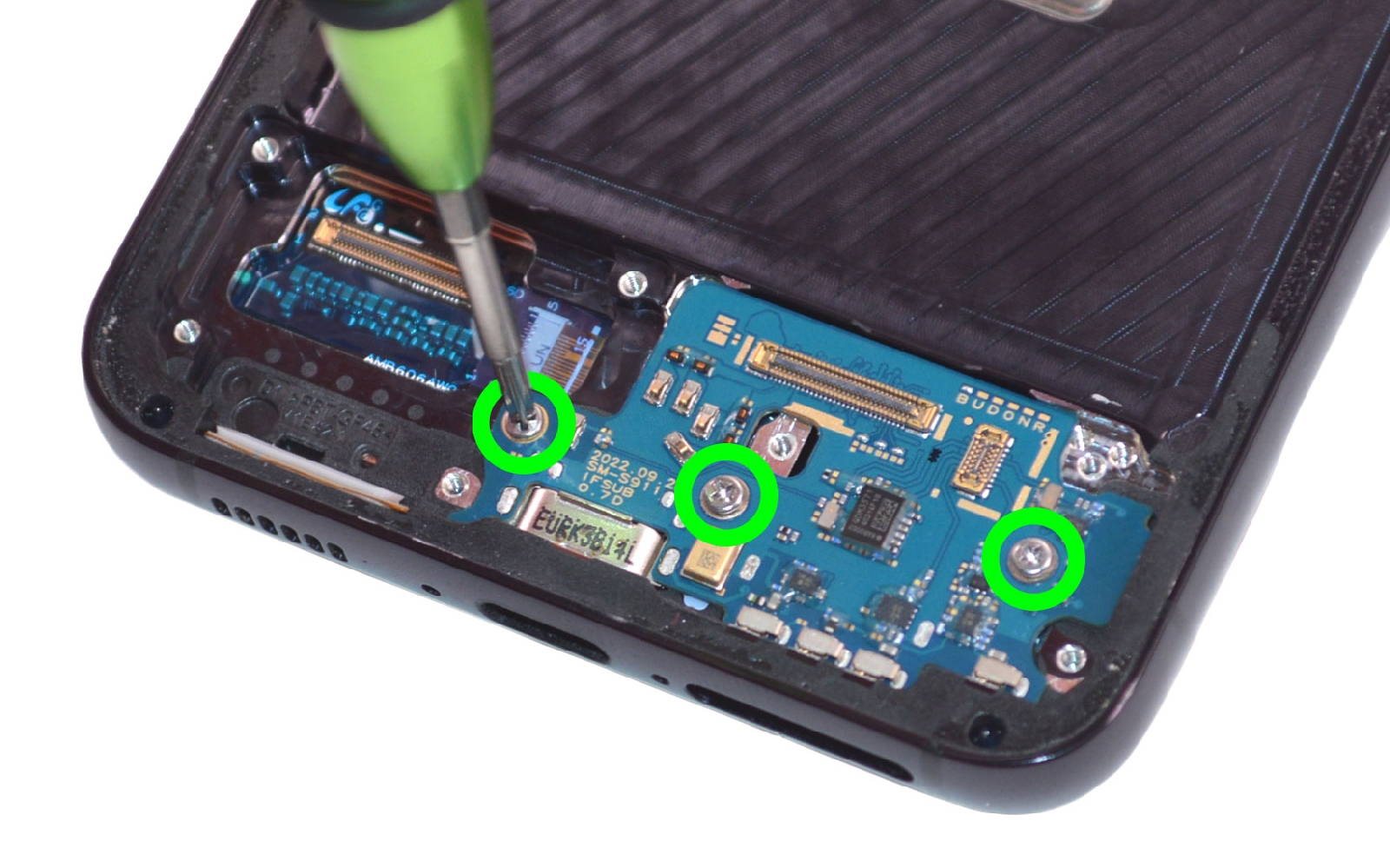

Etape 11 : Ôter le connecteur de charge
Dégagez les trois vis cruciforme du connecteur de charge avant de soulever celui-ci avec le spudger.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

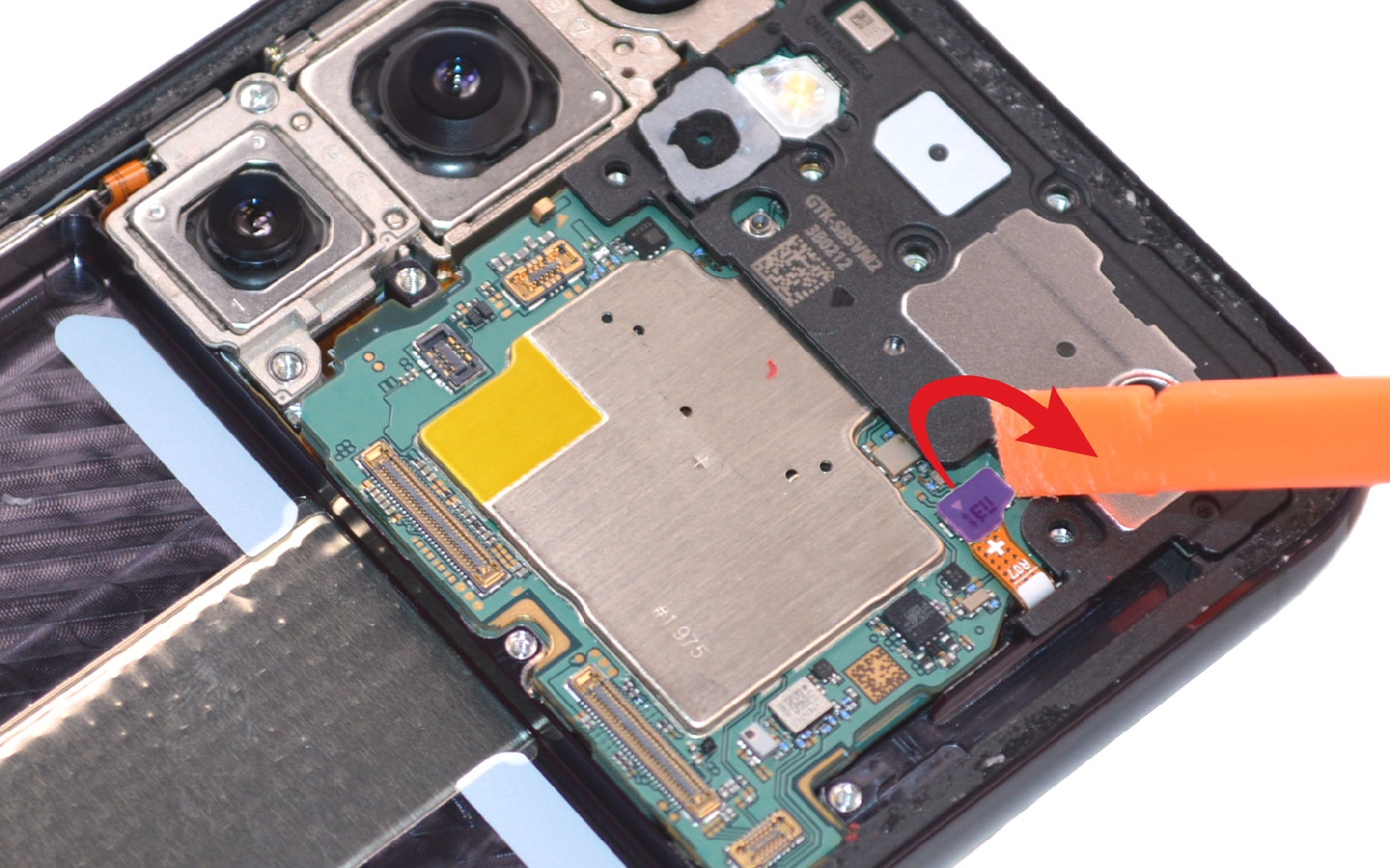

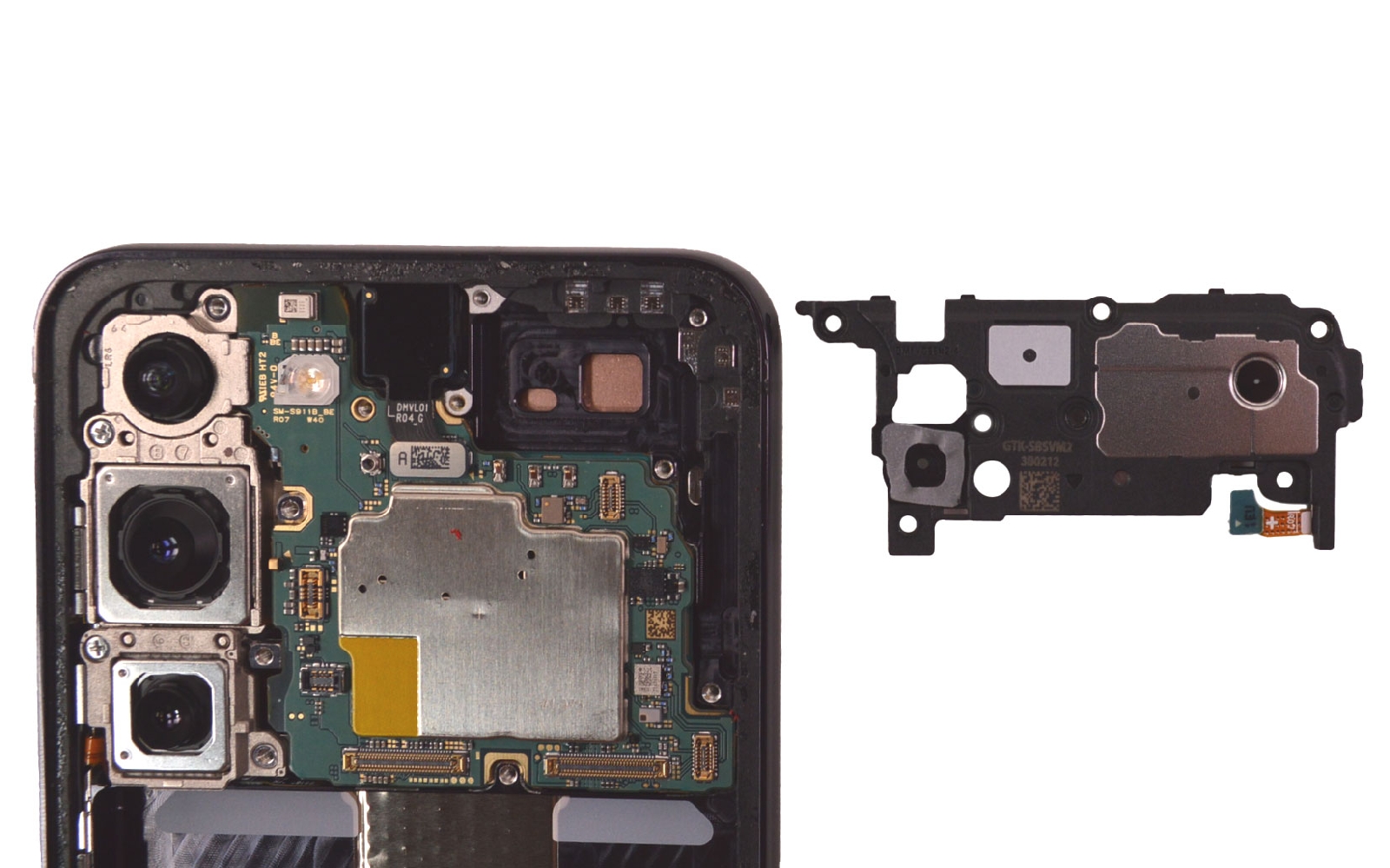

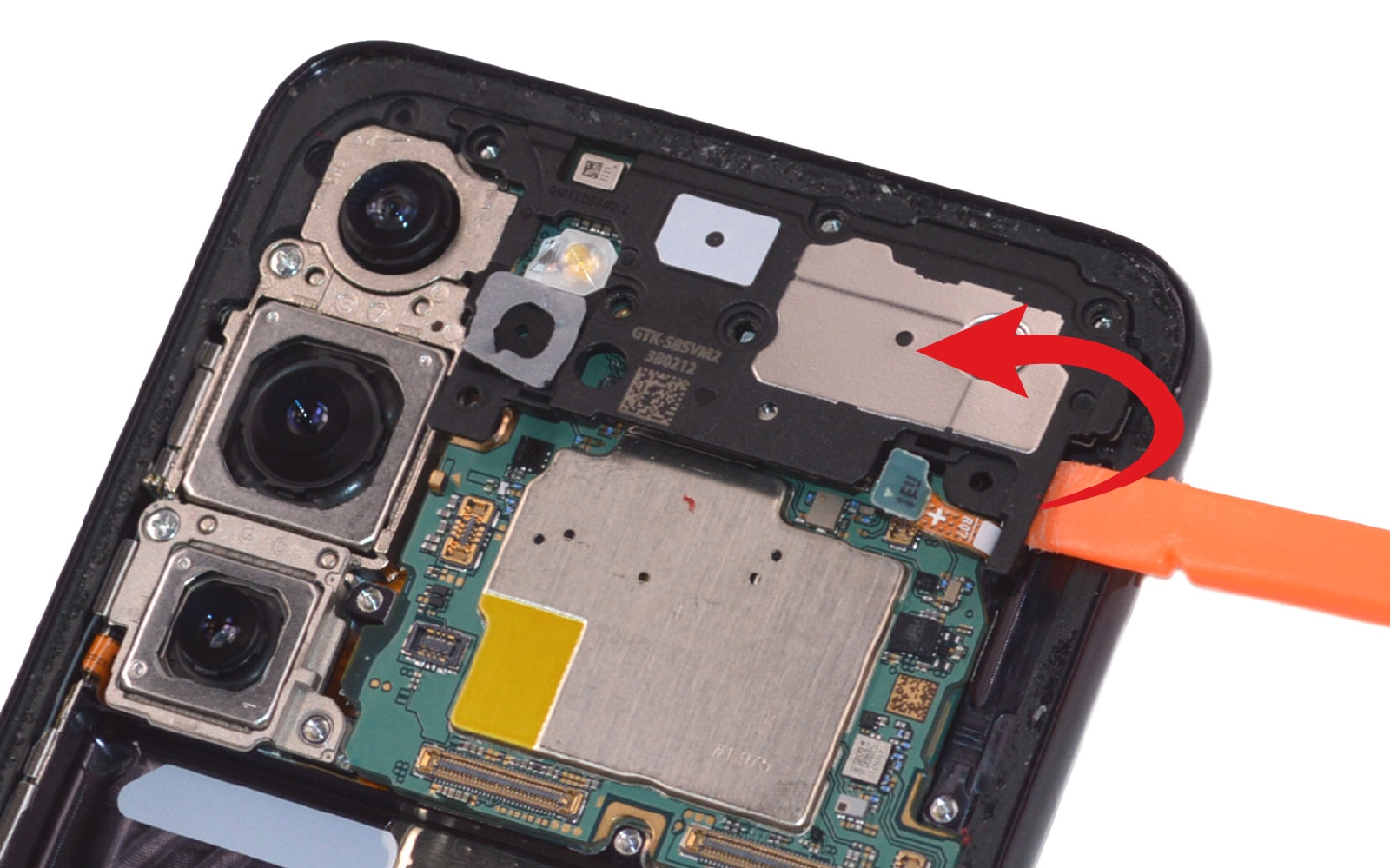

Etape 12 : Retirer le haut-parleur interne

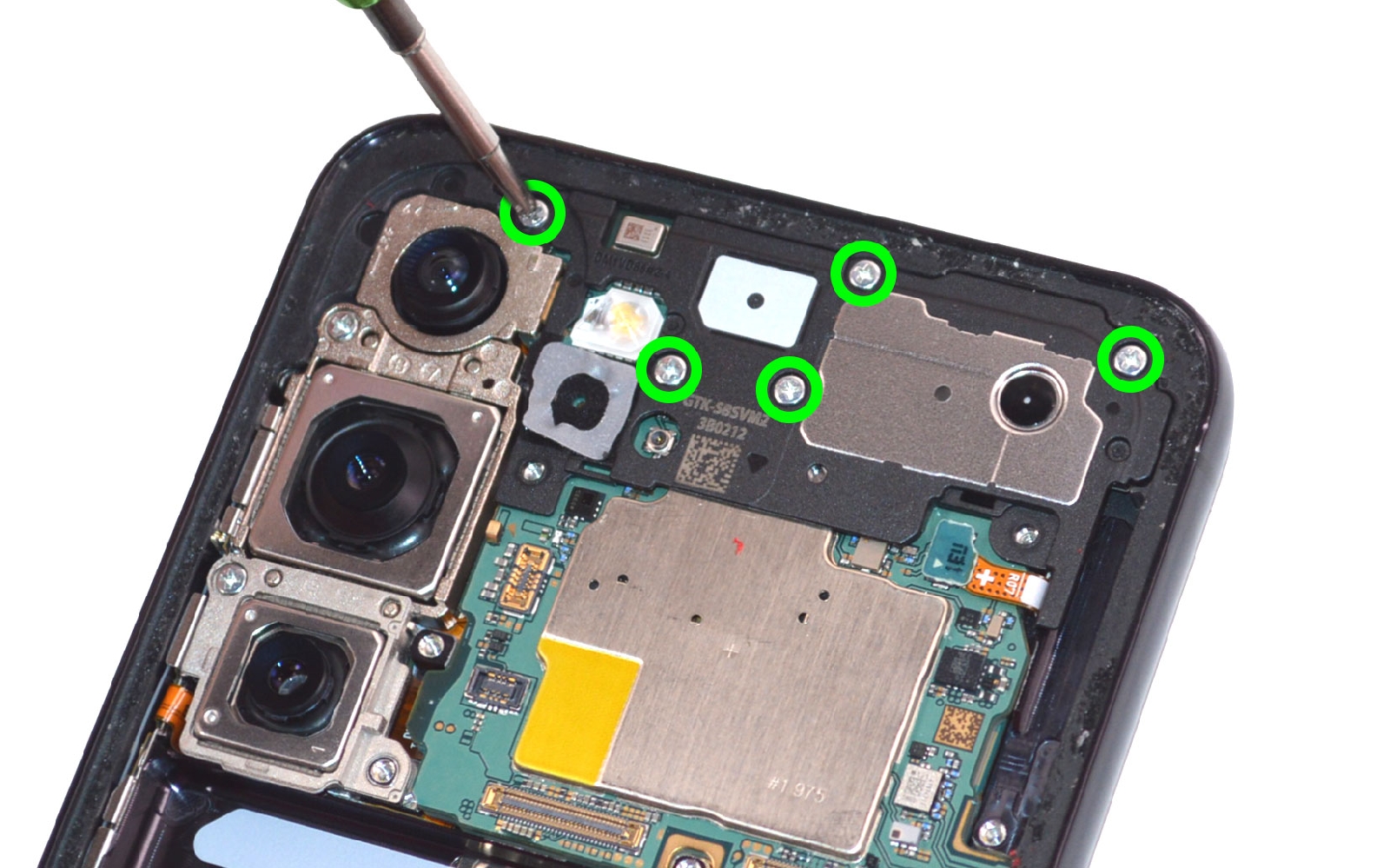

Repassez sur le haut du téléphone pour ôter les 5 vis cruciforme du haut-parleur interne.
Débranchez la nappe du HP et sortez le composant en introduisant le levier sous l'écouteur de l'oreille.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Etape 13 : Libérer la carte mère

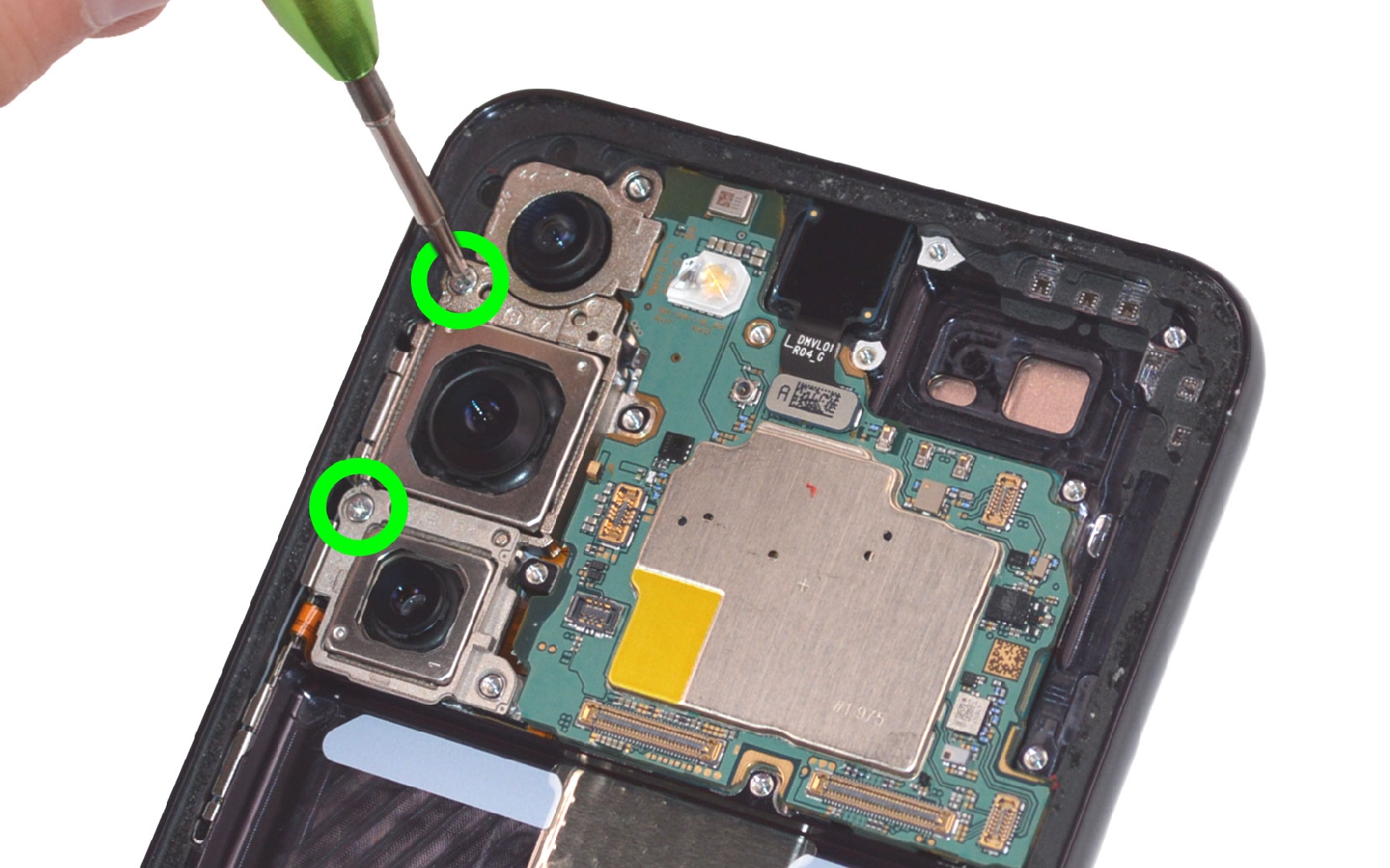

Retirez les deux vis situées sur la gauche des caméras puis déconnectez la caméra avant.

Glisse zle spudger sous la carte mère pour l'extraire du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

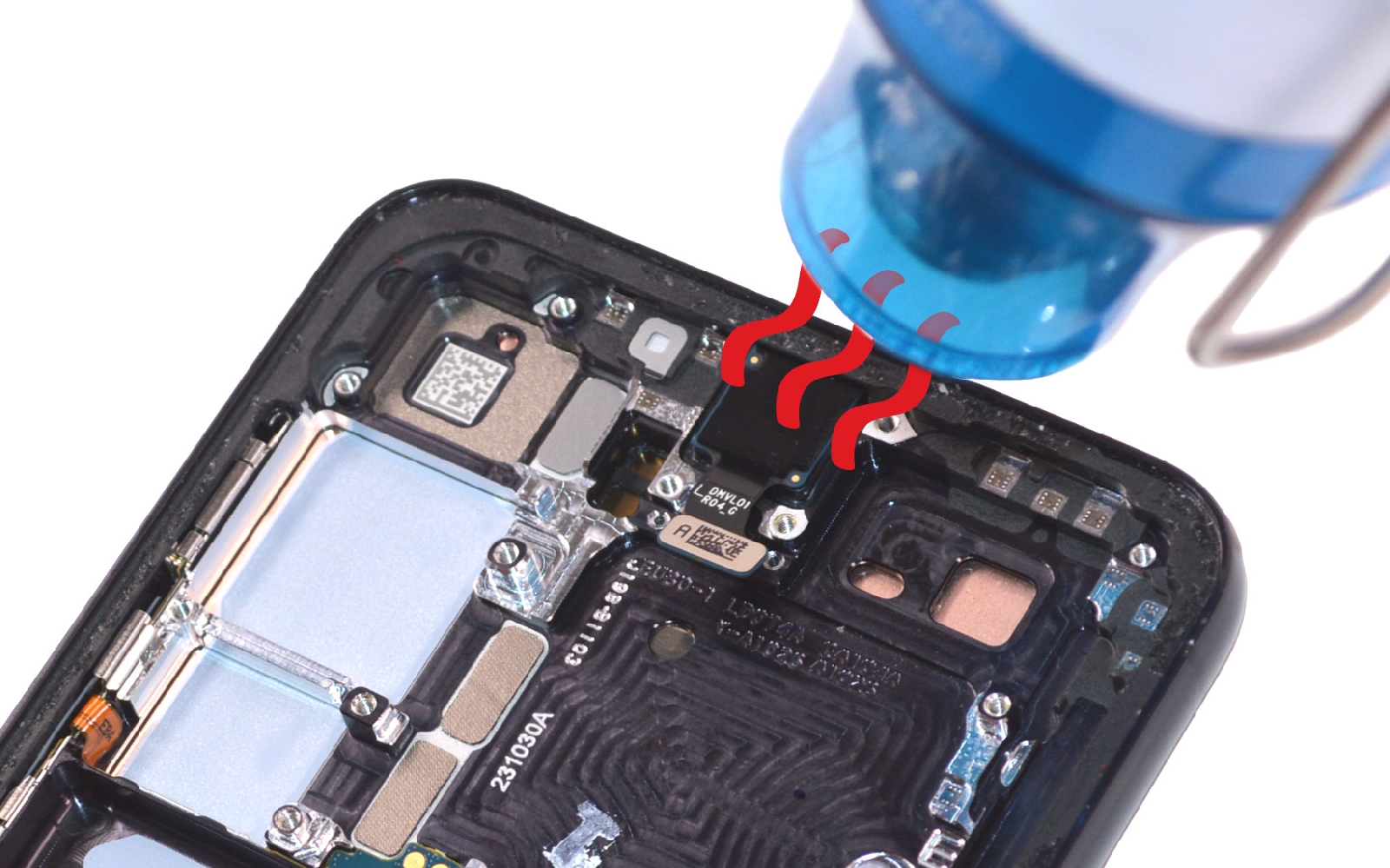

Etape 14 : Récupérer la caméra avant
Chauffez le bord de la caméra frontale. Insérez délicatement la pincette sur le coté pour déloger l'objectif de son emplacement.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 15 : Détacher les caméras arrière
Déconnectez les nappes des caméras arrières de votre Galaxy S23 afin de pouvoir les remplacer si vous le souhaitez.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

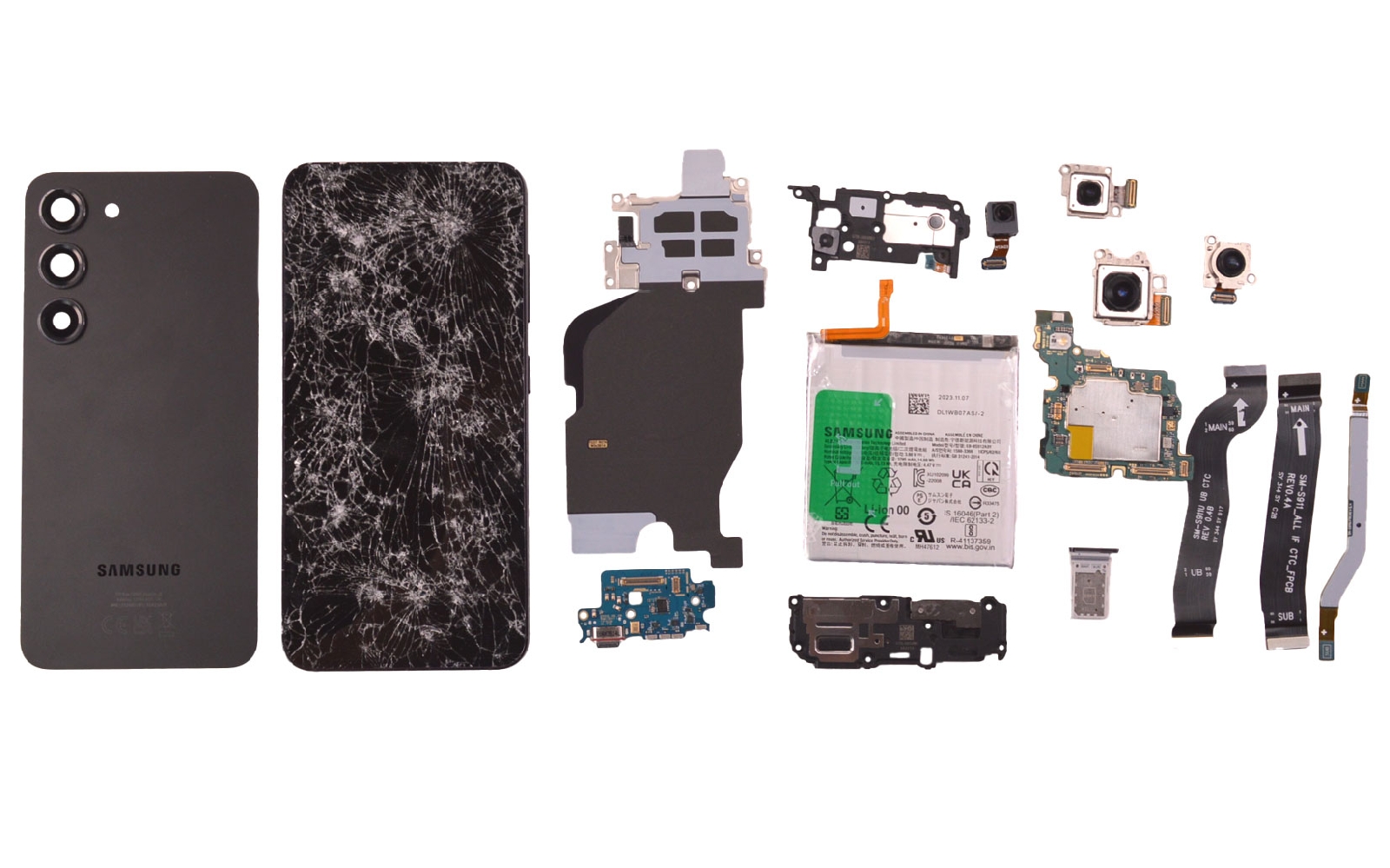

Vue éclatée
Vous venez de terminer le démontage du Samsung Galaxy S23, voici donc la photo reprenant tous les éléments de votre téléphone.
