Guide de réparation sur Galaxy S22 plus

Temps estimé : 45 min
Difficulté : 2.5/5
Note de réparabilité : 14/20
Galaxy S22 plus | Temps estimé : 45 min | Difficulté : 2.5/5

Le Samsung Galaxy S22+ (5G), malgré ses nombreuses qualités, peut rencontrer des pannes courantes qui nécessitent des réparations. Parmi les problèmes fréquemment signalés, on retrouve les écrans fissurés ou brisés, une batterie qui se décharge rapidement, des caméras défectueuses, ainsi que des problèmes de connectivité ou de charge. Ces pannes peuvent affecter la performance globale du téléphone et, si elles ne sont pas corrigées, réduire considérablement sa durée de vie.

Pour résoudre ces problèmes, Brico-Phone propose des tutoriels de réparation détaillés pour le Samsung Galaxy S22 Plus. Ces guides pas à pas sont conçus pour vous aider à remplacer des pièces comme l'écran, la batterie, ou la caméra. Chaque tutoriel est accompagné de vidéos explicatives et de conseils d'experts pour garantir une réparation réussie et sécurisée. En suivant ces instructions, même sans expérience préalable, vous pourrez remettre votre téléphone en état de marche et prolonger sa durée de vie, tout en économisant sur les coûts de réparation professionnels.

Diagnostic

›  Problème de caméras.
›  Problème de son...

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

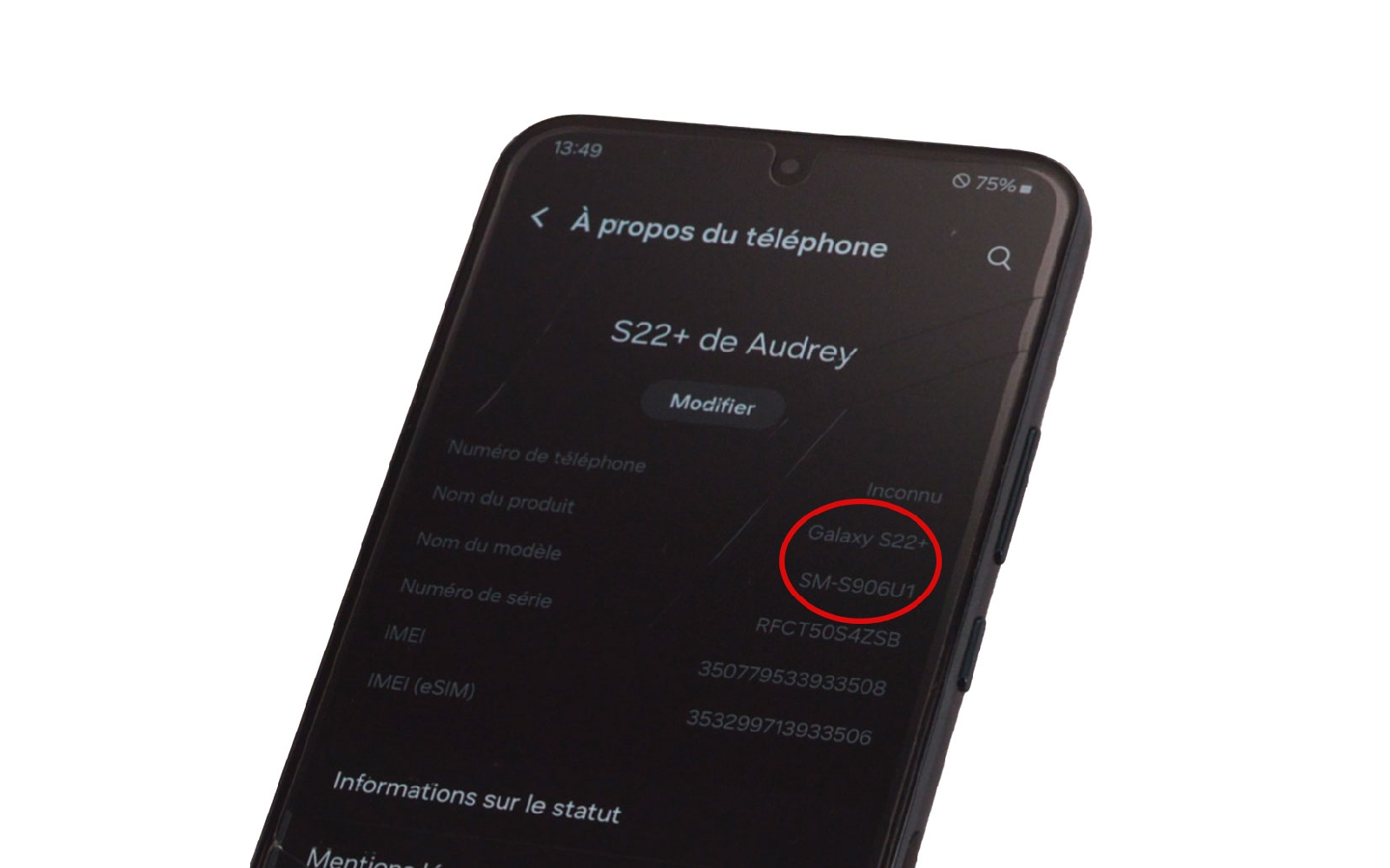

Avant de commencer, il est essentiel de vérifier le numéro de modèle de votre appareil. Pour cela, deux options s'offrent à vous : soit vous avez conservé la petite étiquette située à l'arrière de votre téléphone, soit vous pouvez trouver cette information dans les paramètres de votre Samsung. Ce numéro est crucial pour commander les pièces détachées appropriées et suivre le bon tutoriel de réparation.

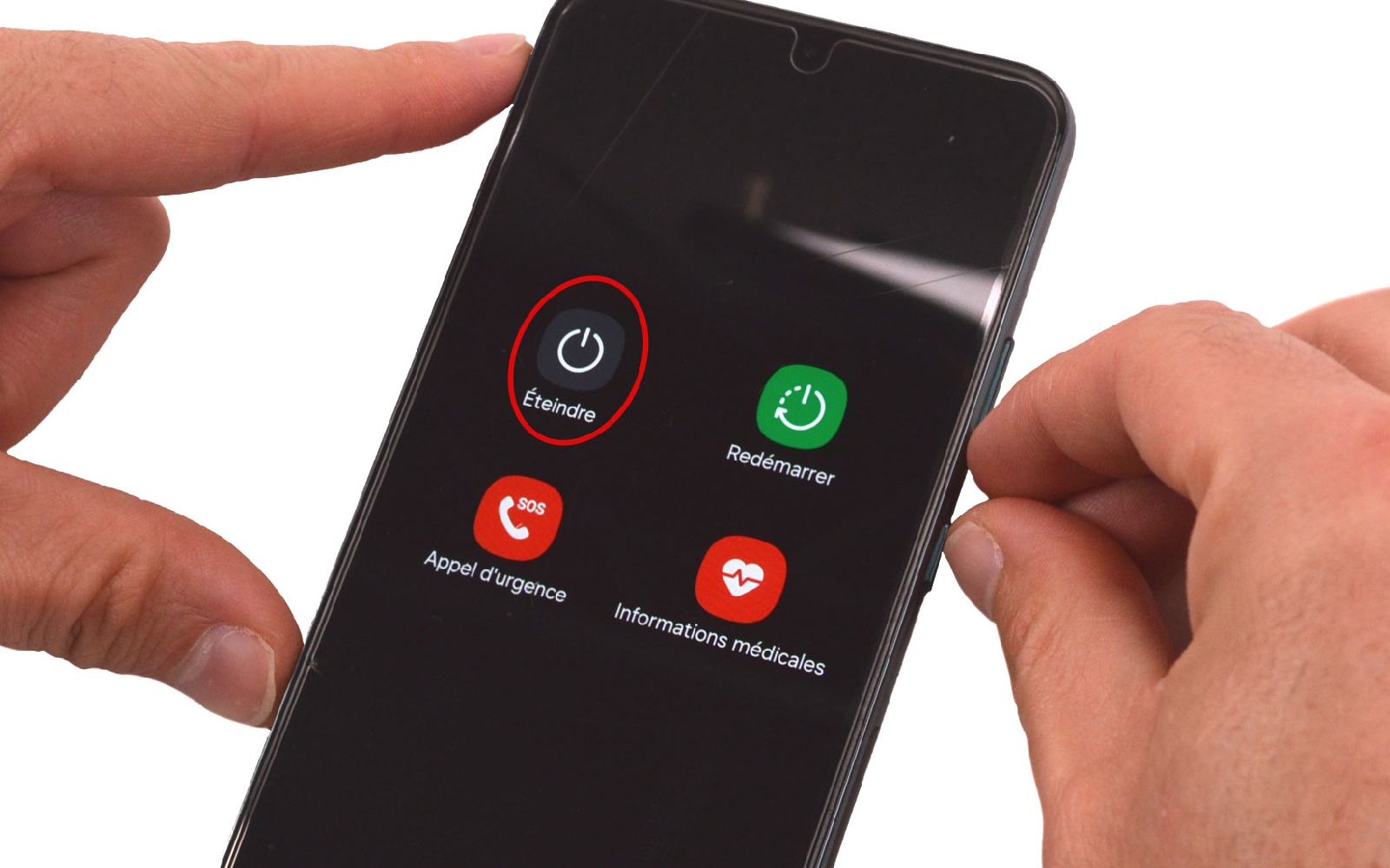

Une fois votre commande reçue, installez-vous dans un endroit calme avec tous les outils nécessaires à portée de main. Pour débuter la réparation, éteignez votre téléphone en appuyant sur le bouton d'alimentation, puis en suivant les instructions affichées à l'écran.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

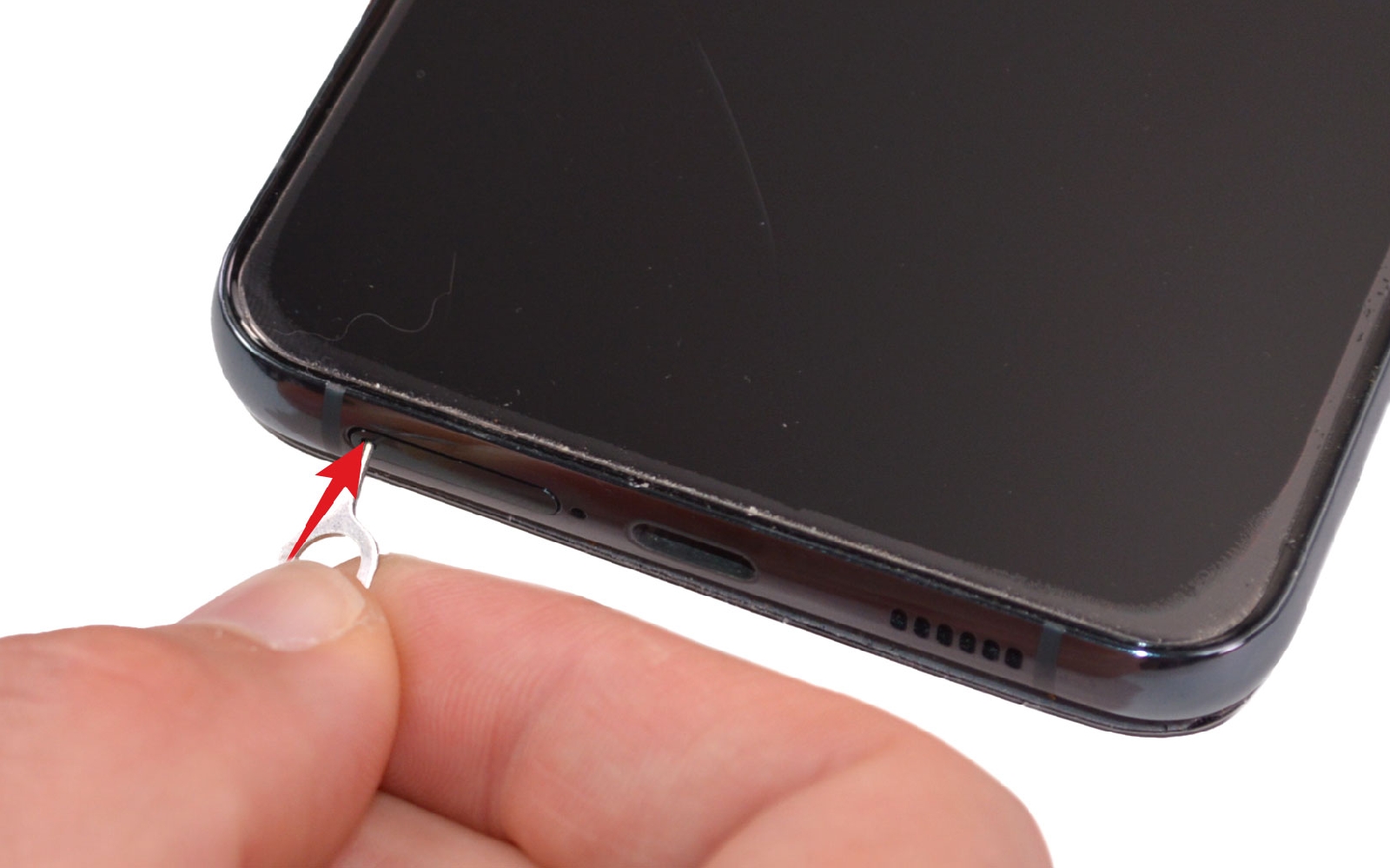

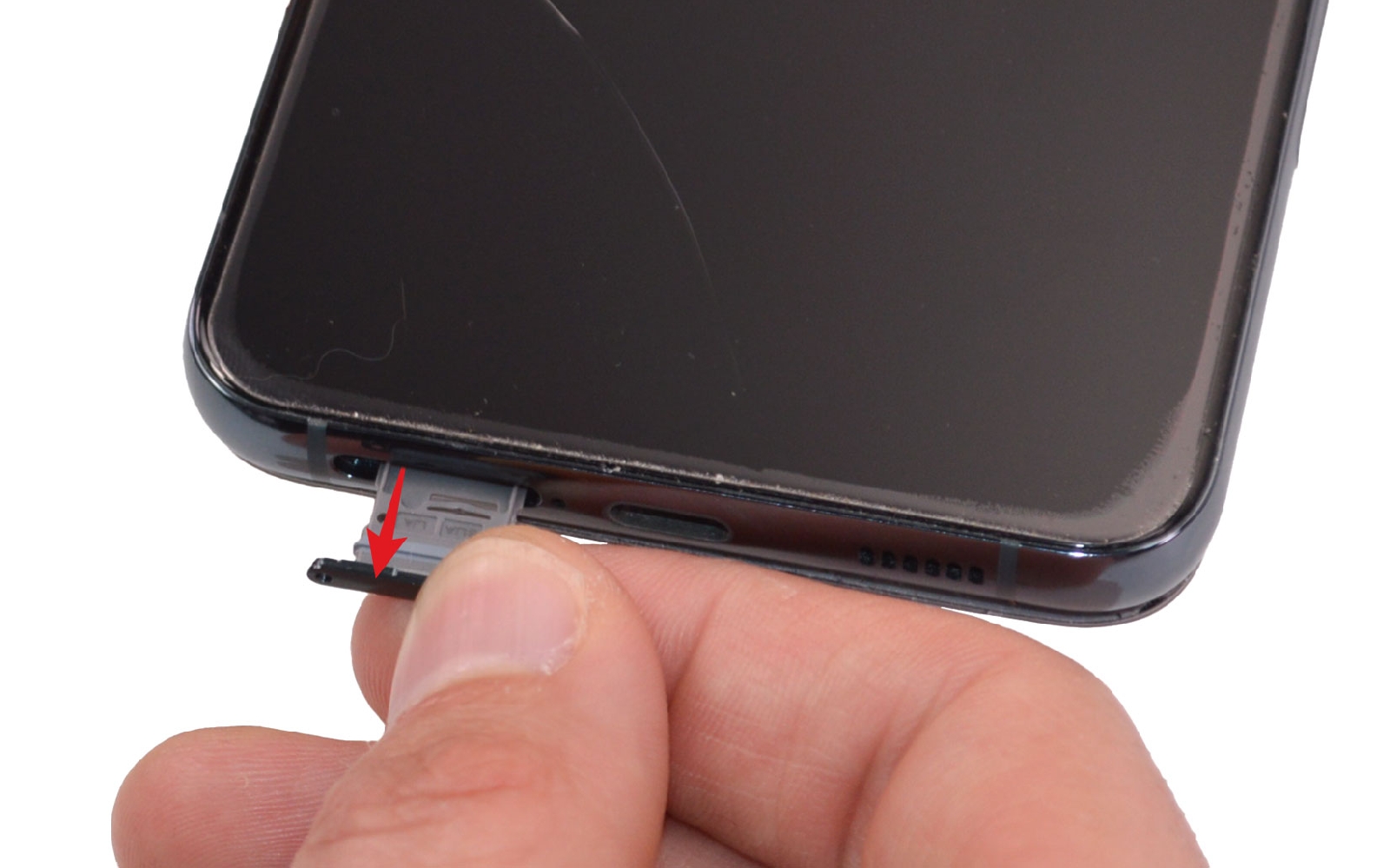

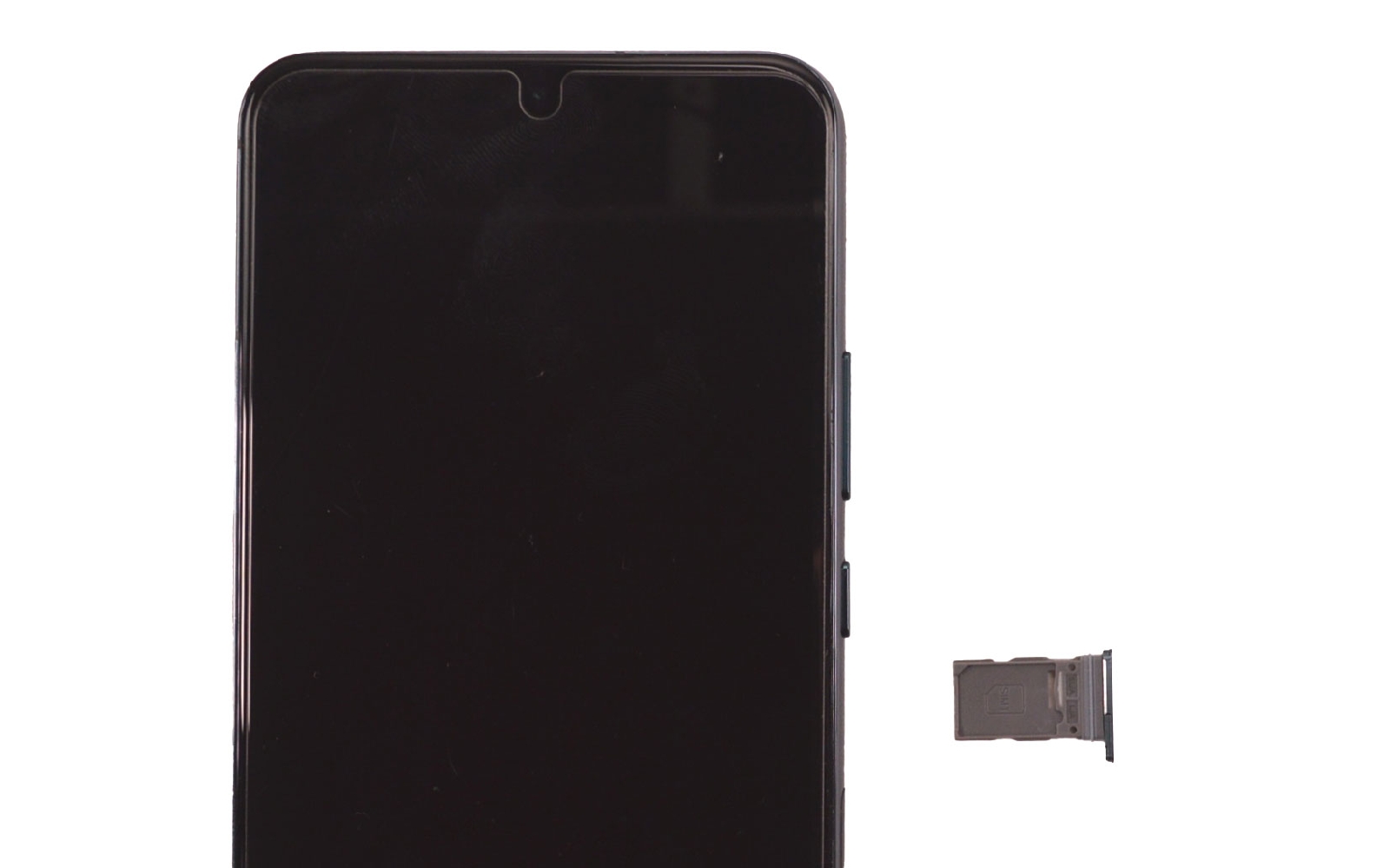

Etape 1 : Ejecter le tiroir SIM
Insérez l'outil SIM pour sortir le tiroir de la carte SIM et continuez la réparation.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

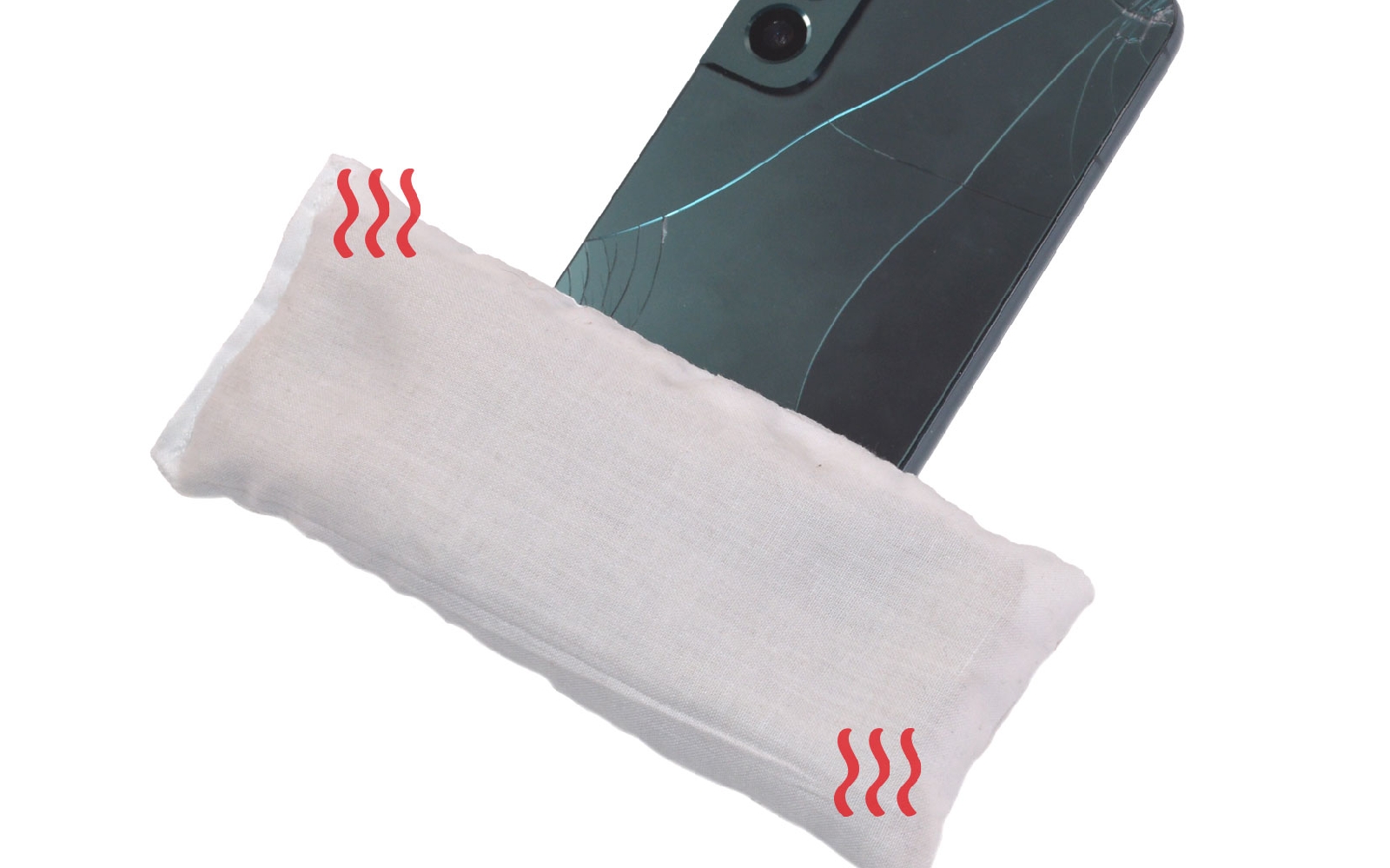

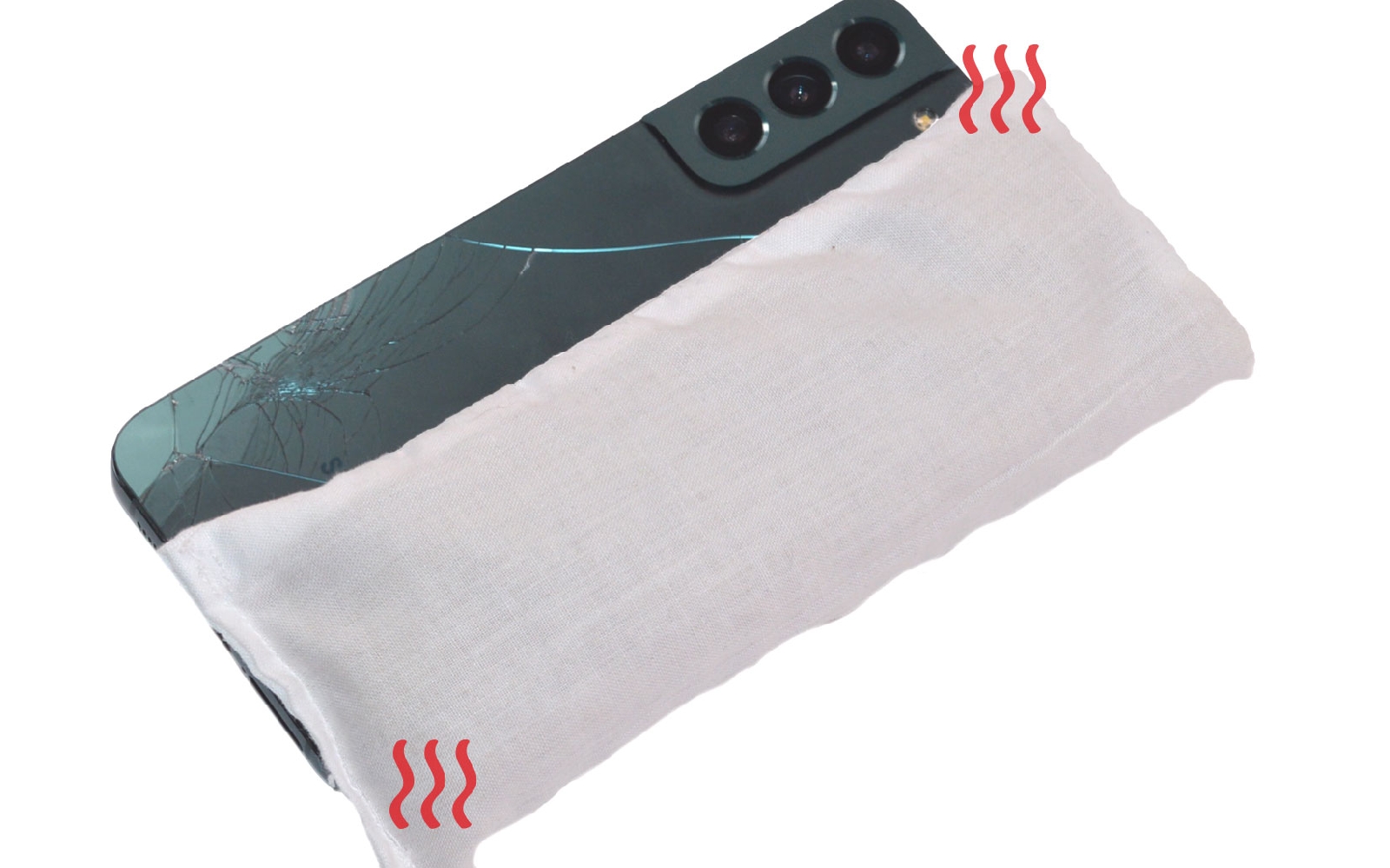

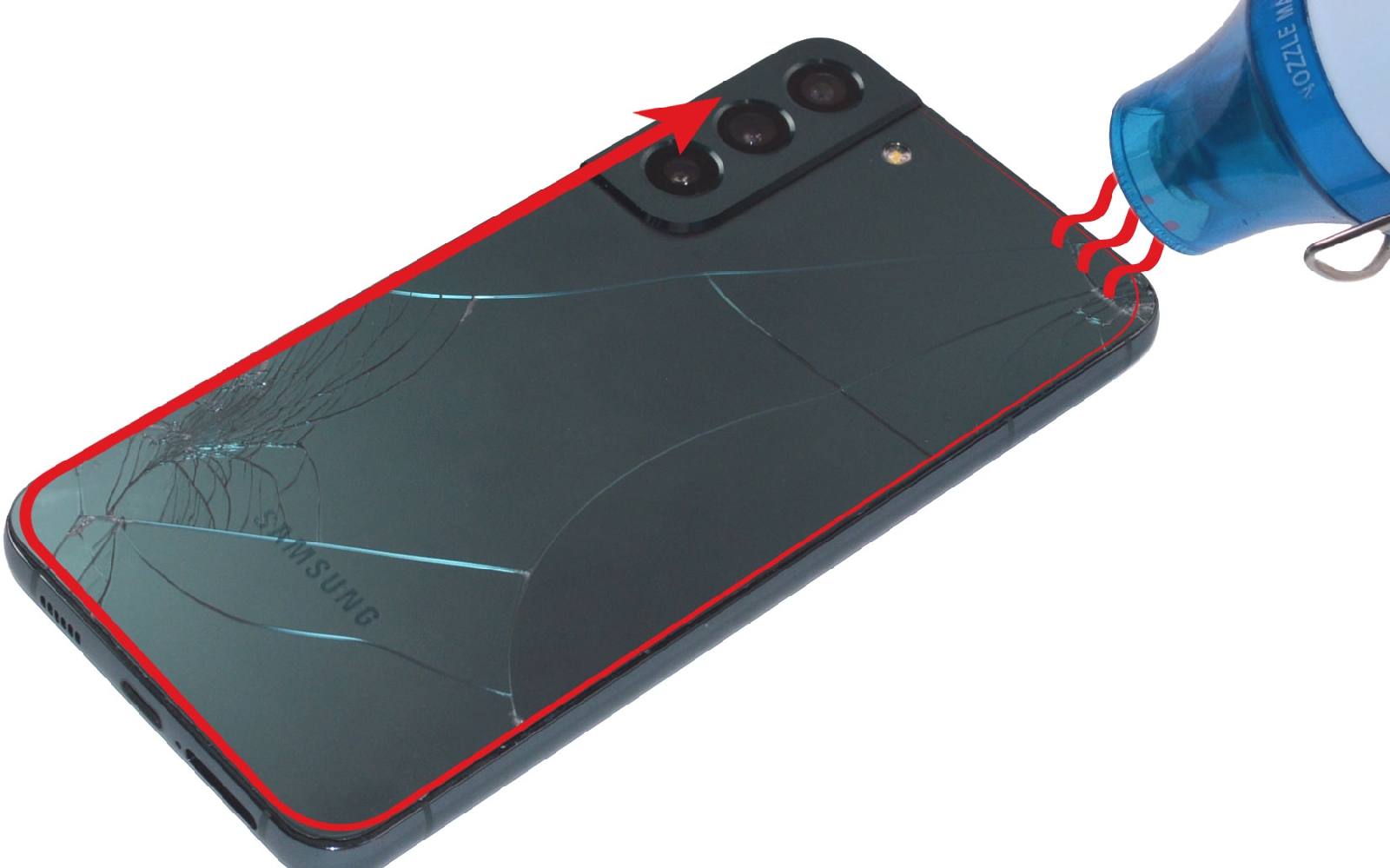

Etape 2 : Chauffer la vitre arrière
Pour chauffer l'arrière de votre téléphone, utilisez un coussin chauffant, un décapeur thermique ou un sèche-cheveux.

Si vous choisissez le coussin chauffant, passez-le au micro-ondes pendant environ 2 minutes avant de l'appliquer sur l'arrière de votre appareil. Pour les autres outils, allumez-les simplement et passez-les le long des bords de la vitre arrière àn une distance de 3-4 centimètres.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

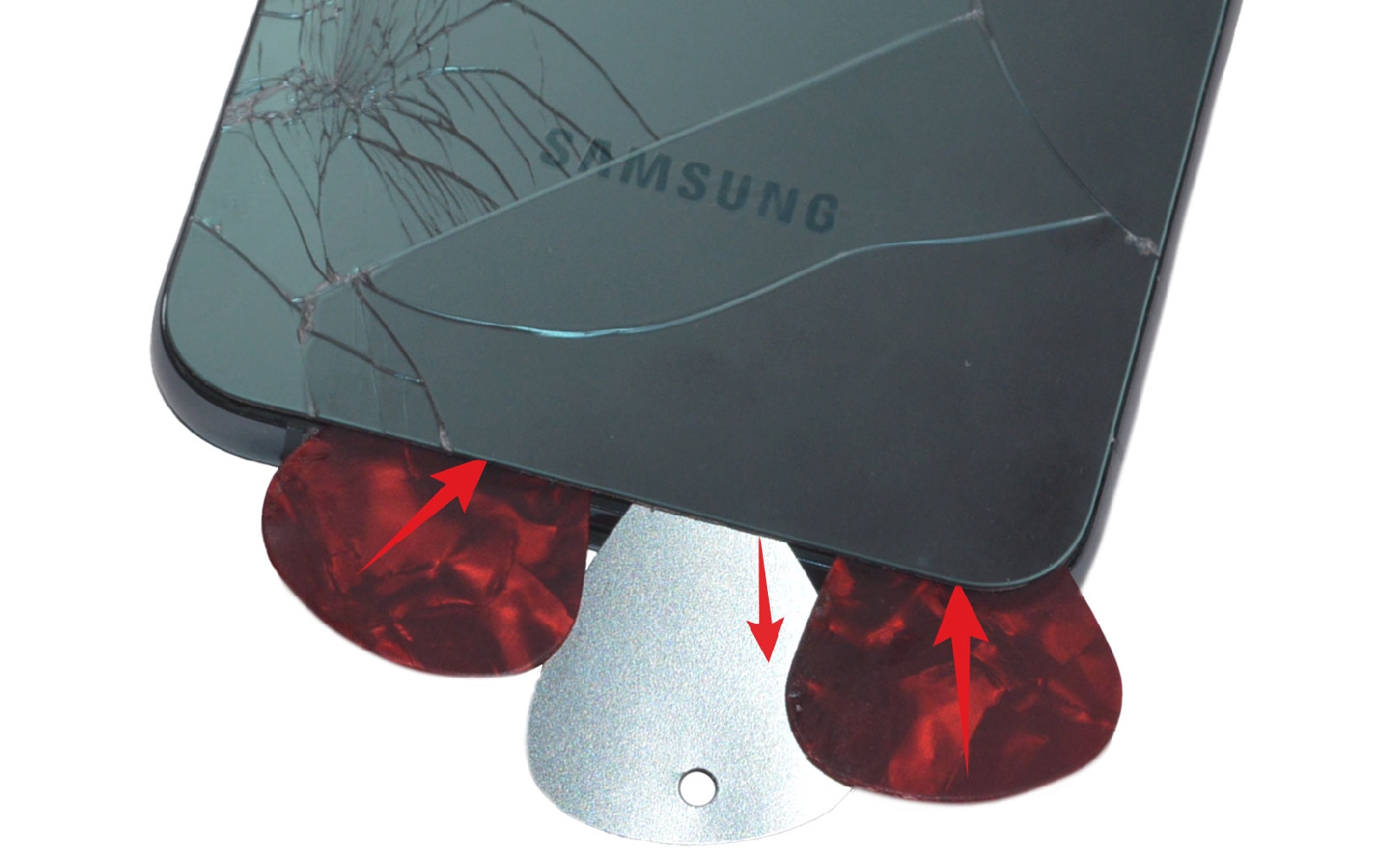

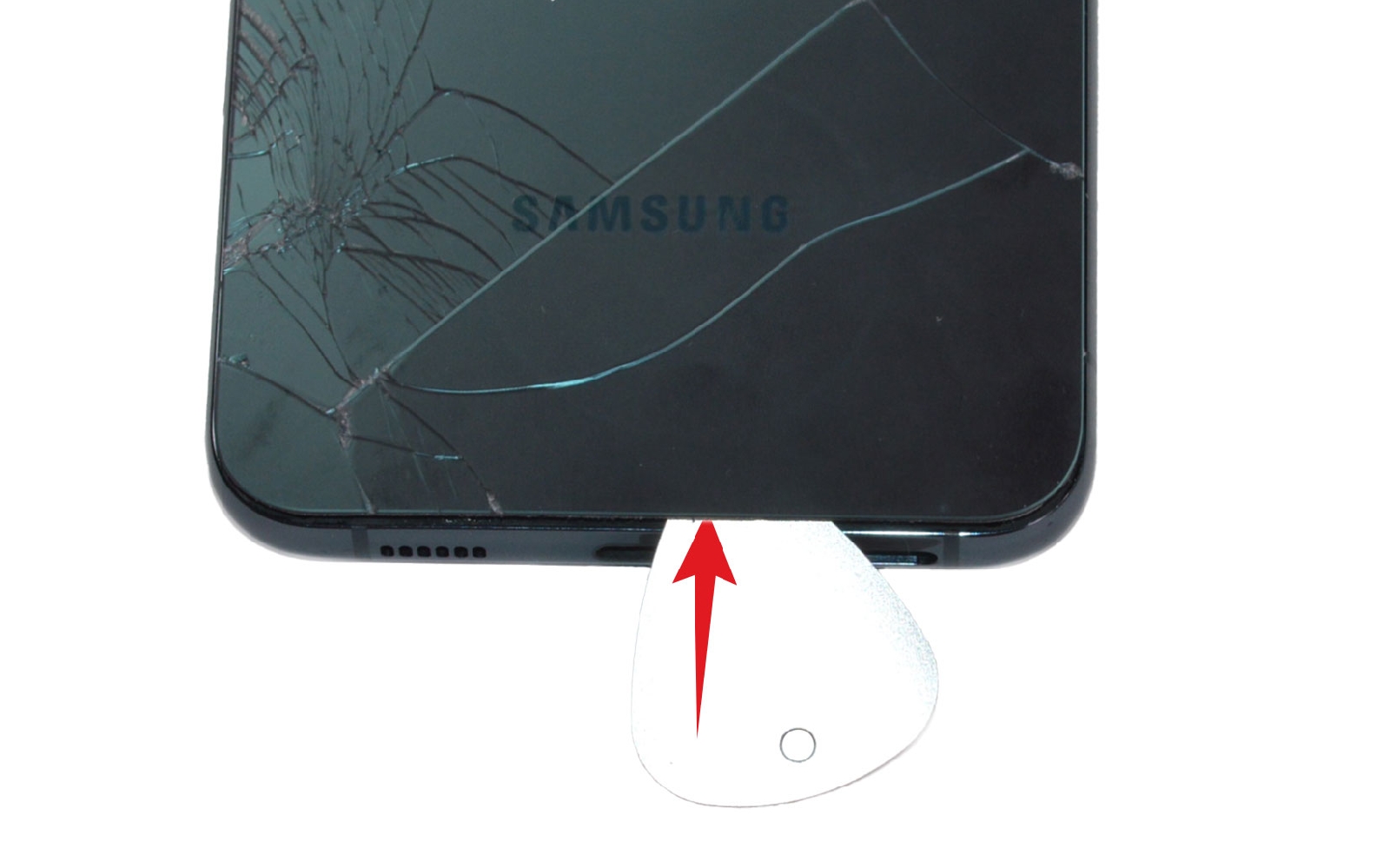

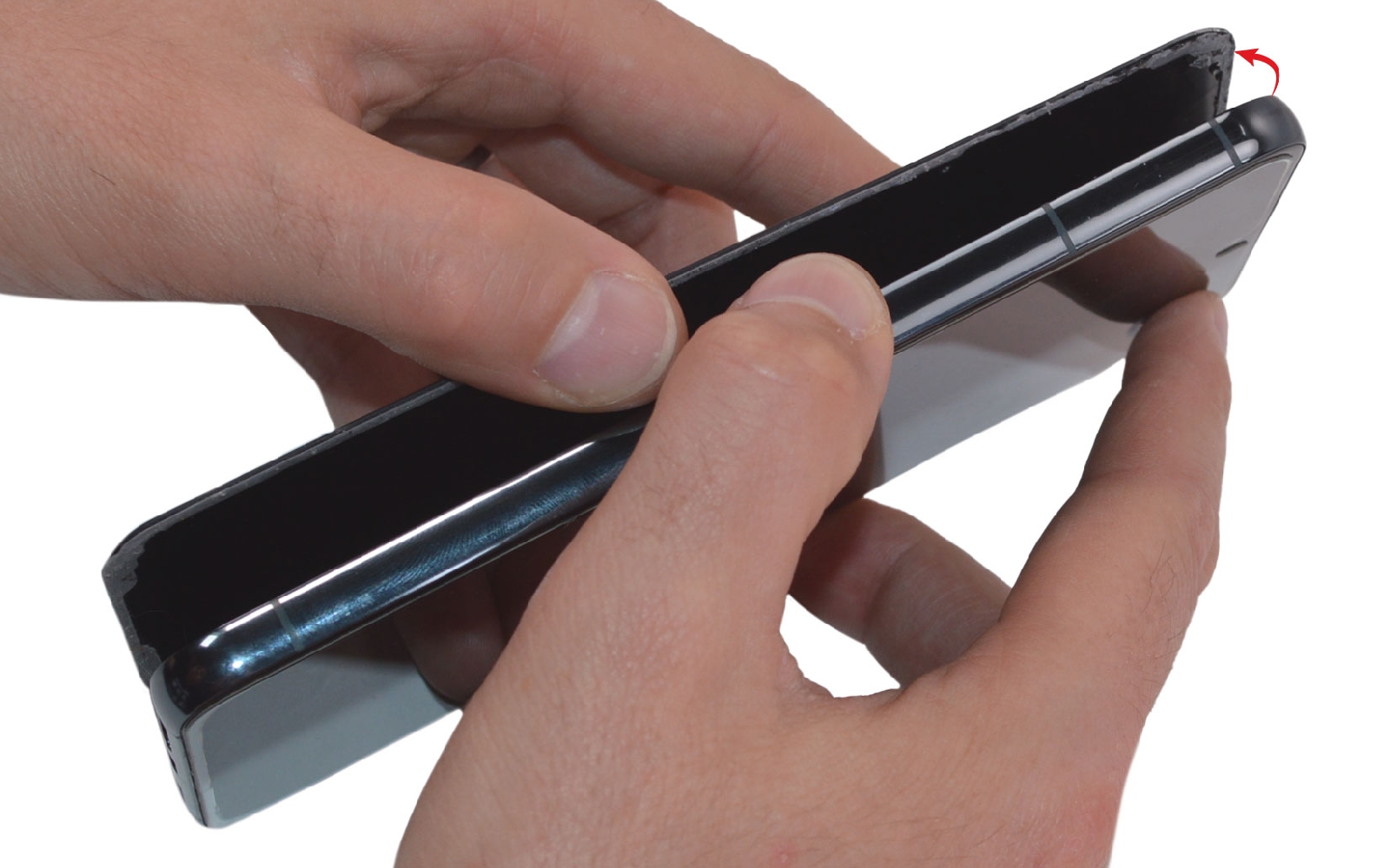

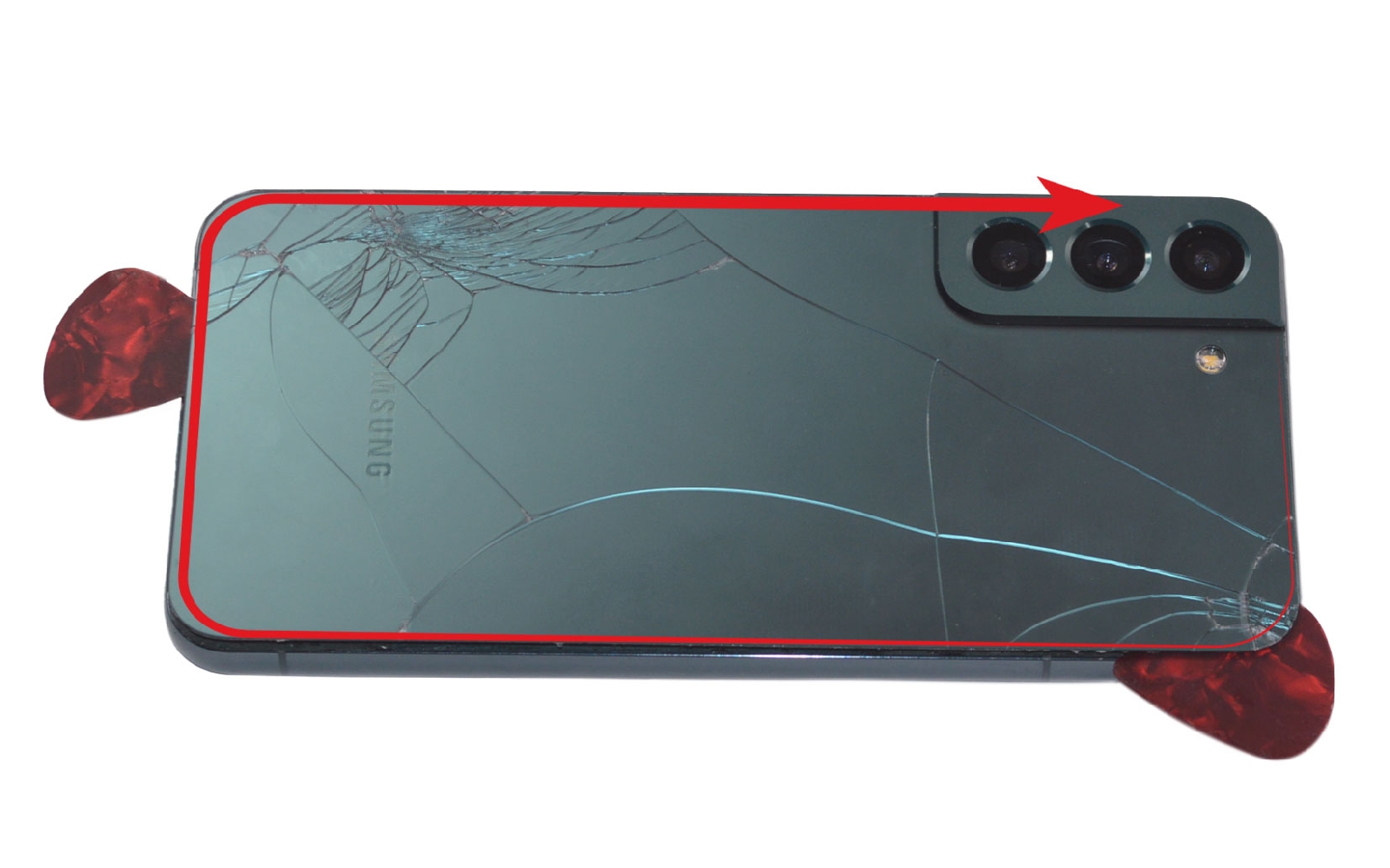

Etape 3 : Ouvrir le téléphone
Créez un interstice en insérant le médiator en métal troué entre la vitre arrière et le châssis. Remplacez le médiator par celui en plastique pour continuer le décollage.

Faites circuler les outils sur toute la longueur du téléphone pour décoller petit à petit la vitre arrière.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

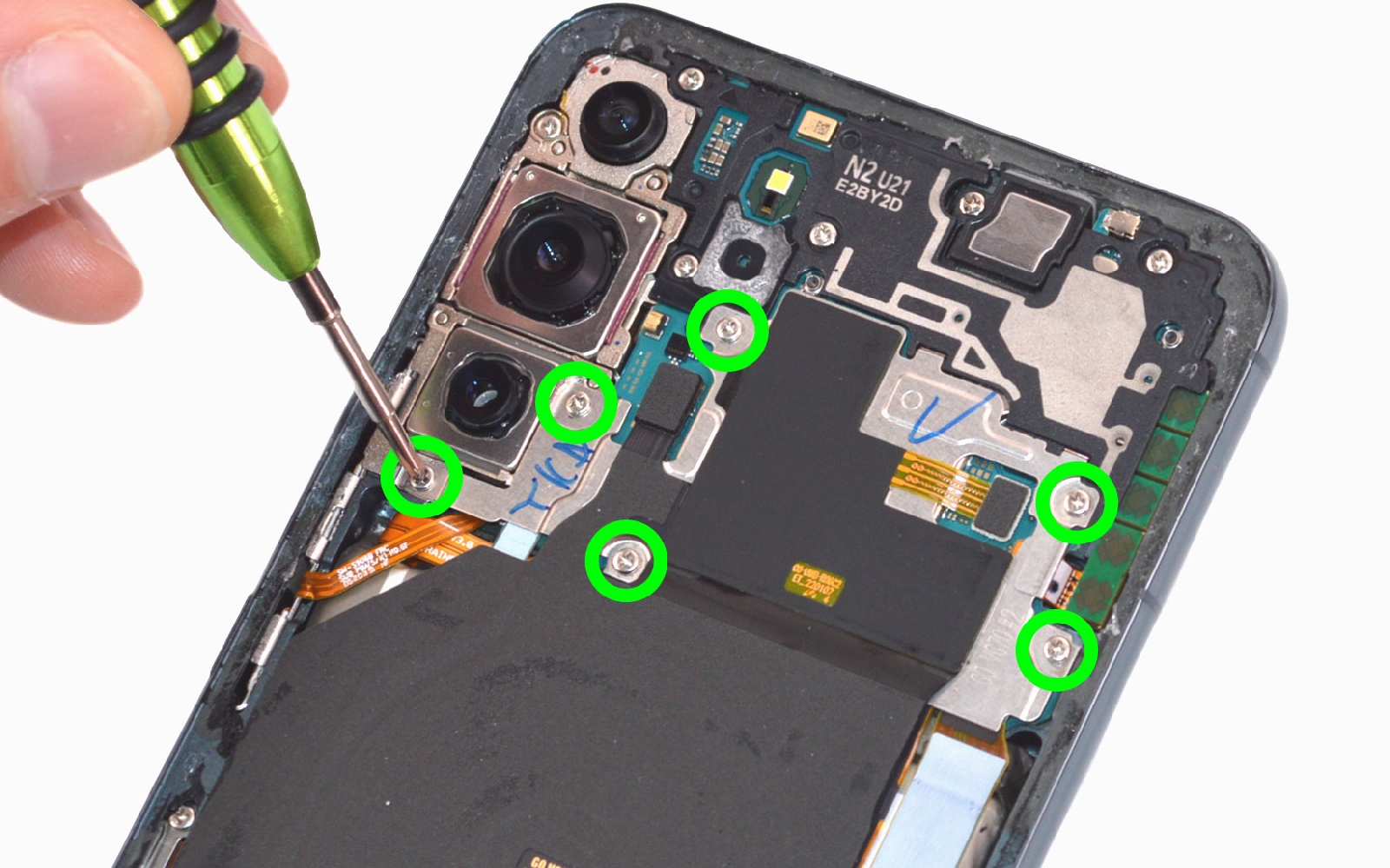

Etape 4 : Dévisser la plaquette NFC
Retirez les vis avec le tournevis cruciforme.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

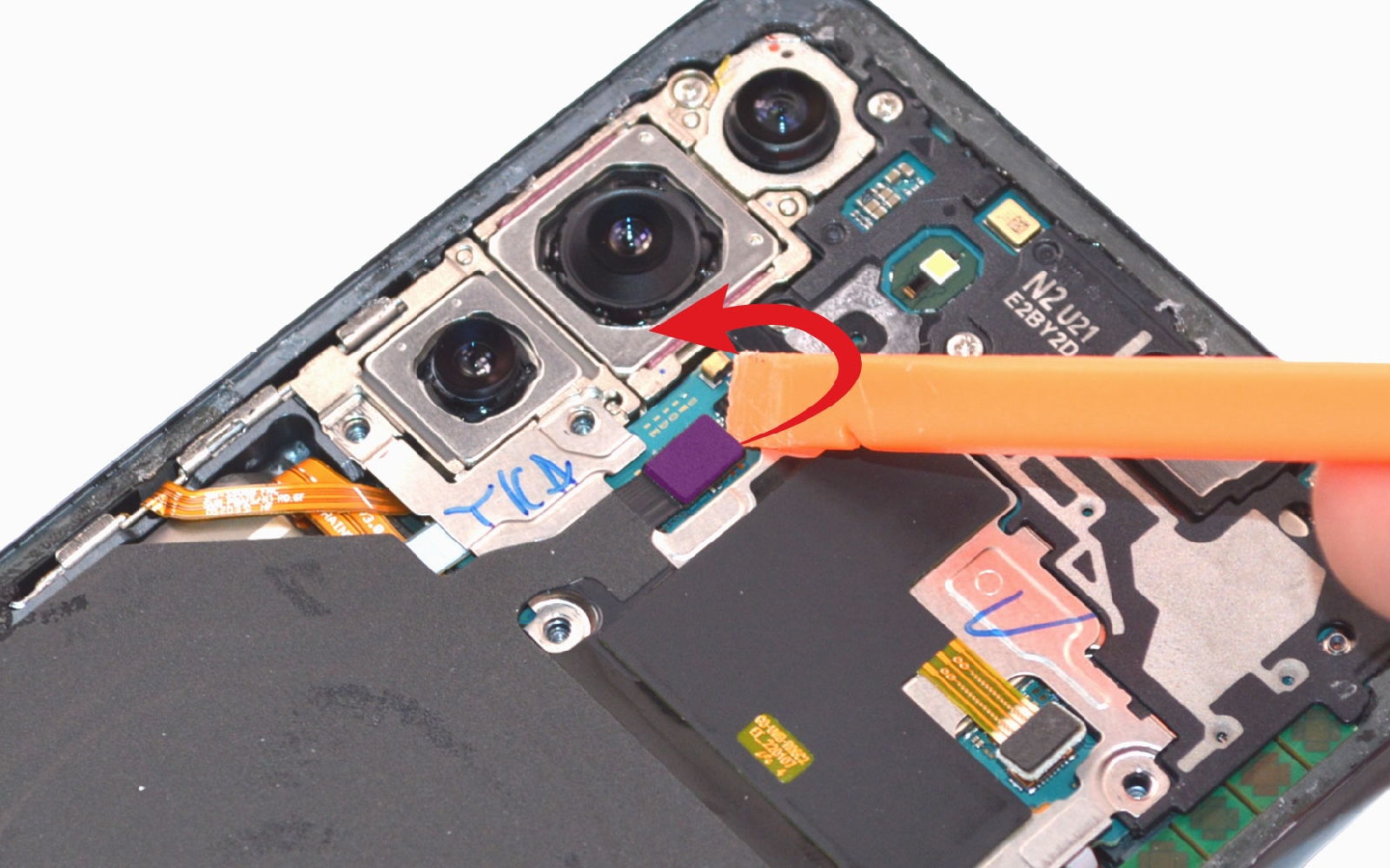

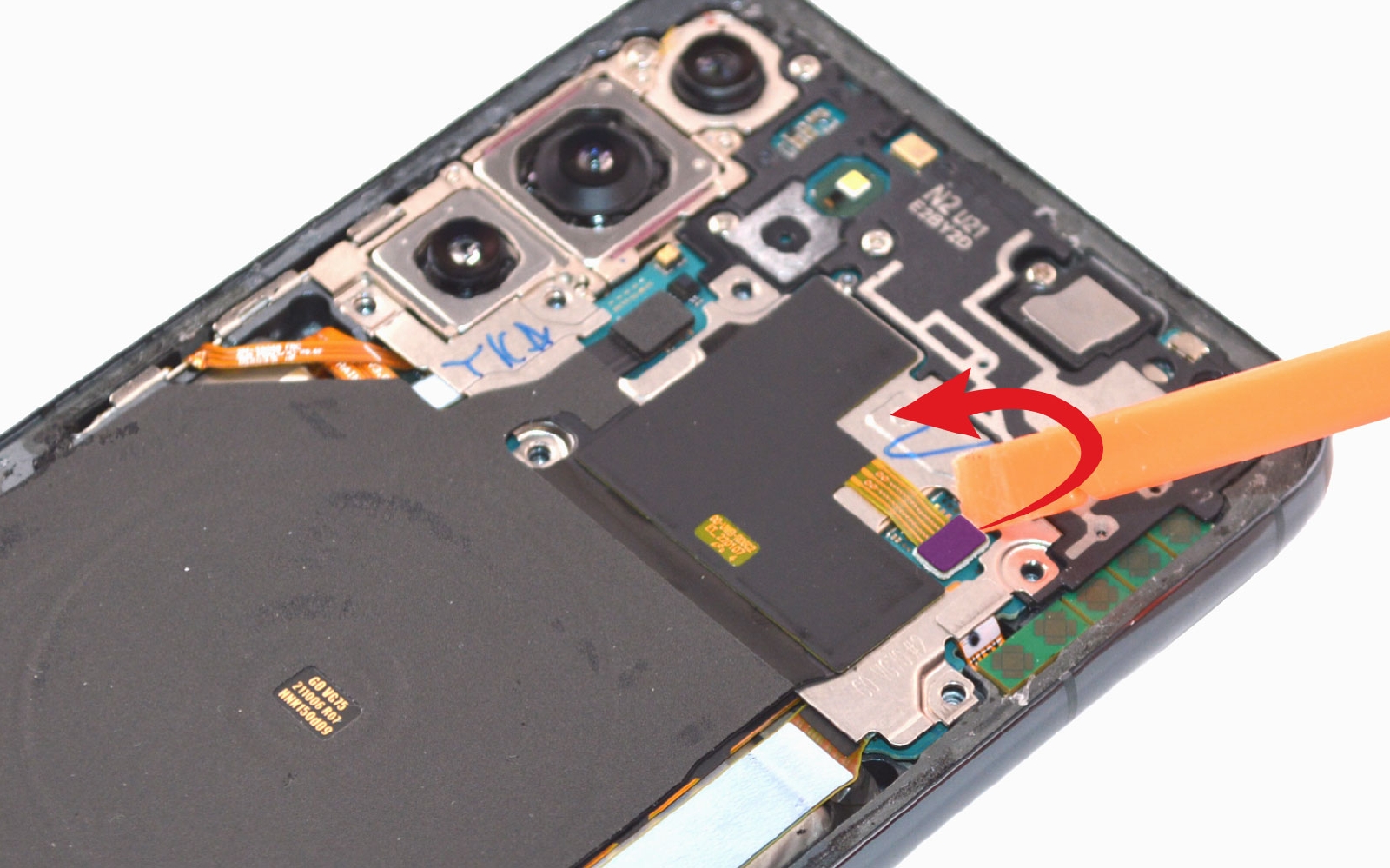

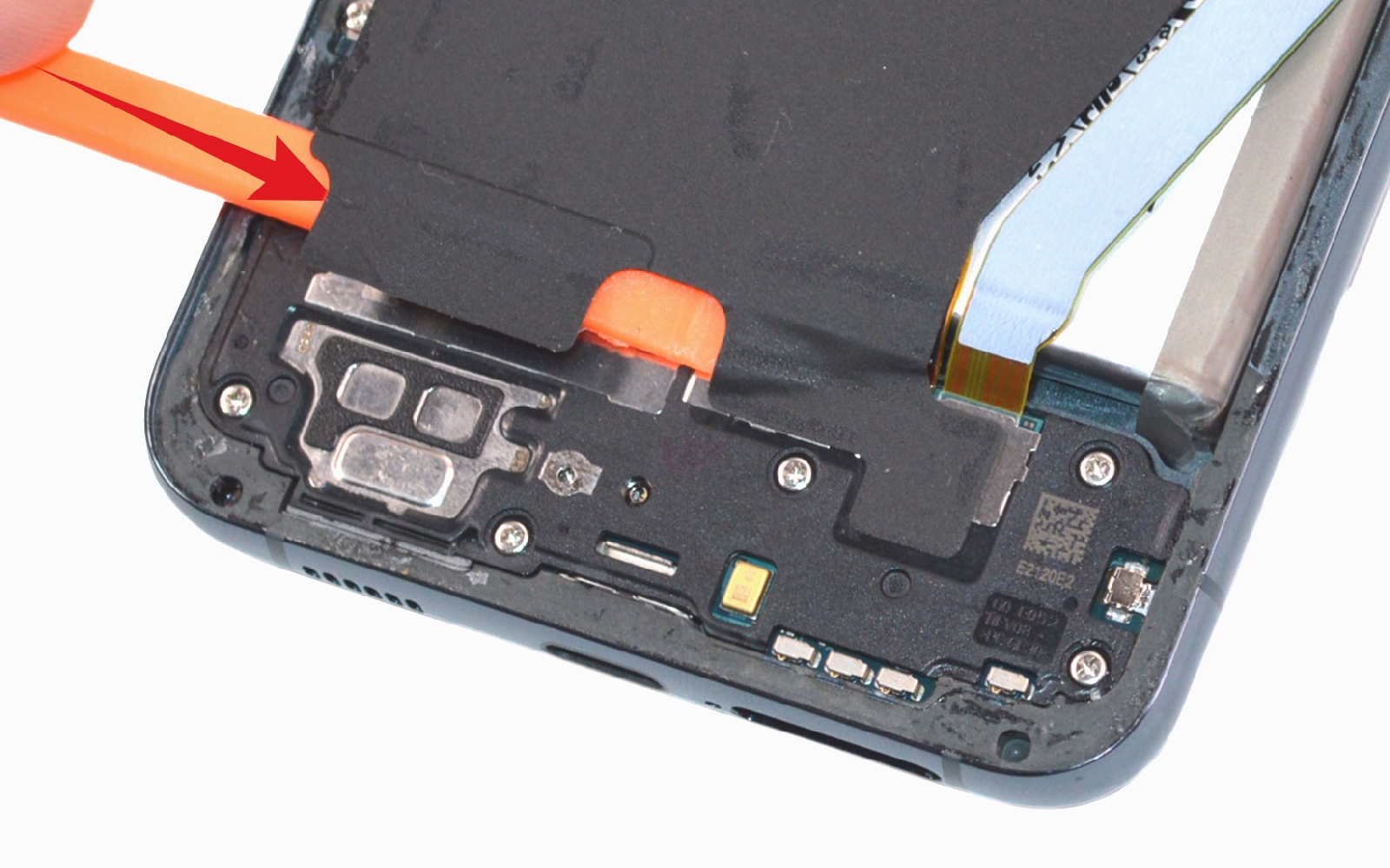

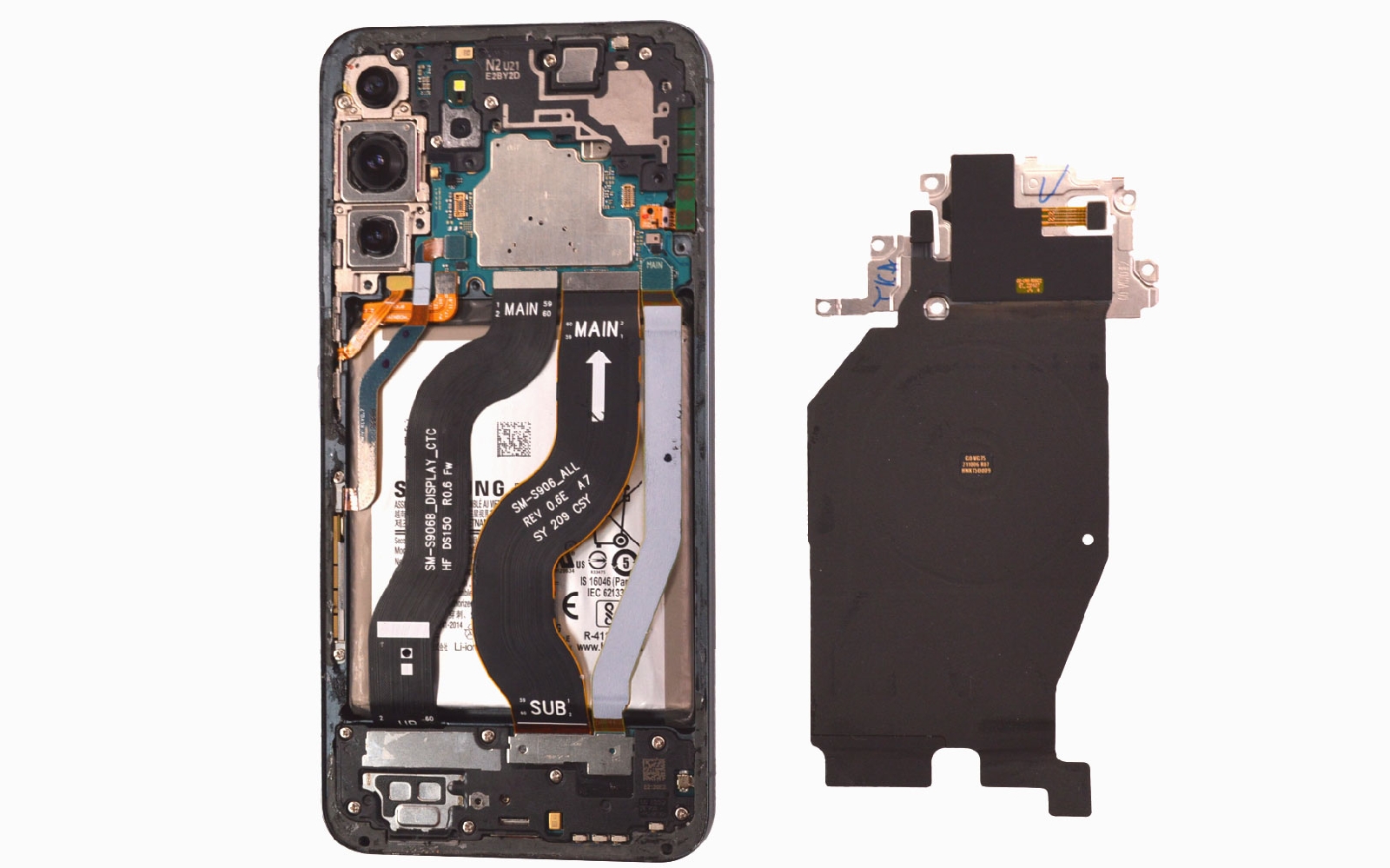

Etape 5 : Libérer la plaquette NFC
Débranchez les deux nappes de l'induction et décollez le bas de la nappe pour sortir le composant et passer à l'étape suivante.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

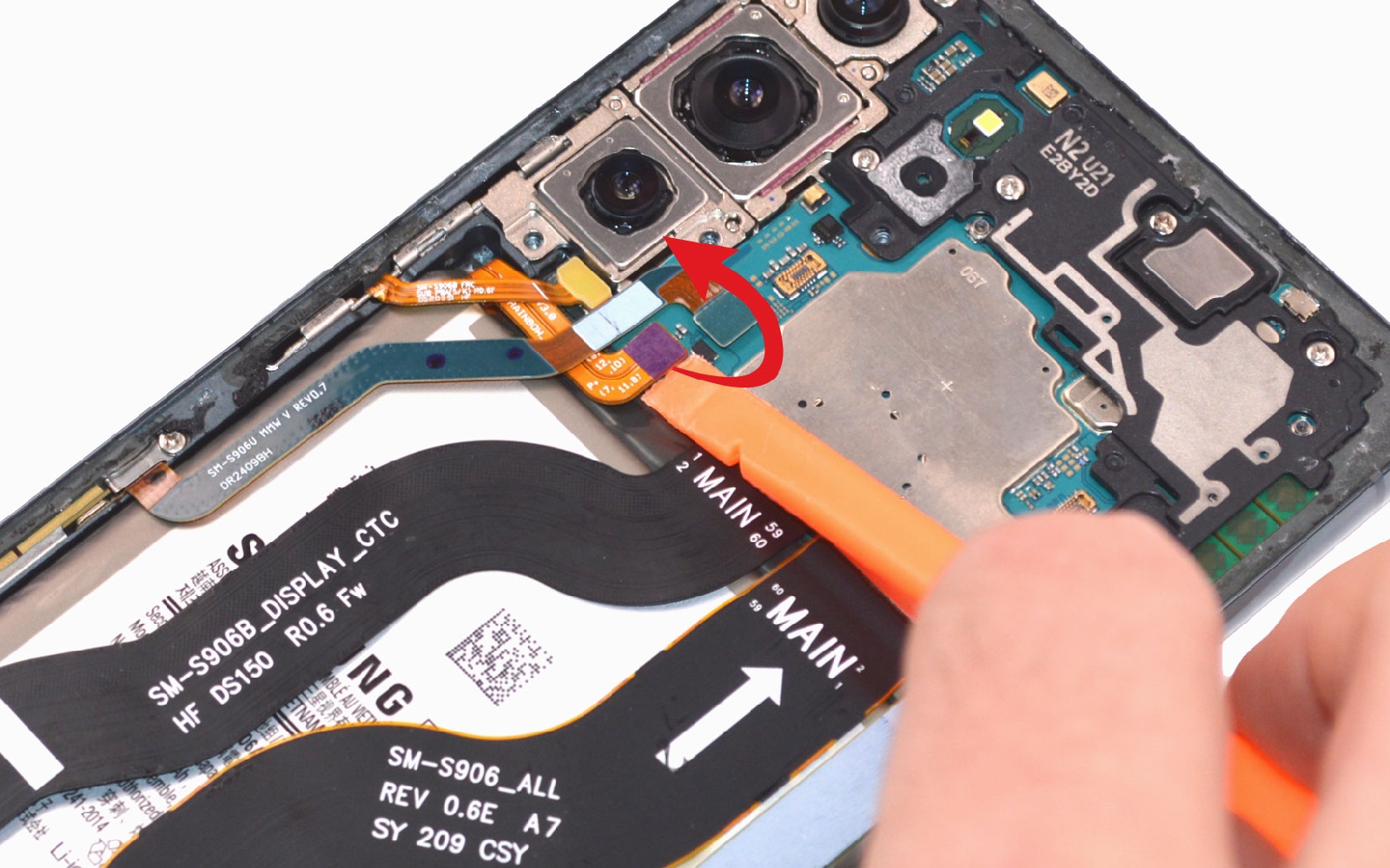

Etape 6 : Déconnecter la batterie
Glissez le spudger sous la nappe de la batterie pour la déconnecter.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

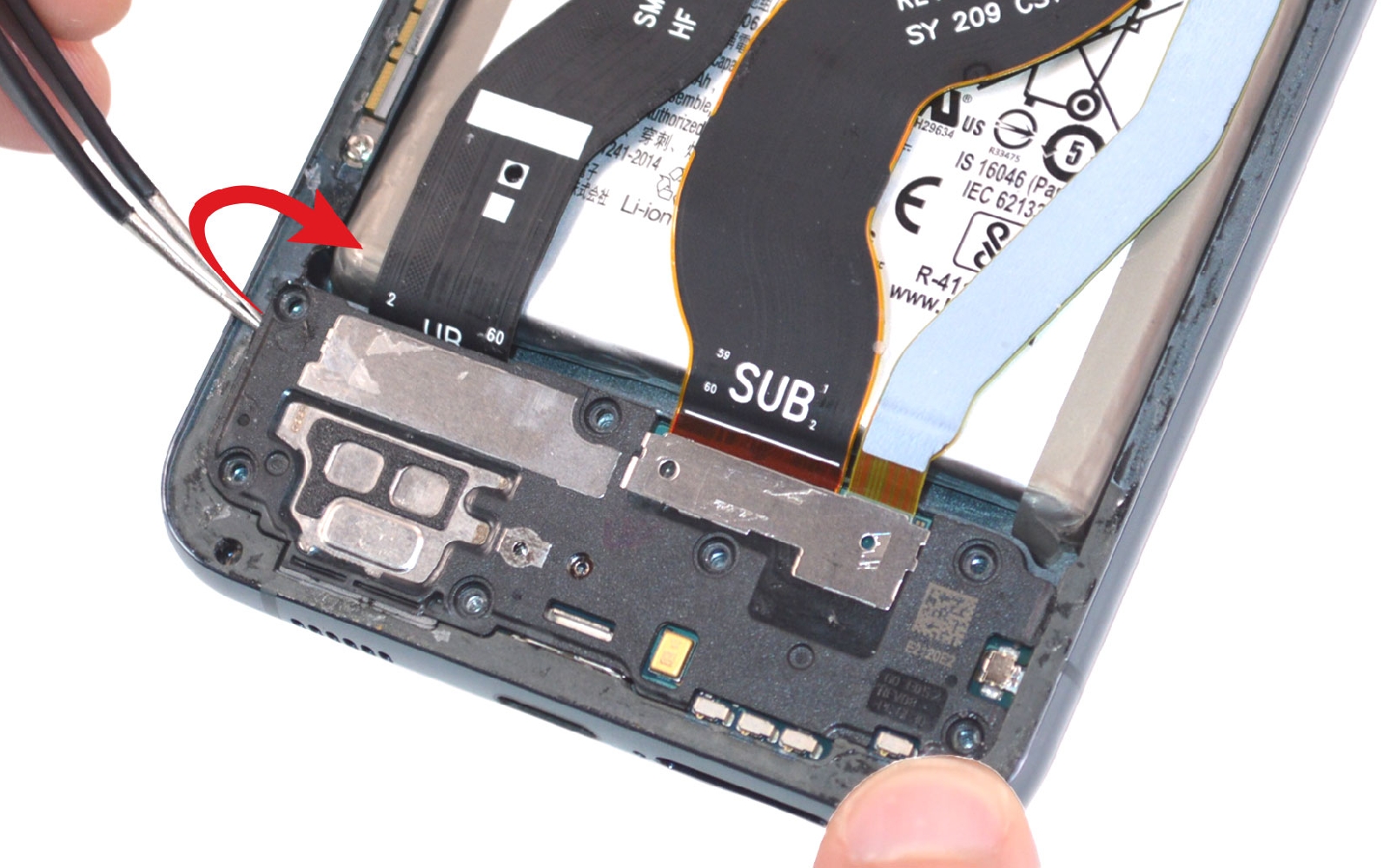

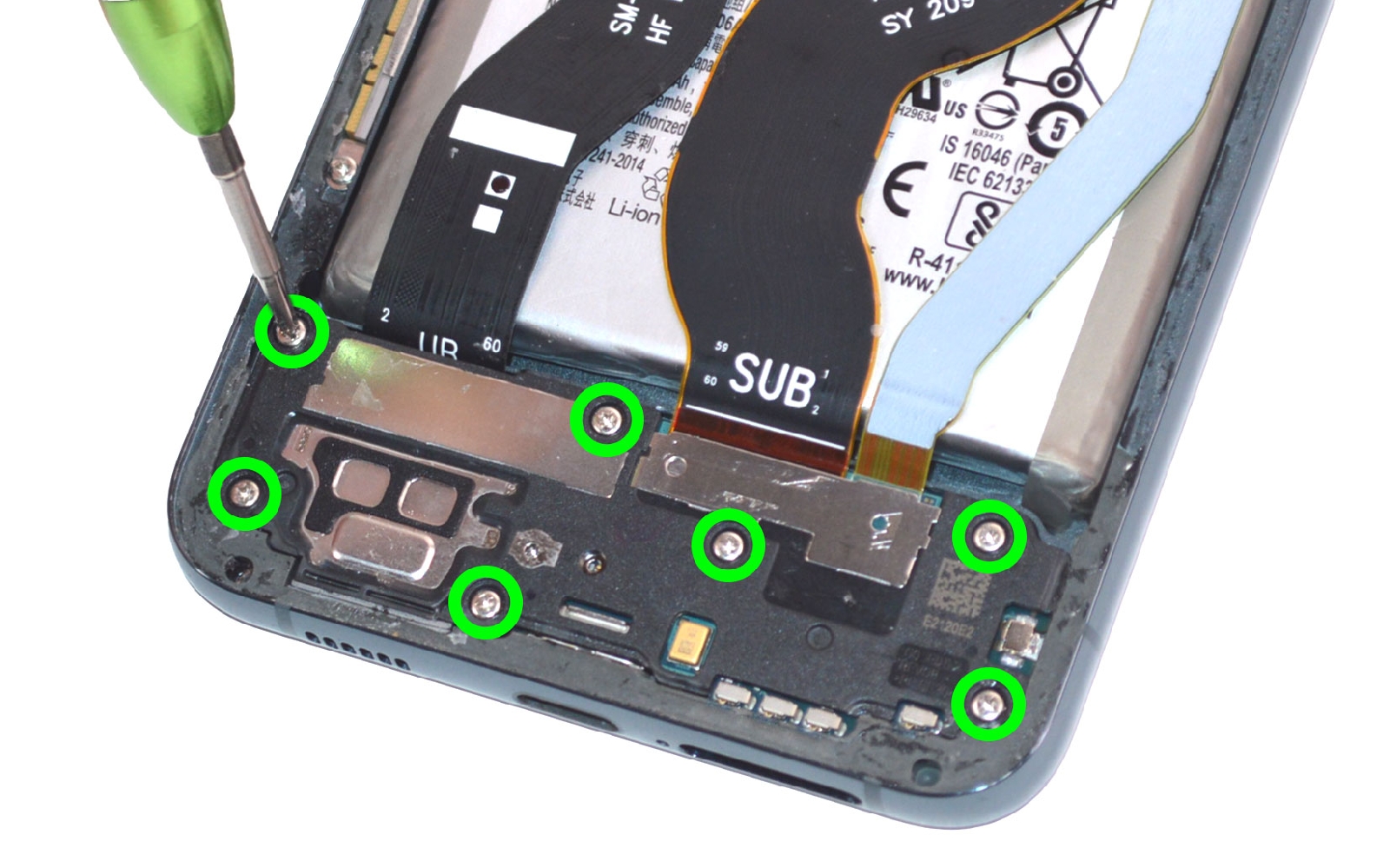

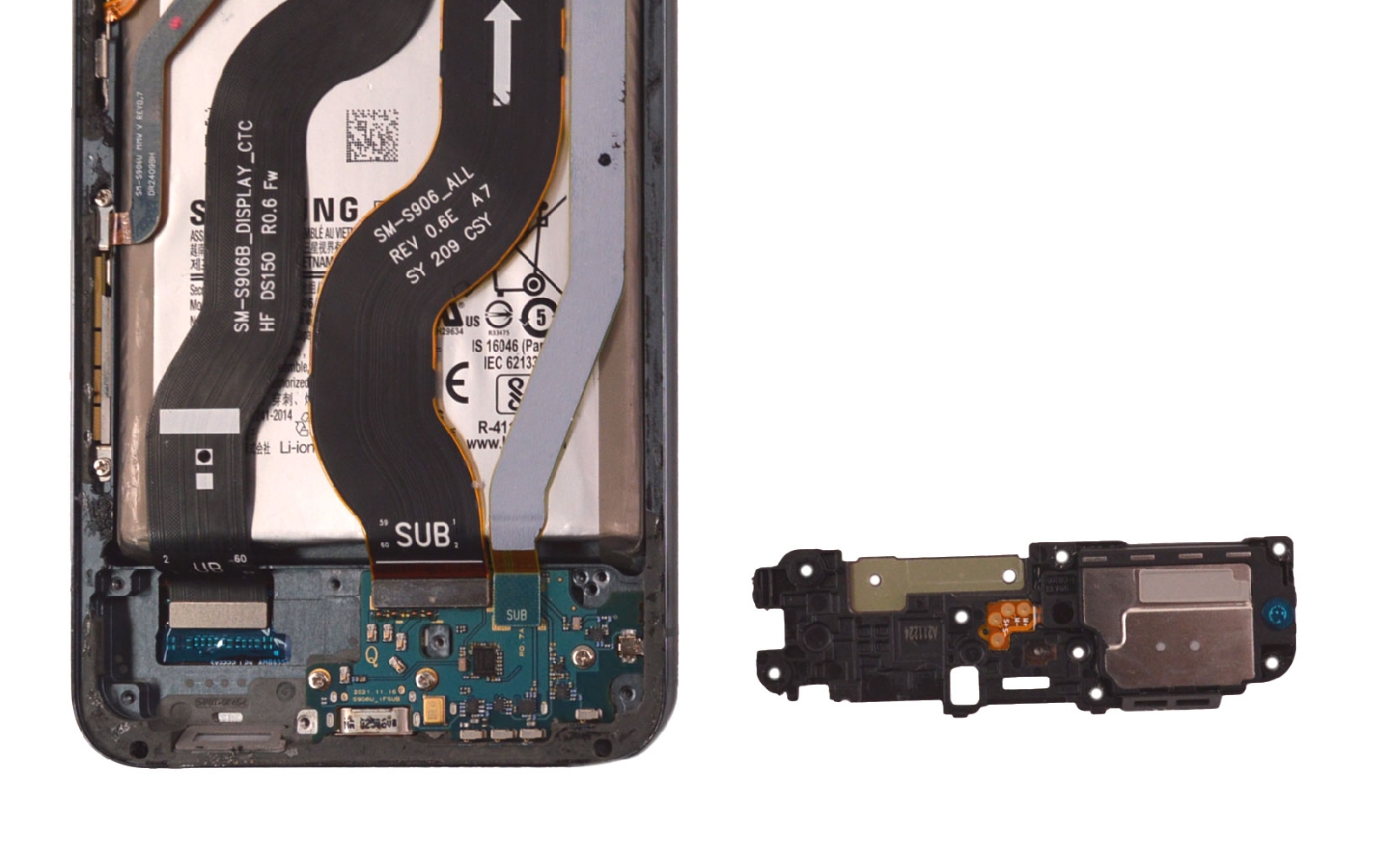

Etape 7 : Ôter le haut-parleur externe
Reprenez le tournevis cruciforme pour sortir les vis du bas de votre Galaxy S22 Plus. Ensuite, il vous faut introduire la pointe de la pincette sur le bord du haut-parleur externe pour le déclipser et l'extraire du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

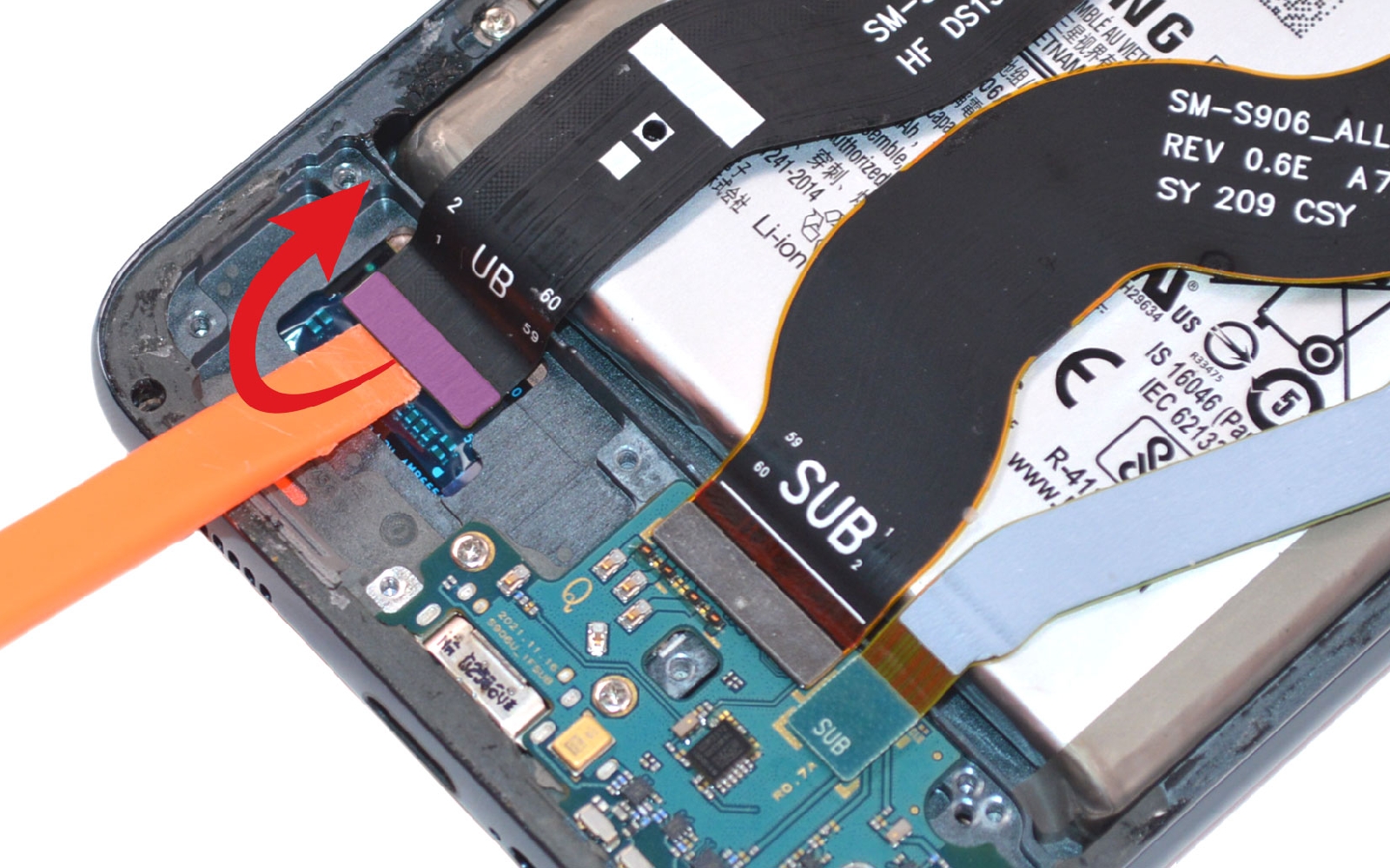

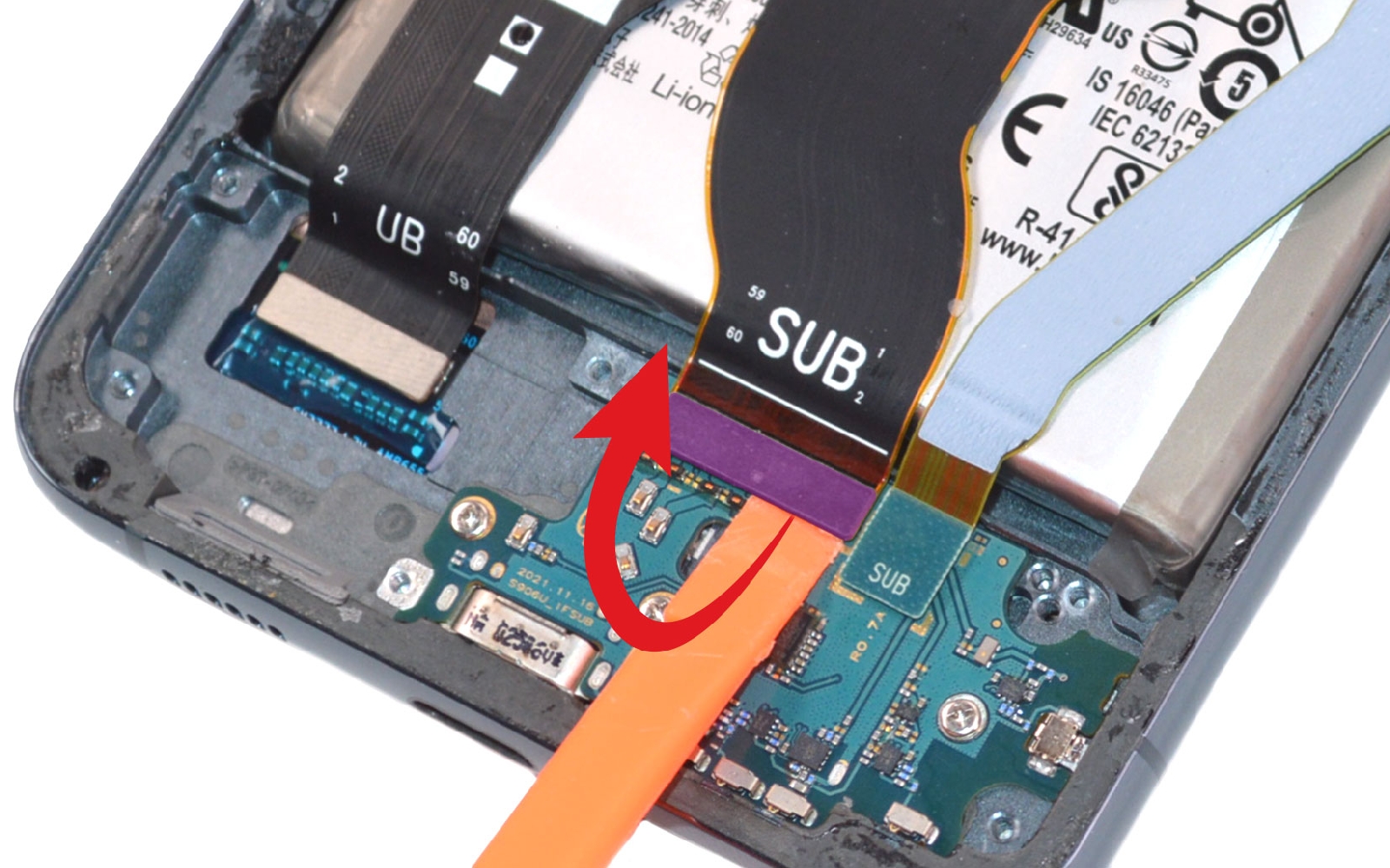

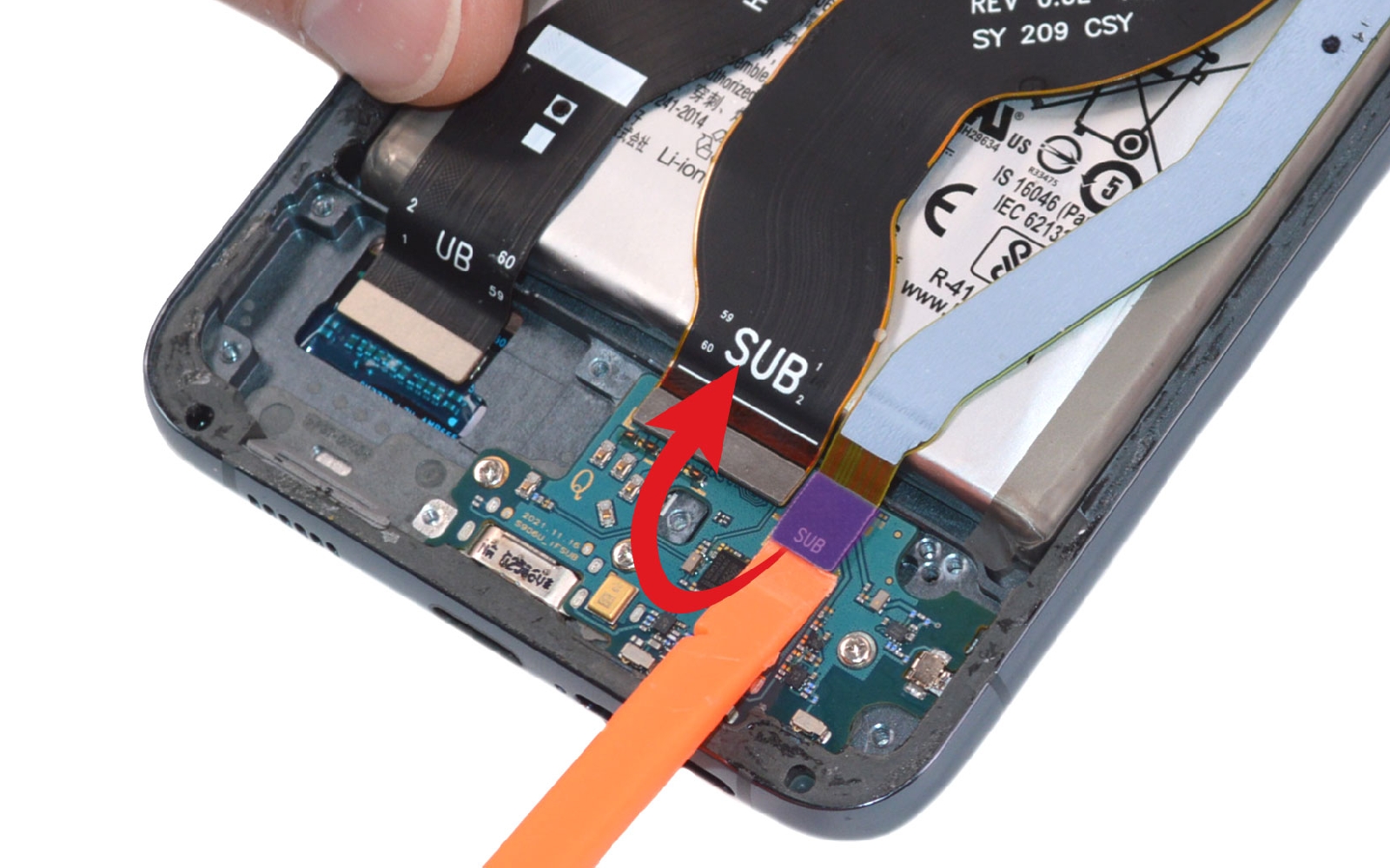

Etape 8 : Débrancher les rallonges du connecteur de charge
Déconnectez les nappes des rallonges d'interconnexion.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Retirer les rallonges d'interconnexion
Comme pour l'étape précédente, débranchez les secondes extrémités des rallonges d'interconnexion afin de pouvoir les mettre par la suite de coté.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

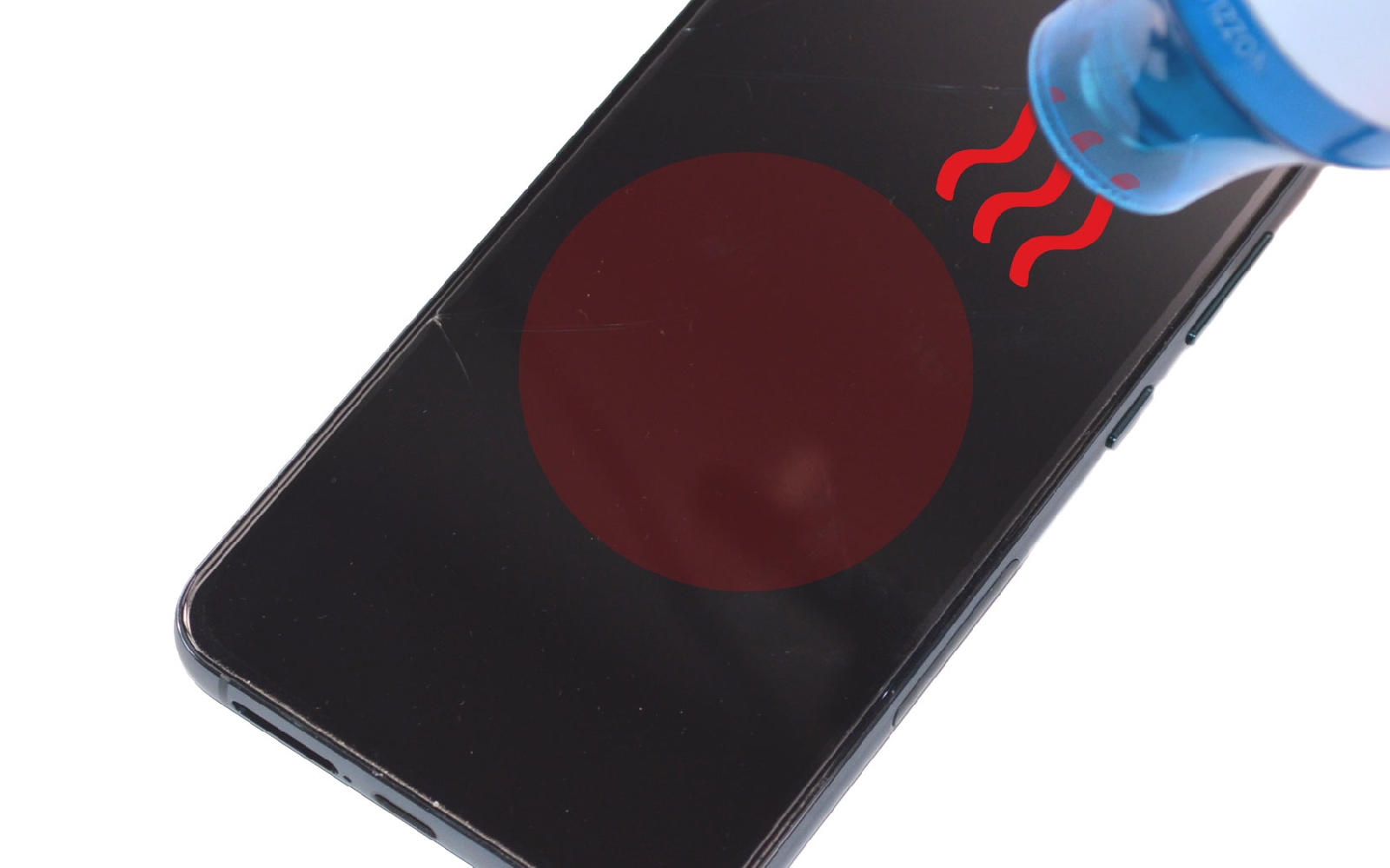

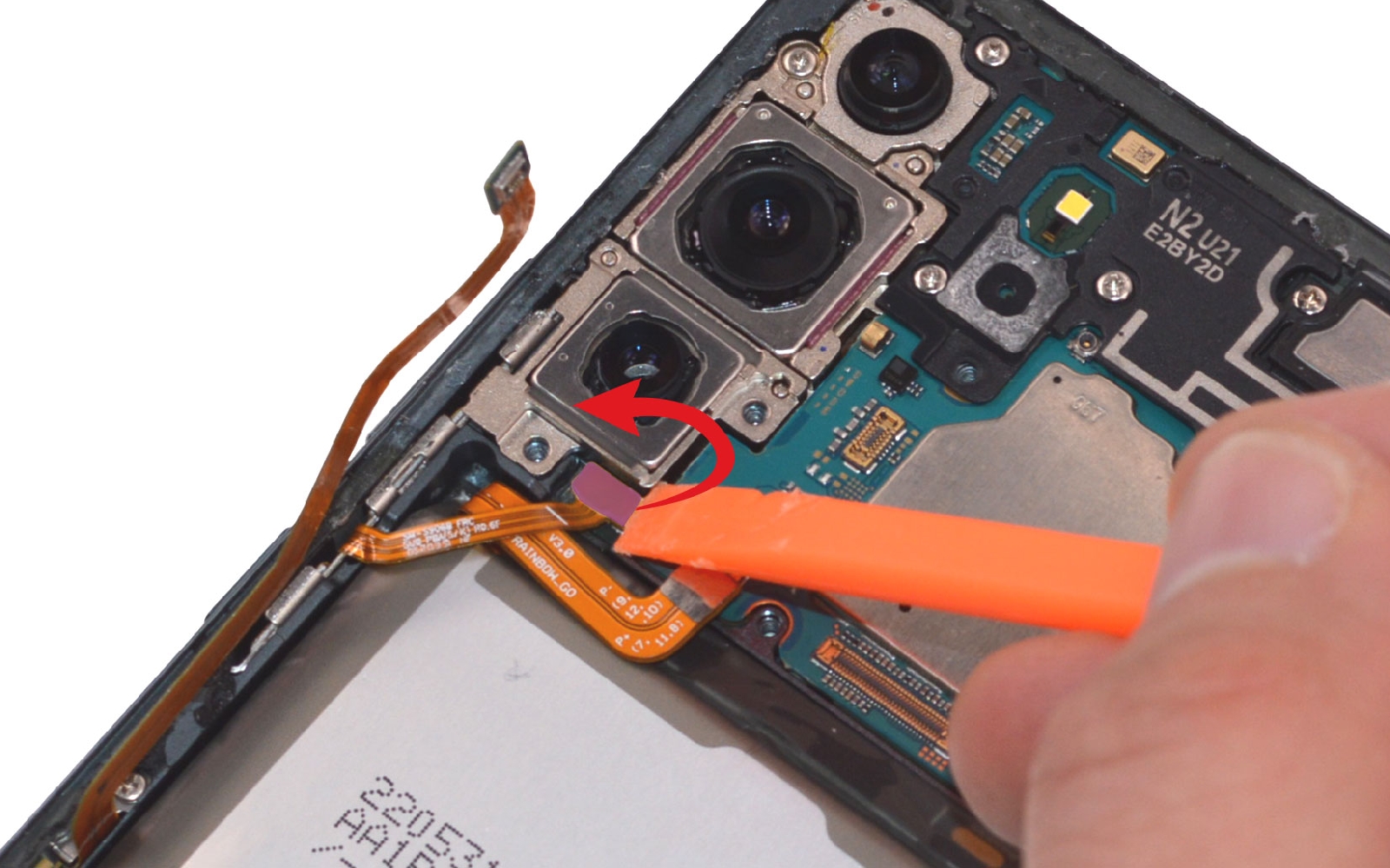

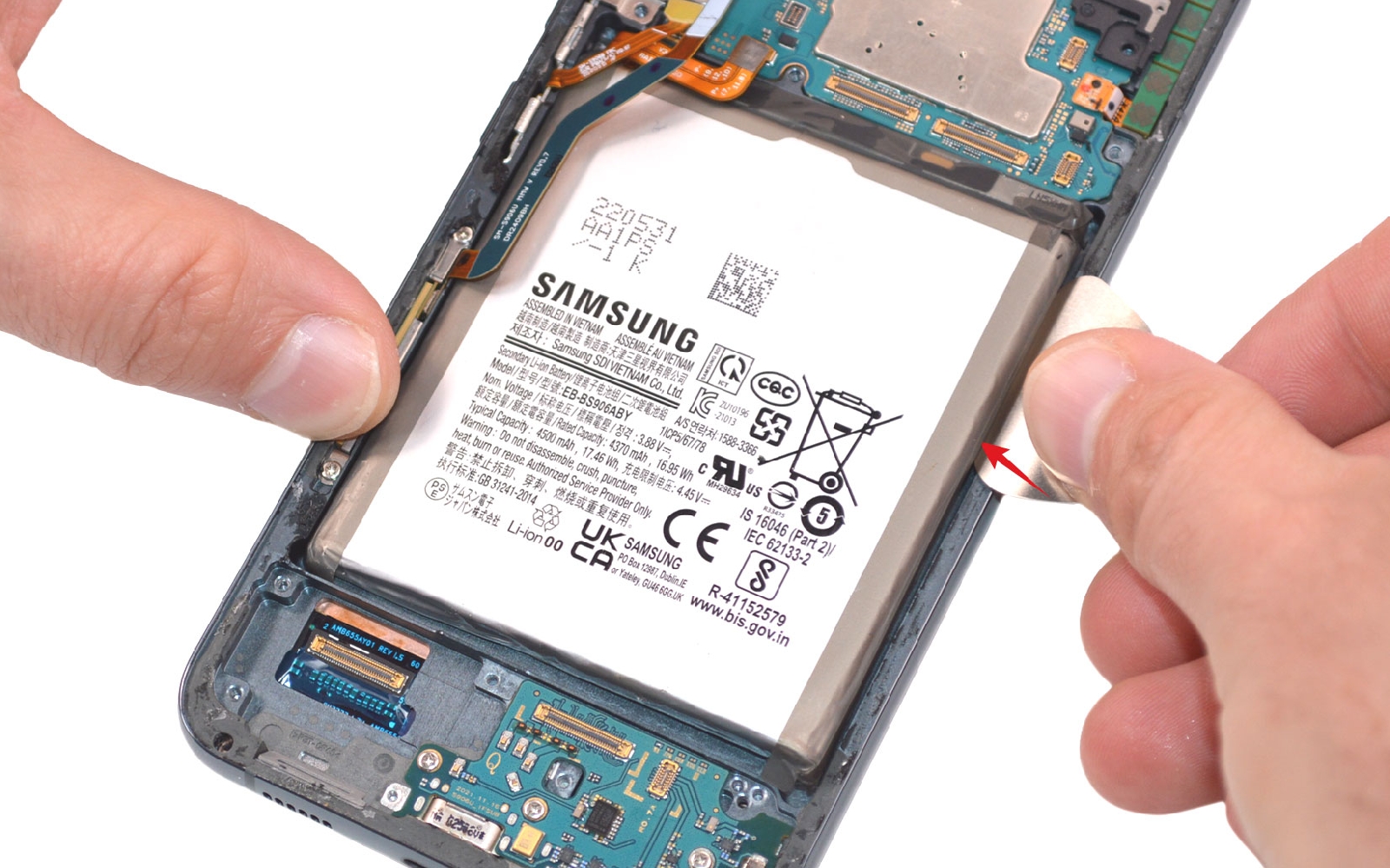

Etape 10 : Chauffer le dos de la batterie
En fonction de la région d'origine de votre téléphone, il est possible que votre smartphone ne possède pas les mêmes nappes que celui que nous avons réparé. En effet, ici il s'agit d'une version américaine.
Du coup, déconnectez la nappe des boutons ainsi que celle de l'antenne 5G si elle existe sur votre appareil.

Ensuite, retournez votre Galaxy pour chauffer l'arrière de la batterie afin de ramollir les stickers. Puis, insérez le médiator entre la batterie et le châssis pour faire levier.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

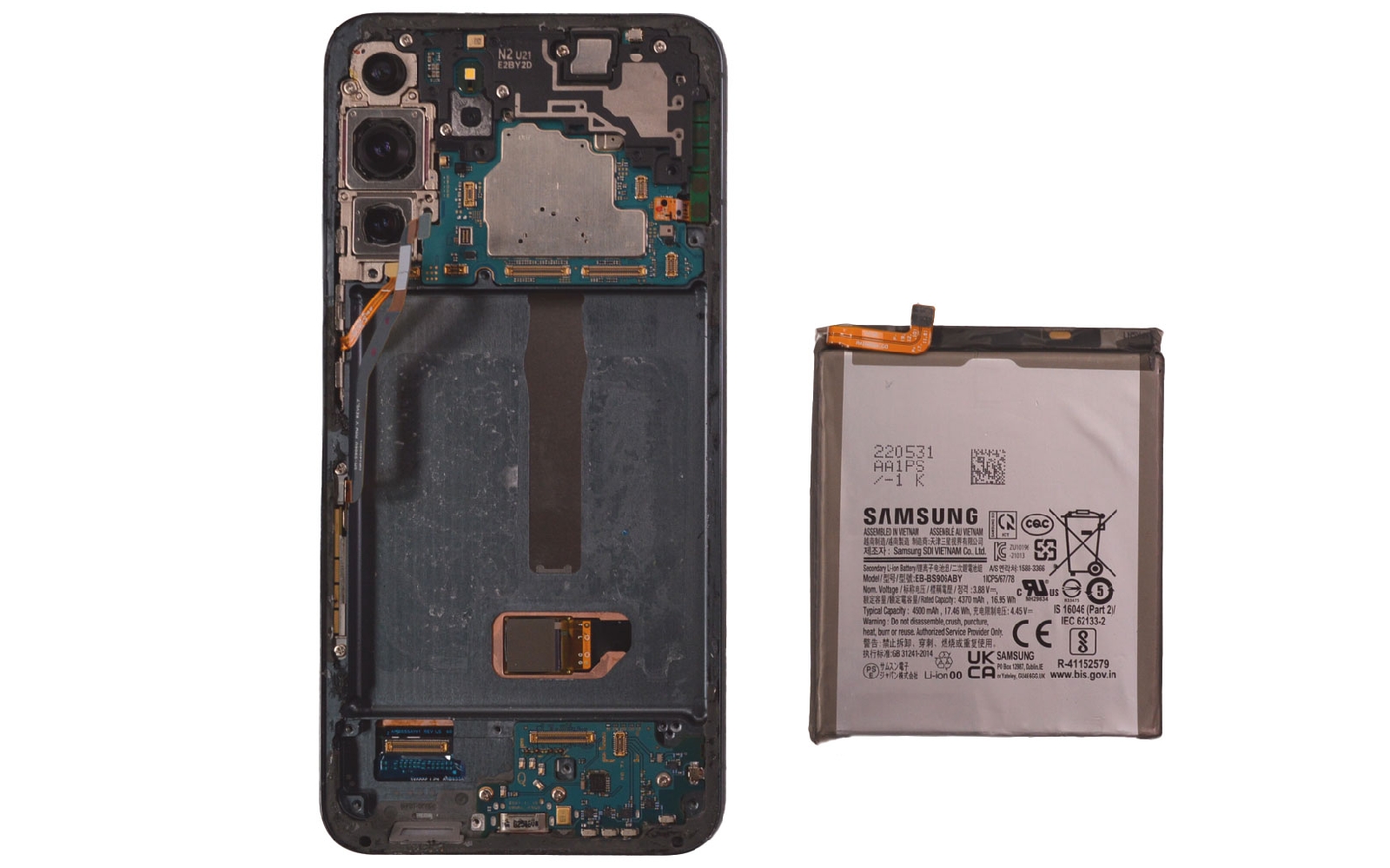

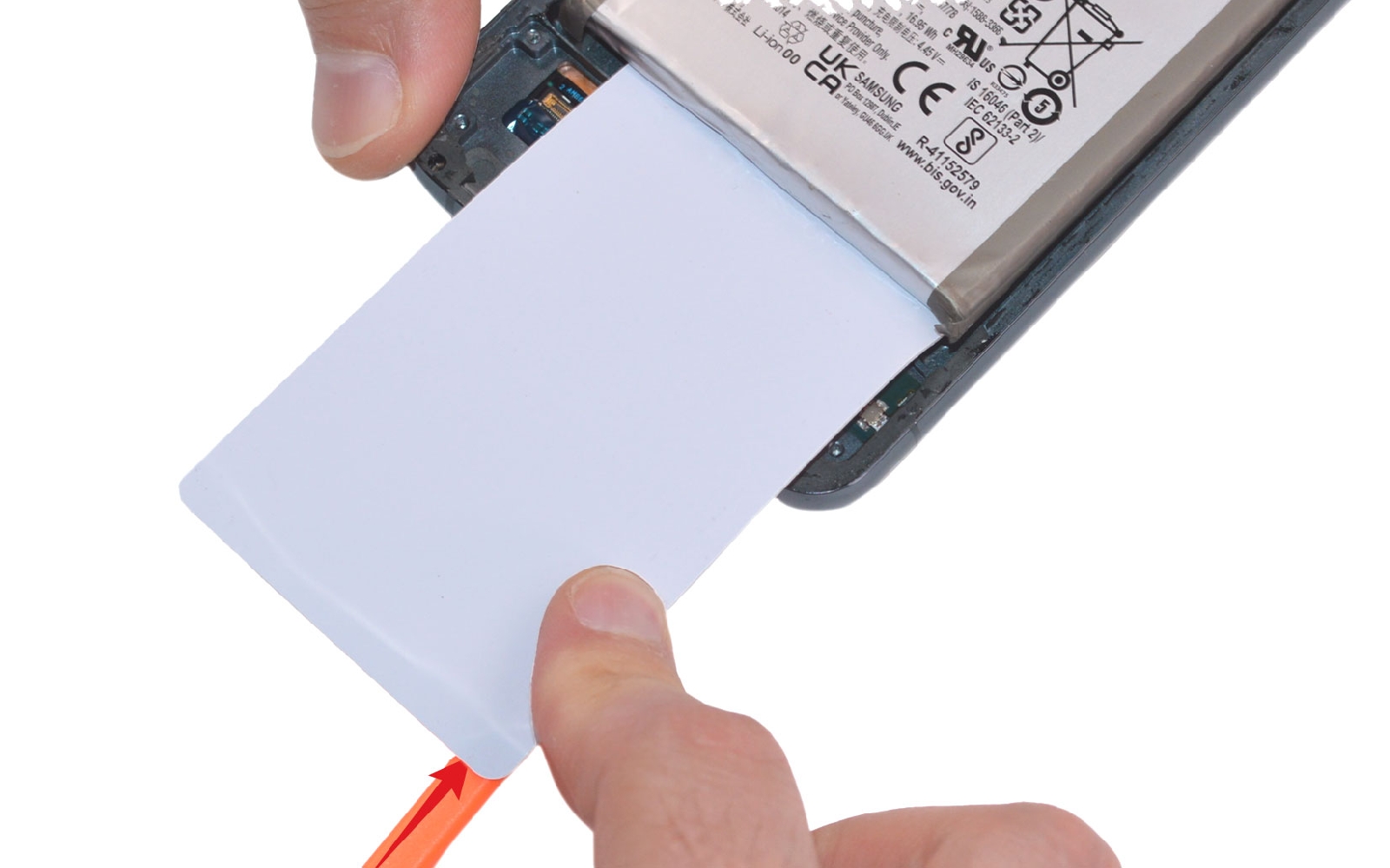

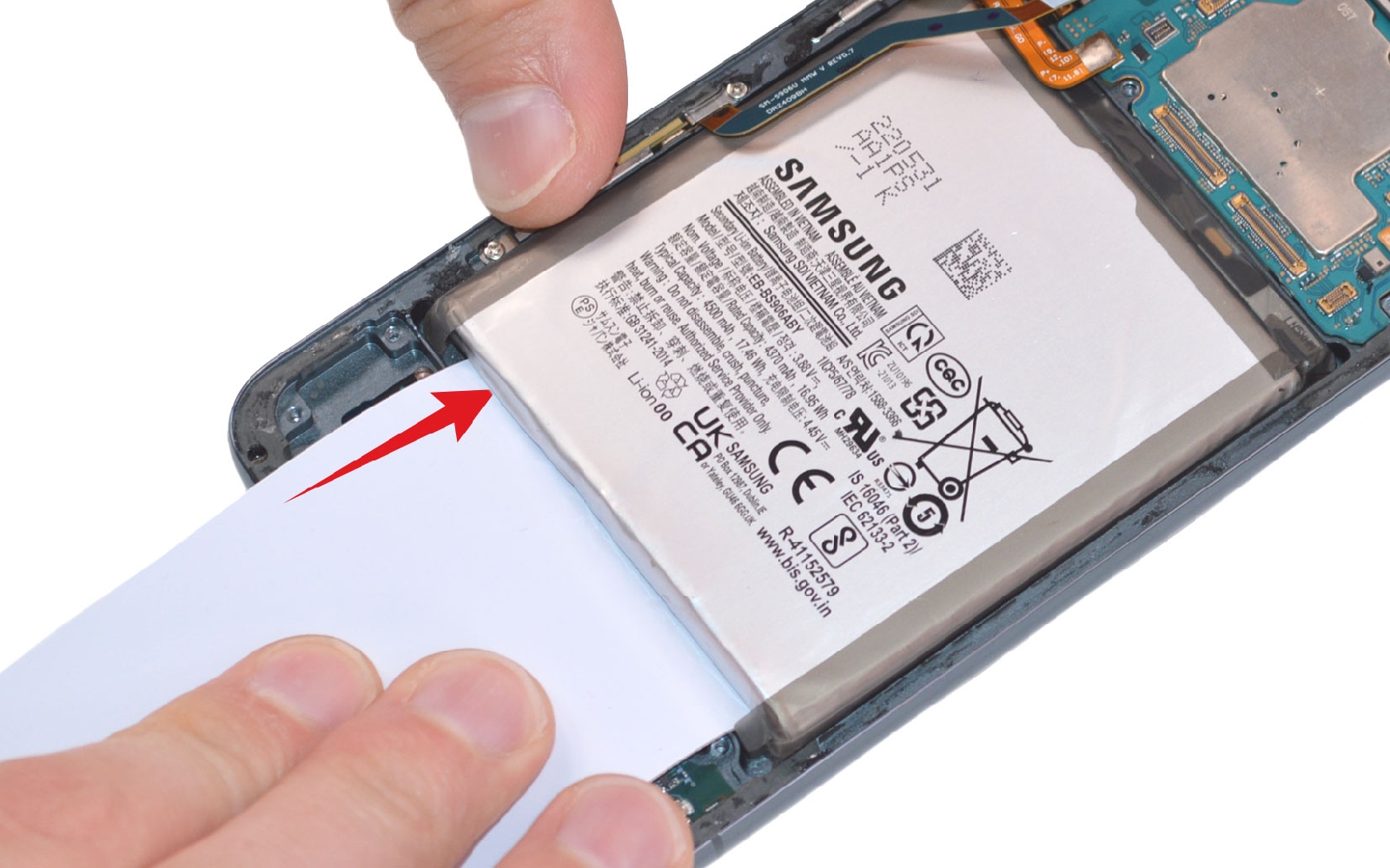

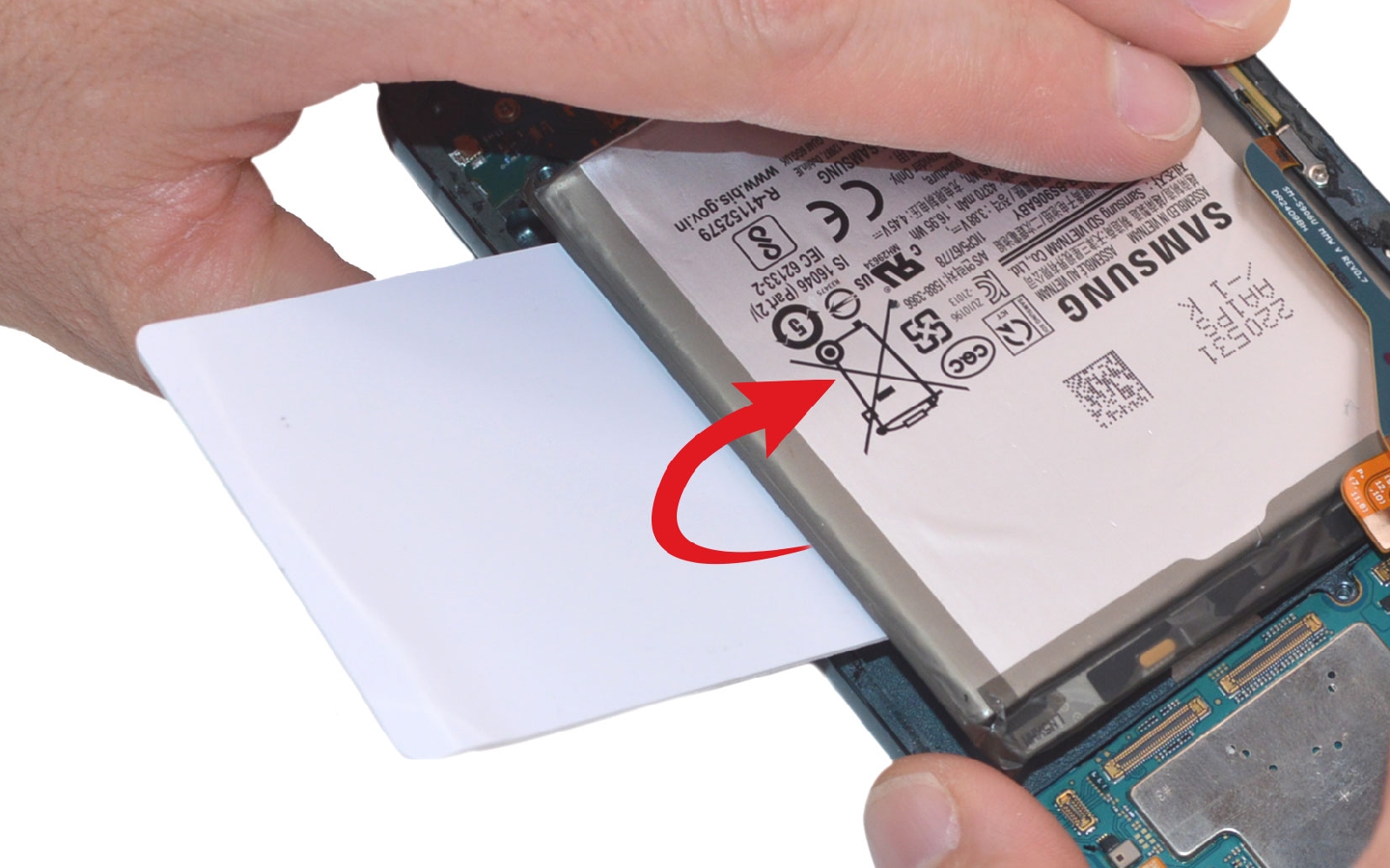

Etape 11 : Enlever la batterie
Insérez la carte en PVC sous la batterie pour décoller les stickers.

Aidez vous du levier pour soulever un peu plus la batterie mais attention à ne pas trop enfoncé l'outil pour ne pas percer le composant.

Après beaucoup d'effort vous devriez pouvoir sortir la batterie en la faisant basculer vers l'extérieur du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

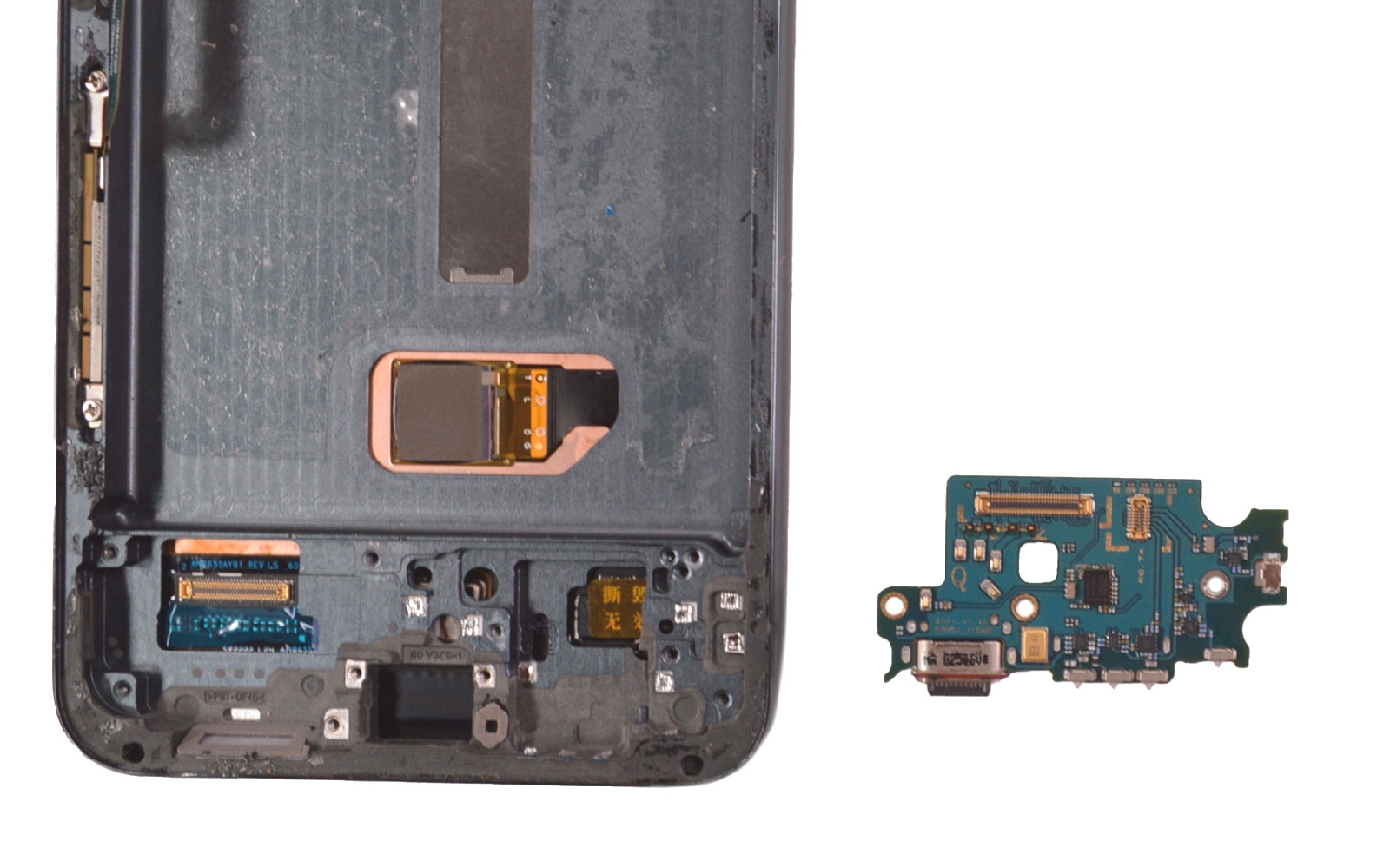

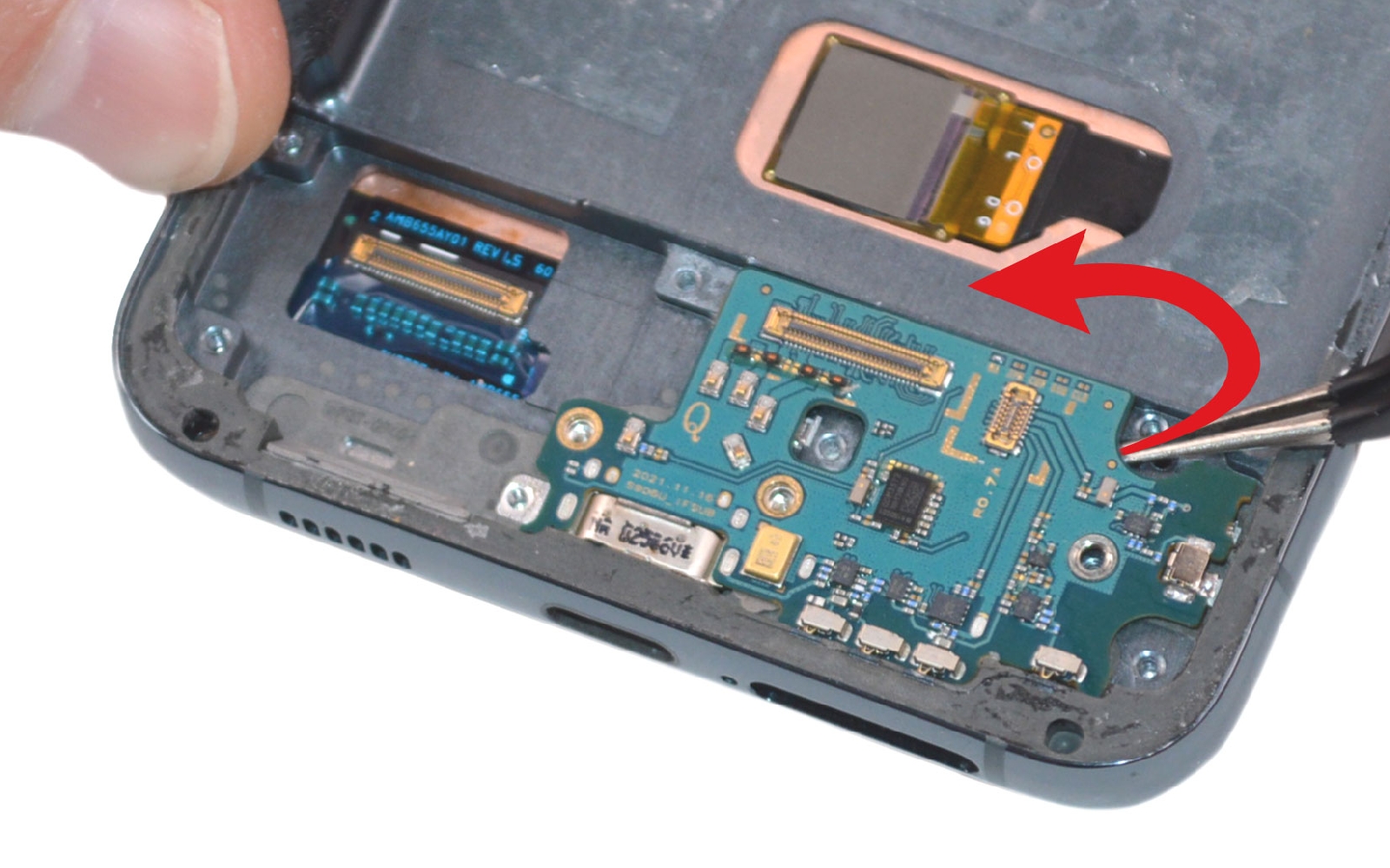

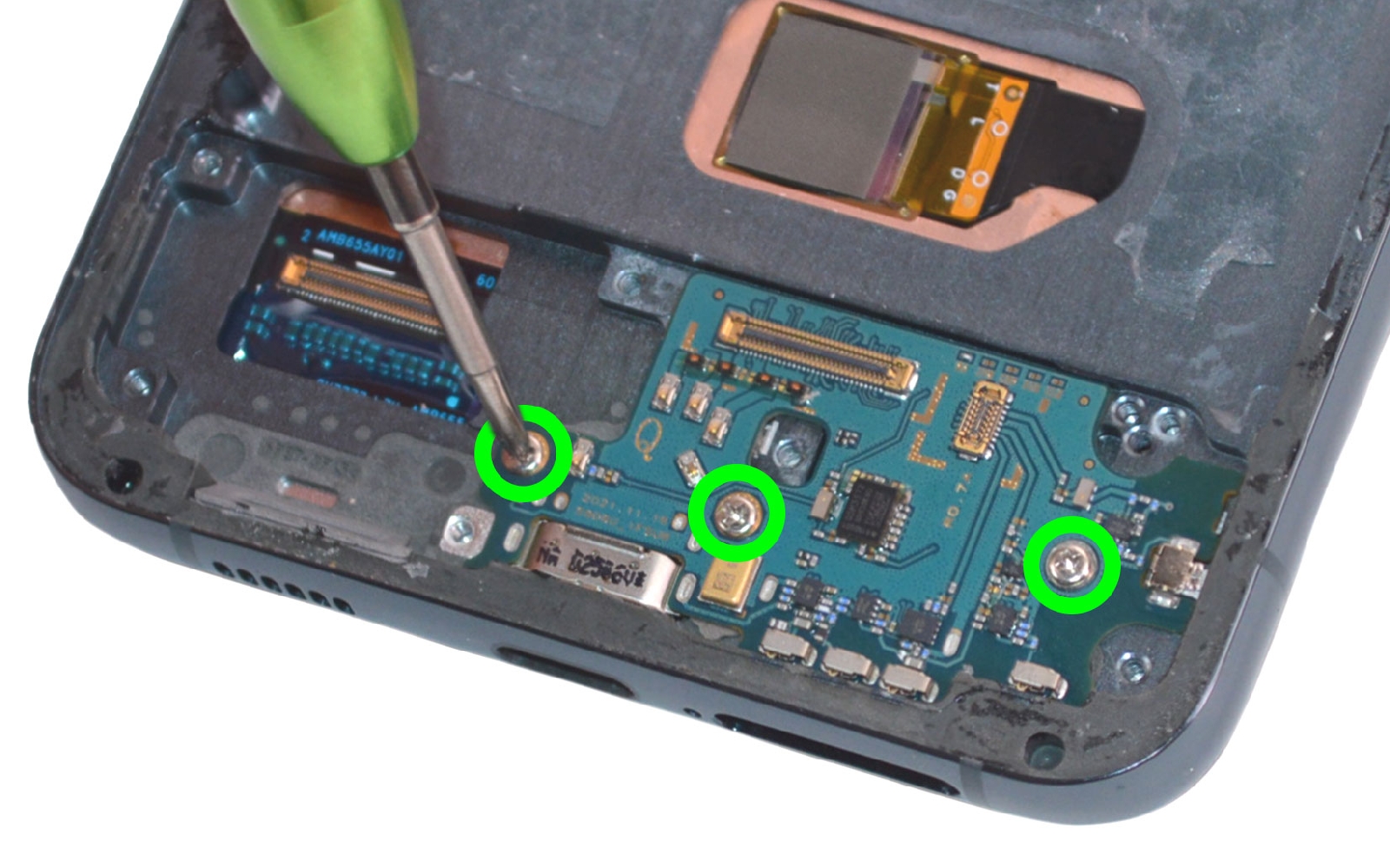

Etape 12 : Sortir le connecteur de charge
Retirez les vis cruciforme puis retirez le dock en utilisant la pincette.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

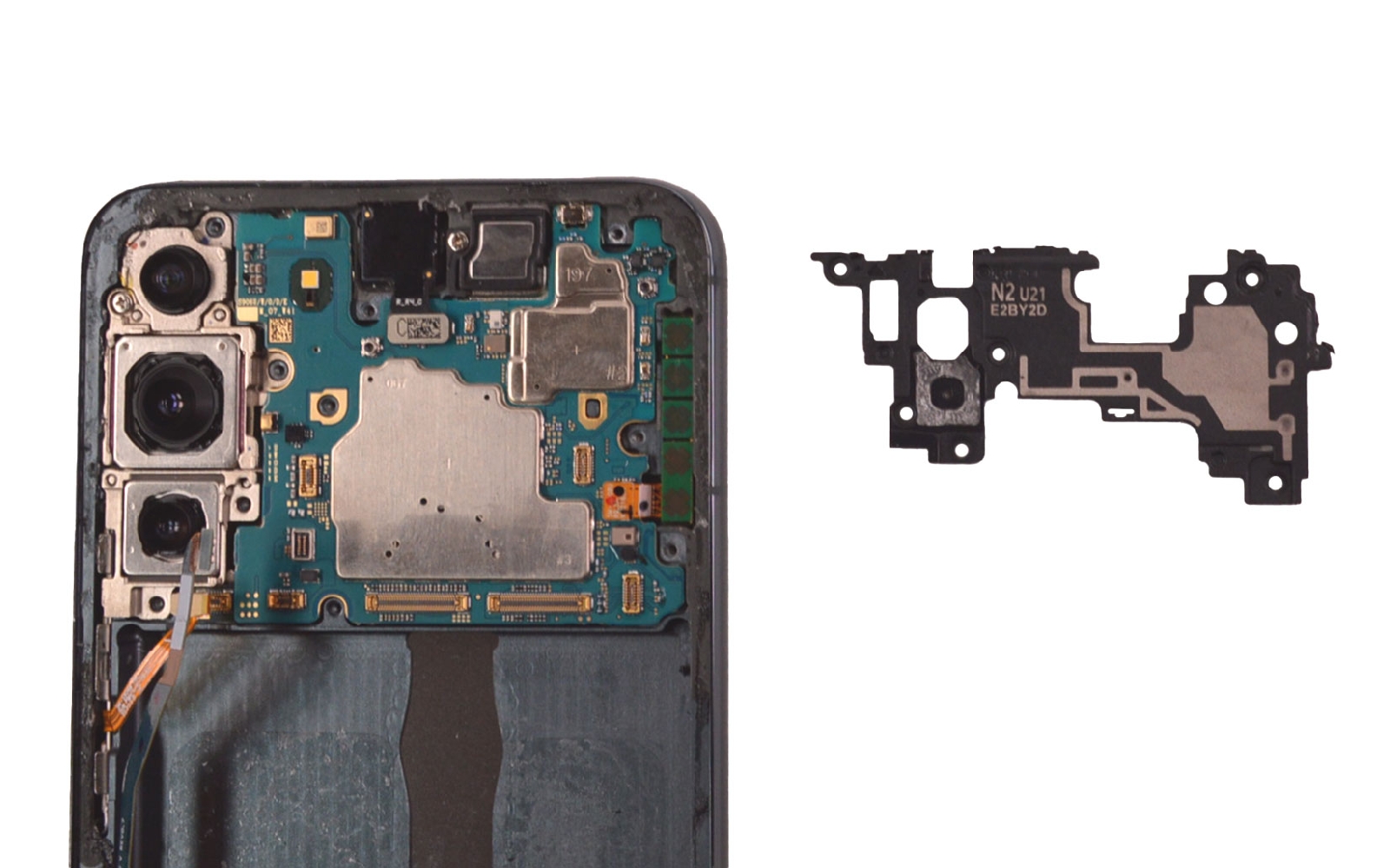

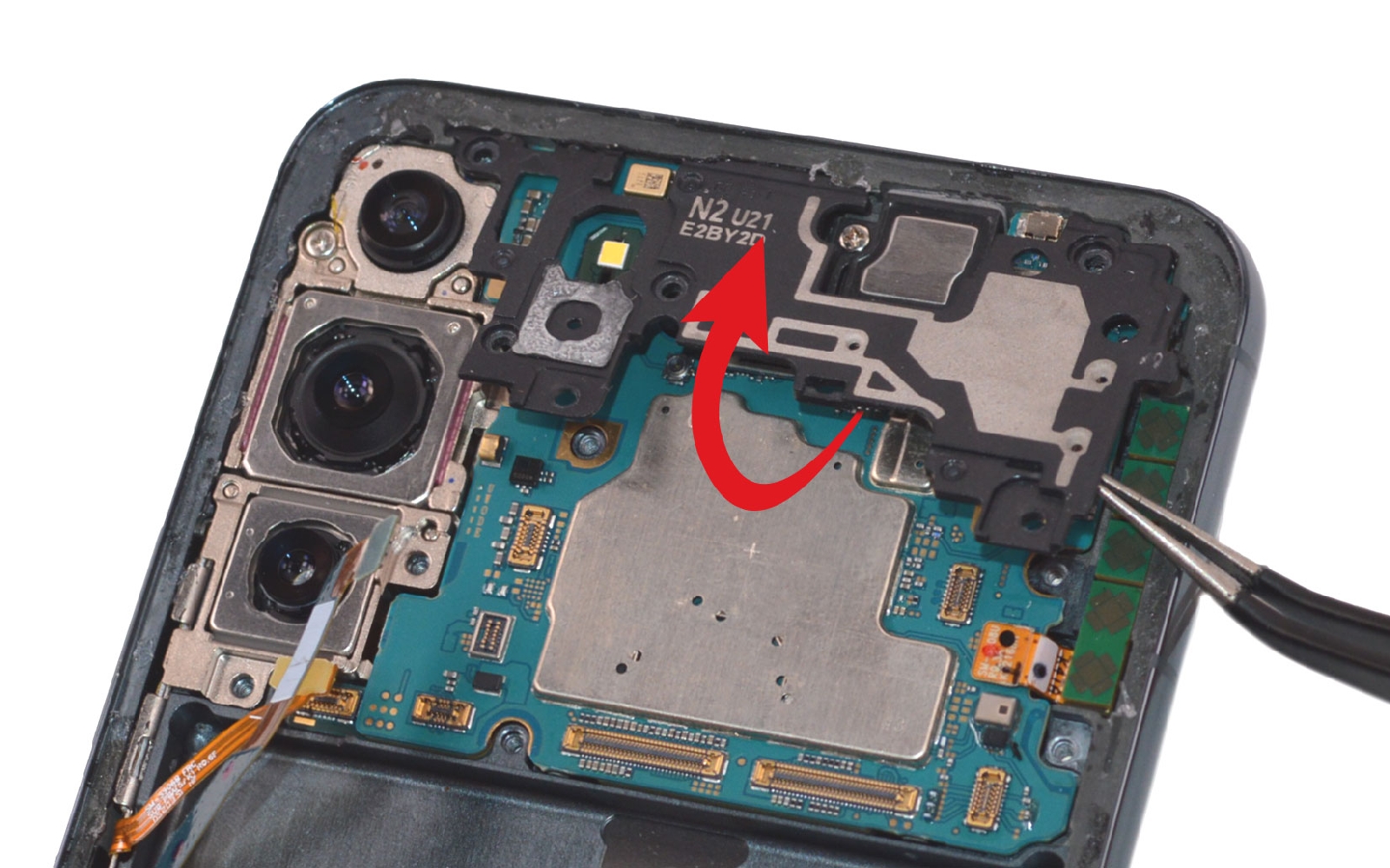

Etape 13 : Récupérer la plaquette de protection
Reprenez le tournevis pour sortir les vis cruciforme de la plaquette de protection.

Soulevez le support avec la pincette puis saisissez l'élément pour le mettre de coté sur votre patron d'aide au montage.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

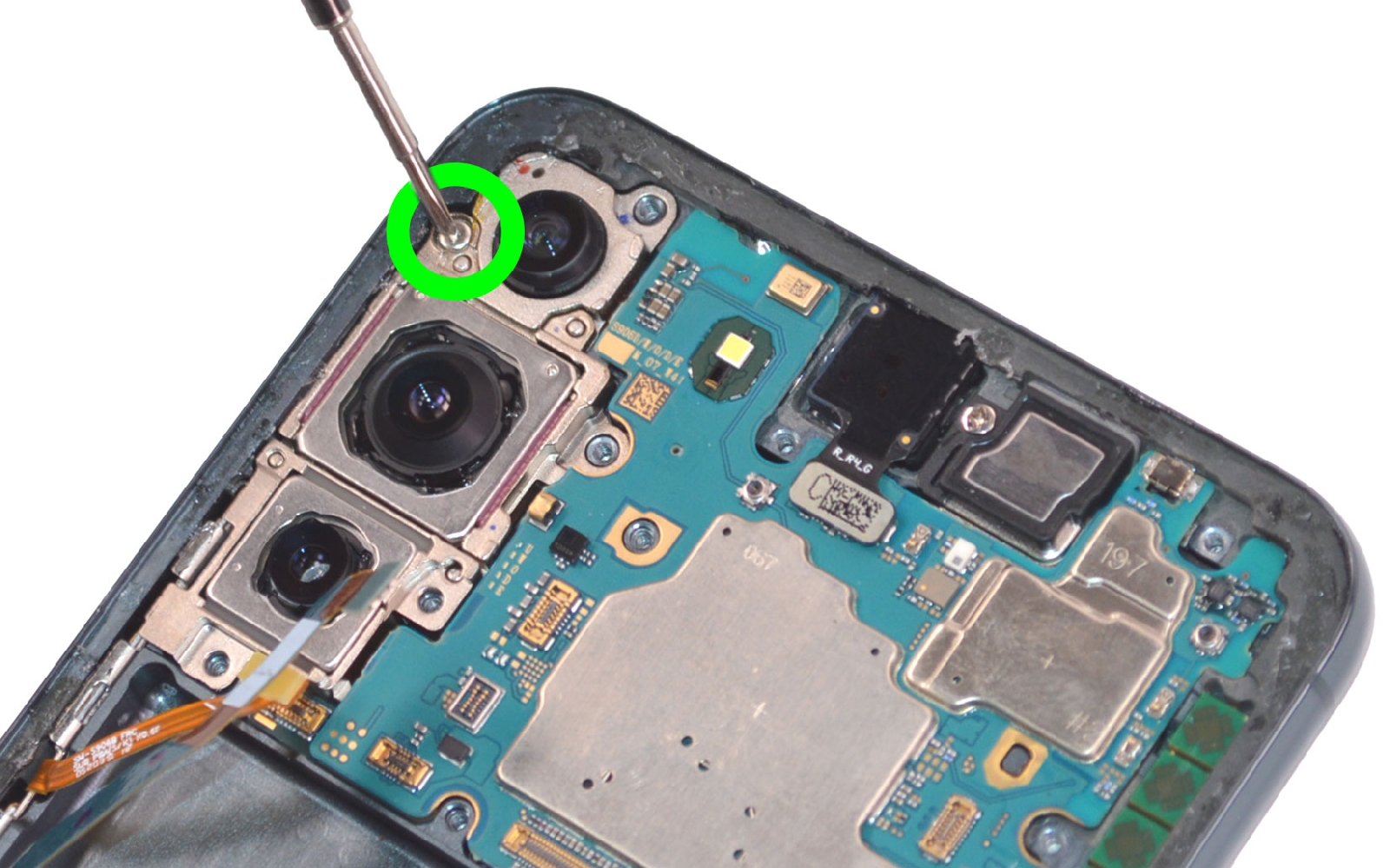

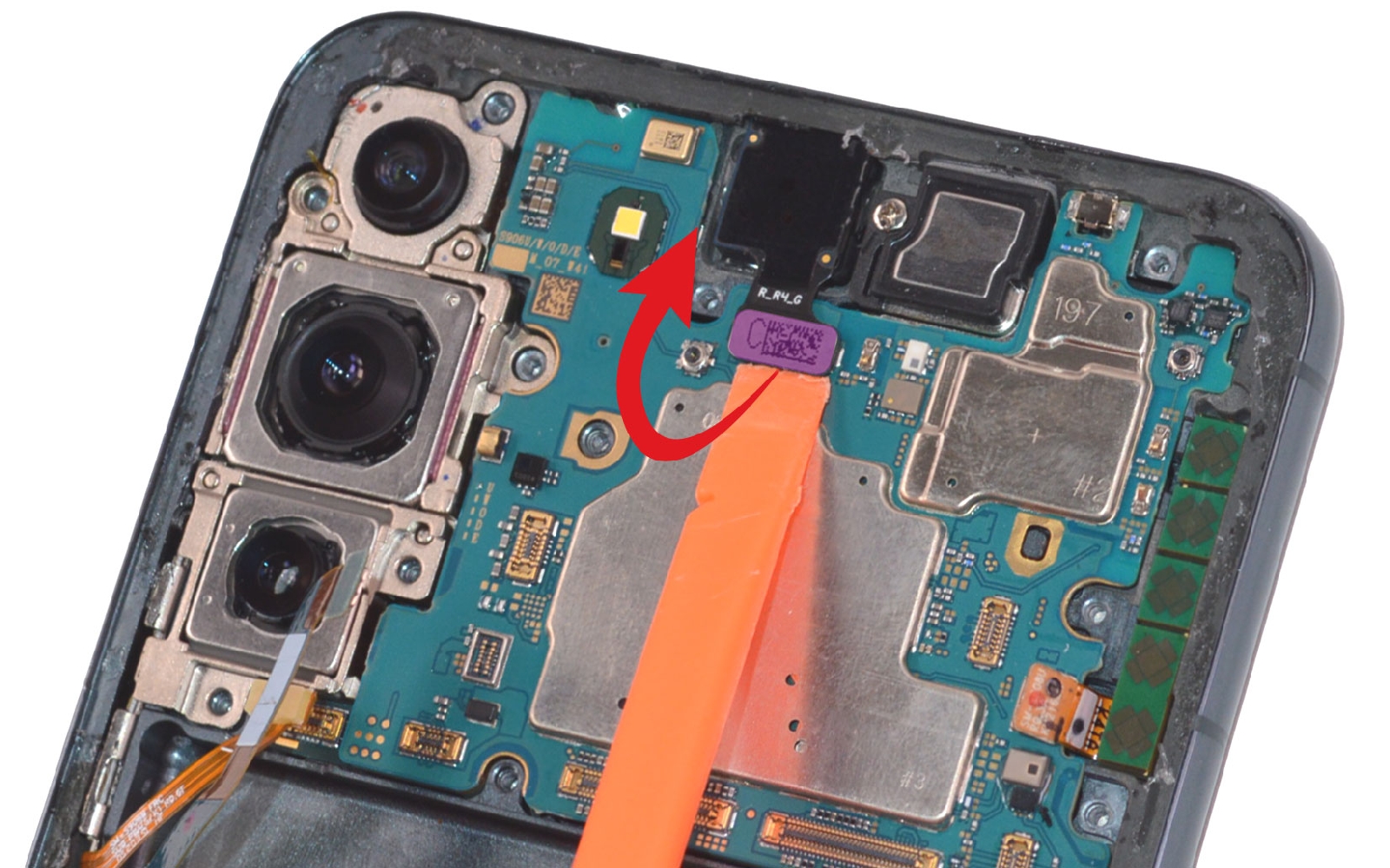

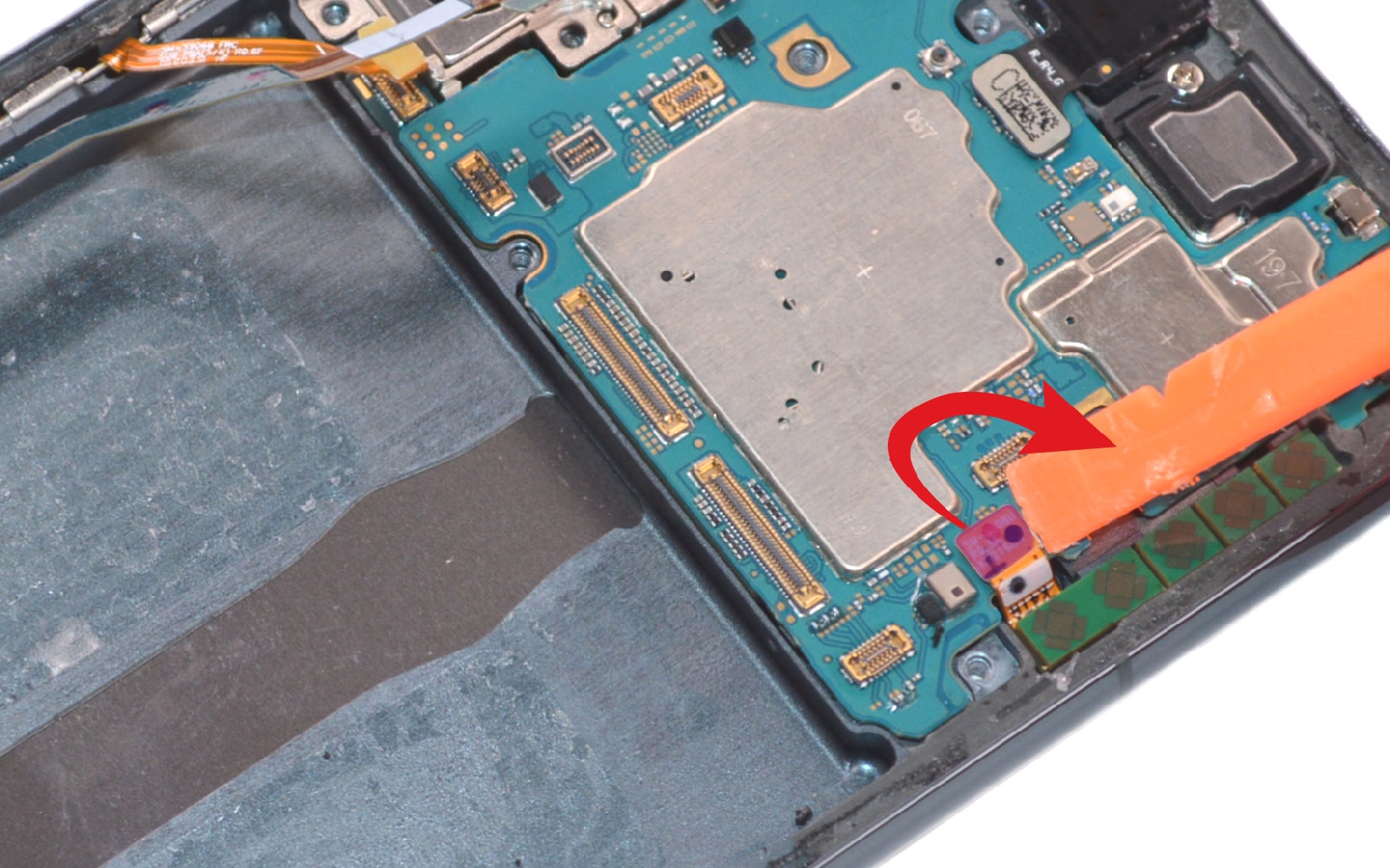

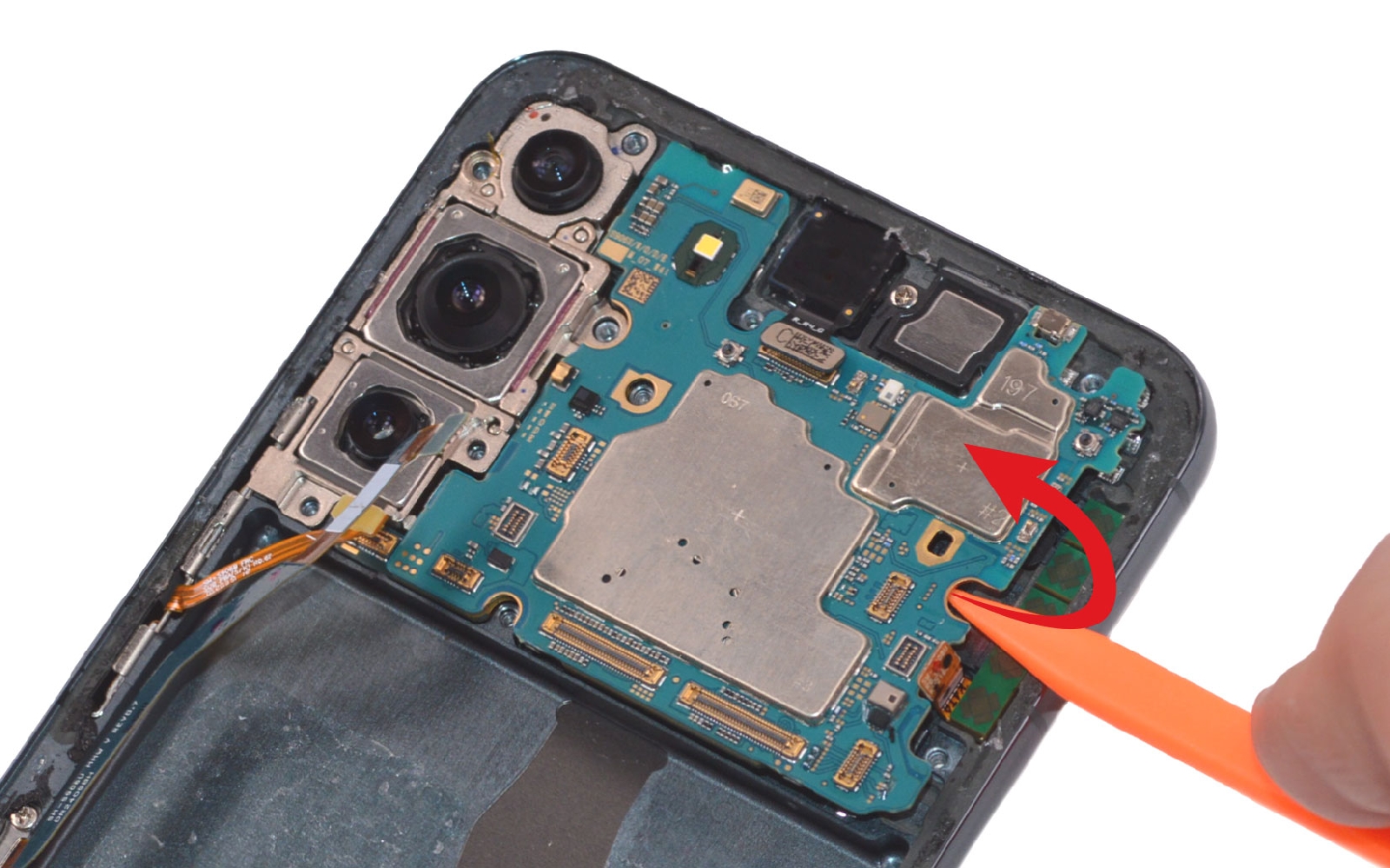

Etape 14 : Déloger la carte mère
Ôtez la dernière vis cruciforme puis déconnectez la nappe de la caméra frontale ainsi que celle de la nappe de la seconde antenne 5G si vous possédez le modèle américain.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

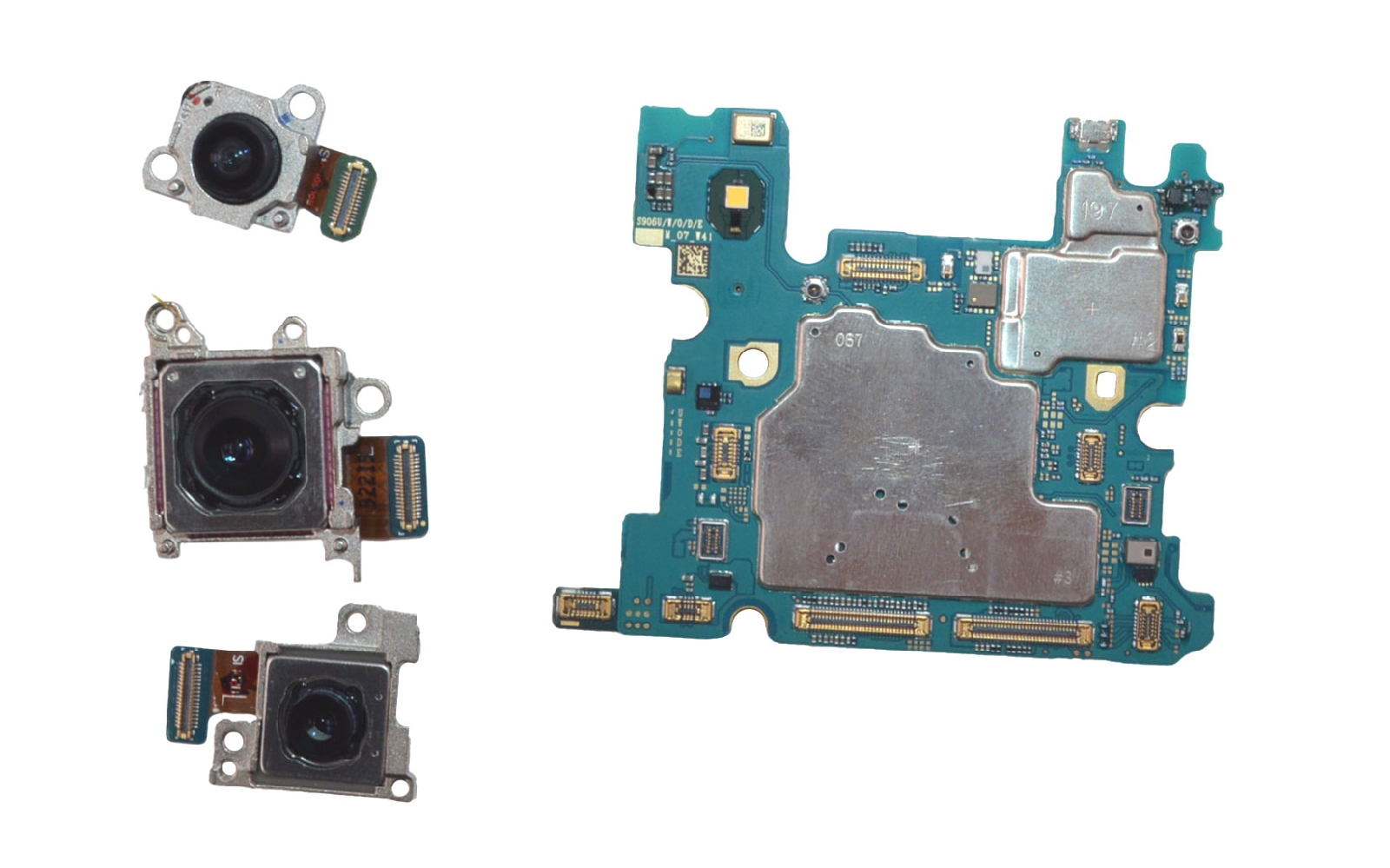

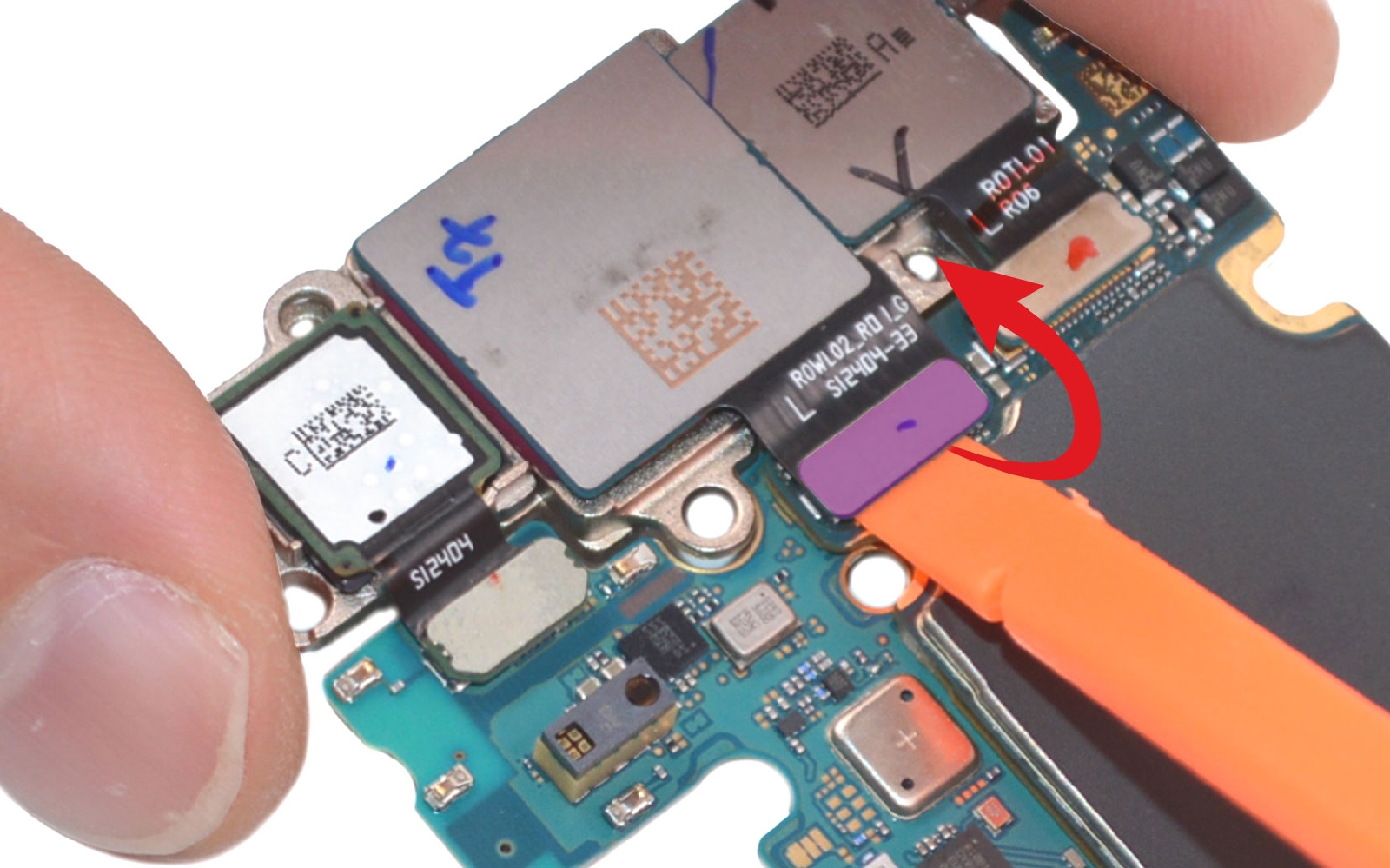

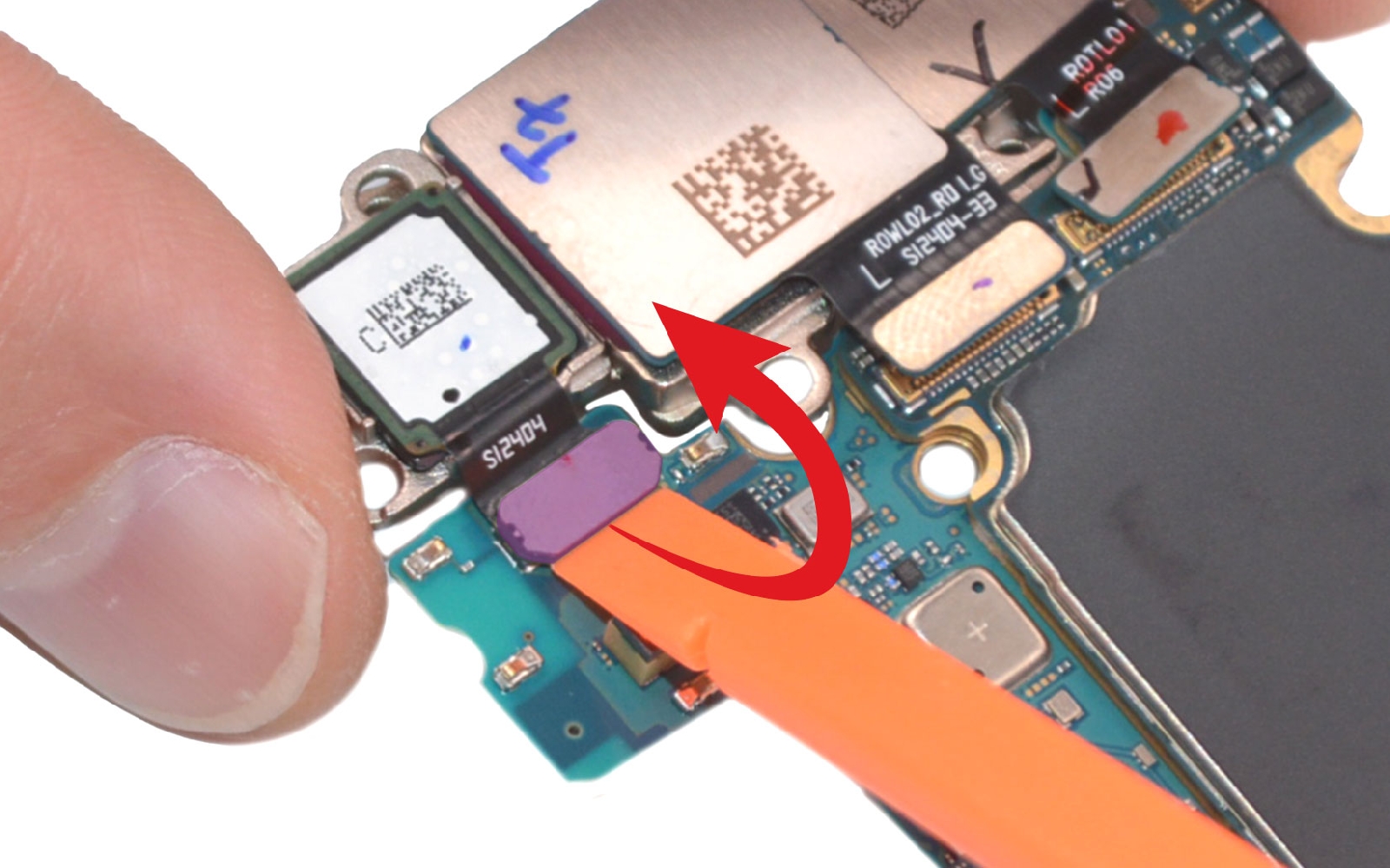

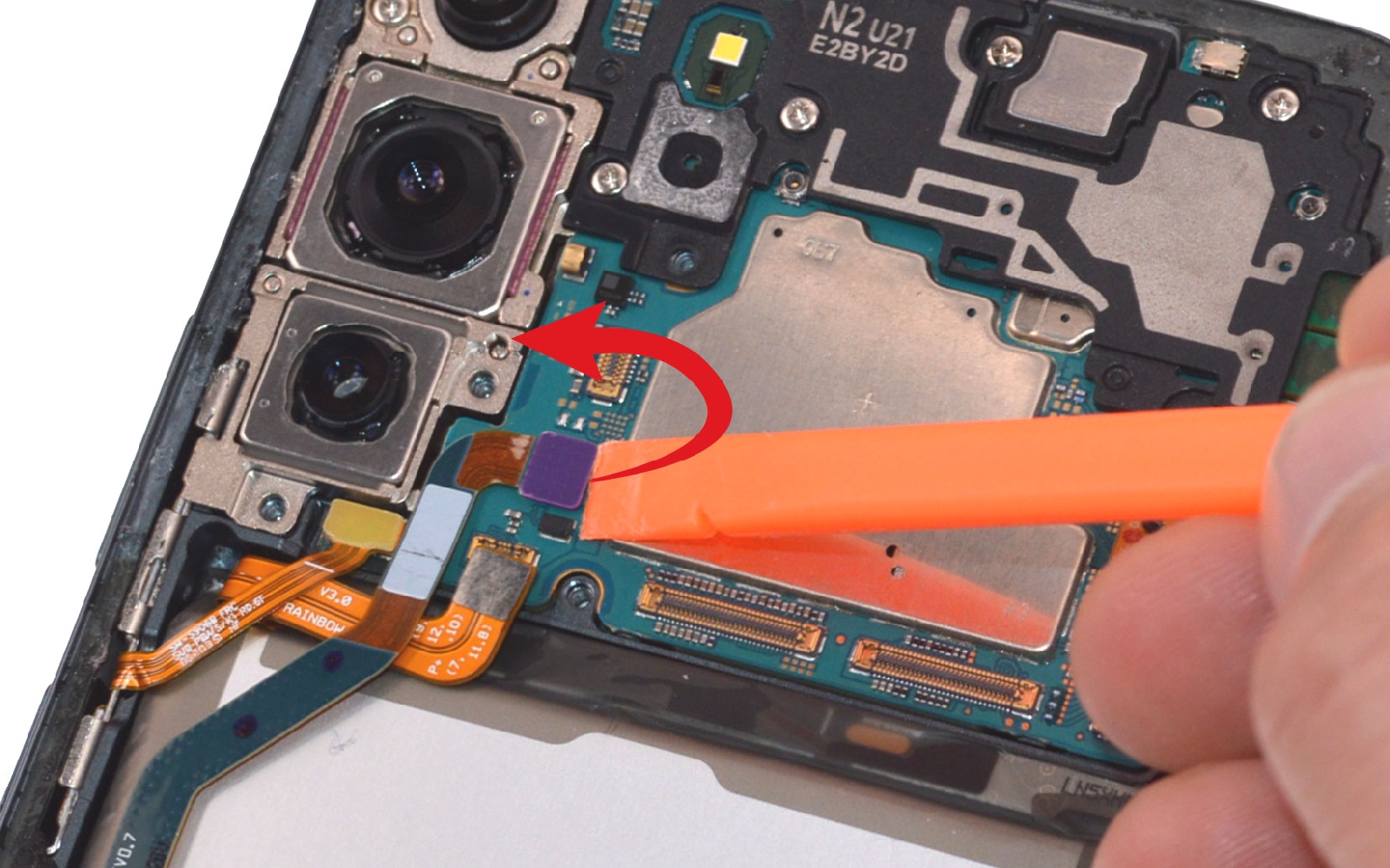

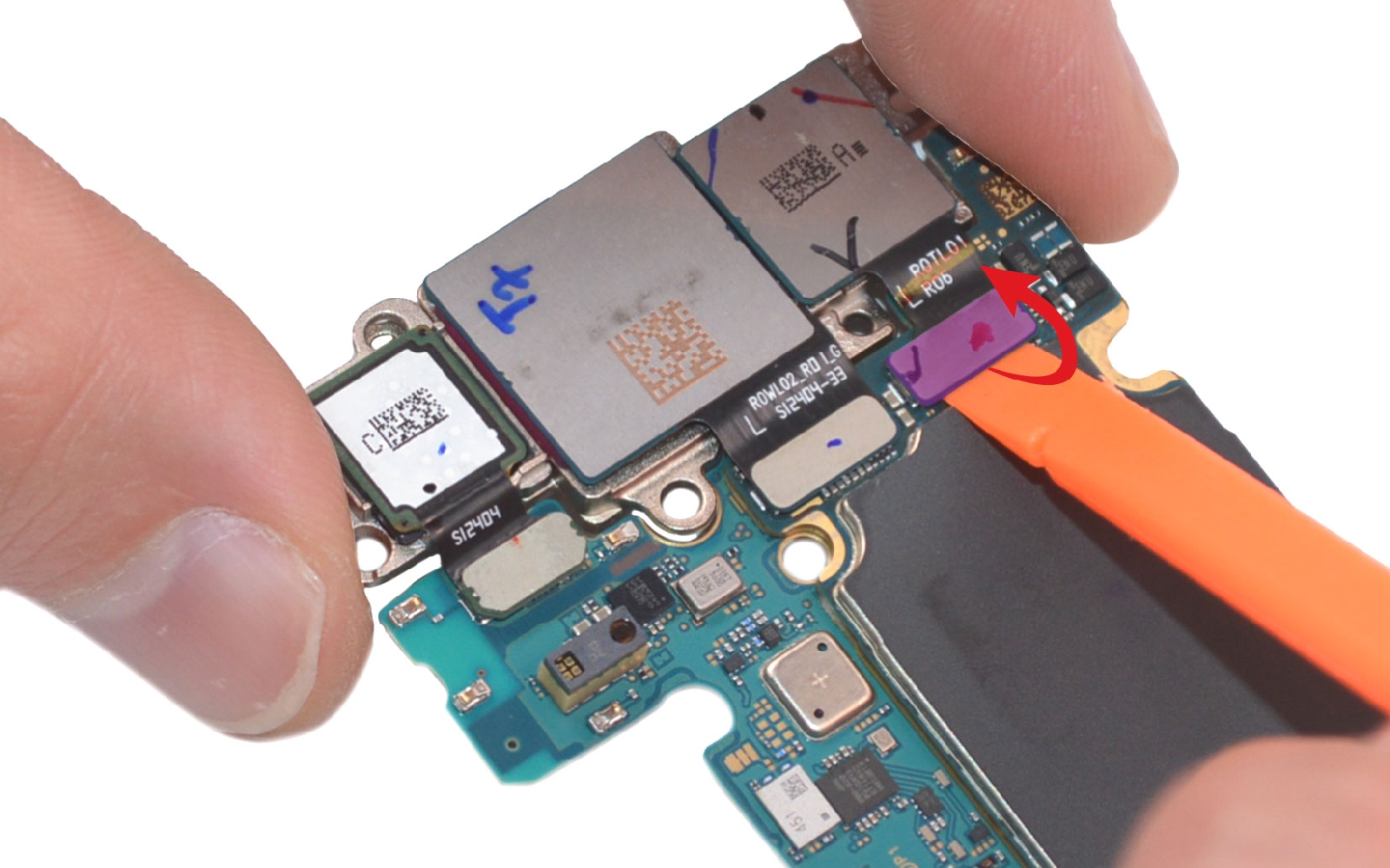

Etape 15 : Débrancher les caméras arrière
Reprenez la carte mère afin de déconnecter les caméras arrière.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

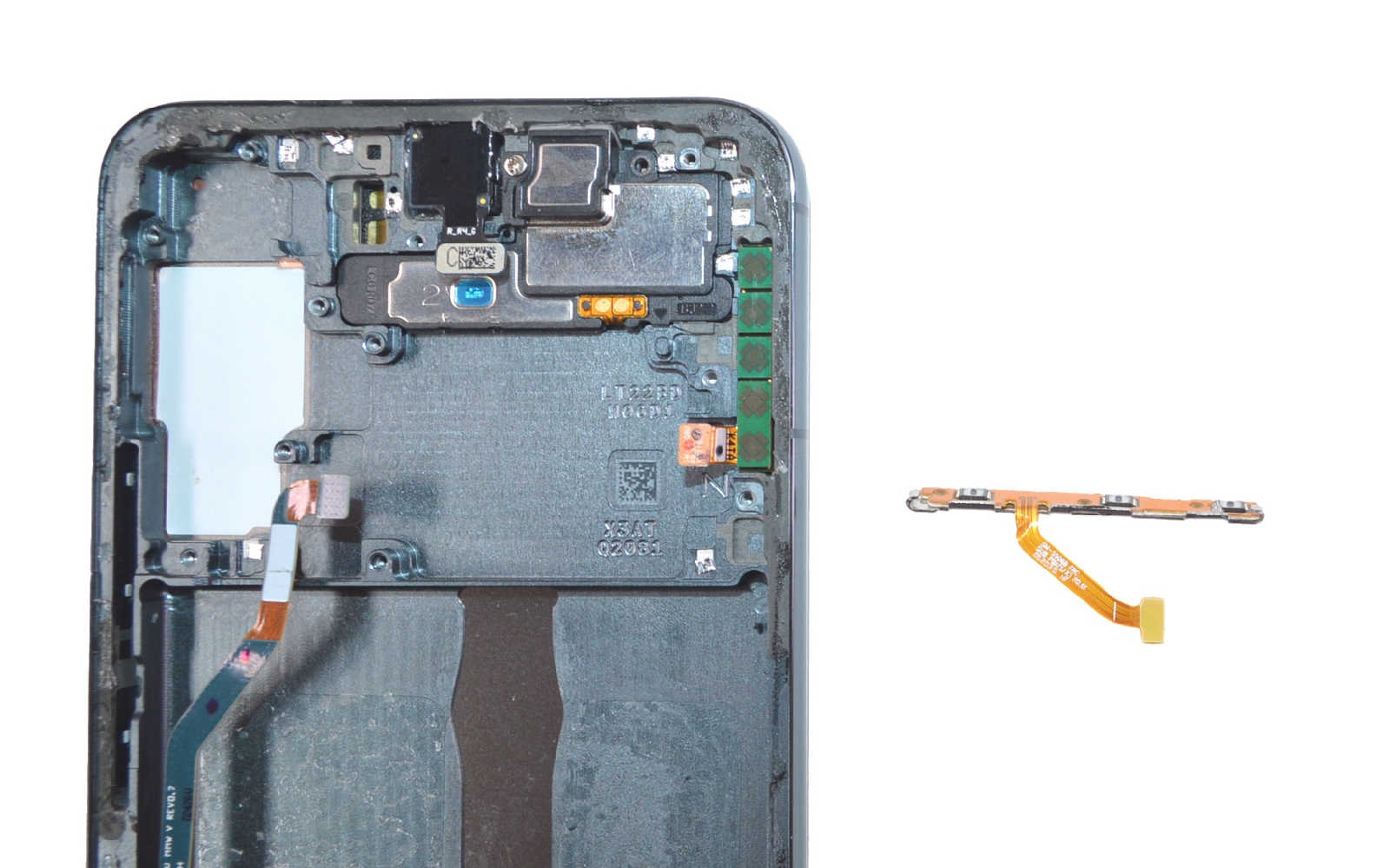

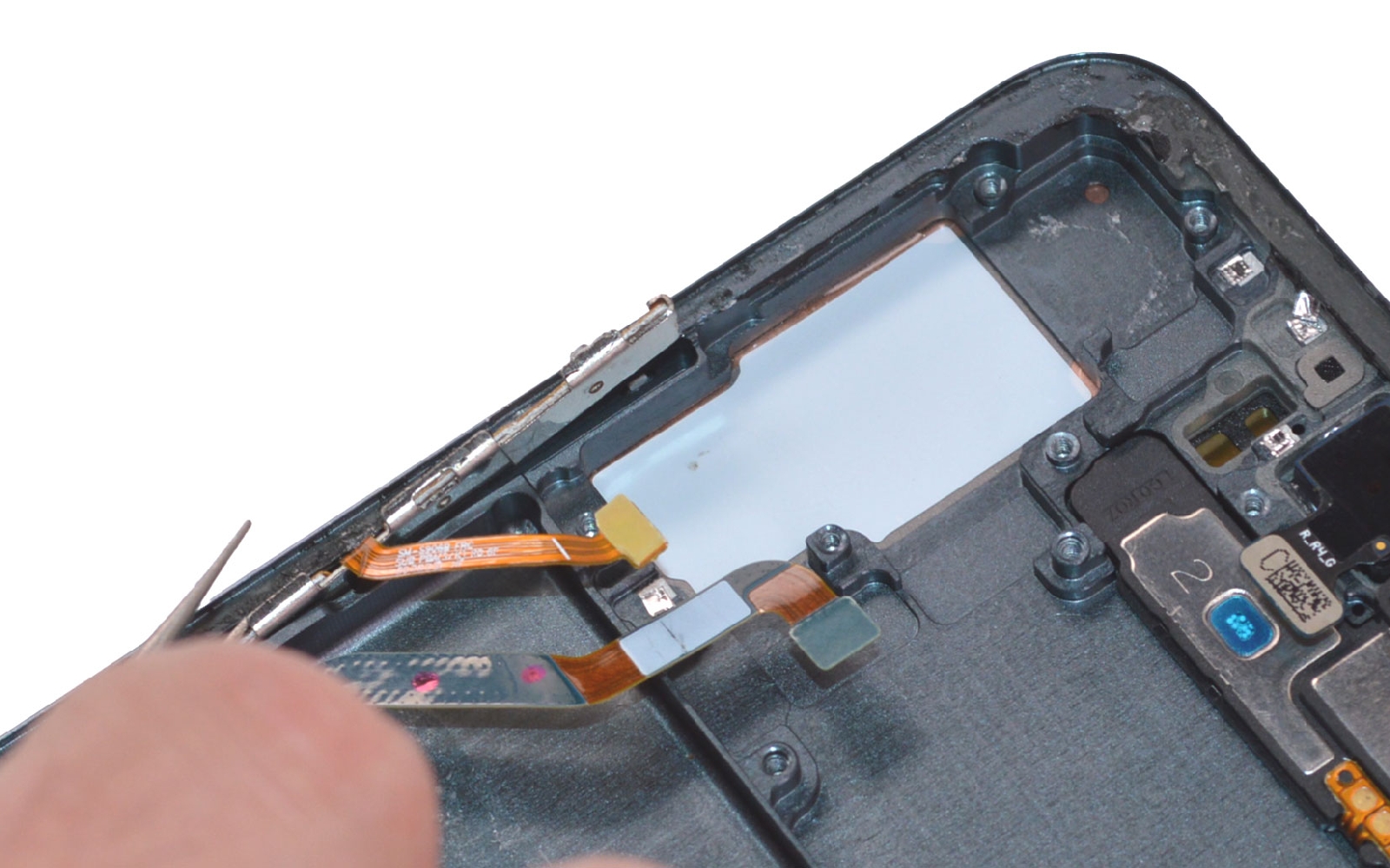

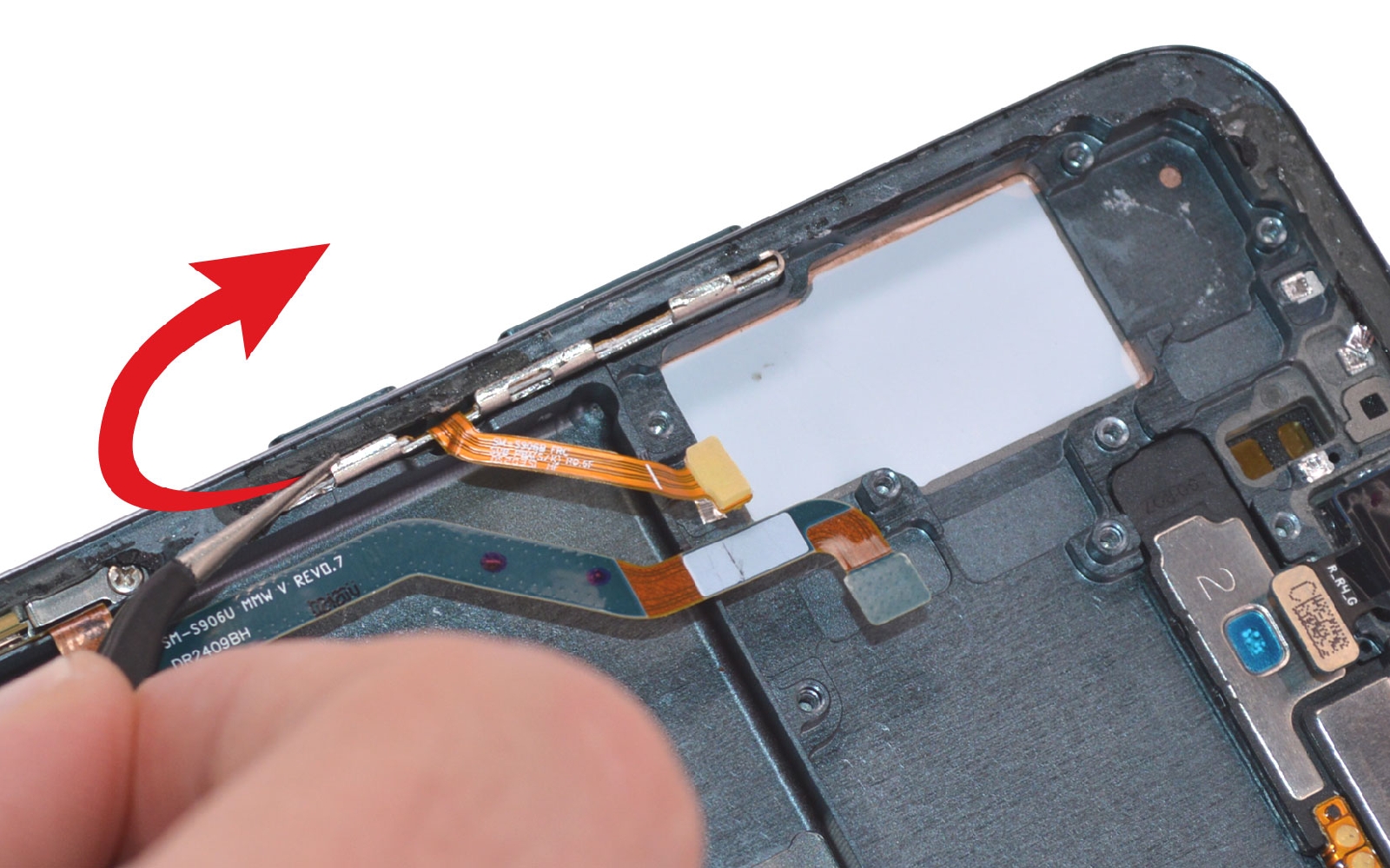

Etape 16 : Ôter la nappe des boutons
Sur le bloc écran, il nous reste encore les boutons à récupérer. Pour cela, utilisez la pointe de la pincette pour sortir petit à petit la nappe en tirant les parties métalliques (un coup en haut, un coup en bas !).
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

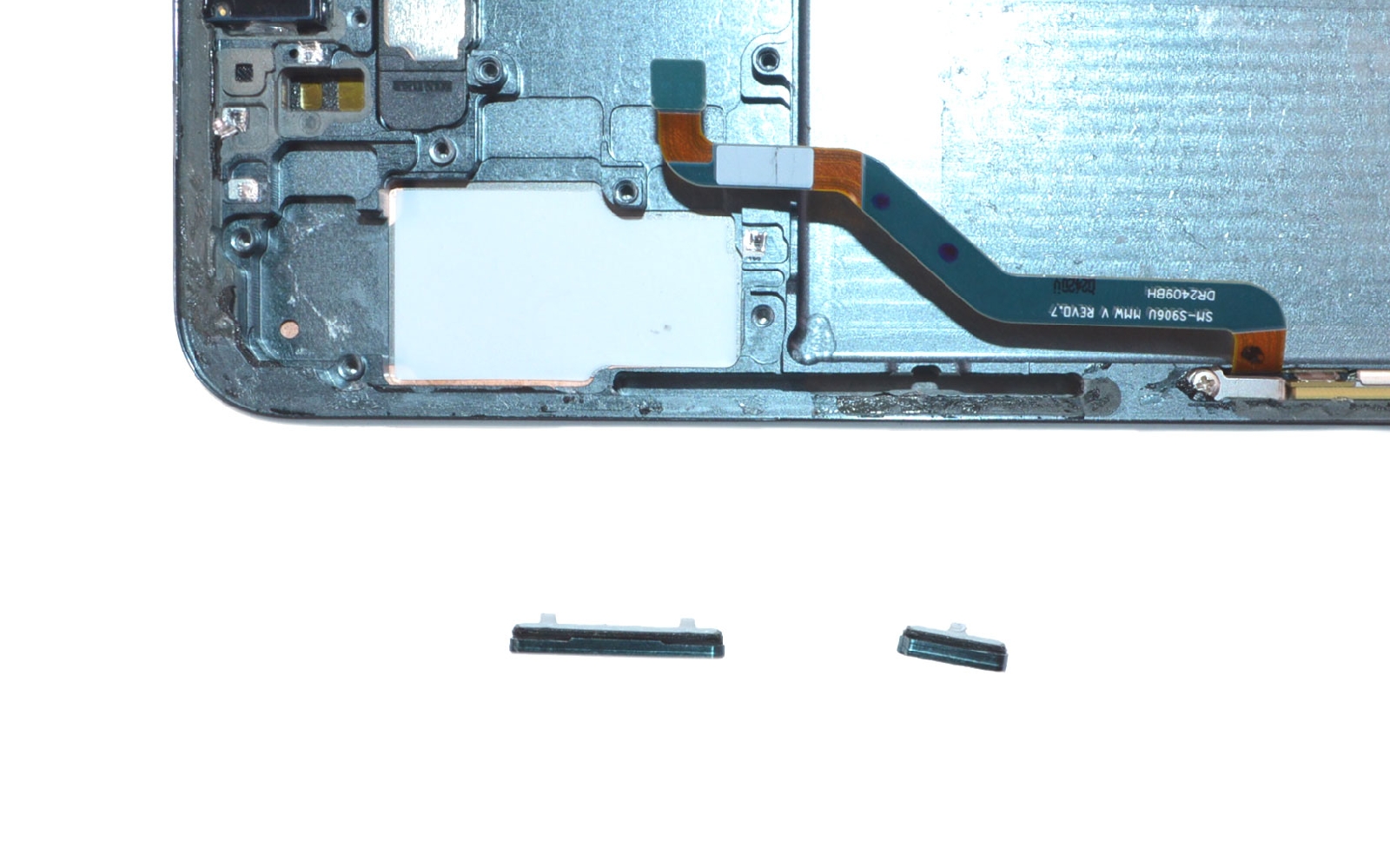

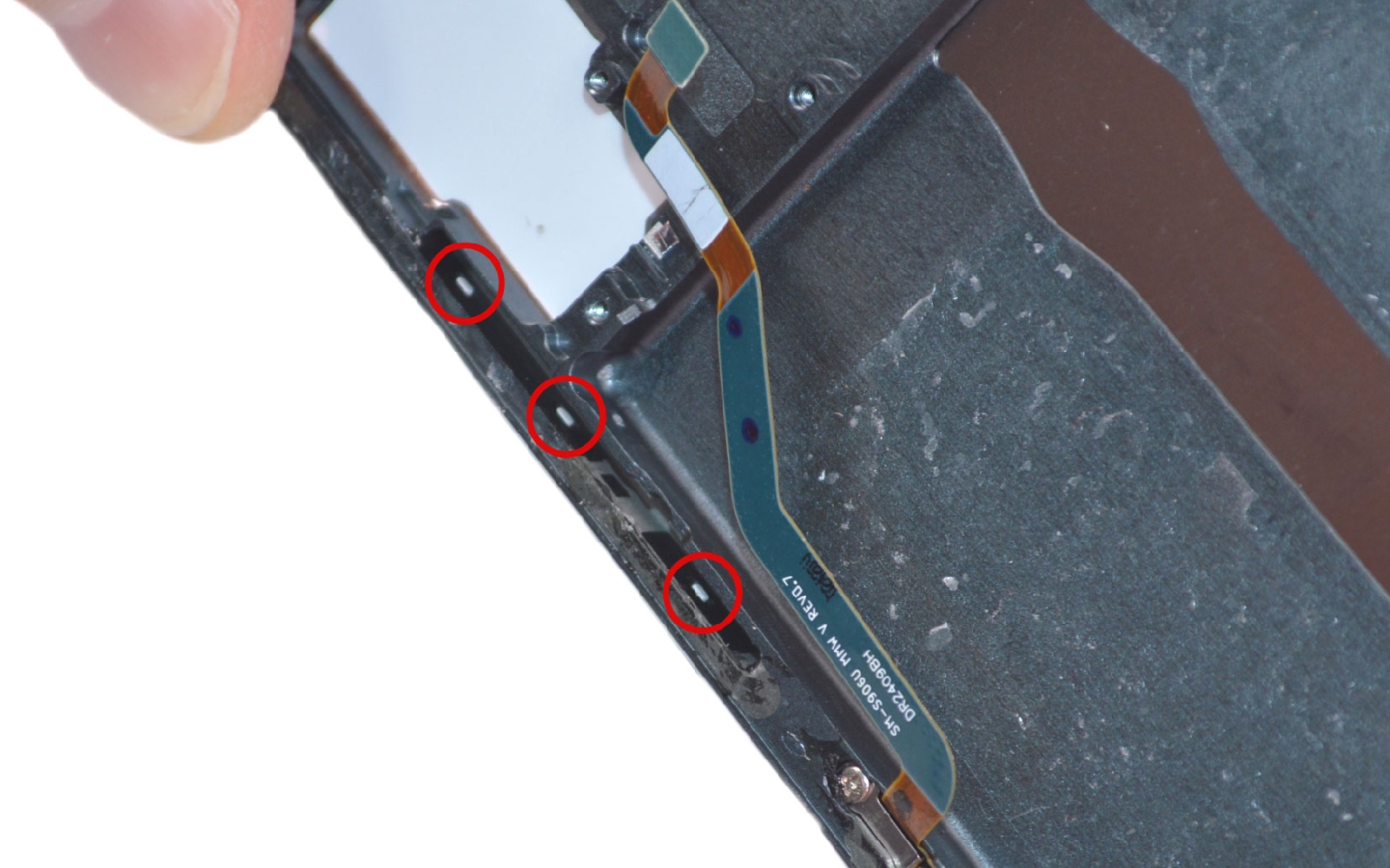

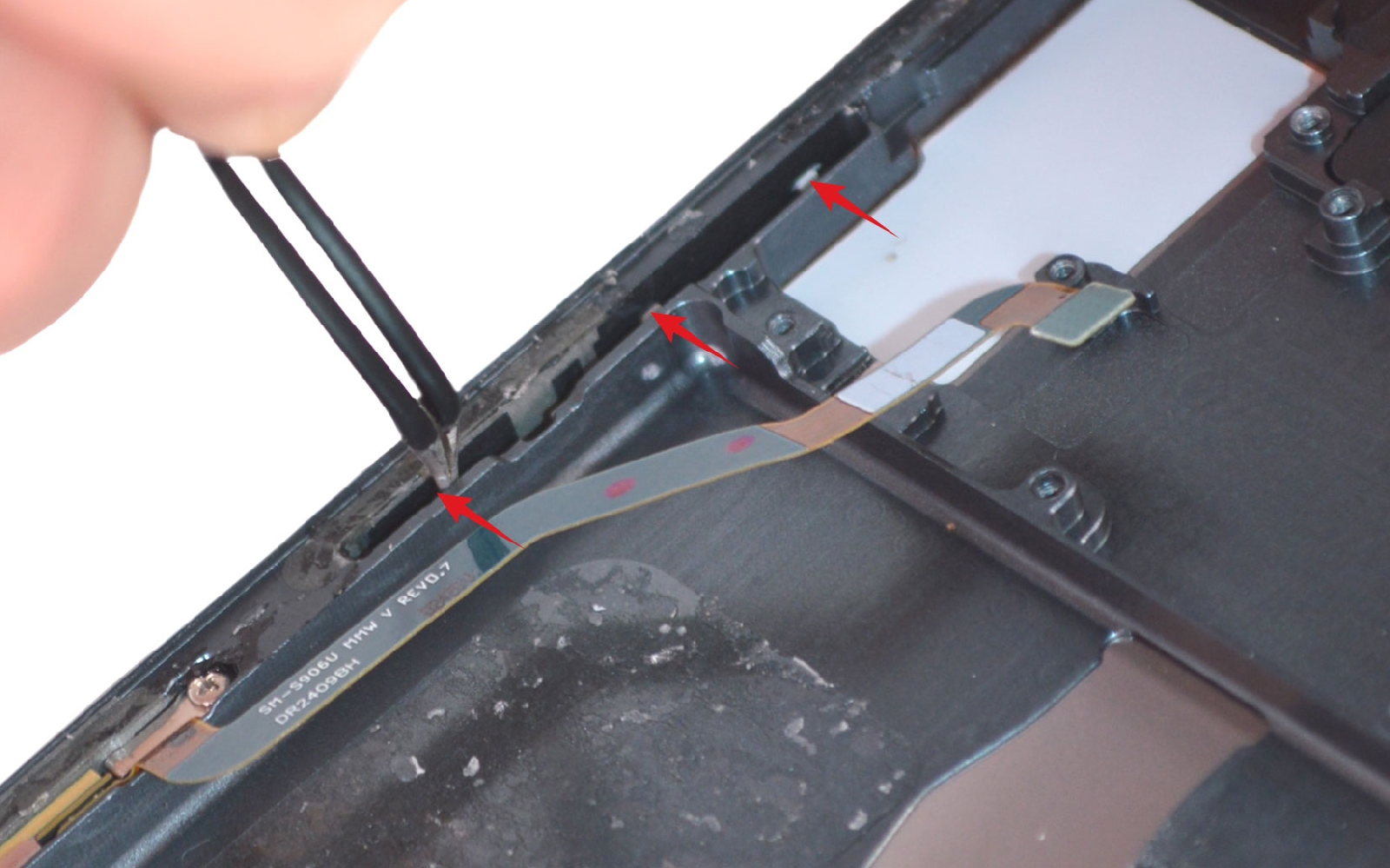

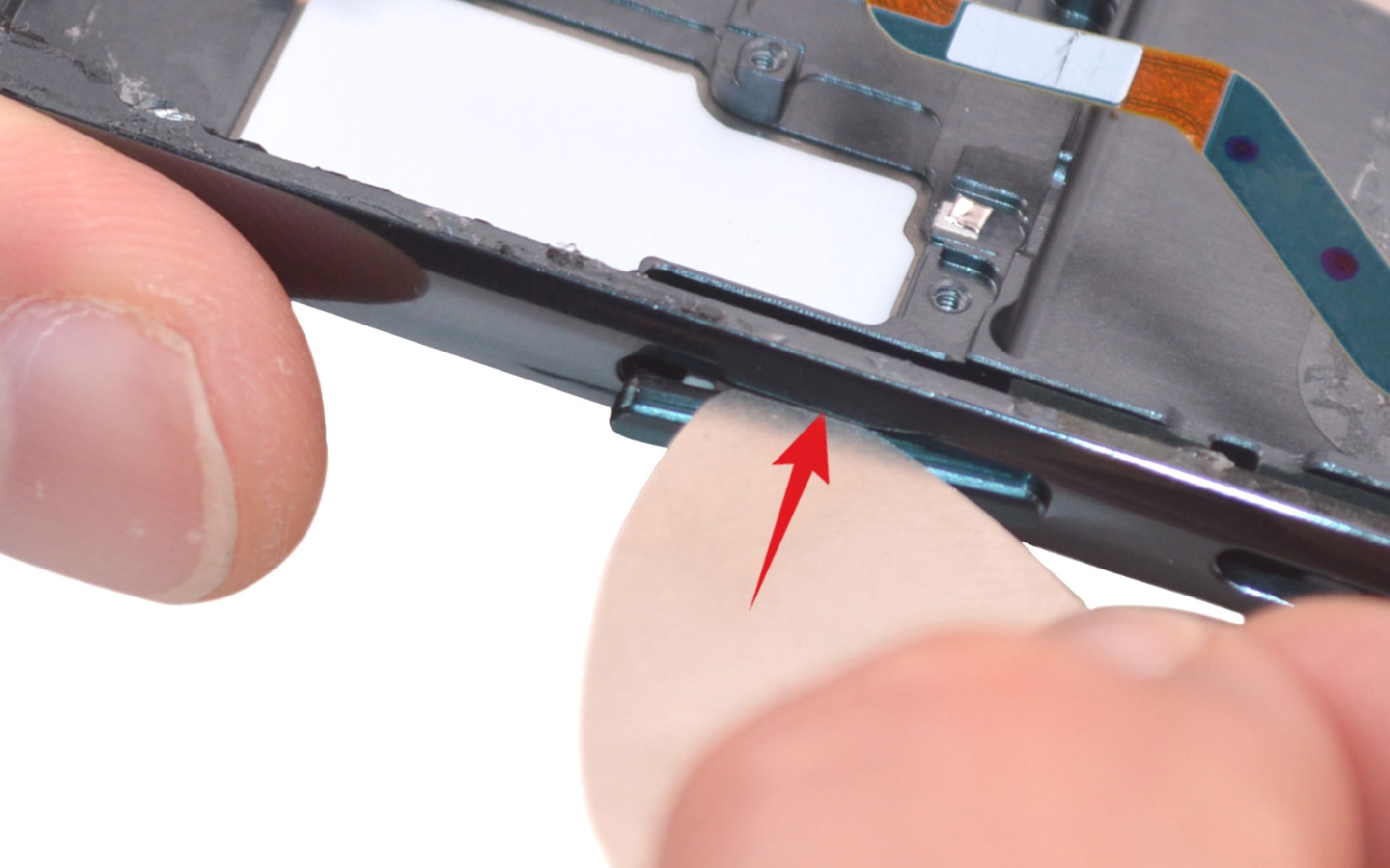

Etape 17 : Récupérer les supports des boutons
Comme vous pouvez le constater, il y a des petits points blancs au dos des boutons. Ils vous serviront de repère pour pousser les supports avec la pointes de la plaquette.

Une fois que vous avez poussez le bouton, insérez de l'autre coté le médiator en métal pour sortir le support entièrement. Réitérez la manipulation pour le second bouton.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

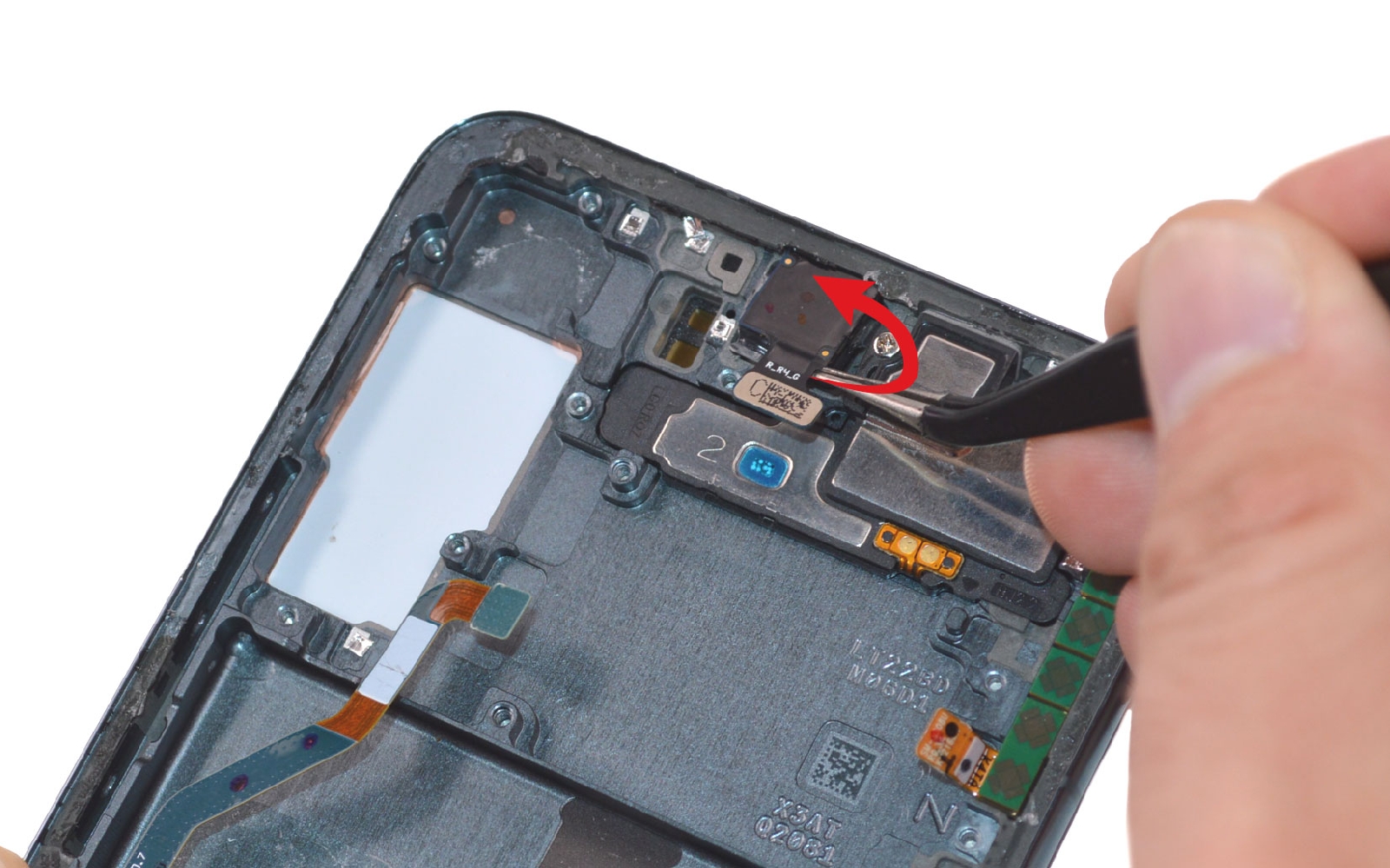

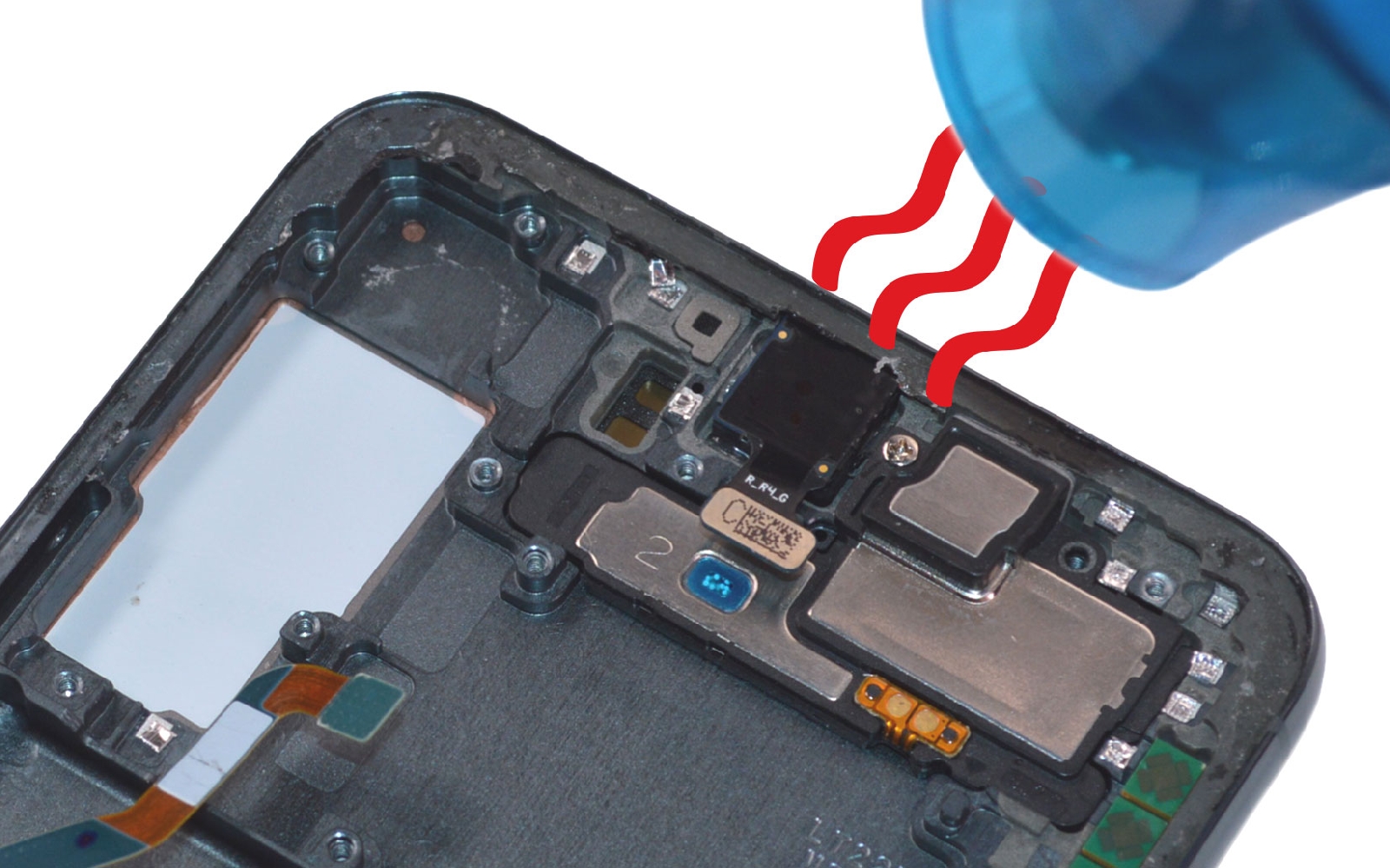

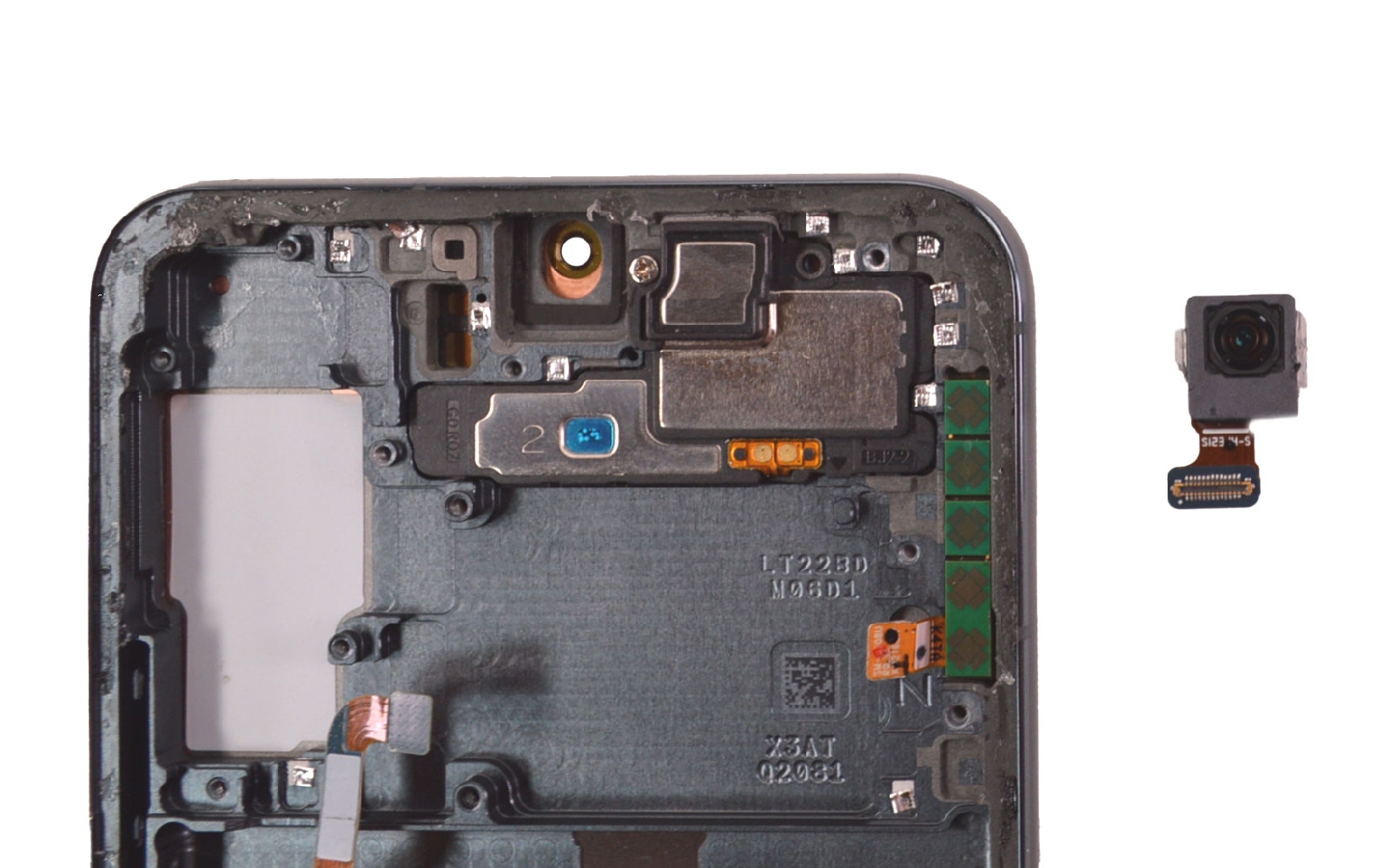

Etape 18 : Sortir la caméra frontale
Chauffez légèrement la caméra avant encore présente dans le châssis.

Glissez la pointe de la pincette sous le composant pour la déloger.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

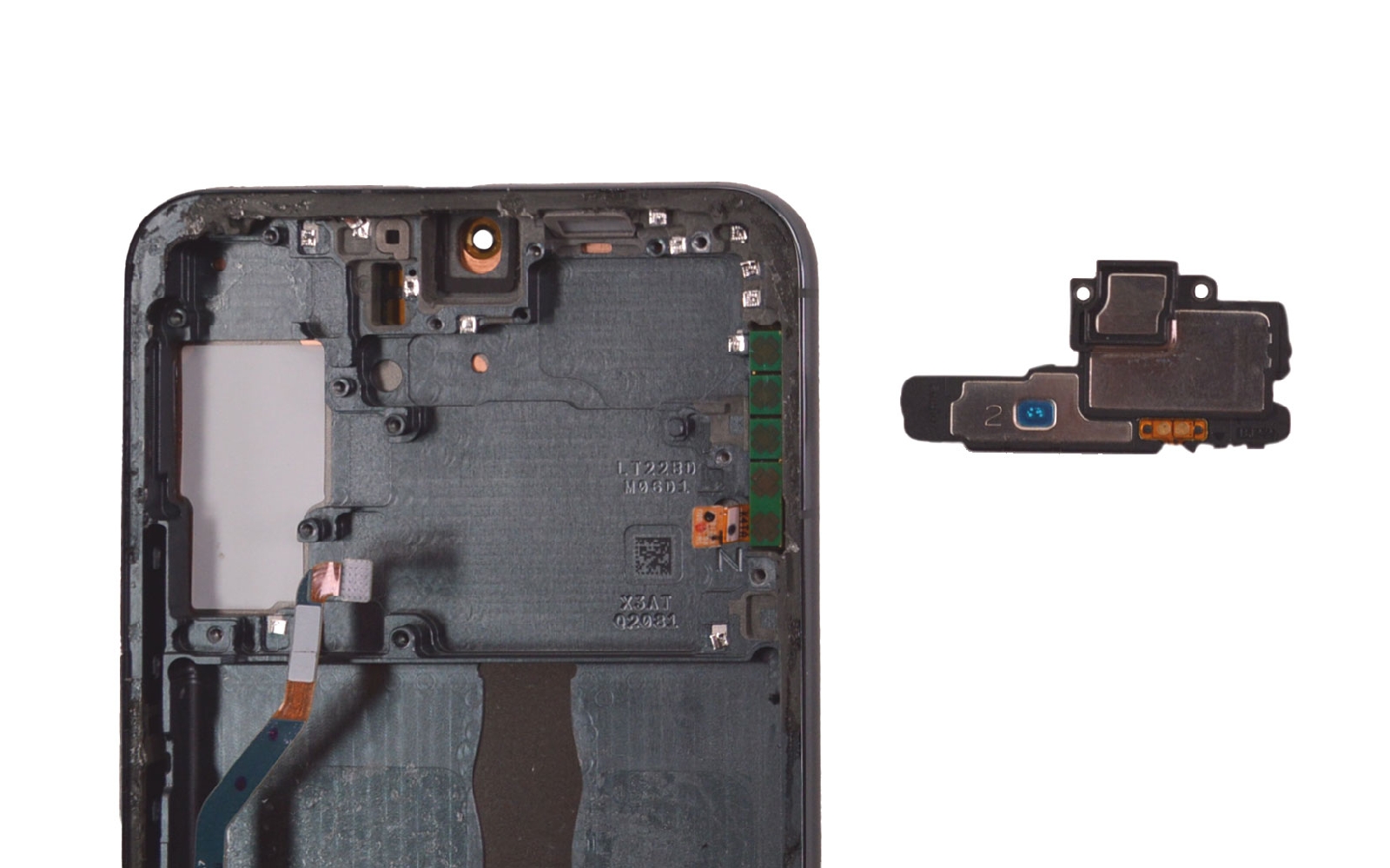

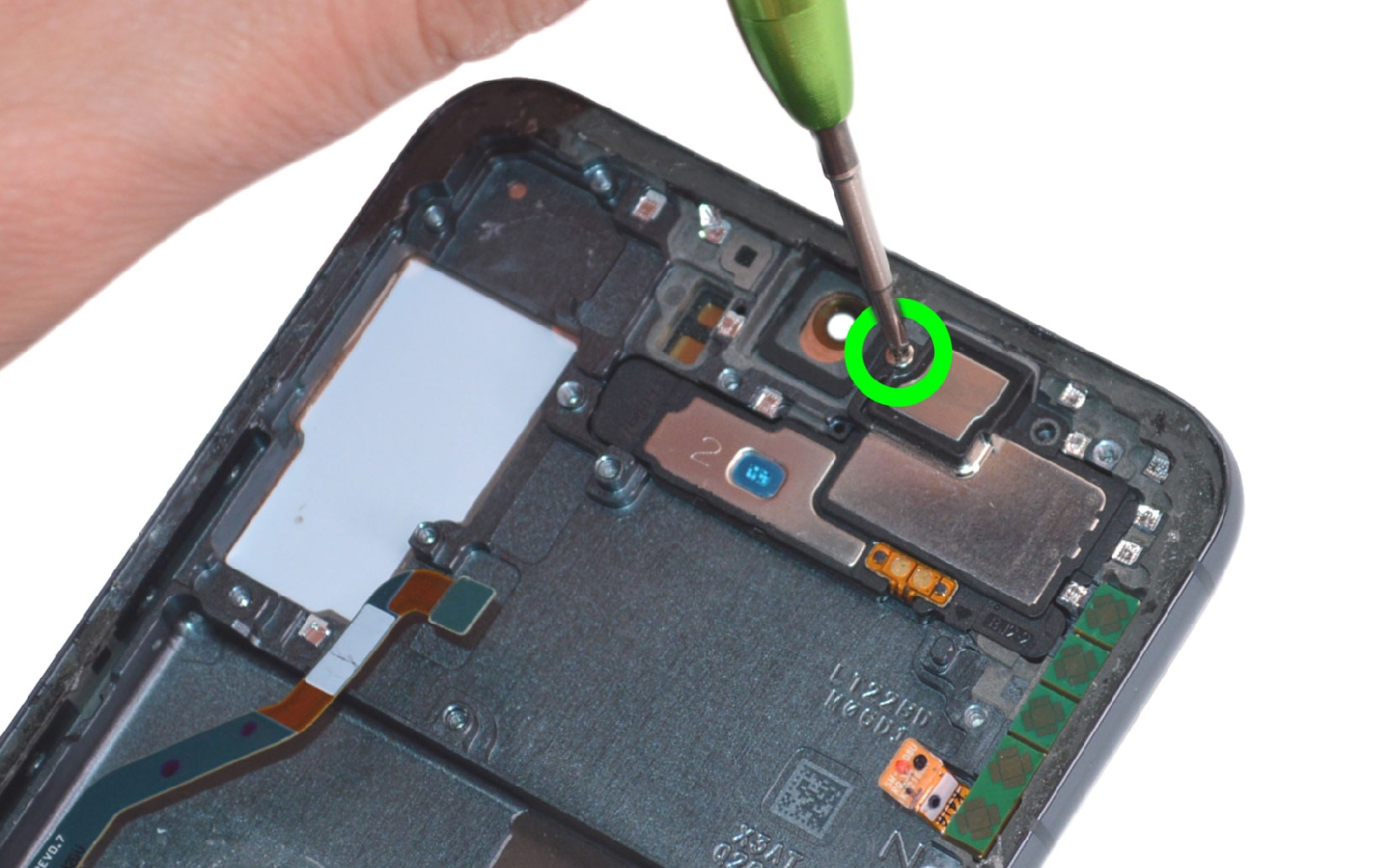

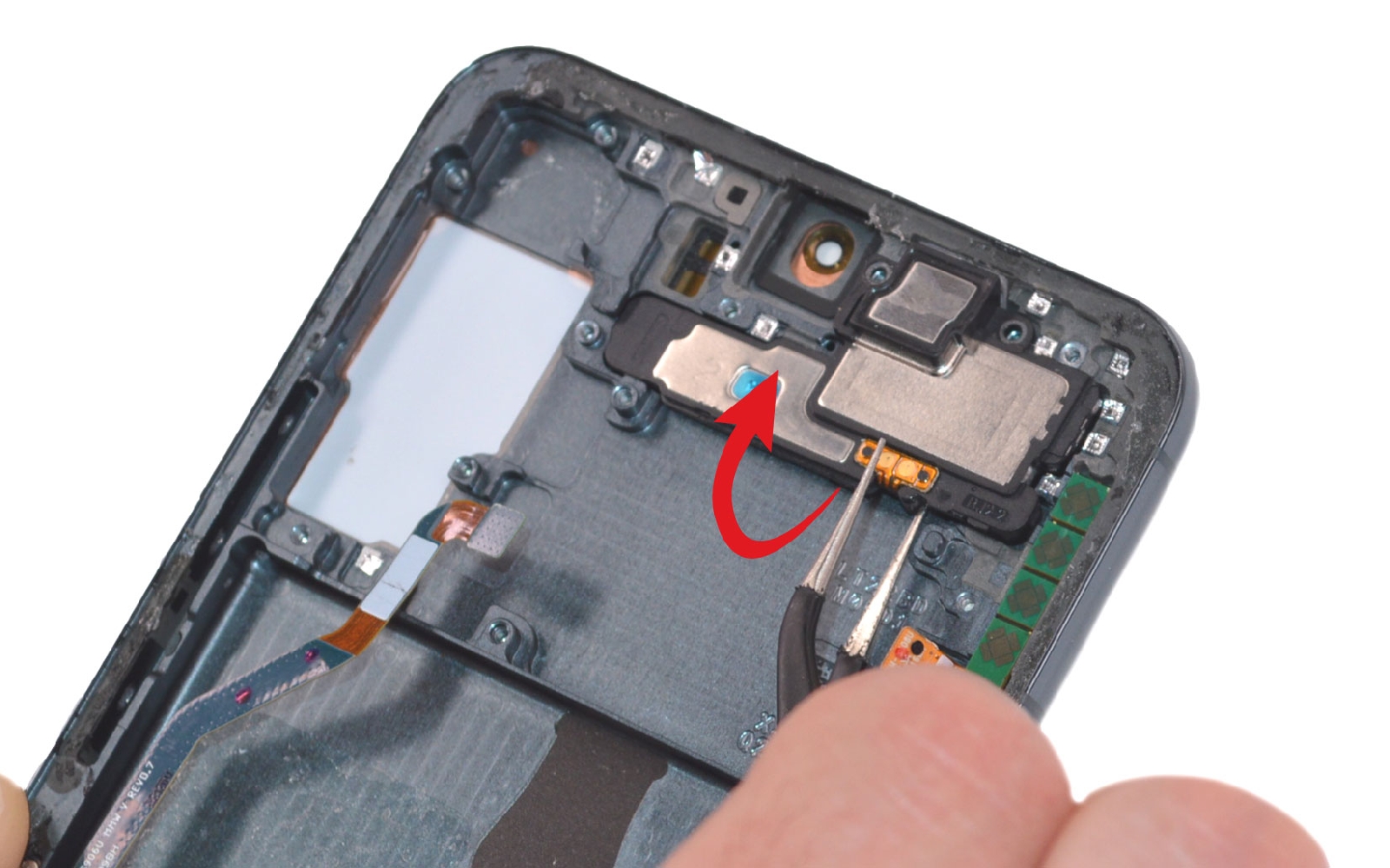

Etape 19 : Enlever l'écouteur de l'oreille
Pour récupérer le haut-parleur interne, il vous faut extraire la vis cruciforme puis simplement soulever le composant.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

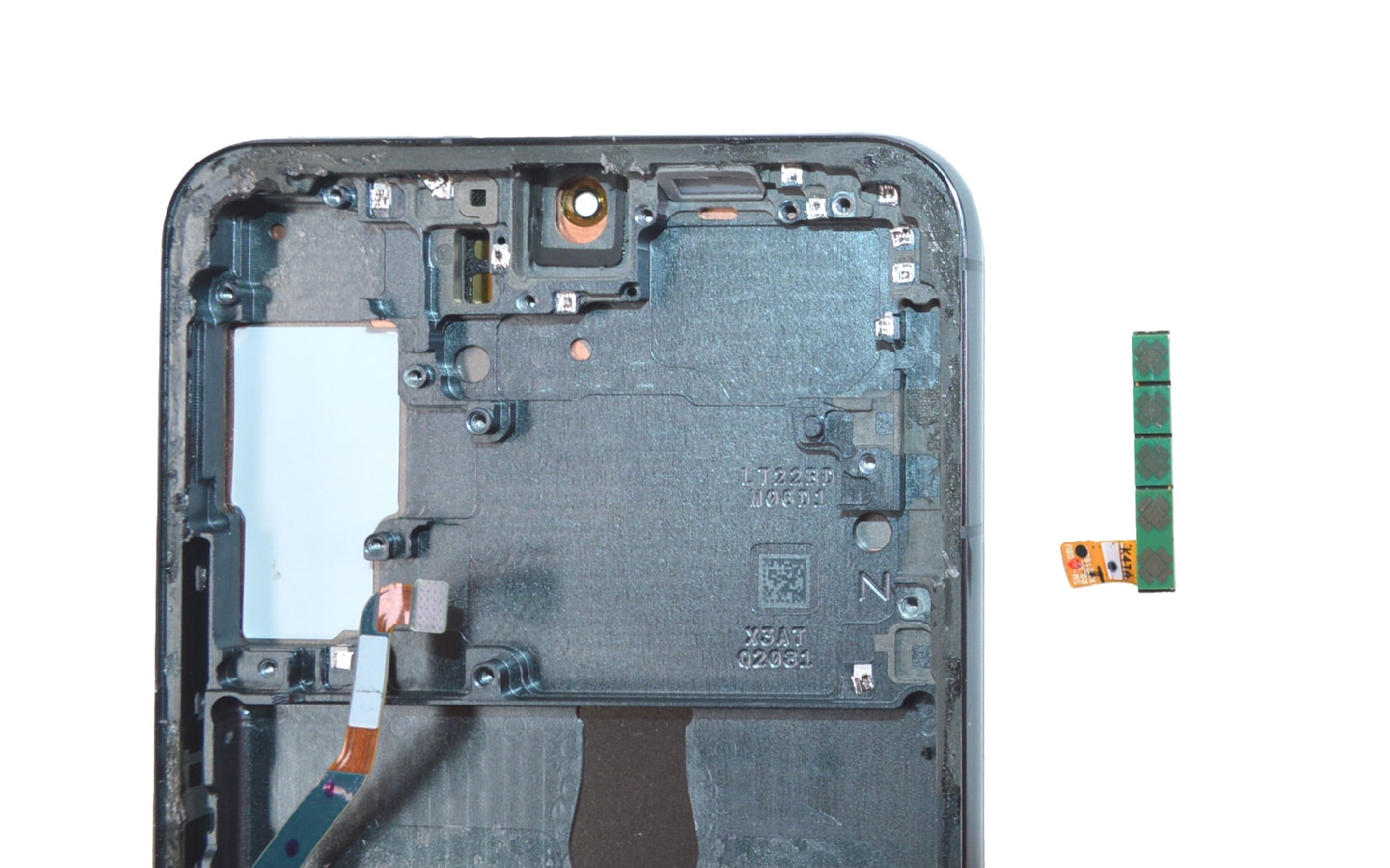

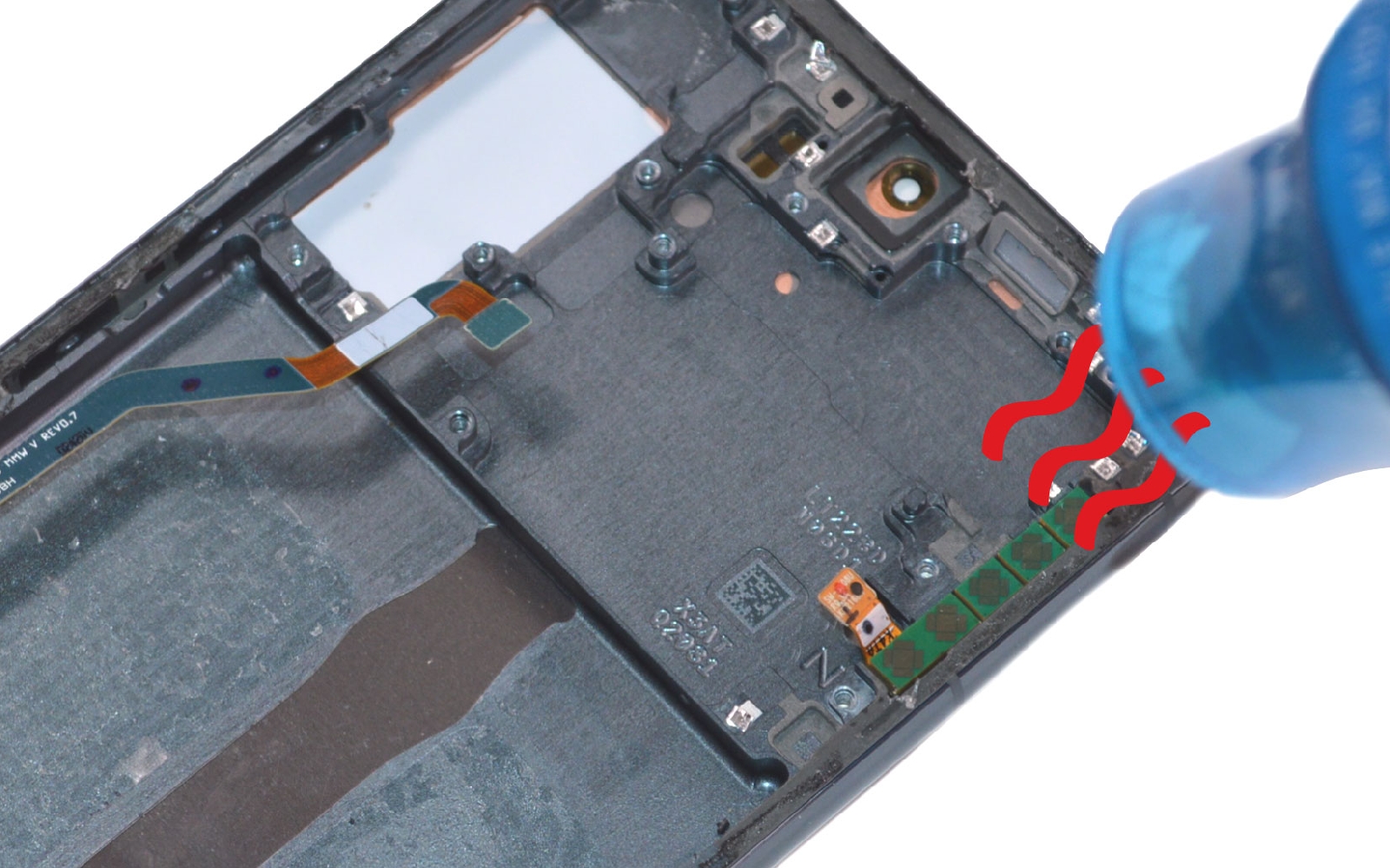

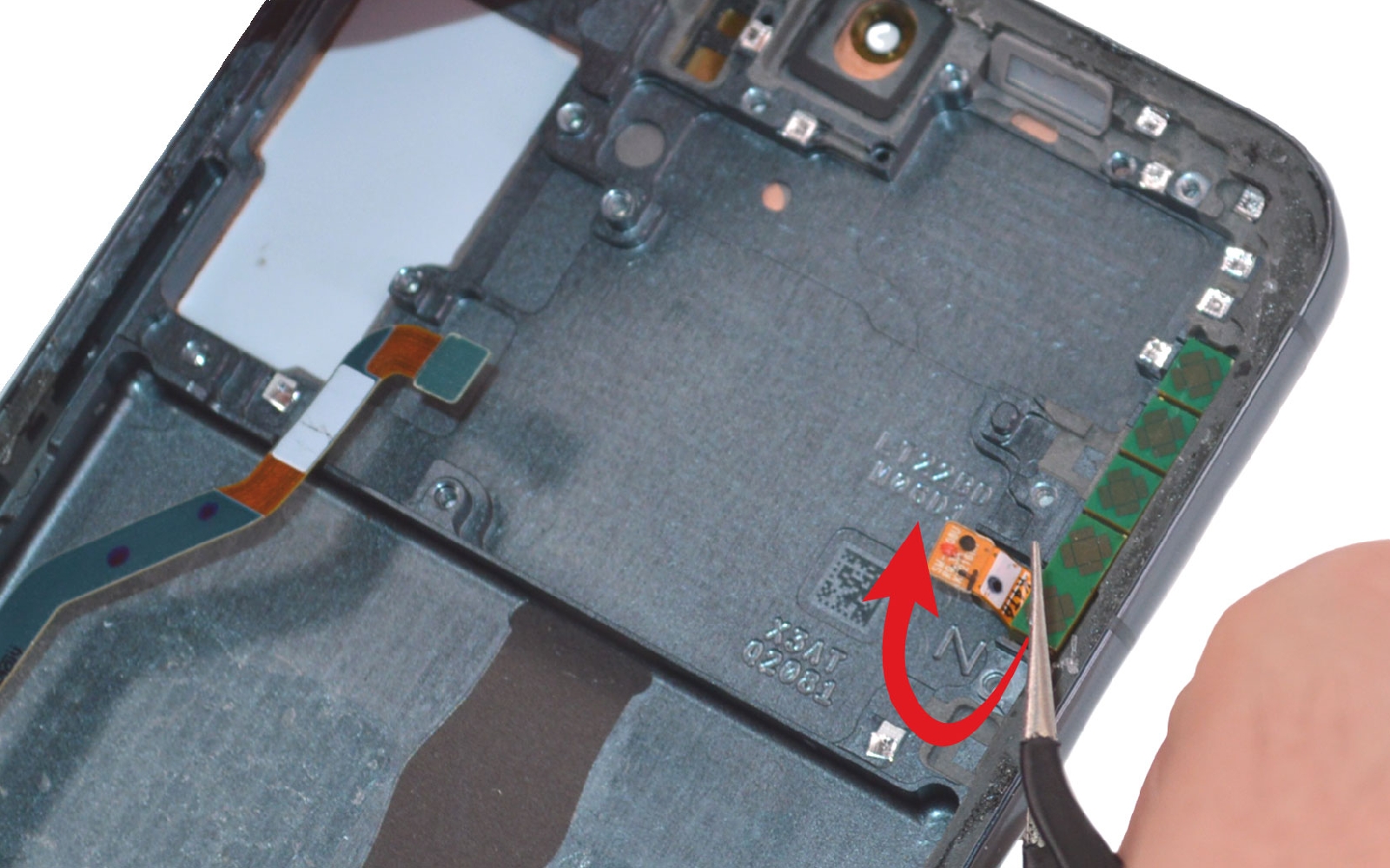

Etape 20 : Mettre de coté les antennes 5G version Amérique - 1

Si vous possédez la version américaine vosu possédez surement deux nappes supplémentaires. Pour sortir celle du haut, il vous faut la chauffer légèrement puis simplement l'attraper avec la brucelles pour la retirer de son emplacement.

Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

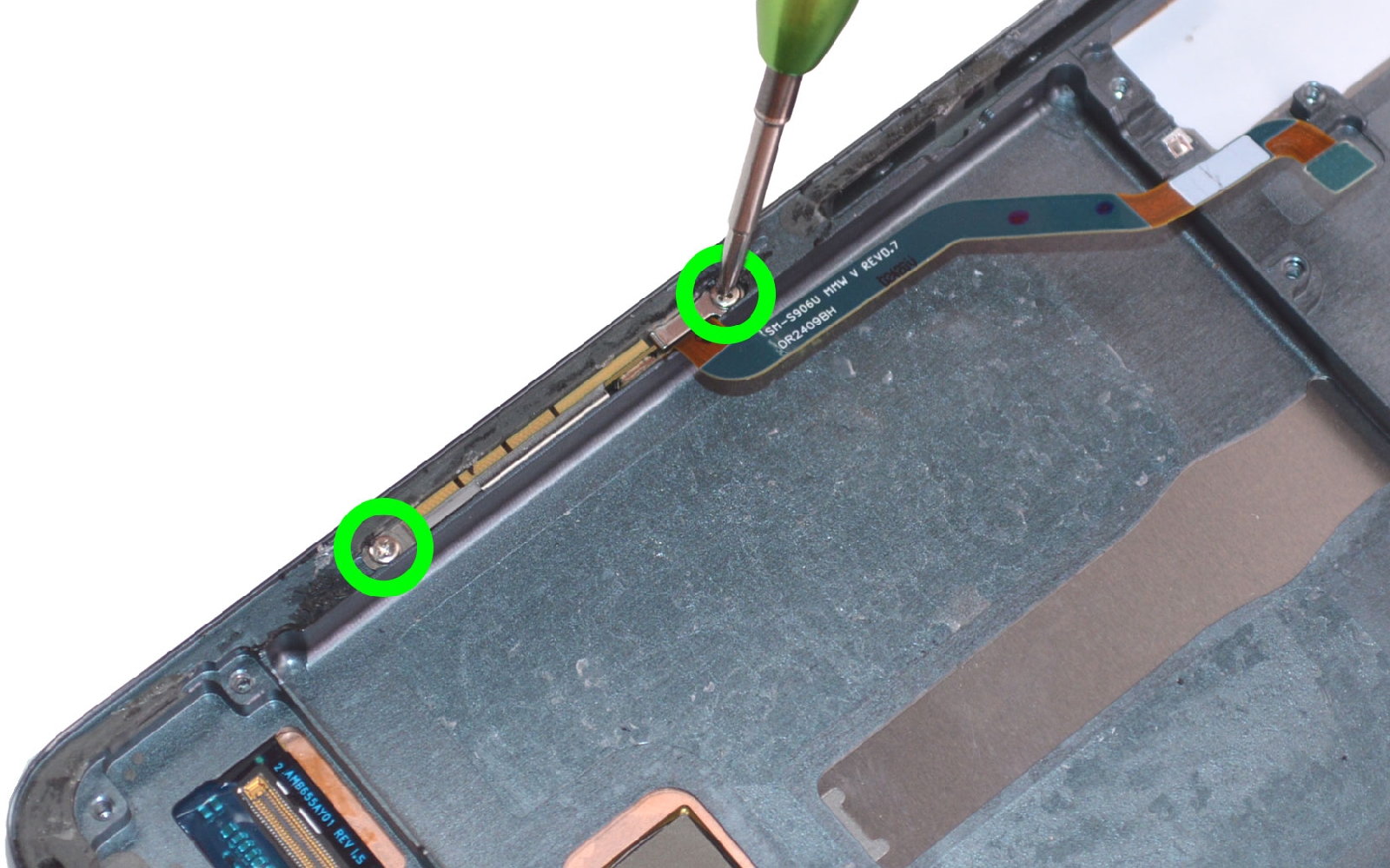

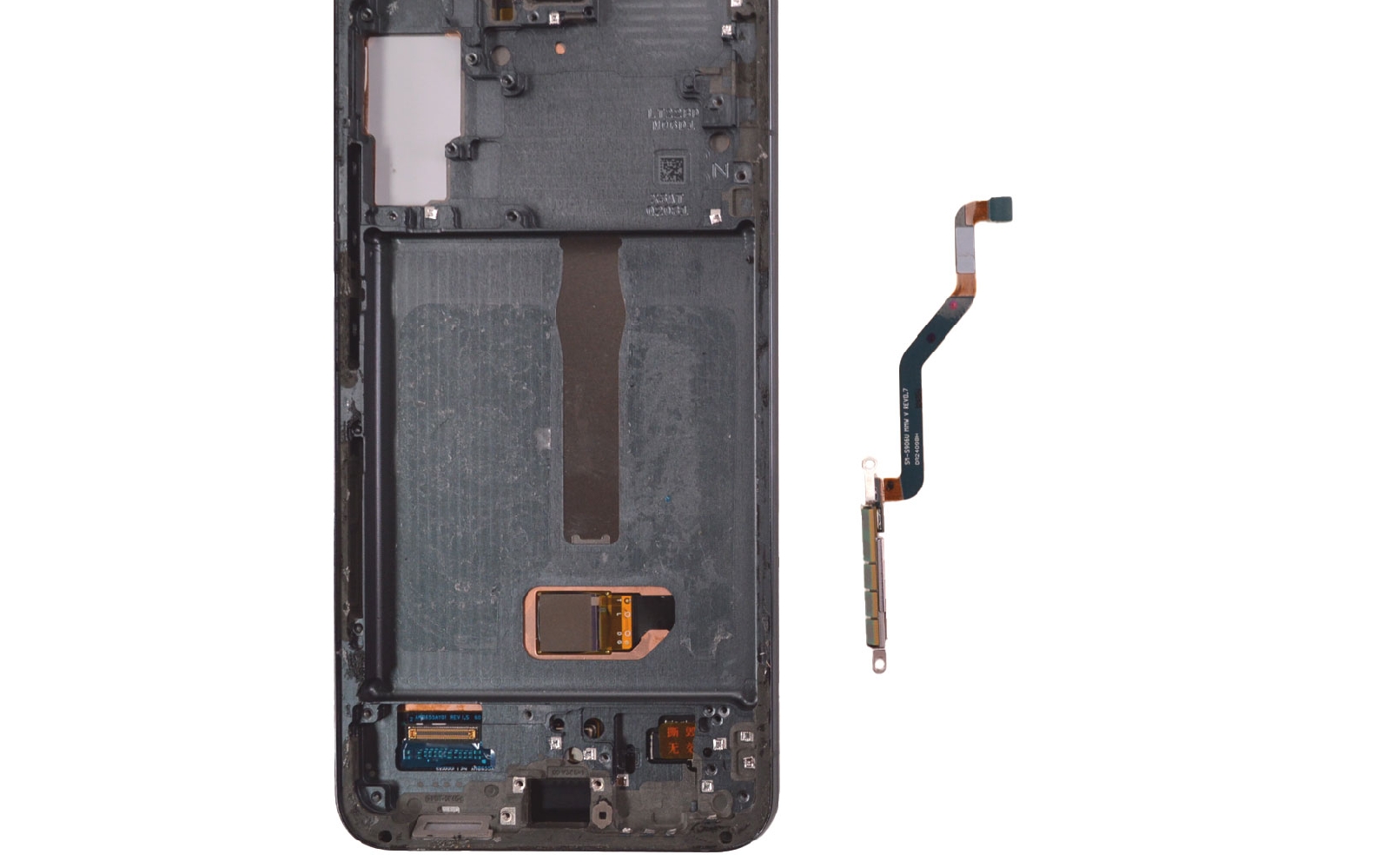

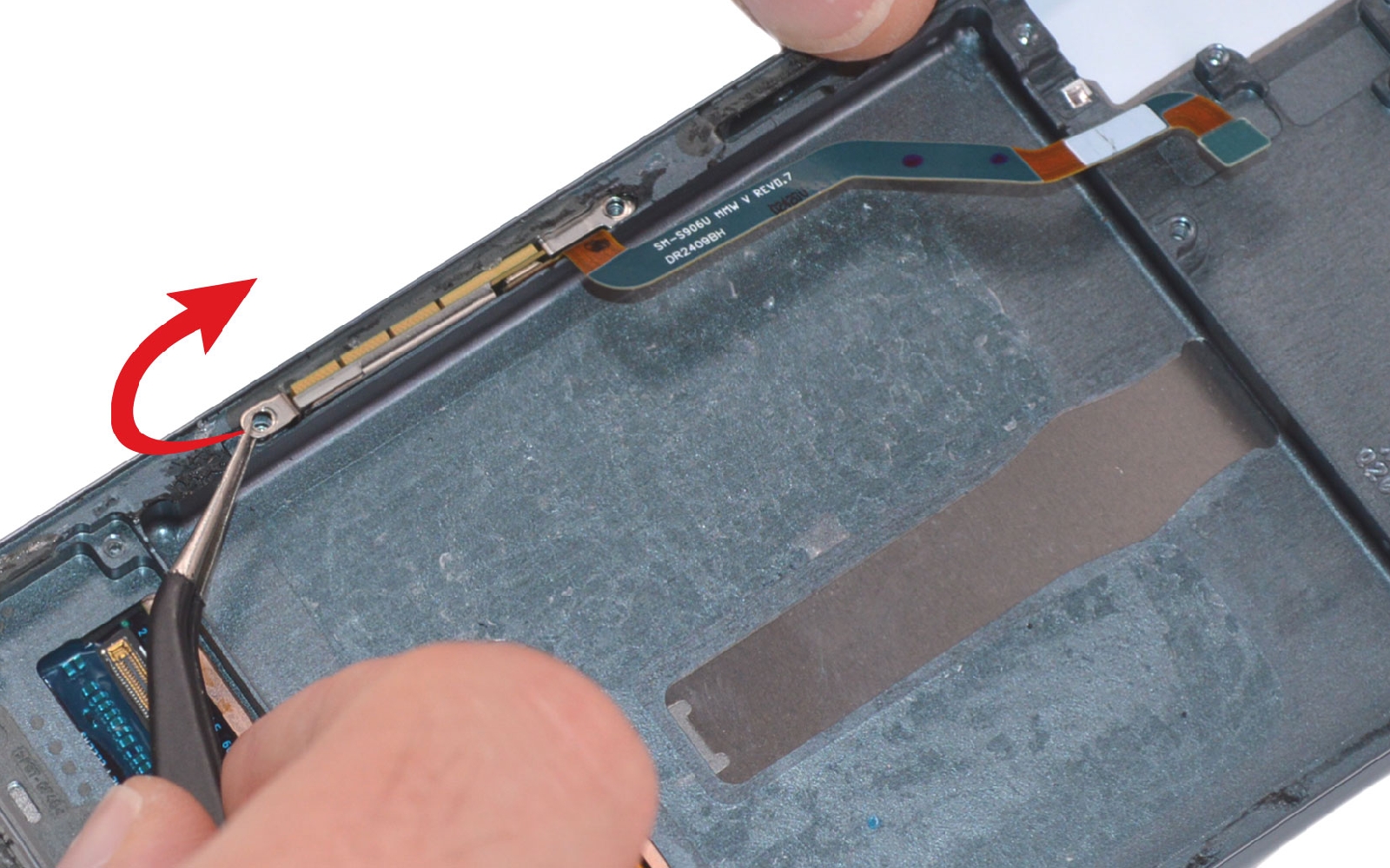

Etape 21 : Mettre de coté les antennes 5G version Amérique - 2
Pour la seconde nappe, ôtez les deux vis avec le tournevis cruciforme puis saisissez l'extrémité de l'antenne avec la pince métallique pour tirer le composant hors du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

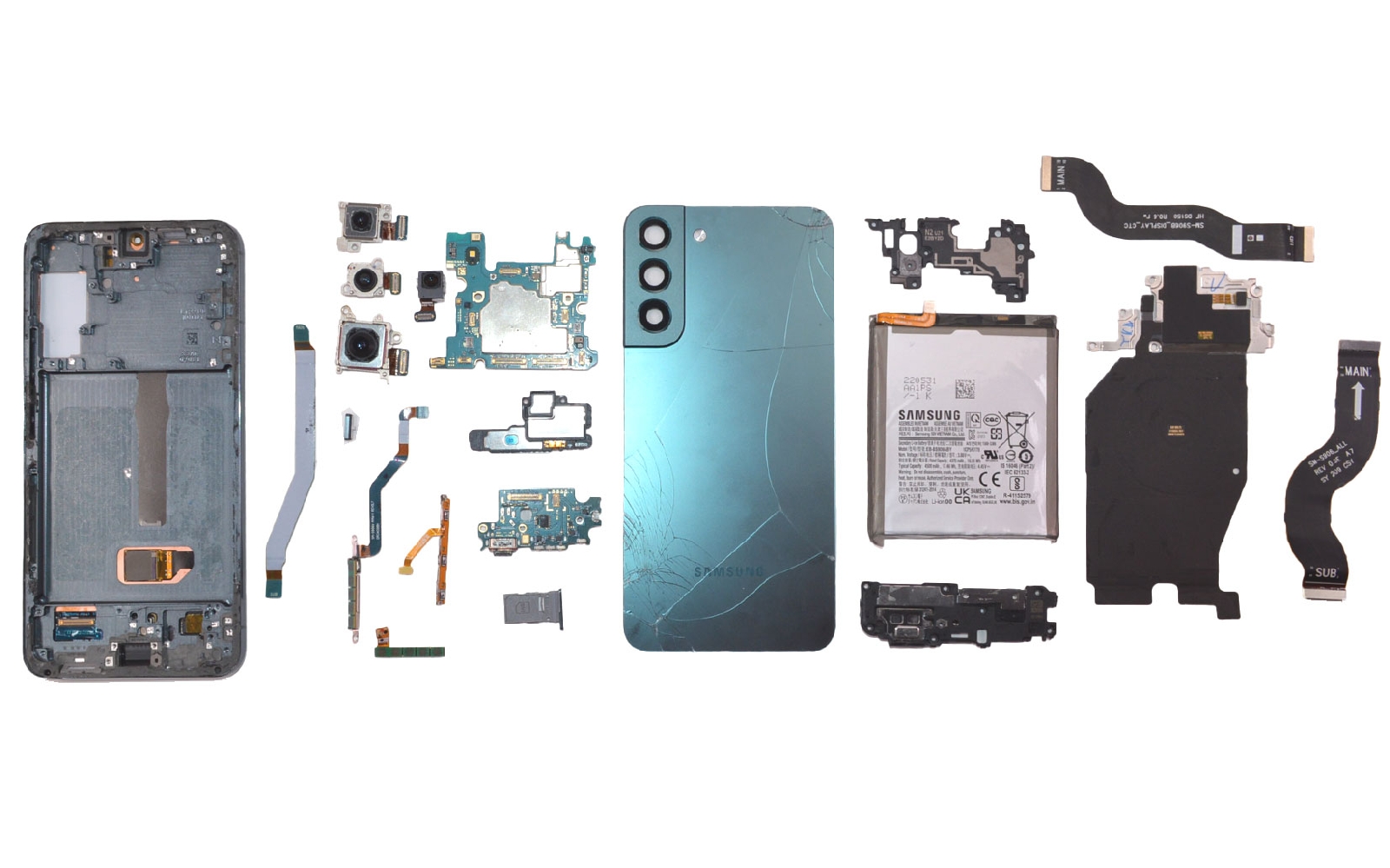

Vue éclatée
Félicitations vous venez de démonter entièrement votre Samsung Galaxy S22 Plus.

Si vous souhaitez remonter votre téléphone, rien de plus simple, il vous suffit de reprendre les étapes précédentes dans le sens contraire.
