Comment changer le bloc écran sur Galaxy S23

Temps estimé : 45 min
Difficulté : 2.5/5
Note de réparabilité : 13/20
Galaxy S23 | Temps estimé : 45 min | Difficulté : 2.5/5

Votre Samsung Galaxy S23 a un écran cassé, fissuré ou ne répond plus correctement? Ne vous inquiétez pas, nous sommes là pour vous aider. Un écran endommagé peut rendre l'utilisation de votre smartphone frustrante, voire impossible. Remplacer l'écran peut sembler une tâche intimidante, mais avec les bons outils et un bon guide, vous pouvez redonner une nouvelle vie à votre appareil sans avoir à dépenser une fortune chez un réparateur professionnel.

Ce tutoriel de réparation détaillé par Brico-Phone, est conçu pour rendre le processus de remplacement de l'écran du Galaxy S23 simple et accessible à tous. Ce guide en photos et vidéo vous guidera pas à pas à travers chaque étape du remplacement, en vous fournissant des conseils pratiques et des astuces de professionnels. En le suivant, vous pouvez économiser du temps et de l'argent, tout en acquérant des compétences utiles en auto-réparation. Avec notre support, vous serez en mesure de réparer votre téléphone avec confiance et efficacité, et de prolonger sa durée de vie.

Diagnostic

›  Vitre avant rayée, brisée...
›  Tactile dysfonctionnel.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran Dynamic AMOLED pré-monté sur châssis pour Samsung Galaxy S23 Noir
199,00 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Lot d'adhésif et vis vitre arrière d'origine pour Galaxy S23
9,90 €
Ajouter au panier

Avant de commencer

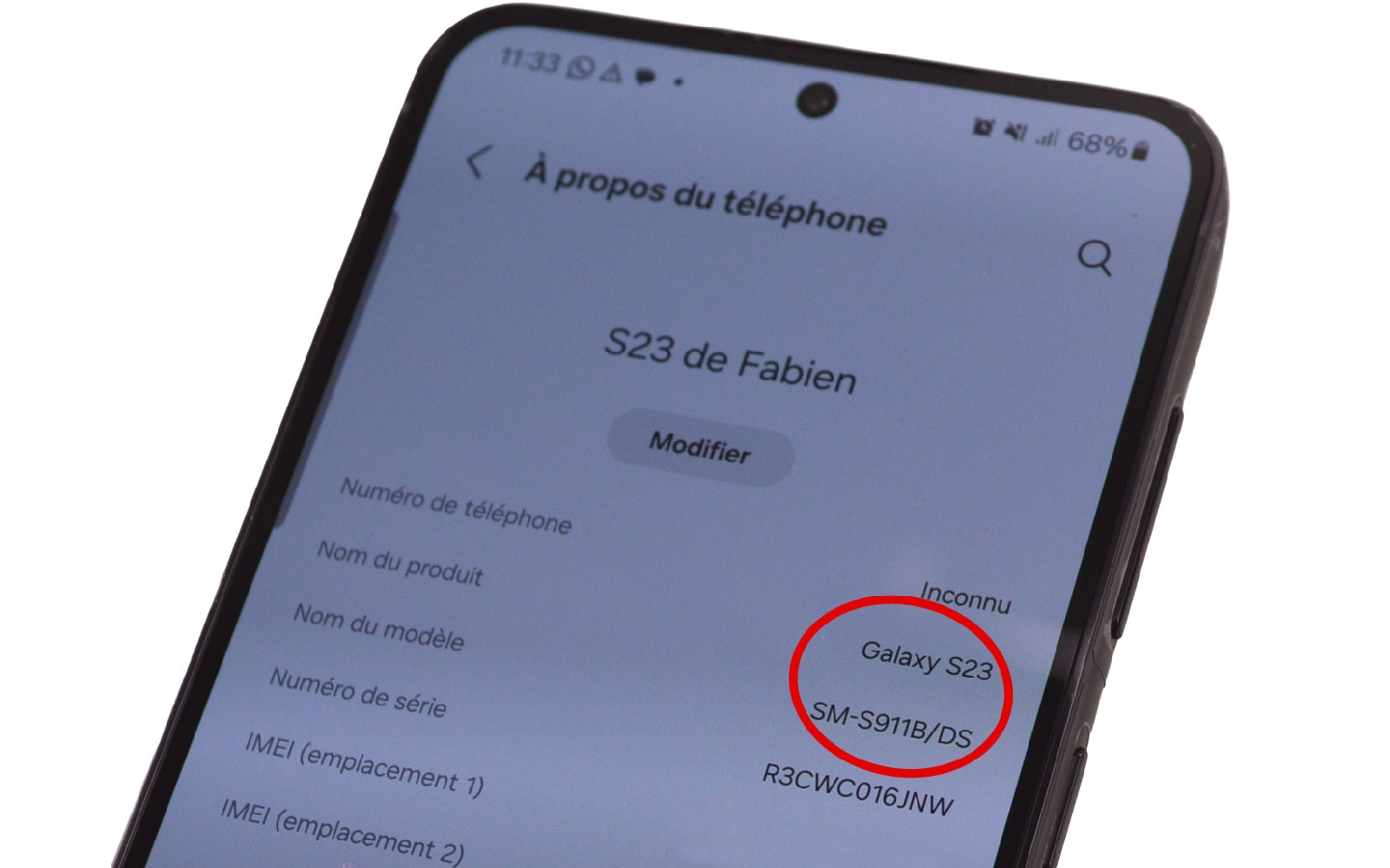

Il est crucial de connaître le modèle exact de votre téléphone pour commander les pièces détachées appropriées lors d'une réparation. En effet, les composants varient selon les modèles, et une erreur de référence peut rendre la pièce incompatible. Pour trouver le modèle de votre téléphone, accédez aux paramètres de votre appareil, puis à la section "À propos du téléphone". Vous y trouverez le nom et le numéro de modèle exact, essentiels pour garantir l'achat des bonnes pièces et assurer une réparation réussie.

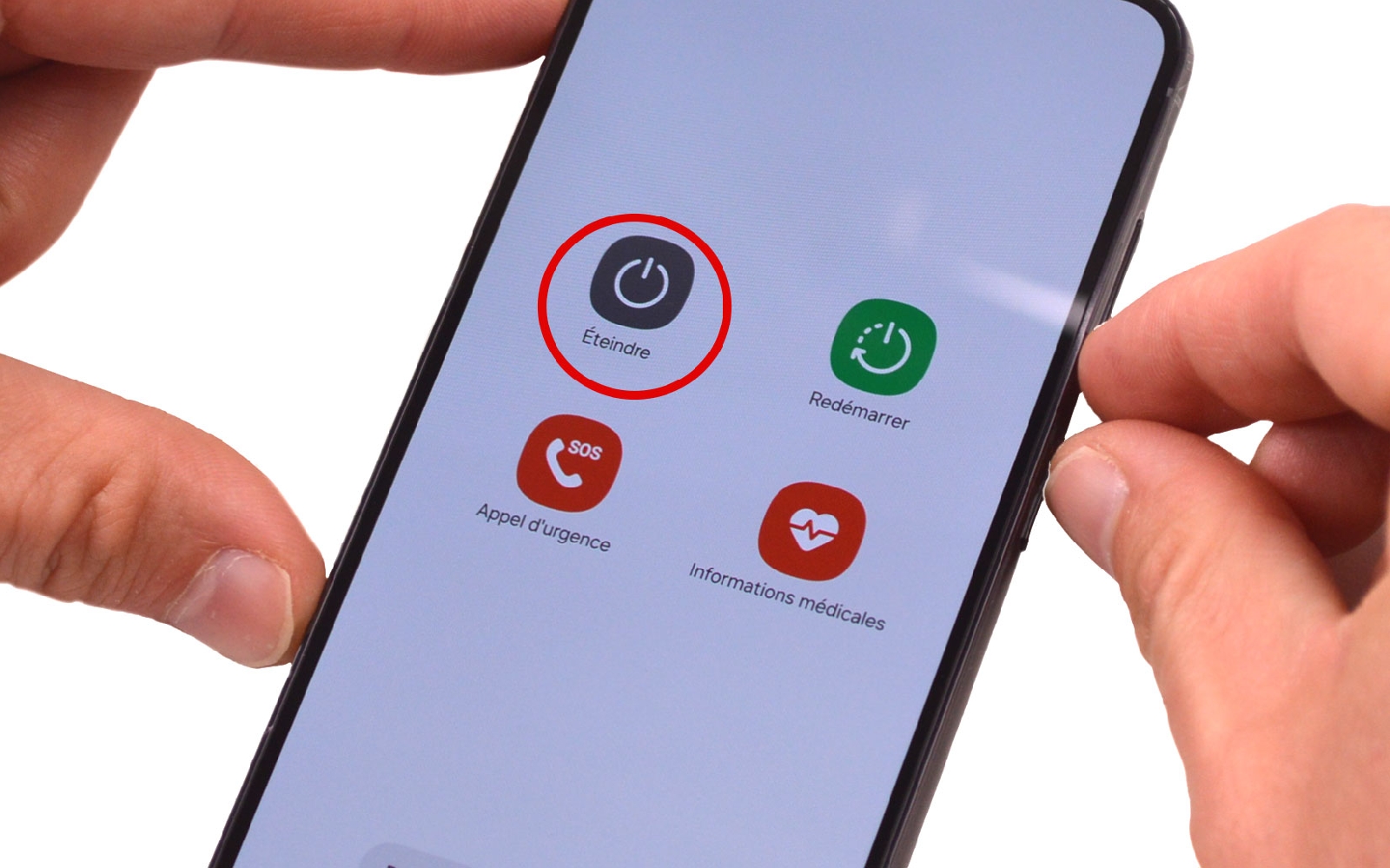

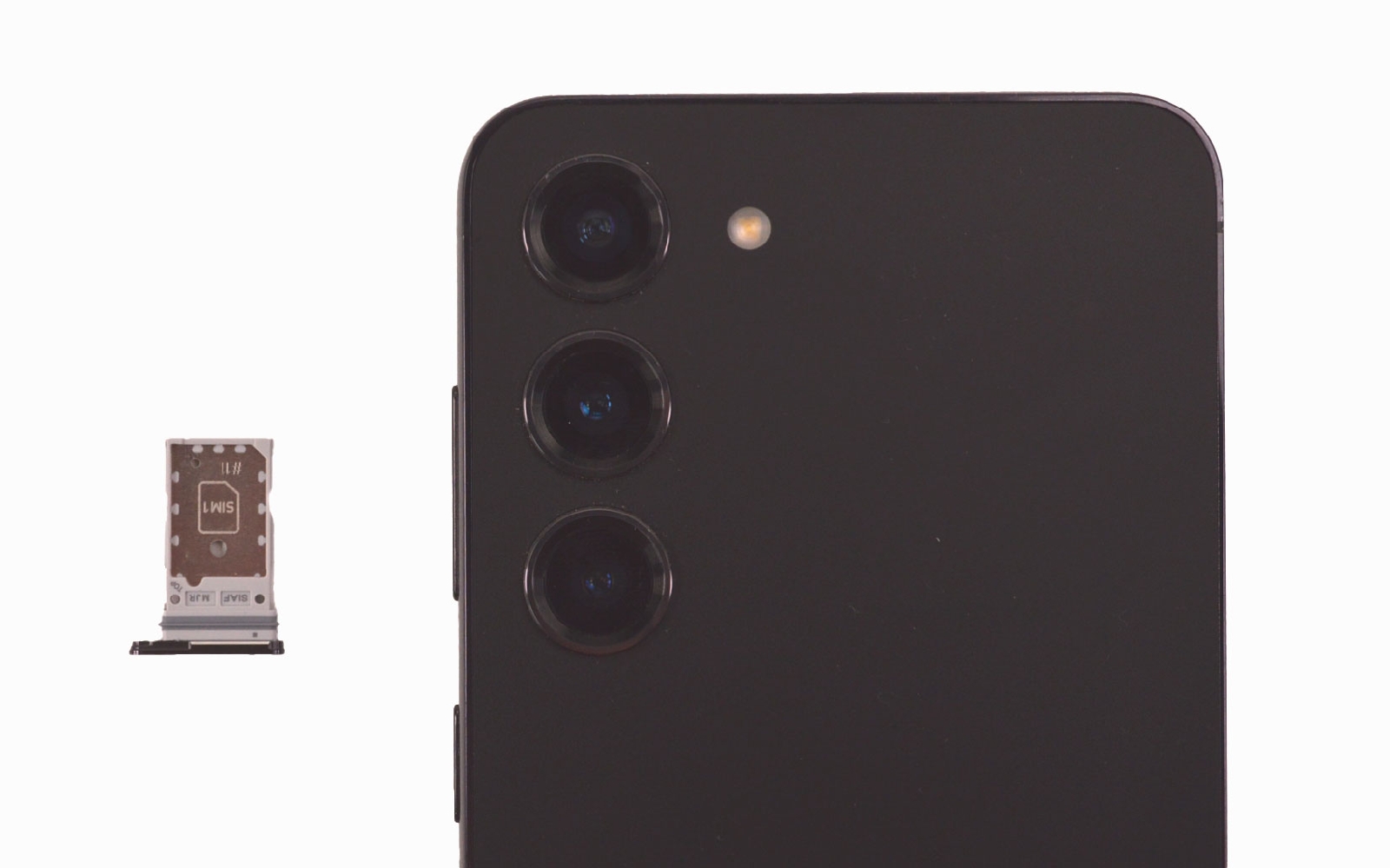

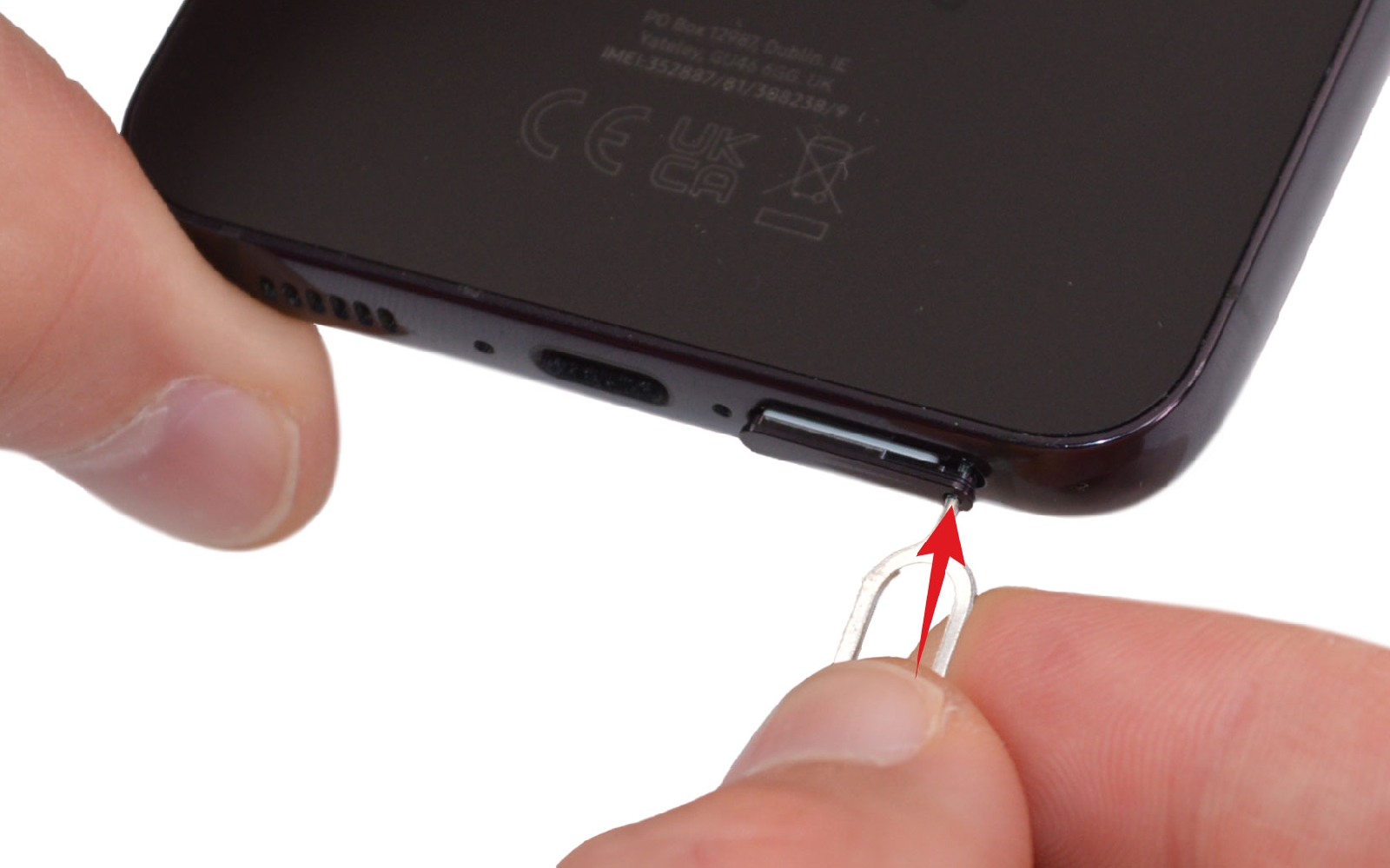

Une fois votre commande reçue, il ne vous reste plus qu'à éteindre votre Galaxy S23 et à éjecter le tiroir de la carte SIM.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

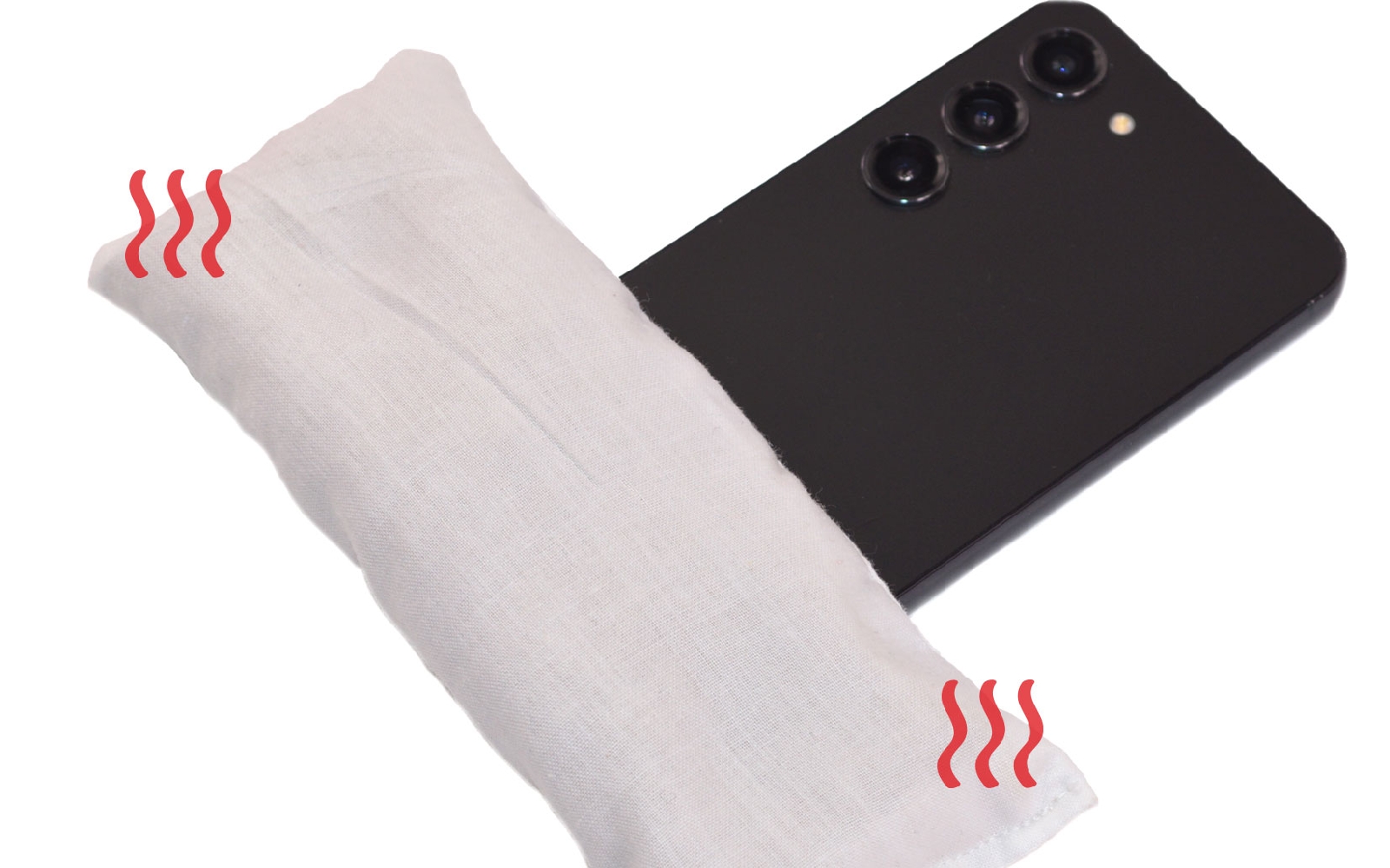

Etape 1 : Chauffer la vitre arrière
Pour ouvrir ce téléphone, commencez par ramollir l'adhésif qui fixe la vitre arrière au châssis.

Pour cela, chauffez un coussin thermique au micro-ondes pendant 2 minutes, puis appliquez-le sur la face arrière du téléphone pendant 30 secondes.

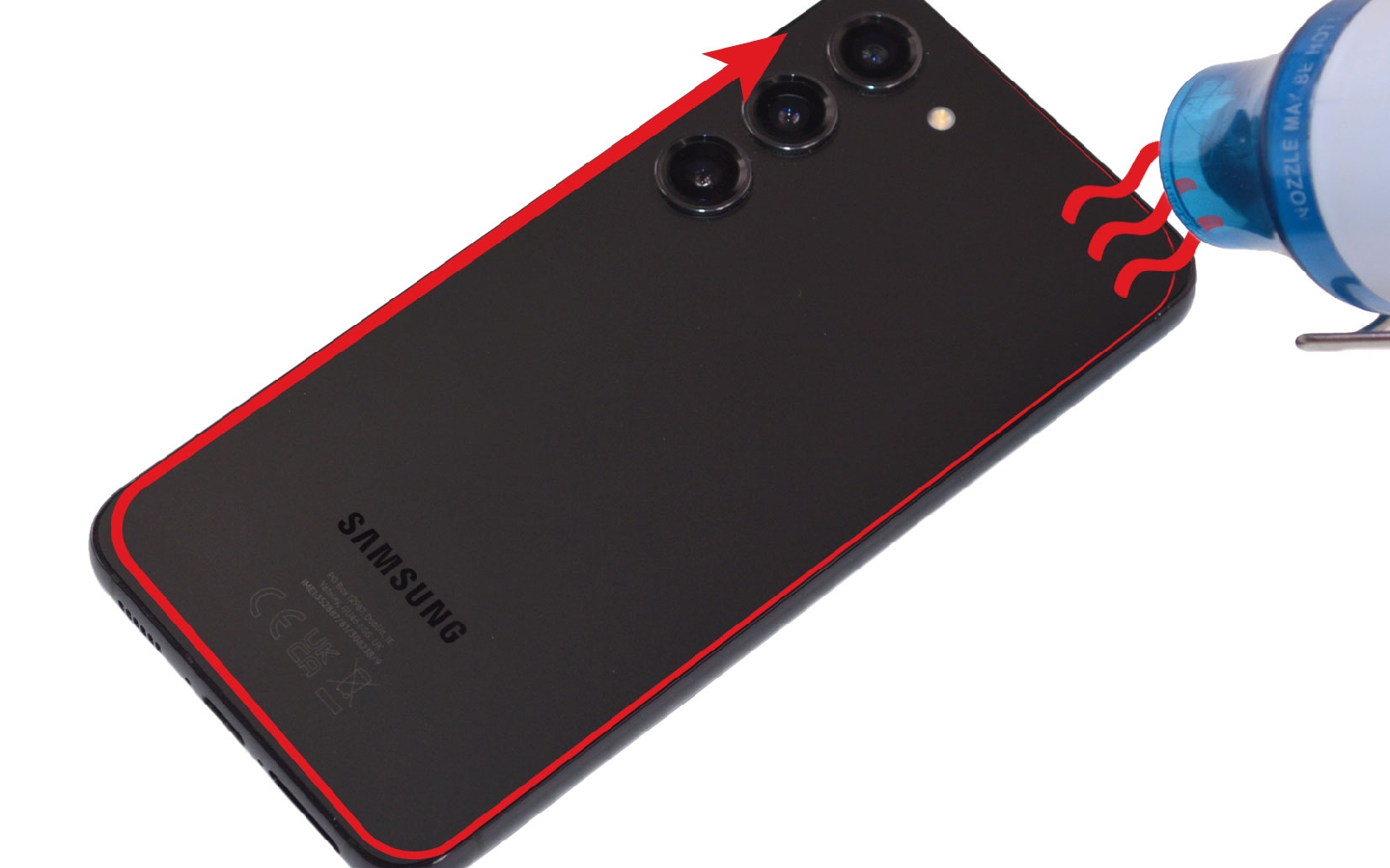

Autrement, vous pouvez utiliser un sèche-cheveux ou un décapeur thermique pour chauffer le contour du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

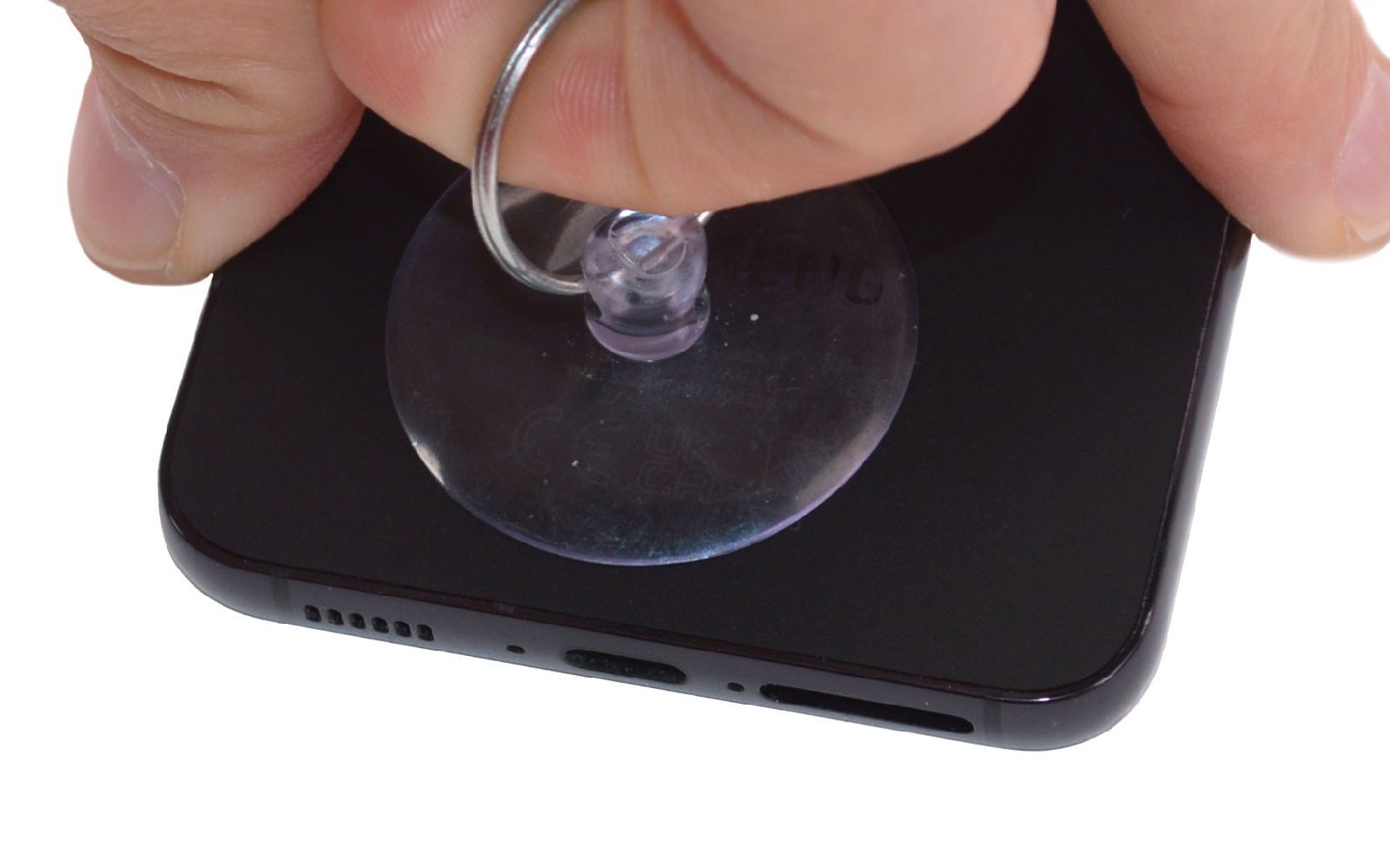

Etape 2 : Décoller la vitre arrière
Placez une ventouse sur le bas de la vitre pour tirer légèrement et insérez un médiator en métal entre la vitre et le châssis pour créer un espace.

Ensuite, remplacez-le par deux médiators en plastique rouge et retirez le médiator en métal.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

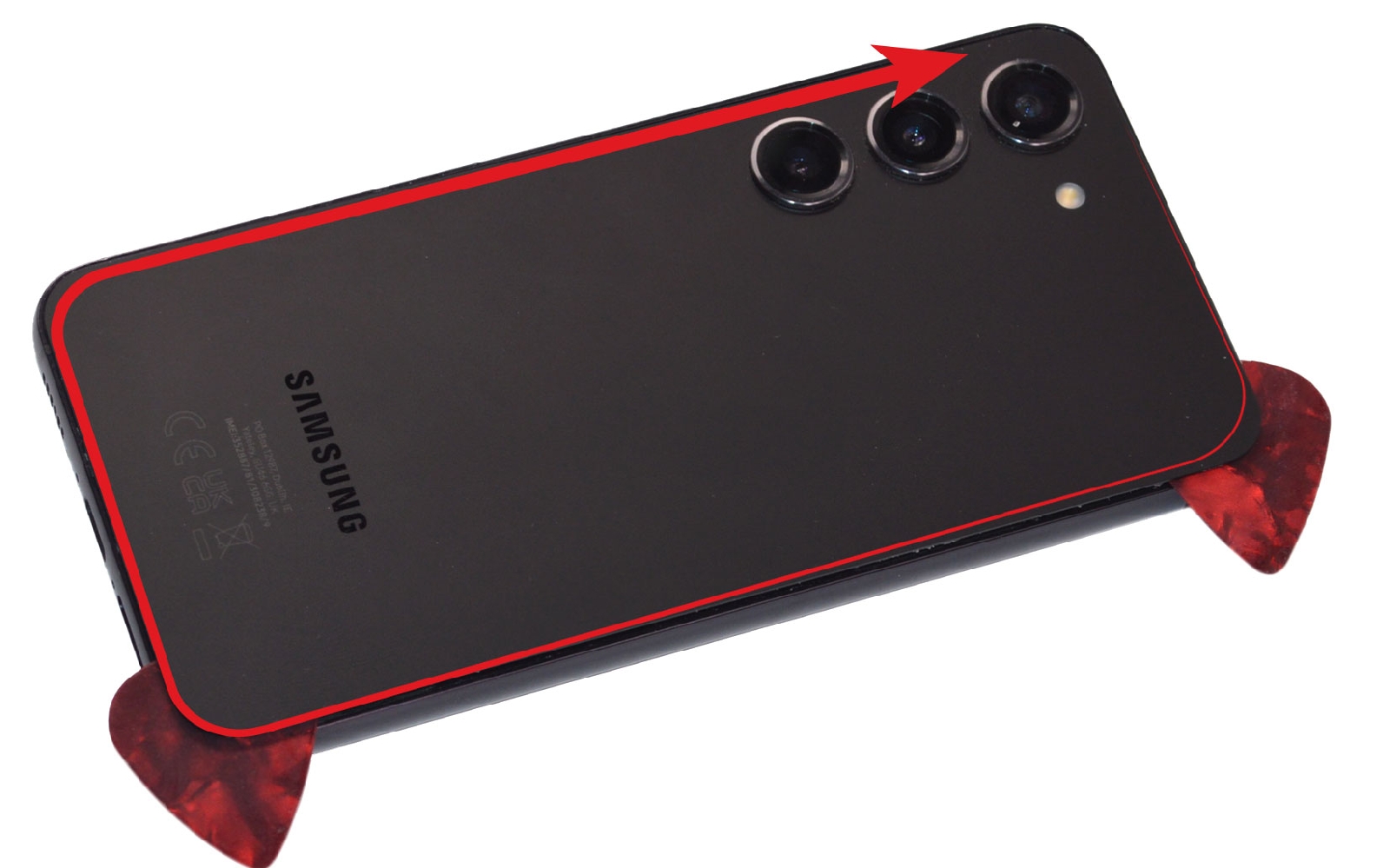

Etape 3 : Ouvrir le téléphone
Déplacez les médiators tout autour du téléphone pour détacher la vitre arrière du châssis.

Une fois retirée, vous pouvez accéder aux autres composants de votre Galaxy S23.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

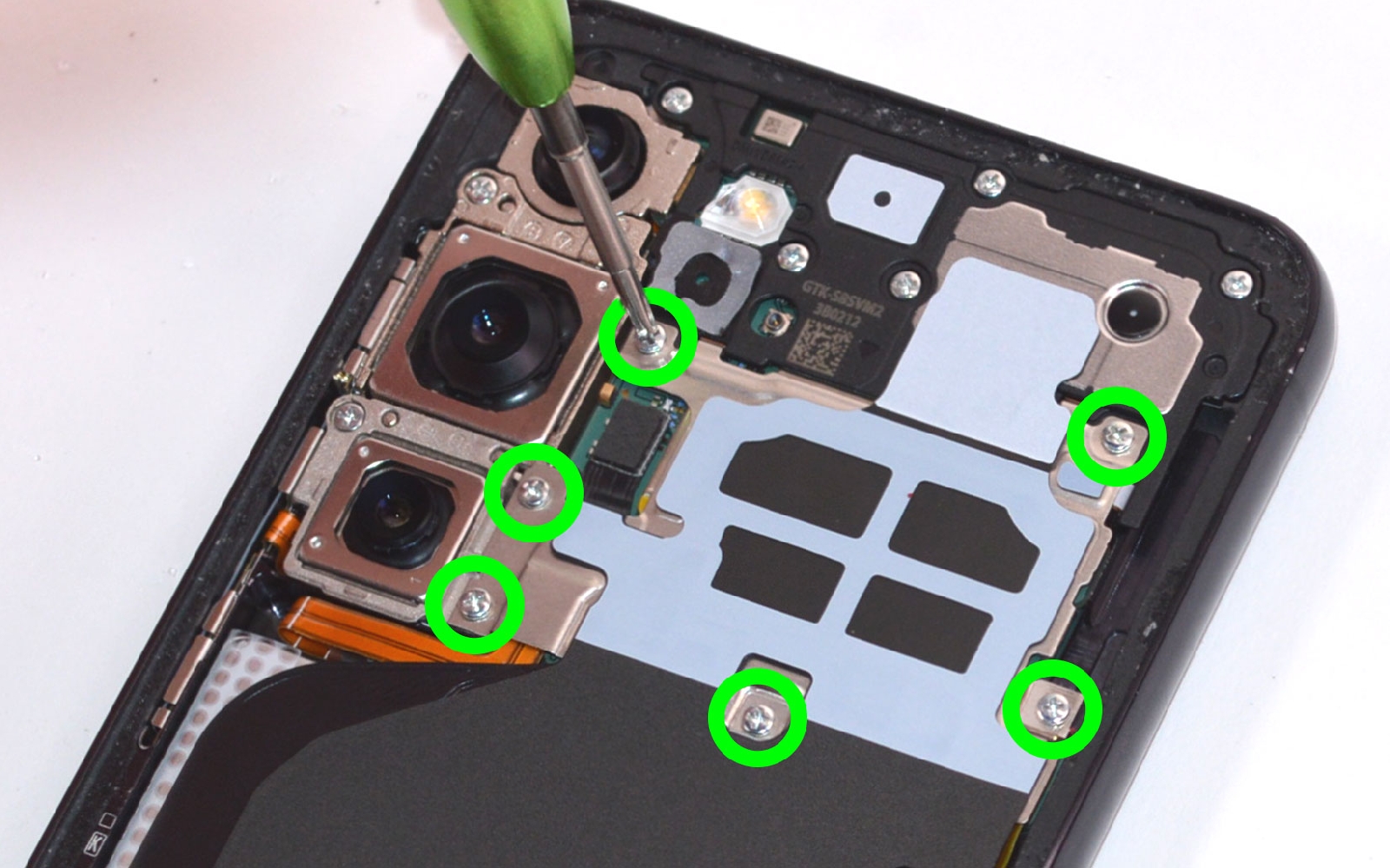

Etape 4 : Dévisser la plaquette de protection
Dévissez les vis de la plaquette NFC en utilisant le tournevis cruciforme.

Décollez la partie basse de la nappe.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Libérer la plaquette NFC
Déconnectez la nappe avant d'extraire le composant.

Pensez à disposer les vis et les éléments petit à petit sur votre patron d'aide au montage pour éviter la perte d'éléments.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

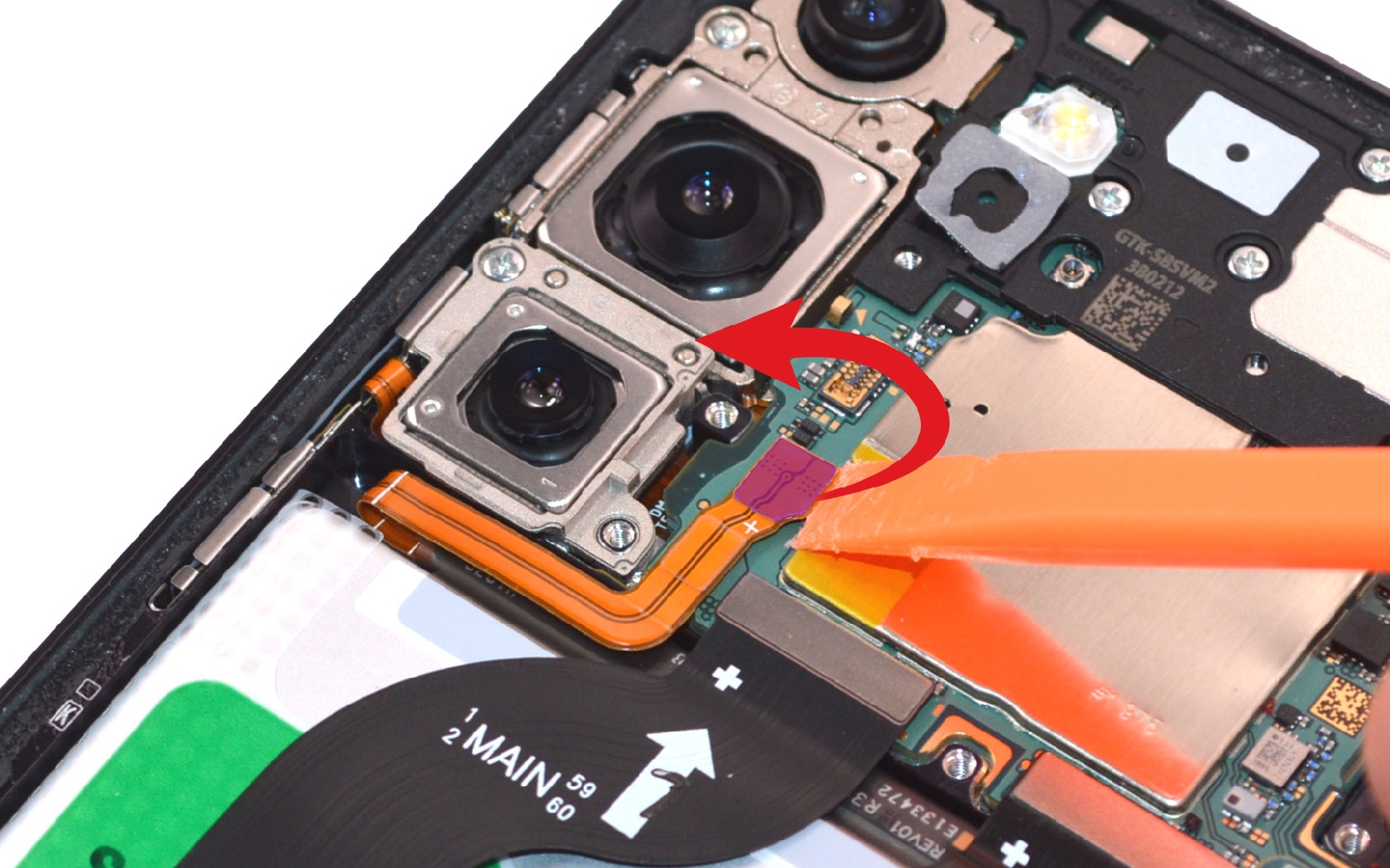

Etape 6 : Déconnecter la batterie
Débranchez la nappe de la batterie pour continuer la réparation en toute sécurité.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Sortir le haut-parleur externe
Ôtez les vis cruciforme présentes sur le bas du téléphone pour pouvoir saisir le haut-parleur externe avec la pointe de la pincette.

Mettez ensuite de coté le composant.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Débrancher les rallonges d'interconnexion
Libérez les connectiques supérieures des rallonges d'interconnexion.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Récupérer les rallonges d'interconnexion
Faites la même chose mais cette fois-ci sur les points de connexion du bas.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

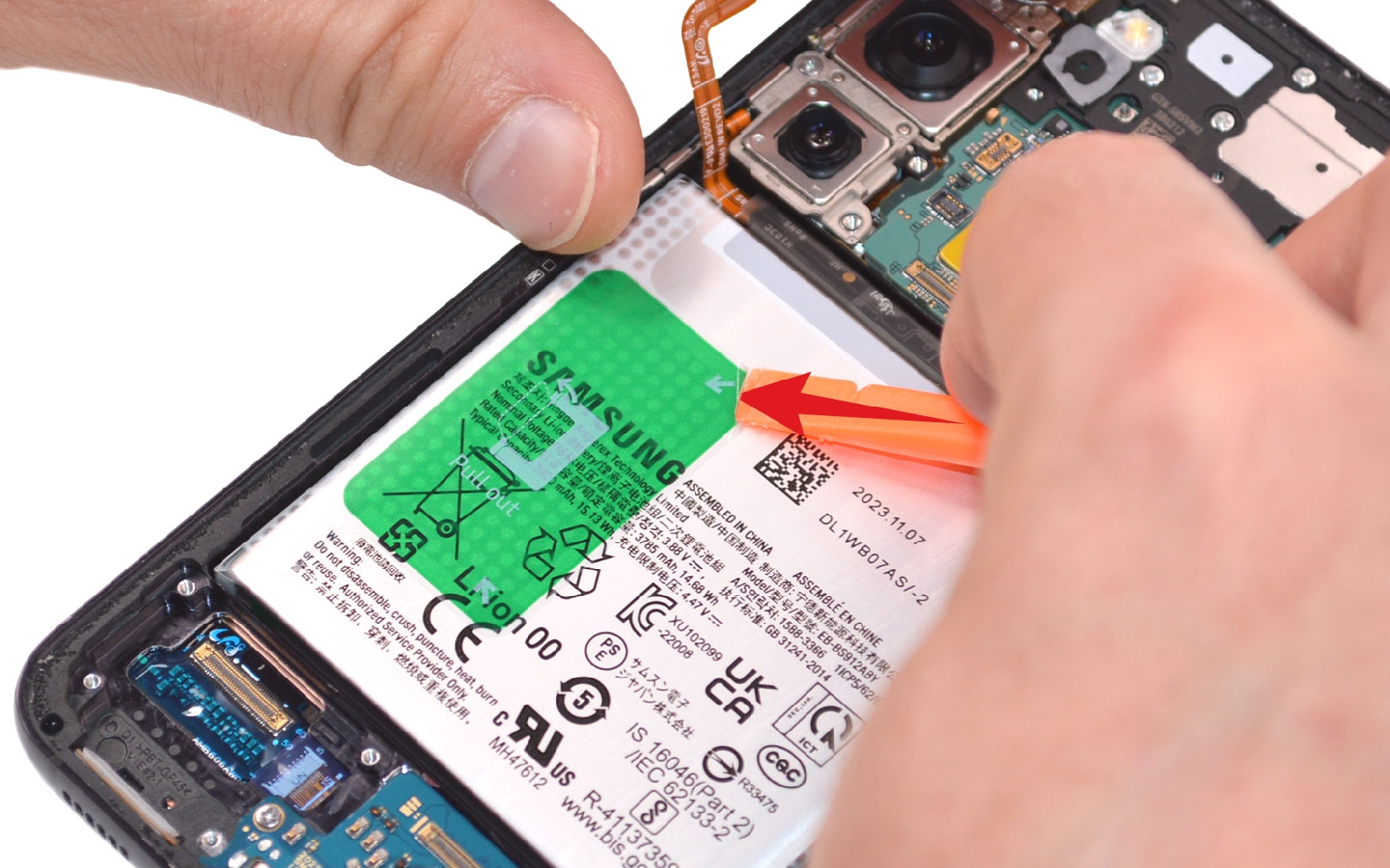

Etape 10 : Enlever la batterie
Décollez la languette verte de la batterie et assurez vous que les parties transparentes soient bien coupées près de cette dernière.

Ensuite, tirez la languette pour sortir la batterie de son emplacement. Ensuite en fonction de la réparation que vous souhaitez effectuer, vous pouvez récupérer le film transparent.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

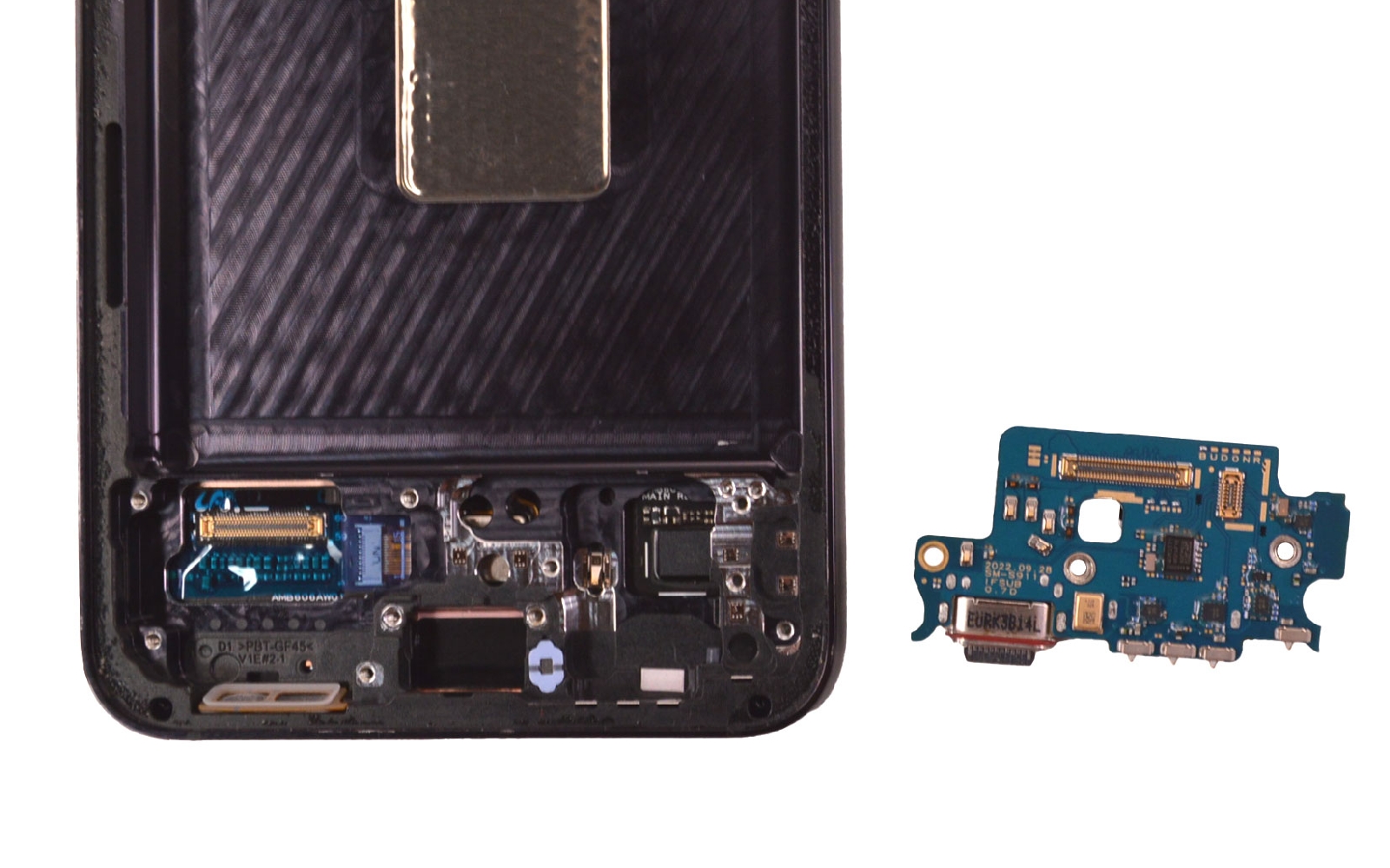

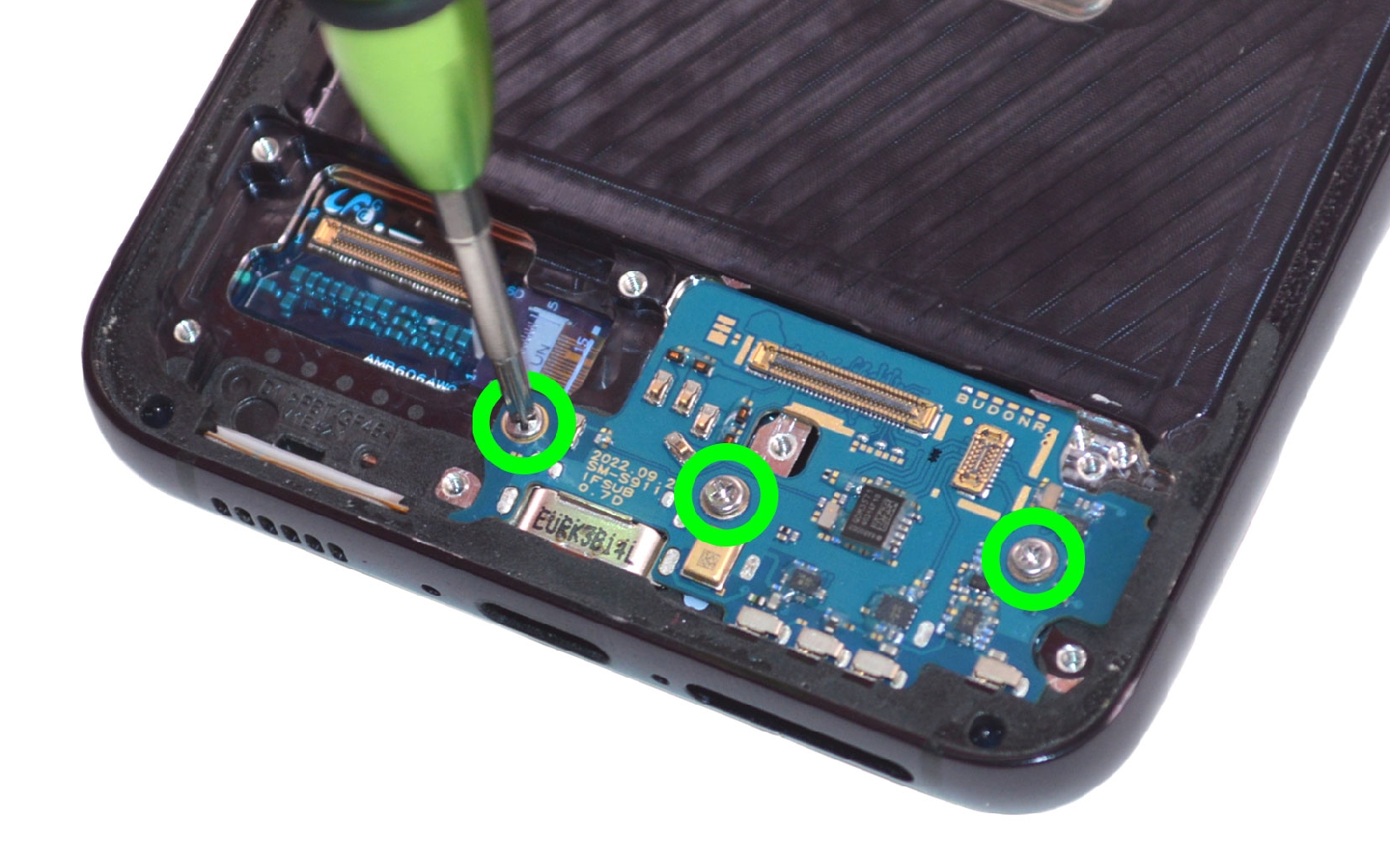

Etape 11 : Ôter le connecteur de charge
Dégagez les trois vis cruciforme du connecteur de charge avant de soulever celui-ci avec le spudger.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

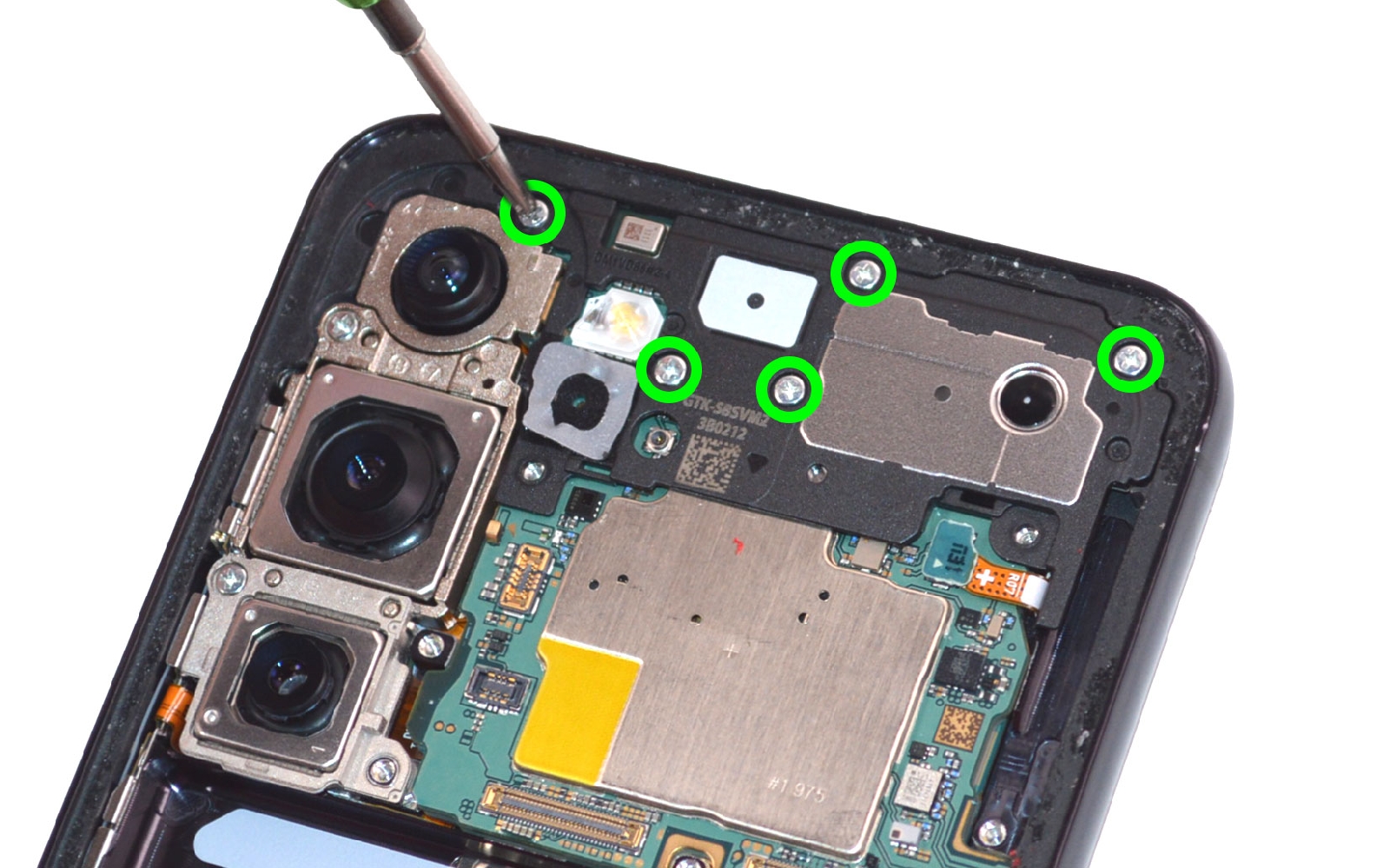

Etape 12 : Retirer le haut-parleur interne
Repassez sur le haut du téléphone pour ôter les 5 vis cruciforme du haut-parleur interne.
Débranchez la nappe du HP et sortez le composant en introduisant le levier sous l'écouteur de l'oreille.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

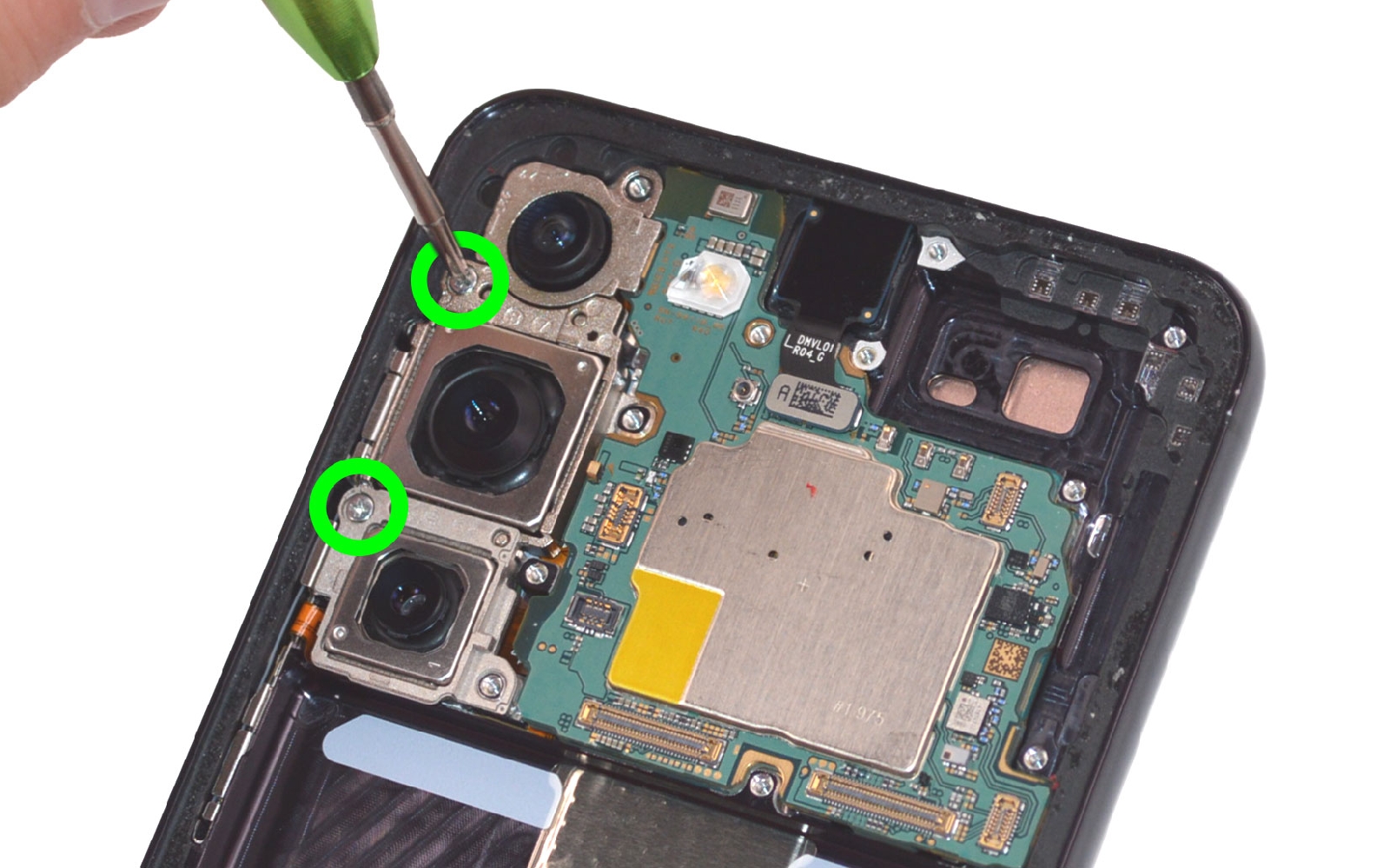

Etape 13 : Libérer la carte mère
Retirez les deux vis situées sur la gauche des caméras puis déconnectez la caméra avant.

Glisse zle spudger sous la carte mère pour l'extraire du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

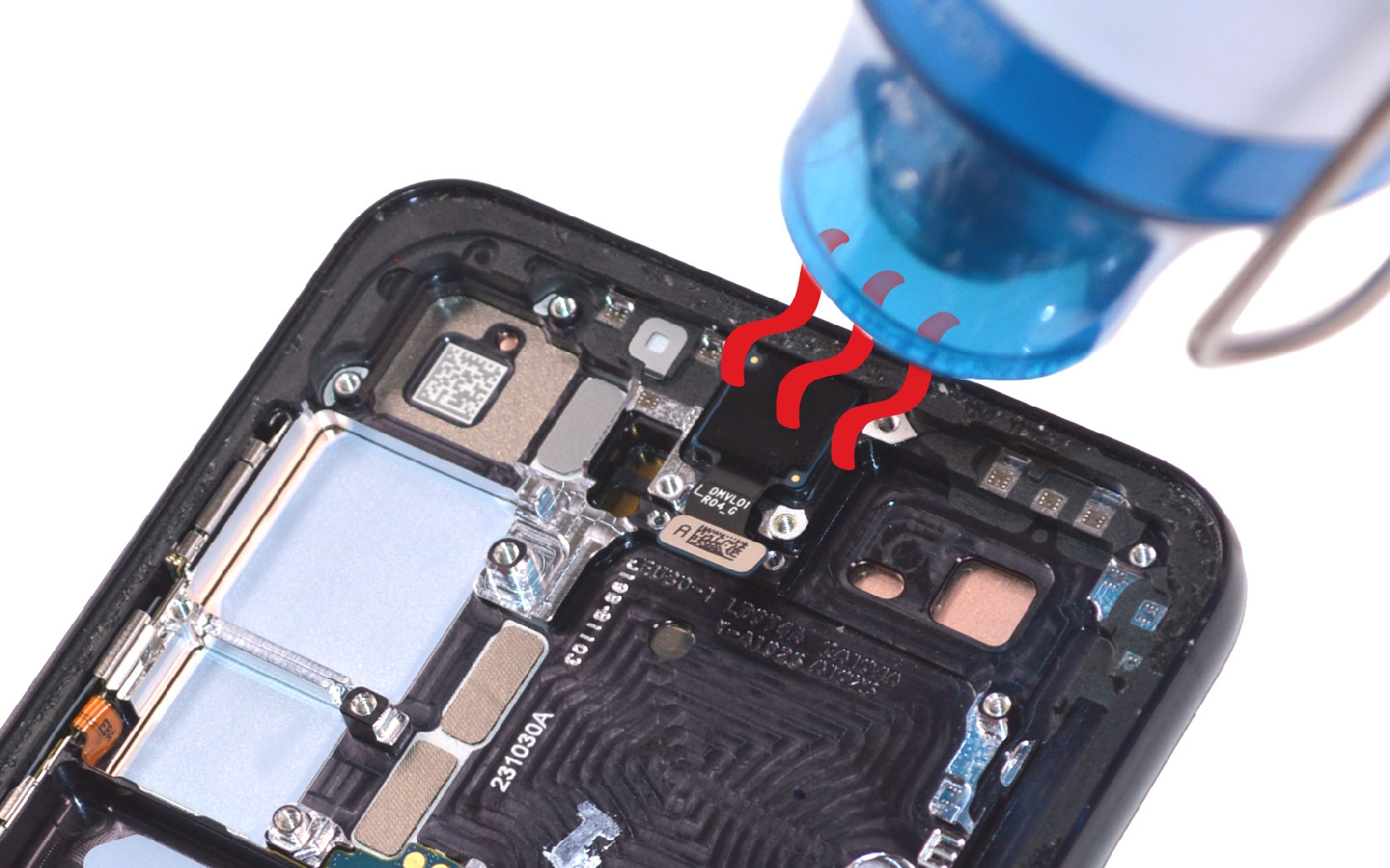

Etape 14 : Récupérer la caméra avant
Chauffez le bord de la caméra frontale. Insérez délicatement la pincette sur le coté pour déloger l'objectif de son emplacement.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

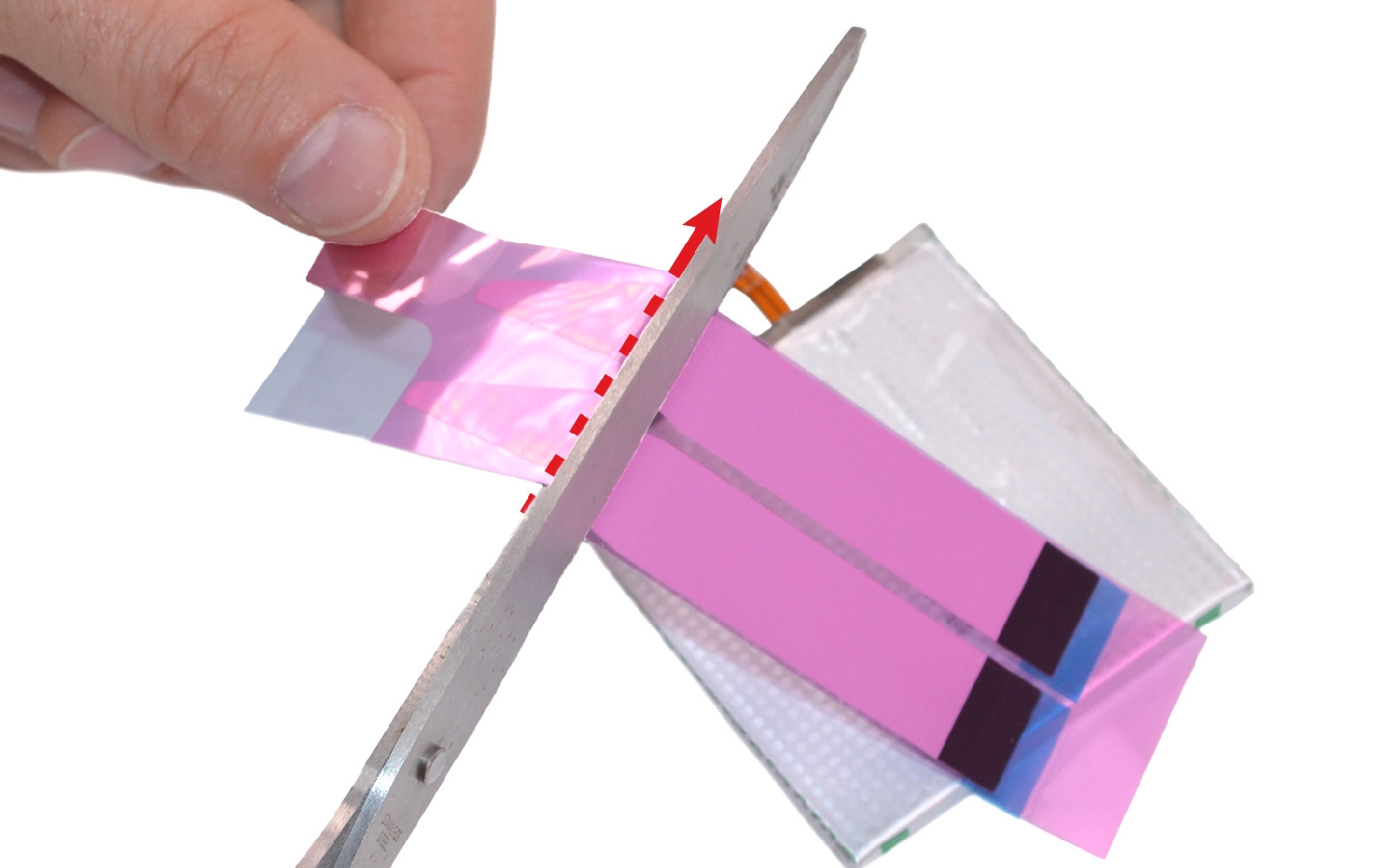

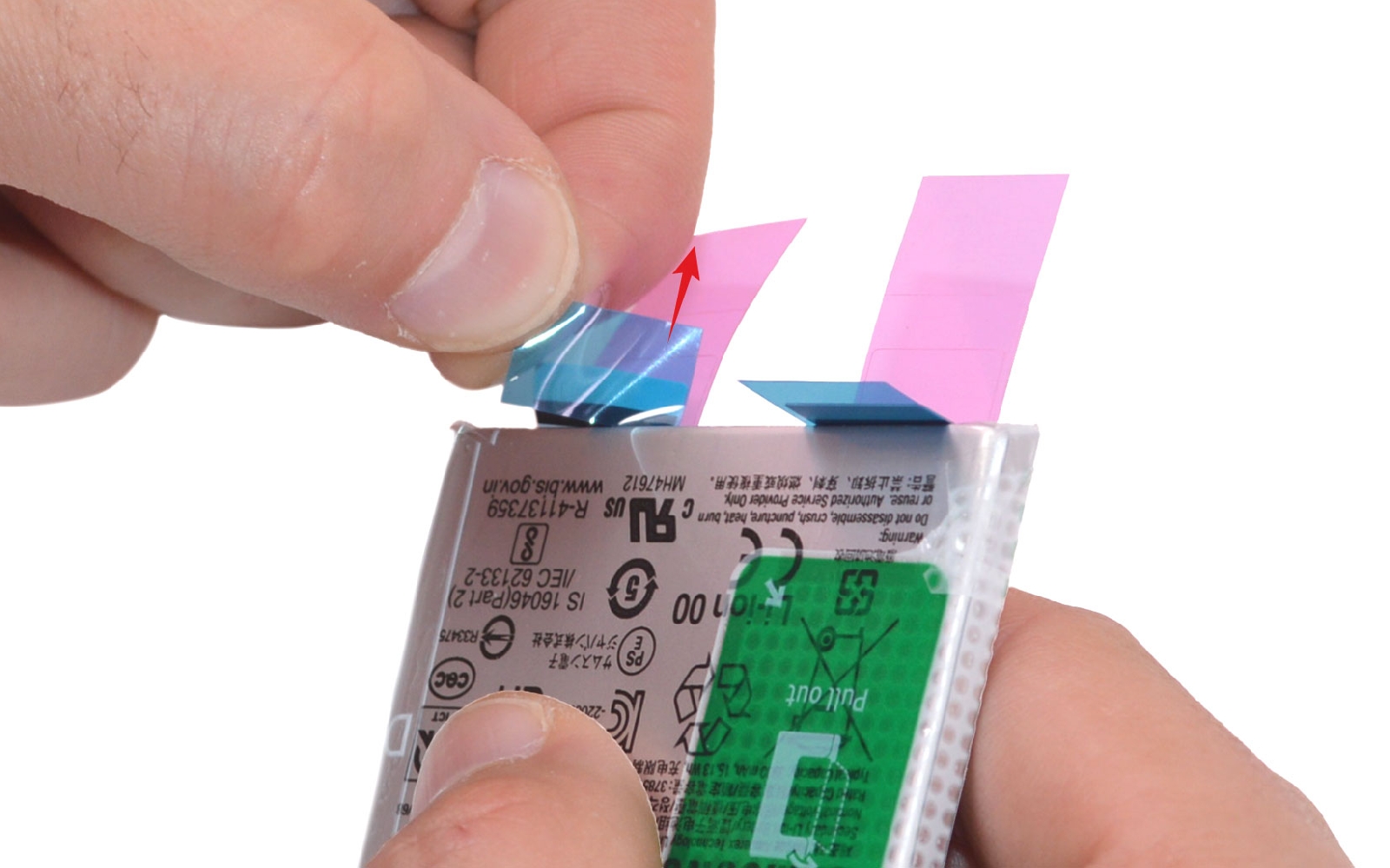

Appliquer les stickers de batterie

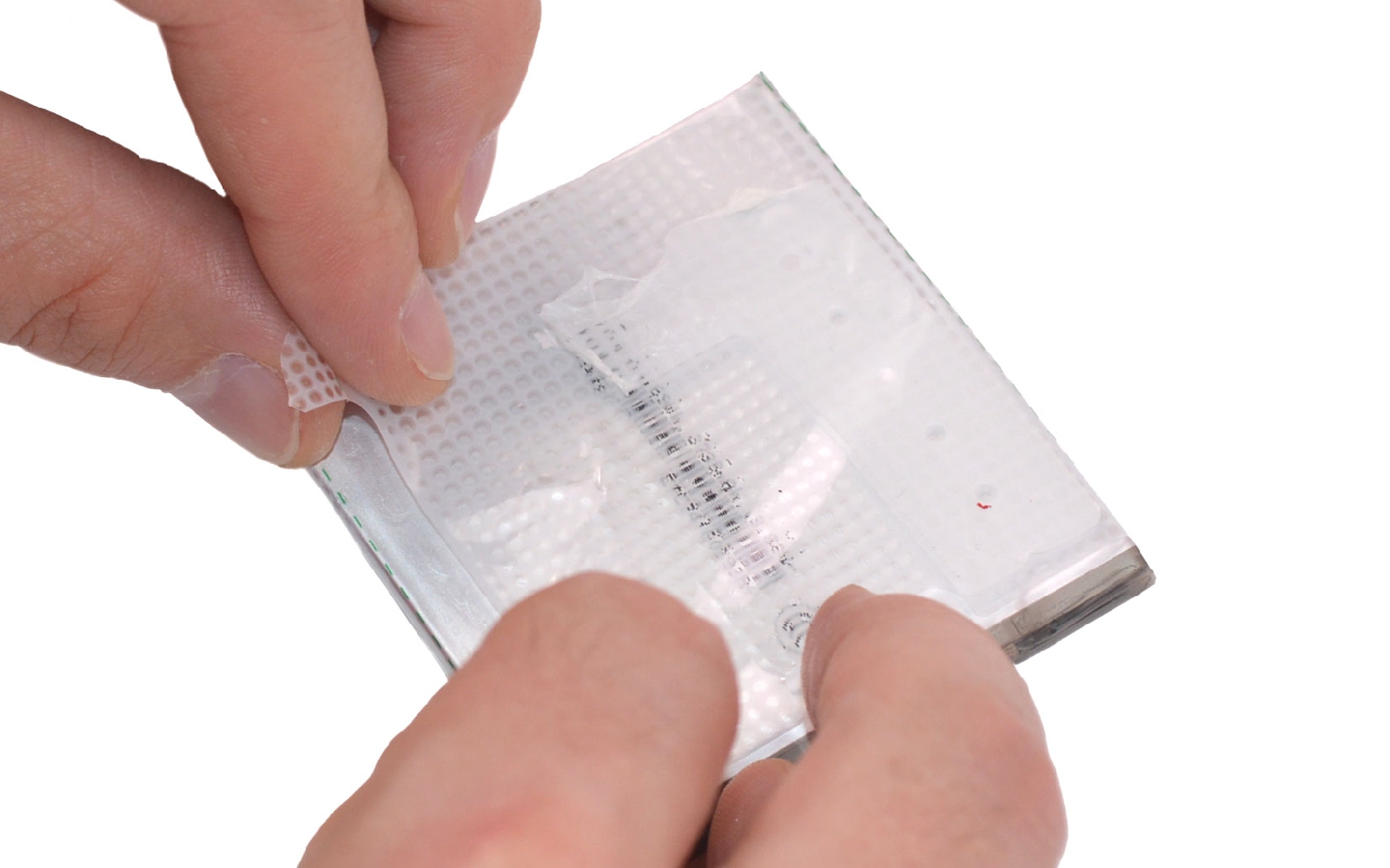

Si la colle est resté sur votre film transparent, replacez ce dernier au dos de votre batetrie.

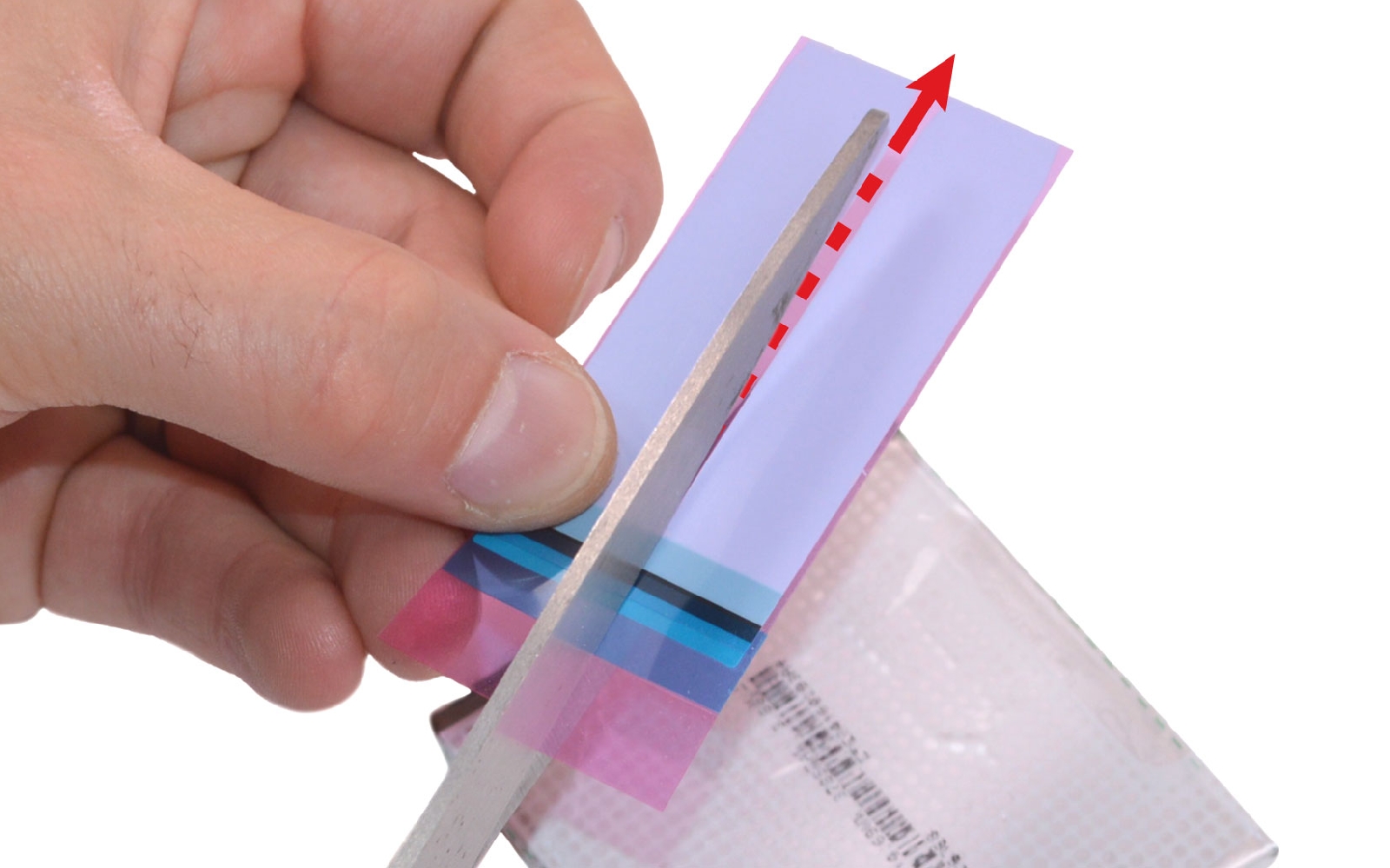

Autrement, optez pour les sticker universel. Pour les installer, vous devez dans un premier temps les découpez à la bonne longueur puis les séparer en deux.

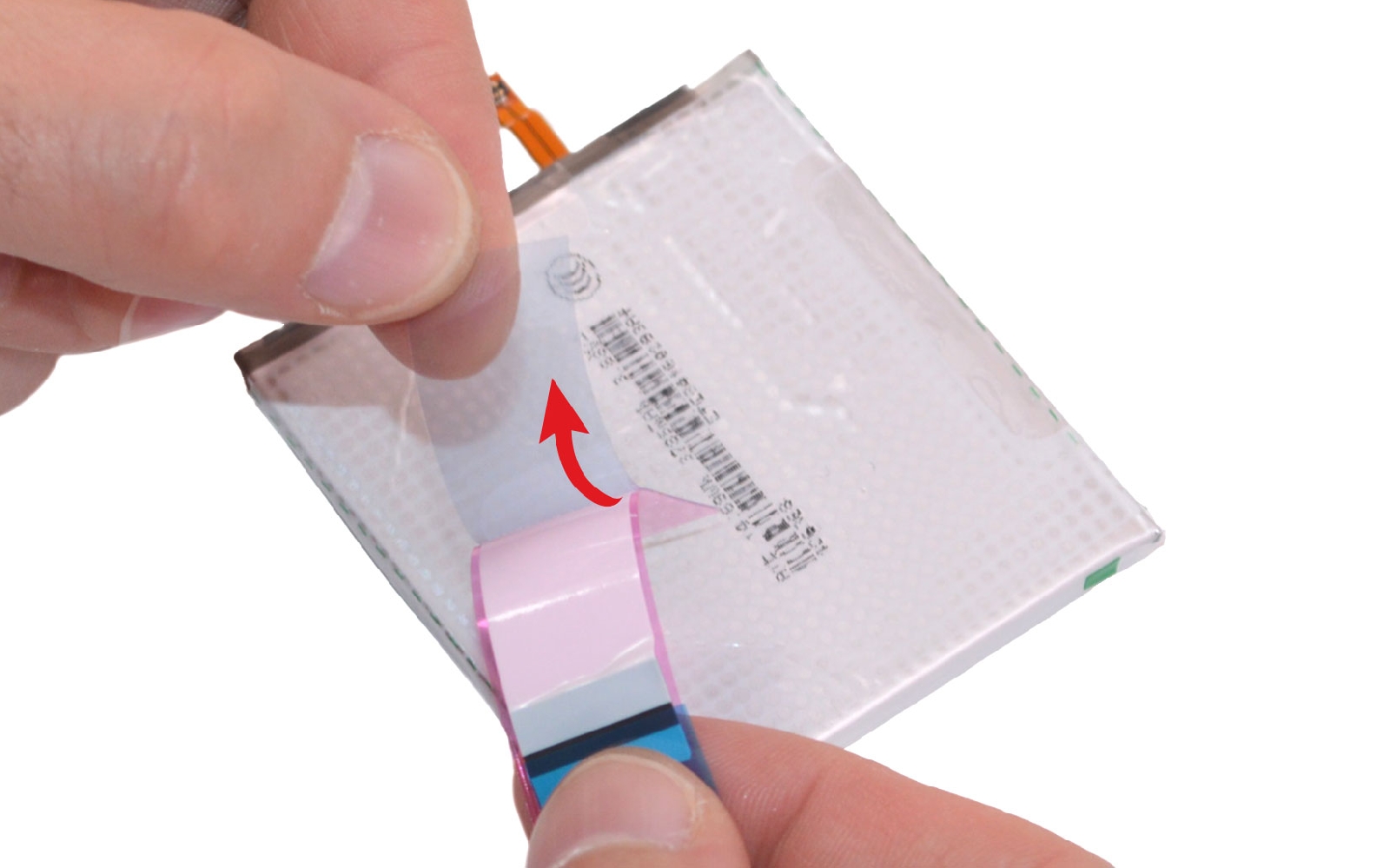

Ensuite, retirez la première protection bleue pour pouvoir coller les adhésifs au dos de la batterie.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €

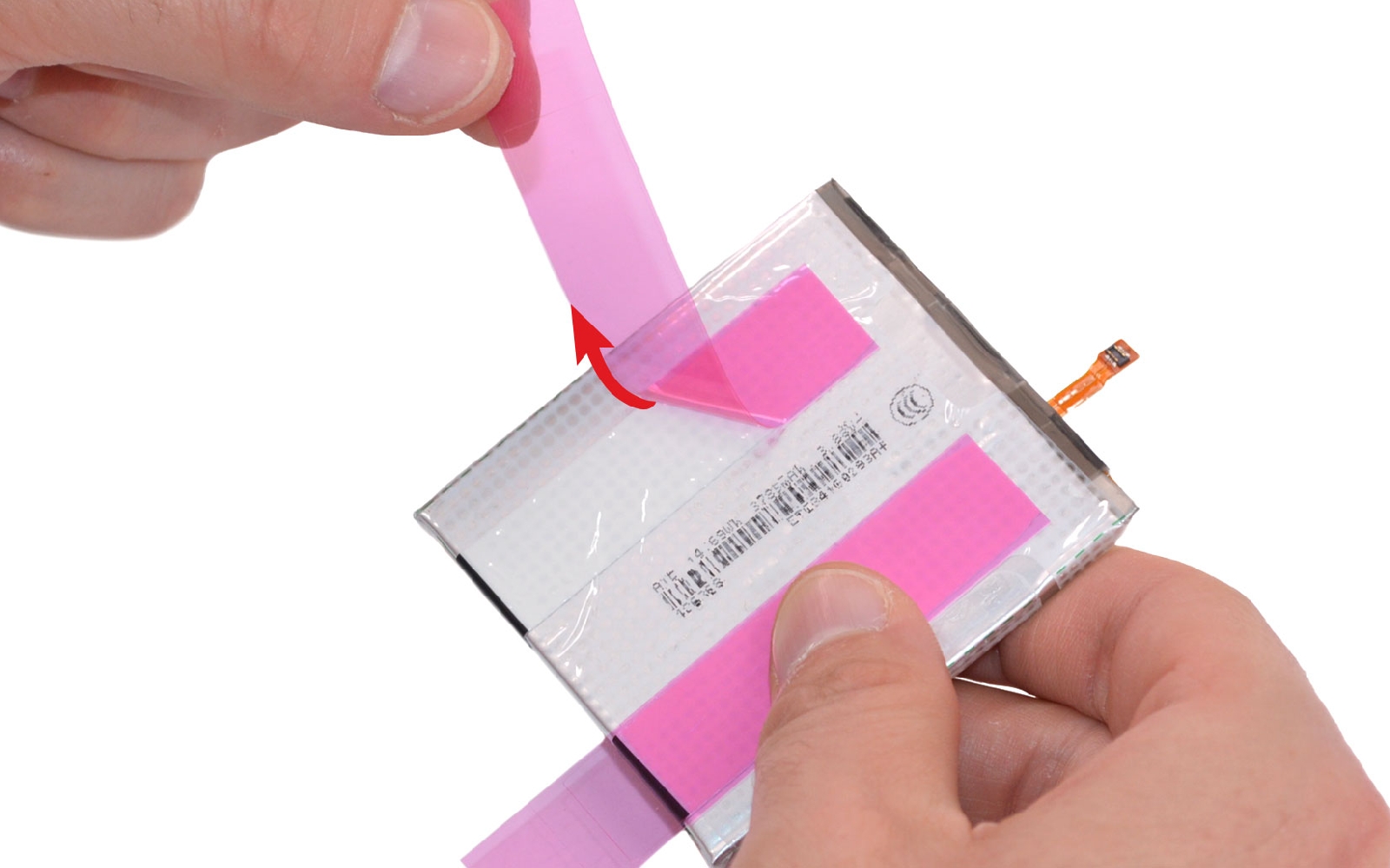

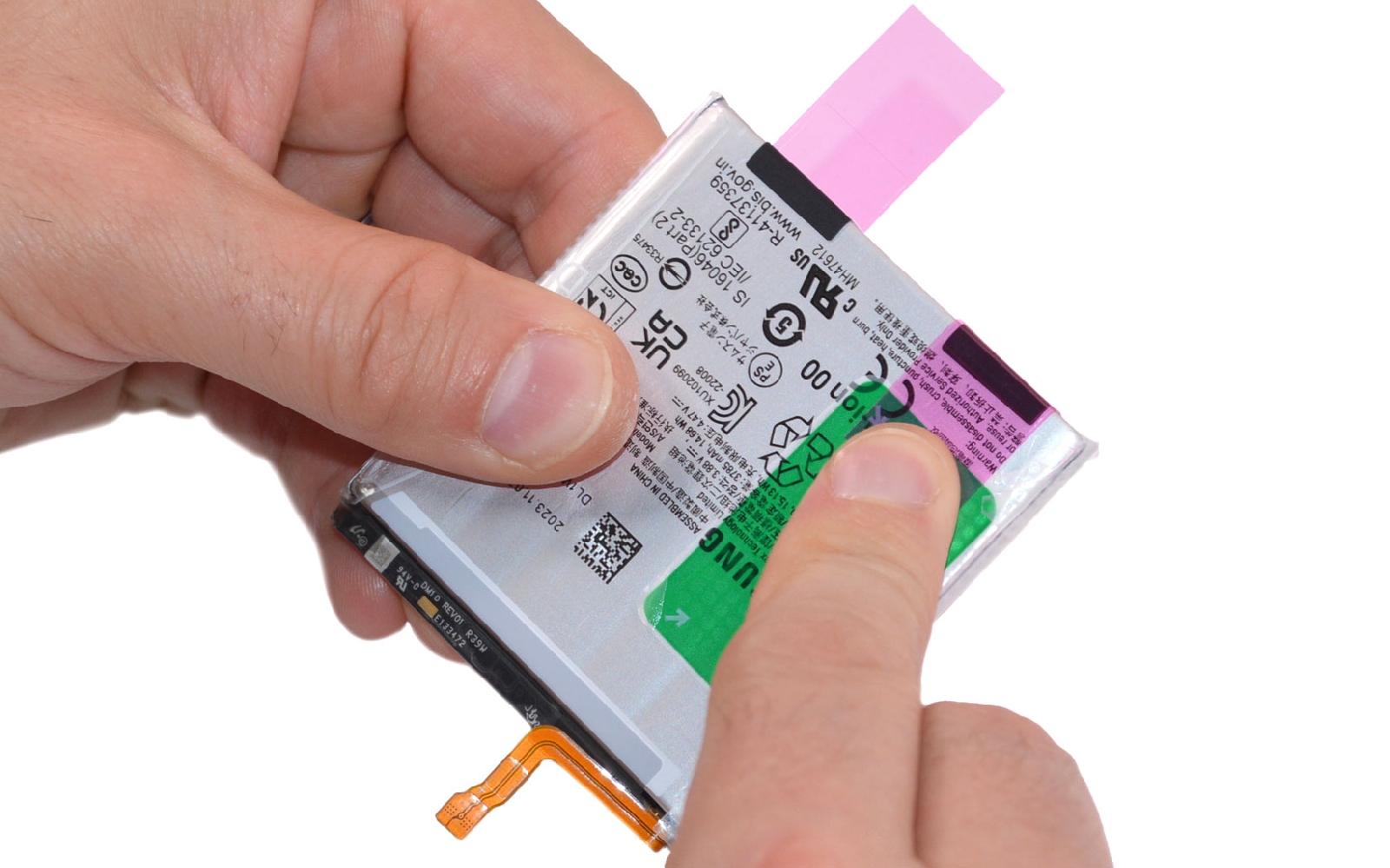

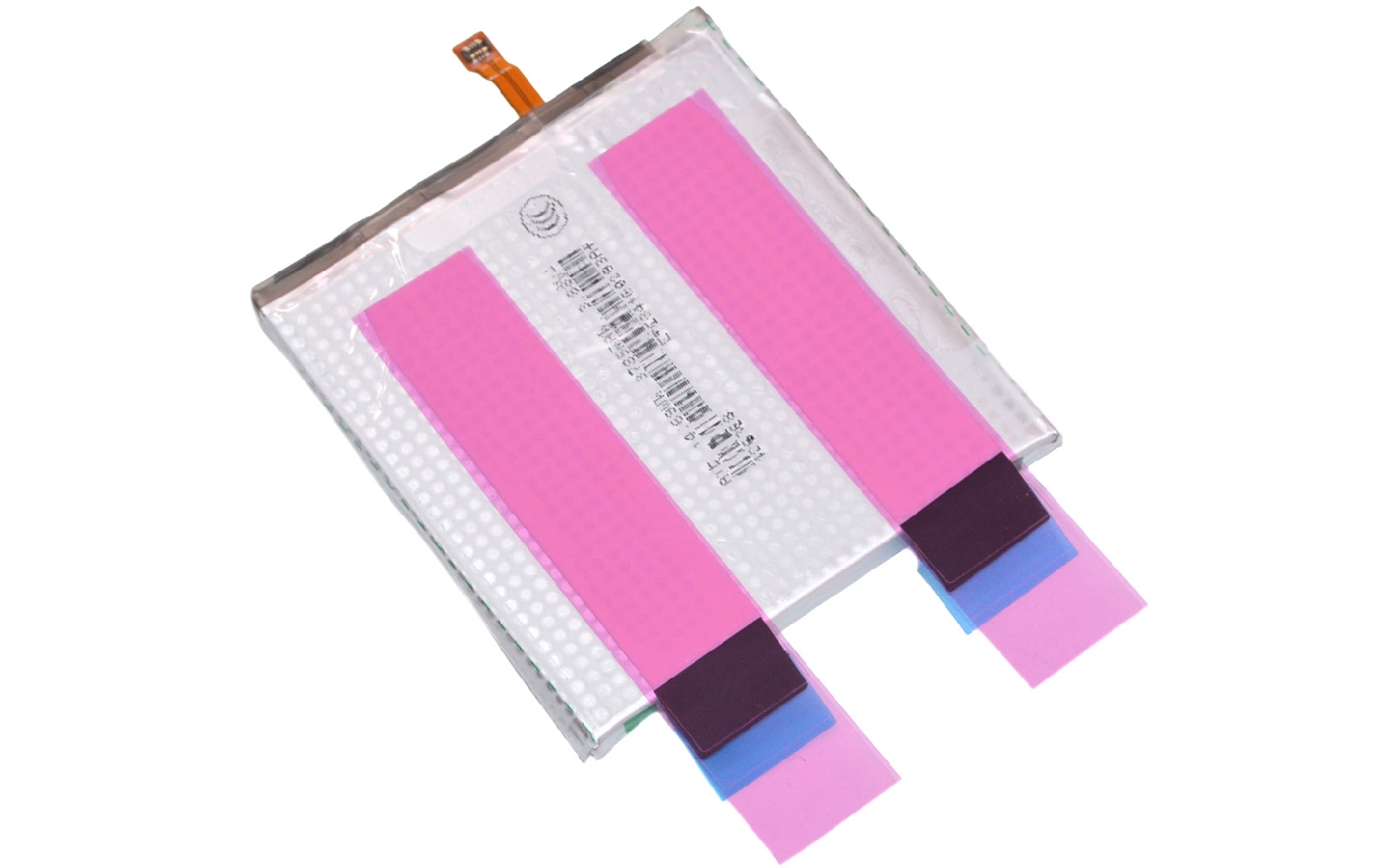

Placer la batterie
Une fois les deux adhésifs posés, retirez les parties bleues puis repliez les languettes sur le devant de la batterie.

Il ne vous reste plus qu'à enlever les protection roses et à installer la batterie dans le nouveau bloc écran.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

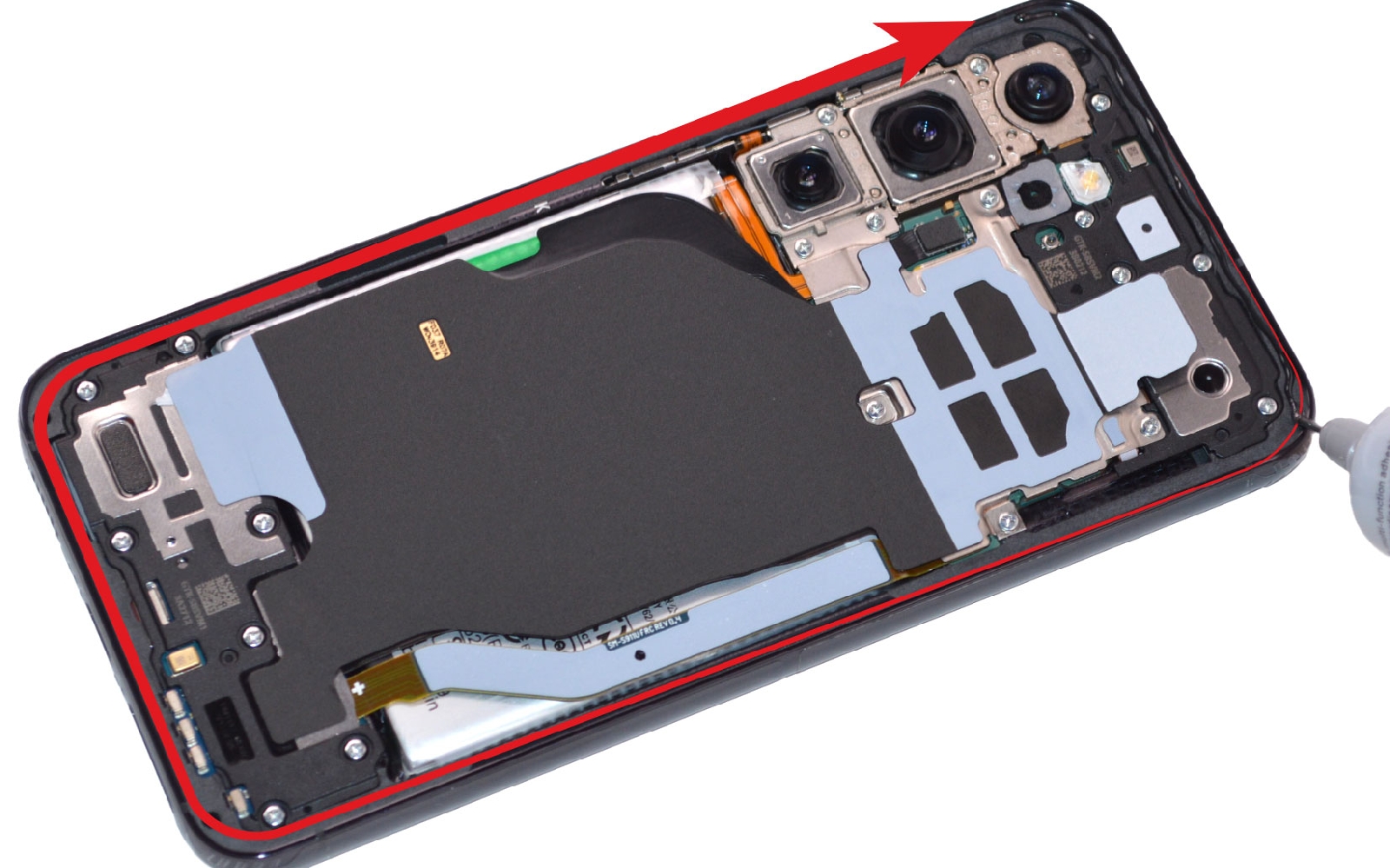

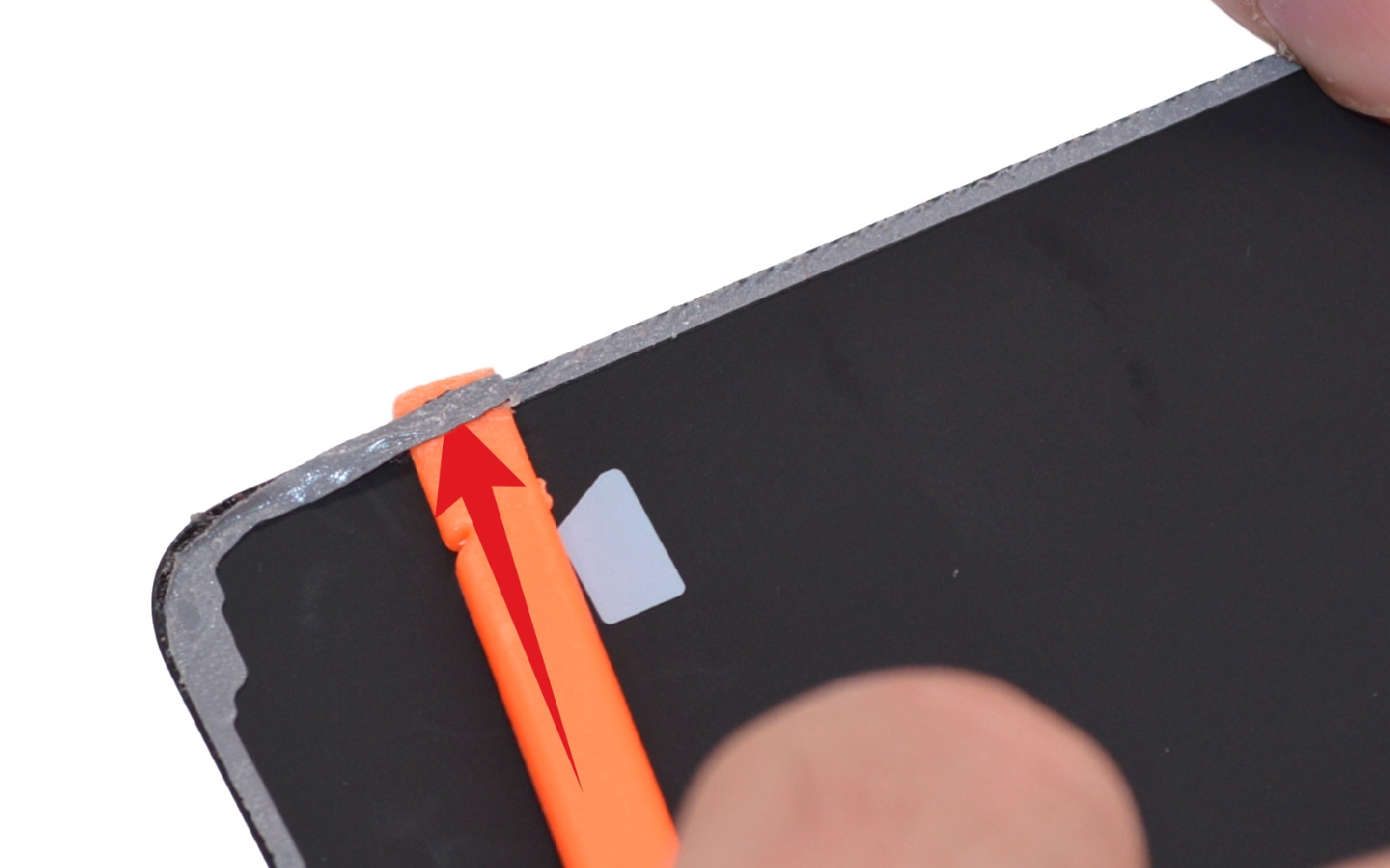

Conseils pour le remontage
Remontez chaque élément de votre appareil en suivant le tutoriel dans le sens contraire.
Testez le nouveau composant avant de refermer entièrement votre smartphone.

Si tout est ok, nettoyez la vitre arrière des résidus de stickers avant d'appliquer un filet de colle sur tout le rebord du châssis.

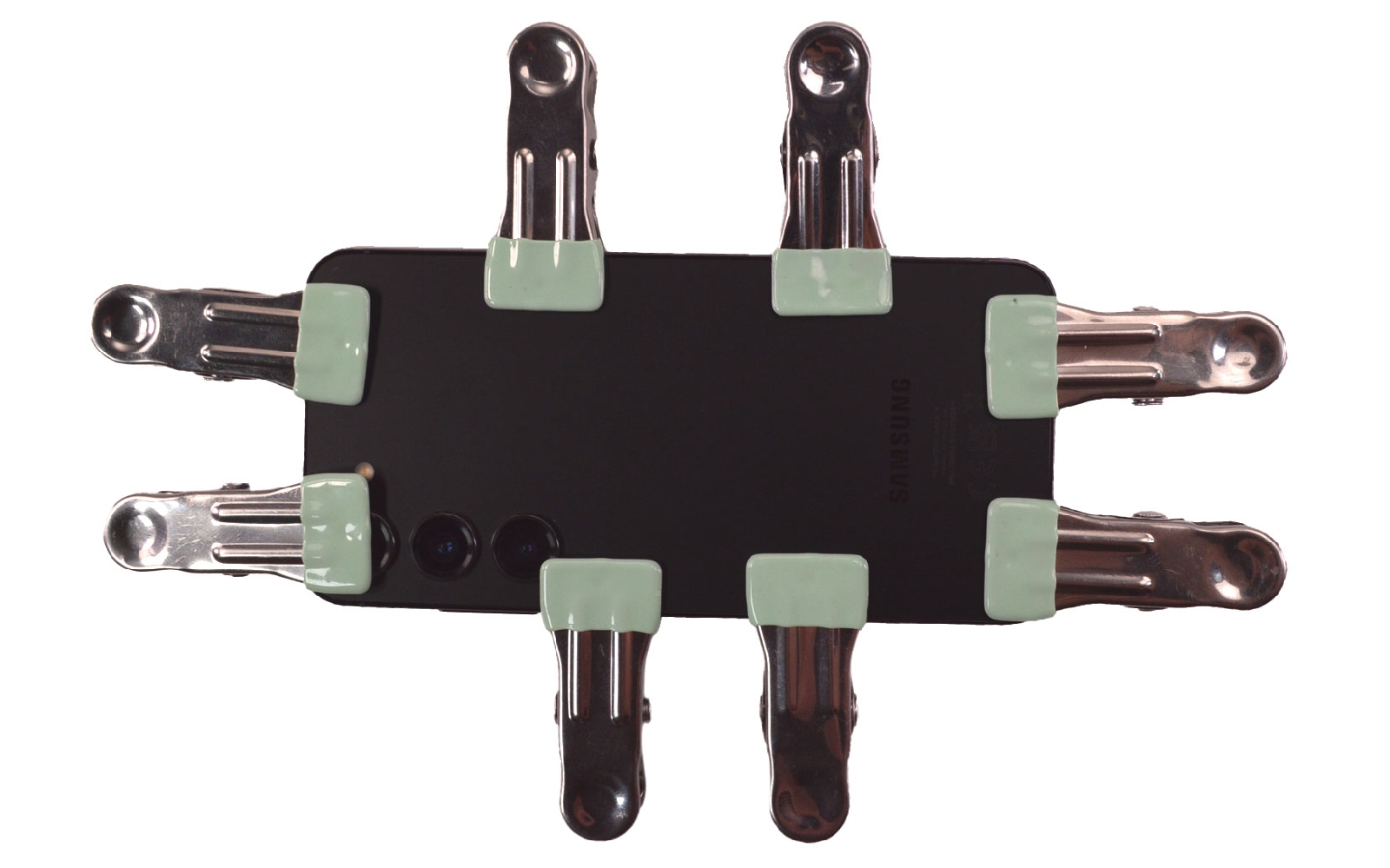

Installez la vitre arrière pour refermer votre Galaxy S23 et laissez la colle sécher en plaçant le téléphone sous presse à l'aide de gros livres ou de pinces métalliques vendues sur Brico-phone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort en métal
5,90 €
