Comment changer le connecteur de charge sur Galaxy S23

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 14/20
Galaxy S23 | Temps estimé : 20 min | Difficulté : 2/5

Ce guide vous propose de remplacer le connecteur de charge de votre Samsung Galaxy S23. Si votre smartphone ne se charge plus correctement, que le connecteur semble endommagé ou que la connexion est instable, il est probablement temps de procéder à cette réparation.

À travers des étapes claires et des instructions précises, ce tutoriel vous aidera à restaurer la fonctionnalité de votre appareil, sans avoir besoin de compétences techniques avancées. Munissez-vous des outils nécessaires et suivez chaque étape pour redonner à votre Galaxy S23 une nouvelle vie.

Diagnostic

›  Prise de charge endommagé.
›  Problème de charge / transfert de données...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge compatible Samsung Galaxy S23
19,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer

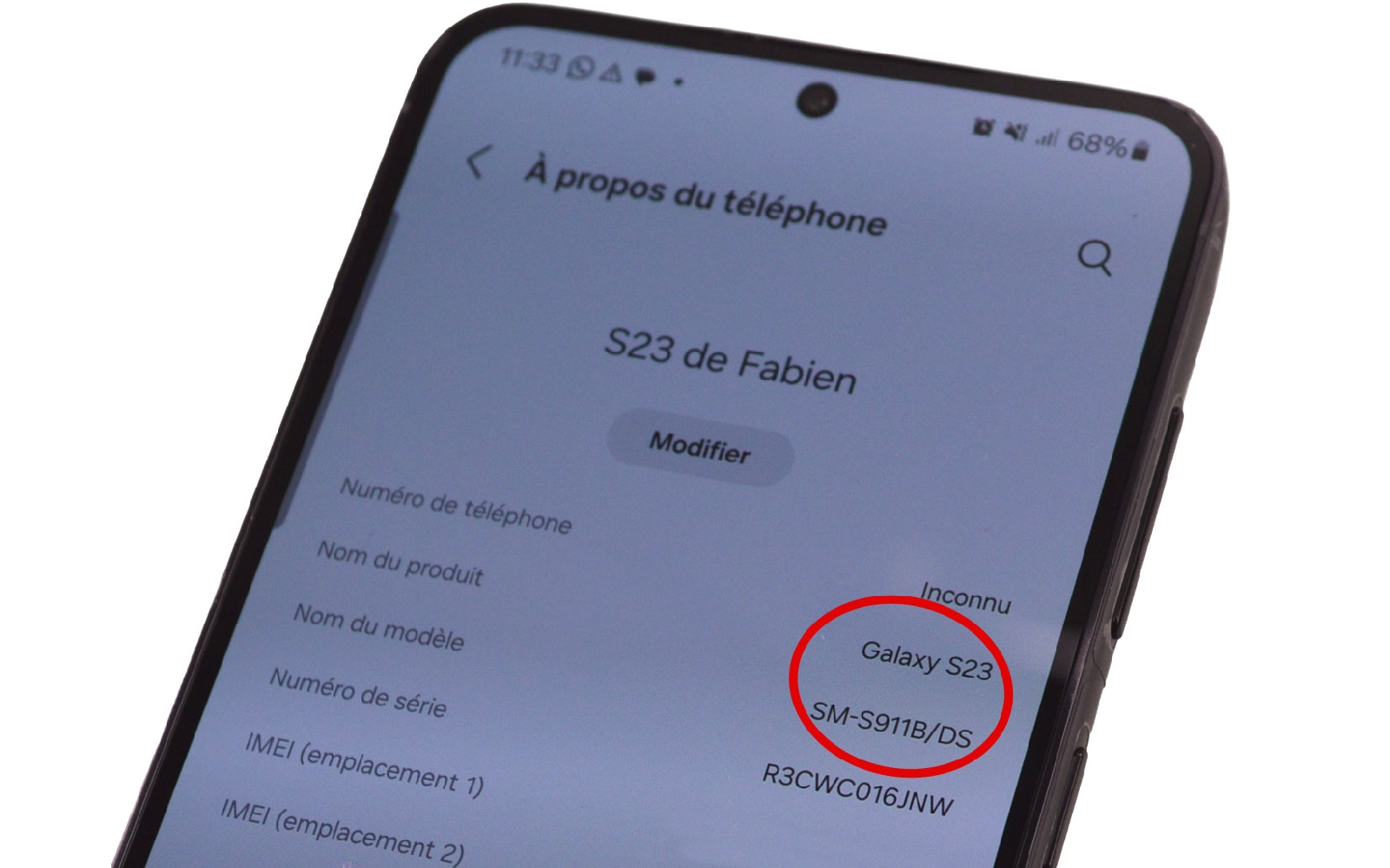

Il est crucial de connaître le modèle exact de votre téléphone pour commander les pièces détachées appropriées lors d'une réparation. En effet, les composants varient selon les modèles, et une erreur de référence peut rendre la pièce incompatible. Pour trouver le modèle de votre téléphone, accédez aux paramètres de votre appareil, puis à la section "À propos du téléphone". Vous y trouverez le nom et le numéro de modèle exact, essentiels pour garantir l'achat des bonnes pièces et assurer une réparation réussie.

Une fois votre commande reçue, il ne vous reste plus qu'à éteindre votre Galaxy S23 et à éjecter le tiroir de la carte SIM.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

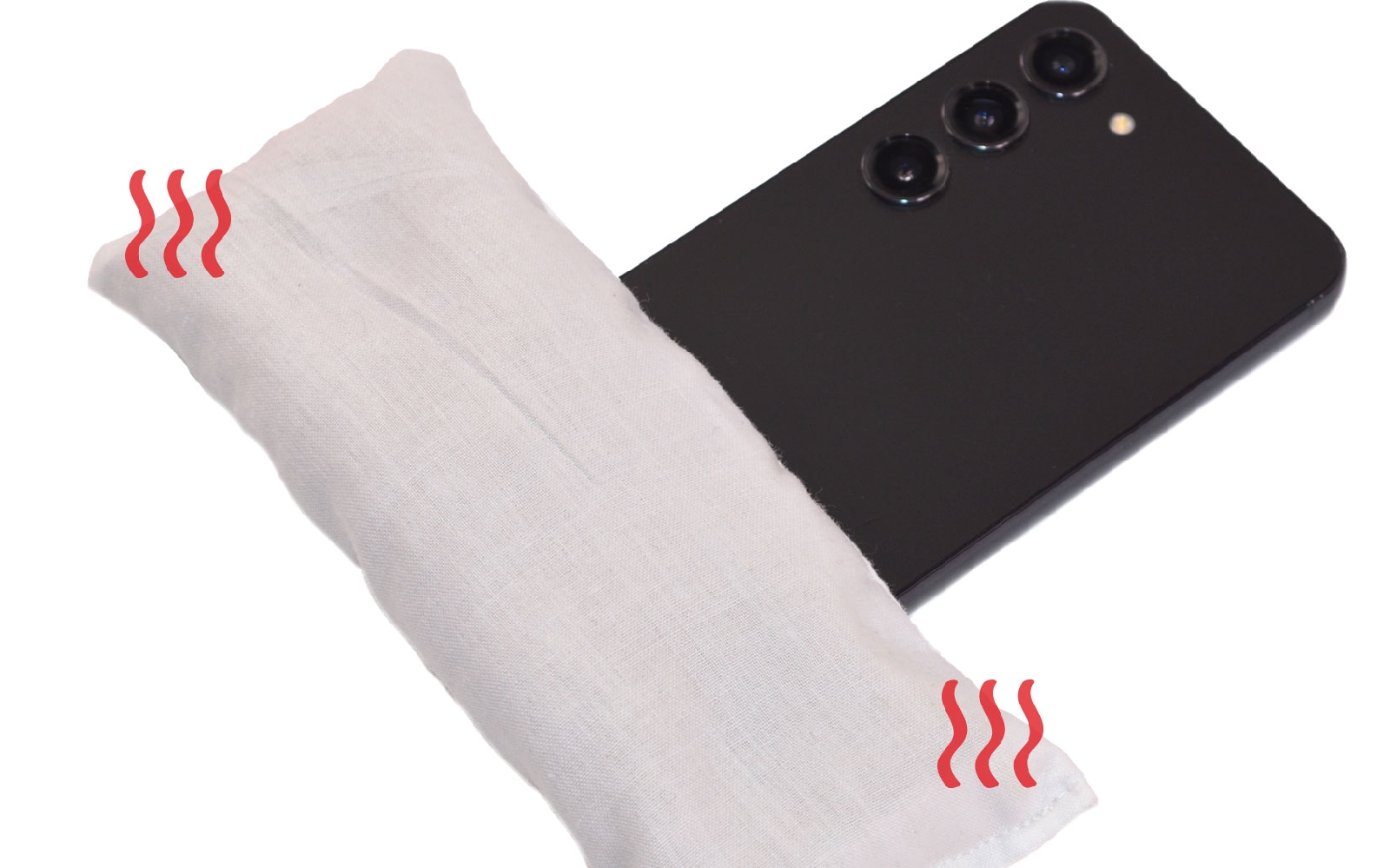

Etape 1 : Chauffer la vitre arrière
Pour ouvrir ce téléphone, commencez par ramollir l'adhésif qui fixe la vitre arrière au châssis.

Pour cela, chauffez un coussin thermique au micro-ondes pendant 2 minutes, puis appliquez-le sur la face arrière du téléphone pendant 30 secondes.
Autrement, vous pouvez utiliser un sèche-cheveux ou un décapeur thermique pour chauffer le contour du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

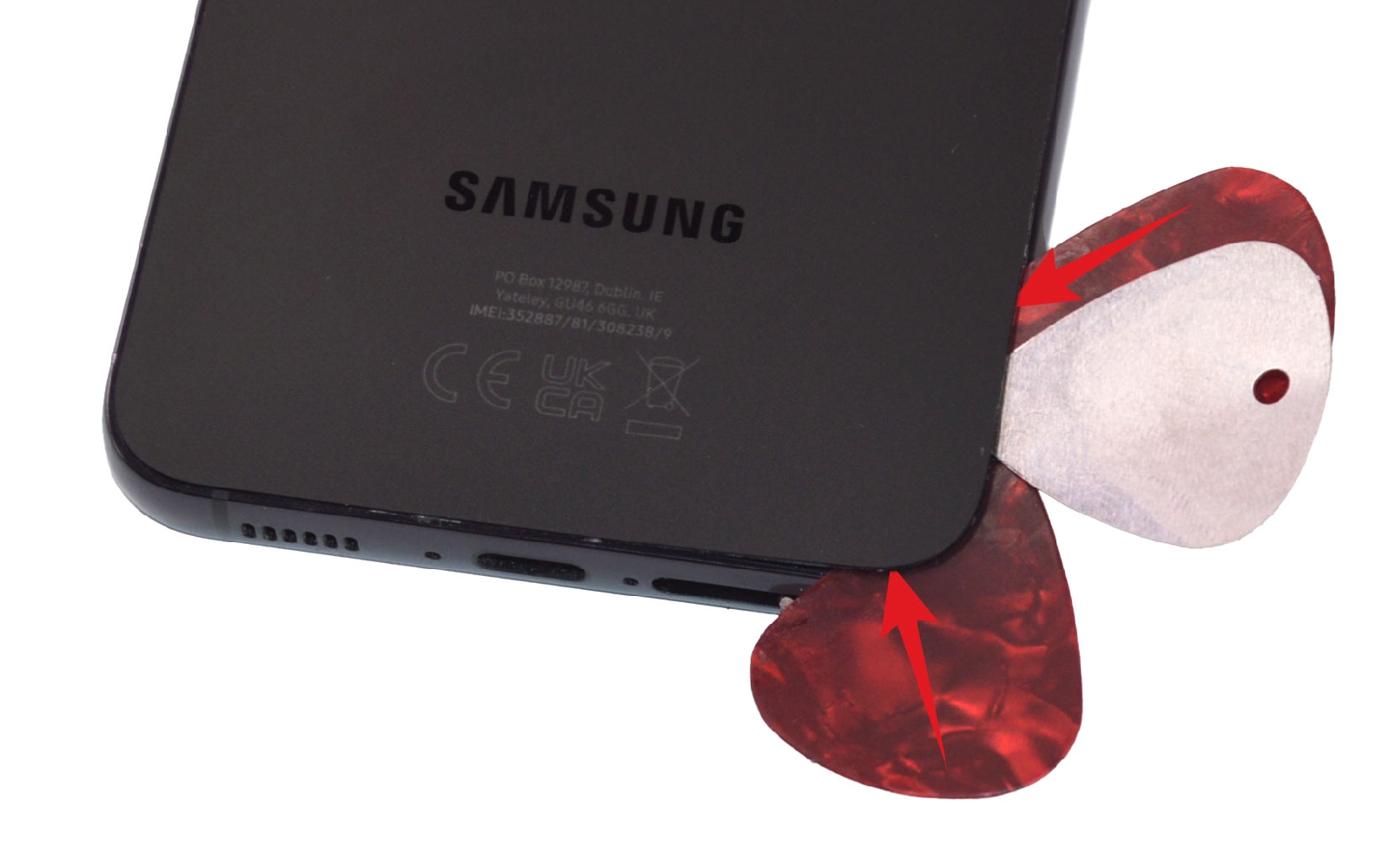

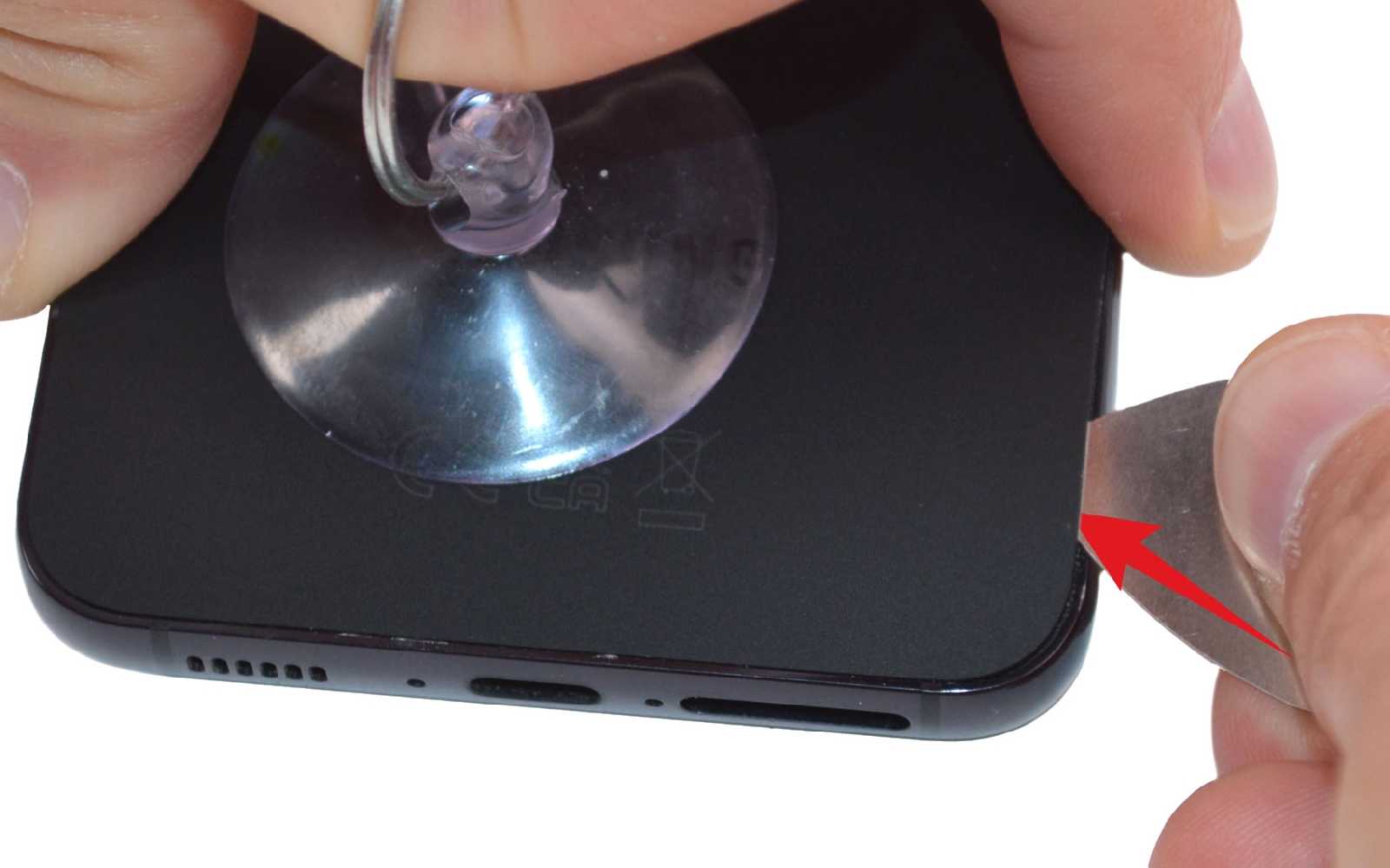

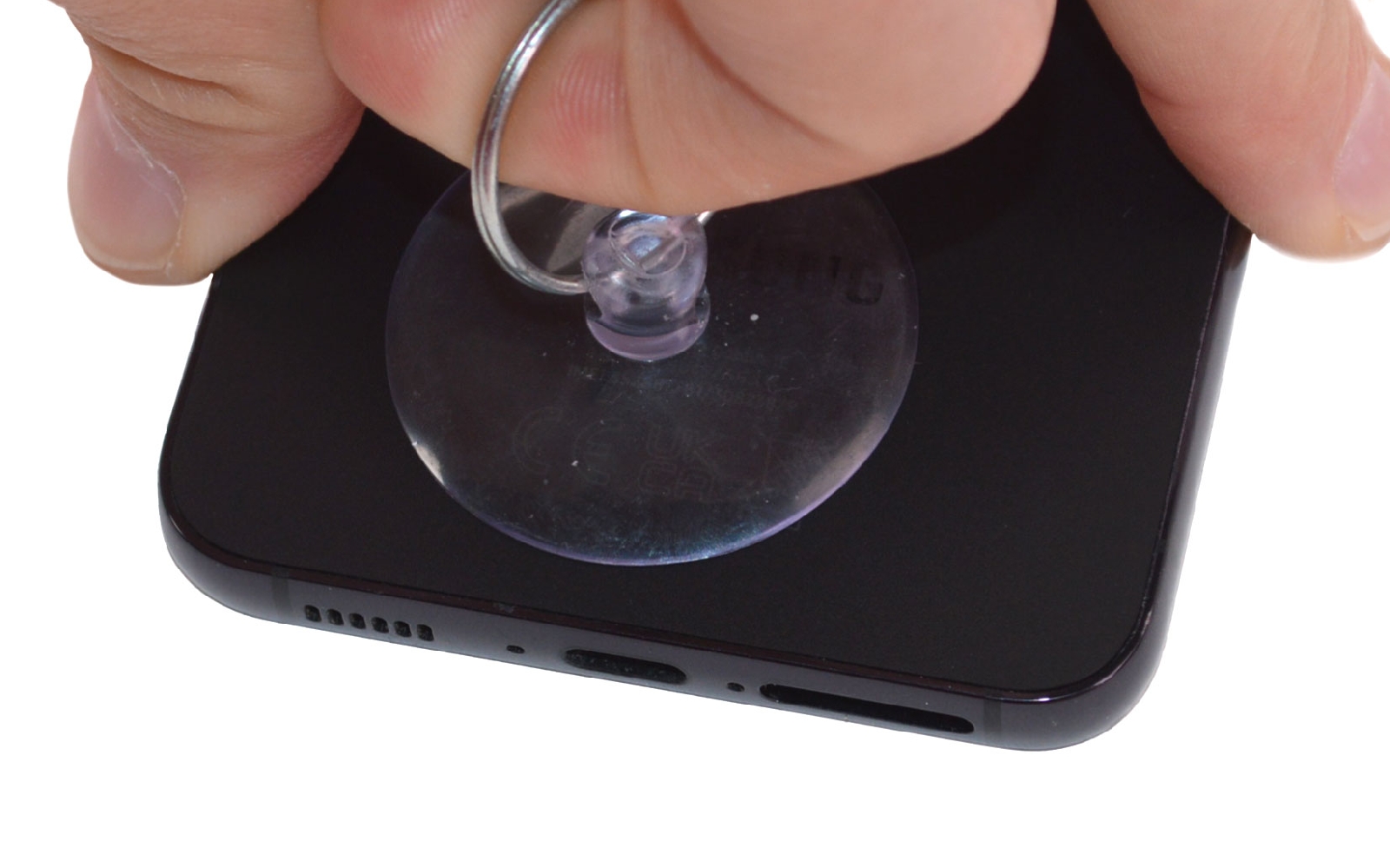

Etape 2 : Décoller la vitre arrière
Placez une ventouse sur le bas de la vitre pour tirer légèrement et insérez un médiator en métal entre la vitre et le châssis pour créer un espace.

Ensuite, remplacez-le par deux médiators en plastique rouge et retirez le médiator en métal.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

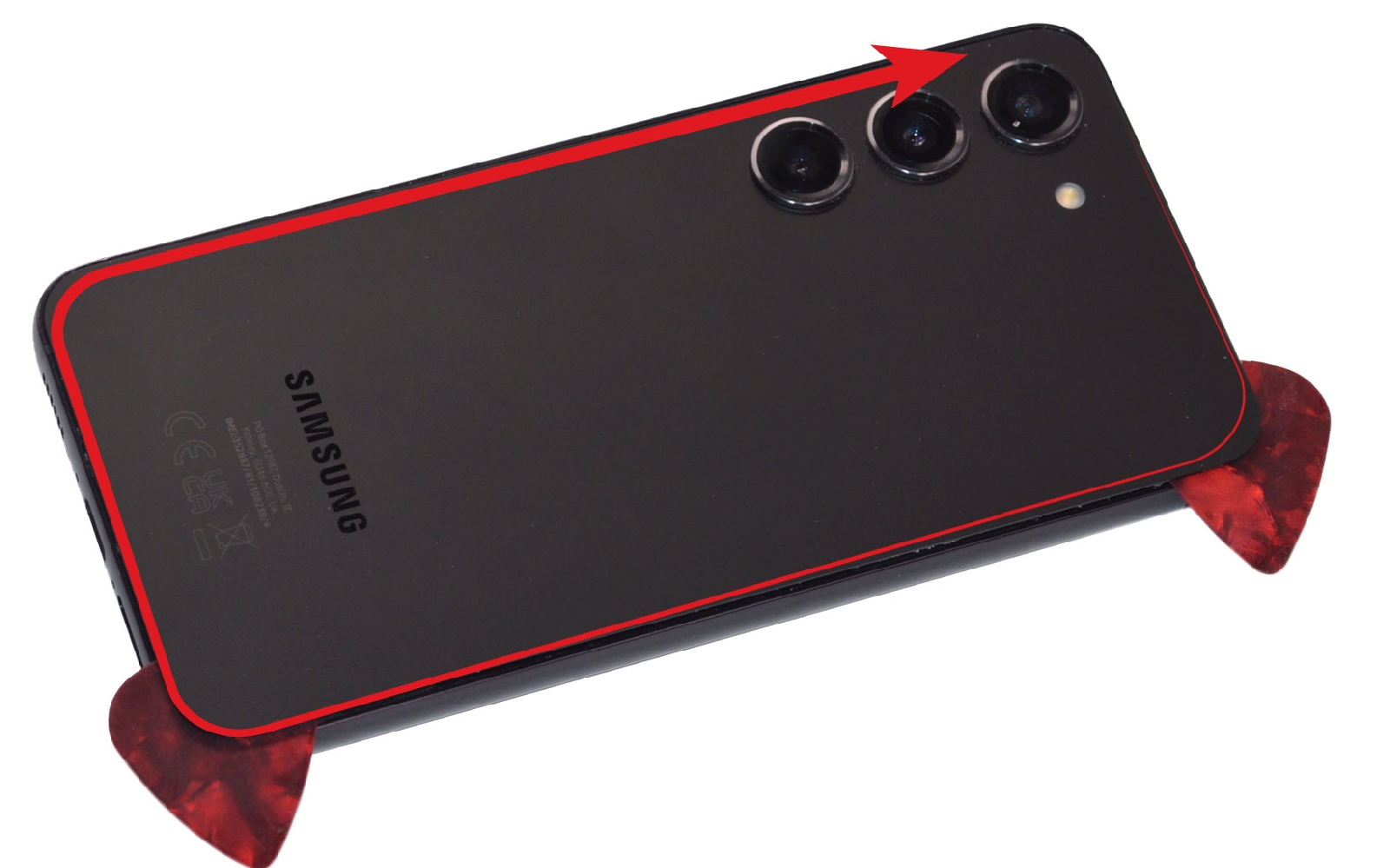

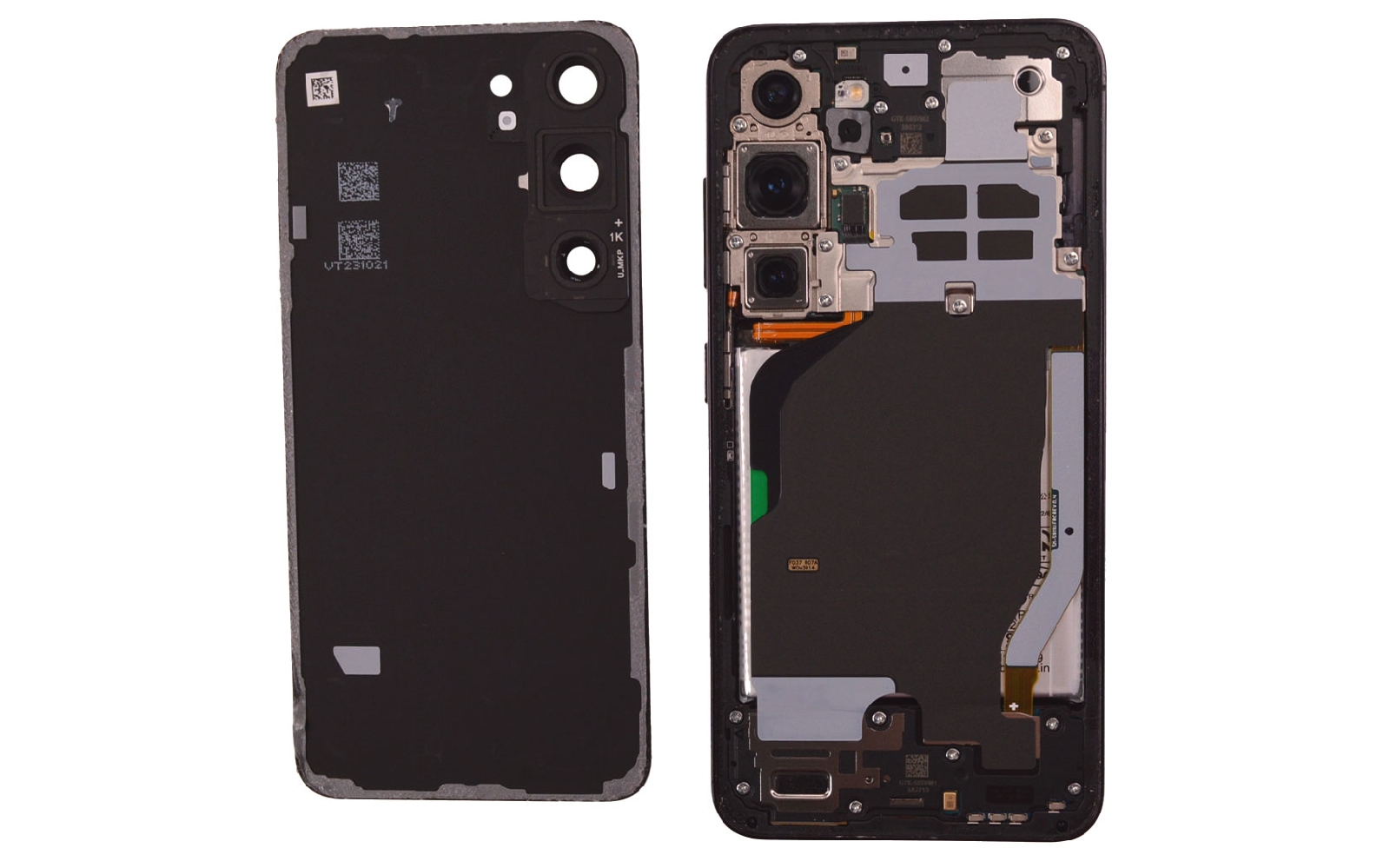

Etape 3 : Ouvrir le téléphone
Déplacez les médiators tout autour du téléphone pour détacher la vitre arrière du châssis.

Une fois retirée, vous pouvez accéder aux autres composants de votre Galaxy S23.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

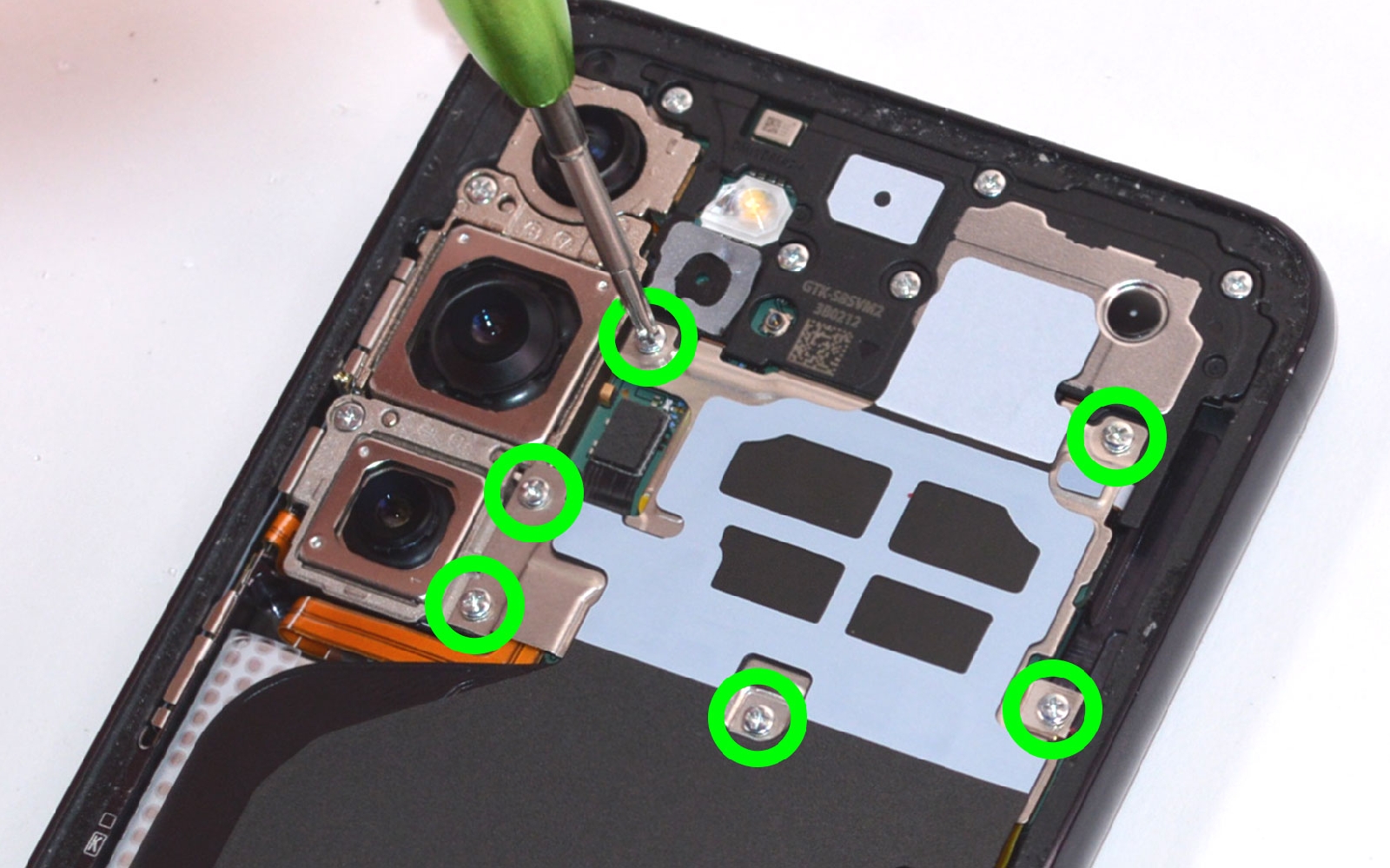

Etape 4 : Dévisser la plaquette de protection
Dévissez les vis de la plaquette NFC en utilisant le tournevis cruciforme.

Décollez la partie basse de la nappe.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

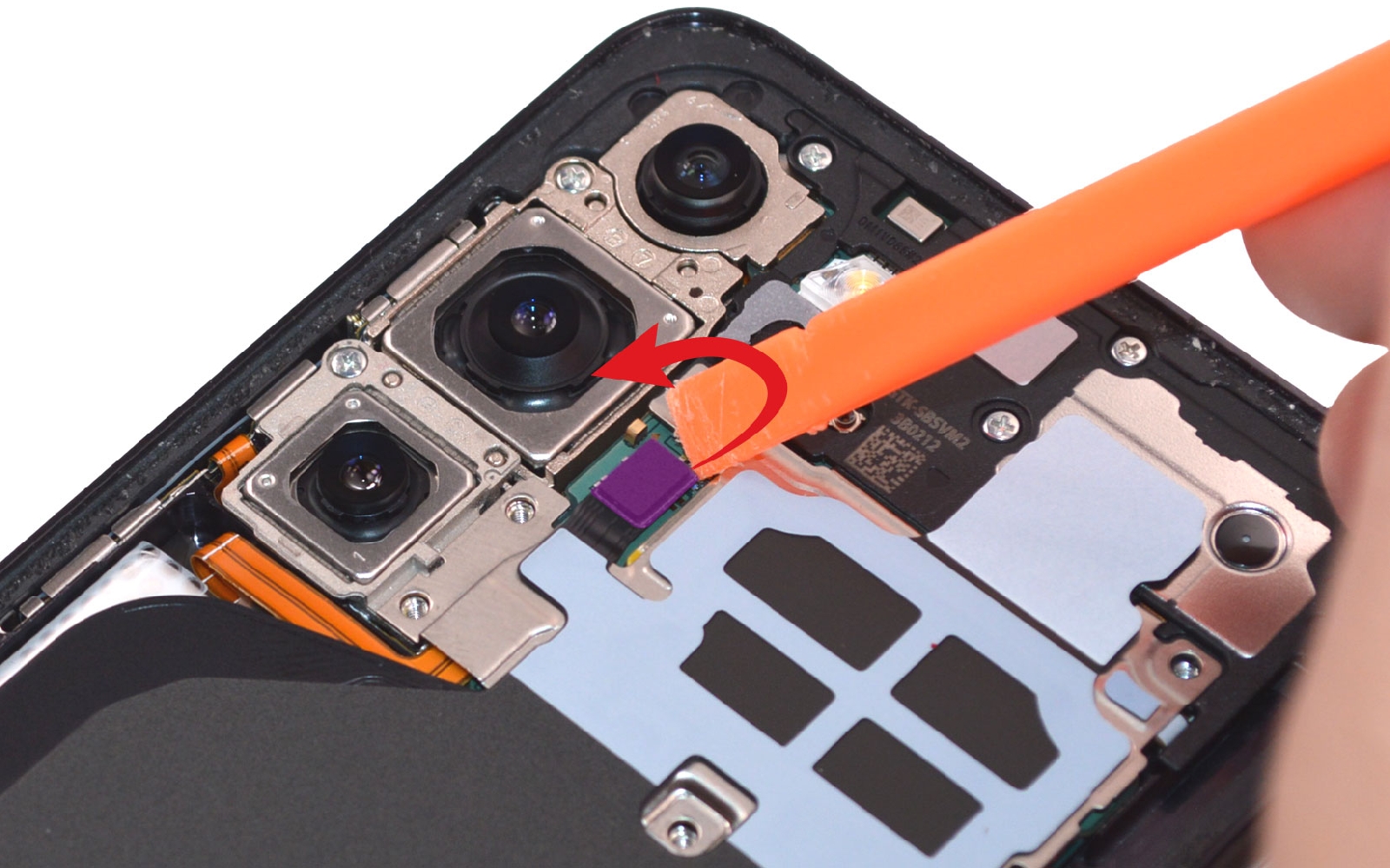

Etape 5 : Libérer la plaquette NFC
Déconnectez la nappe avant d'extraire le composant.

Pensez à disposer les vis et les éléments petit à petit sur votre patron d'aide au montage pour éviter la perte d'éléments.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

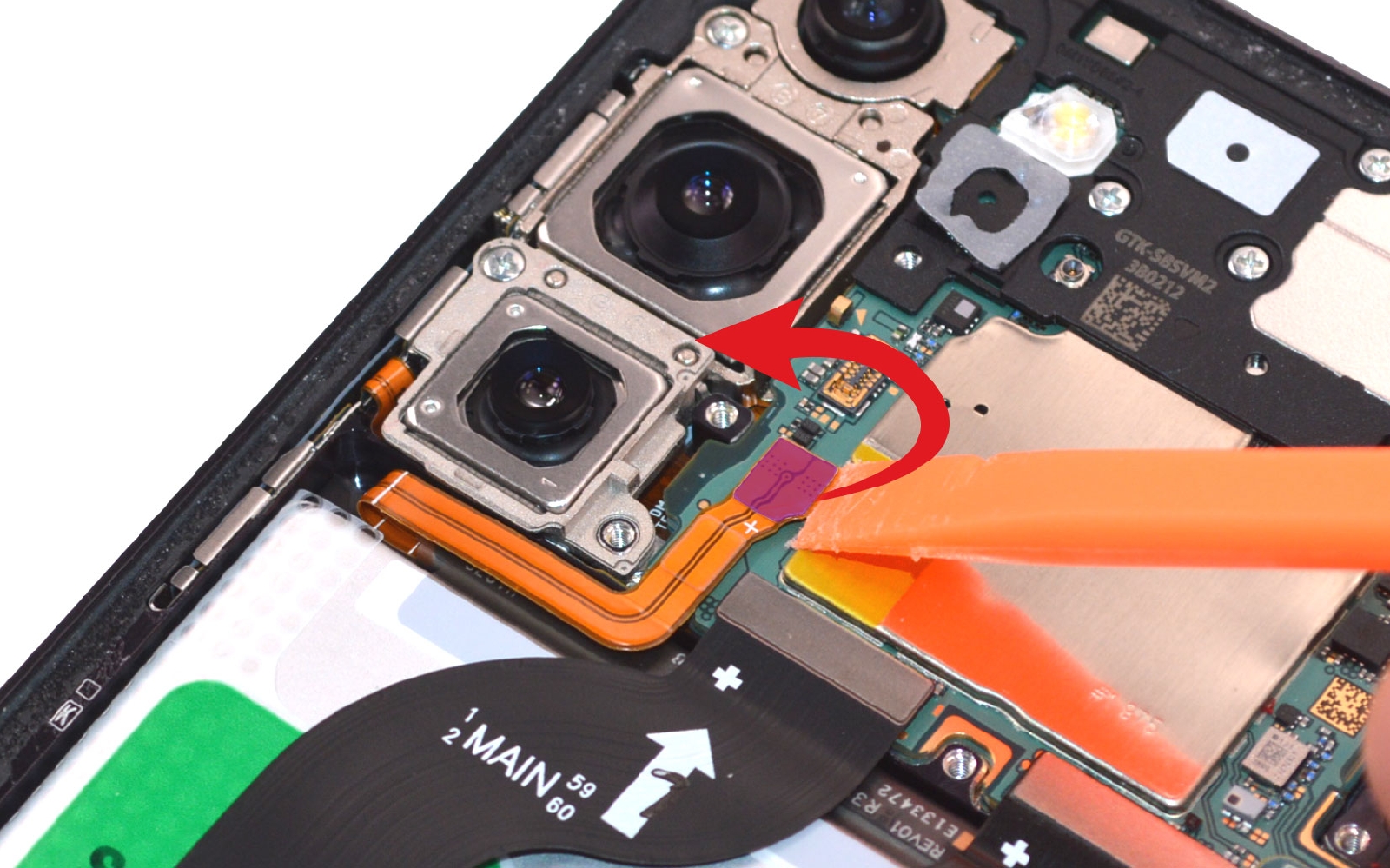

Etape 6 : Déconnecter la batterie
Débranchez la nappe de la batterie pour continuer la réparation en toute sécurité.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

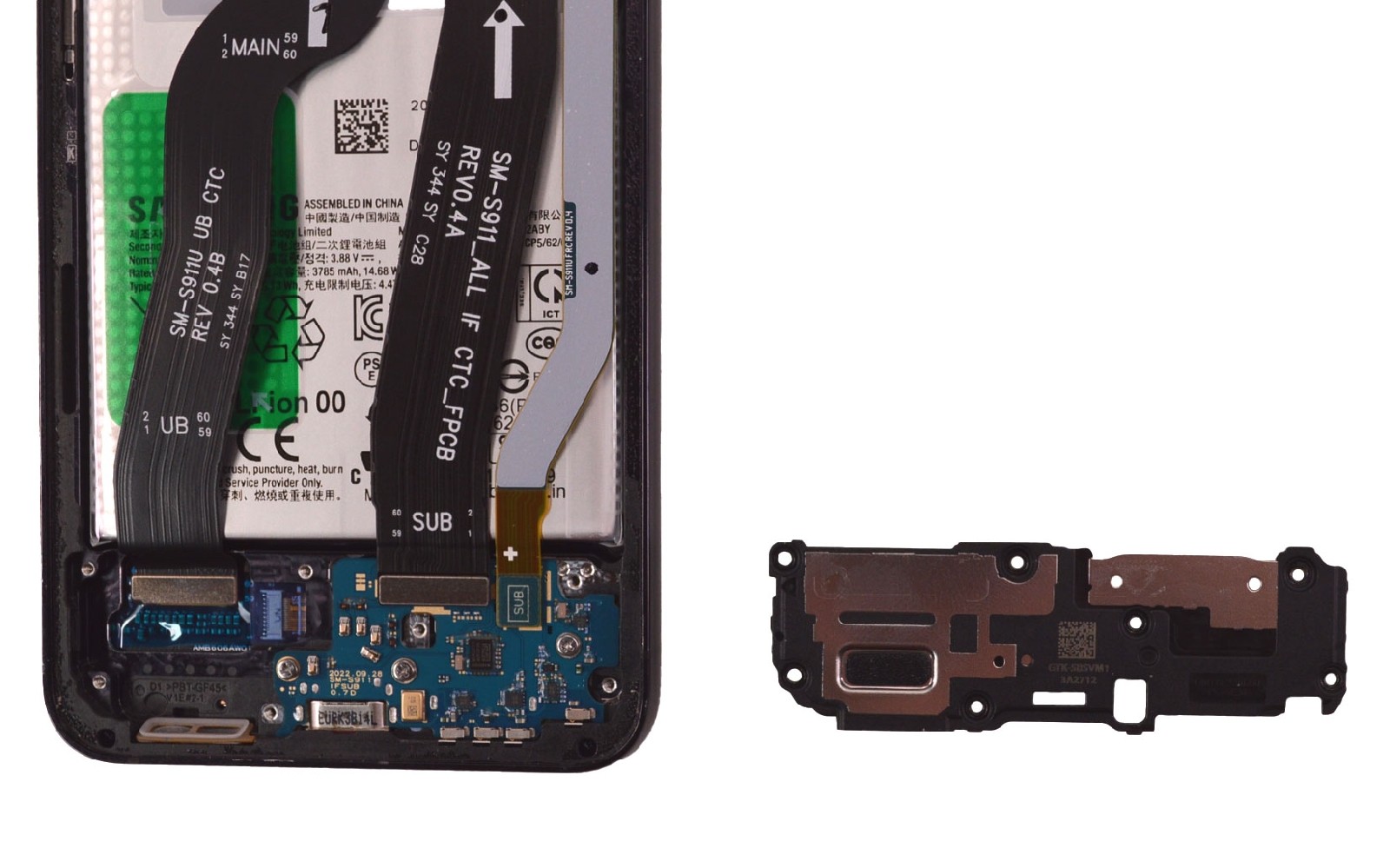

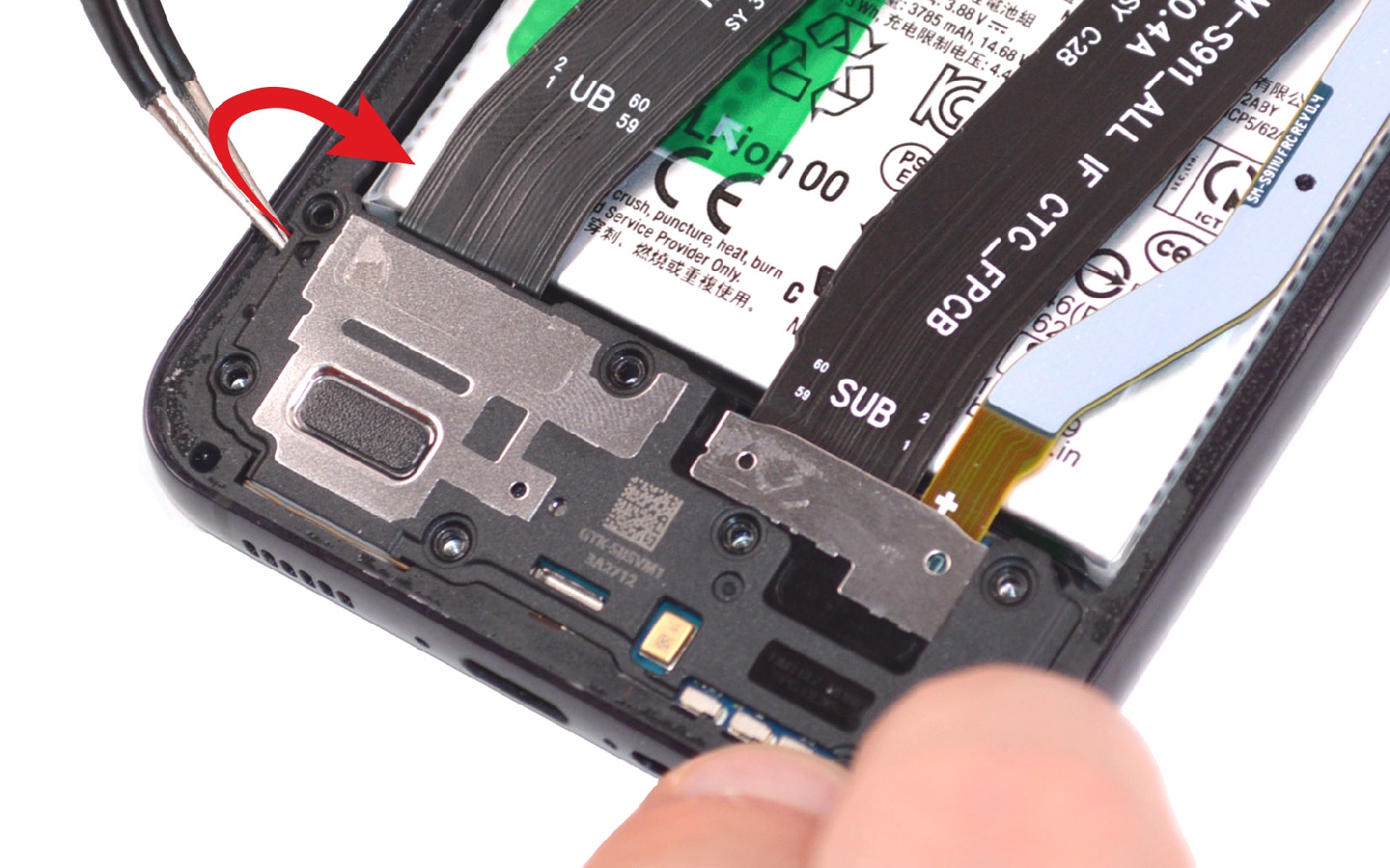

Etape 7 : Sortir le haut-parleur externe
Ôtez les vis cruciforme présentes sur le bas du téléphone pour pouvoir saisir le haut-parleur externe avec la pointe de la pincette.

Mettez ensuite de coté le composant.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Débrancher les rallonges d'interconnexion
Toujours en vous aidant du levier, débranchez les nappes des rallonges d'interconnexion encore connectées sur le dock.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

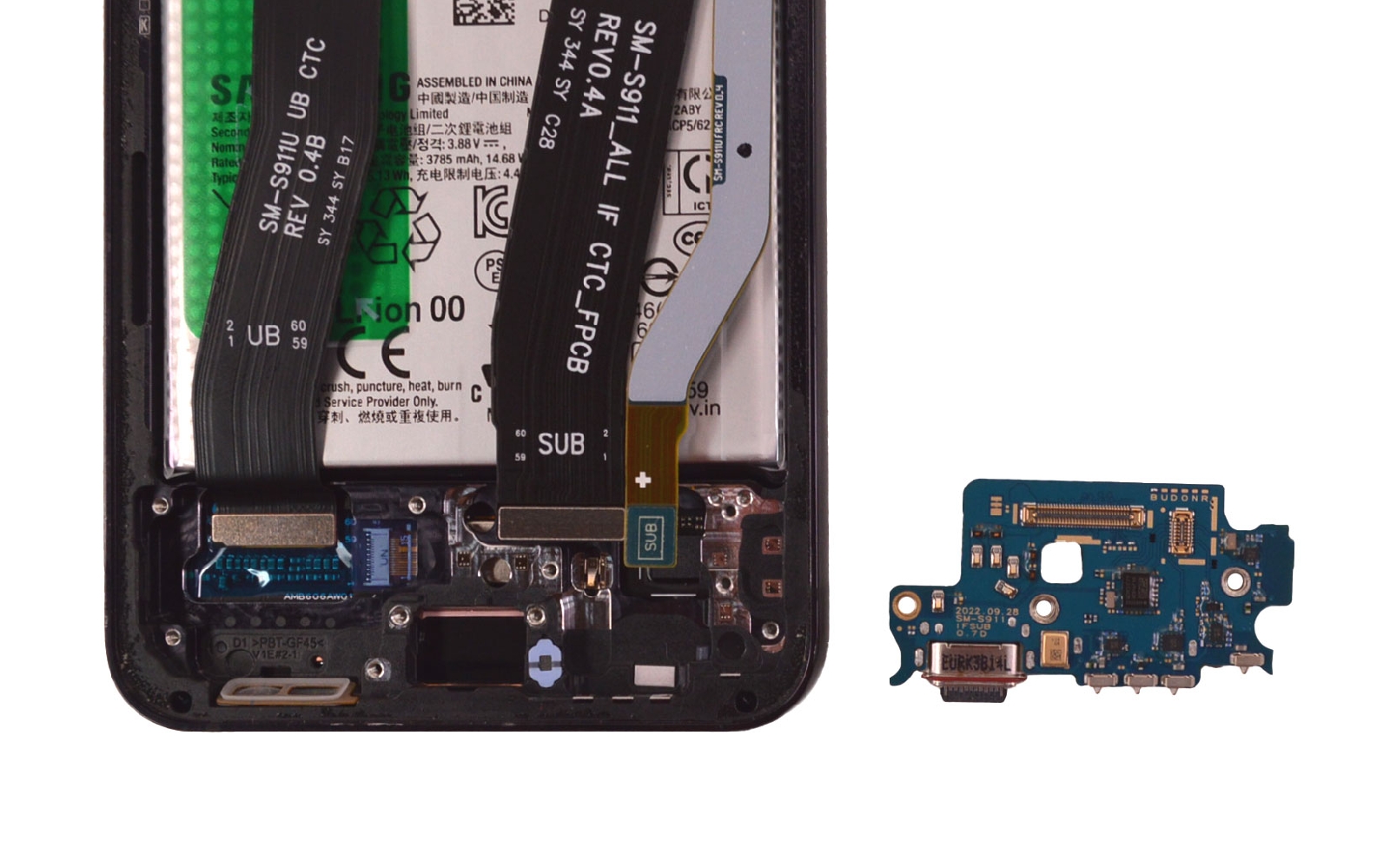

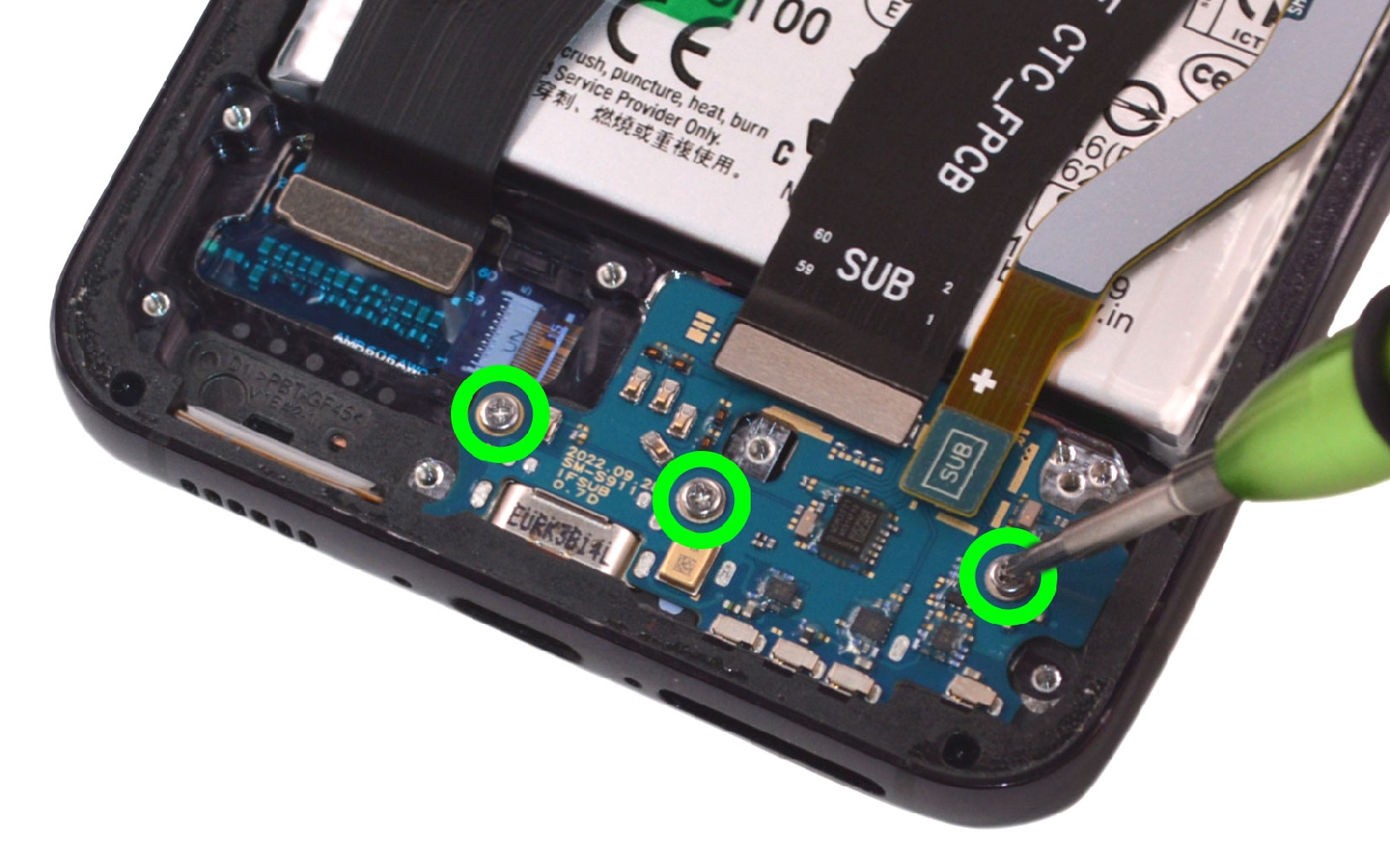

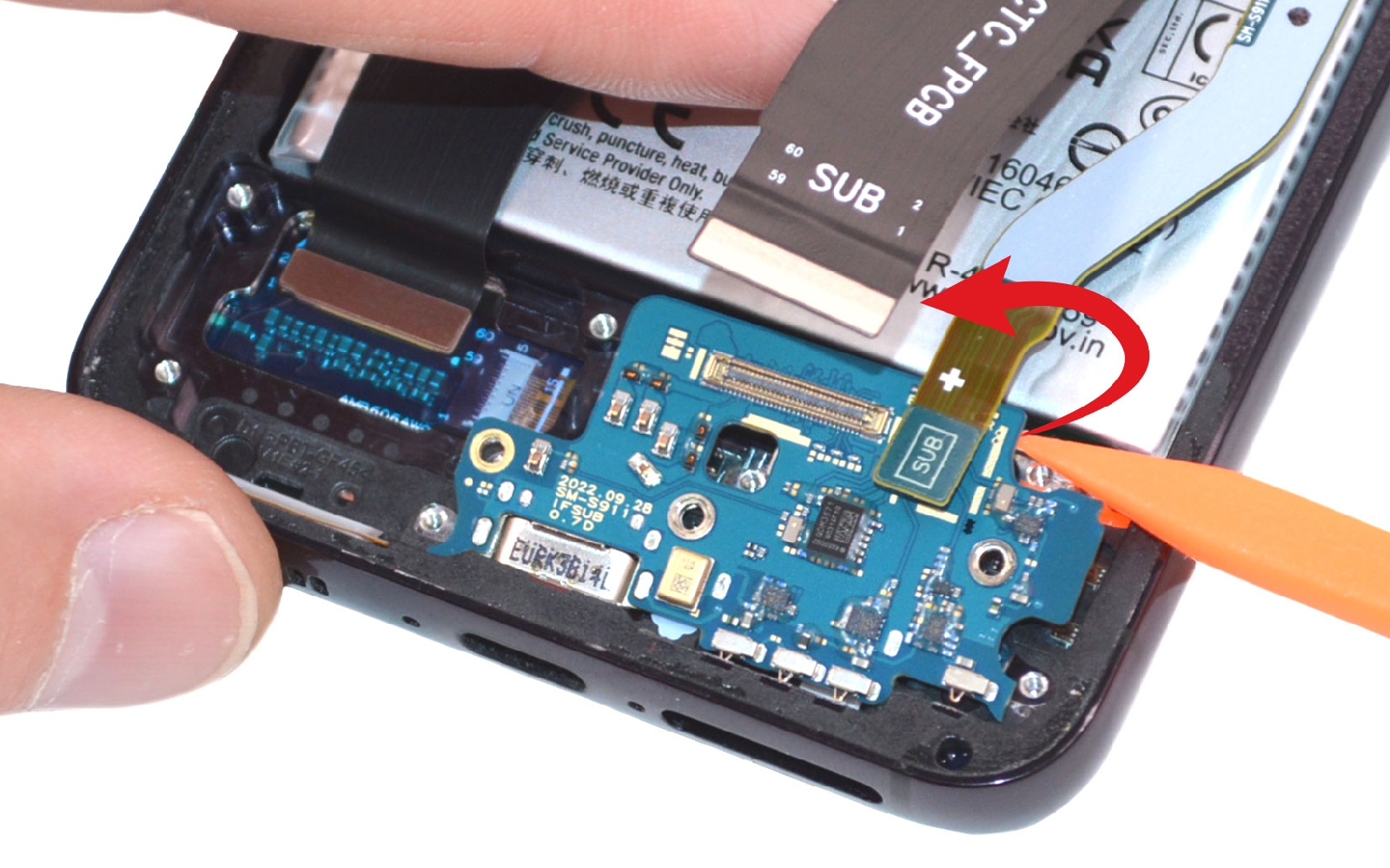

Etape 9 : Ôter le connecteur de charge
Dégagez les trois vis cruciforme du connecteur de charge avant de soulever celui-ci avec le spudger.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

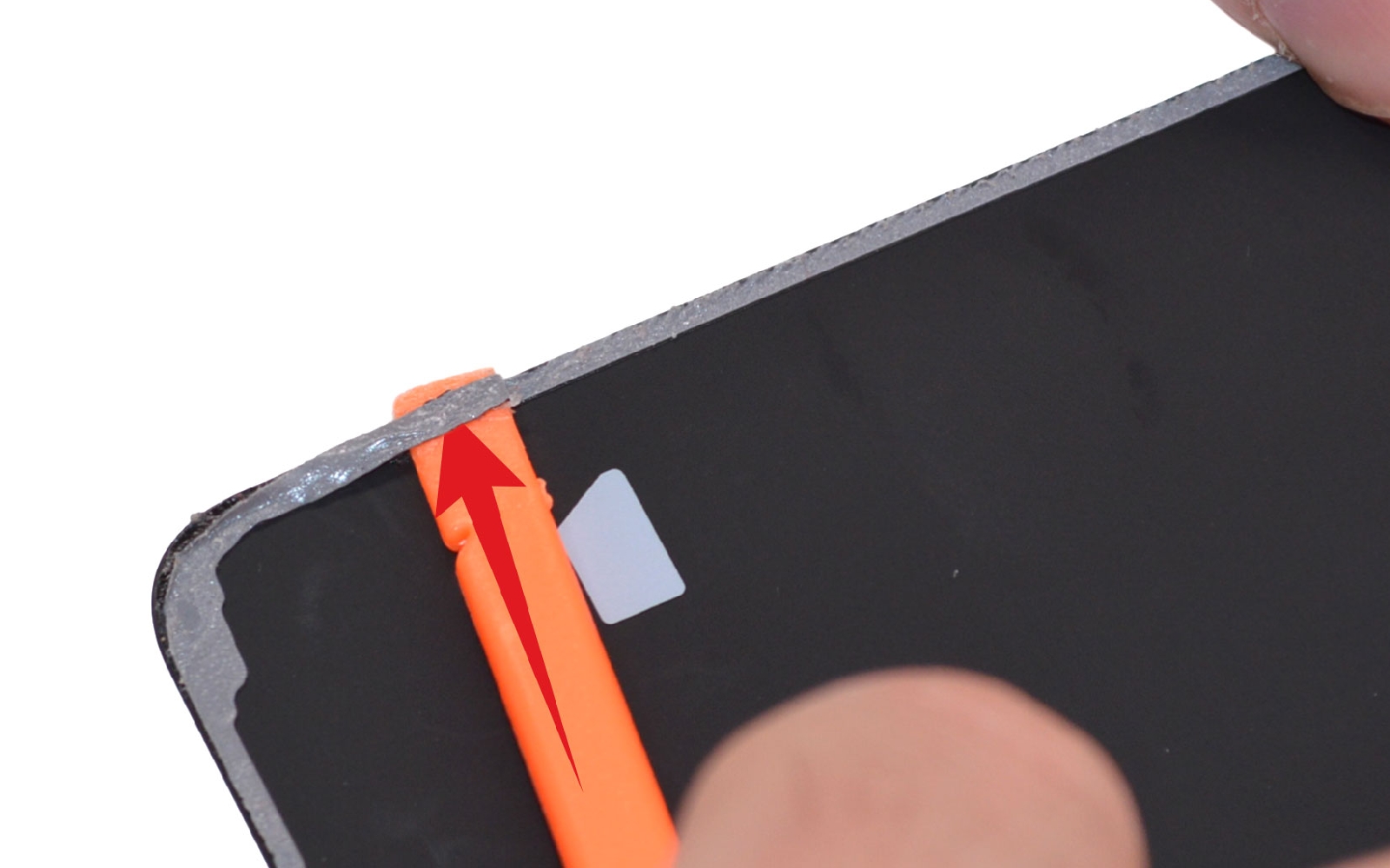

Conseils pour le remontage
Remontez chaque élément de votre appareil en suivant le tutoriel dans le sens contraire.
Testez le nouveau composant avant de refermer entièrement votre smartphone.

Si tout est ok, nettoyez la vitre arrière des résidus de stickers avant d'appliquer un filet de colle sur tout le rebord du châssis.
Installez la vitre arrière pour refermer votre Galaxy S23 et laissez la colle sécher en plaçant le téléphone sous presse à l'aide de gros livres ou de pinces métalliques vendues sur Brico-phone.
