Comment remplacer le bloc écran sur Galaxy S22 plus

Temps estimé : 45 min
Difficulté : 2.5/5
Note de réparabilité : 12/20
Galaxy S22 plus | Temps estimé : 45 min | Difficulté : 2.5/5

Vous avez accidentellement endommagé l'écran de votre Galaxy S22 Plus, et vous souhaitez le remplacer vous-même ? Ne vous inquiétez pas, nous sommes là pour vous guider pas à pas dans cette opération. Le Galaxy S22 + est un smartphone haut de gamme doté d'un écran AMOLED spectaculaire, et remplacer cet élément est essentiel pour restaurer la qualité visuelle et la réactivité de votre appareil.

Dans ce tutoriel, nous allons vous montrer comment remplacer le bloc écran complet de votre Galaxy S22+ de manière simple et efficace, en utilisant les outils et les techniques adaptés. Ce guide est conçu pour être accessible à tous, même si vous n'avez jamais effectué de réparation sur un smartphone auparavant.Nous vous recommandons toutefois de suivre attentivement chaque étape et de prendre votre temps pour éviter toute erreur.

Avant de commencer, assurez-vous d'avoir bien préparé votre espace de travail, et de disposer de toutes les pièces détachées et des outils nécessaires. Une fois prêt, vous serez en mesure de redonner une seconde vie à votre Galaxy S22 Plus en un rien de temps !

Diagnostic

›  Ecran endommagé, rayé...
›  Tactile ne fonctionne plus.
›  Affichage présente des traits, tâches...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran OLED compatible pour Samsung Galaxy S22+ Noir
184,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

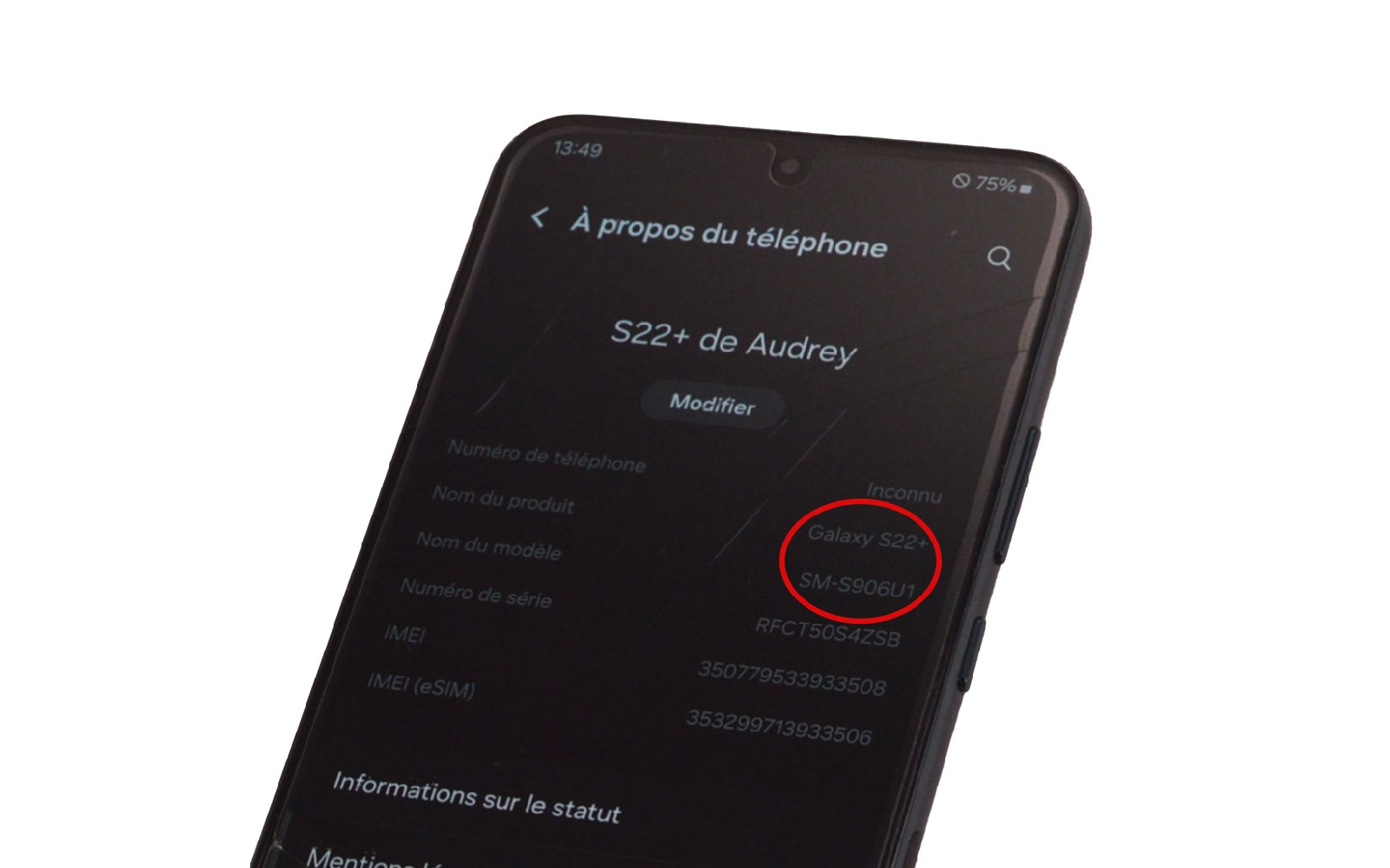

Avant de commencer, il est essentiel de vérifier le numéro de modèle de votre appareil. Pour cela, deux options s'offrent à vous : soit vous avez conservé la petite étiquette située à l'arrière de votre téléphone, soit vous pouvez trouver cette information dans les paramètres de votre Samsung. Ce numéro est crucial pour commander les pièces détachées appropriées et suivre le bon tutoriel de réparation.

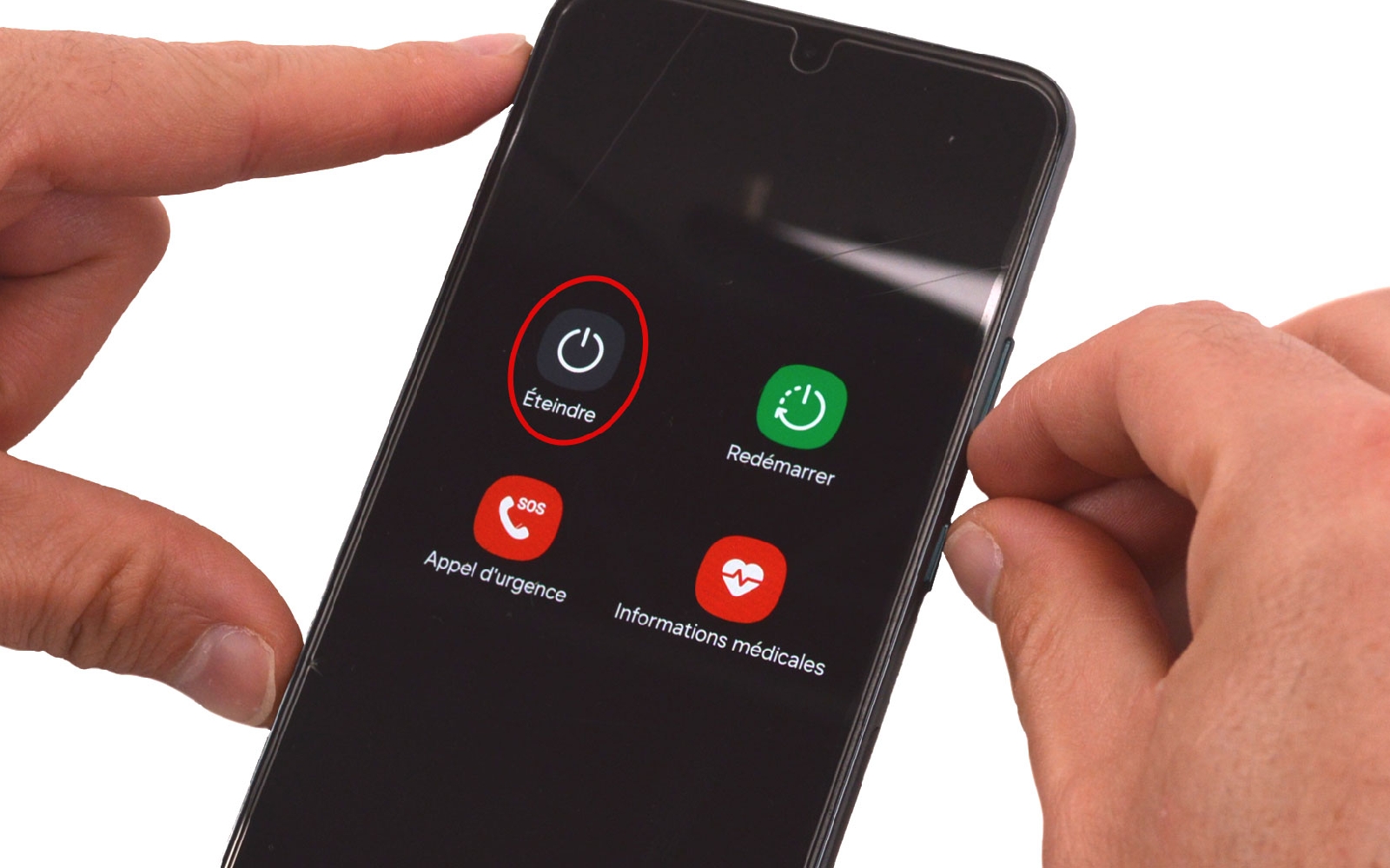

Une fois votre commande reçue, installez-vous dans un endroit calme avec tous les outils nécessaires à portée de main. Pour débuter la réparation, éteignez votre téléphone en appuyant sur le bouton d'alimentation, puis en suivant les instructions affichées à l'écran.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

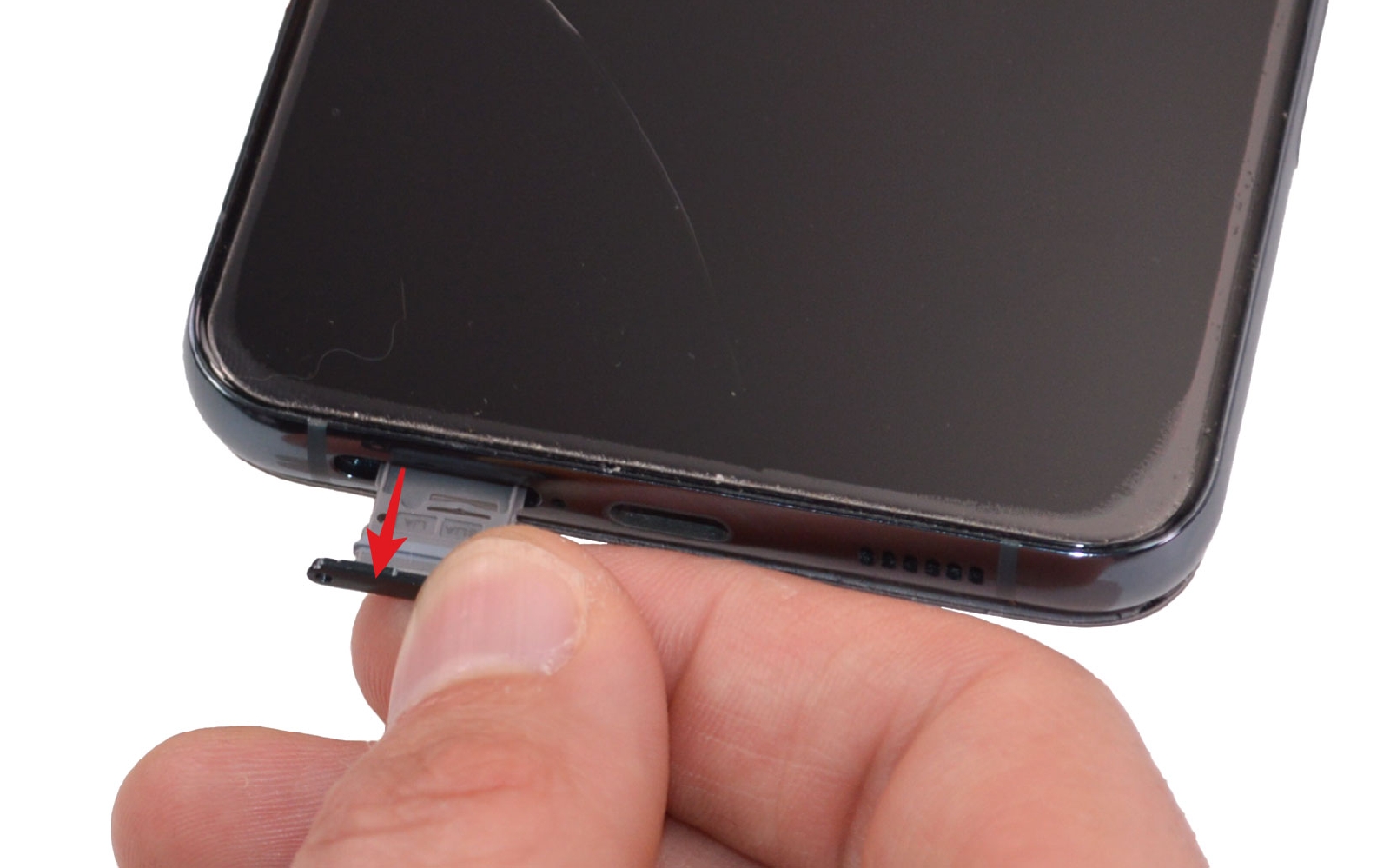

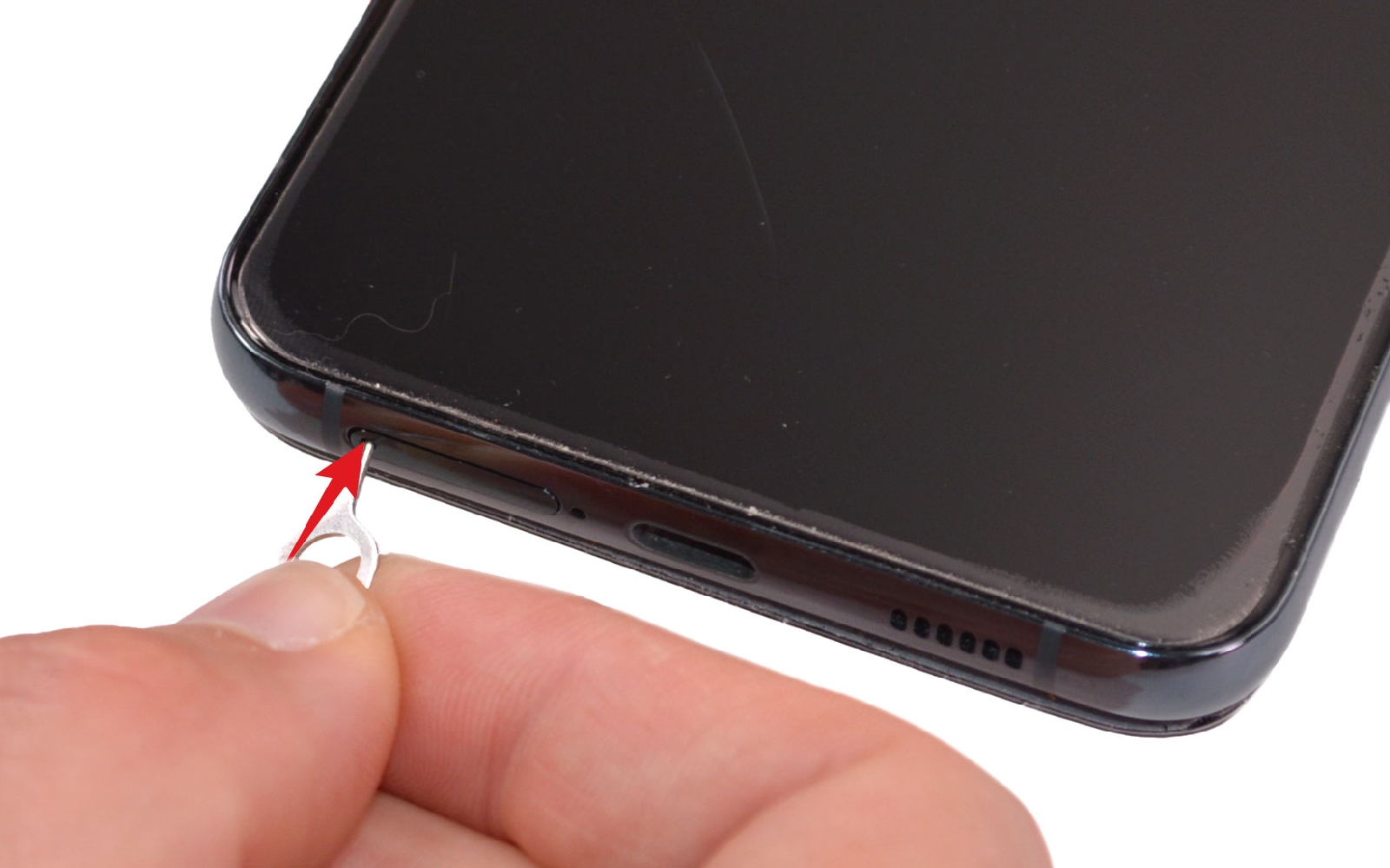

Etape 1 : Ejecter le tiroir SIM
Insérez l'outil SIM pour sortir le tiroir de la carte SIM et continuez la réparation.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

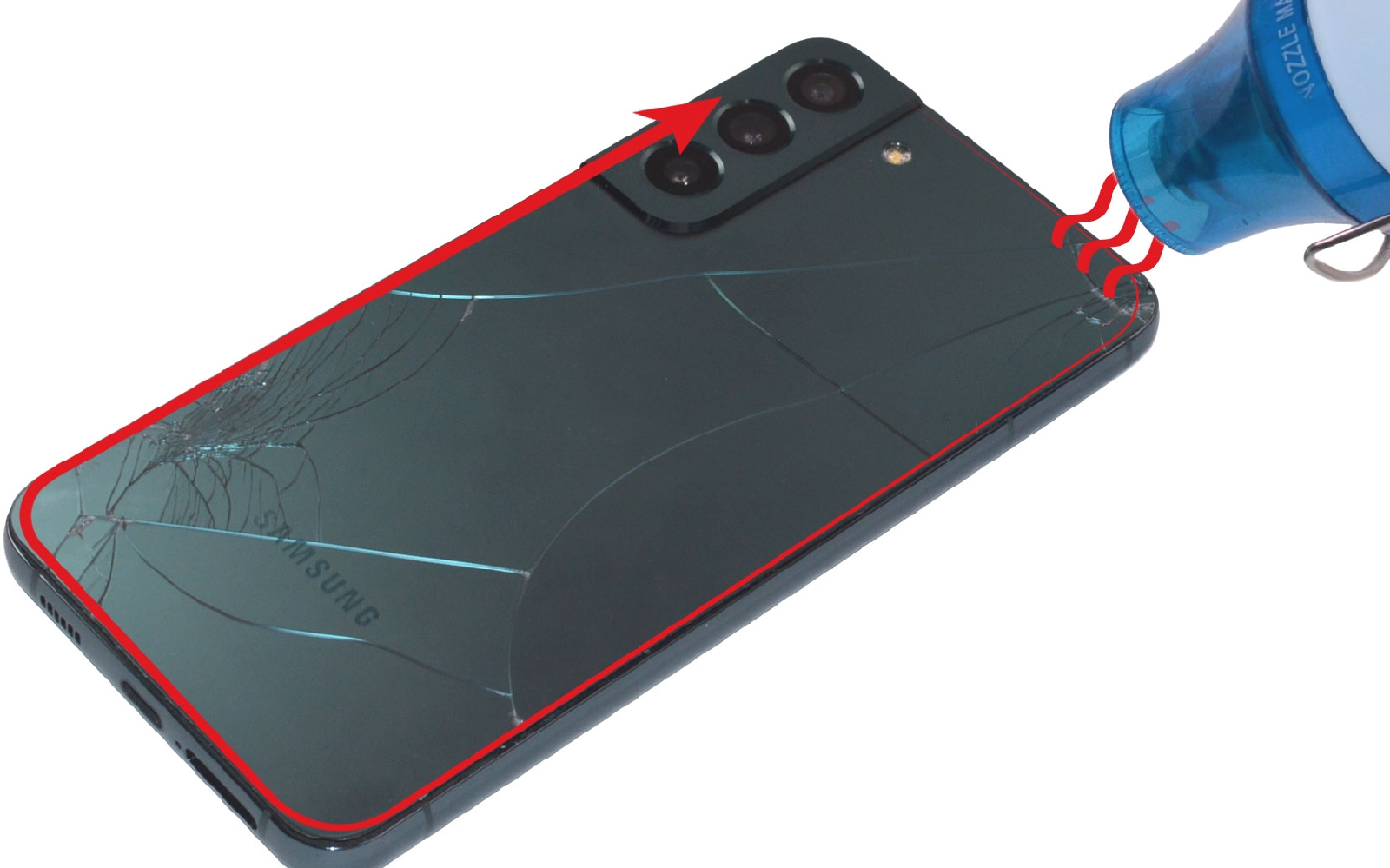

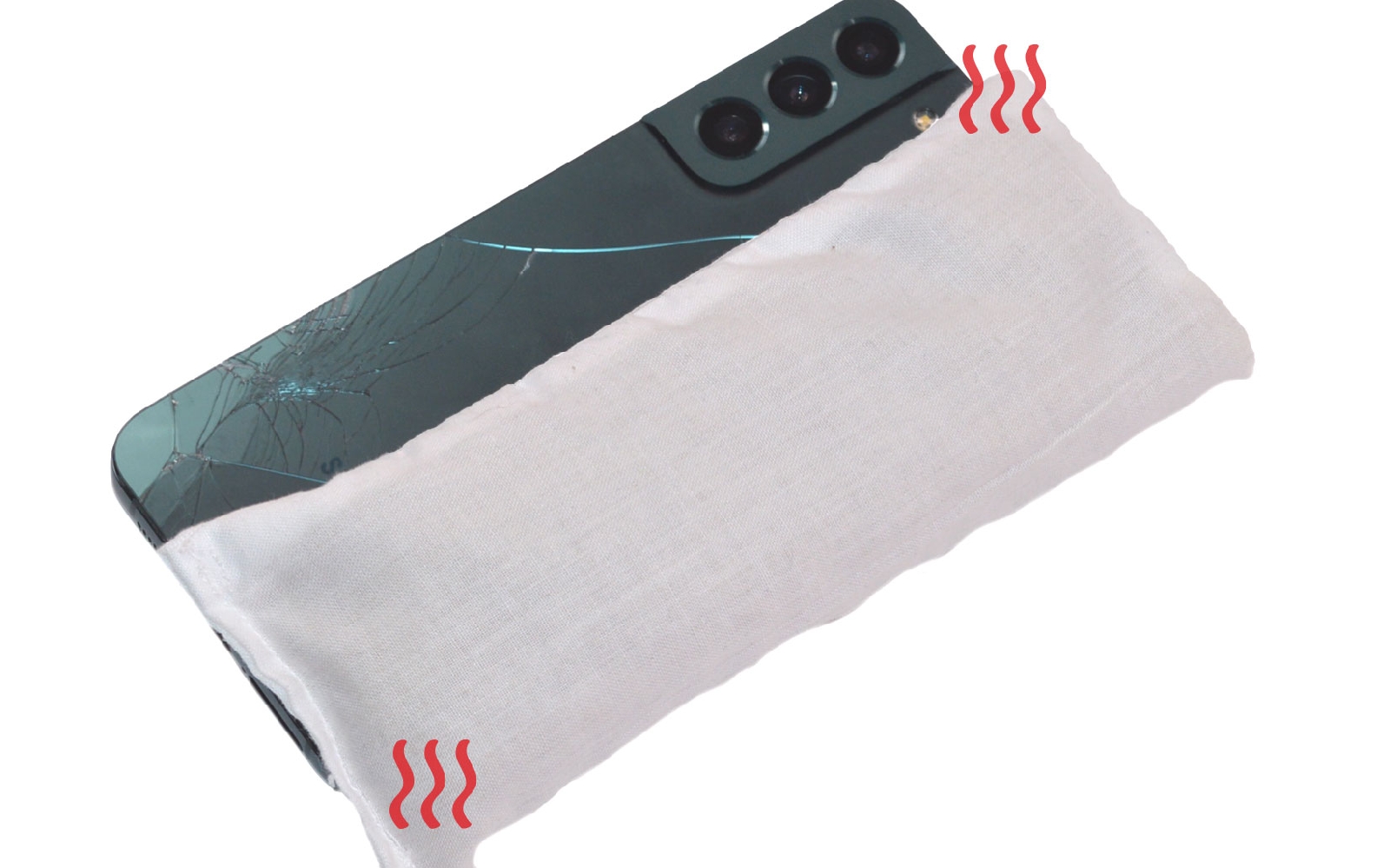

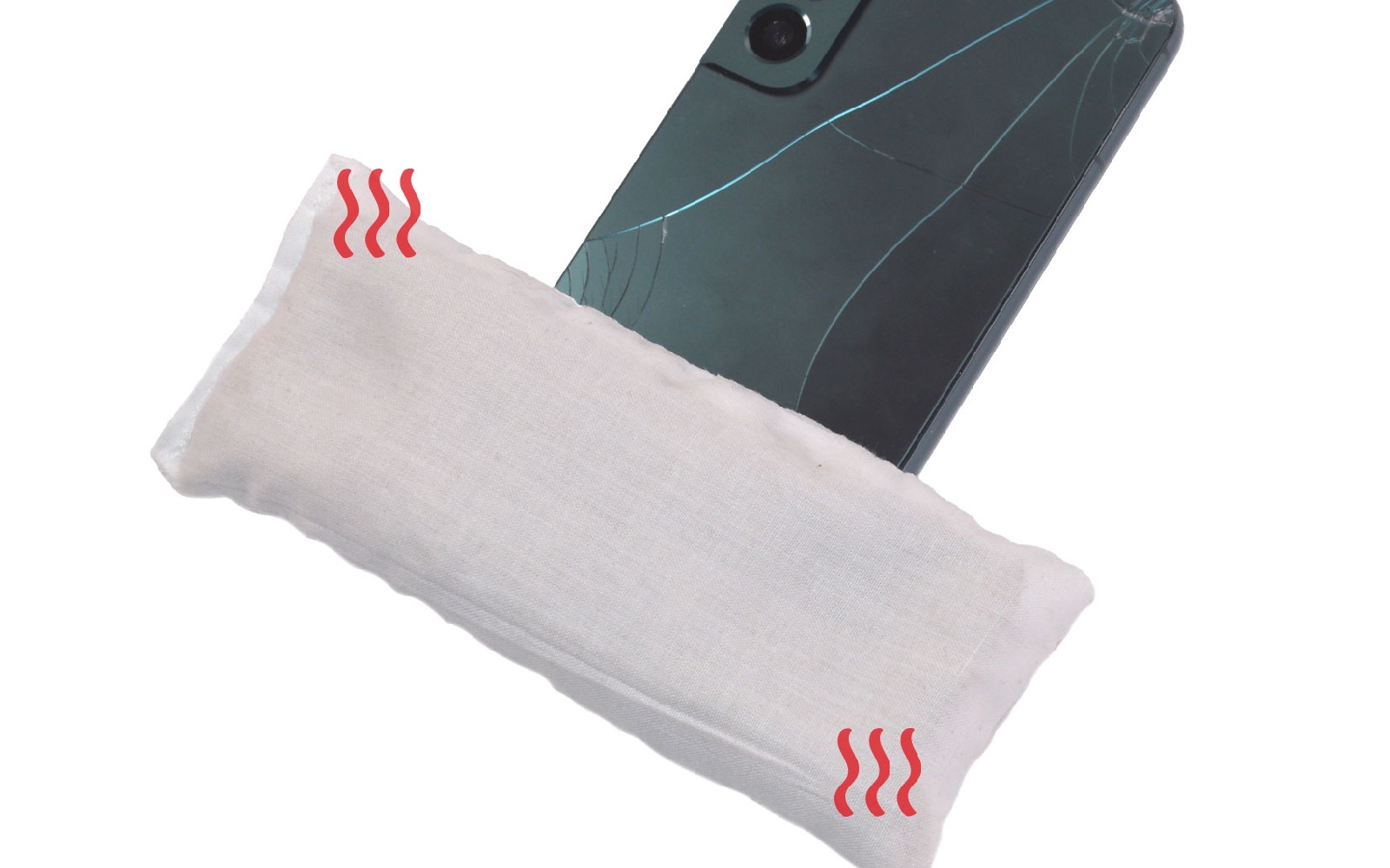

Etape 2 : Chauffer la vitre arrière
Pour chauffer l'arrière de votre téléphone, utilisez un coussin chauffant, un décapeur thermique ou un sèche-cheveux.

Si vous choisissez le coussin chauffant, passez-le au micro-ondes pendant environ 2 minutes avant de l'appliquer sur l'arrière de votre appareil. Pour les autres outils, allumez-les simplement et passez-les le long des bords de la vitre arrière àn une distance de 3-4 centimètres.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

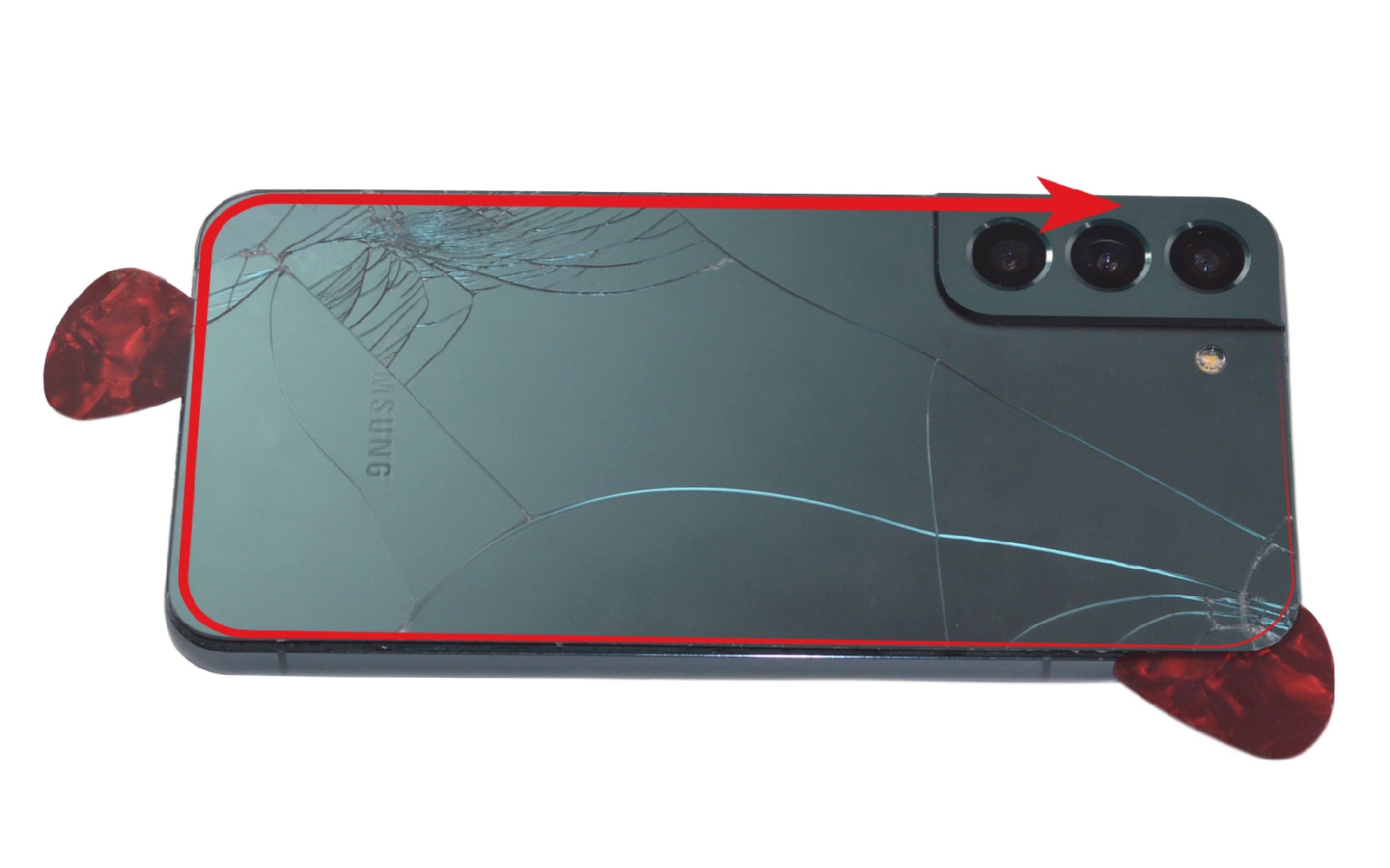

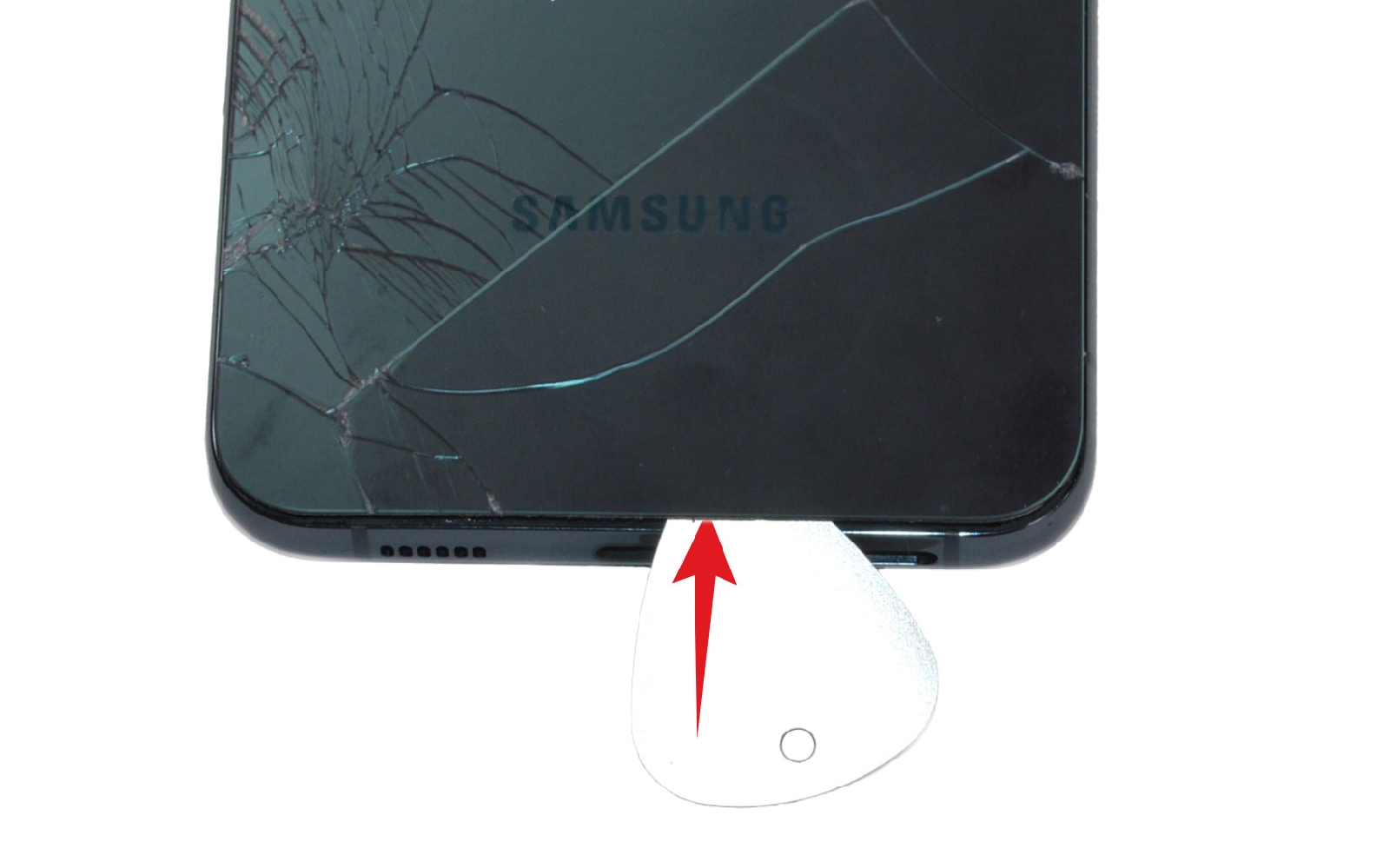

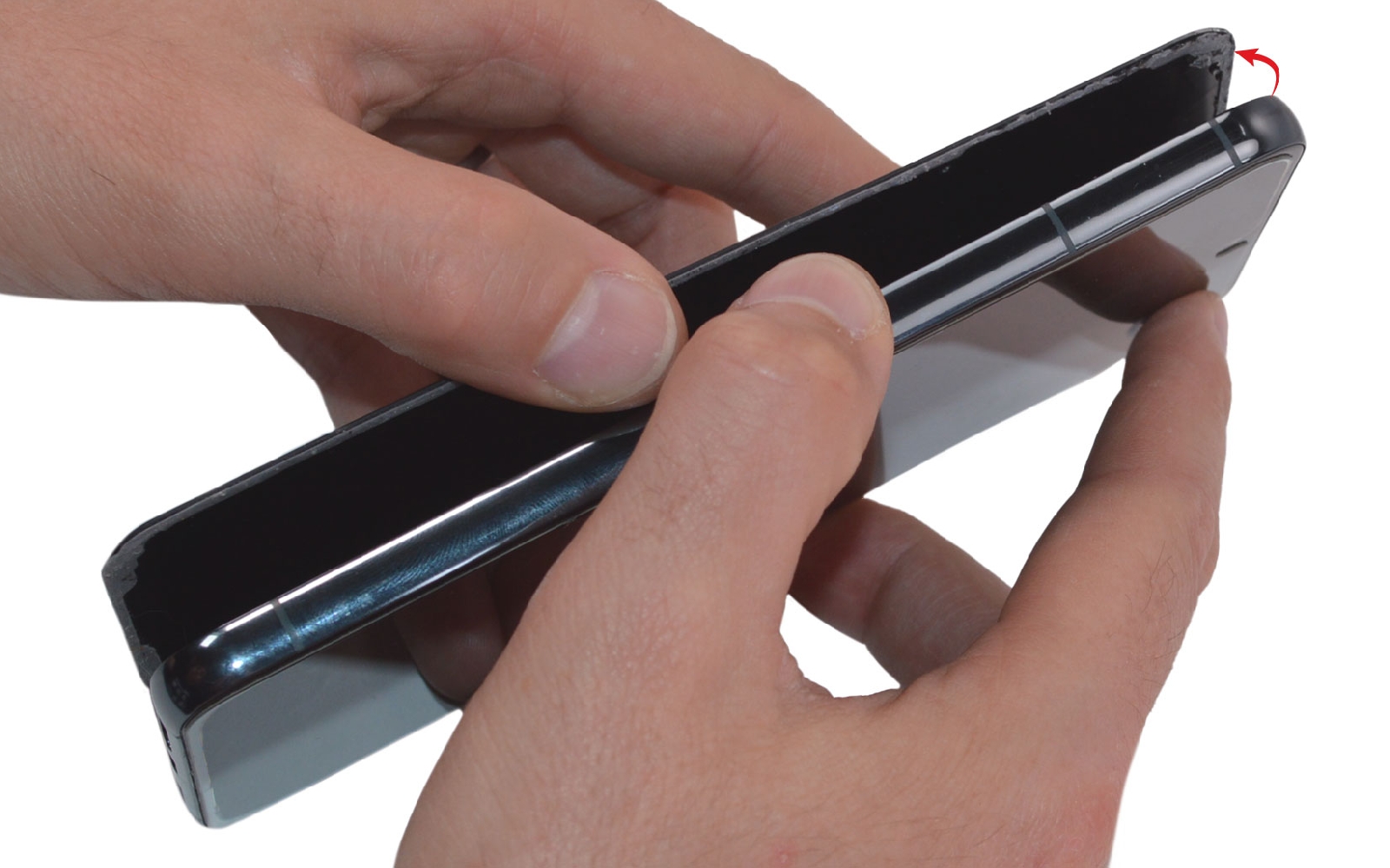

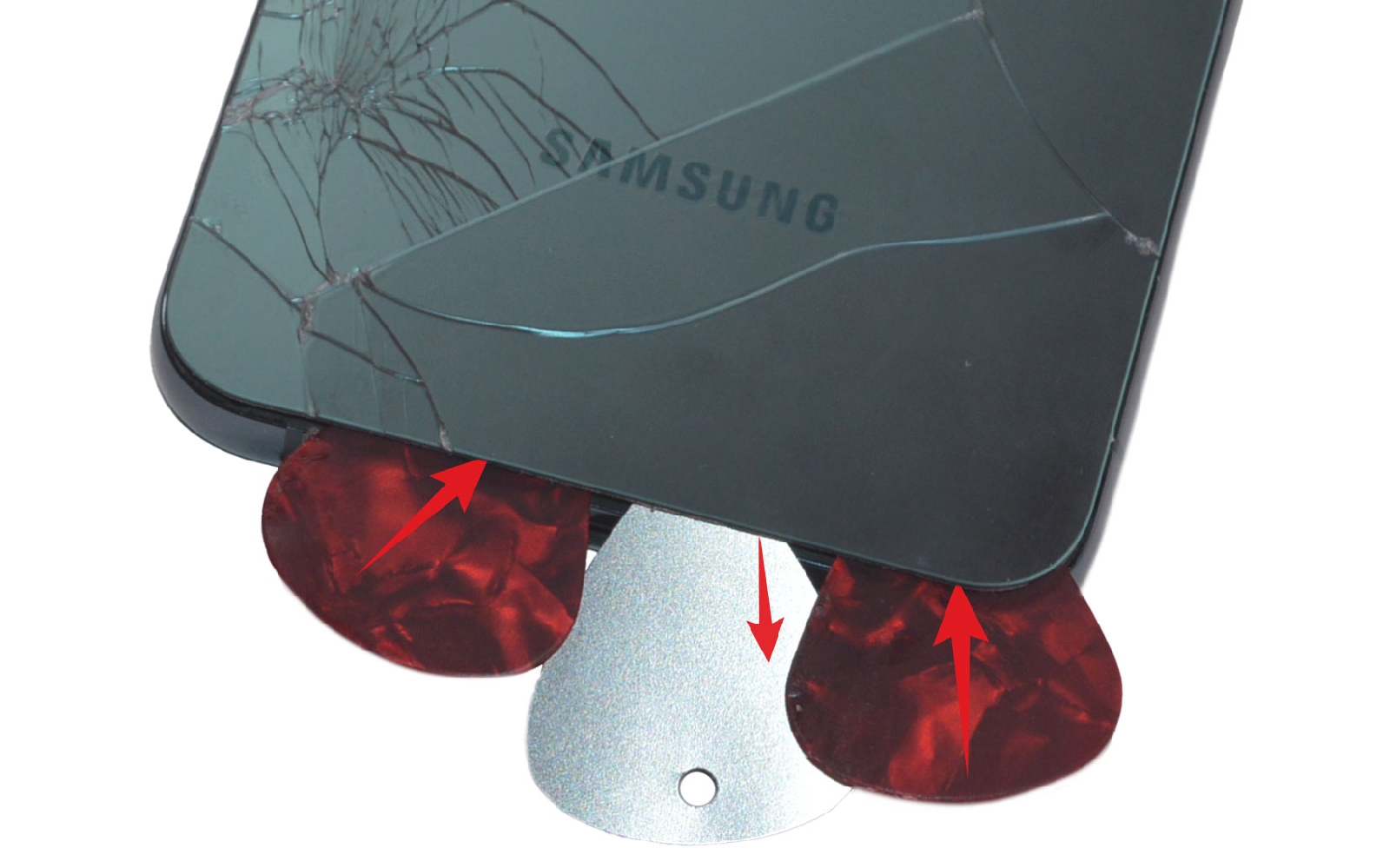

Etape 3 : Ouvrir le téléphone
Créez un interstice en insérant le médiator en métal troué entre la vitre arrière et le châssis. Remplacez le médiator par celui en plastique pour continuer le décollage.

Faites circuler les outils sur toute la longueur du téléphone pour décoller petit à petit la vitre arrière.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

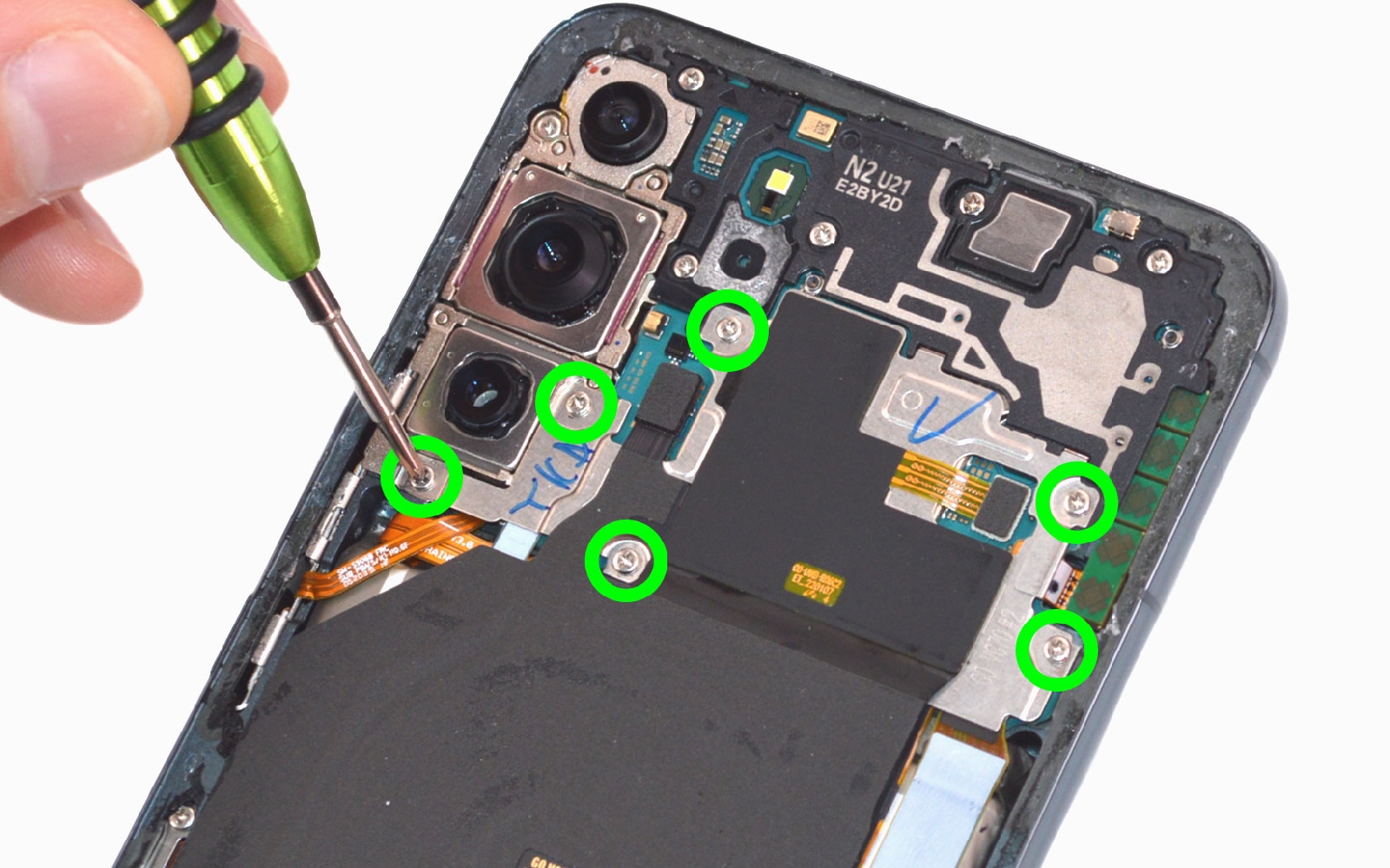

Etape 4 : Dévisser la plaquette NFC
Retirez les vis avec le tournevis cruciforme.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

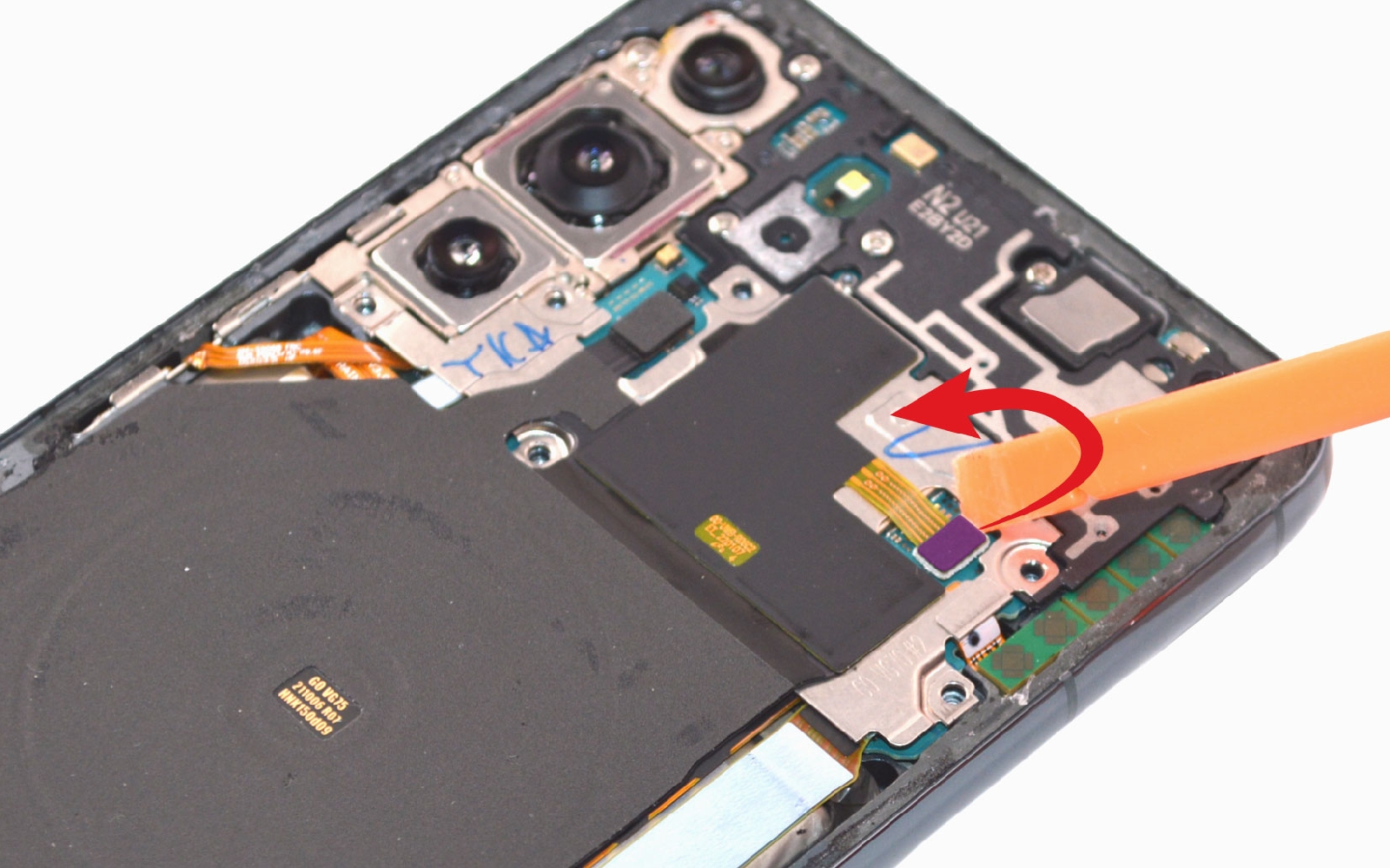

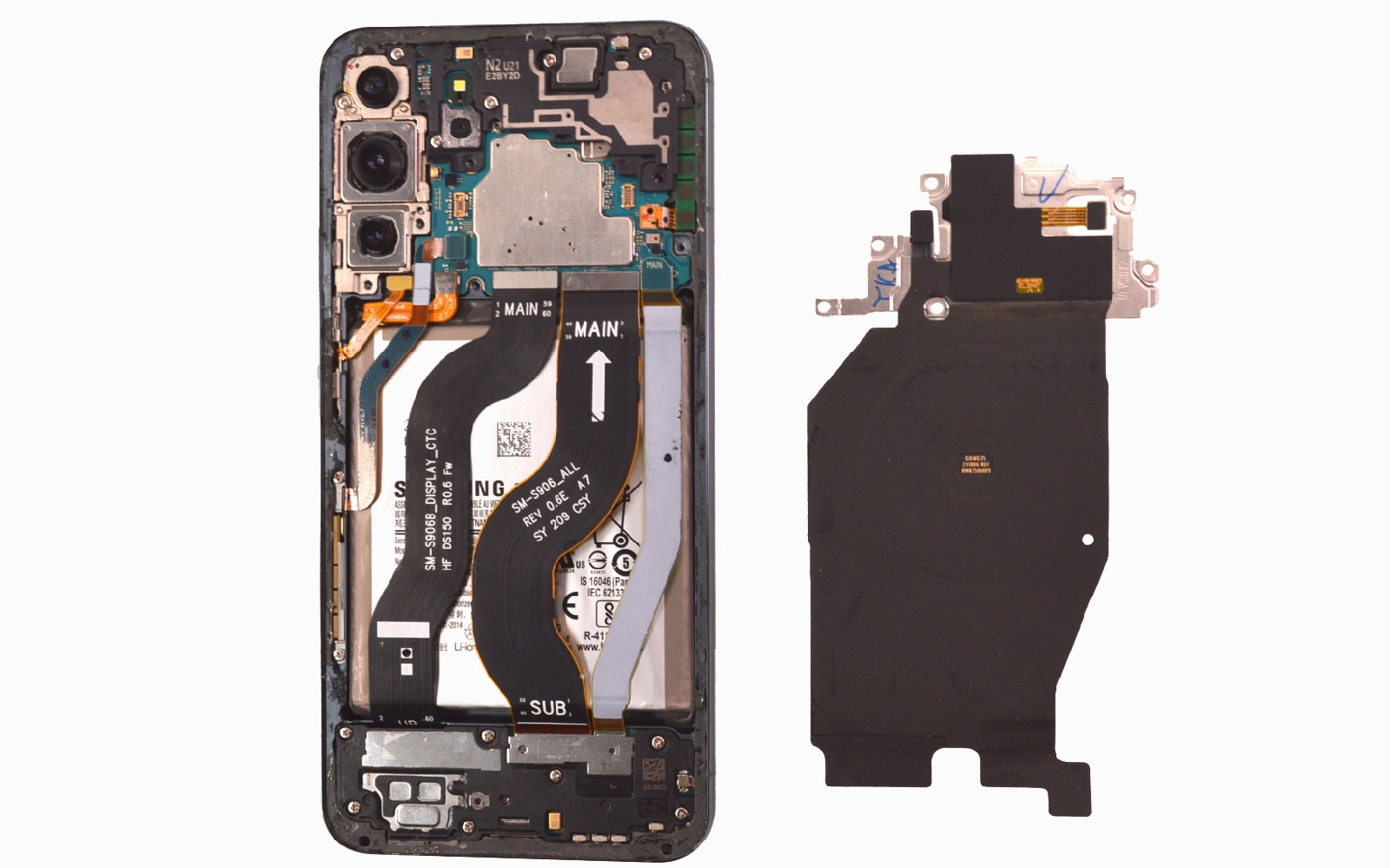

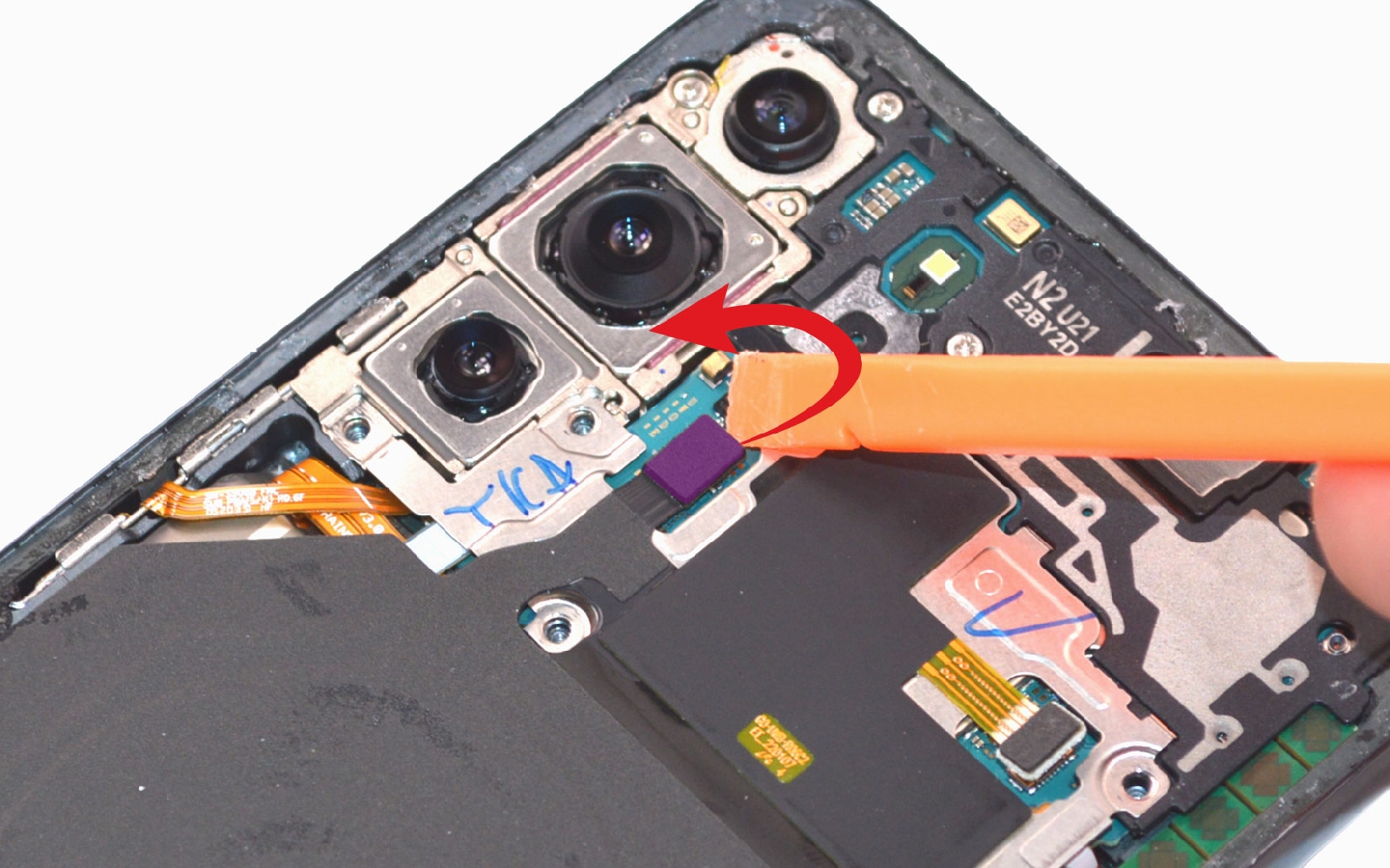

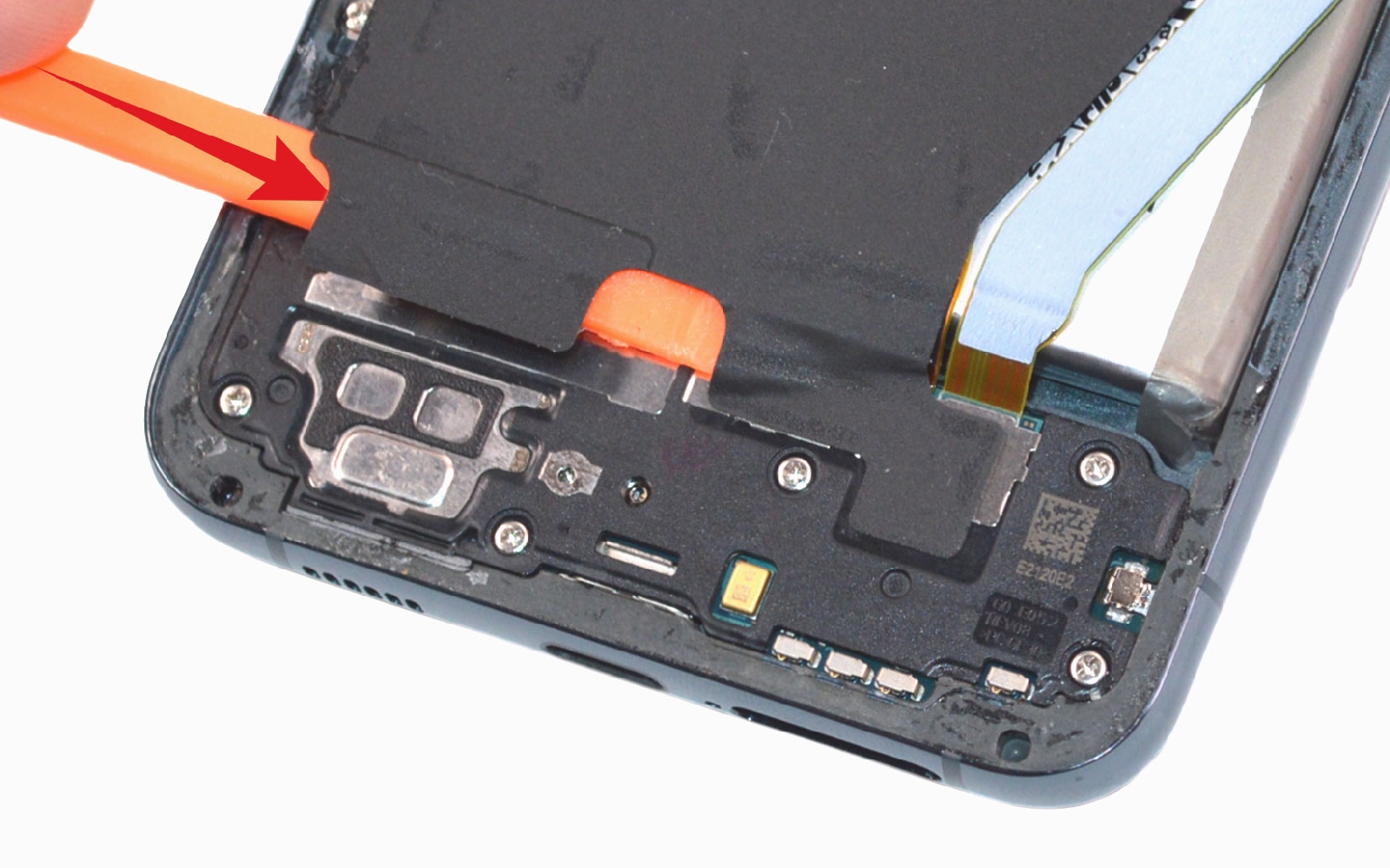

Etape 5 : Libérer la plaquette NFC
Débranchez les deux nappes de l'induction et décollez le bas de la nappe pour sortir le composant et passer à l'étape suivante.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

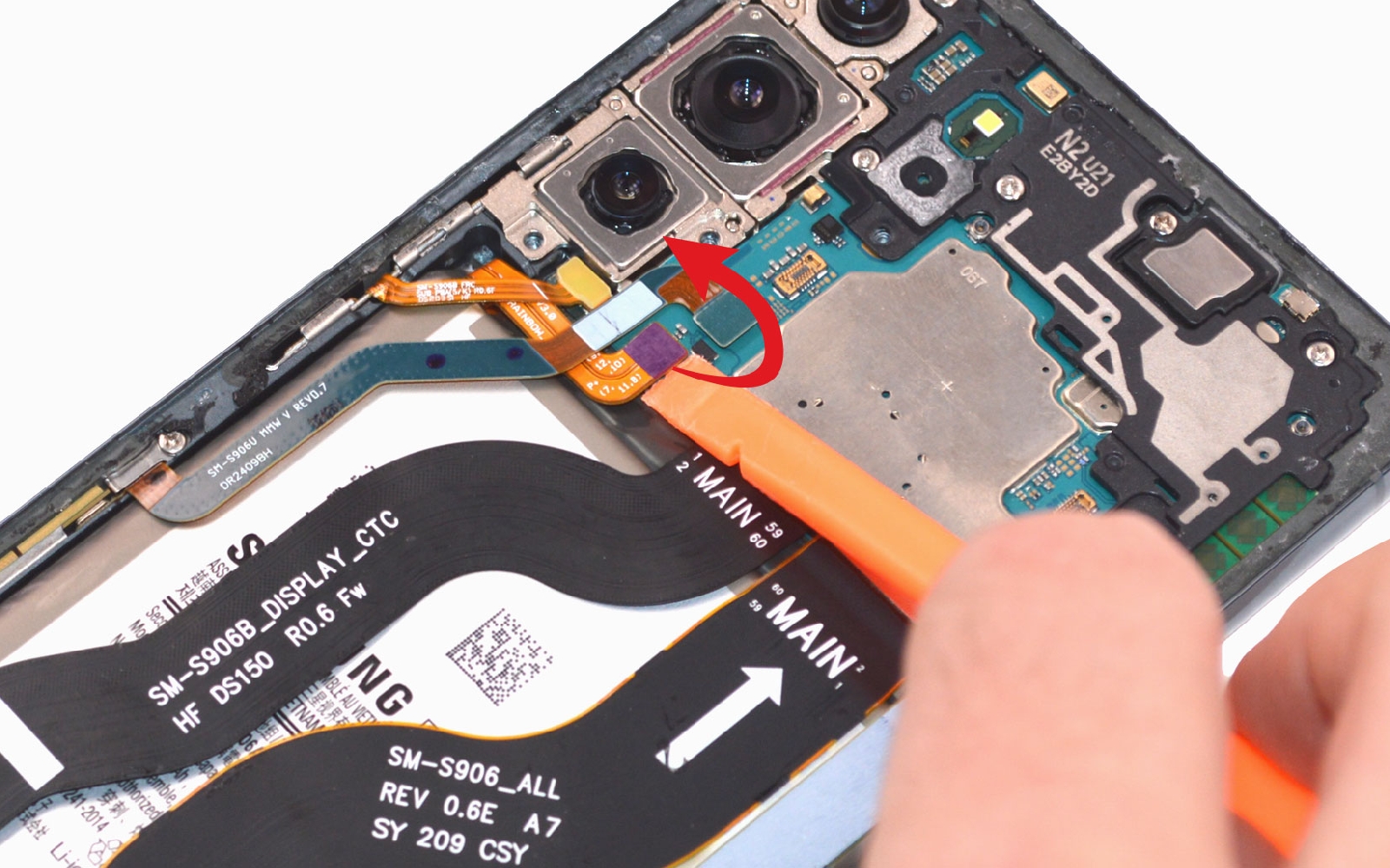

Etape 6 : Déconnecter la batterie
Glissez le spudger sous la nappe de la batterie pour la déconnecter.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

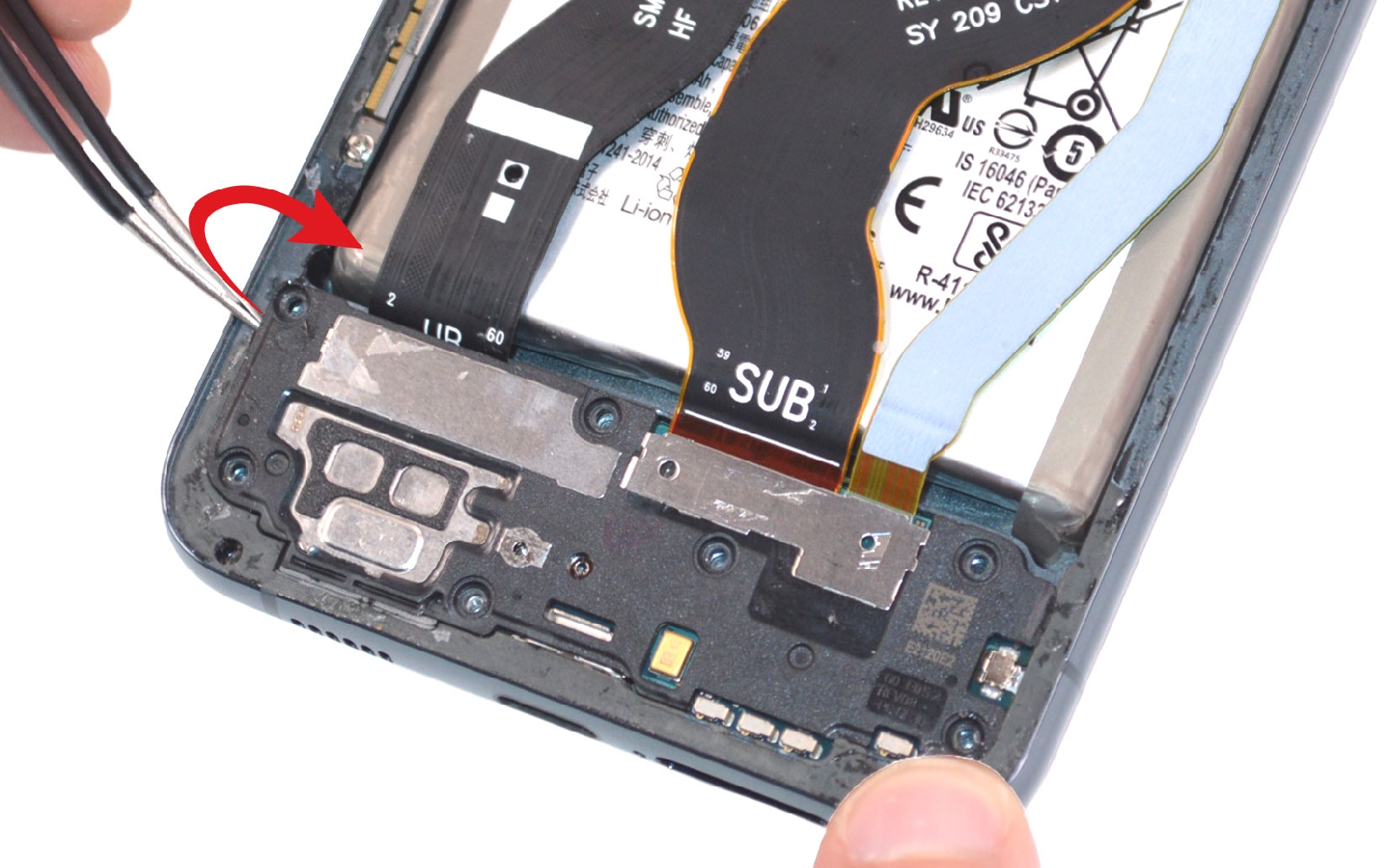

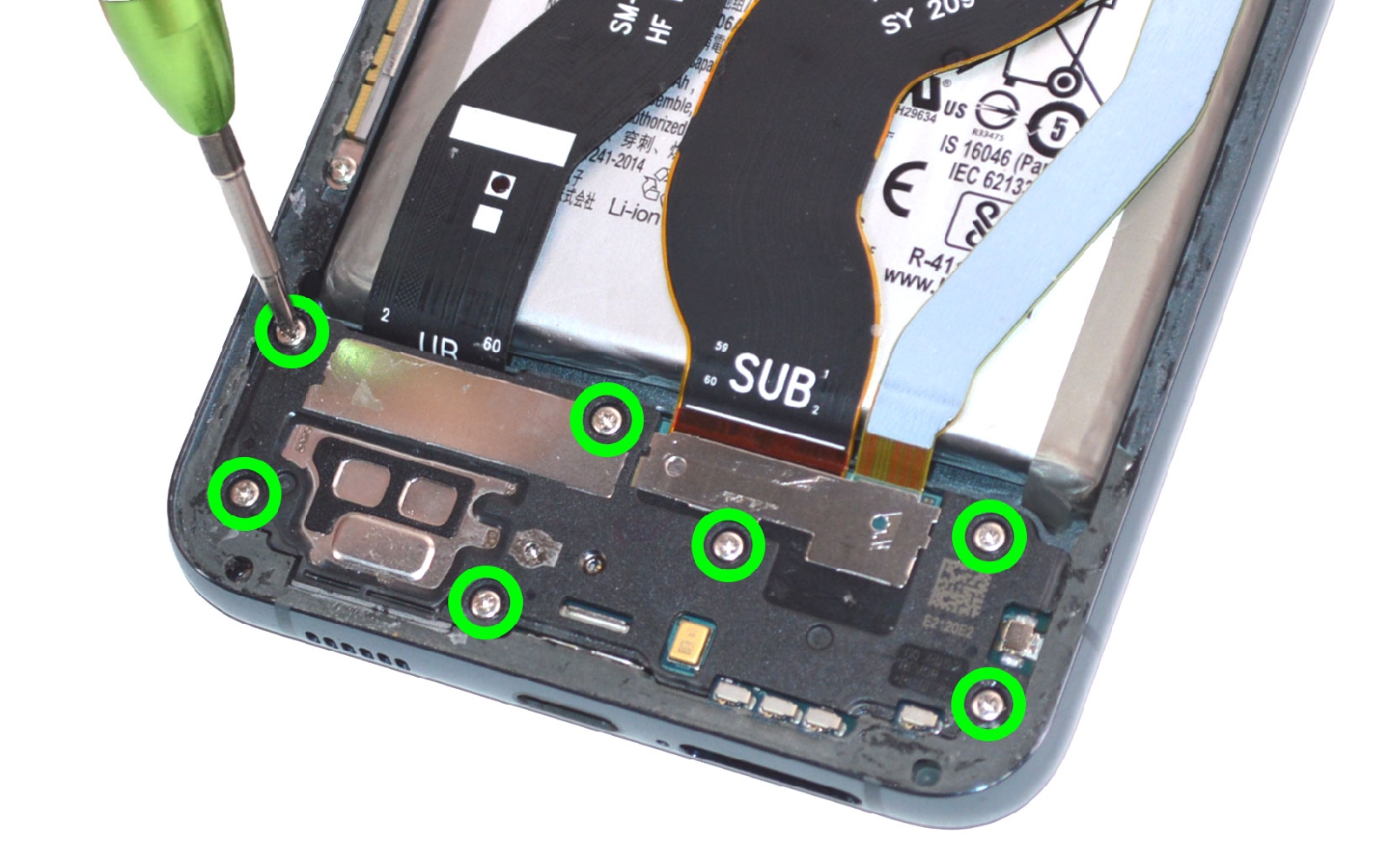

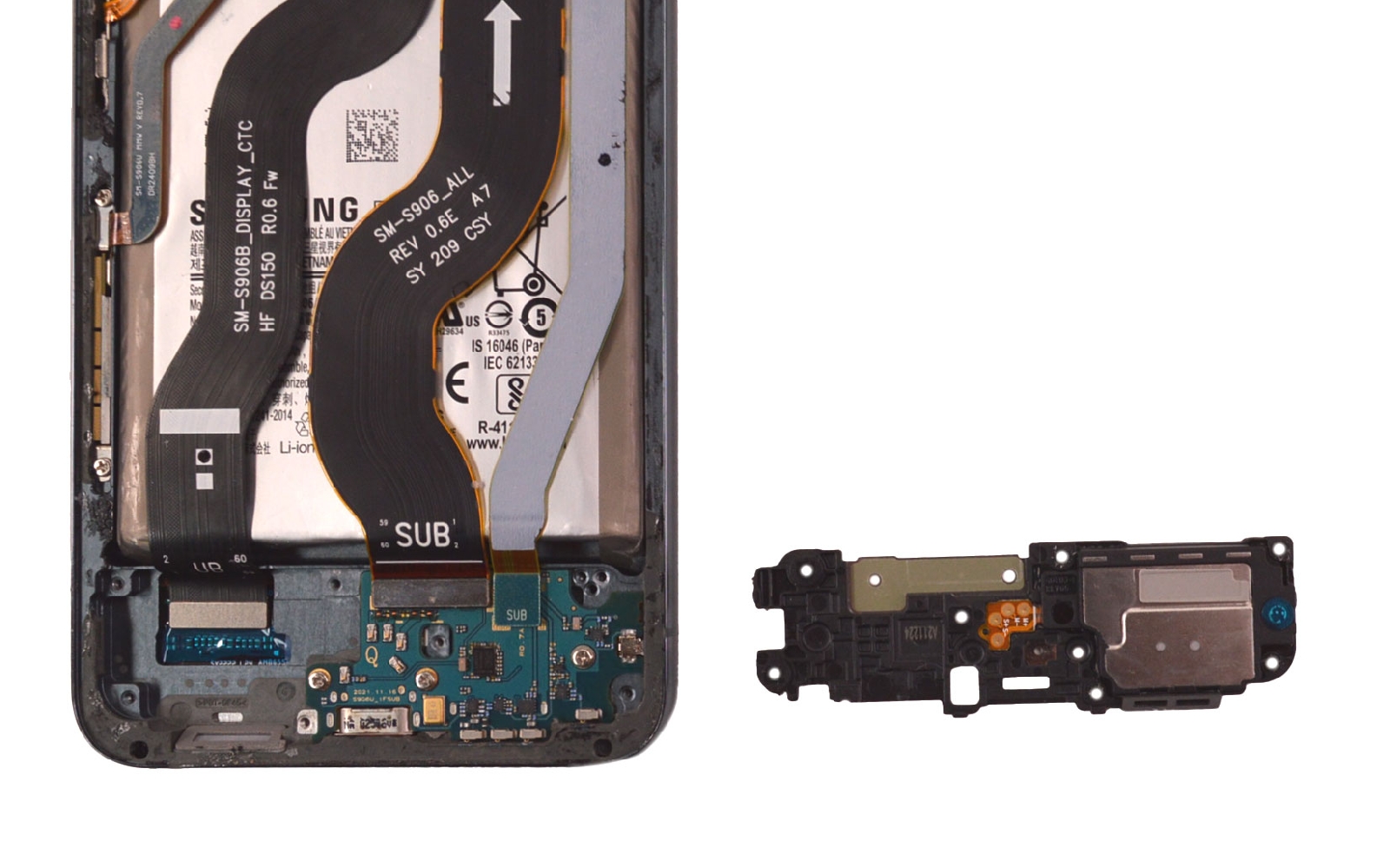

Etape 7 : Ôter le haut-parleur externe
Reprenez le tournevis cruciforme pour sortir les vis du bas de votre Galaxy S22 Plus. Ensuite, il vous faut introduire la pointe de la pincette sur le bord du haut-parleur externe pour le déclipser et l'extraire du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

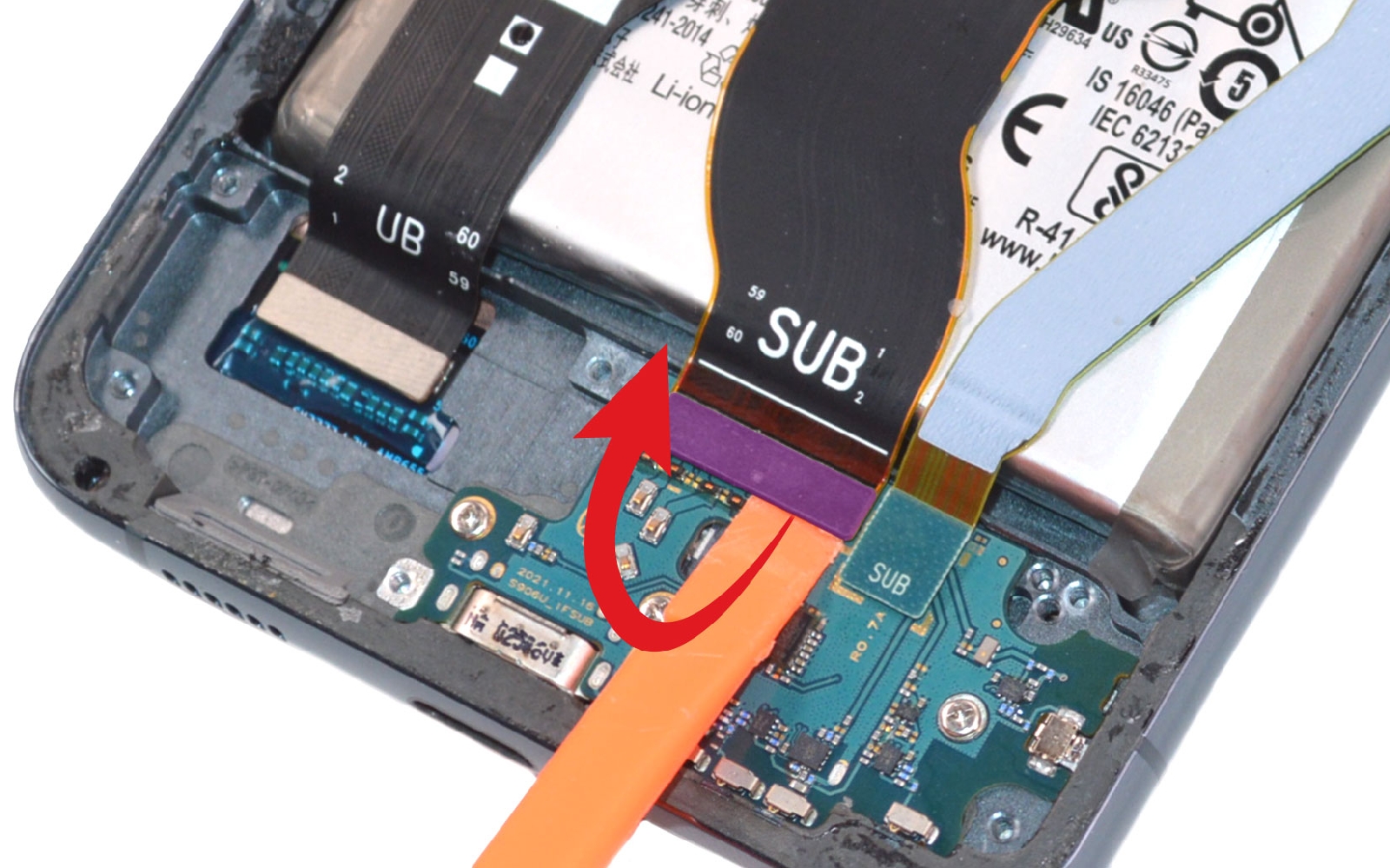

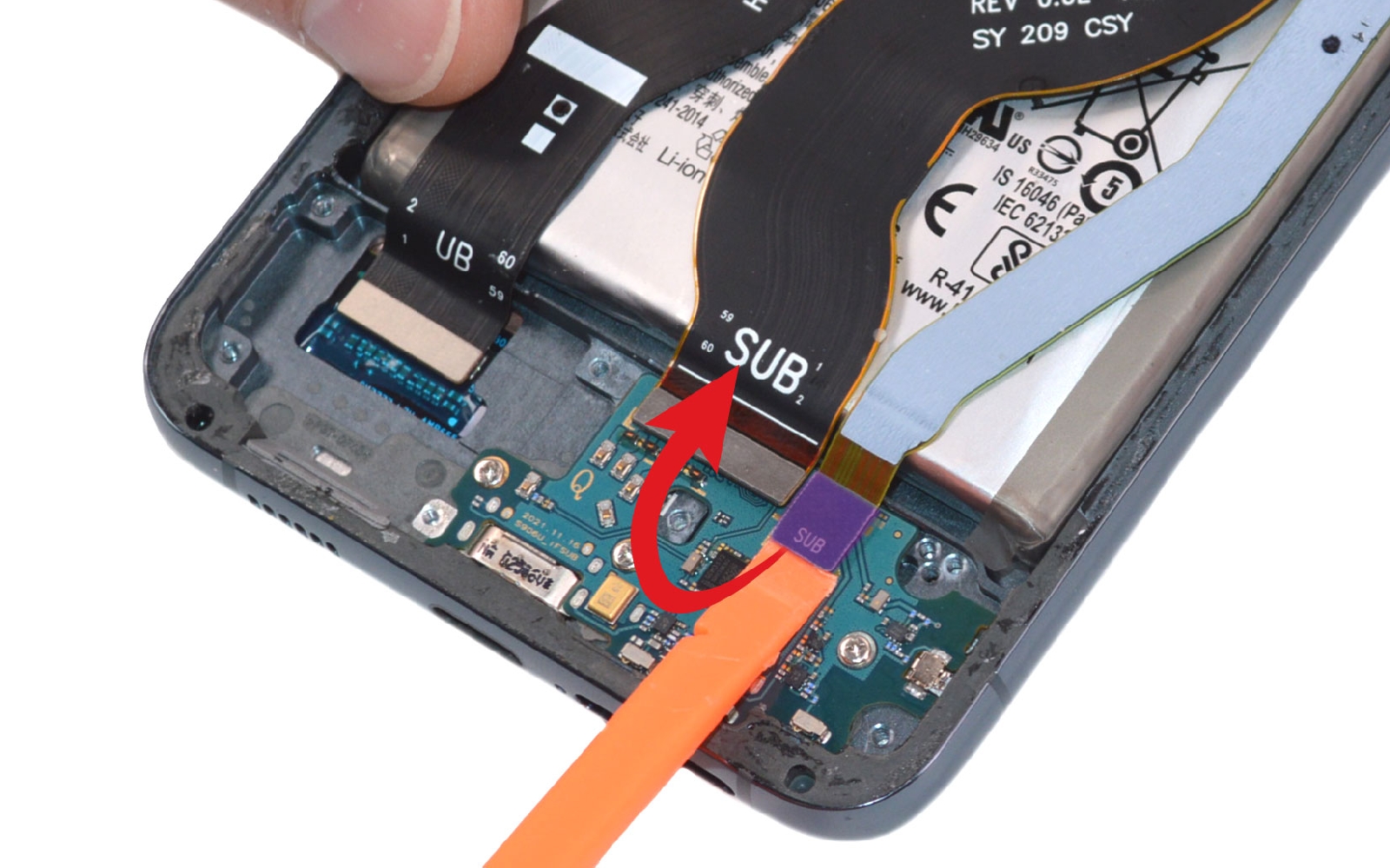

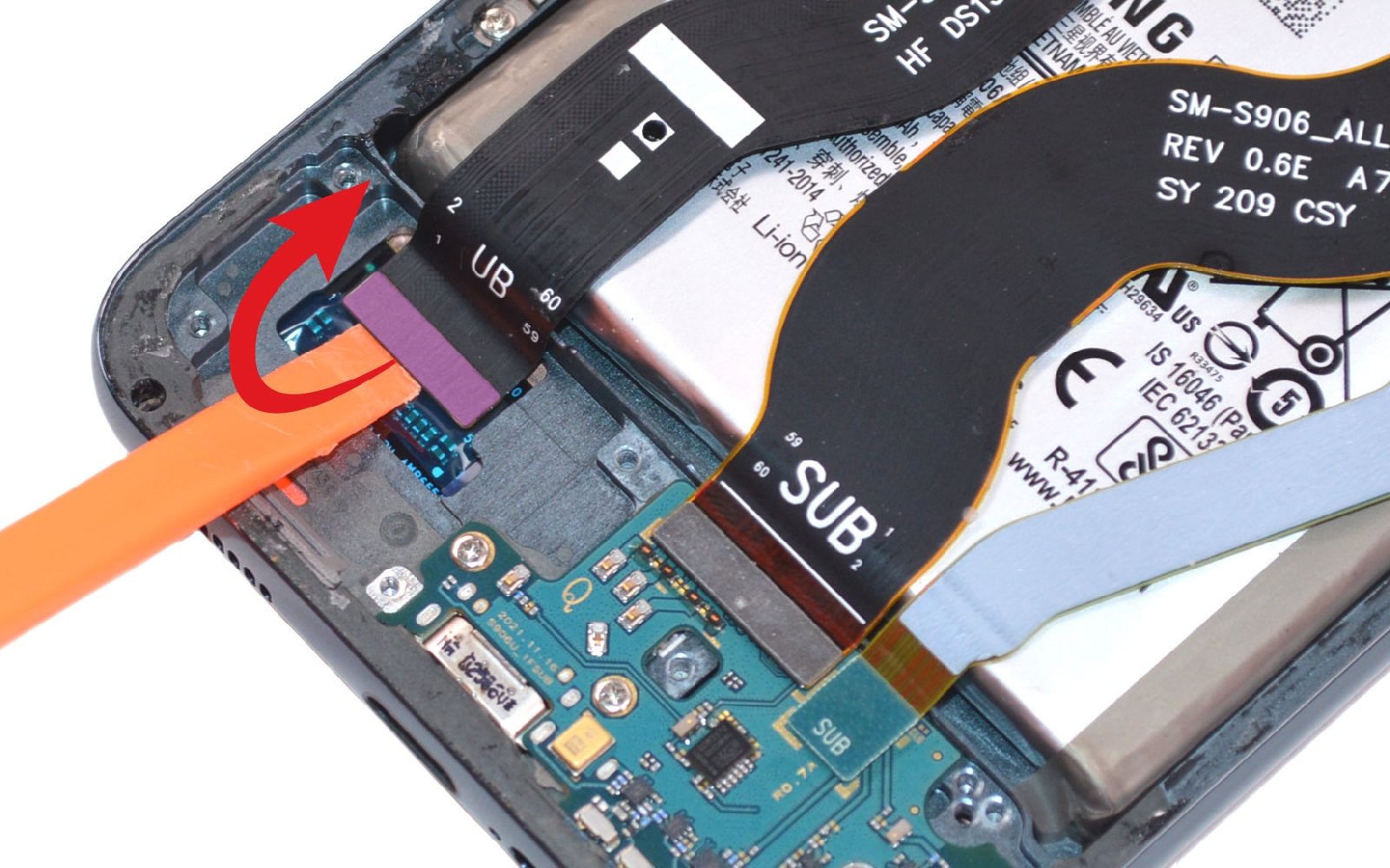

Etape 8 : Débrancher les rallonges du connecteur de charge
Déconnectez les nappes des rallonges d'interconnexion.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Retirer les rallonges d'interconnexion
Comme pour l'étape précédente, débranchez les secondes extrémités des rallonges d'interconnexion afin de pouvoir les mettre par la suite de coté.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

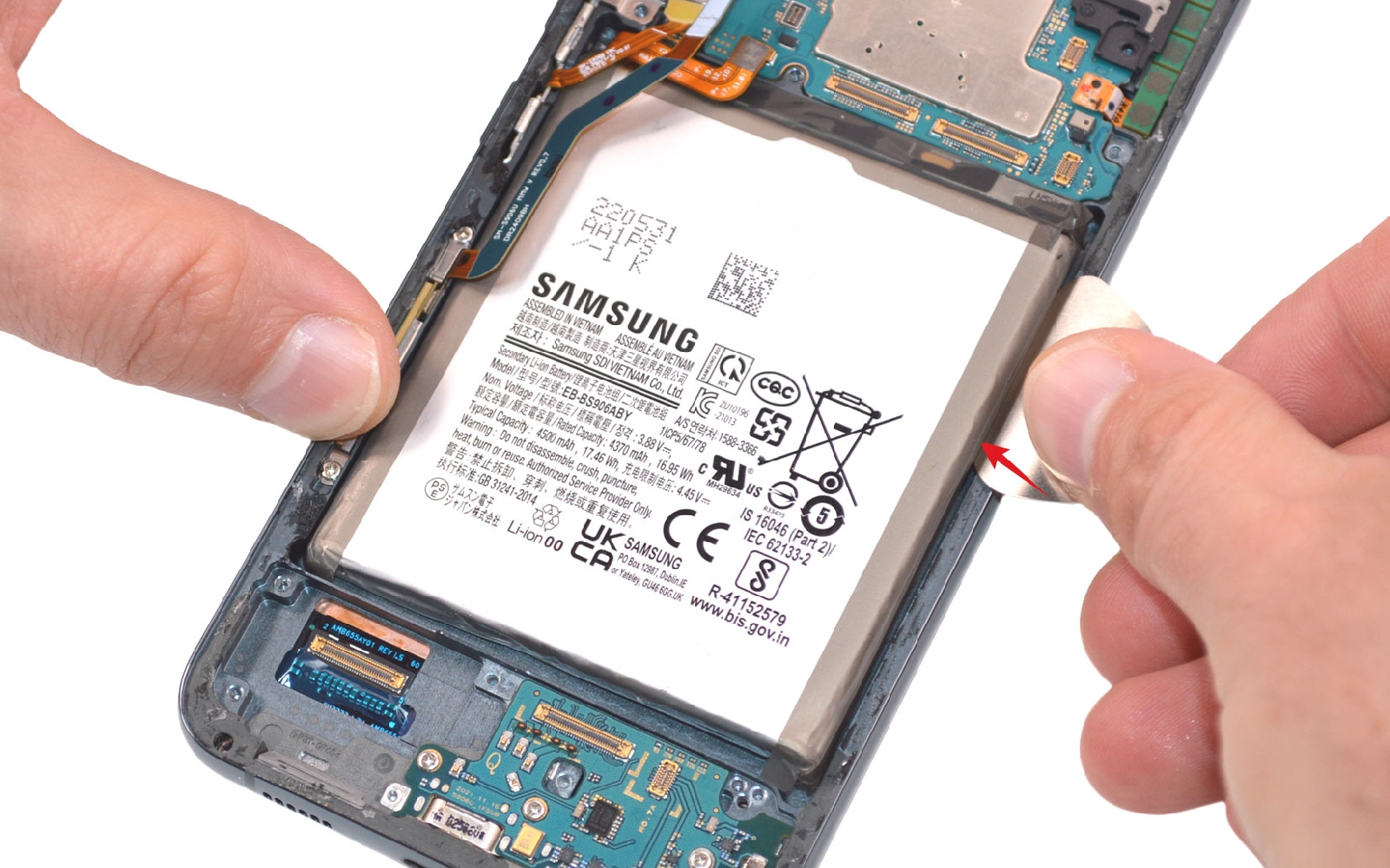

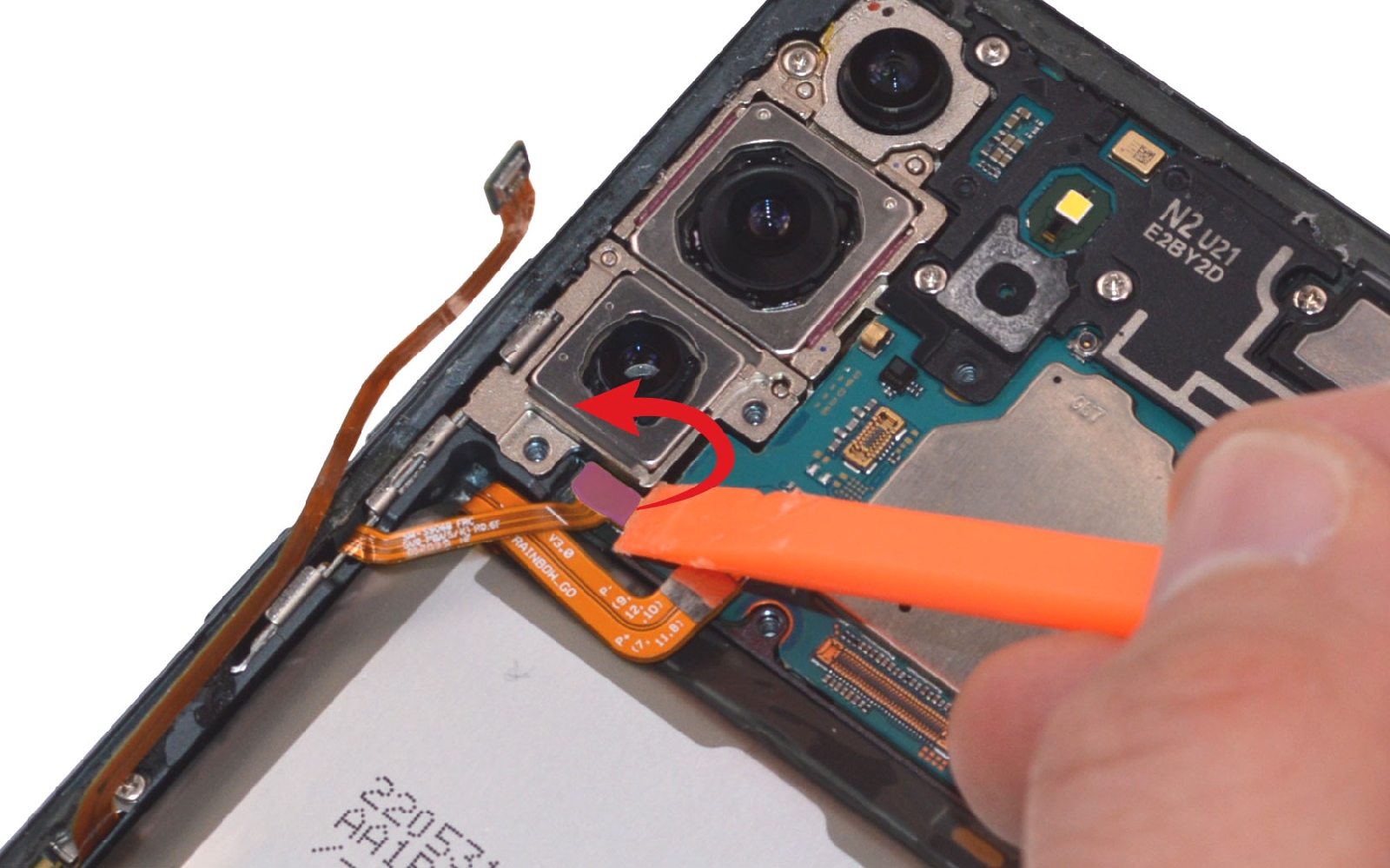

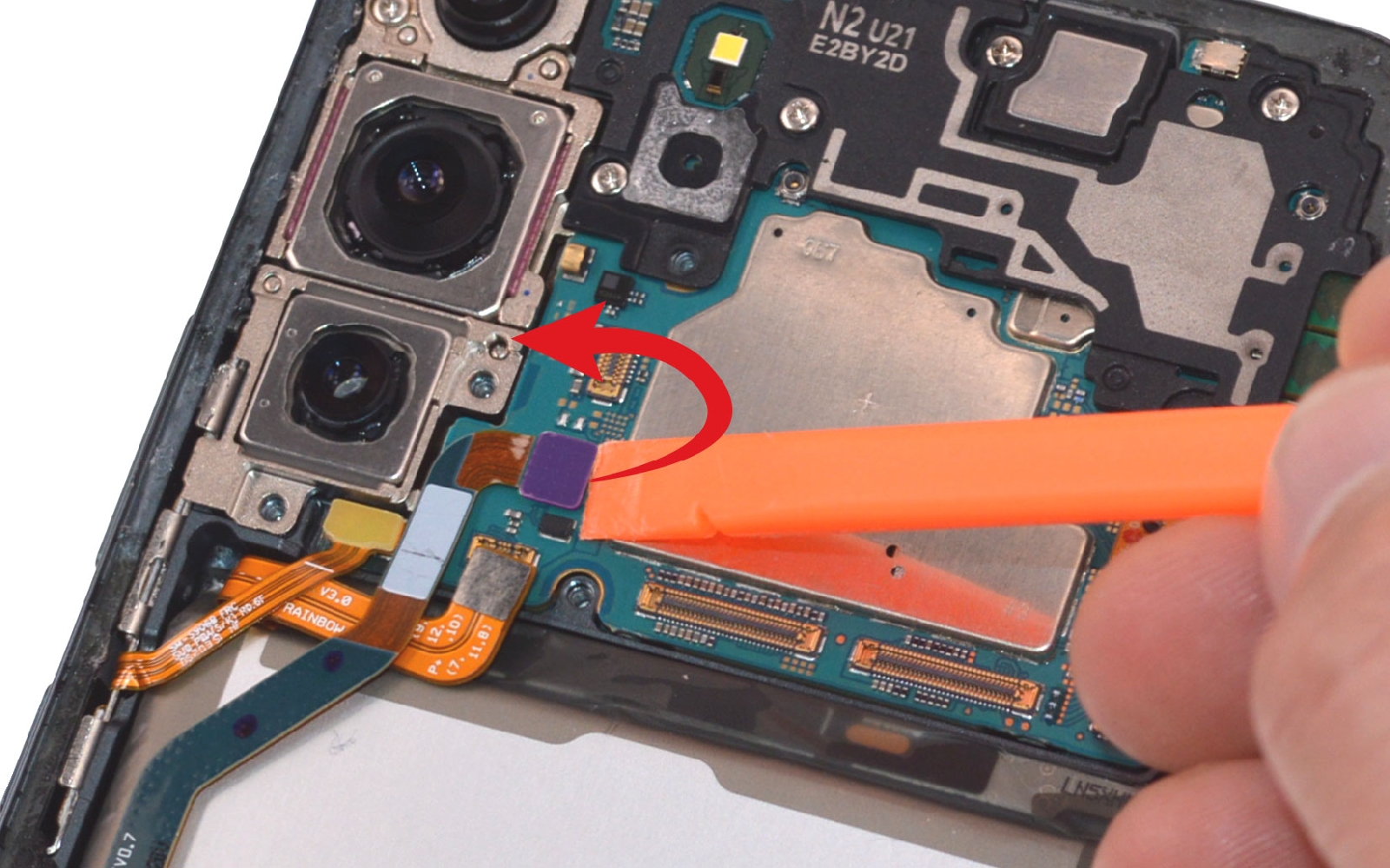

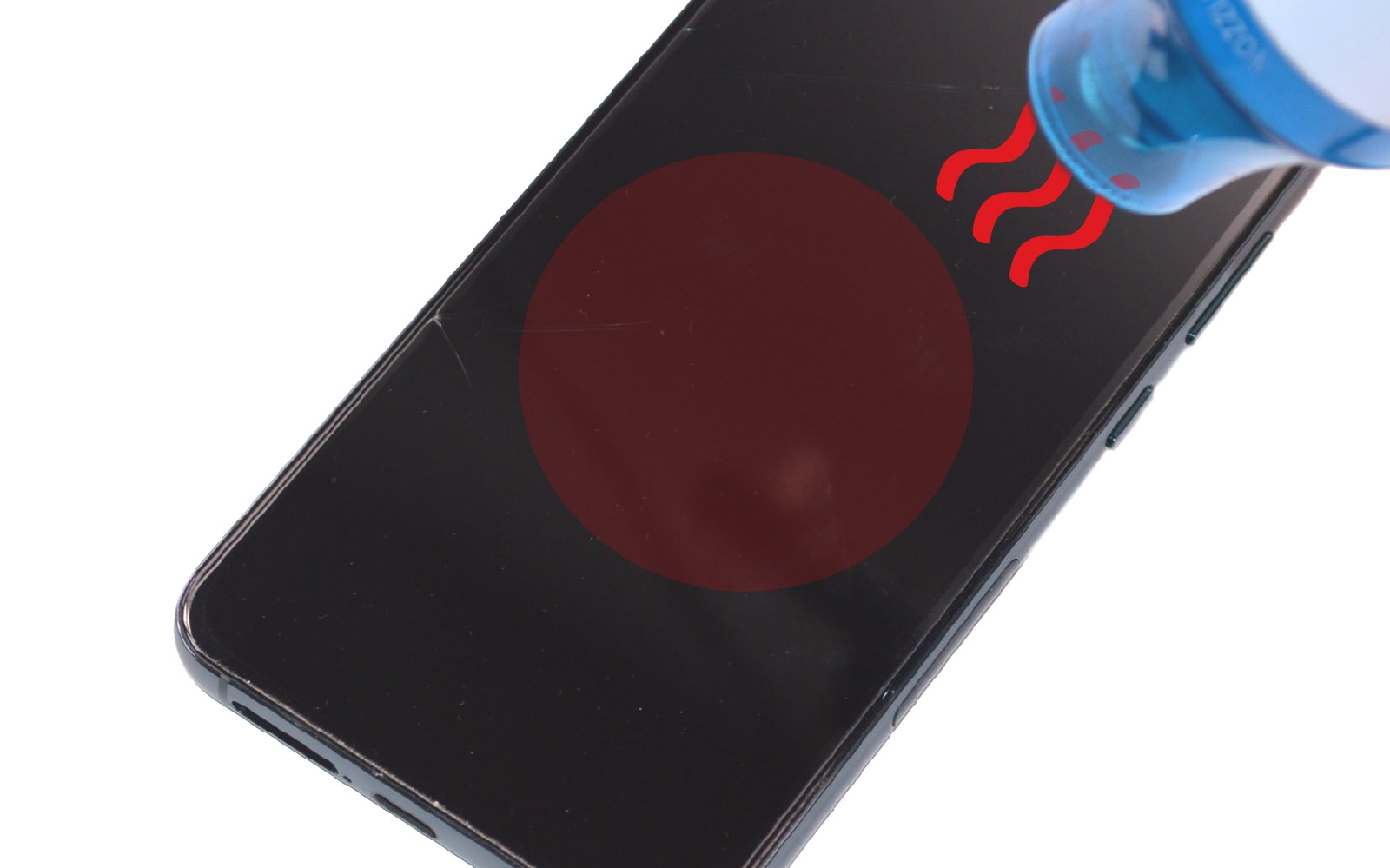

Etape 10 : Chauffer le dos de la batterie
En fonction de la région d'origine de votre téléphone, il est possible que votre smartphone ne possède pas les mêmes nappes que celui que nous avons réparé. En effet, ici il s'agit d'une version américaine.
Du coup, déconnectez la nappe des boutons ainsi que celle de l'antenne 5G si elle existe sur votre appareil.

Ensuite, retournez votre Galaxy pour chauffer l'arrière de la batterie afin de ramollir les stickers. Puis, insérez le médiator entre la batterie et le châssis pour faire levier.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

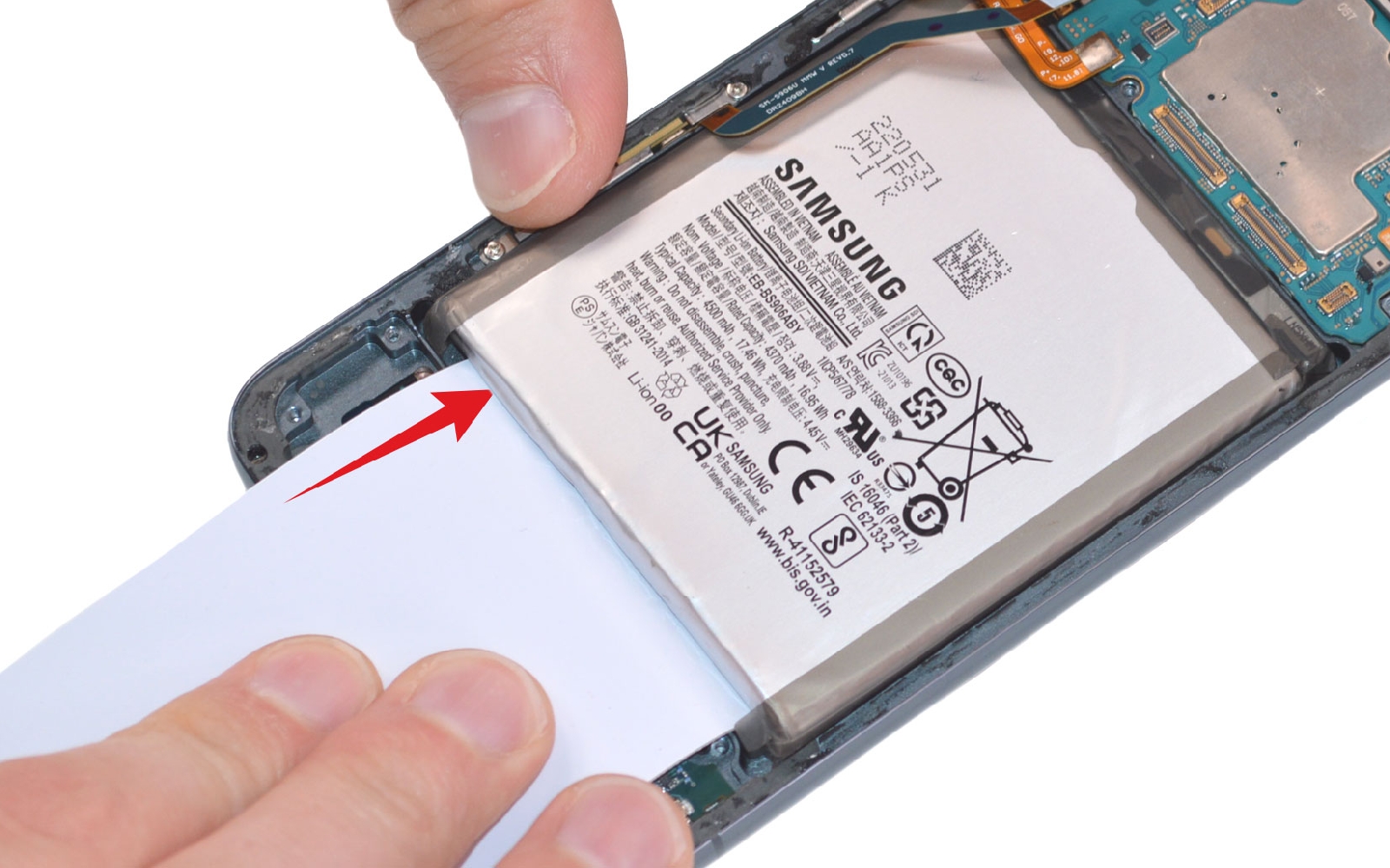

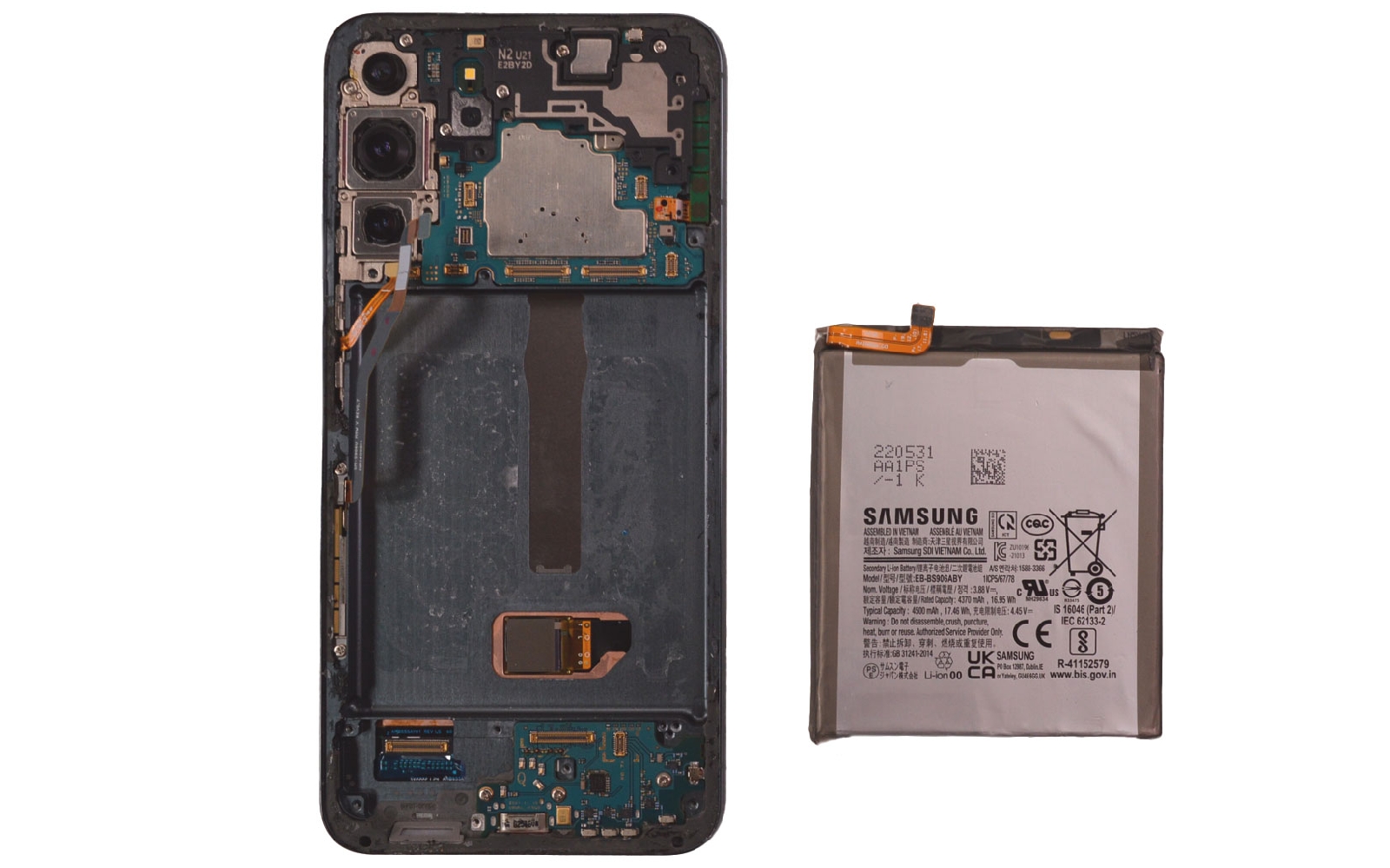

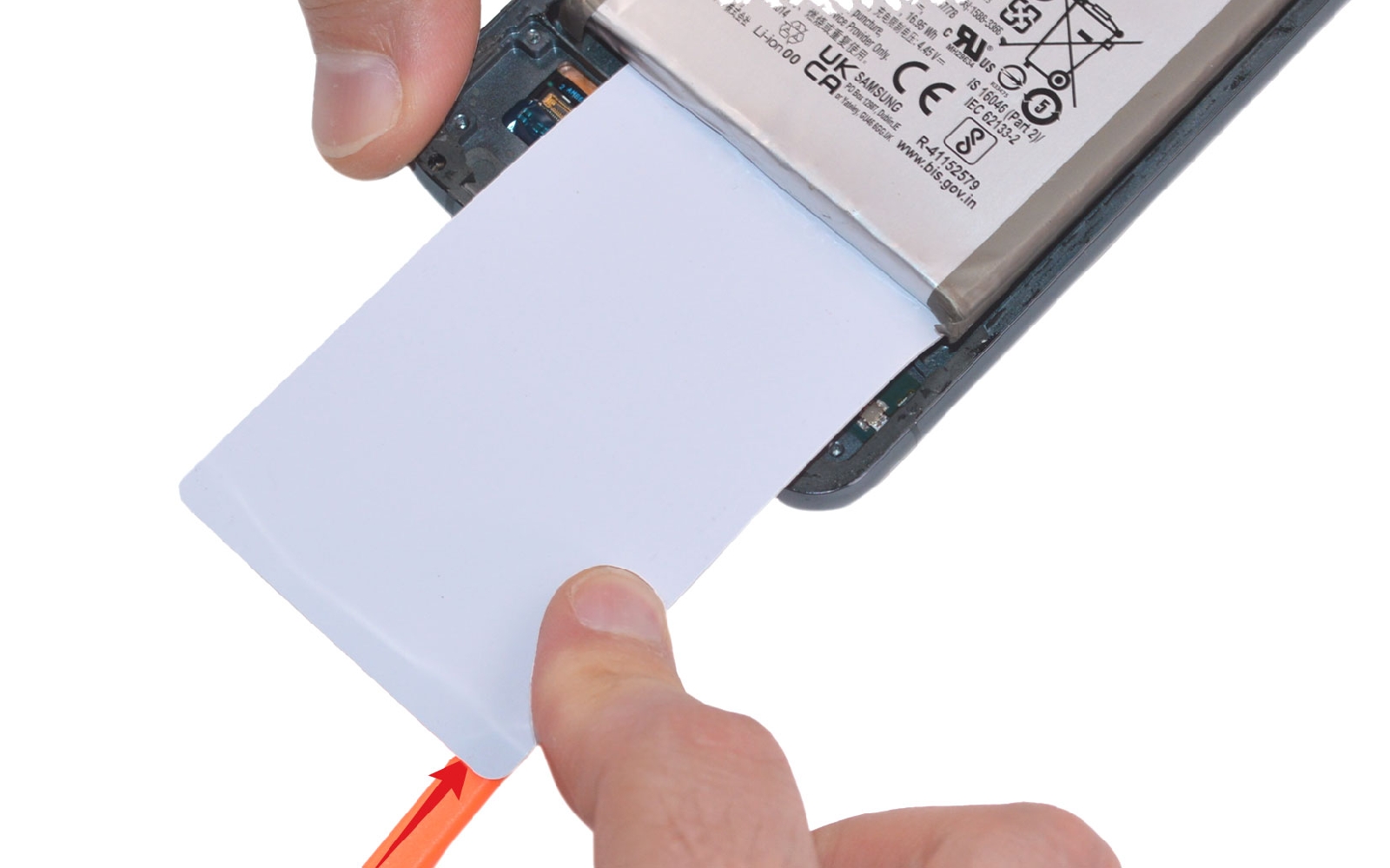

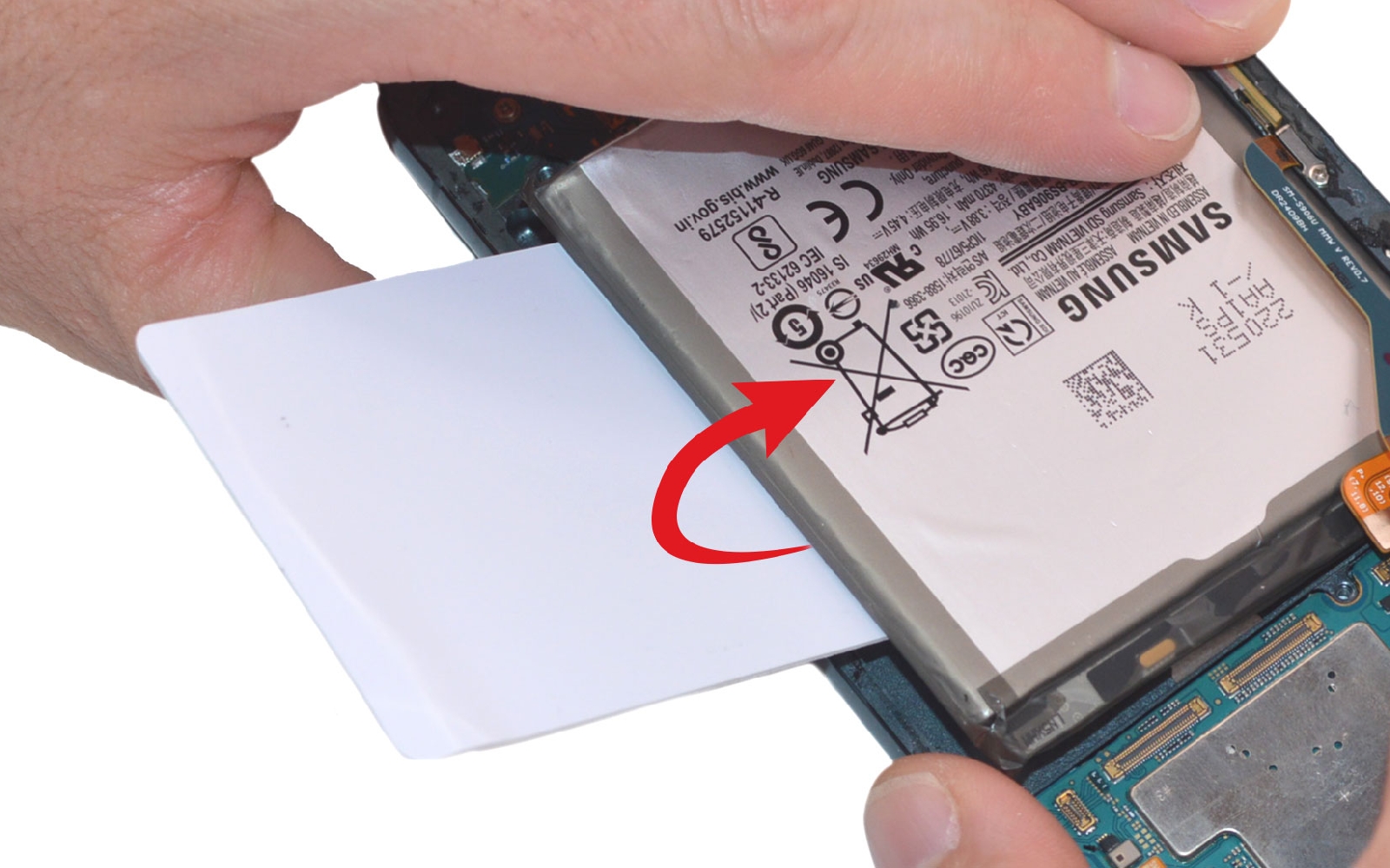

Etape 11 : Enlever la batterie
Insérez la carte en PVC sous la batterie pour décoller les stickers.

Aidez vous du levier pour soulever un peu plus la batterie mais attention à ne pas trop enfoncé l'outil pour ne pas percer le composant.

Après beaucoup d'effort vous devriez pouvoir sortir la batterie en la faisant basculer vers l'extérieur du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

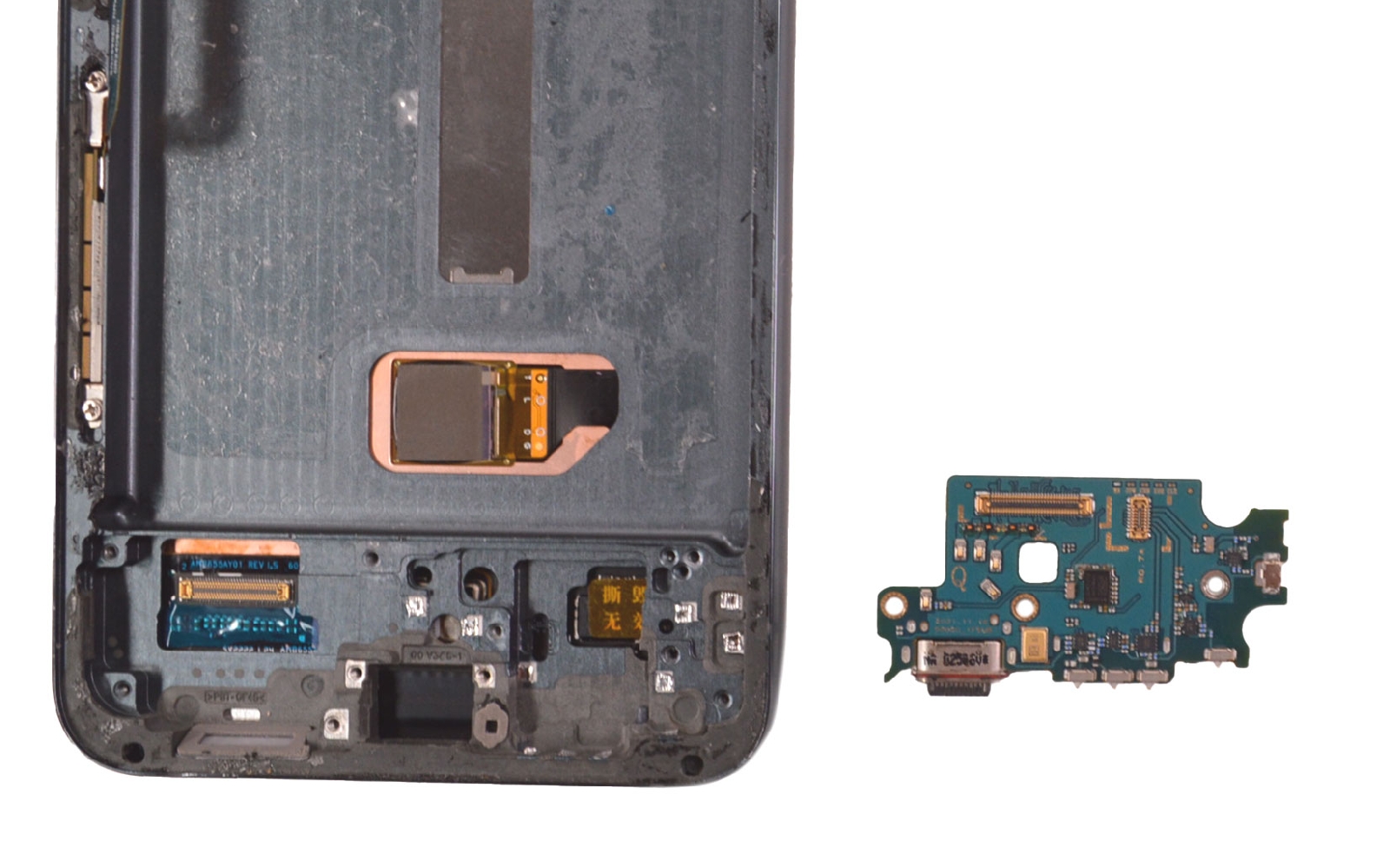

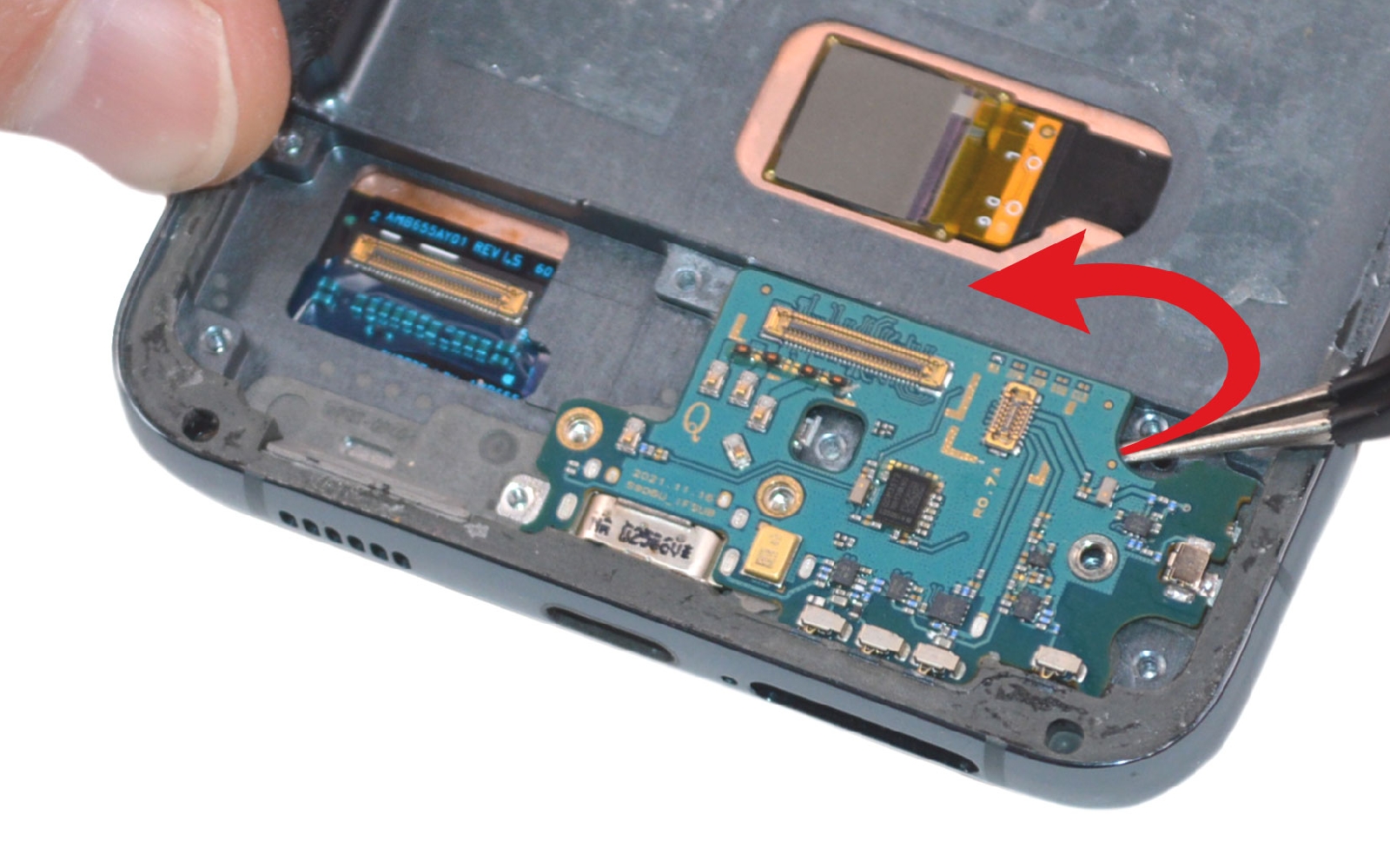

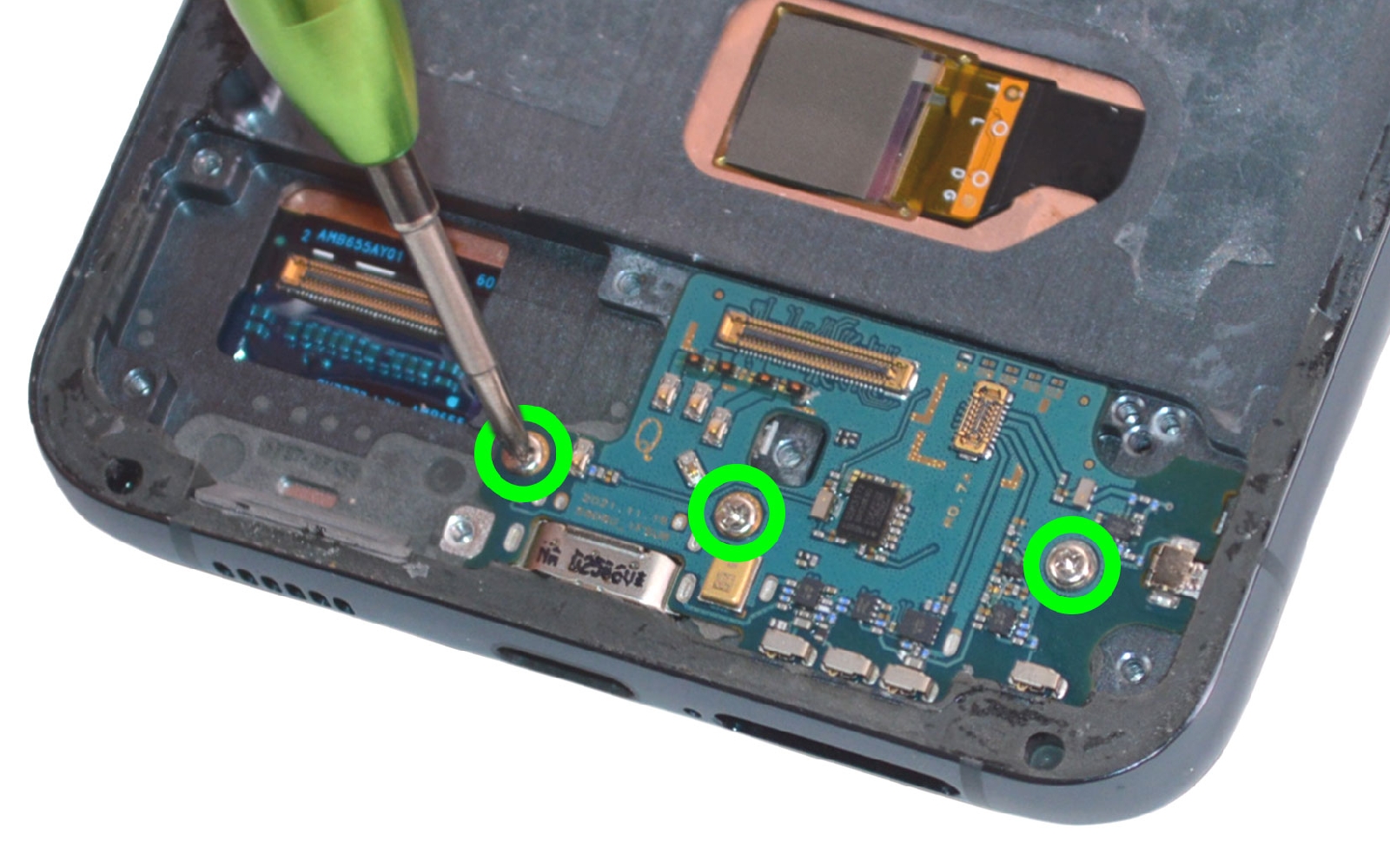

Etape 12 : Sortir le connecteur de charge
Retirez les vis cruciforme puis retirez le dock en utilisant la pincette.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Etape 13 : Récupérer la plaquette de protection
Reprenez le tournevis pour sortir les vis cruciforme de la plaquette de protection.

Soulevez le support avec la pincette puis saisissez l'élément pour le mettre de coté sur votre patron d'aide au montage.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

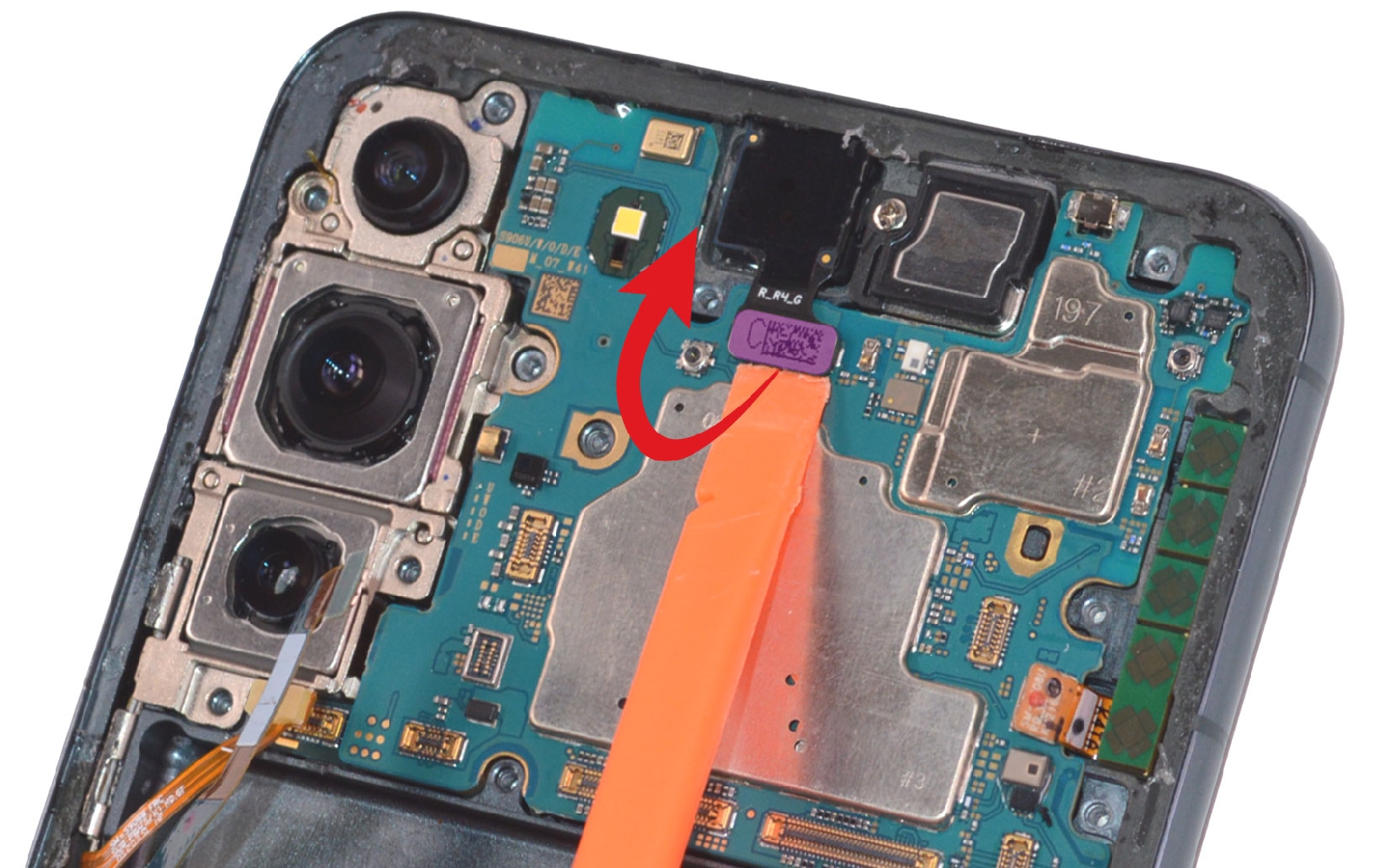

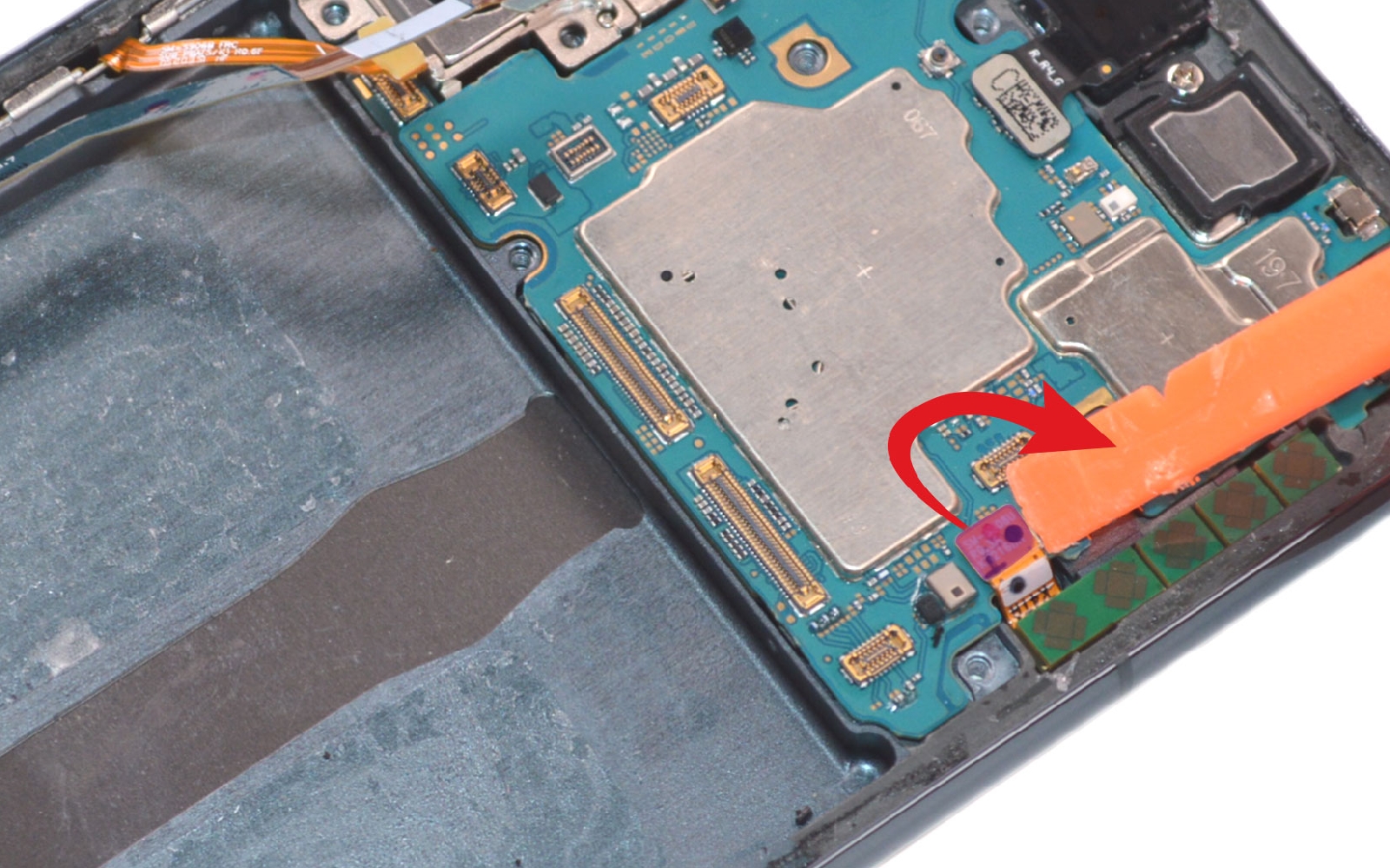

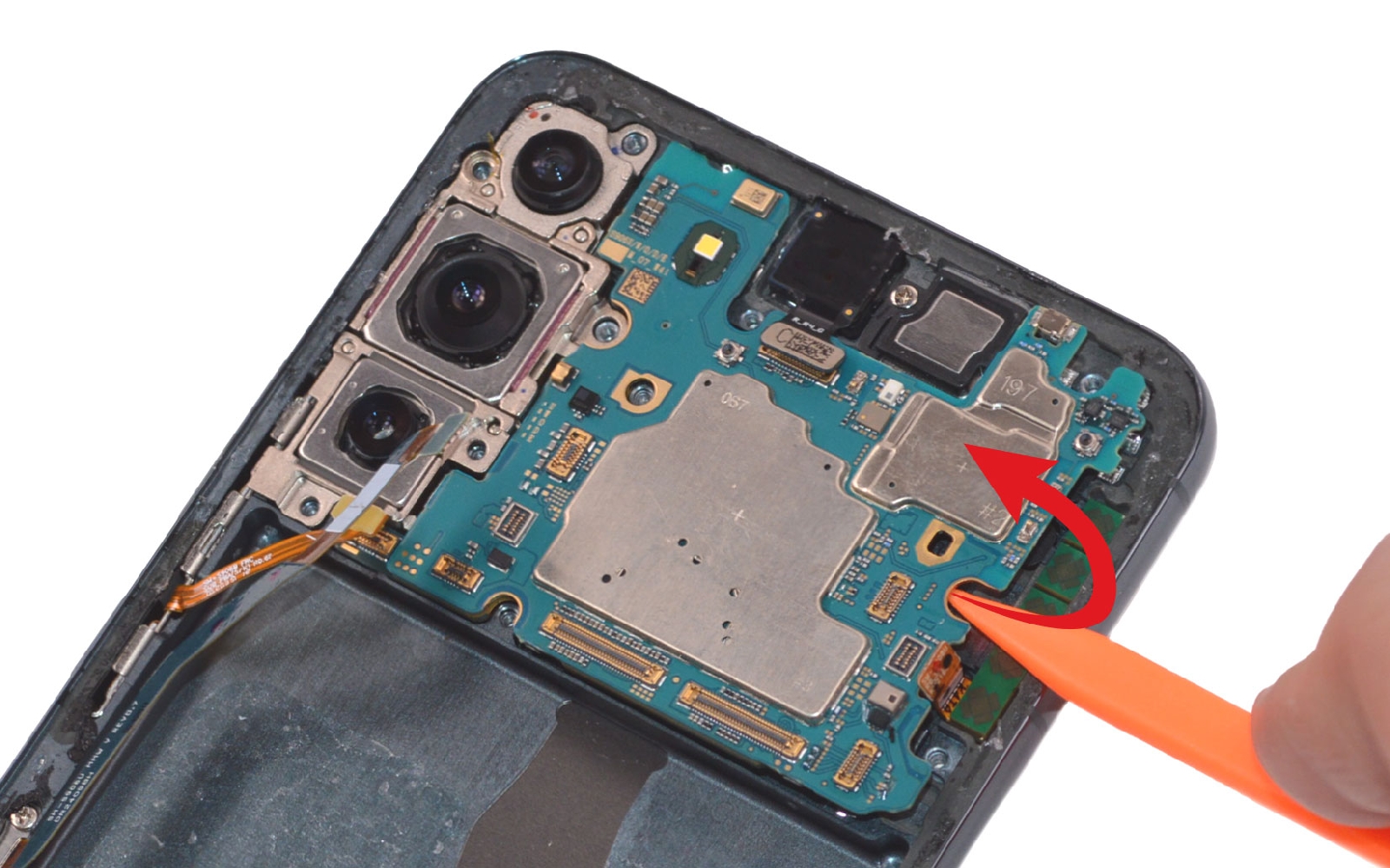

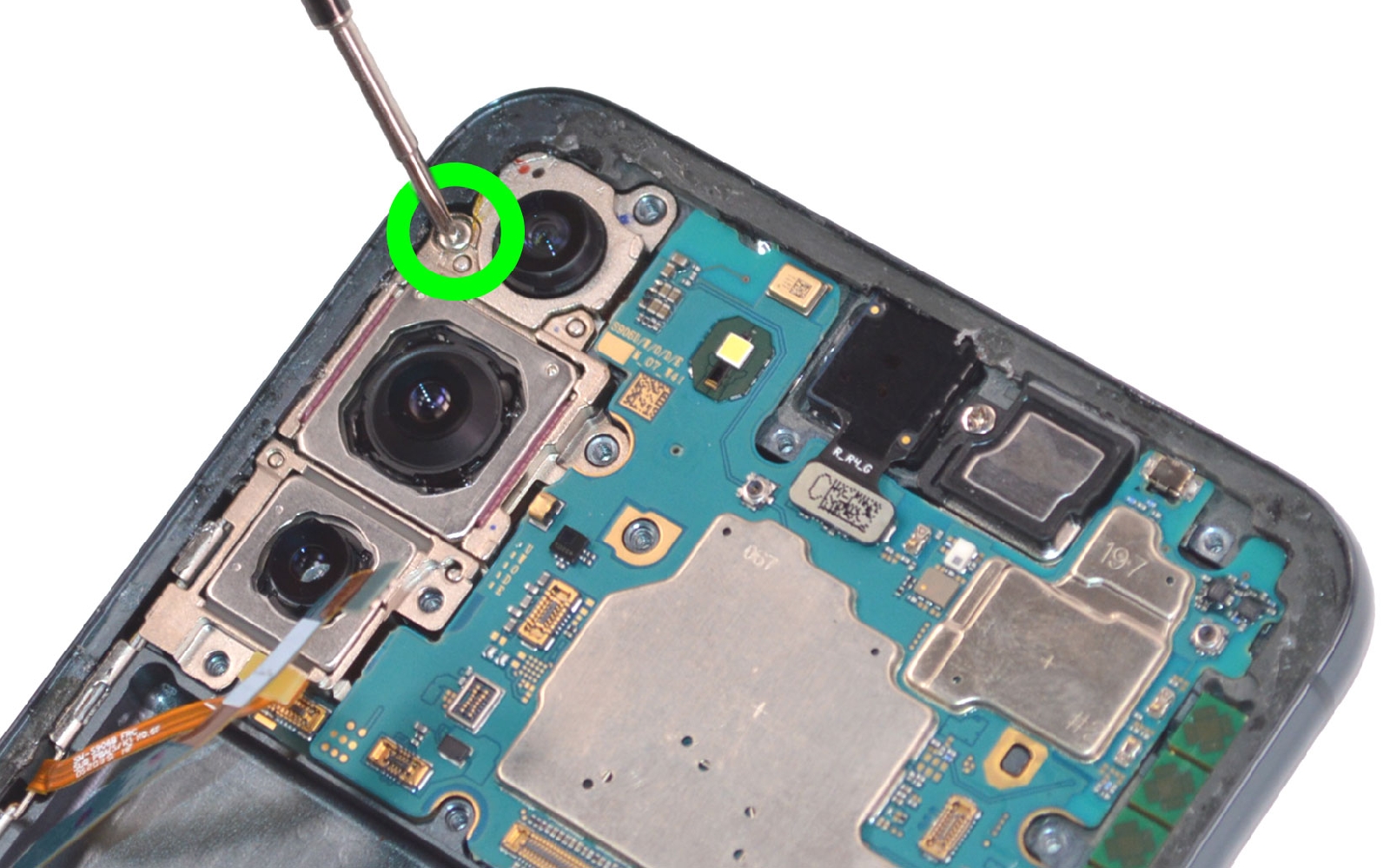

Etape 14 : Déloger la carte mère
Ôtez la dernière vis cruciforme puis déconnectez la nappe de la caméra frontale ainsi que celle de la nappe de la seconde antenne 5G si vous possédez le modèle américain.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

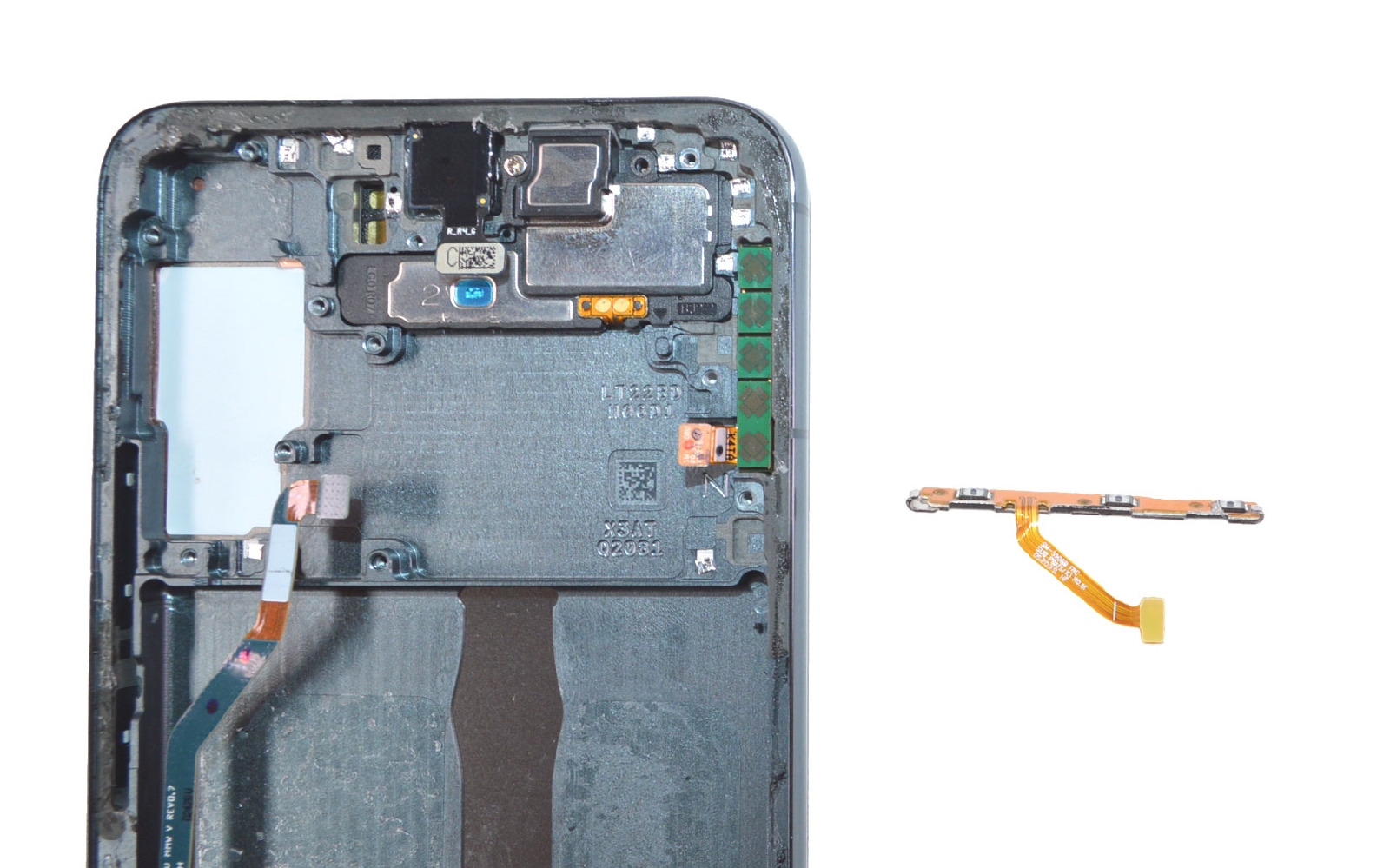

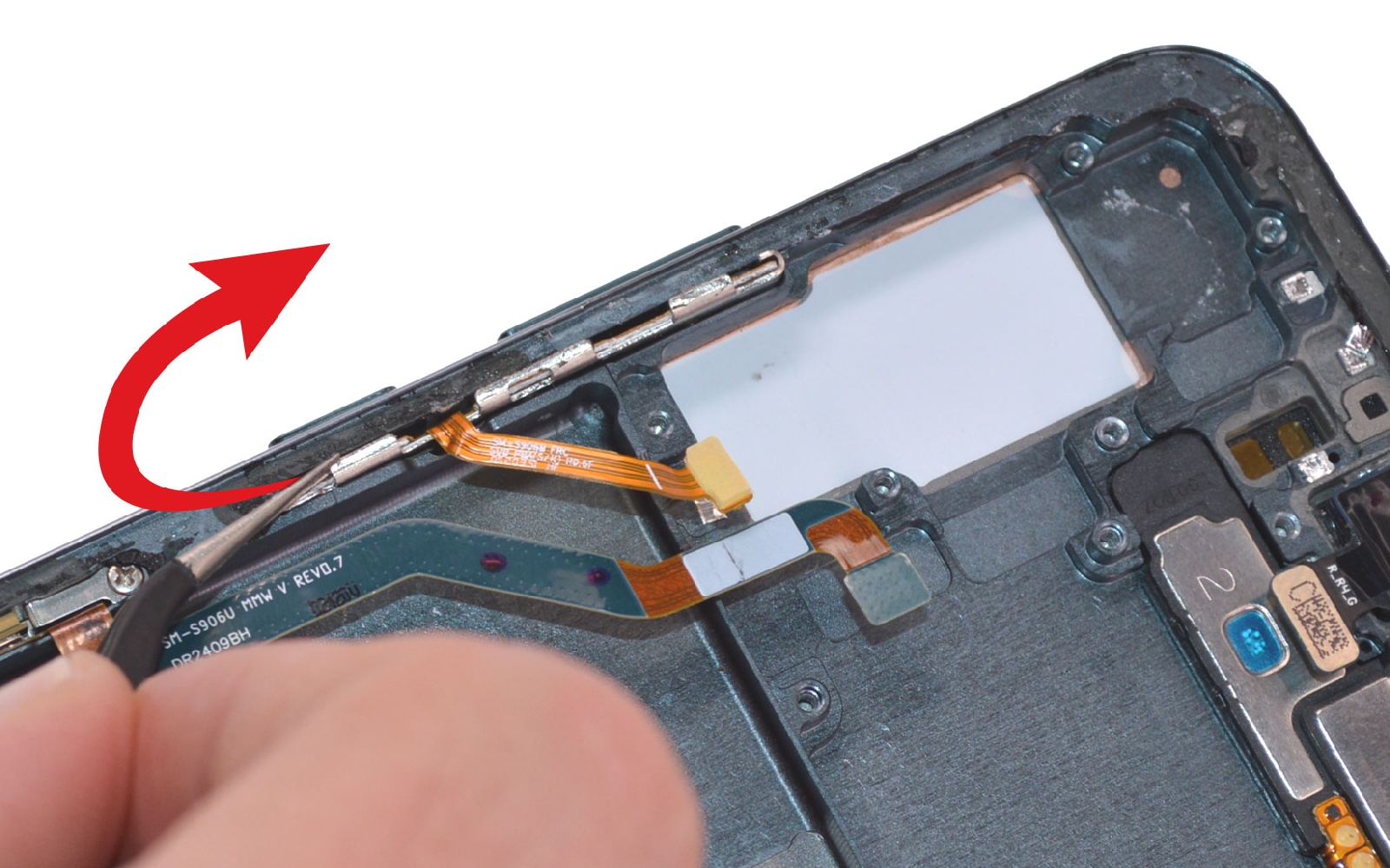

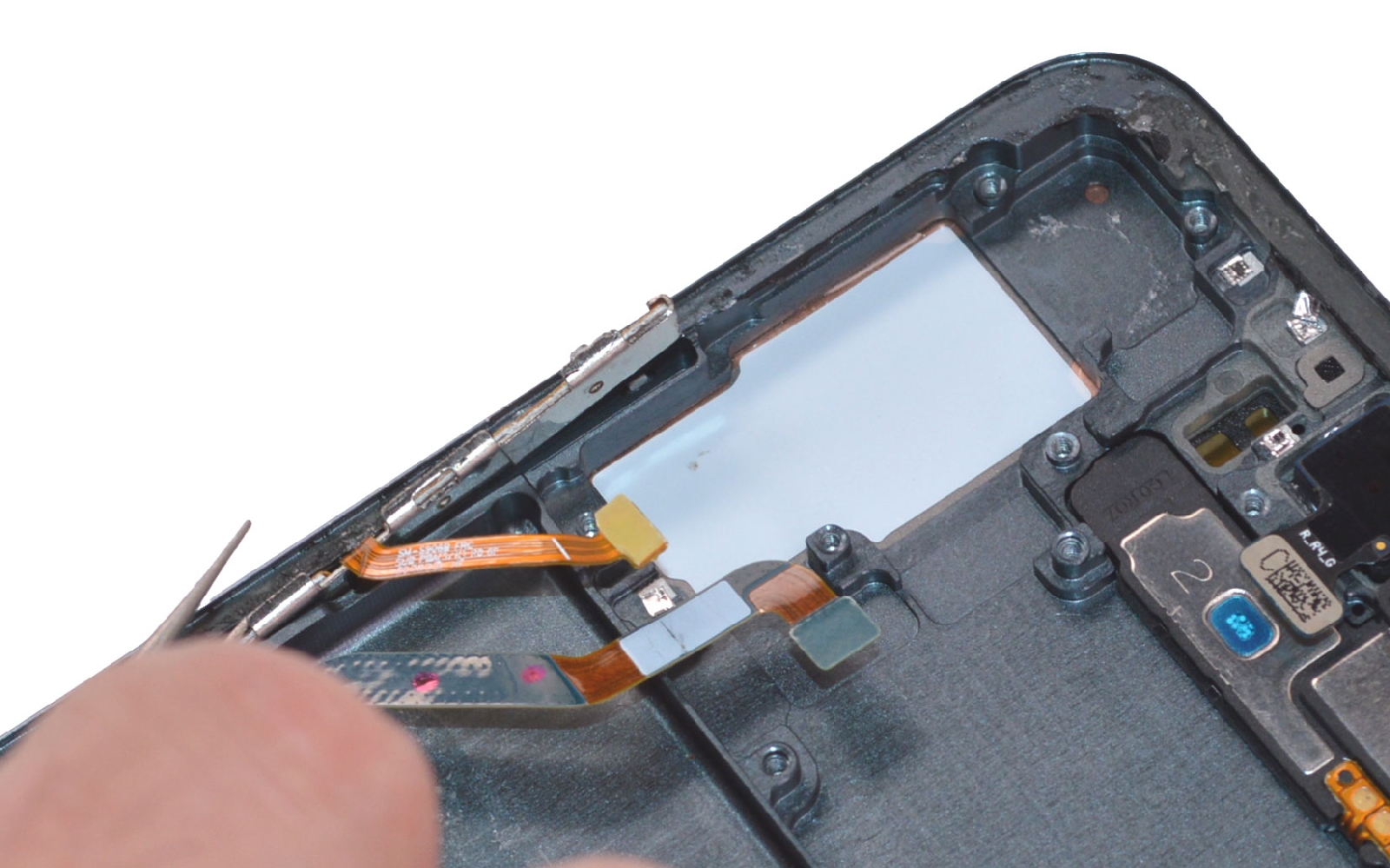

Etape 15 : Ôter la nappe des boutons
En fonction du nouveau composant, il vous restera encore quelques élément à récupérer comme les boutons.
Pour cela, utilisez la pointe de la pincette pour sortir petit à petit la nappe en tirant les parties métalliques (un coup en haut, un coup en bas !).
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

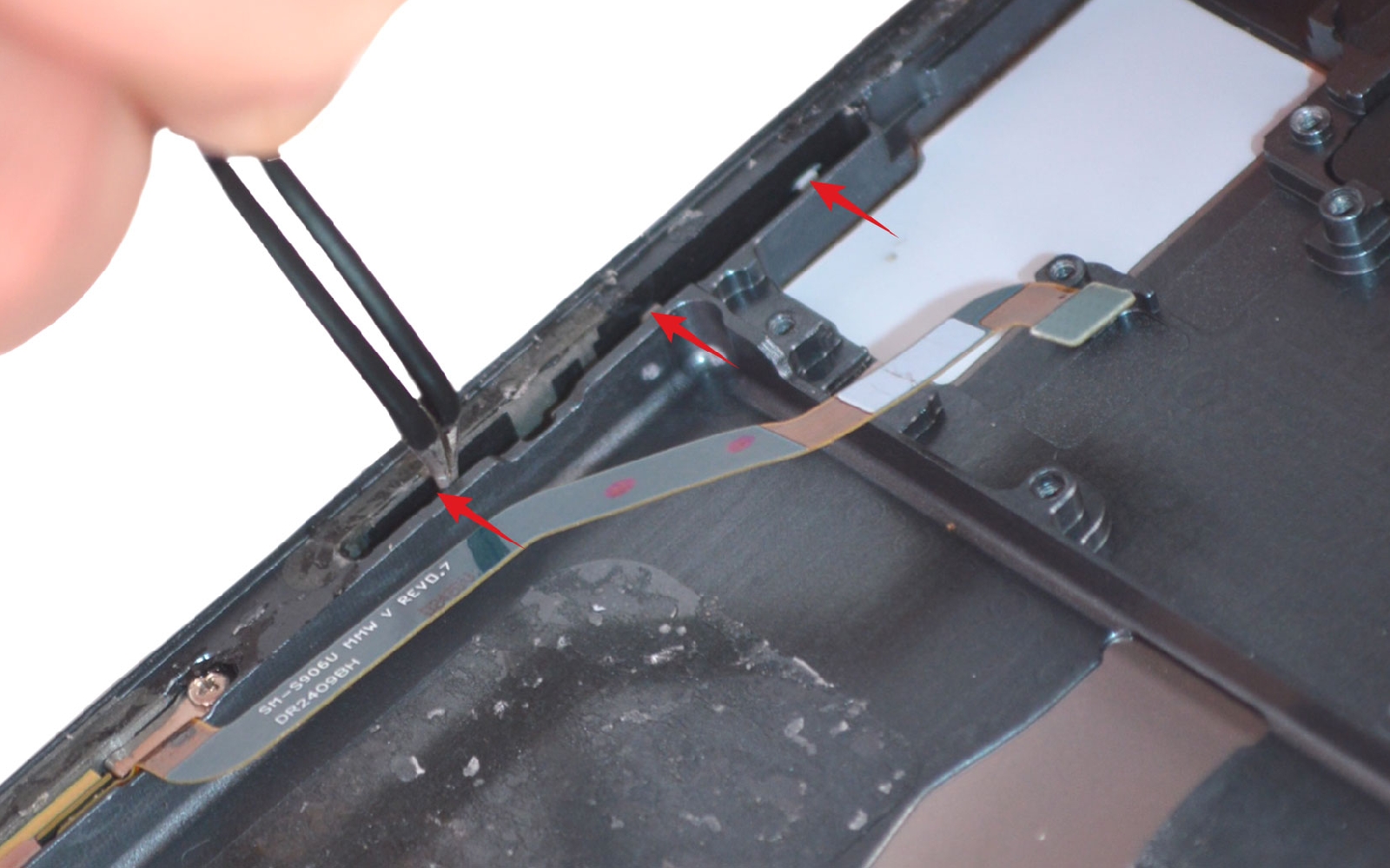

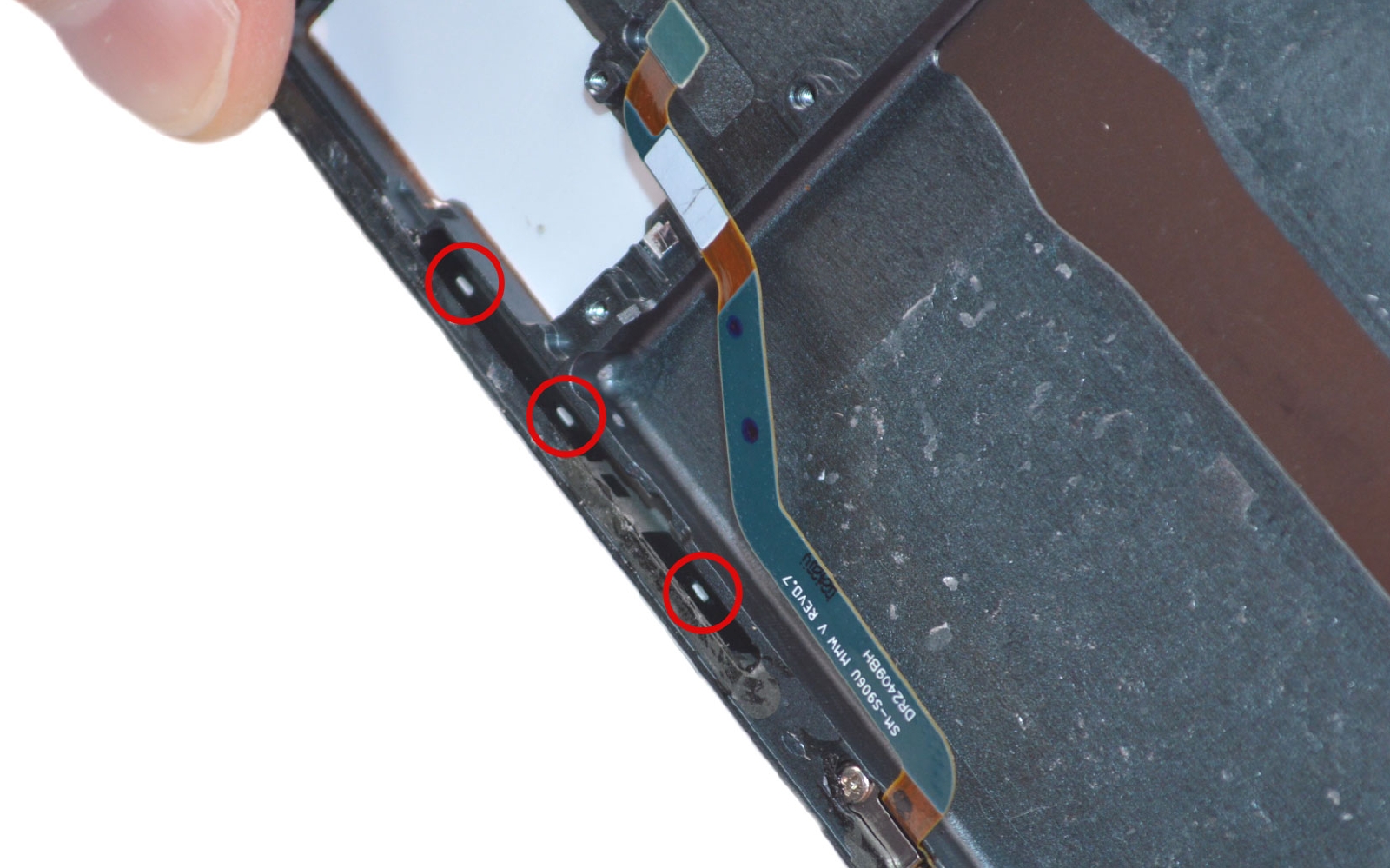

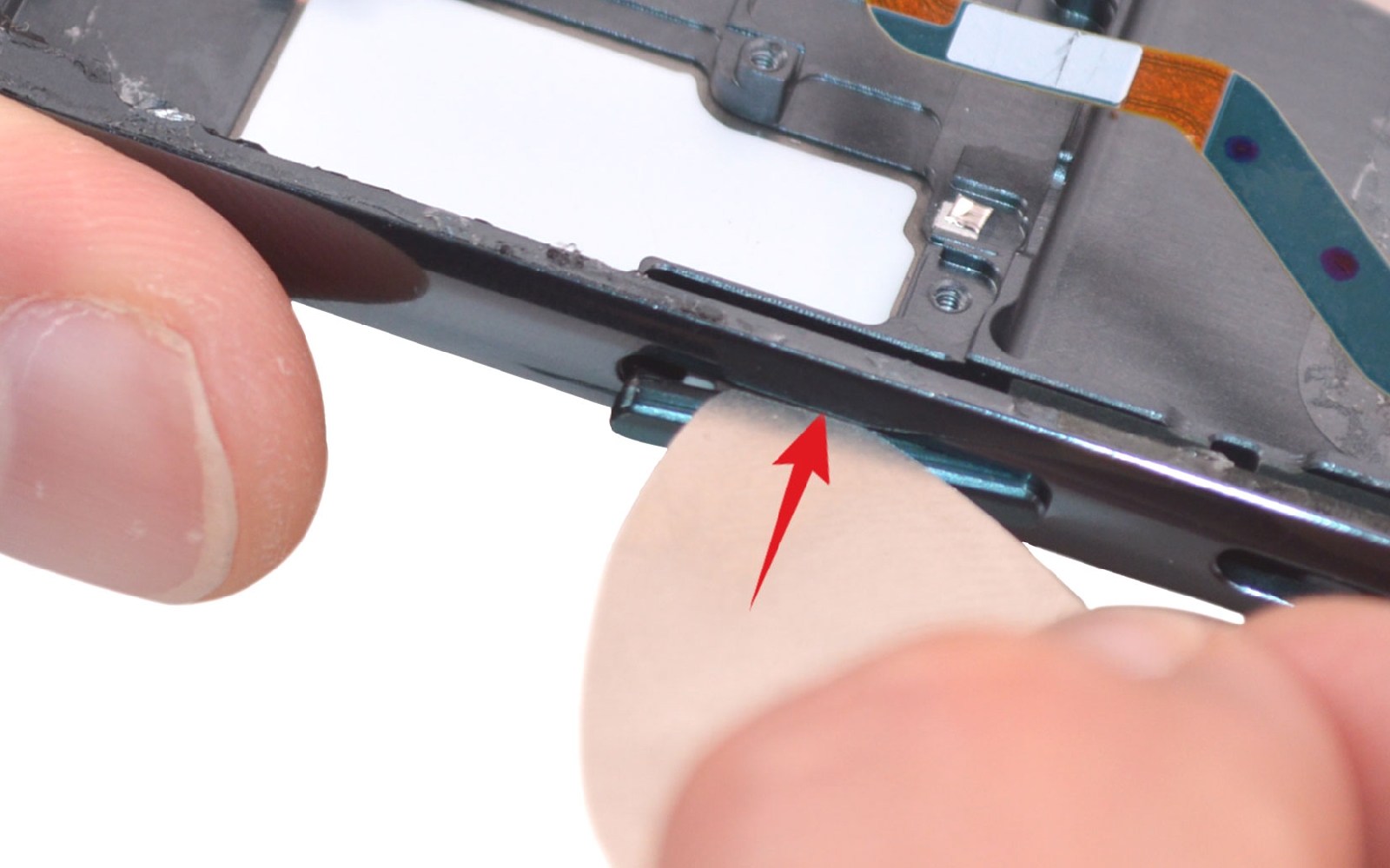

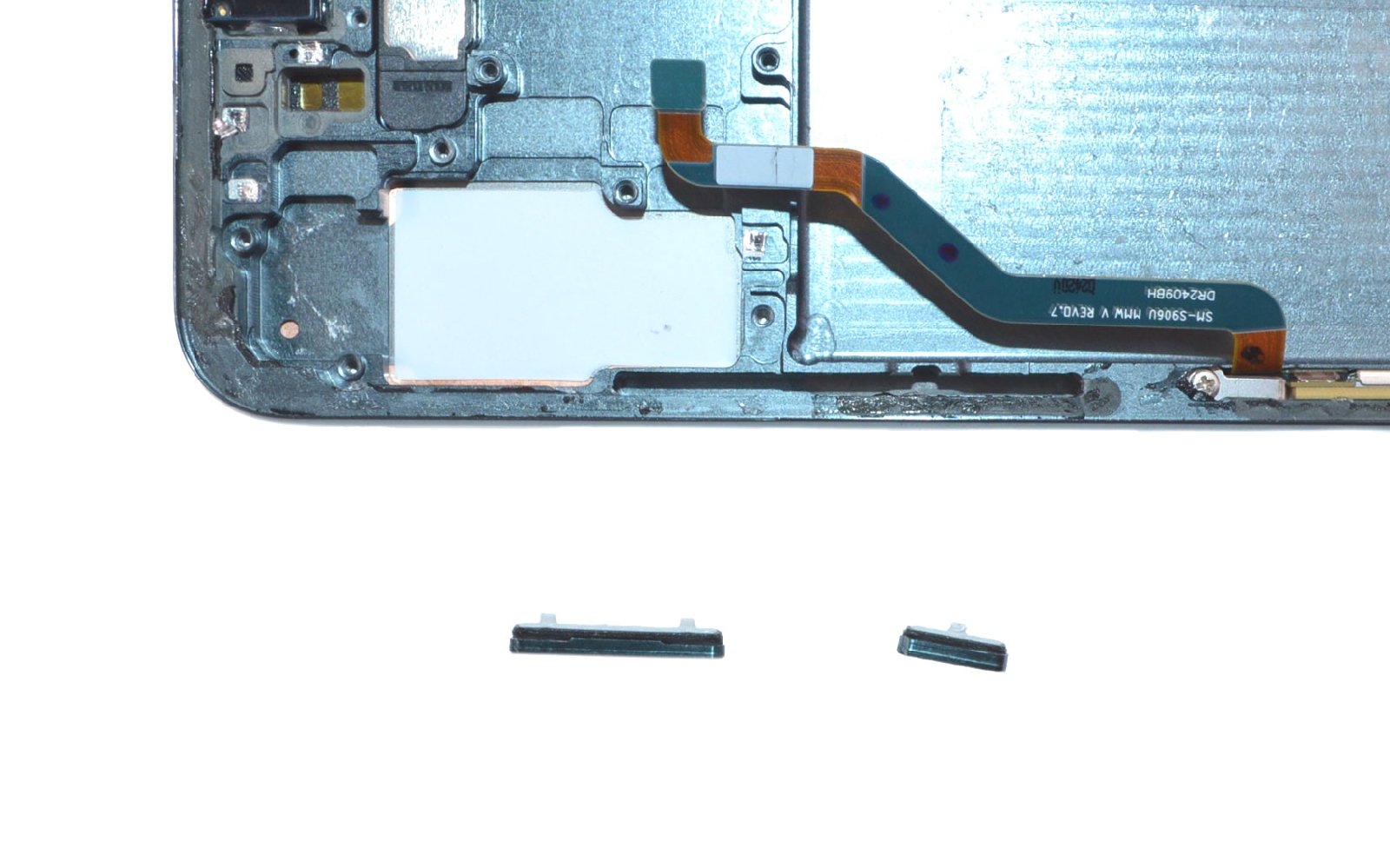

Etape 16 : Récupérer les supports des boutons
Comme vous pouvez le constater, il y a des petits points blancs au dos des boutons. Ils vous serviront de repère pour pousser les supports avec la pointes de la plaquette.

Une fois que vous avez poussez le bouton, insérez de l'autre coté le médiator en métal pour sortir le support entièrement. Réitérez la manipulation pour le second bouton.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

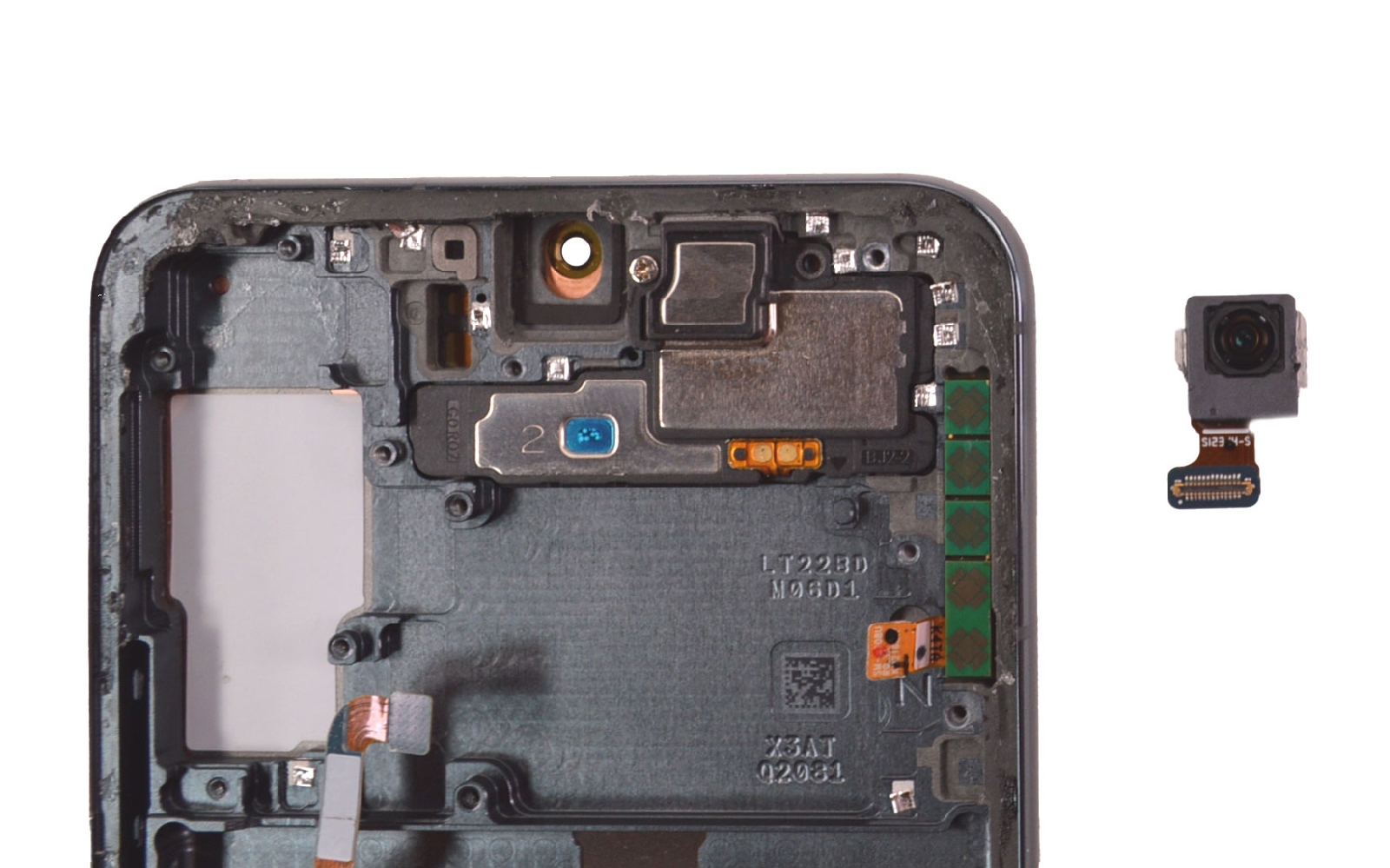

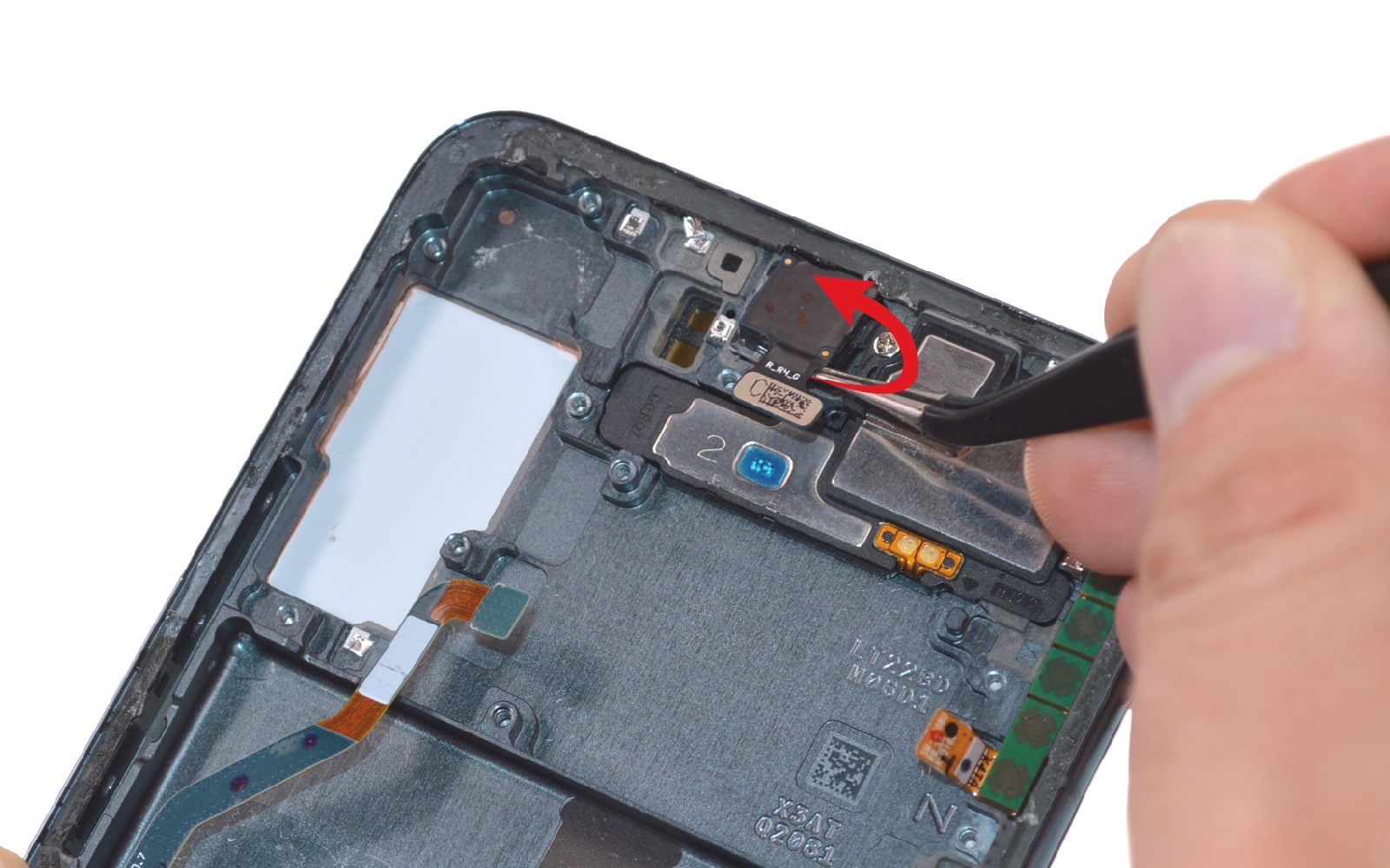

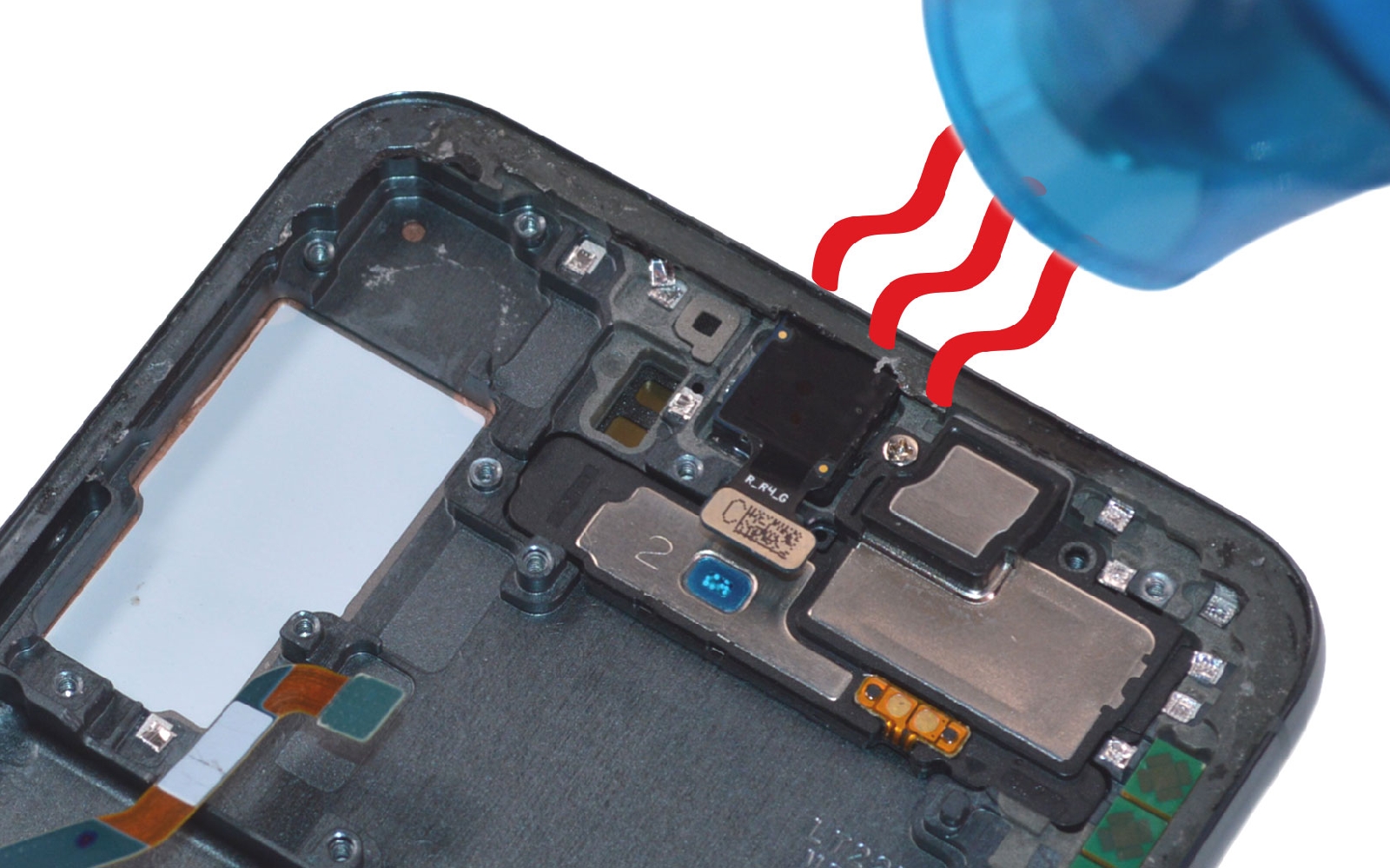

Etape 17 : Sortir la caméra frontale
Chauffez légèrement la caméra avant encore présente dans le châssis.

Glissez la pointe de la pincette sous le composant pour la déloger.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

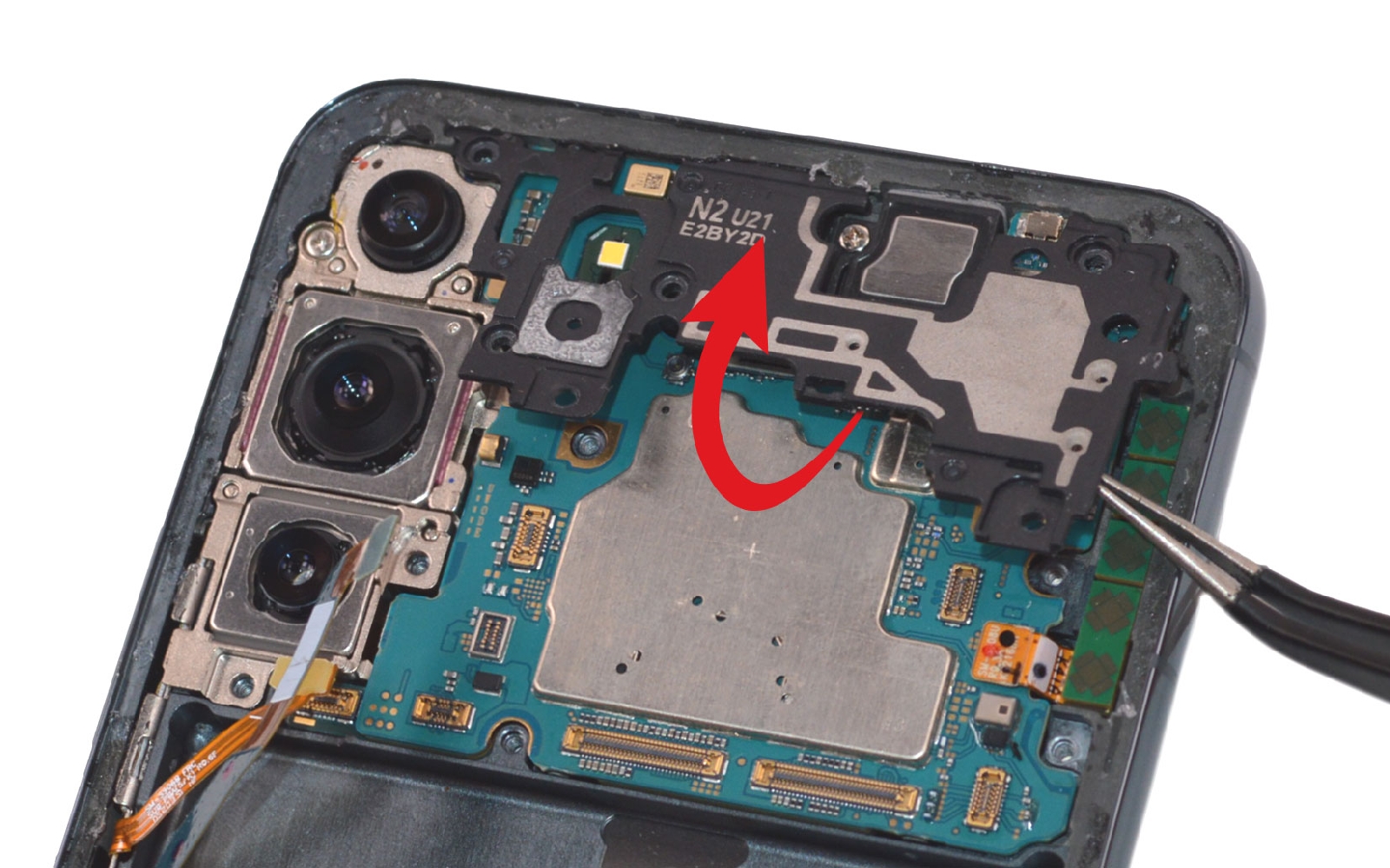

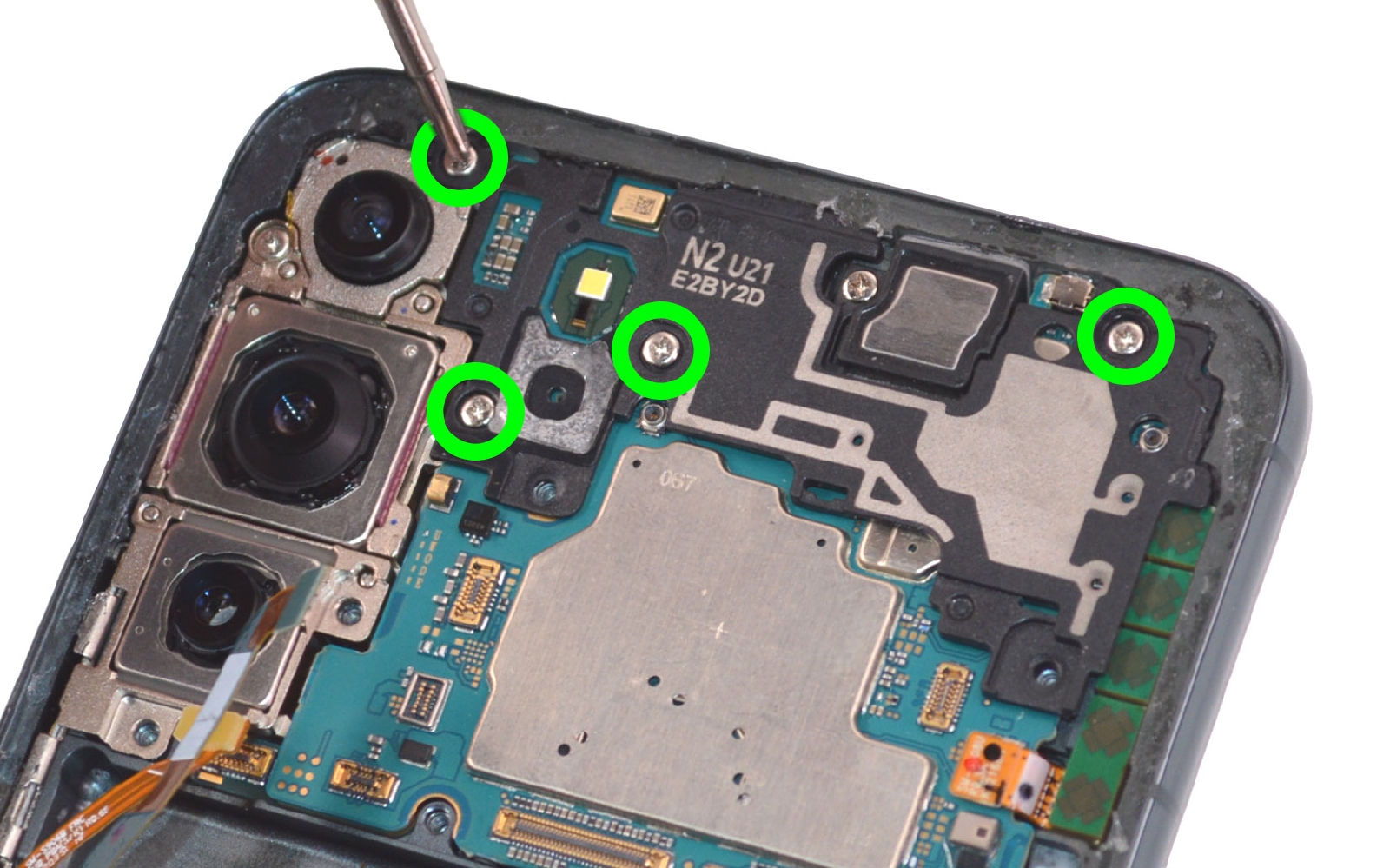

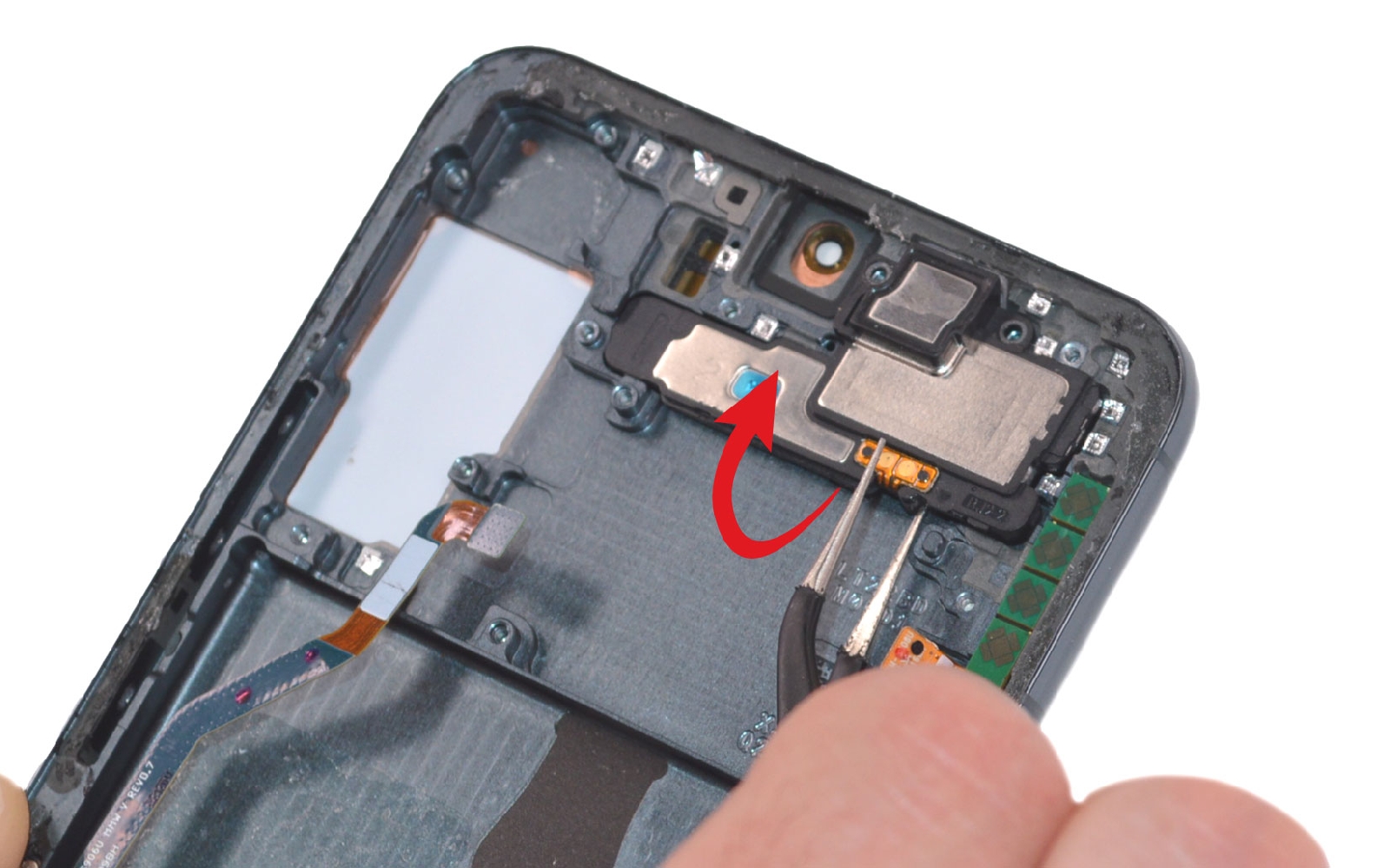

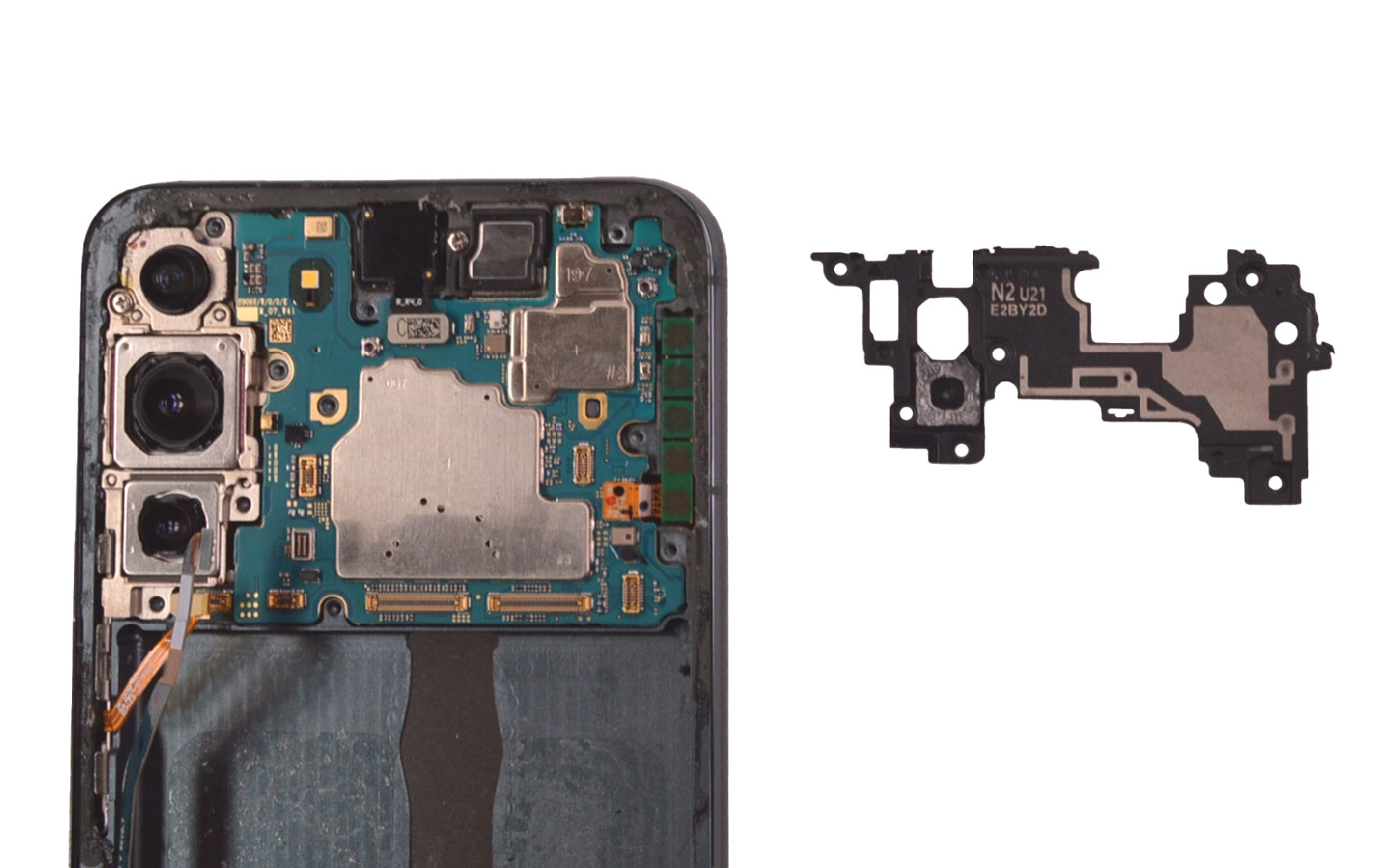

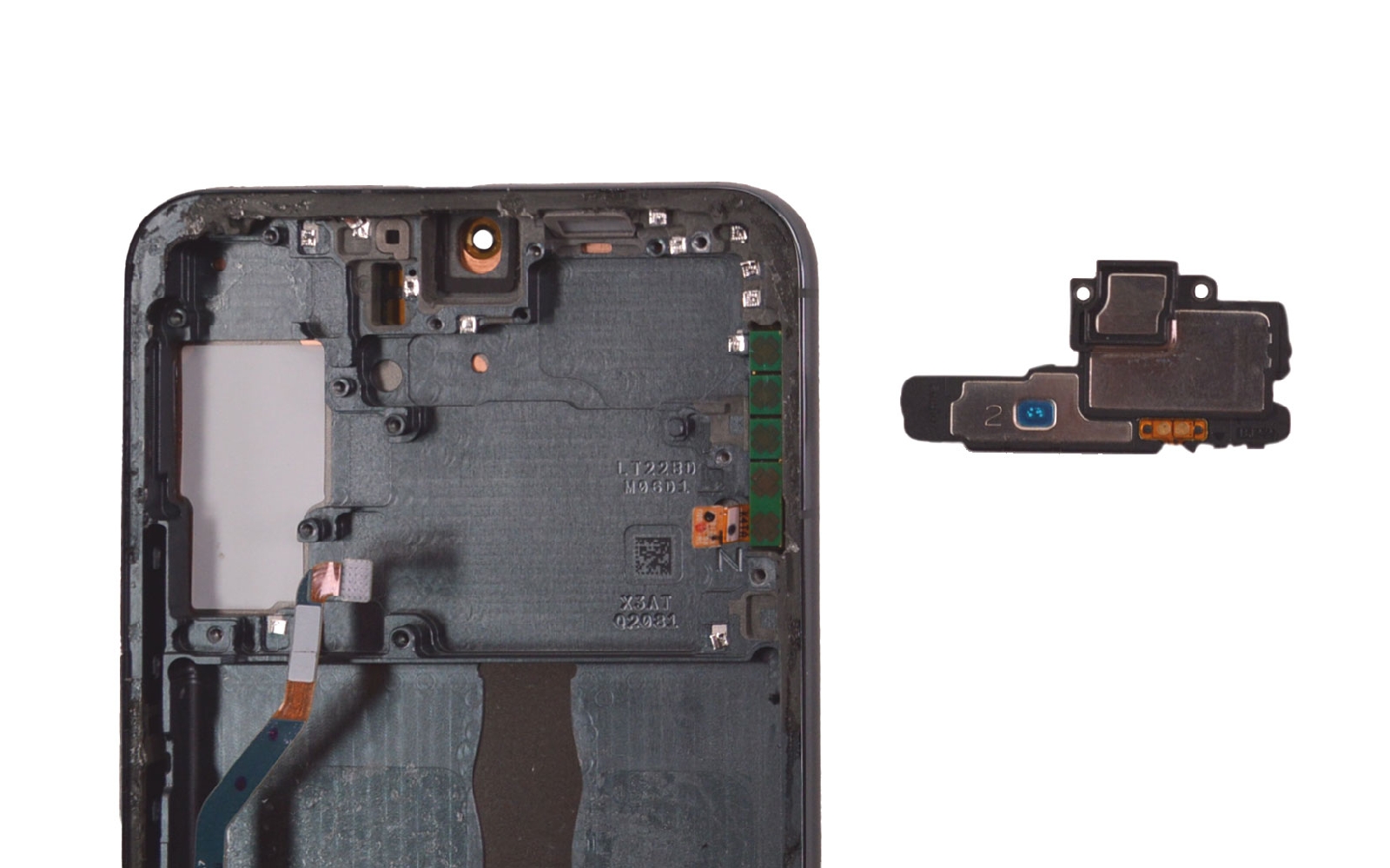

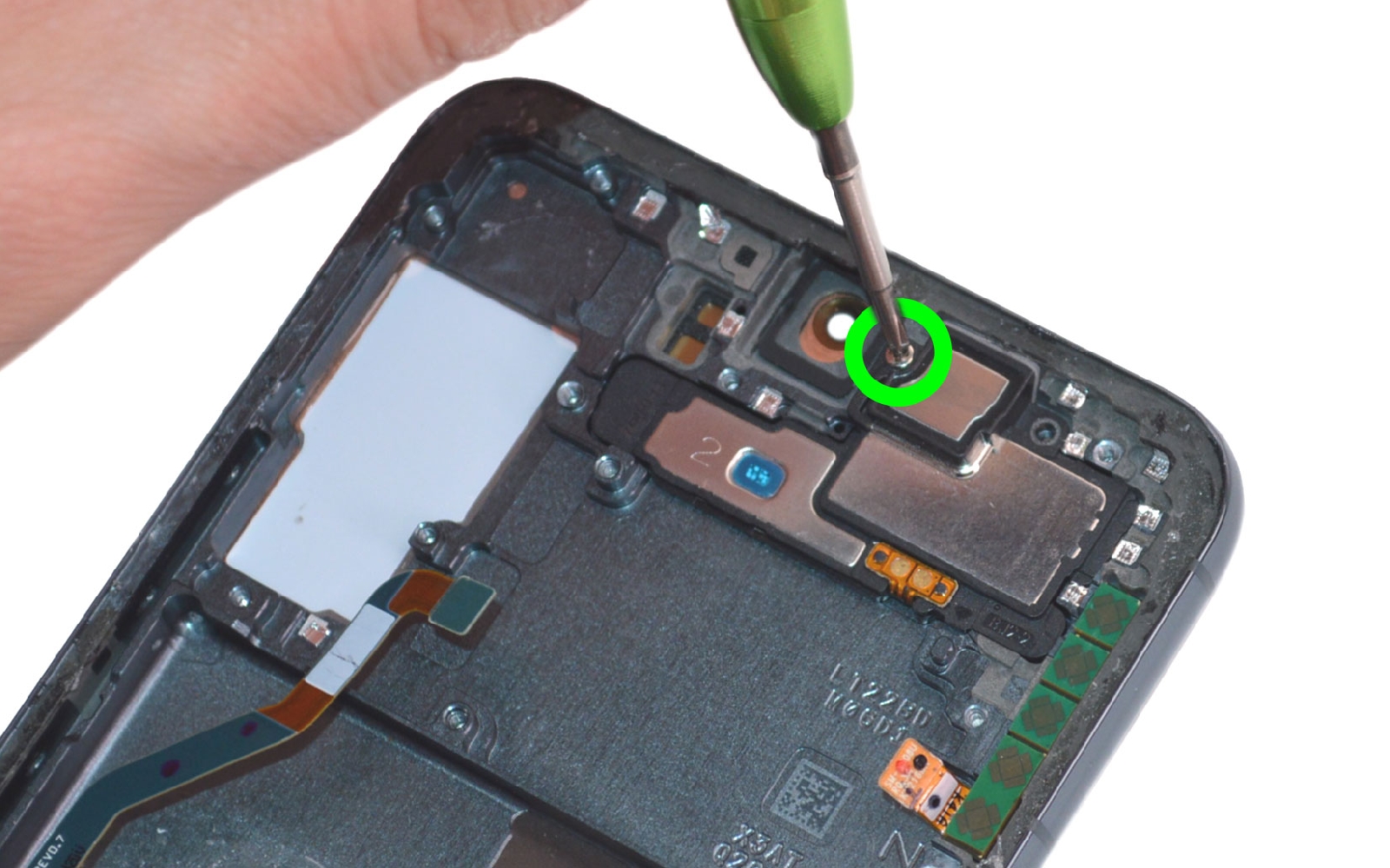

Etape 18 : Enlever l'écouteur de l'oreille
Pour récupérer le haut-parleur interne, il vous faut extraire la vis cruciforme puis simplement soulever le composant.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

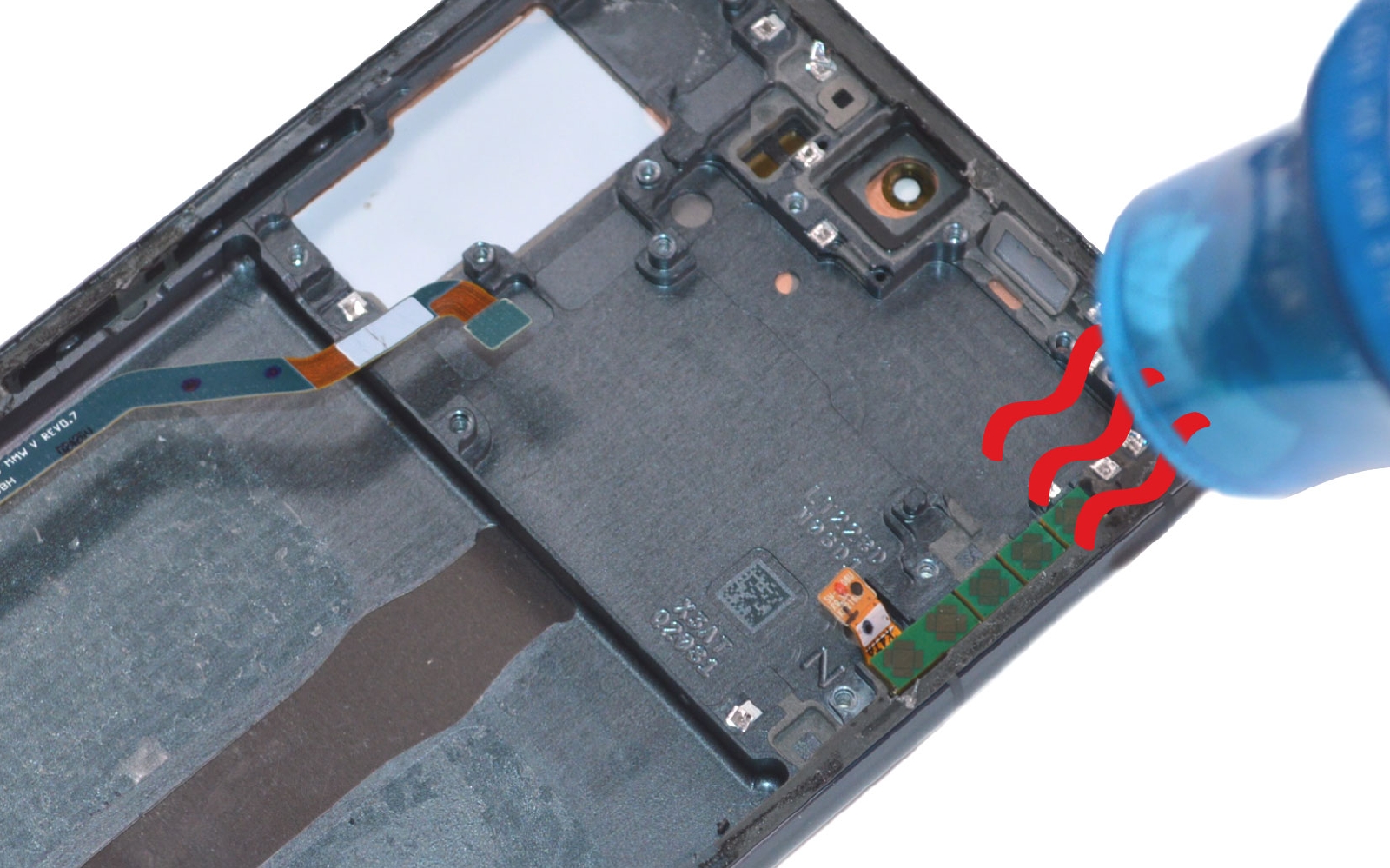

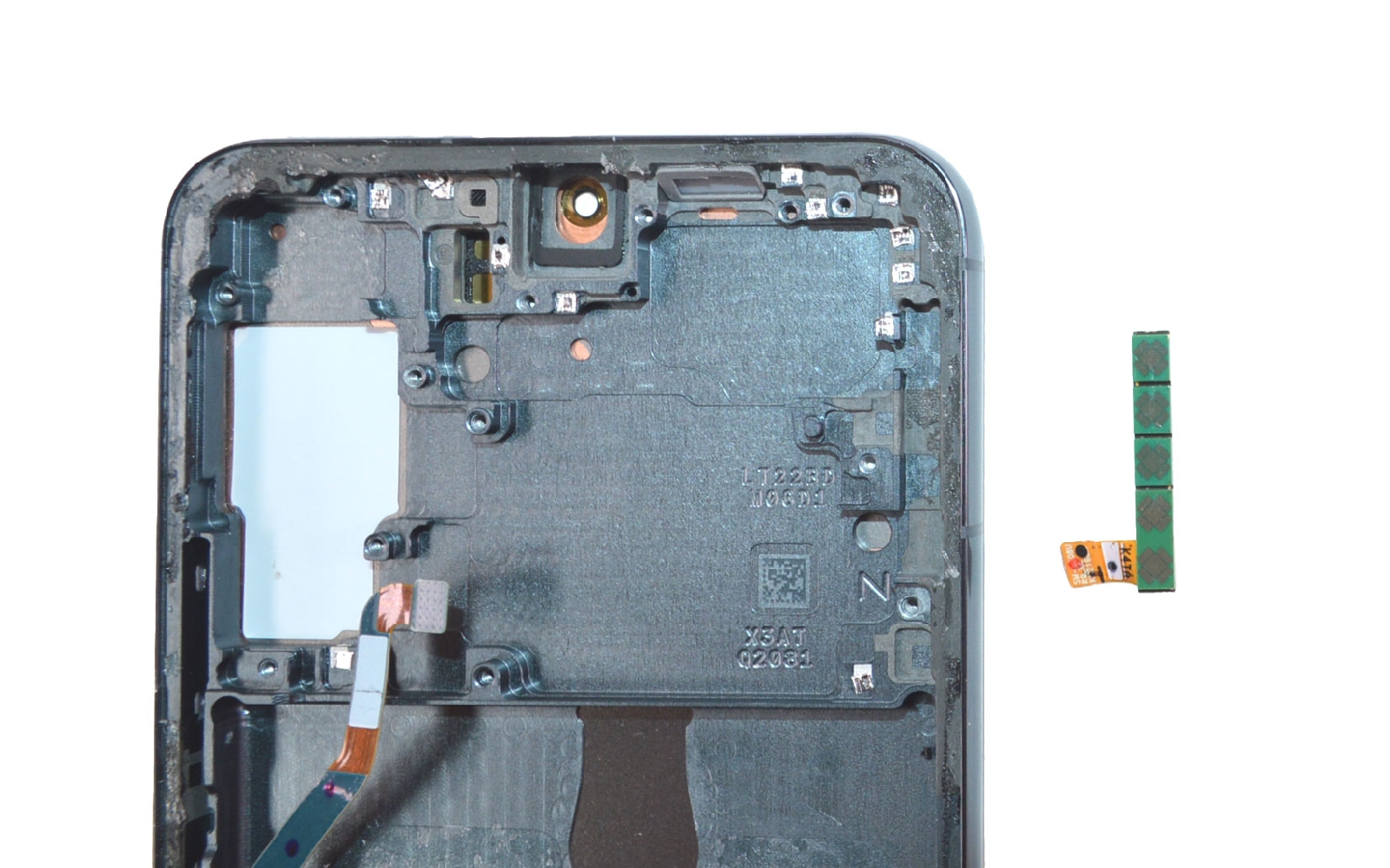

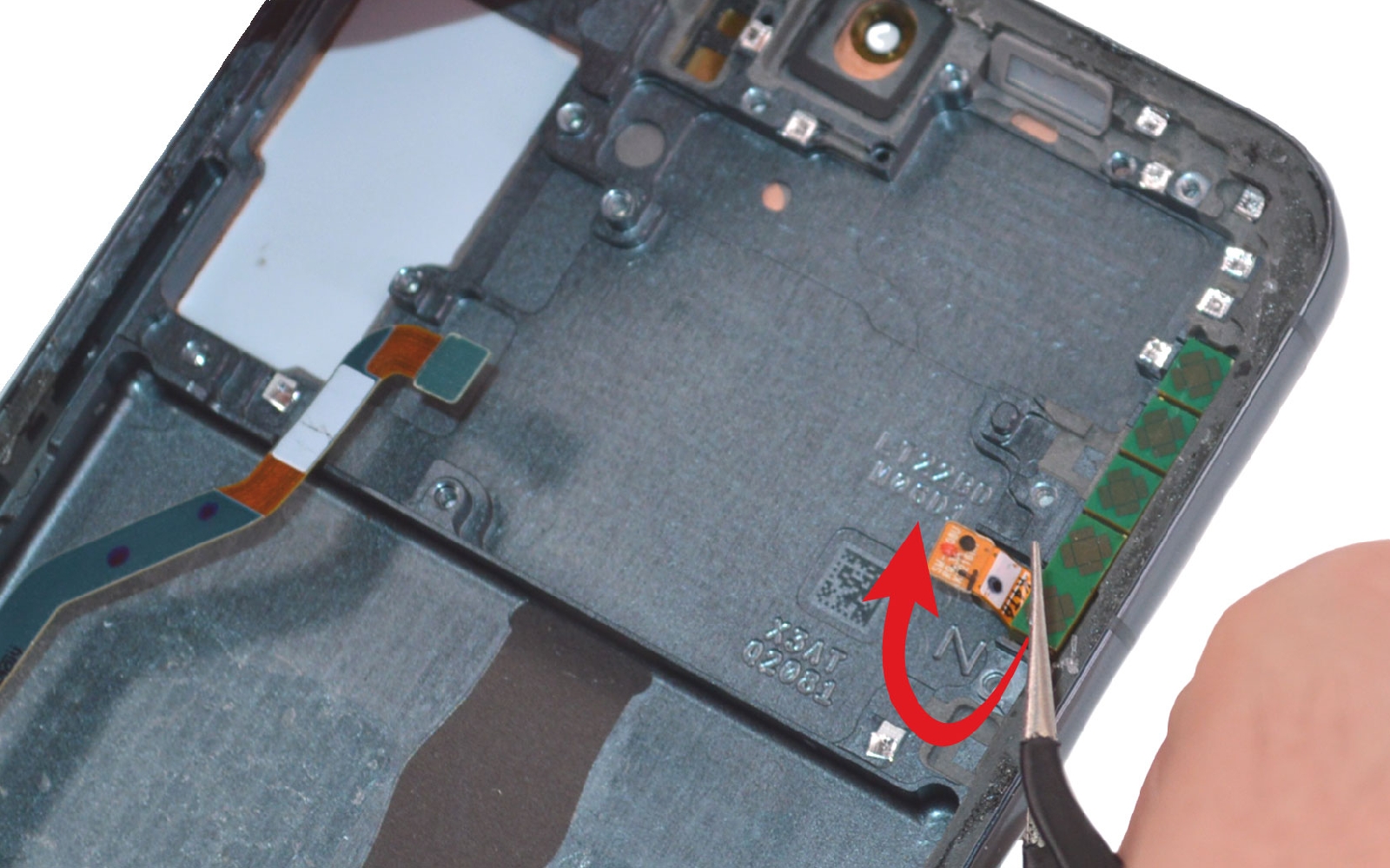

Etape 19 : Mettre de coté les antennes 5G version Amérique - 1

Si vous possédez la version américaine vosu possédez surement deux nappes supplémentaires. Pour sortir celle du haut, il vous faut la chauffer légèrement puis simplement l'attraper avec la brucelles pour la retirer de son emplacement.

Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

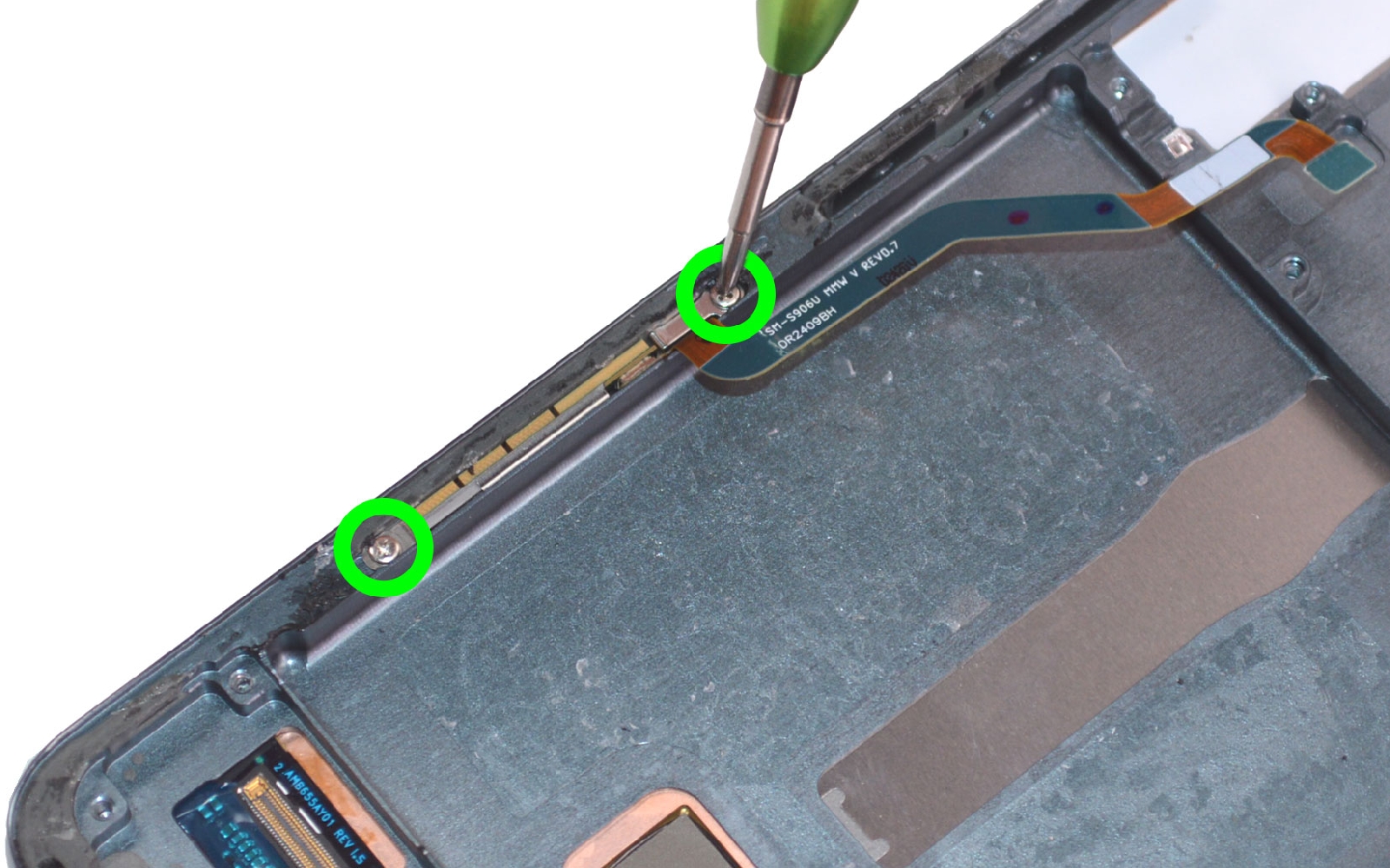

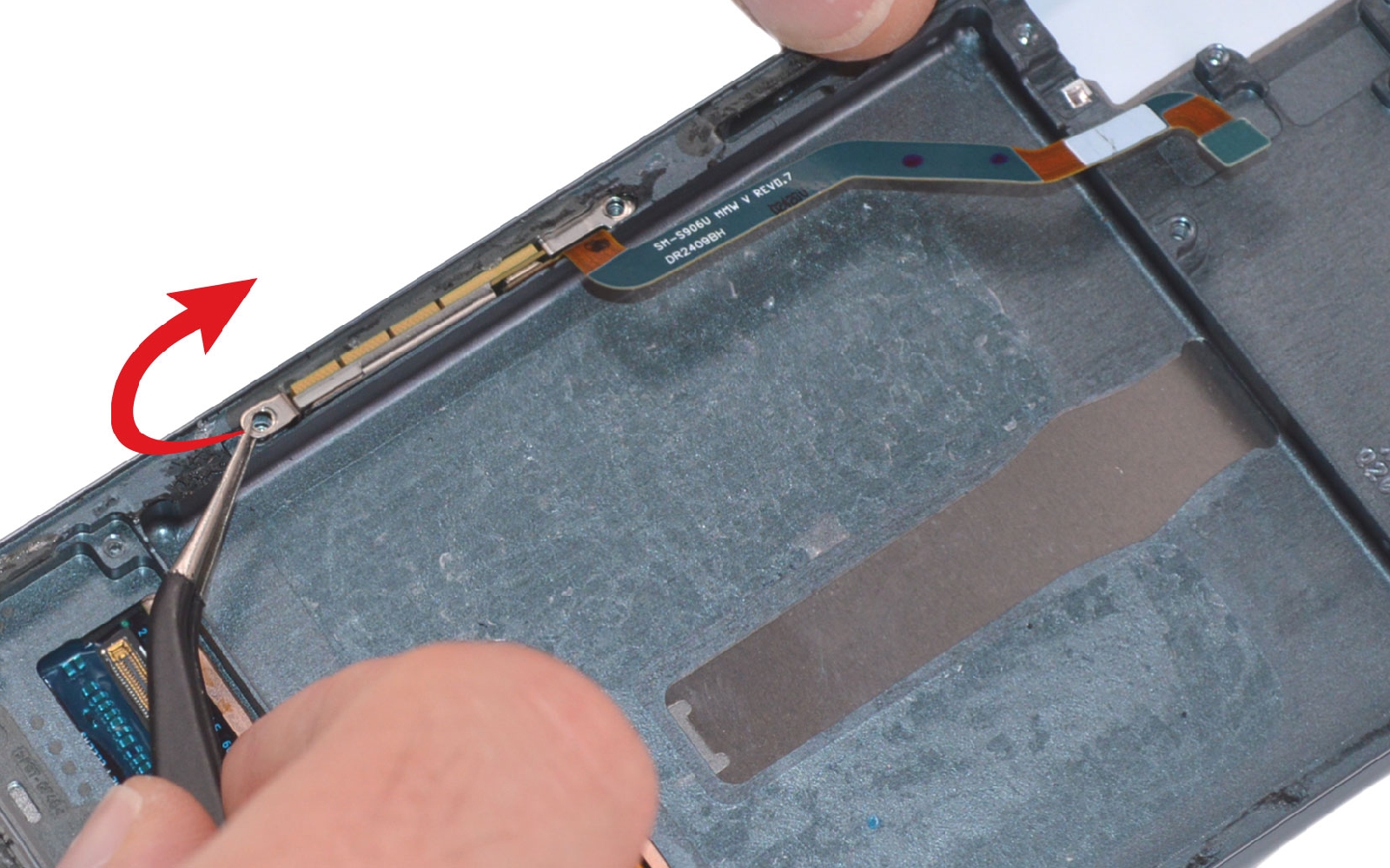

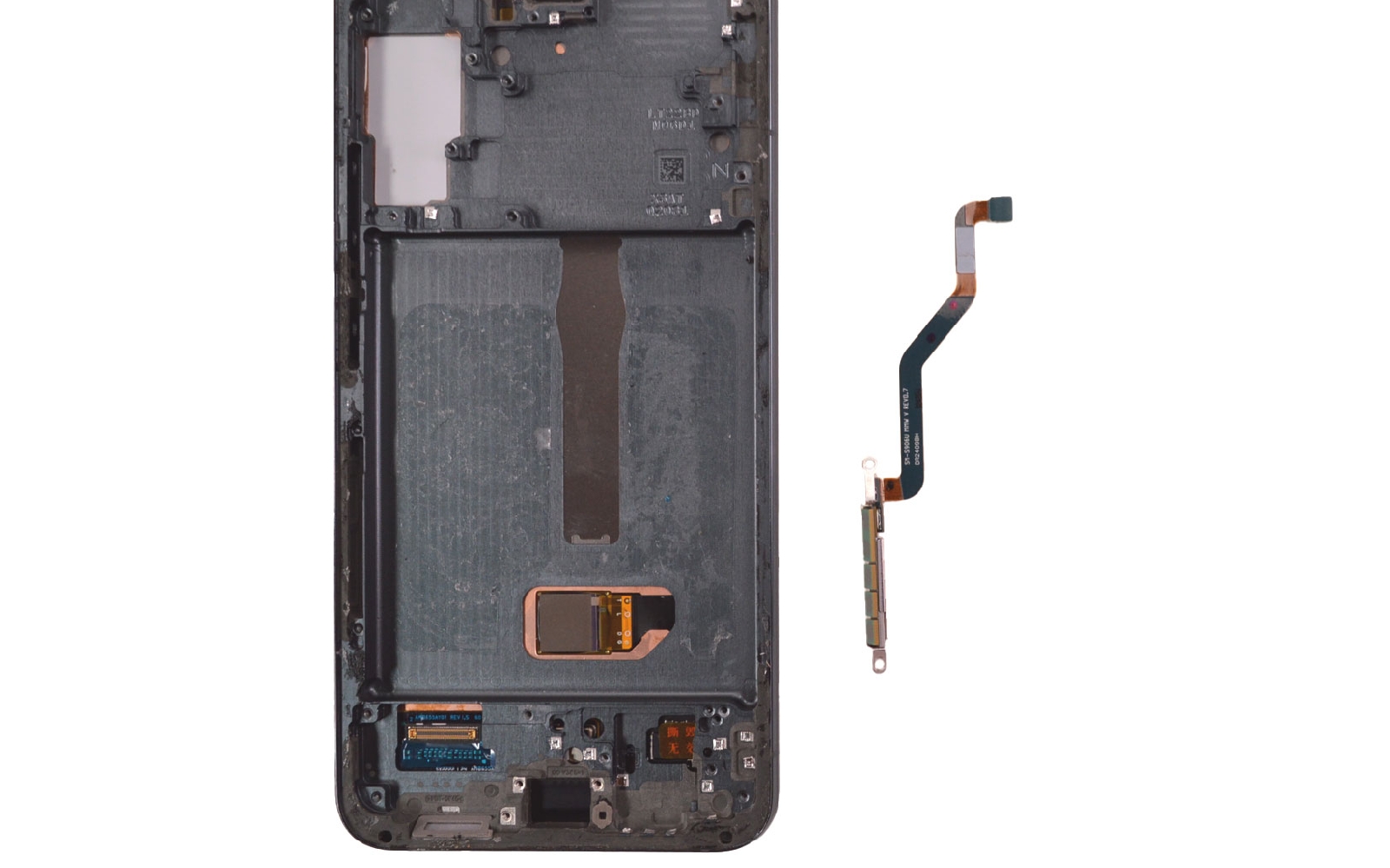

Etape 20 : Mettre de coté les antennes 5G version Amérique - 2
Pour la seconde nappe, ôtez les deux vis avec le tournevis cruciforme puis saisissez l'extrémité de l'antenne avec la pince métallique pour tirer le composant hors du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

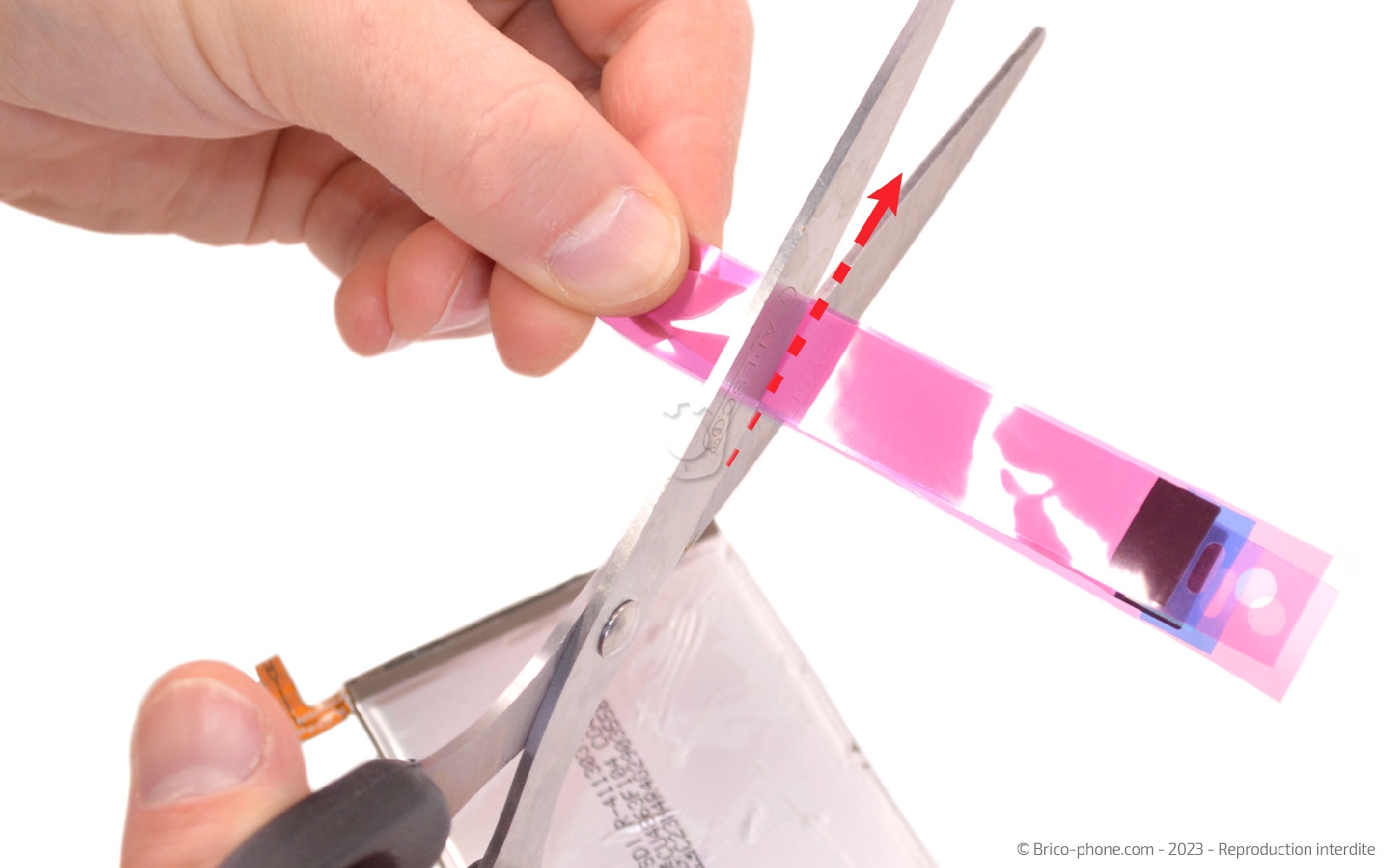

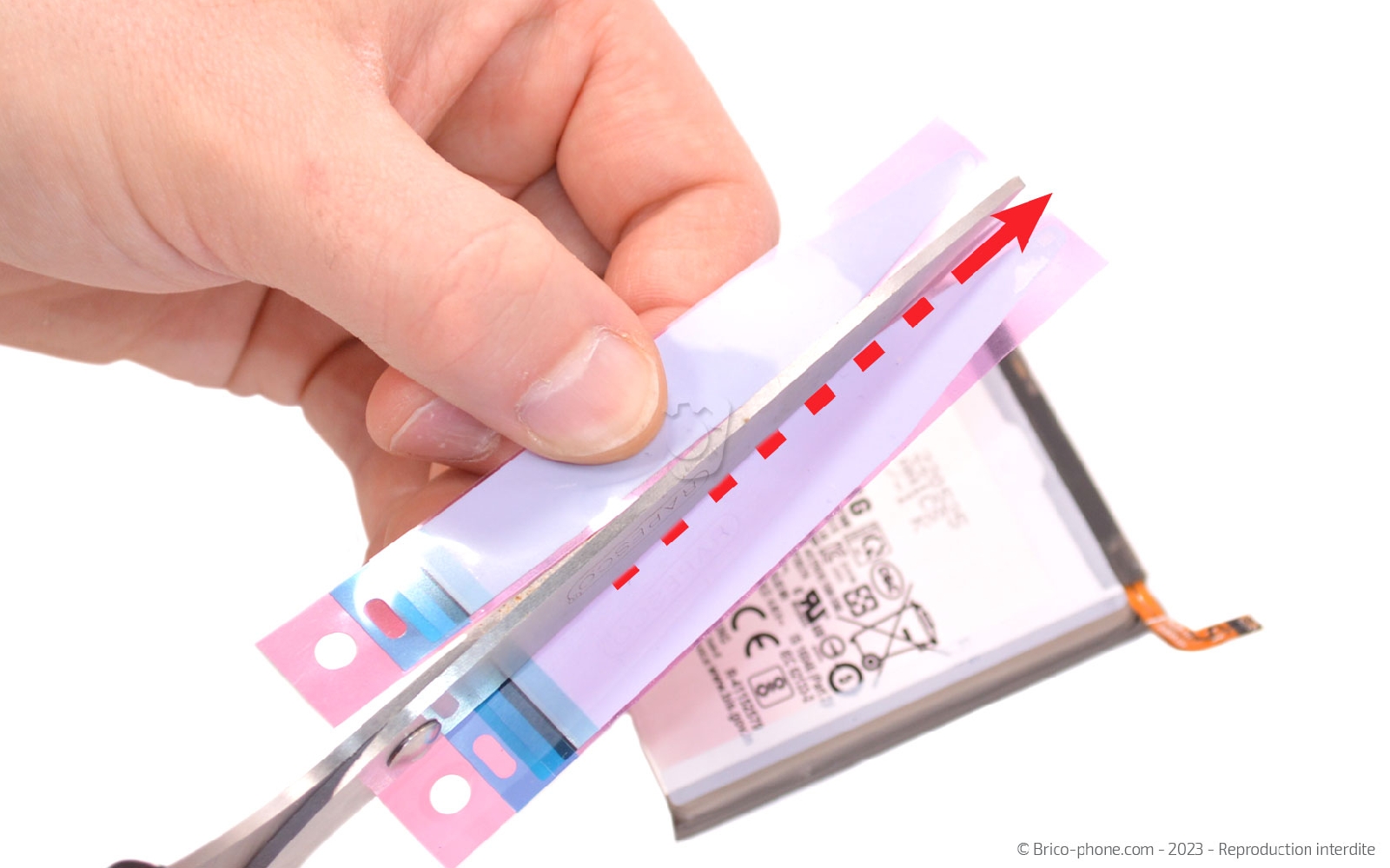

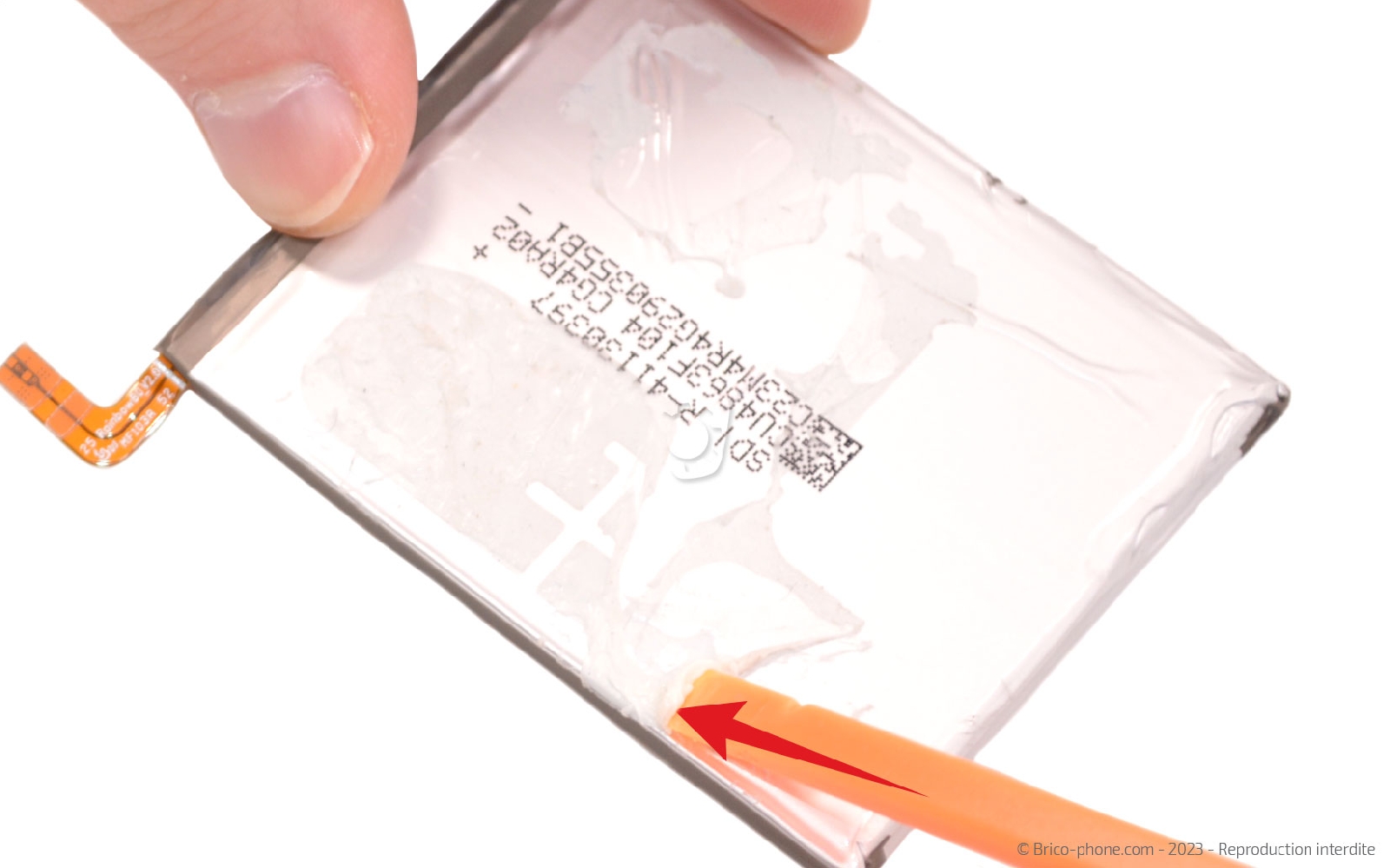

Préparer la batterie
Nettoyez l'arrière de la batterie pour retirer un maximum d'adhésif.

Mesurez la longueur de la batterie avec les stickers afin de pouvoir les découper à la bonne dimension puis séparez les en deux.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €

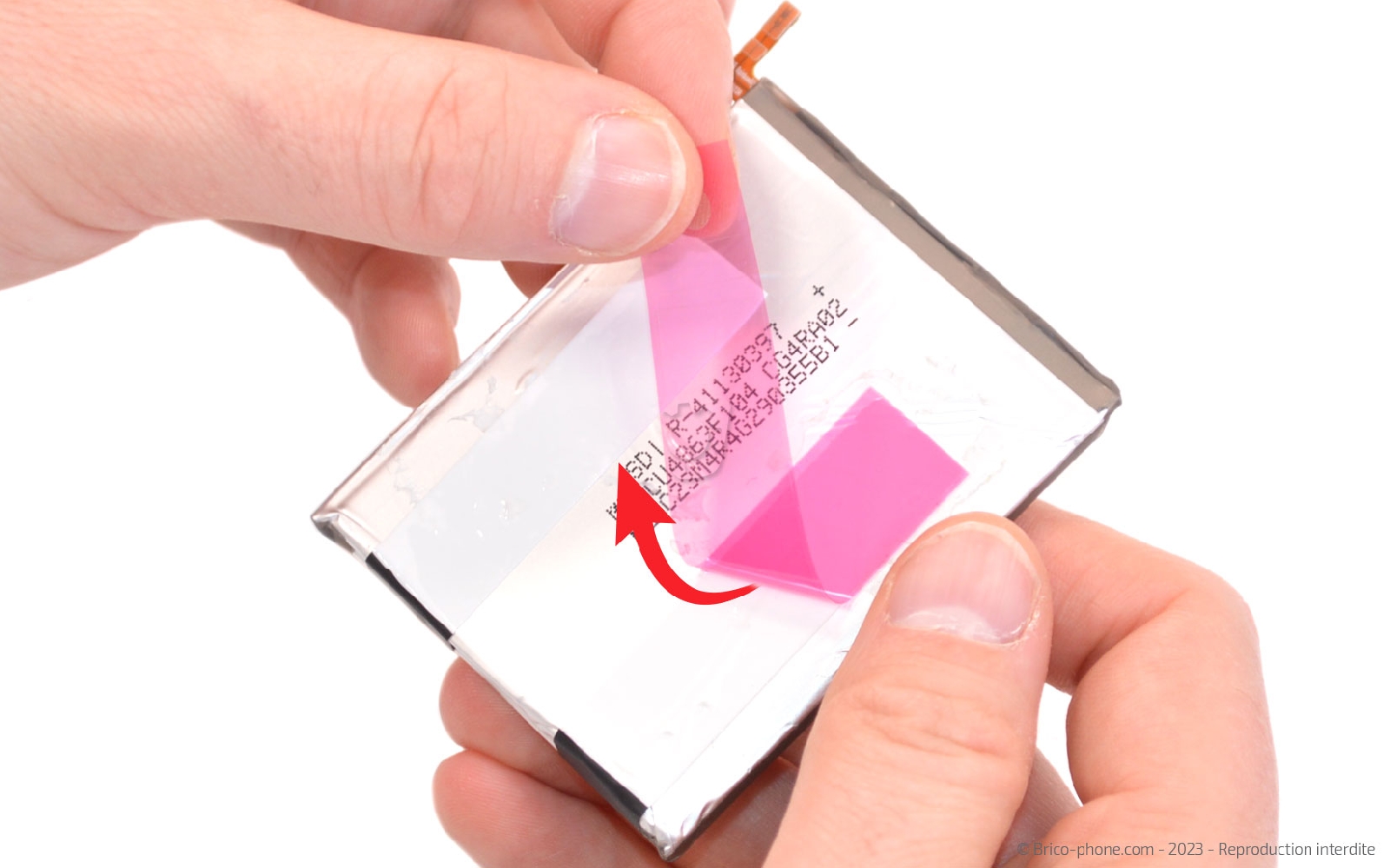

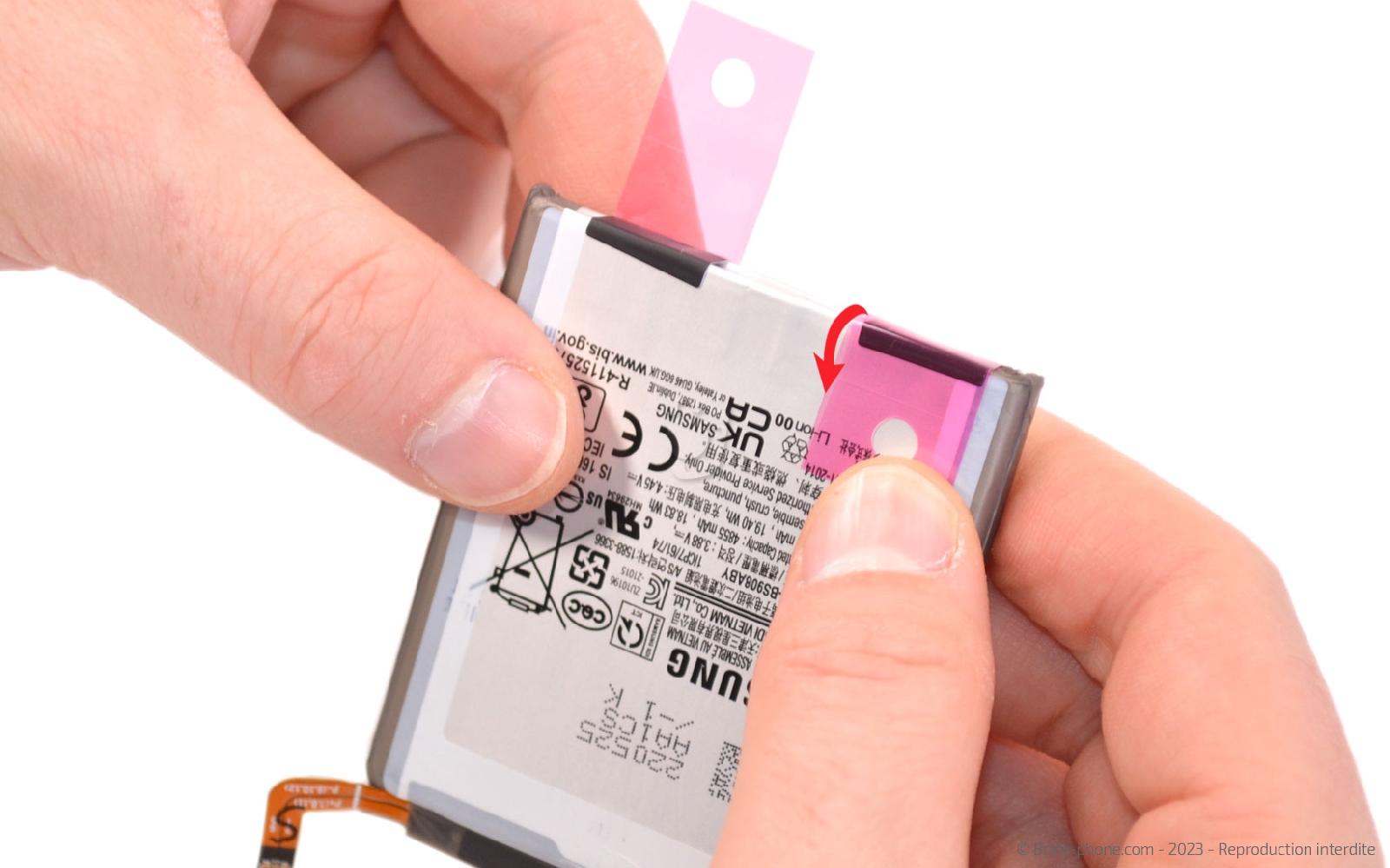

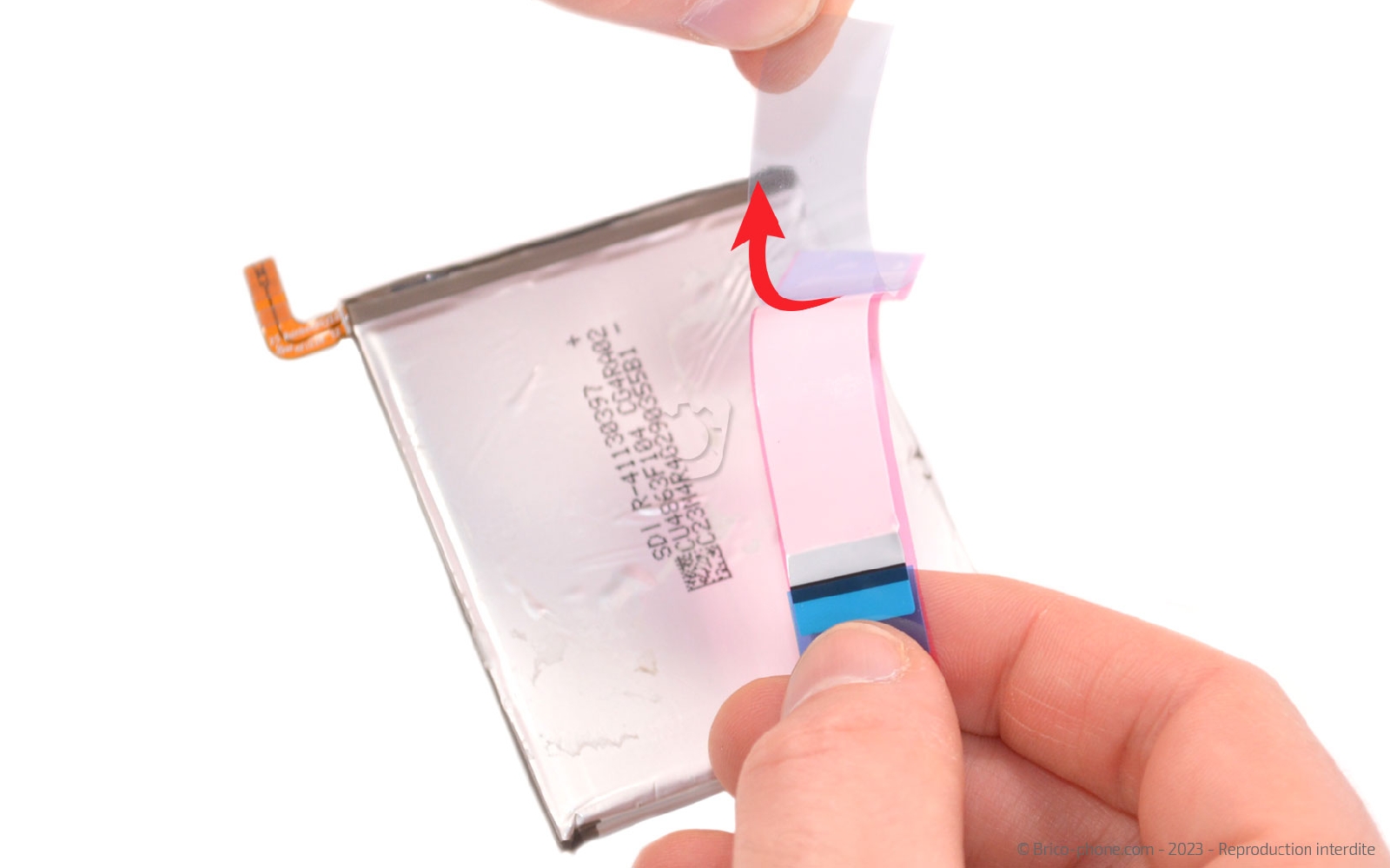

Installer la batterie

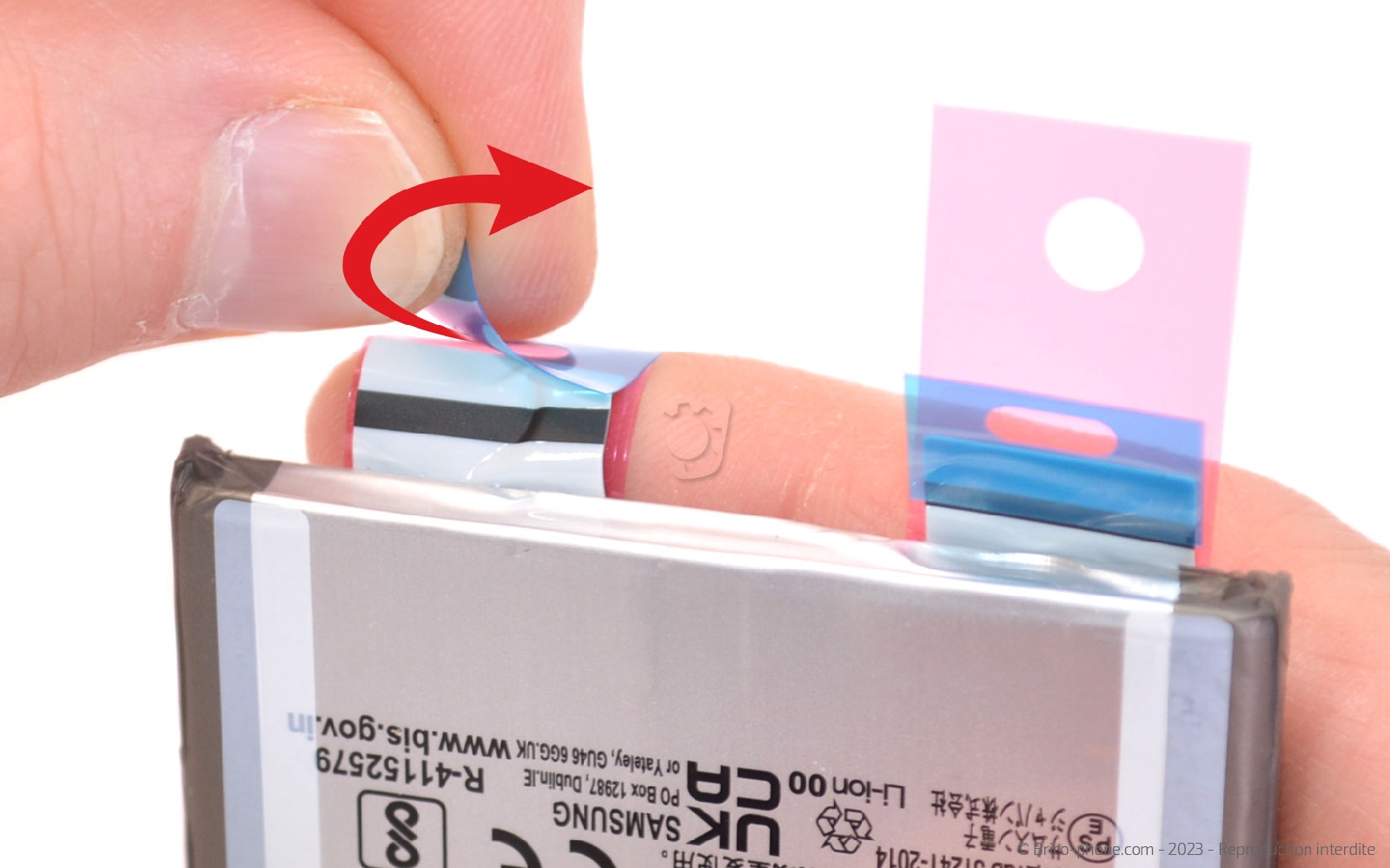

Ôtez la protection bleue avant de déposer le sticker au dos de la batterie en laissant dépasser la partie noire. Faites la même chose avec le deuxième sticker.

Ensuite, enlevez la petite protection bleue afin de pouvoir replier la languette sur la batterie.

Enfin, il ne vous reste plus qu'à retirer les deux protections roses et à installer la batterie dans le bloc écran.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

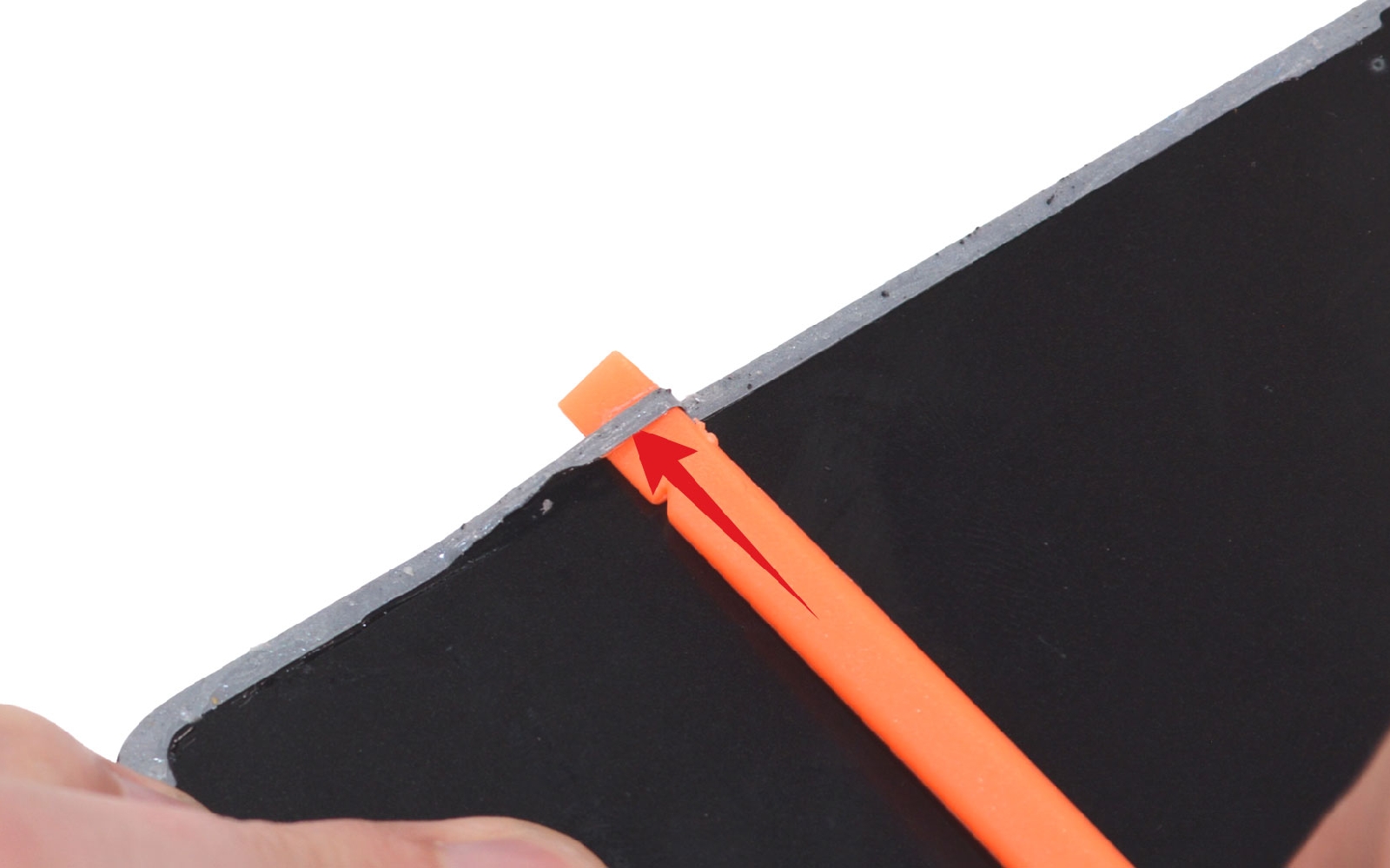

Conseils pour le remontage
Ôtez les protections et installez le nouveau composant en suivant le tutoriel dans le sens contraire.
Pensez à vérifier le nouveau composant avant de refermer votre smartphone.

Nettoyez la vitre arrière des résidus de stickers avant d'appliquer la colle sur toute la longueur du châssis.
Laissez ensuite sécher la colle environ 45 minutes en vous aidant de pinces ou de gros livres.
