Comment changer le connecteur de charge sur Galaxy S22 plus

Temps estimé : 25 min
Difficulté : 2/5
Note de réparabilité : 15/20
Galaxy S22 plus | Temps estimé : 25 min | Difficulté : 2/5

Votre Galaxy S22 Plus ne se charge plus correctement, ou vous rencontrez des difficultés pour connecter votre téléphone à votre ordinateur ? Il est possible que le connecteur de charge soit endommagé ou usé. Dans ce tutoriel, nous vous montrerons comment remplacer le connecteur de charge de votre Galaxy S22 Plus, afin que vous puissiez à nouveau profiter d'une recharge rapide et fiable. Le connecteur de charge est une pièce essentielle au bon fonctionnement de votre smartphone, et son remplacement nécessite une certaine attention.

Cependant, avec les bons outils et des instructions claires, vous pourrez réaliser cette réparation vous-même, même si vous n'avez pas d'expérience préalable en réparation de téléphones. Ce guide est conçu pour vous accompagner étape par étape, afin de vous assurer que chaque action est effectuée correctement. Avant de commencer, assurez-vous d'avoir préparé votre espace de travail et de disposer d'un connecteur de charge compatible, ainsi que des outils nécessaires pour ouvrir et manipuler votre appareil en toute sécurité.

Diagnostic

›  Problème de charge, transfert de données...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge compatible Samsung Galaxy S22+
24,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

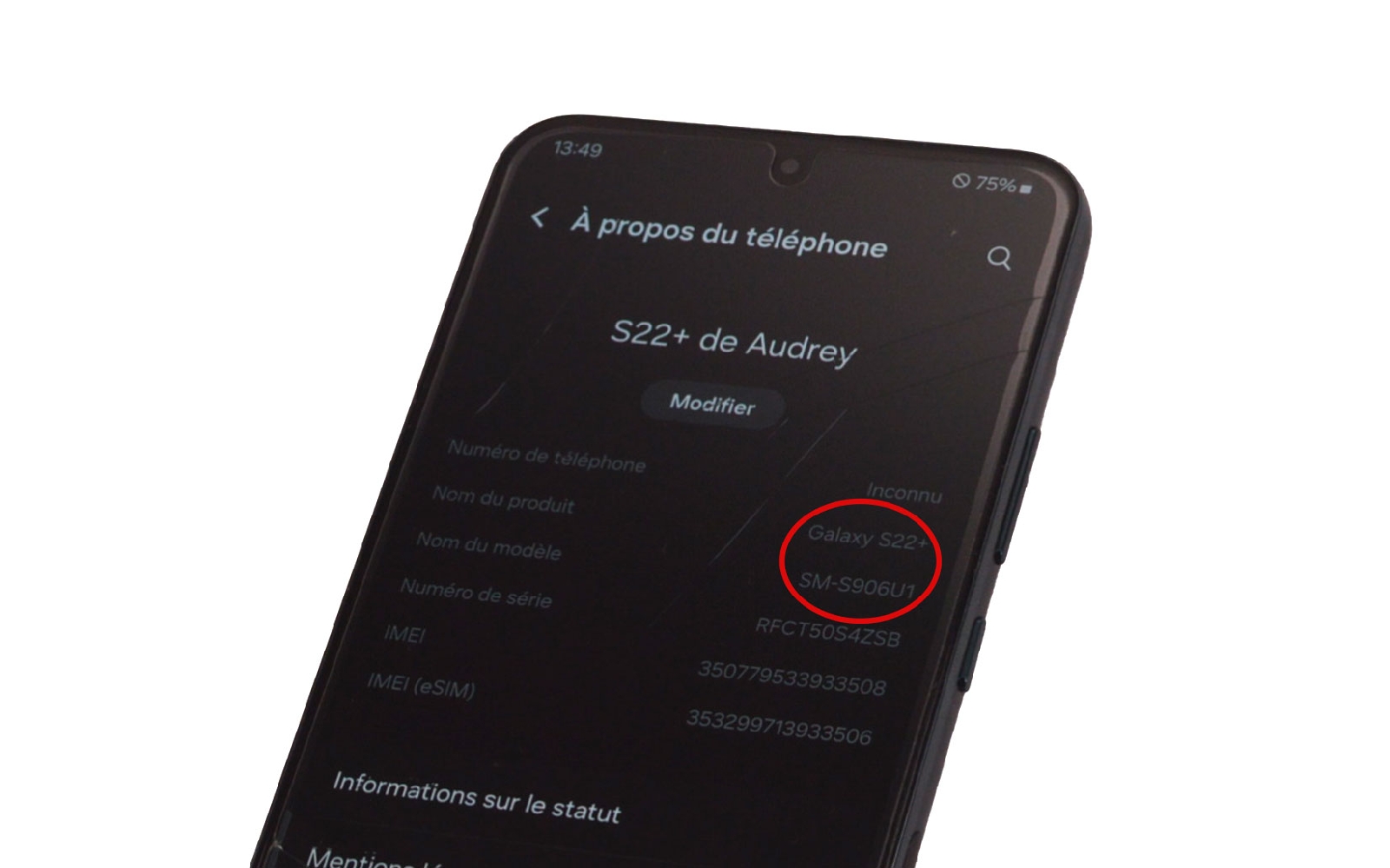

Avant de commencer, il est essentiel de vérifier le numéro de modèle de votre appareil. Pour cela, deux options s'offrent à vous : soit vous avez conservé la petite étiquette située à l'arrière de votre téléphone, soit vous pouvez trouver cette information dans les paramètres de votre Samsung. Ce numéro est crucial pour commander les pièces détachées appropriées et suivre le bon tutoriel de réparation.

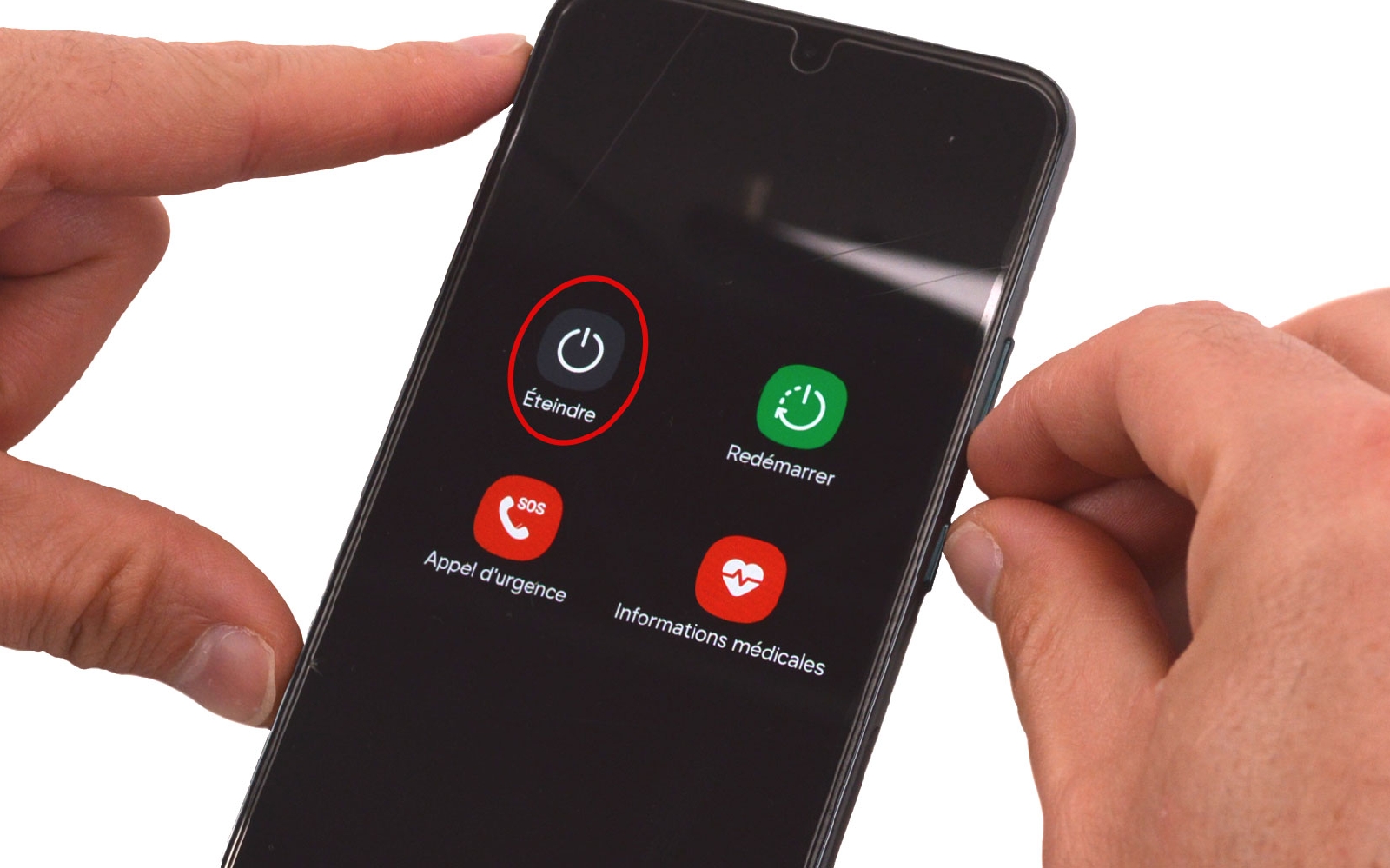

Une fois votre commande reçue, installez-vous dans un endroit calme avec tous les outils nécessaires à portée de main. Pour débuter la réparation, éteignez votre téléphone en appuyant sur le bouton d'alimentation, puis en suivant les instructions affichées à l'écran.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

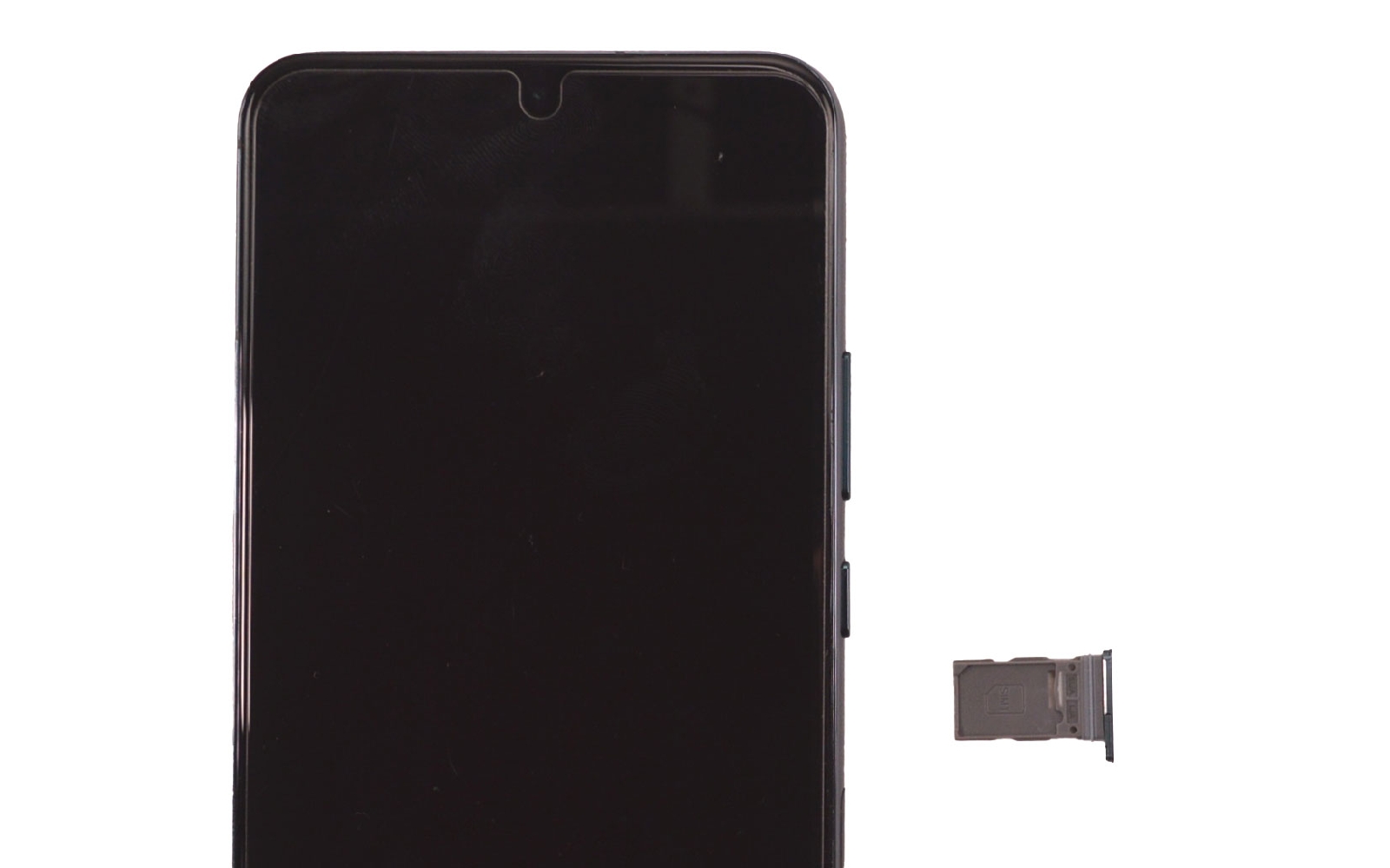

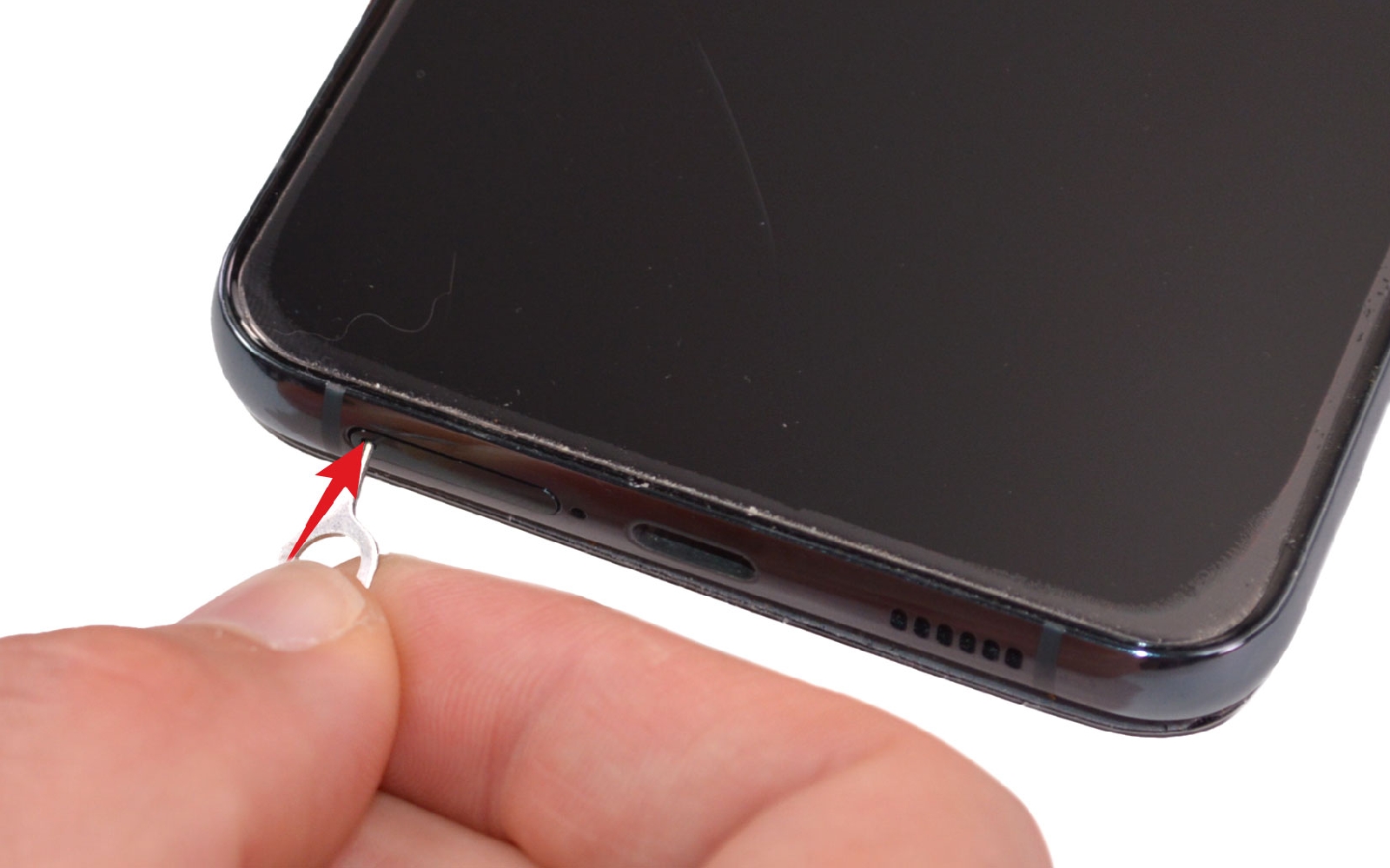

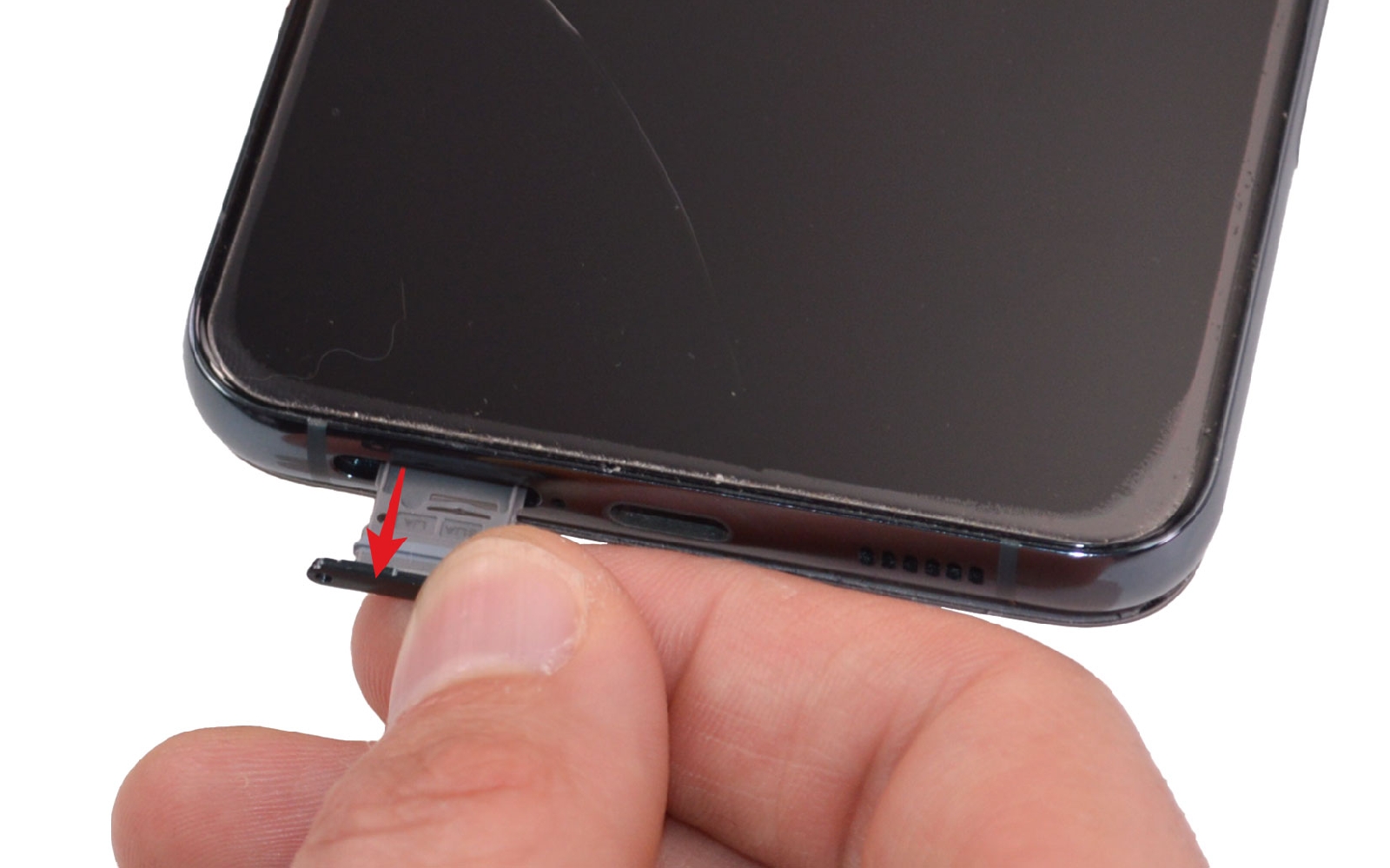

Etape 1 : Ejecter le tiroir SIM
Insérez l'outil SIM pour sortir le tiroir de la carte SIM et continuez la réparation.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

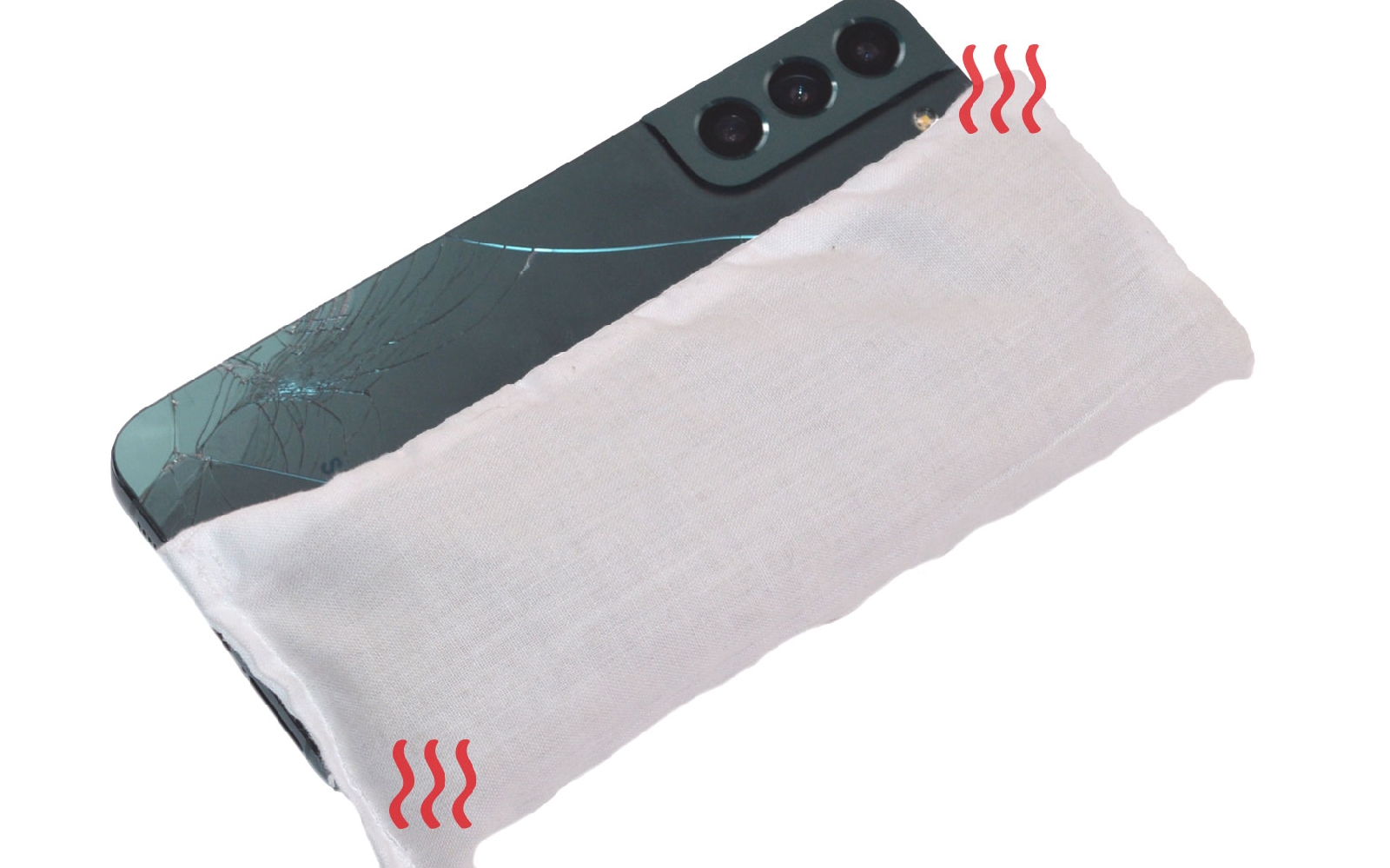

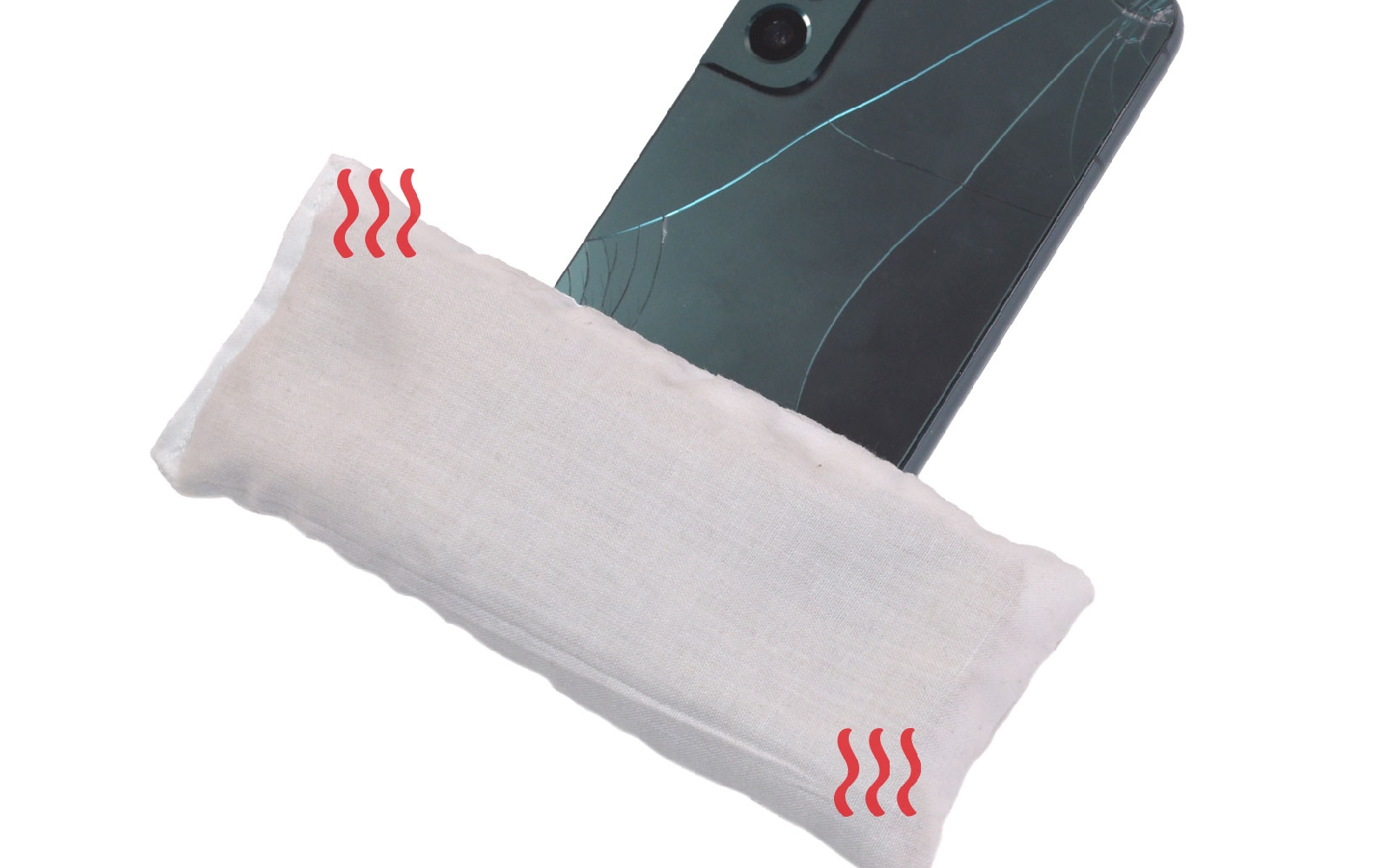

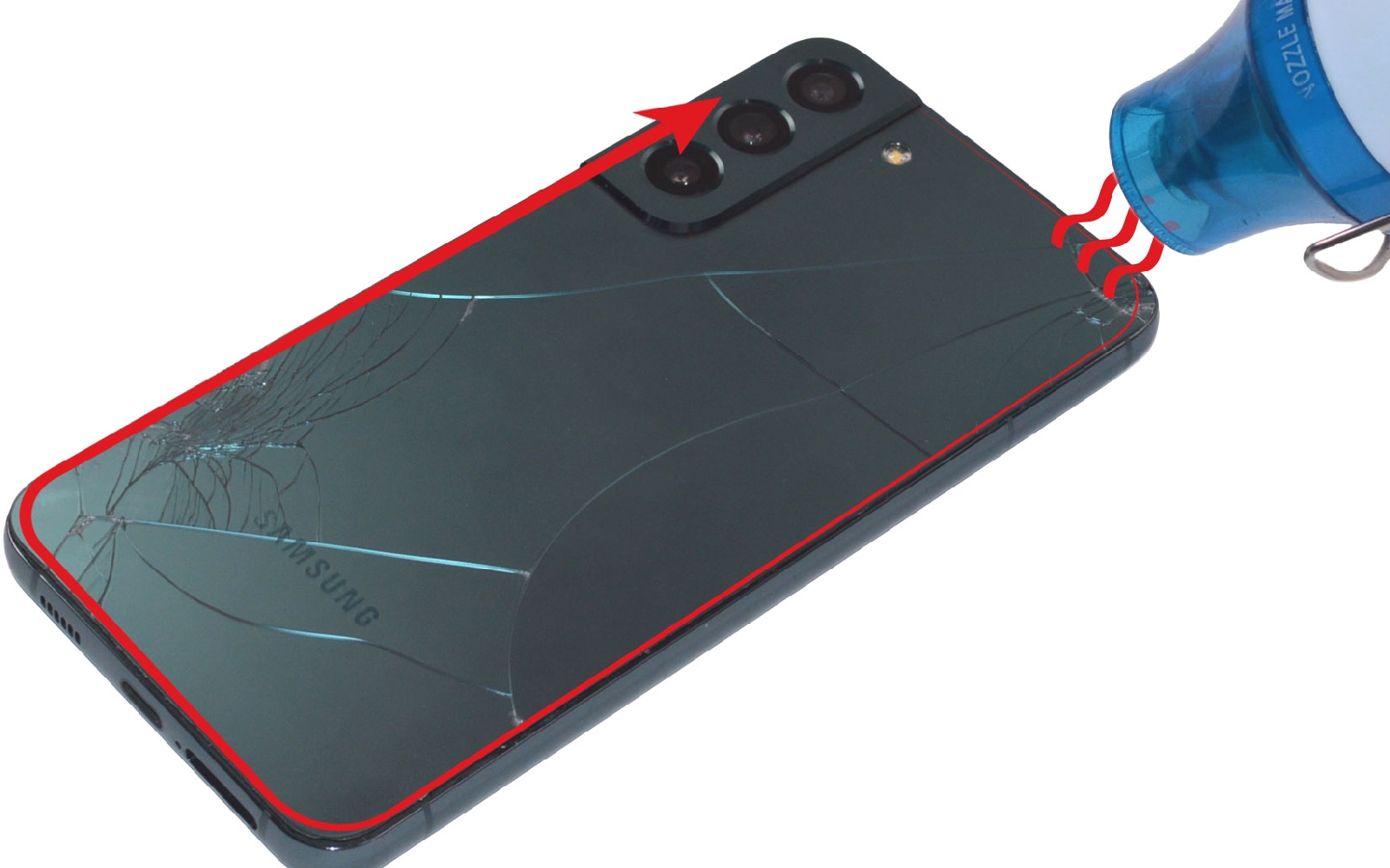

Etape 2 : Chauffer la vitre arrière
Pour chauffer l'arrière de votre téléphone, utilisez un coussin chauffant, un décapeur thermique ou un sèche-cheveux.

Si vous choisissez le coussin chauffant, passez-le au micro-ondes pendant environ 2 minutes avant de l'appliquer sur l'arrière de votre appareil. Pour les autres outils, allumez-les simplement et passez-les le long des bords de la vitre arrière àn une distance de 3-4 centimètres.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

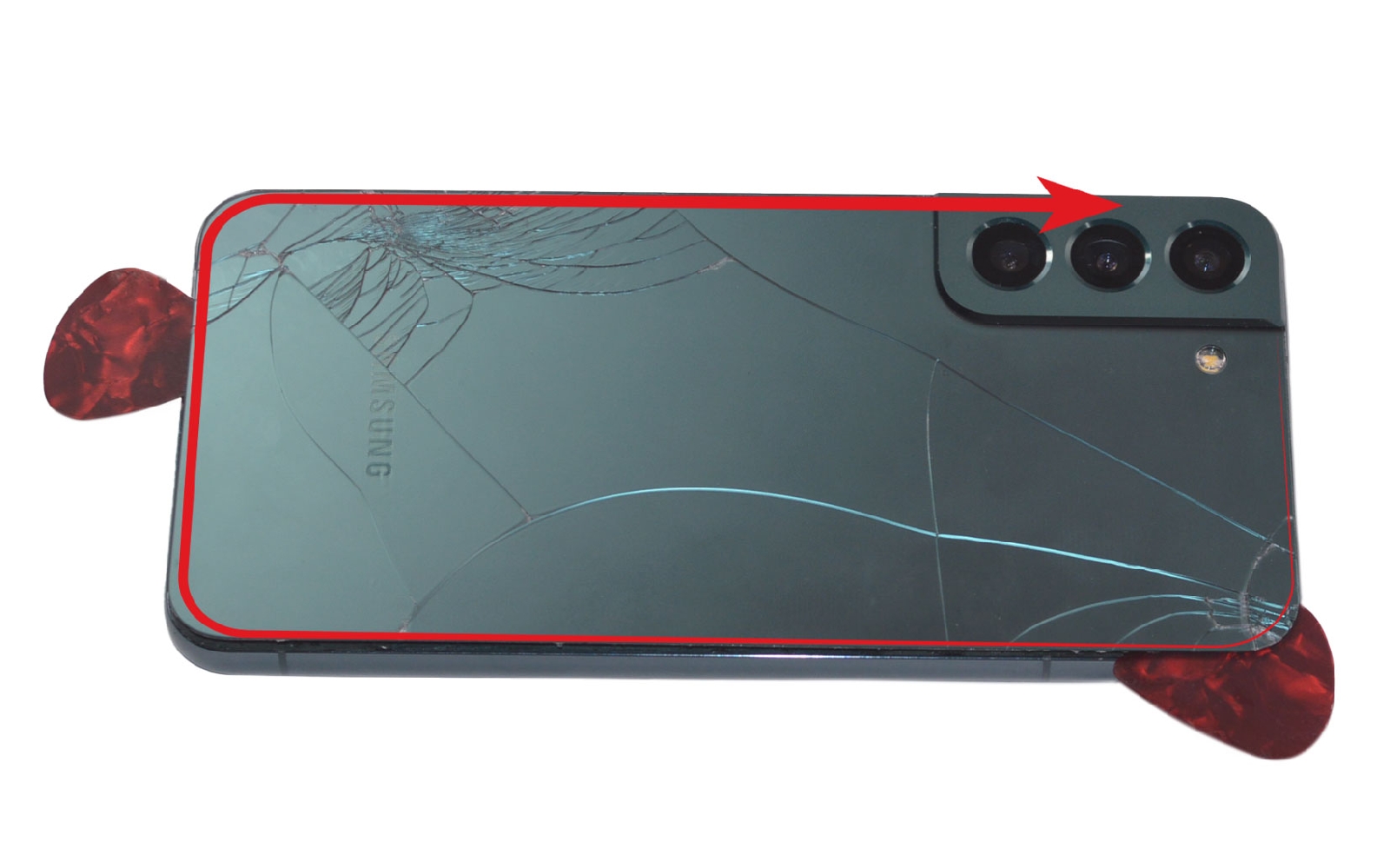

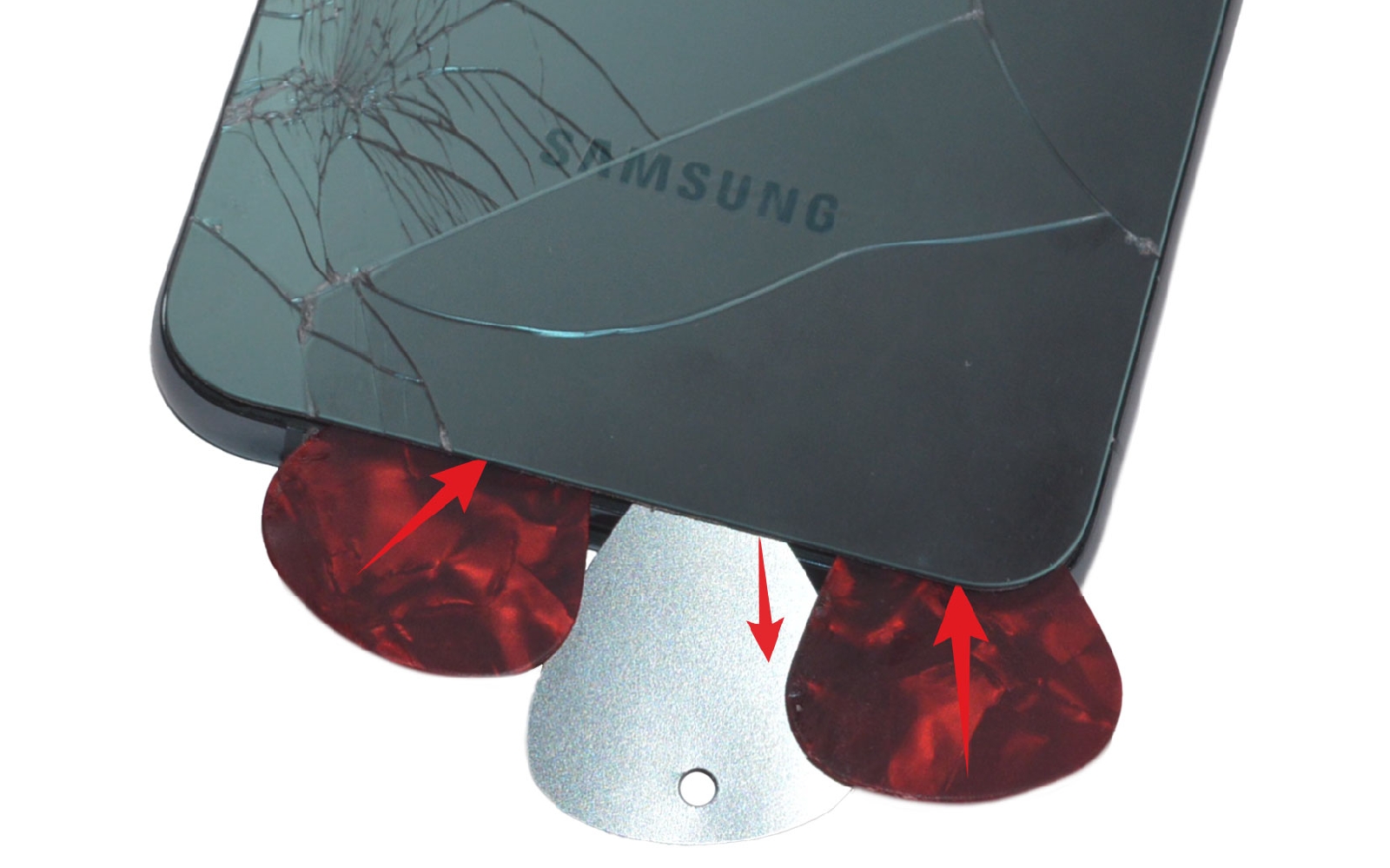

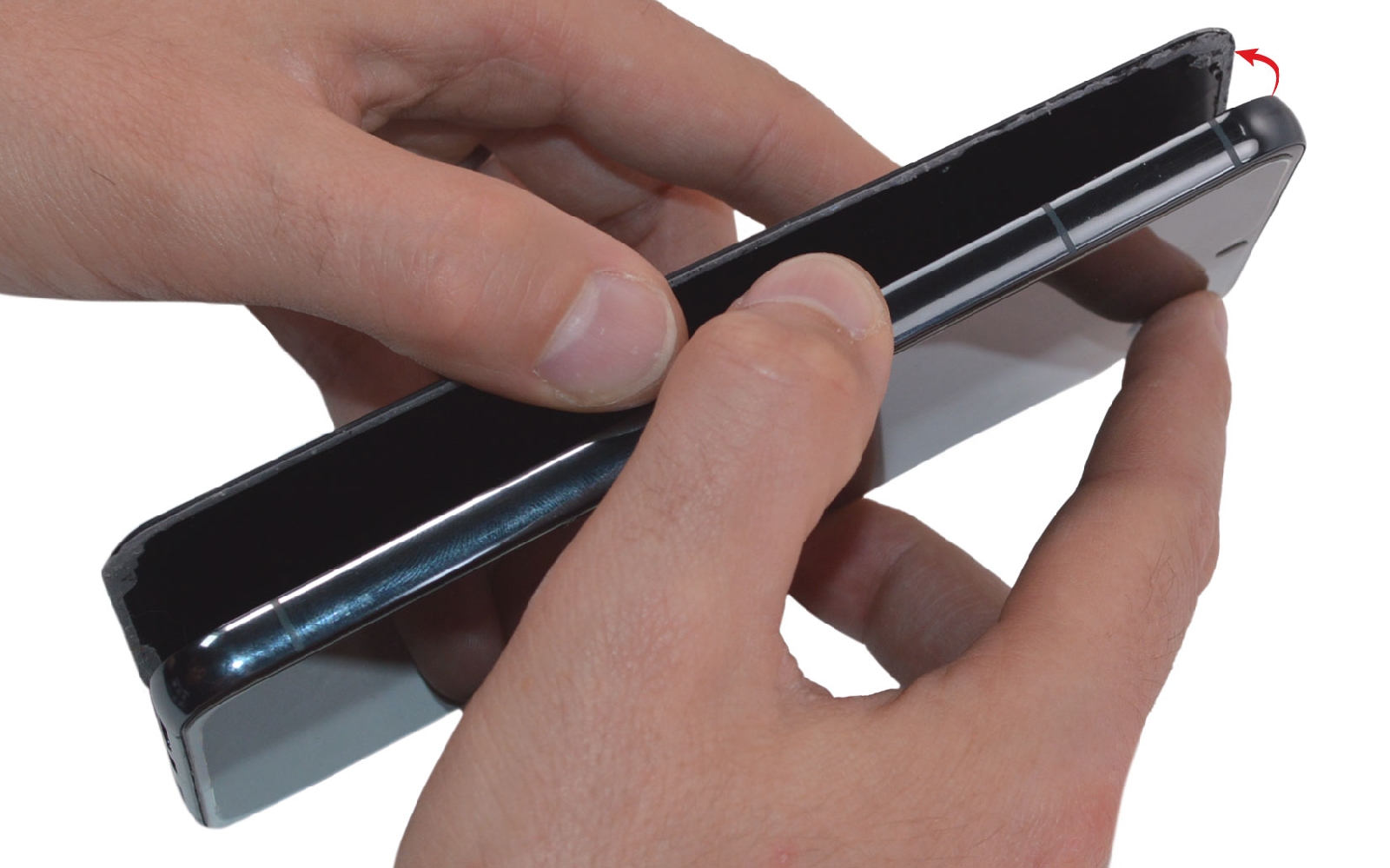

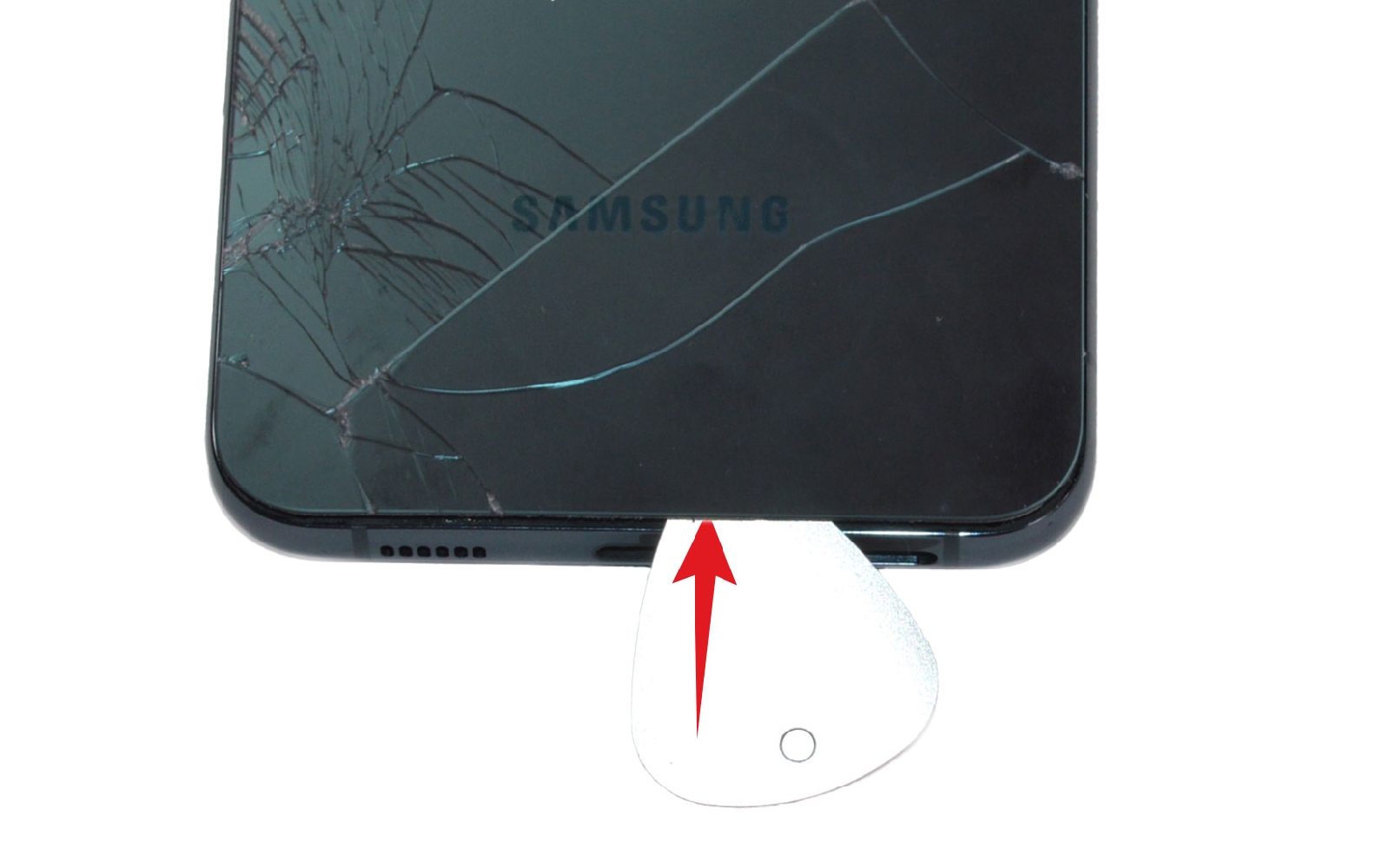

Etape 3 : Ouvrir le téléphone
Créez un interstice en insérant le médiator en métal troué entre la vitre arrière et le châssis. Remplacez le médiator par celui en plastique pour continuer le décollage.

Faites circuler les outils sur toute la longueur du téléphone pour décoller petit à petit la vitre arrière.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

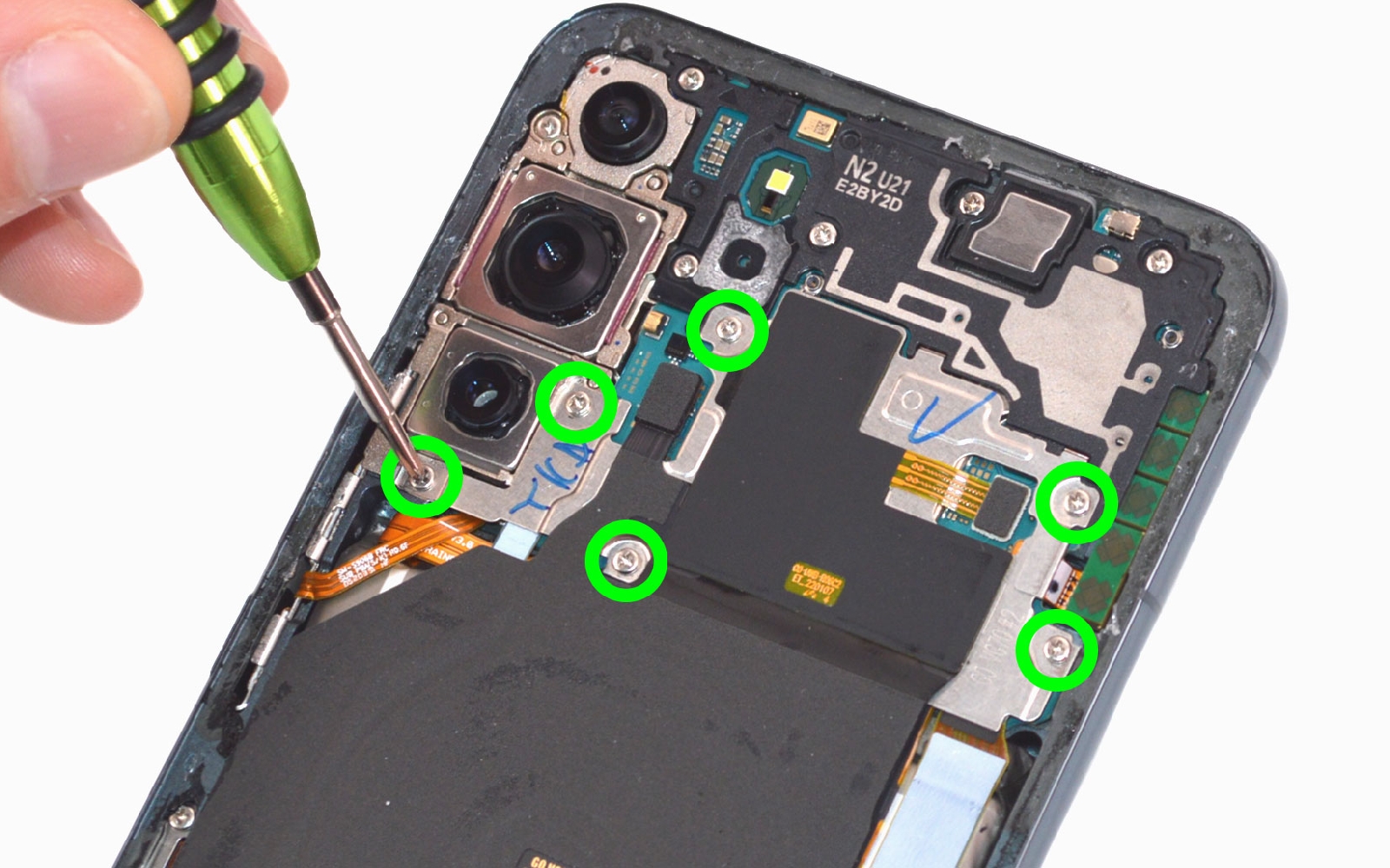

Etape 4 : Dévisser la plaquette NFC
Retirez les vis avec le tournevis cruciforme.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

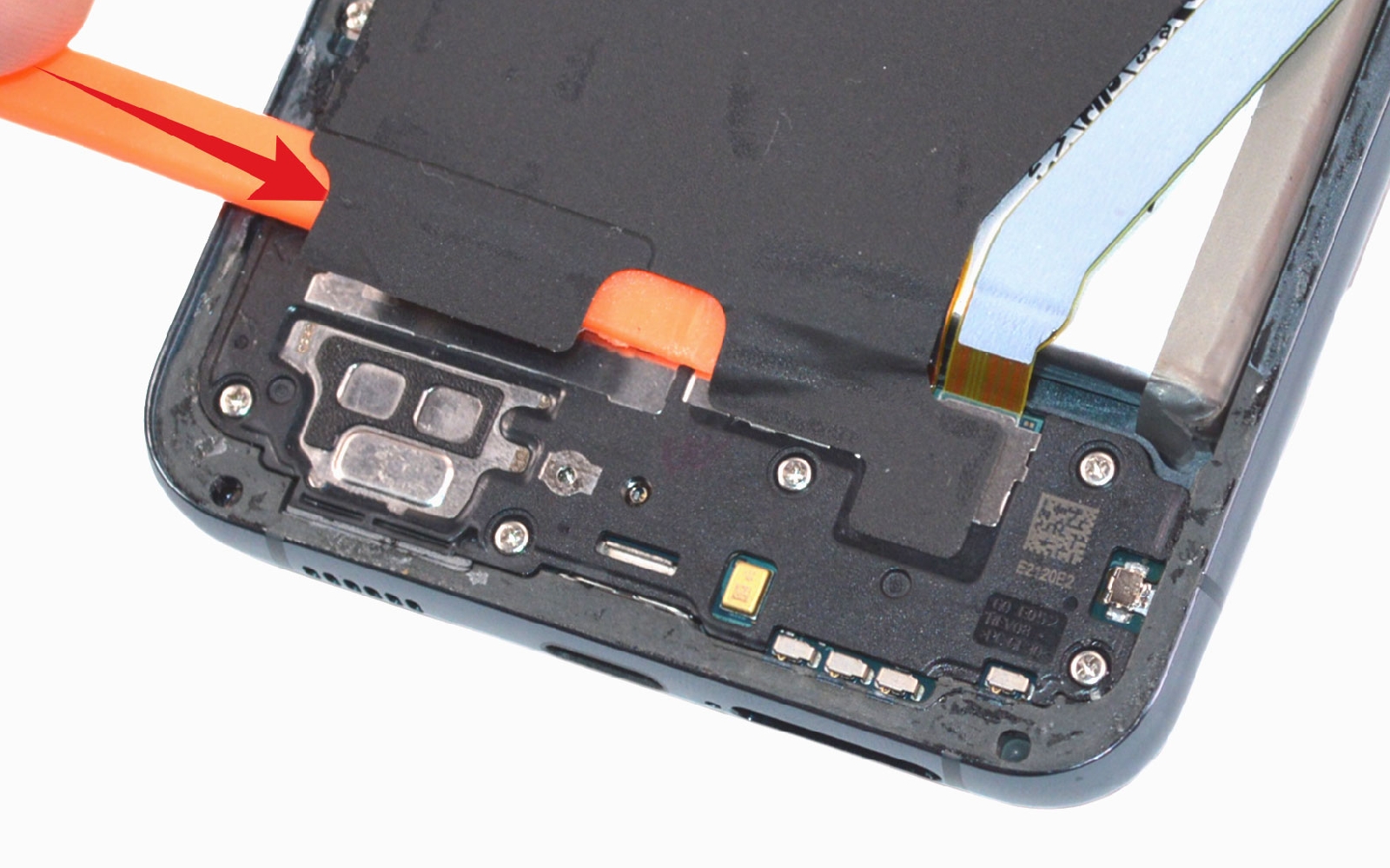

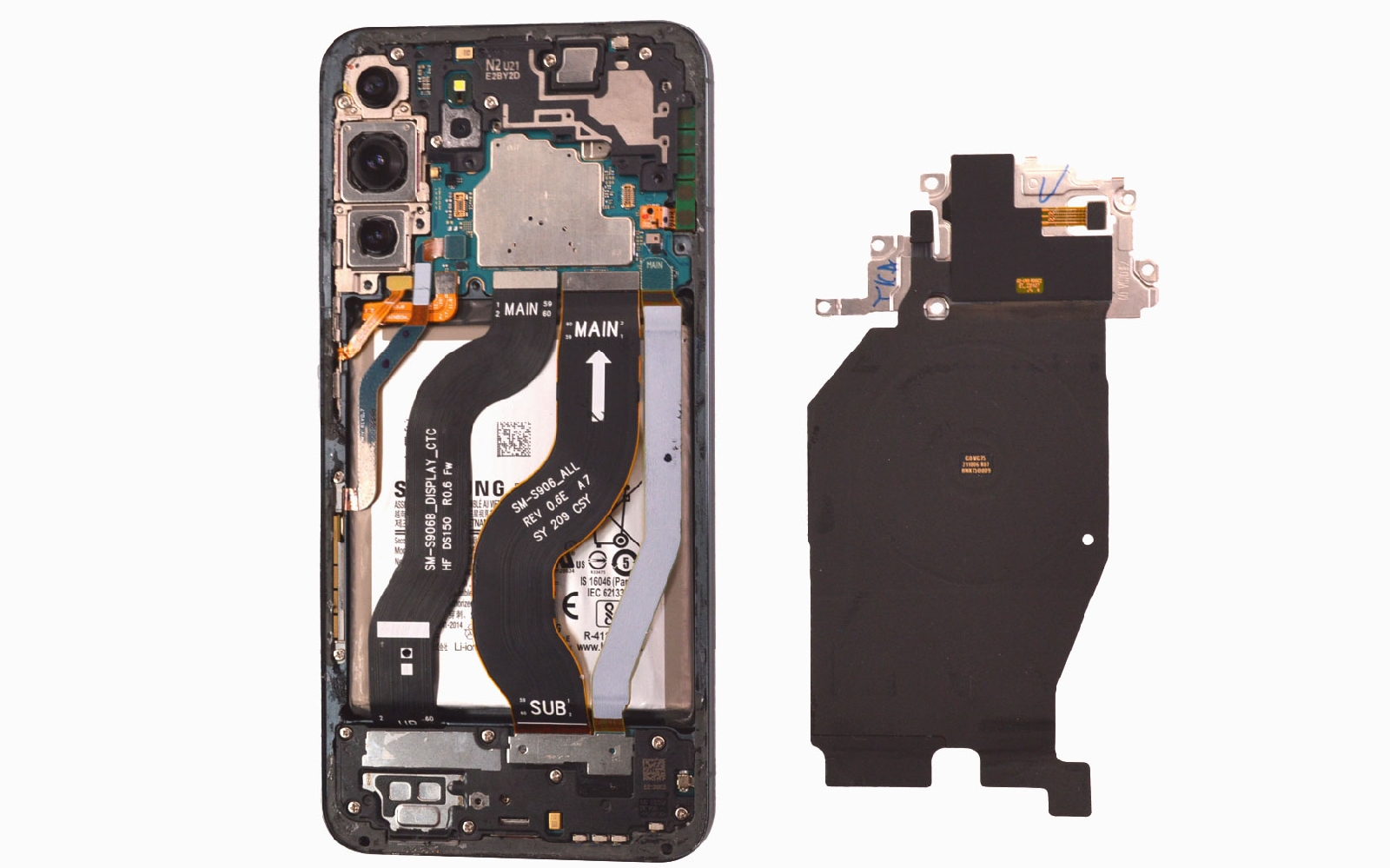

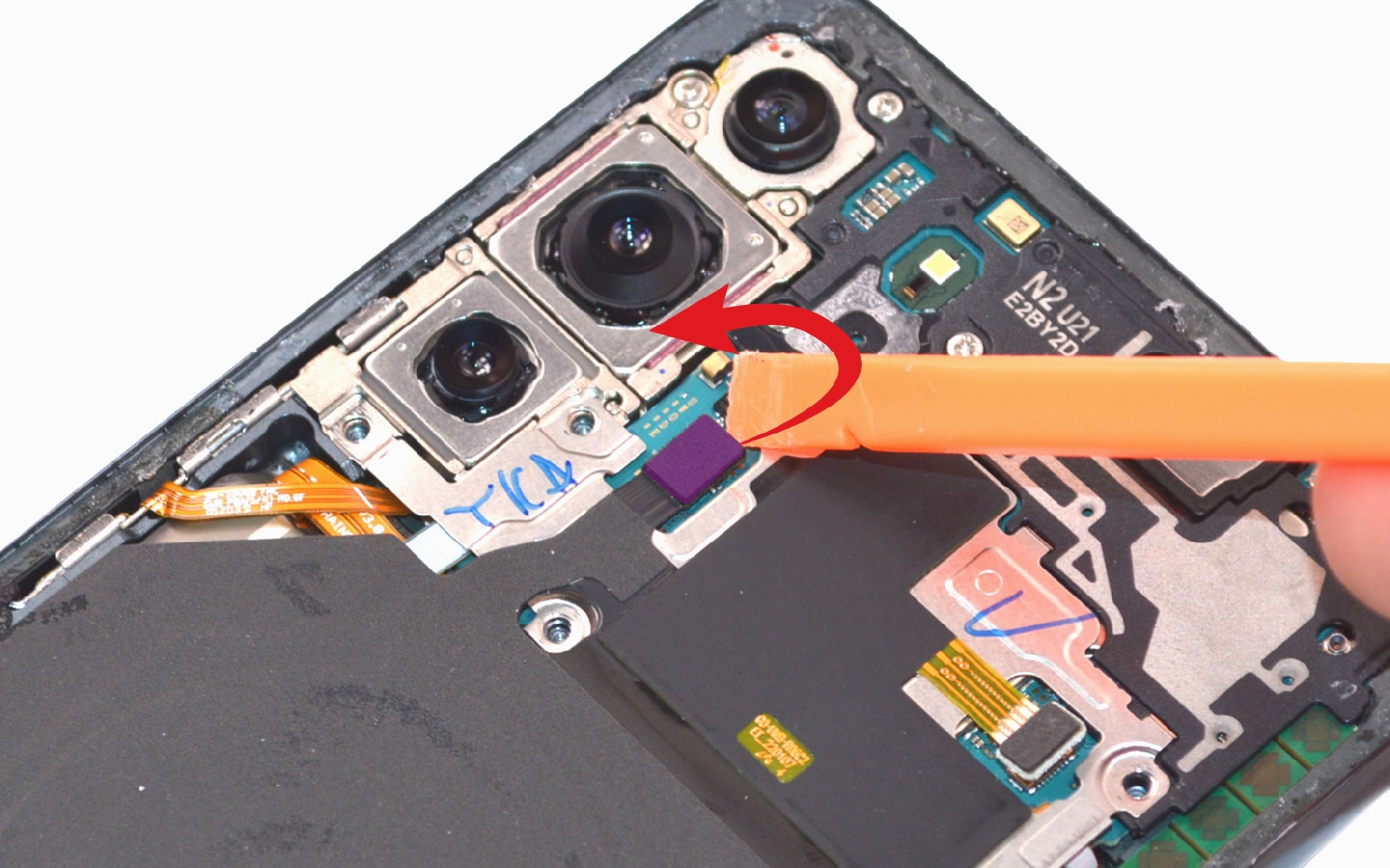

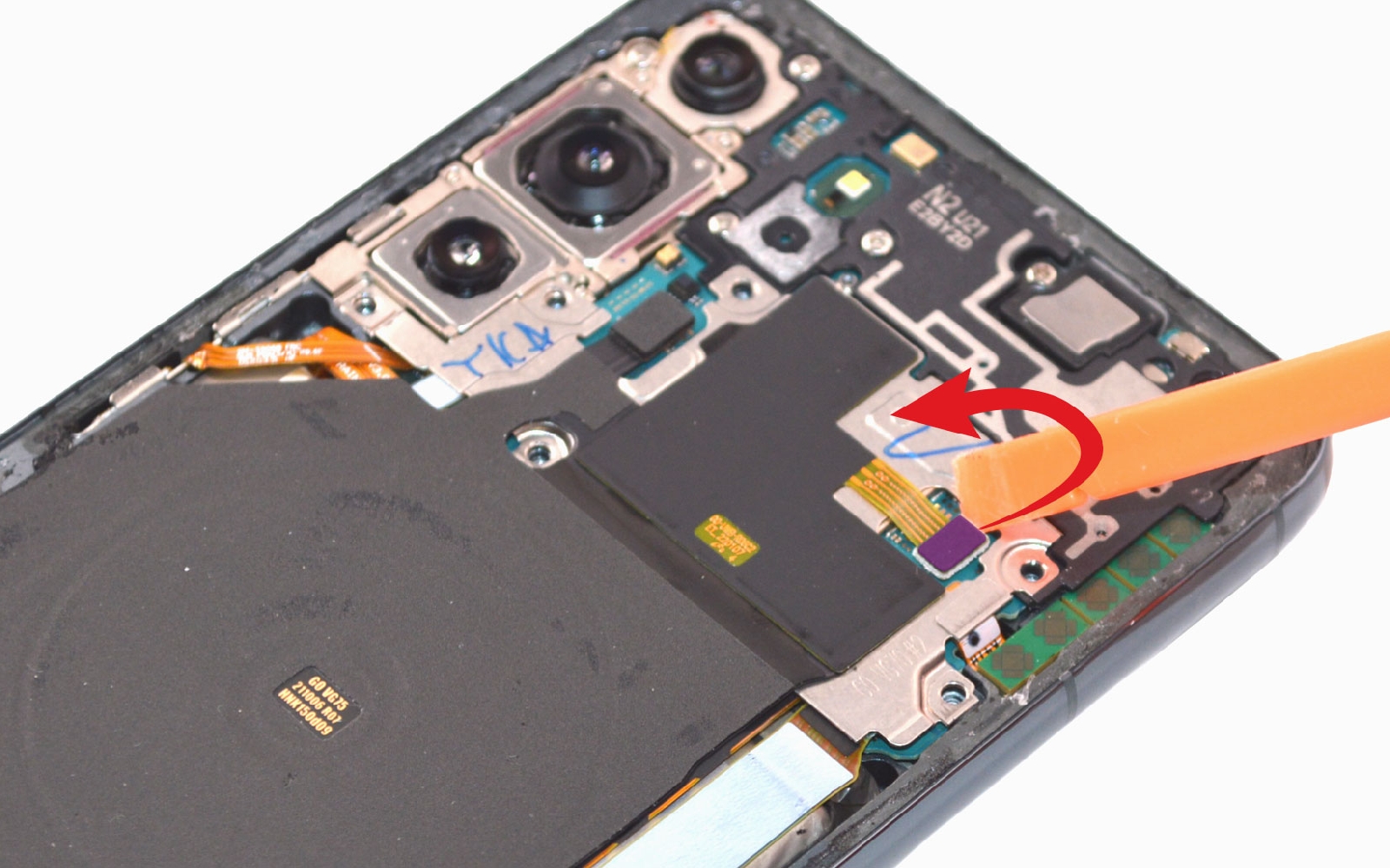

Etape 5 : Libérer la plaquette NFC
Débranchez les deux nappes de l'induction et décollez le bas de la nappe pour sortir le composant et passer à l'étape suivante.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

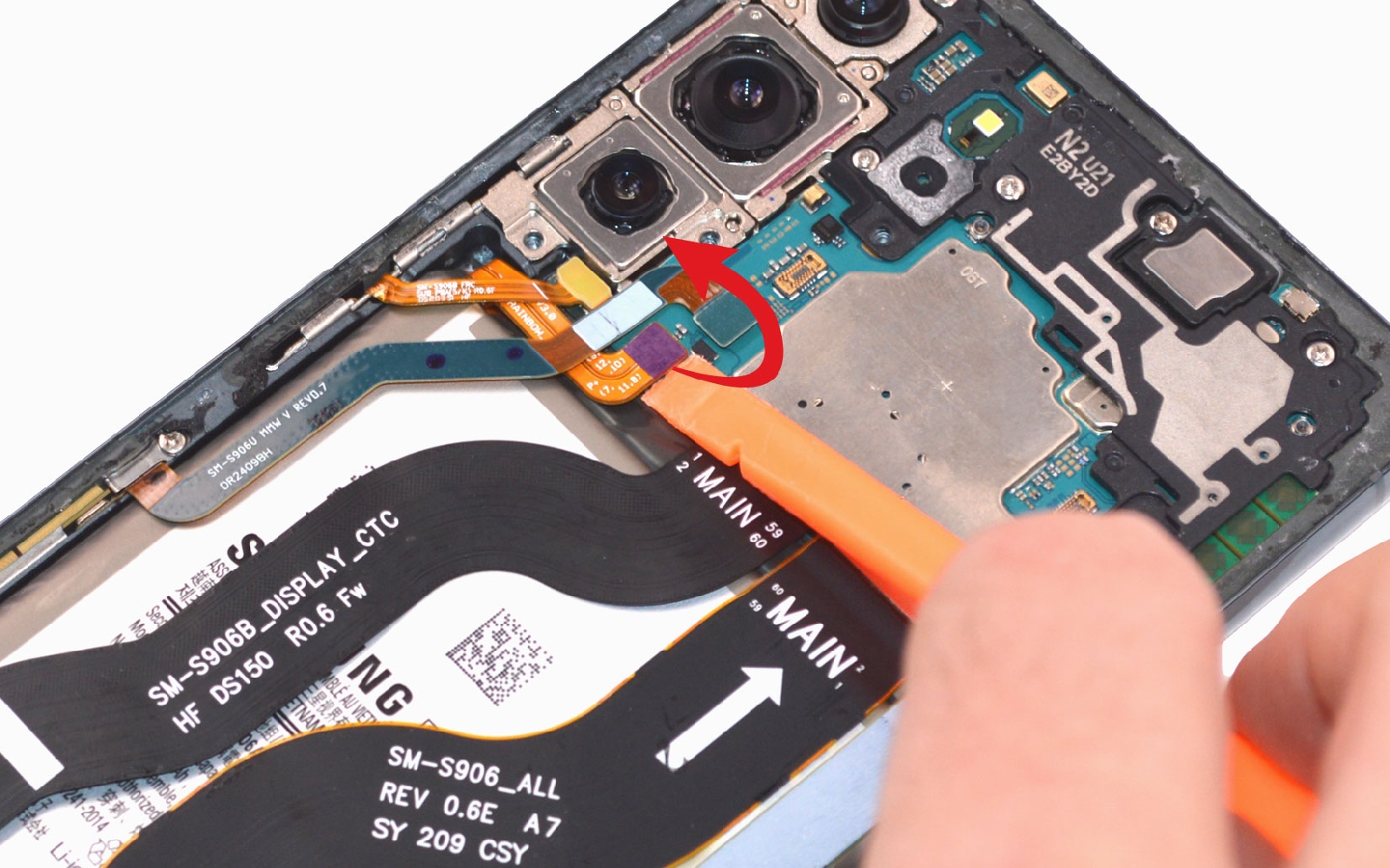

Etape 6 : Déconnecter la batterie
Glissez le spudger sous la nappe de la batterie pour la déconnecter.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

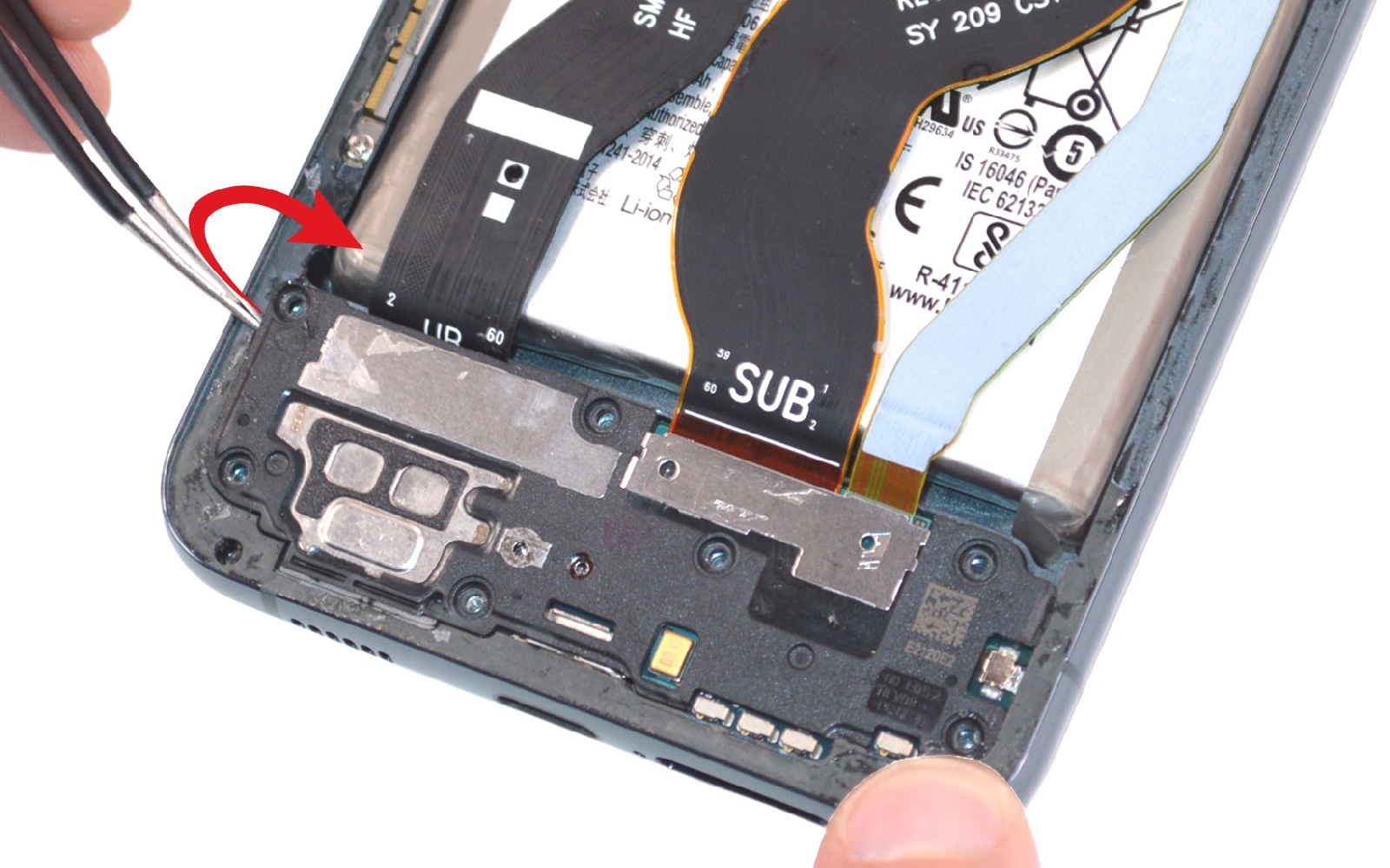

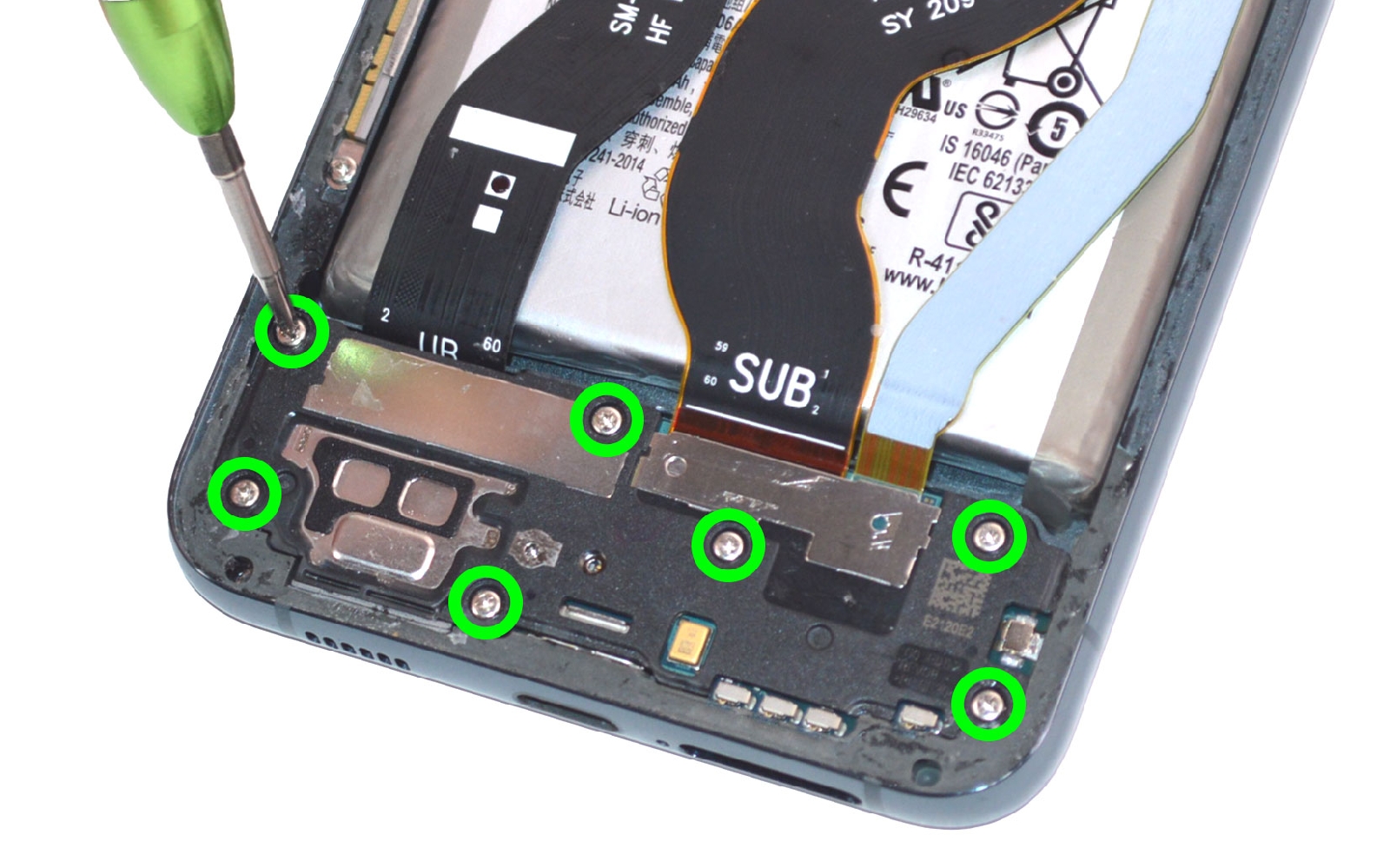

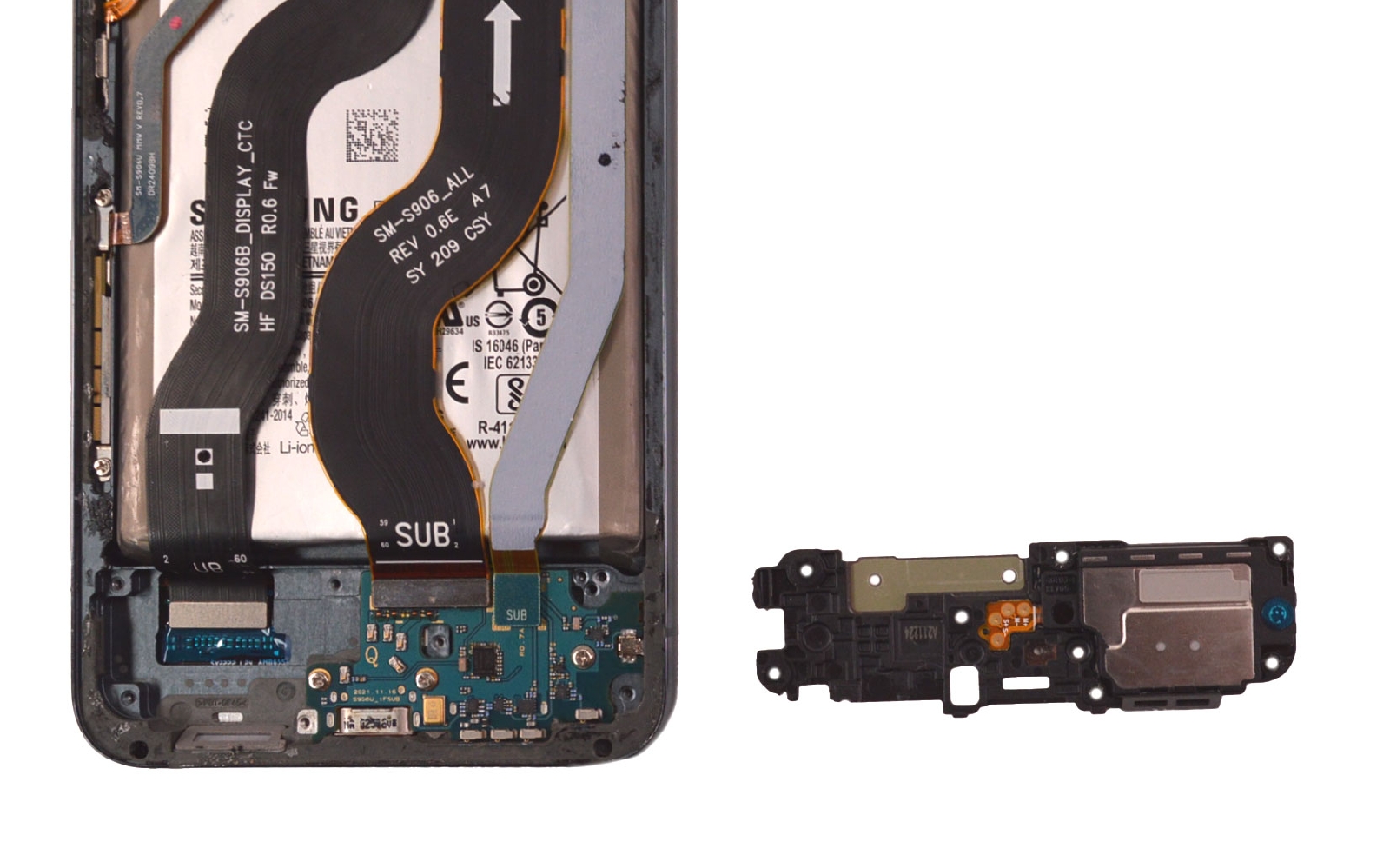

Etape 7 : Ôter le haut-parleur externe
Reprenez le tournevis cruciforme pour sortir les vis du bas de votre Galaxy S22 Plus. Ensuite, il vous faut introduire la pointe de la pincette sur le bord du haut-parleur externe pour le déclipser et l'extraire du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

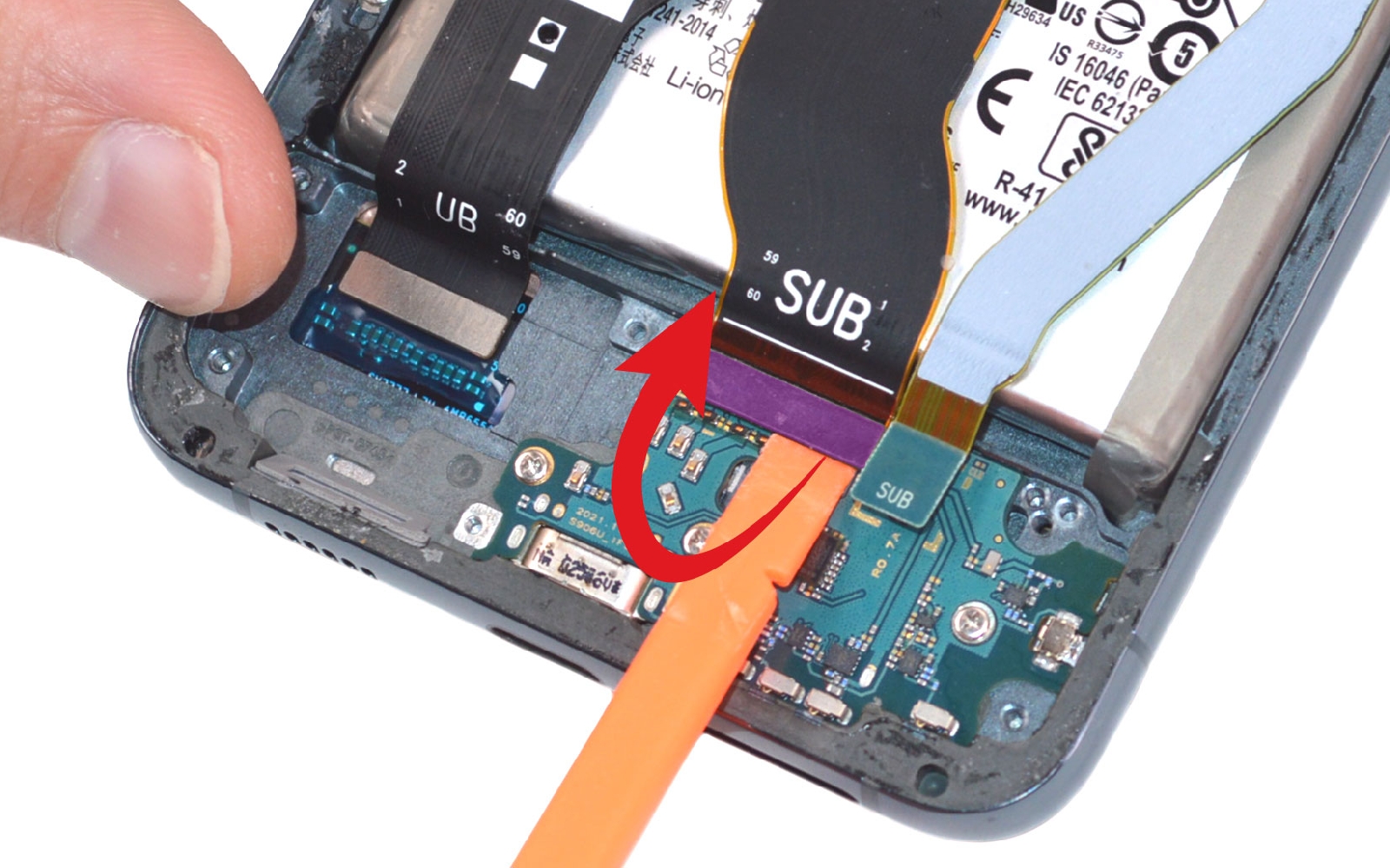

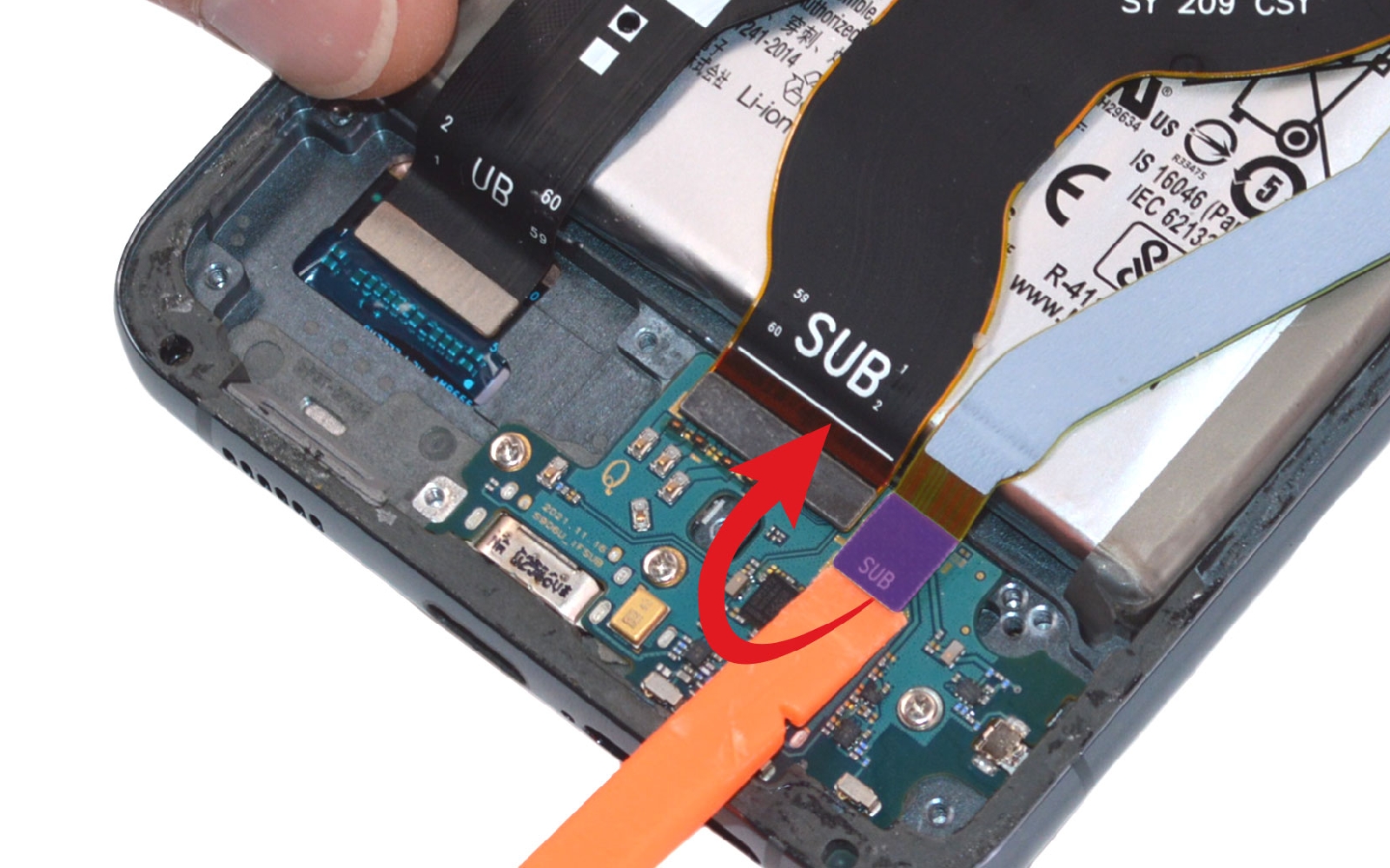

Etape 8 : Débrancher les rallonges du connecteur de charge
Déconnectez les nappes des rallonges d'interconnexion.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

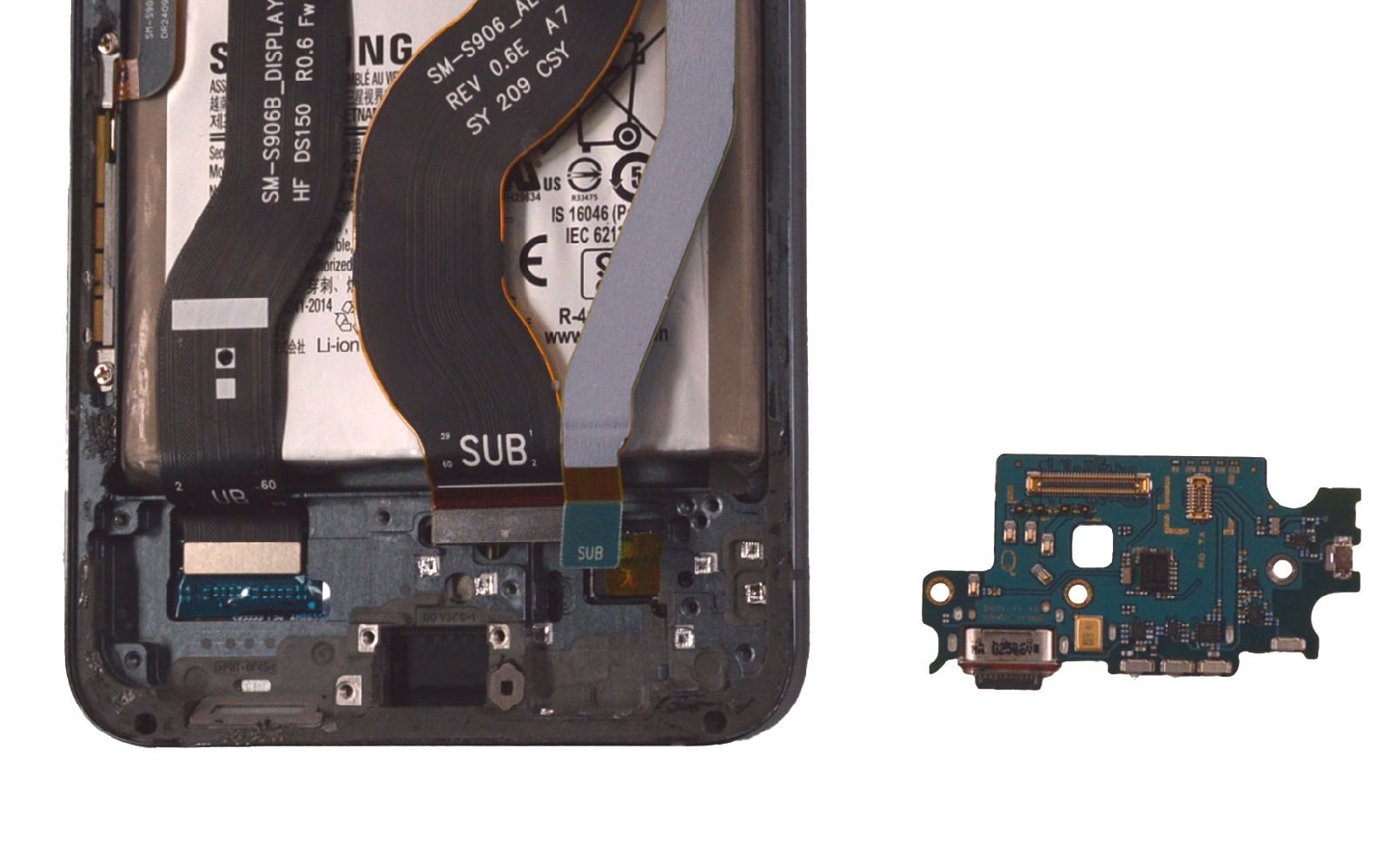

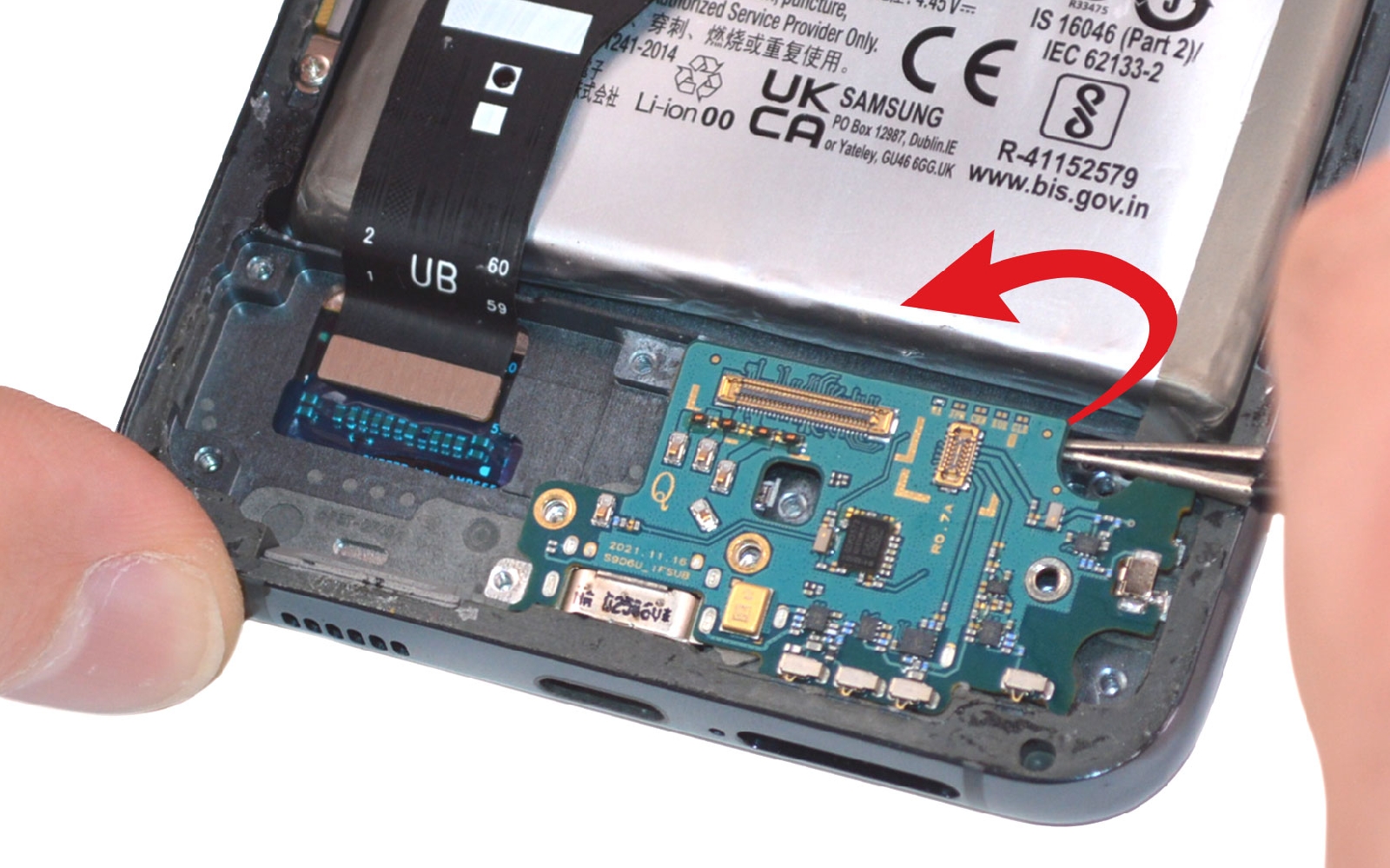

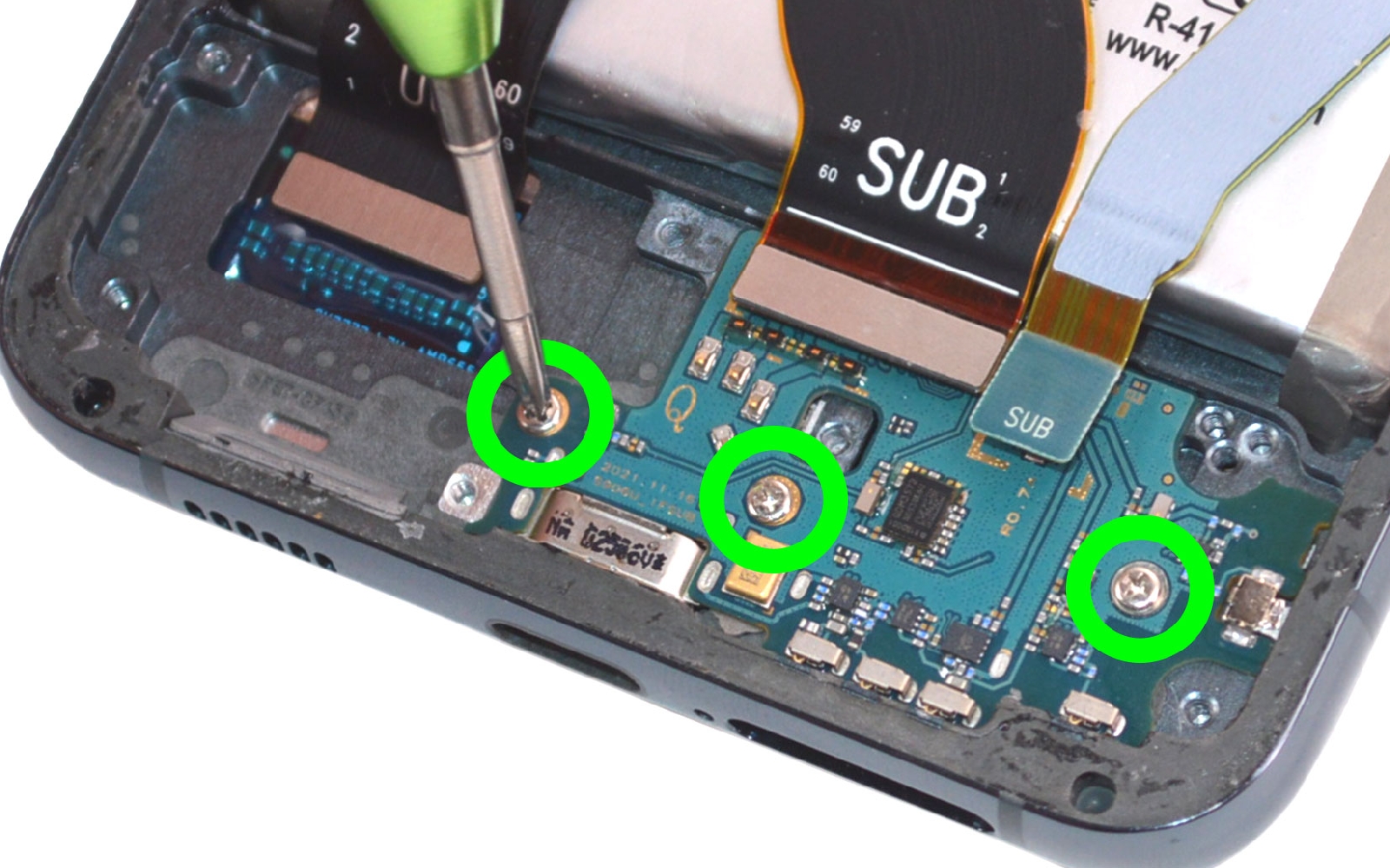

Etape 9 : Sortir le connecteur de charge
Retirez les vis cruciforme puis retirez le dock en utilisant la pincette.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

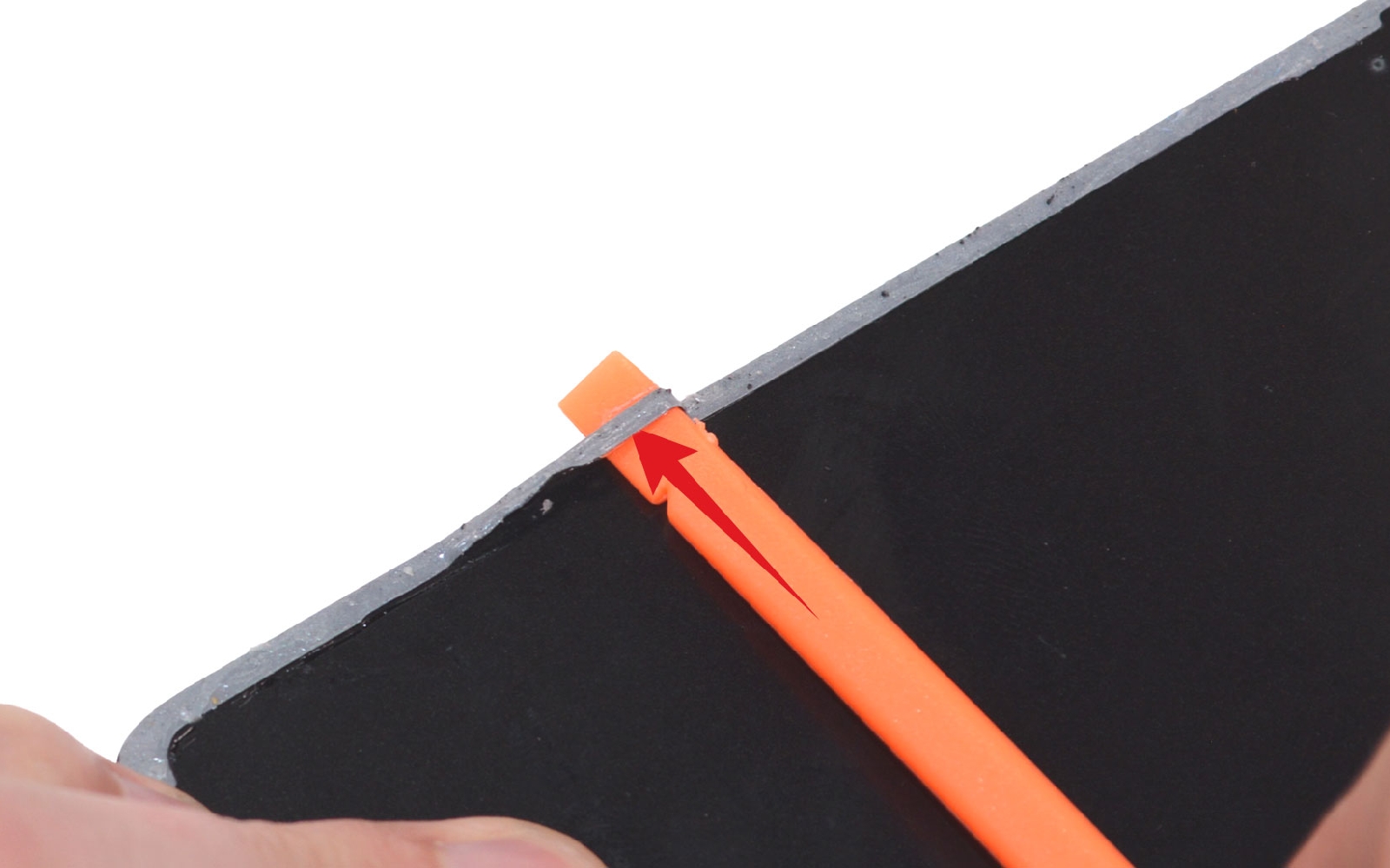

Conseils pour le remontage
Ôtez les protections et installez le nouveau composant en suivant le tutoriel dans le sens contraire.
Pensez à vérifier le nouveau composant avant de refermer votre smartphone.

Nettoyez la vitre arrière des résidus de stickers avant d'appliquer la colle sur toute la longueur du châssis.

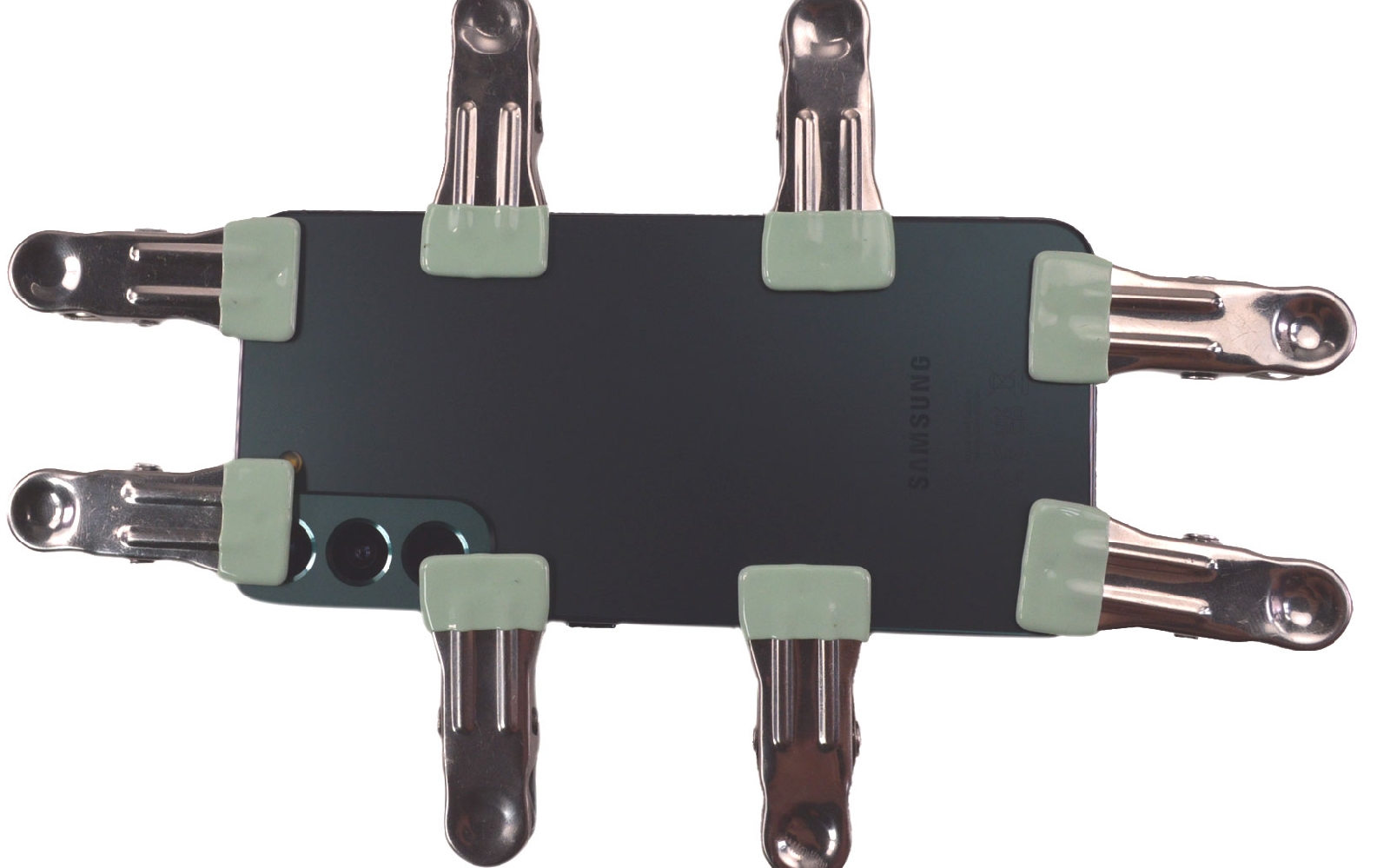

Laissez ensuite sécher la colle environ 45 minutes en vous aidant de pinces ou de gros livres.
