Guide de réparation sur Galaxy A15 (5G)

Temps estimé : 60 min
Difficulté : 3.5/5
Note de réparabilité : 13/20
Galaxy A15 (5G) | Temps estimé : 60 min | Difficulté : 3.5/5

Le Samsung Galaxy A15 5G est un smartphone moderne et performant, mais comme tout appareil électronique, il peut rencontrer des pannes. Les problèmes les plus courants incluent un écran fissuré, une batterie qui ne tient plus la charge ou un connecteur de charge défectueux. Plutôt que de remplacer l'appareil, la réparation est une solution plus économique et écologique.

Brico-phone est là pour vous accompagner dans cette démarche, en vous fournissant des pièces détachées de qualité ainsi que des tutoriels détaillés pour réaliser la réparation vous-même. Vous pourrez ainsi prolonger la durée de vie de votre téléphone tout en développant vos compétences en réparation.

Diagnostic

›  Toutes les pannes.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

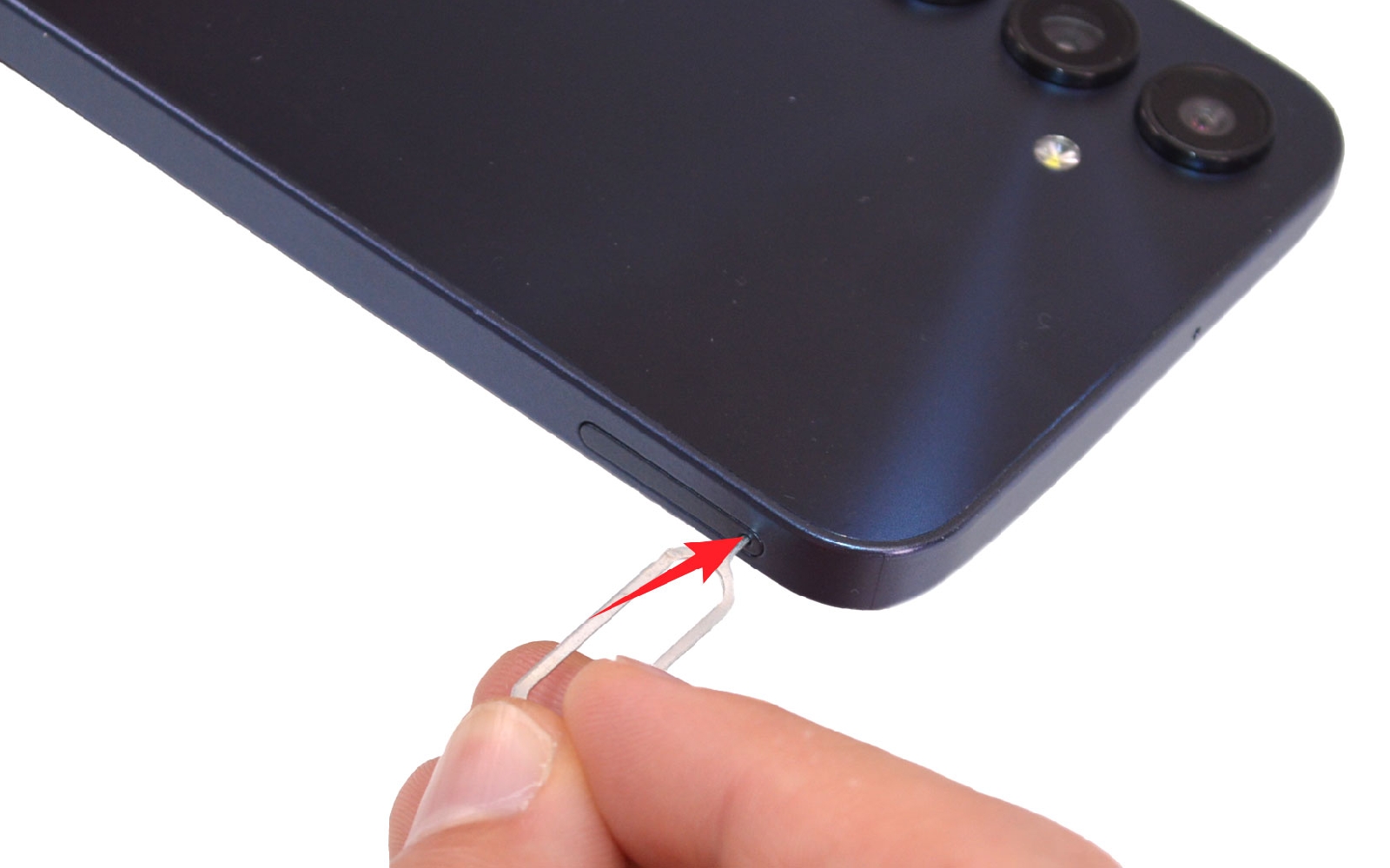

Avant de commencer

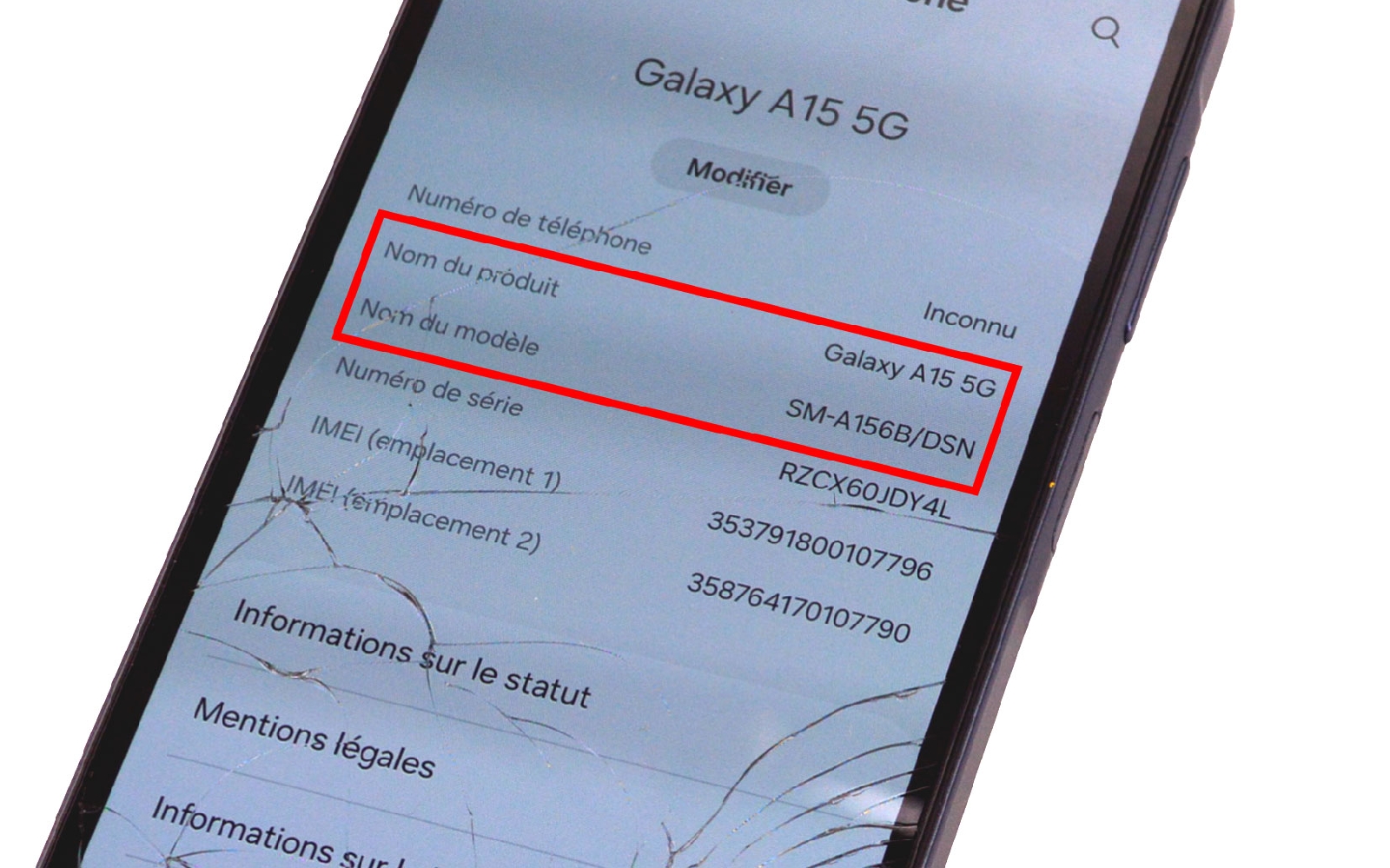

Avant de commencer n'importe quelle réparation, nous conseillons toujours de vérifier le numéro de modèle de l'appareil afin d'être certain de commander les bonnes pièces détachées. Pour le connaitre, il vous suffit de vous rendre dans les paramètres de votre téléphone ou alors de vérifier la petite étiquette blanche collée au dos de votre Galaxy.

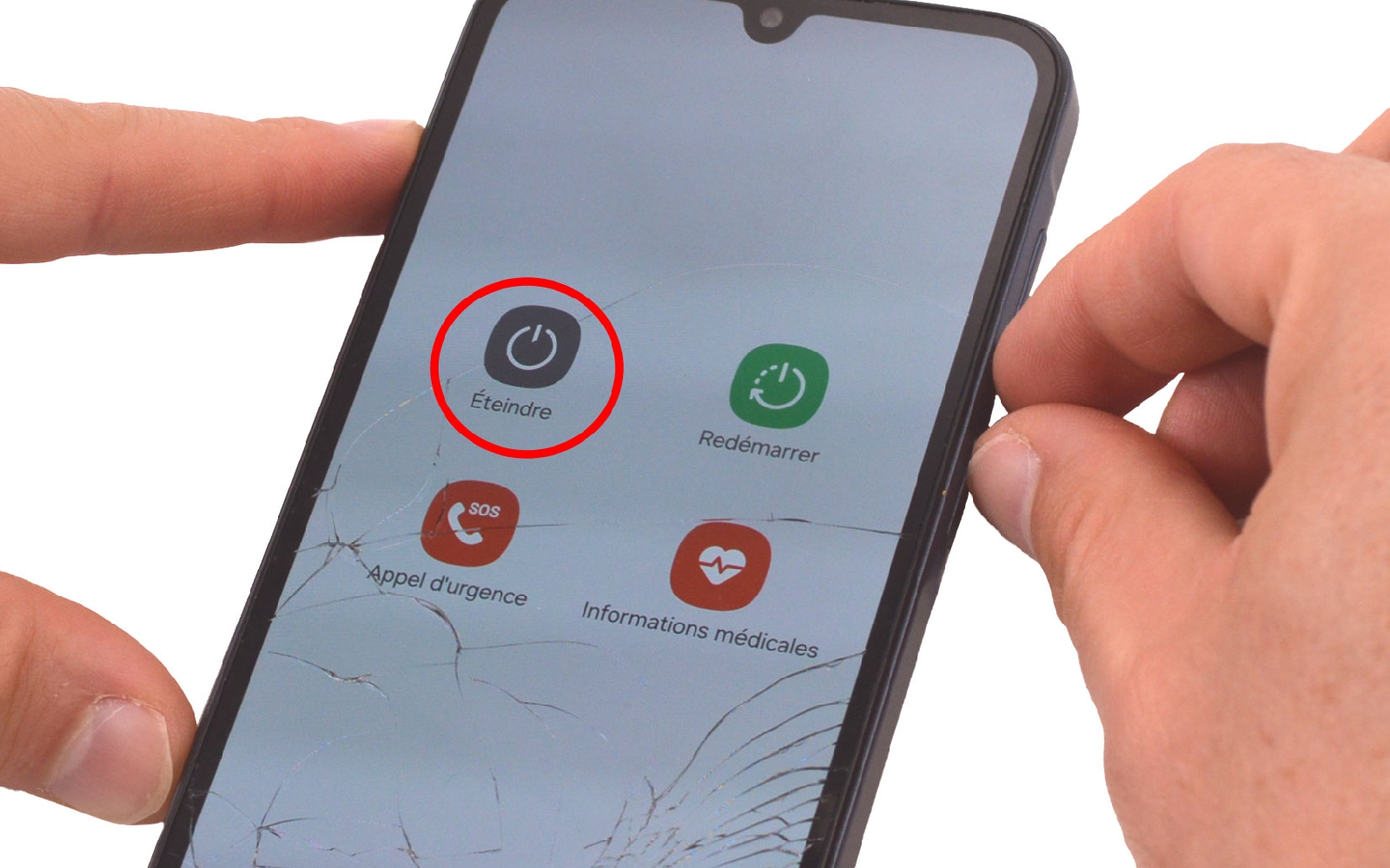

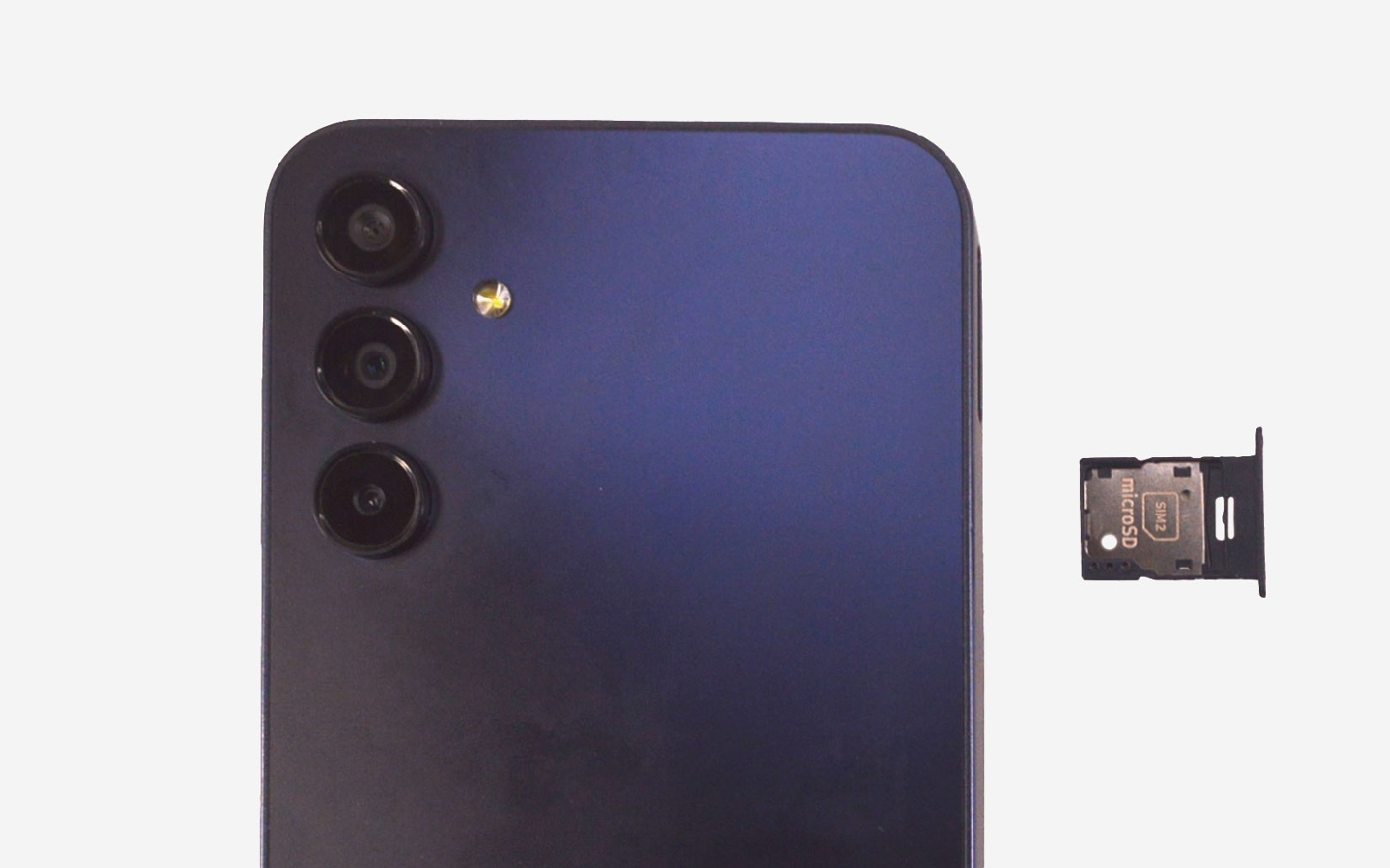

Une fois que vous avez reçu votre commande, commencez par vous installer dans un endroit propre et dégagé avec les outils et le patron d'aide au montage à proximité. Ensuite, procédez à l'extinction de l'appareil et au retrait du tiroir de la carte SIM.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

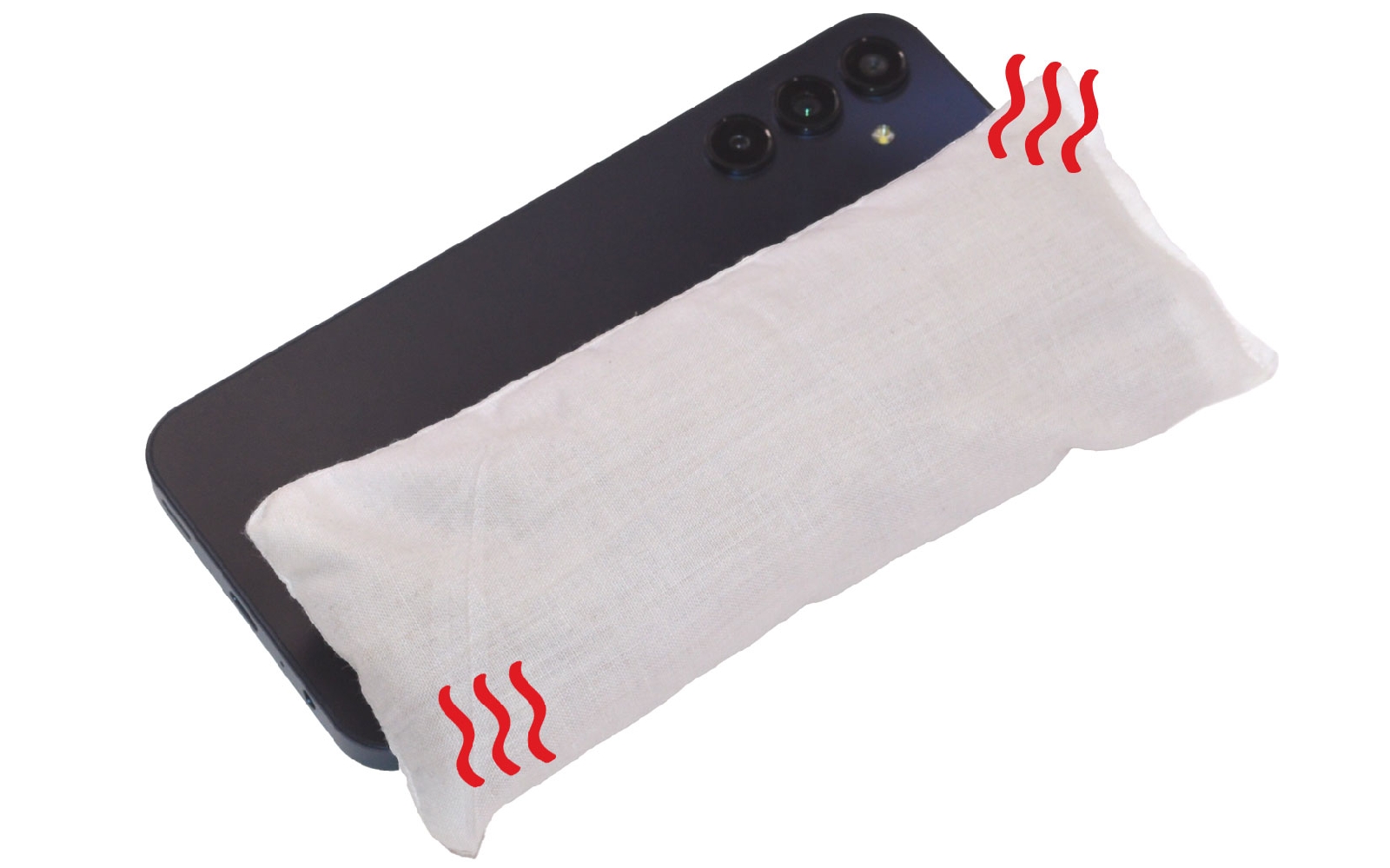

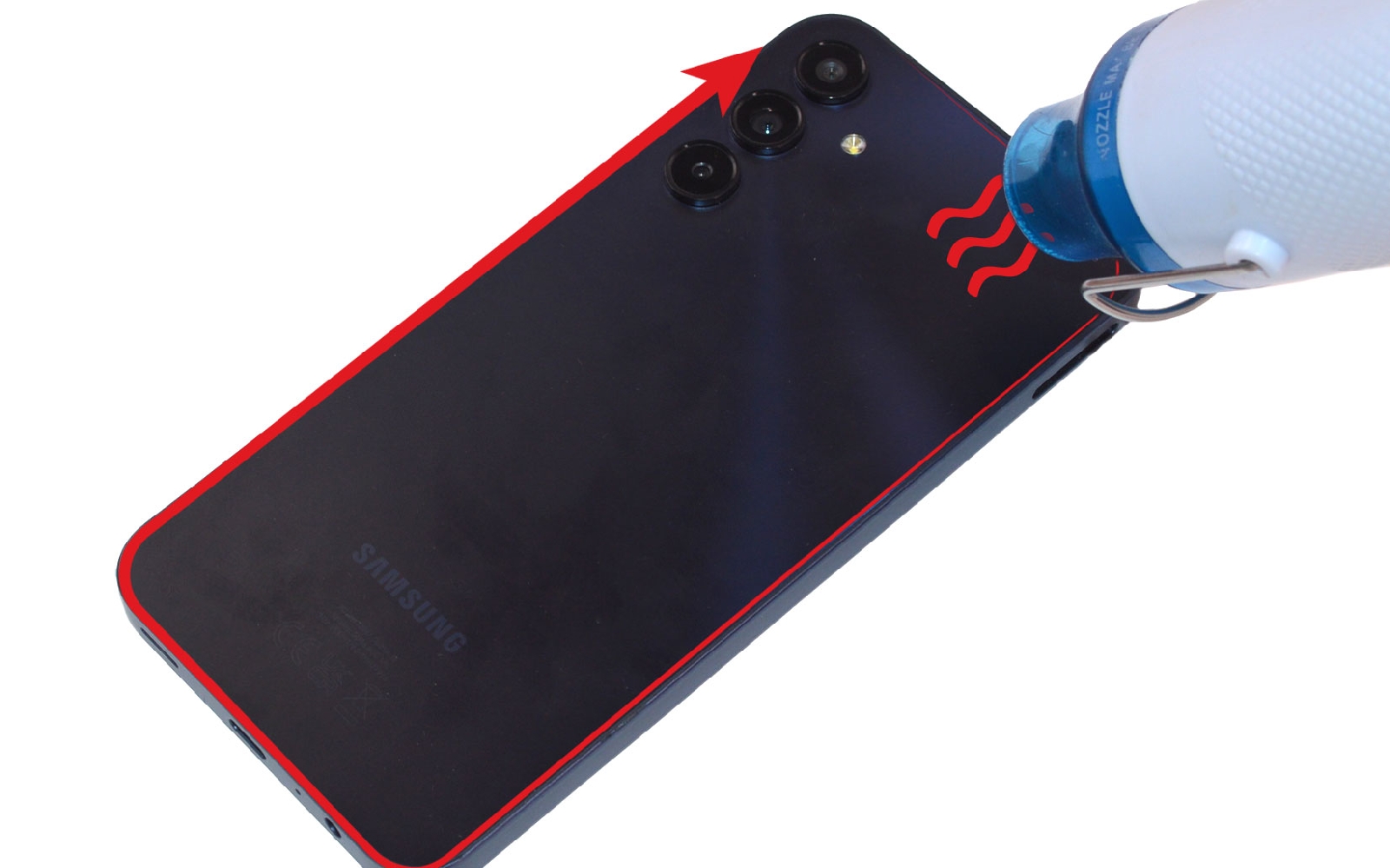

Etape 1 : Chauffer la vitre arrière

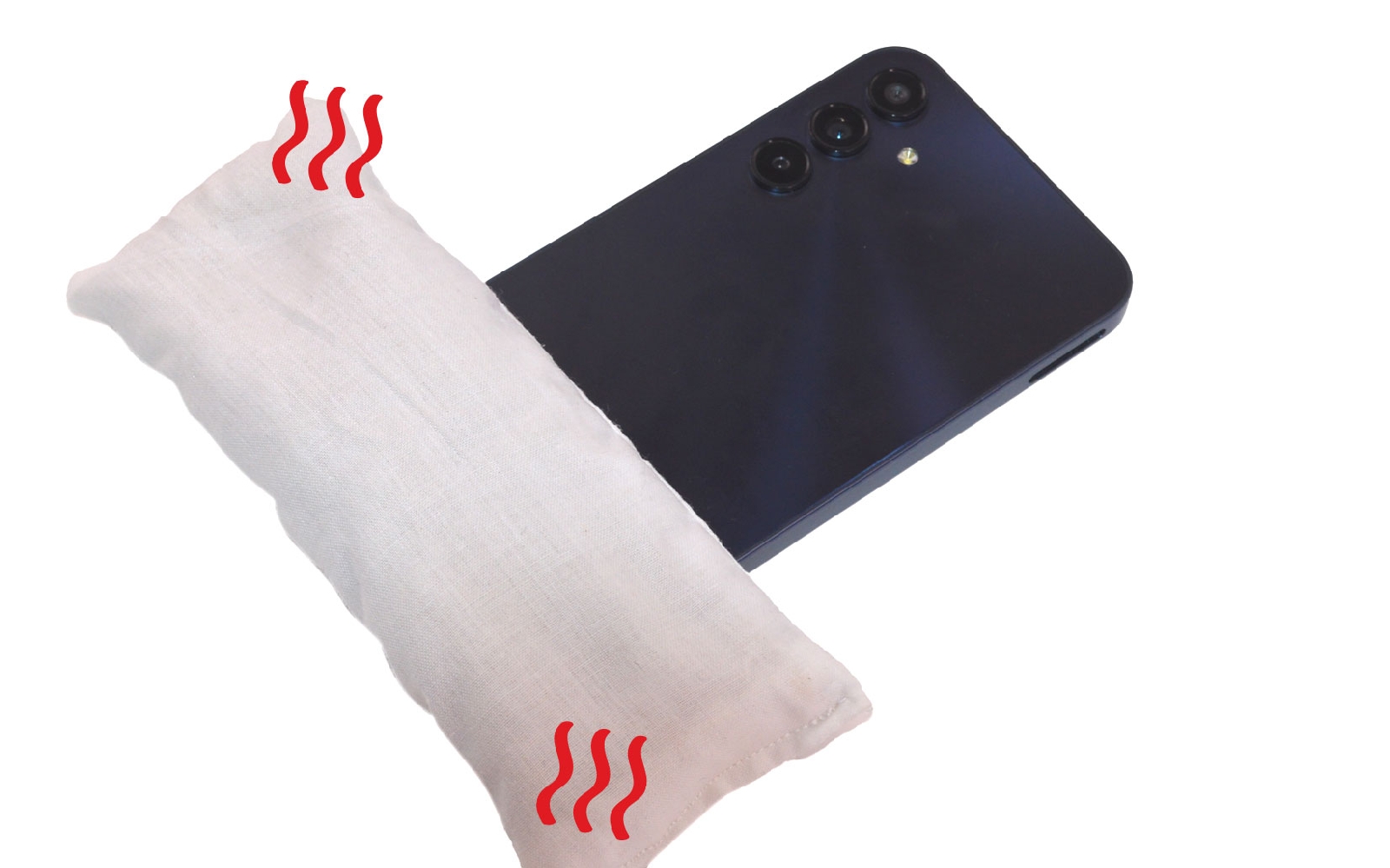

Pour cette étape, il vous faut chauffer l'arrière du téléphone. Pour cela, vous pouvez utiliser différents accessoires comme le coussin chauffant, le décapeur thermique ou encore un sèche-cheveux.

Pour le coussin, vous devez le passer au micro-ondes environ 2 minutes avant de le déposer sur le dos de votre appareil. Ensuite, déplacez le sur les bords au fur et à mesure du chauffage.

Si vous avez opté pour le décapeur thermique ou alors votre propre sèche-cheveux, allumez le et passez le tout autour de votre smartphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

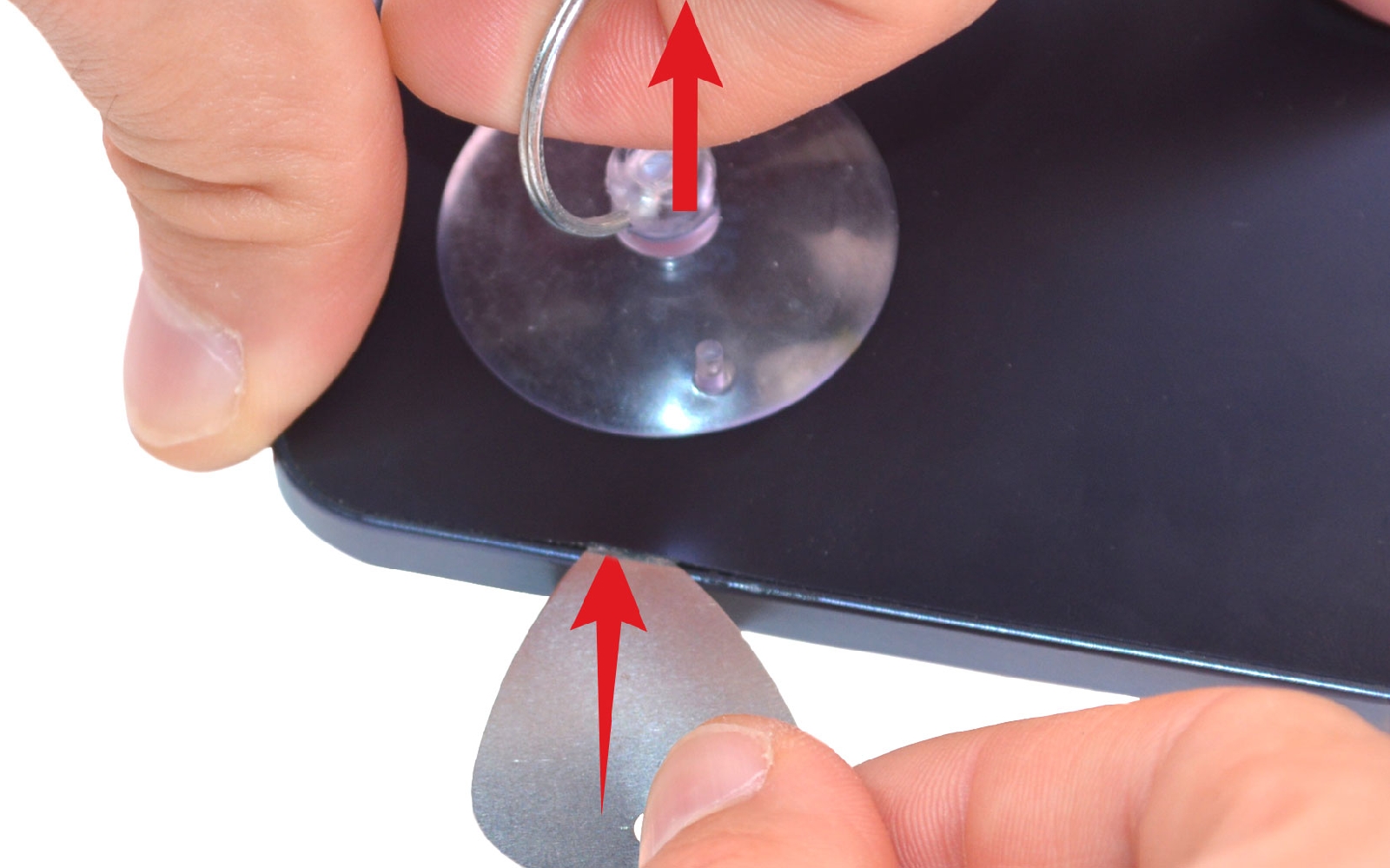

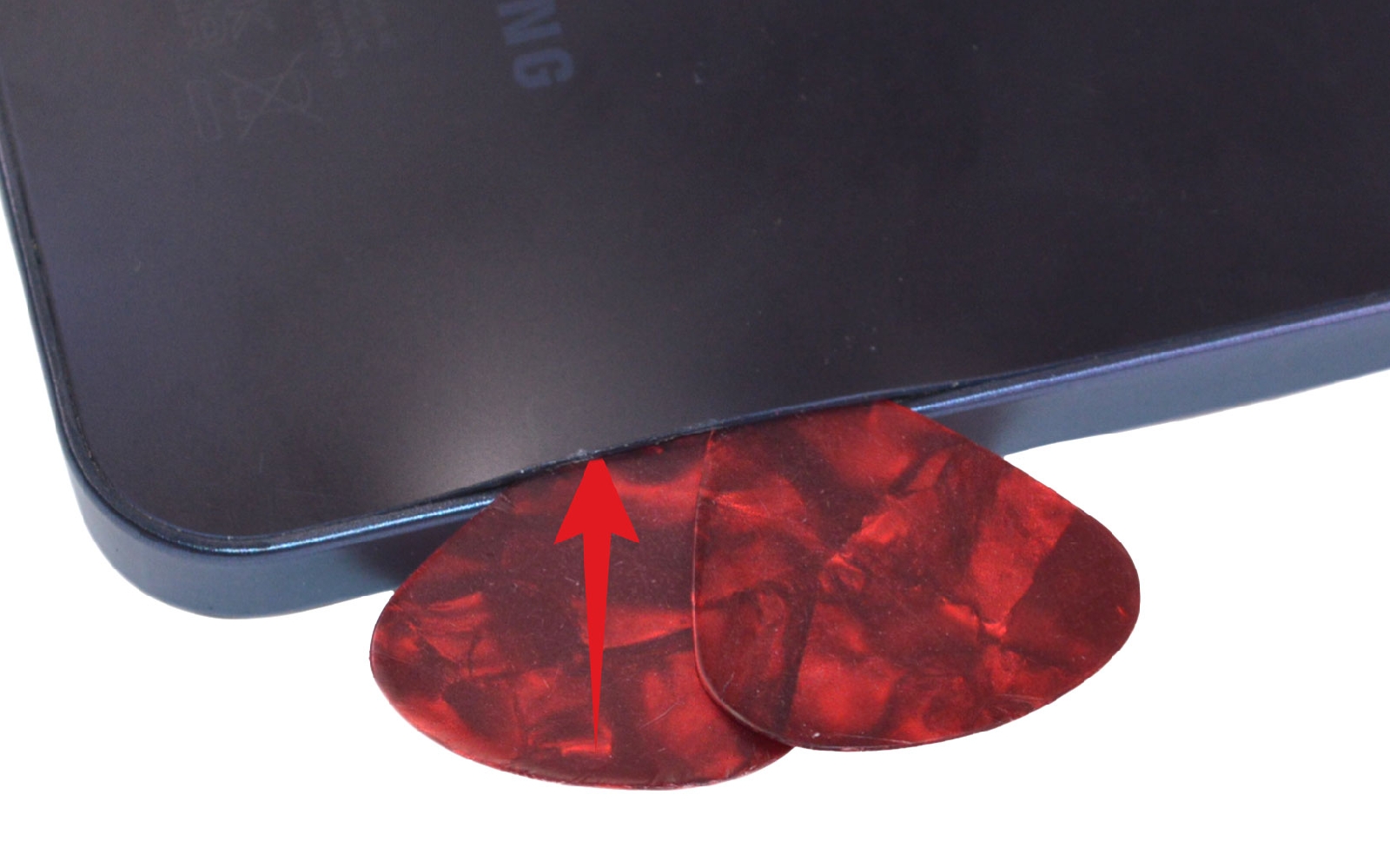

Etape 2 : Décoller la vitre arrière

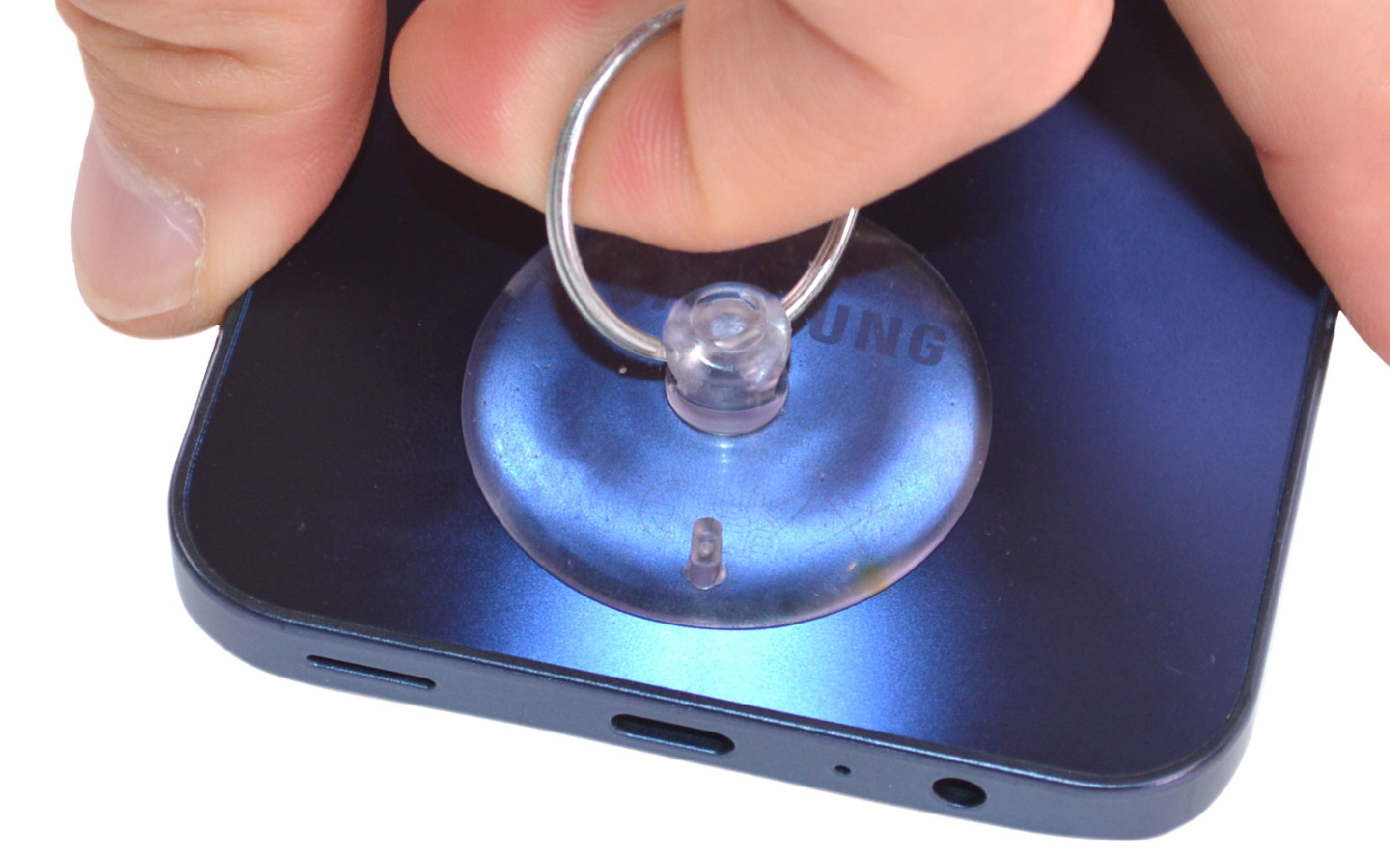

Collez la ventouse sur le bas du téléphone puis en tirant légèrement son anneau, insérez le médiator troué entre la vitre arrière et le châssis.

Une fois que l'outil est bien en place, glissez les médiators en plastique a coté de l'outil pour pouvoir par la suite l'extraire.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

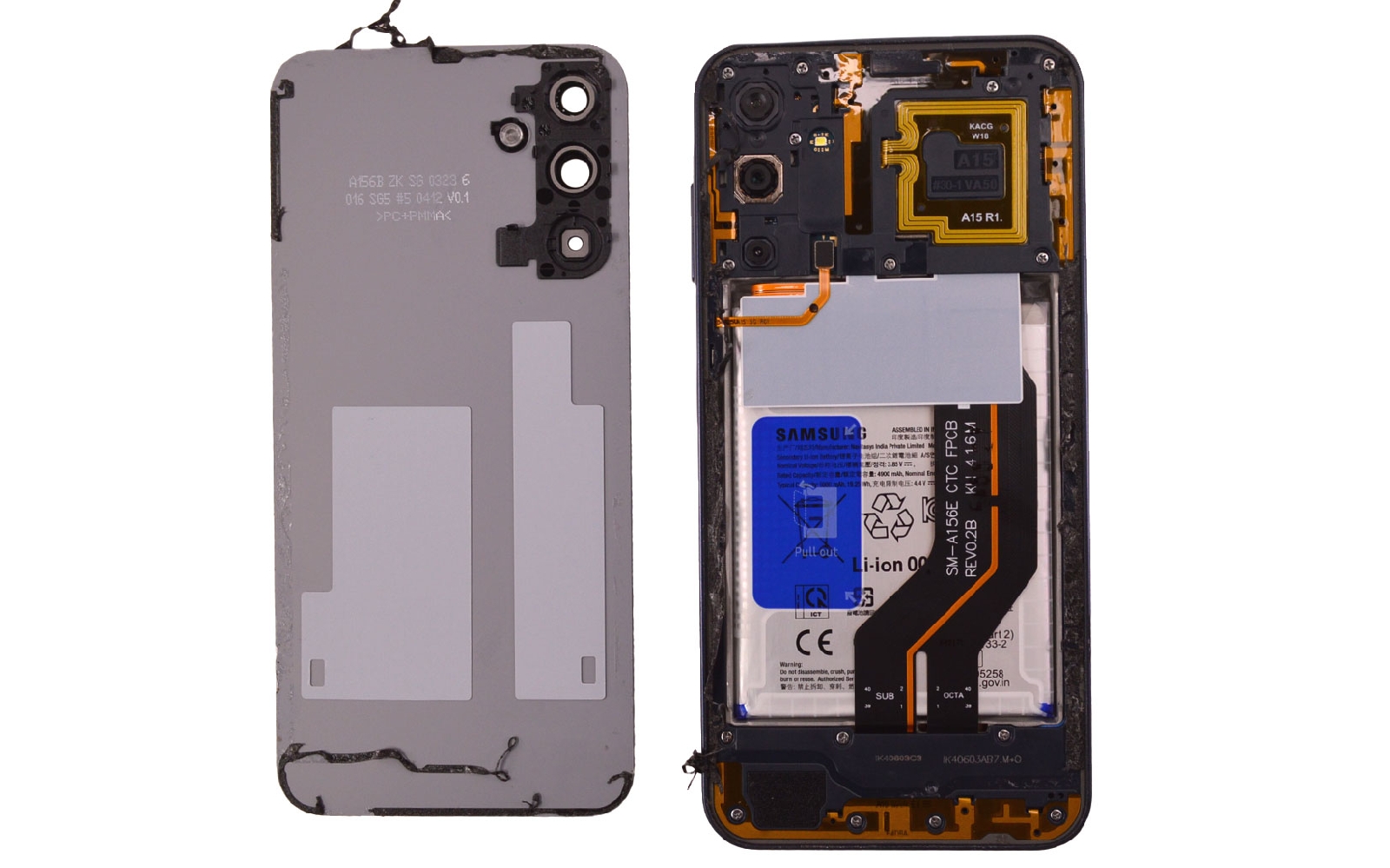

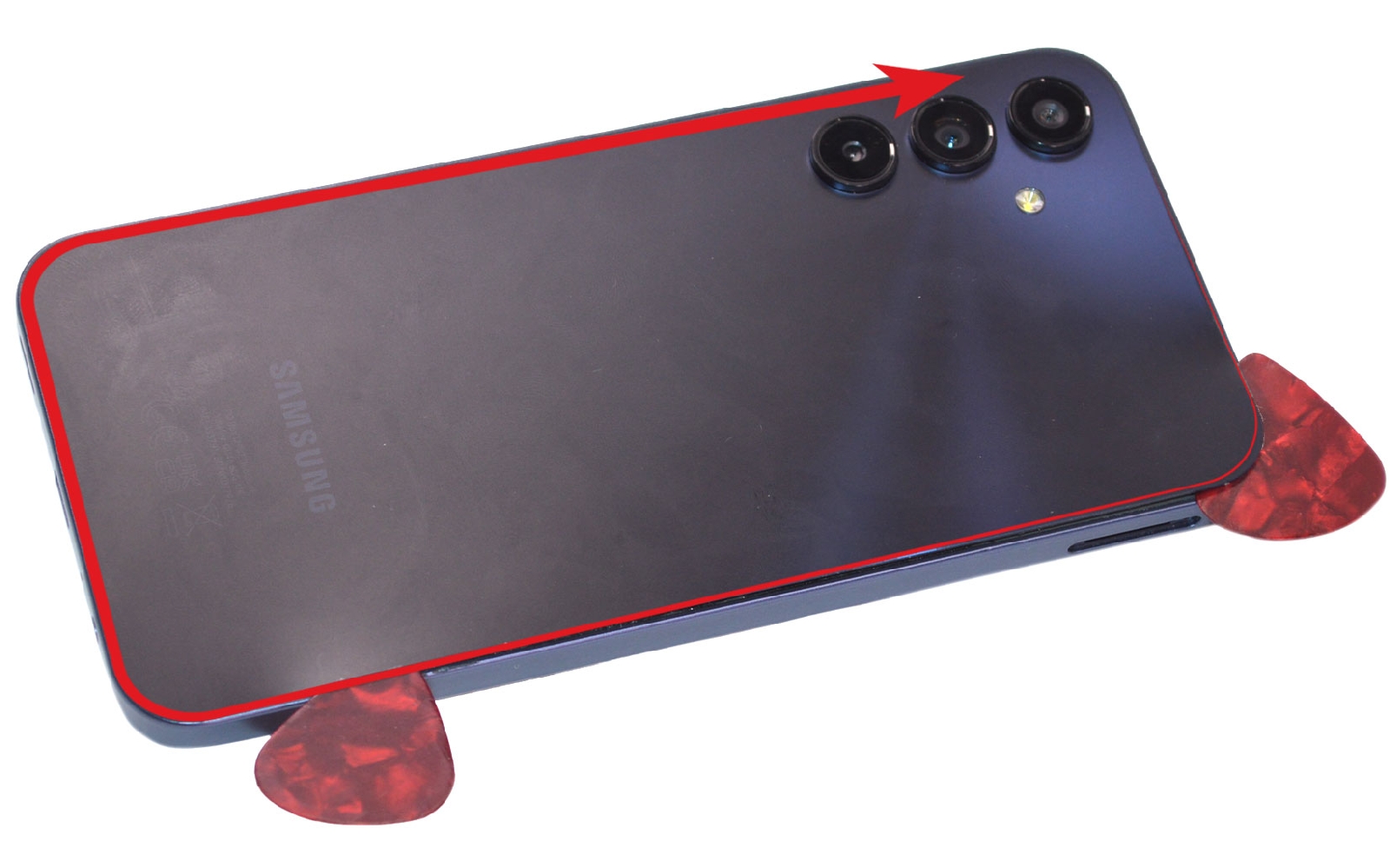

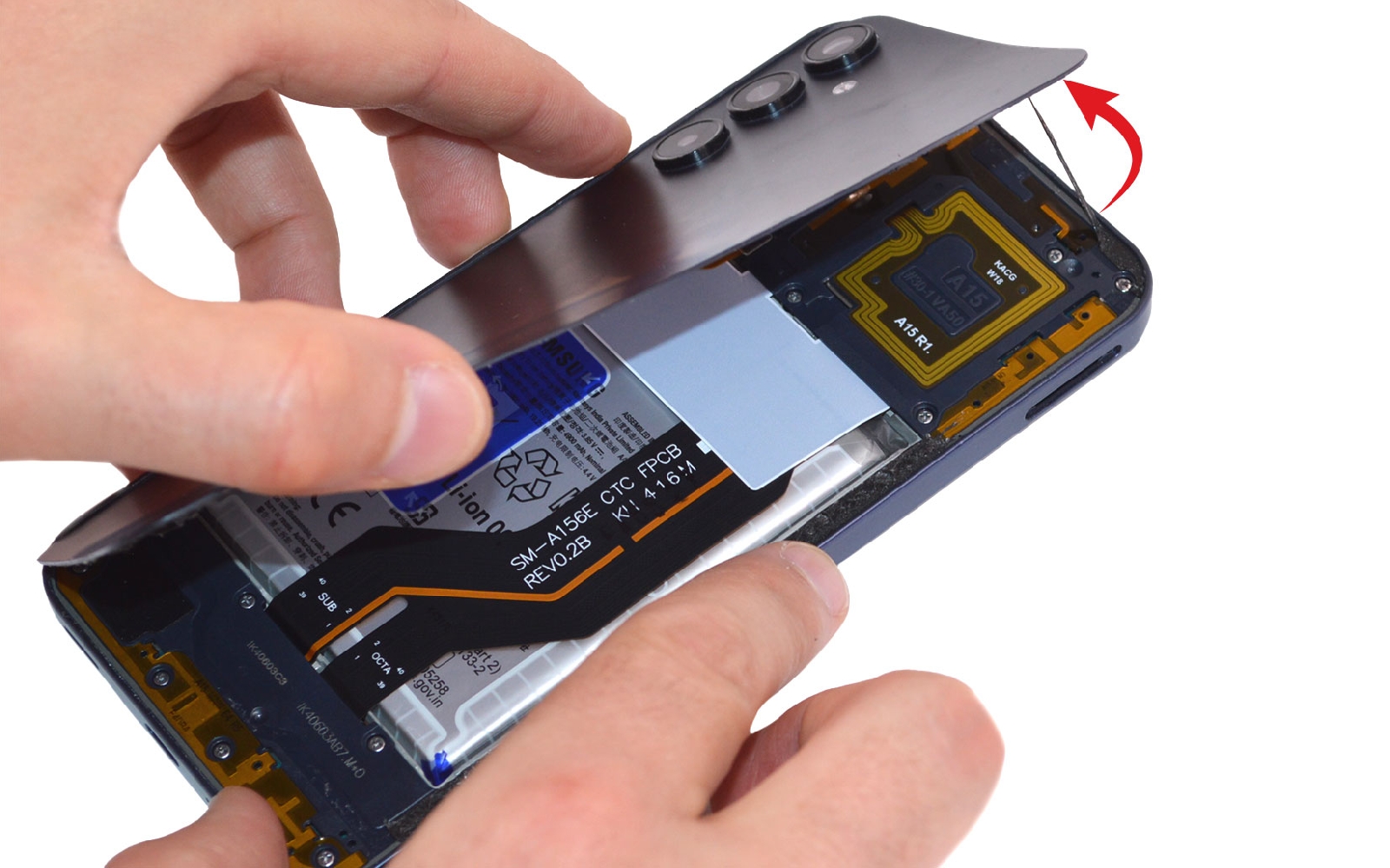

Etape 3 : Ouvrir le téléphone
Faites circuler les médiators en métal sur tout le contour de l'appareil pour décoller entièrement la vitre arrière te pourvoir accéder aux autres composants de votre Galaxy A15 5G.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Vitre arrière d'origine pour Samsung Galaxy A15 (5G) Bleu Nuit
18,90 €

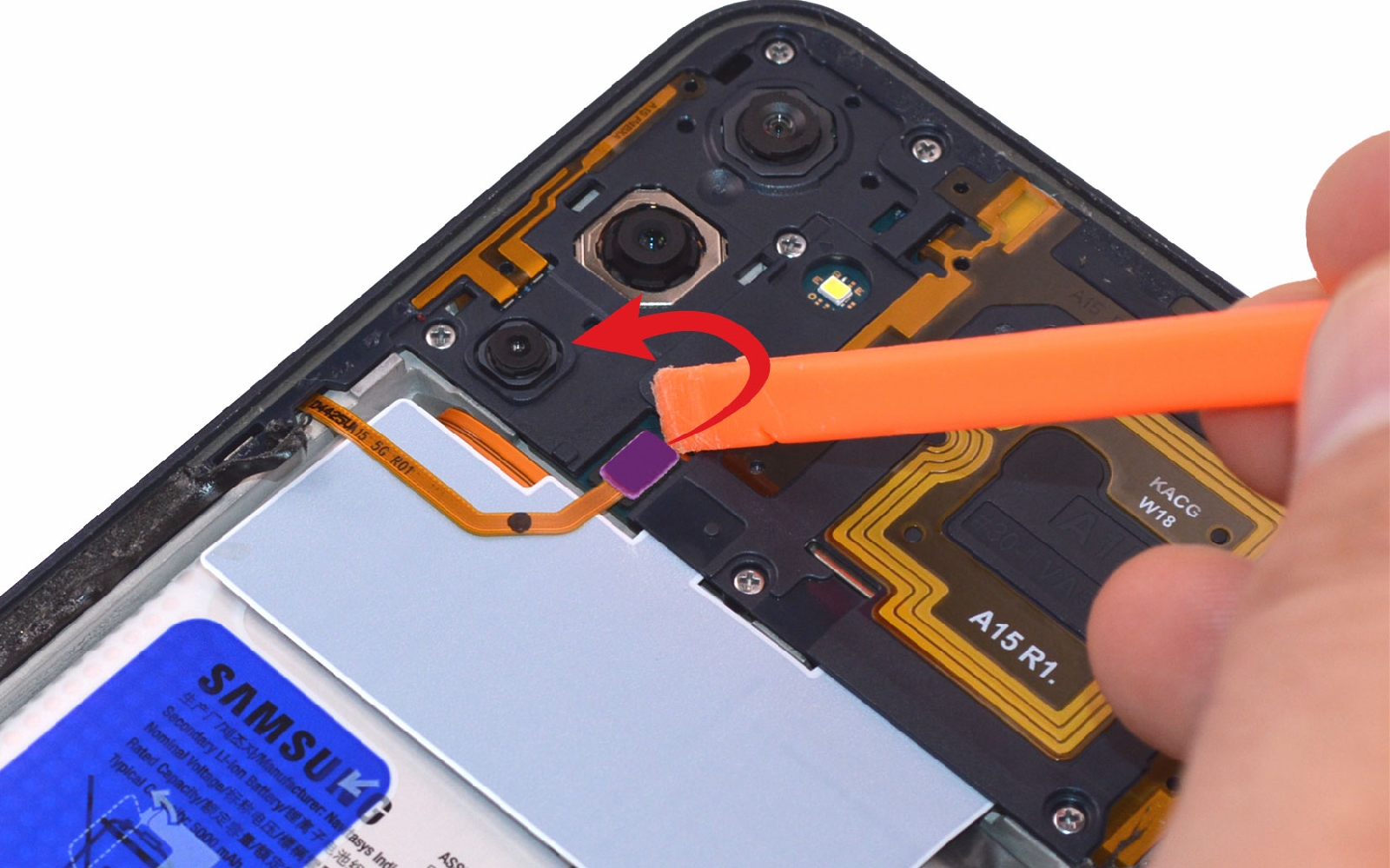

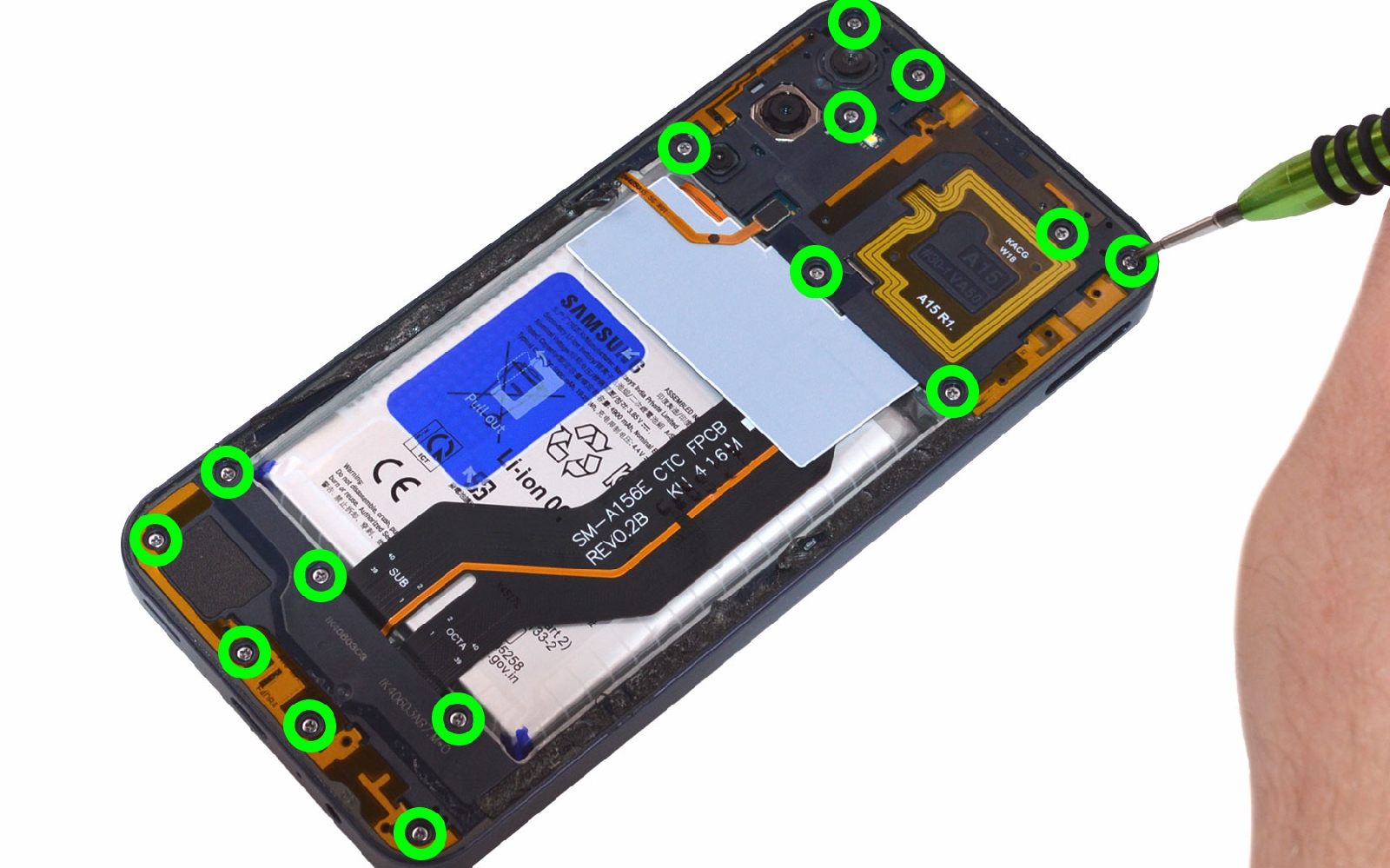

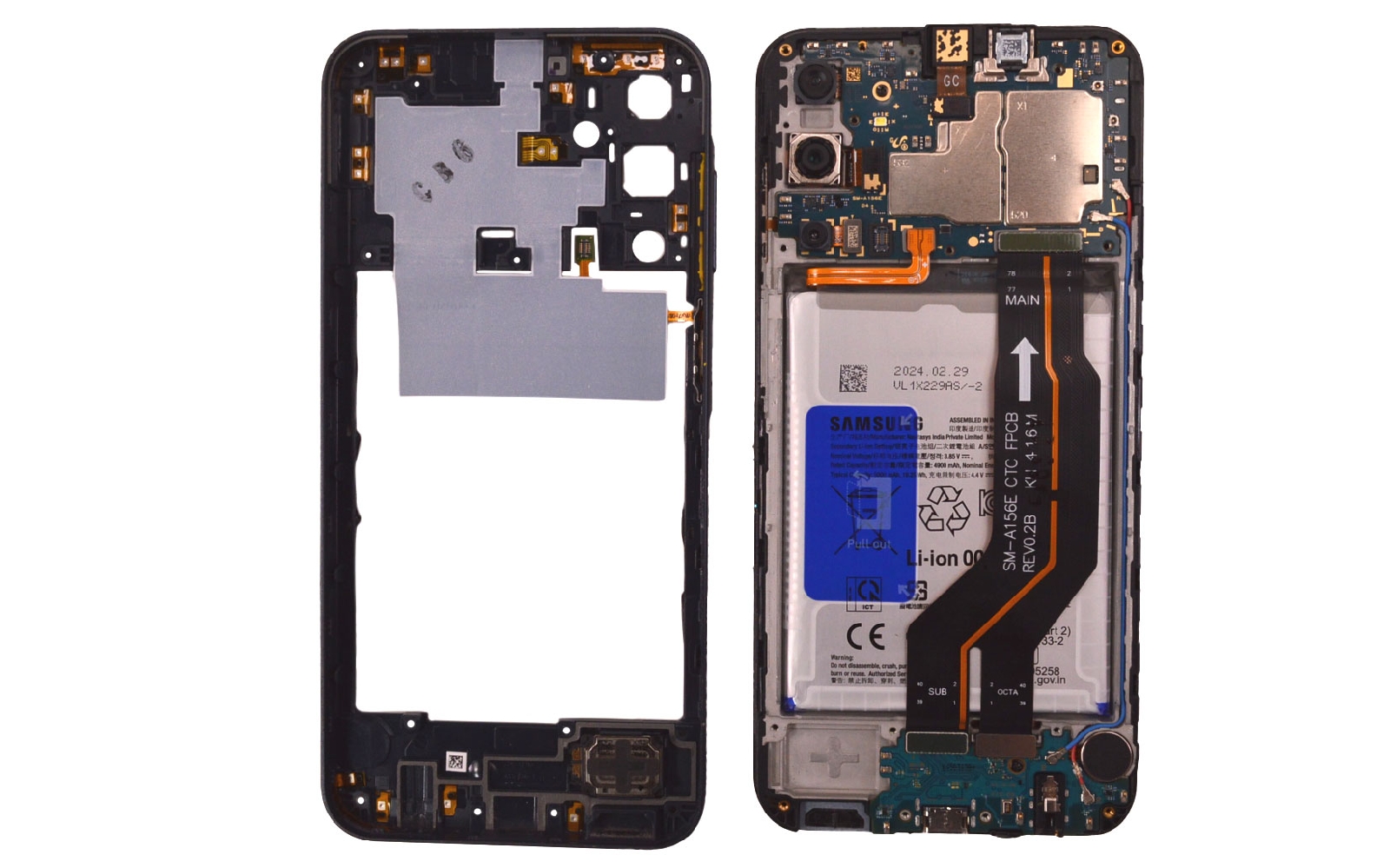

Etape 4 : Libérer le châssis intermédiaire

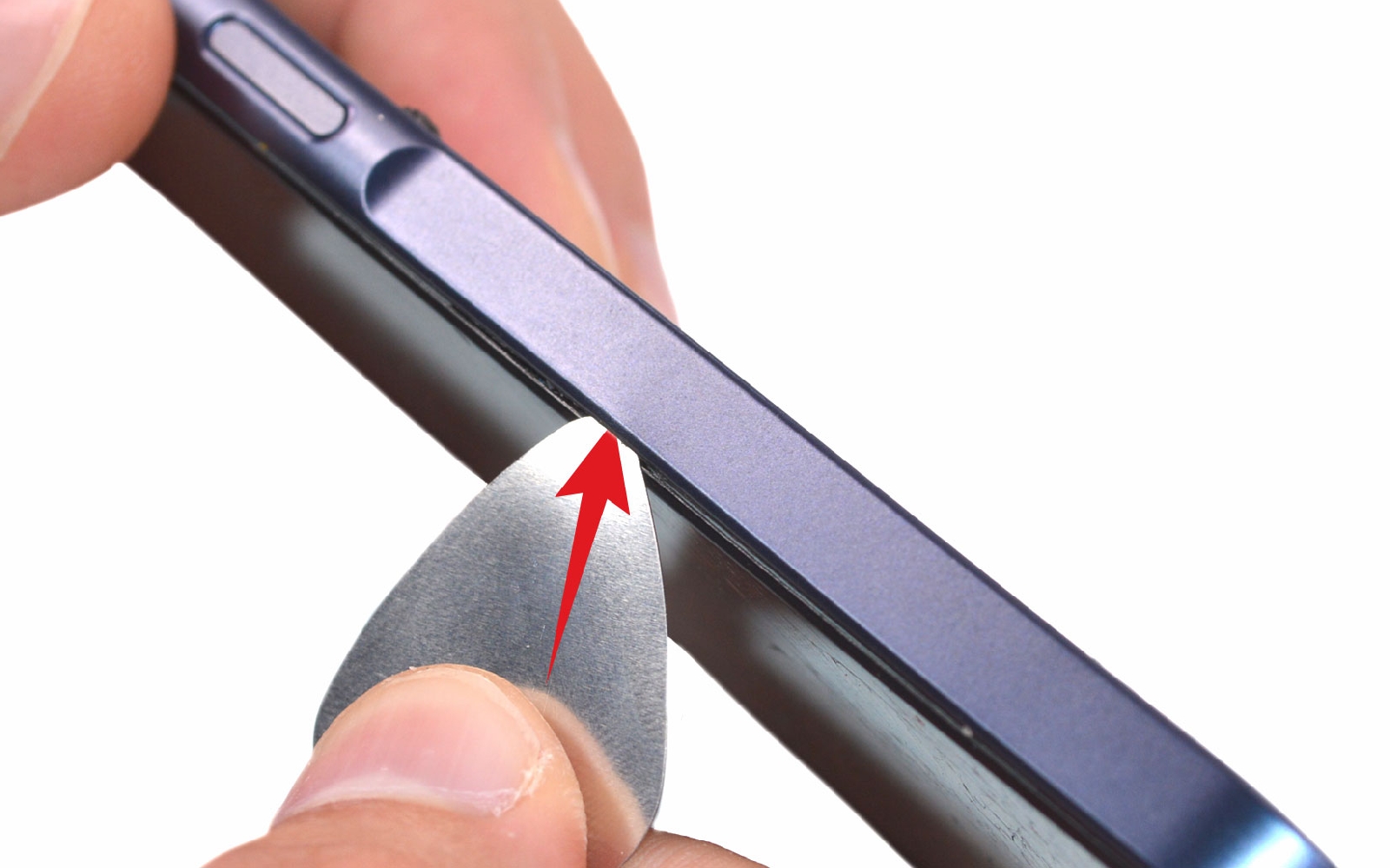

Retirez toutes les vis avec le tournevis cruciforme du châssis intermédiaire. Déconnectez la nappe du lecteur d'empreintes puis insérez le médiator entre l'écran et le châssis pour le déclipser.

Une fois déclipsé, détachez petit à petit le châssis pour le sortir et pouvoir continuer la réparation.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

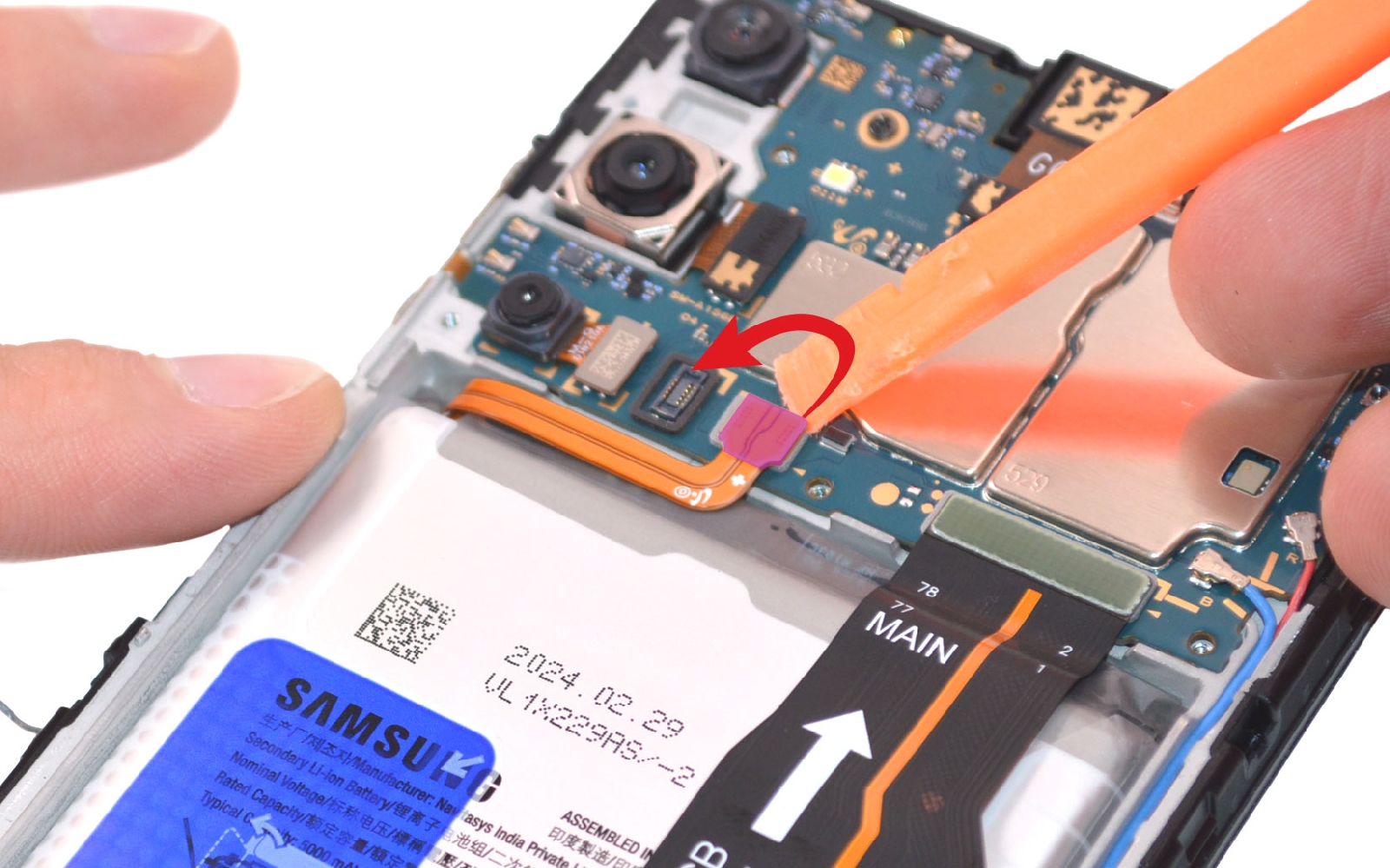

Etape 5 : Déconnecter la batterie
Glissez le levier sous la nappe pour déconnecter la batterie.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Récupérer la rallonge d'interconnexion
Débranchez les 3 connectiques de la rallonge d'interconnexion pour pouvoir la mettre de coté avant la prochaine étape.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Nappe carte mère d'origine pour Samsung Galaxy A15 4G et 5G
12,90 €

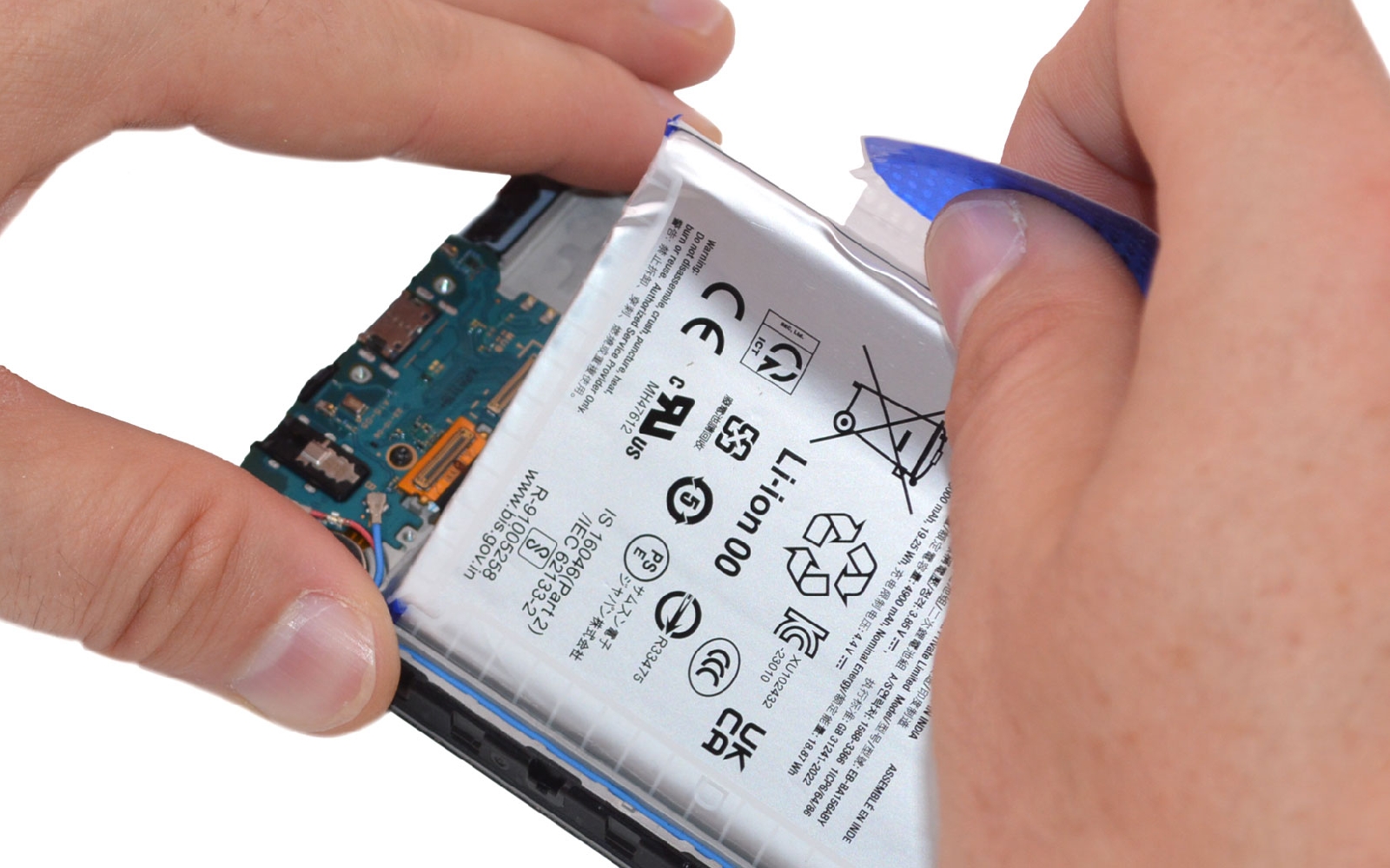

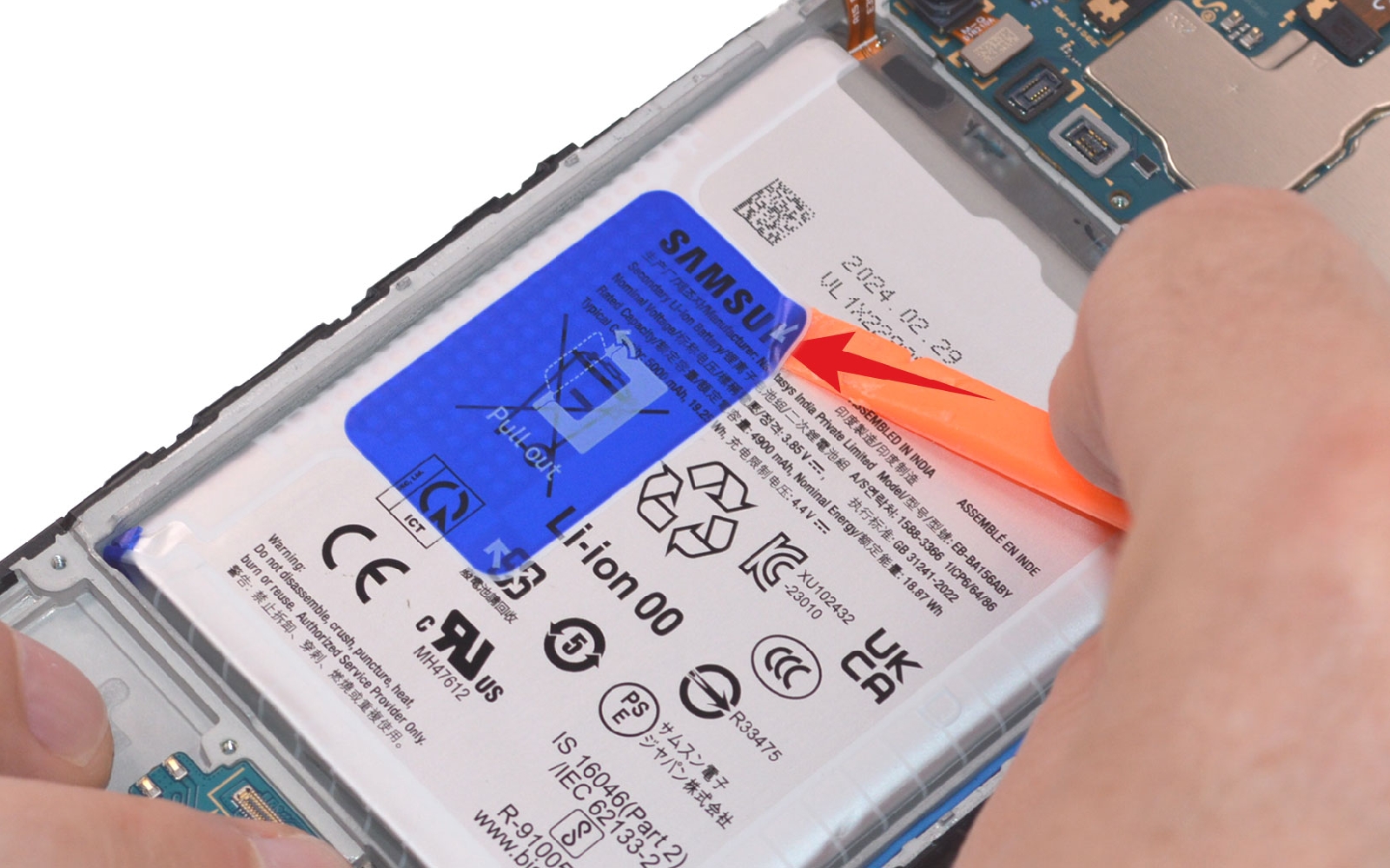

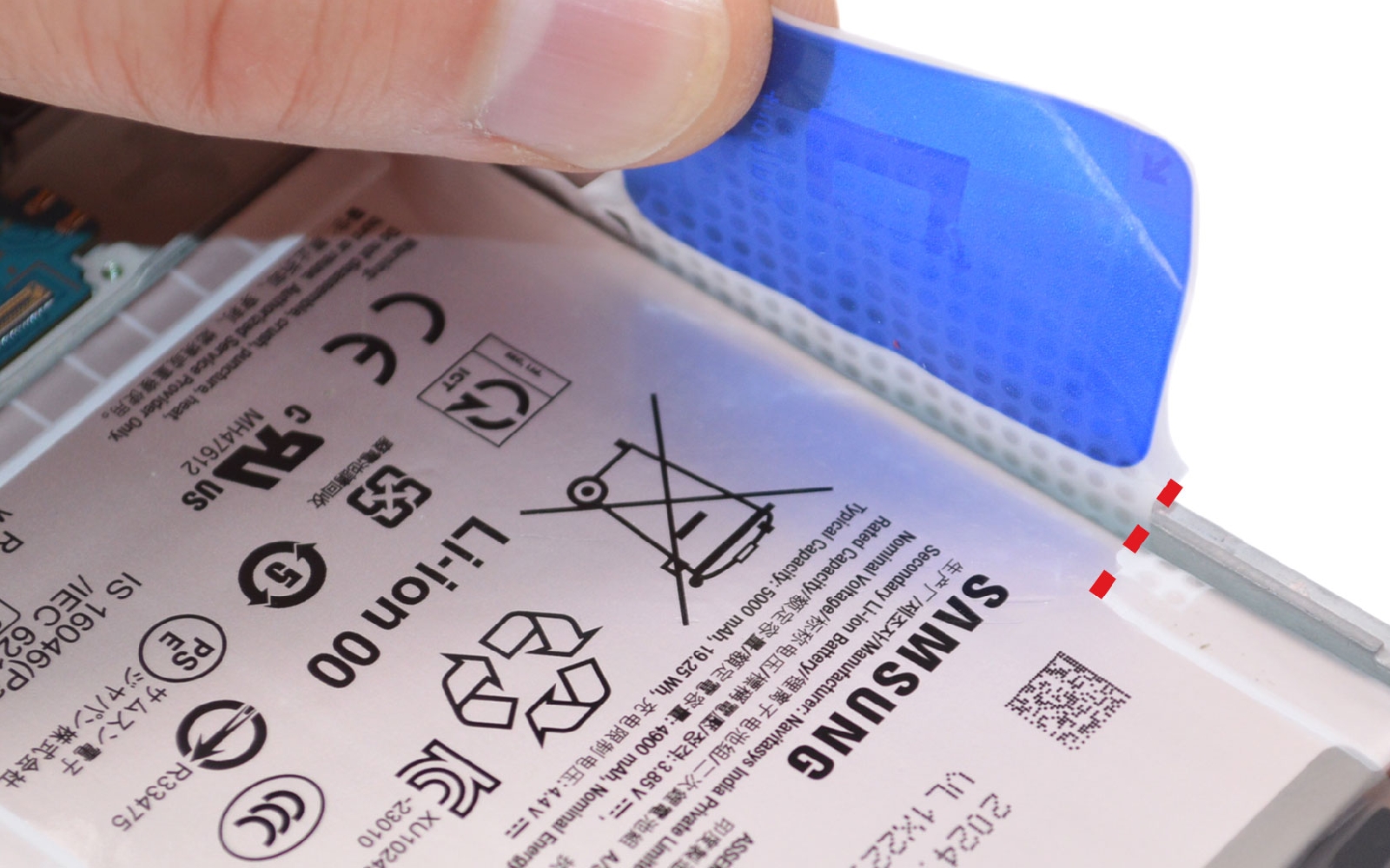

Etape 7 : Sortir la batterie
Décollez la languette principale de la batterie en vous assurant que les parties se trouvant sur les coté de cette dernière soient bien coupées.

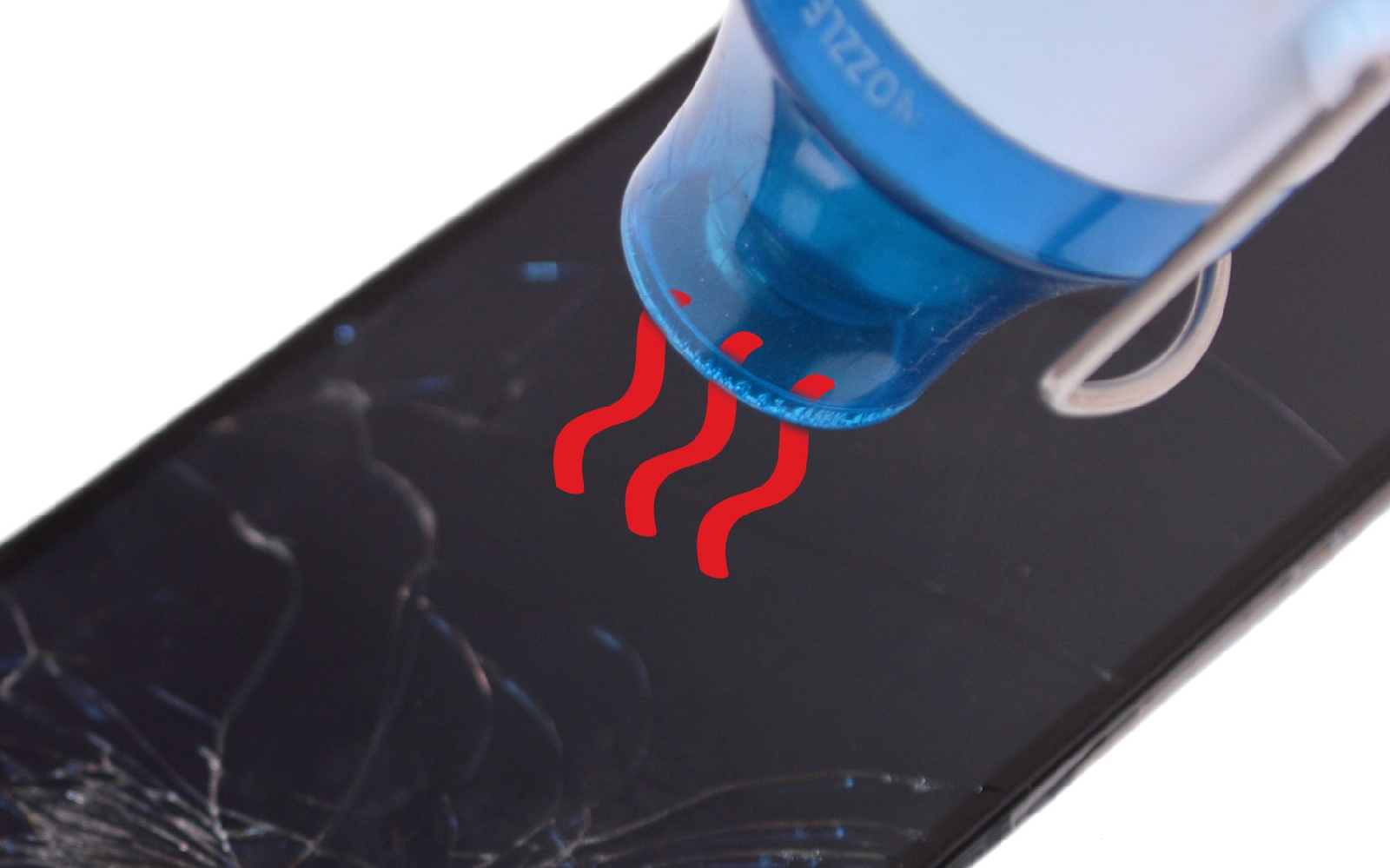

Chauffez le dos de la batterie en passant par l'écran. Tirez la languette bleue avec beaucoup de force.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

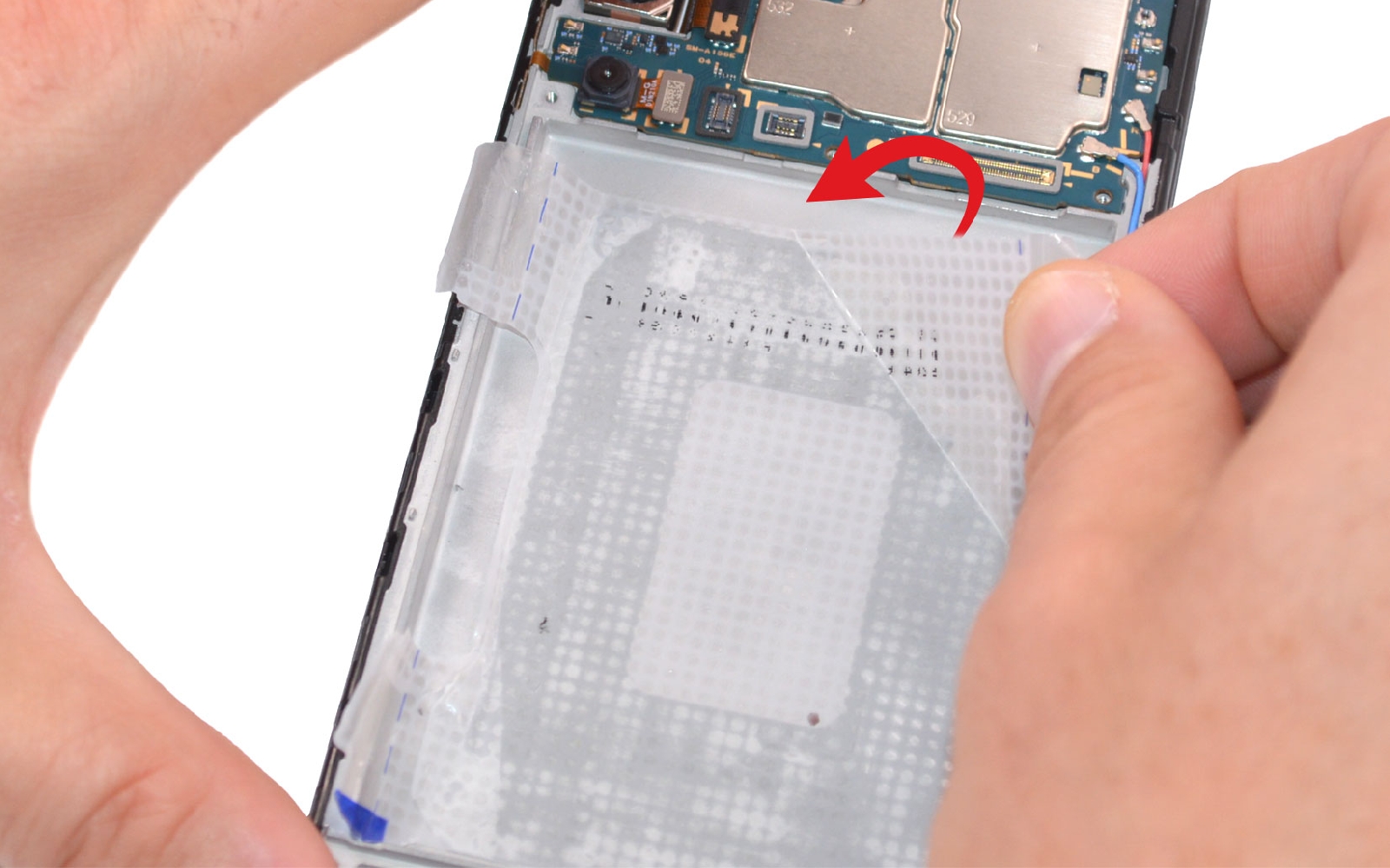

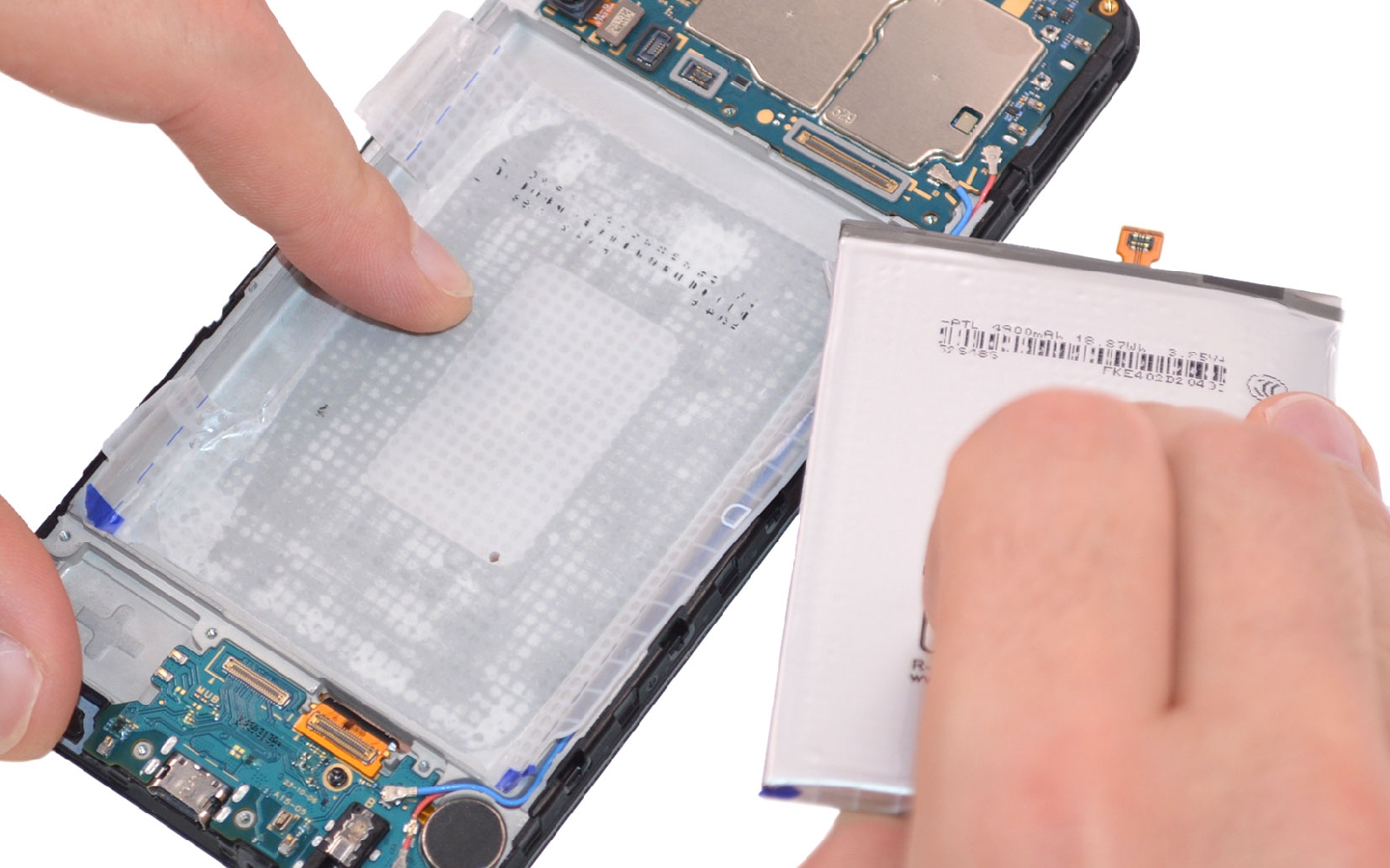

Etape 8 : Retirer le film transparent

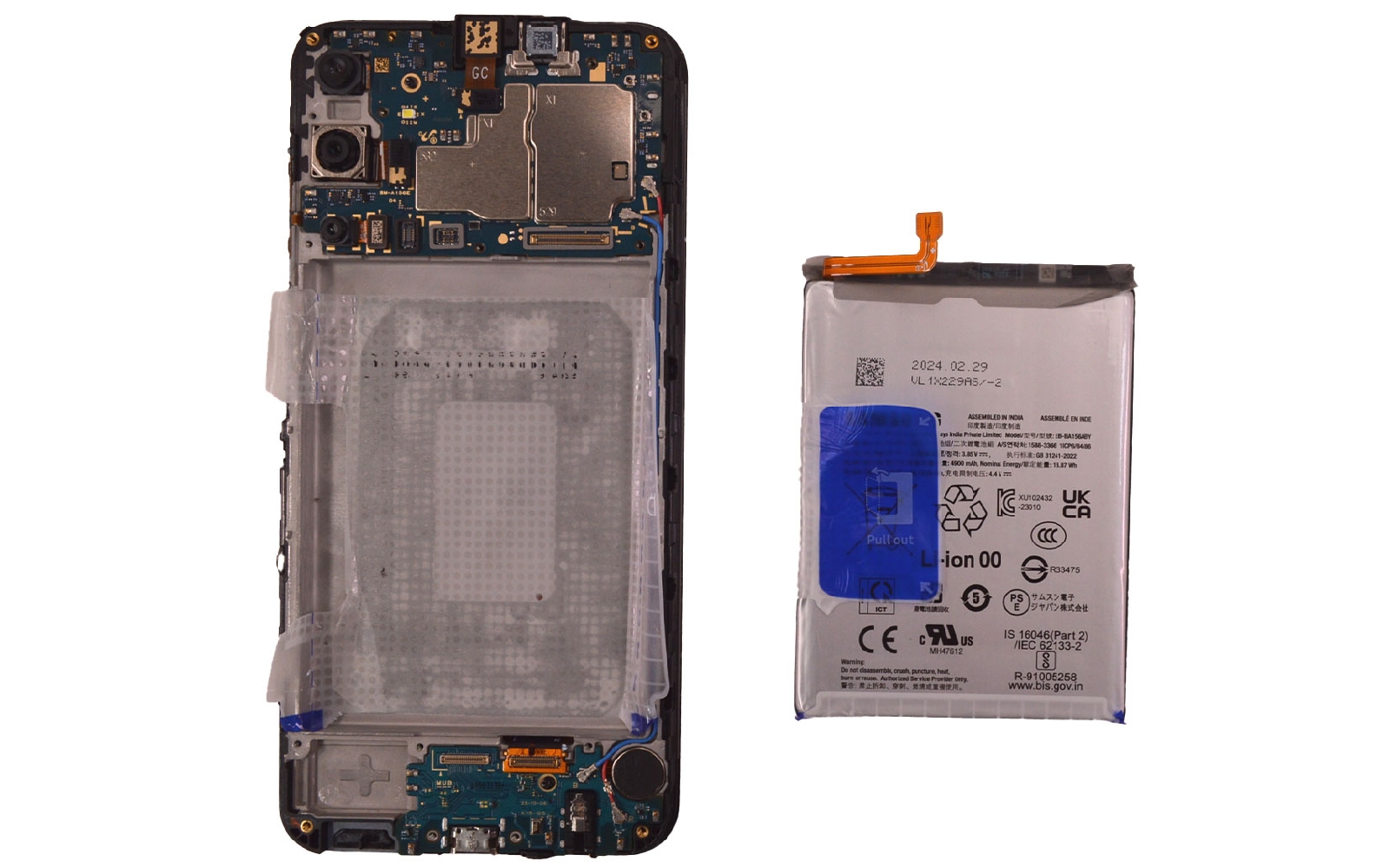

Sortez la batterie du téléphone puis récupérez le film transparent.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Batterie d'origine pour Samsung Galaxy A15 (4G et 5G)
29,90 €

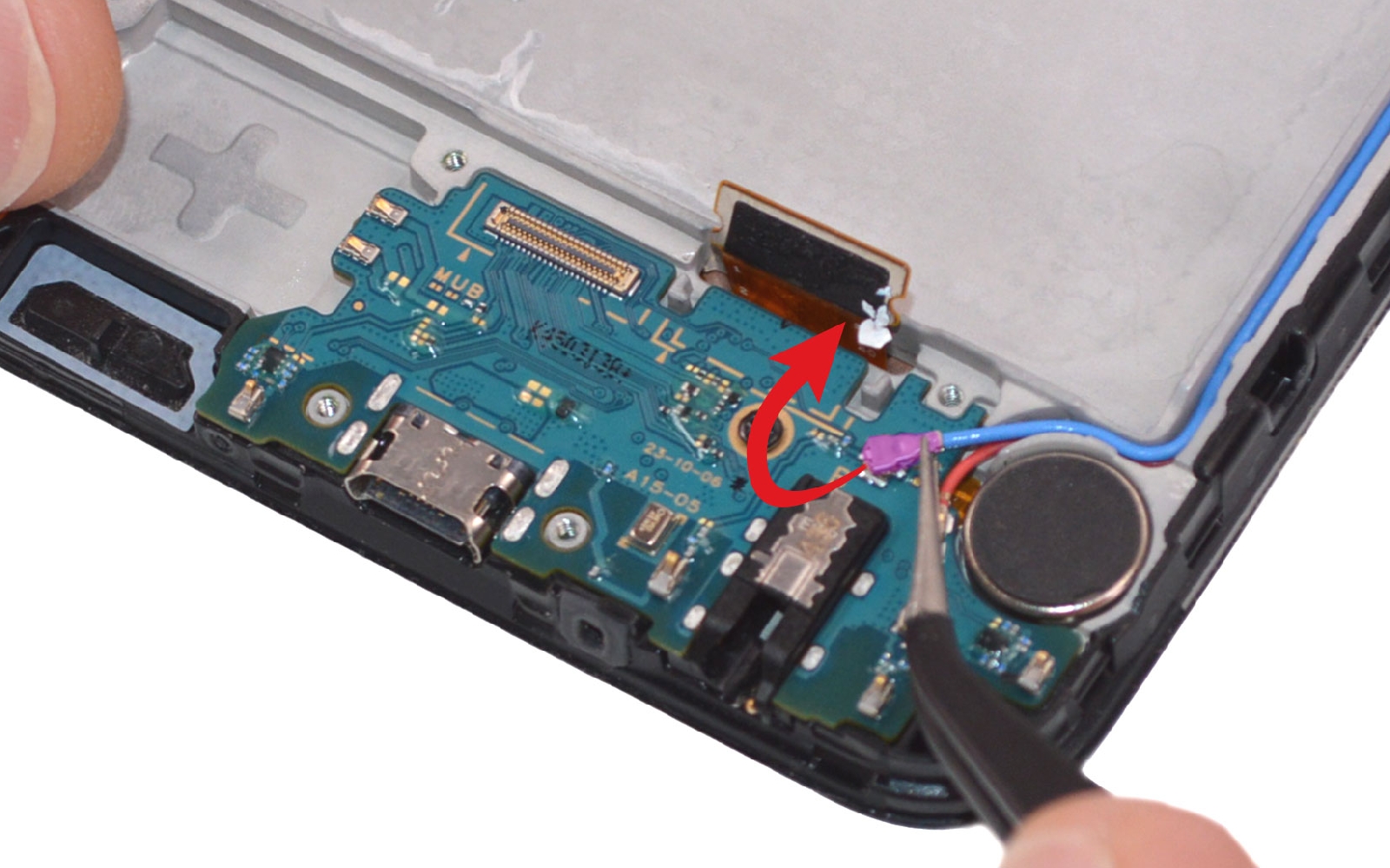

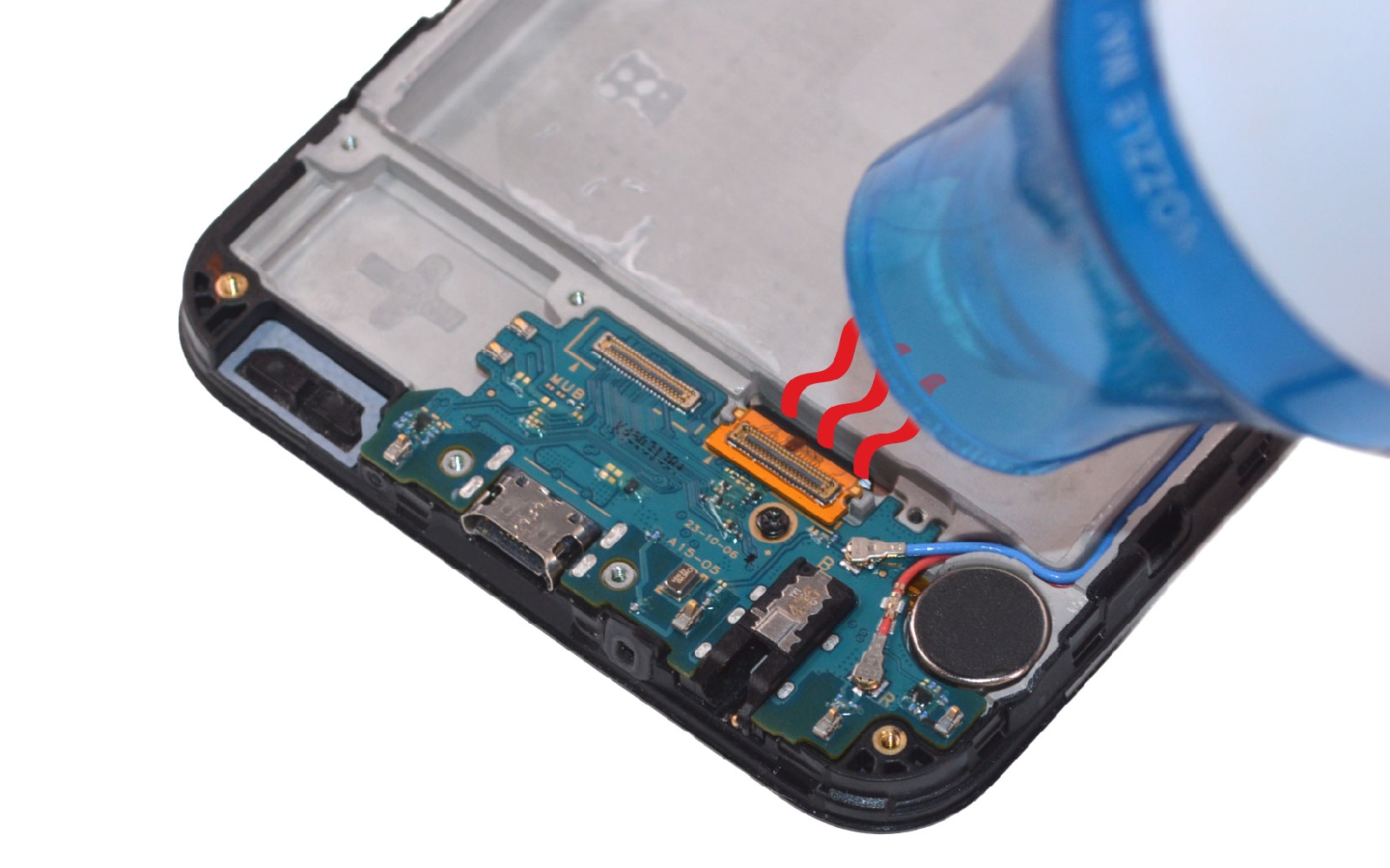

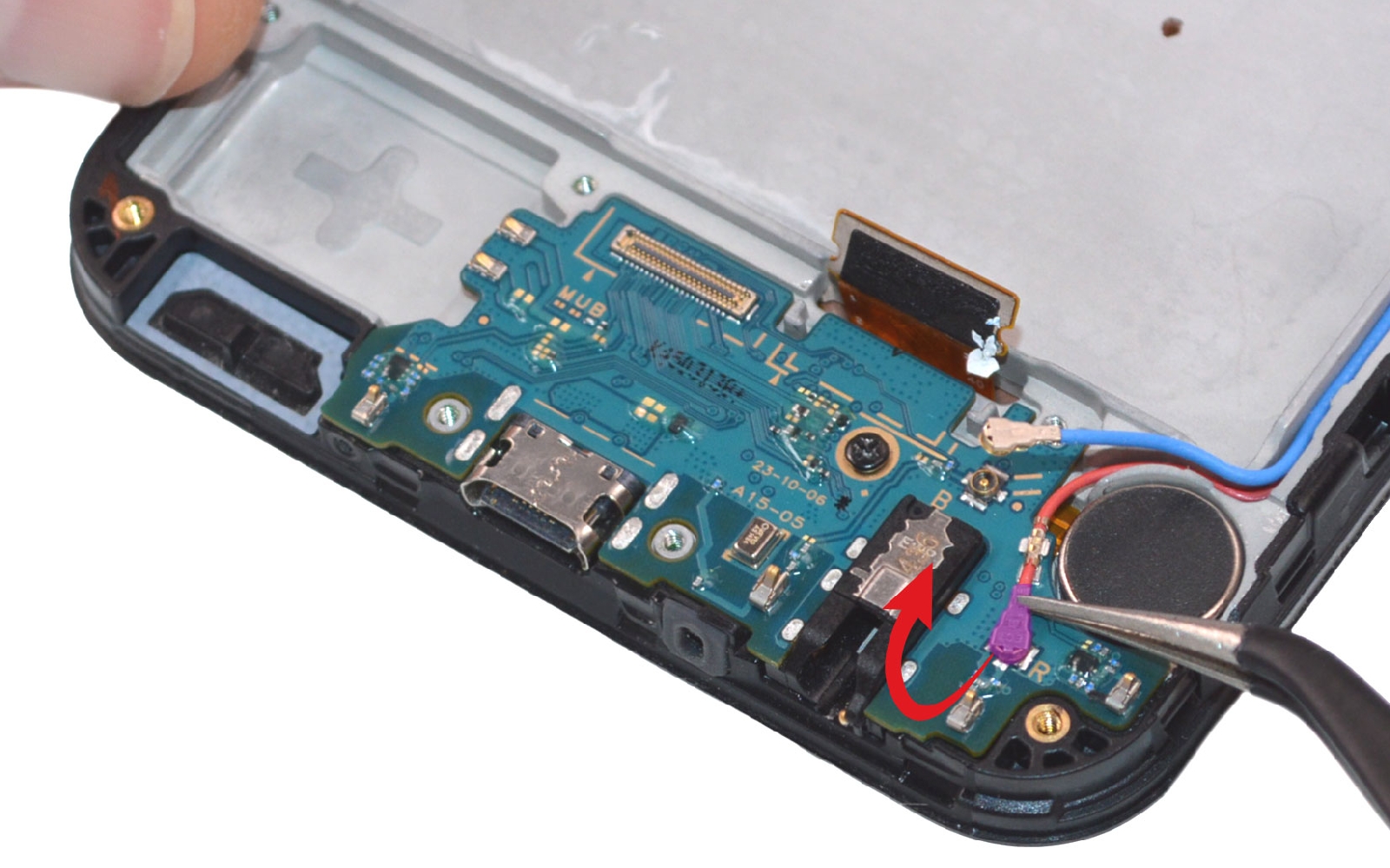

Etape 9 : Détacher les différents composants du dock

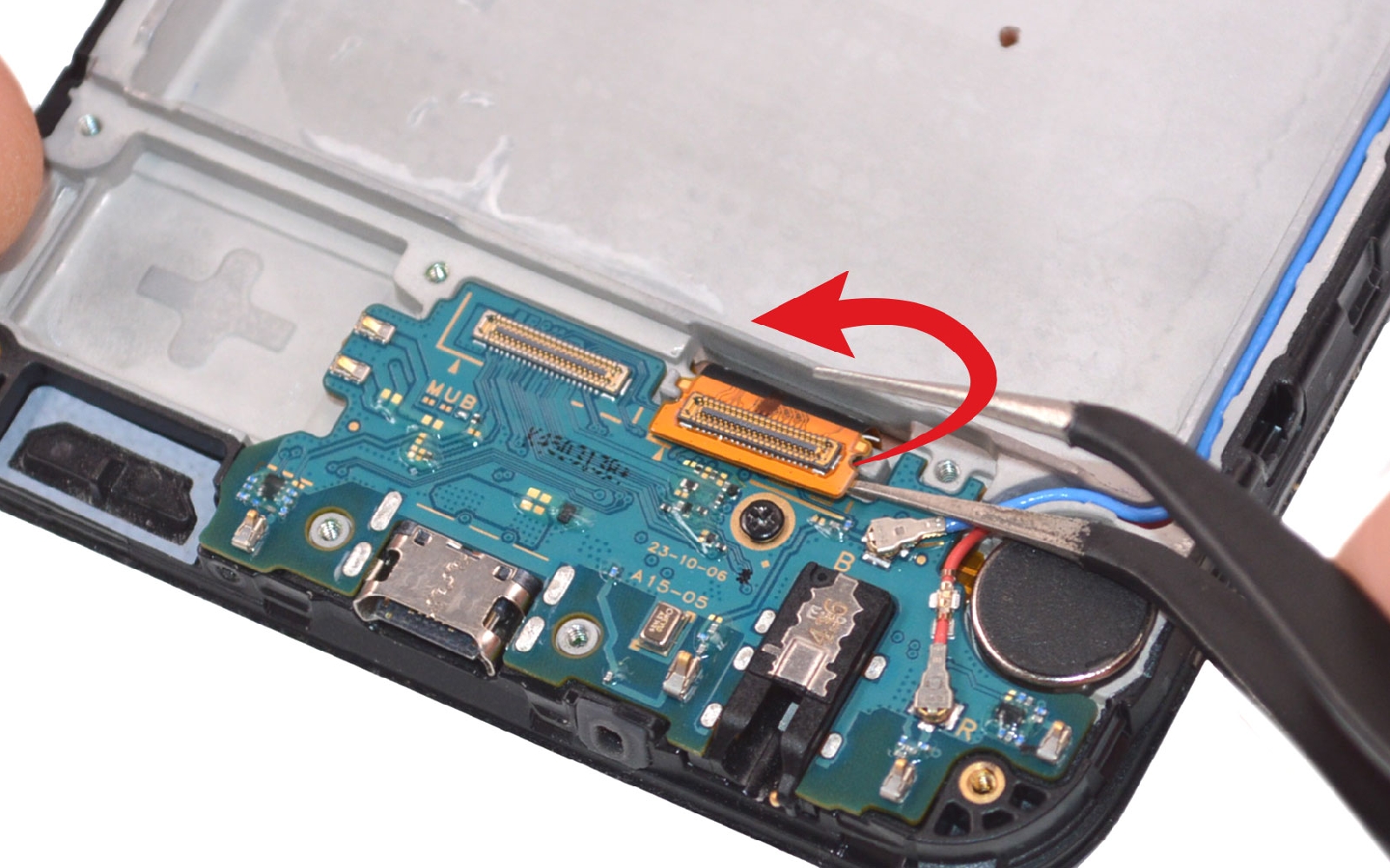

Chauffez la nappe de l'écran avant de la décoller en vous aidant de la pincette en métal.

Ensuite, déclipsez les deux câbles coaxiaux du connecteur de charge.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

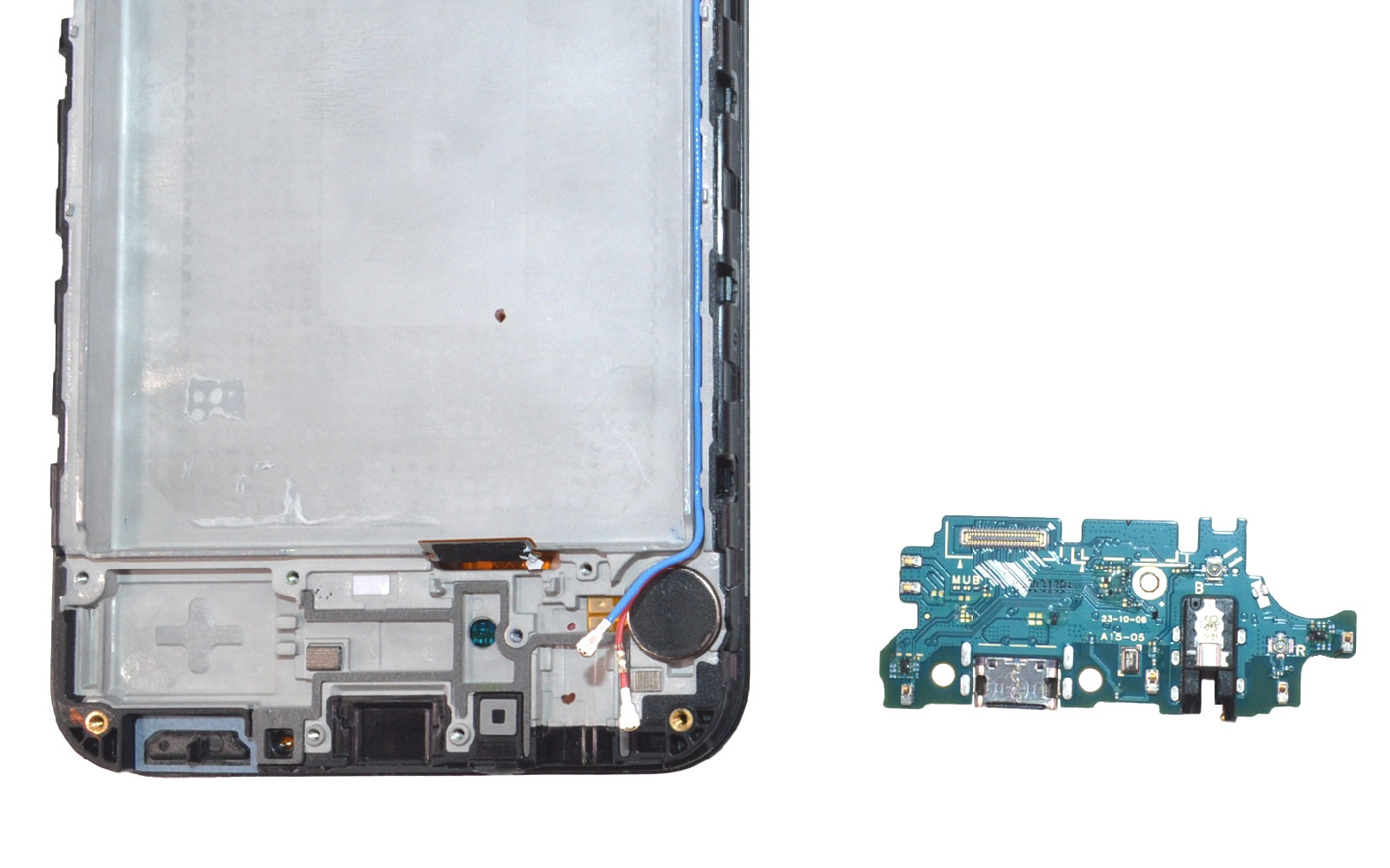

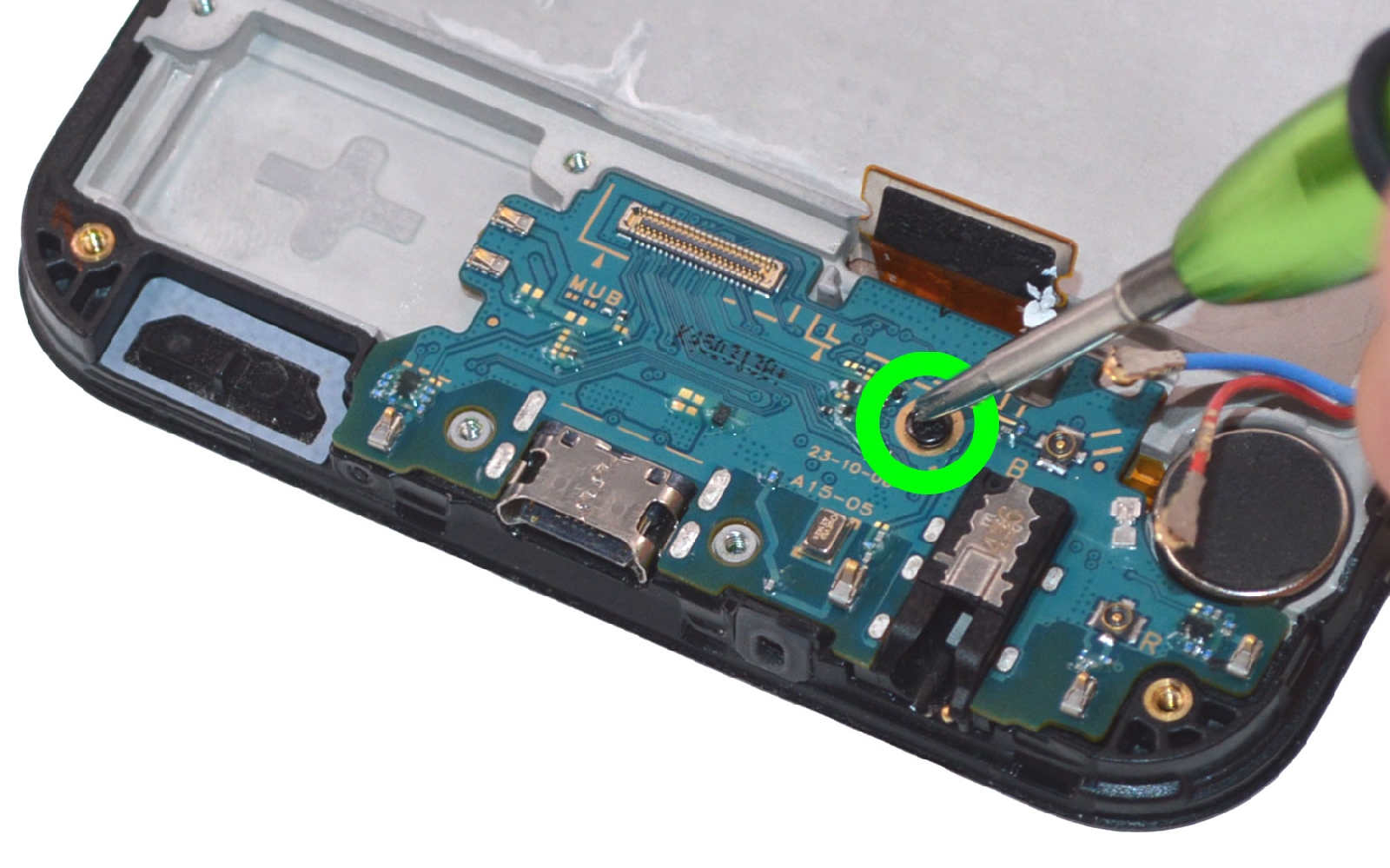

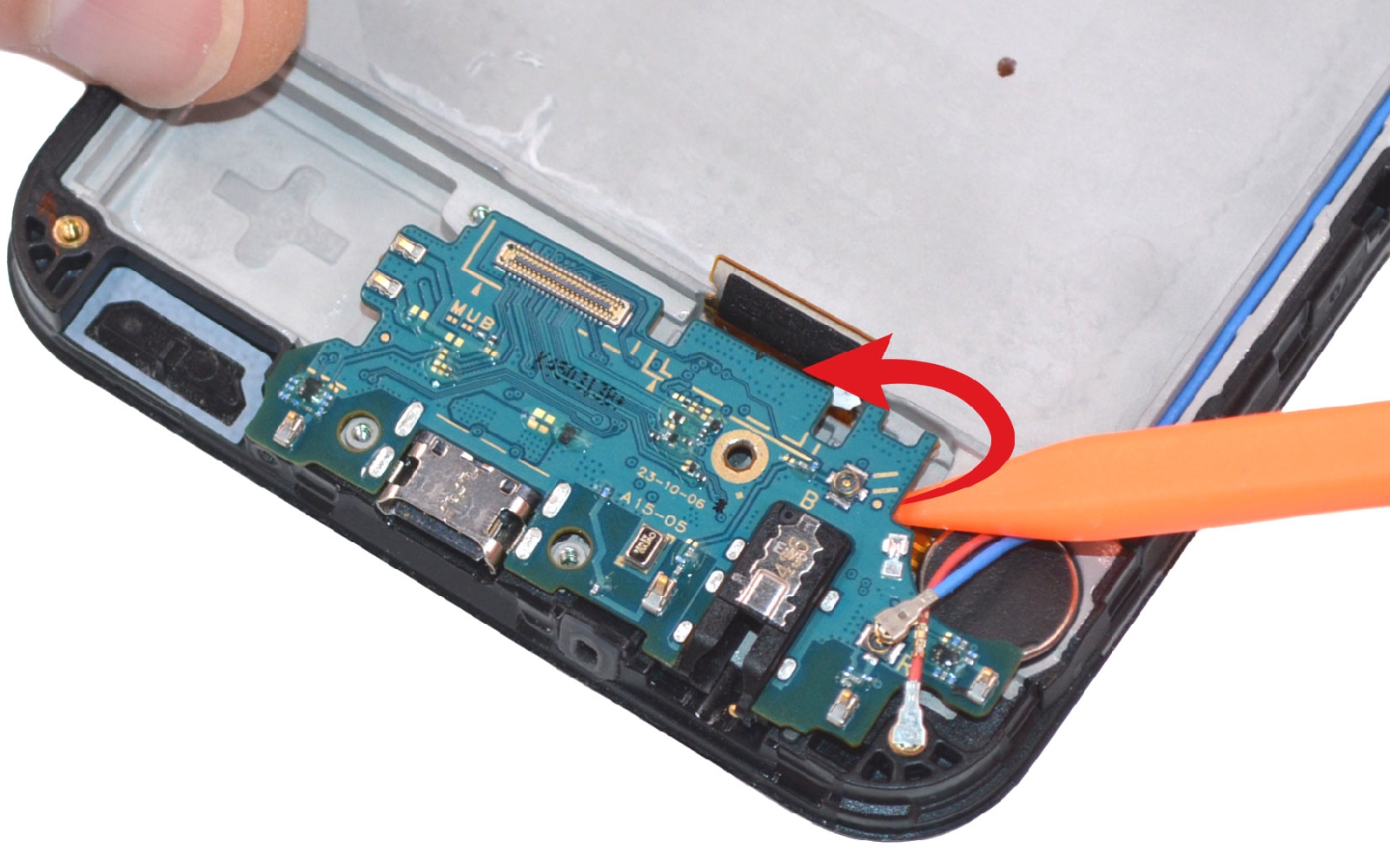

Etape 10 : Ôter le connecteur de charge
Retirez la vis cruciforme puis soulevez le connecteur de charge en glissant le levier en nylon dessous.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

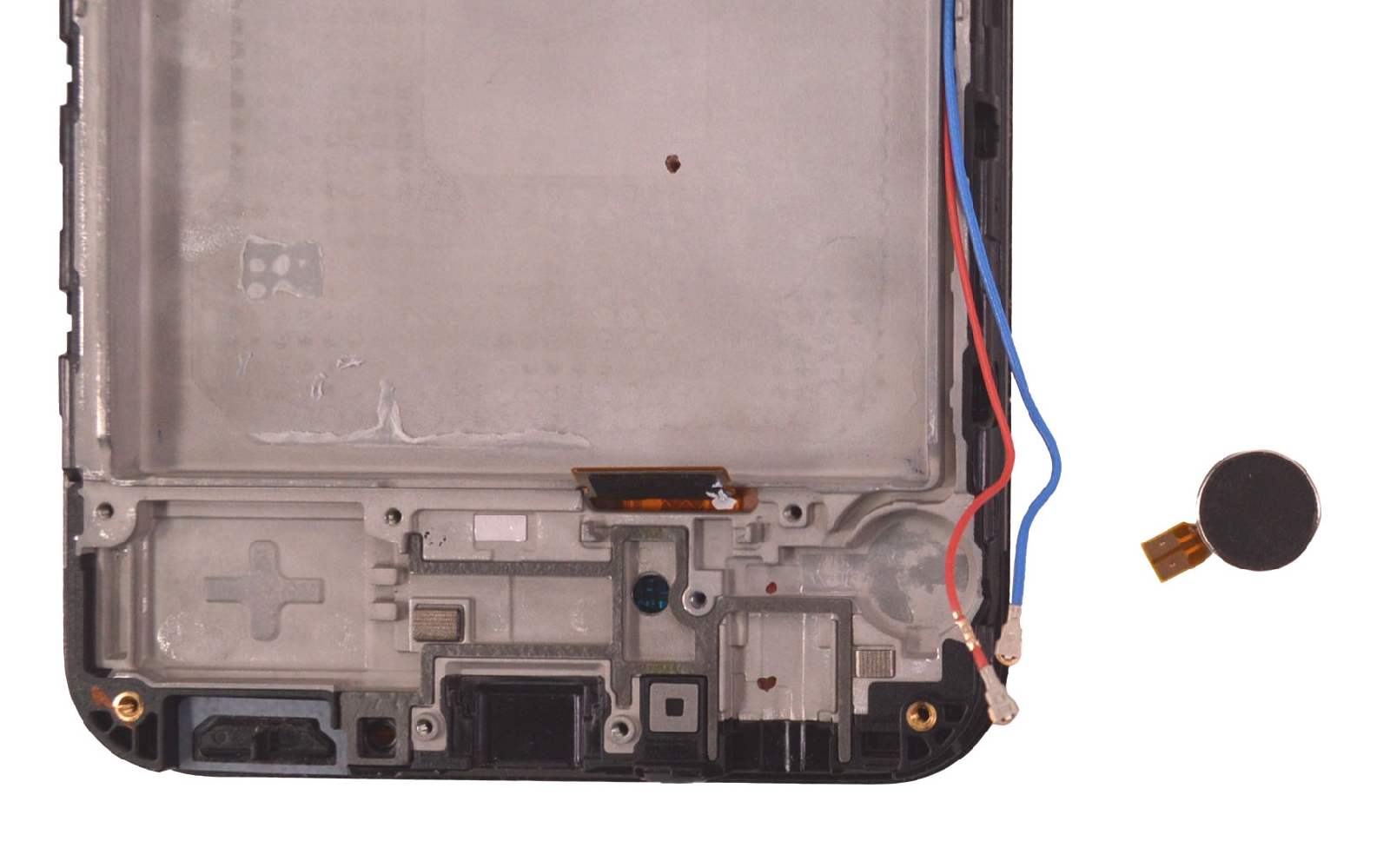

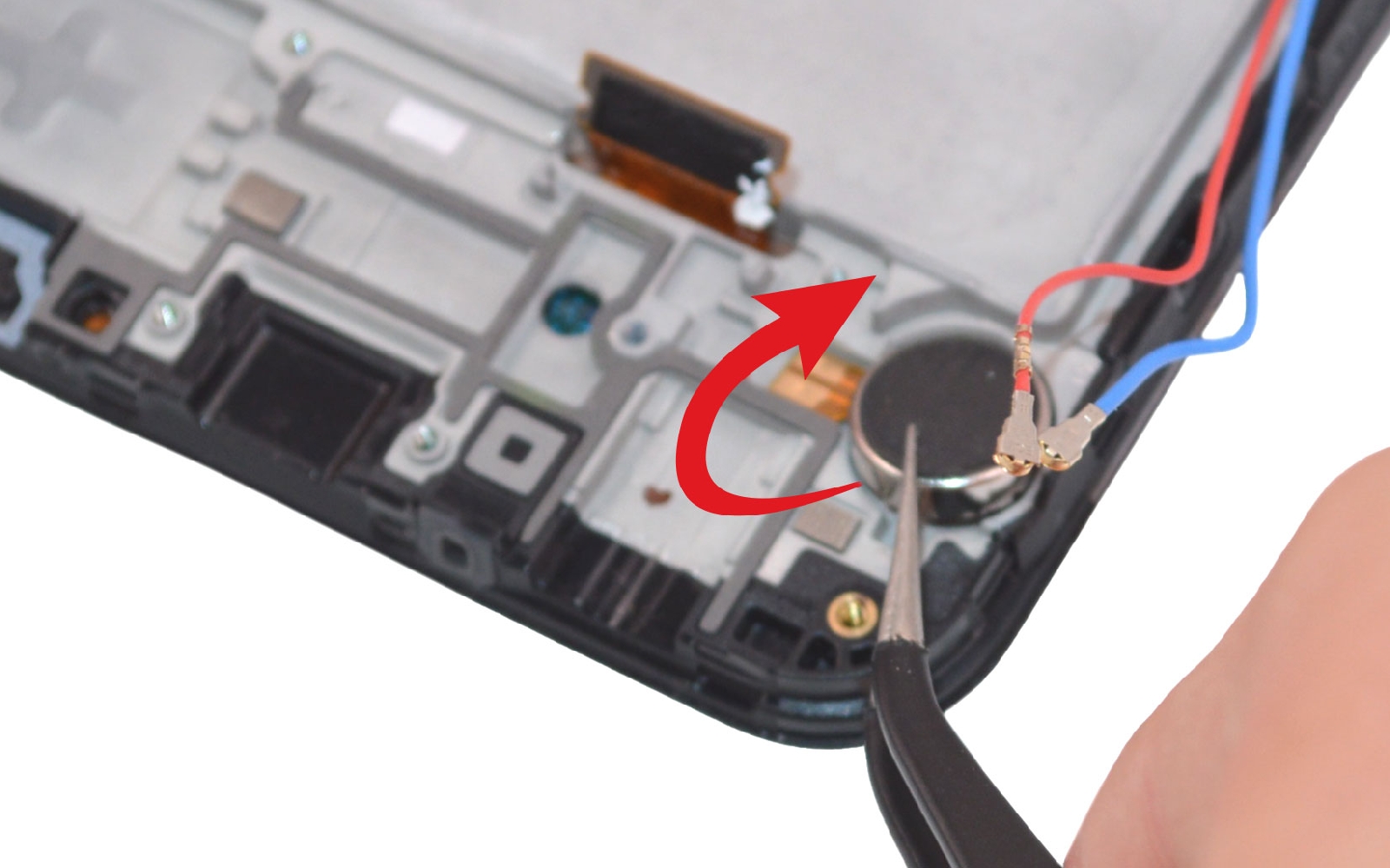

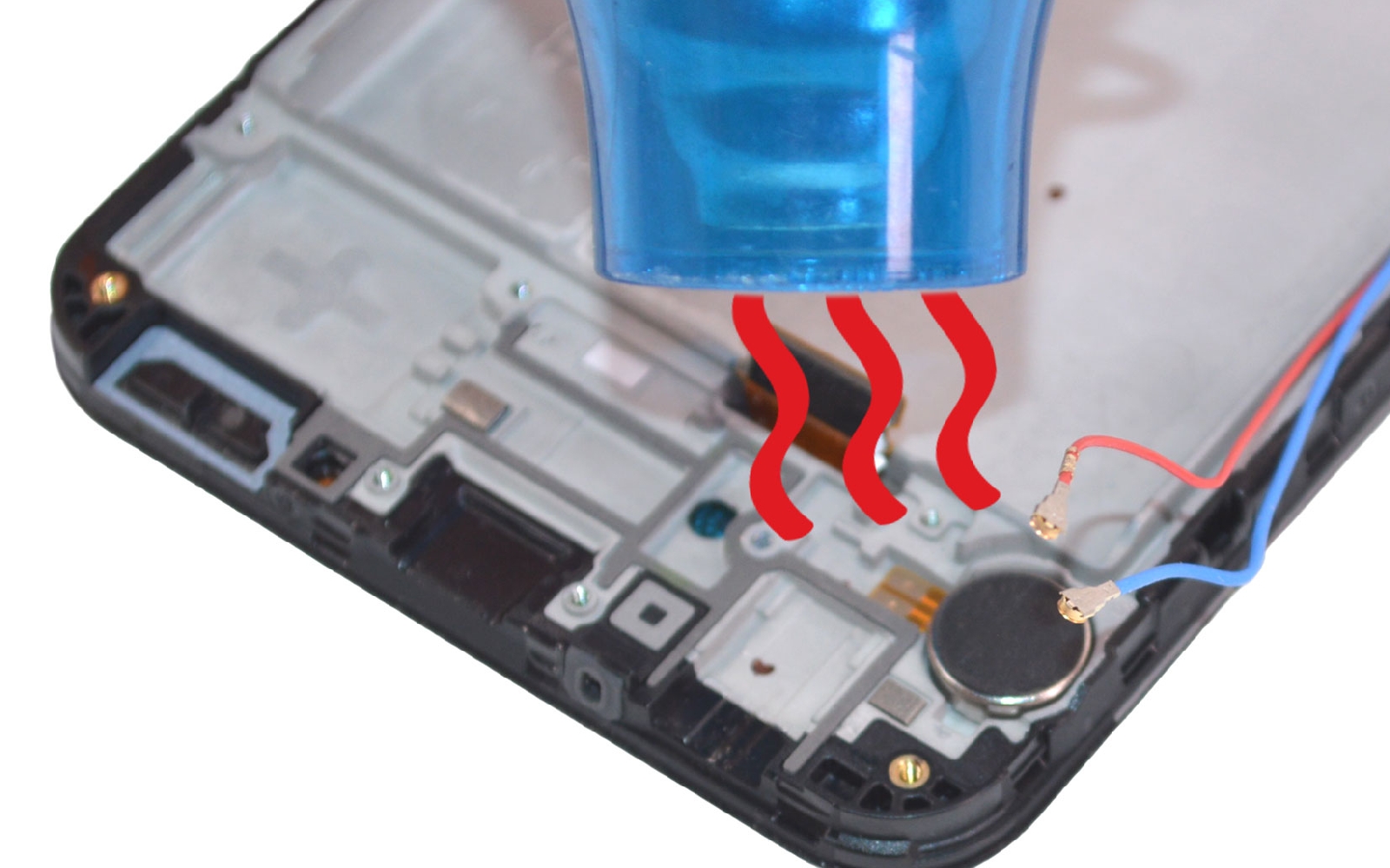

Etape 11 : Récupérer le vibreur
Reprenez le décapeur ou votre sèche-cheveux pour ramollir le sticker se trouvant sous le vibreur.

Insérez la pointe de la pince sous le composant pour le détacher du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Vibreur compatible pour Samsung Galaxy A15 5G
6,90 €

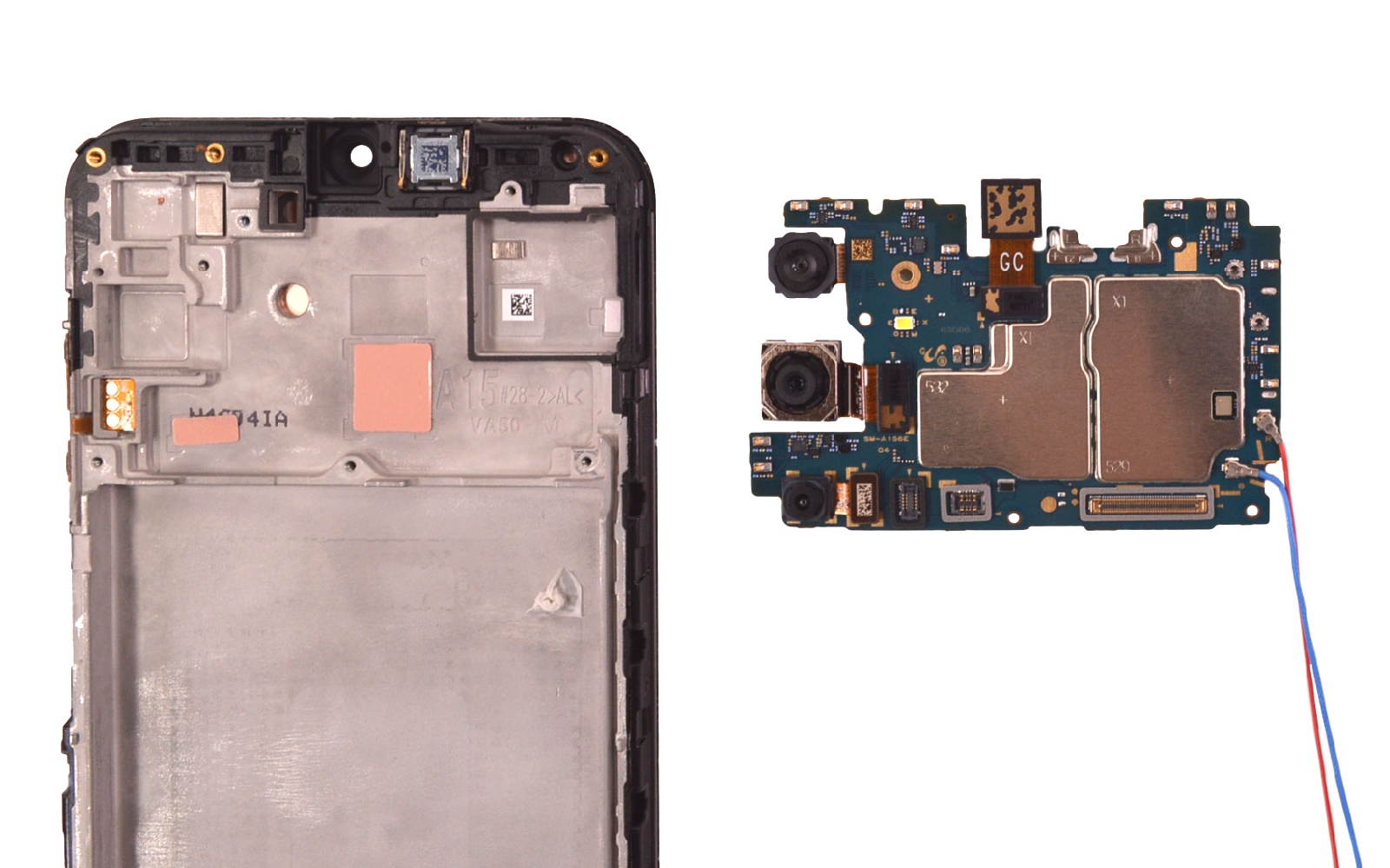

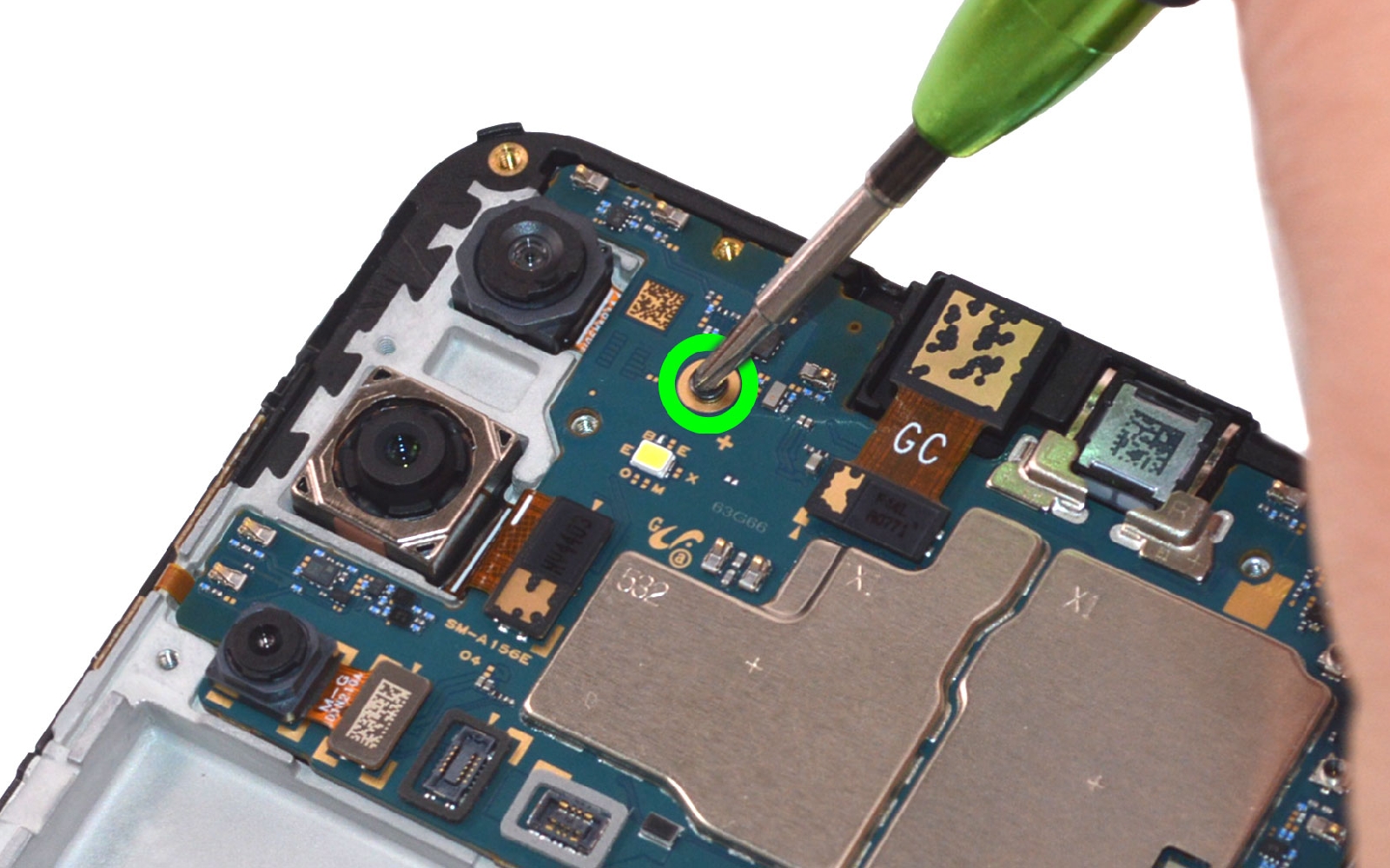

Etape 12 : Déplacer la carte mère

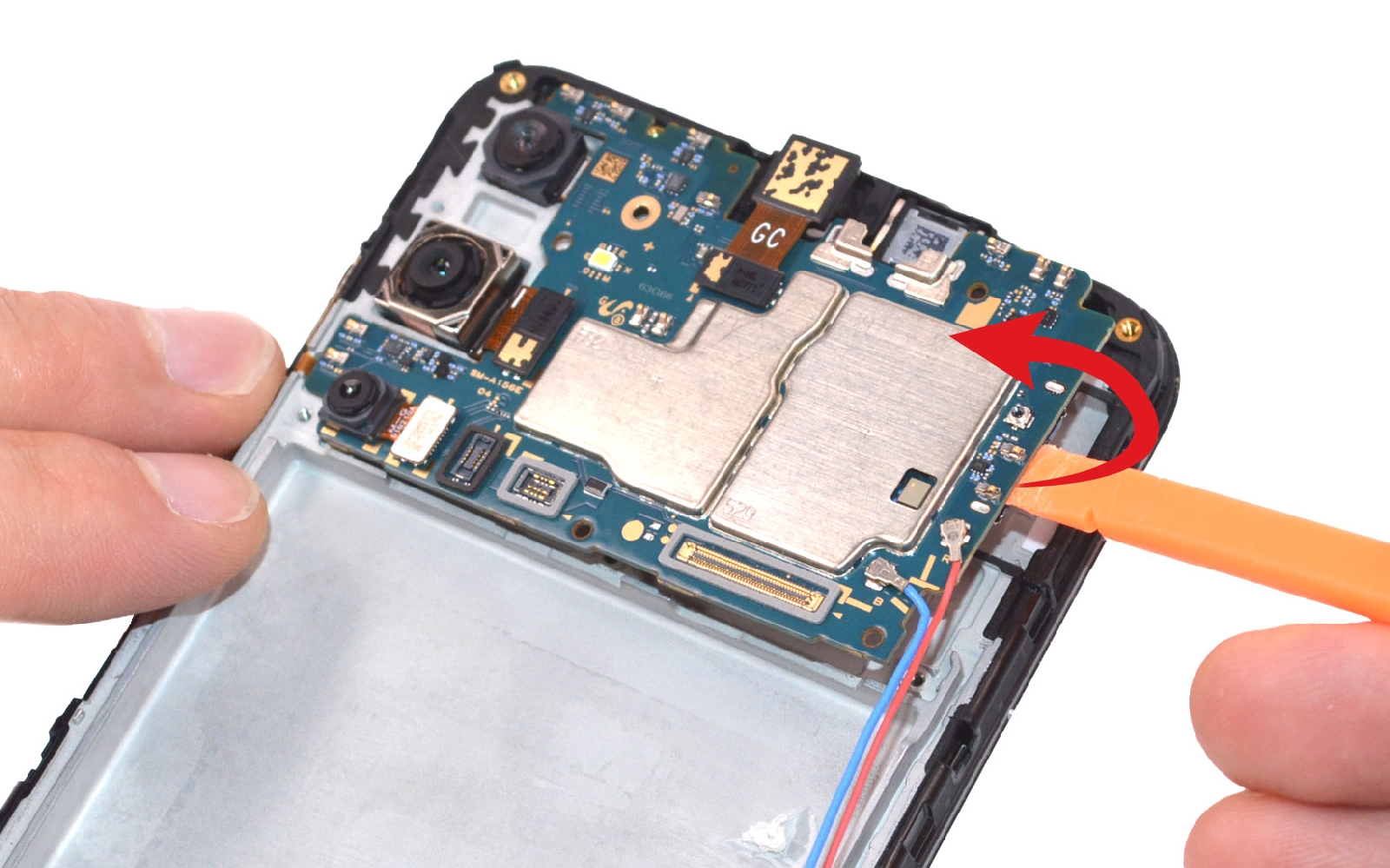

Passons sur la partie haute du téléphone pour extraire la carte mère.

Avant cela, ôtez la vis avec le tournevis cruciforme puis délogez la carte à l'aide du spudger.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

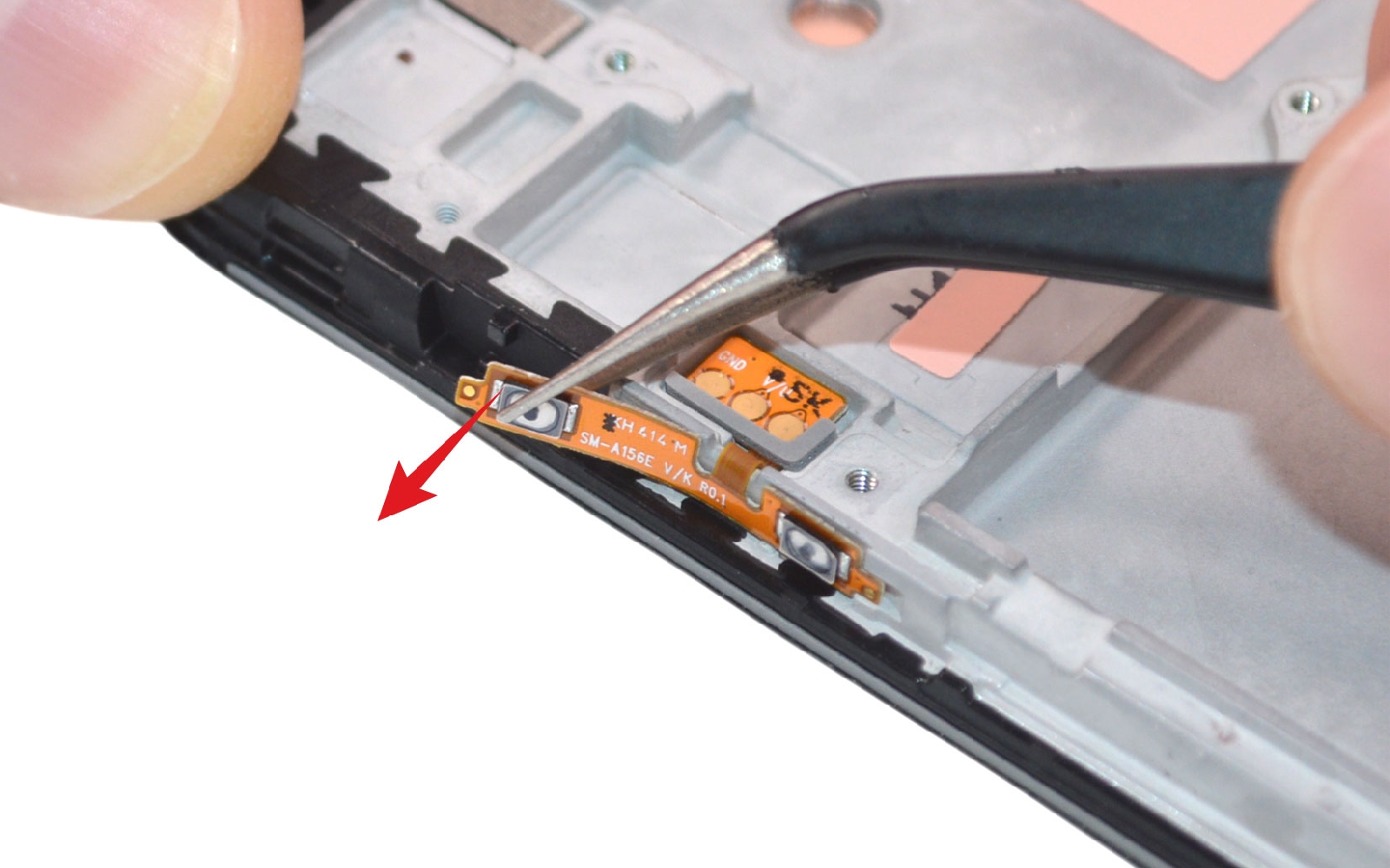

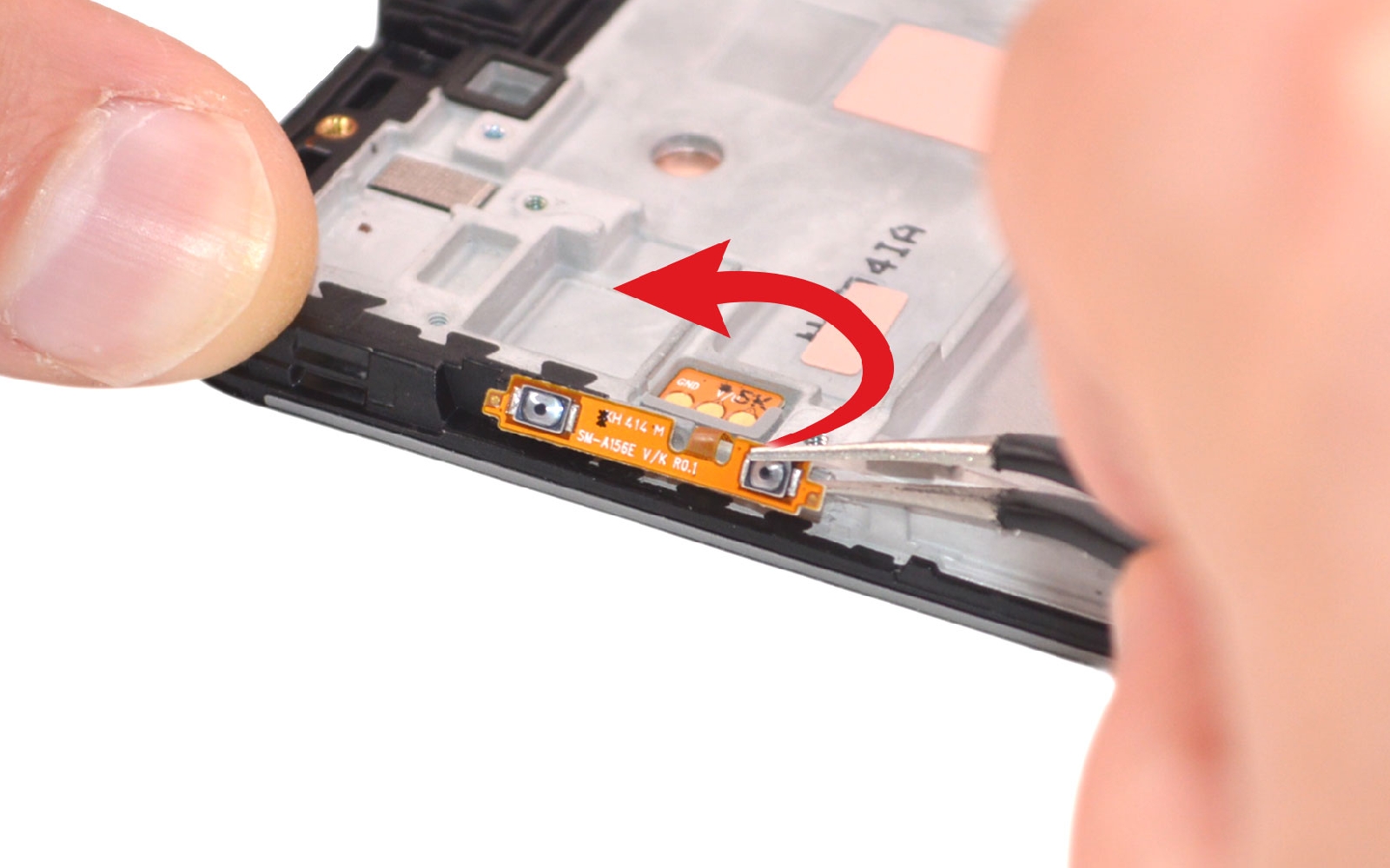

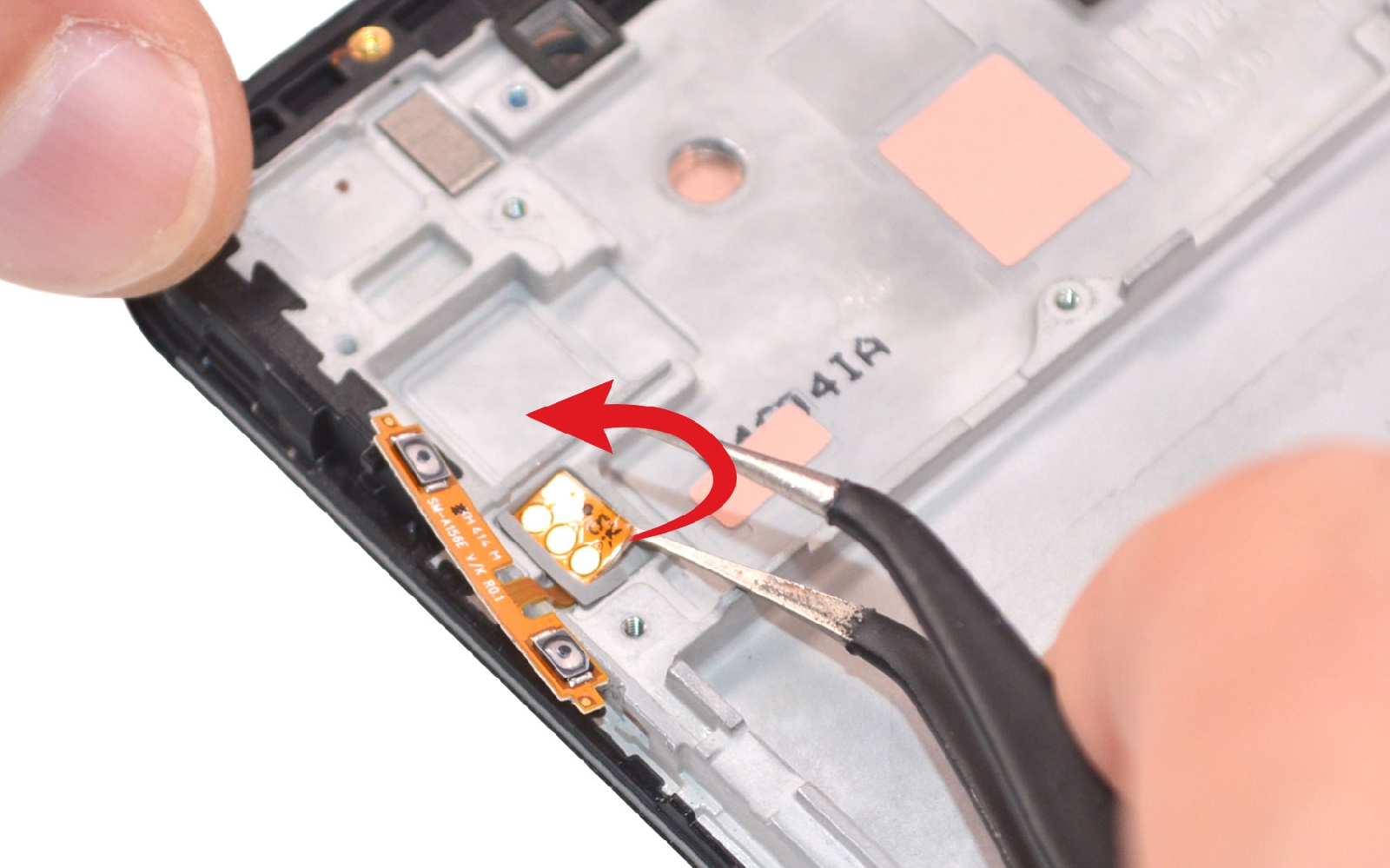

Etape 13 : Décoller la nappe des boutons
Il vous faut encore récupérer la nappe des boutons Volume.

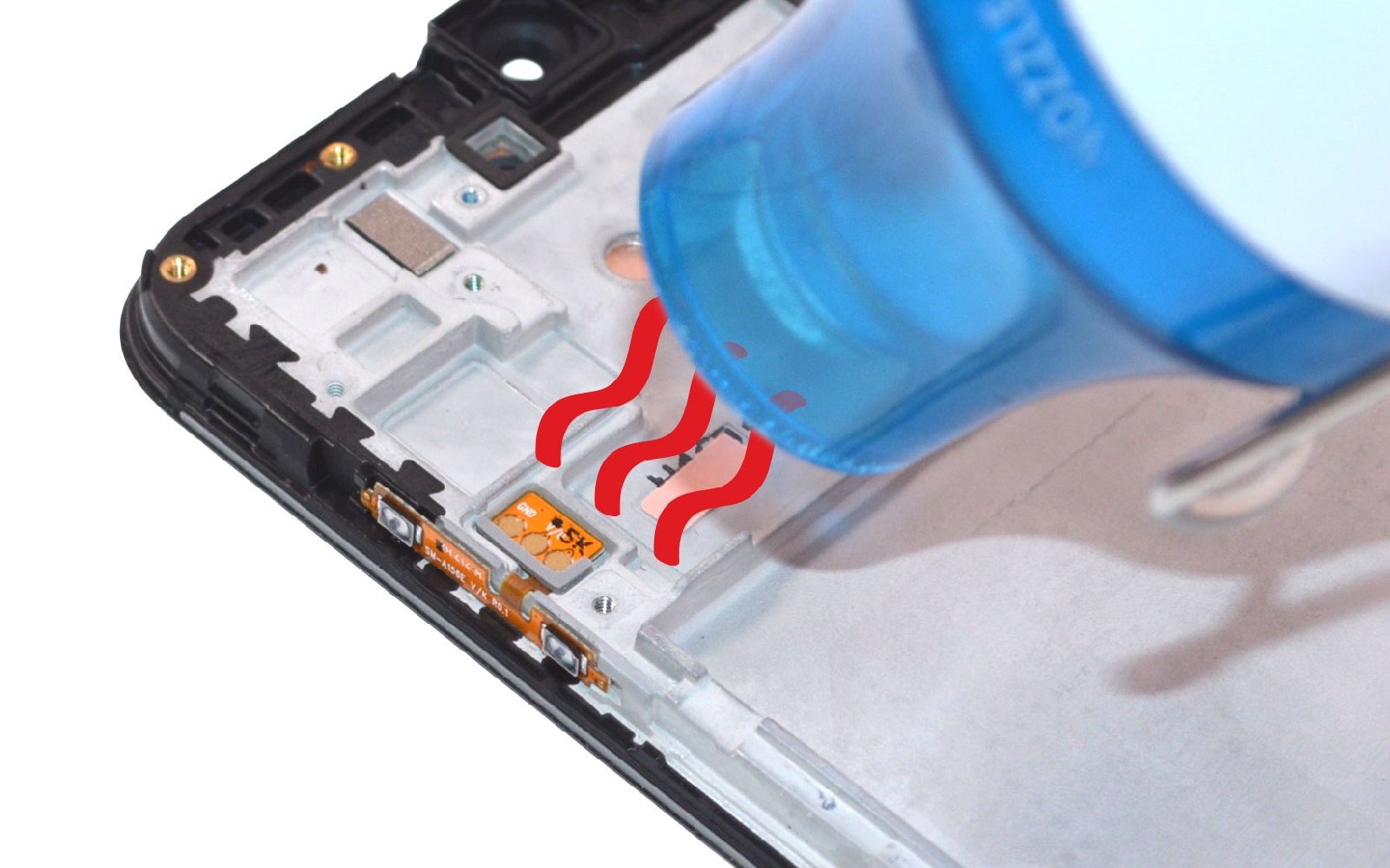

Pour cela, chauffez légèrement la nappe. Ensuite, glissez la pointe de la brucelles sous cette dernière pour décoller petit à petit le composant.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

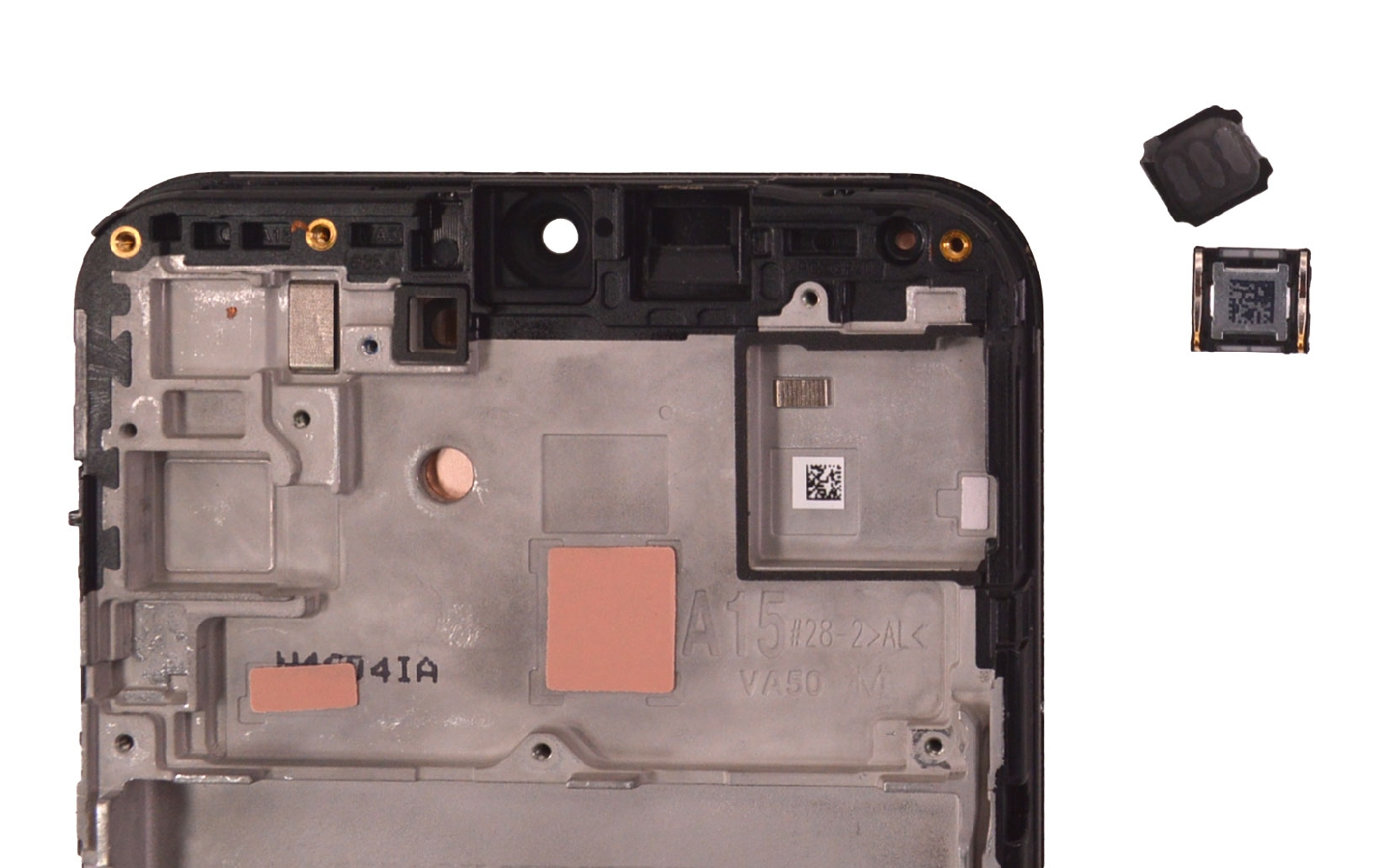

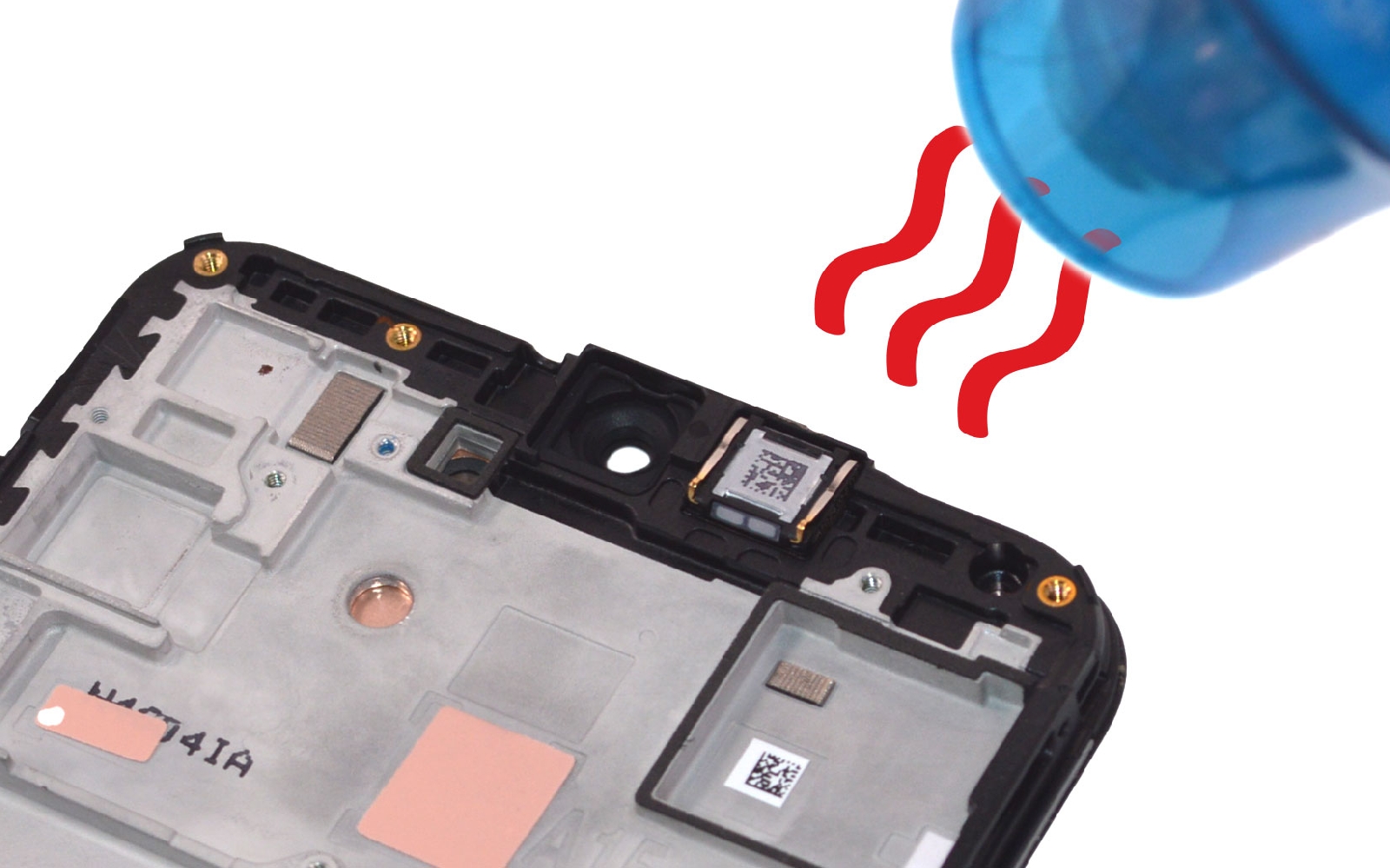

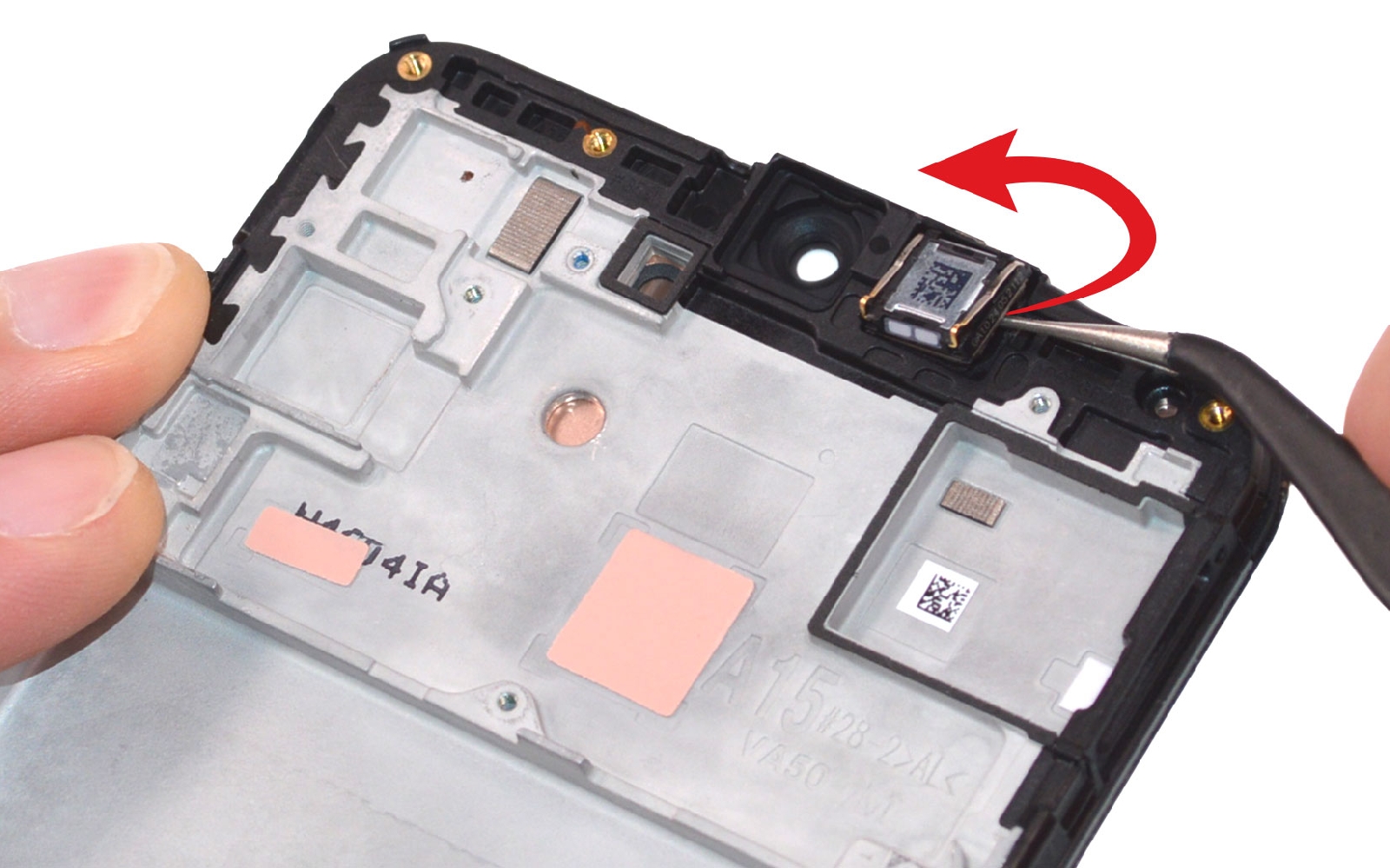

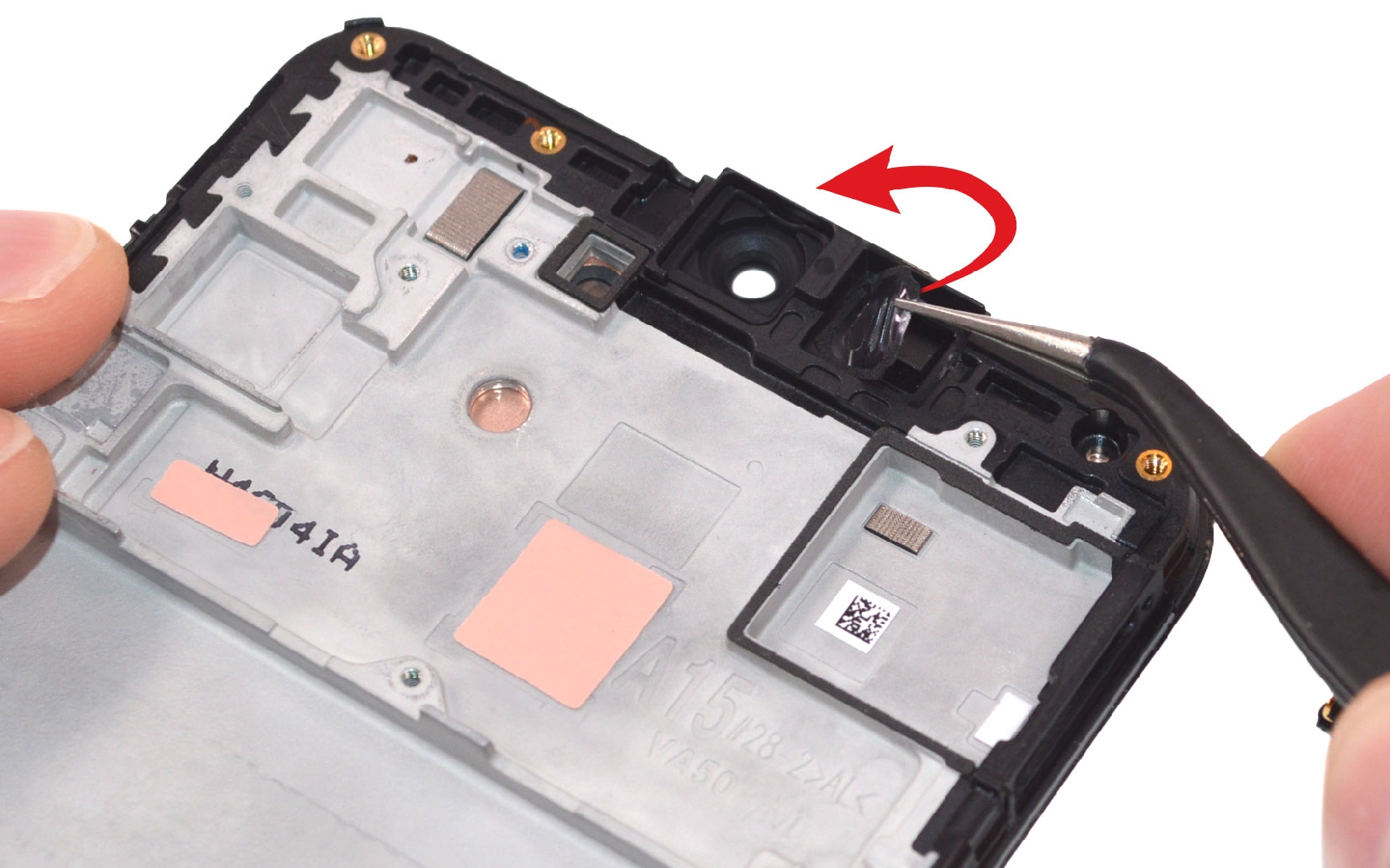

Etape 14 : Enlever le haut-parleur interne
Chauffez légèrement le HP interne. Glissez la pince sous le composant pour le déloger du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Ecouteur interne pour Samsung Galaxy A15 5G
6,90 €

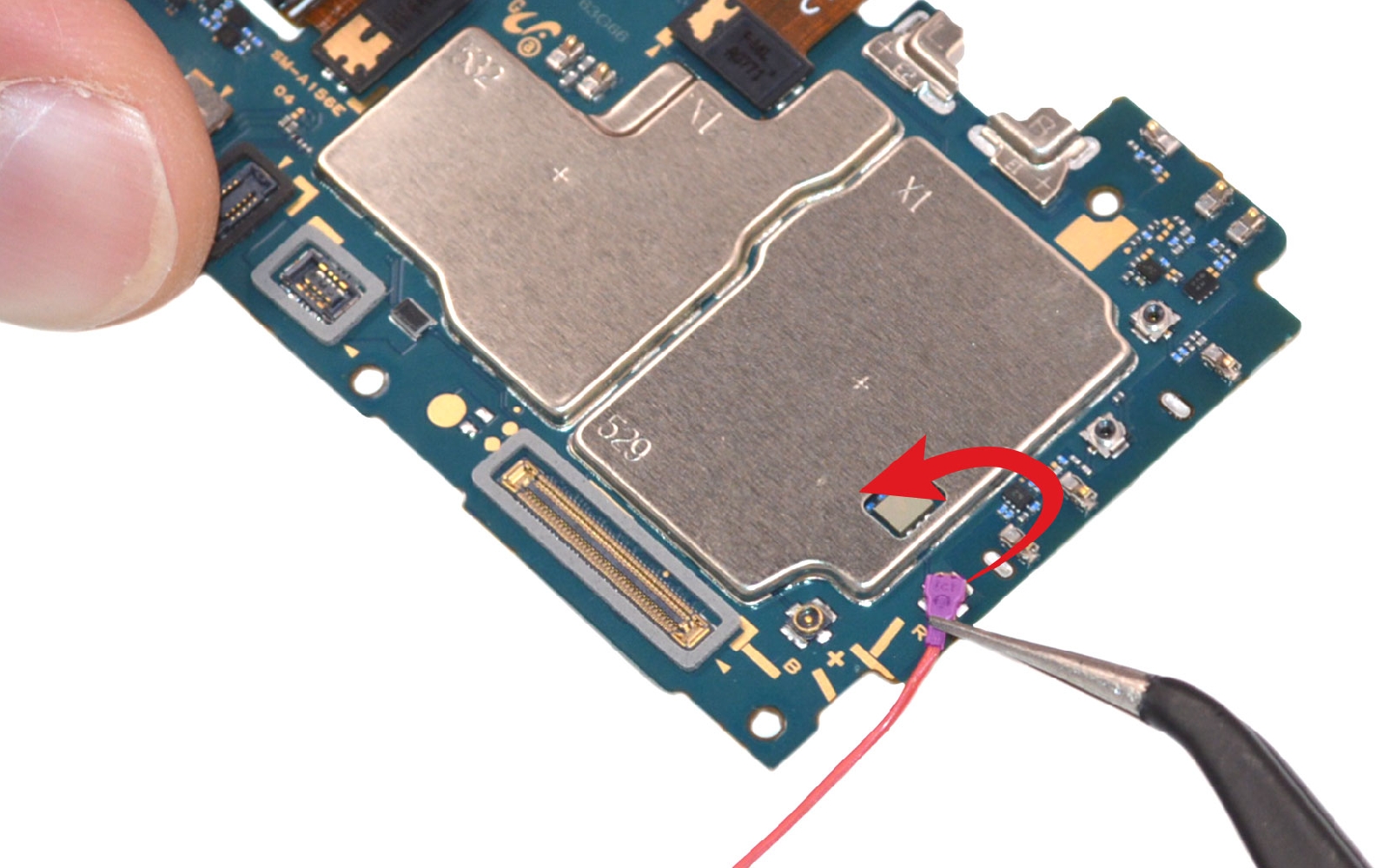

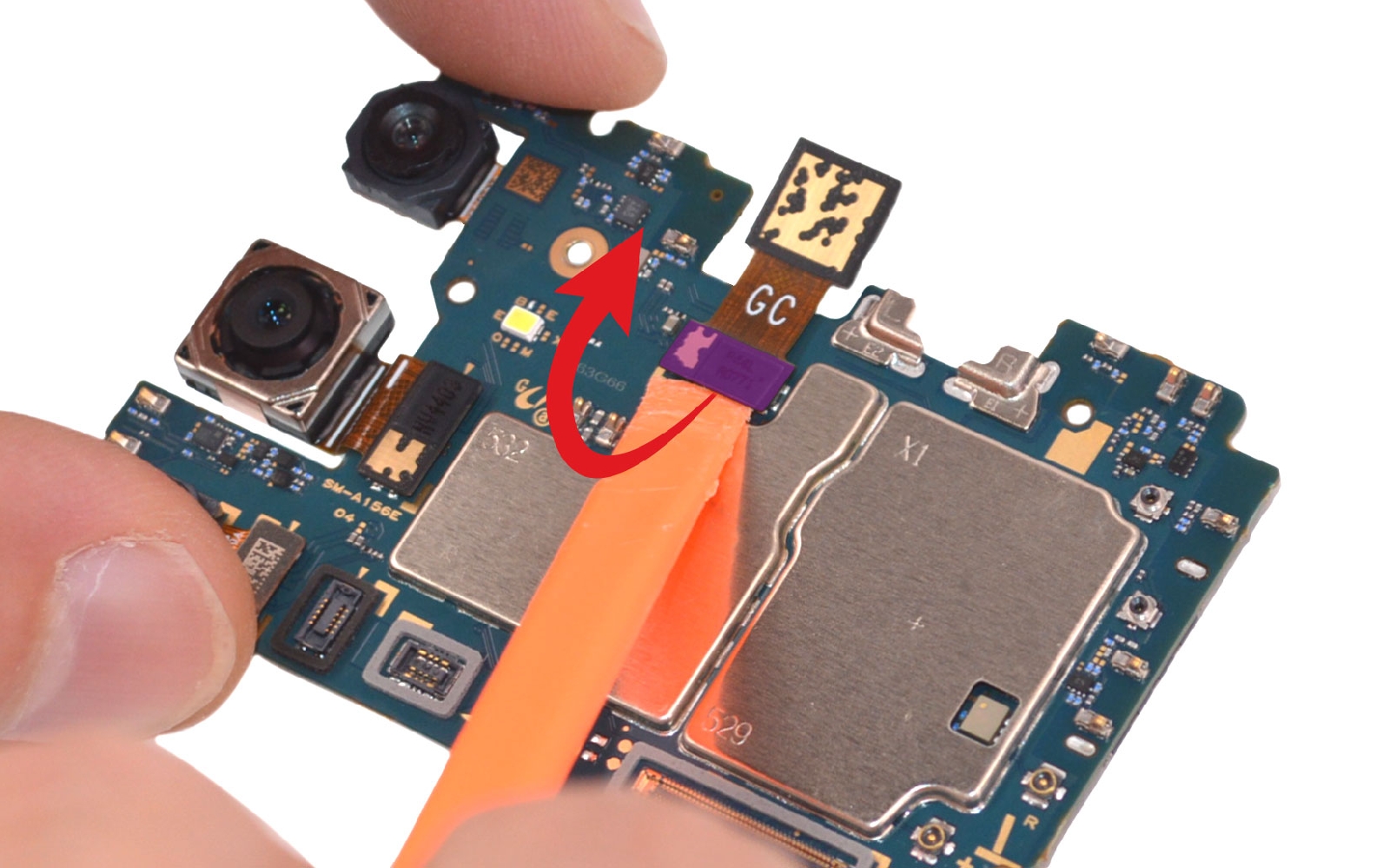

Etape 15 : Mettre de coté les cables coaxiaux et la caméra avant

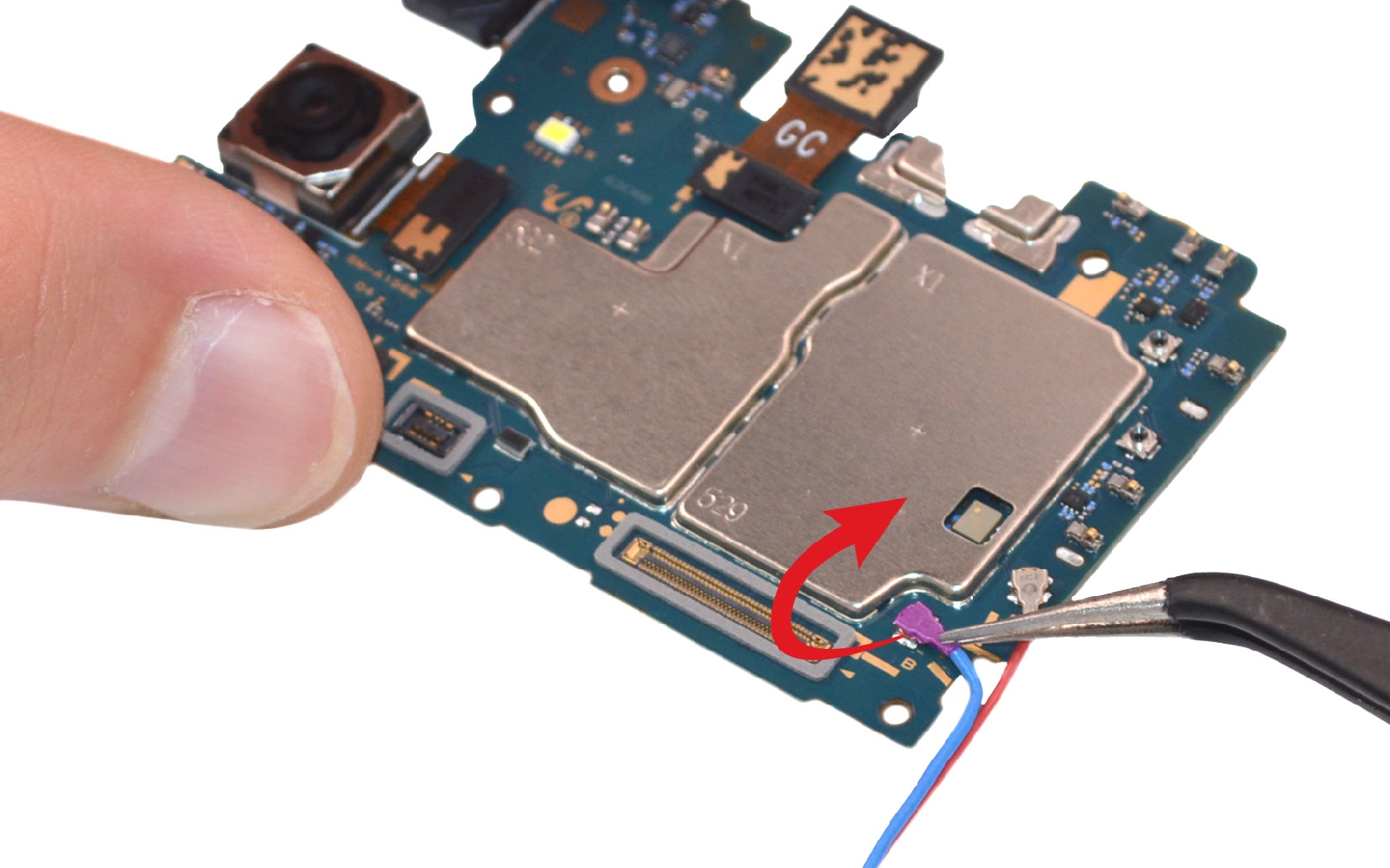

Détachez les câbles coaxiaux de la carte mère puis déconnectez la caméra frontale.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Caméra avant pour Galaxy A15 4G/5G (A155F/A156B) - Reconditionné
14,90 €
Caméra avant d'origine pour Samsung Galaxy A15 4G et 5G
17,90 €

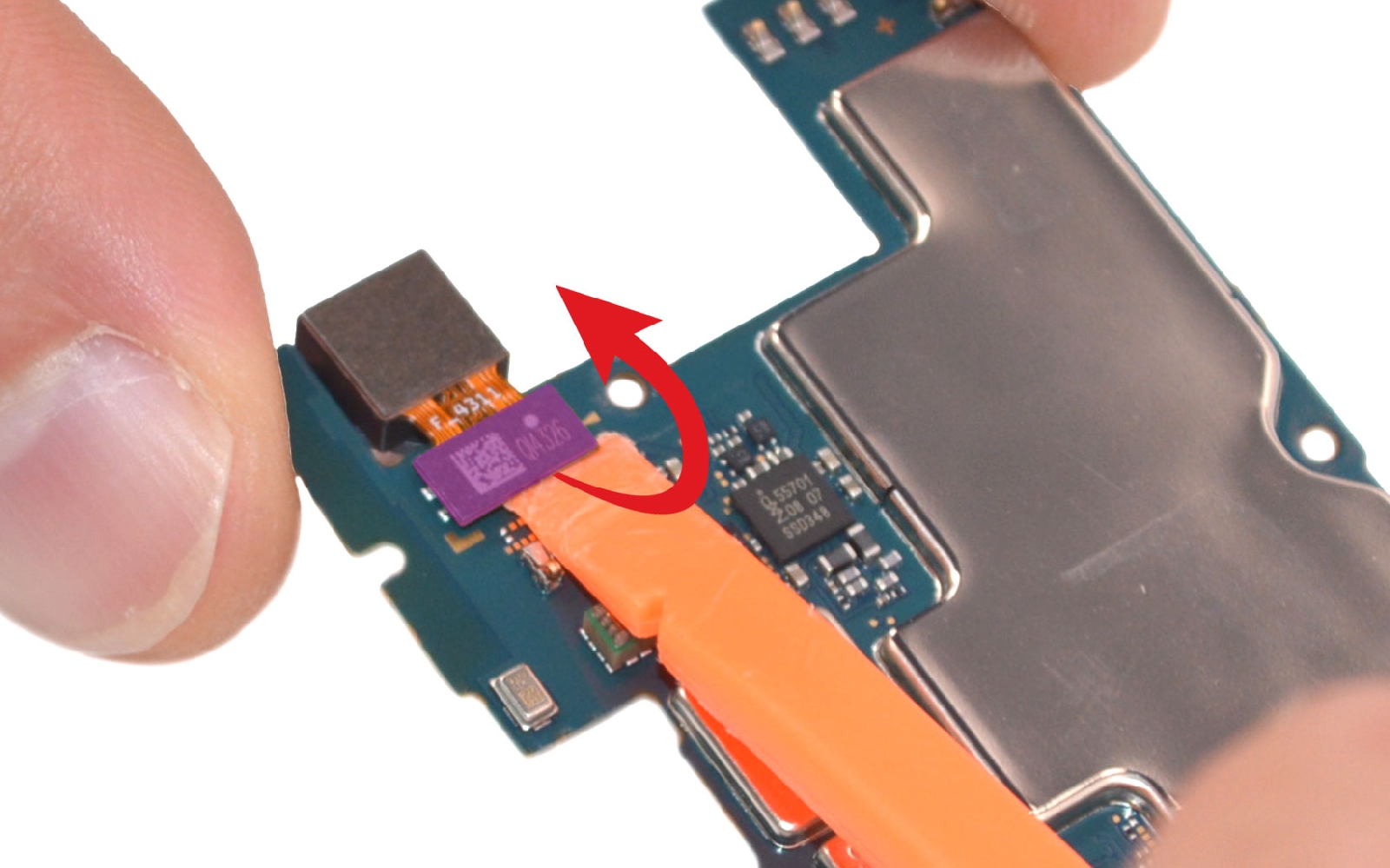

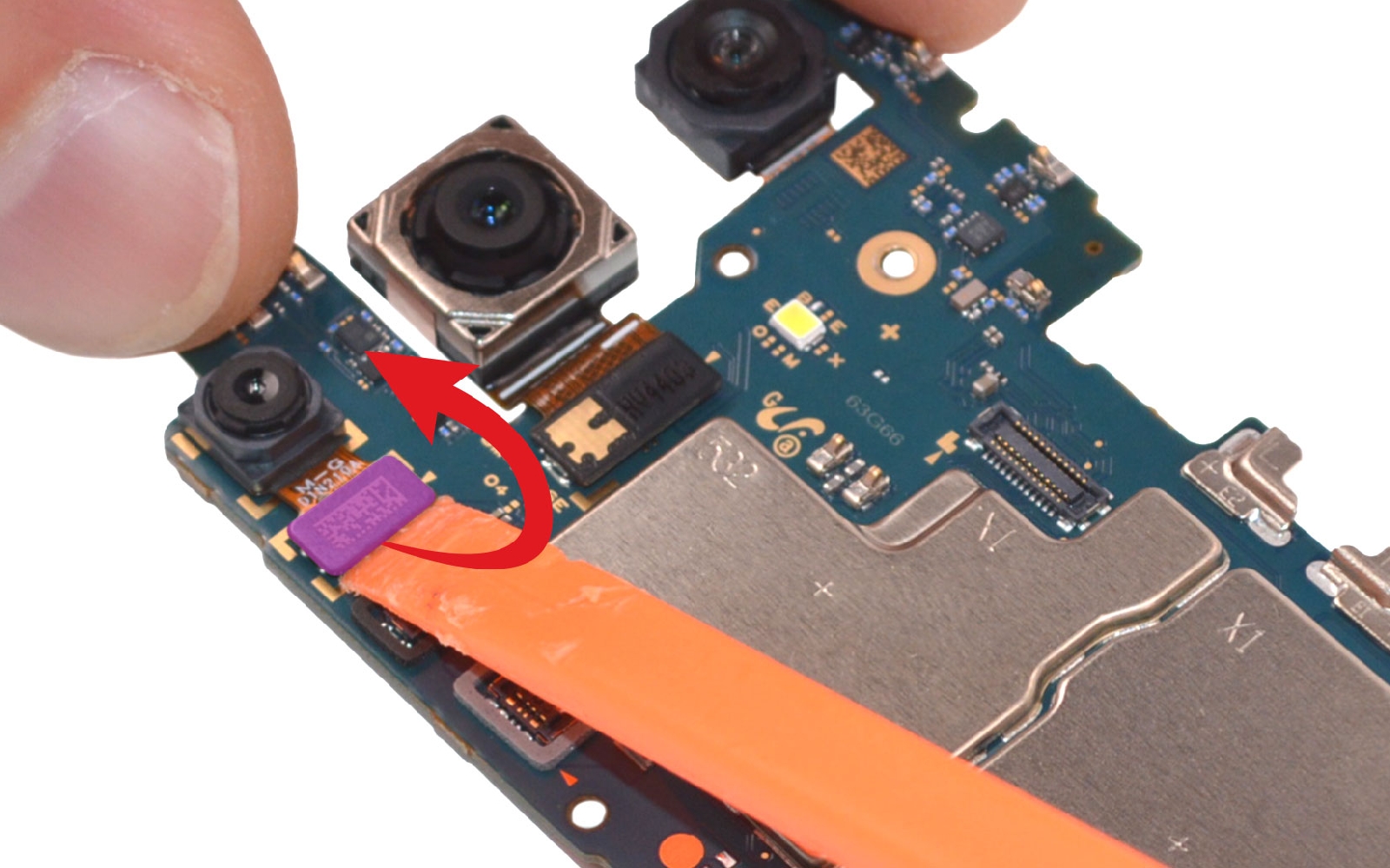

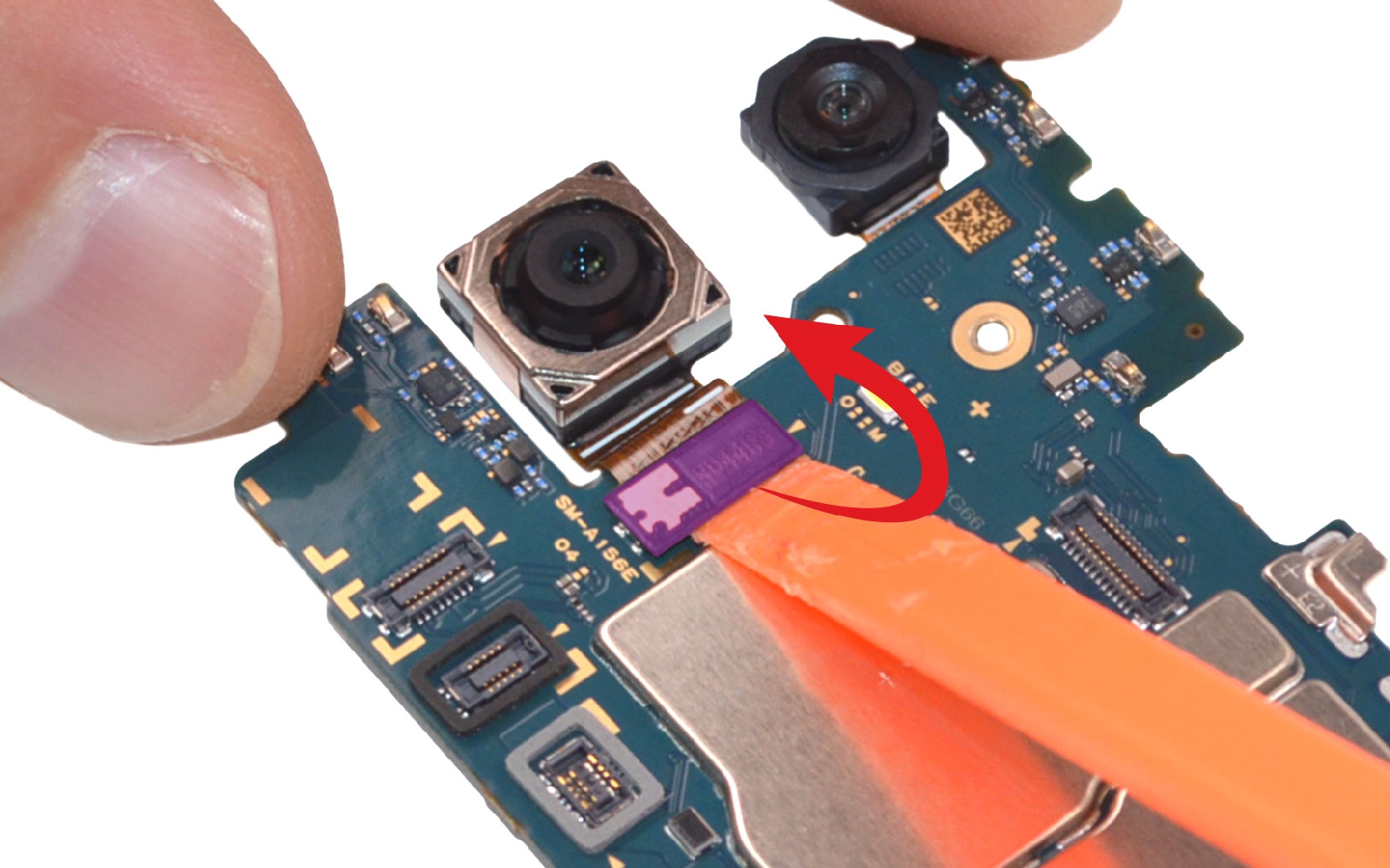

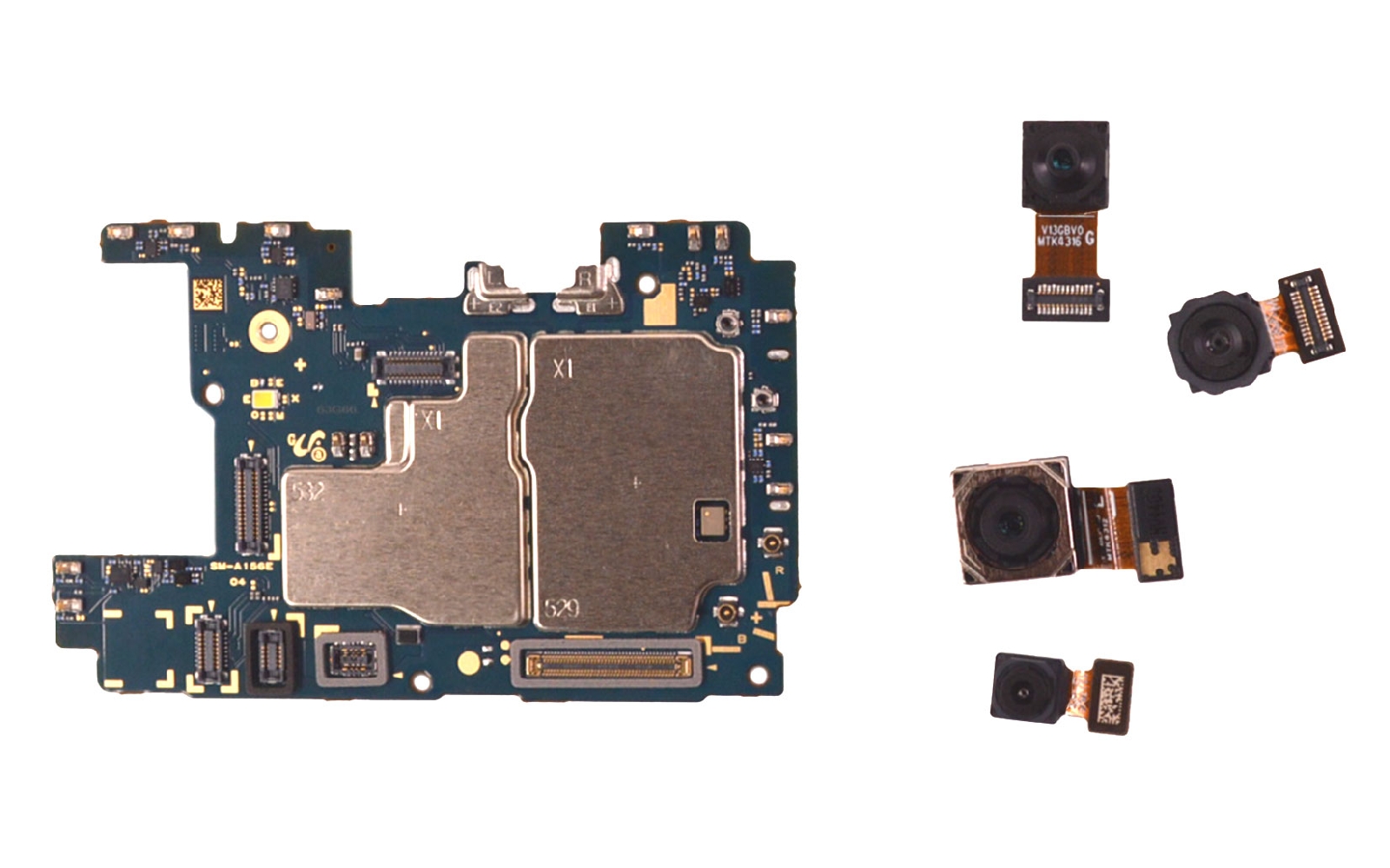

Etape 16 : Détacher les caméras arrière
Attaquez vous maintenant aux trois caméras arrière en les déconnectant grâce au levier en nylon.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Caméra arrière principale pour Samsung Galaxy A15 4G et 5G - Reconditionnée
17,90 €
Caméra arrière macro 2MP pour Samsung Galaxy A15 4G 5G - Reconditionné
9,90 €

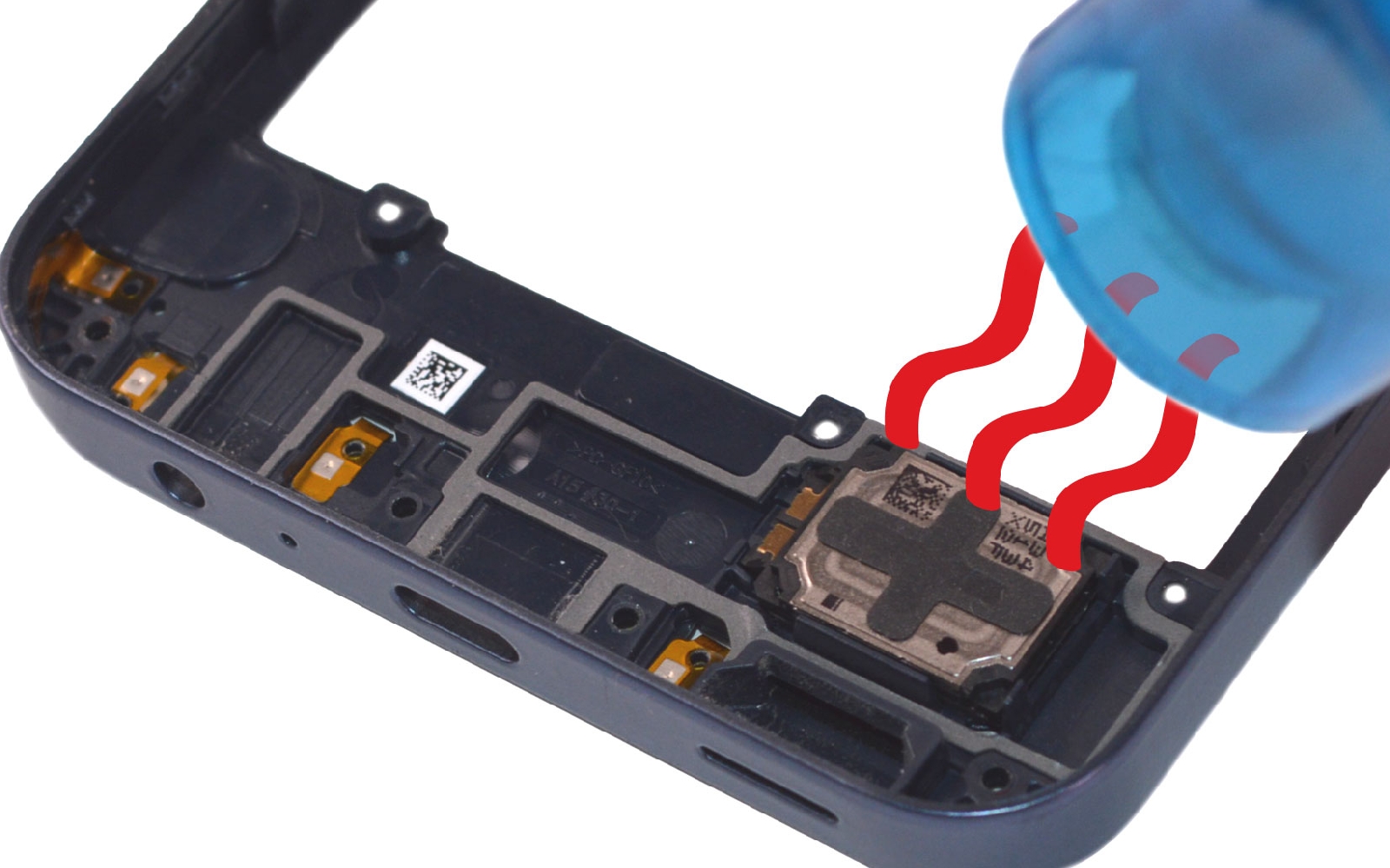

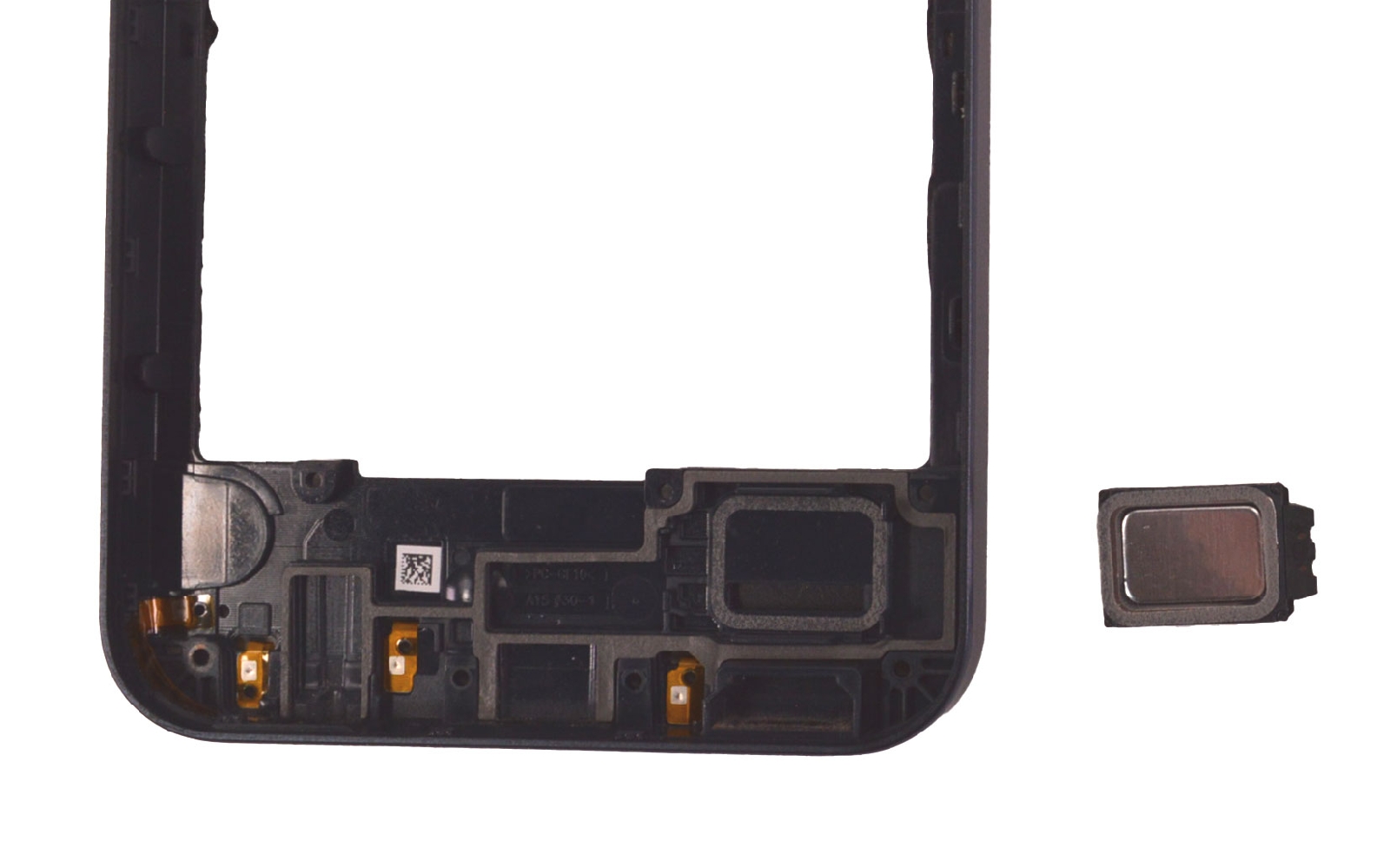

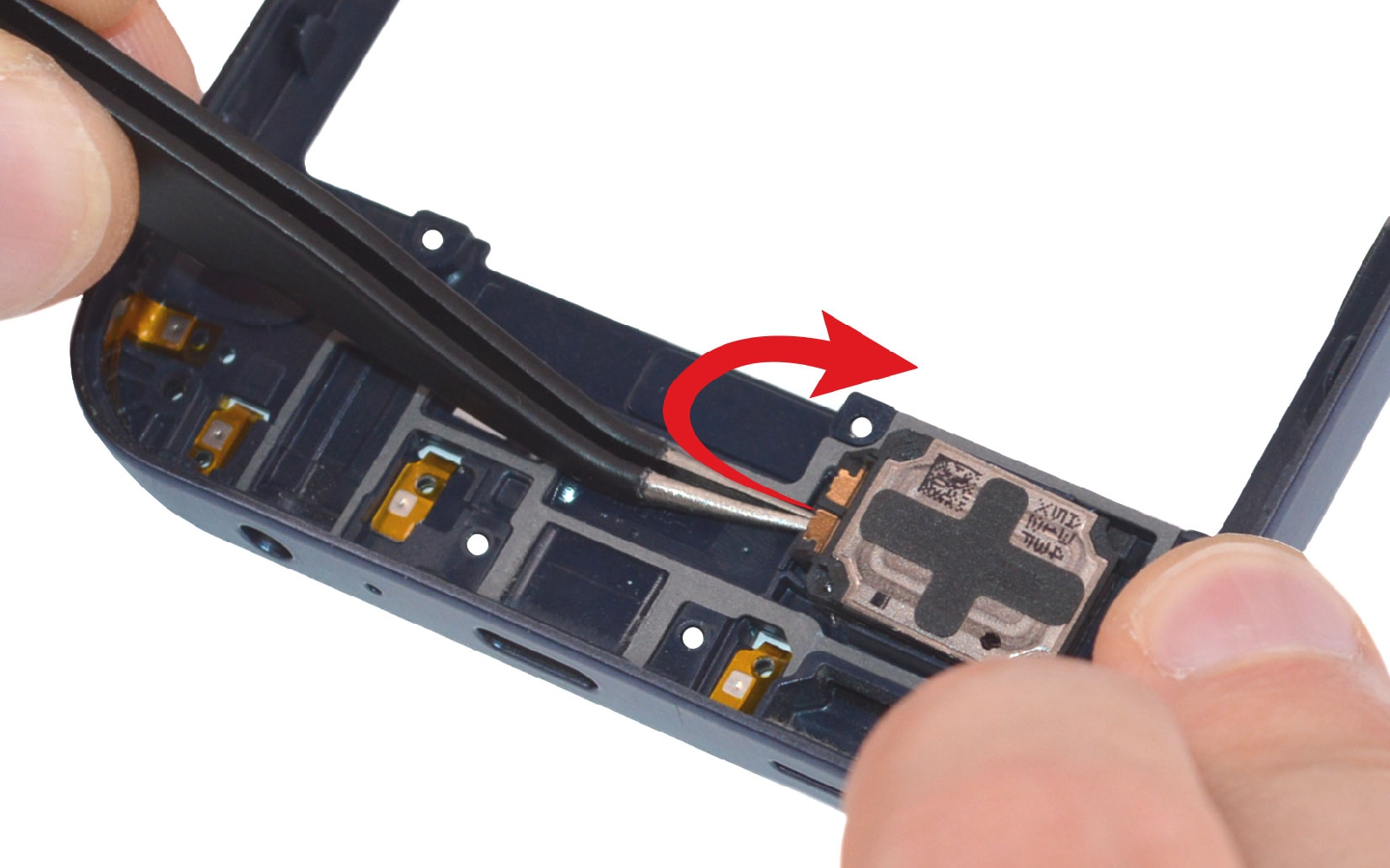

Etape 17 : Sortir le haut-parleur externe
Chauffez le haut-parleur externe puis glissez la brucelles sous le composant pour l'extraire du châssis intermédiaire.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Haut parleur externe compatible pour Samsung Galaxy A15 5G
7,90 €

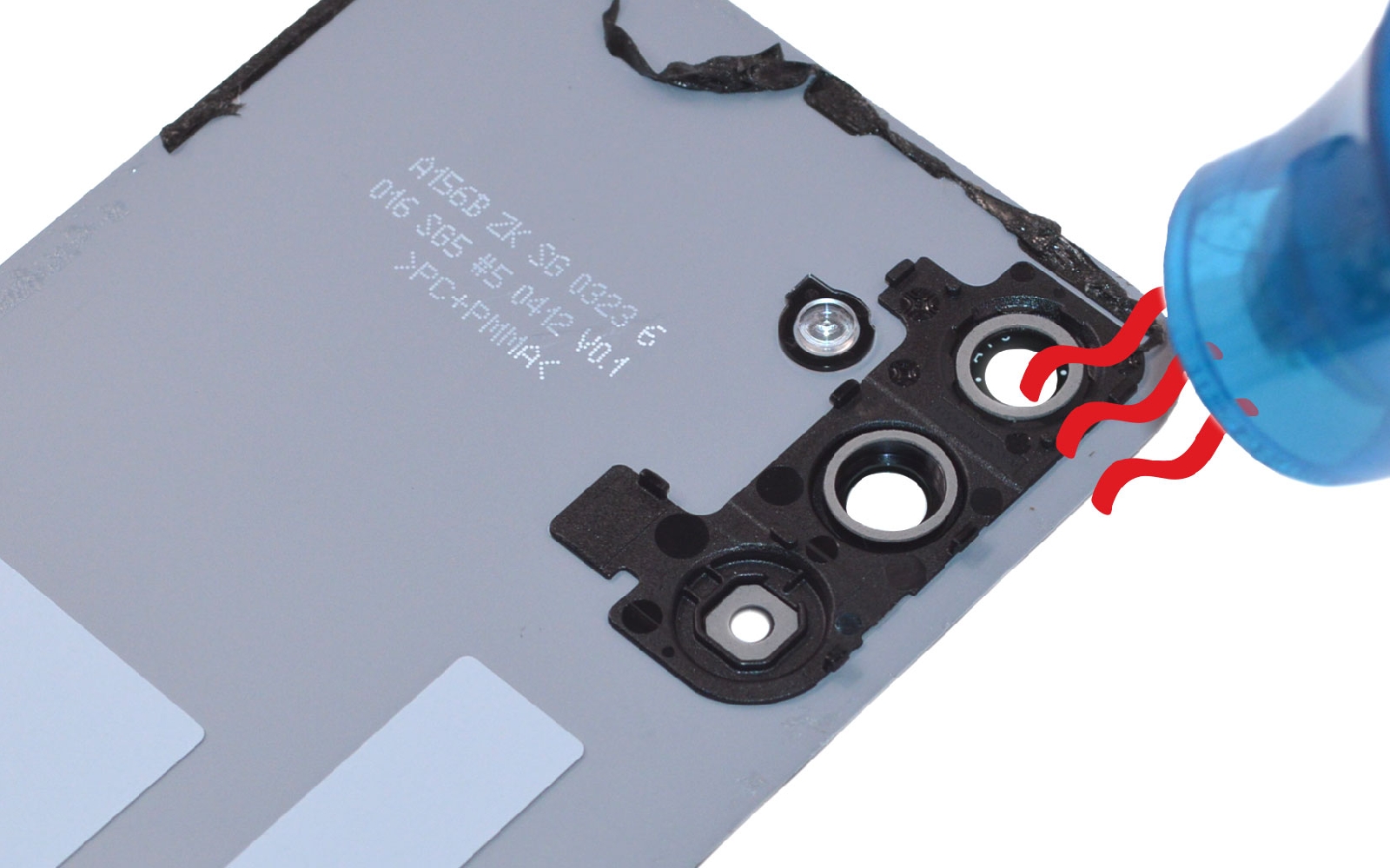

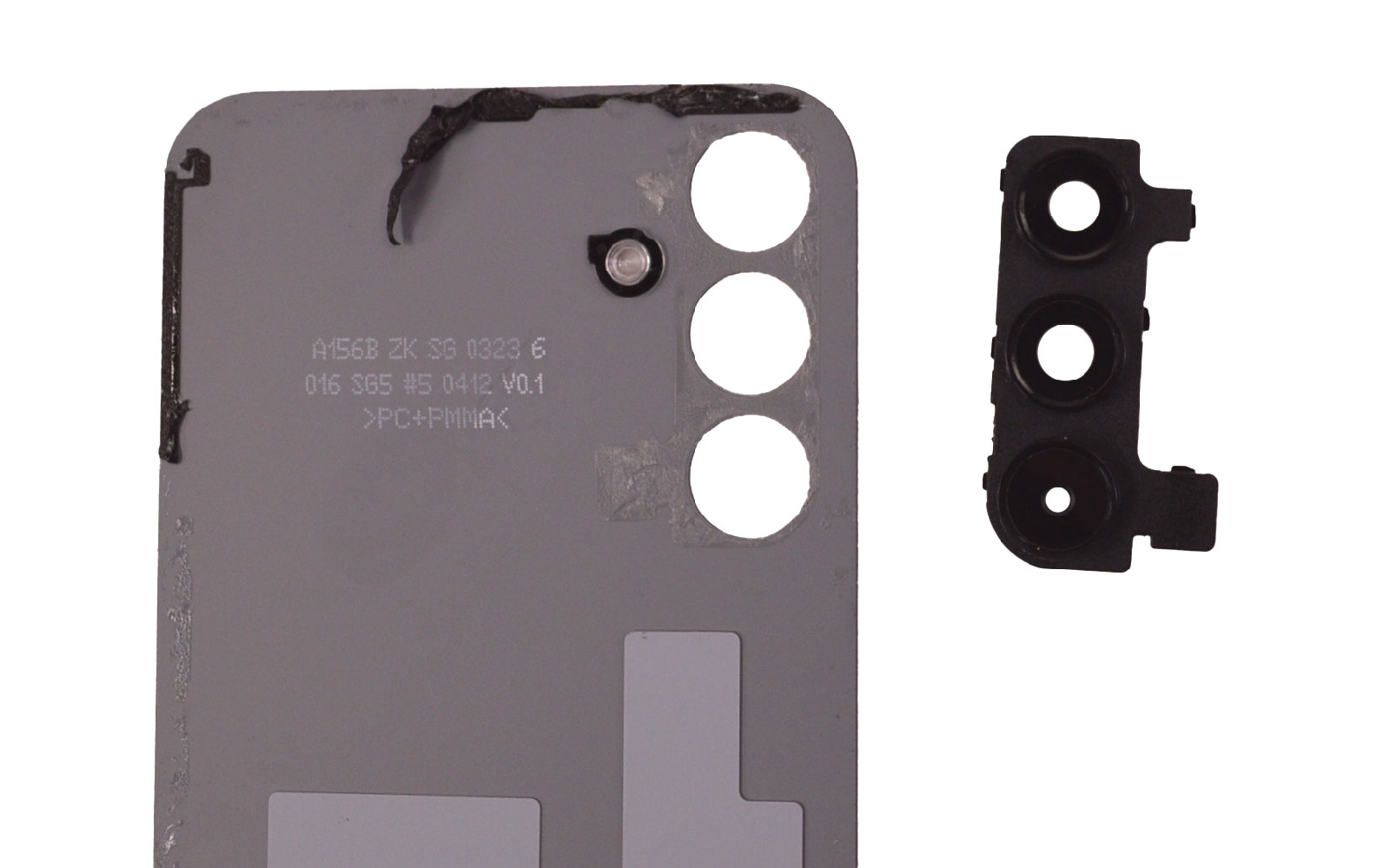

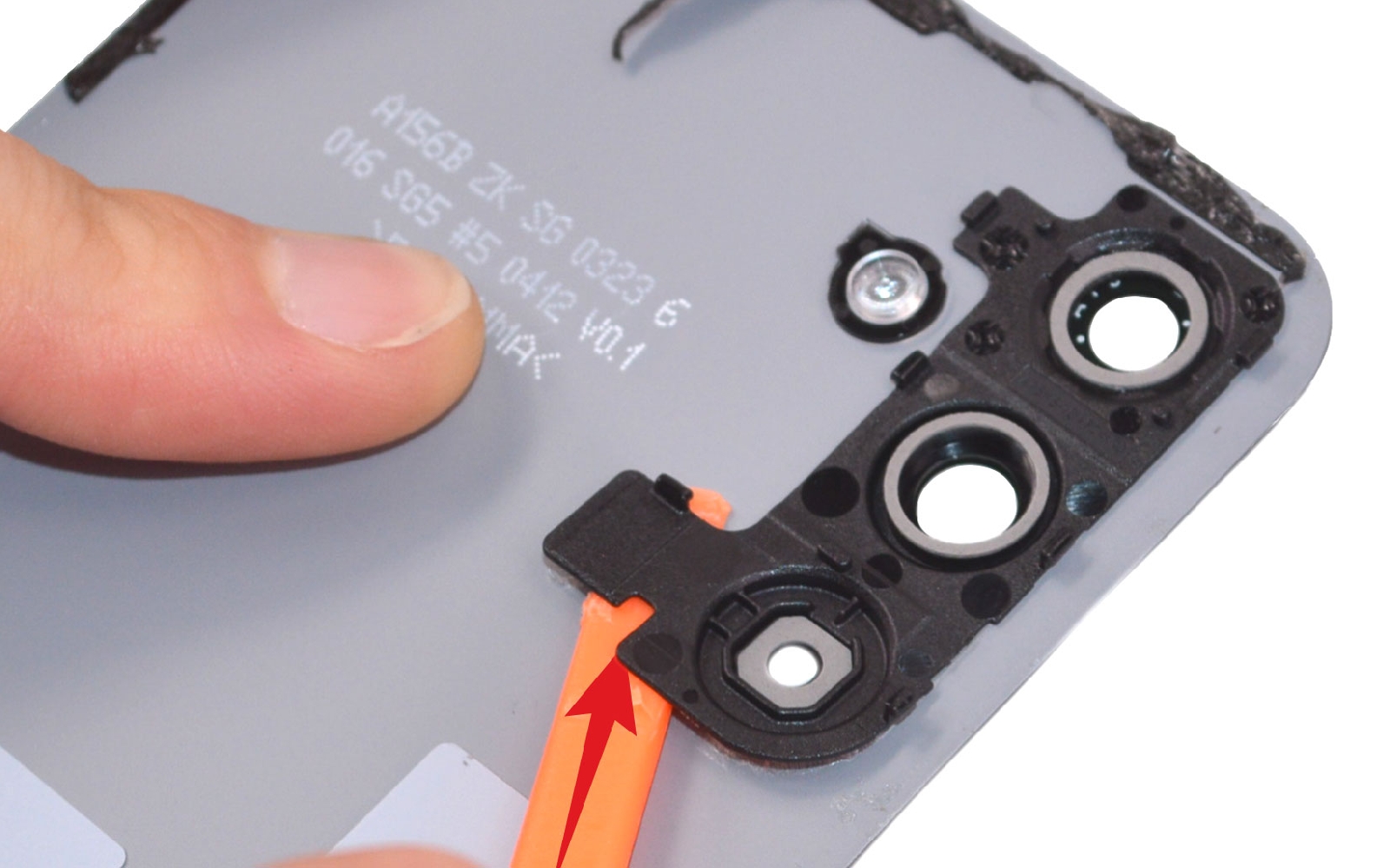

Etape 18 : Récupérer les lentilles
Il ne vous reste plus qu'à décoller les lentilles de la vitre arrière de votre Samsung Galaxy A15. Pour cela, allumez votre décapeur thermique et passez le sur les lentilles.

Ensuite, glissez le levier sous le composant pour le décoller petit à petit.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

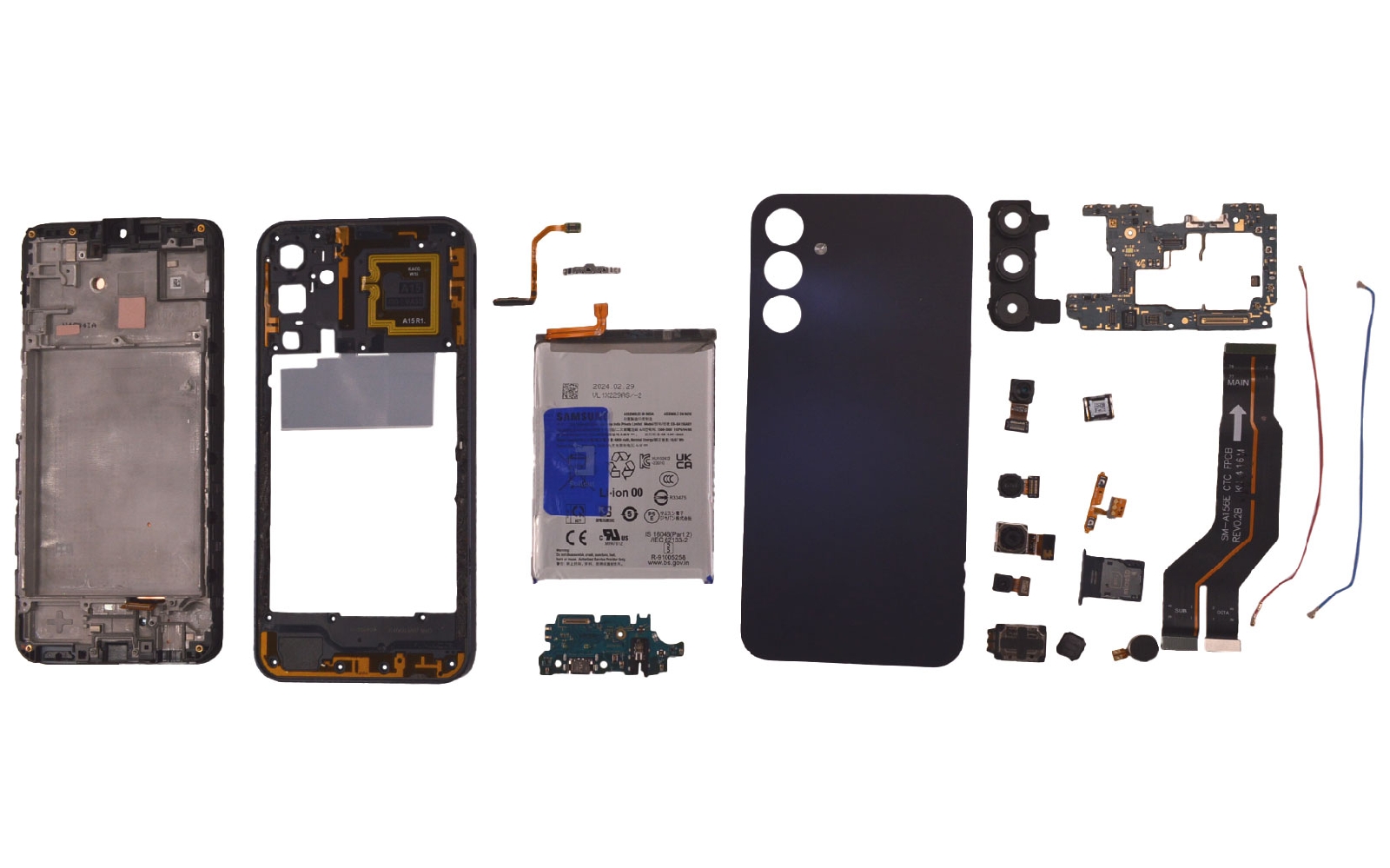

Vue éclatée
Vous venez de démonter entièrement votre Samsung Galaxy A15 5G ! Félicitations !

Si vous souhaitez installer le nouveau composant et remonter votre appareil, il vous suffit de suivre ce guide de réparation dans le sens contraire.
Pensez à tester les éléments avant de recoller la vitre arrière.
