Comment changer le connecteur de charge sur Galaxy A15 (5G)

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 15/20
Galaxy A15 (5G) | Temps estimé : 20 min | Difficulté : 2/5

Votre Samsung Galaxy A15 a des difficultés à se charger correctement ou ne réagit plus lorsqu'il est branché ? Il est probable que le connecteur de charge soit endommagé. Que ce soit à cause de l'usure, de la poussière accumulée ou d'une mauvaise manipulation, remplacer ce composant peut résoudre les problèmes de charge et éviter l'achat d'un nouvel appareil.

Dans ce tutoriel, nous vous guiderons pas à pas pour remplacer le dock de votre Samsung Galaxy A15 en toute sécurité. Nous vous recommandons de suivre notre guide découpé étape par étape avec des instructions détaillées, accompagnées de photos et vidéos. Ces ressources vous aideront pas à pas, que vous soyez novice ou déjà familier avec la réparation de téléphones.

Avec les outils appropriés et un peu de patience, vous pourrez effectuer cette réparation vous-même, économisant ainsi du temps et de l'argent tout en prolongeant la durée de vie de votre appareil.

Alors, prêt à redonner à votre Samsung Galaxy A15 la capacité de se recharger sans problème ? Let's Go !

Diagnostic

›  Prise de charge abîmée.
›  Problème lors de la recharge.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge et prise Jack pour Samsung Galaxy A15 (4G et 5G)
13,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

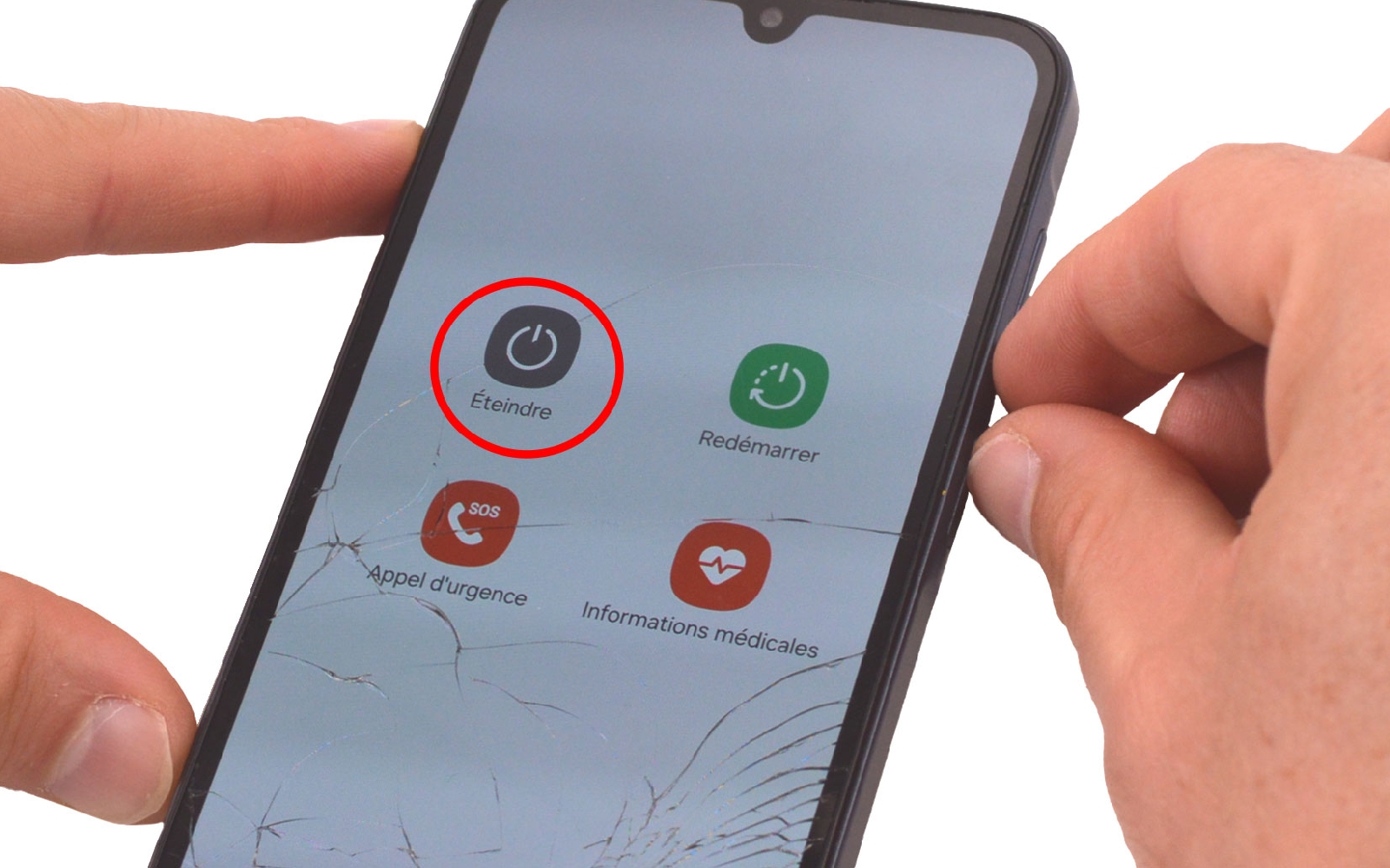

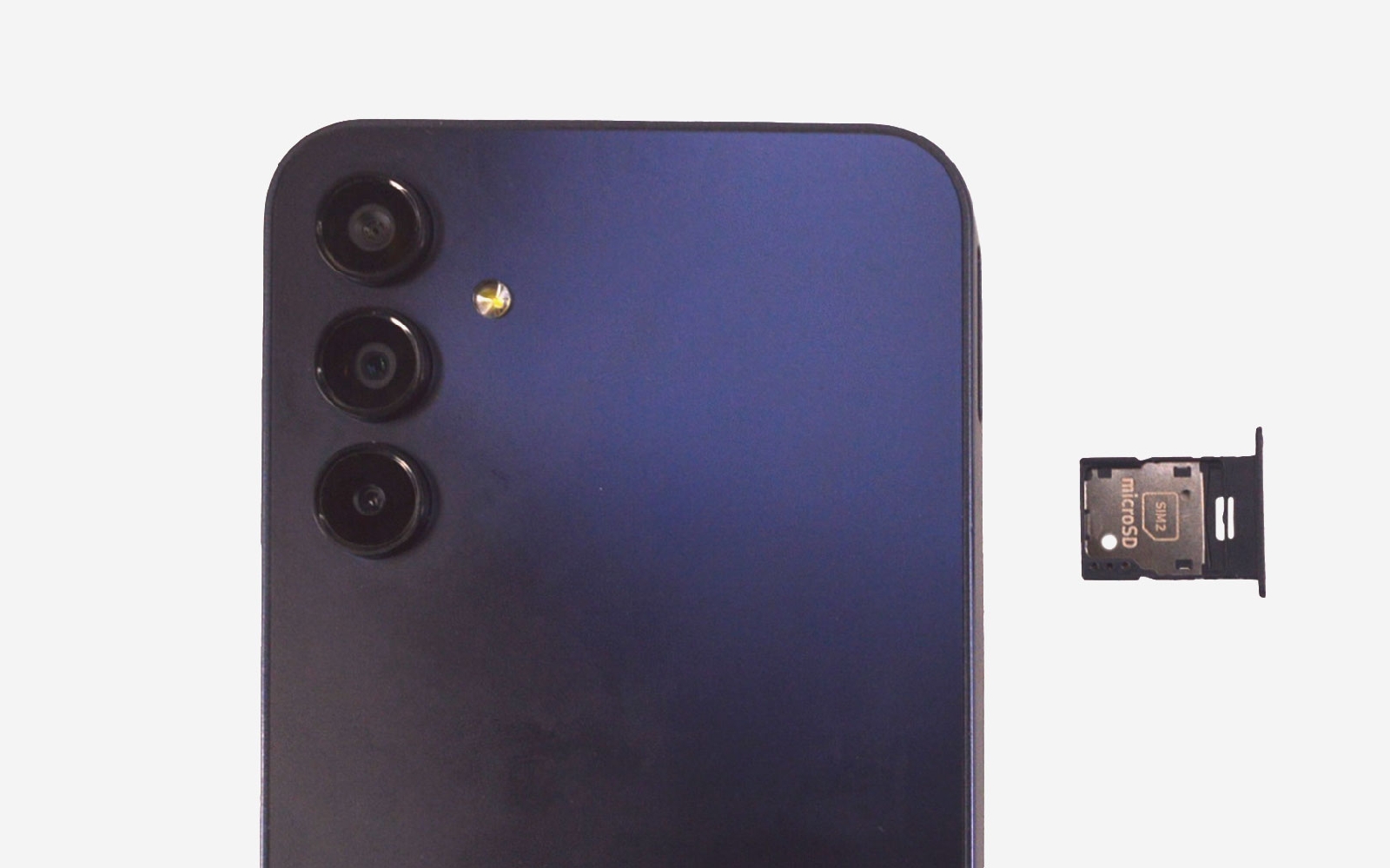

Avant de commencer

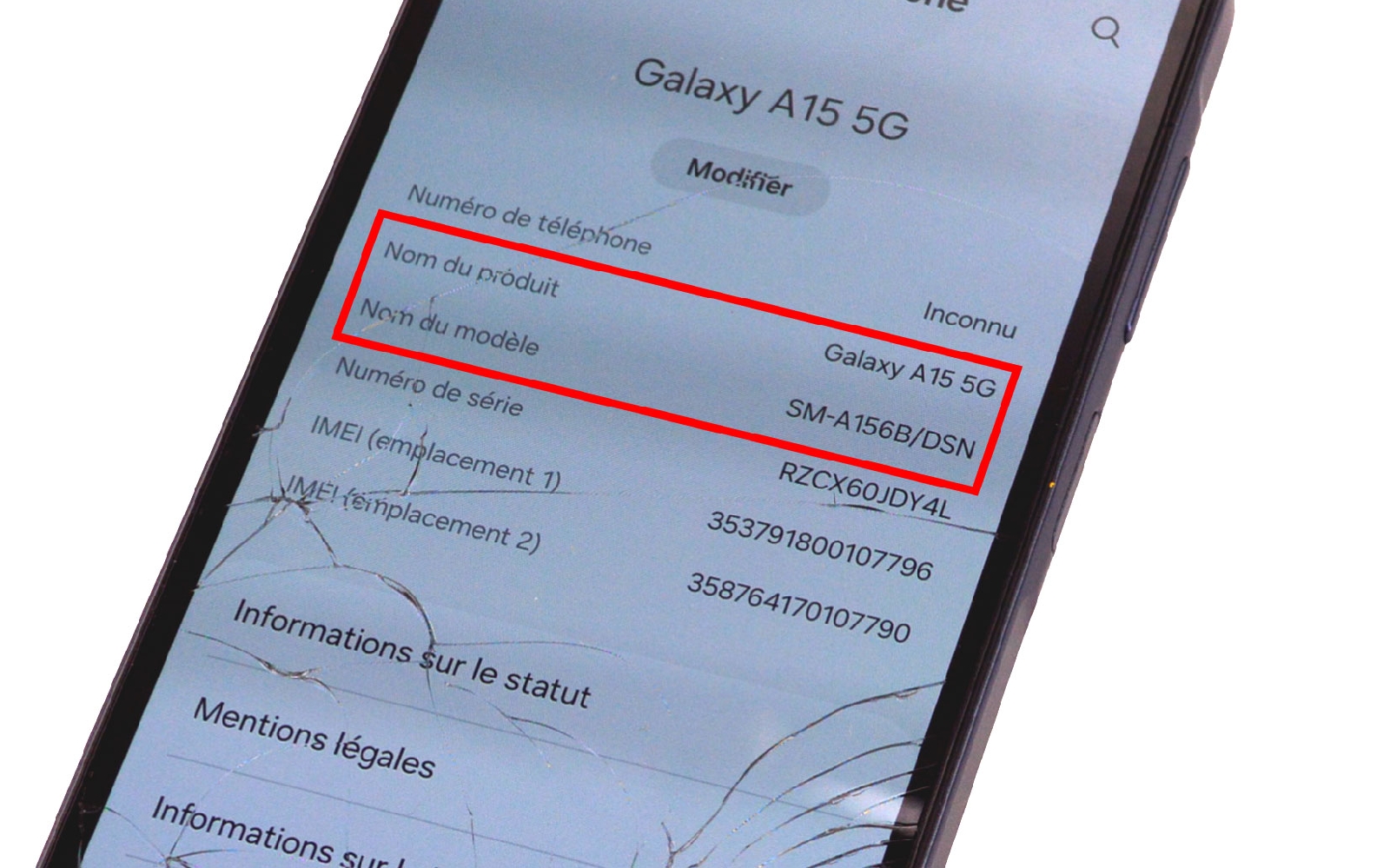

Avant de commencer n'importe quelle réparation, nous conseillons toujours de vérifier le numéro de modèle de l'appareil afin d'être certain de commander les bonnes pièces détachées. Pour le connaitre, il vous suffit de vous rendre dans les paramètres de votre téléphone ou alors de vérifier la petite étiquette blanche collée au dos de votre Galaxy.

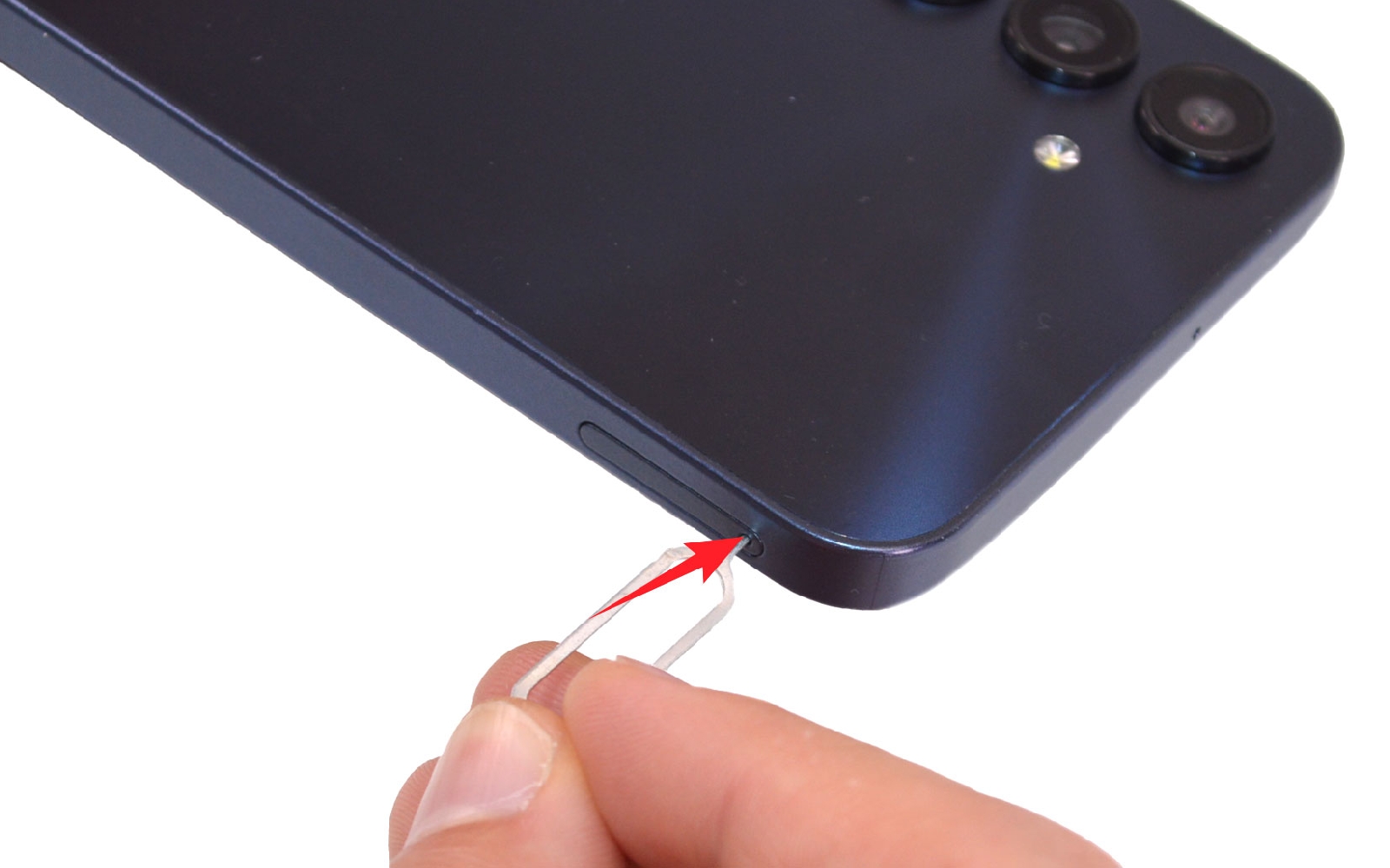

Une fois que vous avez reçu votre commande, commencez par vous installer dans un endroit propre et dégagé avec les outils et le patron d'aide au montage à proximité. Ensuite, procédez à l'extinction de l'appareil et au retrait du tiroir de la carte SIM.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

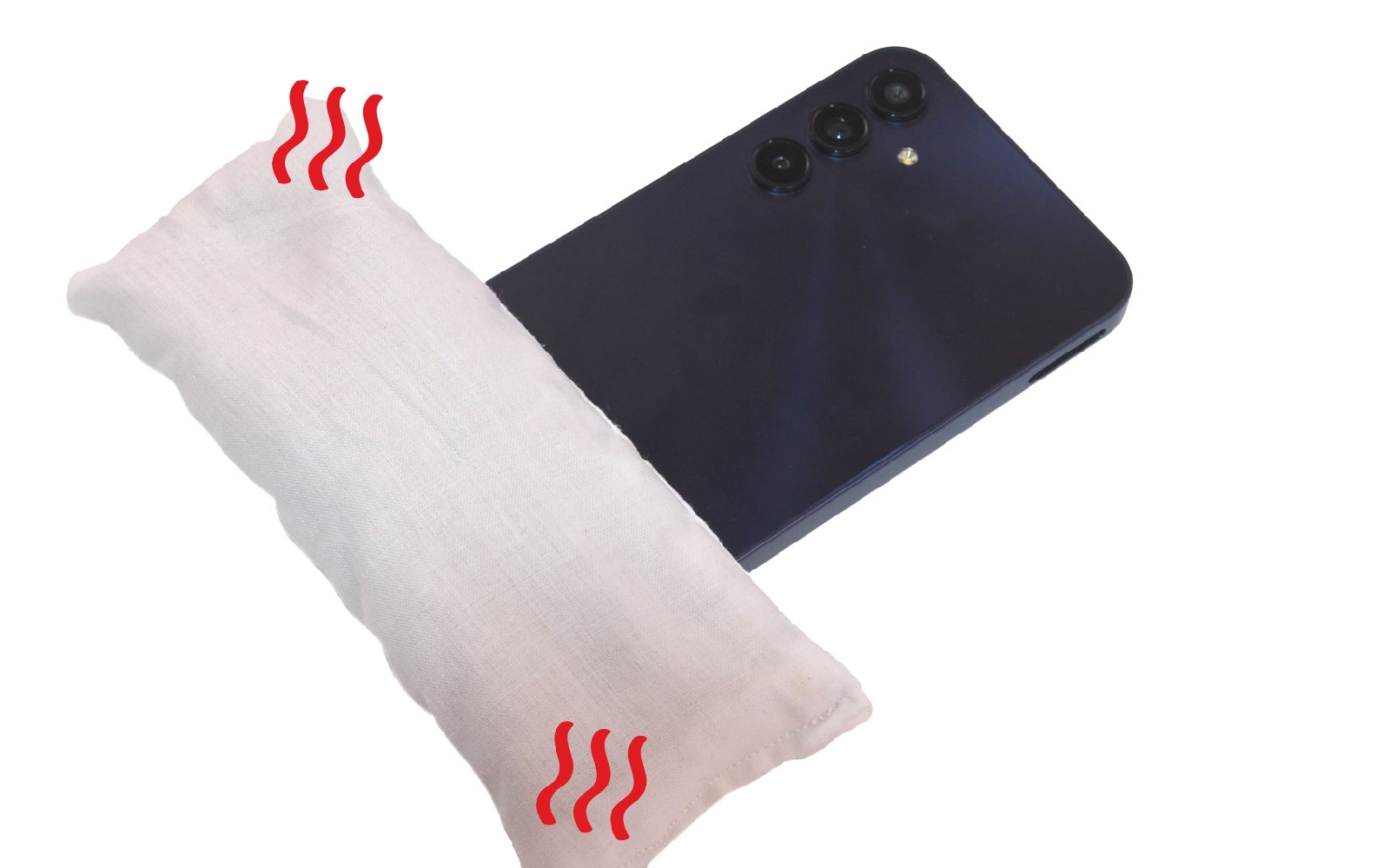

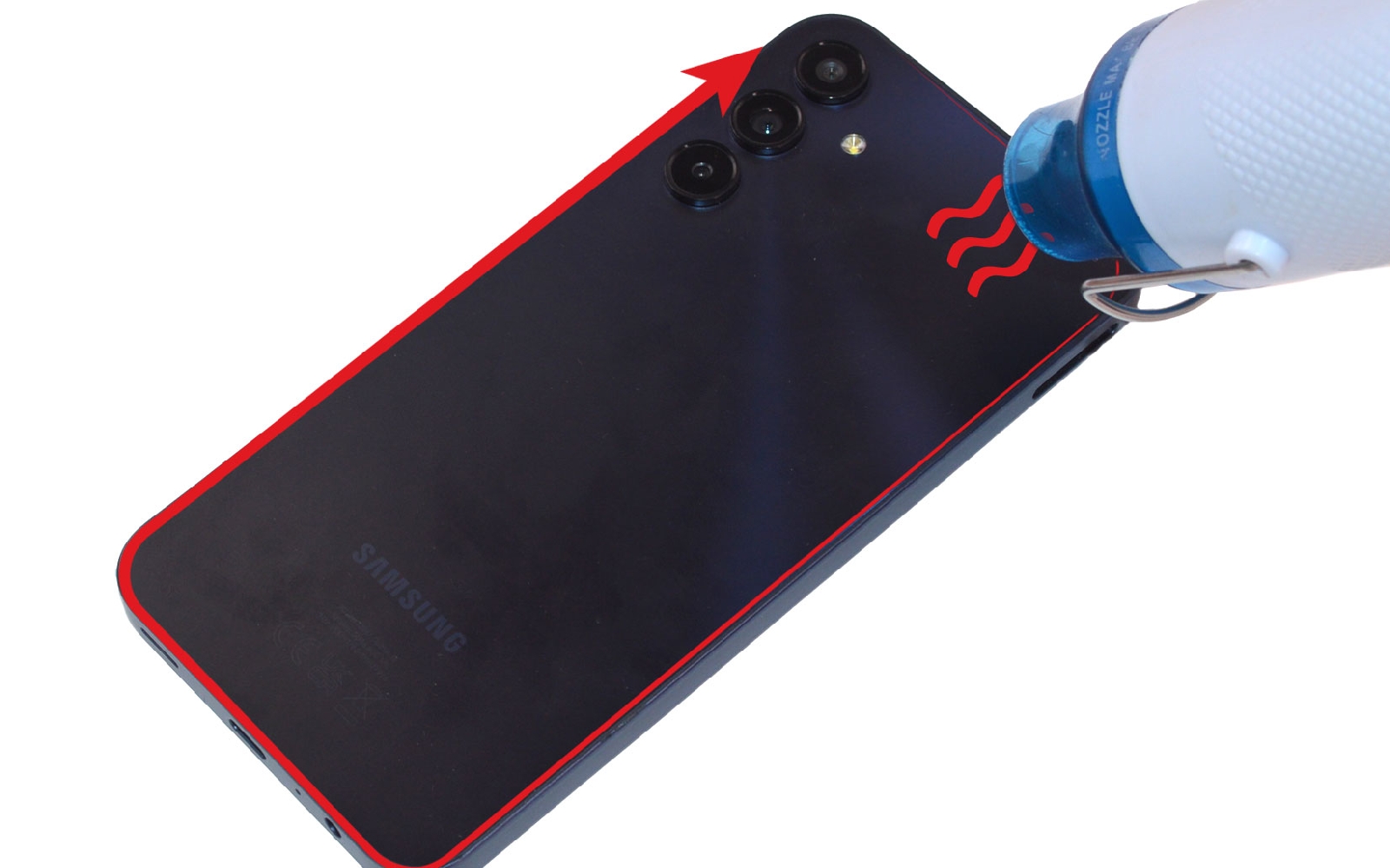

Etape 1 : Chauffer la vitre arrière

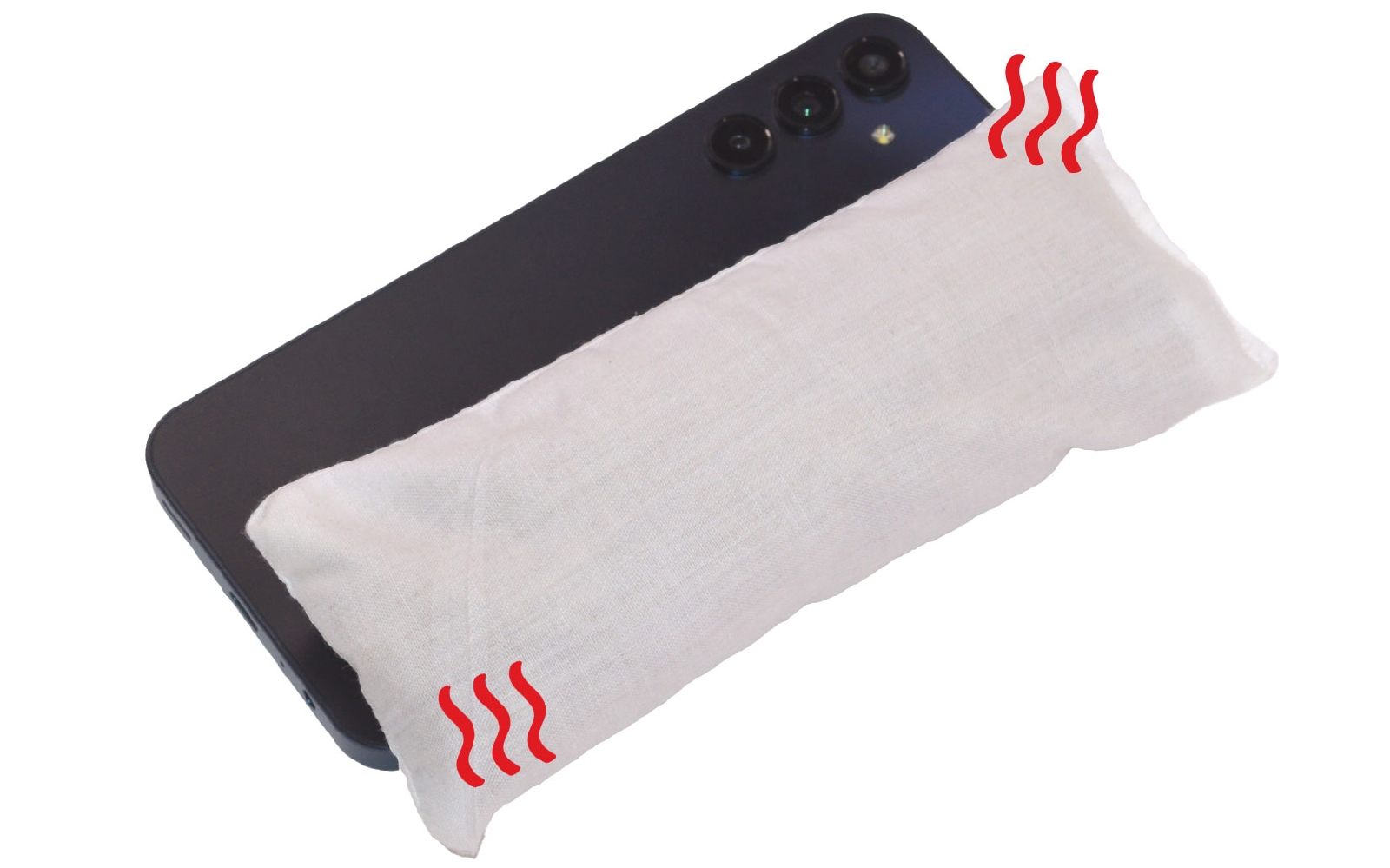

Pour cette étape, il vous faut chauffer l'arrière du téléphone. Pour cela, vous pouvez utiliser différents accessoires comme le coussin chauffant, le décapeur thermique ou encore un sèche-cheveux.

Pour le coussin, vous devez le passer au micro-ondes environ 2 minutes avant de le déposer sur le dos de votre appareil. Ensuite, déplacez le sur les bords au fur et à mesure du chauffage.

Si vous avez opté pour le décapeur thermique ou alors votre propre sèche-cheveux, allumez le et passez le tout autour de votre smartphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

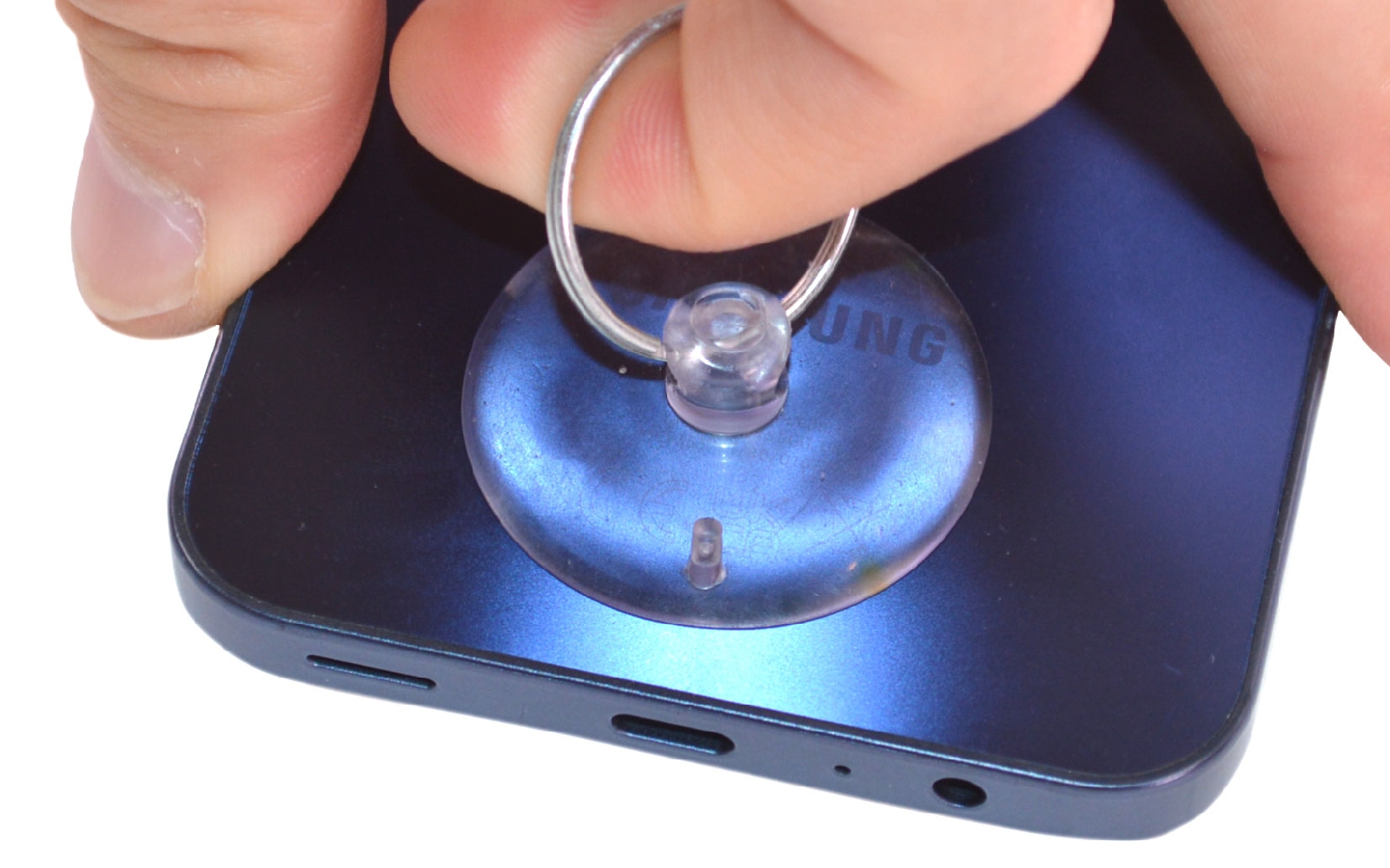

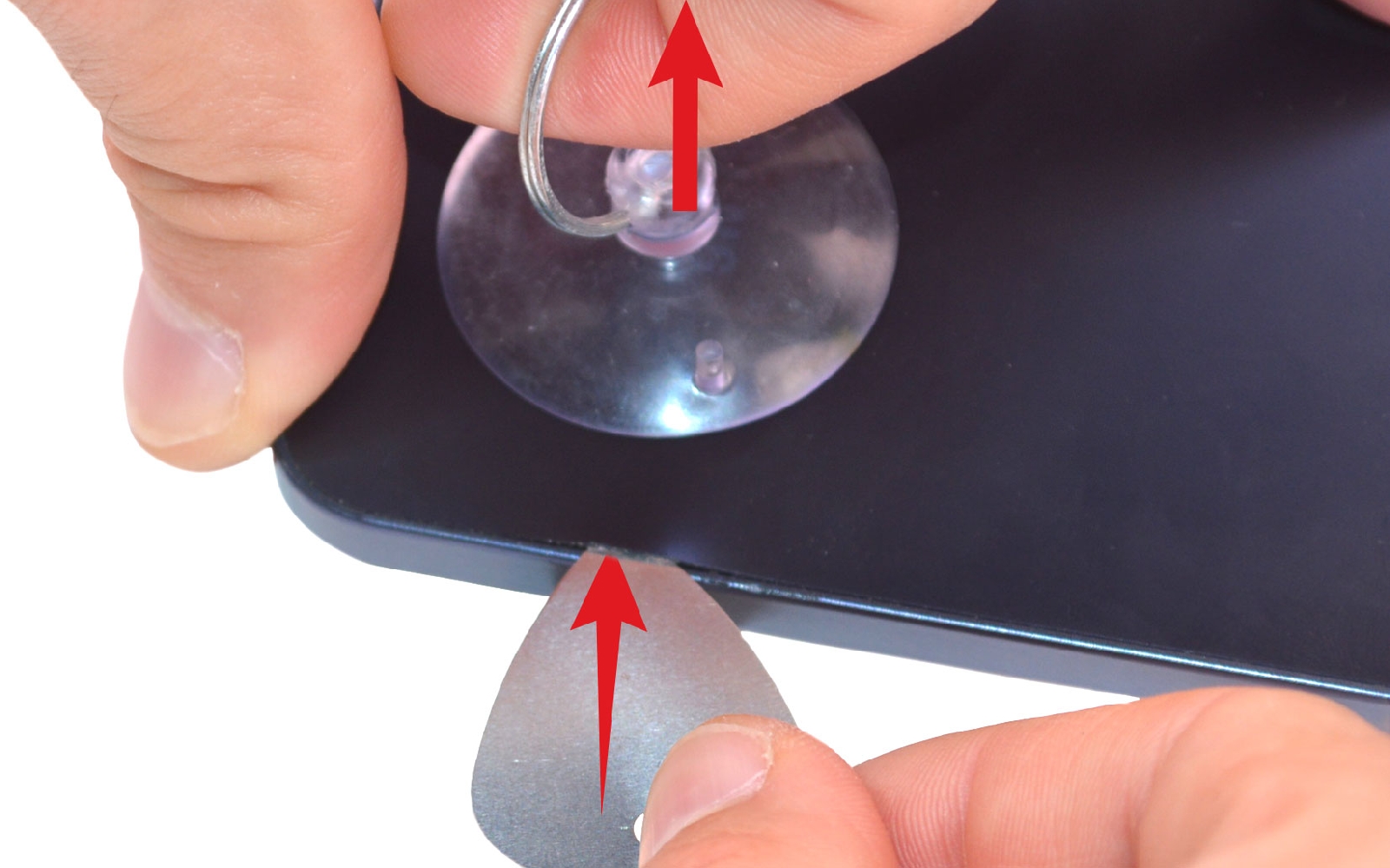

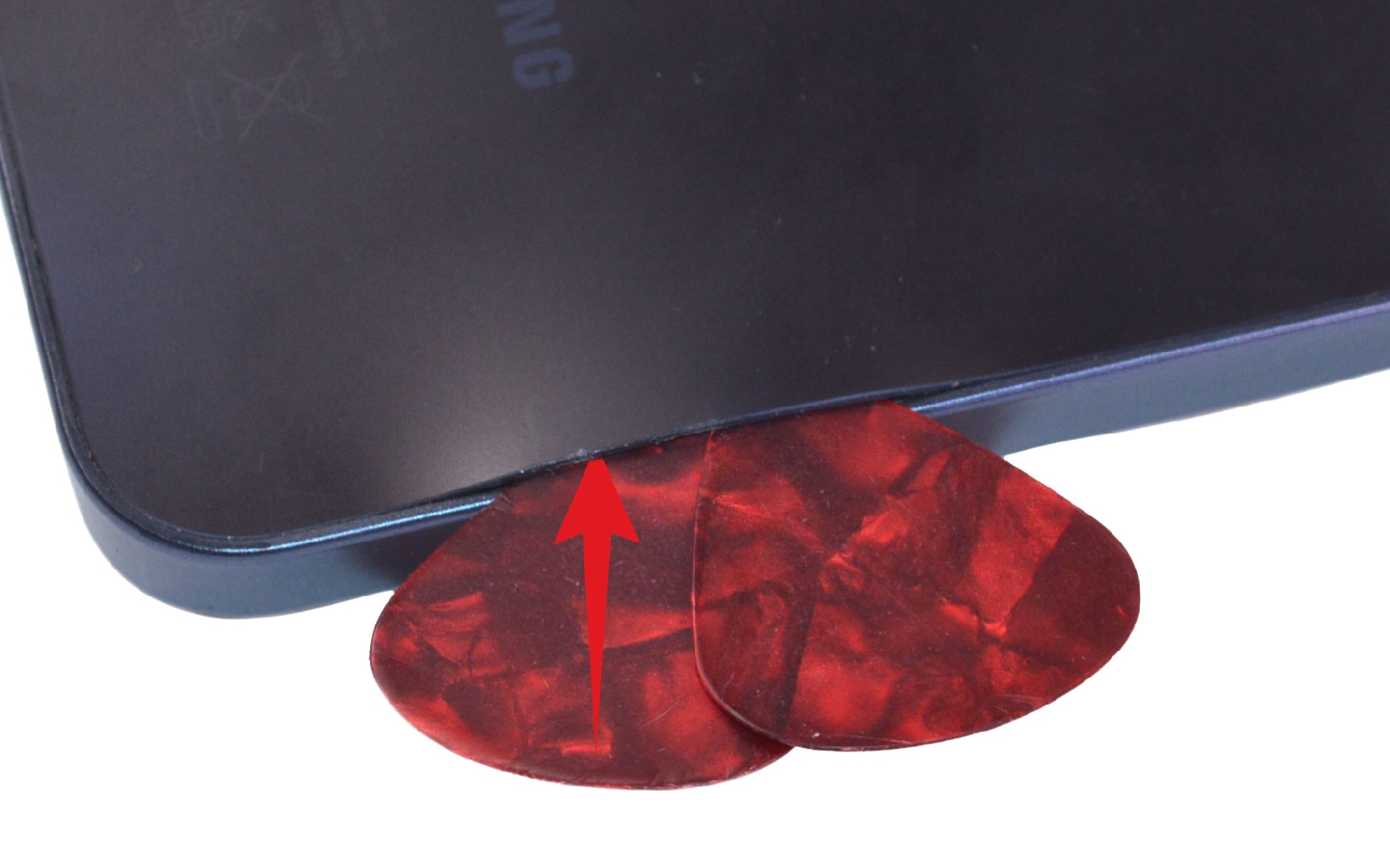

Etape 2 : Décoller la vitre arrière
Collez la ventouse sur le bas du téléphone puis en tirant légèrement son anneau, insérez le médiator troué entre la vitre arrière et le châssis.

Une fois que l'outil est bien en place, glissez les médiators en plastique a coté de l'outil pour pouvoir par la suite l'extraire.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

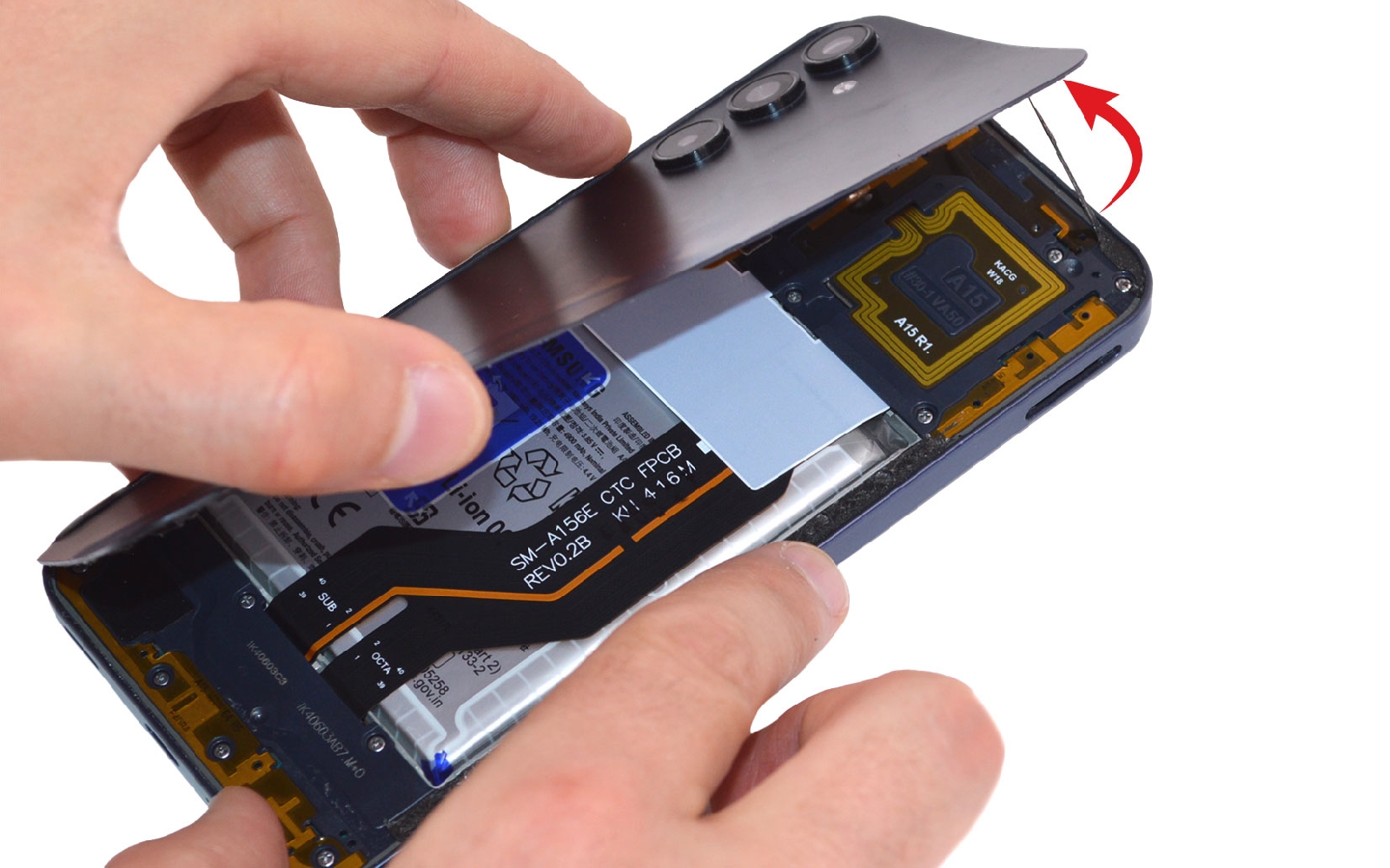

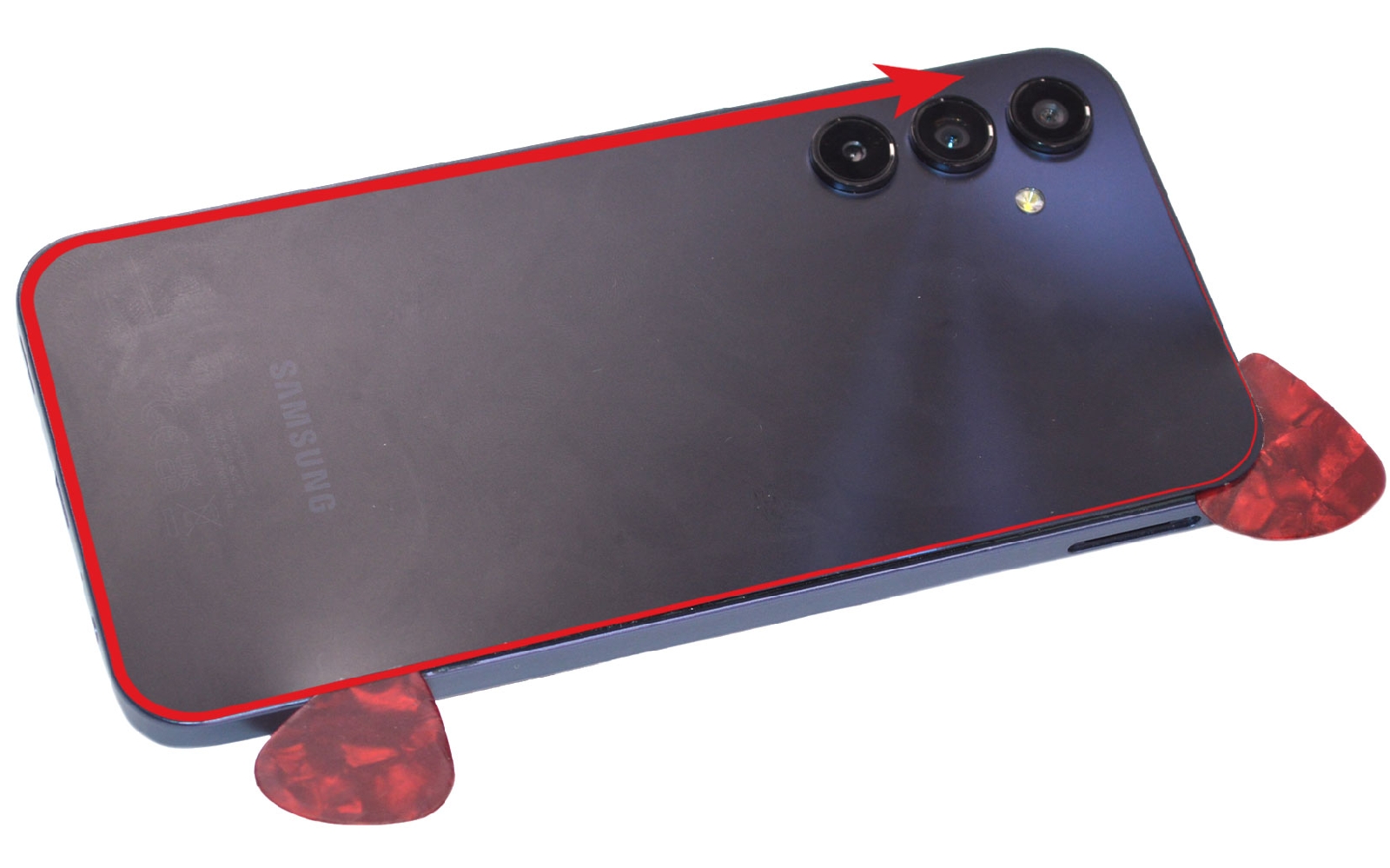

Etape 3 : Ouvrir le téléphone

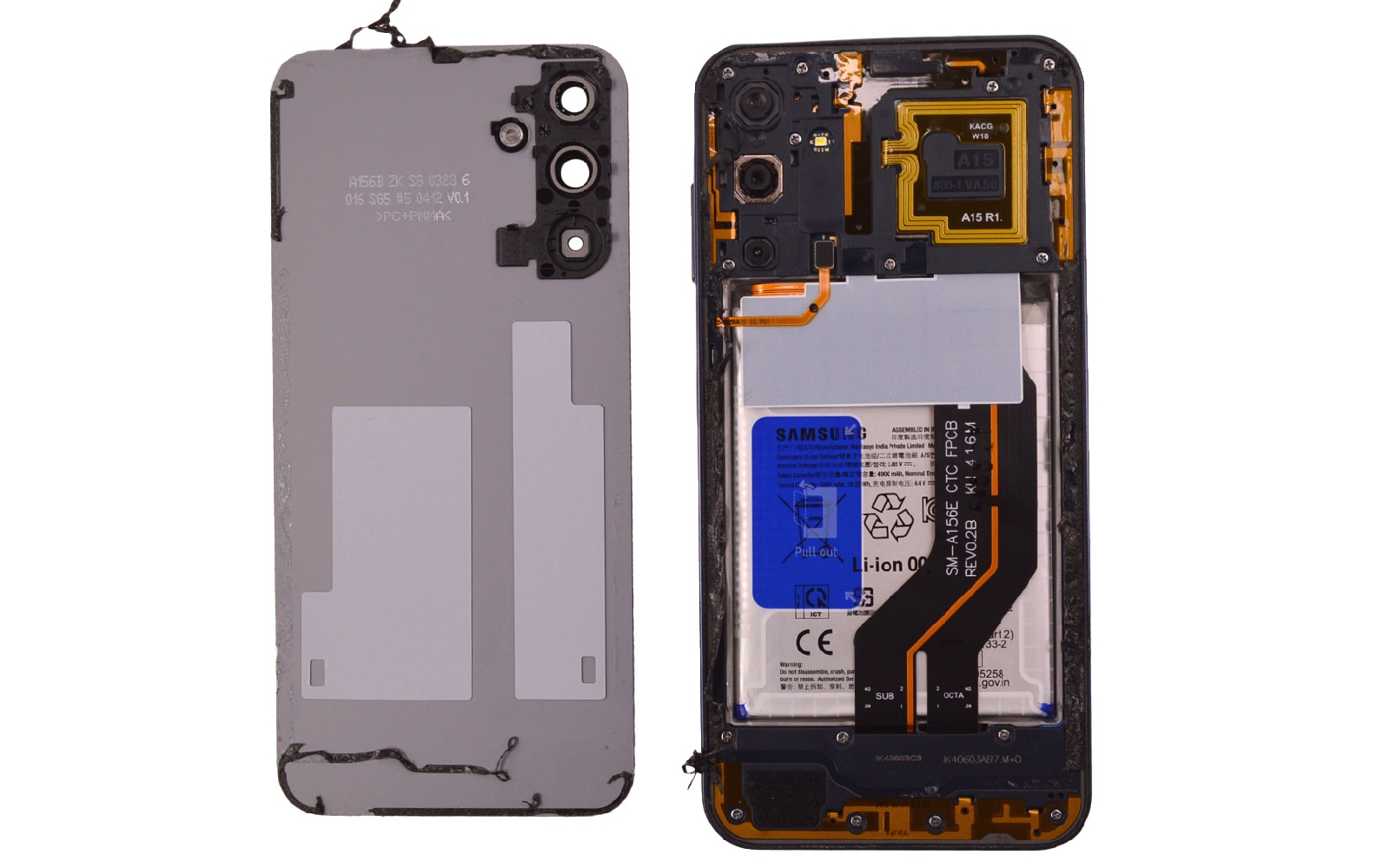

Faites circuler les médiators en métal sur tout le contour de l'appareil pour décoller entièrement la vitre arrière te pourvoir accéder aux autres composants de votre Galaxy A15 5G.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Vitre arrière d'origine pour Samsung Galaxy A15 (5G) Bleu Nuit
18,90 €

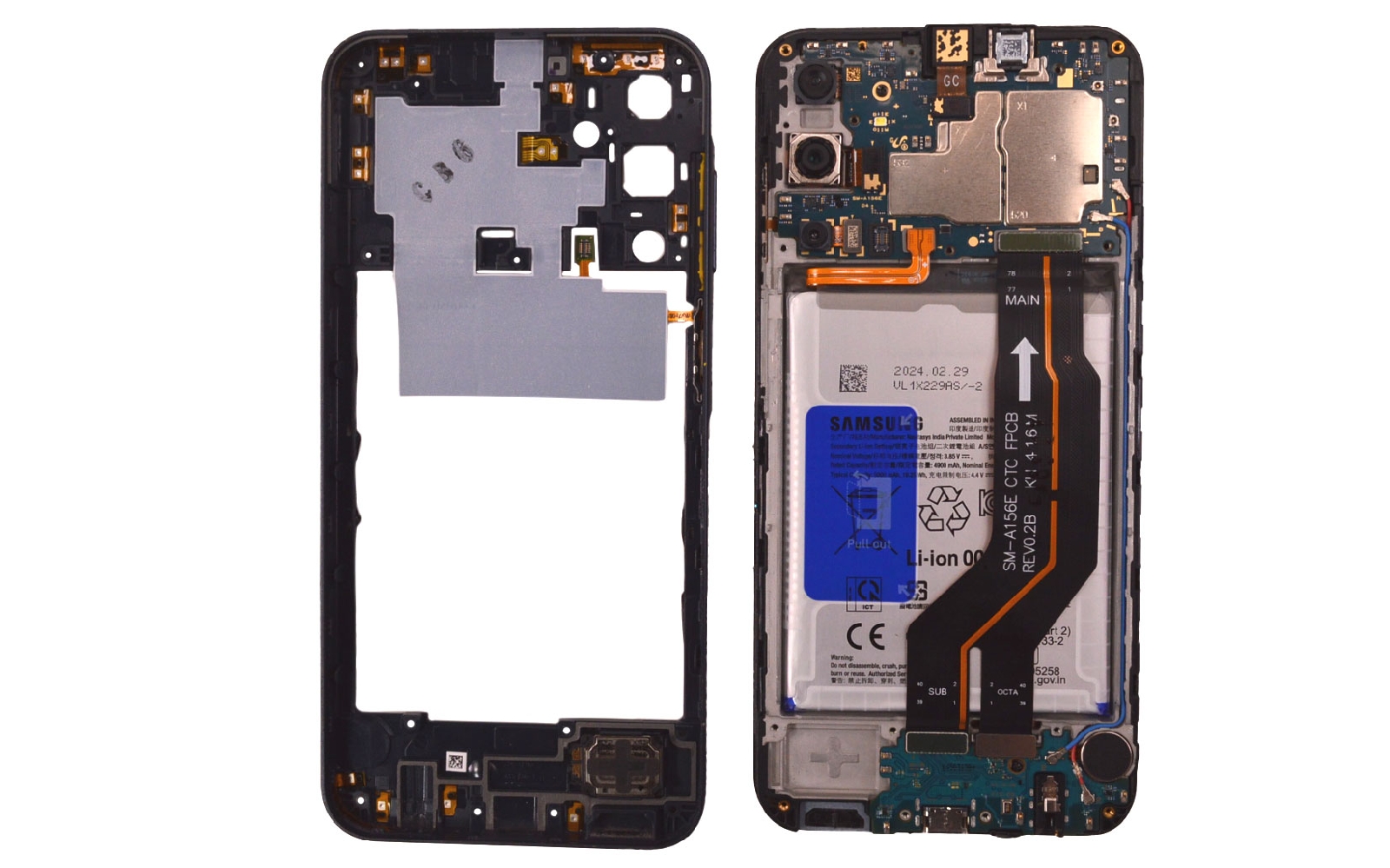

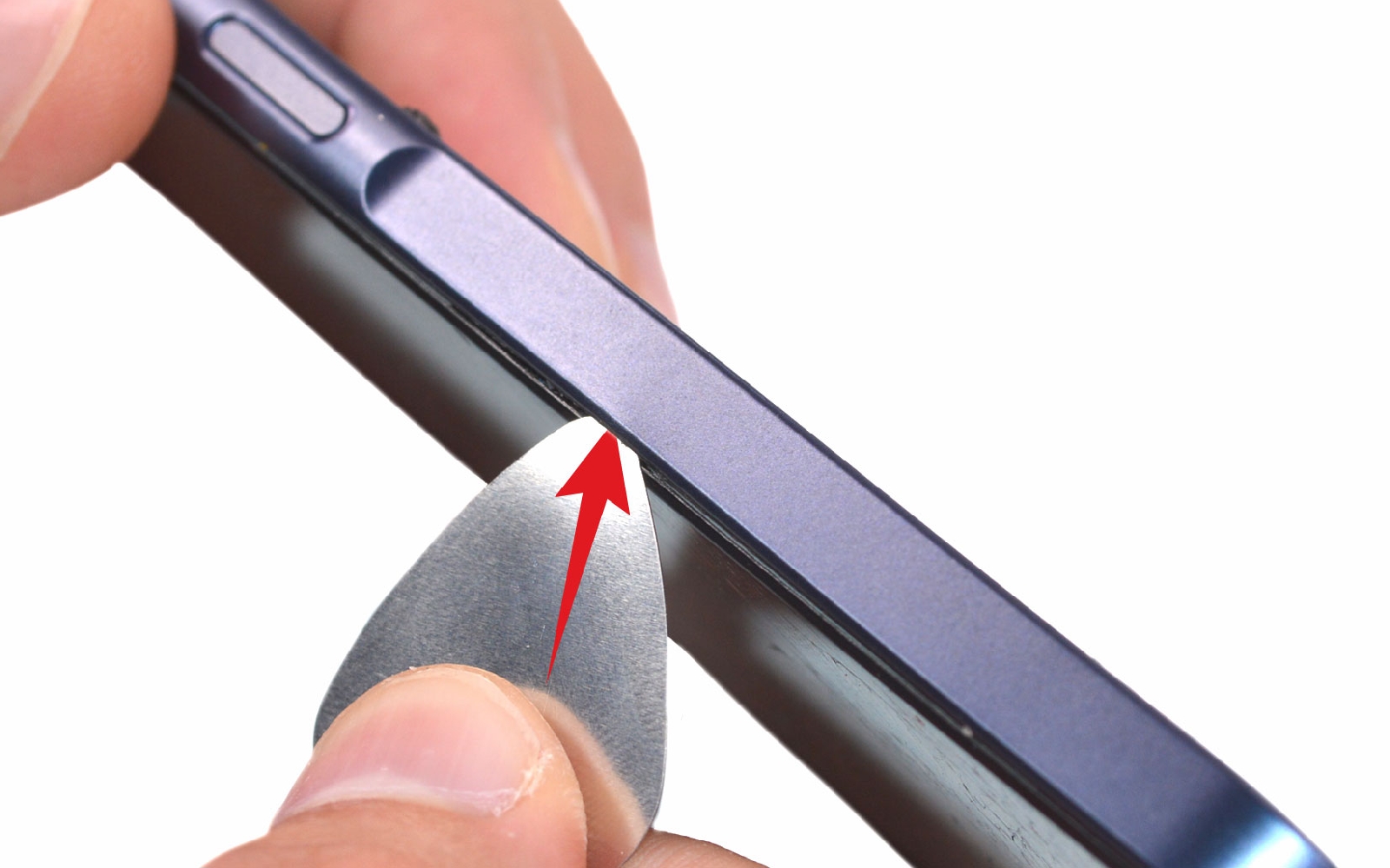

Etape 4 : Libérer le châssis intermédiaire

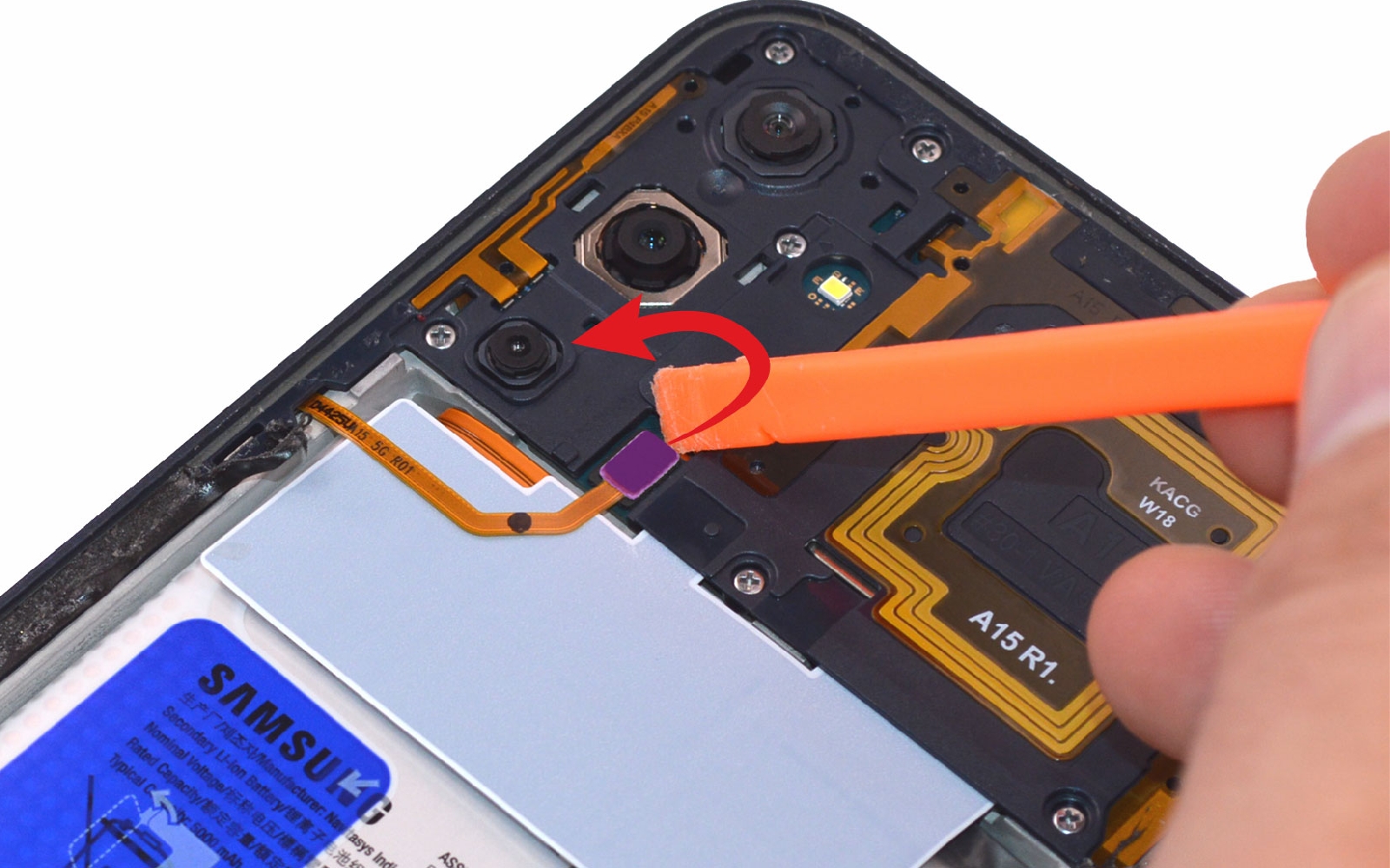

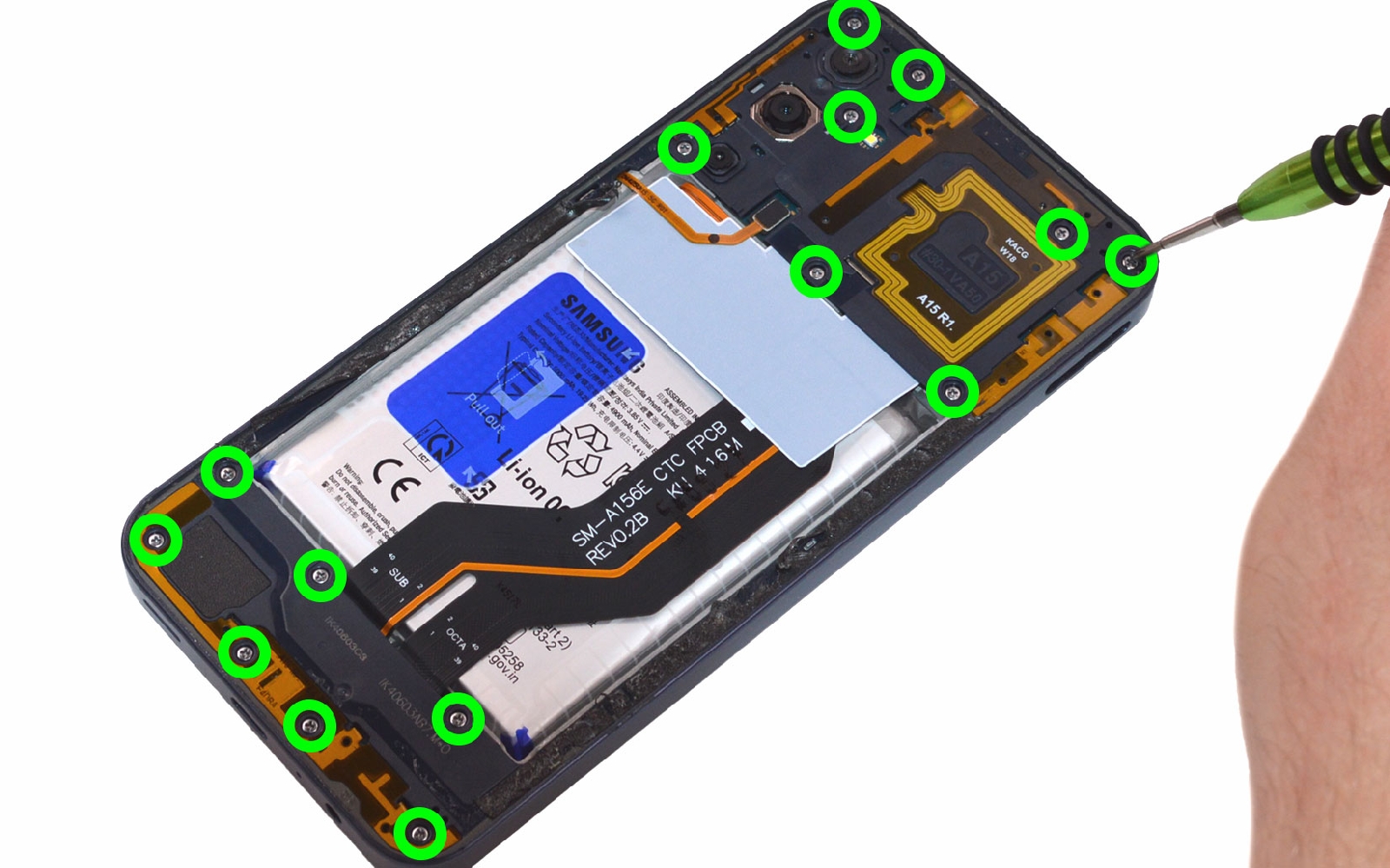

Retirez toutes les vis avec le tournevis cruciforme du châssis intermédiaire. Déconnectez la nappe du lecteur d'empreintes puis insérez le médiator entre l'écran et le châssis pour le déclipser.

Une fois déclipsé, détachez petit à petit le châssis pour le sortir et pouvoir continuer la réparation.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

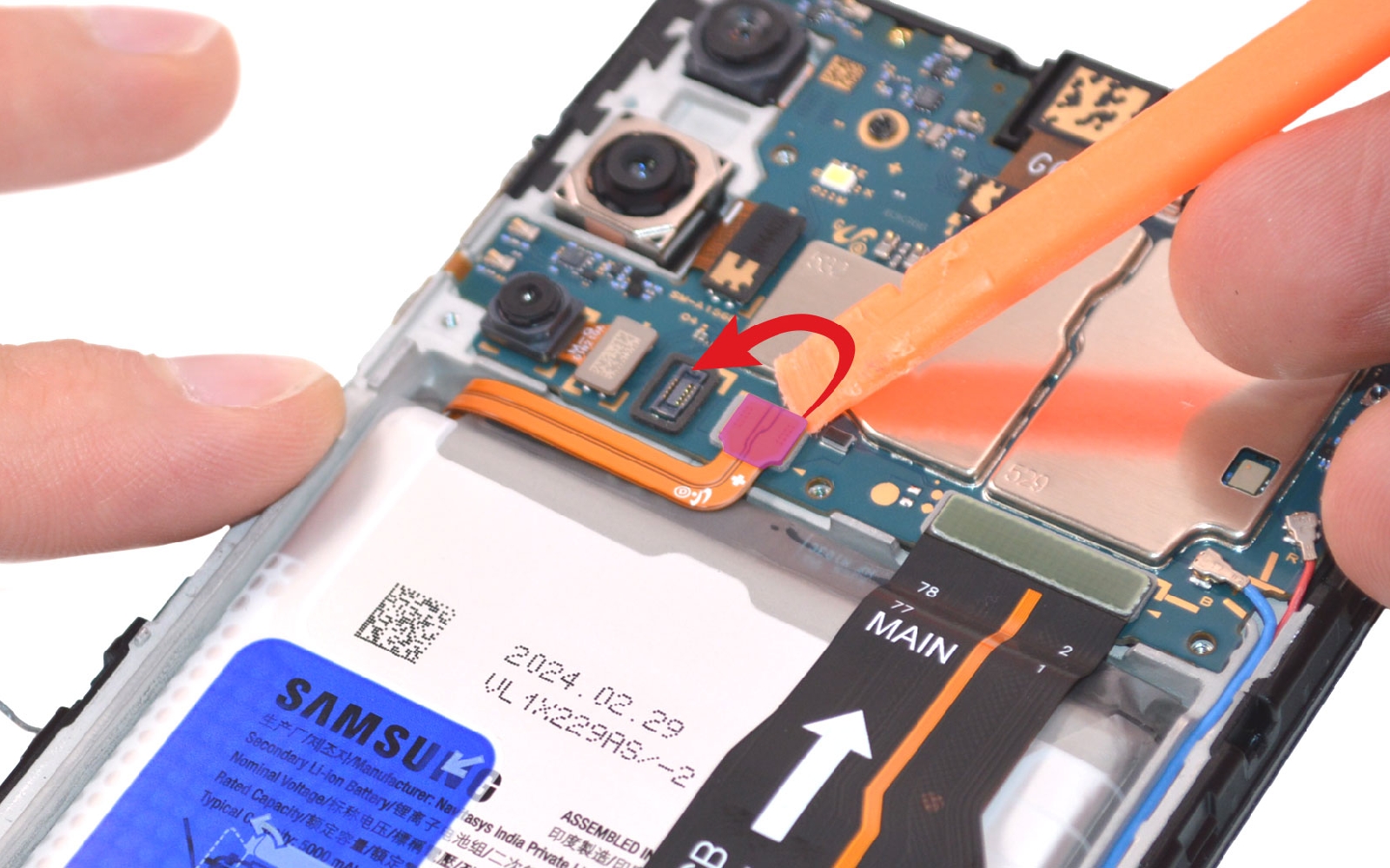

Etape 5 : Déconnecter la batterie
Glissez le levier sous la nappe pour déconnecter la batterie.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Récupérer la rallonge d'interconnexion
Débranchez les 3 connectiques de la rallonge d'interconnexion pour pouvoir la mettre de coté avant la prochaine étape.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Nappe carte mère d'origine pour Samsung Galaxy A15 4G et 5G
12,90 €

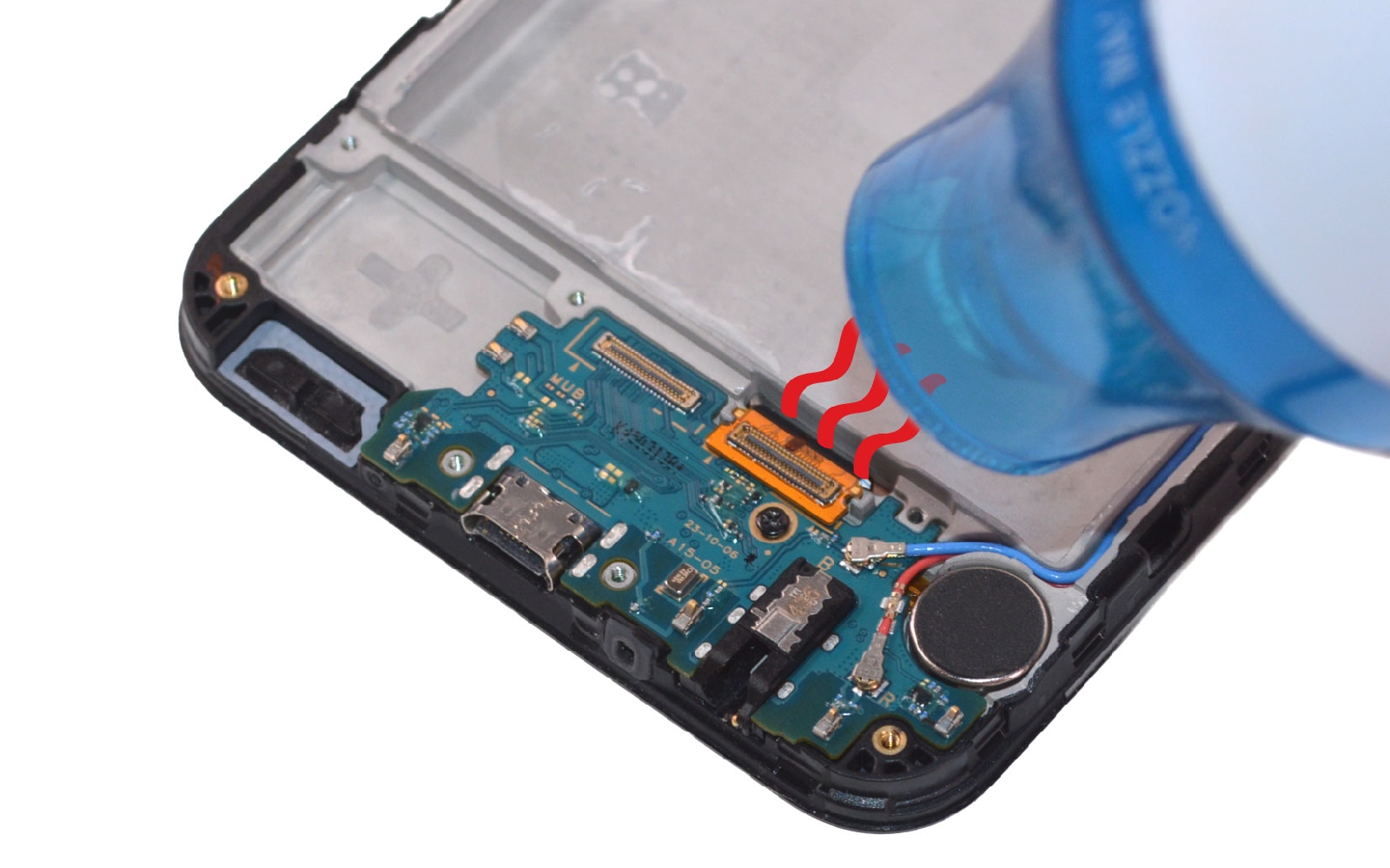

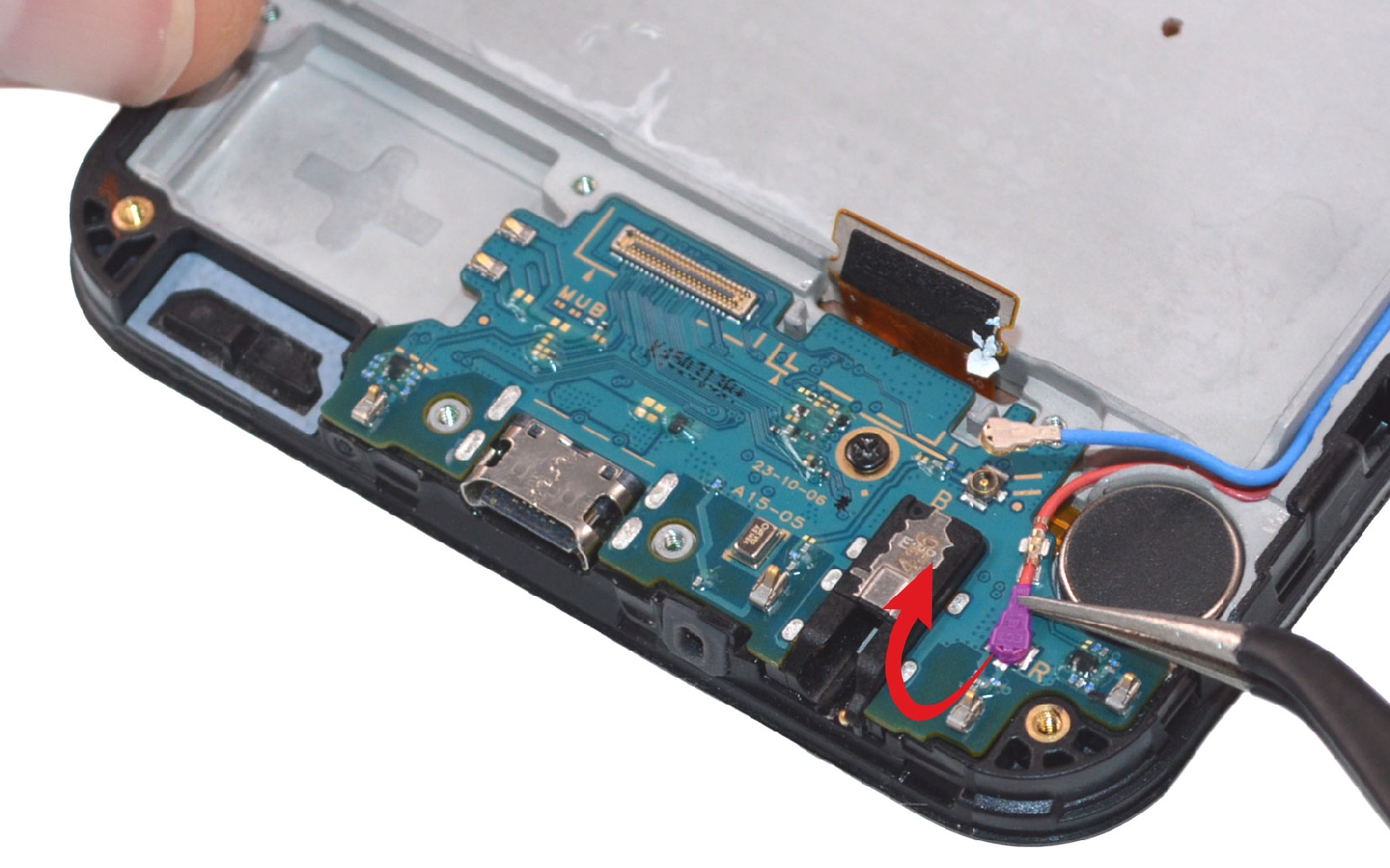

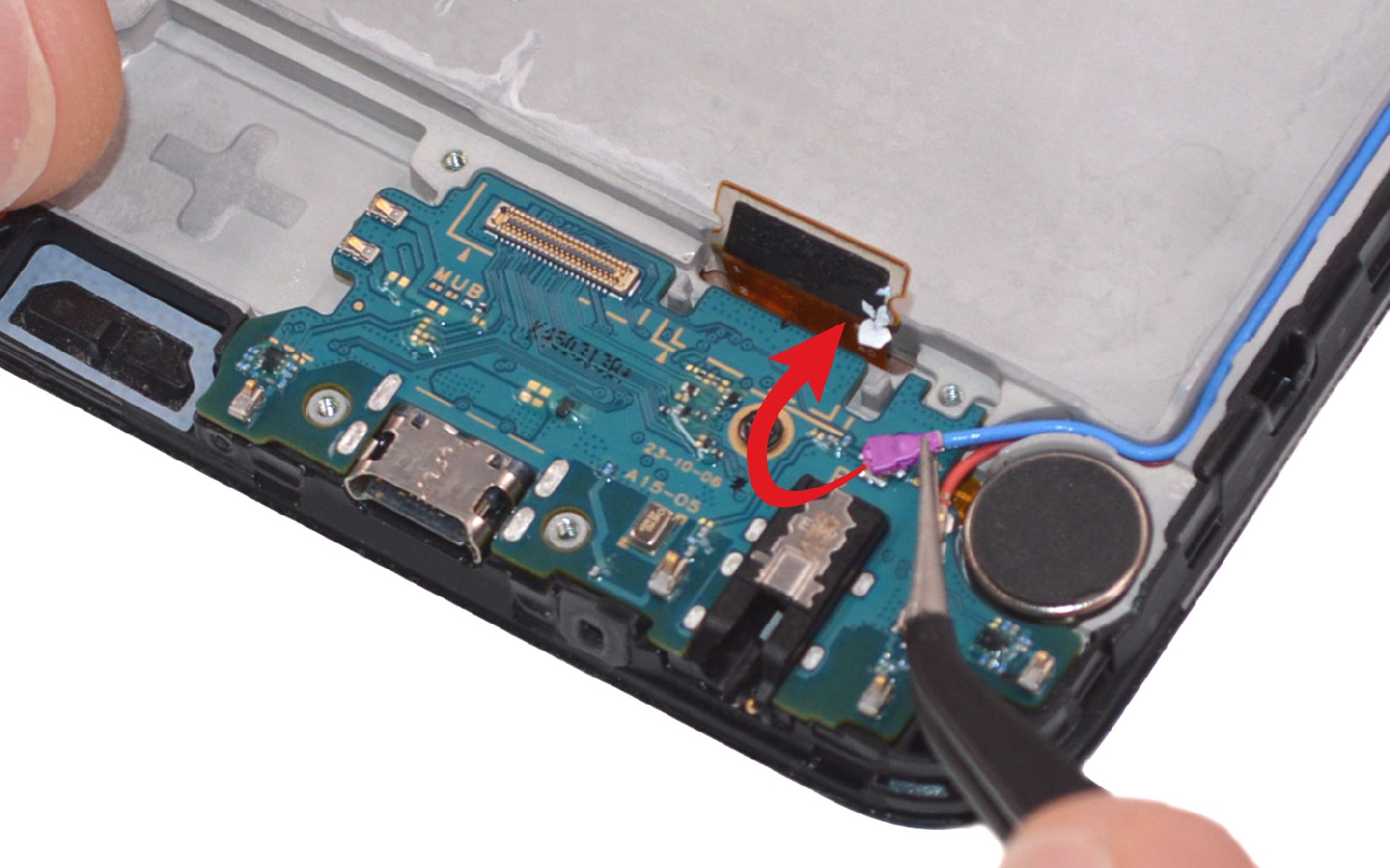

Etape 9 : Détacher les différents composants du dock

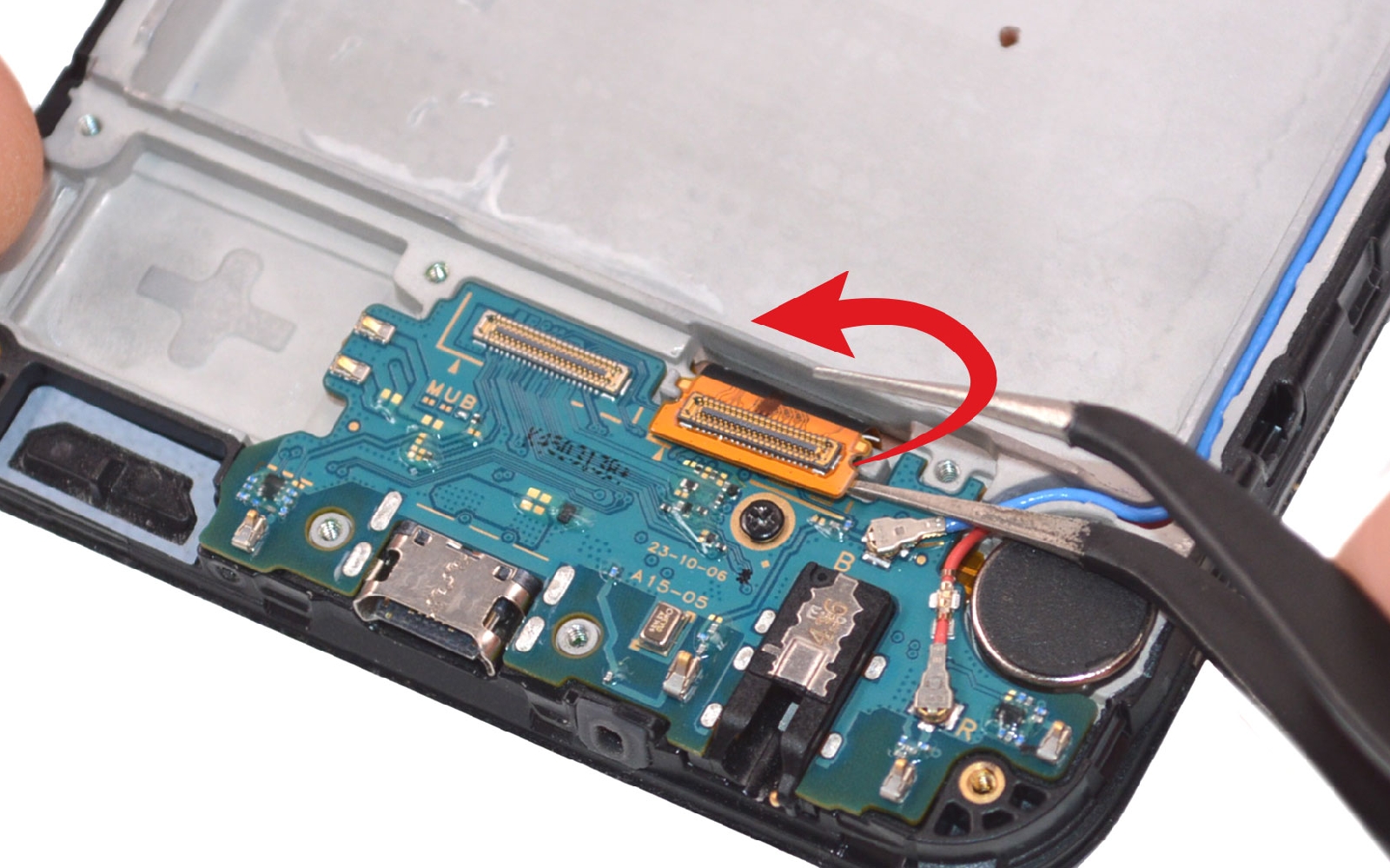

Chauffez la nappe de l'écran avant de la décoller en vous aidant de la pincette en métal.

Ensuite, déclipsez les deux câbles coaxiaux du connecteur de charge.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

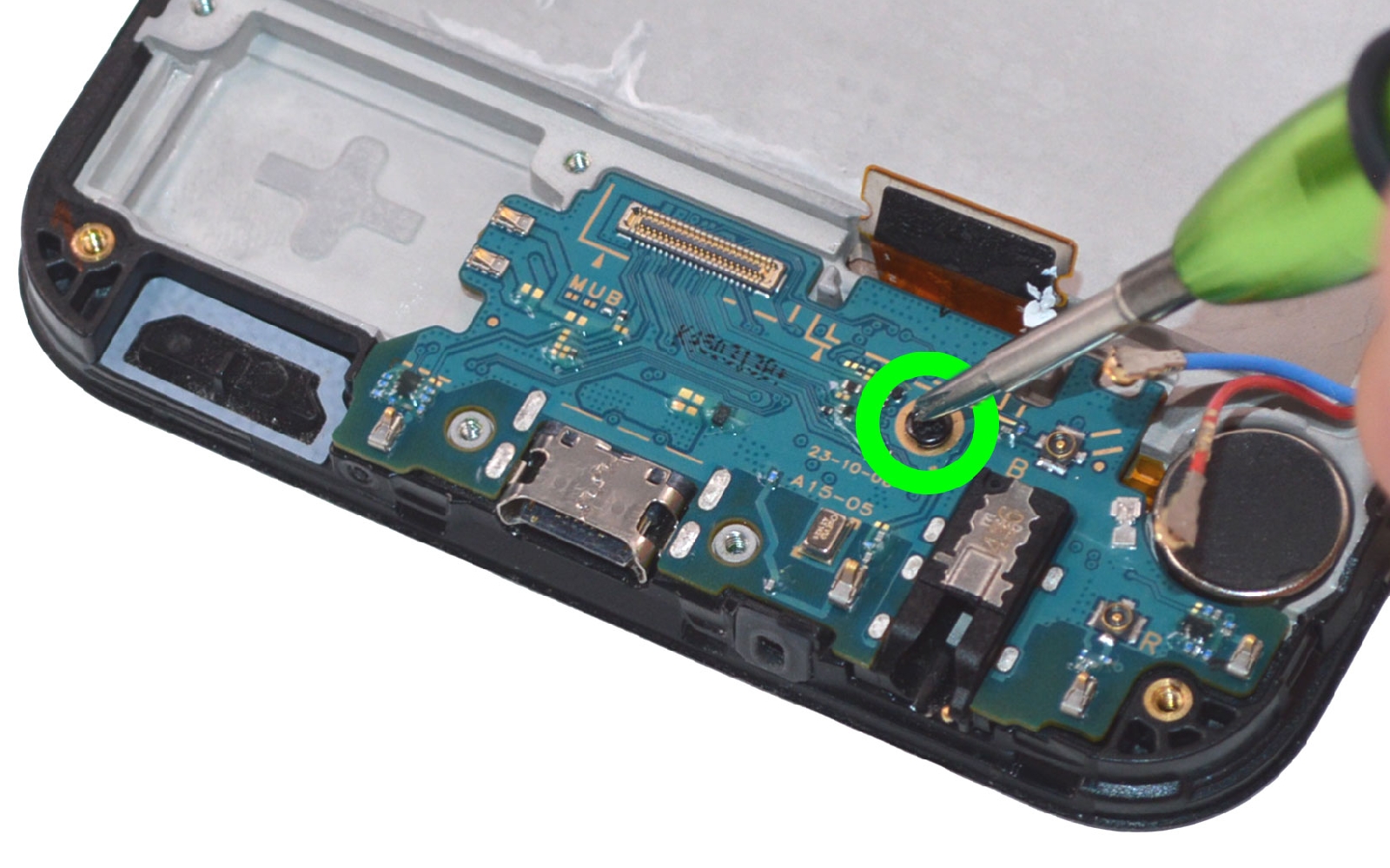

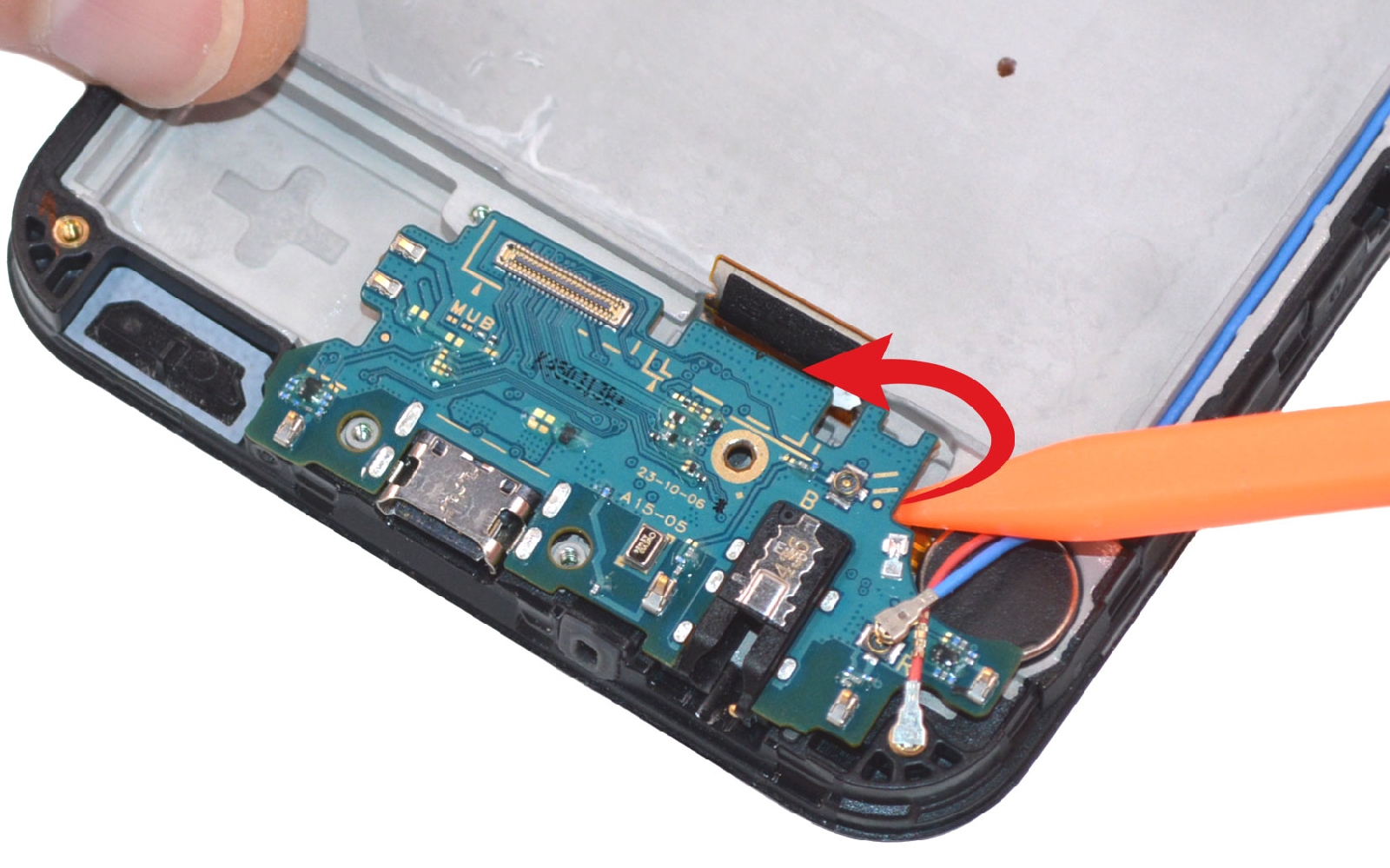

Etape 10 : Ôter le connecteur de charge

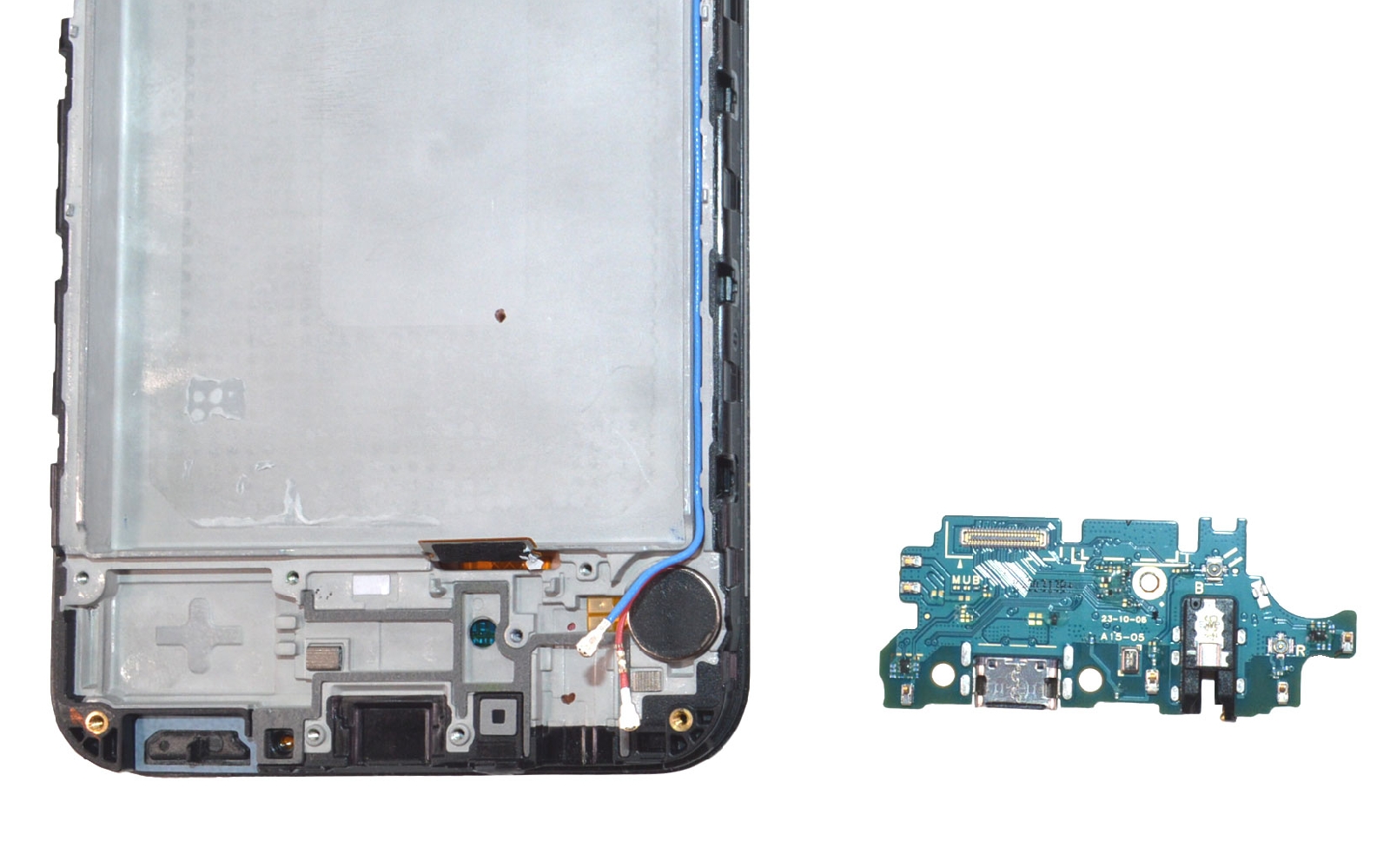

Retirez la vis cruciforme puis soulevez le connecteur de charge en glissant le levier en nylon dessous.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

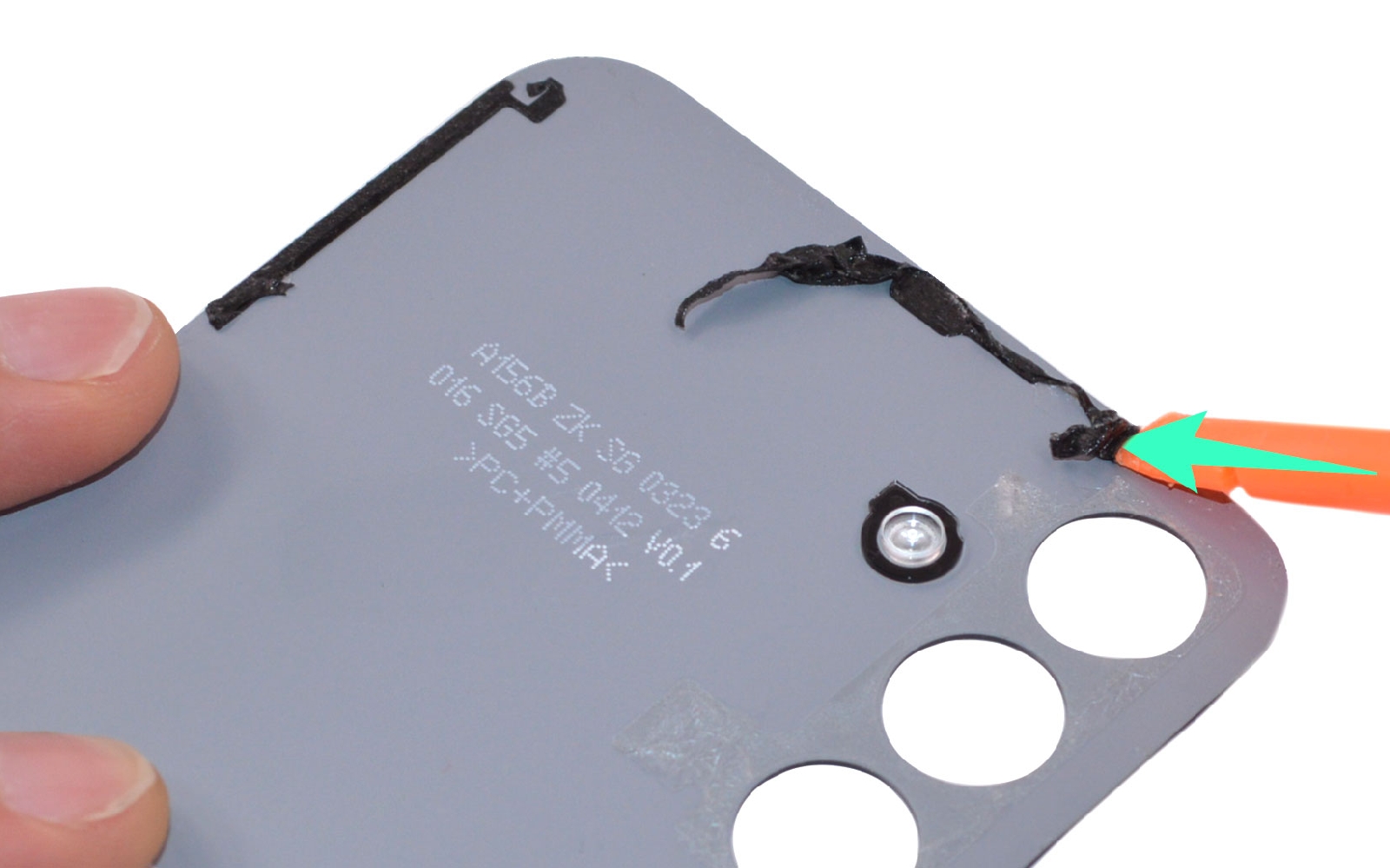

Conseils pour le remontage
Remontez chaque élément en suivant les étapes précédentes dans le sens contraire.

Puis si tout est ok, nettoyez la vitre arrière des résidus de stickers avant d'appliquer un filet de colle B-7000 sur le rebord du châssis.
Ensuite, posez la vitre arrière et laissez sécher environ 45 minutes.
