Guide de réparation sur Galaxy Z Fold5

Temps estimé : 60 min
Difficulté : 4/5
Note de réparabilité : 12/20
Galaxy Z Fold5 | Temps estimé : 60 min | Difficulté : 4/5

Chez Brico-phone, nous savons à quel point il peut être frustrant d’avoir un appareil endommagé, surtout un modèle aussi innovant que le Samsung Galaxy Z Fold 5. Mais avant de penser à remplacer votre téléphone par un nouveau, pourquoi ne pas envisager une solution plus simple, économique et respectueuse de l’environnement : réparer votre appareil ? Ce guide a été conçu pour vous accompagner pas à pas dans la réparation de votre ZFold 5, grâce à deux supports complémentaires : une vidéo explicative pour visualiser chaque étape de manière claire et concrète et un tutoriel photo détaillé, avec des conseils précis pour réussir votre intervention.

En réparant votre téléphone, vous le remettez à neuf pour qu’il continue à répondre à tous vos besoins. Réparer avec Brico-phone, c’est simple et accessible grâce à nos tutoriels, même les novices en réparation peuvent se lancer en toute confiance. Nous vous guidons étape par étape, avec des explications claires et des supports visuels pour que chaque manipulation soit facile à réaliser. Prenez le contrôle de vos appareils et redonnez-leur une seconde vie tout en réalisant des économies ! Suivez notre guide et découvrez à quel point il est satisfaisant de réparer par vous-même.

Prêt à commencer ? Munissez-vous de votre kit de réparation et suivez notre tutoriel. Bonne réparation !

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer
Avant de commander une pièce de rechange, il est essentiel de connaître le numéro de modèle exact de votre appareil pour garantir la compatibilité des composants. Si votre téléphone s’allume encore, rendez-vous dans les Paramètres de votre téléphone.pour accéder à la section "À propos du téléphone ".
Si votre téléphone ne s’allume pas, cherchez le numéro de modèle directement sur la boite d'origine ou sur l'étiquette au dos de l’appareil. Vous pouvez également le retrouver à l’intérieur, une fois que vous aurez ouvert le téléphone.

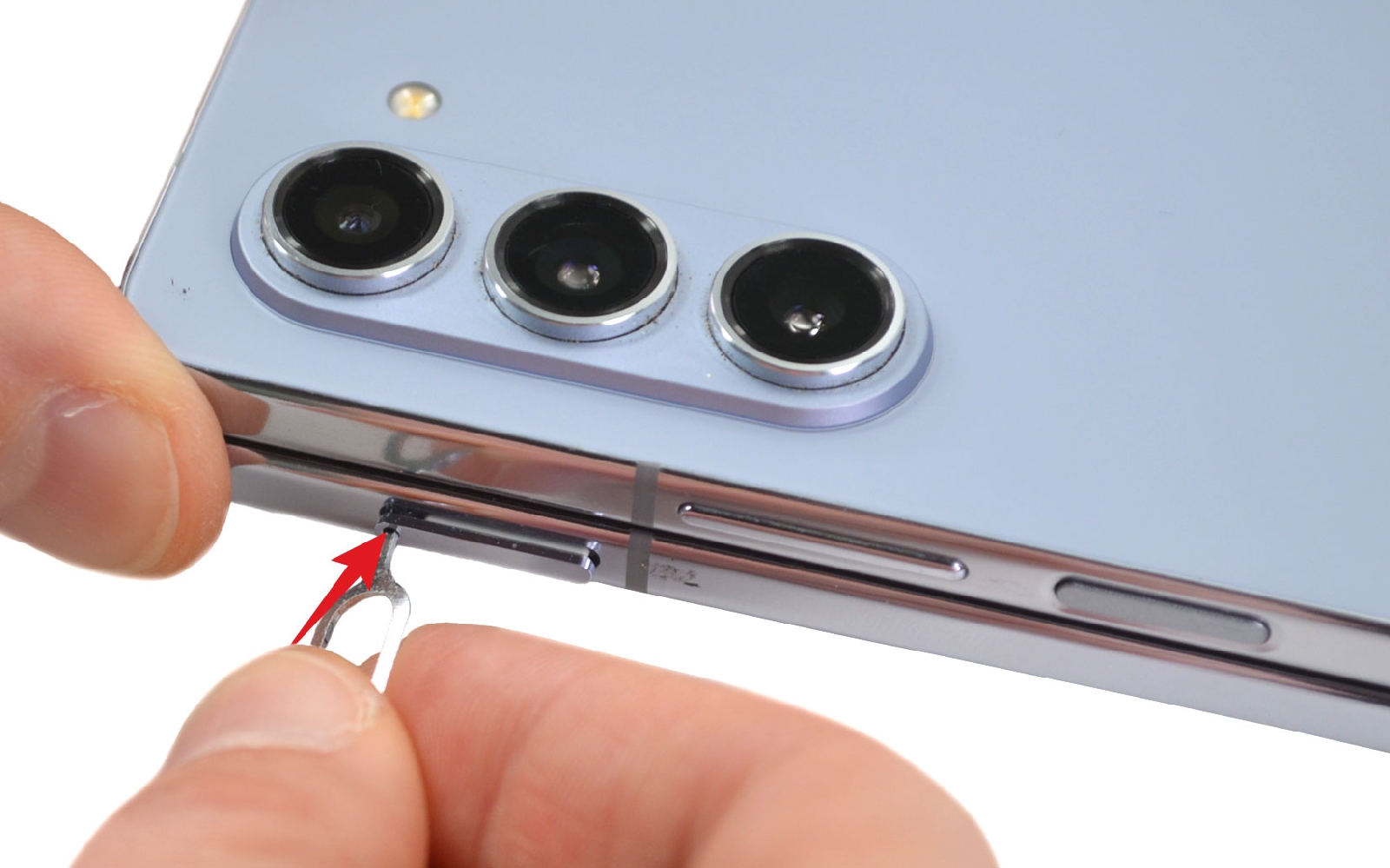

Avant de commencer la réparation, éteignez votre appareil et retirez le rack SIM de son emplacement.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

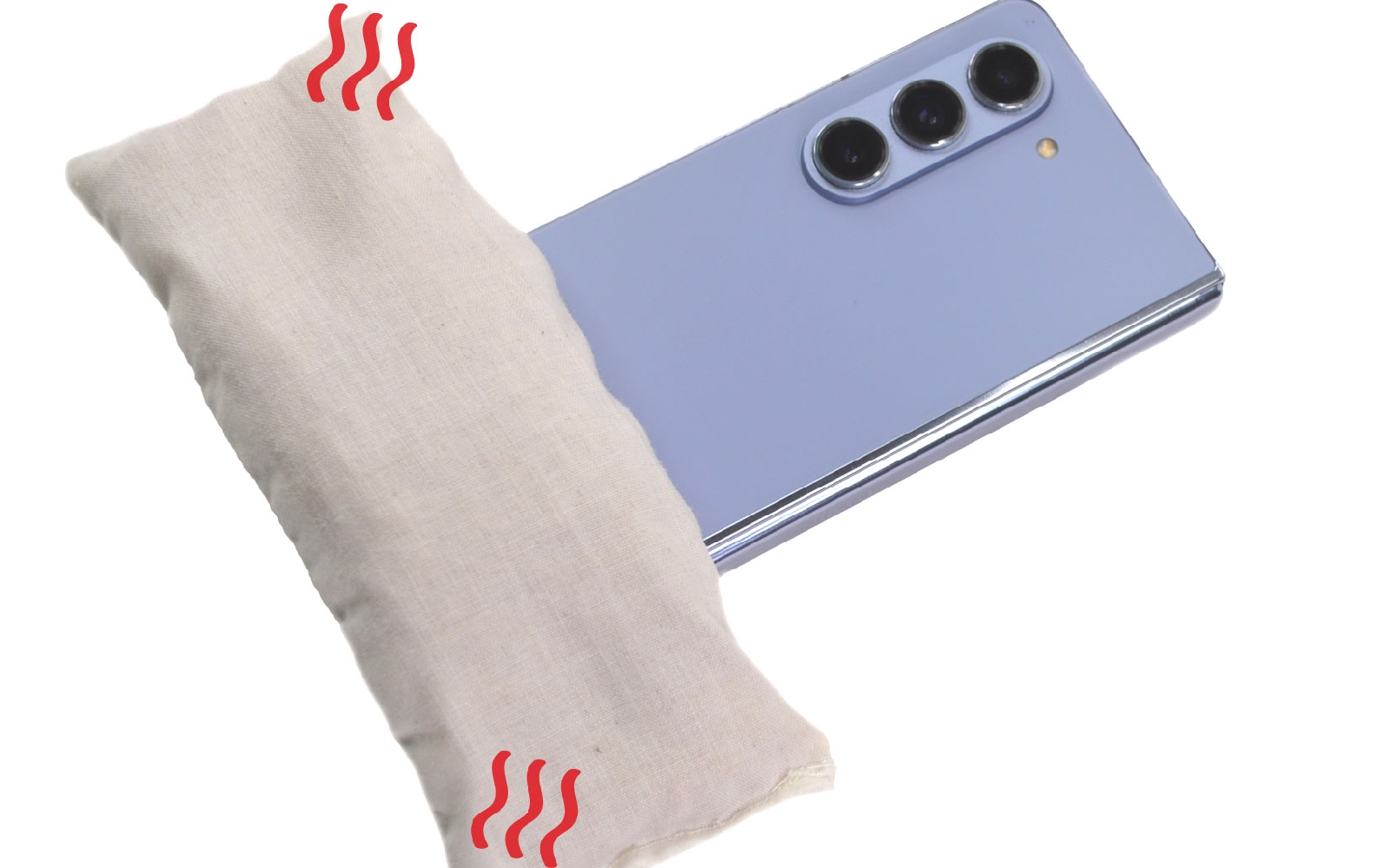

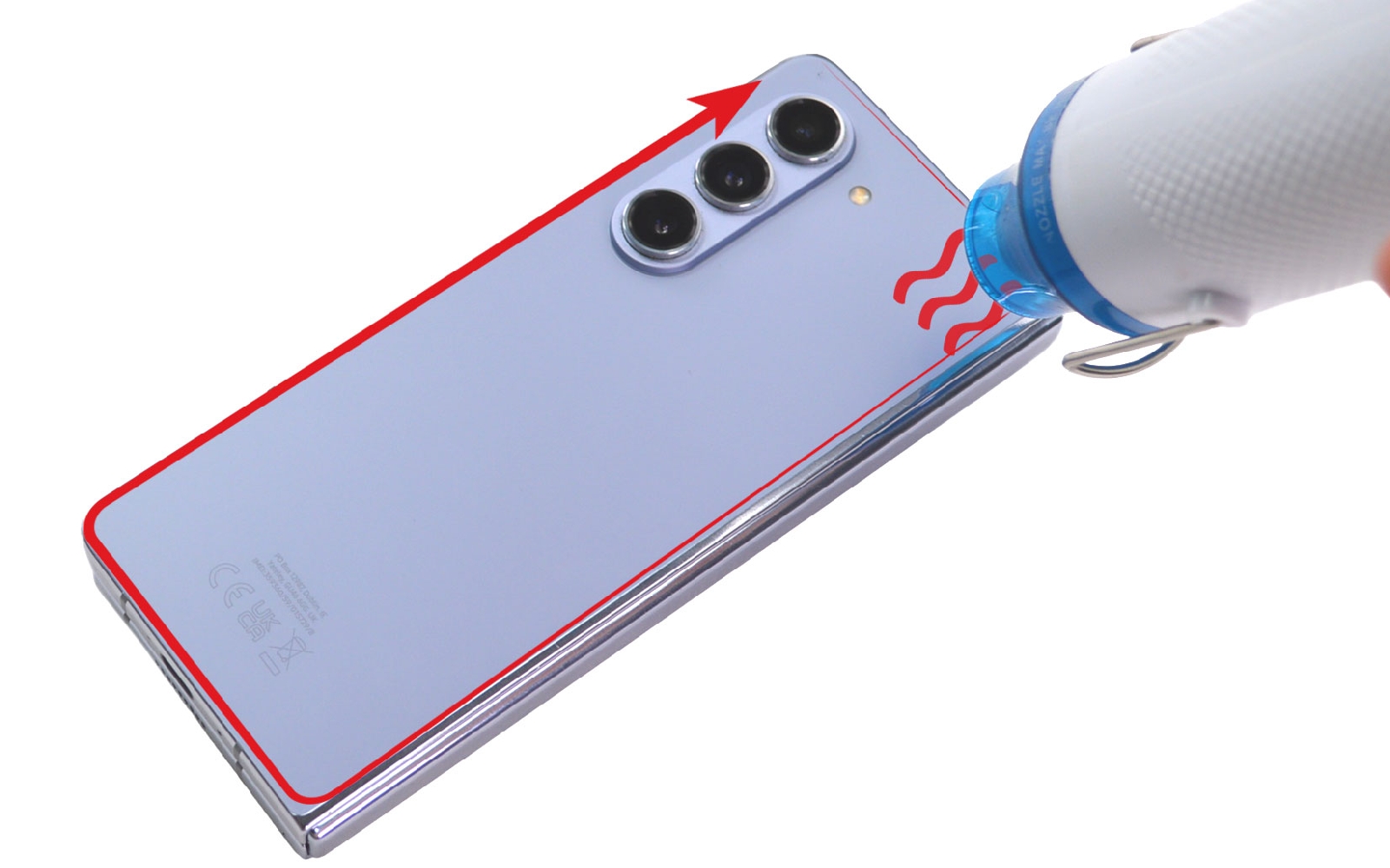

Etape 1 : Chauffer la vitre arrière
Pour détacher la vitre arrière du Samsung Galaxy ZFold 5, il est crucial de chauffer la surface afin d’assouplir l’adhésif qui la maintient en place. Cette préparation réduit les risques de casser la vitre ou d’endommager l’appareil pendant l’intervention.

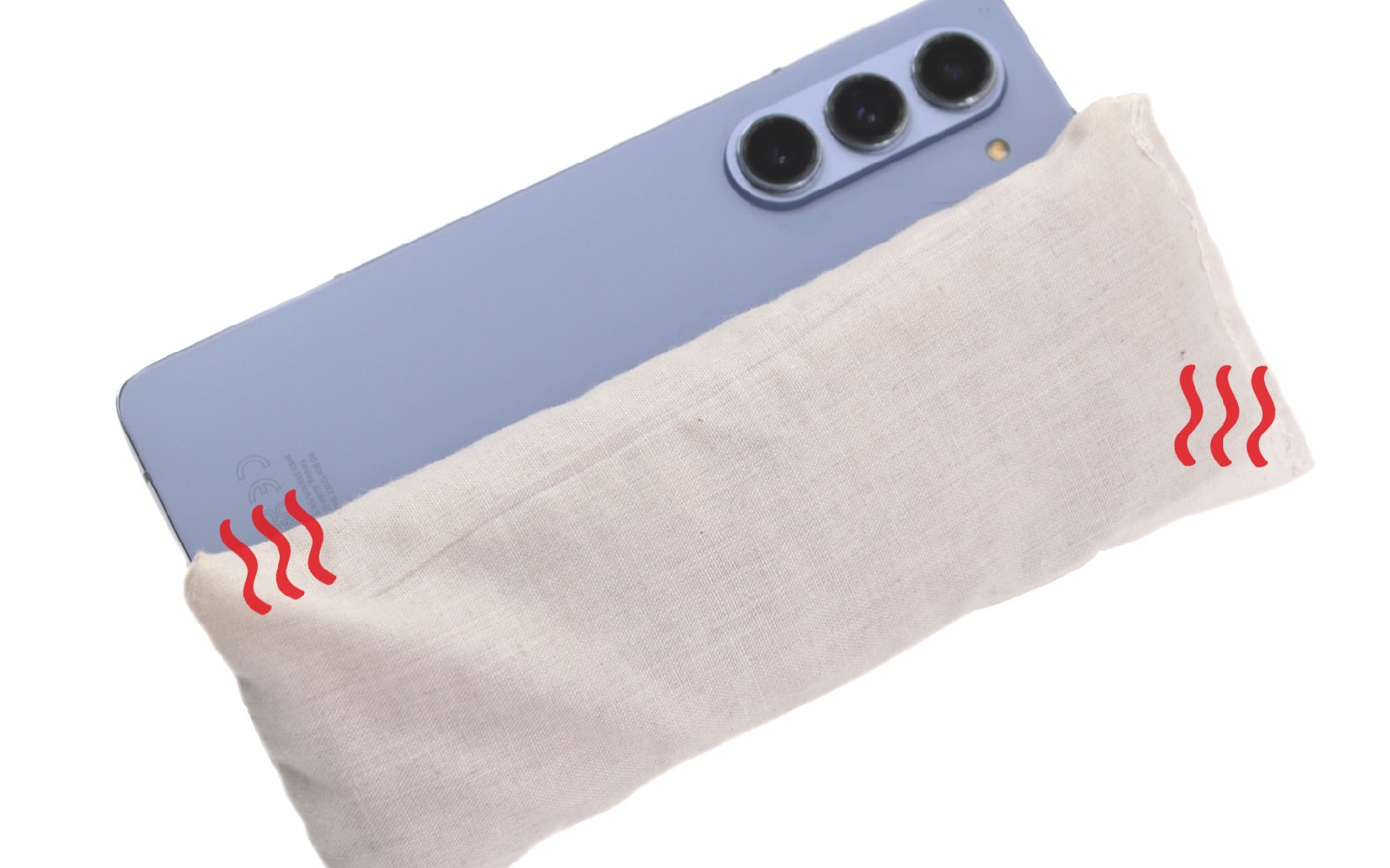

Placez le coussin au micro-ondes pendant environ 1 à 2 minutes, puis appliquez-le directement sur la vitre arrière pendant quelques instants.
Réglez l’appareil sur une température moyenne et maintenez-le à environ 10-15 cm de la surface de la vitre. Déplacez l’appareil en réalisant des mouvements réguliers et circulaires pour chauffer uniformément.

La vitre doit être chaude au toucher, mais jamais brûlante, afin de ne pas abîmer les composants internes. Prenez soin de ne pas rester trop longtemps au même endroit pour éviter de surchauffer ou de fissurer la vitre.
Une fois la vitre correctement chauffée, l’adhésif sera suffisamment ramolli pour permettre un retrait plus facile et sécurisé. Vous pouvez alors poursuivre avec les étapes suivantes en douceur.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

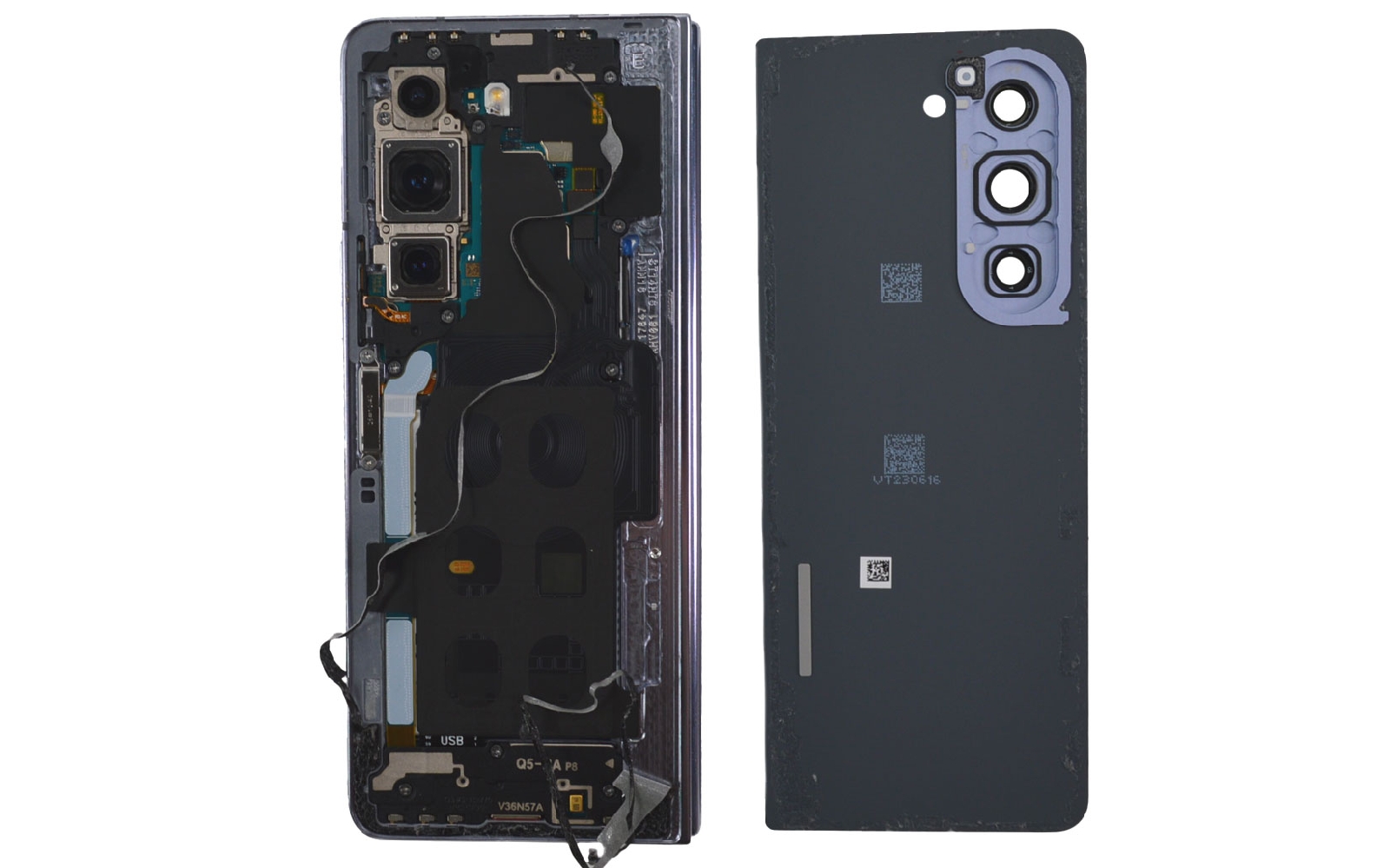

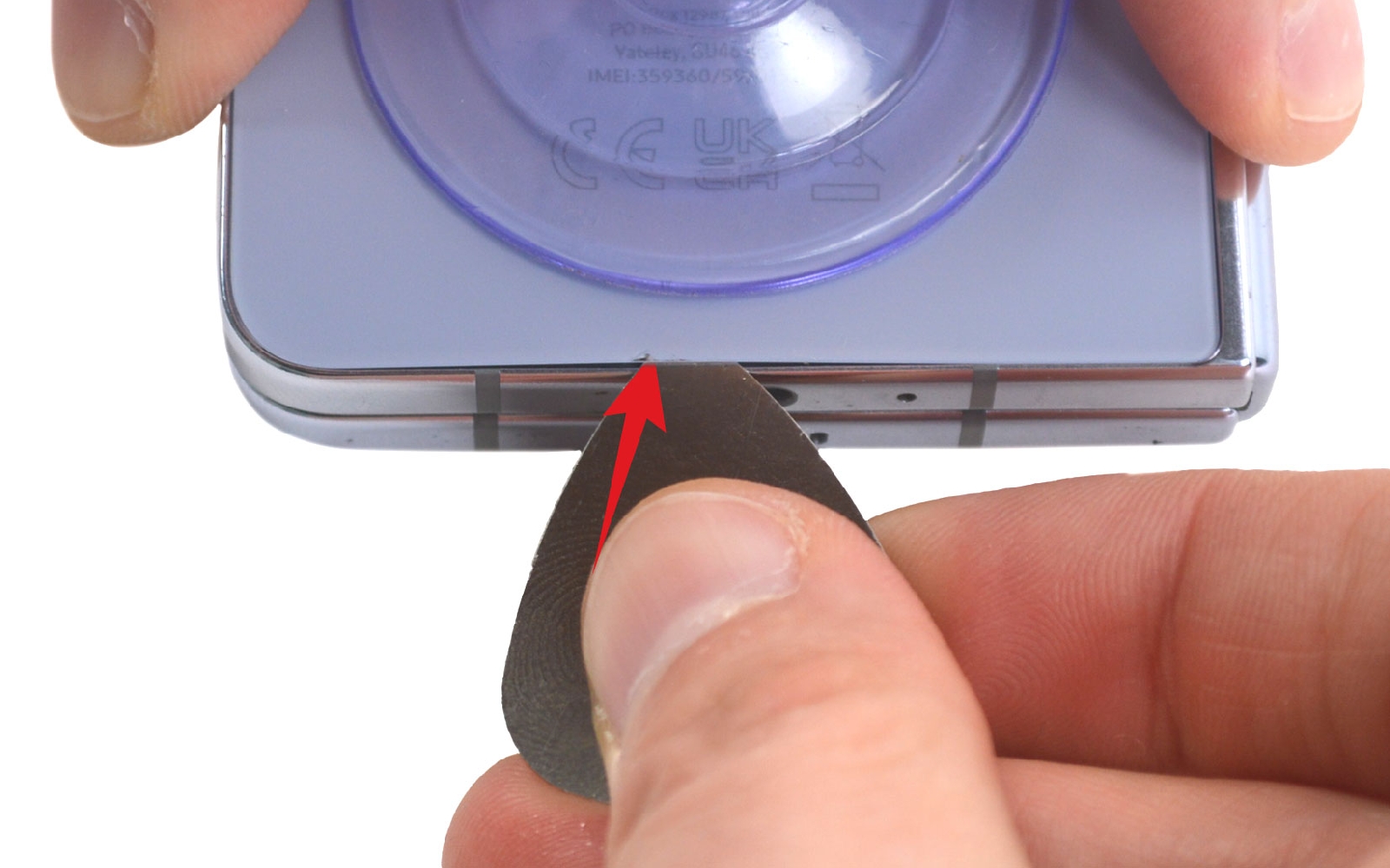

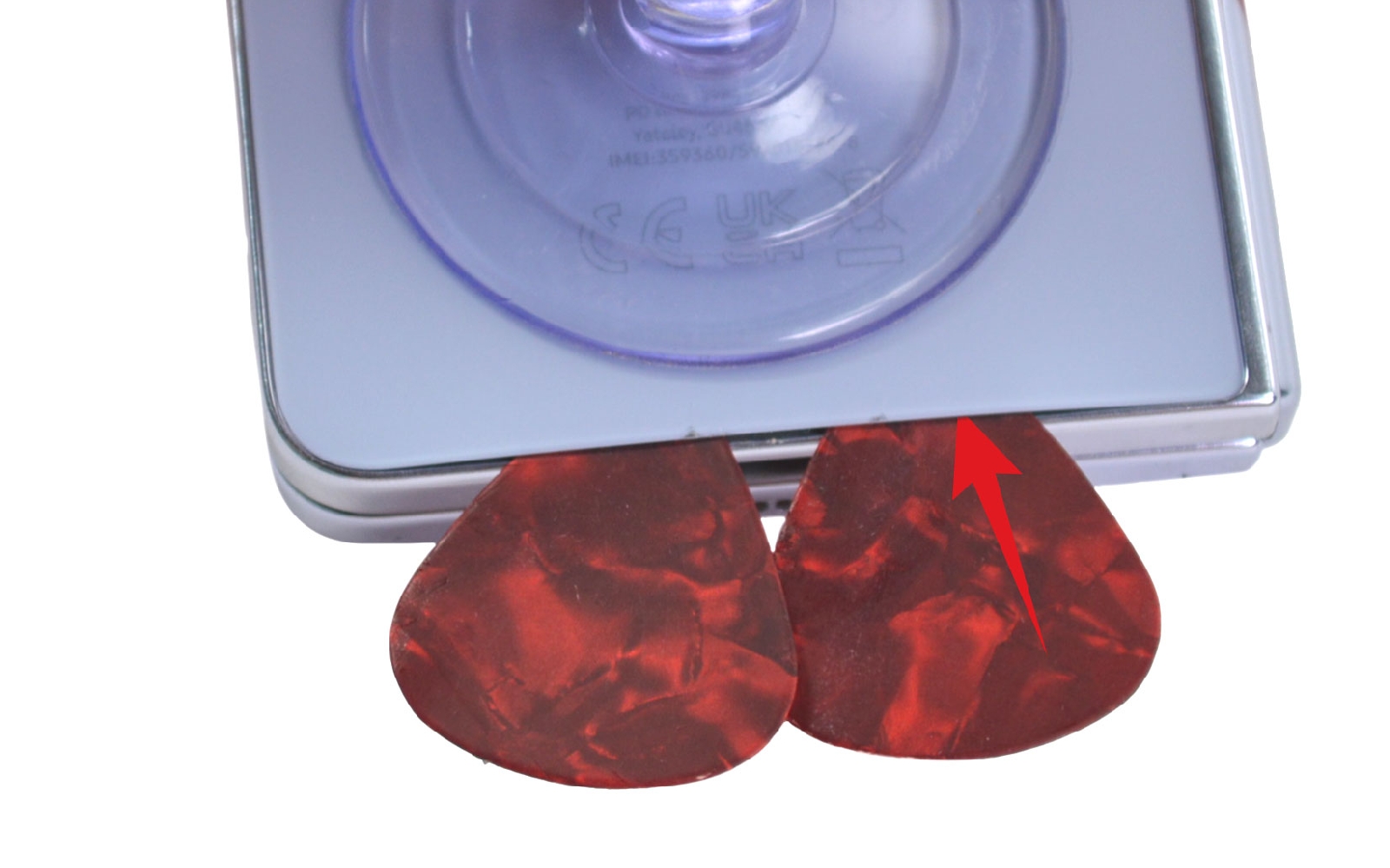

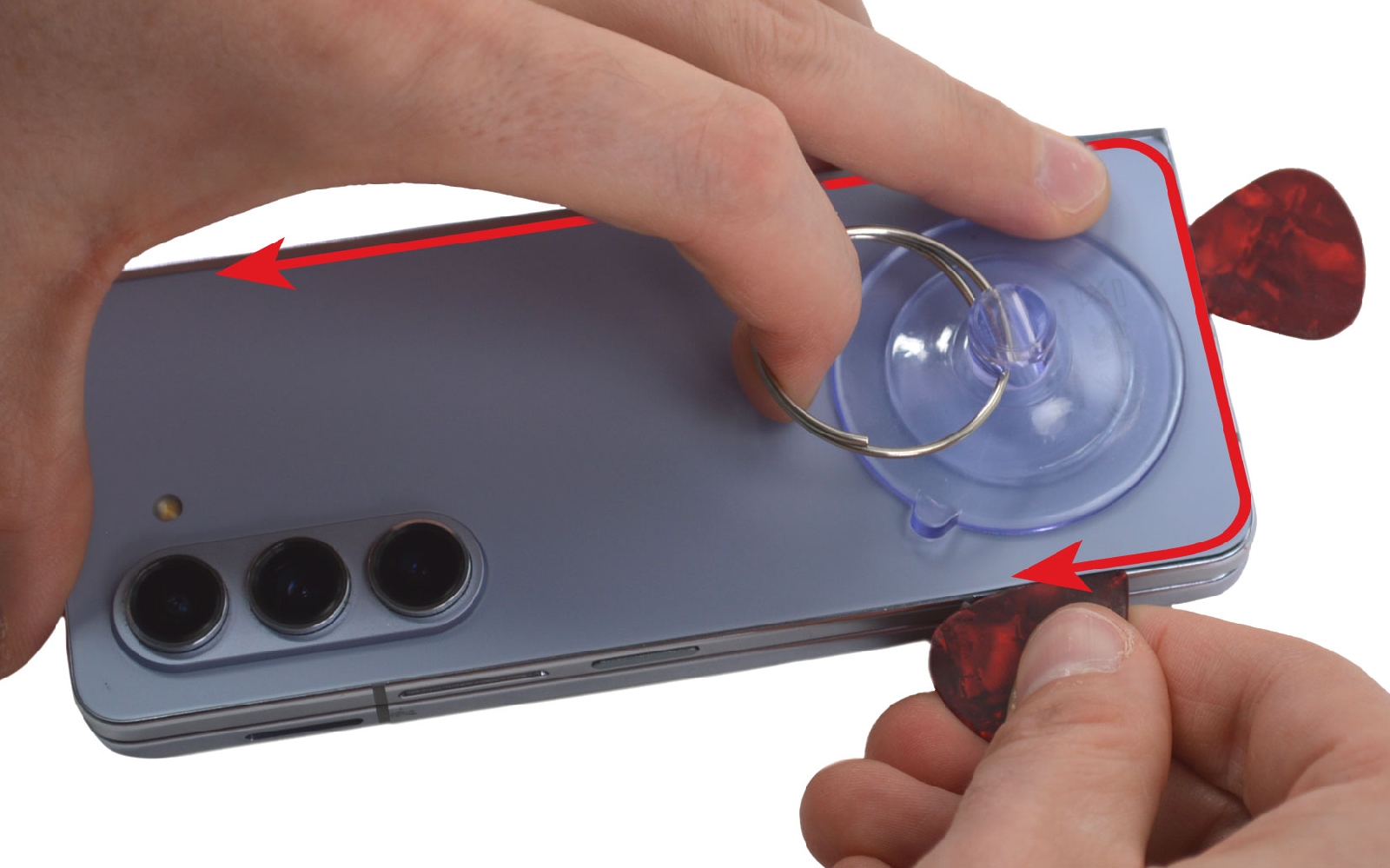

Etape 2 : Libérer la vitre arrière
Pour décoller la vitre arrière du Samsung Galaxy Z Fold 5, insérez délicatement un médiator en métal fin entre la vitre et le châssis, en commençant par un bord chauffé. Tout en tirant sur l'anneau de la ventouse, glissez le médiator doucement entre les composants pour créer une ouverture initiale.

Une fois l’ouverture réalisée, remplacez l'outil par ses homologues en plastique et faites les glisser le long des bords pour découper progressivement l’adhésif, en veillant à travailler par petites sections. Si vous rencontrez une résistance importante, n’hésitez pas à chauffer à nouveau la zone concernée.

Une fois l’adhésif suffisamment affaibli, retirez progressivement la vitre arrière en la soulevant doucement. Prenez votre temps et procédez avec délicatesse pour préserver l’intégrité de la vitre et des composants internes.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

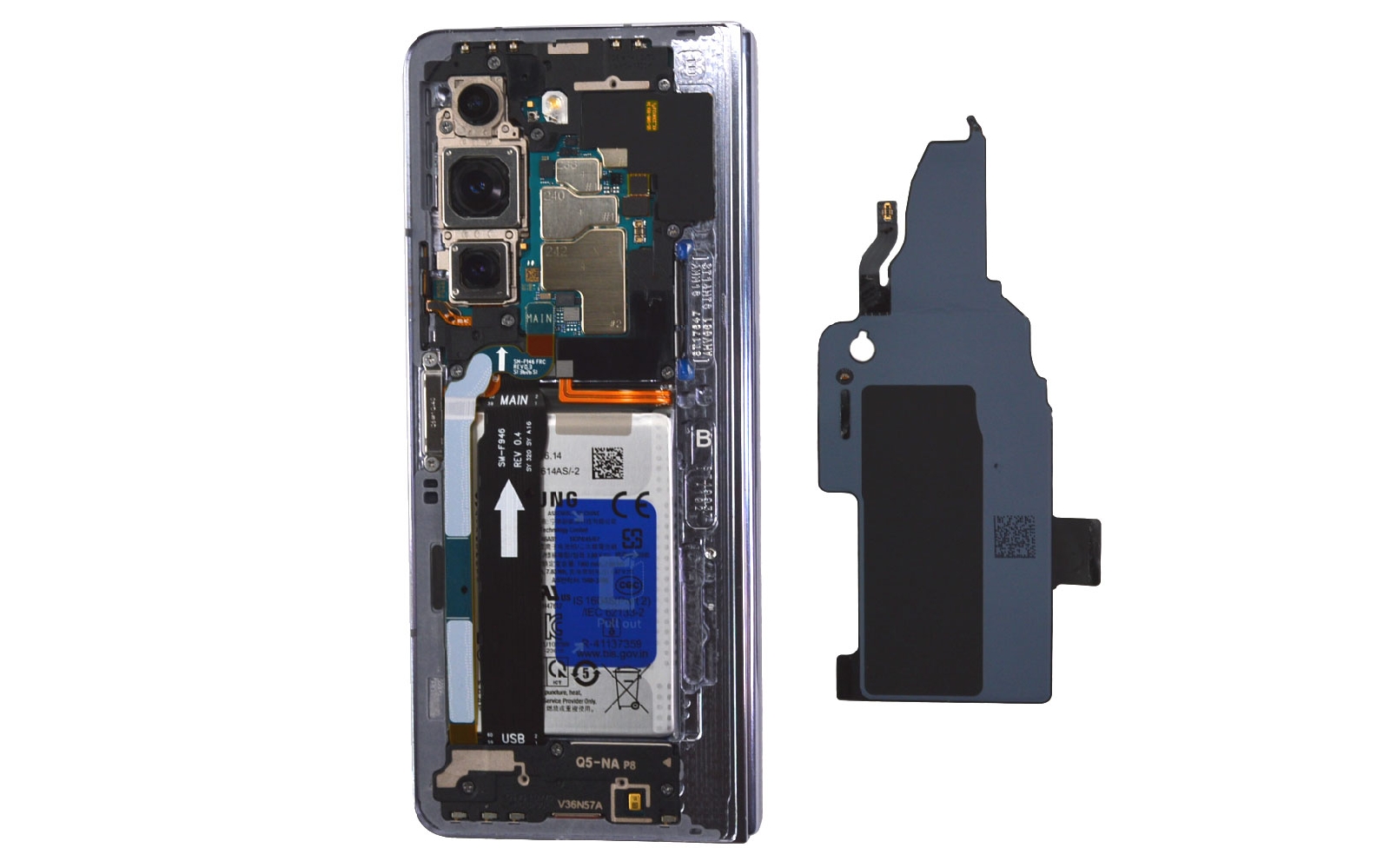

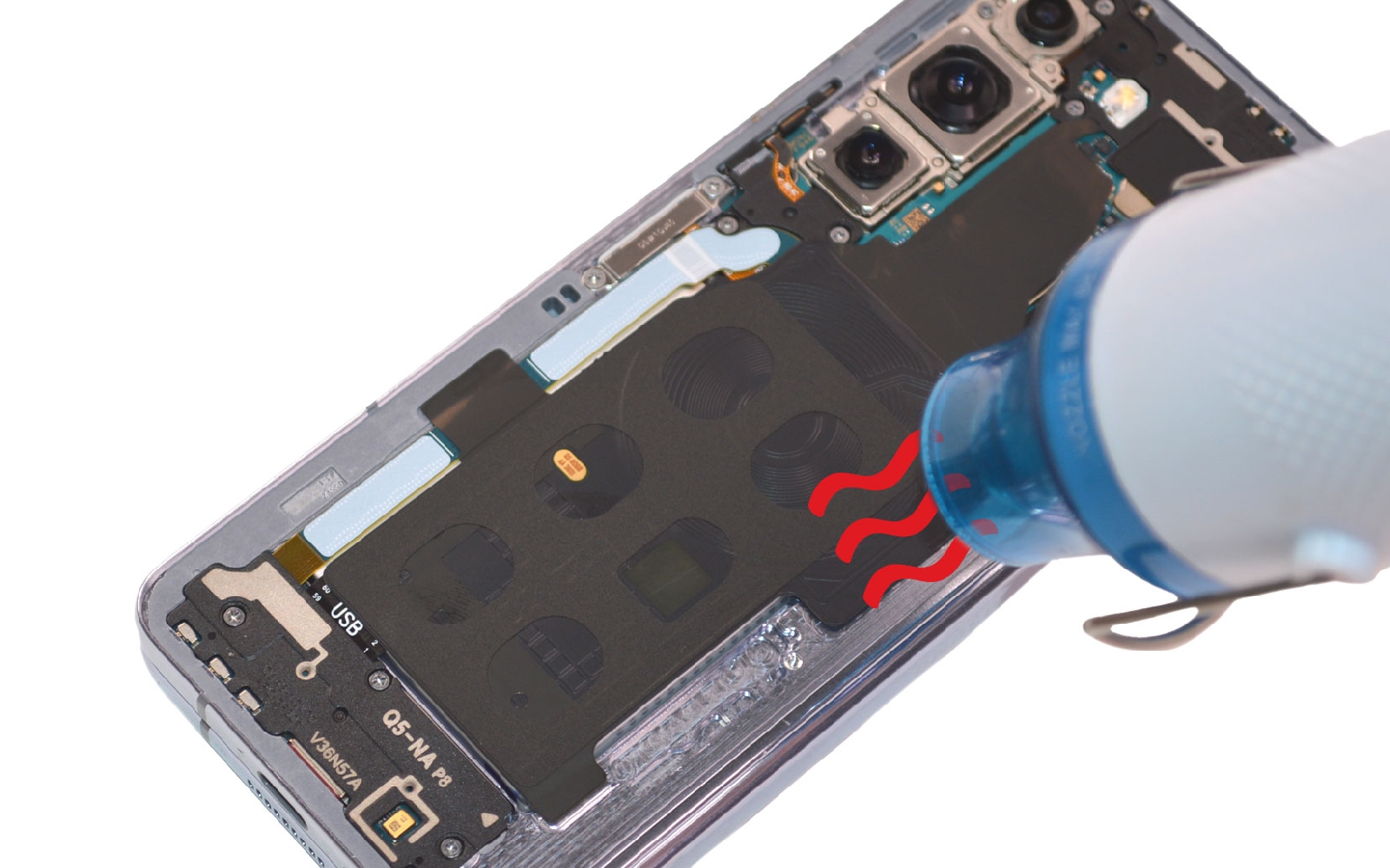

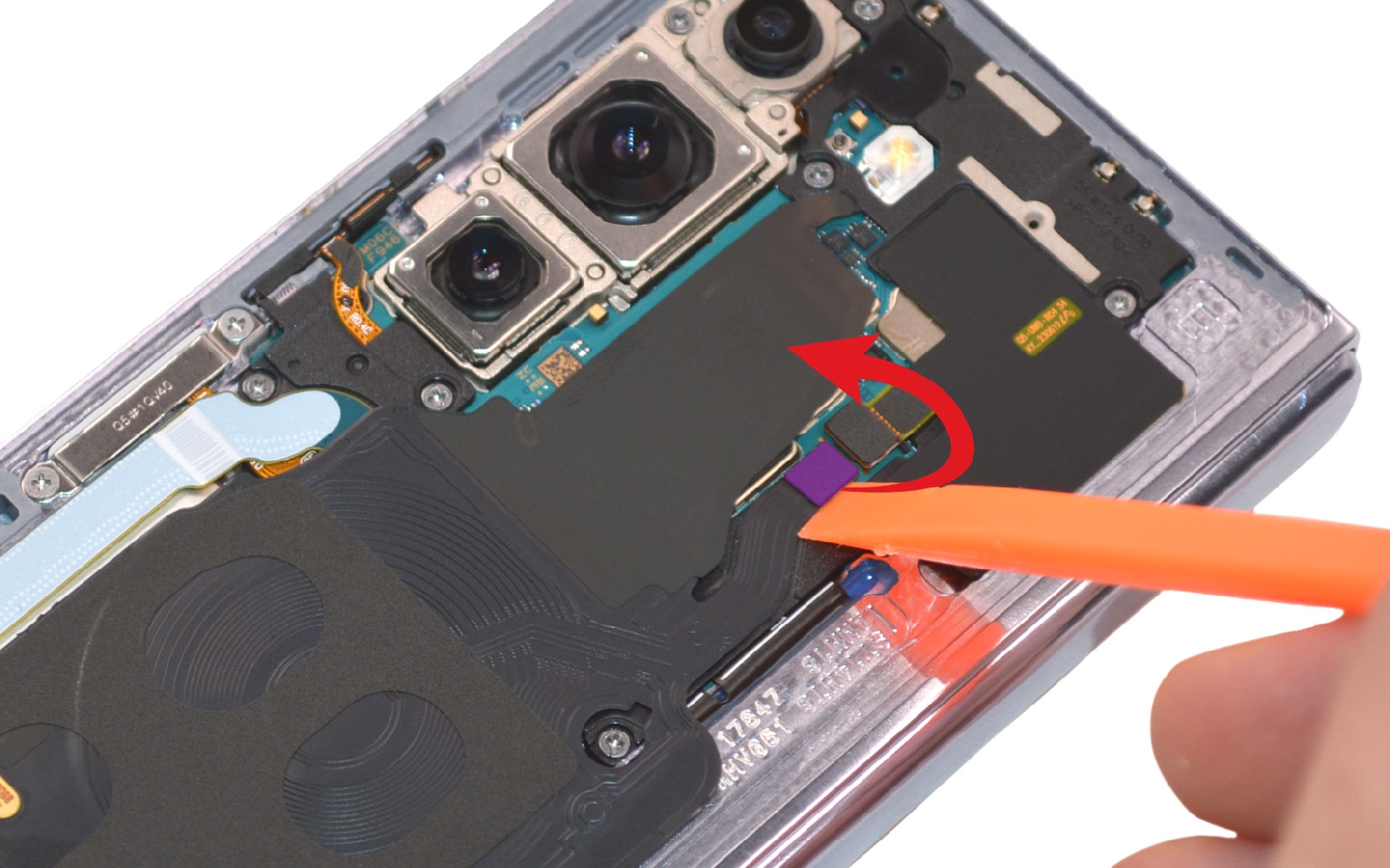

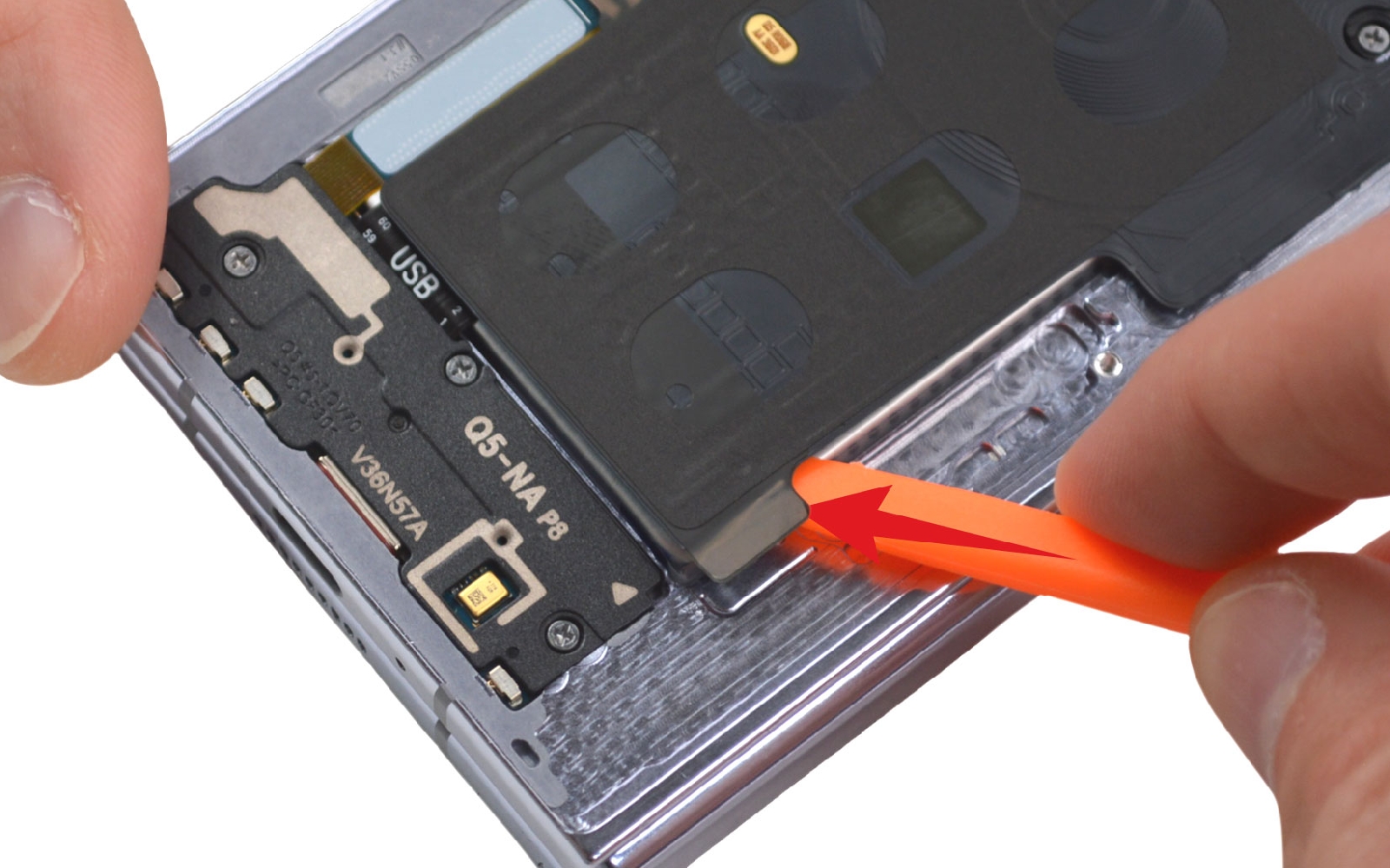

Etape 3 : Retirer la nappe NFC
Débranchez la connectique de la nappe NFC puis chauffez légèrement les contours.
Décollez les parties latérales puis sortez le composant.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

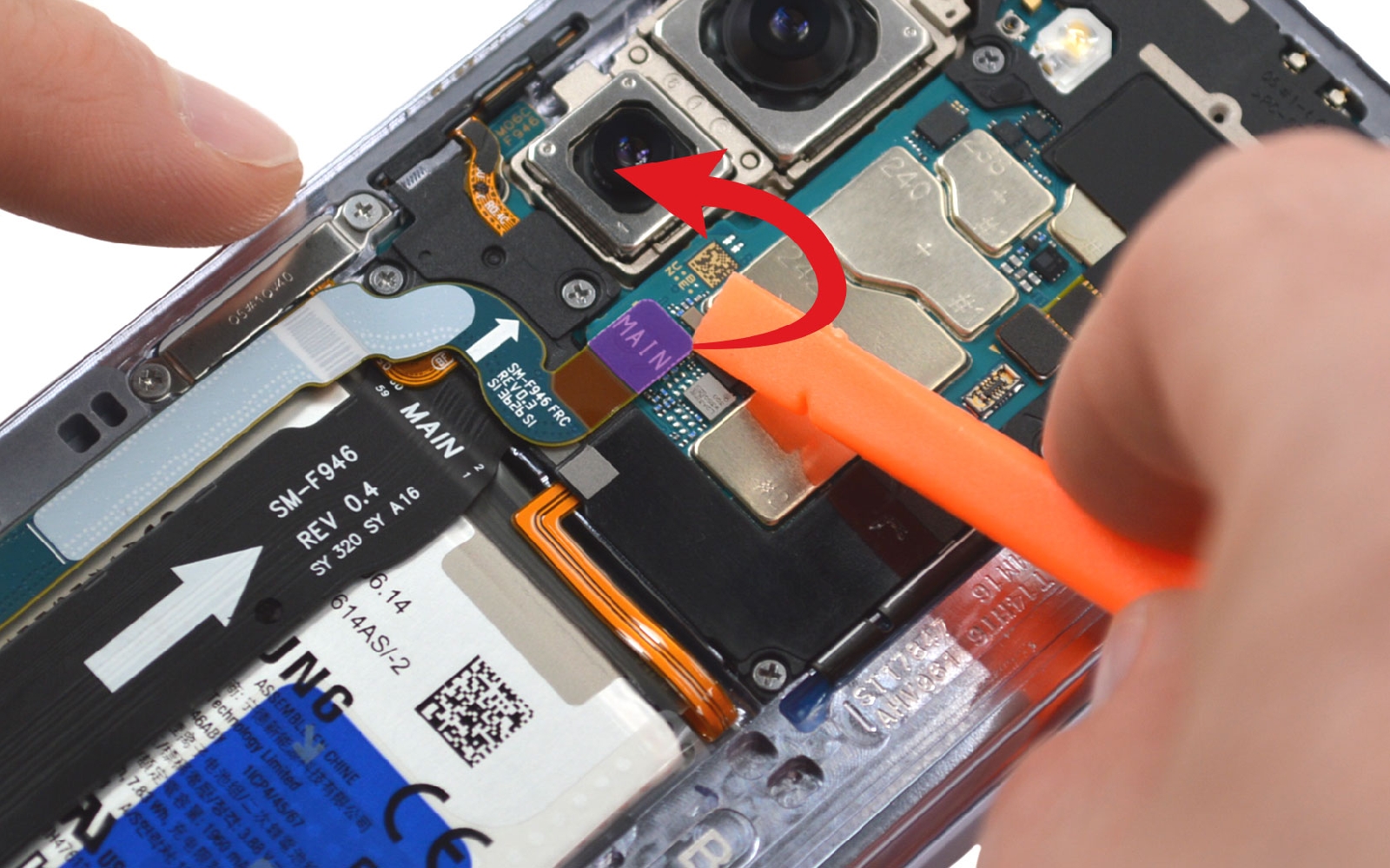

Etape 4 : Débrancher la nappe FRC
Déconnectez la nappe FRC pour pouvoir passer à l'étape suivante.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

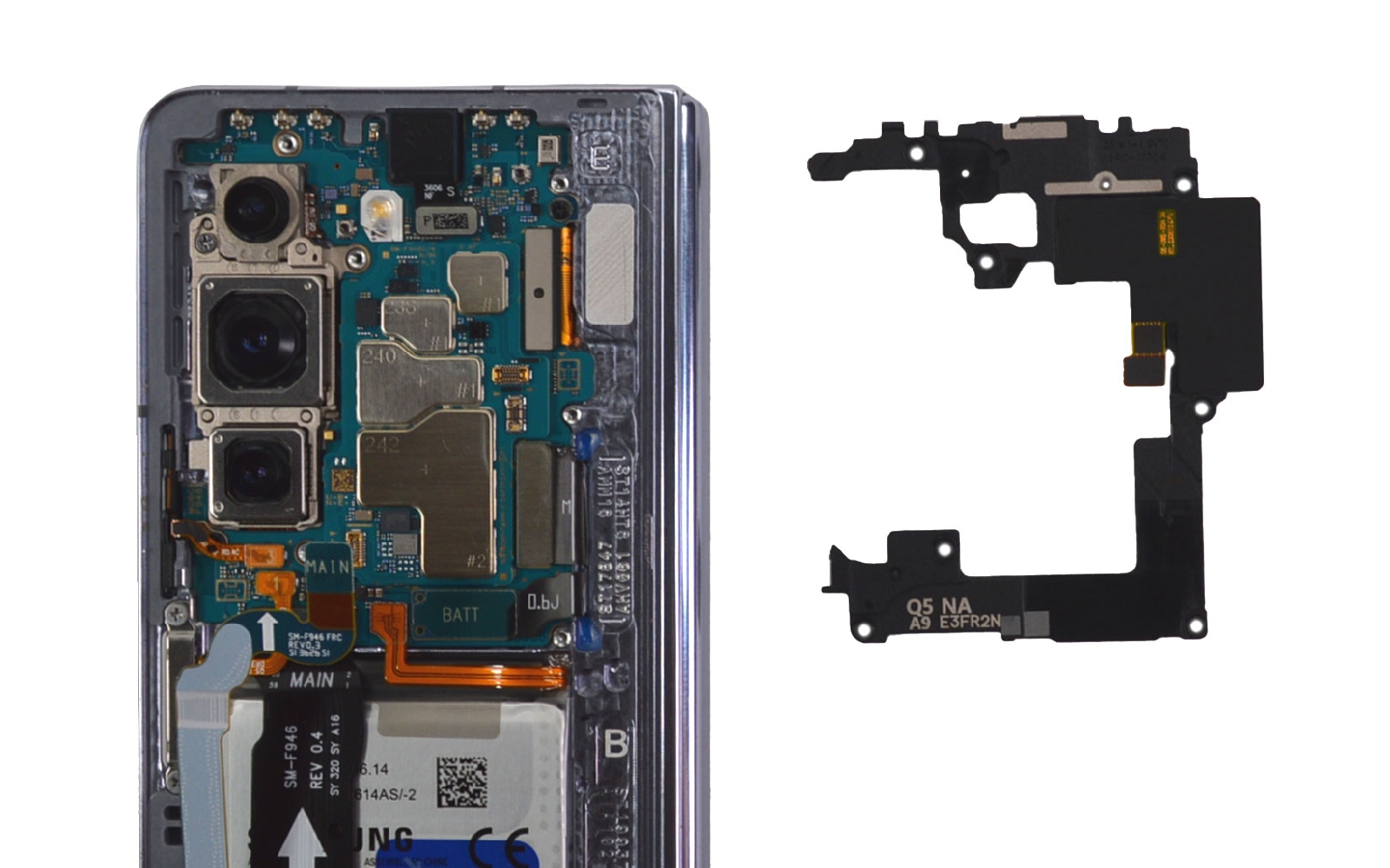

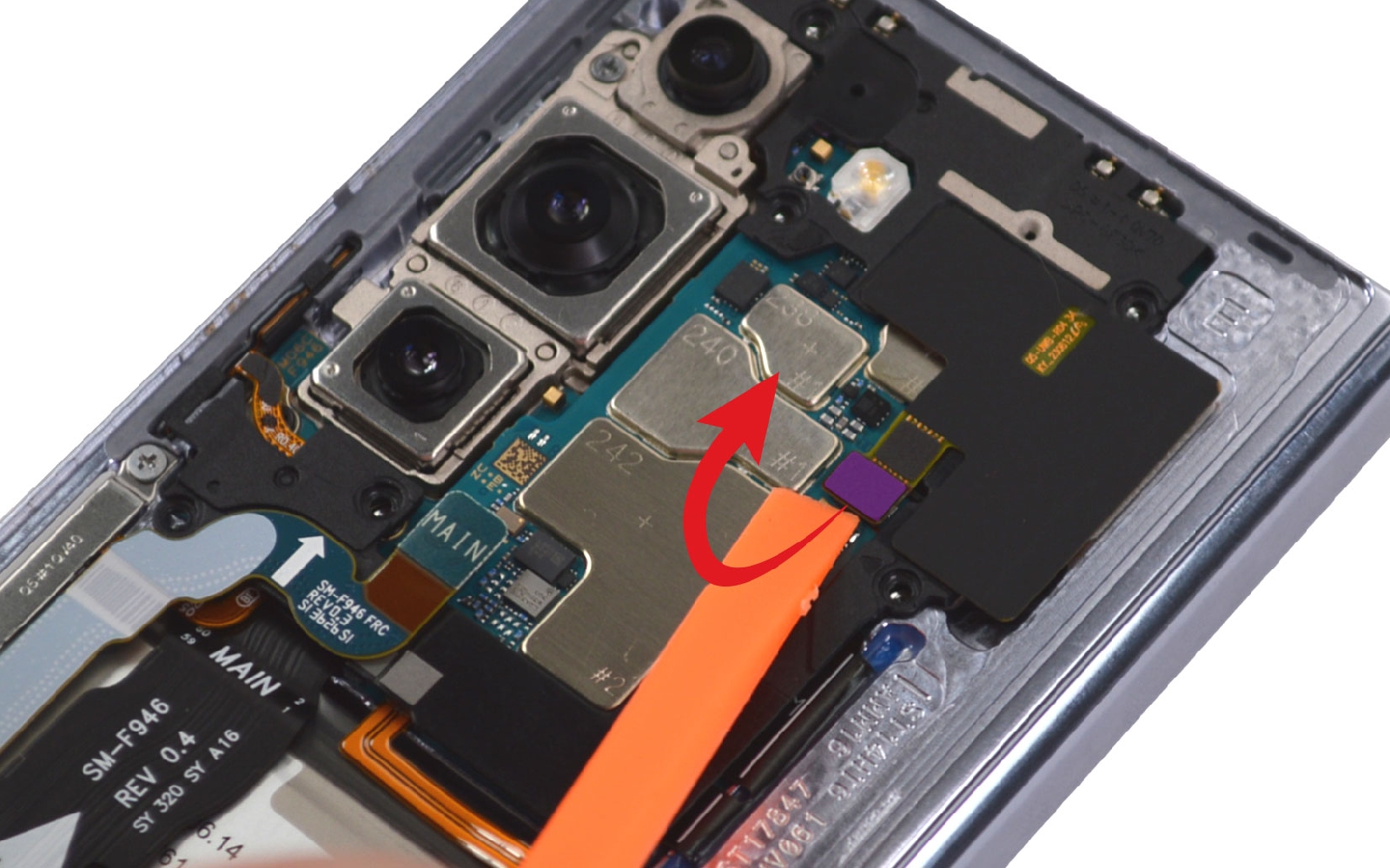

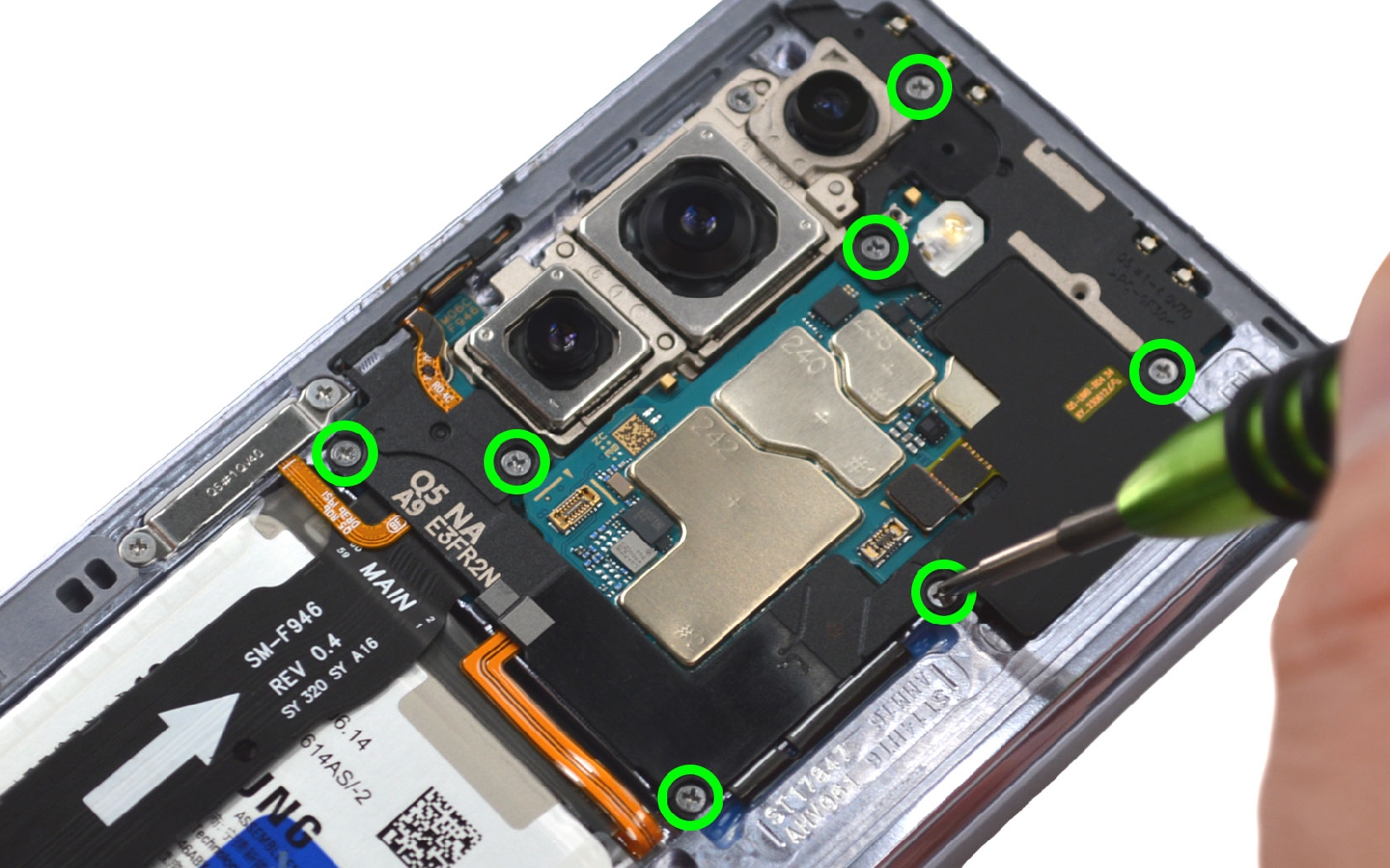

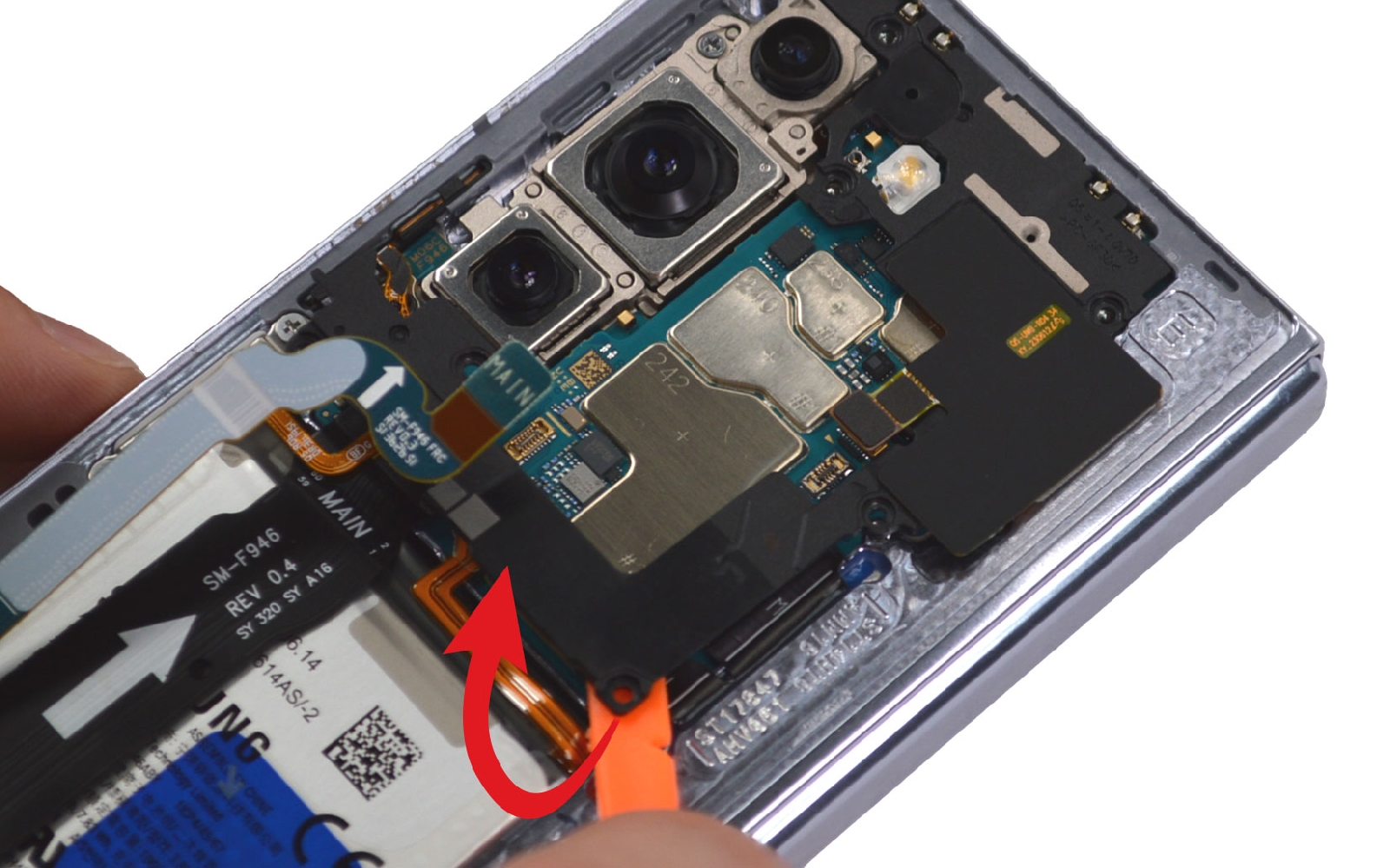

Etape 5 : Enlever la plaquette réseau
Retirez les 7 vis avec le tournevis cruciforme de la plaquette.

Déconnectez la nappe puis glissez le levier sous le composant pour le détacher de la carte mère.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

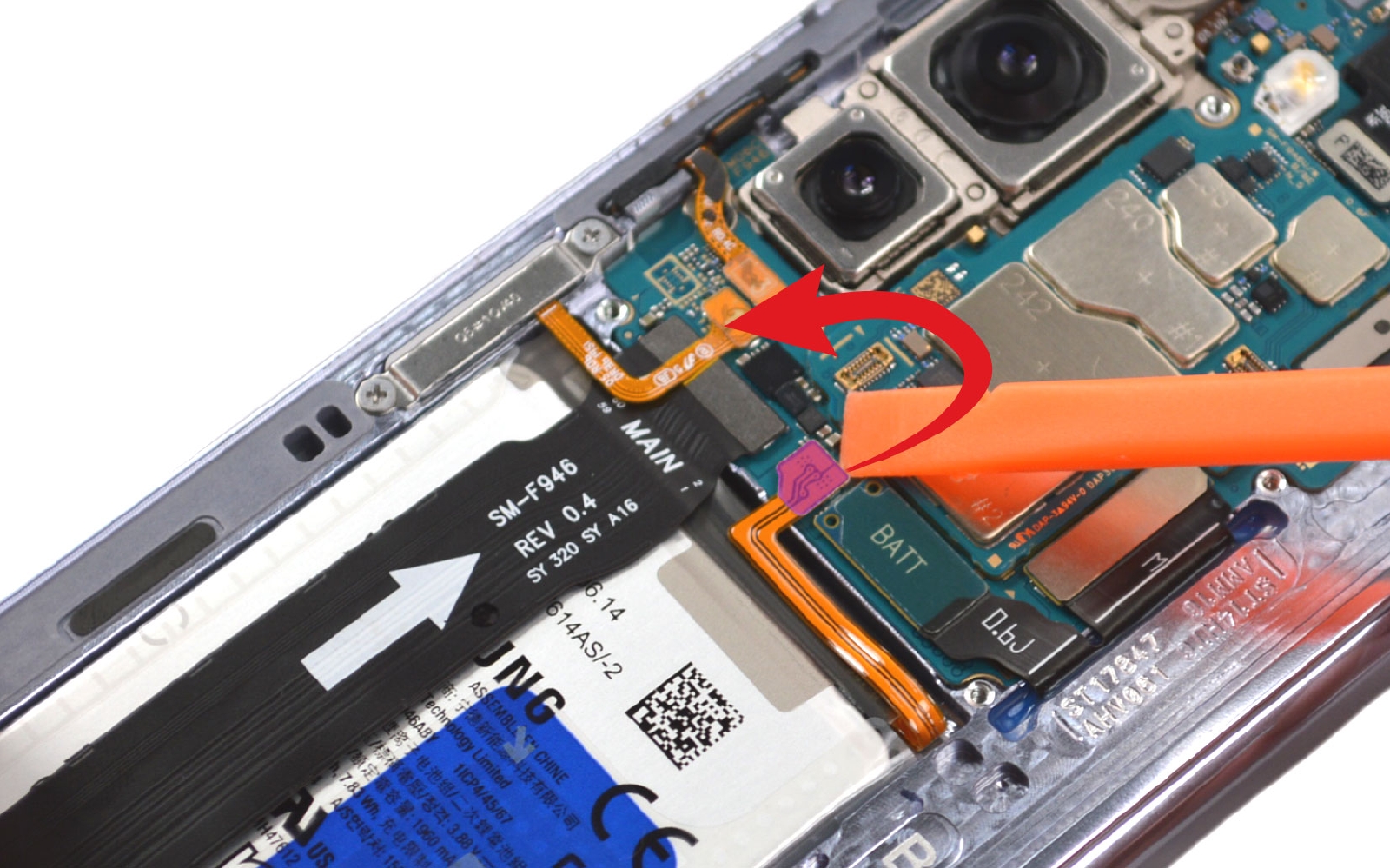

Etape 6 : Déconnecter la batterie
Maintenant que vous avez accès à la nappe de la batterie, il vous faut la déconnecter pour continuer la réparation en toute sécurité.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

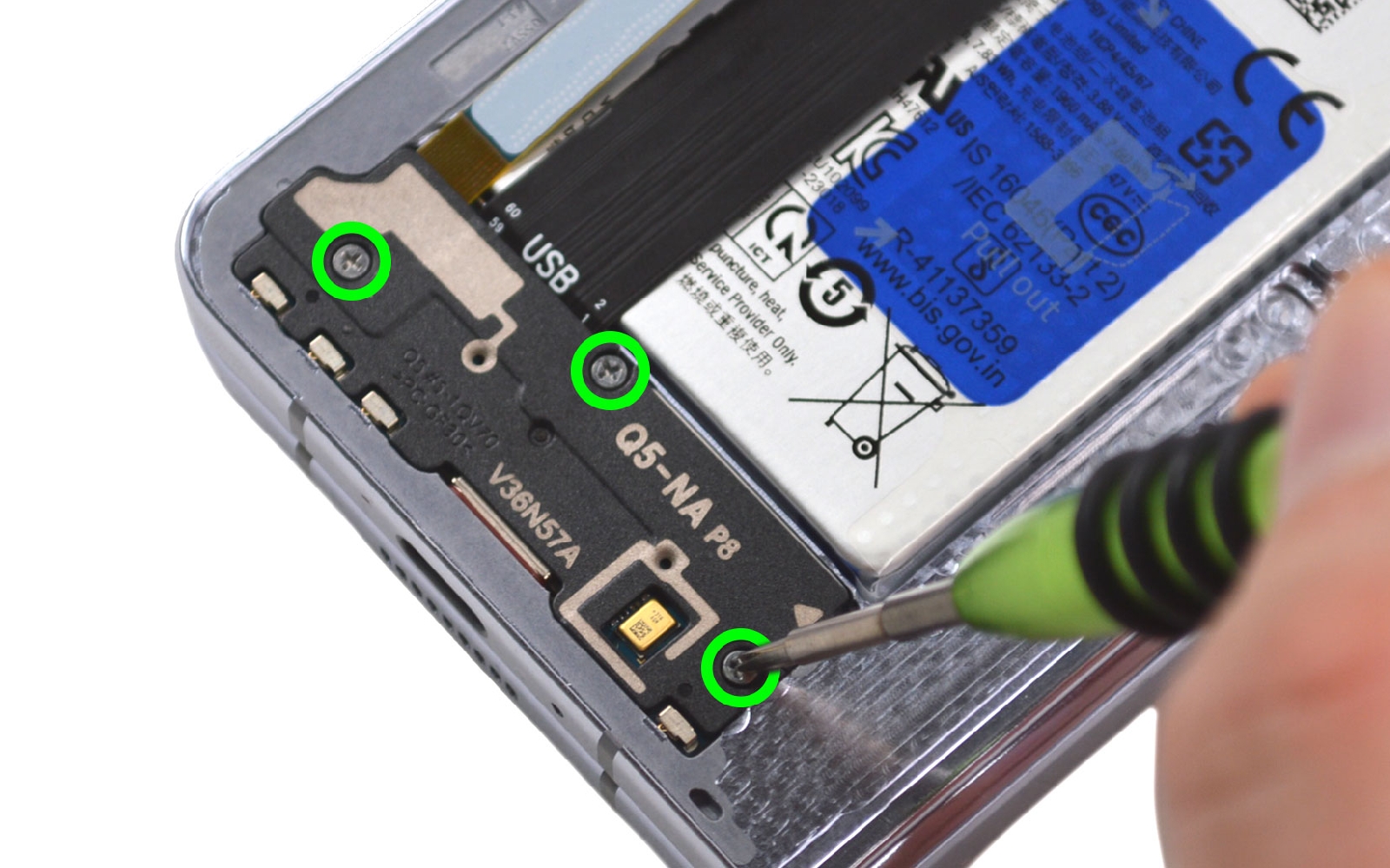

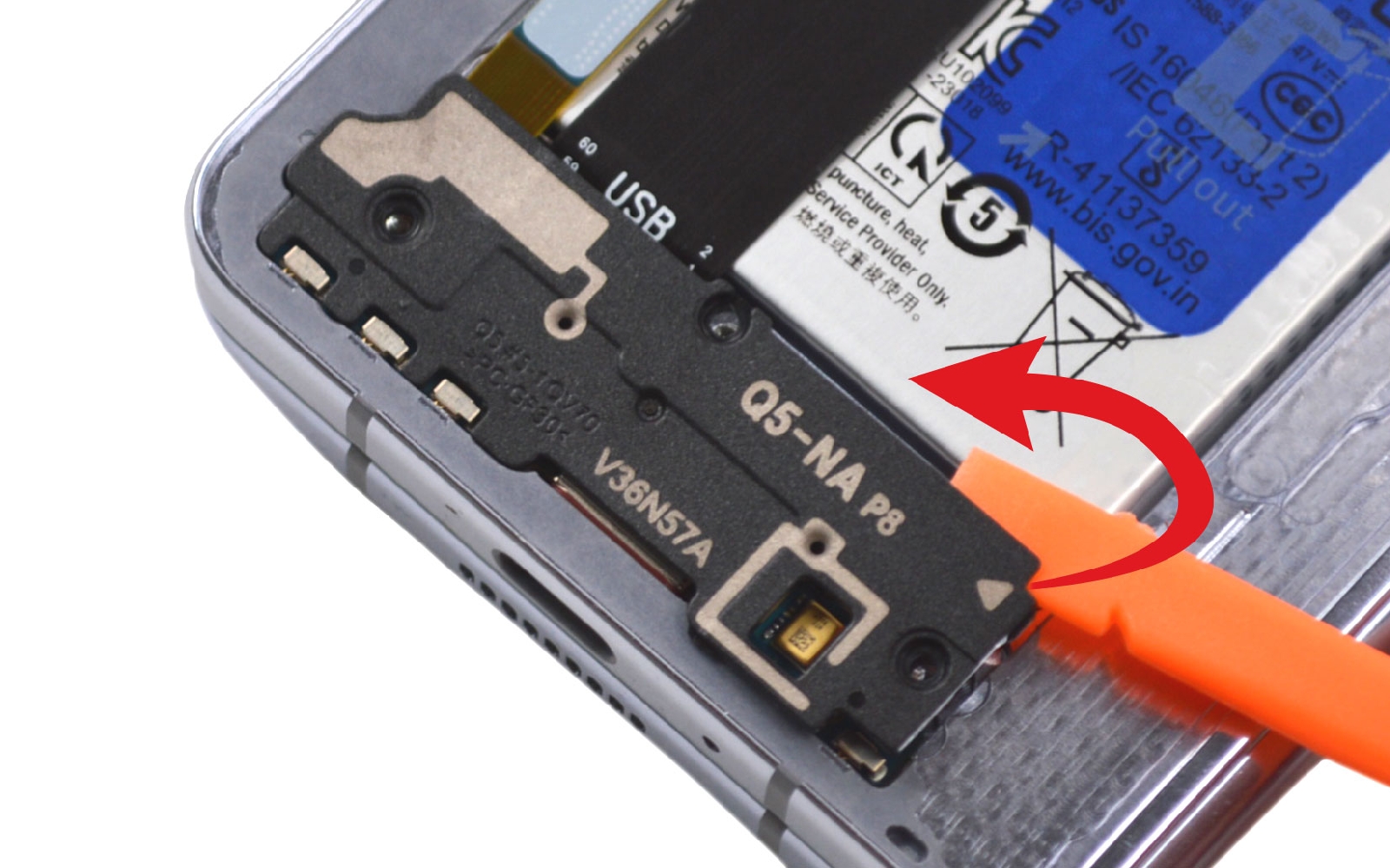

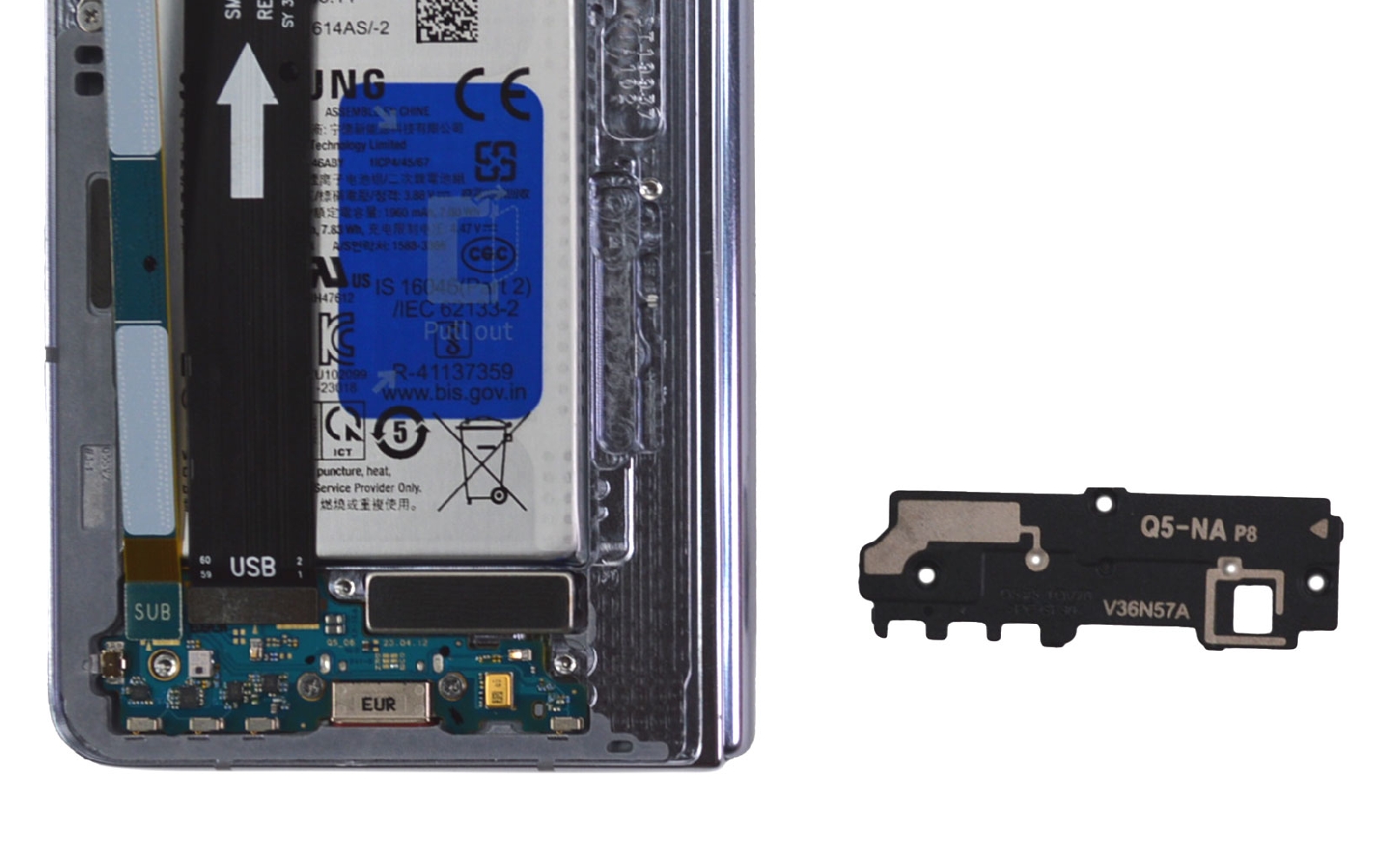

Etape 7 : Ôter la plaquette inférieure
Sur la partie basse, enlevez les 3 vis puis détachez le composant du châssis en insérant le levier dessous.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Mettre de coté les nappes d'interconnexion
Débranchez les différentes nappes afin de pouvoir accéder à la batterie.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

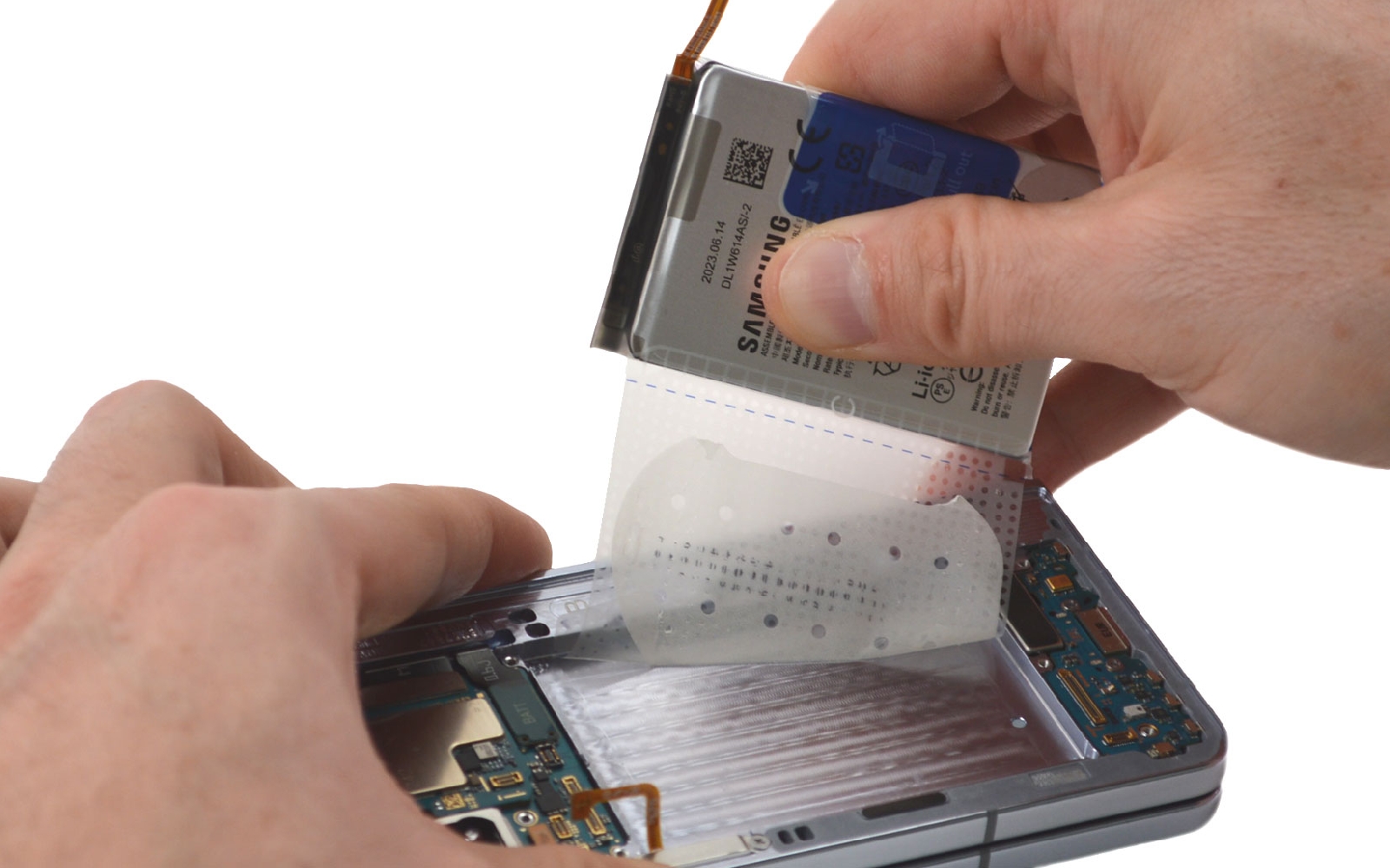

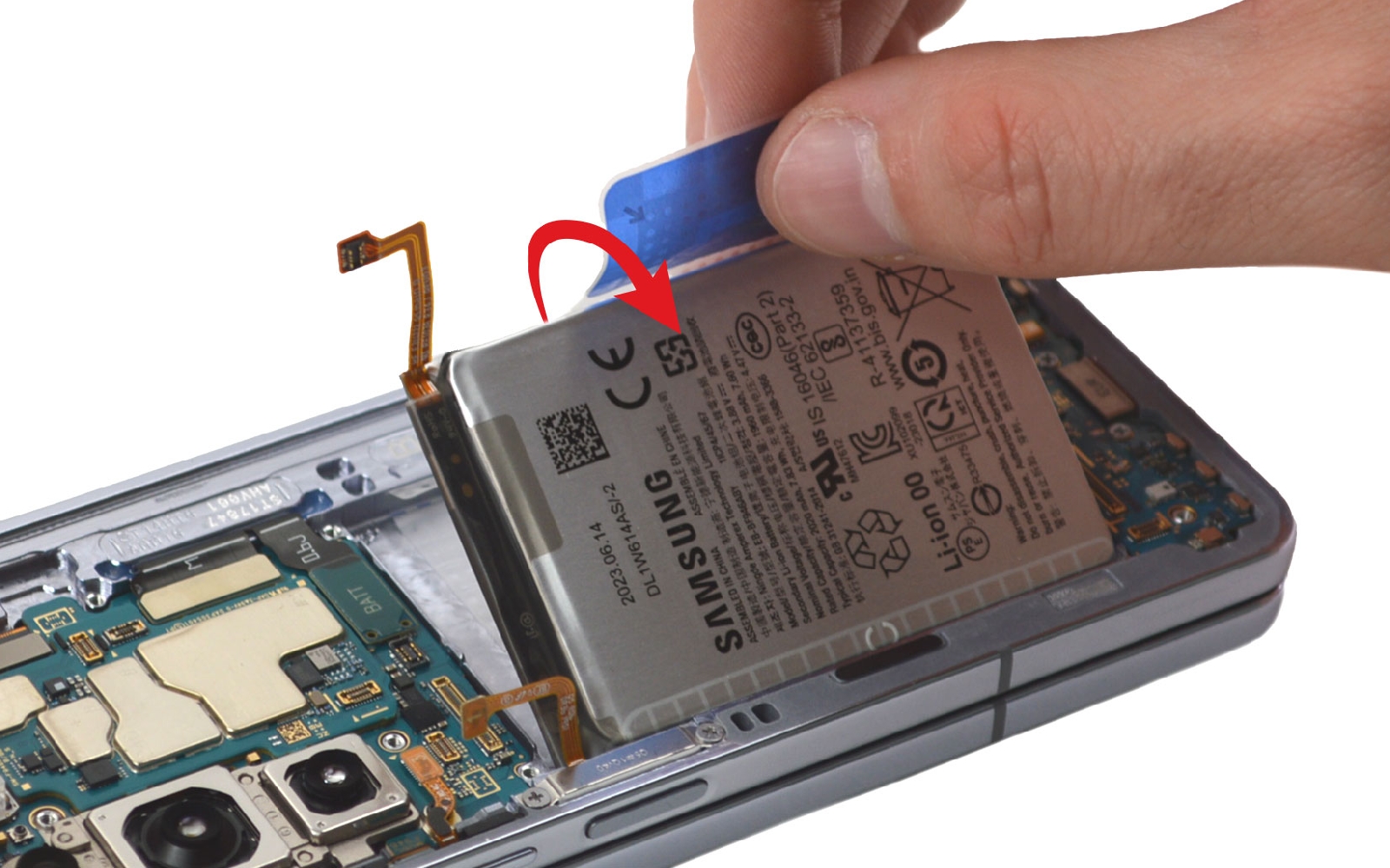

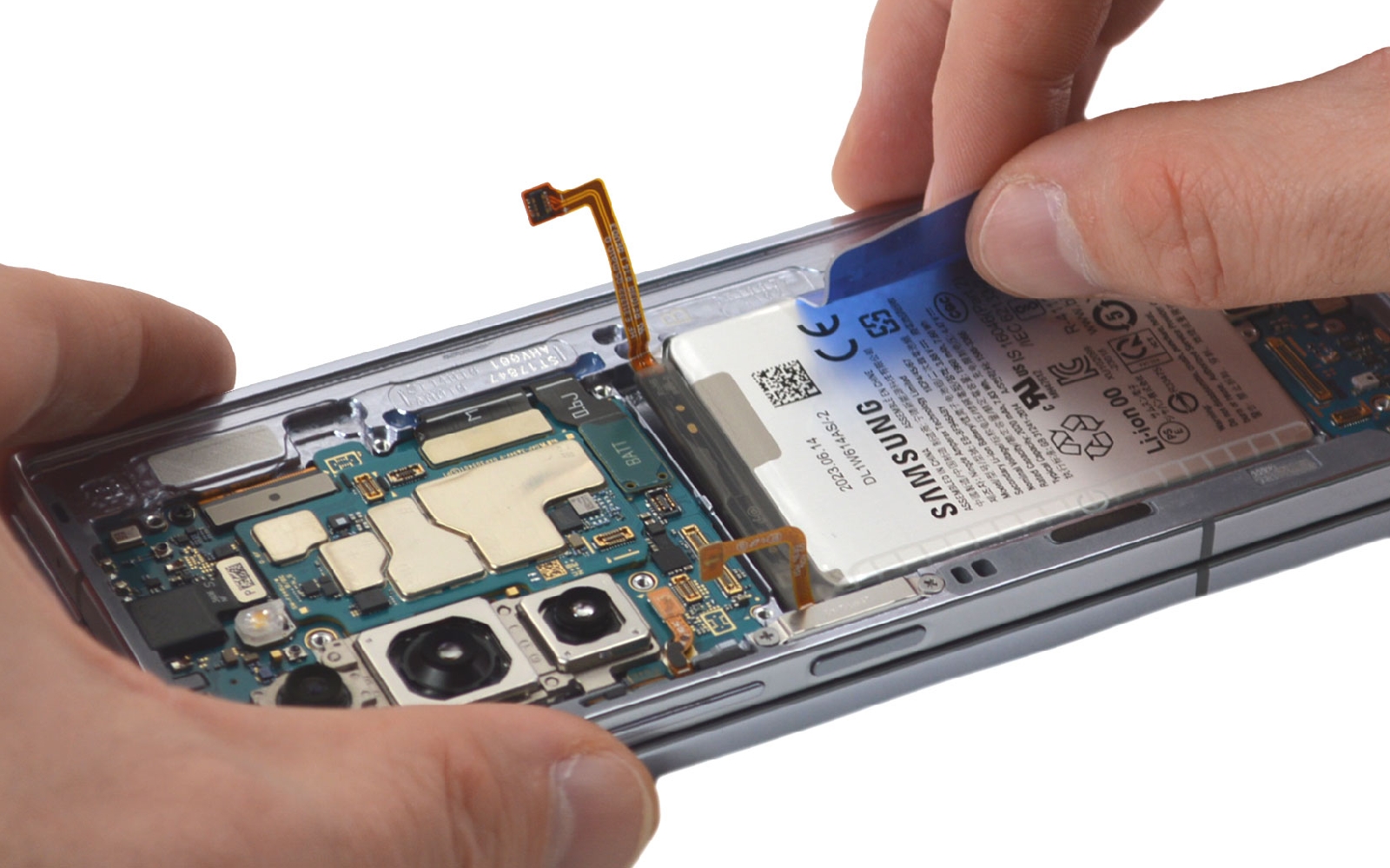

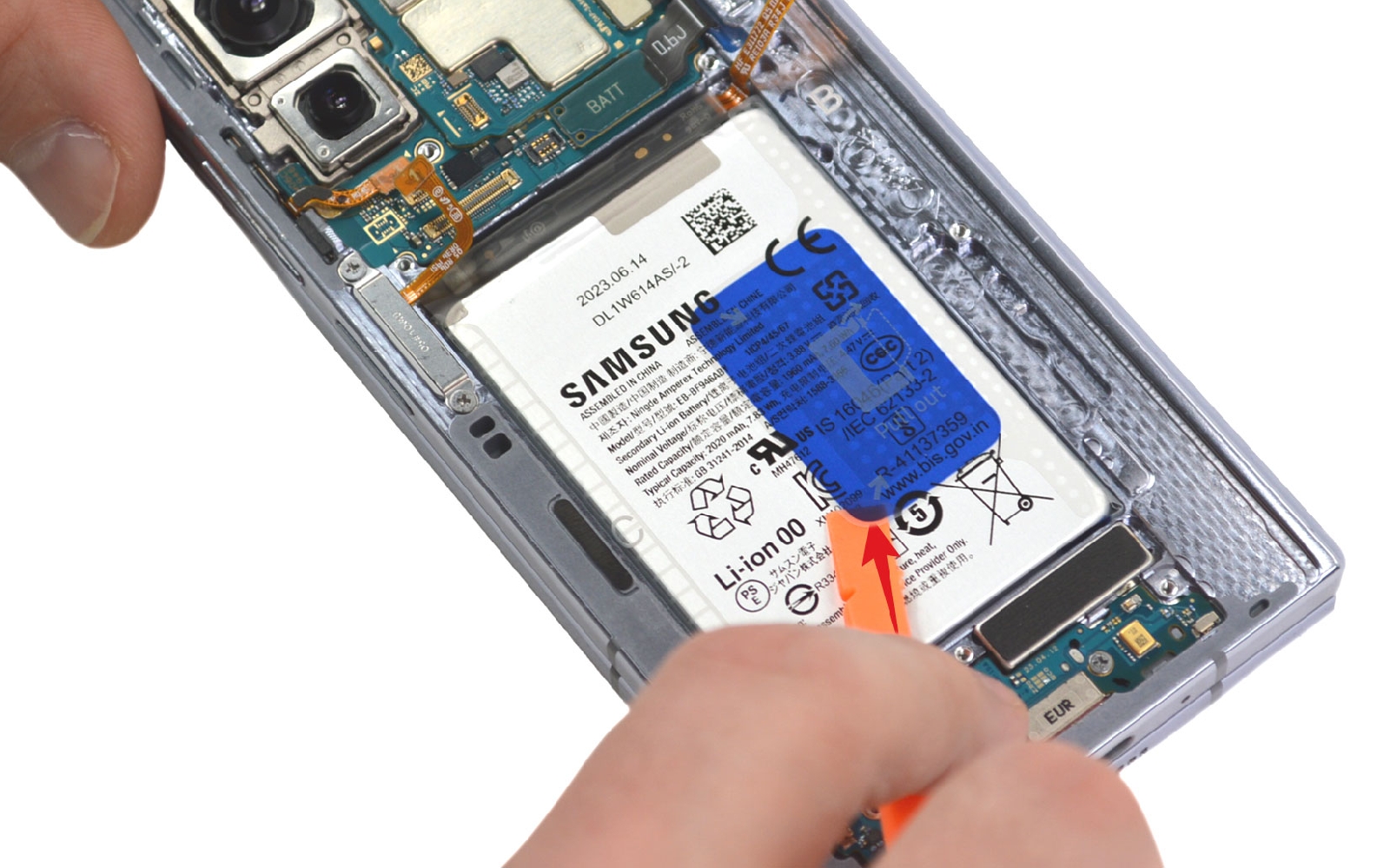

Etape 9 : Décoller la batterie
Décollez les languettes puis tirez celle en bleu pour sortir la batterie.

Cette manipulation peut être difficile car il faut allier force et délicatesse. Nous vous conseillons de chauffer légèrement le dessous de la batterie pour ramollir ses stickers. Pour cela, utilisez l'outil de chauffe que vous avez sous la main et chauffez le centre de l'écran.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

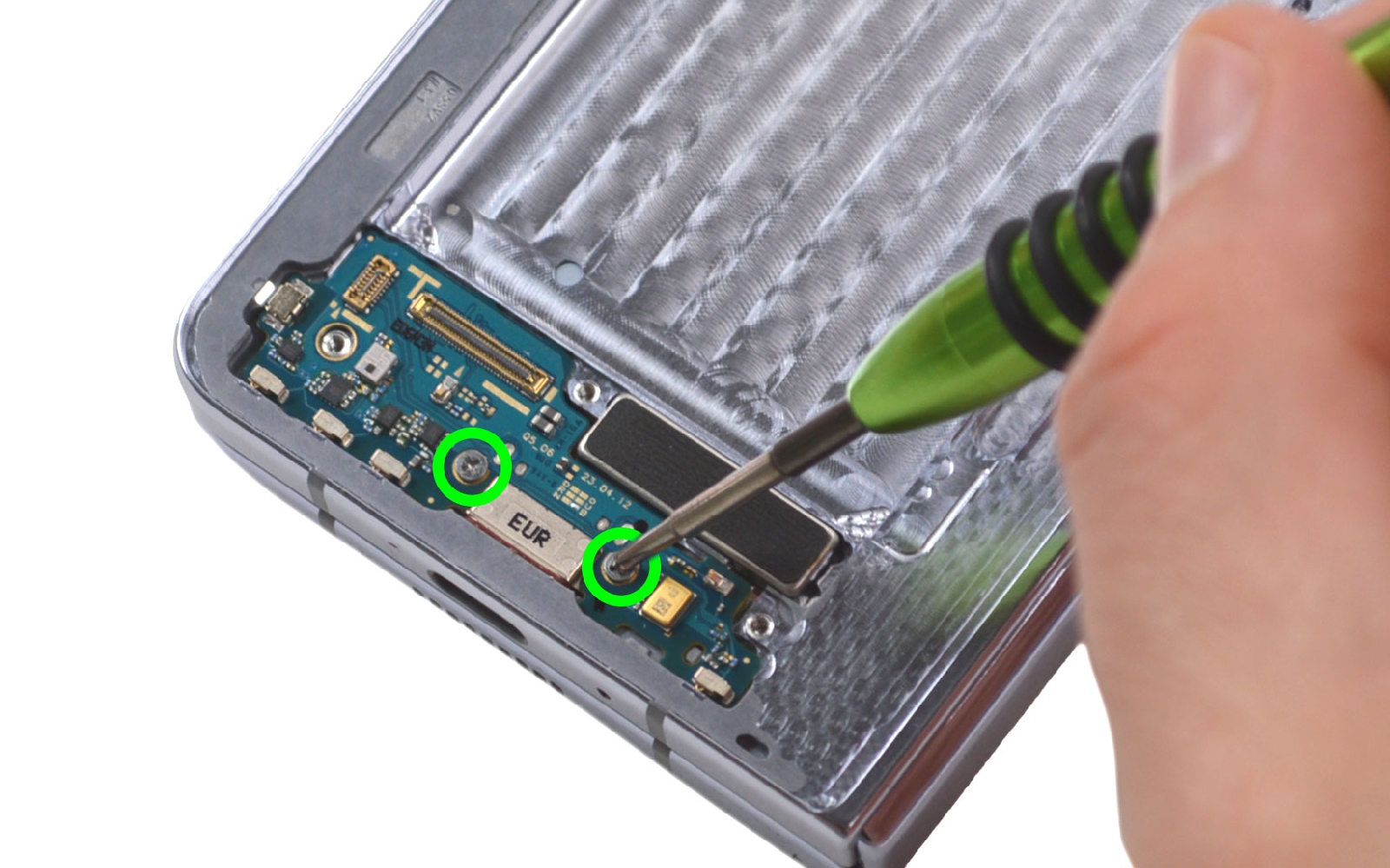

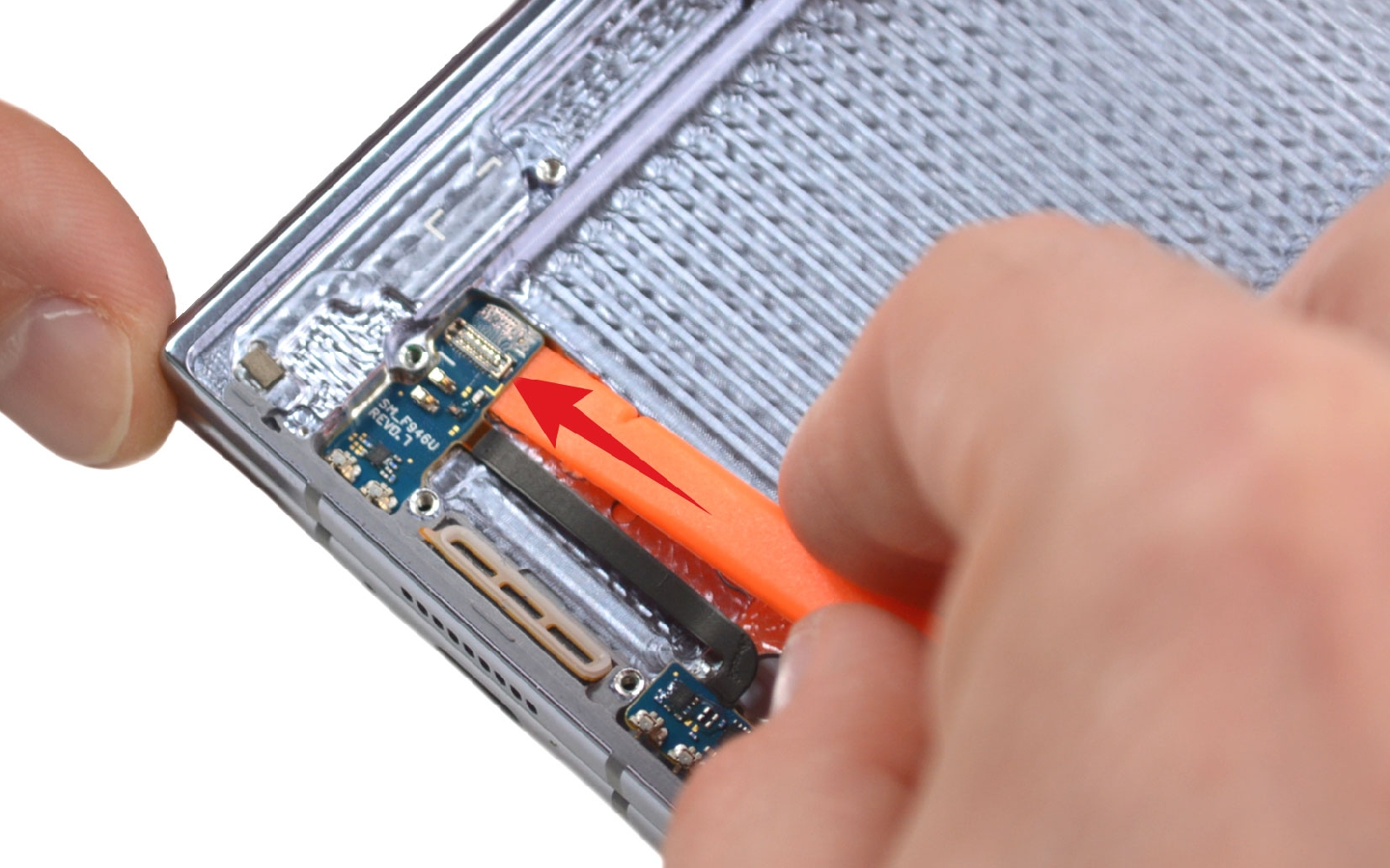

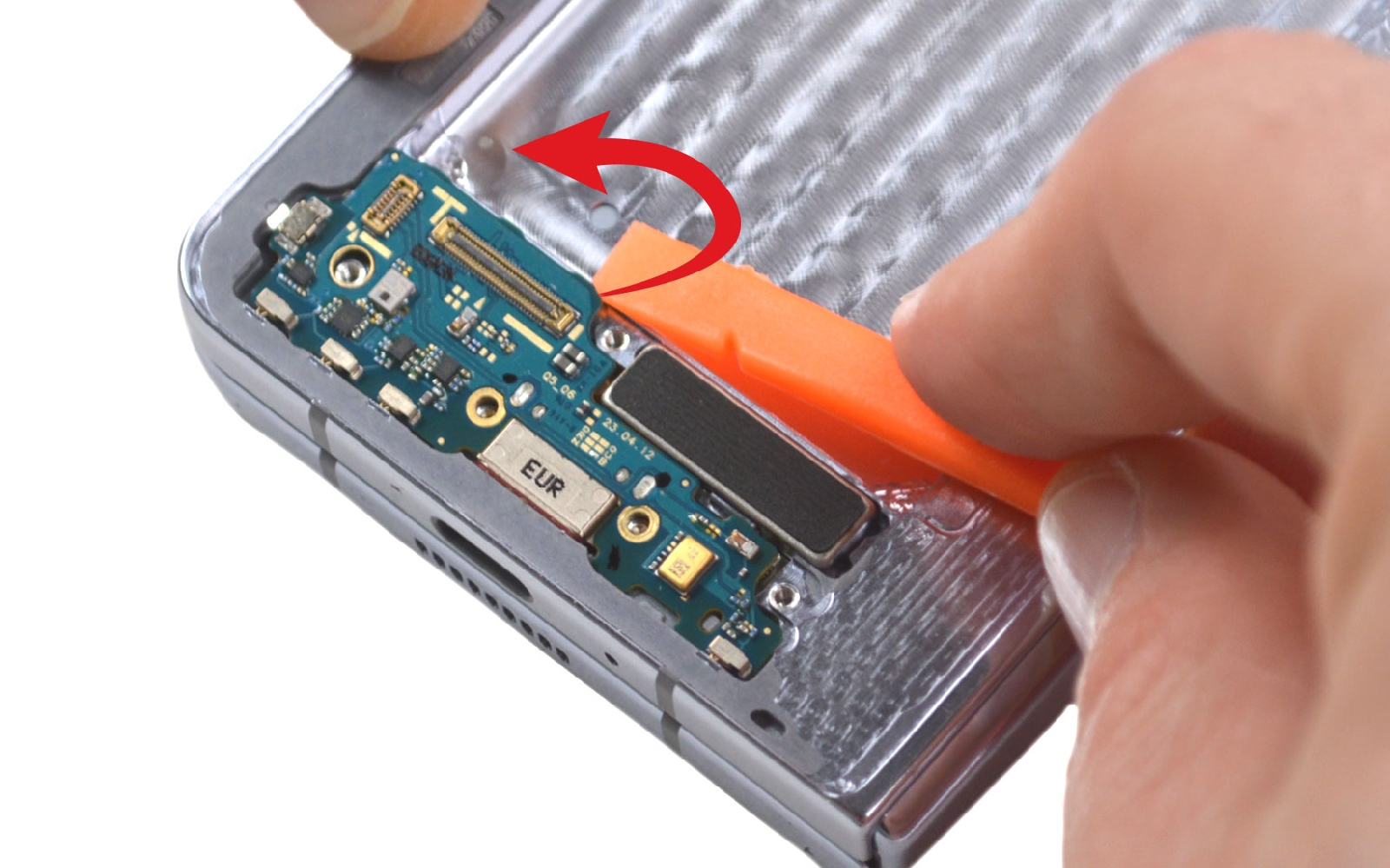

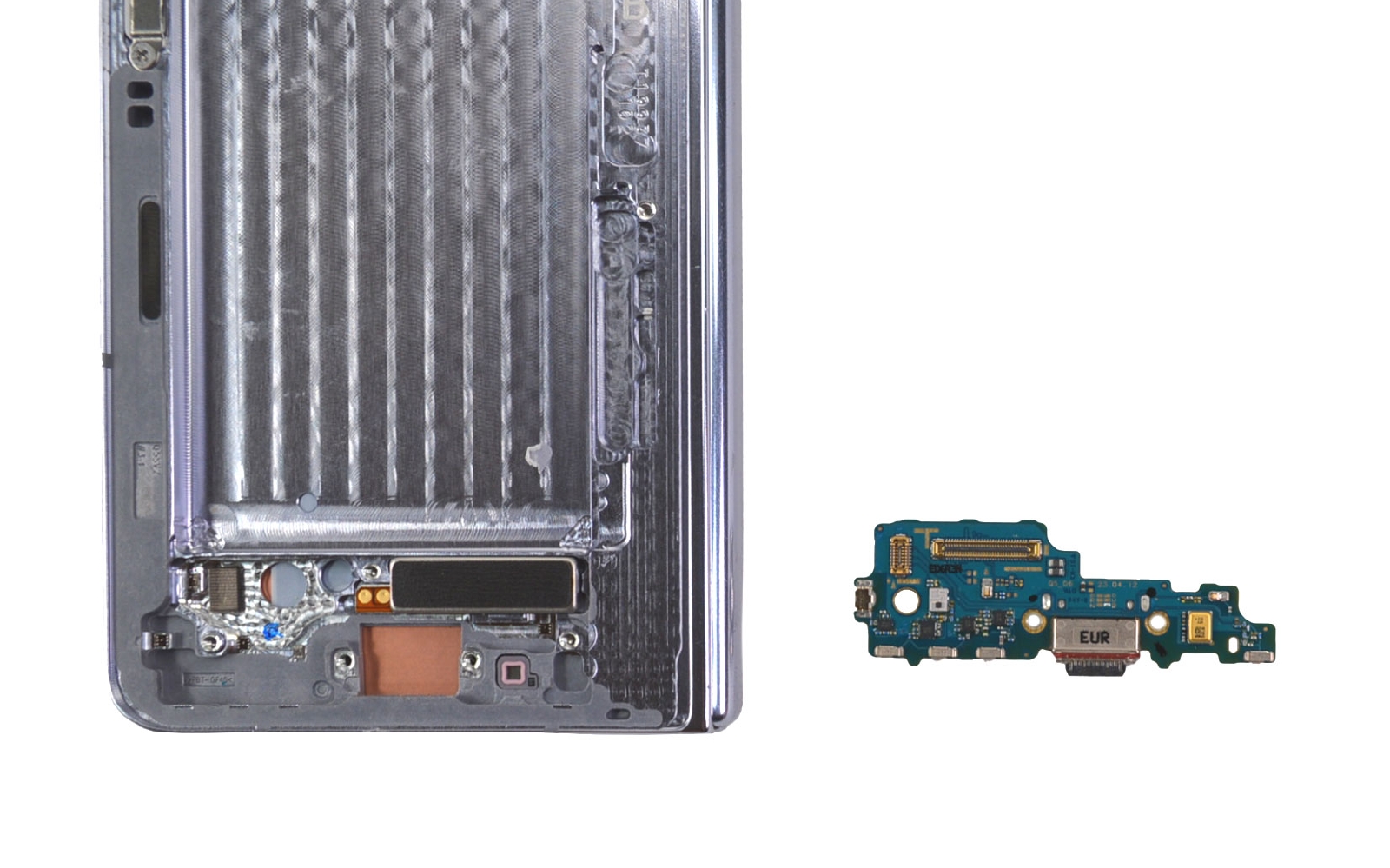

Etape 10 : Extraire le connecteur de charge
Reprenez votre tournevis cruciforme pour retirer les deux vis du connecteur de charge.

Ensuite, aidez-vous du spudger pour soulever le composante t pouvoir le mettre de coté sur votre patron d'aide au montage par exemple.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

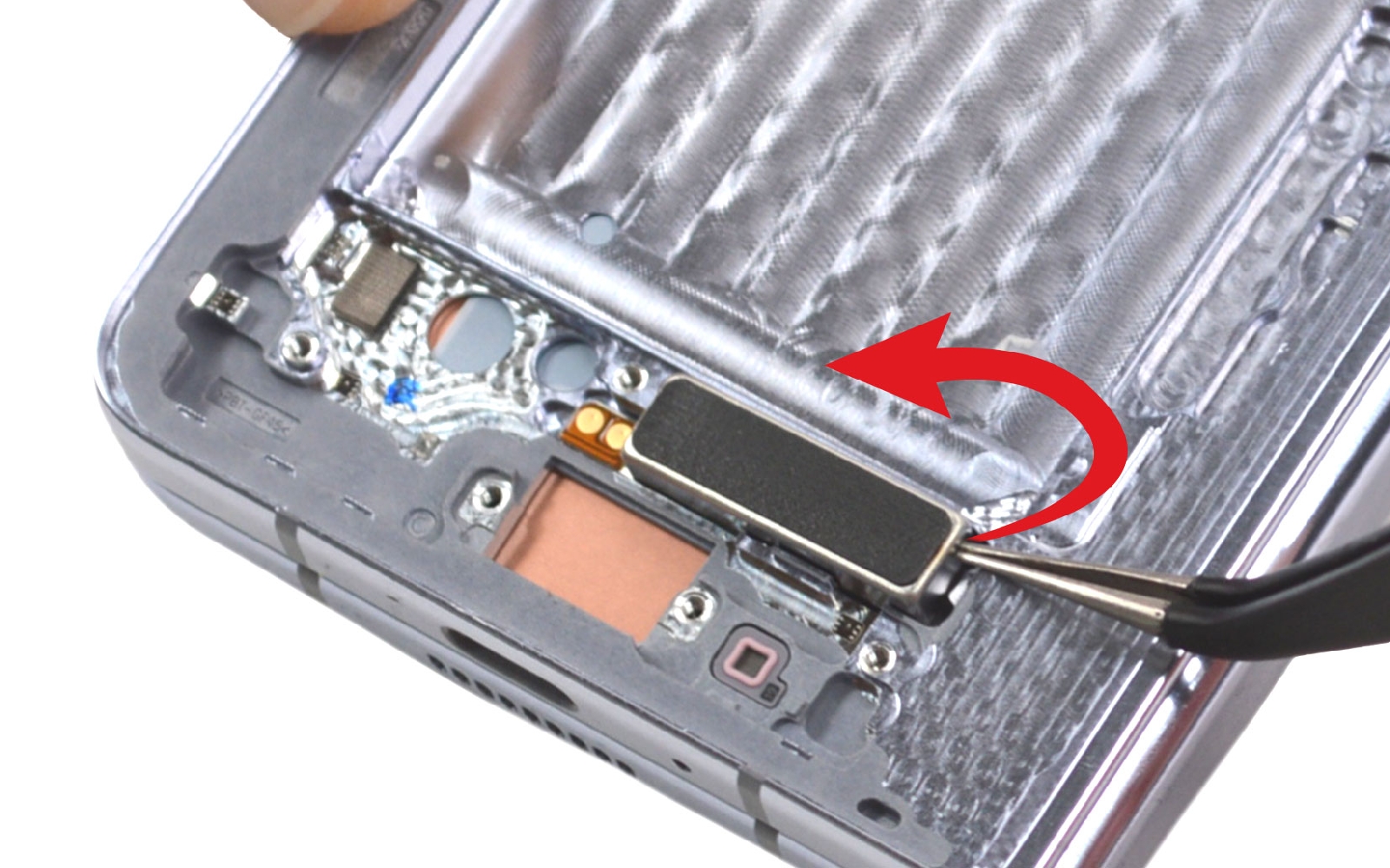

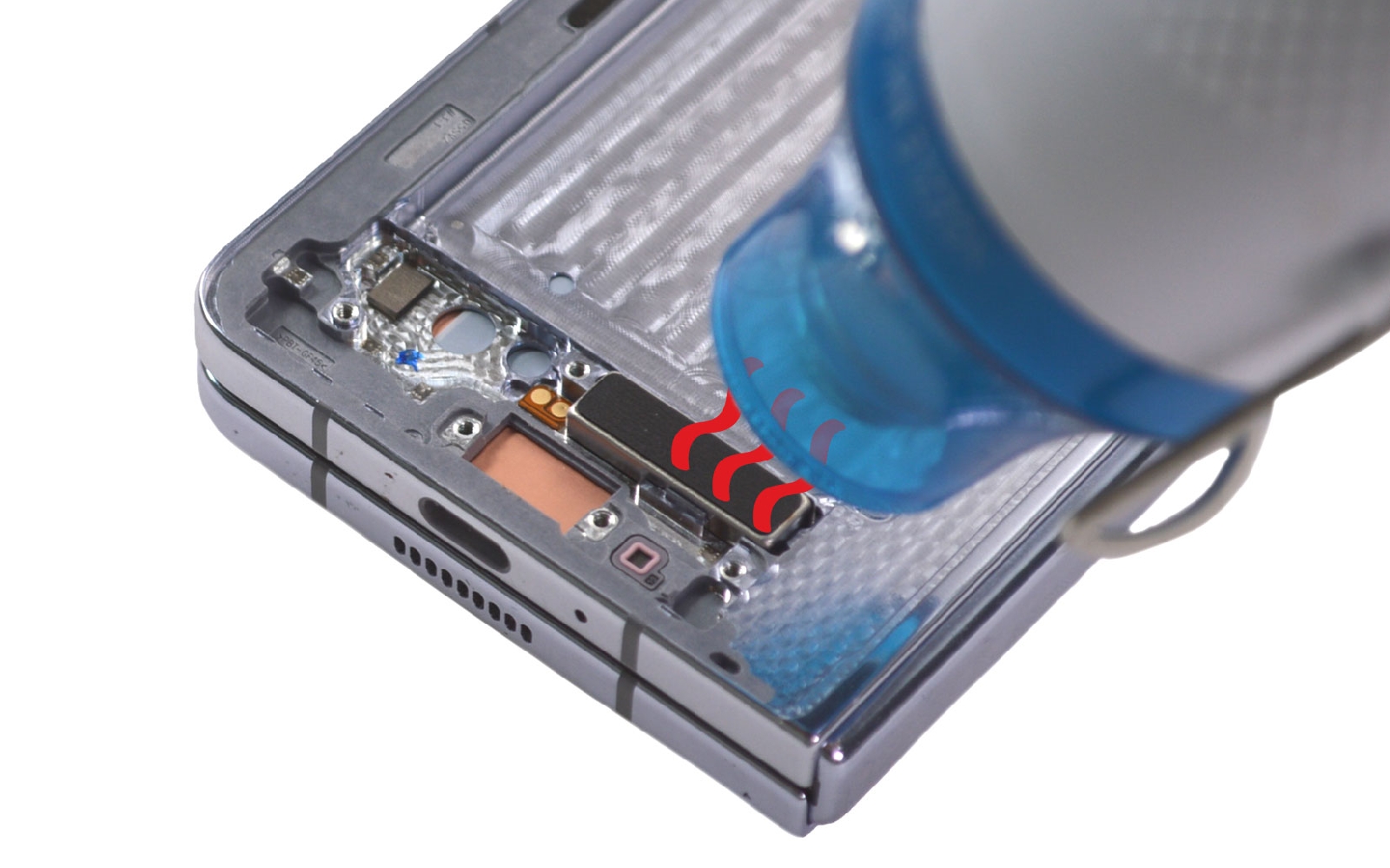

Etape 11 : Retirer le vibreur
Chauffez le vibreur pour ramollir les stickers et pouvoir soulever le composante en glissant la pointe de la pincette dessous.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

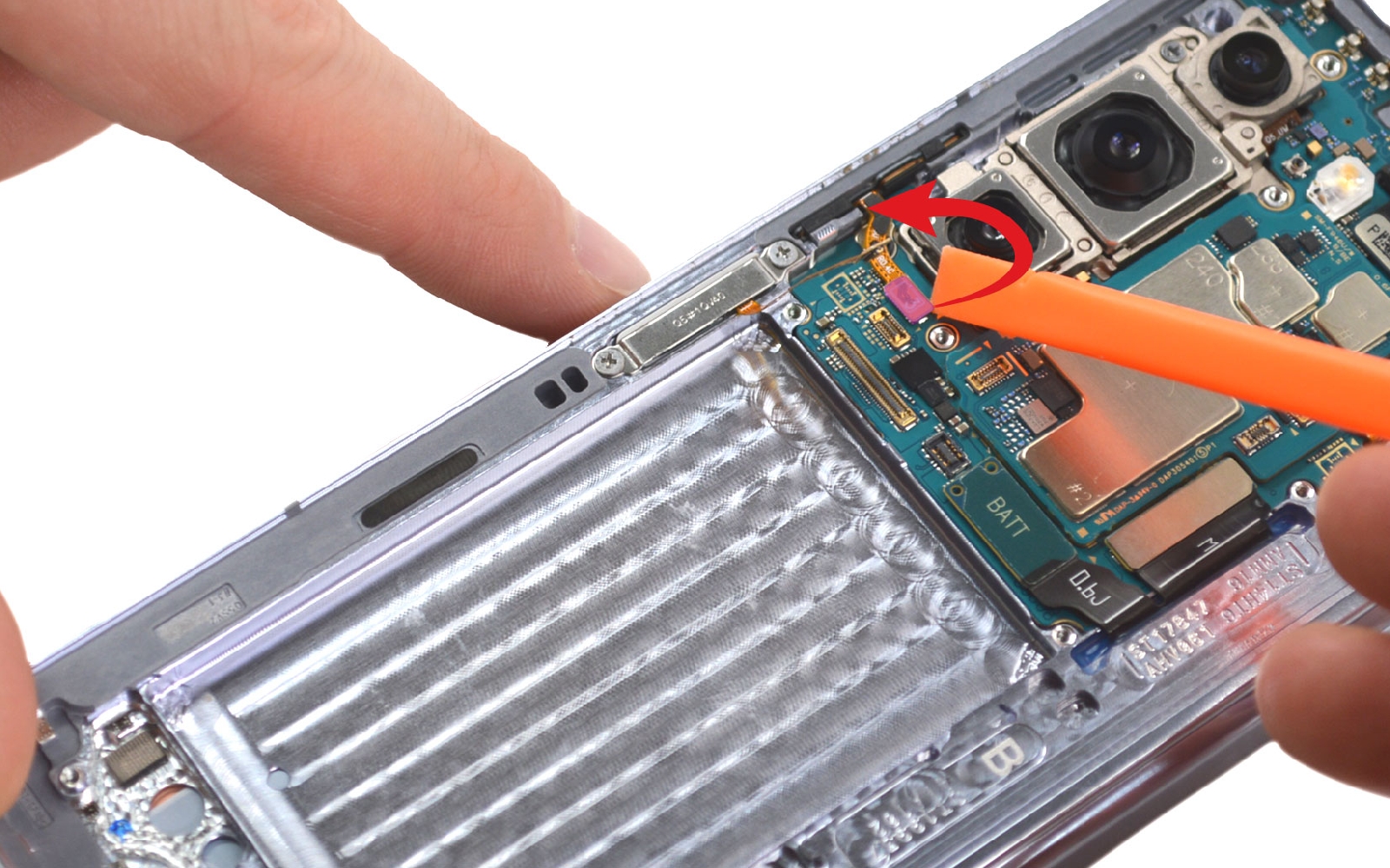

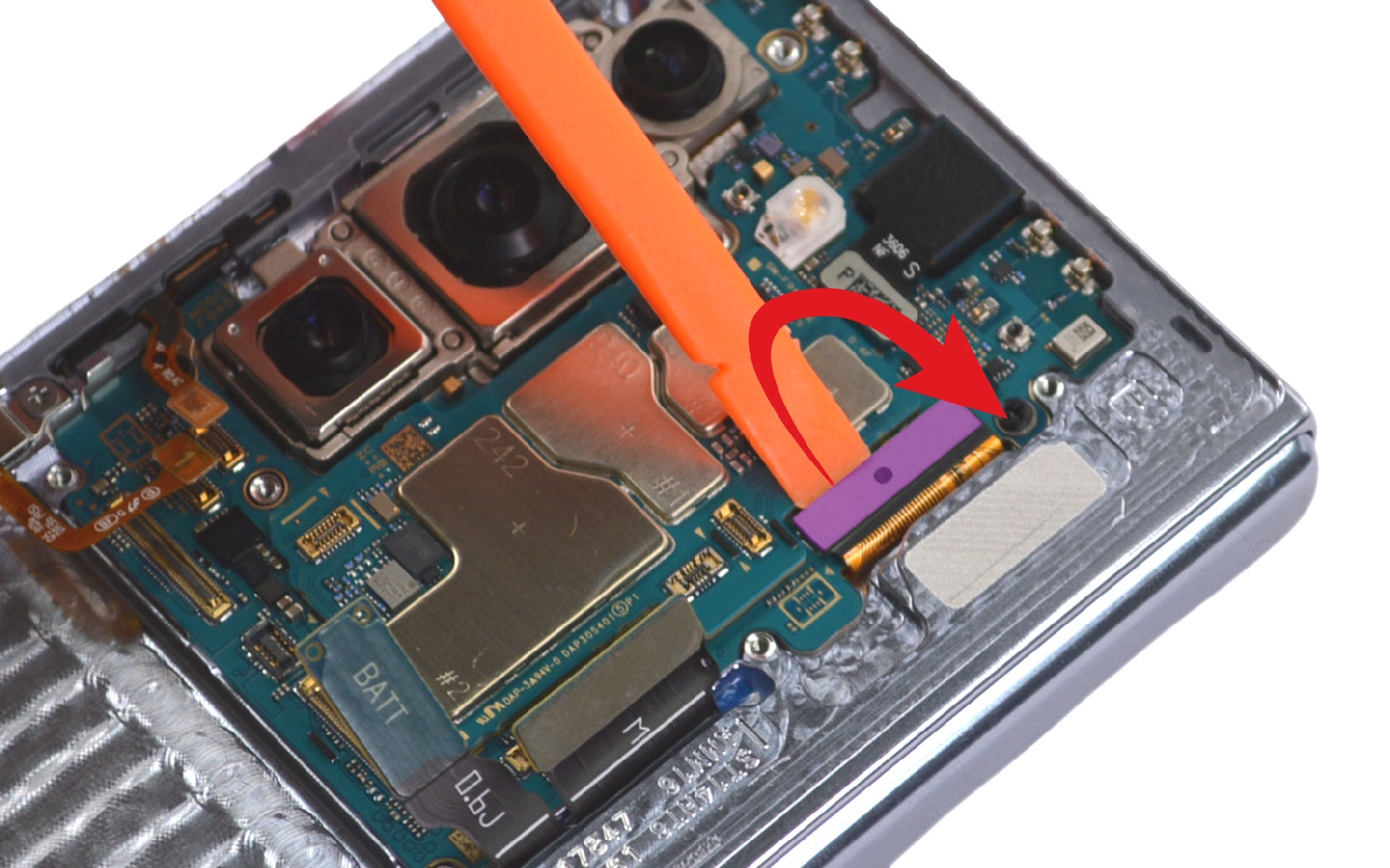

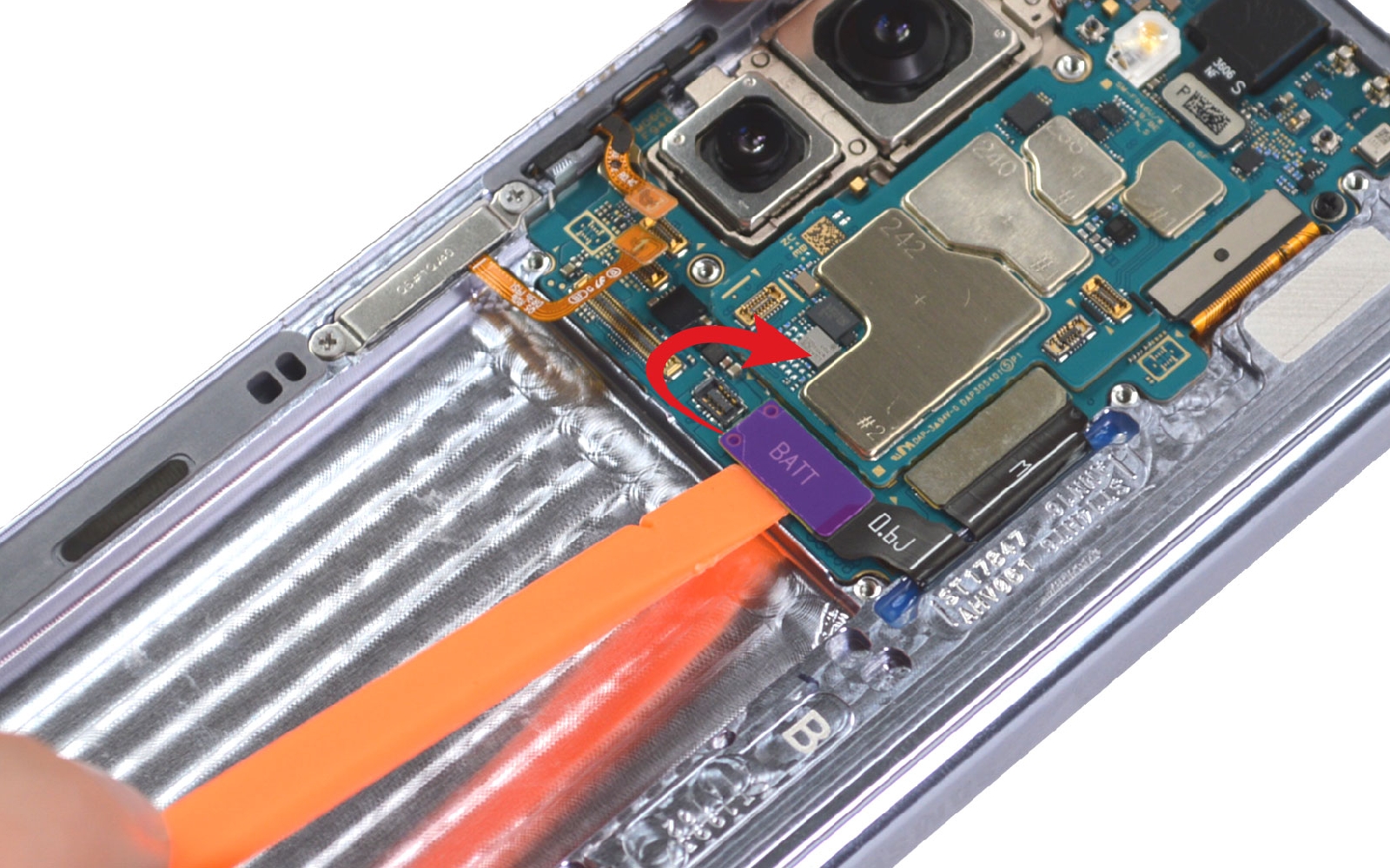

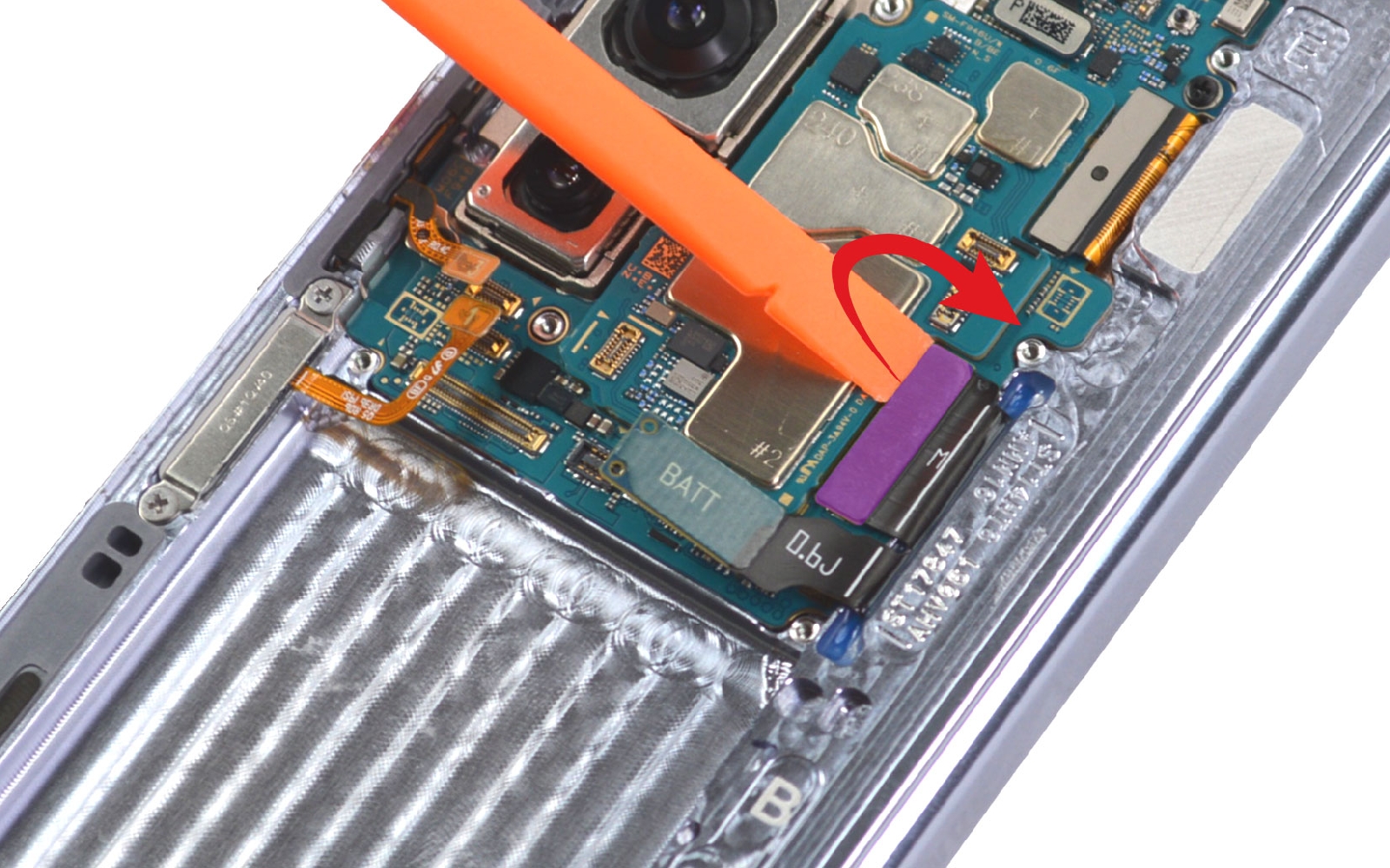

Etape 12 : Débrancher les nappes de la carte mère
Débranchez les nappes encore connectées sur la carte mère avant de passer à l'étape suivante.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

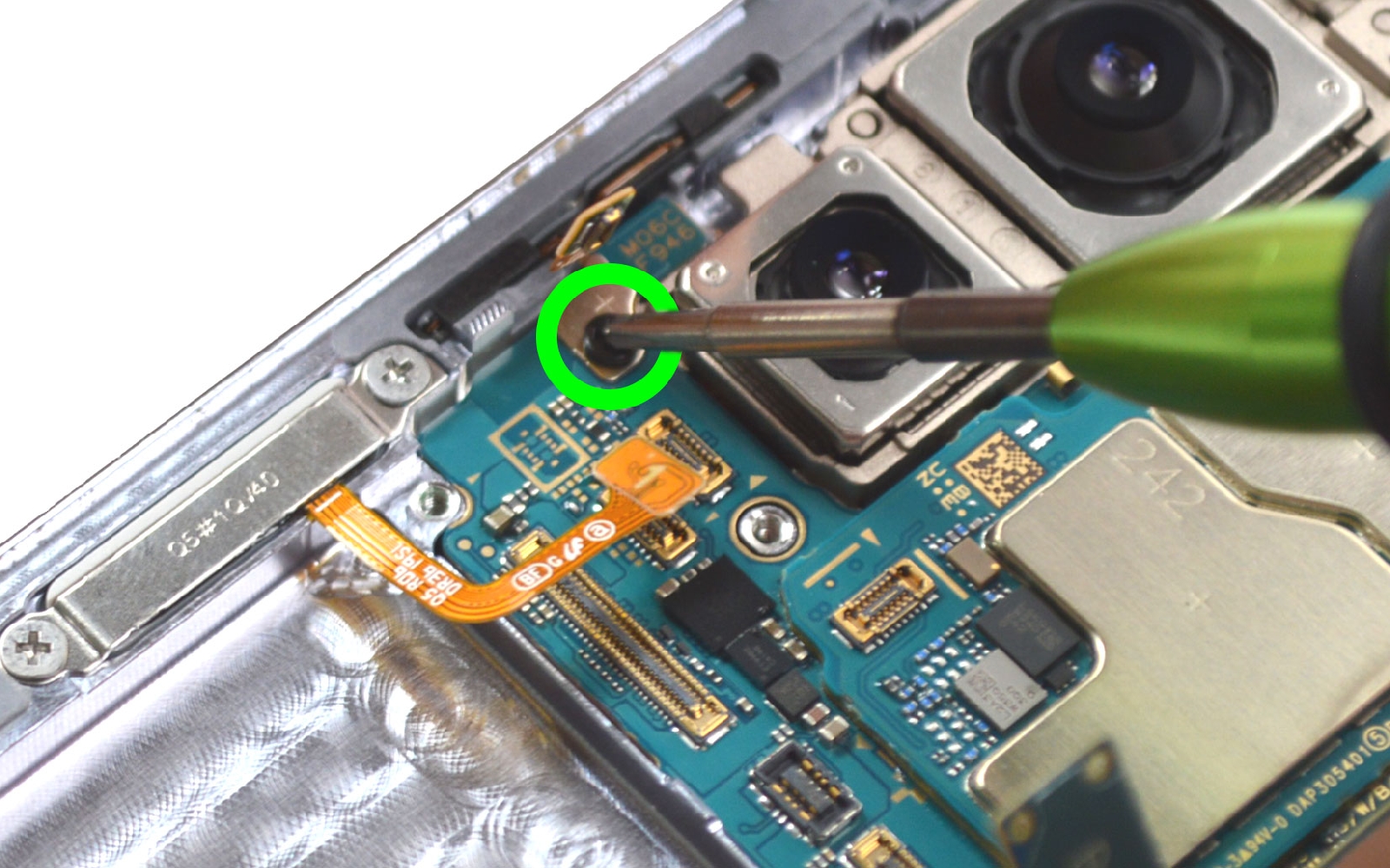

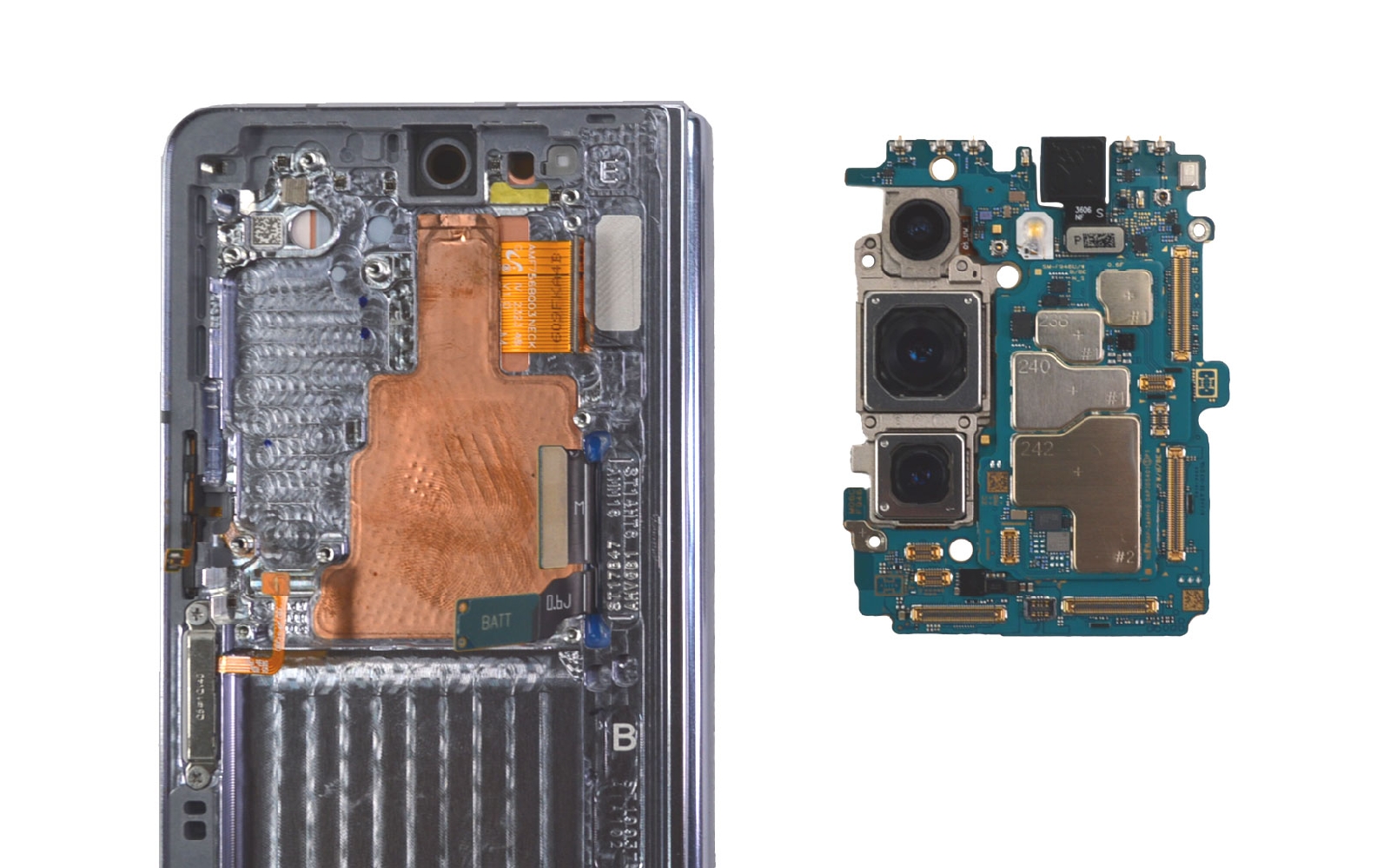

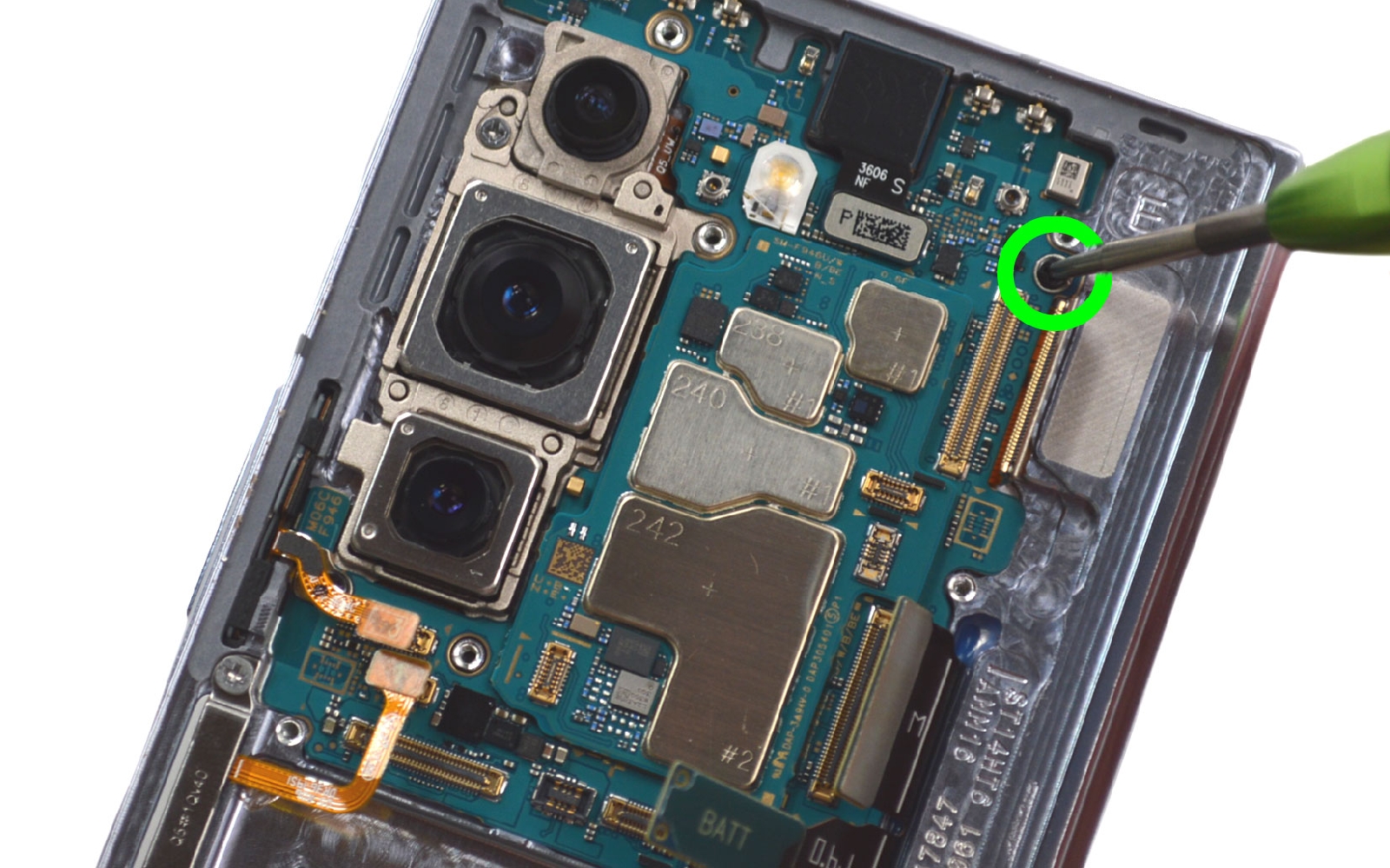

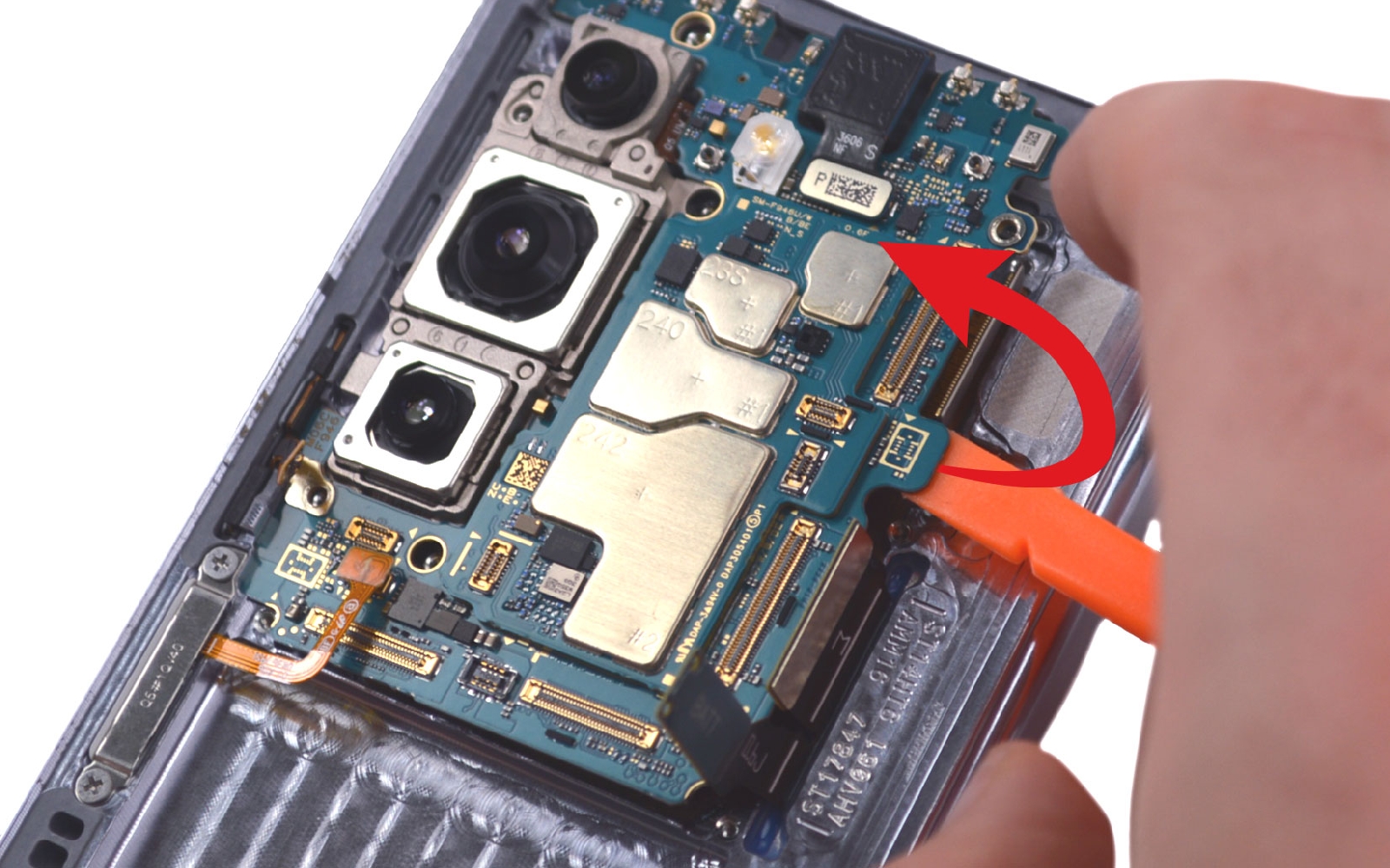

Etape 13 : Sortir la carte mère
Ôtez les deux vis cruciforme puis basculer la carte mère vers l'exterieur pour sortir le composant du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

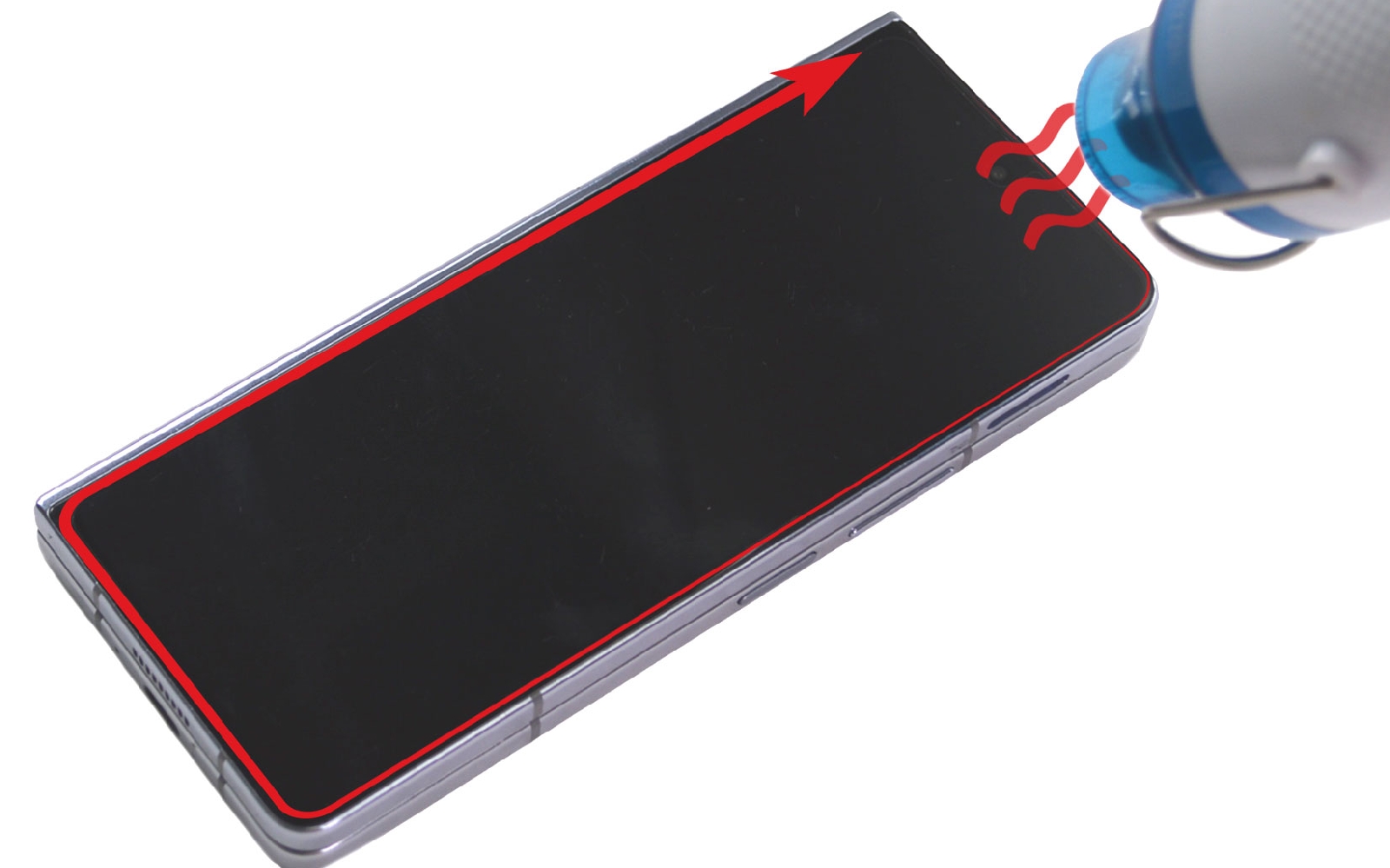

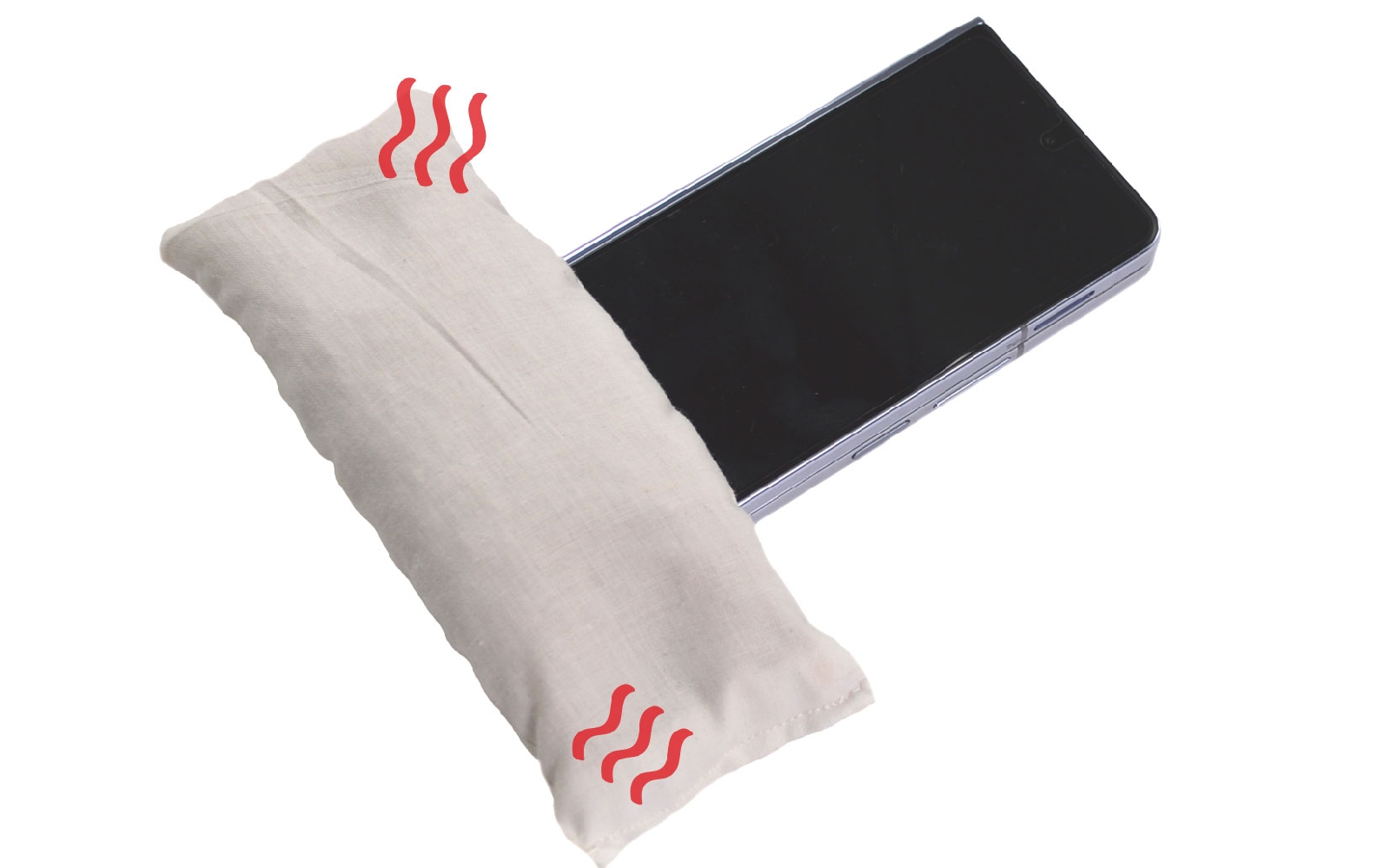

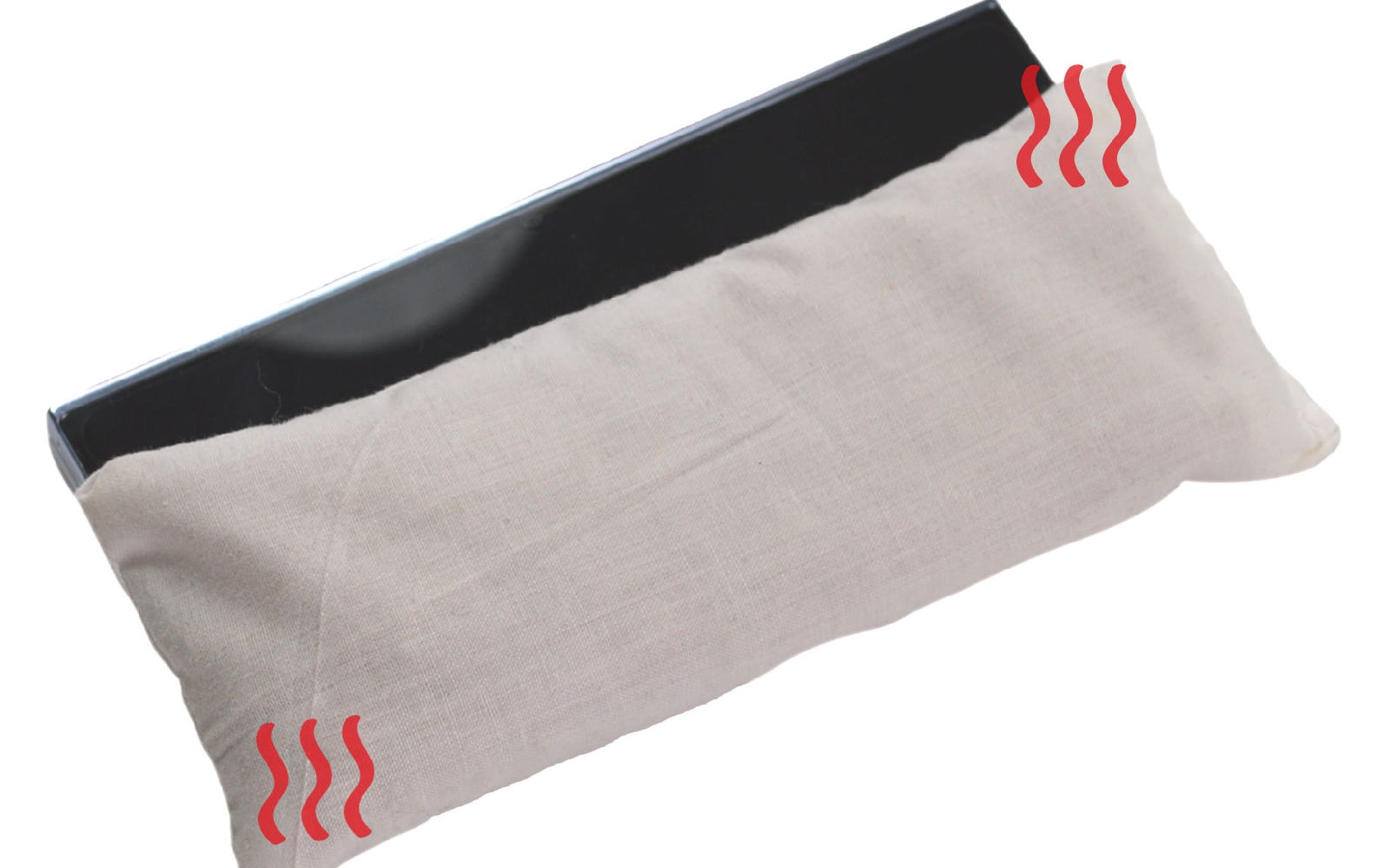

Etape 14 : Chauffer l'écran externe
Pour retirer l’écran extérieur, il est essentiel de chauffer légèrement la surface afin d’assouplir l’adhésif qui le maintient en place. Cette étape minimise les risques de fissures ou de dommages à l’écran et aux composants internes.

Utilisez un coussin chauffant, un sèche-cheveux ou un décapeur thermique. Chauffez la surface avec des mouvements circulaires, en veillant à ne pas insister trop longtemps au même endroit. L’écran doit être chaud au toucher, mais jamais brûlant, pour garantir un travail en toute sécurité. Une fois l’adhésif ramolli, passez à l’étape suivante pour détacher l’écran.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

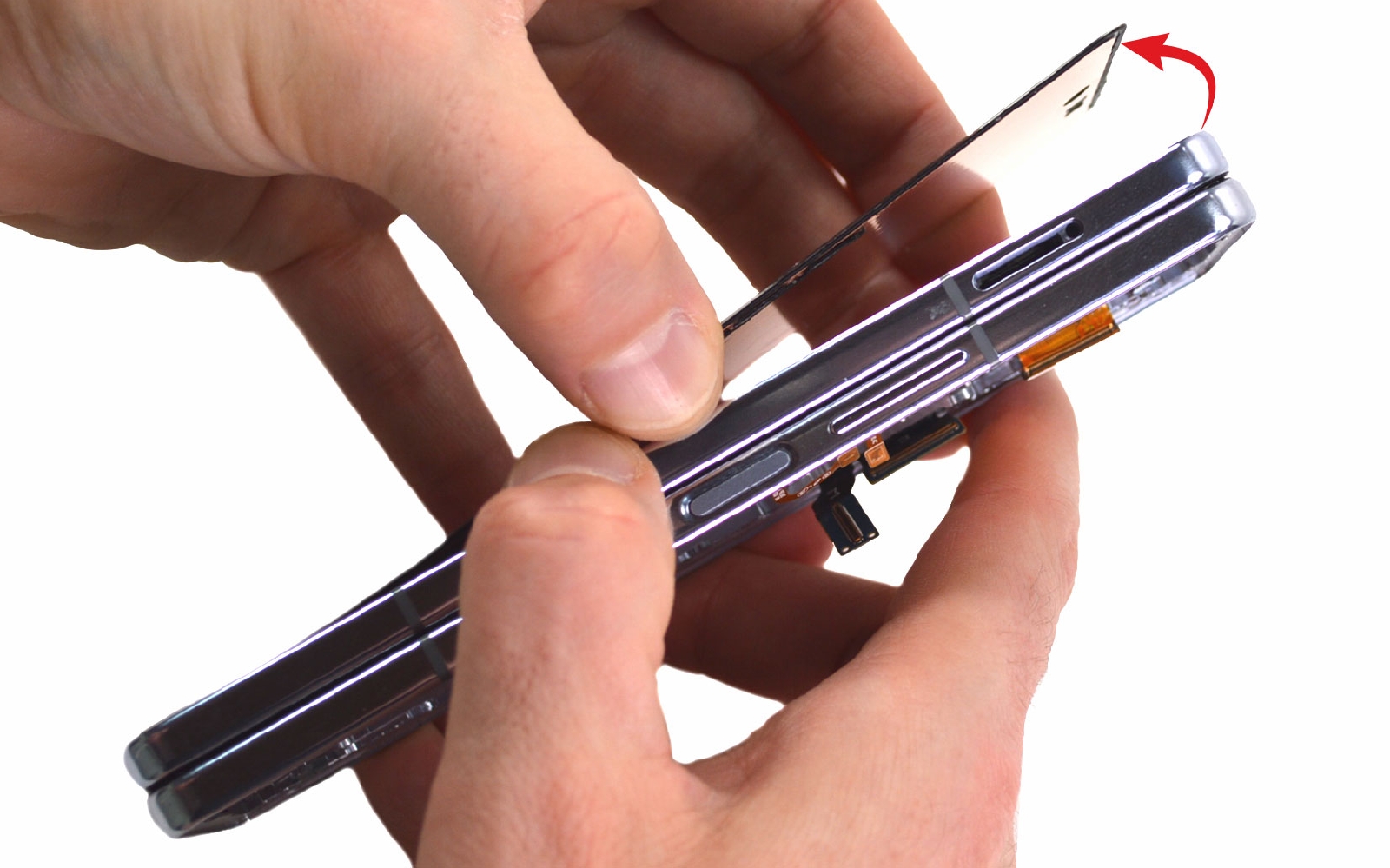

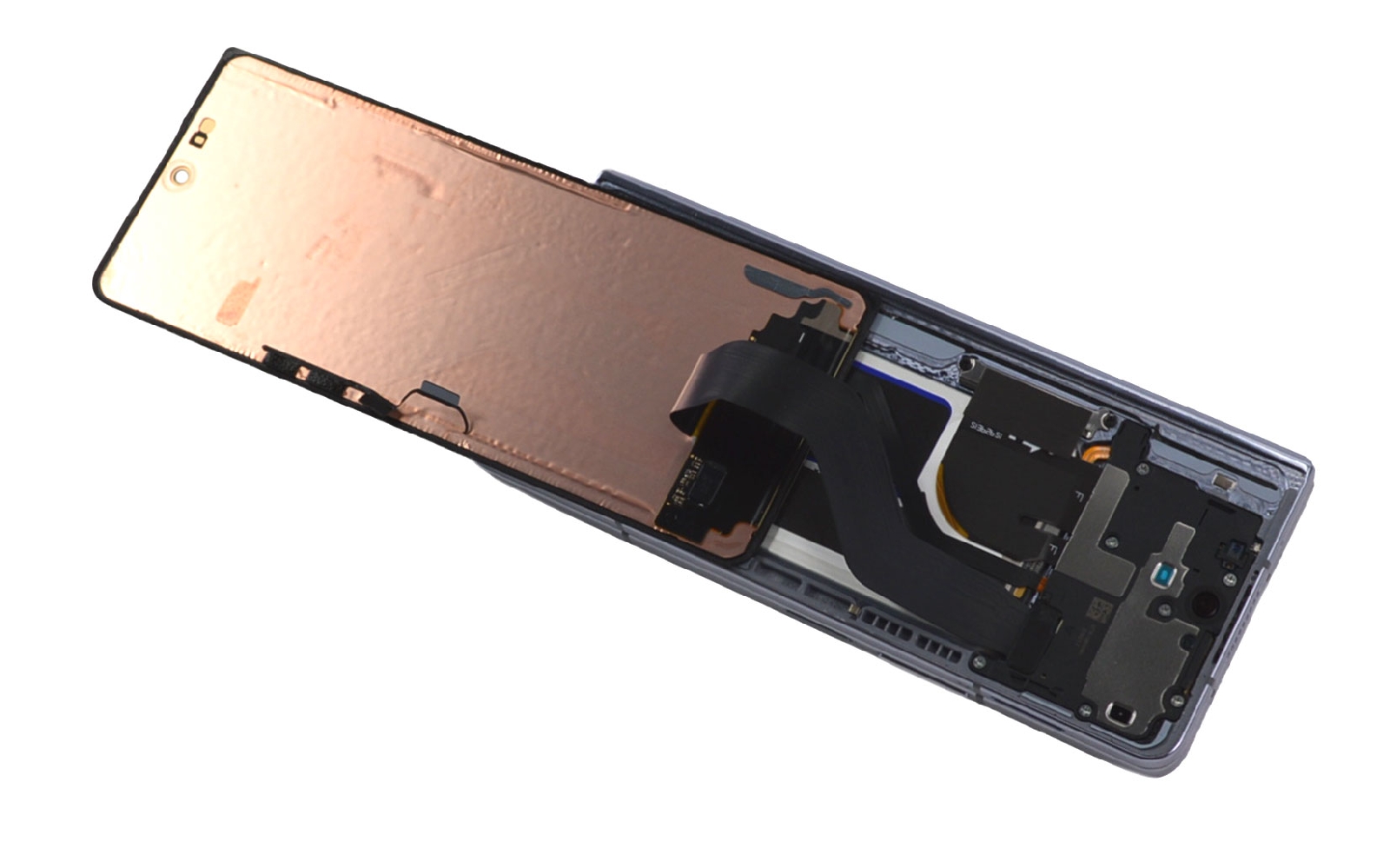

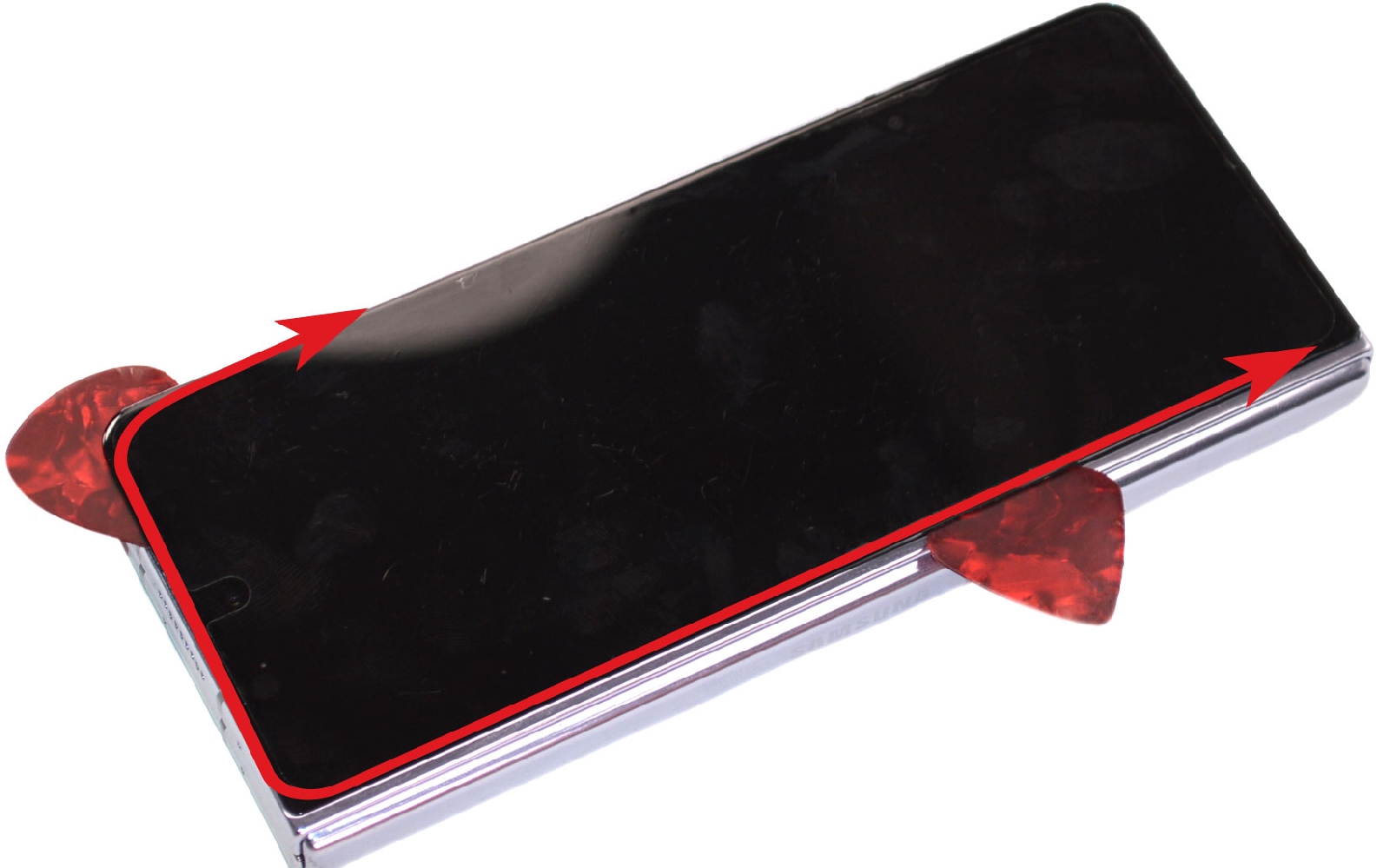

Etape 15 : Ouvrir l'écran externe

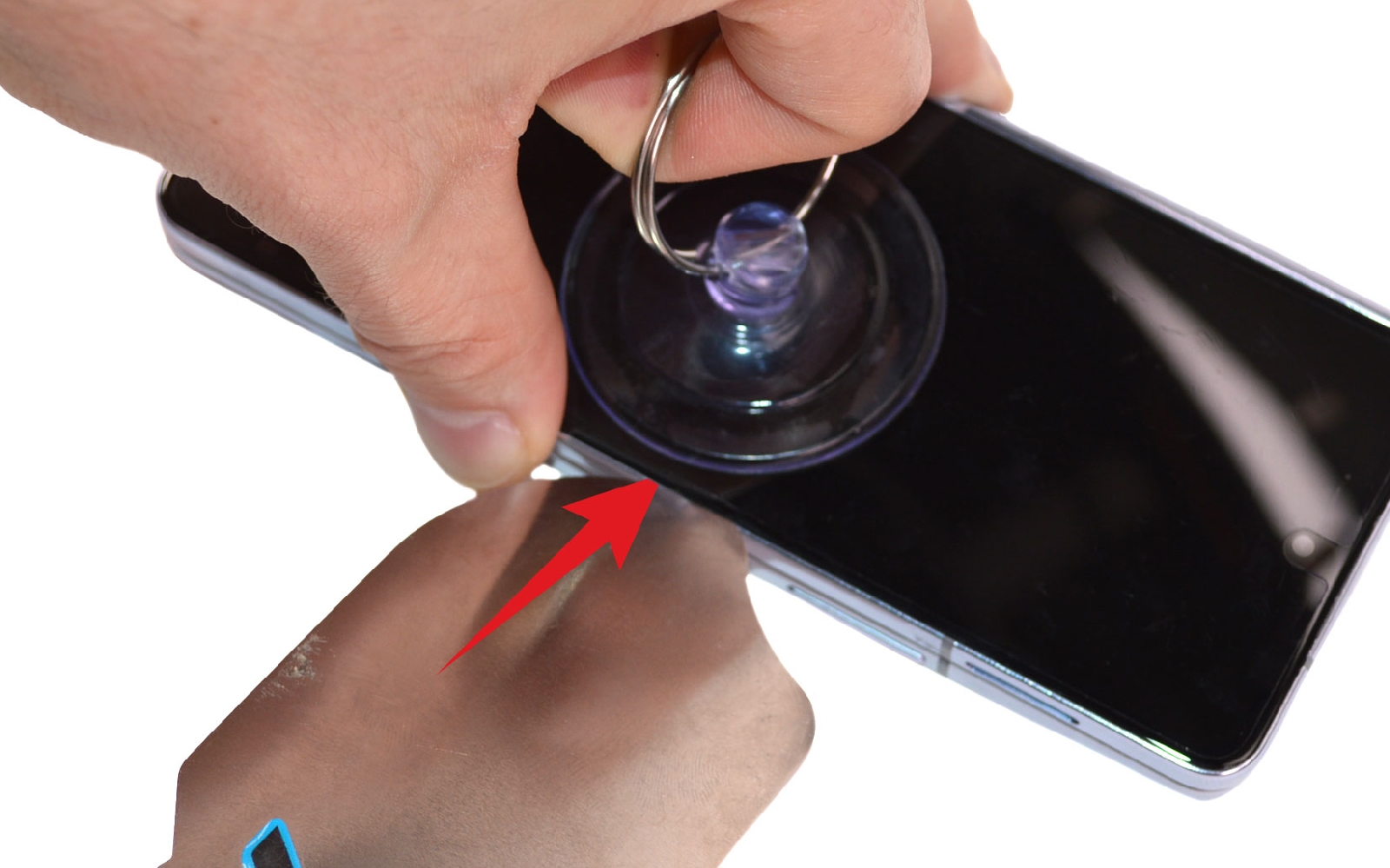

Installez la ventouse au centre de l'écran puis insérez le médiator fin entre l'écran et le châssis.
Décollez légèrement l'écran pour pouvoir remplacer le médiator par ses homologues en plastique.

Ensuite, faites le tour du téléphone avec les médiators. Prenez le temps pour cette manipulation et si vous sentez un peu de résistance n'hésitez pas à rechauffer le bord du composant.
Attention lors de l'ouverture à bien faire basculer l'écran vers le bas pour ne pas endommager la nappe de ce dernier.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

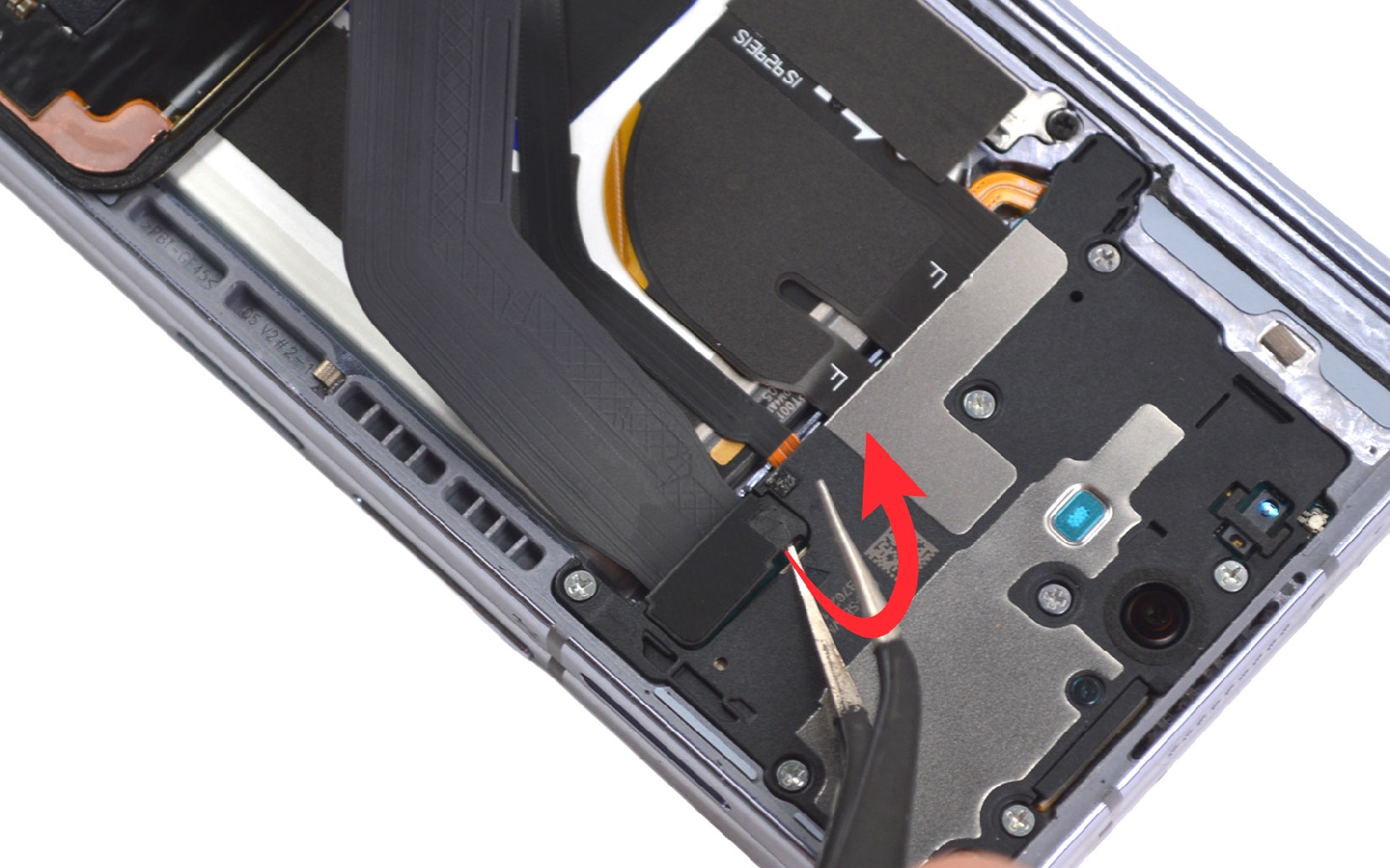

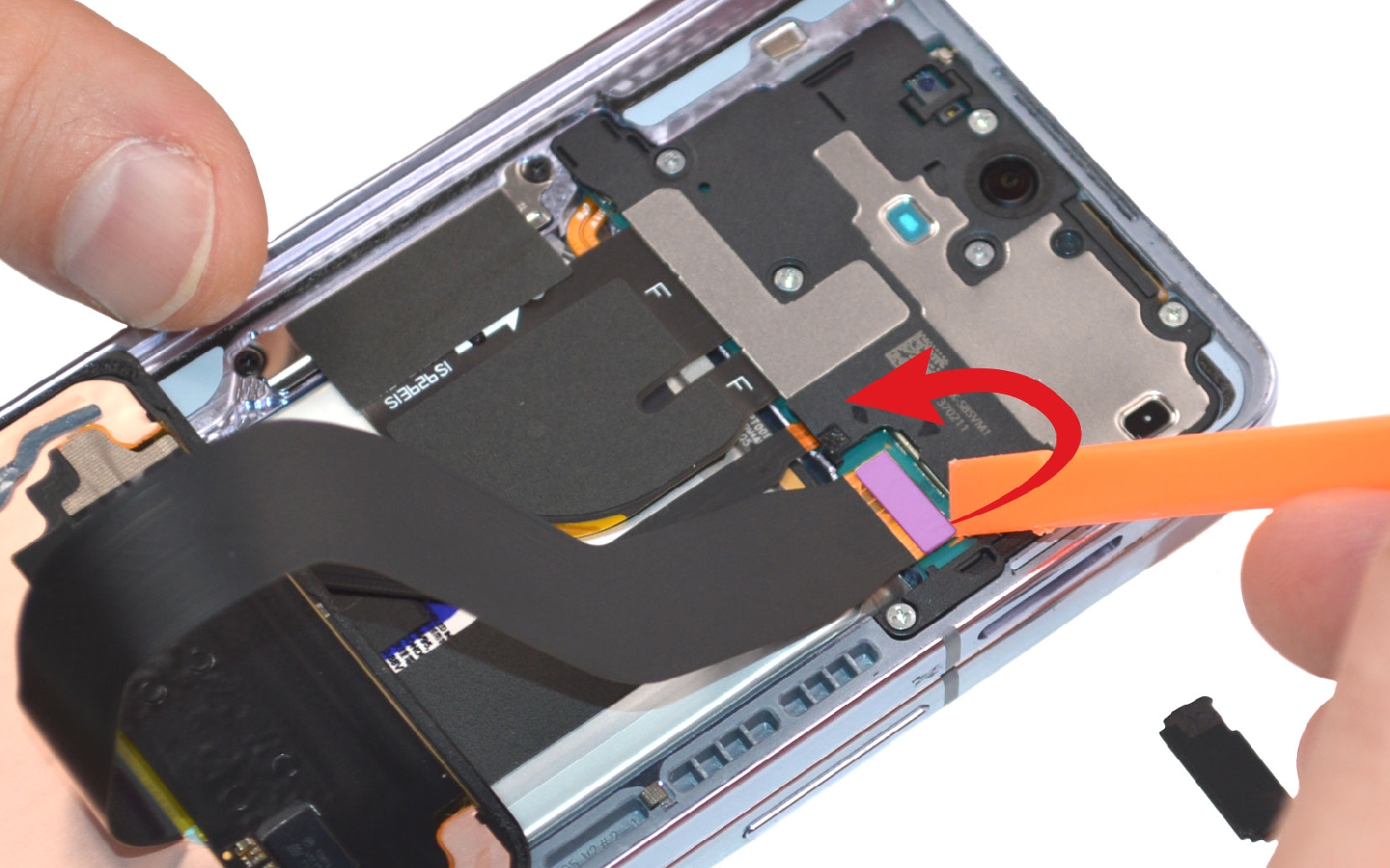

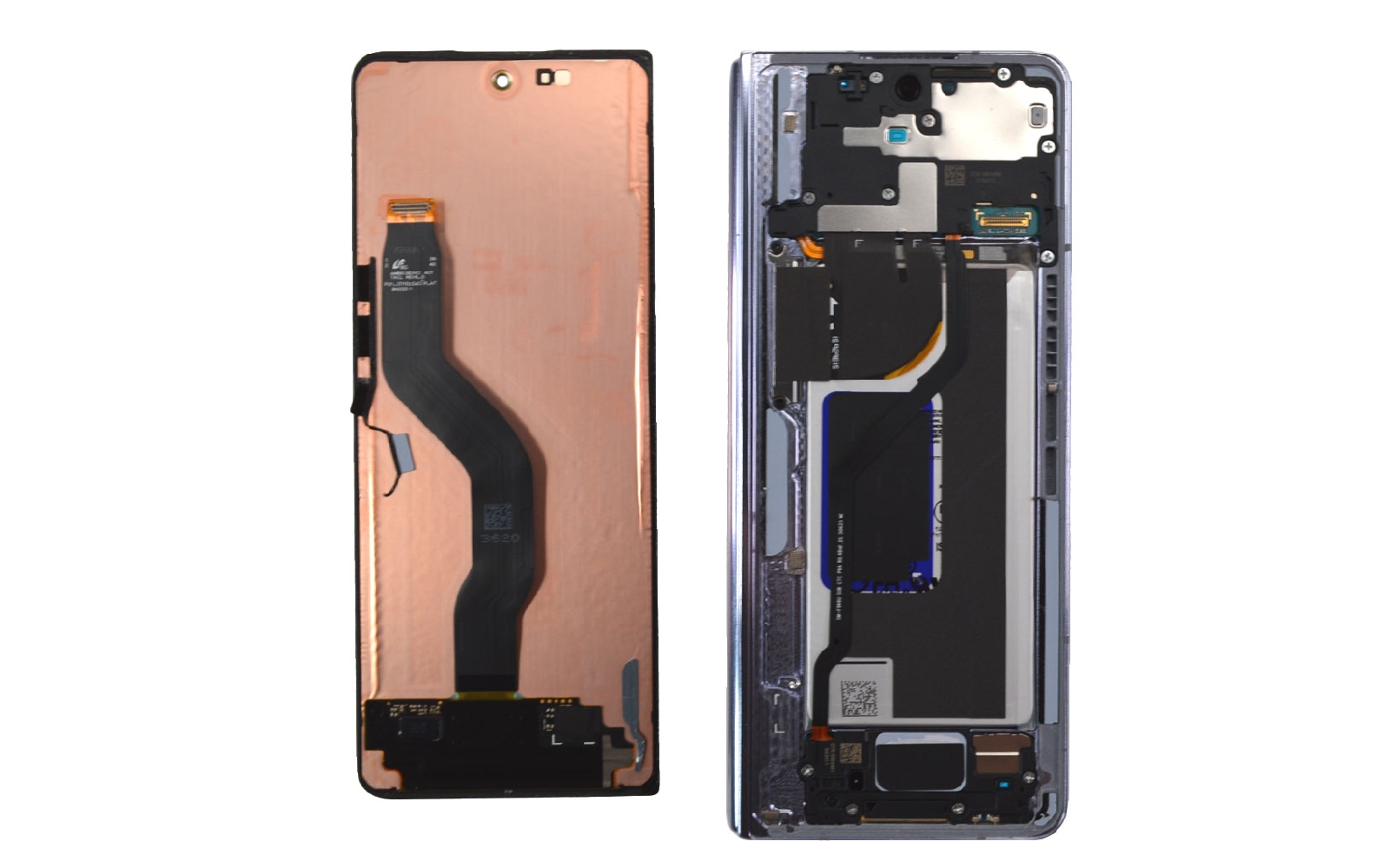

Etape 16 : Détacher l'écran du châssis
Ôtez la plaquette noire en glissant la pointe de la pincette sous le support.
Déconnectez ensuite la nappe de l'écran pour le mettre de coté.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

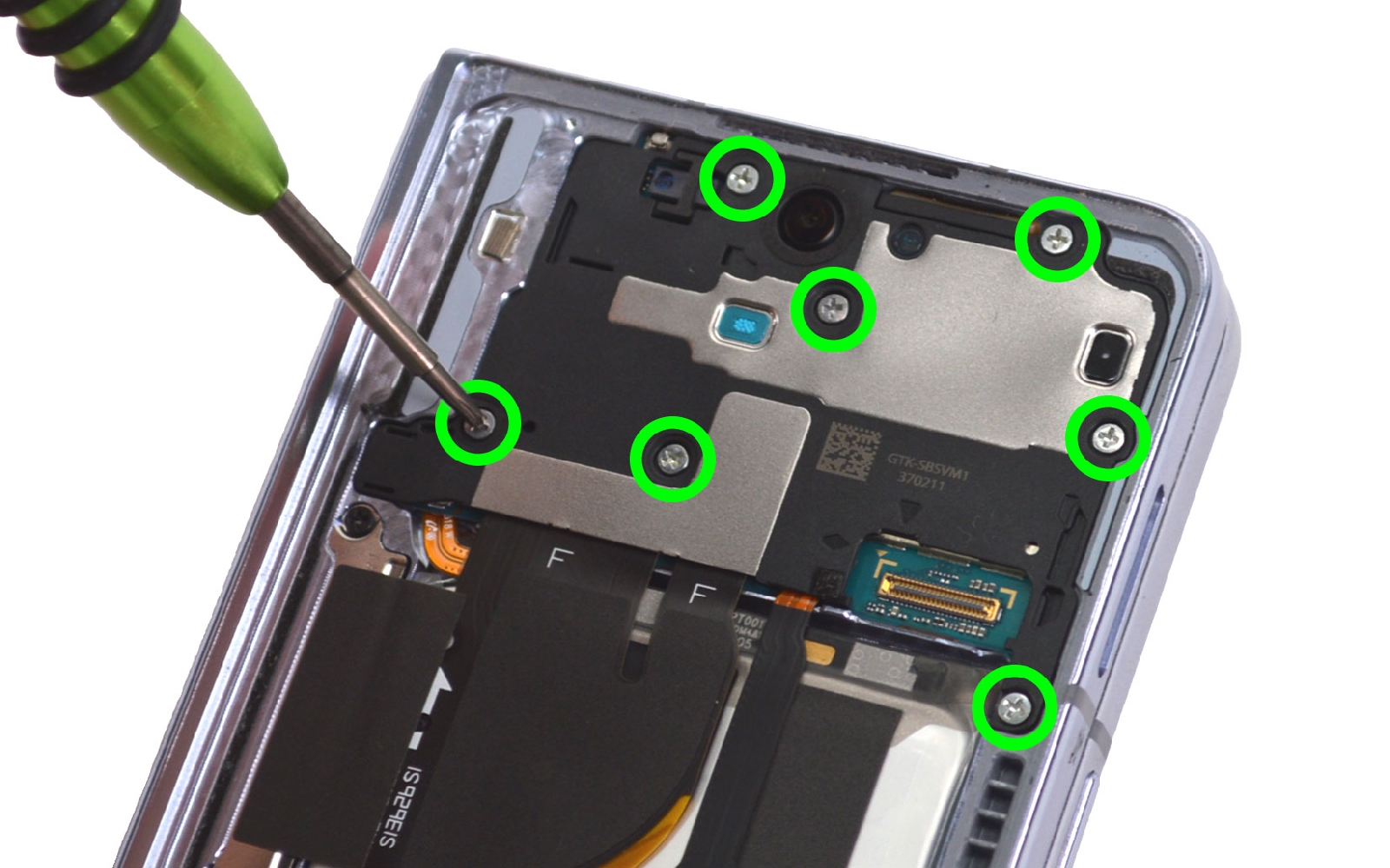

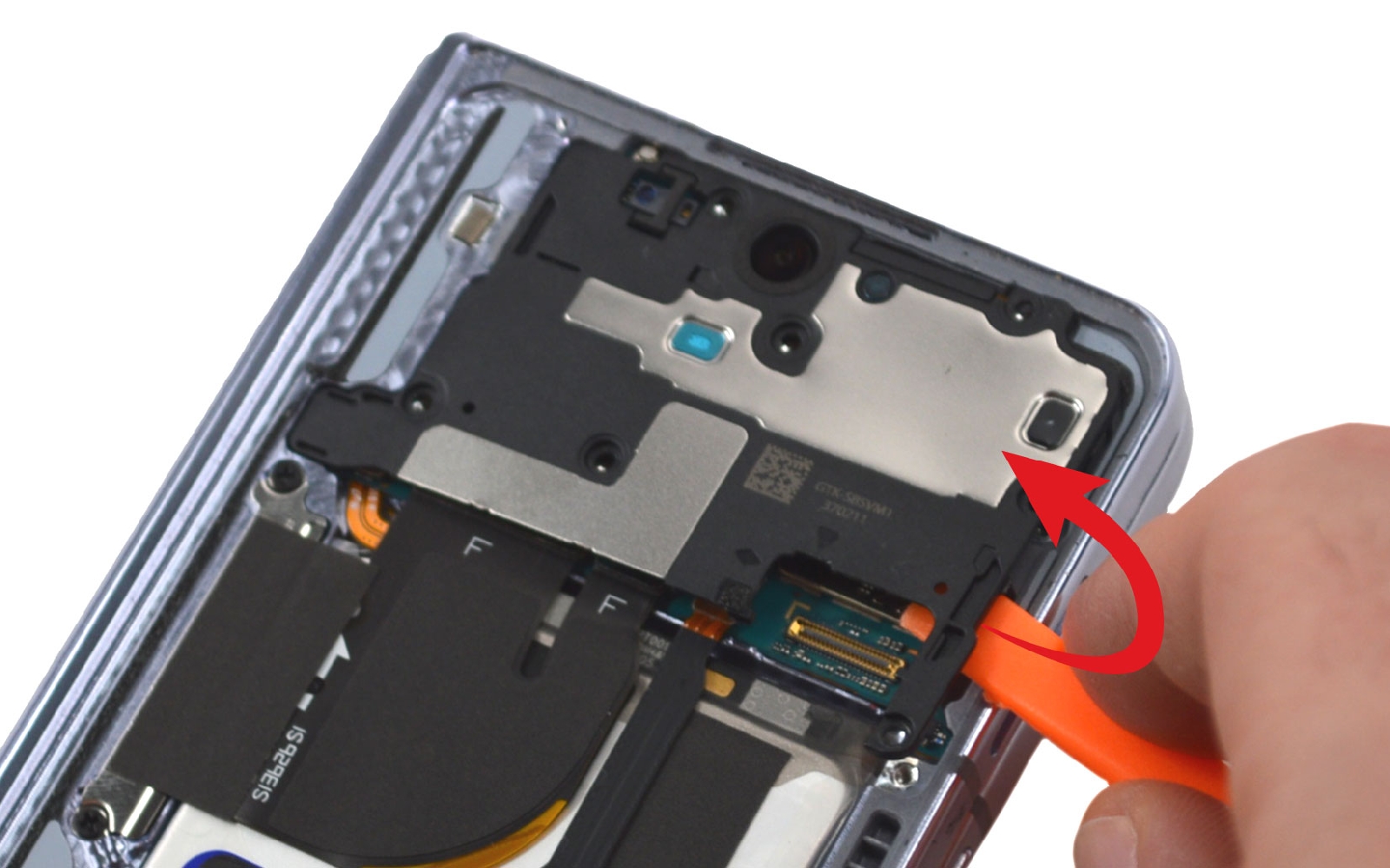

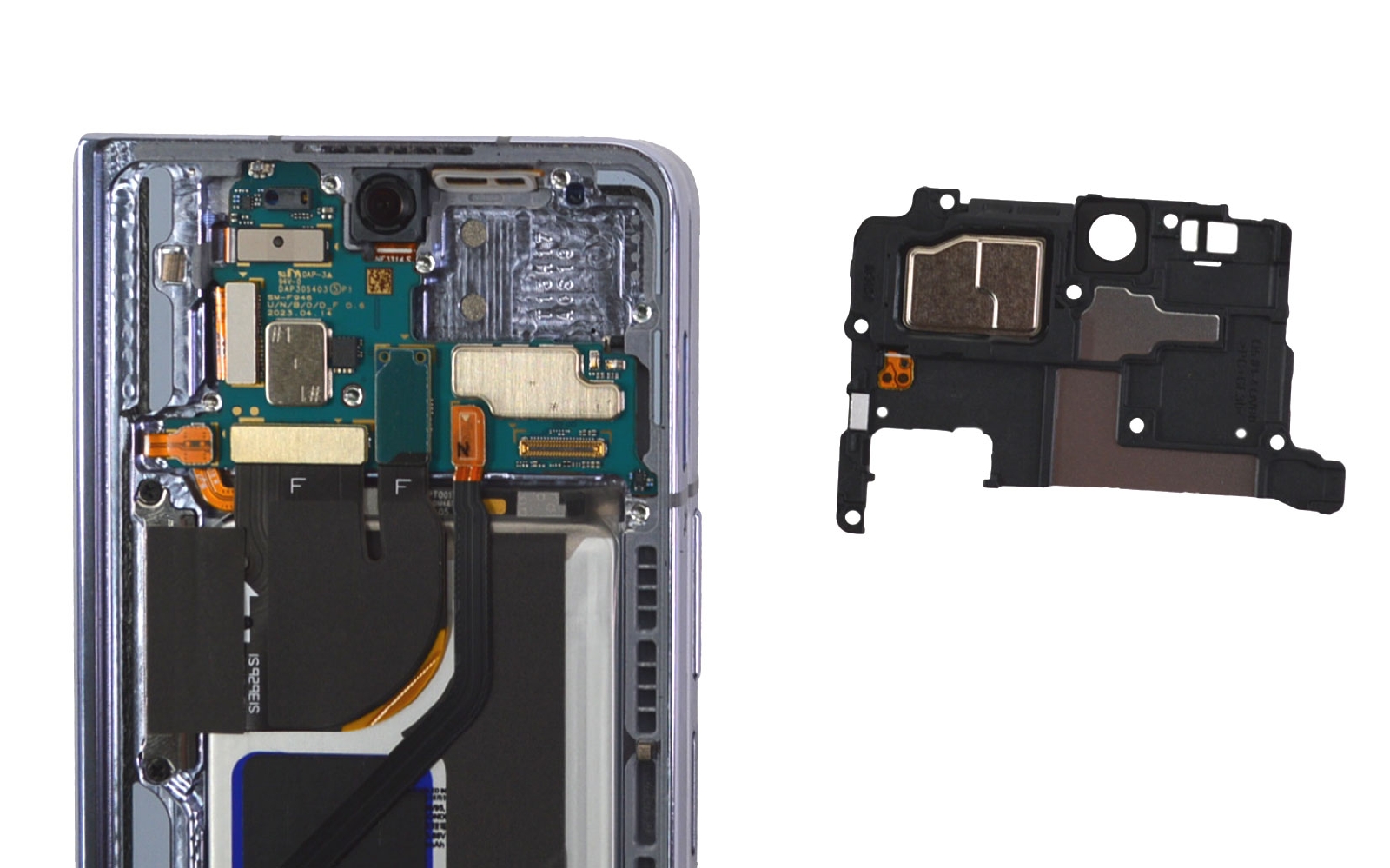

Etape 17 : Ôter le haut-parleur interne
Enlevez les vis cruciforme de la plaquette du haut-parleur interne.

Déclipsez le composant avec le levier et posez le près de votre patron d'aide au montage.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

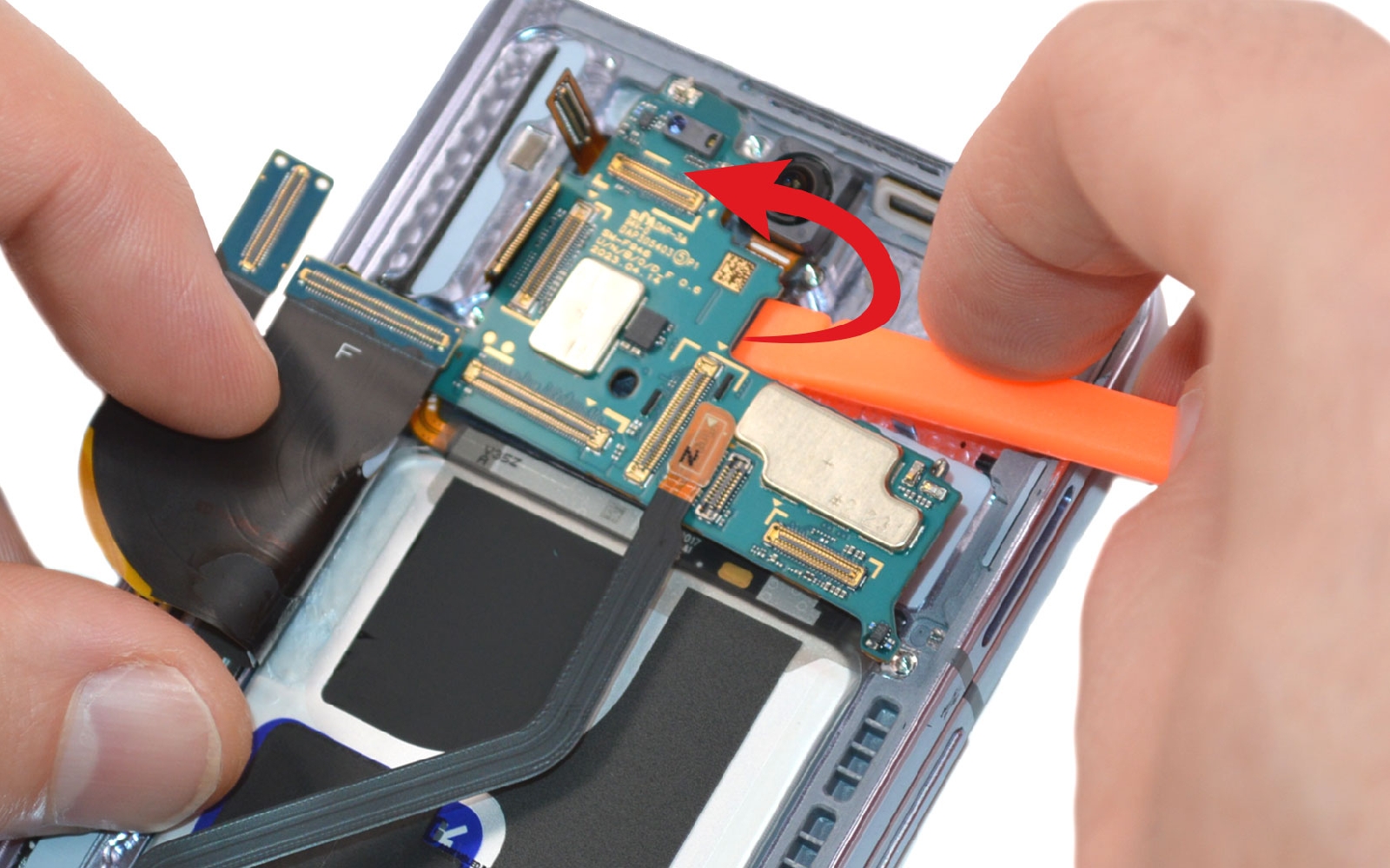

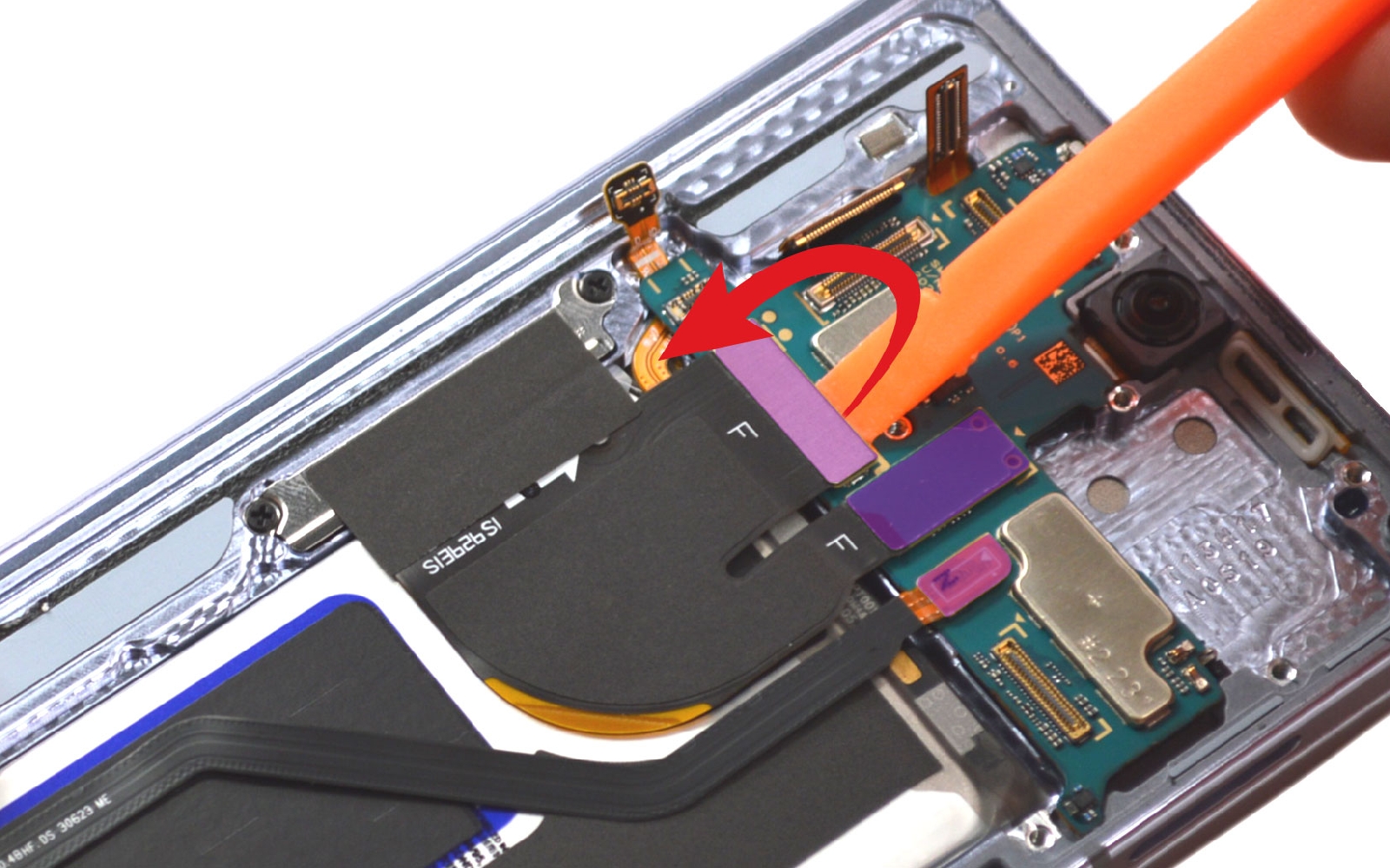

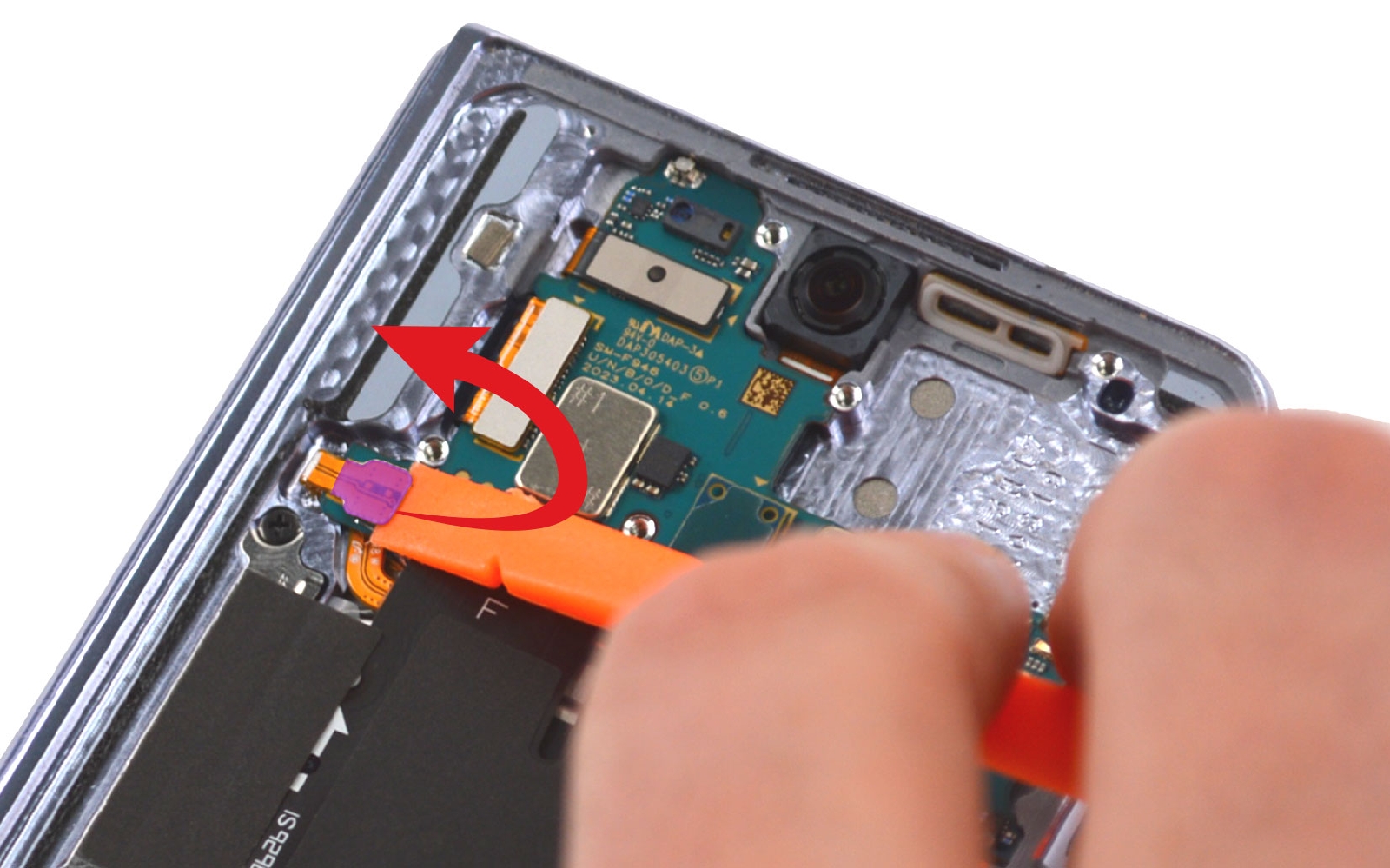

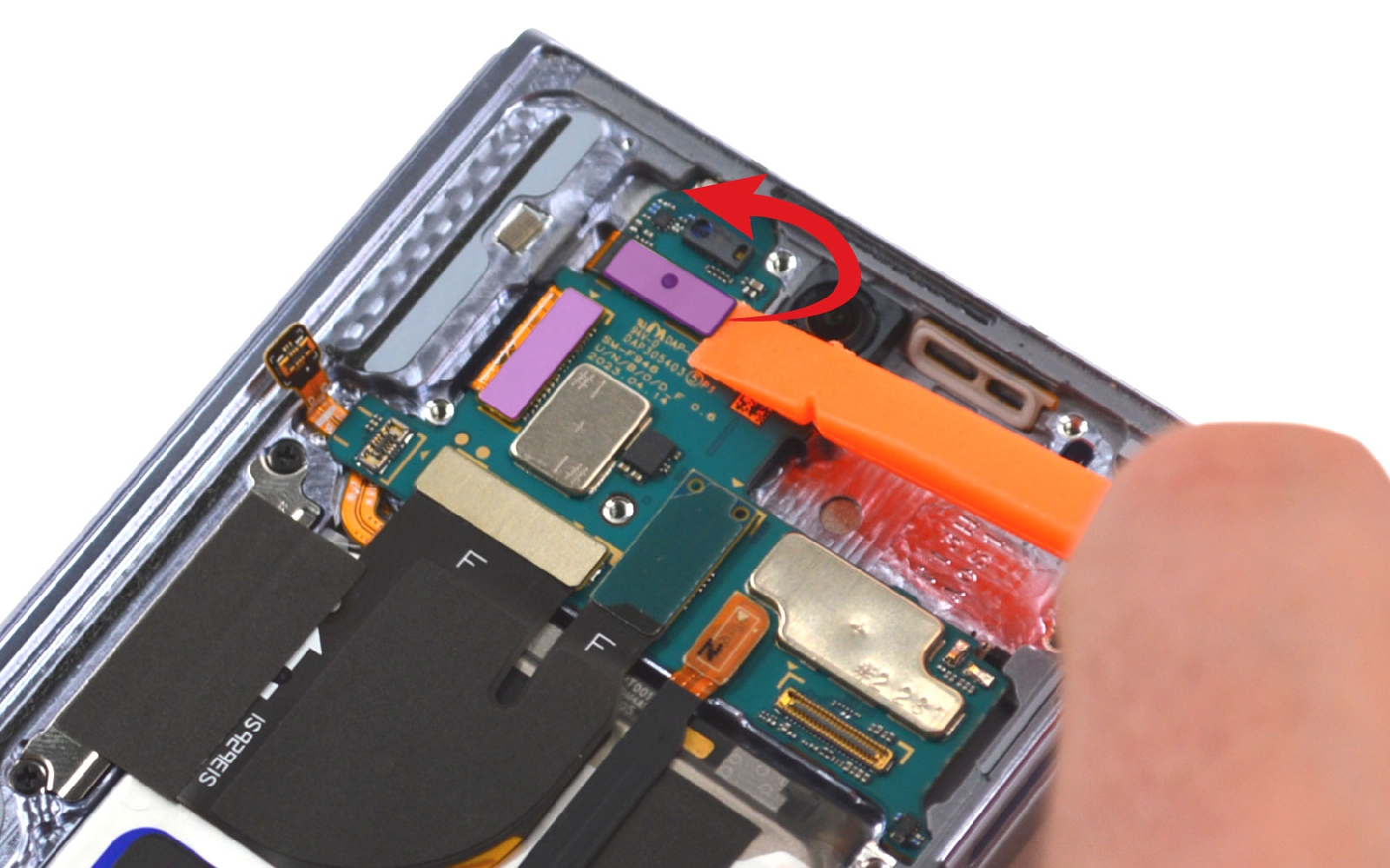

Etape 18 : Libérer la carte fille
Débranchez la nappe de la batterie puis les autres nappes encore connectées sur la carte fille.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

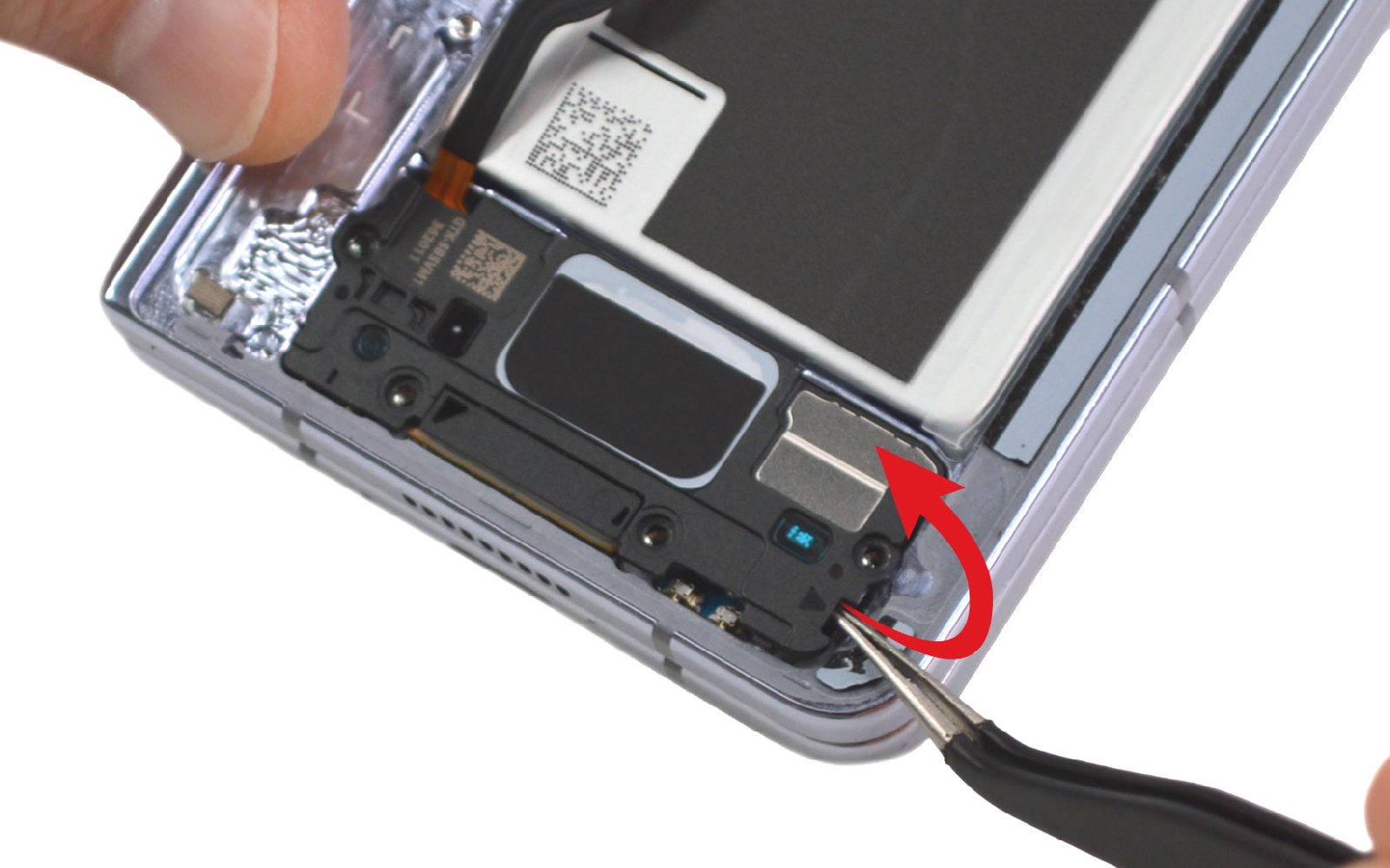

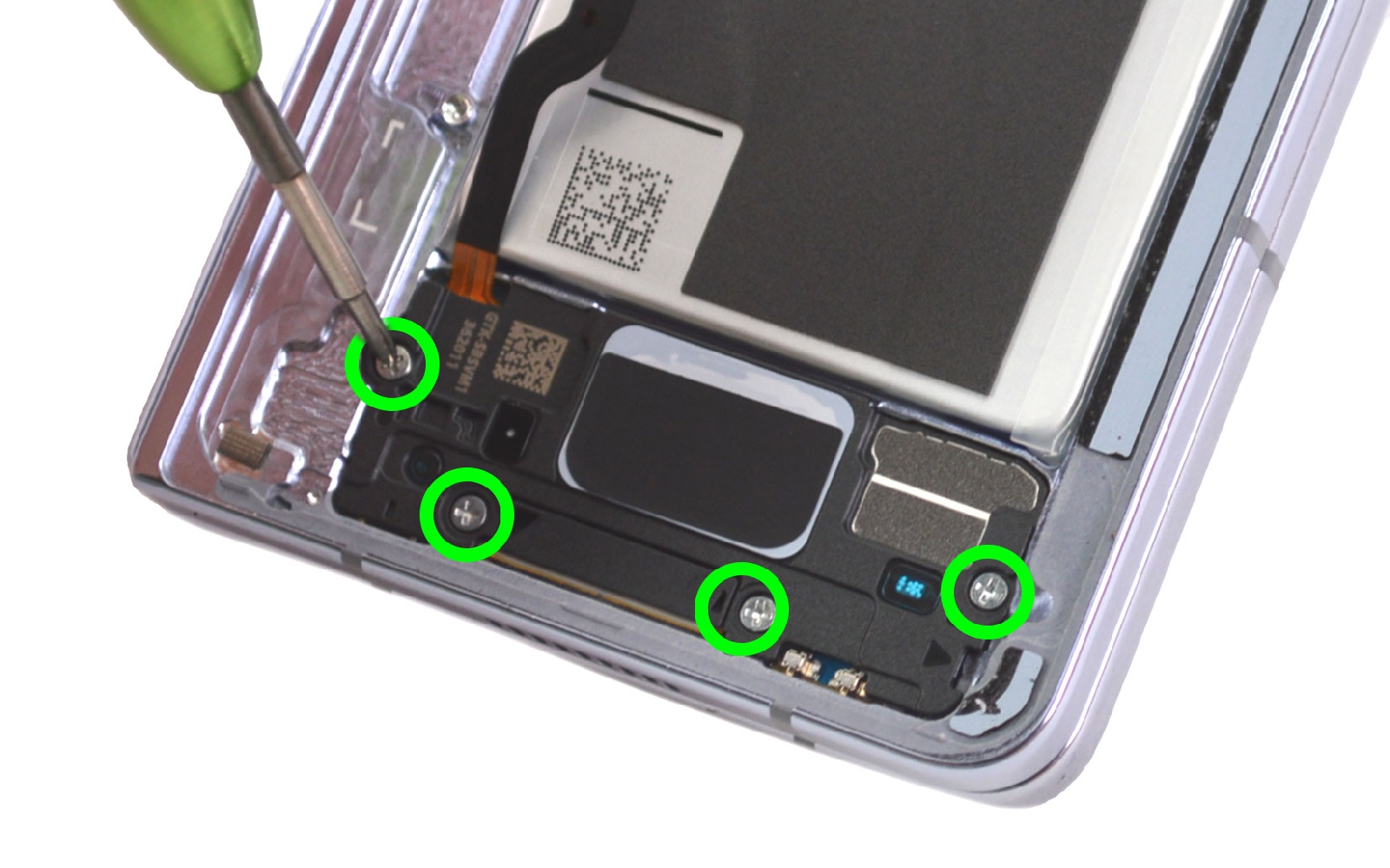

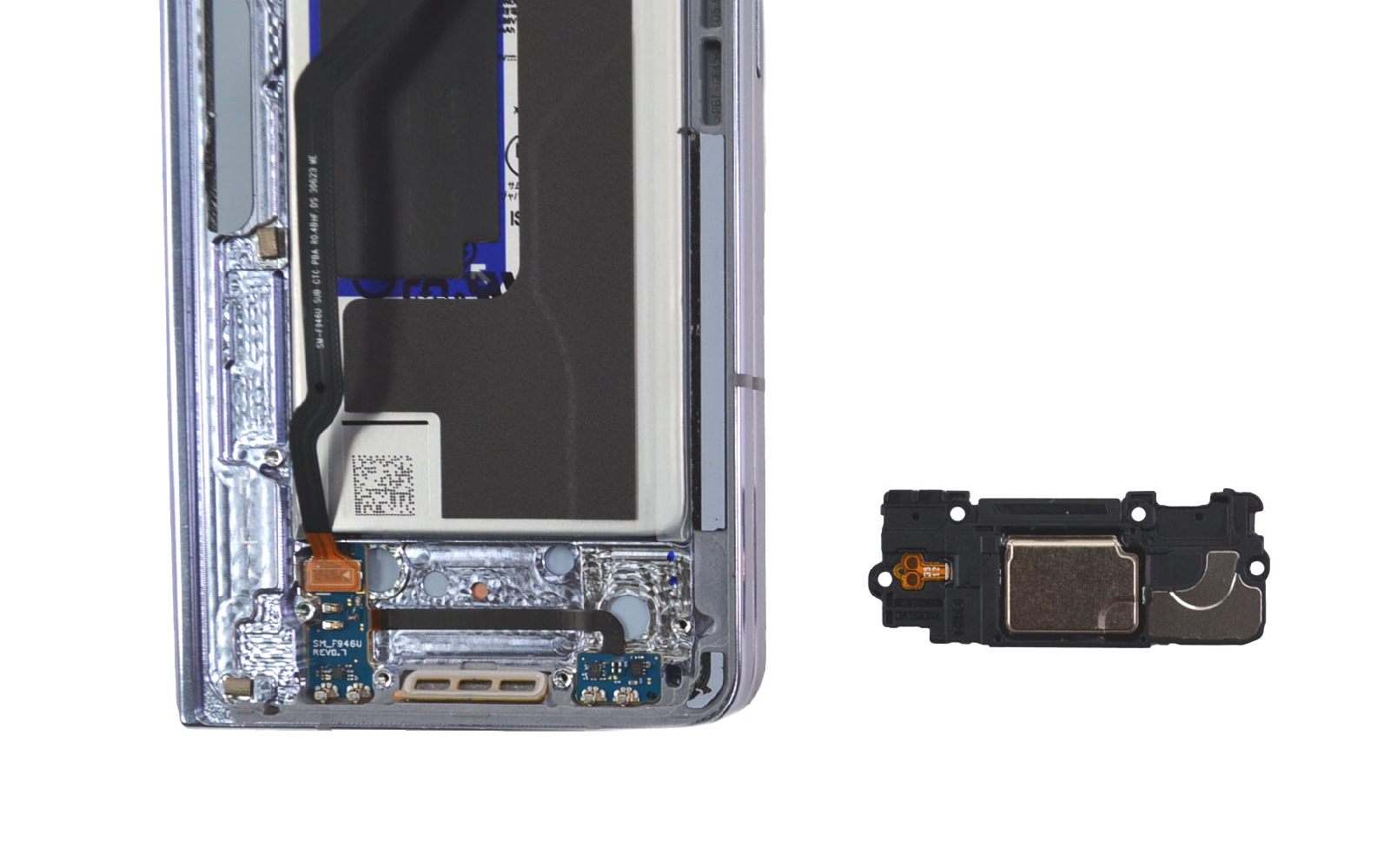

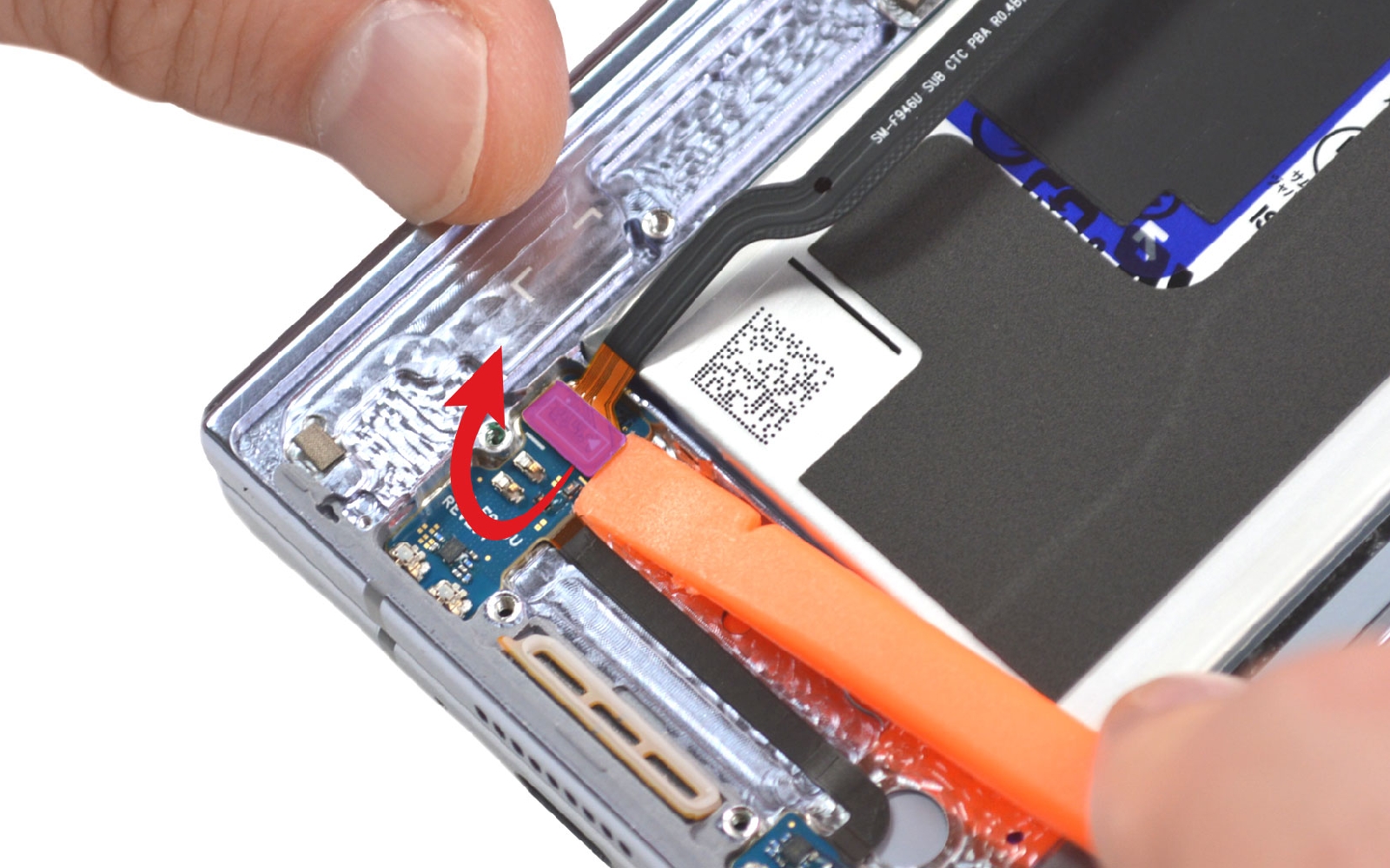

Etape 19 : Mettre de coté le haut-parleur externe
Retirez les quatre vis avec le tournevis cruciforme afin de réussir à sortir le haut-parleur externe de son emplacement.

Ensuite, saisissez le spudger pour débrancher la nappe d'interconnexion.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

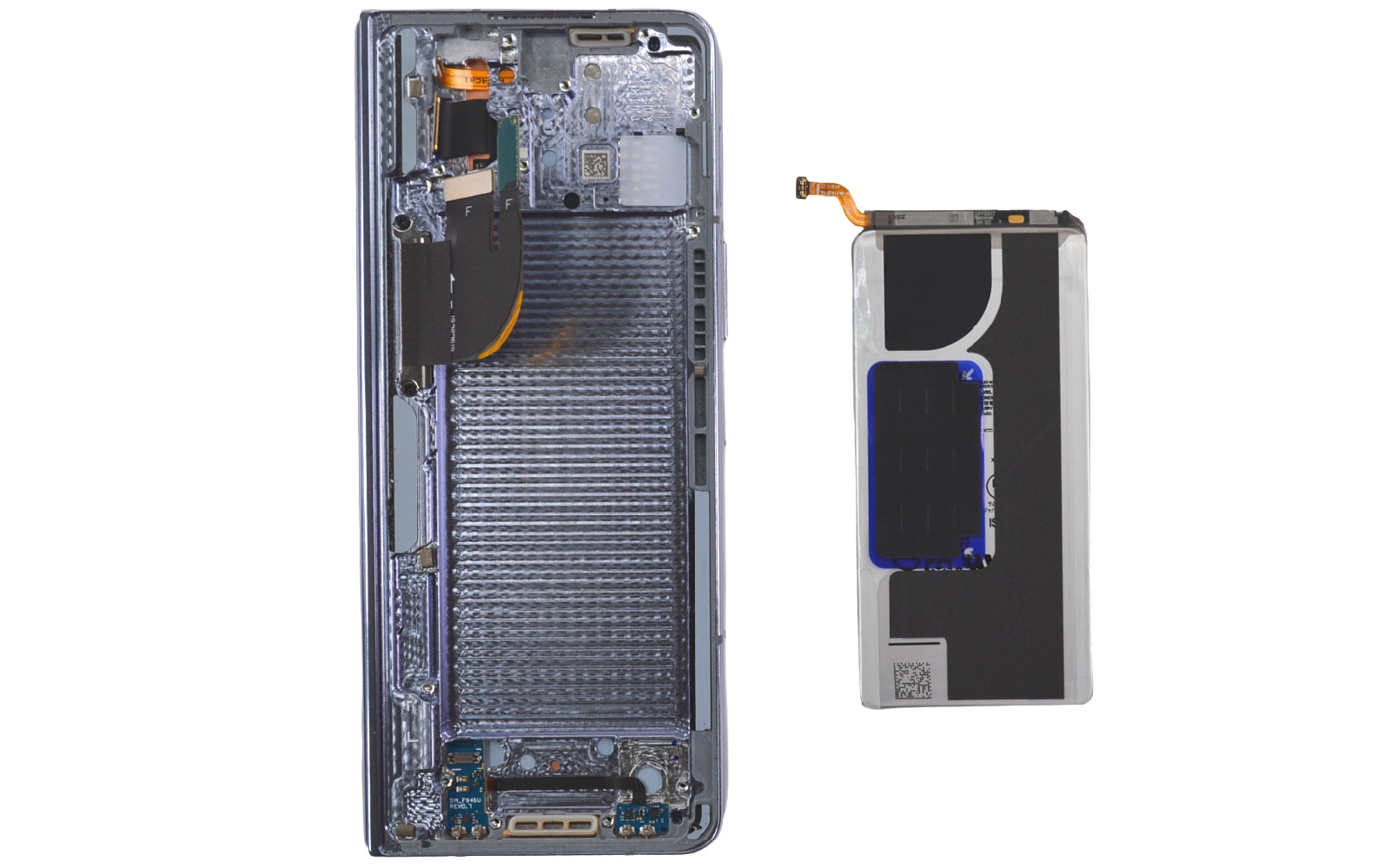

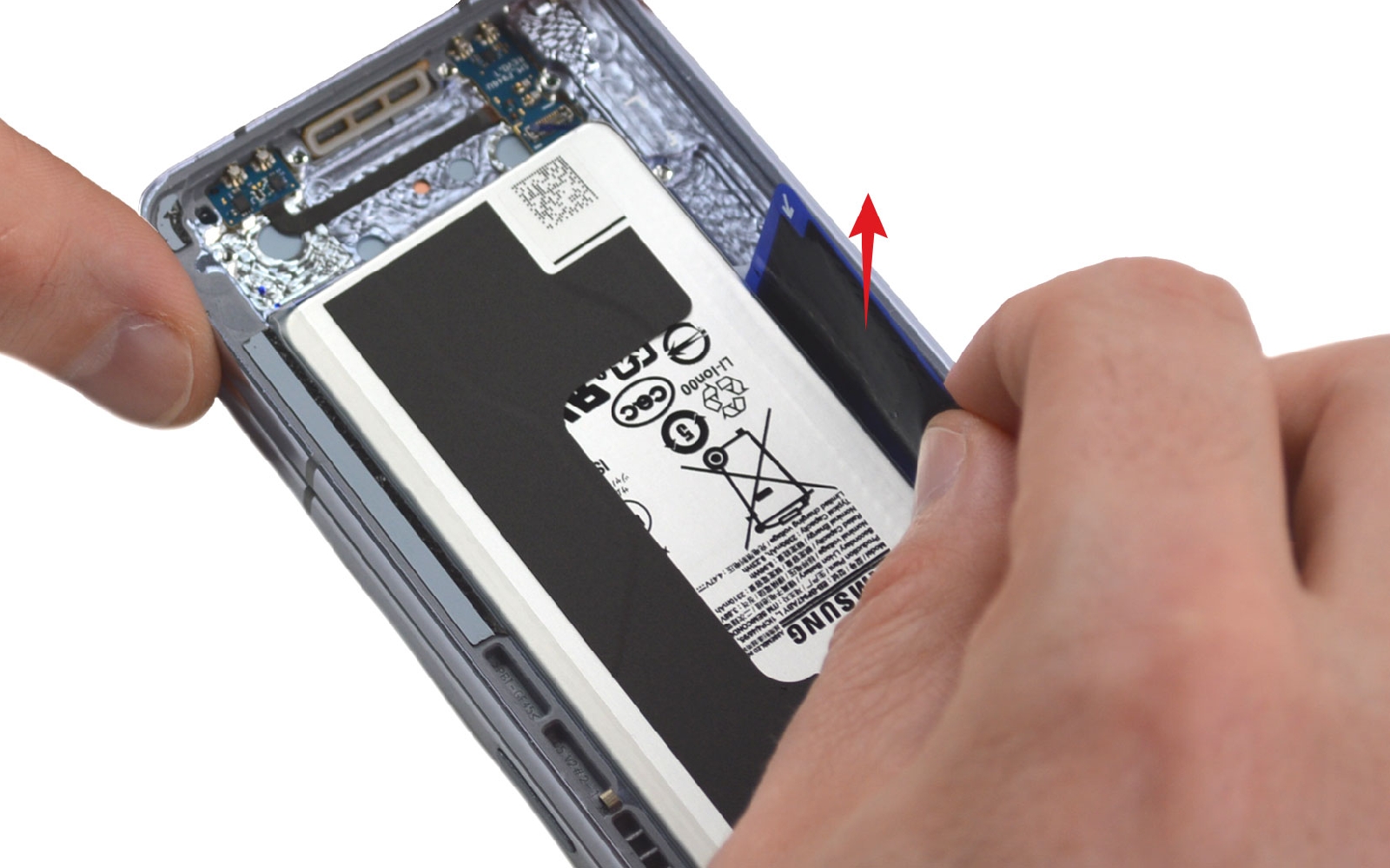

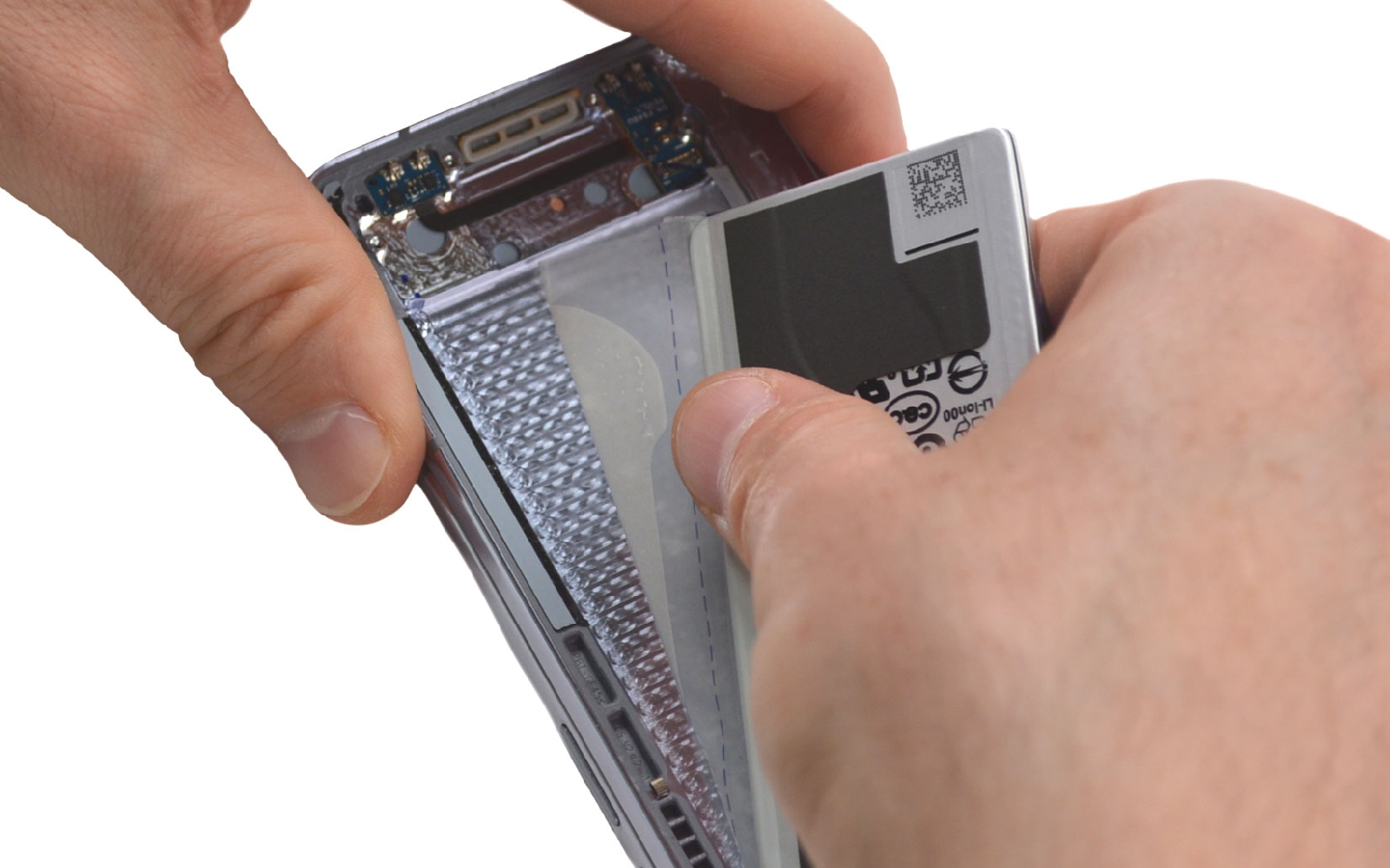

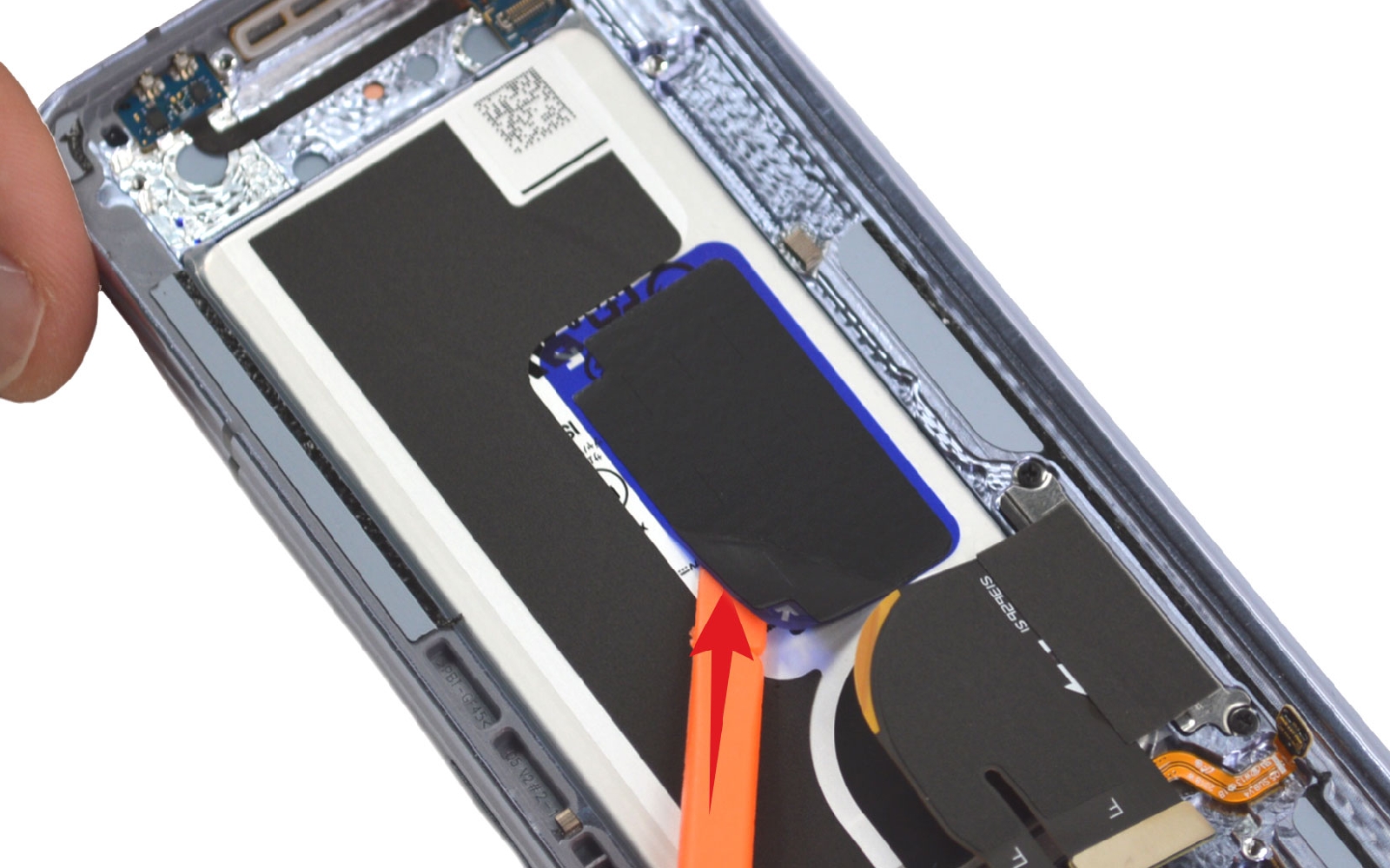

Etape 20 : Décoller la batterie secondaire
Comme pour la batterie principale, décollez les languettes.

Tirez la plus grande languette pour sortir la batterie de son emplacement. Cette manipulation demande de la force.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

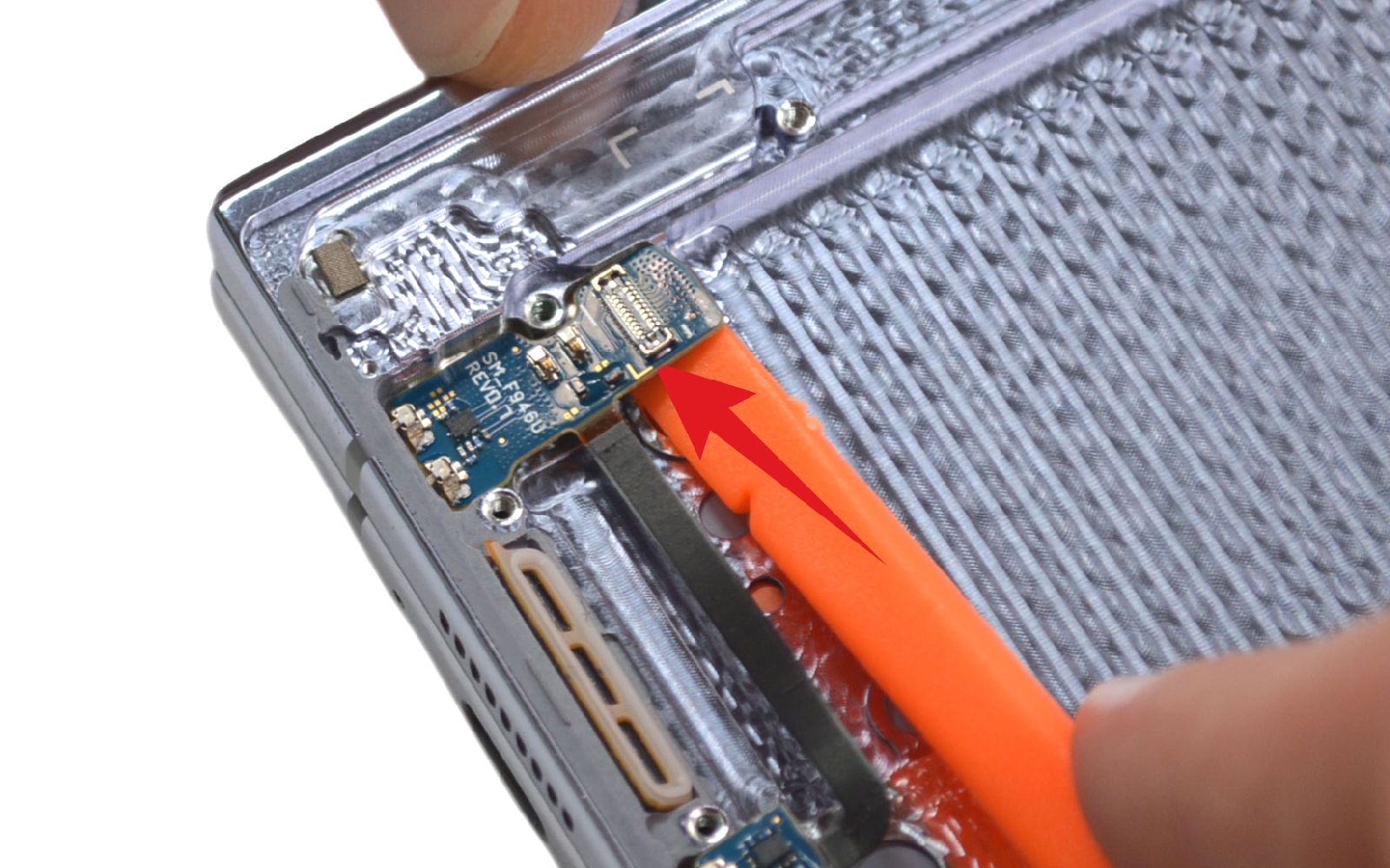

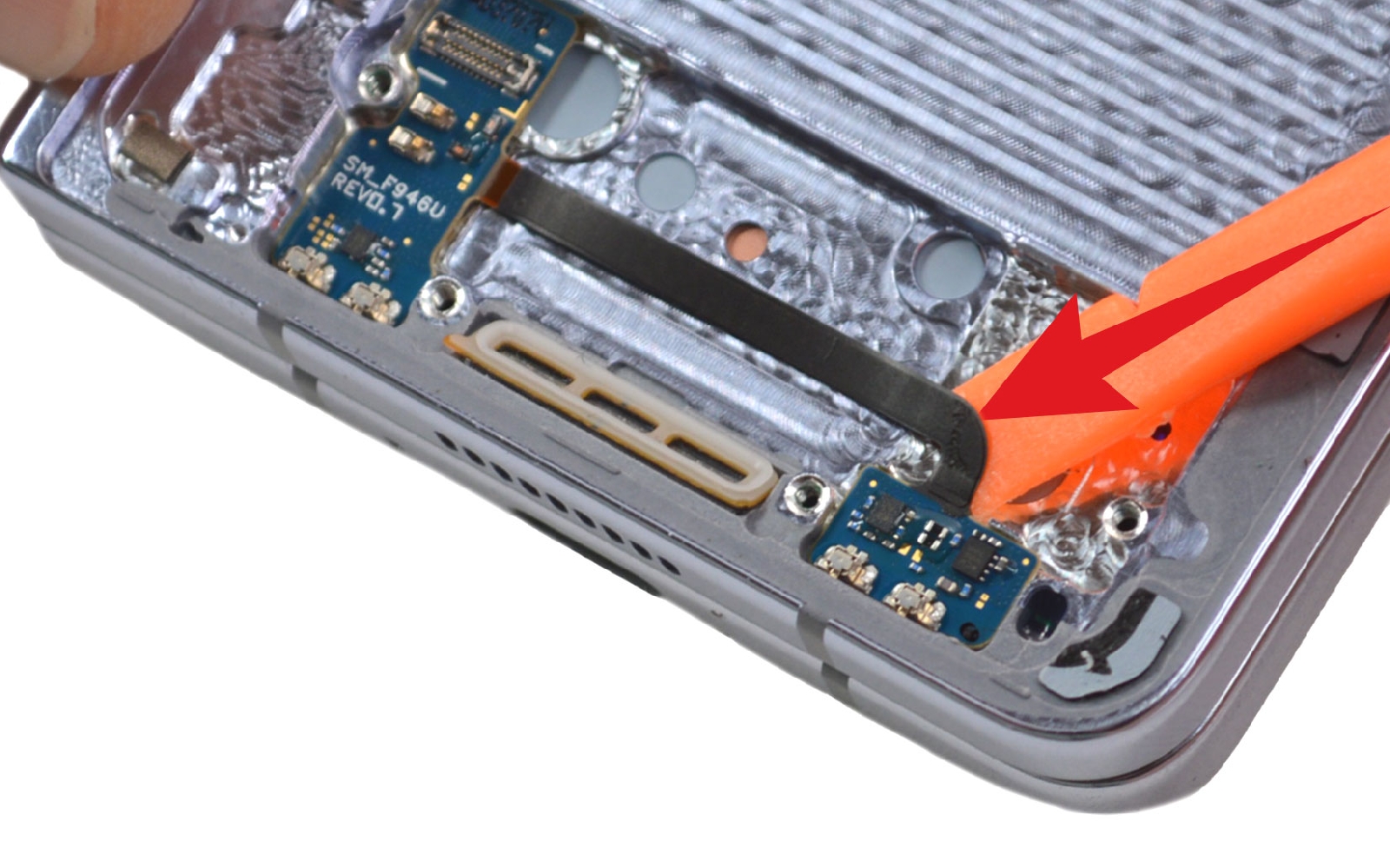

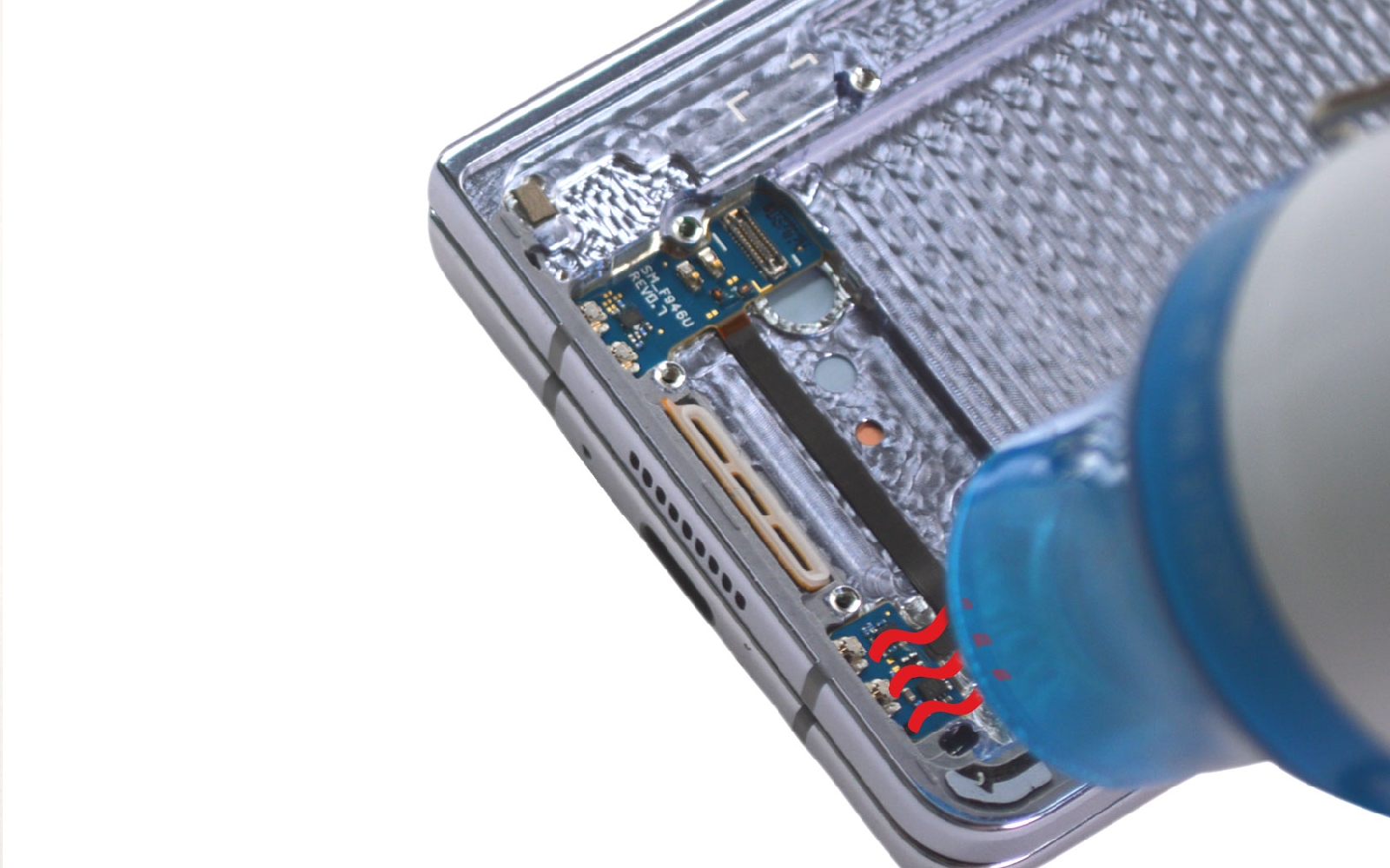

Etape 21 : Sortir la petite plaquette réseau
Chauffez la carte se trouvant au bas de l'appareil avant d'insérer le levier sous le composant pour le détacher délicatement du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

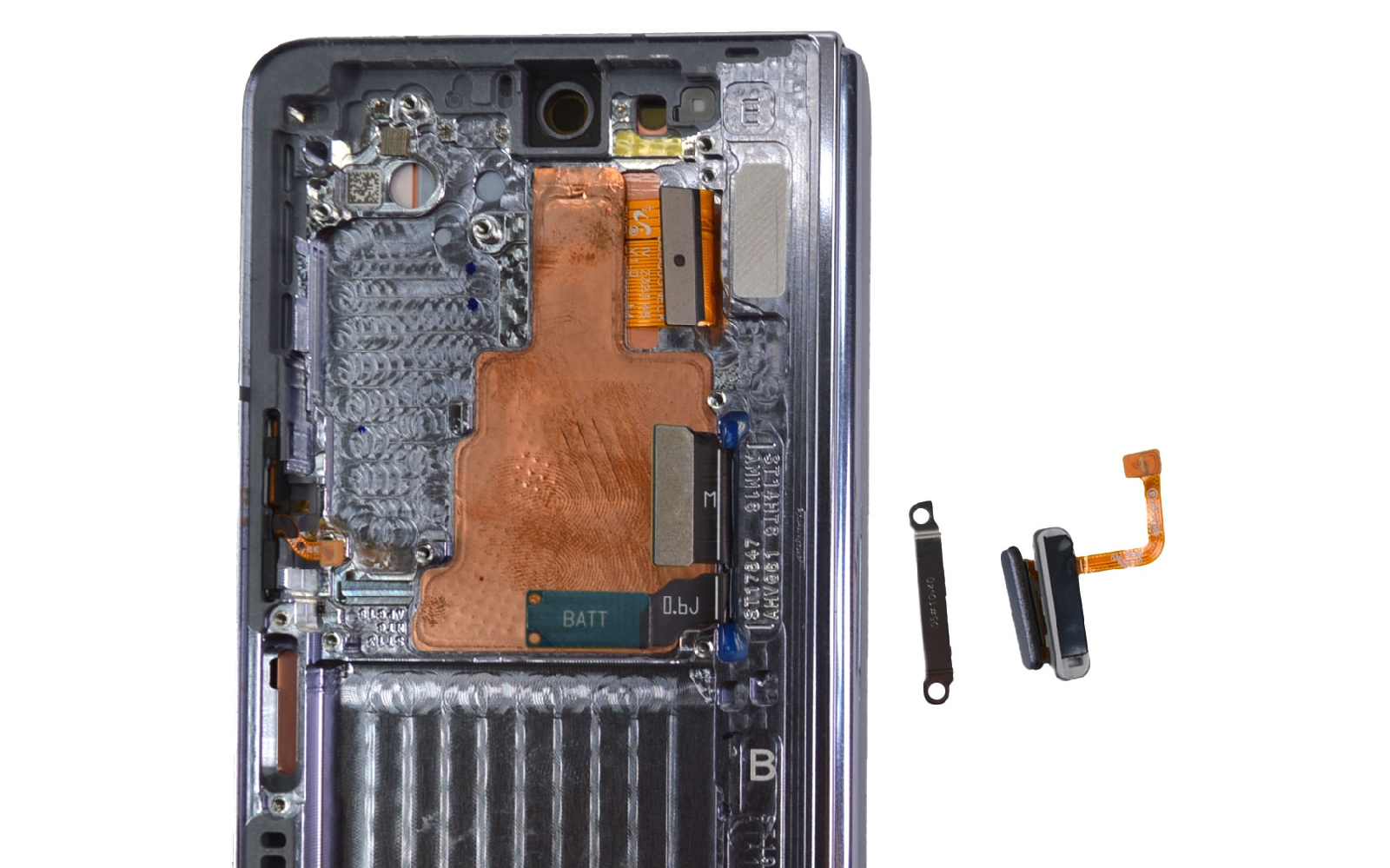

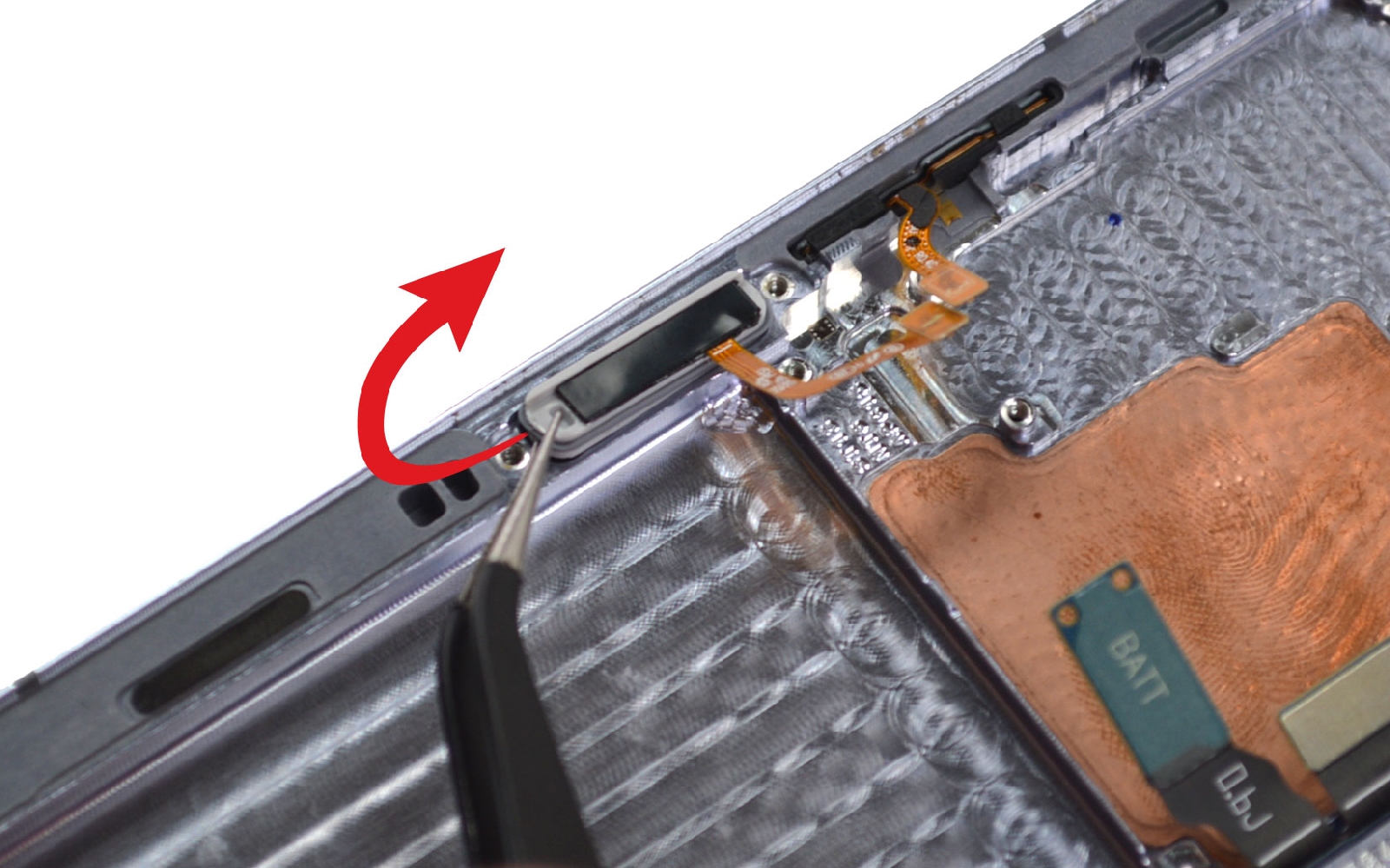

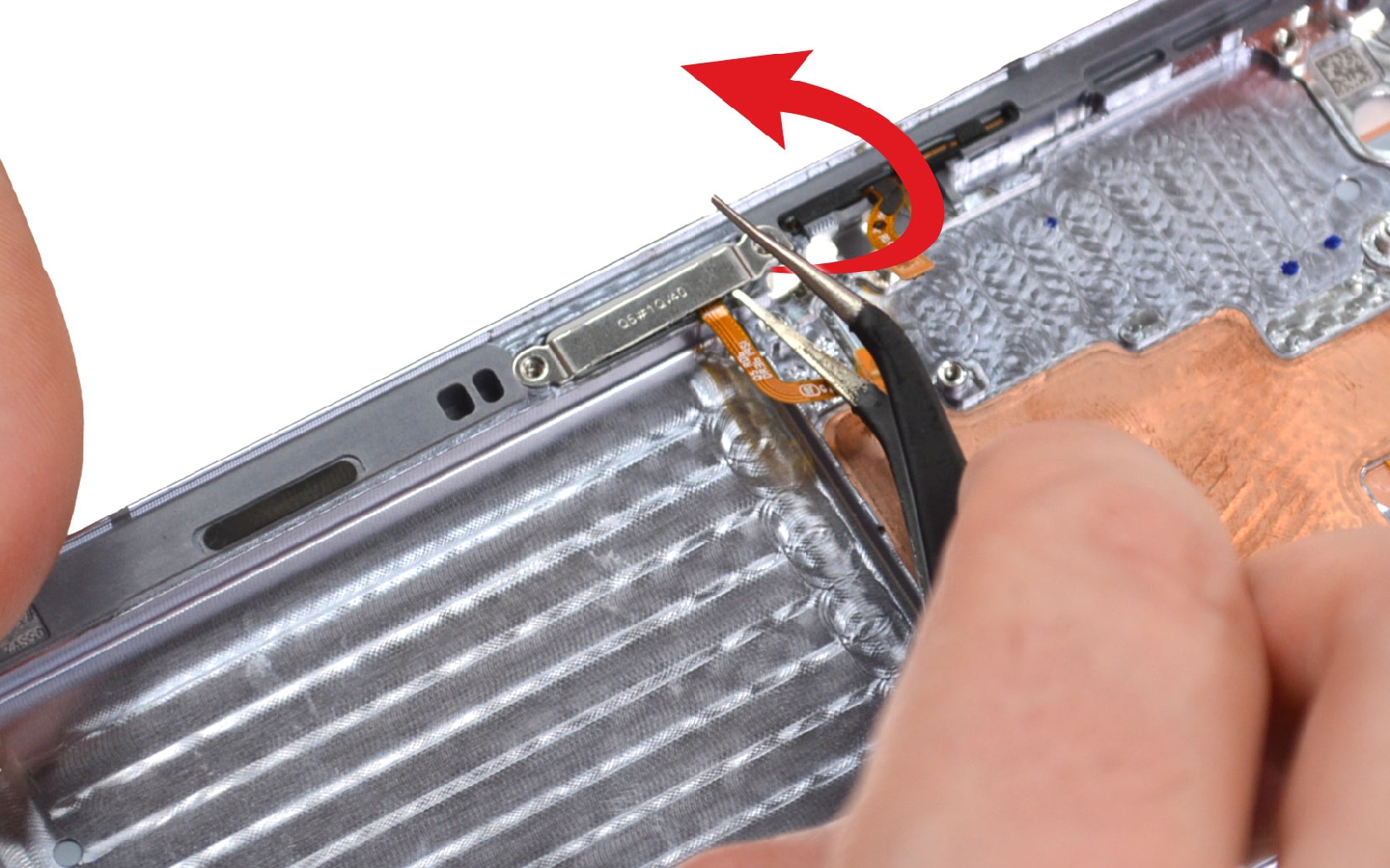

Etape 22 : Récupérer le lecteur d'empreintes

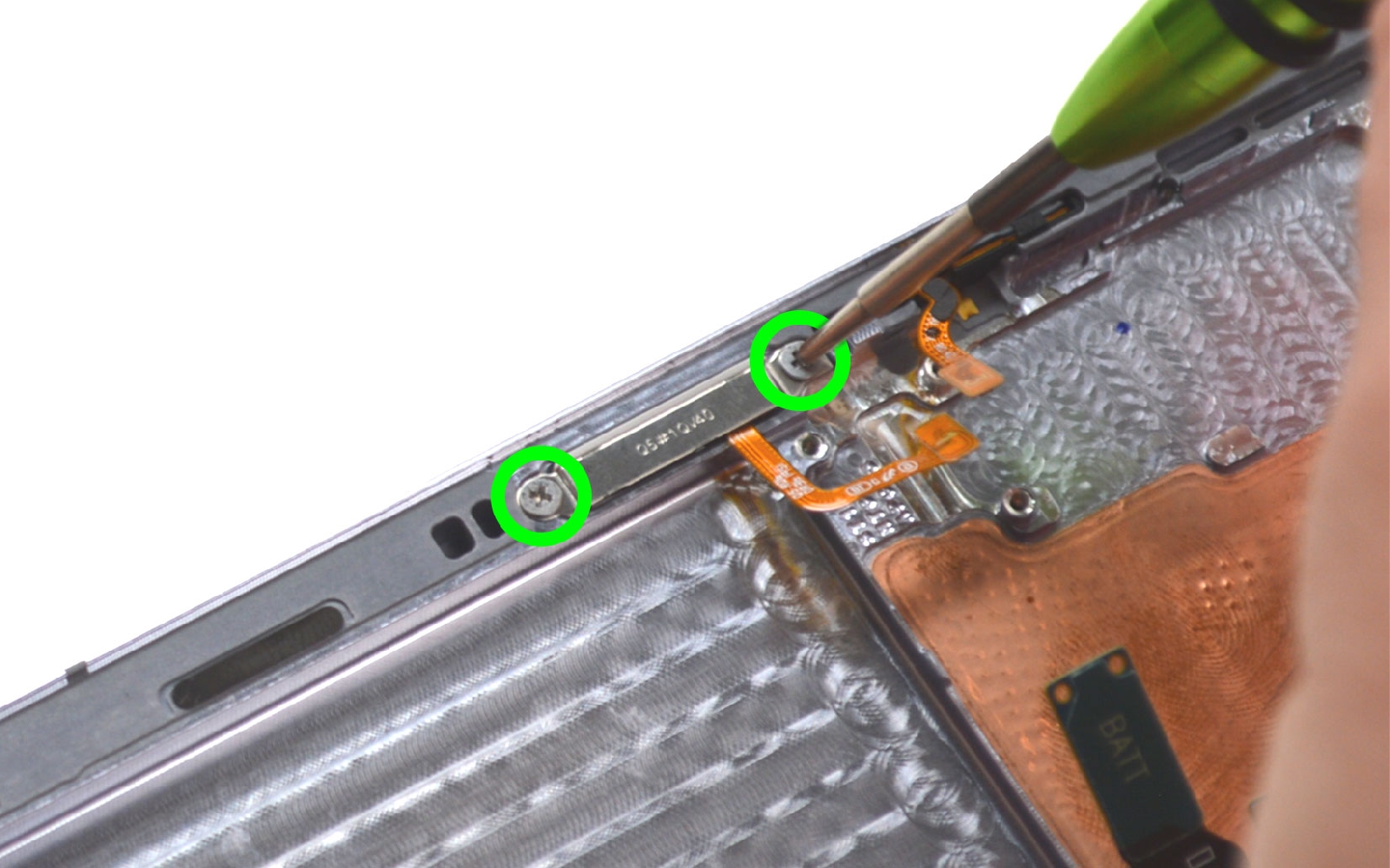

Ôtez les deux vis cruciforme de la plaquette métallique de protection des boutons.

Enlevez la protection puis saisissez le lecteur d'empreintes pour le sortir du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

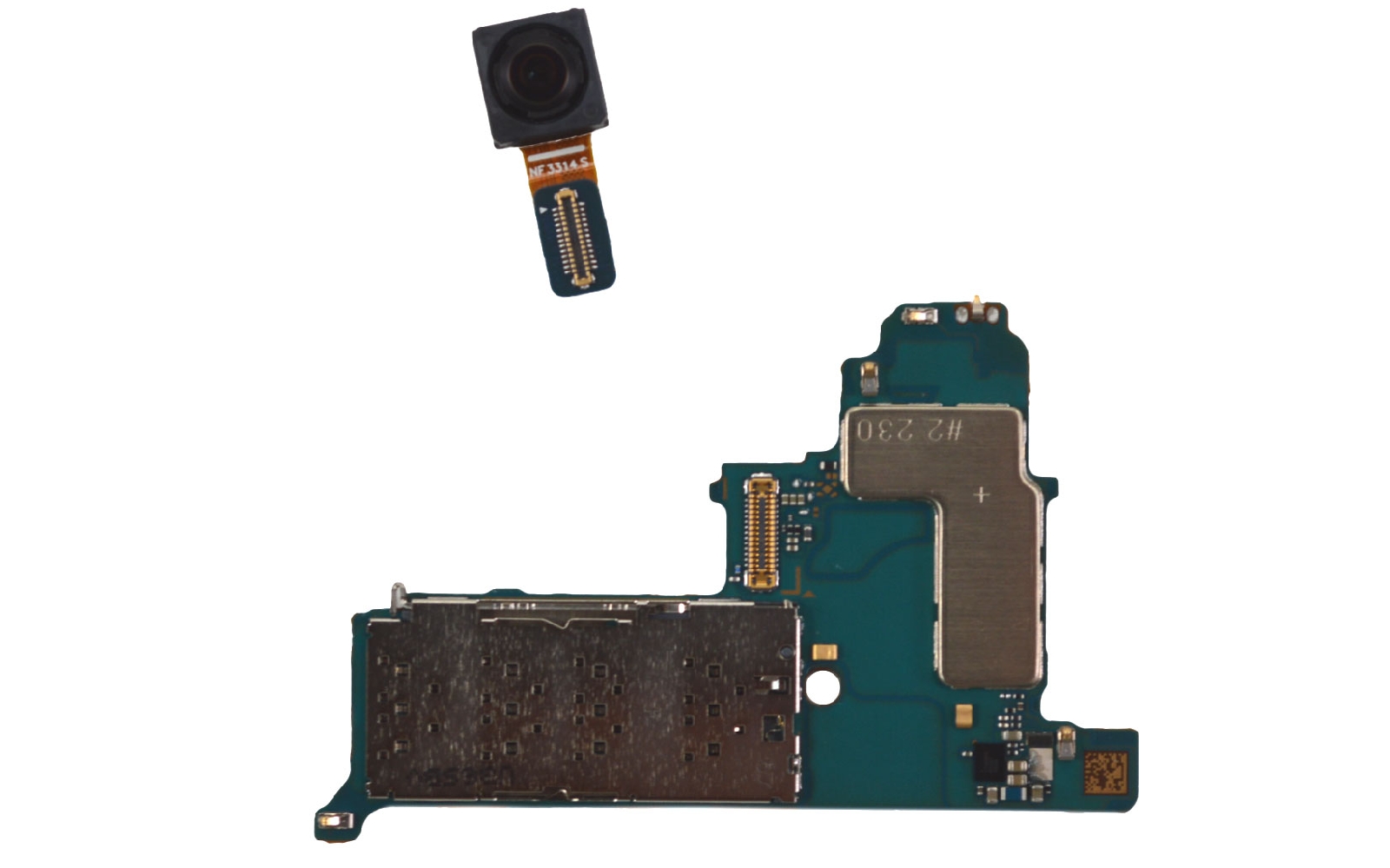

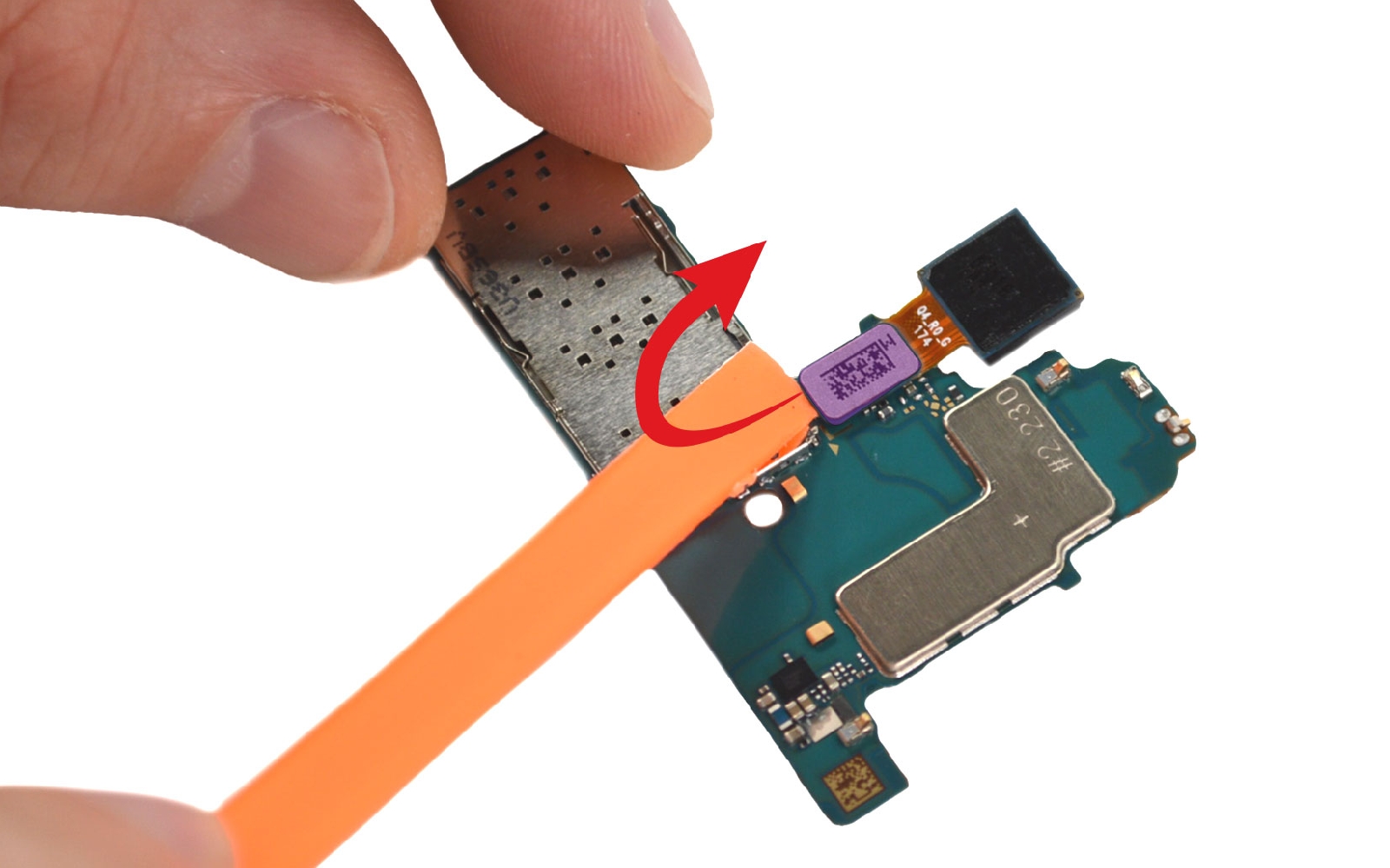

Etape 23 : Séparer la caméra frontale de la carte fille
Déconnectez la nappe de la caméra avant de la carte fille.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

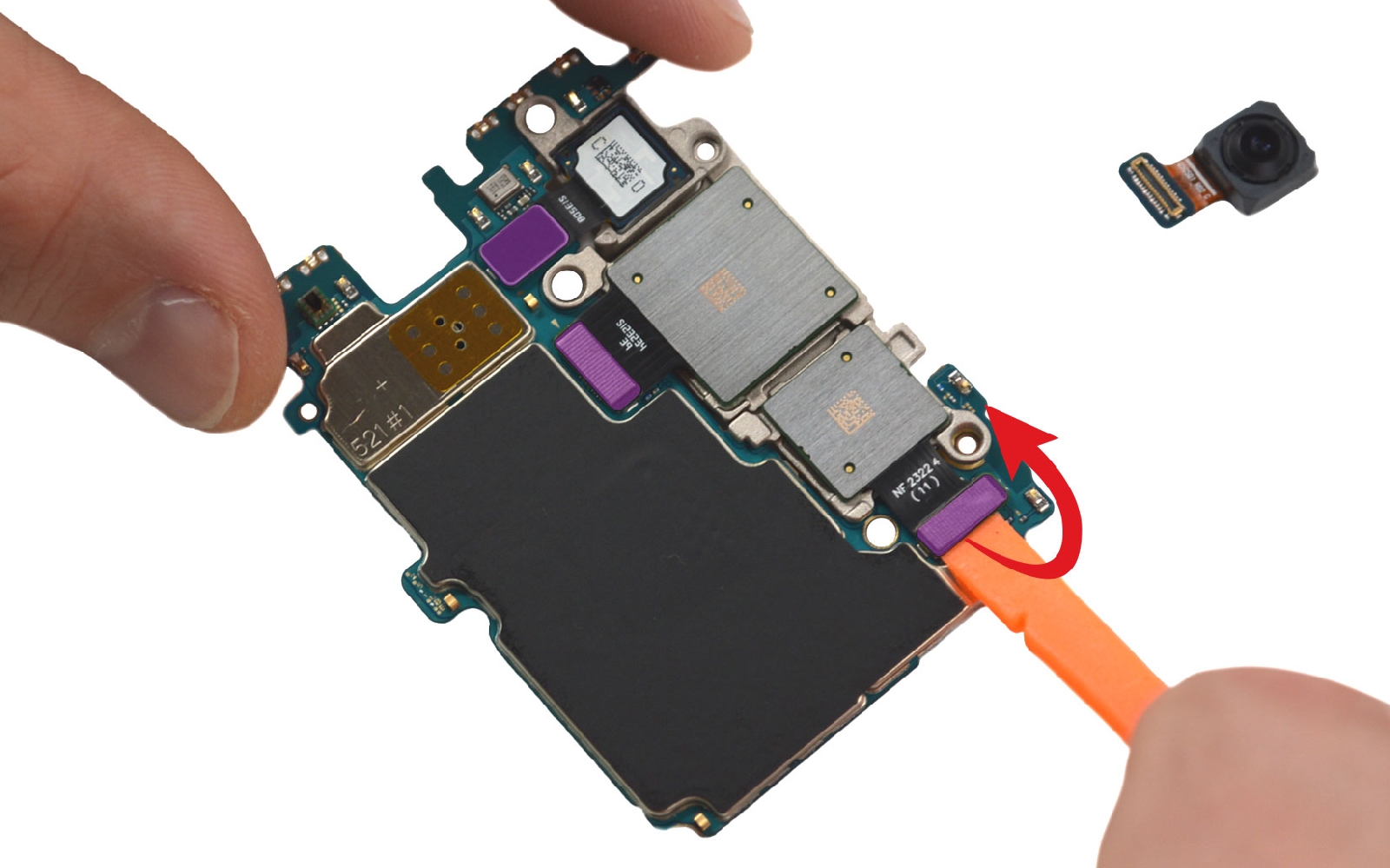

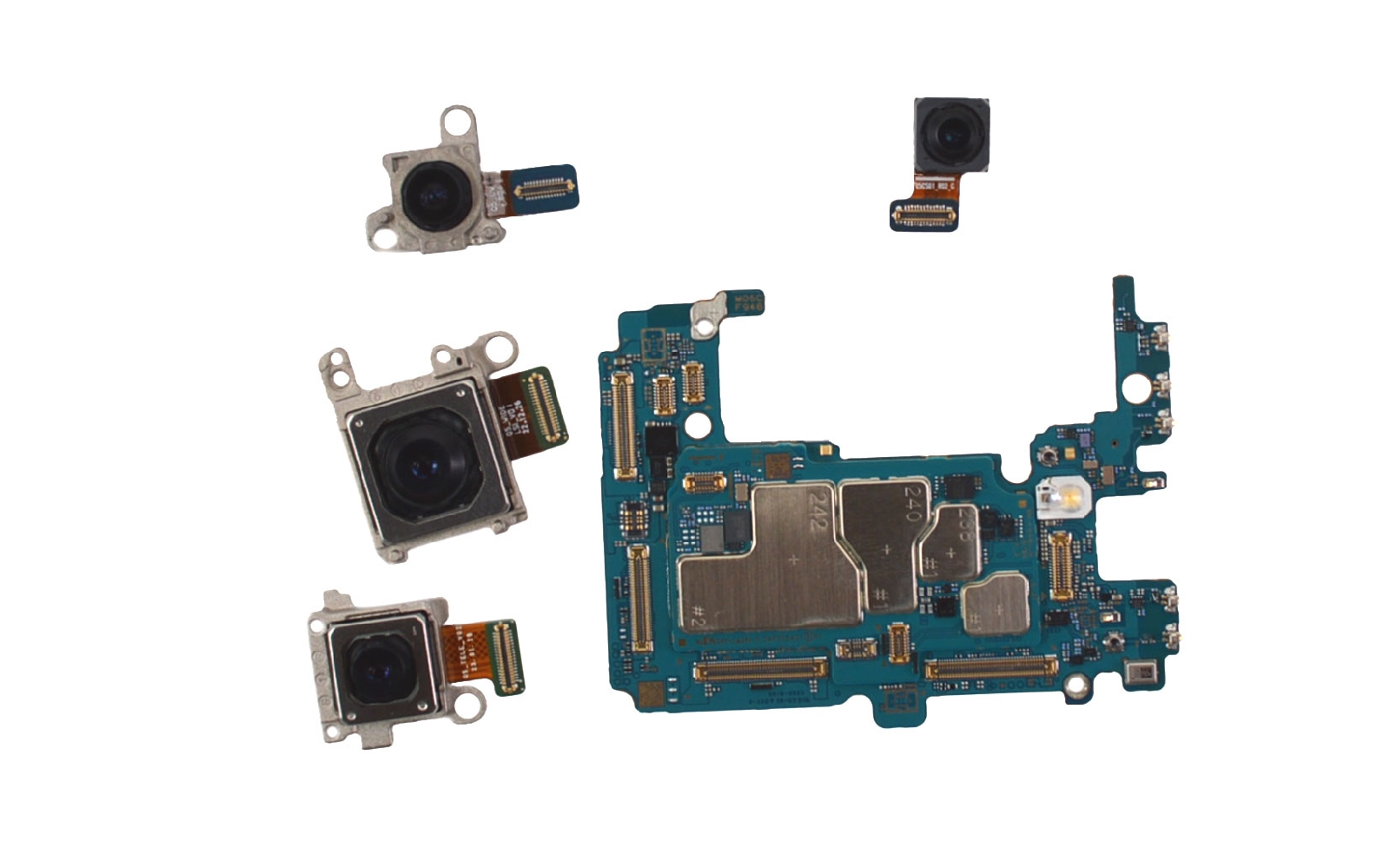

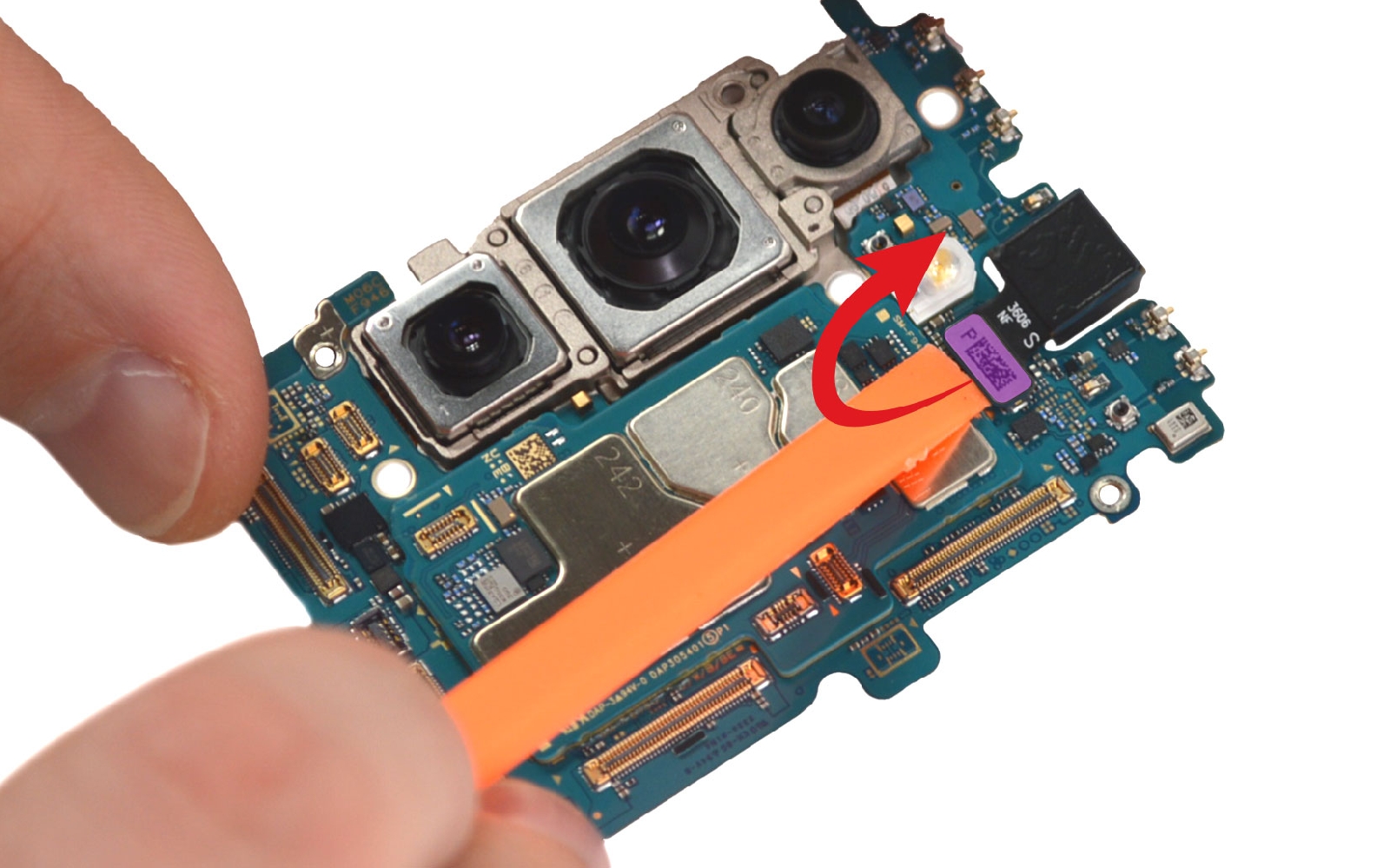

Etape 24 : Détacher toutes les caméras
Débranchez les caméras de la carte mère pour le libérer de la carte mère.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

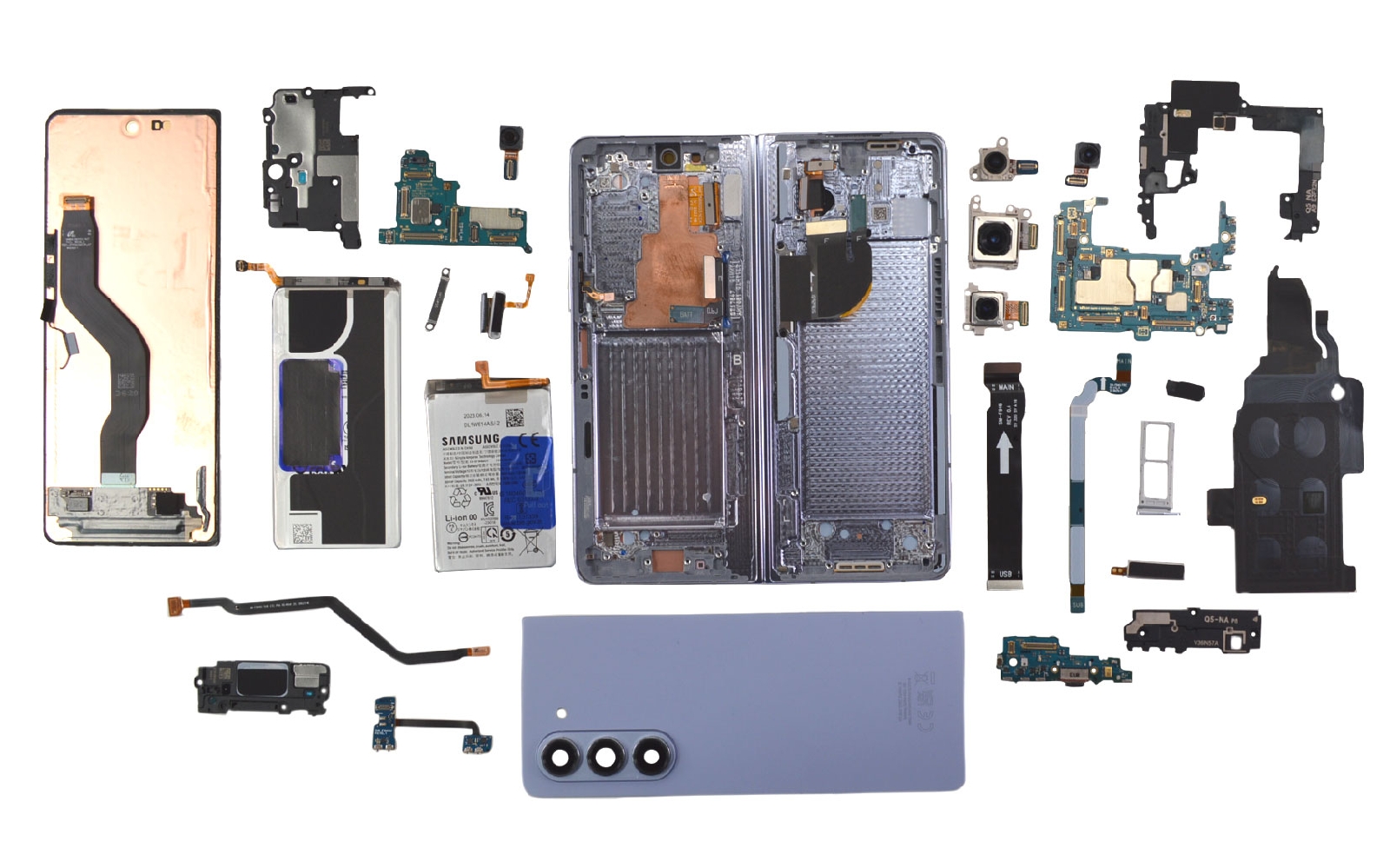

Vue éclatée
Félicitations vous venez de démonter entièrement votre Samsung Galaxy ZFold 5.
Suivez les instructions des étapes précédentes dans le sens inverse pour remonter intégralement votre smartphone.
