Comment changer le connecteur de charge sur Galaxy Z Fold5

Avant de commander une pièce de rechange, il est essentiel de connaître le numéro de modèle exact de votre appareil pour garantir la compatibilité des composants. Si votre téléphone s’allume encore, rendez-vous dans les Paramètres de votre téléphone.pour accéder à la section "À propos du téléphone ".
Si votre téléphone ne s’allume pas, cherchez le numéro de modèle directement sur la boite d'origine ou sur l'étiquette au dos de l’appareil. Vous pouvez également le retrouver à l’intérieur, une fois que vous aurez ouvert le téléphone.

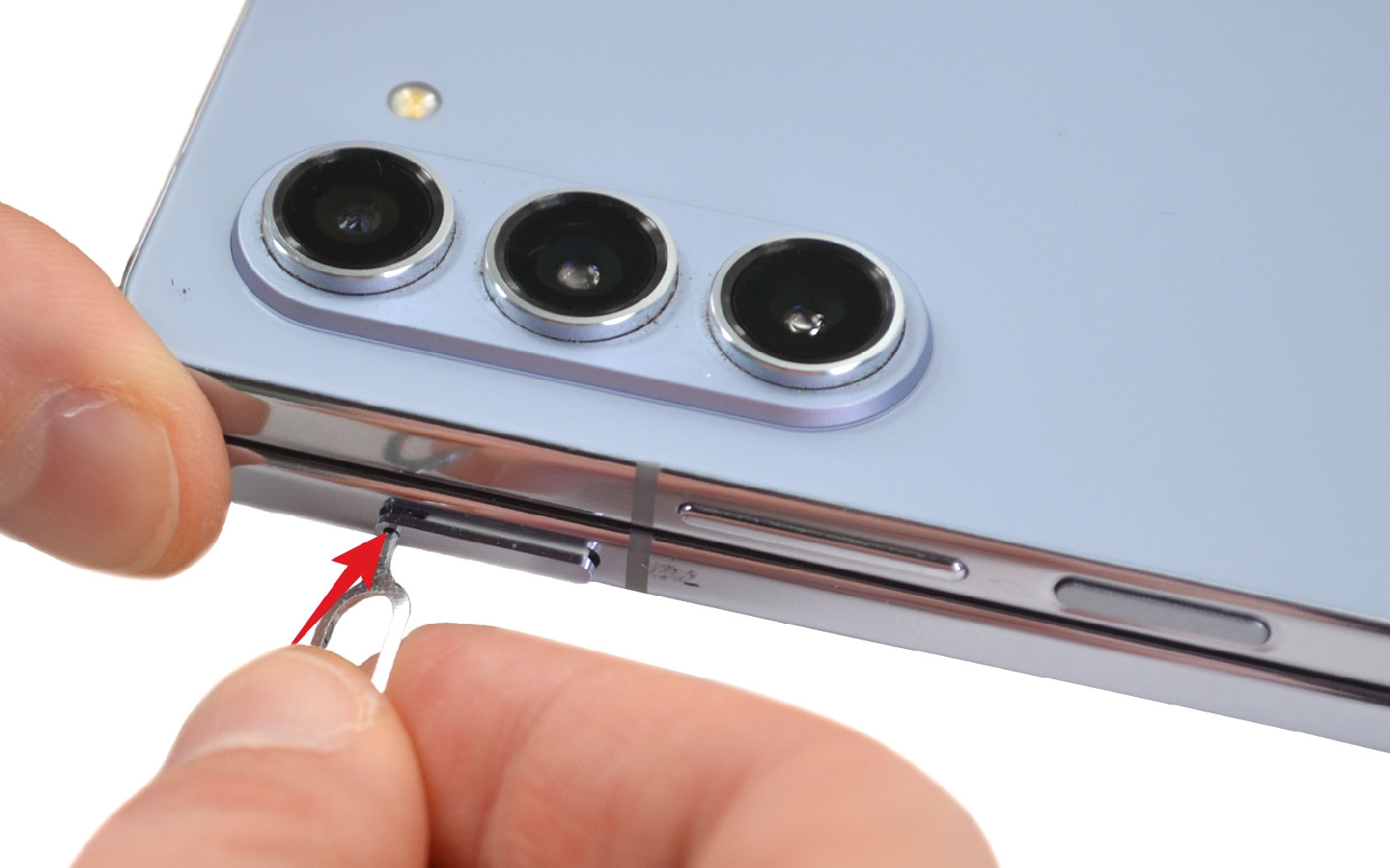

Avant de commencer la réparation, éteignez votre appareil et retirez le rack SIM de son emplacement.

Pour détacher la vitre arrière du Samsung Galaxy ZFold 5, il est crucial de chauffer la surface afin d’assouplir l’adhésif qui la maintient en place. Cette préparation réduit les risques de casser la vitre ou d’endommager l’appareil pendant l’intervention.

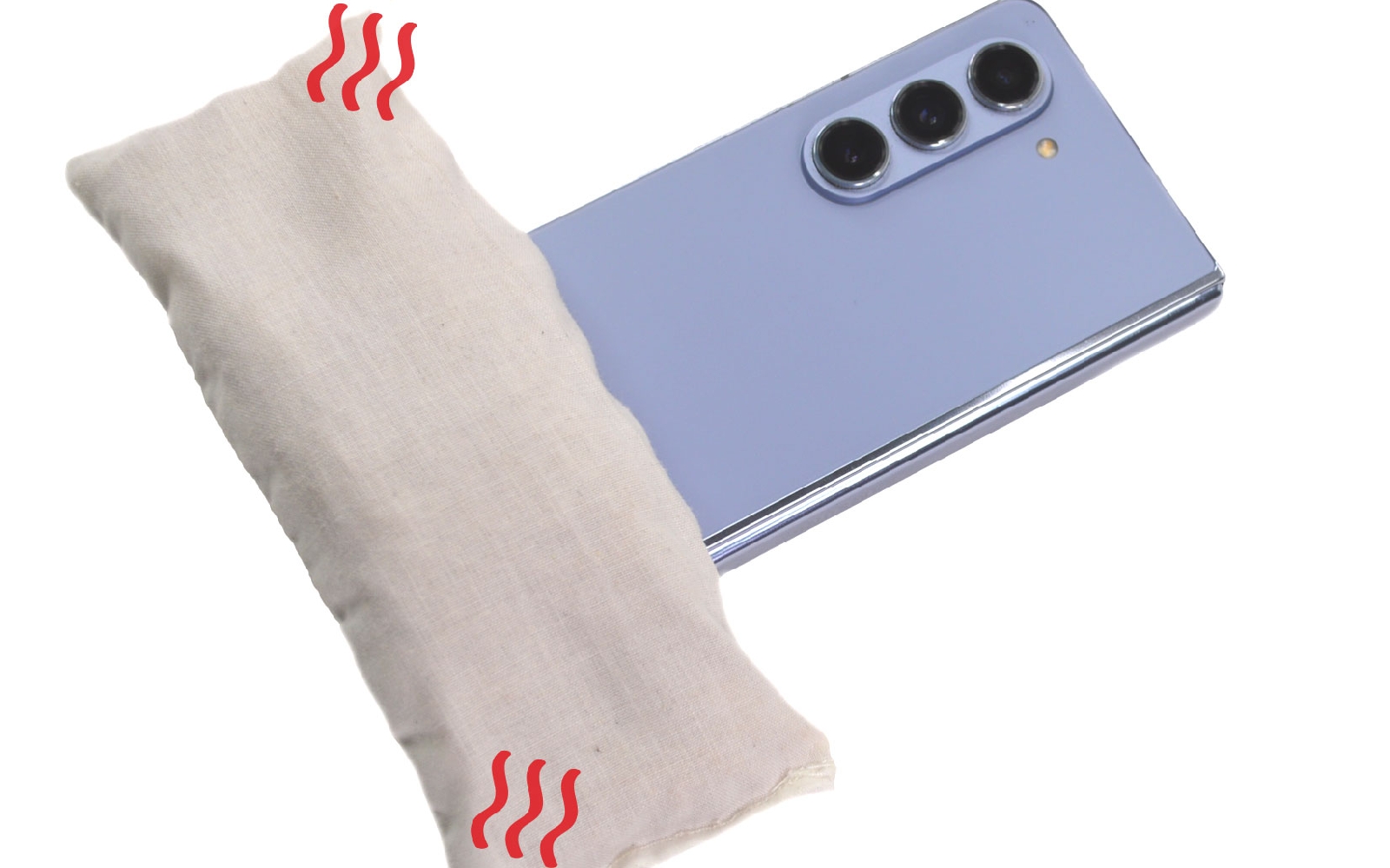

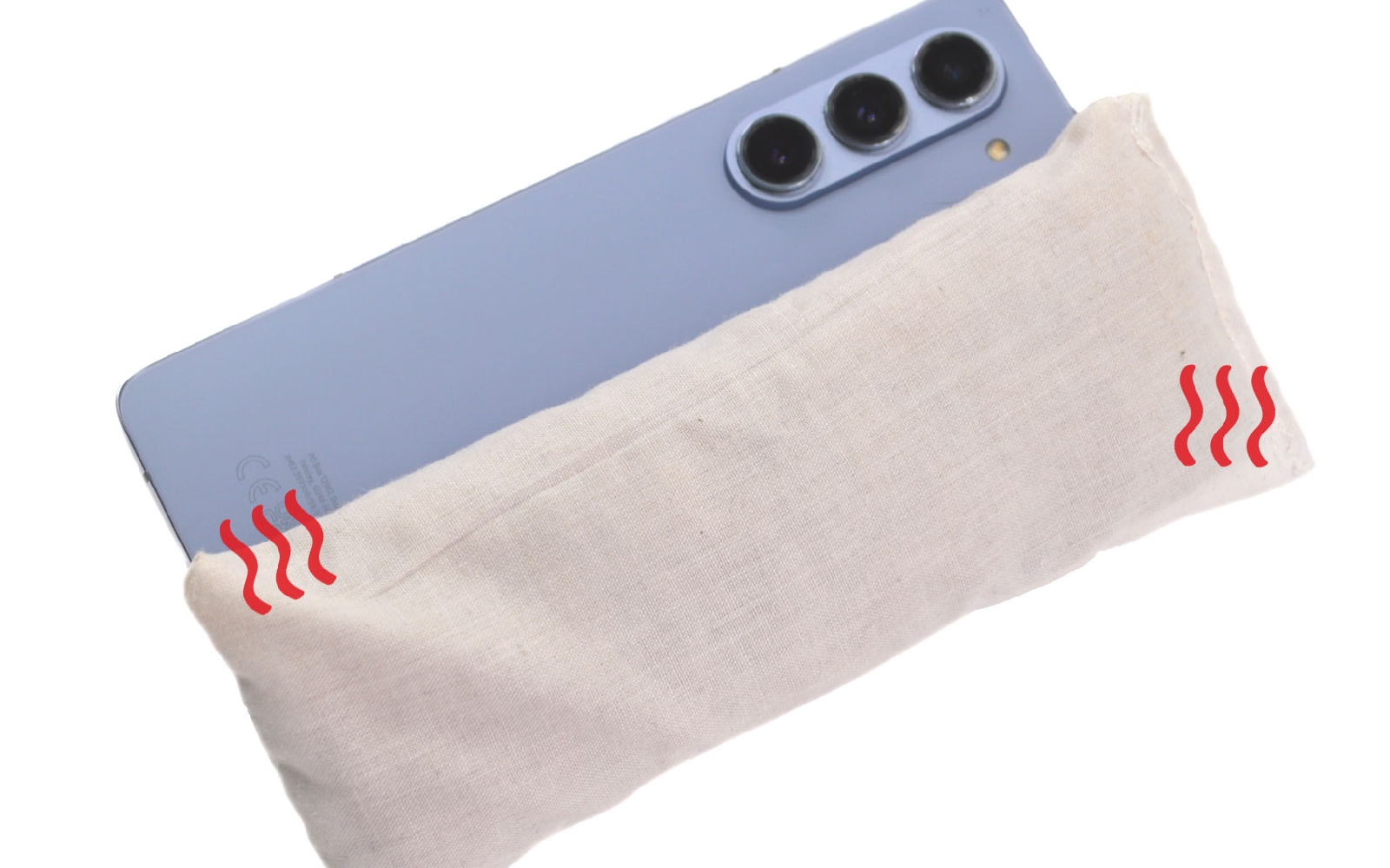

Placez le coussin au micro-ondes pendant environ 1 à 2 minutes, puis appliquez-le directement sur la vitre arrière pendant quelques instants.

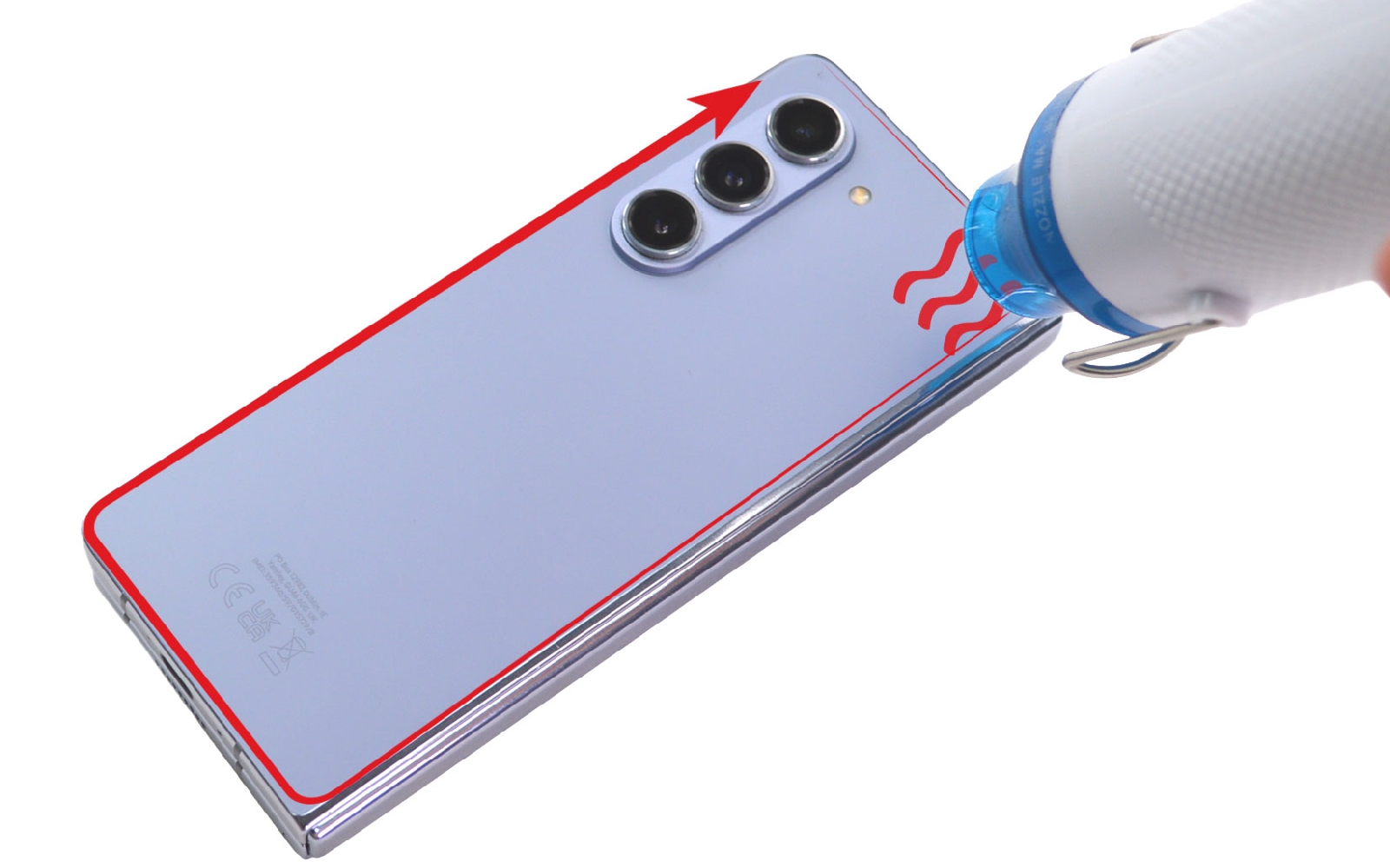

Réglez l’appareil sur une température moyenne et maintenez-le à environ 10-15 cm de la surface de la vitre. Déplacez l’appareil en réalisant des mouvements réguliers et circulaires pour chauffer uniformément.

La vitre doit être chaude au toucher, mais jamais brûlante, afin de ne pas abîmer les composants internes. Prenez soin de ne pas rester trop longtemps au même endroit pour éviter de surchauffer ou de fissurer la vitre.
Une fois la vitre correctement chauffée, l’adhésif sera suffisamment ramolli pour permettre un retrait plus facile et sécurisé. Vous pouvez alors poursuivre avec les étapes suivantes en douceur.

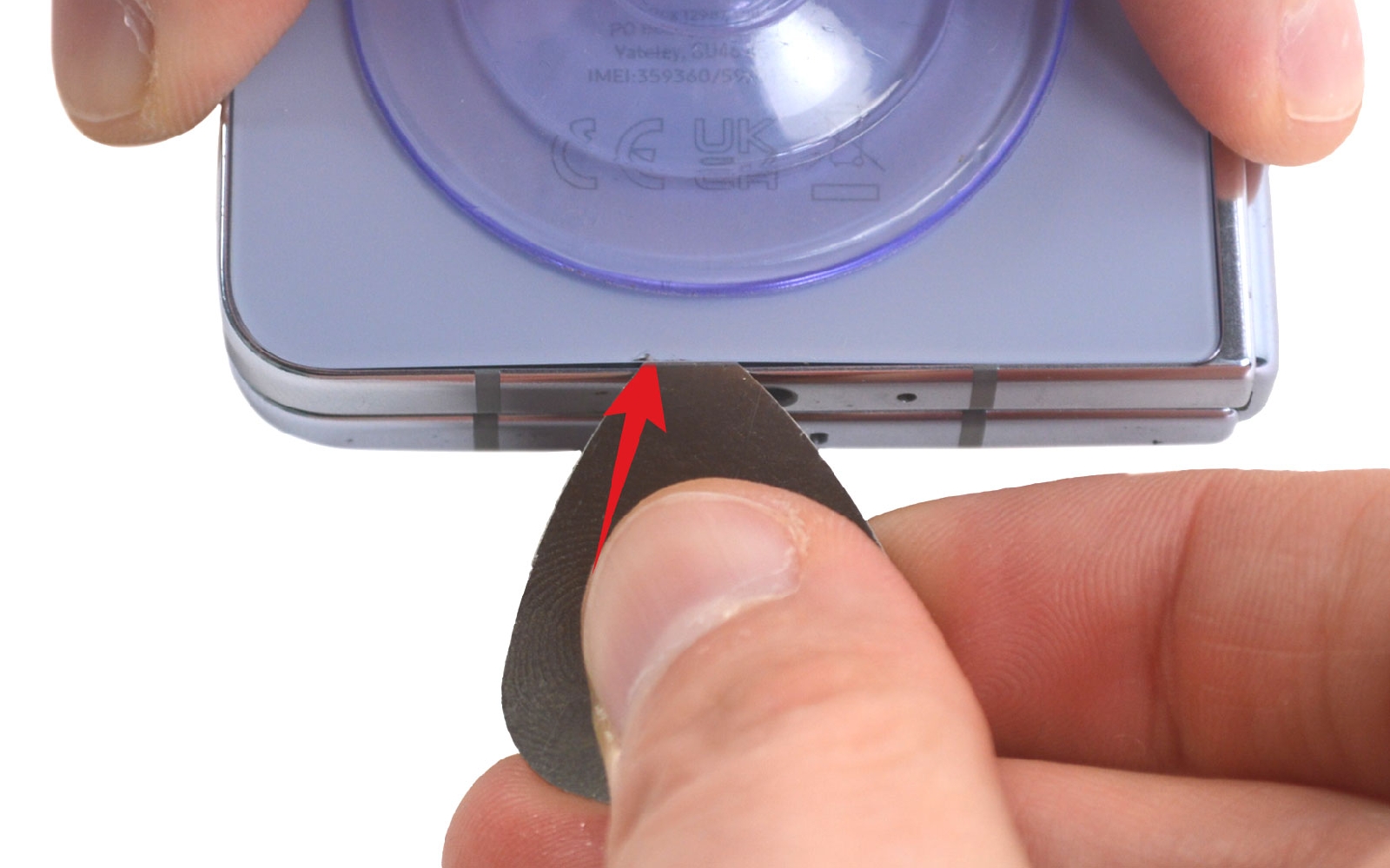

Pour décoller la vitre arrière du Samsung Galaxy Z Fold 5, insérez délicatement un médiator en métal fin entre la vitre et le châssis, en commençant par un bord chauffé. Tout en tirant sur l'anneau de la ventouse, glissez le médiator doucement entre les composants pour créer une ouverture initiale.

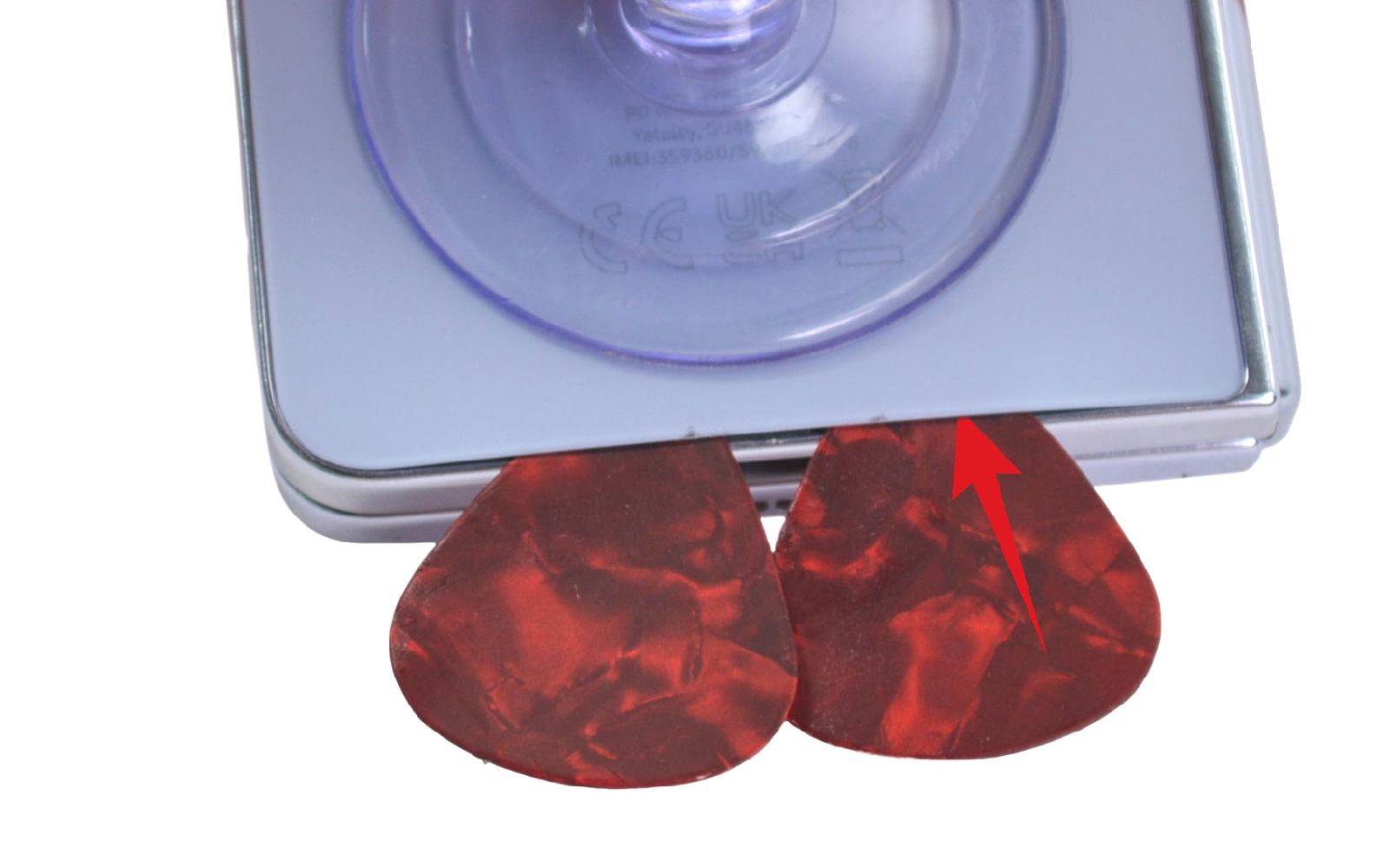

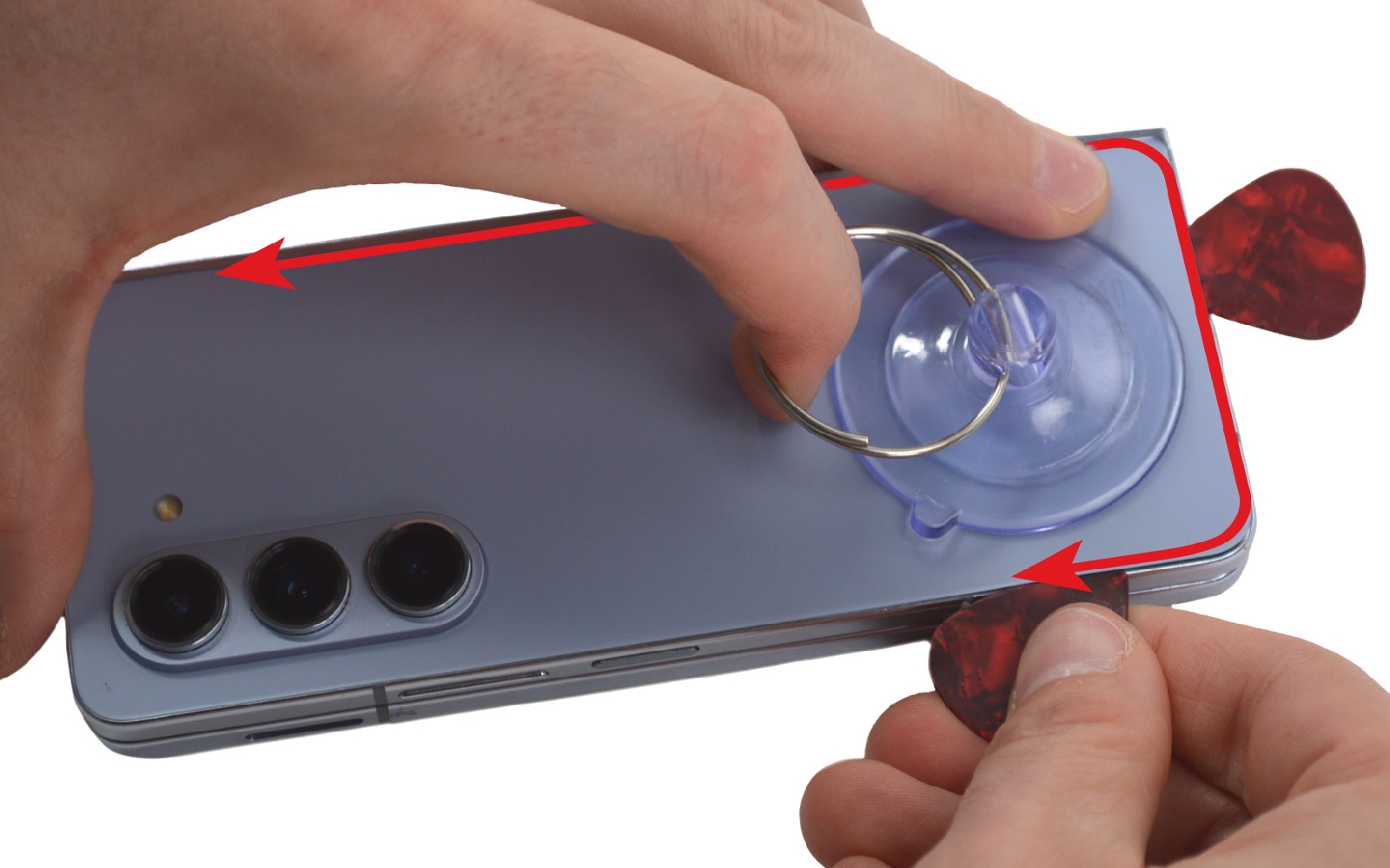

Une fois l’ouverture réalisée, remplacez l'outil par ses homologues en plastique et faites les glisser le long des bords pour découper progressivement l’adhésif, en veillant à travailler par petites sections. Si vous rencontrez une résistance importante, n’hésitez pas à chauffer à nouveau la zone concernée.

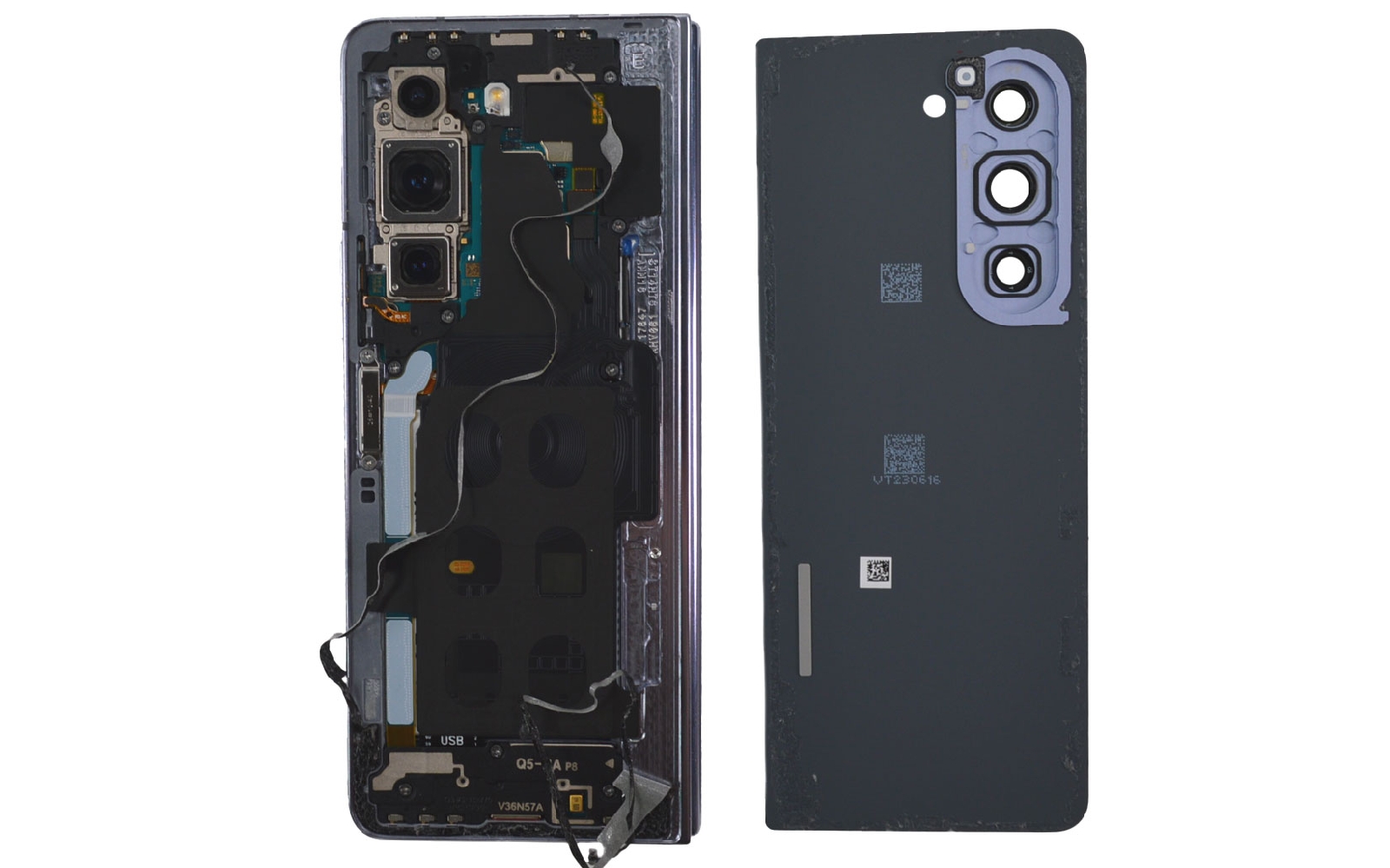

Une fois l’adhésif suffisamment affaibli, retirez progressivement la vitre arrière en la soulevant doucement. Prenez votre temps et procédez avec délicatesse pour préserver l’intégrité de la vitre et des composants internes.

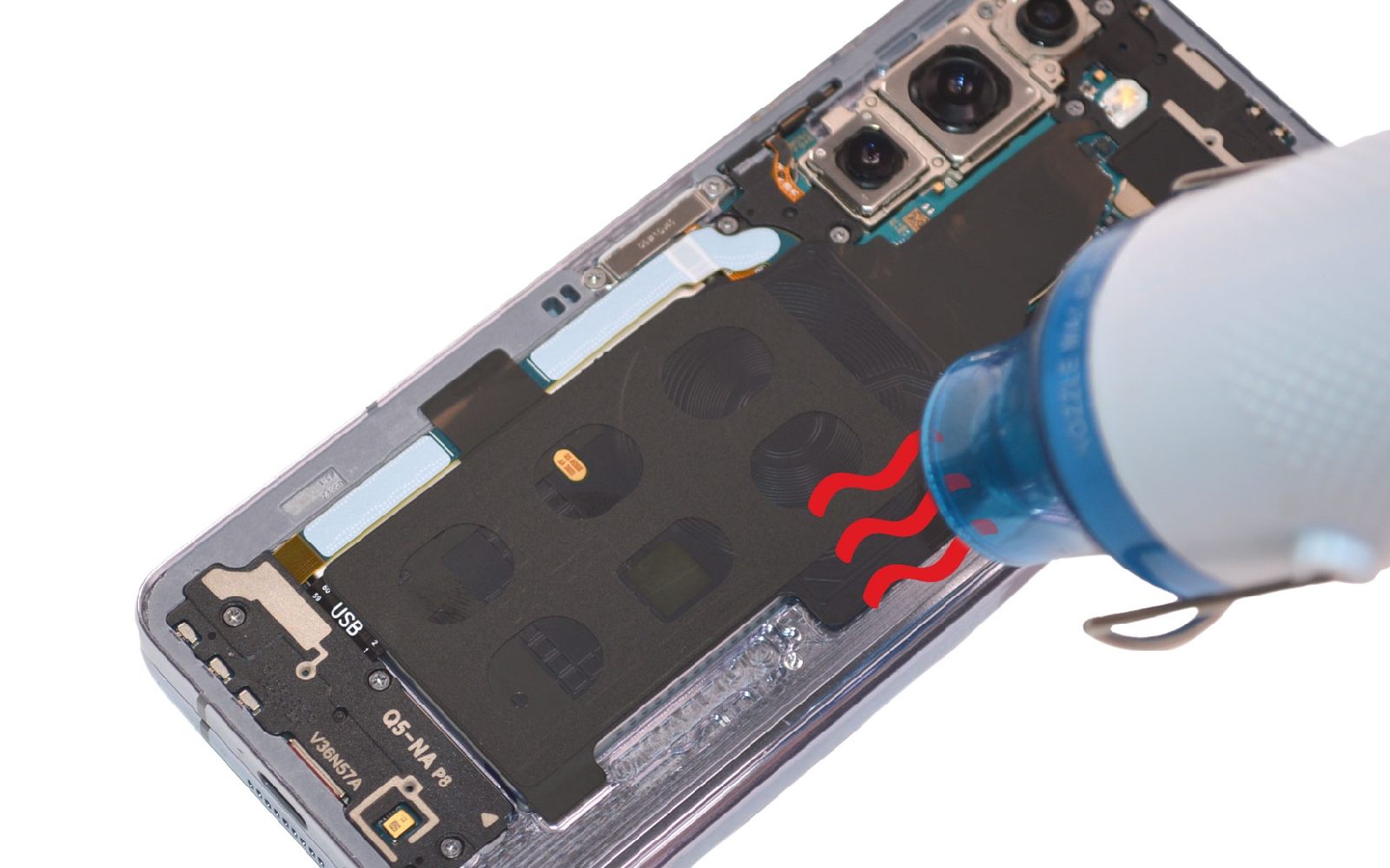

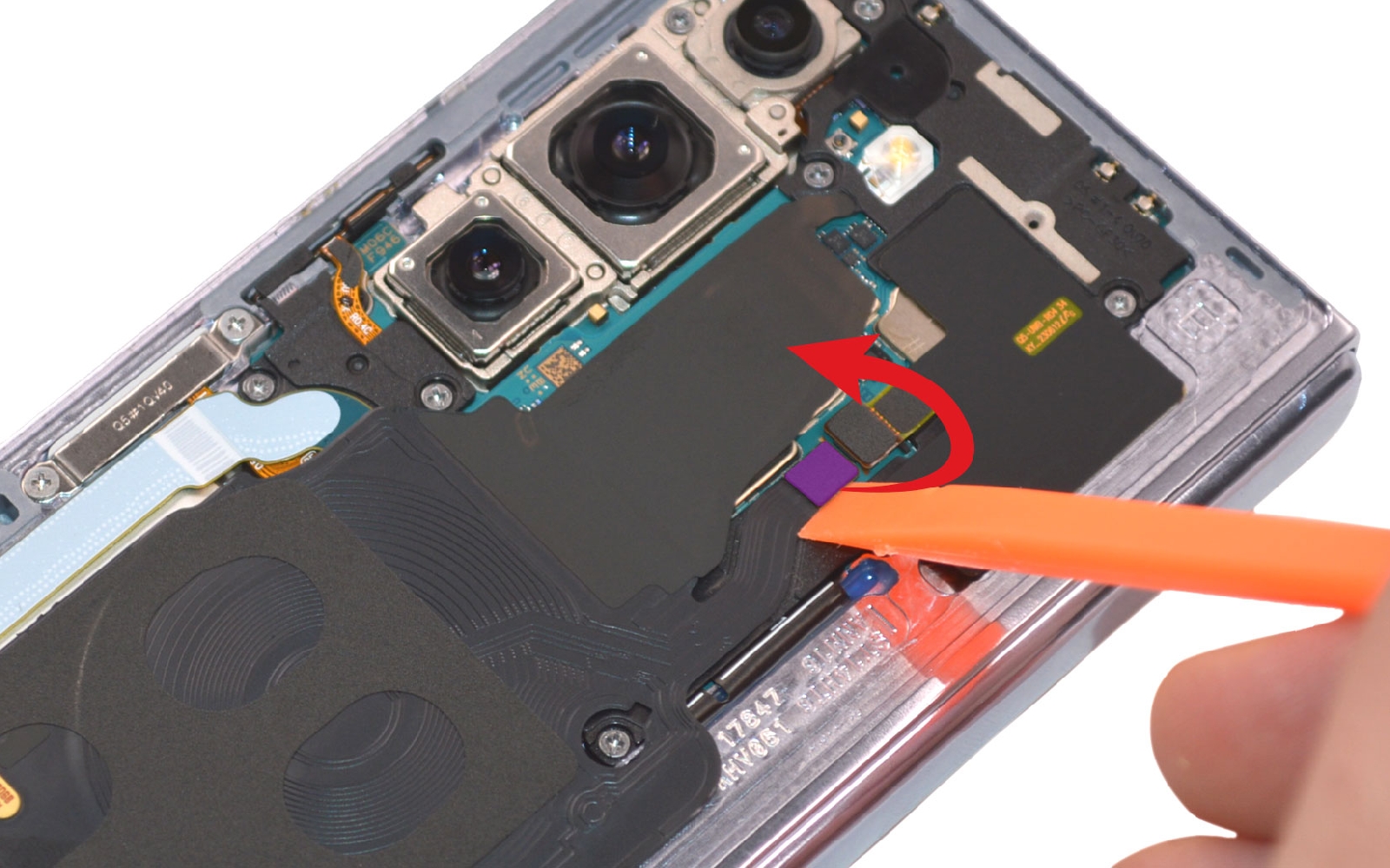

Débranchez la connectique de la nappe NFC puis chauffez légèrement les contours.

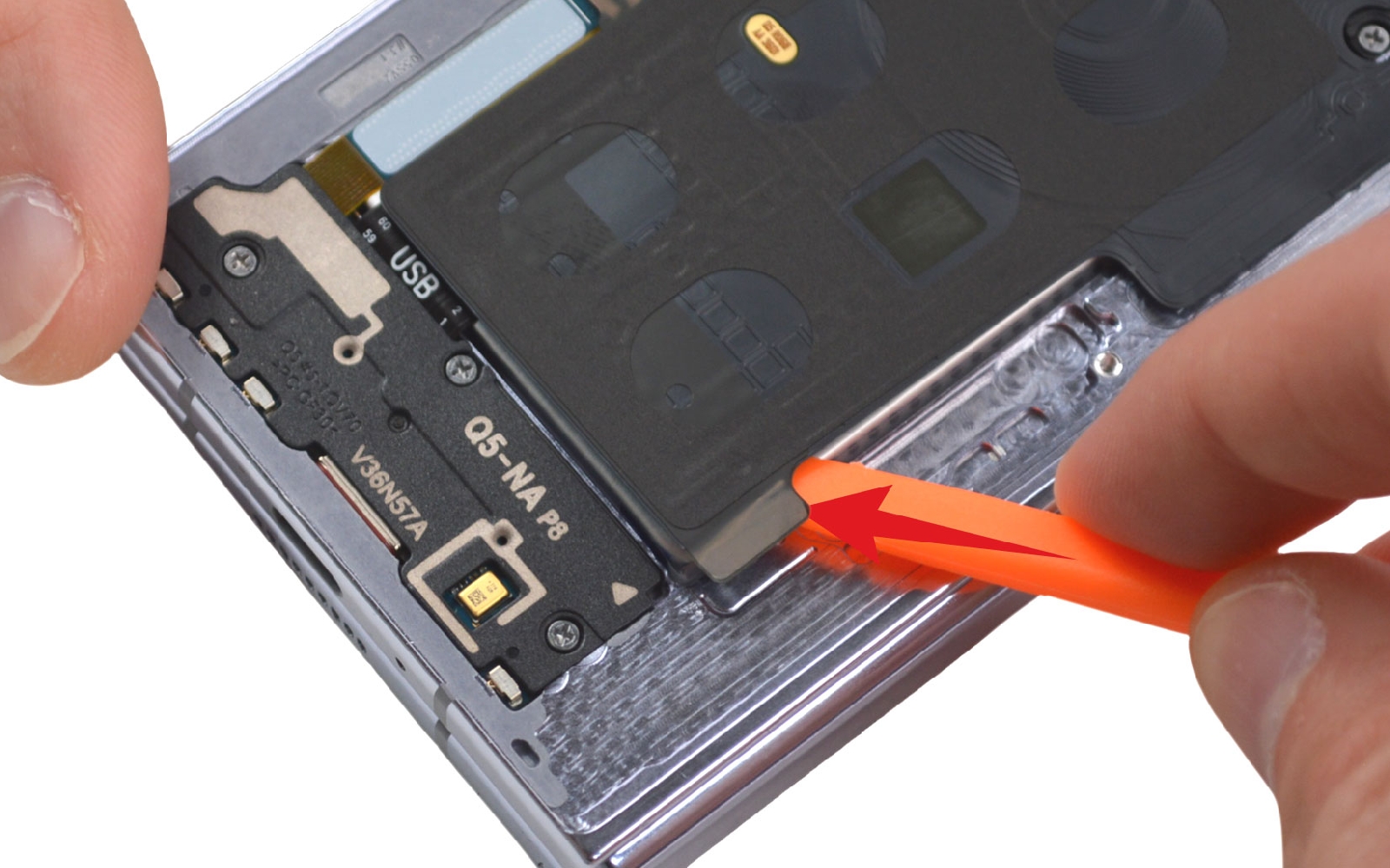

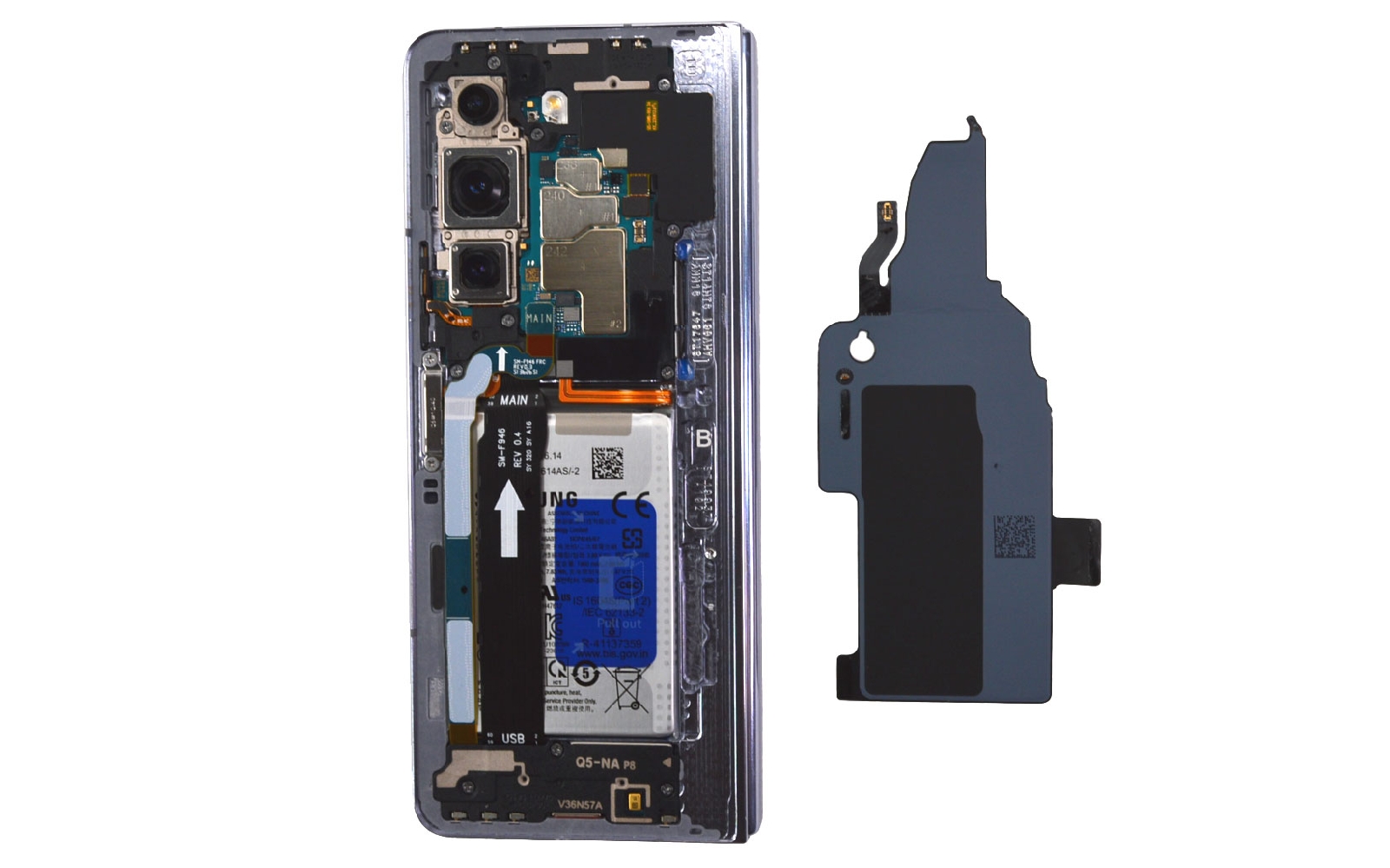

Décollez les parties latérales puis sortez le composant.

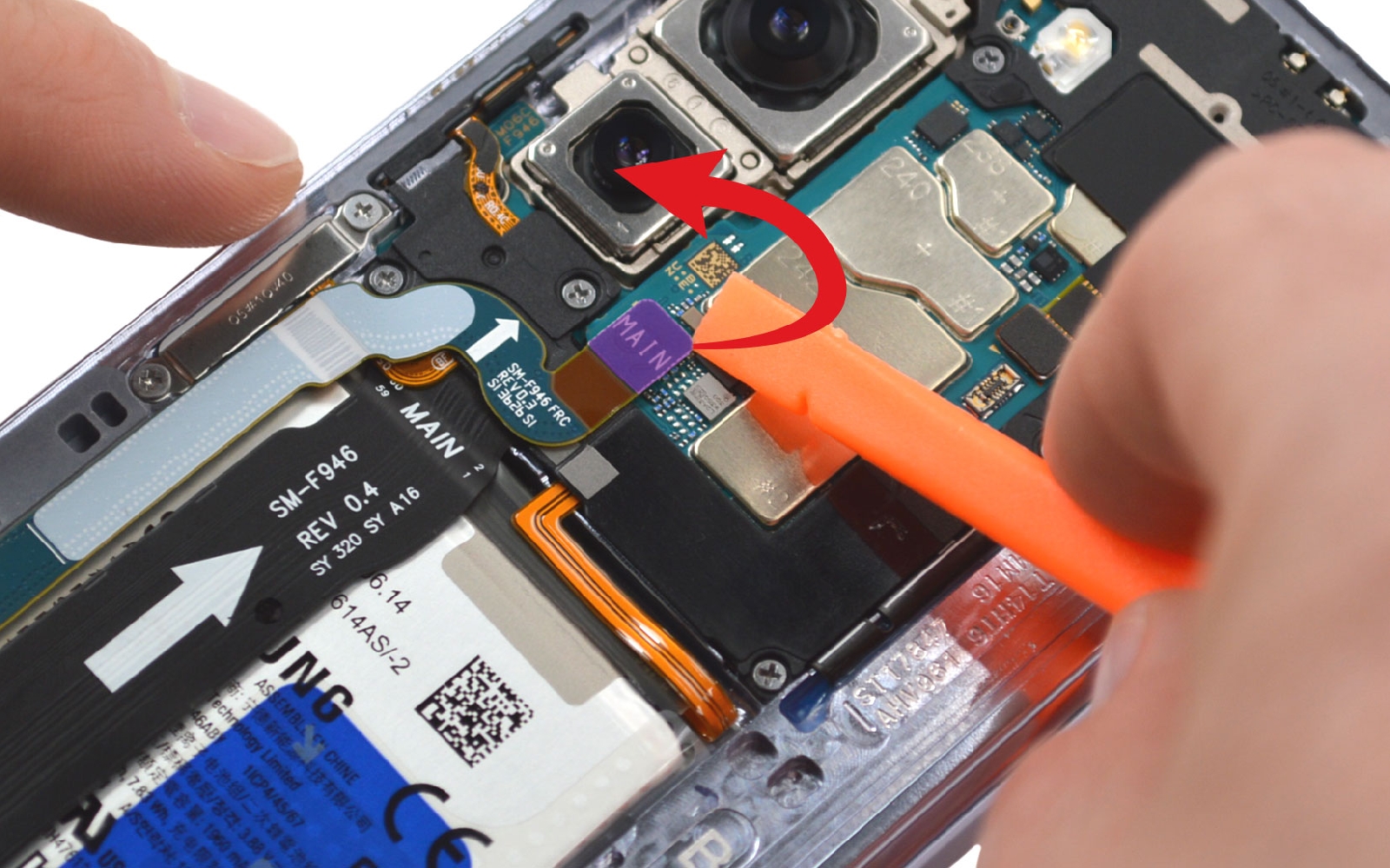

Déconnectez la nappe FRC pour pouvoir passer à l'étape suivante.

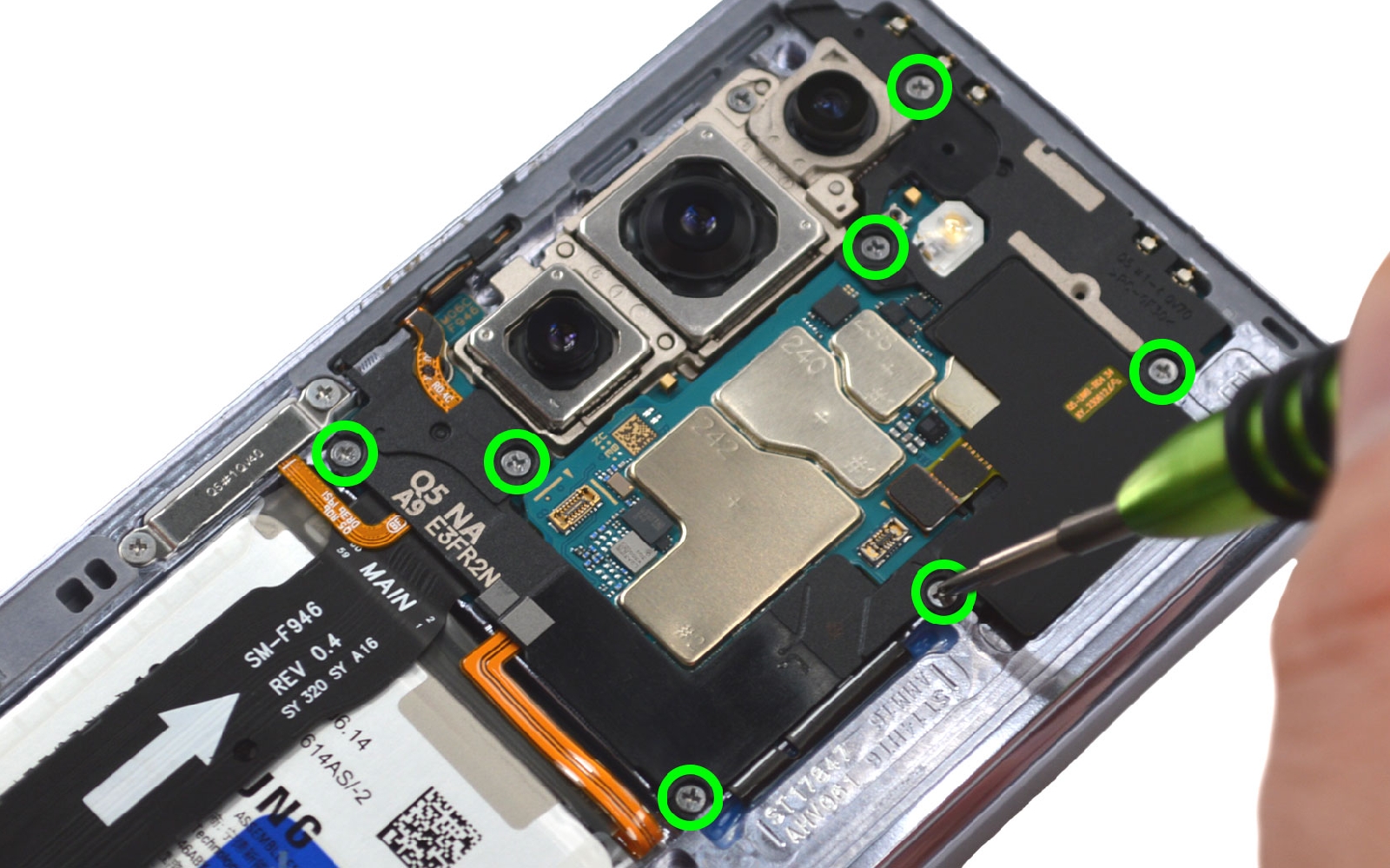

Retirez les 7 vis avec le tournevis cruciforme de la plaquette.

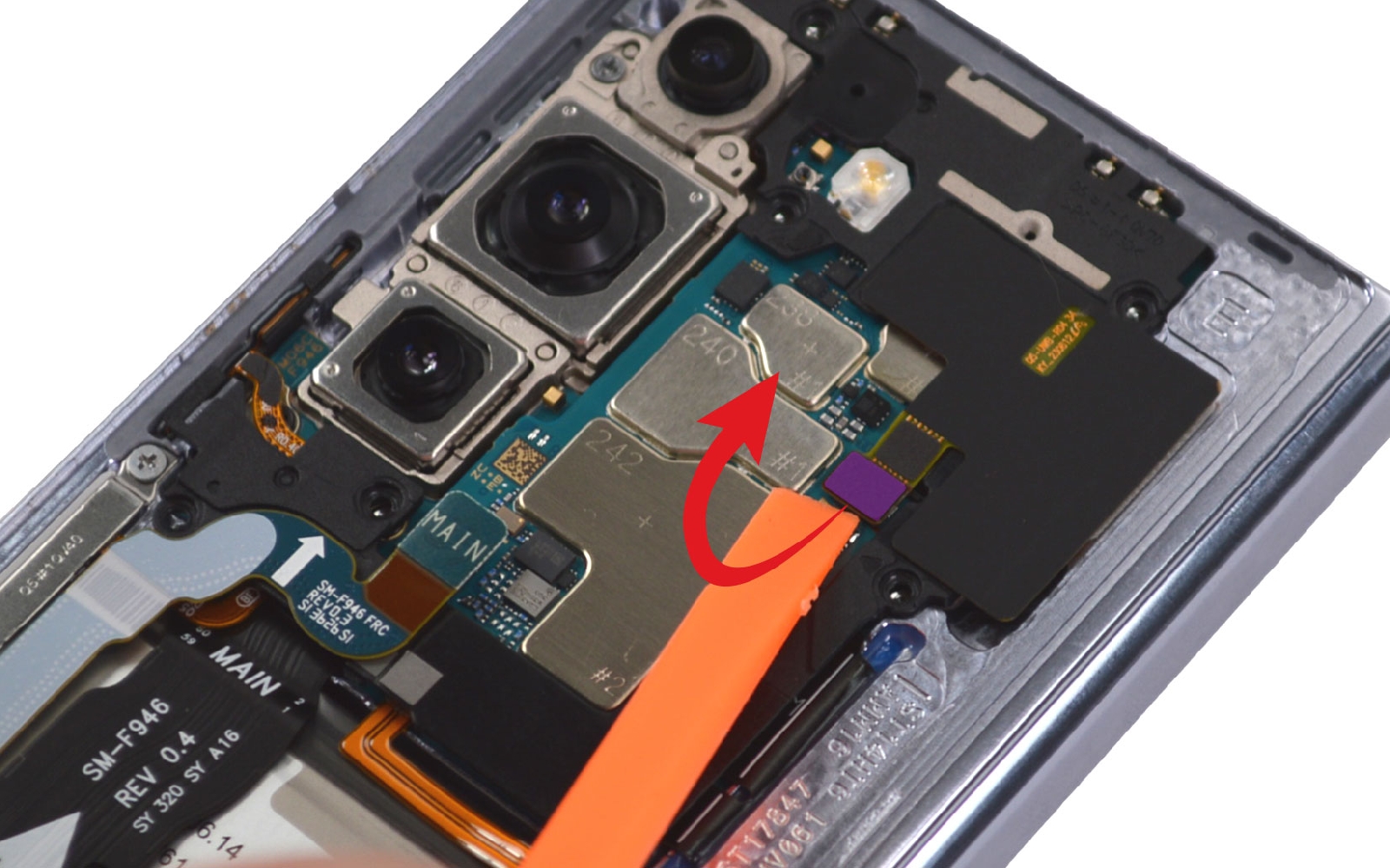

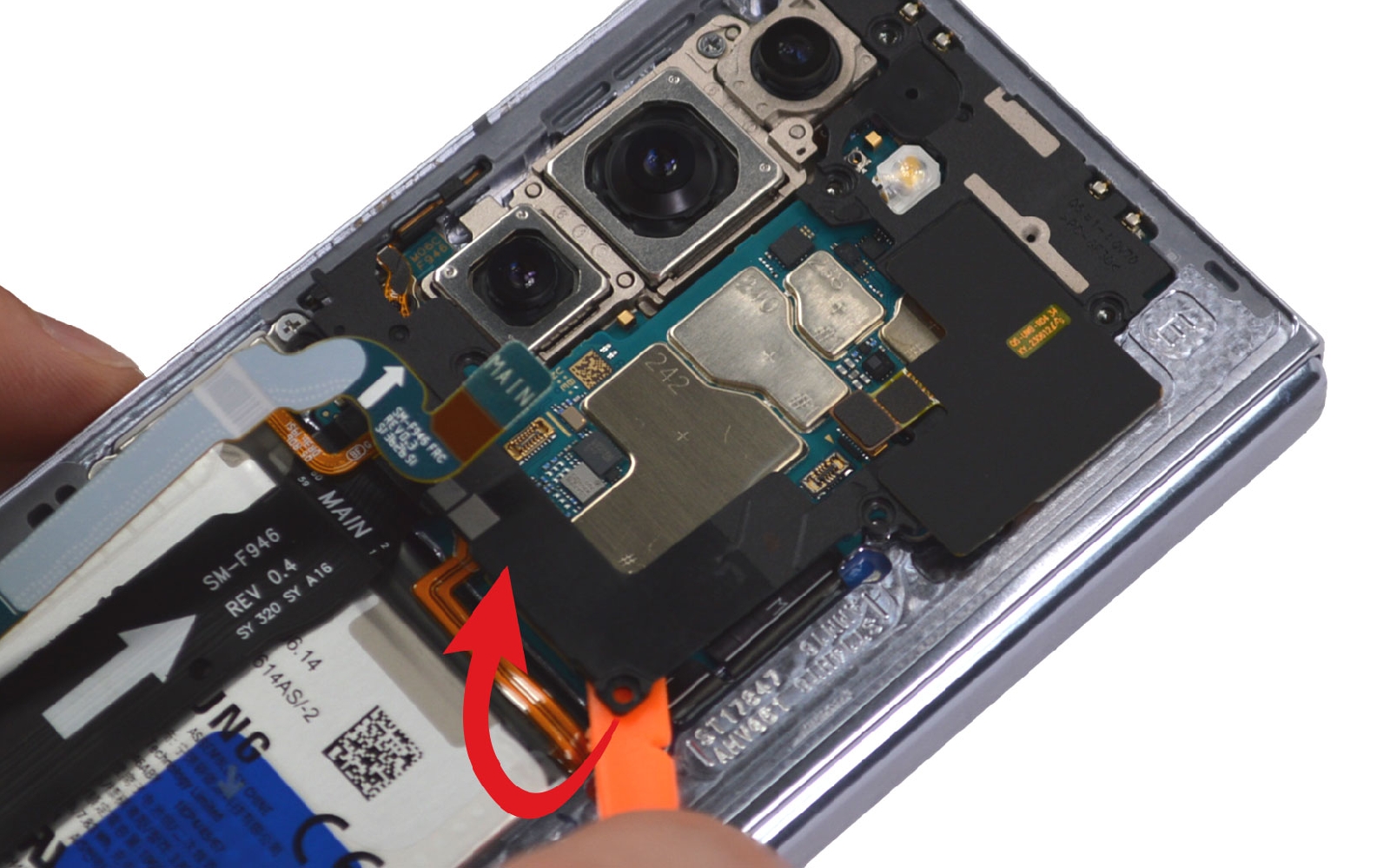

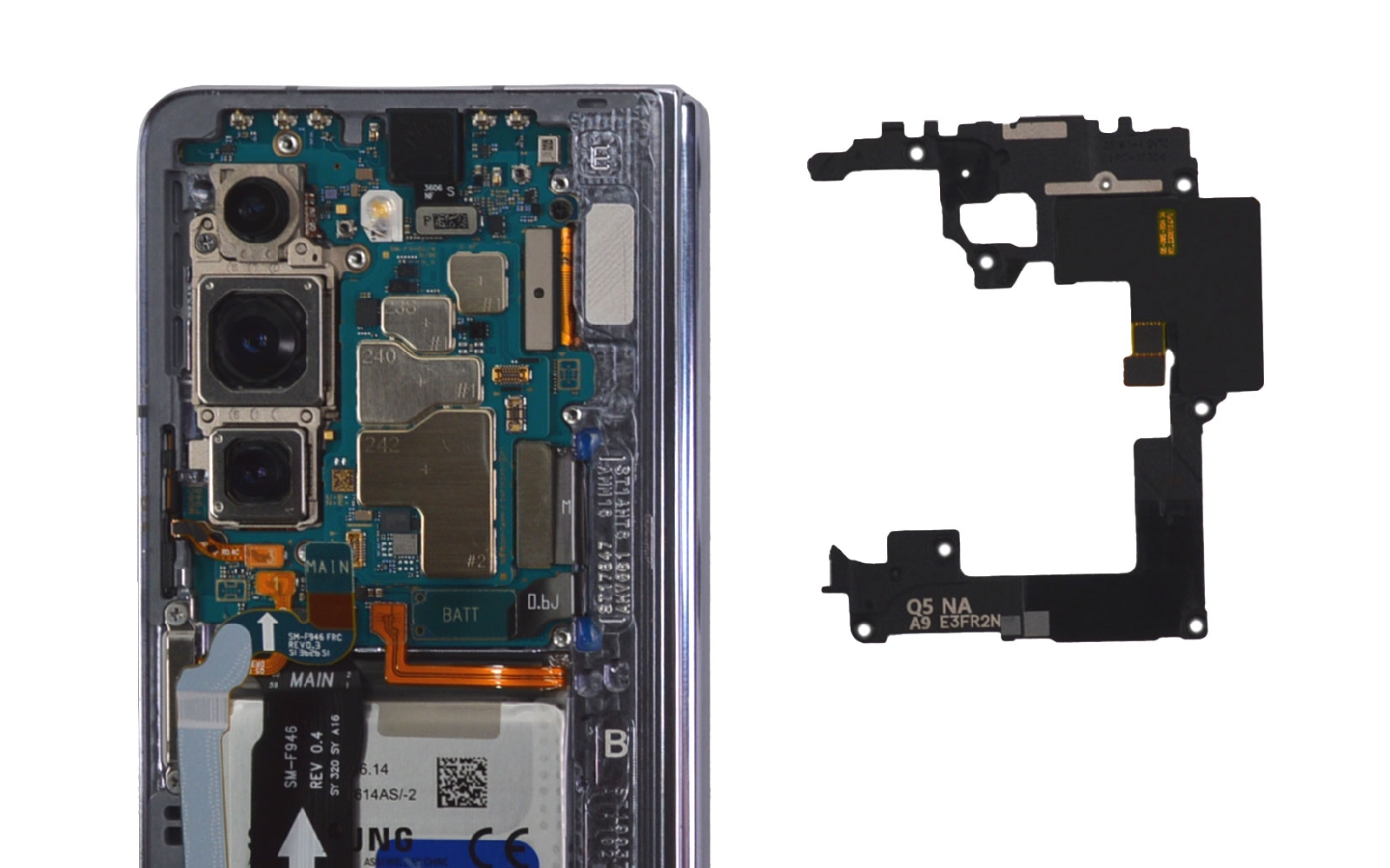

Déconnectez la nappe puis glissez le levier sous le composant pour le détacher de la carte mère.

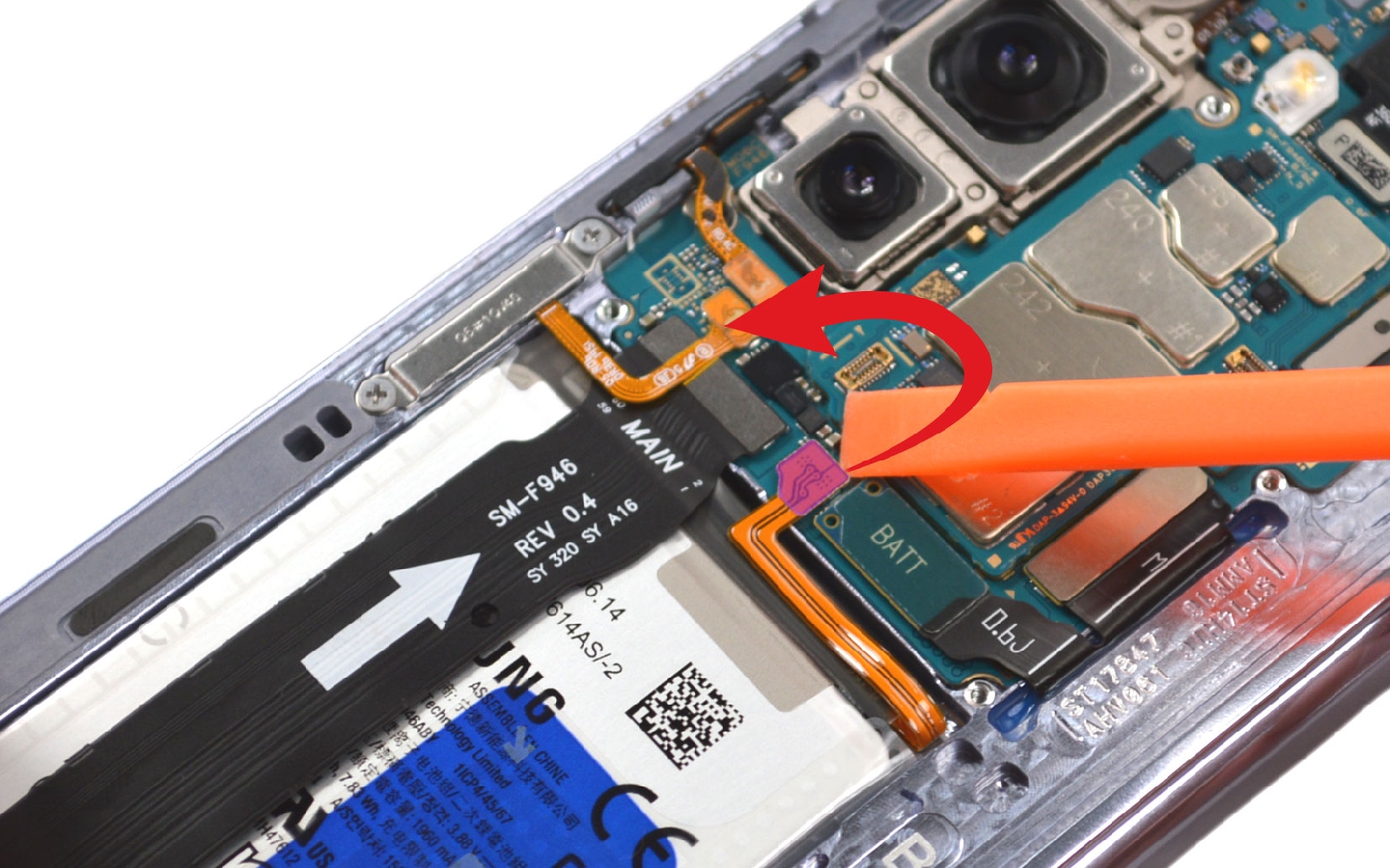

Maintenant que vous avez accès à la nappe de la batterie, il vous faut la déconnecter pour continuer la réparation en toute sécurité.

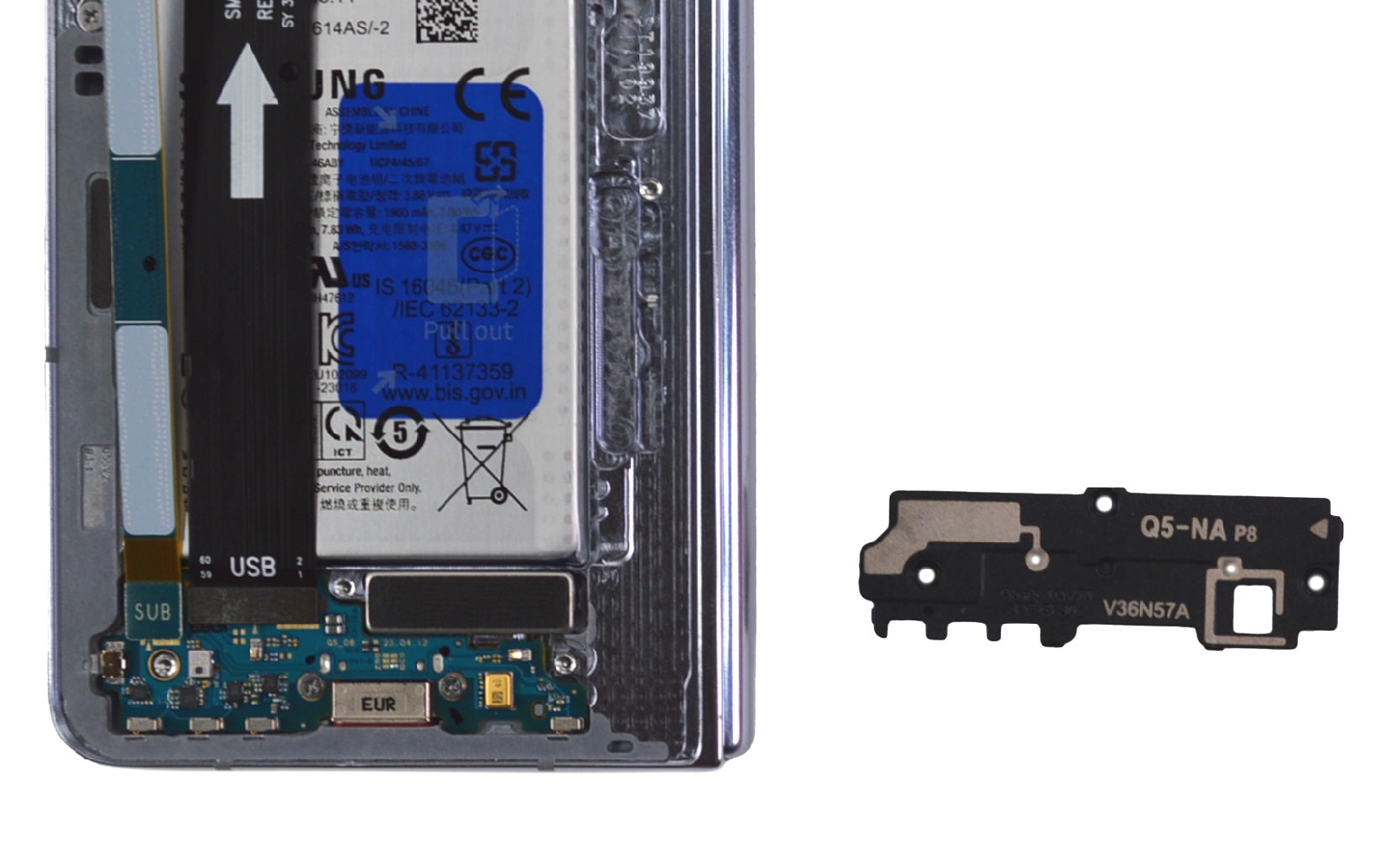

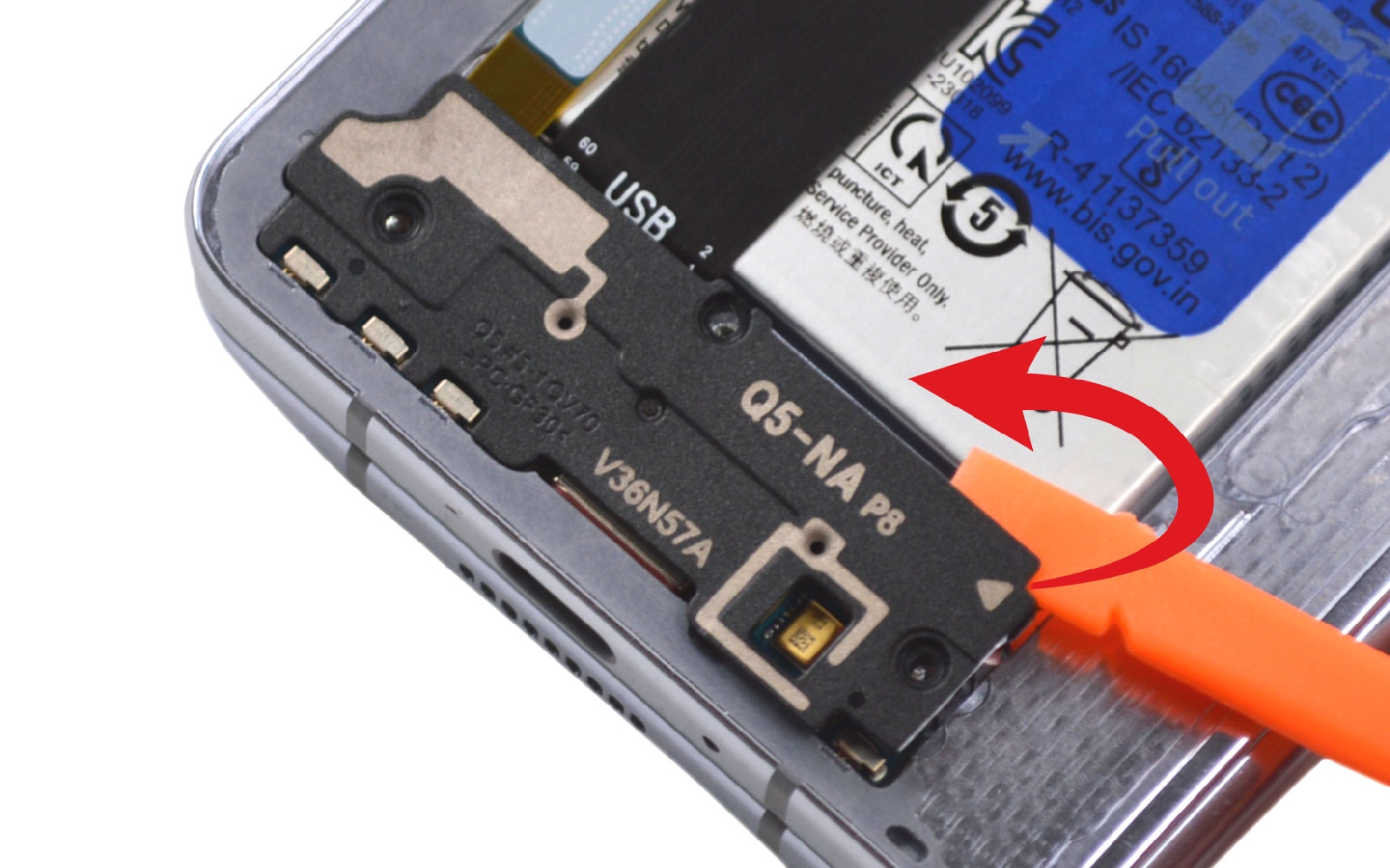

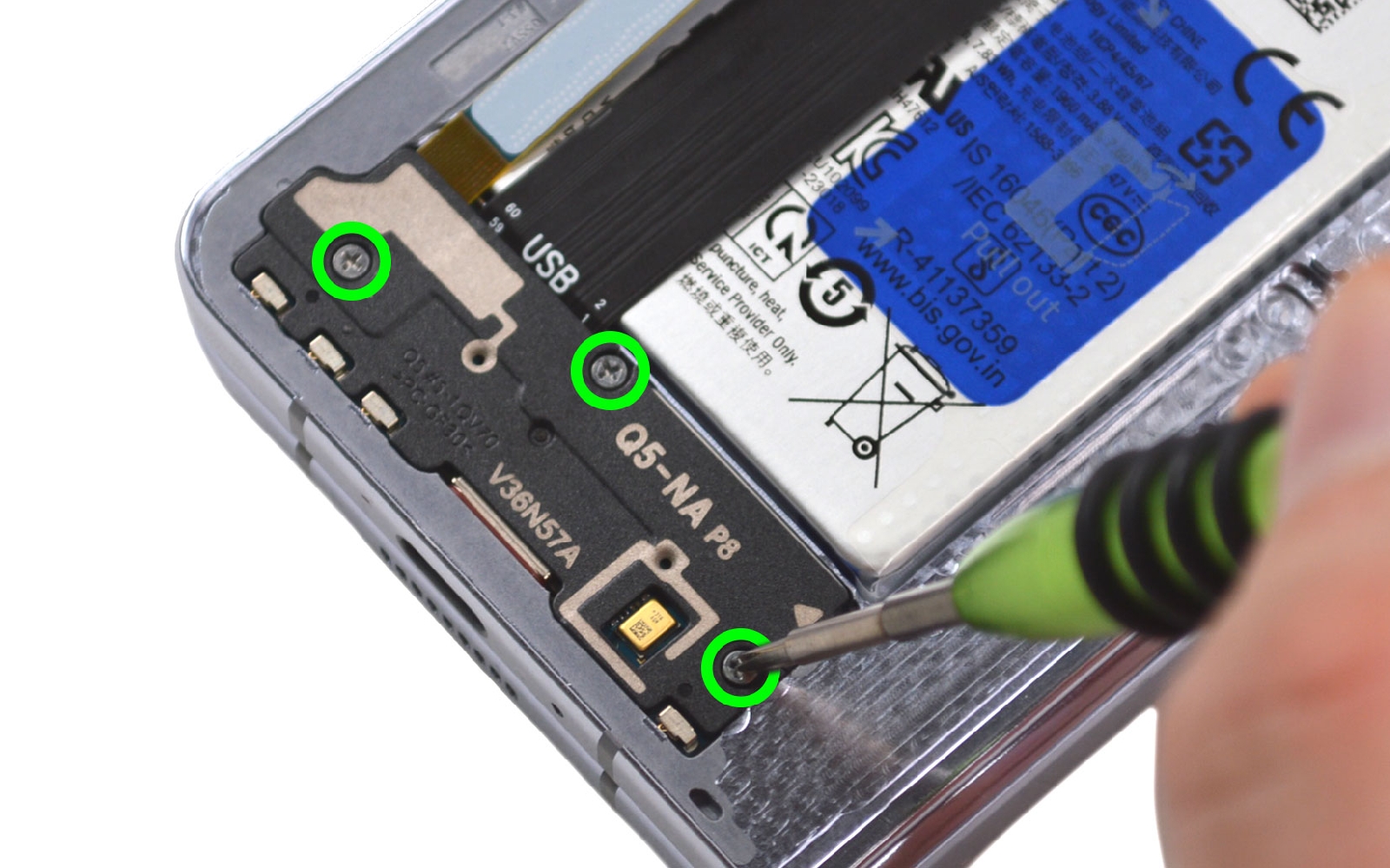

Sur la partie basse, enlevez les 3 vis puis détachez le composant du châssis en insérant le levier dessous.

Débranchez les différentes nappes afin de pouvoir accéder au connecteur de charge.

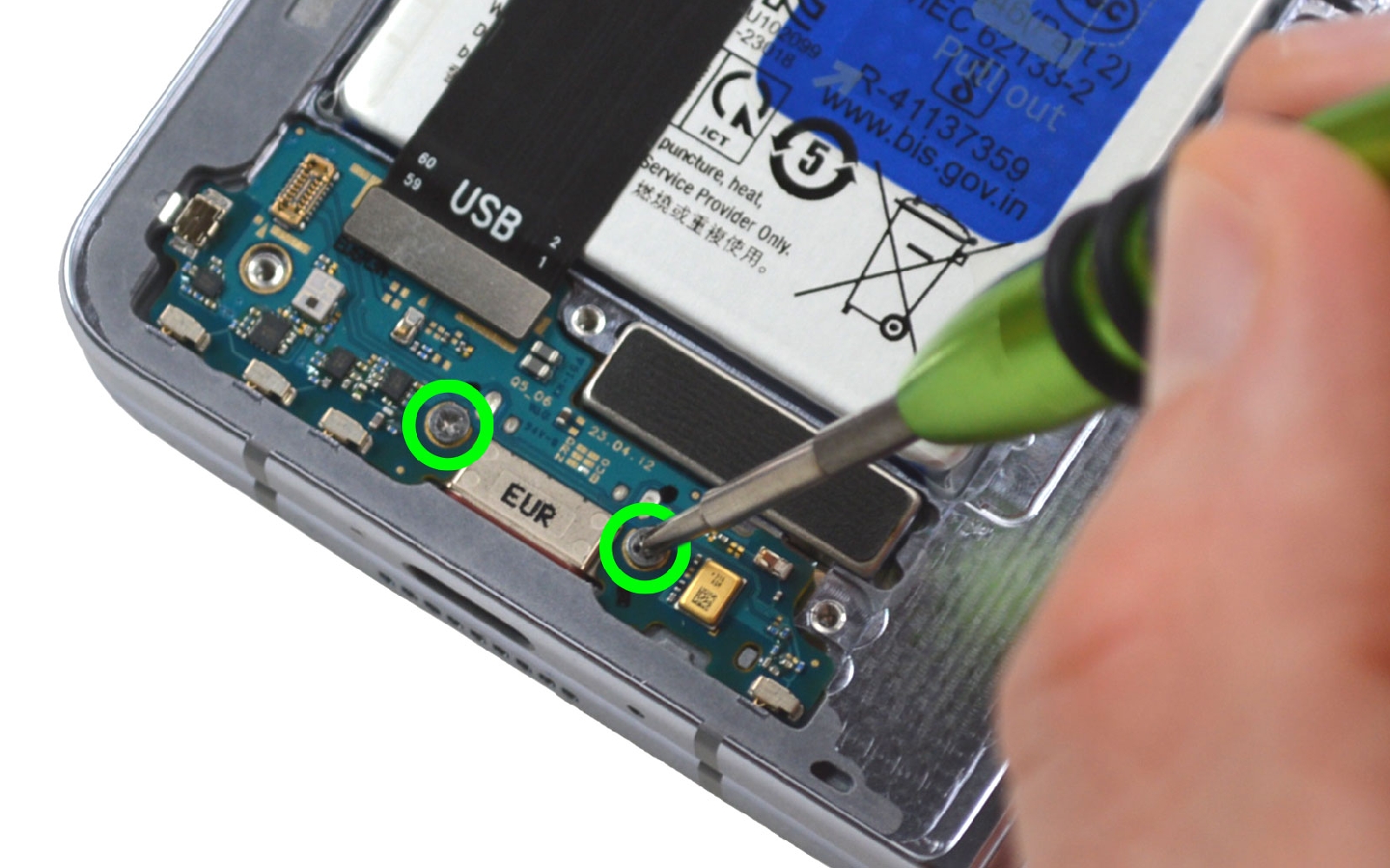

Reprenez votre tournevis cruciforme pour retirer les deux vis du connecteur de charge.

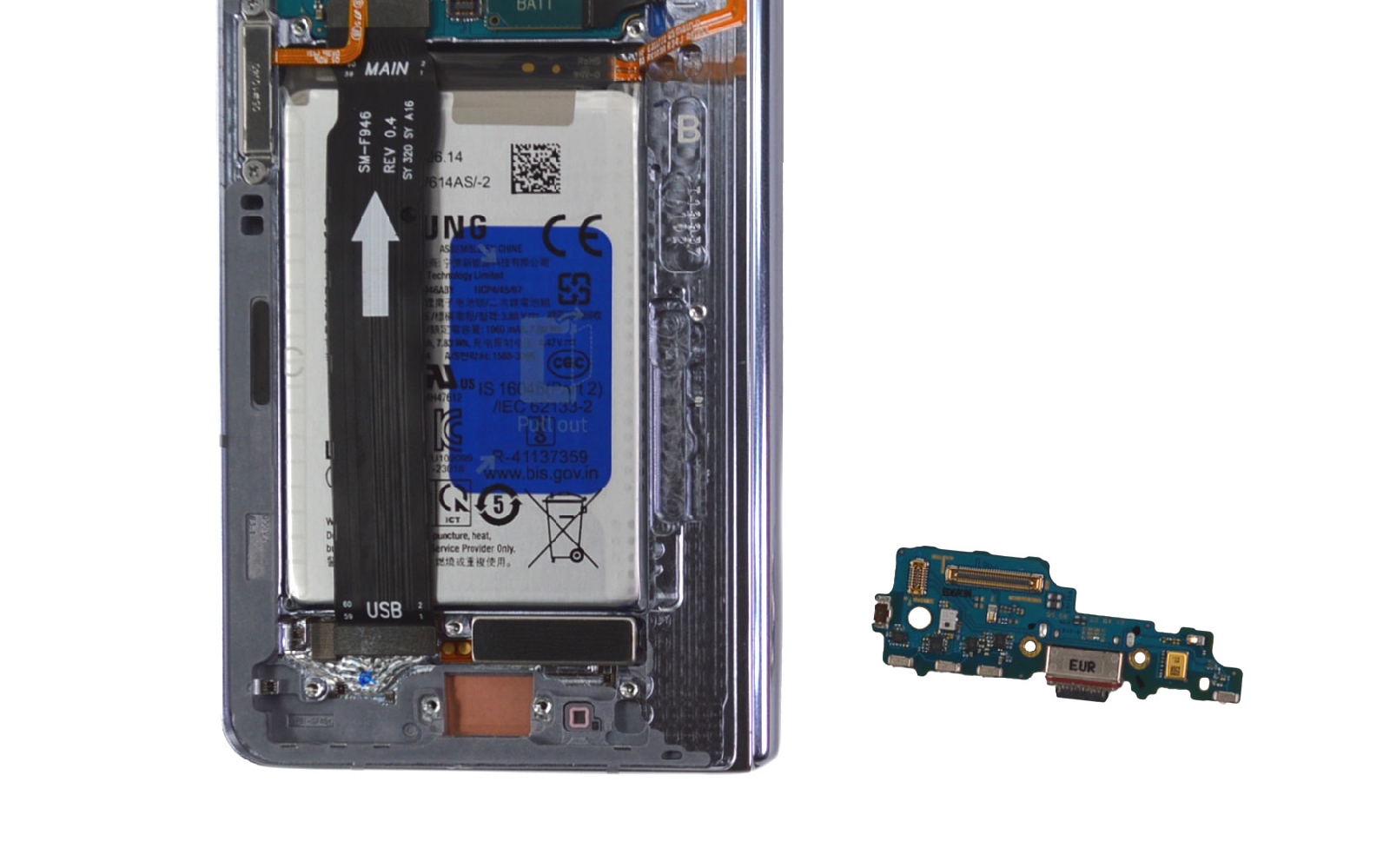

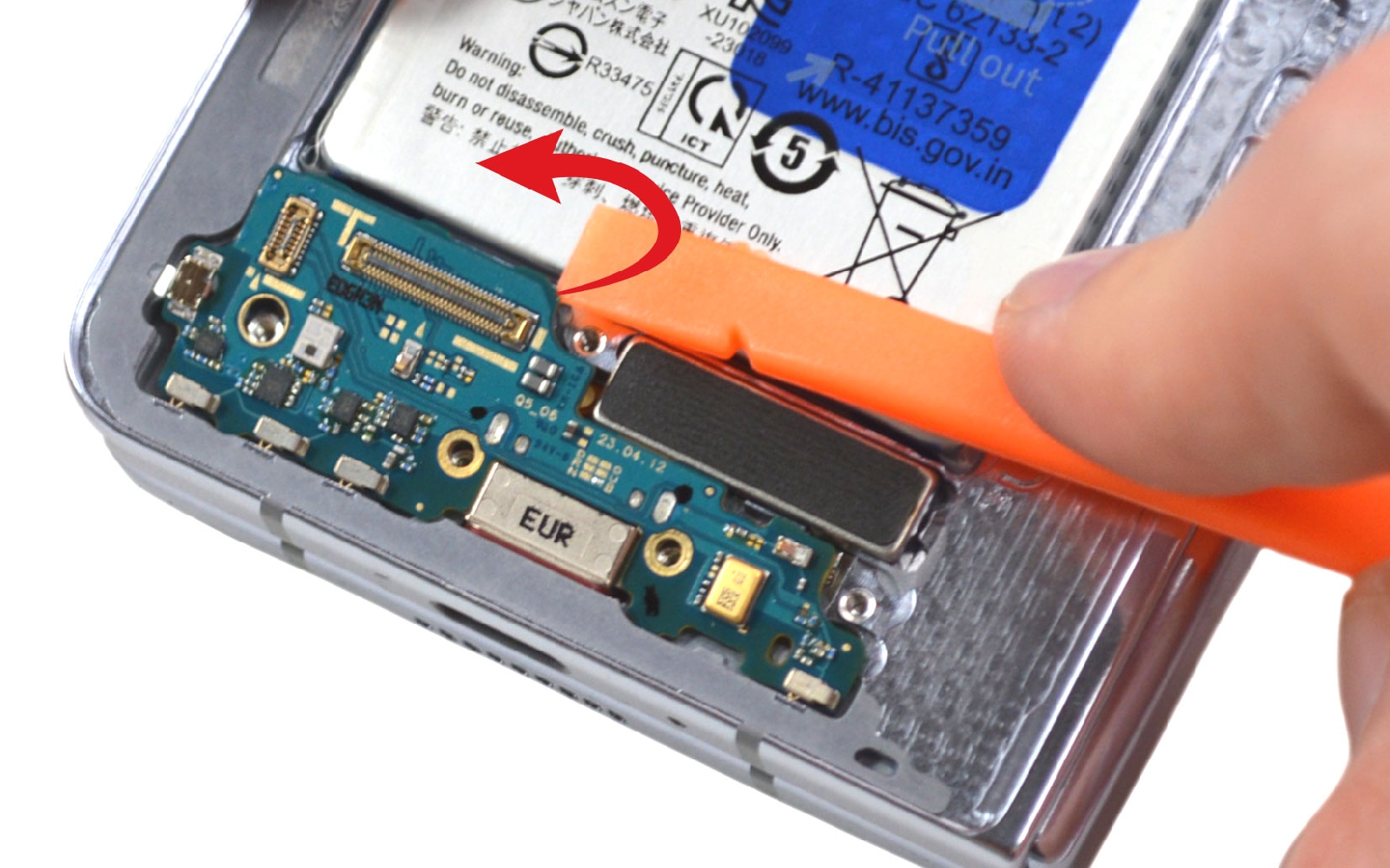

Ensuite, aidez-vous du spudger pour soulever le composante t pouvoir le mettre de coté sur votre patron d'aide au montage par exemple.

Pour assurer une réparation réussie et une étanchéité optimale de votre smartphone, il est impératif de bien préparer les bords du châssis avant de replacer l’écran.

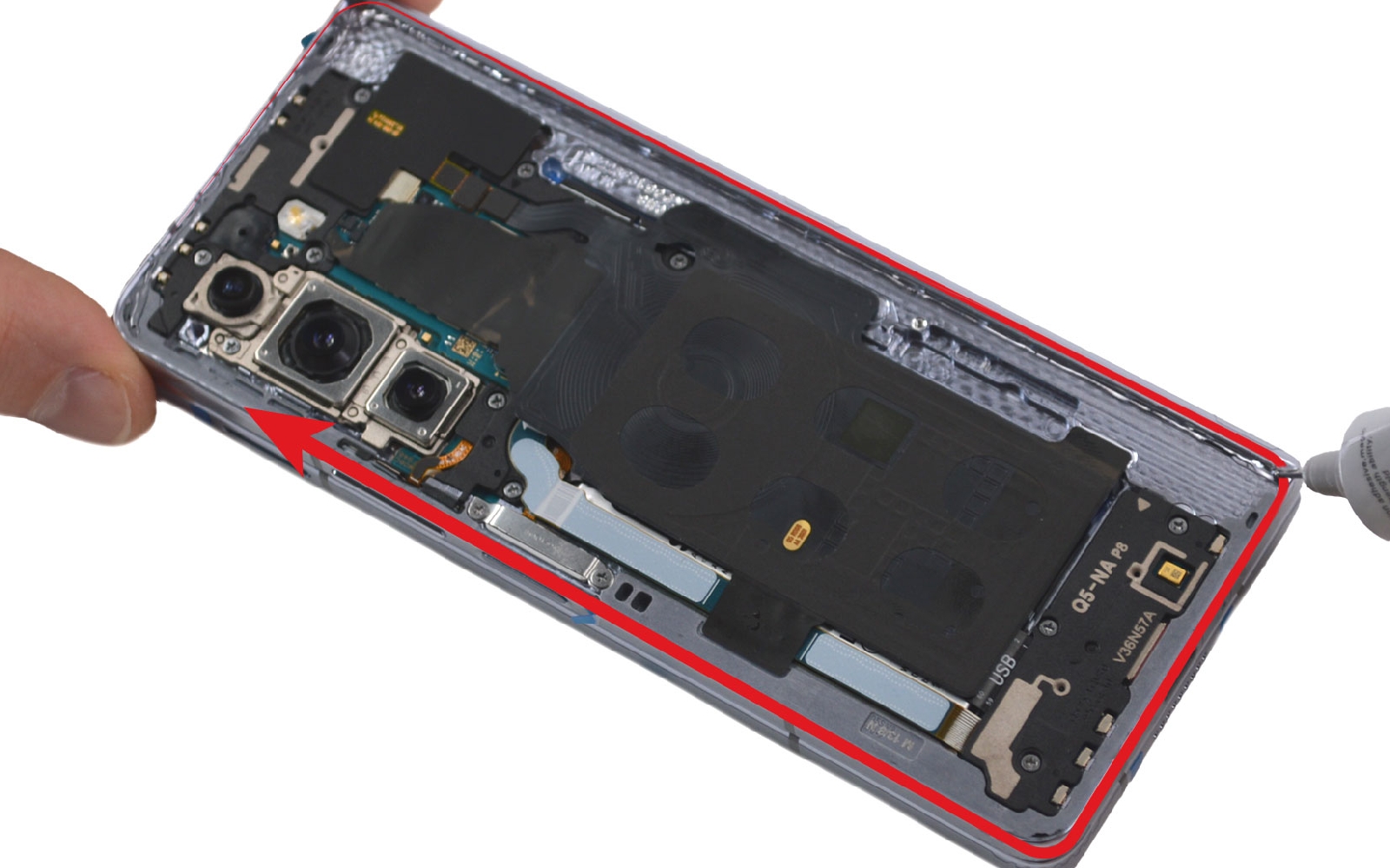

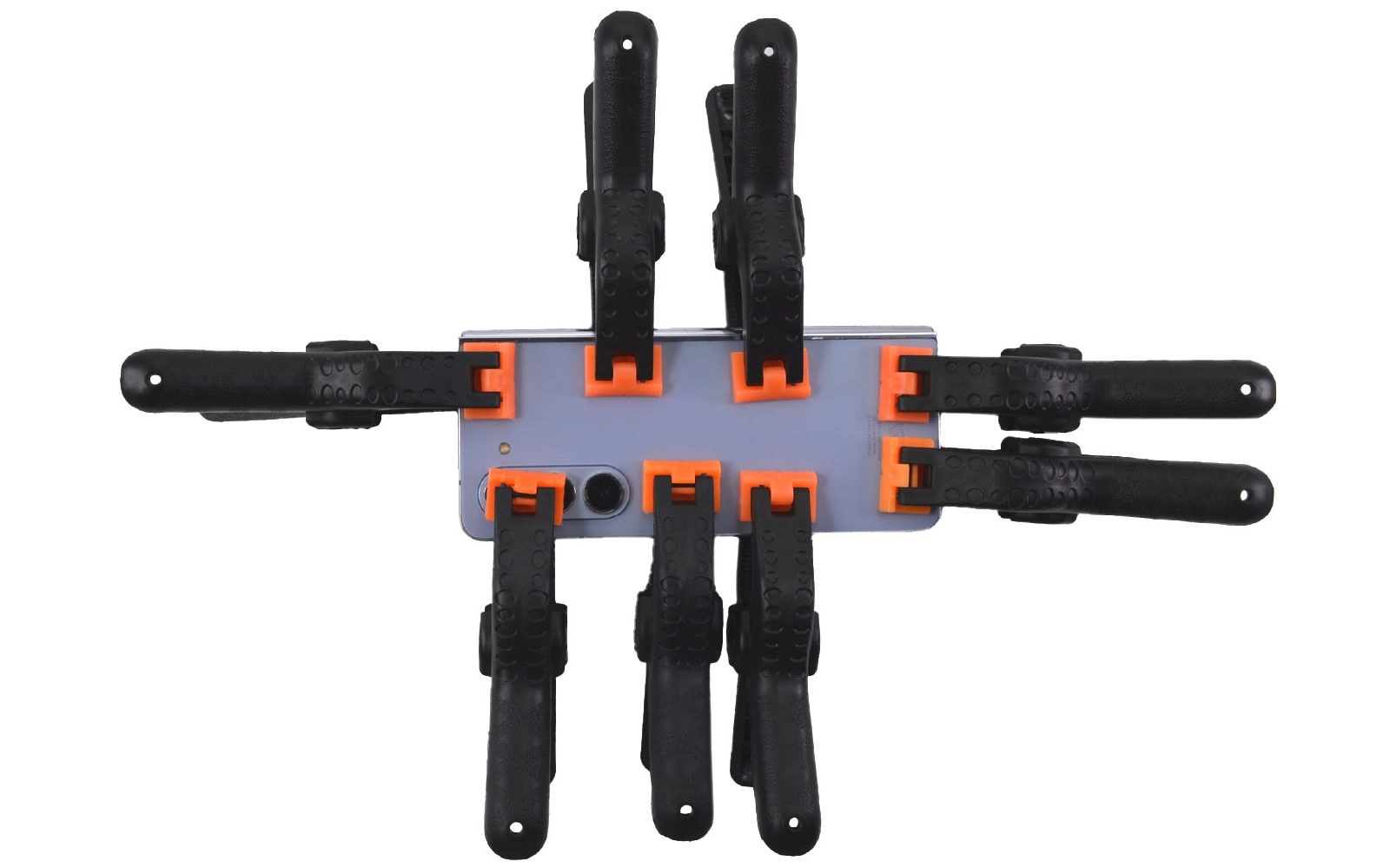

Ensuite, retirez soigneusement tous les résidus d’anciens stickers ou adhésifs présents sur le contour du châssis avant d'appliquer un filet de colle sur tout le tour. Placez délicatement la vitre sur le châssis, en alignant bien les bords. Une fois en place, utilisez des pinces de fixation pour maintenir fermement la vitre arrière pendant au moins 30 minutes ce qui permet à la colle de sécher et d’assurer une fixation solide.
