Guide de réparation sur Galaxy A16 (5G)

Temps estimé : 40 min
Difficulté : 2.5/5
Note de réparabilité : 14/20
Galaxy A16 (5G) | Temps estimé : 40 min | Difficulté : 2.5/5

Votre Samsung Galaxy A16 a besoin d’une réparation ? Que ce soit pour remplacer un écran fissuré, une batterie fatiguée, ou un connecteur défectueux, Brico-phone est là pour vous accompagner ! Grâce à notre guide de réparation détaillé et gratuit, vous pourrez redonner vie à votre smartphone facilement et à moindre coût.

Conçu pour être accessible à tous, ce tutoriel vous guidera étape par étape avec des explications claires, des photos et des conseils professionnels. Avec un peu de patience et les bons outils, vous pourrez réaliser vous-même la réparation en toute sérénité. Prêt à réparer votre Galaxy A16 ?

Suivez notre guide et devenez acteur de l’auto-réparation. Ensemble, prolongeons la durée de vie de vos appareils tout en économisant !

Diagnostic

›  Photos floues...
›  Problème de sons...

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer
Avant de vous lancer dans la réparation de votre appareil, il est essentiel de vérifier quelques points pour garantir le succès de votre intervention.

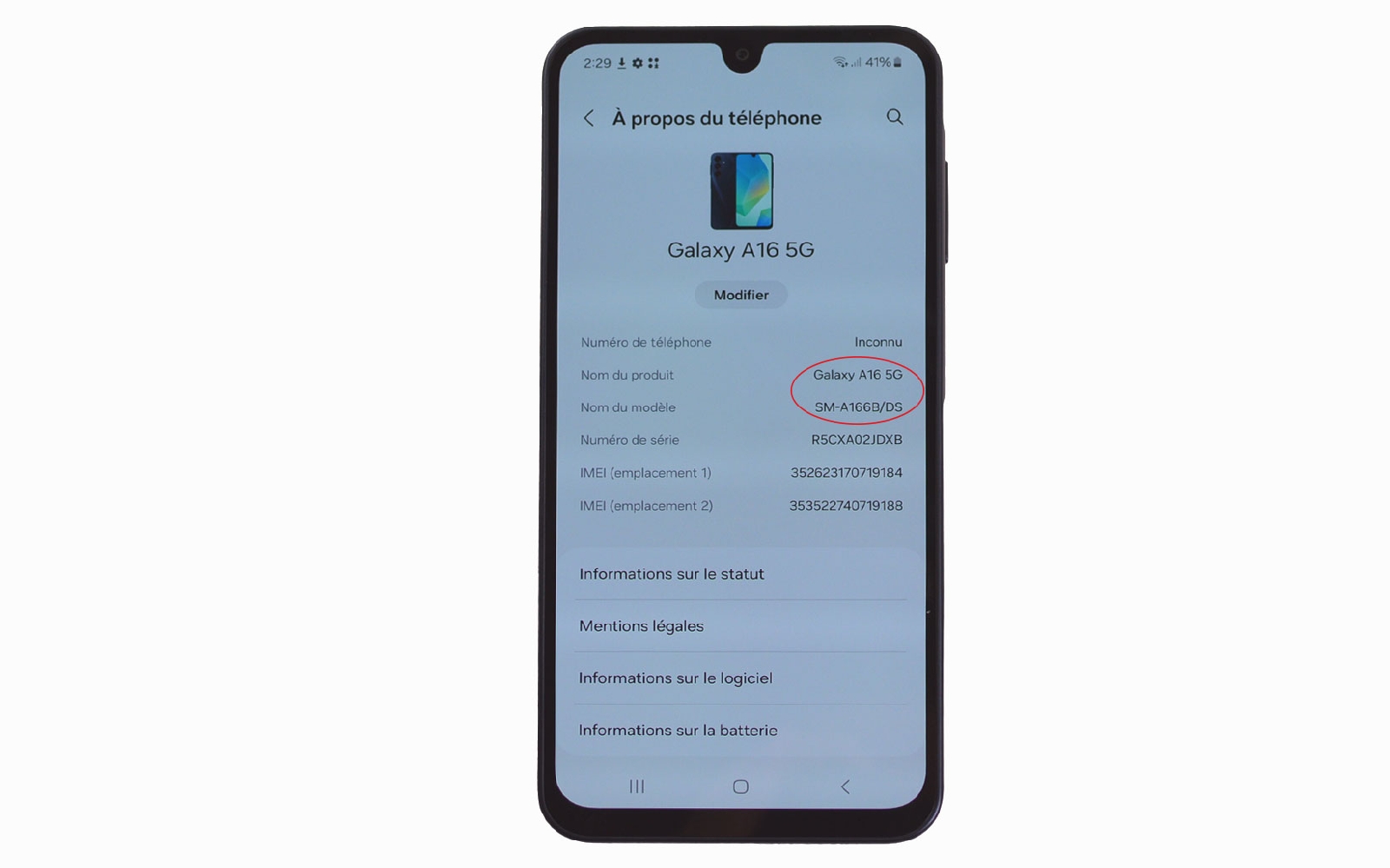

Assurez-vous de bien identifier le numéro de modèle de votre smartphone, visible généralement dans les paramètres, sur la boîte d’origine, ou à l’arrière de l’appareil. Cette étape est cruciale pour commander les bonnes pièces détachées.

Une fois votre commande reçue, vérifiez qu’elle correspond bien au modèle de votre appareil. Préparez également tous les outils nécessaires pour suivre votre réparation en toute sérénité.

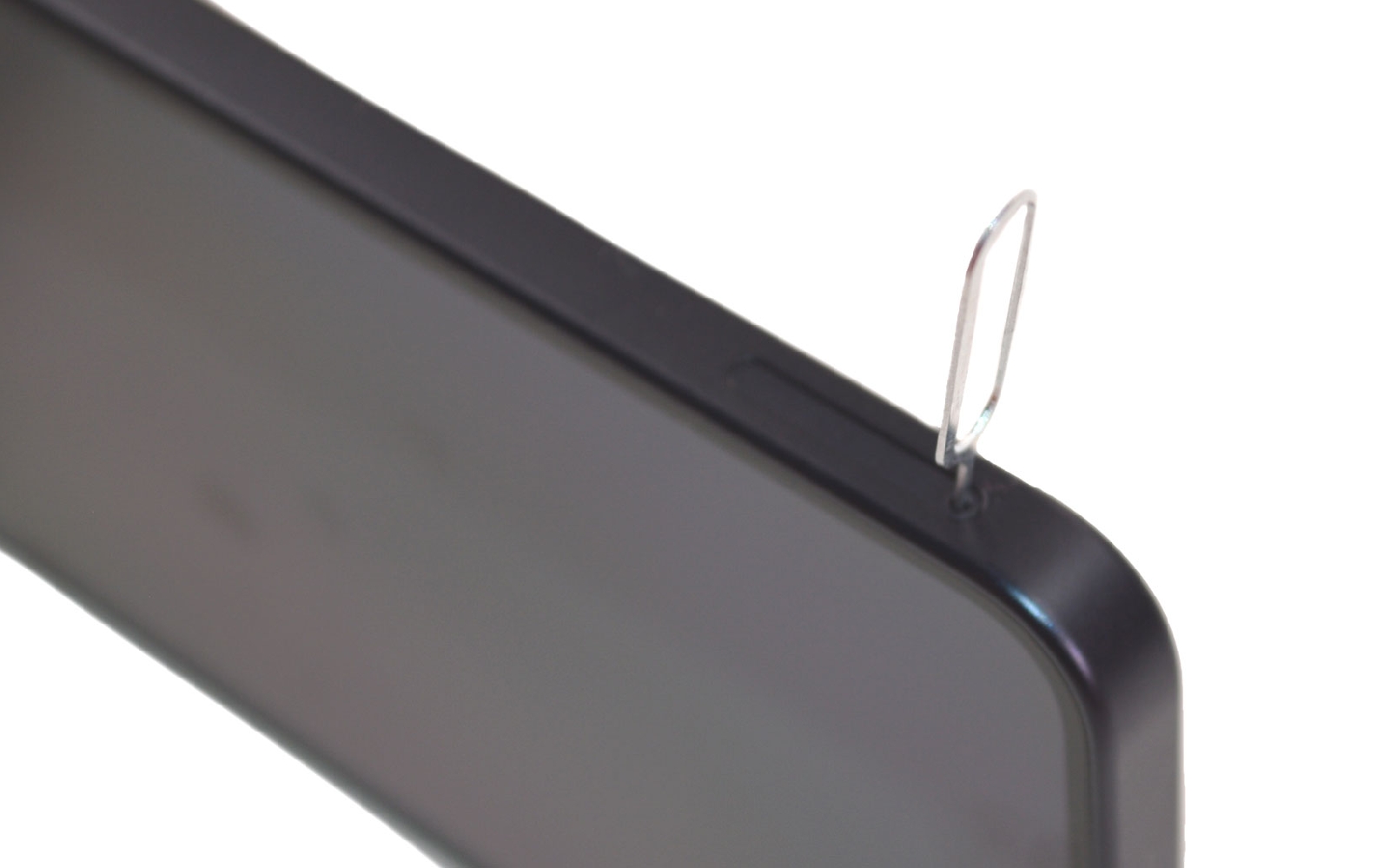

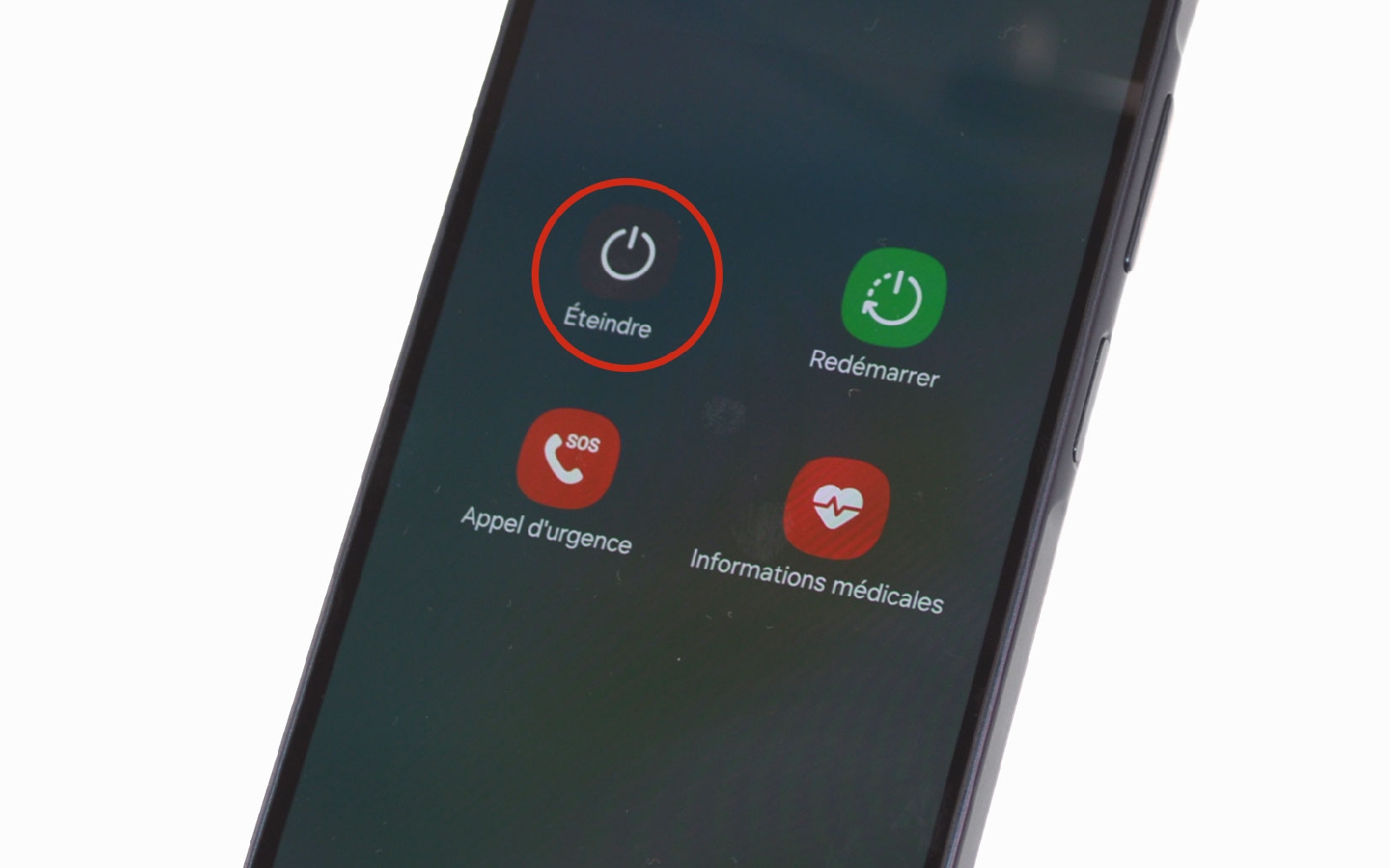

Avant de commencer, éteignez votre smartphone et retirez le tiroir de la carte SIM à l’aide de l’éjecteur fourni avec votre appareil ou dans le kit d'outils.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

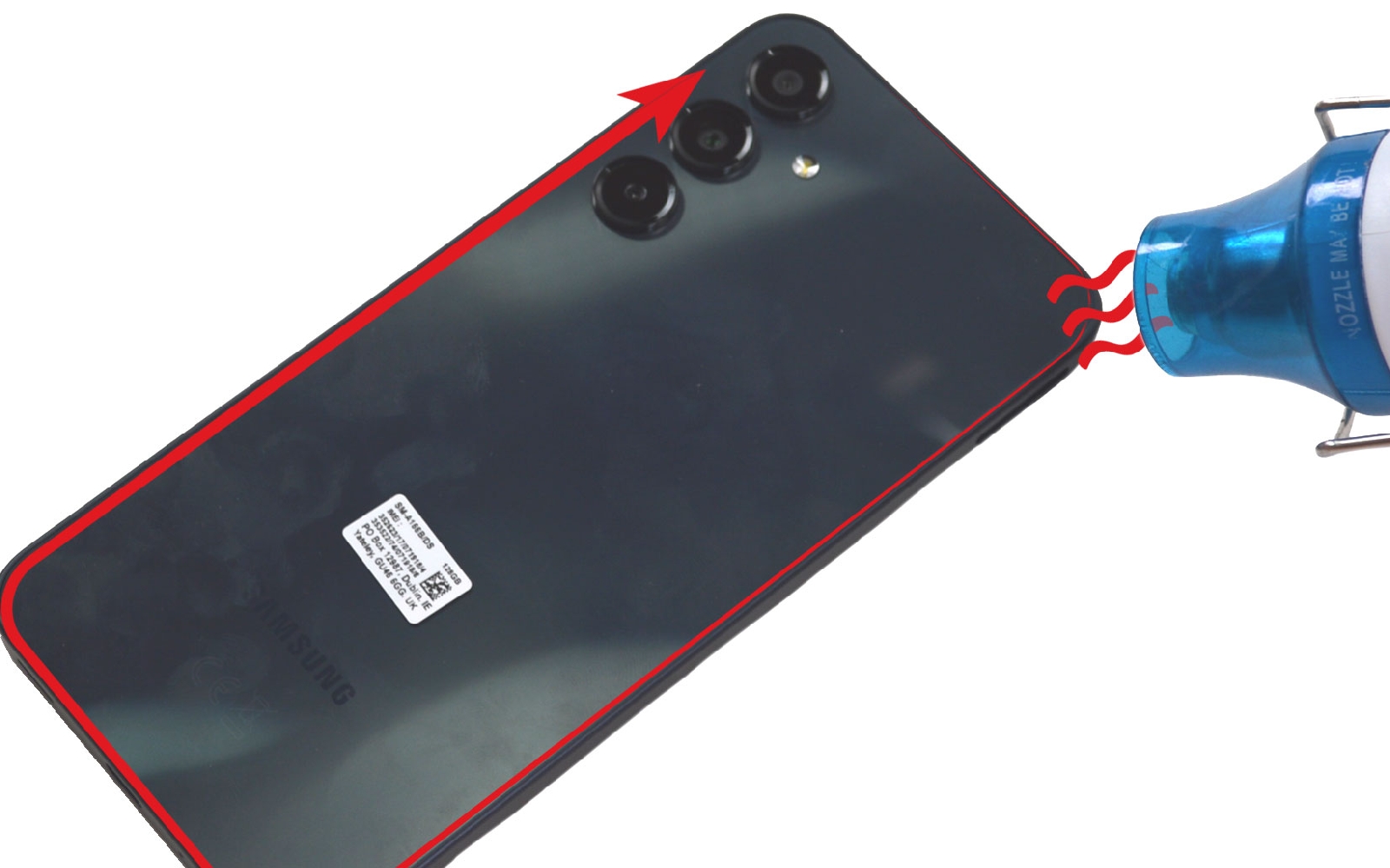

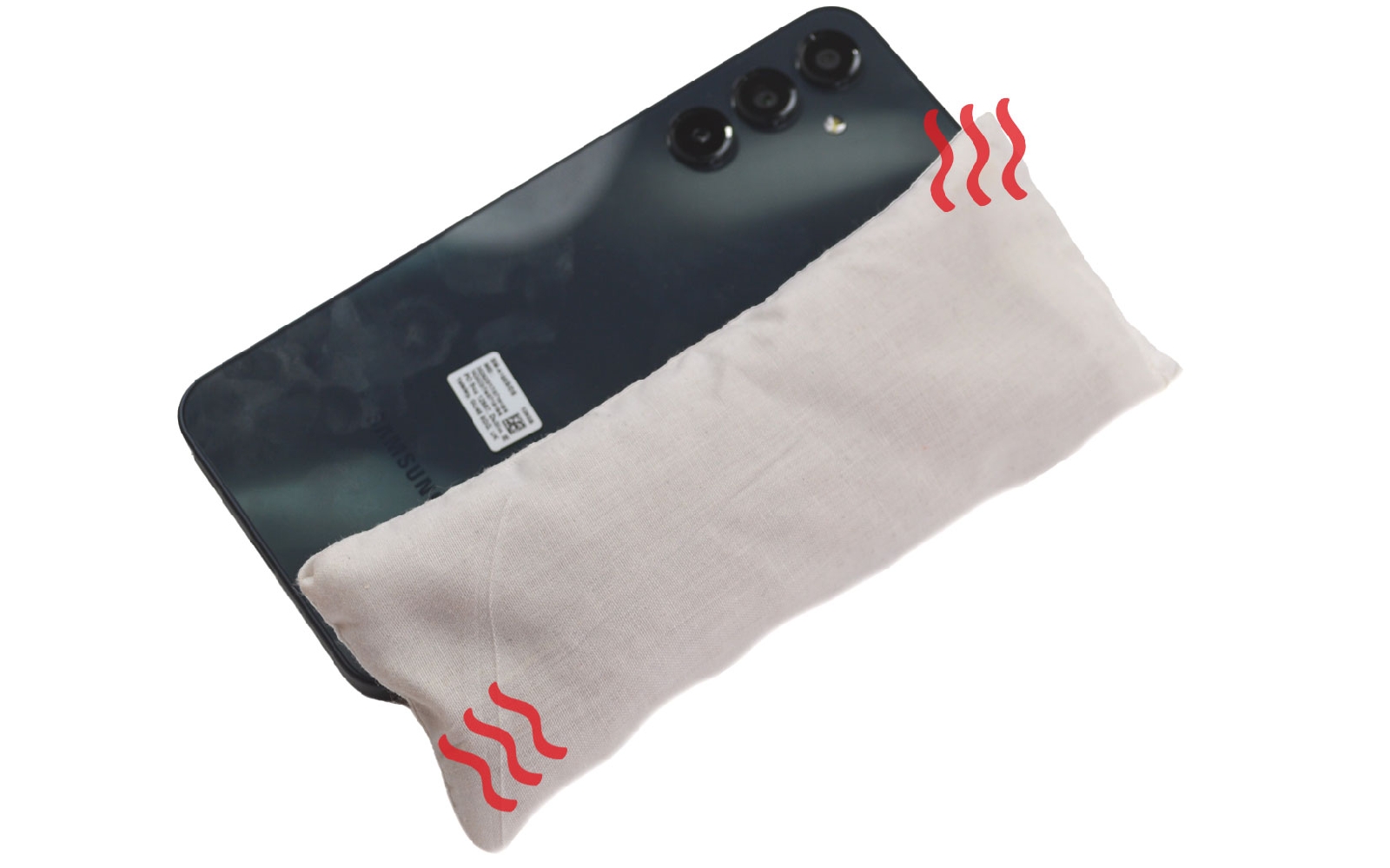

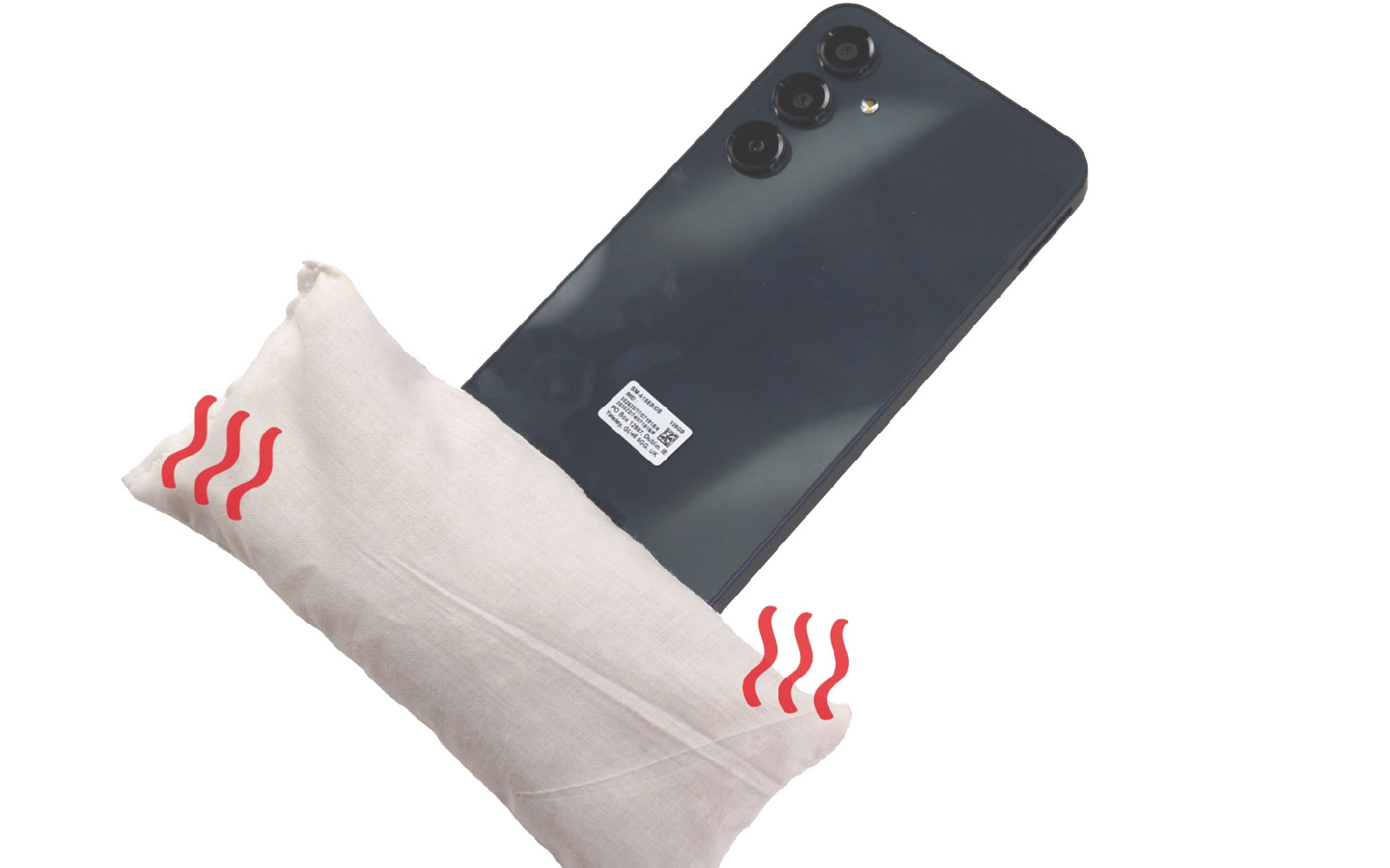

Etape 1 : Chauffer la vitre arrière
Pour accéder à l’intérieur de votre téléphone, il est nécessaire de retirer la vitre arrière. Cette étape demande de la précision, car la vitre est fixée au châssis avec un adhésif puissant. Afin de faciliter son retrait sans l’endommager, il est indispensable de chauffer la vitre arrière pour ramollir l’adhésif.
Pour cela nous vous conseillons d'utiliser un décapeur thermique, un sèche-cheveux ou un tapis chauffant.

Réglez votre outil sur une température modérée. Chauffez uniformément la vitre arrière en effectuant des mouvements circulaires.
Concentrez-vous particulièrement sur les bords où l’adhésif est le plus fort.

Ne chauffez pas trop longtemps au même endroit pour éviter de surchauffer ou de casser la vitre.
L’objectif est de ramollir l’adhésif, pas de rendre la vitre fragile.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

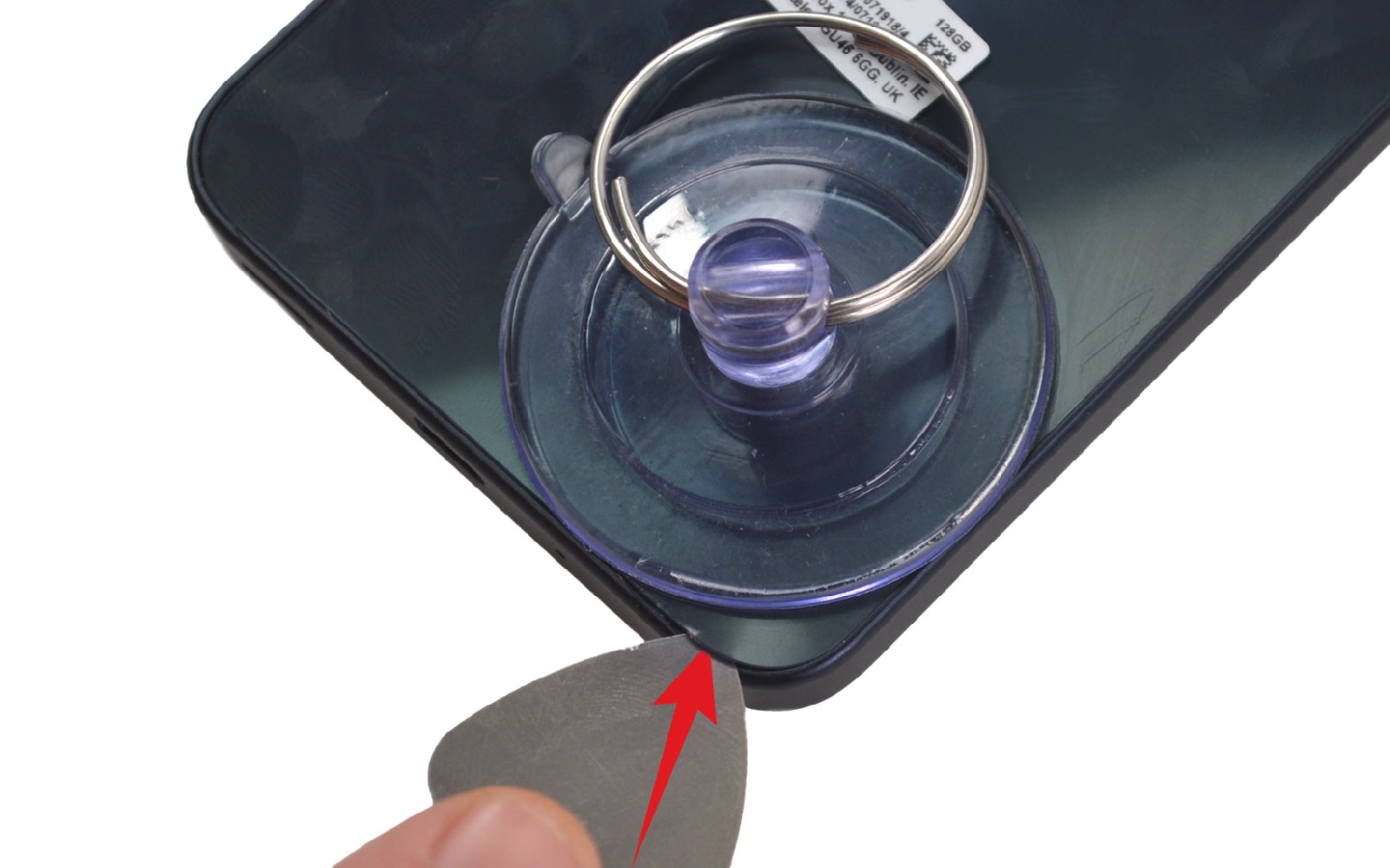

Etape 2 : Ouvrir le téléphone

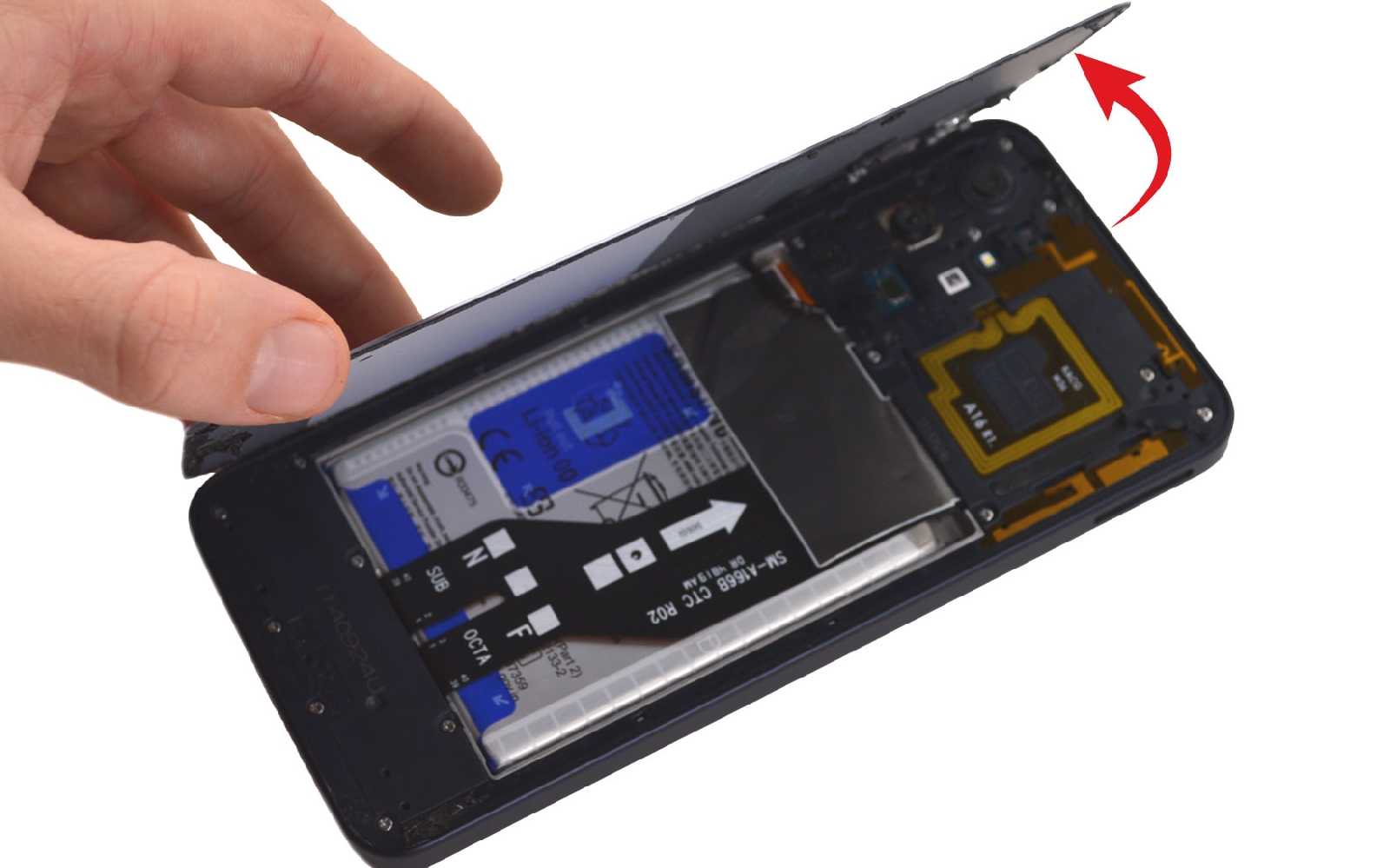

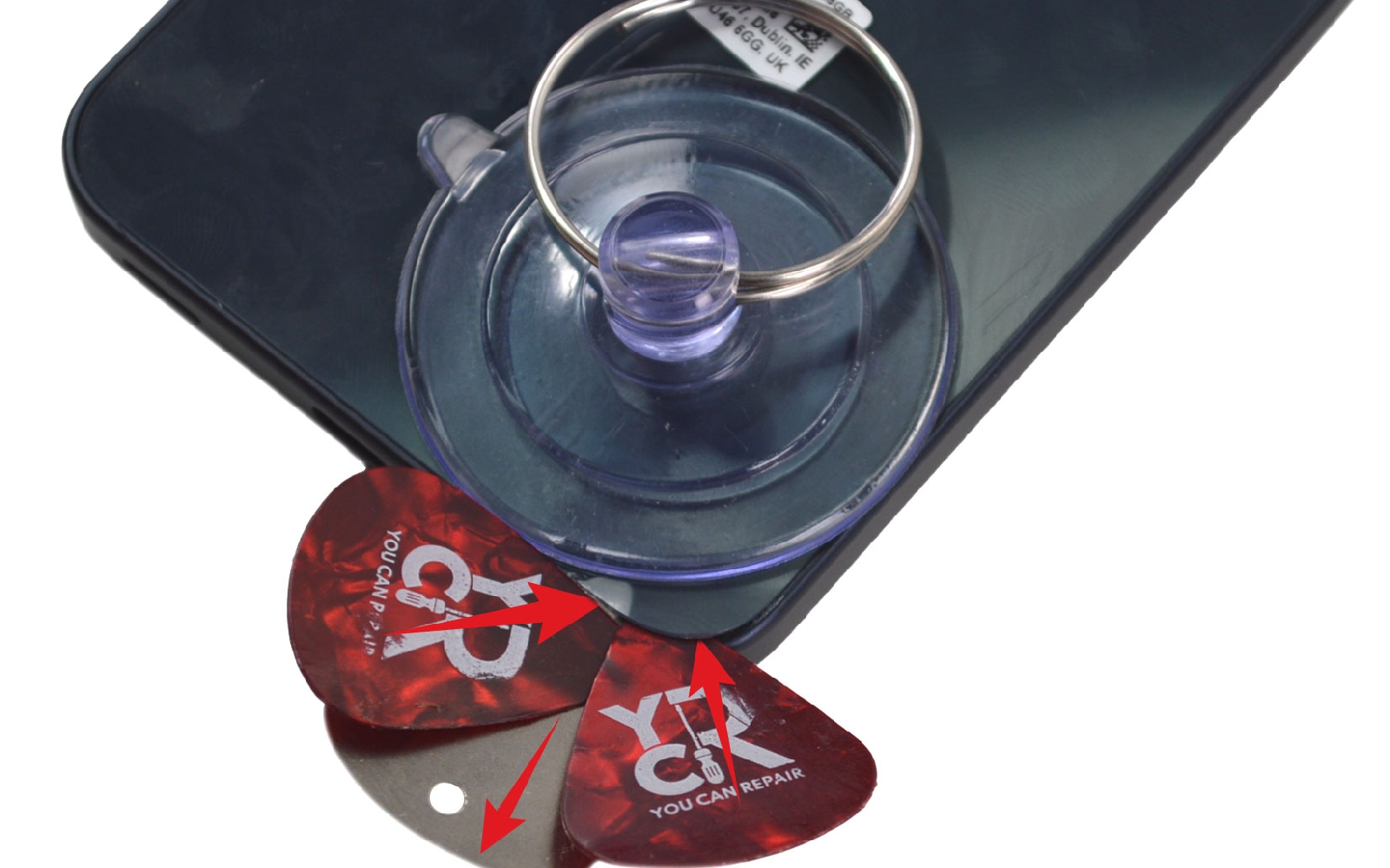

Une fois l’adhésif ramolli, collez la ventouse près du bord puis insérez délicatement un médiator entre la vitre arrière et le châssis. Travaillez doucement pour éviter de fissurer la vitre ou d’abîmer le châssis. Remplacez l'outil par ceux en plastique afin de continuer le décollage de la vitre arrière.

N'hésitez pas a rechauffer si vous ressentez une résistance. Prenez votre temps et soyez minutieux pour garantir une opération réussie
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

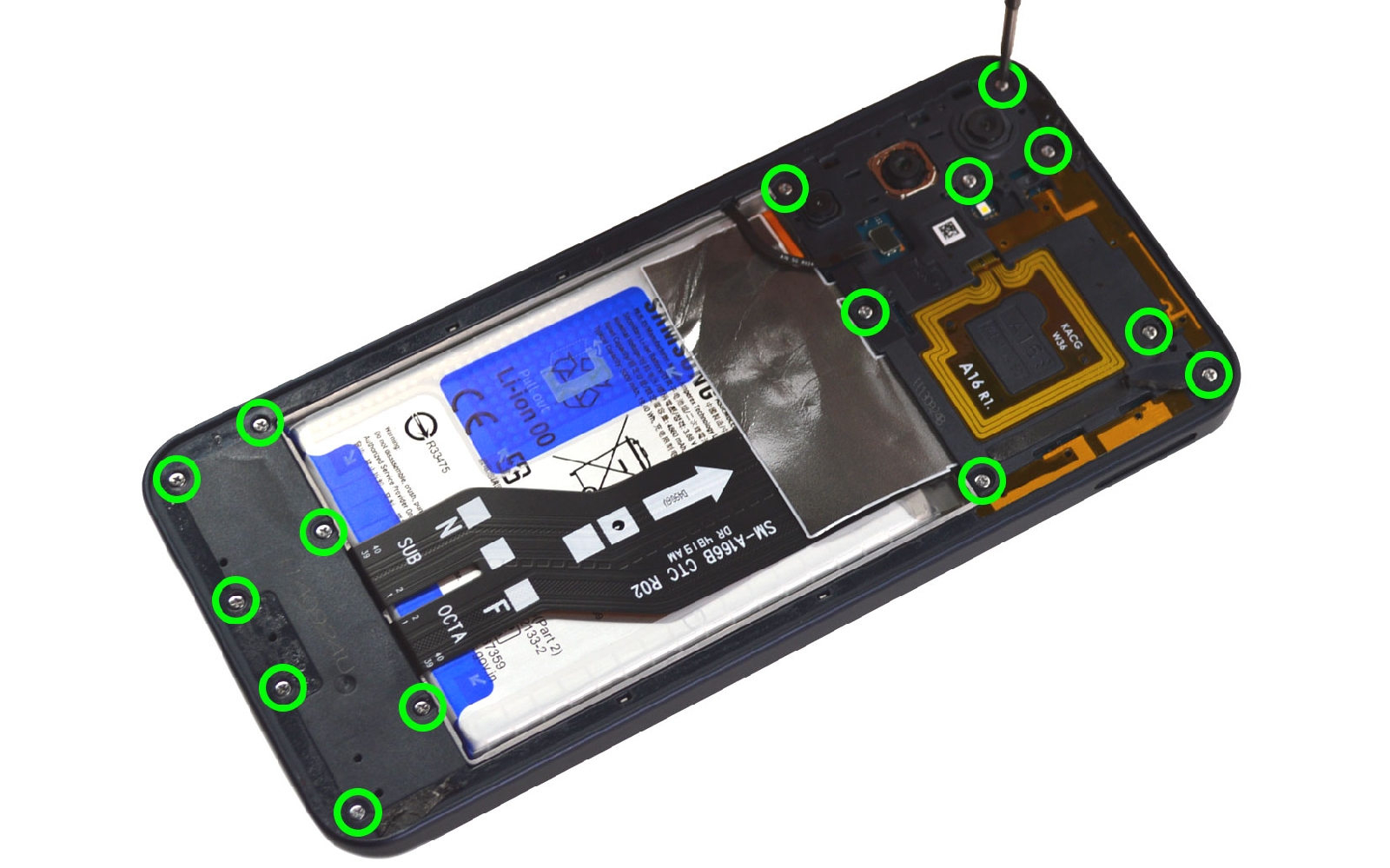

Etape 3 : Dévisser le châssis intermédiaire
Retirez tous les vis du châssis intermédiaire avec le tournevis cruciforme.

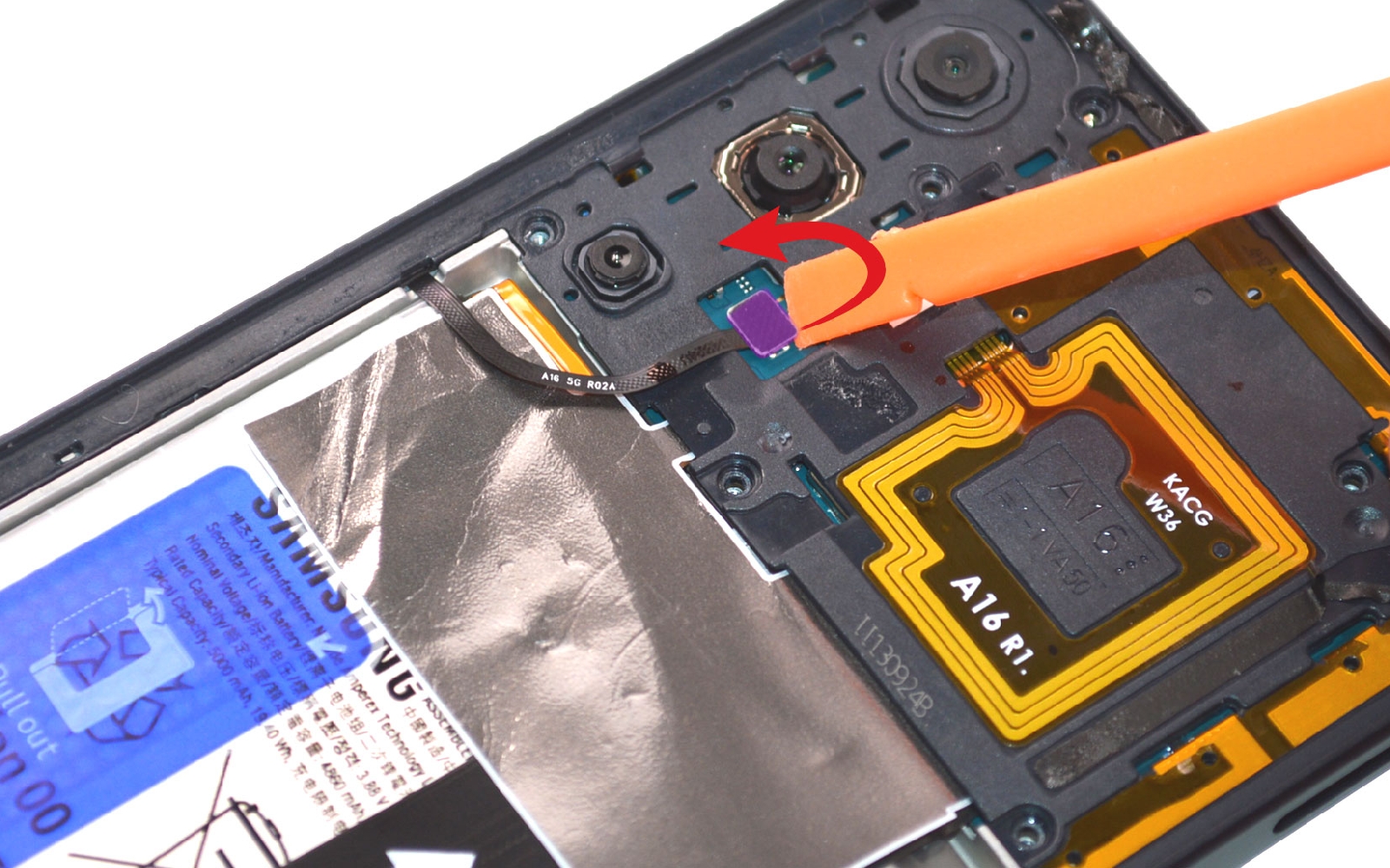

Déconnectez la nappe du lecteur d'empreintes.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

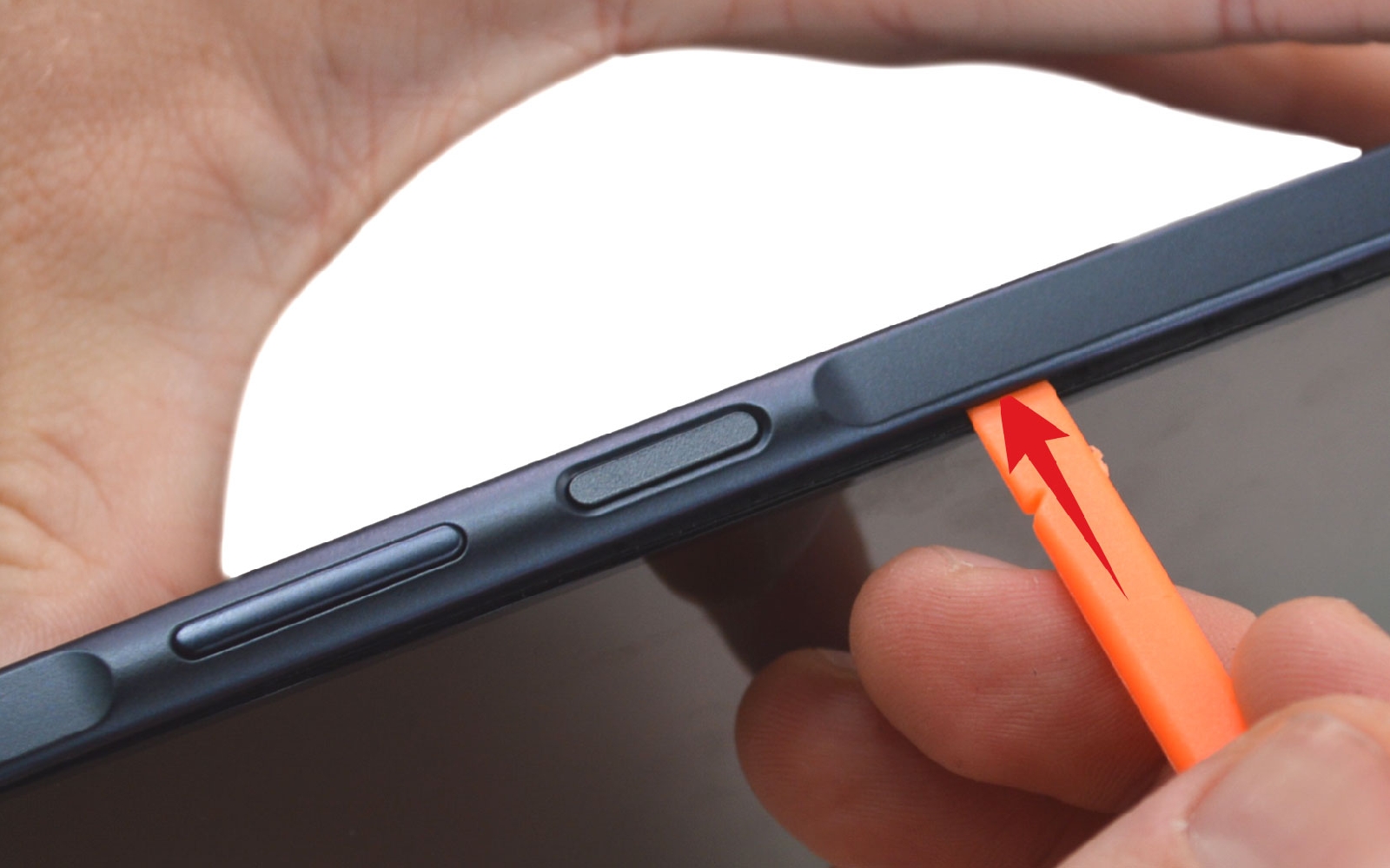

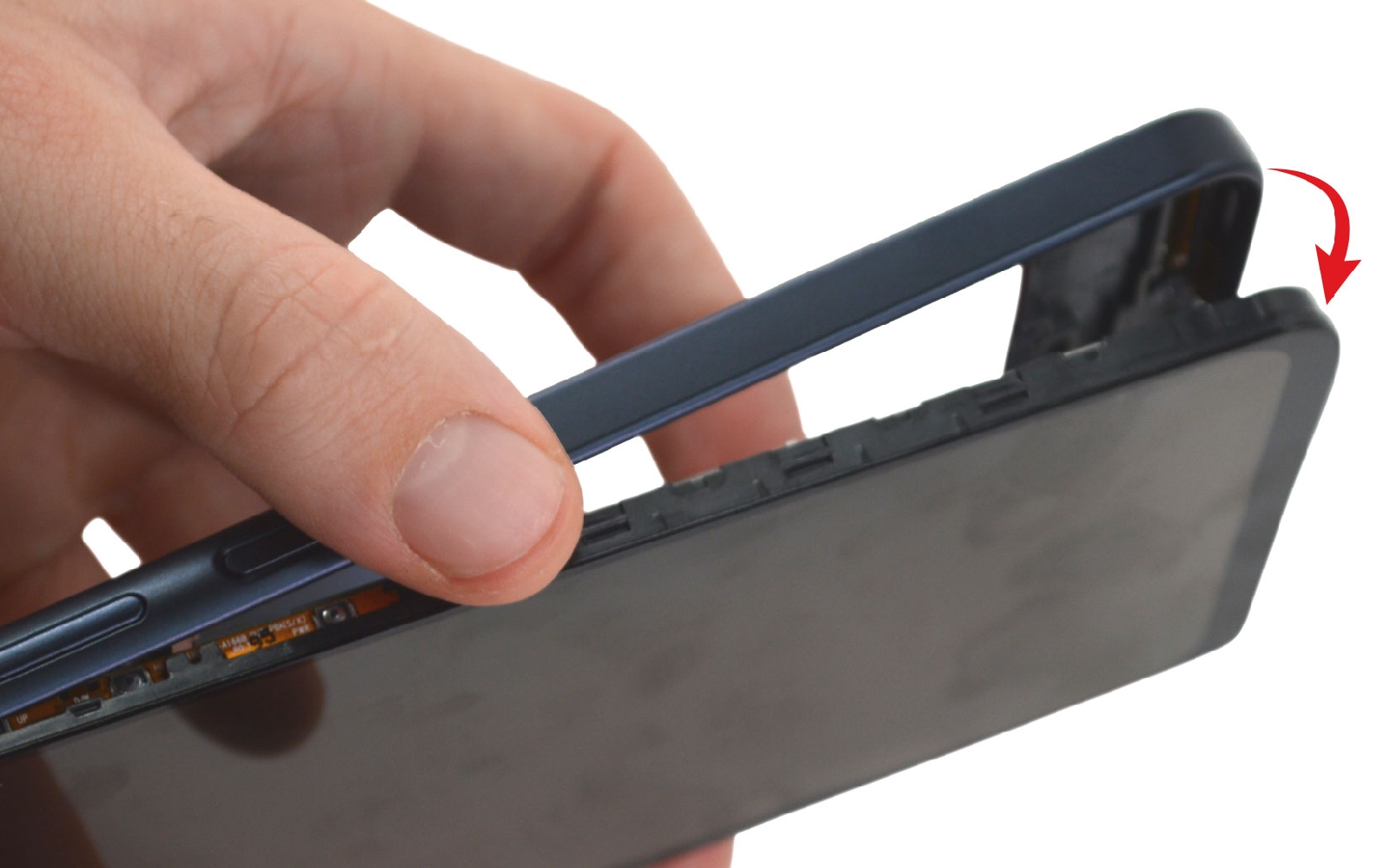

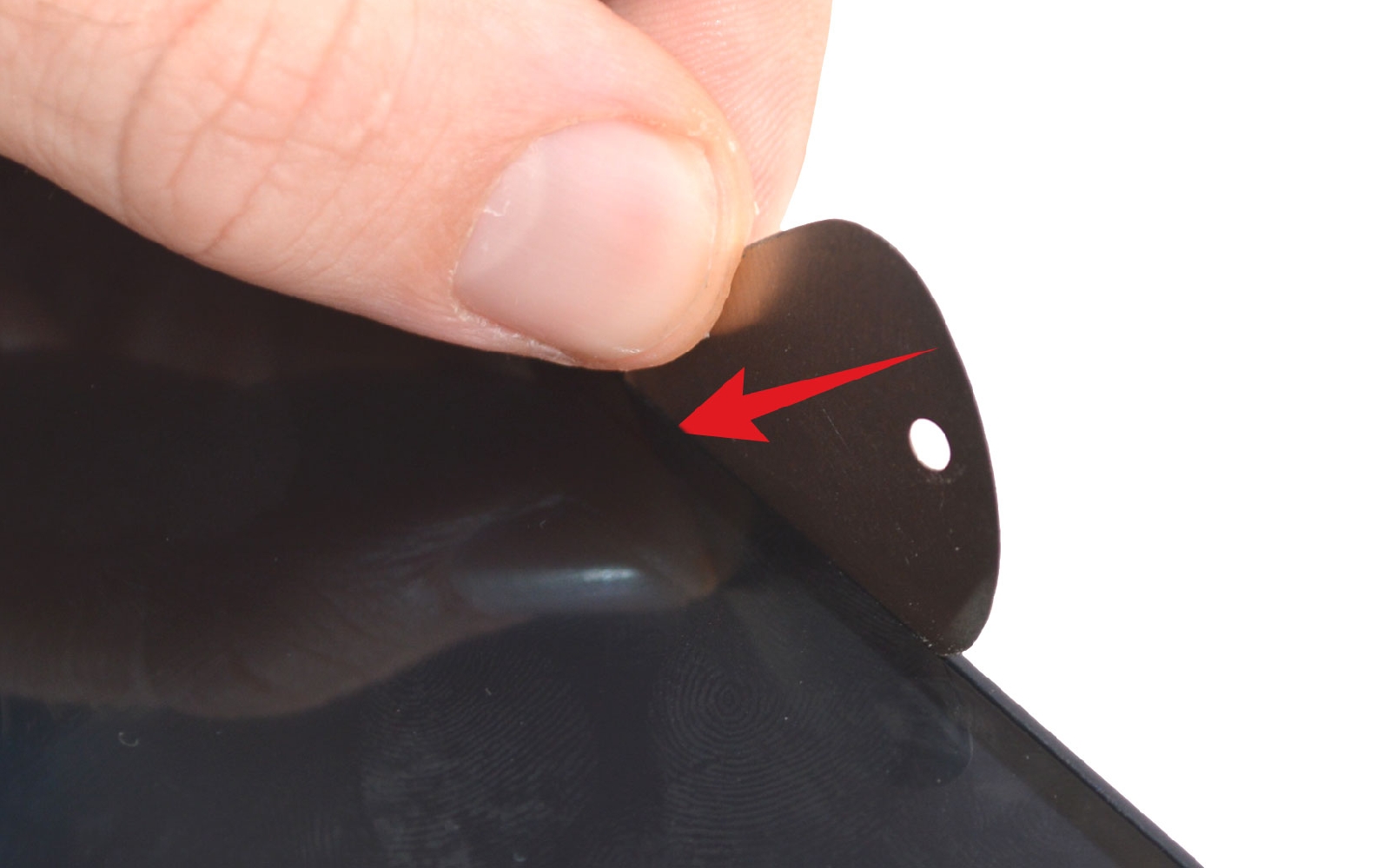

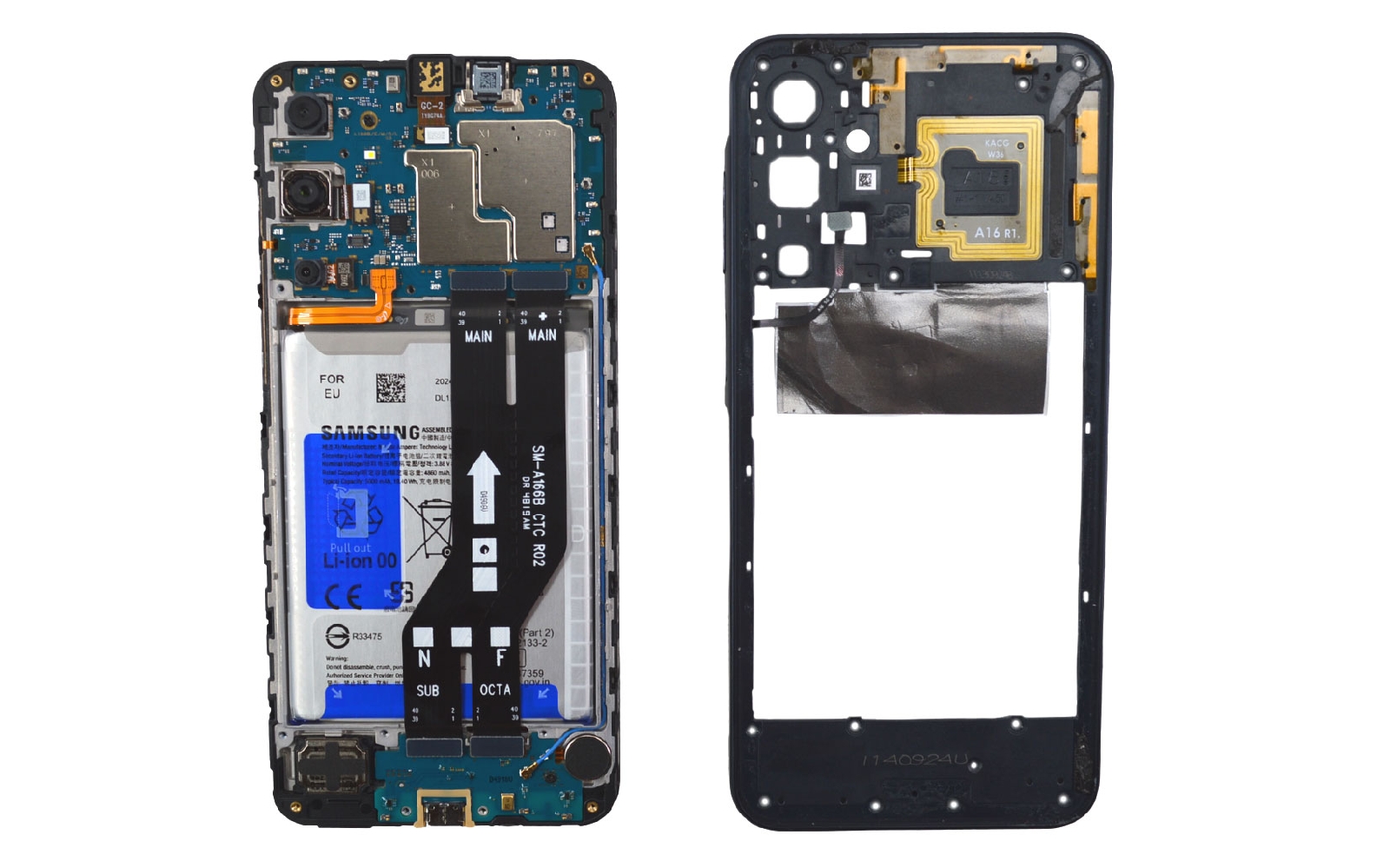

Etape 4 : Ôter le châssis intermédiaire
Insérez délicatement le médiator entre l'écran et le châssis pour le déclipser.

Ensuite, glissez le spudger pour détacher petit à petit le châssis et le sortir du reste de l'appareil.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

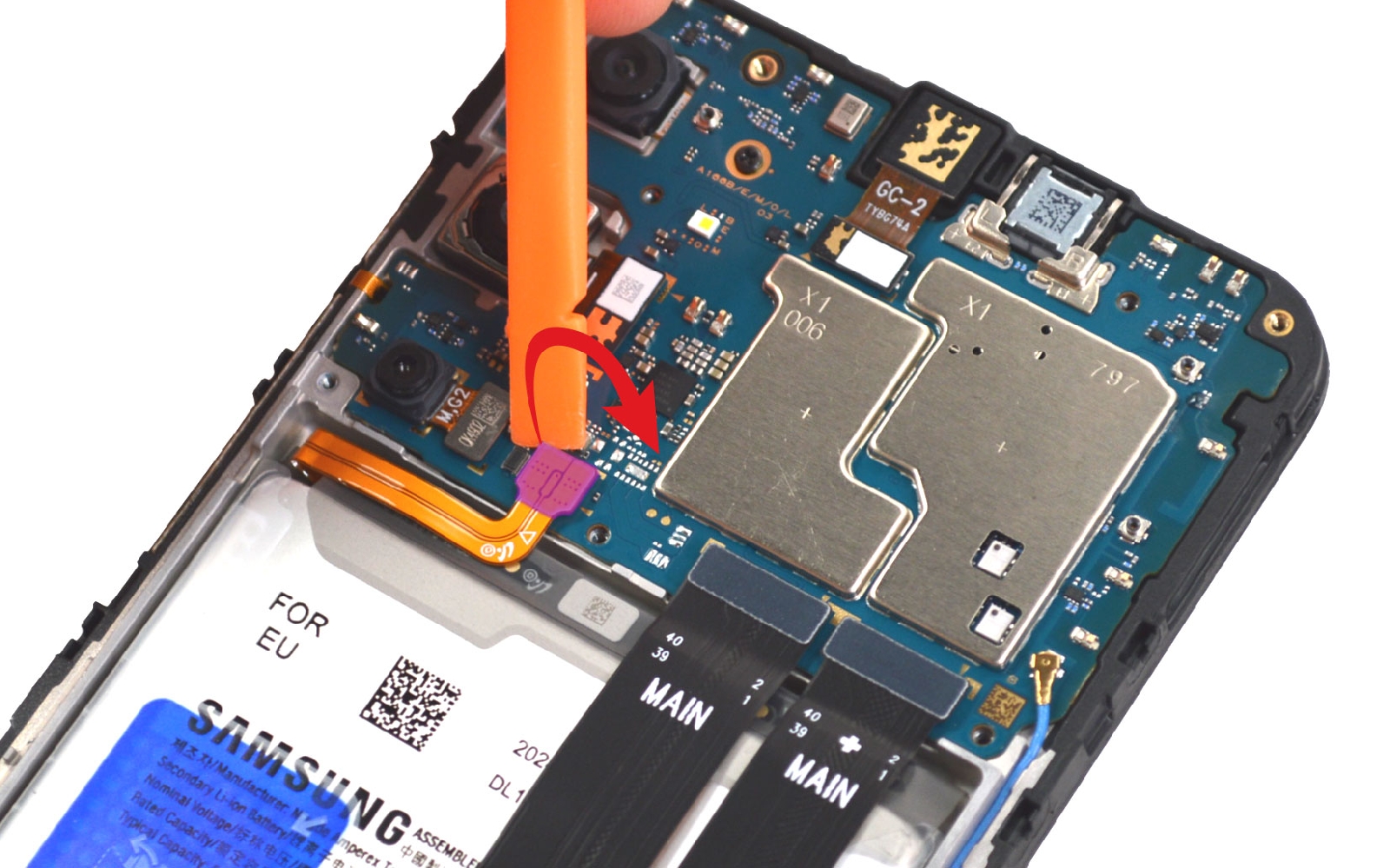

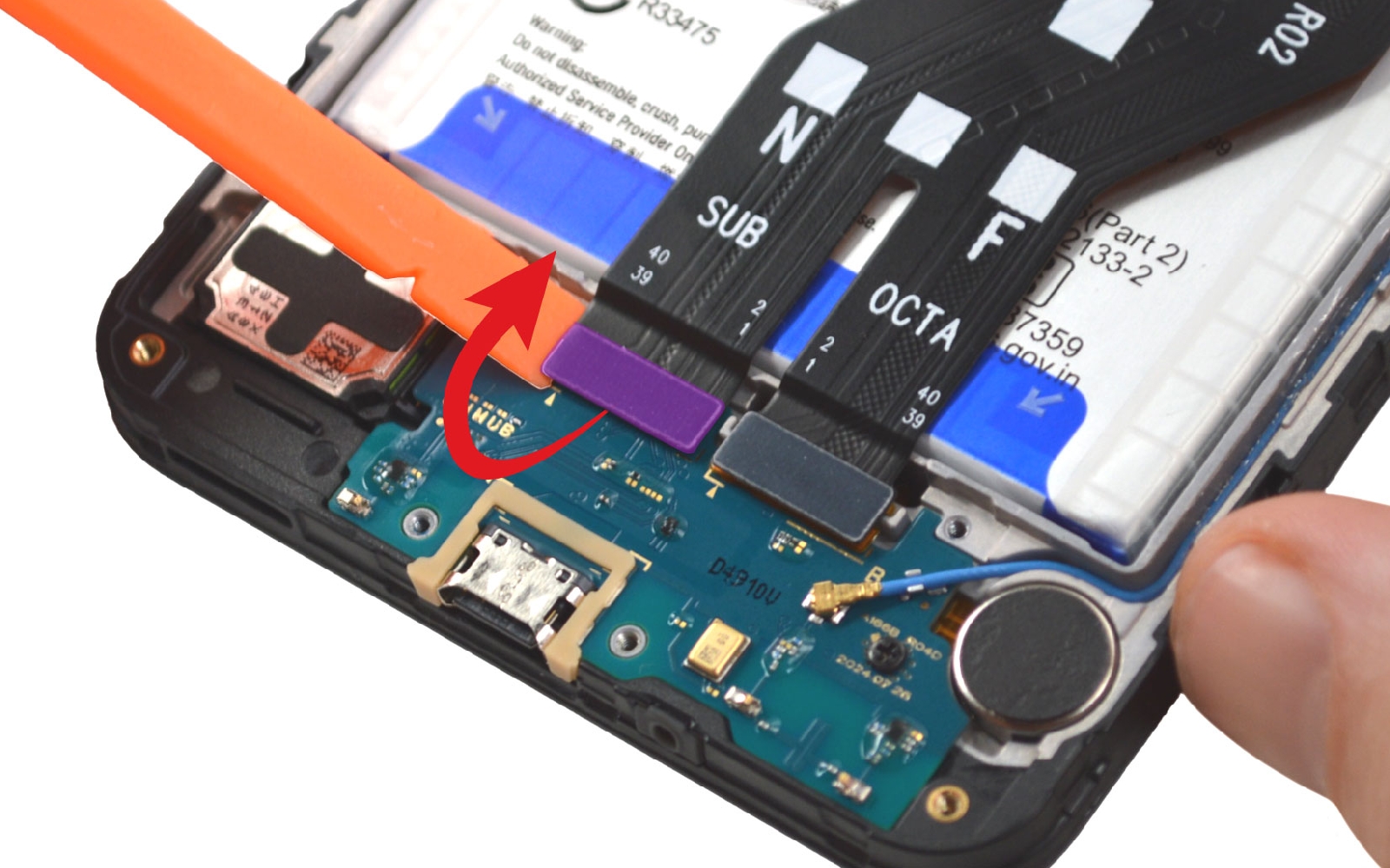

Etape 5 : Déconnecter la batterie
Toujours en utilisant le levier, débranchez la nappe de la batterie pour pouvoir continuer la réparation en toute sécurité.

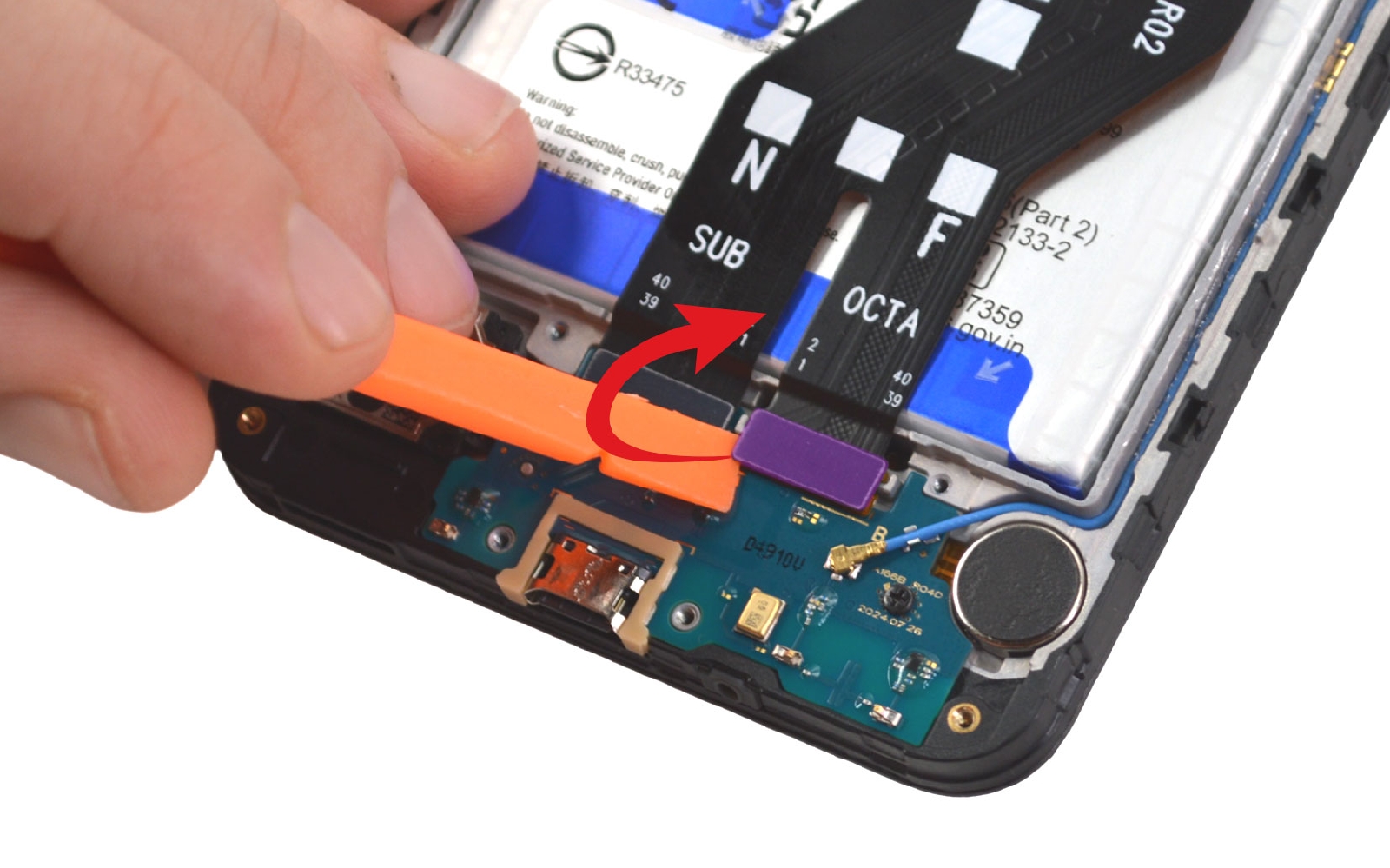

Continuez par déconnecter les deux nappes de la rallonge d'interconnexion.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

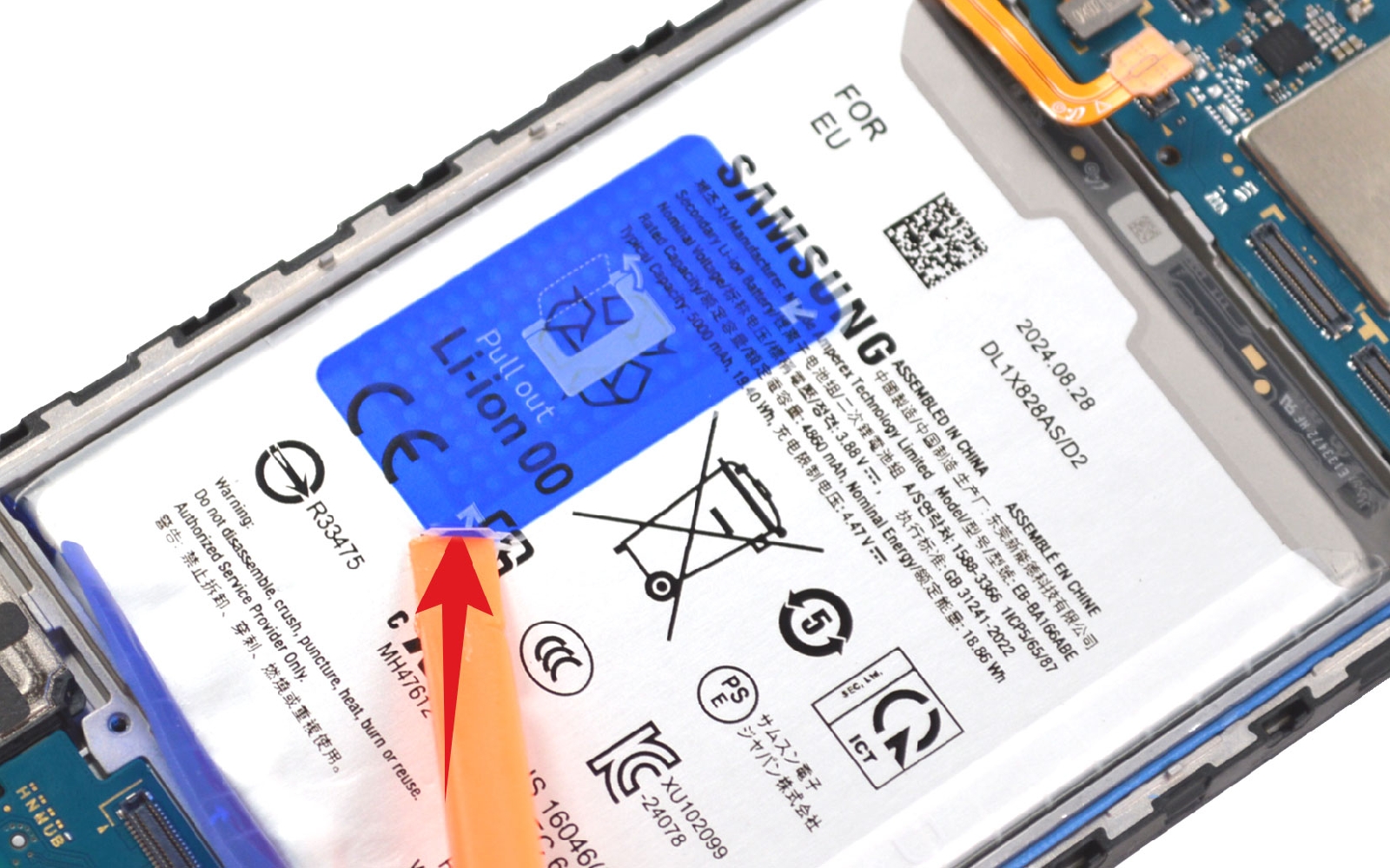

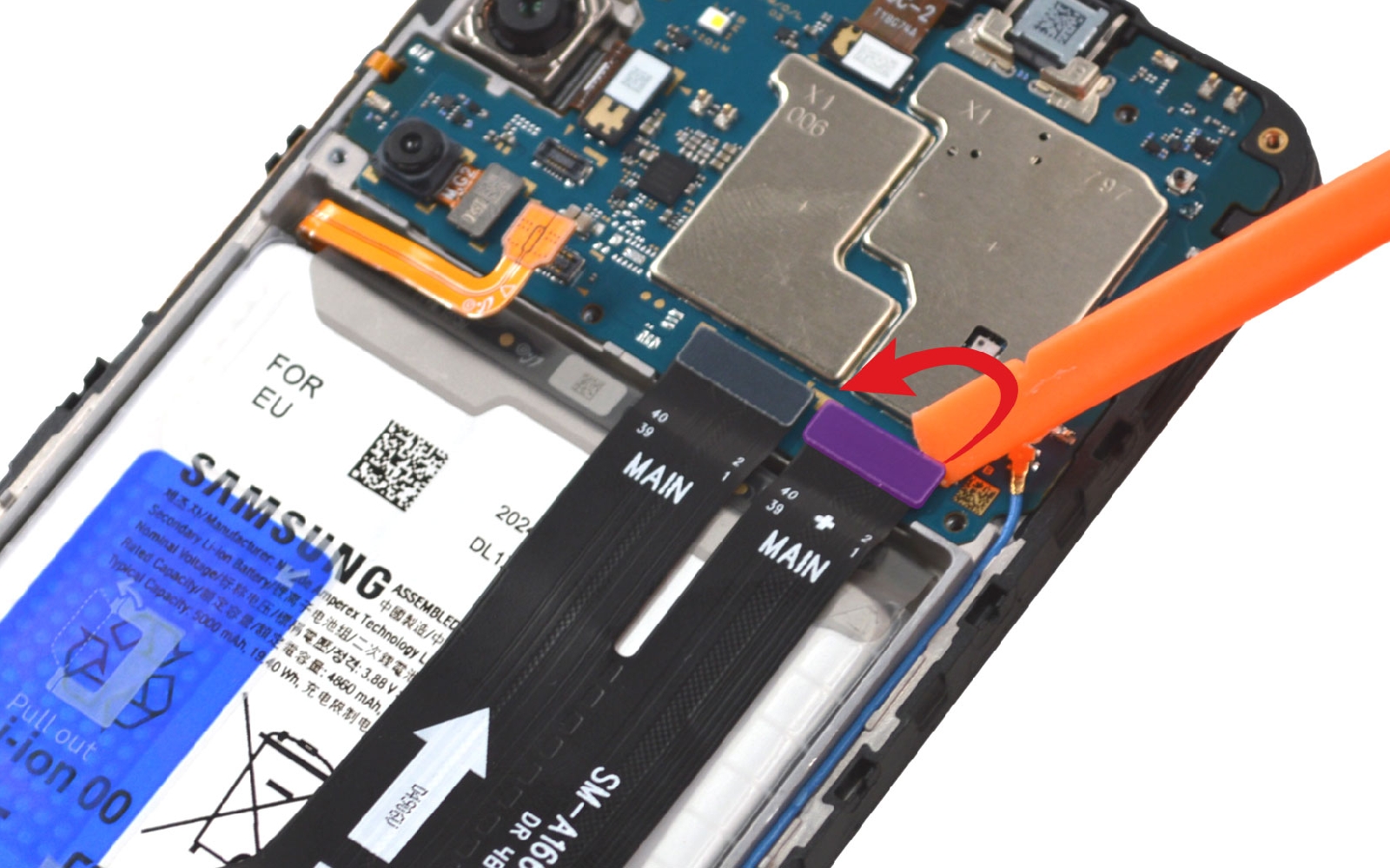

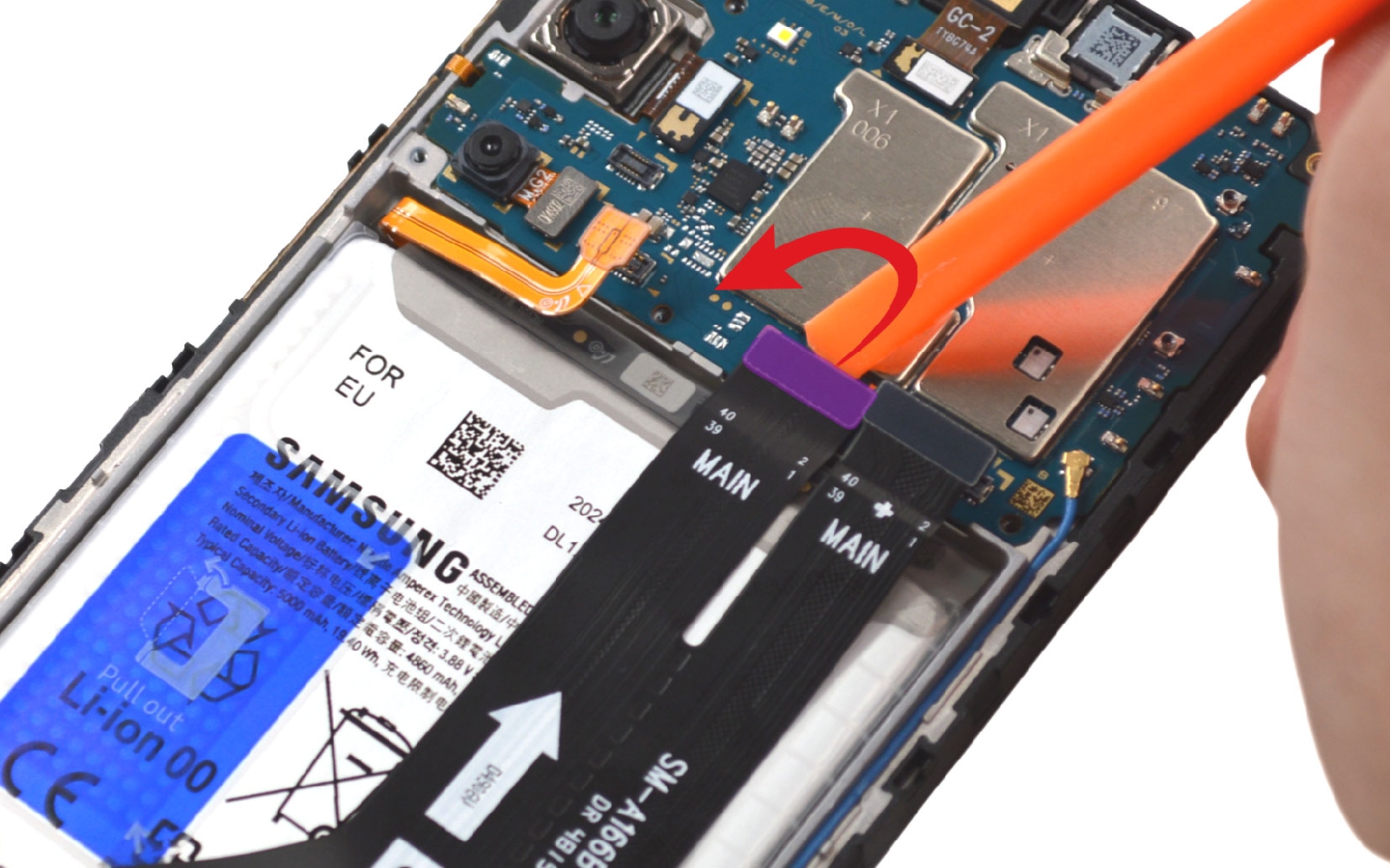

Etape 6 : Décoller les languettes de la batterie
Débranchez les deux autres extrémités de la rallonge d'interconnexion.

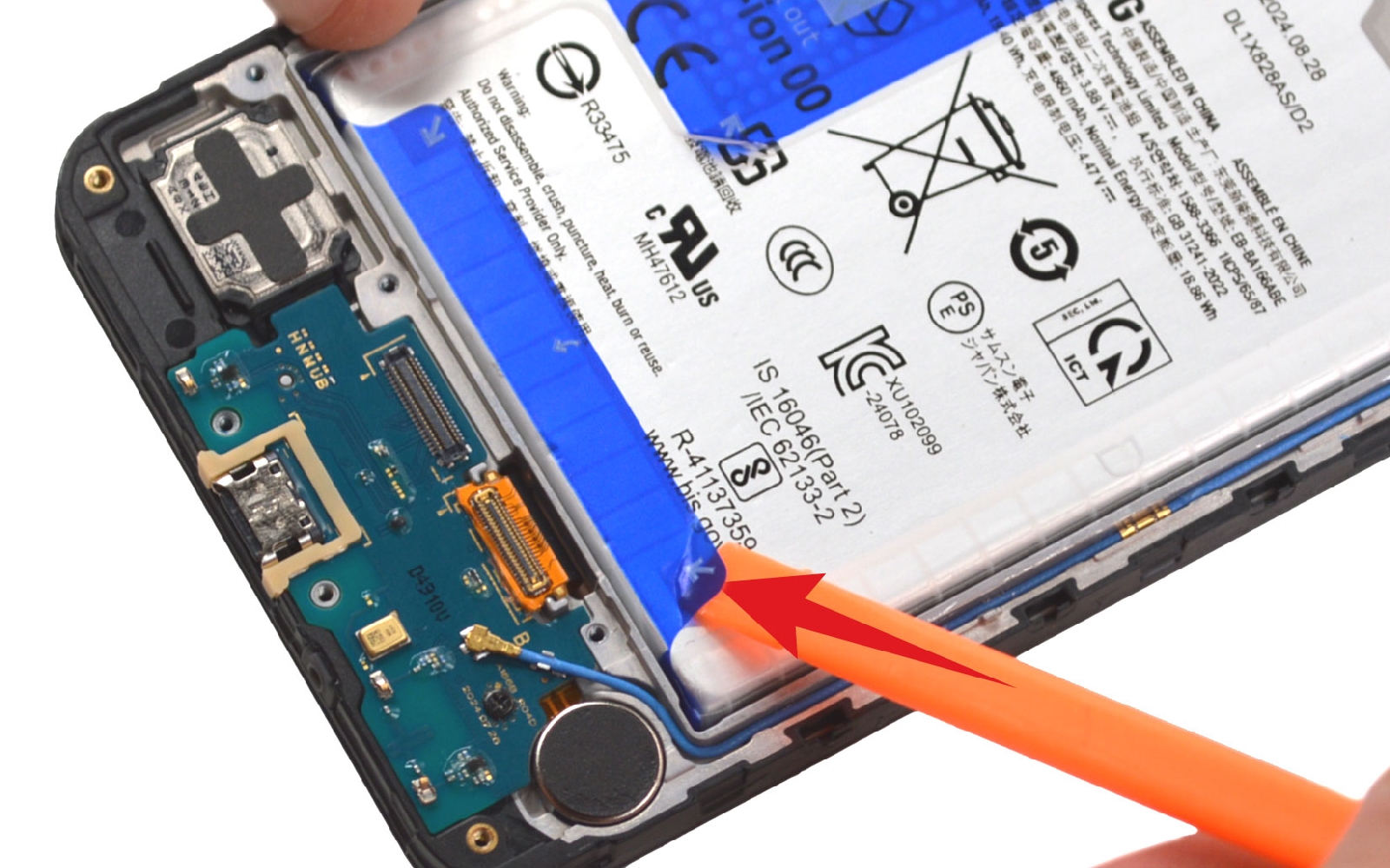

Décollez les languettes bleues de la batterie.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

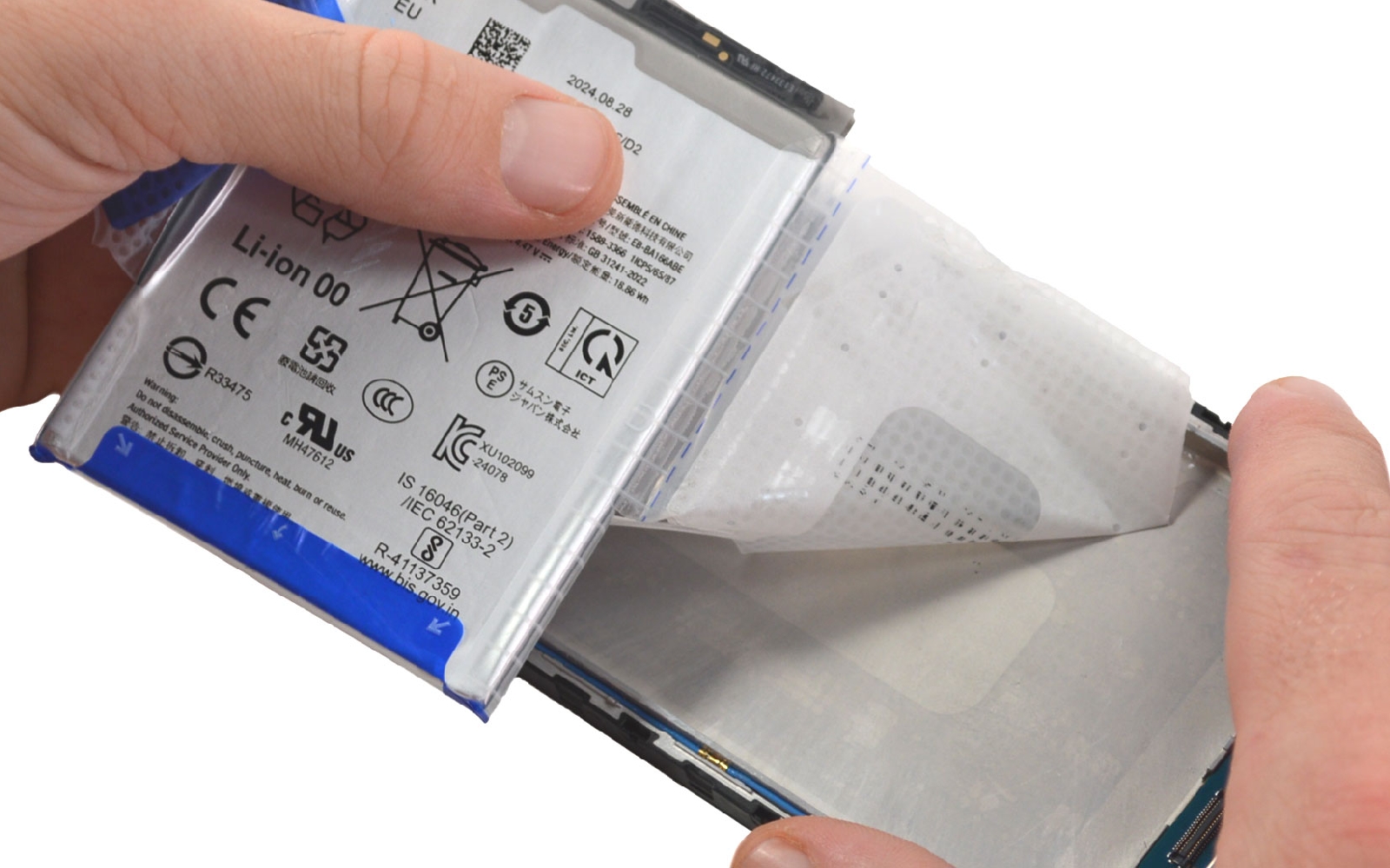

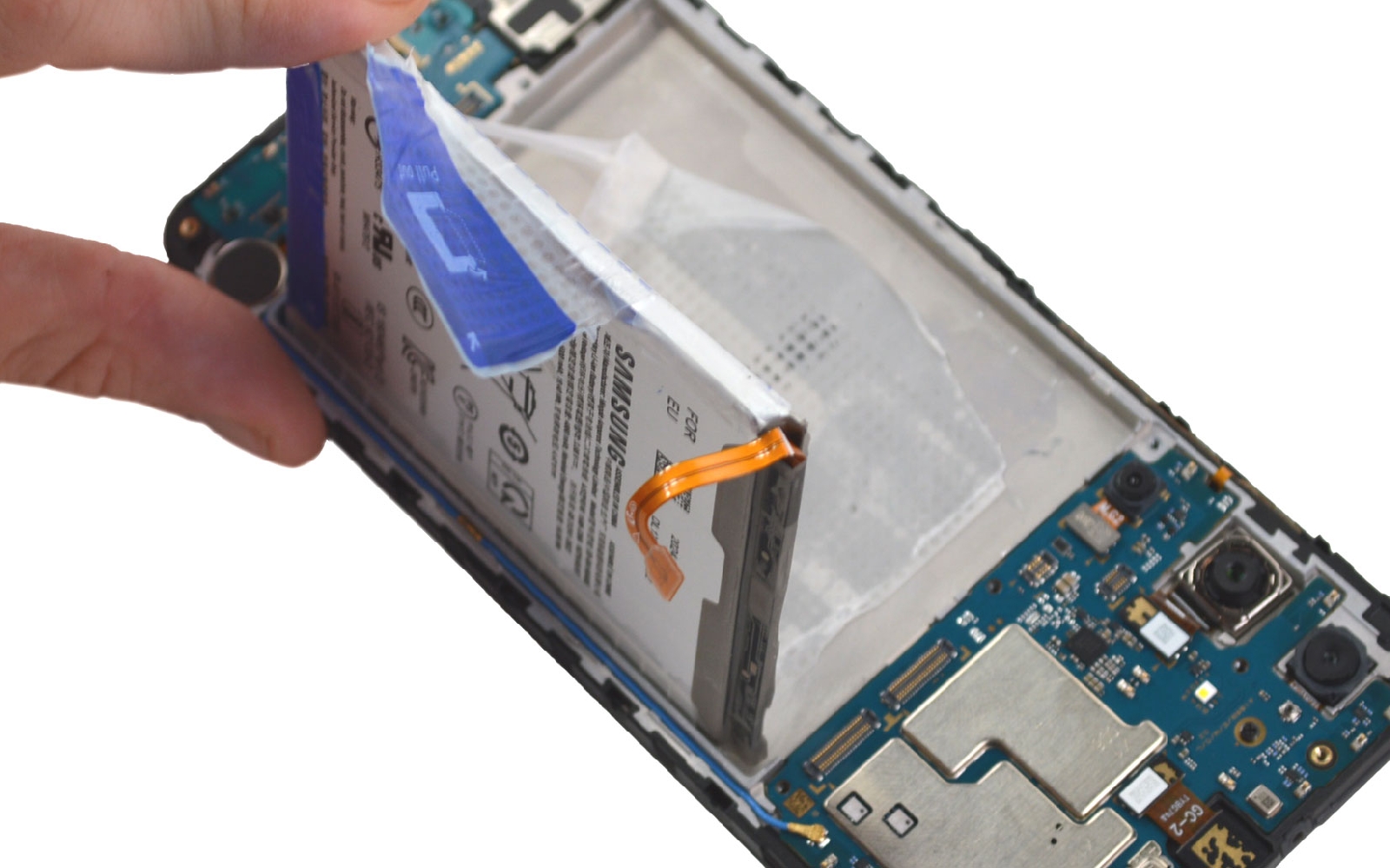

Etape 7 : Sortir la batterie

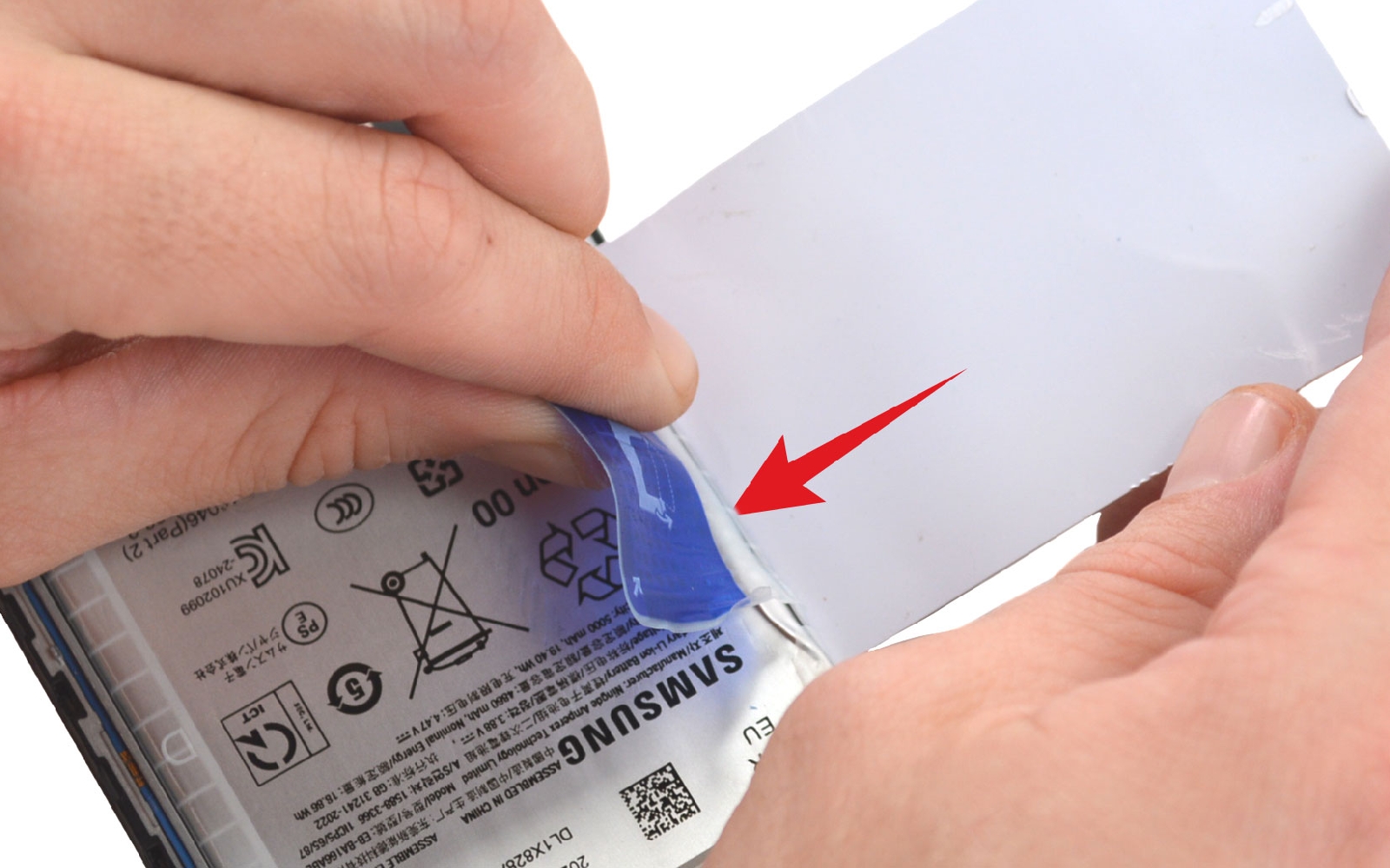

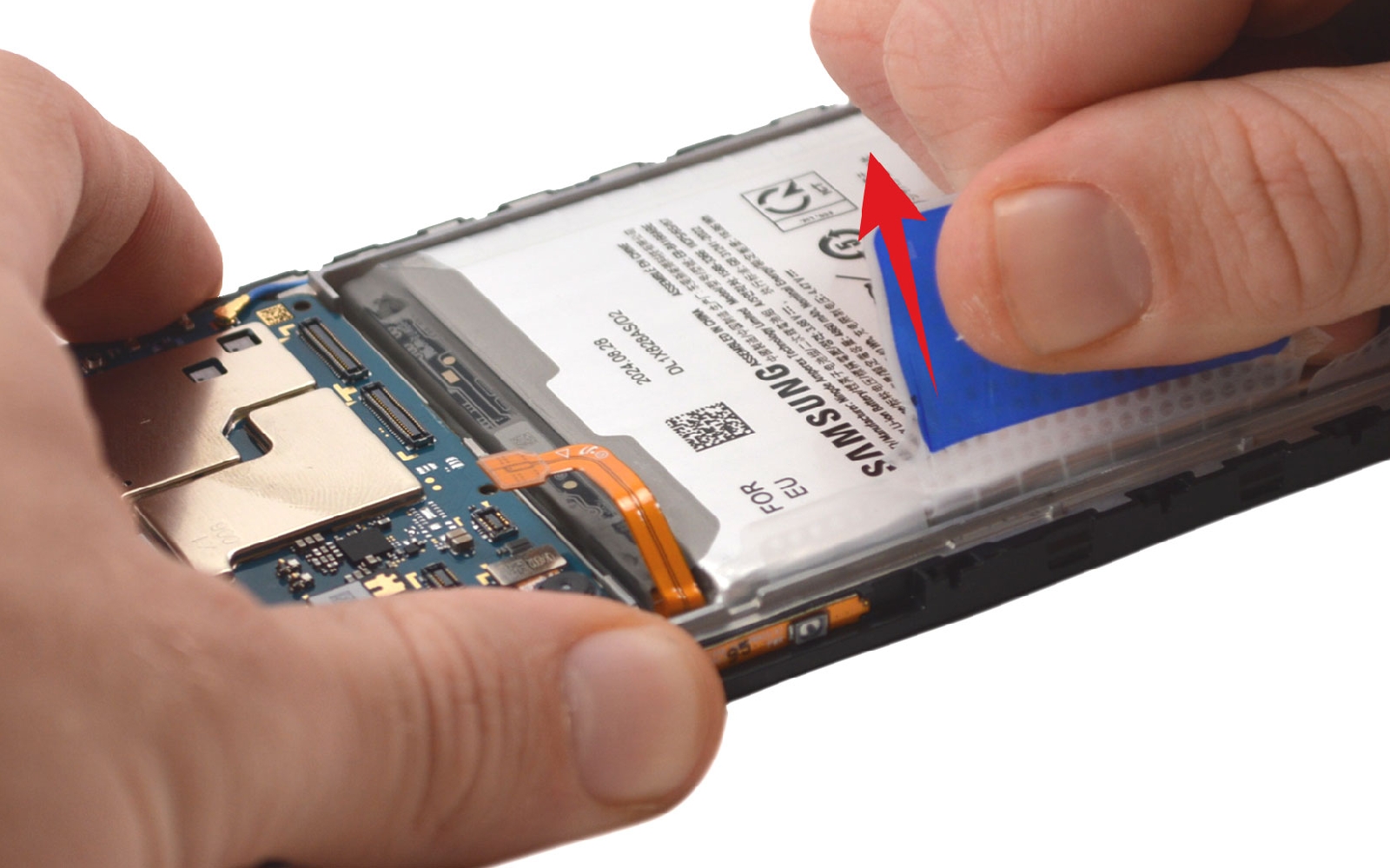

Tirez la languette principale pour sortir la batterie. Cette étape demande de la force car le composant est bien collé au châssis.
Pour vous aider, vous pouvez utiliser la carte en PVC pour casser les stickers de la batterie.

Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

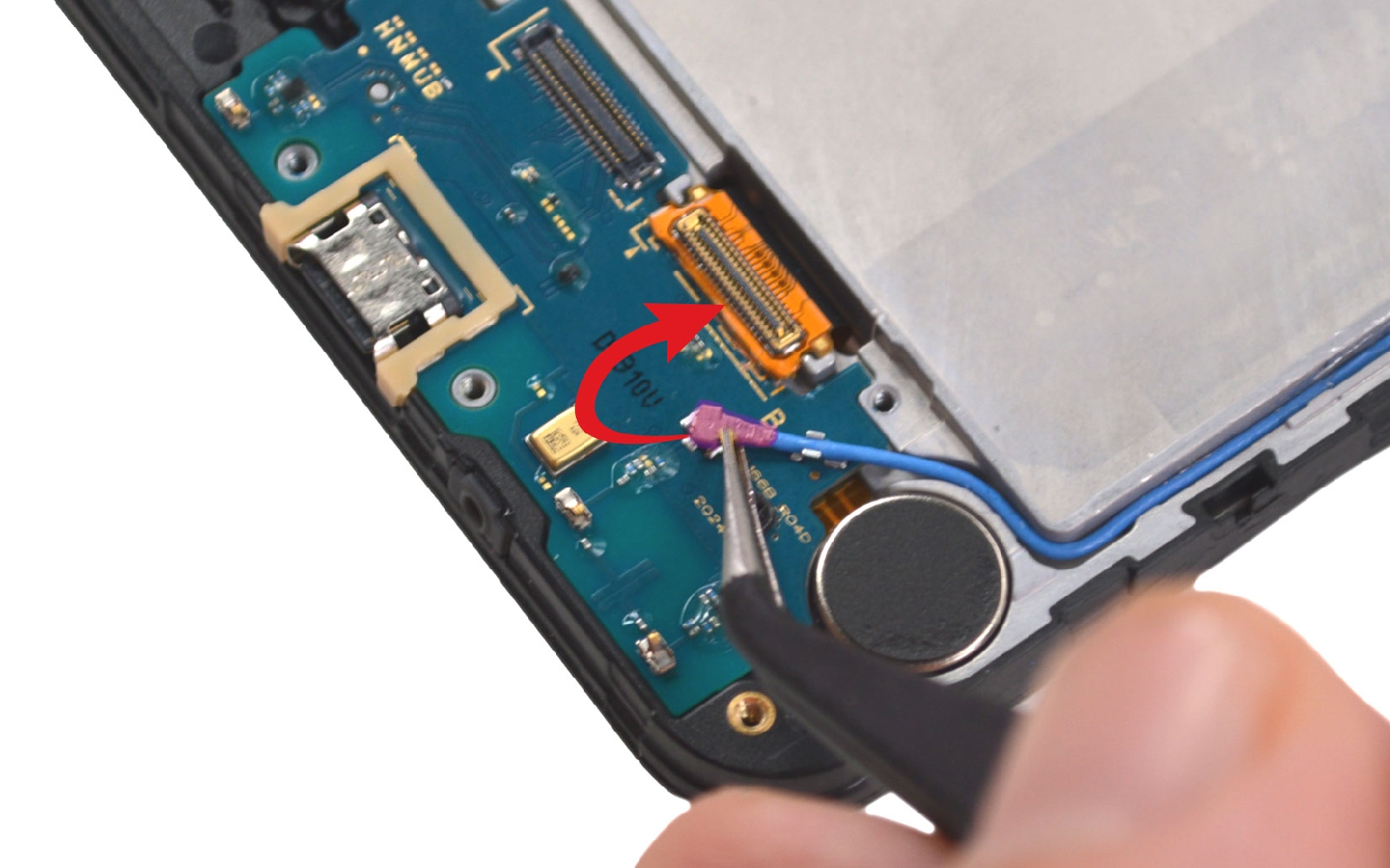

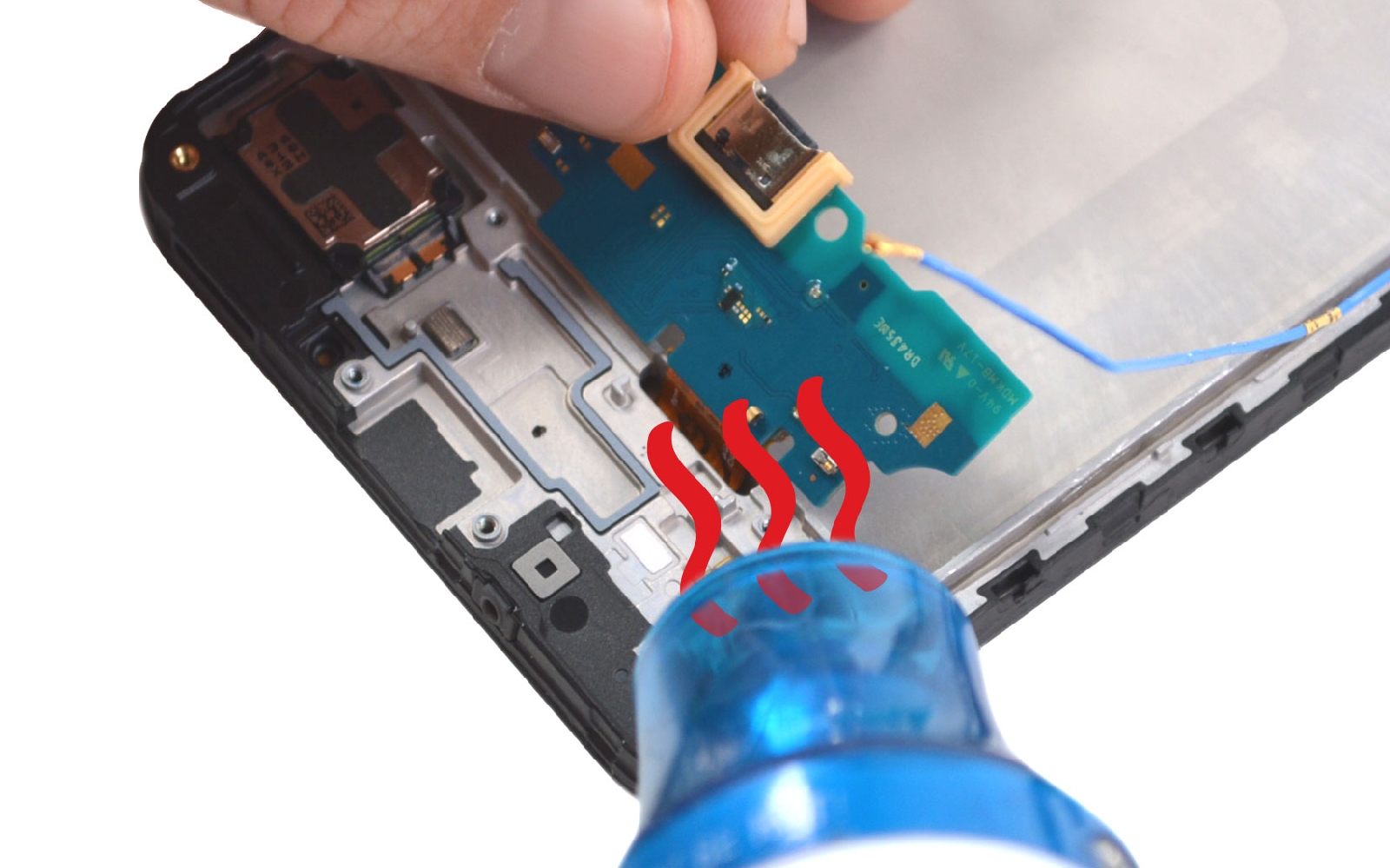

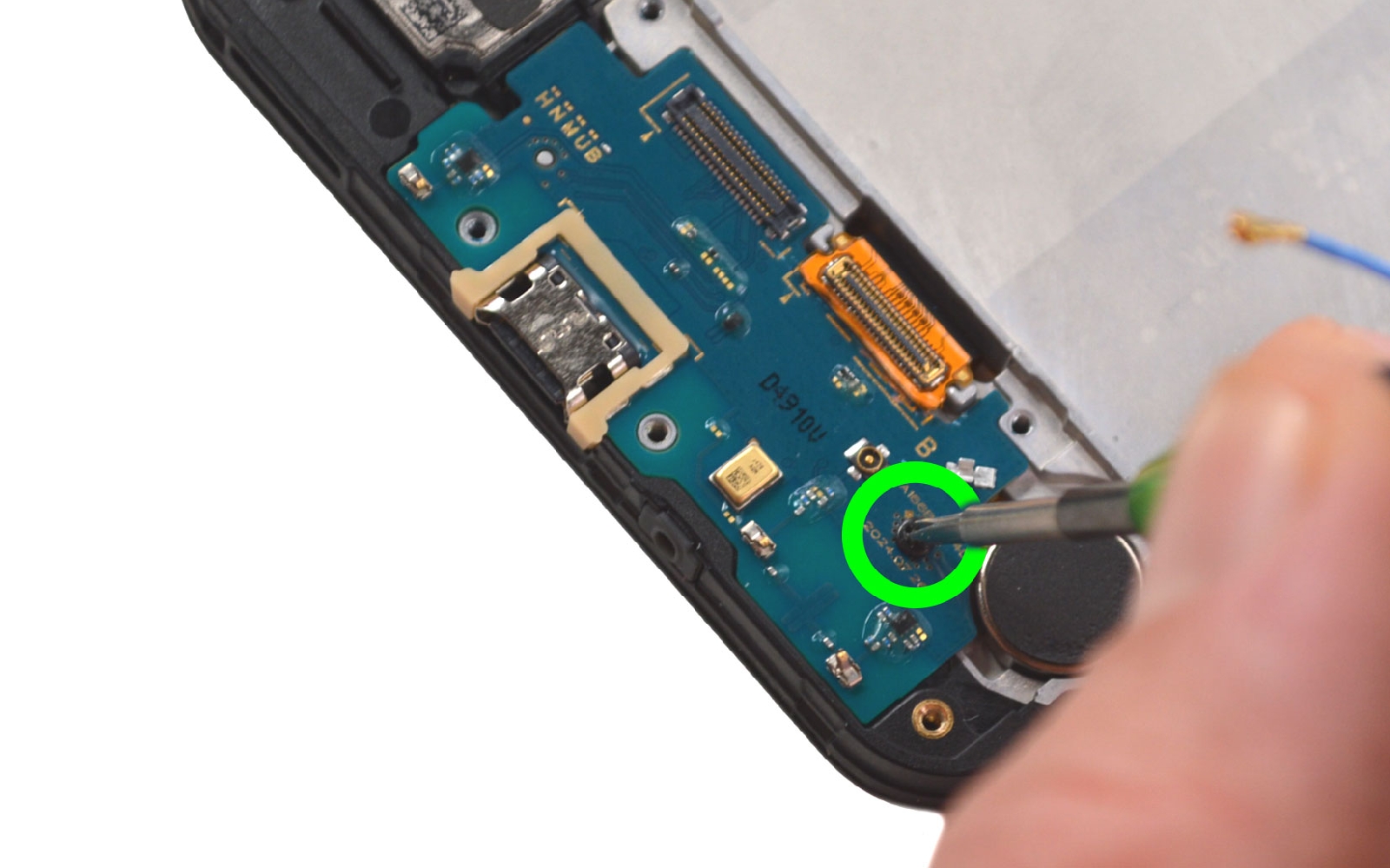

Etape 8 : Libérer le connecteur de charge
Détachez le câble coaxial puis ôtez la vis cruciforme.

Basculez le connecteur vers le haut du téléphone afin de pouvoir légèrement chauffer la nappe de l'écran encore collée.

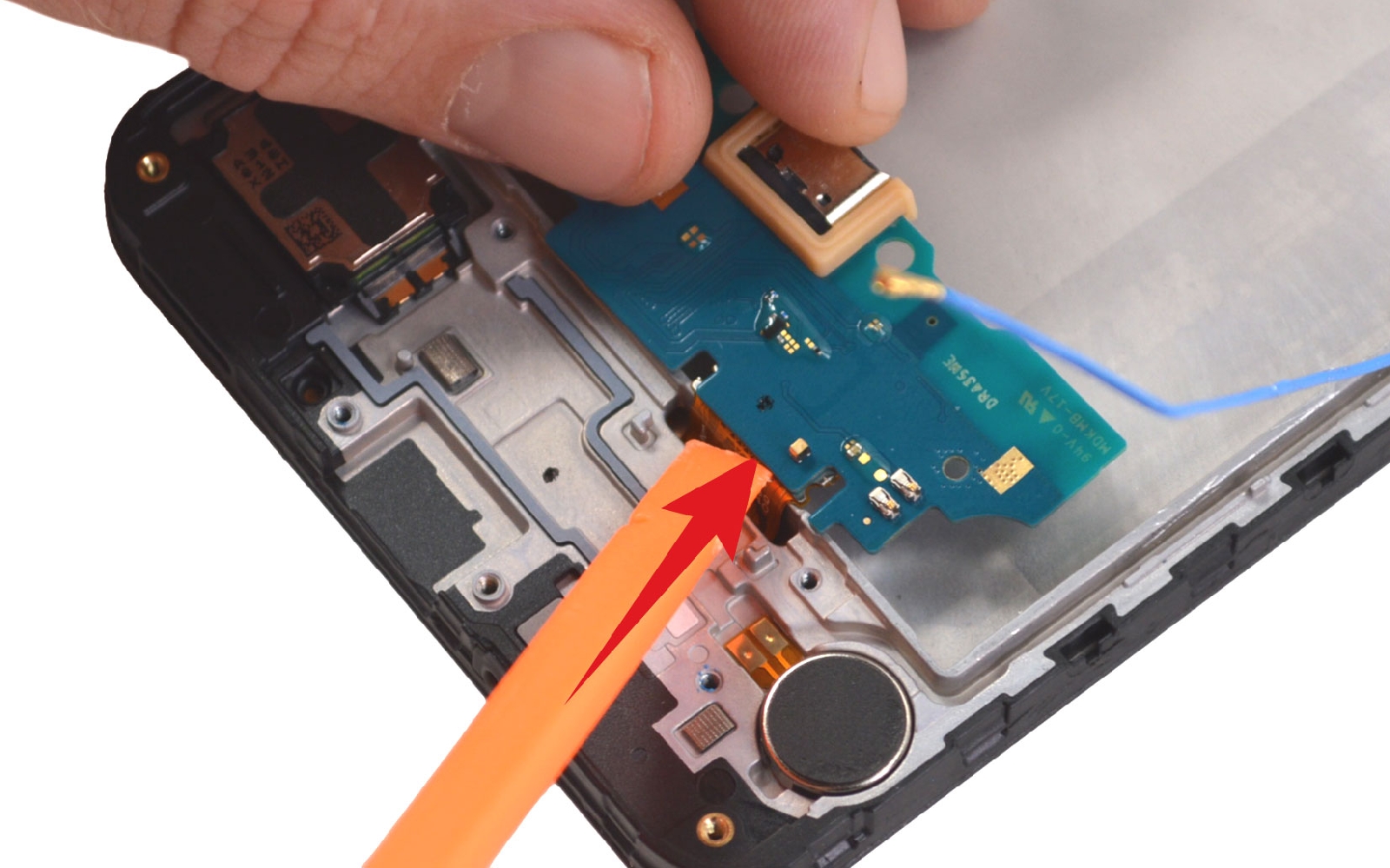

Glissez le spudger entre le dock et la nappe pour la décoller.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

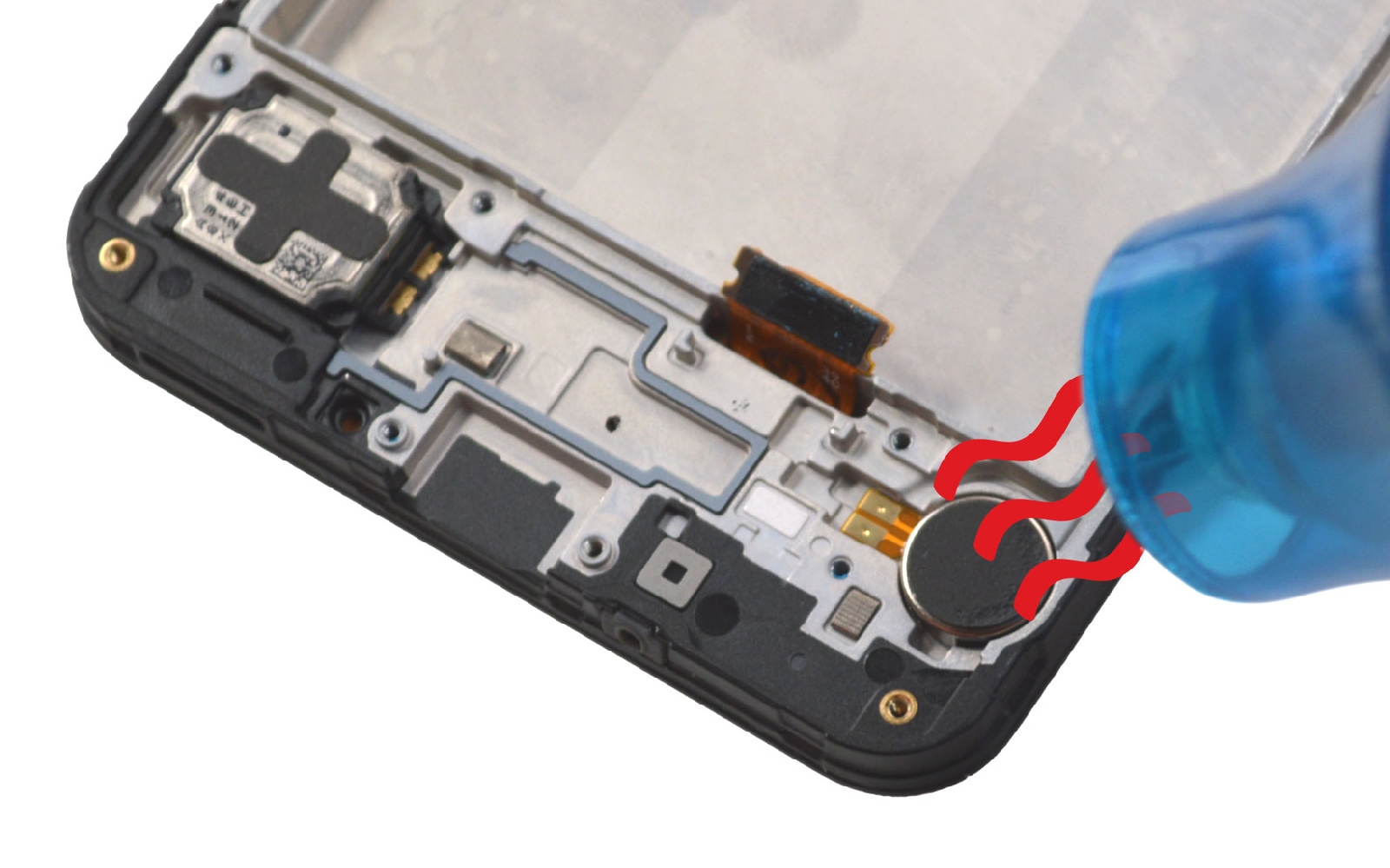

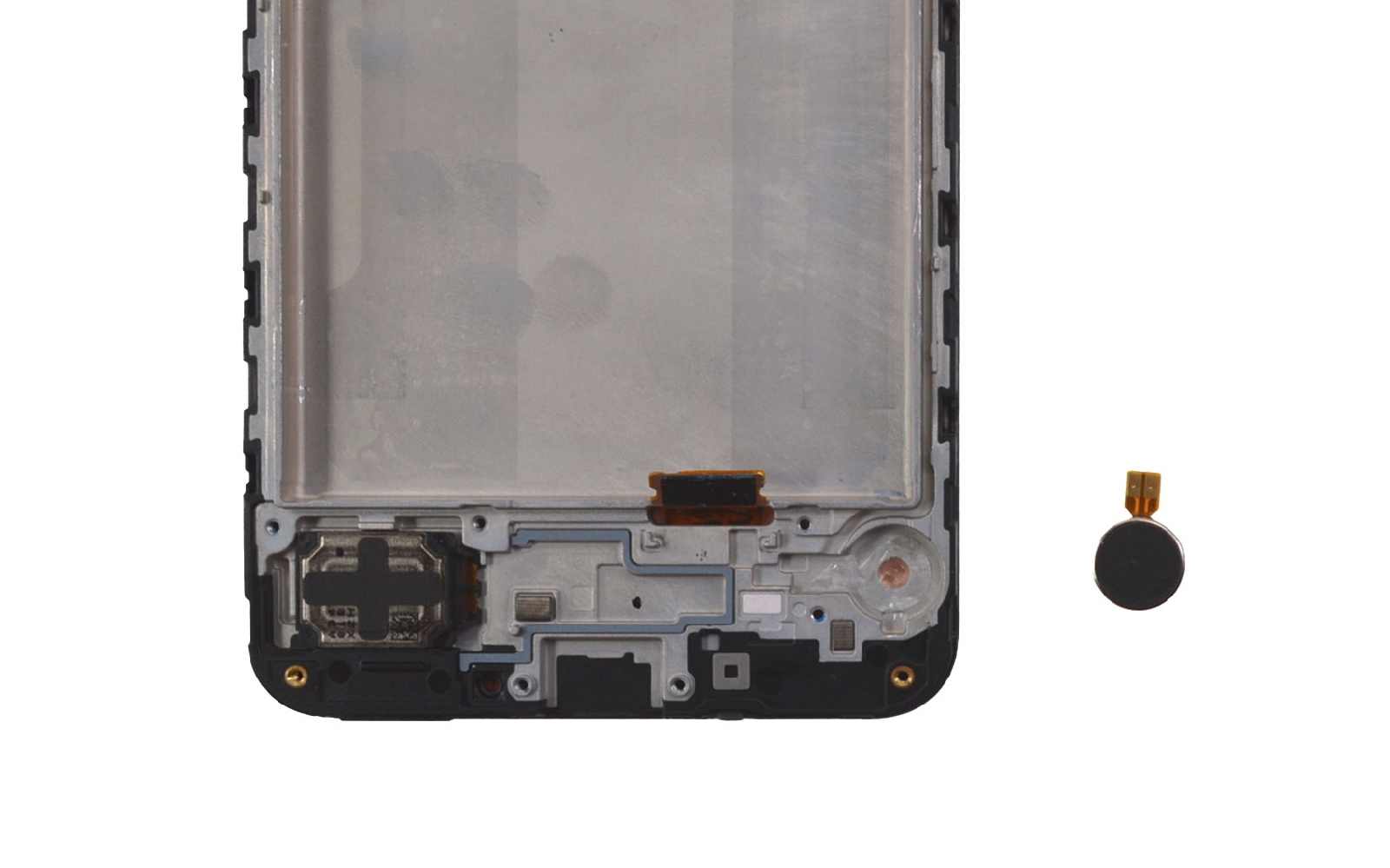

Etape 9 : Récupérer le vibreur

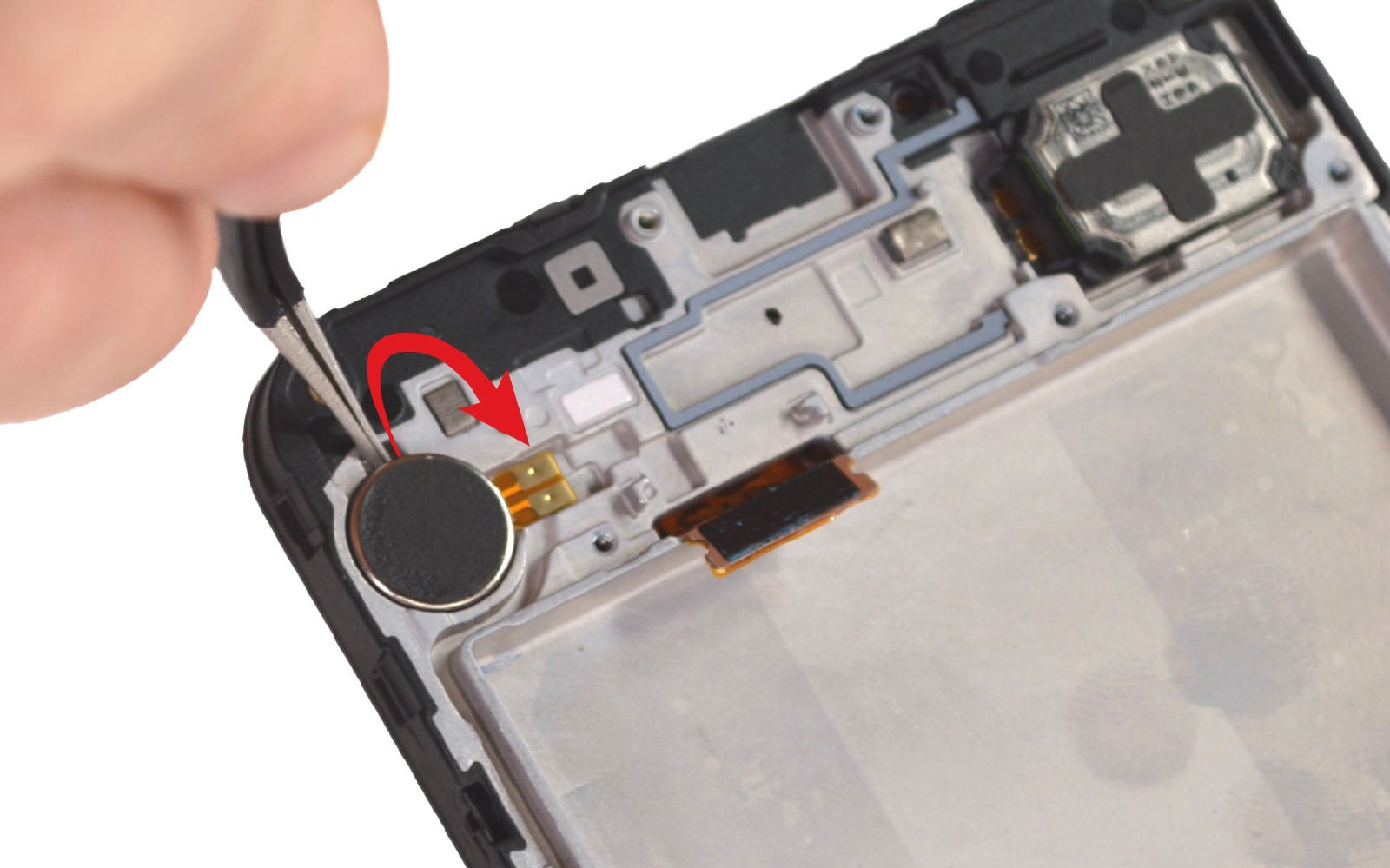

Chauffez le vibreur puis insérez la pointe de la brucelles sous le vibreur pour le détacher du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

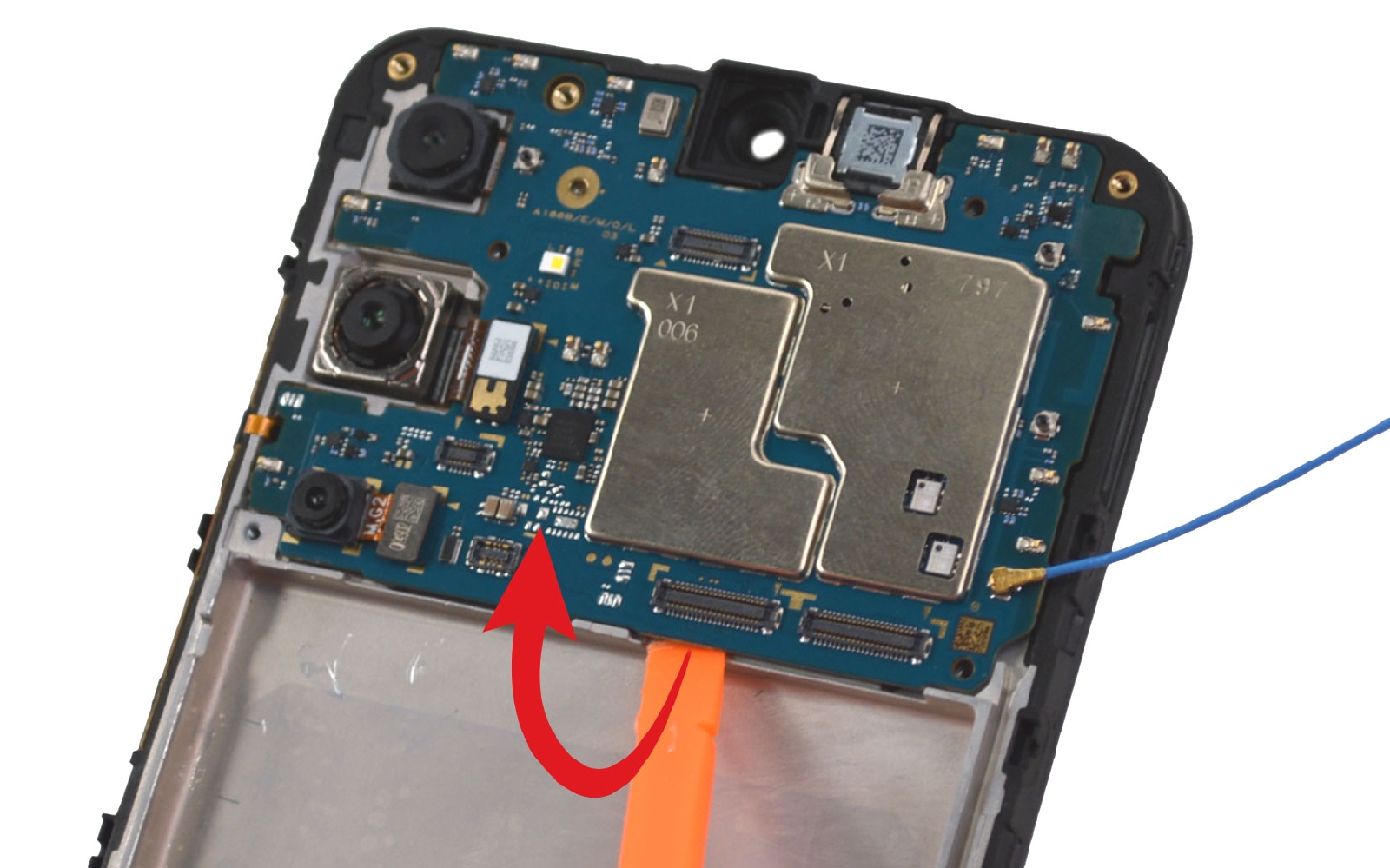

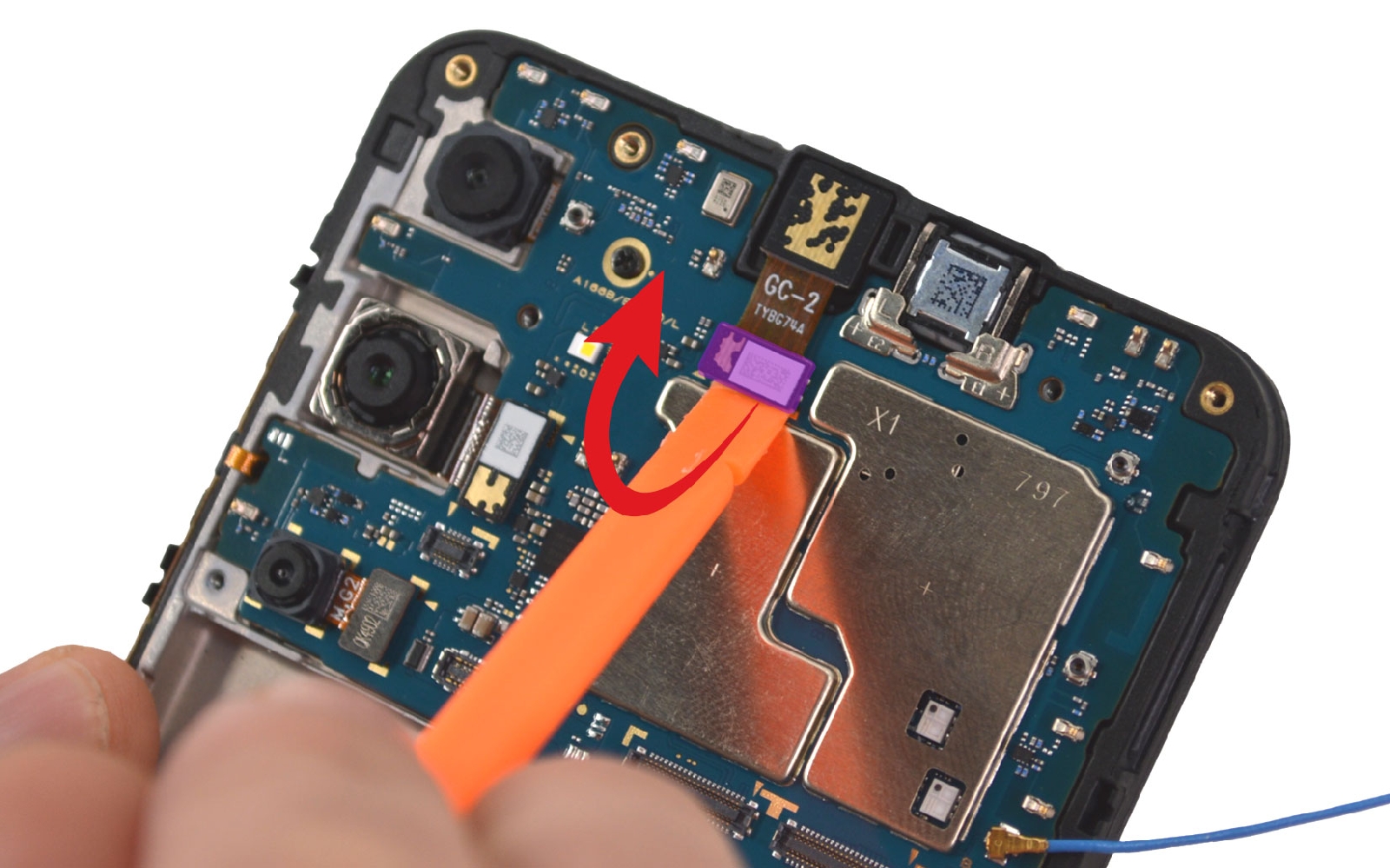

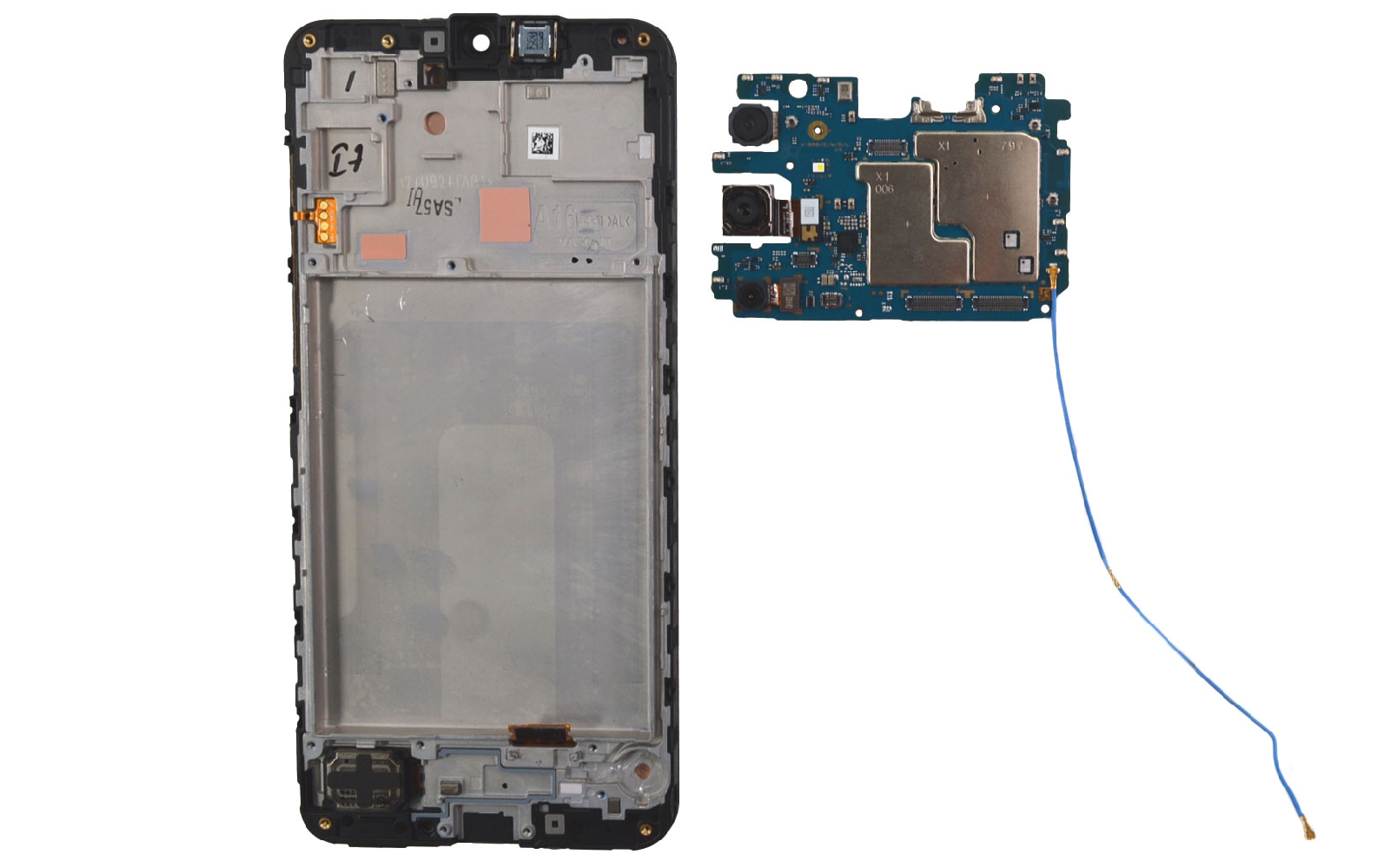

Etape 10 : Retirer la carte mère
Repassez sur le haut du téléphone pour débrancher et retirer la caméra avant.

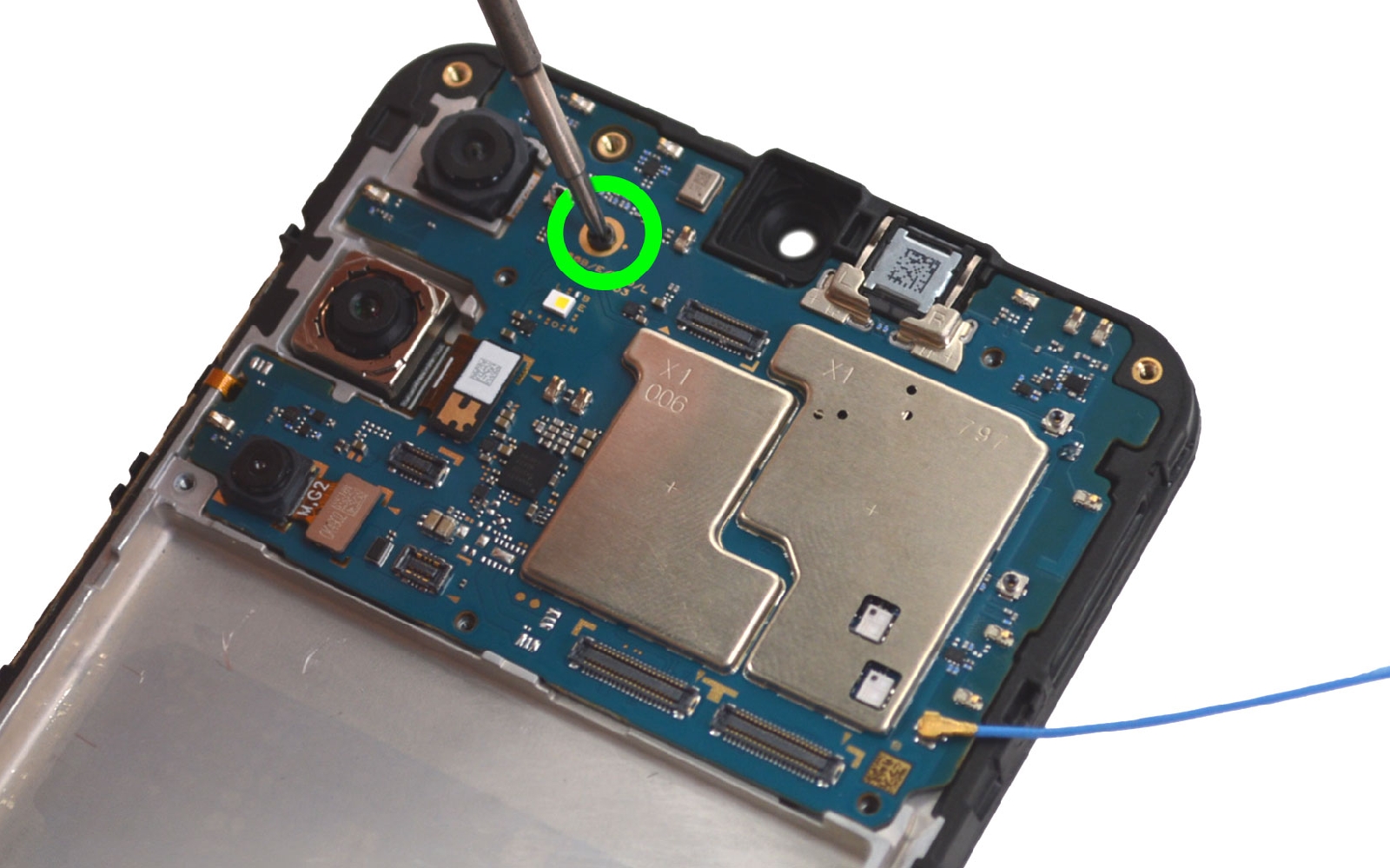

Enlevez la vis cruciforme puis glissez le levier sous la carte mère pour la soulever et l'extraire du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

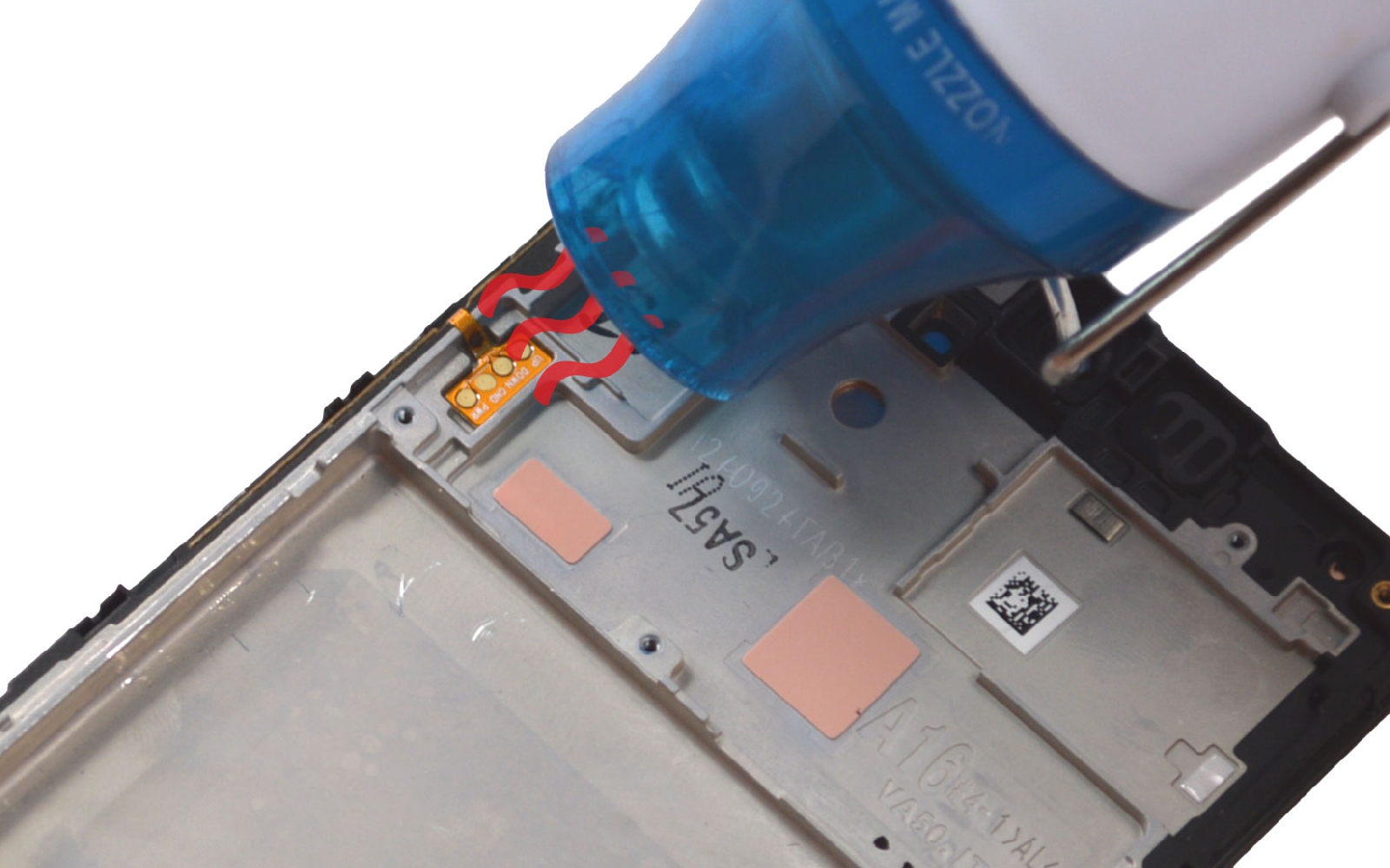

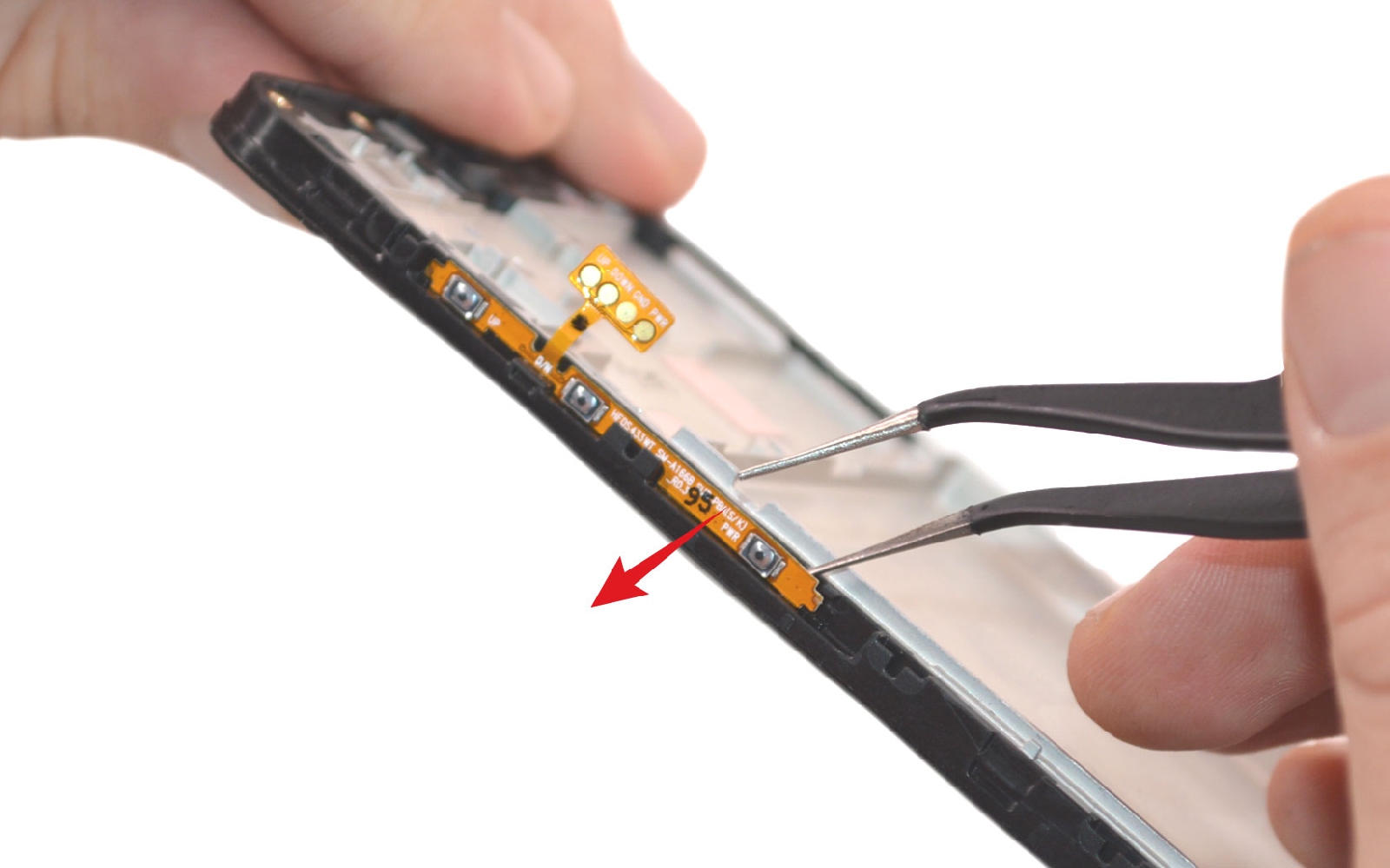

Etape 11 : Enlever la nappe des boutons

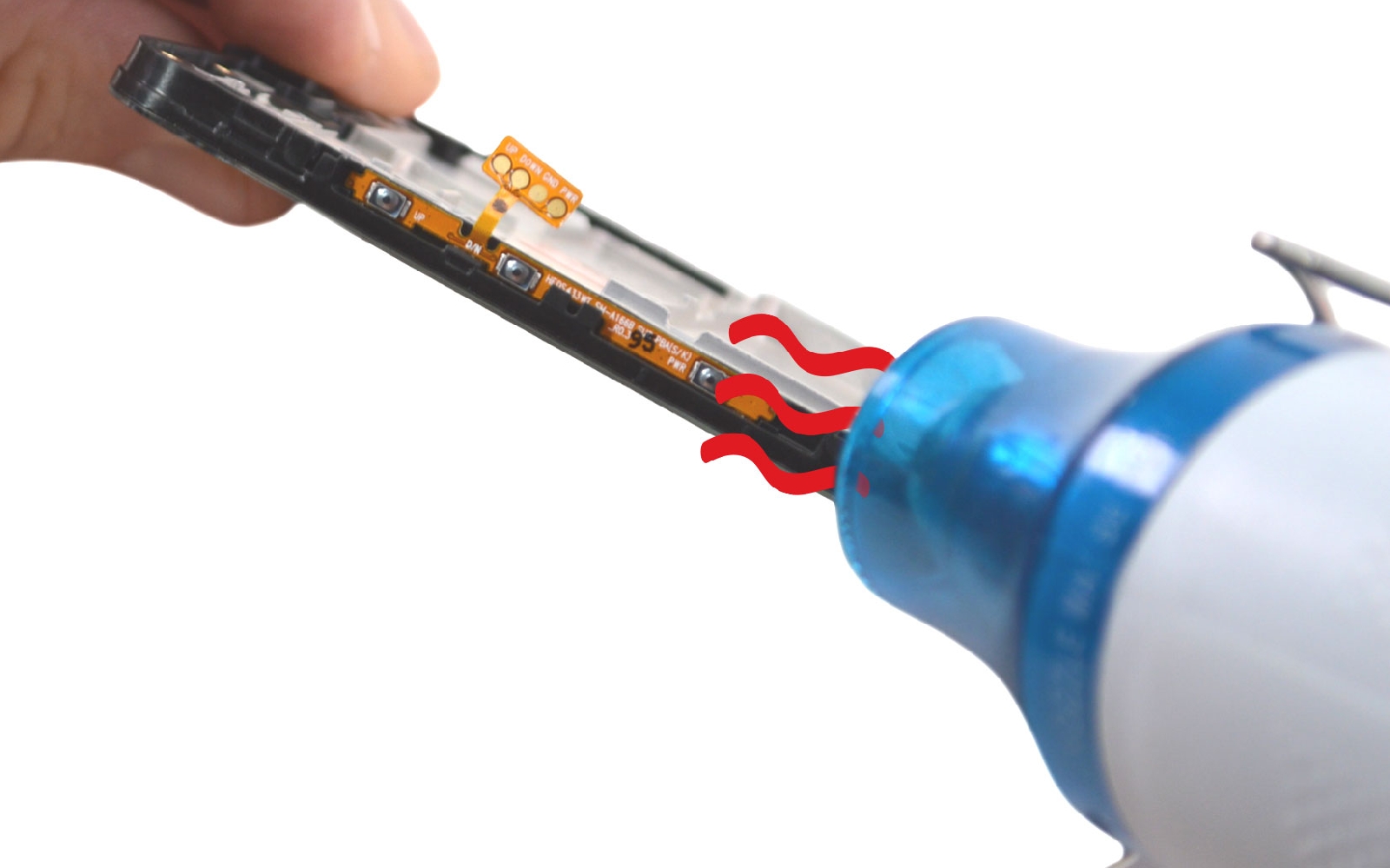

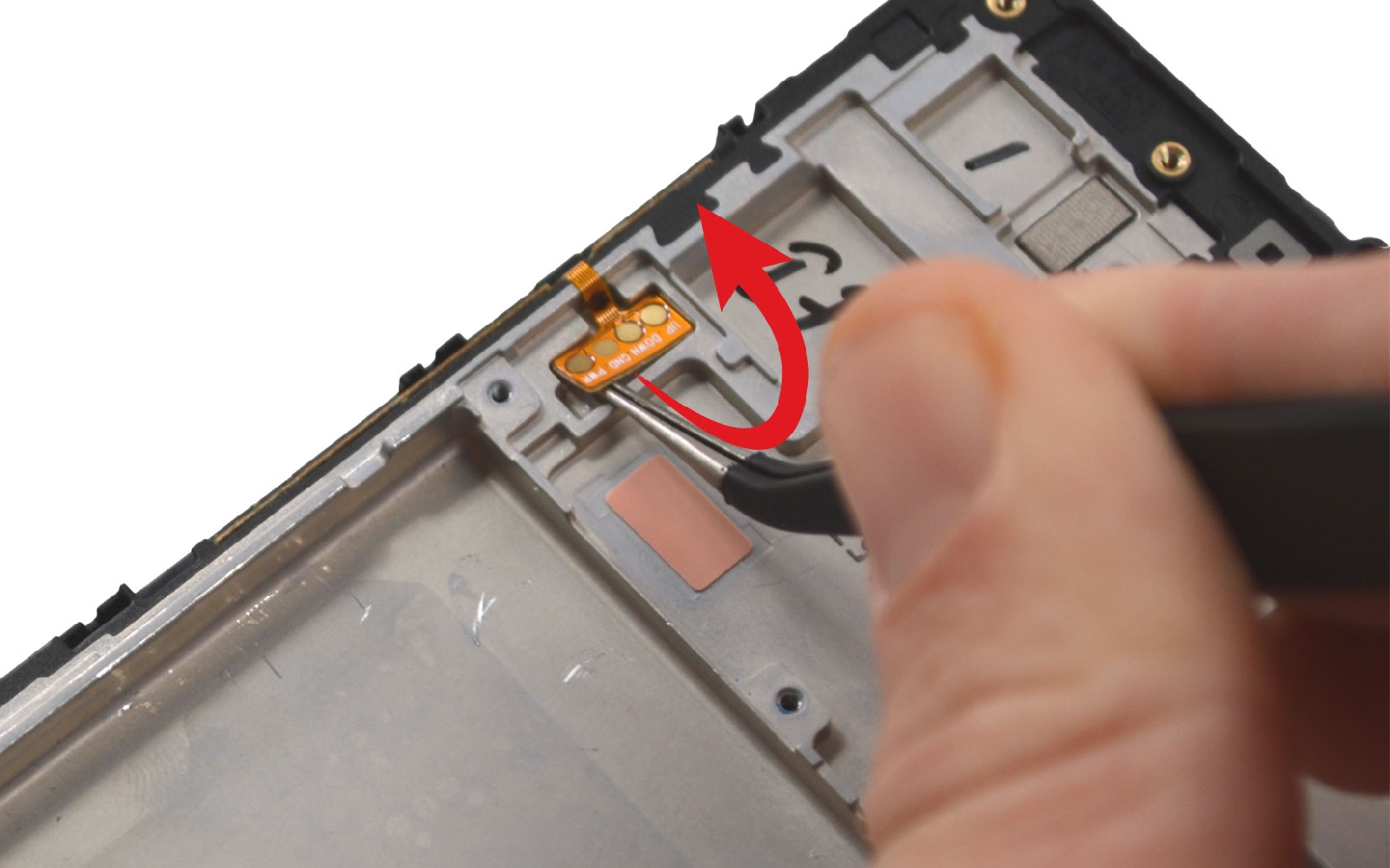

Chauffez la nappe des boutons volume puis glissez délicatement la pincette sous la connectique.

Réitérez la manipulation pour la partie placée sur le rebord du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

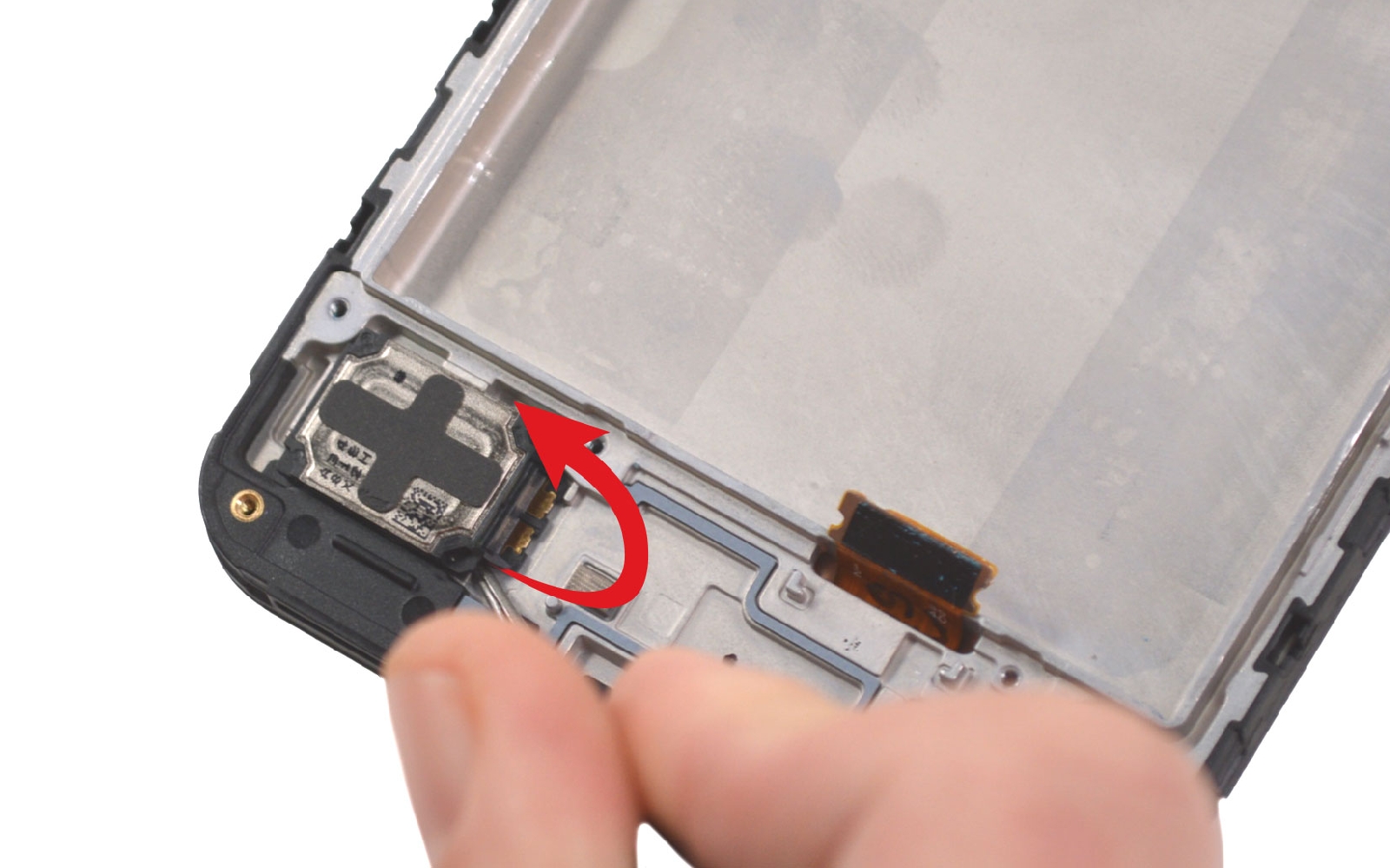

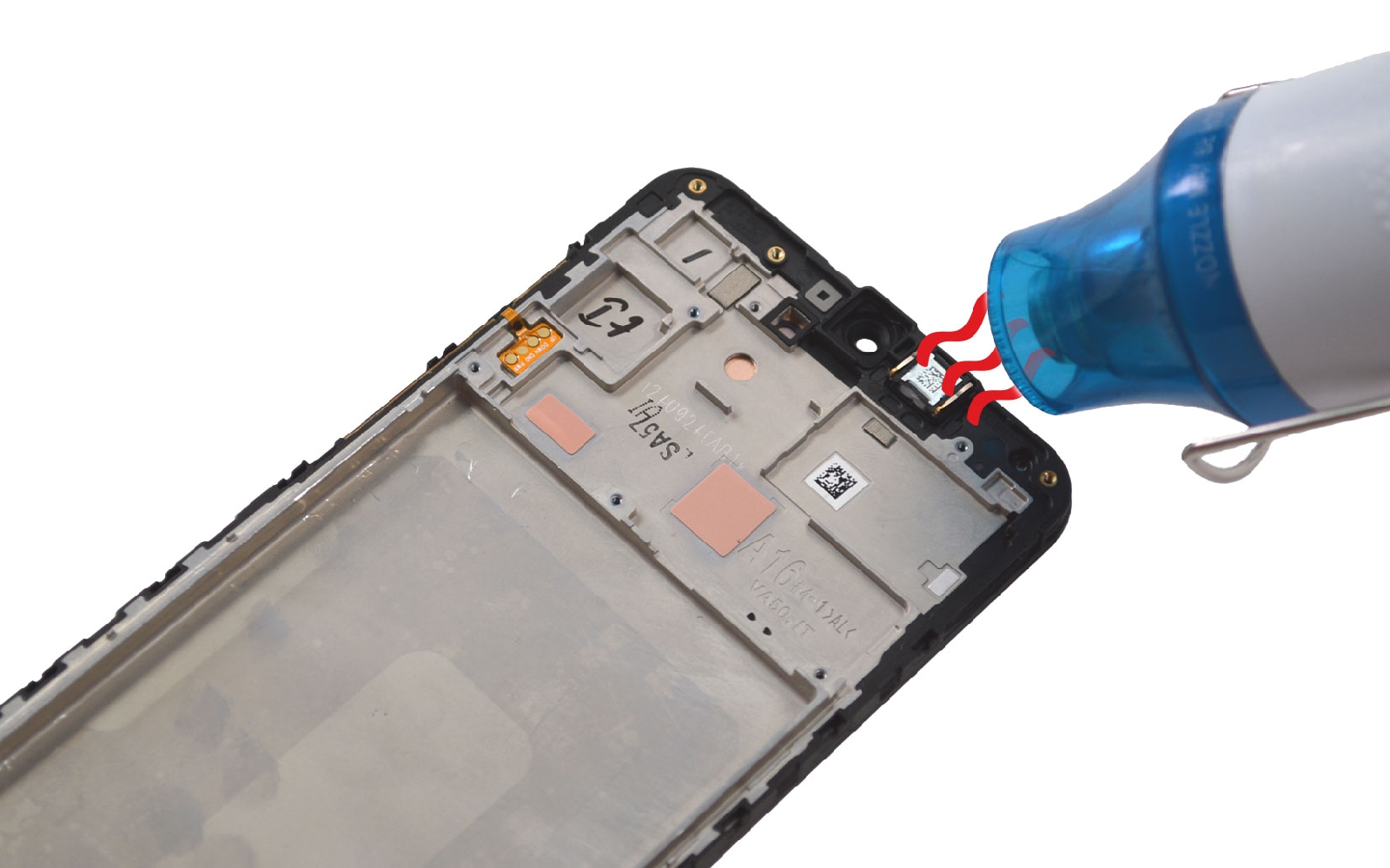

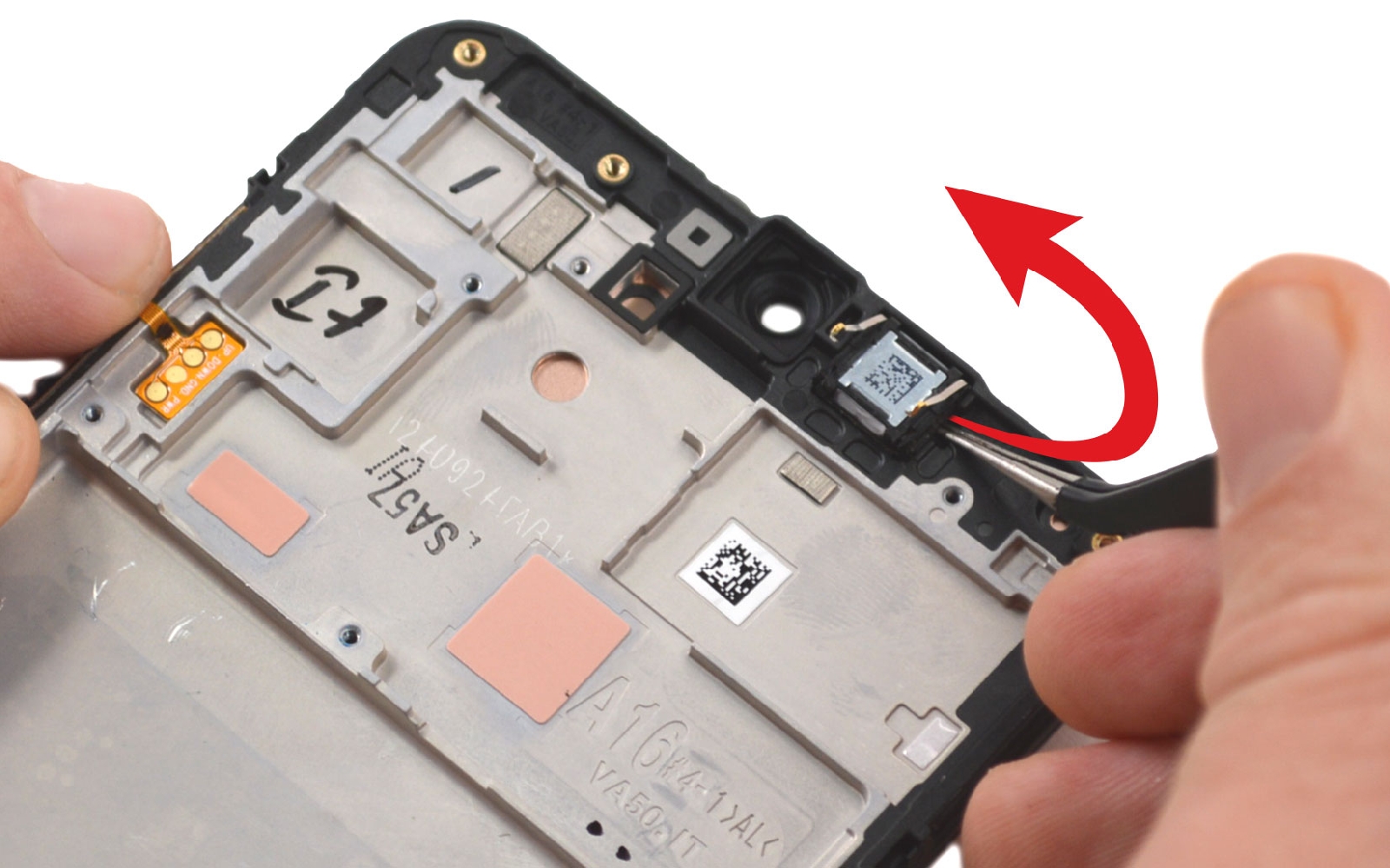

Etape 12 : Mettre de coté les haut-parleurs

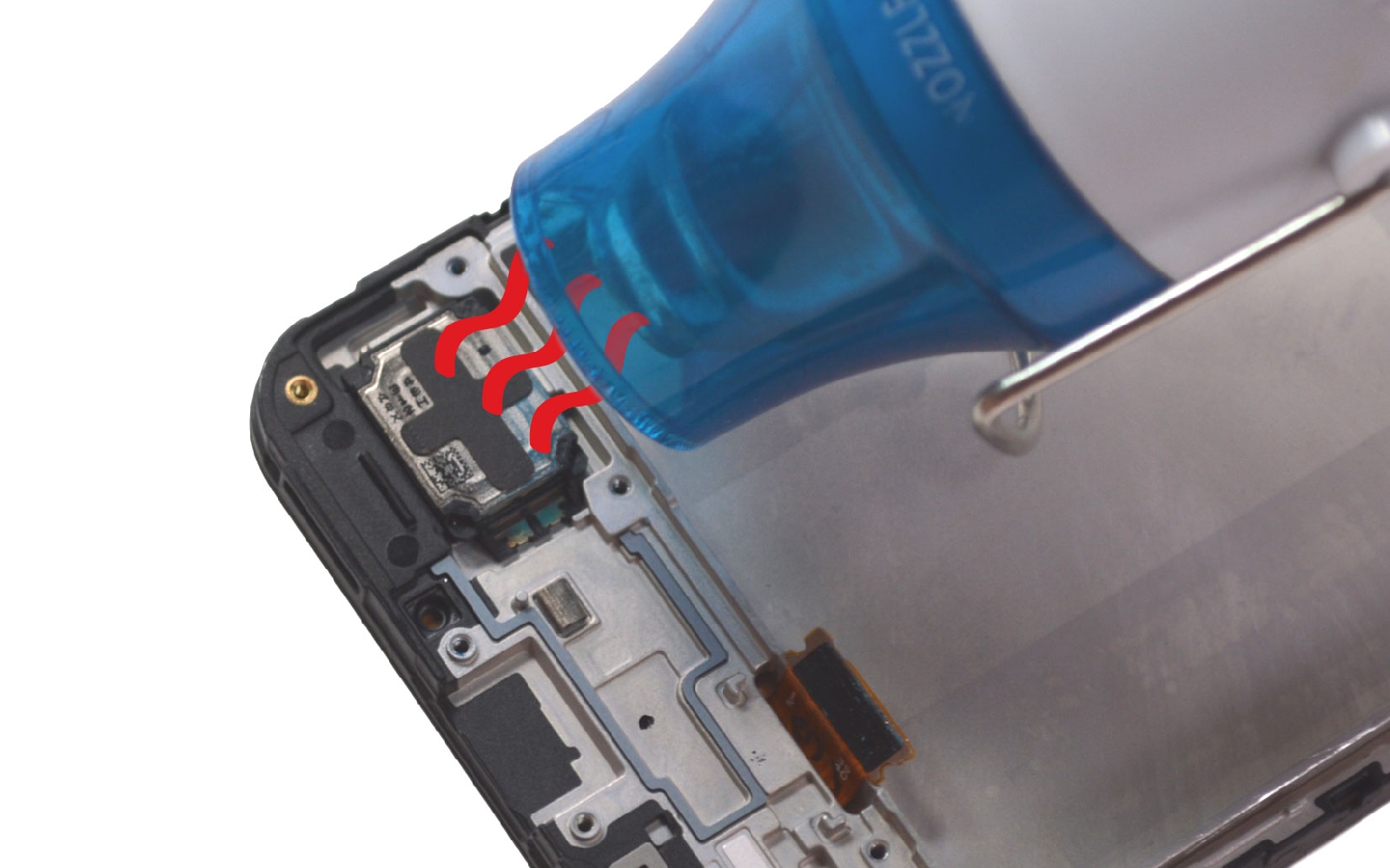

Comme pour les boutons, allumez votre décapeur thermique pour chauffer les haut-parleurs.

Ensuite, glissez la pincette sour l'écouteur de l'oreille pour le décoller du châssis. Faites la même chose pour le haut-parleur externe situé en bas du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

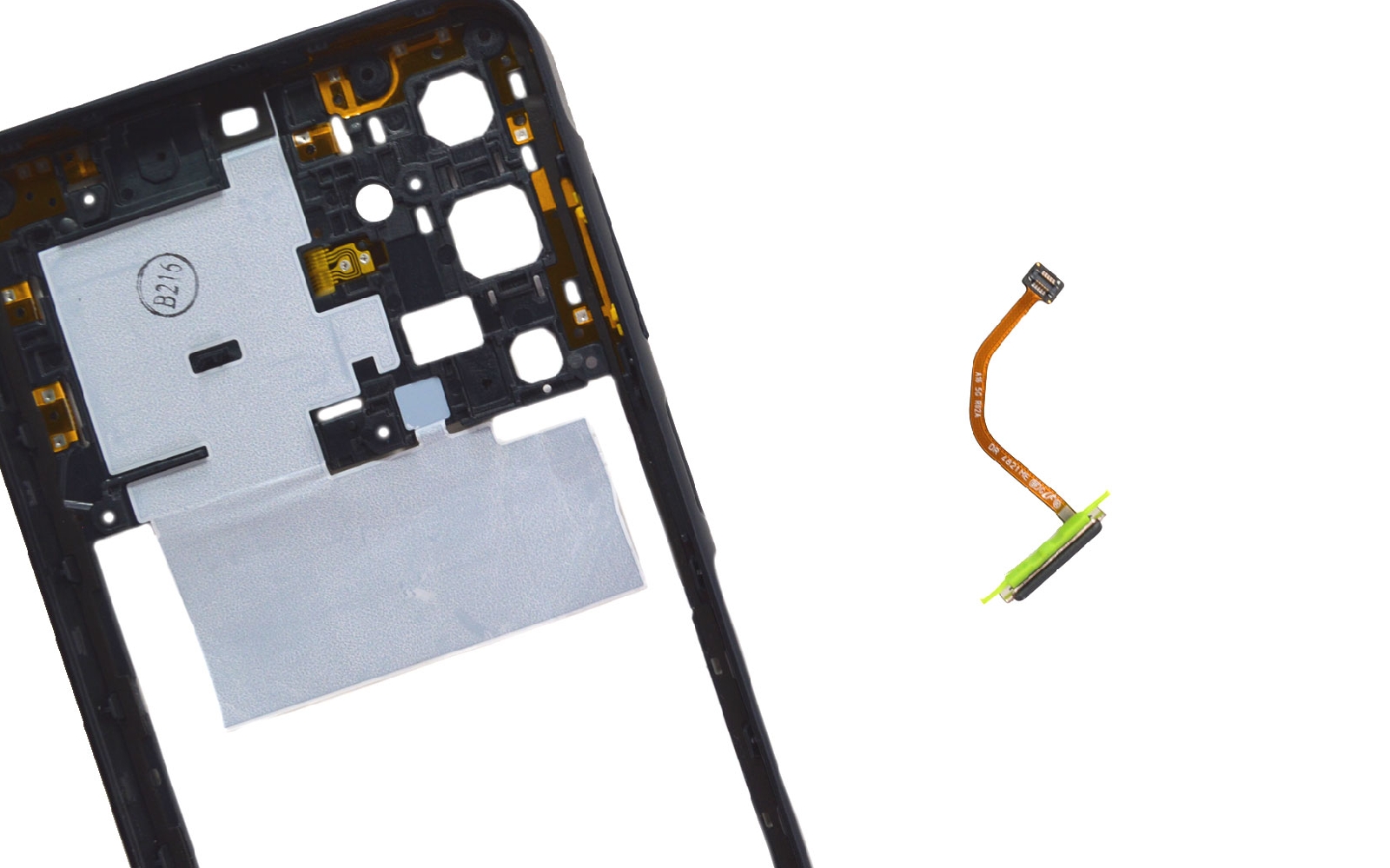

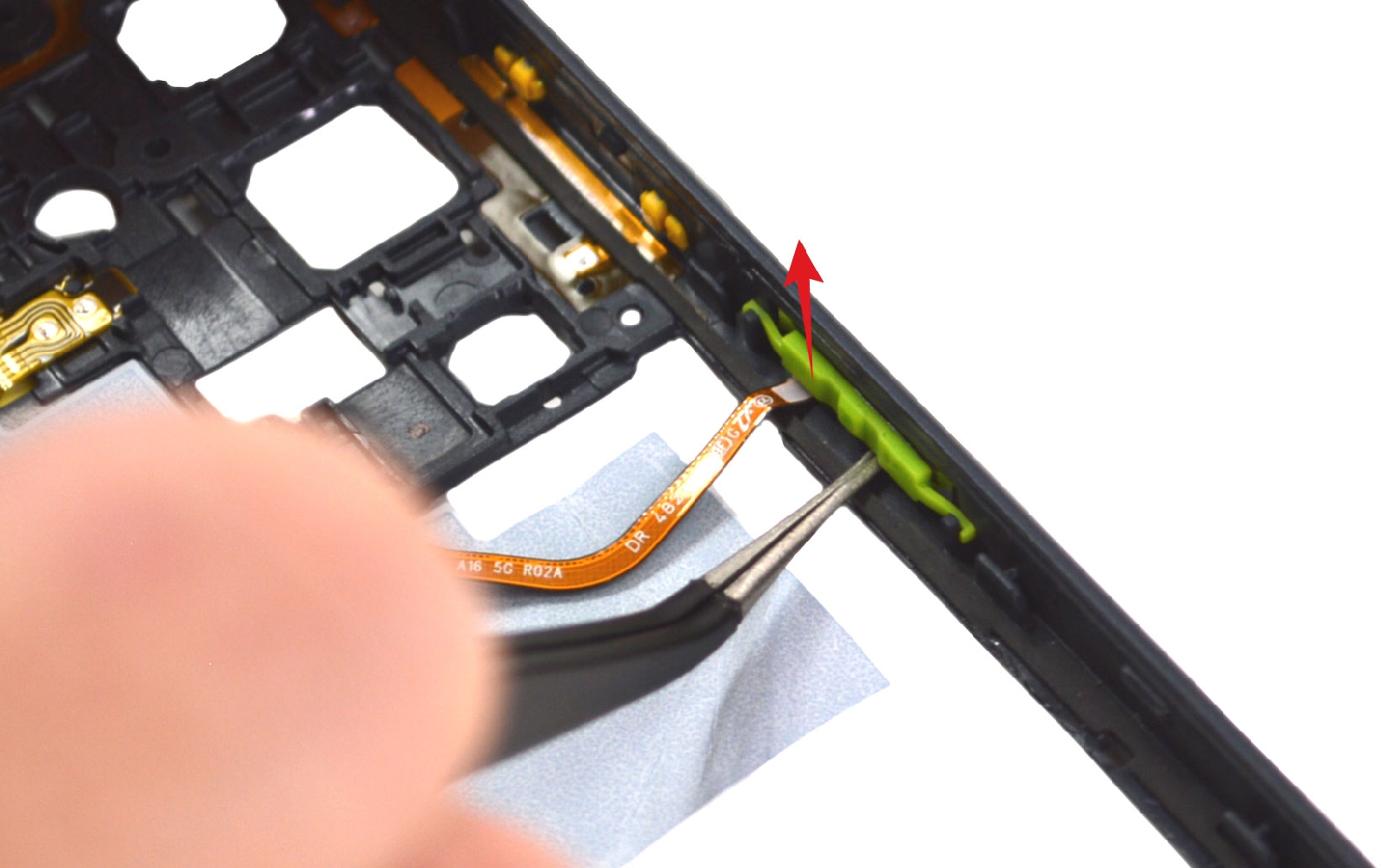

Etape 13 : Sortir le lecteur d'empreintes
Reprenez le châssis intermédiaire pour récupérer le lecteur d'empreintes.

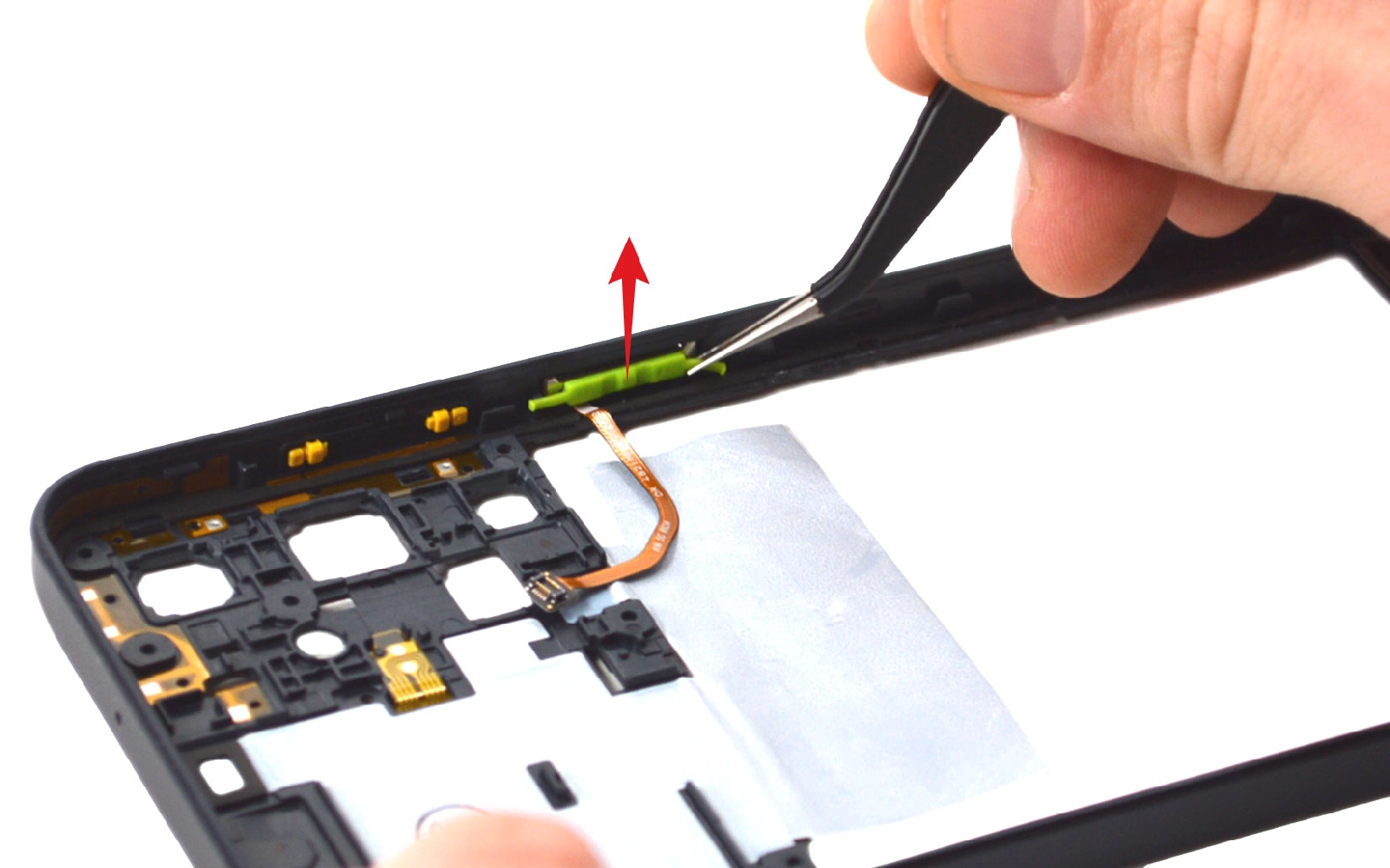

Pour ce faire, soulevez la partie verte et saisissez la par la suite pour l'extraire.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

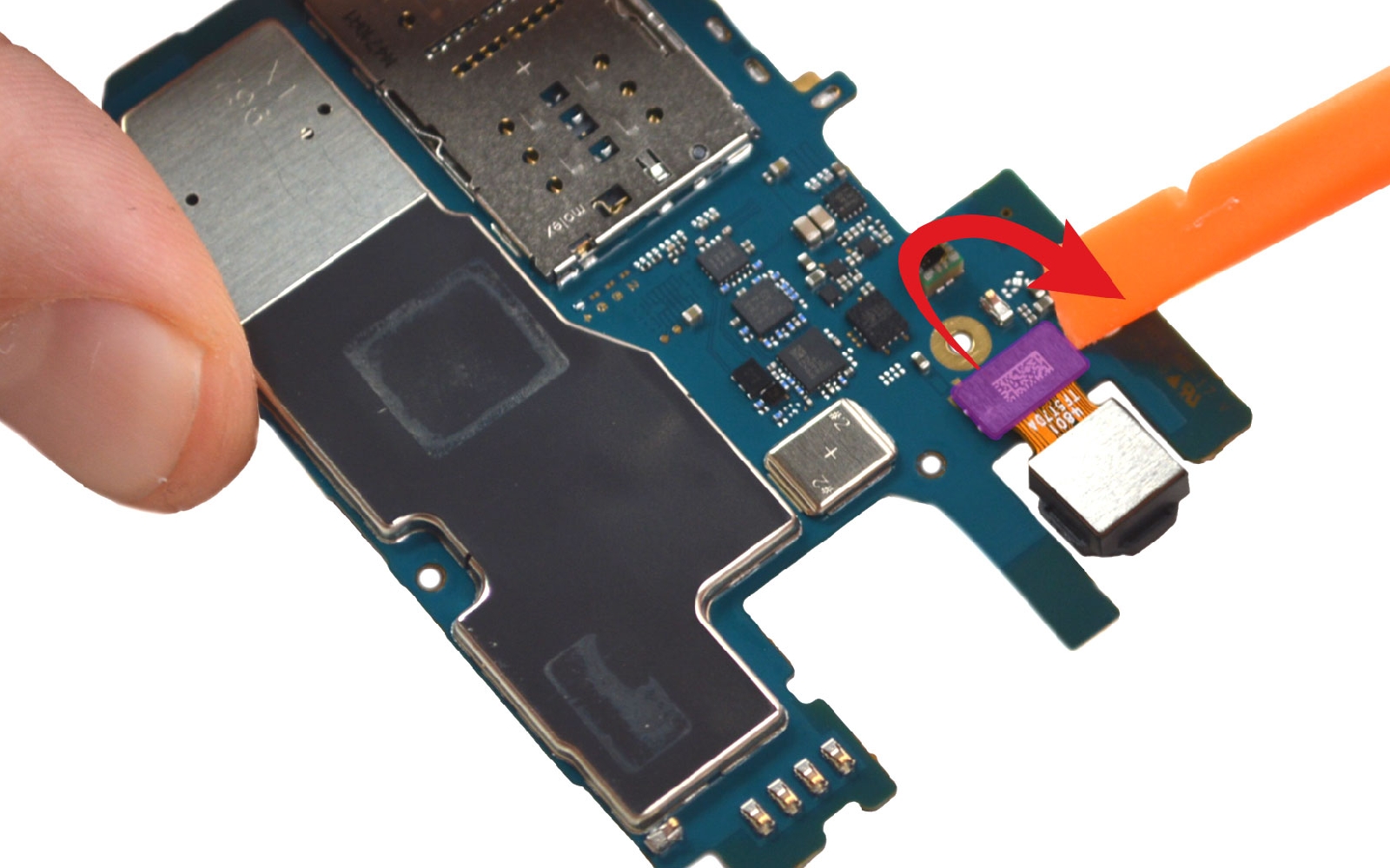

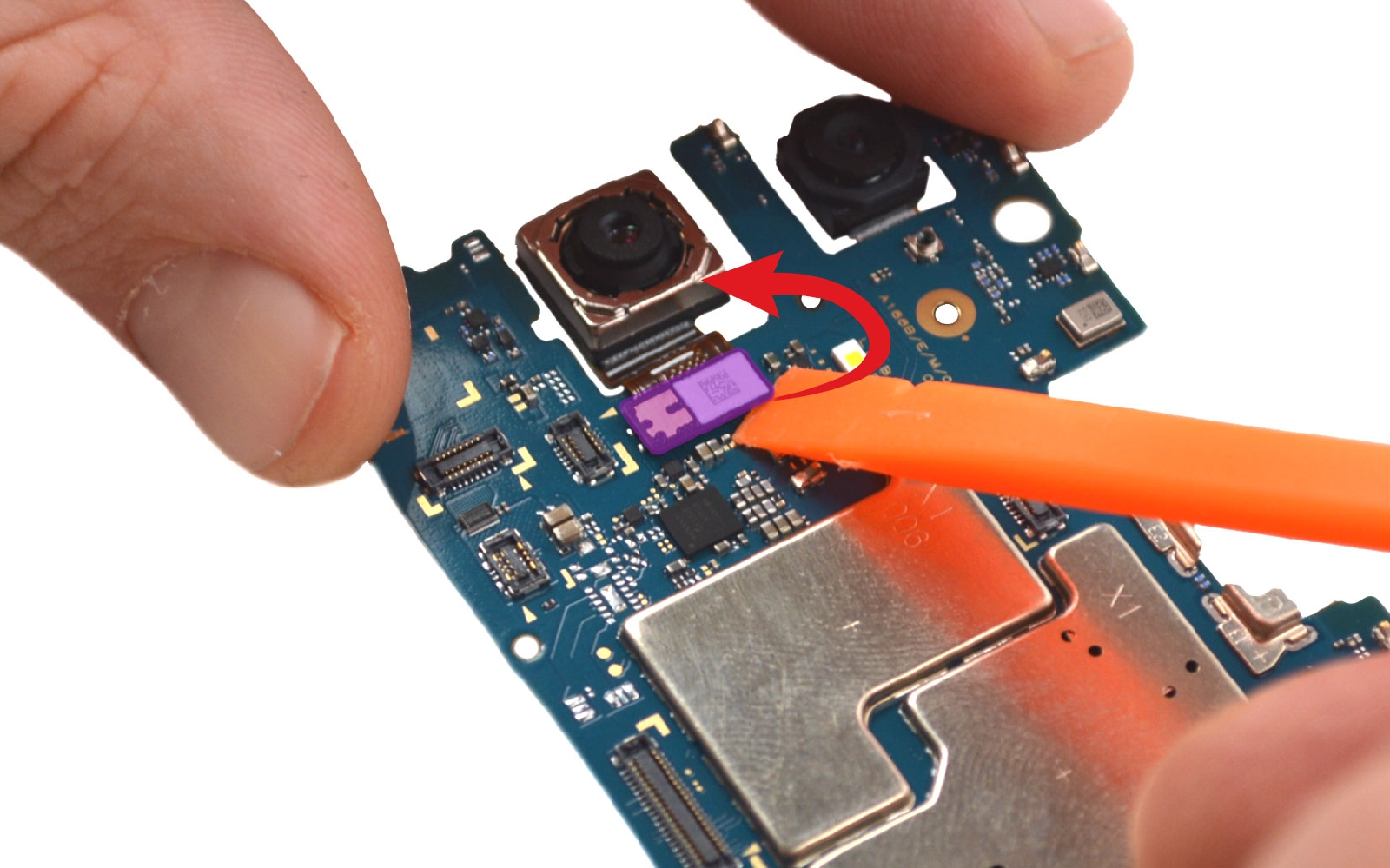

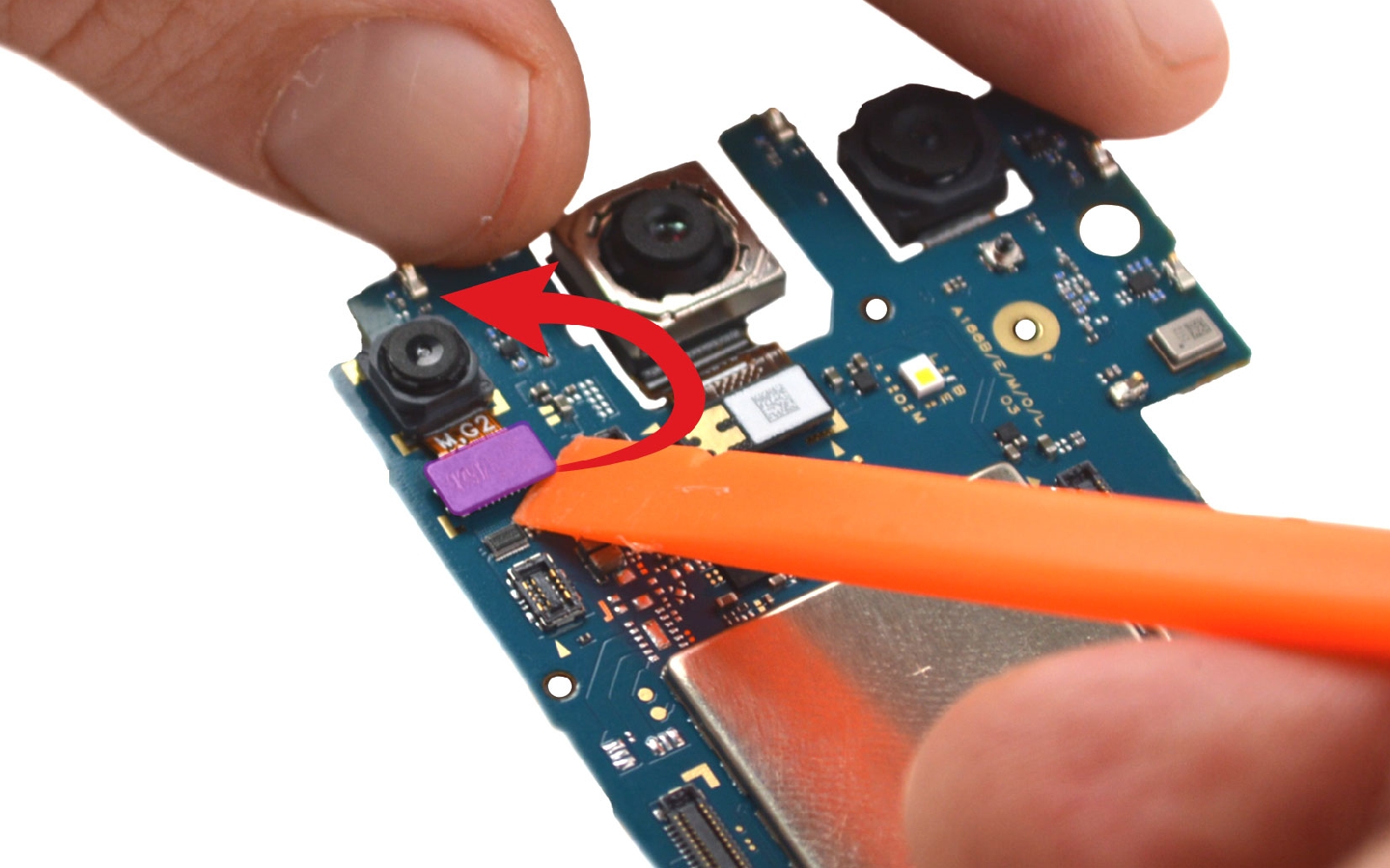

Etape 14 : Détacher les caméras

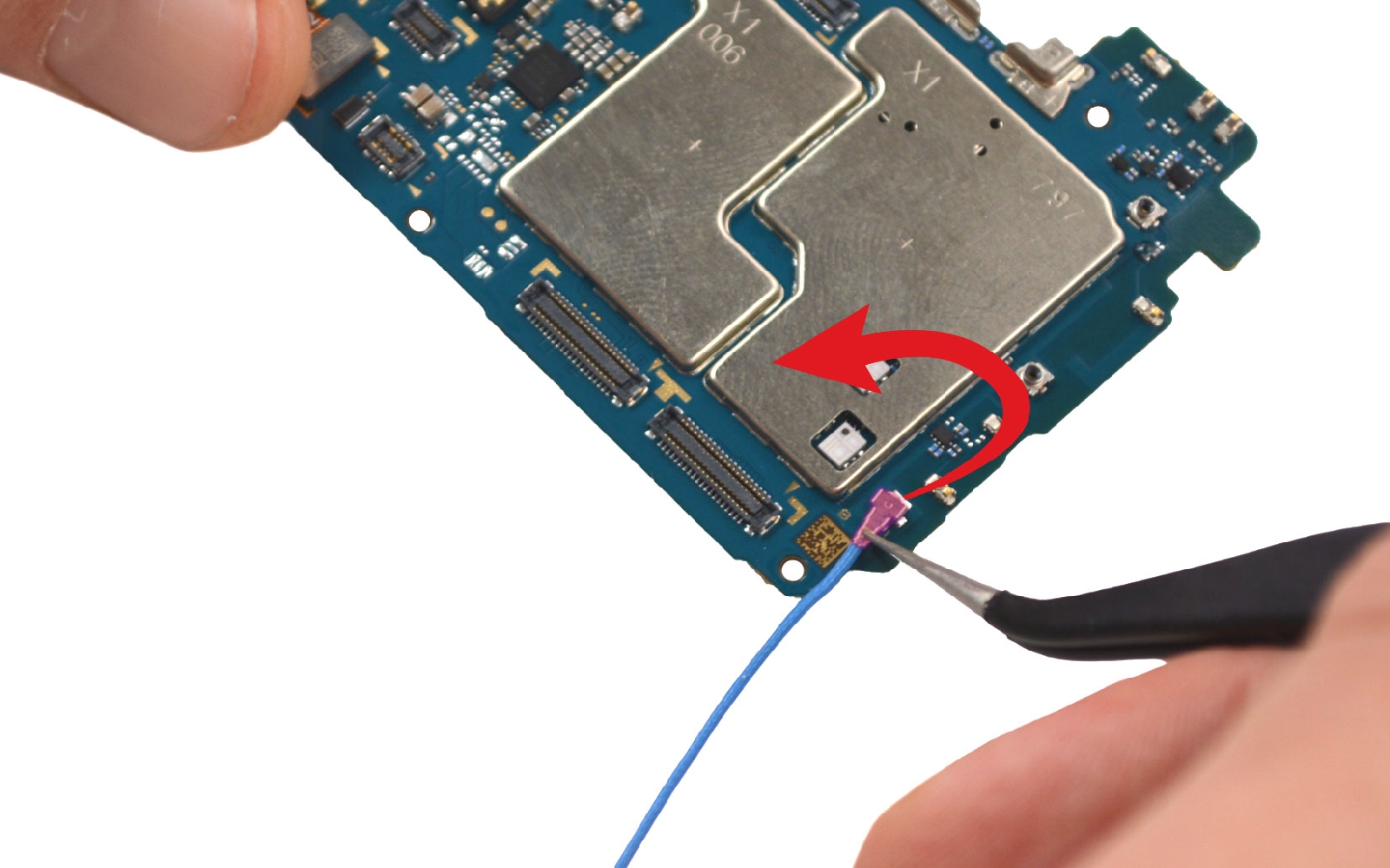

Sur la carte mère, détachez le câble coax puis déconnectez les trois caméras.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

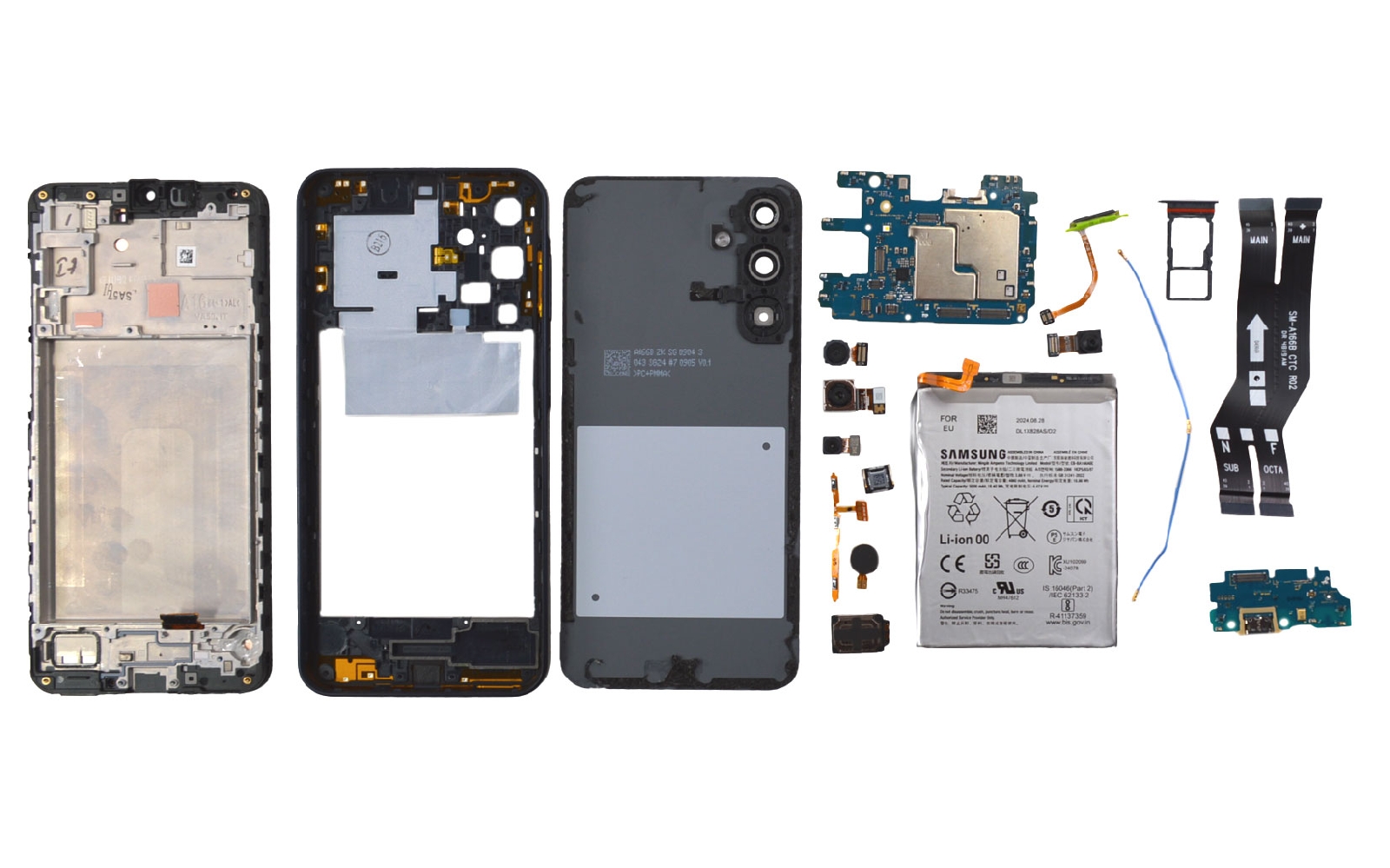

Vue éclatée
Félicitations vous venez de démonter entièrement cotre Samsung Galaxy A16 !

Si vous souhaitez le refermer, il vous suffit de suivre les étapes précédentes dans le sens contraire.
