Comment changer le connecteur de charge sur Galaxy A16 (5G)

Avant de vous lancer dans la réparation de votre appareil, il est essentiel de vérifier quelques points pour garantir le succès de votre intervention.

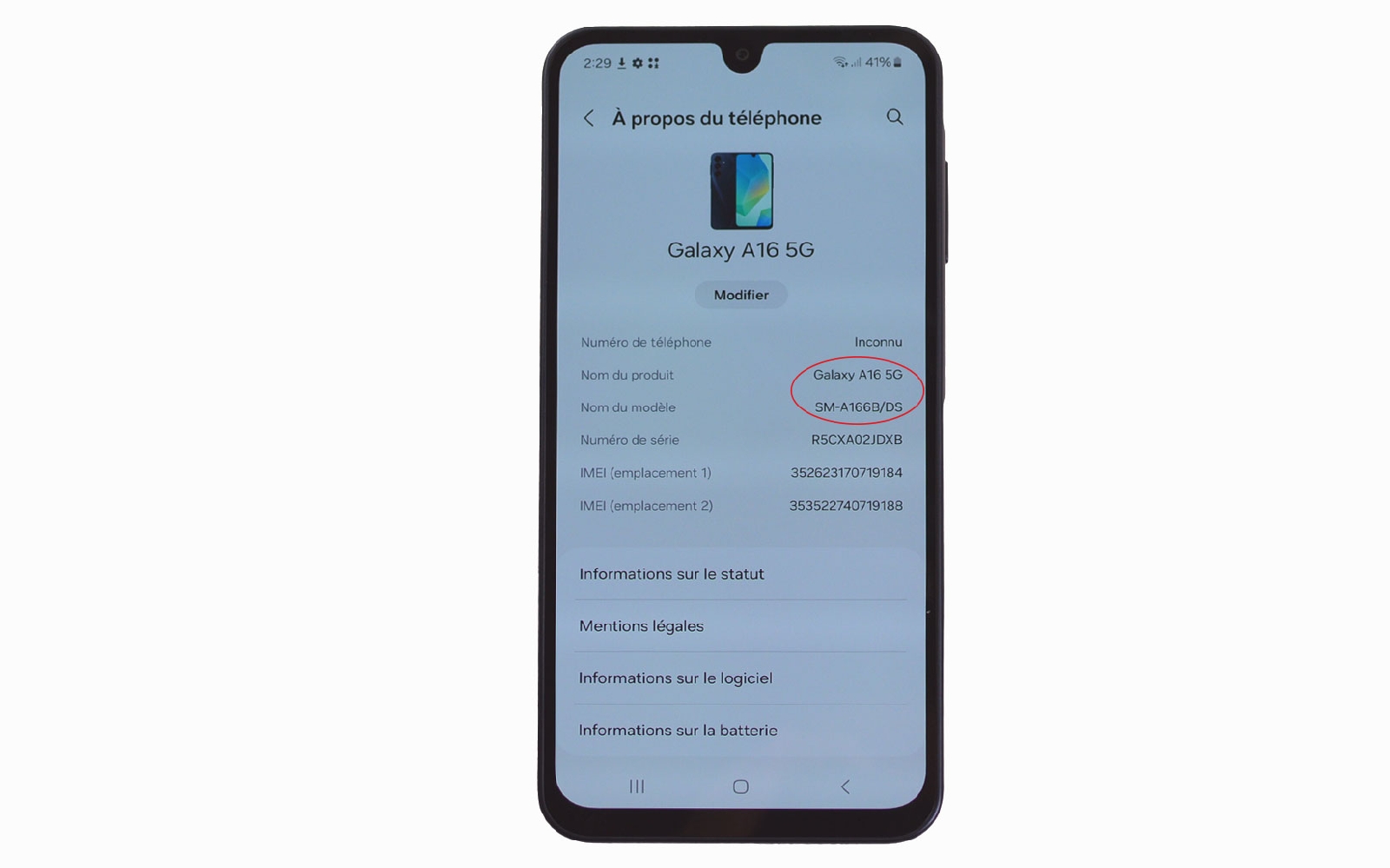

Assurez-vous de bien identifier le numéro de modèle de votre smartphone, visible généralement dans les paramètres, sur la boîte d’origine, ou à l’arrière de l’appareil. Cette étape est cruciale pour commander les bonnes pièces détachées.

Une fois votre commande reçue, vérifiez qu’elle correspond bien au modèle de votre appareil. Préparez également tous les outils nécessaires pour suivre votre réparation en toute sérénité.

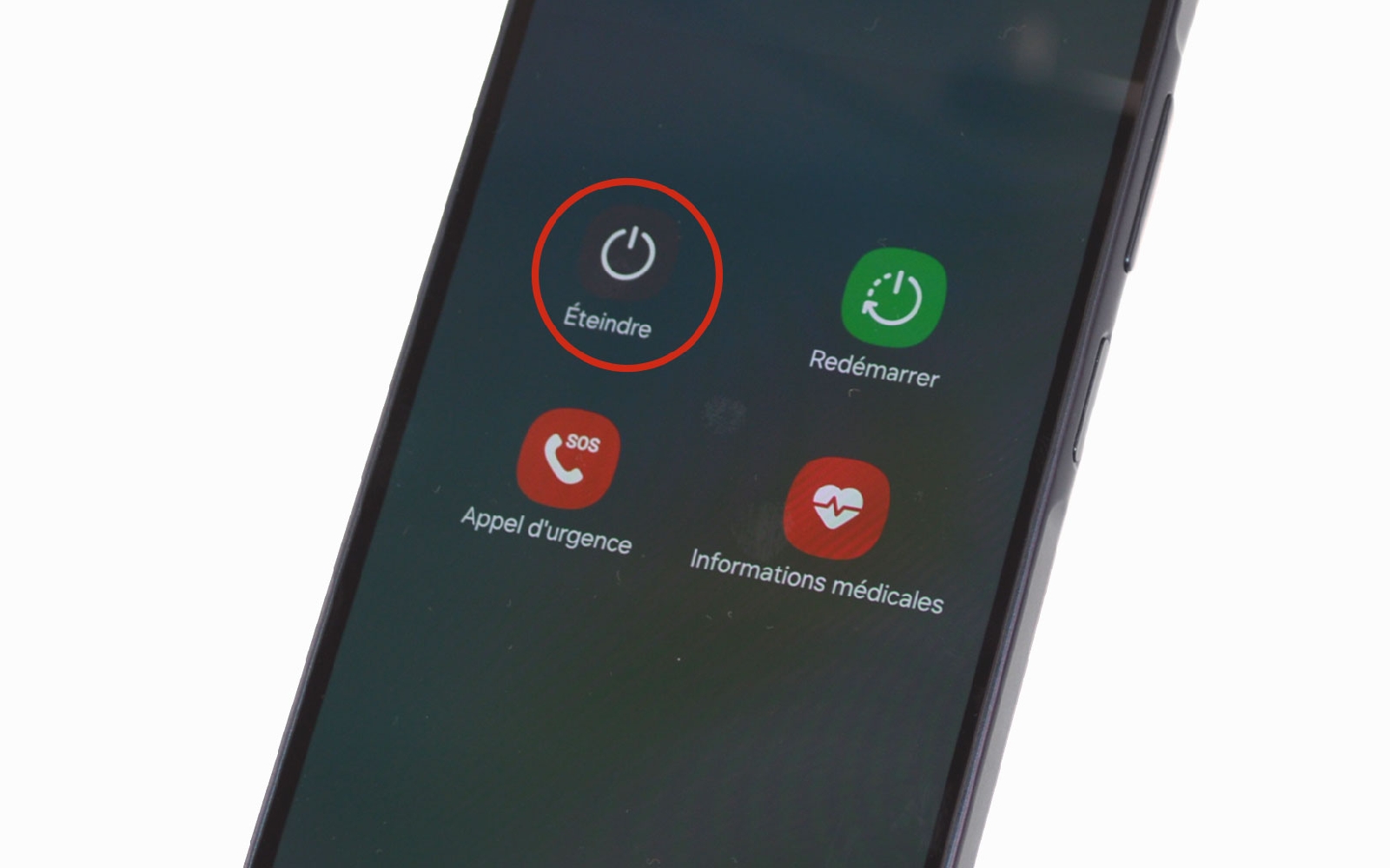

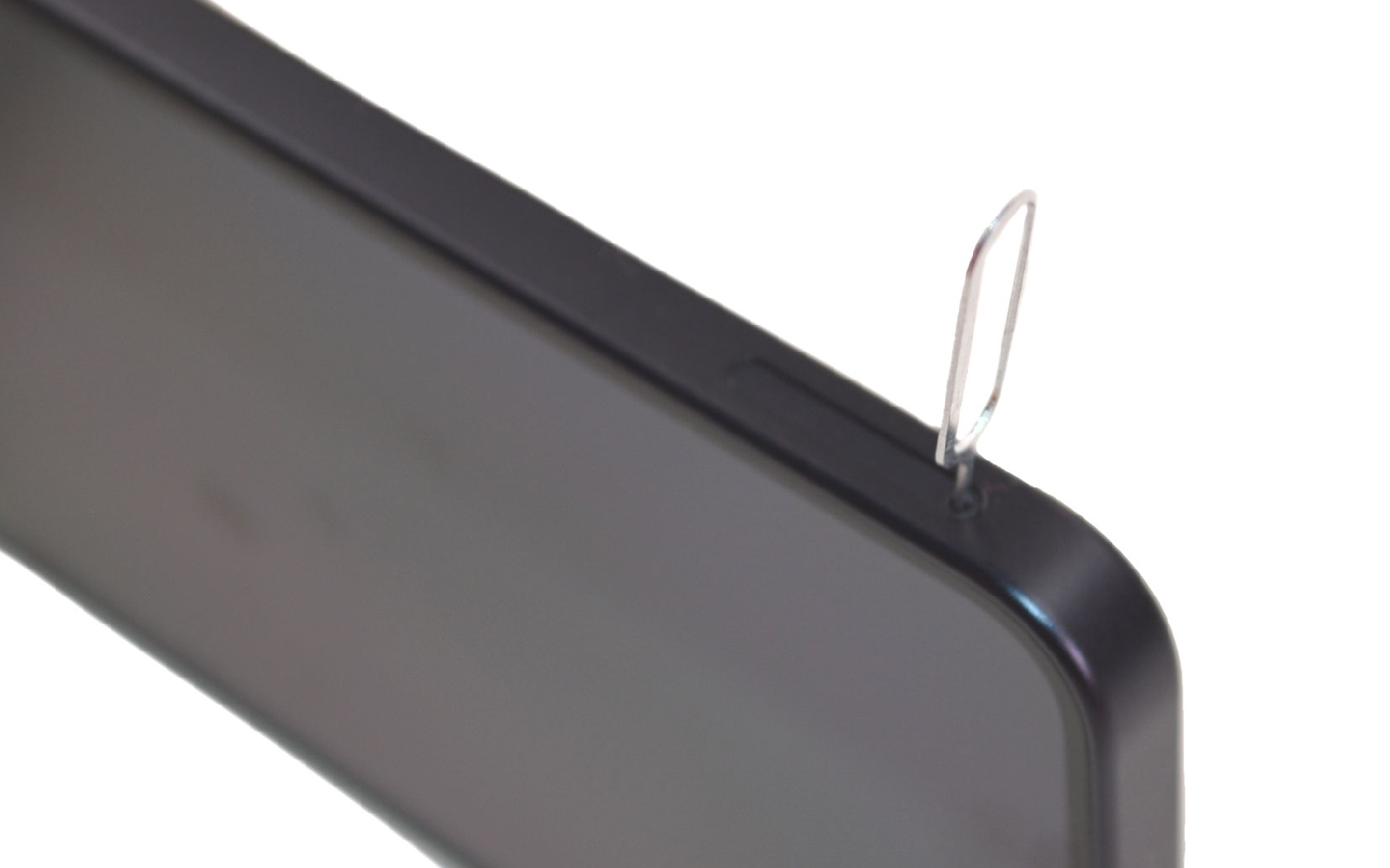

Avant de commencer, éteignez votre smartphone et retirez le tiroir de la carte SIM à l’aide de l’éjecteur fourni avec votre appareil ou dans le kit d'outils.

Pour accéder à l’intérieur de votre téléphone, il est nécessaire de retirer la vitre arrière. Cette étape demande de la précision, car la vitre est fixée au châssis avec un adhésif puissant. Afin de faciliter son retrait sans l’endommager, il est indispensable de chauffer la vitre arrière pour ramollir l’adhésif.

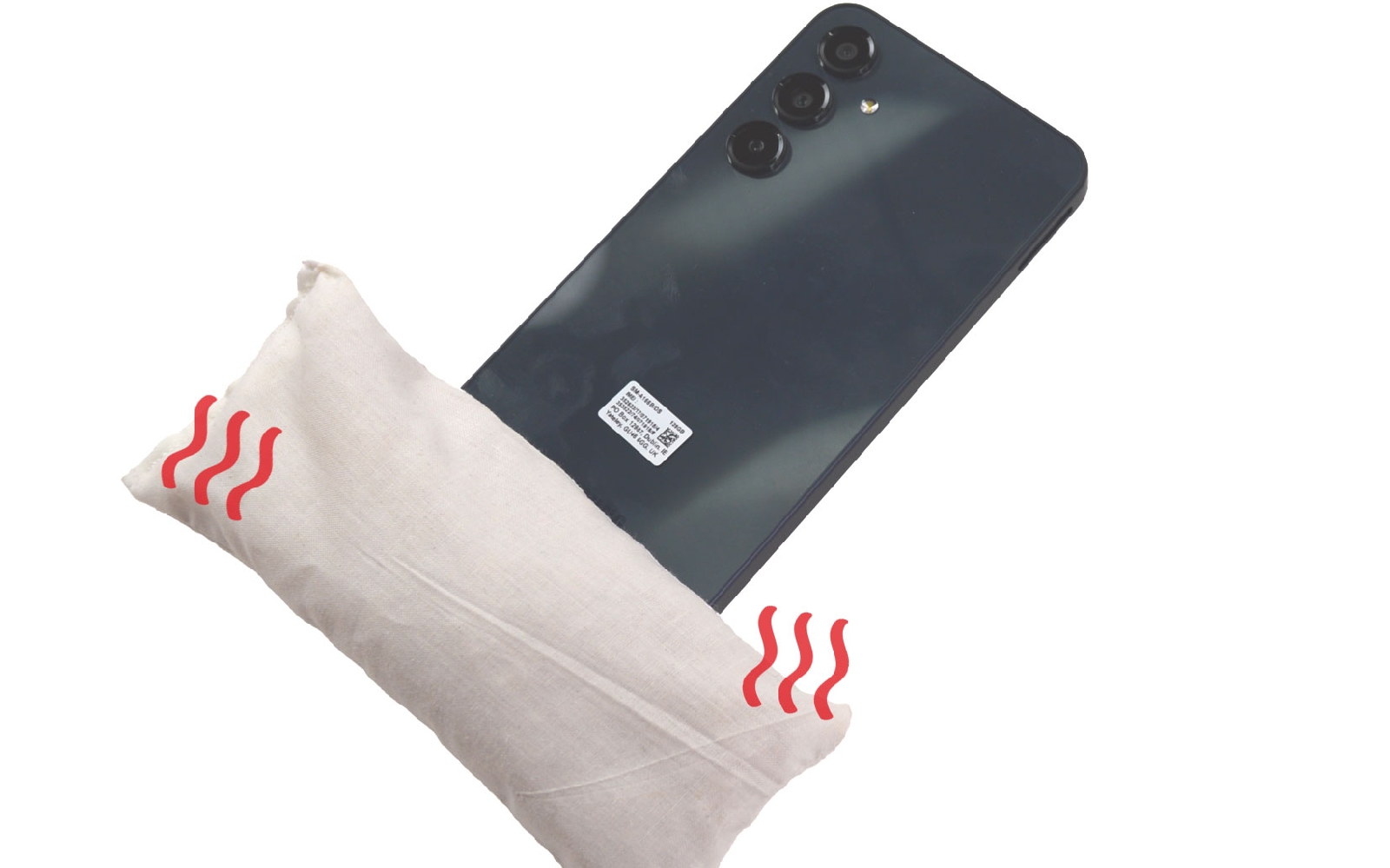

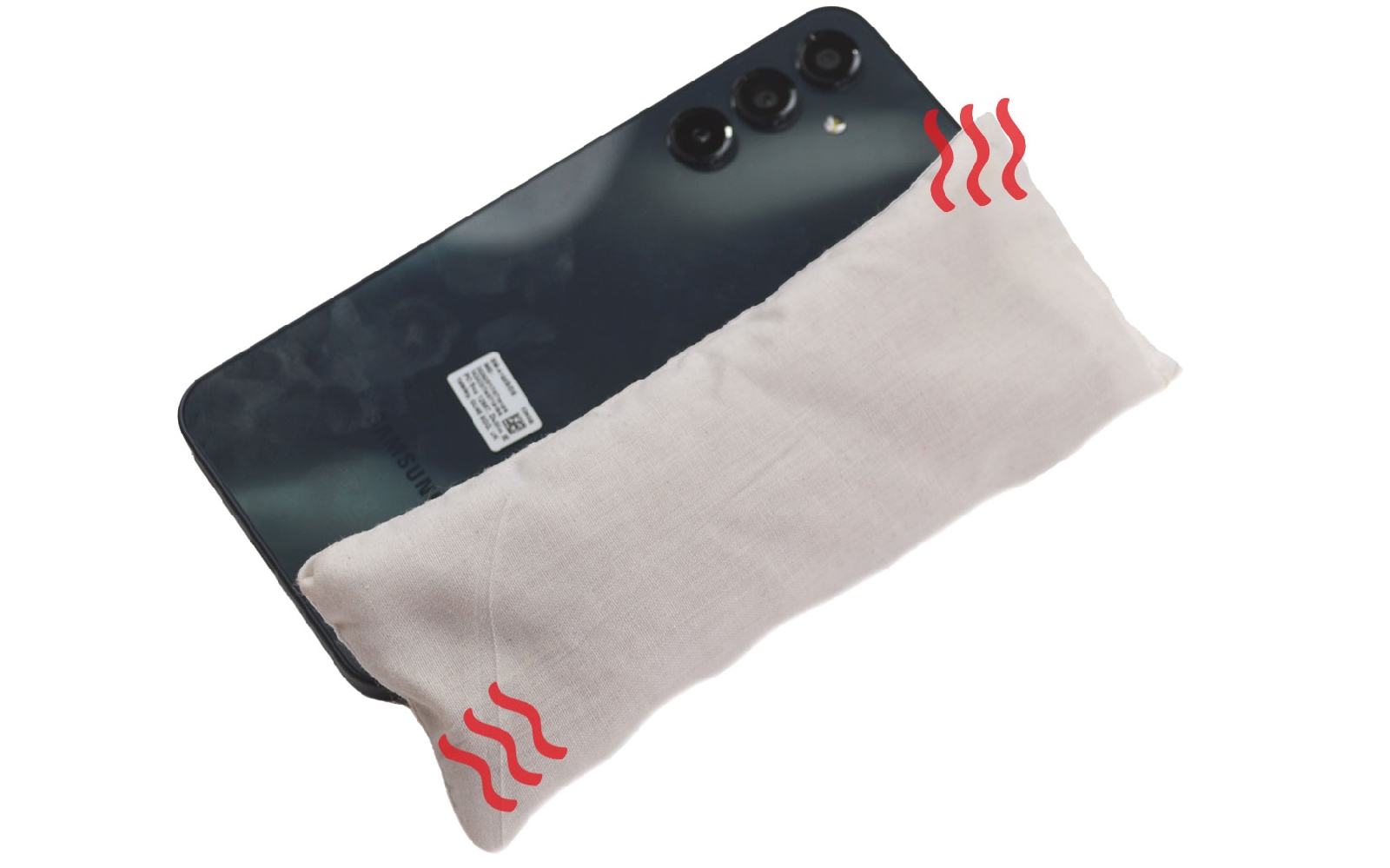

Pour cela nous vous conseillons d'utiliser un décapeur thermique, un sèche-cheveux ou un tapis chauffant.

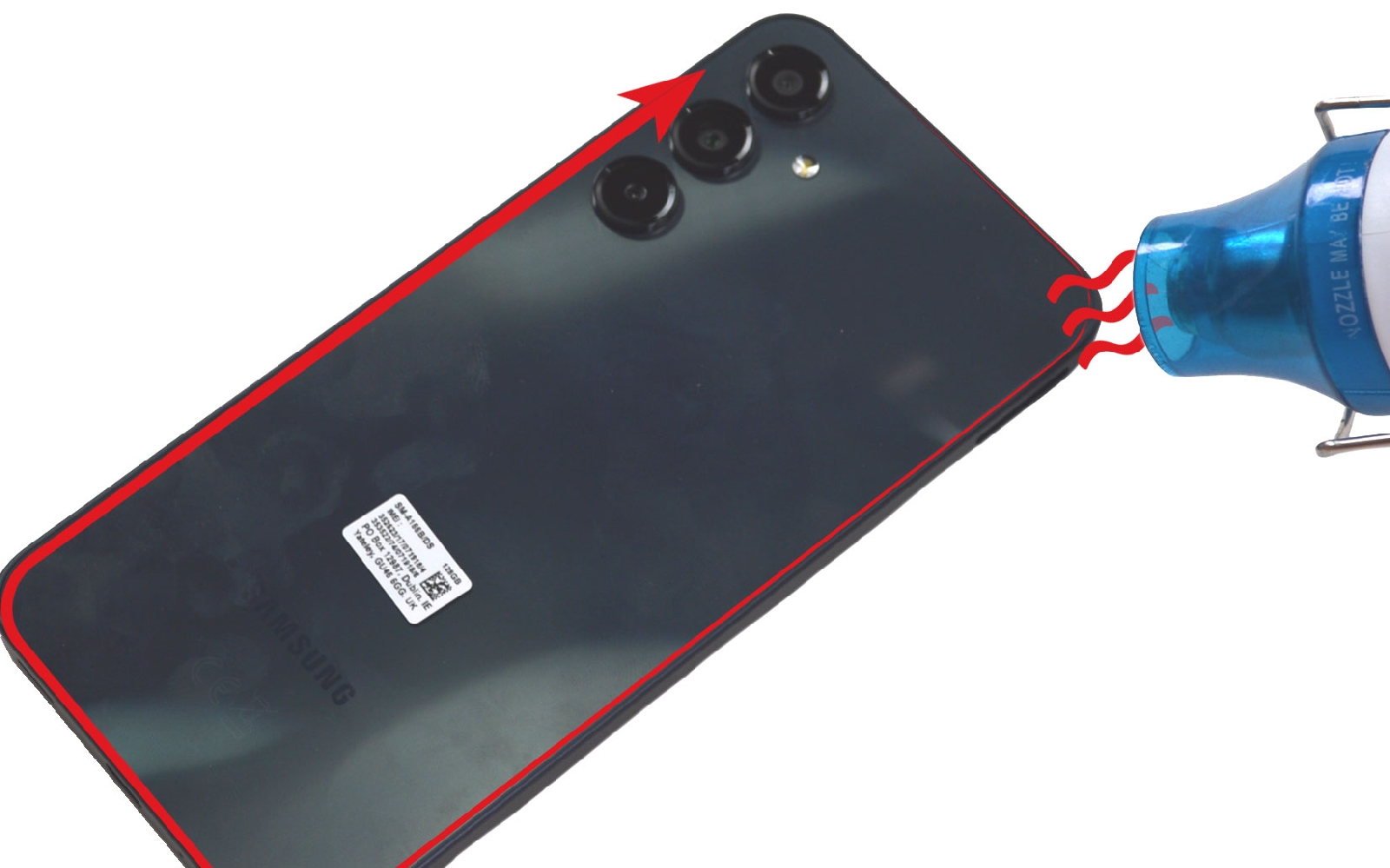

Réglez votre outil sur une température modérée. Chauffez uniformément la vitre arrière en effectuant des mouvements circulaires.
Concentrez-vous particulièrement sur les bords où l’adhésif est le plus fort.

Ne chauffez pas trop longtemps au même endroit pour éviter de surchauffer ou de casser la vitre.
L’objectif est de ramollir l’adhésif, pas de rendre la vitre fragile.

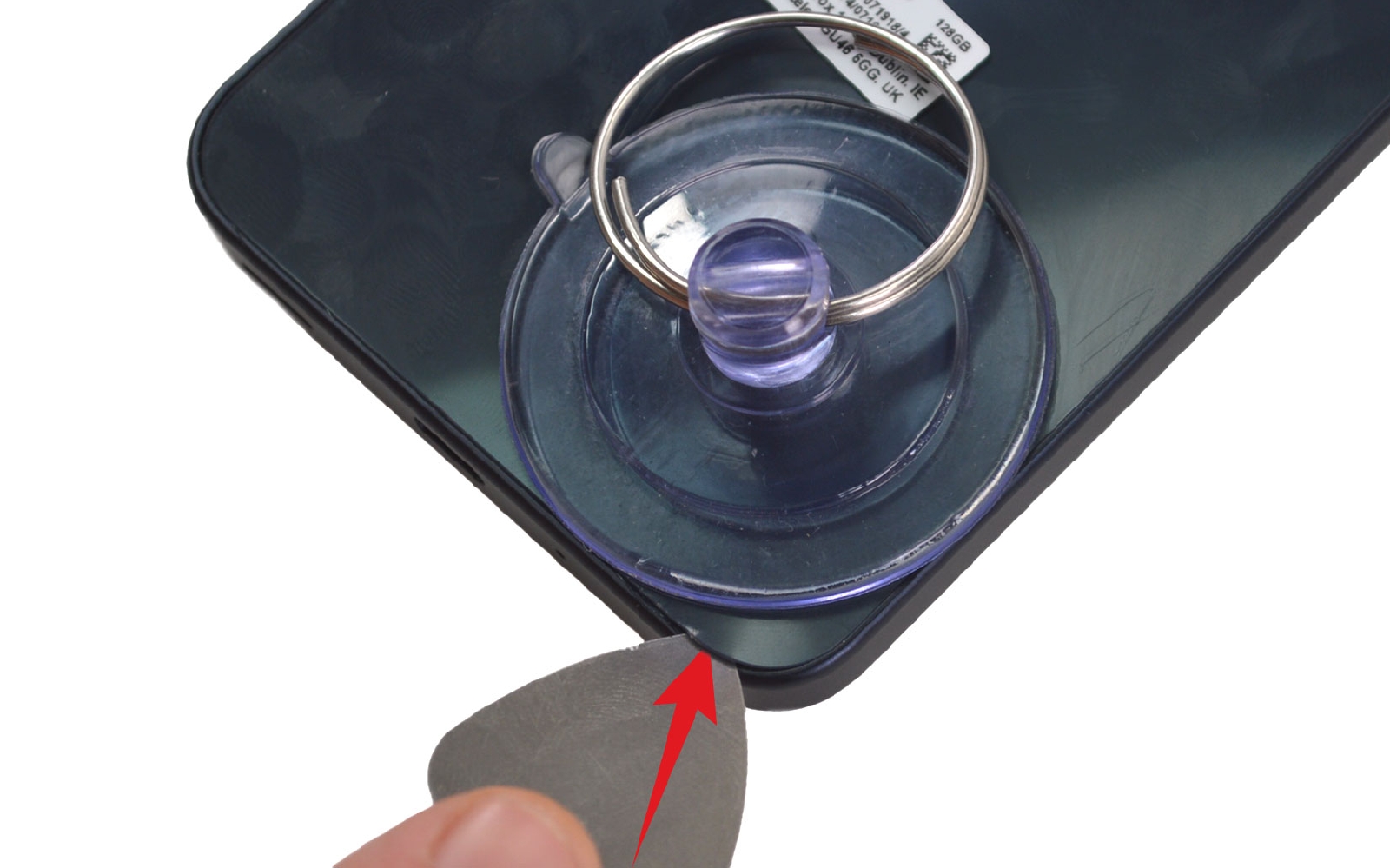

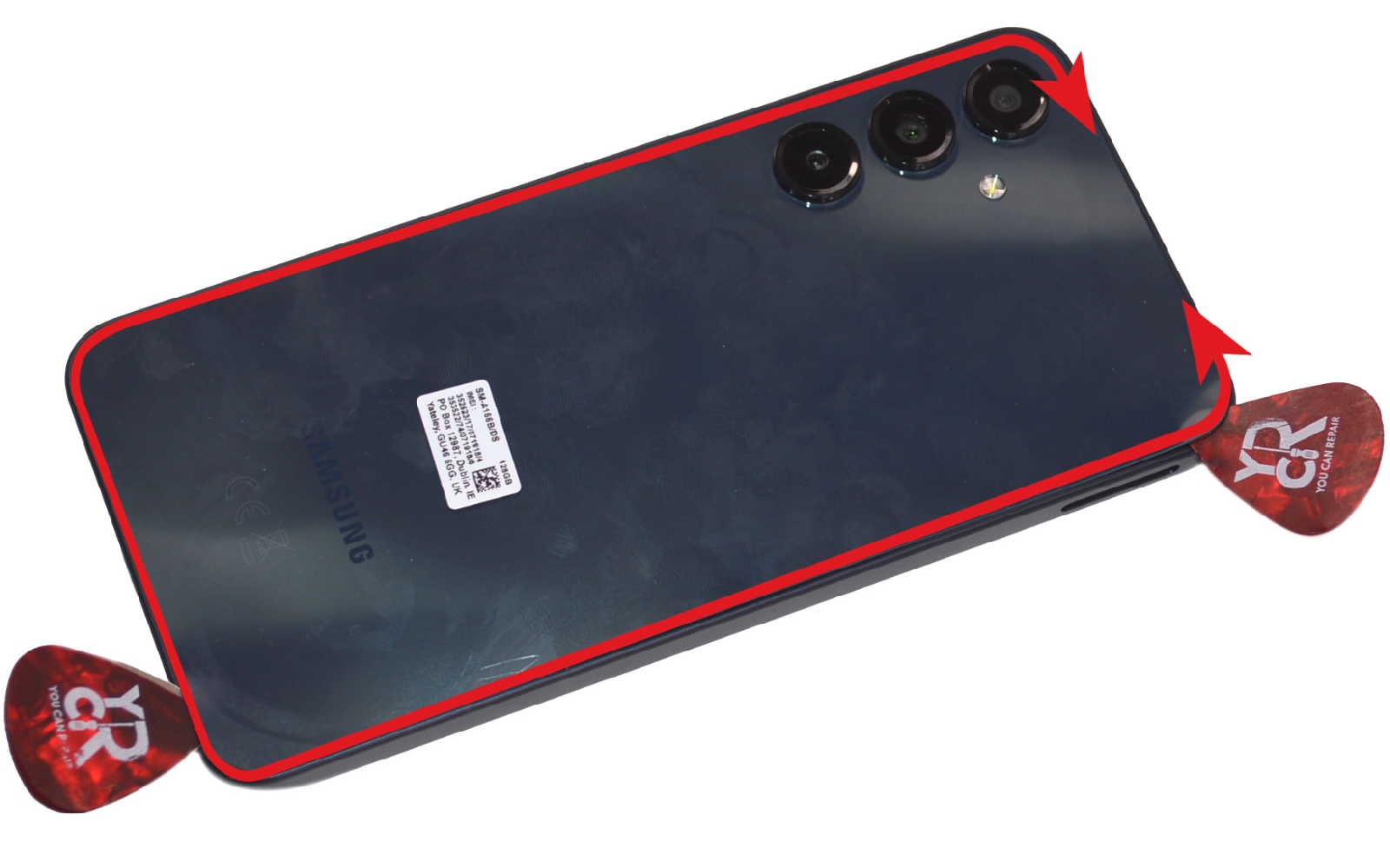

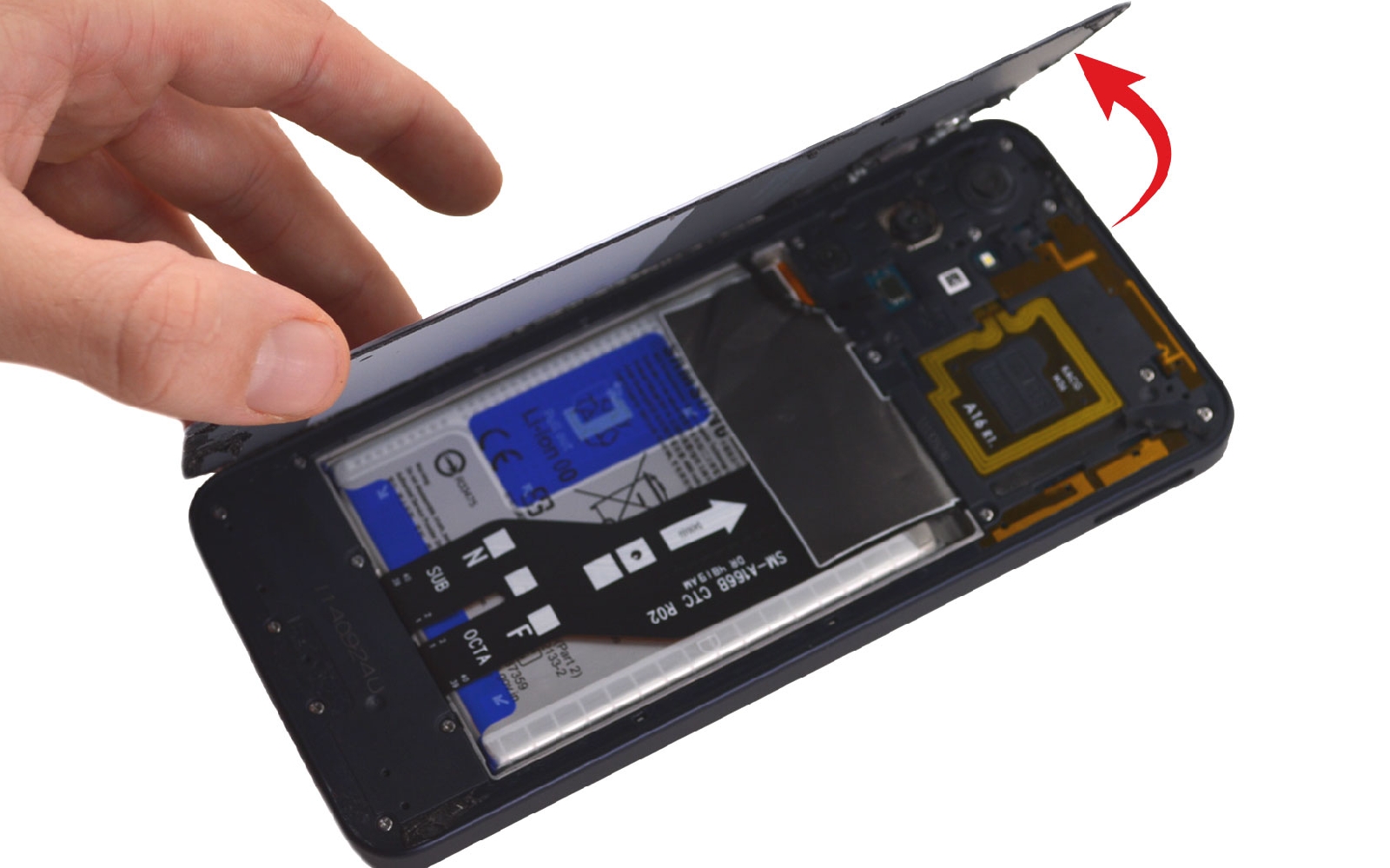

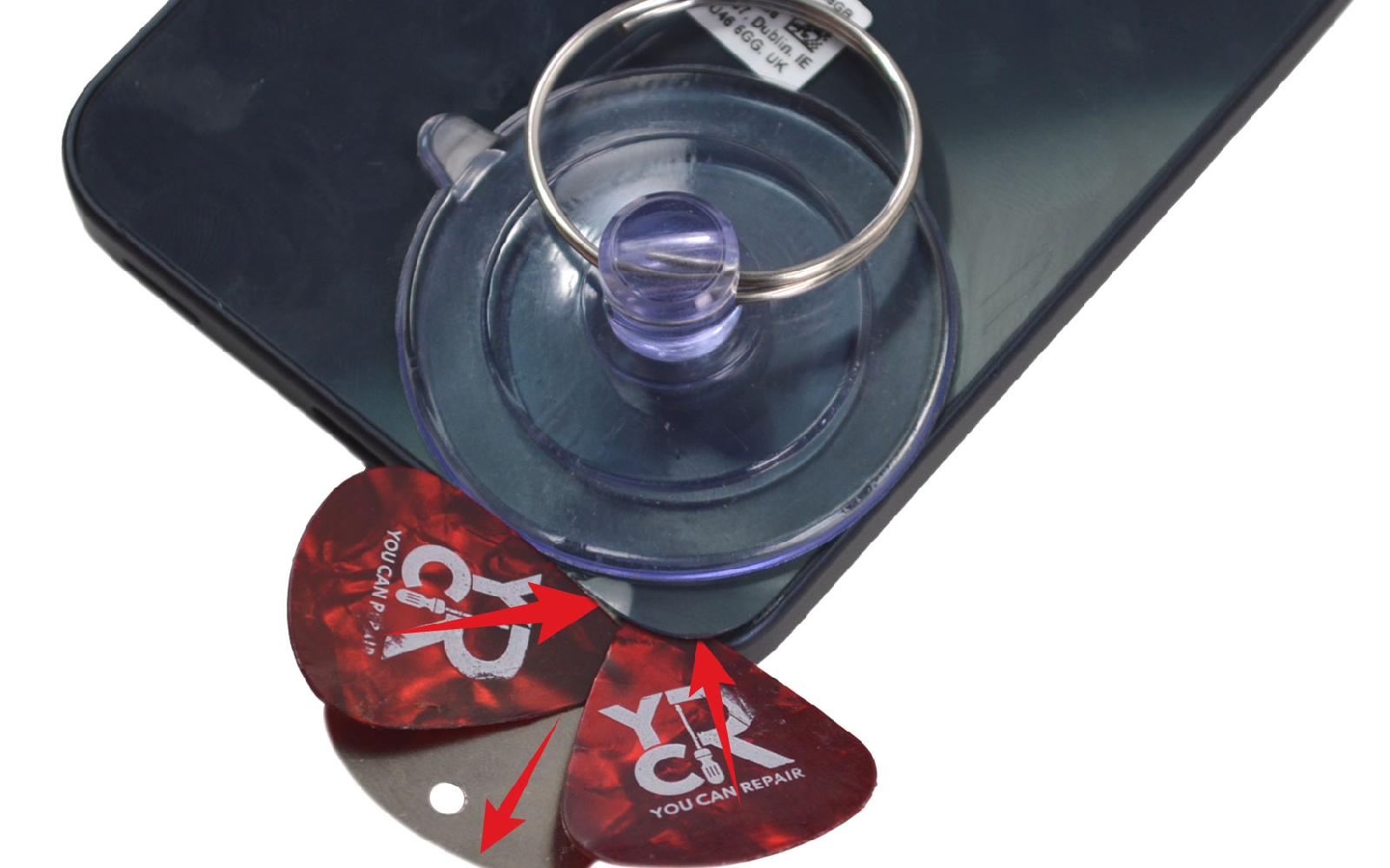

Une fois l’adhésif ramolli, collez la ventouse près du bord puis insérez délicatement un médiator entre la vitre arrière et le châssis. Travaillez doucement pour éviter de fissurer la vitre ou d’abîmer le châssis. Remplacez l'outil par ceux en plastique afin de continuer le décollage de la vitre arrière.

N'hésitez pas a rechauffer si vous ressentez une résistance. Prenez votre temps et soyez minutieux pour garantir une opération réussie

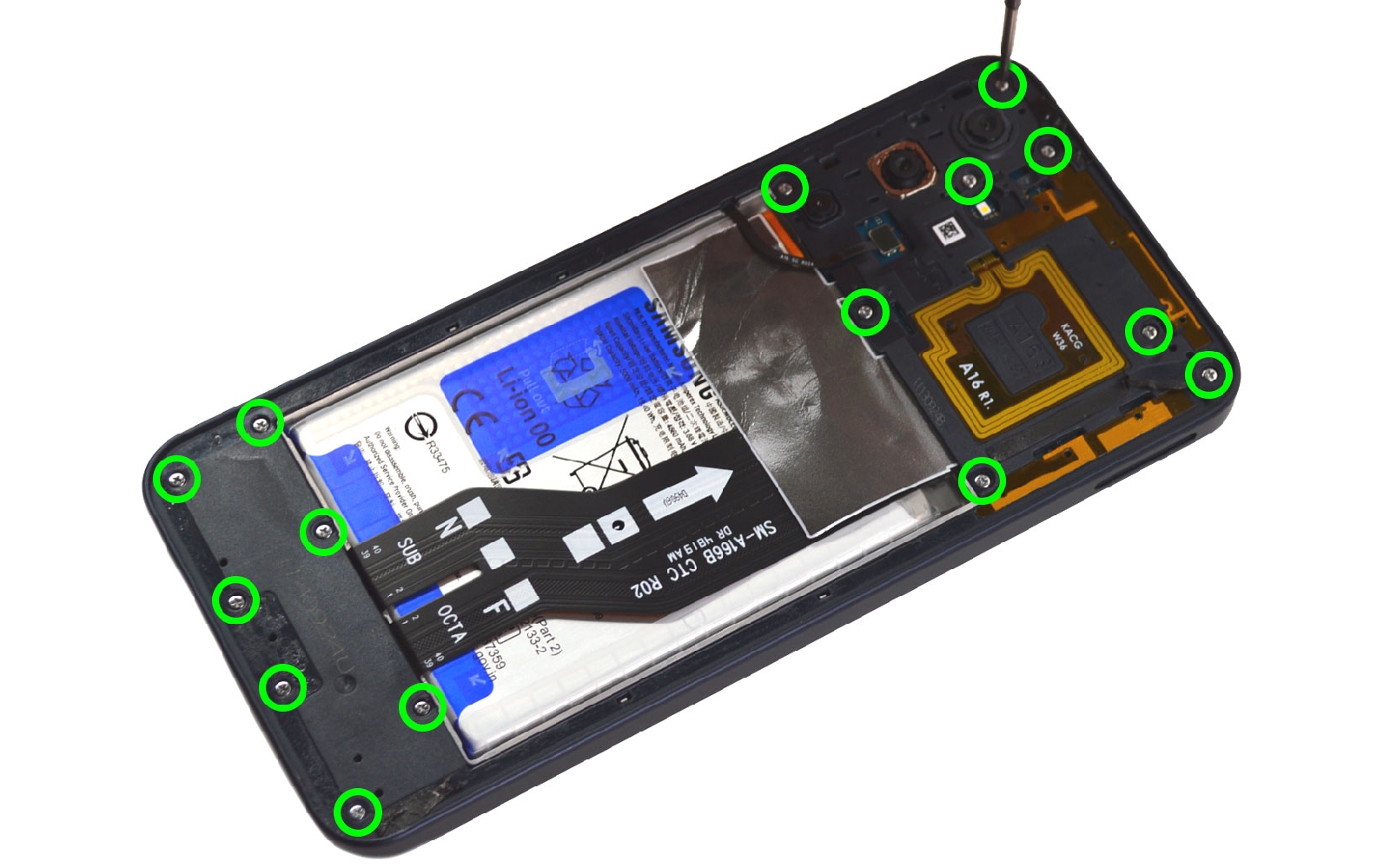

Retirez tous les vis du châssis intermédiaire avec le tournevis cruciforme.

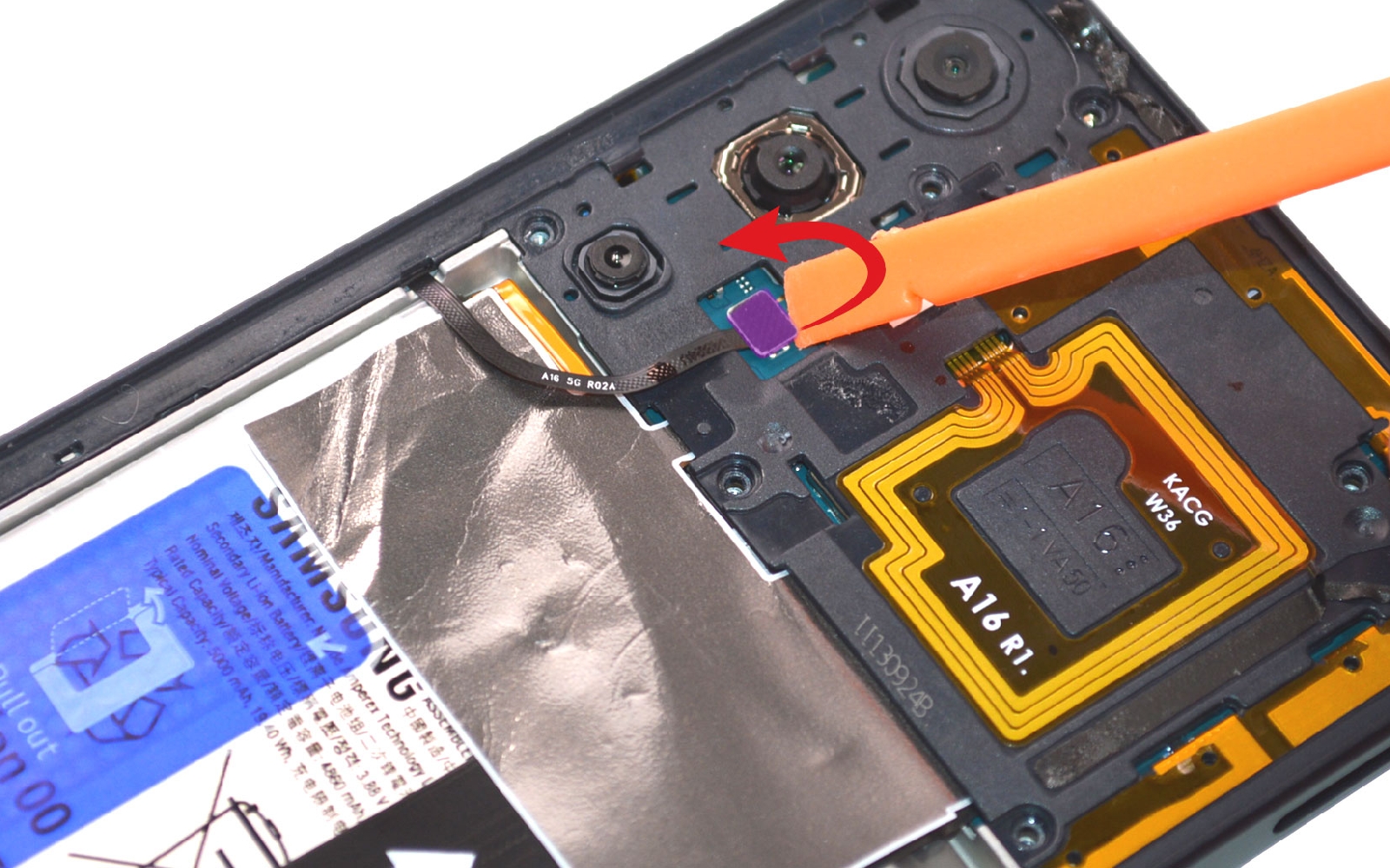

Déconnectez la nappe du lecteur d'empreintes.

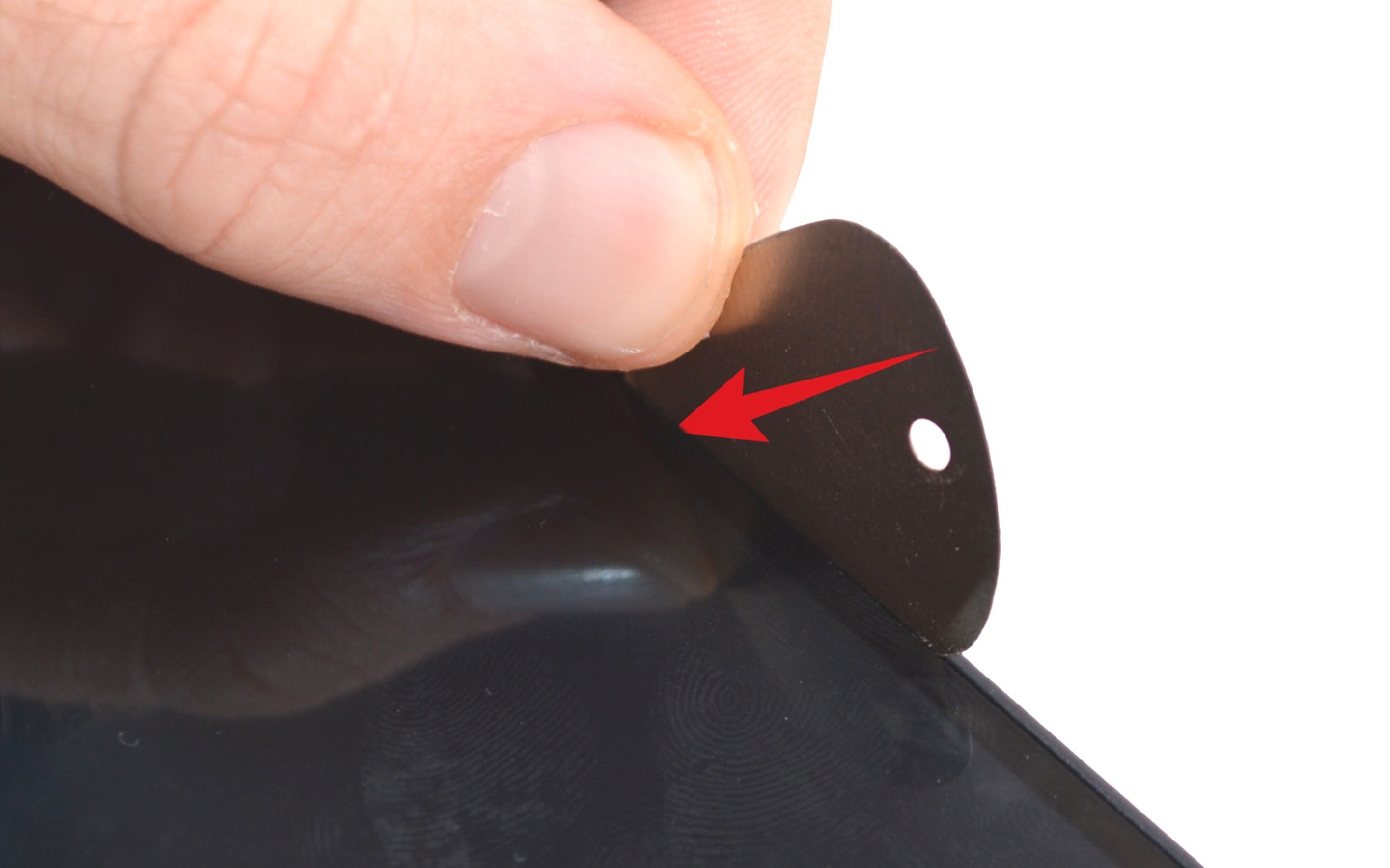

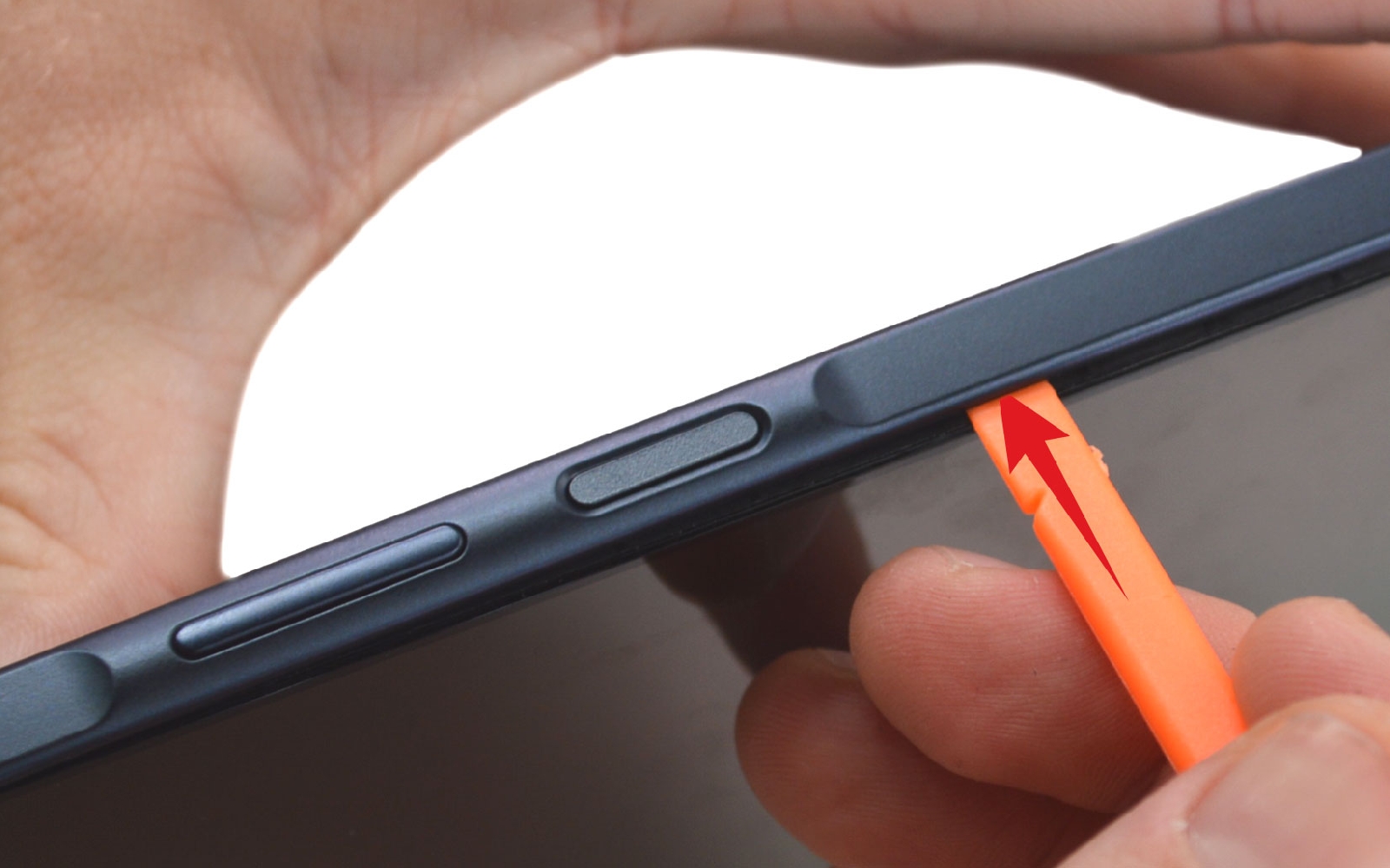

Insérez délicatement le médiator entre l'écran et le châssis pour le déclipser.

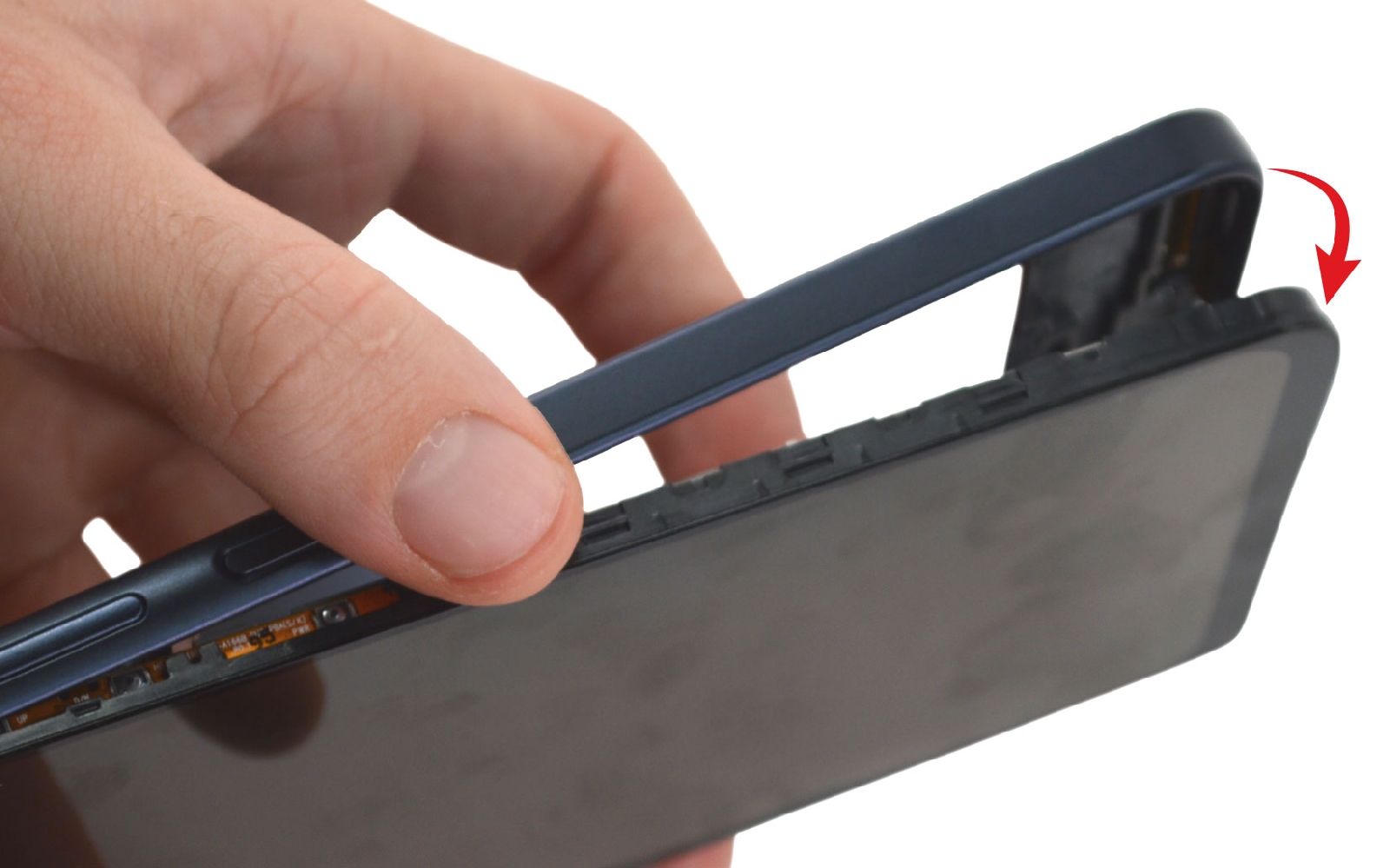

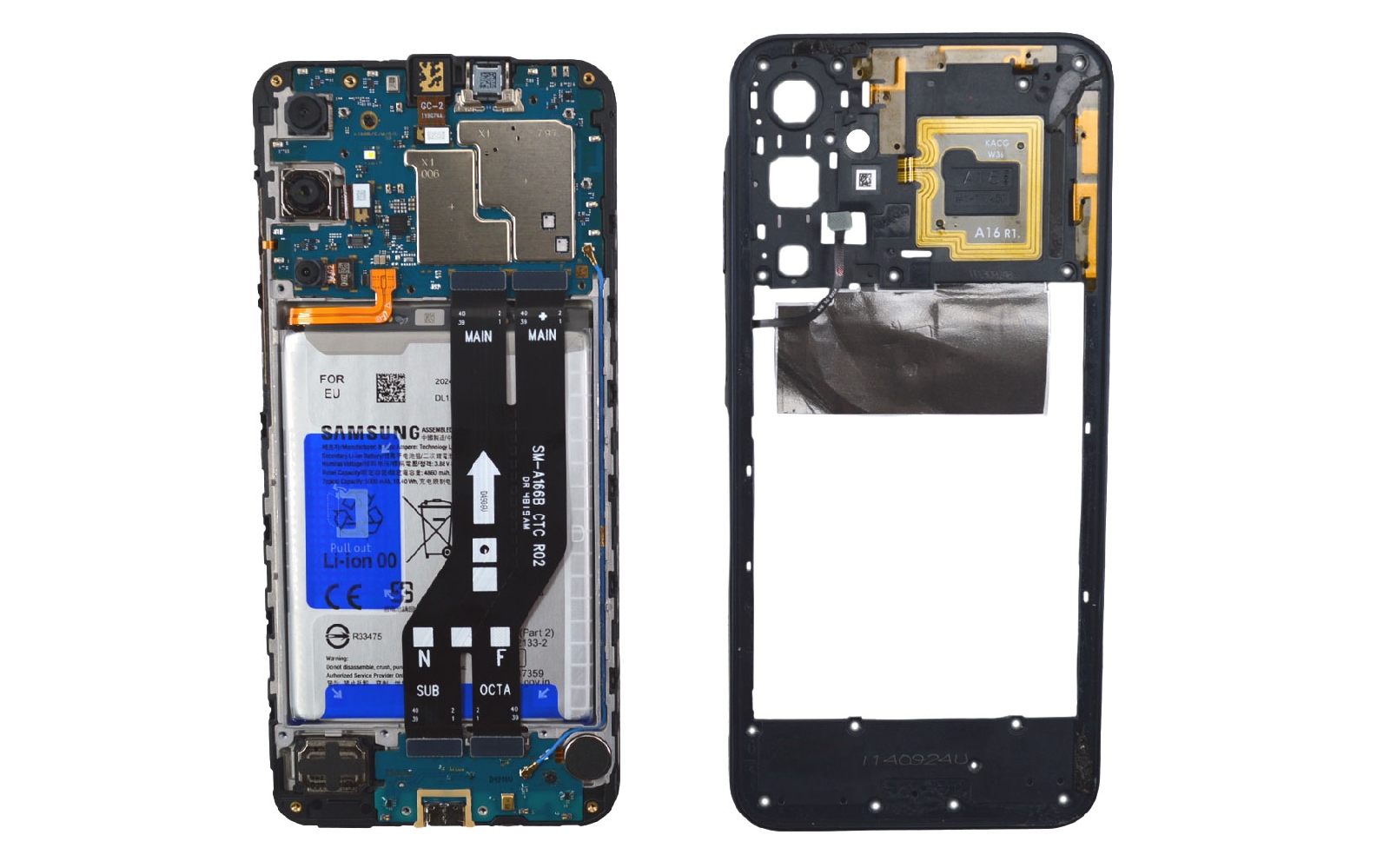

Ensuite, glissez le spudger pour détacher petit à petit le châssis et le sortir du reste de l'appareil.

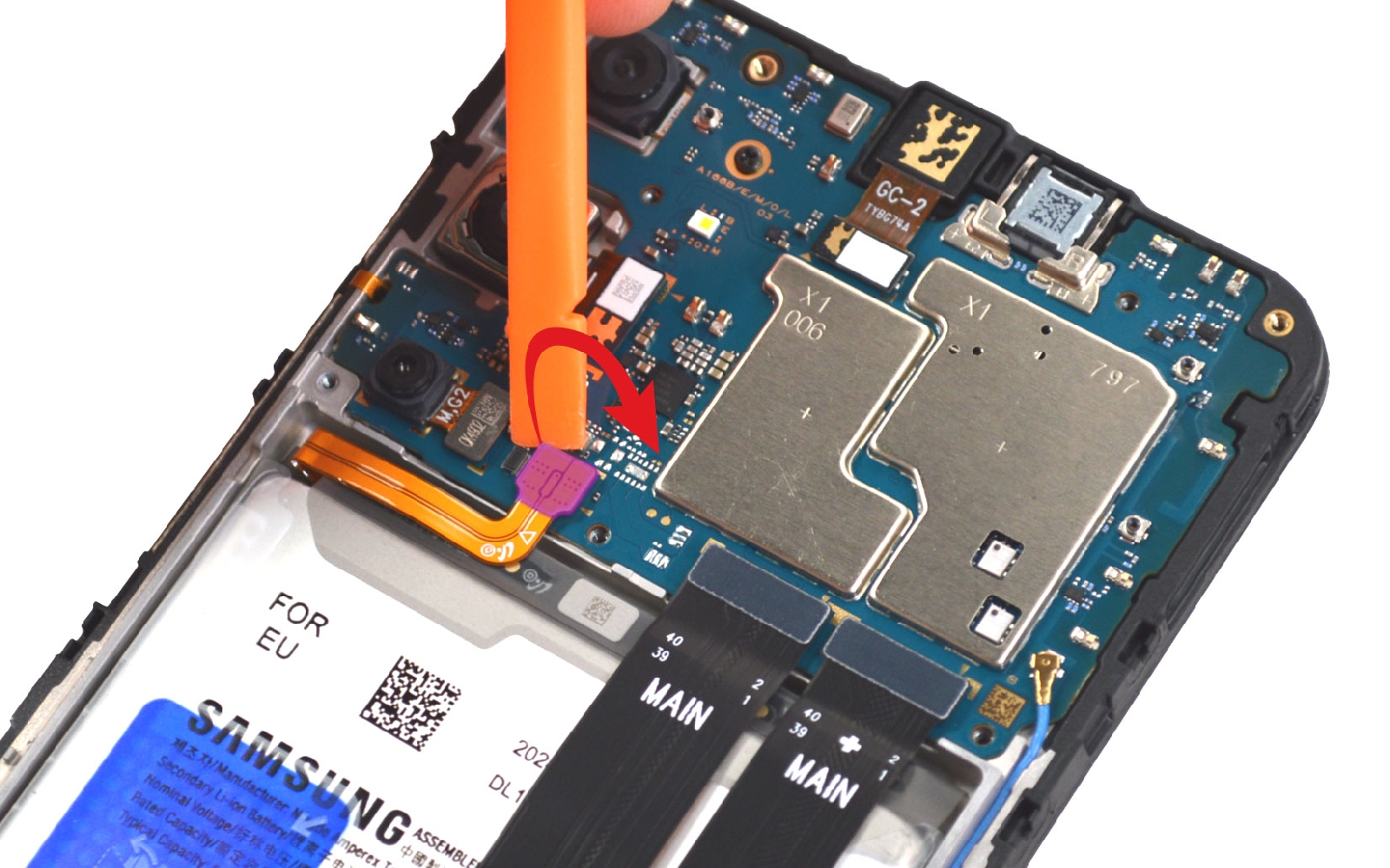

Toujours en utilisant le levier, débranchez la nappe de la batterie pour pouvoir continuer la réparation en toute sécurité.

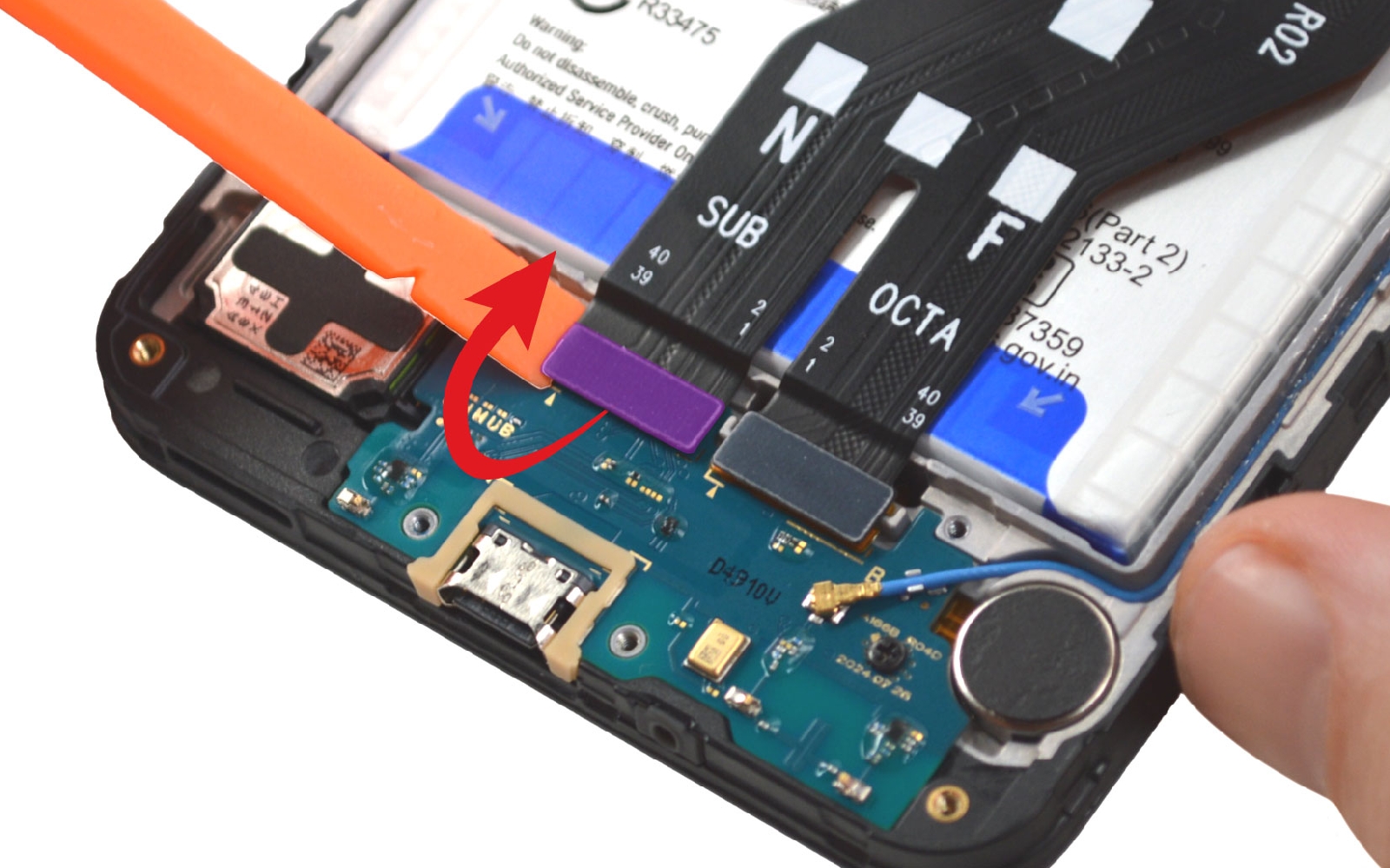

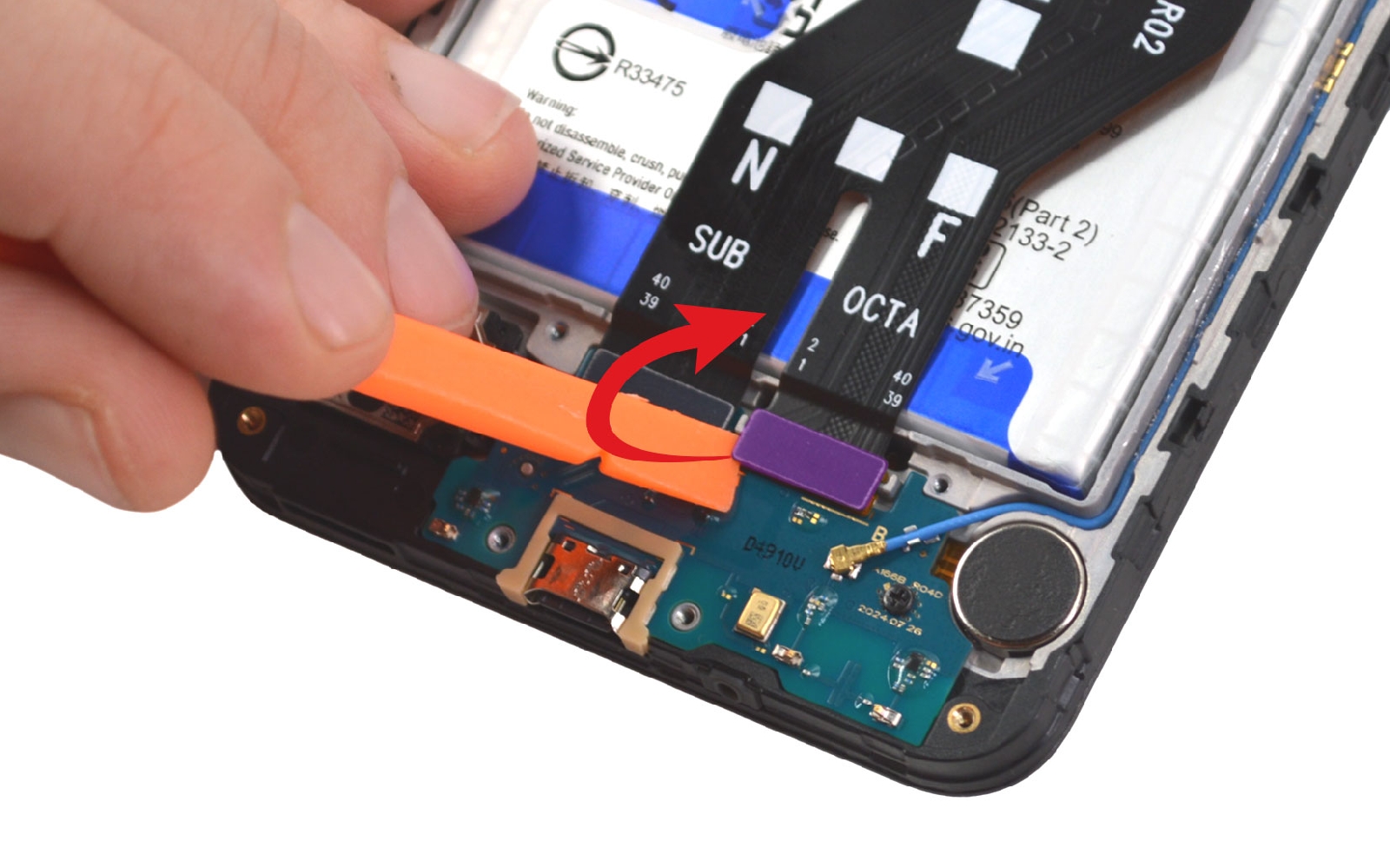

Continuez par déconnecter les deux nappes de la rallonge d'interconnexion.

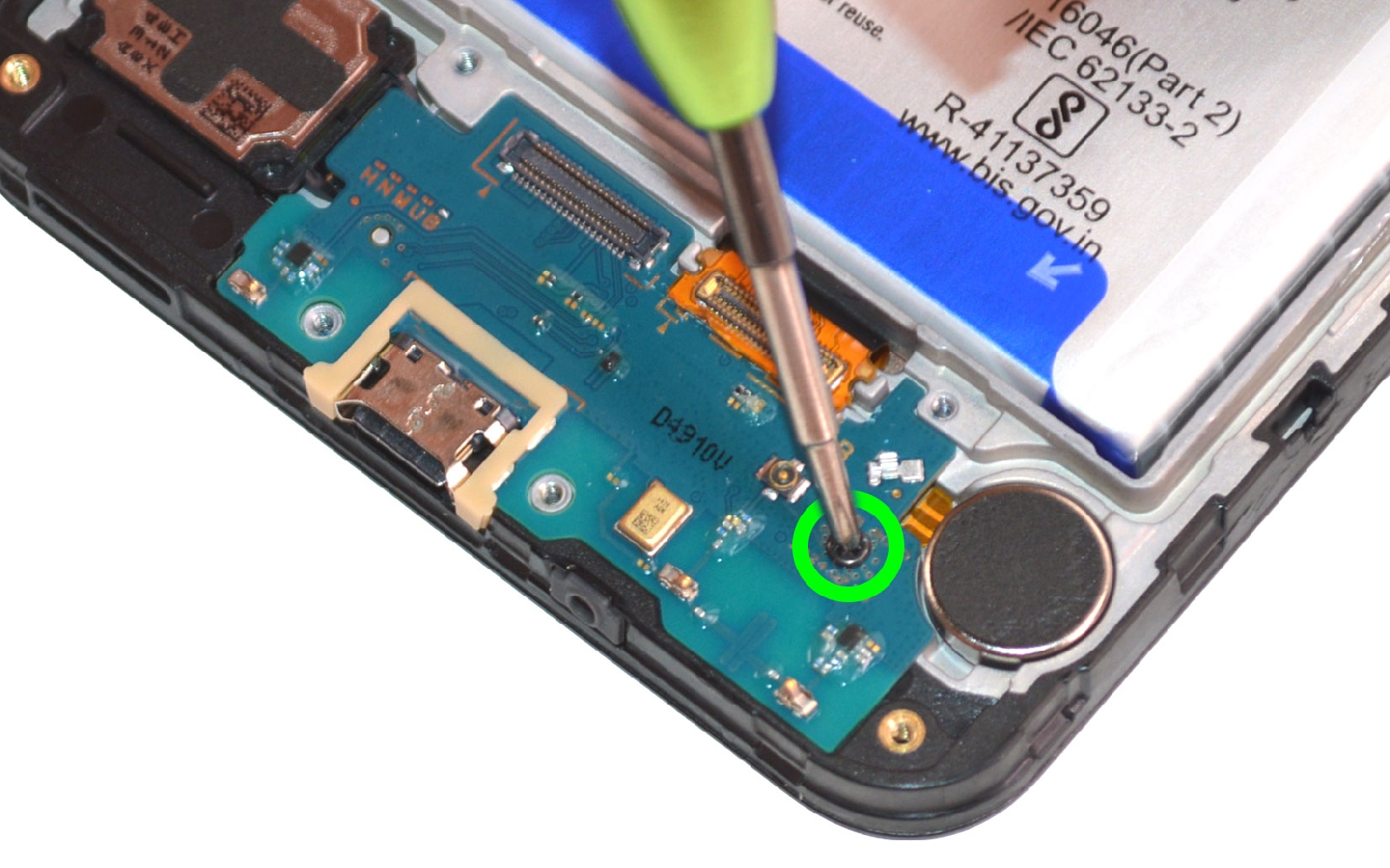

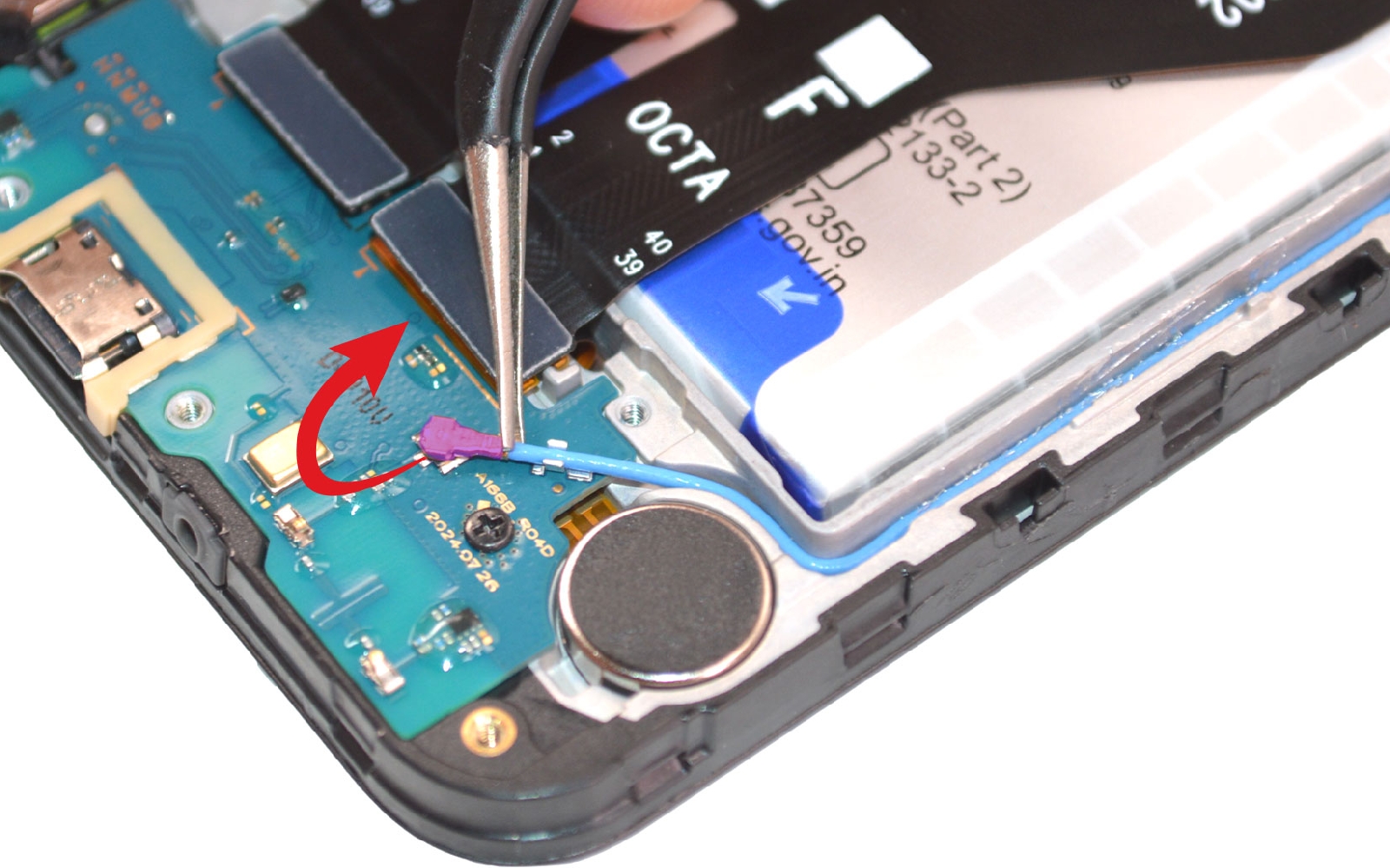

Détachez le câble coaxial puis ôtez la vis cruciforme.

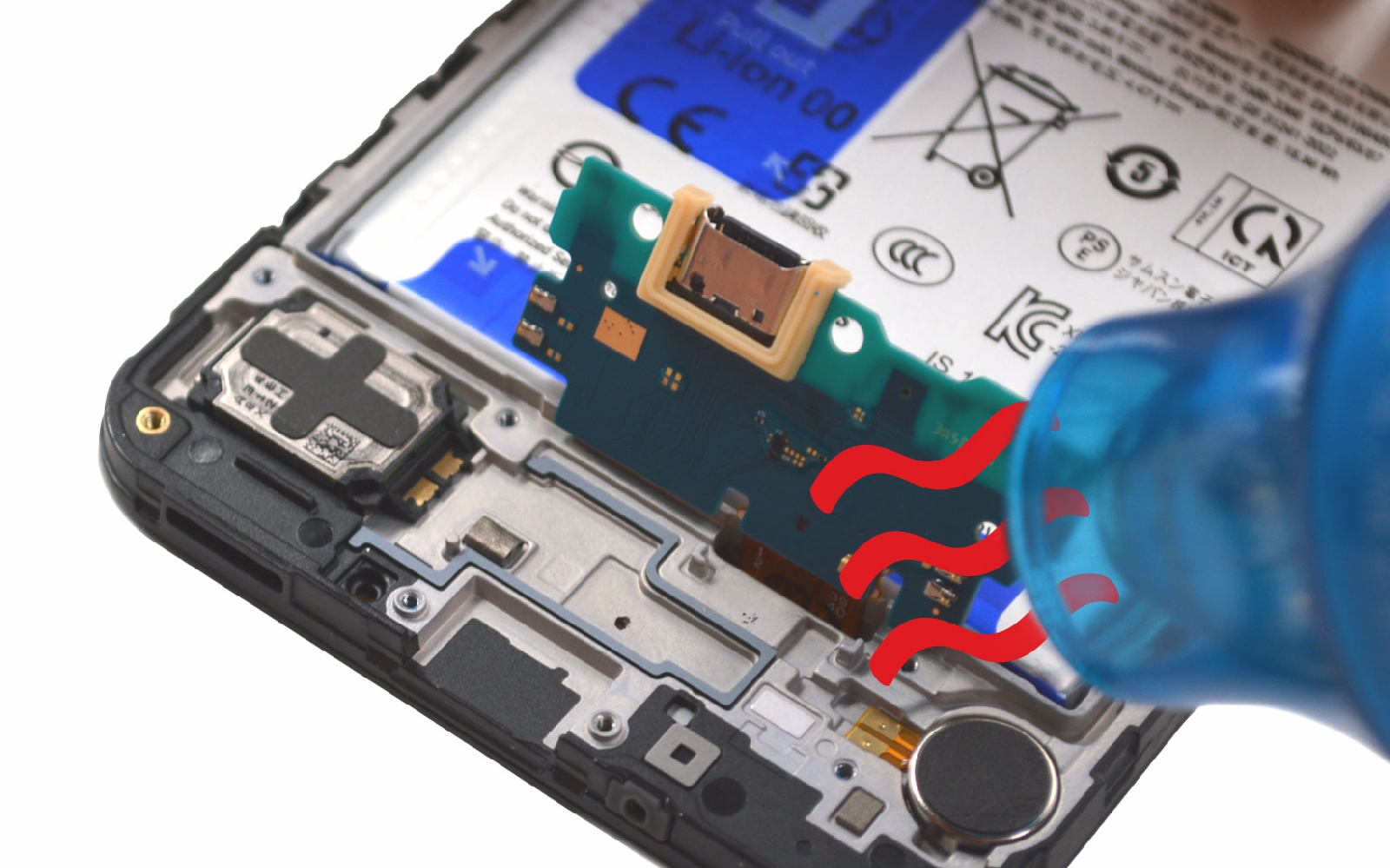

Basculez le connecteur vers le haut du téléphone afin de pouvoir légèrement chauffer la nappe de l'écran encore collée.

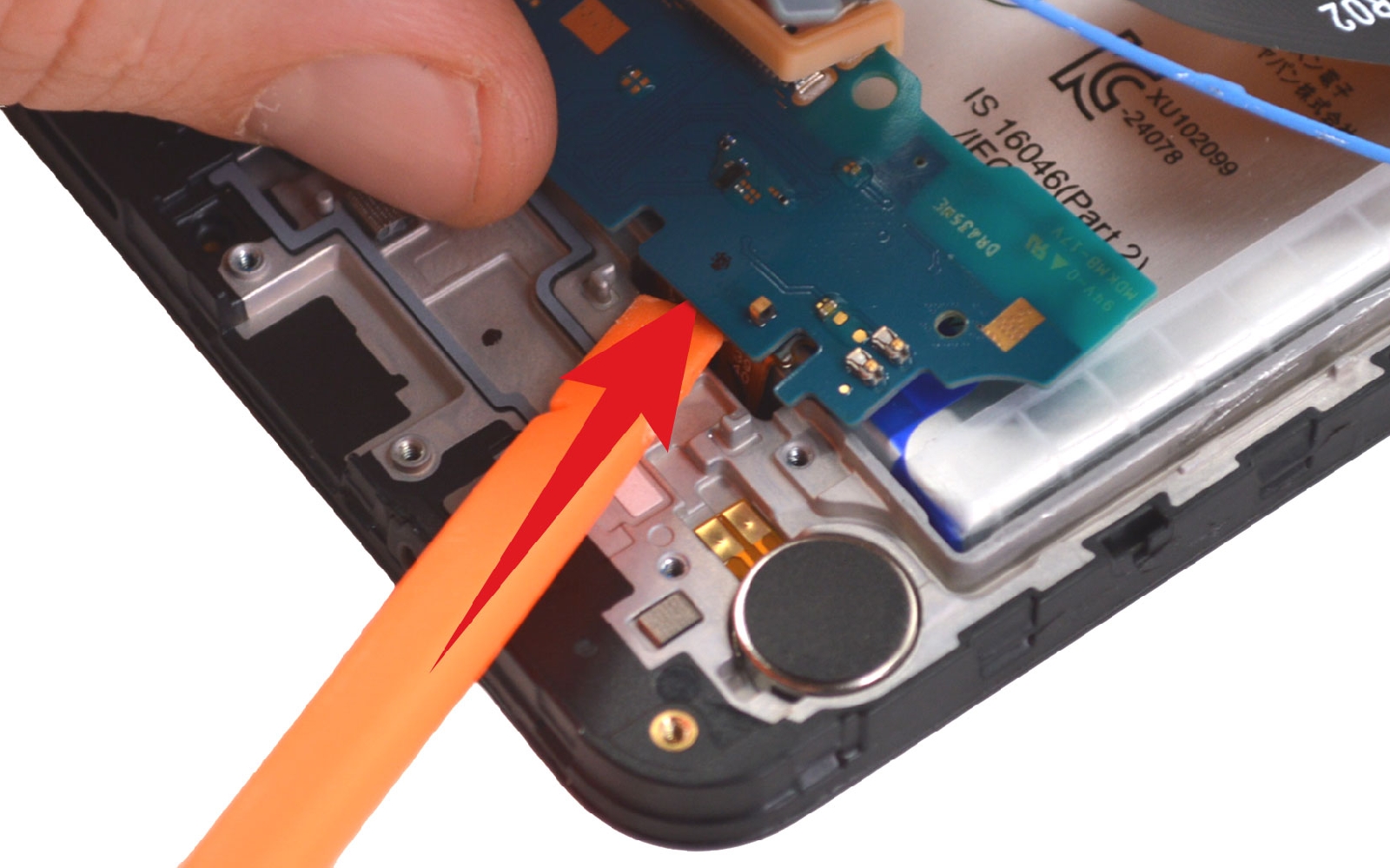

Glissez le spudger entre le dock et la nappe pour la décoller.

Installez le nouveau connecteur de charge puis reprenez les étapes une part une dans le sens contraire pour refermer définitivement votre Galaxy A16.

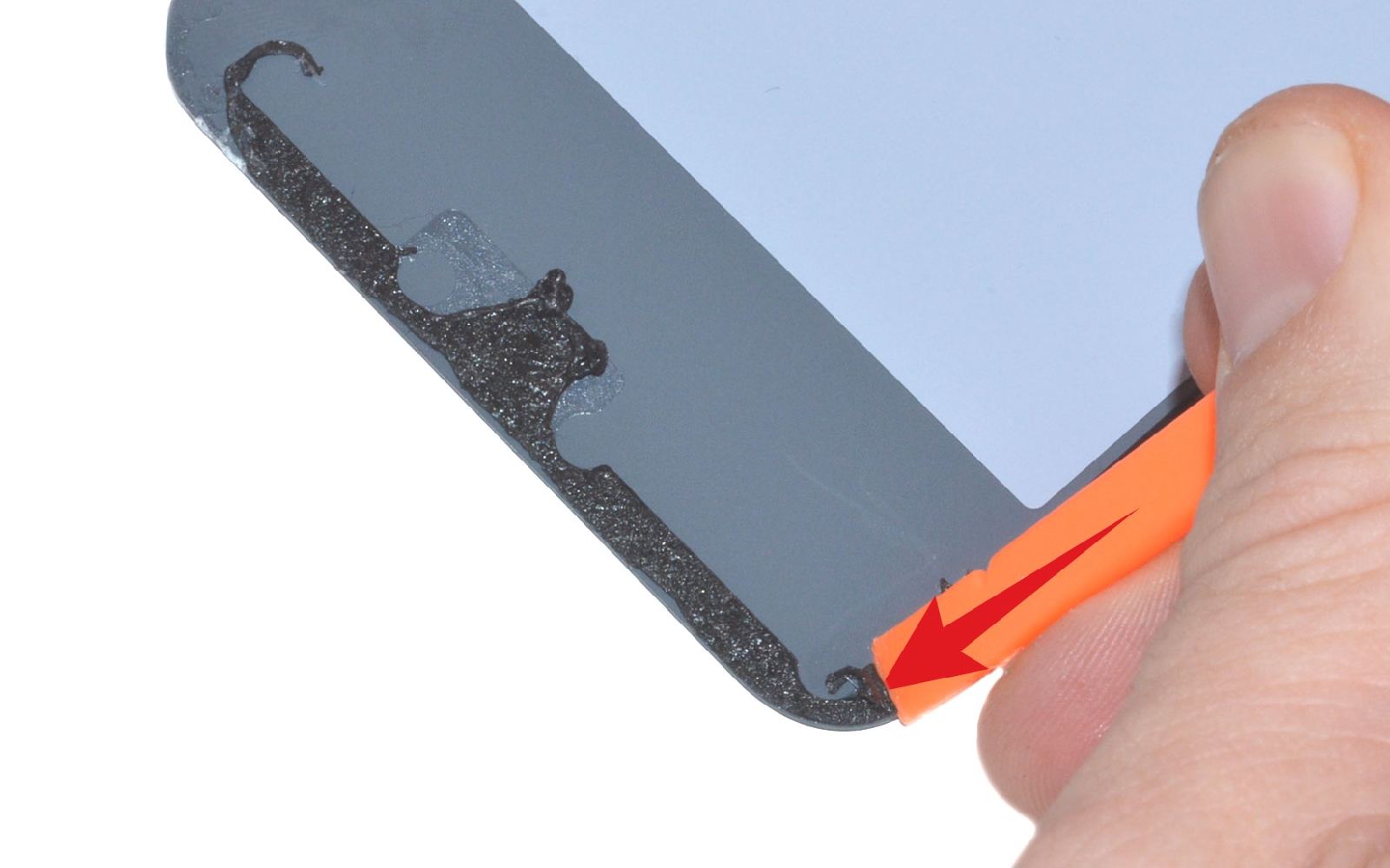

Nettoyez la vitre arrière des résidus de joint avant d'appliquer un filet de colle sur tous le contour du châssis.
Repositionnez la vitre arrière et mettez sous pression afin de permettre à la colle de sécher. Laissez reposer environ 45 minutes à l'aide de pinces ou de gros livres.
