Guide de réparation sur 14 Ultra

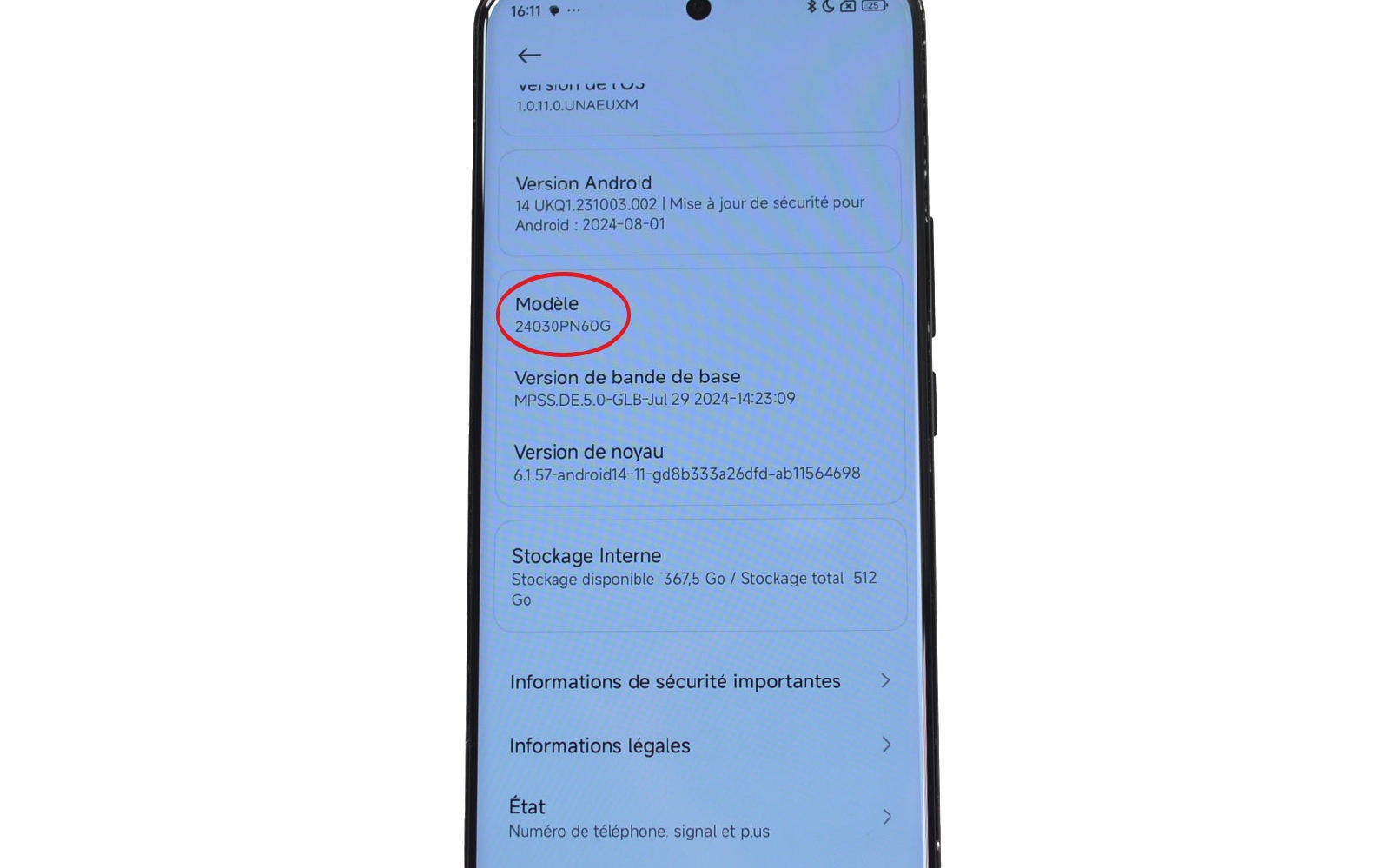

Avant toute chose nous vous conseillons de vérifier le numéro de modèle de votre téléphone. Pour cela, rendez vous dans les paramètres de votre appareil pour accéder aux informations générales et obtenir le numéro de modèle. Cette info vous permettra de commander les bonnes pièces détachées.

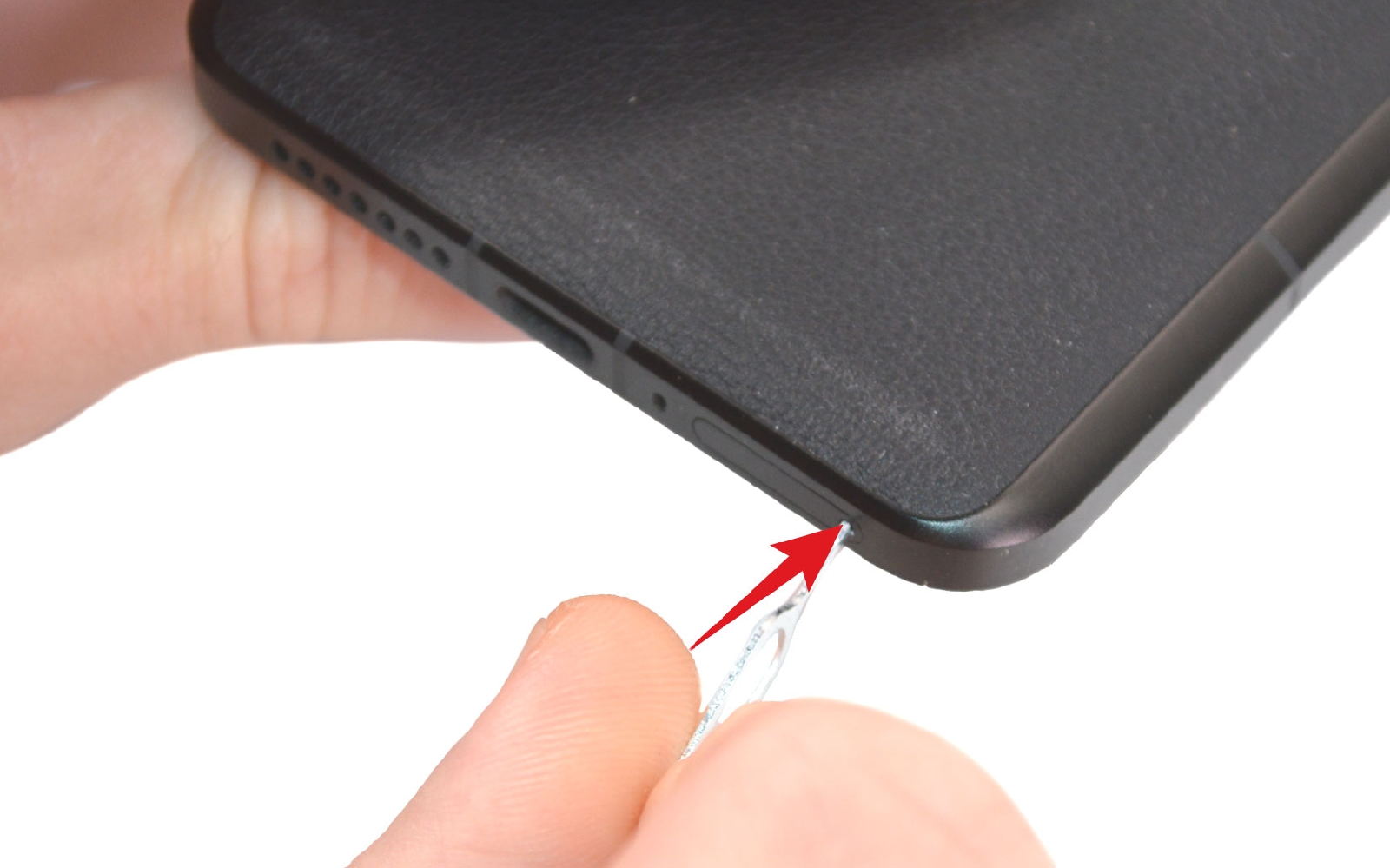

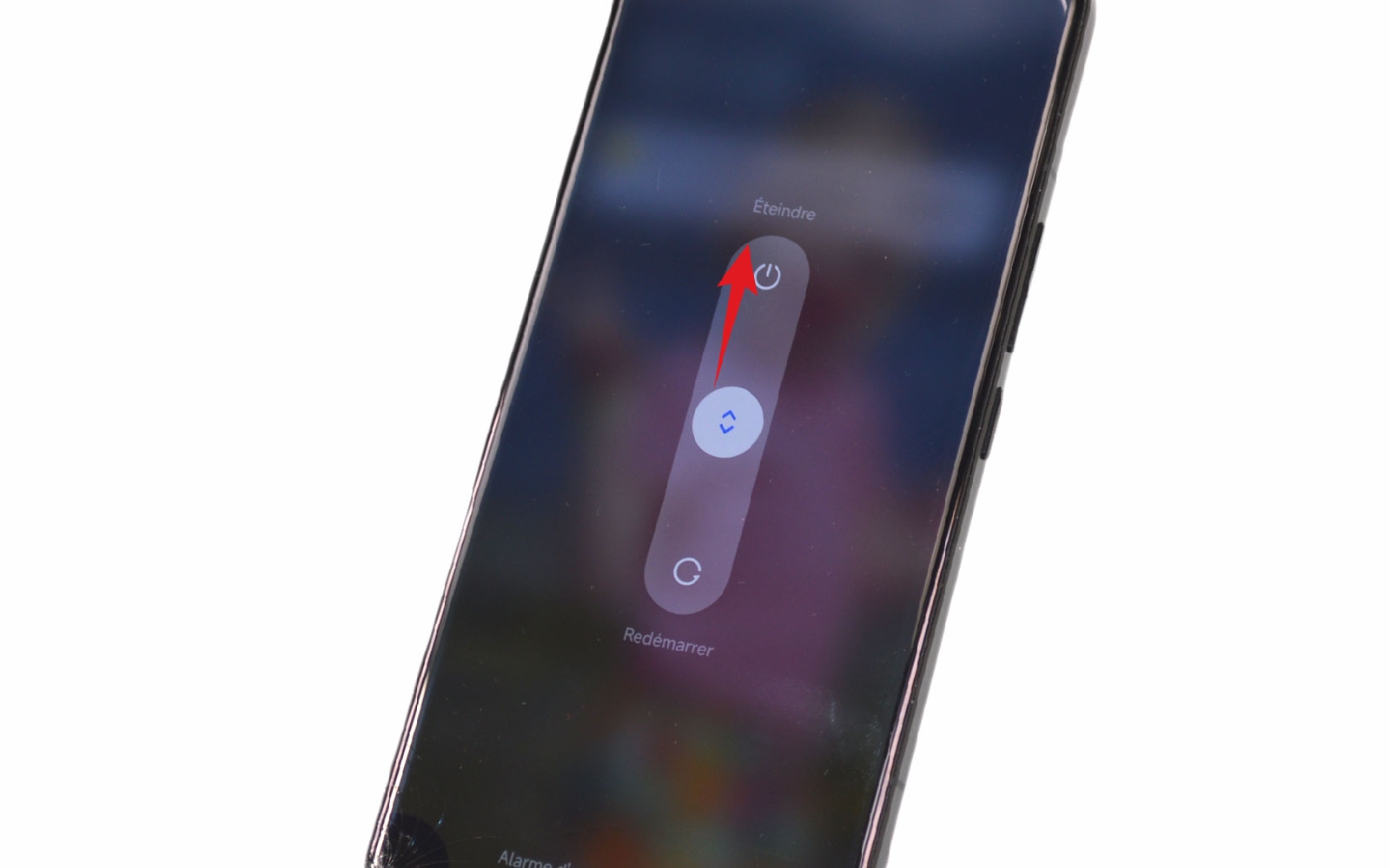

Une fois votre commande réceptionnée, commencez la réparation par éteindre votre Xiaomi puis ôtez le tiroir de la carte SIM.

Pour accéder à l'intérieur du Xiaomi 14 Ultra et effectuer des réparations comme le remplacement de la batterie ou d'autres composants, il est nécessaire de retirer la vitre arrière. Cette étape requiert une attention particulière, car la vitre est solidement fixée à l'aide d’un adhésif puissant.

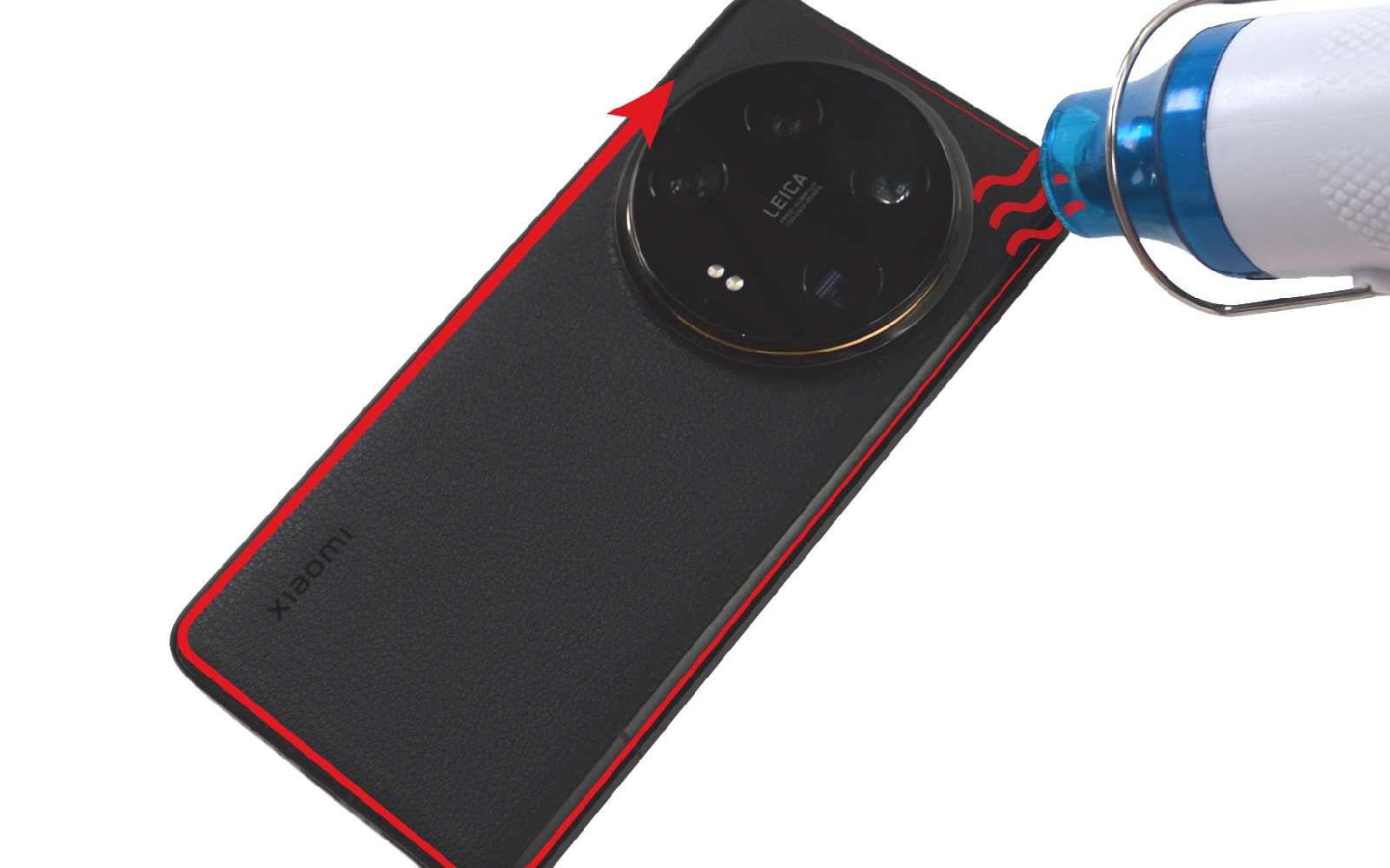

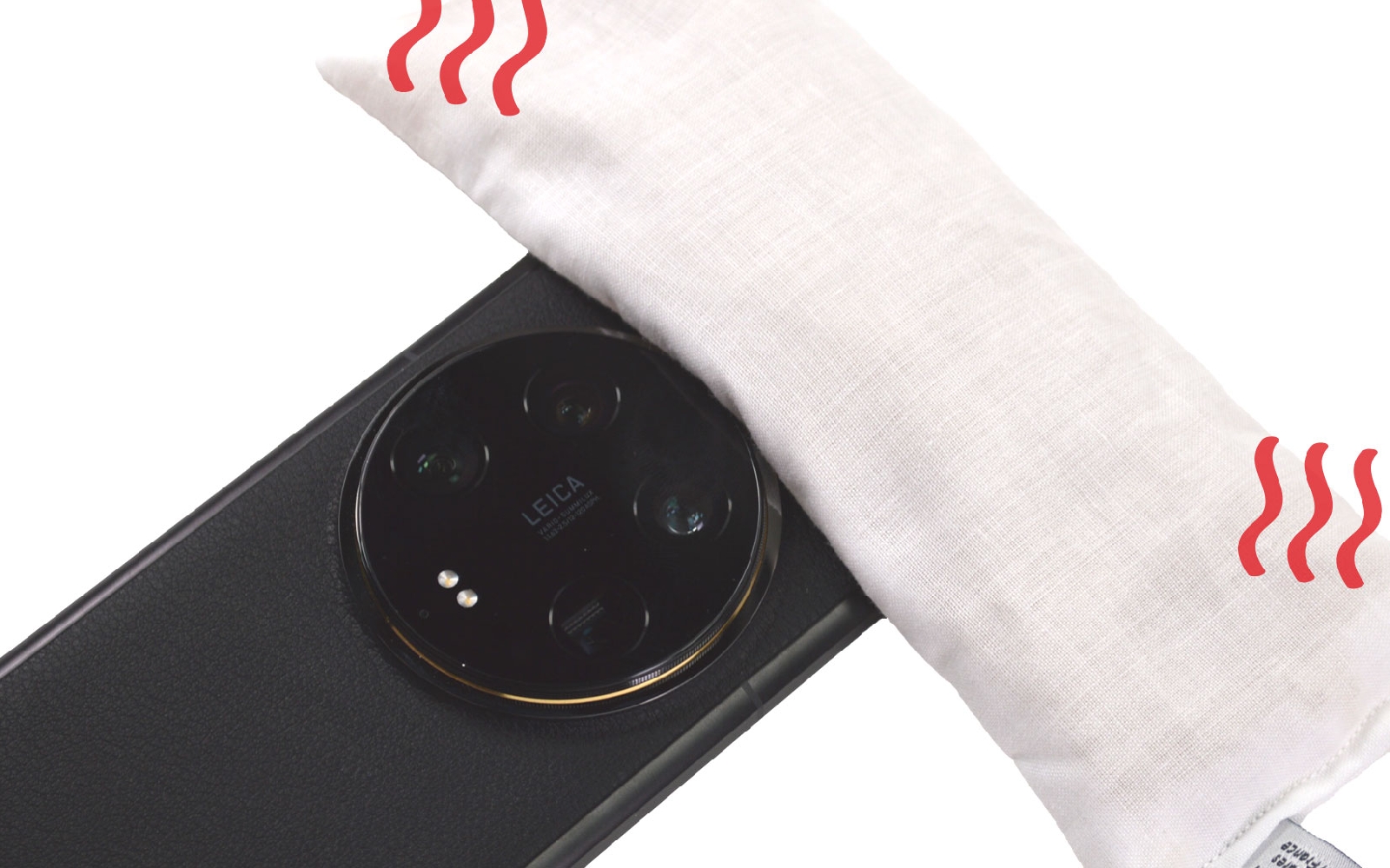

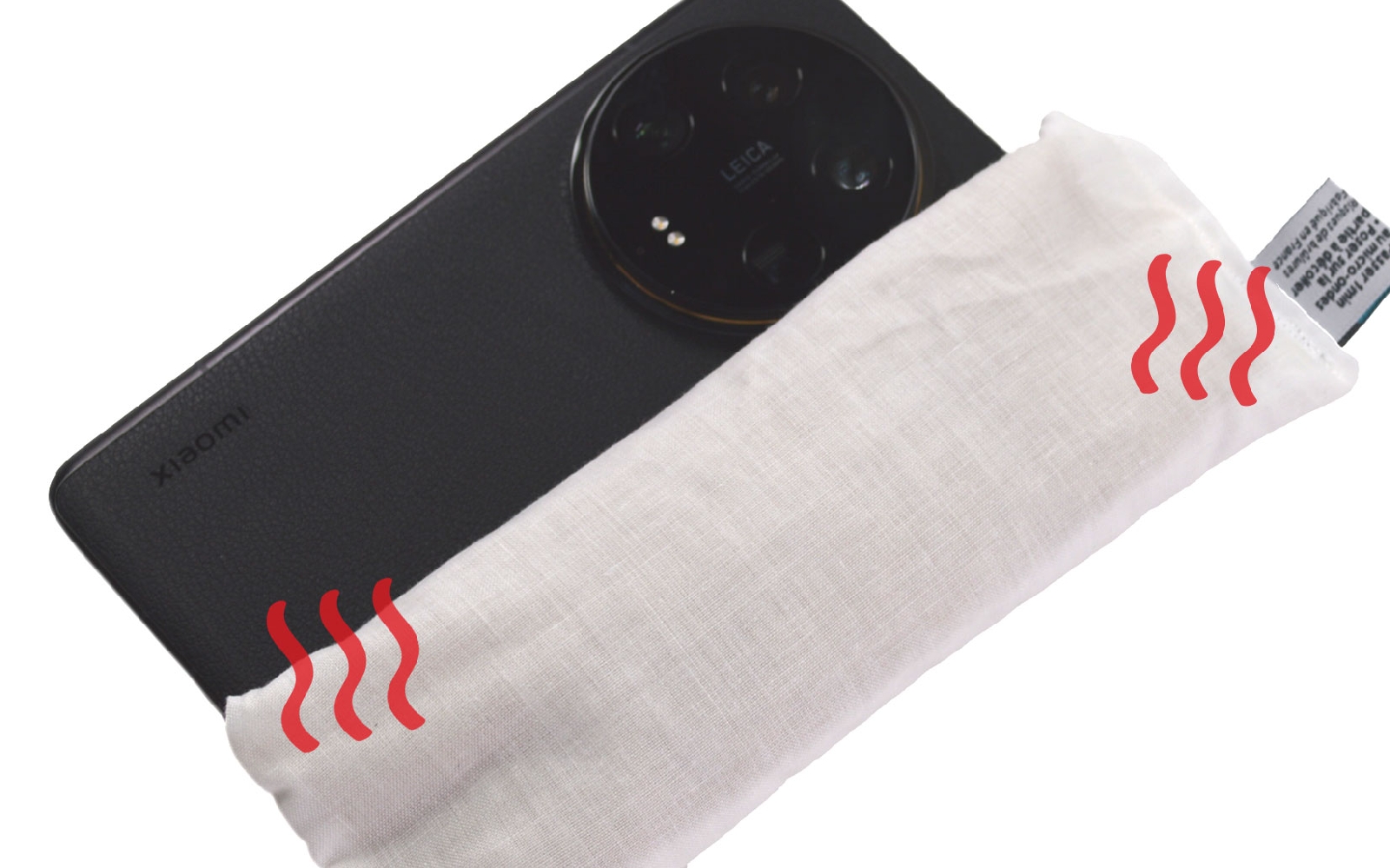

Pour faciliter le retrait sans endommager la vitre ou le châssis, il est recommandé de chauffer l'adhésif afin de le ramollir. Vous pouvez utiliser un coussin chauffant ou un décapeur thermique réglé à basse température. Appliquez la chaleur de manière uniforme sur les bords de la vitre arrière, en veillant à ne pas surchauffer pour éviter de fragiliser les composants internes.

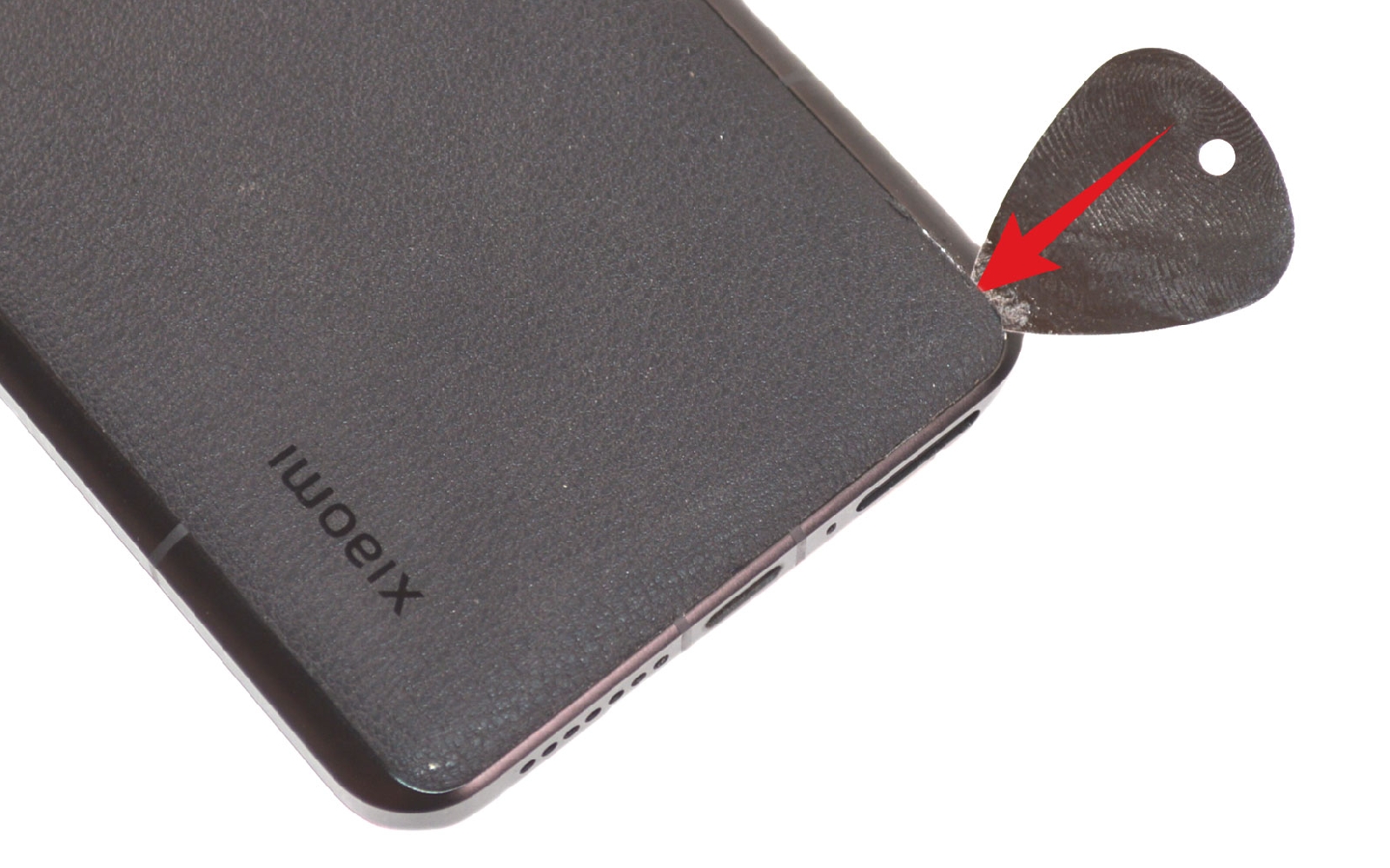

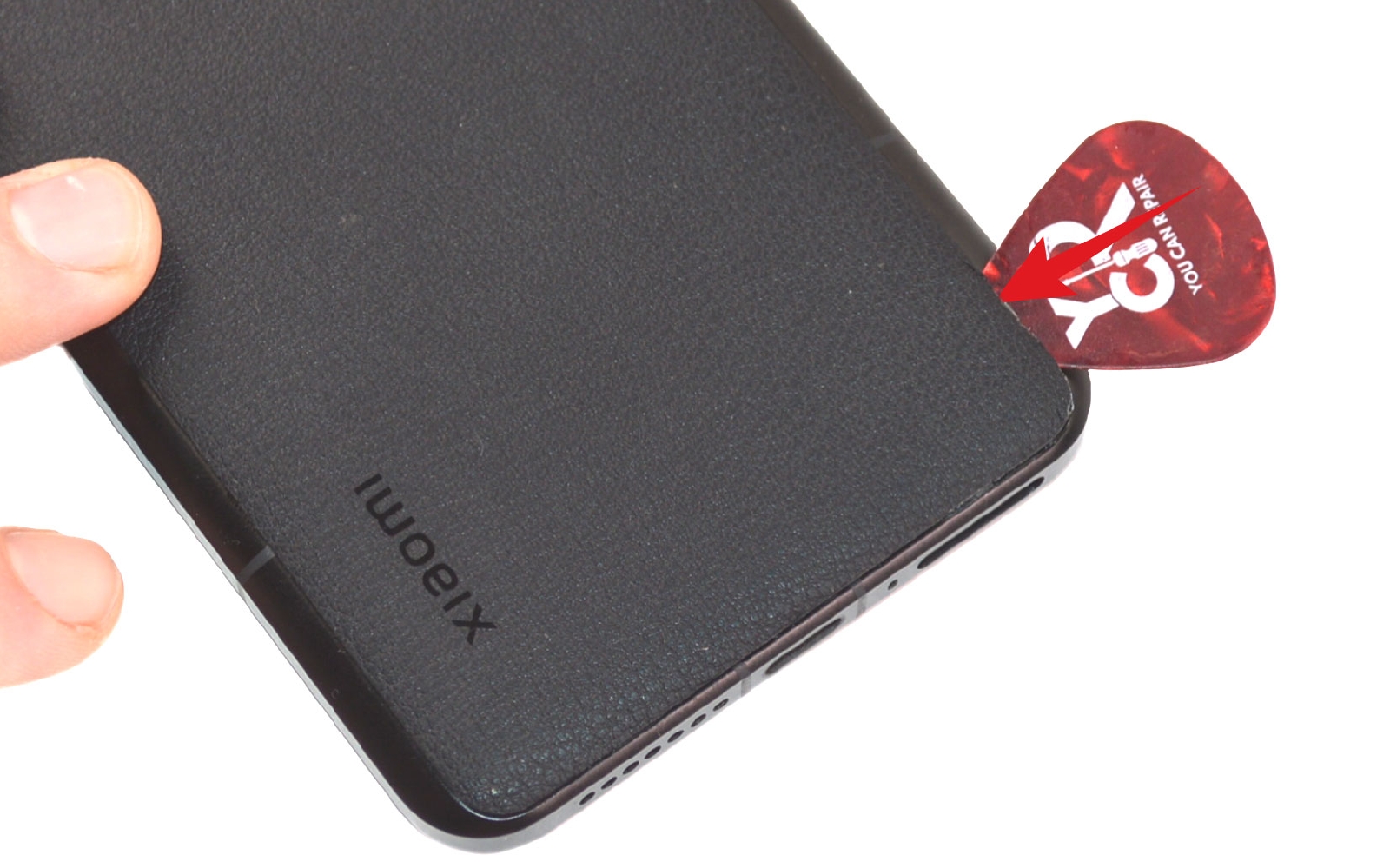

Une fois l'adhésif suffisamment ramolli, vous pourrez insérer un médiator en métal fin pour commencer à décoller délicatement la vitre. Une fois l'outil en place, remplacez le par sa version en plastique pour ne pas endommager la vitre arrière.

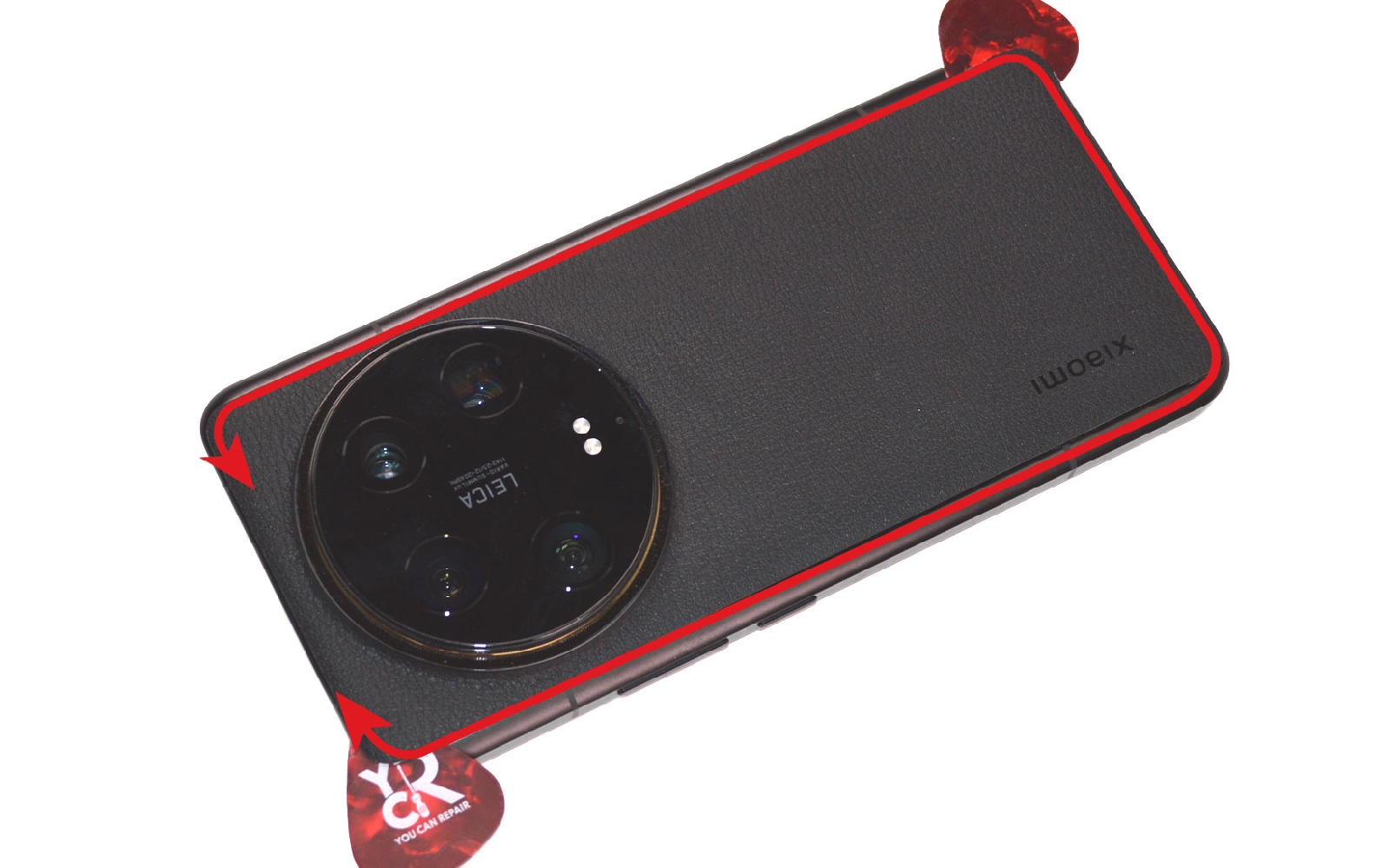

Faites glisser les médiators en plastique sur toute la longueur du téléphone pour décoller petit à petit la vitre arrière.

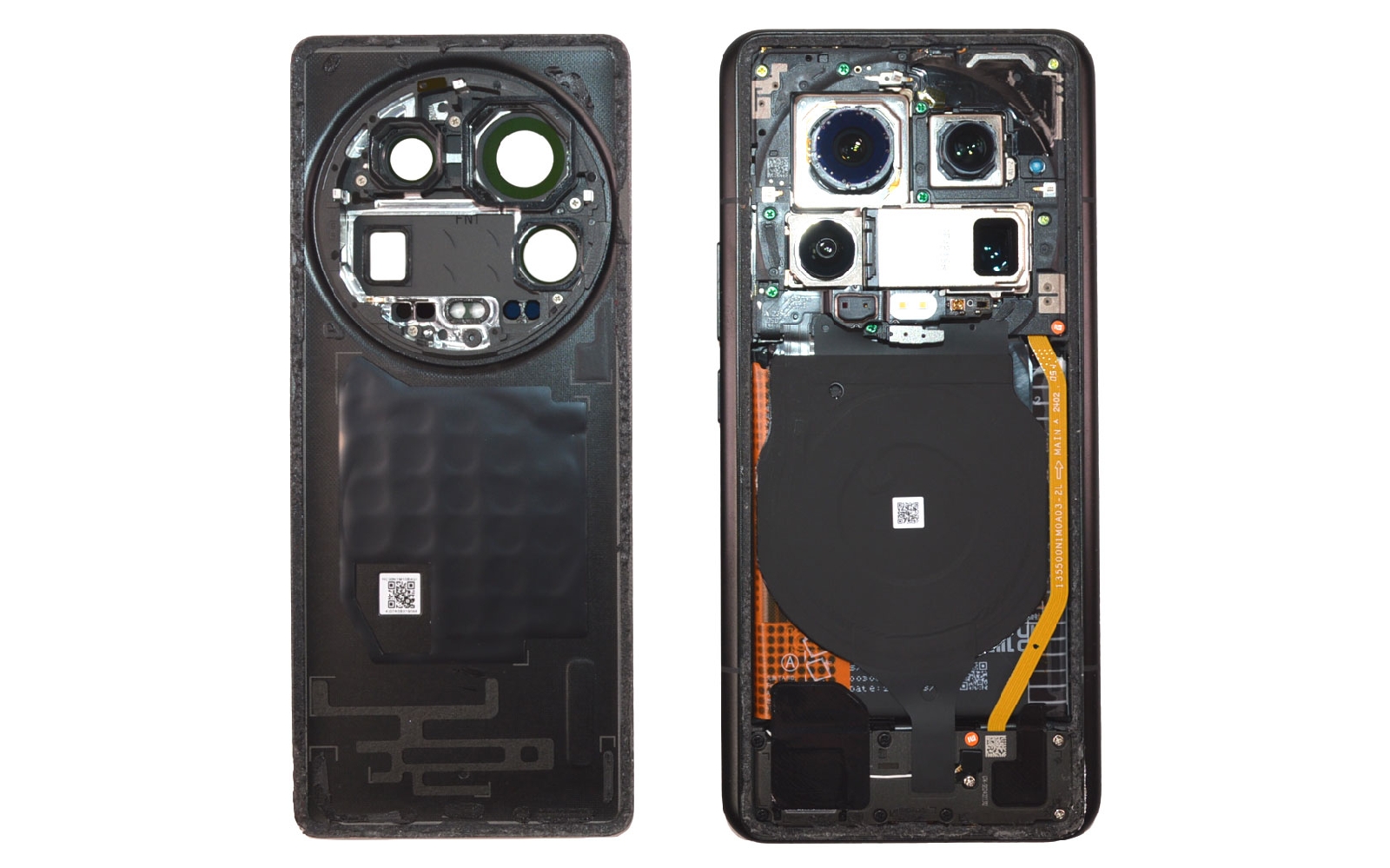

Prenez votre temps et n'hésitez pas à re chauffer pour terminer le décollage du composant plus facilement. Cette étape est essentielle pour accéder à l'intérieur de votre appareil sans risque de casse.

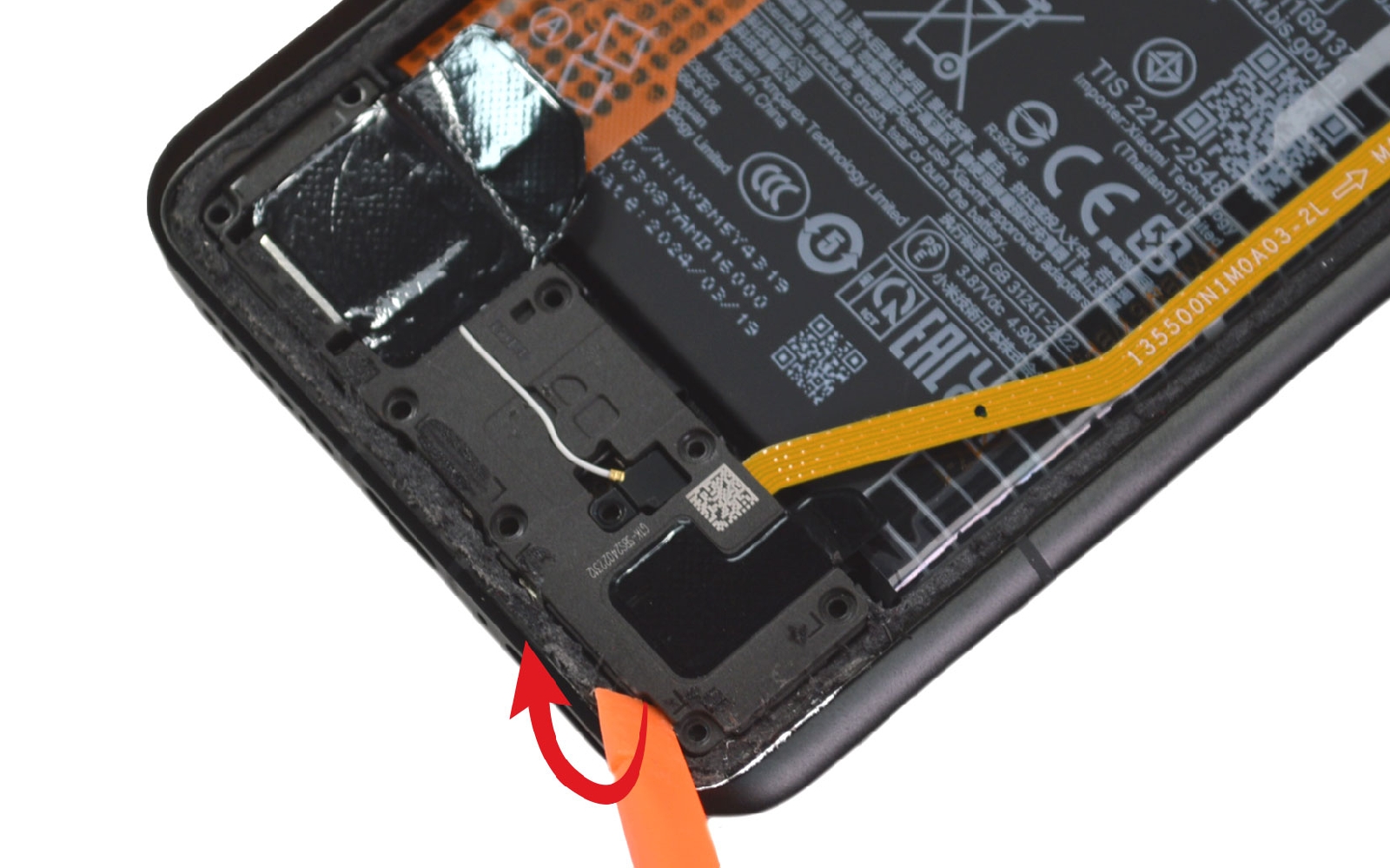

Retirez les vis avec le tournevis cruciforme avant de décoller la partie inférieure de la nappe collée sur le haut-parleur externe.

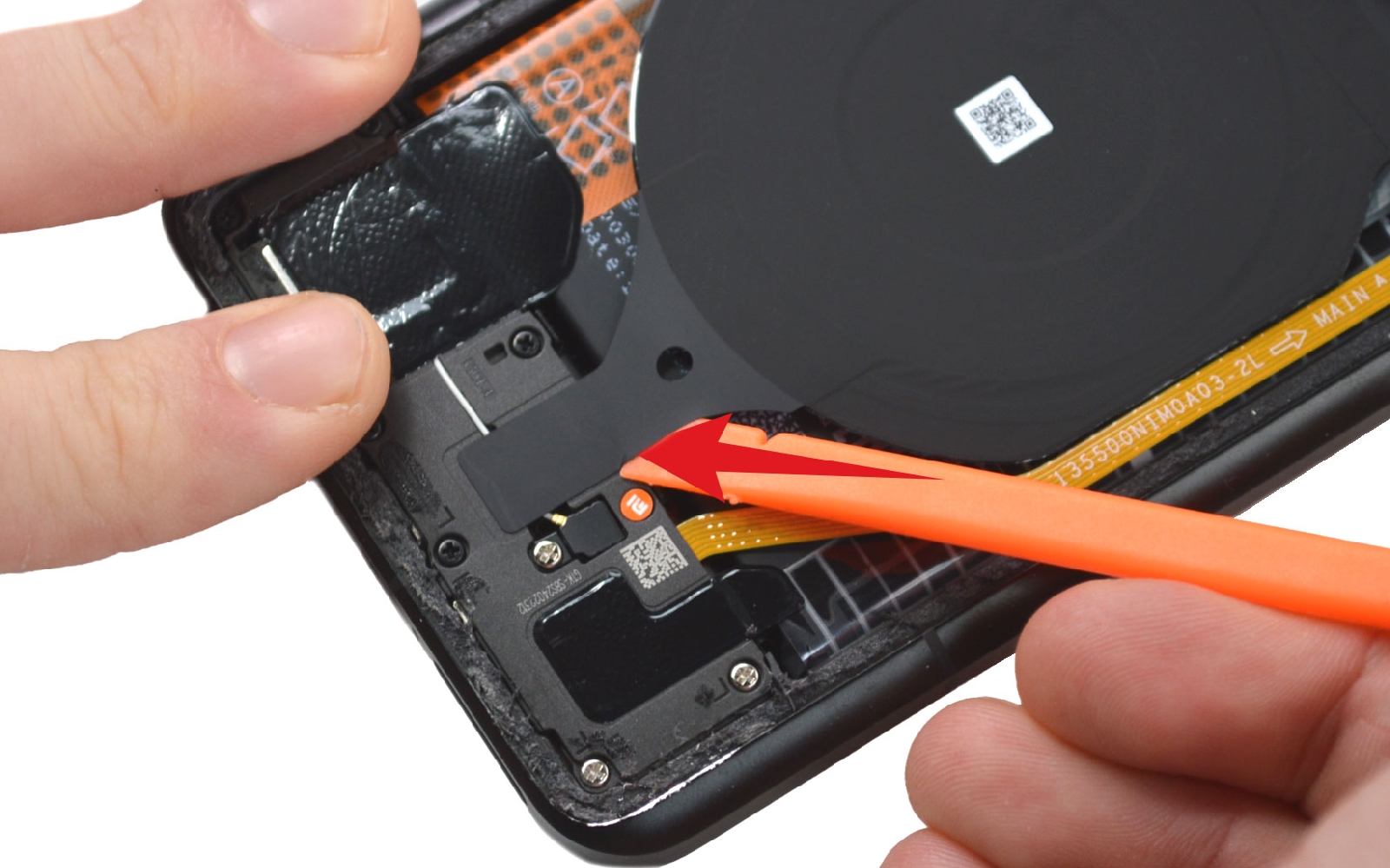

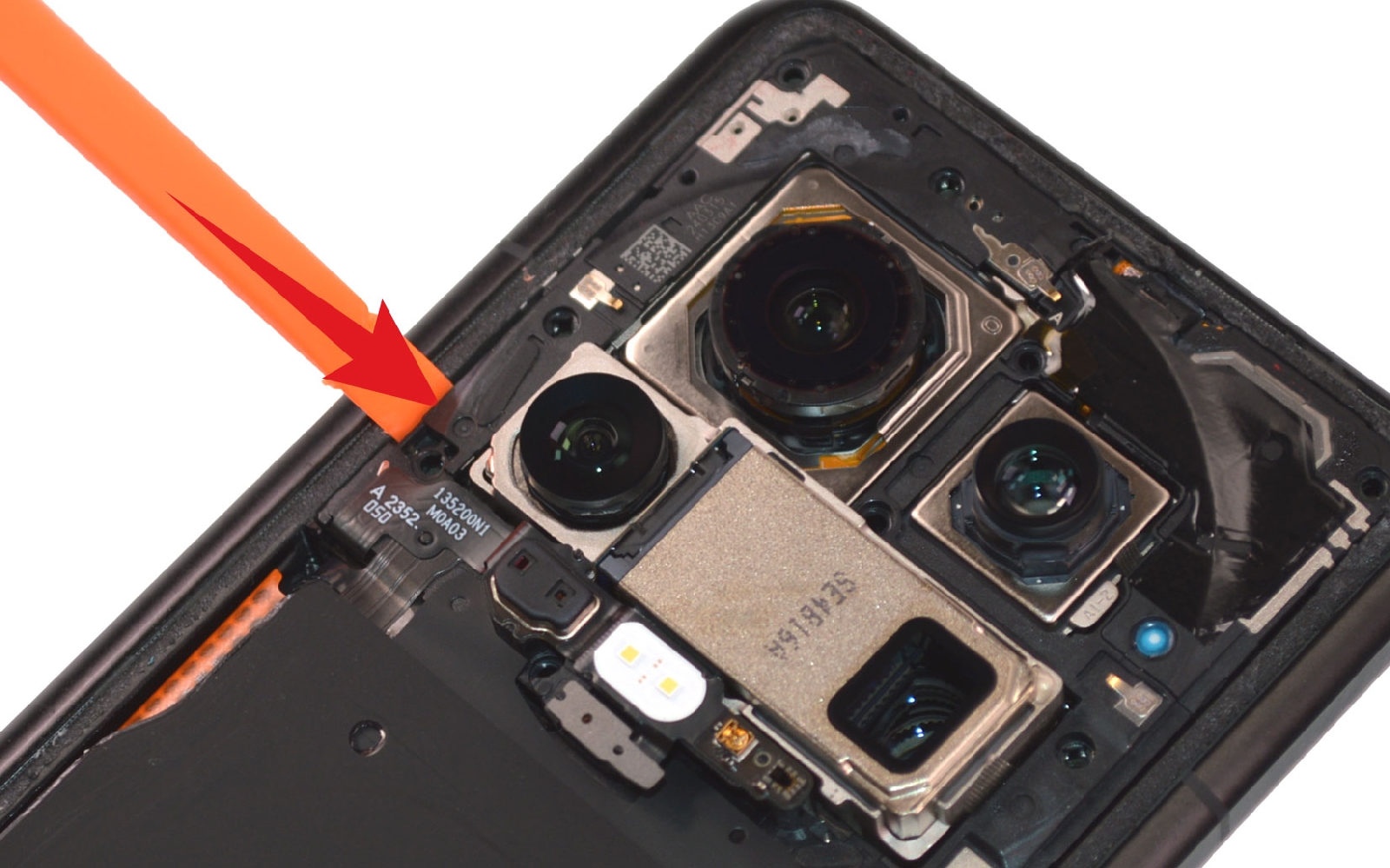

Ensuite, insérez le levier entre la plaquette et le châssis pour la déclipser.

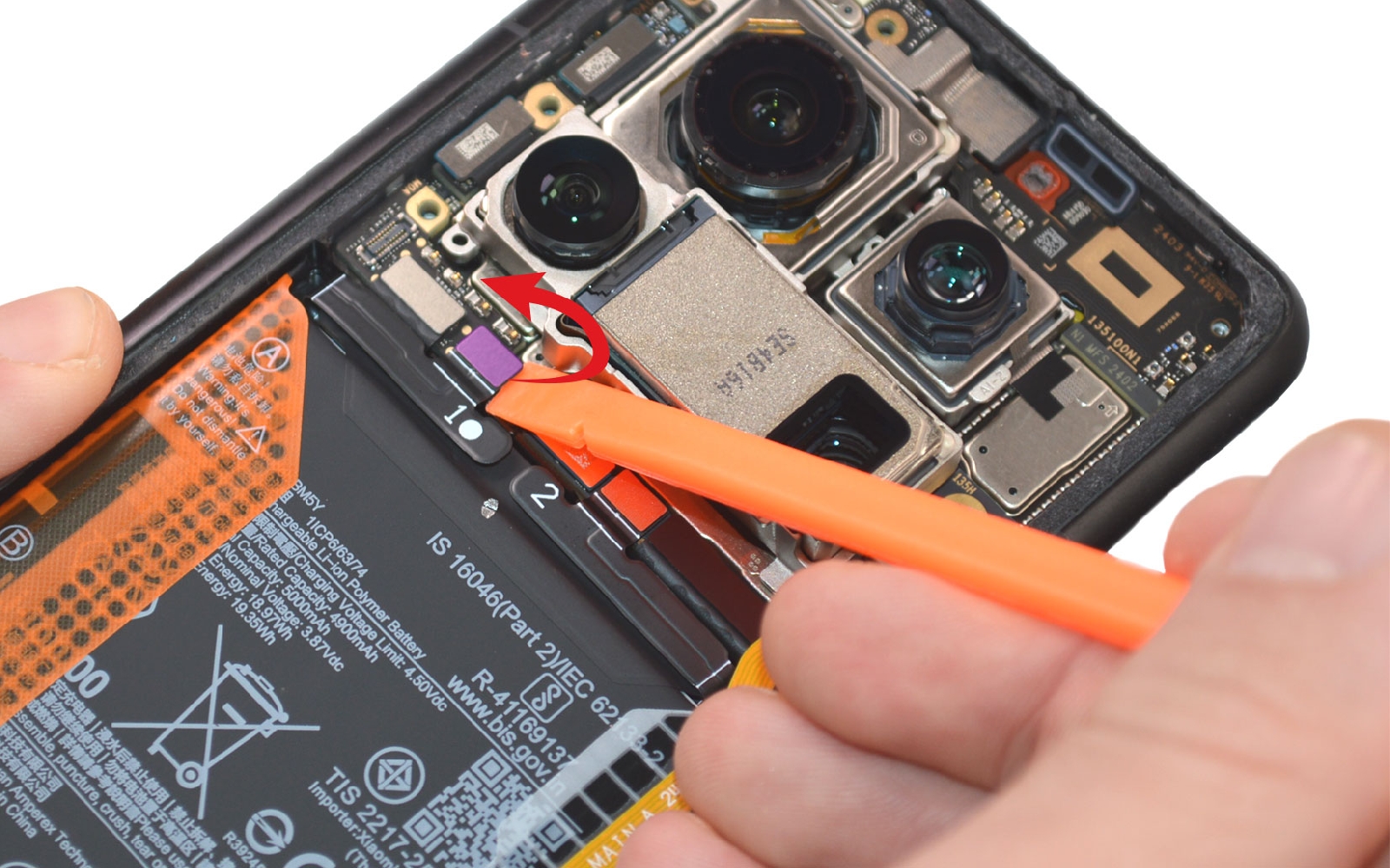

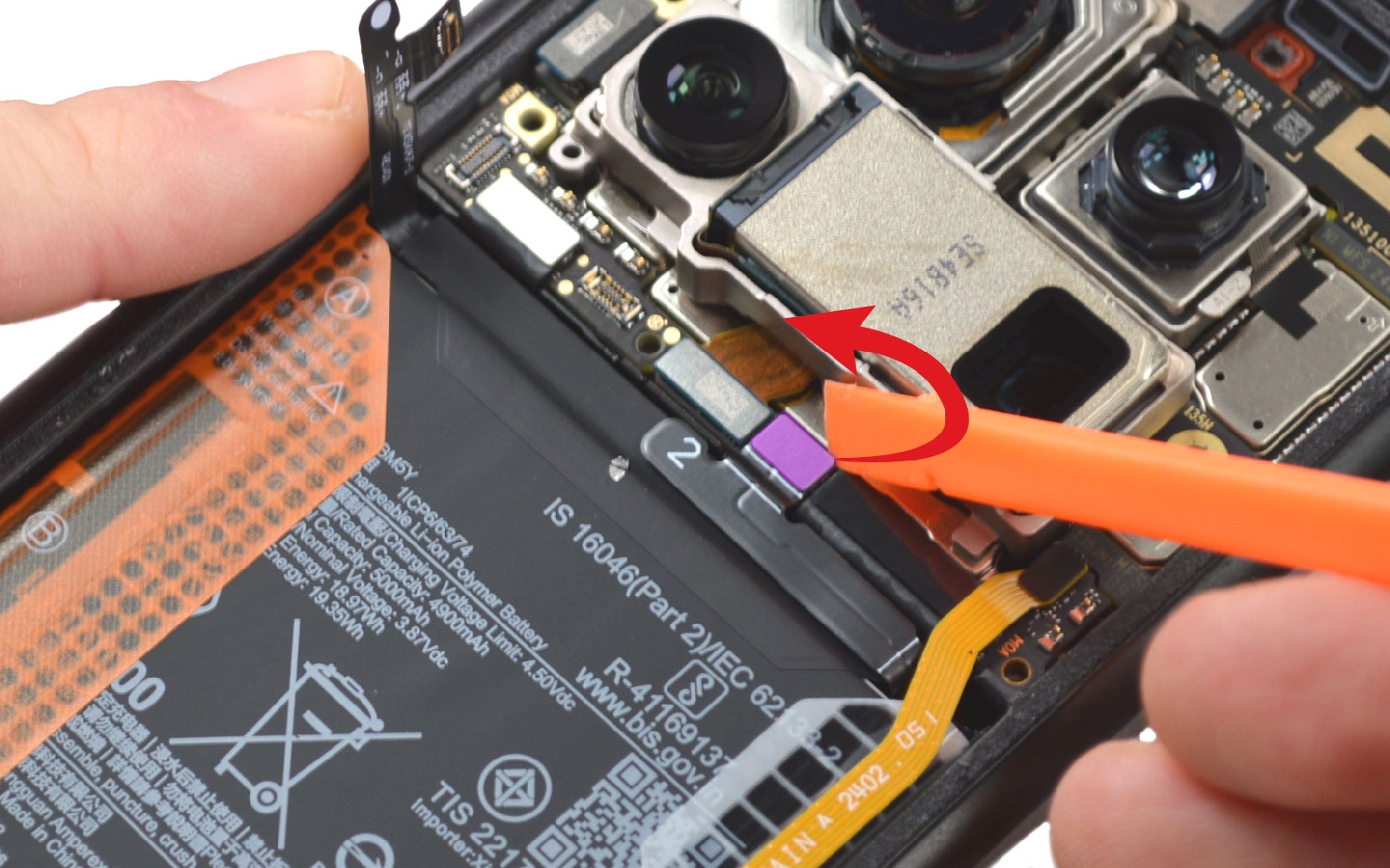

En vous aidant du spudger, déconnectez les deux nappes de la batterie.

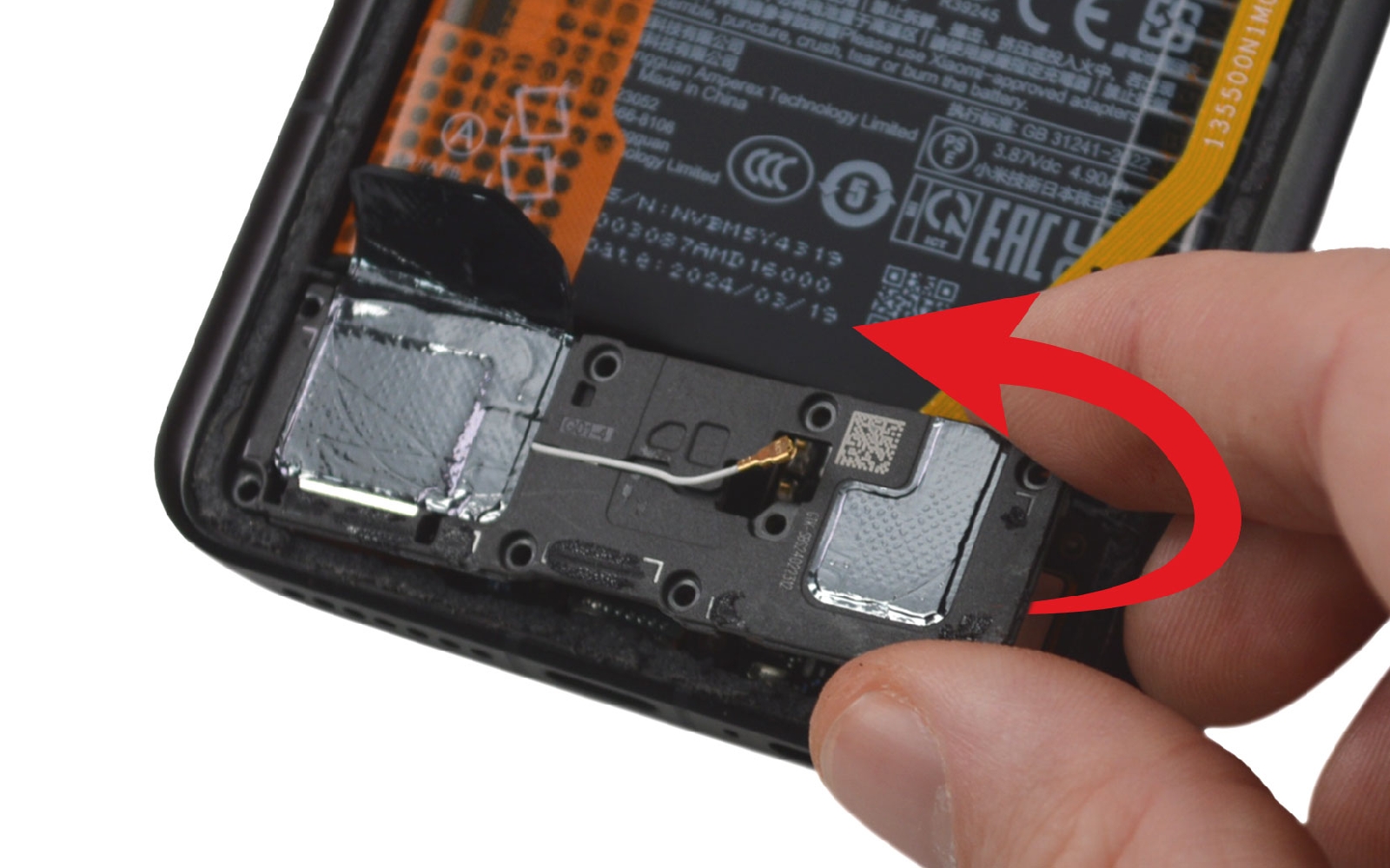

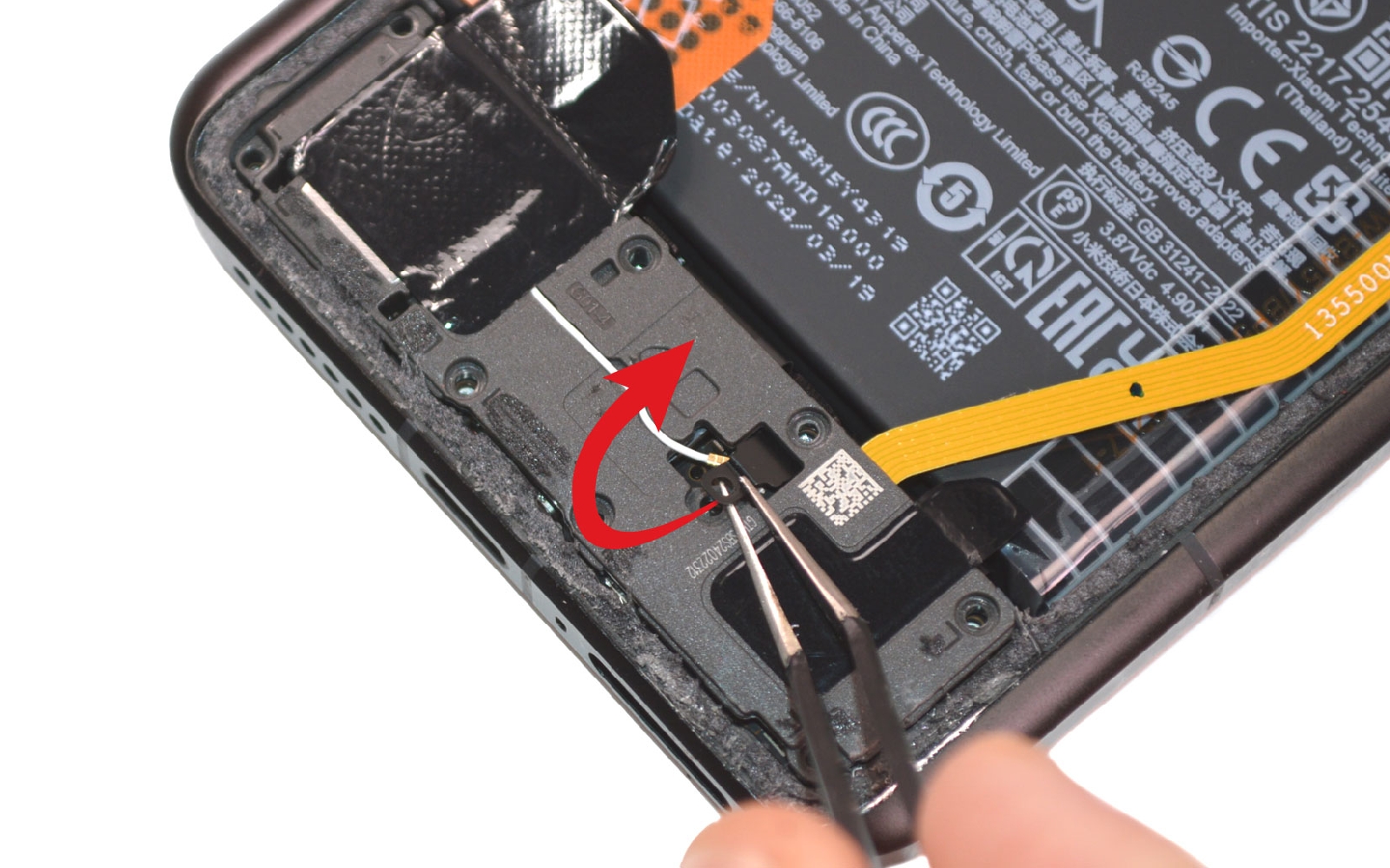

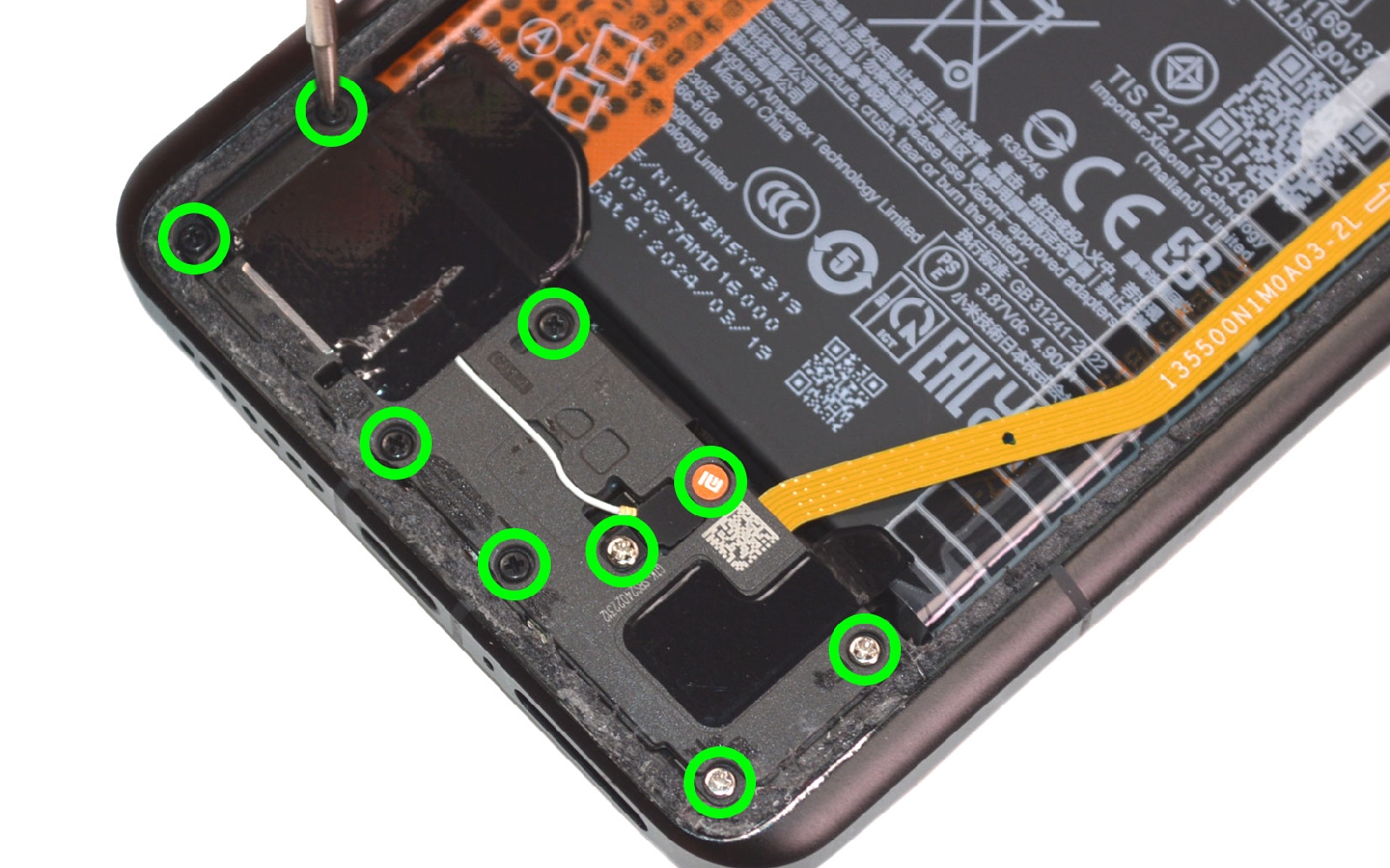

Ôtez les vis cruciforme du haut-parleur externe et saisissez le support de protection avec la pincette.

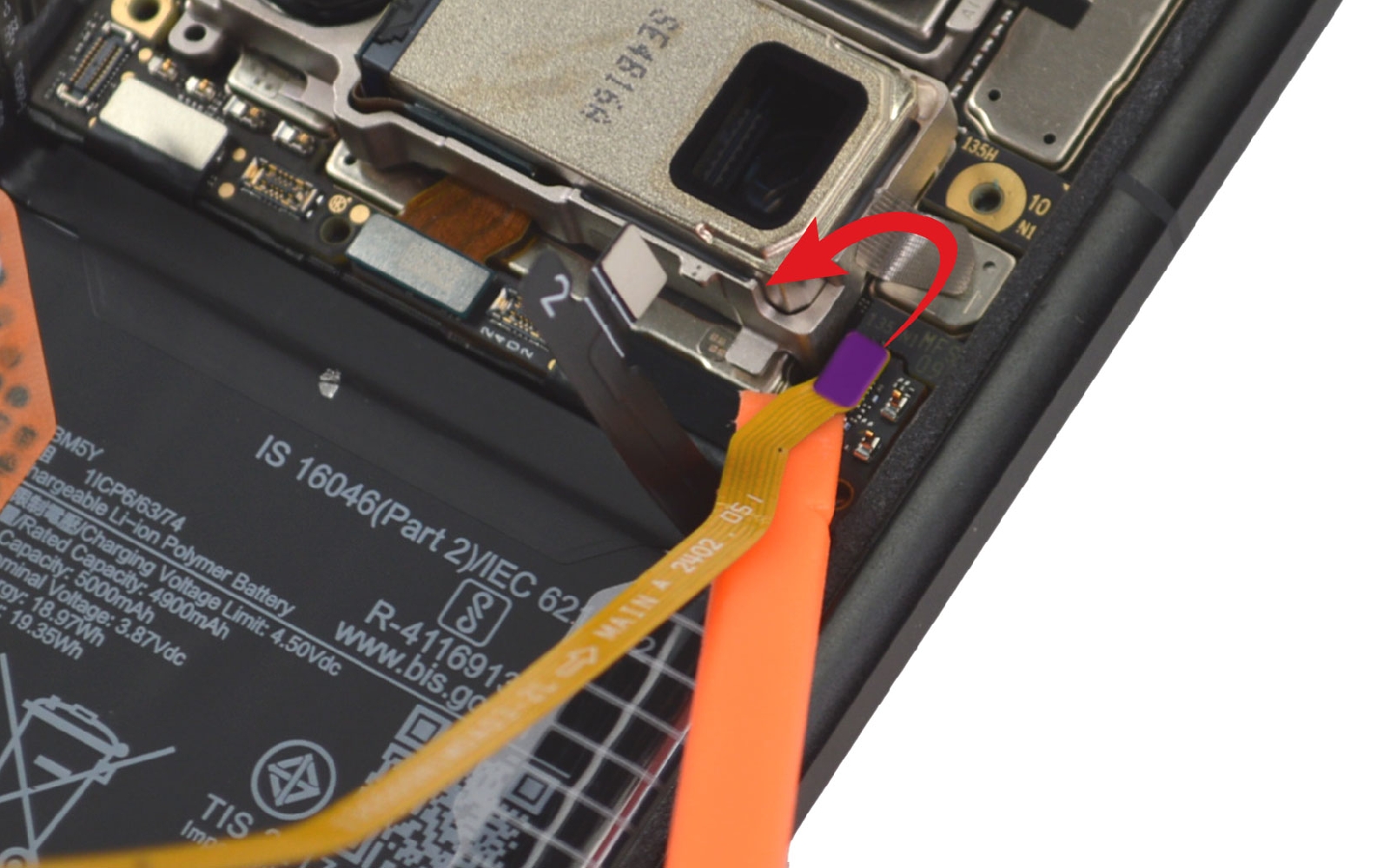

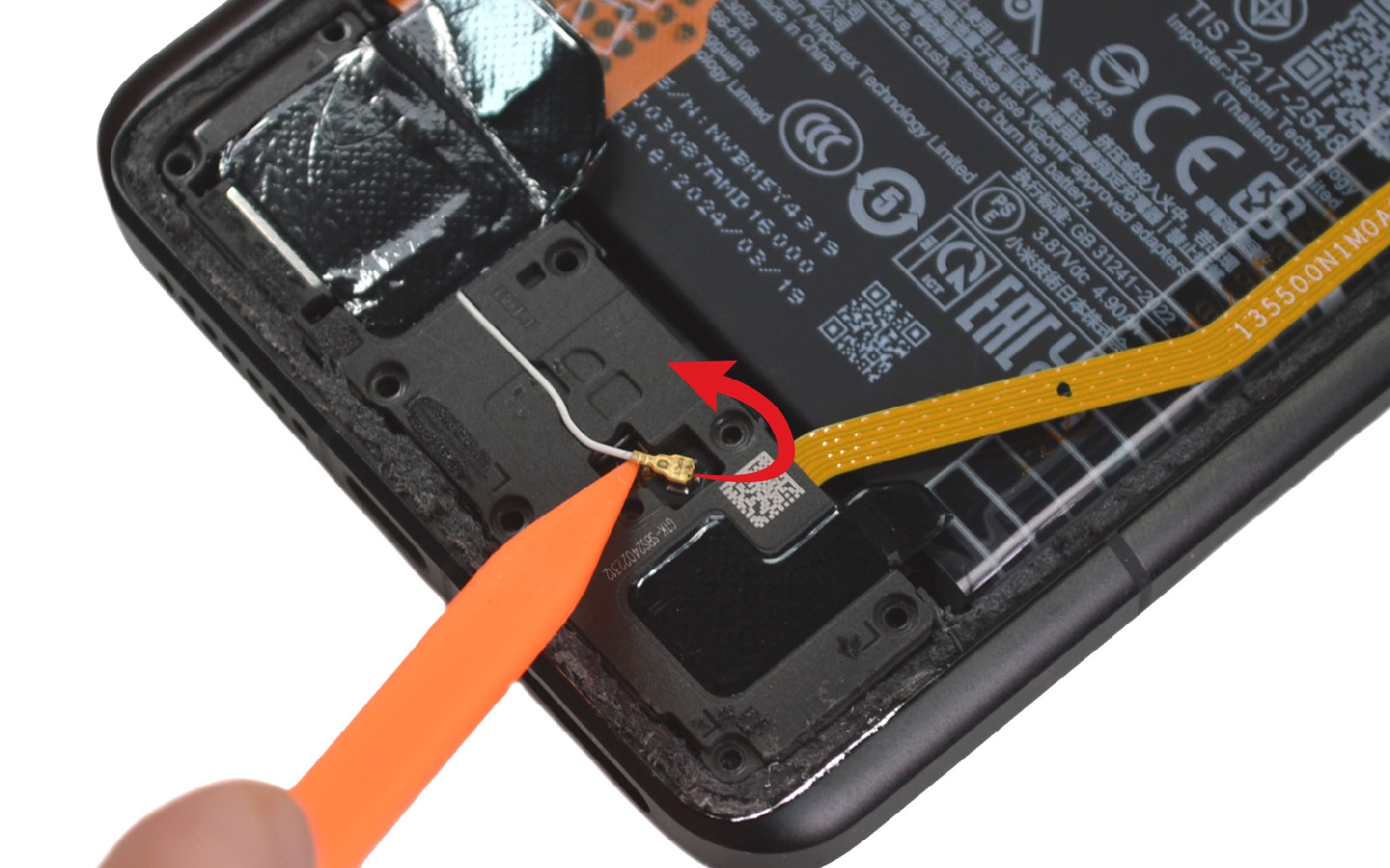

Débranchez le câble coaxial avant de pouvoir sortir le composant externe.

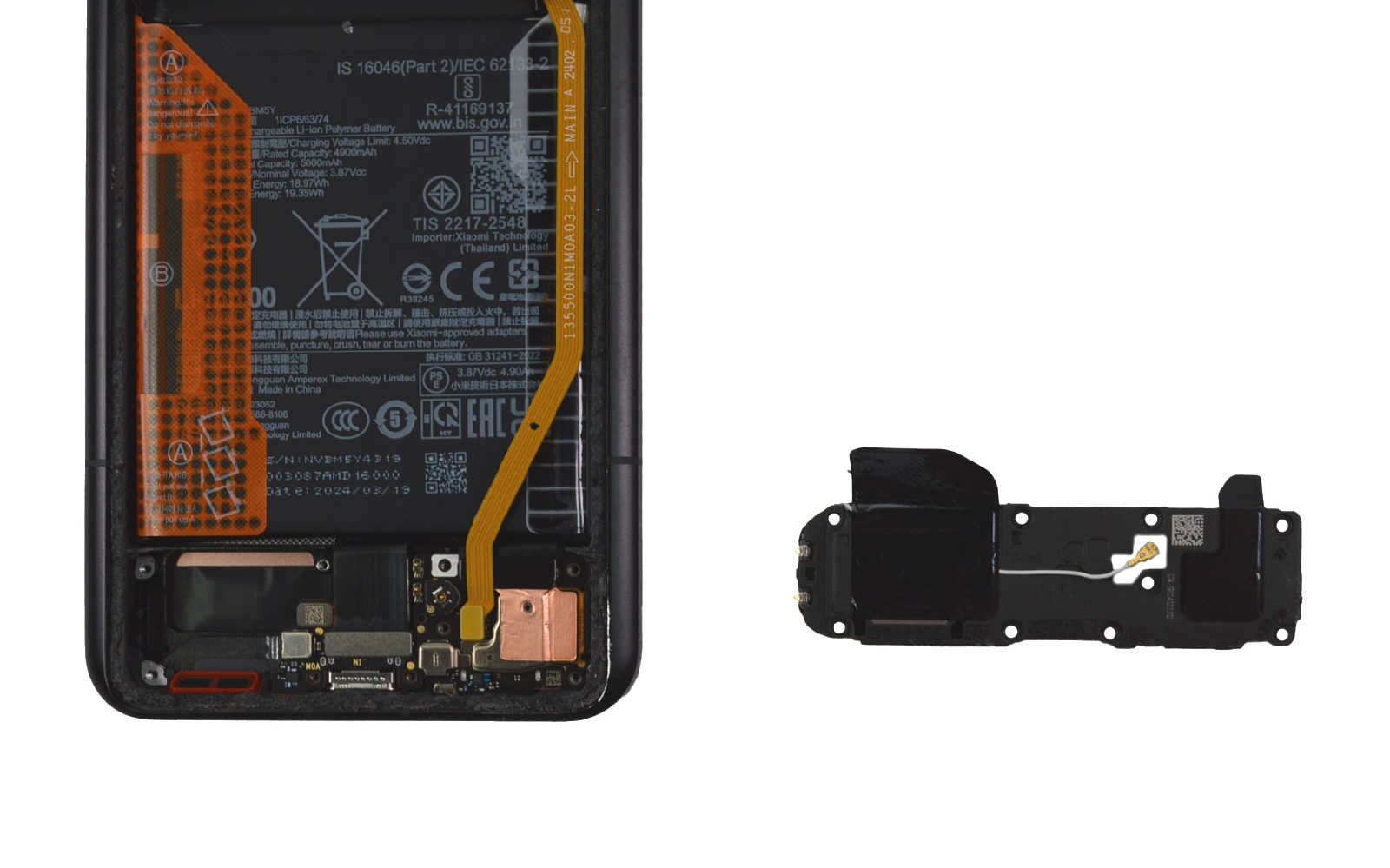

Sortez entièrement le composant puis débranchez la nappe réseau.

Décollez les languettes en passant le levier sous ces dernières.

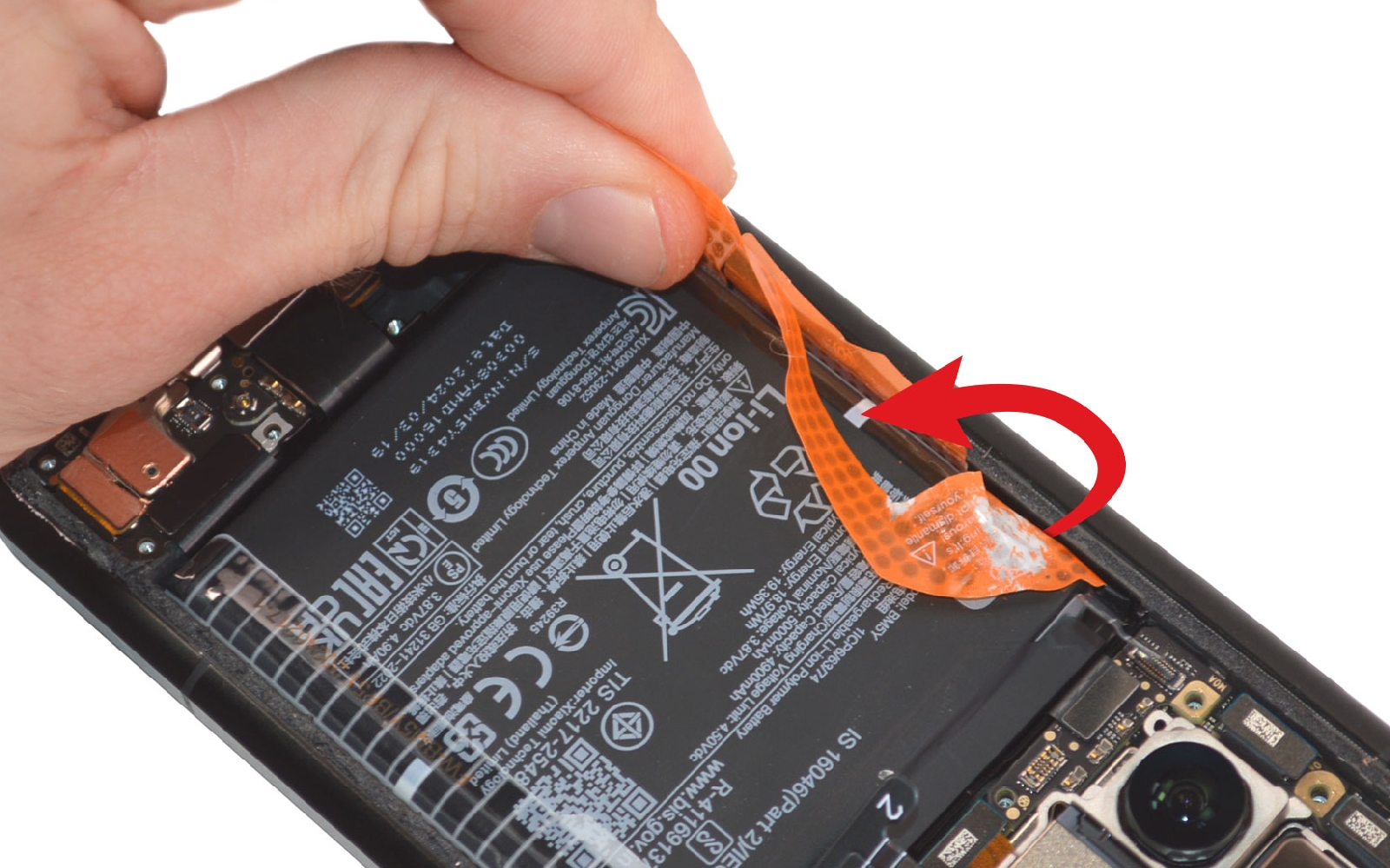

Saisissez la languette principale puis tirez la vers l'extérieur pour décoller la batterie. Cette étape demande un peu de force.

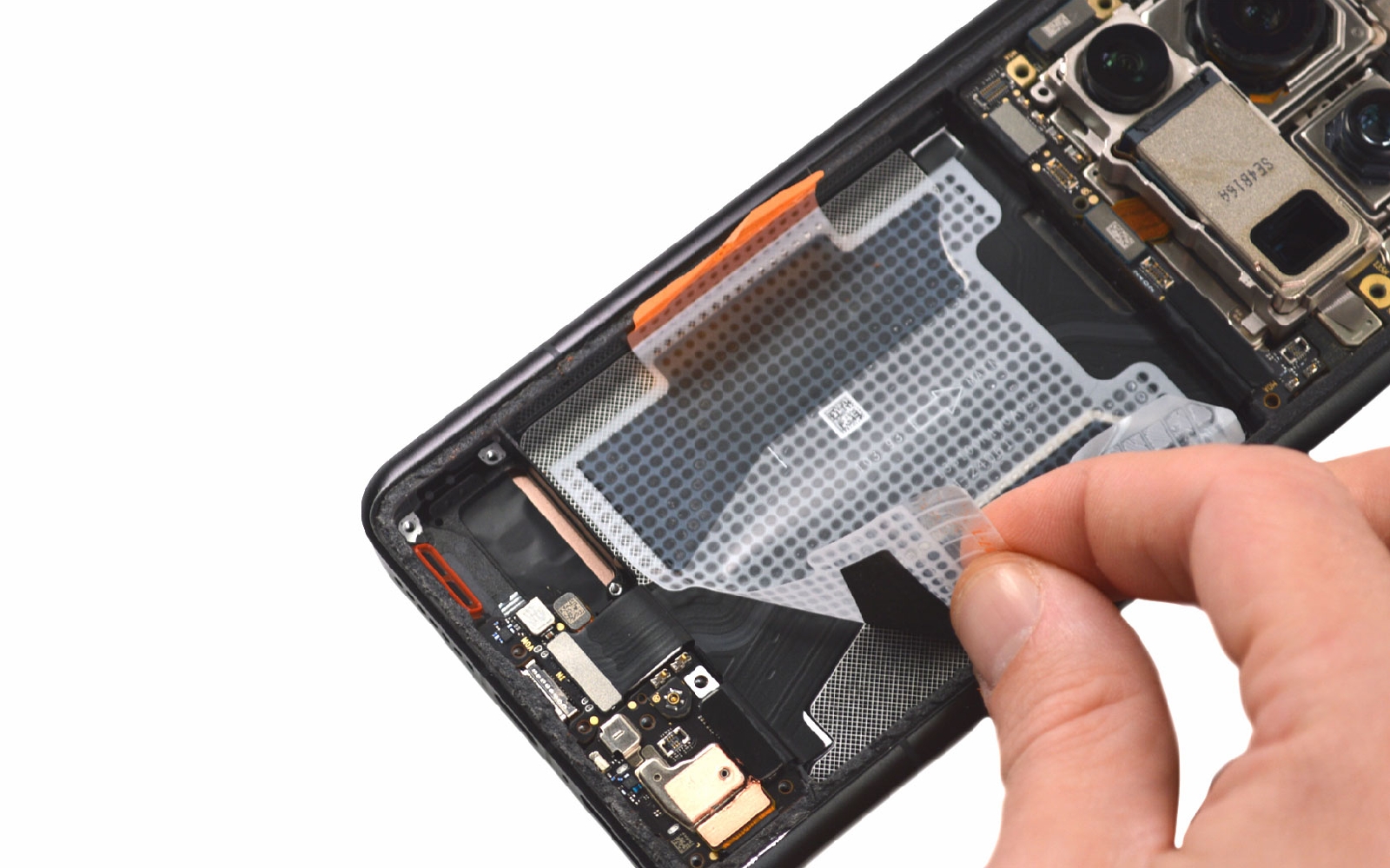

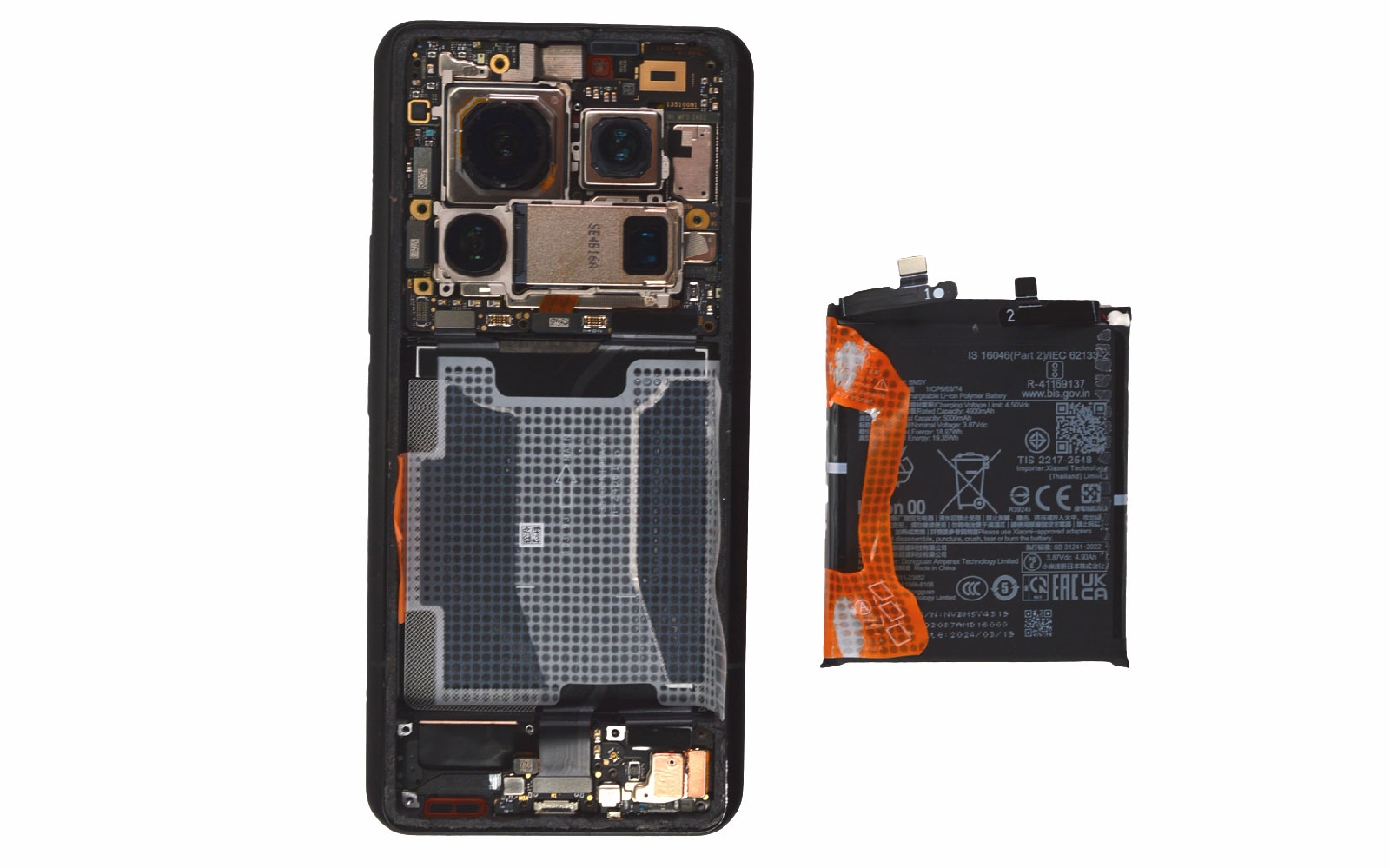

Une fois la batterie retirée, récupérez le film transparent.

Déconnectez les extrémités de la rallonge d'interconnexion pour pouvoir la décoller du châssis de votre Xiaomi 14 ultra.

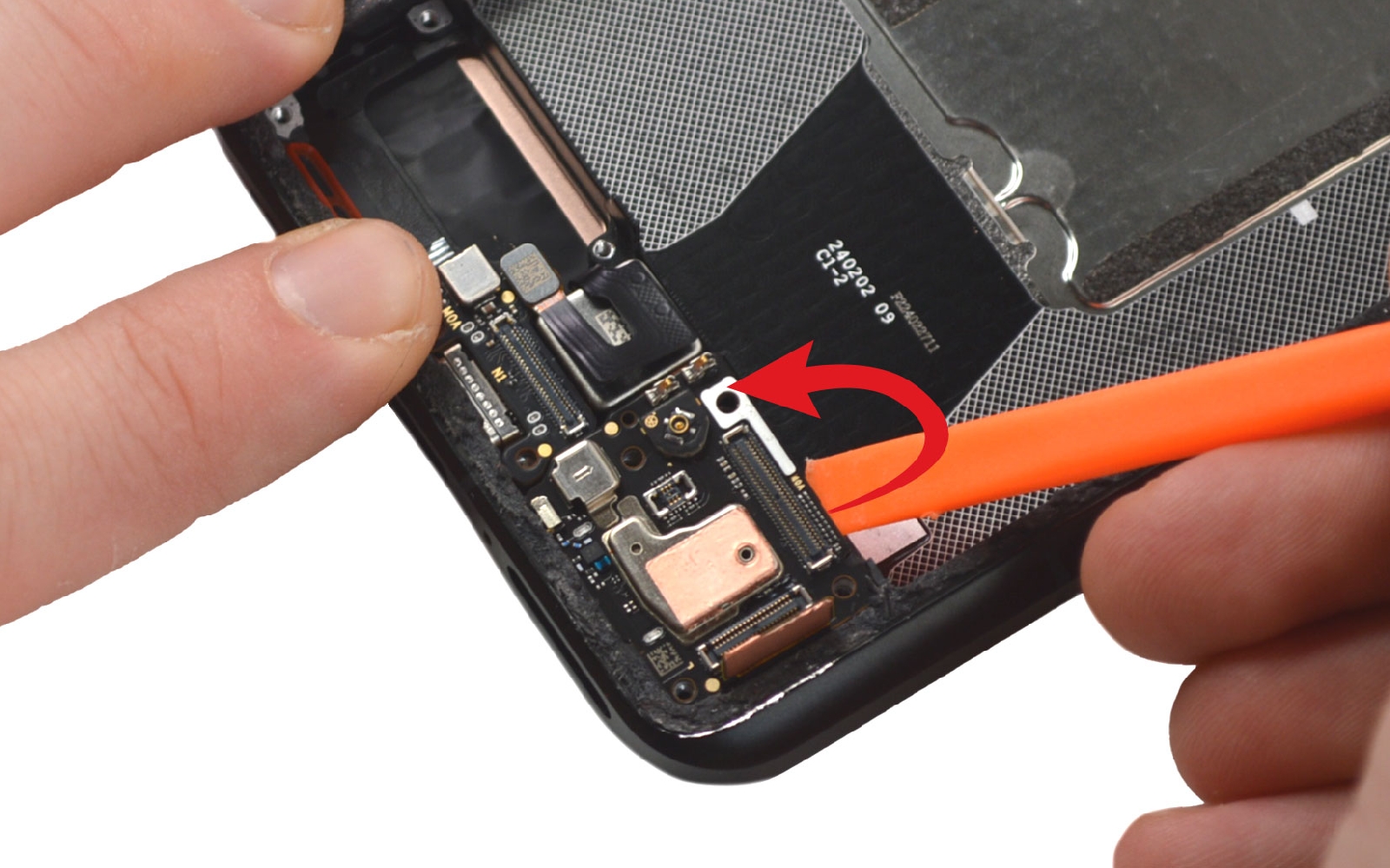

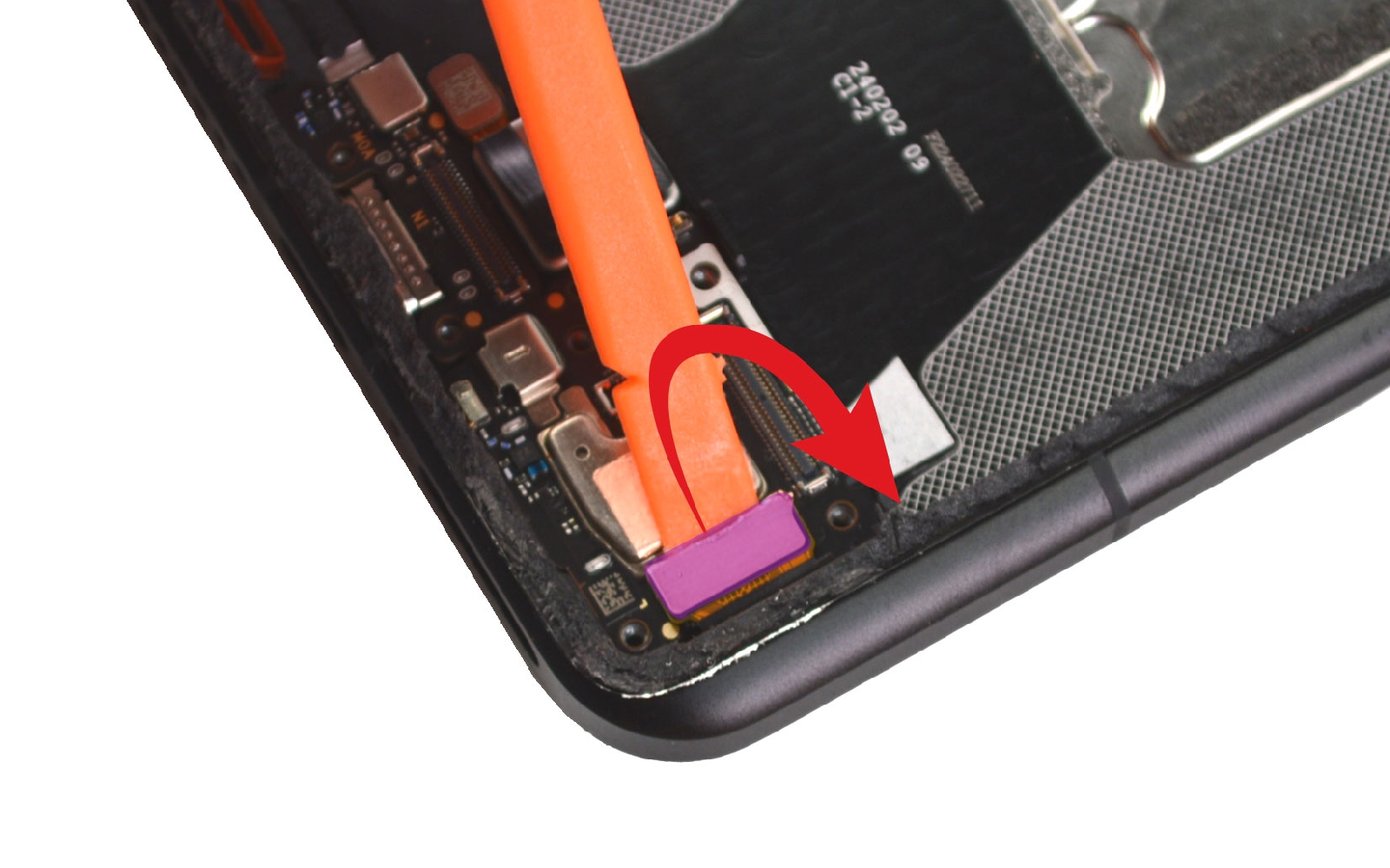

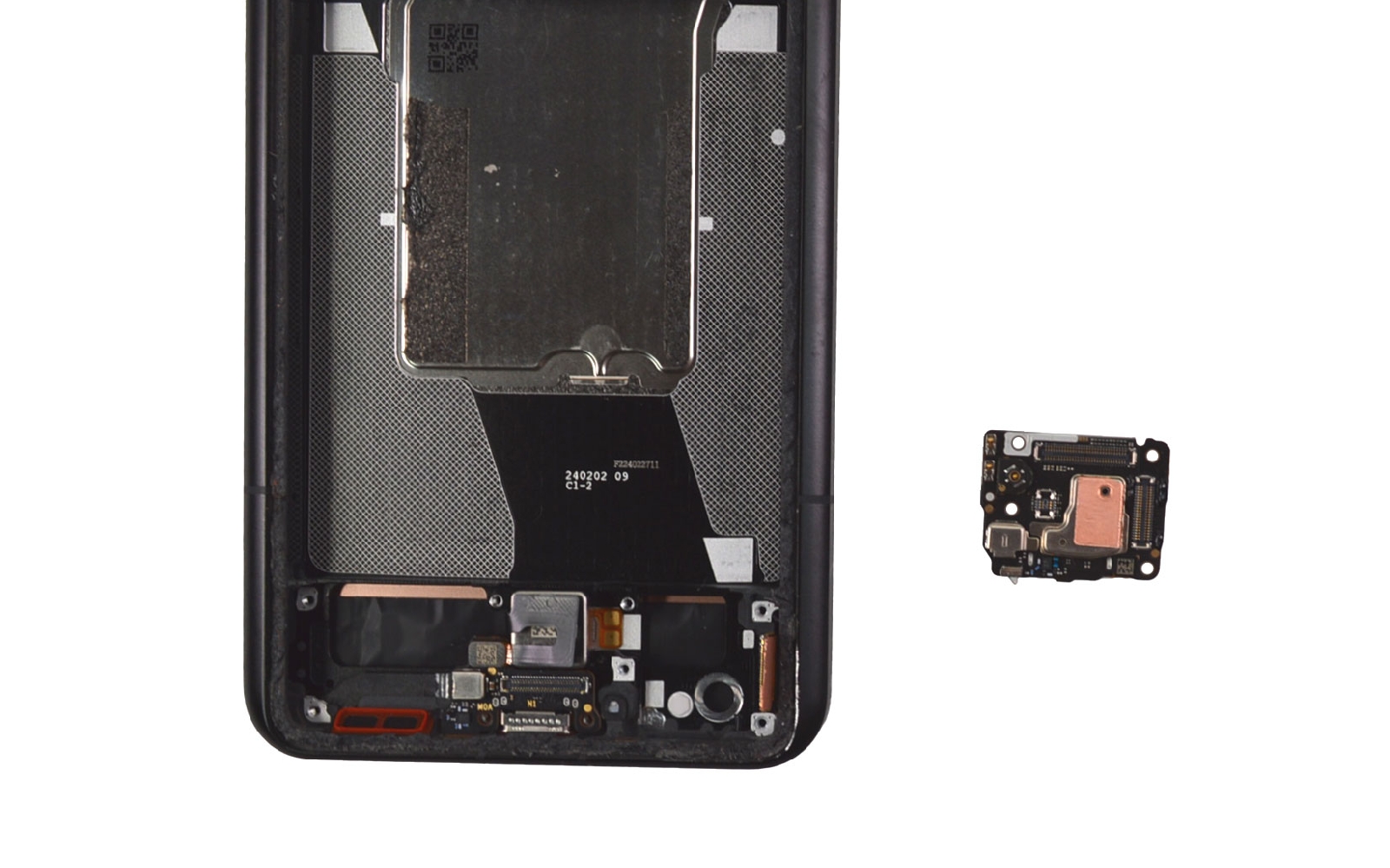

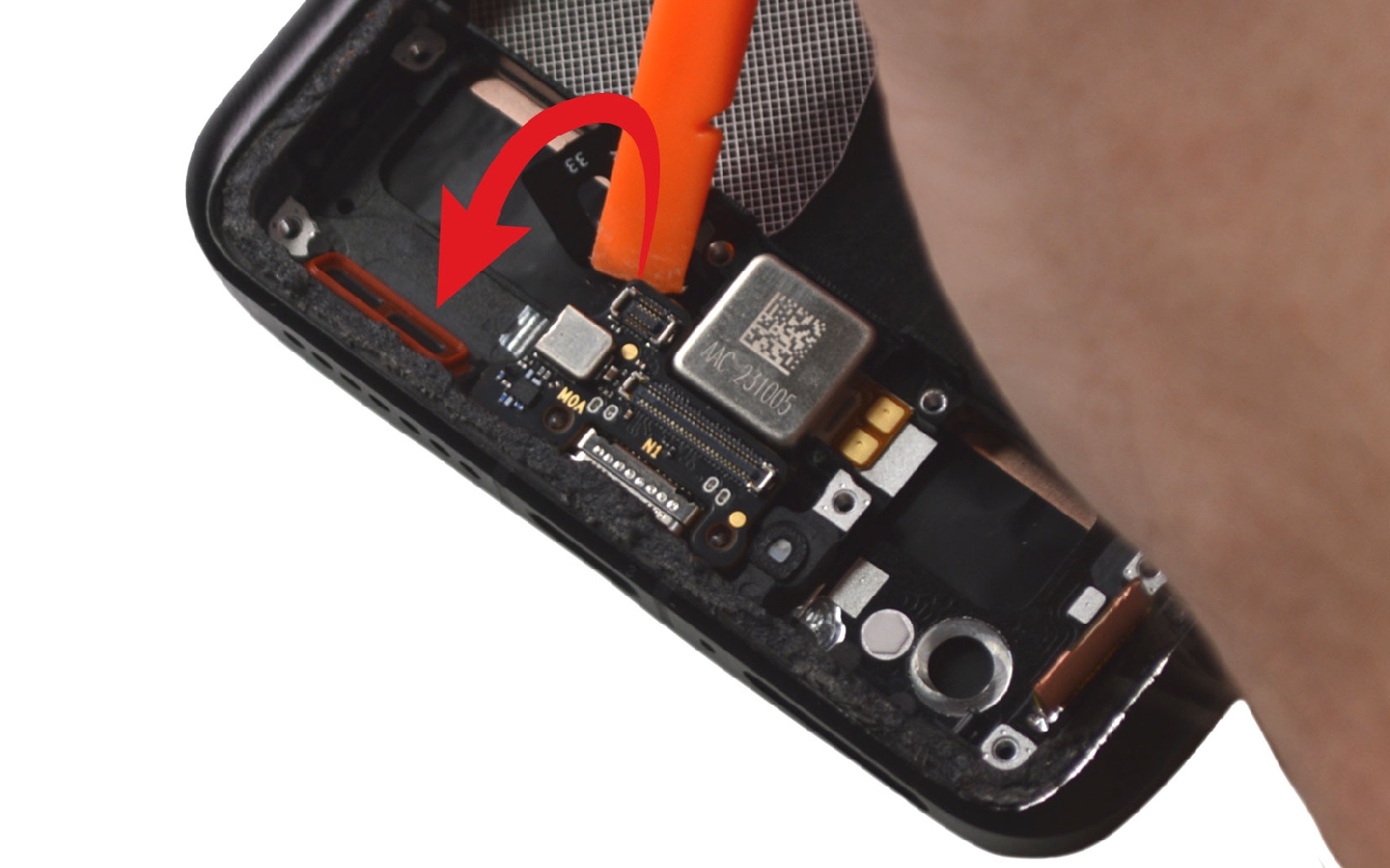

Sur la partie inférieur du téléphone, déconnectez la nappe de l'écran puis sortez la plaquette fille.

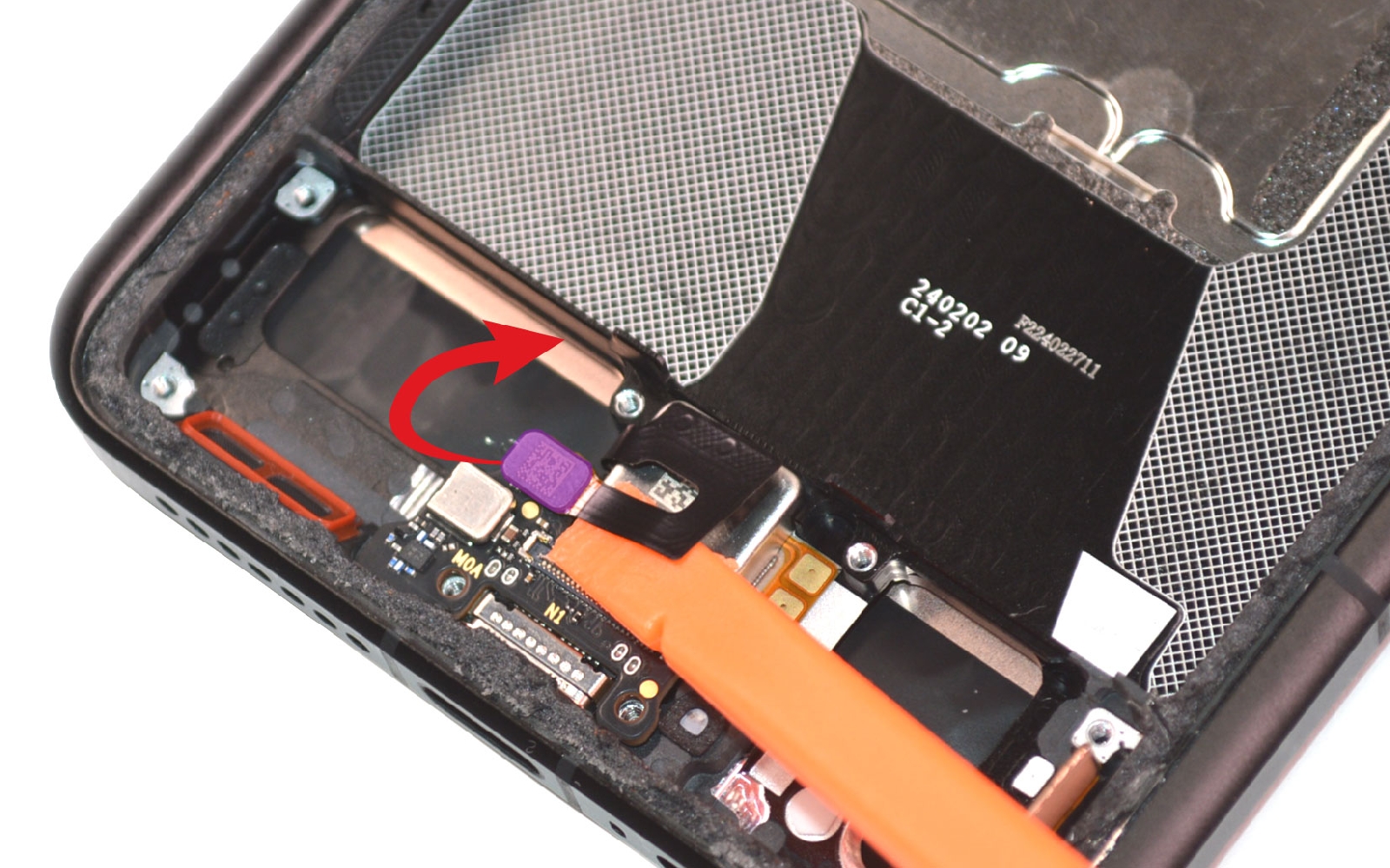

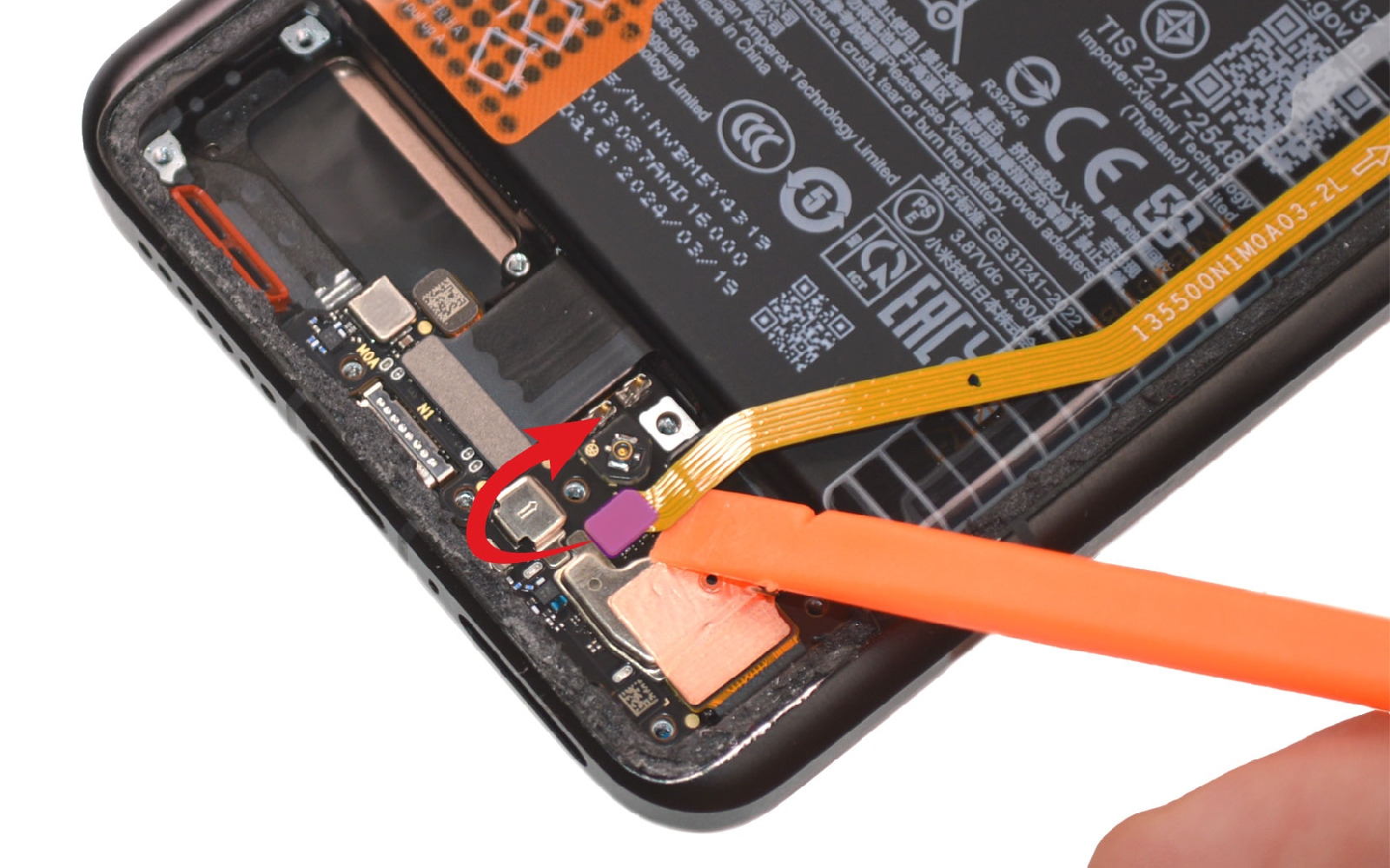

Déconnectez le lecteur d'empreintes afin de pouvoir extraire le connecteur de charge.

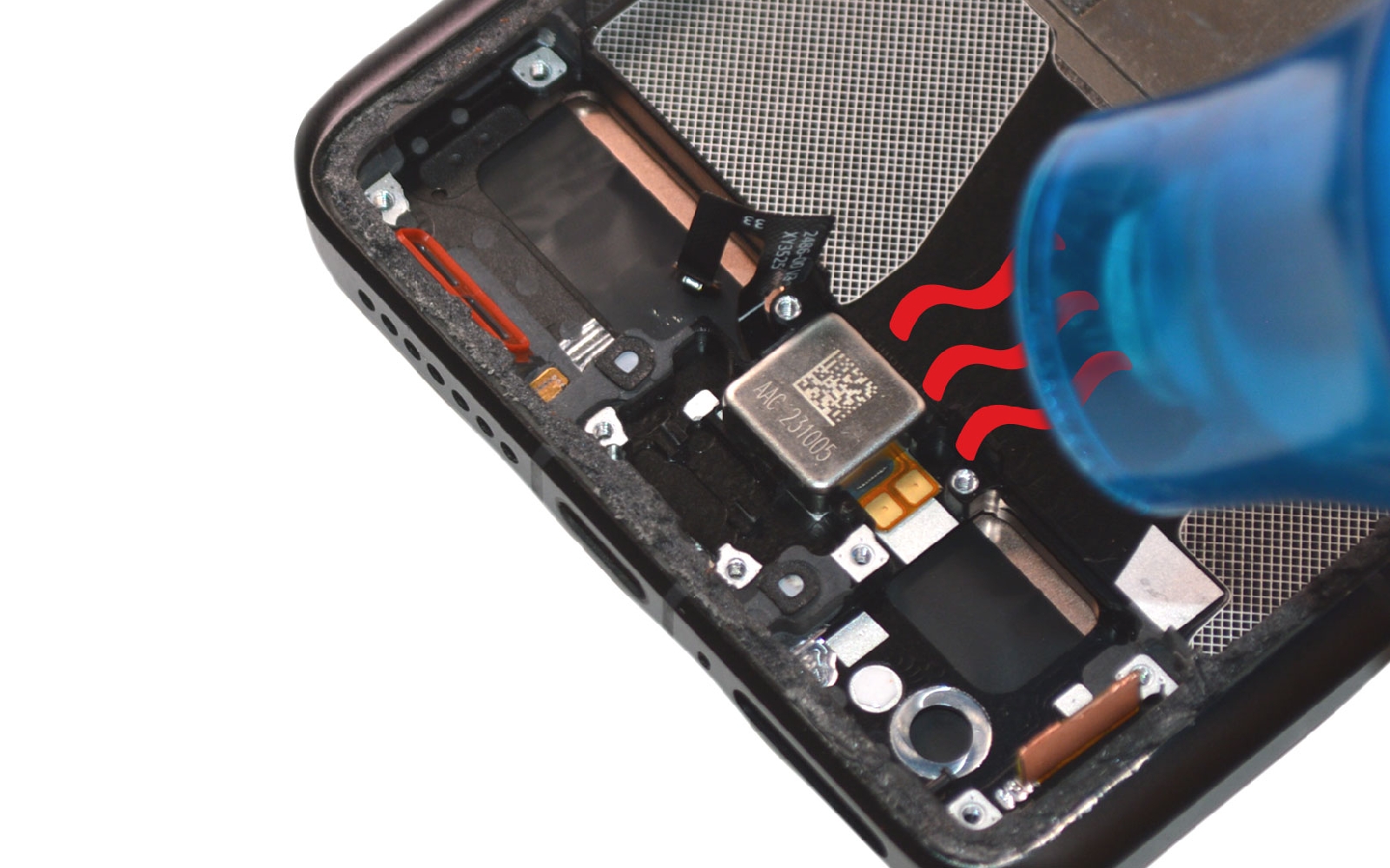

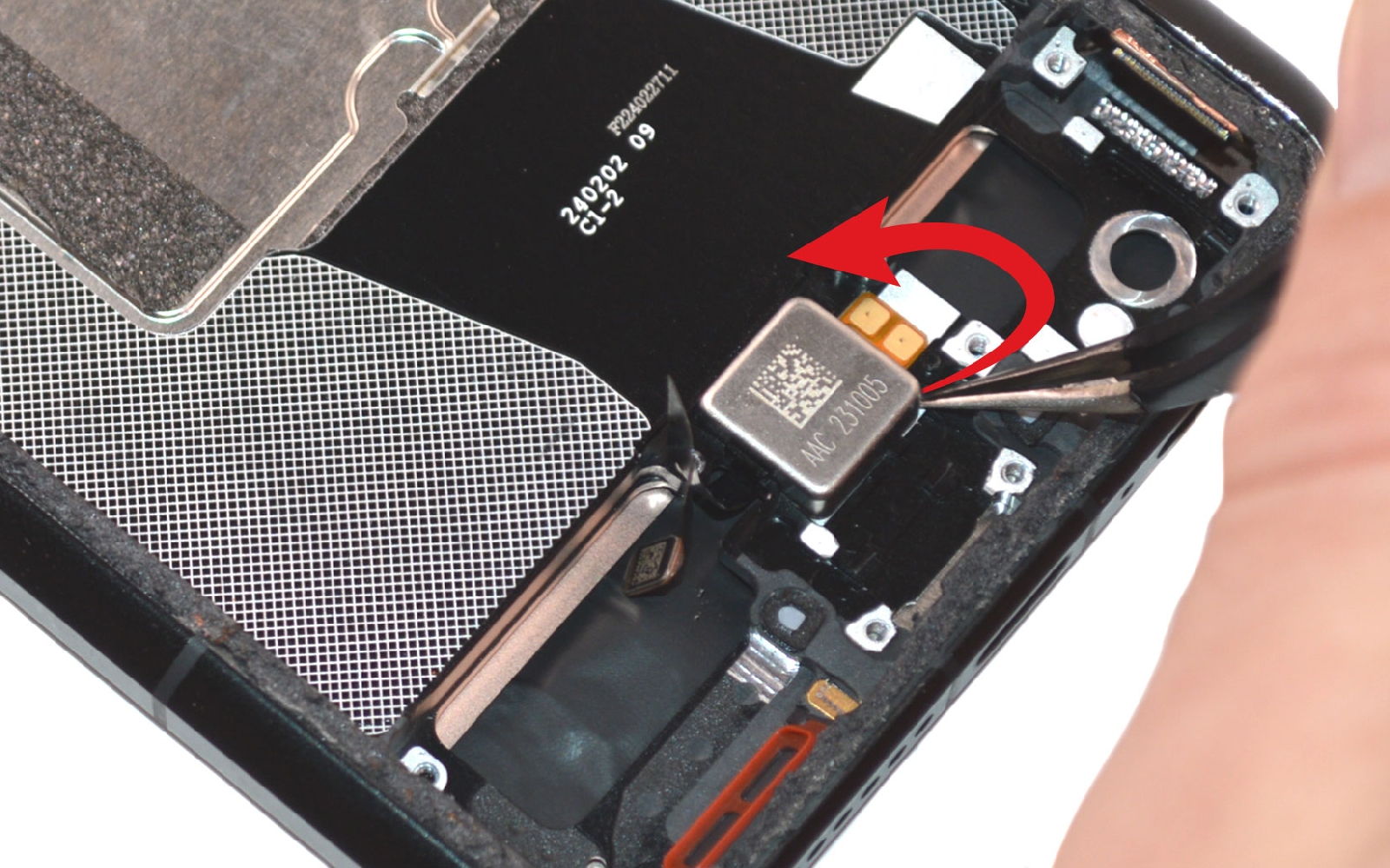

Chauffez le vibreur pour ramollir son sticker. Glissez la pincette sous le composant pour le décoller délicatement du châssis.

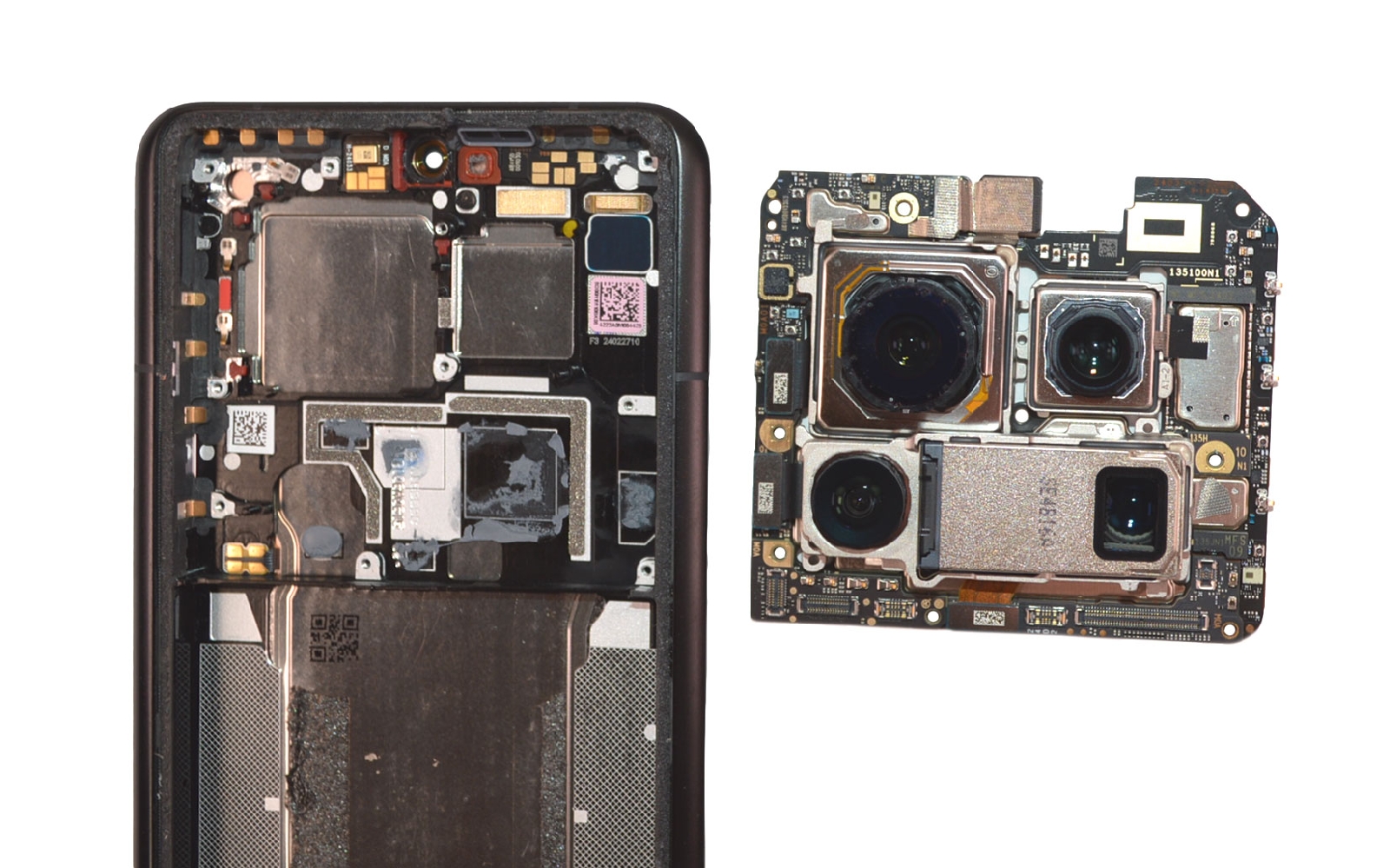

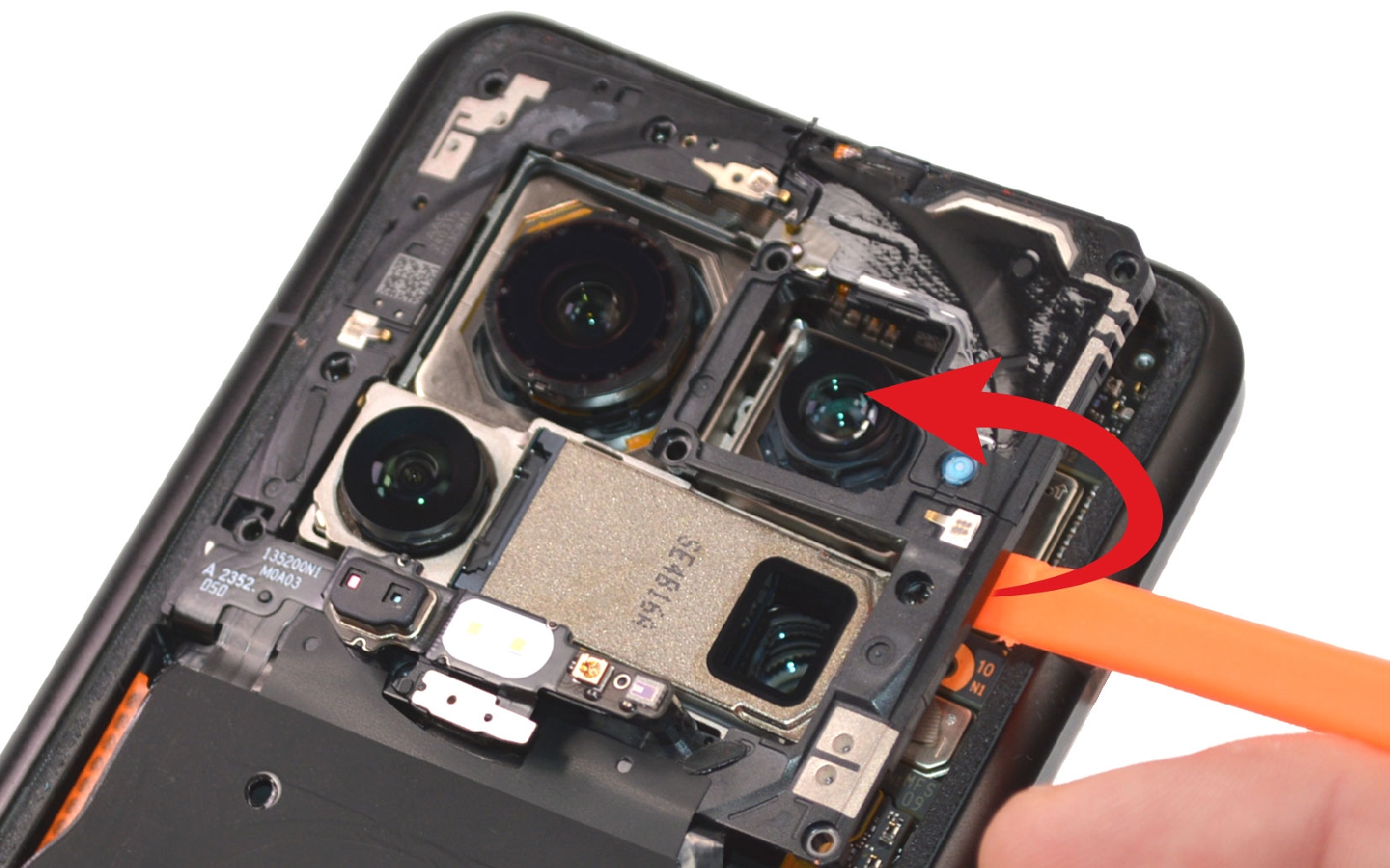

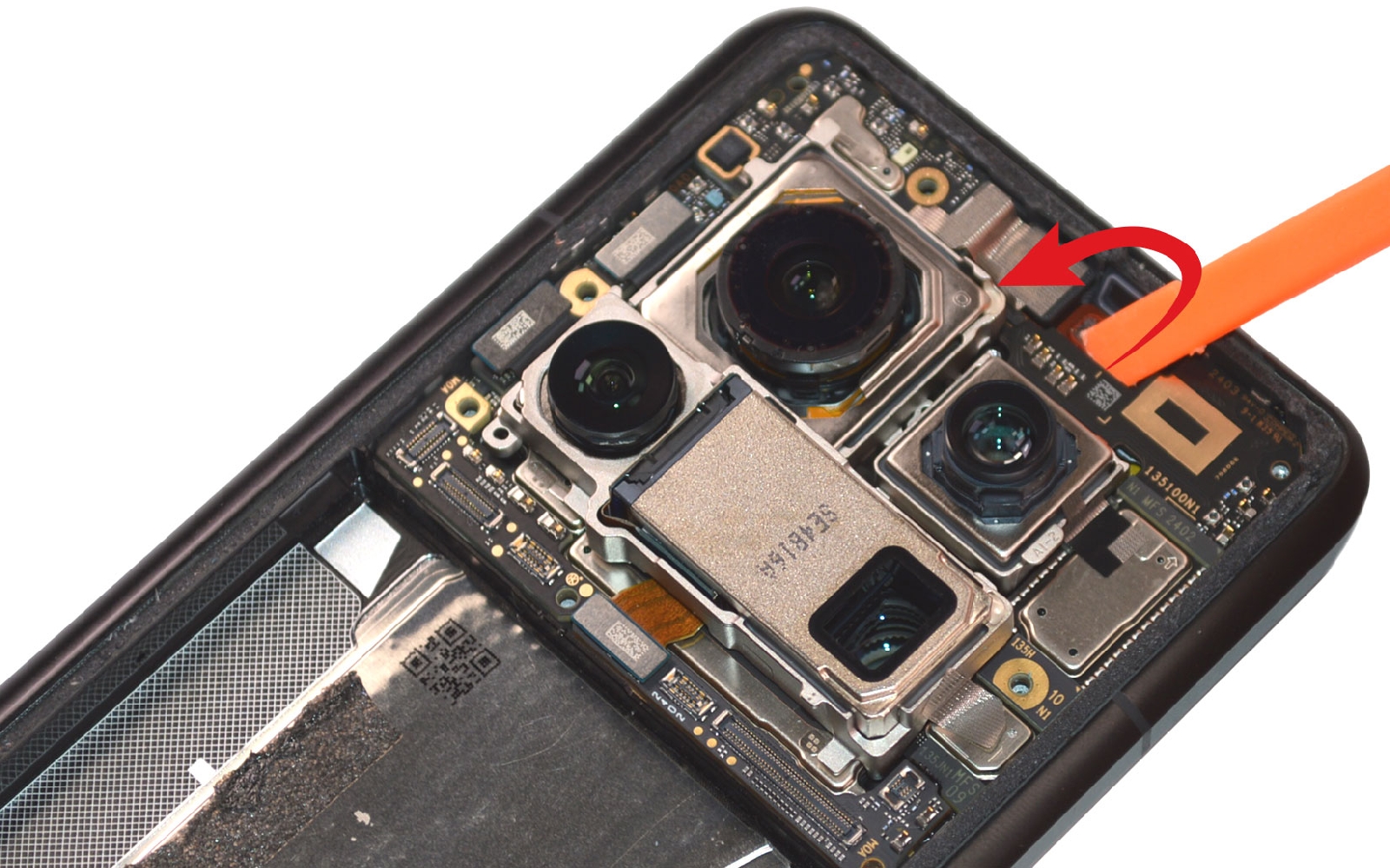

Insérez le levier en nylon sous la carte mère pour sortir le composant du châssis.

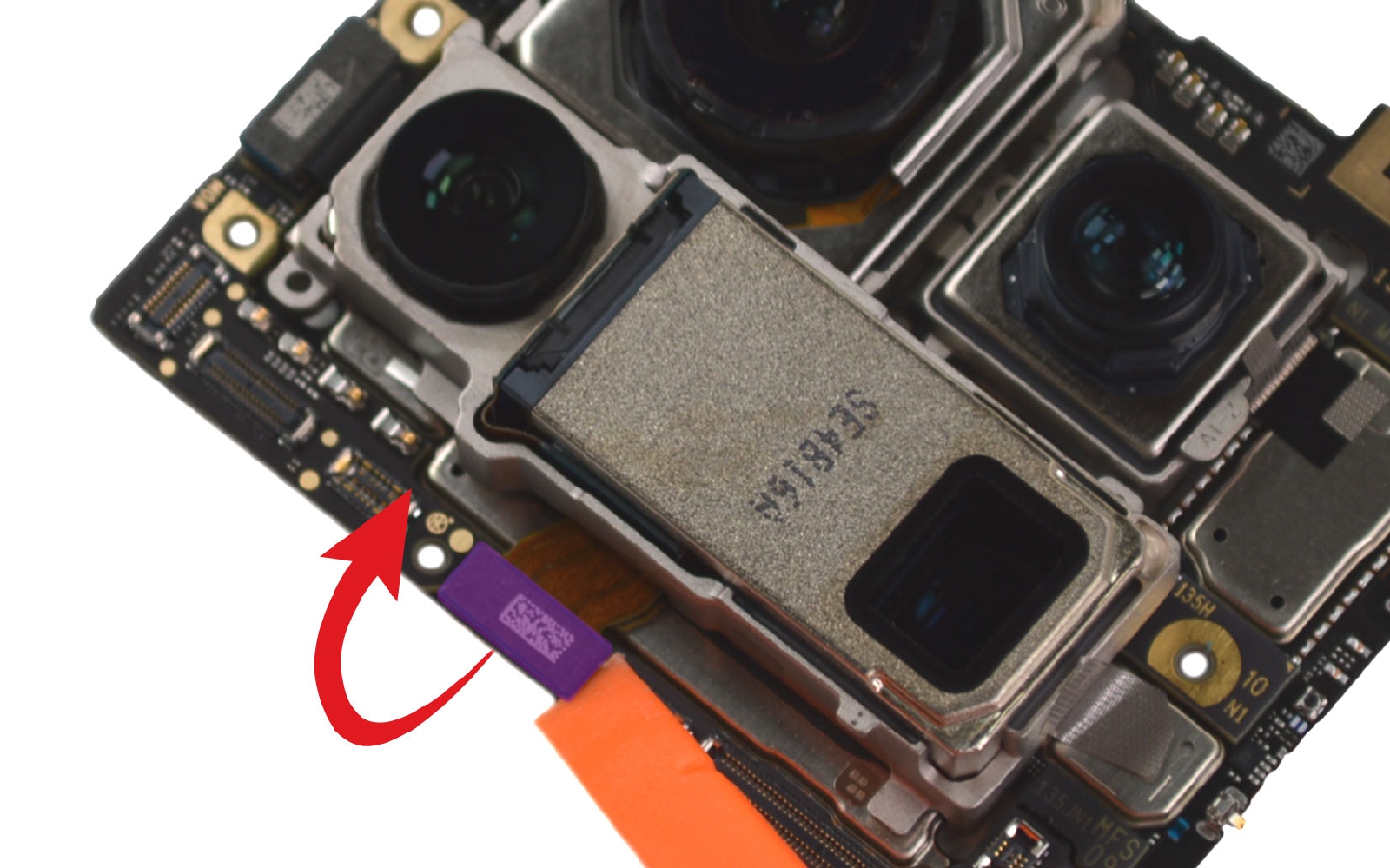

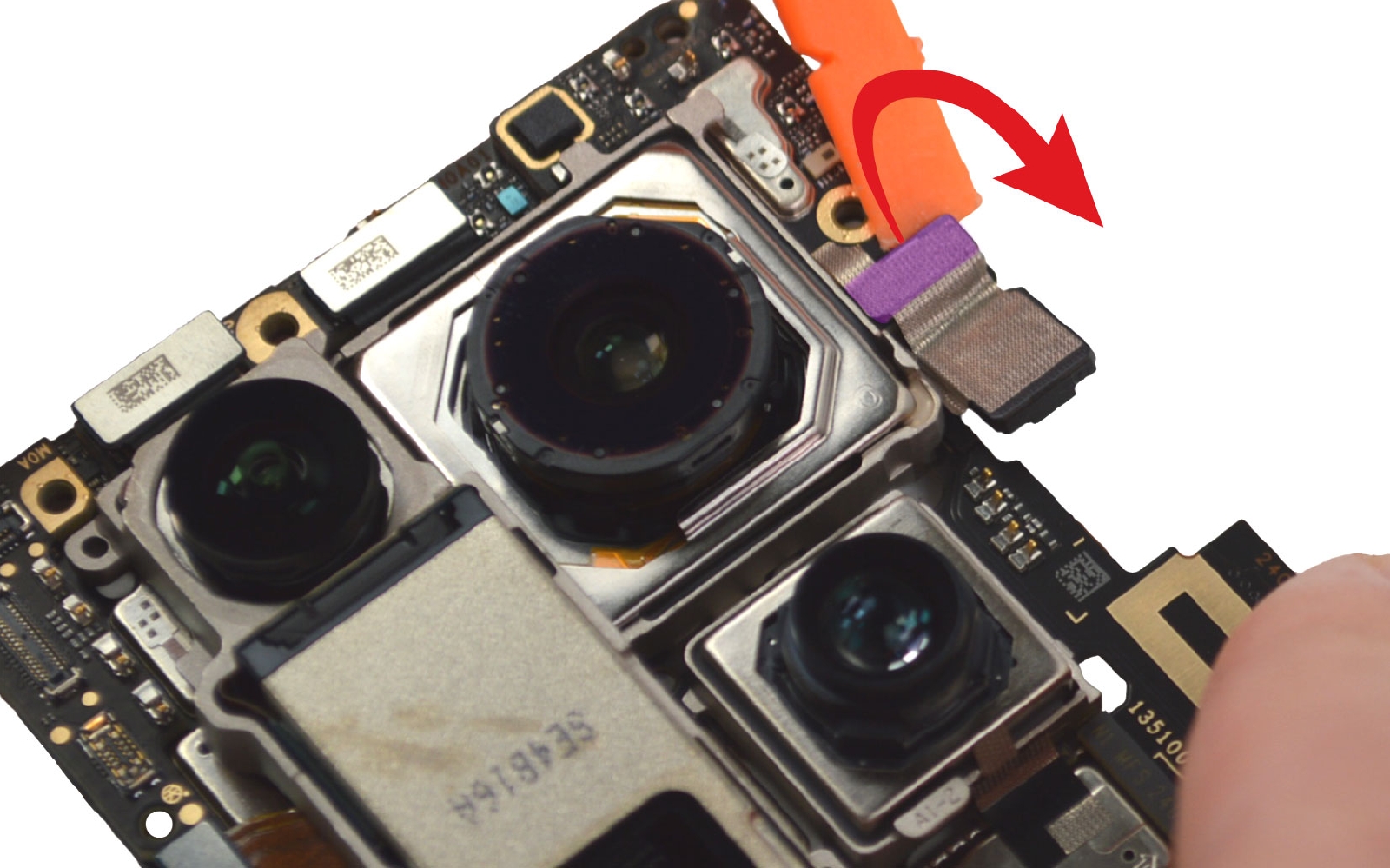

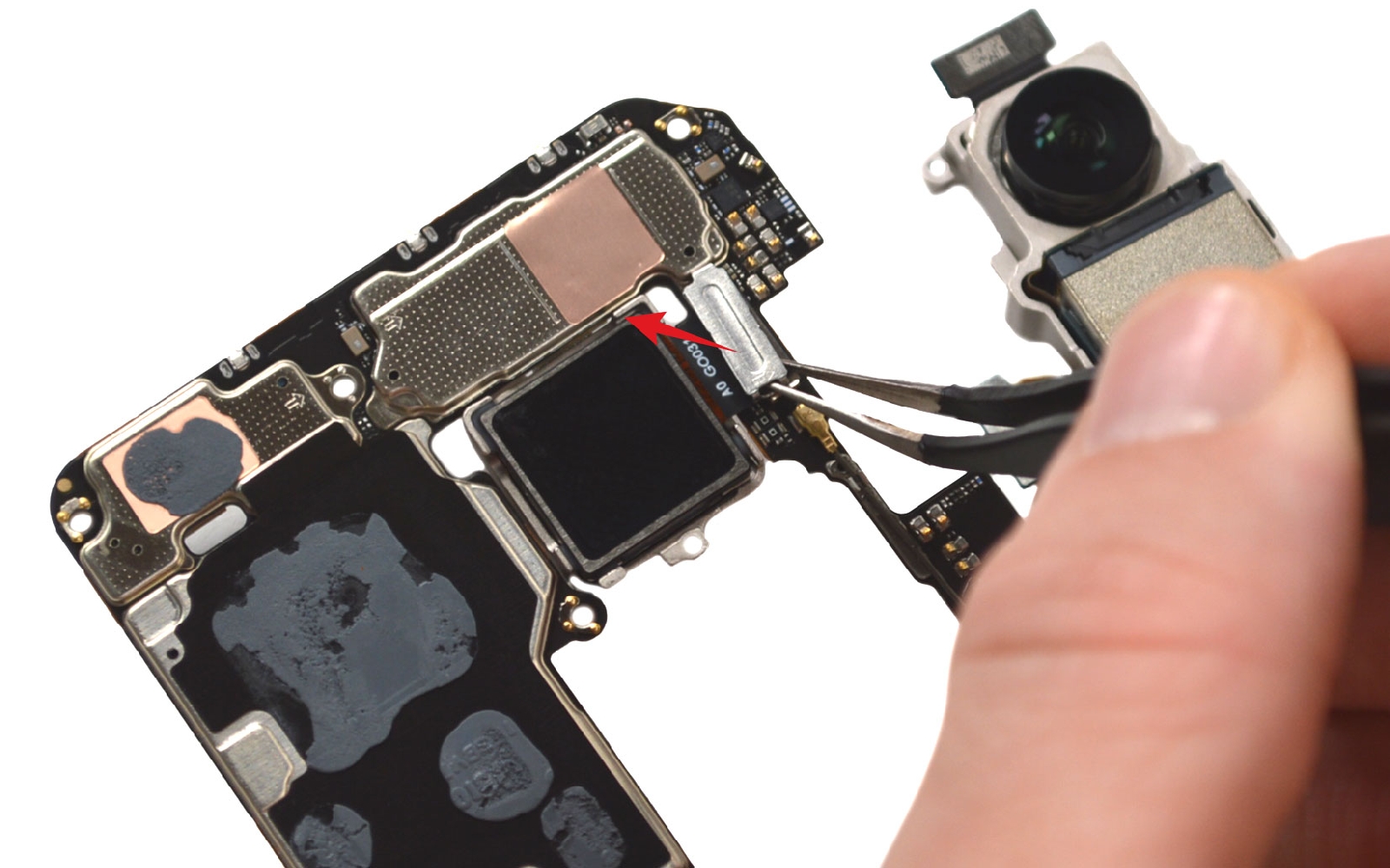

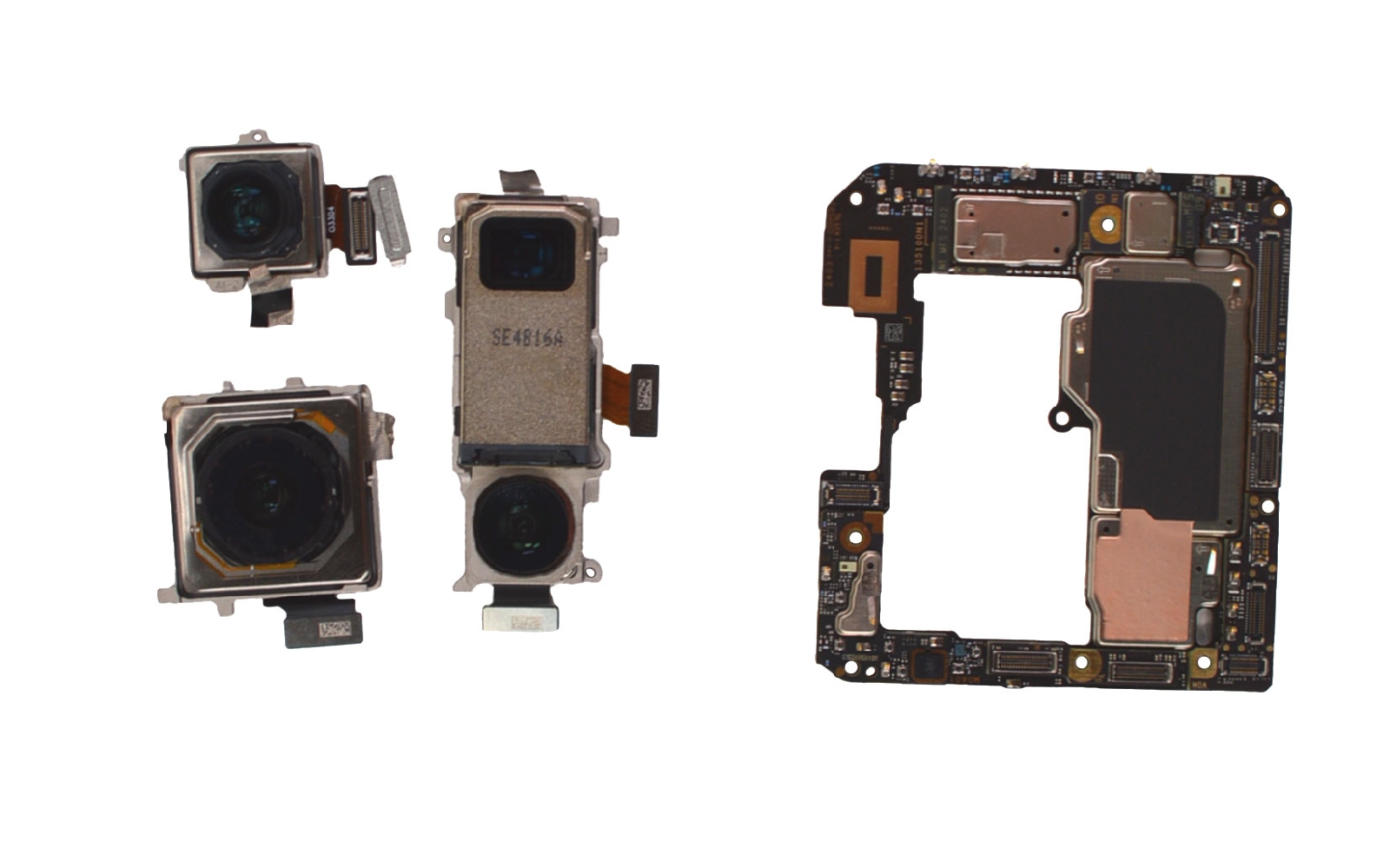

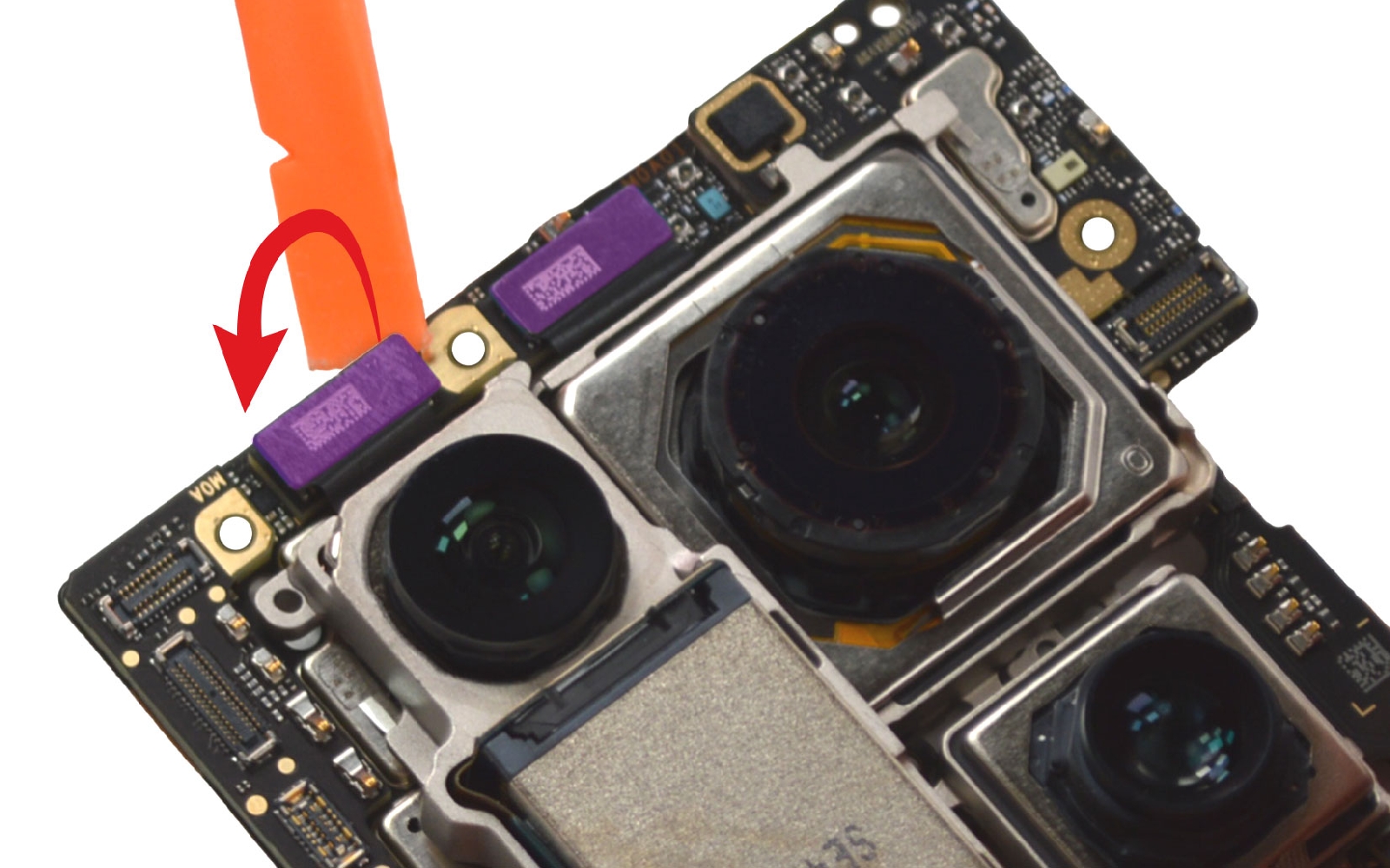

Déconnectez les caméras de la carte mère le sunes après le sautres.

Ôtez la plaquette métallique qui bloque la nappe de la dernière caméra.

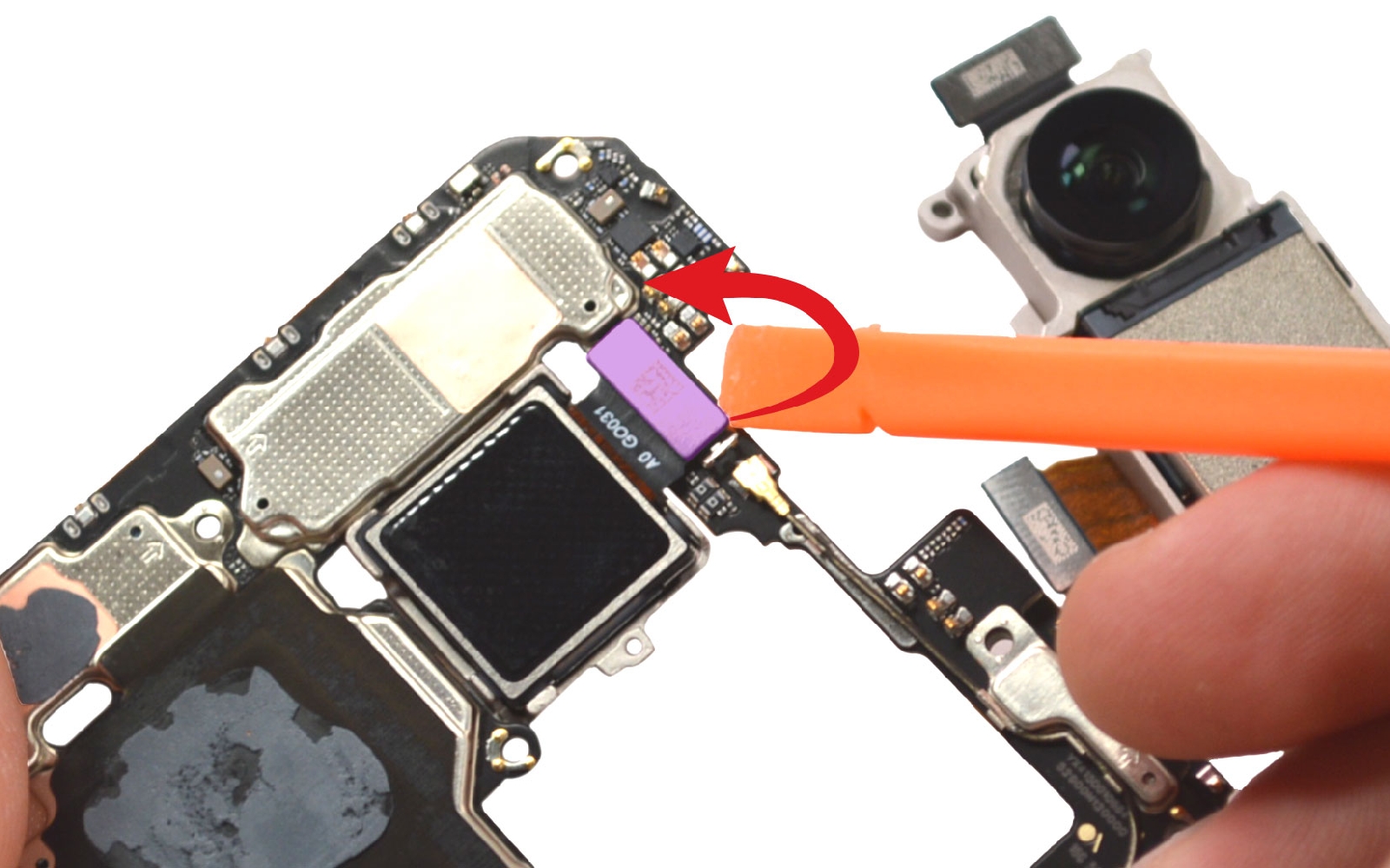

Déconnectez cette dernière et libérez l'objectif.

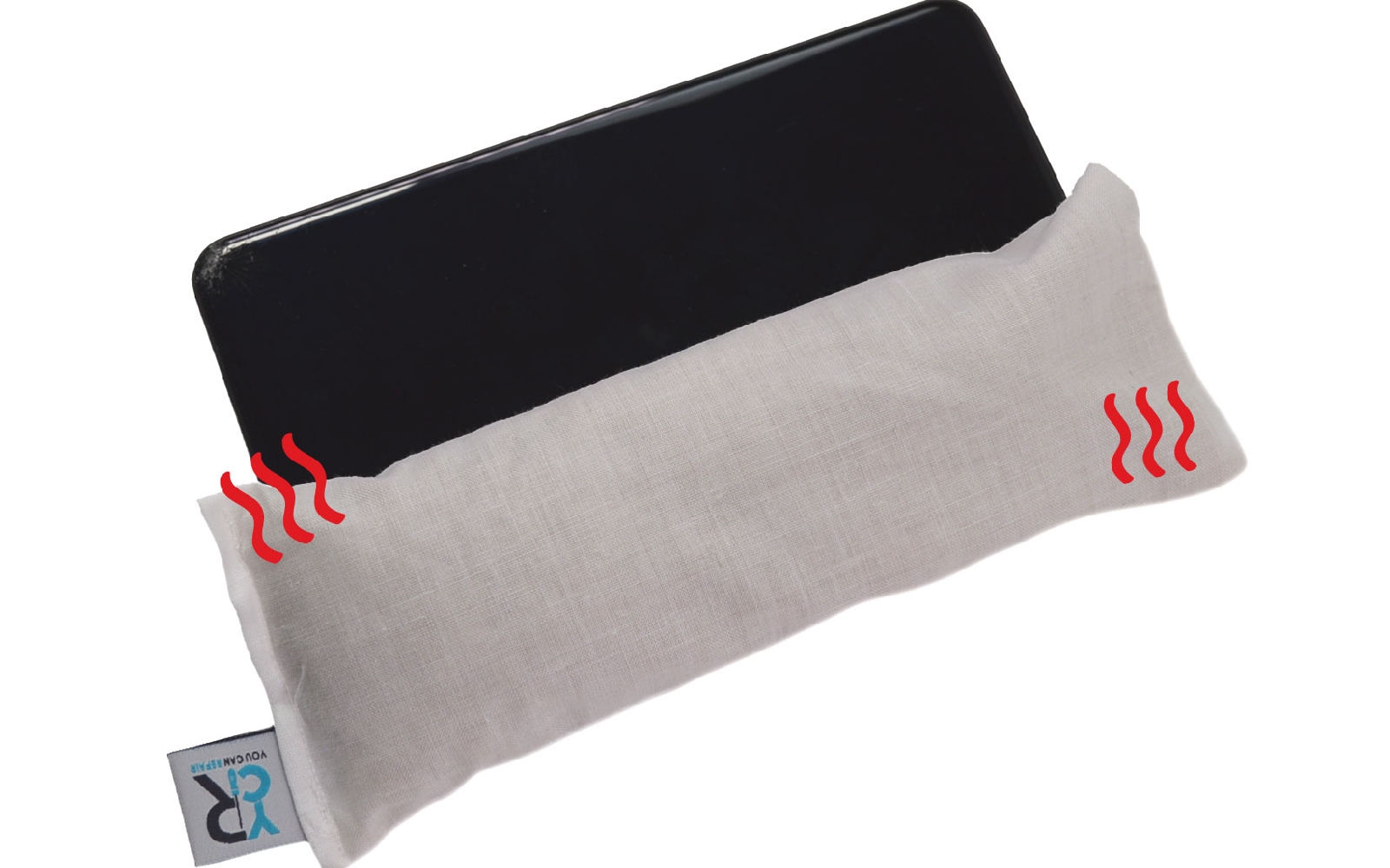

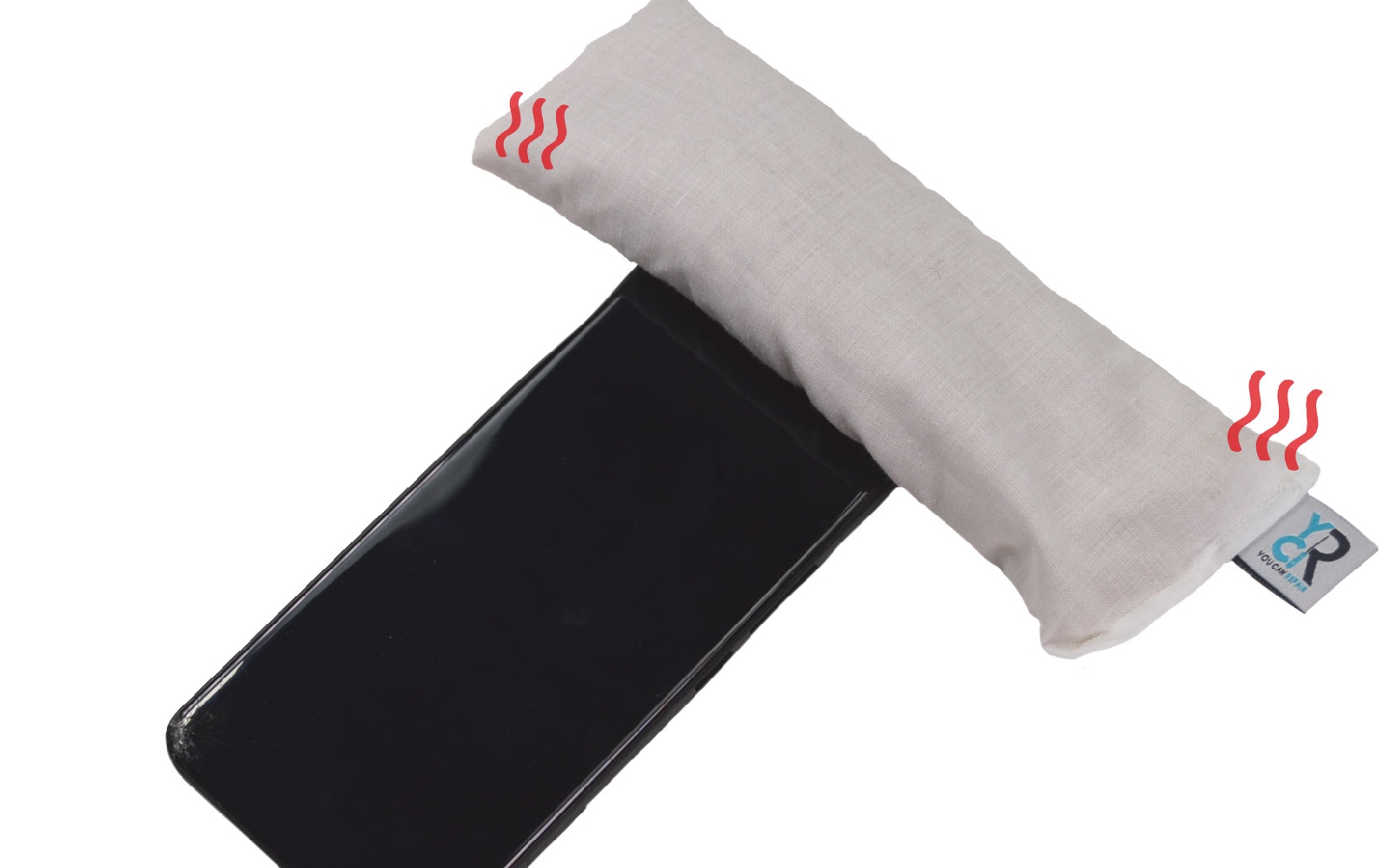

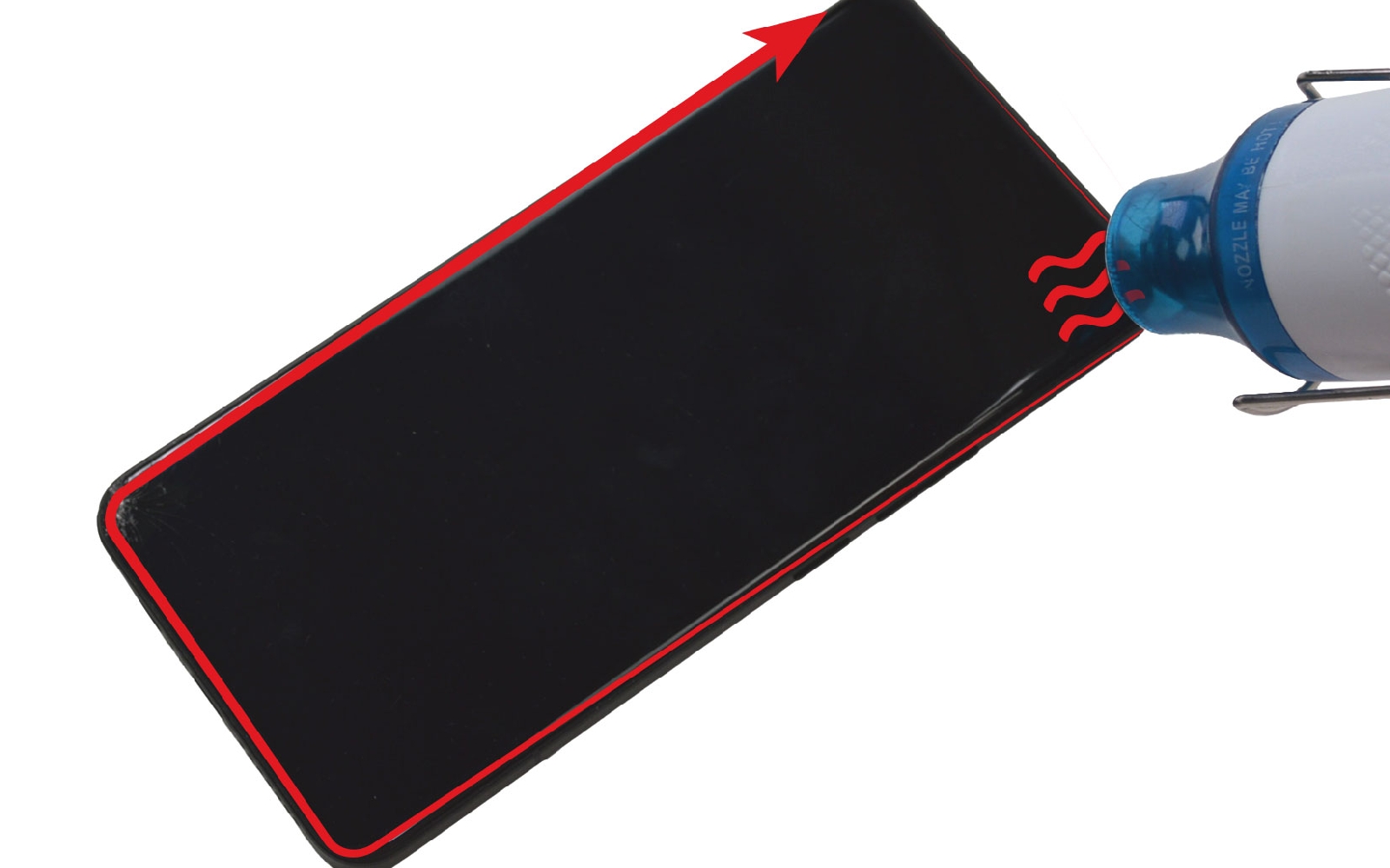

Comme pour le décollage de la vitre arrière, utilisez le coussin chauffant ou un décapeur thermique pour chauffer l'écran de votre Xiaomi 14 Ultra.

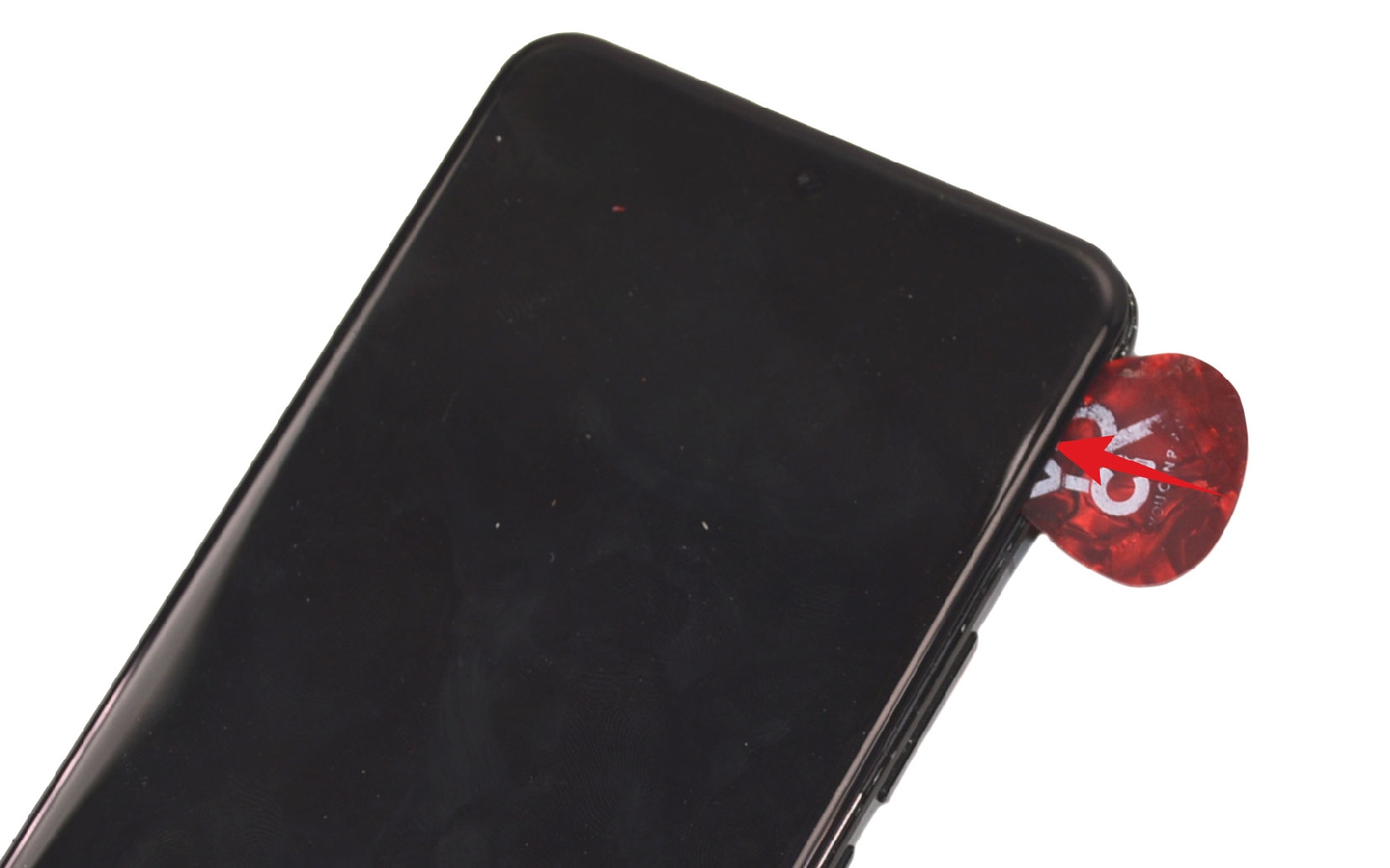

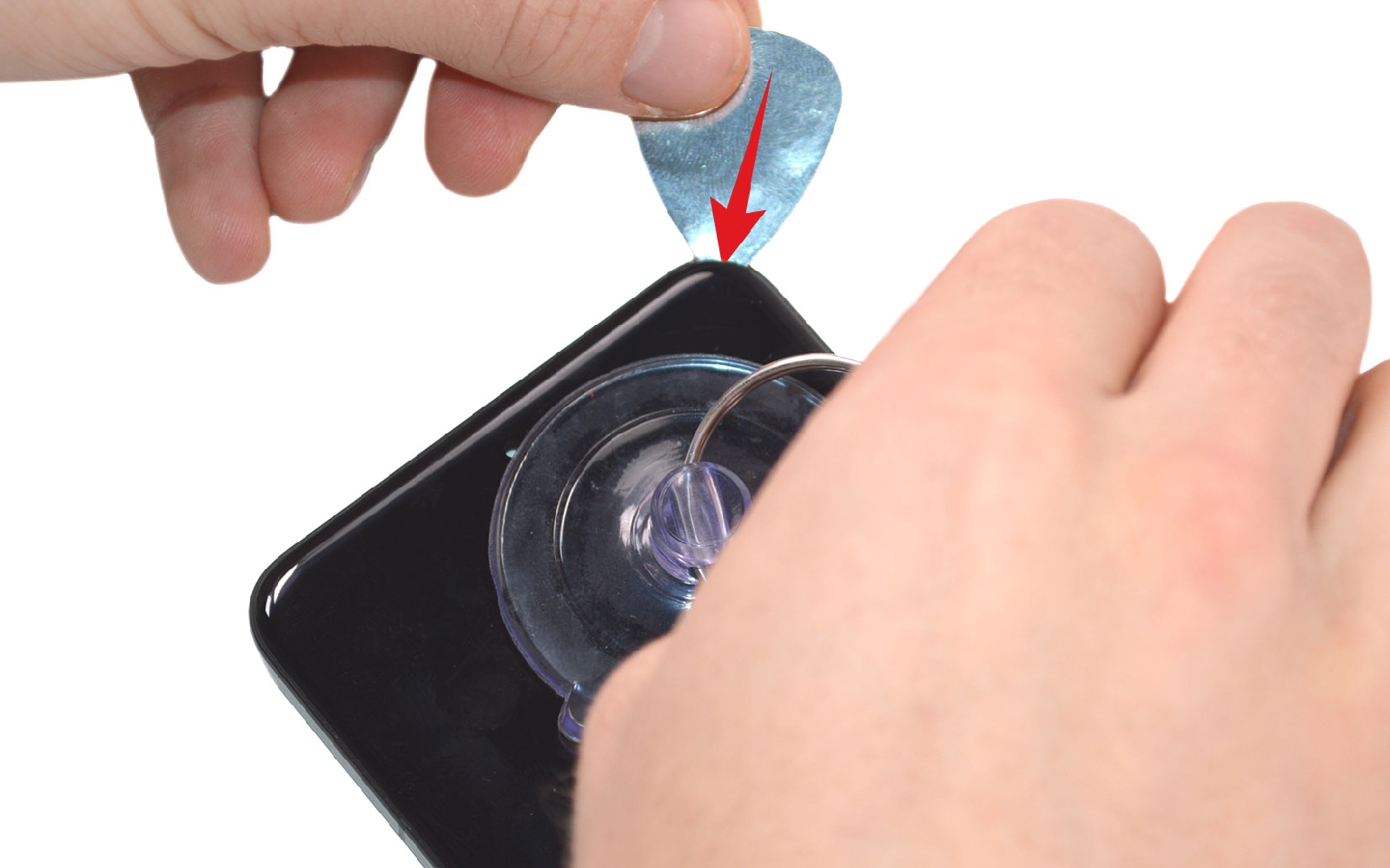

Collez la ventouse sur le bas de l'écran puis insérez le médiator troué entre le châssis et l'écran.

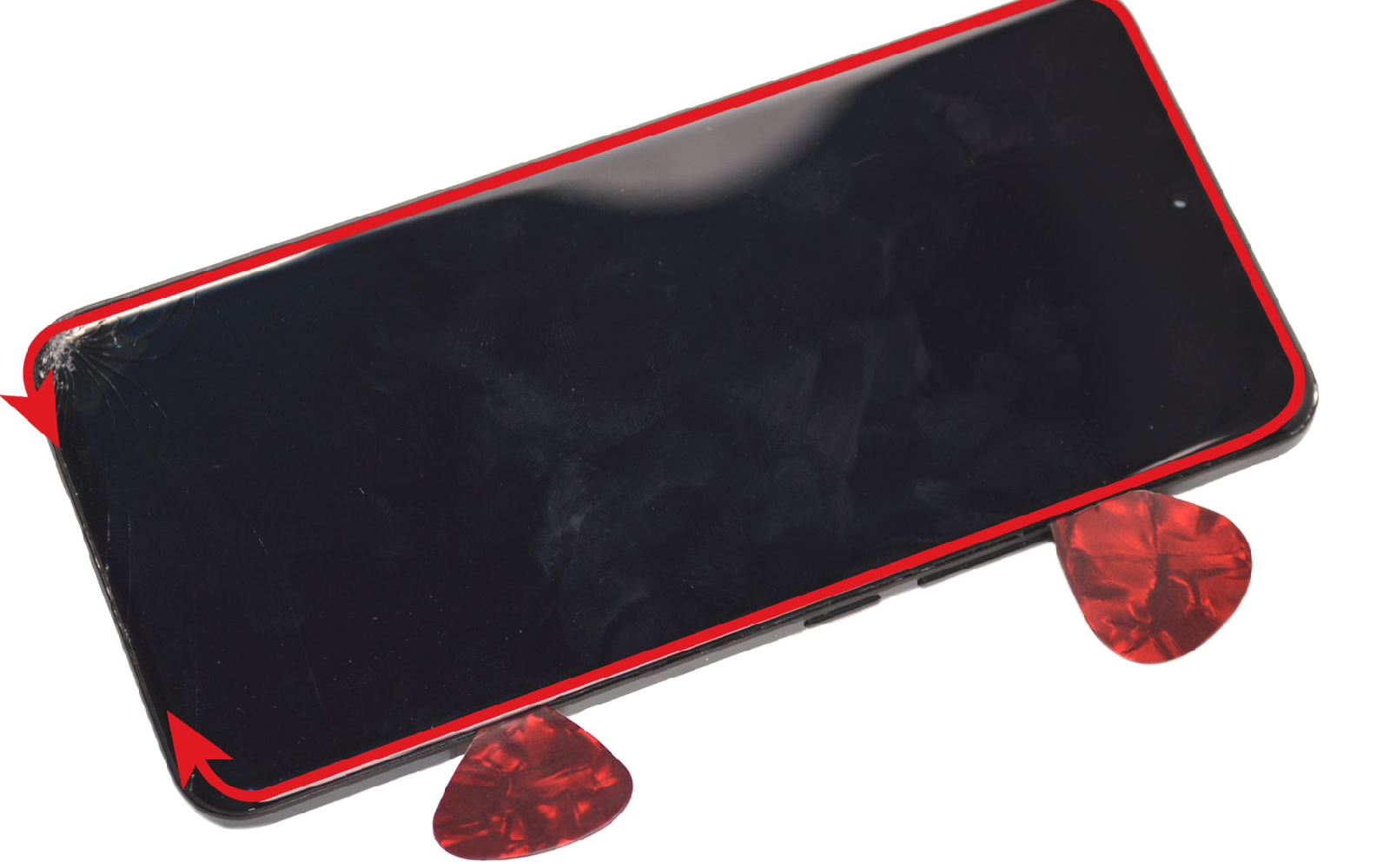

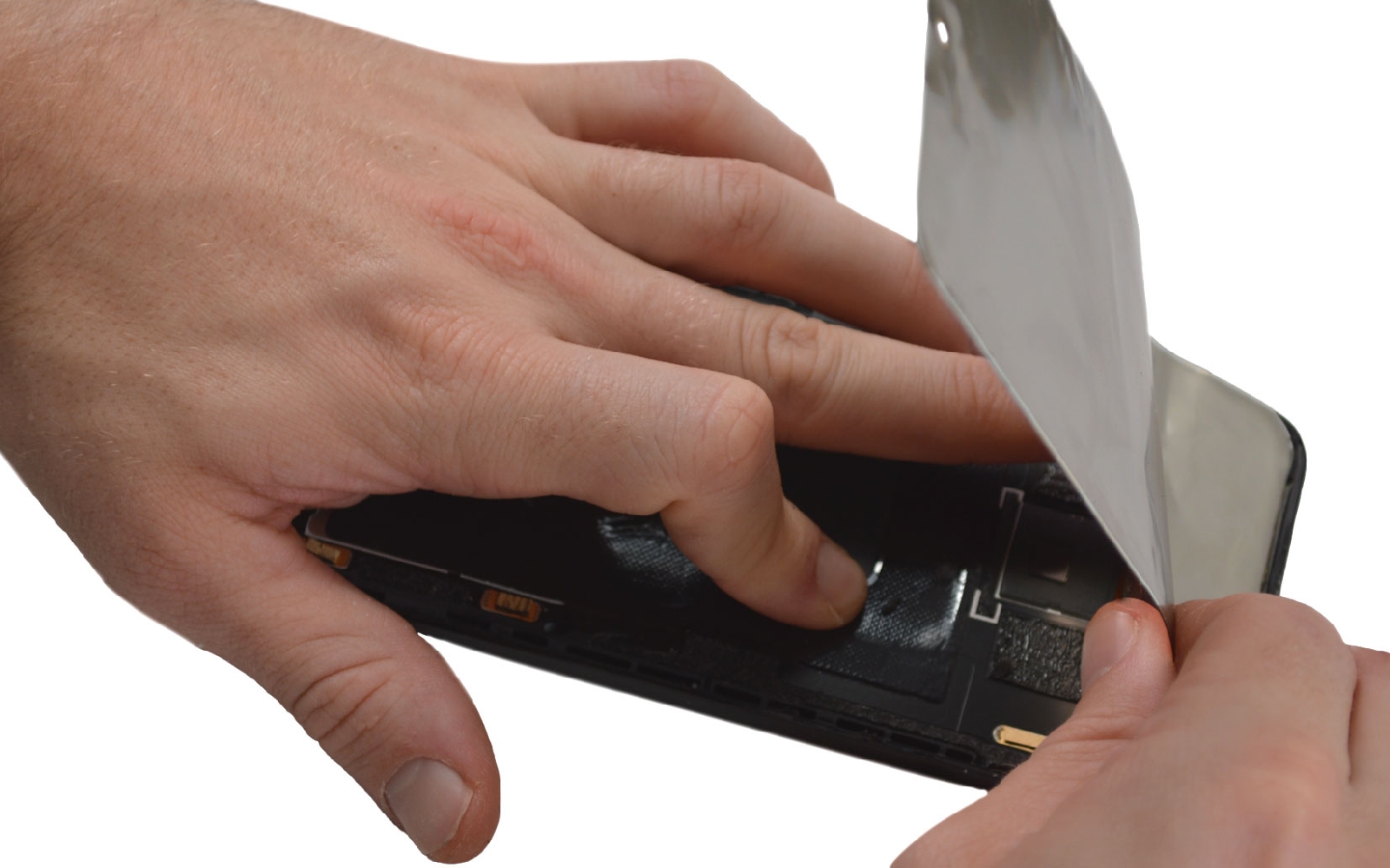

Assurez vous de bien insérer le médiator en plastique sous le LCD avant de continuer le décollage. Vous pouvez également vous aider de la carte en PVC pour continuer à détacher l'écran du châssis.

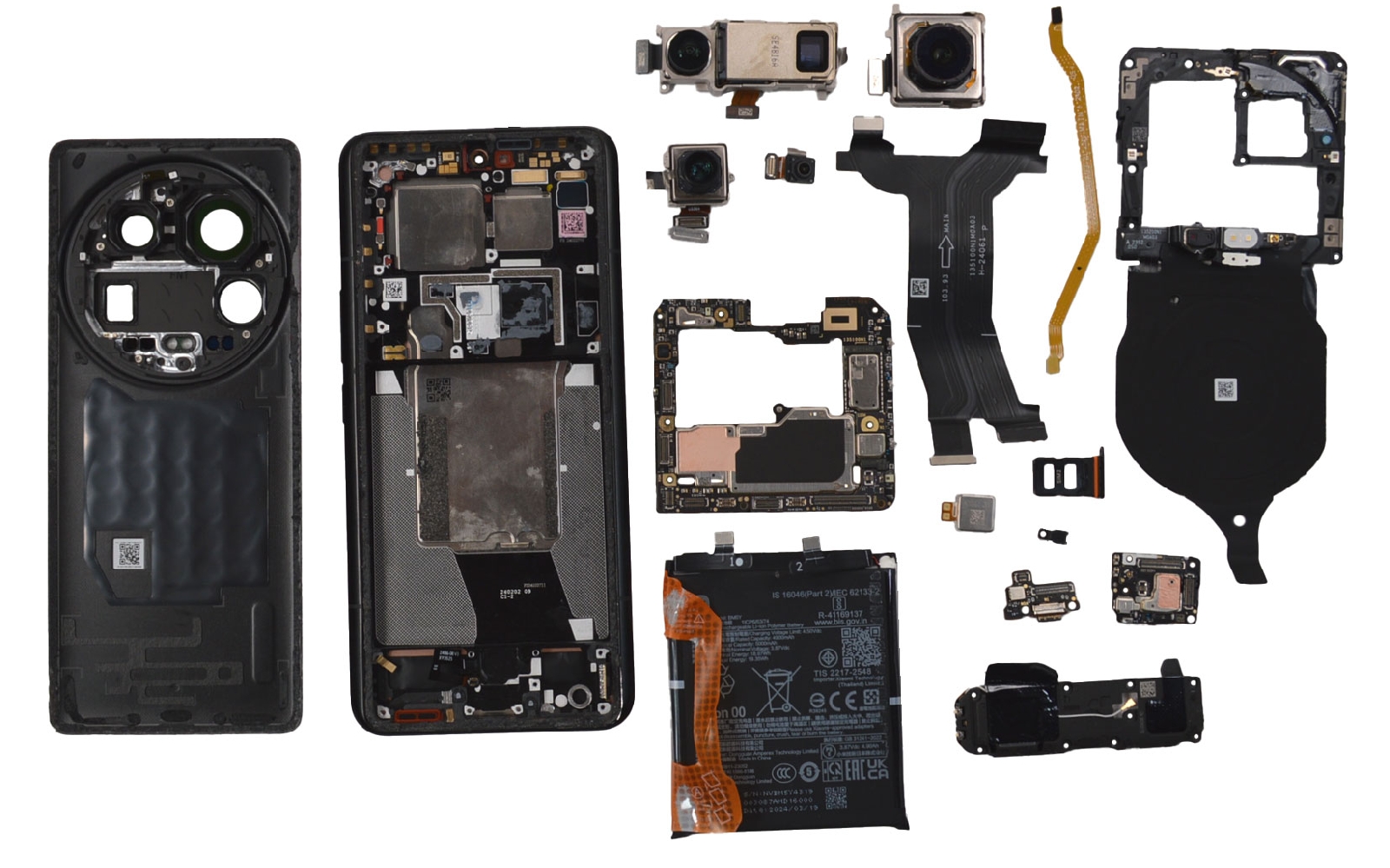

Vous venez de démonter entièrement votre Xiaomi 14 Ultra. voici la photo qui regroupe tous les composants de votre appareil.

Si vous souhaitez le remonter, suivez les étapes précédentes dans le sens contraire.
