Comment changer le connecteur de charge sur 14 Ultra

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 14/20
14 Ultra | Temps estimé : 30 min | Difficulté : 2.5/5

Le connecteur de charge du Xiaomi 14 Ultra est un composant clé qui permet de recharger la batterie et de transférer des données. Avec une utilisation quotidienne intensive, il peut être sujet à des pannes telles qu’une charge intermittente, une impossibilité de recharger l’appareil, ou des problèmes de connexion lors du transfert de données.

Lorsque le nettoyage ou une vérification des accessoires ne résout pas le problème, il est souvent nécessaire de remplacer le connecteur de charge pour redonner à votre appareil toute sa fonctionnalité. Ce tutoriel vous accompagnera pas à pas dans cette réparation, vous permettant de prolonger la durée de vie de votre smartphone tout en évitant de coûteux services de remplacement. Munissez-vous des outils adaptés et suivez les étapes avec soin pour un résultat optimal.

Diagnostic

›  Problème de charge.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer

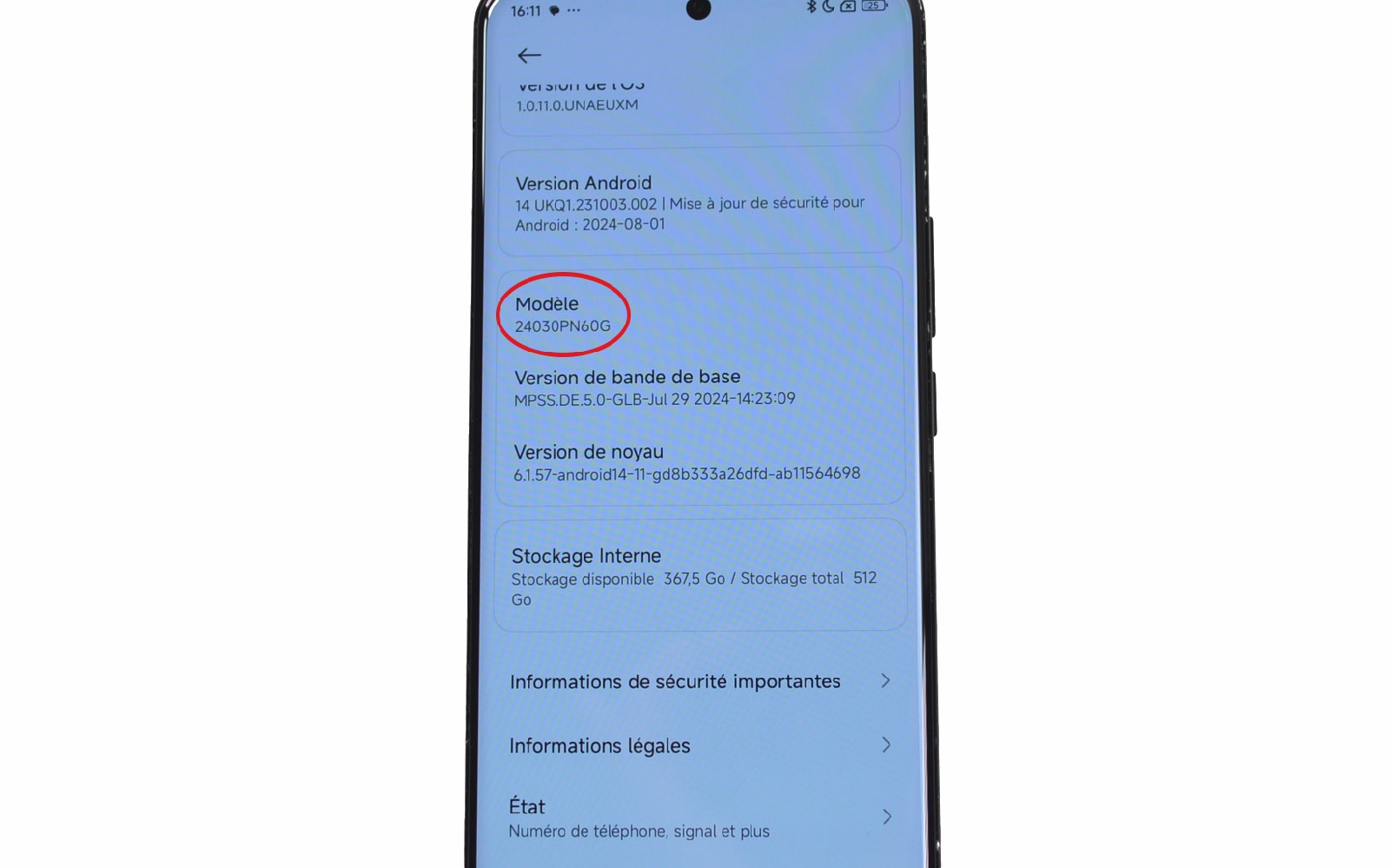

Avant toute chose nous vous conseillons de vérifier le numéro de modèle de votre téléphone. Pour cela, rendez vous dans les paramètres de votre appareil pour accéder aux informations générales et obtenir le numéro de modèle. Cette info vous permettra de commander les bonnes pièces détachées.

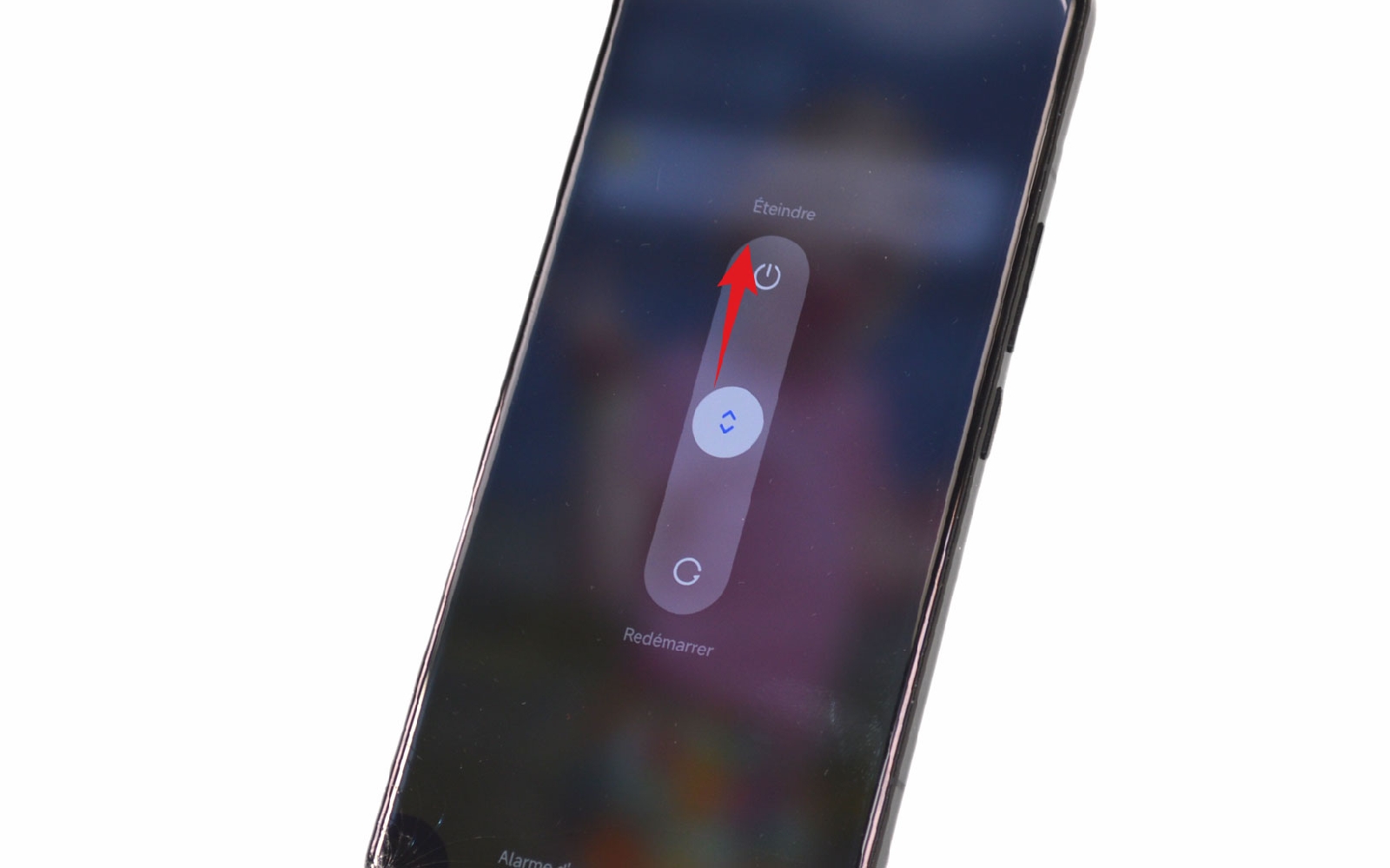

Une fois votre commande réceptionnée, commencez la réparation par éteindre votre Xiaomi puis ôtez le tiroir de la carte SIM.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

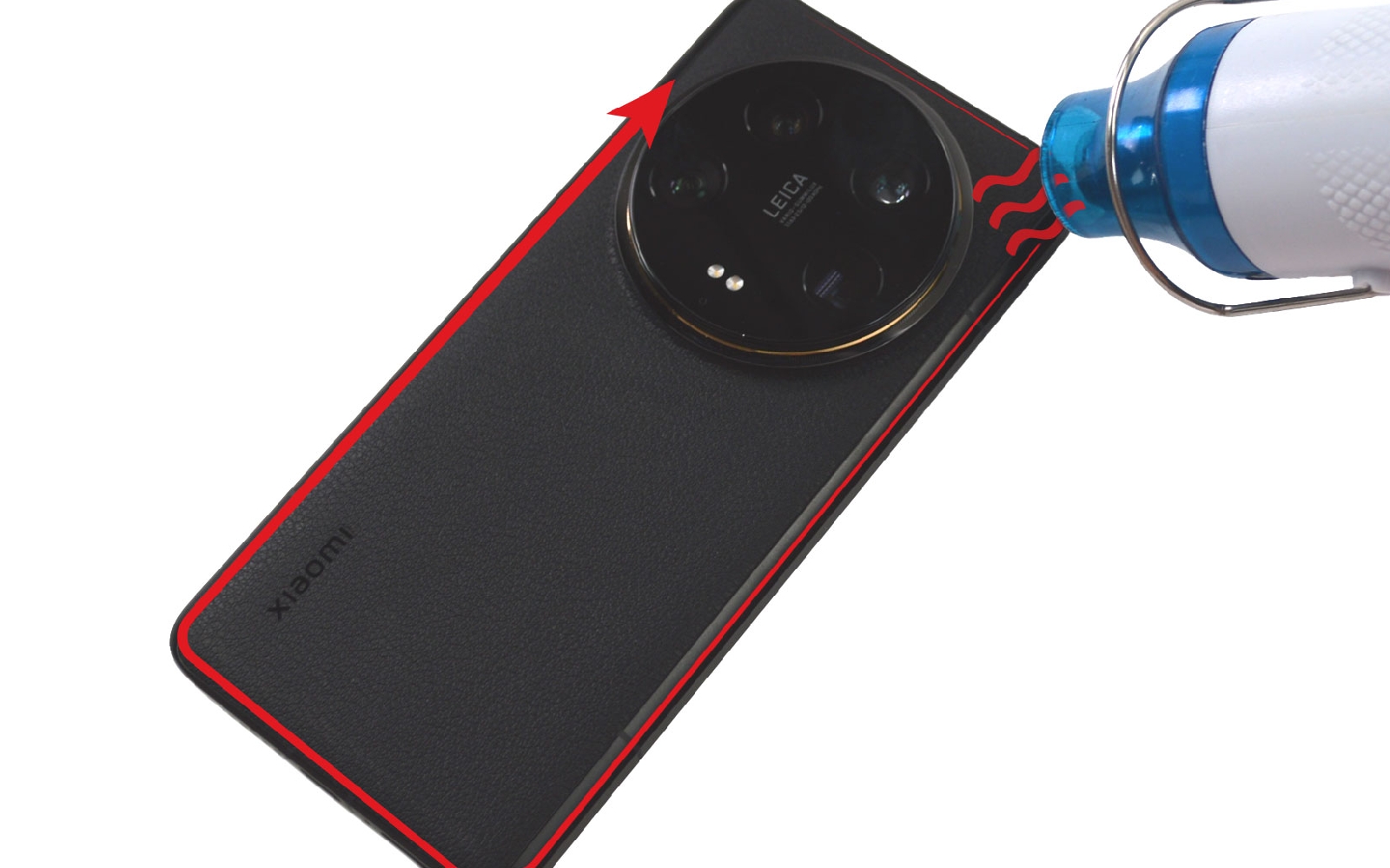

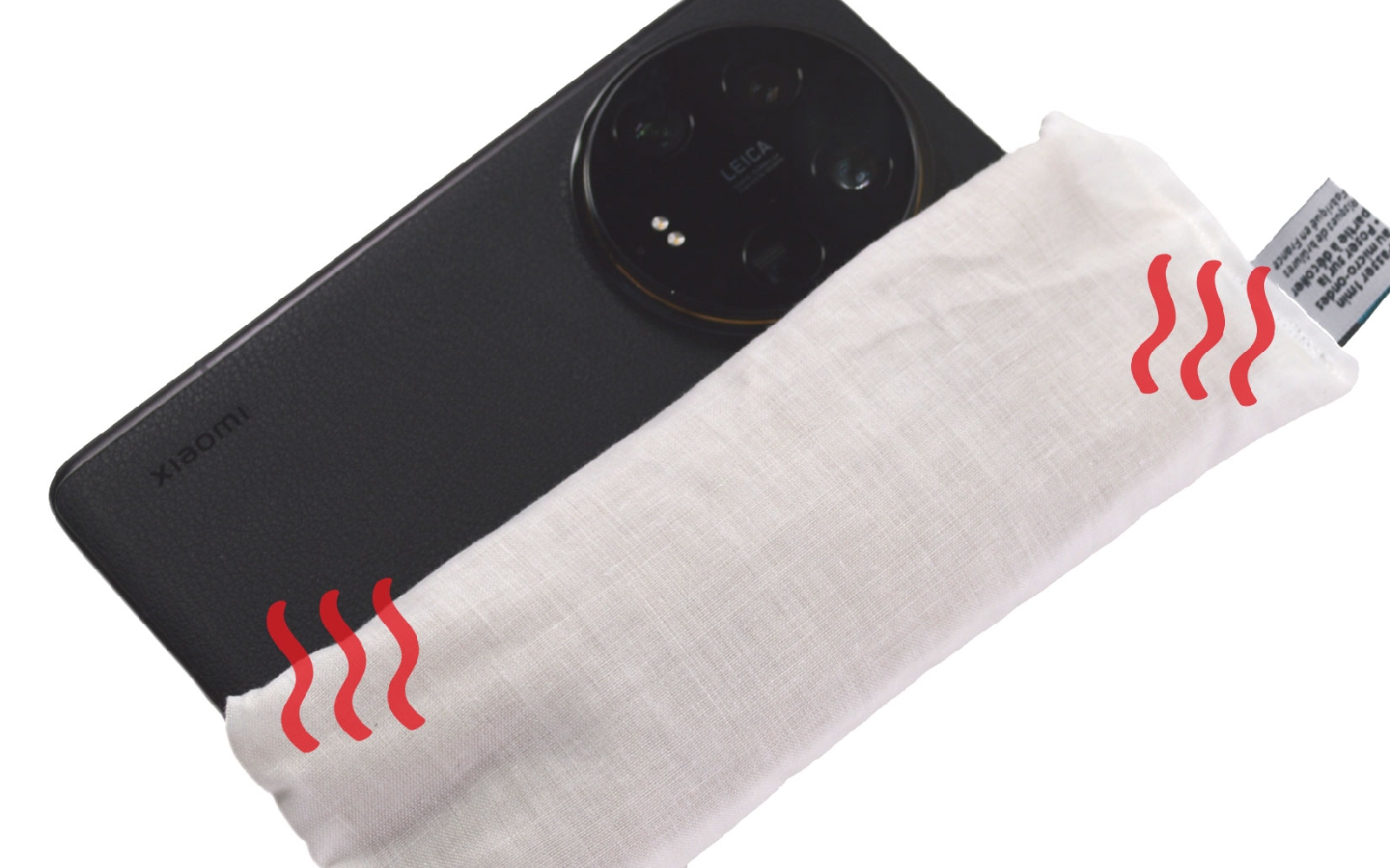

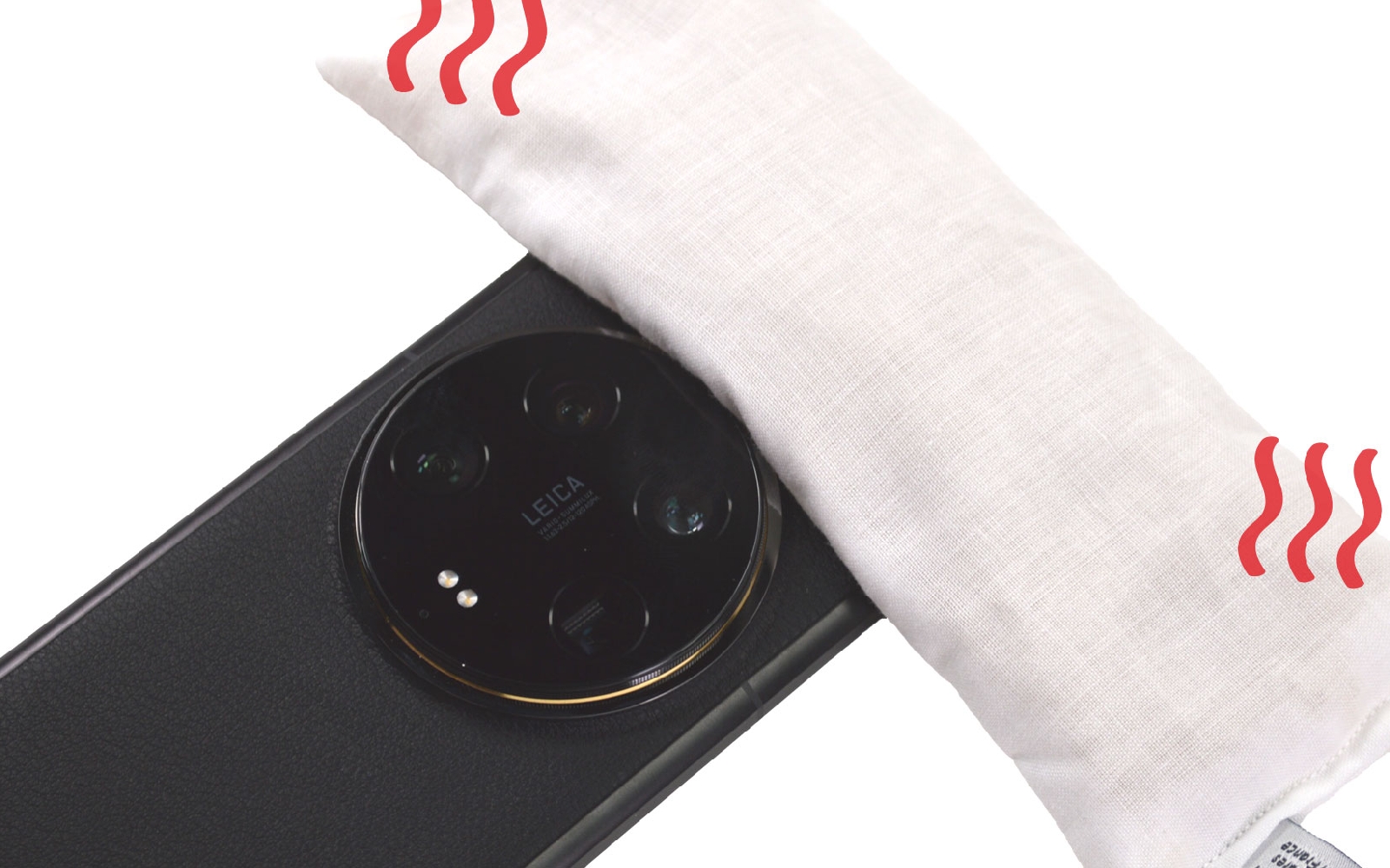

Etape 1 : Chauffer la vitre arrière
Pour accéder à l'intérieur du Xiaomi 14 Ultra et effectuer des réparations comme le remplacement de la batterie ou d'autres composants, il est nécessaire de retirer la vitre arrière. Cette étape requiert une attention particulière, car la vitre est solidement fixée à l'aide d’un adhésif puissant.

Pour faciliter le retrait sans endommager la vitre ou le châssis, il est recommandé de chauffer l'adhésif afin de le ramollir. Vous pouvez utiliser un coussin chauffant ou un décapeur thermique réglé à basse température. Appliquez la chaleur de manière uniforme sur les bords de la vitre arrière, en veillant à ne pas surchauffer pour éviter de fragiliser les composants internes.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

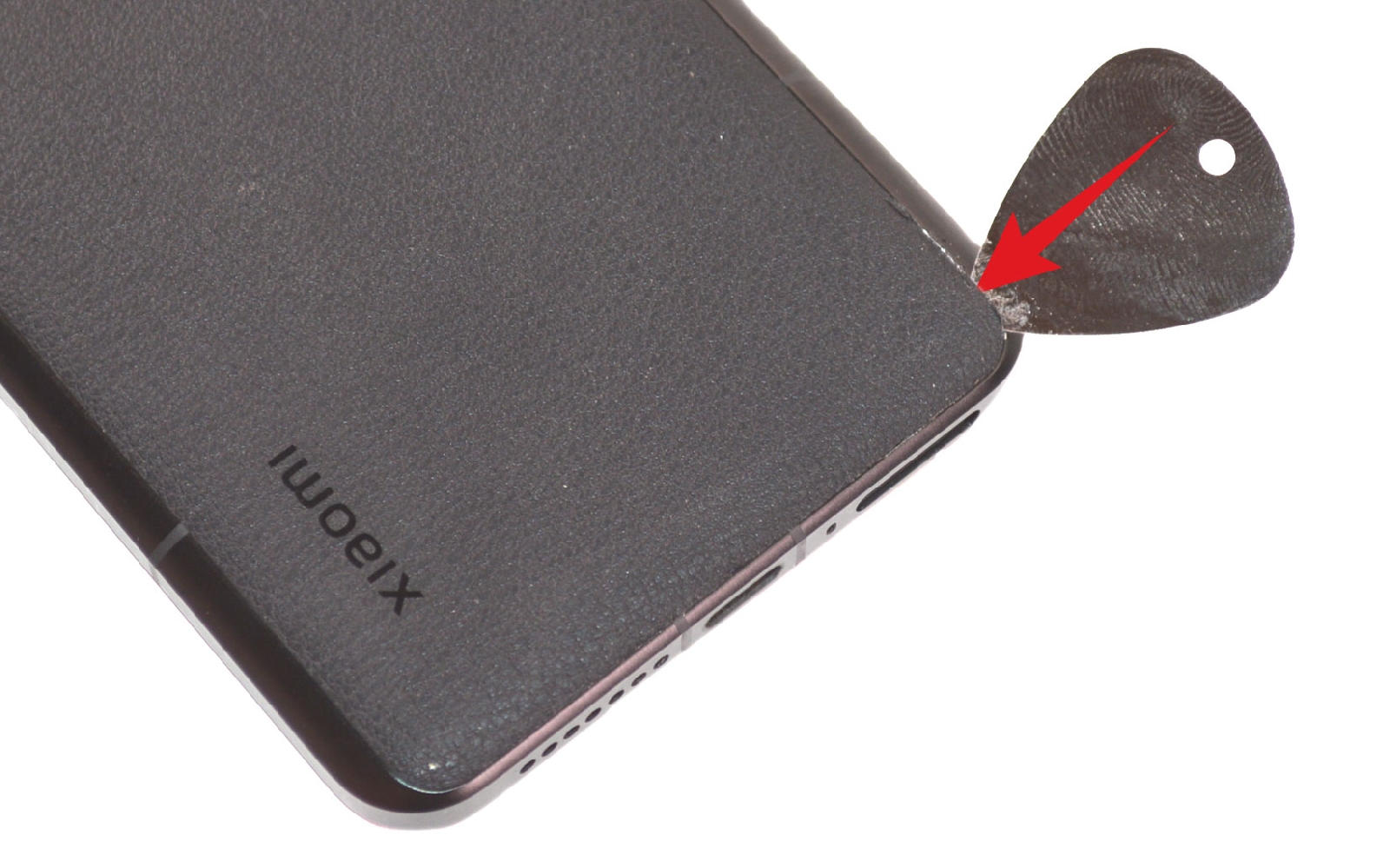

Etape 2 : Ouvrir le téléphone
Une fois l'adhésif suffisamment ramolli, vous pourrez insérer un médiator en métal fin pour commencer à décoller délicatement la vitre. Une fois l'outil en place, remplacez le par sa version en plastique pour ne pas endommager la vitre arrière.

Faites glisser les médiators en plastique sur toute la longueur du téléphone pour décoller petit à petit la vitre arrière.
Prenez votre temps et n'hésitez pas à re chauffer pour terminer le décollage du composant plus facilement. Cette étape est essentielle pour accéder à l'intérieur de votre appareil sans risque de casse.

Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

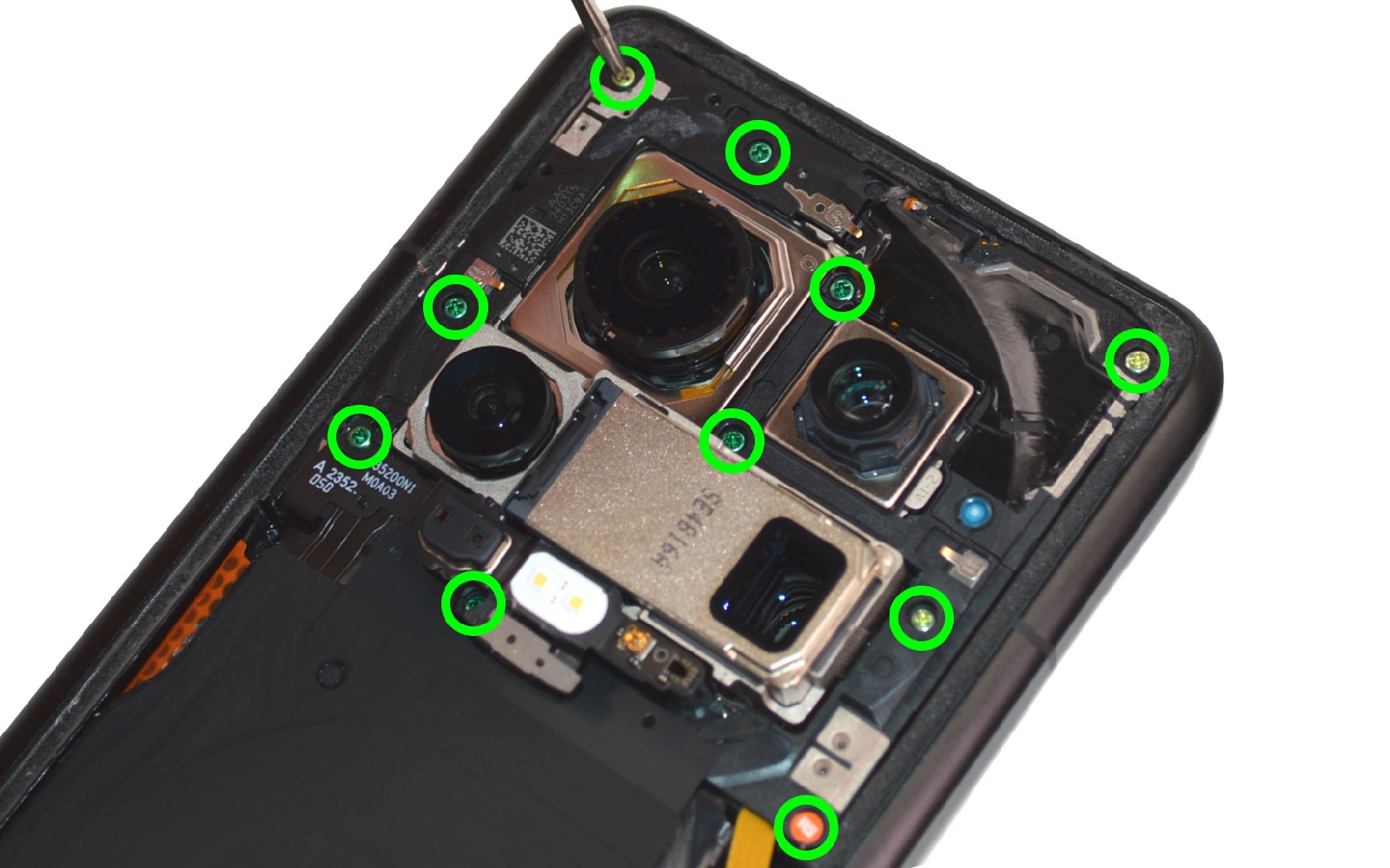

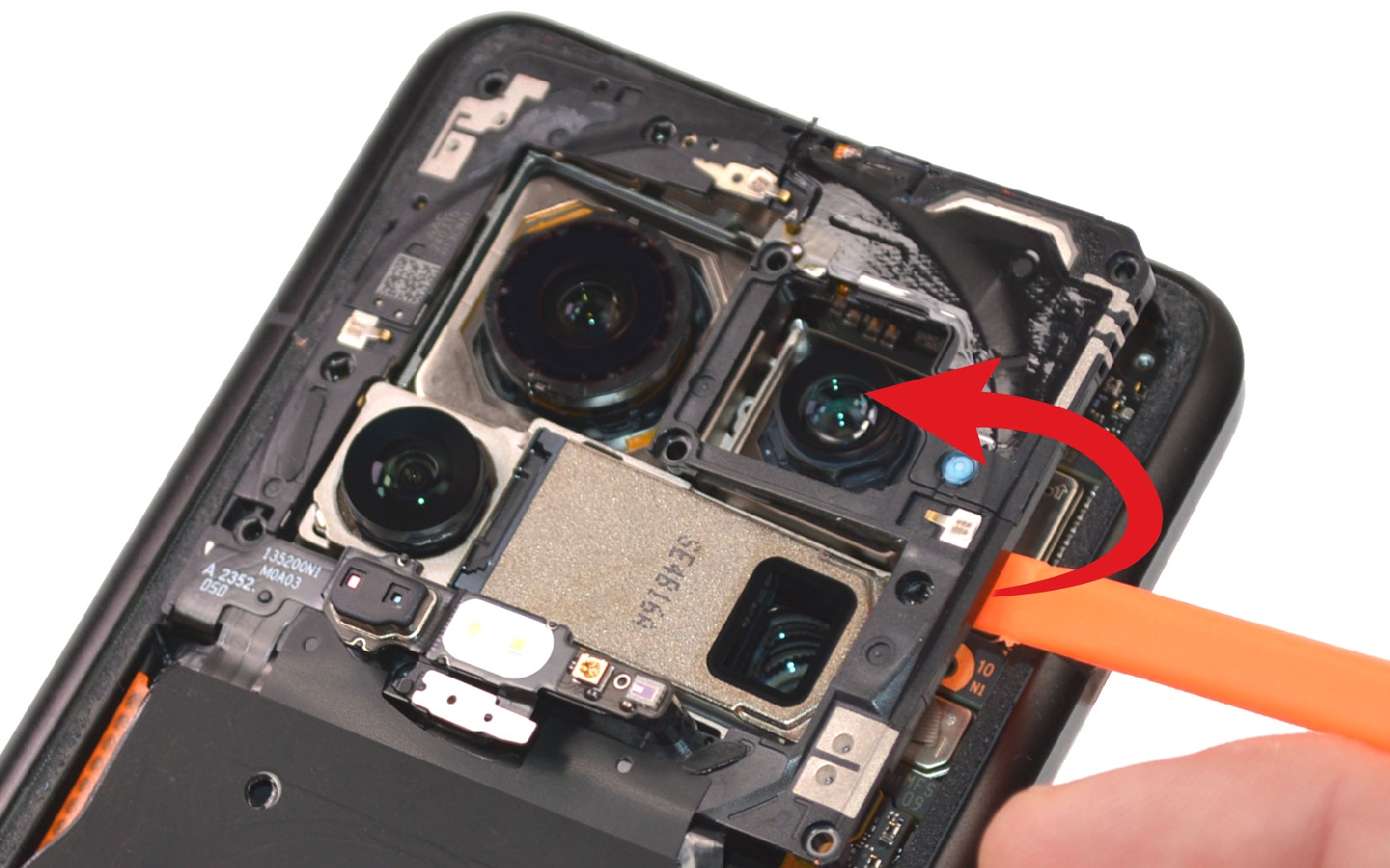

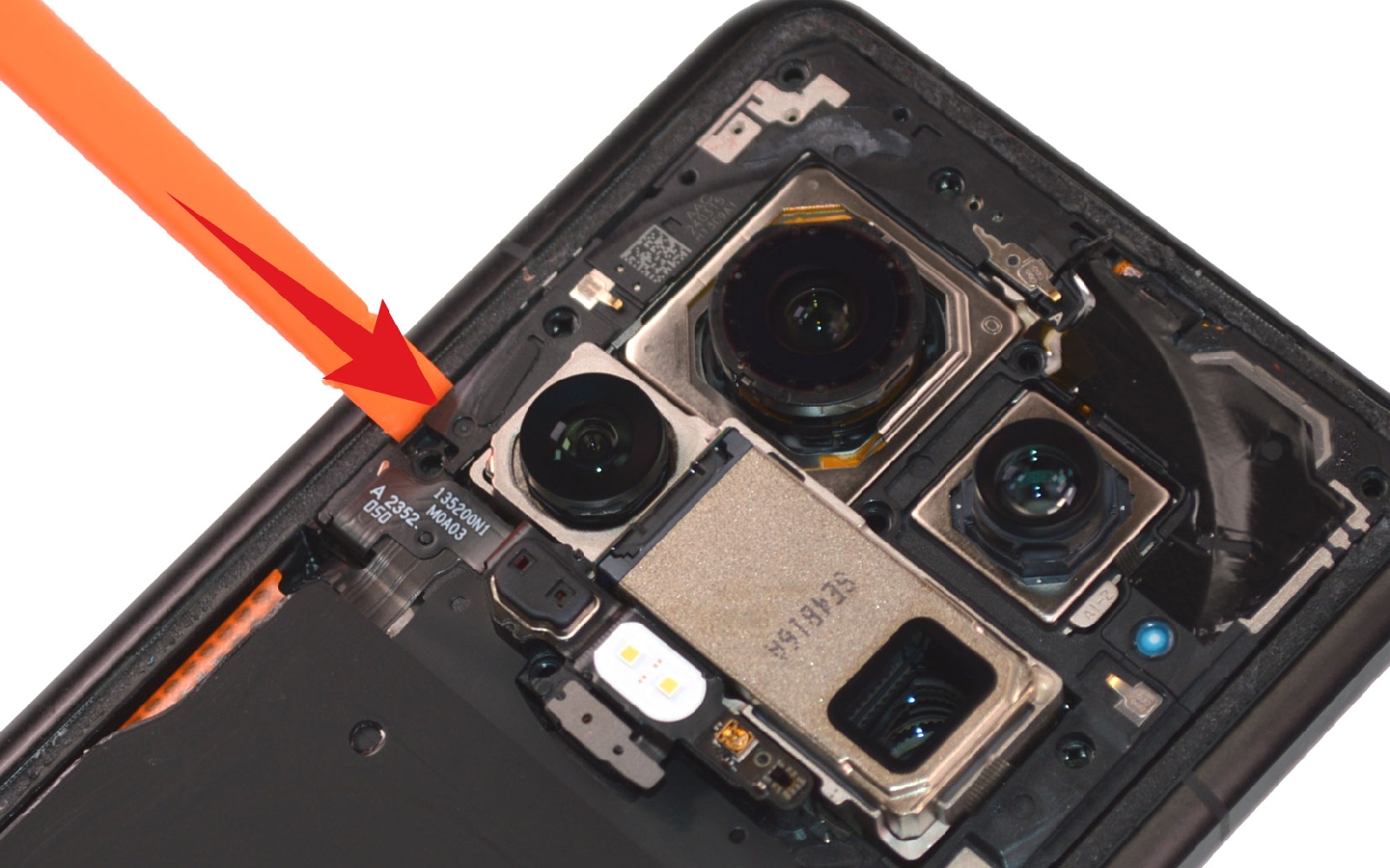

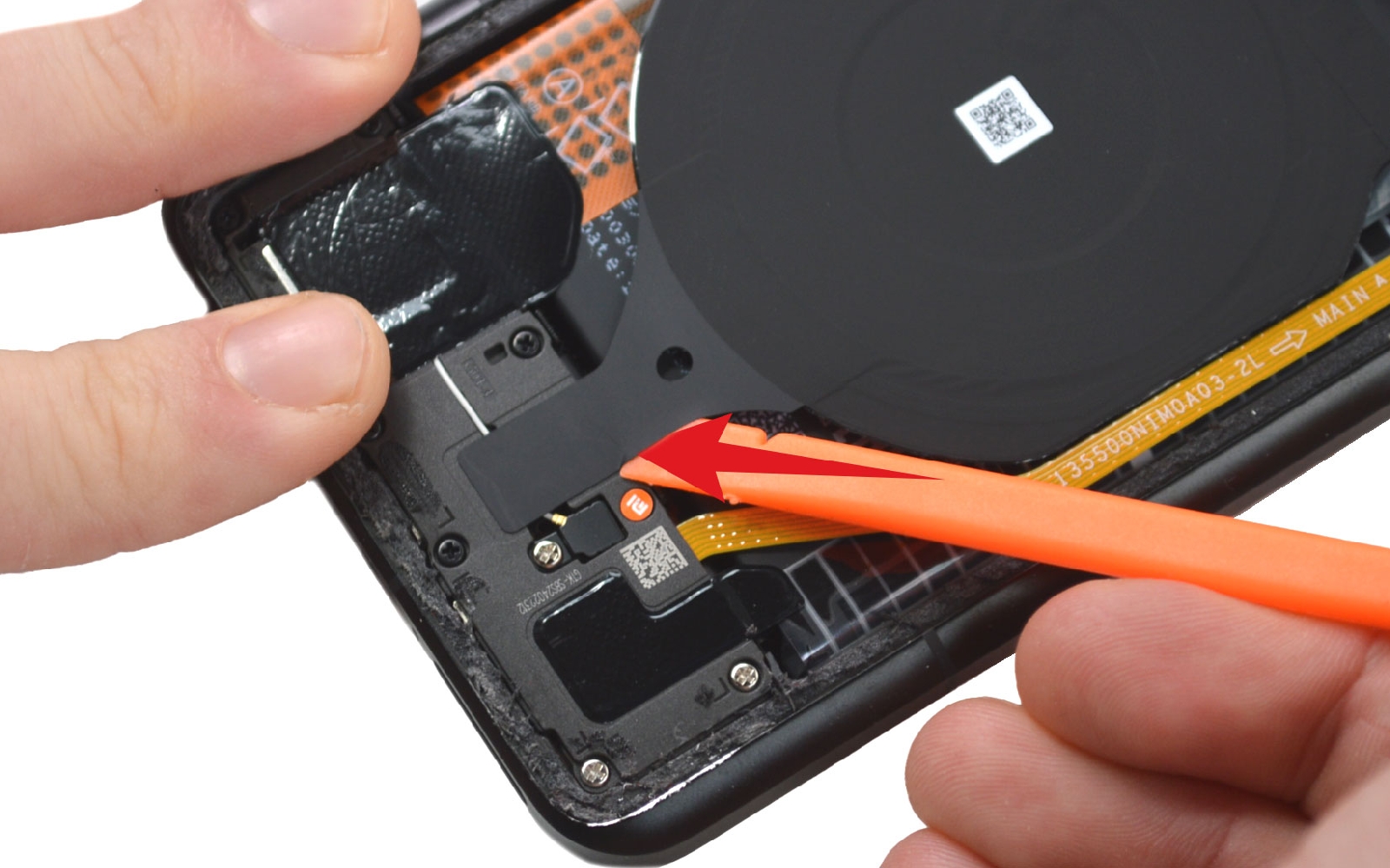

Etape 3 : Retirer la plaquette NFC
Retirez les vis avec le tournevis cruciforme avant de décoller la partie inférieure de la nappe collée sur le haut-parleur externe.

Ensuite, insérez le levier entre la plaquette et le châssis pour la déclipser.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

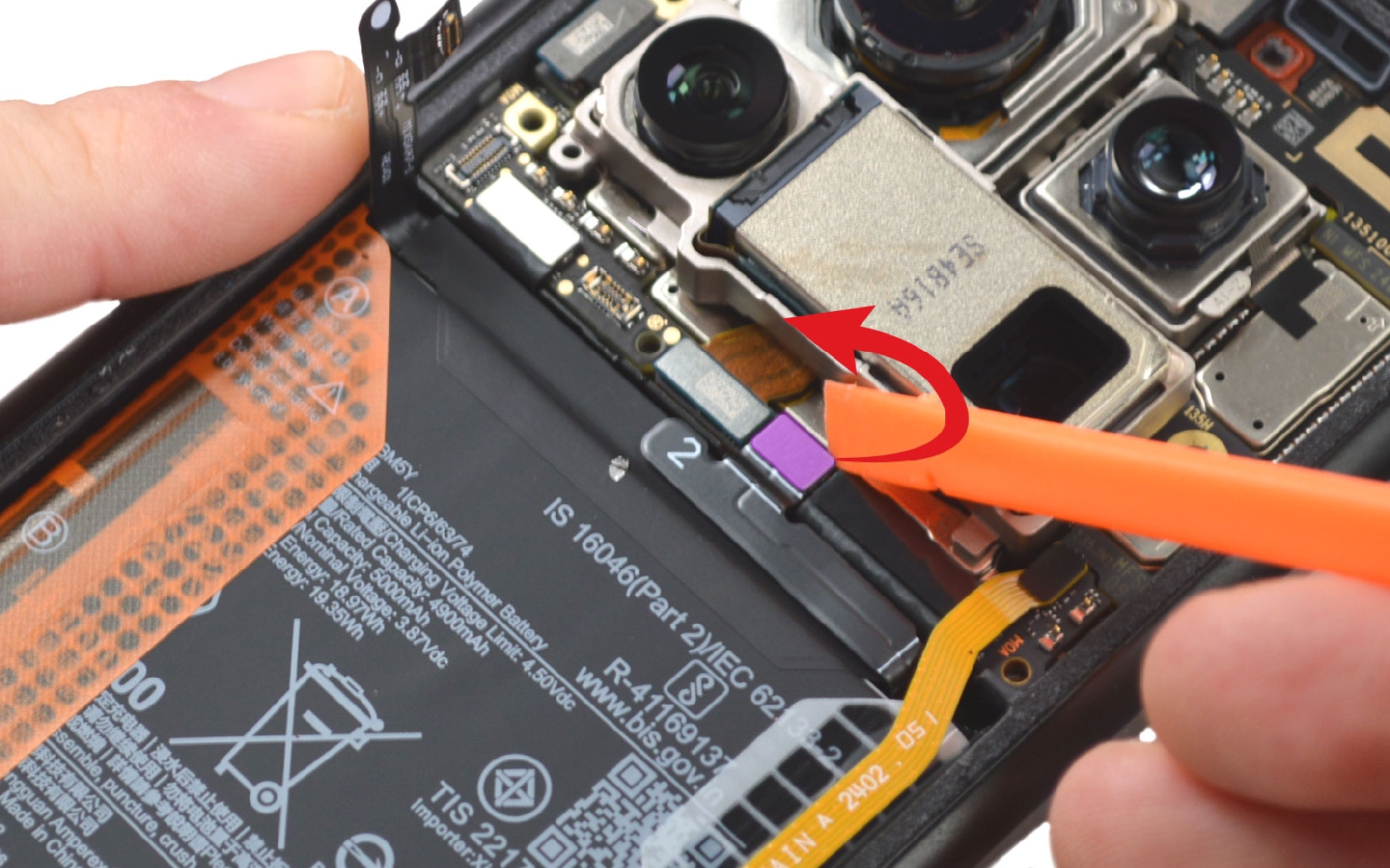

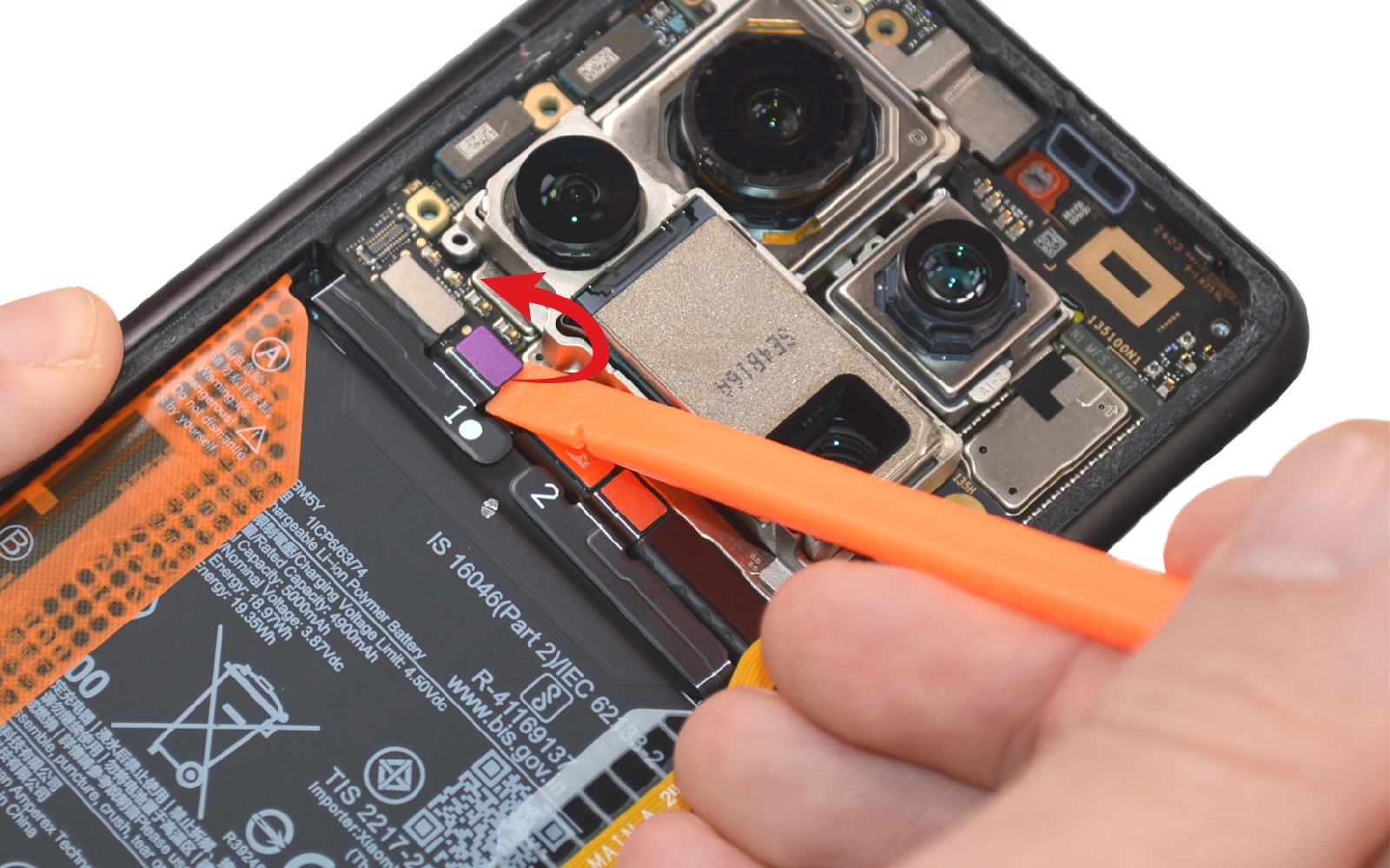

Etape 4 : Déconnecter la batterie
En vous aidant du spudger, déconnectez les deux nappes de la batterie.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

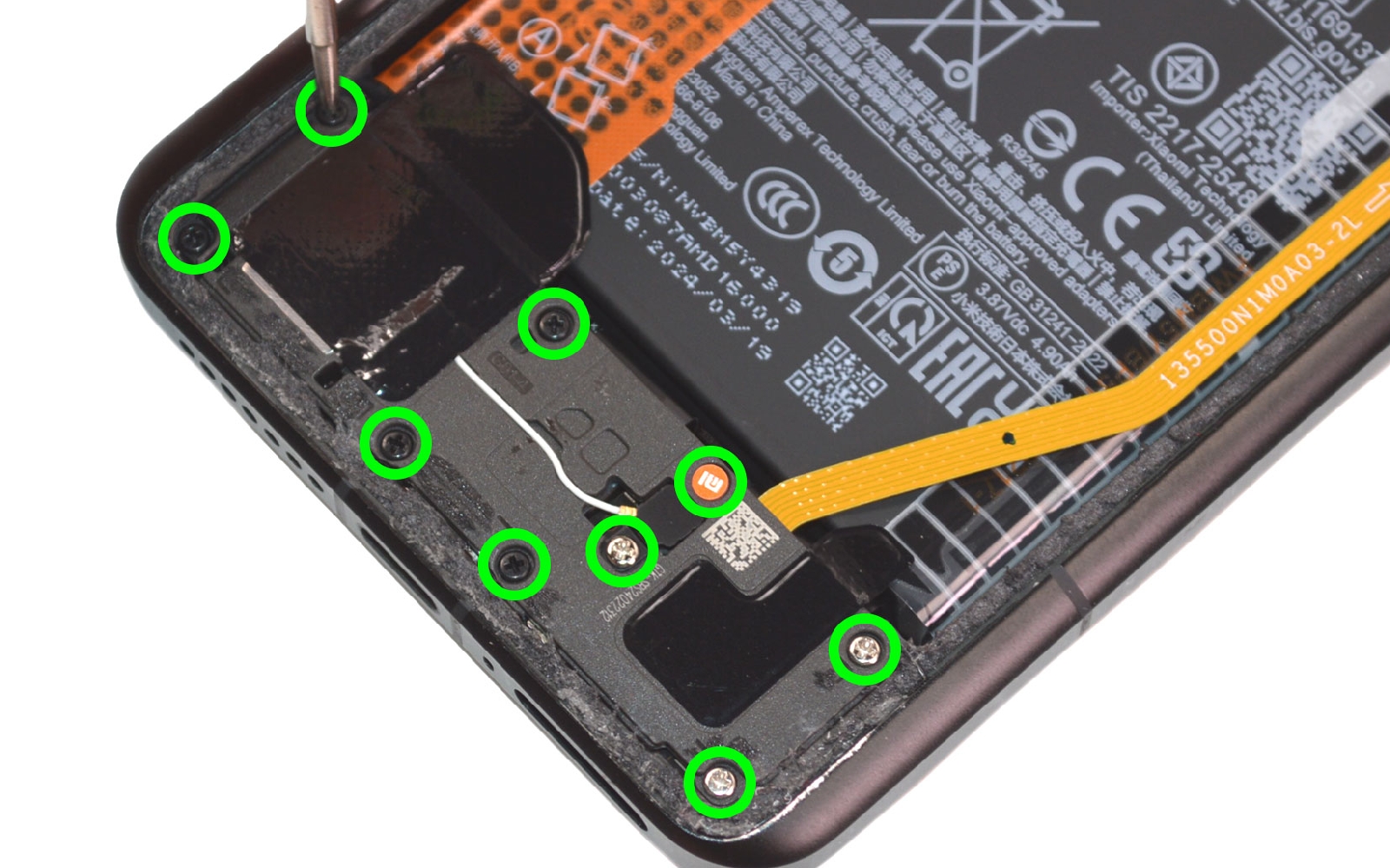

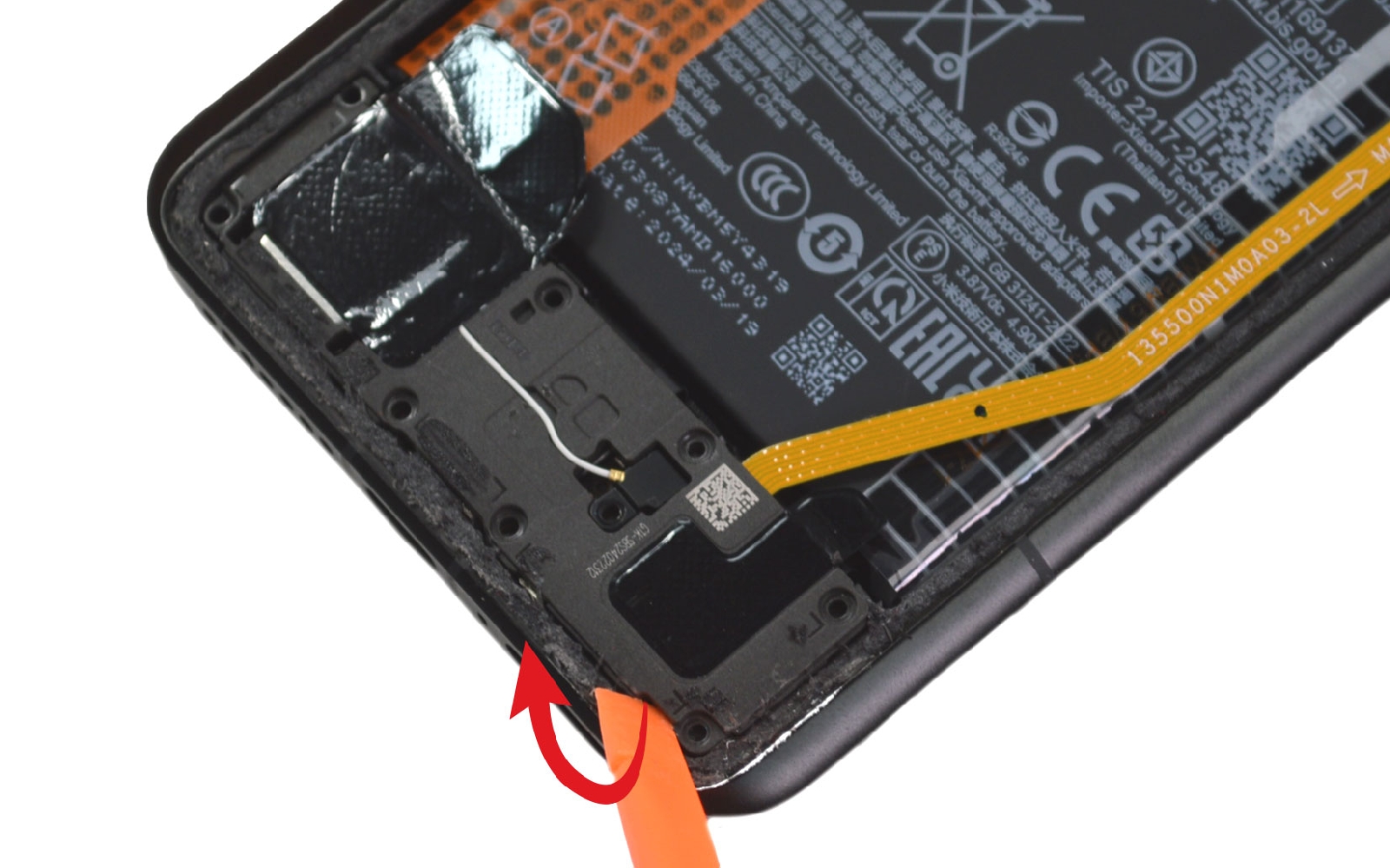

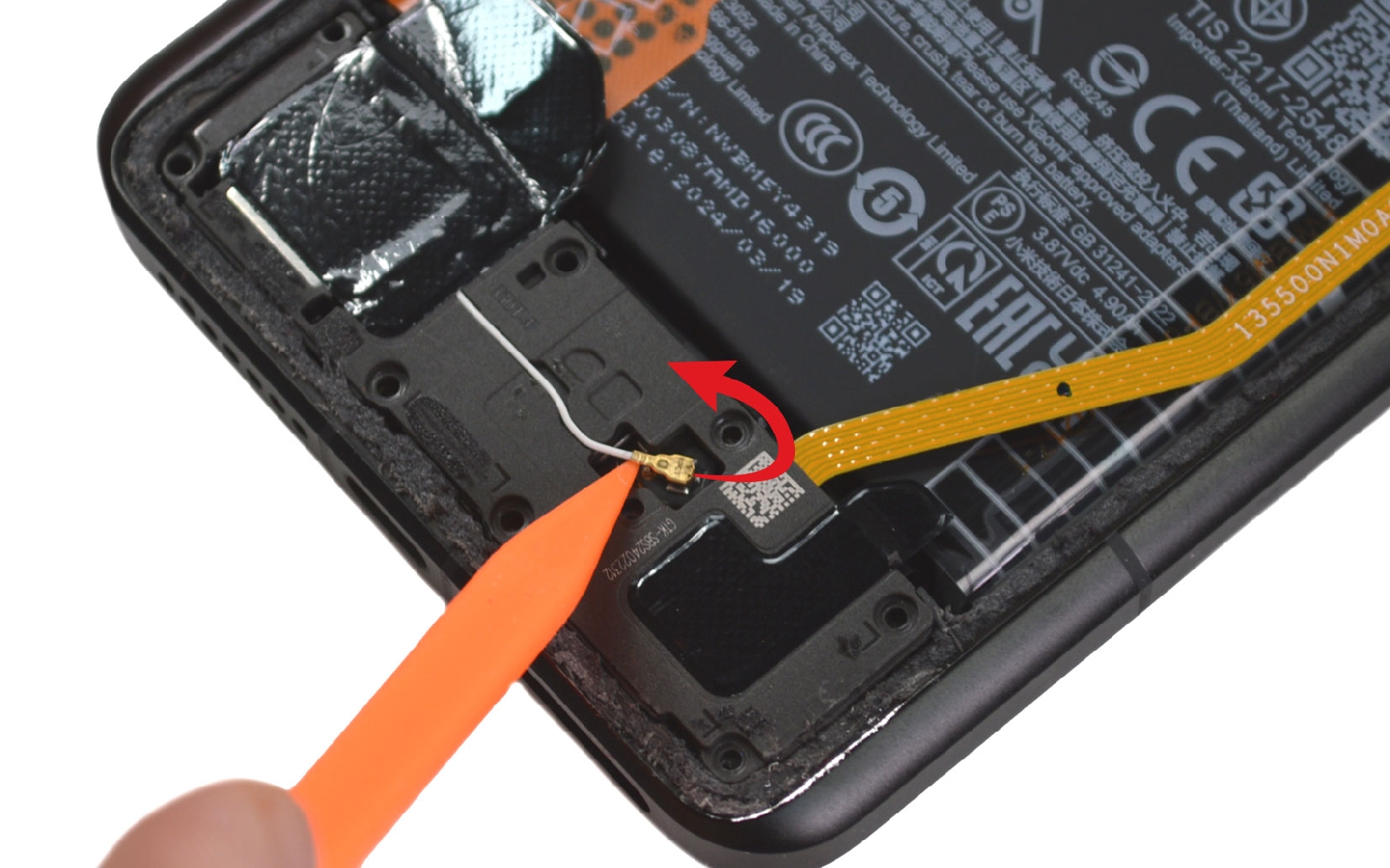

Etape 5 : Dévisser le haut-parleur externe

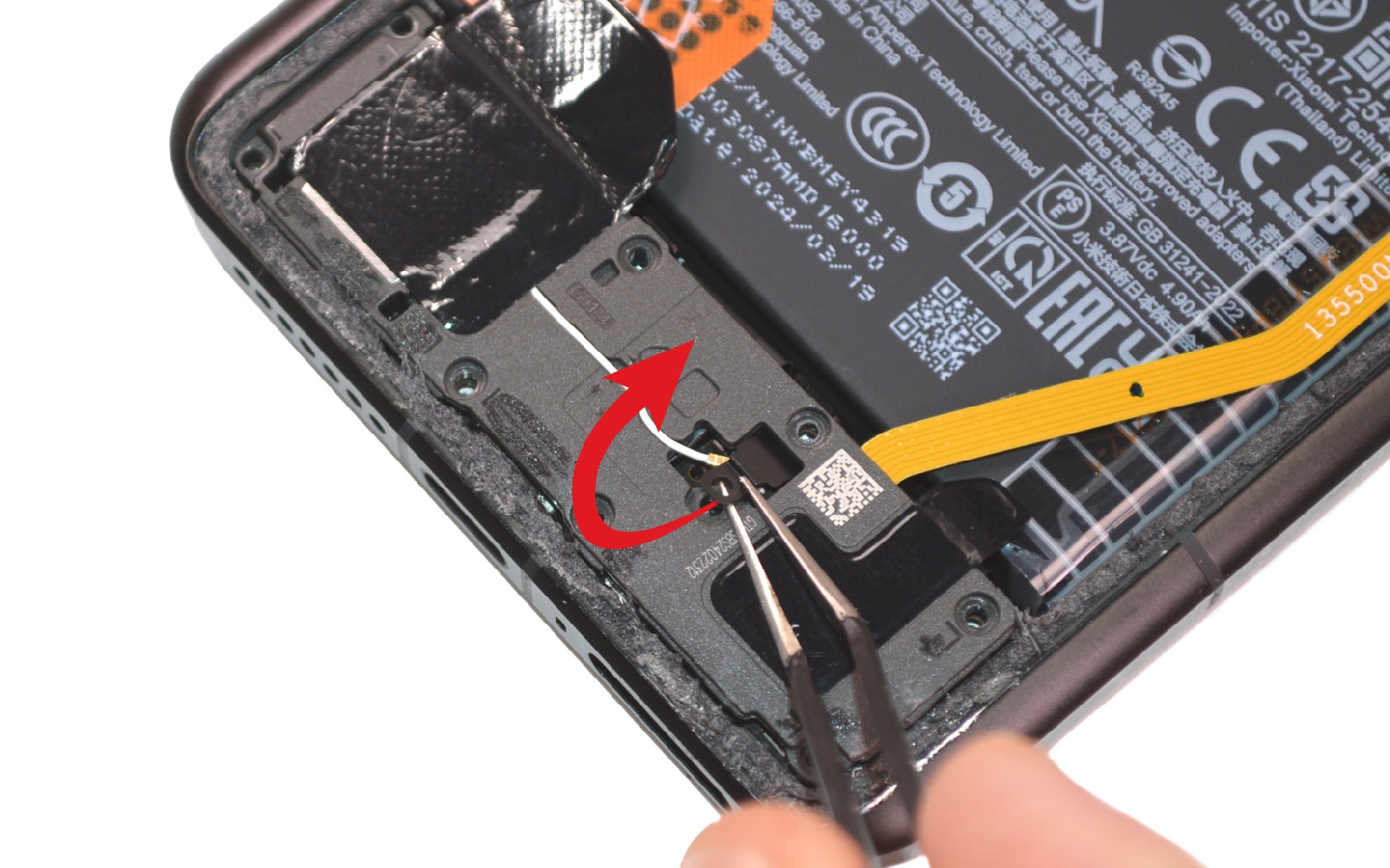

Ôtez les vis cruciforme du haut-parleur externe et saisissez le support de protection avec la pincette.

Débranchez le câble coaxial avant de pouvoir sortir le composant externe.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

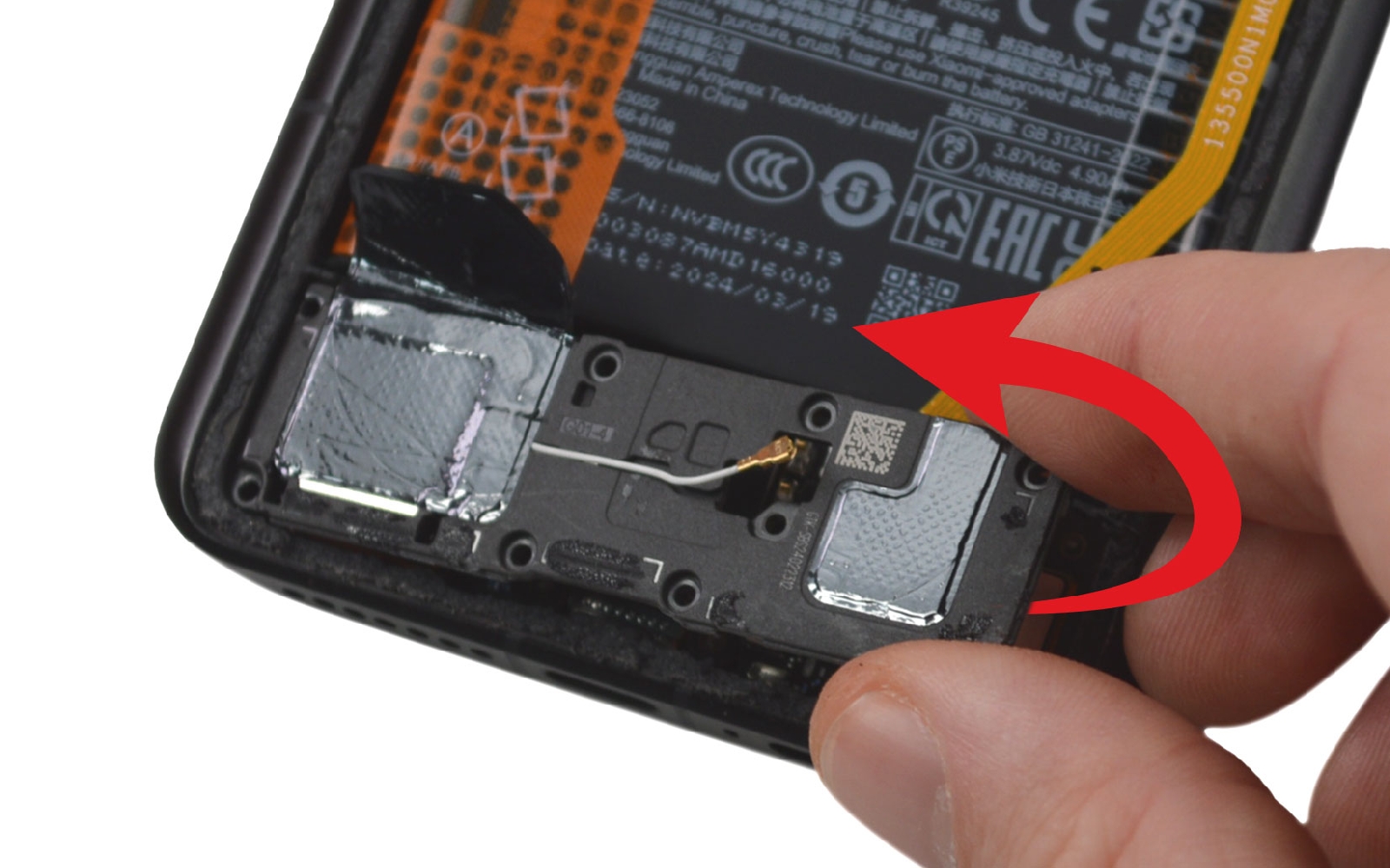

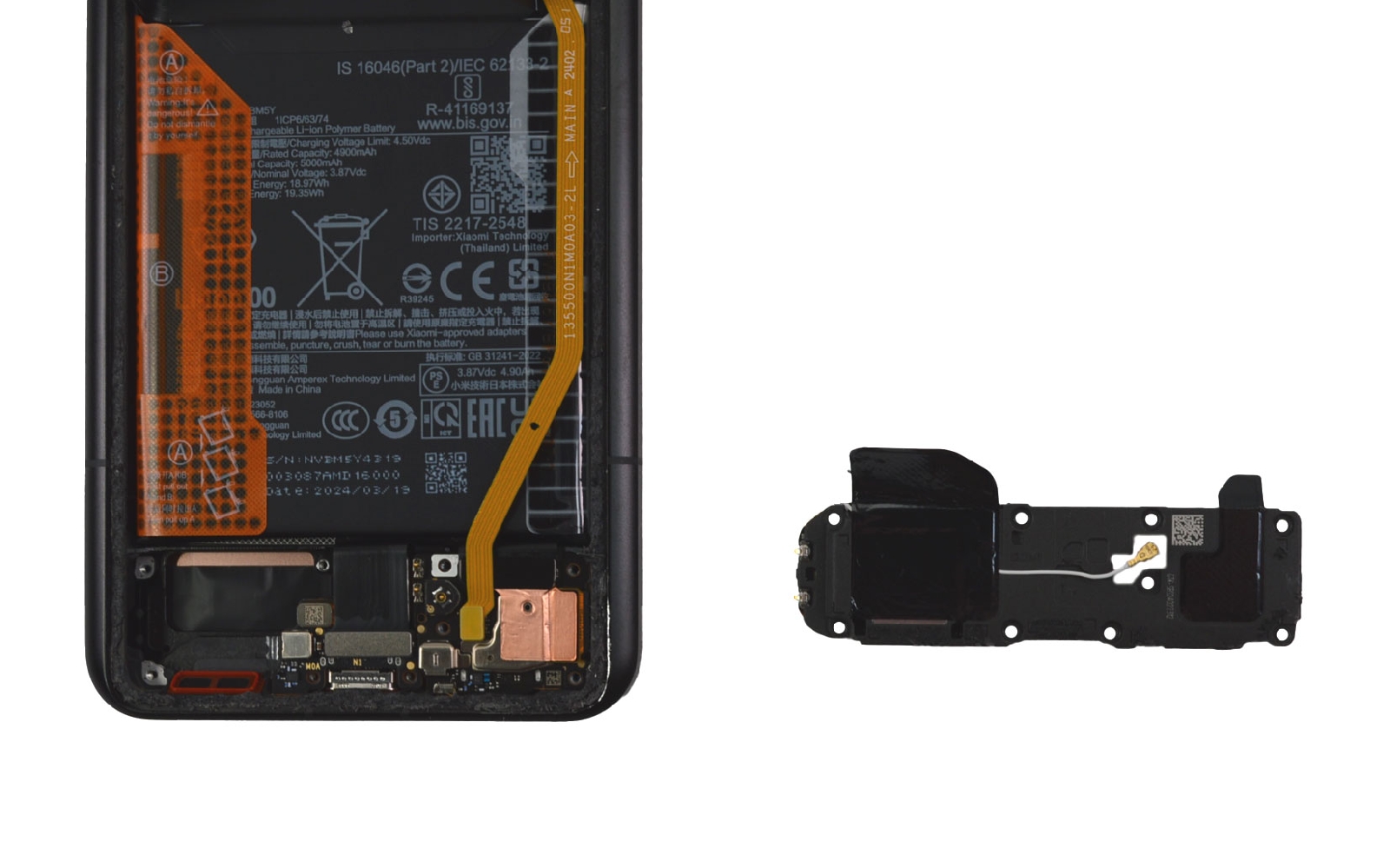

Etape 6 : Ôter le HP externe
Sortez entièrement le composant puis débranchez la nappe réseau.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Enlever le dock et le vibreur
Déconnectez le lecteur d'empreintes afin de pouvoir extraire le connecteur de charge.

Chauffez le vibreur pour ramollir son sticker. Glissez la pincette sous le composant pour le décoller délicatement du châssis.

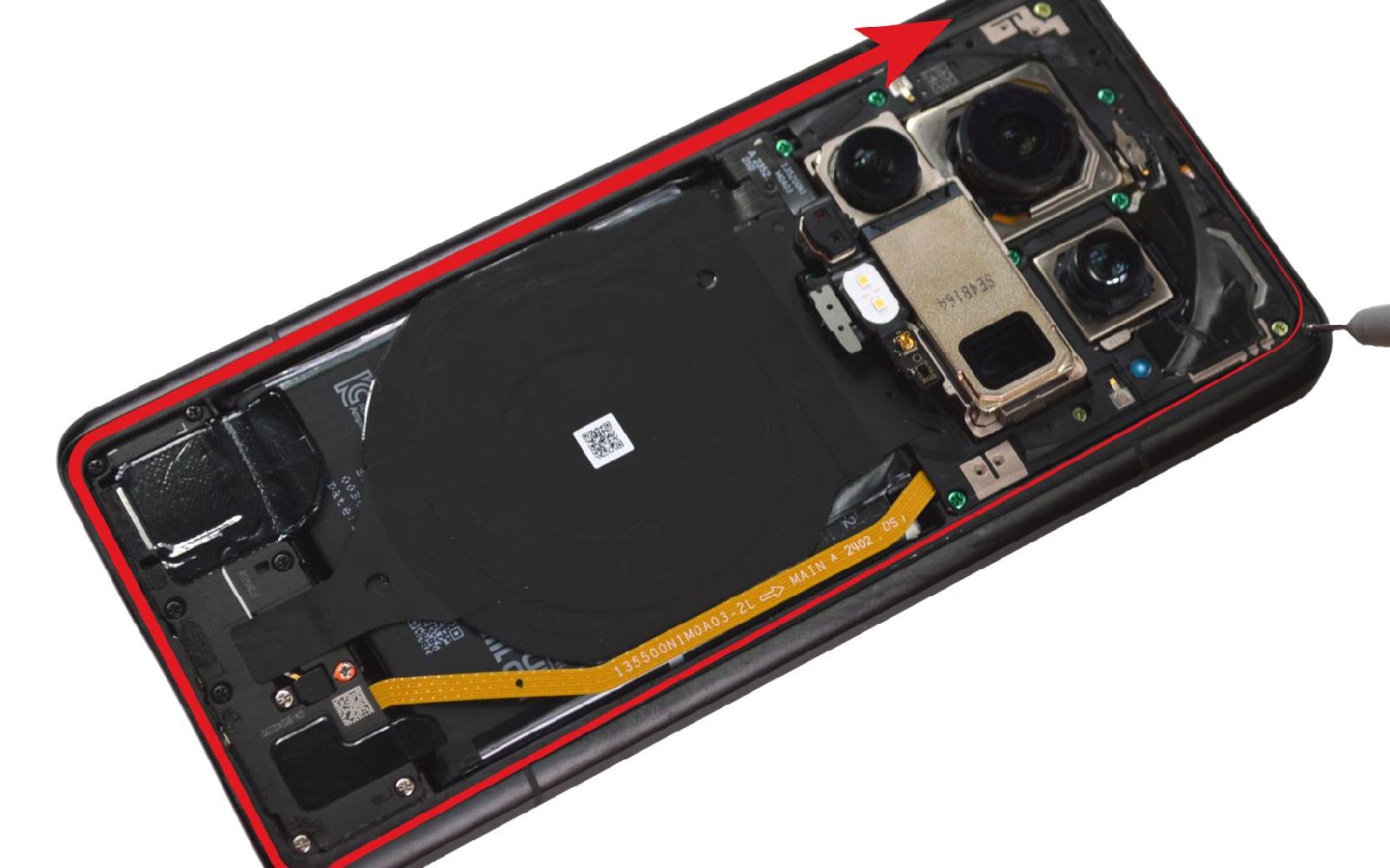

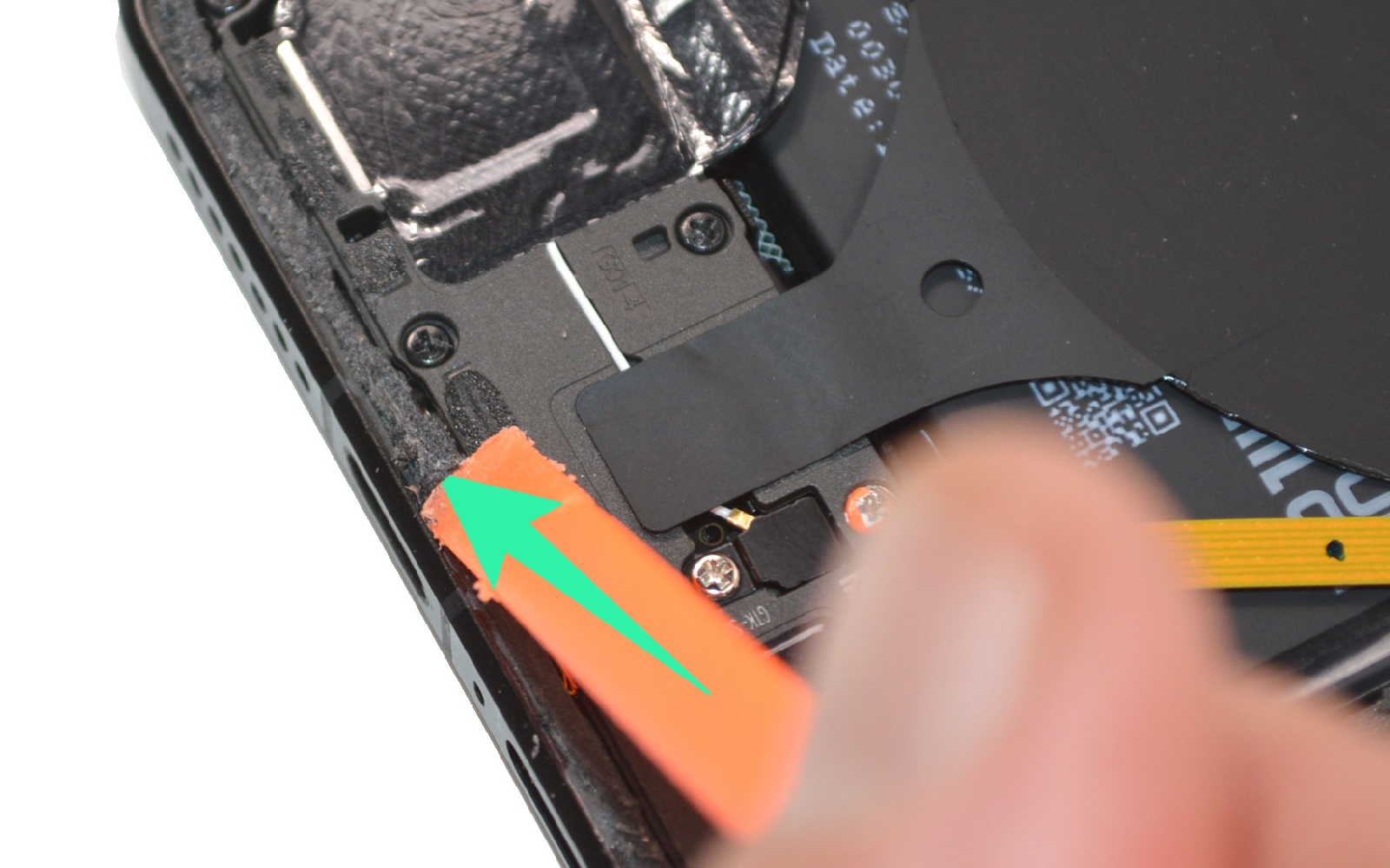

Conseils pour le remontage
Installez les composants dans le châssis en suivant le tutoriel dans le sens contraire.

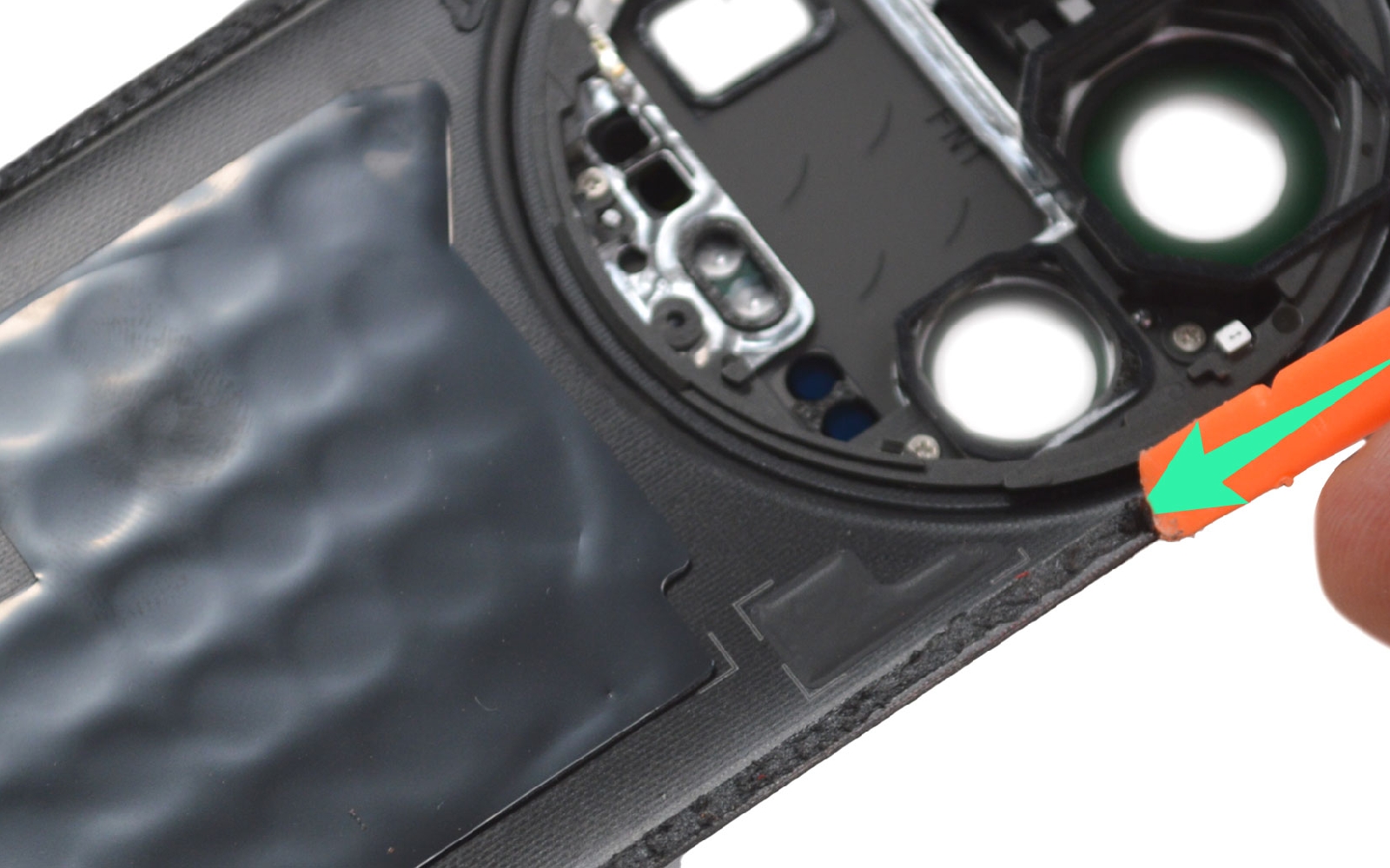

Nettoyez la vitre arrière et le châssis des résidus de stickers encore présents sur les composants.

Ensuite, appliquez la colle sur tout le bord du téléphone avant de refermer l'appareil.

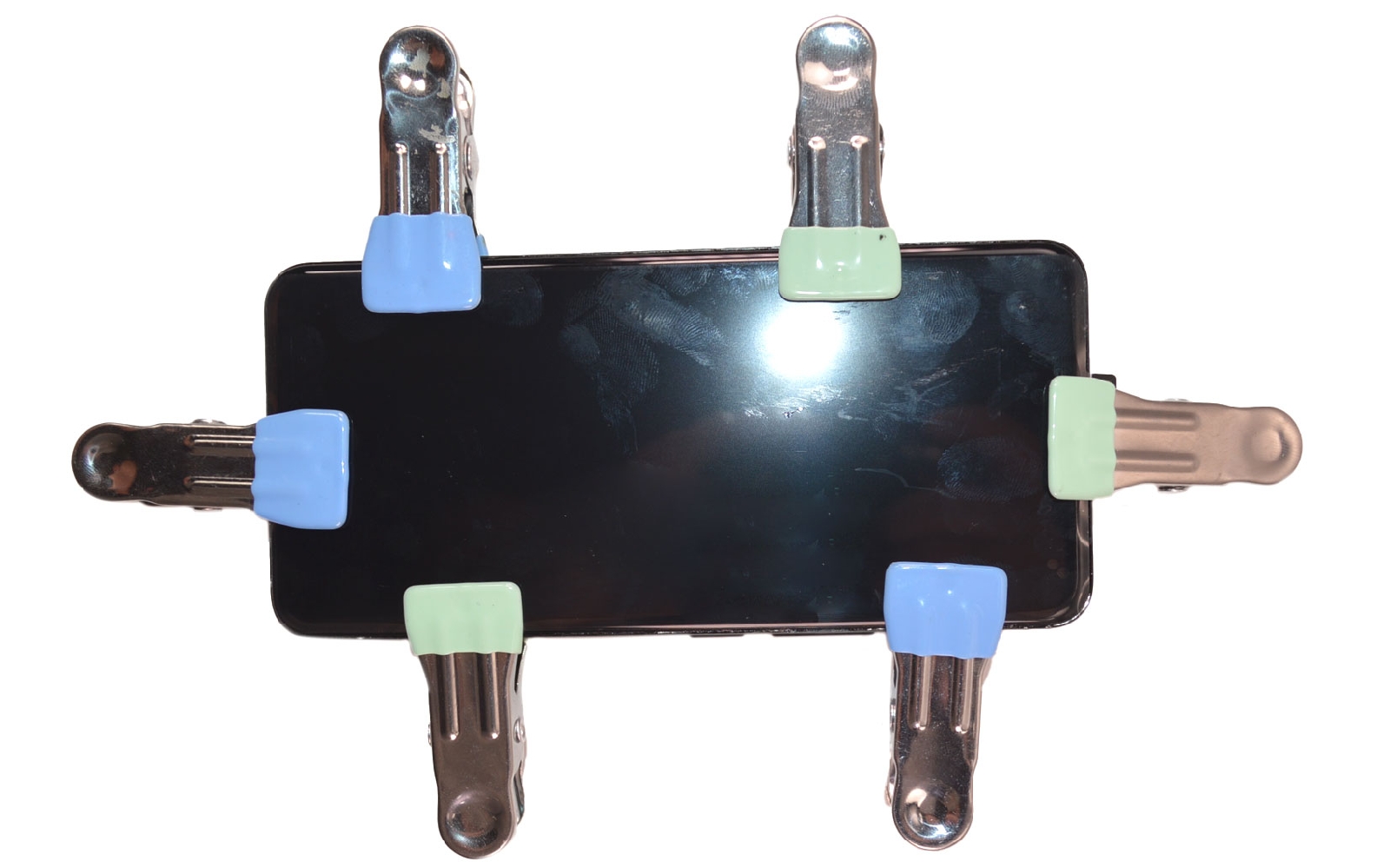

Laissez sécher votre Xiaomi 14 Ultra environ 45 minutes en vous aidant de pinces métalliques.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort en métal
5,90 €
