Guide de réparation sur Redmi Note 13 pro (4G)

Temps estimé : 60 min
Difficulté : 3/5
Note de réparabilité : 14/20
Redmi Note 13 pro (4G) | Temps estimé : 60 min | Difficulté : 3/5

Le Xiaomi Redmi Note 13 Pro 4G est un smartphone puissant et performant, doté d’un écran AMOLED de 6,67 pouces, d’une batterie de 5000 mAh , d’un capteur photo principal de 200 MP et de pleins d'autres composants. Malgré sa solidité, il peut arriver que certaines pièces s’usent avec le temps ou subissent des dommages accidentels, comme un écran fissuré, une batterie qui se décharge trop vite ou un connecteur de charge défectueux.

Ce guide de démontage vous permettra de comprendre comment ouvrir et démonter votre Redmi Note 13 Pro 4G en toute sécurité. Grâce aux instructions détaillées et illustrées par nos techniciens, vous pourrez accéder aux composants internes de votre smartphone pour pouvoir effectuer les réparations nécessaires. Suivez nos étapes pas à pas pour éviter les erreurs et prolonger la durée de vie de votre appareil !

Diagnostic

›  Panne d'un des composants.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

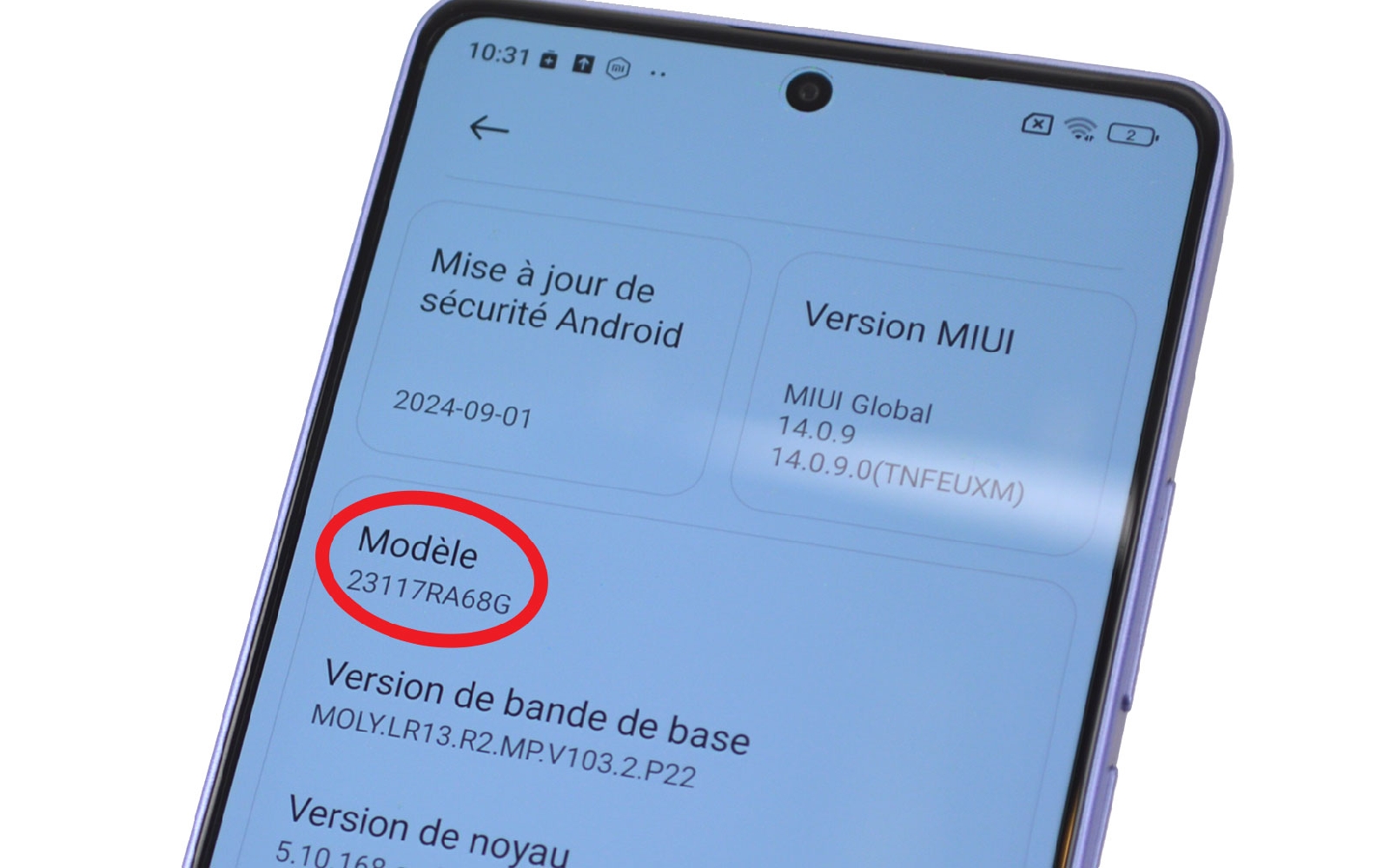

Avant de commencer la réparation de votre Xiaomi Redmi Note 13 Pro 4G, il est essentiel de vérifier la compatibilité des pièces commandées avec votre téléphone. En effet, certains modèles peuvent présenter des différences subtiles qui rendent certaines pièces incompatibles. Pour éviter toute erreur, nous vous recommandons de vous rendre dans les paramètres du téléphone, rubrique "À propos du téléphone" et de vous assurer que le numéro de modèle inscrit correspond bien à celui pour lequel vous avez commandé les pièces.

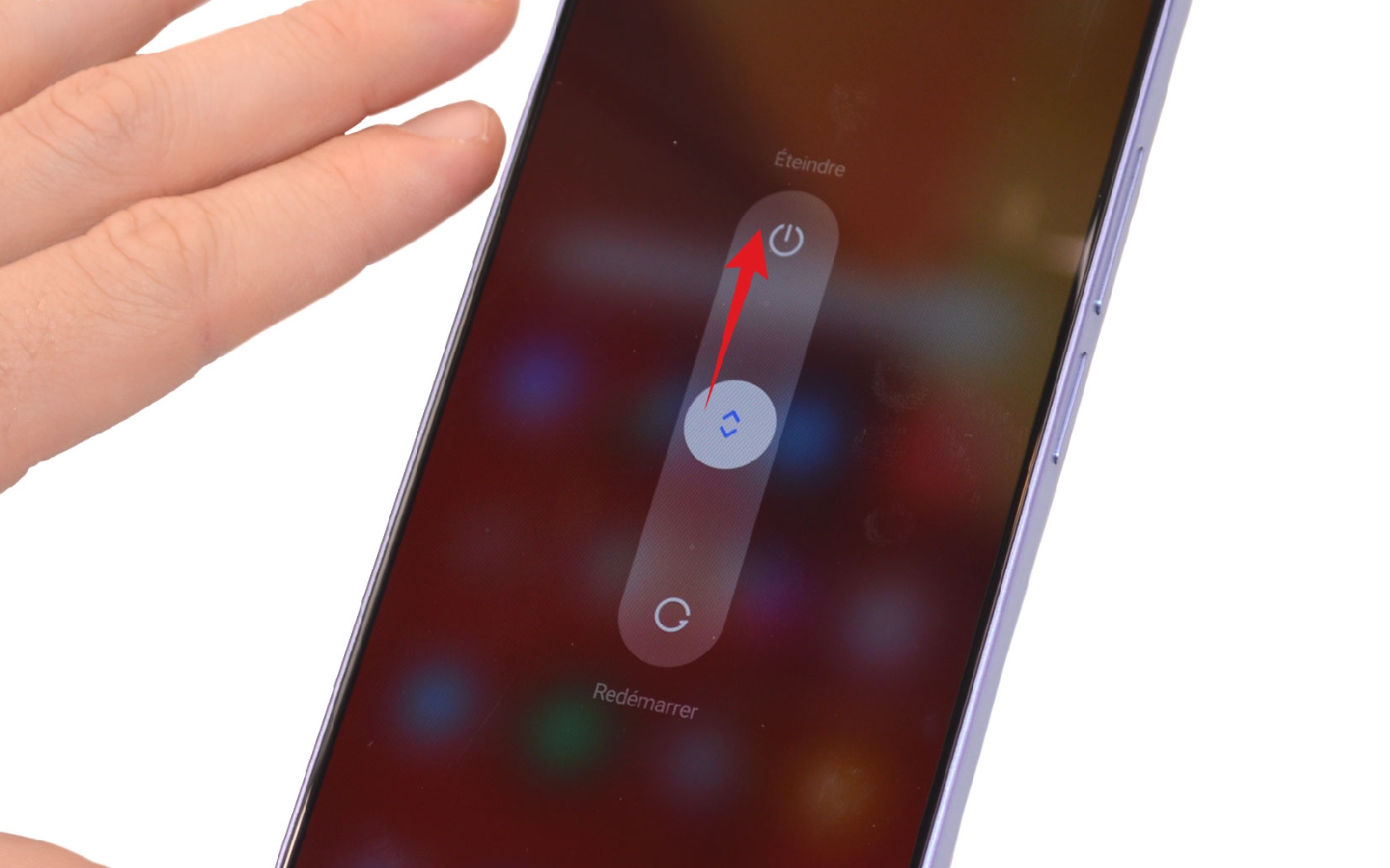

Une fois votre commande reçue et la compatibilité confirmée, vous pouvez commencer la réparation en mettant hors tension votre smartphone pour éviter tout court-circuit.

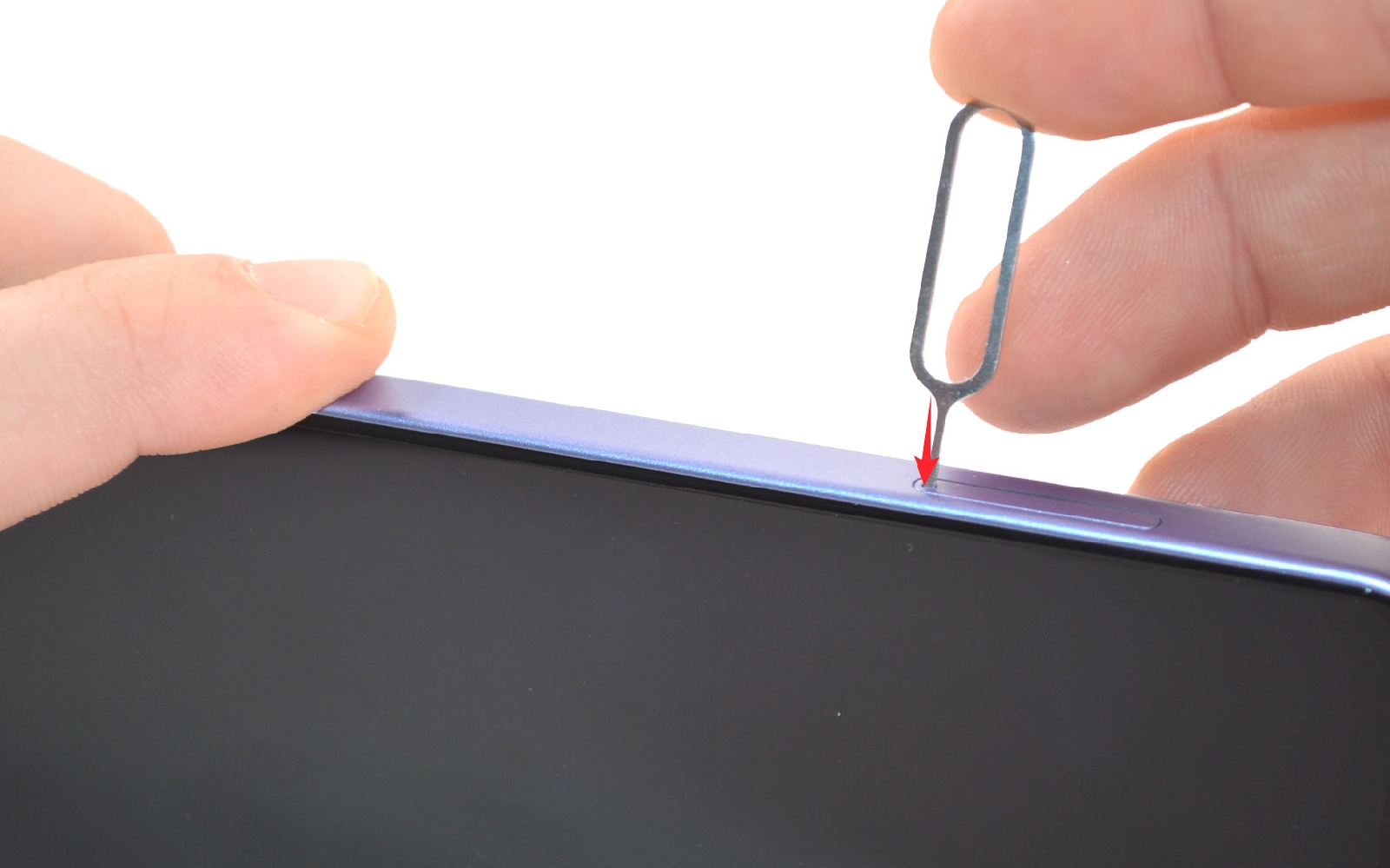

Retirez le tiroir et la carte SIM à l’aide de l’outil d’éjection fourni soit avec votre téléphone soit avec le kit d'outils, ou un trombone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

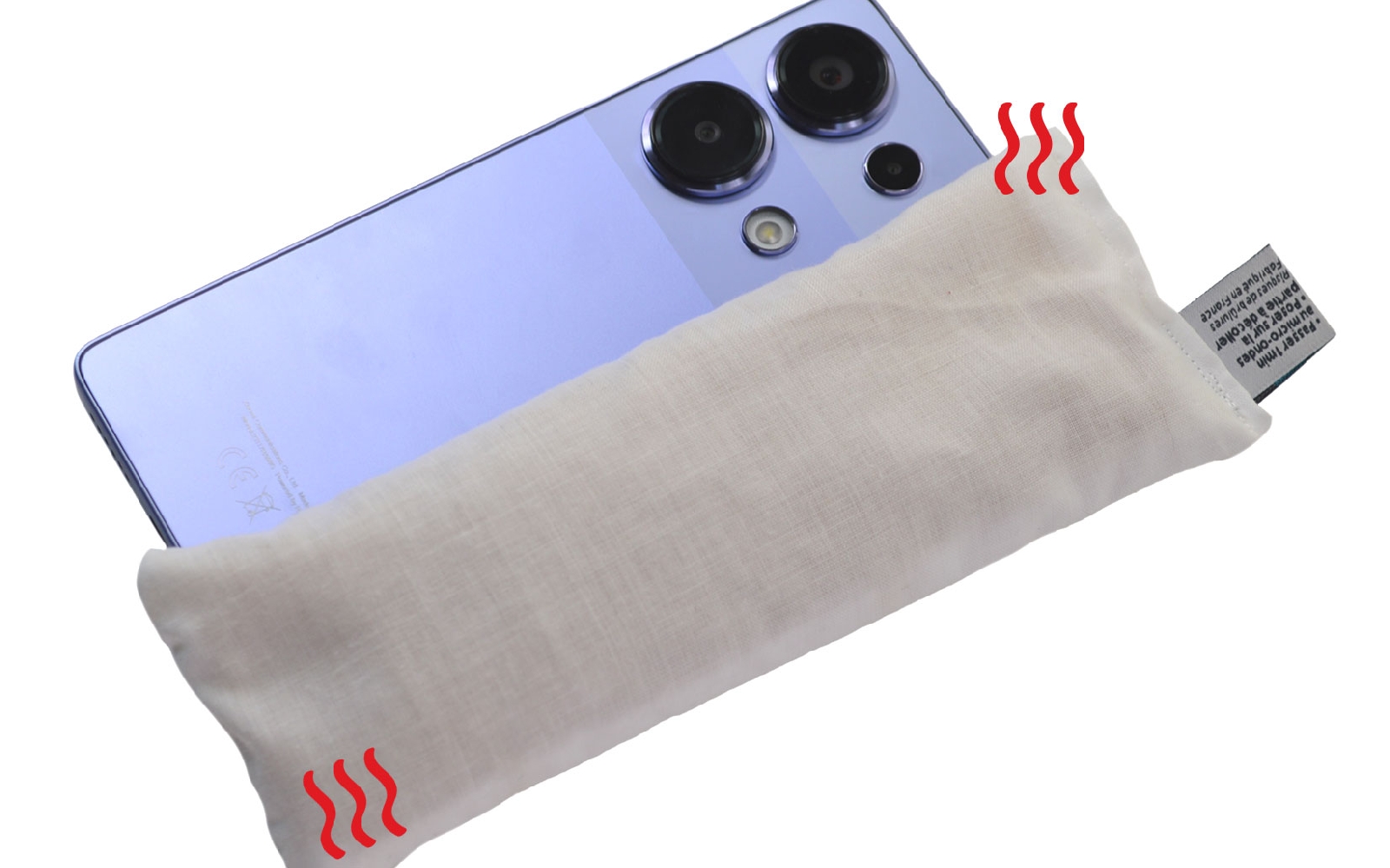

Etape 1 : Chauffer la vitre arrière
Avant de retirer la vitre arrière de votre Xiaomi, il est important de chauffer légèrement sa surface arrière afin de ramollir les stickers adhésifs qui la maintiennent en place.
Pour cela, vous pouvez utiliser un coussin chauffant, un décapeur thermique, un sèche-cheveux ou un tapis chauffant réglé à une température modérée.

Dans un premier temps, appliquez la chaleur de manière uniforme sur tout le contour de la vitre arrière pendant 1 à 2 minutes. Insistez légèrement sur les bords, car c’est là que l’adhésif est le plus résistant.
Cependant, faites attention à ne pas surchauffer pour éviter d’endommager les composants internes.

En ce qui concerne le coussin chauffant, n'oubliez pas de le passer environ 1 minute au micro-ondes avant de le déposer sur les rebords du téléphone. Pour le tapis, lisez bien les instructions données avec le produit avant de l'utiliser.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

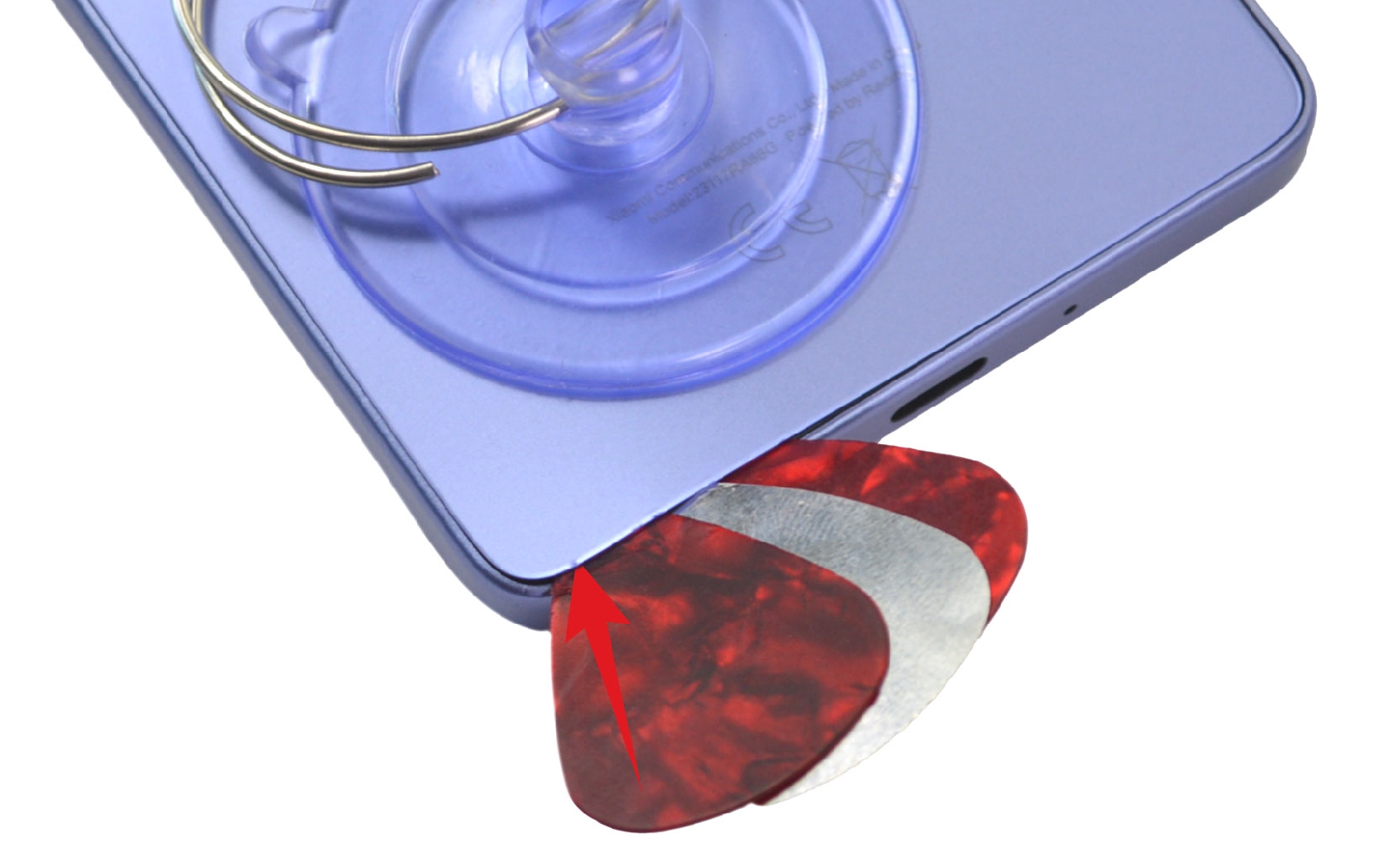

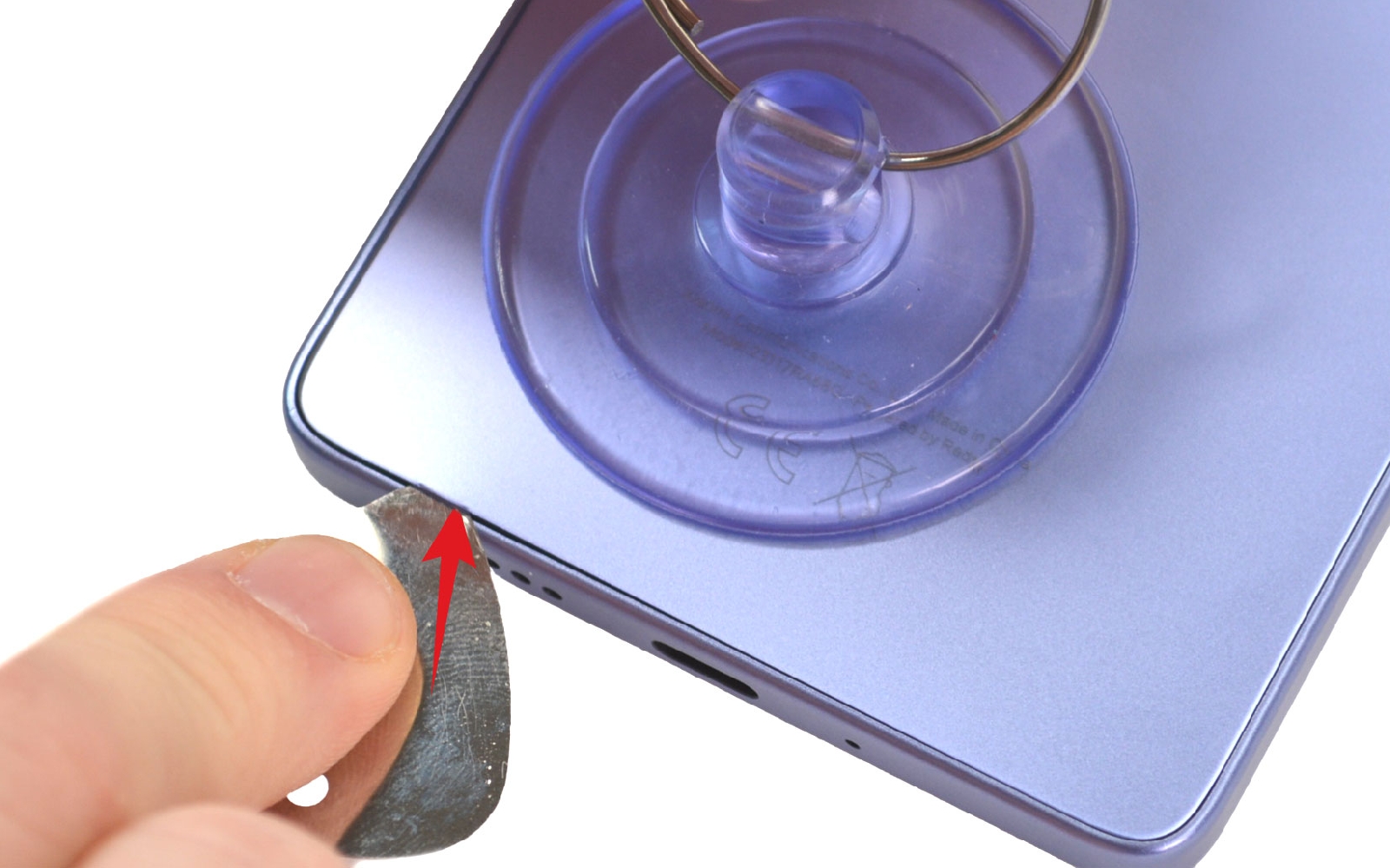

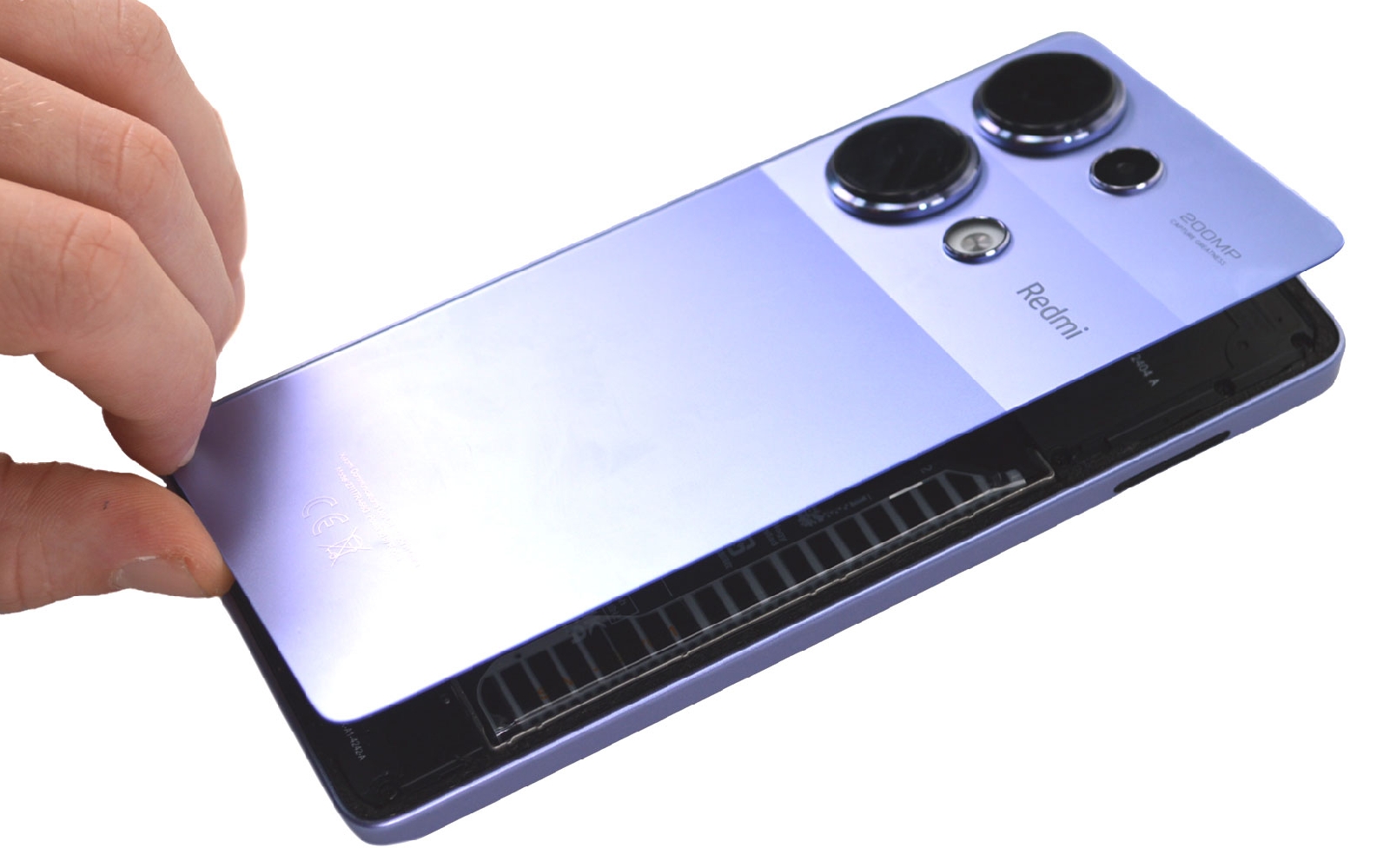

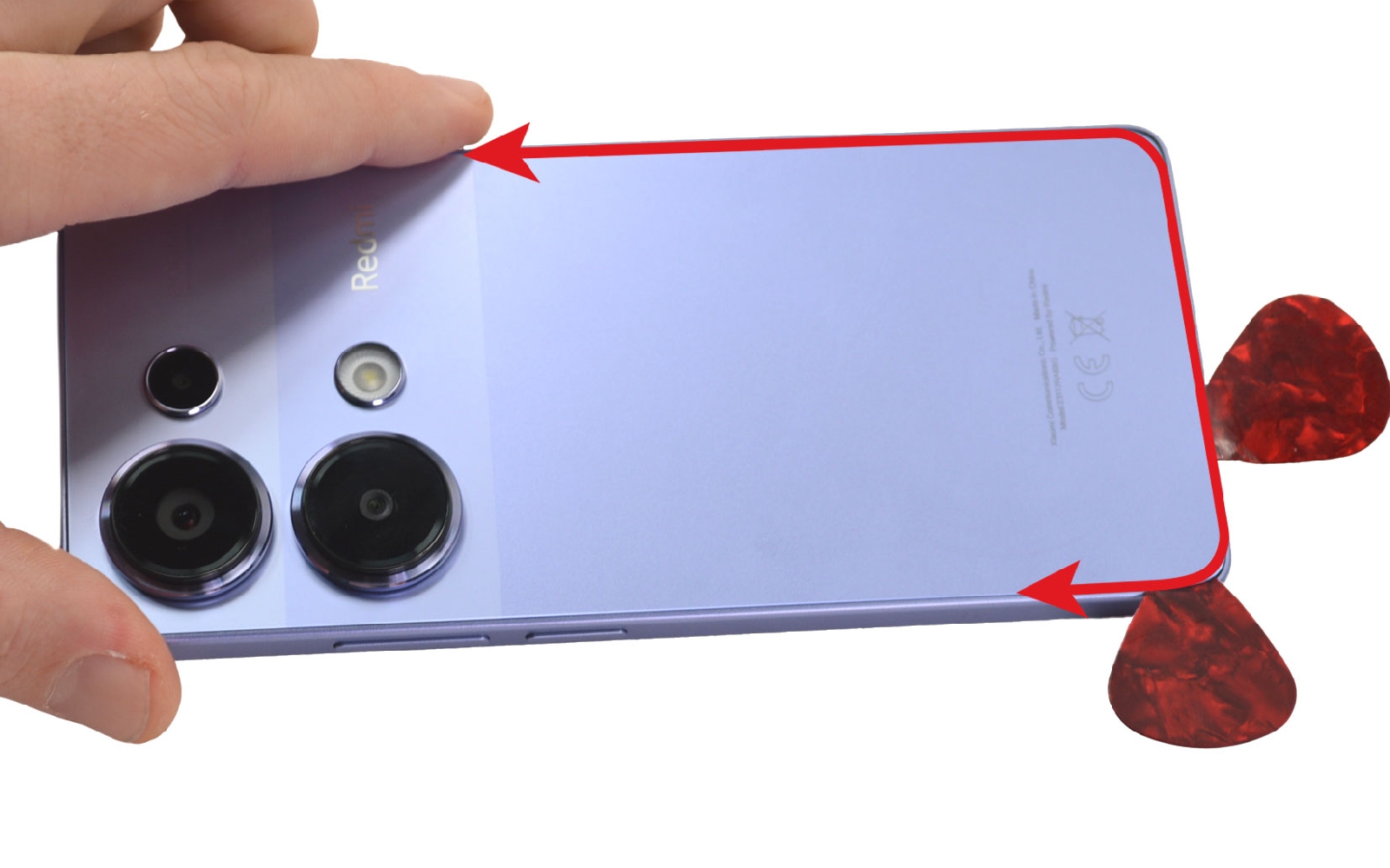

Etape 2 : Ouvrir le téléphone
Une fois l’adhésif ramolli, vous pourrez insérer un médiator troué entre le châssis et la vitre arrière pour commencer à décoller le composant tout en douceur. Soyez patient et procédez lentement pour éviter de l'endommager !

Remplacez ensuite le médiator par ses homologues en plastique pour ne pas ôter une pointe de peinture à la vitre arrière et ne pas abîmer les composants internes. Faites le tour du téléphone avec les médiators pour décoller petit à petit la vitre arrière. N'hésitez pas à chauffer de nouveau si vous sentez une quelconque résistance.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vitre arrière noir minuit pour Xiaomi Redmi Note 13 Pro 4G
51,90 €

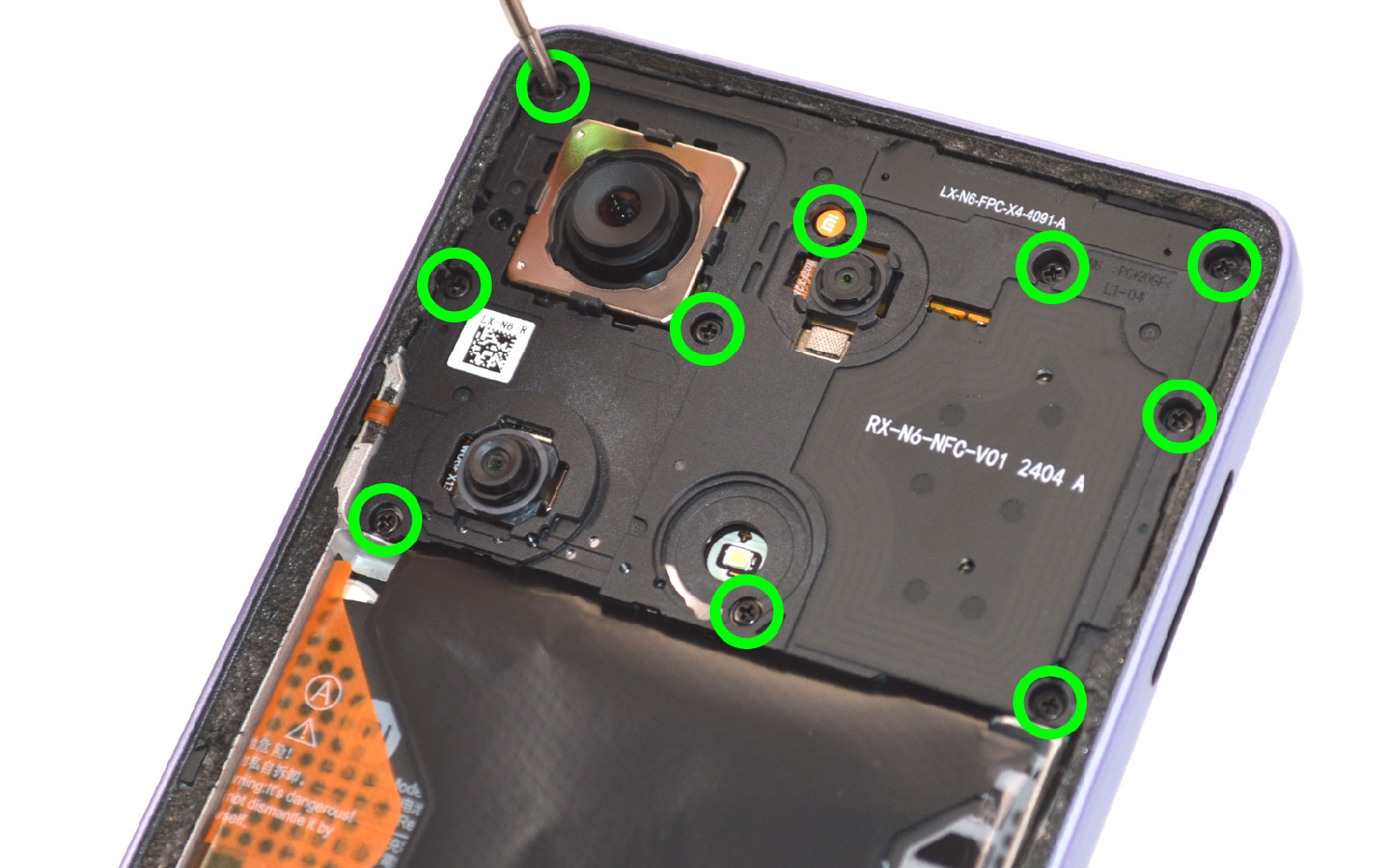

Etape 3 : Retirer la plaquette NFC
Ôtez la dizaine de vis avec le tournevis cruciforme de la plaquette NFC avant de la déclipser du châssis.
Insérez le levier en nylon sous le composant pour le détacher de la carte mère et pouvoir le mettre de coté.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

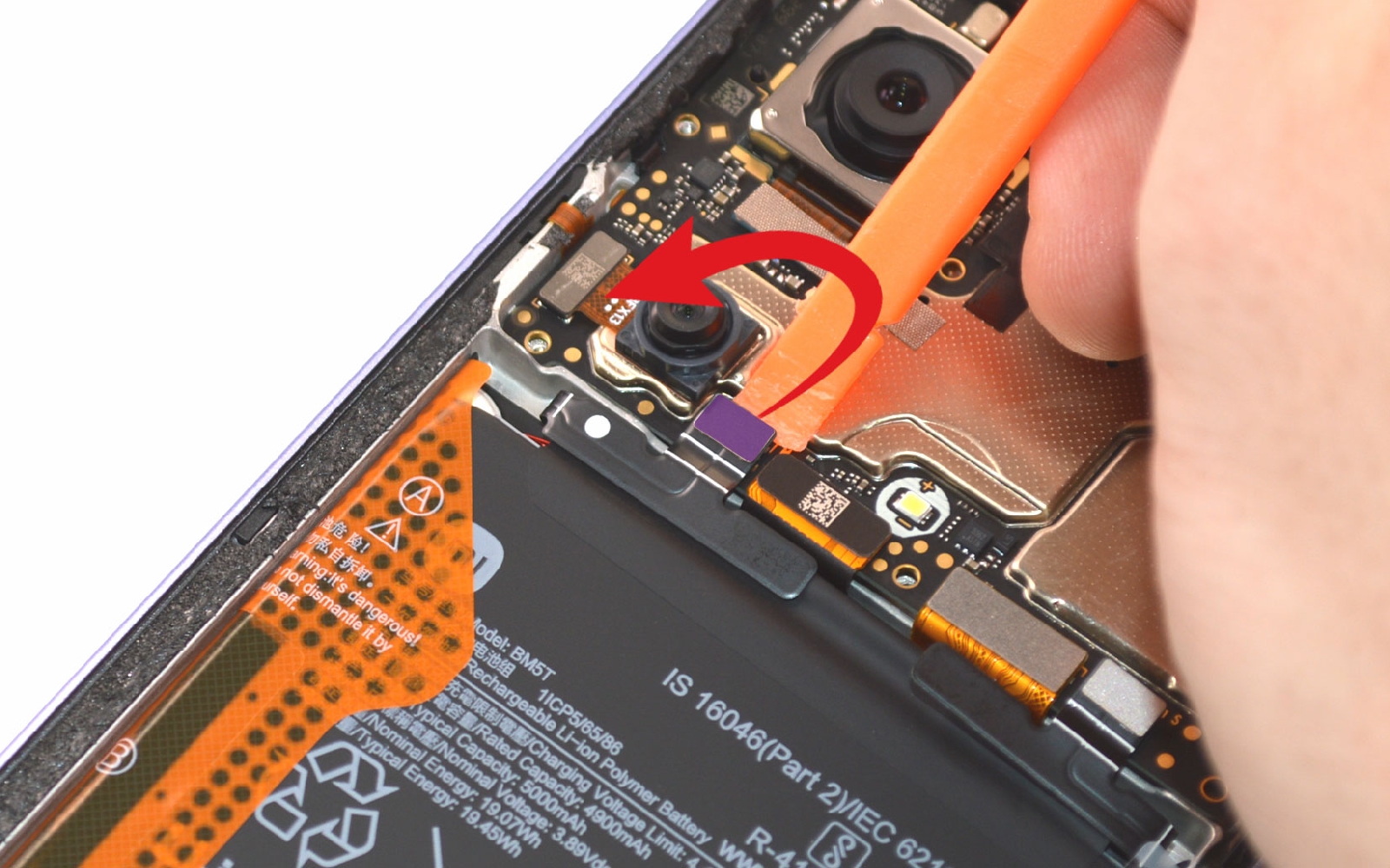

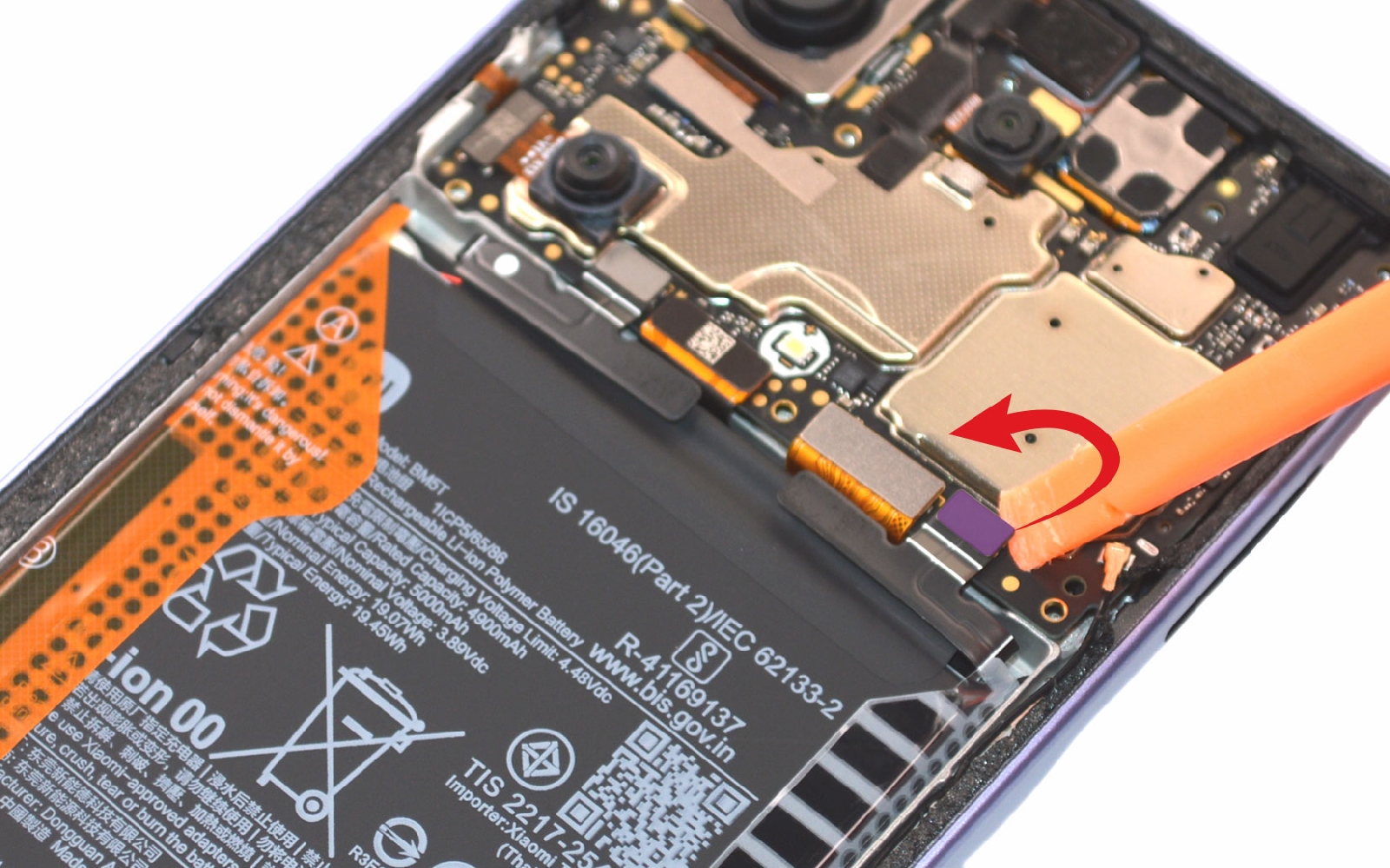

Etape 4 : Déconnecter la batterie
Déconnectez les deux nappes de la batterie pour continuer la réparation en toute sécurité.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

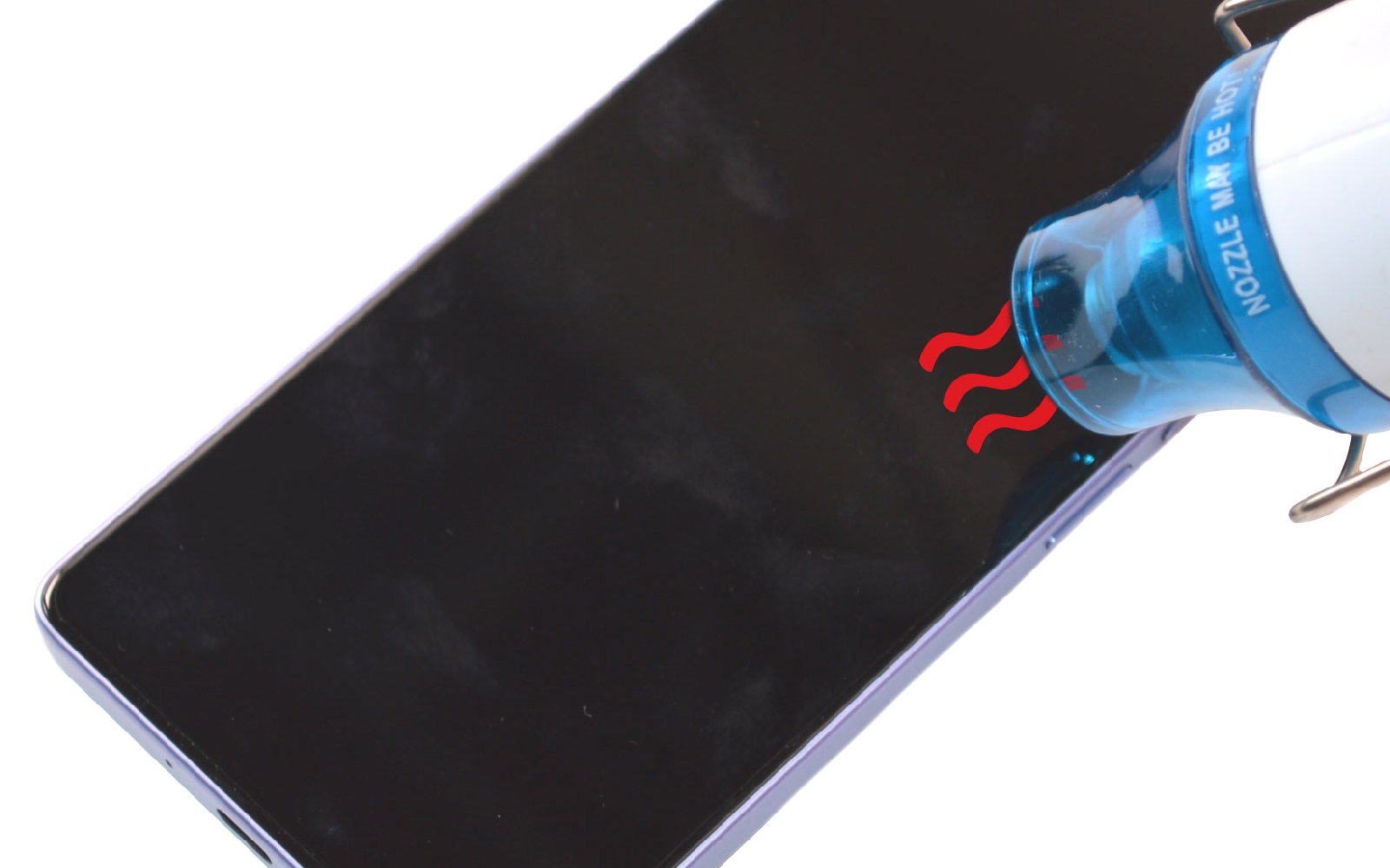

Etape 5 : Décoller la batterie
Chauffez le dos de la batterie (coté écran) puis décollez les languettes.

Saisissez la languette principale (A) puis tirez la vers l'extérieur pour décoller la batterie.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

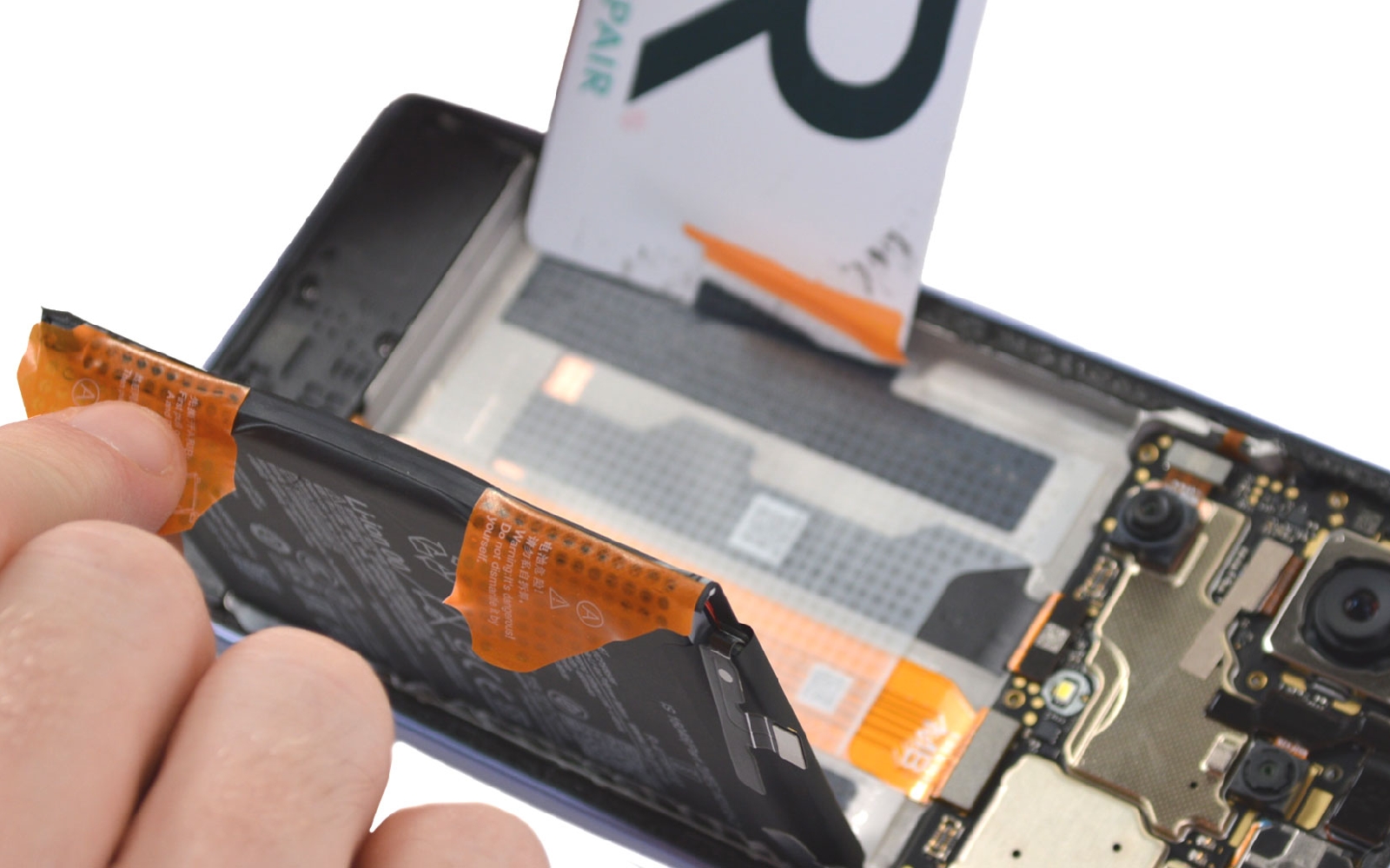

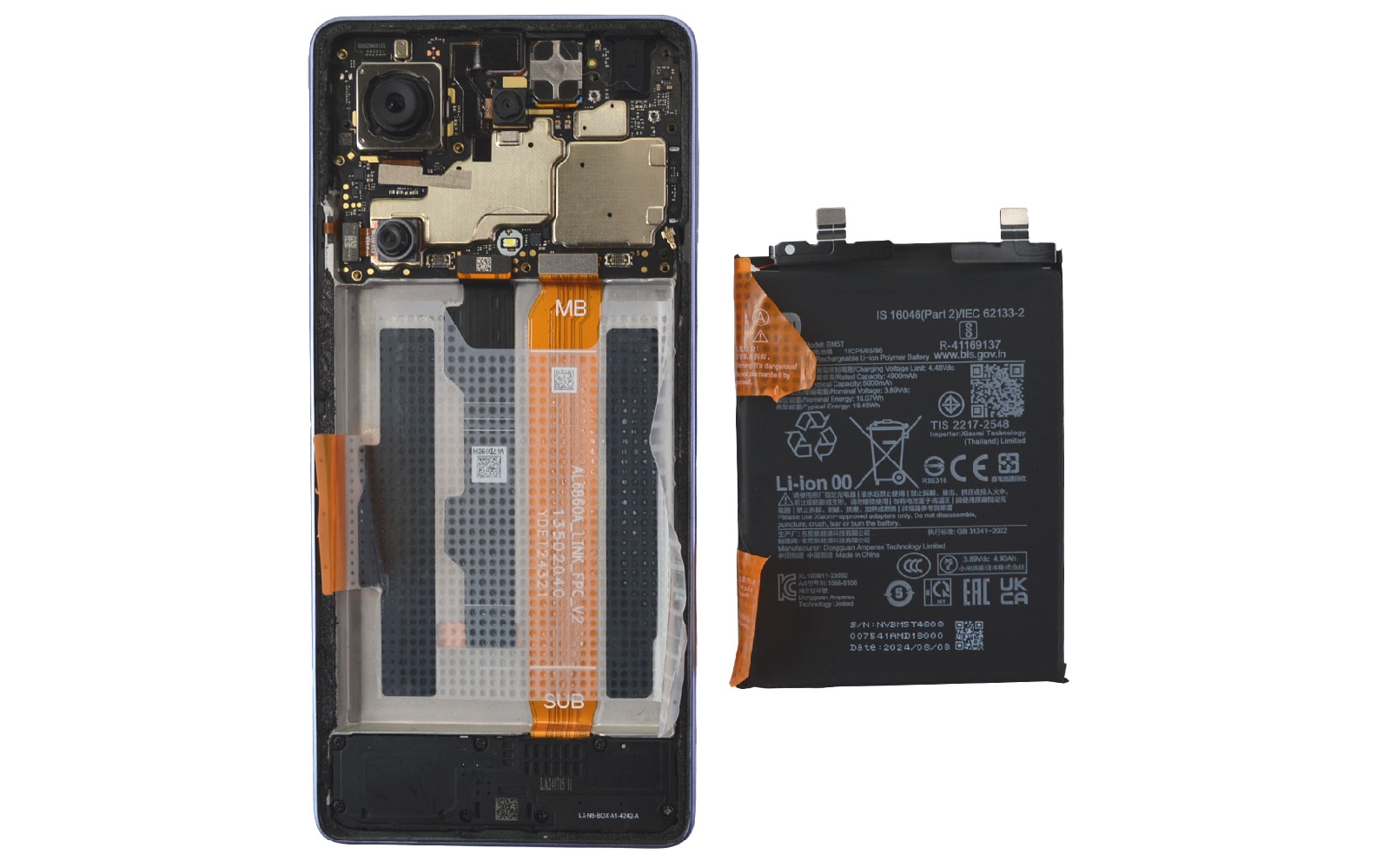

Etape 6 : Sortir la batterie
Vous pouvez vous aider de la carte en PVC pour terminer le décollage.
Une fois de coté, récupérez le film transparent situé au fond du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Batterie d'origine pour Xiaomi 13T, Redmi Note 13 Pro 4G et Poco X6 Pro 5G
47,90 €

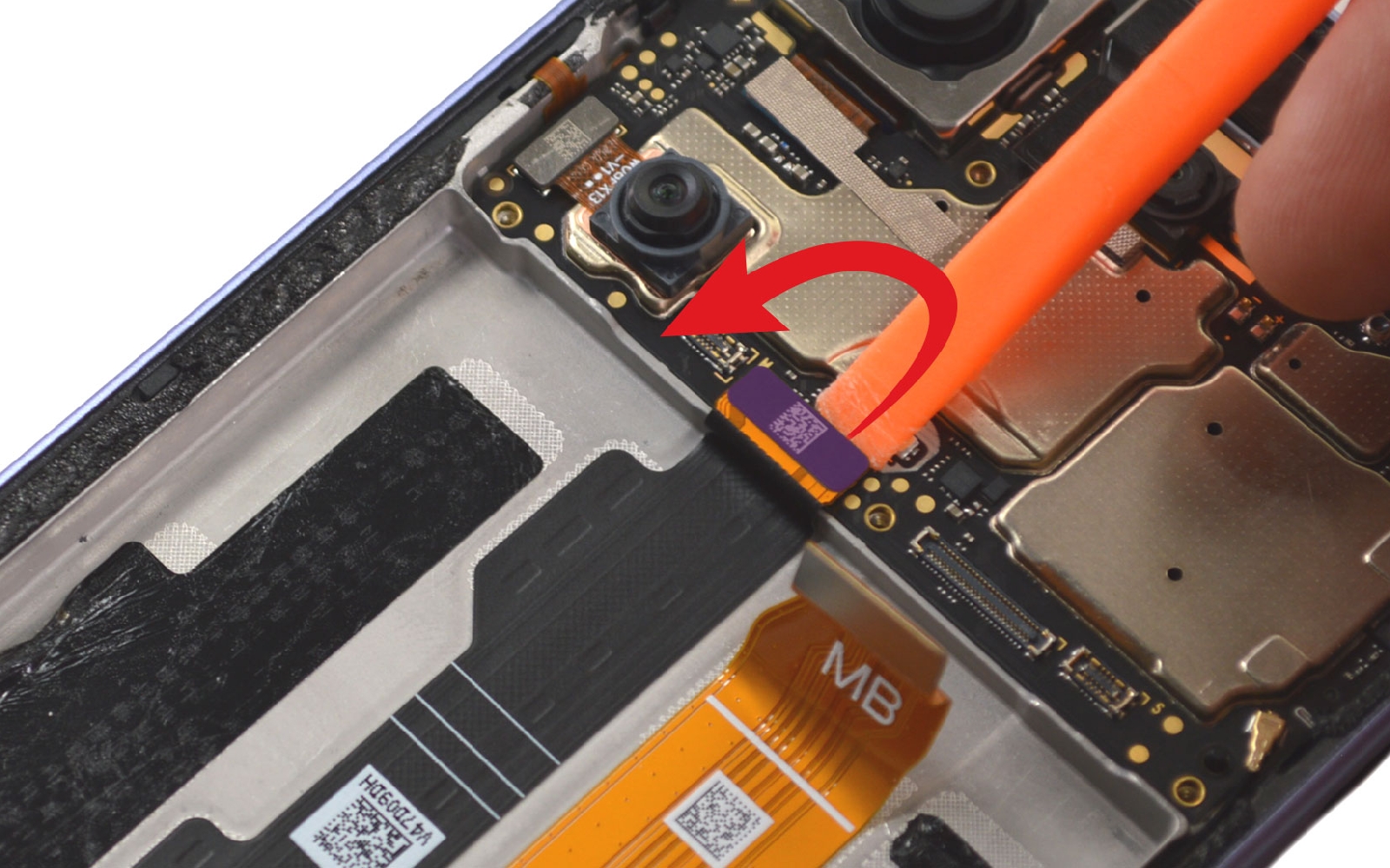

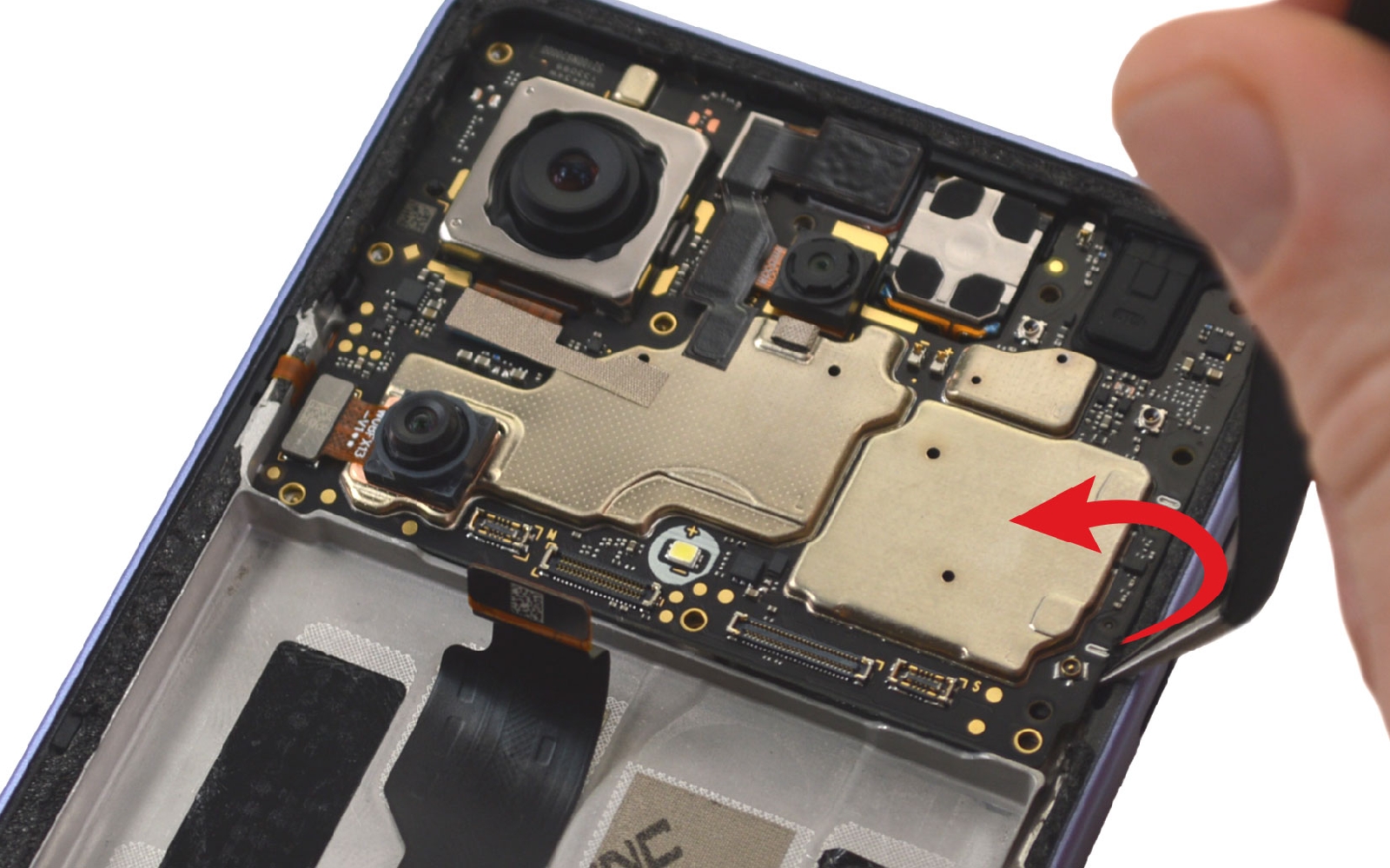

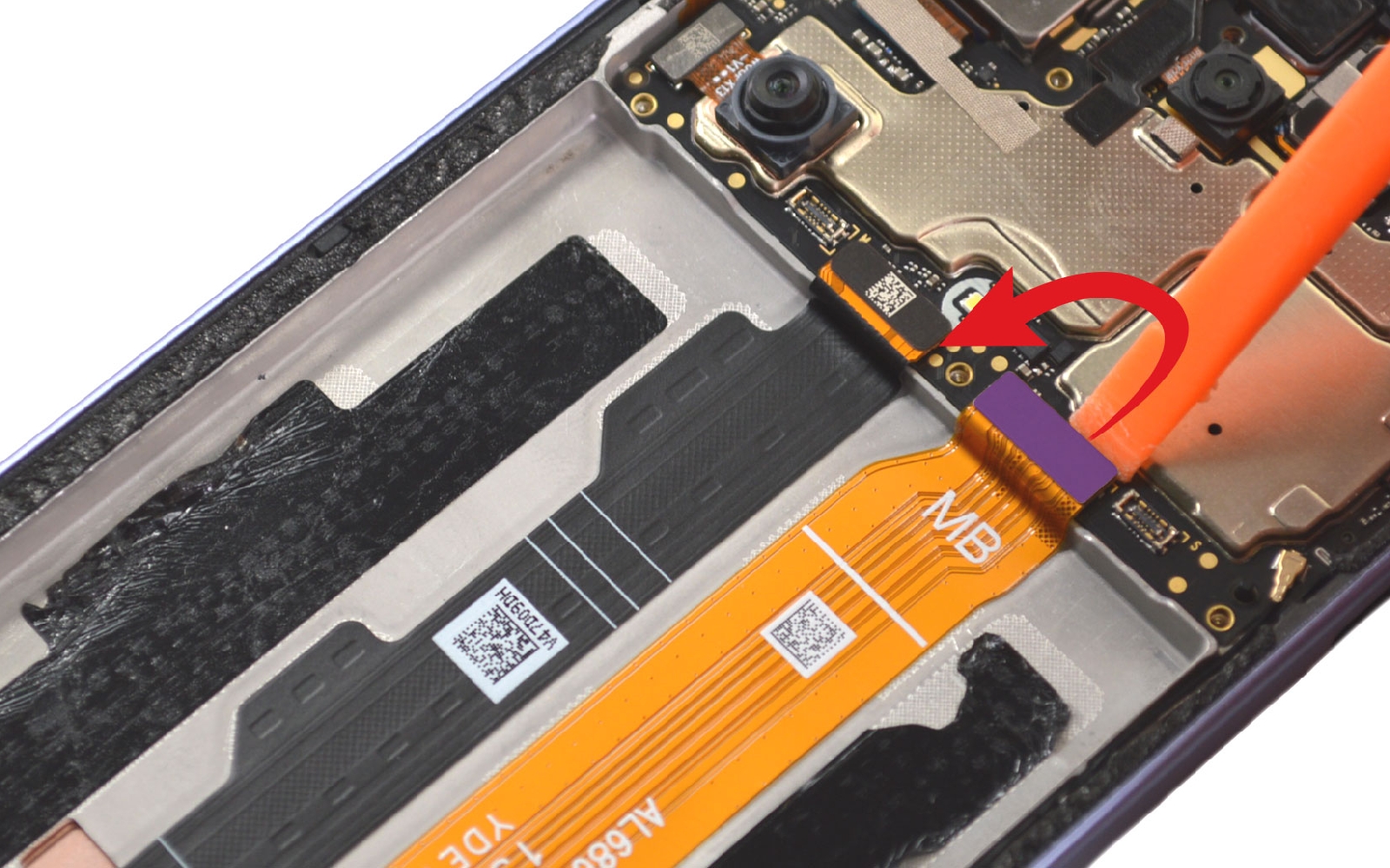

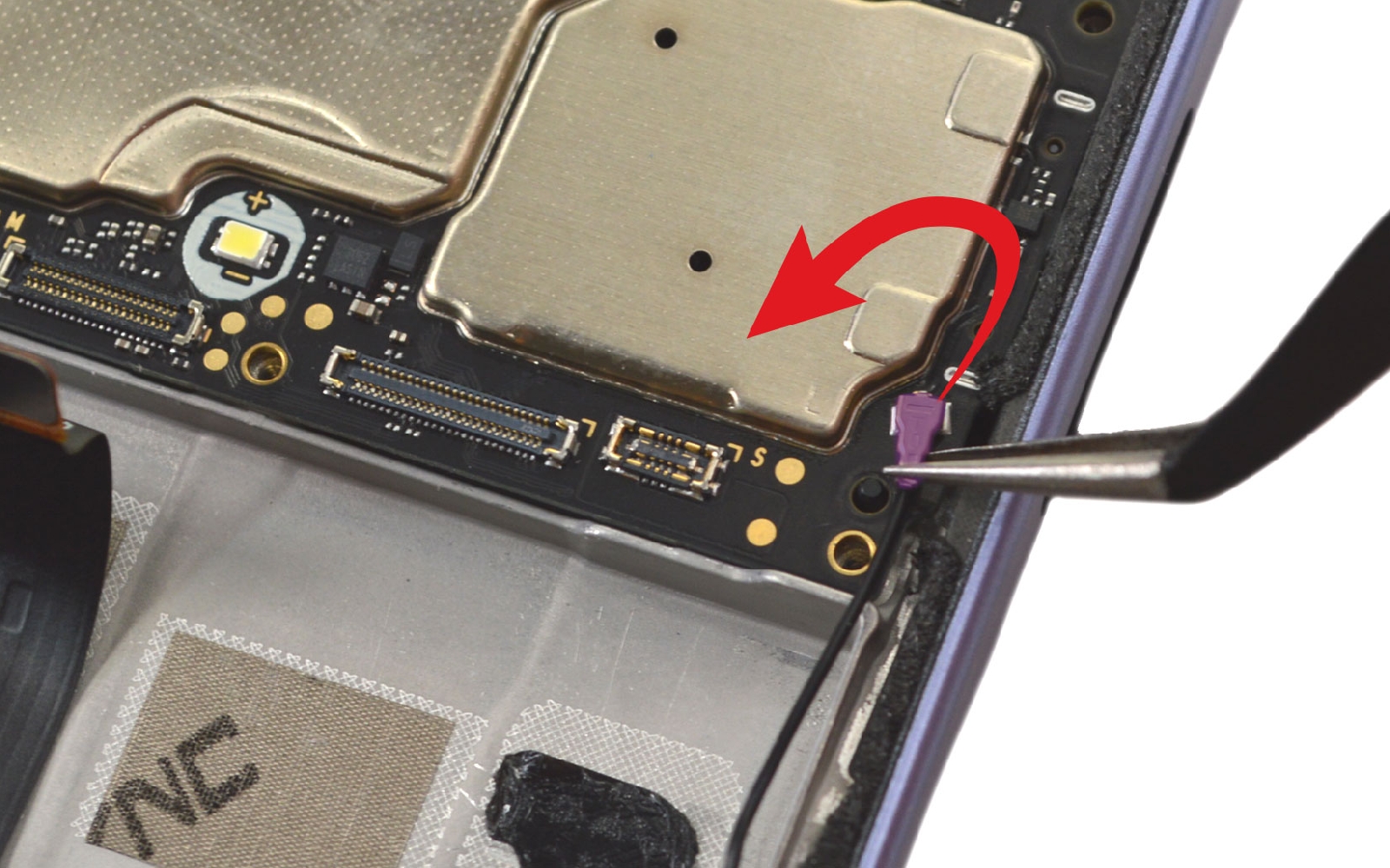

Etape 7 : Mettre de coté la carte mère
Débranchez la nappe de la rallonge d'interconnexion puis celle de l'écran.

Ensuite, attaquez-vous au câble coaxial à l'aide de la pincette en métal.
Glissez la brucelles sur le coté de la carte mère pour la déloger du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Récupérer l'écouteur de l'oreille
Chauffez légèrement le haut-parleur interne avant d'introduire le pince métallique entre le châssis et le HP pour le décoller.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Ecouteur interne pour Xiaomi Redmi Note 13 Pro 4G
7,90 €

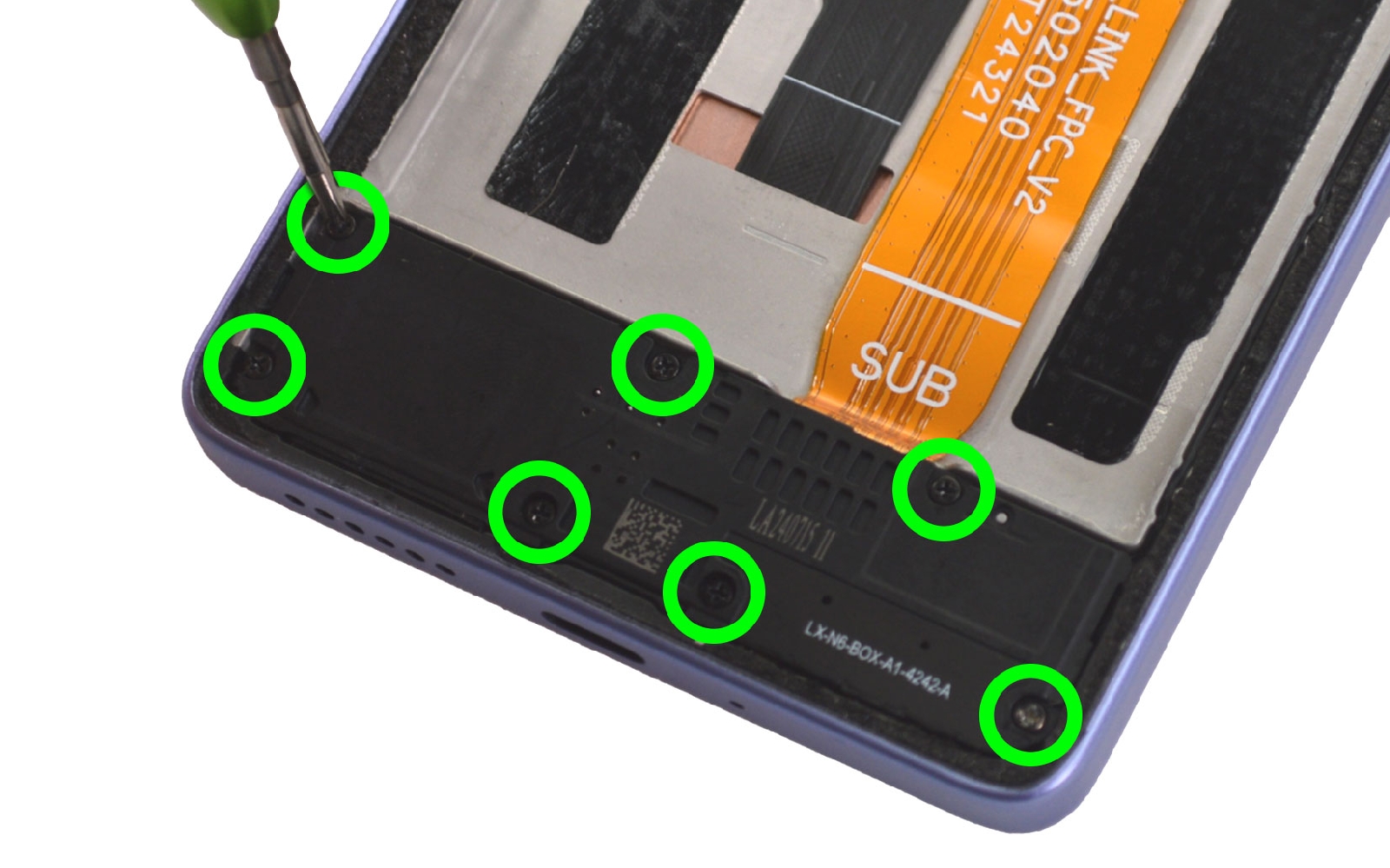

Etape 9 : Ôter le haut-parleur externe
Retirez les 7 vis cruciforme du haut-parleur externe puis déclipsez le composant.

Déconnectez la seconde nappe de la rallonge d'interconnexion et décollez cette dernière du bloc écran.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Haut Parleur compatible pour Xiaomi Redmi Note 13 Pro 4G
10,90 €
Nappe d'interconnexion pour Xiaomi Redmi Note 13 Pro 4G
7,90 €

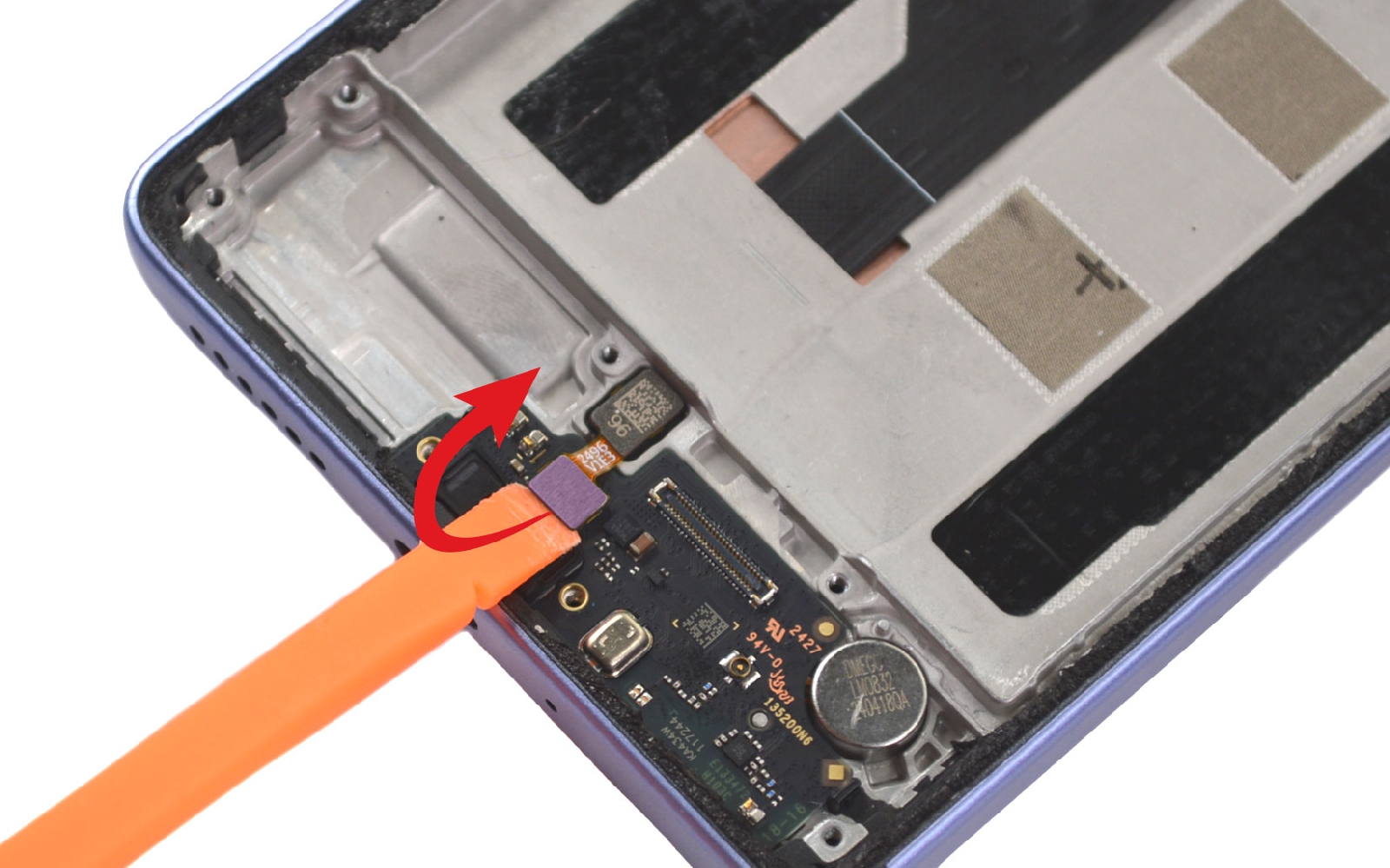

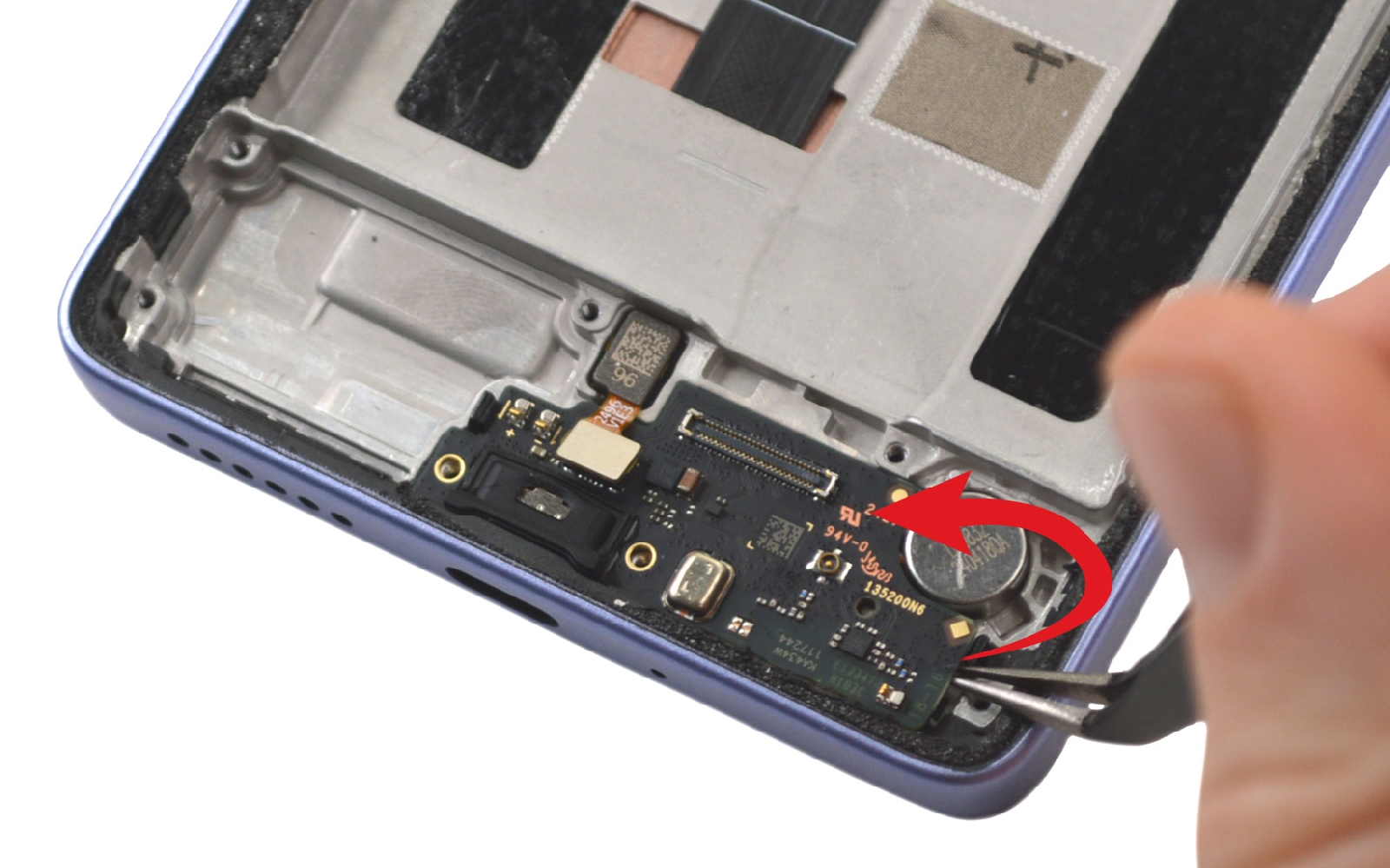

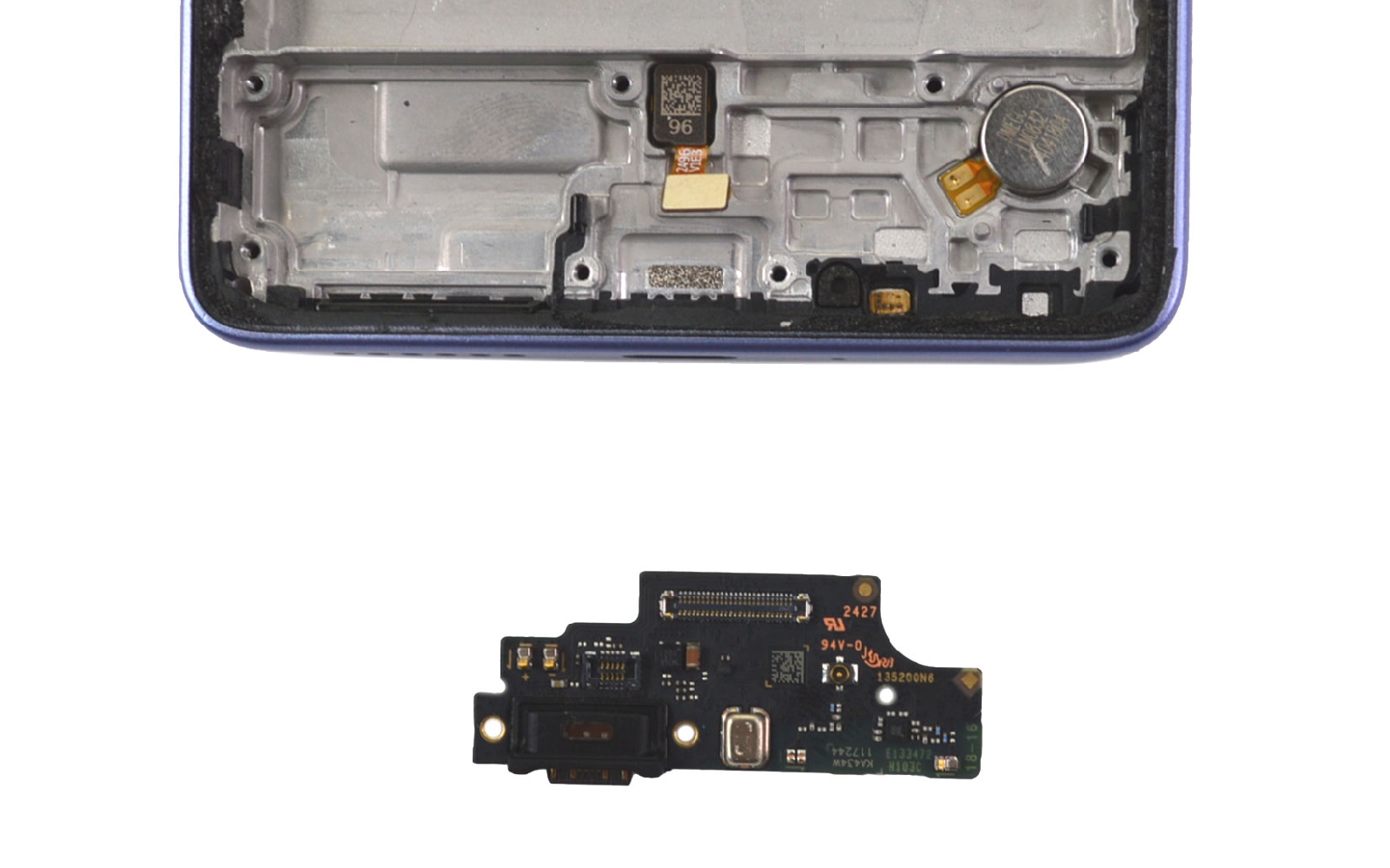

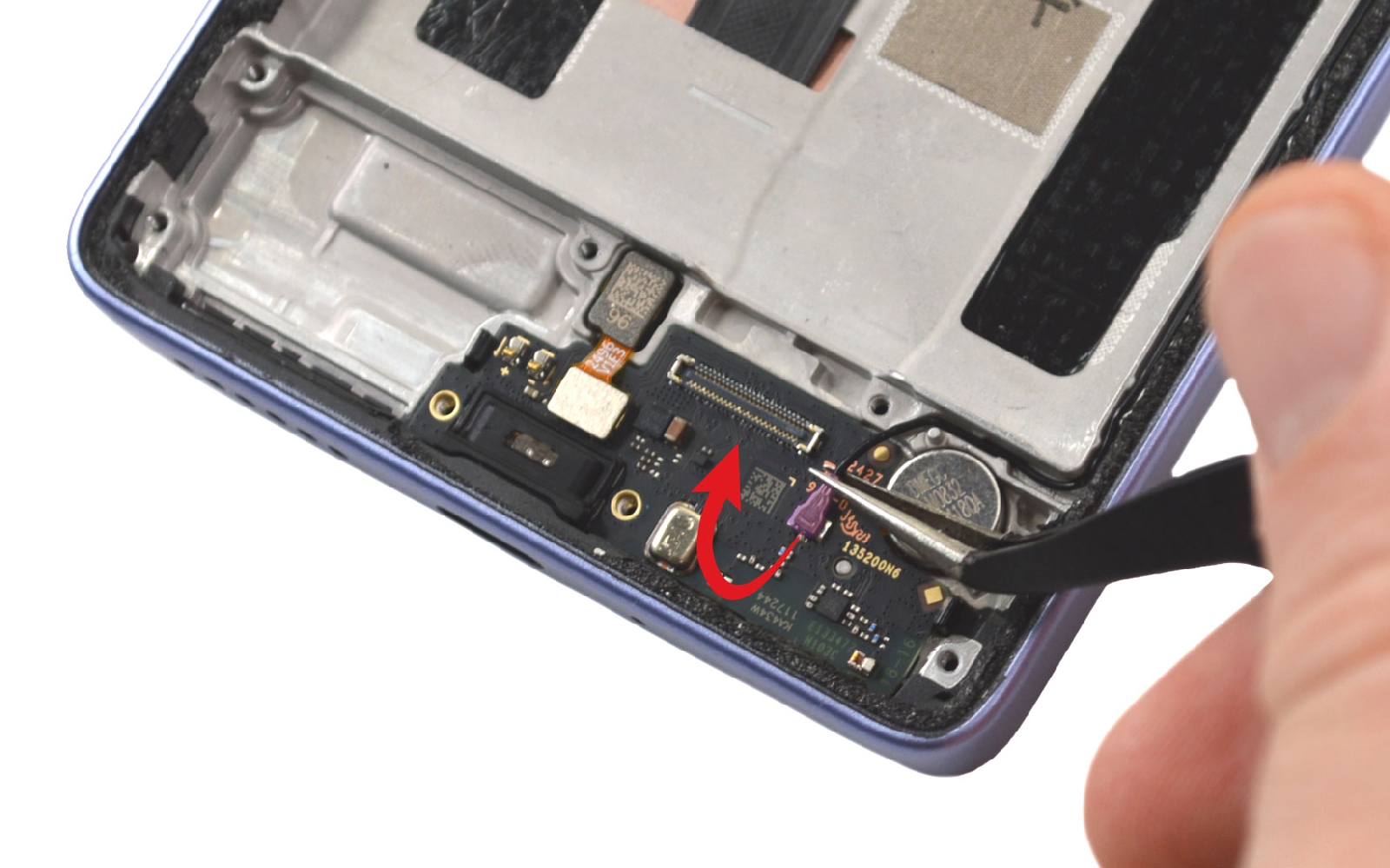

Etape 10 : Retirer le connecteur de charge
Détachez le câble coaxial puis débranchez la nappe du lecteur d'empreintes.

Introduisez la point de la pincette sous le dock pour le sortir du téléphone.

Mettez le connecteur de charge sur le coté.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge compatible pour Redmi Note 13 Pro 4G
14,90 €
Etape 11 : Sortir le lecteur d'empreintes et le vibreur
Chauffez le capteur et le vibreur à l'aide du décapeur thermique.

Insérez la pincette entre le lecteur d'empreintes et le châssis pour le décoller. Réalisez la même chose pour le vibreur.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

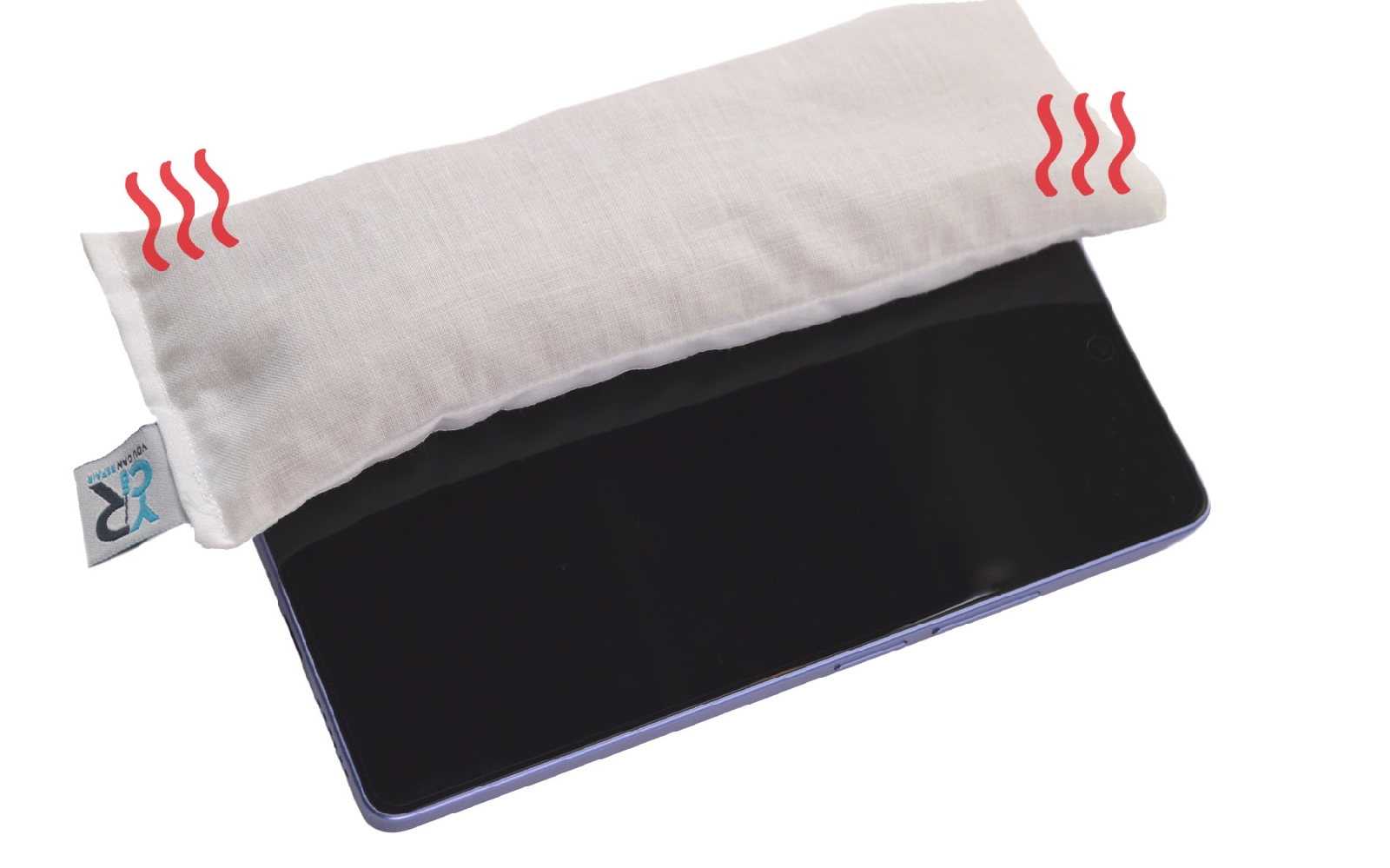

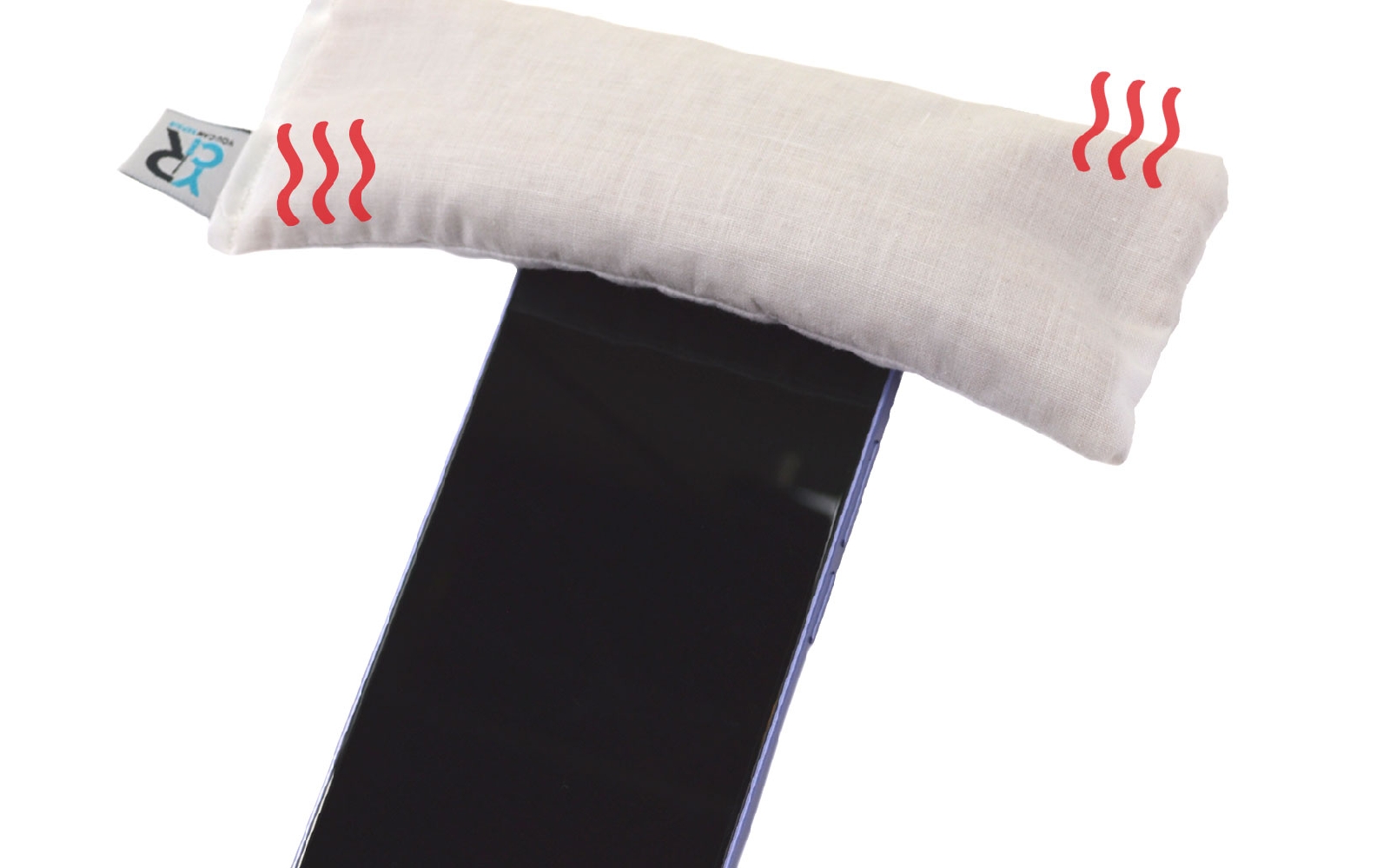

Etape 12 : Chauffer l'écran
Avant de retirer l’écran de votre appareil, il est indispensable de chauffer délicatement sa surface afin d’assouplir la colle qui le maintient solidement au châssis. Pour cela, vous pouvez utiliser un décapeur thermique, un sèche-cheveux ou un tapis chauffant réglé à une température modérée.

Répartissez la chaleur de façon homogène sur tout le pourtour de l’écran pendant 1 à 2 minutes. Insistez légèrement sur les bords, là où l’adhésif est le plus tenace.

Une fois l’adhésif suffisamment ramolli, vous pouvez glisser le médiator fin sous l’écran pour commencer à le détacher en douceur. Assurez-vous de bien glisser le médiator sous le LCD.

Prenez votre temps et procédez avec précaution pour ne pas l’abîmer !
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

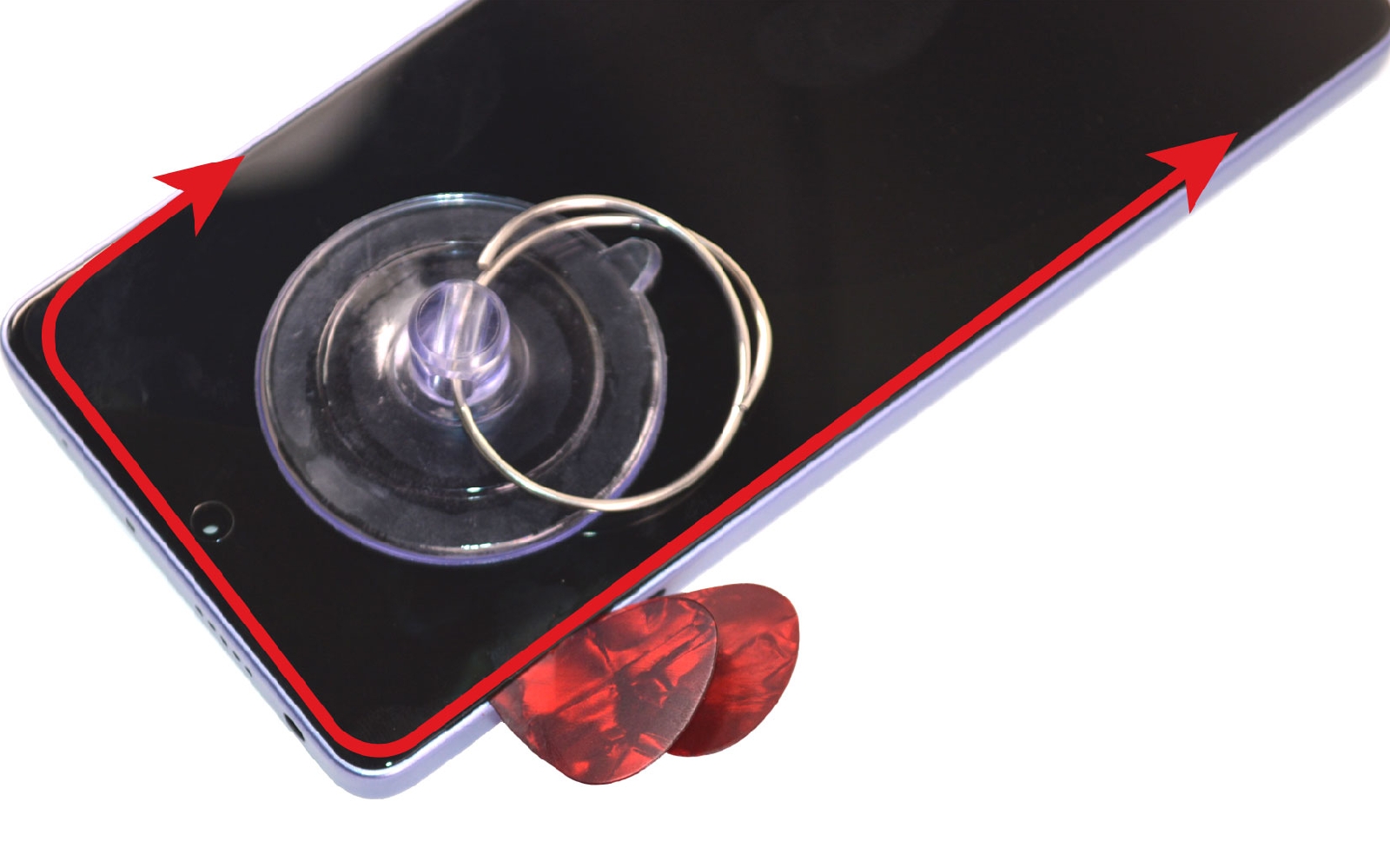

Etape 13 : Séparer l'écran du châssis
Remplacez le médiator en métal par ceux en plastique pour continuer le décollage de l'écran. Faites les circuler sur tout le contour de l'écran.

Aidez-vous de la carte en PVC pour terminer le retrait de l'écran.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Ecran reconditionné pour Xiaomi Redmi Note 13 Pro 4G
129,90 €

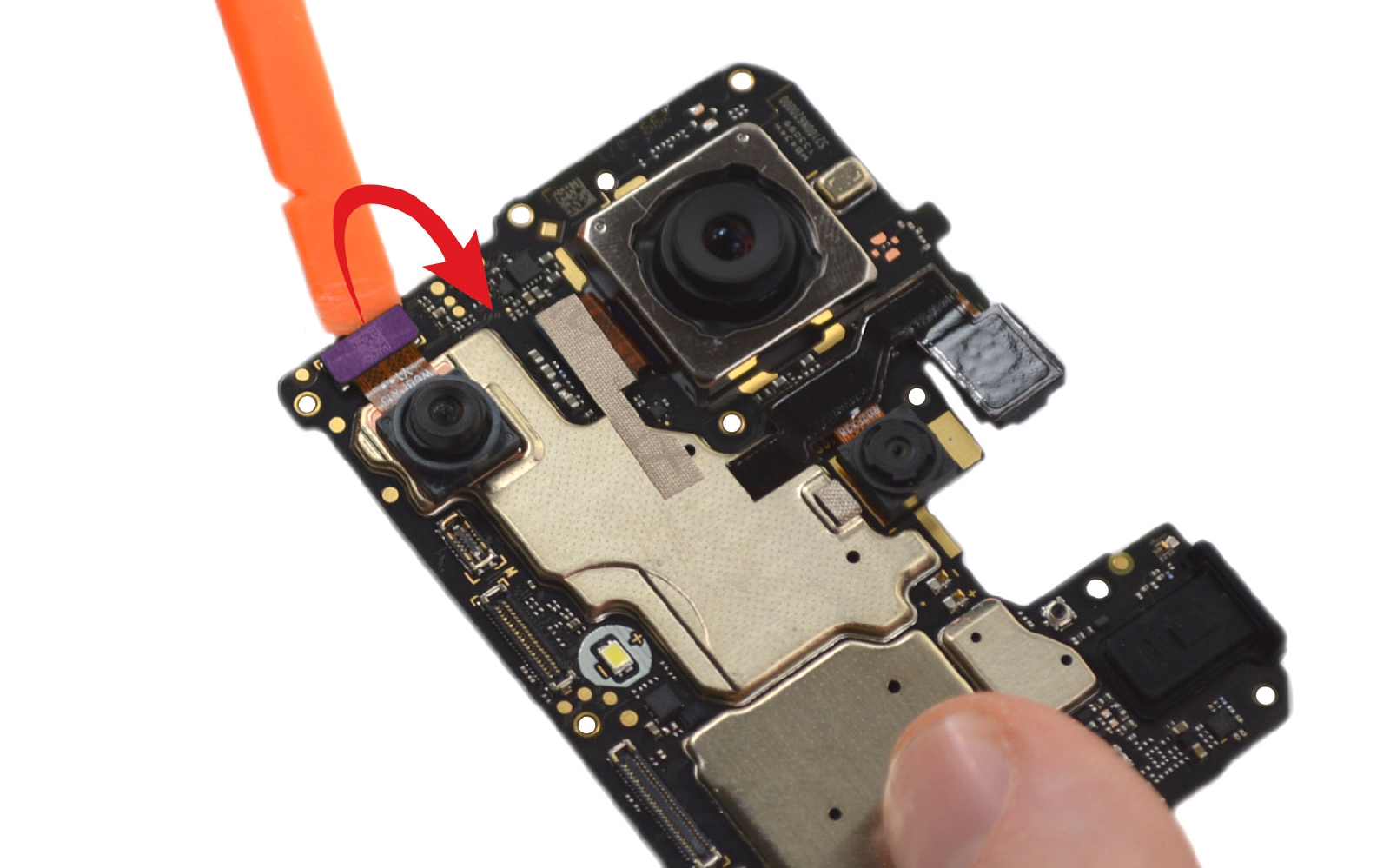

Etape 14 : Détacher les caméras de la carte mère
Déconnectez les caméras arrière et la caméra frontale de la carte mère.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

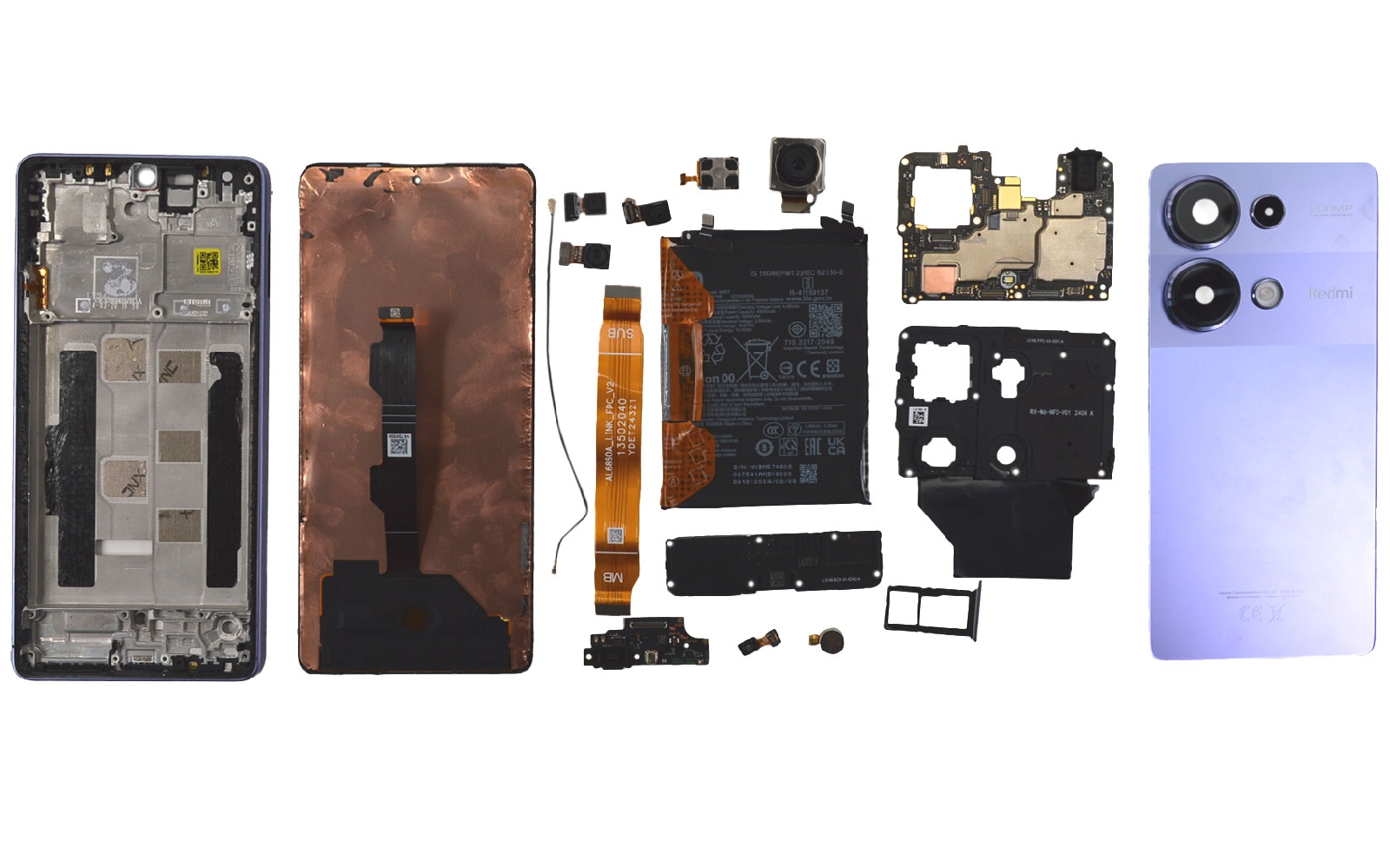

Vue éclatée
Vous venez de terminer le démontage de votre Xiaomi Redmi Note 13 pro (4G) ! Félicitations !

Si vous souhaitez remonter votre téléphone, il vous suffit de reprendre les étapes précédentes dans le sens contraire.
