Changement de vitre tactile sur iPad Mini

Temps estimé : 60 min
Difficulté : 4/5
iPad Mini | Temps estimé : 60 min | Difficulté : 4/5

Ce tutoriel n'est valable que pour le remplacement d'une vitre prémontée avec le controleur pré-soudé. Attention à ne pas rallumer votre iPad en cours de réparation : si vous appuyez par inadvertance sur le bouton power lors de la réparation vous ne pourrez plus l'éteindre et donc endommagerez sérieusement votre ipad. Nous vous conseillons donc d'effectuer la réparation sur votre iPad dont la batterie est complètement déchargée et qui par conséquent s'est éteint automatiquement.

Diagnostic

› La vitre de votre iPad Mini est brisée
› L'écran tactile de votre iPad Mini ne fonctionne plus ou uniquement sur certaines zones

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Vitre tactile PREMIUM pour iPad Mini
39,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils classique pour iPad
19,70 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Colle professionnelle B7000 en tube de 3ml
3,90 €
Ajouter au panier

ETAPE 1 : Les outils nécessaires et les accessoires conseillés

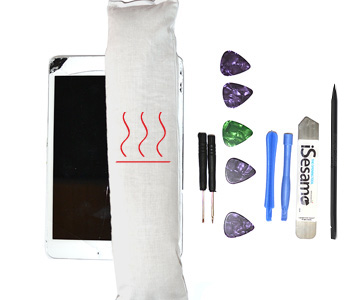

Avant de commencer toute réparation, nous vous conseillons fortement de vous munir des outils ci-contre ainsi que d'une paire de lunettes de protection pour éviter toutes projections d'éclats de verre.
ETAPE 2 : Chauffer la colle

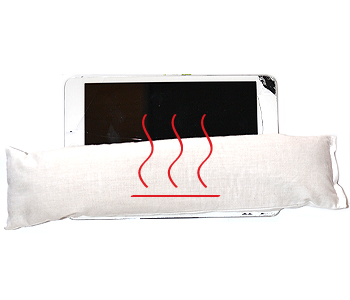

Faire chauffer le coussin au micro-ondes pendant une ou deux minutes et placer le quelques instants sur le bord de la vitre brisée afin de faire "fondre" la colle.
ETAPE 3 : Décoller la vitre

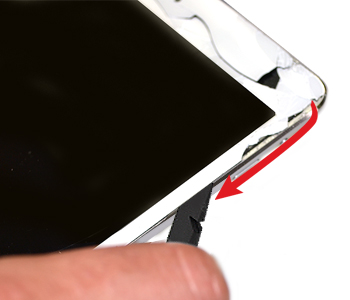

A l'aide d'une petite spatule en plastique, glisser délicatement l'outil entre la vitre et le joint afin de décoller la vitre. Attention à ne pas trop enfoncer la spatule, vous risquez de toucher les bords du LCD et de l'endommager. ⇒ Soulever délicatement au fur et à mesure en plaçant éventuellement des médiateurs.
ETAPE 4a : Retirer la vitre tactile

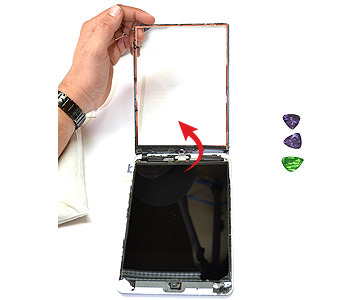

Soulever délicatement la vitre tactile à partir du haut.
ETAPE 4b : Retirer la vitre tactile

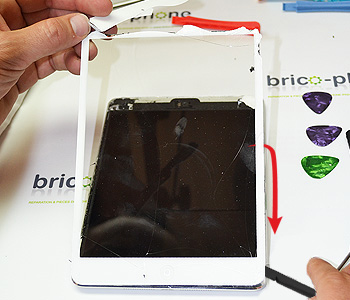

Pour une meilleure visibilité, retourner votre iPad (le bas se retrouve en haut).
ETAPE 4c : Retirer la vitre tactile

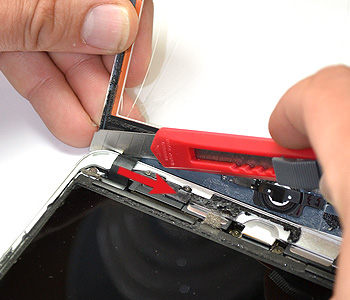

A l'aide d'un cutter, découper la nappe qui maintient la vitre endommagée afin de libérer votre iPad de la vitre.
ETAPE 5a : Retirer le LCD

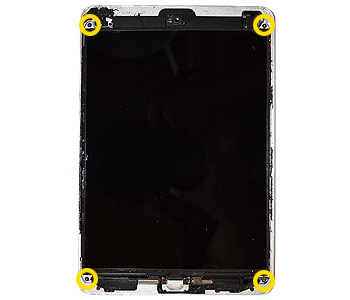

A l'aide d'un tournevis cruciforme, ôter les quatre vis entourées en jaune qui se trouvent dans chaque angle du LCD.
ETAPE 5b : Retirer le LCD

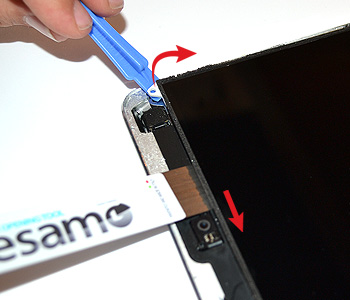

Soulever délicatement la dalle LCD en commençant par la partie en haut à droite Attention : ne pas forcer pour retirer le LCD. Vous devez d'abord décoller délicatement la partie haute du LCD qui est maintenue par un adhésif sur une dizaine de centimètres, à l'aide d'un isesamo par exemple. Attention à ne pas toucher le LCD avec vos doigts, le tenir sur la tranche. Attention également aux éventuels éclats de verre sur le LCD qui pourrait le rayer irréversiblement.
ETAPE 5c : Retirer le LCD

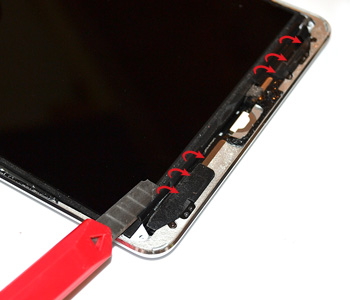

A l'aide d'un cutter, décoller les deux parties adhésives noires en bas du LCD.
ETAPE 5d : Retirer le LCD

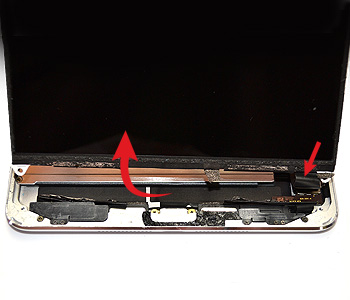

Le LCD est maintenant dégagé de son emplacement, poser le délicatement dans l'alignement de votre iPad en veillant à poser une protection dessous pour éviter tout dommage contre votre table. Attention à ne pas tirer sur le LCD qui est toujours maintenu par la nappe à votre iPad.
ETAPE 5e : Retirer le LCD
A l'aide d'un pinceau aux poils fins, nettoyer délicatement la surface du LCD pour le débarrasser des poussières ou éclats de verre avant de le poser sur la table.
ETAPE 6a : Retirer la plaque métallique

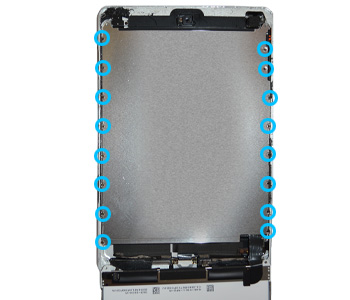

A l'aide d'un tournevis cruciforme, ôter les 16 vis entourées en bleu.
ETAPE 6b : Retirer la plaque métallique

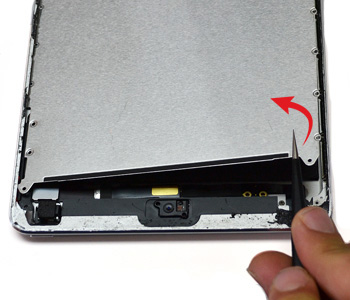

A l'aide d'une pince, enlever la plaquette métallique.
ETAPE 7a : Retirer le reste de la nappe de la vitre

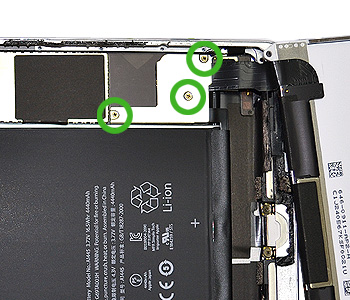

Une fois le LCD soulevé, ôter les 3 vis entourées en vert à l'aide d'un tournevis cruciforme afin de retirer la petite plaquette métallique.
ETAPE 7b : Retirer le reste de la nappe de la vitre

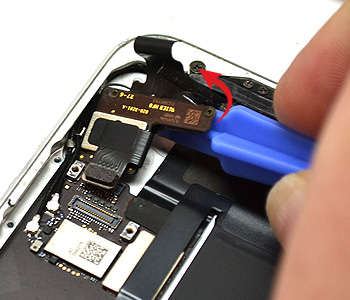

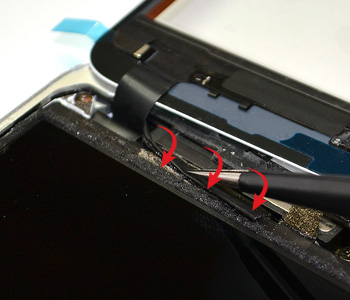

Déconnecter délicatement la nappe du LCD.
ETAPE 7c : Retirer le reste de la nappe de la vitre

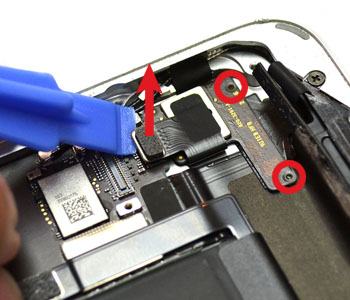

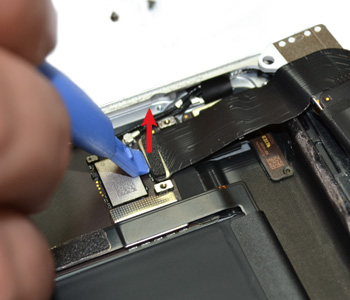

Oter les 2 vis entourées en rouge à l'aide d'un tournevis cruciforme. Déconnecter ensuite la nappe de la vitre tactile avec un levier en plastique.
ETAPE 7d : Retirer le reste de la nappe de la vitre

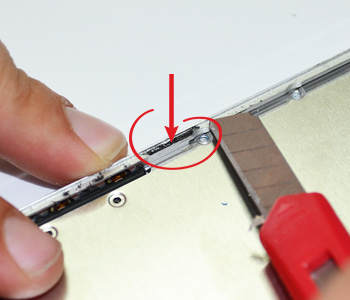

Soulever et dégager le reste de la nappe de la vitre préalablement coupée à l'étape 4. Déconnecter la batterie avant de procéder au branchement de la nouvelle vitre. N'oubliez pas de rebrancher la batterie quand vous avez connecté toutes les nappes.
ETAPE 8a : Conseils pour le remontage

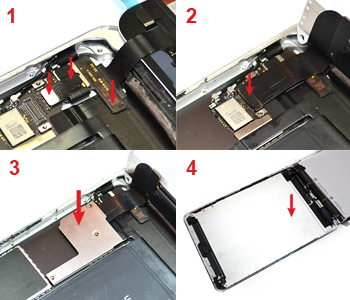

Remonter les éléments : nappe vitre tactile, nappe LCD, plaquette métallique, grande plaque métallique.
ETAPE 8 b: Conseils pour le remontage

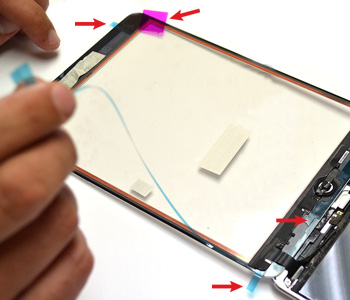

Nettoyer bien les bords du châssis pour assurer un collage parfait de la nouvelle vitre. Normalement, les stickers double-face fournis avec les vitres complètes suffisent pour recoller la vitre mais pour un résultat optimal, vous pouvez ajouter de la colle ou de l'adhésif double face en supplément.
ETAPE 8c : Conseils pour le remontage
Repositionner les adhésifs noirs qui maintiennent la partie haute du LCD.
ETAPE 8d : Conseils pour le remontage

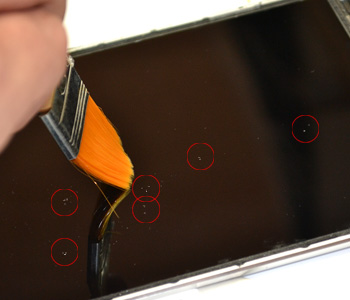

Nettoyer méticuleusement le LCD avec un pinceau doux avant de reposer la vitre pour retirer toute poussière ou éclats de verre résiduels qui pourrait l'endommager irréversiblement.
ETAPE 8e : Conseils pour le remontage
Ne pas oublier de retirer les films protecteurs de la nouvelle vitre. Tester la vitre tactile avant de la recoller, cela vous évitera de tout démonter en cas de problème.
