Changement d'écran (vitre+châssis+LCD) sur Xperia Z2

Temps estimé : 45 min
Difficulté : 3/5
Xperia Z2 | Temps estimé : 45 min | Difficulté : 3/5

Ce guide photos vous explique comment remplacer l' écran sur votre Sony Xperia Z2. L'écran comprend la vitre, le LCD, sans le châssis..

Diagnostic

› La vitre de votre Xperia Z2 est brisée
› L'affichage LCD ne fonctionne plus ou présente des défauts
› La fonction tactile ne répond plus ou mal ›

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Sticker de vitre ARRIERE pour Sony Xperia Z2
4,90 €
Ajouter au panier


Avant toutes réparations de votre appareil, vérifiez la compatibilité de la pièce détachée. Retrouvez le numéro de modèle dans le menu : Application - Paramètres - A propos de l'appareil - Numéro du modèle.

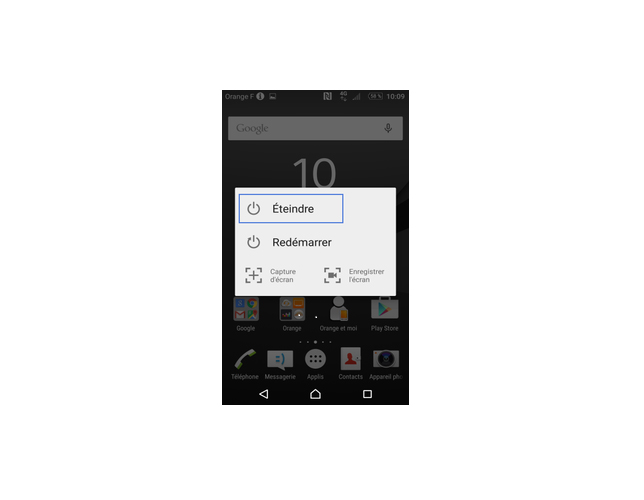

Commencez par éteindre votre téléphone
Etape 1 : Ouvrez le sony Xperia Z2

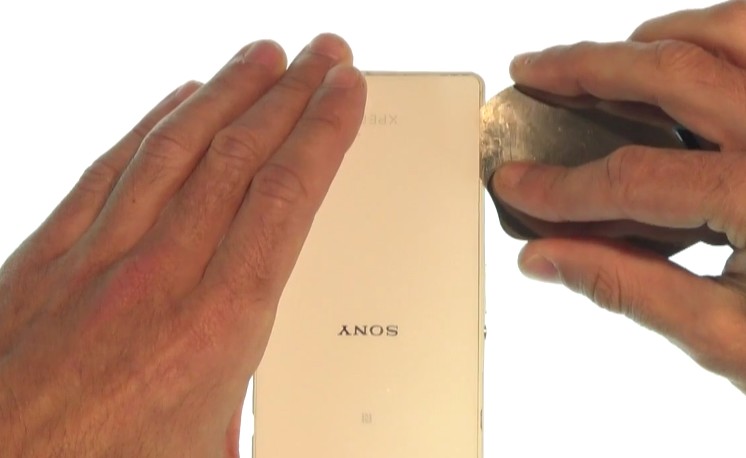

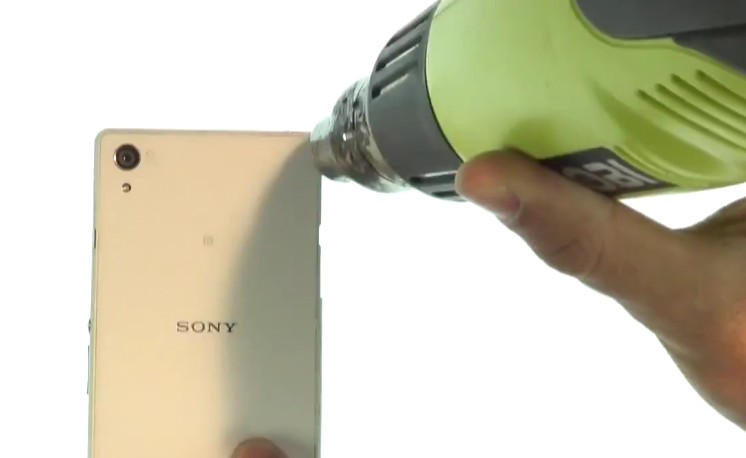

A l'aide d'un séche-cheveux ou d'un décapeur thermique, chauffez le contour de la vitre 20 à 30 secondes, en évitant la zone centrale ou se trouve la batterie.
Etape 1/2 : Ouvrez le sony Xperia Z2

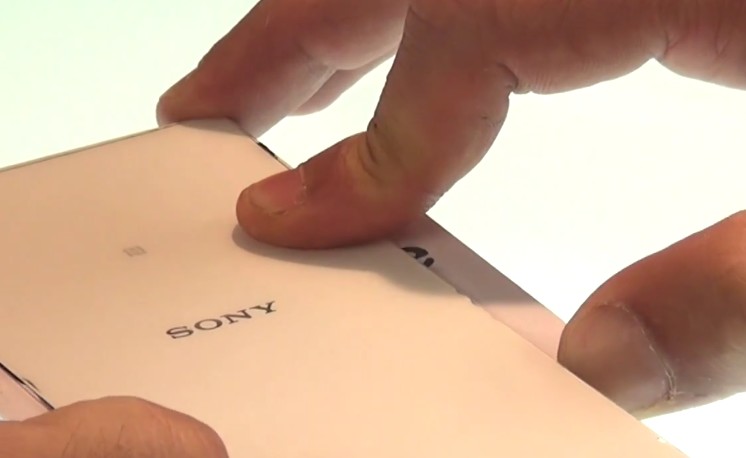

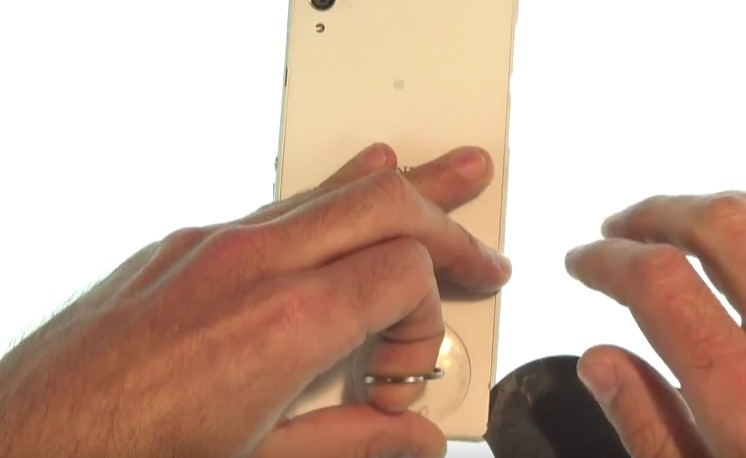

Placez la ventouse sur le bords de la vitre et tirez lègérement afin de créer un point d'insertion.
Etape 1/3 : Ouvrez le sony Xperia Z2

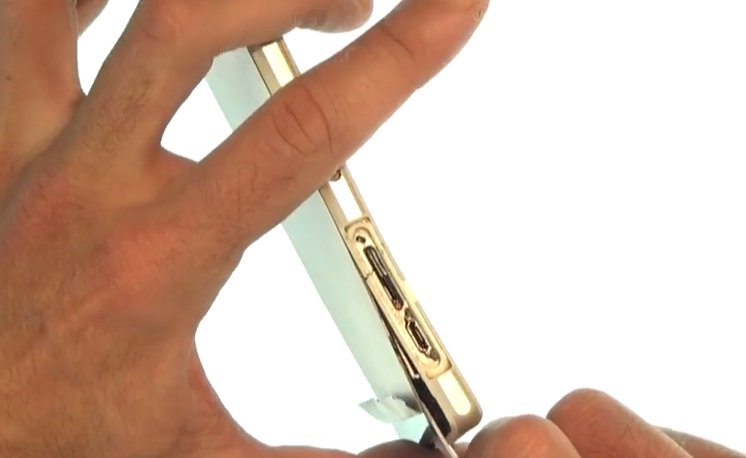

Faites glisser l'iFlex pour décoller le contour de la vitre.
Etape 1/4 : Ouvrez le sony Xperia Z2

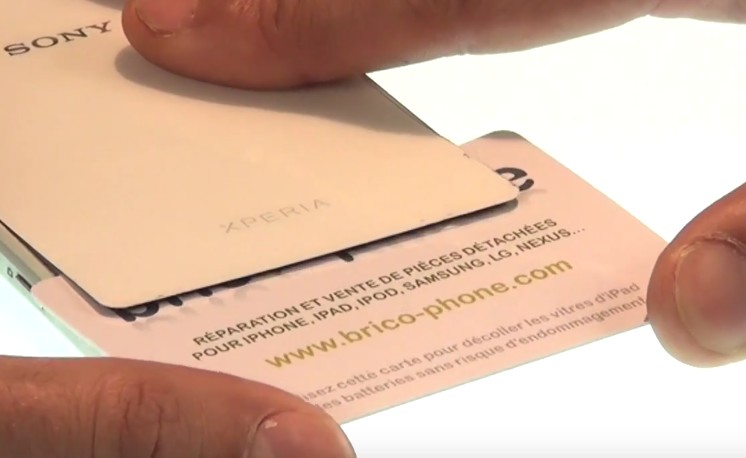

Insérer la carte en plastique pour continuer le décollage.
Etape 1/5 : Ouvrez le sony Xperia Z2
Chauffez très légèrement le centre de la vitre pour ramollir un dernier point de colle.
Etape 1/6 : Ouvrez le sony Xperia Z2
Réinsérez la carte en plastique pour finir le décollage.
Etape 2 : Retirez la batterie

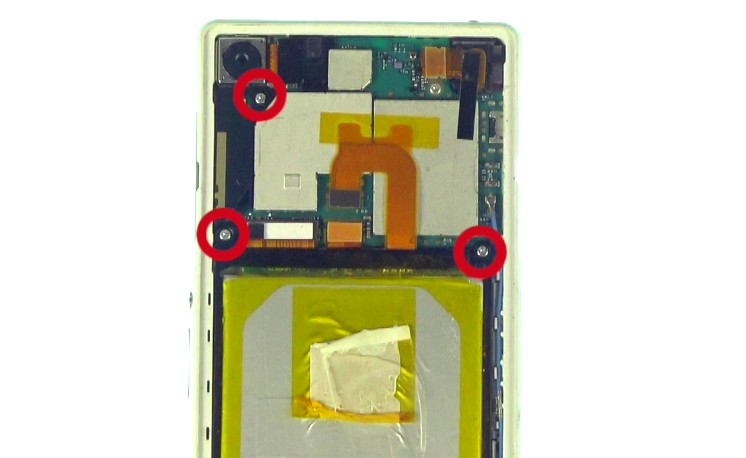

Retirez les 5 vis à l’aide du tournevis cruciforme.
Etape 2/2 : Retirez la batterie

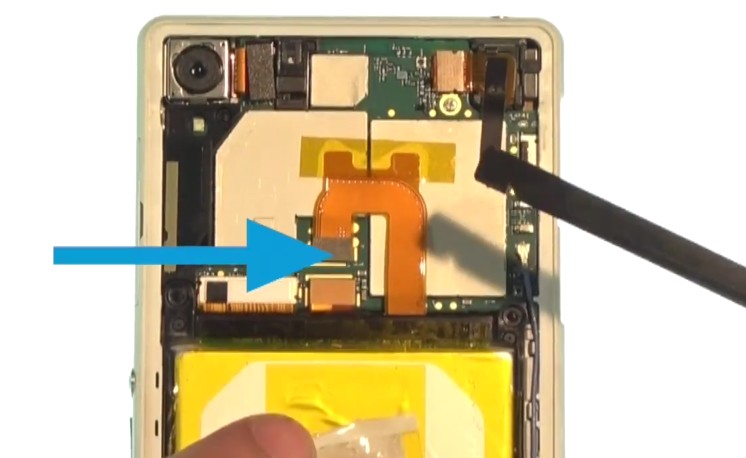

Déconnectez la batterie avec un levier en plastique.
Etape 2/3 : Retirez la batterie

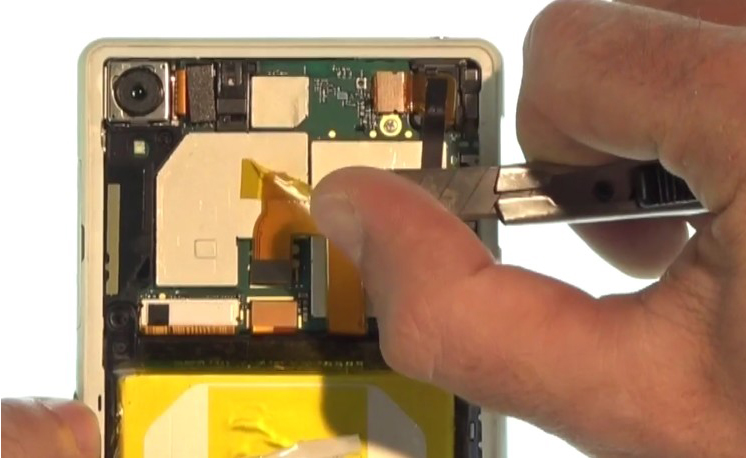

Décollez l’adhésif de protection qui maintient la nappe.
Etape 2/4 : Retirez la batterie
Retirez la batterie avec le levier en plastique.
Etape 3 : Libérez les nappes de l’écran

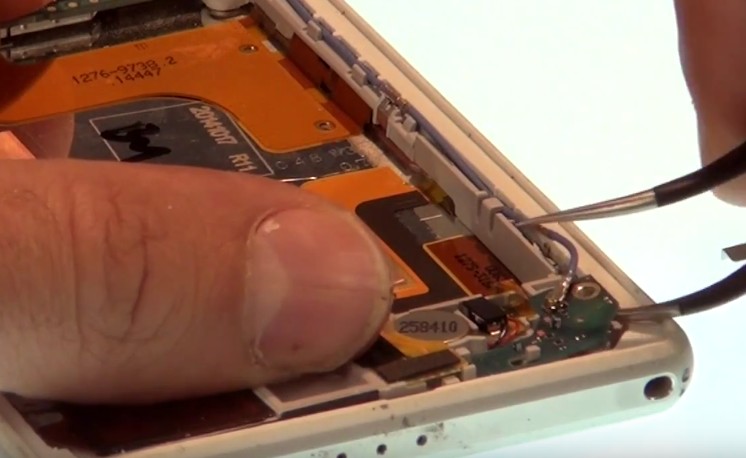

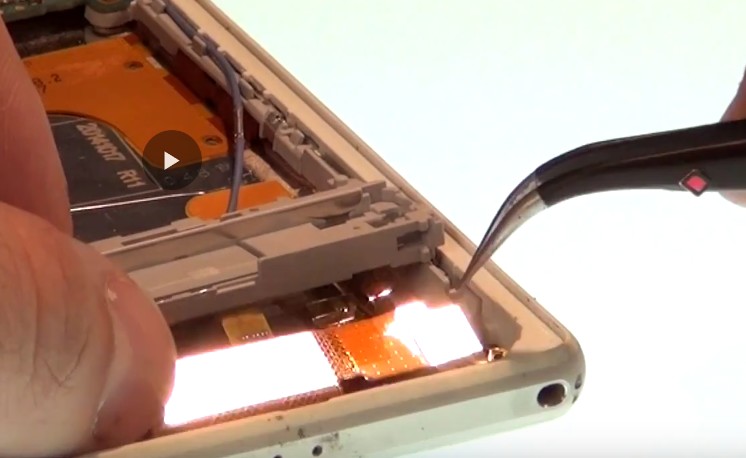

A l’aide de la pincette retirez l’élément métallique #1.
Etape 3/2 : Libérez les nappes de l’écran
A l’aide de la pincette, délogez l’élément #10, en le glissant vers la droite.
Etape 3/3 : Libérez les nappes de l’écran

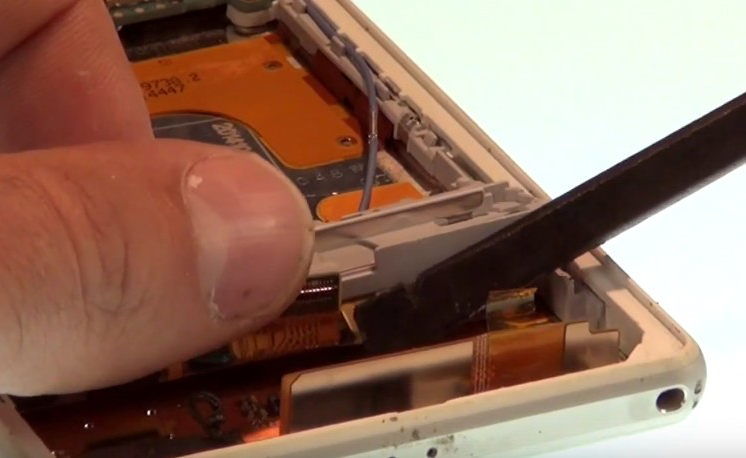

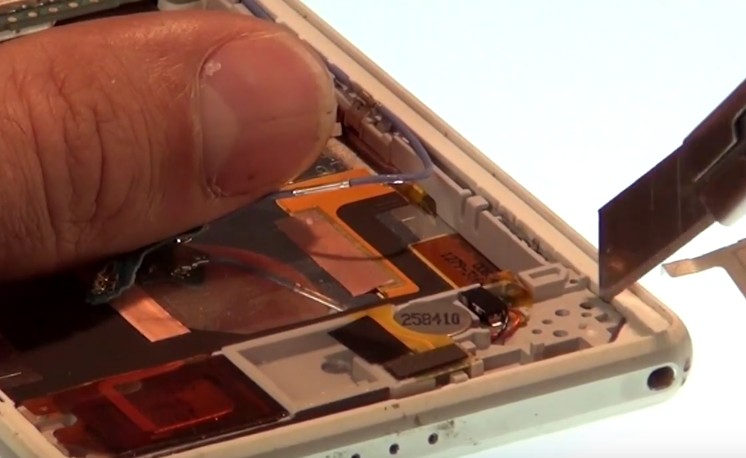

A l’aide d’un cutter ou du levier soulevez la partie droite du bloc haut-parleur/vibreur.
Etape 3/4 : Libérez les nappes de l’écran

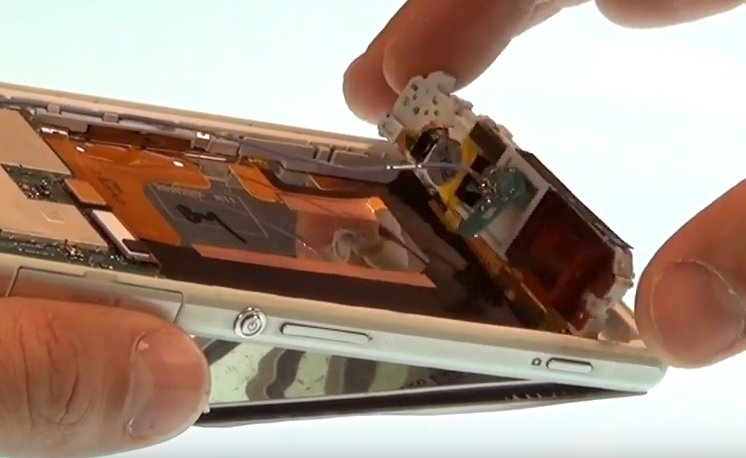

Soulevez la partie droite du bloc haut-parleur/vibreur pour le décoller.
Etape 3/5 : Libérez les nappes de l’écran

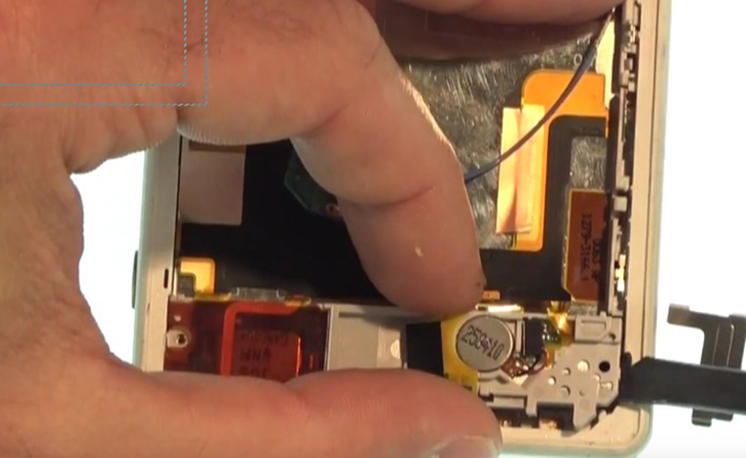

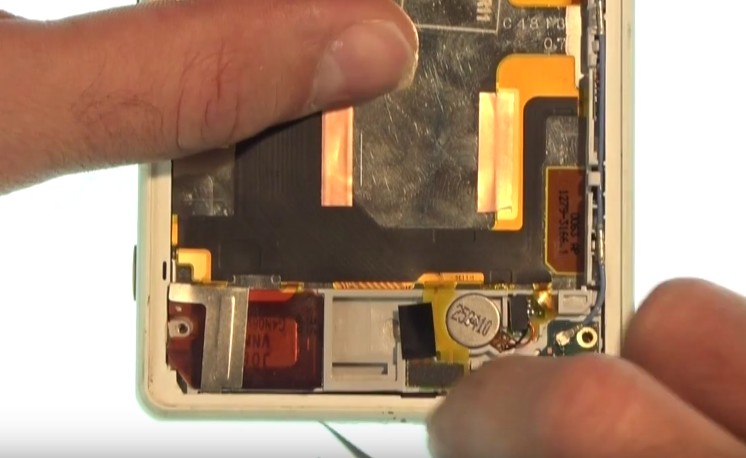

Déconnectez la nappe du tactile afin de déplier le bloc haut-parleur/vibreur.
Etape 3/6 : Libérez les nappes de l’écran

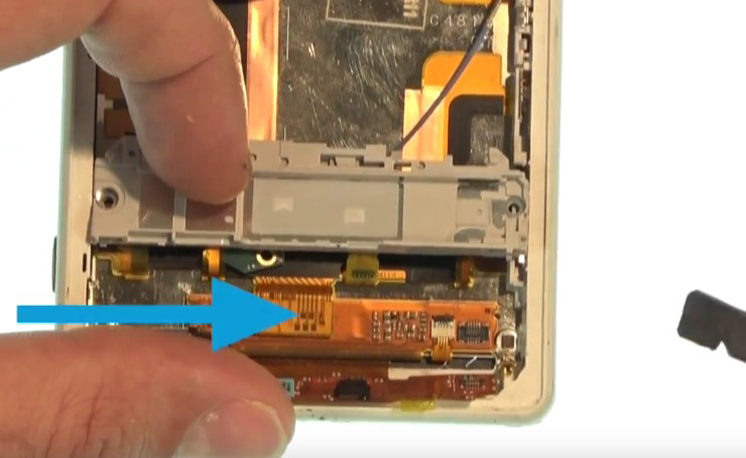

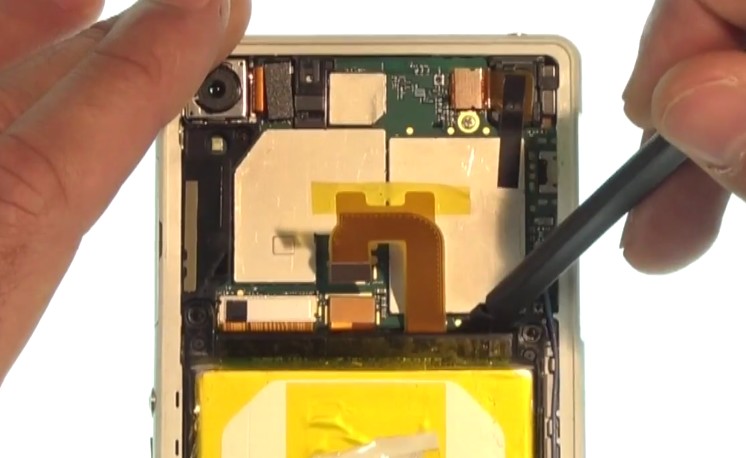

A l’aide du levier en plastique déconnectez la nappe de l’écran LCD.
Etape 3/6 : Libérez les nappes de l’écran
A l’aide du levier en plastique déconnectez la nappe de l’écran LCD.
Etape 4 : Décollez le bloc écran du chassis
Pour limiter les éclats de verre lors du décollage appliquez une feuille de papier adhésif sur la vitre.
Etape 4/2 : Décollez le bloc écran du chassis

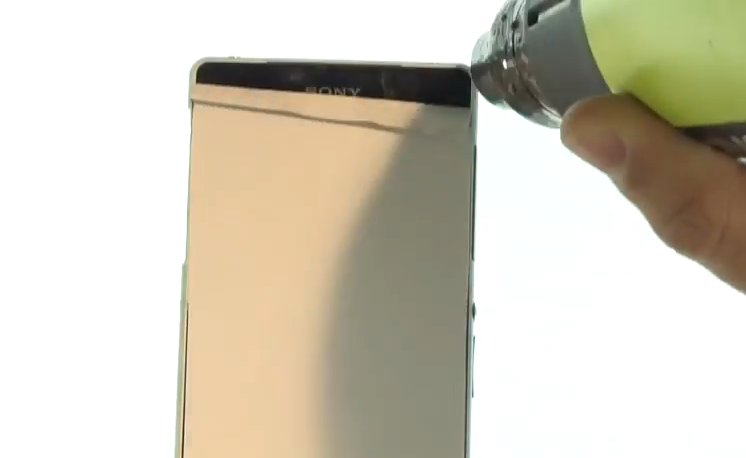

A l’aide d’un sèche cheveux ou d’un décapeur thermique chauffez les contours de la vitre 20 à 30 secondes.
Etape 4/3 : Décollez le bloc écran du chassis

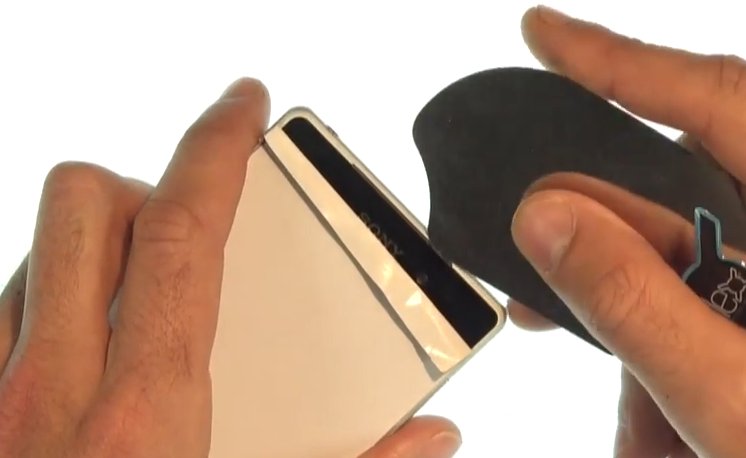

Insérez l’iFlex sous la partie haute de la vitre.
Etape 4/4 : Décollez le bloc écran du chassis

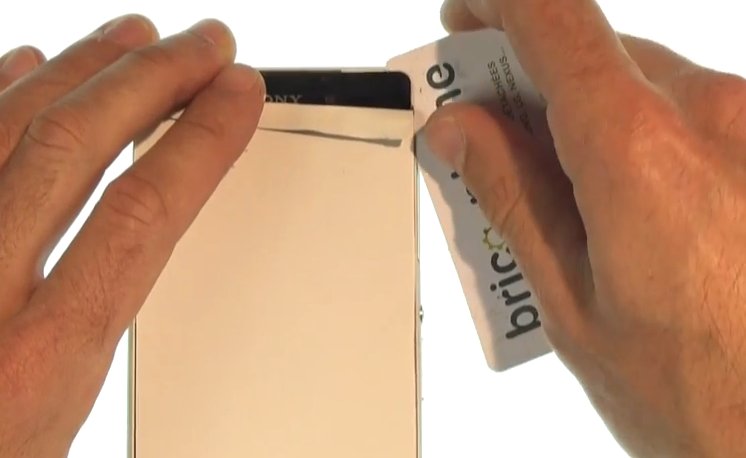

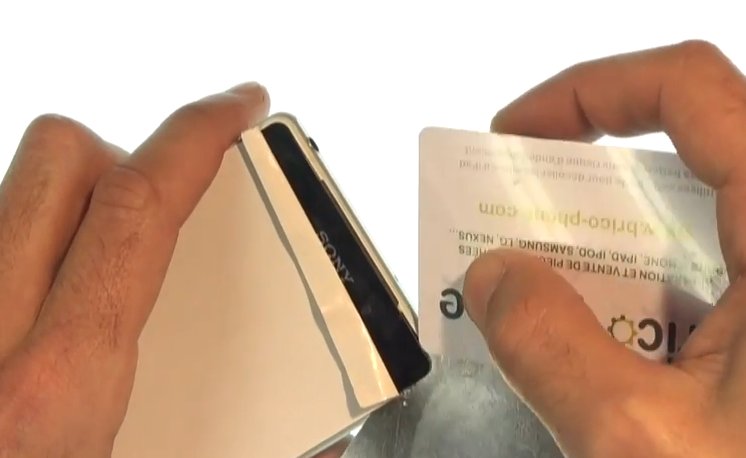

Insérez la carte en plastique dans le point d’insertion créé.
Etape 4/5 : Décollez le bloc écran du chassis

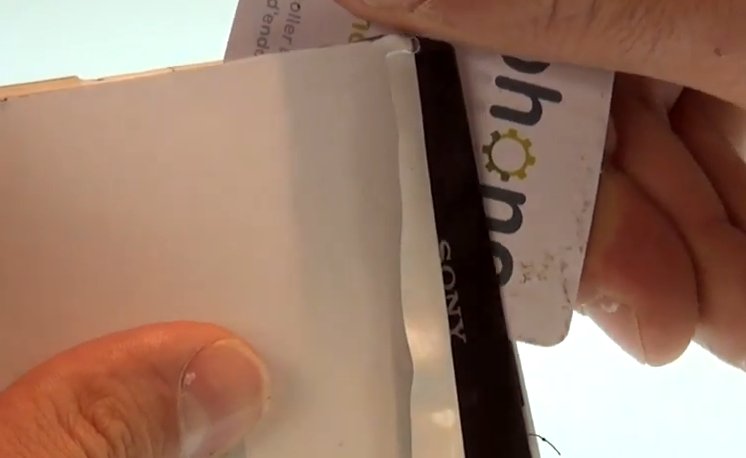

Décollez les contours de la vitre avec la carte plastique.
Etape 4/6 : Décollez le bloc écran du chassis
Veillez à passer la carte plastique sous le LCD afin de décoller le bloc complet.
Etape 4/6 : Décollez le bloc écran du chassis
Etape 4/6 : Décollez le bloc écran du chassis
Etape 4/7 : Décollez le bloc écran du chassis

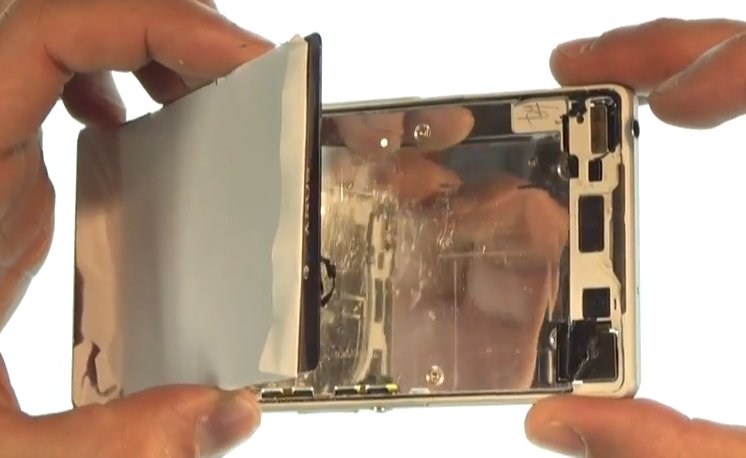

Positionnez les nappes pour les dégager du châssis.
Etape 4/8 : Décollez le bloc écran du chassis

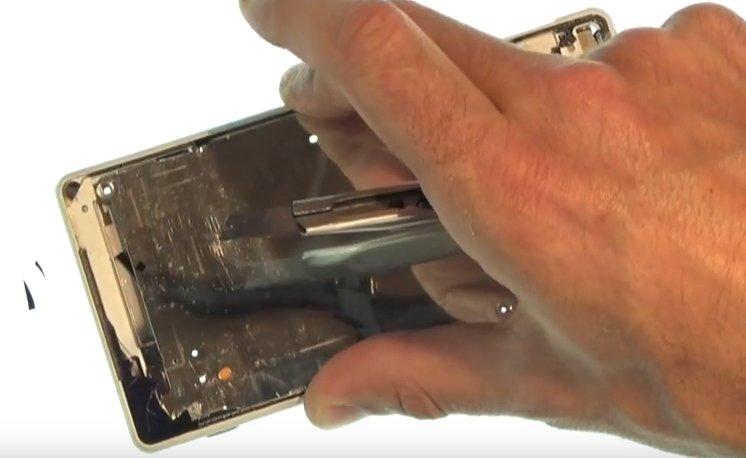

Nettoyez le châssis en retirant les résidus de verre et de colle
