Changement d'écran (vitre+LCD) sur Zenfone 2 ZE550ML

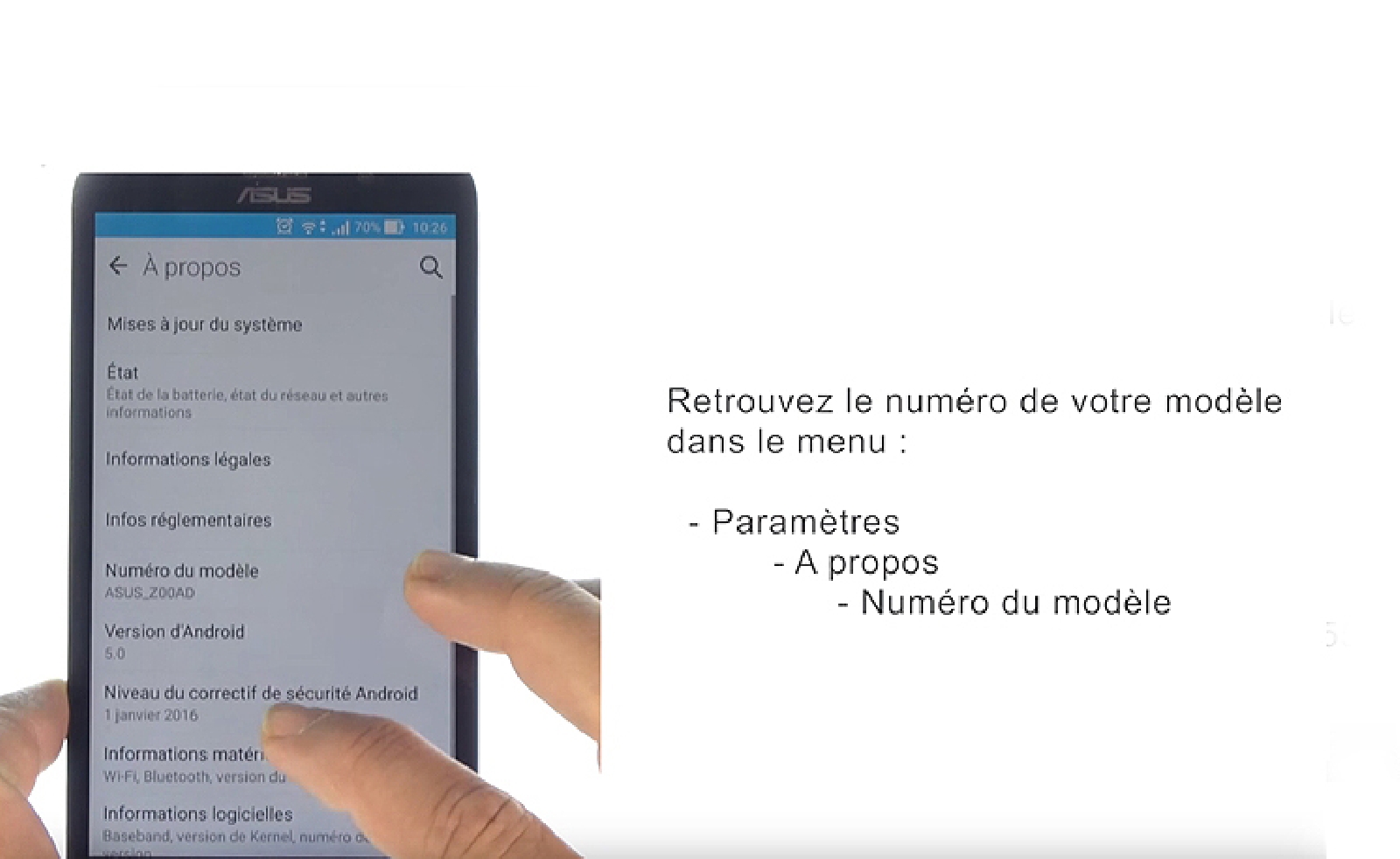

Afin de ne pas faire d'erreur lors de votre commande, Identifiez le numéro de modèle de votre Asus Zenfone 2 .

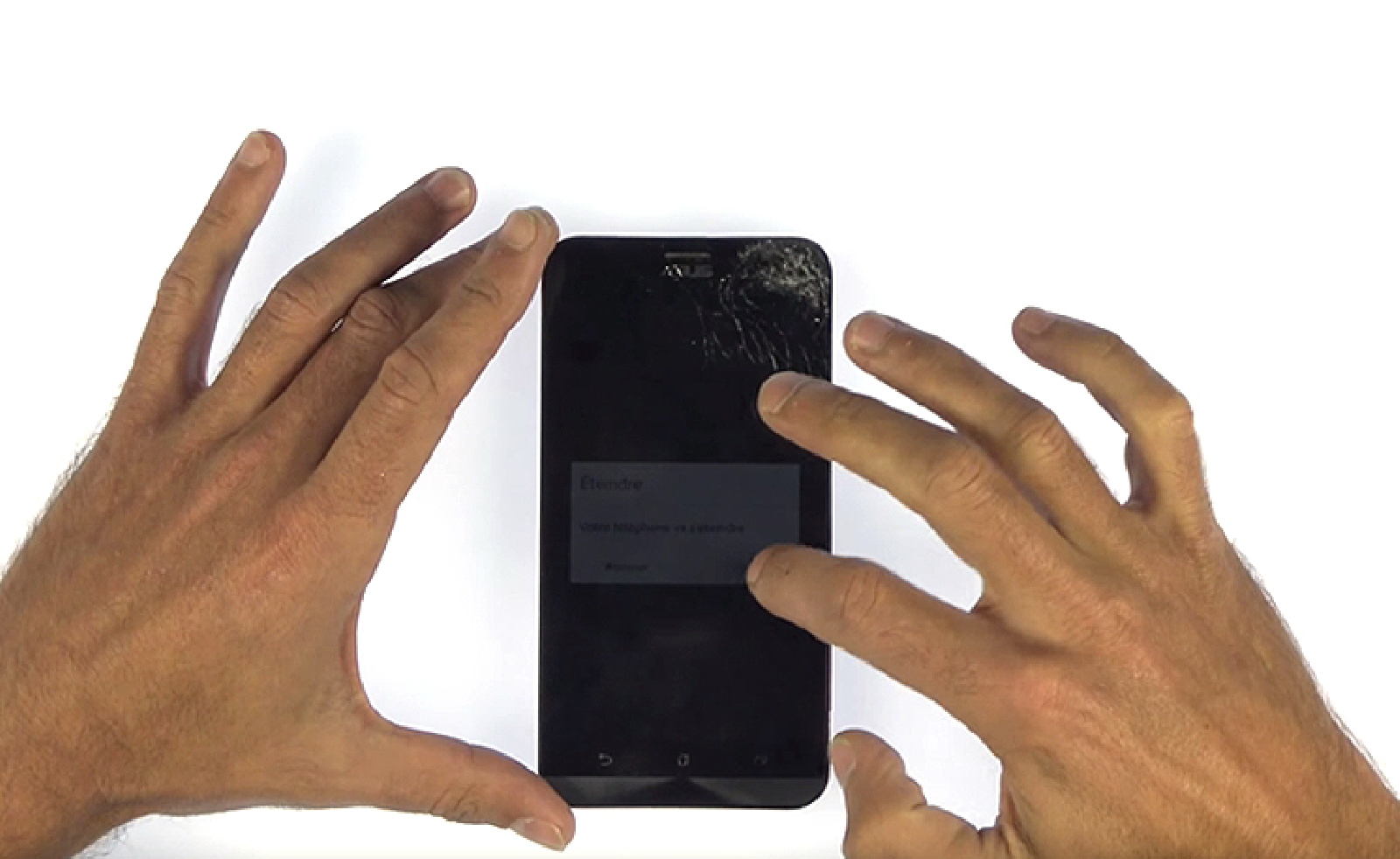

Comme avant toute réparation, nous vous conseillons d'éteindre votre appareil avant de vous lancer.

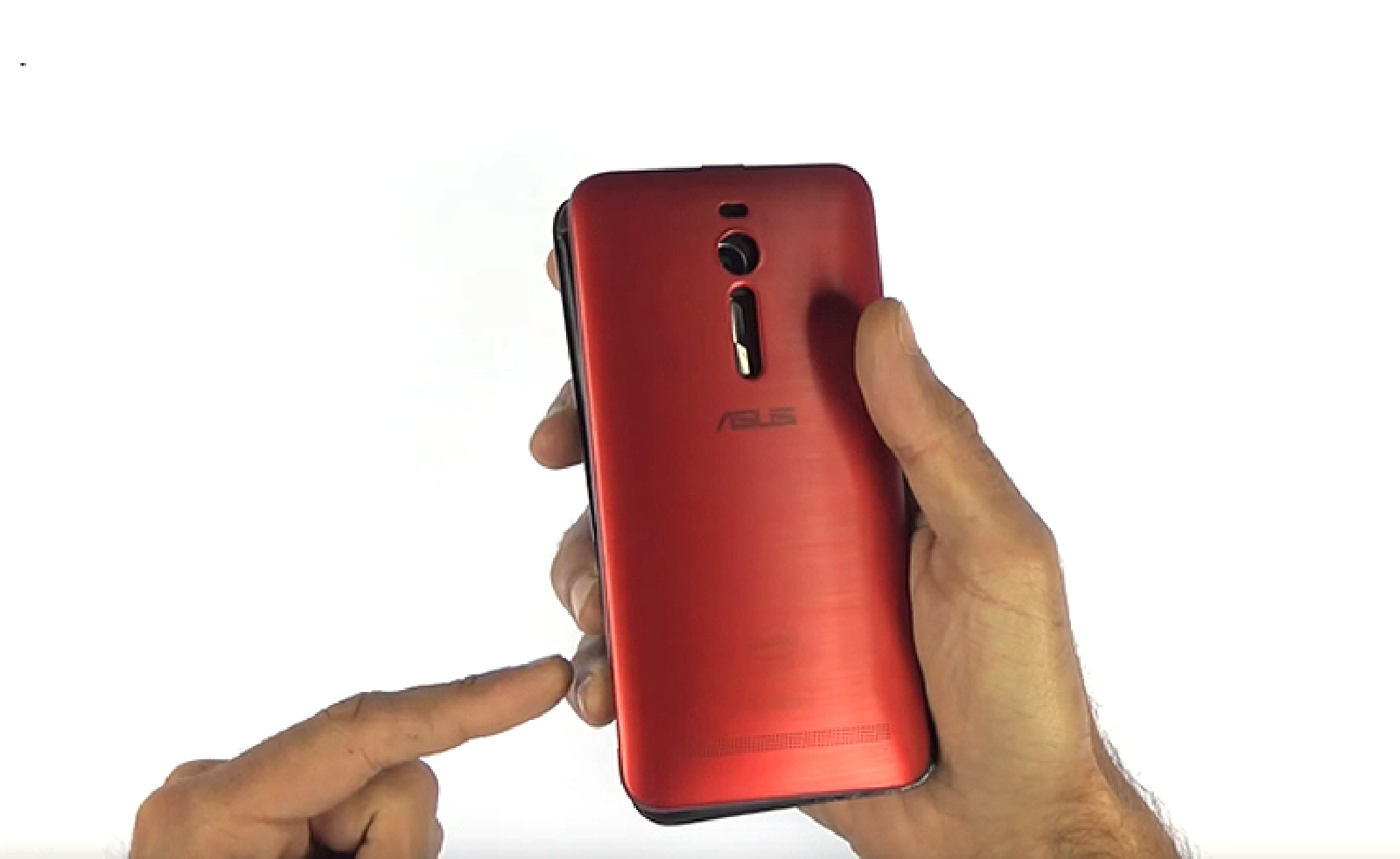

C'est parti ! La première étape consiste tout simplement à déclipser la coque arrière. Cette étape ne présente aucune difficulté, car une encoche sur le côté du châssis permet de le faire avec vos doigts.

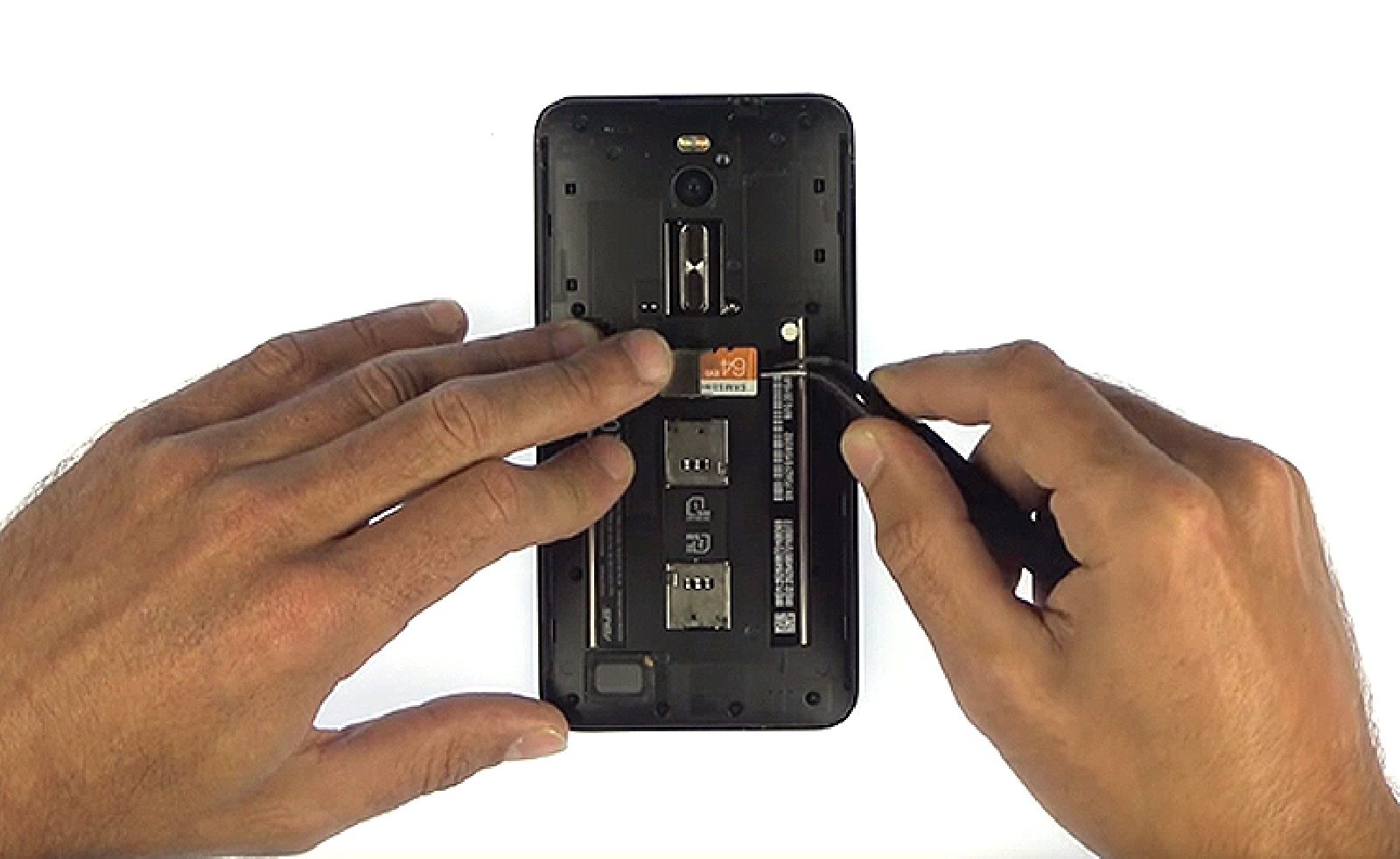

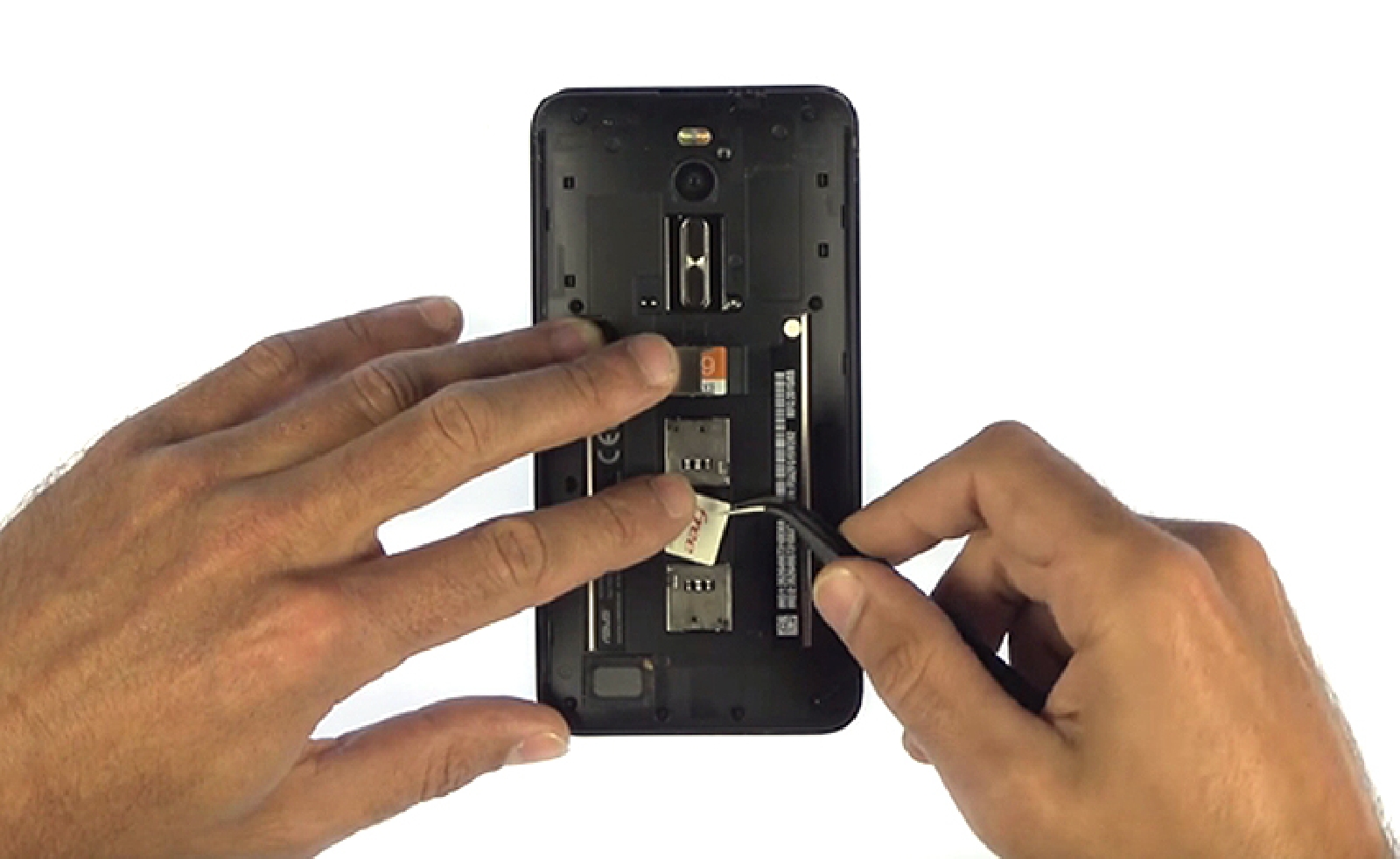

À l'aide de la pincette, retirez désormais les cartes Sim et Sd présentent dans les différents lecteurs.

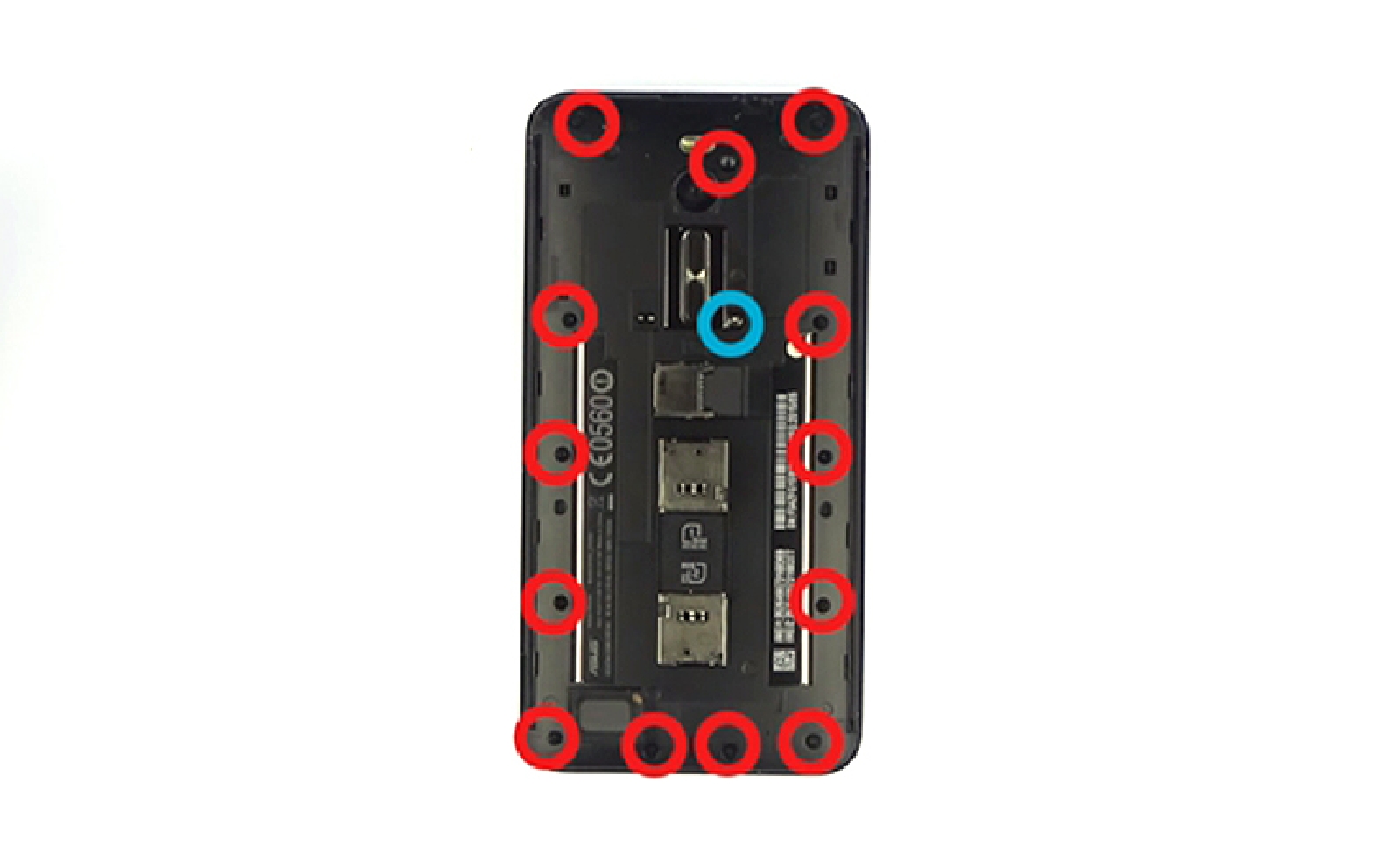

À l'aide du tournevis fourni dans votre kit d'outils,retirez les 14 vis qui maintiennent le cache arrière.

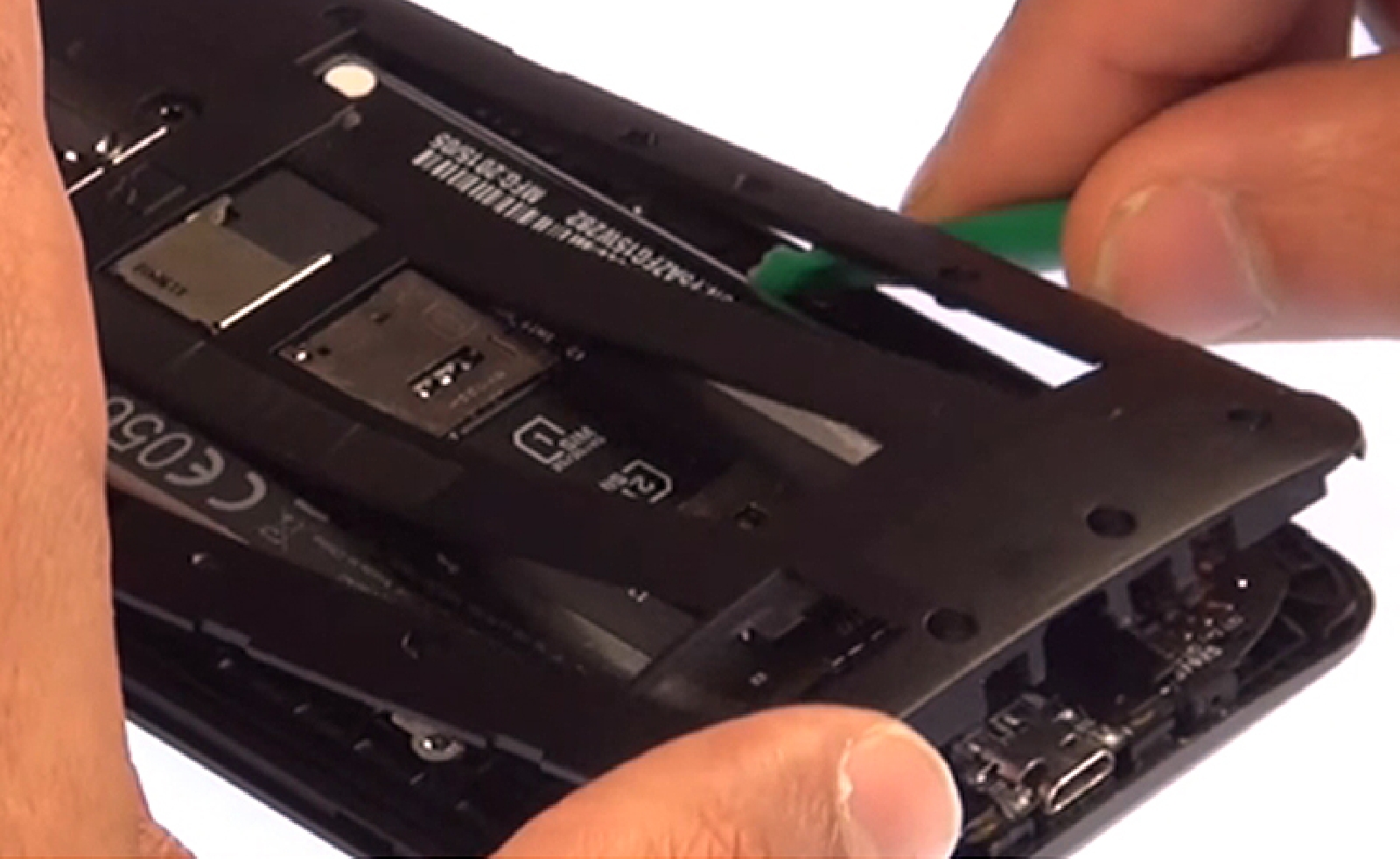

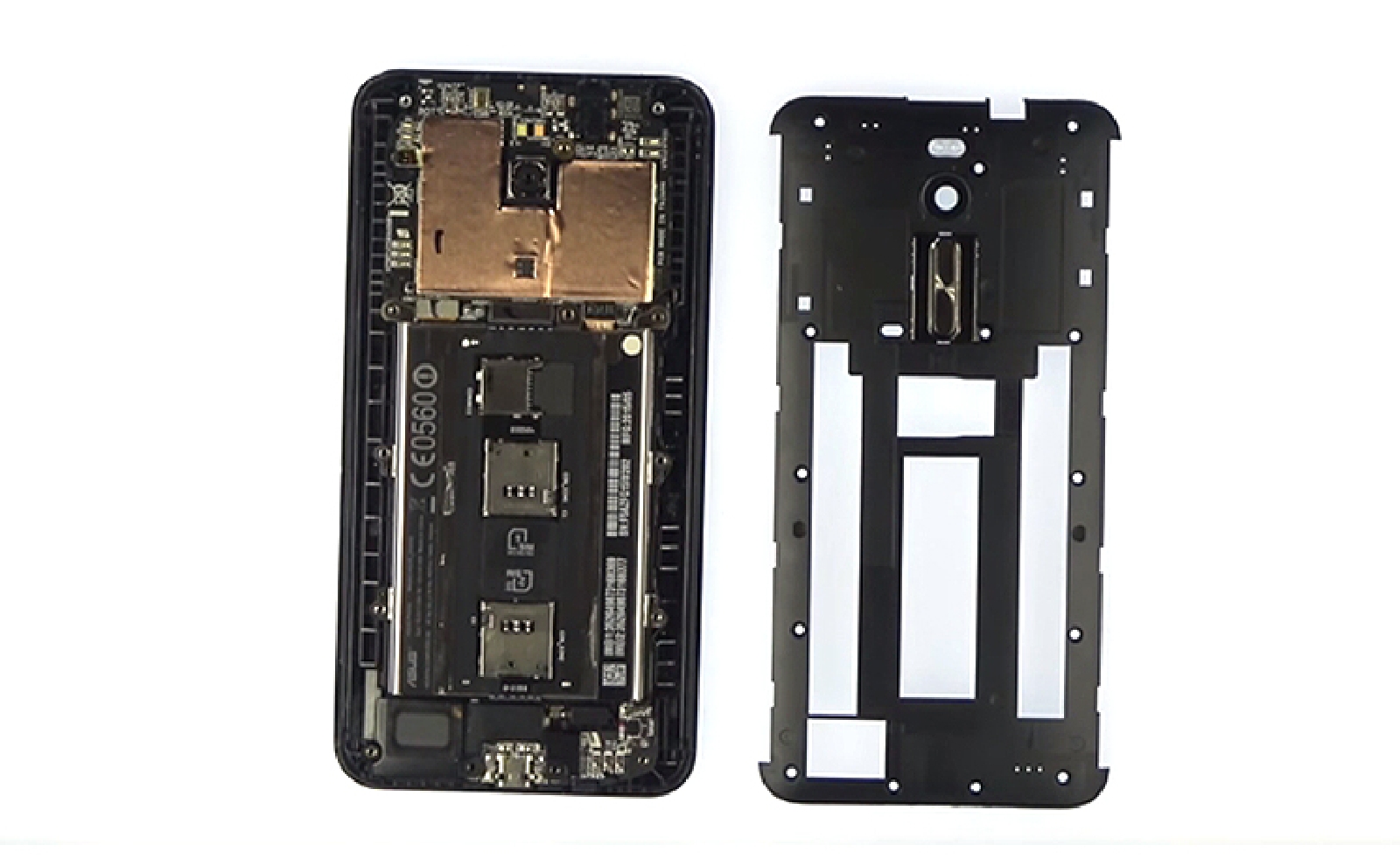

Il ne vous reste plus qu'à déclipser et décoller ce dernier à l'aide d'un levier nylon.

Il est désormais possible de retirer le HP externe sans manipulation . Dégagez le avec vos doigts de son emplacement.

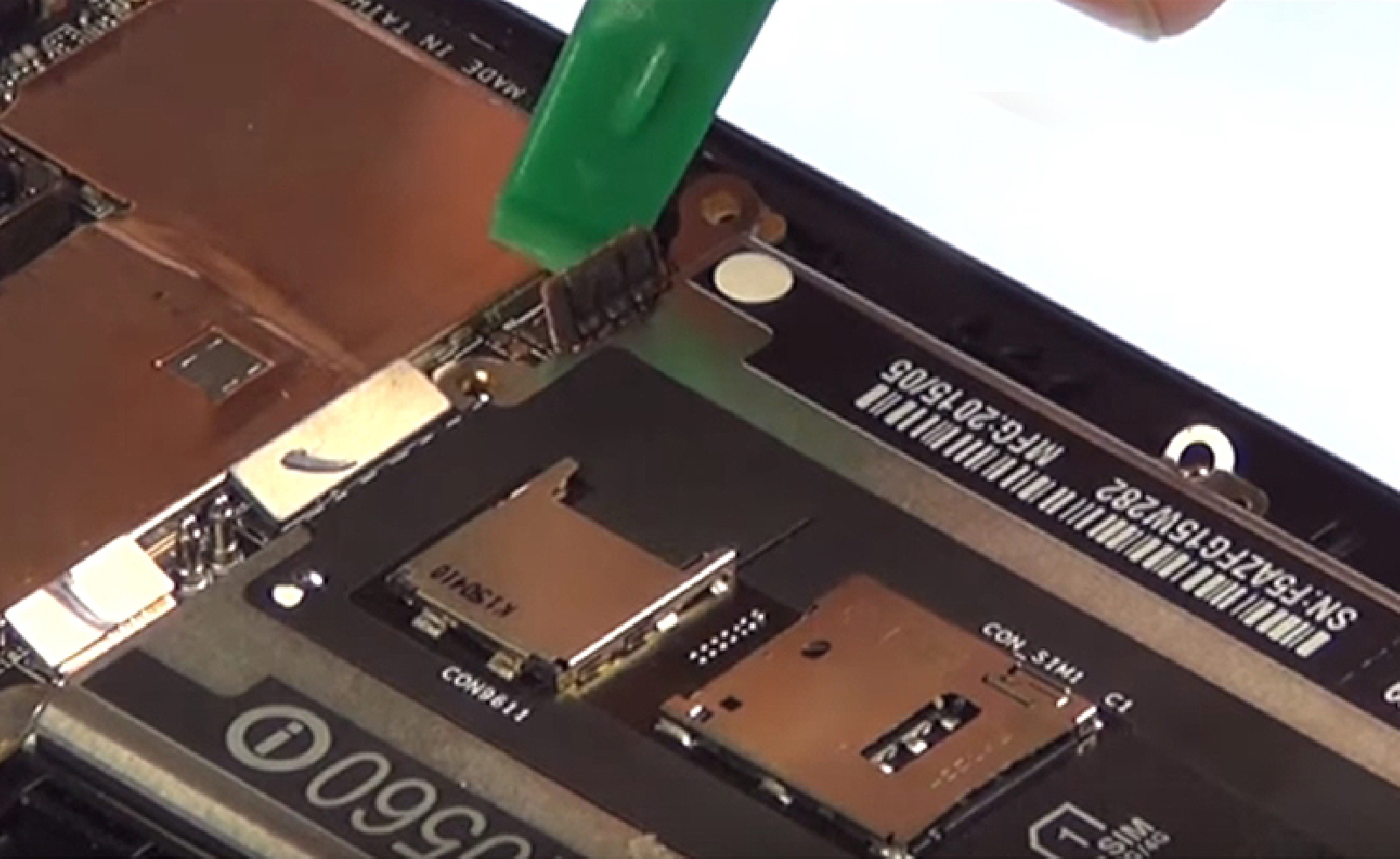

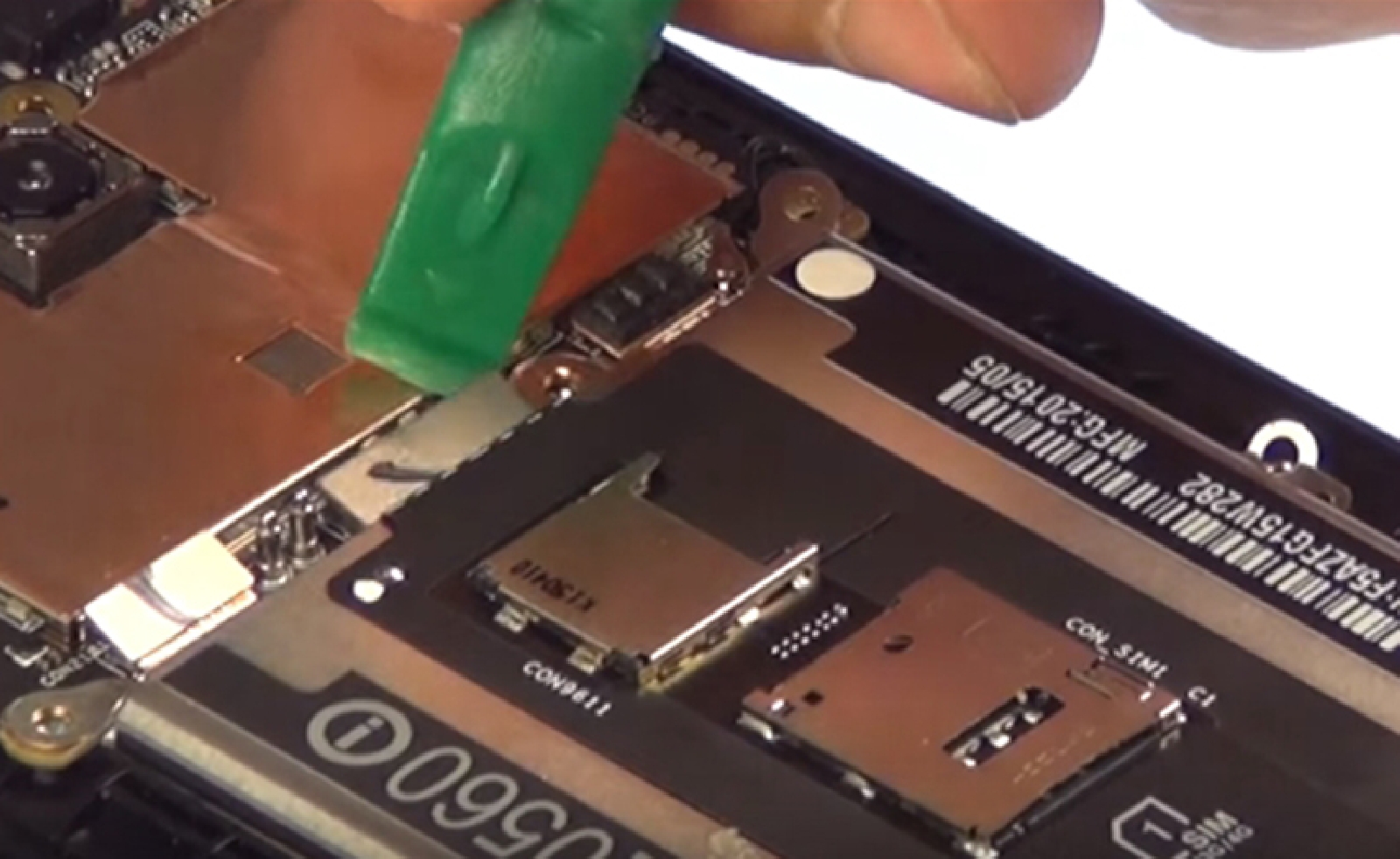

À l'aide d'un levier en plastique, déconnectez maintenant la batterie, la nappe du lecteur de cartes Sim et SD, puis terminez pas l'écran LCD.

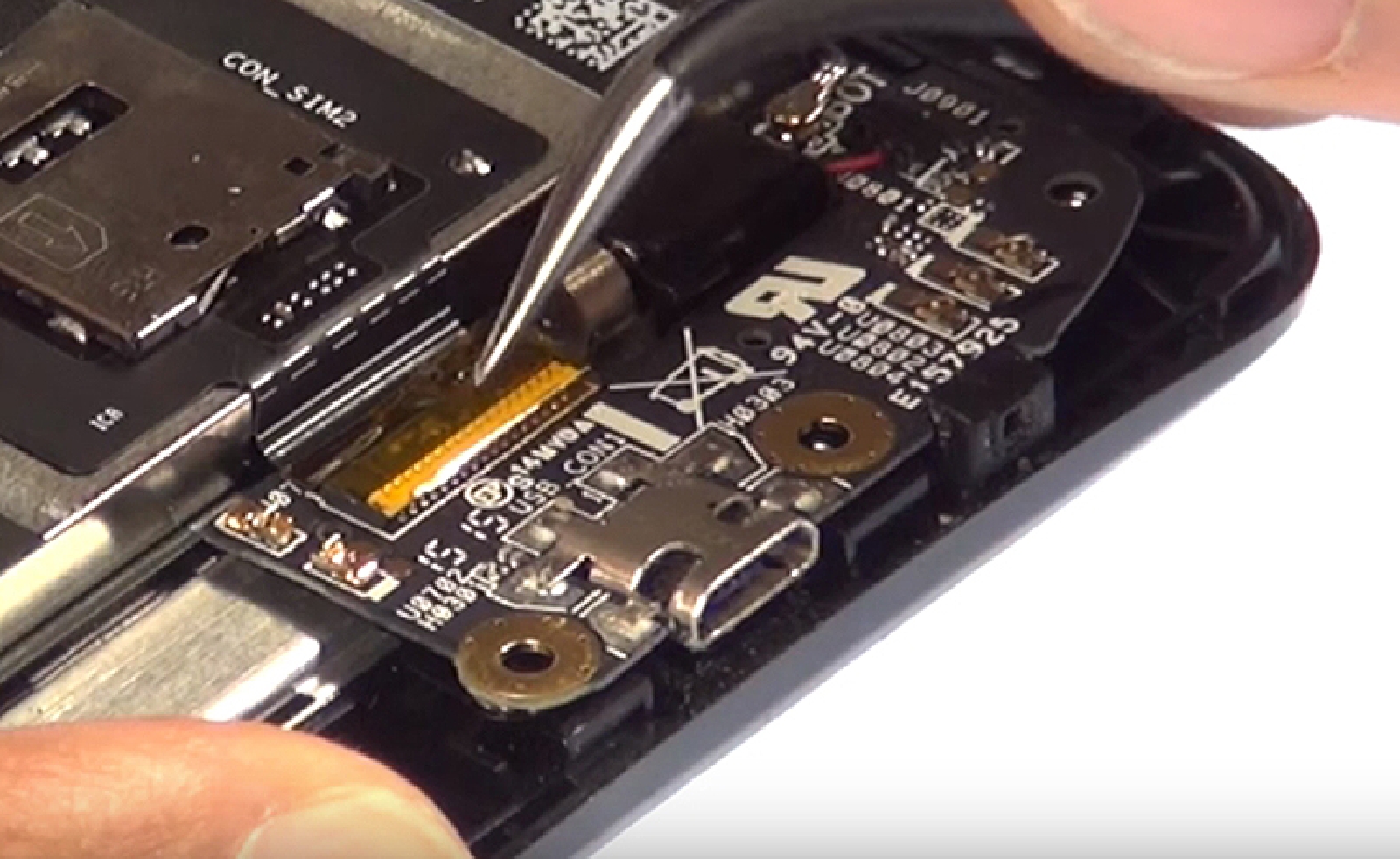

À l'aide de la pincette, retirez la protection adhésive située sur le connecteur dans lequel se clipse la nappe du lecteur de carte. À l'aide du levier plastique, levez le clapet du connecteur puis, délogez la nappe .

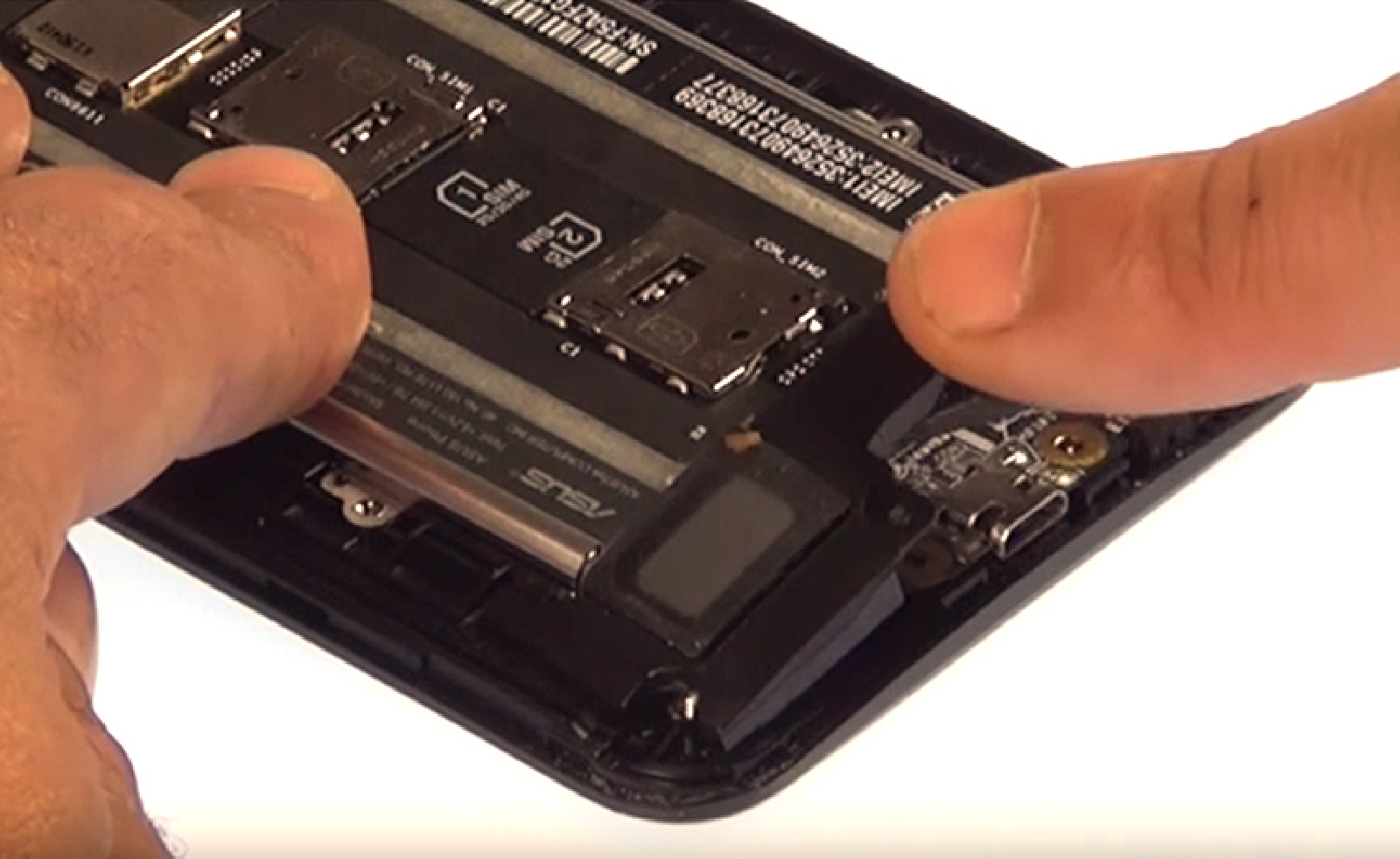

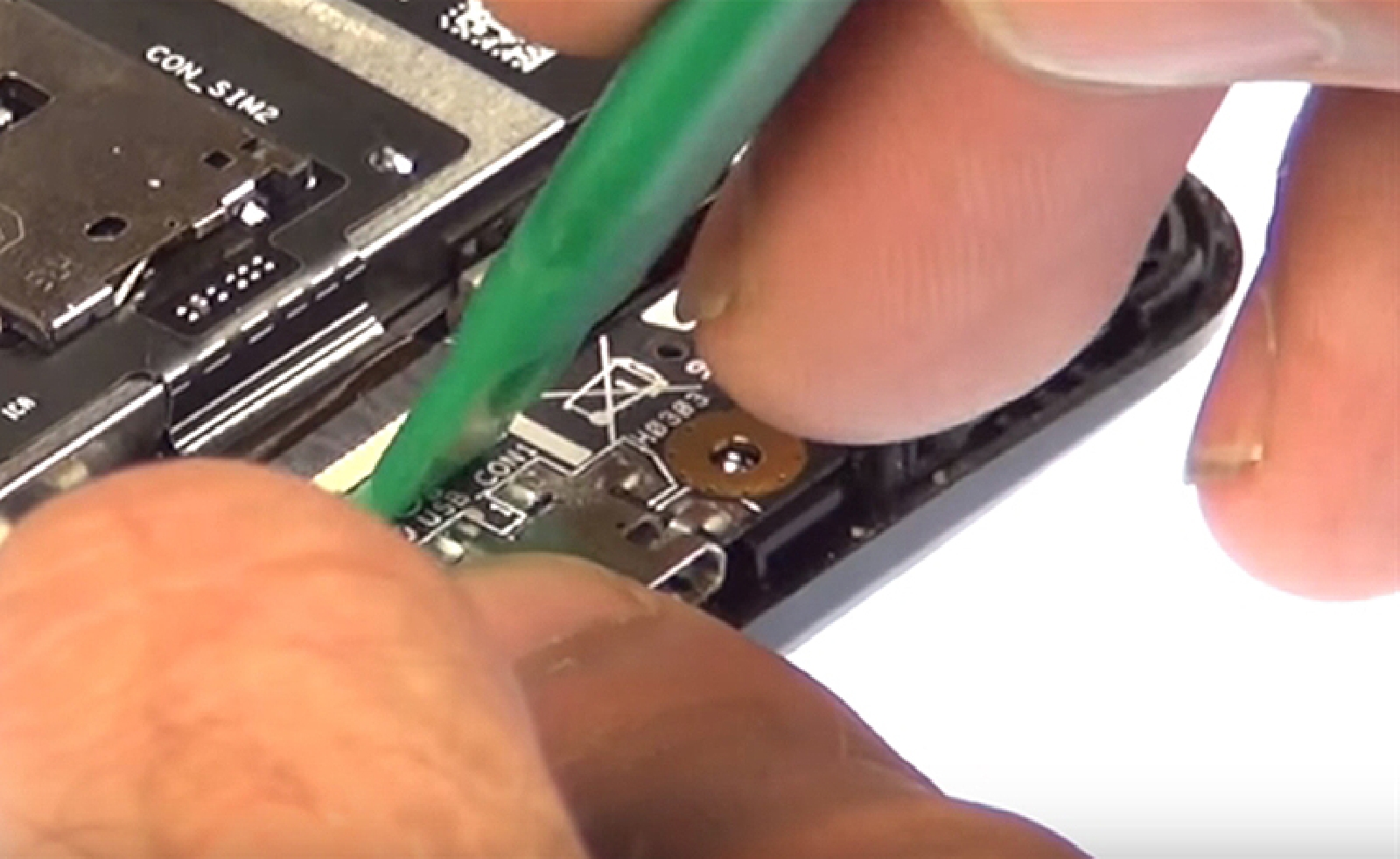

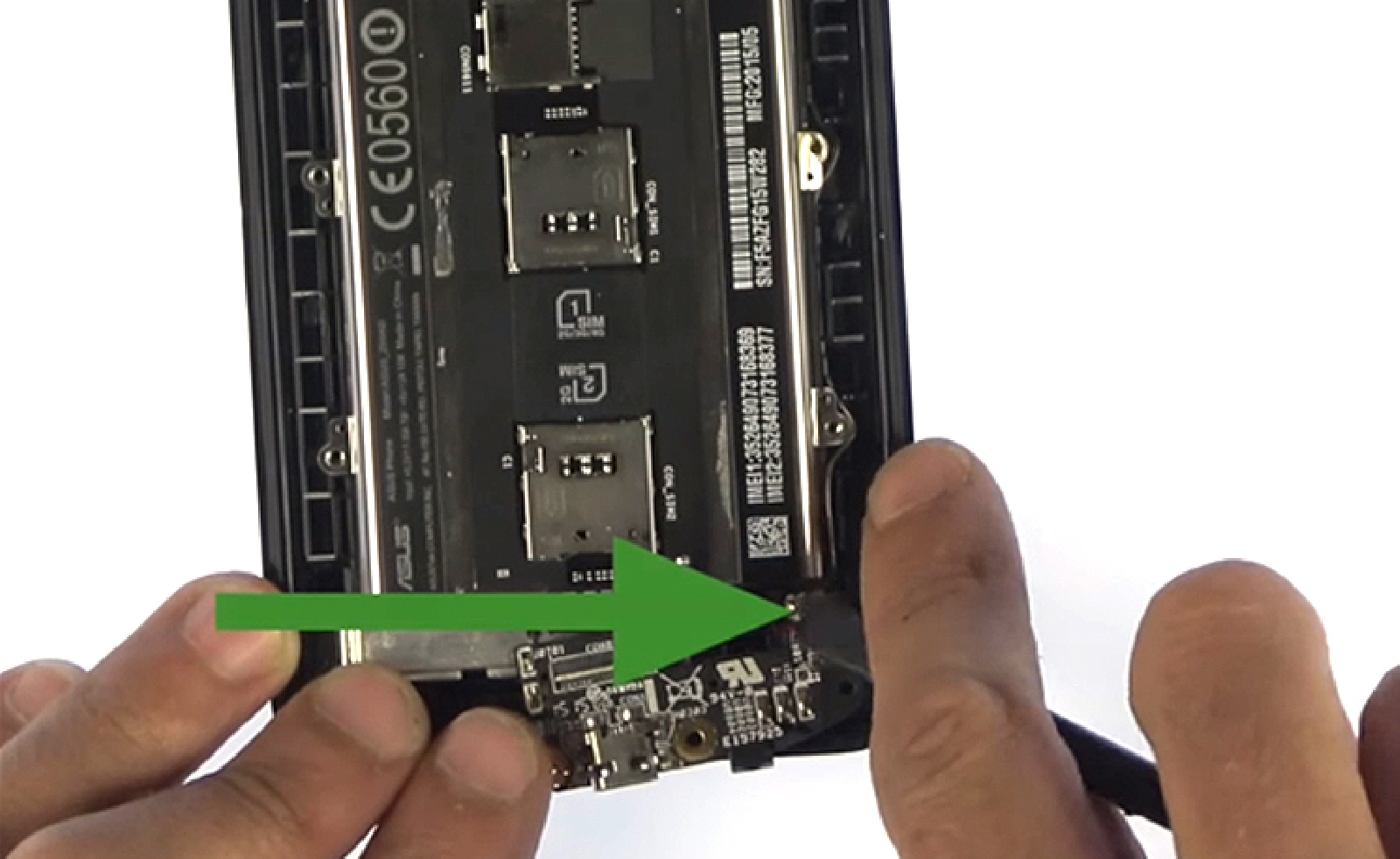

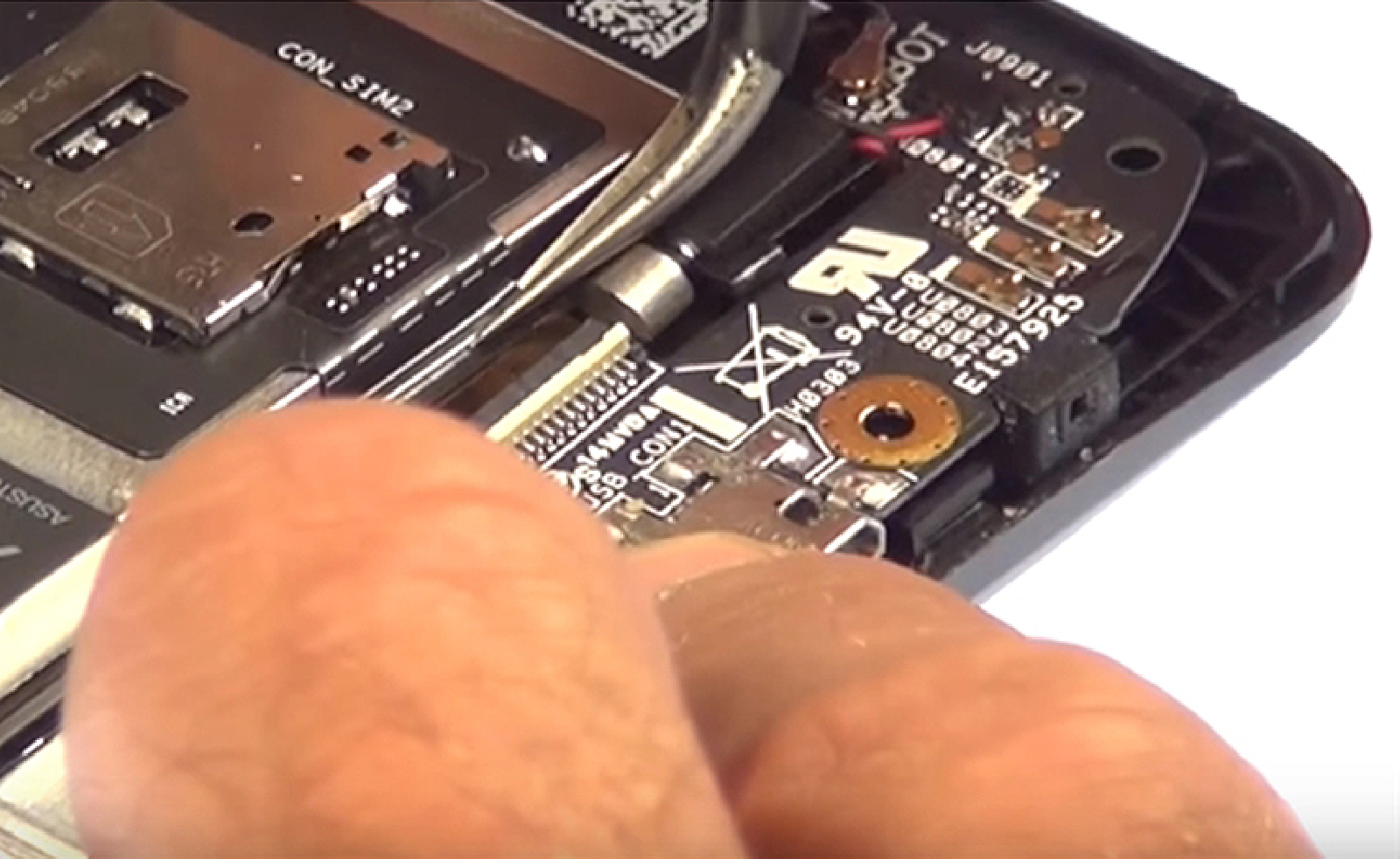

Vous pouvez désormais sortir le connecteur de charge micro-usb de son emplacement

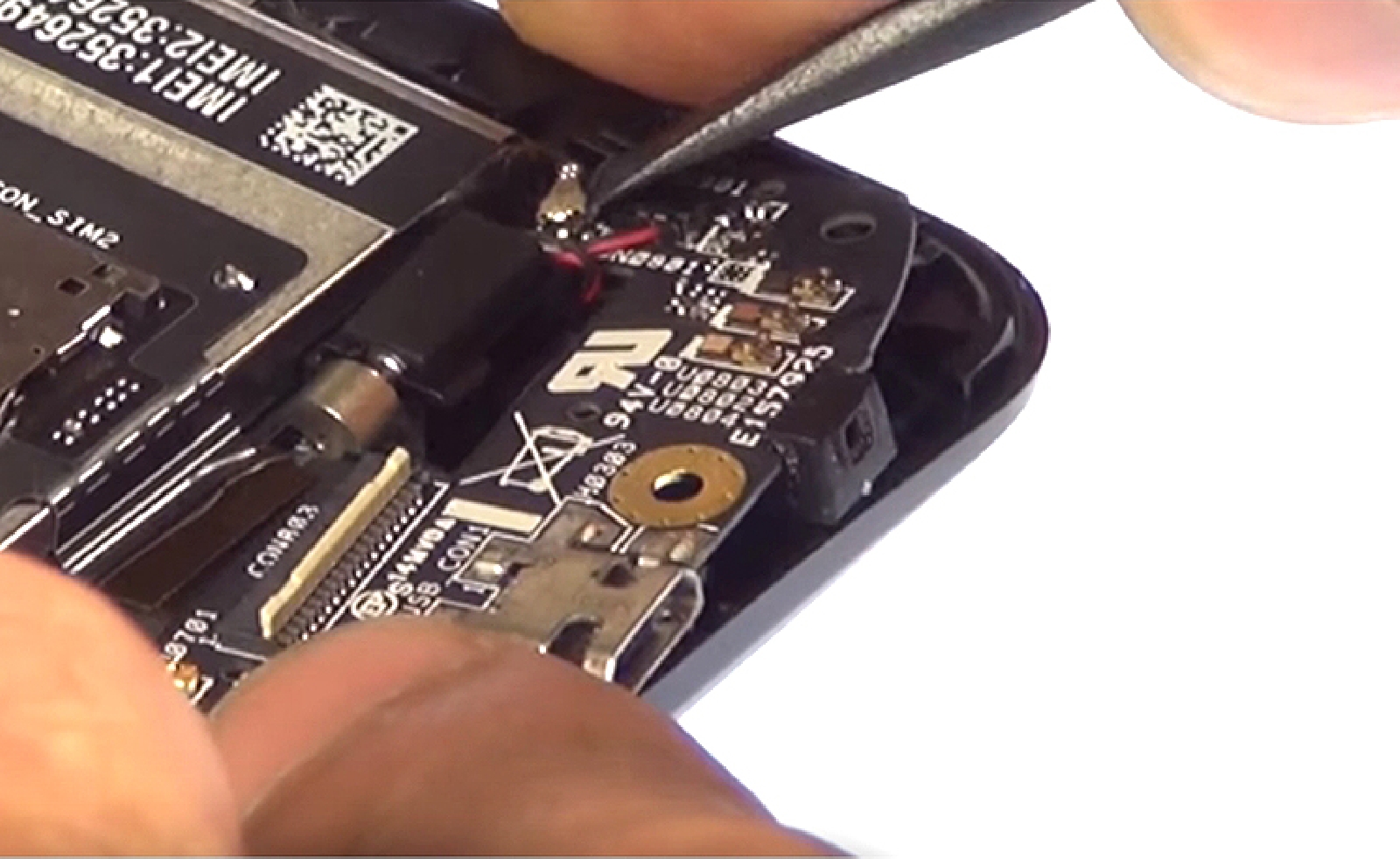

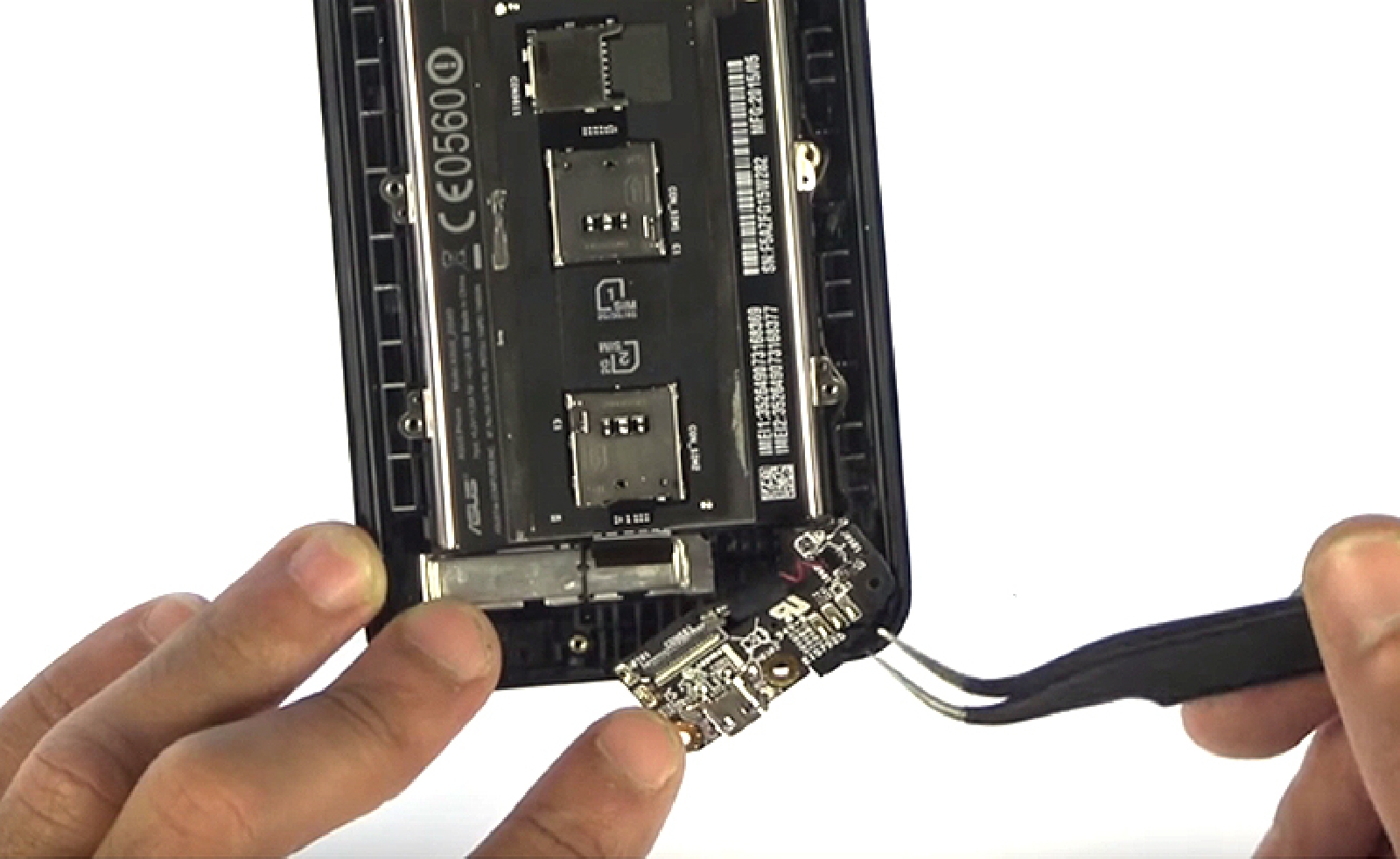

À l'aide de la pincette, déconnectez le câble coaxial situé sur la droite de la nappe de charge. Le connecteur micro USB.

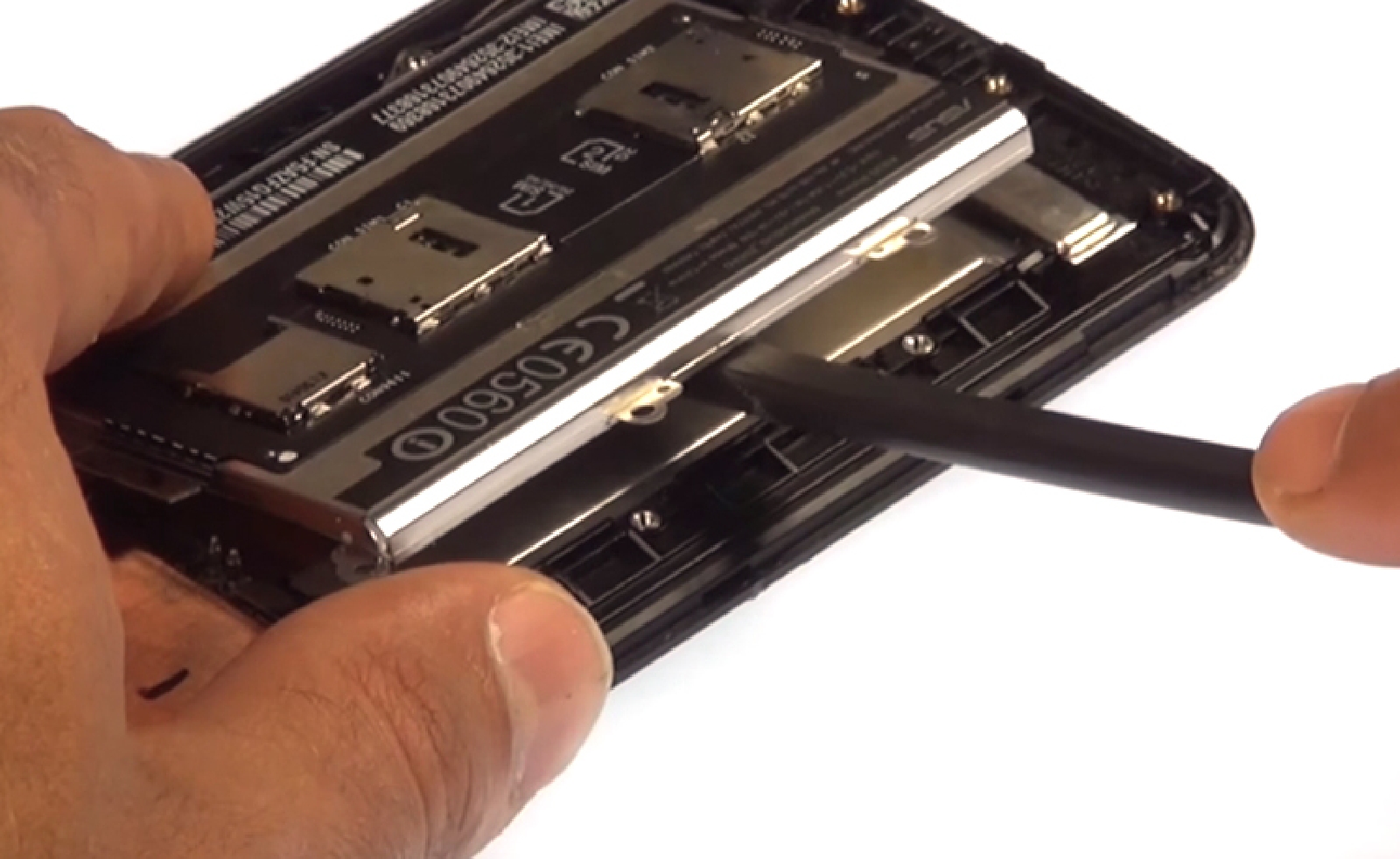

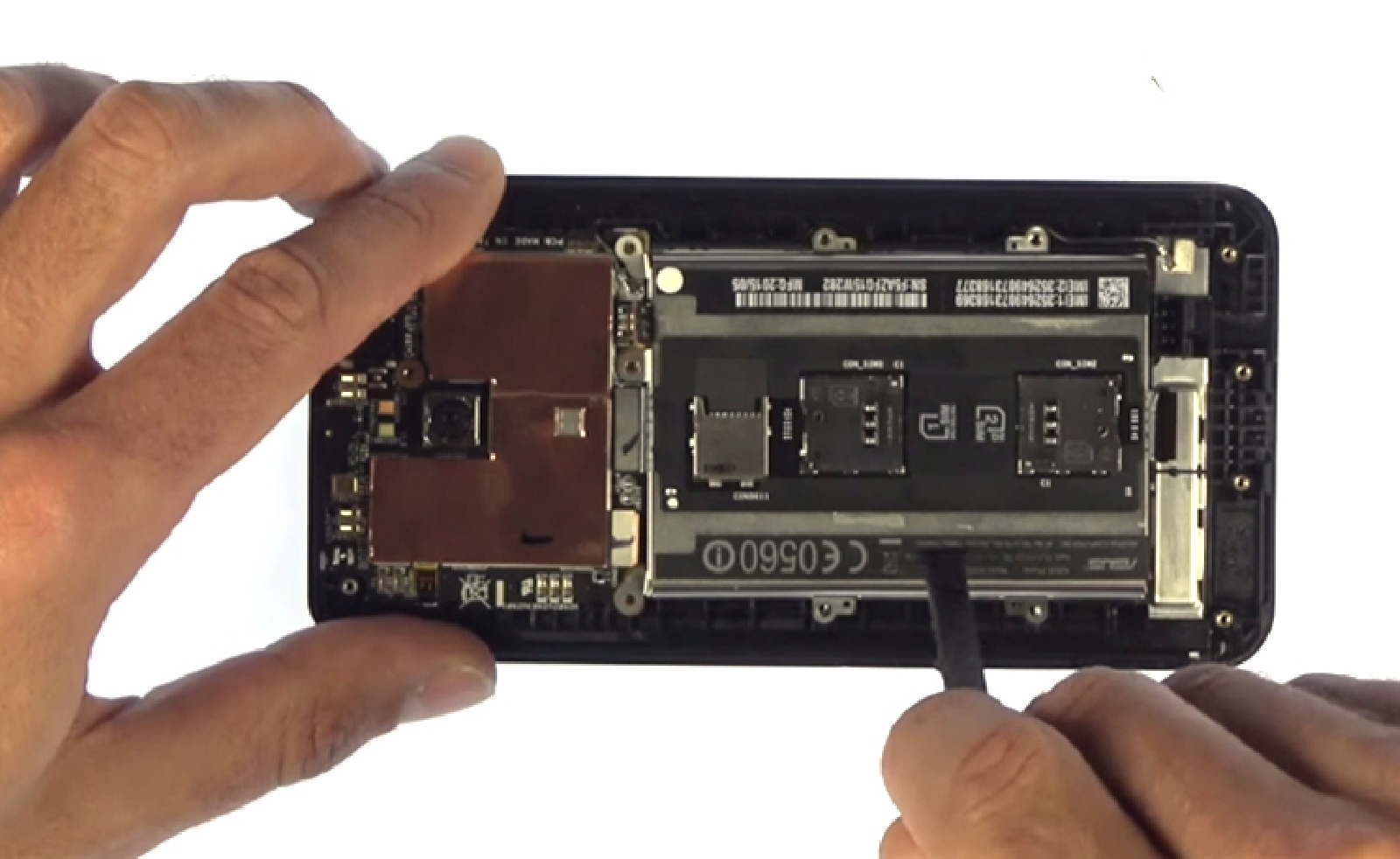

À l'aide du levier, décollez puis retirez la batterie. Pour cette étape, vous pouvez également vous aider de la carte PVC.

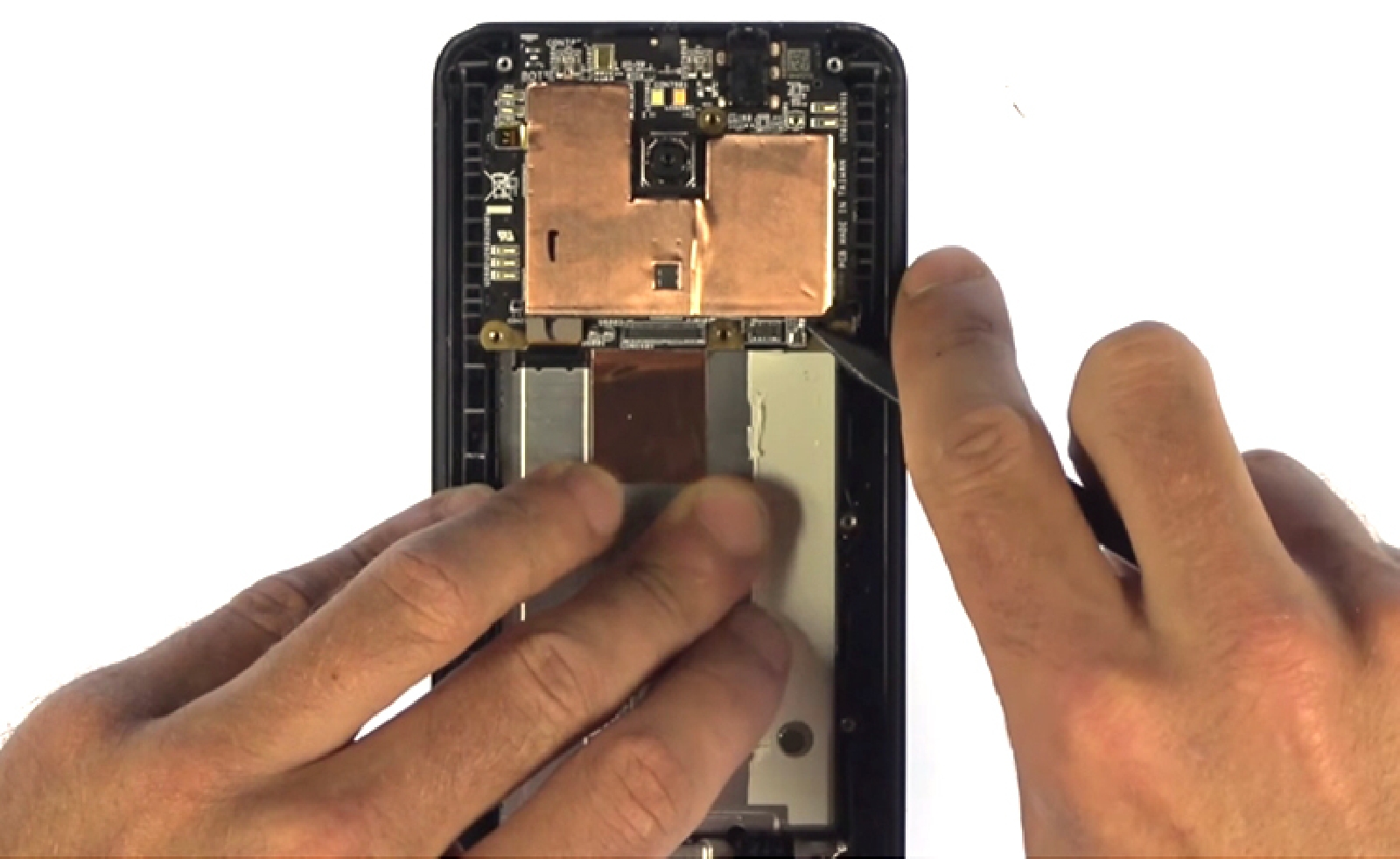

Débranchez la coaxial situé en bas à droite de la carte mère à l'aide du levier nylon.

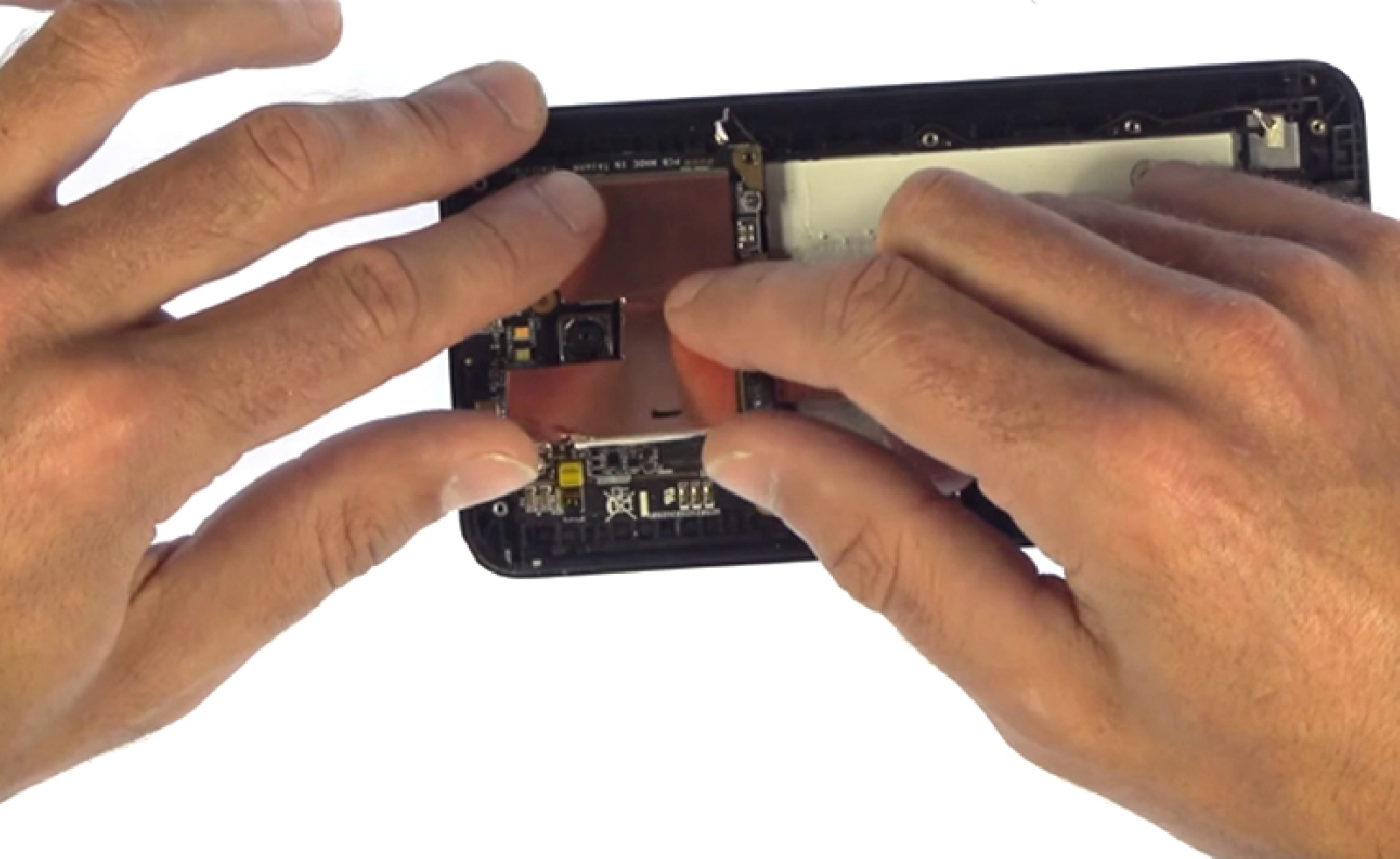

Le connecteur tactile se trouve sous la plaquette métallique qui recouvre la carte mère. Il va donc falloir déclipsez la protection puis la basculer afin d'accéder au connecteur.

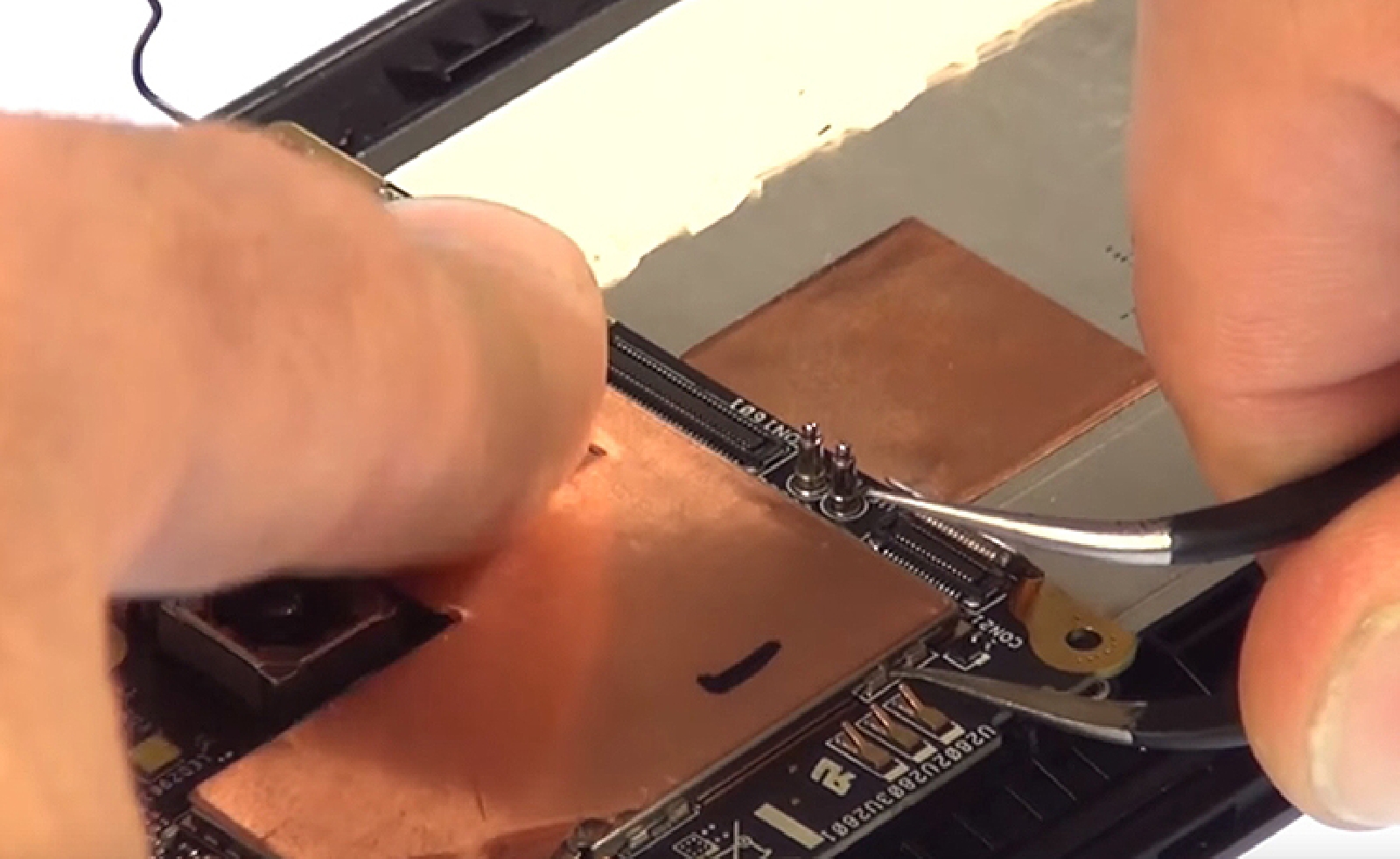

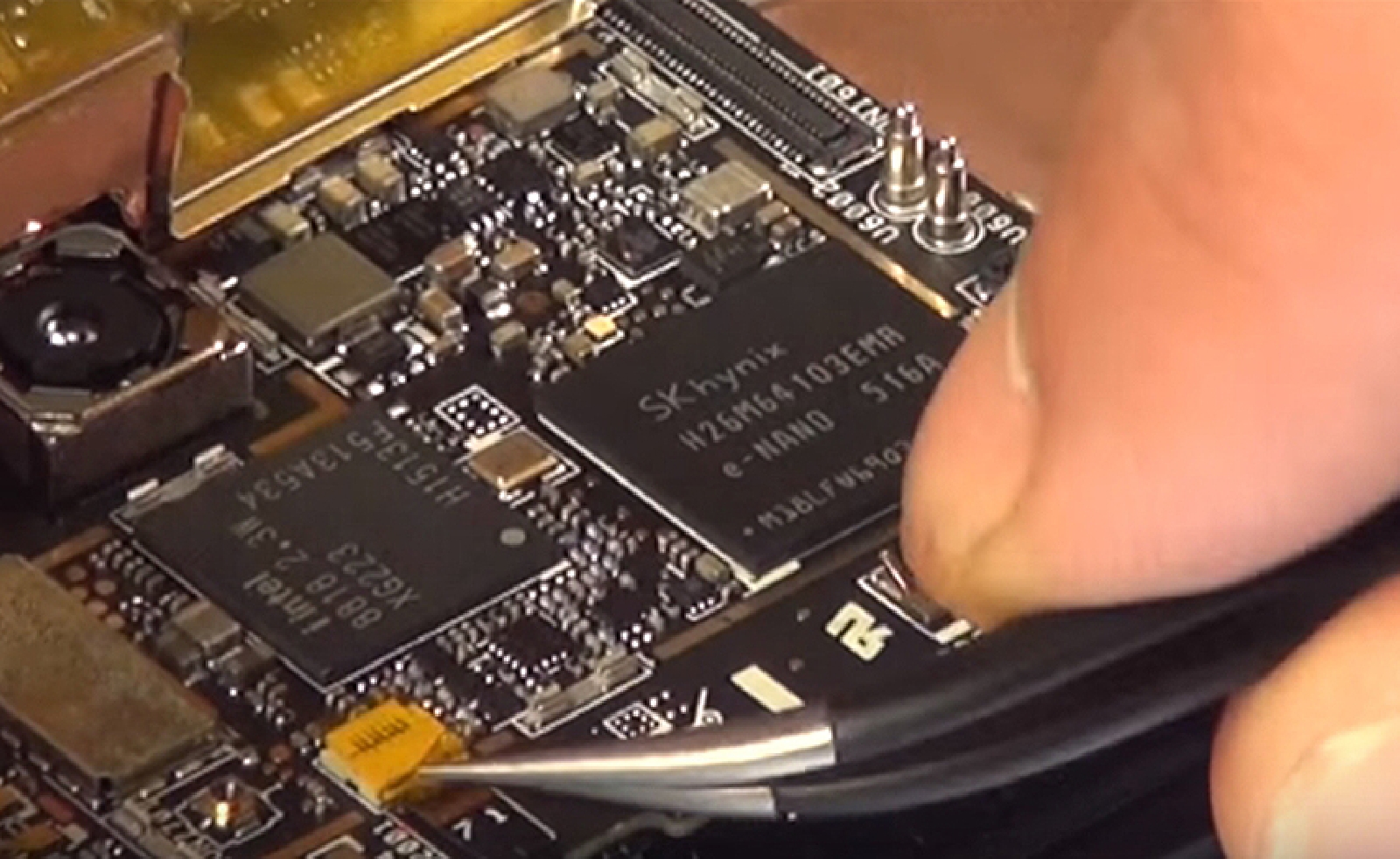

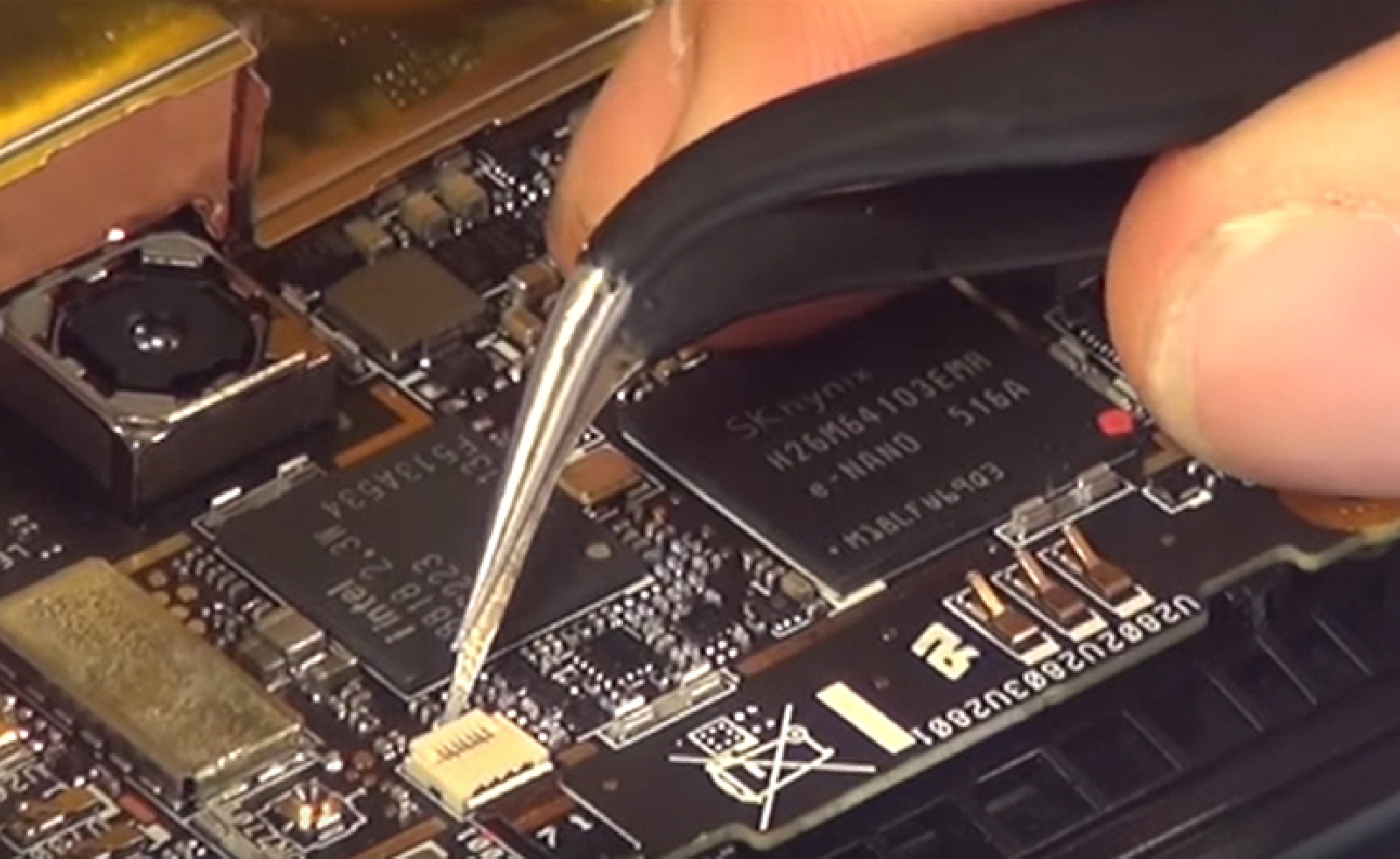

Maintenant vous avez accès au connecteur du tactile. Retirez la protection situé sur le connecteur ,levez le petit clapet à l'aide de la pincette puis sortez la nappe de ce dernier.

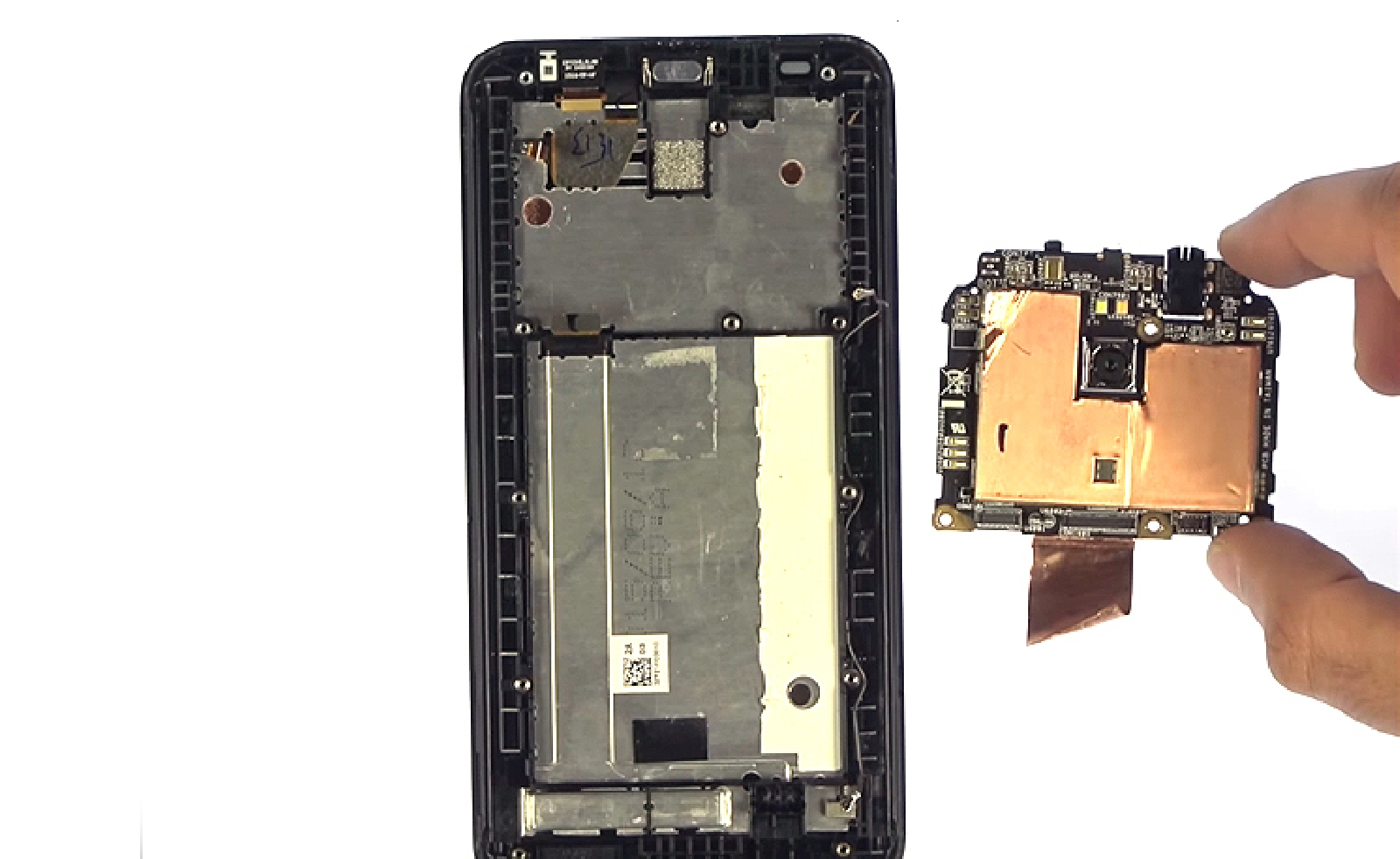

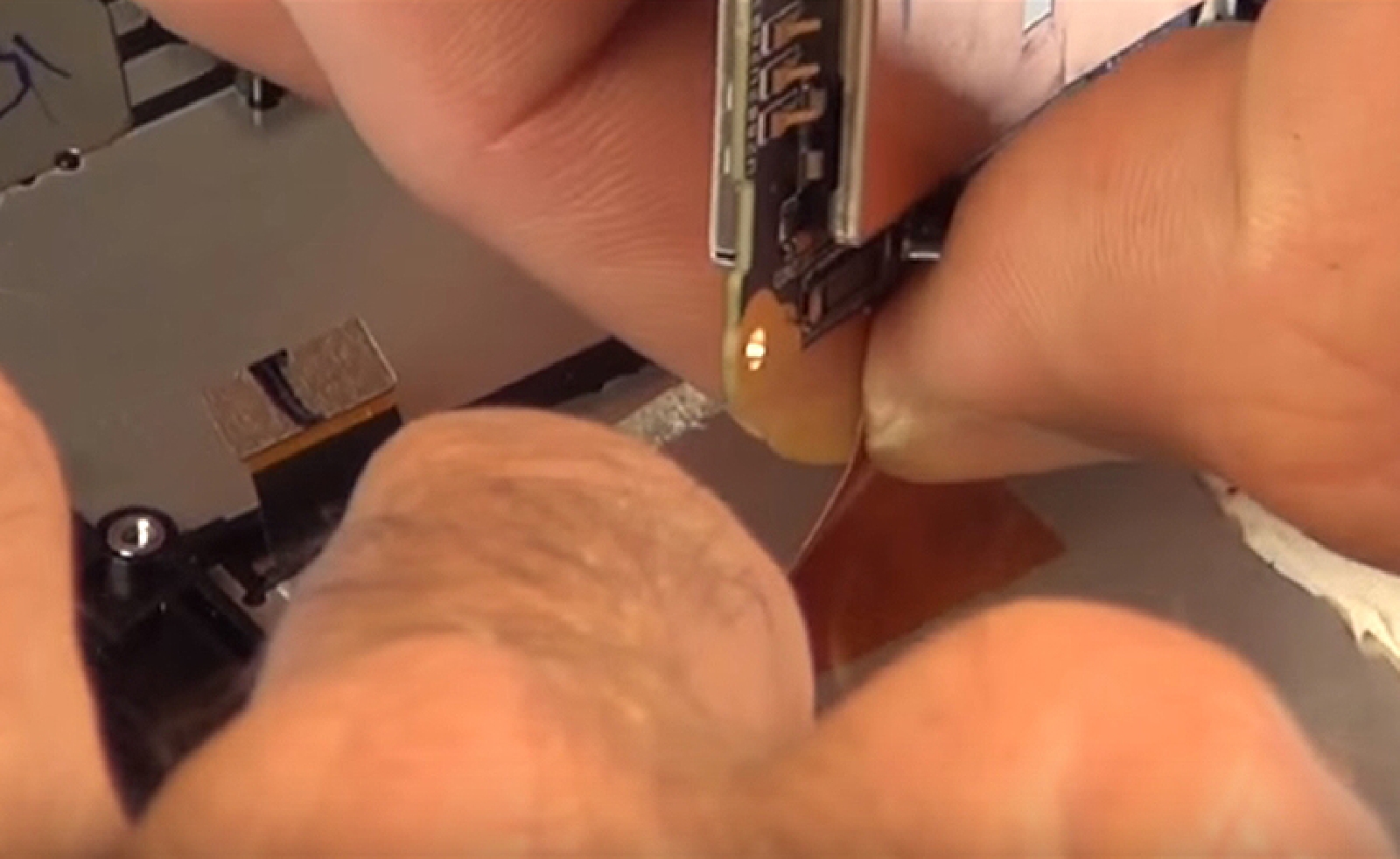

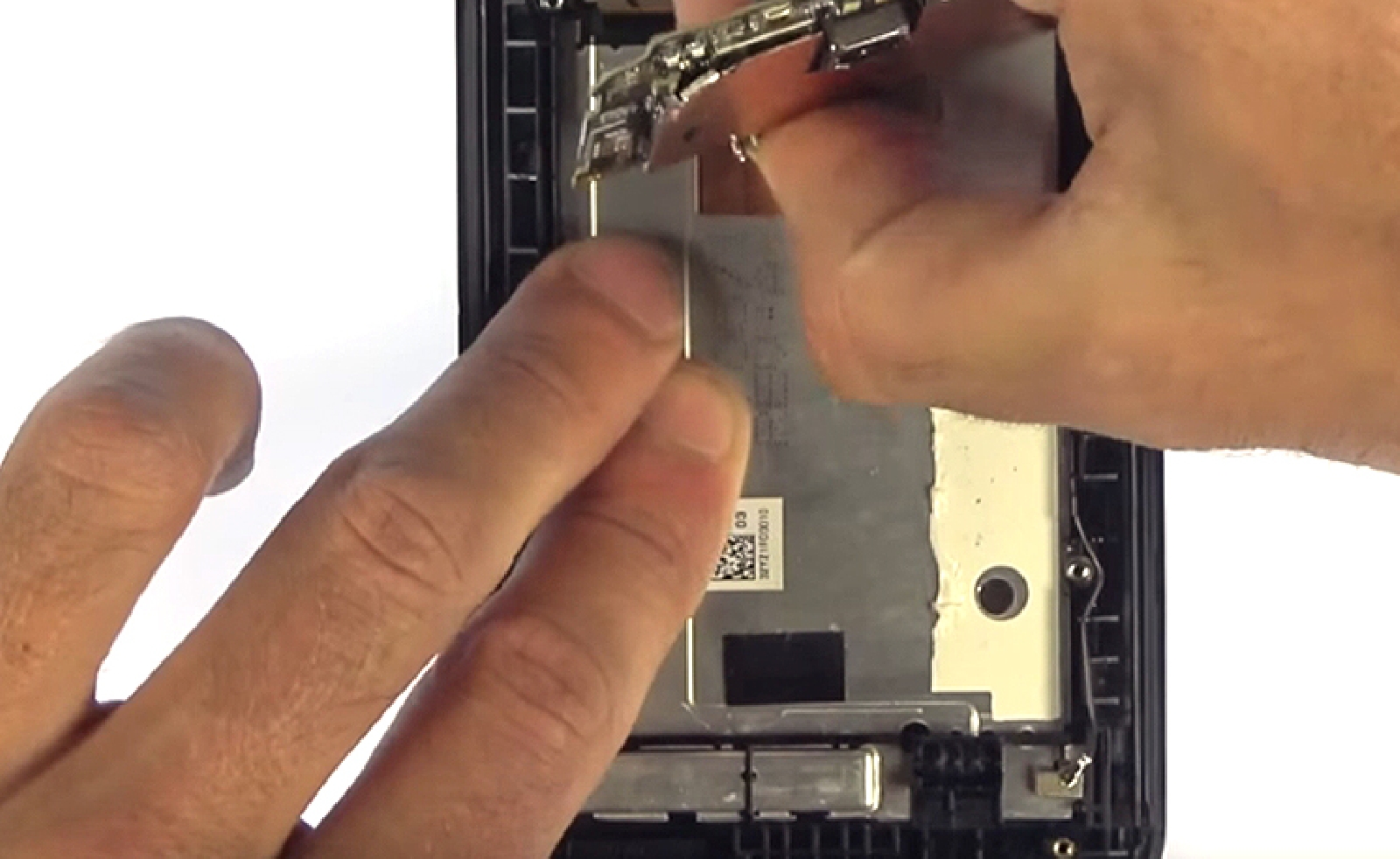

Il ne vous reste plus qu'à sortir la carte mère. Pour cela, saisissez là par le haut puis dégagez-la de son emplacement. Attention un adhésif maintien la carte au niveau de l'emplacement de la batterie , décollez ce dernier en même temps que vous sortez la carte-mère.

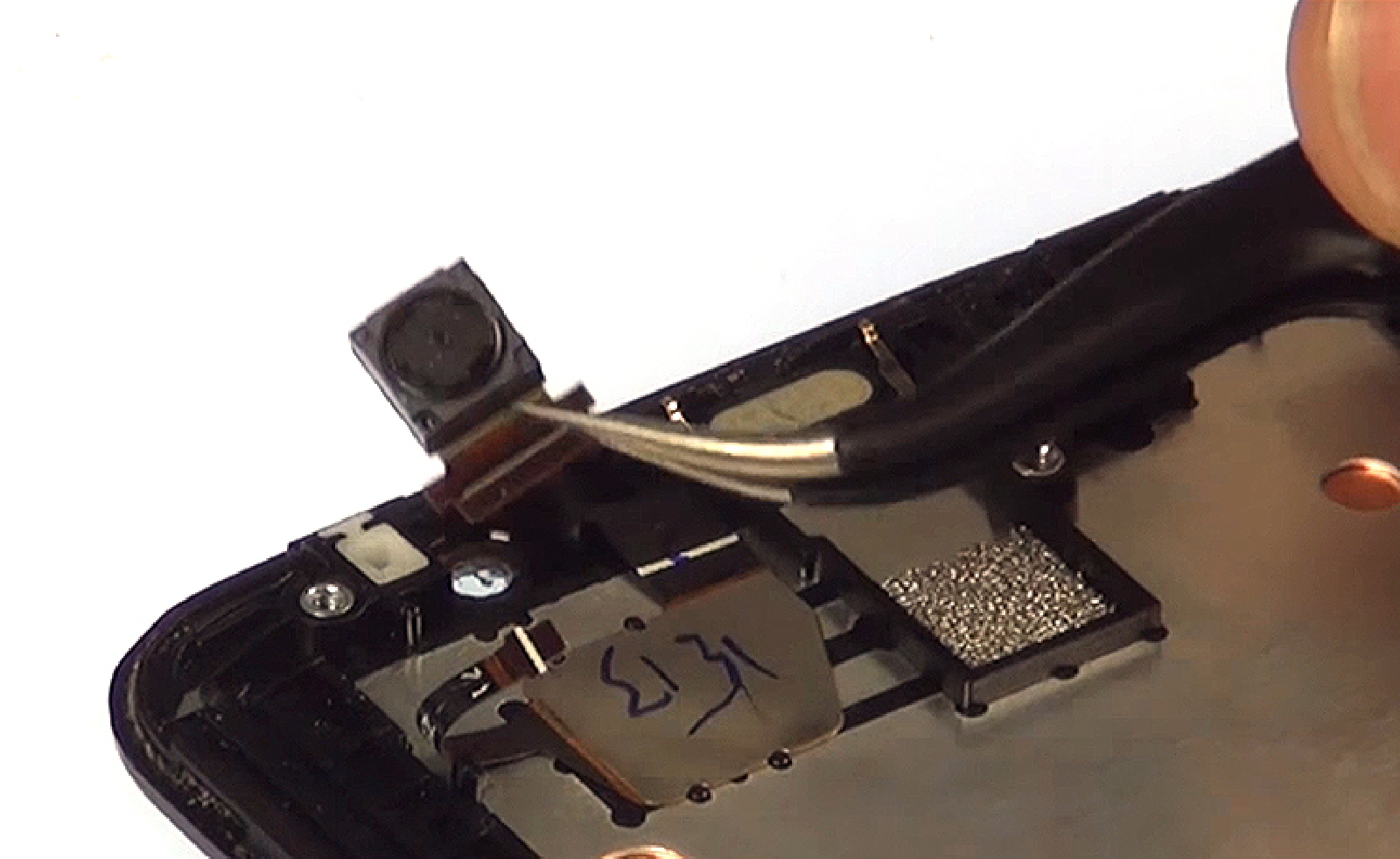

Retirez maintenant la caméra avant avec la pincette.

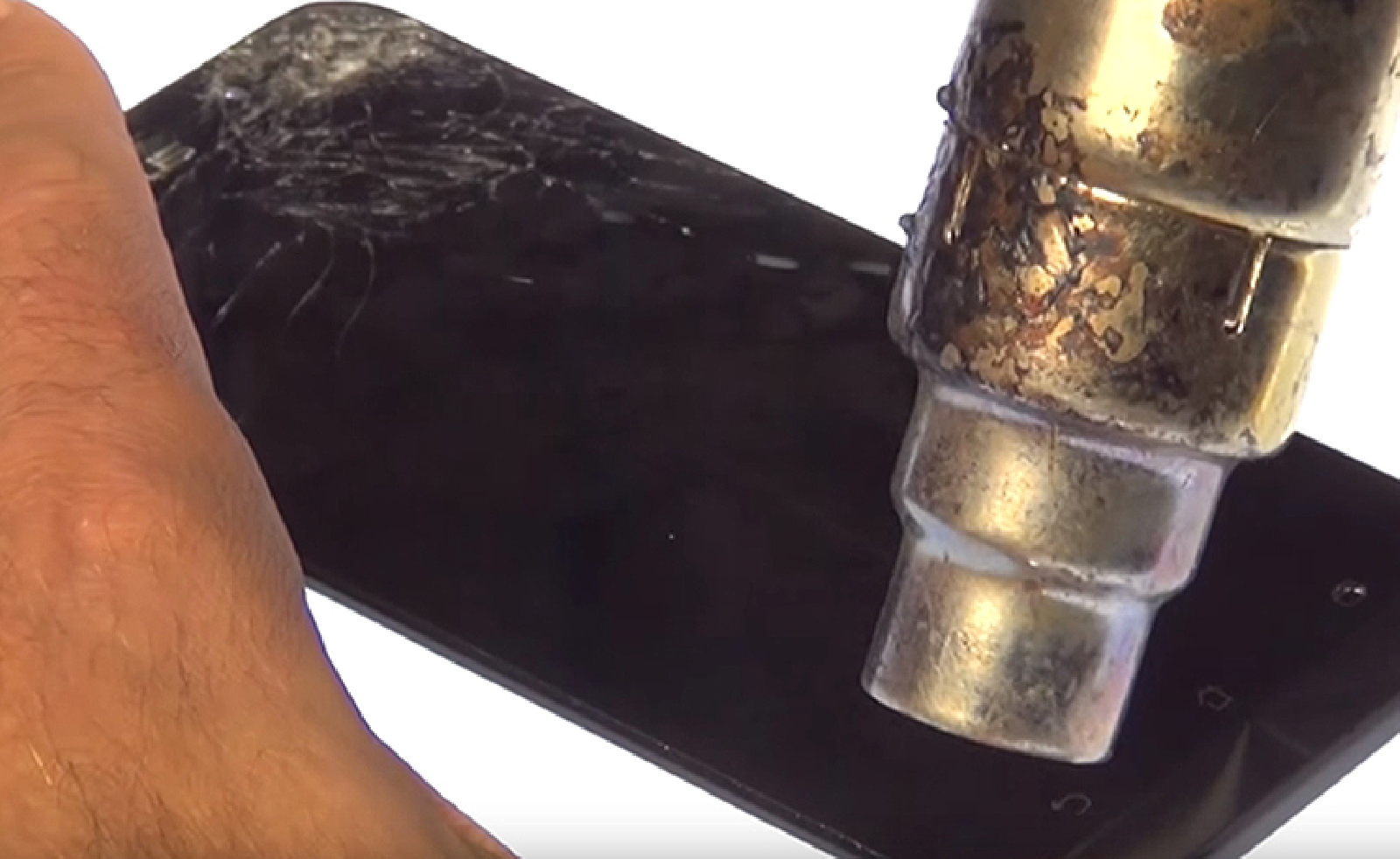

À l'aide d'un mini décapeur thermique ou de votre sèche-cheveux, Chauffez l'écran afin de ramollir la colle qui la fixe au châssis.

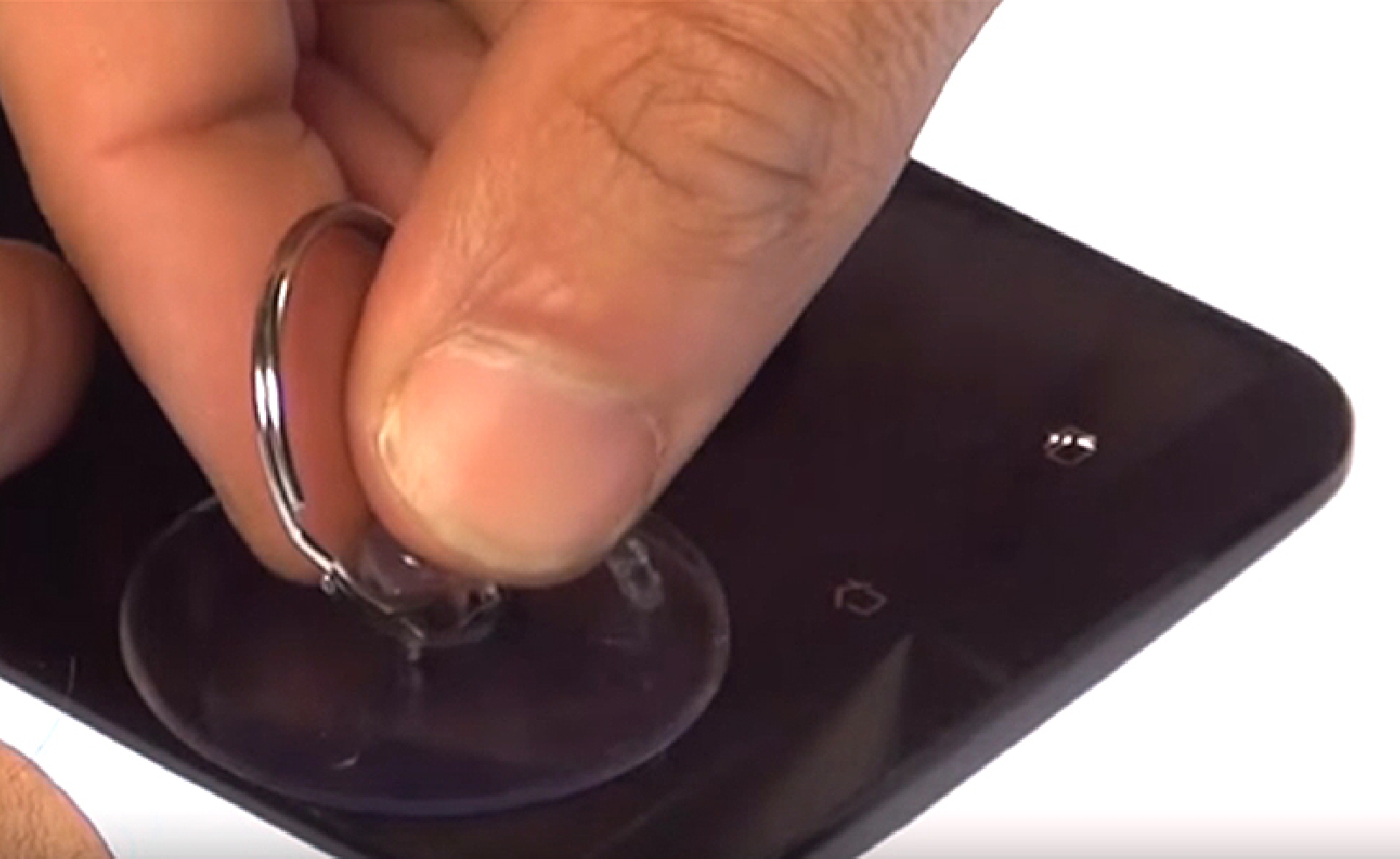

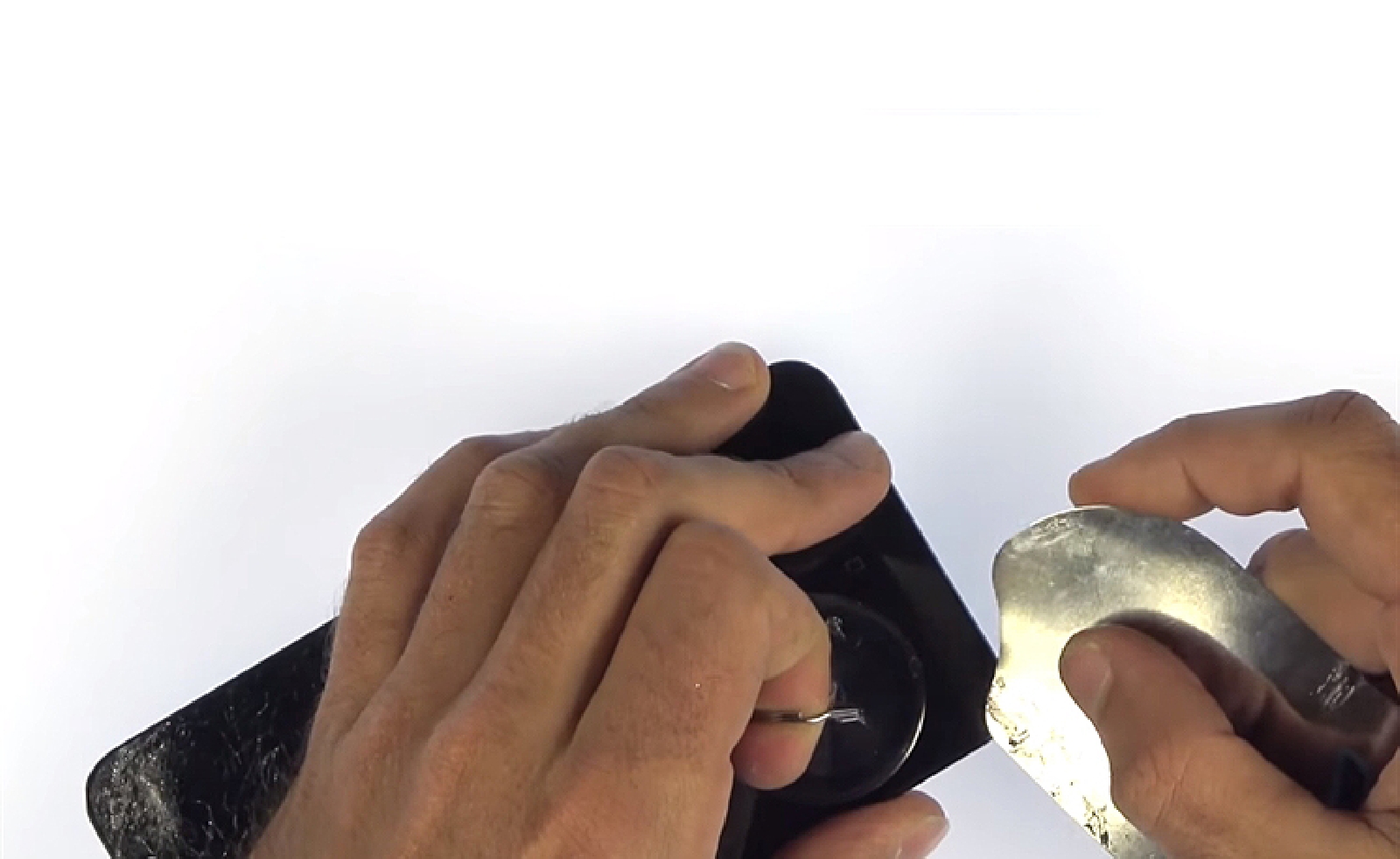

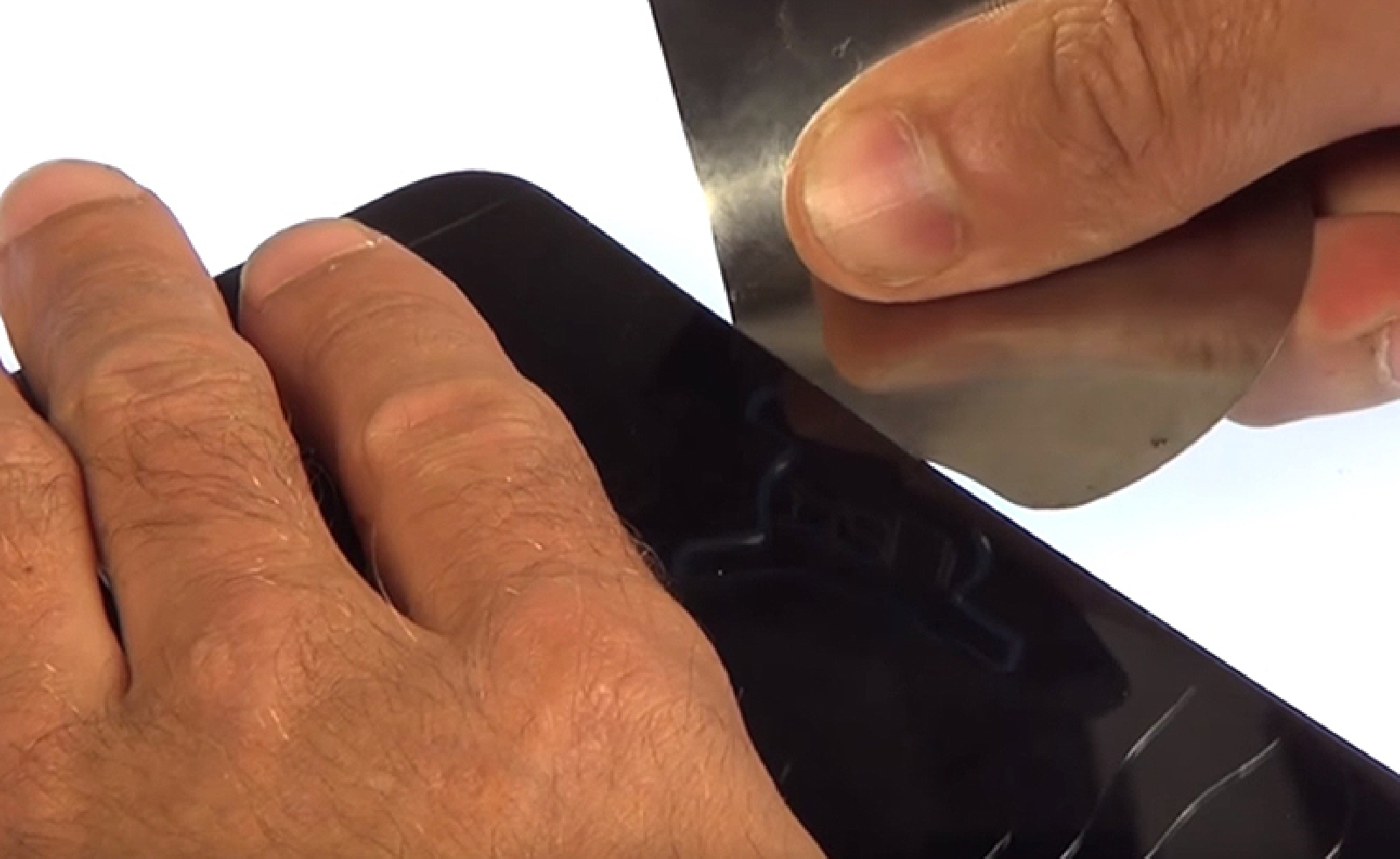

Positionnez la ventouse sur l'un des angles de l'écran puis tout en tirant sur cette dernière insérez un outil iFlex (comme sur la photo) ou un médiator si vous avez commandé le kit outil optionnel.

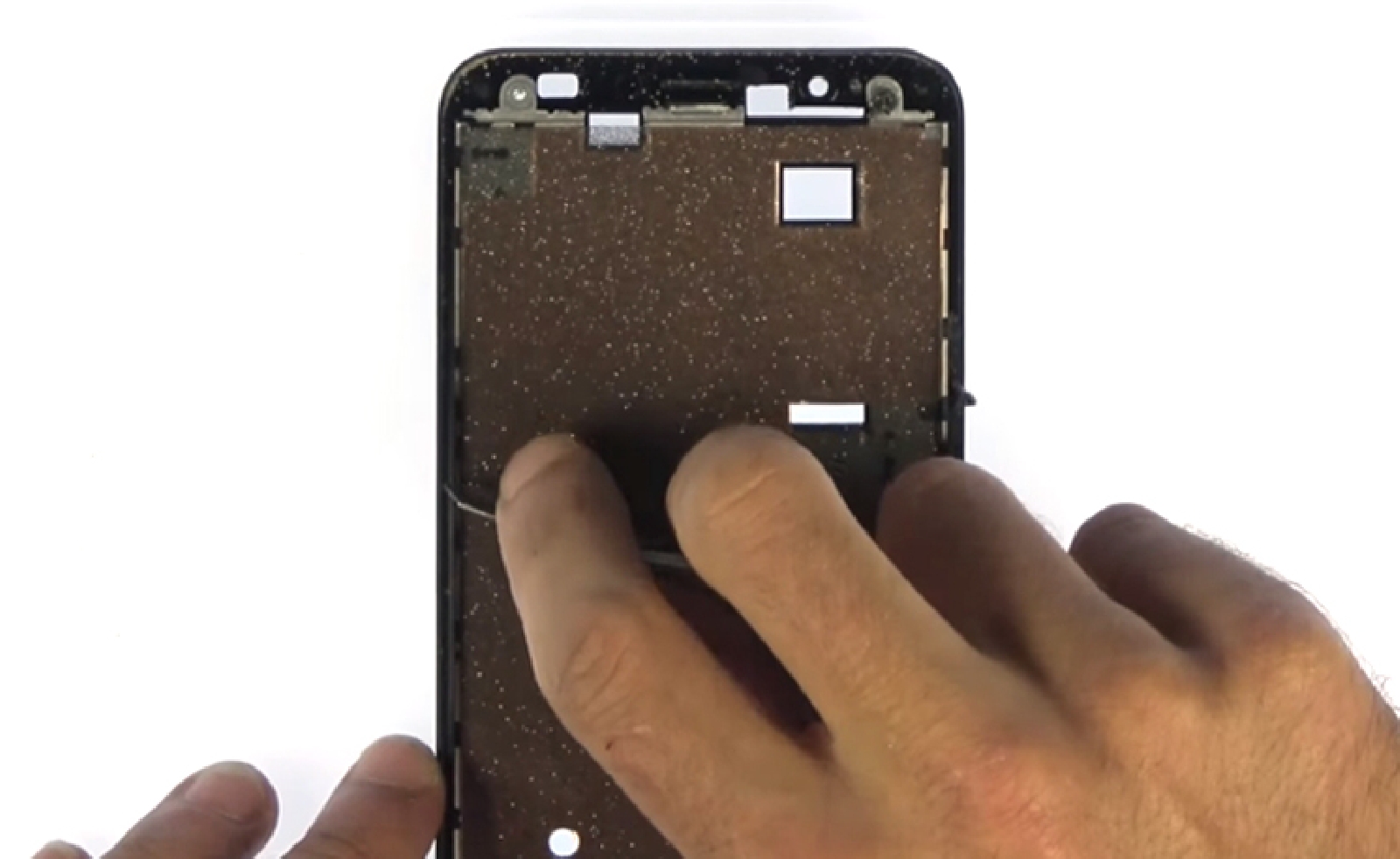

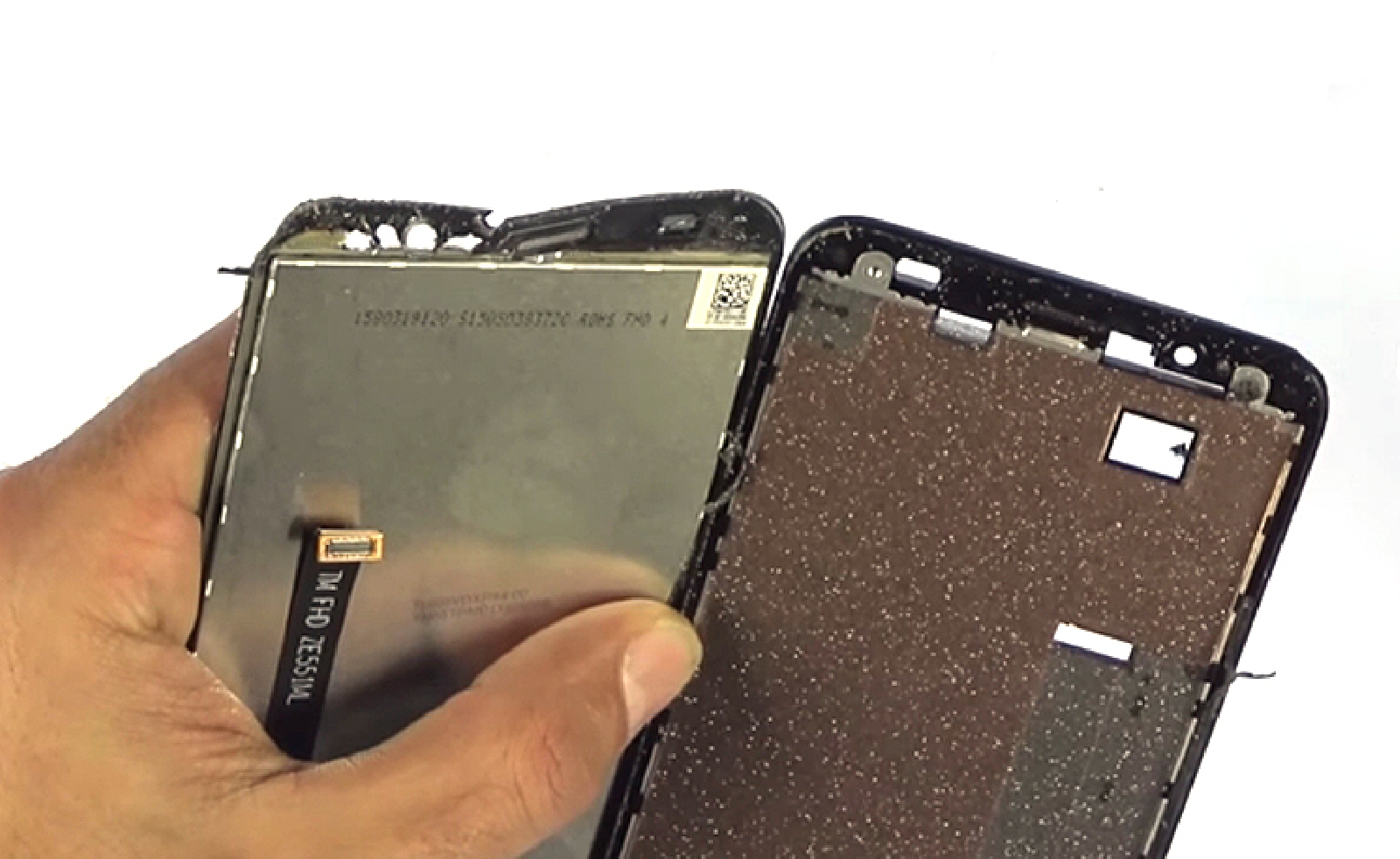

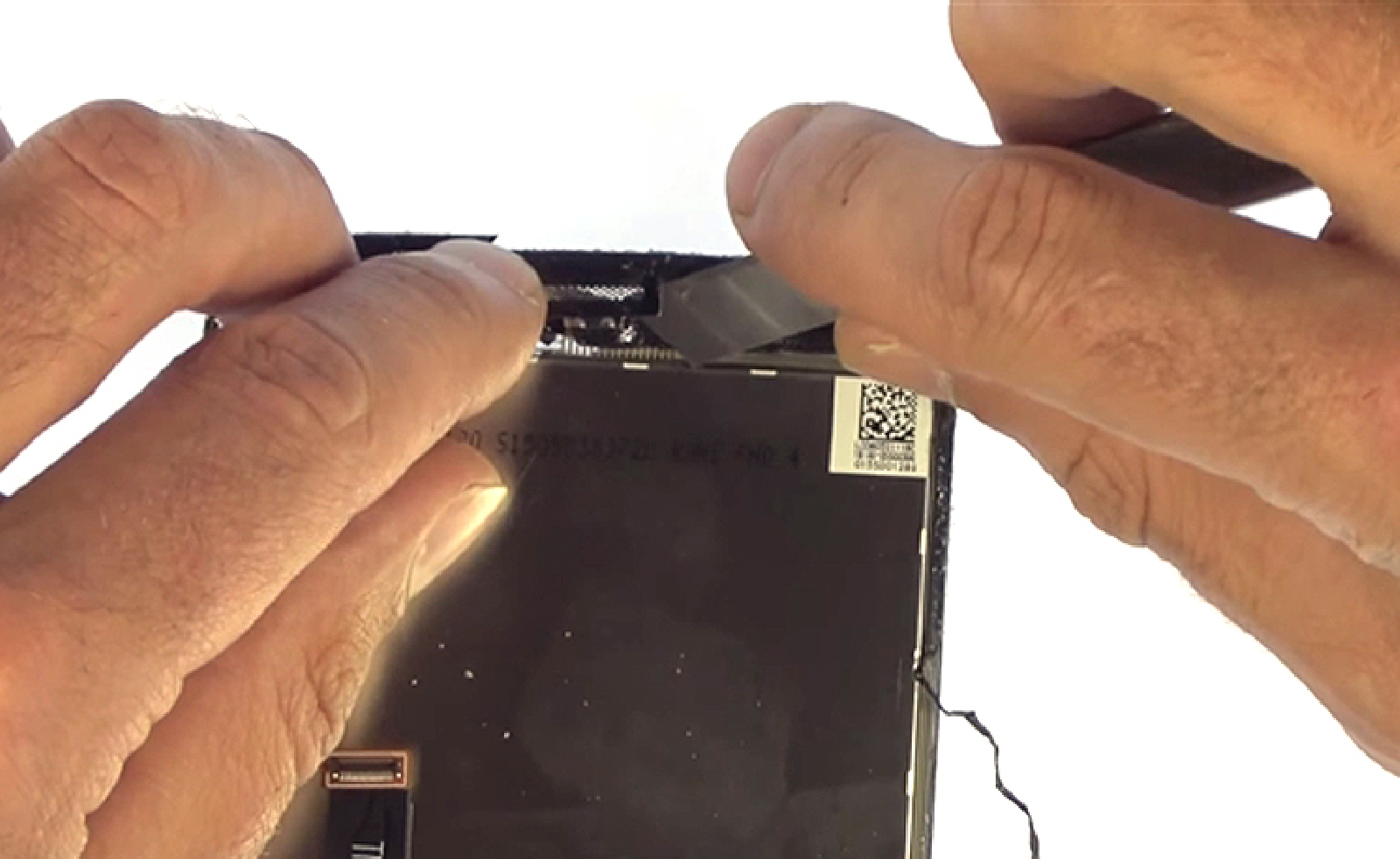

Retirez l'écran en guidant la nappe pour la faire passer à travers le châssis. Il ne vous reste plus qu'à récupérer la grille du haut-parleur interne qui est collé sur le haut de l'ancien écran.

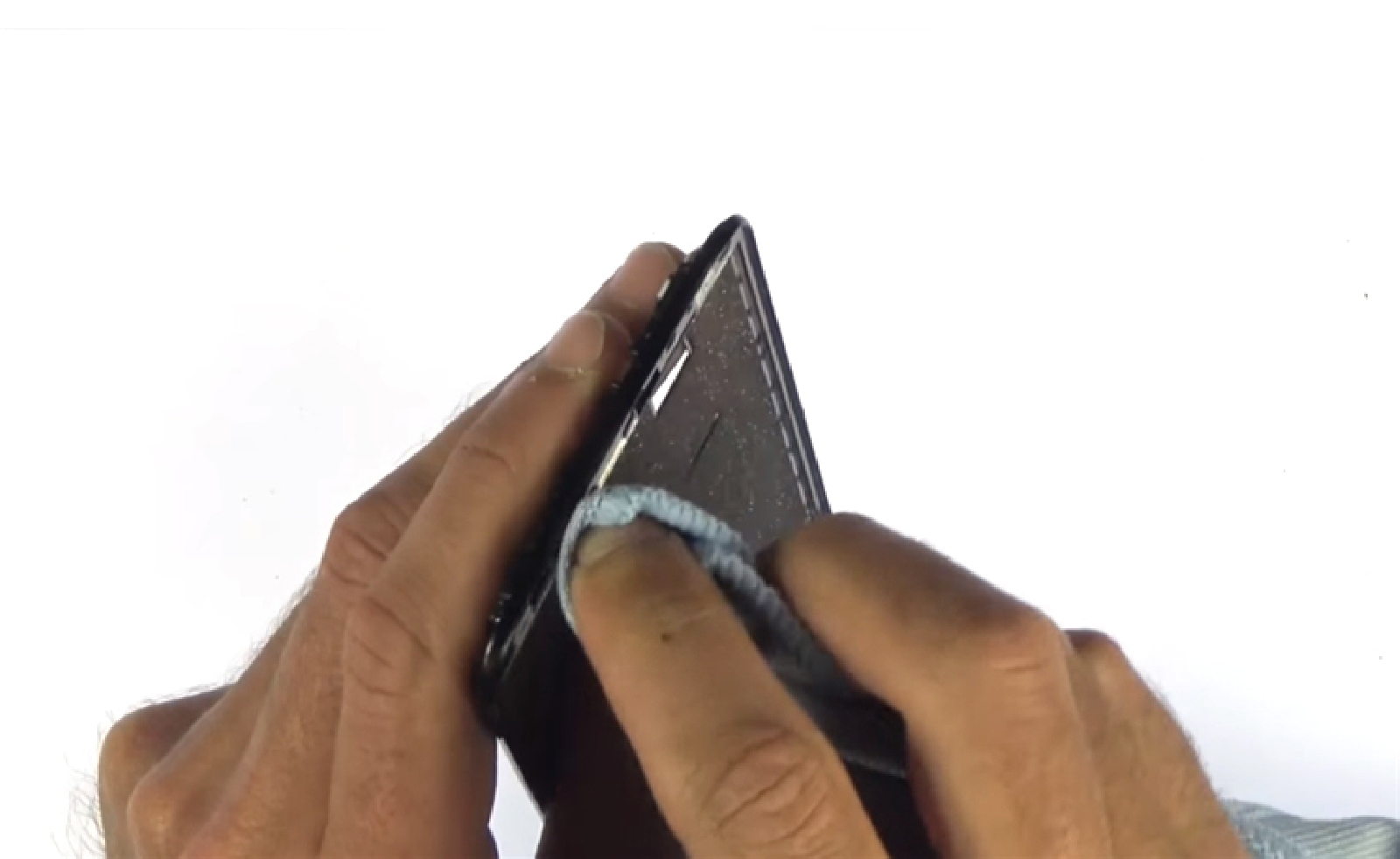

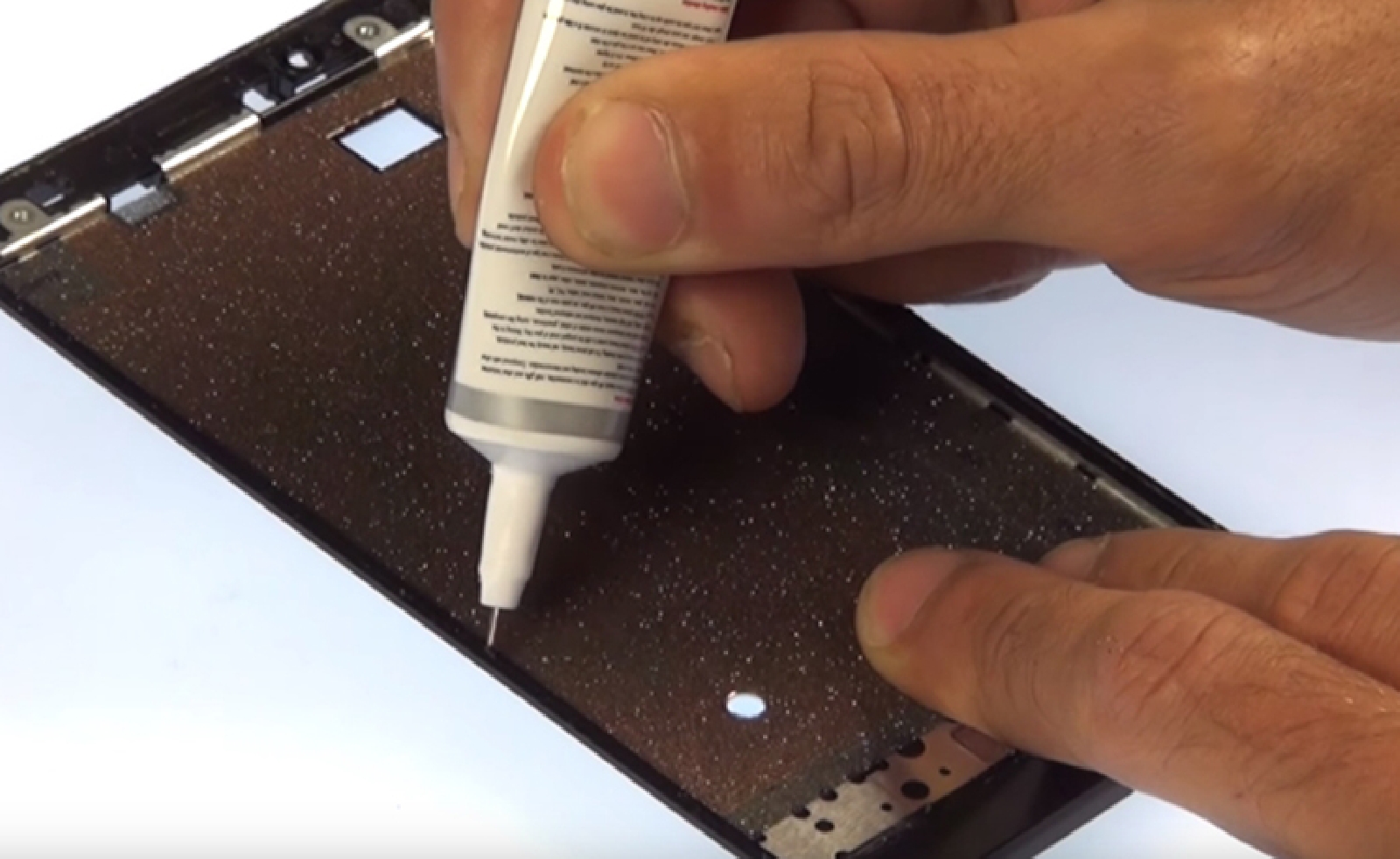

Nous avons terminé ce tutoriel de démontage qui vous permettra de mettre en place le nouvel écran pour votre Asus Zenfone 2 (ZE550ML). Afin de fixer correctement votre nouvel écran nettoyé correctement le châssis puis faites un léger filet de colle B7000 sur ce dernier. Laissez l'ensemble sous presse pendant une petite heure afin d'assure la pride de la colle.
