Changement de batterie sur Zenfone 2 ZE551ML

Temps estimé : 30 min
Difficulté : 3/5
Zenfone 2 ZE551ML | Temps estimé : 30 min | Difficulté : 3/5

Ce guide photos vous explique comment remplacer la batterie sur votre Asus Zenfone 2 ZE551.

Diagnostic

› Votre batterie présente des signes de faiblesse
› Votre téléphone ne prend plus la charge
› La batterie se décharge anormalement vite

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Batterie avec châssis pour Asus Zenfone 2
39,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Stickers de batterie Universels pour smartphone
2,90 €
Ajouter au panier

Avant de commencer :

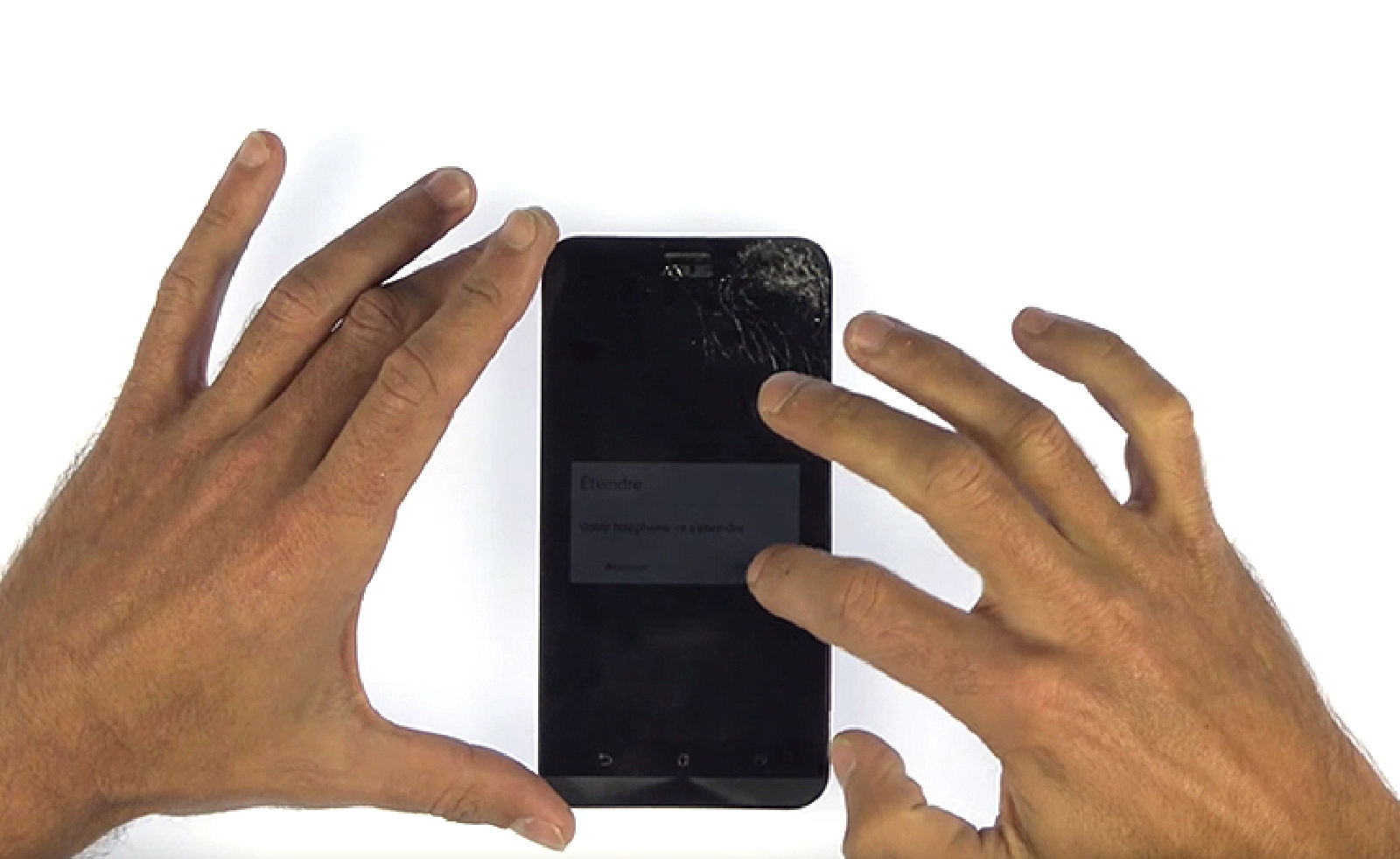

Avant de procéder au remplacement de la batterie de votre Zenfone 2, il est nécessaire pour des raisons évidentes de l'éteindre.
Pour cela, appuyez sur le bouton power puis validez l'extinction par "Éteindre".

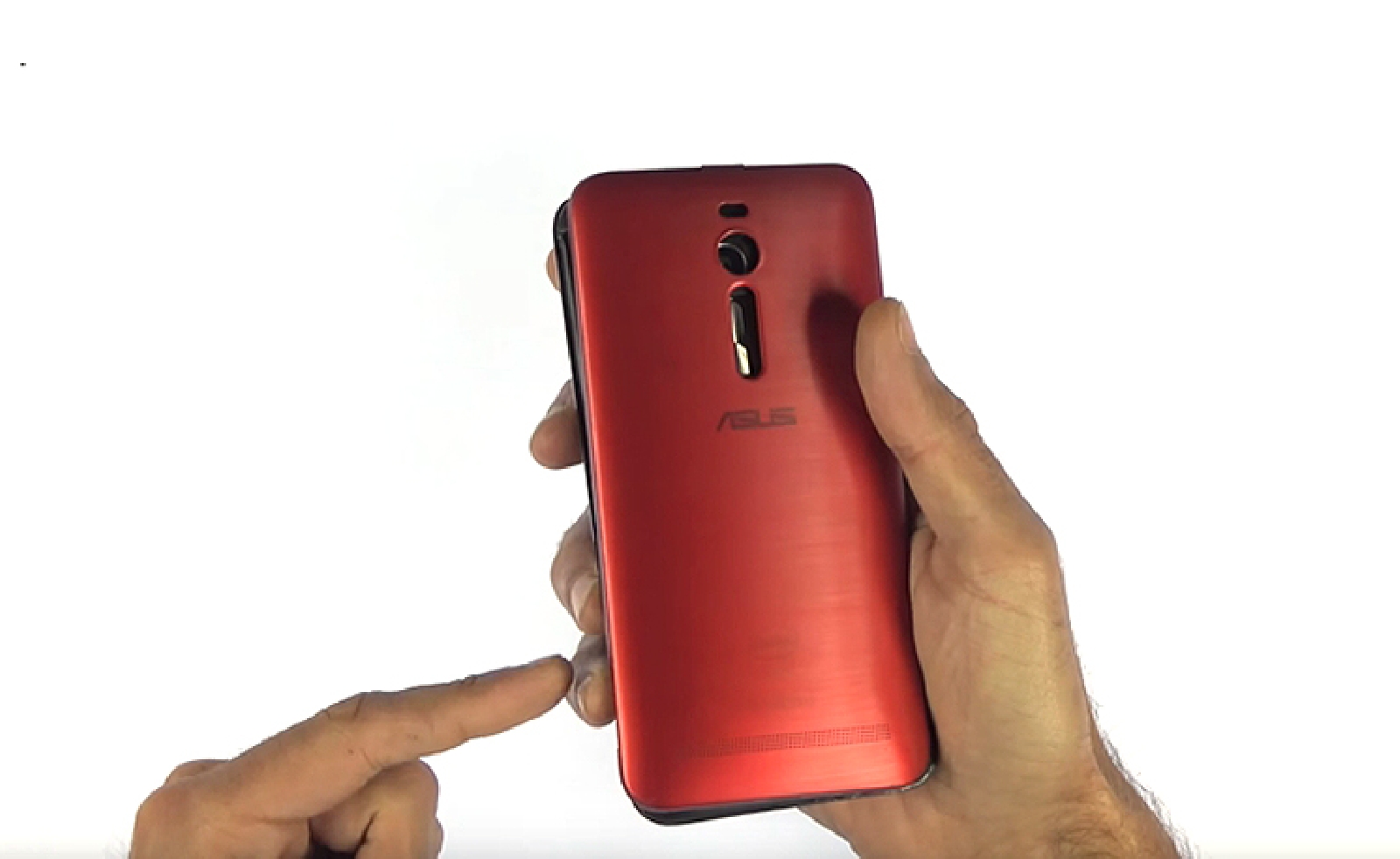

Etape 1 : Retirer la coque arrière
C'est parti ! La première étape consiste tout simplement à déclipser la coque arrière. Cette étape ne présente aucune difficulté, car une encoche sur le côté du châssis permet de le faire avec vos doigts.

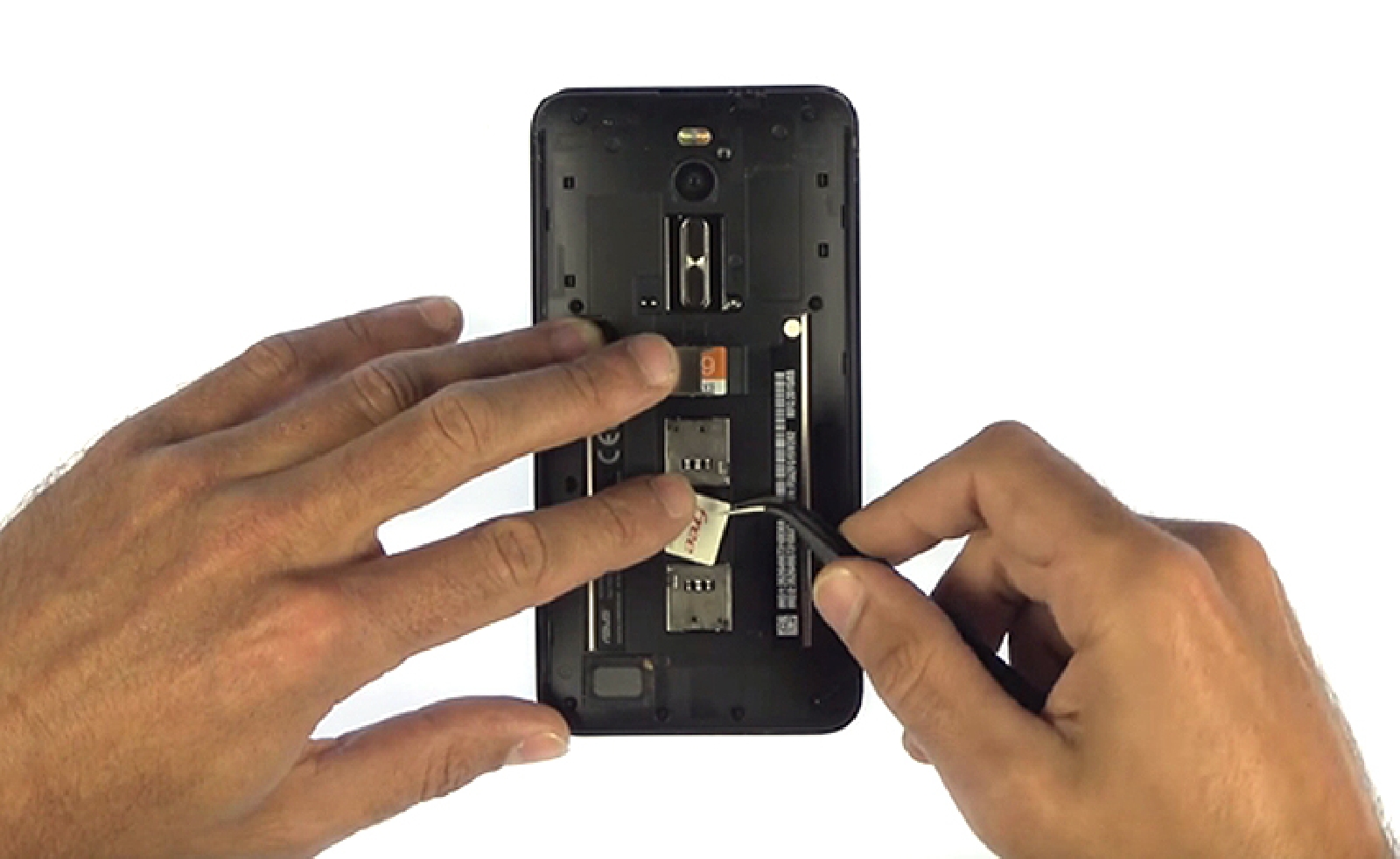

Etape 2 : Retirer les cartes Sim et SD

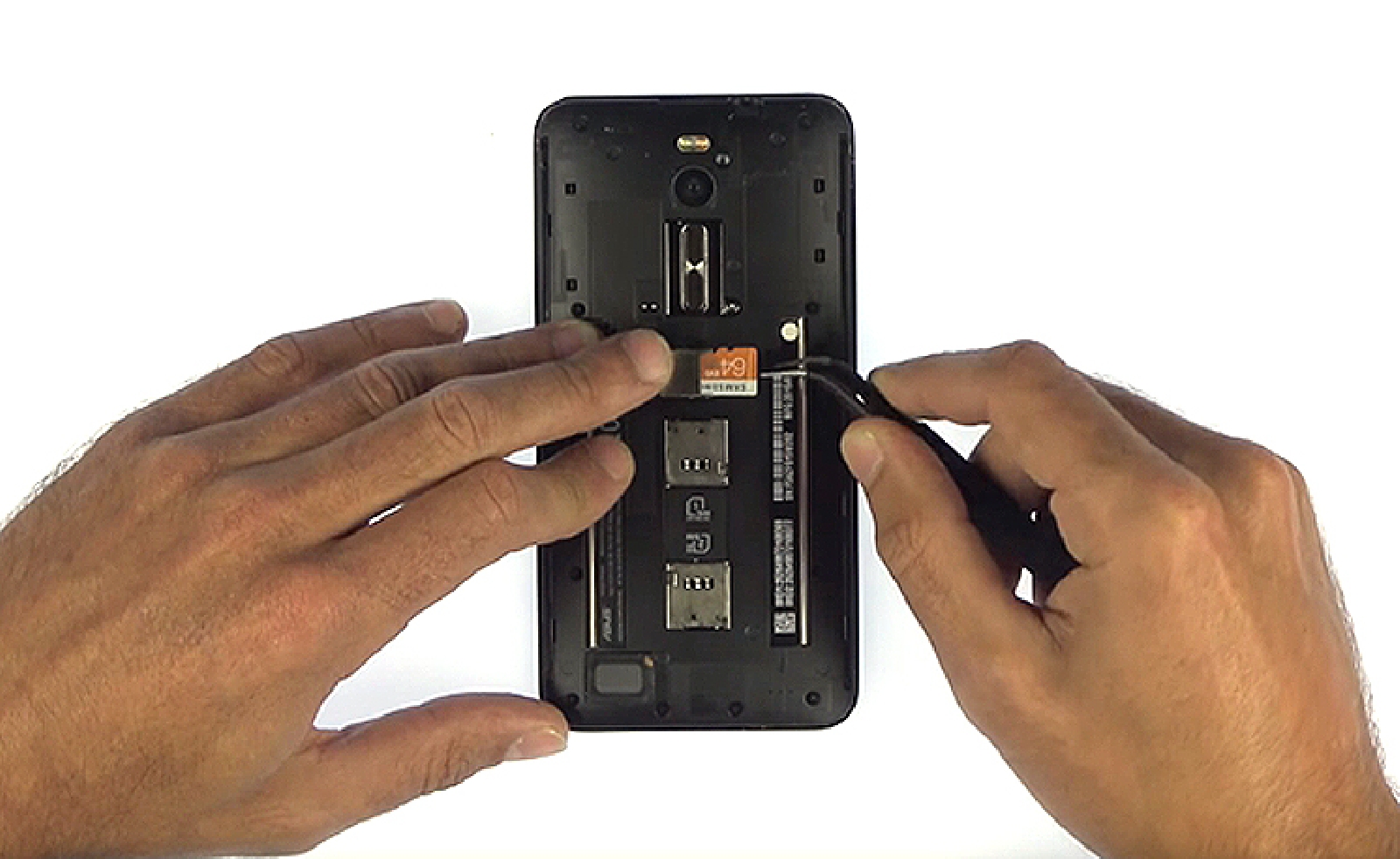

À l'aide de la pincette, retirez désormais les cartes Sim et Sd présentent dans les différents lecteurs.
Outils du kit utilisés
Outils du kit utilisés

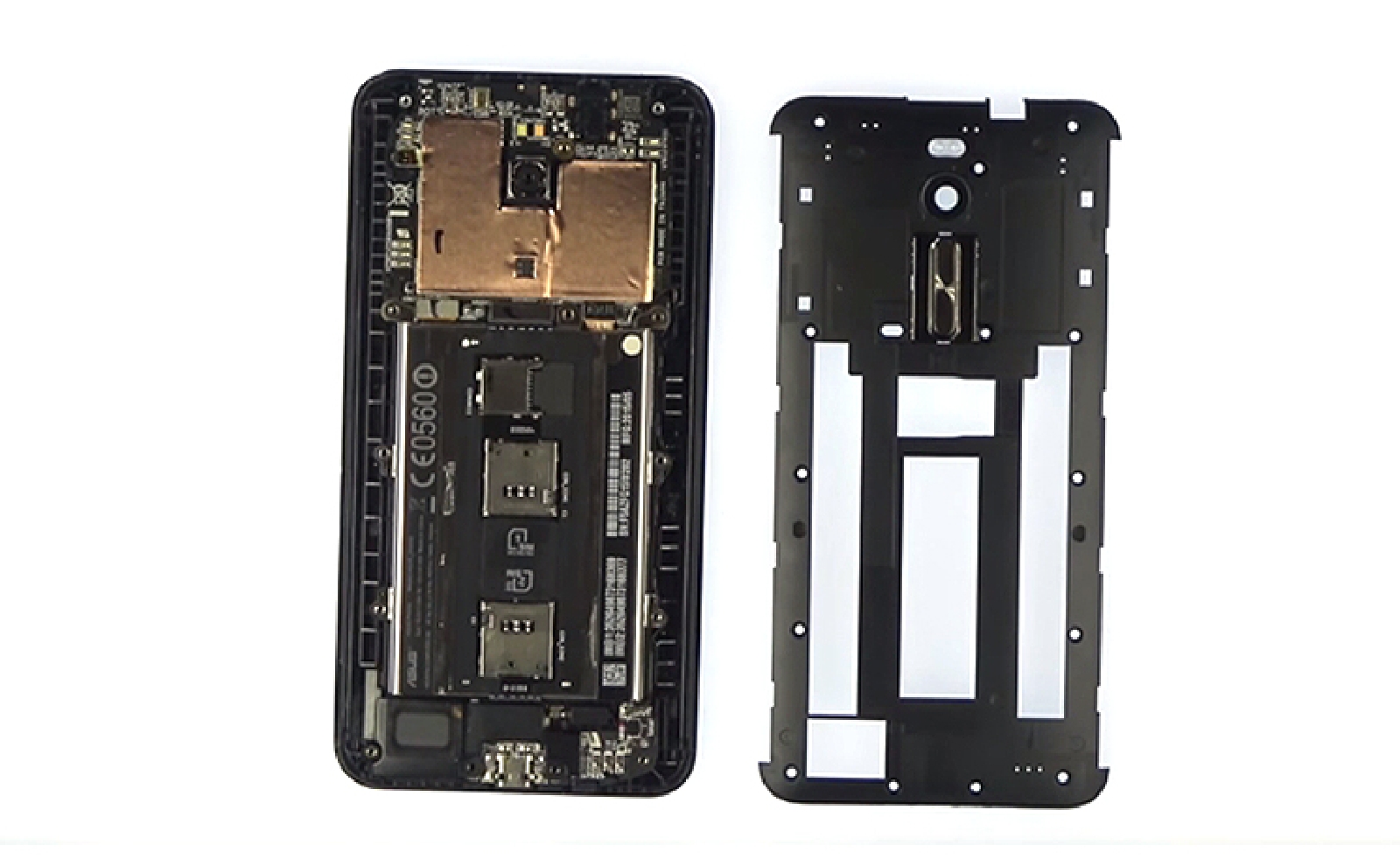

Etape 3 : Retirer le châssis intermédiaire

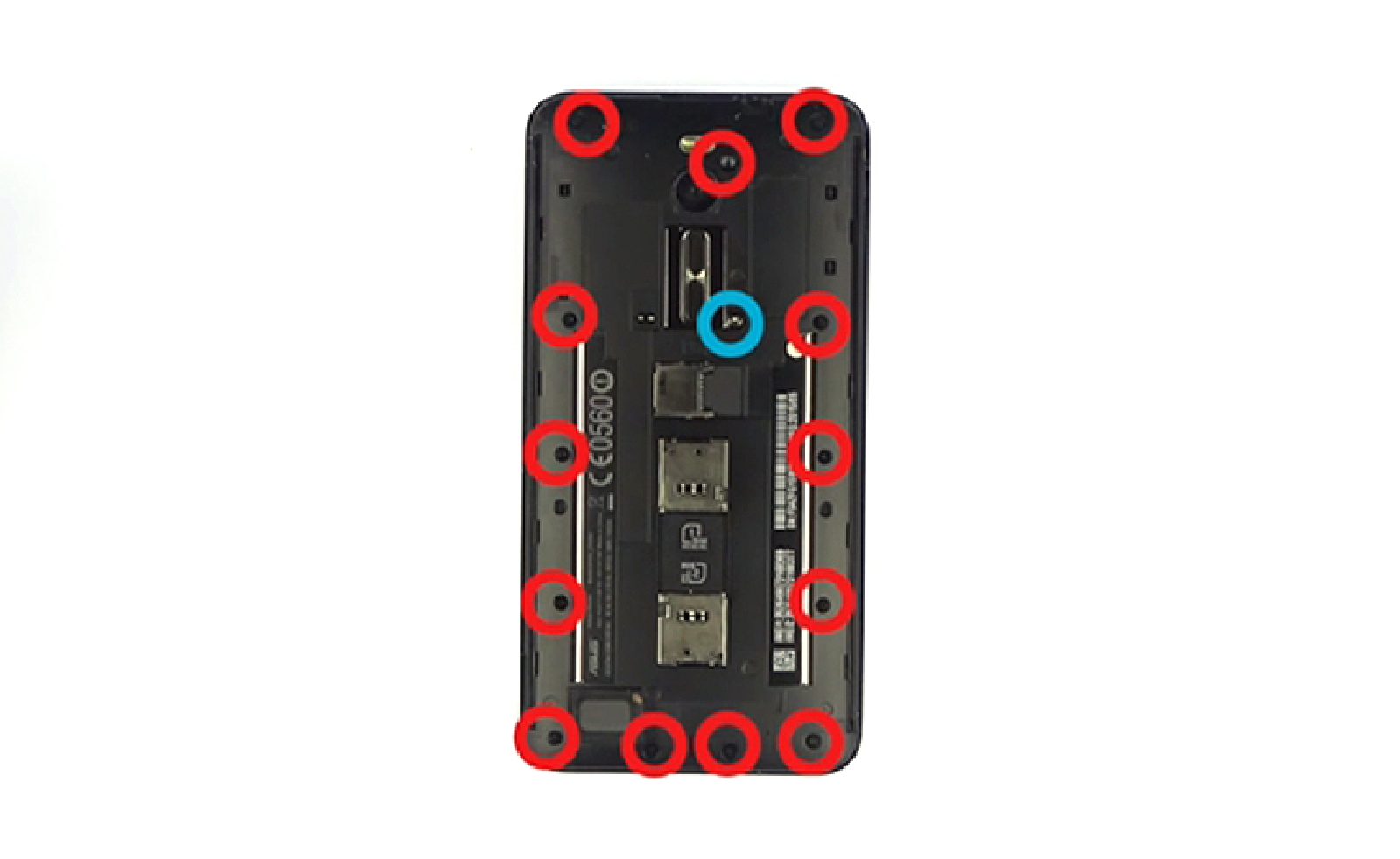

À l'aide du tournevis fourni dans votre kit d'outils,retirez les 14 vis qui maintiennent le cache arrière.

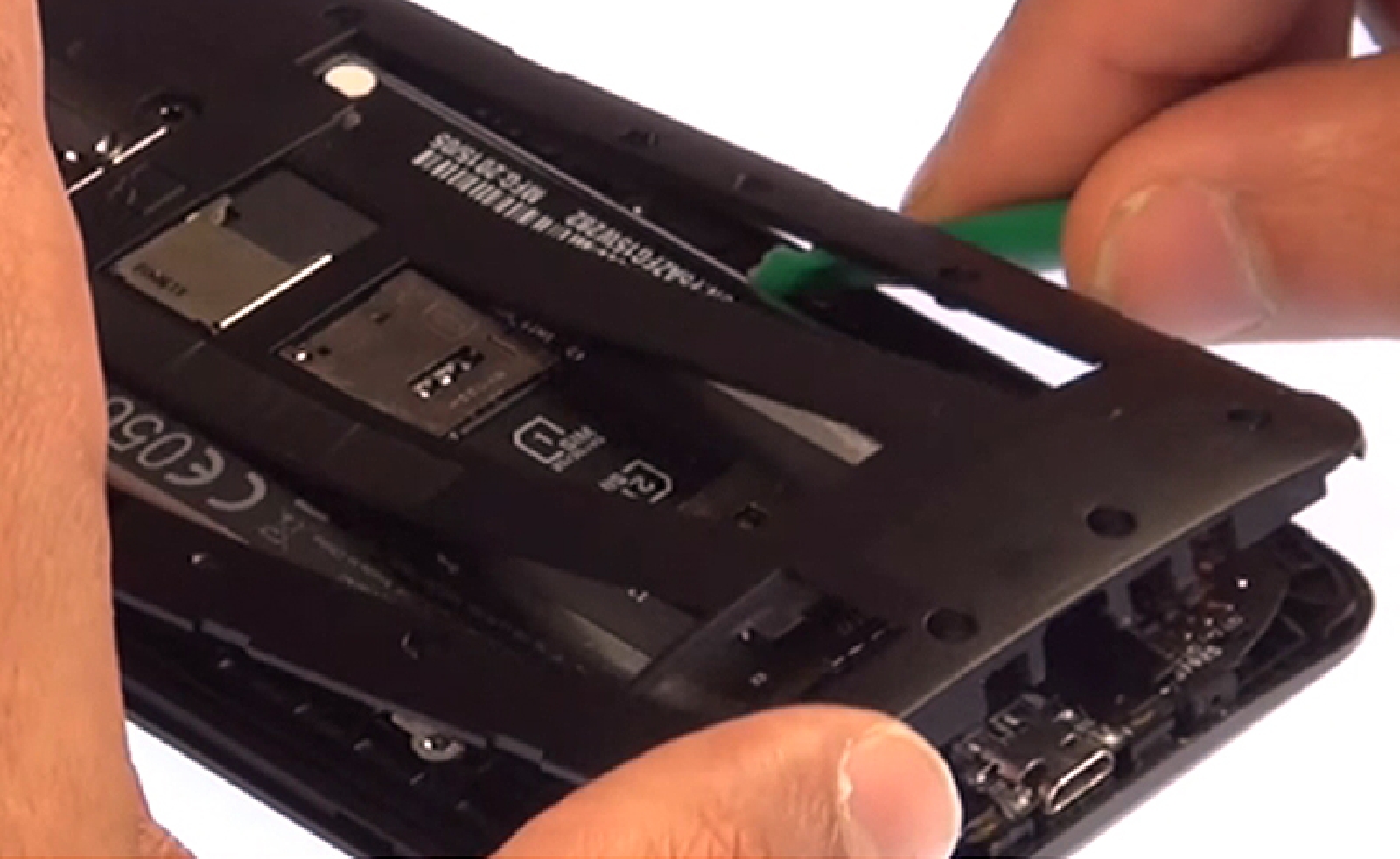

Il ne vous reste plus qu'à déclipser et décoller ce dernier à l'aide d'un levier nylon.
Outils du kit utilisés
Outils du kit utilisés

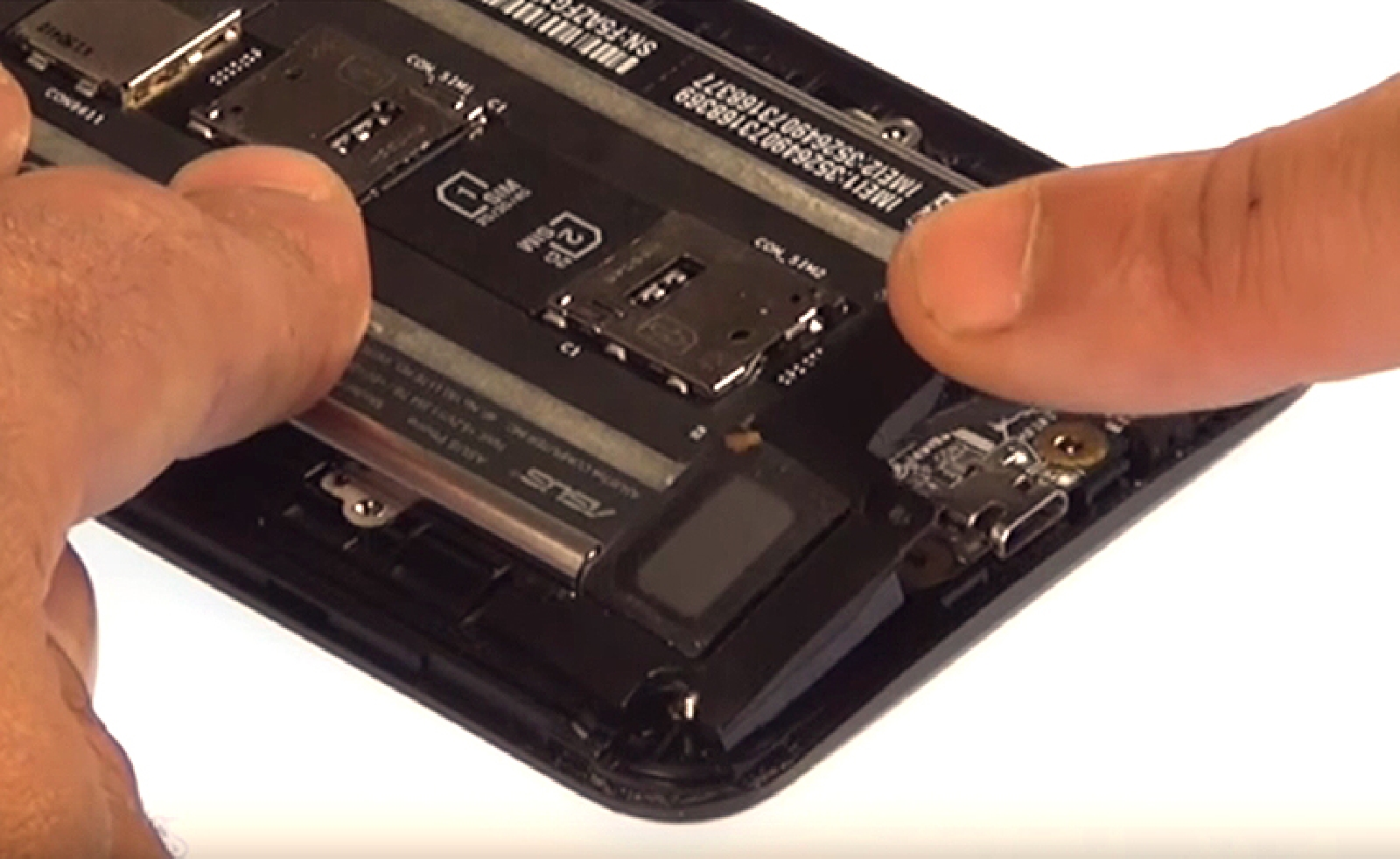

Etape 4 : retirer le bloc Haut-parleur externe
Désormais, le haut-parleur est totalement libre, car plus aucune vis ne le maintient au châssis. Retirez-le délicatement et déposez-le sur votre espace de travail.

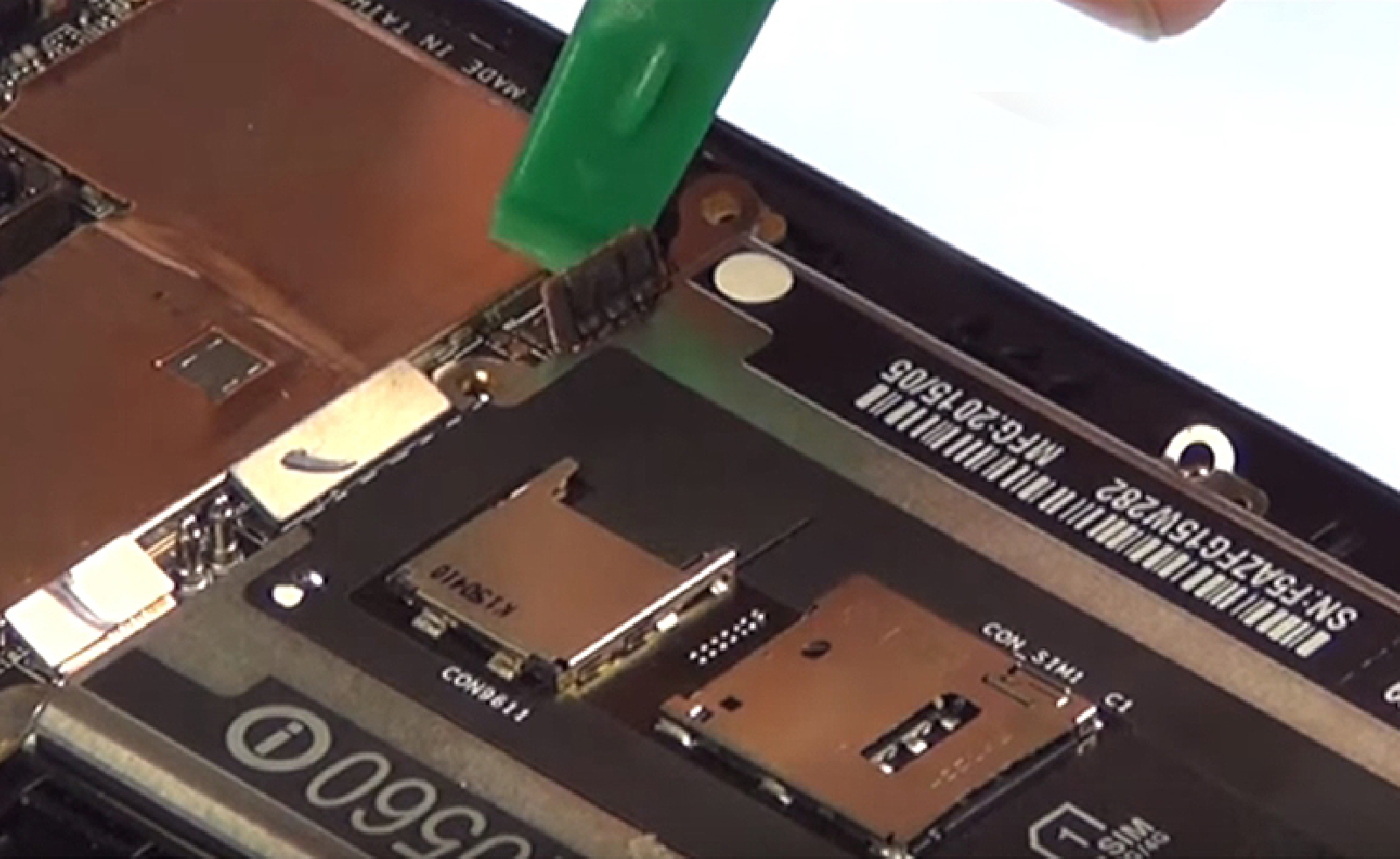

Etape 5 : Déconnecter la batterie et le lecteur de cartes

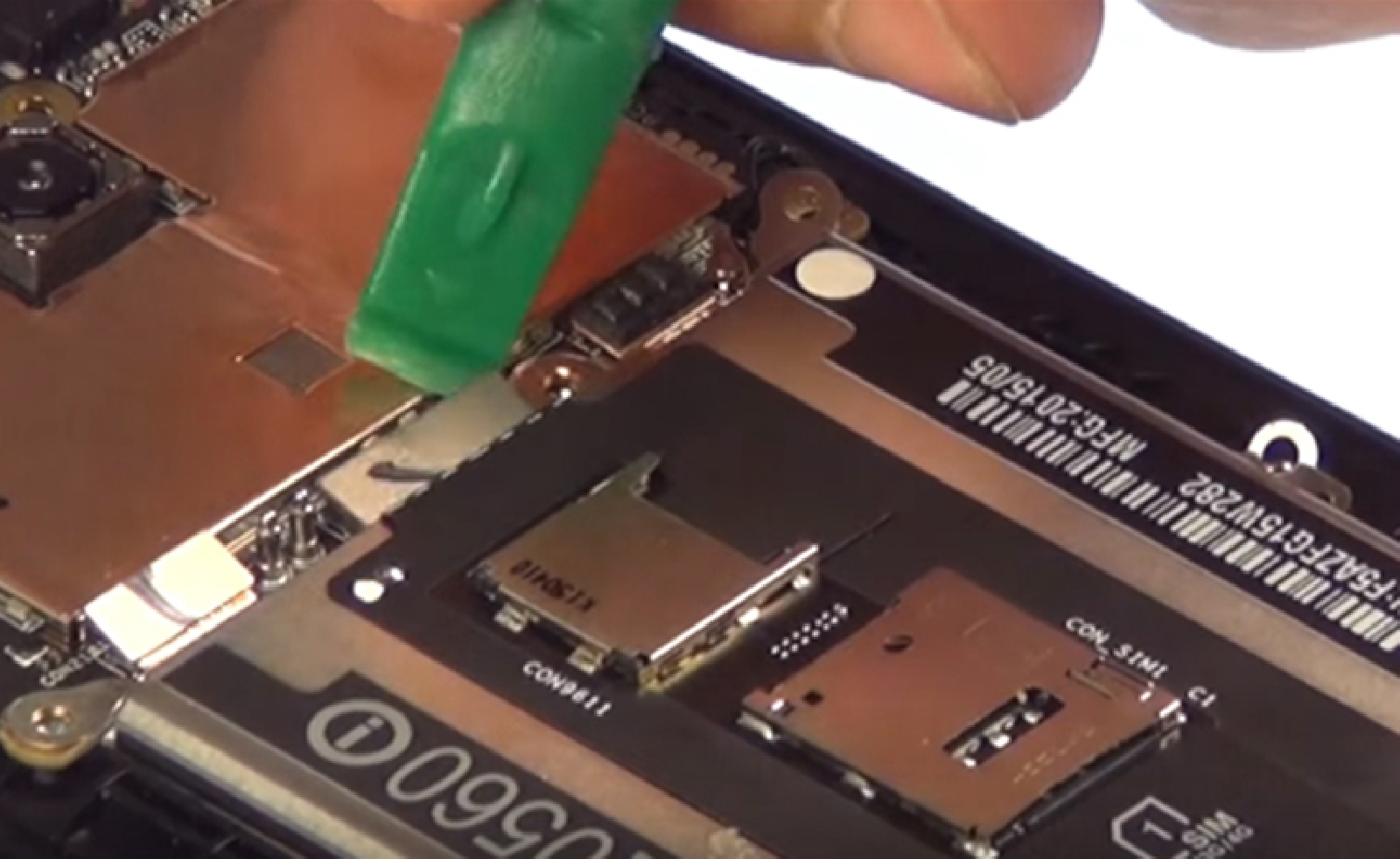

À l'aide de d'un levier plastique, déconnectez la batterie puis le lecteur de cartes .
Outils du kit utilisés
Outils du kit utilisés

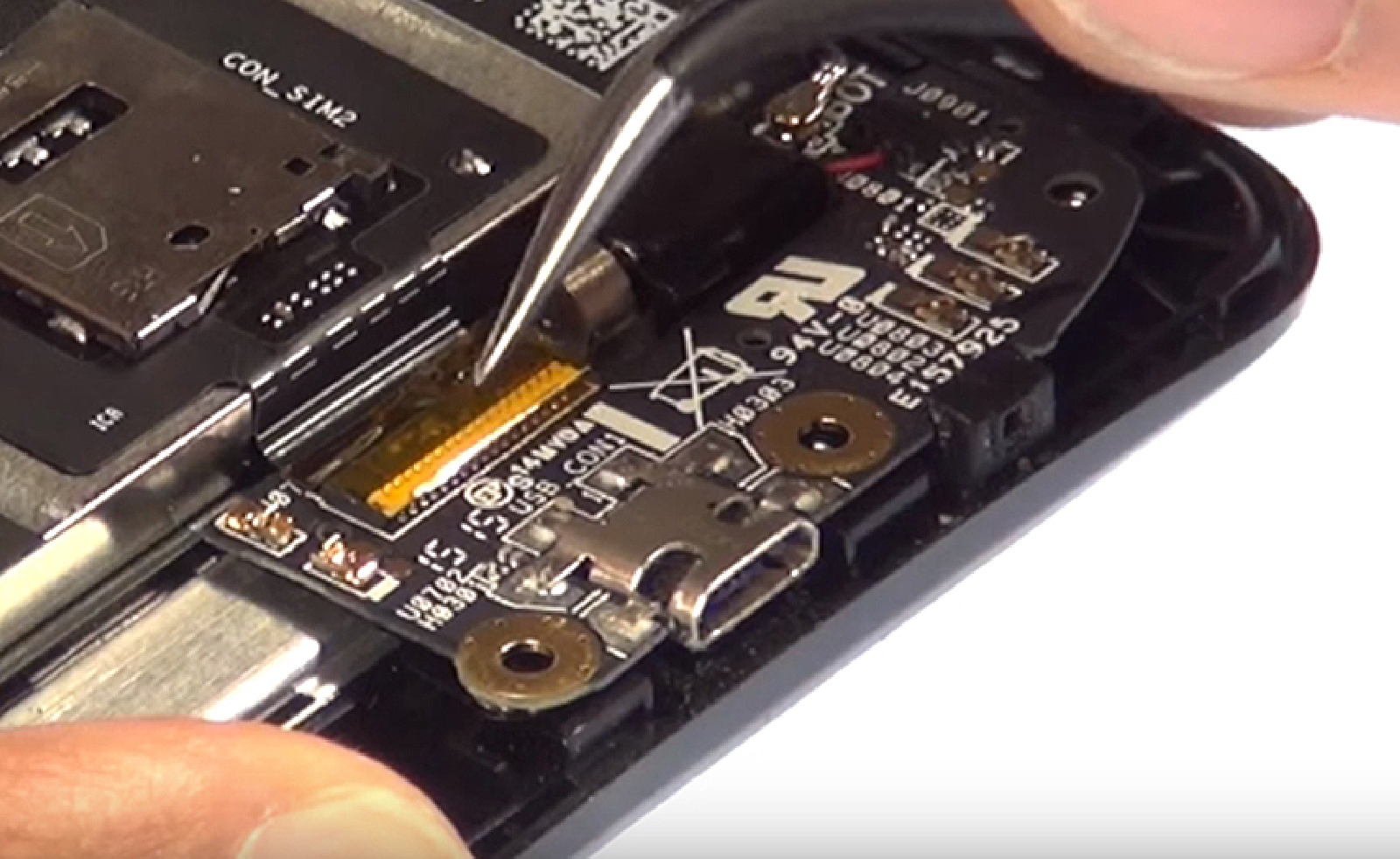

Etape 6 : déconnecter la nappe des lecteurs de cartes du connecteur de charge.

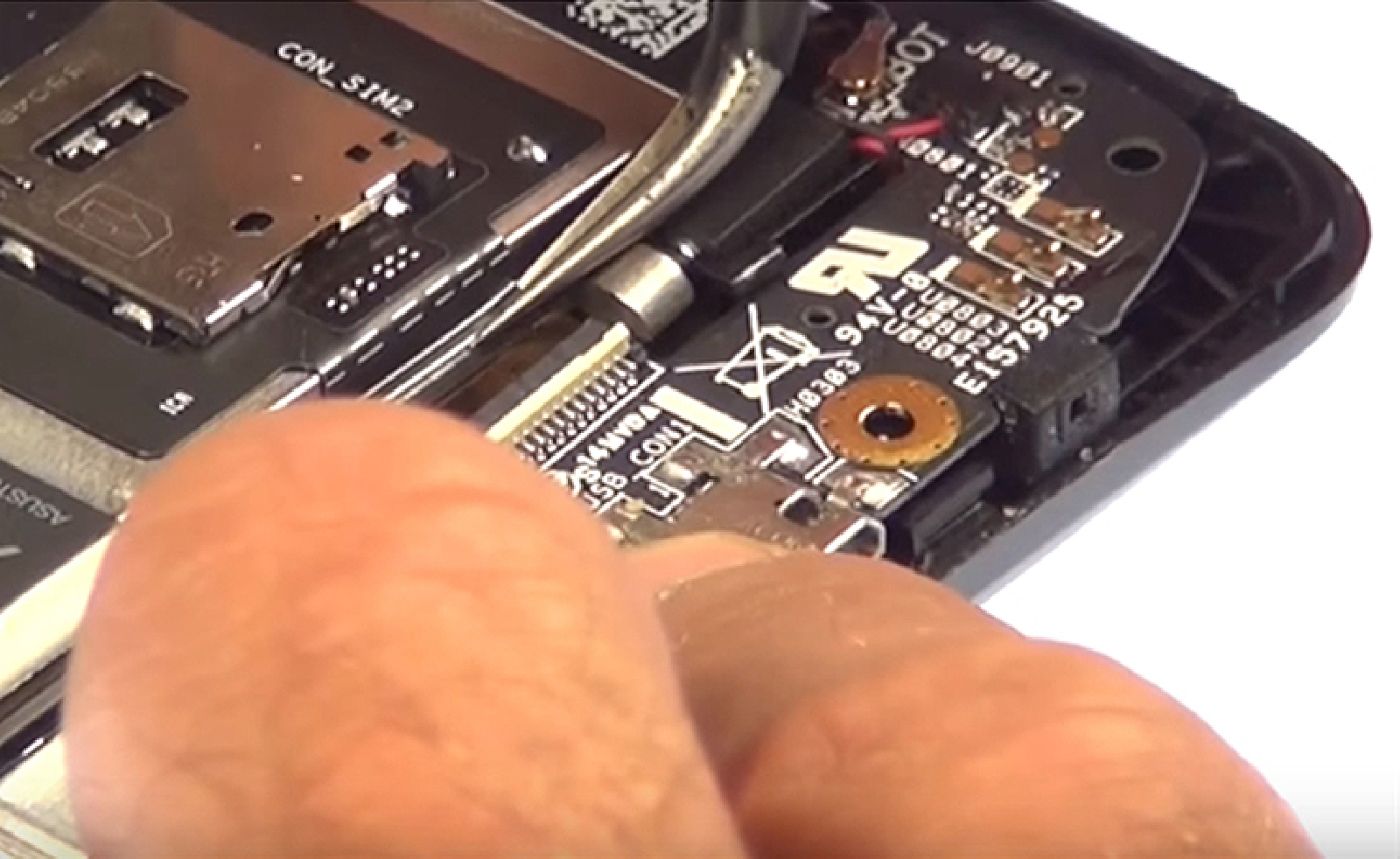

Désormais, nous allons libérer complètement de lecteur des cartes sim et SD en déconnectant la nappe ce dernier du connecteur de charge.

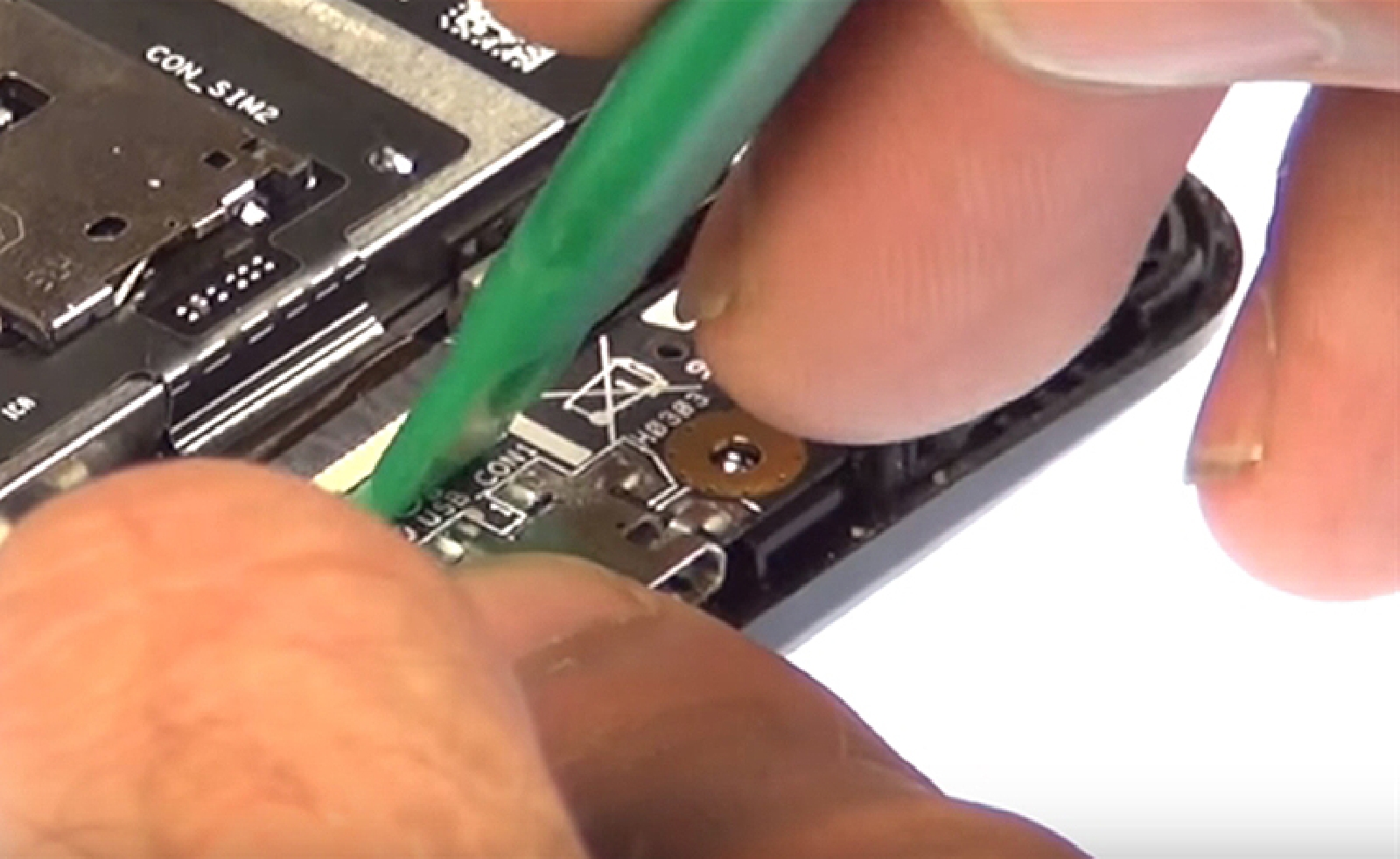

Pour cela, retirez l'adhésif présent sur le connecteur à l'aide de la pincette, levez à 90 °C le clapet qui maintient la nappe dans son connecteur puis déloger cette dernière.
Outils du kit utilisés
Outils du kit utilisés

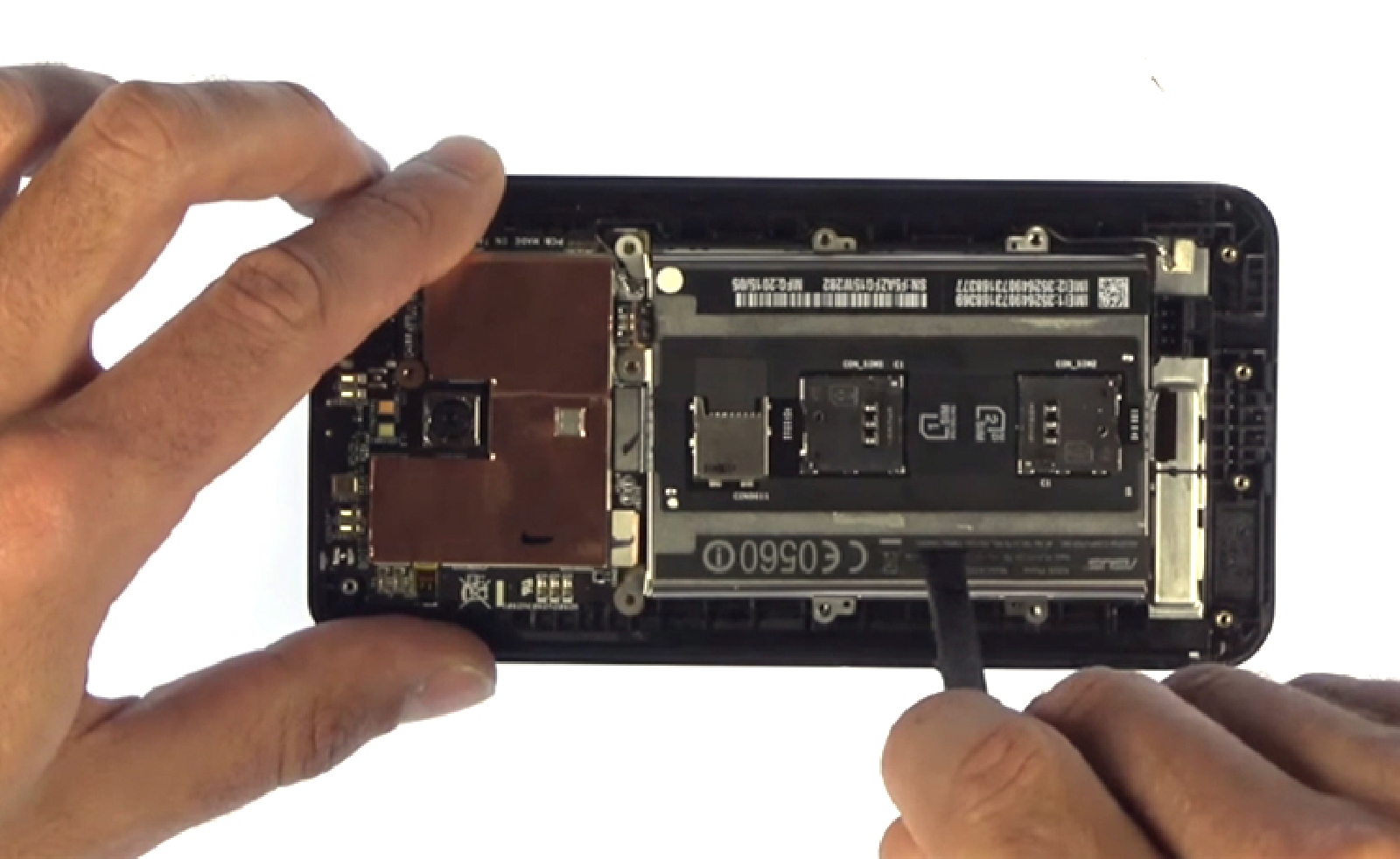

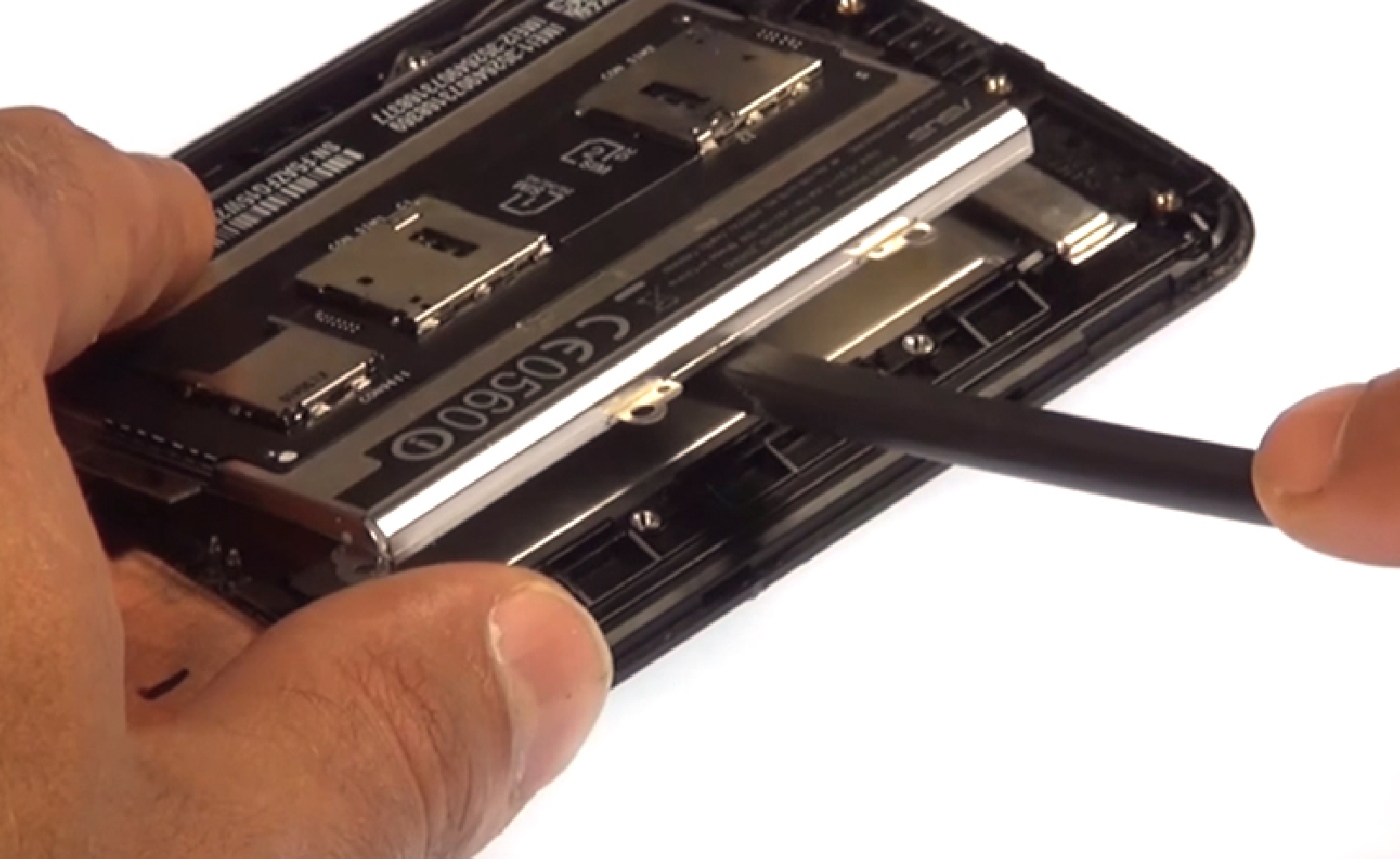

Etape 7 : Retirer la batterie
A l'aide du spudger faites levier sous la batterie afin de la décoller du châssis.
Outils du kit utilisés
Outils du kit utilisés

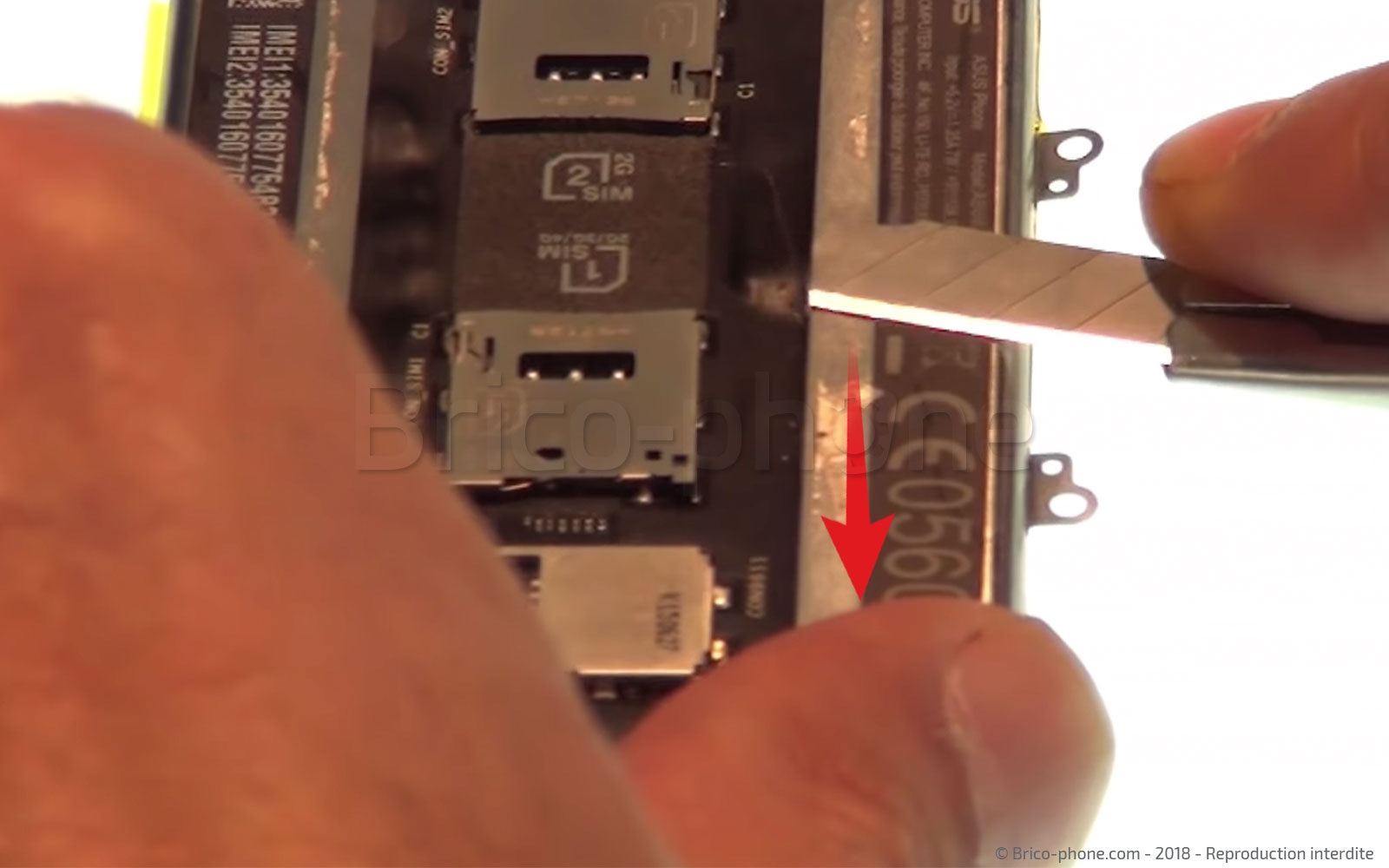

Etape 8 : Récupérer la nappe gérant les lecteurs de cartes

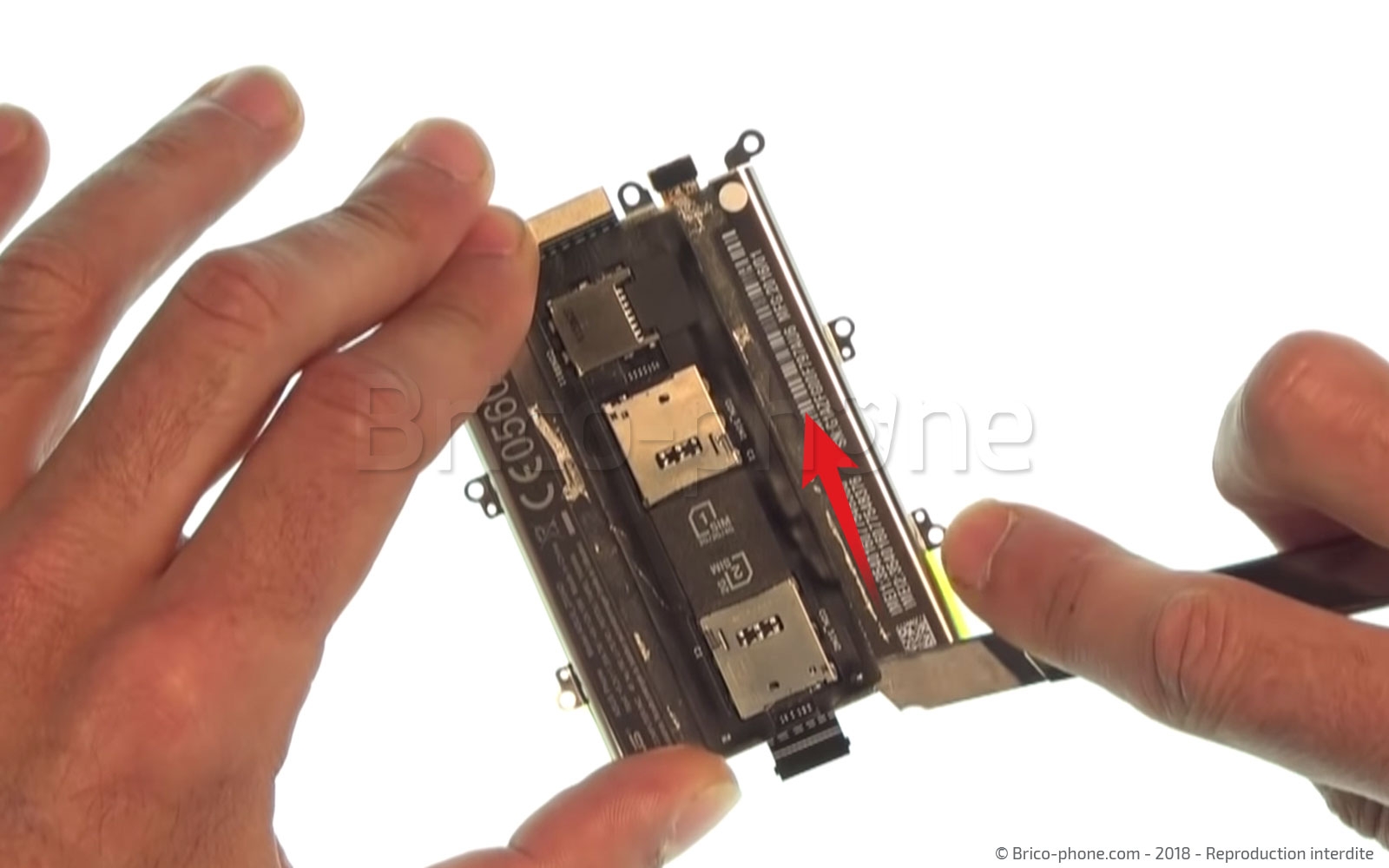

Décollez le lecteur de carte de votre ancienne batterie a à l'aide d'une petite lame de cutter.
Conseil pour le remontage
Nous arrivons à la fin de ce tutoriel. Il ne vous reste plus qu'à mettre en place votre nouvelle batterie.

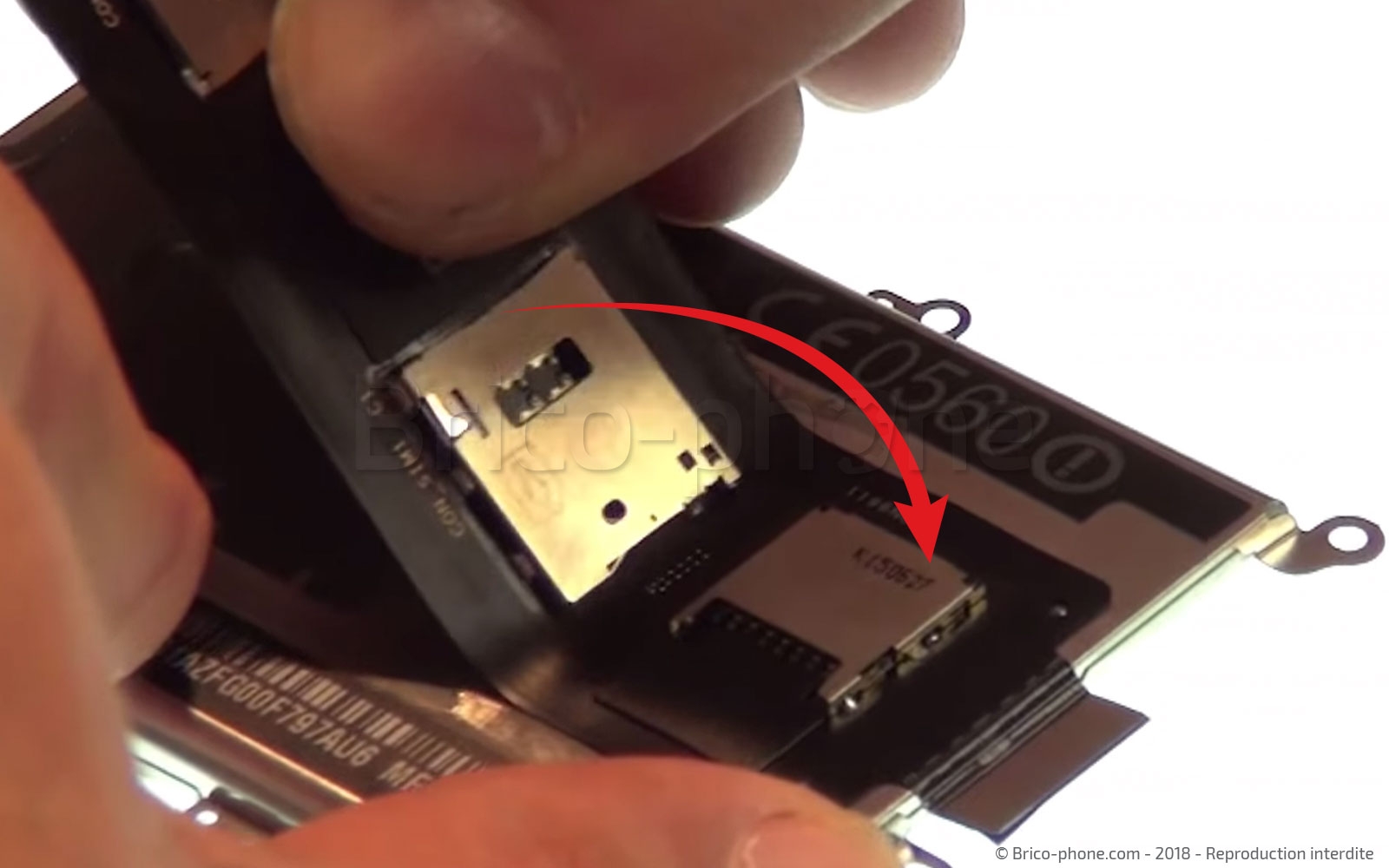

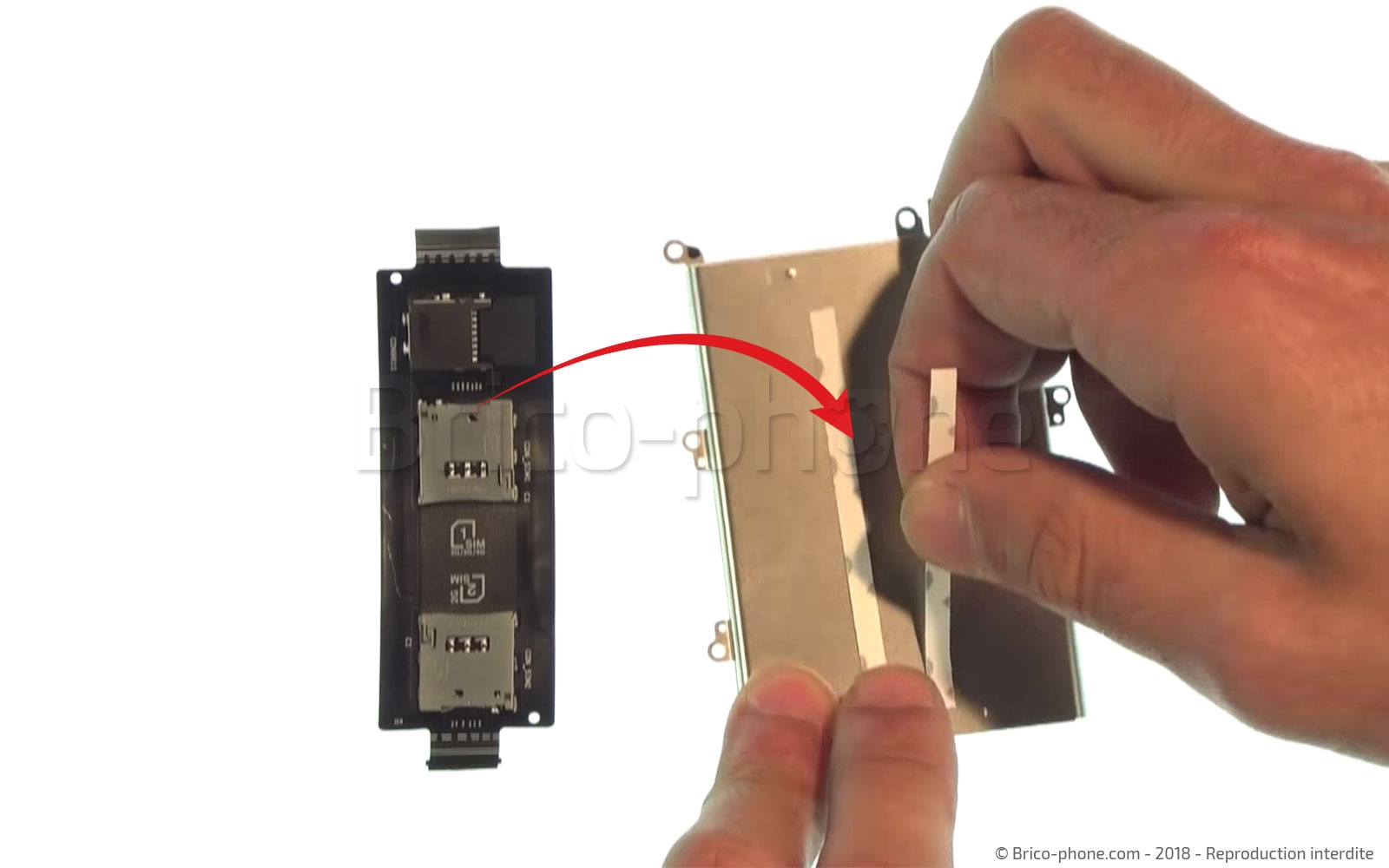

Pour cela remonter le lecteur de cartes Sim et SD à l'aide d'un adhésif double face.
Prenez ensuite ce guide en sens inverse afin de procéder au remontage complet de votre appareil.
