Changement d'écran (vitre+châssis+LCD) sur Zenfone 2 Laser ZE500KL

Temps estimé : 30 min
Difficulté : 2/5
Zenfone 2 Laser ZE500KL | Temps estimé : 30 min | Difficulté : 2/5

Ce guide photos vous explique comment remplacer Le bloc écran complet(vitre et LCD)avec châssis sur votre Asus Zenfone 2 Laser ZE500KL.

Diagnostic

› La vitre de votre Asus Zenfone 2 LASER est brisée
› L'affichage du LCD présente des défauts (traits, tâches)
› La fonction tactile ne répond plus ou seulement sur certaines zones

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium Universel pour tout Smartphone sauf iPhone
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Stickers de batterie Universels pour smartphone
2,90 €
Ajouter au panier

Avant de commencer

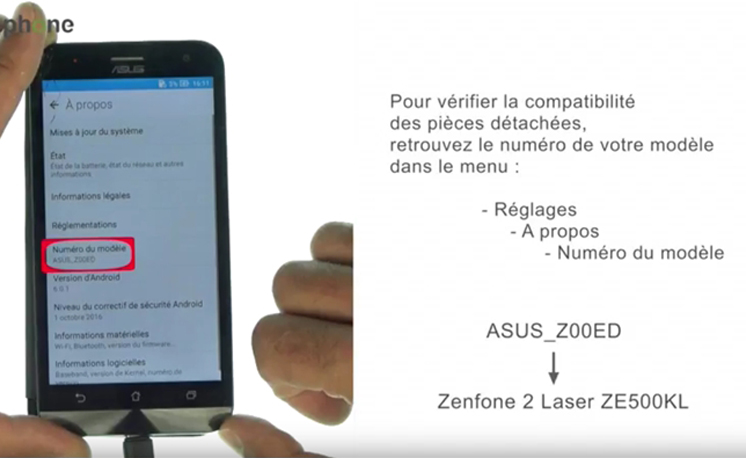

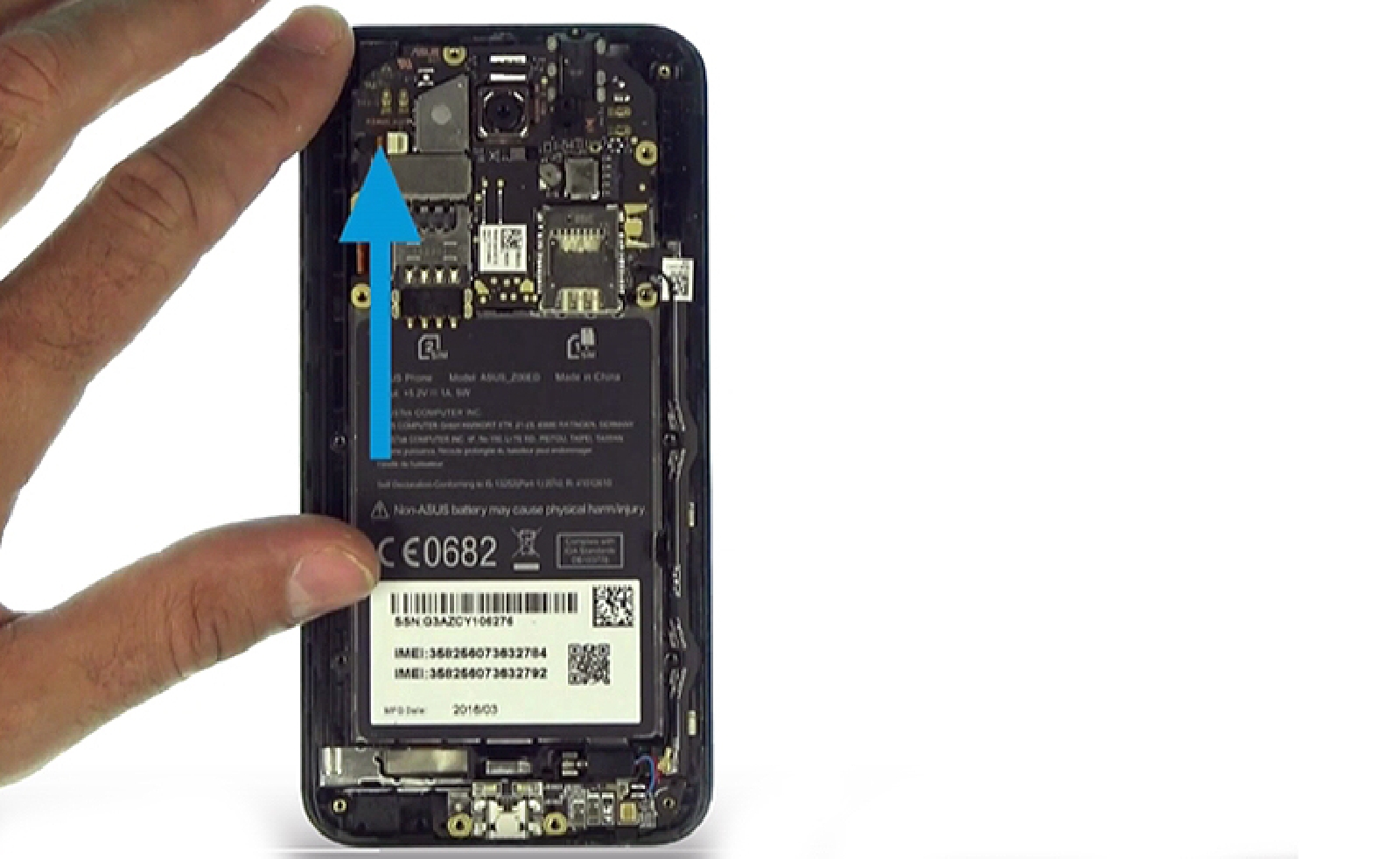

Afin de ne pas faire d'erreur lors de votre commande, assurez-vous d'être bien en possession d'un Asus ZE500KL ( Z00ED)
Les modèles d'Asus zenfone 2 se ressemblent, mais les pièces détachées ne sont pas toutes compatible.

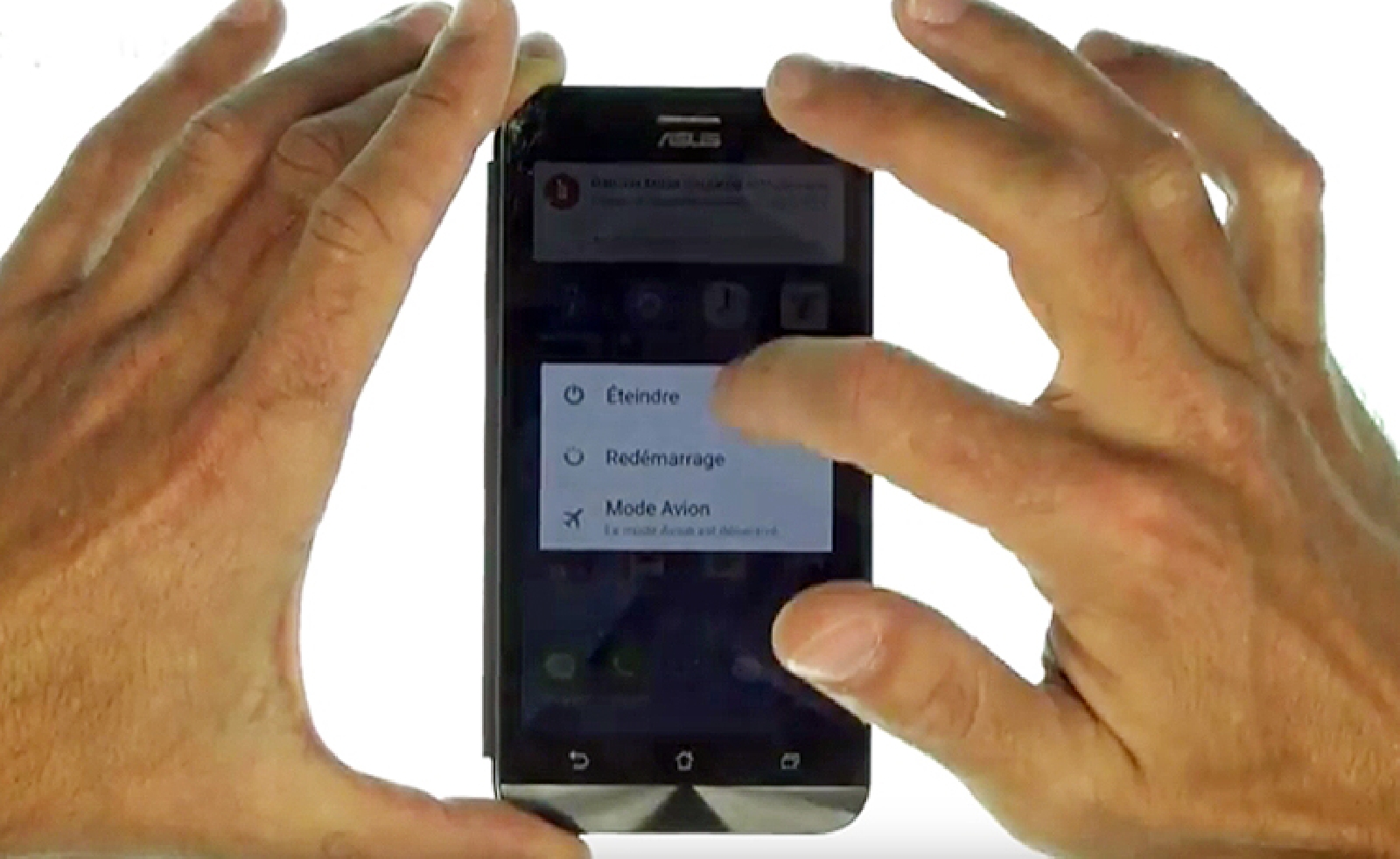

Avant de vous lancer dans le démontage de votre appareil, veillez à bien éteindre ce dernier.

Etape 1 : Ouvrir l'appareil

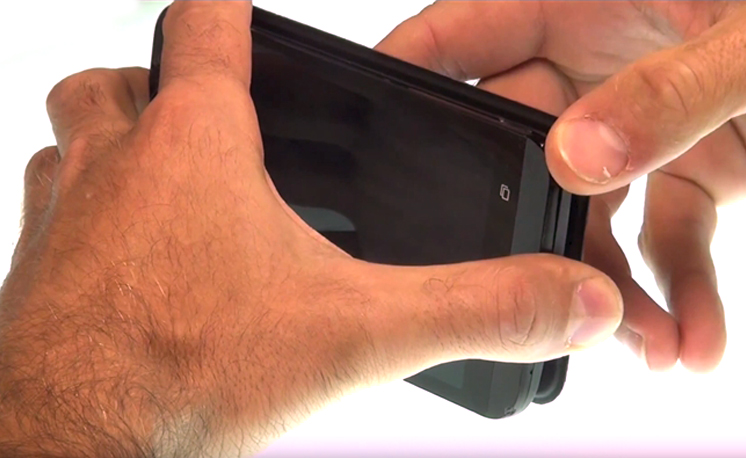

Déclipsez tout simplement la coque arrière grâce à l'encoche située en bas
Etape 2 : Retirer le châssis intermédiaire

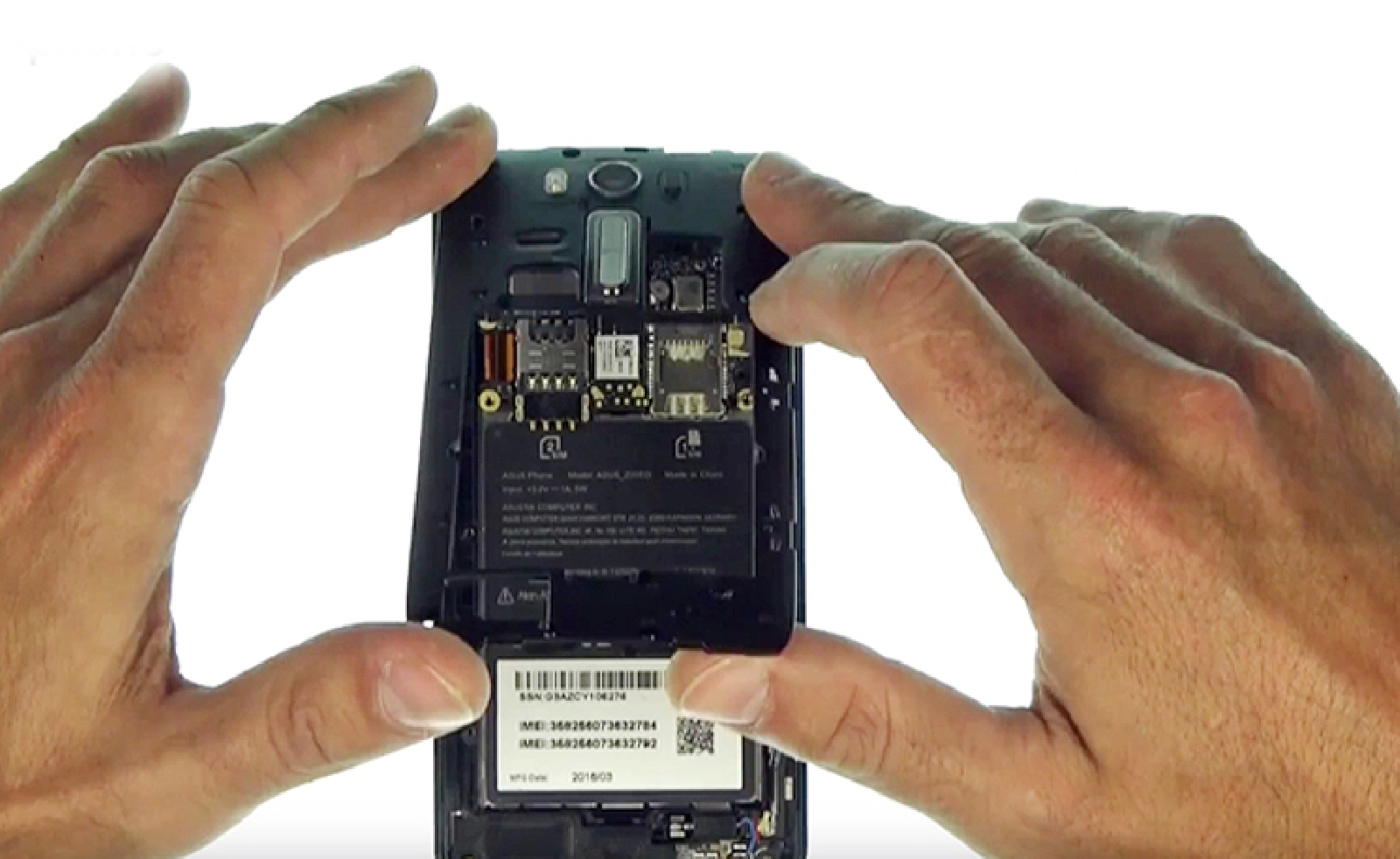

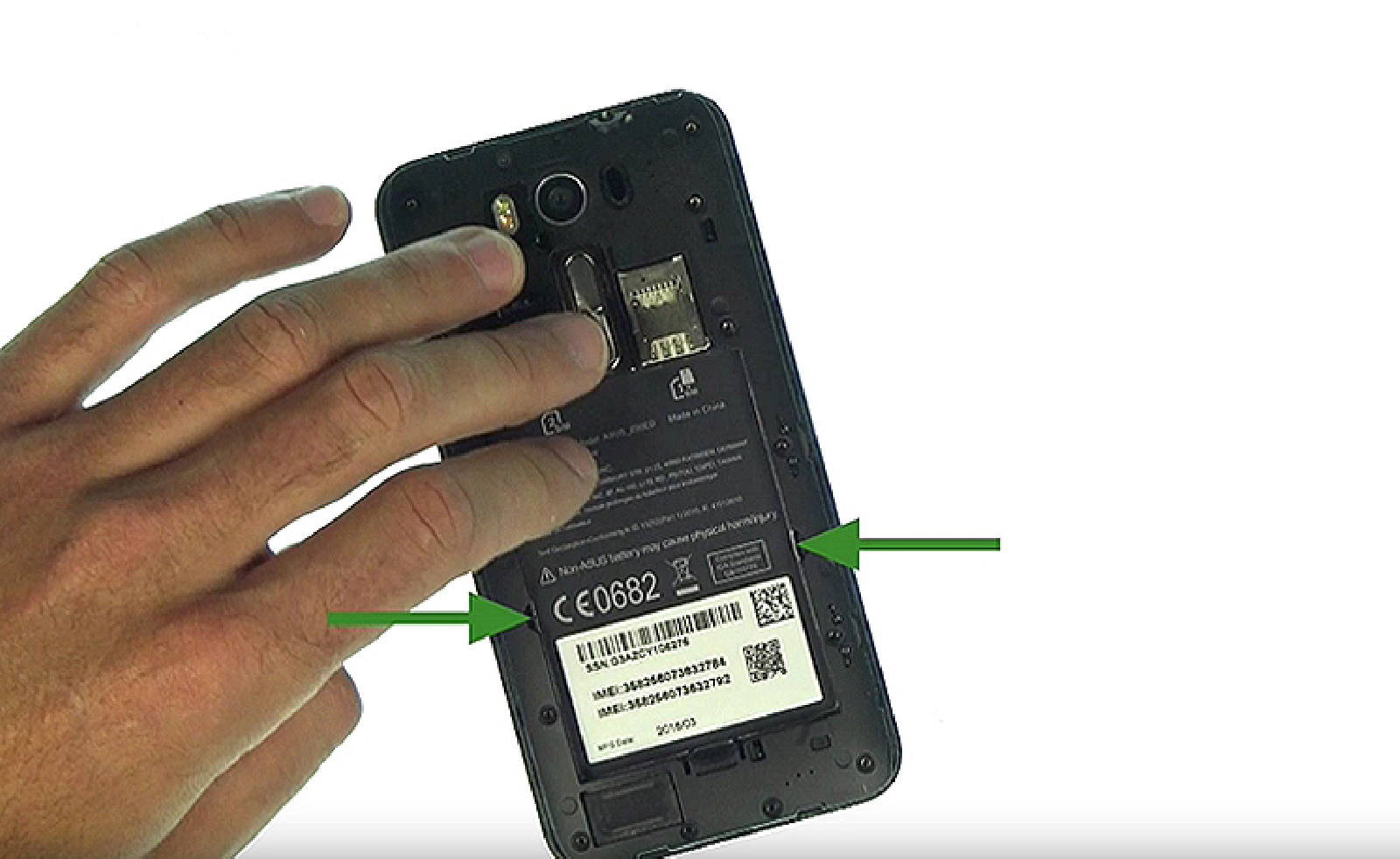

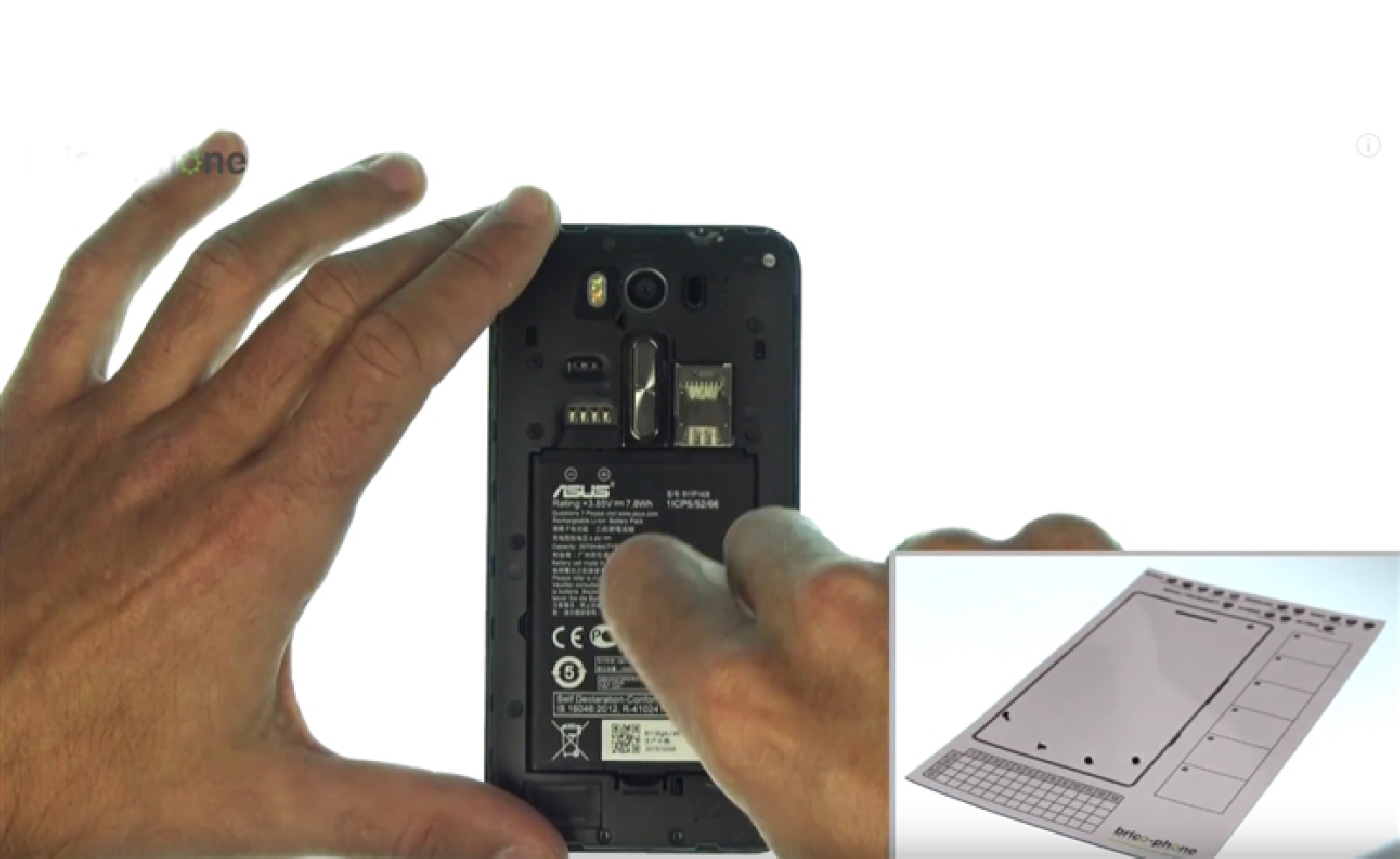

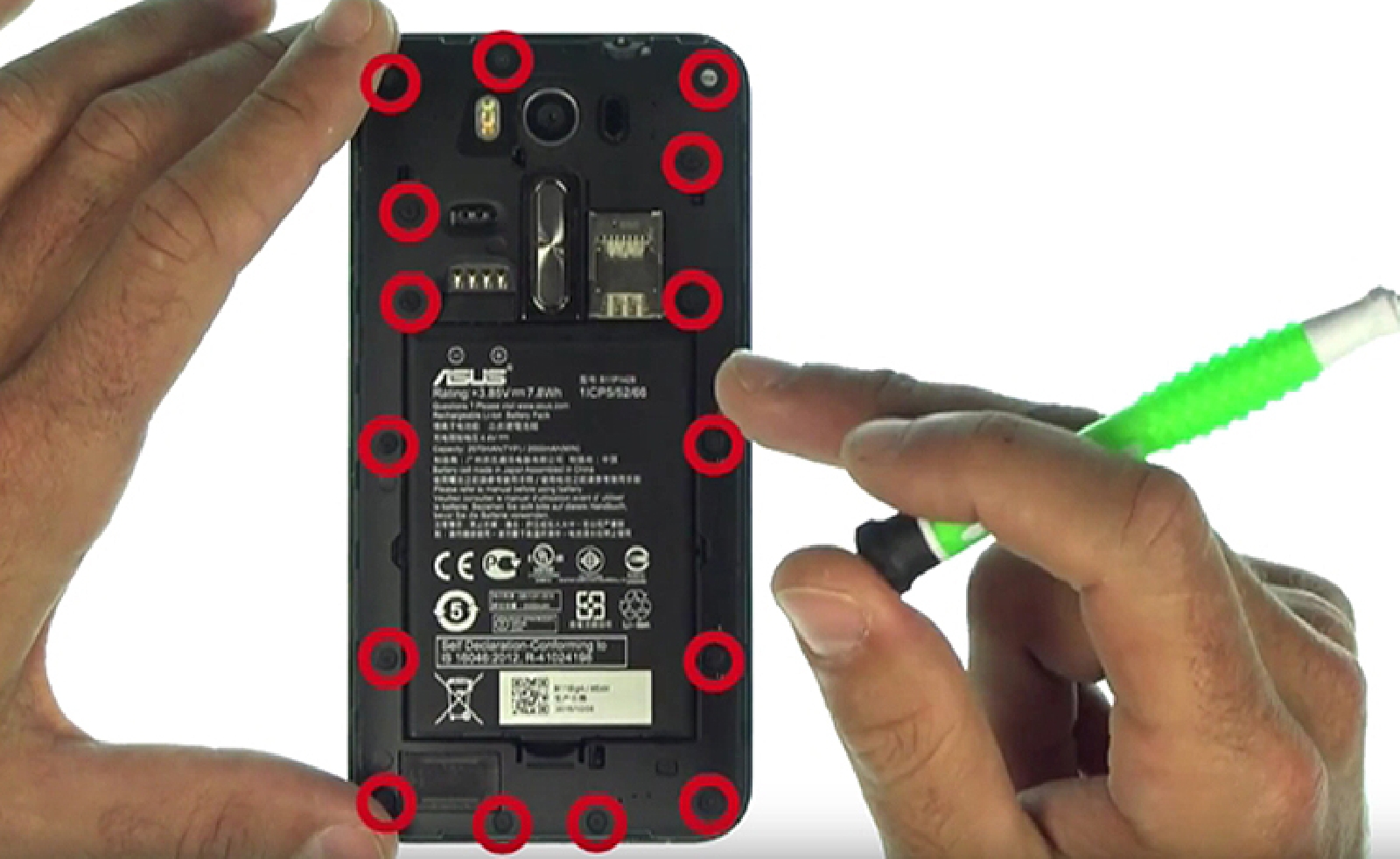

Retirez les 15 vis apparentes du cache arrière à l'aide du tournevis cruciforme. Déposez les unes par une sur le patron d'aide au montage fourni dans votre commande, puis déclipsez le châssis à l'aide d'un levier plastique. (commencez par faire sauter les 2 petits clips représentés par les flèches vertes.)
Outils du kit utilisés
Outils du kit utilisés


Etape 3 : Retirer le bloc Haut-parleur externe

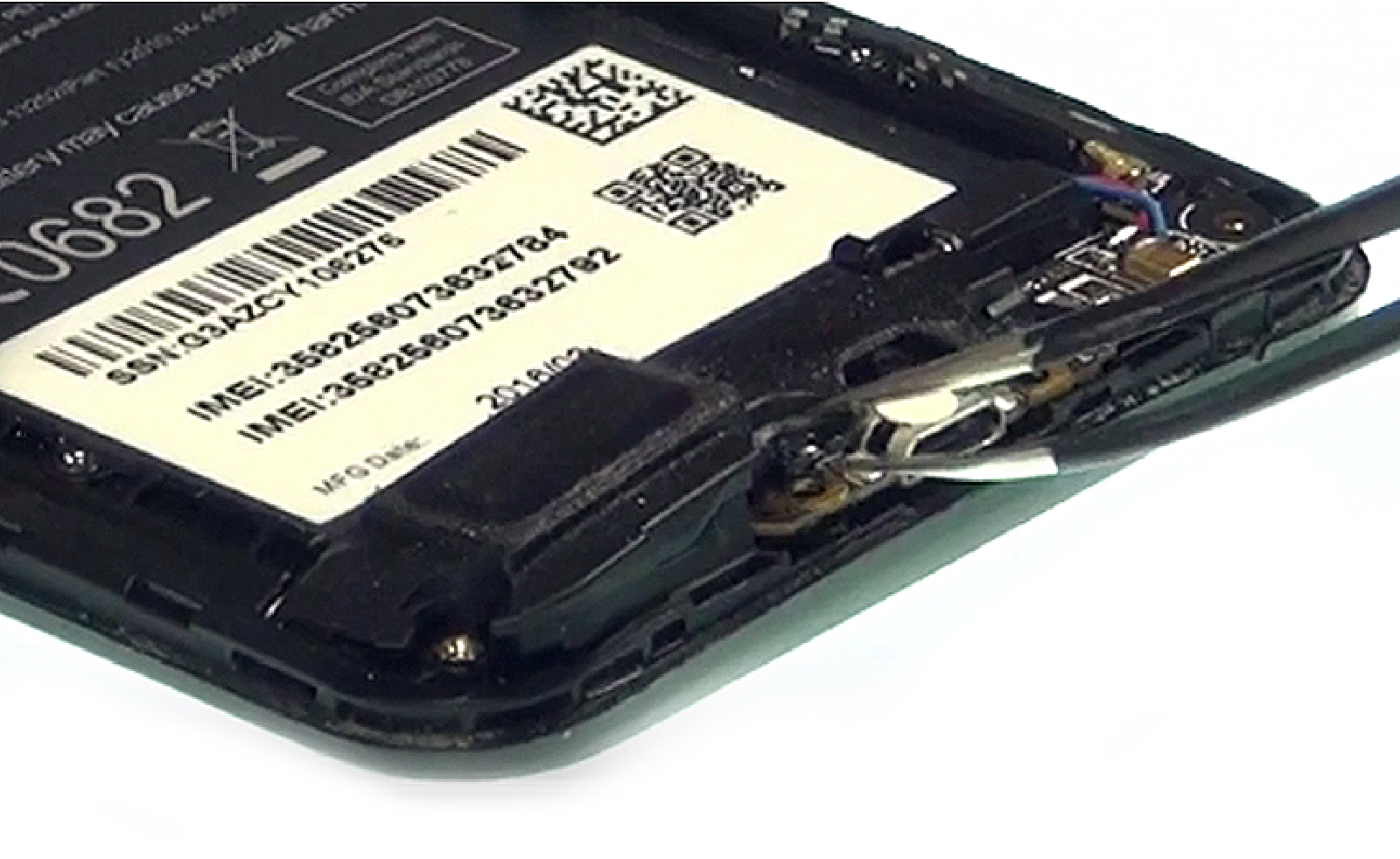

Le Haut-parleur du bas est totalement libre. Il vous suffit de le retirer tout simplement puis de le déposer sur votre plan de travail.
Etape 4 : Déconnecter le tactile

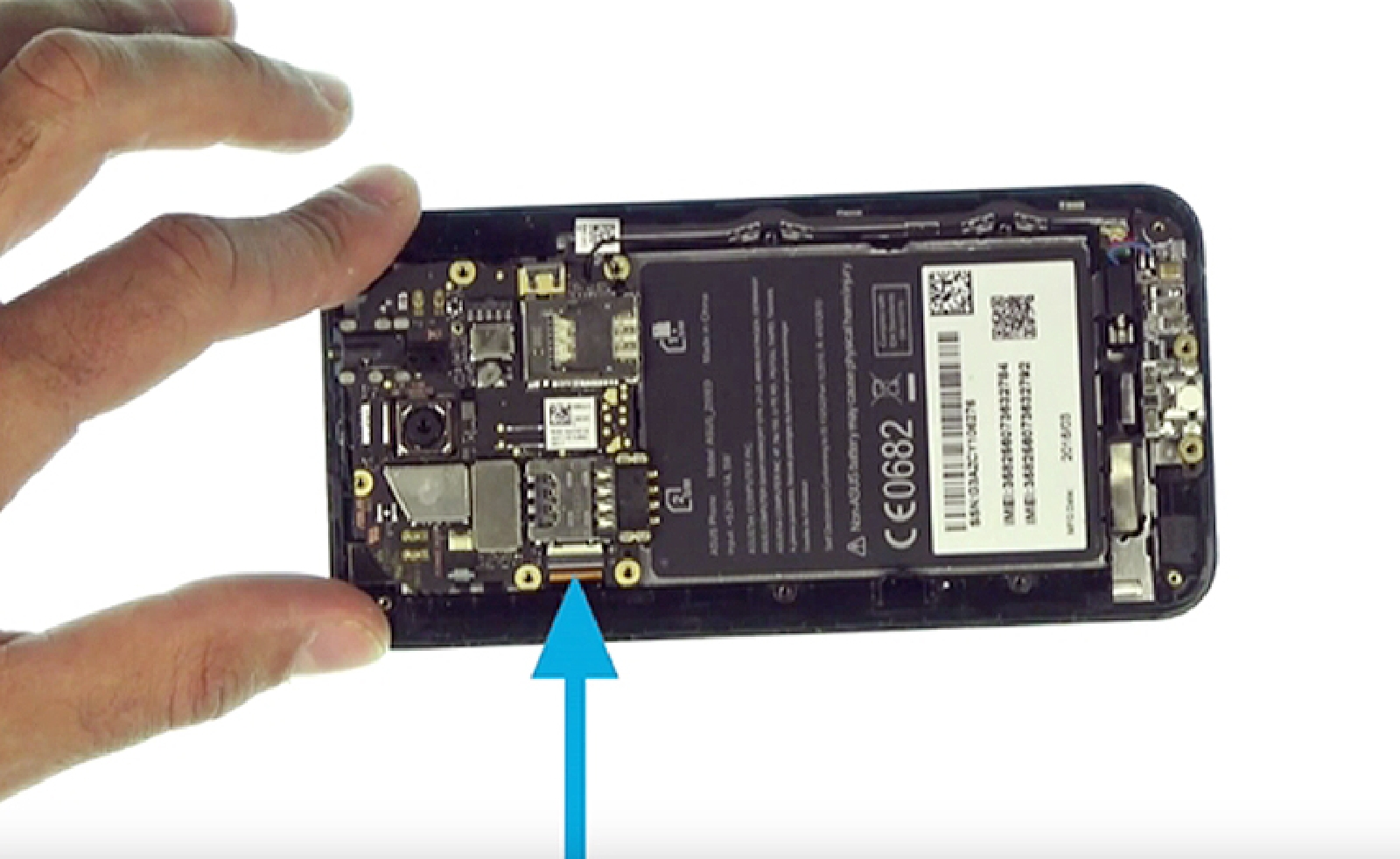

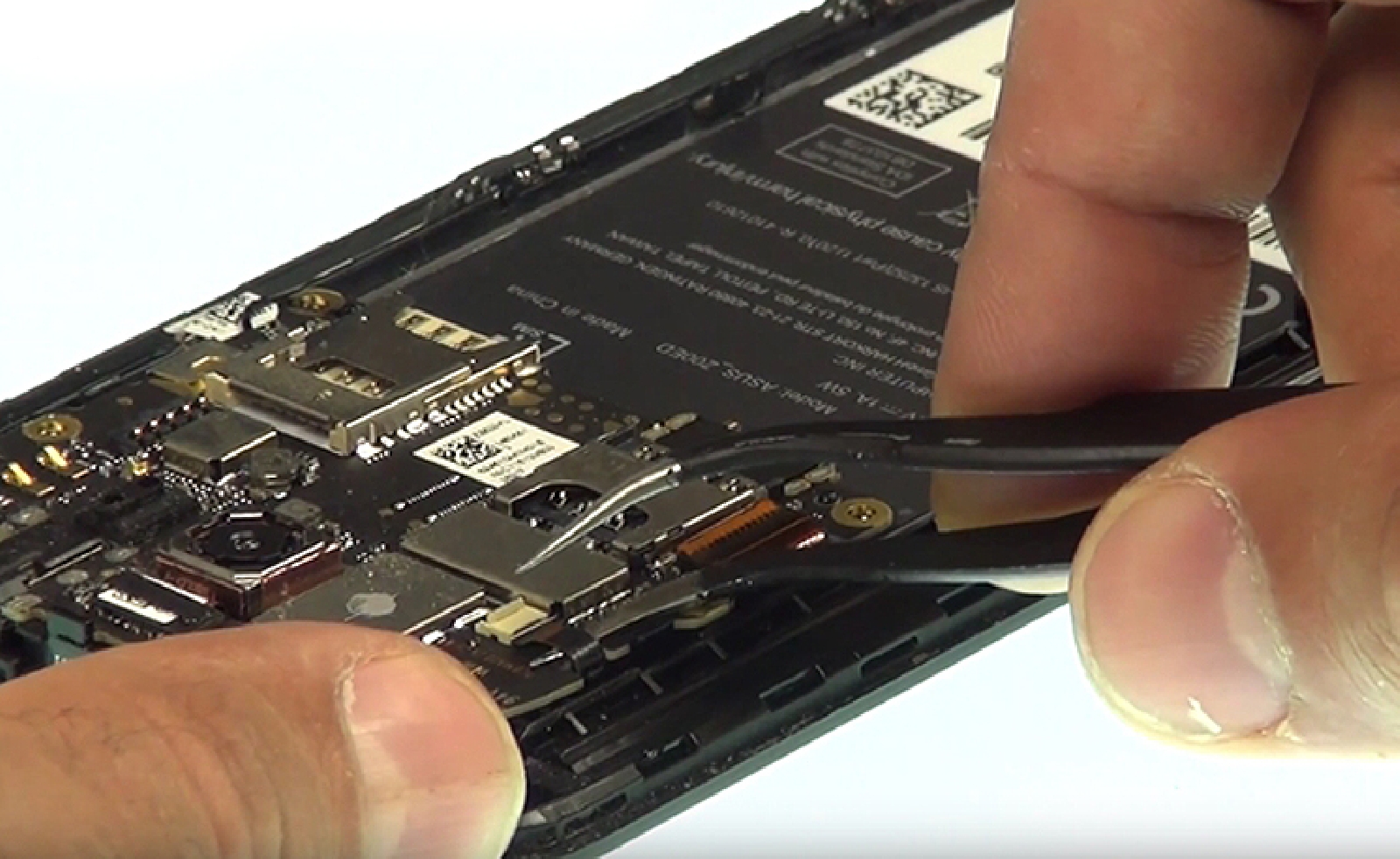

La nappe de la vitre tactile est connectée sur la partie supérieur gauche de la carte mère.

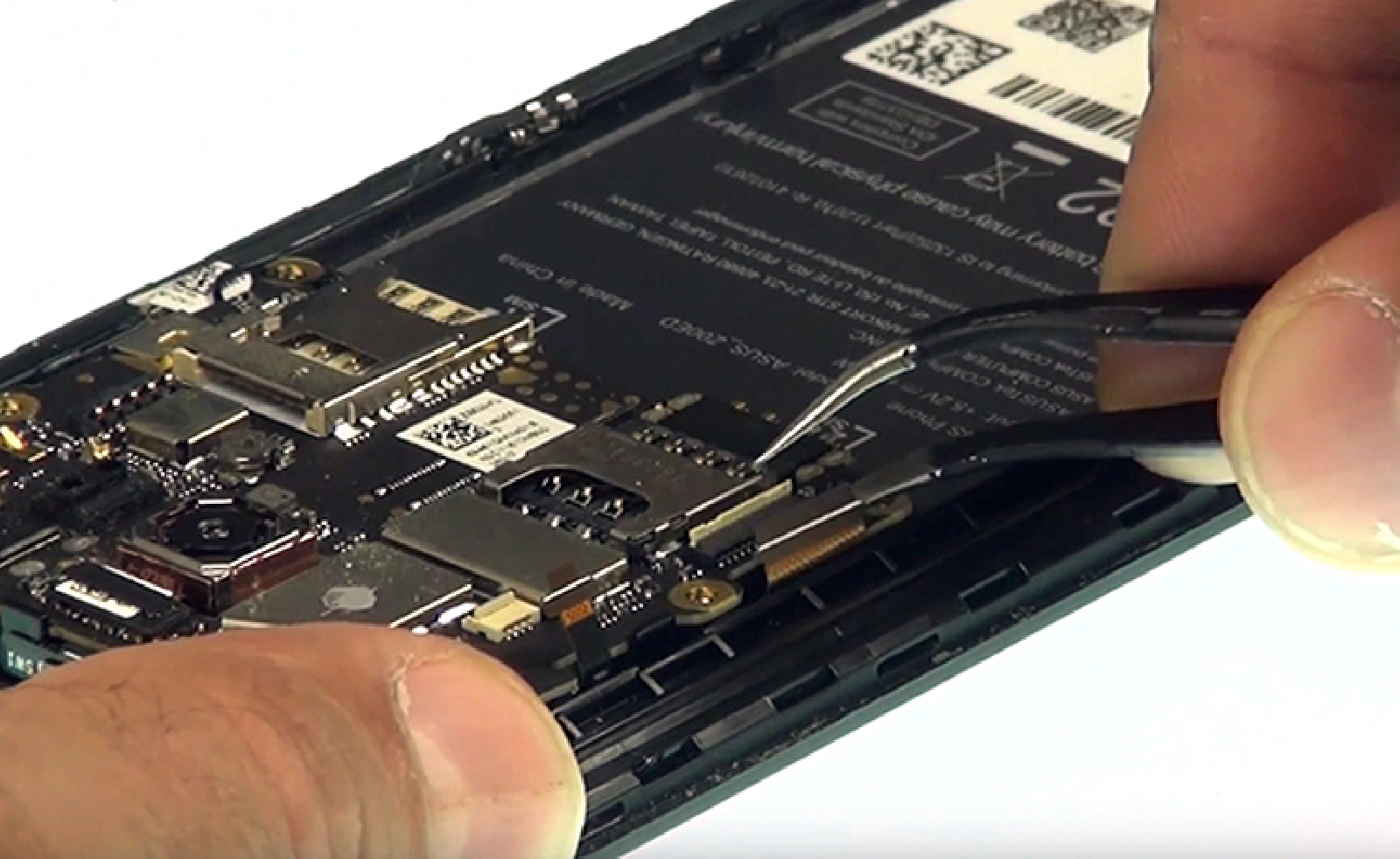

Levez le petit clapet à 90°C afin de déverrouiller le connecteur puis retirez la nappe à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Déconnecter l'écran LCD

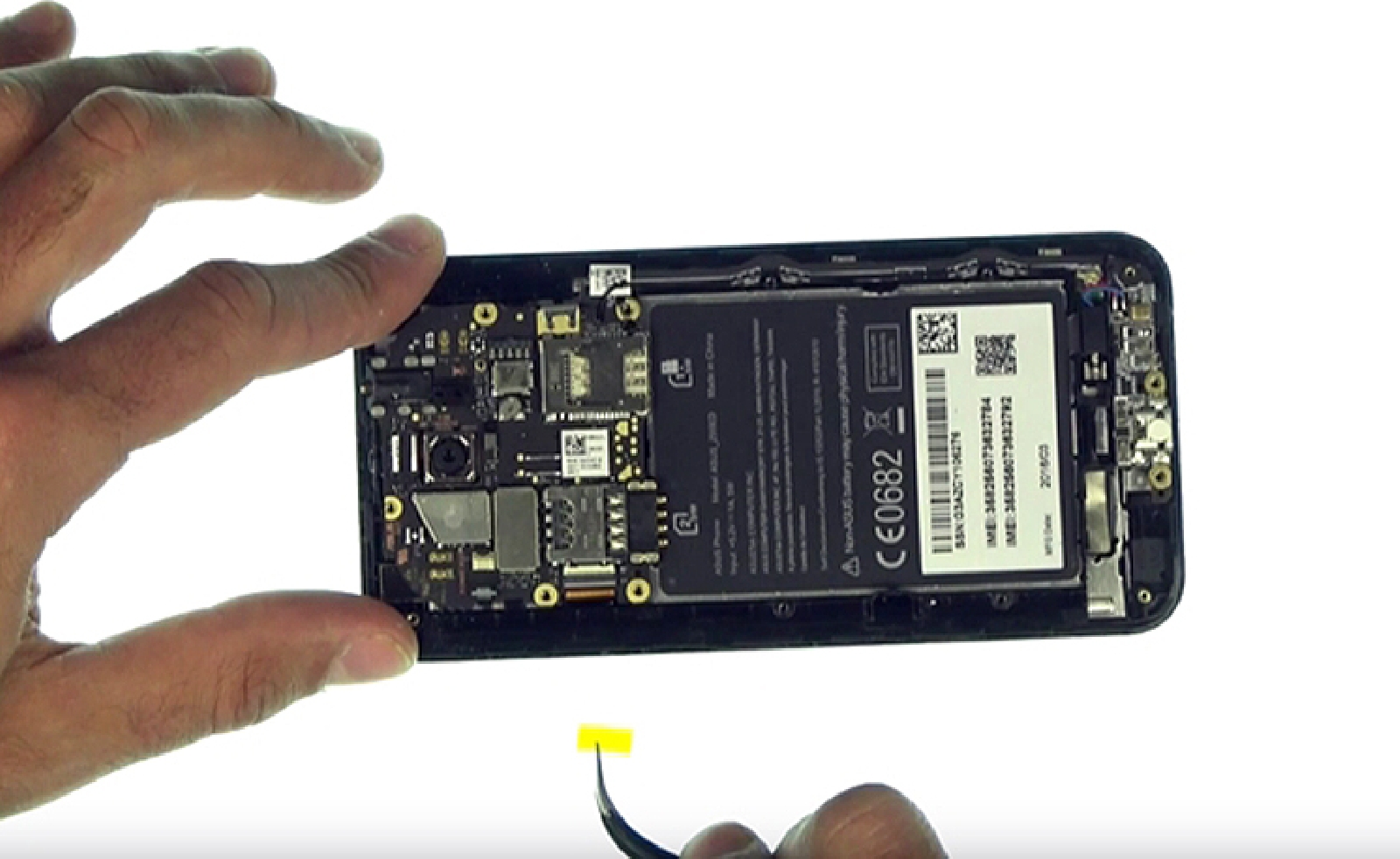

Toujours avec la pincette métallique, retirez l'adhésif de protection situé sur le connecteur.
Comme pour la nappe tactile, levez le clapet blanc 0 90 °C puis dégagez la nappe de son connecteur.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Retirer le clip métallique

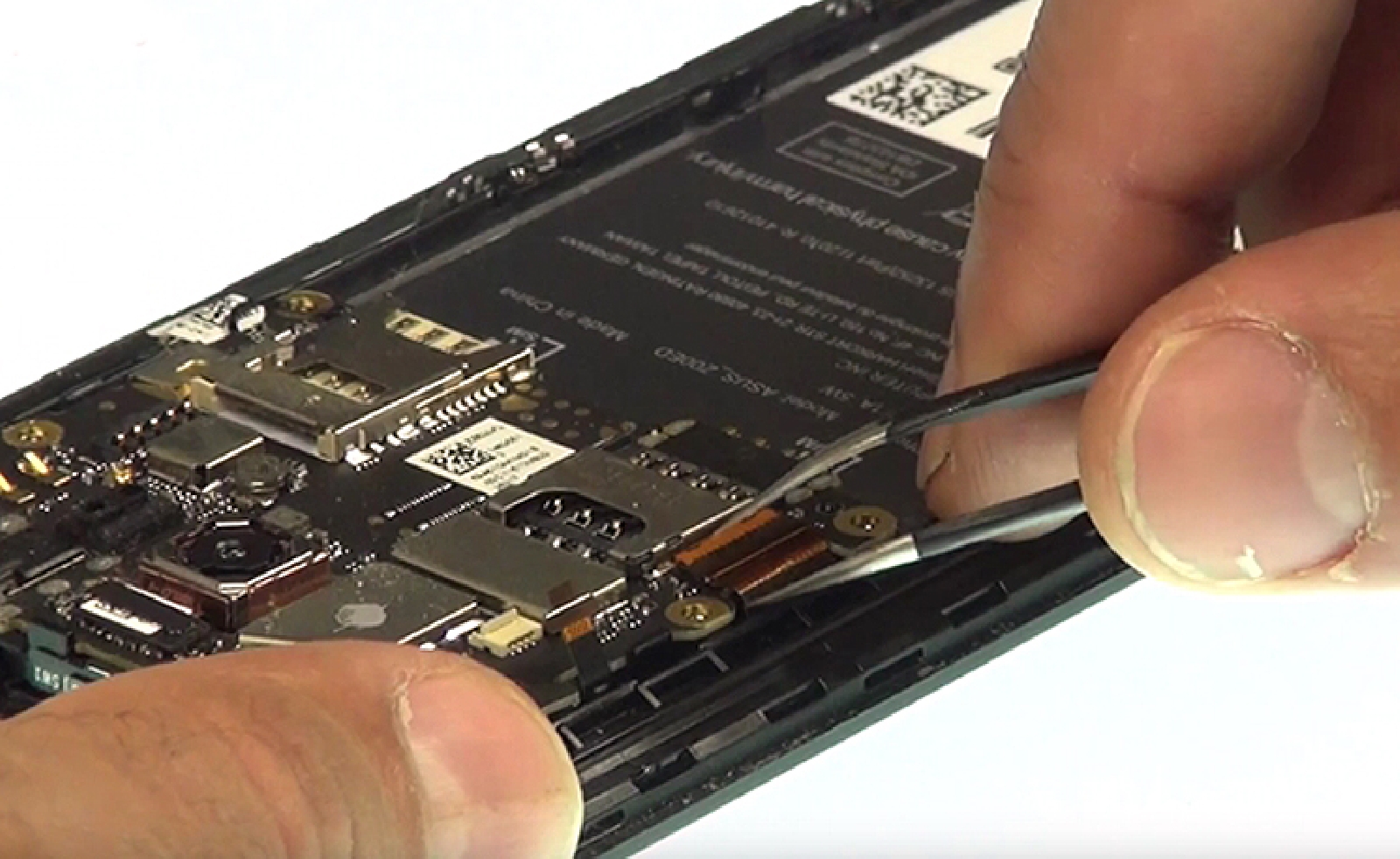

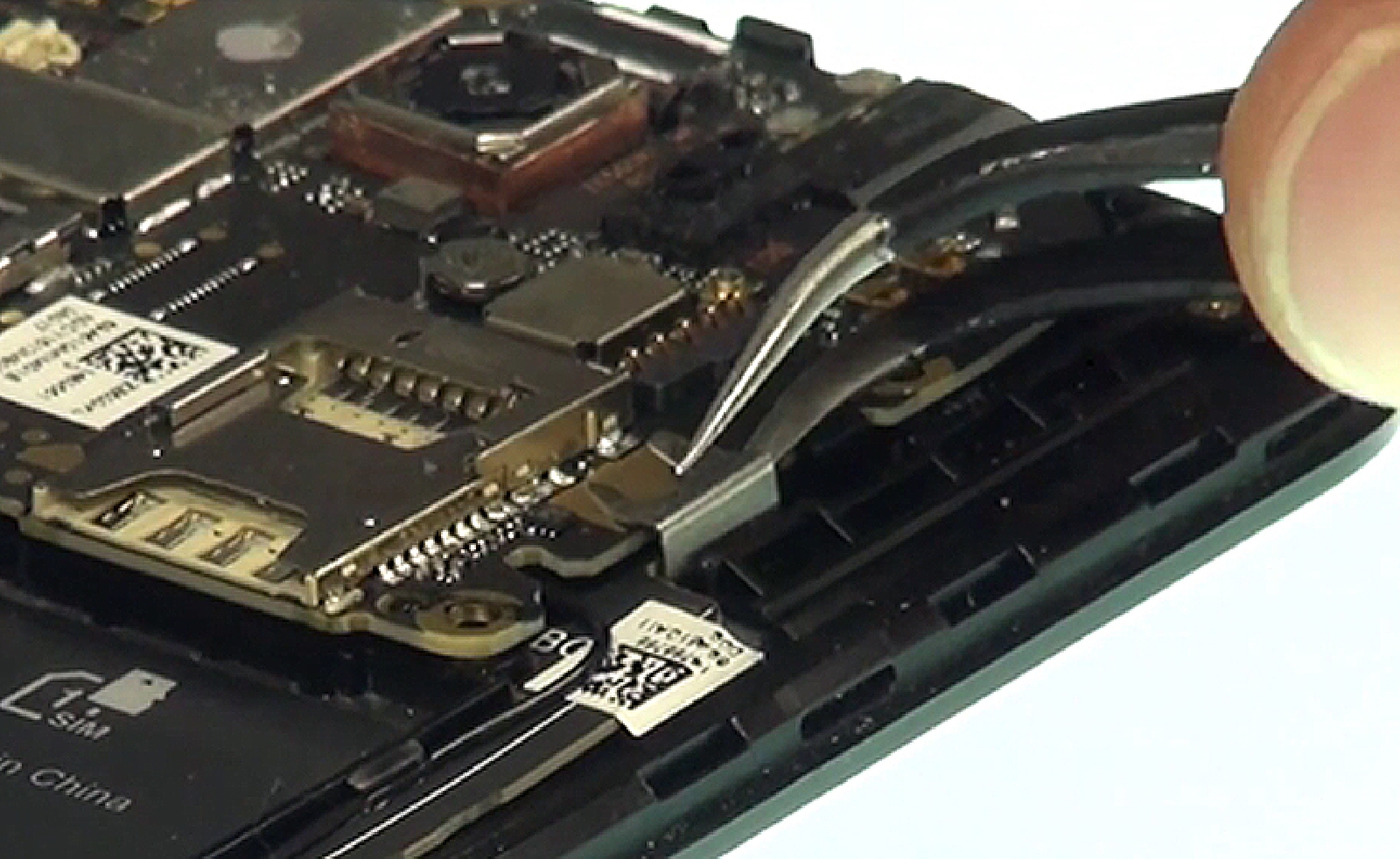

A l'aide la pincette retirez le clip métallique situé sur la partie droite de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Sortir la carte mère.

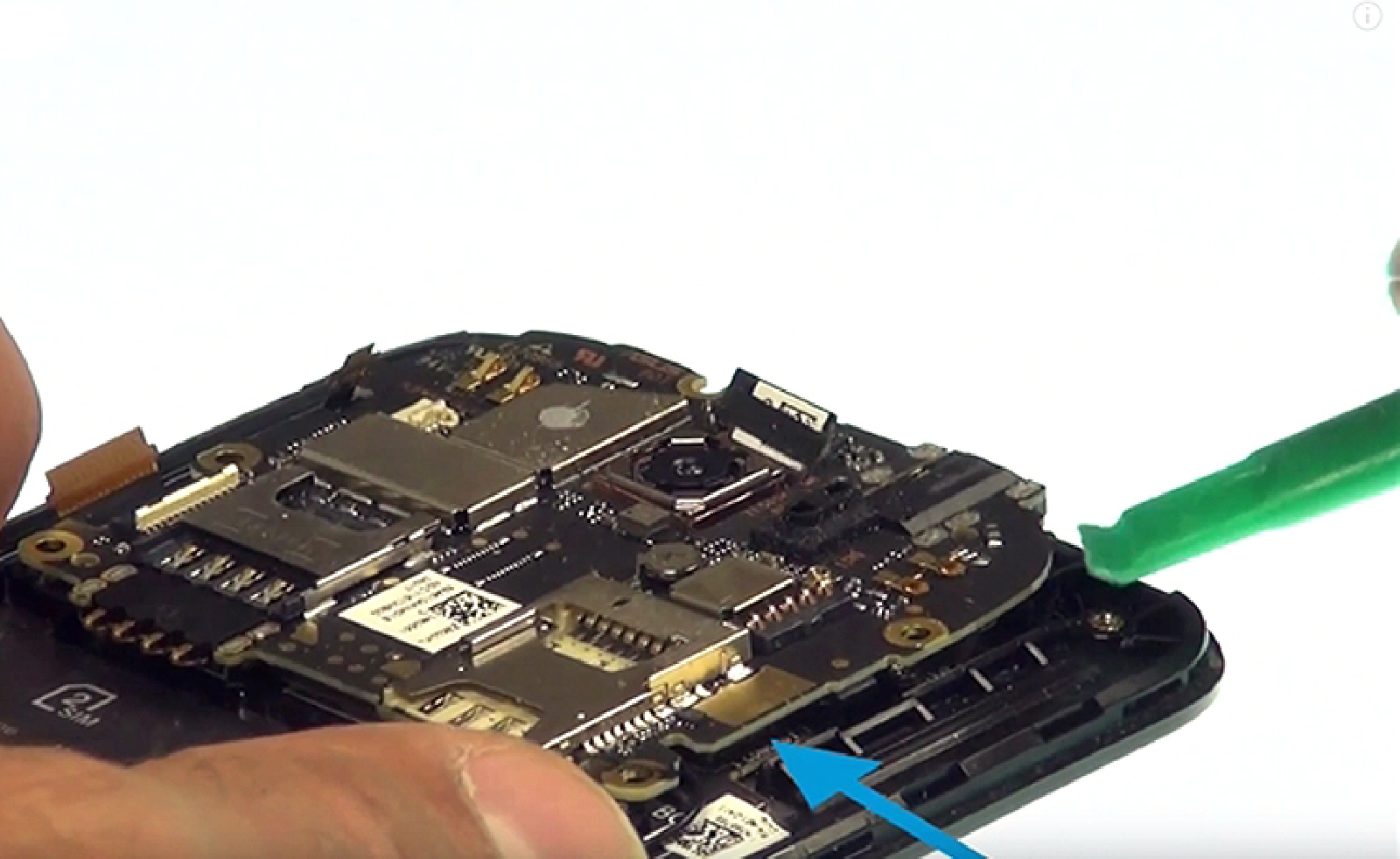

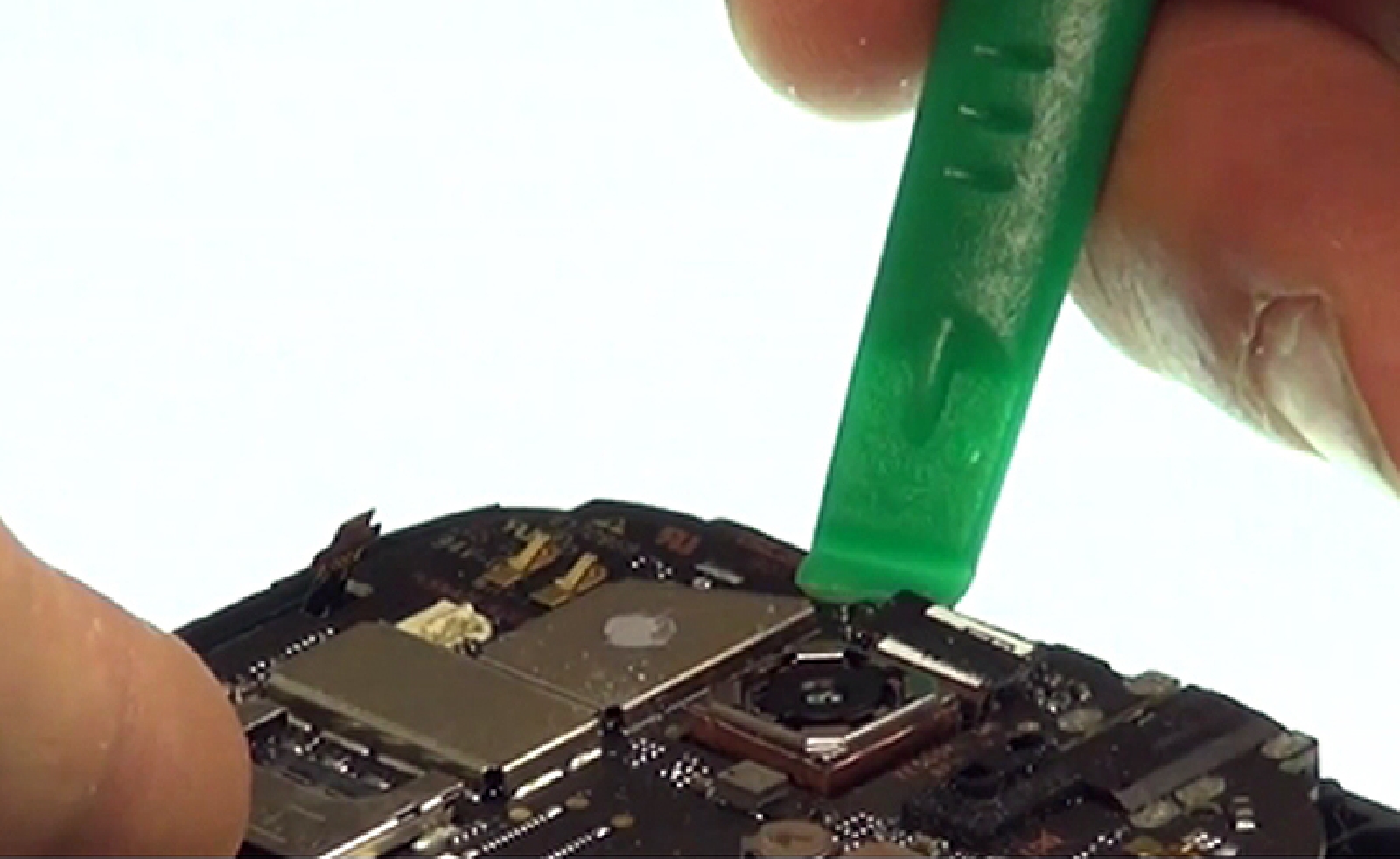

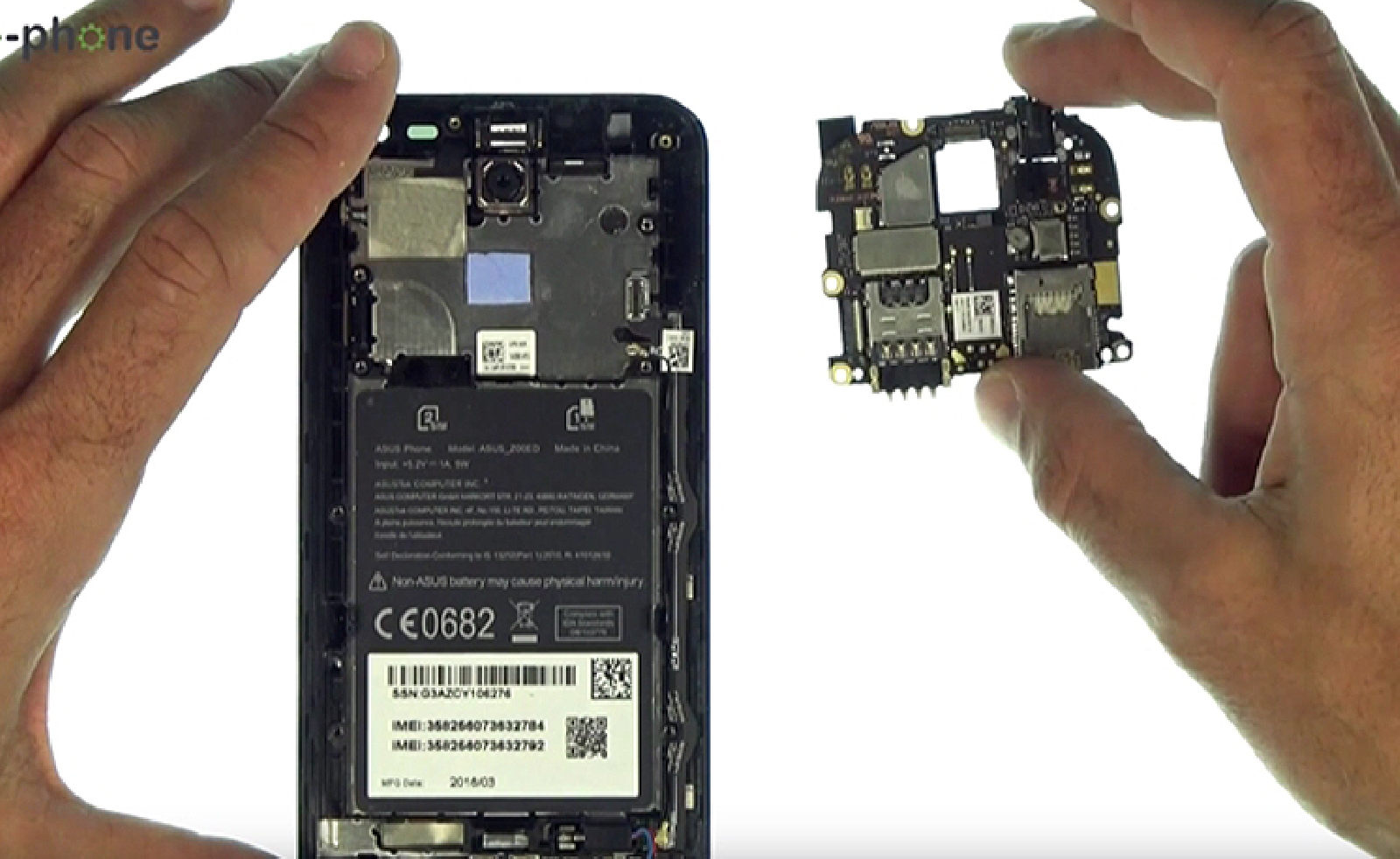

Déconnectez la caméra arrière avec la spatule en plastique. Soulevez légèrement la carte-mère, puis débranchez le module dock avec la spatule en plastique (la connectique se situe sur la droite de la carte.).

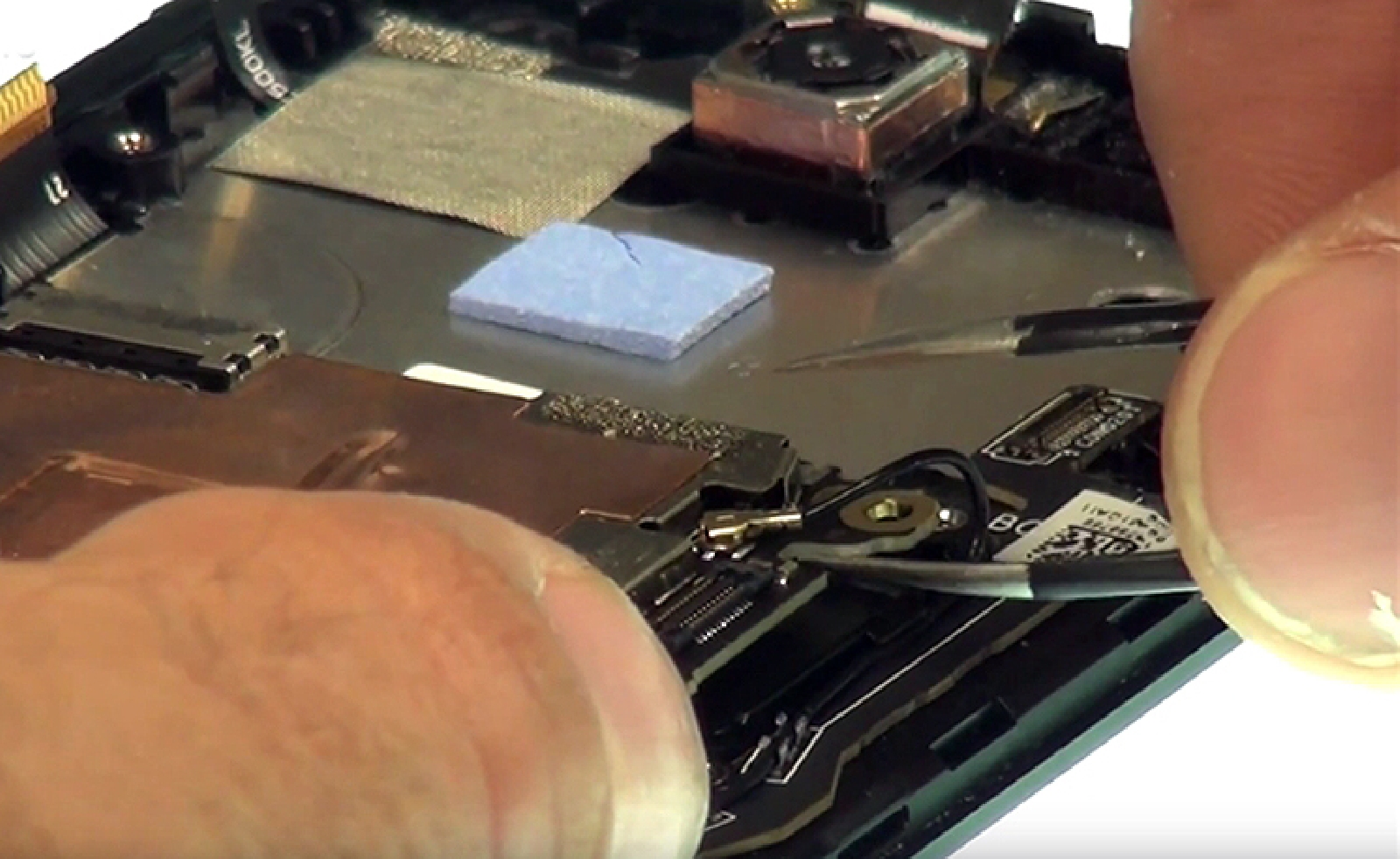

Basculez la carte mère à 180°C puis déconnectez le câble coaxial situé au dos de cette dernière.
Vous pouvez désormais enlever la carte-mère de son emplacement sans aucun risque.
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Retirer le connecteur de charge

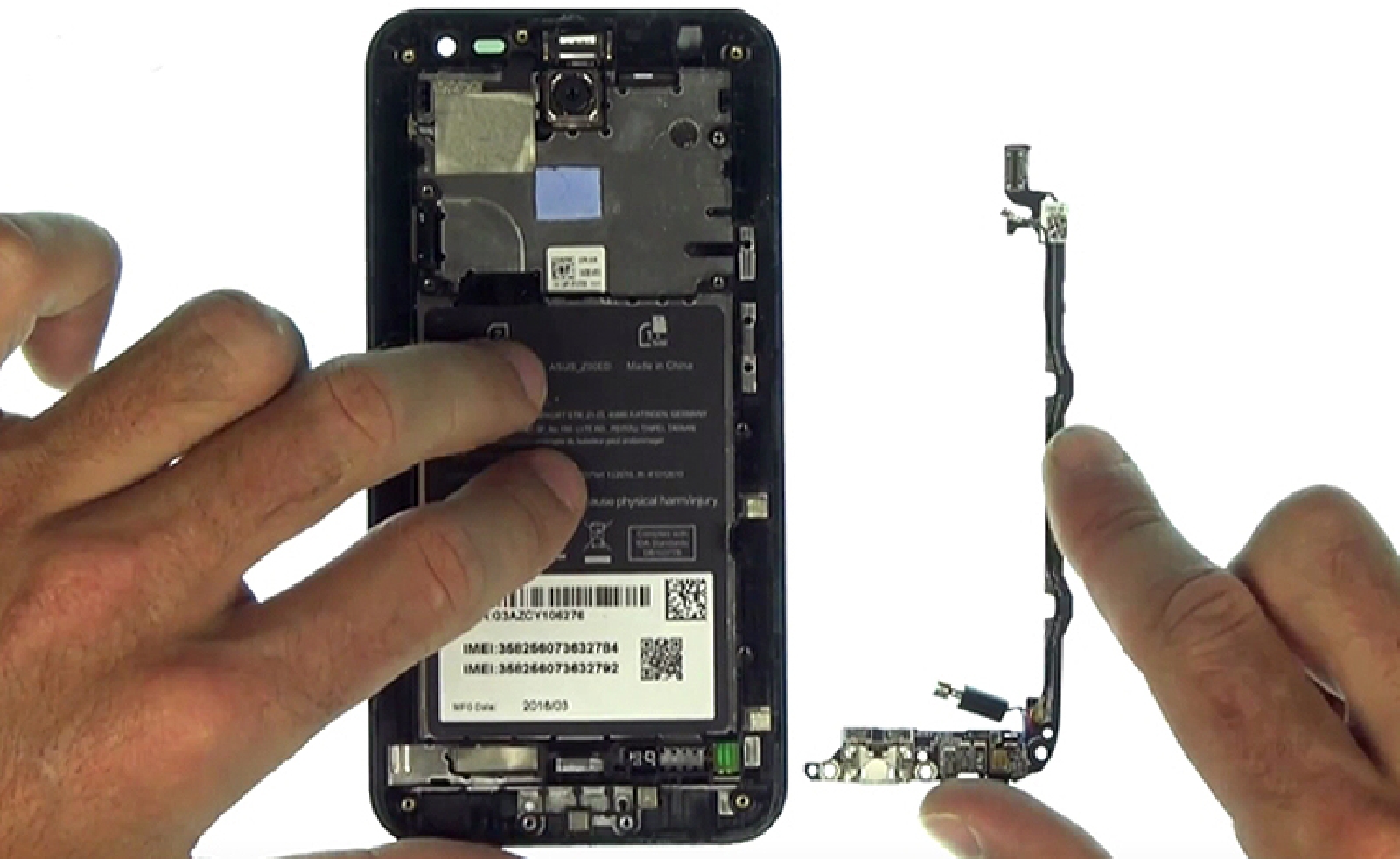

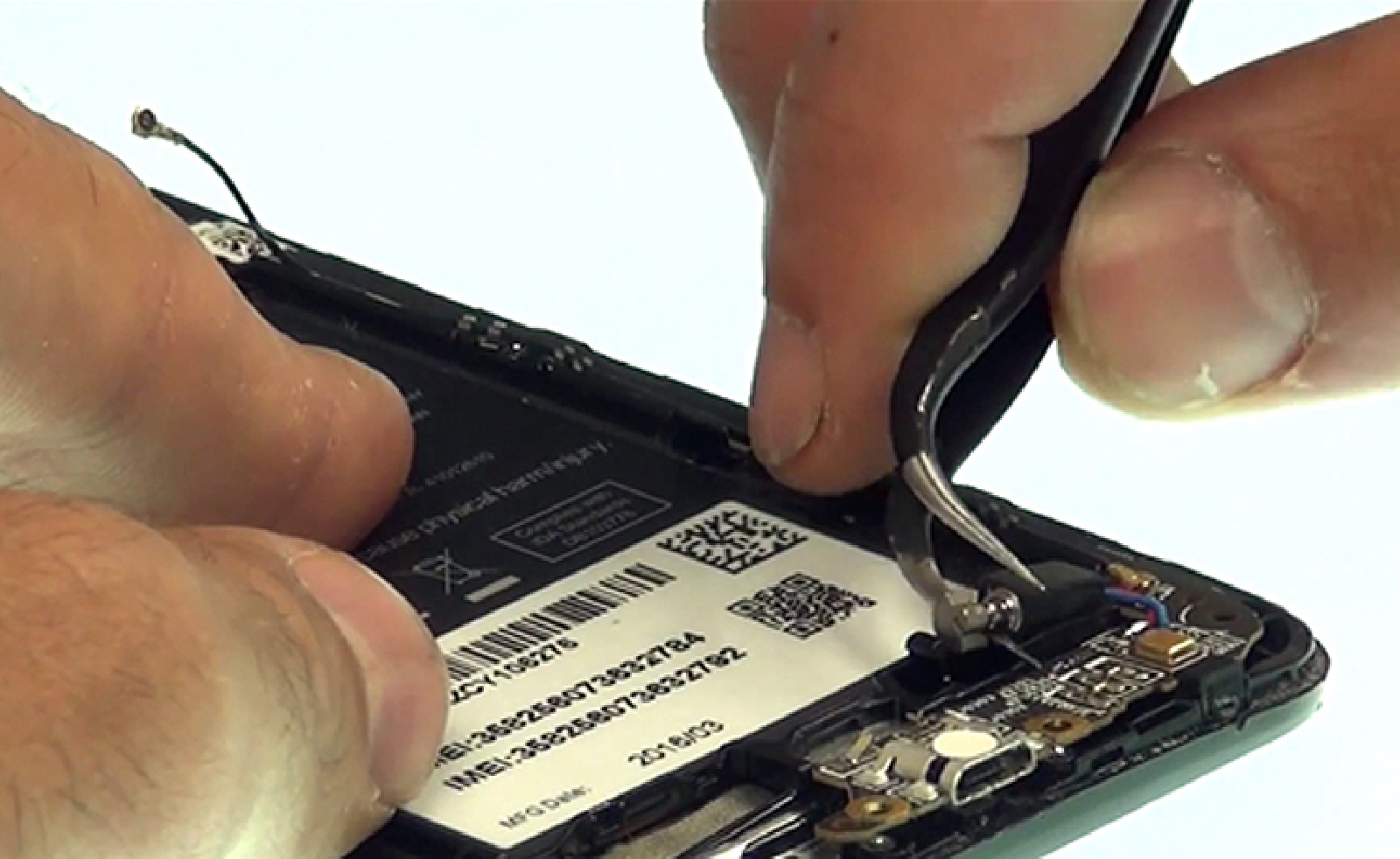

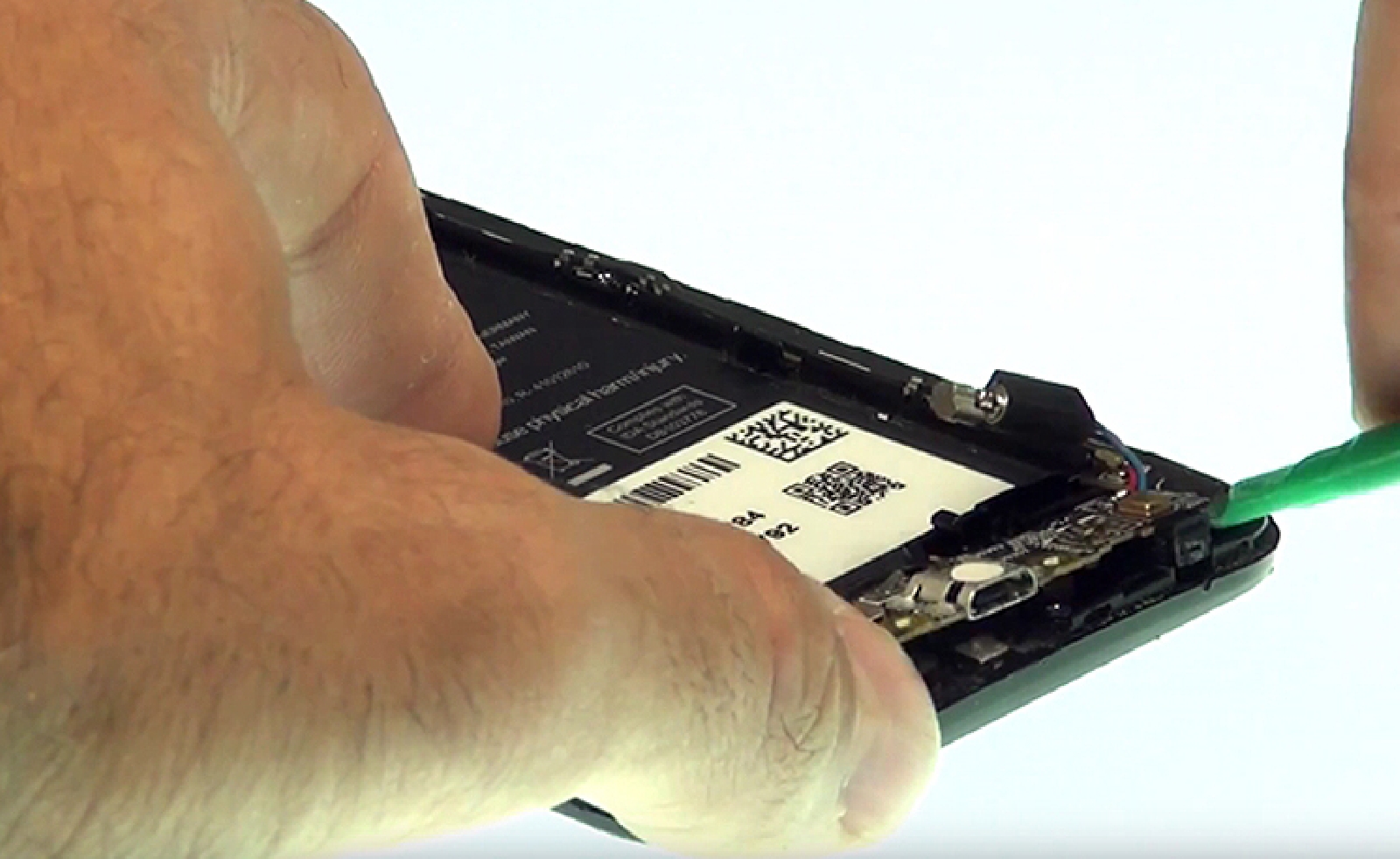

Désengagez le vibreur de son emplacement avec la pincette puis faites levier avec la spatule pour retirer le module connecteur de charge micro USB .
Outils du kit utilisés
Outils du kit utilisés

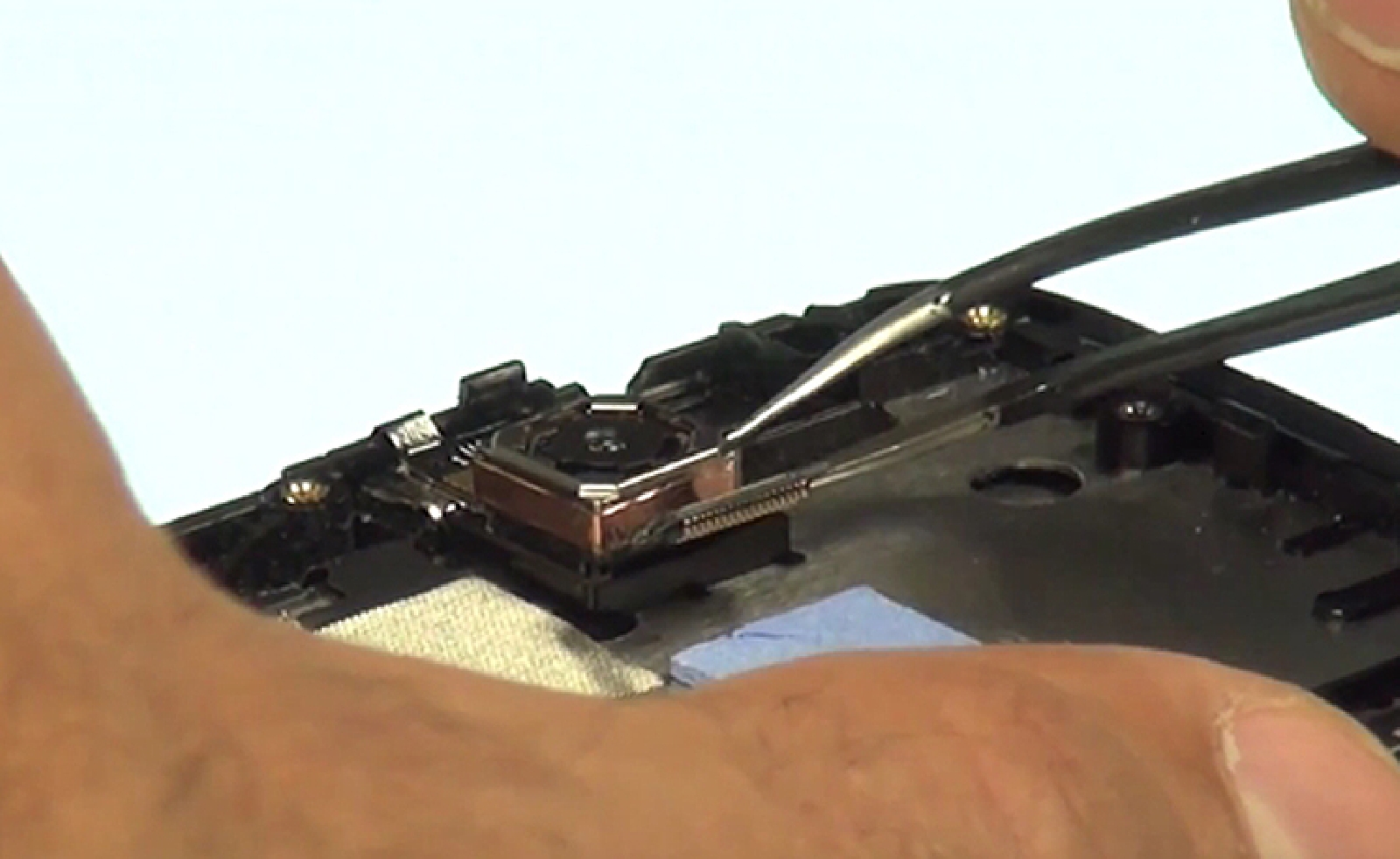

Etape 9 : Retirer la caméra arrière
Retirez la caméra arrière avec la pincette.
Conseil pour le remontage.
Il ne vous reste plus qu'à prendre ce tutoriel photos en sens inverse afin de remonter tout les éléments dans votre nouveau bloc écran.
