Changement de vitre tactile sur Lumia 820

Temps estimé : 15 min
Difficulté : 2/5
Lumia 820 | Temps estimé : 15 min | Difficulté : 2/5

Ce guide photos vous explique comment remplacer la vitre tactile sur votre Lumia 820.

Diagnostic

› La vitre de votre Lumia 820 est brisée
› Le tactile ne répond plus

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium Universel pour tout Smartphone sauf iPhone
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Ajouter au panier

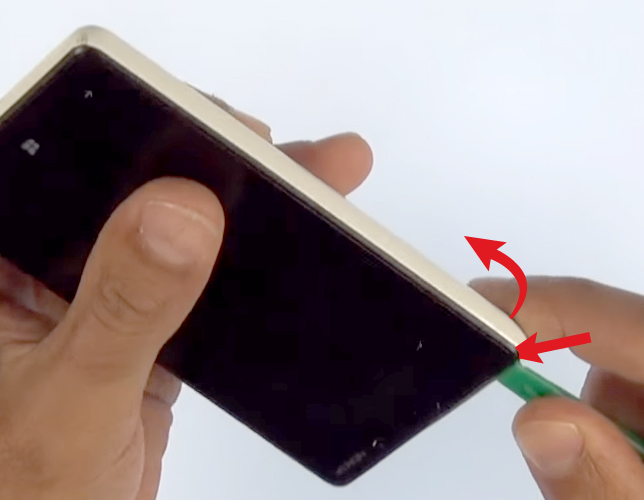

Etape 1 : Retirer la coque arrière
Commencer par retirer la coque arrière avec un levier plastique en l'insérant entre l'écran et la coque puis en faisant le contour.

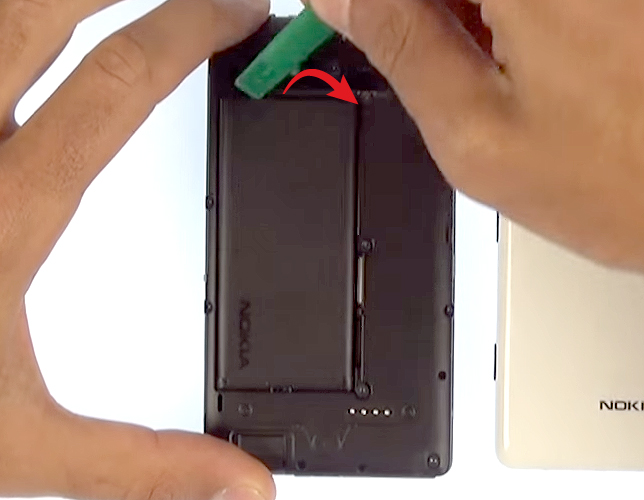

Etape 2 : Retirer la batterie
Utiliser à nouveau le levier plastique pour retirer la batterie.

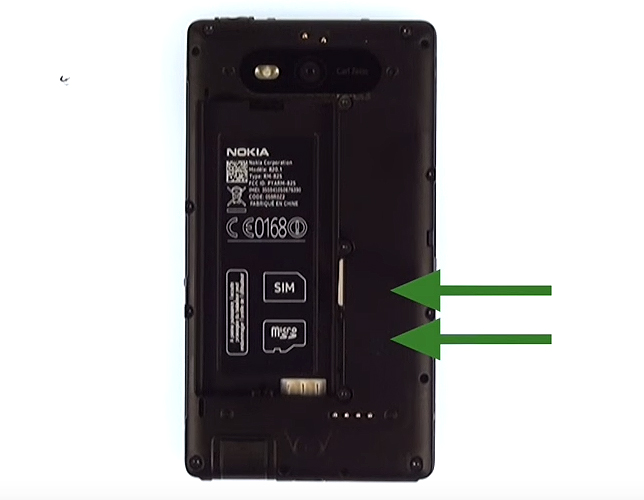

Etape 3 : Retirer les cartes SIM et SD
Si vous avez des cartes SIM et/ou SD insérées dans l'appareil, retirez les.

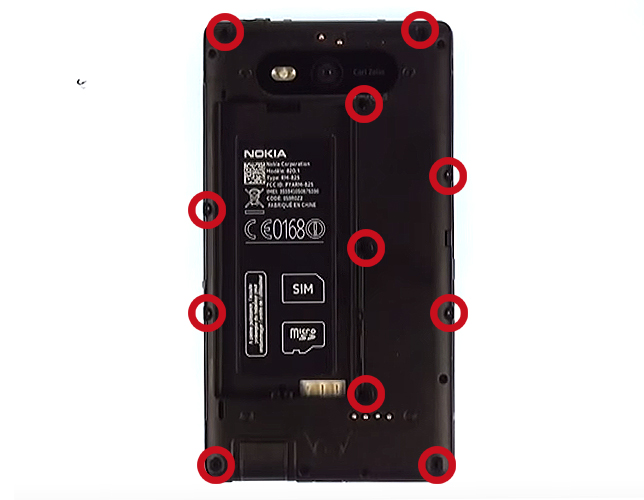

Etape 4a : Retirer la coque arrière du châssis
Retirer les 11 vis avec un tournevis Torx de taille 5.

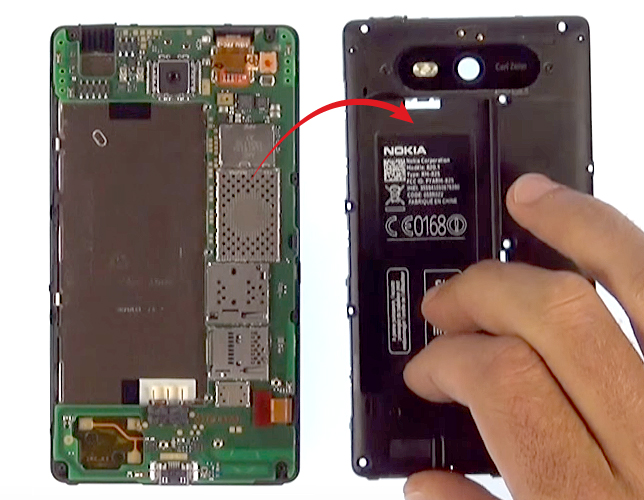

Etape 4b : Retirer la coque arrière du châssis
Vous pouvez à présent déloger cette coque.

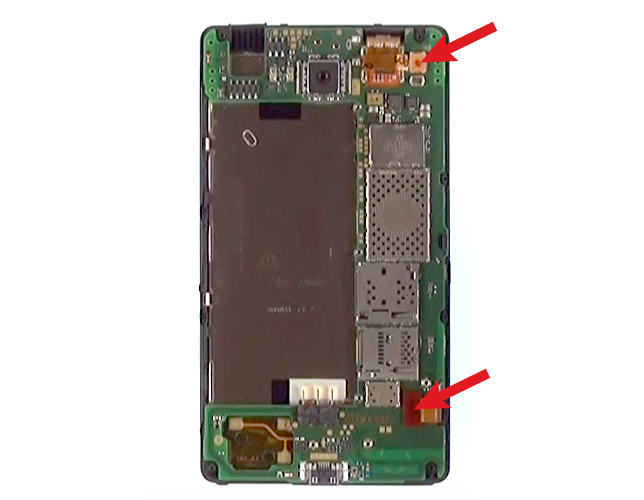

Etape 5a : Retirer la carte mère
A l'aide du levier plastique, déconnecter les nappes de l'écran et du connecteur de charge.

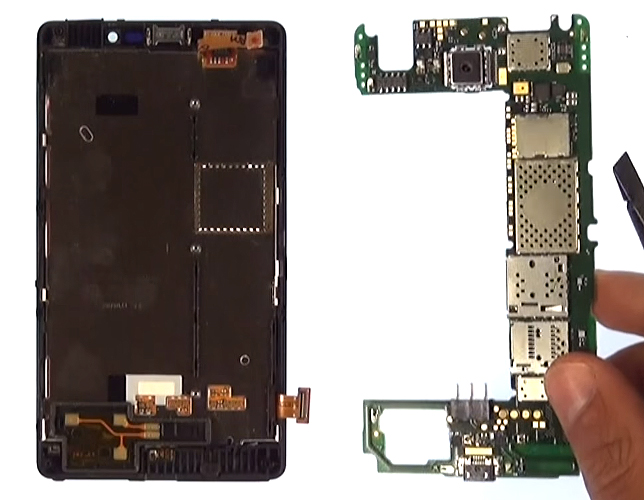

Etape 5b : Retirer la carte mère
Vous pouvez maintenant retirer la carte mère du téléphone.

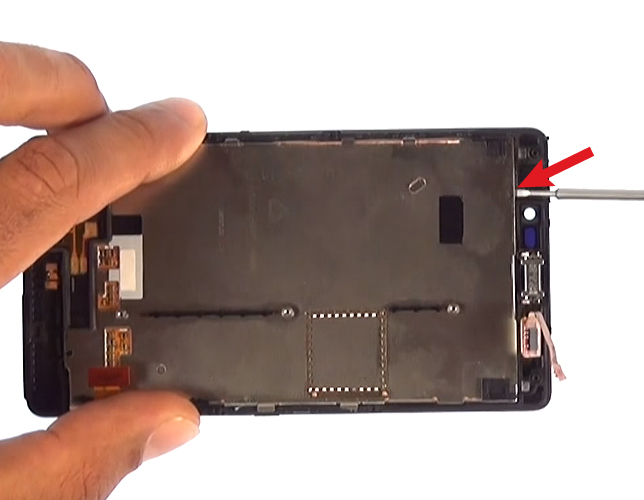

Etape 6a : Retirer le LCD
Avec le bout du tournevis plat ou bien un outil type iSesamo, écarter délicatement les fixations de la plaquette LCD situées tout autour.

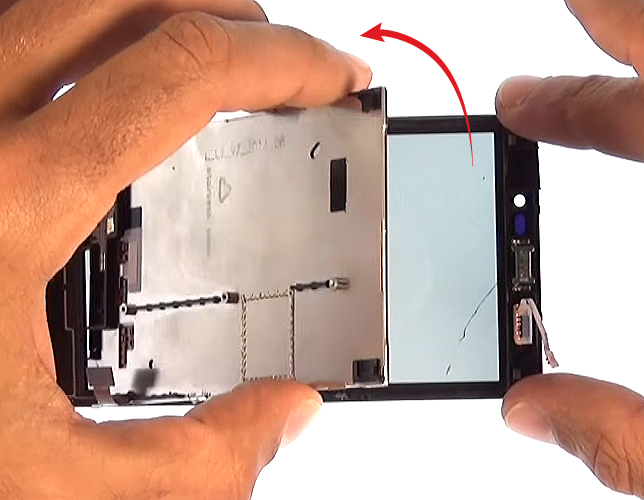

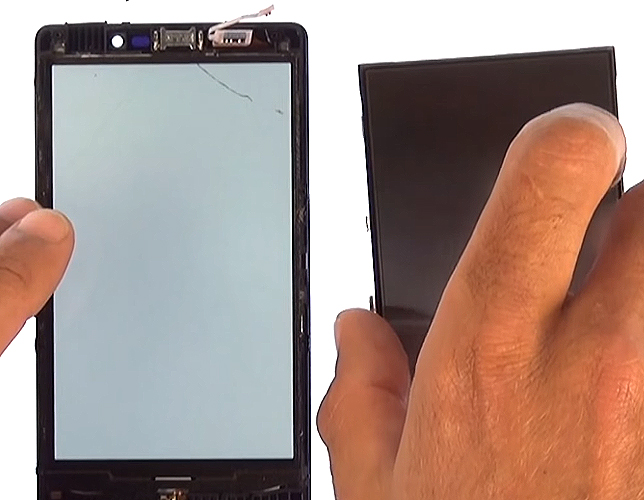

Etape 6b : Retirer le LCD
Vous pouvez désormais soulever le LCD doucement puis le retirer.
Etape 6c : Retirer le LCD
Etape 7a : Préparer la nouvelle vitre

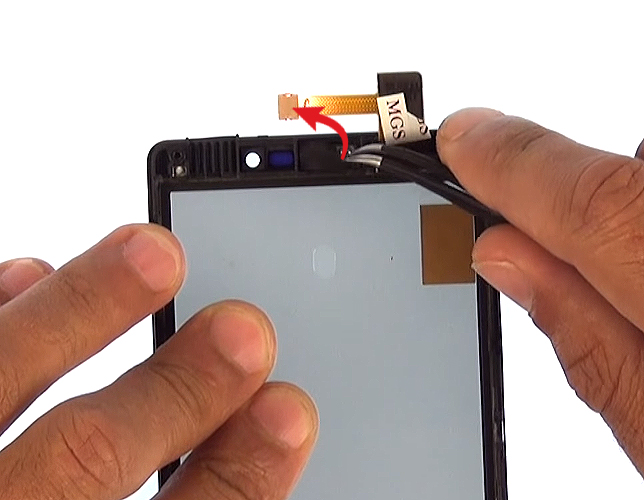

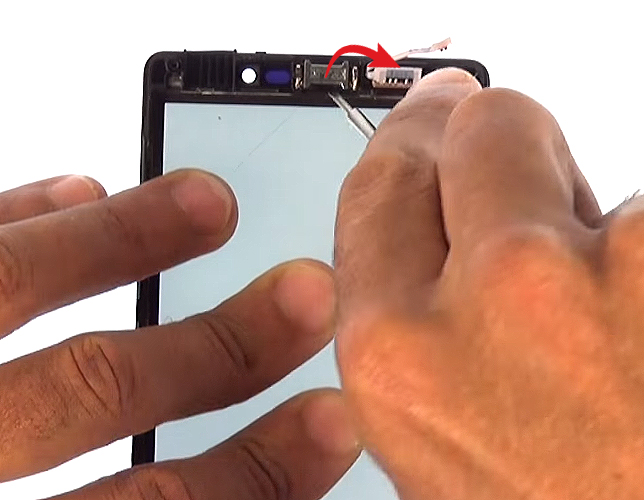

Avec le levier ou le tournevis, détacher le haut-parleur situé en haut de la vitre afin de le replacer sur la nouvelle.
Etape b7 : Préparer la nouvelle vitre
Avant de replacer le haut-parleur, retirer avec la pincette l'adhésif de protection.
Etape 7c : Préparer la nouvelle vitre

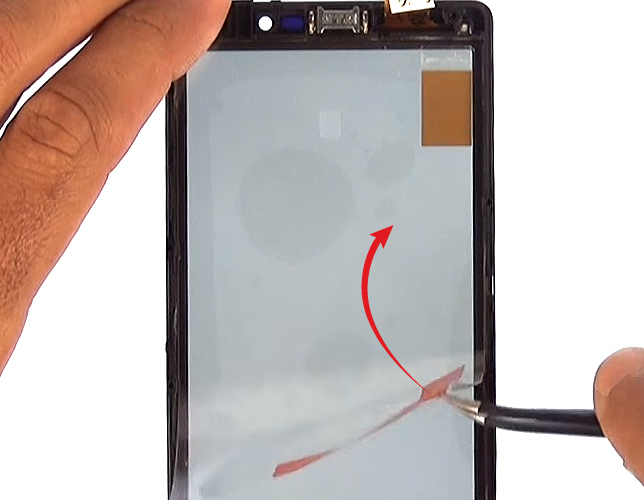

Utiliser à nouveau la pincette pour retirer le film plastique de protection de la vitre.
Etape 8a : Replacer le LCD
Déposer délicatement le LCD sur la nouvelle vitre.

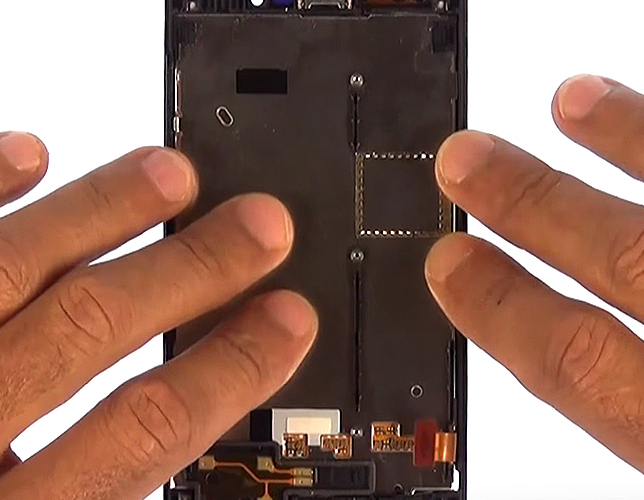

Etape 8b : Replacer le LCD

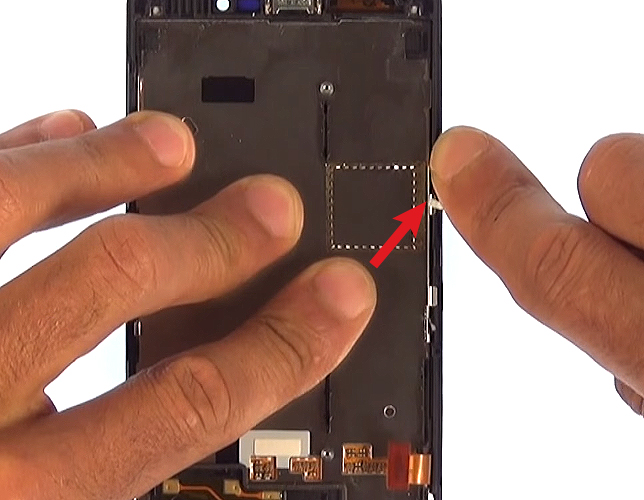

Resserrer les fixations du LCD.

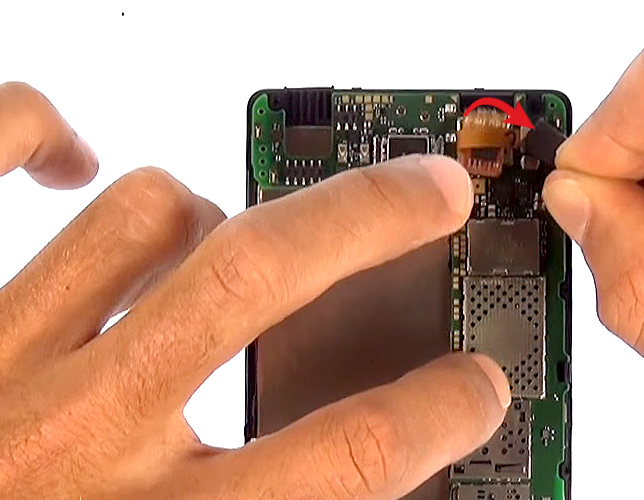

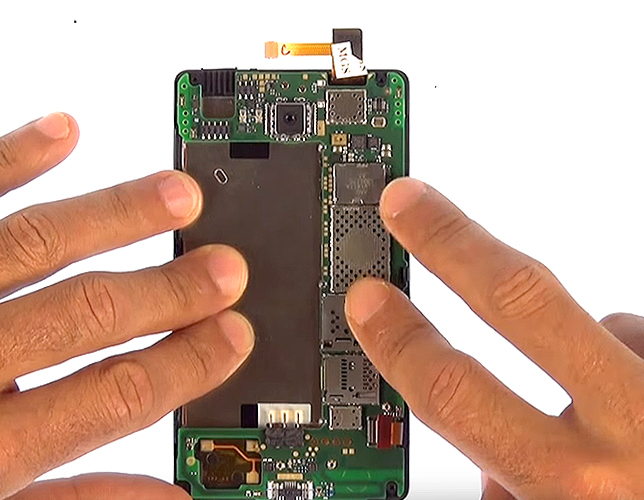

Etape 9a : Replacer la carte mère
Repositionner la carte mère puis reconnecter les nappes de l'écran et du connecteur de charge.
Etape 9b : Replacer la carte mère
Une fois les nappes reconnectées, vous pouvez remettre la coque du châssis avec les 11 vis puis refermer enfin votre téléphone.
