Changement de vitre seule sur Desire 620

Temps estimé : 60 min
Difficulté : 3/5
Desire 620 | Temps estimé : 60 min | Difficulté : 3/5

Ce guide photos vous explique comment remplacer la vitre tactile sur votre HTC Desire 620

Diagnostic

›  La vitre de votre smartphone est brisée

Etape 1 : Ouvrir le HTC Desire 620G

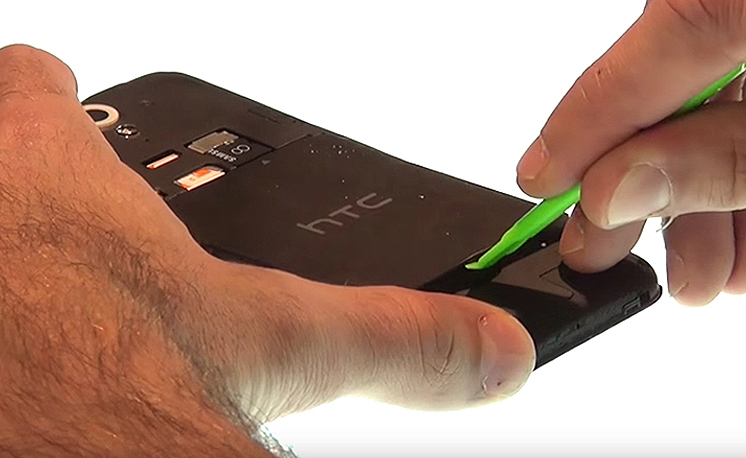

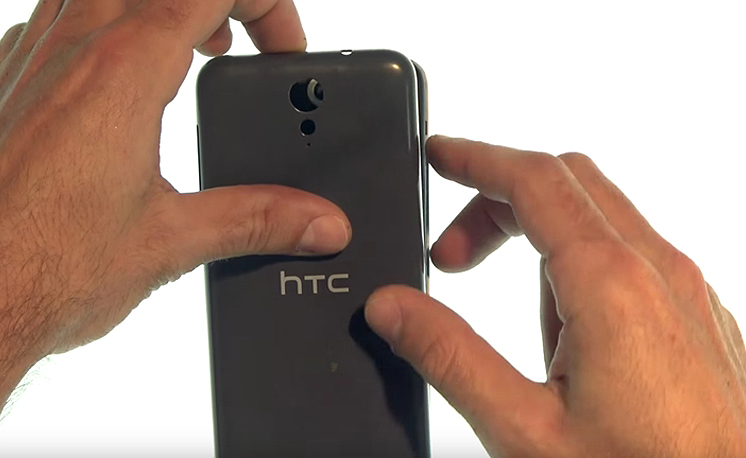

Eteignez le téléphone et déclipsez la coque arrière

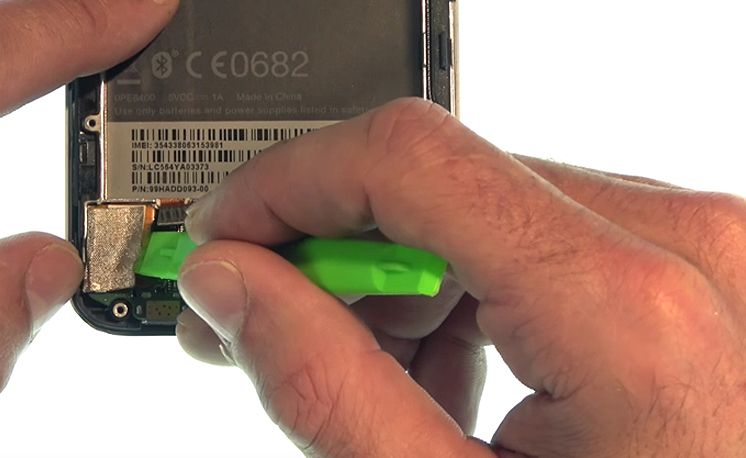

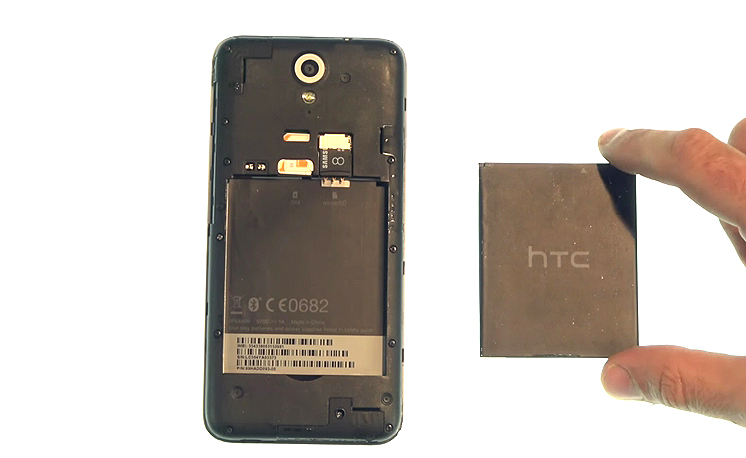

Etape 1b : A l'aide de la spatule, retirez la batterie de son emplacement
Etape 1b : A l'aide de la spatule, retirez la batterie de son emplacement

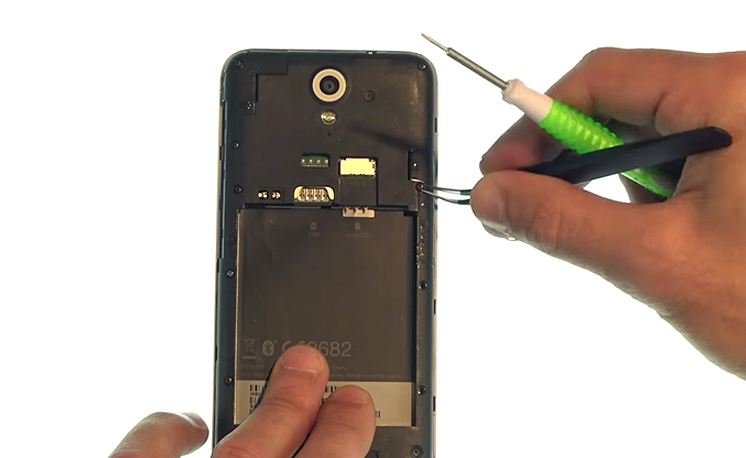

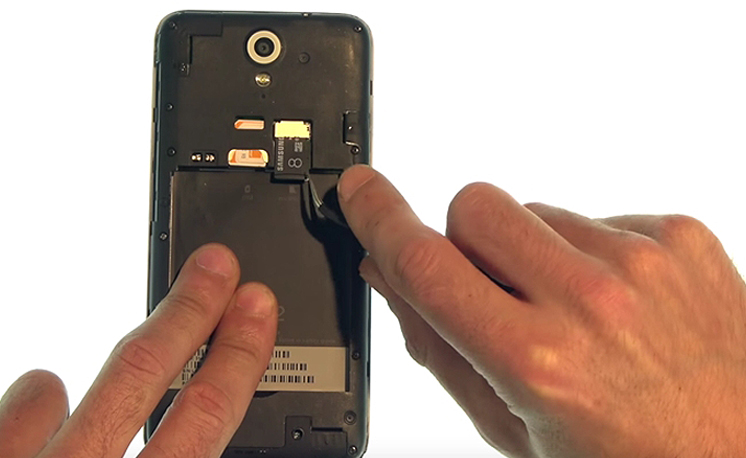

Etape 1c : A l'aide de la pincette retirez la carte Micro SD et la carte Sim.

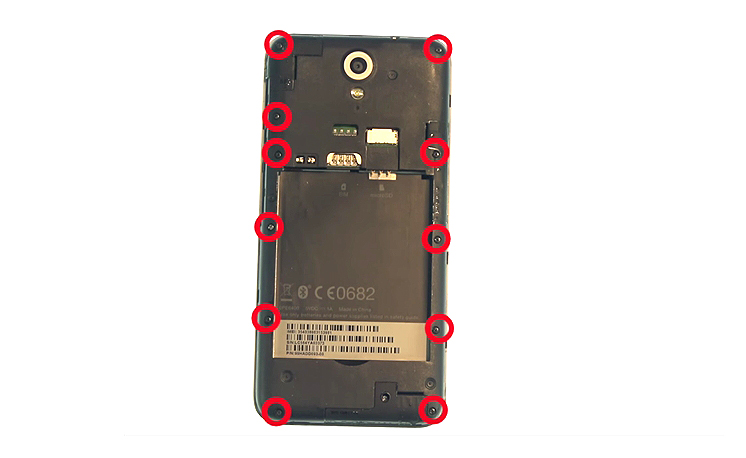

Etape 1d : Retirez les 11 vis qui maintiennent le cache arrière à l'aide du tournevis cruciforme.
Etape 1d : Retirez les 11 vis qui maintiennent le cache arrière à l'aide du tournevis cruciforme.

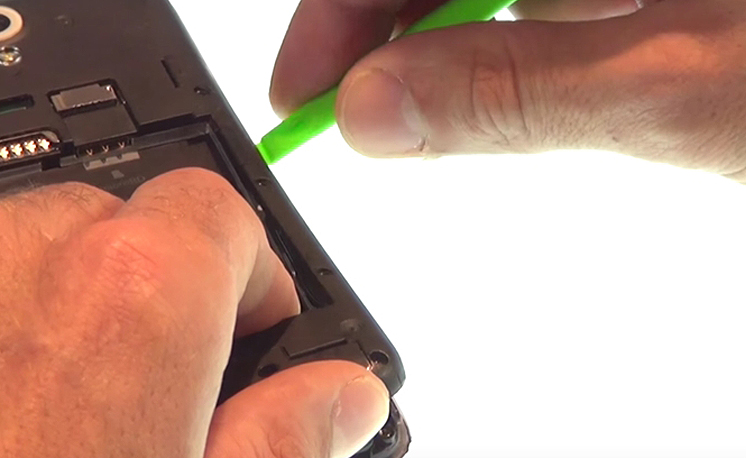

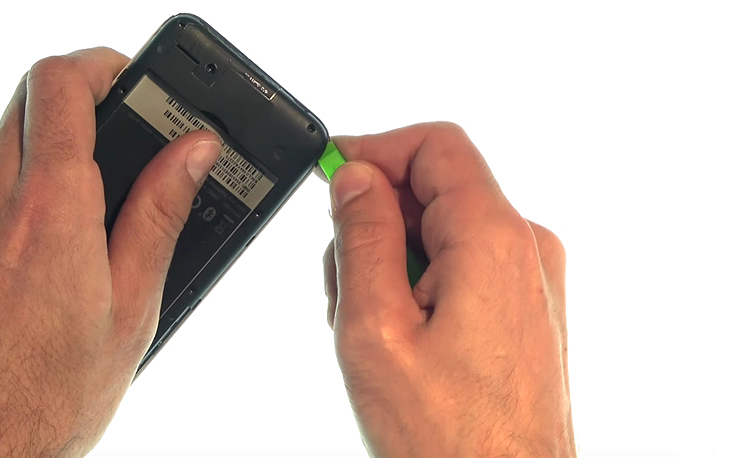

Etape 1e : A l'aide de la spatule déclipsez le contour du cache arrière
Etape 1f : Le châssis est maintenu par des petits clips

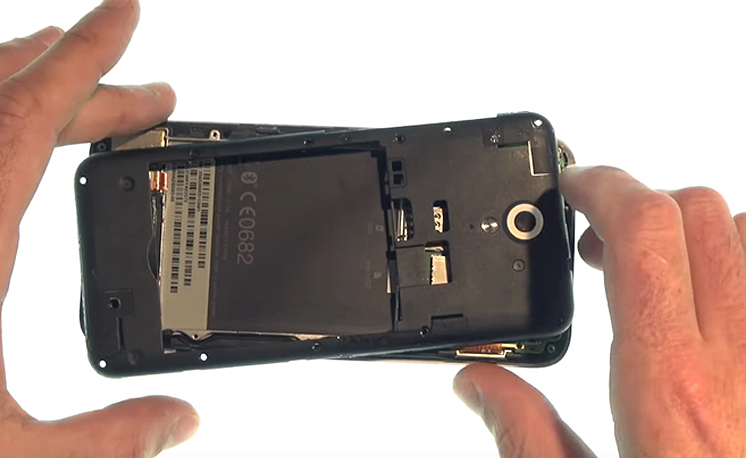

Etape 1g : Le cache est maintenant retiré, vous avez maintenant un accès direct à la carte mère.
Etape 2 : Déconnectez et retirez la carte mère
Retirez le film protecteur de la nappe du LCD à l'aide de la pincette

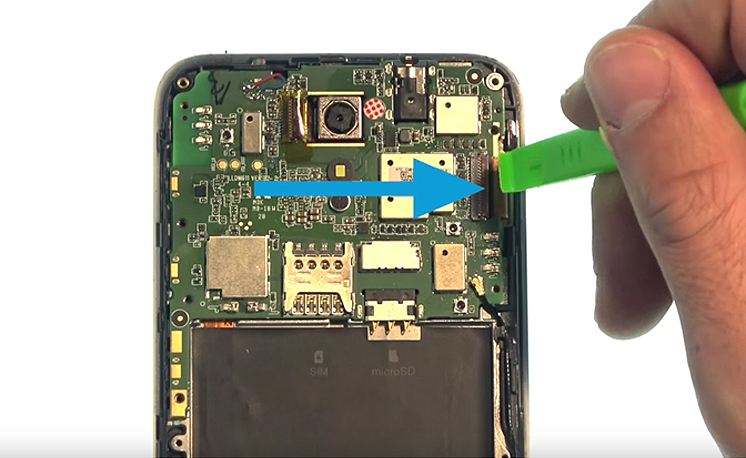

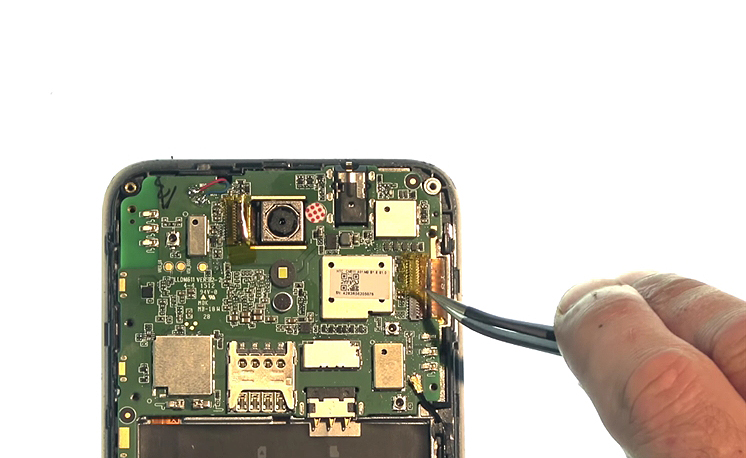

Etape 2b : A l'aide de la spatule, soulevez le clapet et déconnectez la nappe de l'écran LCD.
Mettez le clapet noir en position vertical.

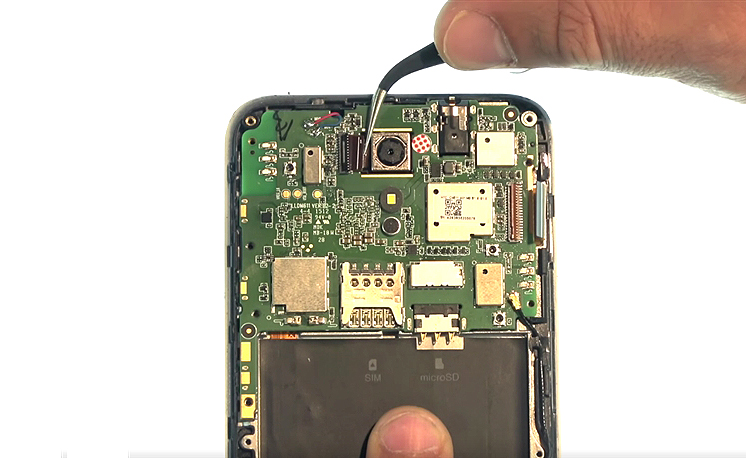

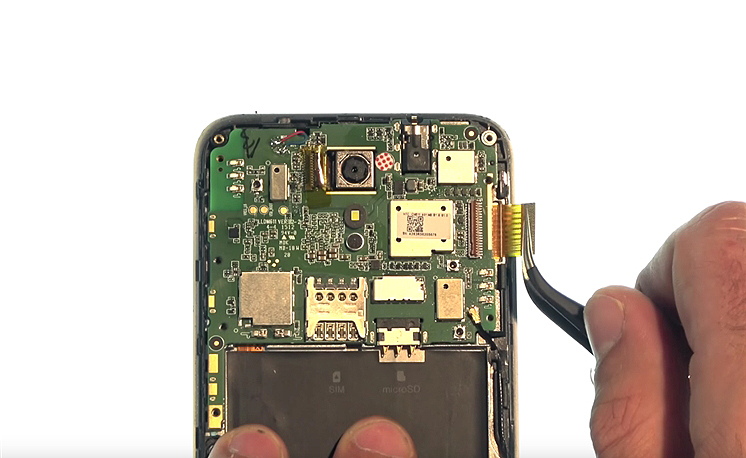

Etape 2c : Avec la pincette déconnectez la nappe du LCD
Etape 2d : Retirez le film protecteur de la nappe de la caméra avant
Etape 2d : Retirez le film protecteur de la nappe de la caméra avant

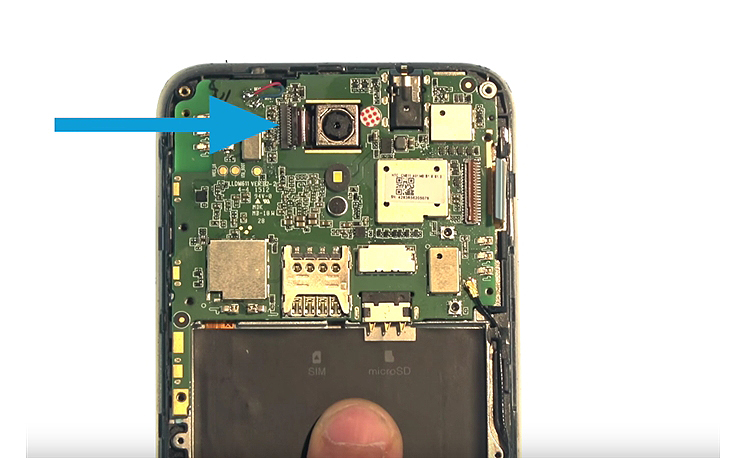

Etape 2e : Al'aide de la spatule, soulevez le clapet et déconnectez la nappe de la caméra arrière.
Ouvrez le clapet à 90°.
Etape 2f : Enlevez la nappe de son emplacement.

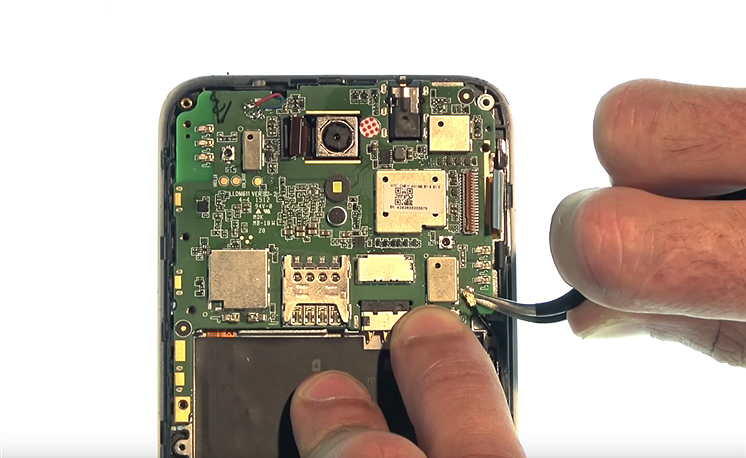

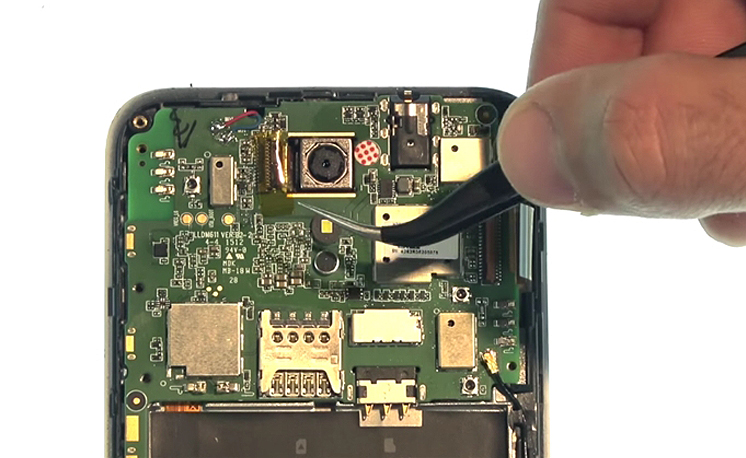

Etape 2g : A l'aide de la pincette déconnectez le câble coaxial de l'antenne.
Etape 2g : A l'aide de la pincette déconnectez le câble coaxial de l'antenne.

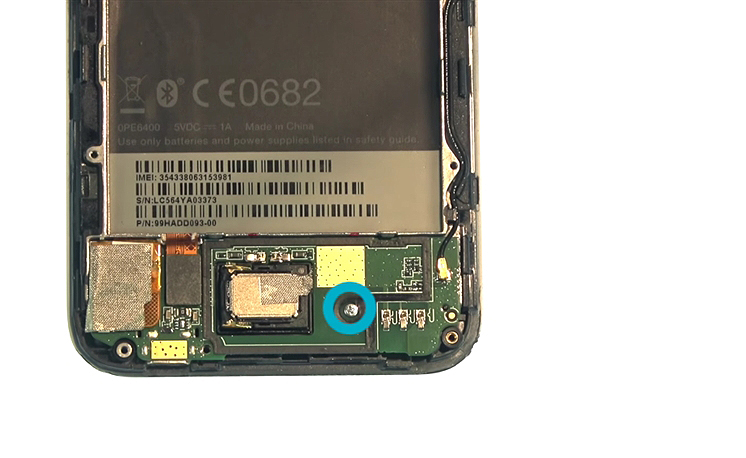

Etape 2h : Retirez la vis avec le tournevis cruciforme.

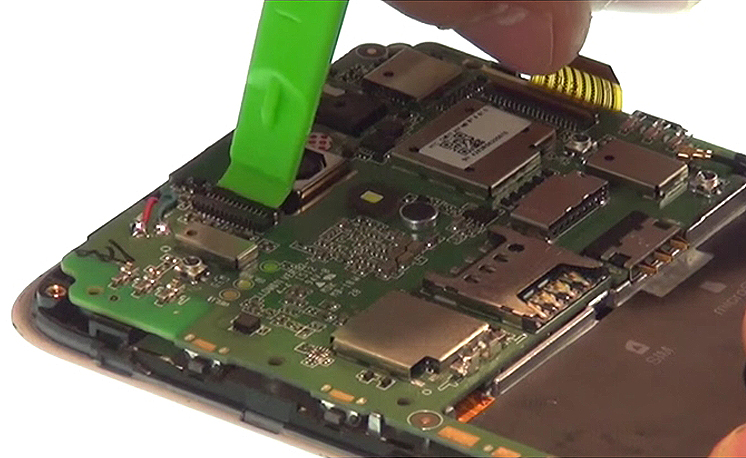

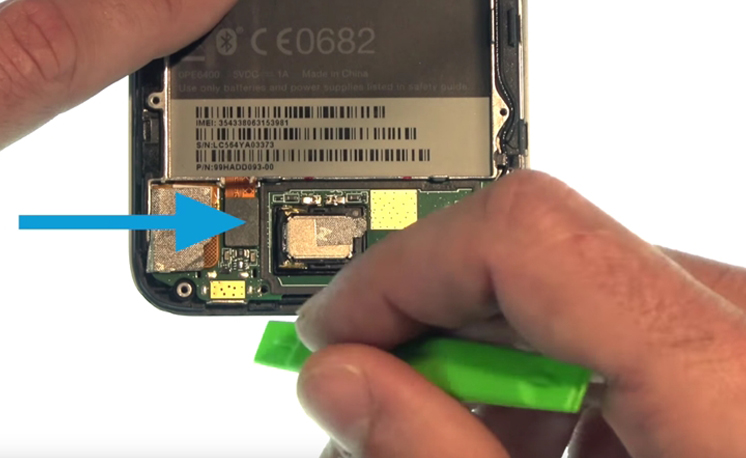

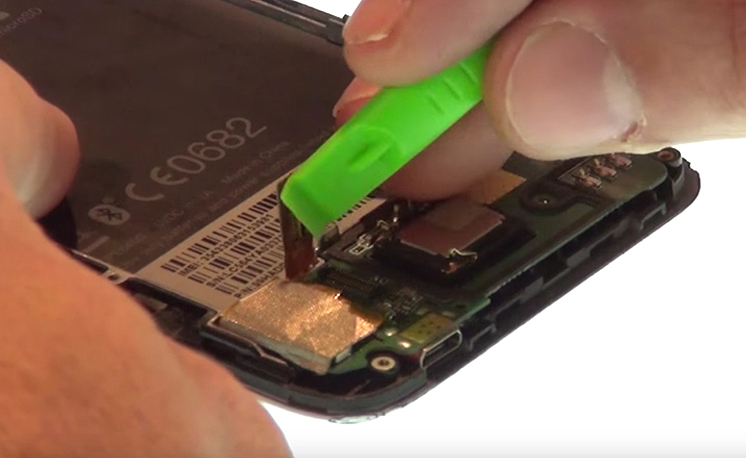

Etape 2i : A l’aide de la spatule, déconnectez la nappe de la carte-mère.
Etape 2i : A l’aide de la spatule, déconnectez la nappe de la carte-mère.
Etape 2j : Soulevez la protection afin de déverrouiller et déconnecter la nappe du tactile
Etape 2j : Soulevez la protection afin de déverrouiller et déconnecter la nappe du tactile

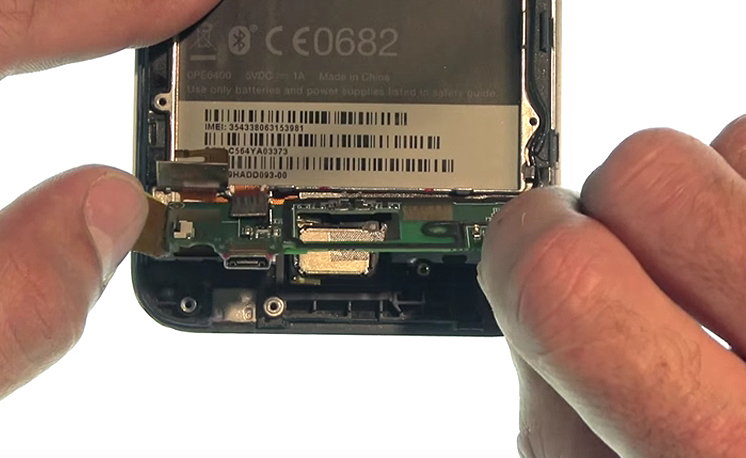

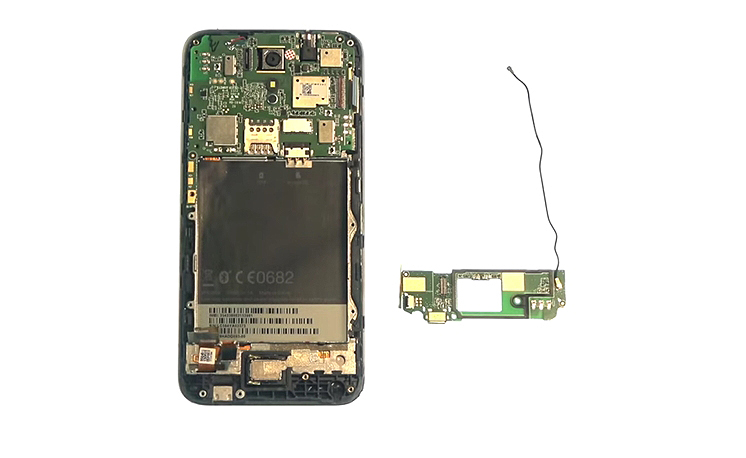

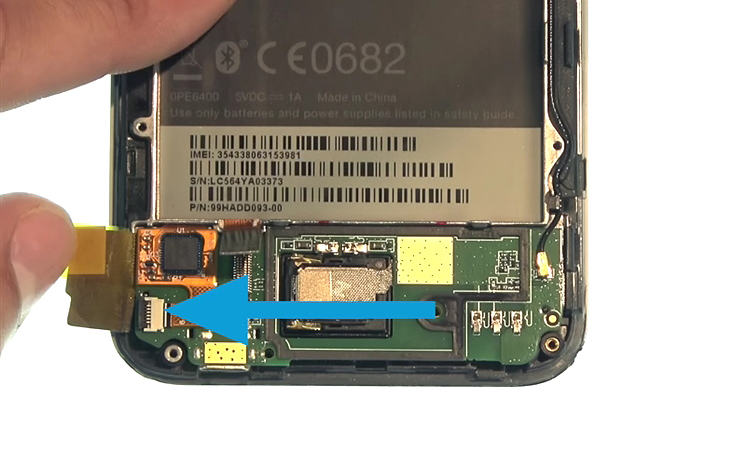

Etape 2k : Vous pouvez enlever le connecteur de charge, ainsi que l’antenne.
Etape 2k : Vous pouvez enlever le connecteur de charge, ainsi que l’antenne.

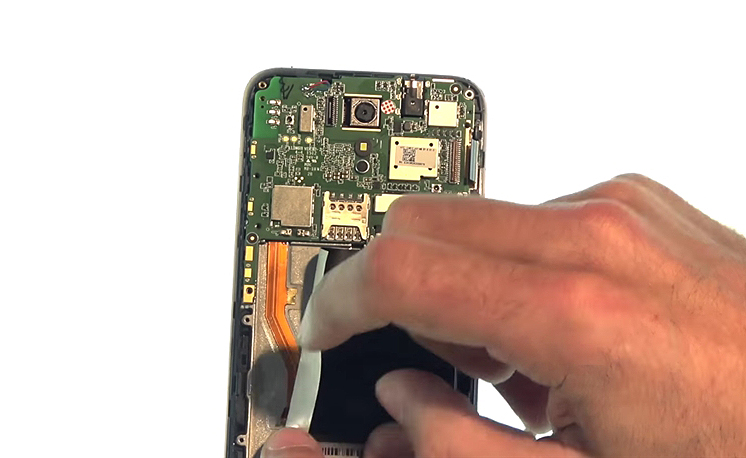

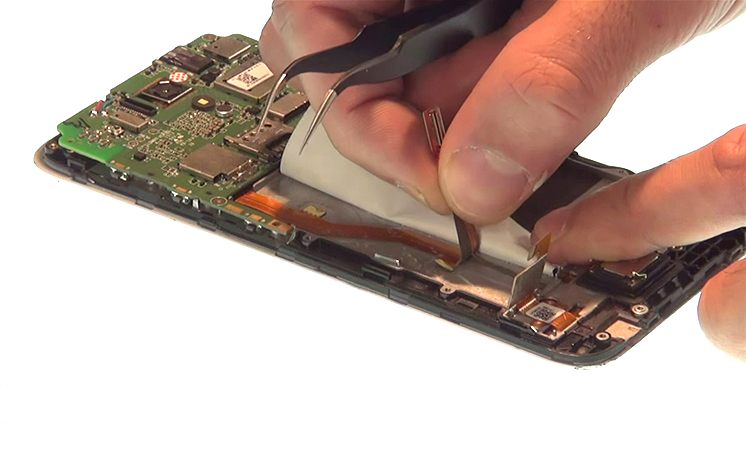

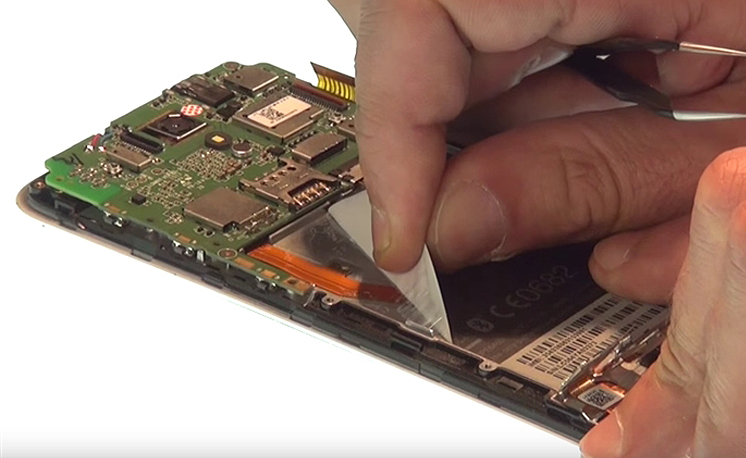

Etape 2l : Décollez la partie gauche de l’adhésif de protection pour libérer la nappe d’interconnexion.
Etape 2m : Attention à la nappe d’interconnexion lors du décollage de la protection. La nappe doit bien rester positionner sur le châssis

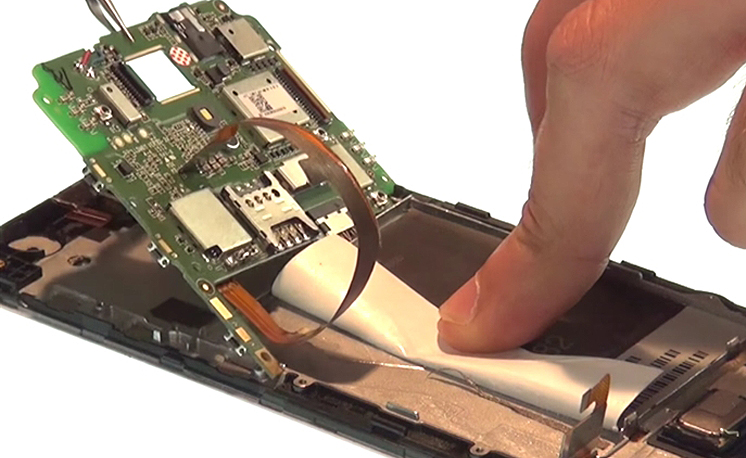

Etape 2n : Tirez délicatement et progressivement la nappe afin de la décoller de la plaquette métallique
Etape 2o : Retirez la carte-mère à l’aide de la pincette.
Etape 3 : Décollez la vitre tactile endommagée.

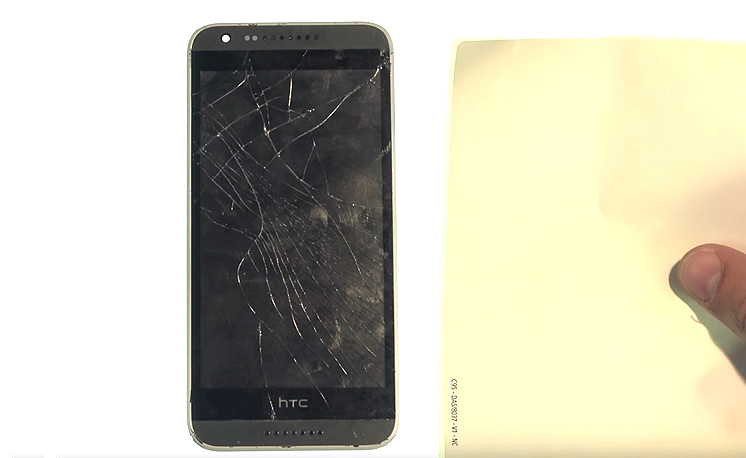

Pour limiter les éclats de verre lors du décollage utilisez une feuille de papier thermique adhésive.

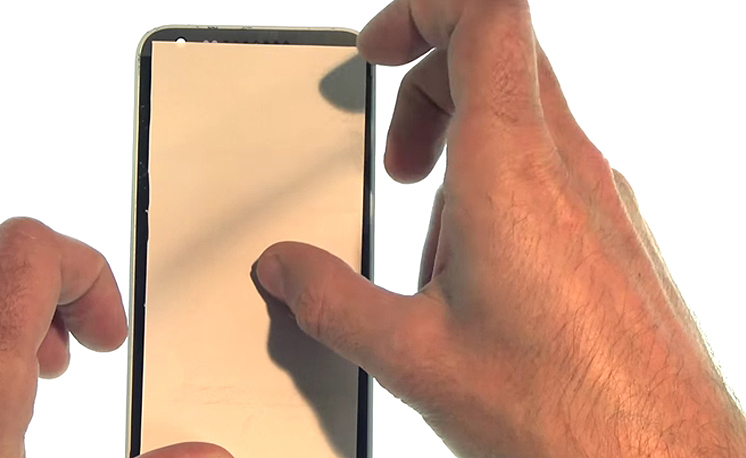

Etape 3b : Découpez la feuille de papier thermique et la coller sur la vitre endommagée.

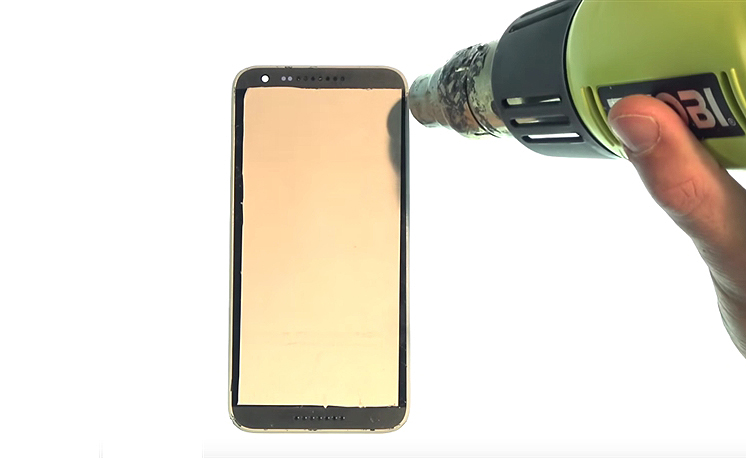

Etape 3c : A l’aide d’un sèche-cheveux ou d’un décapeur thermique, chauffez les contours de la vitre.
Chauffez les contours pendant 20 à 30 secondes. Si le papier thermique devient noir, vous avez trop chauffer la vitre.
Etape 3d : Placez la ventouse sur le bas côté de la vitre.

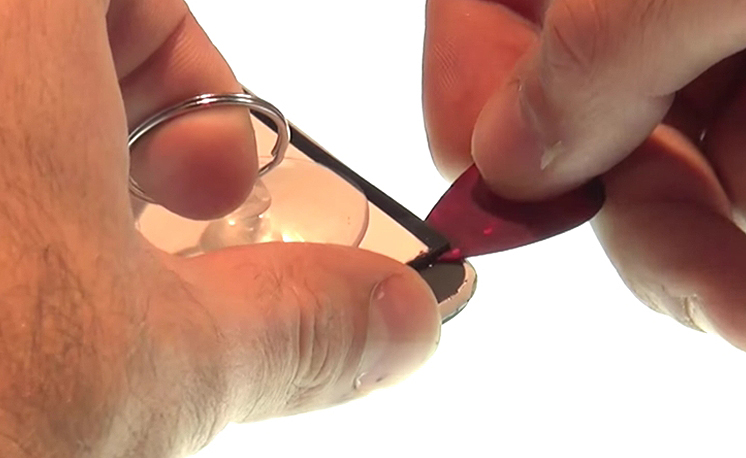

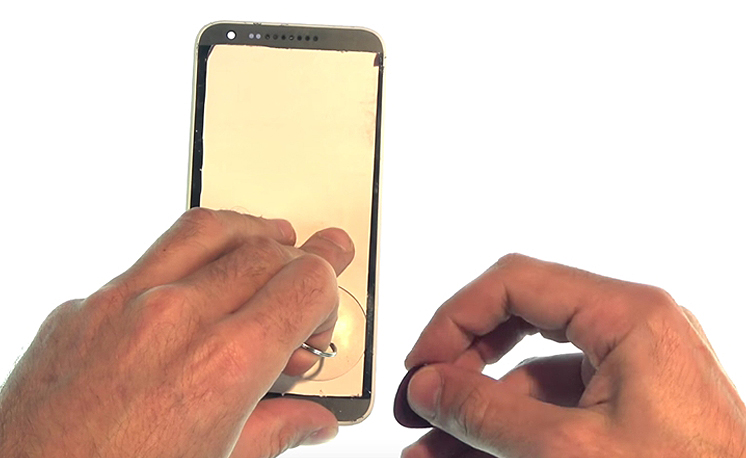

Etape 3e : Tirez sur la ventouse afin de créer un point d’insertion . Insérez le médiator dans l’espace créé.

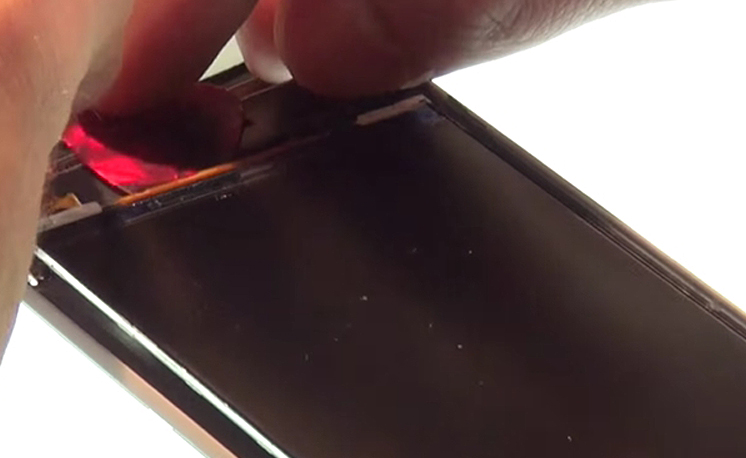

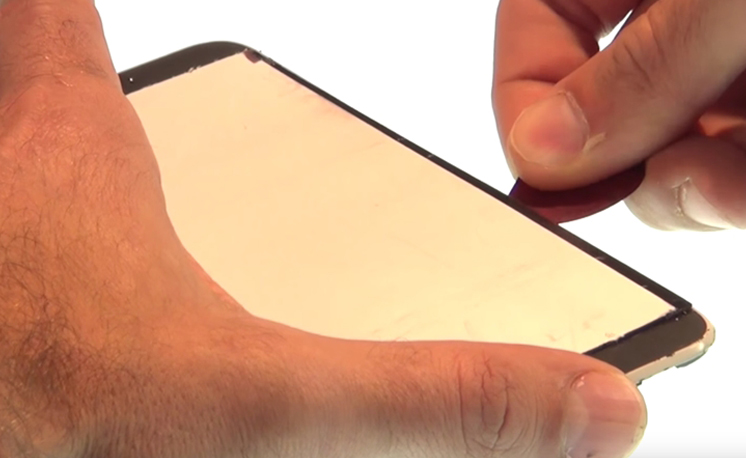

Etape 3f : Faites glisser le médiator sous les contours de la vitre.
La vitre est collée sur le contour, pas sur le LCD.

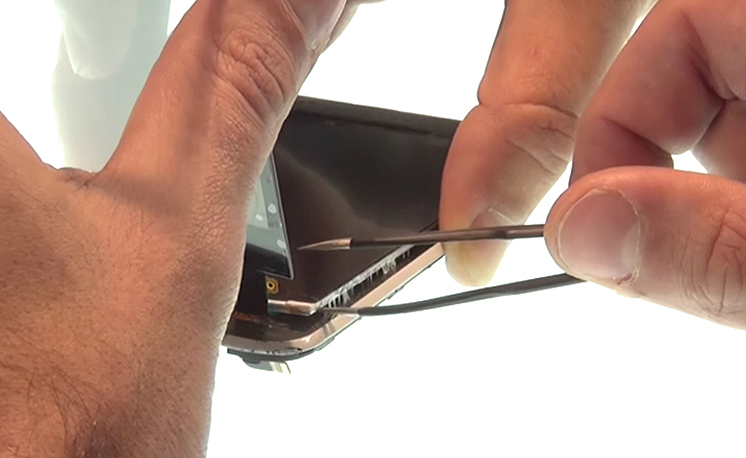

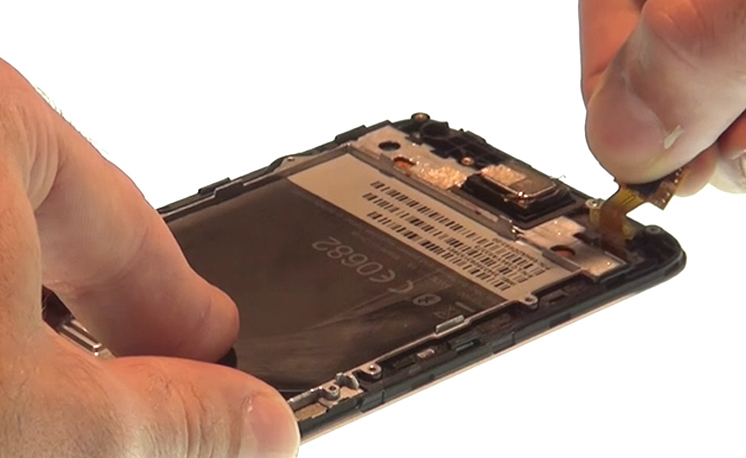

Etape 3g : Libérez la nappe de la vitre tactile avant son décollage complet.
Etape 3g : Libérez la nappe de la vitre tactile avant son décollage complet.

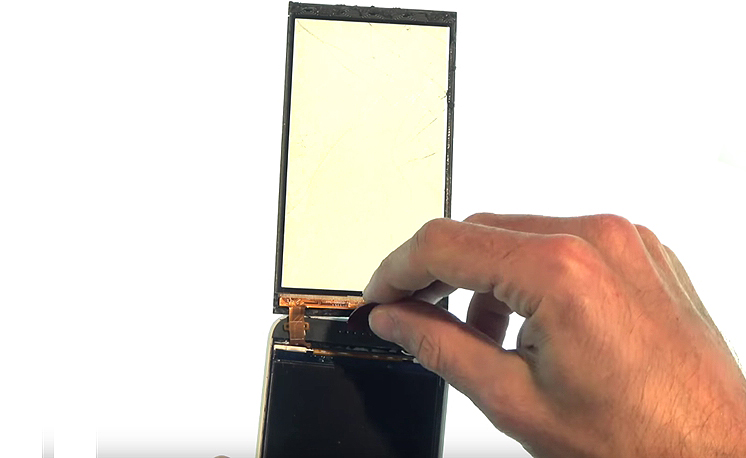

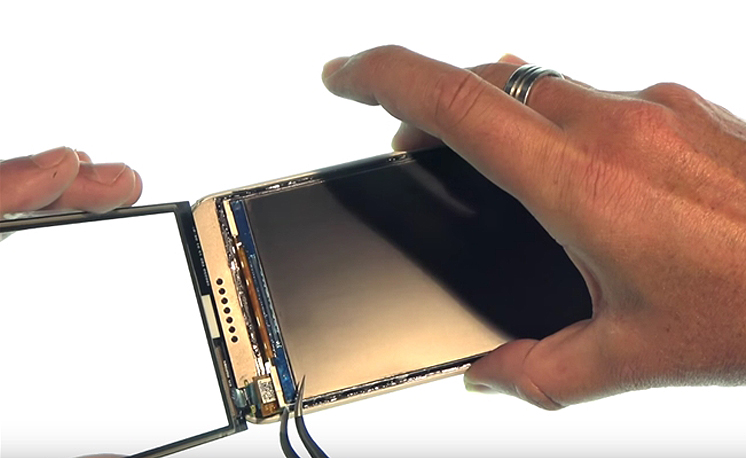

Etape 3h : Soulevez l’écran LCD afin de dégager la nappe de la vitre.

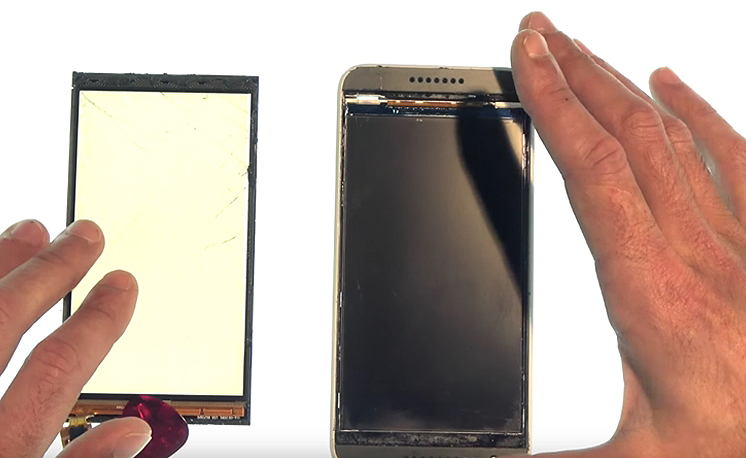

Etape 3i : La vitre tactile est maintenant enlever
Etape 4 : Remontage

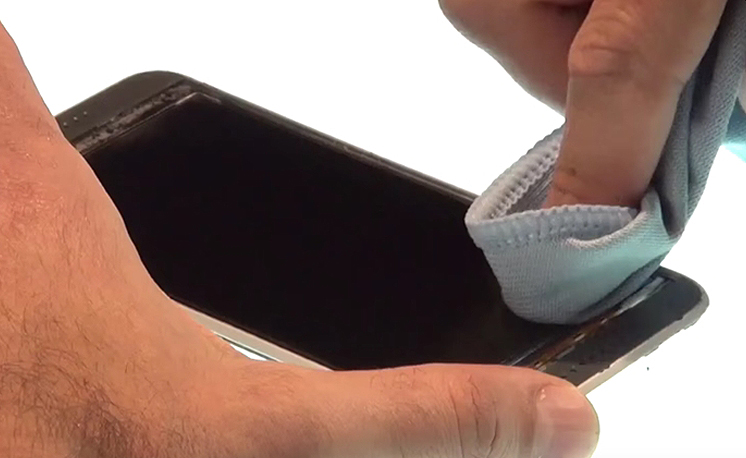

Bien nettoyer le LCD avec un chiffon doux sans autres produits.

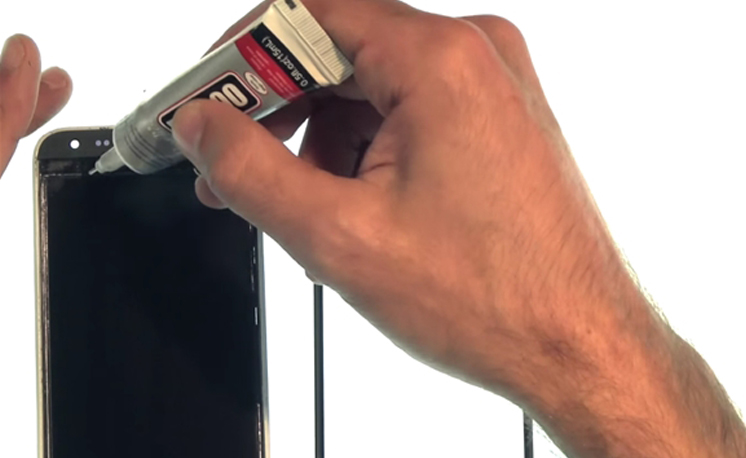

Etape 4b : Collez la vitre avec du double face ou de la colle (B7000) appliquez celle-ci sur tout le contour du châssis.
Etape 4c : Passez la nappe de la vitre tactile dans le châssis.
Etape 4d : Levez légèrement le LCD

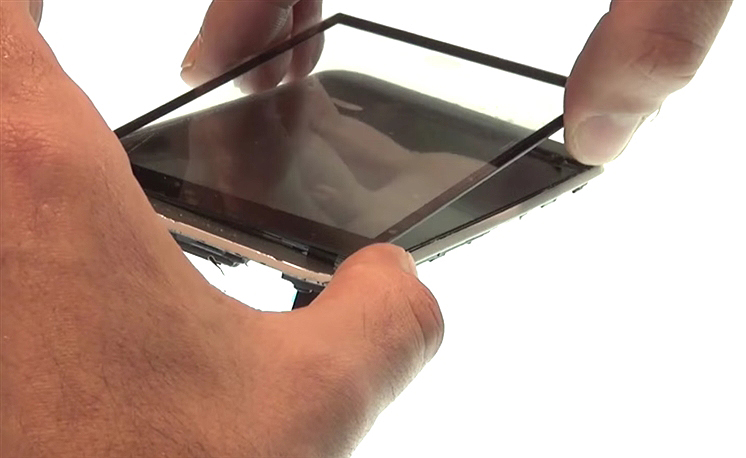

Etape 4e : Repositionnez la vitre.
Etape 4f : La vitre tactile est maintenant remplacée.

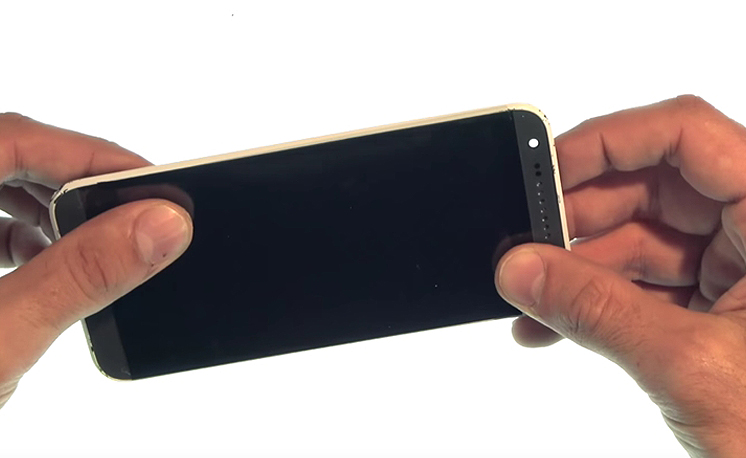

Appuyez bien sur la vitre pour une bonne application de la colle et laissez votre téléphone sous presse pendant une demie heure.
