Changement d'écran (vitre+LCD) sur Honor 7

Temps estimé : 30 min
Difficulté : 3/5
Honor 7 | Temps estimé : 30 min | Difficulté : 3/5

Ce guide photos vous explique comment remplacer le bloc écran vitre et LCD sur votre Huawei Honor 7.

Diagnostic

› La vitre de votre Honor 7 est brisée
› Le LCD présente des défauts (tâches, traits)
› Le tactile ne répond plus ou mal

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran Noir avec vitre et LCD prémonté pour Huawei Honor 7
39,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Outil d'ouverture iPlastix
9,90 €
Ajouter au panier

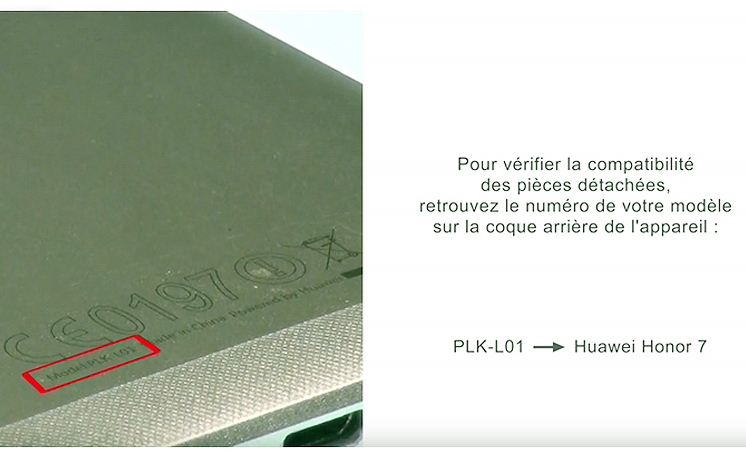

Vérifiez le numéro de modèle de votre Huawei Honor 7
Le numéro de modèle doit être PLK-L01

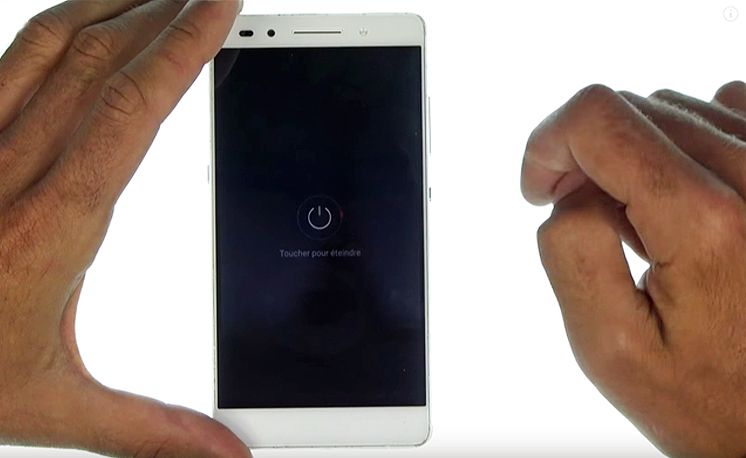

Eteignez votre appareil avant toute réparation

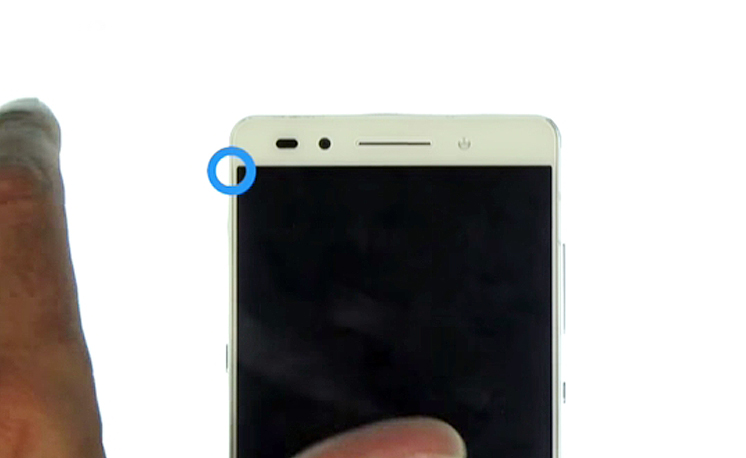

Etape 1 : Retirer la coque arrière

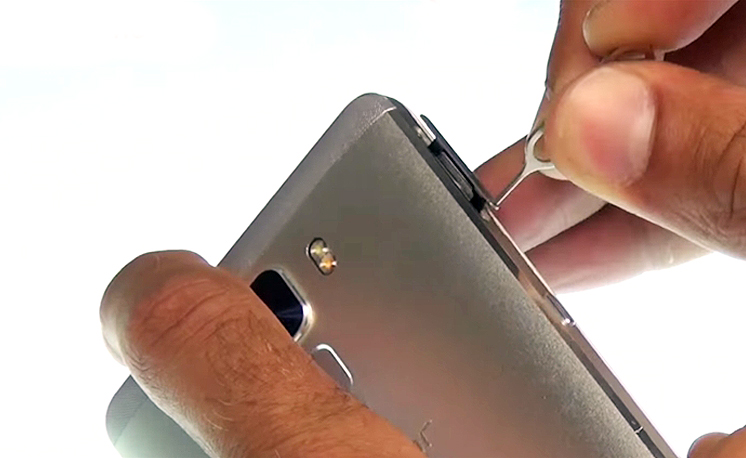

Retirez le rack des cartes sim et micro SD à l'aide de l'outil d'ouverture

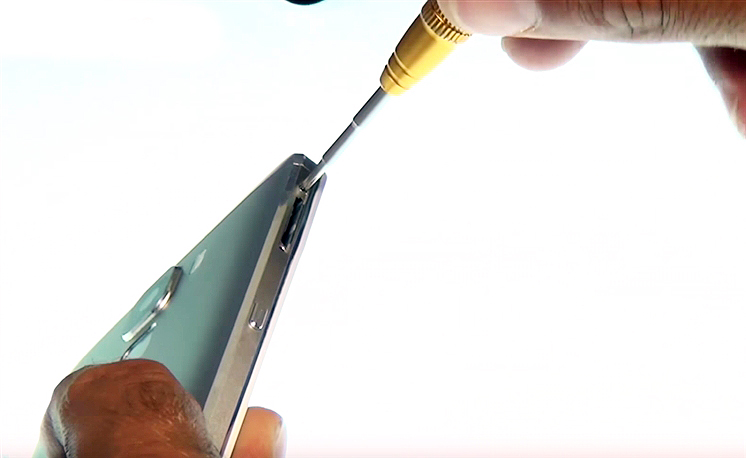

Etape 1b : Retirer la coque arrière
Retirez la vis située au-dessus du rack sim à l'aide du tournevis cruciforme
Etape 1b : Retirer la coque arrière
Retirez la vis située au-dessus du rack sim à l'aide du tournevis cruciforme

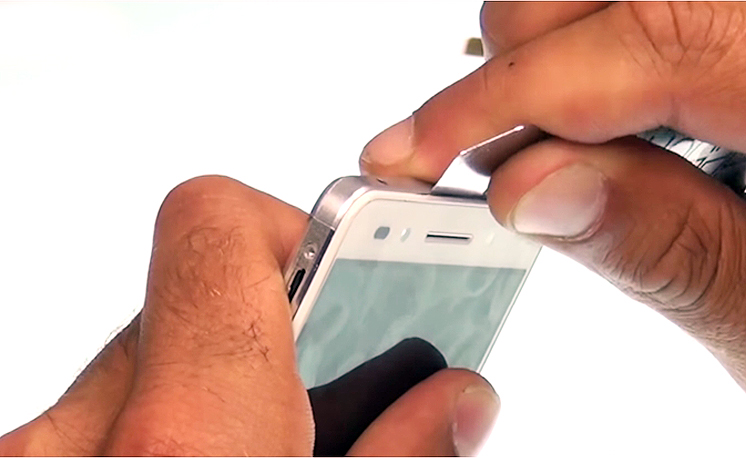

Etape 1c : Retirer la coque arrière
Déclipsez délicatement le contour de la coque arrière à l'aide de l'outil iSesamo

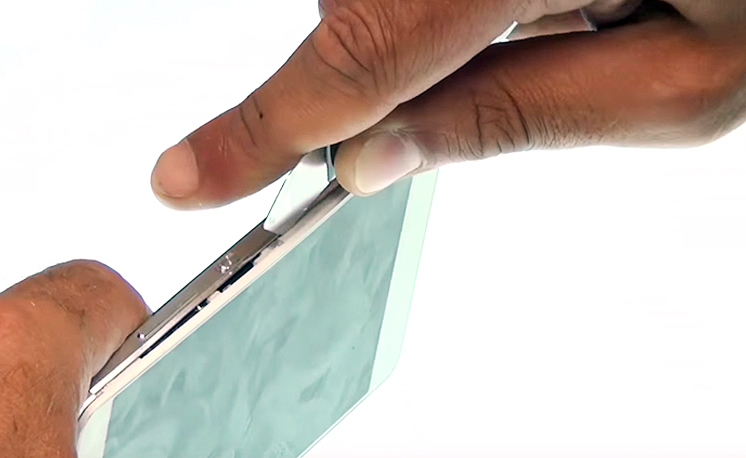

Etape 1c : Retirer la coque arrière
Déclipsez délicatement le contour de la coque arrière à l'aide de l'outil iSesamo
Etape 1d : Retirer la coque arrière

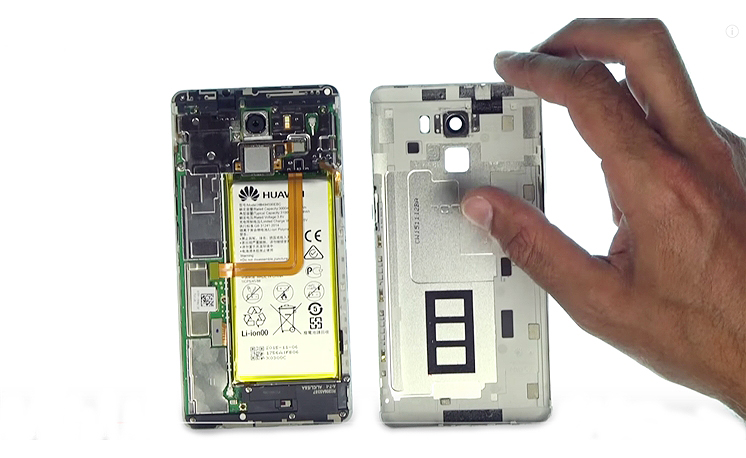

La coque arrière est enlevée

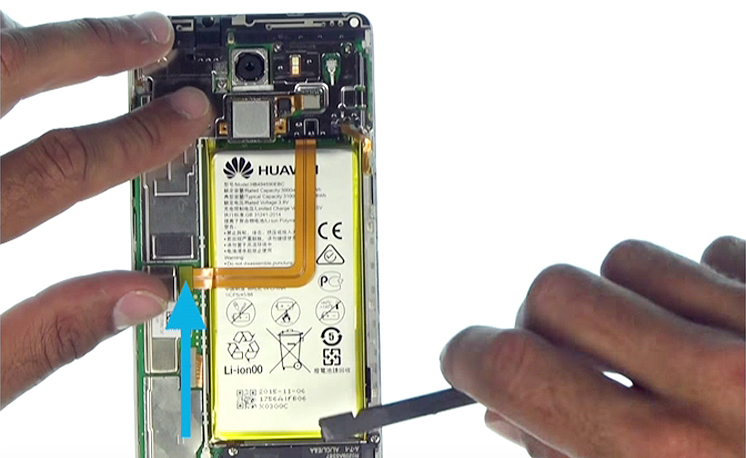

Etape 2 : Retirer la carte-mère
Déconnectez la nappe de la batterie à l'aide du levier en nylon
Etape 2b : Retirer la carte-mère

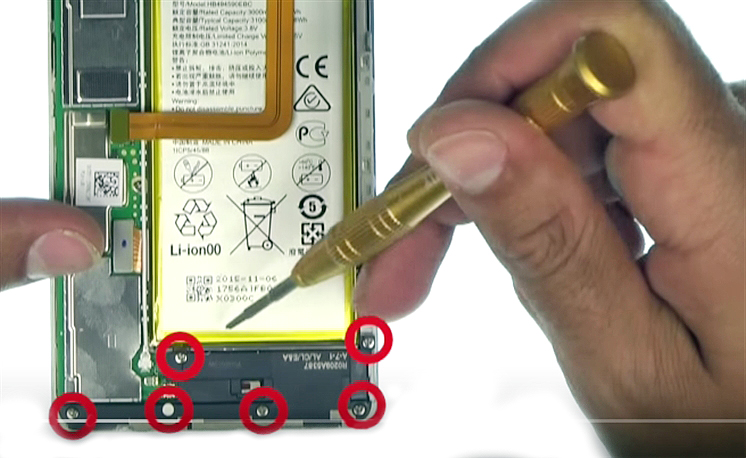

Retirez les 6 vis qui maintiennent le bloc haut-parleur externe à l'aide du tournevis cruciforme
Etape 2c : Retirer la carte-mère

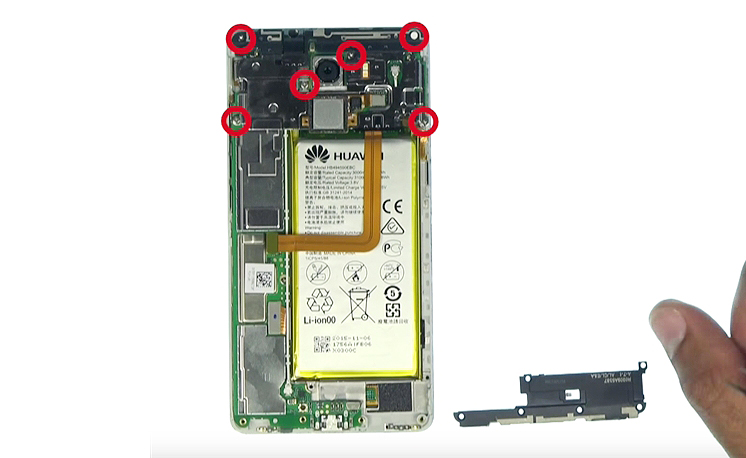

Retirez les 6 vis qui maintiennent la plaquette métallique #04 à l'aide du tournevis cruciforme

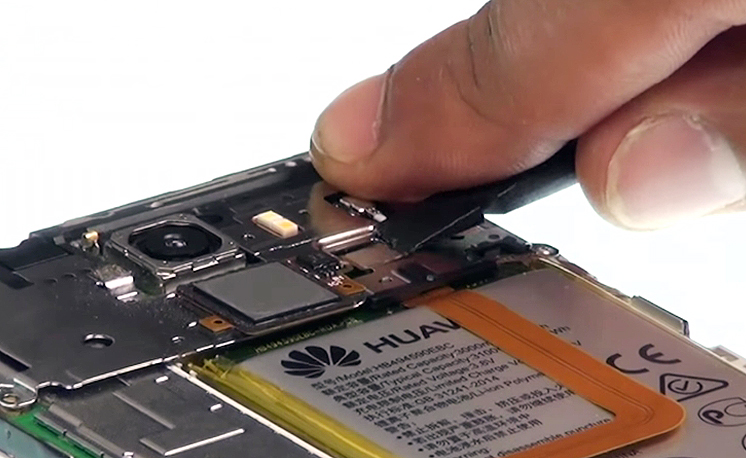

Etape 2e : Retirer la carte-mère

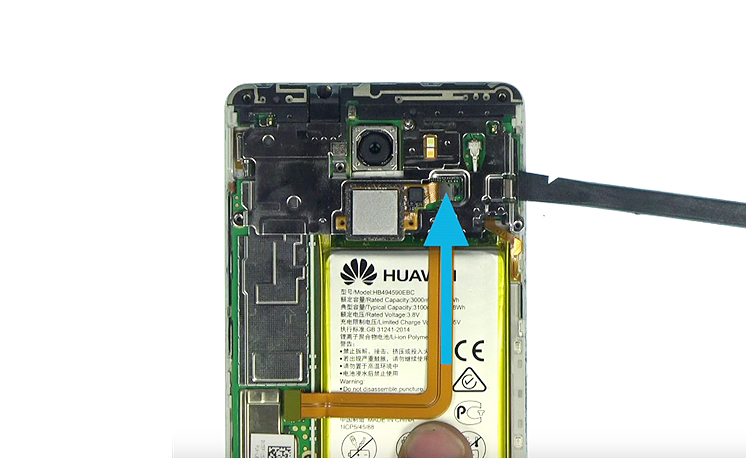

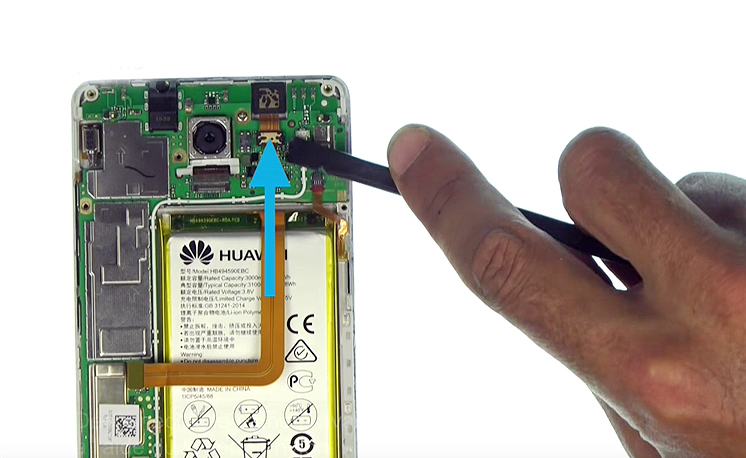

Déconnectez le lecteur d'empreinte à l'aide du levier en nylon
Etape 2e : Retirer la carte-mère
Déconnectez le lecteur d'empreinte à l'aide du levier en nylon

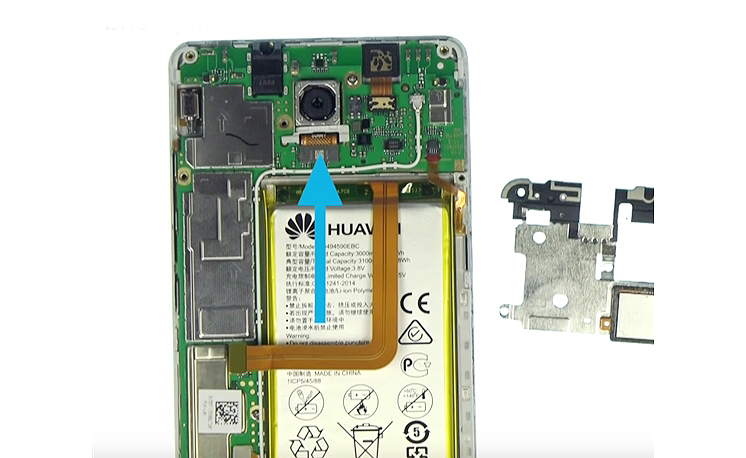

Etape 2f : Retirer la carte-mère

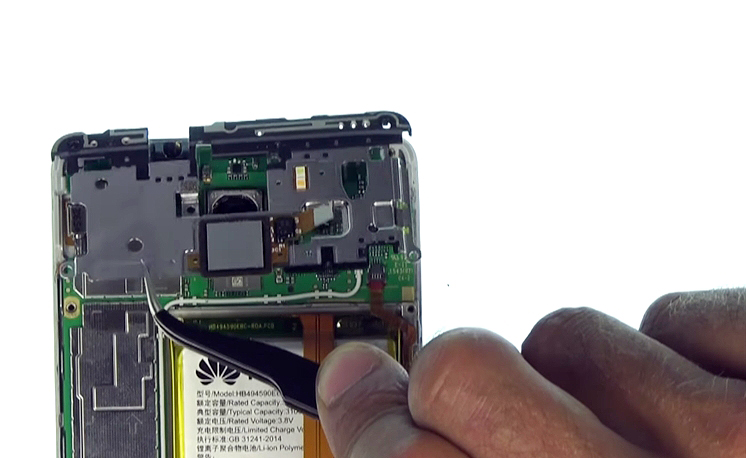

Retirez la plaquette métallique #04 à l'aide de la pincette

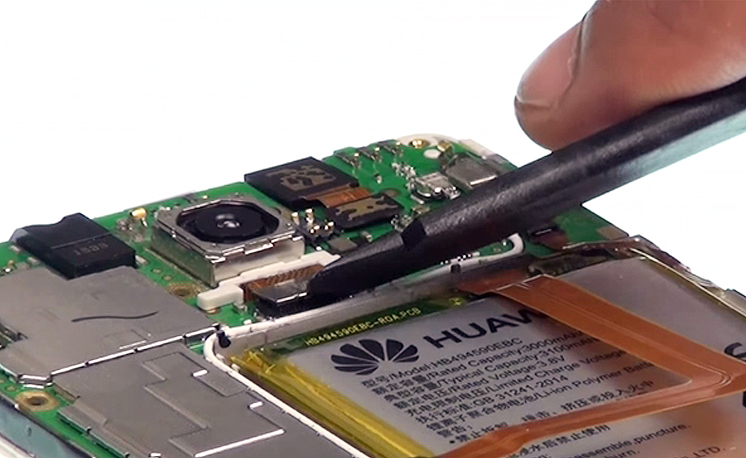

Etape 2g : Retirer la carte-mère
Déconnectez la caméra arrière #07 à l'aide du levier en nylon
Etape 2g : Retirer la carte-mère
Déconnectez la caméra arrière #07 à l'aide du levier en nylon
Etape 2h : Retirer la carte-mère

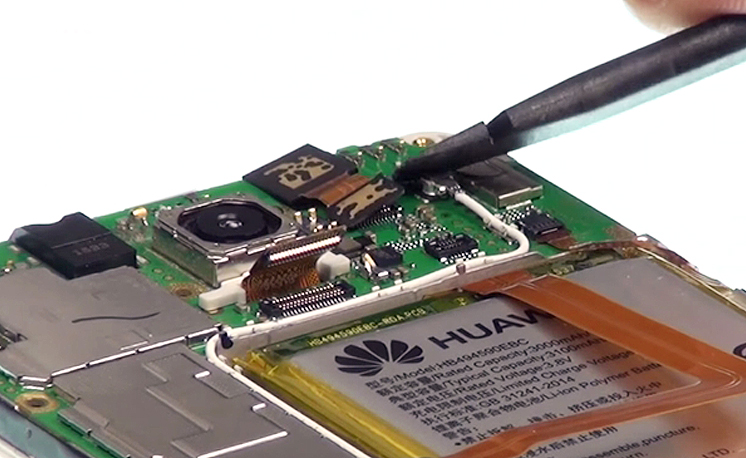

Déconnectez la caméra avant #08 à l'aide du levier en nylon
Etape 2h : Retirer la carte-mère
Déconnectez la caméra avant #08 à l'aide du levier en nylon
Etape 2i : Retirer la carte-mère

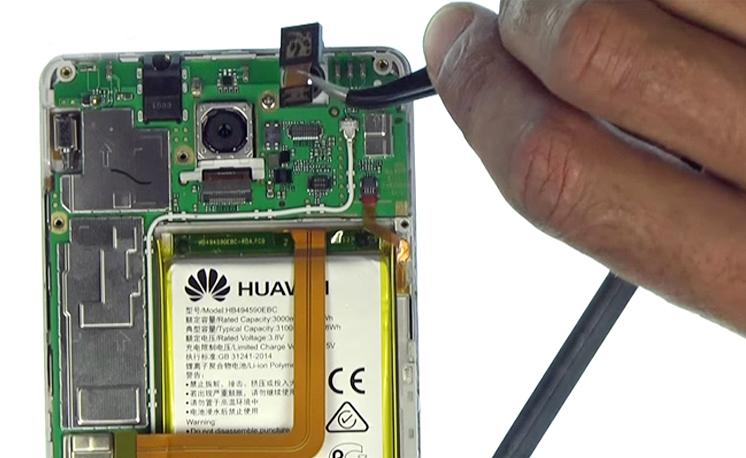

Retirez la caméra avant #08 avec la pincette
Etape 2j : Retirer la carte-mère

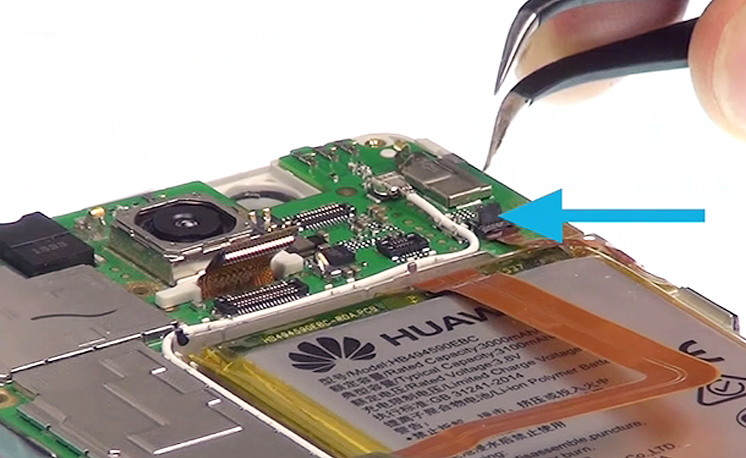

A l'aide de la pincette, relevez le clapet pour déverrouiller la nappe power
Etape 2k : Retirer la carte-mère
Déconnectez la nappe power avec la pincette
Etape 2l : Retirer la carte-mère

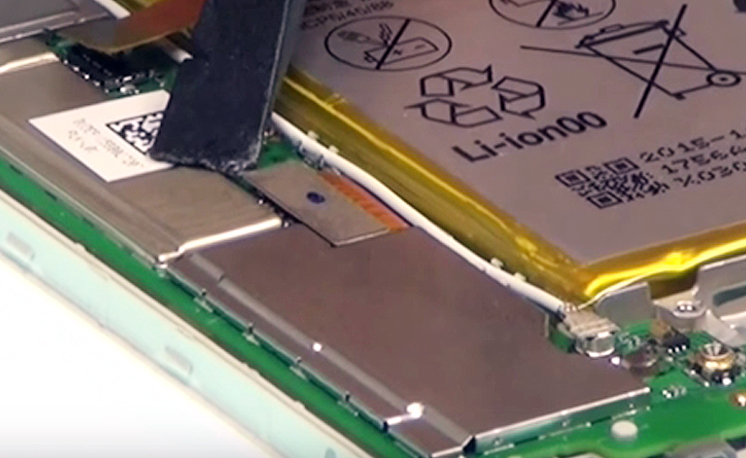

Déconnectez la nappe de l'écran LCD à l'aide du levier en nylon
Etape 2l : Retirer la carte-mère
Déconnectez la nappe de l'écran LCD à l'aide du levier en nylon
Etape 2m : Retirer la carte-mère

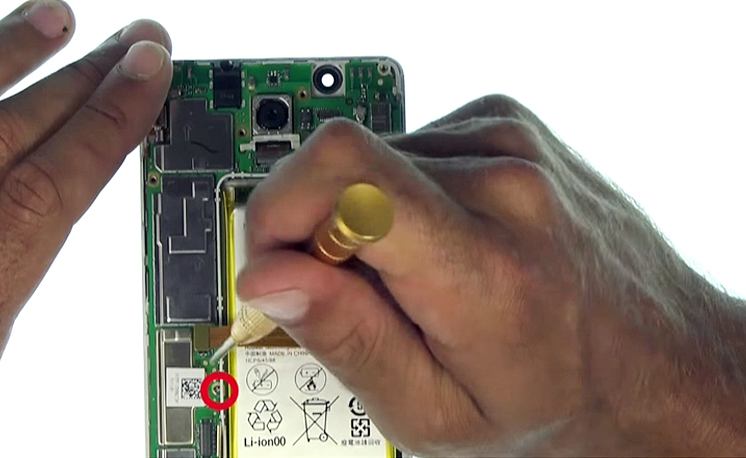

Retirez la dernière vis qui maintient la carte-mère à l'aide du tournevis cruciforme
Etape 2n : Retirer la carte-mère

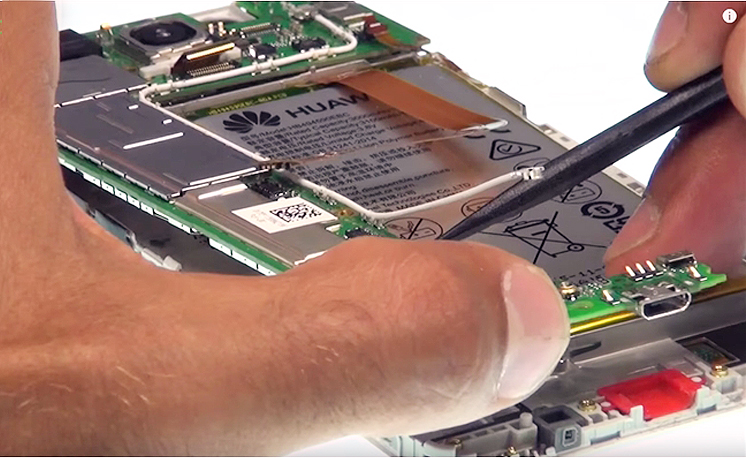

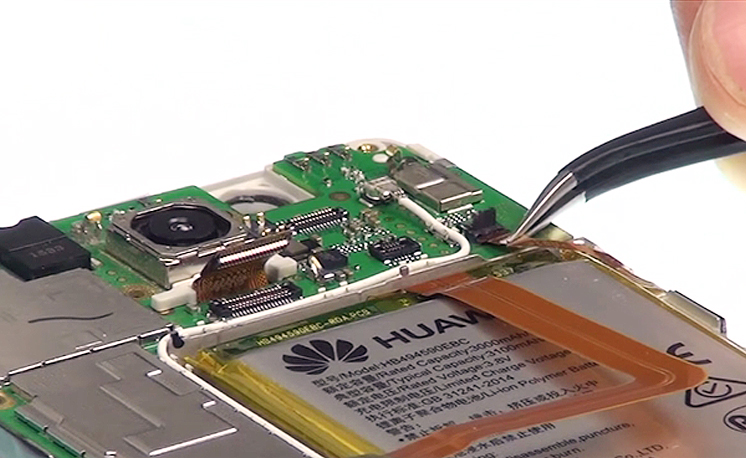

Déconnectez le câble coaxial avec la pincette
Etape 2o : Retirer la carte-mère

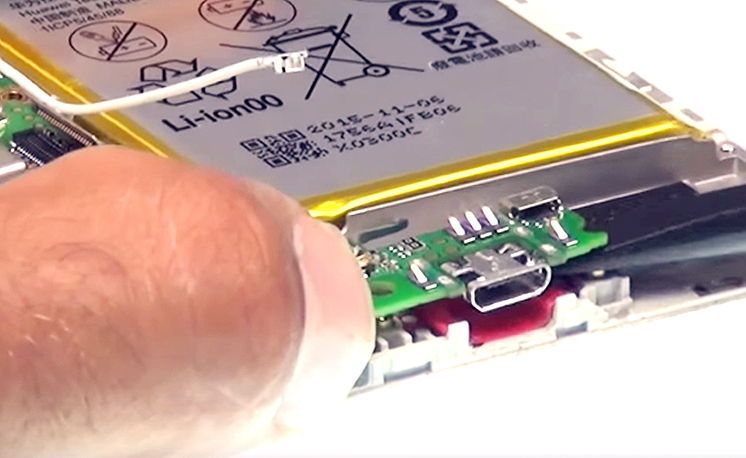

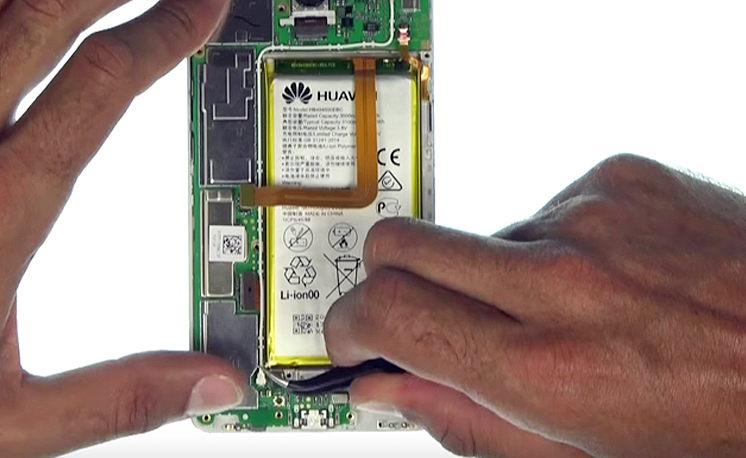

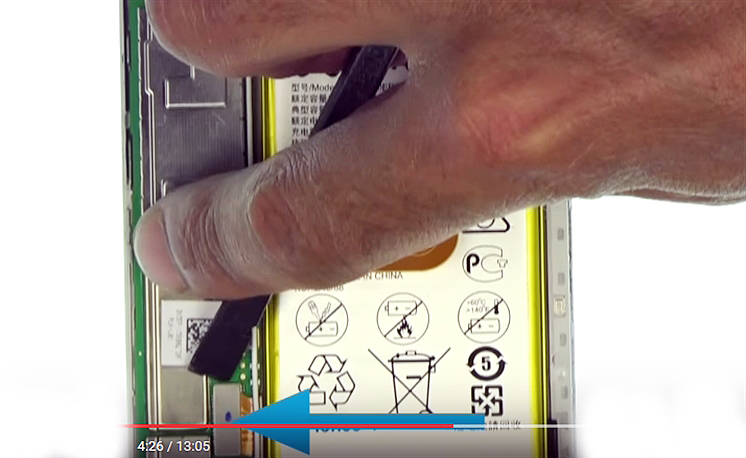

Libérez délicatement la carte-mère #06 à l'aide du levier en nylon
Etape 2o : Retirer la carte-mère
Libérez délicatement la carte-mère #06 à l'aide du levier en nylon

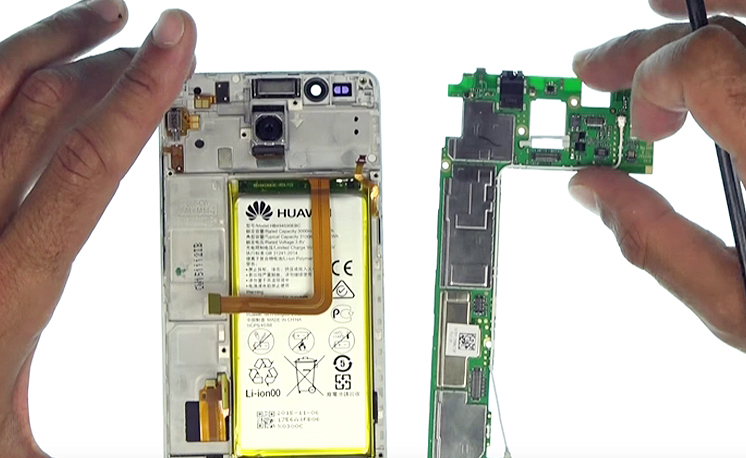

Etape 2p : Retirer la carte-mère
La carte-mère est retirée #06
Etape 2q : Retirer la carte-mère

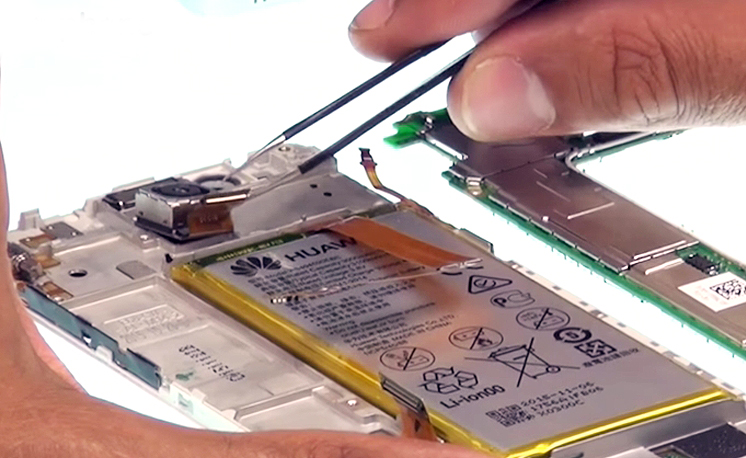

Retirez la caméra arrière avec la pincette
Etape 3 : Décoller le bloc écran (vitre + LCD)

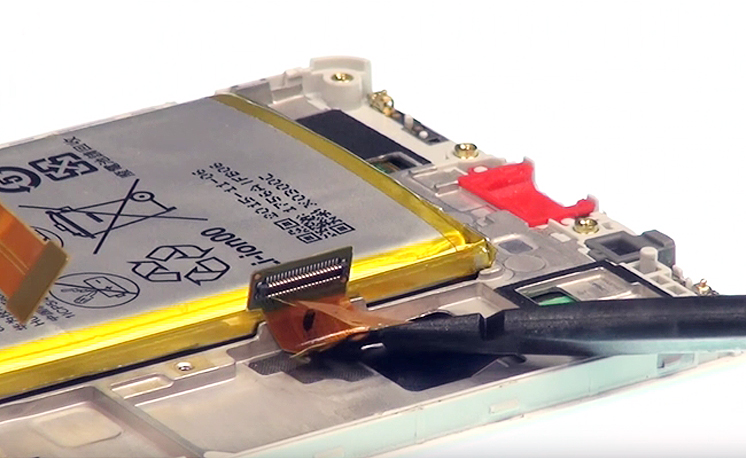

Décollez la nappe de l'écran LCD du châssis
Etape 3b : Décoller le bloc écran (vitre + LCD)

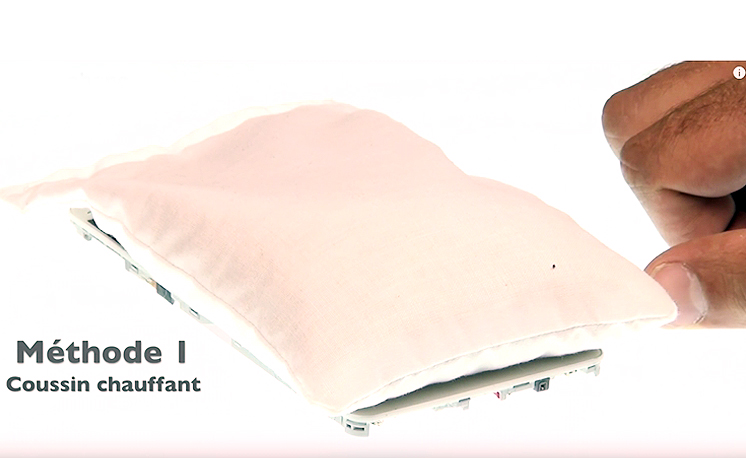

Méthode 1 : Décoller l’écran avec le coussin chauffant Passez le coussin au four à micro-ondes 1 à 2 minutes. Appliquez-le 30 à 40 secondes sur la vitre à décoller.
Etape 3b : Décoller le bloc écran (vitre + LCD)

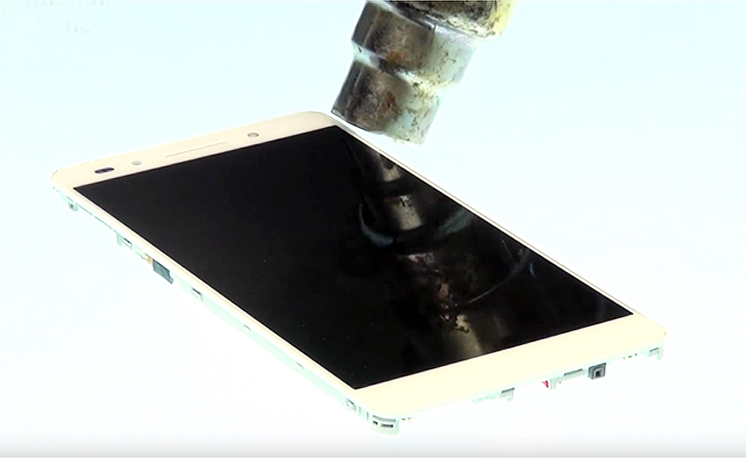

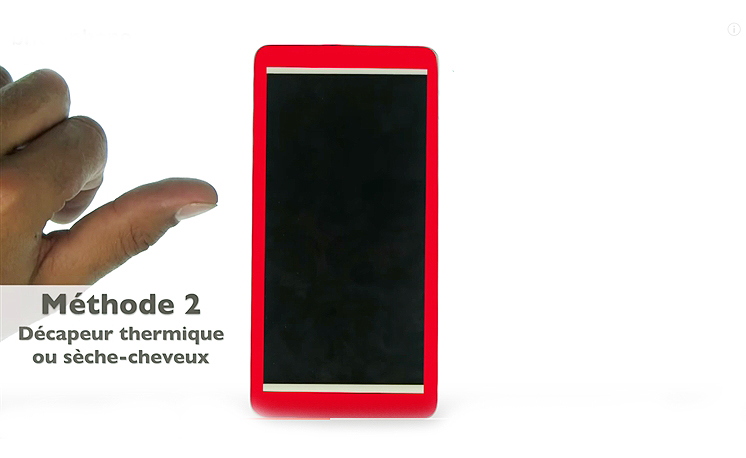

Méthode 2 : Décoller l’écran à l’aide du décapeur thermique ou sèche-cheveux A l'aide d'un sèche-cheveux ou d'un décapeur thermique, chauffez les contours de la vitre 20 à 30 secondes
Etape 3b : Décoller le bloc écran (vitre + LCD)
Méthode 2 : Décoller l’écran à l’aide du décapeur thermique ou sèche-cheveux A l'aide d'un sèche-cheveux ou d'un décapeur thermique, chauffez les contours de la vitre 20 à 30 secondes
Etape 3c : Décoller le bloc écran (vitre + LCD)
Placez la ventouse sur le haut de la vitre et tirez légèrement pour créer un point d'insertion
Etape 3d : Décoller le bloc écran (vitre + LCD)

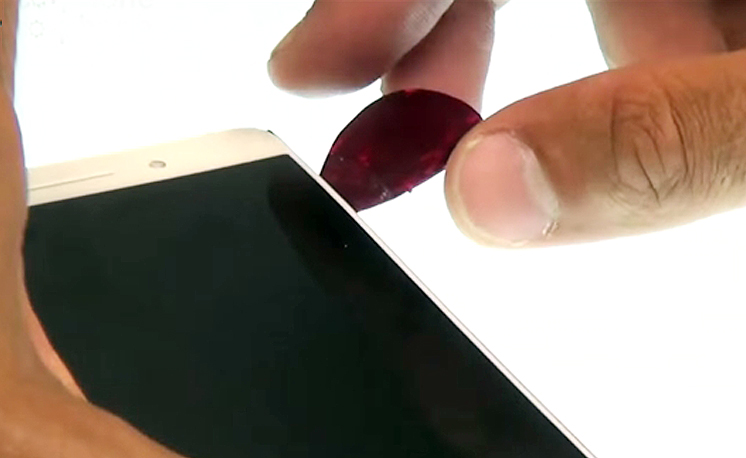

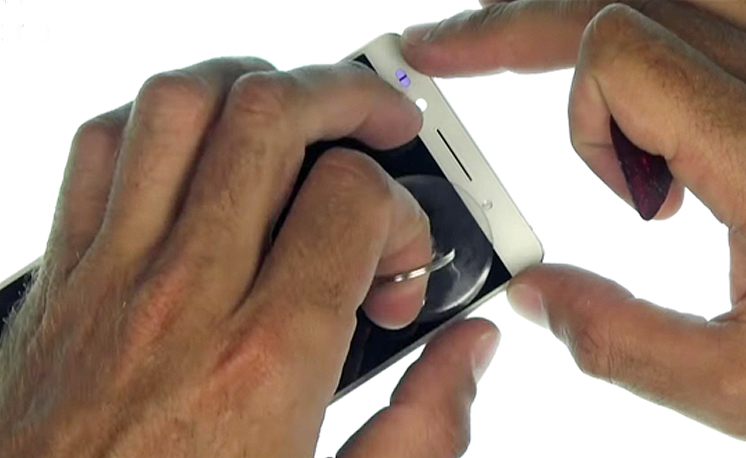

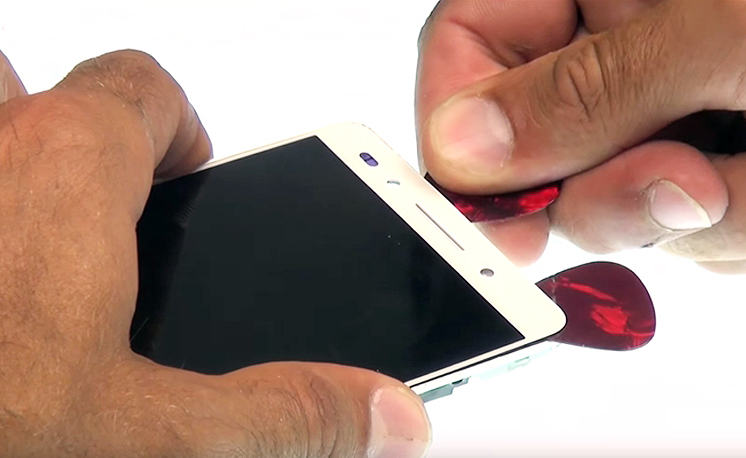

Insérez un mediator dans l'espace créé entre l'écran et le châssis et faites-le glisser pour commencer le décollage
Etape 3e : Décoller le bloc écran (vitre + LCD)
Insérez plusieurs mediators successivement pour éviter que la vitre arrière ne réadhère
Etape 3f : Décoller le bloc écran (vitre + LCD)

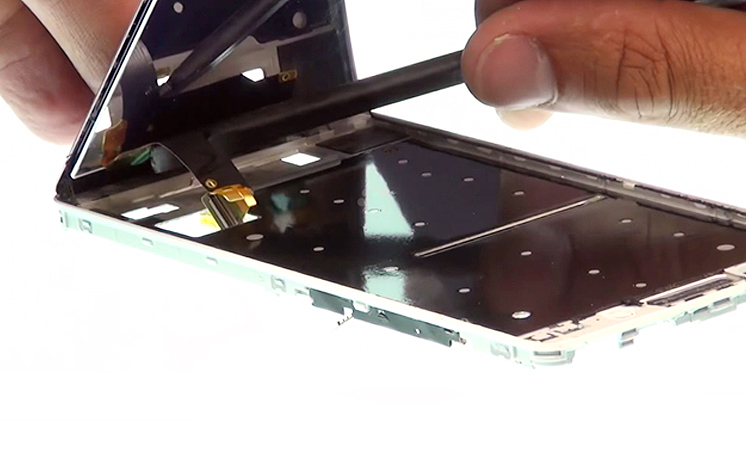

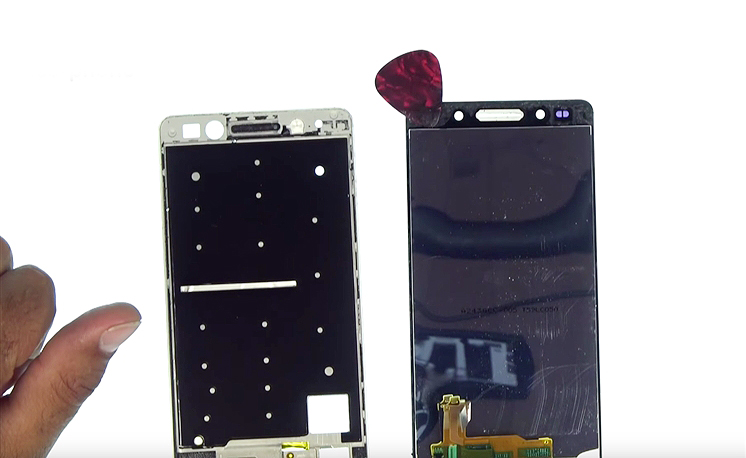

Basculez délicatement le bloc écran vers le haut en guidant la nappe du LCD vers l'orifice du châssis
Etape 3f : Décoller le bloc écran (vitre + LCD)
Basculez délicatement le bloc écran vers le haut en guidant la nappe du LCD vers l'orifice du châssis
Etape 3f : Décoller le bloc écran (vitre + LCD)
Basculez délicatement le bloc écran vers le haut en guidant la nappe du LCD vers l'orifice du châssis

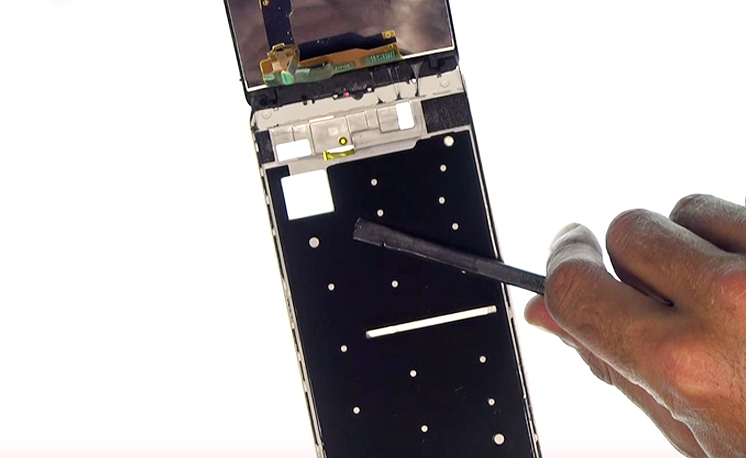

Etape 3g : Décoller le bloc écran (vitre + LCD)

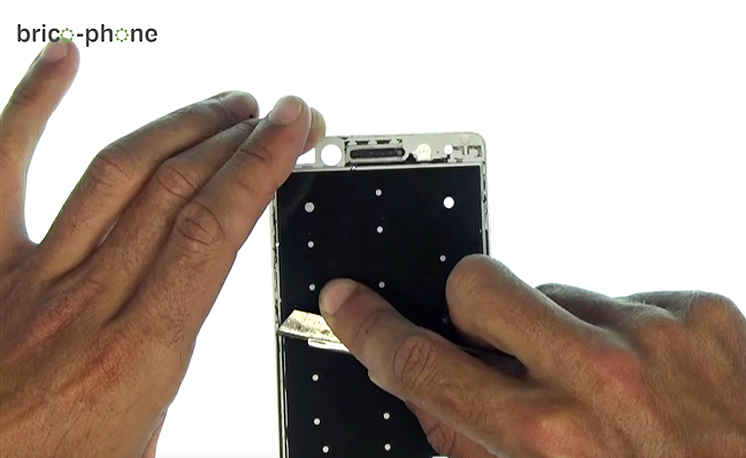

Nettoyez soigneusement les contours du châssis avec un cutter
