Changement de caméra arrière sur Honor 7

Temps estimé : 20 min
Difficulté : 2/5
Honor 7 | Temps estimé : 20 min | Difficulté : 2/5

Ce guide photos vous explique comment remplacer la caméra arrière de votre Huawei Honor 7.

Diagnostic

› Votre caméra ne fonctionne plus
› Votre caméra ne fait plus la mise au point

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Caméra arrière pour Huawei Honor 7
19,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium Universel pour tout Smartphone sauf iPhone
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Ajouter au panier

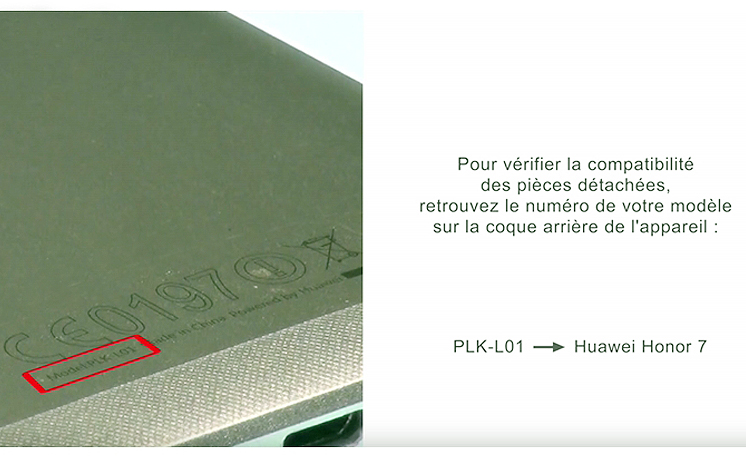

Vérifiez le numéro de modèle de votre Huawei Honor 7
Le numéro de modèle doit être PLK-L01

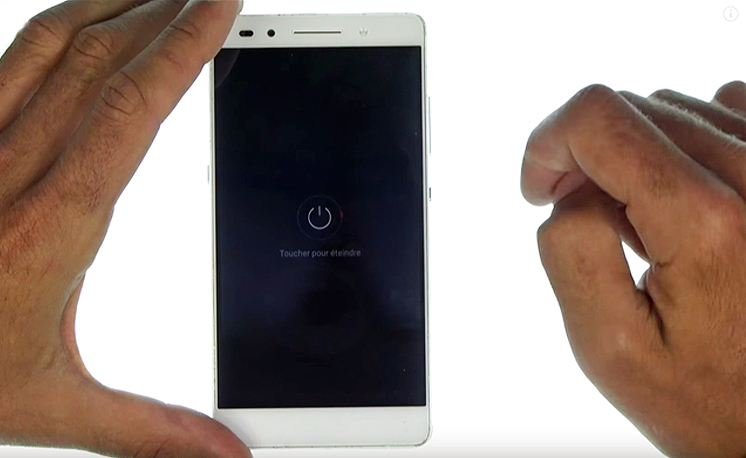

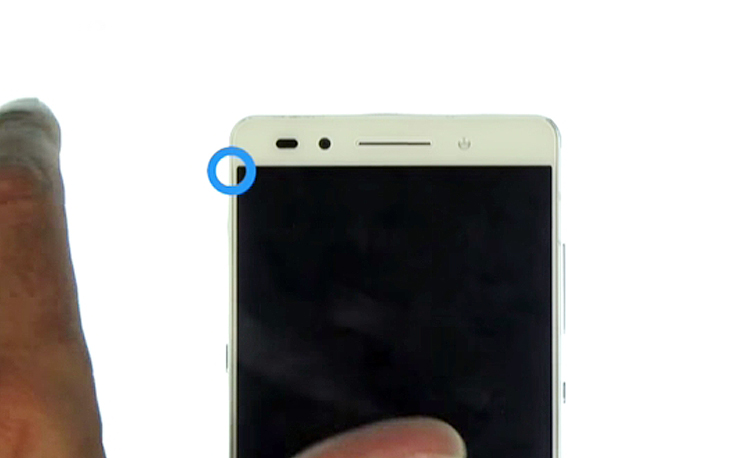

Eteignez votre appareil avant toute réparation
Etape 1 : Retirer la coque arrière

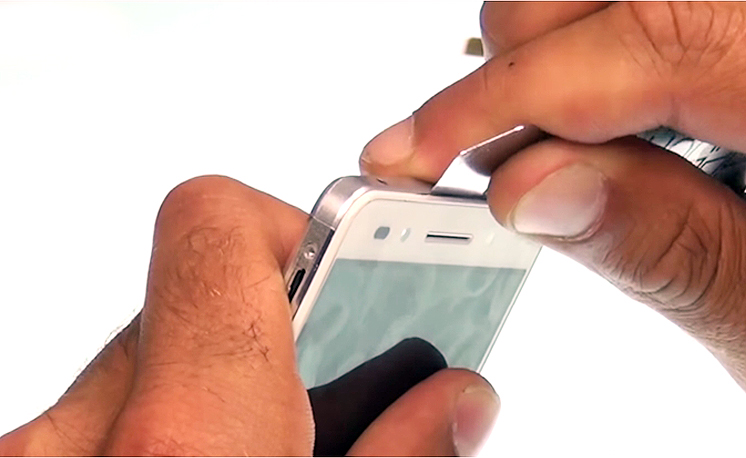

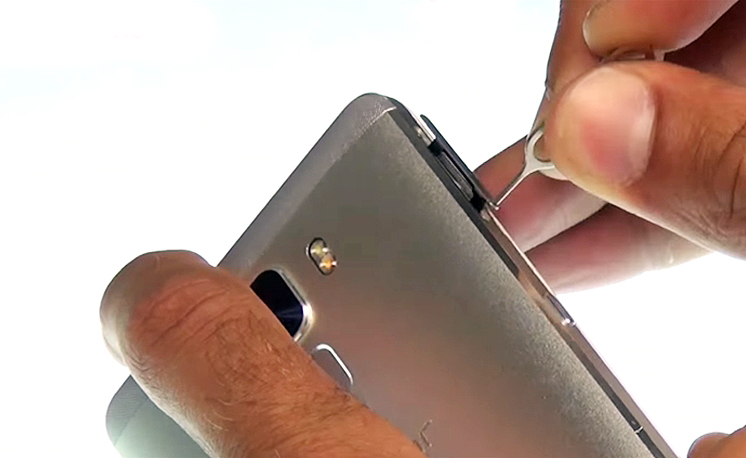

Retirez le rack des cartes sim et micro SD à l'aide de l'outil d'ouverture
Etape 1b : Retirer la coque arrière

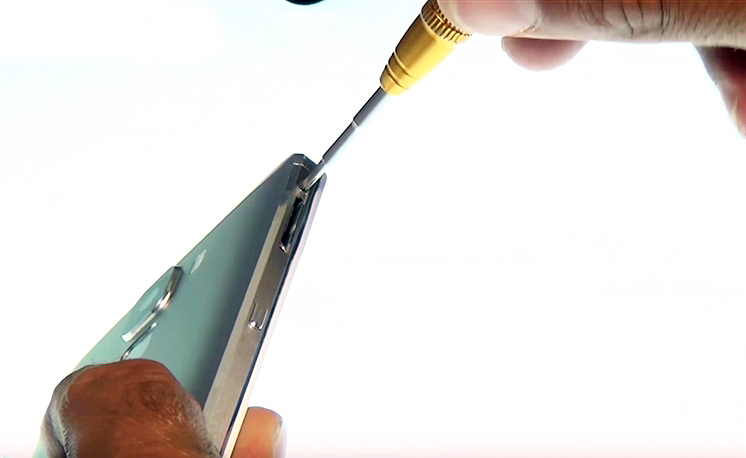

Retirez la vis située au-dessus du rack sim à l'aide du tournevis cruciforme
Etape 1b : Retirer la coque arrière
Retirez la vis située au-dessus du rack sim à l'aide du tournevis cruciforme
Etape 1c : Retirer la coque arrière

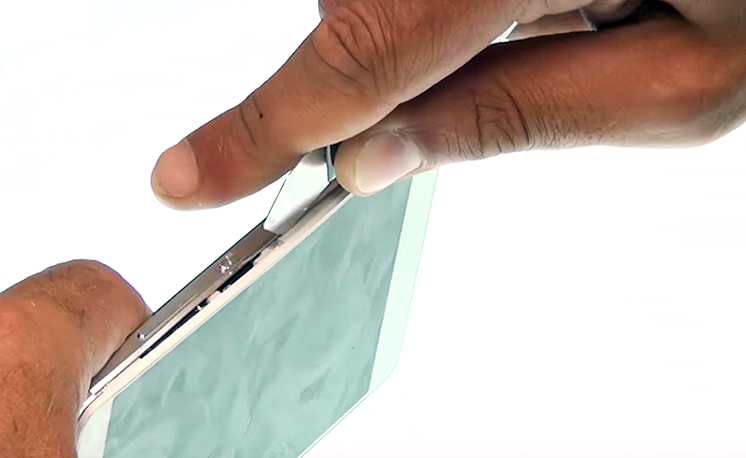

Déclipsez délicatement le contour de la coque arrière à l'aide de l'outil iSesamo
Etape 1c : Retirer la coque arrière
Déclipsez délicatement le contour de la coque arrière à l'aide de l'outil iSesamo
Etape 1d : Retirer la coque arrière

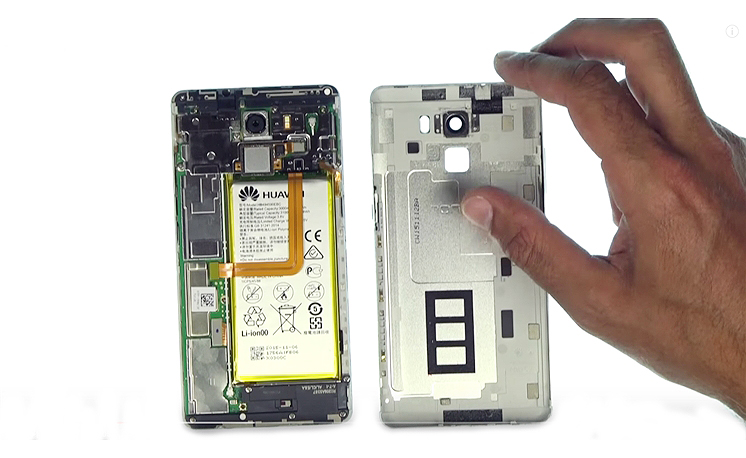

La coque arrière est enlevée
Etape 2 : Retirer la carte-mère

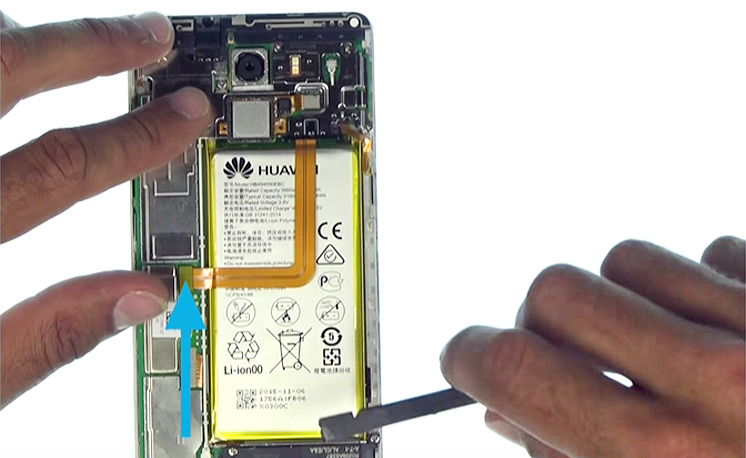

Déconnectez la nappe de la batterie à l'aide du levier en nylon
Etape 2b : Retirer la carte-mère

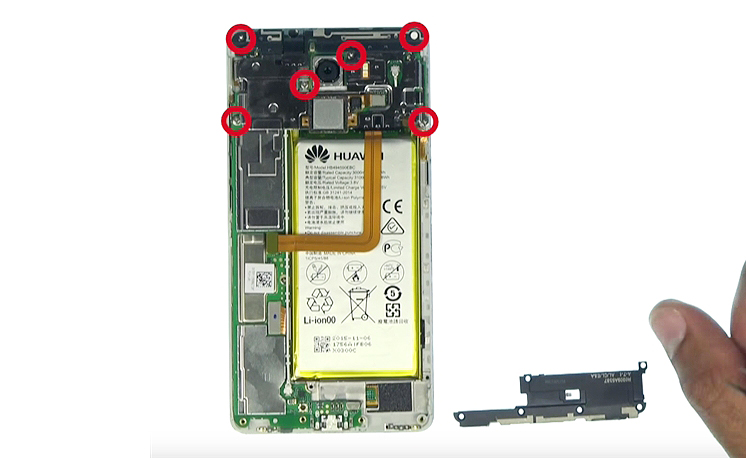

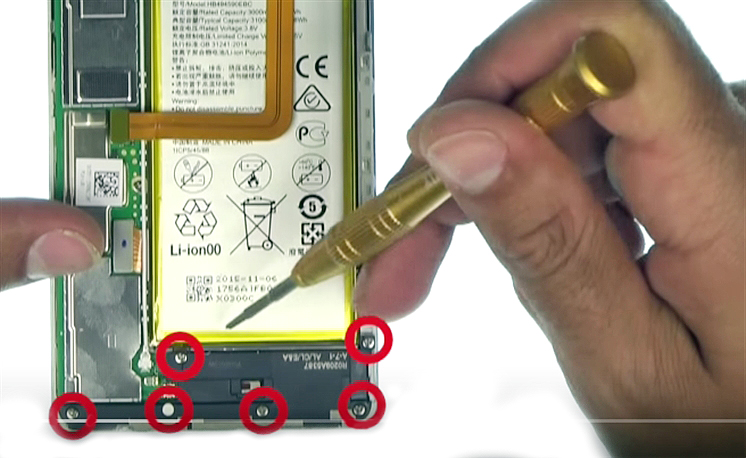

Retirez les 6 vis qui maintiennent le bloc haut-parleur externe à l'aide du tournevis cruciforme
Etape 2c : Retirer la carte-mère
Retirez les 6 vis qui maintiennent la plaquette métallique #04 à l'aide du tournevis cruciforme
Etape 2e : Retirer la carte-mère

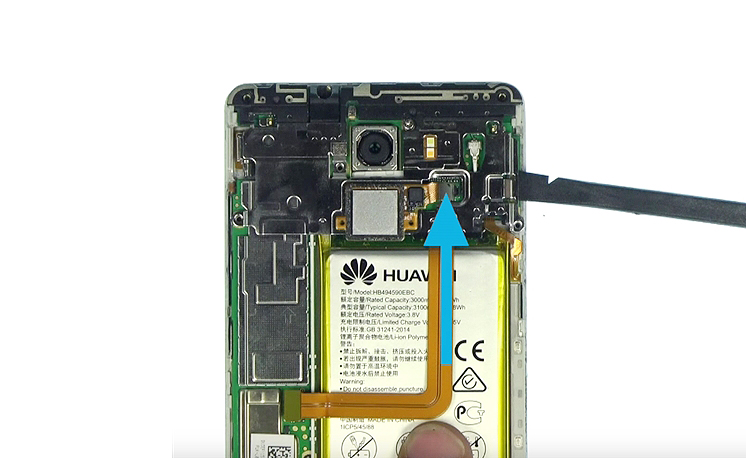

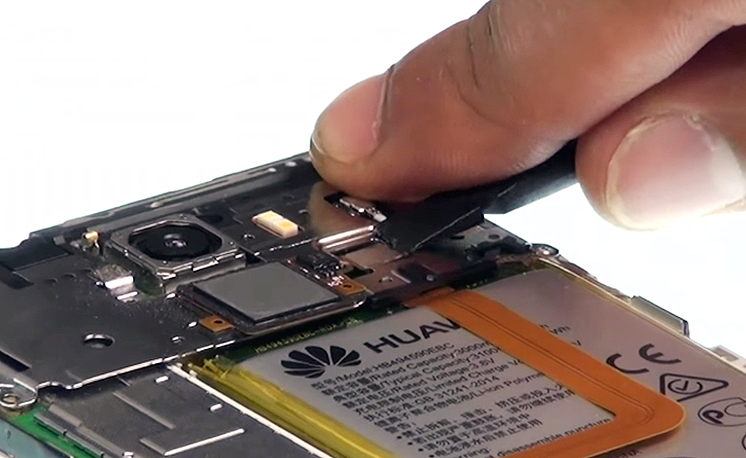

Déconnectez le lecteur d'empreinte à l'aide du levier en nylon
Etape 2e : Retirer la carte-mère
Déconnectez le lecteur d'empreinte à l'aide du levier en nylon
Etape 2f : Retirer la carte-mère

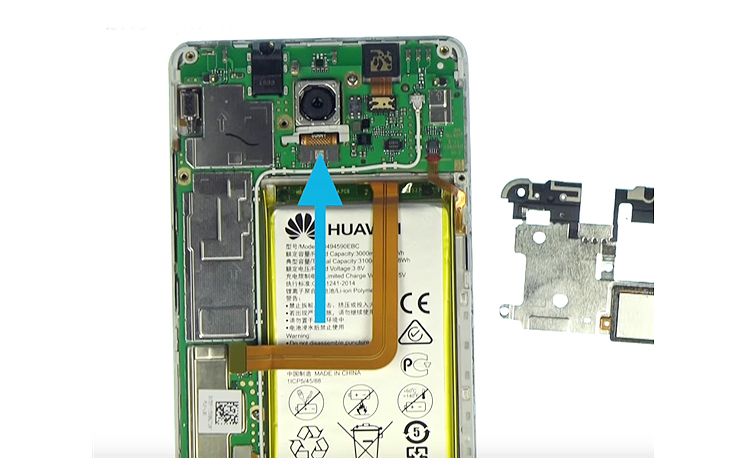

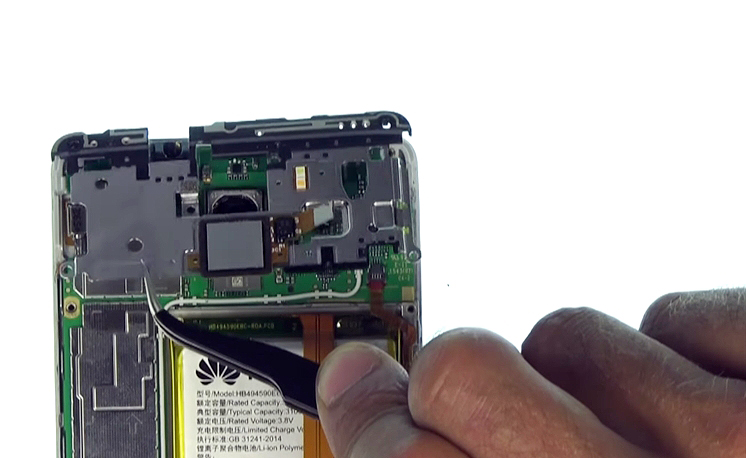

Retirez la plaquette métallique #04 à l'aide de la pincette
Etape 2g : Retirer la carte-mère

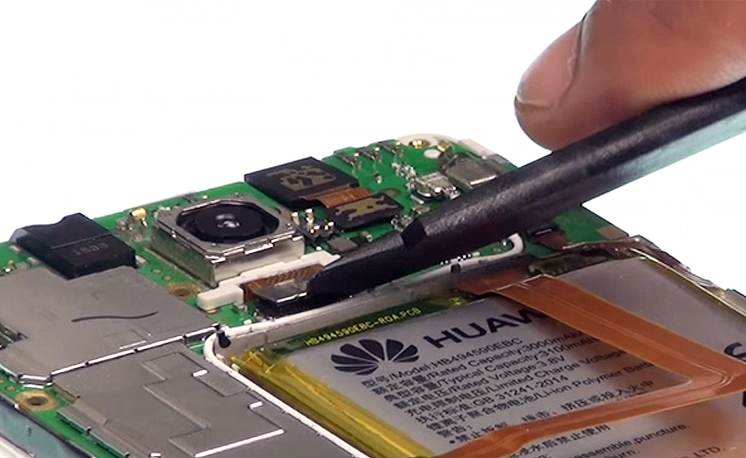

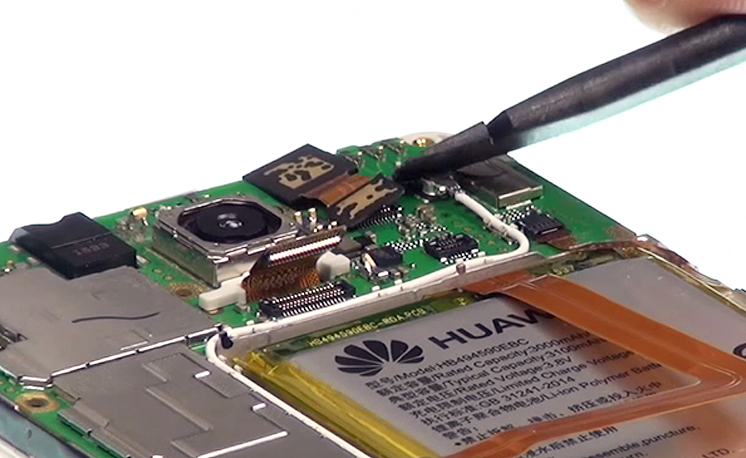

Déconnectez la caméra arrière #07 à l'aide du levier en nylon
Etape 2g : Retirer la carte-mère
Déconnectez la caméra arrière #07 à l'aide du levier en nylon

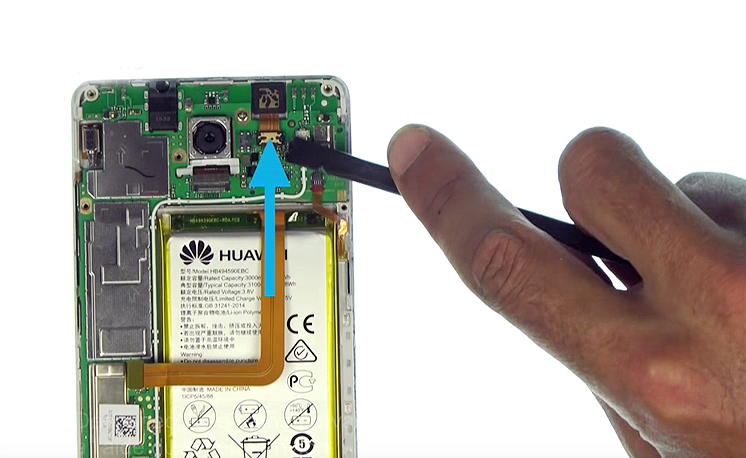

Etape 2h : Retirer la carte-mère
Déconnectez la caméra avant #08 à l'aide du levier en nylon
Etape 2h : Retirer la carte-mère
Déconnectez la caméra avant #08 à l'aide du levier en nylon

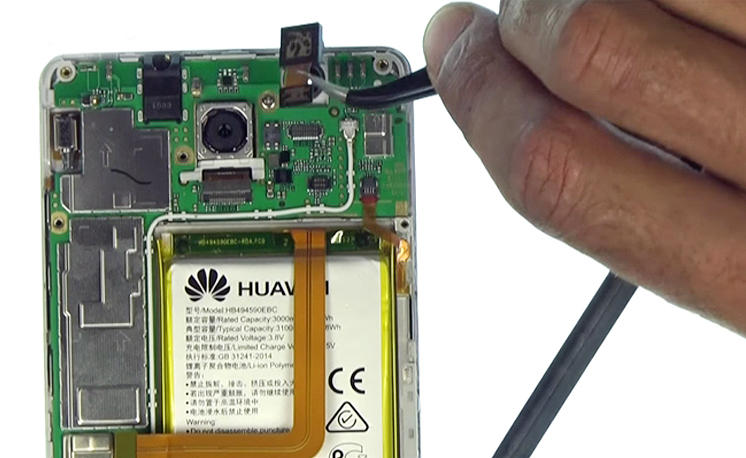

Etape 2i : Retirer la carte-mère
Retirez la caméra avant #08 avec la pincette

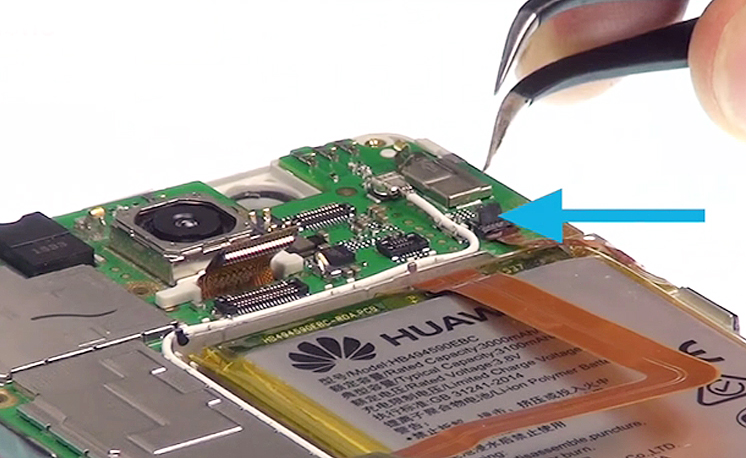

Etape 2j : Retirer la carte-mère

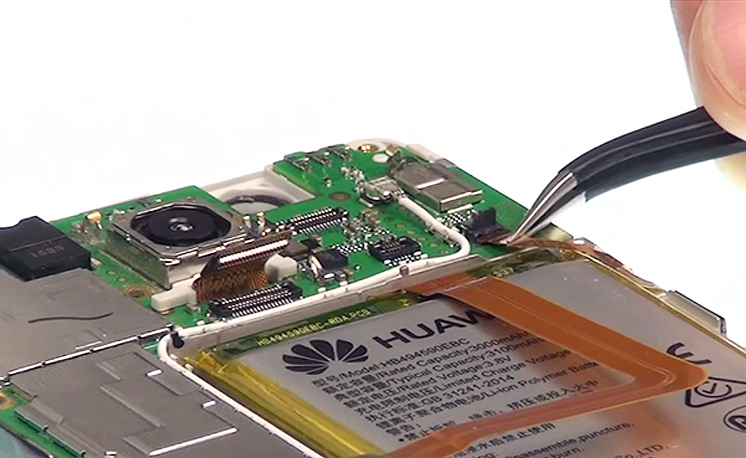

A l'aide de la pincette, relevez le clapet pour déverrouiller la nappe power
Etape 2k : Retirer la carte-mère
Déconnectez la nappe power avec la pincette
Etape 2l : Retirer la carte-mère

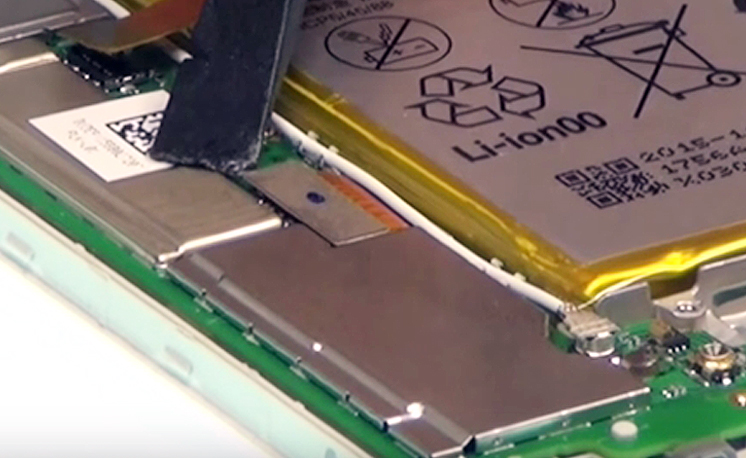

Déconnectez la nappe de l'écran LCD à l'aide du levier en nylon
Etape 2l : Retirer la carte-mère
Déconnectez la nappe de l'écran LCD à l'aide du levier en nylon
Etape 2m : Retirer la carte-mère

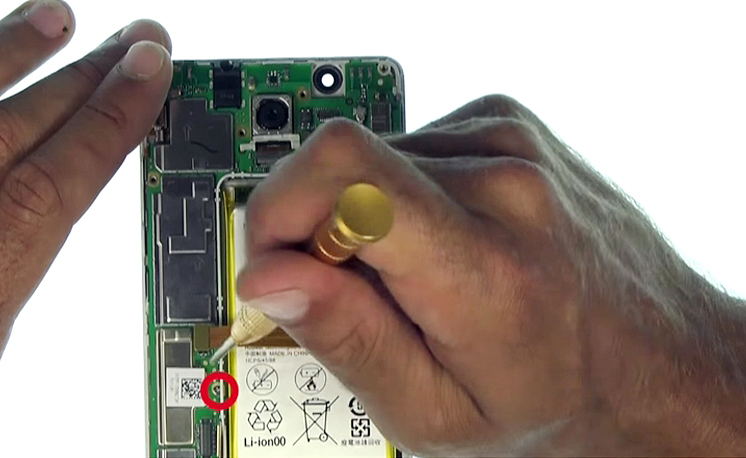

Retirez la dernière vis qui maintient la carte-mère à l'aide du tournevis cruciforme

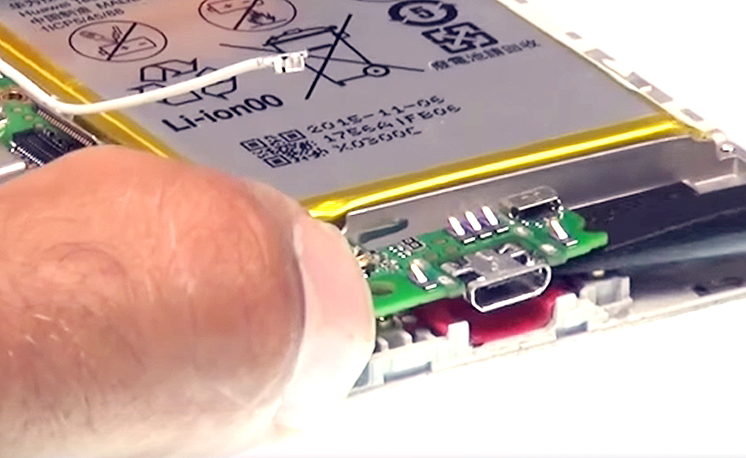

Etape 2n : Retirer la carte-mère
Déconnectez le câble coaxial avec la pincette

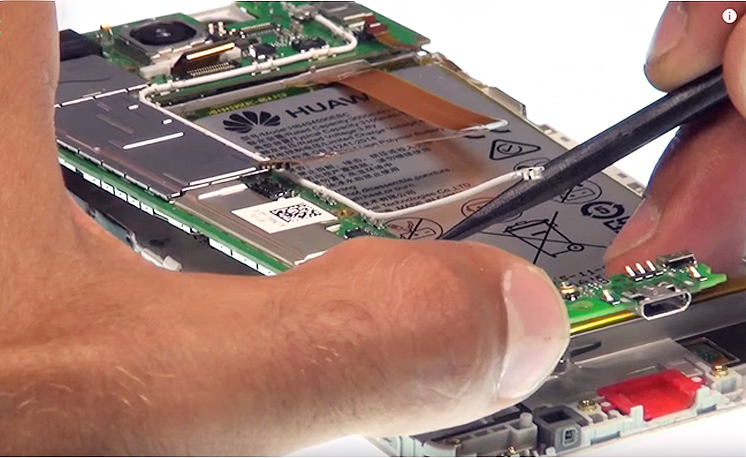

Etape 2o : Retirer la carte-mère
Libérez délicatement la carte-mère #06 à l'aide du levier en nylon
Etape 2o : Retirer la carte-mère
Libérez délicatement la carte-mère #06 à l'aide du levier en nylon

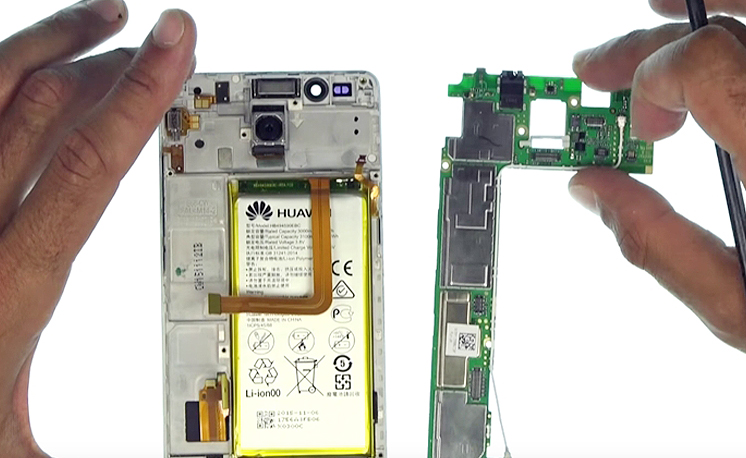

Etape 2p : Retirer la carte-mère
La carte-mère est retirée #06
Etape 2q : Retirer la carte-mère

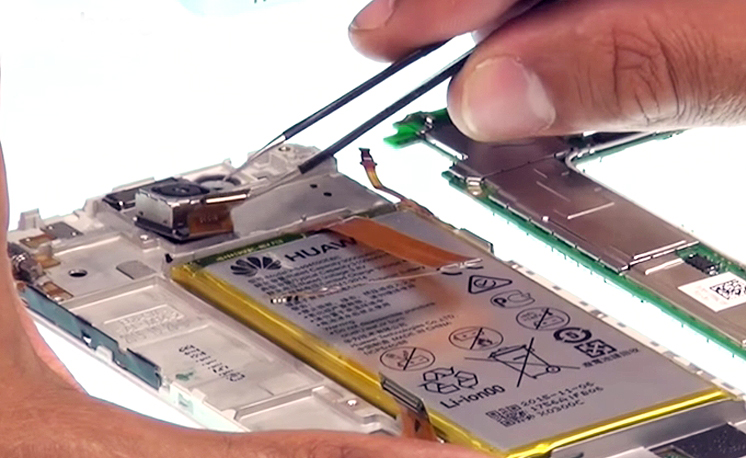

Retirez la caméra arrière avec la pincette
