Changement du haut-parleur externe sur iPhone 7

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 14/20
iPhone 7 | Temps estimé : 20 min | Difficulté : 2/5

›  Ce guide photos vous explique comment remplacer le bloc haut-parleur externe sur votre iPhone 7.

Diagnostic

› Vous n'avez pas de son lors de lecture de musiques ou de vidéos en mode haut-parleur

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Haut parleur externe pour iPhone 7
8,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Joint d'étanchéité Noir pour écran d'iPhone 7
4,90 €
Ajouter au panier

Ôtez les trois vis cruciforme puis la vis triwing avant de décoller la partie droite.
1452
Avant de commencer

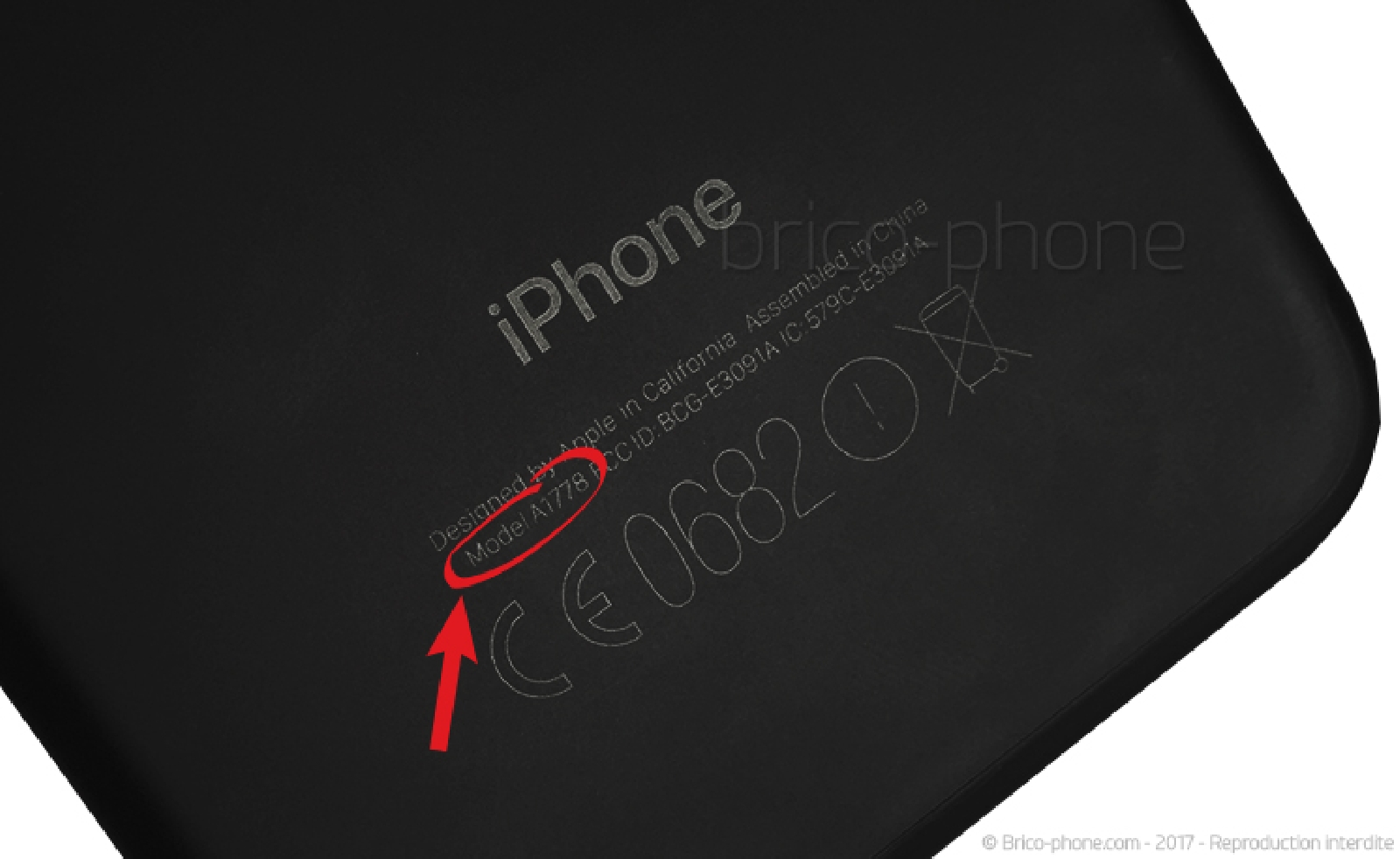

Vérifiez bien votre modèle d'iPhone en regardant au dos de ce dernier : un numéro de modèle s'y trouve commençant par la lettre A suivie de 4 chiffres. Les numéros A1660 et A1778 correspondent bien à un iPhone 7. Si votre numéro ne correspond pas, rendez-vous sur la page d'identification.
Avant de vous lancer , voici quelques astuces simples qui assureront le bon déroulement de la réparation. Préparez votre plan de travail, il doit être stable, propre et de préférence lisse. Retirez tous les liquides proches qui pourraient, s'ils sont renversés, oxyder irrémédiablement votre iPhone : vase, bouteille d'eau, café etc.

Fixez le patron papier d'aide au montage offert avec votre commande à l'aide de scotch ou de Patafix, afin d'y positionner les vis et les petits éléments.. Procédez de la même manière avec le iStick (patron d'aide au montage adhésif) si vous avez acheté le pack prêt à réparer ou le patron magnétique. Une vis perdue peut ne pas compromettre la réparation, en revanche une vis inversée peut endommager irréversiblement votre téléphone. Soyez très vigilant.

Ensuite, organisez votre espace de réparation en plaçant confortablement l'écran (ordinateur, tablette, etc.) qui vous permettra de suivre le tutoriel.

Un chiffon microfibre (qui ne peluche pas) peut s'avérer utile pour effacer les traces de doigts par exemple. Profitez de l'ouverture de votre téléphone pour le débarrasser des poussières accumulées en utilisant une bombe d'air ou un souffleur.

Enfin, préparez tous les outils nécessaires à la réparation, indiqués en haut de page.

La réparation peut maintenant commencer !
Etape 1 : Eteindre l'iPhone

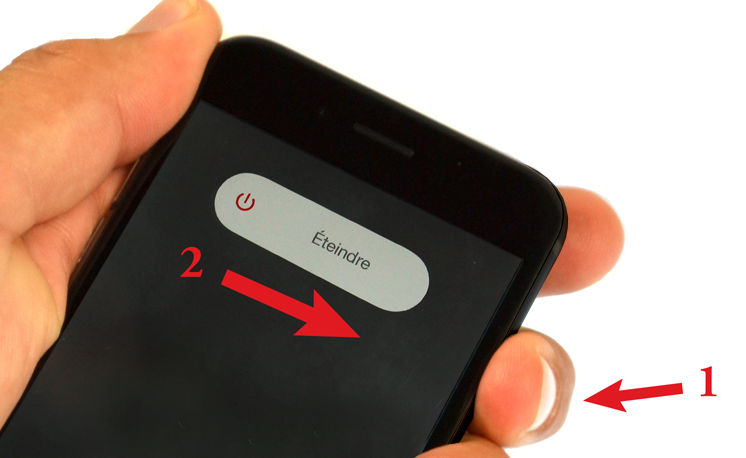

Eteignez votre iPhone en restant appuyé quelques secondes sur le bouton power (situé sur le haut du côté droit) jusqu'à ce qu'apparaisse la fonction d'extinction en haut de l'écran. Slidez de gauche à droite et laissez l'iPhone s'éteindre.
Etape 2 : Retirer les vis pentalobes

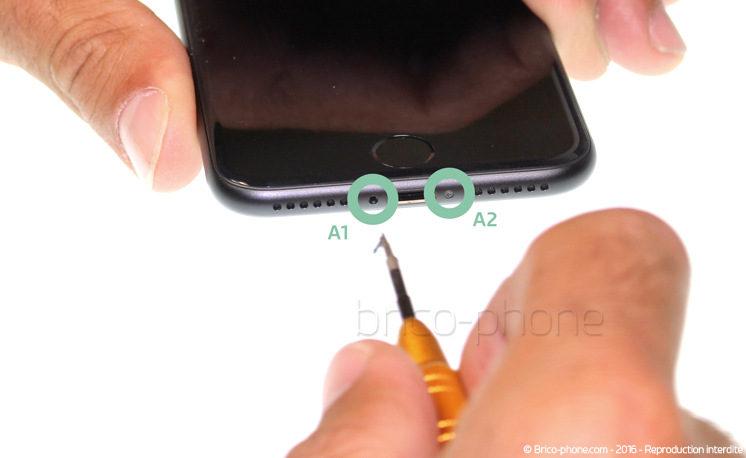

L'écran est maintenu grâce à ces deux vis, en forme d'étoile à 5 branches, situées en bas du châssis, de chaque côté de la prise de charge. A l'aide du tournevis pentalobe 0.8, retirez les vis nommées A1 et A2, entourées en turquoise.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
8,90 €
Etape 3 : Déclipser l'écran à l'aide d'une ventouse (Première méthode)

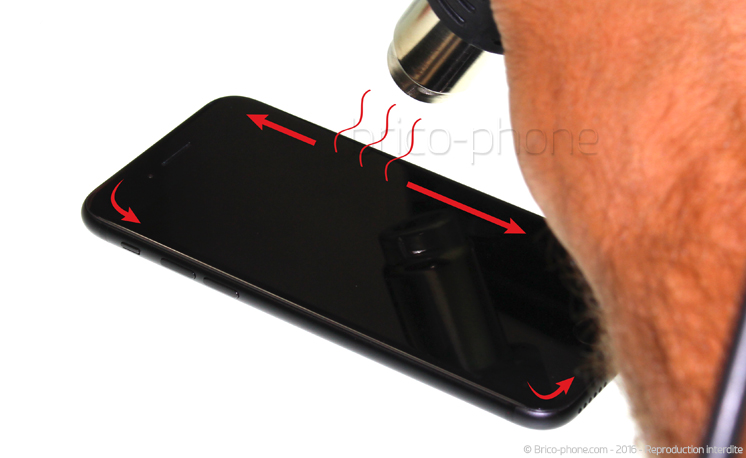

Chauffez le contour de l'écran à l'aide d'un sèche-cheveux ou d'un décapeur thermique (maximum 90°C), en veillant à ne pas trop chauffer. Il s'agit juste de faire ramollir l'adhésif qui maintient l'écran et sert de joint d'étanchéité.

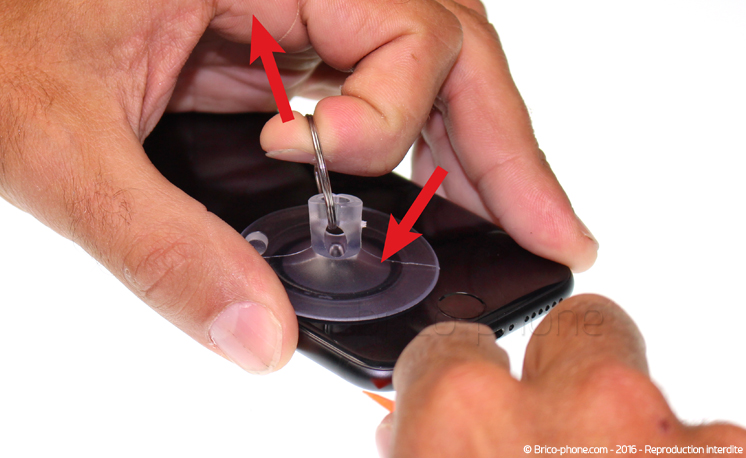

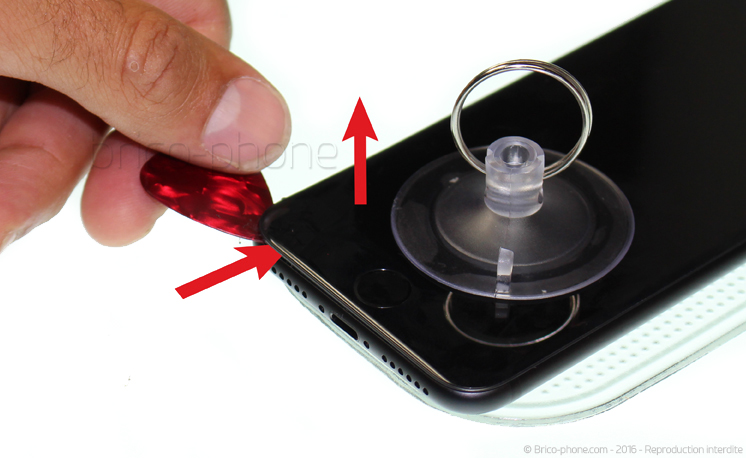

Positionnez la ventouse fournie dans le kit d'outils, dans le coin inférieur gauche de l'écran, juste au dessus du bouton home. Puis tirez afin de soulever l'écran et insérer le levier ou le médiator dans la fente. L'adhésif peut être fortement collé, n'hésitez pas à tirer avec fermeté sur la ventouse.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 3 bis : Déclipser l'écran à l'aide du iSclack (Seconde méthode)

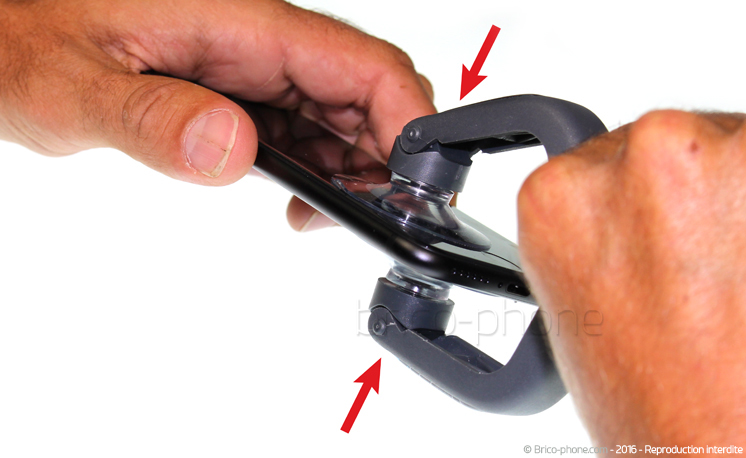

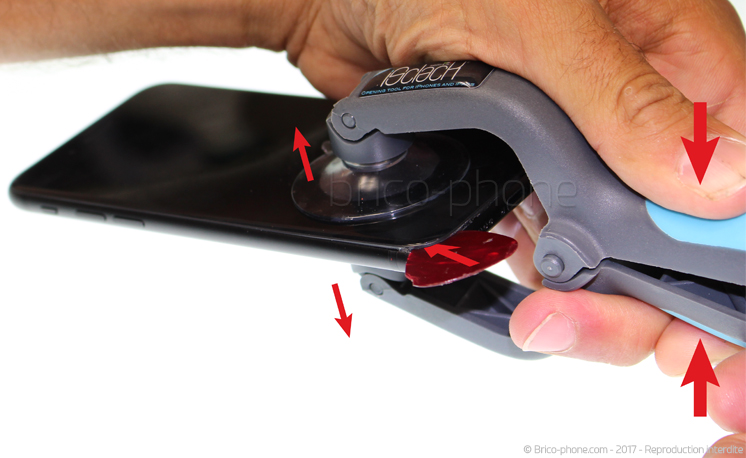

L'iSclack permet de déclipser les écrans en un seul geste et sans risque d'arracher des nappes. Positionnez chacune des deux ventouses de part et d'autre du téléphone. Celle du haut au même endroit que la ventouse classique avec la première méthode (en bas à gauche de l'écran au dessus du bouton home) et appuyez fermement sur les deux ventouses. Une fois le iSclack bien positionné, appuyez simplement sur la pince. L'écran va se déclipser : vous n'avez plus qu'à glisser un médiator dans la fente créée.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Pince double ventouse iSclack
19,90 €
Etape 4 : Ouverture de l'écran

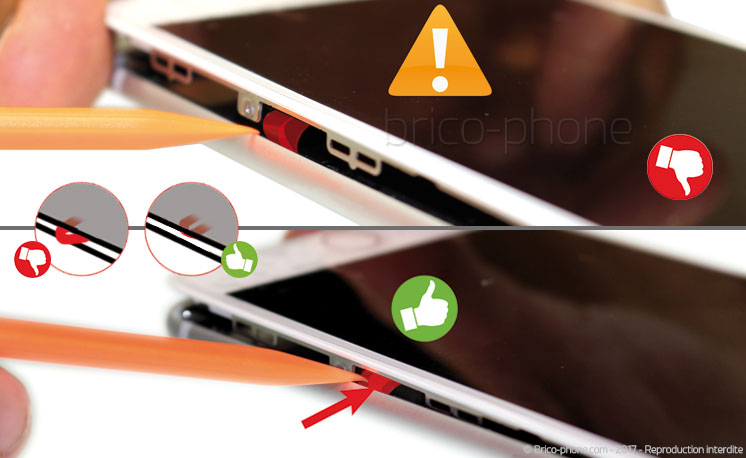

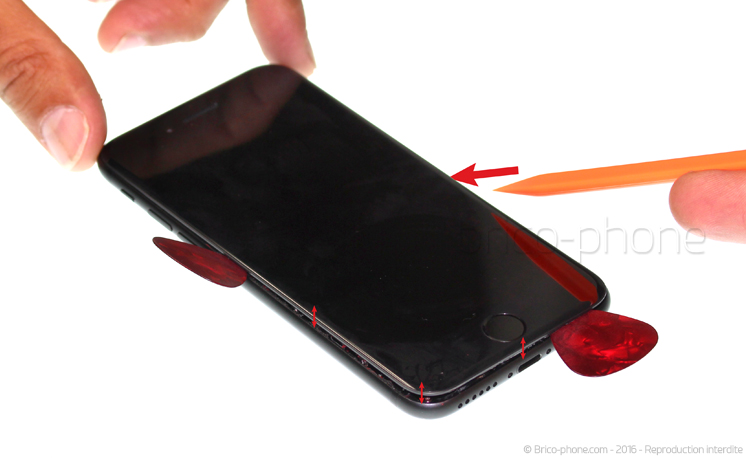

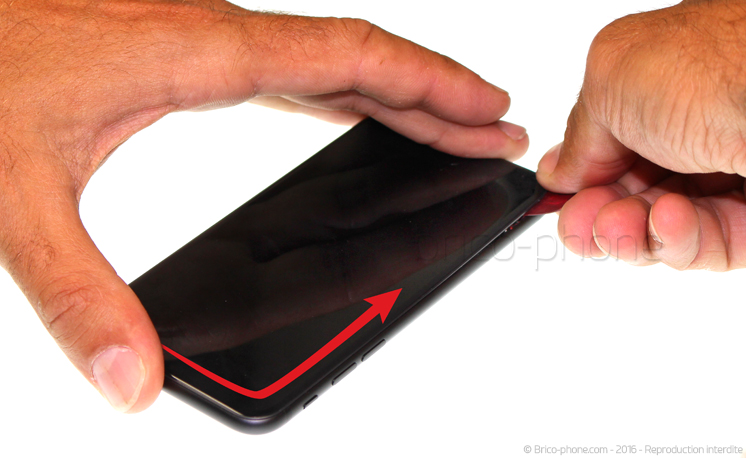

Une fois le médiator inséré entre l'écran et le châssis, glissez le doucement tout autour de l'écran. N'enfoncez pas trop le médiator à l'intérieur du téléphone : les nappes de l'écran sont fragiles et proche du bord. Elles se situent sur tout le côté droit du téléphone. L'écran n'est collé que sur les deux ou trois premiers millimètres.

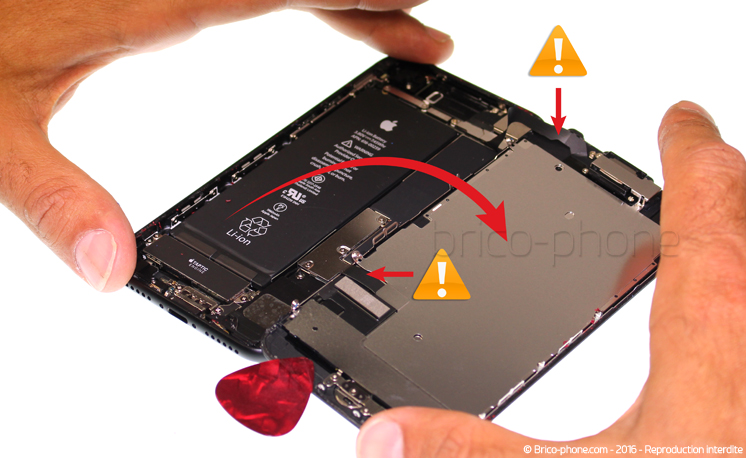

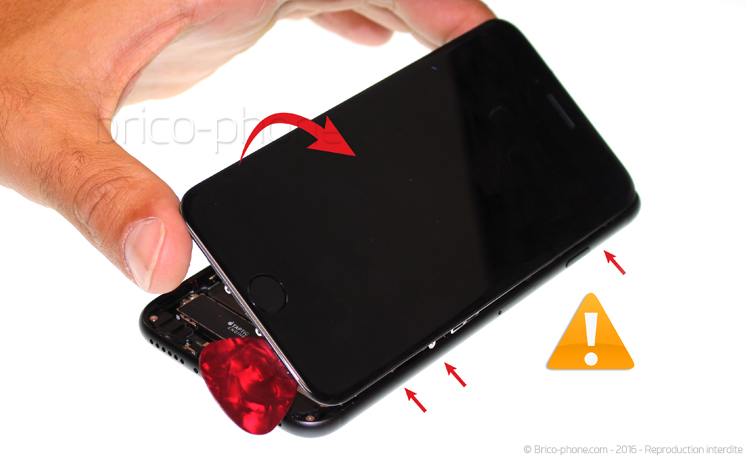

Continuez de décoller l'écran en vous aidant du levier. Il peut s'avérer utile de laisser en place les médiators au fur et à mesure de l'avancement afin d'éviter que l'écran ne se recolle. Une fois l'écran décollé, vous pouvez procéder à son ouverture. Contrairement à ses prédécesseurs, l'écran de l'iPhone 7 (tout comme le 7 Plus) s'ouvre comme un livre à l'envers, de la gauche vers la droite. Tirez l'écran vers le bas d'un ou deux millimètres puis ouvrez le délicatement sur le côté sans tirer afin de ne pas arracher ou endommager les nappes qui le relient au châssis.

L'écran est maintenant ouvert. Vous pouvez voir l'emplacement des nappes : écran et nappe home en bas, nappe FaceTime en haut. Ne tirez pas sur l'écran.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Retirer la plaquette de protection des nappes de l'écran

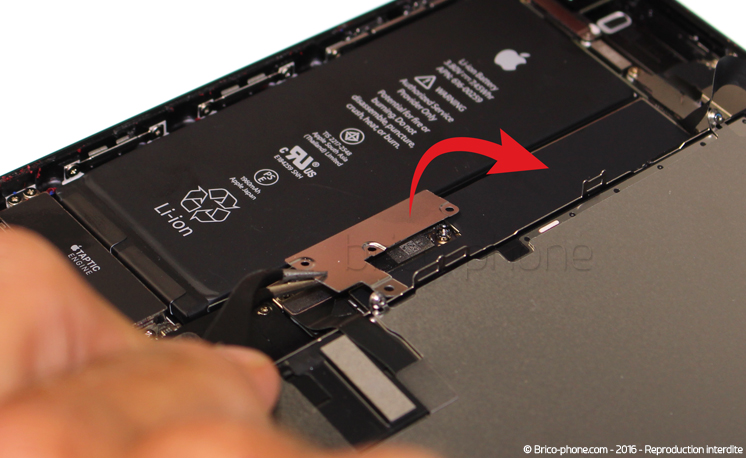

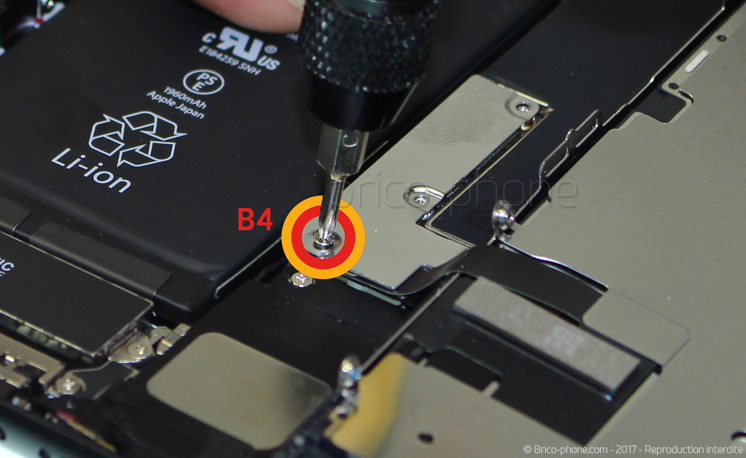

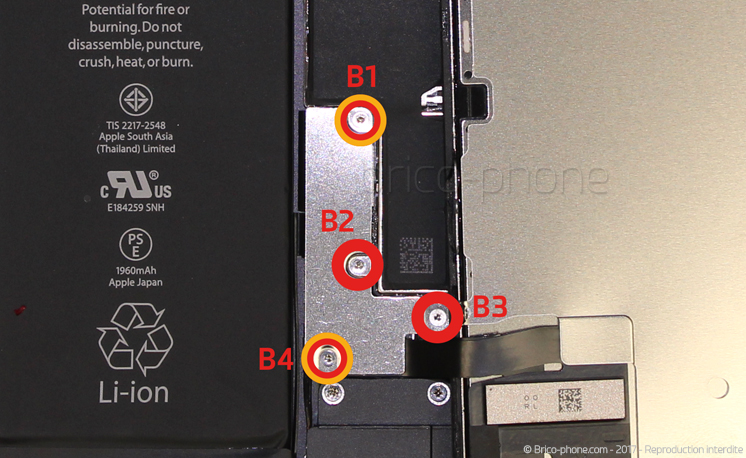

Commencez par dévisser, à l'aide du tournevis Triwing 0.6 fourni dans le kit, les quatre vis entourées en rouges nommées B1 à B4. Cette forme de tête de vis n'existait pas sur les modèles antérieurs à l'iPhone 7, il s'agit d'une empreinte à trois branches.

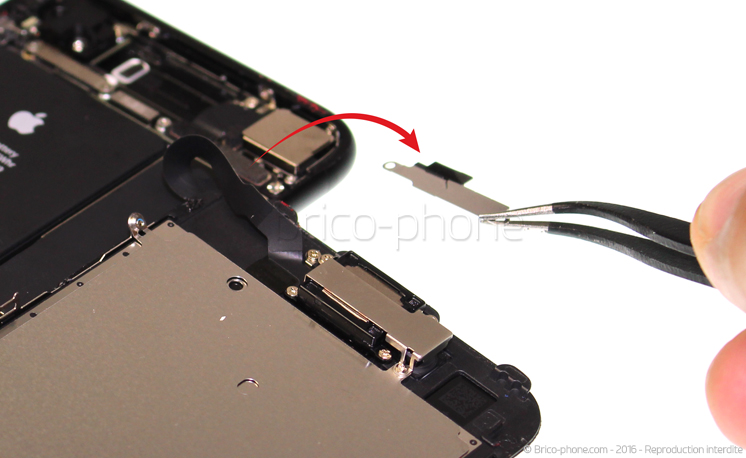

Puis, grâce à la pincette, saisissez et délogez la petite plaquette métallique #01 de son emplacement. Vous pouvez la poser sur votre patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €
Etape 6 : Déconnecter la batterie

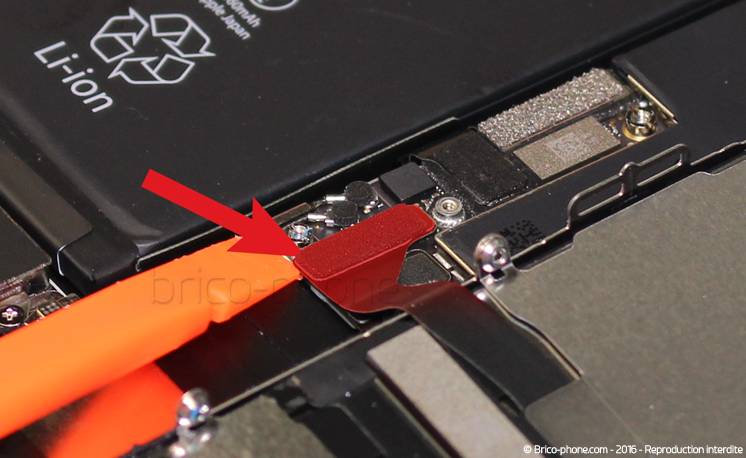

A l'aide du levier, détachez doucement le connecteur depuis un angle.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Déconnecter les nappes de l'écran

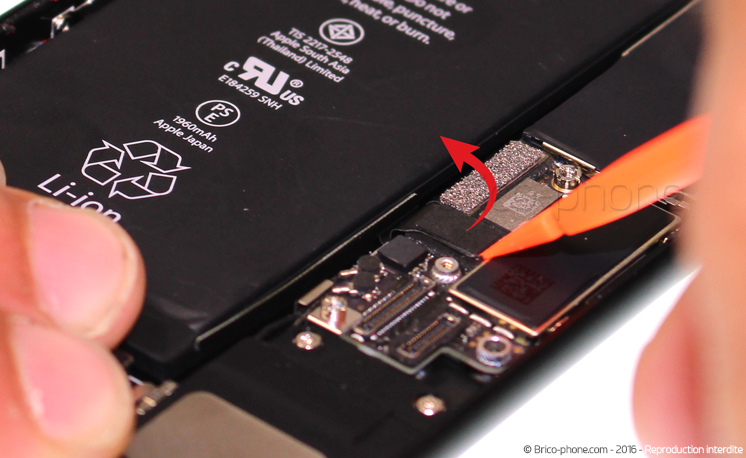

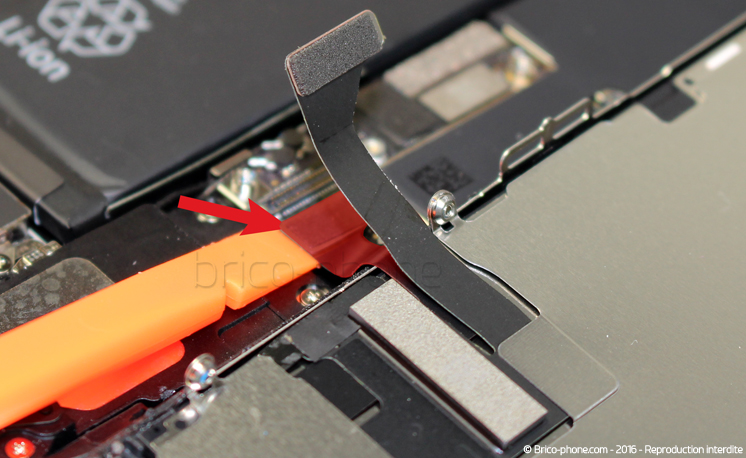

Munissez-vous du levier en nylon, côté pointe plate, et déclipsez délicatement le premier connecteur. Il s'agit de la nappe qui gère le tactile et l'affichage de l'écran.

Une fois la première nappe libéréé, procédez de la même manière pour décliser le connecteur de la nappe rallonge du bouton home.

Le bas de l'écran est désormais désolidarisé du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Retirer la plaquette de protection des nappes des caméras

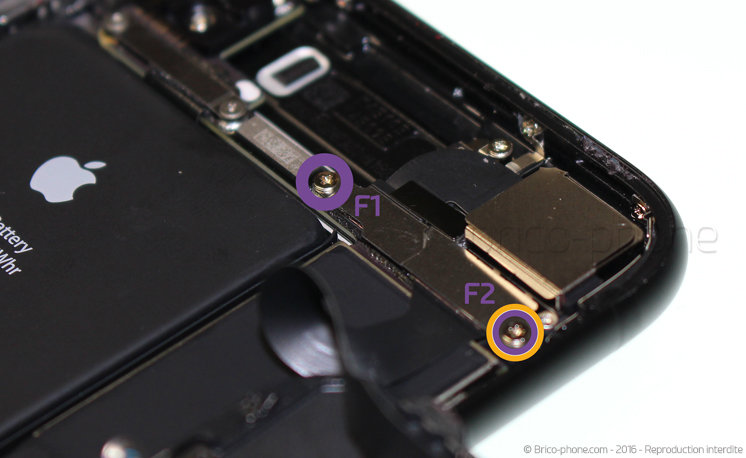

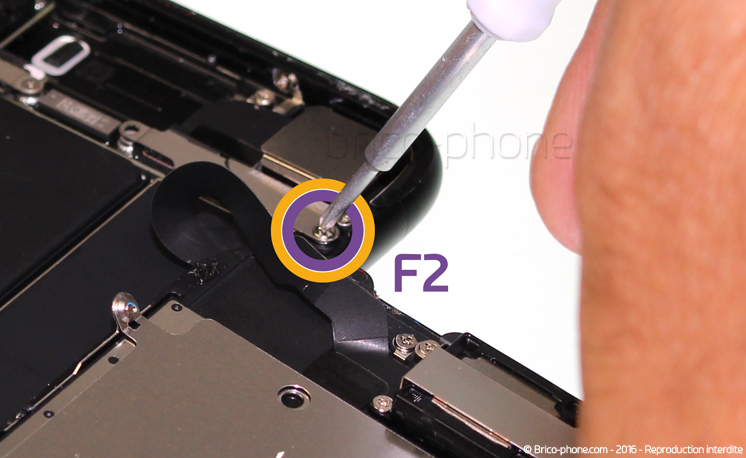

A l'aide du tournevis cruciforme 1.5, retirez les vis qui maintiennent la plaquette métallique #02. Les deux vis entourées en violet sont nommées F1 et F2. Pensez à bien les placer sur le patron d'aide au montage.

Puis, comme la précédente plaquette, utilisez la pincette pour retirer la plaquette de protection.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 9 : Déconnecter la nappe FaceTime
Repérez le connecteur de la nappe FaceTime : celui de droite. Celui de gauche correspond à la caméra arrière.

Glissez doucement le levier sous le coin supérieur droit du connecteur et soulevez le connecteur afin de le déclipser.

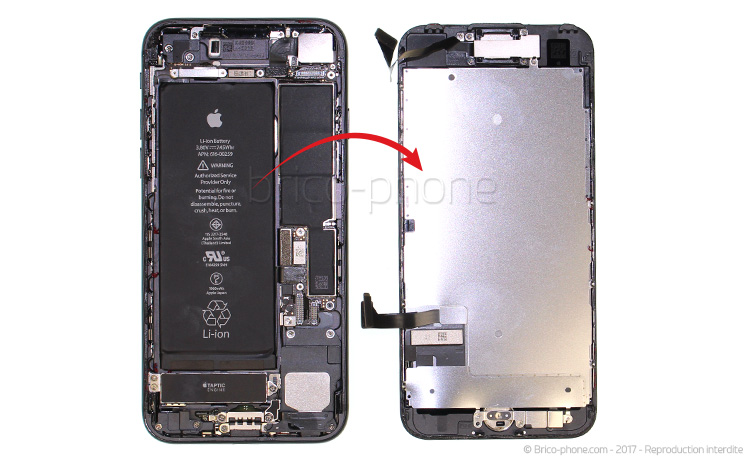

Le bloc écran est désormais complètement libre. Conservez le châssis de l'iPhone plus loin sur votre plan de travail, à un emplacement sûr afin d'éviter tous risques d'endommagement. La carte mère est fragile et exposée directement à un potentiel endommagement en cas de chute.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Déconnecter les câbles réseaux

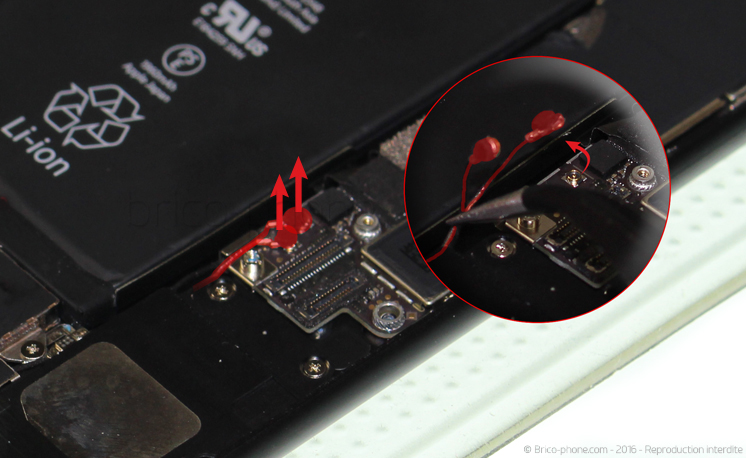

A l'aide de la pincette, déconnectez très délicatement les deux câbles coaxiaux. Attention ces petits connecteurs sont très fragiles et peuvent s'arracher de la carte mère en cas d'inattention.
Outils du kit utilisés
Outils du kit utilisés

Etape 11 : Retirer le bloc haut-parleur externe

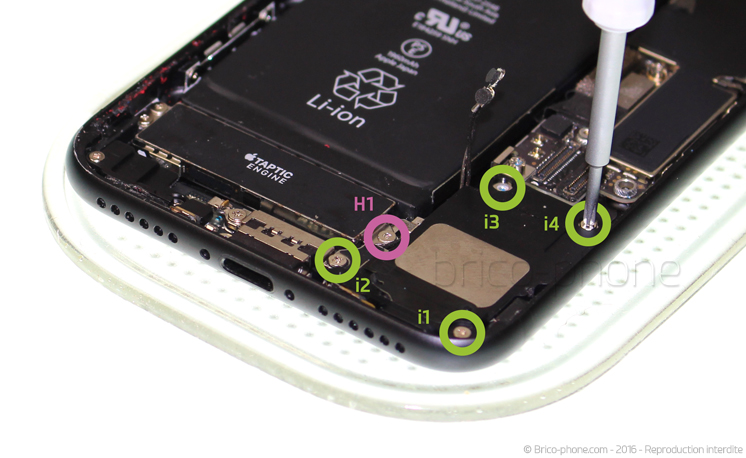

A l'aide du tournevis cruciforme 1.5, retirez les vis i1 à i4, indiquées en vert sur le guide d'aide au montage.

Ensuite, enlevez la vis H1 en rose située à l'extrémité du vibreur Taptic Engine.

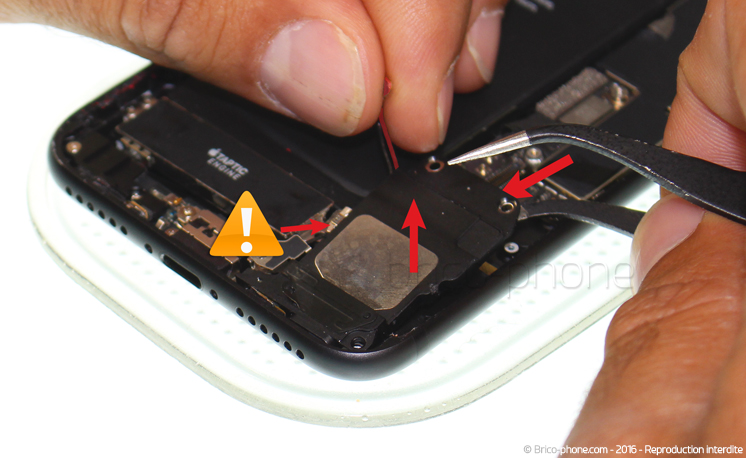

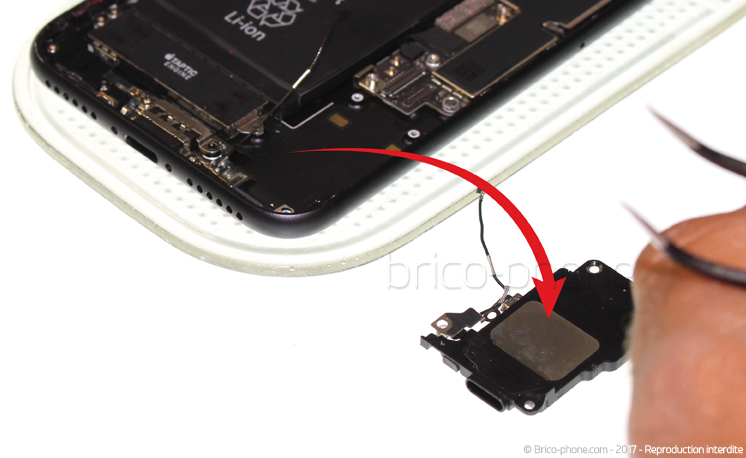

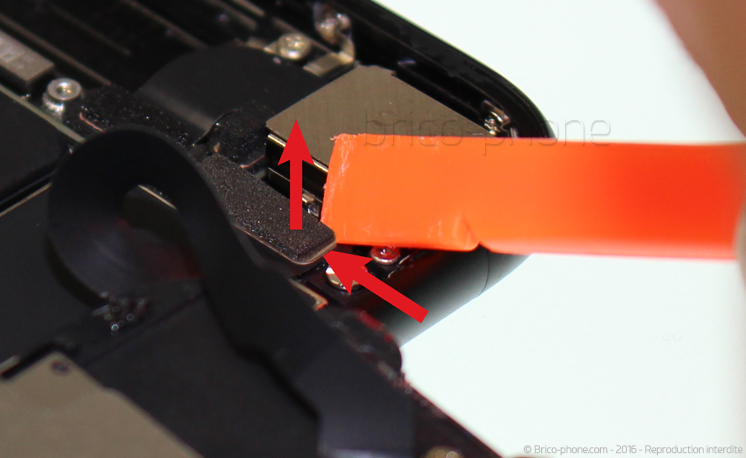

Munissez-vous de la pincette puis levez doucement le haut-parleur par le haut. Attention au câble coaxial qui relie la carte mère au connecteur de charge :
il est fixé dans le petit guide métallique situé sur la gauche du bloc haut-parleur. Il vous suffit d'écarter légèrement ce petit guide pour libérer
le câble sans risque de l'endommager.

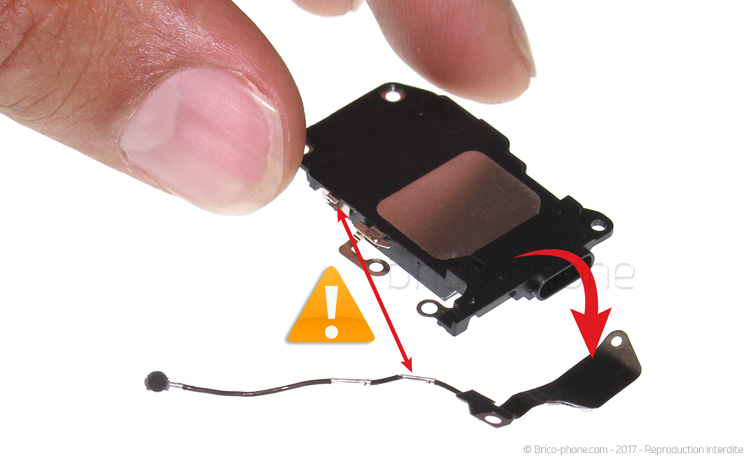

Le bloc peut enfin être déposé de côté. Celui-ci s'accompagne d'une antenne réseau. Séparez ensuite les deux éléments,
l'antenne étant elle aussi fixée au haut-parleur au travers d'une petite goutière métallique situé sur son côté gauche.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 12 : Procéder au remontage
La réparation est terminée. Vous pouvez désormais suivre le tutoriel à l'envers pour procéder au remontage de votre appareil.

N'oubliez pas de rebrancher le connecteur de la batterie.
Outils du kit utilisés
Outils du kit utilisés
