Changement du connecteur de charge sur iPhone X

Vérifiez bien votre modèle d'iPhone en regardant dans le menu réglage du téléphone .Les numéros A1865, A1901 et A1905 correspondent bien à un iPhone X. Si votre numéro ne correspond pas, rendez-vous sur la page d'identification https://www.brico-phone.com/identification-modele.htm pour connaître le modèle que vous possédez.
Avant de vous lancer , voici quelques astuces simples qui assureront le bon déroulement de la réparation. Préparez votre plan de travail, il doit être stable, propre et de préférence lisse. Retirez tous les liquides proches qui pourraient, s'ils sont renversés, oxyder irrémédiablement votre iPhone : vase, bouteille d'eau, café etc.

Fixez le patron papier d'aide au montage offert avec votre commande à l'aide de scotch ou de Patafix, afin d'y positionner les vis et les petits éléments.. Procédez de la même manière avec le iStick (patron d'aide au montage adhésif) si vous avez acheté le pack prêt à réparer ou le patron magnétique. Une vis perdue peut ne pas compromettre la réparation, en revanche une vis inversée peut endommager irréversiblement votre téléphone. Soyez très vigilant.

Ensuite, organisez votre espace de réparation en plaçant confortablement l'écran (ordinateur, tablette, etc.) qui vous permettra de suivre le tutoriel.

Un chiffon microfibre (qui ne peluche pas) peut s'avérer utile pour effacer les traces de doigts par exemple. Profitez de l'ouverture de votre téléphone pour le débarrasser des poussières accumulées en utilisant une bombe d'air ou un souffleur.

Enfin, préparez tous les outils nécessaires à la réparation, indiqués en haut de page.

La réparation peut maintenant commencer !

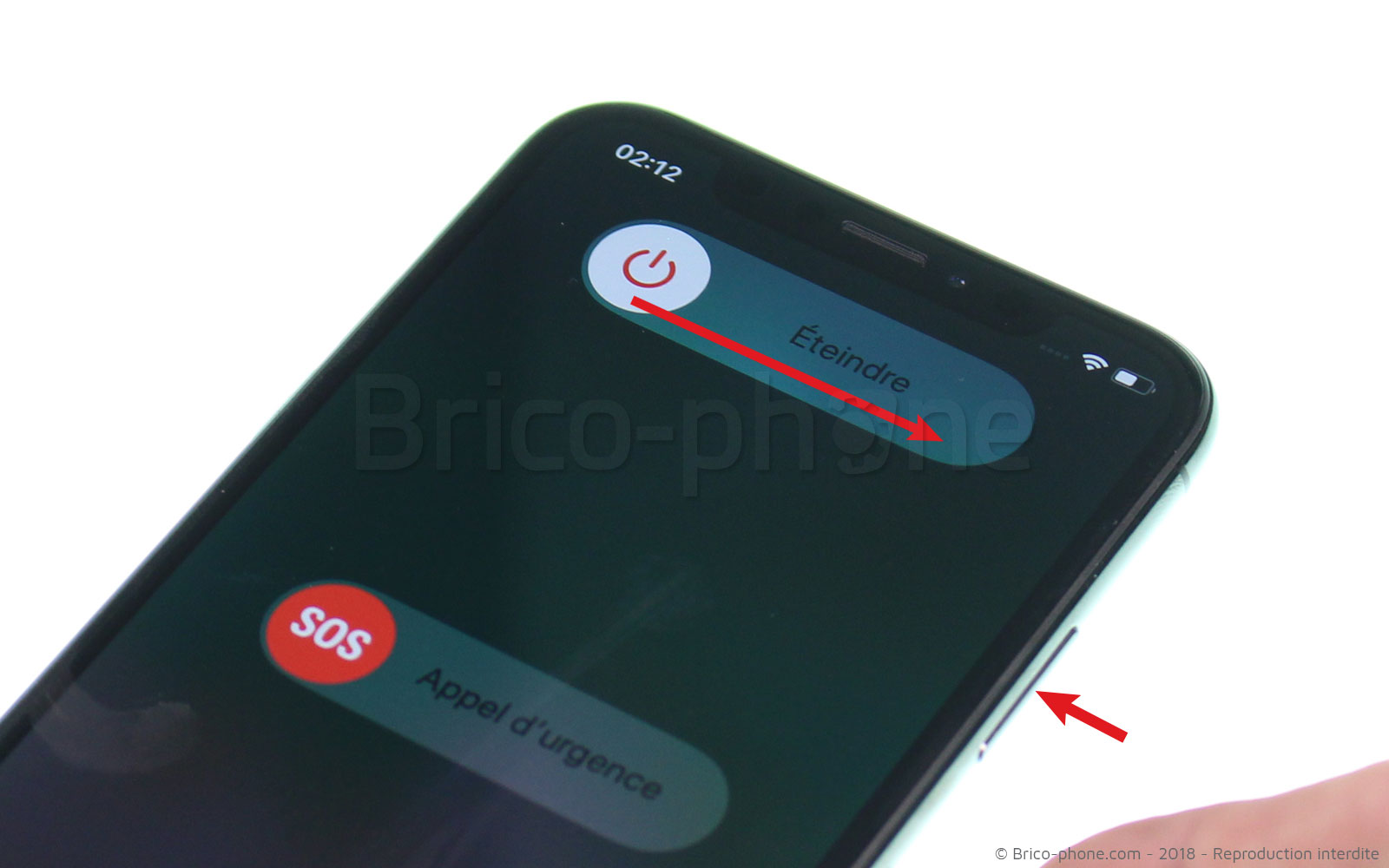

Commencez par éteindre votre iPhone en appuyant longuement sur le bouton power situé sur la gauche du châssis. La fonction d'extinction apparaît alors. Vous n'avez plus qu'à slider pour l'éteindre.

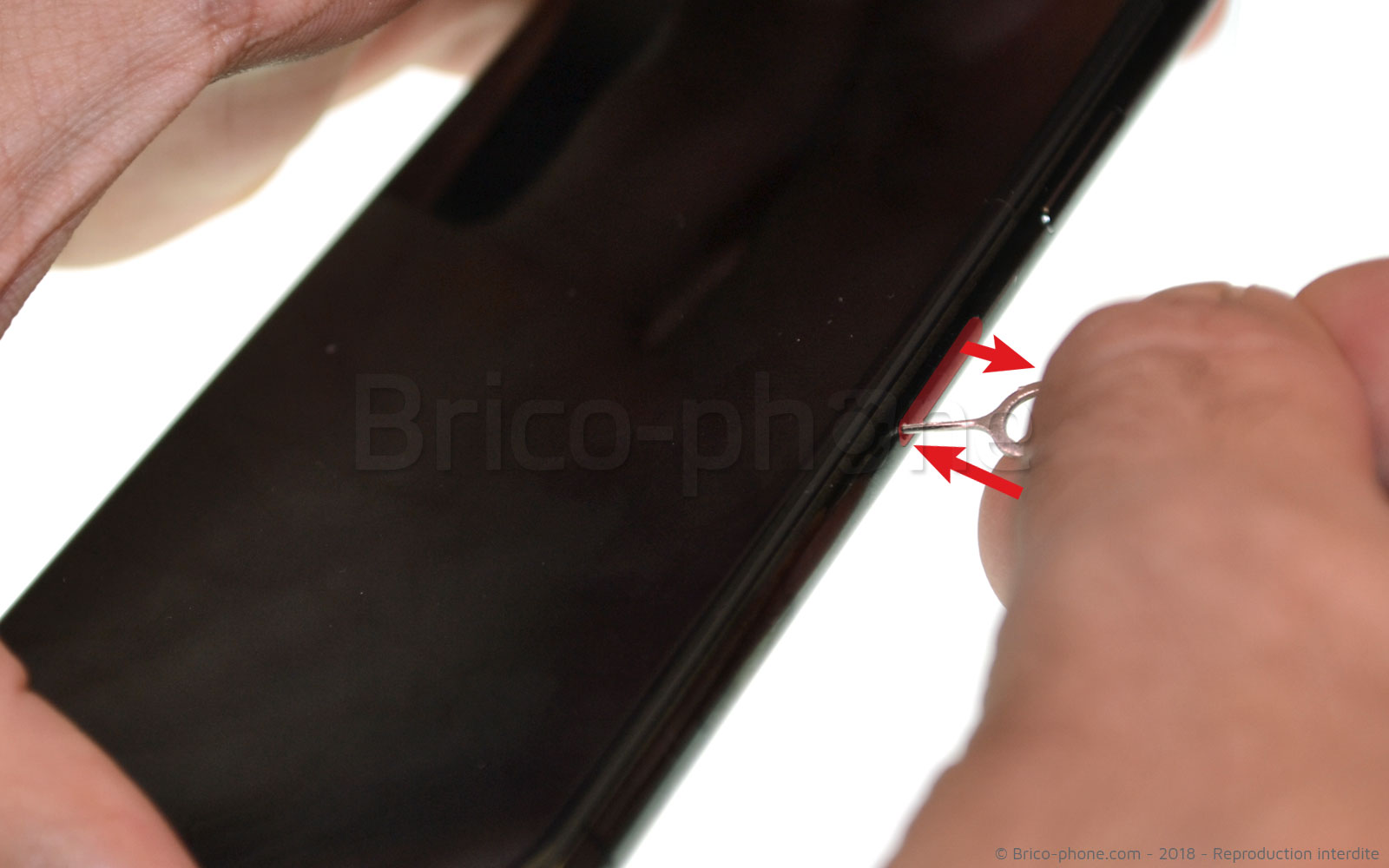

A l'aide de l'outils présent dans le kit d'outils spécial iPhone , retirez le tiroir de la carte sim.

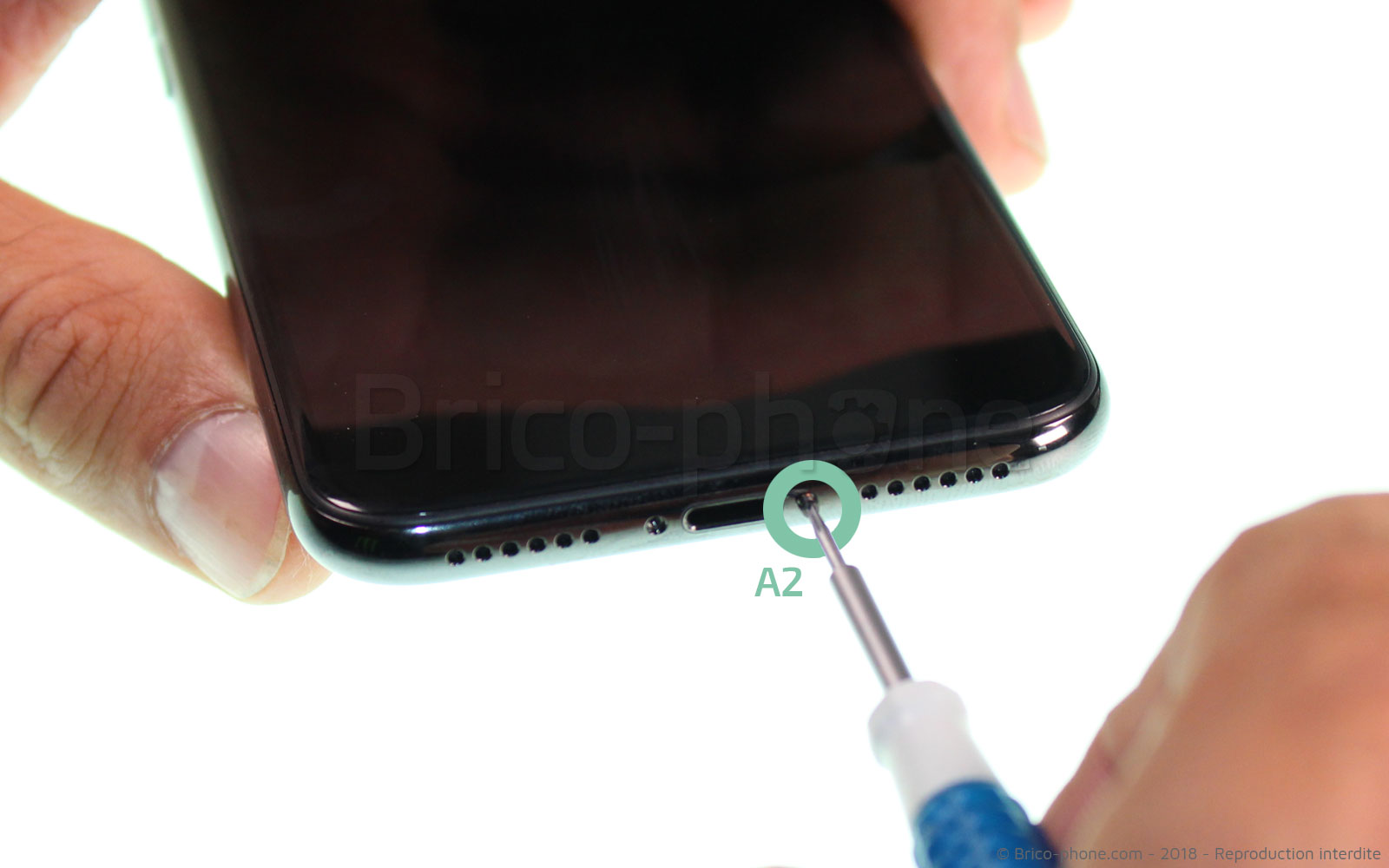

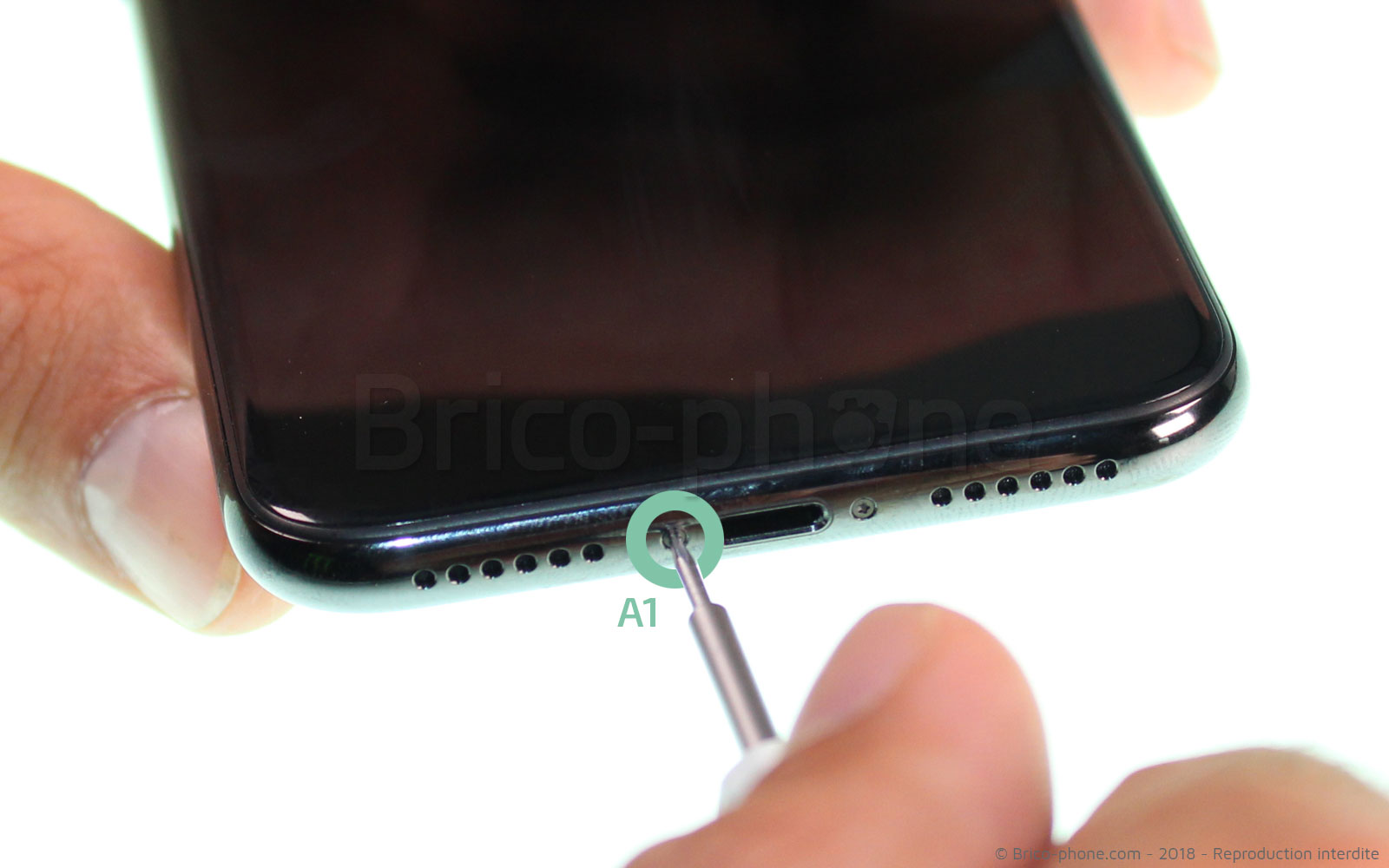

A l'aide du tournevis pentalobe 0.8, retirez les 2 vis pentalobe A1 et A2 situé de chaque côté du connecteur de charge.

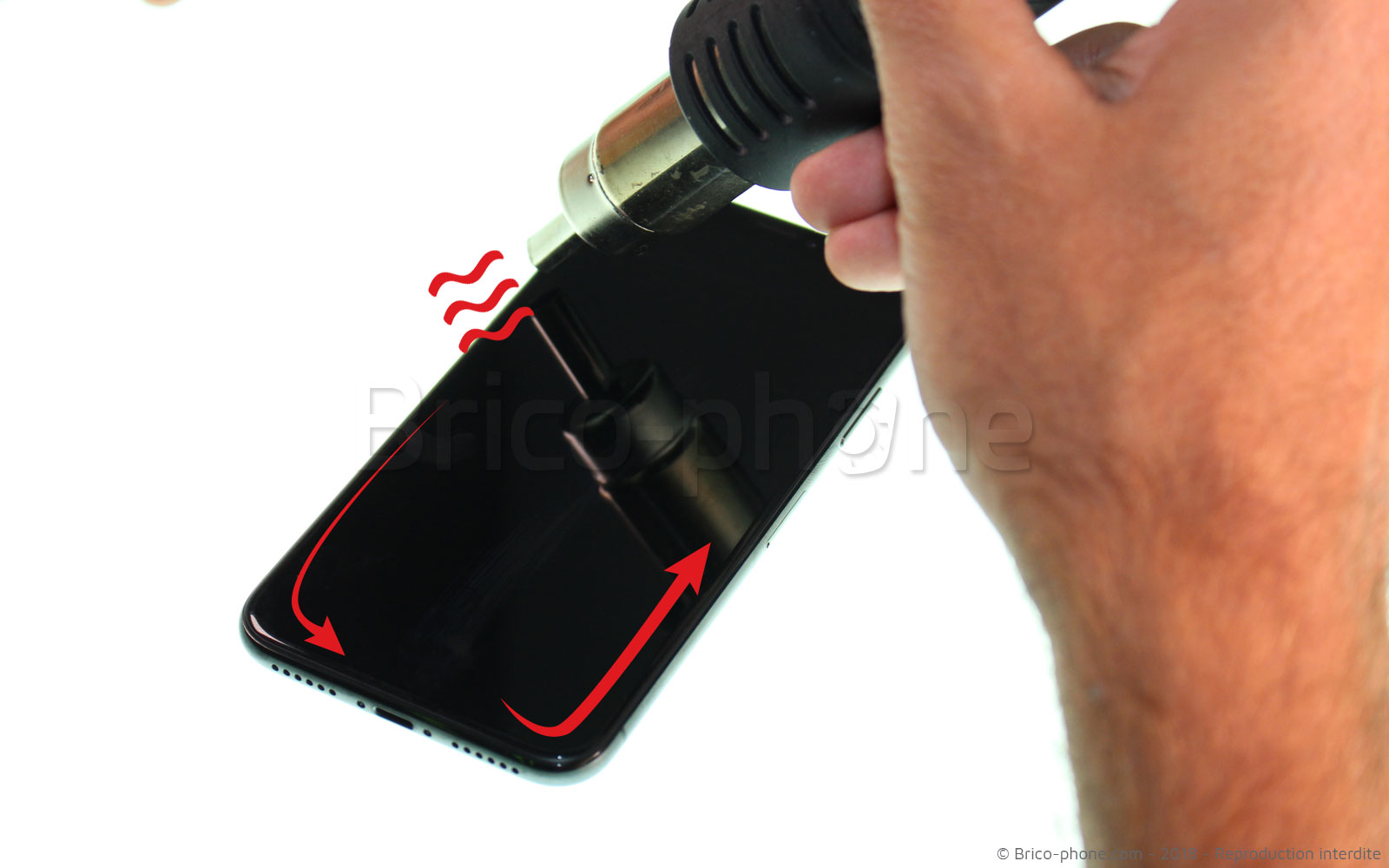

Commencez par chauffer le contour de l'écran à l'aide d'un décapeur thermique ou d'un sèche-cheveux afin de ramollir le joint d'étanchéité et faciliter le décollement.

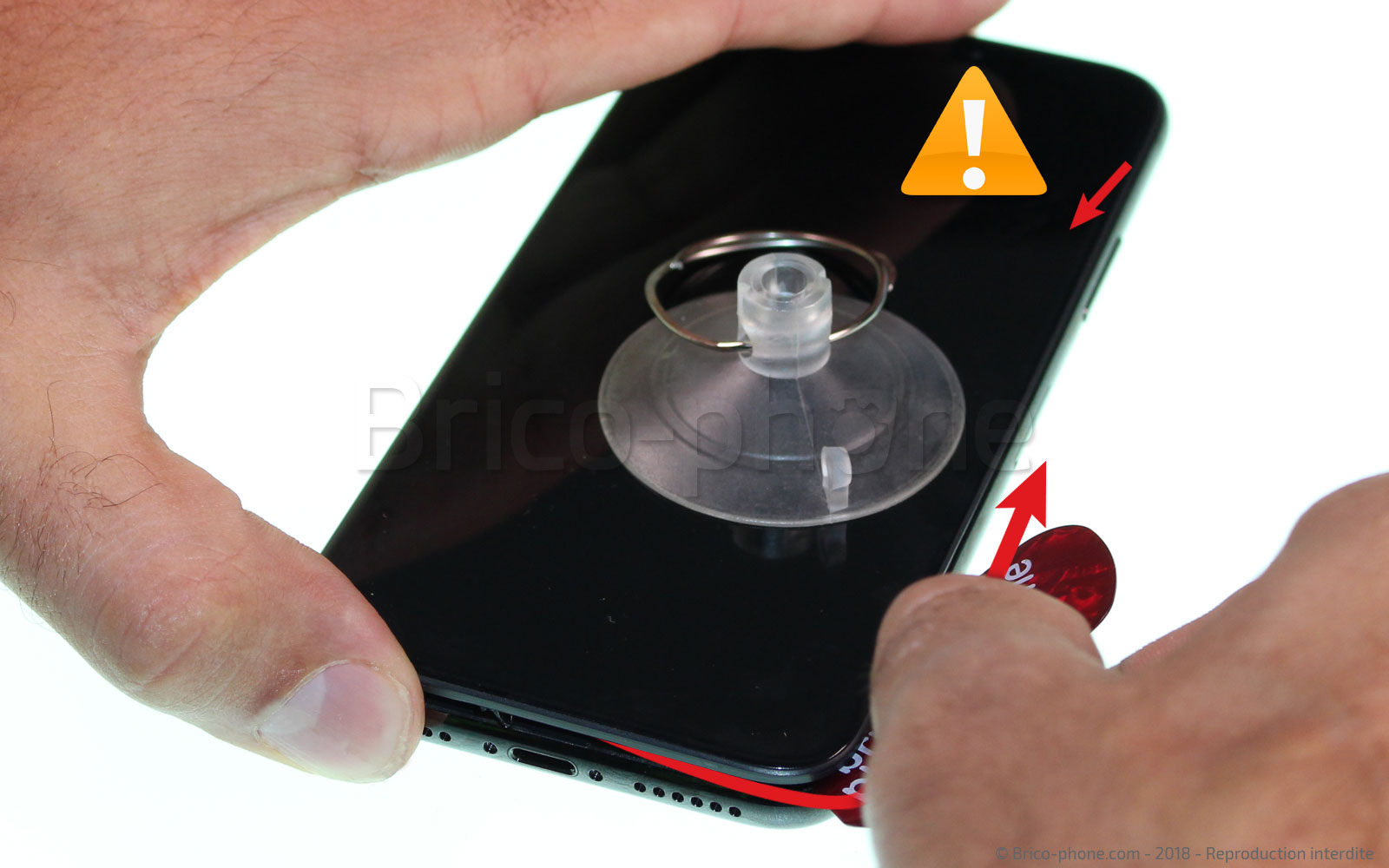

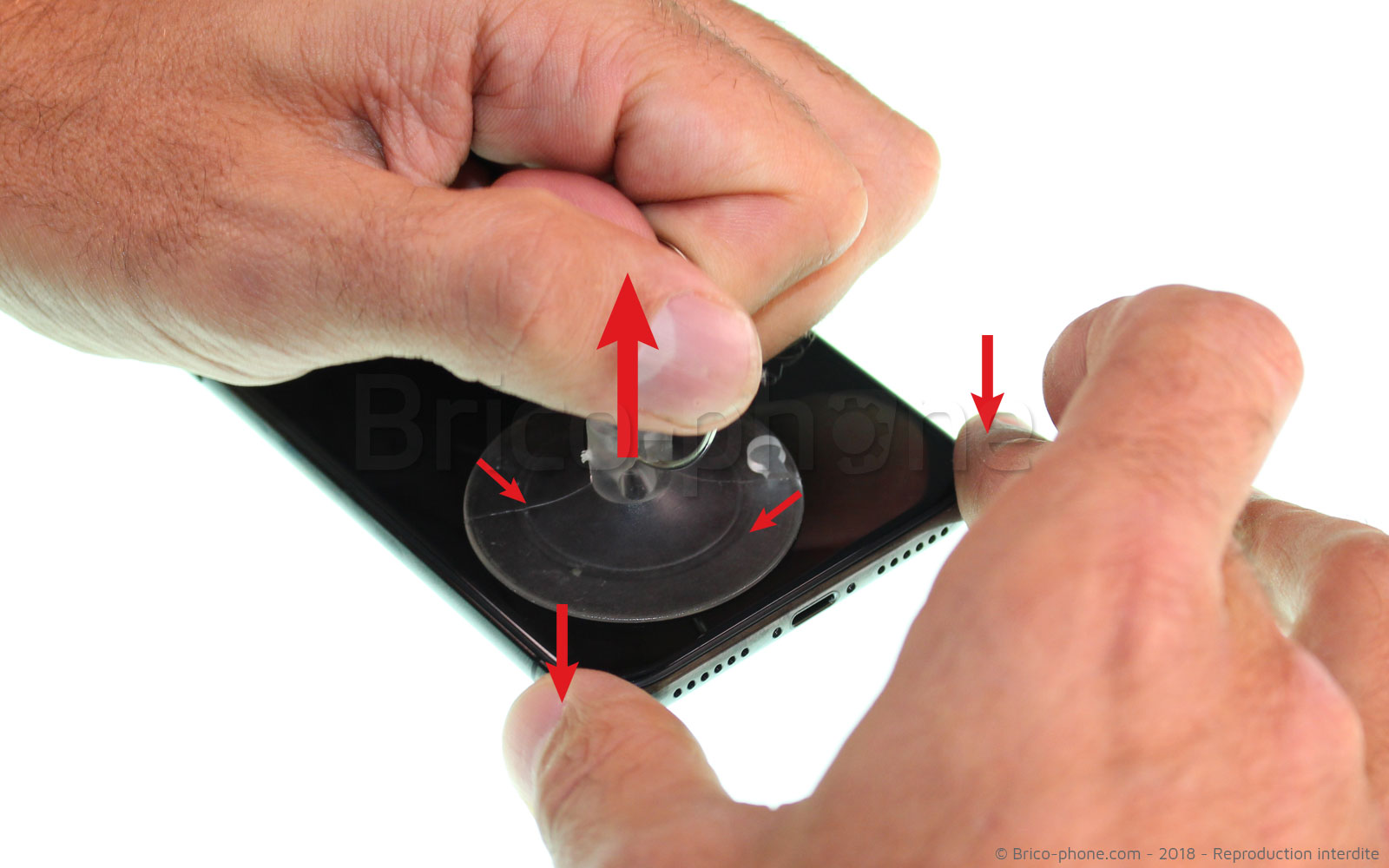

Placez la ventouse en bas de l'écran juste au dessus du bouton home.

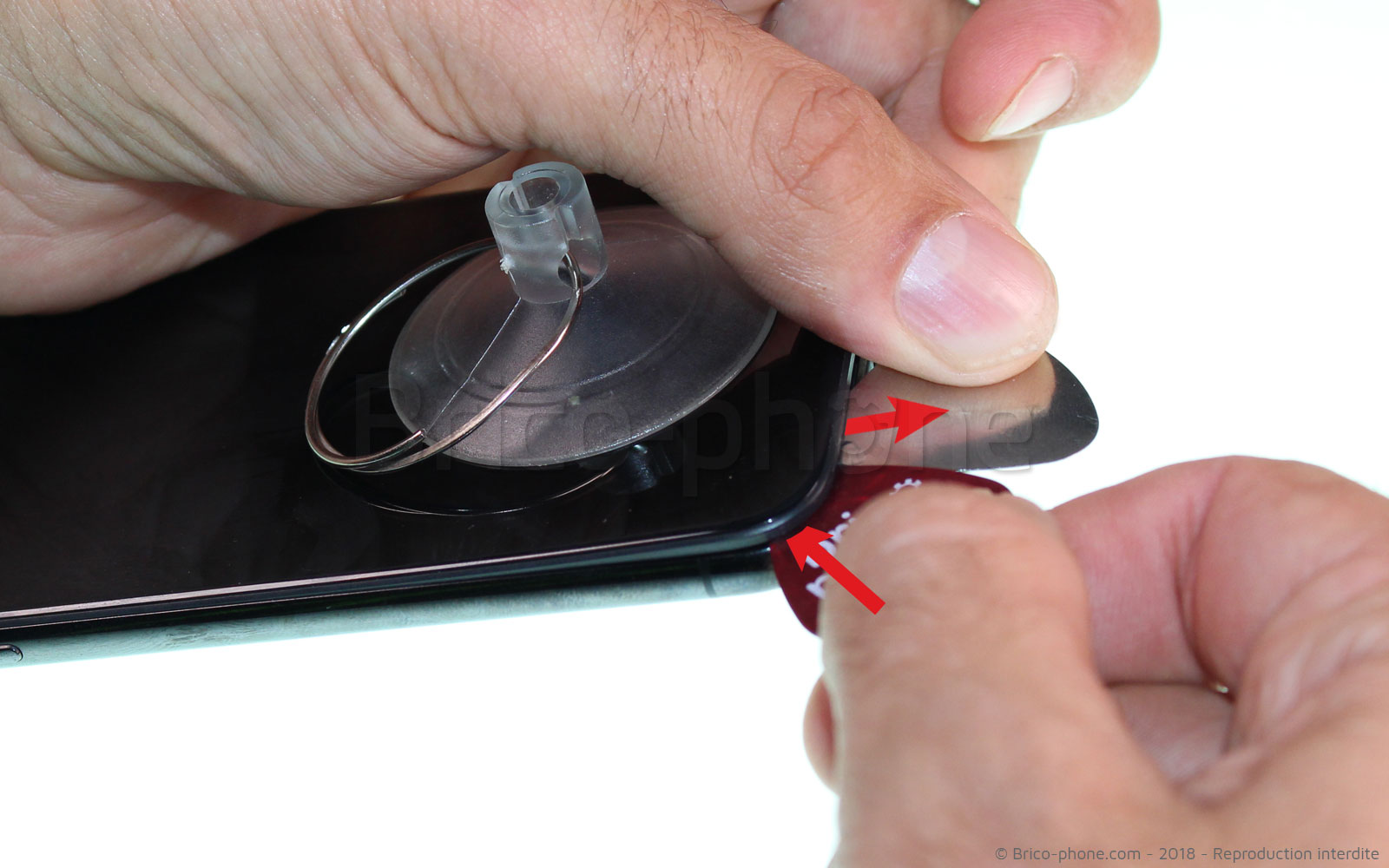

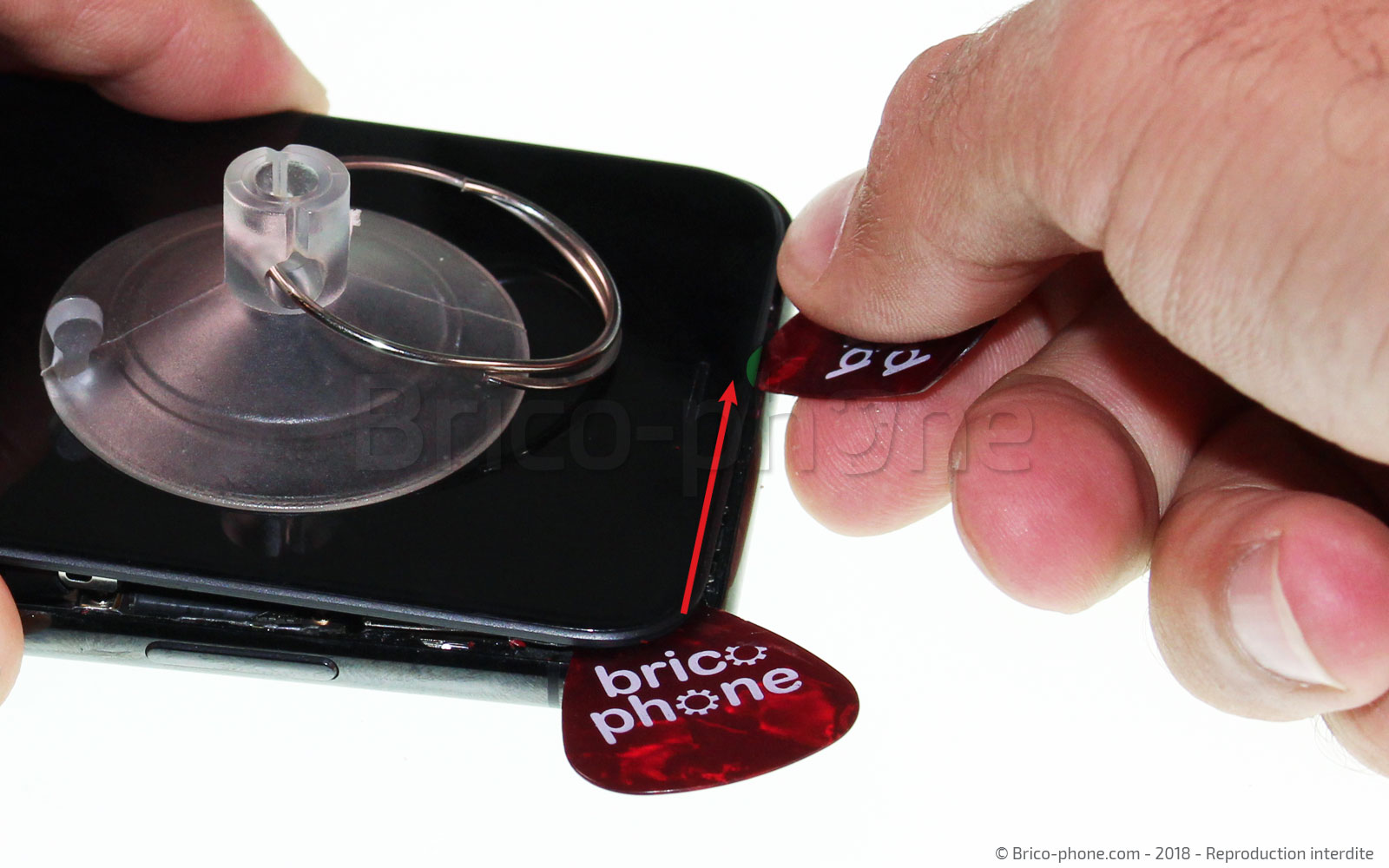

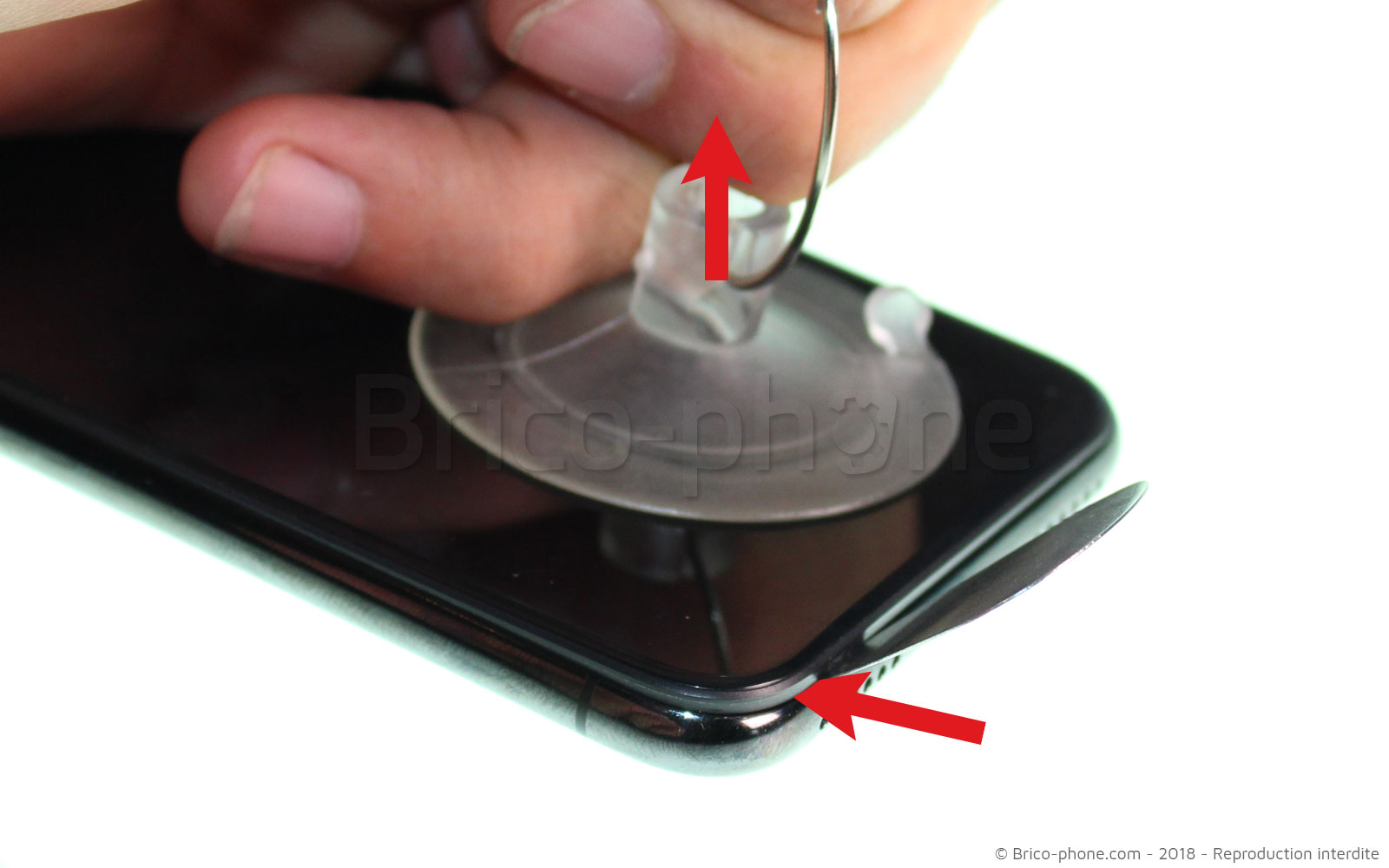

Tirez fortement sur la ventouse et insérer le médiator métal (plus rigide et plus fin que le médiator plastique) entre le châssis et l'écran.

Il ne vous reste plus qu'à positionner le médiator plastique (afin de ne pas abîmer le châssis) qui sera utilisé pour le décollage

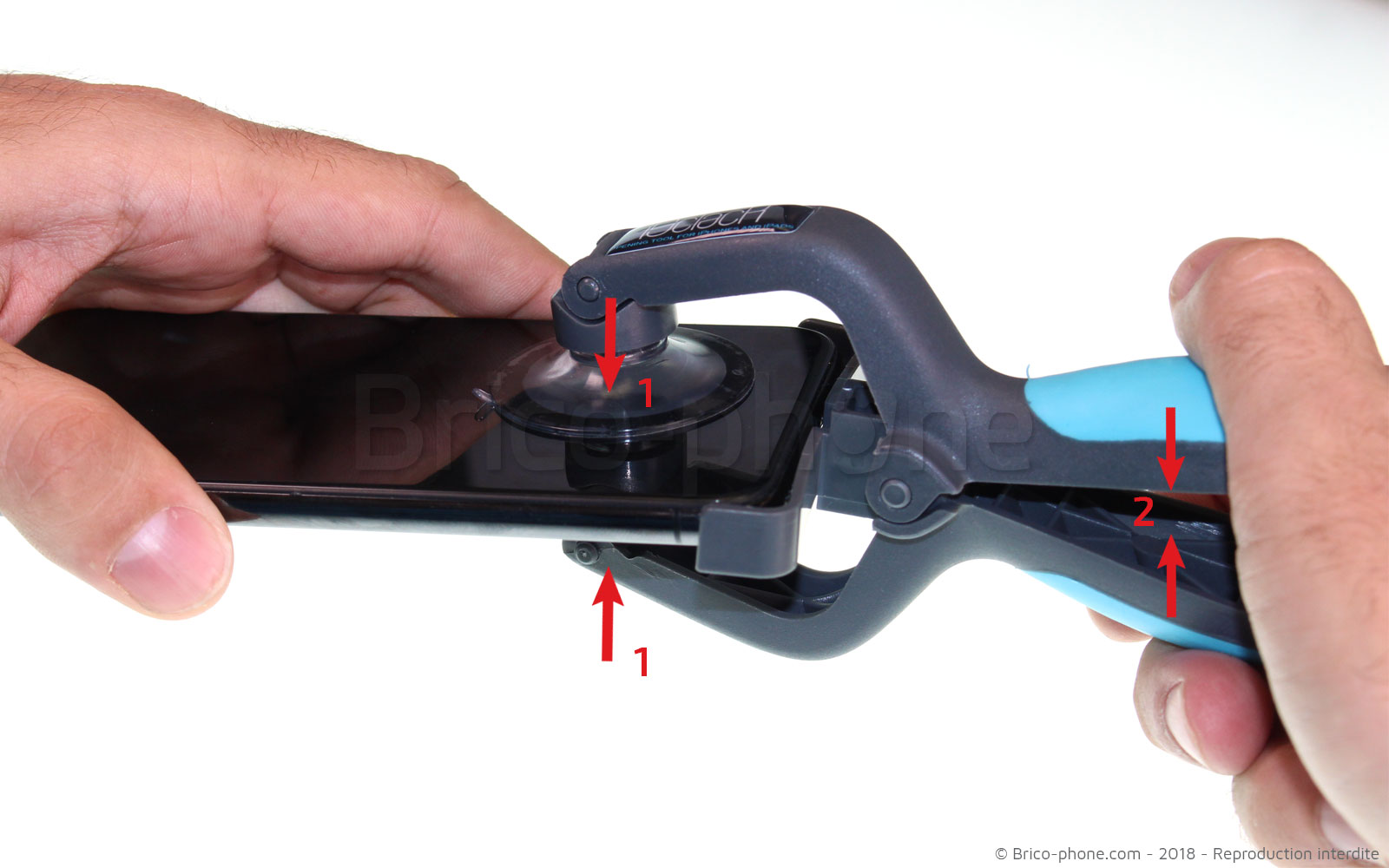

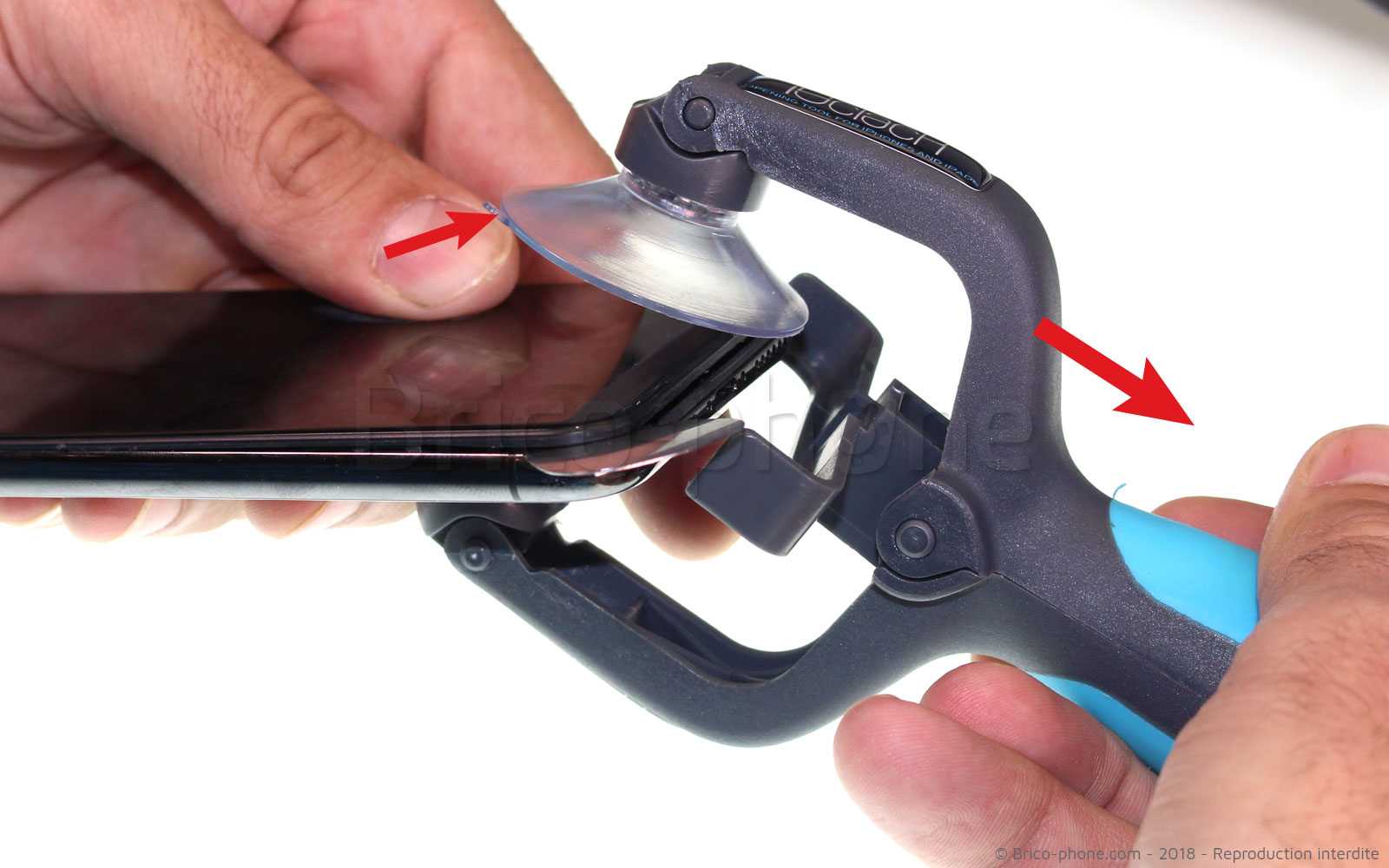

L'iSclack permet de déclipser les écrans en un seul geste et sans risque d'arracher des nappes.

Positionnez chacune des deux ventouses de part et d'autre du téléphone, puis appuyez fermement sur les deux ventouses.

Une fois le iSclack bien positionné, appuyez simplement sur la pince. L'écran va se déclipser.

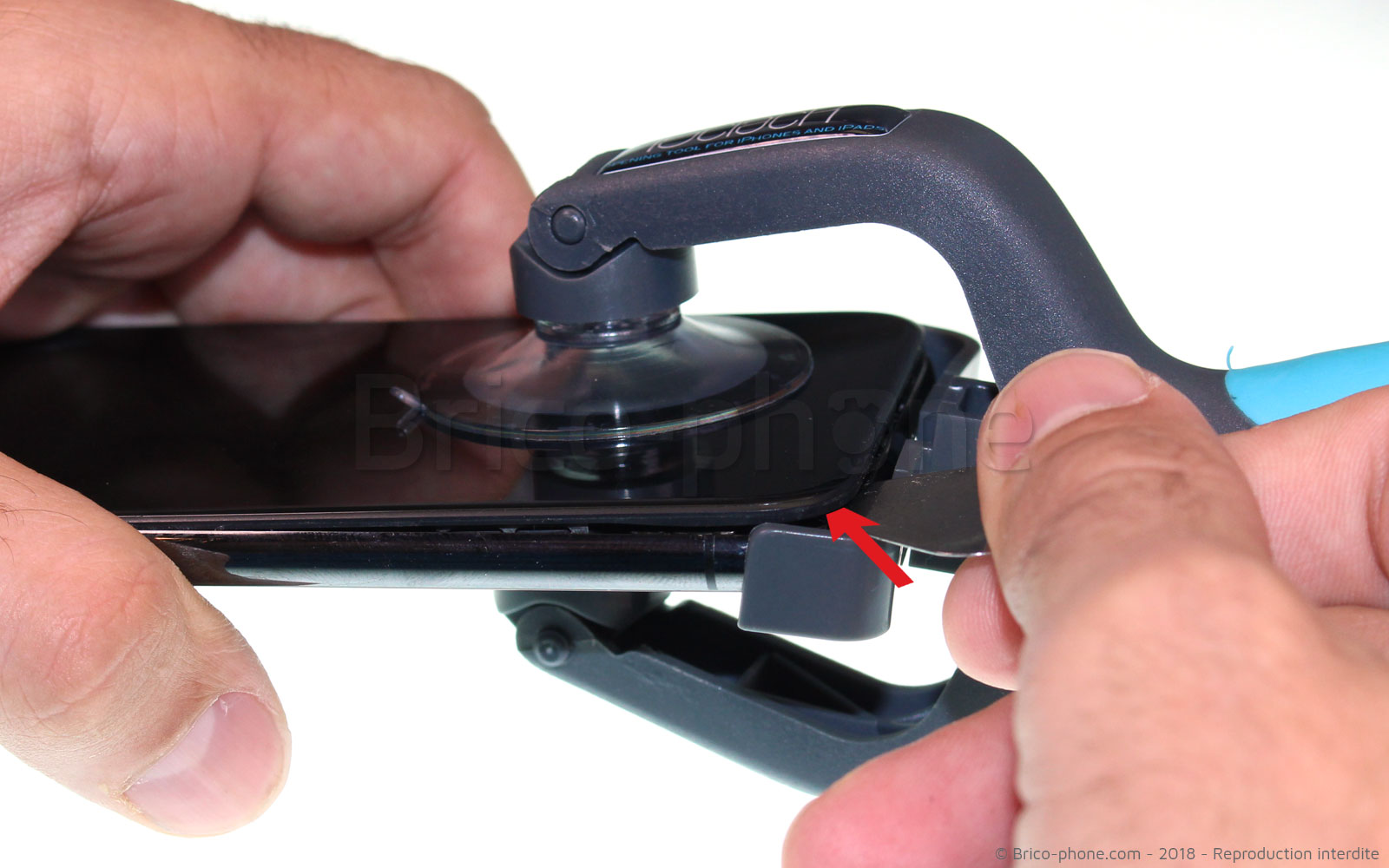

vous n'avez plus qu'à glisser un médiator métal dans la fente créée.

Retirez le médiator métal .

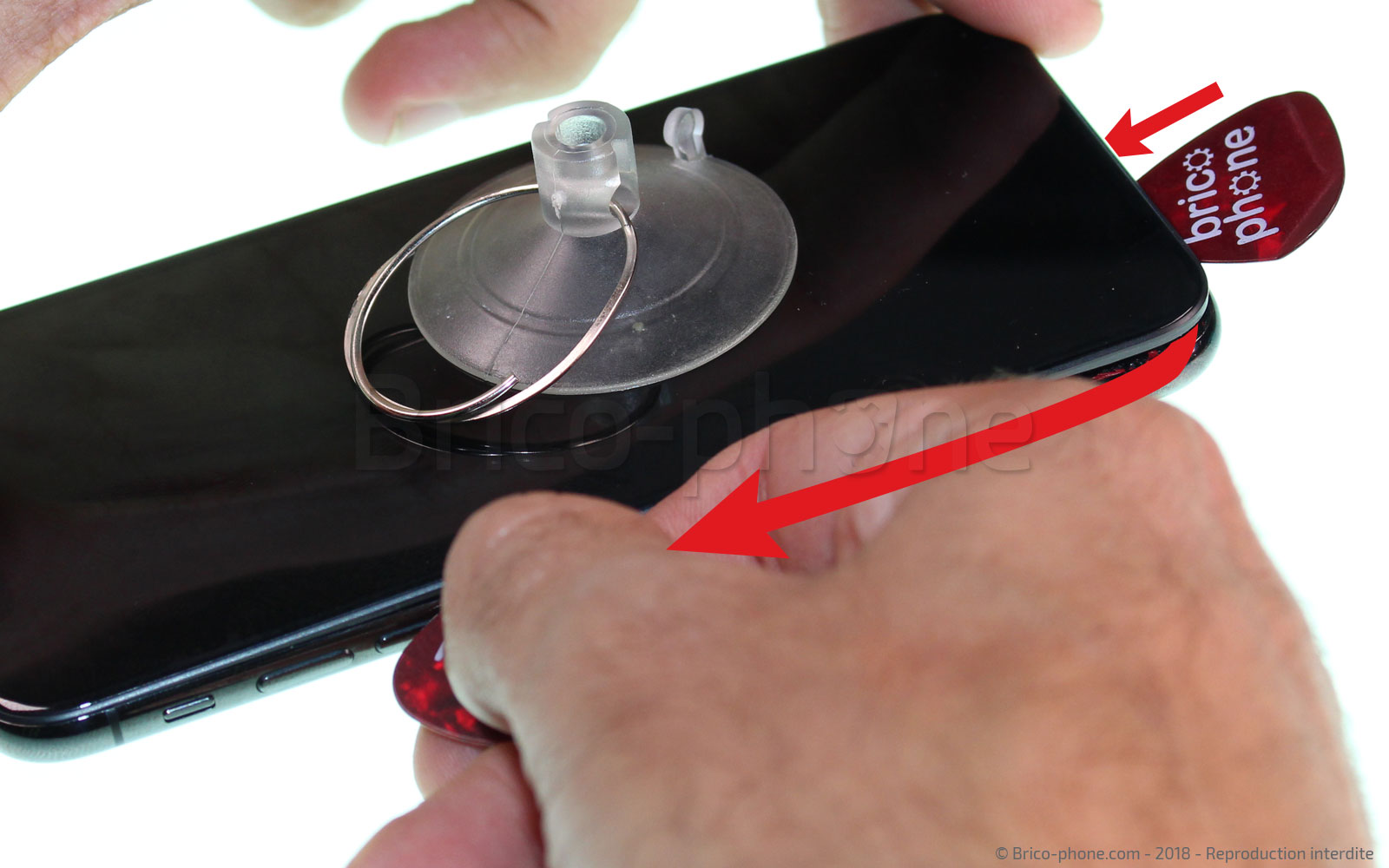

A l'aide des médiators plastiques, effectuer le tour de l'écran en partant du bouton Home et en remontant de chaque côté

Attention! Ne pas trop enfoncer le médiator sur la partie droite car les nappes qui relient l'écran à la carte mère sont fragiles

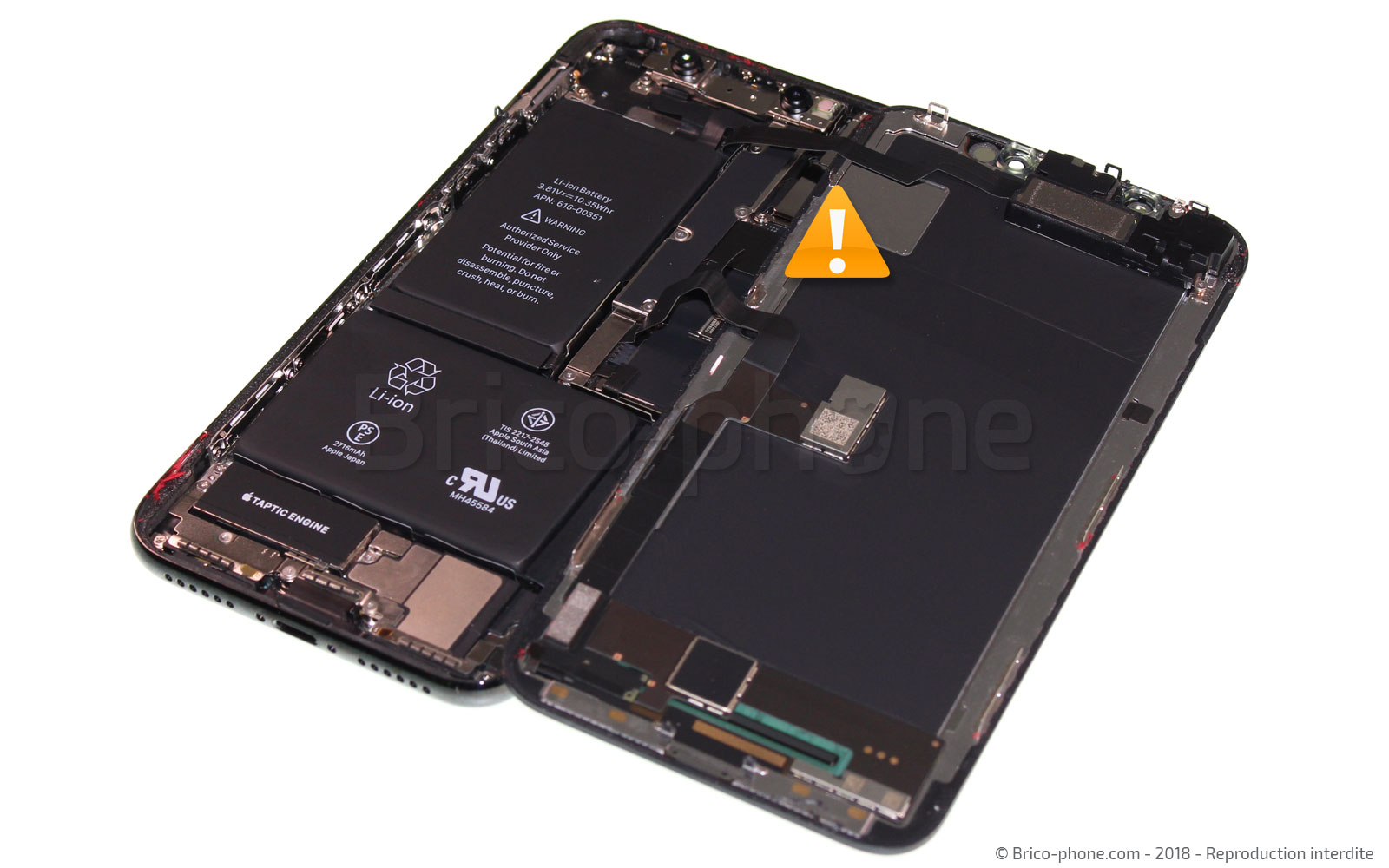

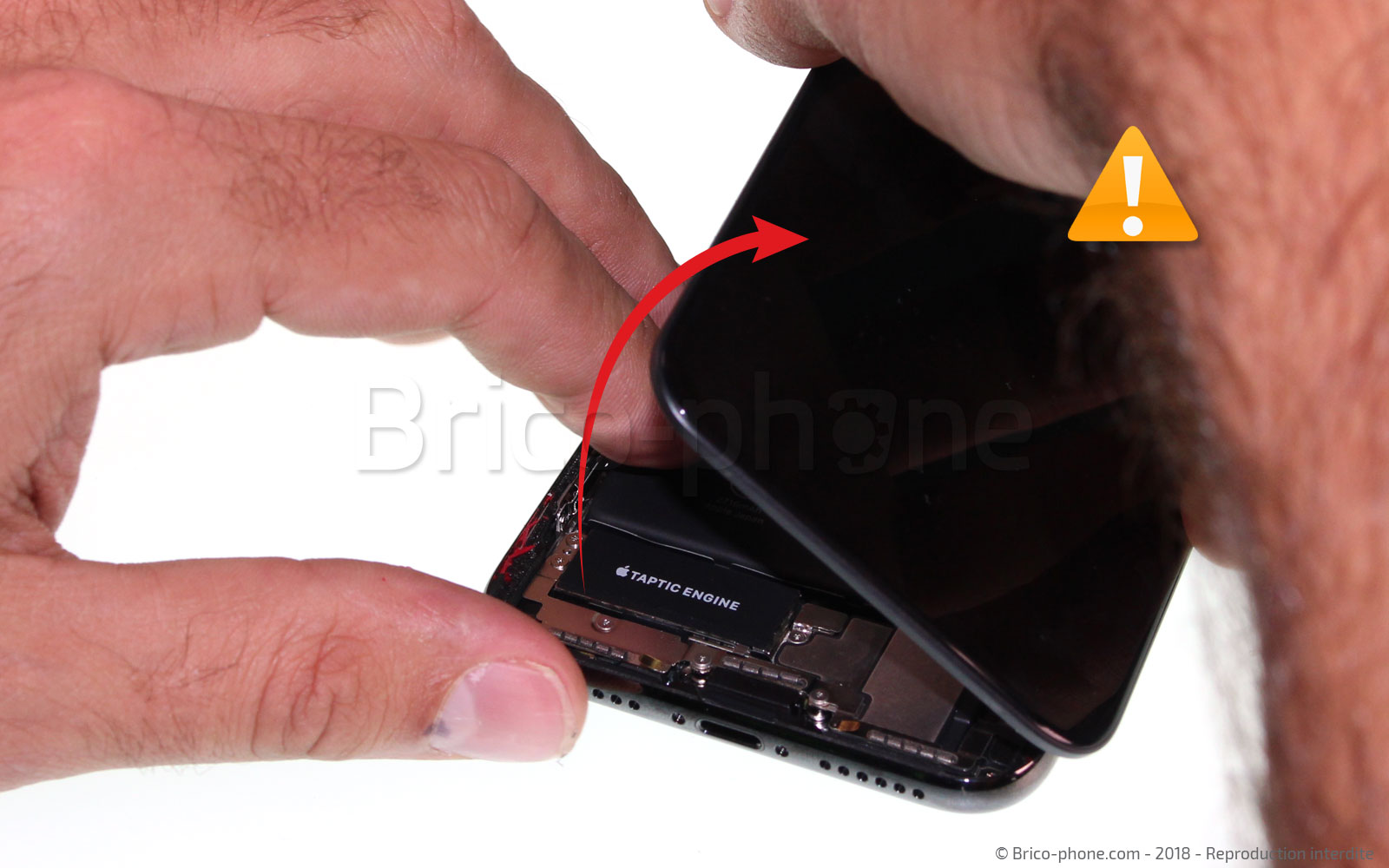

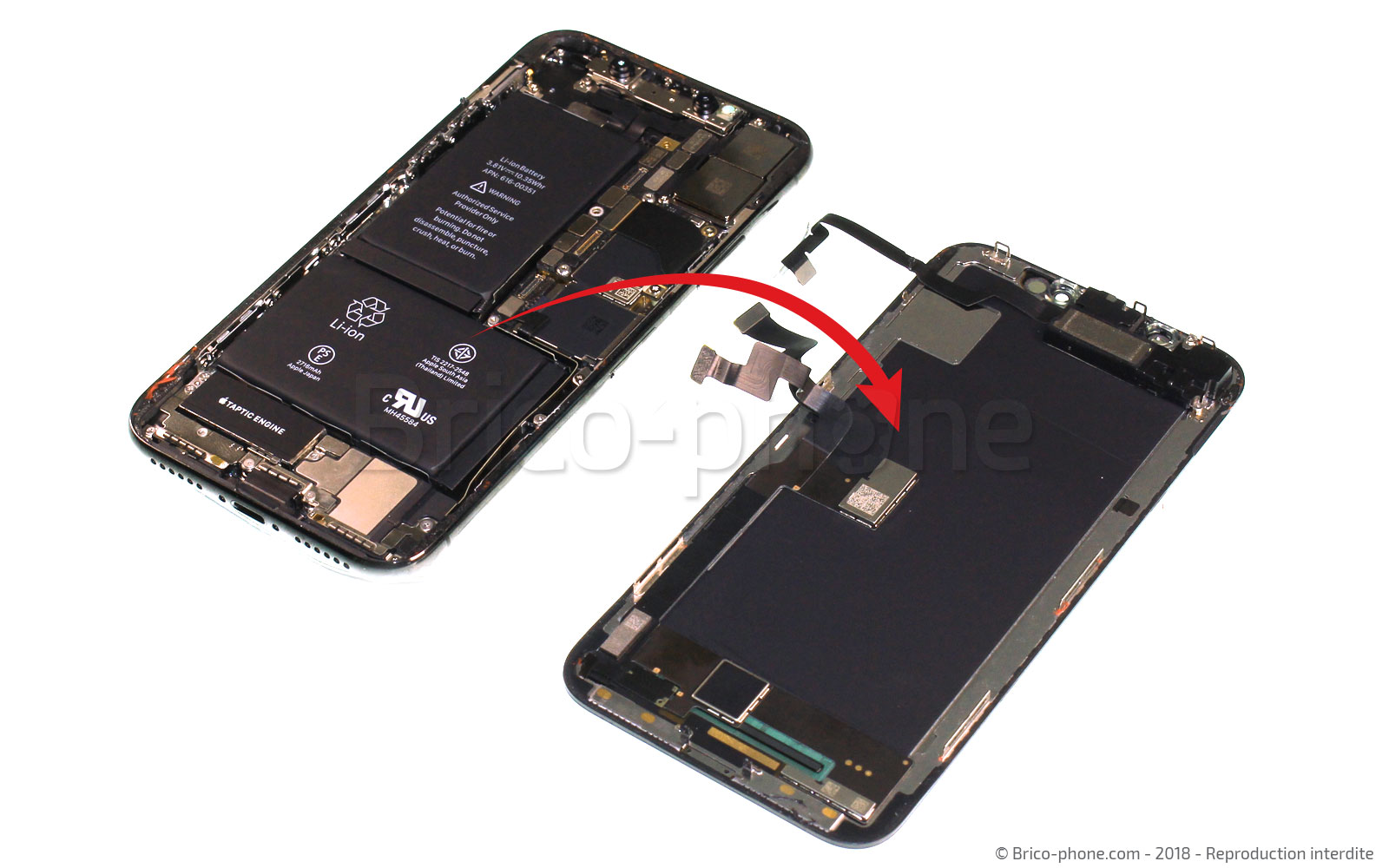

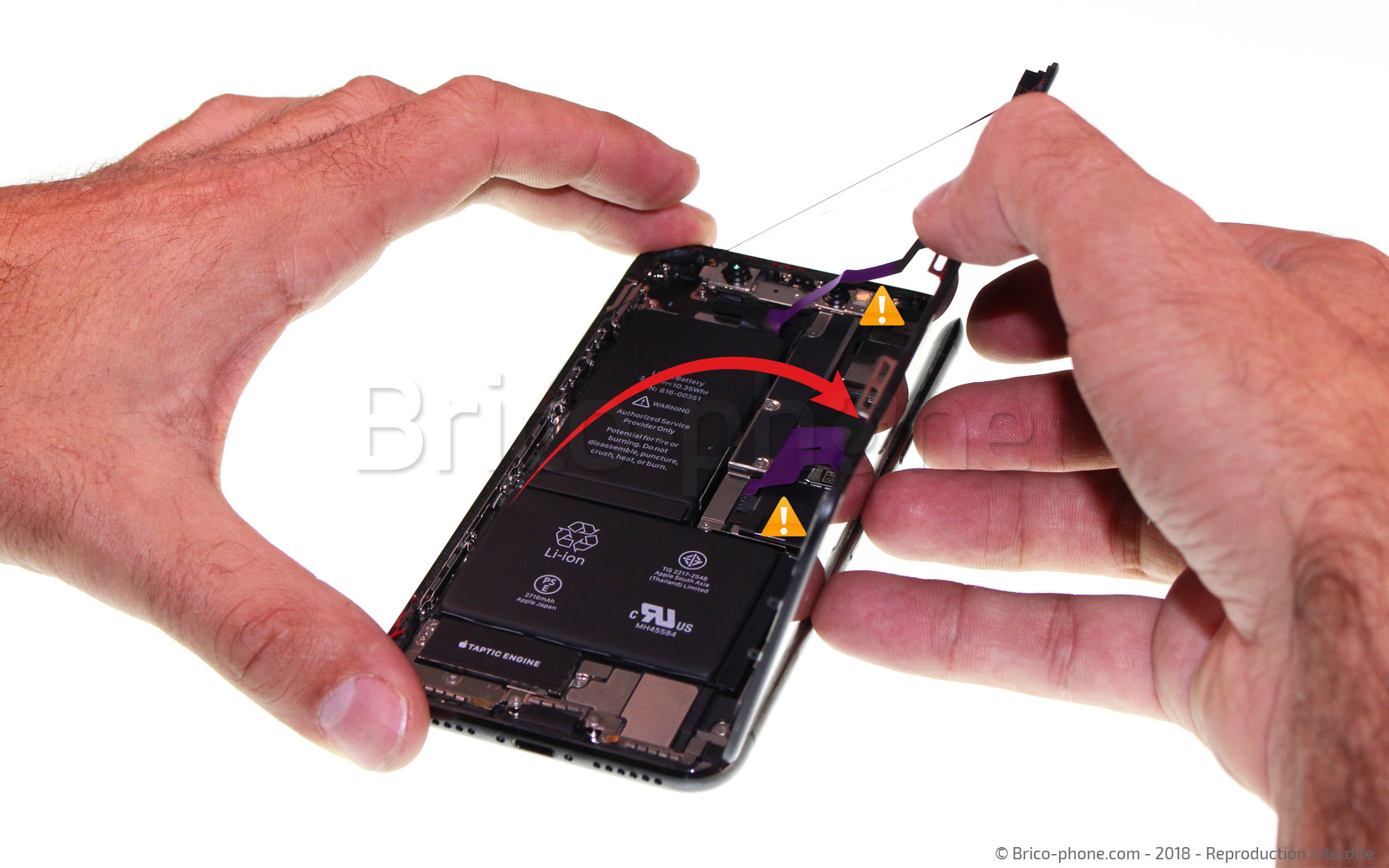

Une fois l'écran décollé, vous pouvez procéder à son ouverture. Tout comme l'iPhone 7 et 8 celui-ci s'ouvre comme un livre à l'envers, de la gauche vers la droite.

Ouvrez le délicatement sur le côté sans tirer afin de ne pas arracher ou endommager les nappes qui le relient au châssis

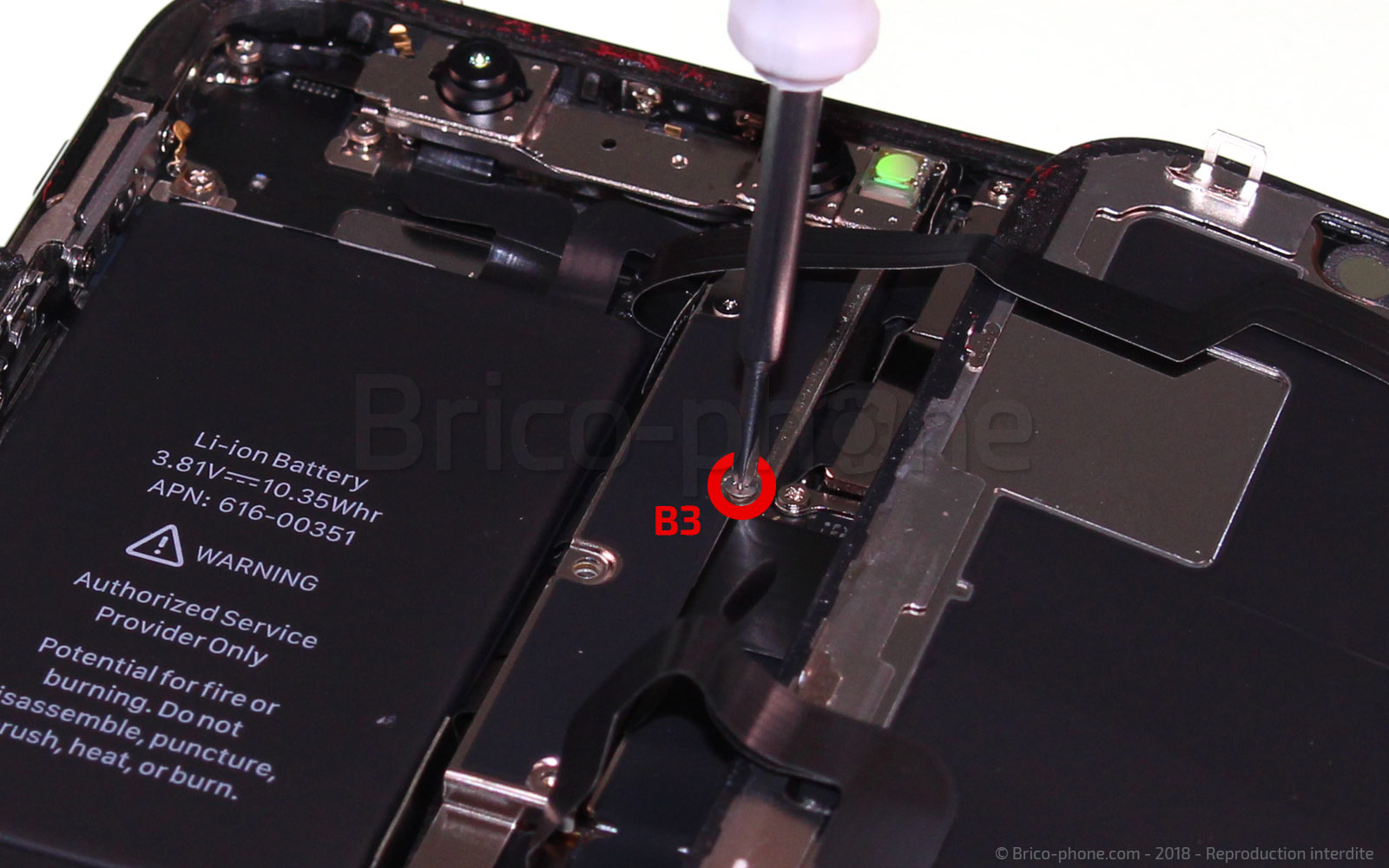

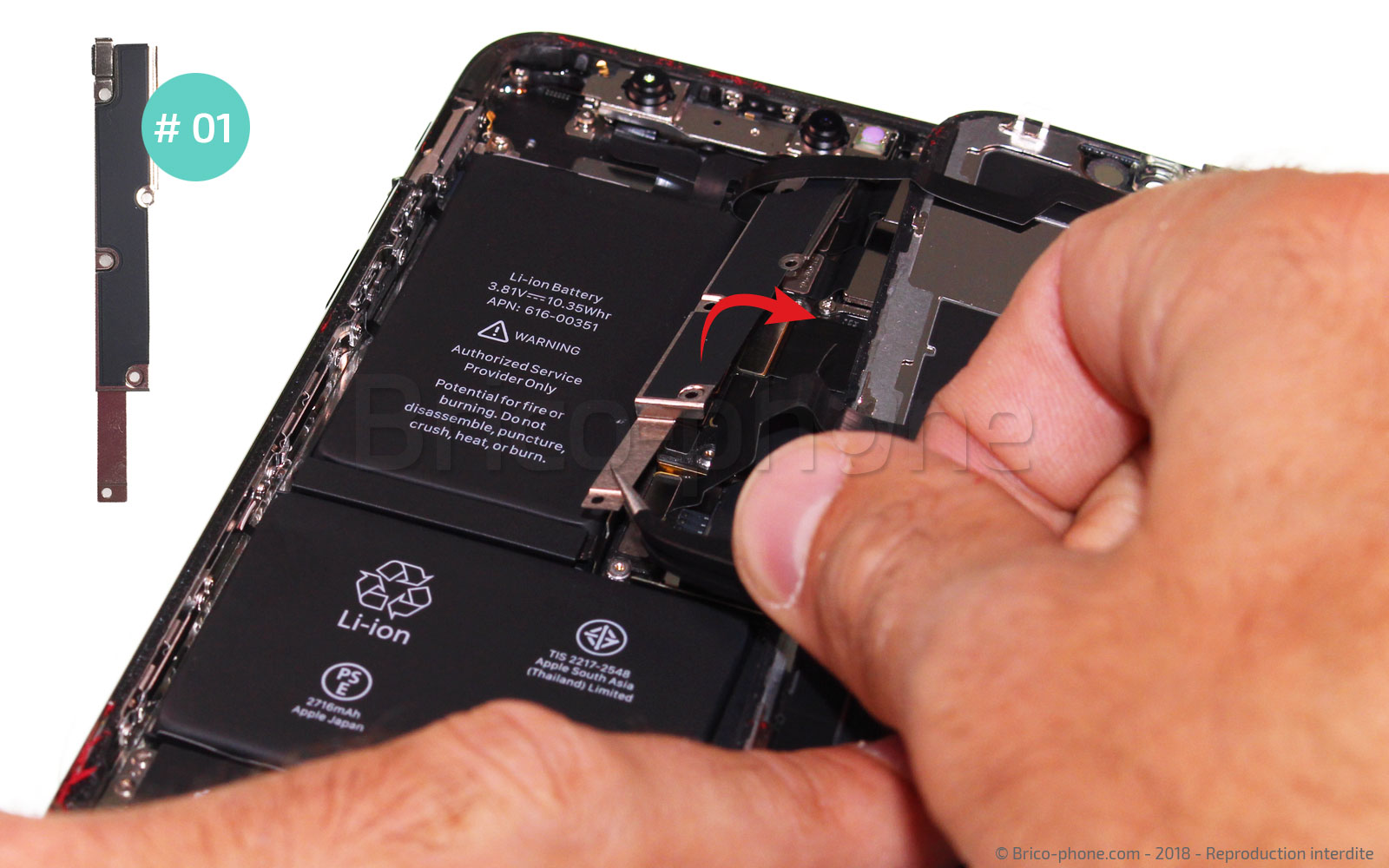

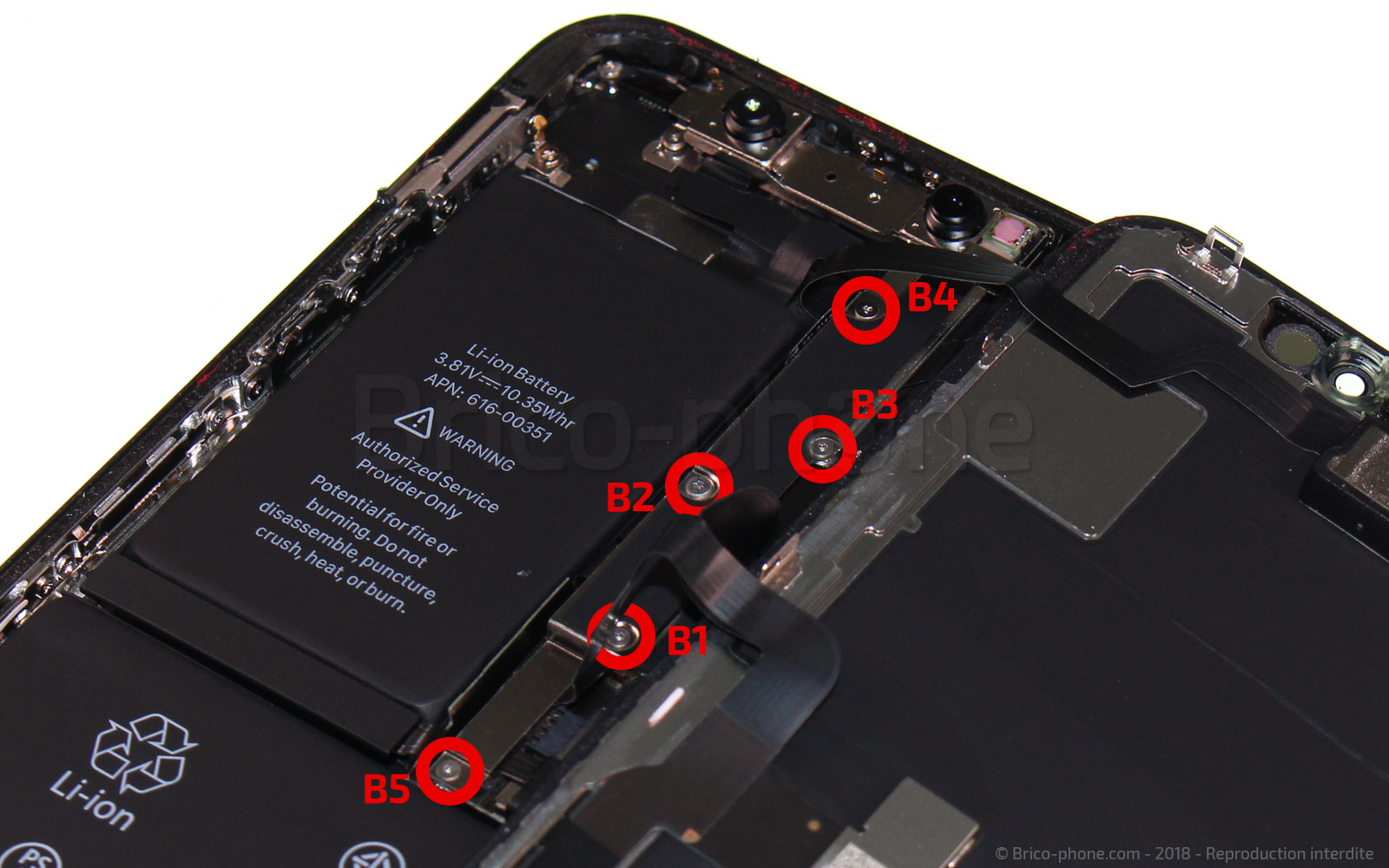

A l'aide du tournevis triwing dévissez les vis de B1 à B5, puis retirez la plaquette métallique #01 à l'aide de la pincette.

Attention! Les vis B2 et B4 sont plus longues

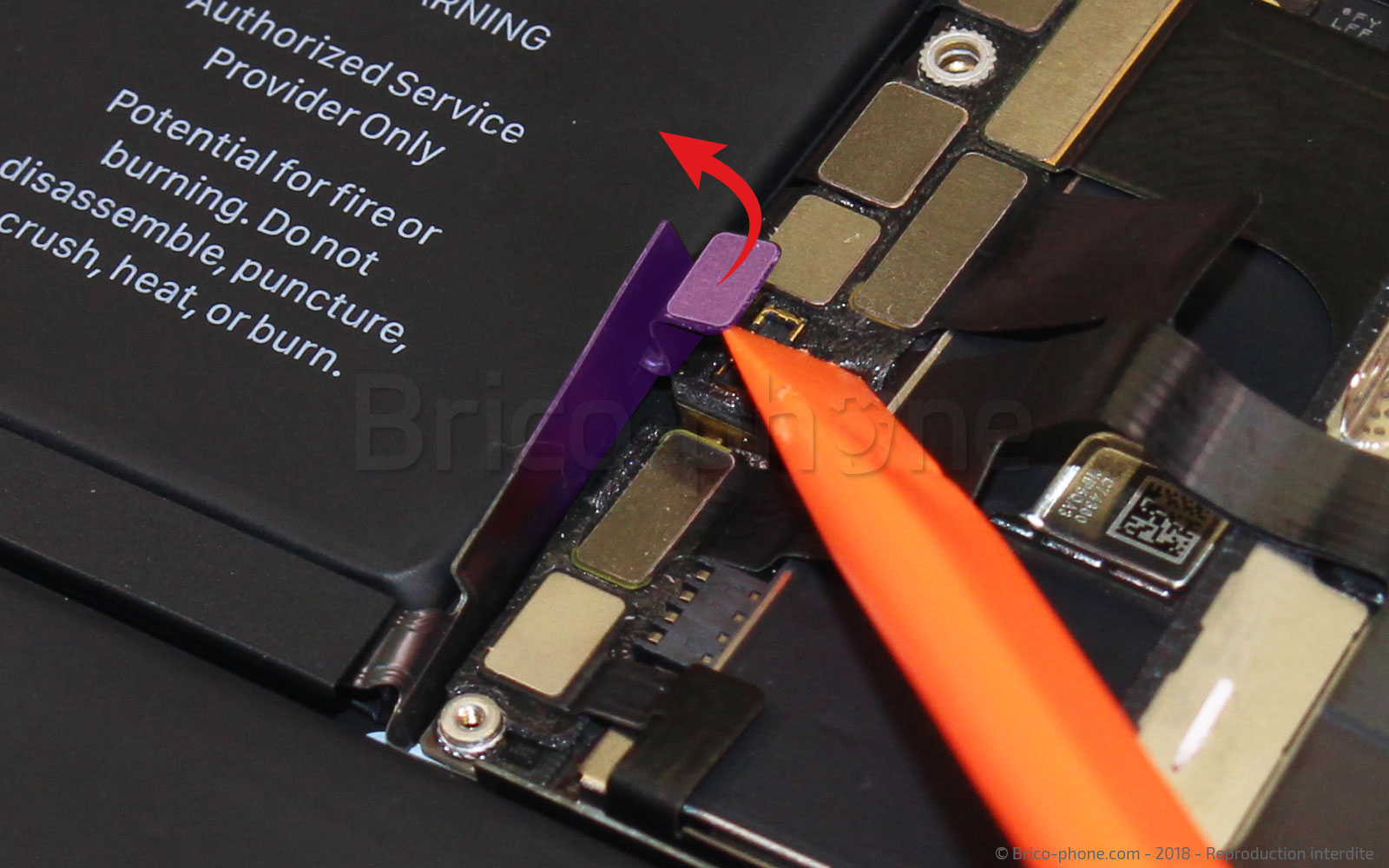

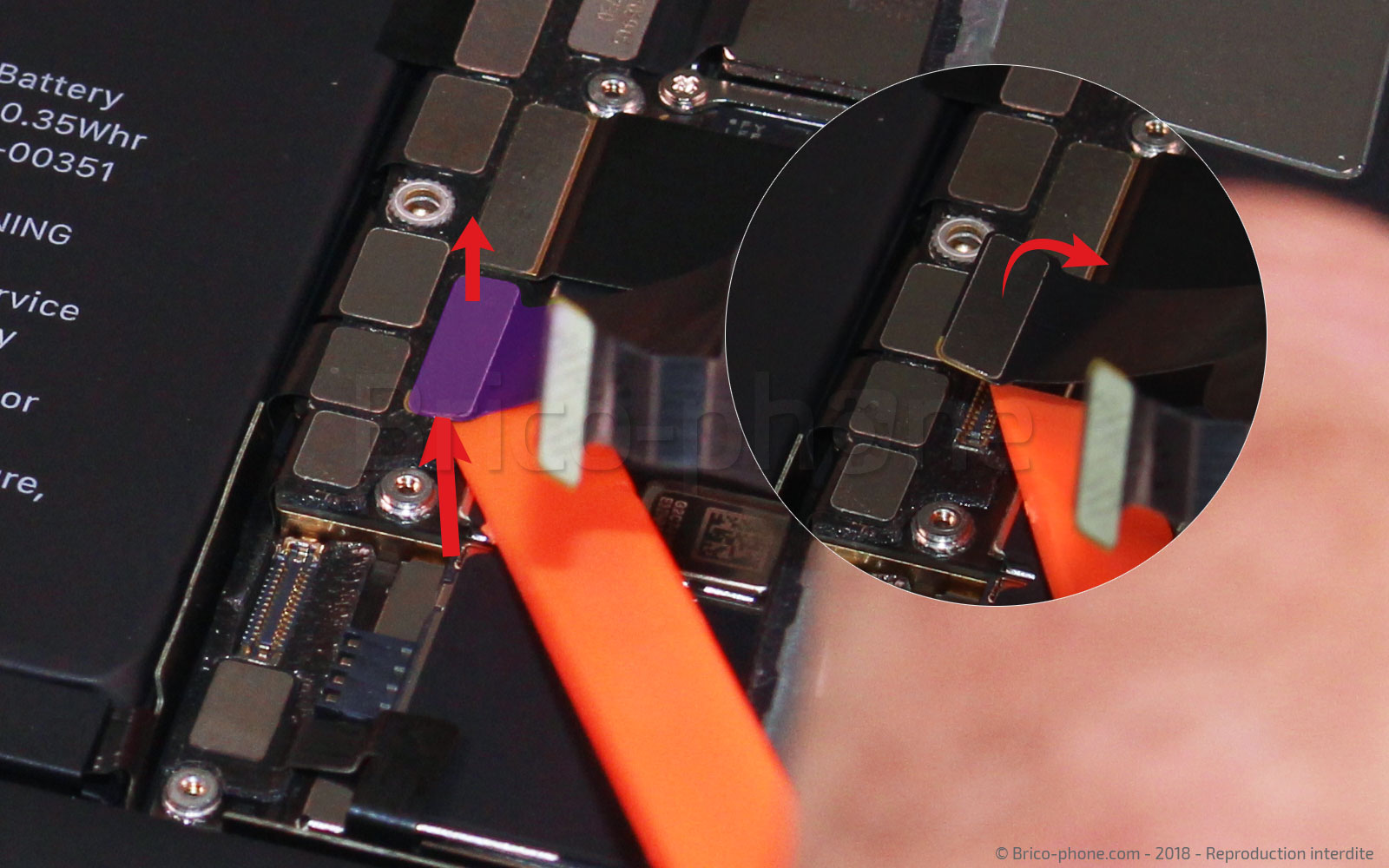

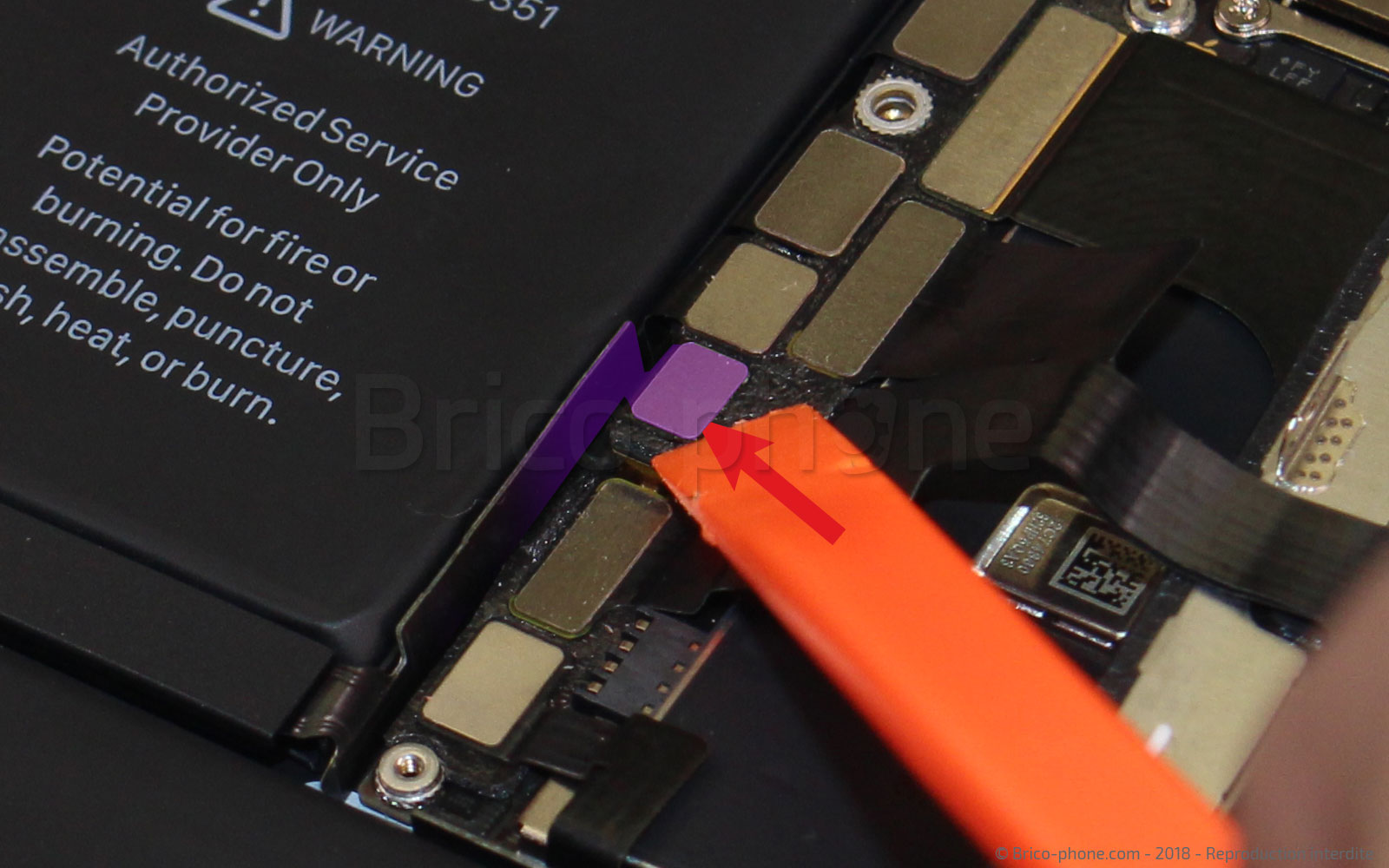

Afin d'éviter un court-circuit déconnecter la batterie à l'aide du levier nylon.

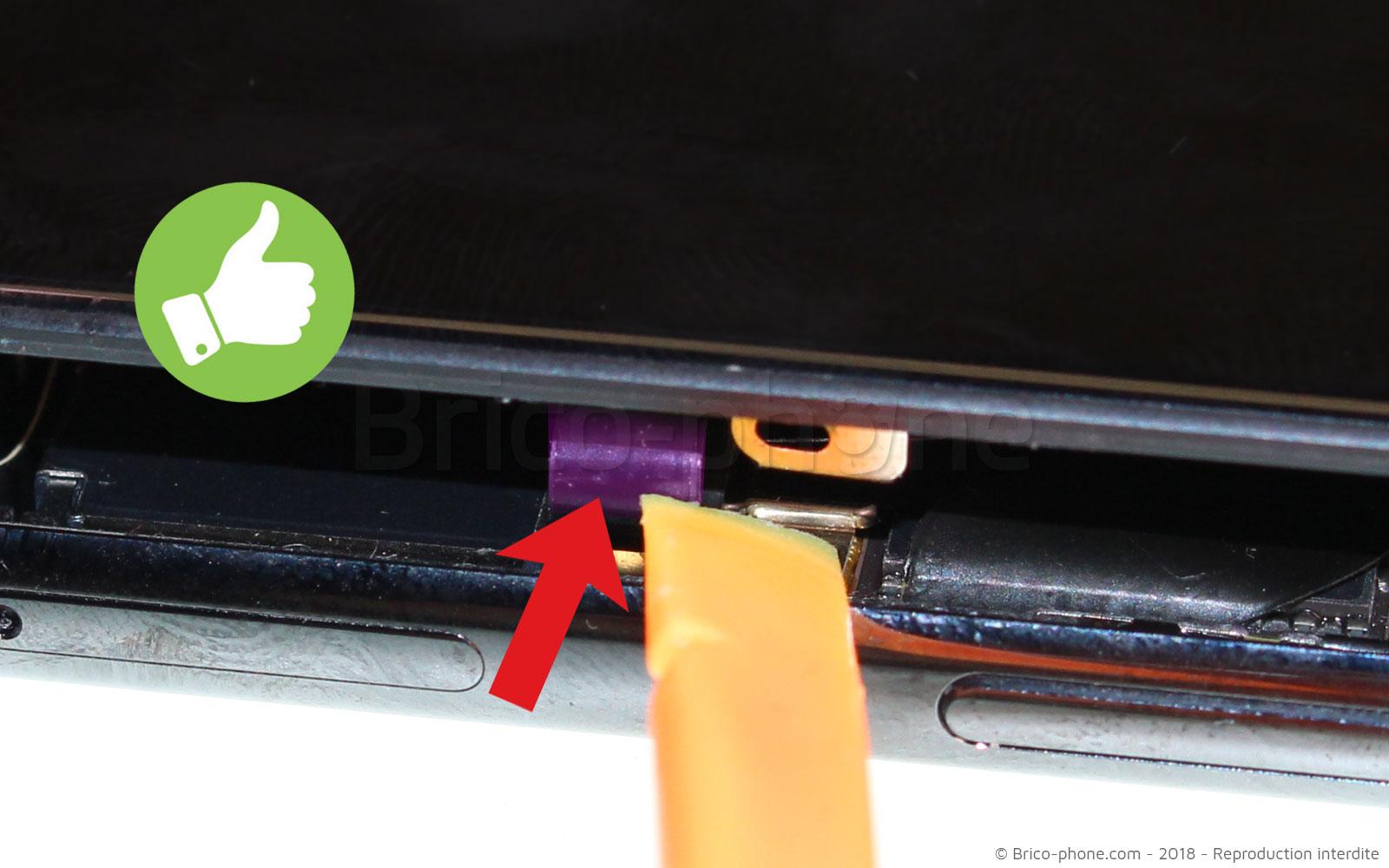

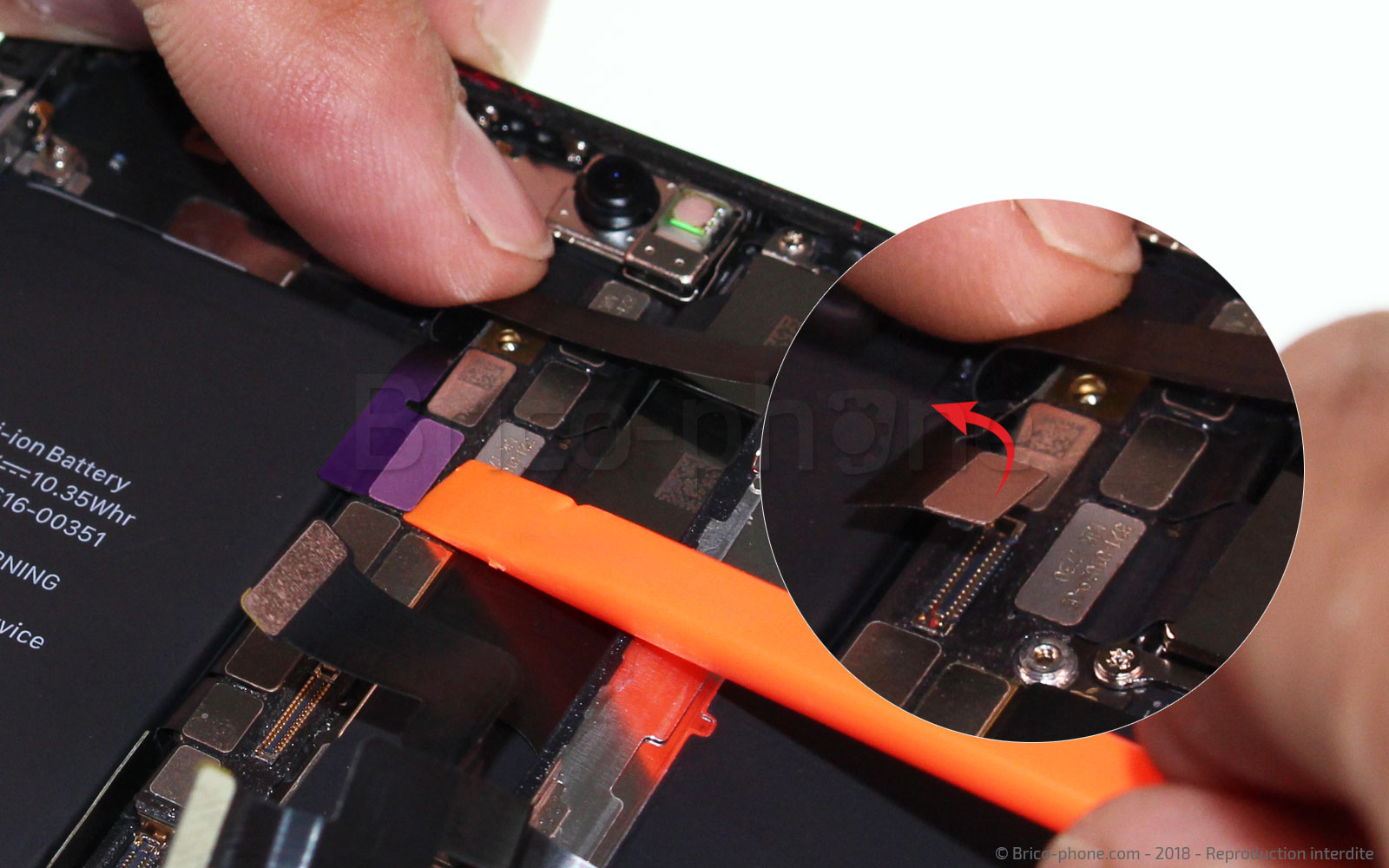

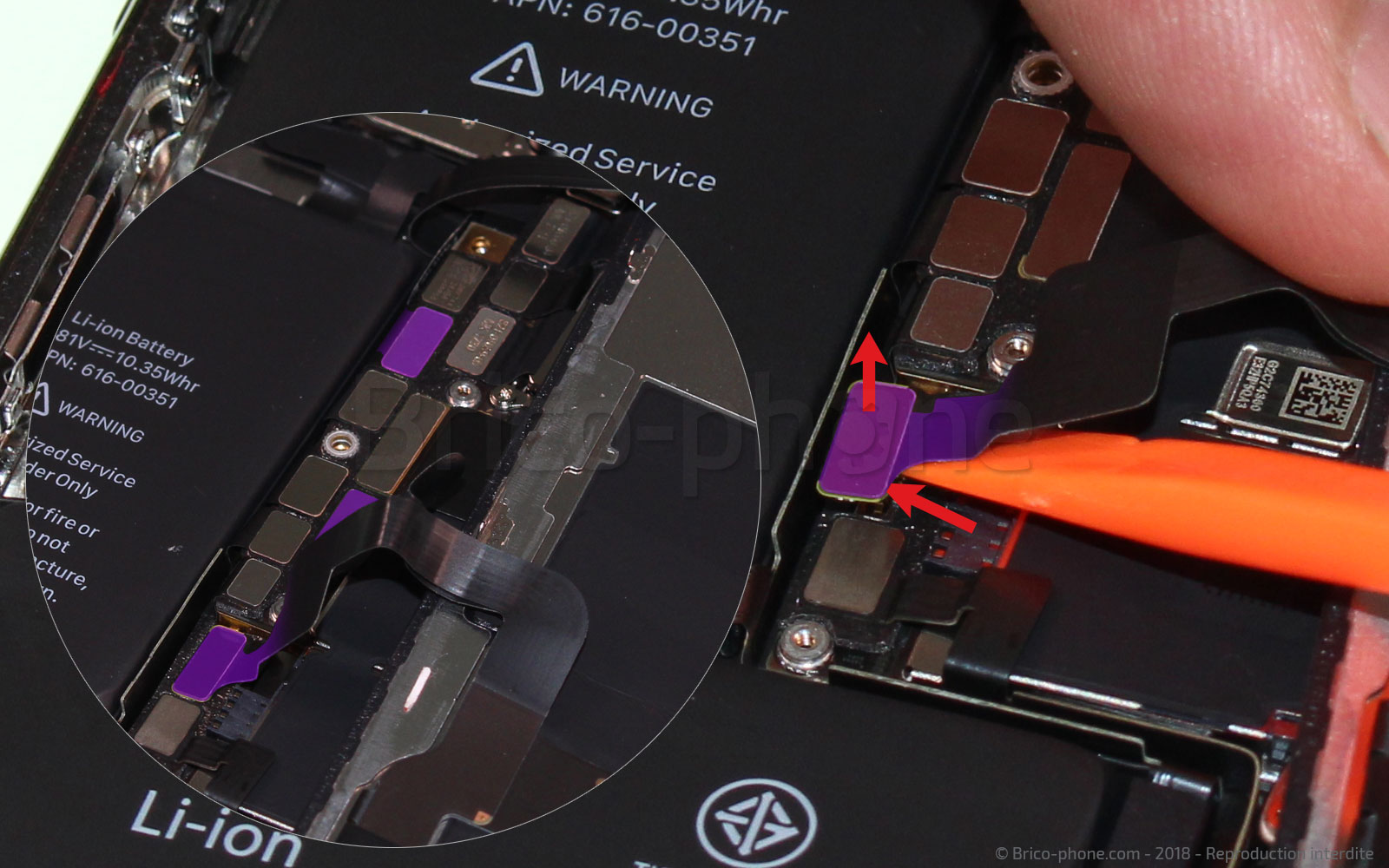

A l'aide du levier plastique déconnectez la nappe tactile puis celle de l'écran OLED

Pour finir débranchez la nappe du HP et du micro toujours à l'aide du levier nylon

L'écran est maintenant libéré.

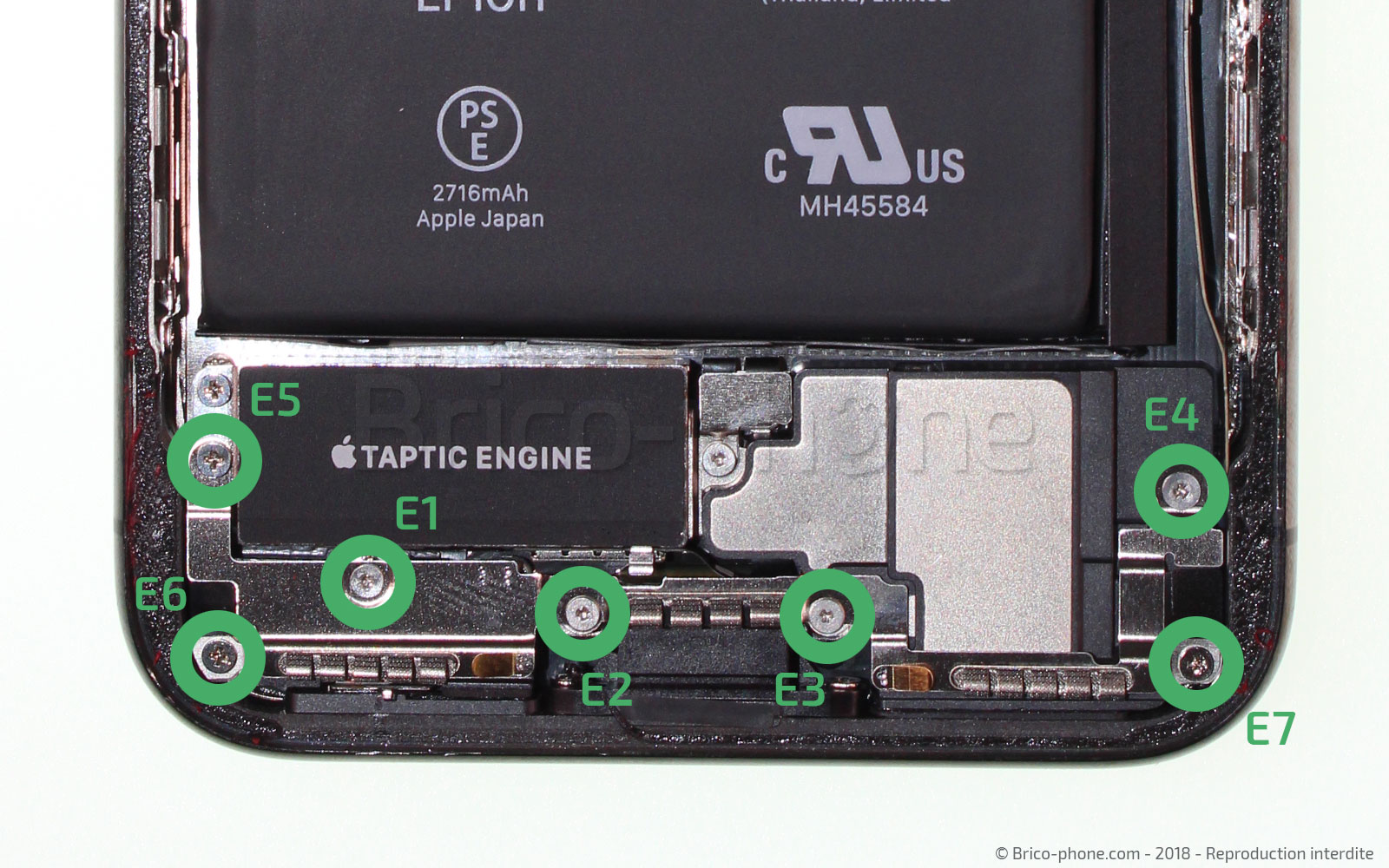

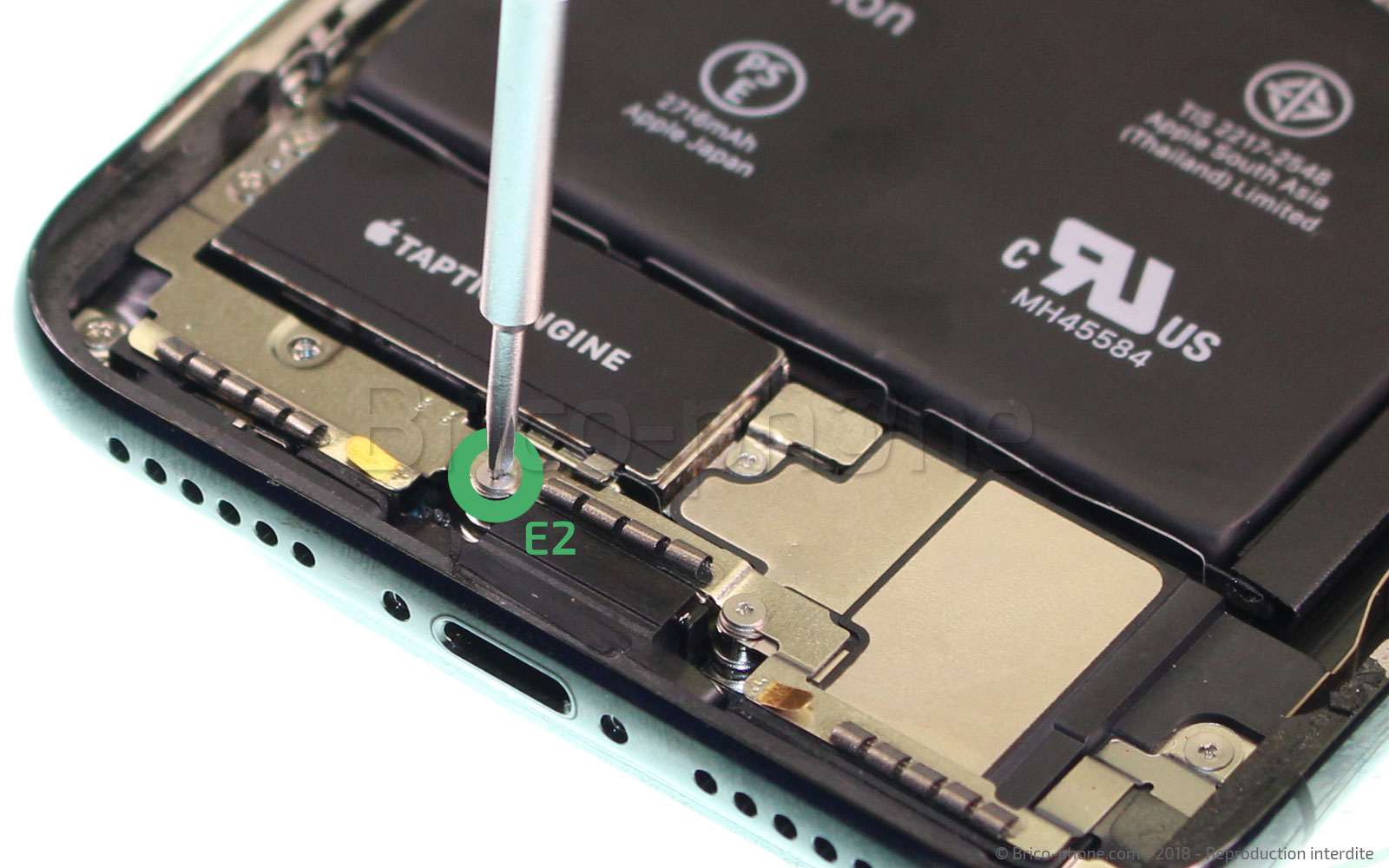

A l'aide du tournevis triwing retirez les vis E1 à E4 puis retirez les vis E5 à E7 à l'aide du tournevis cruciforme.

Pivotez légèrement la plaquette métallique afin d'accéder au connecteur de l?antenne GSM principale puis déconnecter cette nappe à l'aide du levier nylon.

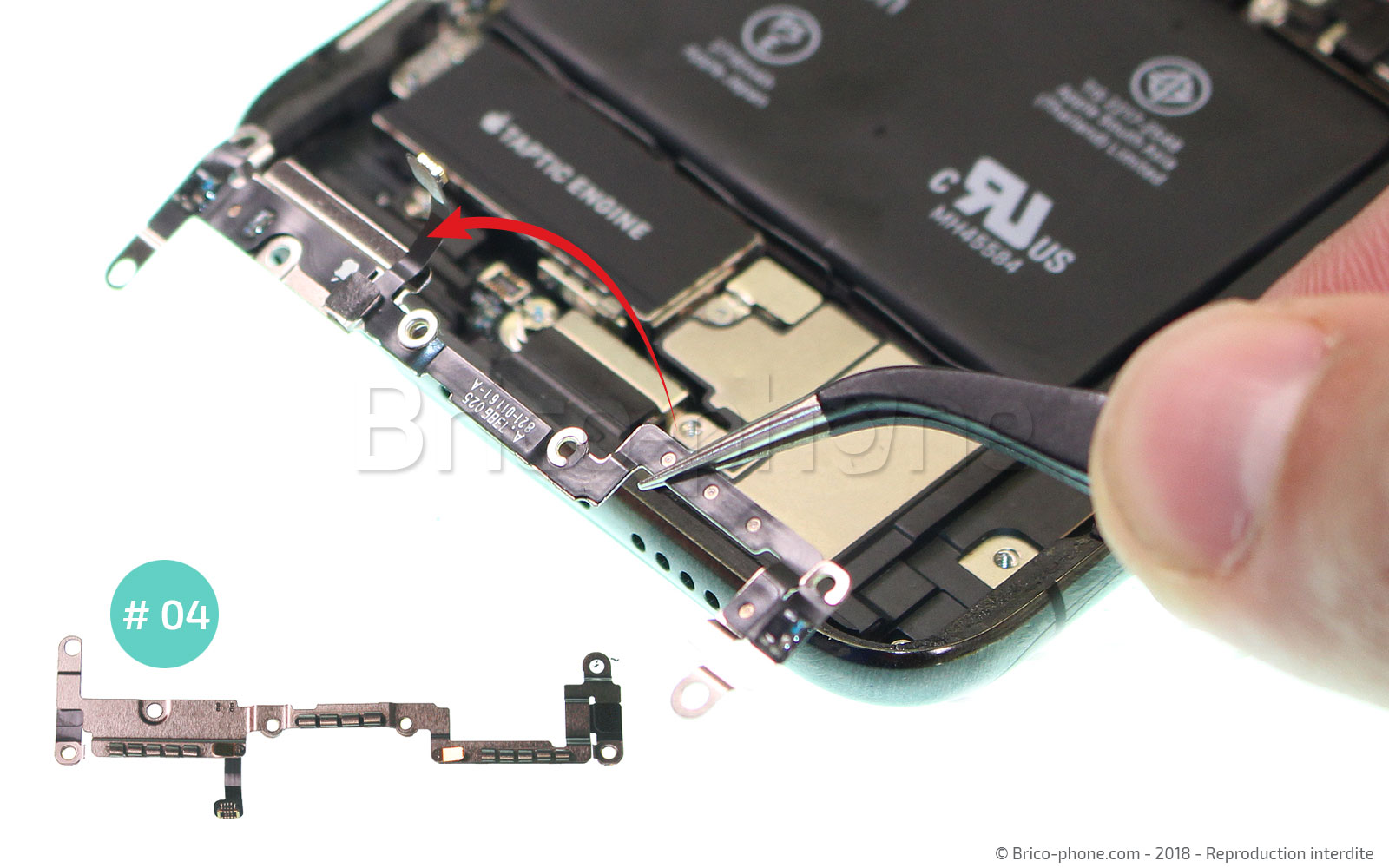

Il ne vous reste plus qu'à enlever la plaquette métallique et l'antenne à l'aide de la pincette.

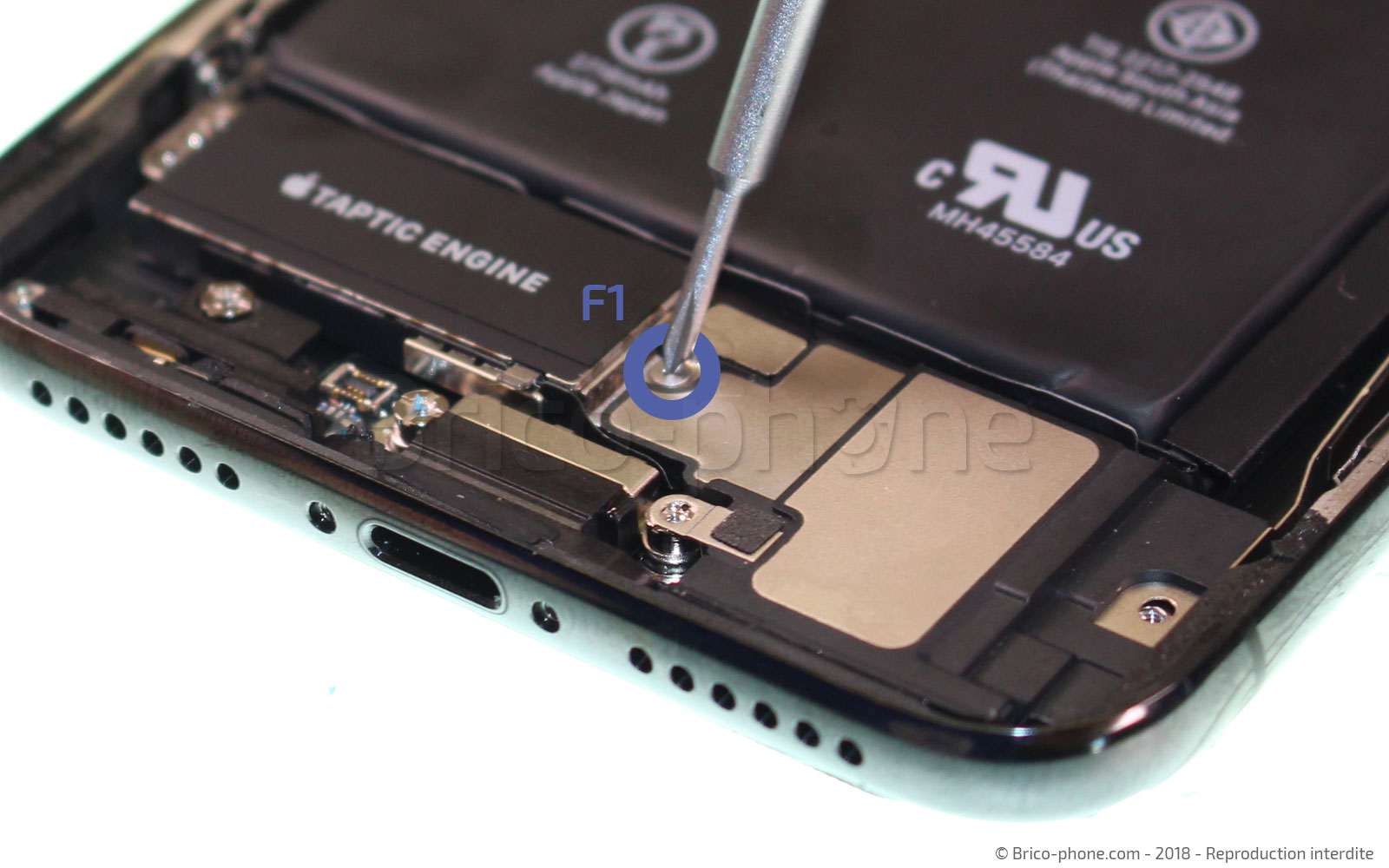

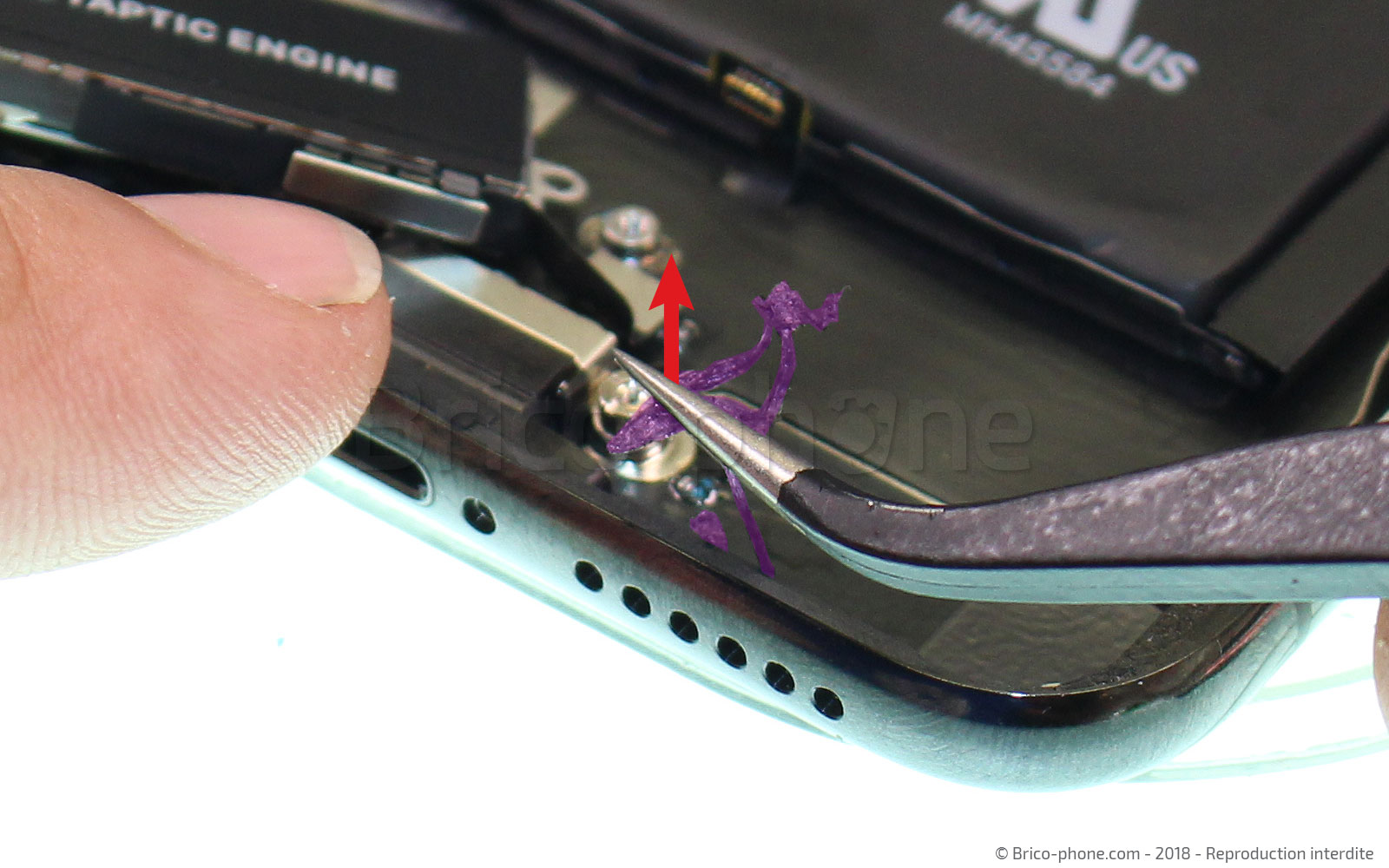

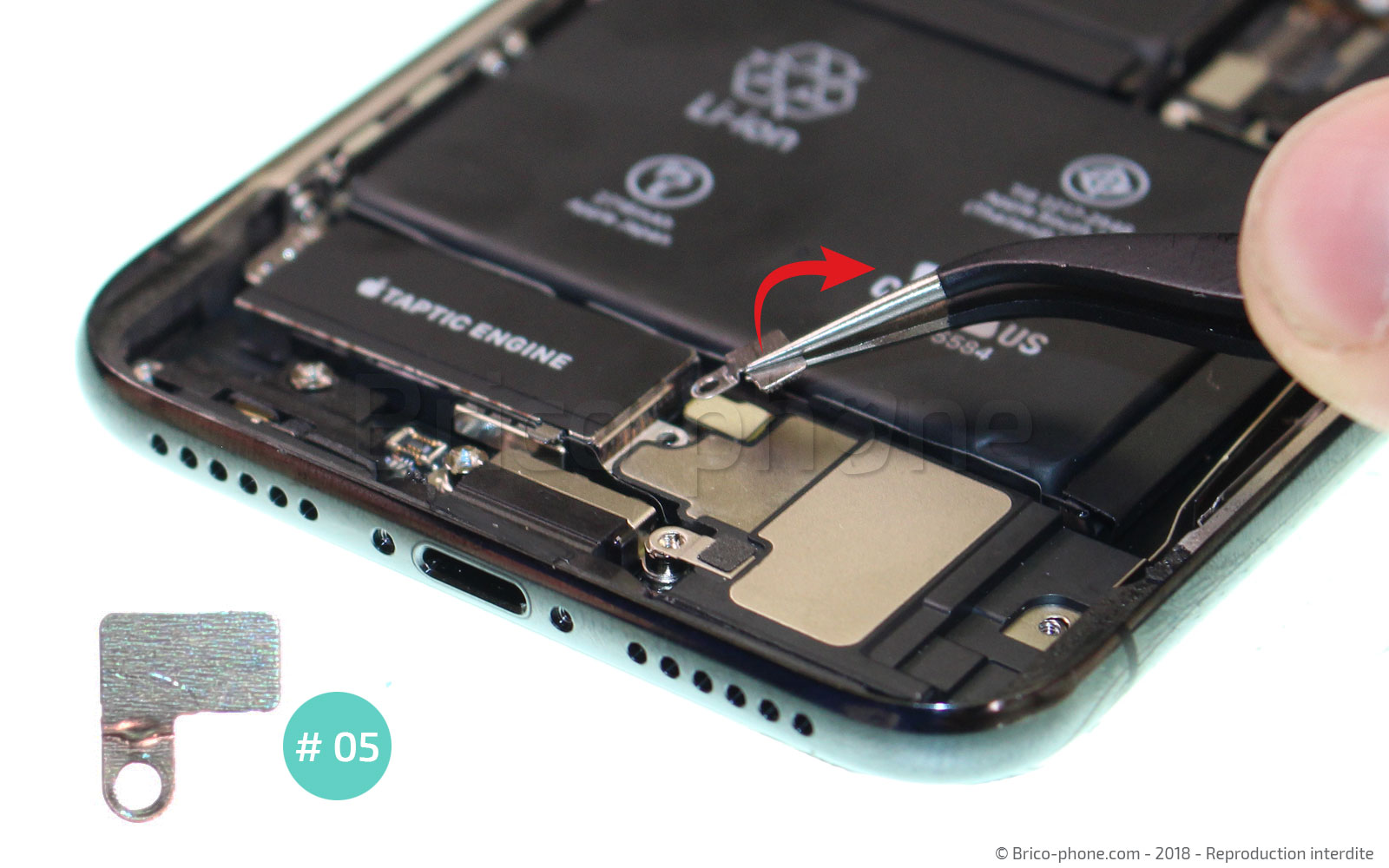

A l'aide du tournevis triwing dévisser la Vis F, puis à l'aide de la pincette retirez le cache métallique #5

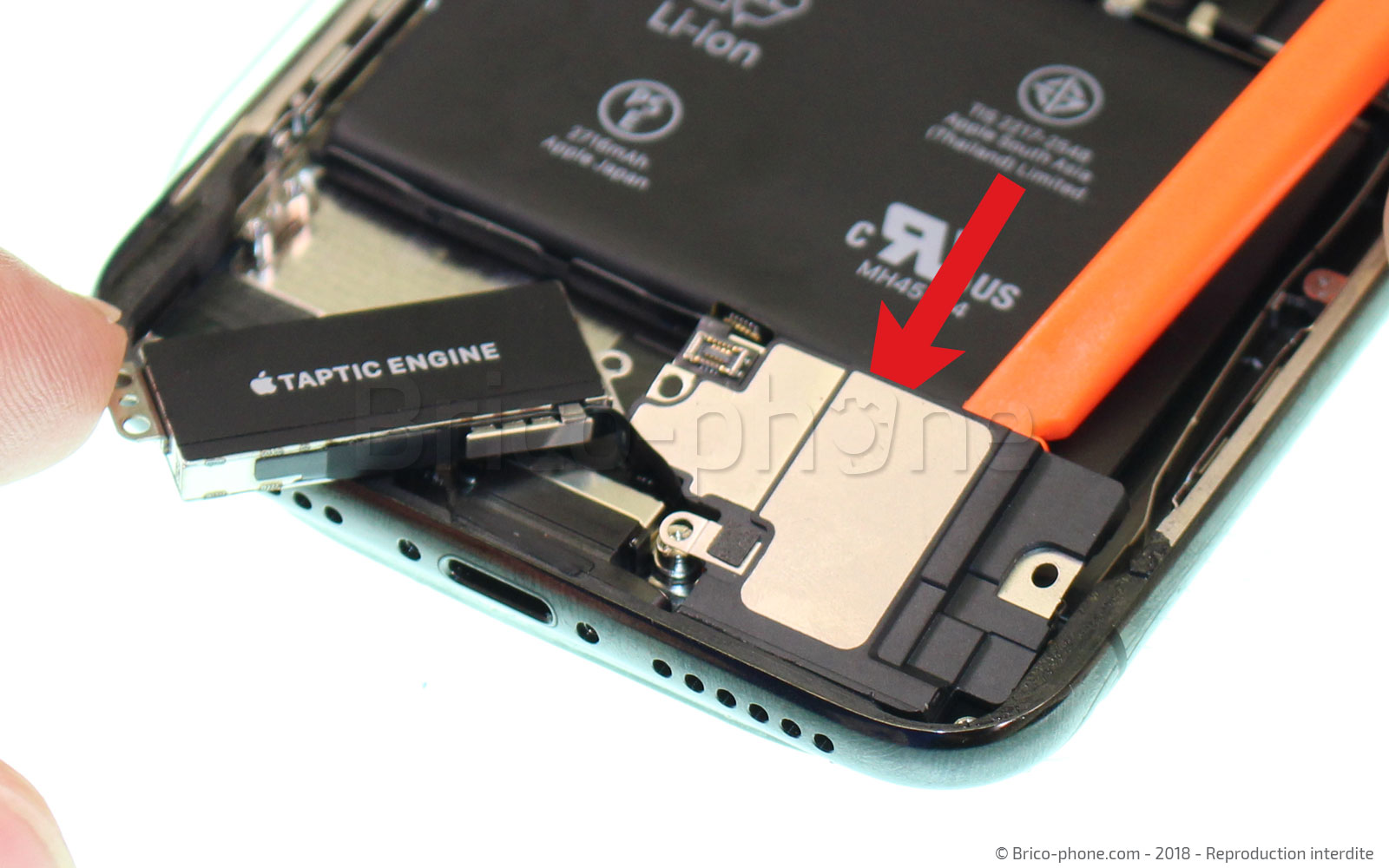

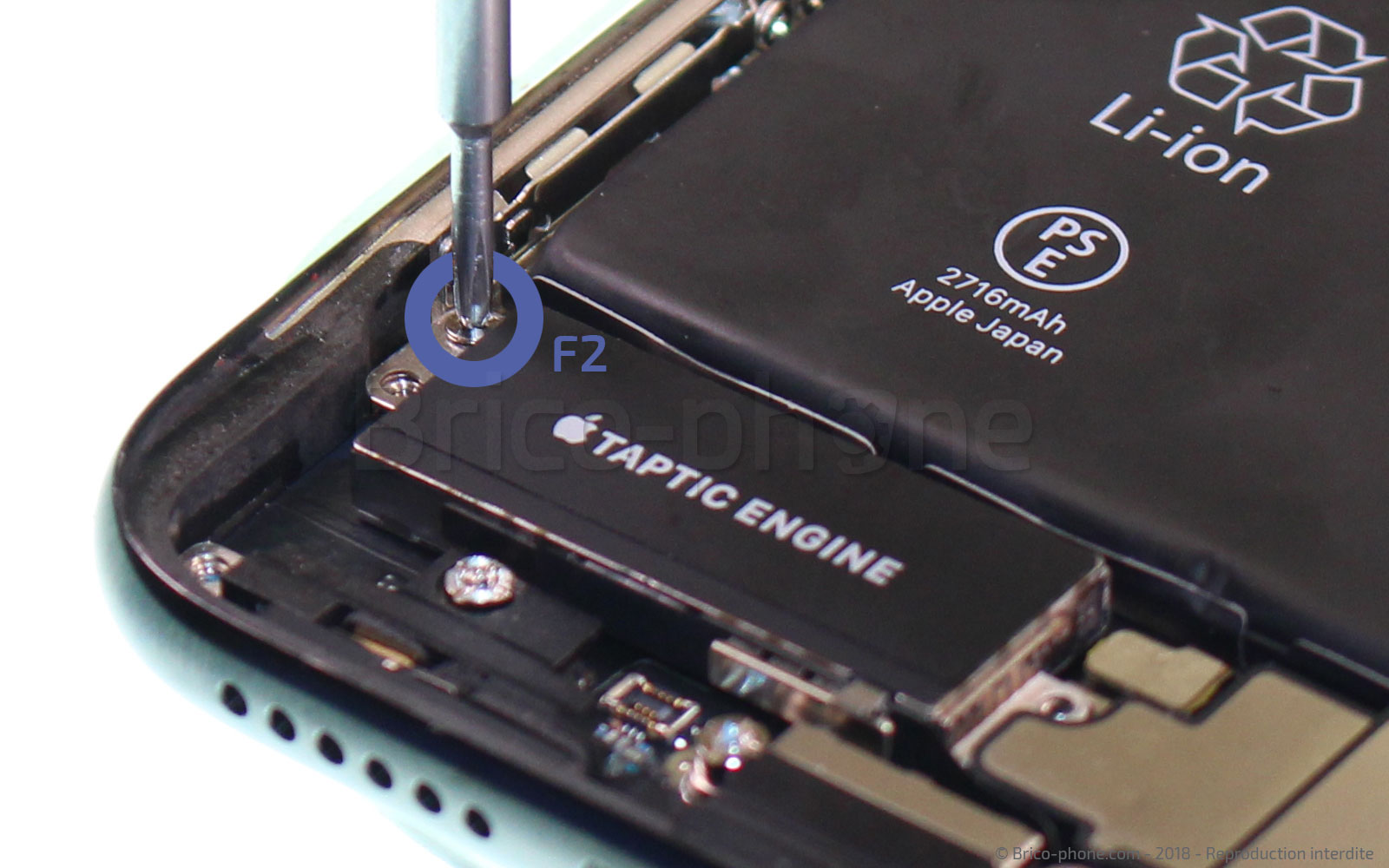

A l'aide du tournevis cruciforme retirez la vis F2, puis déloger le Taptic engine.

Attention : Celui-ci est toujours connecté.. Il faut juste le décaler légèrement afin d?accéder à l'ensemble du HP.

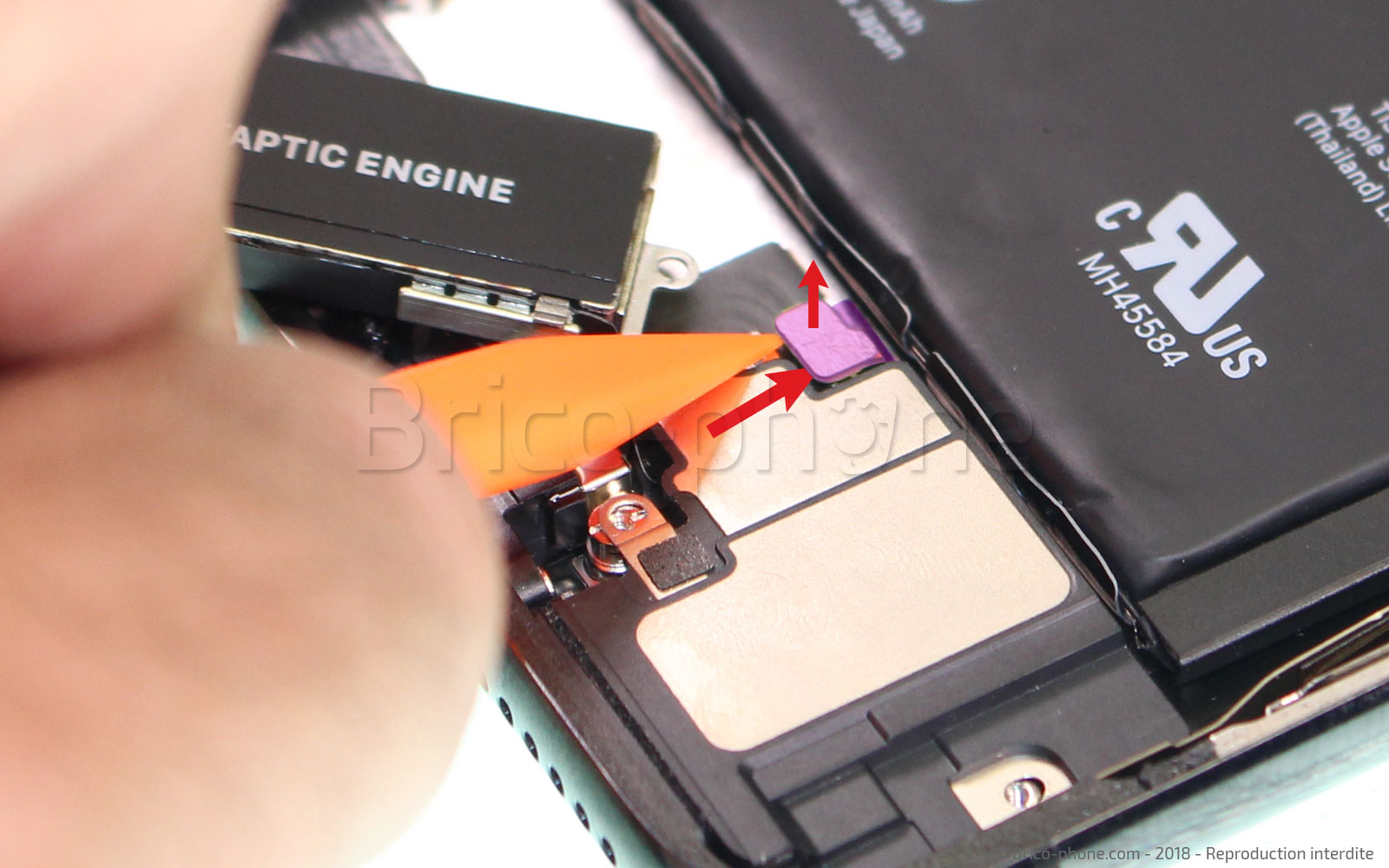

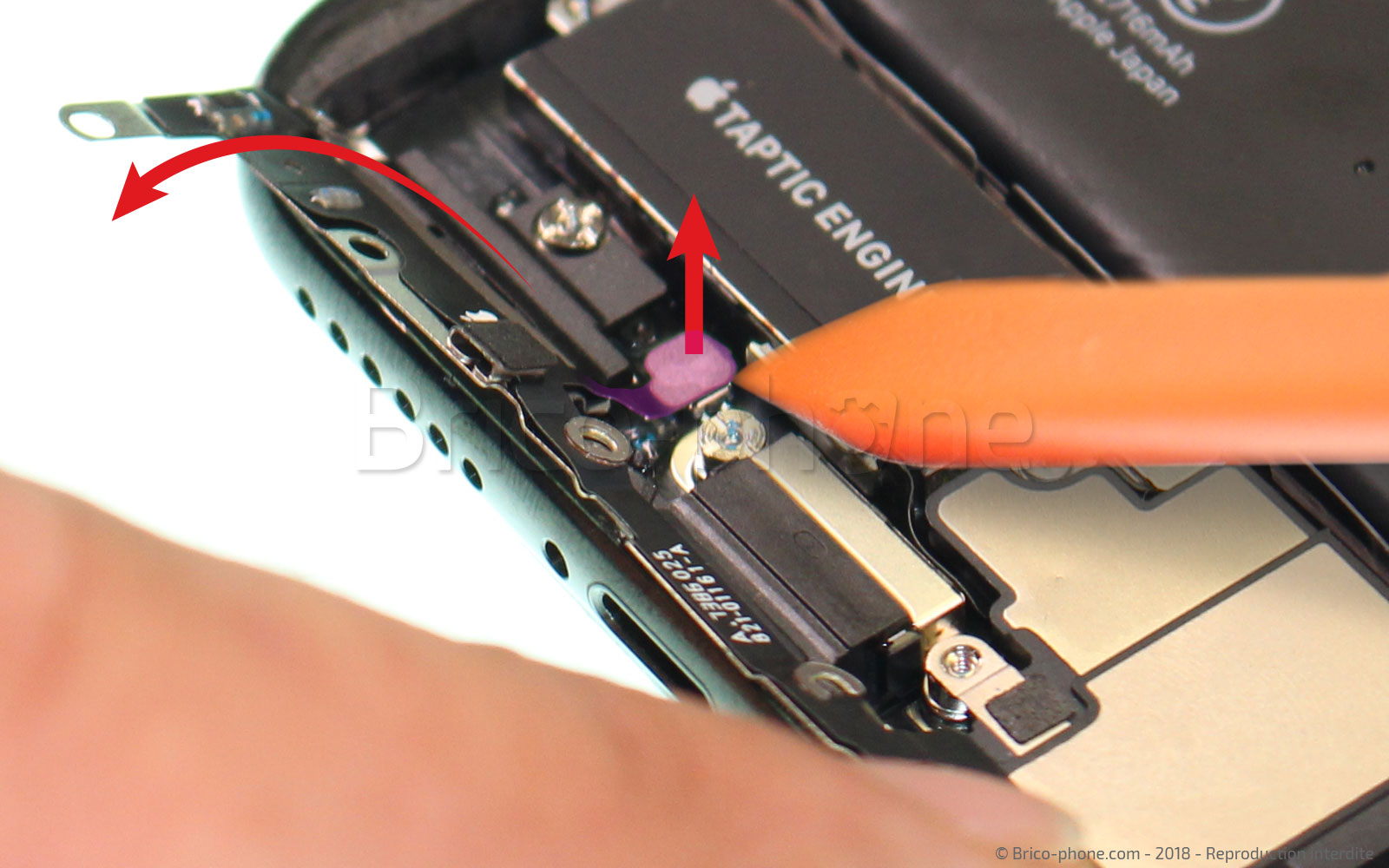

Déconnectez la nappe du haut parleur inférieur à l'aide du levier plastique.

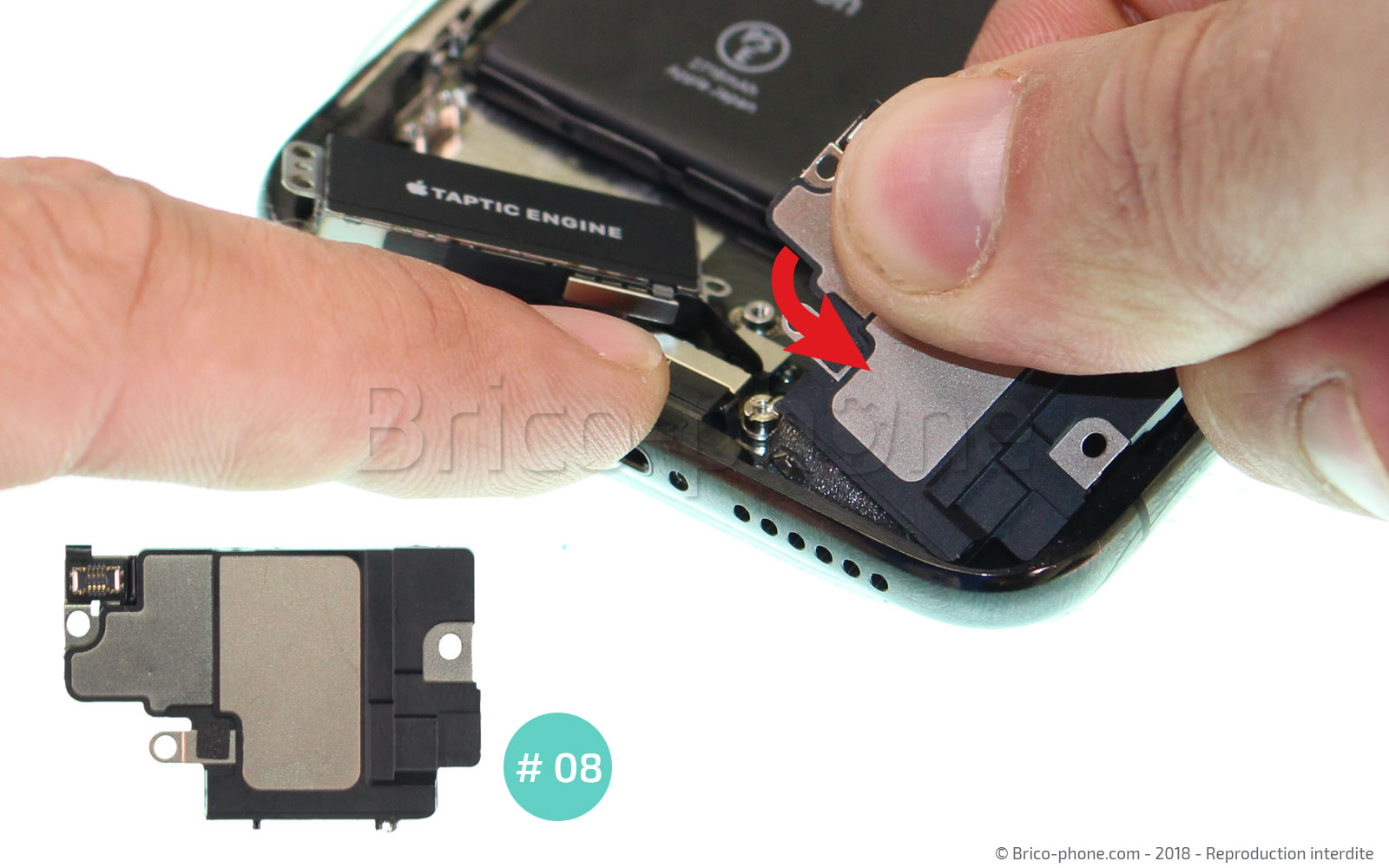

A l'aide du levier nylon sortez le Haut parleur #08 de son emplacement puis à l'aide de la pincette retirez le résidu de joint

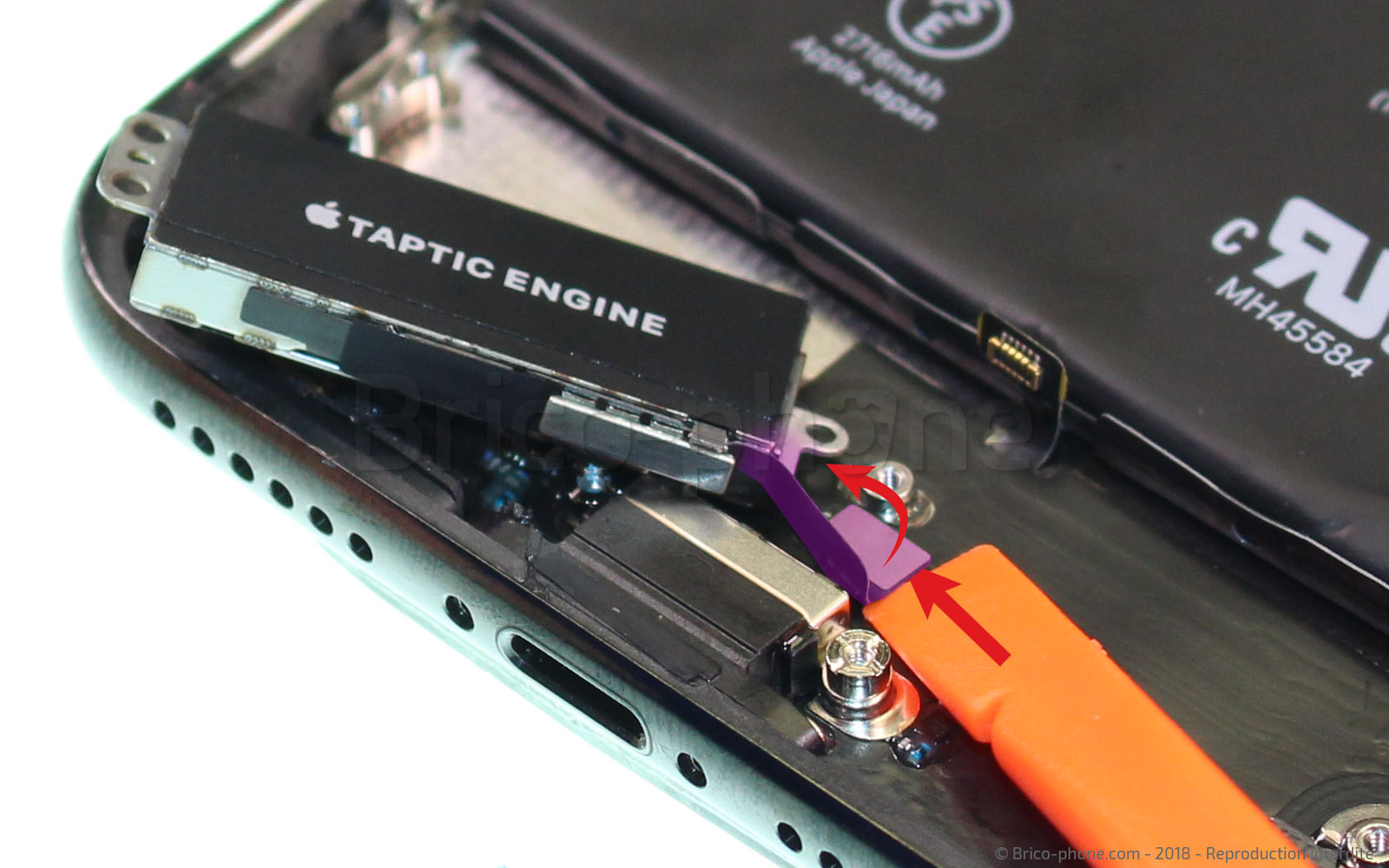

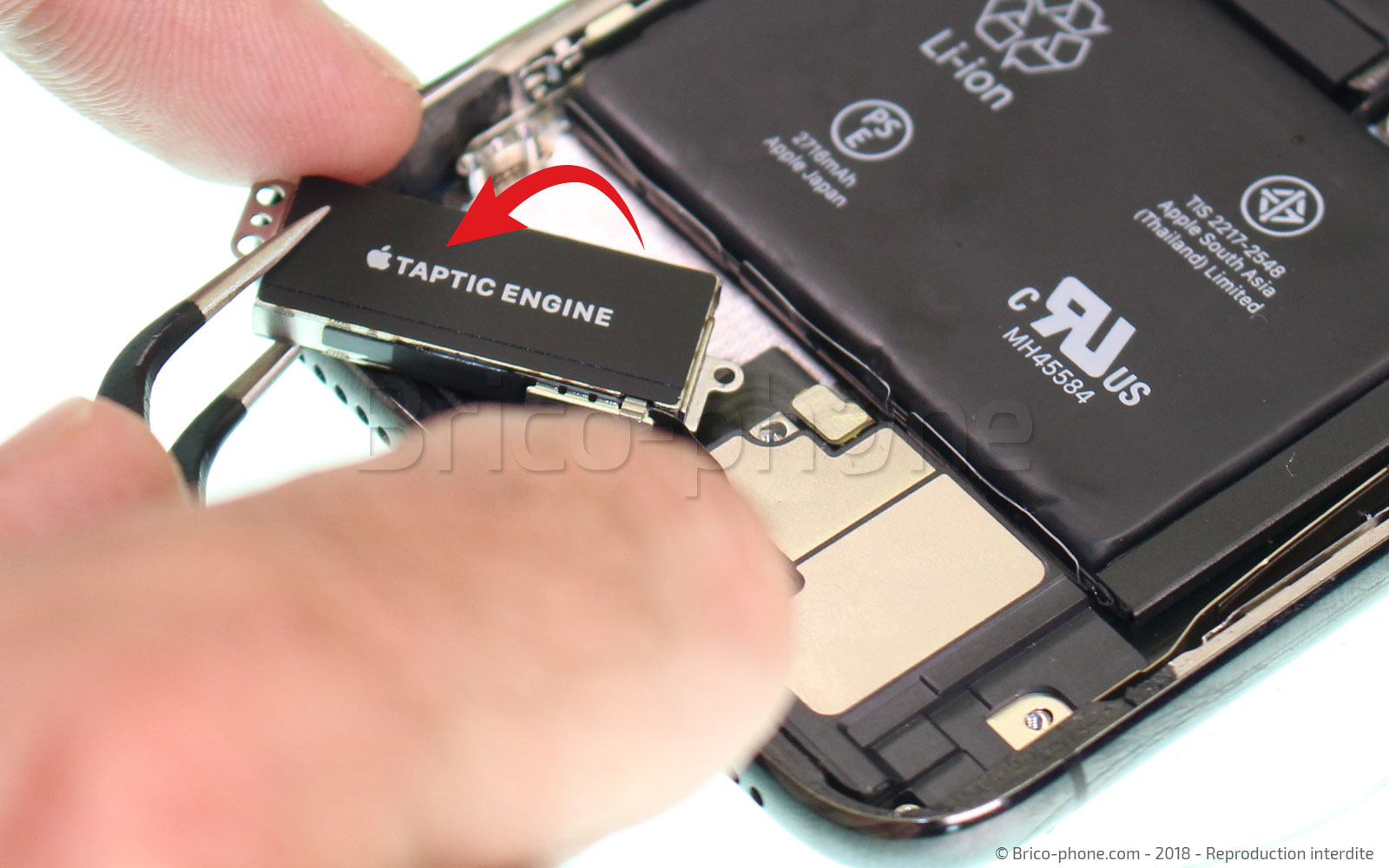

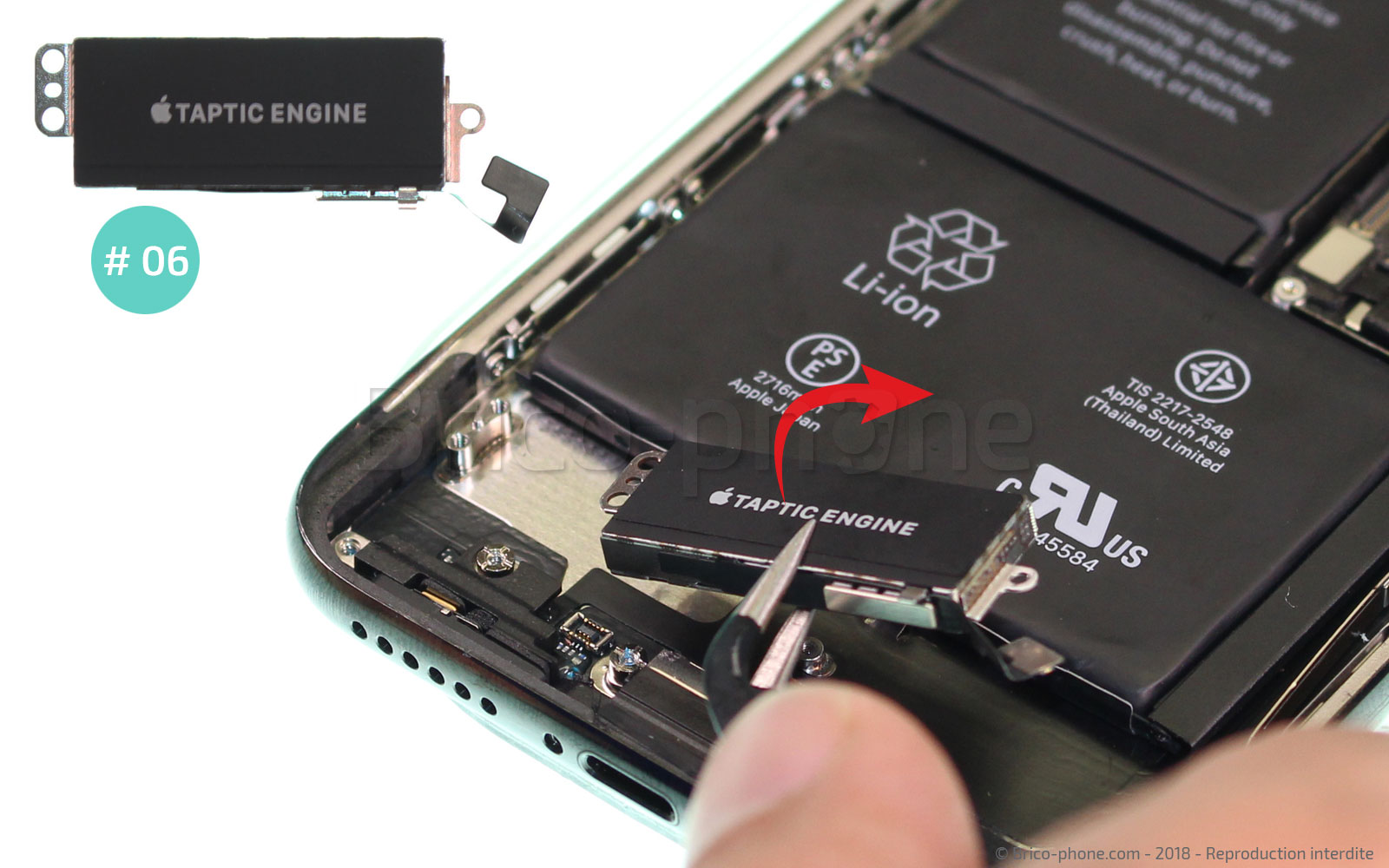

A l'aide du levier nylon déconnectez le Taptic Engine # 06. Ensuite il ne vous reste plus qu'à sortir celui-ci à l'aide de la pincette.

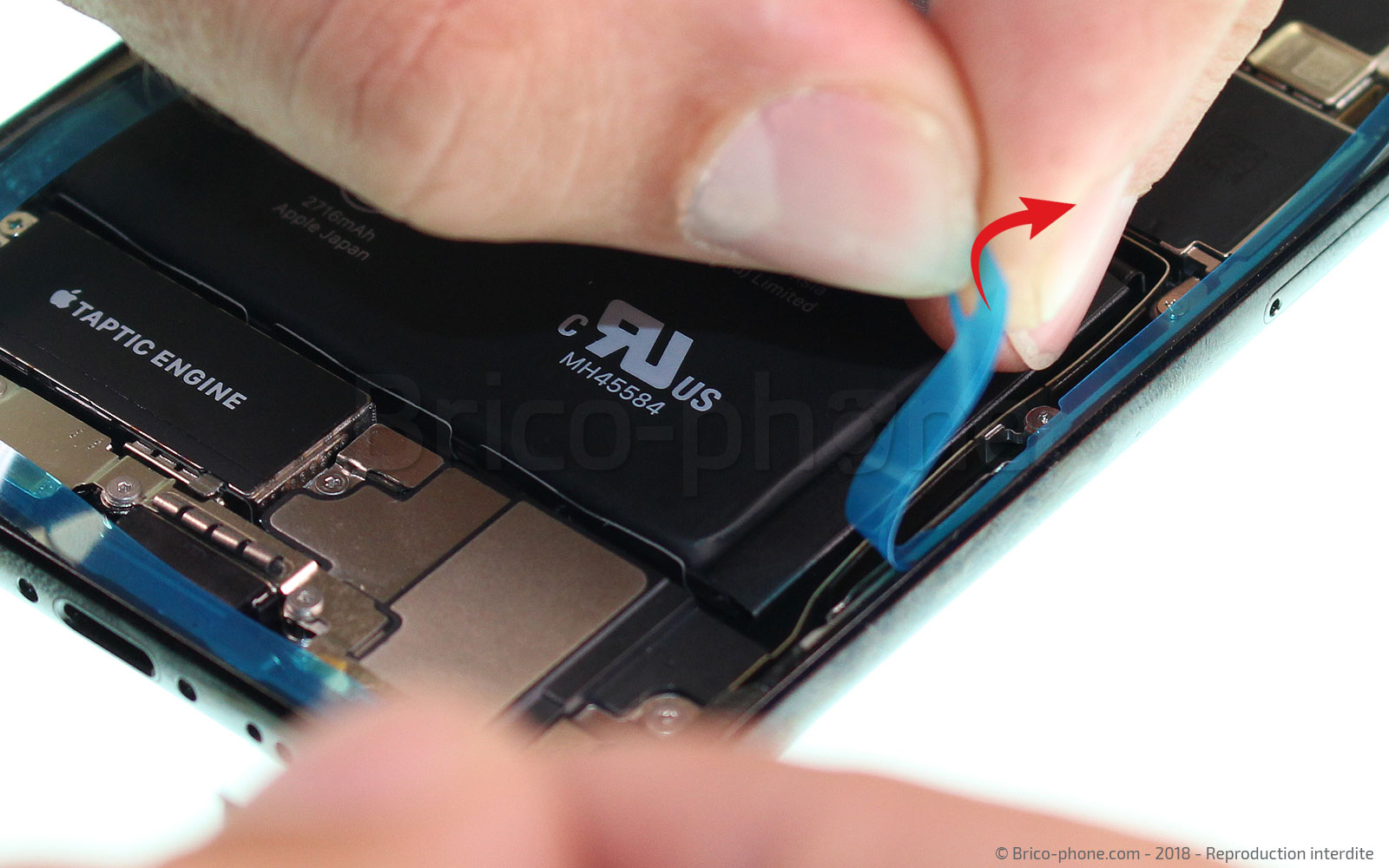

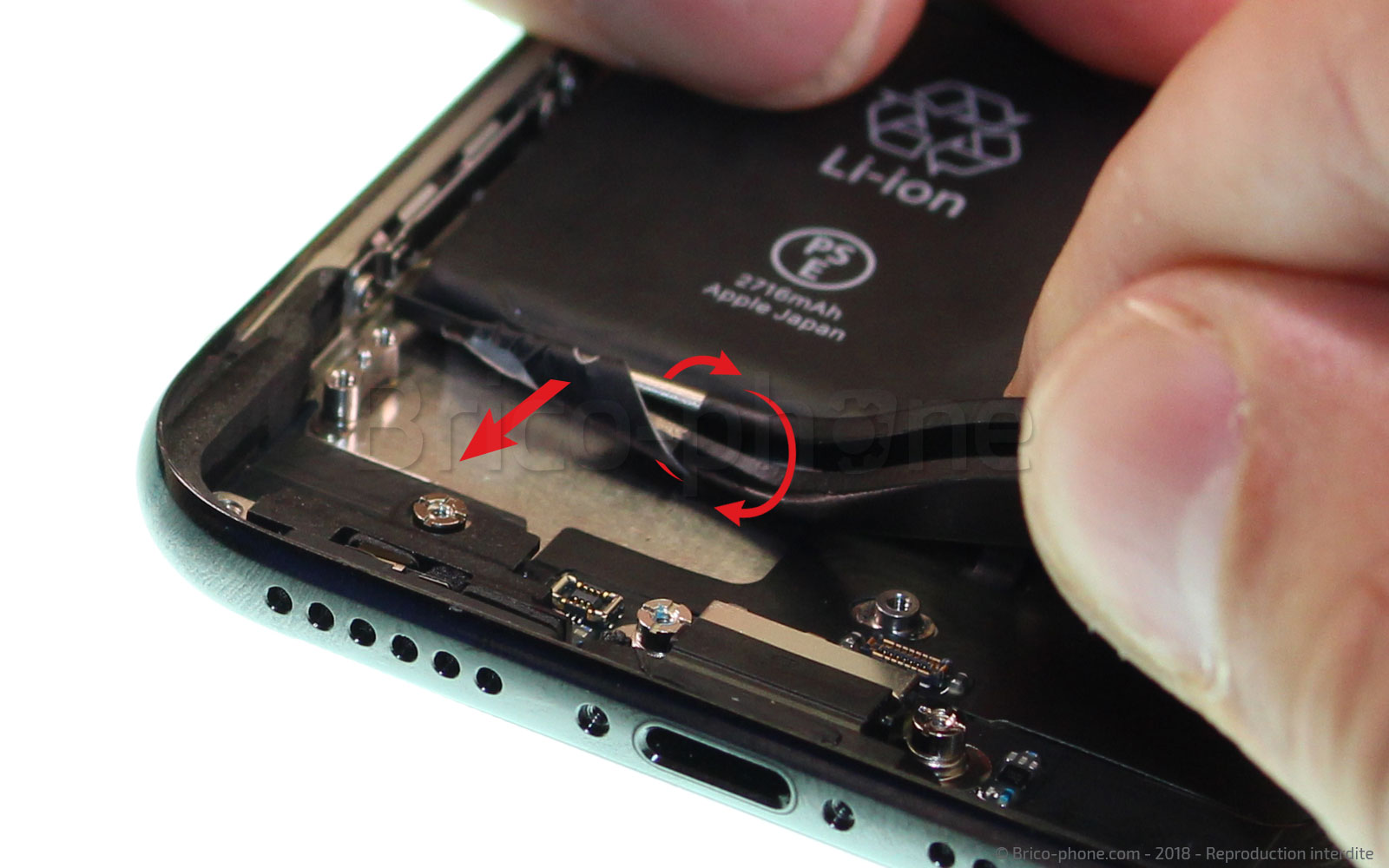

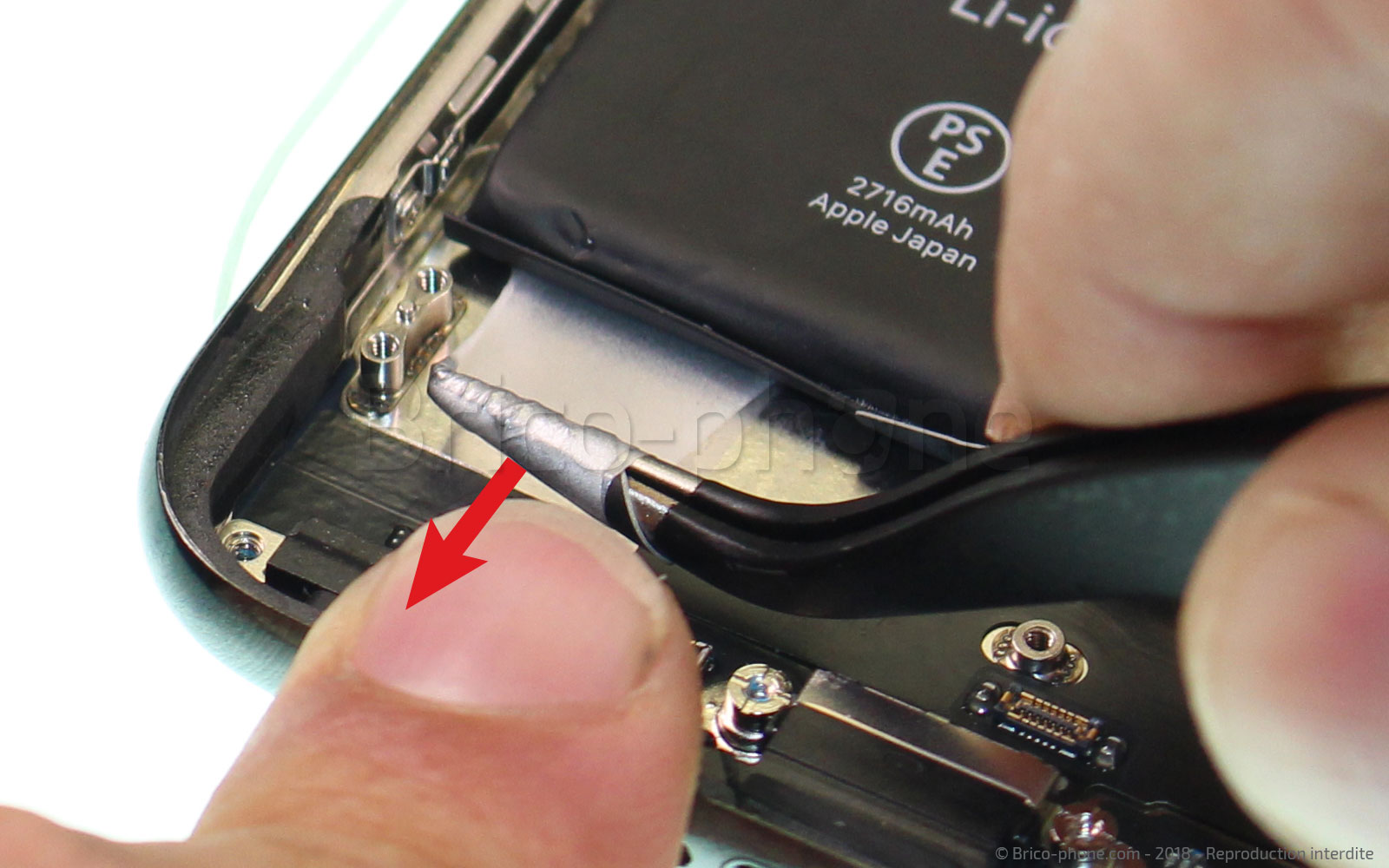

A l'aide de la pincette retirez les 4 languettes adhésives. Pour cela, saisissez l'extrémité d'une languette puis enroulez-la autour de la pincette ou du levier nylon.

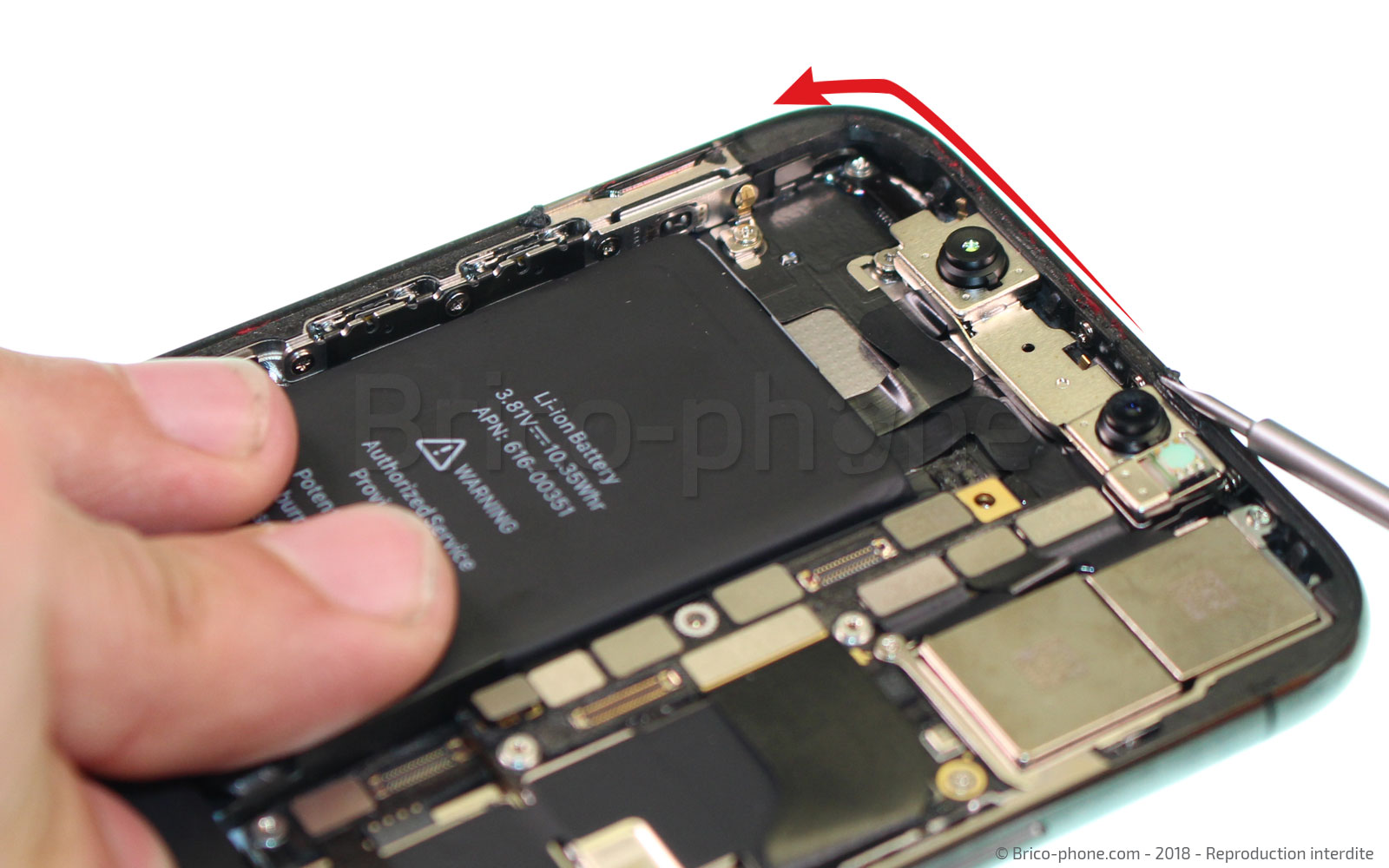

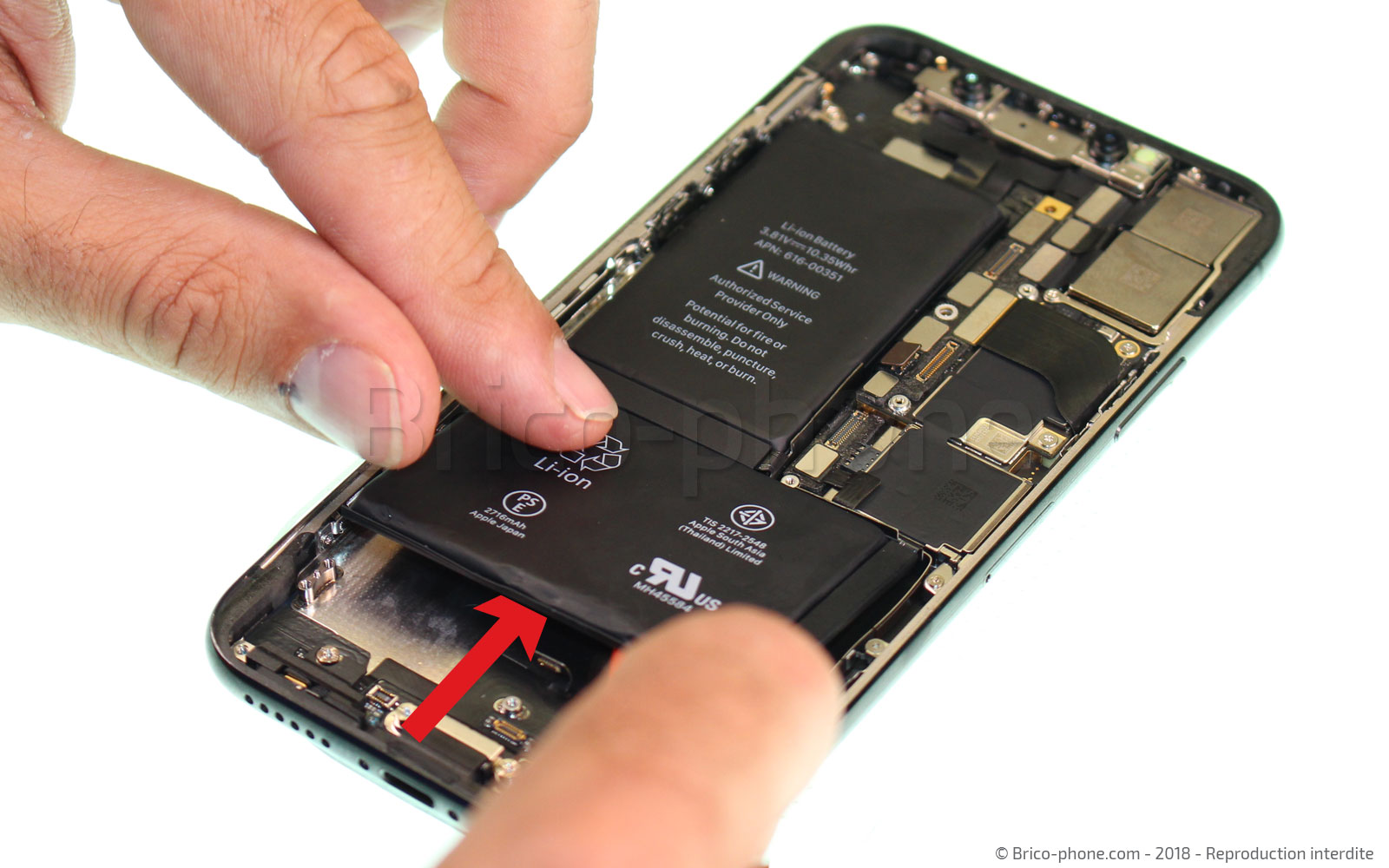

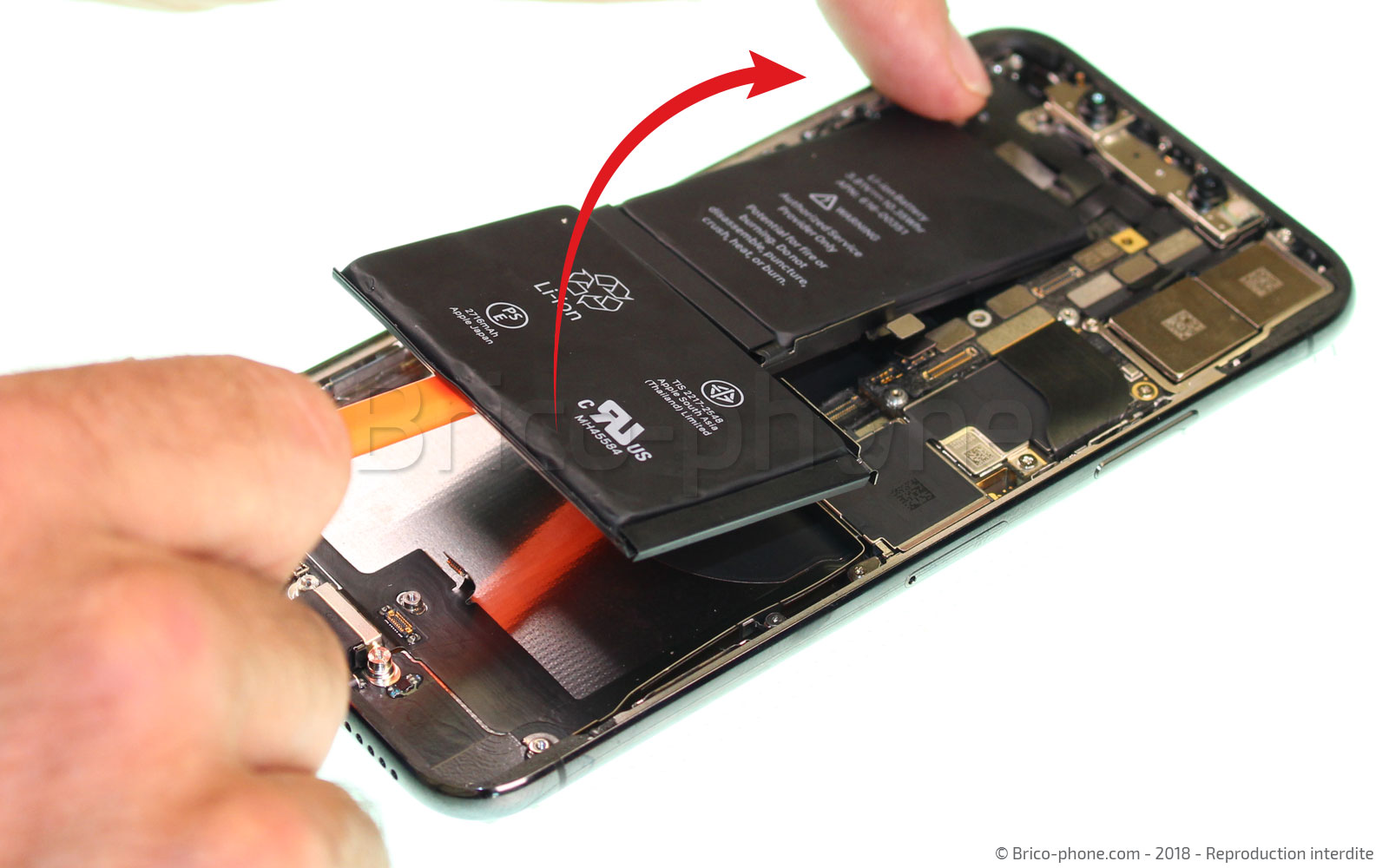

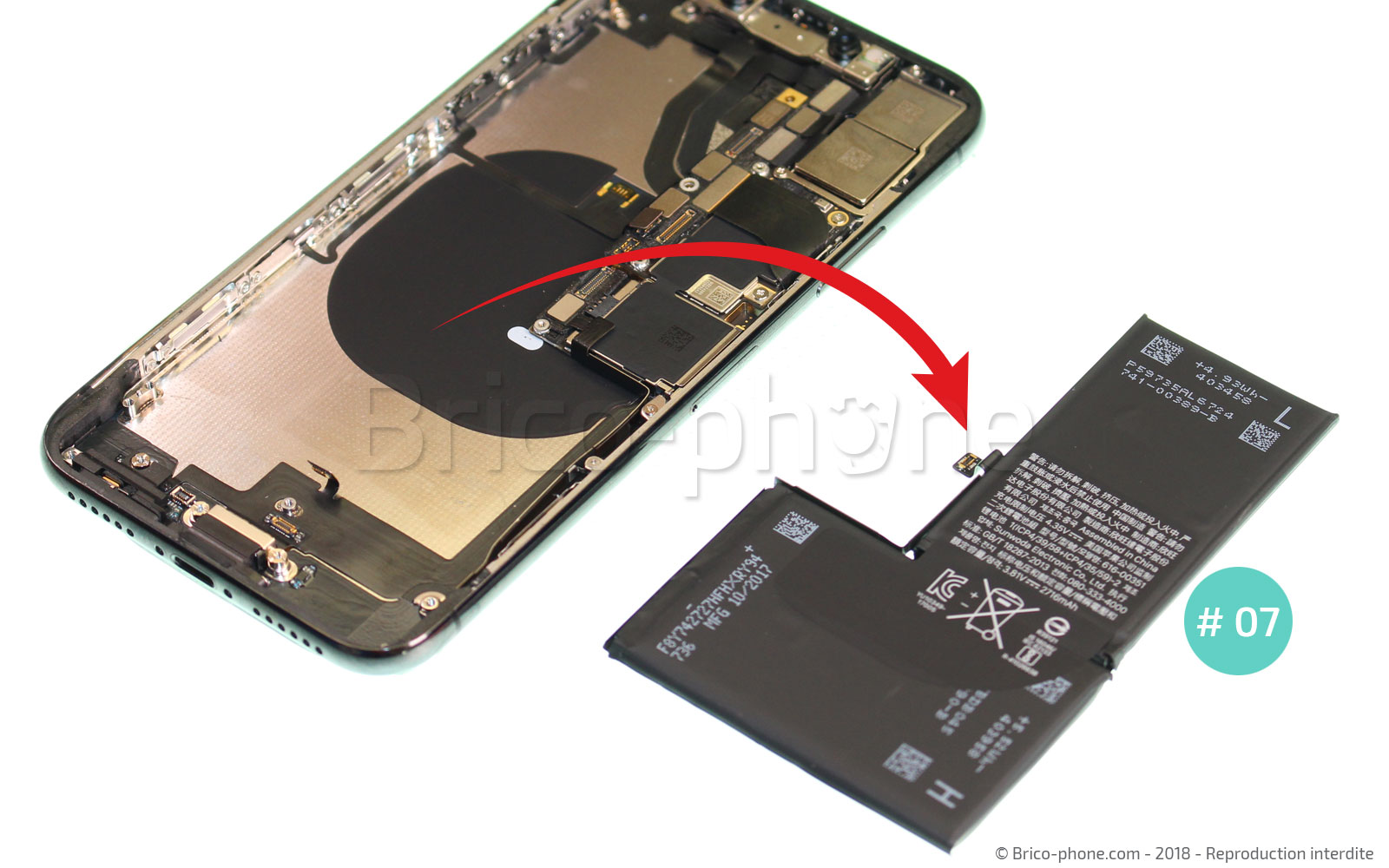

A l'aide du levier nylon retirez la batterie

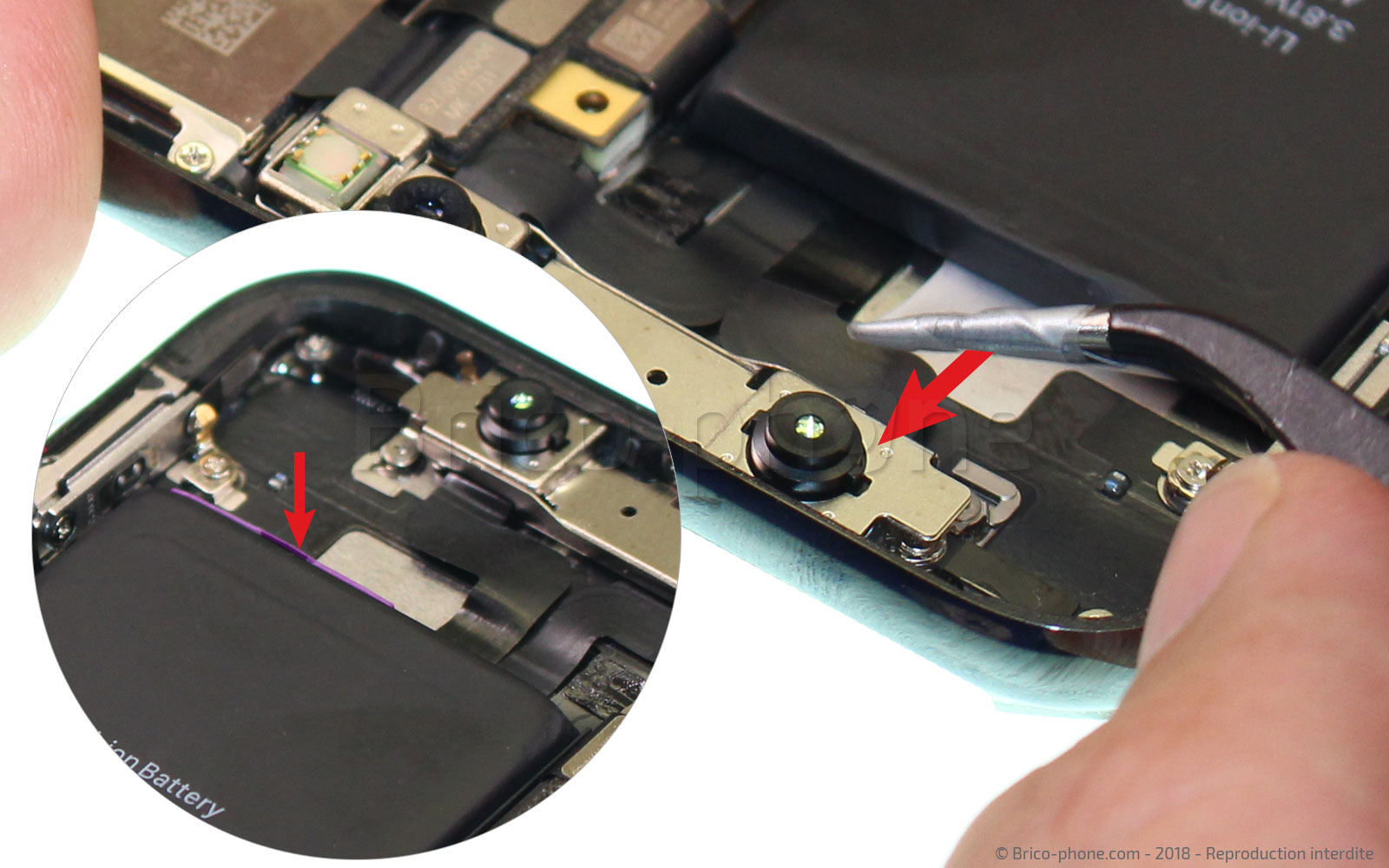

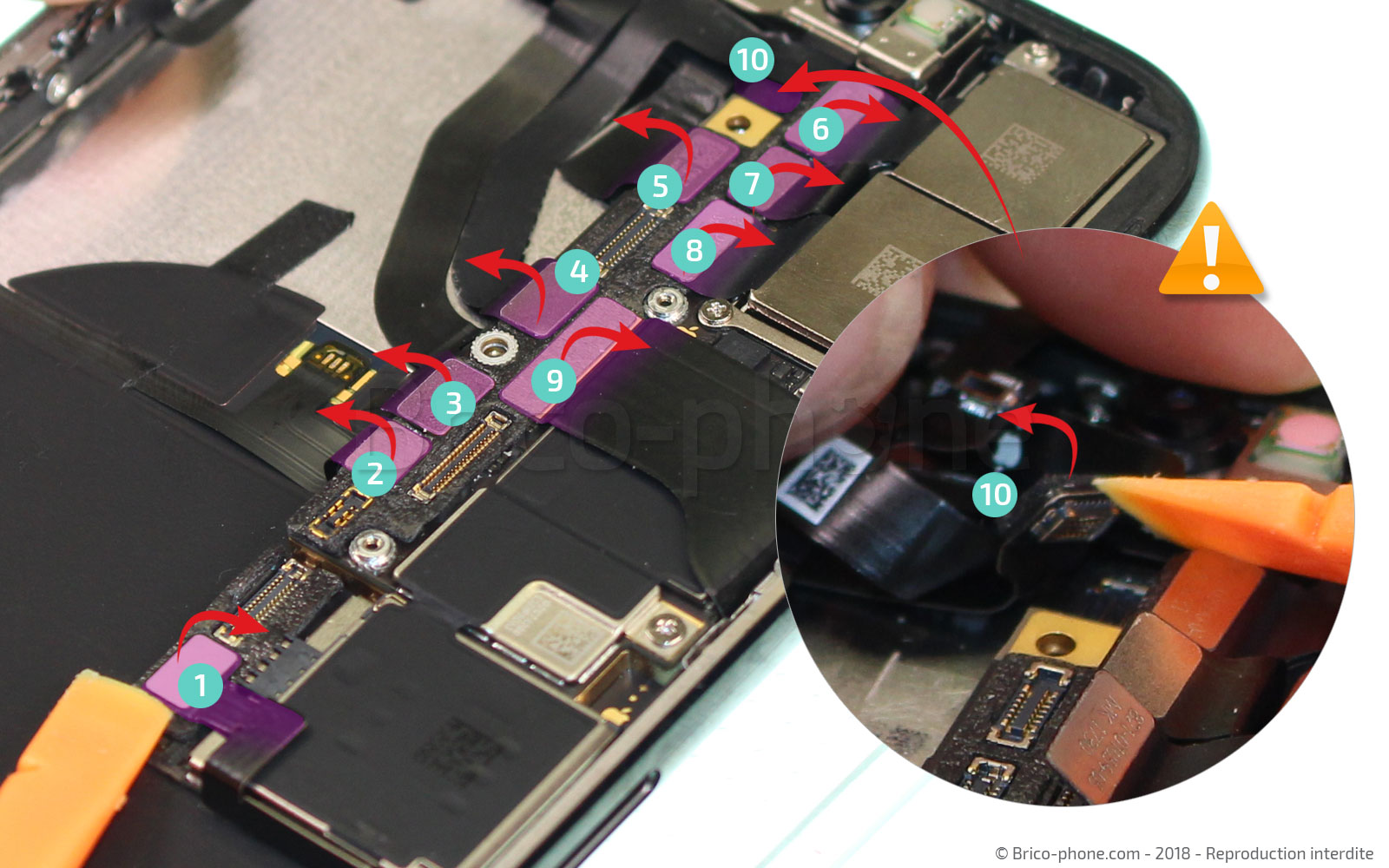

A l'aide du levier nylon déconnectez les nappes suivantes :

1 : AntenneGSM

2 : Volume / induction

3-4-5 : Module Facetime et projecteur infrarouge

6-7-8 : les caméras arrières , bouton power et flash

9 : antenne GSM

10 : Nappe wifi

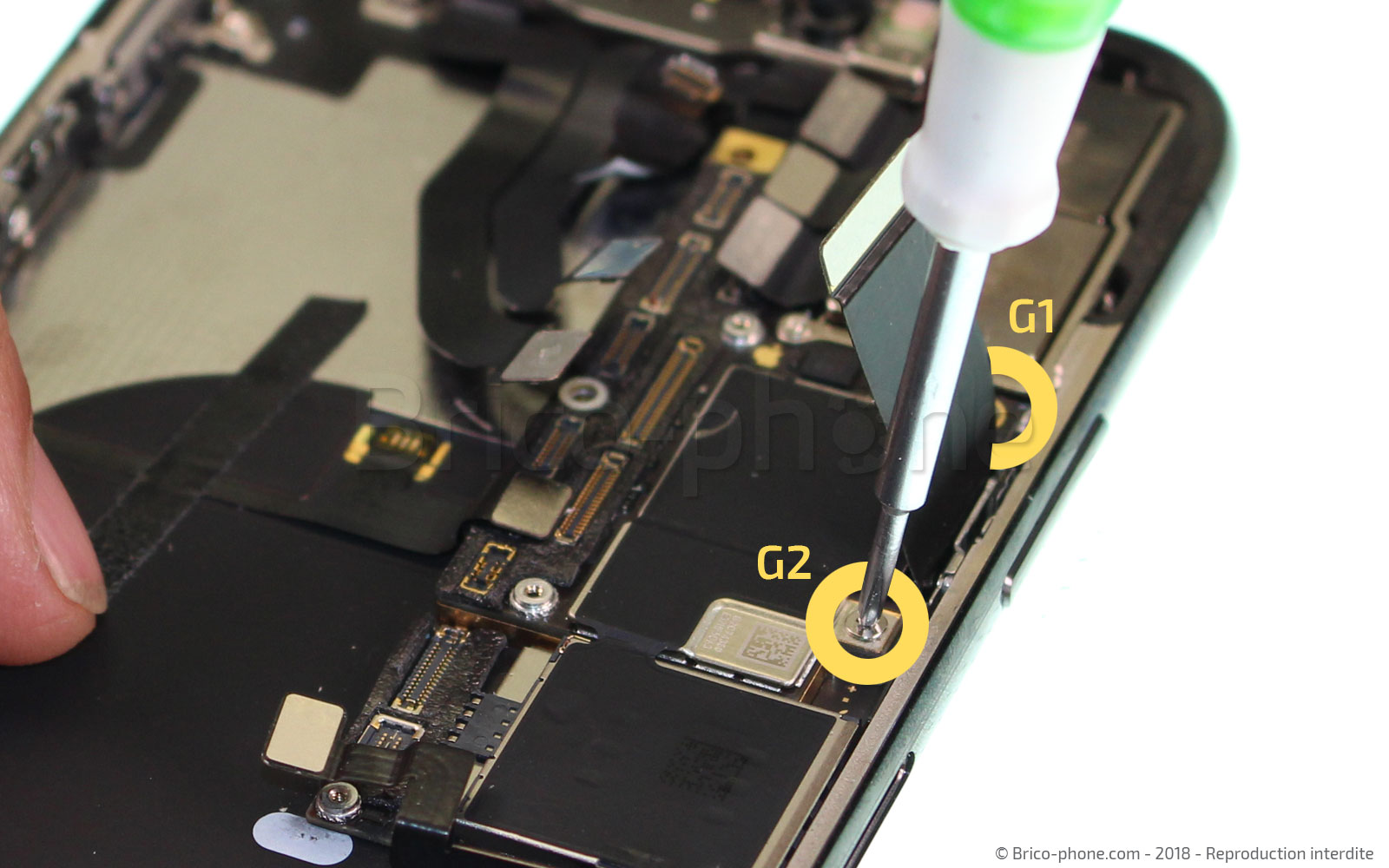

Ensuite, avec le tournevis cruciforme, il ne vous reste plus qu'à retirer les vis G1 et G2 de la carte mère.

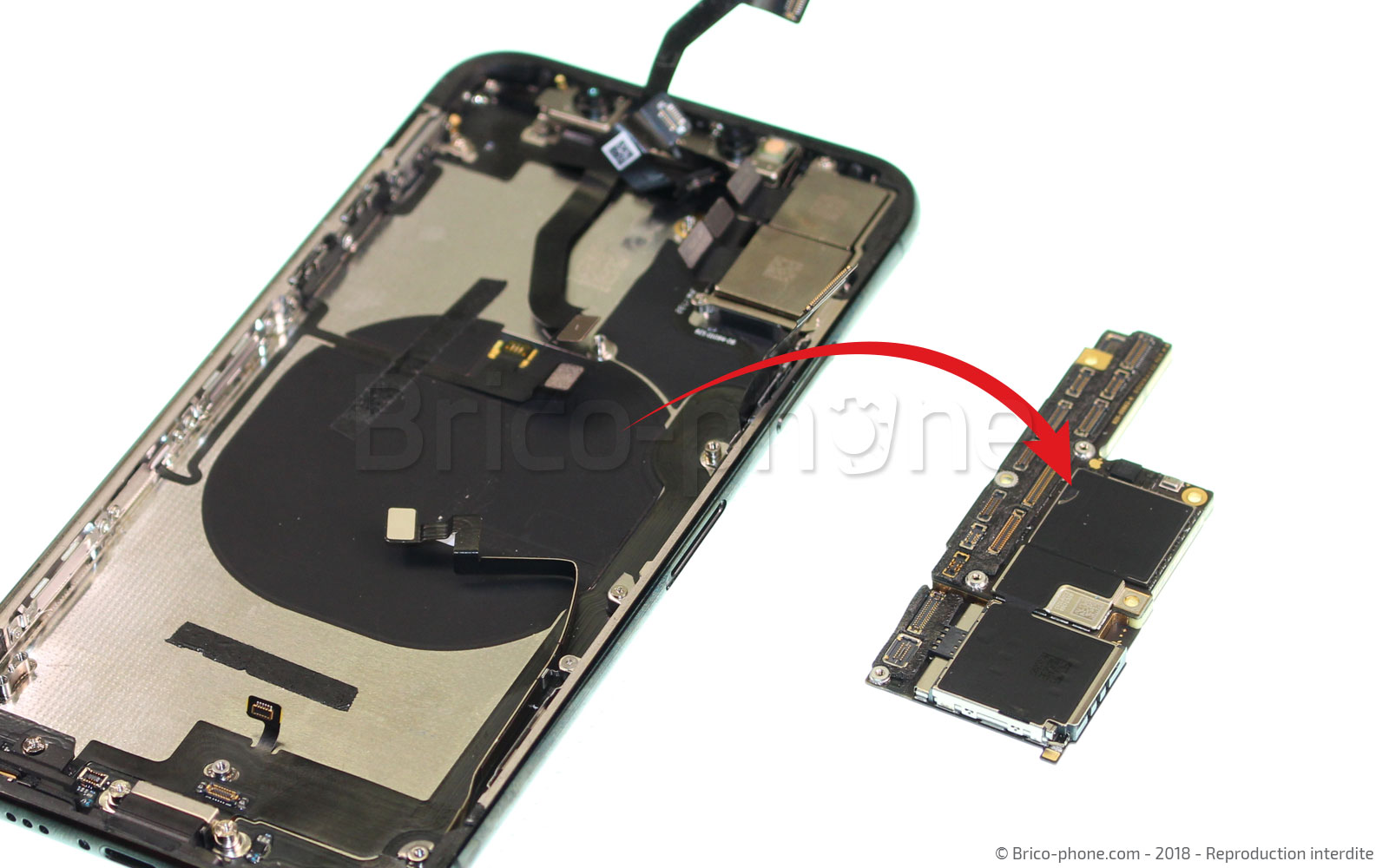

A l'aide du levier nylon sortez la carte mère de son emplacement.

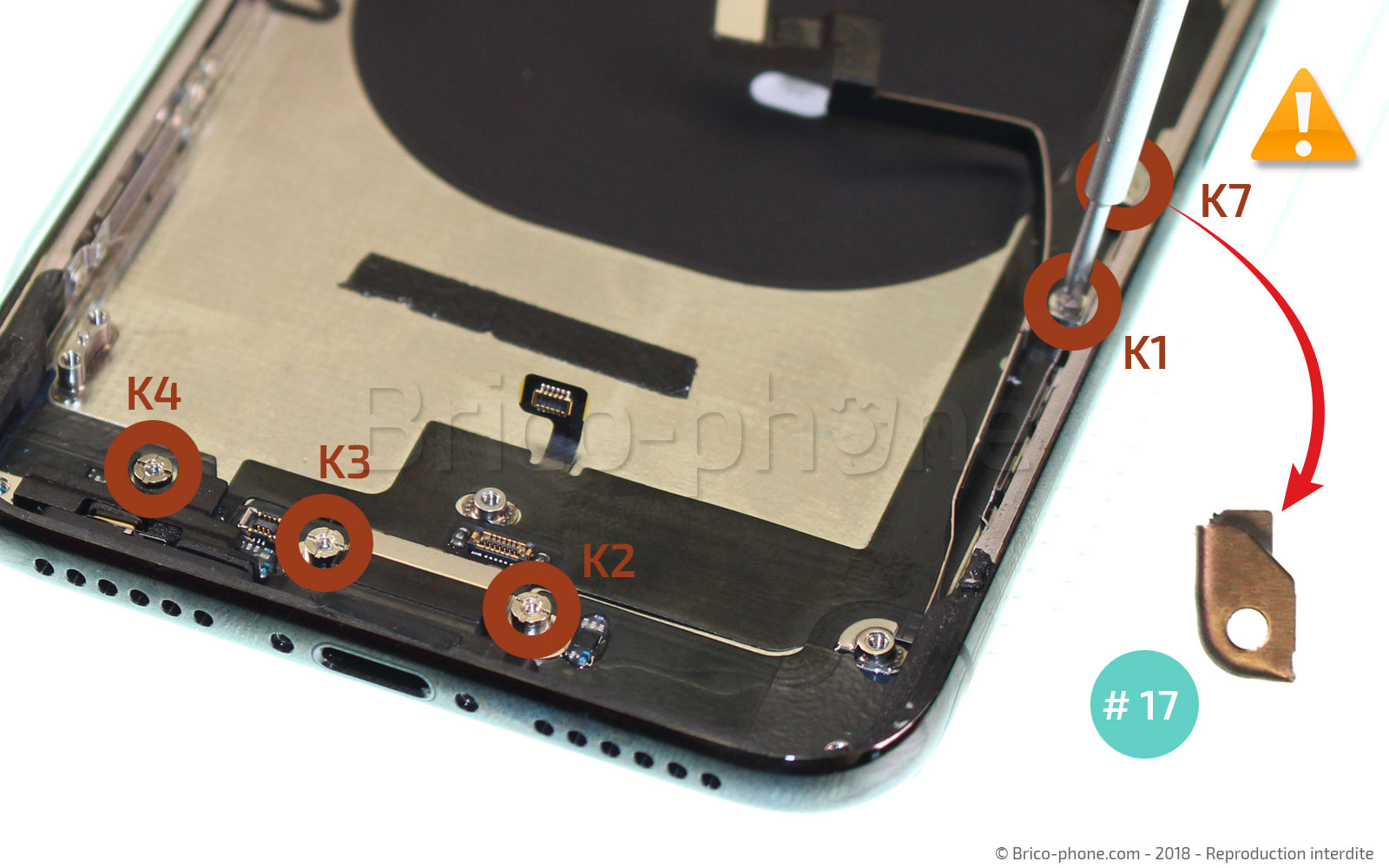

Prenez le tournevis triwing afin de vous aider à retirer la vis K1 ,puis prenez le tournevis plat pour enlever les k2 à K4

Munissez-vous du tournevis cruciforme pour retirer la vis k7 avec l'élément métallique #17

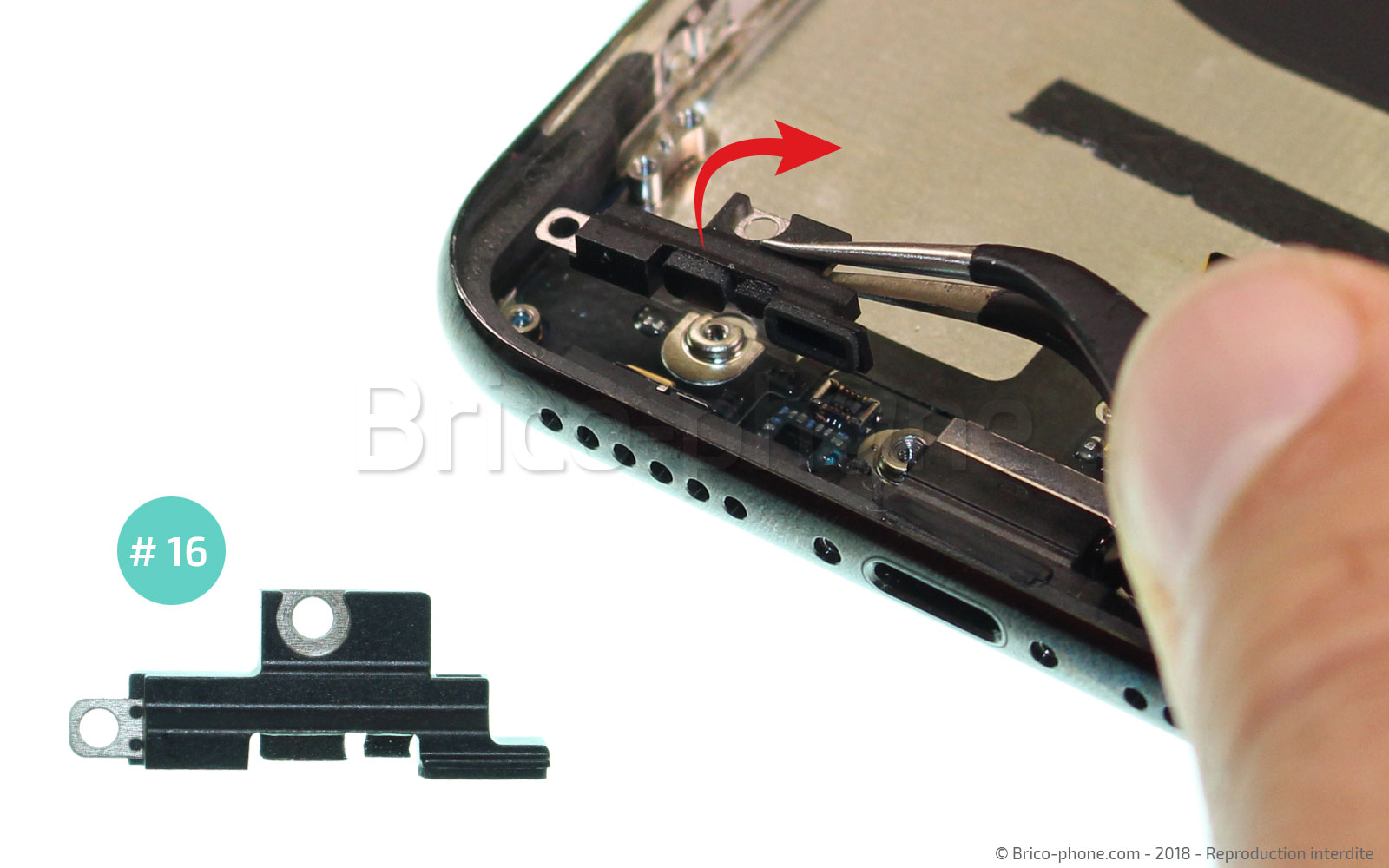

Aidez-vous de la pincette pour récupérer l'élément #16

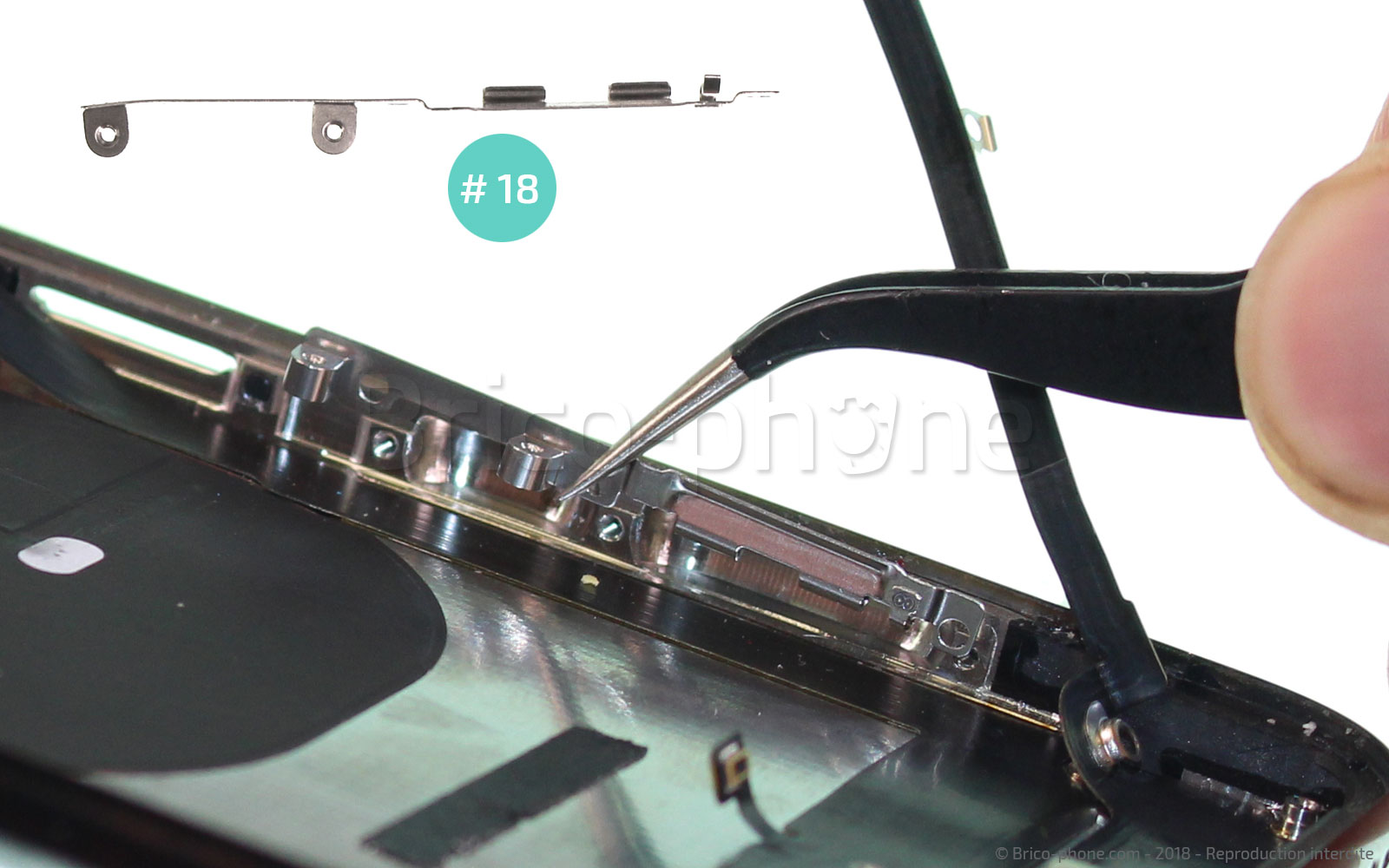

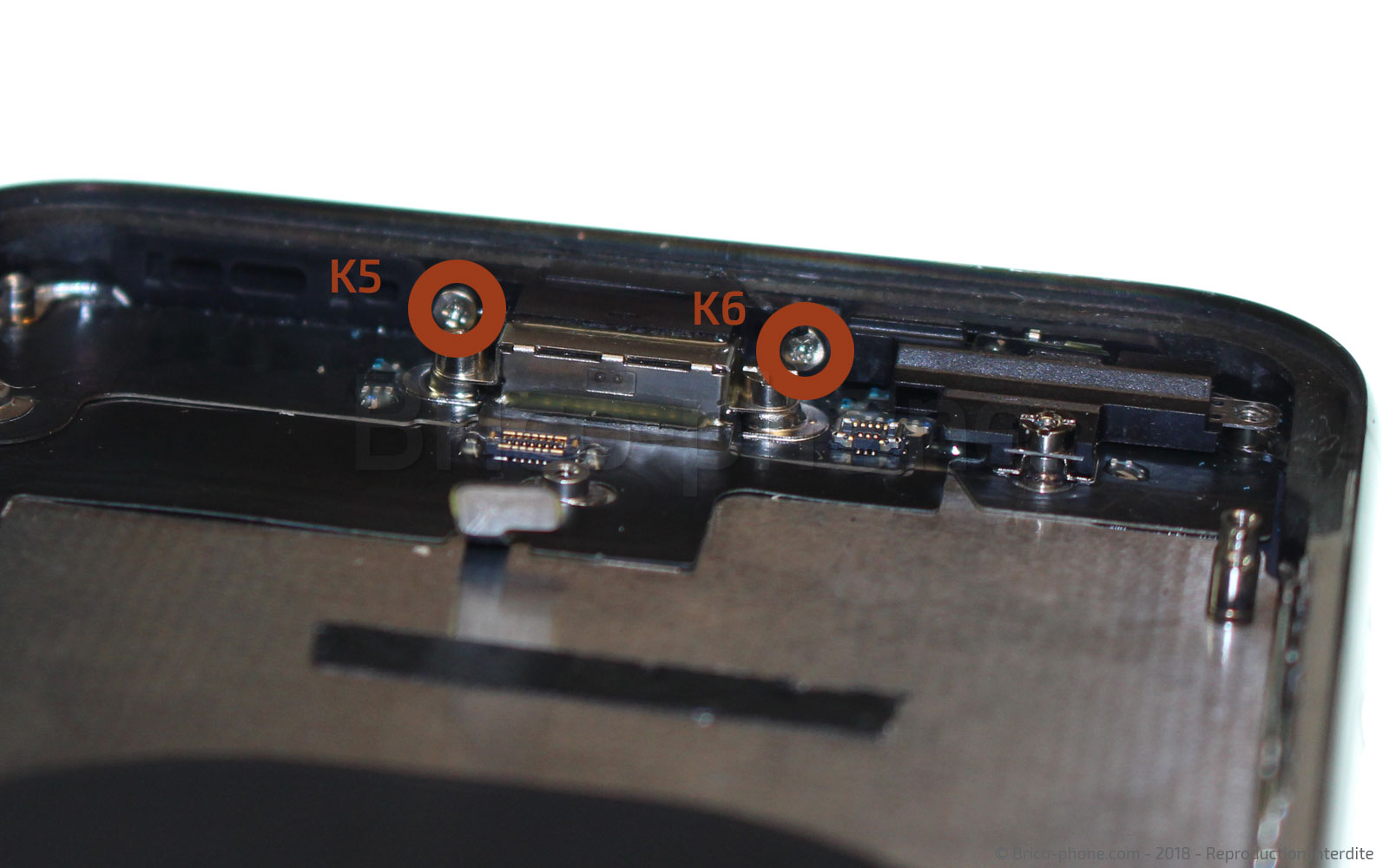

Il ne vous reste plus qu'à dévisser les vis K5 K6 K8 K9 K10 à l'aide du cruciforme pour dégager l'élément #18

Servez-vous de la pincette afin de décoller le micro du châssis

Avec la pincette retirez l'élément métallique #20 .

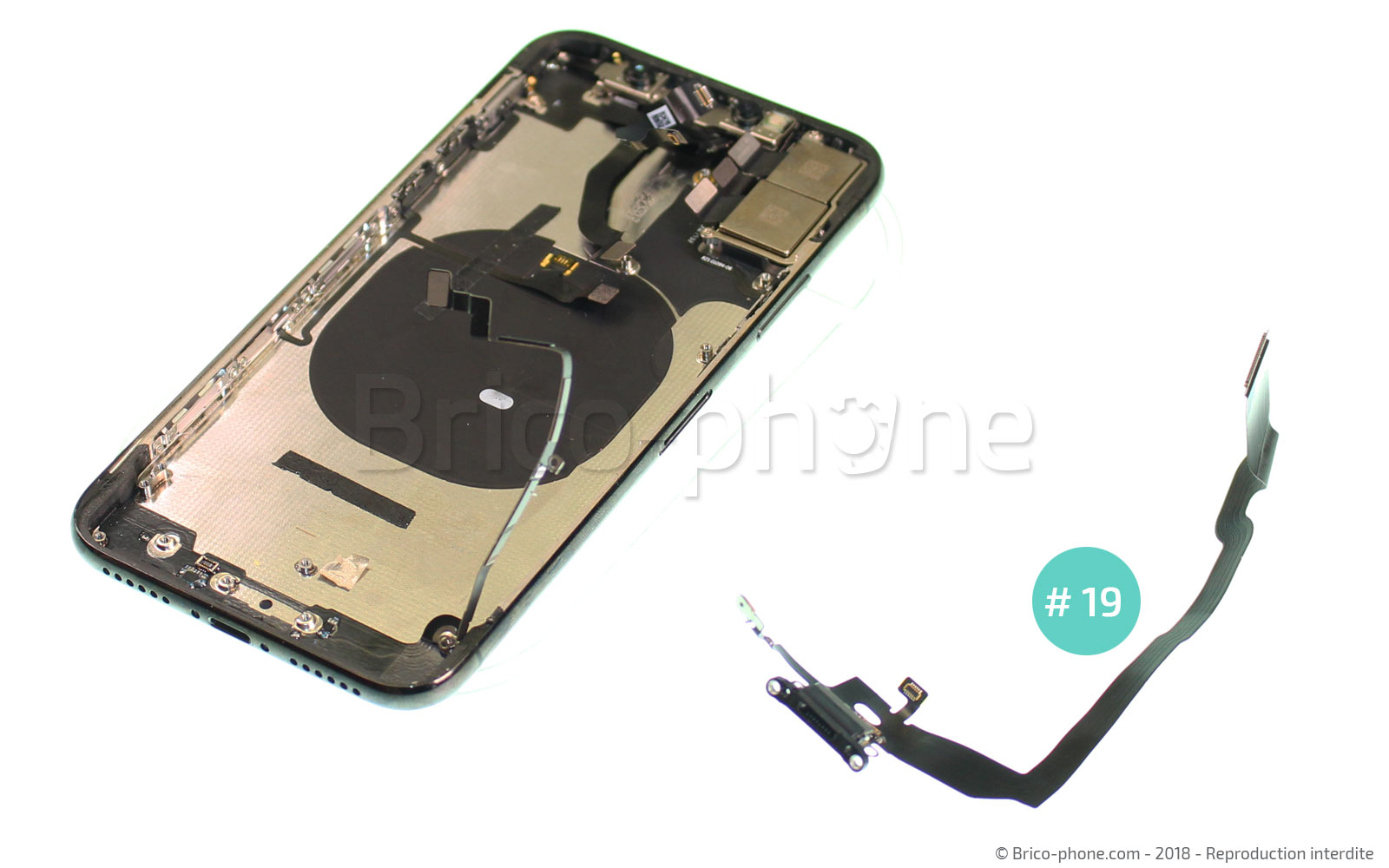

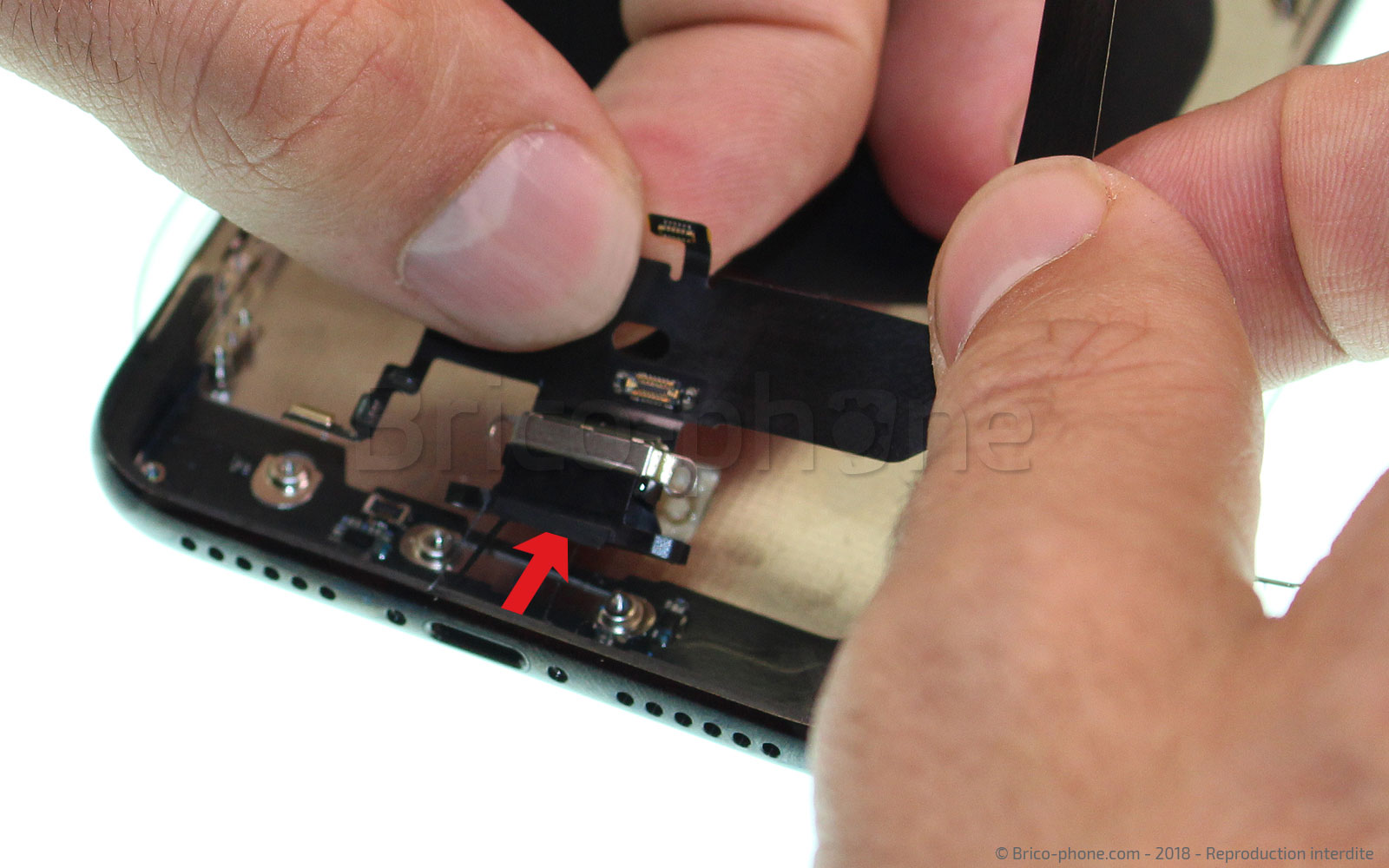

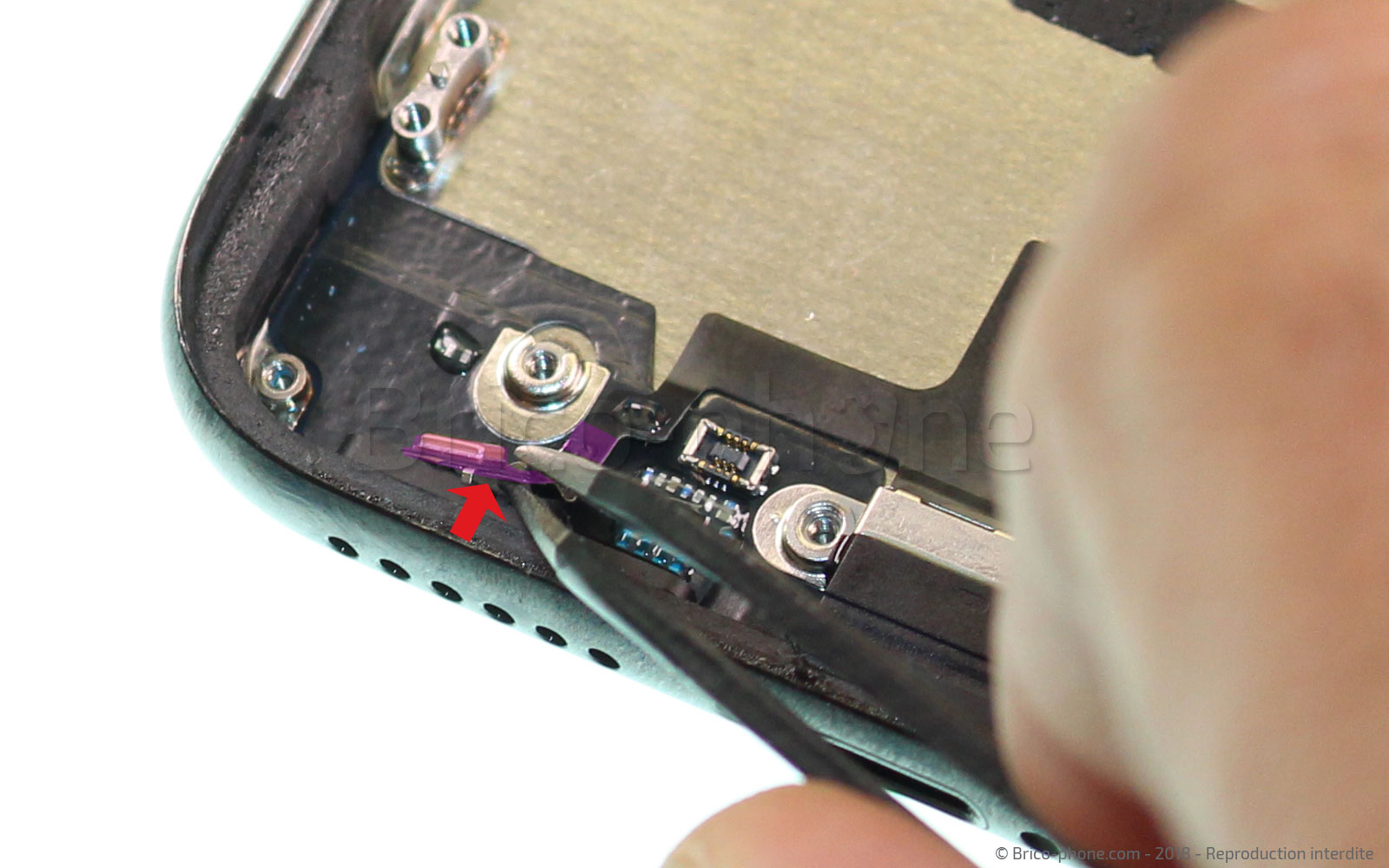

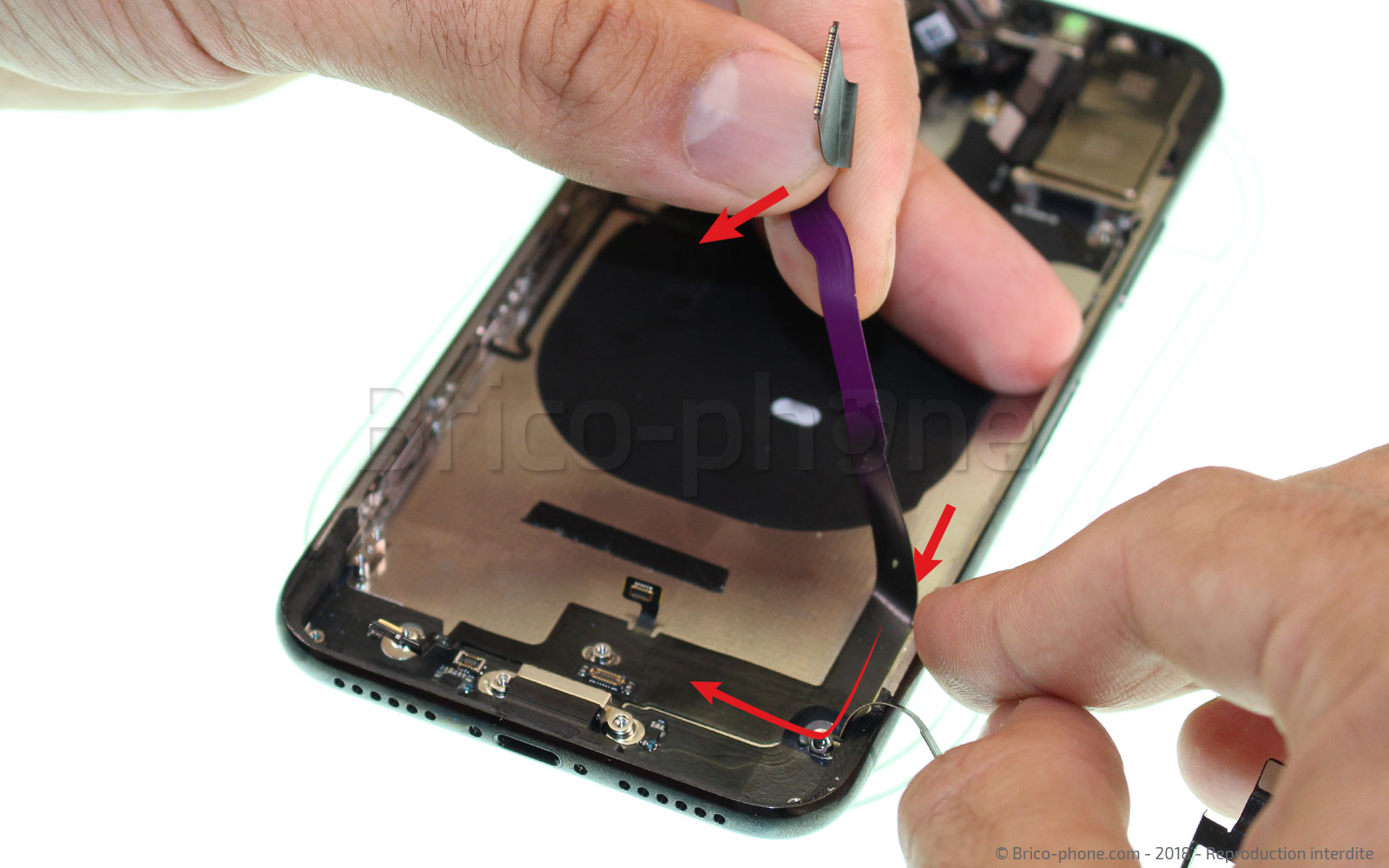

Décollez la nappe Dock #19. Vous pouvez décaler la nappe GSM sur le côté afin de faciliter le décollage

Il ne vous reste plus qu'à sortir par le haut.

Vous pouvez désormais suivre le tutoriel à l'envers pour procéder au remontage de votre appareil.

N'oubliez pas de rebrancher le connecteur de la batterie si vous l'avez déconnecté.

Faites attention de ne pas pincer les nappes de l'écran avec le châssis

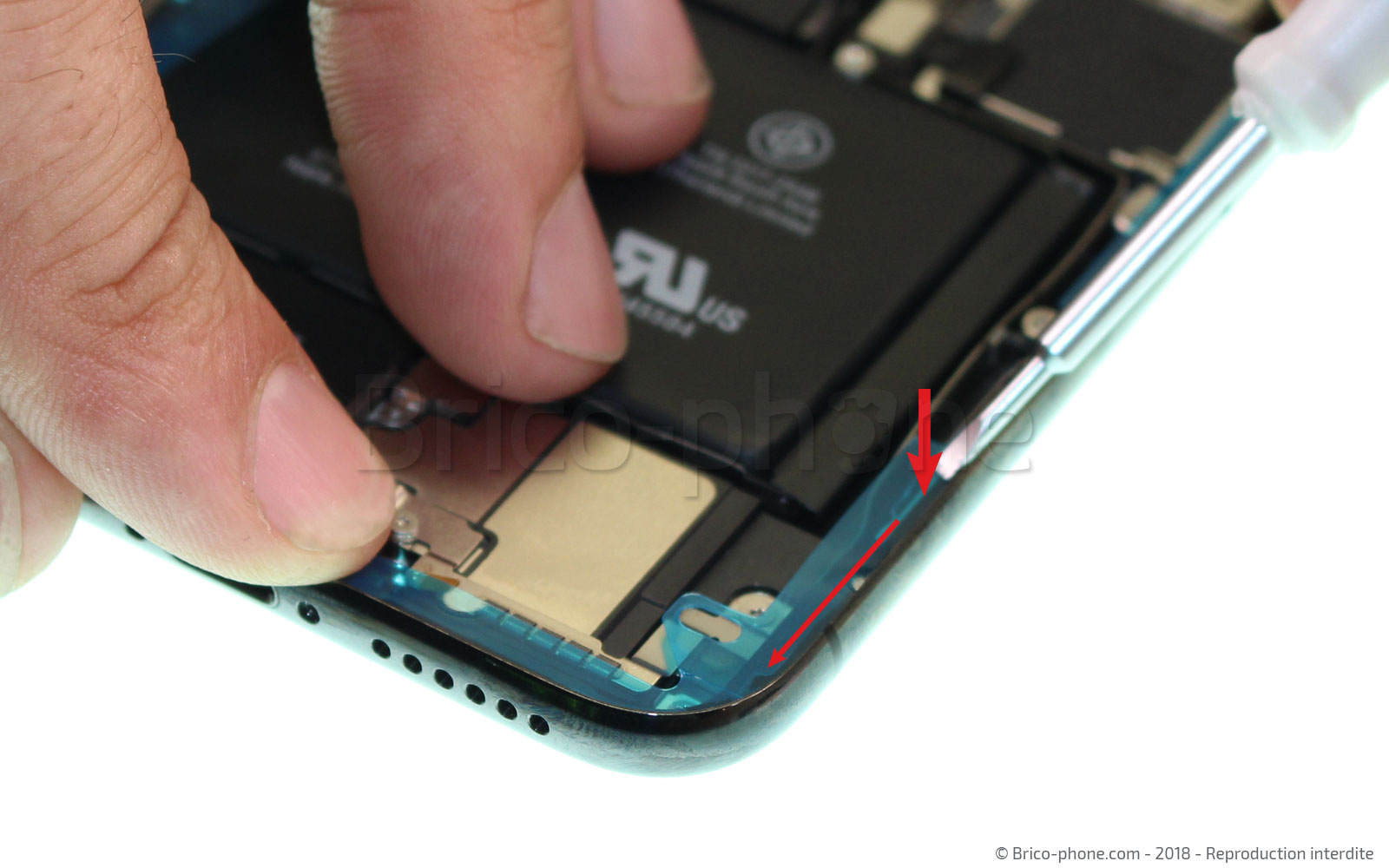

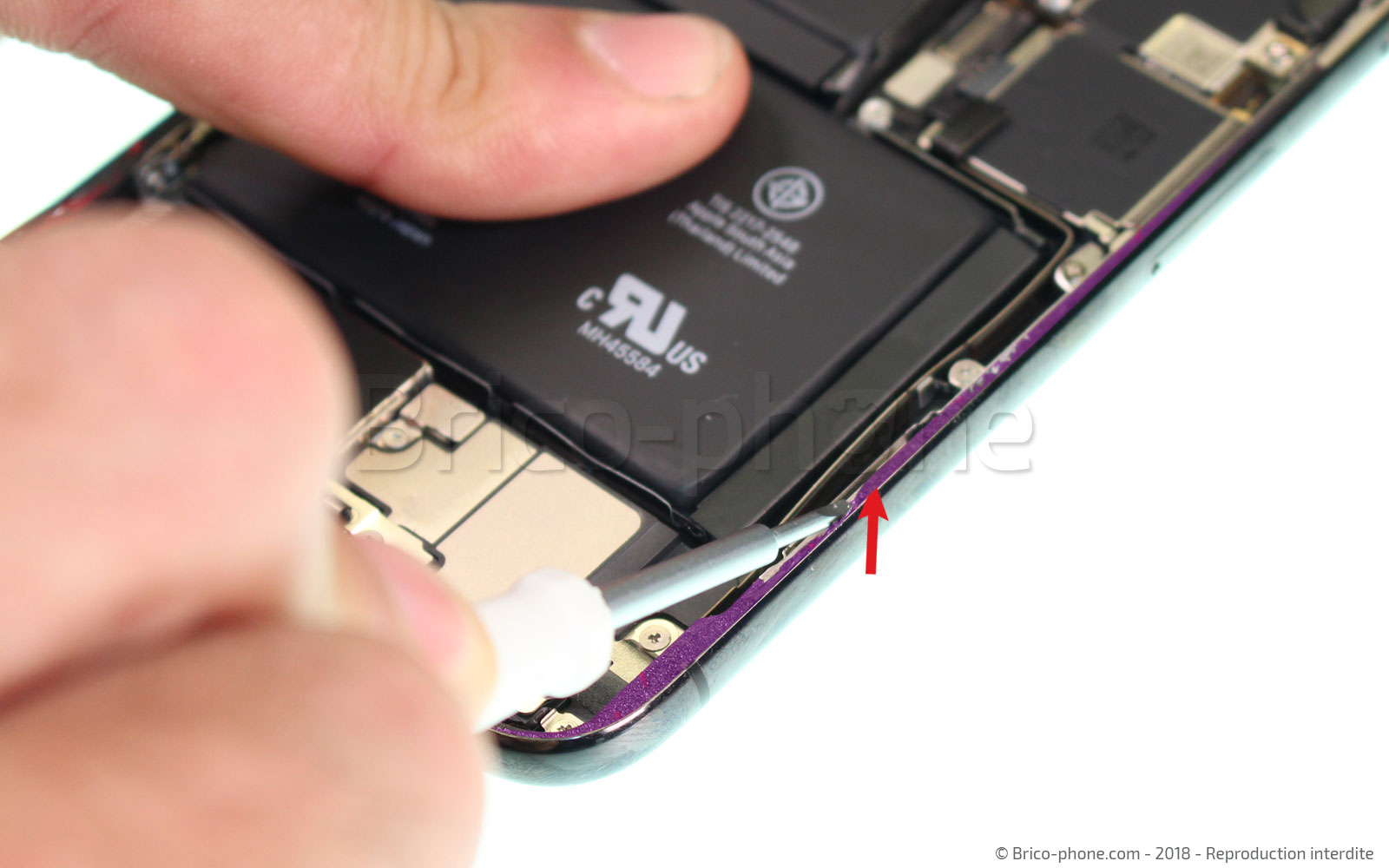

A l'aide du tournevis plat, retirez les résidus de joint présent sur le châssis

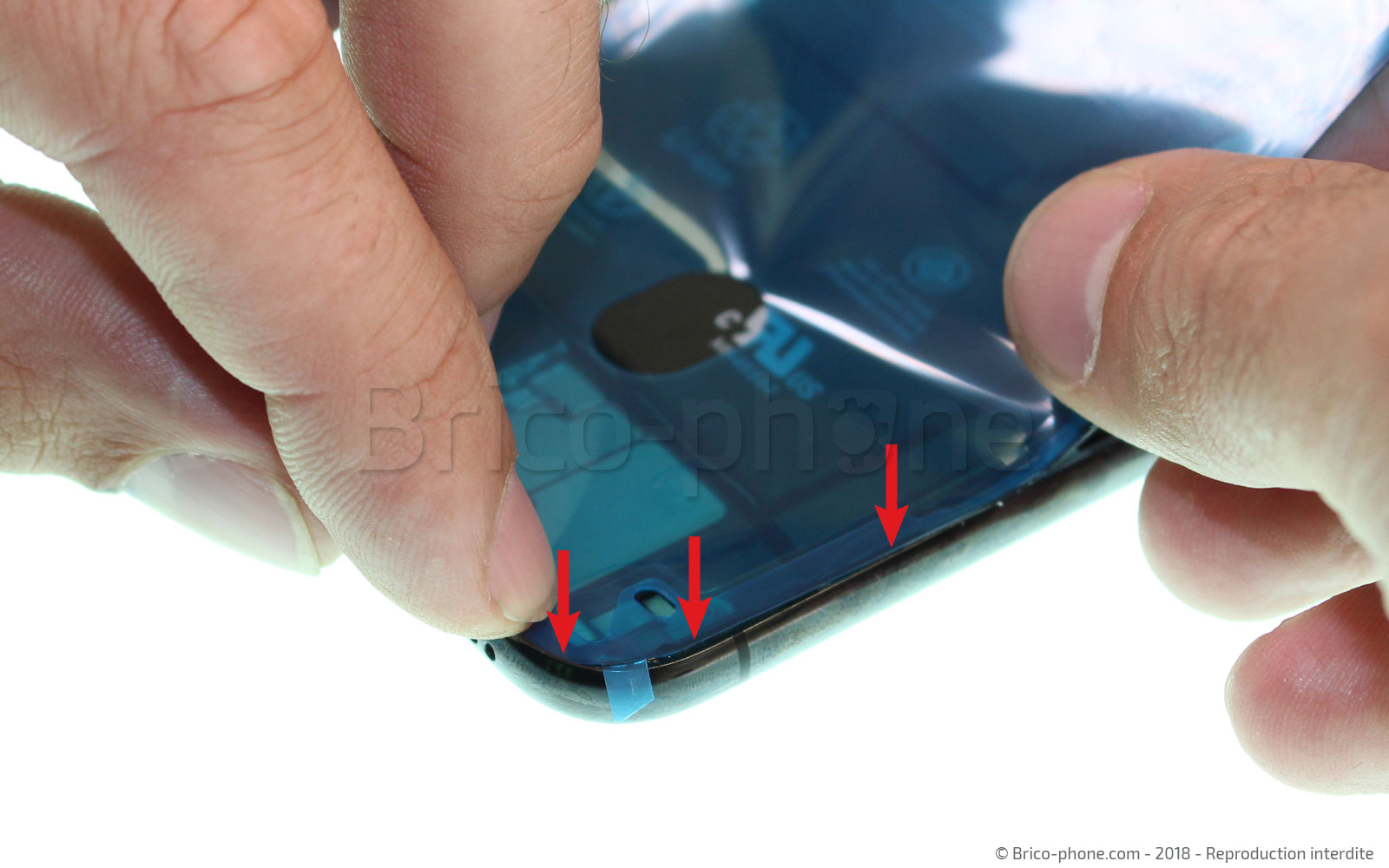

Commencez par positionner le nouveau joint sur le châssis propre.

Attention ! ne pas trop appuyer dessus dans un premier temps car une fois le joint collé, il sera impossible de le retirer.

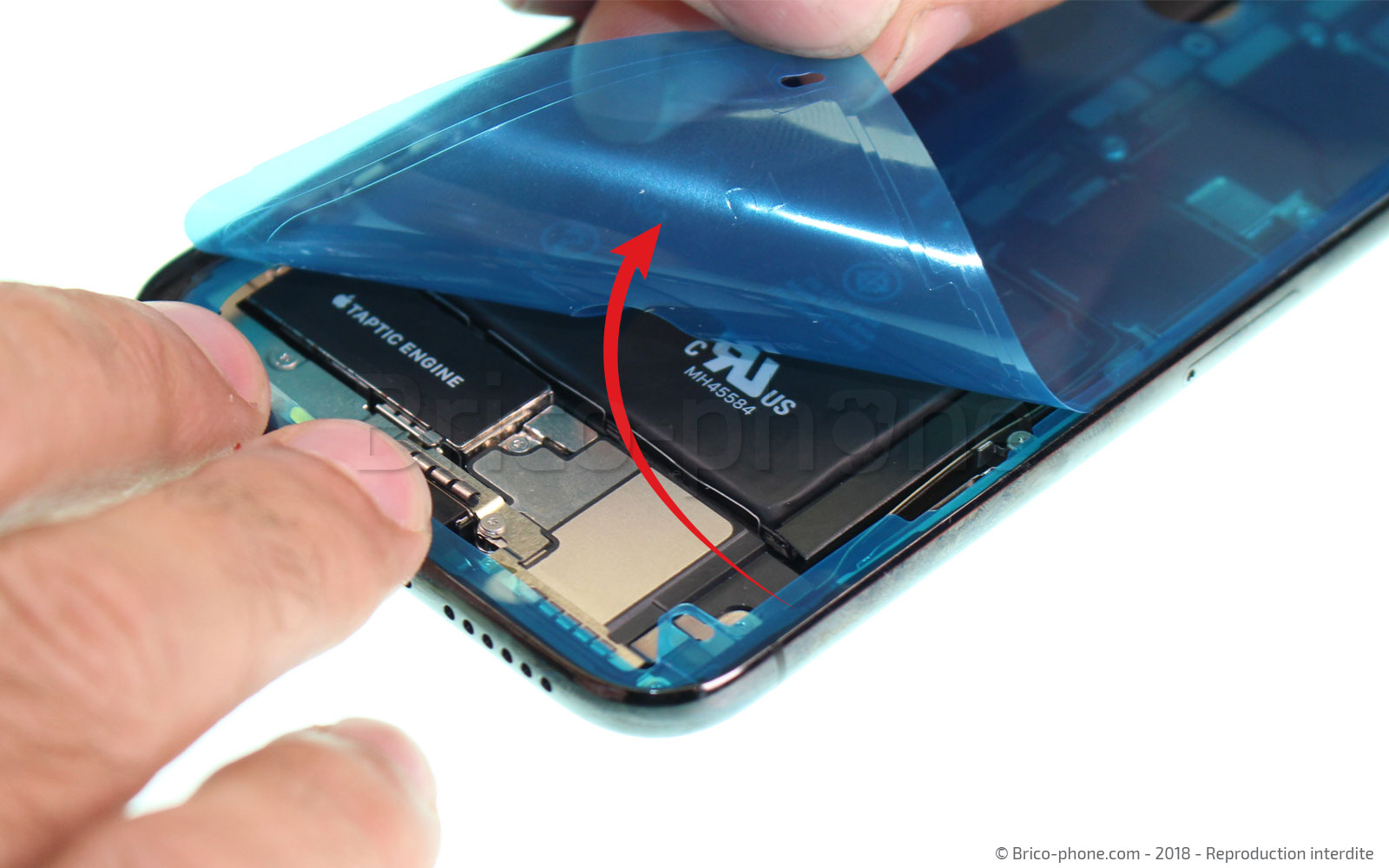

Une fois bien calé, presser le joint sur le contour pour assurer la bonne adhérence avant de retirer les deux derniers guides
