Changement d'écran (vitre+LCD) sur Honor View 10

Avant de procéder au remplacement votre écran de Huawei Honor View 10, vous devez préparer tout le matériel nécessaire afin d'effectuer la réparation en toute sérénité.
Sur un plan de travail propre, positionnez votre patron d'aide au montage fourni avec votre commande, déballez la pièce et vérifiez si elle correspond bien au produit souhaité et enfin sortez tous les outils du kit.

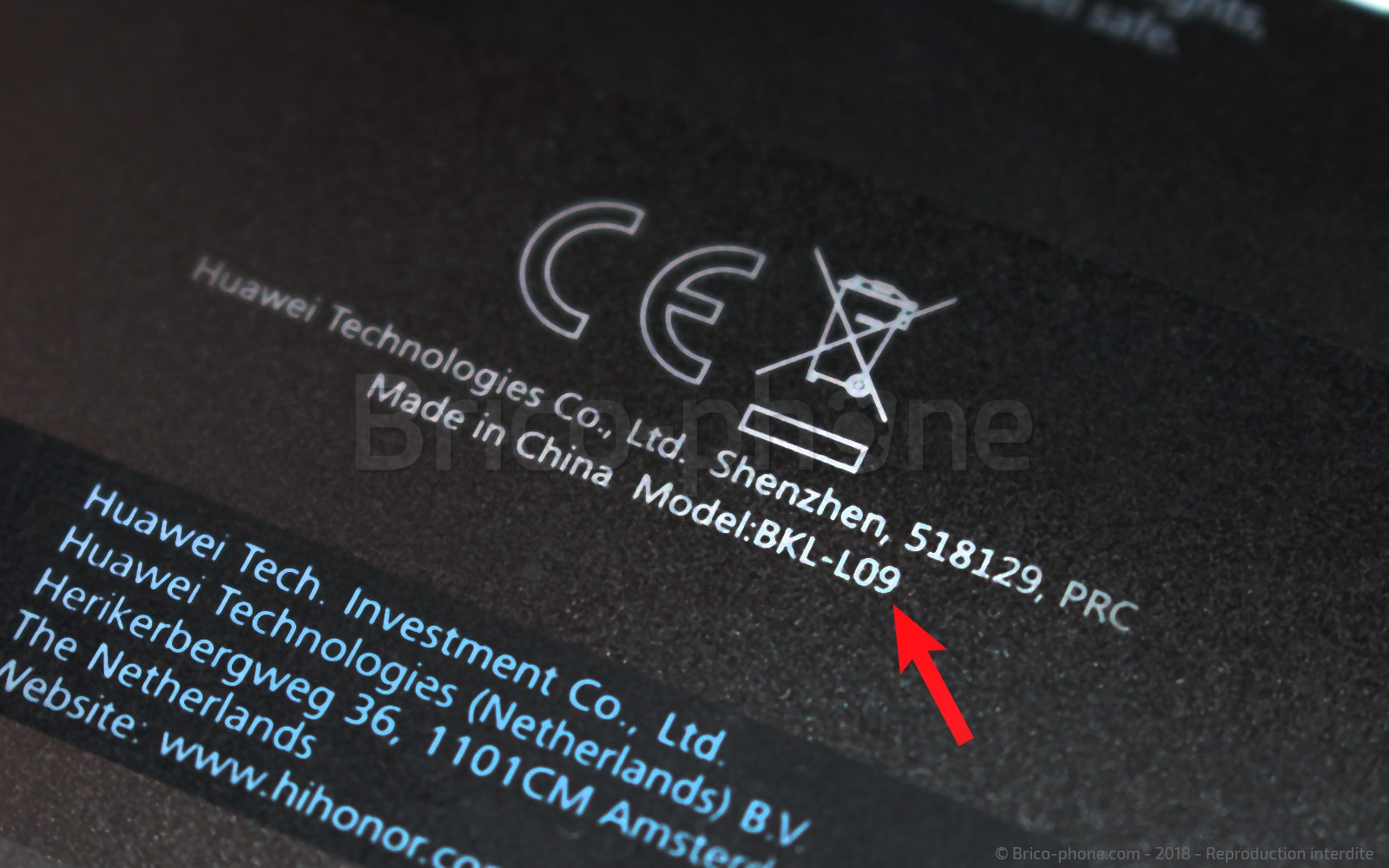

Commencez toujours par vérifier votre modèle de smartphone si vous n'êtes pas certain de votre version car les pièces détachées sont souvent uniques au téléphone. Si vous avez un doute, rendez-vous sur cette page https://www.brico-phone.com/content/181-quel-est-le-modele-de-mon-smartphone-ou-tablette. Le modèle réparé dans ce tutoriel est le Honor View 10 modèle BKL-L09.

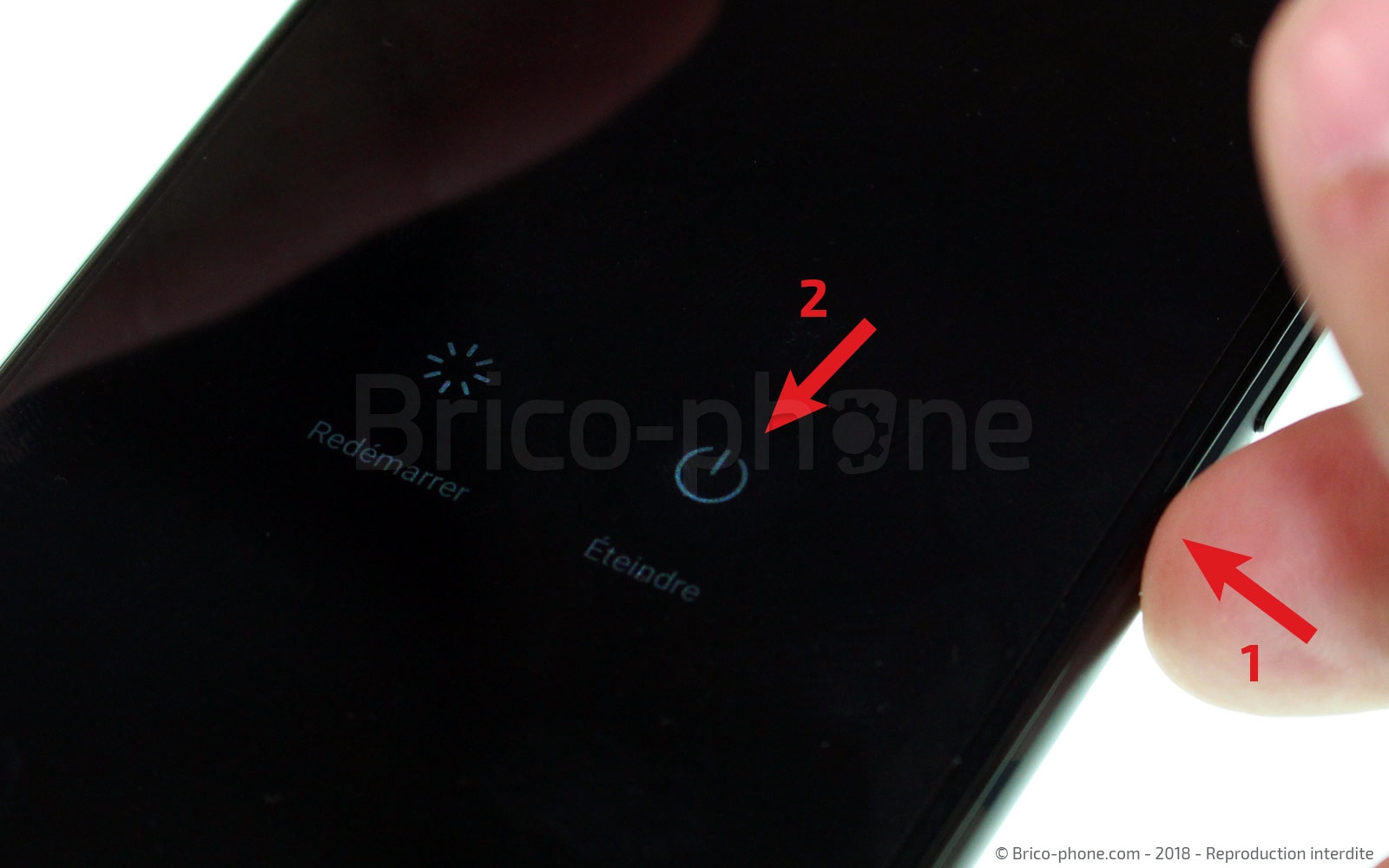

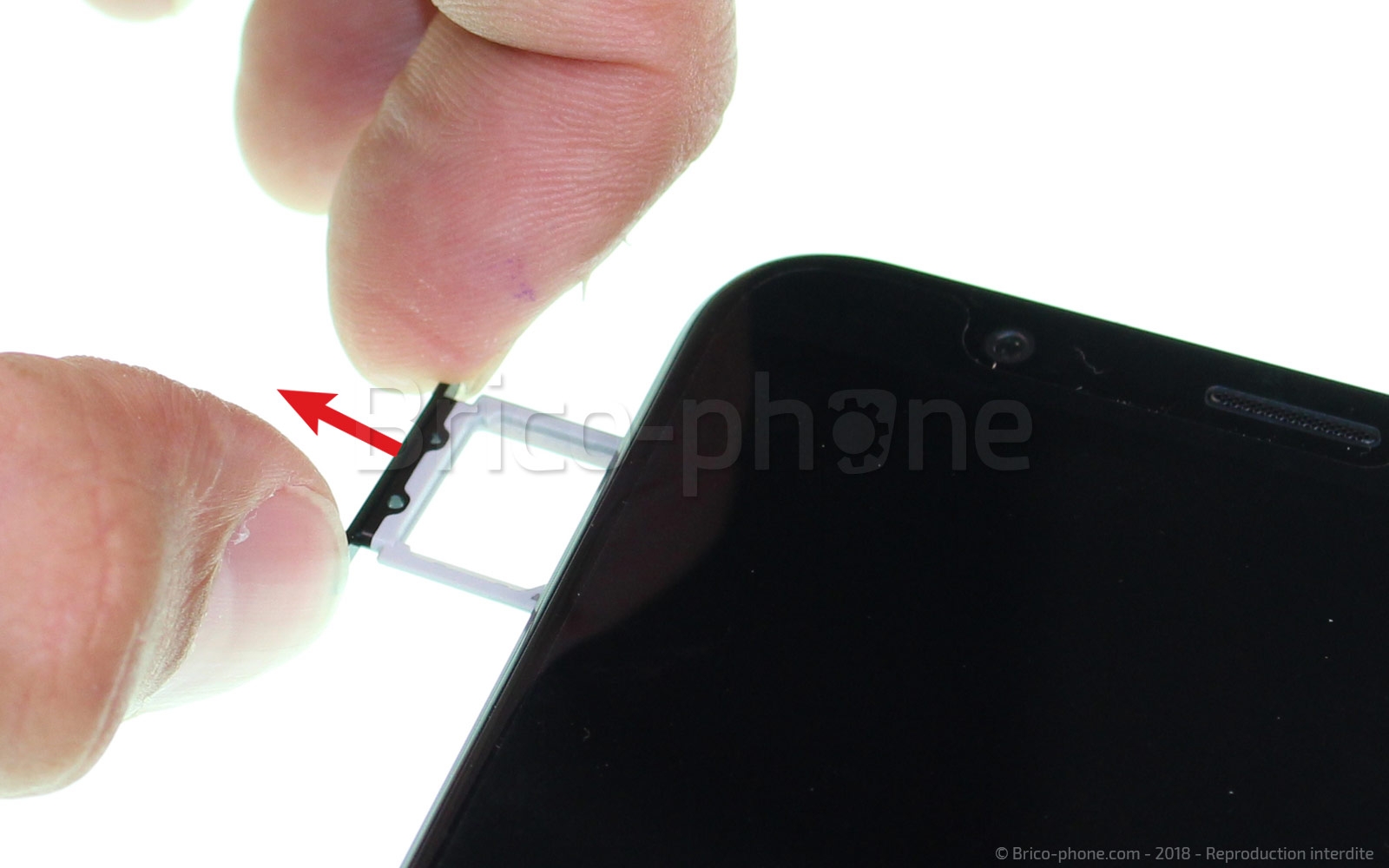

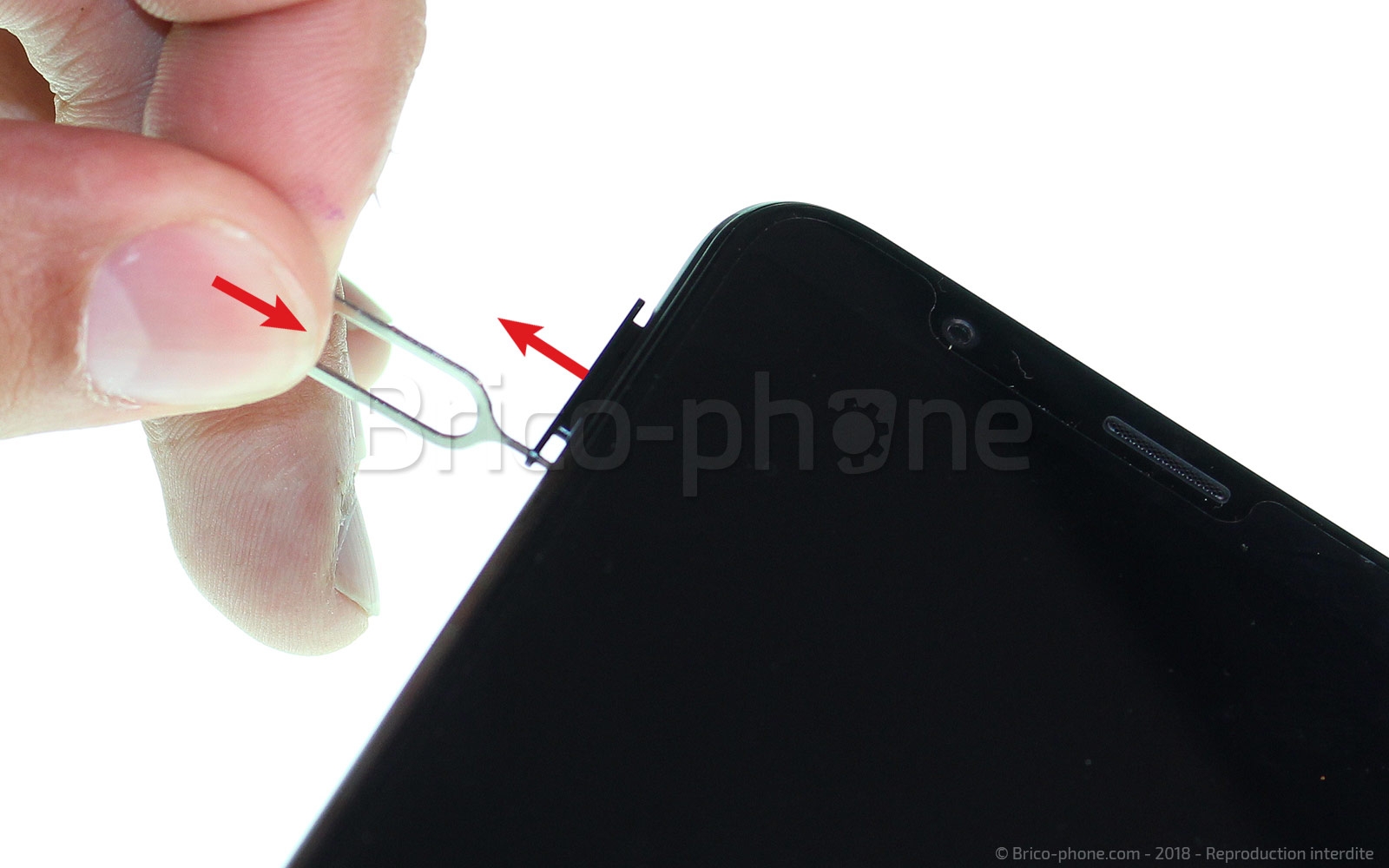

Une fois que vous êtes prêt, éteignez votre téléphone si ce n'est pas déjà fait puis retirez le tiroir sim.

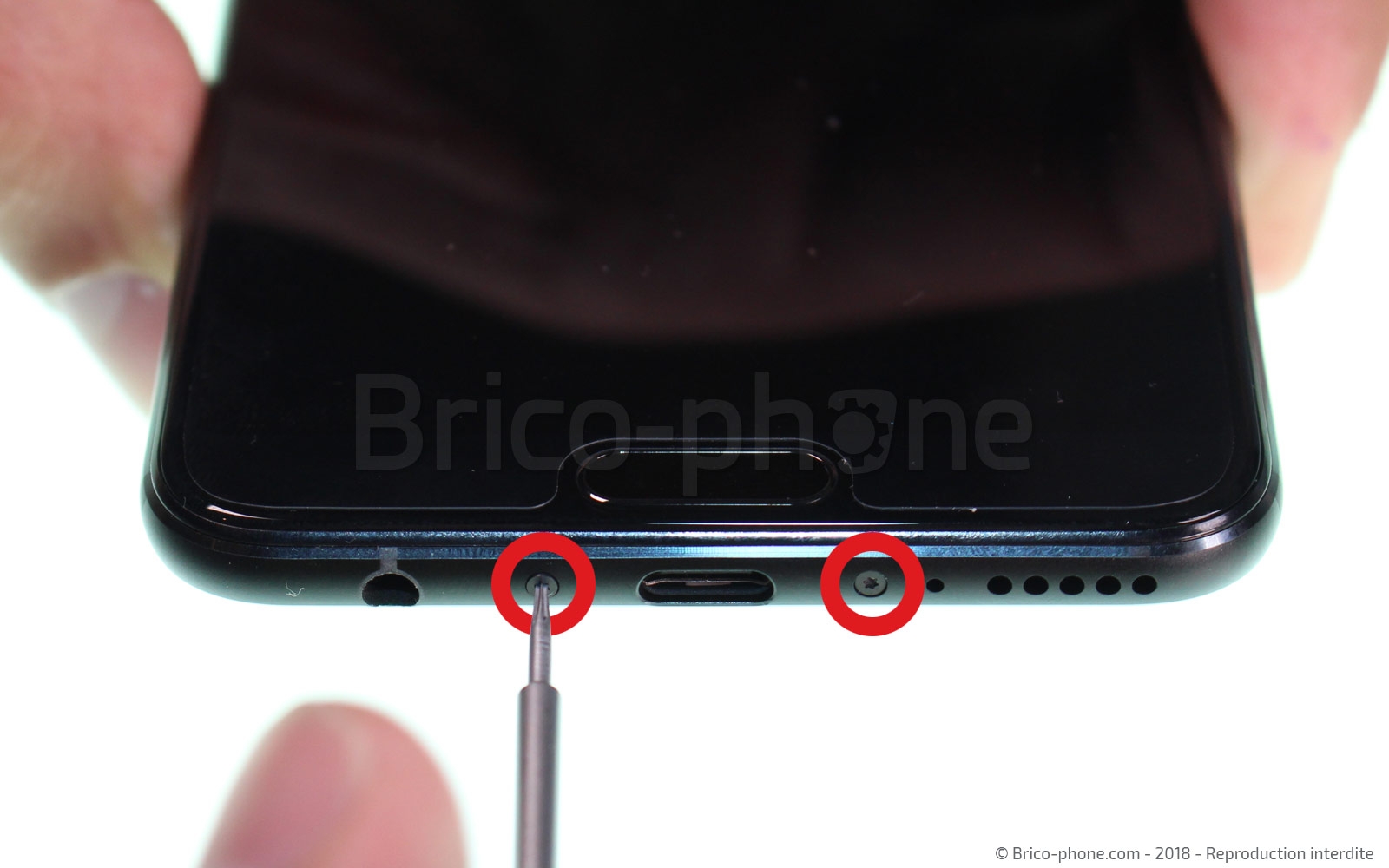

A l'aide du tournevis Torx 2 fourni dans le kit 5, retirez les deux vis situées de chaque côté de la prise USB.
Placez les vis sur le patron d'aide au montage afin de ne pas les perdre.

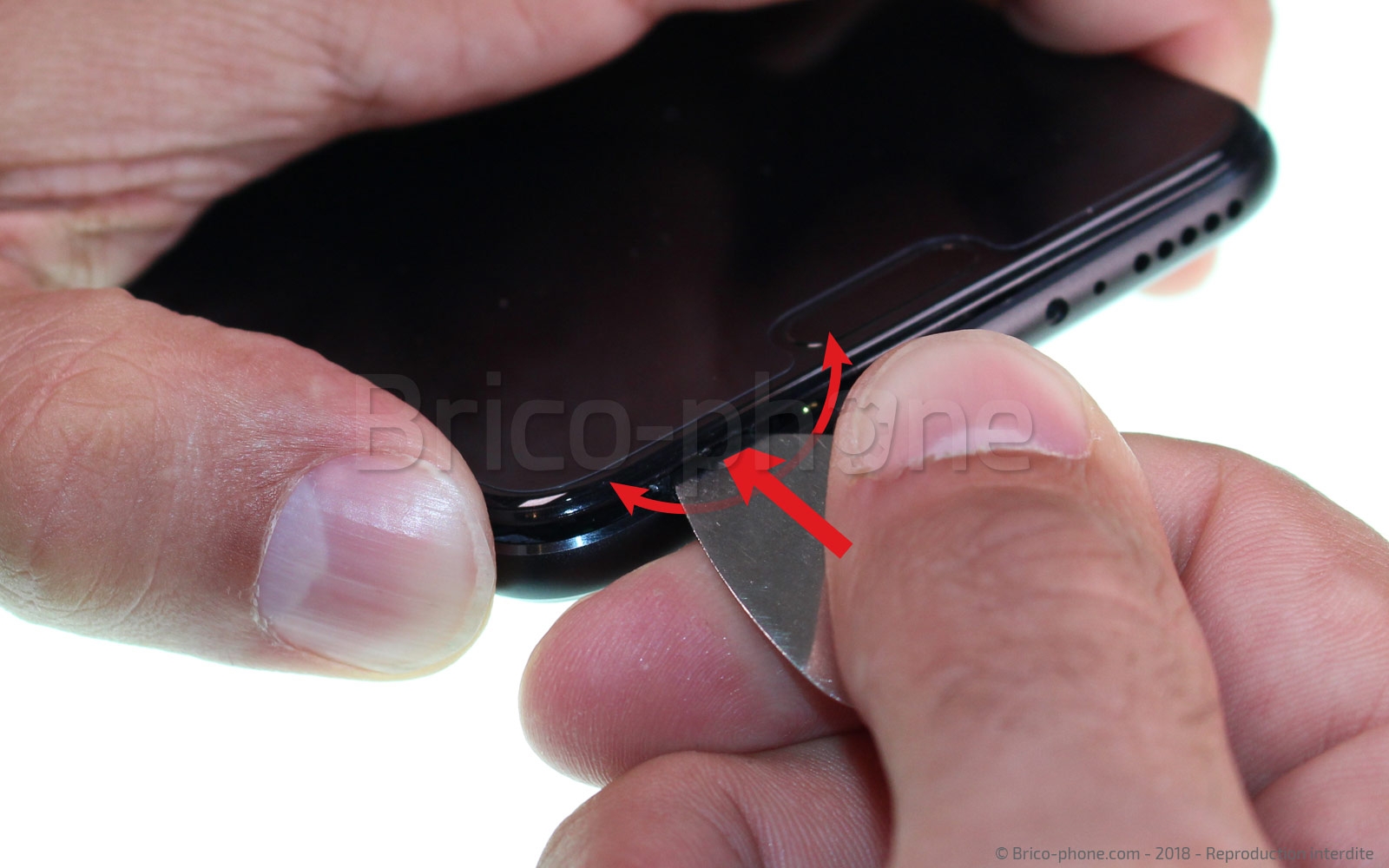

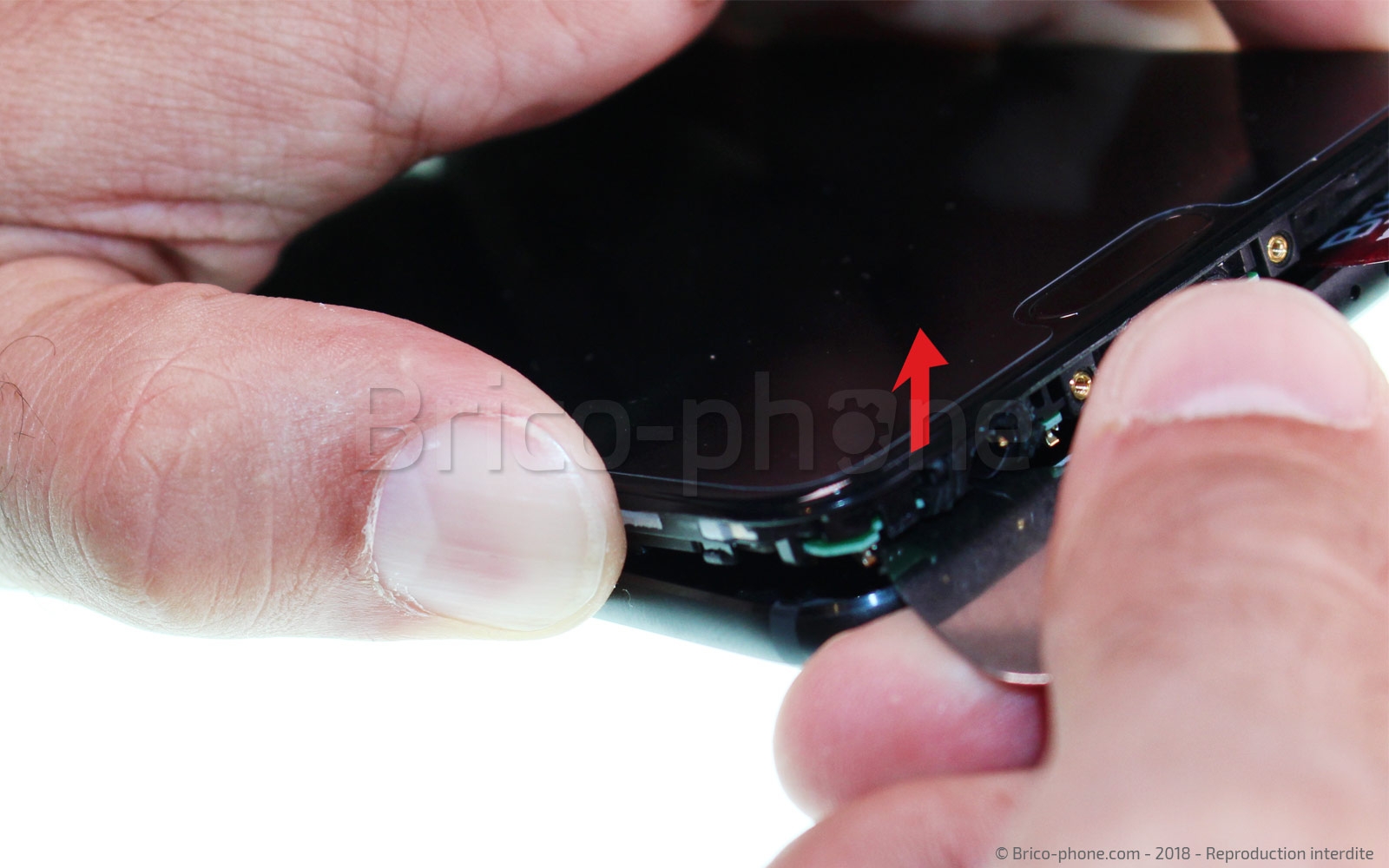

Munissez-vous du médiator métal, assez rigide pour déclipser le bloc écran du châssis. Insérez la pointe arrondie puis faites levier depuis l'angle inférieur gauche ou droit.

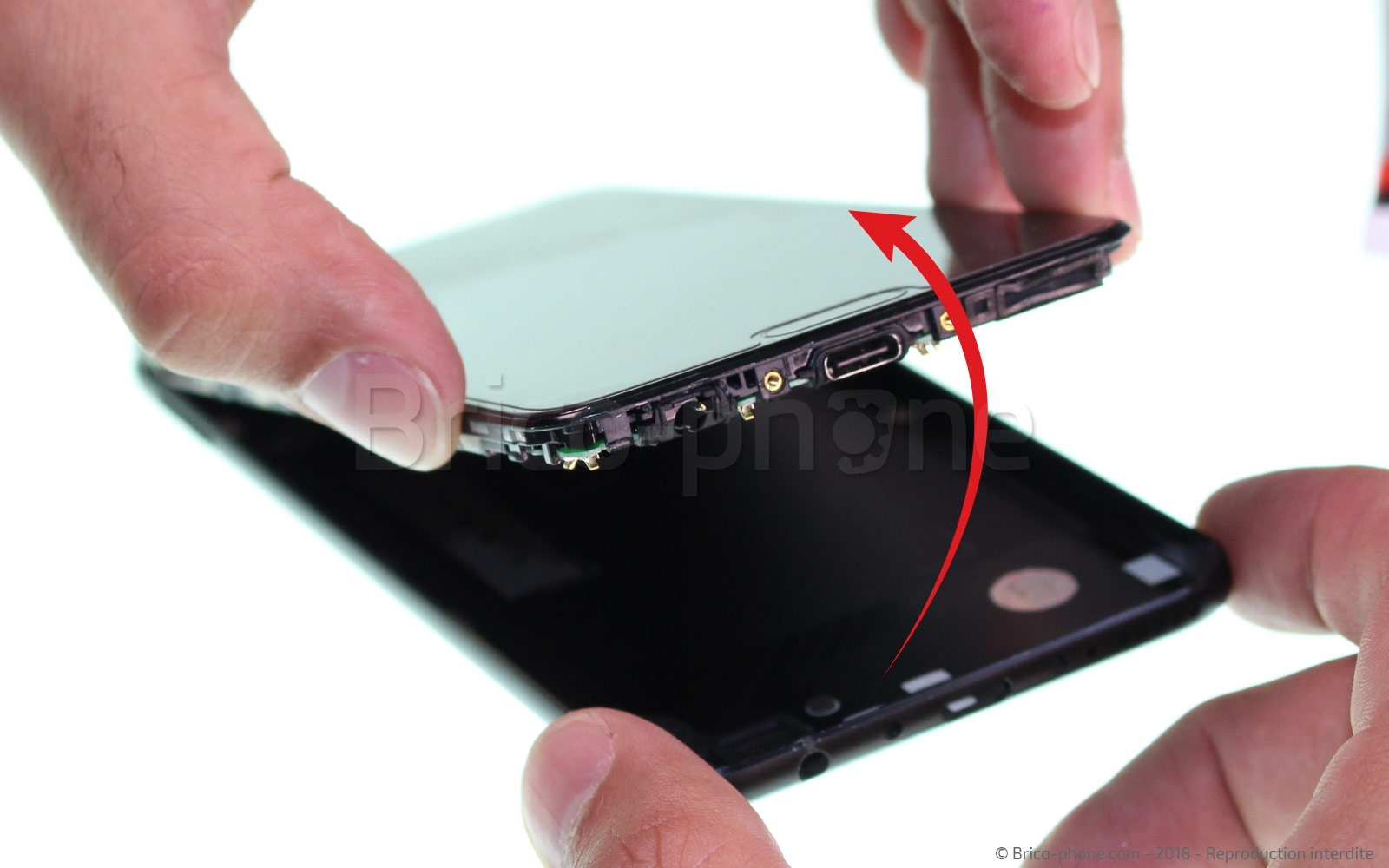

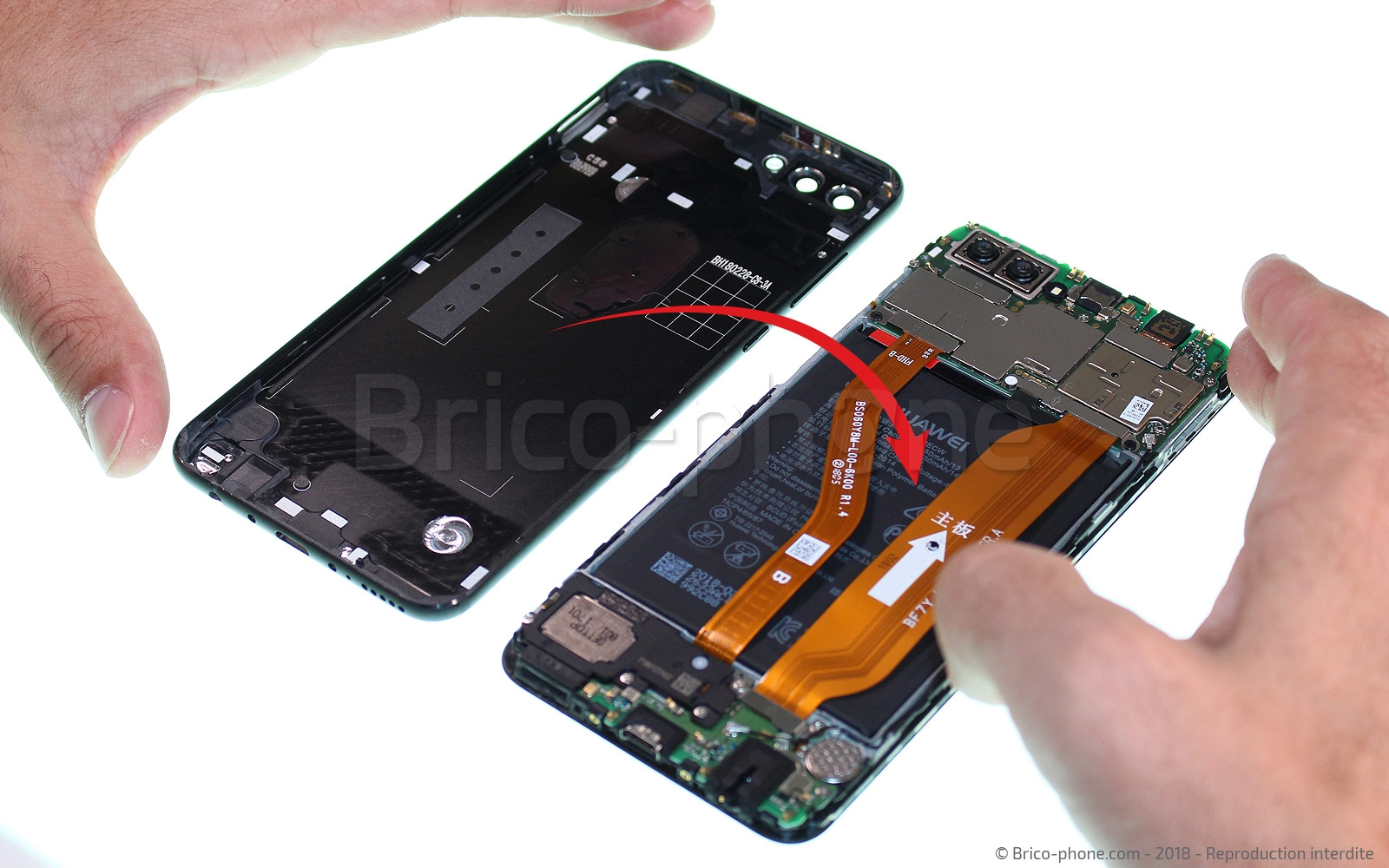

Une fois l'écran déclipsé, soulevez-le puis délogez-le.

Avant d'aller plus loin dans la réparation, vous devez toujours déconnecter la batterie en premier pour éviter toute remise sous tension de l'appareil par inadvertance.

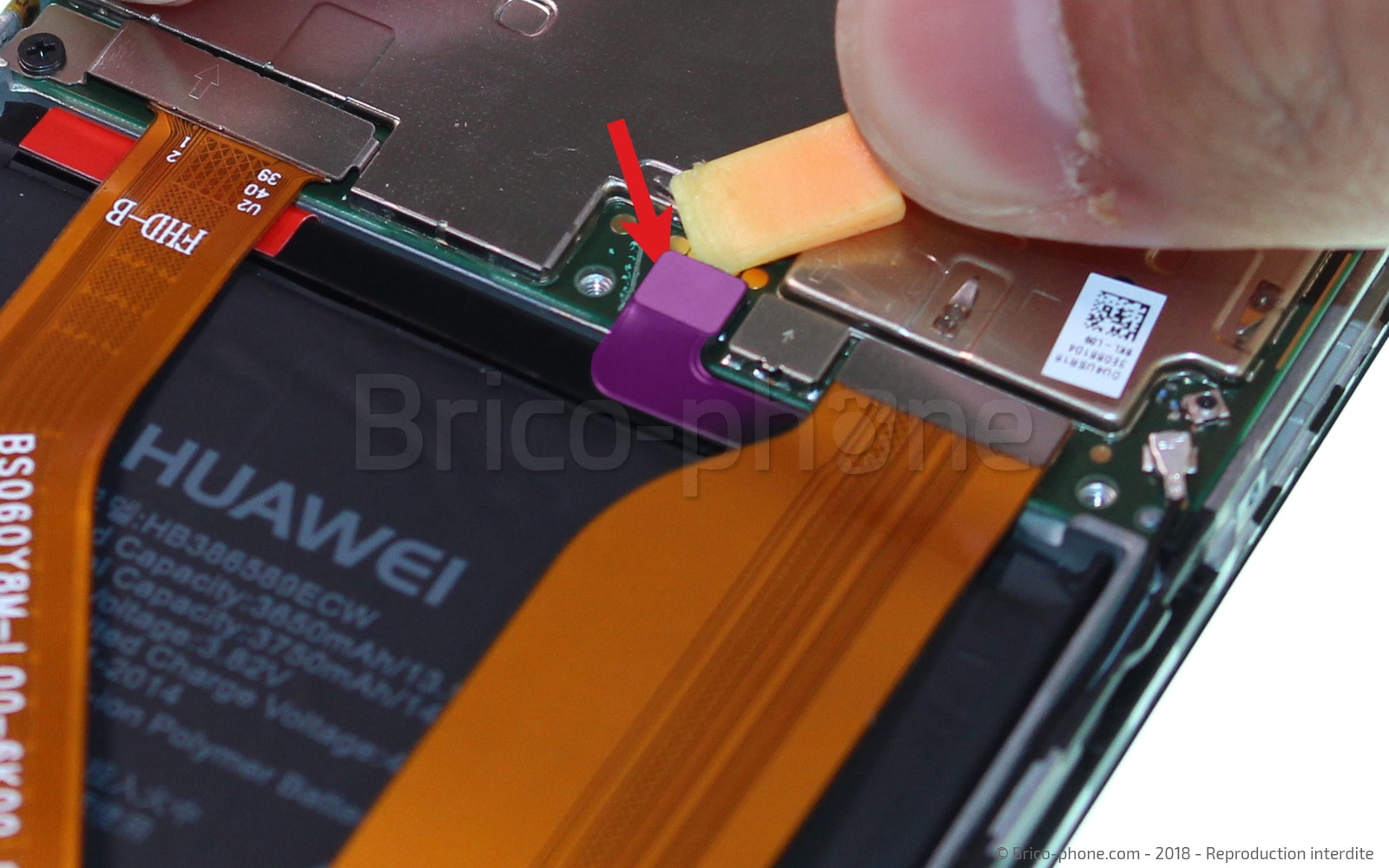

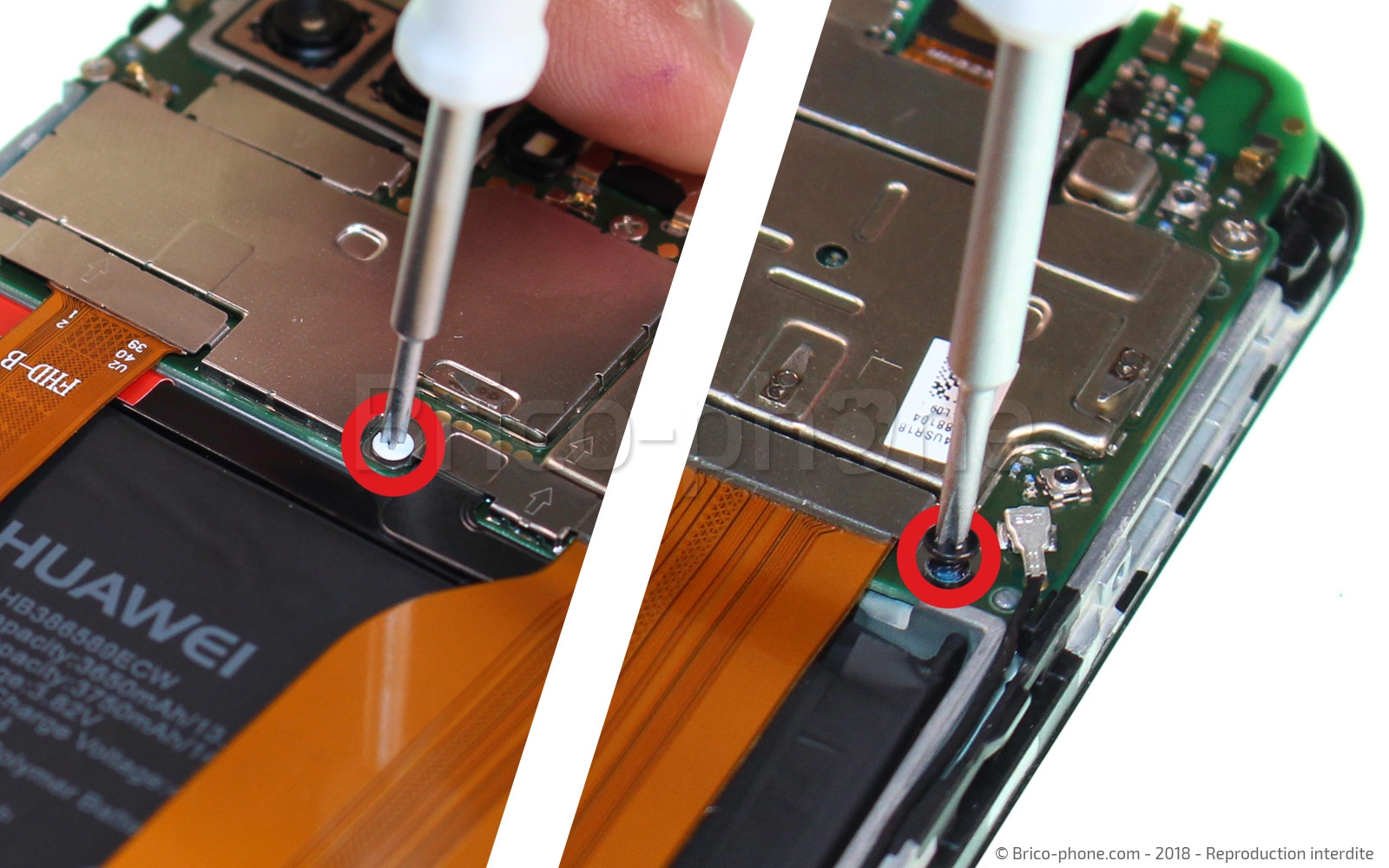

A l'aide du tournevis cruciforme, retirez les deux vis qui maintiennent la plaquette métallique de protection. Puis déclipsez le connecteur de la batterie en le soulevant délicatement avec le levier en nylon sans toucher la carte mère.

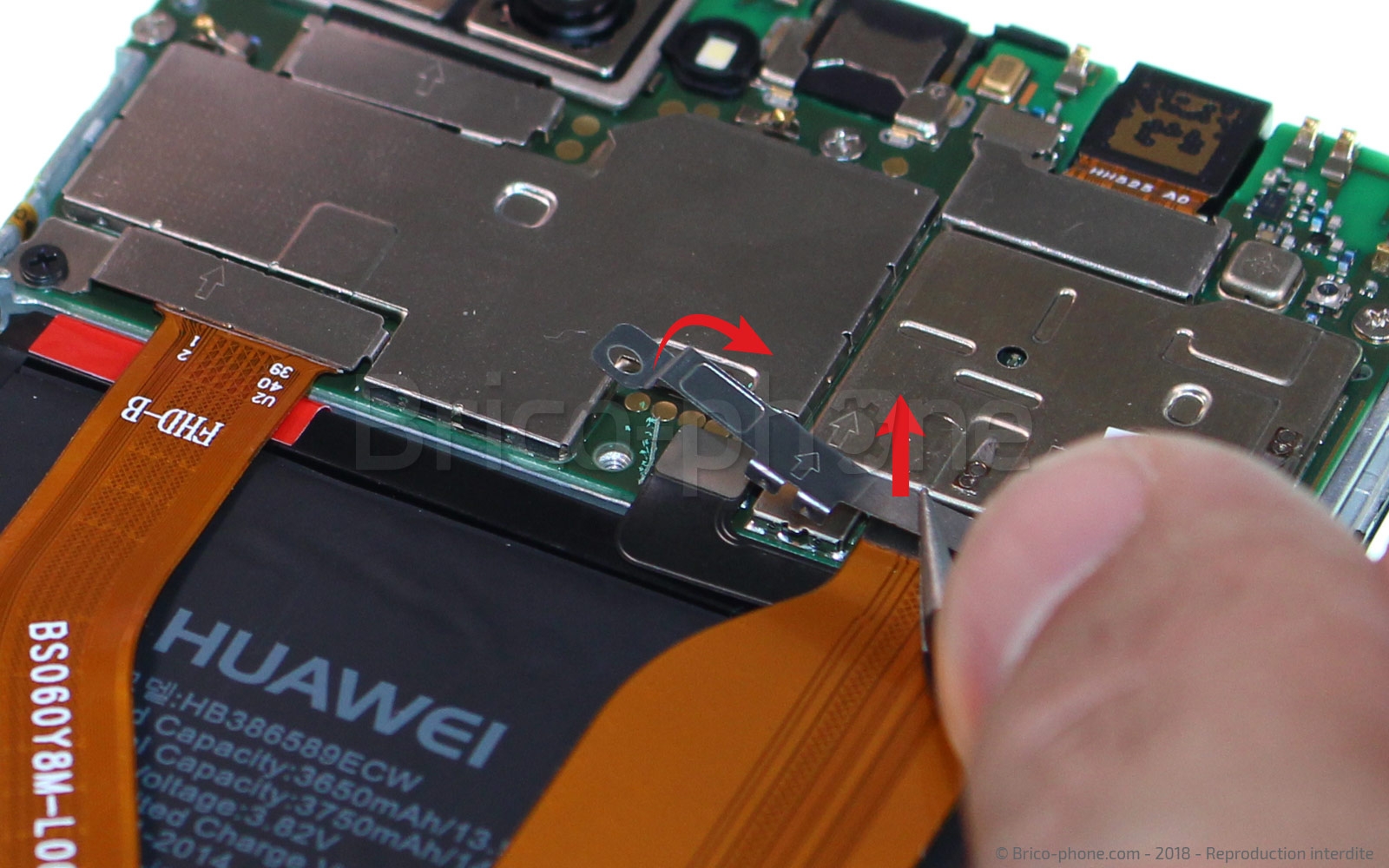

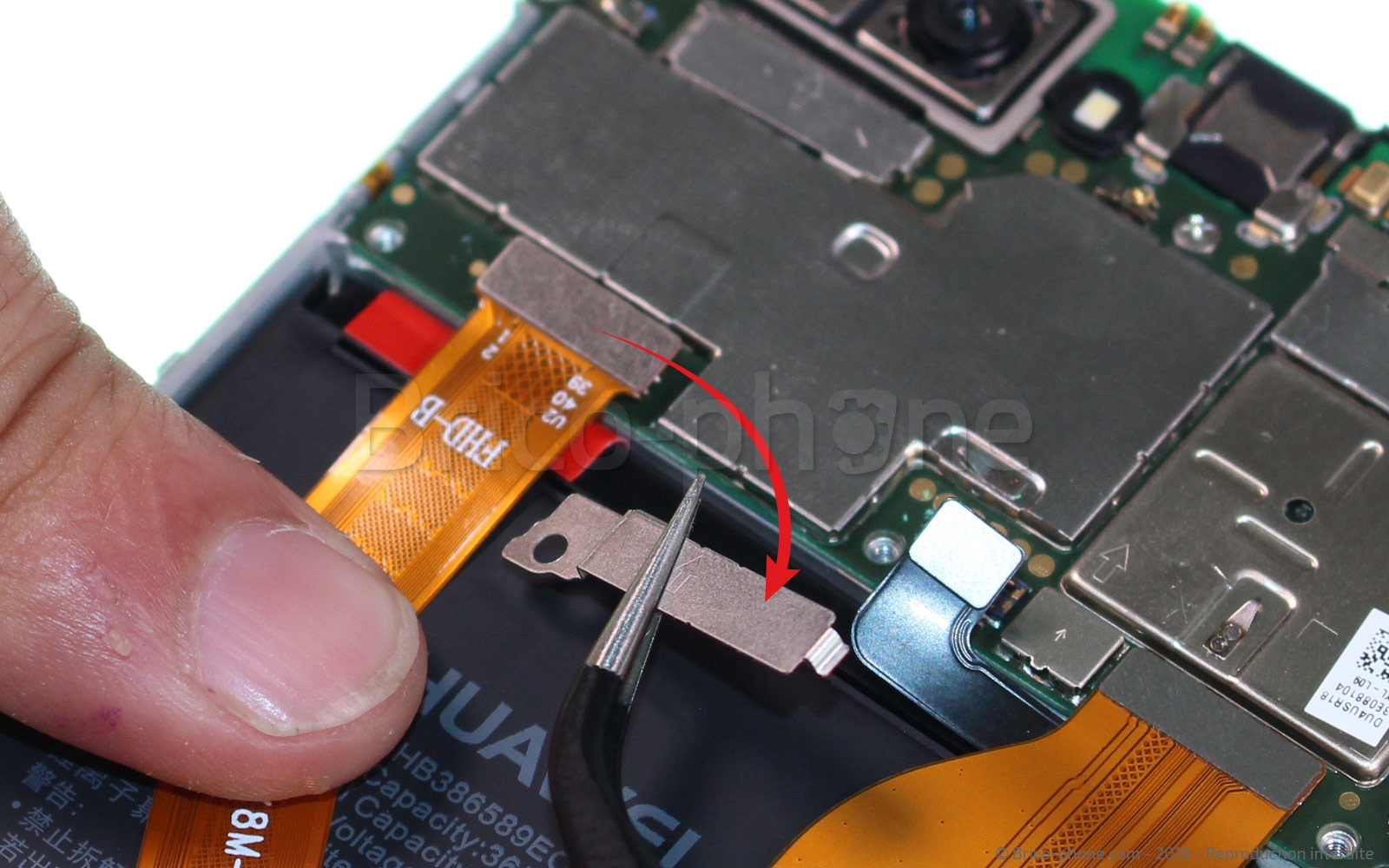

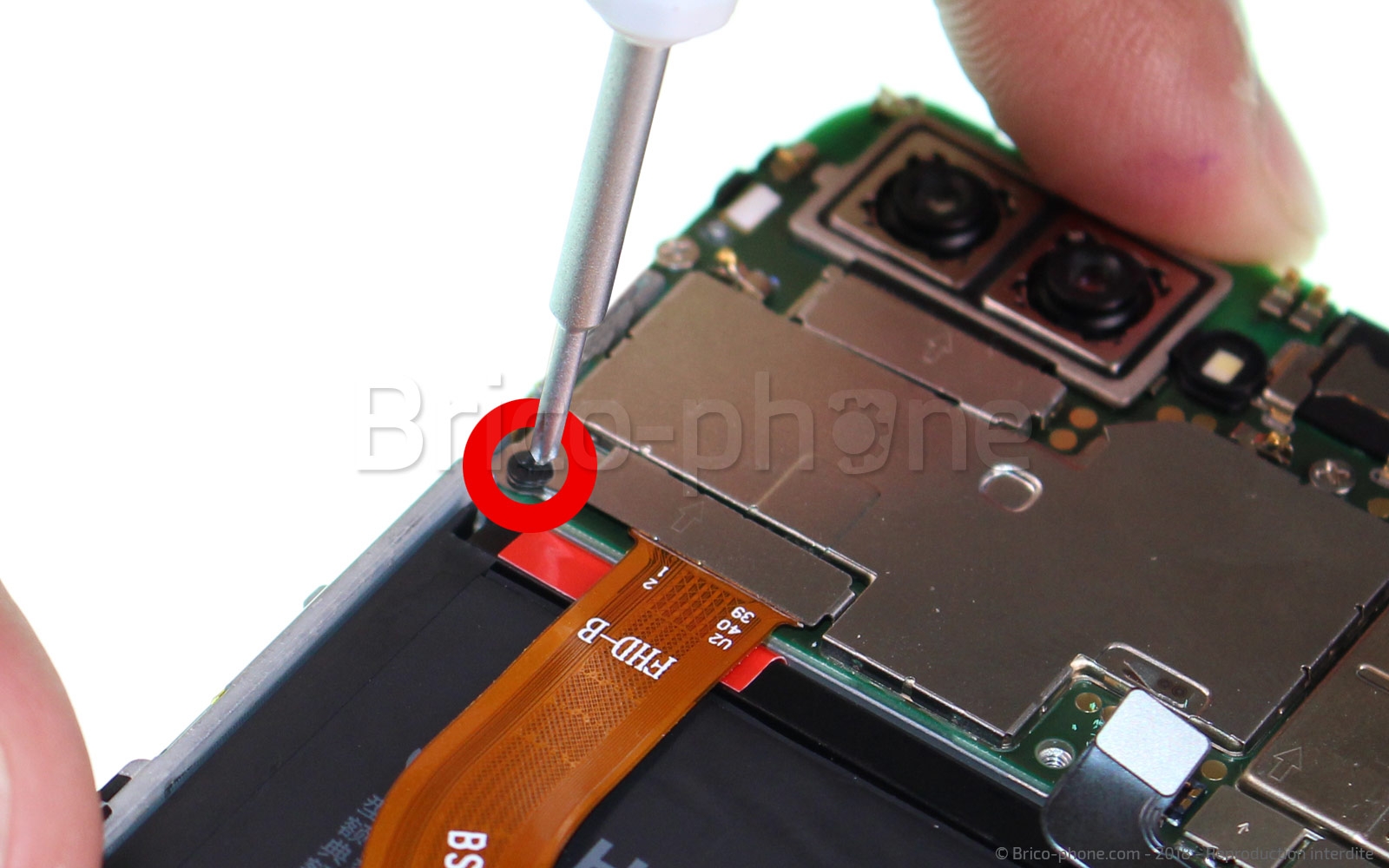

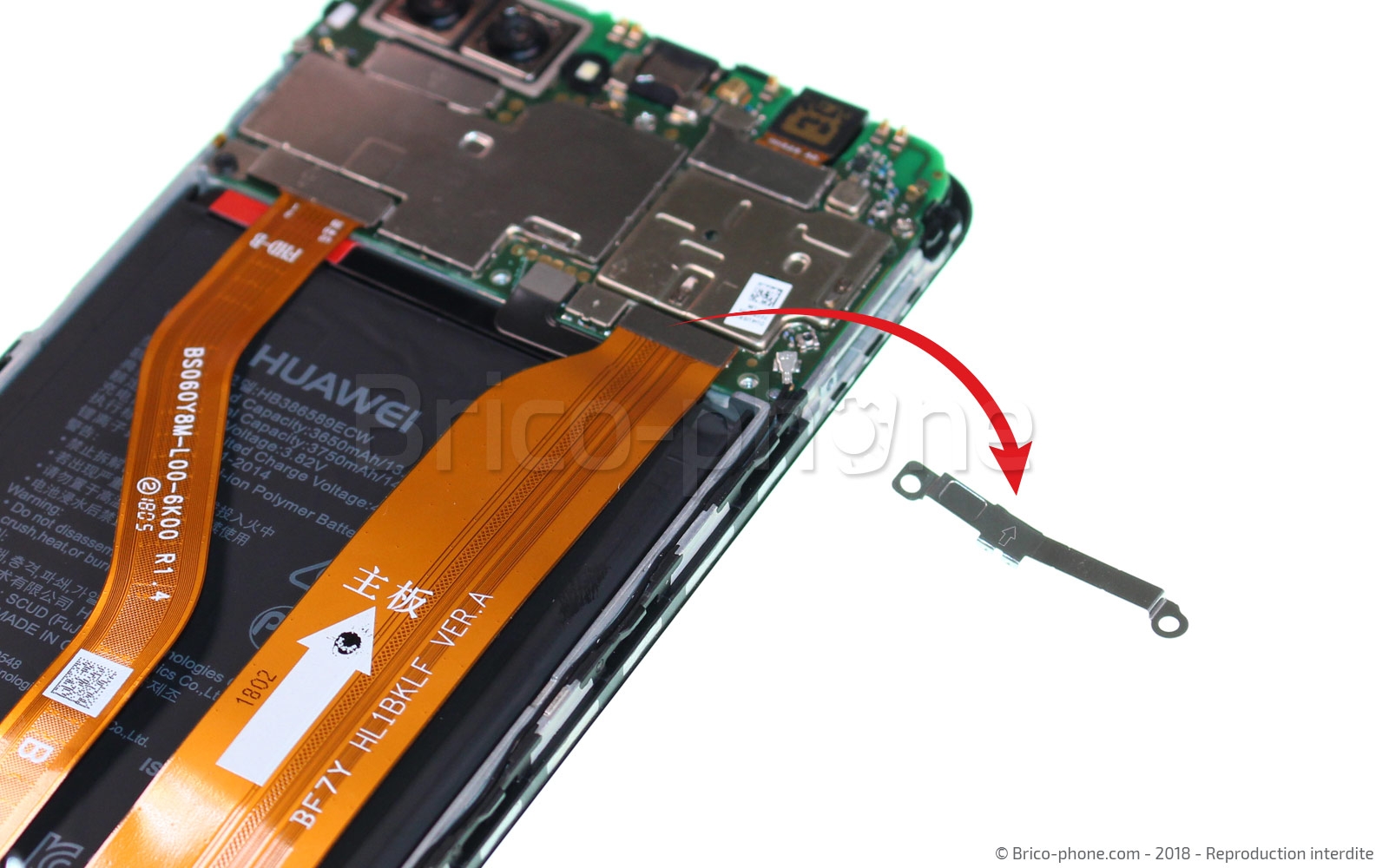

Avant de décoller l'écran, vous devez déconnecter sa nappe de la carte mère. Pour cela, retirez tout d'abord la petite plaquette métallique de protection en retirant avec le tournevis cruciforme la vis qui la maintient puis délogez-la avec la pincette.

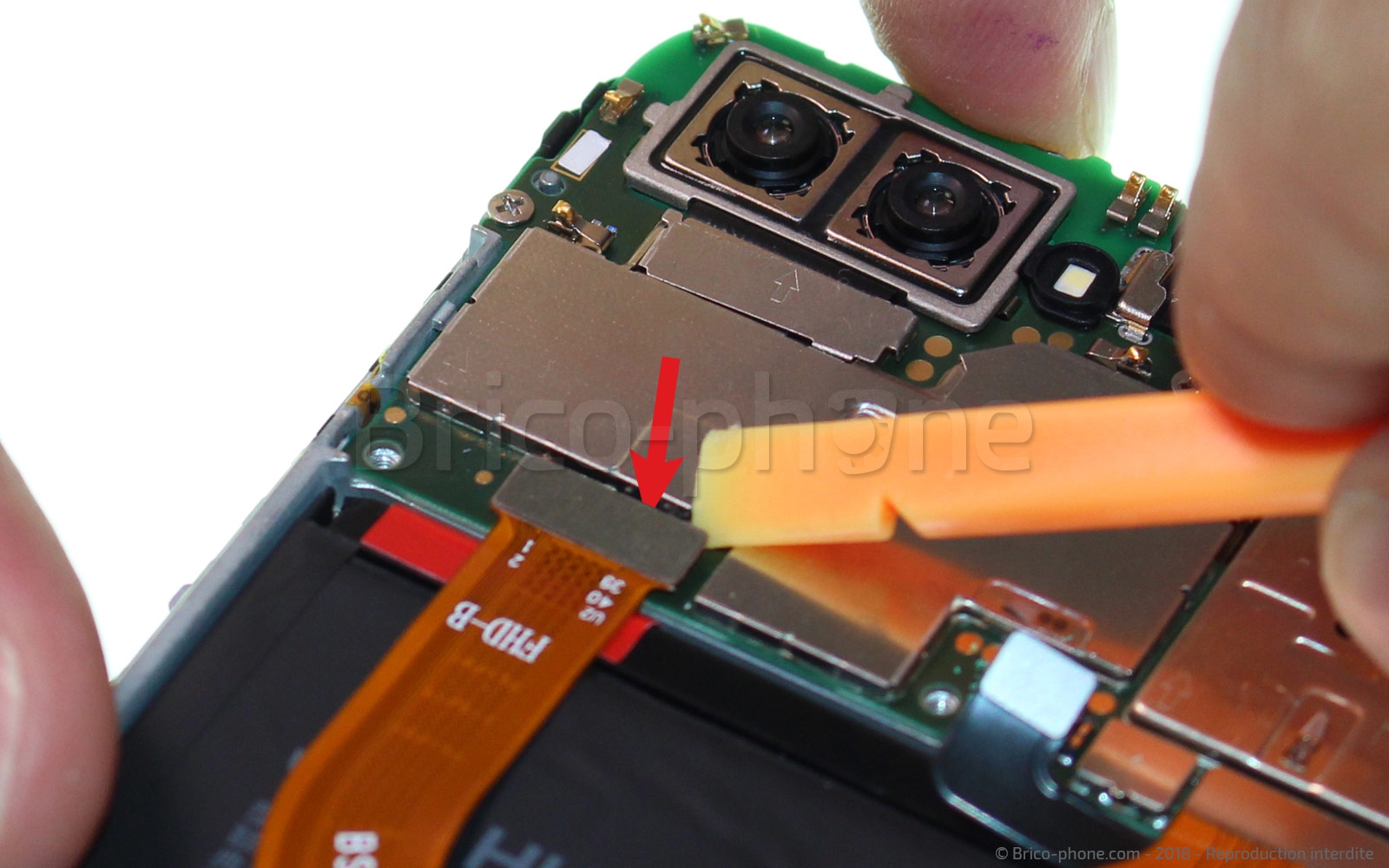

Puis déconnecter délicatement le bout grâce au levier en nylon.

Afin de décoller l'écran, vous devez préalablement ramollir la colle tout autour. Pour cela, chauffez les bords de l'écran. Deux méthodes sont possibles selon votre équipement.

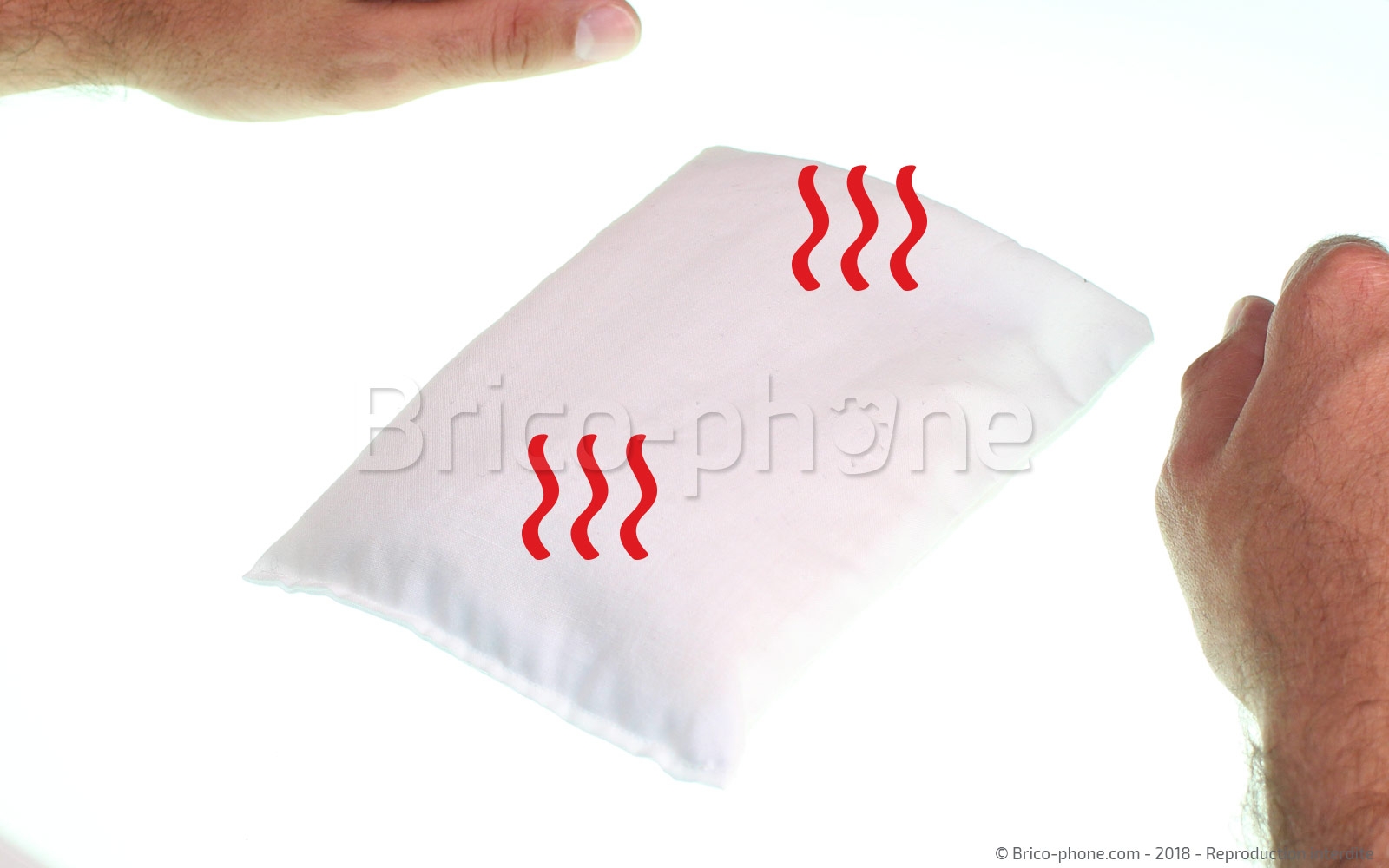

Première méthode avec un coussin chauffant :

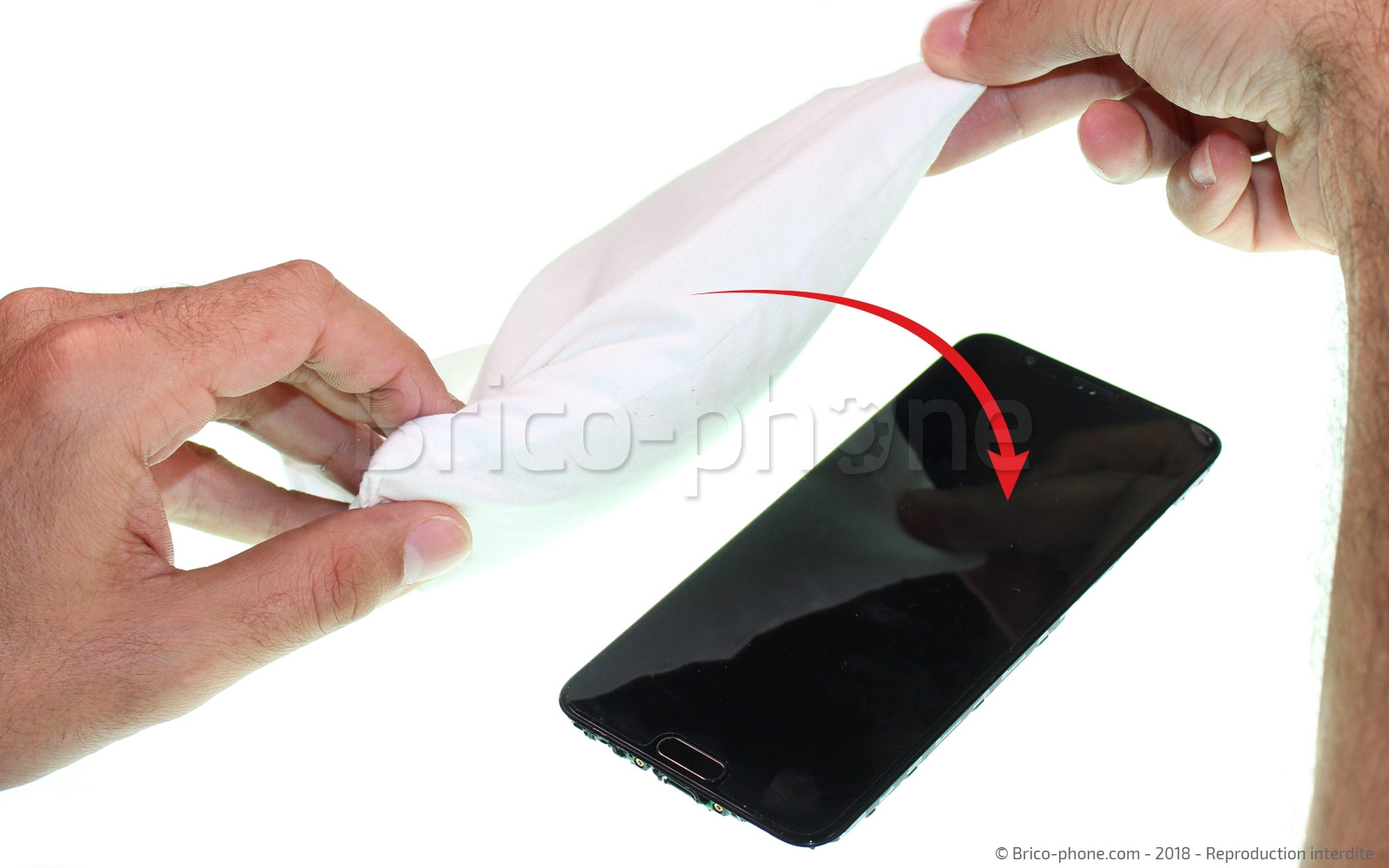

- Placez le coussin chauffant 30 secondes à une minute au micro-ondes. Attention à ne pas vous brûler en sortant le coussin. Placez-le quelques dizaines de secondes sur l'écran et vérifiez si l'écran est chaud avec votre doigt. Vous devez pouvoir poser votre doigt sans vous brûler mais sentir suffisamment de chaleur pour ne pas pouvoir laisser votre doigt longuement.

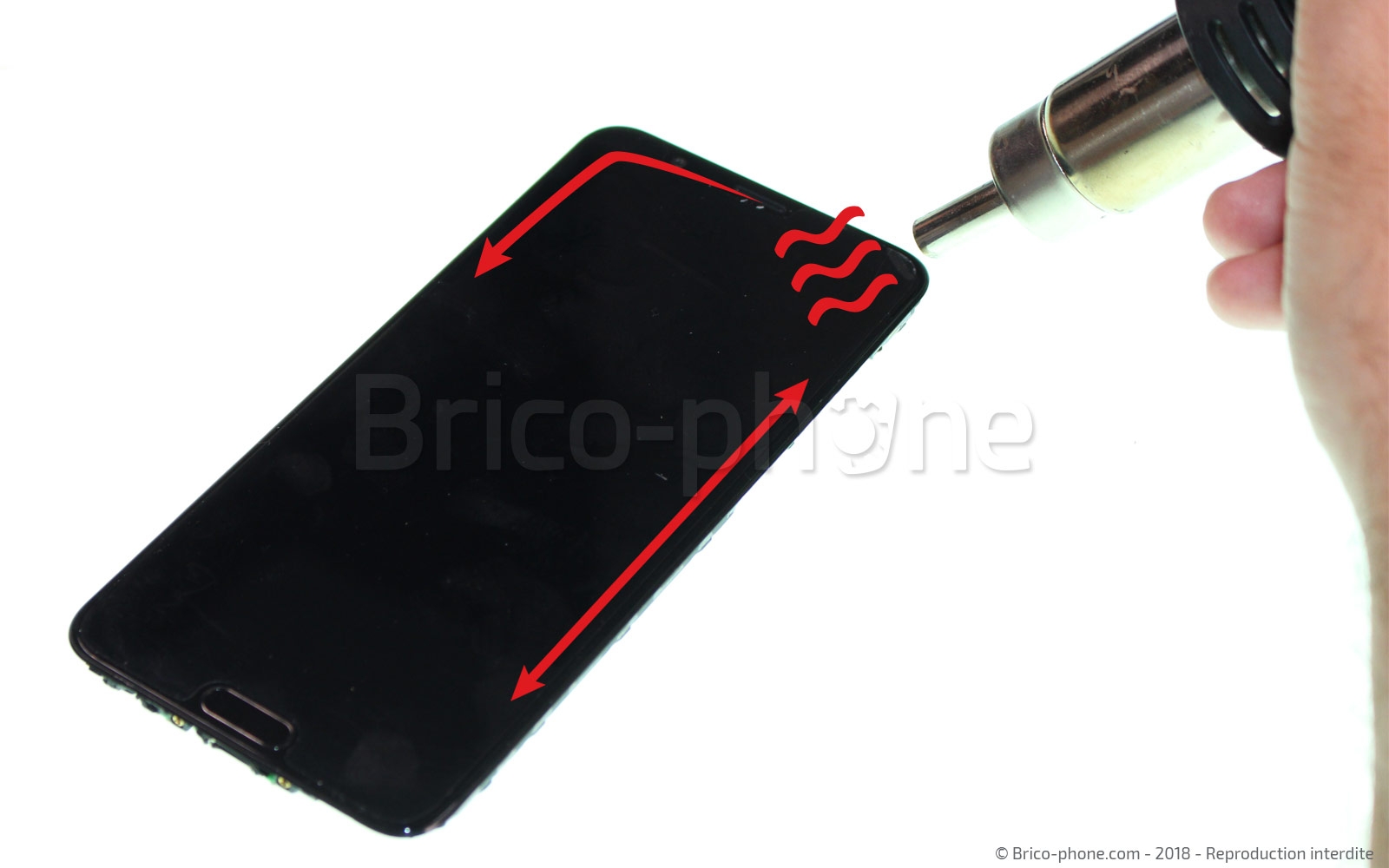

Seconde méthode avec un décapeur thermique ou un sèche-cheveux :
- Réglez à environ 80 degrés, chauffez les contours en insistant un peu plus sur l'angle d'ouverture.

Dans tous les cas, ne surchauffez jamais l'écran, si besoin répétez l'opération autant de fois que nécessaire.

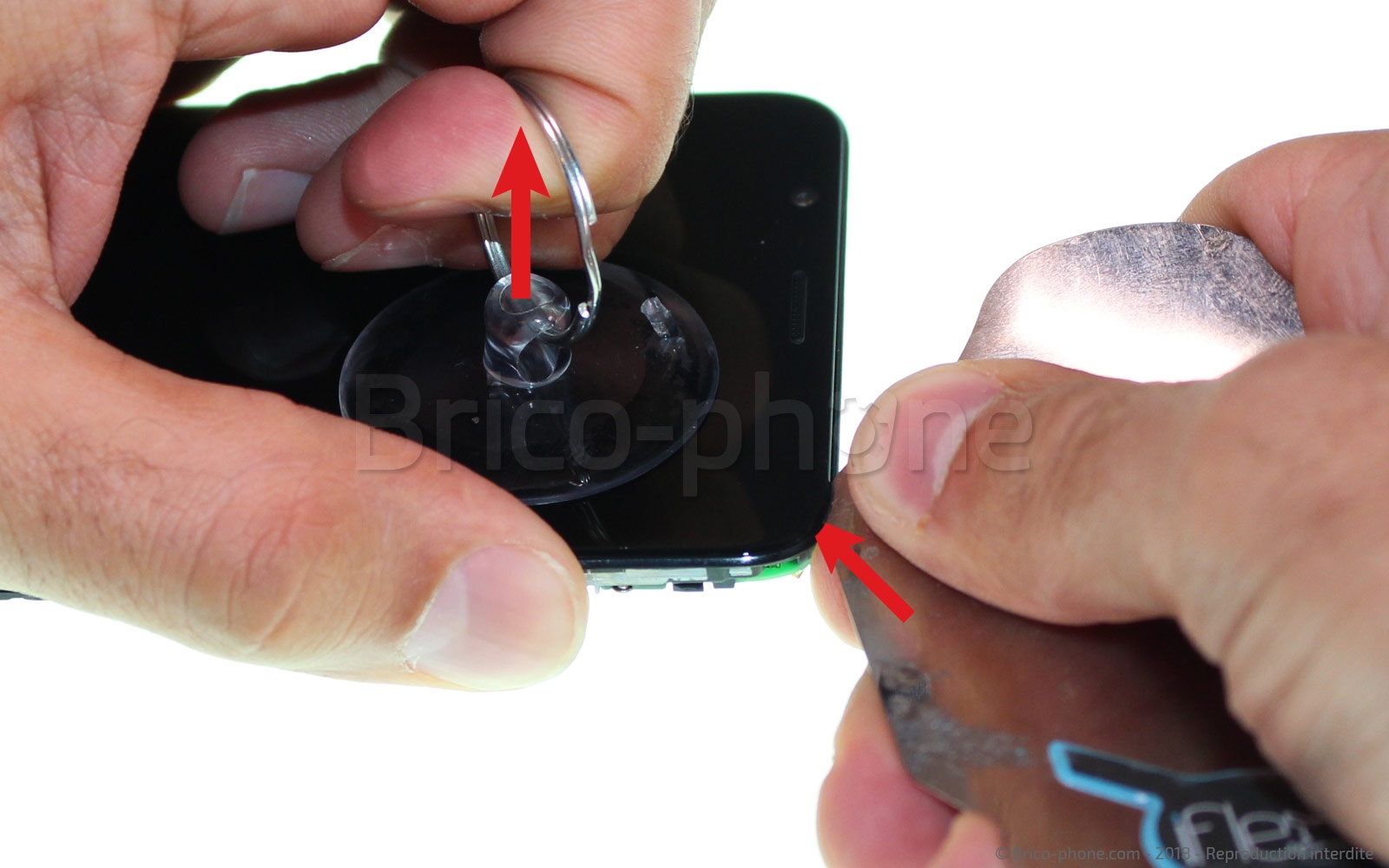

Utilisez le médiator métal pour créer un interstice entre le verre de l'écran et le châssis. Pour cela, placez la ventouse sur l'angle supérieur, puis tirez fortement vers le haut pour insérer le médiator. Si l'écran est particulièrement bien collé, l'utilisation du iFlex pourra s'avérer indispensable (cet outil est deux fois plus fin que le médiator et rigide à la fois).

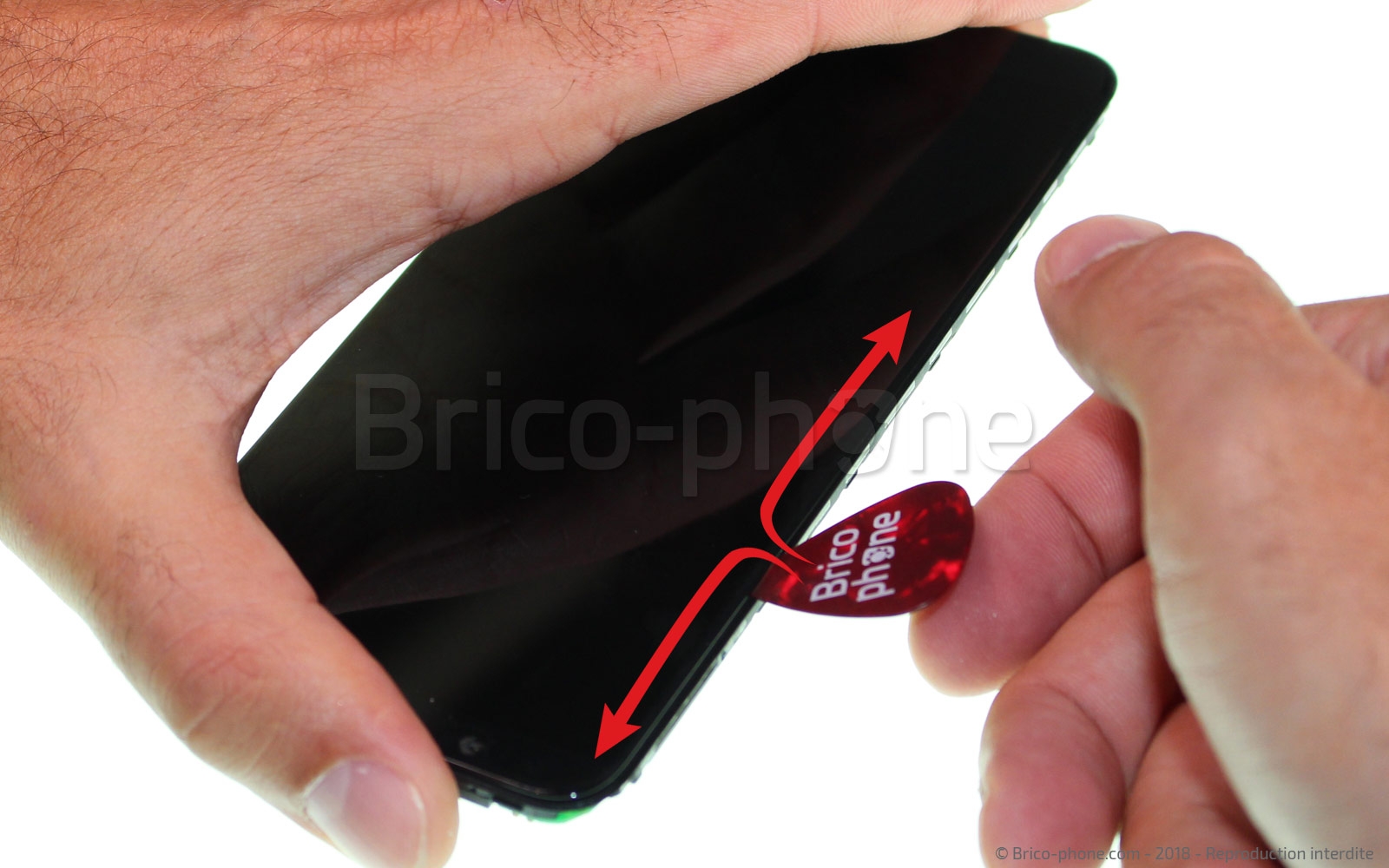

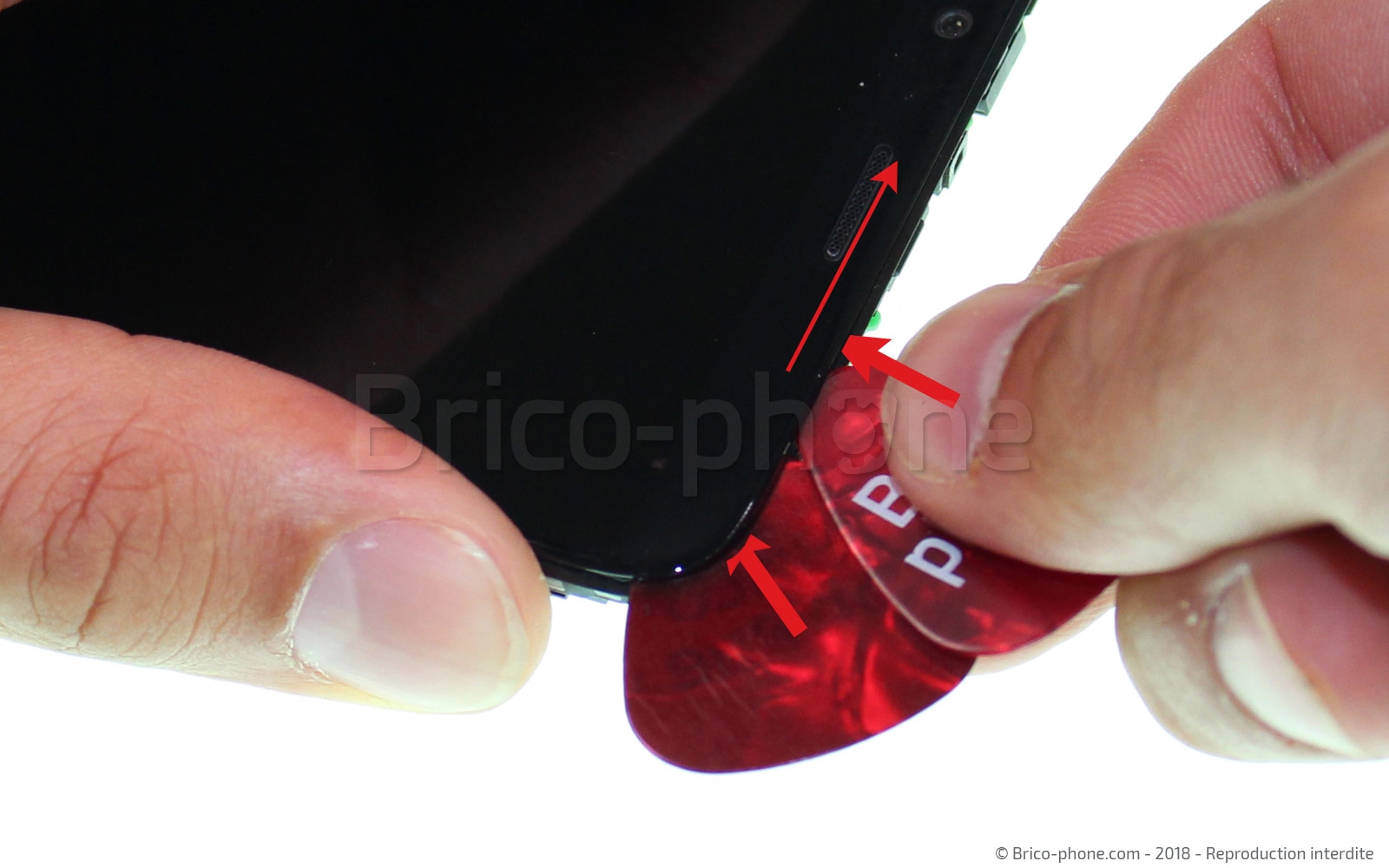

Une fois le médiator inséré, glissez un médiator en plastique pour décoller l'écran, cela évitera d'abîmer le châssis métallique.
Décollez le contour de l'écran et chauffez à nouveau si vous ressentez trop de résistance.

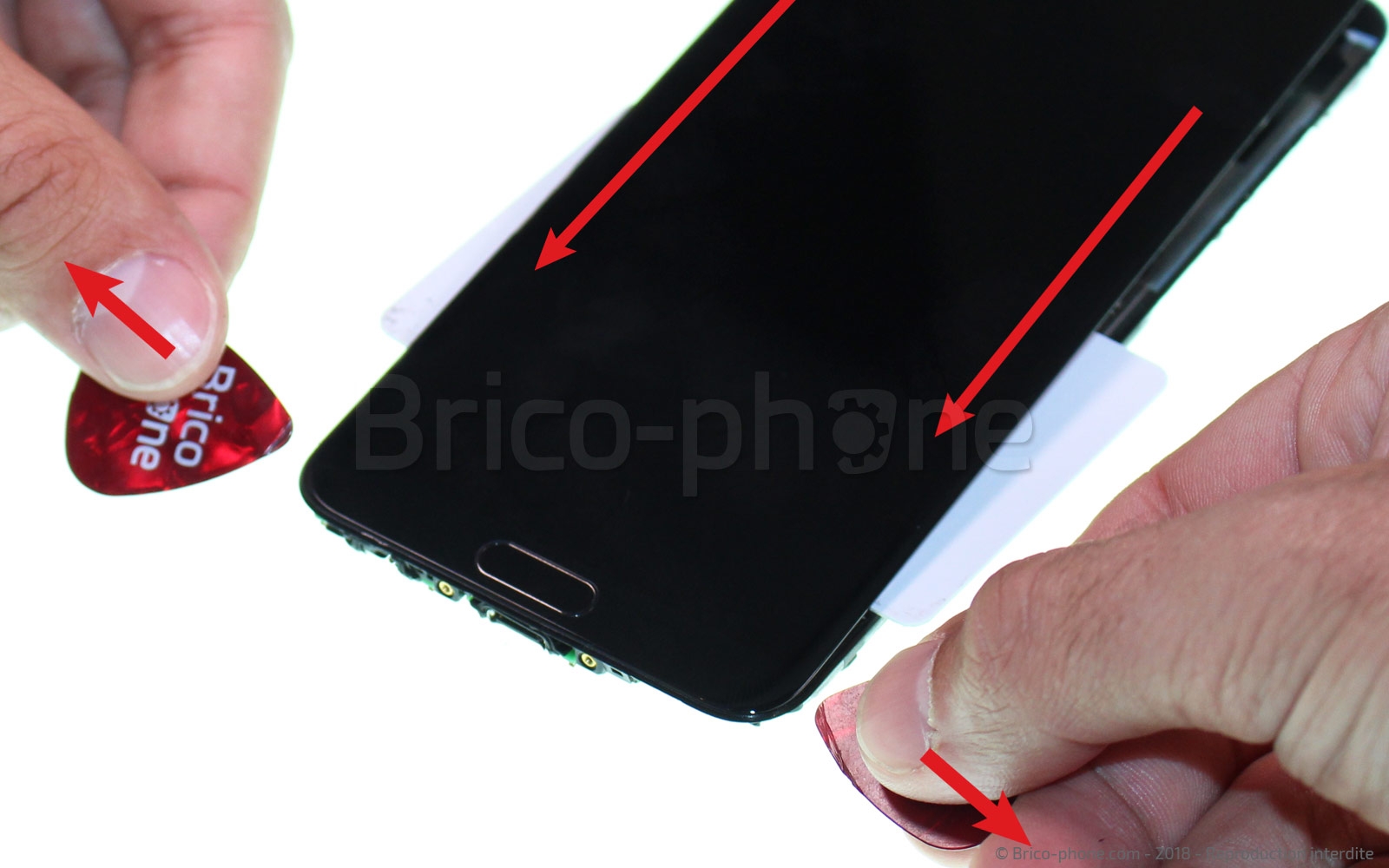

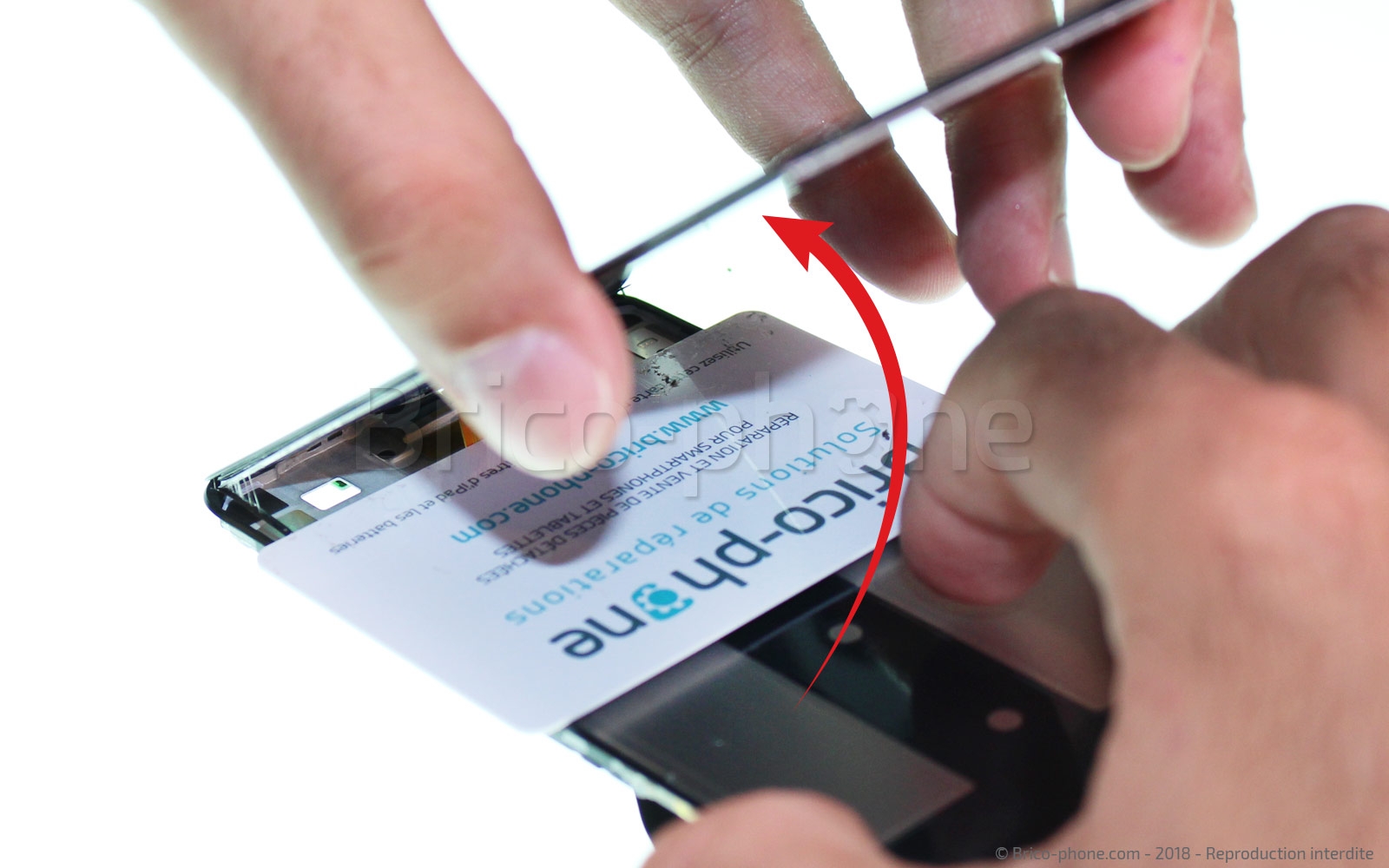

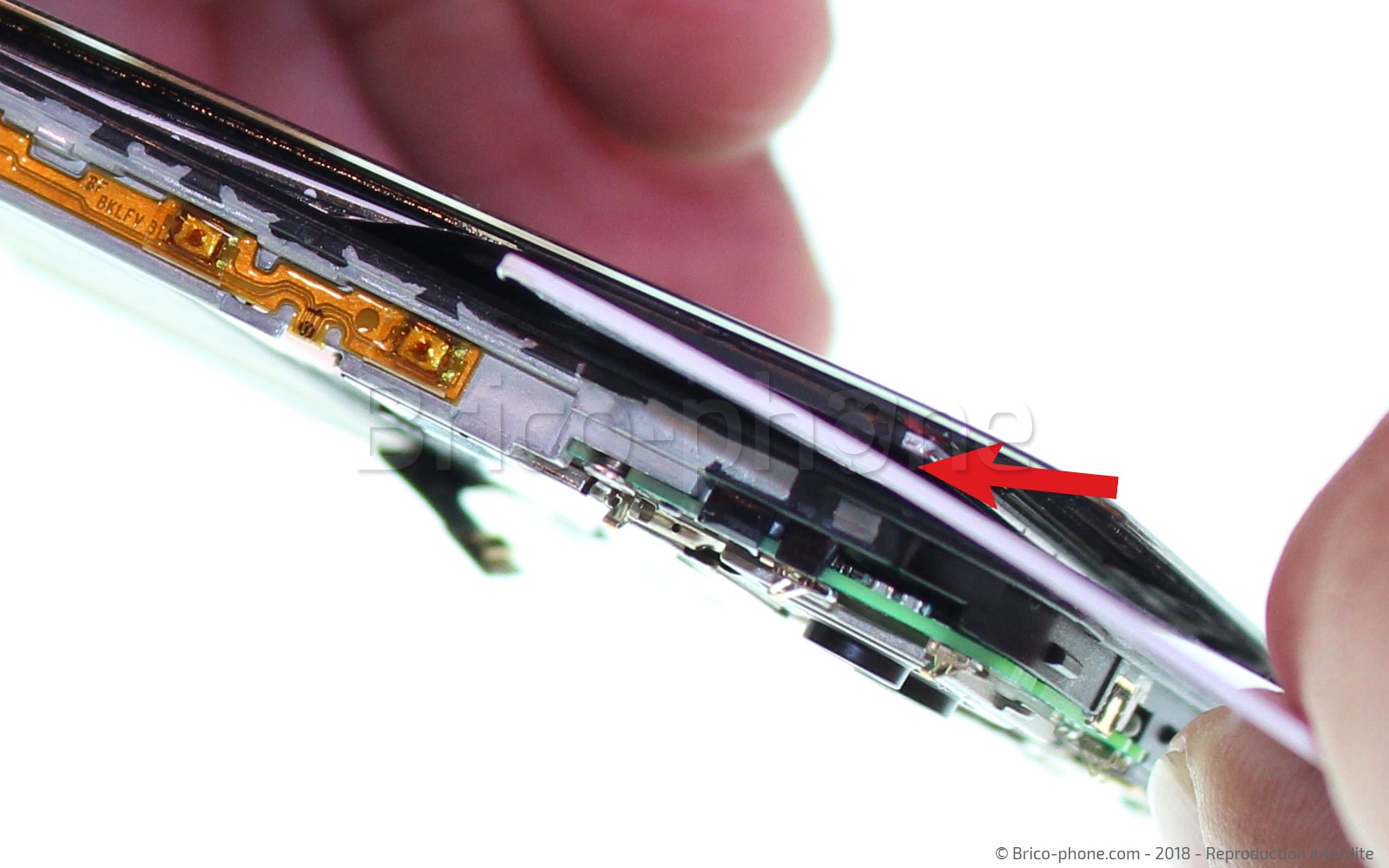

A l'aide de la carte en PVC, décollez progressivement l'écran du châssis. Pour cela, faites glisser la carte depuis le haut jusqu'au bas de l'écran en veillant à bien soulever le LCD en même temps.

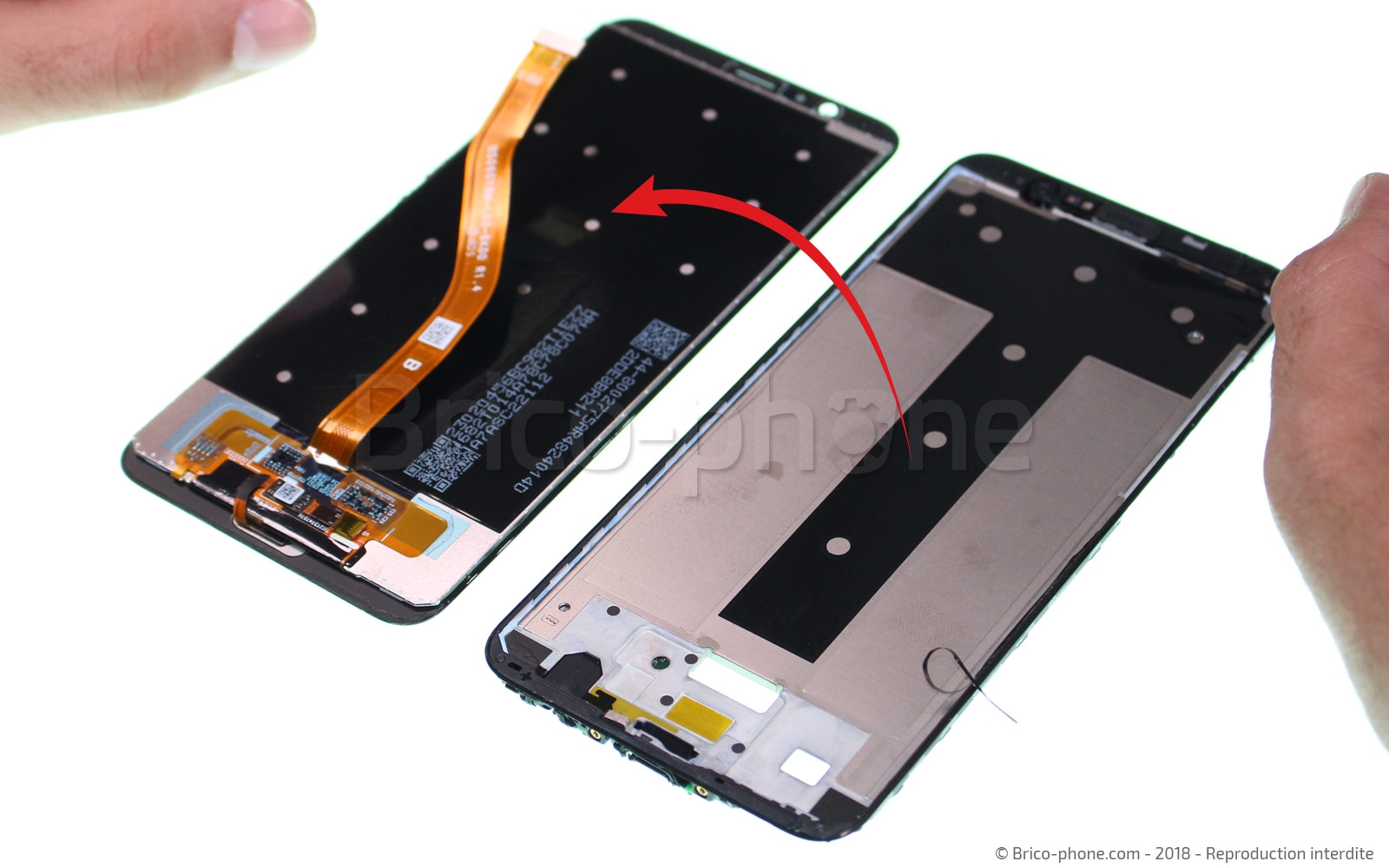

Une fois décollé, ouvrez l'écran. De petites adhérences peuvent se faire ressentir, il s'agit simplement des restes de stickers.

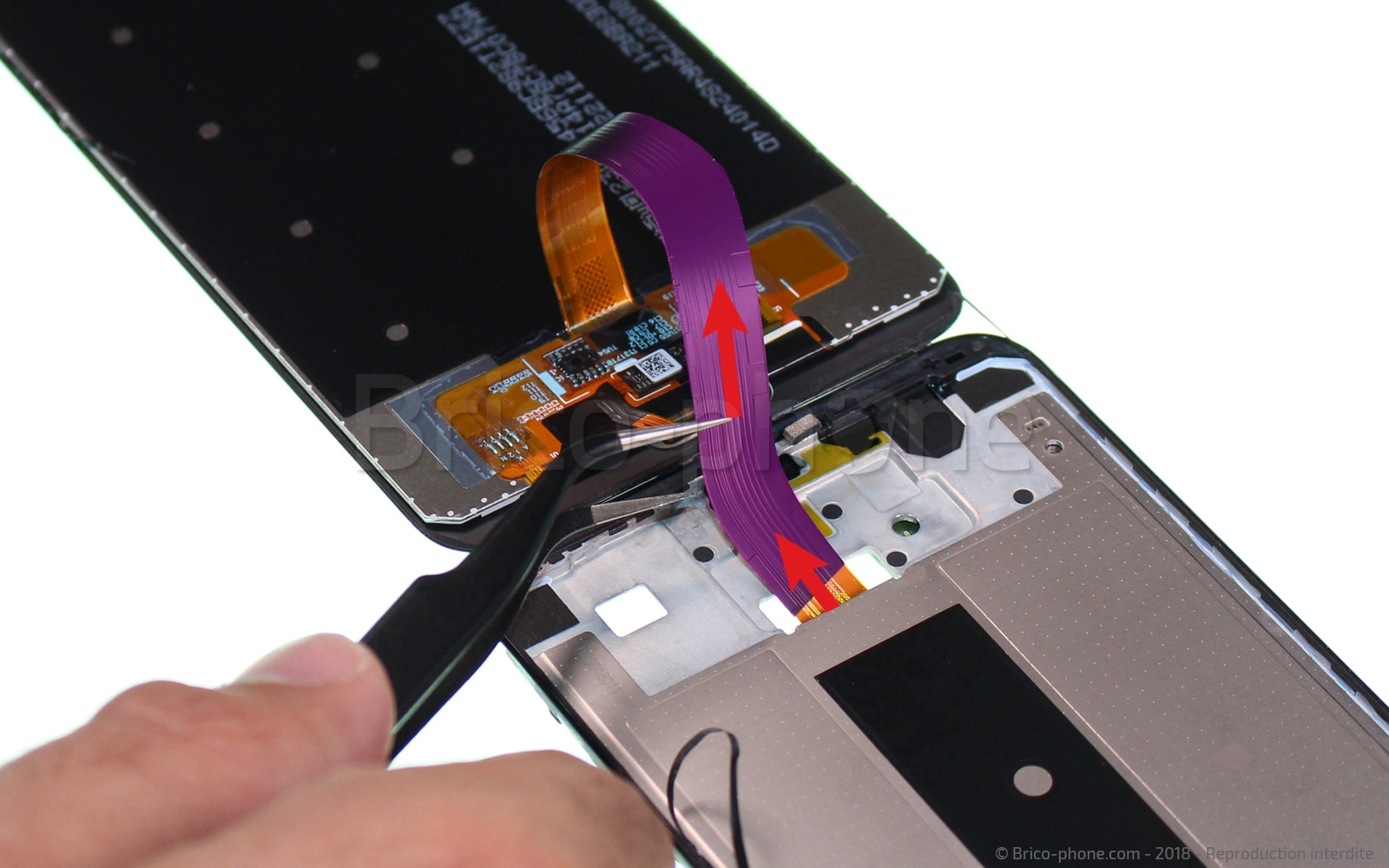

Désormais, il vous suffit simplement de dégager la nappe de l'écran qui passe derrière le châssis avec la pincette.
Si vous avez acheté un écran complet disposant déjà du bouton principal, vous pouvez procédez au remontage en suivant les étapes à l'envers. Nous vous conseillons de visualiser la toute dernière étape qui vous donne des conseils pour un remontage parfait (nettoyage du châssis, pose de colle...)

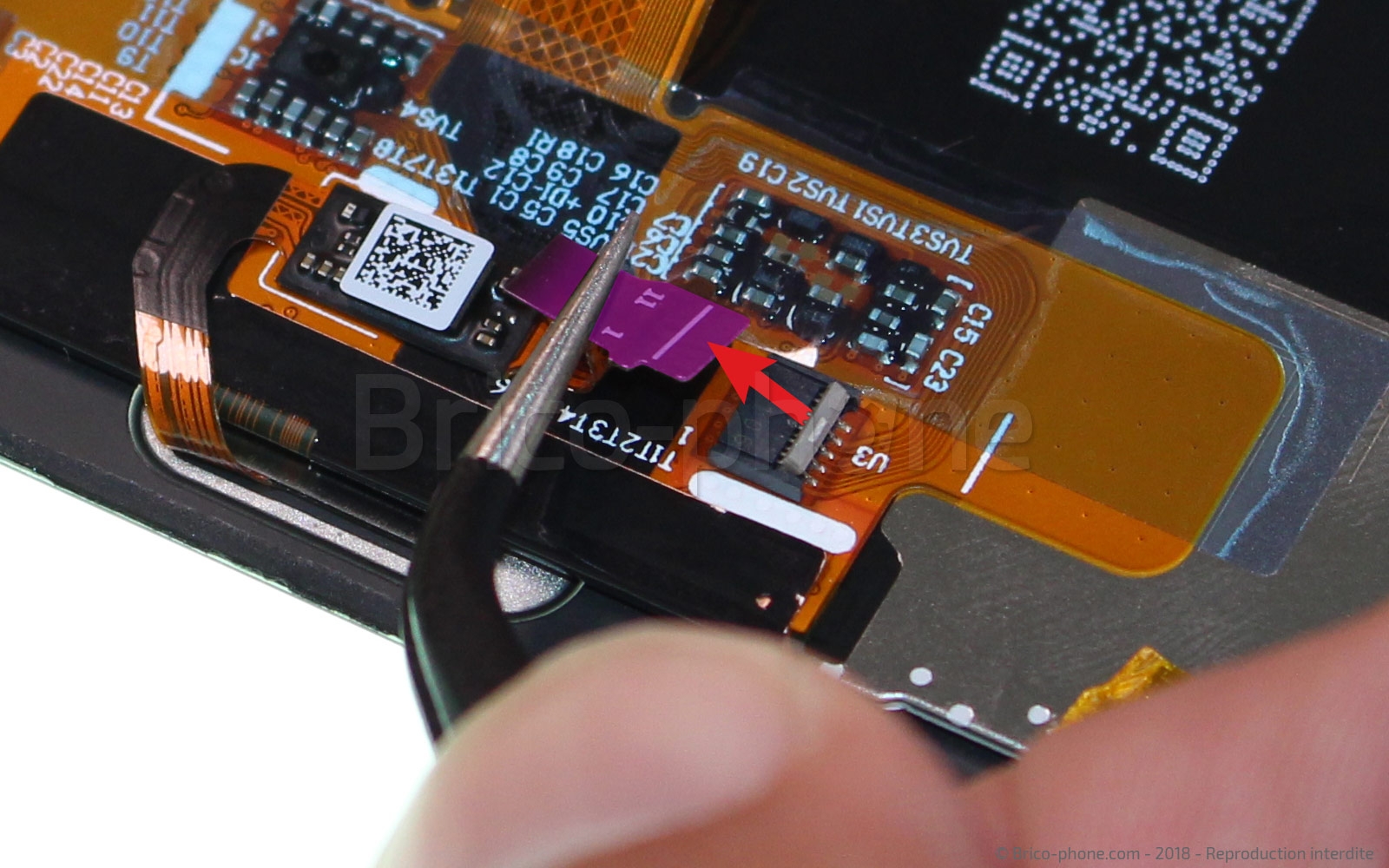

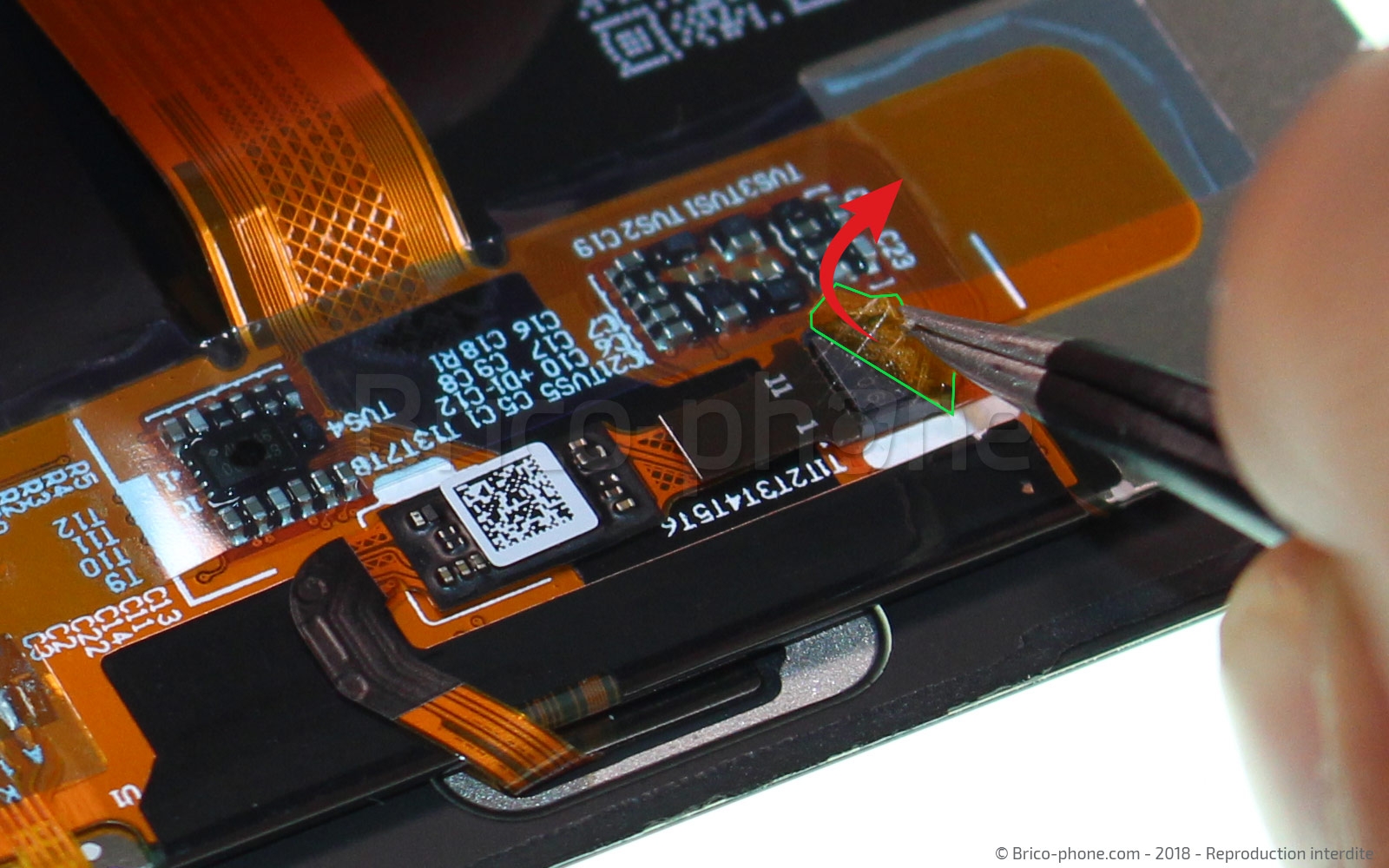

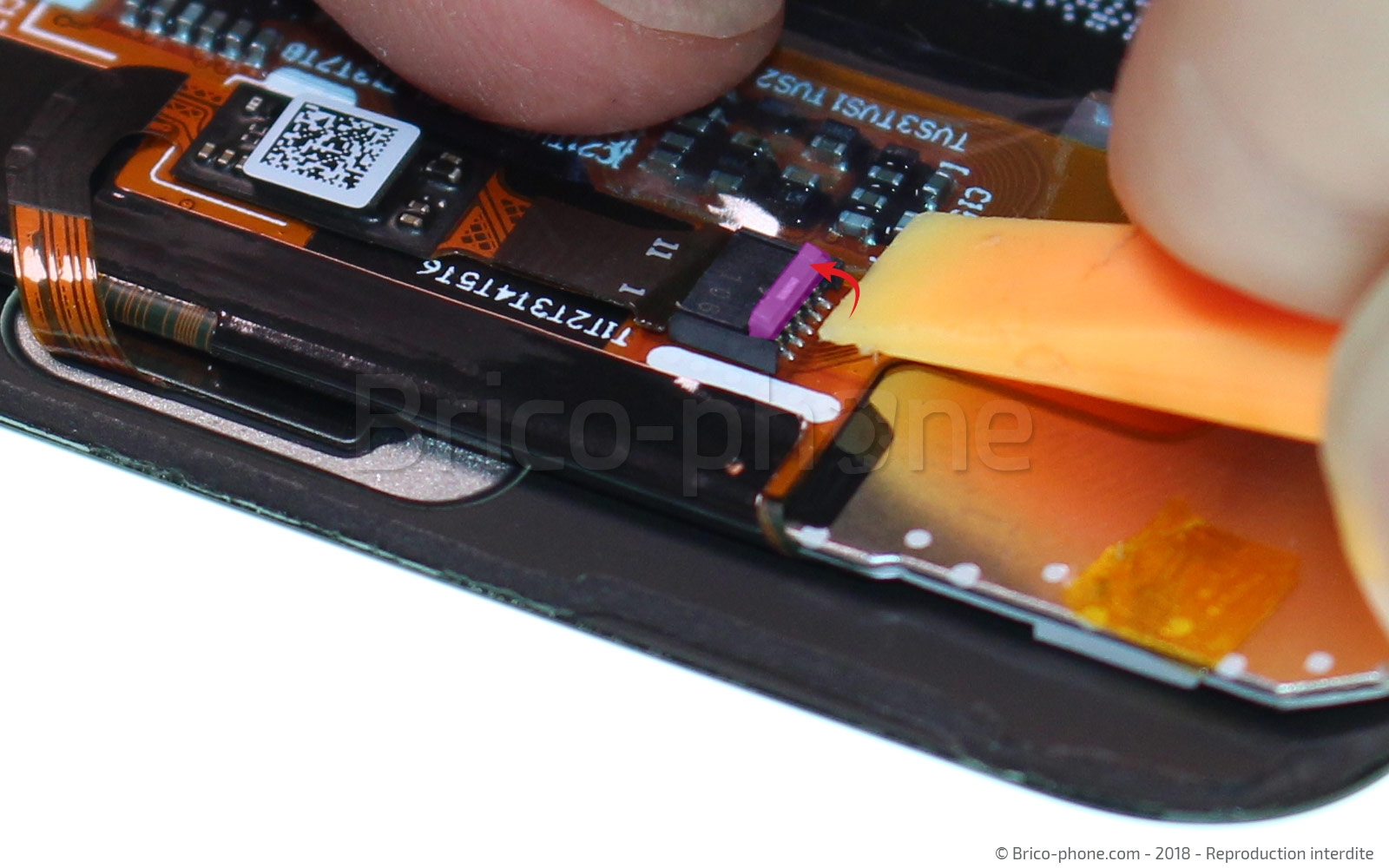

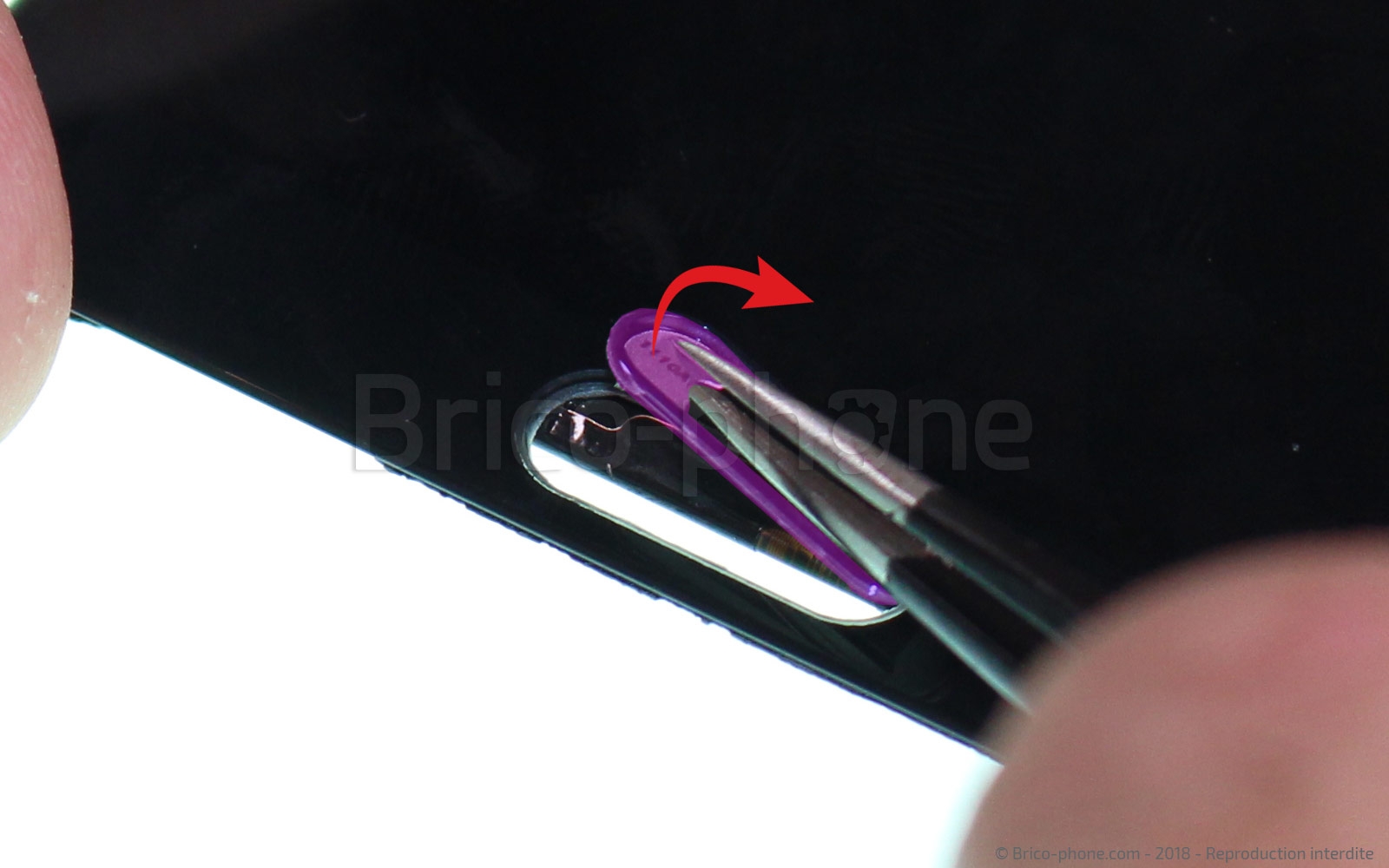

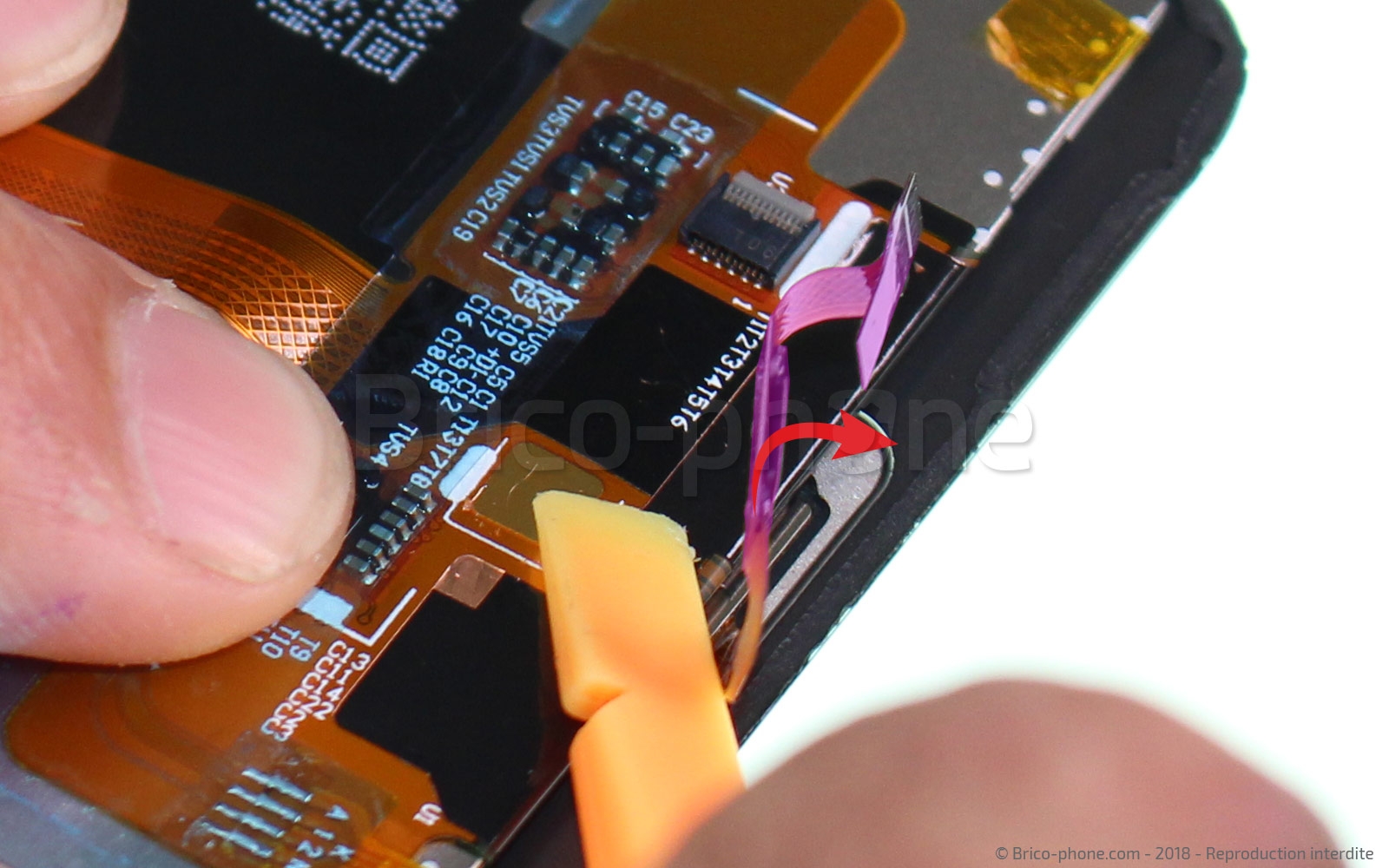

Si votre nouvel écran ne possède pas ce bouton, vous devez le récupérer. Pour cela, décollez d'abord la petite protection en plastique qui protège le connecteur grâce à la pincette puis soulevez le minuscule clapet noir avec le levier. Procédez avec minutie.

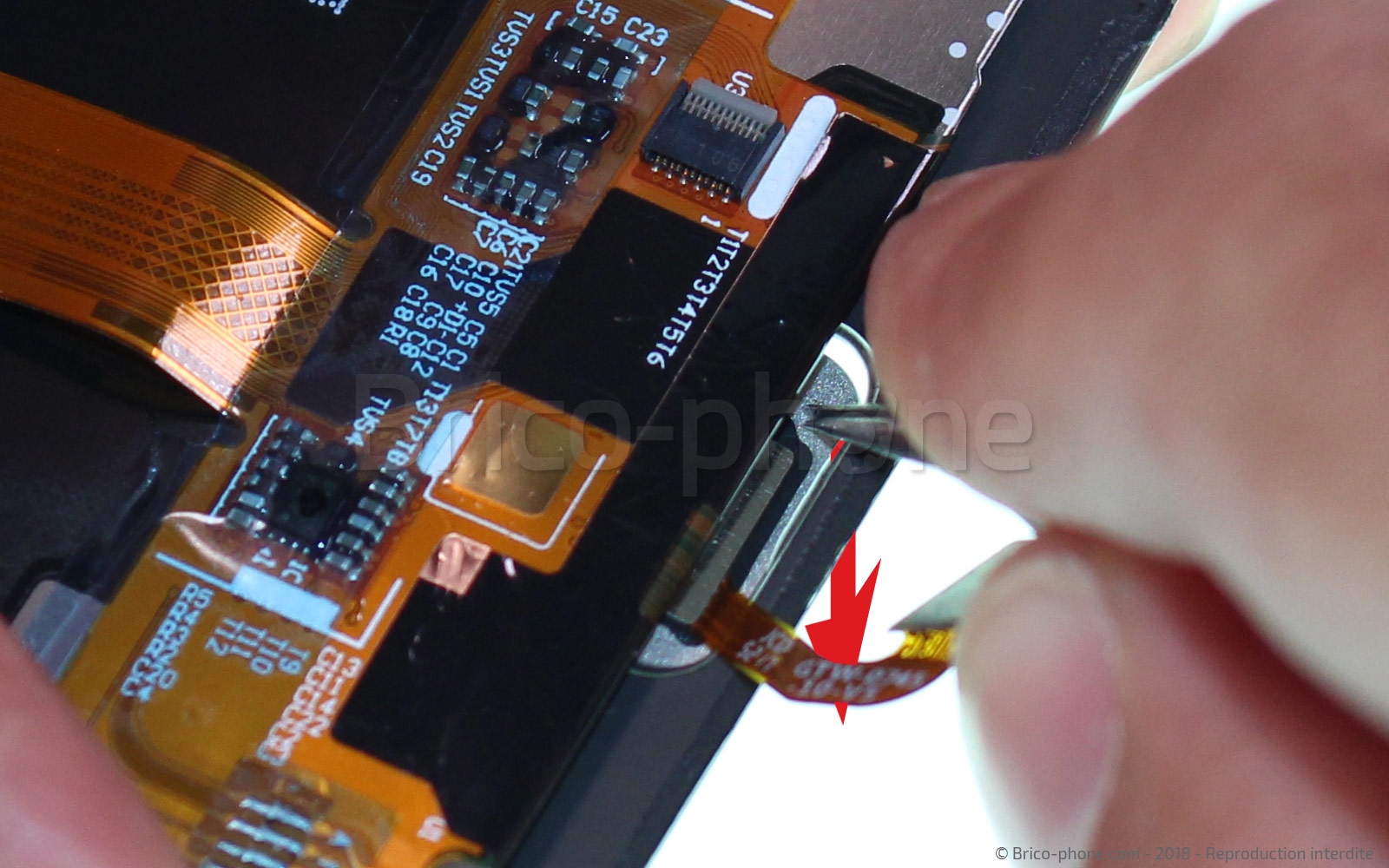

Ensuite, tirez très légèrement sur la nappe pour la déloger de son connecteur en utilisant la pincette.
Une fois la nappe délogée, décollez le reste de l'écran grâce au levier en nylon, tout en veillant à ne pas l'endommager.

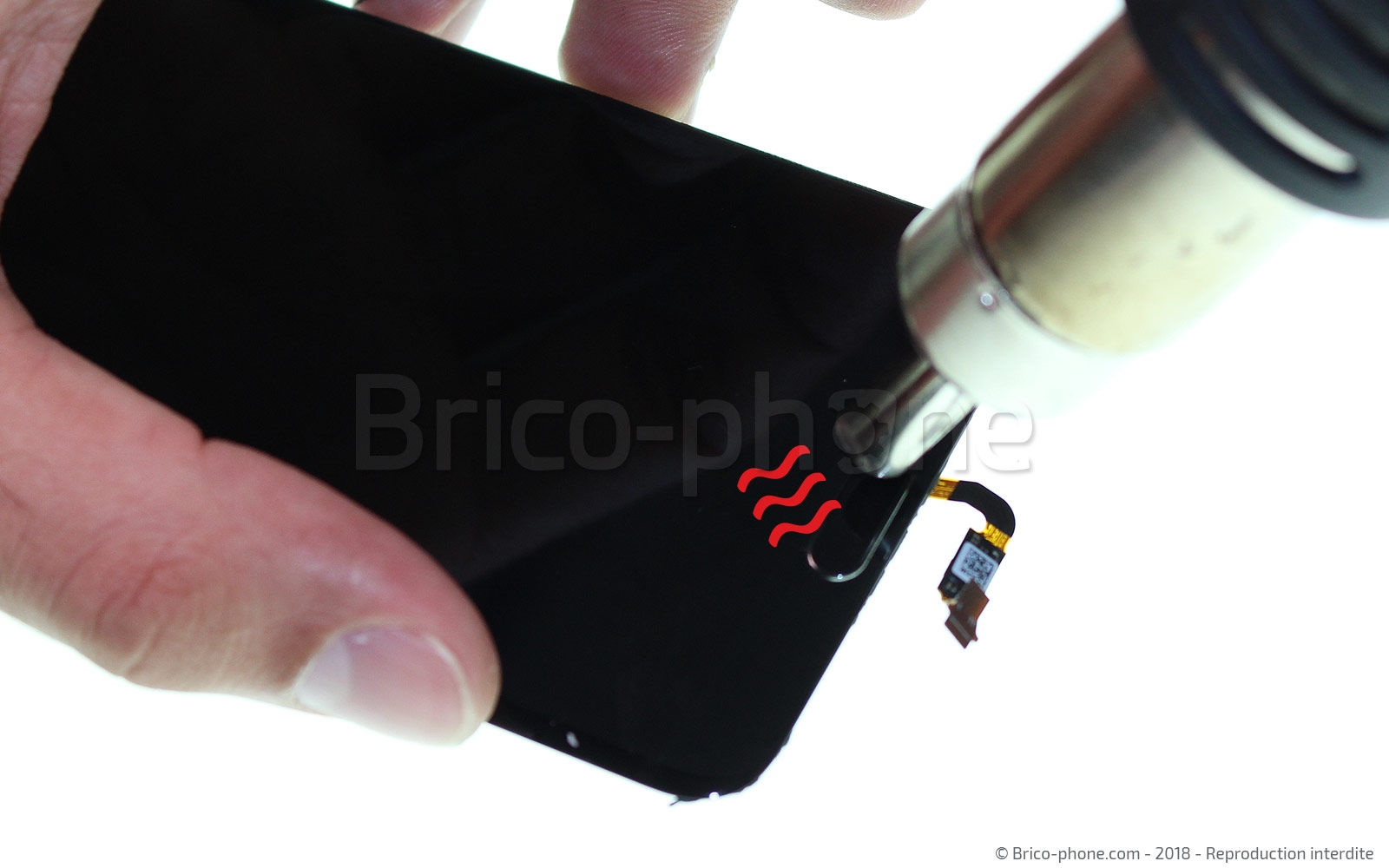

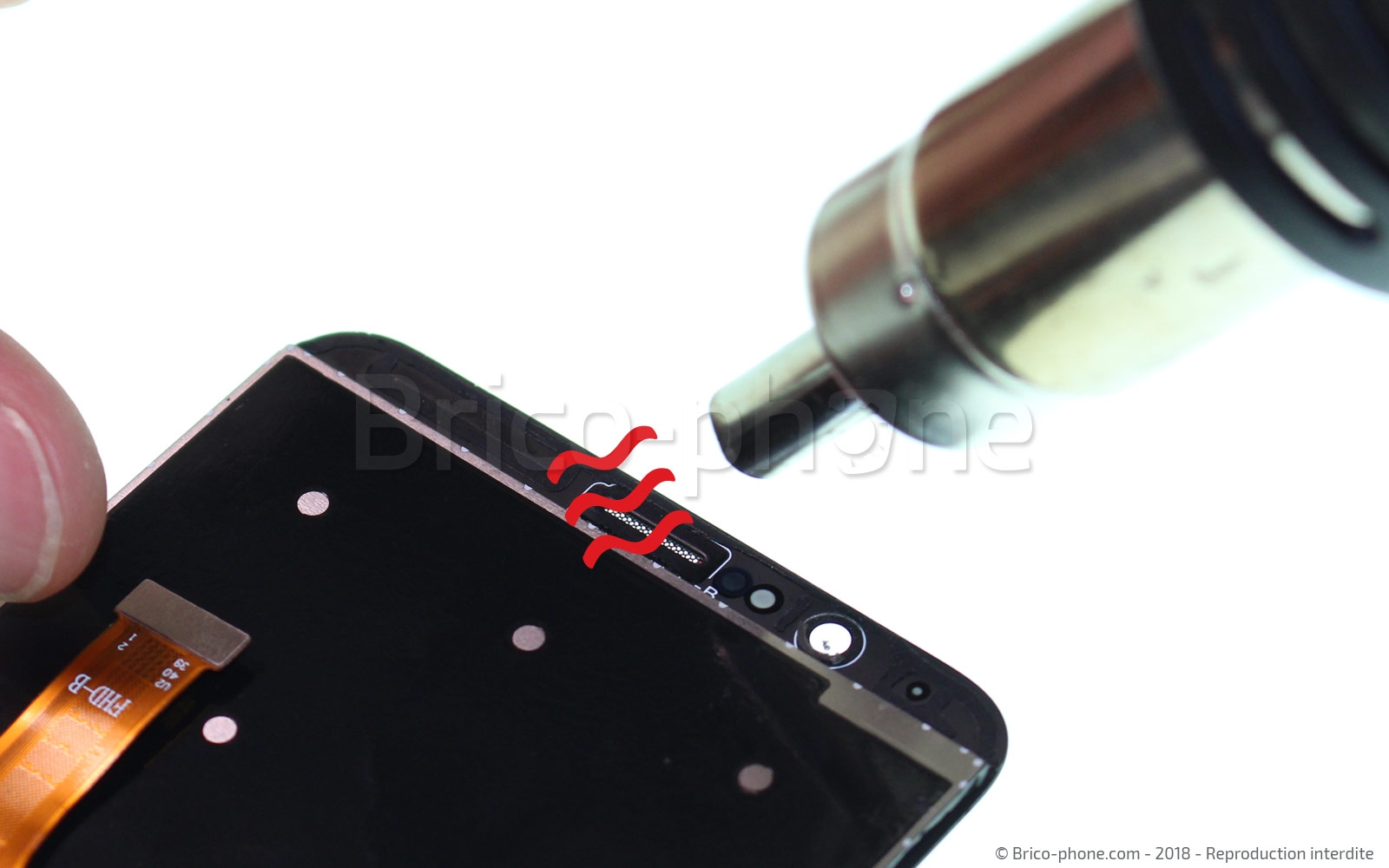

Chauffez doucement le bouton côté face afin de ramollir la colle, soit avec un sèche-cheveux soit avec le décapeur thermique. Il suffira ensuite d'appuyer au dos du bouton avec la pincette pour qu'il se décolle.

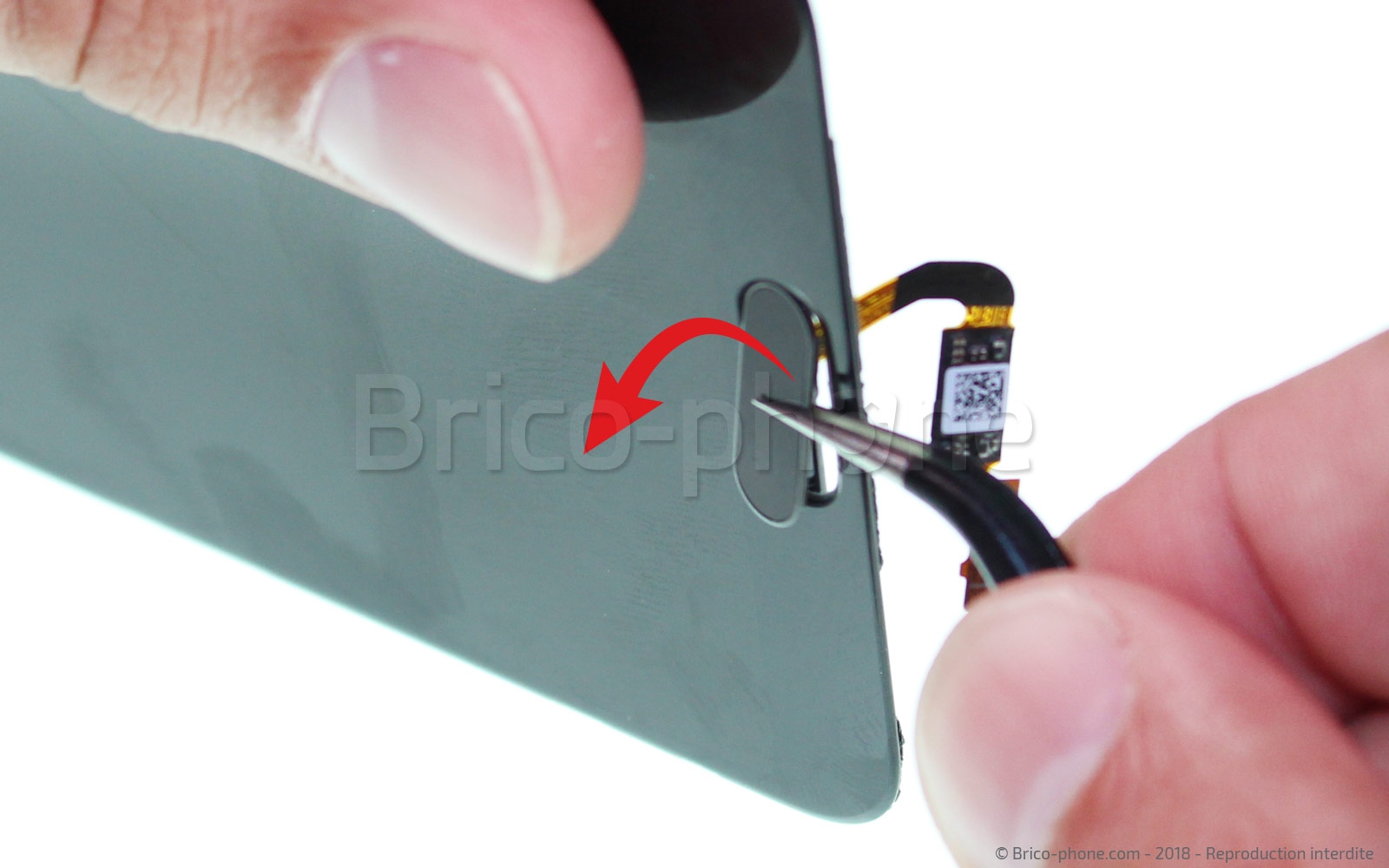

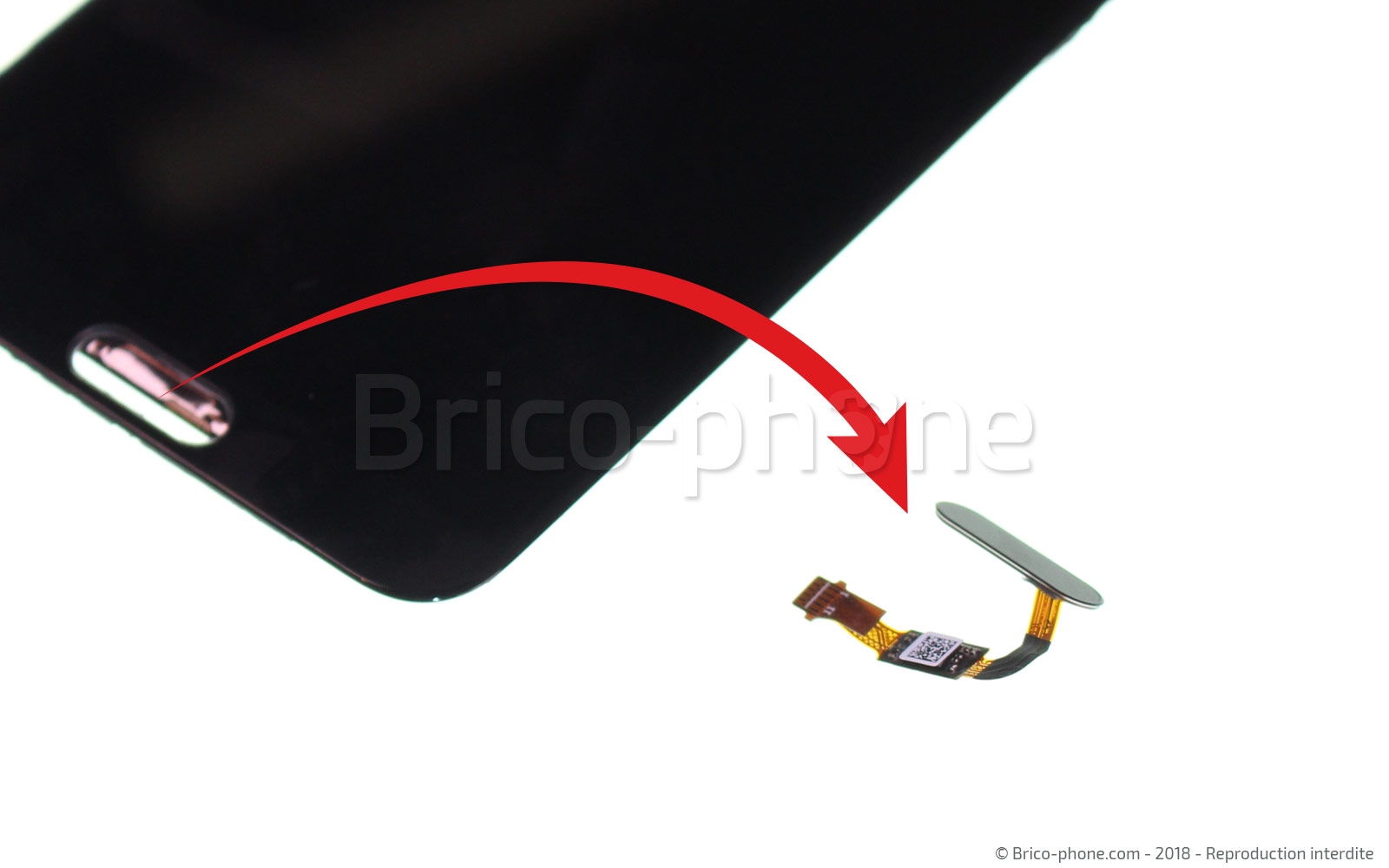

Délogez-le en le saisissant avec la pincette depuis l'extérieur.

Ce petit élément métallique est parfois présent sur les écrans neufs, si ce n'est pas le cas pour l'écran que vous avez acheté, il va falloir le décoller et le repositionner sur le nouvel écran.

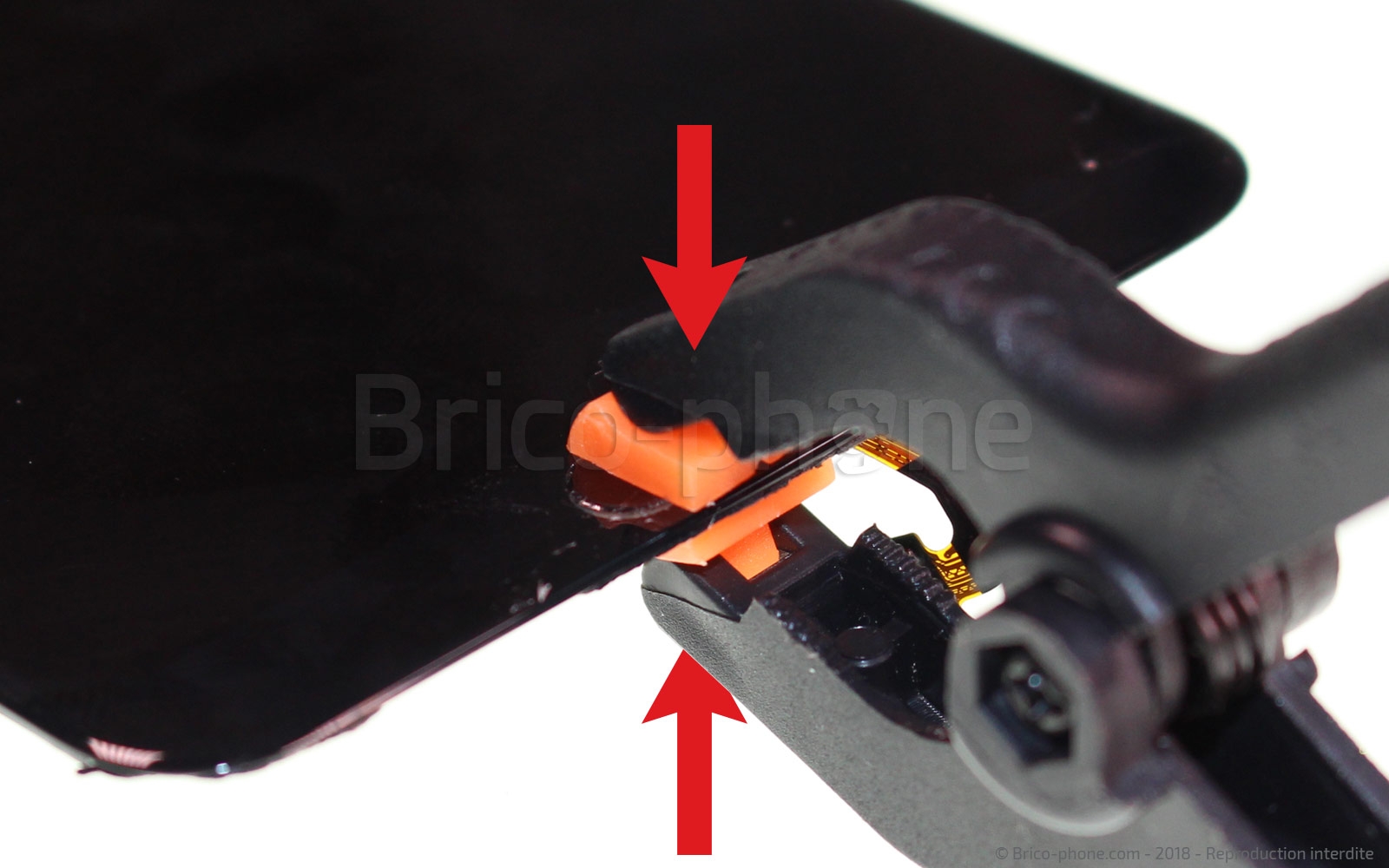

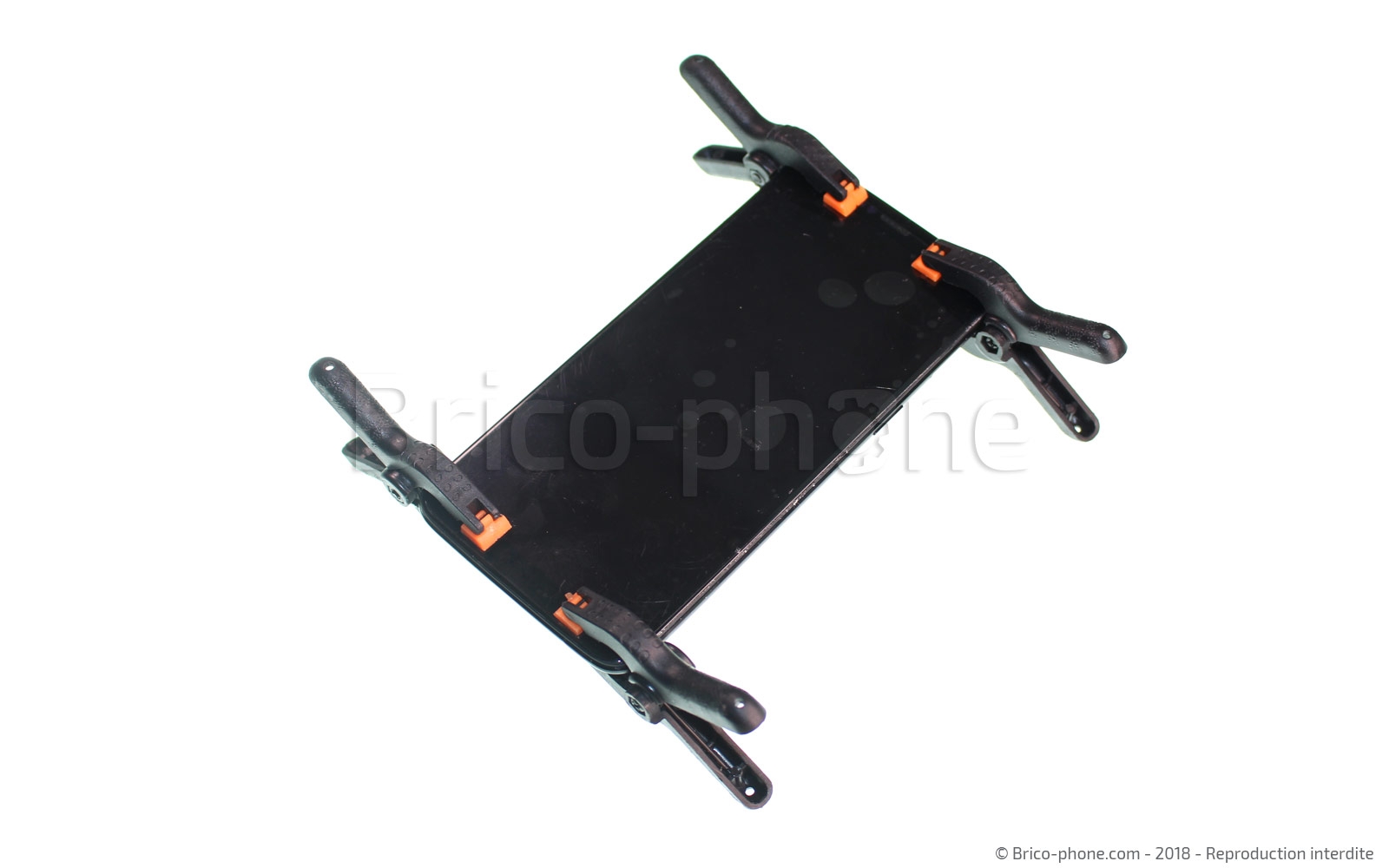

Pour cela, saisissez-le avec la pincette, tirez assez fort pour le décoller puis placez des points de colle sur le nouvel écran. Maintenez à l'aide d'une pince le temps de la pose.

Vous rencontrez des difficultés? Suivez ce tutoriel vidéo , il vous explique comment récupérer l'élément.

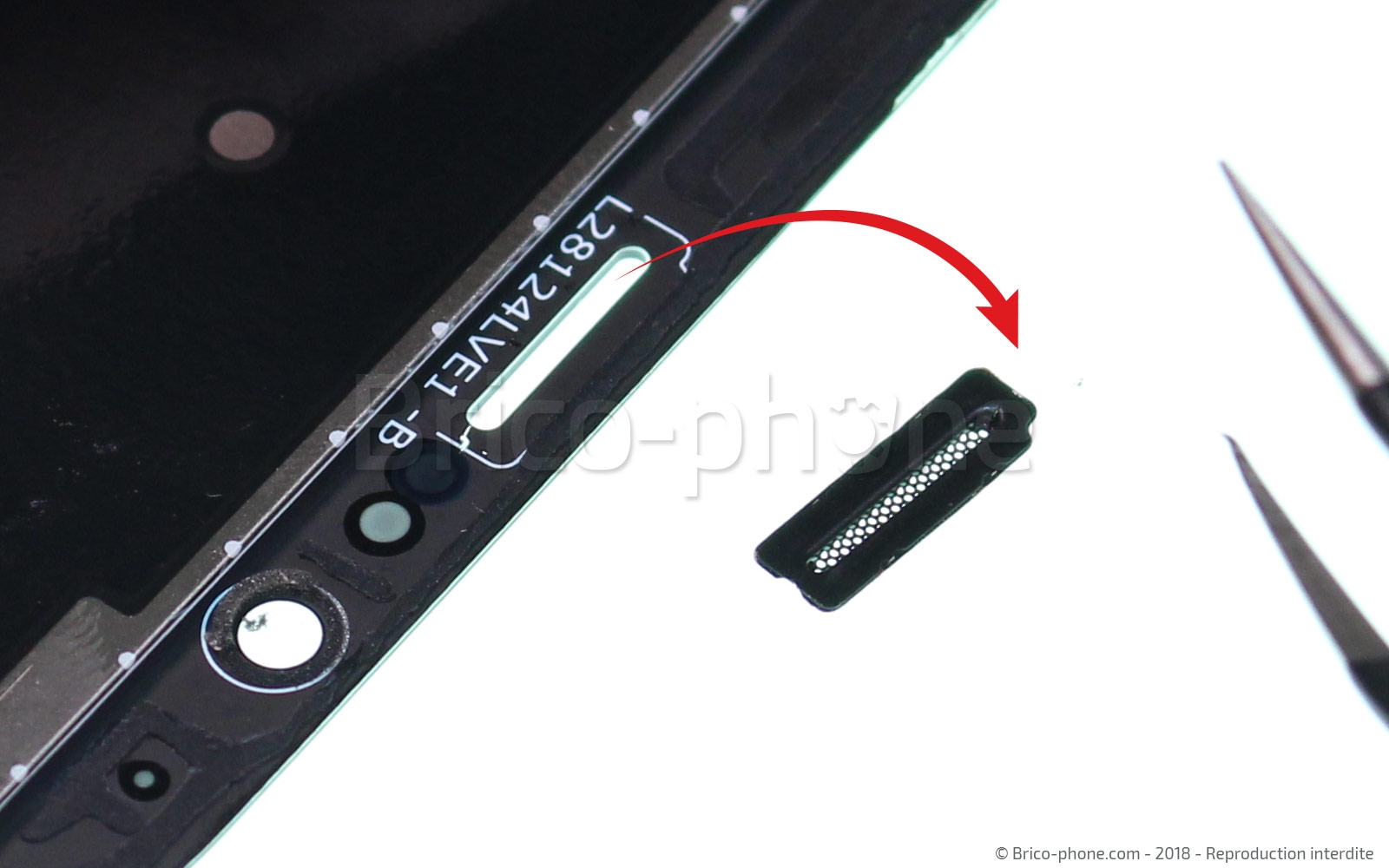

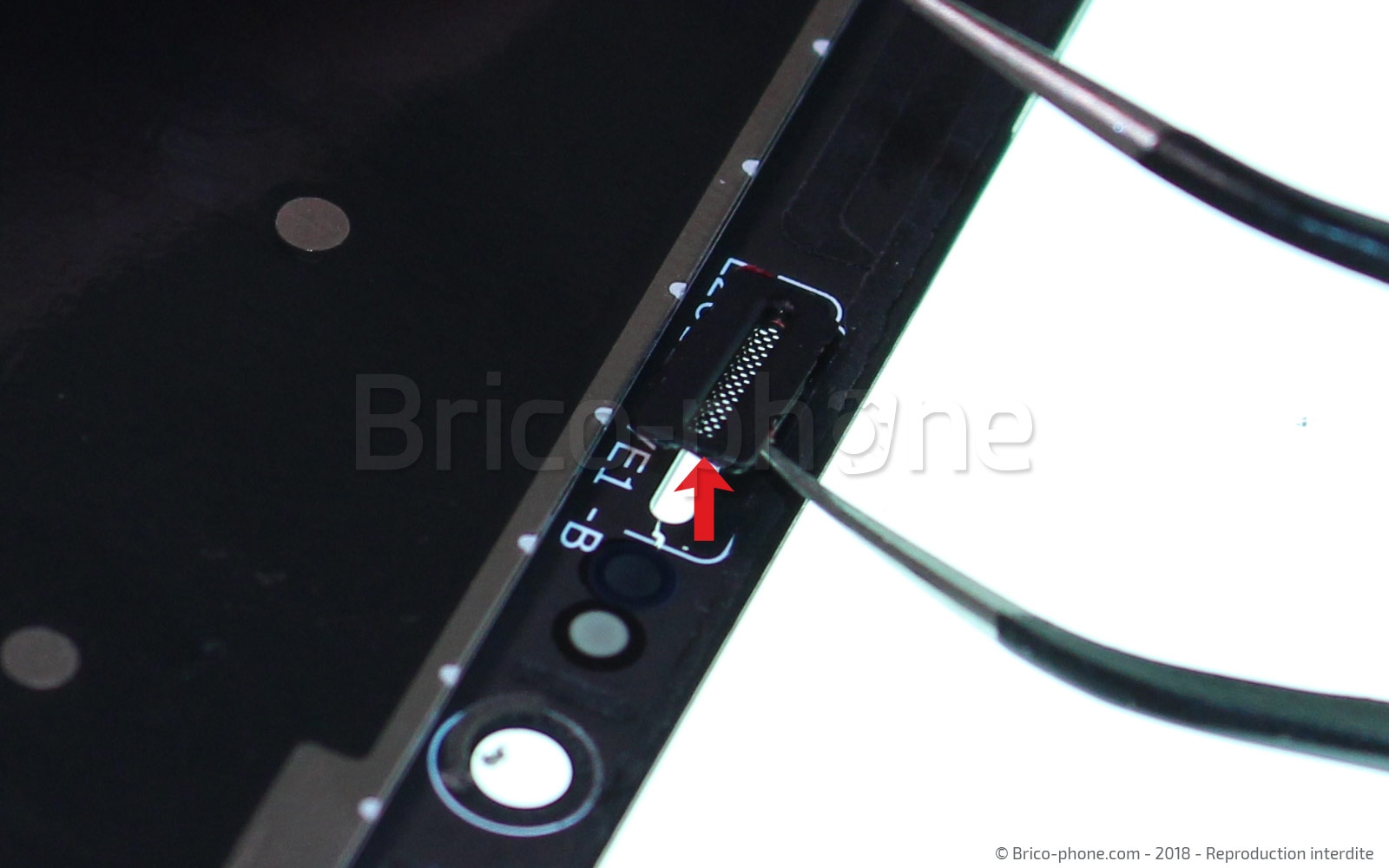

Si votre nouvel écran ne la possède pas déjà, vous devez récupérer la petite grille de l'écouteur interne (appelé buzzer). Utilisez les pointes de la pincette pour faire levier et chauffez si besoin.

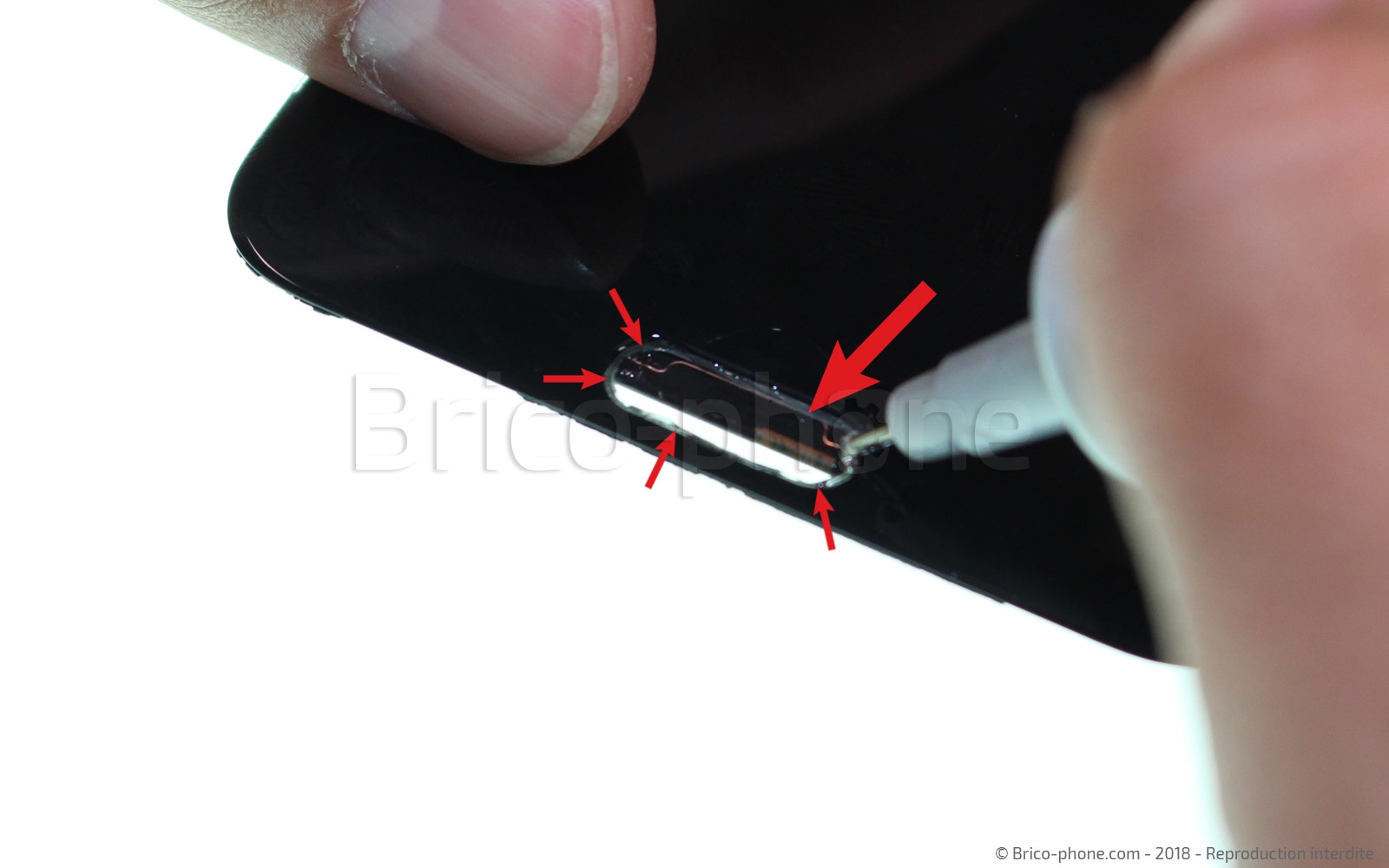

Replacez-la sur le nouvel écran de remplacement, normalement vous n'aurez pas besoin de remettre de la colle pour la maintenir. Si toute la colle est restée sur l'écran cassé, utilisez un petit point de colle du tube présent dans le kit d'outils.

Avant d'installer le nouvel écran, pensez à bien nettoyer le contour du châssis afin de retirer tous les résidus de colle et de stickers qui ont pu rester dessus. Cela permettra une bonne adhérence de l'écran de remplacement.
Positionnez un filet de colle tout autour directement sur le châssis et non pas sur l'écran, vous aurez une meilleure visibilité.

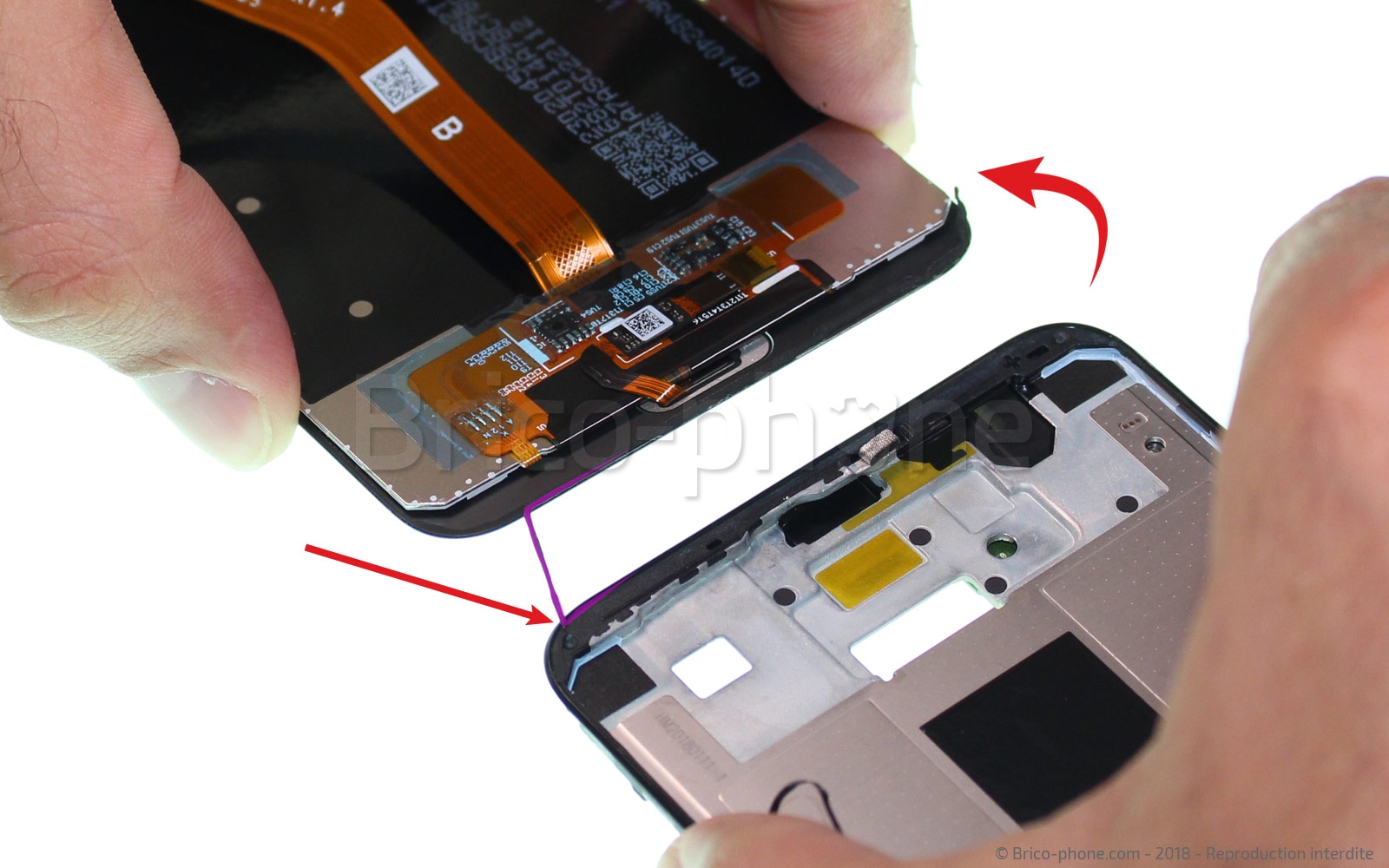

Attention enfin au passage de la nappe de l'écran dans le châssis avant de recoller celui-ci.
